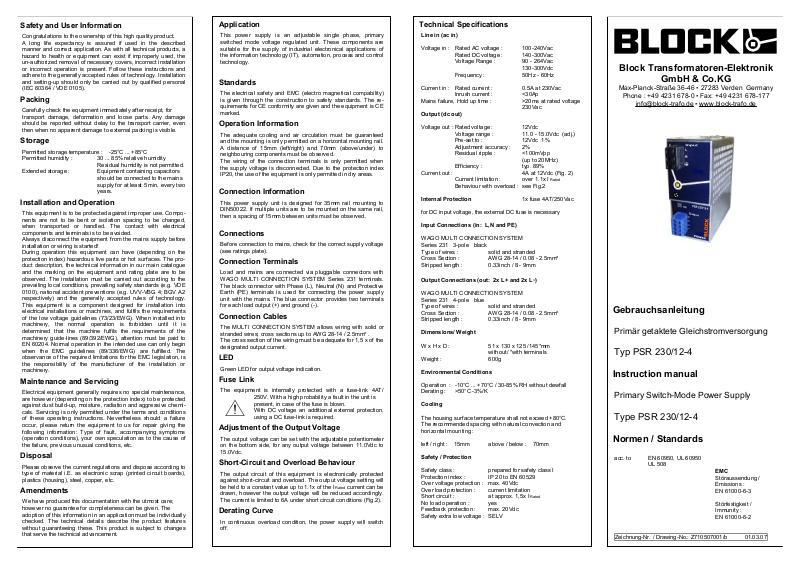

Block PSR 230/12-4 User manual [ml]

Application

Technical Specifications

Safety and

U

ser Inform

a

tion

Congratulations to the ownership of this high quality product.
A long life expectancy is assured if used in the described
manner and correct application. As with all technical products, a
hazard to health or equipment can exist if improperly used, the
un-authorized removal of necessary covers, incorrect installation
or incorrect operation is present. Follow these instructions and
adhere to the generally accepted rules of technology. Installation
and setting-up should only be carried out by qualified personal
(IEC 60364 / VDE 0105).

Packing

Carefully check the equipment immediately after receipt, for
transport damage, deformation and loose parts. Any damage
should be reported without delay to the transport carrier, even
then when no apparent damage to external packing is visible.

Storage

Permitted storage temperature : -25°C ... +85°C
Permitted humidity : 30 ... 85% relative humidity
Residual humidity is not permitted.
Extended storage : Equipment containing capacitors
should be connected to the mains
supply for at least 5 min. every two
years.

Installation and Operation

This equipment is to be protected against improper use. Compo­nents are not to be bent or isolation spacing to be changed,
when transported or handled. The contact with electrical
components and terminals is to be avoided.
Always disconnect the equipment from the mains supply before
installation or wiring is started!
During operation this equipment can have (depending on the
protection index) hazardous live parts or hot surfaces. The pro­duct description, the technical information in our main catalogue
and the marking on the equipment and rating plate are to be
observed. The installation must be carried out according to the
prevailing local conditions, prevailing safety standards (e.g. VDE

0100), national accident preventions (e.g. UVV-VBG 4; BGV A2
respectively) and the generally accepted rules of technology.
This equipment is a component designed for installation into
electrical installations or machines, and fulfils the requirements
of the low voltage guidelines (73/23/EWG). When installed into
machinery, the normal operation is forbidden until it is
determined that the machine fulfils the requirements of the
machinery guide-lines (89/392/EWG), attention must be paid to
EN 60204. Normal operation in the intended use can only begin
when the EMC guidelines (89/336/EWG) are fulfilled. The
observance of the required limitations for the EMC legislation, is
the responsibility of the manufacturer of the installation or
machinery.

Maintenance and Servicing

Electrical equipment generally requires no special maintenance,
are however (depending on the protection index) to be protected
against dust build-up, moisture, radiation and aggressive chemi­cals. Servicing is only permitted under the terms and conditions
of these operating instructions. Nevertheless should a failure
occur, please return the equipment to us for repair giving the
following information: Type of fault, accompanying symptoms
(operation conditions), your own speculation as to the cause of
the failure, previous unusual conditions, etc.

Disposal

Please observe the current regulations and dispose according to
type of material i.E. as electronic scrap (printed circuit boards),
plastics (housing), steel, copper, etc.

Amendments

We have produced this documentation with the utmost care;
however no guarantee for completeness can be given. The
adoption of this information in an application must be individually
checked. The technical details describe the product features
without guaranteeing these. This product is subject to changes
that serve the technical advancement.

This power supply is an adjustable single phase, primary
switched mode voltage regulated unit. These components are
suitable for the supply of industrial electronical applications of
the information technology (IT), automation, process and control
technology.

Standards

The electrical safety and EMC (electro magnetical compability)
is given through the construction to safety standards. The re­quirements for CE conformity are given and the equipment is CE
marked.

Operation Information

The adequate cooling and air circulation must be guaranteed
and the mounting is only permitted on a horizontal mounting rail.
A distance of 15mm (left/right) and 70mm (above/under) to
neighbouring components must be observed.
The wiring of the connection terminals is only permitted when
the supply voltage is disconnected. Due to the protection index
IP20, the use of the equipment is only permitted in dry areas.

Connection Information

This power supply unit is designed for 35mm rail mounting to
DIN50022. If multiple units are to be mounted on the same rail,
then a spacing of 15mm between units must be observed.

Connections

Before connection to mains, check for the correct supply voltage
(see ratings plate).

Connection Terminals

Load and mains are connected via pluggable connectors with
WAGO MULTI CONNECTION SYSTEM Series 231 terminals.
The black connector with Phase (L), Neutral (N) and Protective
Earth (PE) terminals is used for connecting the power supply
unit with the mains. The blue connector provides two terminals
for each load output (+) and ground (-).

Connection Cables

The MULTI CONNECTION SYSTEM allows wiring with solid or
stranded wires; cross sections up to AWG 28-14 / 2.5mm² .
The cross section of the wiring must be adequate for 1,5 x of the
designated output current.

LED

Green LED for output voltage indication.

Fuse Link

The equipment is internally protected with a fuse-link 4AT/
250V. With a high probability a fault in the unit is
present, in case of the fuse is blown.
With DC voltage an additional external protection,
using a DC fuse-link is required.

Adjustment of the Output Voltage

The output voltage can be set with the adjustable potentiometer
on the bottom side, for any output voltage between 11.0Vdc to

15.0Vdc.

Short-Circuit and Overload Behaviour

The output circuit of this equipment is electronically protected
against short-circuit and overload. The output voltage setting will
be held to a constant value up to 1.1x of the I Rated current can be
drawn, however the output voltage will be reduced accordingly.
The current is limited to 6A under short circuit conditions (Fig.2).

Derating Curve

In continuous overload condition, the power supply will switch
off.

Line in (ac in)

Voltage in : Rated AC voltage : 100-240Vac
Rated DC voltage : 140-300Vac
Voltage Range : 90 - 264Vac
130-300Vdc
Frequency : 50Hz - 60Hz

Current in : Rated current : 0.5A at 230Vac
Inrush current : <30Ap
Mains failure, Hold up time : >20ms at rated voltage
230Vac

Output (dc out)

Voltage out : Rated voltage : 12Vdc
Voltage range : 11.0 - 15.0Vdc (adj.)
Pre-set to : 12Vdc 1%
Adjustment accuracy : 2%
Residual ripple : <100mVpp
(up to 20MHz)
Efficiency : typ. 89%
Current out : 4A at 12Vdc (Fig. 2)
Current limitation : over 1.1x I Rated
Behaviour with overload : see Fig.2

Internal Protection 1x fuse 4AT/250Vac

for DC input voltage, the external DC fuse is necessary

Input Connections (in: L,N and PE)

WAGO MULTI CONNECTION SYSTEM
Series 231 3-pole black
Type of wires : solid and stranded
Cross Section : AWG 28-14 / 0.08 - 2.5mm²
Stripped length : 0.33inch / 8 - 9mm

Output Connections (out: 2x L+ and 2x L-)

WAGO MULTI CONNECTION SYSTEM
Series 231 4-pole blue
Type of wires : solid and stranded
Cross Section : AWG 28-14 / 0.08 - 2.5mm²
Stripped length : 0.33inch / 8 - 9mm

Dimensions/ Weight

W x H x D : 51 x 130 x 125 / 145*mm
without / *with terminals
Weight : 600g

Environmental Conditions

Operation : -10°C ... +70°C / 30-85% RH without dewfall
Derating : >50°C -3%/K

Cooling

The housing surface temperature shall not exceed +80°C.
The recommended spacing with natural convection and
horizontal mounting :

left / right : 15mm above / below : 70mm

Safety / Protection

Safety class : prepared for safety class I
Protection index : IP 20 to EN 60529
Over voltage protection : max. 40Vdc
Over load protection : current limitation
Short circuit : at approx. 1,5x I Rated
No load operation : yes
Feedback protection : max. 20Vdc
Safety extra low voltage : SELV

Block Transformatoren-Elektronik

GmbH & Co.KG

Max-Planck-Straße 36-46 • 27283 Verden Germany

Phone : [phone] • Fax: [phone]

[e-mail] • www.block-trafo.de

Gebrauchsanleitung

Primär getaktete Gleichstromversorgung

Typ PSR 230/12-4

Instruction manual

Primary Switch-Mode Power Supply

Type PSR 230/12-4

Normen / Standards

acc. to EN 60950, UL 60950
UL 508
EMC
Störaussendung /
Emissions :

Störfestigkeit /
Immunity :
EN 61000-6-2

Zeichnung-Nr. / Drawing-No.: Z710507001/b 01.03.07

EN 61000-6-3

Sicherheits

-

und Anwendungshinweise

Kurzschluß

-

und Überlastverhalten

Ä

nderungen

werden.

Abb. 1
Fig. 1

Die Stromversorgung wird mit dem an der Rückseite eingesetzten
Schieber auf dem oberen Schenkel der Tragschiene TS 35
angesetzt. Die Aufrastung erfolgt durch Drücken der
Stromversorgung in Richtung Tragschiene.

Place the unit with the steel catch at an angle behind the top
edge of the 35mm mounting rail. Press the unit until it latches
behind the lower edge of the mounting rail.

Ausgangskennlinie / Output Characteristic

Abb. 2
Fig. 2

Abb.3
Fig. 3

Wir beglückwünschen Sie zum Erweb dieses hochwertigen
Produktes. In dem beschriebenen Anwendungsbereich wird es
im bestimmungsgemäßen Betrieb lange seine Funktion erfüllen.
Wie bei jedem technischen Produkt kann jedoch die Gefahr von
schweren Personen- oder Sachschäden bei unsachgemäßem
Einsatz, unzulässigem Entfernen von erforderlichen
Abdeckungen, bei falscher Installation oder Bedienung
bestehen. Folgen Sie dieser Gebrauchsanleitung und verfahren
Sie nach den anerkannten Regeln der Technik. Alle Arbeiten zur
Installation, Inbetriebnahme und Betrieb sowie zur
Instandhaltung sind von qualifiziertem Fachpersonal
auszuführen (IEC 60364/VDE0105).

Verpackung

Bitte untersuchen Sie das Betriebsmittel sofort auf Transport­schäden wie Deformation und lose Teile. Beschädigungen bitte
unverzüglich beim Transportunternehmen reklamieren; auch
wenn die Verpackung äußerlich nicht beschädigt ist.

Lagerung

zulässige Lagerungstemperatur : -25°C ... 85°C
zulässige Luftfeuchtigkeit : 30 … 85% relative Feuchte
keine Betauung zulässig
Bei Langzeitlagerung : Betriebsmittel mit eingebautem

Installation und Inbetriebnahme

Das Betriebsmittel ist vor unzulässiger Beanspruchung zu schüt­zen. Insbesondere dürfen bei Transport und Handhabung keine
Bauelemente verbogen und/oder Isolationsabstände verändert
werden. Die Berührung elektrischer Bauelemente und Kontakte
ist zu vermeiden. Den geforderten Mindestabstand zu
benachbarten Teilen unbedingt einhalten um die Kühlung nicht
zu behindern! Während des Betriebes kann das Betriebsmittel
(entsprechend der Schutzart) heiße sowie blanke
spannungsführende Oberflächen besitzen. Betriebsmittel immer
im spannungsfreien Zustand montieren und verdrahten. Die
Produktbeschreibung und die technischen Hinweise in unserem
Hauptkatalog sowie die Aufschriften am Betriebsmittel und auf
dem Typenschild sind zu beachten. Die Installation ist
entsprechend den örtlichen Gegebenheiten, einschlägigen
Vorschriften (z.B. VDE0100), nationalen
Unfallverhütungsvorschriften (z.B. UVV-VBG4 bzw. BGV A2)
und den anerkannten Regeln der Technik durchzuführen.
Dieses elektrische Betriebsmittel ist eine Komponente, die zum
Einbau in elektrische Anlagen oder Maschinen bestimmt ist und
erfüllt die Anforderungen der Niederspannungsrichtlinie (73/23/
EWG). Bei Einbau in Maschinen ist die Aufnahme des
bestimmungsgemäßen Betriebes solange untersagt, bis
festgestellt wurde, dass die Maschine den Bestimmungen der
Maschinenrichtlinie (89/392/EWG) entspricht; EN 60204 ist zu
beachten. Die Aufnahme des bestimmungsgemäßen Betriebes
ist nur bei Einhaltung der EMV-Richtlinie (89/336/EWG) erlaubt.
Die Einhaltung der durch die EMV-Gesetzgebung geforderten
Grenzwerte liegt in der Verantwortung des Herstellers der
Anlage oder Maschine.

Wartung und Instandhaltung

Elektrische Betriebsmittel bedürfen in der Regel keiner besonde­ren Wartung, sind jedoch (entsprechend der Schutzart) vor
Staubablagerung, Feuchte, Strahlung und aggressiven Chemi­kalien zu schützen. Die Instandsetzung ist nur im Rahmen der in
dieser Gebrauchsanleitung aufgeführten Maßnahmen statthaft.
Sollte es dennoch einen Ausfall geben, schicken Sie bitte das
Betriebsmittel zur Reparatur an uns ein. Geben Sie bitte an: Art
des Fehlers, Begleitumstände (Einsatzbedingungen), eigene
Vermutungen über die Fehlerursache, vorausgegangene
ungewöhnliche Vorkommnisse usw.

Entsorgung

Bitte beachten Sie die aktuellen Bestimmungen und entsorgen
Sie je nach Beschaffenheit z.B. Elektronikschrott (Leiterplatten),
Kunststoff (Gehäuse), Blech, Kupfer, usw.

Kondensator sind mindestens alle
2 Jahre für 5 min. an Netzspannung
anzulegen.

Unser Haus hat die Produktdokumentation mit großer Sorgfalt
erstellt und geprüft. Es kann jedoch keine Gewährleistung be­züglich der Fehlerfreiheit und Vollständigkeit übernommen wer­den. Eine Übertragbarkeit der Angaben auf die jeweilige Anwen­dung ist zu prüfen. Die technischen Daten beschreiben die Ei­genschaften des Produktes, ohne diese zuzusichern. Änderun­gen, die dem technischen Fortschritt dienen, sind vorbehalten.

Einsatzgebiet

Die getaktete Gleichstromversorgung ist eine einstellbare Ein­spannungsversorgung in Primärschaltreglertechnik. Diese Ein­baukomponente ist zur Energieversorgung von industriellen
elektrischen und elektronischen Verbrauchern der
Informationstechnik (IT), Automatisierungstechnik, des
Anlagenbaus, der Verfahrenstechnik und der Steuerungstechnik
geeignet.

Normen

Die elektrische Sicherheit und EMV (Elektromagnetische
Verträglichkeit) ist durch den Geräteaufbau entsprechend den
angegebenen Normen gegeben. Das Betriebsmittel entspricht
den gesetzlichen Anforderungen und Normen zur CE­Konformität und trägt das CE-Zeichen.

Betriebshinweise

Die Kühlung des Betriebsmittels darf nicht beeinträchtigt
werden. Eine ungehinderte Luftzufuhr und ein Mindestabstand
von 15mm zu benachbarten Teilen ist sicherzustellen. Die
Verdrahtung der Anschlußklemmen darf nur im spannungsfreien
Zustand erfolgen. Aufgrund der Schutzart IP 20 ist der Betrieb
des Betriebsmittels nur in trockenen Räumen zulässig.

Anschlußhinweise

Das Betriebsmittel ist auf Hutschienen 35mm nach DIN 50022
aufrastbar. Beim Anreihen von Modulen ist ein Mindestabstand
von 15mm einzuhallten.

Anschlüsse

Überprüfen Sie vor Anschluß des Betriebsmittels die zugehörige
Betriebsspannung (siehe auch Typenschild).

Anschlußklemmen

Der Anschluß der Versorgungsleitungen erfolgt auf der Primär­u. Sekundärseite mit Steckverbindern WAGO MULTISTECKER­SYSTEM Serie 231. Primärseitig ist der schwarze
Steckverbinder für die Anschlüsse L, N u. PE vorgesehen.
Sekundärseitig sind je zwei blaue Klemmstellen für L+ und L­vorhanden.

Verbindungskabel

Die Steckverbinder WAGO MULTISTECKERSYSTEM sind für
Einzeladern bis 2,5mm² (starr oder flexibel) geeignet. Bei der
Dimensionierung der Leiterquerschnitte ist der
Ausgangskurzschlußstrom mit ca. 1,5x I Bemessung zu beachten.

LED

Die grüne LED an der Frontseite dient als
Ausgangsspannungsindikator.

Sicherungen

Das Gerät ist intern primärseitig mit einer Sicherung 1.6AT/
250V ausgestattet. Löst diese Sicherung aus, liegt
mit hoher Wahrscheinlichkeit ein Gerätedefekt vor.
Bei Gleichspannung ist eine zusätzliche externe
DC-Sicherung zu verwenden.

Einstellen der Ausgangsspannung

Am unterseitigen Trimmpotentiometer kann von außen die
Ausgangsspannung von 11,0Vdc bis 15,0Vdc eingestellt

Der Ausgang des Betriebsmittels ist elektronisch vor Überlast u.
Kurzschluß geschützt. Die Ausgangsspannung wird bis zu
einem Ausgangsstrom von 1,1x I Bemessung konstant beim
eingestellten Wert gehalten. Das Betriebsmittel läßt einen
größeren Stromwert als 1,1x I Bemessung zu; dabei wird die
Ausgangsspannung redu-ziert. Der max. Ausgangsstrom wird
auf ca. 6A begrenzt (Abb. 2).

Derating Kurve

Bei ständiger Überlast wird durch den thermischen
Überlastschutz die Stromversorgung abgeschaltet

Technische Daten

Eingang (ac in)

U in : AC Bemessungswert : 100-240Vac
DC Bemessungswert : 140-300Vdc
Bereich : 90 - 264Vac
130-300Vdc
Frequenz : 50Hz - 60Hz

I in : Bemessungswert : 0,5A bei 230Vac
Einschaltstrom : <30Ap
Netzausfallüberbrückung : >20ms

Ausgang (dc out)

U out : Bemessungswert : 12Vdc
Bereich : 11,0 - 15,0Vdc einstellb.
voreingestellt auf : 12Vdc 1%
Regelgenauigkeit : 2%
Rippel : <100mVpp
(bis zu 20MHz)
Wirkungsgrad : typ. 89%
I out : 4A bei 12Vdc (Abb. 2)
Strombegrenzung : ab 1,1x I Bemessung
Verhalten bei Überlast : siehe Abb.2

Interne Absicherung 1x4AT/250Vac
für DC Eingangsspannung ist eine externe DC Sicherung
erforderlich

Anschlußleitungen (in: L,N und PE)

WAGO MULTISTECKERSYSTEM Serie 231 3-pol. schwarz
Leiterart : Voll- oder Litzendraht
Querschnitt : 0,08 – 2,5mm² / AWG 28-14
Abisolierlänge : 8 - 9mm / 0,33inch

Anschlußleitungen (out: 2x L+ und 2x L-)

WAGO MULTISTECKERSYSTEM Serie 231 4-pol. blau
Leiterart : Voll- oder Litzendraht
Querschnitt : 0,08 – 2,5mm² / AWG 28-14
Abisolierlänge : 8 - 9mm / 0,33inch

Abmessungen und Gewicht

B x H x T : 51 x 130 x 125 / 145*mm
ohne /* mit Anschlußsteckern
Gewicht : 600g

Umgebungstemperatur / Luftfeuchtigkeit

Betrieb : -10°C ... +70°C / 30-85% RH ohne Betauung
Derating : >50°C -3%/K

Kühlung

Die Gehäuseoberfläche darf nicht wärmer als +80°C werden.
Empfohlener Freiraum bei natürlicher Konvektion und horizon­taler Einbaulage :
links / rechts : 15mm oben / unten : 70mm

Sicherheit / Schutz

Schutzklasse : vorbereitet für Schutzklasse I
Schutzart : IP 20 nach EN 60529
Überspannugsschutz : max. 40Vdc
Überlastschutz : durch Strombegrenzung
kurzschlußfest : bei ca. 1,5x I Bemessung
leerlauffest : ja
rückspeisefest : max. 20Vdc
Sicherheitskleinspannung :SELV
