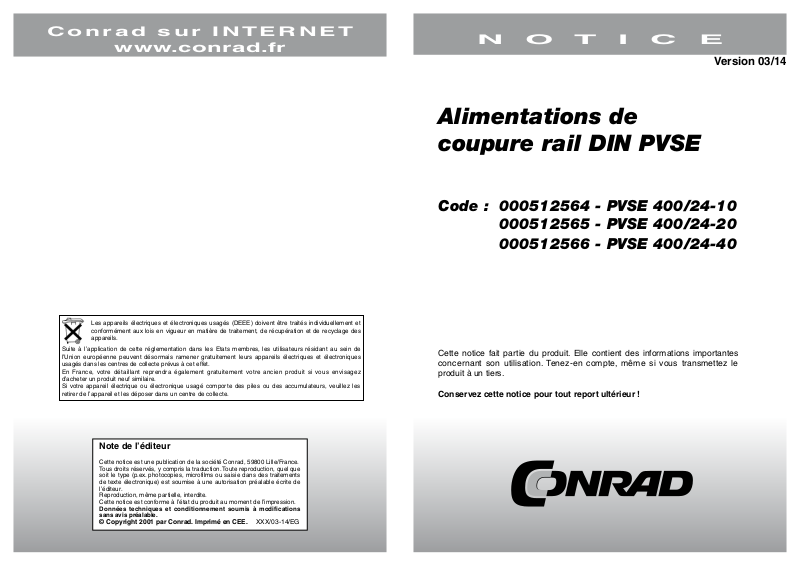

N O T I C E
Version 03/14
Alimentations de
coupure rail DIN PVSE
Code : 000512564 - PVSE 400/24-10
000512565 - PVSE 400/24-20
000512566 - PVSE 400/24-40
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratui tement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé compor te des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications
sans avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-14/EG
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Page 2
2 7
Page 3

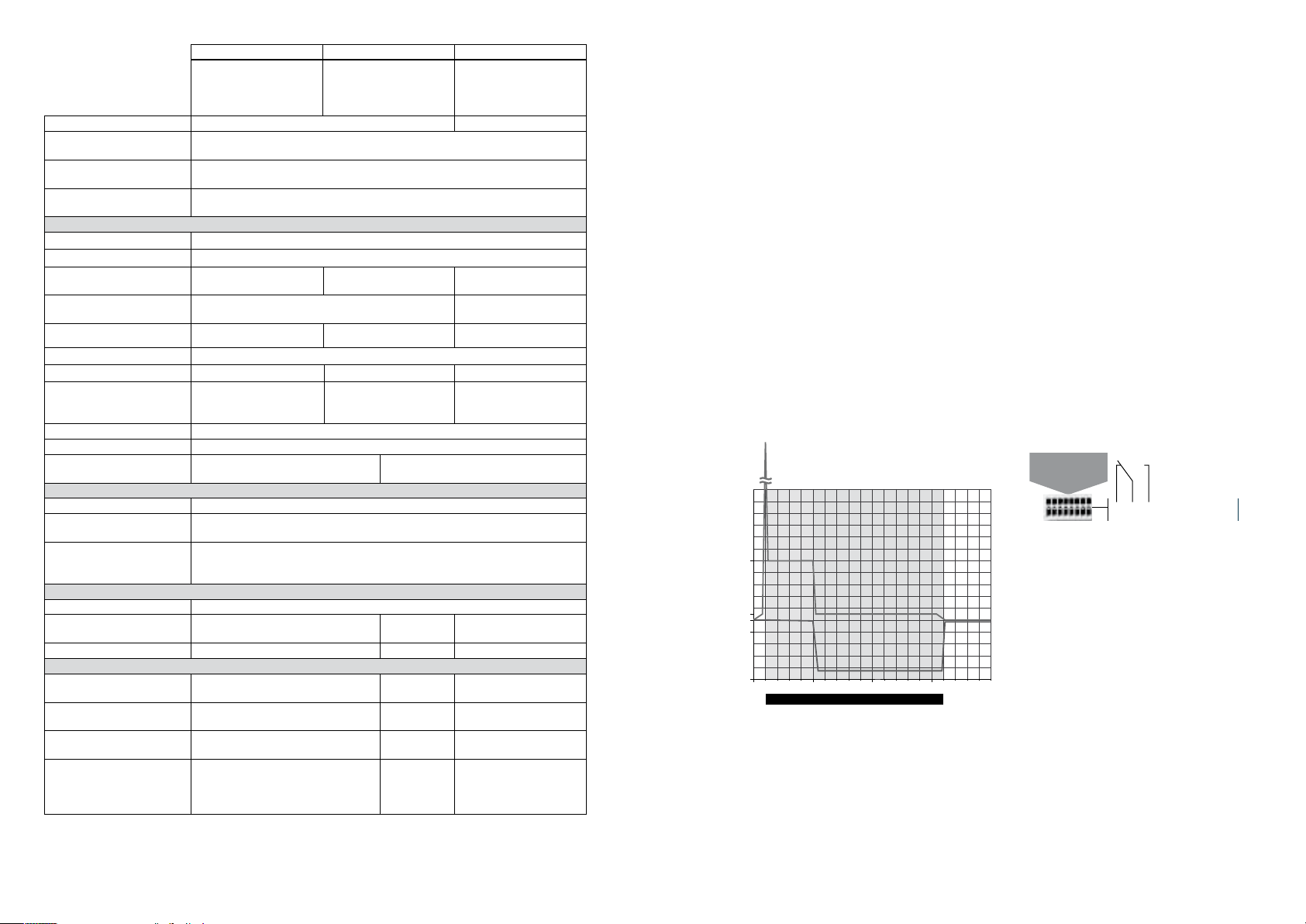

PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40
Disjoncteur moteur
Valeur de réglage 1,6A
Plage de réglage 1,6 2,5 A
Disjoncteur moteur
Valeur de réglage 2,5A
Plage de réglage 2,5 4,0 A
Disjoncteur moteur
Valeur de réglage 3,2A
Plage de réglage 2,5 4,0 A
Courant de fuite Typ. 1 mA
Compensation en cas de
Typ. 10 ms (avec une tension nominale de 3 x 400 Vac)
coupure de courant
Protection contre les
Par varistance dans le circuit primaire
surtensions
Branchements : système
WAGO série 231, max. 2,5 mm²
multiconnecteurs WAGO
Sortie
Tension nominale de sortie 24 Vdc ±1 % (SELV)
Plage de tension de sortie 22,8 – 28,8 Vdc
Intensité nominale de sortie
10 Adc 20 Adc 40 Adc
à 24 Vdc
Power Boost 100 % jusqu’à 4 sec.
50 % jusqu‘à 8 sec.
50 % jusqu’à 4 sec.
25 % jusqu‘à 8 sec.
Top Boost 70 Adc 80 Adc 100 Adc
Limite d’intensité Typ. 1,1 x Inom
Efficacité typ. 91,7 % typ. 92 % typ. 93,1 %
Puissance dissipée max.
7,8 / 19,92 W 8,3 / 38,4 W 7,0 / 66,2 W
(fonctionnement à vide /
charge nominale)
Ondulation résiduelle <150 mVpp
Branchement en parallèle Oui, pour augmenter la puissance
Branchements : système
Série 231 max. 2,5 mm² Série 831 max. 10,0 mm²
multiconnecteurs WAGO
Signalisation
LED Power Good (DC OK) Uout > 20,4 Vdc: la LED s’allume en vert, la LED rouge est éteinte
Power Good (DC OK), sans
Contact de relais en option, type : inverseur 60 Vdc/3 Adc
potentiel
Branchements : système
Série 733 max. 0,5 mm²
multiconnecteurs WAGO (en
option)
Données mécaniques
Fixation Rail de montage (deux possibilités de montage) ou vissage direct
Dimensions l x H x P (hors
connecteur)
57 x 127 x 179 mm 77 x 127 x
179 mm
128 x 127 x 205 mm
Poids 1,0 kg 1,3 kg 2,5 kg
Numéros de commande
Standard PVSE 400/24-10 PVSE
PVSE 400/24-40
400/24-20
Avec signalisation Power
Good, sans potentiel
Avec limitation du courant
de démarrage active
Avec signalisation Power
Good, sans potentiel et
PVSE 400/24-10A PVSE
400/24-20A
PVSE 400/24-10B PVSE
400/24-20B
PVSE 400/24-10Z PVSE
400/24-20Z
PVSE 400/24-40A
PVSE 400/24-40B
PVSE 400/24-40Z
limitation du courant de
démarrage active
* Avec une tension d’entrée DC, un fusible DC adapté est indispensable.
Installation
Mesures de sécurité avant l‘installation
Protégez le mécanisme de fonctionnement d’une utilisation non autorisée. Aucun composant
ne doit être tordu ni aucune distance d’isolation modifiée, notamment lors du transport et de la
manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez
toujours l’appareil de l’alimentation électrique avant de procéder au montage et au branchement.
Lisez la description du produit et les consignes techniques et respectez les indications portées sur
l’appareil et sur la plaque d’identification.
Installation
Lors de l’installation, respectez les réglementations locales, les normes (VDE 0100 par exemple),
les mesures de prévention des accidents en vigueur dans le pays et les règles techniques
reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou
les machines ; il répond aux exigences de la directive sur les basses tensions (73/23/CEE). Afin de
garantir une convection suffisante, veuillez laisser un écart de 10 mm avec les éléments proches.
En cas d’installation dans des machines, l’utilisation normale est interdite jusqu’à ce qu’il soit établi
que la machine est conforme à la directive sur les machines (89/392/CEE).
Respectez la norme EN60204. La conformité à la directive CEM (89/336/CEE) doit être vérifiée
avant l’utilisation. Le fabricant de l’installation ou de la machine est responsable du respect de la
valeur limite fixée par la norme CEM.
Branchement
Afin d’éviter la confusion avec d’autres branchements, utilisez exclusivement le connecteur fourni.
Top Boost
7
Inom = +60A
[V] ü
[%] ü
out
U
Puissance
out
eective
I
0
0
5
Surintensité
Limitation du courant
≈
t [sec] ü
incl. :
PVSE 400/ 24-x0A
PVSE 400/ 24-x0Z
8
1 2 3 4 5 6 7 8
Relai s actif ( contact 2-3 fermé )
lorsq ue Uout>t yp. 20,4 Vdc
6 3
Page 4
ligne
PE L1 L2 L3
3
b
1
a
4
+ + – –
Charg e
Modèle représe nté : PVS E 400/24- 10
ü
ü
2
U
8
out
+–
5
6
a
b

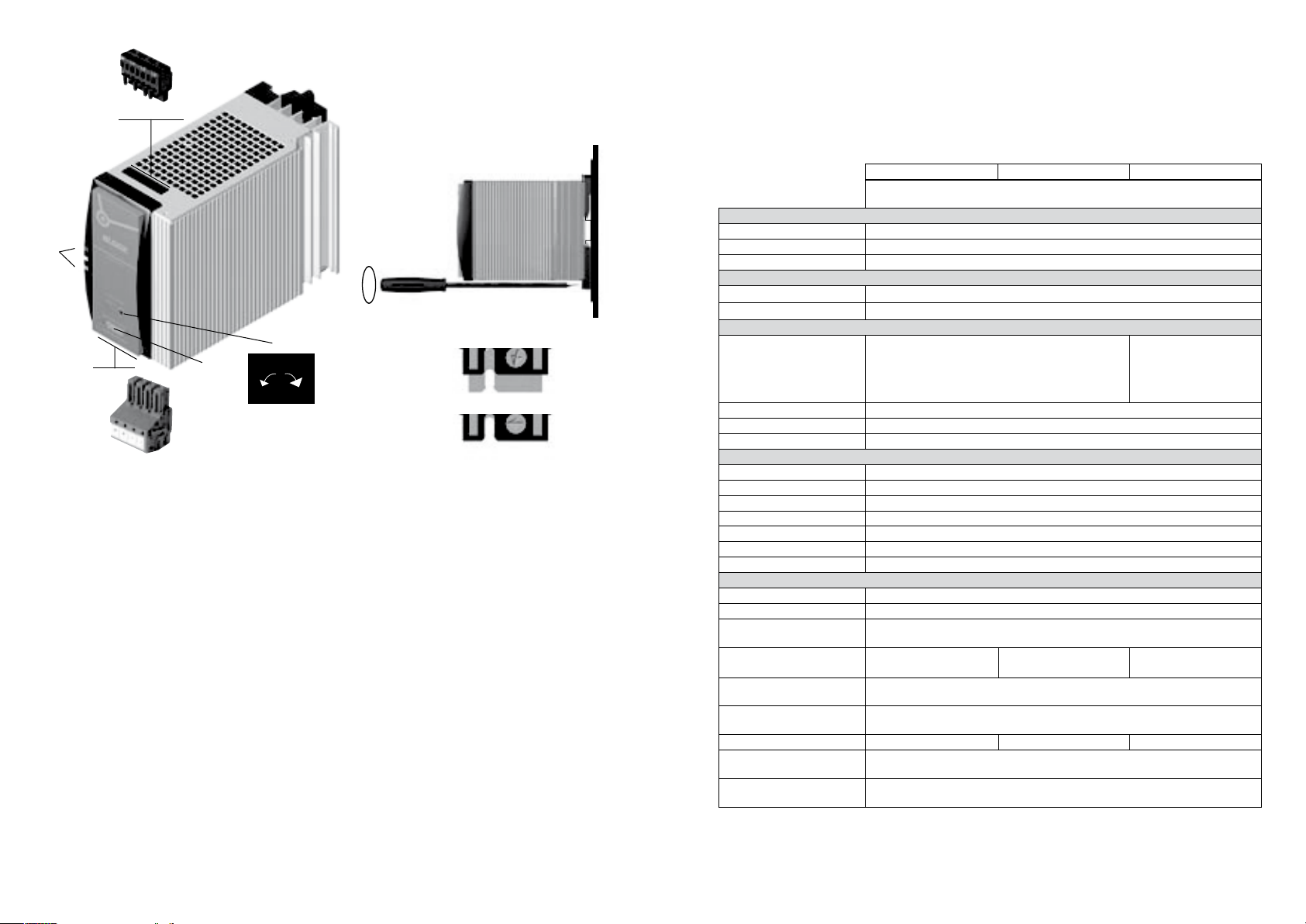

1) LED : La LED verte (a) s’allume dès que la tension de sortie est supérieure à 20,4 Vdc. La LED
rouge (b) s’allume dès que la tension de sortie est inférieure à 20,4 Vdc.
2) Tension de sortie : Elle peut être modifiée à l’aide d’un tournevis : tournez dans le sens des
aiguilles d’une montre pour augmenter la tension, dans le sens inverse pour la diminuer.
3) Entrée (connecteur noir)
4) Sortie (connecteur bleu)
5) 6) Montage : Placez le PVSE avec la came de fermeture (6a) ouverte à angle droit sur le rail
DIN 35 mm. Fermez la fixation à l’aide d’un tournevis (dans le sens des aiguilles d’une
montre (6b)).
7) Comportement en cas de surintensité : Real Power Boost et Top Boost.
8) Sortie Power Good (disponible uniquement sur les versions PVSE-400/24-x0A et PVSE400/24-x0Z). Le capuchon de protection, destiné à éviter les décharges statiques, ne peut être
enlevé que si les mesures de protection ESD sont respectées.
Rail DIN
35 mm
Caractéristiques techniques
PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40
Alimentation de coupure électrique encastrable à trois phases, à cadence
Normes
Sécurité EN 60950, UL 60950, UL 508
CEM EN 61204-3 (normes génériques )
Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)
Autorisations
UL UL/CSA 60950
UL UL508 / CSA22.2 N°107.1 3ème éd.
Environnement
Température de
fonctionnement
Température de stockage -25°C … +85°C
Refroidissement Auto-refroidissement par convection naturelle due à l’installation verticale
Humidité de l’air autorisée 30 à 85% d’humidité relative, sans condensation
Sécurité et protection
Tension de contrôle 4,2 kVdc
Construction blindé, pour insertion dans des armoires électriques
Type de protection IP20 (selon EN 60529)
Classe de protection Préparé pour les appareils et installations de la classe de protection I
Câbles de raccordement Câbles en cuivre de 60°C min. ou 60/75°C
Installation Installation dans les environnements avec degré de pollution 2
Tension de retour Max. 35 Vdc
Entrée
Tension nominale d’entrée 3 x 400 – 500 Vac
Plage de tension d’entrée 340 – 550 Vac (480 – 780 Vdc)
Plage de fréquence
nominale
Intensité nominale d’entrée
à 340 Vac
Courant de démarrage
(froid)
Limitation active du courant
de démarrage (en option)
Fusible d’entrée interne 3 x 1,6 AT 3 x 2,5 AT 3 x 3,2 AT
Protection externe
(conforme UL)
Protection externe
recommandée*
primaire, pour montage sur rails DIN 35 mm
-10°C … +70°C derating, 3%/K >+50°C -10°C … +55°C derating,
5%/K >+45°C
Derating 400 Vac ... 500
Vac, 0,5 Adc/10 Vac >
440 Vac
50 Hz – 60 Hz
0,6 Aac (24 Vdc/10 Adc) 1,0 Aac (24 Vdc/20 Adc) 2,0 Aac (24 Vdc/40 Adc)
<30 Ap
Typ. comme intensité nominale d’entrée
Non indispensable
3 x disjoncteur 6A, 10A ou 16A, caractéristique B,C
4 5
