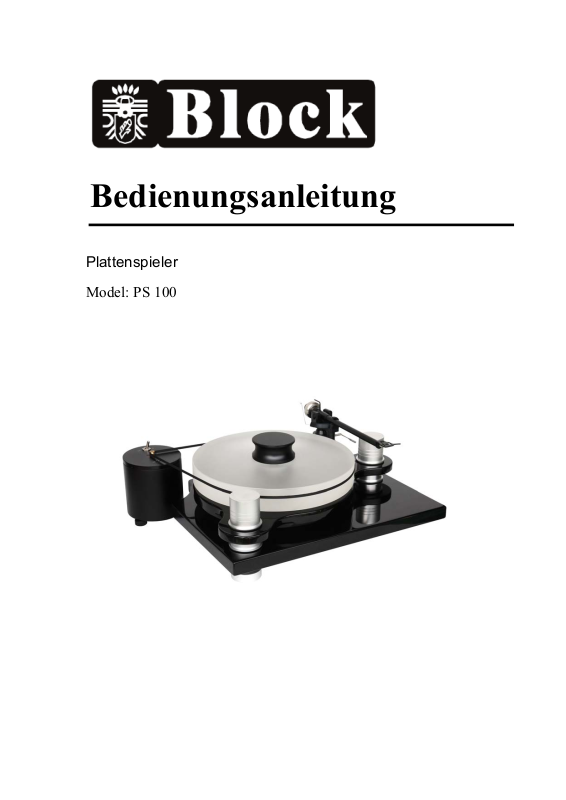

Block PS 100 User Manual [en, de]

Bedienungsanleitung

Plattenspieler

Model: PS 100

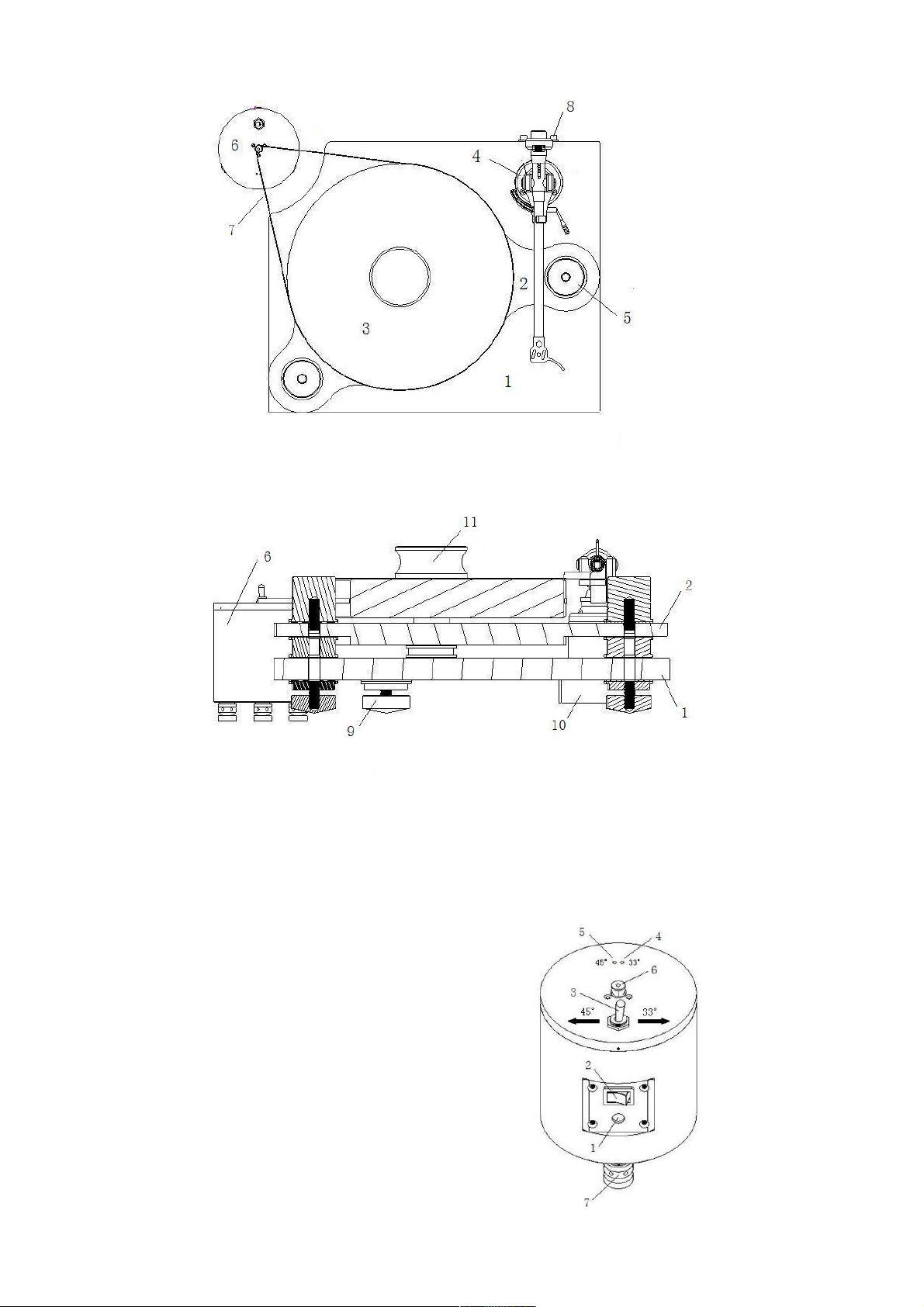

Anschlüsse und Beschreibung Plattenspieler:

1. Plattenspieler 2. Obere Platte

3. Plattenteller 4. Tonarm

5. Tonarmhalter 6. Externer Motor

7. Riemenantrieb 8. Audio Ausgang

9. Plattenspielerfuß 10. Gehäuse für Audio Ausgang

11. Gewicht

Externer Motor

1. Netzeingang

2. AN & AUS Taste

3. 331/3, 45RPM Taste

4. 331/3 RPM Feinabstimmung

5. 45 RPM Feinabstimmung

6. Riemenantrieb

7. Motorfuß

Sehr geehrter Kunde,
Vielen Dank, dass Sie sich für ein Block Produkt entschieden haben.

Um die optimale Einstellung und die damit verbundene Klangqualität zu erreichen,
lesen Sie diese Bedienungsanleitung bitte sorgfältig durch.

Warnhinweis: Das Symbol weist auf eventuelle Gefahren hin.

Wichtiger Hinweis:

Während Sie das Gerät zusammen bauen, können kleine Teile verloren gehen. Um
dies zu vermeiden, legen Sie Bausteine an sicheren Orten ab!
Bevor Sie mit dem Aufbau des Gerätes beginnen, vergewissern Sie sich bitte, ob alle
oben aufgeführten Teile vorhanden sind.

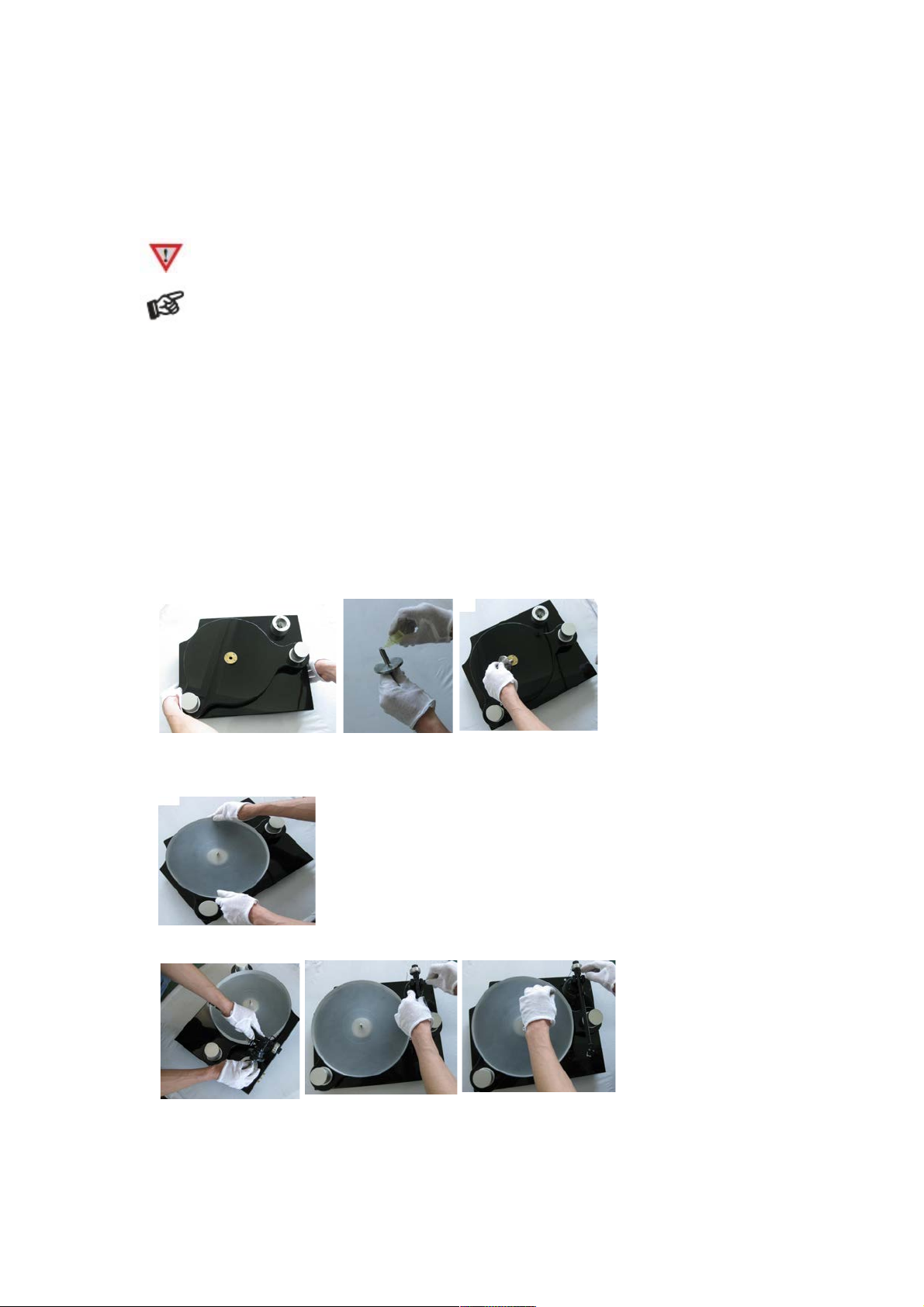

Set-up

1. Stellen Sie sicher, dass der Plattenspieler gerade auf dem gewünschten Platz steht!
(Nutzen Sie dafür einen geraden Untergrund!)

2. Stellen Sie den Plattenspieler auf die gerade Fläche. Nehmen Sie die Achse, um sie

in das Achslager einzuführen. Benutzen Sie ein wenig Öl aus der mitgelieferten
Flasche für die Spitze der Achse.

4. Platzieren Sie vorsichtig den Plattenteller auf der Achse und testen Sie, ob der

Plattenteller leicht und rund läuft.

5. Nehmen Sie den Tonarm aus der Verpackung und montieren ihn wie in der

Anleitung dargestellt.

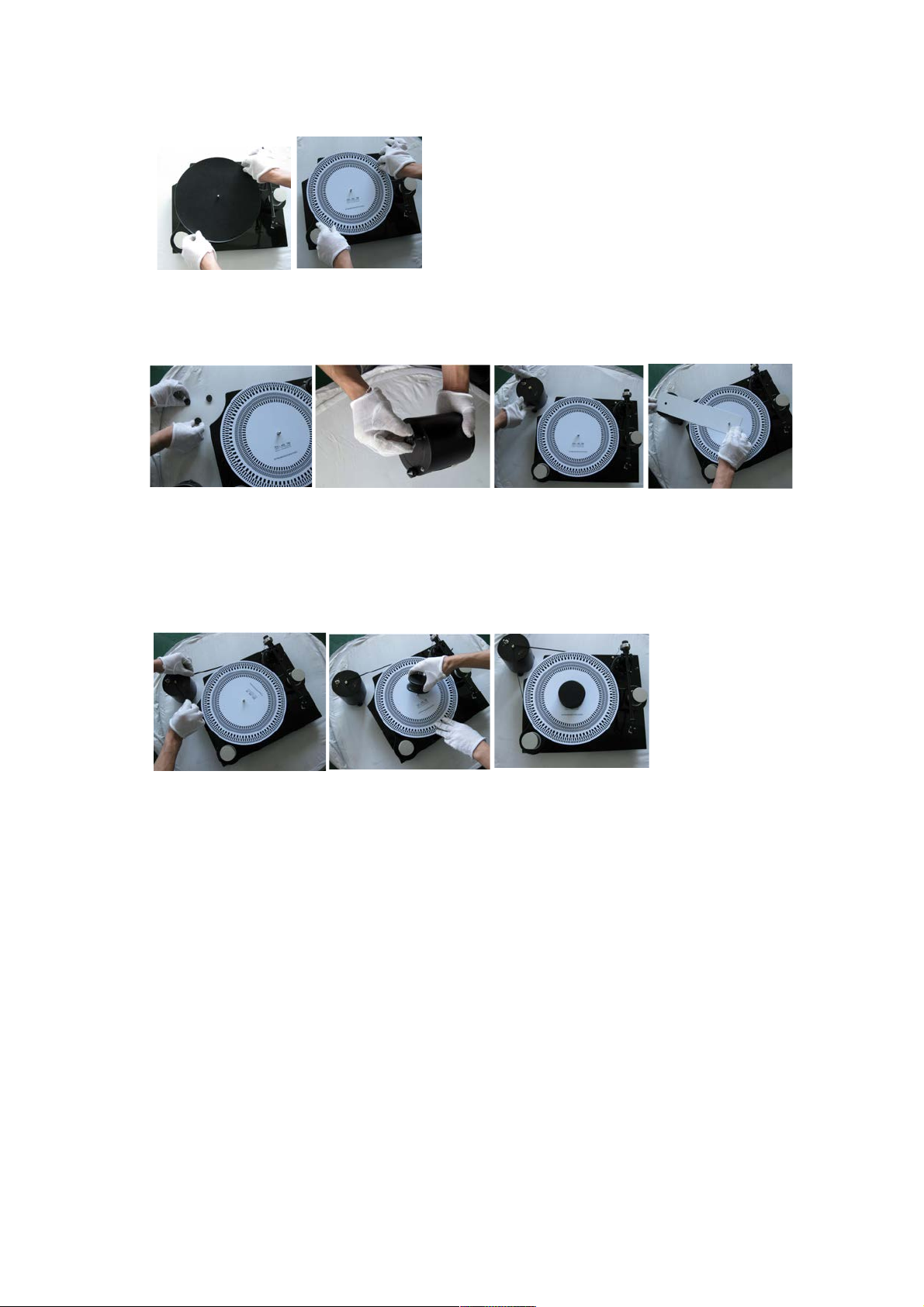

6. Legen Sie den Filz auf den Plattenteller. Dann legen Sie die Testplatte auf.

7. Externer Motor: Legen Sie die Unterlegscheiben oben links an den Plattenspieler.

Montieren Sie die Motorfüße an dem externen Motor. Nutzen Sie die mitgelieferte
Schablone für die Position des externen Motors.

8. Legen Sie den mitgelieferten Riemen um den Plattenteller und um den Antrieb am

externen Motor. Achten Sie dabei darauf, dass der Motor fest steht und sich nicht
bewegen kann. Legen Sie das Gewicht auf.

Sie haben nun die Einstellung für ihren Plattenspieler abgeschlossen. Jetzt müssen Sie
nur noch das Netzkabel anschließen.

Wertvolle Tipps

Wenn Sie den Plattenspieler auf einen resonanzfreien Untergrund stellen,
(Entkopplungsmatten oder Holzplatten) verhindert das Störungen.

Anschluss des Netzkabels

1. Der Plattenspieler wird mit einem einfachen Netzteil geliefert. Achten Sie auf die

Polarisierung.

2. Schliessen Sie das Netzkabel an dem externen Motor am Stromeingang an.

3. Mit der Taste AN/AUS wird ihr Gerät eingeschaltet.

Wechseln der Geschwindigkeit:

Durch umlegen des Schalters von links nach rechtes
verändern Sie die Geschwindigkeit von 33,33 auf 45 RPM,
wie auf der Beschriftung dargestellt.

Feineinstellung:

Nutzen Sie die Einstellschrauben oben auf dem Motor, um die Feineinstellung für die
Geschwindigkeit 33,33 und 45 RPM vorzunehmen. Drehen Sie links oder rechts, um
die Geschwindigkeit einzustellen. Für die Einstellung nutzen Sie die STROP Platte.

Wartung und Pflege:

Ihr Plattenspieler benötigt nur wenig Wartung und Pflege. Benutzen Sie einen
weichen Lappen zum säubern. Wir empfehlen ihnen die Nadel vor dem Reinigen des
Plattenspielers zu sichern. Sie vermeiden dadurch Beschädigungen der Nadel.
Wenn Sie ihren Plattenspieler über eine lange Zeit nicht nutzen, empfehlen wir Ihnen,
den Riemen abzunehmen, damit er nicht ausleiert.
Entfernen Sie bitte immer das Netzteil bevor Sie ihr Gerät warten oder
pflegen.

Technische Daten vom Block PS 100

Elektronische Geschwindigkeit 33.33/45 RPM
Geschwindigkeitsregelung +/-0.10%
Gleichlaufschwankung +/-0.05%
Signalrauschabstand -73db
Stromverbrauch 14W
Netzteil DC 15V, 1.6A
Abmessungen (BxTxH) 550x407x175mm
Verpackung 510*49*395mm
Netto Gewicht 14.6kg
Brutto Gewicht 15.6kg

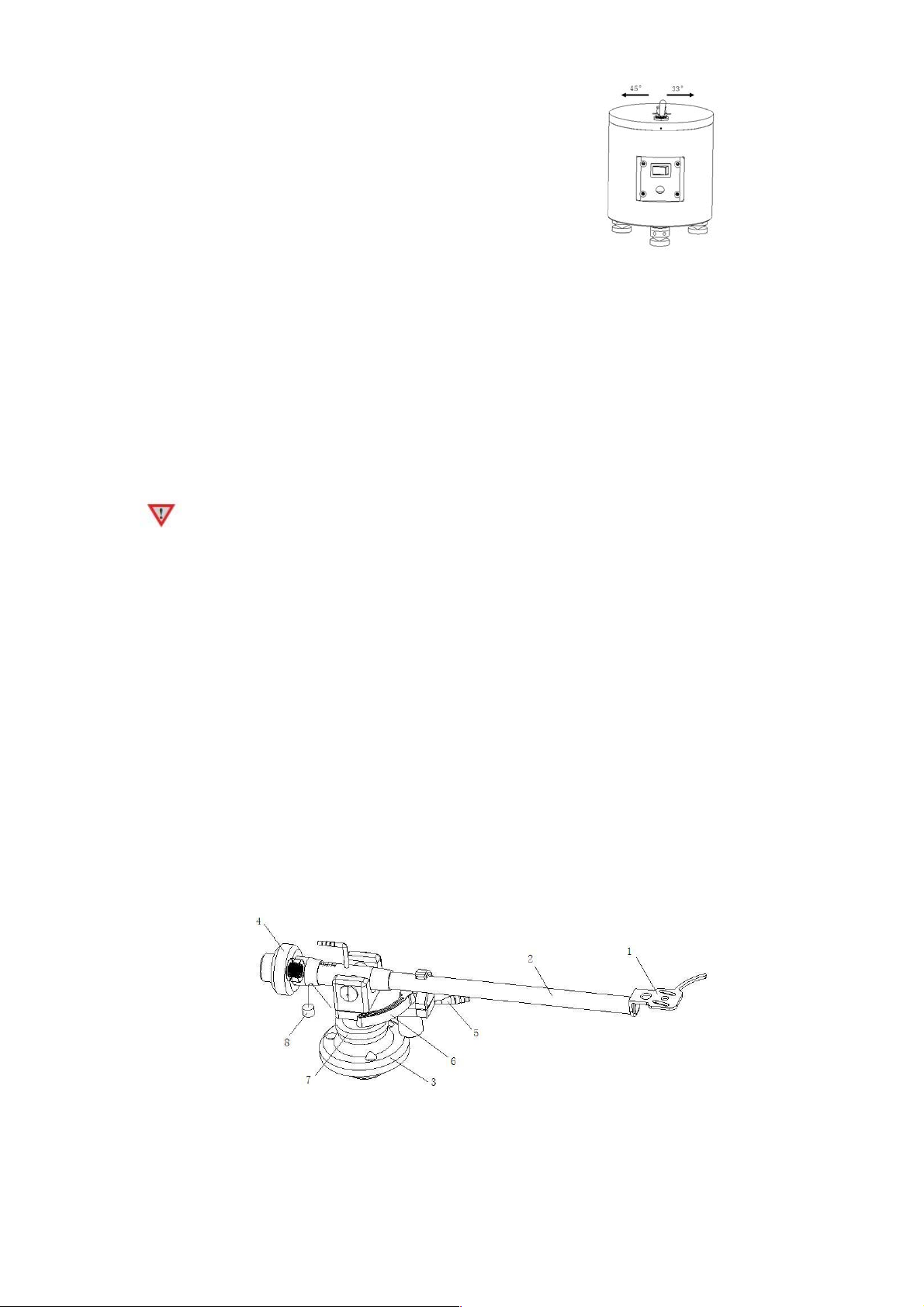

Block Tonarm:

1. Headshell with finger lift

2. Tonarm

3. Tonarm - Halter

4. Tonarm - Gewicht

5. Tonarm - Lift

6. Tonarm - Heber

7. Tonarm - Höhenverstellung

8. Gegengewicht

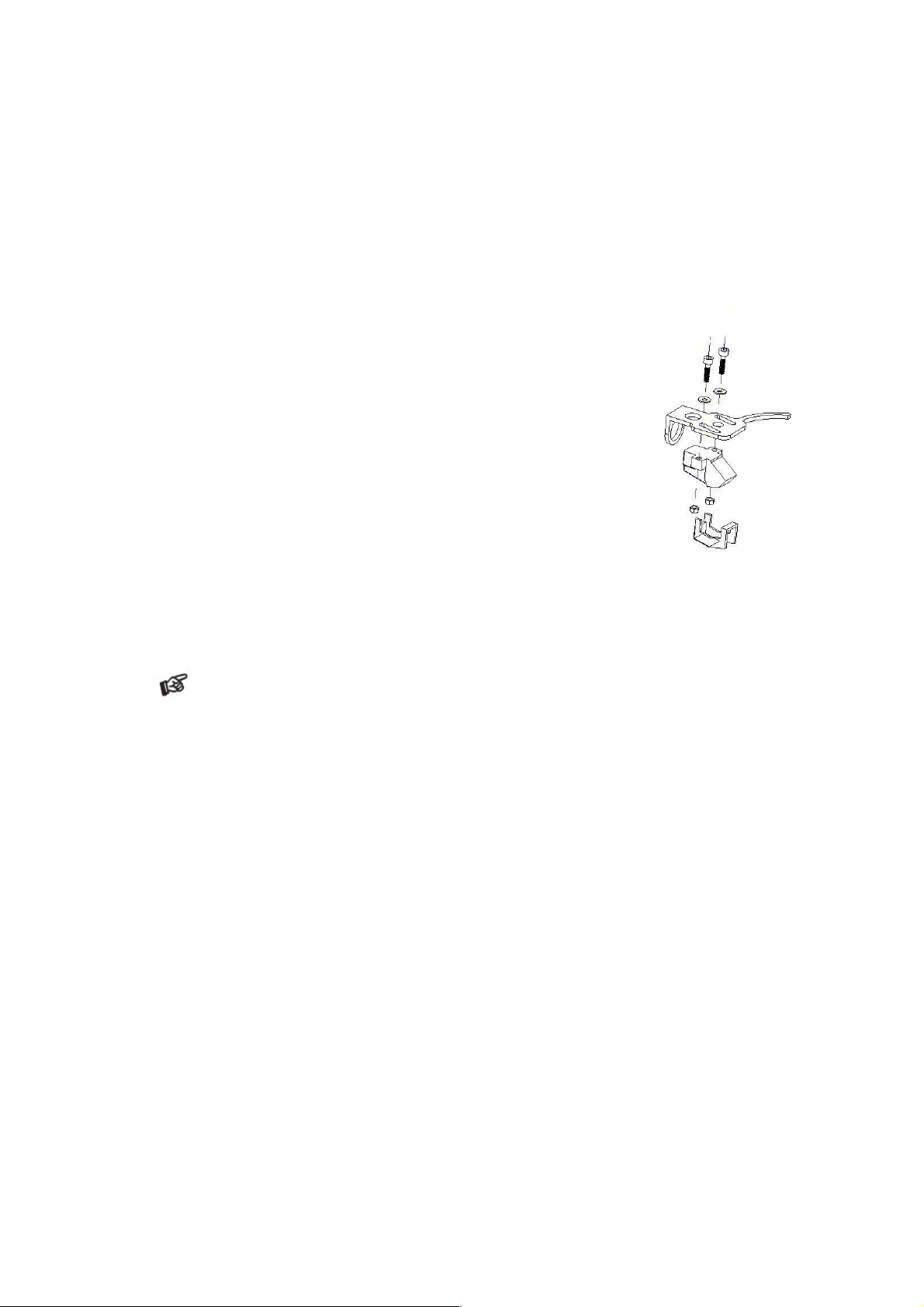

Installation des Tonabnehmers:

Achtung: Es gibt keine Vorgabe welchen Tonabnehmer Sie für unseren Block SP 100
verwenden müssen. Jeder Tonabnehmer mit einer 0,5 Inch. Bohrung kann auf
unserem Tonarm verwendet werden.

1. Lassen Sie die Schutzhülle über der Nadel! Befestigen Sie

den Tonabnehmer indem Sie die Schrauben durch die
Öffnungen des Head Shells und des Tonabnehmers stecken.
Ziehen Sie die Schrauben noch nicht fest!!!

2. Schließen Sie die Tonarmkabel wie folgt an:

Weiß linker Kanal positive (L+)
Rot rechter Kanal positive (R+)
Grün rechter Kanal negativ (R-)
Blau linker Kanal negativ (L-)

3. Die optimale Klang Qualität wird nur dann erreicht, wenn der Tonabnehmer richtig

montiert ist. Auf der Rückseite der Testplatte ist eine Hilfe für Sie aufgezeichnet.
Wenn Sie Hilfe benötigen, wenden Sie sich bitte an einen unserer autorisierten
Block Händler.

Bitte beachten Sie: Das Anbringen des Tonabnehmers am Tonarm muss mit
größter Vorsicht vorgenommen werden, um etwaige Schäden vom Tonarm und
des Tonabnehmers fernzuhalten. Wenn Sie sich unsicher sein sollten, lassen Sie
den Tonabnehmer von einem autorisierten Block Händler anbringen!

Technische Daten vom Block Tonarm

Tonarm Model Nr. T2
Gewicht 68g
Höheneinstellung 6 mm
Tonarmlänge 232mm
Anbauhöhe 214 mm
Überhang 17.88 mm
Gewicht Brutto 416 g
Tonarmkabel Cadas cables
Anschluß Chinch

Block SP 100 Standart Zubehör:
Testplatte: 1 Stück

2.0 & 2.5 Schrauben

2.6X16 Schrauben: 3 Stück
3X20 Schrauben: 4 Stück
Schablone für Motor: 1Stück

Riemen: 1Stück
Pinzette: 1Stück
Schraubenzieher: 1 Stück
Erdungskabel: 1 Stück
Filz Matte: 1 Stück
Flasche Öll: 5 ml

Problembehebung

Block Produkte werden unter einem hohen Qualitätsstandard produziert. Erst nach
einer strengen Endkontrolle verlassen unsere Geräte das Werk. Eventuell auftretende
Fehler sind nicht automatisch Material oder technischen Uhrsprungs, sondern können
auch von äußeren Gegebenheiten oder anderen Umständen kommen. Die folgende
Liste soll ihnen helfen, Probleme zu beheben.

1. Der Plattenteller dreht sich nicht, obwohl der Motor eingeschaltet ist.
a) Das Gerät ist nicht mit dem Netzkabel verbunden.
b) Kein Strom auf der Steckdose.
c) Der Riemen ist nicht gespannt oder abgelaufen.

2. Kein Signal auf einem oder auf beiden Kanälen.

Kein Signal vom Tonabnehmer an den Tonarm oder kein Signal vom Tonarm an
die
Plattenspieler Box. Oder zwischen dieser Box und dem Verstärker. Das kann an
einem gebrochenen Kabel, einer fehlerhaften Steckverbindung oder an einem losen
Kabel liegen.

a) Plattenspieler - Eingang am Verstärker ist nicht angeschlossen.
b) Der Verstärker ist nicht eingeschaltet oder steht auf ”MUTE”.
c) Der Verstärker ist nicht an den Lautsprechern angeschlossen.

3. Starkes Rauschen auf dem Phono - Eingang:

Das Erdungskabel vom Plattenspieler zum Verstärker ist nicht angeschlossen. .

4. Verzerrter oder unbeständiger Klang aus einem oder beiden Kanälen.

a) Der eingangswahlschalter am Verstärker ist nicht richtig gestellt. MM/MC
b) Die Nadel ist beschädigt.
c) Falsche Geschwindigkeit, der Riemen ist ausgeleiert oder dreckig. Die Achse

läuft ohne Öl oder ist verschmutzt.

Service

Wenn Sie mit ihrem Gerät ein Problem haben, welches Sie nicht selber beheben
können, wenden Sie sich bitte an ihren autorisierten Block Händler.
Wenn auch dort Ihnen nicht weitergeholfen werden kann, wenden Sie sich bitte an
den Hersteller direkt!
Garantiereparaturen können nur dann erfolgreich durchgeführt werden, wenn das
Gerät in einer ordentlichen Verpackung verschickt wird. Bewahren Sie hierfür ihre
originale Verpackung auf.
Verschicken Sie niemals den Plattenspieler ohne sich zu vergewissern, dass das Gerät

auseinander gebaut und korrekt verpackt ist.
Bitte bauen Sie folgende Teile ab und verpacken Sie diese separat: Plattenteller, Füße,
Gewicht, Riemen, Tonabnehmer. Sichern Sie den Tonarm durch die
Transportsicherung!

Garantie:

Der Hersteller übernimmt keine Verantwortung für Schäden, die aus

Missachtung der Bedienungsanleitung und / oder aus dem Nichtverwenden
der originalen Verpackung hervor gehen. Auch durch das Verändern oder durch das
Modifizieren des Gerätes erlischt der Garantieanspruch.

Der Hersteller behält sich das Recht vor, technische Änderungen ohne vorherige
Ankündigungen durchzuführen.

INSTRUCTION FOR USER

PRODUCT: HI-END TURNTABLE PLAYER

MODEL NO.: R7

PRODUCED BY: HUASON, CHINA

Controls, features and connections for main body

1. Turntable base 2. Upper base

3. Platter 4. Tonearm

5. Stands 6. Motor house

7. Drive belt 8. Audio output

9. Turntable feet 10. Audio box

11. Record clamp

Motor house

1. AC power supply socket

2. ON & OFF button

3. 331/3, 45RPM selector

4. 331/3 RPM micro-adjusting

5. 45 RPM micro-adjusting

6. Pulley for belt

7. Motor feet

Dear audiophiles,
Thank you for purchasing a Topson record player.

In order to achieve maximum performance and reliability with this record player, you
should study these instructions for use carefully.

Warming of a hazard for the user, the unit or possible misuse.

Important notice
During assembly and adjustment of the deck small parts could be lost if not carefully
placed in a suitable receptacle.
Before starting assembly make yourself acquainted with the parts listed above and
correspondingly numbered in the technical drawings above.

Set-up

1. Make sure the surface you wish to use the turntable on is level (use a spirit level)

before placing the turntable on it.

2. Place the turntable main body onto the table; Use the bearing, and match it into the

bearing house; there is a little bottle of oil for bearing use, use a little oil onto the
bottom point of the bearing spindle;

4. Place the platter carefully on the bearing spindle, and make a test by running for

rounds;

5. Unpack the tonearm, then install it as instruction below:

6. Place the felt onto the acrylics platter; then place the strobe disc on;

7. Motor house: place the motor feet stands on the top left corner for motor house,

mount the motor feet onto the house body, then stand the motor house on; Use the
measurer for correct position for the motor house; ,

8. Adjust the motor house feet, keep the whole house level at a correct position for

turntable running; Fit the drive belt around the platter and then carefully spread it to
the motor pulley, make sure the motor house is standing without any move to make
sure it is at the correct position for best extension of the belt; then, put the record
clamp on;

Congratulations, audiophiles, set-up finished; now, you got prepared for power
connection of your TT;

Useful tips

The base and the record player should be positioned on a low-resonance surface such
as wood or multiple layer ply board to avoid structural vibration disturbing reply.

Main power connection

1. The turntable is supplied with a power supply suitable or your country’s mains
supply. Check the label before connection the power supply to the mains rating in
your house;

2. Connect the low voltage plug from the power supply to the socket on the rear of the

motor house, then connect the power via plug in;

3. Pressing the button ON/OFF will connect the power;

Changing replay speed

Slide the lever switch left and right as silk printing
note shows to switch speed between 33.33 and 45 RPM.
The selected speed will be displayed digitally;

Pitch control

Use the matched screw, on the front surface hole for speed micro-adjustment for

33.33 and 45 RPM respectively, turning left and right to increase or decrease the
speed; Use the matched strobe disc for monitoring the speed;

Maintenance and cleaning

Your record player requires little or no regular maintenance. Use a soft cloth for
cleaning. It is recommended to fit the needle cover before cleaning or maintenance is
carried out to avoid damage.
If the player is not used over a long period of time the drive belt can be removed to
prevent unequal stretching.
Always disconnect the record player from the mains power supply as a
precaution before maintenance!

Technical specifications of Topson TT R7

Electronic speed change 33.33/45 RPM
Speed Variance +/-0.10%
Wow and flutter +/-0.05%
Signal to noise -73db
Power consumption 14W
Power supply(input) DC 15V, 1.6A
Dimensions (WxHxD) 550x407x175mm
Packing size 510*49*395mm
Net Weight 14.6kg
Gross Weight 15.6kg

Topson tonearm

1. Headshell with finger lift

2. Tonearm tube

3. Tonearm base

4. Tonearm counterweight

5. Tonearm lift

6. Tonearm rest

7. Tonearm height adjusting scale

8. Precise weight

9.

Cartirdge installation

Note: There is no cartridge matched with Topson TT, audiophiles can use the
cartridge as own favorite; All cartridges with half inch mounting holes, but within
Topson arm loading pressure range can be fitted.

1. Leaving the needle’s protection cover on, fit the cartridge
to the headshell using the screws supplied with the cartridge

by passing one screw through each slot in the headshell (1).
Do not tighten the nuts yet.

2. Connect the tonearm wires to the cartridge pins as follows:

White left channel positive (L+)
Red right channel pos. (R+)
Green right channel return (R-)
Blue left channel return (L-)

3. The full sound quality of the record player can only be achieved of the cartridge is

correctly adjusted. The strobe disc (back side) can help for it. If you are not well
acquainted with the adjustment of cartridges you are advised to call upon the
willing help of your Topson TT dealer to accomplish this task for you.

Please note: adjusting a cartridge and tonearm calls for the greatest care in
order to avoid damaging the cartridge or tonearm bearing. Leave this work to your
dealer if you are in any way unsure of the necessary steps and precautions to be
taken.

Technical specifications Topson tonearm

Tonearm model No. T2
Main counterweight 68g
Adjustable height scale 6 mm
Effective tonearm length 9’ (232mm)
Mounting distance 214 mm
Overhang 17.88 mm
Arm weight 416 g
Tonearm inner cable Cadas cables
Connector Topson male & female connector

R7 standard accessories:
Strobe disc: 1 pc

2.0 & 2.5 Allen hex: 1 for each

2.6X16 Allen hex screws: 3 pcs
3X20 Allen hex screws: 4 pcs

Motor position measurer: 1pc
Driven belt: 1pc
Nipper: 1pc
Straight screwdriver: 1 pc
Earth cable: 1 pc
Felt mat: 1 pc
Bearing oil: 5 ml

Potential incorrect use and fault conditions

Topson turntables are manufactured to the highest standards and undergo strict quality
controls before leaving the factory. Faults that many possible occur not necessarily
due to material or production faults but can sometimes be caused but incorrect use or
unfortunate circumstances. Therefore that following list of common faults symptoms
is included.

1. The platter doesn’t turn although the unit is switched on:
a) The unit is not connected to the power supply.
b) No mains at the socket.
c) Drive belt is not fitted or has slipped off.

2. No signal through one or other channel or both channels:

No signal contact from the cartridge to the internal tonearm wiring or from that to
the arm lead or from that the phono box or between that and the amplifier. This
could be due to a faulty plug, broken wire or solder joint or simply loose
plug/socket connection.

a) Phono input not selected at amplifier.
b) Amplifier or speakers defective or muted.
c) No connection to the loudspeakers.

3. Strong hum on phono input:

No earth connection from cartridge or arm or arm cable to amplifier, or earth loop.

4. Distorted or inconsistent sound from one or both channels:

a) Record player is connected to wrong input of amplifier, or MM/MC switch

incorrectly set.
b) Needle or cantilever damaged.
c) Wrong RPM, drive belt overstretched or dirty, platter bearing without oil,

dirty or damage.

Service

Should you encounter a problem which you are notable to alleviate or identify despite
the above information, please contact your dealer for further advice. Only when the
problem cannot be resolved there should the unit be sent to the responsible distributor
in your country.
Guarantee repairs will only be effected if the unit is returned correctly packaged. For
this reason we recommend keeping the original packaging.
Never return a record player without making sure that is it safely disassembled and

correctly packaged in the original packaging according to the supplied diagram.
Please remove these parts and pack them separately: feet, counterweight, platter,
cartridge and belt. Fit the cartridge protection cap. Insert the transport lock for the
tonearm prior to carefully packaging the recording player.

Warranty

The manufacturer accepts no responsibility for damage caused by not
adheraccording to these instructions for use and /or by transportation without the
original packaging. Modification or change to any part of the product by authorized
persons releases the manufacturer from any liability over and above the lawful
rights of the customer.

The information was correct at the time of going to press. The manufacturer
reserves the right to make changes to the technical specification without prior notice
as deemed necessary to uphold the ongoing process of technical development.
