N O T I C E

Version 03/14

Alimentations secteur sur rail PVSE 230

Code : 000512519 - PVSE 230/12-15 000512520 - PVSE 230/24-10 000512521 - PVSE 230/48-5 000512573 - PVSE 230/24-3

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Page 2

Installation

Mesures de sécurité avant l‘installation

Protégez le mécanisme de fonctionnement d’une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d’isolation modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l’appareil de l’alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l’appareil et sur la plaque d’identification.

Installation

Lors de l’installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines ; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). Afin de garantir une convection suffisante, veuillez laisser les écarts suivants avec les modules proches : 40 mm au-dessus et en dessous, 10 mm de chaque côté. En cas d’installation dans des machines, l’utilisation normale est interdite jusqu’à ce qu’il soit établi que la machine est conforme à la directive sur les machines (89/392/CEE). Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l’utilisation. Le fabricant de l’installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.

Branchement

Afin d’éviter la confusion avec d’autres branchements, utilisez exclusivement le connecteur fourni.

1) LED : La LED verte (a) s’allume dès que la tension de sortie dépasse 85% de la tension nominale de sortie. La LED rouge (b) s’allume dès

que la tension de sortie est inférieure à 85% de la tension nominale de sortie.

2) Tension de sortie : Elle peut être modifiée à l’aide d’un tournevis : tournez dans le sens des aiguilles d’une montre pour augmenter la

tension, dans le sens inverse pour la diminuer.

3) Entrée (connecteur noir)

4) Sortie (connecteur bleu)

5) Montage : Placez l’appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas.

6) Démontage : Desserrez le verrou à ressort à l’aide d’un tournevis et détachez l’appareil du bord inférieur du profilé-support.

7) Comportement en cas de surintensité : Real Power Boost et Top Boost. En cas de court-circuit sur un consommateur, l’alimentation

électrique délivre un Top Boost pour un déclenchement rapide assuré des disjoncteurs. Un Power Boost dynamique à 2 niveaux permet le démarrage de courants de charge élevés. En cas de prélèvement complet du Power Boost pendant 8 secondes, l’activation d’un autre Boost est verrouillée pendant 8 secondes (pause forcée).

8) Contact de signalisation sans potentiel : En cas de sous-tension à la sortie, le relais interne est inactif. Cette erreur peut être visualisée

sur le contact inverseur.

9) Entrée Stand-by : L’entrée Stand-by permet une coupure ciblée de l’alimentation électrique. Grâce à une tension continue externe à l’entrée

Stand-by, la sortie de l’appareil est coupée et l’alimentation reste en veille.

Modèle représen té : PVSE 230/24-1 0

This gur e shows the PVS E 230/24-10

ligne

+ + – –

Charg e

L N PE

PV-CON en option

Veil le

1 2 3 4 5 6 7 8

Relais actif (c ontact 4- 5 fermé) lorsqu e Uout>ty p. 0,85xU out

Rail DIN 35 mm

Top Boost

[%]

out

Puissance

Palier 1 Palier 2

Phase de surintensité

out

[V]

out

+–

Inom

Unom

Limita tion du cou rant

t [sec]0

Page 3

Caractéristiques techniques

70W 180/240W

Alimentation électrique encastrable à une phase, à cadence primaire, pour montage sur rails DIN 35 mm

Normes

Sécurité EN 60950, UL 508

CEM EN 61204-3 (normes génériques)

Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)

Autorisations

UL UL/CSA 60950

UL UL508 / CSA22.2 N°107.1 3ème éd.

Environnement

Température de fonctionnement -25°C … +70°C derating -3%/K >+50°C

Température de stockage -25°C … +85°C

Refroidissement Auto-refroidissement par convection naturelle due à l’installation verticale

Humidité de l’air autorisée 30 à 85% d’humidité relative, sans condensation

Sécurité et protection

Tension de contrôle 4,2 kVdc

Construction blindé, pour insertion dans des armoires électriques

Type de protection IP20 (selon EN 60529)

Classe de protection Préparé pour les appareils et installations de la classe de protection I

Câbles de raccordement Câbles en cuivre de 60°C min. ou 60/75°C

Installation Installation dans les environnements avec degré de pollution 2

Tension de retour Max. 35 Vdc (pour les appareils du type 24 Vdc)

Max. 25 Vdc (pour les appareils du type 12 Vdc)

Max. 63 Vdc (pour les appareils du type 30/48 Vdc)

Entrée

Tension nominale d’entrée 1~/2~100 - 240 Vac 1~/2~110 - 240 Vac

Plage de tension d’entrée 85 - 264 Vac (120-350 Vdc)

Derating de tension d’entrée 5% Vac < 95 Vac 1,5% Vac < 110 Vac

Plage de fréquence 50 - 60 Hz

Intensité nominale d’entrée à 110 / 230 Vac (à la charge nominale)

Courant de démarrage (froid) <30 Ap, NTC <8 Ap, actif

Limitation active du courant de démarrage (en option)

PFC actif - oui

Fusible d’entrée interne 2 AT 6,3 AT

Protection externe (conforme UL) Non indispensable

Protection externe recommandée* Disjoncteur 6A, 10A ou 16A, caractéristique B, C

Courant de fuite Typ. 1 mA

Compensation en cas de coupure de courant à 110/230 Vac

Protection contre les surtensions Par varistance dans le circuit primaire

Branchements : système multiconnecteurs WAGO

0,86 / 0,51 Aac 2,5 / 1,2 Aac (type 240 W)

<5 Ap, actif -

10 / 70 ms 30 / 30 ms (PVSE 230/12-15) 20 / 20 ms (PVSE 230/48-5)

WAGO série 231, max. 2,5 mm²

1,9 / 0,9 Aac (type 180 W)

20 / 20 ms (PVSE 230/24-10)

Page 4

70W 180/240W

Sortie

Tension nominale de sortie 24 Vdc ±1% (PSVE 230/24-3) 24 Vdc ±1% (PSVE 230/24-10)

12 Vdc ±1% (PSVE 230/12-6) 12 Vdc ±1% (PSVE 230/12-15)

48 Vdc ±1% (PSVE 230/48-5)

Plage de tension de sortie 22-29,5 Vdc ±1% (PSVE 230/24-3) 22-29,5 Vdc ±1% (PSVE 230/24-10)

11-18 Vdc (PSVE 230/12-6) 11-18 Vdc (PSVE 230/12-15)

33-52 Vdc ±1% (PSVE 230/48-5)

Intensité nominale de sortie 3 Adc (PVSE 230/24-3) 10 Adc (PVSE 230/24-10)

6 Adc (PVSE 230/12-6) 15 Adc (PVSE 230/12-15)

5 Adc (PVSE 230/48-5)

Power Boost 6 Adc / 4s (4,5 Adc / 8s) (PVSE 230/24-3) 20 Adc / 4s (15 Adc / 8s) (PVSE 230/24-10)

12 Adc / 4s (9 Adc / 8s) (PVSE 230/12-6) 30 Adc / 4s (22,5 Adc / 8s) (PVSE

Top Boost pour 25 ms 14 A (PSVE 230/24-3) 60 Adc (PSVE 230/24-10)

21 A (PSVE 230/12-6) 55 Adc (PSVE 230/12-15)

Limite d’intensité Typ. 1,1 x Inom

Efficacité 87,8% (PSVE 230/24-3) 90% (PSVE 230/24-10)

83% (PSVE 230/12-6) 87% (PSVE 230/12-15)

230/12-15)

10 Adc / 4s (7,5 Adc / 8s) (PVSE 230/48-5)

30 Adc (PSVE 230/48-5)

91% (PSVE 230/48-5)

Puissance dissipée max. (fonctionnement à vide / charge nominale)

Consommation en mode Stand-by 0,5 W 0,8 W

Ondulation résiduelle Typ. 70 mVpp

Branchement en parallèle Oui, pour augmenter la puissance

Branchement en série Oui, pour augmenter la tension

Branchements : système multiconnecteurs WAGO

Signalisation

LED Power Good (DC OK) Uout > 0,85 x Unom : LED verte allumée, LED rouge éteinte

Power Good (DC OK), sans potentiel

Entrée Stand-by Active à 10…28,8 Vdc

Branchements : système multiconnecteurs WAGO (en option)

Données mécaniques

Fixation Rail de montage (deux types possibles)

Dimensions l x H x P** 40 x 127 x 163 mm 57 x 127 x 179 mm

Poids 0,8 kg 1,3 kg

Numéros de commande

Standard PVSE 230/24-3 (DC 24V) PVSE 230/24-10 (DC 24V)

Connecteur pour signalisation PV-CON

* Avec une tension d’entrée DC, un fusible DC adapté est indispensable. ** Dimensions hors connecteur, profondeur mesurée à partir du rail

3,0/8,8 W (PSVE 230/24-3) 3,8/24 W (PSVE 230/24-10)

3,0/9,4 W (PSVE 230/12-6) 4,6/23,4 W (PSVE 230/12-15)

7,4/21,6 W (PSVE 230/48-5)

Série 231 max. 2,5 mm² Série 831 max. 10 mm²

Contact de relais, type : inverseur, 30 Vdc/1A (selon UL : 24 Vdc/24 mA)

Série 733 max. 0,5 mm²

Contact de relais, type : inverseur, 24 Vdc/1A (selon UL: 24 Vdc/24 mA)

PVSE 230/12-15 (DC 12V)

PVSE 230/48-5 (DC 48V)

Page 5

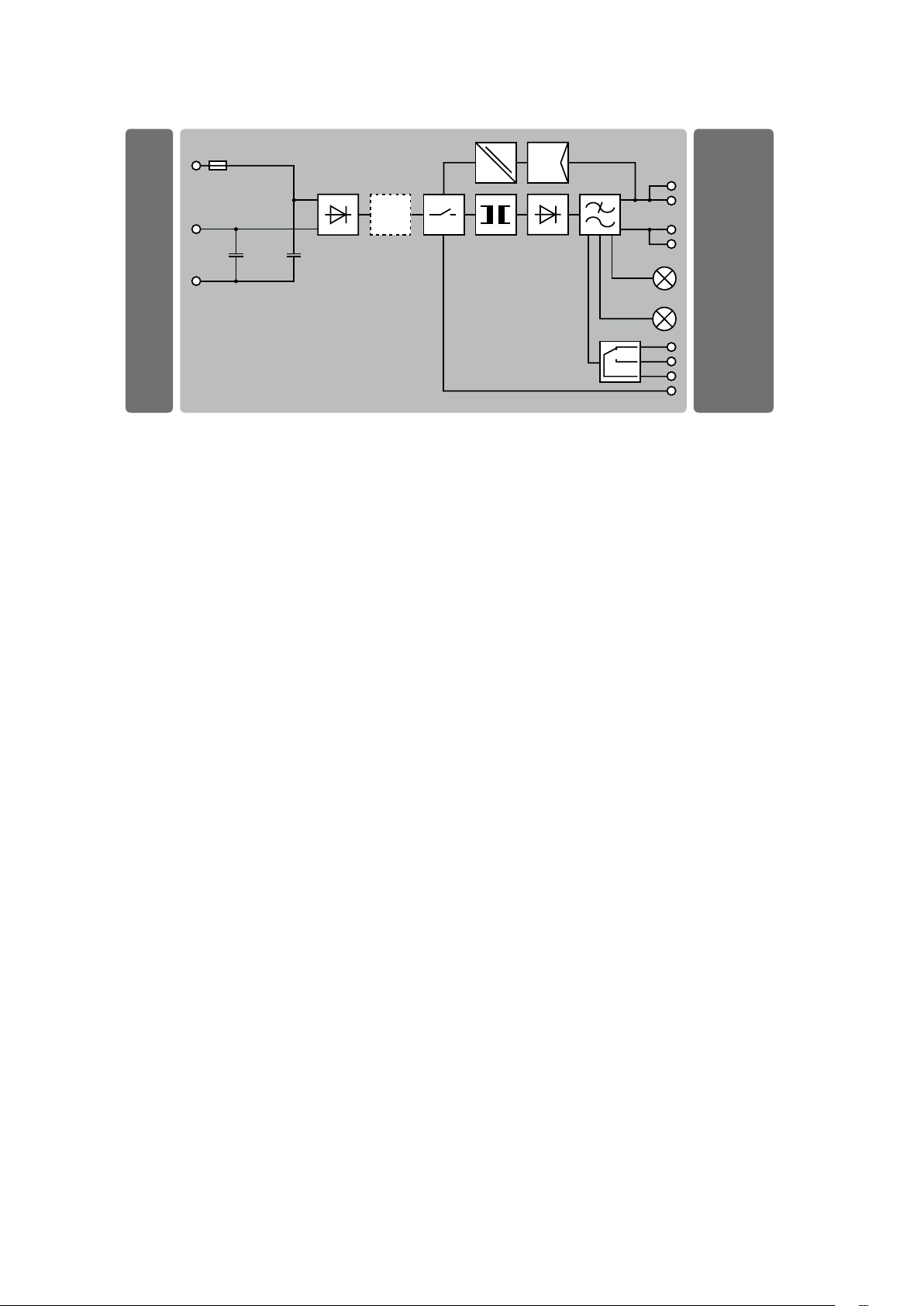

Schéma de branchement

L (–)

N (+)**

Active

PFC*

PFC

– –

+ +

* à partir du modèle 180W ** Fonctionnement double phase possible uniquement si la tension d’entrée n’excède pas 264 Vdc.

LED (Vert): DC correct

LED (Rouge): DC incorrect

DC OK

Veille
