ATIKA ASP 8 N-400 Original Instructions Manual

ASP 8 N - 400

Brennholzspalter

Seite 10

Originalbetriebsanleitung

Log splitter

Page 19

Original instructions

Fendeur de bois à brûler

Page 27

Notice originale

Уред за нацепване на дърва за горене

Стр. 36

Оригинално ръководство за експлоатация

Štípač palivového dřeva

Str. 45

Originální návod k použití

Brændekløver

Side 53

Original brugsanvisning

Polttopuun halkaisukone

Side 61

Alkuperäiset ohjeet

Tűzifa hasogató

Erediti használati utalítás

69. oldal

Stroj za cijepanje

Strana 78

ogrjevnog drveta

Originalne upute za rad

Spaccalegna

Pagina 86

Istruzioni originali

Brandhoutsplijter

Blz. 95

Oorspronkelijke gebruiksaanwijzing

Łuparka do trewna

Stronie 103

Instrukcja oryginalna

Maşina de despicat lemne de foc

Pagina 112

Instrucţiuni originale

Vedklyv

Sidan 121

Bruksanvisning i original

Štiepačka palivového dreva

Originálný návod na použitie

Strana 129

Cepilnik drv

Stran 137

Navodilo za uporabo

EG-Konformitätserklärung

entsprechend der Richtlinie: 2006/42/EG

EG-Izjava o usklađenosti

odgovarajući smjernici: 2006/42 EU

EC Declaration of Conformity

according to Directive: 2006/42/EC

Dichiarazione CE di Conformità

ai sensi della direttiva fino: 2006/42/CE

Déclaration de conformité de la CE

conformément à la directive: 2006/42/CE

EG-Verklaring van overeenstemming

volgens richtlijn: 2006/42/EG

Декларация за съответствие с EG-нормите

съгласно Директивата на ЕО: 2006/42/EO

Deklaracja zgodności WE

z dyrektywą: 2006/42/WE

ES-Prohlášení o shodě

podle směrnice ES: 2006/42/ES

Declaraţie de conformitate UE

conform directivei: 2006/42/UE

EF-overensstemmelseserklæring

i henhold til EF-direktiv: 2006/42/EF

EG-konformitetsförklaring

motsvarande EG-direktiv: 2006/42/EG

EY-vaatimustenmukaisuusvakuutus

vastaa EY-direktiiviä: 2006/42 EG

ES-Prehlásenie o zhode

podľa smernice ES: 2006/42/ES

EK megfelelőségi nyilatkozat

a következő irányelvnek megfelelően: 2006/42 EK

Izjava o skladnosti ES

v skladu z direktivo: 2006/42/ES

Hiermit erklären wir

Yrityksemme

Niniejszym my, firma

We herewith declare

Ezennel kijelenti a gyártó,

Prin prezenta, noi

Par la présente, nous

Ovime mi,

Härmed förklarar vi

С настоящото ние,

Con la presente dichiariamo

Prehlašujeme

Zde a tímto prohlašujeme

Hiermede verklaren wij

S tem izjavljamo mi,

Hermed erklærer vi

ATIKA GmbH & Co. KG, Schinkelstraße 97, 59227 Ahlen, Germany

in alleiniger Verantwortung, dass das Produkt
Brennholzspalter ASP 8 N – 400 (Seriennummer: siehe letzte Seite)
konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender Richtlinie: 2004/108/EG.
under our sole responsibility, that the product
Log splitter ASP 8 N – 400 (Serial number: see last page)
is conform with the above mentioned EC directive as well as with the provisions of the guideline below: 2004/108/EC.
déclarons sous notre responsabilité exclusive que le produit
Fendeur de bois à brûler ASP 8 N – 400 (Numéro de série : voir la dernière page)
est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions de la directive suivante: 2004/108/CE.
декларираме на своя отговорност, че продуктът

Уред за нацепване на дърва за горене ASP 8 N – 400 (Сериен номер: виж последна страница)
съответства на разпоредбите на горепосочените директиви на ЕO, както и на изискванията на другите, отнасящите се за него

директиви: 2004/108/EО.
na vlastní zodpovědnost, že výrobek

Štípač palivového dřeva ASP 8 N – 400 (Seriové číslo: viz poslední strana)
odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2004/108/ES.
på eget ansvar, at produkt
Brændekløver ASP 8 N – 400 (Serienummer: se sidste side)
stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende direktiver: 2004/108/EF.
ilmoittaa täten yksinomaisella vastuulla, että tuote
Polttopuun halkaisukone ASP 8 N – 400 (Sarjanumero: katso viimeinen sivu)
on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2004/108/EY.
kizárólagos felelőséggel, hogy az alábbi termék
Tűzifa hasogató ASP 8 N – 400 (Sorozatszám: lásd az utolsó oldalon)
megfelel a fent nevezett EK irányelvek rendelkezéseinek, valamint a következő irányelvek rendelkezéseinek: 2004/108/EK.
s punom odgovornošću izjavljujemo da je ovaj proizvod
Stroj za cijepanje ogrjevnog drveta ASP 8 N – 400 (Serijski broj: vidi posljednju stranicu)
usklađen s odredbama gore navedenih EU smjernica kao, kao i zahtjevima drugih dotičnih smjernica: 2004/108/EU.

1

sotto la nostra responsabilità che il prodotto
Spaccalegna ASP 8 N – 400 (Numero di serie: vedere ultima pagina)
è conforme alle disposizioni delle summenzionate Direttive CE, nonché i requisiti delle altre direttive pertinenti: 2004/108/CE.

in uitsluitende verantwoordelijkheid, dat het product
Brandhoutsplijter ASP 8 N – 400 (Serienummer: zie laatste pagina)
aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende richtlijne beantwoordt:

2004/108/EG.
oświadczamy, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Łuparka do drewna ASP 8 N – 400 (Numer seryjny: patrz ostatnia strona)
jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw: 2004/108/WE.

declarăm pe proprie răspundere că produsul
Maşina de despicat lemne de foc ASP 8 N – 400 (Numărul de serie: vezi ultima pagină)
este conform cu prevederile directivelor numite mai sus cât şi cerinţelor altor reglementări aplicabile în vigoare: 2004/108/UE.

med ensamt ansvar att produkten
Vedklyv ASP 8 N – 400 (Serienummer: se sista sidan)
är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följan de direktiv: 2004/108/EG.

na vlastnú zodpovednosť, že výrobok
Štiepačka palivového dreva ASP 8 N – 400 (Seriové číslo: viz posledná strana)
zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2004/108/ES.

z izključno odgovornostjo, da je izdelek
Cepilnik drv ASP 8 N – 400 (Serijska številka: glejte zadnjo stran)
v skladu z določili zgoraj navedene Direktive ES, kot tudi zahtevam drugih zadevnih pravilnikov: 2004/108/ES.

Folgende harmonisierte Normen wurden angewandt:

Primijenjene su sljedeće harmonizirane norme:

Following harmonized standards have been applied:

Sono state applicate le seguenti norme armonizzate:

Les normes harmonisées suivantes ont été appliquées:

De volgende geharmoniseerde normen werden toegepast:

Приложени са следните хармонизирани стандарти:

Zastosowane zostały następujące normy zharmonizowane:

Následující normy byly použity:

Au fost aplicate următoarele norme armonizate:

Følgende harmoniserede standarder er anvendt:

Följande passande normer har använts:

Seuraavia harmonisoituja normeja on käytetty:

Následujúcie normy byly použité:

A következő harmonizált szabványokat alkalmaztuk:

Uporabljeni so bili naslednjih harmonizirani standardi:

EN 609-1/A2:2009; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Aufbewahrung der technischen Unterlagen:

Pohrana tehničke dokumentacije:

Keeping of technical documents at:

Conservazione dei documenti tecnici:

Conservation de la documentation technique:

Bewaring van de technische documenten:

Техническата документация се съхранява в:

Przechowywanie dokumentacji technicznej:

Uchování technických podkladů:

Depozitarea documentelor tehnice:

Opbevaringssted for den tekniske dokumentation:

Tekniska underlag förvaras hos:

Teknisten asiakirjojen säilytys:

Archiv technické dokumentacie:

A műszaki dokumentumok a következő címen igényelhetők:

Shranjevanje tehnične dokumentacije:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 5922 7 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, Geschäftsführung

2

3

GGeerräätteebbeesscchhrreeiibbuunngg –– DDeessccrriippttiioonn ooff ddeevviiccee –– DDeessccrriippttiioonn ddee ll''aappppaarreeiill

ООппииссааннииее ннаа ууррееддаа –– PPooppiiss ppřřííssttrroojjee –– BBeesskkrriivveellssee aaff aappppaarraatteett

LLaaiitttteeeenn kkuuvvaauuss –– AA bbeerreennddeezzééss lleeíírráássaa –– OOppiiss uurreeđđaajjaa

DDeessccrriizziioonnee ddeellll''aappppaarreecccchhiioo –– BBeesscchhrriijjvviinngg vvaann hheett ttooeesstteell –– OOppiiss uurrzząąddzzeenniiaa

DDeessccrriieerreeaa aappaarraattuulluuii –– AAppppaarraattbbeesskkrriivvnniinngg –– PPooppiiss pprrííssttrroojjaa –– OOppiiss nnaapprraavvee

GGeerräätteebbeesscchhrreeiibbuunngg –– DDeessccrriippttiioonn ooff ddeevviiccee –– DDeessccrriippttiioonn ddee ll''aappppaarreeiill

ООппииссааннииее ннаа ууррееддаа –– PPooppiiss ppřřííssttrroojjee –– BBeesskkrriivveellssee aaff aappppaarraatteett

LLaaiitttteeeenn kkuuvvaauuss –– AA bbeerreennddeezzééss lleeíírráássaa

Ersatzteil-Nr.

Spare part no.

N° de pièce de

rechange

Резервна част №

Bezeichnung

Description

Désignation

Наименование

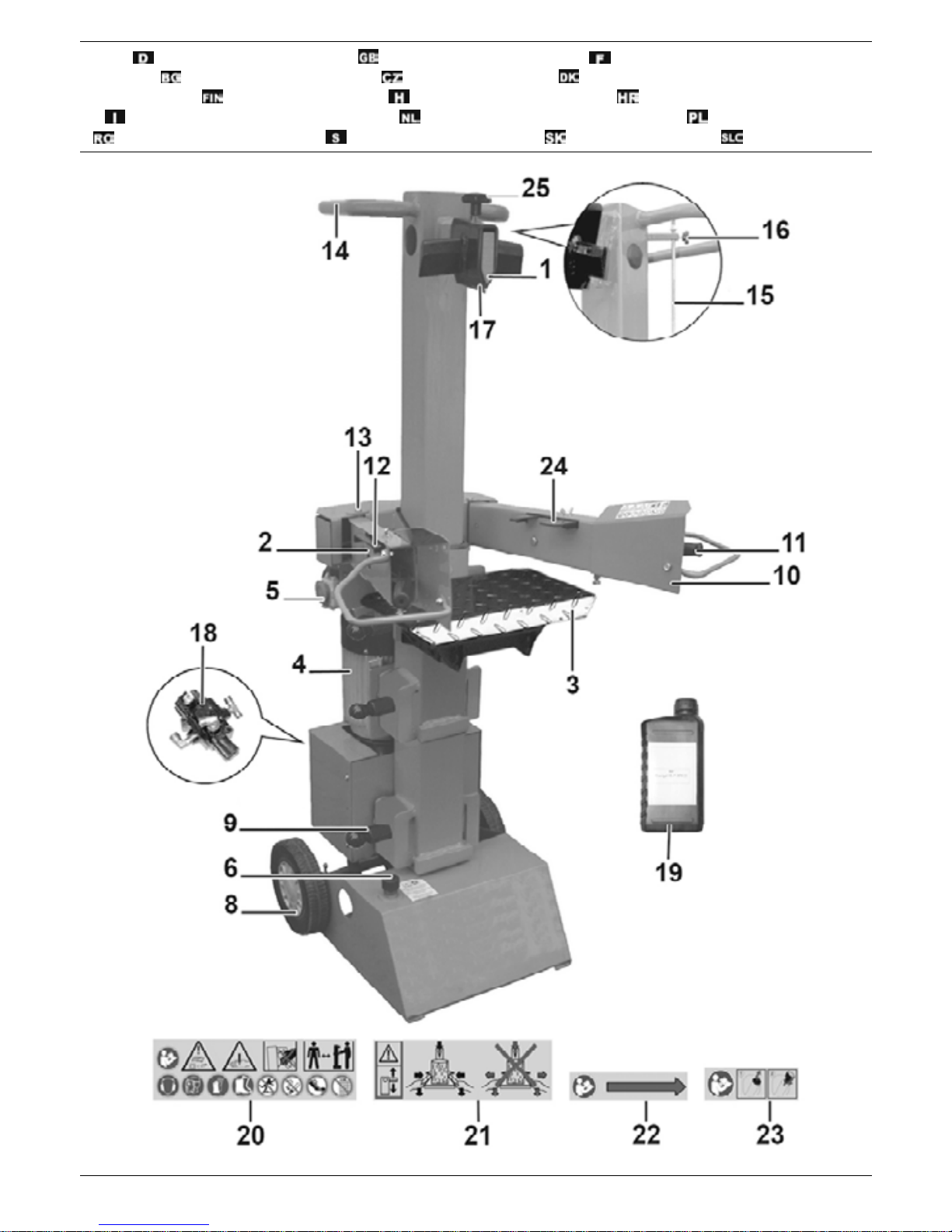

1 Spaltmesser Splitting blade Lame de fendage Нож за цепене
2 359353 Bedienarm-links Control arm-left Bras de commande-gauche Обслужващо рамо-ляво
3 359332 Tischplatte Table plate Dessus de table Плот на масата
4 Motor Motor Moteur Двигател
5 Ein- / Ausschalter On / Off-switch Interrupteur marche / arrêt Копче за включване / изключване

6 359347

Öltankverschluss mit
Ölmessstab

Oil tank cap with dip stick

Bouchon du réservoir d’huile
avec jauge d’huile

Капачка на масления резервоар с
Пръчица за измерване на нивото
на маслото

8 359346 Rad Wheel Roue Колело

9 Verriegelungsbolzen Locking bolt Manette de verrouillage Заключващ болт
10 359352 Bedienarm-rechts Control arm-right Bras de commande droit Обслужващо рамо-дясно
11 359351 Bedienungshebel Control handle Poignée de commande Обслужващ лост
12 359348 Spannpratze links Clamping claw left Griffes de serrage Затягаща лапа лява
13 359350 Haltebolzen Retaining pin Bouton d'immobilisation Захващащ болт
14 Handgriff Handle Poignée Ръкохватка
15 Hubeinstellstange Stroke adjustment rod Tige de réglage de la course Щанга за регулиране на хода
16 Feststellschraube Holding screw Vis de fixation Фиксиращ болт
17 359333 Spaltkreuz Splitting cross Croix de fendage Кръст за цепене
18 359057 Hydraulikventil Hydraulic valve Valve hydraulique Хидравличен клапан
19 400142 Hydrauliköl (1 Liter) Hydraulic oil (1 litre) Huile hydraulique (1 litres) Хидравлично масло (1 литър)
20 359319 Sicherheitsaufkleber 1 Safety label 1 Autocollant de sécurité 1 Лепенка за безопасност 1
21 359320 Sicherheitsaufkleber 2 Safety label 2 Autocollant de sécurité 2 Лепенка за безопасност 2
22 359321 Sicherheitsaufkleber 3 Safety label 3 Autocollant de sécurité 3 Лепенка за безопасност 3
23 Sicherheitsaufkleber 4 Safety label 4 Autocollant de sécurité 4 Лепенка за безопасност 4
24 359349 Spannpratze rechts Clamping claw right Griffes de serrage Затягаща лапа дясна
25 359334 Sterngriffschraube Star grip screw Vis à poignée étoile Болт със звездовидна ръкохватка

číslo náhr.dílu

Reservedelsnr.

Varaosanumero

Pótalkatrész szám

Popis

Betegnelse

Nimitys

Megnevezés

1 Štípací nůž Spaltekniv Halkaisuterä Hasítókés

2 359353 Ovládací rameno levé Betjeningsarm til venstre Käyttökahva, vasen Kezelőkar - bal

3 359332 Stolní deska Bordplade Pöytätaso Asztallemez

4 Motor Motor Moottori Motor

5 Zapínač / vypínač Tænd- / slukknap Päälle-/pois-kytkin Be- / kikapcsoló gomb

6 359347

Zátka olejové nádrže s
měrkou oleje

Olietankdæksel med
oliemålepind

Öljysäiliön korkki
Öljyn mittatikulla

Olajtartály zárófedél

olajszintmérő pálcával
8 359346 Kola Hjul Pyörä Kerék
9 Uzamykací čepy Låsebolten Lukitustappi Reteszelő csapszeg

10 359352 Ovládací rameno pravé Betjeningsarm til højre Käyttökahva, oikea Kezelőkar - jobb
11 359351 Ovládací páky Betjeningshåndtag Käyttövipu Kezelőkar
12 359348 Upínací čelisti Spændekløer Kiinnityskäpälä vasen Bal feszítőkarom
13 359350 Záchytný svorník Holdebolten Pidiketappi Tartó csapszeg
14 Držadlo Håndgreb Kädensija Fogantyú
15 Tyč pro nastavení zdvihu Stang til slaglængdeinstilling Iskun säätötanko Emelésbeállító rúd
16 Zajišt'ovací šroub Låseskrue Kiristysruuvi Rögzítőcsavar
17 359333 Štípací kříž Kløvekryds Halkaisuristi Hasítókereszt
18 359057 Hydraulický ventil Hydraulikventil Hydrauliikkaventtiili Hidraulikus szelep
19 400142 Hydraulický olej (1 litr) Hydraulikolie (1liter) Hydrauliikkaöljy (1 litra) Hidraulikaolaj (1 liter)
20 359319 Bezpečnostní nálepka 1 Sikkerhedsmærkat 1 Turvallisuustarra 1 1. biztonsági ragasztócímke
21 359320 Bezpečnostní nálepka 2 Sikkerhedsmærkat 2 Turvallisuustarra 2 2. biztonsági ragasztócímke
22 359321 Bezpečnostní nálepka 3 Sikkerhedsmærkat 3 Turvallisuustarra 3 3. biztonsági ragasztócímke
23 Bezpečnostní nálepka 4 Sikkerhedsmærkat 4 Turvallisuustarra 4 4. biztonsági ragasztócímke
24 359349 Upínací čelisti Spændekløer Kiinnityskäpälä oikea Jobb feszítőkarom
25 359334 Zajišt'ovací šroub Låseskrue Tähtikahvaruuvi Csillagfogantyús csavar

4

OOppiiss uurreeđđaajjaa –– DDeessccrriizziioonnee ddeellll''aappppaarreecccchhiioo –– BBeesscchhrriijjvviinngg vvaann hheett ttooeesstteell ––

OOppiiss uurrzząąddzzeenniiaa –– DDeessccrriieerreeaa aappaarraattuulluuii –– AAppppaarraattbbeesskkrriivvnniinngg –– PPooppiiss pprrííssttrroojjaa

OOppiiss nnaapprraavvee

Br. rezervnog dijela

n° dei pezzo di

ricambio

Reserveonder-

deelnummer

Nr części

zamiennej

Oznaka

Denominazione

Benaming

Oznaczenie

1 nož za cijepanje Fenditoio Splijtmes Nóż rozłupujący
2 359353 ručica za posluživanje-lijevo Braccio di comando sx Bedieningsarm links Ramię obsługowe, lewe
3 359332 ploča stola Piano del banco Tafelplaat Płyta stołu
4 motor Motore Motor Silnik
5 prekidač za uključivanje/

isključivanje

Interruttore On/Off In- / uit-schakelaar Wyłącznik

6 359347

čep spremnika za ulje sa
šipkom za mjerenje razine ulja

Tappo serbatoio olio con
asta di livello

Olietanksluiting met
oliepeilstok

Korek zbiornika oleju z prętem

do pomiaru poziomu oleju
8 359346 kotač Ruota Wielen Koło
9

Svornjak za blokiranje Perno di bloccaggio

Vergrendelingsbout Bolcem zaryglowany
10 359352 ručica za posluživanje-desno Braccio di comando dx Bedienarm rechts Ramię obsługowe, prawe
11 359351 poluga za posluživanje Leva di comando Bediengreep Uchwyt obsługowy
12 359348 stezna šapa lijevo Staffa di serraggio sx Spanklauwen Łapa zaciskowa
13 359350 pridržni svornjak Perno di fermo Bevestigingsbout Kołek mocujący
14 drška Maniglia Handgreep Uchwyt
15

šipka za namještanje hoda Asta di regolazione della corsa Slaginstelstang

Drążek do nastawiania

wielkości skoku
16 vijak za pričvršćivanje Vite di fermo Vergrendelbout Śruba mocująca
17 359333 križ za cijepanje Cuneo a croce Splijtkruis Krzyżak łuparki
18 359057 hidraulični ventil Valvola idraulica Hydraulische klep Zawór hydrauliczny
19 400142 hidraulično ulje (1 litar) Olio idraulico (1 litro) Hydraulische olie (1 liter) Olej hydrauliczny (1 l)
20

359319 sigurnosna naljepnica 1

Etichetta adesiva con le
indicazioni per la sicurezza 1

Veiligheidssticker 1 Naklejka bezpieczeństwa 1

21

359320 sigurnosna naljepnica 2

Etichetta adesiva con le
indicazioni per la sicurezza 2

Veiligheidssticker 2 Naklejka bezpieczeństwa 2

22

359321 sigurnosna naljepnica 3

Etichetta adesiva con le
indicazioni per la sicurezza 3

Veiligheidssticker 3 Naklejka bezpieczeństwa 3

23

sigurnosna naljepnica 4

Etichetta adesiva con le
indicazioni per la sicurezza 4

Veiligheidssticker 4 Naklejka bezpieczeństwa 4

24 359349 stezna šapa desno Staffa di serraggio dx Spanklauwen Łapa zaciskowa
25 359334 zvjezdasti vijak Vite a stella Sterg reepschroef Śruba mocująca

Nr. piesei de schimb

Reservdelsnr.

Objednávacie č

Št.nadomestnega

dela

Denumire

Beteckning

Označenie

Oznaka

1 Cuţit de despicat Klyvkniv Štiepací nôž Cepilni nož
2 359353 Braţ de deservire - stânga Manoverarm-vänster Ovládacie rameno ľavé Krmilna ročica - leva
3 359332 Placa mesei Bordsplatta Stolová doska Mizna plošča
4 Motor Motor Motor Motor
5 Comutator pornit/oprit Till- / Från-brytare Zapínanie/Vypínanie Stikalo za vklop/izklop

6 359347

Capacul rezervorului de ulei cu tija
de măsurare a nivelului de ulei

Oljetanklock med oljemätsticka

Uzáver olejovej nádrže
s odmerkou oleja

Pokrov rezervoarja za olje z

merilno palico za olje

8 359346 Roată Hjul Kolesá Kolo
9

Bolţ de blocare

Låsningsbulten Uzamykatelné čapy

Zapahnitveni zatič

10 359352 Braţ de deservire - dreapta Manöverarm-höger Ovládacie rameno pravé Krmilna ročica - desna
11 359351 Manetă de comandă Manöverspakarna Ovládacie úchytky Krmilni vzvod
12 359348 Gheară de strângere stânga Spännklor Napínacie lišty Vpenjalna čeljust, leva
13 359350 Bolţ de oprire Låsbulten Záchytné čapy Zadrževalni čep
14 Mâner Handtag Držiak Ročaj
15 Bară de reglare a cursei Slagningställings stång Tyč na nastavenie zdvihu Nastavni drog za hod
16 Şurub de fixare Låsskruv Zaisťovacia skrutka Nastavitveni vijak
17 359333 Cruce de despicat Klyvningskors Štiepací kríž Cepilni križ
18 359057 Ventil hidraulic Hydraulikventil Hydraulický ventil Hidravlični ventil
19 400142 Ulei hidraulic (1 litru) Hydraulolja (1 liter) Hydraulický olej (1 liter) Hidravlično olje (1 liter)
20 359319 Autocolant privind siguranţa 1 Säkerhetsetikett 1 Bezpečnostná nálepka 1 Varnostna nalepka 1
21 359320 Autocolant privind siguranţa 2 Säkerhetsetikett 2 Bezpečnostná nálepka 2 Varnostna nalepka 2
22 359321 Autocolant privind siguranţa 3 Säkerhetsetikett 3 Bezpečnostná nálepka 3 Varnostna nalepka 3
23 Autocolant privind siguranţa 4 Säkerhetsetikett 4 Bezpečnostná nálepka 4 Varnostna nalepka 4
24 359349 Gheară de strângere dreapta Spännklor Napínacie lišty Vpenjalna čeljust, desna
25 359334 Şurub cu mâner în formă de stea Låsskruv Zaisťovacia skrutka Zvezdasti vijak

5

ZZuussaammmmeennbbaauu –– AAsssseemmbbllyy –– MMoonnttaaggee –– ММооннттаажж –– MMoonnttáážž –– MMoonntteerriinngg

AAsseennnnuuss –– AAllvváázz sszzeerreellééssee –– MMoonnttaažžaa ppooddvvoozzjjaa

MMoonnttaaggggiioo ddeell tteellaaiioo ddii aappppooggggiioo –– MMoonnttaaggee –– MMoonnttaażż –– MMoonnttaarreeaa

MMoonntteerriinngg –– MMoonnttáážž –– MMoonnttaažžaa

Tip: Fetten Sie vorher die Blechlaschen oben und unten ein!

Tip: grease the metal plates at top and bottom first!

Astuce: Graissez les pattes en tôle au préalable sur le dessus et le

dessous!

Съвет: Преди това смажете ламаринените планки отгоре и отдолу!

Tip: Namažte nejprve styčné plochy mezi díly nahoře a dole!
Tip: Smør forinden bliktungerne oppe og nede med fedt!

Vinkki: Rasvaa sitä ennen peltiläppien ala- ja yläosa!
Tipp: Felül és alul kenje meg a fém hevederlemezeket!

Savjet: Prije toga podmastite limene spojnice gore i dolje!

Suggerimento: lubrificare prima le linguette in lamiera sia sopra che

sotto!

Tip: Vet eerst de plaatlippen boven en onder in!
Wskazówka: Wcześniej przesmaruj blaszane nakładki u góry i od dołu!

Sfat: Gresaţi înainte eclisele din tablă sus şi jos!

Tips: Fetta in bindningsplåtarna i förväg, både upptill och nedtill!
Tip: Najprv namažte plechové spojky hore aj dole!

Namig: Najprej spodaj in zgoraj namastite pločevinaste spone!

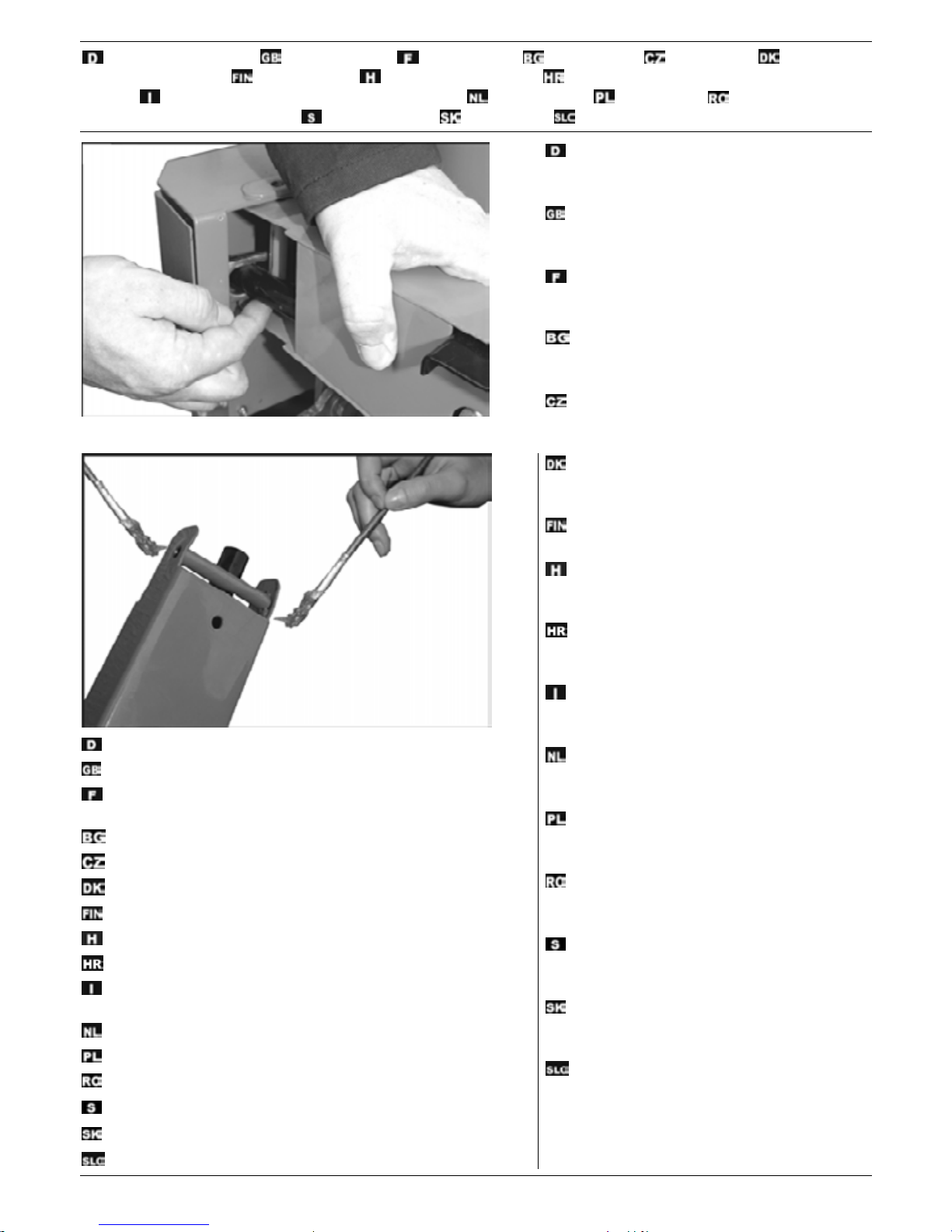

Bedienarme montieren

Bedienarme einsetzen und das Rohr in die Aussparung
der Querverbindung einführen.

Mount control arms

Insert control arms and insert pipe in recess of cross
connection.

Montage des bras de commande

Mettre les bras de commande en place et introduire le
tube dans la réservation de la jonction transversale.

Монтиране на обслужващите рамена

Поставете обслужващите рамена и вкарайте тръбата
в отвора на напречната връзка.

Montáž ovládacích ramen

Nasaďte ovládací ramena a zasuňte trubku do drážky
příčné spojky.

Montering af betjeningsarme

Betjeningsarmene sættes i og røret føres ind i
tværforbindelsens udsparinger.

Käyttökahvojen asennus

Aseta käyttökahvat ja työnnä putki poikkituen loveen.

Kezelőkarok felszerelése

Helyezze fel a kezelőkarokat és vezesse be a csövet a
keresztkapcsolás üresen hagyott részébe.

Montiranje ručica za posluživanje

Umetnite ručice za posluživanje i cijev u šupljinu
poprečnog spoja.

Montaggio dei bracci di comando

Inserire i bracci di comando e introdurre il tubo
nell’alloggiamento del collegamento trasversale.

Bedieningsarmen monteren

Bedieningsarmen aanbrengen en de buis in de uitsparing
van de dwarsverbinding leiden.

Montaż ramion obsługowych

Osadzić ramiona obsługowe i wsunąć rurę w wybranie
łącznika poprzecznego.

Montarea braţelor de operare

Montaţi braţele de operare şi introduceţi ţeava în orificiul
îmbinării transversale.

Montera manöverarmarna

Sätt i manöverarmarna och för in röret i tvärförbindningens
ursparning.

Montáž ovládacích ramien

Nasaďte ovládacie ramená a zasuňte trubicu do drážky
priečnej.

Montaža krmilnih ročic

Vstavite krmilne ročice in potisnite cev v odprtino v prečni
povezavi.

6

ZZuussaammmmeennbbaauu –– AAsssseemmbbllyy –– MMoonnttaaggee –– ММооннттаажж –– MMoonnttáážž –– MMoonntteerriinngg

AAsseennnnuuss –– AAllvváázz sszzeerreellééssee –– MMoonnttaažžaa ppooddvvoozzjjaa

MMoonnttaaggggiioo ddeell tteellaaiioo ddii aappppooggggiioo –– MMoonnttaaggee –– MMoonnttaażż –– MMoonnttaarreeaa

MMoonntteerriinngg –– MMoonnttáážž –– MMoonnttaažžaa

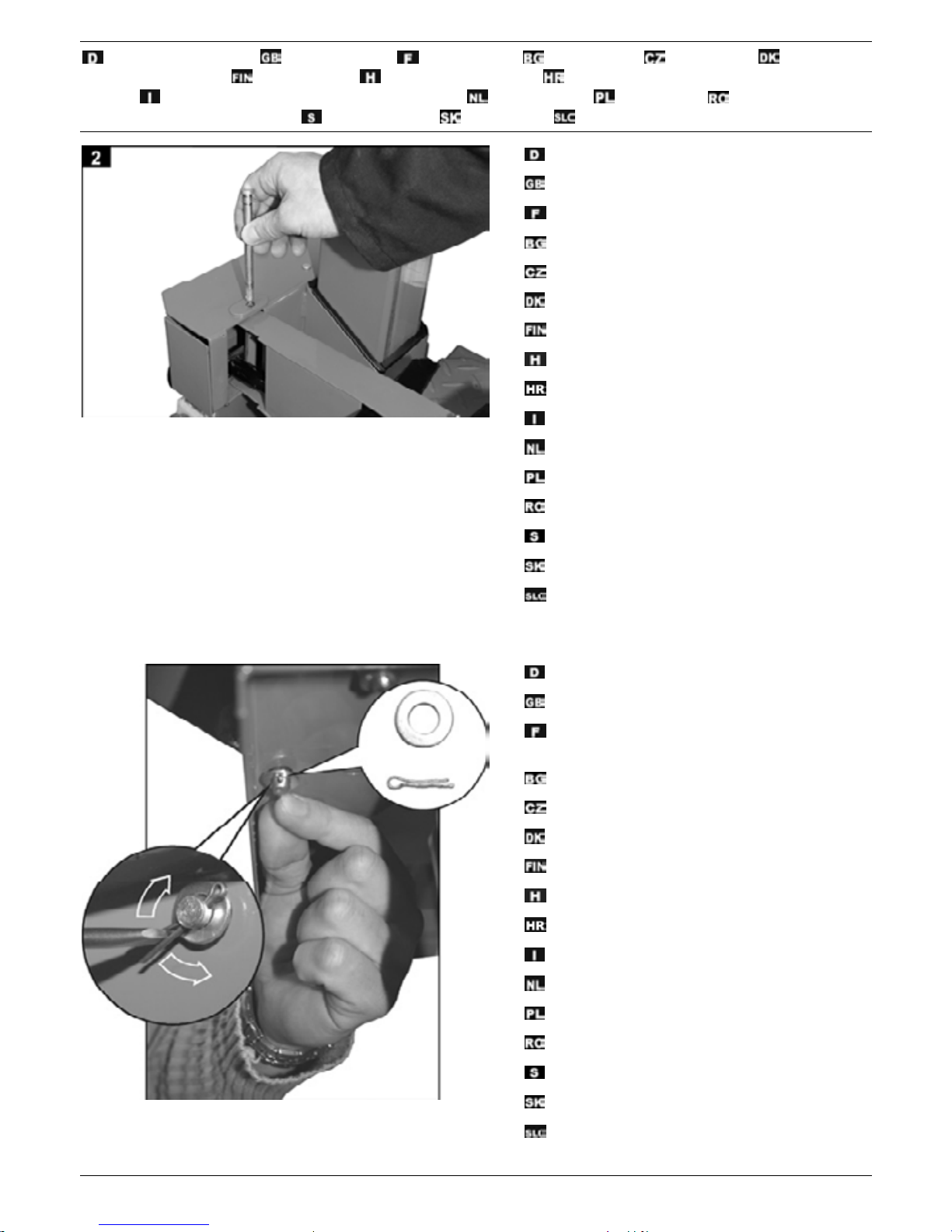

Den Haltebolzen durchstecken.
Push the holding bolt through.
Faire traverser le boulon d’immobilisation.

Вкарайте захващащия болт.

Prostrčte záchytné čepy.
Stik holdebolten ind.
Työnnä pidiketappi läpi.
Dugja át a tartó csapszeget .

Proturite pridržni svornjak.
Inserire il perno di fermo .
De bevestigingsbout doorsteken.
Przetknij kołek mocujący.
Introduceţi bolţul de oprire.
Stick igenom låsbulten.
Prepchajte záchytné čapy.

Vtaknite skozi zadrževalni čep.

Haltebolzen auf der Unterseite sichern.
Lock the holding bolt at the bottom.
Sécuriser le bouton d’immobilisation sur sa face

inférieure.

Осигурете захващащия болт от долната страна.

Záchytný čep zajistěte na spodní straně.
Sikr holdebolten på undersiden.
Varmista pidiketappi alapuolella.
Rögzítse a tartó csapszeget az alsó oldalon.

Osigurajte pridržni svornjak na donjoj strani.
Serrare il perno di fermo sul lato inferiore.
Bevestigingsbout aan de onderzijde borgen.
Zabezpieczyć kołek mocujący na dolnej stronie.
Asiguraţi bolţul de oprire pe partea de jos.
Säkra låsbulten på undersidan.
Záchytný čap zaistite na spodnej strane.
Zadrževalni čep na spodnji strani zavarujte.

7

ZZuussaammmmeennbbaauu –– AAsssseemmbbllyy –– MMoonnttaaggee –– ММооннттаажж –– MMoonnttáážž –– MMoonntteerriinngg

AAsseennnnuuss –– AAllvváázz sszzeerreellééssee –– MMoonnttaažžaa ppooddvvoozzjjaa

MMoonnttaaggggiioo ddeell tteellaaiioo ddii aappppooggggiioo –– MMoonnttaaggee –– MMoonnttaażż –– MMoonnttaarreeaa

MMoonntteerriinngg –– MMoonnttáážž –– MMoonnttaažžaa

8

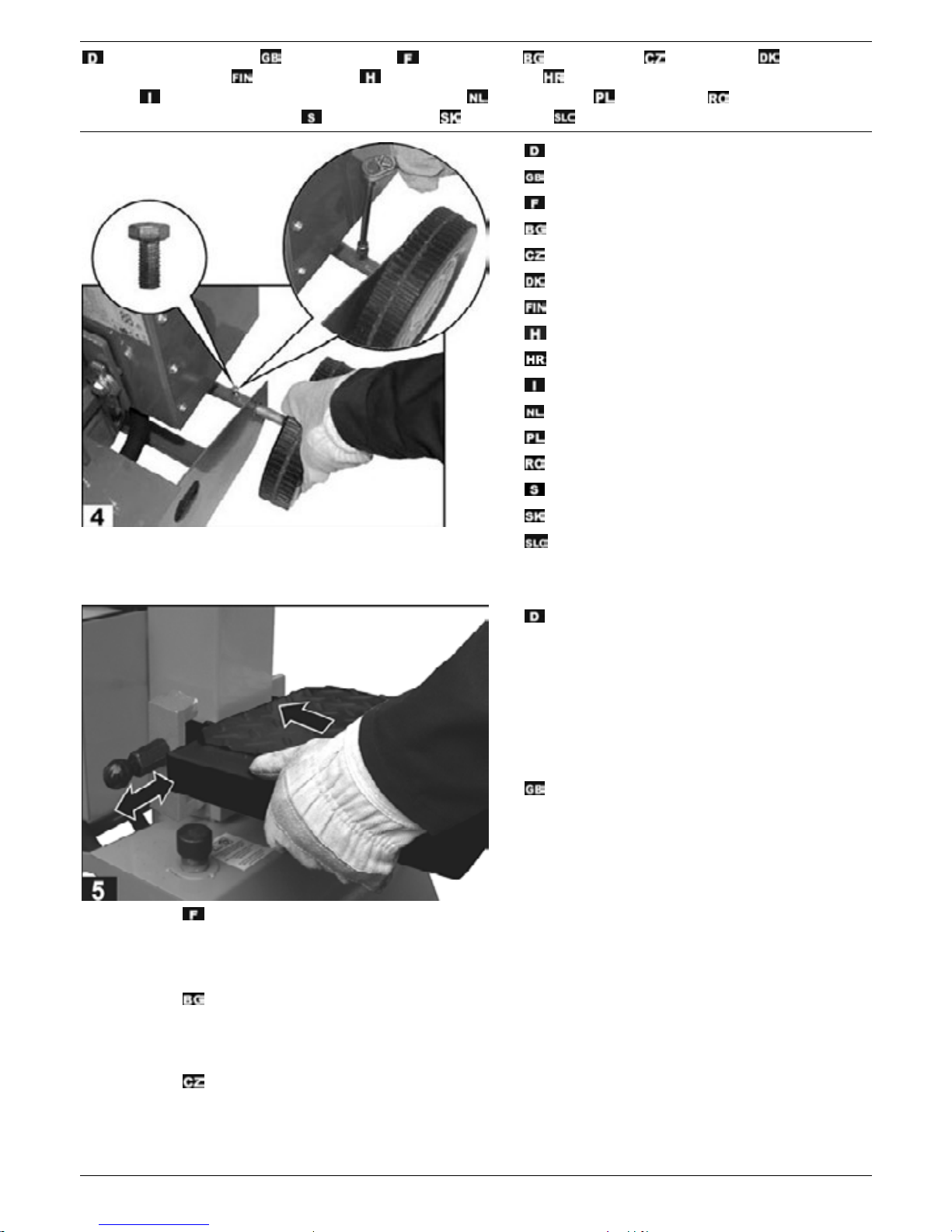

Räder montieren

Mount wheels
Montage des roues

Монтиране на колелата

Montáž kol

Montering af hjul
Pyörien asennus
A kerekek felszerelése

Montiranje kotača
Montaggio delle ruote

Wielen monteren
Montera hjulen

Montarea roţilor

Hjul montering
Montaż kół

Montaža koles

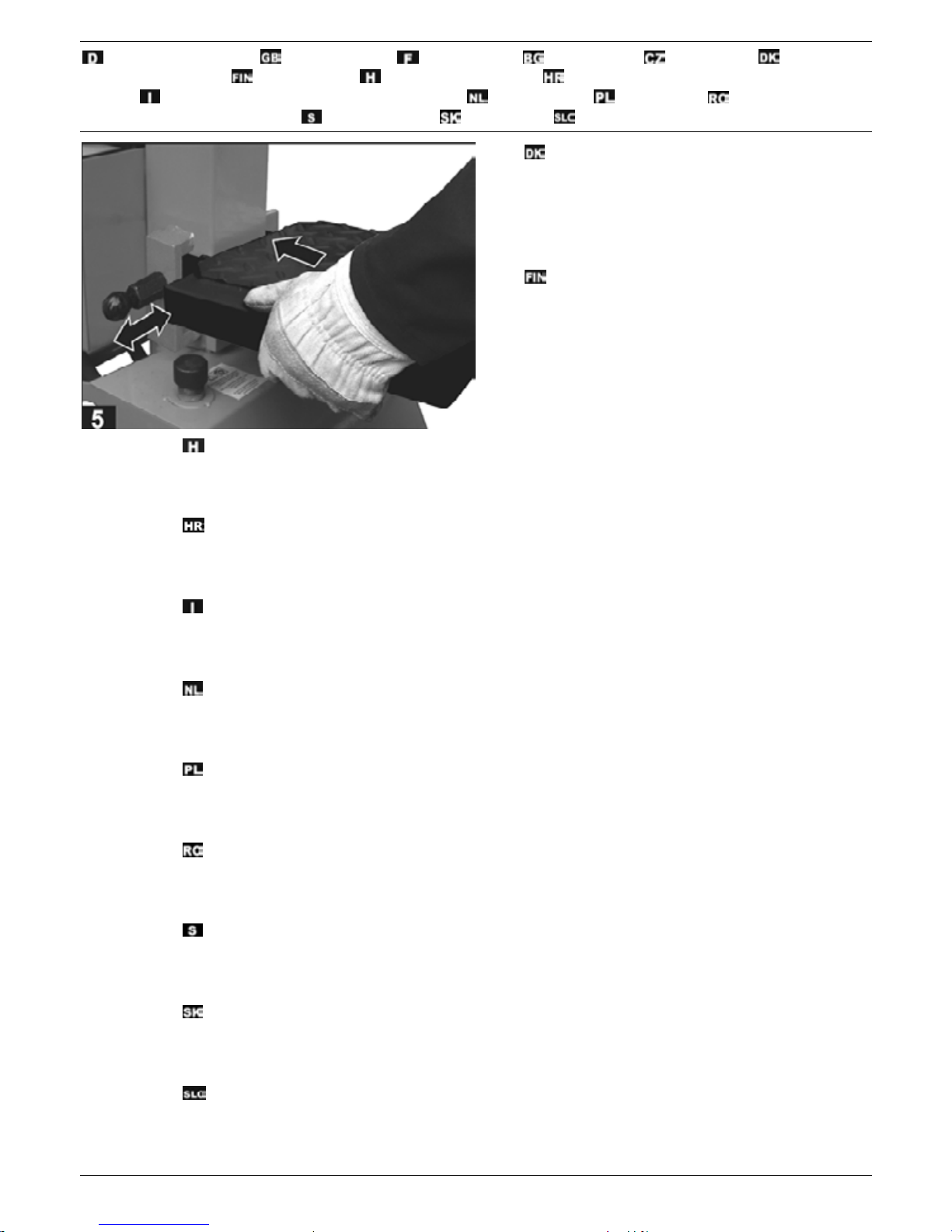

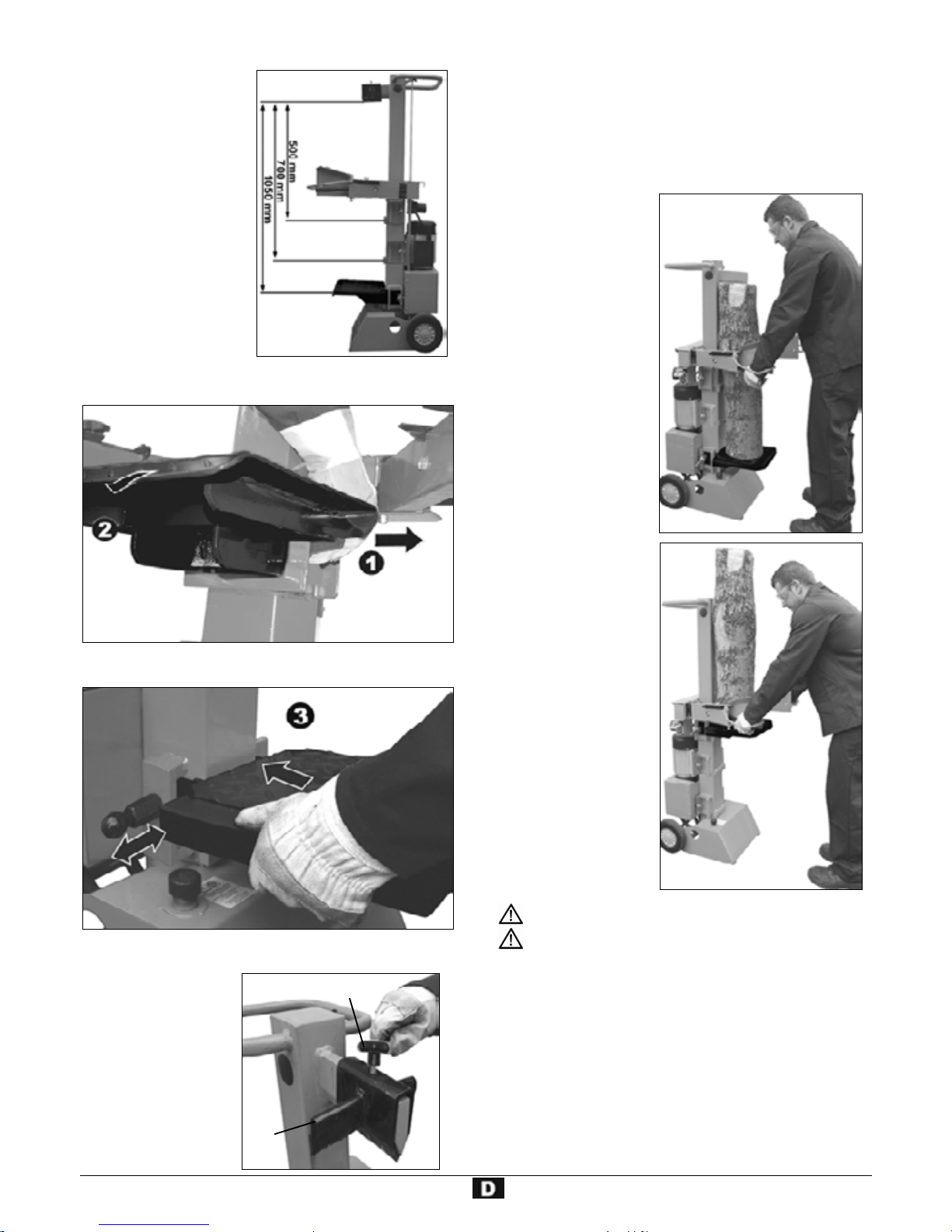

! Die Tischplatte kann je nach Länge des zu spaltenden

Holzes in drei verschiedenen Höhen angebracht werden.

! In jeder Einbauposition ist ein Verriegelungsbolzen

vorhanden.

! Setzen Sie die Tischplatte in die entsprechenden

Haltewinkel ein.

! Achten Sie darauf, dass der Verriegelungsbolzen

eingerastet ist.

! Depending on the length of the wood to be cleaved, the

table can be mounted at three different heights.

! Locking bolt is available in every installation position.
! Fit the table into the appropriate mounting angles.
! Pay attention that the locking bolt is engaged.

! La table peut être fixée sur trois hauteurs différentes selon la longueur du bois à fendre.
! Des crochets de verrouillage se trouvent à chaque position de montage.
! Intégrez la table dans l'an’le de retenue correspondant.
! Veillez à ce que la manette de verrouillage soit encliquetée.

! В зависимост от дължината на цепеницата плотът на масата може да се монтира на три различни

височини.

! Във всяко монтажно положение има заключващи болтове.
! Поставете плота на масата в съответните захващащи винкели.
! Внимавайте заключващият болт да е фиксиран.

! Stůl lze podle délky štípaného dříví umístit do tří různých výšek.
! V každé montážní poloze jsou zajišťovací čepy.
! Stolní desku vložte do příslušných přídržných úhelníků.
! Dbejte, aby zajišťovací čep zcela zapadl.

ZZuussaammmmeennbbaauu –– AAsssseemmbbllyy –– MMoonnttaaggee –– ММооннттаажж –– MMoonnttáážž –– MMoonntteerriinngg

AAsseennnnuuss –– AAllvváázz sszzeerreellééssee –– MMoonnttaažžaa ppooddvvoozzjjaa

MMoonnttaaggggiioo ddeell tteellaaiioo ddii aappppooggggiioo –– MMoonnttaaggee –– MMoonnttaażż –– MMoonnttaarreeaa

MMoonntteerriinngg –– MMoonnttáážž –– MMoonnttaažžaa

! Bordet kan alt efter længden på træet der skal spaltes

anbringes i tre forskellige højder.

! I hver montageposition findes der låsehager.
! Placer bordet i den tilsvarende holdevinkel.
! Kontrollér at låsebolten er gået i indgreb.

! Pöytätaso voidaan asettaa kolmeen eri korkeuteen

halkaistavan pölkyn pituuden mukaan.

! Jokaisessa asennusasennossa on olemassa lukitustappi.
! Aseta pöytälevy vastaviin kulmapidikkeisiin.
! Varmista, että lukitustappi on lukkiutunut.

! Az asztallapot a hasítandó faanyag hosszától függően három különböző magasságban lehet rögzíteni.
! Minden beépítési helyzethez reteszelő csapszegeket lehet használni.
! Az asztallemezt helyezze a megfelelő tartóvasakba.
! Ügyeljen arra, hogy a zárócsapszeg a helyére kattanjon.

! Ploča stola se već prema dužini drveta koje se želi cijepati može postaviti u tri različite visine.
! U svakoj poziciji prisutni su svornjaci za blokiranje.
! Umetnite ploču stola u odgovarajući kutni držač.
! Pazite na to da je svornjak za blokiranje uglavljen.

! Il piano del banco può essere posizionato, a seconda della lunghezza del legno da spaccare, a tre diverse altezze.
! In ogni posizione di montaggio sono presenti perni di bloccaggio.
! Inserire il piano del banco nelle relative squadre di supporto.
! Il perno di bloccaggio deve scattare in posizione.

! De tafel kan naargelang de lengte van het te splijten hout in drie verschillende hoogtes worden aangebracht.
! In elke inbouwpositie zijn er vergrendelingshaken aanwezig.
! Plaats de tafel in het overeenkomstige houderelement.
! Let erop dat de vergrendelingsbout vastgeklikt is.

! Stół można ustawić dla trzech różnych wysokości zależnie od długości łupanego drewna.
! Dla każdej z tych pozycji istnieją bolce zabezpieczające.
! Osadź stół w odpowiednich kątownikach mocujących.
! Prosze sprawdzić czy stół jest dobrze bolcem zaryglowany

! În funcţie de lungimea lemnului de despicat, placa mesei poate fi montată la trei înălţimi diferite.
! În fiecare poziţie de montare, stau la dispoziţie bolţuri de blocare.
! Montaţi placa mesei în cornierele de susţinere corespunzătoare.
! Atenţie ca bolţul de blocare să se fi blocat.

! Beroende på längden på det trä som skall klyvas, kan bordet ställas in i tre olika höjder.
! För varje läge finns låshakar.
! Sätt i bordet i önskad hållvinkel.
! Se till att låsningsbulten är inhakad.

! Stůl lze podle délky štípaného dříví umístit do tří různých výšek.
! V každé montážní poloze jsou zajišťovací čapy.
! Stůl vložte do příslušných přídržných úhelníků.
! Dbajte na to,aby uzamykatelné čapy riadne zapadali.

! Mizno ploščo lahko glede na dolžino lesa, ki ga cepite, namestite v treh različnih višinah.
! V vsakem vgradnem položaju so na voljo zapahnitveni zatiči.
! Vstavite mizno ploščo v ustrezne nosilce.
! Pazite, da se je zaporni čep zaskočil.

9

Sie dürfen die Maschine nicht in Betrieb nehmen,
bevor Sie diese Betriebsanleitung gelesen, alle
angegebenen Hinweise beachtet und das Gerät
wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

10

IInnhhaalltt

EG-Konformitätserklärung 1
Gerätebeschreibung / Ersatzteile 3
Zusammenbau 6
Lieferumfang 10
Symbole 10 / 11
Bestimmungsgemäße Verwendung 11
Restrisiken 11
Sicheres Arbeiten 11
Transporthinweise 12
Aufstellen 12
Inbetriebnahme 12
Arbeiten mit dem Brennholzspalter 13
Wartung und Reinigung 16
Technische Daten 17
Mögliche Störungen 18
Garantie 18

LLiieeffeerruummffaanngg

 Überprüf en Sie nach dem Auspacken den In halt des Kar-

tons auf

! Vollständigkeit
! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer
bzw. Hersteller mit. Spätere Reklamationen werden nicht aner­kannt.

 1 vormontierte  2 Räder

Geräteeinheit  1 Achse

 1 Bedienarm rechts  1 Zubehörbeutel
 1 Bedienarm links  1 Betriebsanleitung

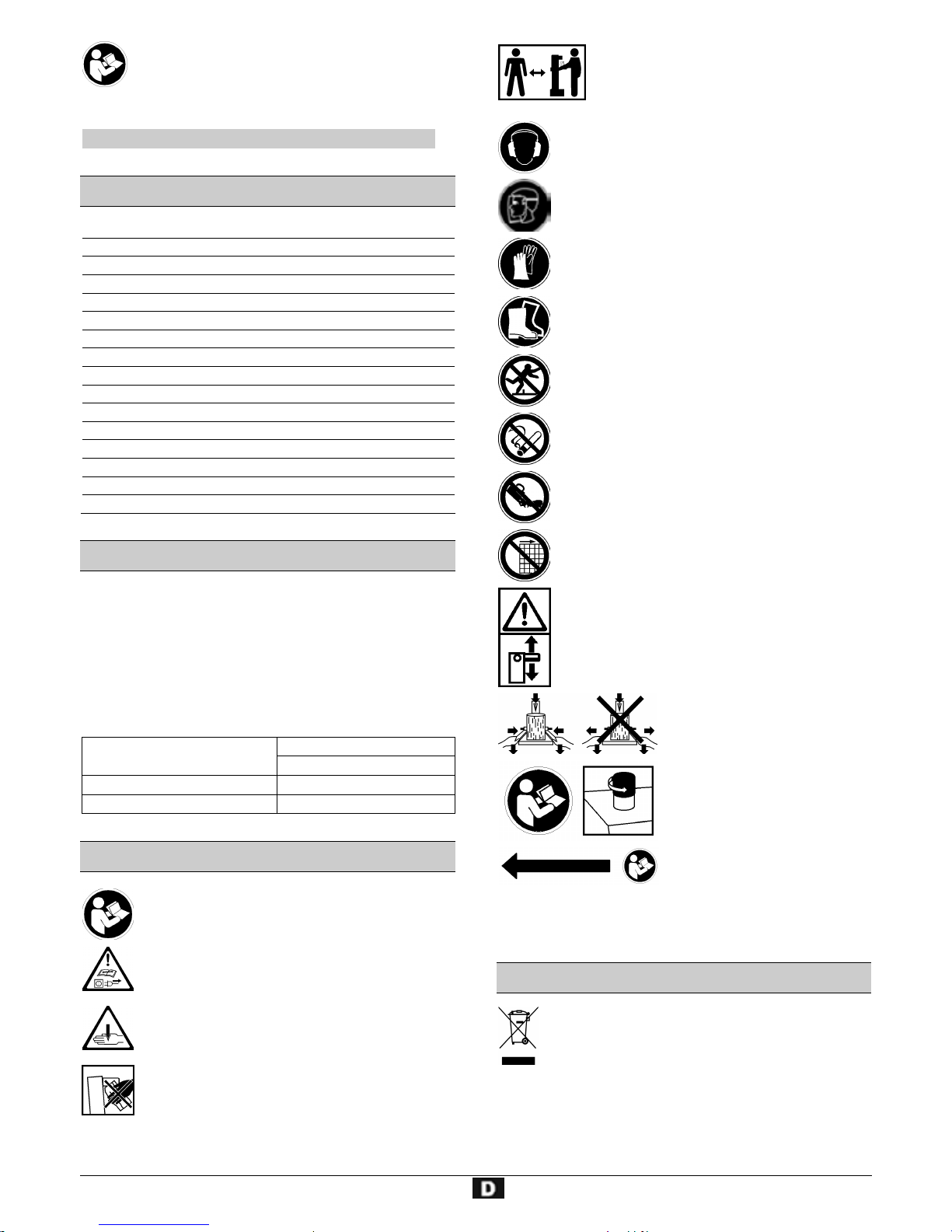

SSyymmbboollee GGeerräätt

Vor Inbetriebnahme die Betriebsanleitung und Si­cherheitshinweise lesen und beachten.

Achtung!
Vor Reparatur-, Wartungs- und Reinigungsarbeiten
Motor abstellen und Netzstecker ziehen.

Schnitt- und Quetschgefahr; niemals gefährliche
Bereiche berühren, wenn sich das Spaltmesser be­wegt.

Entfernen Sie verklemmte Stämme nicht mit Ihren
Händen.

Nur der Bediener darf im Arbeitskreis der Ma­schine stehen. Unbeteiligte Personen sowie
Haus- und Nutztiere aus dem Gefahrenbereich
(Mindestabstand 5 m) fernhalten.

Beim Arbeiten Gehörschutz tragen, um das Gehör zu
schützen.

Beim Arbeiten Schutzvisier tragen, um die Augen vor
Spänen und Splittern zu schützen.

Beim Arbeiten Schutzhandschuhe tragen, um die
Hände vor Spänen und Splittern zu schützen.

Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß
vor fallenden Stämmen zu schützen.

Halten Sie Ihren Arbeitsbereich in Ordnung! Unord­nung kann Unfälle zur Folge haben.

Öl ist feuergefährlich und kann explodieren. Rauchen
und offenes Feuer verboten.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsam­melstelle vor Ort). Es ist verboten das Altöl in den
Boden abzulassen oder mit Abfall zu vermischen.

Es ist verboten, Schutz- und Sicherheitseinrichtungen
zu entfernen oder zu verändern.

Richten Sie immer Ihre volle Aufmerksamkeit auf die
Bewegung des Spaltmessers.

Halten Sie das Werkstück während
des Spaltens mit den Spannprat­zen fest.

Entlüften Sie die Hydraulikanlage,
bevor Sie den Brennholzspalter in
Betrieb nehmen. (siehe „Inbetrieb­nahme“)

Achten Sie auf die Drehrichtung
des Motors (siehe Motorpfeil),
denn der Betrieb mit falscher Dreh­richtung beschädigt die Ölpumpe.
(siehe „Inbetriebnahme“)

SSyymmbbooll GGeerräätt // VVeerrppaacckkuunngg

Elektrische Geräte gehören nicht in den Hausmüll.
Geräte, Zubehör und Verpackung einer umweltfreundli­chen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektro­geräte getrennt gesammelt und einer umweltgerechten Wieder­verwertung zugeführt werden.

11

SSyymmbboollee BBeettrriieebbssaannlleeiittuunngg

Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen zur
Folge haben oder zu Sachbeschädigung führen.

L

Wichtige Hinweise zum sachgerechten Umgang. Das
Nichtbeachten dieser Hinweise kann zu Störungen füh­ren.



Benutzerhinweise. Diese Hinweise helfen Ihnen, alle
Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen
genau erklärt, was Sie tun müssen.

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

 Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
 Nur gerade abgeschnittenes Holz ist für den Brennholzspalter

geeignet.

 Fremdkörper (Nägel, Draht, Beton etc.) sind aus dem zu spal-

tenden Holz unbedingt zu entfernen.

 Zur bestimmungsgemäßen Verwendung gehört auch die Ein-

haltung der vom Hersteller vorgeschriebenen Betriebs-, War­tungs- und Instandsetzungsbedingungen und die Befolgung
der in der Anleitung enthaltenen Sicherheitshinweise.

 Jeder weiter darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für hieraus resultierende Schäden jeder
Art haftet der Hersteller nicht: Das Risiko trägt allein der Be­nutzer.

 Eigenmächtige Veränderungen an dem Brennholzspalter

schließen eine Haftung des Herstellers für daraus entstehende
Schäden jeder Art aus.

 Das Gerät darf nur von Personen gerüstet, genutzt und gewar-

tet werden, die damit vertraut und über die Gefahren unterrich­tet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw.
durch von uns benannte Kundendienststellen durchgeführt
werden.

RReessttrriissiikkeenn

Auch bei bestimmungsgemäßer Verwendung können trotz

Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund
der durch den Verwendungszweck bestimmten Konstruktion noch
Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshin­weise“ und die „Bestimmungsgemäße Verwendung“, sowie die
Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Perso­nenverletzungen und Beschädigungen.

 Ignorierte oder übersehene Sicherheitsvorkehrungen können

zu Verletzungen beim Bediener oder zu Beschädigungen von
Eigentum führen.

 Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestim-

mungen und unsachgemäßer Verwendung kann es zu Verlet­zungen an der Hand oder an den Fingern durch das bewegte
Spaltmesser kommen.

 Gefährdung durch Strom, bei Verwendung nicht ordnungsge-

mäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden Arbeiten

ohne Gehörschutz.

Des weiteren können trotz aller getroffener Vorkehrungen nicht
offensichtliche Restrisiken bestehen.

SSiicchheerreess AArrbbeeiitteenn

Lesen und beachten Sie vor Inbetriebnahme dieses

Erzeugnisses die folgenden Hinweise und die im jeweiligen
Land gültigen Sicherheitsbestimmungen, um sich selbst und
andere vor möglichen Verletzungen zu schützen.

L

Geben Sie die Sicherheitshinweise an alle Personen wei­ter, die mit der Maschine arbeiten.

L

Bewahren Sie diese Sicherheitshinweise gut auf.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Ge-

hen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment der Un­achtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften
Verletzungen führen.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung

mit der Maschine vertraut.

 Benützen Sie die Maschine nicht für Zwecke, für die sie nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und
„Arbeiten mit dem Brennholzspalter“).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht.

 Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der

Bedienungsgriffe befindet.

 Niemals auf der Maschine stehen.
 Tragen Sie beim Arbeiten

− Schutzvisier

− Arbeitshandschuhe

− Gehörschutz

− Sicherheitsschuhe mit Stahlkappe

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck (sie können von be-
weglichen Teilen erfasst werden)

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 18 Jahren dürfen die Maschine

nicht bedienen.

 Kinder von der Maschine fernhalten.
 Setzen Sie die Maschine niemals ein, während unbeteiligte

Personen in der Nähe sind.

 Lassen Sie die Maschine nie unbeaufsichtigt.
 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann

Unfälle zur Folge haben.

 Überlasten Sie die Maschine nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie die Maschine nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an der Ma­schine nichts, was die Sicherheit beeinträchtigen könnte.

 Die Maschine bzw. Teile der Maschine nicht verändern.
 Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Maschine nicht im Regen stehen lassen oder bei Regen arbei-

ten.

 Nur an einem trockenen Ort außerhalb der Reichweite von

Kindern aufbewahren.

 Schalten Sie die Maschine ab und ziehen Sie den Netzstecker

aus der Steckdose bei:

12

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Überprüfungen der Anschlussleitungen, ob diese verschlun-

gen oder beschädigt sind

− Transport

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutzvor-

richtungen sorgfältig auf ihre einwandfreie und bestim­mungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschädigt
sind. Sämtliche Teile müssen richtig montiert sein und alle
Bedingungen erfüllen, um einwandfreien Betrieb sicherzu­stellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sach-

gemäß durch eine anerkannte Fachwerkstatt repariert oder
ausgewechselt werden, soweit nichts anderes in der Be­triebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-

F) mit einem Aderquerschnitt von mindestens
⇒ 400 V 3~

5 x 1,5 mm² bei einer Kabellänge bis max. 10 m

 Niemals Anschlussleitungen über 10 m verwenden. Längere

Anschlussleitungen erzeugen einen Spannungsabfall. Der Mo­tor erreicht nicht mehr seine maximale Leistung, die Funktion
der Maschine wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müssen

aus Gummi, Weich-PVC oder anderem thermoplastischen Ma­terial der gleichen mechanischen Festigkeit sein oder mit die­sem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritzwasser-

geschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass sie

nicht gequetscht, geknickt und die Steckverbindung nicht nass
wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und schar­fen Kanten. Verwenden Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und erset-

zen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.
 Verwenden Sie im Freien nur dafür zugelassene und entspre-

chend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.
 Schutzeinrichtungen niemals überbrücken oder außer Betrieb

setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine haben durch eine konzessionierte E­lektrofachkraft oder eine unserer Kundendienststellen zu er­folgen. Örtliche Vorschriften insbesondere hinsichtlich der
Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch

den Hersteller bzw. einer seiner Kundendienststellen zu er­folgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile und anderen Zubehörs können Unfälle
für den Benutzer entstehen. Für hieraus resultierende Schä­den haftet der Hersteller nicht.

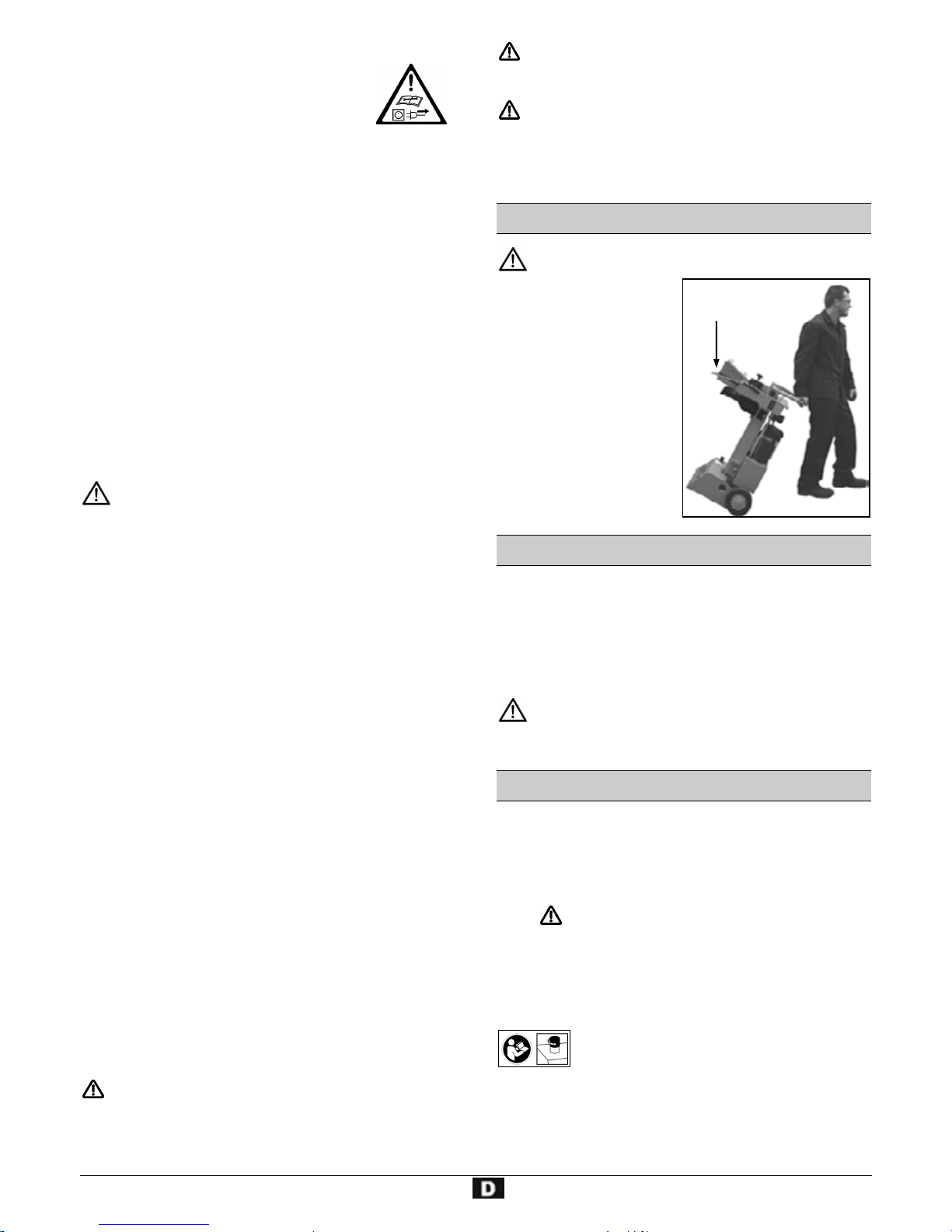

TTrraannssppoorrtthhiinnwweeiissee

Vor jedem Transport das Spaltmesser ganz nach unten

fahren.

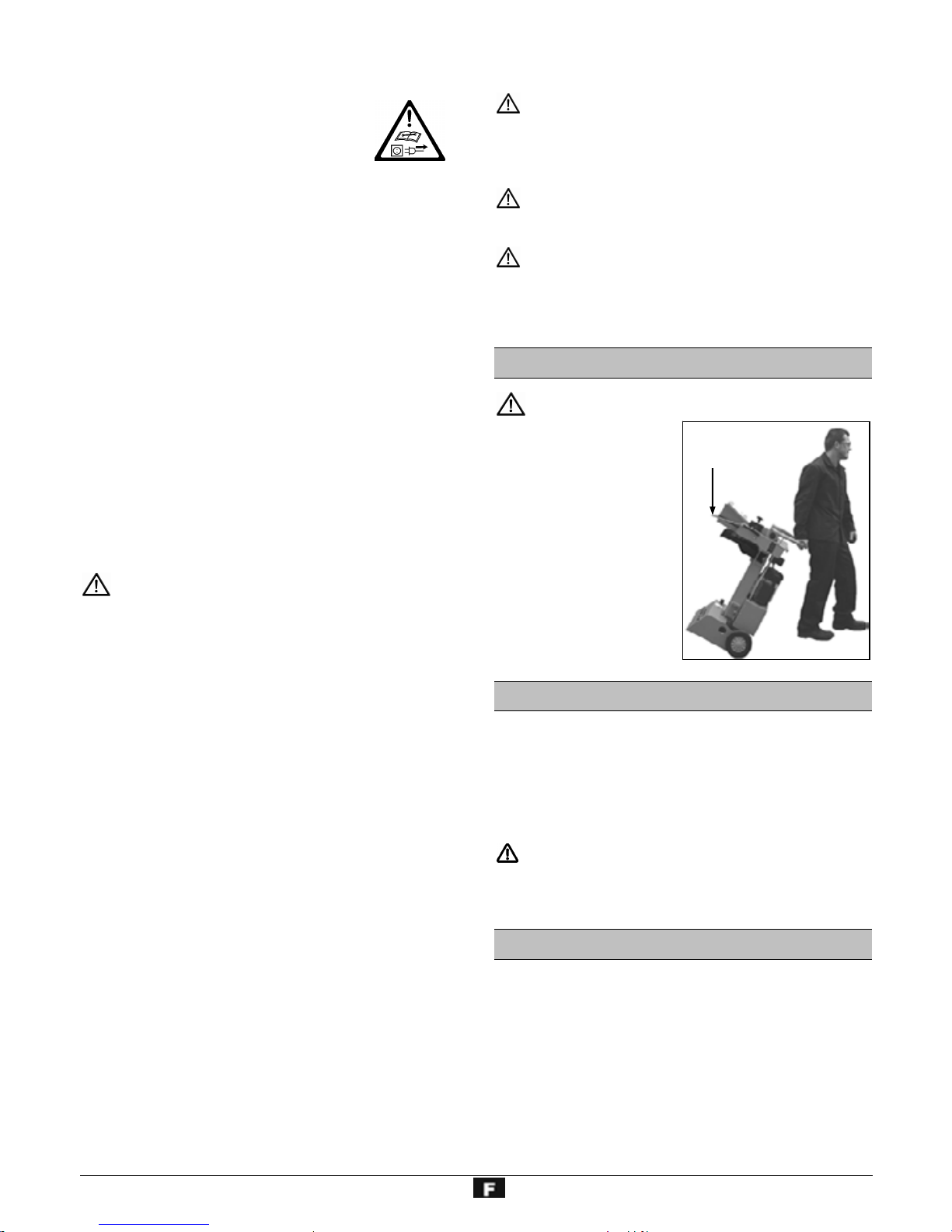

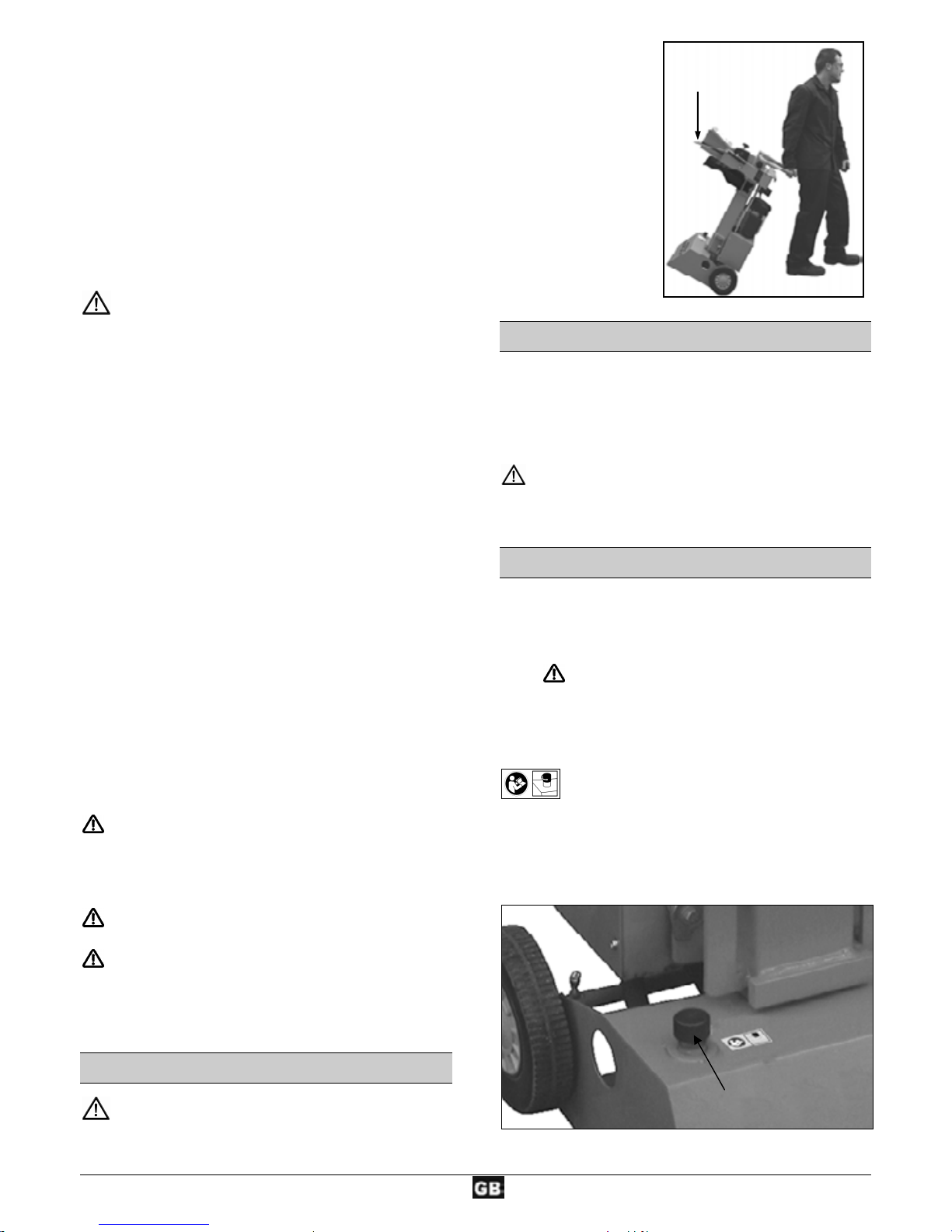

Zum Transportieren fassen

Sie mit einer Hand an den
Bügel und kippen den Holz­spalter leicht zu sich hin. In
dieser Stellung kann der
Spalter mühelos transportiert
werden.

Transportband

Um Ölaustritt beim Transport
zu vermeiden, muss der Öl­tankverschluss fest ver­schraubt sein.

AAuuffsstteelllleenn

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen
erfüllt:

− rutschfest

− eben

− frei von Stolpergefahren

− ausreichende Lichtverhältnisse

Die Maschine nicht in der Nähe von Erdgas, Benzinrin-

nen oder anderen leicht brennbaren Materialien betreiben.

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass die Maschine komplett und vor-

schriftsmäßig montiert ist.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse, Schnitte

o. dgl.)

verwenden Sie keine defekten Leitungen

− die Maschine auf eventuelle Beschädigungen

(siehe. Sicheres Arbeiten)

− ob alle Schrauben fest angezogen sind

− die Hydraulik auf Leckstellen

− den Ölstand

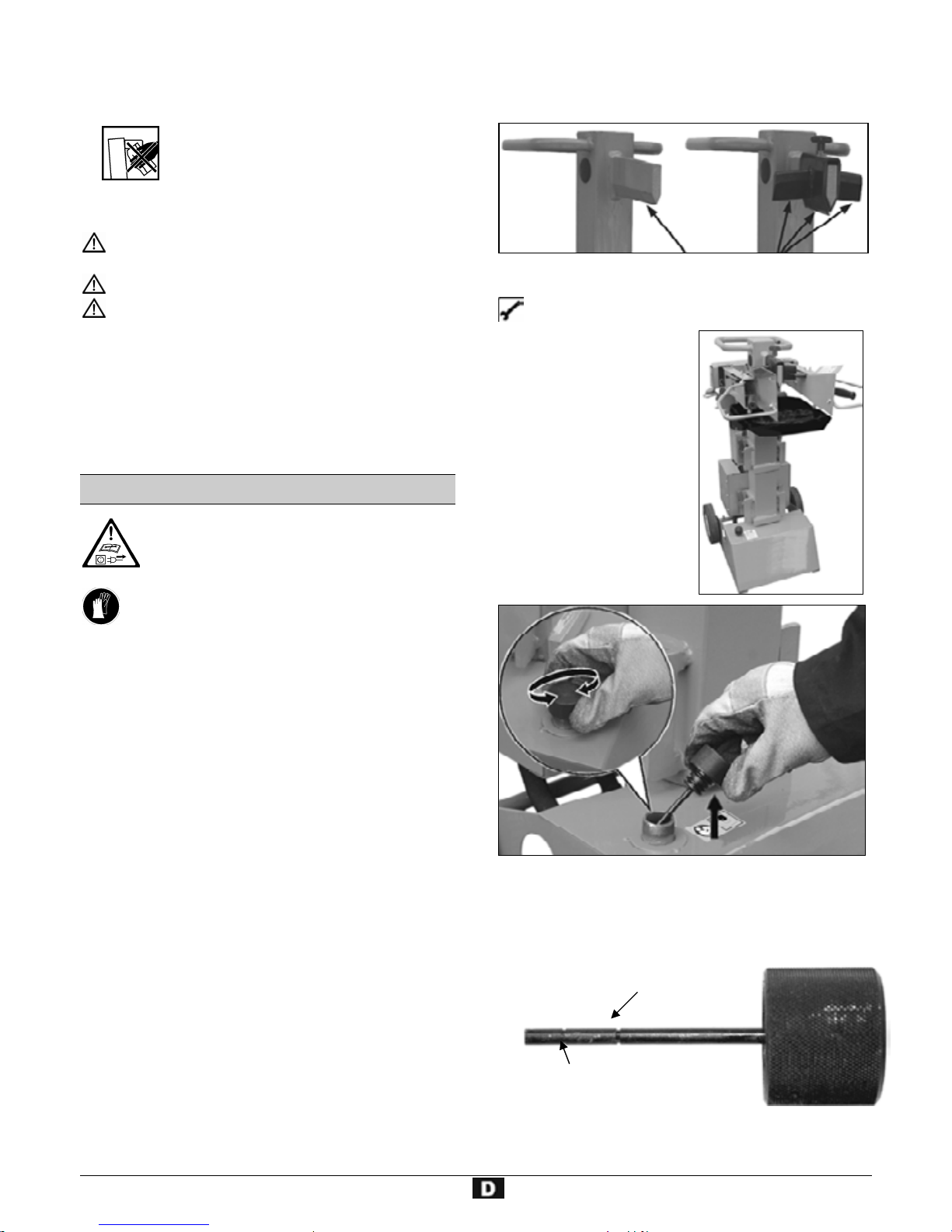

Entlüften

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter
in Betrieb nehmen.
¾ Lösen Sie den Öltankverschluss einige Umdrehungen, damit

Luft aus dem Öltank entweichen kann.

¾ Lassen Sie die Kappe während des Betriebes geöffnet.

13

Öltankverschluss

¾ Bevor Sie den Brennholzspalter bewegen, schließen Sie

den Öltankverschluss wieder, da sonst Öl ausläuft.

L Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die

eingeschlossene Luft die Dichtungen und verursacht eine dauer­haft Beschädigung des Brennholzspalters.

L Netzanschluss

 Vergleichen Sie die auf dem Gerätetypenschild angegebene

Spannung mit der Netzspannung und schließen Sie das Gerät
an die entsprechende und vorschriftsmäßige Steckdose an.

 Verwenden Sie Verlängerungskabel mit ausreichendem Quer-

schnitt.

 Schließen Sie die Maschine über einen Fi-Schutzschalter

(Fehlerstrom-Schutzschalter) 30 mA an.

L Absicherung

400 V 3~ Î 16 A

L Ein- / Ausschalten

Überprüfen Sie vor jedem Gebrauch die Funktion der
Ausschaltvorrichtung (durch Ein- und Ausschalten).

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein
und ausschalten lässt. Beschädigte Schalter müssen unver­züglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drücken Sie den grünen
Knopf.

Ausschalten

Drücken Sie den roten Knopf.

L Wiederanlaufsicherung bei Stromunter-

brechung (Nullspannungsauslöser)

Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte
Sicherung usw. schaltet das Gerät automatisch ab. Zum Wieder­einschalten drücken Sie erneut den grünen Knopf am Ein­/Ausschalter.

 Brennholzspalter mit 400 V 3~

Achten Sie auf die Drehrichtung des

Motors (siehe Motorpfeil), denn der Betrieb mit falscher Dreh­richtung beschädigt die Ölpumpe.

Überprüfen der Drehrichtung:

¾ Motor einschalten; das Spaltmesser fährt automatisch in die

höchste Position.

¾ Befindet sich das Spaltmesser bereits in der höchsten Position:

greifen Sie beide Bedienarme und drücken Sie sie herunter,
das Spaltmesser fährt nach unten.

¾ Bewegt sich das Spaltmesser nicht, nachdem der Motor an-

läuft, schalten Sie den Motor aus, und ändern die Drehrich­tung.

Sie können die Dreh­richtung ändern, indem
Sie einen Schrauben­dreher in den hierfür
vorgesehenen Schlitz
im Steckerkragen füh­ren und mit leichtem
Druck durch Links­oder Rechtsbewegung
die richtige Drehrich­tung einstellen.

L Hydraulik

 Niemals die Maschine betreiben, wenn eine Gefahr durch

Hydraulikflüssigkeit besteht.

 Stellen Sie sicher, dass die Maschine und der Arbeitsbereich

sauber und frei von Ölflecken sind.

Rutsch- und Feuergefahr!

 Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Be-

hälter ist (siehe Wartung und Pflege)

 Inhalt: ca. 4,5 Liter

AArrbbeeiitteenn mmiitt ddeemm BBrreennnnhhoollzzssppaalltteerr

zusätzliche SICHERHEITSHINWEISE

 Der Holzspalter darf nur von einer einzelnen Person bedient

werden.

 Nur Personen über 18 Jahre, die die Betriebsanleitung gele-

sen und verstanden haben, dürfen die Maschine bedienen.

 Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier,

Handschuhe, Sicherheitsschuhe), um sich vor möglichen Ver­letzungen zu schützen.

 Niemals Stämme spalten, die Nägel, Draht oder andere Ge-

genstände enthalten.

 Bereits gespaltenes Holz und Holzspäne erzeugen einen

gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stol­perns, Ausrutschens oder Hinfallens. Halten Sie den Arbeits­bereich immer aufgeräumt.

 Niemals bei eingeschalteter Maschine die Hände auf sich

bewegende Teile der Maschine legen.

 Spalten Sie nur Holz, das der max. zu verarbeitenden Länge

von 1050 mm entspricht.



L Überprüfen Sie vor dem Spalten, ob die Spaltsäule aus-

reichend gefettet ist, damit diese problemlos ein- und ausfah­ren kann.

 Was kann ich spalten?

Größe der zu spaltenden Stämme

Holzlänge: max. 1050 mm
Holzdurchmesser: min. 50 – max. 350 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

− dünnes Holz kann schwer zu spalten sein, wenn es Astlöcher
enthält oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme
spalten sich viel leichter und verursachen nicht so oft ein Festfres­sen wie grünes (nasses) Holz.

Harthölzer neigen zum zerplatzen: Lassen Sie erhöhte

Vorsicht walten!

Bedienung

Zweihandbetrieb

Bedienen Sie den Holzspalter niemals mit zwei Personen.
Blockieren Sie niemals die Bedienungsgriffe (Spann-

pratzen).

1. Drücken Sie den grünen Einschaltknopf. Warten Sie ein paar
Sekunden, damit der Motor seine Enddrehzahl erreicht und
der Druck in der Hydraulikpumpe aufgebaut wird.

L Achten Sie auf die Motorlaufrichtung bei Brennholz-

spaltern mit Drehstrommotor (400 V 3~), denn der Betrieb mit
falscher Drehrichtung beschädigt die Ölpumpe.

L Bei Temperaturen unter –5° C den Holzspalter mindes-

tens 15 min. im Leerlaufbetrieb laufen lassen, damit sich das
Öl erwärmen kann.

2. Stellen Sie den Stamm auf den Tisch des Spalters.

L Bearbeiten Sie das Spaltgut ausschließlich in Faserrich-

tung.

3. Halten Sie den Stamm mit den Spannpratzen fest.

14

4. Drücken Sie beide Bedienungsgriffe gleichzeitig nach unten.

Î Das Spaltmesser fährt herunter und der Stamm wird ge-
spalten.

5. Lassen Sie beide Bedienungsgriffe los, das Spaltmesser fährt
in seine Ausgangsposition zurück.

L Lassen Sie nur einen Bedienungsgriff los, bleibt das

Spaltmesser stehen.

 Besondere Hinweise zum Spalten:

 Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbei­tenden Abmessungen vor und achten Sie darauf, dass das Holz
gerade geschnitten ist.
Legen Sie sich das Holz am Holzspalter so zurecht, dass keine
Gefahr für Sie besteht (Stolpergefahr).

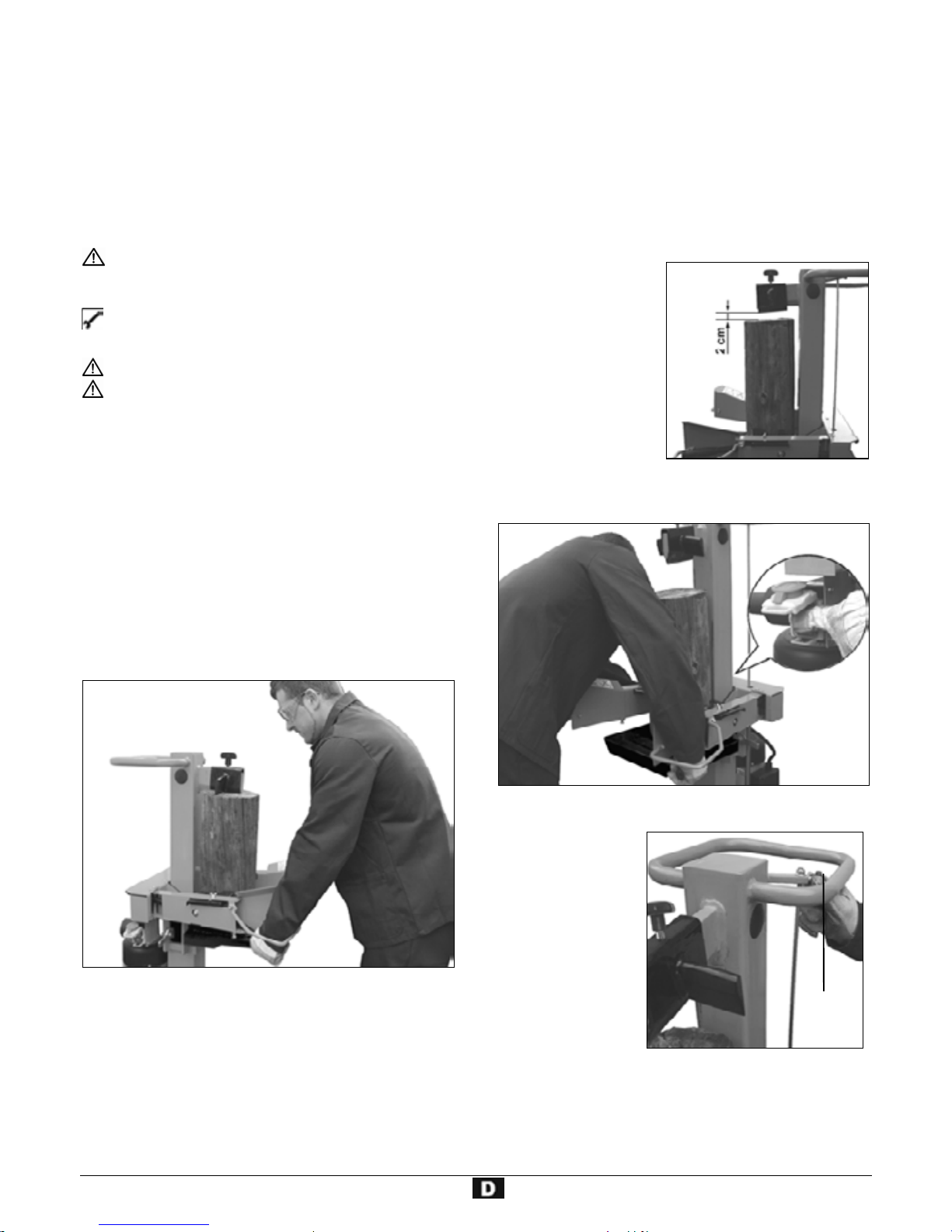

 Hubhöhenverstellung

Bei kürzeren Holzstücken können Sie die Arbeitsleistung durch
Verkürzen des Spaltmesserrücklaufs steigern.

1. Stellen Sie den Stamm
auf den Spalttisch und
fahren das Spaltmes­ser durch herunter­drücken der beiden
Bedienungsgriffe bis
ca. 2 cm an den
Stamm heran.

2. Lassen Sie einen Bedienungsgriff los, damit das Spaltmesser
in dieser Position stehen bleibt und schalten Sie das Gerät
aus.

3. Netzstecker ziehen.

4. Lassen Sie den zweiten Bedienungsgriff los.

5. Verkürzen Sie den
Rücklauf an der
seitlich angebrach­ten Stange, indem
Sie die Feststell­schraube in der er­forderlichen Höhe
fixieren.

Feststell­schraube

 Tischhöhe einstellen

Obere Position der
Tischplatte: 500 mm.

Mittlere Position des
Tisches: 700 mm.

Untere Position des
Tisches: 1050 mm.

1. Lösen Sie die Verriegelungsbolzen.

2. Ziehen Sie den Tisch heraus.

3. Setzen Sie den Tisch in einer Position nahe der Stammlänge
ein und sichern Sie ihn mit den Verriegelungsbolzen.

 Spaltkreuz justieren:

1. Sterngriffschraube
lösen.

2. Das Spaltkreuz in
die richtige Positi­on schieben

(Die Sterngriff-

schraube liegt
über der Bohrung
im Spaltmesser).

3. Sterngriffschraube
wieder festziehen.

 Kurzholz spalten:

1. Obere Position der Tischplatte.

2. Stellen Sie den Stamm auf die Tischplatte des Spalters.

3. Halten Sie den Stamm mit den Spannpratzen fest.

LBearbeiten Sie das Spaltgut ausschließlich in Faserrichtung.

 Langholz spalten:

1. Untere Position des
Tisches.

2. Entfernen Sie das
Spaltkreuz.

3. Stellen Sie den
Stamm auf den Tisch.

L Mögliche Störung

beim Langholz spalten:
Das Spaltgut wird nicht
durchgespalten, klemmt
am Spaltmesser fest und
wird beim Rücklauf mit
hochgezogen.

In diesem Fall gehen Sie
folgendermaßen vor:

1. Schalten Sie das
Gerät aus.

2. Befestigen Sie, je
nach Länge des noch
zu spaltenden Stam­mes, die Tischplatte
in der mittleren oder
oberen Position.

3. Schalten Sie das
Gerät ein und setzen
Sie den Spaltvorgang
fort.

Niemals zwei Stämme in einem Arbeitsgang spalten.
Niemals Holz während des Arbeitvorganges nachlegen

oder ersetzen.

L Niemals durch Aufrechterhalten des Schubs über mehrere

Sekunden ein Spalten des Stammes erzwingen. Dies kann zu
Beschädigungen an der Maschine führen.

Sterngriffschraube

Positionieren Sie den Stamm erneut auf dem Tisch und wiederho­len Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Spalt­kreuz

15

Wie wird ein festgeklemmter Stamm gelöst?

Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvor­gang verklemmt.

1. Gerät ausschalten und Netzstecker ziehen.

16

2. Entfernen Sie verklemmte Stämme nicht
mit Ihren Händen.

3. Den festgeklemmten Stamm vorsichtig mit einer Brechstange
hin- und herbewegen, damit sich der Stamm lösen kann.
Spaltsäule nicht beschädigen!

Beim Lösen niemals auf den festgeklemmten Stamm häm-

mern.
Sägen Sie den eingeklemmten Stamm niemals heraus.
Bitten Sie keine zweite Person um Unterstützung.

 Arbeitsende:

¾ Fahren Sie das Spaltmesser in die untere Position (eingefah-

rener Zustand).

¾ Lassen Sie einen Bedienungsgriff los.
¾ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
¾ Wartungs- und Pflegehinweise beachten.

WWaarrttuunngg uunndd RReeiinniigguunngg

Vor jeder Wartungs- und Reinigungsarbeit:

− Gerät ausschalten

− Netzstecker ziehen

Tragen Sie Schutzhandschuhe zur Vermeidung von
Verletzungen.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen
müssen unbedingt wieder ordnungsgemäß angebracht und
überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvor­hersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der

Wartung oder Reparatur wieder zu entfernen.
Weitergehende Wartungs- und Reinigungsarbeiten, als die in

diesem Kapitel beschrieben, dürfen nur vom Kundendienst durch­geführt werden.

Damit eine lange und zuverlässige Nutzung des Gerätes gewähr­leistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig
aus.

L Beachten Sie folgendes, um die Funktionsfähigkeit des

Brennholzspalters zu erhalten:

 Reinigen Sie die Maschine nach Arbeitse nde gründlich.
 lose Befestigungen.
 verschl issene oder beschädigte Bauteile.
 Entfernen Sie Harzrückstände.
 Fetten Sie die Spaltsäule regelmäßig ein oder ölen Sie

diese mit einem umweltfreundlichen Sprüh öl ein.

 Überprüfen Sie Hydraulikschläuche und Schlauch-

verbindungen regelmäßig auf Dichtigkeit und Festigkeit.

 richtig montierte und intakte Abdeckungen oder Schutz-

einrichtungen.

Spaltmesser schärfen

Nach langer Betriebsdauer, bei verminderter Spaltleistung oder
bei leichter Verformung der Schneide das Spaltmesser abschlei­fen oder mit einer feinen Feile schärfen (Grate entfernen).

Kanten schärfen

Wie überprüfe ich den Ölstand?

1. Die Spaltsäule muss im
eingefahrenen Zustand
sein.

2. Ziehen Sie den Ölmess­stab heraus.

3. Säubern Sie den Ölmess­stab und die Öldichtung.

4. Stecken Sie den Mess­stab bis zum Anschlag
wieder in die Öffnung.

5. Ziehen Sie den Ölmess­stab wieder heraus.

Ölmessstab

 Liegt der Ölpegel zwischen den beiden Markierungen, ist

genug Öl im Behälter.

 Liegt der Ölpegel unterhalb der unteren Markierung muss Öl

mit Hilfe eines sauberen Trichters nachgefüllt werden.

obere Markierung

untere Markierung

6. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigun­gen ausgetauscht werden.

7. Stecken Sie den Messstab wieder in die Öffnung.

5. Dichtung und Ablassstopfen wieder einsetzen.

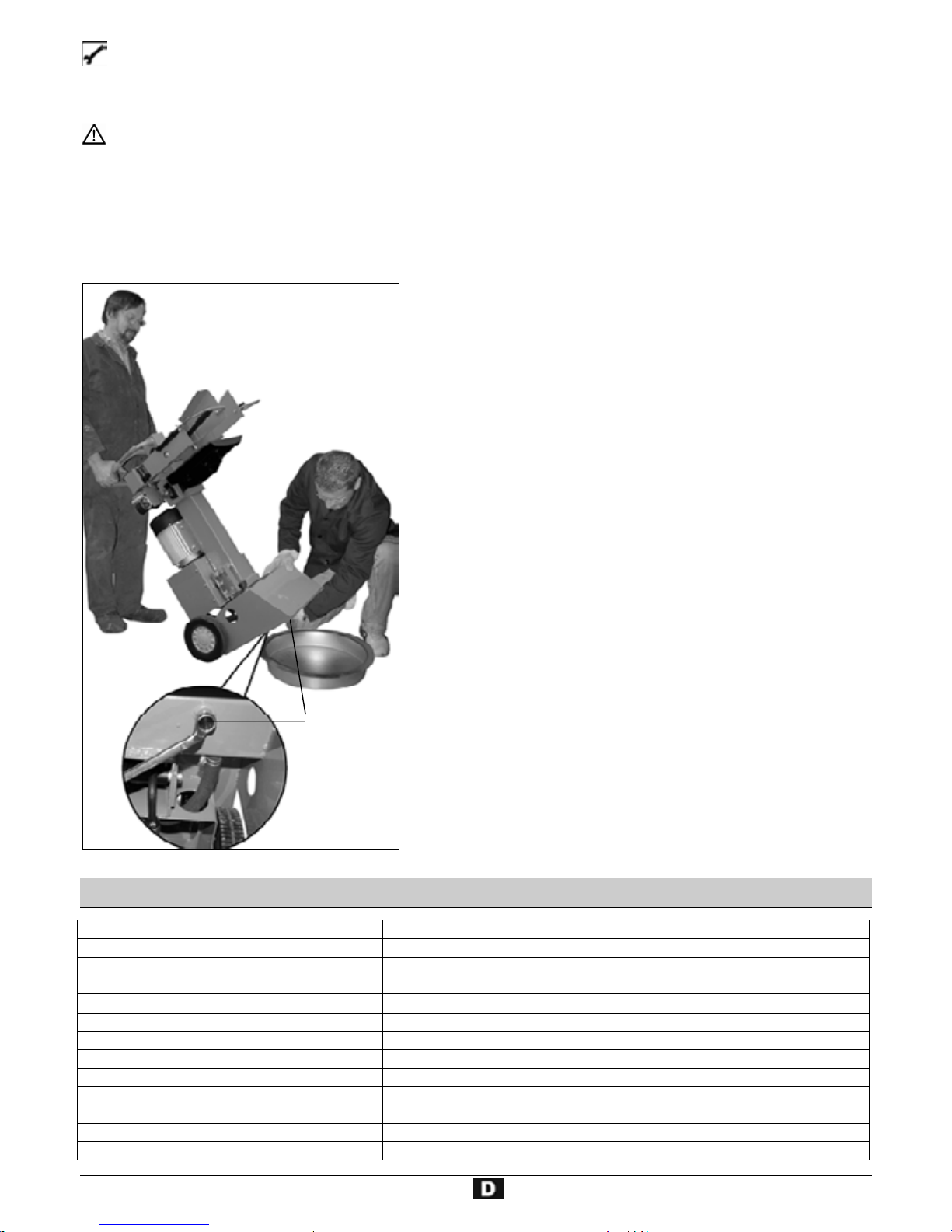

Wann wechsle ich das Öl aus?

6. Füllen Sie das neue Hydrauliköl (ca. 2 Liter) mit Hilfe eines
sauberen Trichters ein.

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500
Betriebsstunden.

7. Säubern Sie den Ölmessstab und die Öldichtung.

8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigun­gen ausgetauscht werden.

Es sind zwei Personen erforderlich.

9. Stecken Sie den Messstab wieder in die Öffnung.

Auswechseln:

1. Die Spaltsäule muss im eingefahrenen Zustand sein.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle
vor Ort). Es ist verboten das Altöl in den Boden abzulassen
oder mit Abfall zu vermischen.

2. Ziehen Sie den Ölmessstab heraus.

3. Stellen Sie einen Behälter, der mindestens 5 Liter Öl aufneh­men kann, unter den Holzspalter.

L Hydrauliköl

4. Schrauben Sie den Ablassstopfen ab, damit das Öl raus lau­fen kann.

Für den Hydraulikzylinder empfehlen wir die folgenden Hydraulik­öle:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22
¾ Mobil DTE 11
¾ oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von ande­ren Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Ablassstopfen

17

TTeecchhnniisscchhee DDaatteenn

Modell / Typ ASP 8 N - 400
Spaltkraft 80 kN (8 t)
Holzlänge max. 1050 mm
Holzdurchmesser min. 50 mm – max. 350 mm
Spalthub

≈ 500 mm
Vorlaufgeschwindigkeit ca. 0,04 m/sek.
Rücklaufgeschwindigkeit ca. 0,15 m/sek.
Hydrauliköl (max.) 5 Liter
Hydraulikdruck 26 MPa (260 bar)
Elektromotorleistung (Aufnahmeleistung) P1 3,0 kW (S6 40%)
Anschluss 400 V 3~ 50 Hz, 16 A
Abmessungen Länge 770 x Breite 540 x Höhe 1520 mm
Gewicht (mit Öl) ca. 104 kg

18

MMöögglliicchhee SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Netzstecker ziehen

Problem mögliche Ursache Beseitigung

Stamm wird nicht gespalten
(zu wenig Spaltleistung)

⇒ Stamm ist nicht richtig positioniert
⇒ Stamm überschreitet die zulässigen Ab-

messungen oder das Holz ist für die Leis­tung der Maschine zu hart

⇒ Spaltmesser spaltet nicht
⇒ Hydraulikdruck zu niedrig

⇒ Auslösegestänge verbogen (Hydraulikstö-

ßel wird nicht ganz eingedrückt)

⇒ falsche Anschlussleitung (länger als 10 m

oder zu kleiner Aderquerschnitt)

⇒ positionieren Sie den Stamm erneut
⇒ Stamm auf zulässige Abmessungen schneiden

⇒ Spaltmesser schärfen, auf Grat oder Kerben prüfen
⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen.

Problem ist nicht zu beheben, bitte wenden Sie sich
an den Hersteller oder an von ihm benannte Firma.

⇒ Gestänge vom Hersteller oder von ihm benannte

Firma nachjustieren lassen

⇒ richtige Anschlussleitung verwenden

Spaltsäule fährt schwankend oder
mit starken Vibrationen ein

⇒ Luft im Kreislauf
⇒ Spaltsäule nicht ausreichend eingefettet

bzw. eingeölt

⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen.
⇒ Spaltsäule einfetten oder mit einem umweltfreundli-

chen Sprühöl einölen.

⇒ Problem ist nicht zu beheben, bitte wenden Sie sich

an den Hersteller oder an eine von ihm benannte
Firma.

Spaltsäule fährt nicht ein

⇒ Hydraulikpumpe defekt ⇒ Zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm benannte Firma.
Motor läuft an, aber die Spaltsäule
wird nicht eingefahren

⇒ falsche Drehrichtung des Motors ⇒ Drehrichtung des Motors überprüfen

Drehstrom: Drehrichtung umstellen
Motor läuft nicht an

⇒ Netzspannung fehlt
⇒ 2-Phasenlauf bei Drehstrommotor

⇒ Anschlusskabel defekt
⇒ Elektromotor defekt

⇒ Absicherung überprüfen
⇒ Sicherung und Zuleitung von einem Elektrofachmann

überprüfen lassen

⇒ Anschlusskabel austauschen bzw. von einem Elekt-

rofachmann überprüfen lassen

⇒ Zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm benannte Firma.
Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.



Bei Fragen: Tel. 0 23 82 / 8 92 - 54

- 58

- 65

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

Do not operate machine before having read the
operating instructions, understood all the notes
and assembly the machine as described here.

Keep the instructions in a safe place for future use.

19

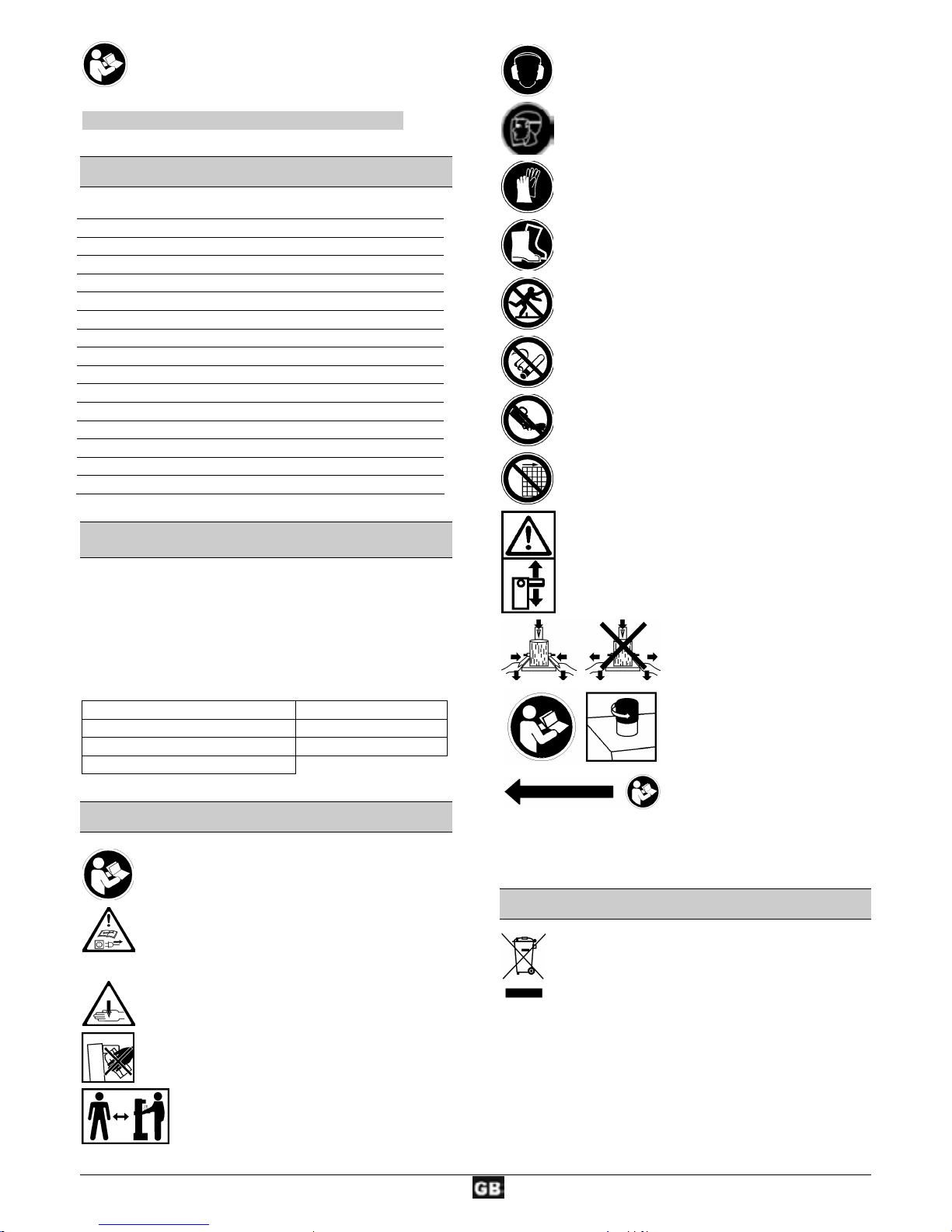

CCoonntteennttss

EC-Declaration of Conformity 1
Spare parts / Description of device 3
Assembly 6
Extent of delivery 19
Symbols 19 / 20
Proper use 20
Residual risks 20
Safe working 20
Transport instructions 21
Positioning 21
Start-up 21
Working with the log splitter 22
Maintenance and cleaning 24
Technical data 26
Possible problems 26
Guarantee 26

EExxtteenndd ooff ddeelliivveerryy

 After unpacking, check the contents of the box

! That it is complete
! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or
the manufacturer immediately. Complaints made at a later date
will not be acknowledged.

 1 ready mounted machine unit  1 axle
 1 control arm, right  1 bag of accessories
 1 control arm, left  1 operating manual
 2 wheels

SSyymmbboollss mmaacchhiinnee

Read the operating and safety instructions thoroughly
before commissioning the machine.

Caution!
Before starting any repair, maintenance or cleaning
work, always switch off the motor and remove the
plug from the socket.

Cutting and crushing risk! Never touch dangerous
areas when splitting blade is moving.

Do not remove jammed logs with your hands.

Nobody else should be in the working area of
the machine other than the operator. Keep other
persons or animals out of the danger area
(minimum distance 5 m).

Wear hearing protection when working with the
machine to protect your hearing.

Wear face mask when working with the machine to
protect the eyes from chips and splinters.

Wear safety gloves when working with the machine to
protect the hands from chips and splinters.

Wear safety shoes when working with the machine to
protect the feet from falling logs.

Keep your work space tidy! Untidiness may result in
accidents.

Oil is a fire hazard and can explode. Smoking and
open fire are prohibited.

Dispose of the old oil properly (local oil disposal
point). The old oil must not be poured into the ground
or drainage system, or mixed with other waste.

Do not remove or modify any protection or safety
devices.

Always pay full attention to the splitting blade’s
movement.

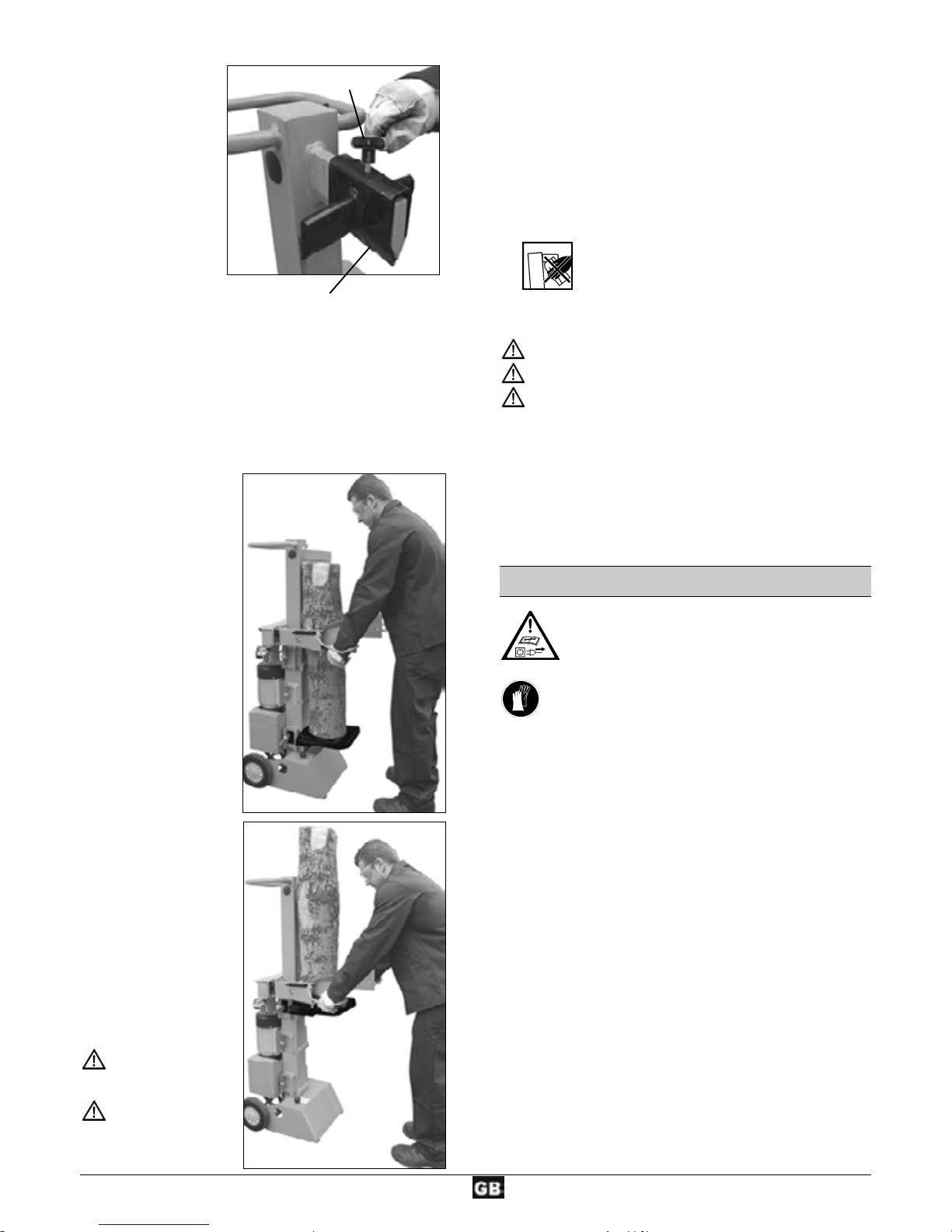

Hold the work piece when splitting
with the clamping claw.

Vent the hydraulic system before
putting the log splitter into
operation. (see “Start-up”)

Make sure that the motor turns in
the correct direction (see motor
arrow), because operation in the
wrong direction damages the oil
pump. (see “Start-up”)

SSyymmbboollss mmaacchhiinnee // ppaacckkaaggiinngg

Do not dispose of electrical devices as domestic waste.
Dispose of devices, accessories and packaging by
means of environmentally friendly recycling.

According to the European Directive 2002/96/EC on electrical
and electronic scrap, electrical devices that are no longer
serviceable must be separately collected and brought to a facility
for an environmentally compatible recycling.

20

SSyymmbboollss ooppeerraattiinngg mmaannuuaall

Threatened hazard or hazardous situation. Not
observing this instruction can lead to injuries or cause
damage to property.

L

Important information on proper handling. Not
observing this instruction can lead to faults.



User information. This information helps you to use all
the functions optimally.

Assembly, operation and servicing. Here you are
explained exactly what to do.

PPrrooppeerr uussee

 The log splitter must only be used for splitting logs.
 Only straight-cut logs are suitable for use with the log splitter.
 Foreign bodies (nails, wire, concrete etc.) must always be

removed from the wood before it is split.

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by the
manufacturer and following the safety instructions included in
the instructions.

 Any other use is deemed not to be use as prescribed. The

manufacturer is not liable for any type of damage resulting
from this: the user bears the sole risk.

 Unauthorised modifications on the log splitter exclude a

liability of the manufacturer for damages of any kind resulting
from it.

 Only persons who are familiarised with the device and

informed about possible risks are allowed to prepare, operate
and service this device. Repair works may only be carried out
by us or by a customer service agent nominated by us.

RReessiidduuaall rriisskkss

Even if used properly, residual risks can exist even if the

relevant safety regulations are complied with due to the design
determined by the intended purpose.

Residual risks can be minimised if the “Safe working” and the
“Proper use” as well as the whole of the operating instructions are
observed.

Observing these instructions, and taking proper care, will reduce
the risk of personal injury or damage to the equipment.

 Failure to observe the safety precautions can lead to injury to

the operator or damage to property.

 Carelessness, failure to comply with the safety regulations

and incorrect use can result in injuries to your hands and
fingers when the splitting blade is moving.

 Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical components.
 Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non­obvious residual risks can still exist.

SSaaffee wwoorrkkiinngg

Before commissioning this product, read and keep to

the following advice. Also observe the preventive regulations
of your professional association and the safety provisions
applicable in the respective country, in rder to protect
yourself and others from possible injury.

L

Pass the safety instructions on to all persons who work
with the machine.

L

Keep these safety instructions in a safe place.

 Be observant. Attend to what you do. Start working with

rationality. Do not use the device when you are tired or under
the influence of drugs, alcohol or medicaments. One moment
of carelessness when using the device can result in serious
injuries.

 Make yourself familiar with the equipment before using it, by

reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see “Proper

use” and “Working with the log splitter”).

 Ensure that you have stand in a secure standing position and

maintain your balance at all times.

 Take up a working position which is close to the controls.
 Never stand on top of the machine.
 When working with the machine, always wear

− face mask

− safety gloves

− hearing protection

− safety shoes with steel toe-caps

 Wear suitable work clothing:

− do not wear any loose-fitting clothing or jewellery, since
these may be caught or trapped by moving parts

 Within his area of work the operator is responsible for third

parties.

 The machine may not be operated by children or young

people under the age of 18.

 Keep children away form machine.
 Never operate the machine if other persons are in the

immediate vicinity.

 Never leave the machine unattended.
 Keep your workplace in an orderly condition! Untidiness can

result in accidents.

 Do not overload the machine! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the
machine that could impair the safety.

 Do not modify the machine or parts of it.
 Do not spray machine with water

(this is hazardous due to live components).

 Do not leave the machine standing in the rain or use when

raining.

 Store the unused machine in a dry locked place away from

the reach of children.

 Switch the machine off and remove the mains

plug from the socket when

− carrying out repair works

− maintenance and cleaning work

− checking connecting lines, whether these are knotted or

damaged

− removing faults

− transporting

− leaving unattended (even during short interruptions)

 Check the machine for possible damage

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work
perfectly and with their intended function

21

− Check whether the movable parts function perfectly and

do not stick or whether the parts are damaged. All parts
must be correctly installed and fulfil all conditions to
ensure perfect operation of the machine.

− Damaged guards and parts must be properly repaired or

exchanged by a recognized, specialist workshop; insofar
as nothing else is stated in the instructions for use.

− Damaged or illegible safety warning labels should be

replaced immediately.

Electrical safety

 Electrical connections must conform to IEC 60245 (H 07 RN-

F) with a cable cross-section of at least
⇒ 400 V 3~

5 x 1.5 mm² for a maximum cable length of up to 10 m

 Never use the machine with a power supply cable of over 10

m in length. Longer power supply cables will cause a drop in
voltage. The motor will not be able to provide its maximum
performance and the operation of the machine will be
impaired.

 Plugs and coupler outlets on connection cables must be made

of rubber, plasticised PVC or other thermoplastic material of
same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.
 When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection
does not get wet.

 Wind off completely the cable when using a cable drum.
 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do not
use the cable to pull the plug from the socket.

 Regularly check the extension cables and replace them if they

are damaged.

 Do not use any defective connection cables.
 When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.
 Never bypass protective devices or deactivate them.

The electrical connection or repairs to electrical parts of the

machine must be carried out by a certified electrician or one
of our customer service points. Local regulations –
especially regarding protective measures – must be
observed.

Repairs to other parts of the machine must be carried out by

the manufacturer or one of his customer service points.

Use only original spare parts. Accidents can arise for the

user through the use of other spare parts. The manufacturer
is not liable for any damage

or injury resulting from such

action.

TTrraannssppoorrtt IInnssttrruuccttiioonnss

Move the splitting blade right down every time before the

machine is transported.

To transport the machine,
grasp the handle and tilt
the log splitter slightly
towards you. The log
splitter can be easily
transported in this
position.

Make sure that the oil
tank cap is securely
tightened to prevent oil
from leaking during
transport.

transport belt

PPoossiittiioonniinngg

Ensure that the working area meets the following conditions:

− no danger of slipping

− level

− free of obstacles

− sufficiently well lit

D o not operate the mac hine in the direct vic inity of gas

or petrol pipes or containers, or any other easily inflammable
materials.

SSttaarrtt--uupp

 Check that the machine is completely and correctly

assembled.

 Before using the log splitter, make sure each time that

− there are no faulty connections (tears, cuts, etc.)

Do not use defective power supply cables.

− there are no damages at the machine

− all screws are tight

− check the hydraulic system for any possible leaks

− the oil level

Venting

Vent the hydraulic system before putting the log splitter into
operation.
¾ Unscrew venting screw by several turns so that air may

escape from the oil tank.

¾ Leave the screw open during operation.

oil cap

¾ Close t he venting screw before moving the log splitter, as

otherwise oil will leak at this point.

L If the hydraulic system is not vented, the trapped air will

damage the seals and cause permanent damage to the log
splitter.

L Mains connection

 Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the
relevant and properly earthed plug.

 Only use connection cables with sufficient cross-sections.
 Connect the machine via a 30 mA fault current safety switch.

L Fuse protection

22

400 V 3~ Î 16 A

L Switching on / off

Prior to every use, check the function of the disconnection

mechanism (by switching on and off).

Do not use any device where the switch can not be switched
on and off. Damaged switches must be repaired or replaced
immediately by the customer service.

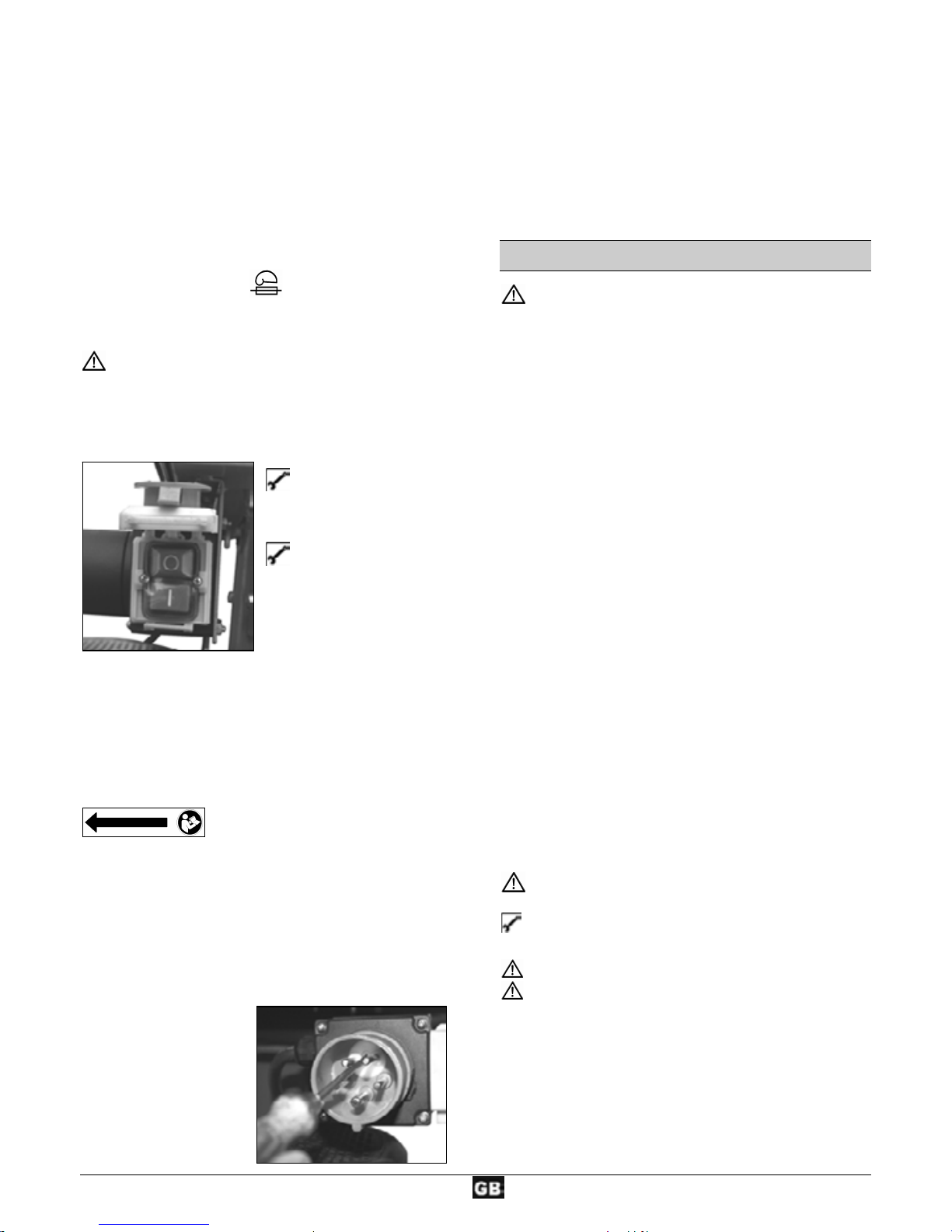

Switching on

Press the green button.

Switching off

Press the red button.

L Lock in case of power (zero-voltage

initiator)

The equipment will switch off automatically if there is a power cut.
Repress the green button to switch it on again.

 Log splitter with 400 V 3~

Make sure that the motor turns in the

correct direction (see motor arrow), because operation in the
wrong direction damages the oil pump.

¾ Switch on motor; the splitting blade automatically moves to the

highest position.

¾ If the splitting blade is already in its highest position: grip both

operating handles and push them down. The splitting blade
moves downwards.

¾ If the splitting blade does not move after the motor has started,

switch off the motor and change the direction of rotation.

You can change the
direction by placing a
screw-driver in the slot
provided in the plug collar,
and adjust the correct
direction by moving to the
left or right applying slight
pressure.

L Hydraulics

 Never operate the machine in the event of any possible

danger from hydraulic fluid.

 Ensure that the machine and working area are clean and free

of oil.

Danger of slippage or fire!

 Check the hydraulic reservoir regularly to ensure that it

contains enough hydraulic oil (see “Care and maintenance”).

 Capacity: approx. 4.5 litres

WWoorrkkiinngg wwiitthh tthhee lloogg sspplliitttteerr

Additional SAFETY INSTRUCTIONS

 The log splitter may only be operated by a single person.
 The machine may only be operated by persons over the age

of 18 years, and who have read and understood these
operating instructions.

 Wear protective equipment (safety goggles/mask, gloves,

safety shoes) to protect yourself from possible injury.

 Never try to split logs containing nails, wire or other similar

objects.

 Already split wood and wood chips create a dangerous

working area. The operator may stumble, slip or fall. Always
keep the working area neat and tidy.

 Never place the hands on or near any moving parts of the

machine when it is switched on. Maintain a safe distance from
the log, the ram and the wedge in order to protect your hands
from injury.

 The machine should only be used for splitting logs with a

maximum length of 1050 mm.



L Check before splitting if the splitting column has been

sufficiently lubricated to allow its trouble-free retraction and
extension.

 What type of logs can I split?

Size of logs

Length: max. 1050 mm
Diameter: min. 50 – max. 350 mm

The log diameter is a recommended guideline figure, because:

− thin logs can be difficult to split if they contain knots or if the
fibres are too strong.

Do not try to split green logs. Dry logs are much easier to split,
and do not cause jams as often as green (damp) wood.

Hardwood tend to bursting: Exercise utmost caution!

Operation

Two-hand operation

Never operate the log splitter with two people.
Never block the control handles (clamping claws).

1. Press the green switch on the electric motor. Wait a few
moments until the motor has reached its operating revolutions
and the required pressure has been built up in the hydraulic
pump.

L Check the direction of the motor in the log splitter with

threephase motor (400 V 3~), because operation in the wrong
direction damages the oil pump.

L At temperatures below –5° C, let the log splitter run for at

least 15 min. in neutral to heat up the oil.

2. Place the log on the log splitter table.

L Only split the logs in the direction of the wood fibres.

3. Hold the log tight with the clamping claws.

23

4. Press both operating handles down simultaneously:

Î The splitting blade falls down and splits the log.

5. Release the two control handles, the splitting blade returns to
its initial position.

L If you only release one control handle, then the splitting

blade remains where it is.

 Special instructions for splitting logs:

 Preparations:

The logs to be split should be cut to the maximum dimensions.
Ensure also that the logs are cut straight and square.
Place the log properly on the log splitter, so as not to cause any
risk of stumbling or falling to the operator.

 Adjusting the stroke height

In case of shorter wood pieces the efficiency can be increased by
shortening the return of the splitting cutter.

1. Place the log on the
splitting table and press
the two control handles to
bring the splitting blade
down to approx. 2 cm
above the log.

2. Release one control handle so that the blade stays in this
position.

3. Switch the machine off and disconnect the power.

4. Release the second control handle.

5. Shorten the return
path at the rod
fitted to the side by
fixing the holding
screw at the
necessary height.

Holding
screw

 Adjusting the table height

Upper table plate position
for logs up to 500 mm.

Middle table plate position
for logs up to 700 mm.

Lower table plate position
for logs up to 1050 mm.

1. Release the locking bolt.

2. Pull the table out.

3. Use the table in a position that comes close to the log
length and secure it with the locking bolt.

 Adjusting the splitting cross:

1. Loosen star grip
screw.

2. Move the splitting
cross to the
correct position
(The star grip
screw is beyond
the borehole in the
splitting blade).

3. Mount star grip
screw.

24

 Splitting short wood:

1. Upper position of table plate.

2. Place the log on the splitter’s table plate.

3. Hold the log tight with the clamping claws.

L Only split the logs in the direction of the wood fibres.

 Splitting long wood:

1. Middle or low
position of table or
base.

2. Remove the splitting
cross.

3. Place the log on the
splitter’s table.

LPossible malfunction

when cleaving logs:

The

log to be cleaved is not
cleaved right through,
jams on the cleaving
blade and is pulled up
during the blade’s return
movement.

In this case, proceed as
follows:

1. Switch off the
device.

2. Depending on the
log still to be cleaved
fix the table plate in
the middle or upper
position.

3. Switch on the device
and continue the
splitting operation.

Never try to split

two logs at once.

Never try to remove
or replace the log during
the splitting process.

L Never try to force the splitting of the log by maintaining the

pressure for several seconds. This can lead to damage to the
machine.

Star grip screw

Splitting cross

Position the log on the table again and repeat the splitting phase,
or put the log on one side.

How to release a jammed log?

There is a risk of knotted logs getting stuck during the splitting
process.

1. Switch machine off and disconnect the power.

2. Do not remove jammed logs with your hands.

3. Carefully move the stuck log with a crowbar backwards and
forwards to loosen it. Don´t damage the splitting pillar.

Never hammer on the stuck log.
Never use a saw to cut the stuck log out of the machine.

Do not enlist the aid of a second person - this is a one-

man job.

Finishing work:

¾ Bring the splitting blade to the lower position (run-in state).
¾ Release one of the control handles.
¾ Switch the machine off and disconnect the power.
¾ Follow the care and maintenance instructions.

MMaaiinntteennaannccee aanndd cclleeaanniinngg

Before each maintenance and cleaning work:

− switch off device

− pull out main plug

Wear protective gloves in order to avoid injury to the
hands.

For maintaining and cleaning, removed security devices must
unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexpected
damages and injuries.

Be sure to have removed any tools from the machine after
completion of service work.

Maintenance and repair work other than those described in this
chapter is only allowed to be carried out by service staff.

To guarantee a long and reliable usage of the product carry out
the following maintainance works regularly.

L Observe the following in order to keep the log splitter in

good working order:
 Clean the machine thoroughly after you have finished

using it.

 Loose fastening elements.
 Worn out or damaged parts.
 Remove any resin remains on the machine.
 Lubricate the splitting column regularly or oil it using

environmentally friendly spray oil.

 Check hydraulic hoses and hose connections regularly

for any leaks and firm fitting.

 Correct assembly and faultless covers and protective

devices.

Sharpening the splitting blade

After longer operating periods, for reduced splitting performance
or slight deformation of the cutting edge, grind the splitting blade
or sharpen it with a fine file (remove burrs).

25

How do I check the oil level?

1. The splitting column
must be in run-in state.
Now remove the dipstick.

2. Clean the dipstick and
the oil seal.

3. Replace the dipstick fully
into the oil reservoir.

4. Now remove the dipstick

again and read off the oil
level.

 If the oil level is between the two marking on the oil dipstick,

there is sufficient oil in the reservoir.

 If the oil level is below the lower marking, more oil should be

added with the aid of a clean funnel.

6. Check the oil seal and replace it if it is damaged in any way.

7. Replace the dipstick into the oil reservoir.

When should I change the oil?

The first oil change should be carried out after 50 operating
hours, and then every 500 operating hours.

Two persons are required for this.

Changing the oil:

1. The splitting column must be in run-in state.

2. Now remove the dipstick.

3. Place a container under the log splitter to catch the old oil.

The container should have a capacity of at least 5 litres.

4. Screw off the drain plug to allow the oil to flow out.

Sharpen wedges

drain plug

Oil dipstick

5. Insert the seal and drain plug again.

6. Pour in the new hydraulic oil (approx. 2 litres) using a clean

funnel.

7. Clean the dipstick and the oil seal.

8. Check the oil seal and replace it if it is damaged in any way.

9. Replace the dipstick.

upper marking

Dispose of the old oil properly (local oil disposal point). The
old oil must not be poured into the ground or drainage
system, or mixed with other waste.

L Hydraulic oil

lower marking

We recommend the following hydraulic oils for the hydraulic
cylinder:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22

¾ Mobil DTE 11
¾ or equivalent

Do not use any other types of oil. The use of any other type
of oil will adversely affect the operation of the hydraulic
cylinder.

26

TTeecchhnniiccaall ddaattaa

Model / Type ASP 8 N – 400
Splitting force 80 kN (8 t)
Log length max. 1050 mm
Log diameter min. 50 mm – max. 350 mm
Stroke

≈ 500 mm
Feed speed approx. 0.04 m/sek.
Return speed approx. 0.15 m/sek.
Hydraulic oil (max.) 5 litres
Hydraulic pressure 26 MPa (260 bar)
Electric motor performance (power consumption) P1 3.0 kW (S6 40%)
Power supply 400 V 3~ 50 Hz, 16 A
Dimensions length 770 x width 540 x height 1520 mm
Weight approx. 104 kg

PPoossssiibbllee pprroobblleemmss

Before each fault clearance:

− switch off device

− pull out main plug

Problem Possible cause Remedy

Logs are not being split
properly
(insufficient splitting
performance).

⇒ The log is not positioned correctly.
⇒ The log exceeds the maximum dimensions or

the wood is too hard for the performance of
the machine.

⇒ Splitting blade does not split log.
⇒ Hydraulic pressure too low.

⇒ Release rods bent (hydraulic tappet not quite

pressed in).

⇒ Incorrect connecting lead (longer than 10 m or

too small cable cross-section).

⇒ Reposition the log correctly.
⇒ Cut the log to the required dimensions.

⇒ Sharpen splitting blade, check for burrs or notches.
⇒ Check the oil level and add more oil if necessary.

If the problem cannot be rectified, refer to the
manufacturer or other approved service centre.

⇒ Arrange for manufacturer or authorised company to

adjust the rods.

⇒ Use the correct connecting lead.

Splitting column moves
unsteadily or with strong
vibrations.

⇒ Air in the circuit.
⇒ Splitting column not sufficiently lubricated or

oiled.

⇒ Check the oil level and add more oil if necessary.
⇒ Lubricate splitting column or oil with environmentally

friendly spray oil.
If the problem cannot be rectified, refer to the
manufacturer or other approved service centre.

Splitting column does not
move in.

⇒ Hydraulic pump defective. ⇒ To correct the problem, refer to the manufacturer or

other approved service centre.

Motor starts, but splitting
column does not move in.

⇒ Motor turns in wrong direction ⇒ Check the motor direction

Threephase: adjust the motor direction

Motor will not start.

⇒ No electrical power.
⇒ 2-phase mode in threephase motor.
⇒ Connection cable defective.

⇒ Electric motor defective.

⇒ Check the fuse.
⇒ Have fuse and lead checked by qualified electrician.
⇒ Replace the connection cable or have it checked by an

electrician.
⇒ To correct the problem, refer to the manufacturer or

other approved service centre.

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

Vous ne devez pas mettre la machine en route
avant d’avoir lu attentivement ce mode d’emploi,
d’avoir observé toutes les informations indiquées
et d’avoir monté la machine tel que cela est décrit.

Conserver cette notice d’utilisation pour toute utilisation
future.

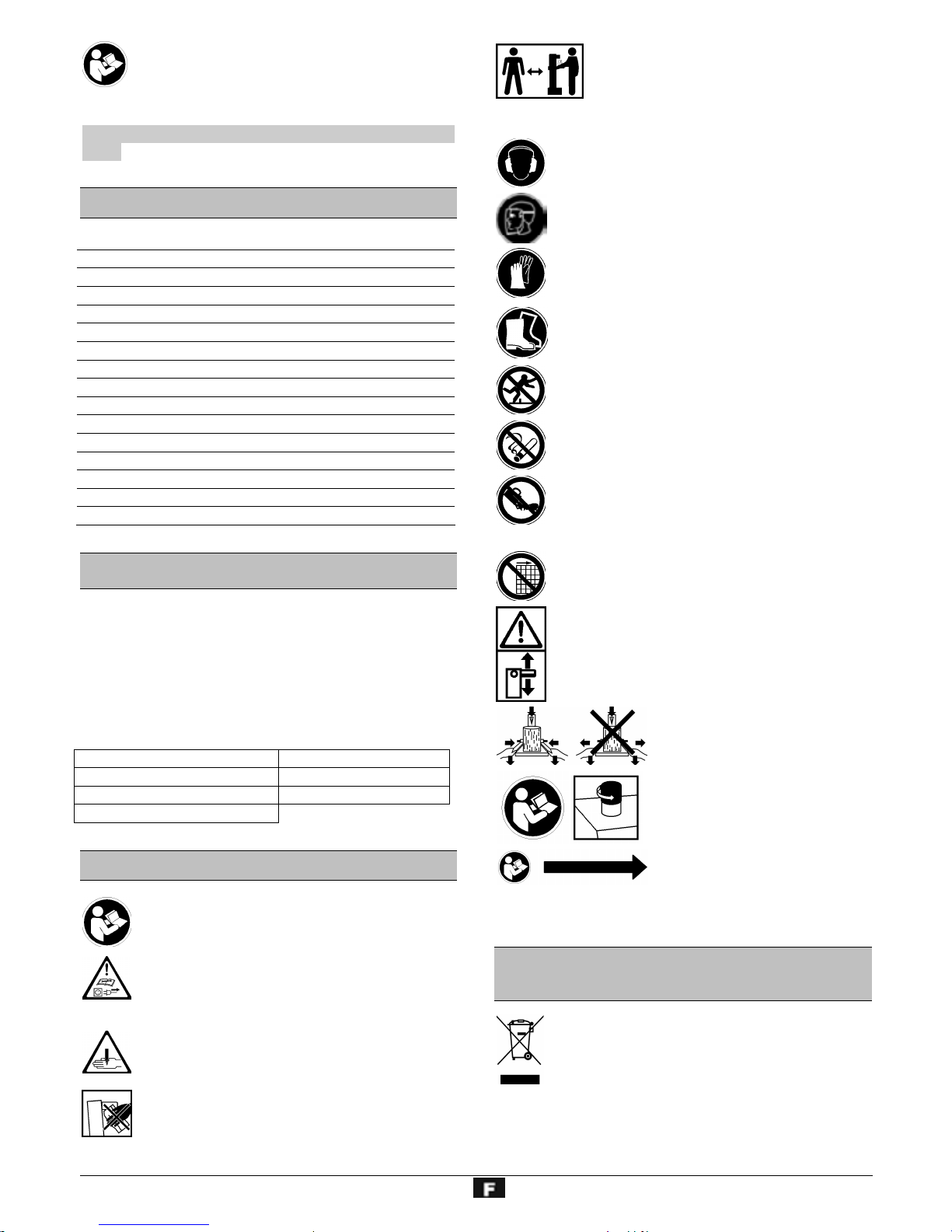

Table des matières

CE-Déclaration de conformité 1
Description de l'appareil/ Pièces de rechange 3
Montage 9
Fourniture 27
Symboles 27 / 28
Utilisation conforme 28
Risques résiduels 28
Consignes de sécurité 28
Consignes de transport 29
Installation 29
Mise en service 29
Travaux avec le fendeur de bûches 30
Entretien et nettoyage 33
Caractéristiques techniques 34
Pannes possibles 35
Garantie 35

Fourniture

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces
! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le
fabricant en cas de réclamation. Sachez que les réclamations
ultérieures ne sont plus acceptées.

 1 bloc d'assemblage prémonté  1 axe
 1 bras de commande droit  1 sachet d’accessoires
 1 bras de commande gauche  1 notice d’utilisation
 2 roues

Symboles utilisés sur cet appareil

Avant la mise en service, lire et respecter les
instructions de service ainsi que les consignes de
sécurité.

Attention !
Avant de réaliser les travaux de réparation, de
maintenance et d’entretien, arrêter le moteur et retirer
la fiche secteur.

Danger de coupure et de coincement, ne jamais
toucher les zones dangereuses tant que le fendoir se
déplace.

N'enlevez pas les souches coincées avec les mains.

Seul l’utilisateur doit se tenir dans la zone de
travail de la machine. Les autres personnes,
tout comme les animaux domestiques et de
rente, doivent respecter une distance minimale
(5 m).

Durant les travaux, porter un dispositif de protection
de l'ouïe, de protéger de l'ouïe.

Durant les travaux, porter une visière de protection,
de protéger les yeux contre les copeaux et les éclats.

Durant les travaux, porter des gants de protection afin
de protéger les mains contre les copeaux et les
éclats.

Durant les travaux, porter des chaussures de sécurité
afin de protéger les pieds contre une chute
accidentelle des troncs.

Tenez votre zone de travail en ordre ! Le désordre
peut causer des accidents.

L’huile est inflammable et peut exploser. Il est interdit
de fumer et de faire un feu nu.

Éliminez l’huile usée conformément à la
réglementation en vigueur (point de collecte d’huile
usée sur place). Il est interdit de vidanger les huiles
usées dans le sol ou de les mélanger aux déchets.

Il est interdit de démonter ou de modifier les
dispositions de protection et de sécurité.

Fixez toujours toute votre attention sur le mouvement
de la lame à fendre.

Pendant le fendage, fixer le morceau
de bois à l'aide des griffes.

Purgez l'air du système hydraulique
avant de mettre la fendeuse à bois
de chauffage en service. (voir
« Installation »)

Veiller au sens de rotation du moteur

(cf. flèche du moteur) car toute
utilisation dans un sens de rotation erroné risque d’endommager
la pompe à huile. (voir « Installation »)

Symboles utilisés sur l’appareil /
l’emballage

Les appareils électriques ne doivent pas être éliminer
via les ordures ménagères. Éliminer les appareils, les
accessoires et leur emballage par voie du recyclage
écologique.

27

Conformément à la directive européenne 2002/96/CE relative aux
déchets d’équipements électriques et électroniques, les appareils
électriques ne pouvant plus être utilisés doivent être collectés
séparément et recyclés d'une manière respectueuse de
l'environnement.

28

Symboles utilisés dans cette notices
d’utilisation

Danger imminent ou situation dangereuse.
L’inobservation de ces indications peut entraîner des
blessures ou des dégâts matériels.

L

Indications importantes pour un emploi conforme à
l’usage prévu. L’inobservation de ces indications peut

provoquer des dysfonctionnements.



Indications pour l’usager. Ces indications sont d’une
aide précieuse pour un emploi optimal des différentes
fonctions.

Montage, exploitation et maintenance. Ce symbole
attire votre attention sur ce que vous devez faire.

Utilisation conforme

 Le fendeur de bûches convient uniquement pour fendre le

bois.

 Seul le bois découpé convient pour le fendeur de bûches.
 Éliminer impérativement les corps étrangers (clous, fils de fer,

béton etc.) du bois à fendre.

 Un emploi conforme à l’usage prévu implique notamment aussi

l’observation des instructions de service, de maintenance et de
réparation du fabricant et le respect des consignes de sécurité
contenues dans ces instructions.

 Toute utilisation divergente de la machine est considérée

comme emploi non conforme à l’usage prévu. Le fabricant
décline toute responsabilité pour les dommages en résultant :
le risque incombe exclusivement à l’usager.

 La machine ne doit être utilisé, entretenu et ajusté que par des

personnes connaissant l'appareil et averties des risques qui y
sont liés. Les réparations demeurent strictement réservées à
notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même un emploi conforme à l’usage prévu et le respect des

consignes de sécurité applicables en la matière ne sauraient
exclure tous les risques résiduels générés par la construction et
l’emploi de la machine, notamment.

Les risques résiduels peuvent être minimisés en respectant les
« consignes de sécurité » et une « utilisation conforme » ainsi que
toutes les indications de cette notice d’utilisation.

La prise de précautions et la prudence réduisent les risques de
blessures corporelles et d’endommagements.

 Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

 Le fendeur en déplacement risque de causer des blessures

aux mains ou aux doigts pour autant que l'utilisateur soit
inattentif, qu'il ne respecte pas les consignes de sécurité ou en
cas d'emploi non conforme à l'usage prévu.

 Risque d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux particulièrement

longs sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents
persistent bien que toutes les mesures de protection aient été
prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et respecter les
indications suivantes et les règlements de prévention
d’accident de l’association préventive des accidents du
travail, particulièrement les consignes de sécurité en vigueur
dans les pays respectifs afin d’éviter tout risque d’accident
sur vous et les autres.

L

Remettez les consignes de sécurité à toutes les personnes
devant travailler avec la machine.

L

Conservez ces consignes de sécurité en lieu sûr.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de façon

raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou
sous l'emprise de drogues, d'alcool ou de médicaments. La
moindre inattention pendant l'utilisation de l'équipement peut
provoquer de graves blessures.

 Avant utilisation, familiarisez-vous avec l‘appareil à l‘aide de la

notice d’utilisation.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

« Utilisation conforme » et « Travaux avec le fendeur de
bûches » ).

 Prenez correctement appui sur vos jambes et veillez à

conserver un bon équilibre.

 Veuillez adopter une position de travail située dans la zone des

poignées de commande.

 Ne vous tenez jamais debout sur la machine.
 Lors des travaux, portez

− une visière de protection

− un dispositif de protection de l'ouïe

− des gants de travail

− des chaussures de sécurité munies d’un revêtement en

acier.

 Portez des vêtements de travail appropriés :

− pas de vêtements amples ni de bijoux (ils pourraient être
happés par les pièces en mouvement)

 L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins de 18

ans d’utiliser la machine.

 Maintenez les enfants à distance de l’appareil.
 Ne mettez jamais l’appareil en marche lorsque des personnes

étrangères se trouvent à proximité.

 Ne laissez jamais l’appareil sans surveillance.
 Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la
machine qui risquerait d’influencer sa sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 L’appareil ne doit pas être arrosé d’eau (source de risque car

présence de courant électrique).

 Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas laisser

l’appareil sous la pluie.

 Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

 Débranchez la machine et retirez la fiche de la prise au secteur

en cas de

29

− travaux de réparation

− travaux de maintenance et de nettoyage

− réparation de dysfonctionnements

− vérifications pour savoir si les conduites de raccordement

sont enchevêtrées ou endommagées

− transport

− et si vous éloignez de l’appareil (même s’il ne s’agit que

d’une brève interruption du travail)

 Vérifiez si la machine est éventuellement endommagée.

− Contrôlez avec soin le fonctionnement impeccable et

conforme à l’usage prévu des équipements de sécurité
avec soin avant de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement
endommagées. Toutes les pièces sont à monter
correctement et toutes les conditions requises sont à
remplir afin de garantir une exploitation impeccable de
l’appareill.

− Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans
un atelier spécialisé agréé, à moins que d’autres
informations ne soient mentionnées dans le mode
d’emploi.

− Les autocollants de sécurité endommagés ou illisibles

doivent être remplacés.

Sécurité électrique

 Réalisation de la ligne d’alimentation conformément à IEC

60245 (H 07 RN-F) avec une section de conducteur minimale
de

⇒ 400 V 3~

5 x 1,5 mm² avec une longueur maximale de 10 m.

 Ne jamais employer de lignes d’alimentation de plus de 10 m

de long. Les lignes d’alimentation plus longues occasionnent
une chute de tension. Le moteur n’atteint plus sa puissance, le
fonctionnement de la machine est restreint.

 Les fiches et les prises femelles sur les conduites de

raccordement doivent être en caoutchouc, en PVC souple ou
en une autre matière thermoplastique de même résistance
mécanique ou bien recouvertes d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement doit

être protégé contre les projections d’eau.

 Lors de la pose de la ligne de raccordement, veiller à ce qu'elle

ne soit pas coincéeni pliée et à ce que le connecteur ne soit
pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble de la chaleur, l’huile et des arêtes
tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la
prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les mettez

jamais hors service.

Tout raccordement électrique, voire toute réparation sur des

parties électriques de la machine doivent être effectués par
des électriciens agréés ou être confiés à l’un de nos services
après-vente. Les règlements locaux, particulièrement en ce
qui concerne les mesures de protection sont à respecter.

Toute réparation des différentes pièces de la machine est à

effectuer par le fabricant, ou l’un de ses services après­vente.

N’utilisez que des pièces de rechange d’origine. L’utilisation

d’autres pièces détachées et d’autres accessoires pourraient
entraîner un risque d’accident pour l’utilisateur, le fabricant
déclinant toute responsabilité pour tout dommage encouru.

Consignes de transport

Amener toujours le fendeur à sa position la plus basse avant

chaque transport.
Lors du transport, empoignez

l’arceau d’une main et
basculez le fendeur de bûches
légère-ment vers vous. Le u
fendeur peut se trans-porter
facilement dans cette position.

Bien visser le bouchon du
réservoir d’huile afin d’éviter
tout écoulement d’huile
pendant le transport.

la jauge d´huile

Installation

Veillez à ce que la zone de travail remplisse les conditions
suivantes :

− antidérapante

− plane

− exempte de risques de trébuchement

− éclairage suffisant.

Il est interdit d’exploiter la machine à proximité de gaz

naturel, de conduits d’essence ou d’autres matériaux très
inflammables.

Mise en service

 Assurez-vous que l'appareil est monté intégralement et

conformément aux réglementations.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défectuosités (fissures, coupures ou autres).

− si l‘appareil présente d’éventuels endommagements

− que toutes les vis sont serrées à fond

− l’absence de fuites sur le système hydraulique.

− le niveau d’huile
