Sie dürfen die Maschine nicht in Betrieb neh-

•

•

•

men, bevor Sie diese Betriebsanleitung gele­sen, alle angegebenen Hinweise beachtet und
das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

IInnhhaallt

EG - Konformitätserklärung 3
Lieferumfang 3
Gerätebeschreibung 3
Symbole Gerät / Bedienungsanleitung 3 / 4
Bestimmungsgemäße Verwendung 4
Restrisiken 4
Sicheres Arbeiten 4
Montage Untergestell 5
Aufstellen 6
Inbetriebnahme 6
Arbeiten mit dem Brennholzspalter 7
Wartung und Pflege 9
Ersatzteile 10 / 145
Mögliche Störungen 10
Technische Daten 11
Garantie 11

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunng

entsprechend der Richtlinie: 2006/42/EG
hiermit erklären wir

ATIKA GmbH & Co. KG
Schinkelstr. 97, 59227 Ahlen - Germany

t

g

LLiieeffeerruummffaanng

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

! Vollständigkeit
! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zuliefe­rer bzw. Hersteller mit. Spätere Reklamationen werden nicht
anerkannt.

1 vormontierte

• 1 Schraubenbeutel

Geräteeinheit

1 Betriebsanleitung • 1 Garanti eerklärung
1 Montageblatt • 5 Streben (Untergestell)

GGeerräätteebbeesscchhrreeiibbuunng

L Beachten Sie das beiliegende Montageblatt!

1.

1 Stammschieber
2 Stammführungsbleche
3 Spaltkeil
4 Entlüftungsschraube
5 Transportgriff
6 Kolbenstange
7 Ölmessstab
8 Zylinderdeckel
9 Standfuß
10 Elektromotor
11 Bedientaster
12 Rad

g

g

13 Radkappe

in alleiniger Verantwortung, dass das Produkt

Brennholzspalter ASP 5 N-UG

Seriennummer: 000001 – 020000
konform ist mit den Bestimmungen der o. a. EG-Richtl inien,

sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2006/95/EG
Folgende harmonisierte Normen wurden angewandt:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

14 Bedienungsgriff
15 Sicherheitsaufkleber
16 vorderes Standbein
17 mittlere Strebe
18 hintere Strebe
19 hintere Standbeine

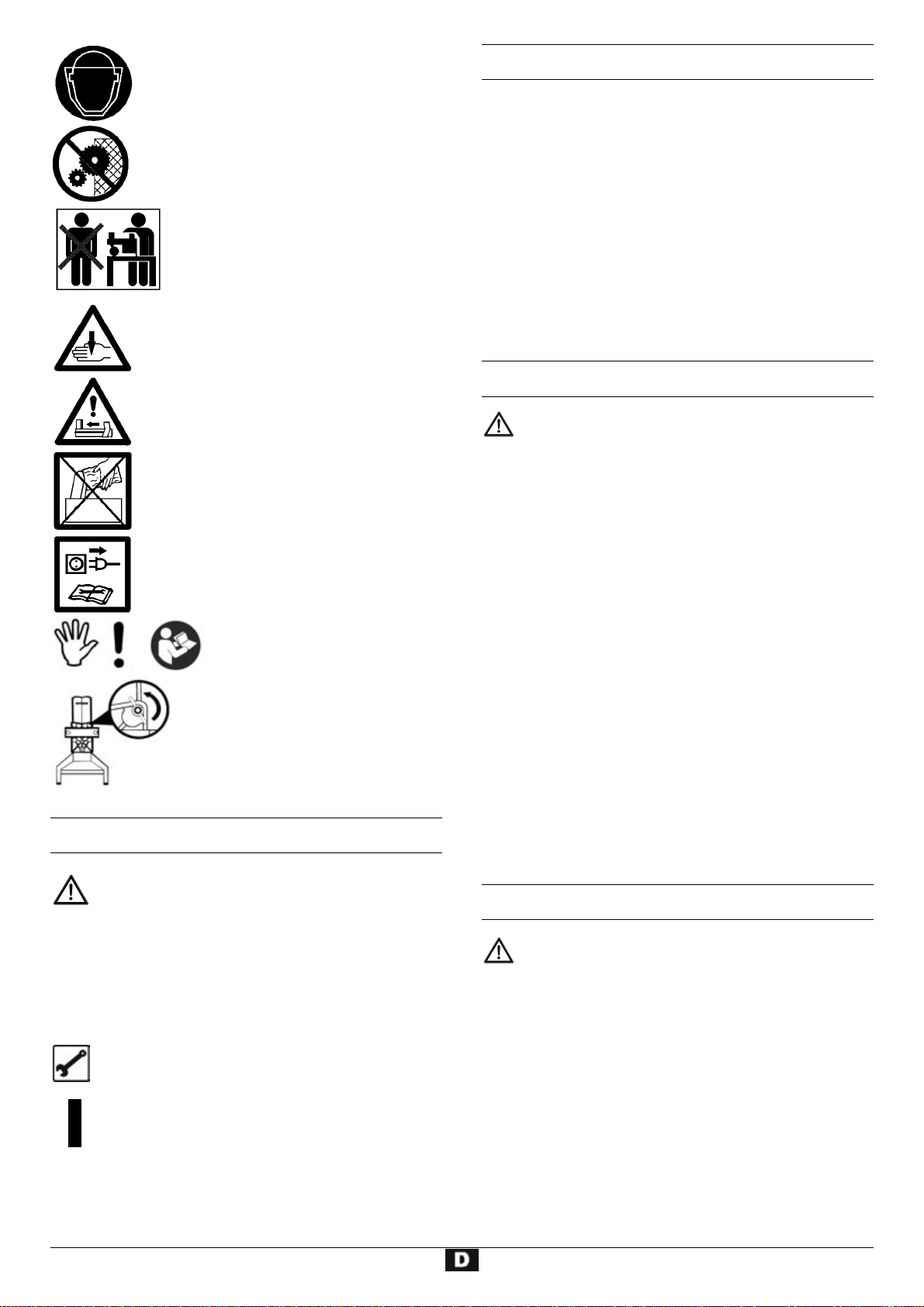

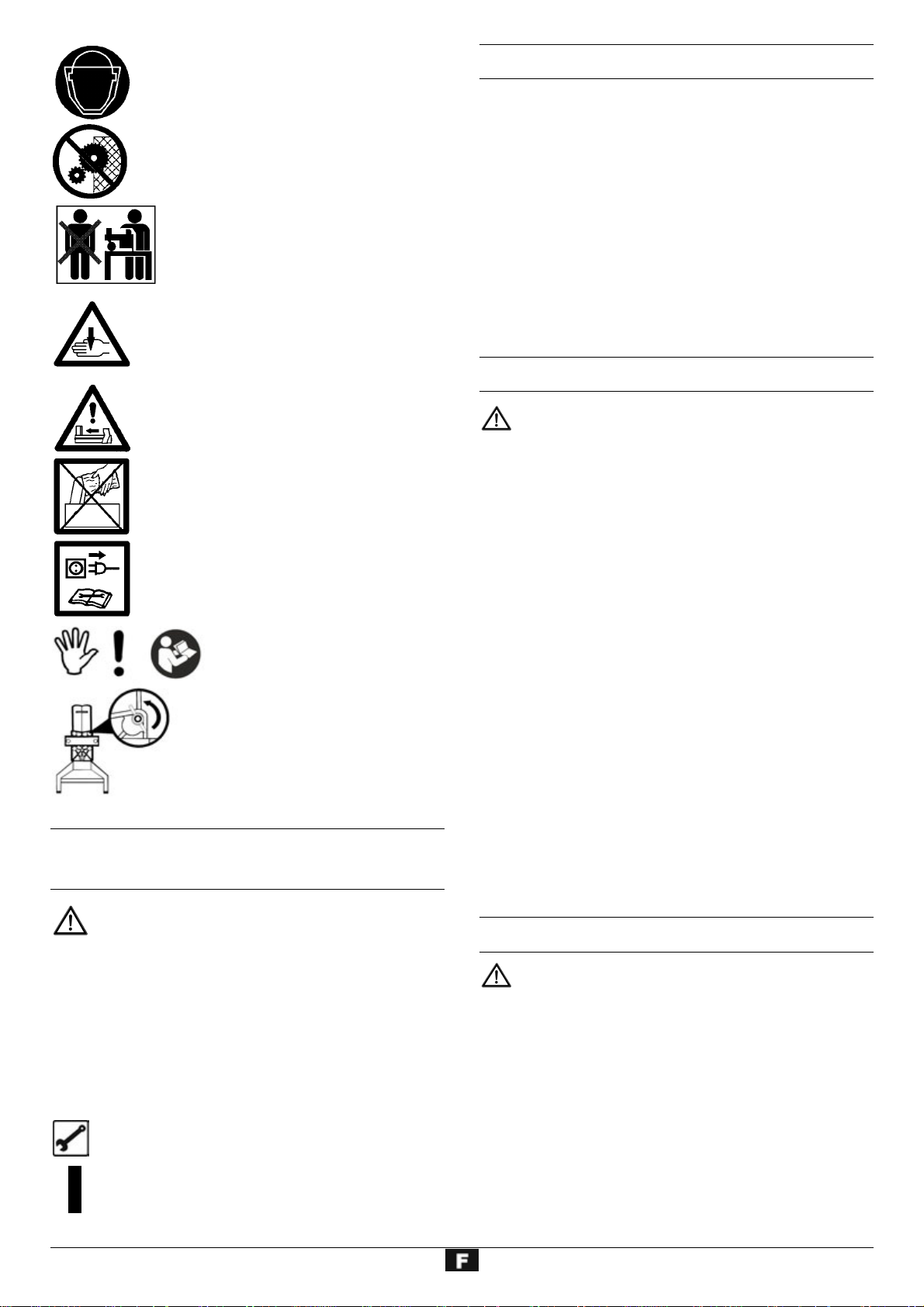

SSyymmbboollee GGeerräät

Vor Inbetriebnahme die Betriebsanleitung

t

und Sicherheitshinweise lese n und beach-

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
– 59227 Ahlen – Germany

ten.

Beim Arbeiten Sicherheitsschuhe tragen,
um den Fuß vor fallenden Stämmen zu
schützen.

Ahlen, 01.02.2012 A. Pollmeier, Geschäftsführung

Beim Arbeiten Schutzhandschuhe tragen,
um die Hände vor Spänen und Splittern zu
schützen.

3

Beim Arbeiten Schutzvisier tragen, um das
Gesicht vor Spänen und Splittern zu
schützen.

Es ist verboten, Schutz- und Sicherheits­einrichtungen zu entfernen oder zu verän­dern.

Nur der Bediener darf im Arbeitskreis der
Maschine stehen. Unbeteiligte Personen
sowie Haus- und Nutztiere aus dem Ge­fahrenbereich (Mindestabstand 5 m) fern­halten.
Schnitt- und Quetschgefahr; niemals ge­fährliche Bereiche berühren, wenn sich
der Spaltkeil bewegt.

Achtung! Bewegte Maschinenteile!
Immer auf die Bewegung des Stamm-

schiebers achten.
Achtung!

Niemals einen Stamm der im Keil fest­steckt mit der Hand entfernen.

Achtung!
Vor Reparatur-, Wartungs- und Reini­gungsarbeiten Motor abstellen und Netz­stecker ziehen.

Stop!
Betriebsanleitung beachten.

Entlüftungsschraube lösen!
Î Entlüften Seite 7

SSyymmbboollee BBeeddiieennuunnggssaannlleeiittuunng

Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen
zur Folge haben oder zu Sachbeschädigung führen.

L



 1.
 2.
 3.

 …

Wichtige Hinweise zum sachgerechten Umgang.
Das Nichtbeachten dieser Hinweise k ann zu Störun­gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen,
alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen
genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montageblatt zur
Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

g

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

 Der Brennholzspalter ist nur zum Spalten von Holz ein-

setzbar.

 Der Brennholzspalter ist nur für die private Nutzung im

Haus- und Hobby- Bereich einsetzbar.

 Nur gerade abgeschnittenes Holz ist für den Brennholz-

spalter geeignet.

 Metallteile (Nägel, Draht, etc.) sind aus dem zu spaltenden

Holz unbedingt zu entfernen.

 Jeder darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht – das Risiko dafür trägt aus­schließlich der Benutzer.

RReessttrriissiikkeenn

Auch bei bestimmungsgemäßer Verwendung können

trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen
aufgrund der durch den Verwendu ngszweck bestimmt en Kon­struktion noch Restrisiken bestehen.

Restrisiken können minimiert werde n, wenn die „Sicherheits­hinweise“ und die „Bestimmungs gemäße Verwend ung“, sowie
die Bedienungsanleitung insgesa m t beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von
Personenverletzungen und Beschäd igun g en.

 Ignorierte oder übersehene Sicherheitsvork ehrungen kön-

nen zu Verletzungen beim Bediener oder zu Beschädi­gungen von Eigentum führen.

 Gefährdung durch Strom, bei Verwendung nicht ord-

nungsgemäßer Elektro-Anschlußleitungen.

 Berührung spannungsführender Teile bei geöffneten

elektrischen Bauteilen.

 Brand- und Rutschgefahr durch ausgelaufene Hydraulik-

flüssigkeit.

Des Weiteren können trotz aller getroffener Vorkehrungen
nicht offensichtliche Restrisiken bestehen.

SSiicchheerreess AArrbbeeiitteenn

Lesen und beachten Sie vor Inbetriebnahme dieses

Erzeugnisses die folgenden Hinweise und die im jeweili­gen Land gültigen Sicherheitsbestimmungen, um sich
selbst und andere vor möglichen Verletzungen zu schüt­zen.

Geben Sie die Sicherheitshinweise an alle Persone n

L

weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

L

 Machen Sie sich vor Gebrauch mit Hilfe der Bedienungs-

anleitung mit der Maschine vertraut.

4

 Benutzen Sie die Maschine nicht für Zwecke, für die sie

nicht bestimmt ist (siehe „Bestimmungsgemäße Verwen­dung“ und „Arbeiten mit dem Brennholzspalter “).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit

das Gleichgewicht.

 Nehmen Sie eine Arbeitsstellung ein, die sich hinter dem

Schieber im Bereich des Bedienungsgriffs befindet. Nie­mals im Bereich des Spaltkeils stehen.

 Niemals auf der Maschine stehen.
 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das
Gerät nicht:

− wenn Sie müde sind.

− unter Einfluss von Drogen, Alkohol oder Medikamenten

stehen, die Ihr Urteilungsvermögen beeinflussen kön­nen.

 Tragen Sie beim Arbeiten

− Schutzbrille oder Schutzvisier

− Arbeitshandschuhe

− ggf. Gehörschutz

− Sicherheitsschuhe mit Stahlkappe

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck (sie können von
beweglichen Teilen erfasst werden)

 Der Bedienende ist im Arbeitsbereich der Maschine

gegenüber Dritten verantwortlich.

 Kinder und Jugendliche unter 18 Jahren dürfen die Ma-

schine nicht bedienen.

 Kinder von der Maschine fernhalten.
 Setzen Sie die Maschine niemals ein, währ end unbeteilig-

te Personen in der Nähe sind.

 Lassen Sie die Maschine nie unbeaufsichtigt.
 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Überlasten Sie die Maschine nicht! Sie arbeiten besser

und sicherer im

angegebenen Leistungsbereich.

 Betreiben Sie die Maschine nur mit kompletten und korr ekt

angebrachten Schutzeinrichtungen und ändern Sie an
der Maschine nichts, was die Sicherheit beeinträchtigen
könnte.

 Die Maschine bzw. Teile der Maschine nicht verändern.
 Die Maschine nicht mit Wasser abspritz en. (Gefahre nquel-

le elektrischer Strom).

 Maschine nicht im Regen stehen l assen oder bei Regen

arbeiten.

 Nur an einem trockenen Ort außerhalb der Reichweite

von Kindern aufbewahren.

 Schalten Sie die Maschine ab und ziehen Sie den Netz-

stecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinig un gsarb eiten

− Beseitigun g von Störungen

− Transport

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Überprüfen Sie die Maschine auf eventuelle Beschädi-

gungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und be-

stimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob Teile beschädigt oder defekt sin d.

Sämtliche Teile müssen richtig montiert sein und alle
Bedingungen erfüllen, um einwandfreien Betrieb si­cherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt re­pariert oder ausgewechselt werden, soweit nichts an­deres in der Gebrauchsanweisung a ngegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber

sind zu ersetzen.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens
⇒ 1,5 mm² bei einer Kabe llänge bis max. 10 m

 Niemals Anschlussleitungen über 10 m verwenden. Län-

gere Anschlussleitungen erzeugen ei nen S pan nu ngsa bfa ll.
Der Motor erreicht nicht mehr seine maximale Leistung,
die Funktion der Maschine wird reduziert.

 Beim Verlegen der Anschlussleitungen darauf achten,

dass sie nicht gequetscht, geknickt und die Steckverbin­dung nicht nass wird.

 Verwenden Sie das Kabel nicht für Zwecke, für die es

nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl
und scharfen Kanten. Verwenden Sie das Kabel nicht,
um den Stecker aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.
 Verwenden Sie im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlänger un gsk abel.

 Keine provisorischen Elektroanschlüsse einsetzen.
 Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektri-

schen Teilen der Maschine hat durch eine konzessio-
nierte Elektrofachkraft oder den Hersteller zu erfolgen.
Örtliche Vorschriften insbesondere hinsichtlich der
Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben

durch den Hersteller zu erfolgen.

Nur Originalersatz-, Zubehörteile verwenden. Durch den

Gebrauch anderer Ersatzteile und anderen Zubehörs
können Unfälle für den Benutzer entsteh en. Für hieraus
resultierende Schäden haftet der Hersteller nicht.

MMoonnttaaggee UUnntteerrggeesstteellll

L Beachten Sie das beiliegende Montageblatt!

Schließen Sie den Br ennholzspalter erst nach

vollständigem Zusammenbau ans Stromnetz an!

Es sind z wei Personen für die Montage erforderlich!

5

Räder demontieren

2 Entfernen Sie auf beiden Seiten die Radkappe (13)

von den Rädern (12).

3 Entfernen Sie ebenfalls auf beiden Seiten den

Sicherungsring.

4 Ziehen Sie die Räder (12) von der Achse ab.

Untergestell montieren

5 Stecken Sie die mittlere Strebe (17) durch die pas-

sende Öffnung der hinteren Strebe (18).

6 Achten Sie darauf, dass die mittlere Strebe etwas

(ca. 6 cm) übersteht. Um die Streben zu fixieren,
schrauben Sie die Sechskantschraube (M10x25)
handfest an.

7 Als nächstes stecken Sie die Räder (12), auf beiden

Seiten, auf die Achse der hinteren Strebe (18).

8 Sichern Sie die Räder (12) mit Hilfe der Sicherungs-

ringe.

9 Stecken Sie auf beiden Seiten die Radkappe (13)

auf.

10 Stecken Sie die mittlere Strebe (17) in die passende

Öffnung des vorderen Standbeines (16).

11 Schrauben Sie die Sechskantschraube (M10x25)

handfest an, um die Strebe zu fixieren.

12 Das Untergest ell ist nun mont iert.

Brennholzspalter auf Untergestell montieren

13 Eine zweite Person muß den Brennholzspalter am

Transportgriff (5) in vertikaler Position halten. Lösen
Sie die Sechskantschrauben (M8x25) des Standfu­ßes (9).

14 Entfernen Sie den Standfuß ( 9).
15 Legen Sie den Brennholspalter wieder auf den Boden

und schieben Sie die hinteren Standbeine (19) auf
die Achse des Brennholzspalters.

16 Heben Sie den Brennholzspalter mit den hinteren

Standbeinen (19), mit zwei Personen an und stellen
Sie ihn auf das Untergestell.

17 Stecken Sie die hinteren Standbeine (19) in die pas-

senden Öffnungen der hinteren Strebe (18). Achten
Sie auch darauf das der Brennholzspalter vorne, fest
auf dem vorderen Standbein (16) aufliegt!

18 Stecken Sie die Sechskantschraube (M8x25) auf

beiden Seiten durch das Loch der hinteren Standbei­ne (19), des Brennholzspalters und ziehen diese
handfest an.

19 Stecken Sie die Sechskantschrauben (M8x25) auf

beiden Seiten durch die Löcher des vor deren Stand­beines (16) und des Brennholzspalters. Ziehen Sie
beide Sechskantschrauben (M8x25) ebenfalls erst
einmal handfest an.

20 Schrauben Sie handfest die Sechskantschrauben

(M10x25) jeweils links und rechts in die hintere
Strebe (18).

21 Falls das Untergestell nicht gerade steht, lösen Sie

die mittlere Innensechskantschraube (M 10x25) der
hinteren Strebe (18), richten das Untergestell g erade
aus und ziehen die Innensechskantschraube
(M10x25) wieder fest.

22 Schrauben Sie alle Sechskantschrauben (M10x25)

fest.

23 24 Schrauben Sie alle Sechskantschrauben (M8x25)

fest.

25 Lösen Sie die Innensechskantschrau ben (M6x15)

und nehmen Sie den Handgriff (5) ab.

26 Befestigen Sie den Handgriff (5) mit den mitgeliefer-

ten Innensechskantschrauben (M6x50) am vorderen
Standbein (16).

27 Der Brennholzspalter mit Untergestell ist nun kom-

plett montiert.

AAuuffsstteelllleenn

Wenn Sie den Brennholzspalter ohne Gestell nutzen, stellen
Sie ihn auf eine 60 - 75 cm hohe Arbeitsfläche, um e ine be­queme Arbeitshaltung einzunehmen.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedin­gungen erfüllt:

− rutschfest

− eben

− frei von Stolpergefahren

− ausreichende Lichtverhältnisse

Die Maschine nicht in der Nähe von Erdgas, Benzinrinnen
oder anderen leicht brennbar en Materialien betreiben.

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass die Maschine komplett und

vorschriftsmäßig montiert ist.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte oder dgl.)

Verwenden Sie keine def ekten Leitungen

− die Maschine auf eventuelle Beschädigungen

(siehe „Sicheres Arbeiten“)

− ob alle Schrauben fest angezogen sind

− die Hydraulik auf Leckstellen

6

L Netzanschluß

ö

se

 Vergleichen Sie die auf dem Gerätetypenschild angege-

bene Spannung mit der Netzspannung und schließen Sie
das Gerät an die entsprechende und vorschriftsmäßige
Steckdose an.

 Verwenden Sie Verlängerungskabel mit ausreichendem

Querschnitt.

 Schließen Sie die Maschine über einen Fi-Schutzsc halter

(Fehlerstrom-Schutzschalter) 30 mA an.

L Absicherung: 10 A
L Bedientaster (11)

Abb. 1

Bedientaster

Einschalten

Drücken Sie den Bedientaster (11). Der Motor läuft,
solange Sie den Bedientaster (11) gedrückt halten.

Ausschalten

Lassen Sie den Bedientaster (11) wieder los.

Benutzen Sie kein Gerät, b ei dem der Bedient aster nicht
ordnungsgemäß funktioniert. Lassen Sie b eschädigte Bedien­taster unverzüglich reparieren oder ersetzen.

Hydraulik

 Niemals die Maschine betreiben, we nn eine Gefahr durch

Hydraulikflüssigkeit besteht.

 Stellen Sie sicher, dass die Maschine und der Arbeitsbe-

reich sauber und frei von Ölflecken sind.

Rutsch- und Feuergefahr!

 Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im

Behälter ist (siehe „Wartung und Pflege“)

 Inhalt: 3,0 Liter

 Tragen Sie Ihre Schutzausrüstungen (Schu tzvisier, Hand-

schuhe, Sicherheitsschuhe), um sich vor möglichen Ver­letzungen zu schützen.

 Niemals Stämme spalten, die Nägel, Draht oder andere

Gegenstände enthalten.

 Bereits gespaltenes Holz und Holzspäne erzeugen einen

gefährlichen Arbeitsbereich. Es besteht die Gefahr des
Stolperns, Ausrutschens oder Hinfallens. Halten Sie den
Arbeitsbereich immer aufgeräumt.

 Niemals bei eingeschalteter Maschine die Hände auf sich

bewegende Teile der Maschi ne legen. Halten Sie Sicher­heitsabstand von Holzstamm, Schieber und Spaltkei l, um
Ihre Hände vor Verletzungen zu schützen.

 Spalten Sie nur Holz, dass der max. zu verarbeitenden

Länge entspricht.

 Was kann ich spalten?

Größe der zu spaltenden Stämme

Holzlänge: max. 520 mm
Holzdurchmesser: 50 – 250 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

− dünnes Holz kann schwer zu sp alten sein, wenn es Astlö-
cher enthält oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte
Stämme spalten sich viel leichter und v erursachen nicht so oft
ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum zerplatzen: Lassen Sie erhöhte

Vorsicht walten!

 Besondere Hinweise zum Spalten:

 Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verar­beitenden Abmessungen (520 mm lang, ∅ 50 – 250 mm) vor
und achten Sie darauf, dass das Holz gerade geschnitten ist.
Legen Sie sich das Holz am Holzspalter so zurecht, dass
keine Gefahr für Sie besteht (Stolpergefahr).

Entlüften

Lösen Sie die Entlüftungsschraube um 3 - 4 Umdrehungen -
Abb. 2.

Ziehen Sie die Schraube erst wieder an, wenn Sie mit dem
Holzspalten fertig sind.

Entlüftungsschraube

Abb. 2

AArrbbeeiitteenn mmiitt ddeemm BBrreennnnhhoollzzssppaalltteerr

zusätzliche SICHERHEITSHINWEISE

 Der Holzspalter darf nur von einer einzelnen Person be-

dient werden.

 Nur Personen über 18 Jahre, di e die Bedienungs anleitung

gelesen und verstanden haben, dürfen die Maschine be­dienen.

l

n

7

 Holz spalten:

¾ Legen Sie die Stämme immer in der Faserrichtung des

Holzes und flach auf den Hauptrahmen des Spalt ers. Der
Stamm muss von den Stammführungsblec hen umschlos­sen sein - Abb. 3.

Abb. 3

Bedienung

Zweihandbetrieb

1. Drücken Sie den Bedientaster am Elektromotor. Warten
Sie ein paar Sekunden, damit der Motor seine Enddreh­zahl erreicht und der Druck in der Hydraulikpu mpe aufge­baut wird – Abb. 1.

2. Drücken Sie gleichzeitig den Bedienungsgriff nach unten –
Abb. 5.
Î Der Stammschieber drückt den Stamm gegen den
Spaltkeil. Der Stamm wird gespalten.

3. Lassen Sie den Bedienungsgriff und den Bedientaster los,
der Stammschieber fährt in seine Ausgangspositio n zurück
– Abb. 6.

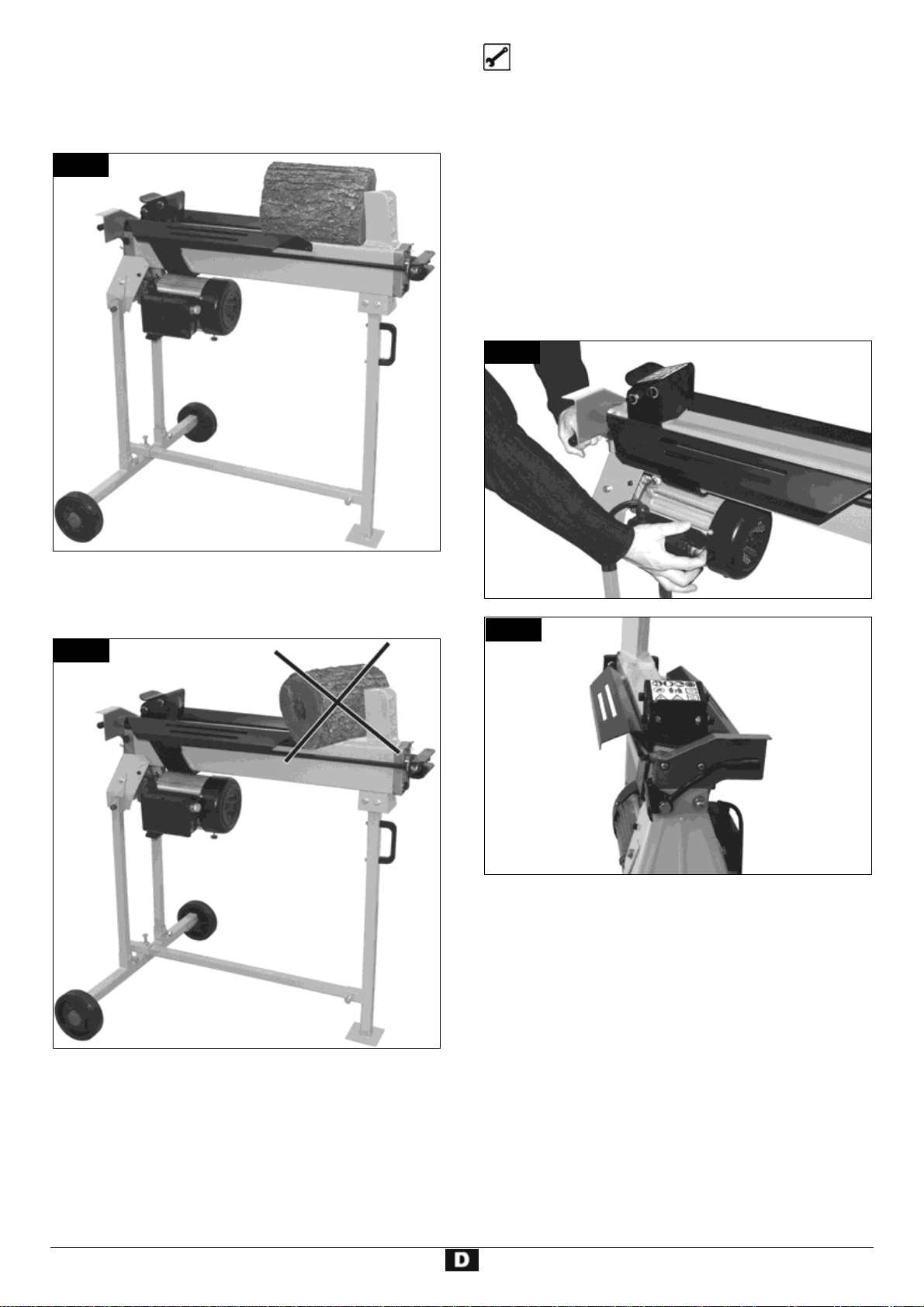

Abb. 5

¾ Den Stamm niemals schräg oder q uer auf den Hauptrah-

men legen - Abb. 4.

Abb. 4

¾ Immer darauf achten, dass der Spaltk eil und der Stamm-

schieber die Stammenden senkrecht erfassen kann.

¾ Niemals zwei Stämme in einem Arbeitsgang spalten.
¾ Niemals Holz während des Arbeitsvorganges nachlegen

oder ersetzen.

Abb. 6

L Niemals durch Aufrec hterhalten des Schu bs über mehre-

re Sekunden ein Spalten des Stammes erz wingen. Dies kann
zu Beschädigungen an der Maschine führen.
Positionieren Sie den Stamm erneut auf dem Hauptrahmen
und wiederholen Sie den Spaltvorgang oder legen Sie den
Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelöst?

1. Den Bedienungsgriff und den Bedientaster loslassen,
damit der Stammschieber zurückfahren kann.

2. Legen Sie einen Holzkeil unter den Stamm, Stammschie­ber ausfahren damit dieser den Keil unter den festge­klemmten Stamm drückt.

3. Löst sich der Stamm nicht, den Vorgang mit immer größe­ren Keilen wiederholen.

8

Beim Lösen niemals auf den festgeklemmten Stamm
hämmern oder die Hände nahe am Stamm halten.
Bitten Sie keine zweite Person um Unterstützung.
Versuchen Sie nicht den Stamm durch Schlagen mit einem
Werkzeug herauszubekommen. Dies k ann zur Beschädig ung
des Gerätes führen.

 Arbeitsende:

¾ Achten Sie darauf, dass der Stammschiebe r in seine Aus-

gangsposition zurückgefahren ist.

¾ Ziehen Sie dann den Netzstecker.
¾ Schrauben Sie die Entlüftungsschraube wieder fest -

Abb. 2.

¾ Wartungs- und Pflege- Hinweise beachten.

3. Schrauben Sie den Ölmessstab heraus – Abb. 9.
Achten Sie beim Herausnehmen auf die Öldichtung.

4. Säubern Sie den Ölmessstab und die Öldichtung.

5. Stecken Sie den Messstab bis zum Anschlag wieder in die
Öffnung.

6. Ziehen Sie den Ölmessstab wieder heraus.

 Liegt der Ölpegel zwischen den beiden Markierungen,

ist genug Öl im Behälter.

 Liegt der Ölpegel unterhalb der unteren Markierung

muss Öl mit Hilfe eines sauberen Trichters nachgefüllt
werden.

untere Markierung obere Markierung

WWaarrttuunngg uunndd PPfflleeggee

Vor Wartungs- und Reinigungsarbeiten Netzste­cker ziehen.

Schutzhandschuhe tragen, um Verletzungen an den

Händen zu vermeiden.

L Beachten Sie folgendes, um die Funktionsfähigkeit des

Brennholzspalters zu erhalten:
 Reinigen Sie die Maschine nach Arbeitsende gründ-

lich.

 Entfernen Sie Harzrückstände.
 Ölen Sie die Kolbenstange regelmäßig mit einem

umweltfreundlichen Sprühöl ein.

 Ölstand prüfen bzw. Öl auswechseln

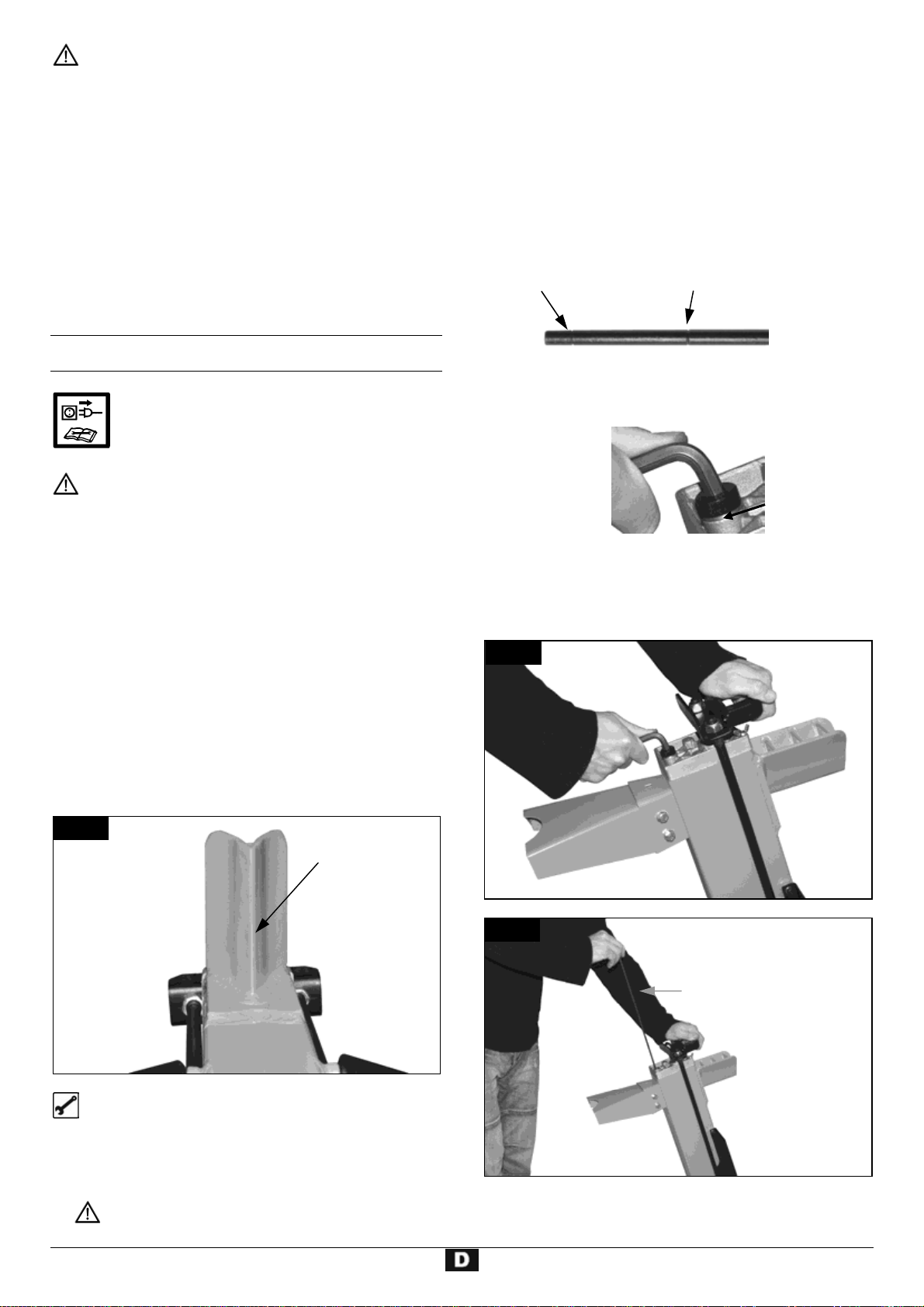

Spaltkeil schärfen

Nach langer Betriebsdauer oder bei verminderter Spaltleis­tung, den Spaltkeil mit einer feinen Feile schärfen (Grate ent­fernen) - Abb. 7.

Abb. 7

Kante schärfen

7. Überprüfen Sie die Öldich tung. Diese muss bei Beschädi -

gungen ausgetauscht werden.

8. Schrauben Sie den Ölmessstab wieder fest.
Achtung! Um Beschädigungen an der Öldichtung und im
Gewinde des Zylinderdeckels zu vermei den, die Schraube
nicht zu fest anziehen.

Abb. 8

Öldichtung

Wie überprüfe ich den Ölstand?

1. Der Stammschieber muss in seine Ausgangsposition zu­rückgefahren sein.

2. Kippen Sie den Holzspalter so, dass die Füllöffnung nach
oben zeigt - Abb. 8.

Zum Aufrichten und Festhalten des H olzspalters ist

eine zweite Person erforderlich!

Abb. 9

Ölmessstab

9

Wann wechsel ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 250
Betriebsstunden.

Auswechseln:

1. Der Stammschieber muss in seine Ausgangsposition zu­rückgefahren sein.

2. Stellen Sie einen Behälter, der mindestens 4 Liter Öl auf­nehmen kann, unter den Holzspalter.

3. Schrauben Sie den Ölmessstab heraus. Achten Sie beim
Herausnehmen auf die Öldichtung.

4. Kippen Sie dann die Maschine, um das Öl in den Behälter
zu entleeren.

5. Kippen Sie dann den Holzspalter so, dass die Einfüllöff­nung nach oben zeigt – Abb. 8.

6. Füllen Sie das neue Hydrauliköl (3,0 Liter) mit Hilfe eines
sauberen Trichters ein.

7. Säubern Sie den Ölmessstab und die Öldichtung.

8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädi­gungen ausgetauscht werden.

9. Überprüfen Sie den Ölstand.

10. Schrauben Sie den Ölmessstab wieder fest.
Achtung! Um Beschädigungen an der Öldichtung und im
Gewinde des Zylinderdeckels zu vermei den, die Schraube
nicht zu fest anziehen.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsam­melstelle vor Ort). Es ist verboten das Altöl in den
Boden abzulassen oder mit Abfall zu vermischen.

L Hydrauliköl

Für den Holzspalter empfehlen wir die fol genden Hydrauliköle:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î Bestell-Nr. 400142 (1 Liter)
¾ Mobil DTE 11
¾ oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von
anderen Ölsorten beeinflusst die Funktion des
Holzspalters.

EErrssaattzztteeiillee

Entnehmen Sie die Ersatzteile der Zeichnung
(siehe S. 145).
Ersatzteile bestellen:

− Bezugsquelle ist der Hersteller

− erforderliche Angaben bei der Bestellung:

• Ersatzteil - Nr.

• gewünschte Stückzahl

• Gerät

• Bezeichnung des Modells

Beispiel: 360354, 1, Brennholzspalter, ASP 5 N-UG

MMöögglliicchhee SSttöörruunnggeenn

Problem mögliche Ursache Beseitigung

Stamm wird nicht gespalten
(zu wenig Spaltleistung)

Stammschieber fährt schwankend
oder mit starken Vibrationen aus

Stammschieber fährt nicht aus

10

⇒ Stamm ist nicht richtig positioniert
⇒ Stamm überschreitet die zulässigen Ab-

messungen oder das Holz ist für die Leis­tung der Maschine zu hart

⇒ Spaltkeil spaltet nicht
⇒ Öl-Leck

⇒ Hydraulikdruck zu niedrig

⇒ falsche Anschlussleitung (länger als 10 m

oder zu kleiner Aderquerschnitt)

⇒ Luft im Kreislauf ⇒ Entlüftungsschraube öffnen

⇒ Hydraulikpumpe defekt ⇒ Zur Problembehebung wenden Sie sich

⇒ positionieren Sie den Stamm erneut
⇒ Stamm auf zulässige Abmessungen

schneiden

⇒ Spaltkeil schärfen, auf Grat oder Kerben

prüfen

⇒ Legen Sie ein Stück Karton unter den

Holzspalter, um das Leck zu finden. Zur
Problembehebung wenden Sie sich an
den Hersteller.

⇒ Ölstand überprüfen; wenn nötig Öl nach-

füllen.
Problem ist nicht zu beheben, bitte wen­den Sie sich an den Hersteller.

⇒ richtige Anschlussleitung verwenden

⇒ Ölstand überprüfen; wenn nötig Öl nach-

füllen.
Problem ist nicht zu beheben, bitte wen­den Sie sich an den Hersteller.

an den Hersteller.

Motor läuft nicht an

Öl-Leck am Ölmessstab

⇒ Netzspannung fehlt
⇒ Anschlusskabel defekt

⇒ Elektromotor defekt

⇒ Absicherung überprüfen (10 A)
⇒ Anschlusskabel austauschen bzw. von

einem Elektrofachmann überprüfen las-

sen

⇒ Zur Problembehebung wenden Sie sich

an den Hersteller.

⇒ Öldichtung am Ölmessstab undicht ⇒ Öldichtung auswechseln

TTeecchhnniisscchhee DDaatteenn

Typ ASP 5 N
Modell ASP 5 N-UG

Baujahr siehe letzte Seite
Spaltkraft 50 kN (5 t) ± 10 %

Systemdruck 20 MPa
Holzlänge max. 520 mm
Holzdurchmesser 50 - 250 mm
Spalthub max. 370 mm
Hydrauliköl (max.) 3,0 Liter
Elektromotorleistung P1 = 1500 W (S1)
Anschluss 230 V ~ 50 Hz
Abmessungen inkl. Untergestell Länge 925 x Breite 720 x Höhe 1005 mm
Gewicht ca. 48,5 kg

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

11

Do not operate machine before having read
the operating instructions, understood all
the notes and assembly the machine as
described here.

Keep the instructions in a safe place for future use.

CCoonntteennttss

EC Declaration of Conformity 12
Extent of delivery 12
Description of the device 12
Symbols machine / operating manual 12 / 13
Proper use 13
Residual risks 13
Safe working 13
Assembling Stand 14
Positioning 15
Start-up 15
Working with the log splitter 16
Maintenance and care 17
Spare parts 19 / 145
Possible problems 20
Technical data 20
Guarantee 20

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiitty

according to EC directive: 2006/42/EC
We,

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
herewith declare under our sole responsibility that the product

Log splitter ASP 5 N-UG

Serial number: 000001-020000
is conform with the above mentioned EC directives as we ll as

with the provisions of the guidelines below:

y

EExxtteenntt ooff ddeelliivveerry

 After unpacking, check the contents of the box

! That it is complete
! Check for possible transport damage

Report any damage or missing items to your d ealer, supplier
or the manufacturer immediately. Complaints made at a later
date will not be acknowledged.

 1 device unit
 1 wheels with support
 1 operating manual

 1 fastener bag
 1 terms of guarantee
 5 rod (stand)

 1 assembling instruction

DDeessccrriippttiioonn ooff tthhee ddeevviicce

LPlease observe the enclosed assembling

instructions!

1.

1 log ram
2 log guide plates
3 splitting wedge
4 bleed screw
5 transport handle
6 piston rod
7 dipstick
8 cylinder cover
9 supporting foot
10 motor
11 operating pushbutton
12 wheel
13 wheel cover
14 operating lever
15 safety label
16 front support leg
17 middle rod
18 back rod
19 back support leg

y

e

2004/108/EC, 2006/95/EC
Following harmonized standards have been applied:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009;
EN 61000-3-2:2006; EN 61000-3-11:2000

Duly authorised person for the complilation of technical
documents:

ATIKA GmbH & Co. KG – Technical department
Schinkelstr. 97 – 59227 Ahlen – Germany

SSyymmbboollss mmaacchhiinnee

Read the operating and safety instructions
thoroughly before commissioning the
machine.

Wear safety shoes when working with the
machine to protect the feet from falling
logs.

Ahlen, 01.02.2012 A. Pollmeier, Geschäftsführung

Wear safety gloves when working with the
machine to protect the hands from chips
and splinters.

12

Wear safety mask when working with the
machine to protect the face from chips and
splinters.

Do not remove or modify any protection or
safety devices.

Nobody else should be in the working area
of the machine other than the operator.
Keep other persons or animals out of the
danger area (minimum distance 5 m).

Danger of being cut or trapped; never
touch any dangerous parts when the
splitting wedge is in motion.

Caution! Active machine parts!
Always note when the log ram is in
motion.

Caution!
Never remove a log jammed against the
wedge by hand.

Caution!
Before starting any repair, maintenanc e or
cleaning work, always switch off the motor
and remove the plug from the socket.

Stop!
Follow the operating instructions.
Open the bleed screw

Î Bleeding Page 16

 The log splitter must only be used for splitting log s.
 The log splitter is only applicable for the pr ivate utilization

in the field of house and hobby.

 Only straight-cut logs are suitable for use with the log

splitter.

 Metal parts (nails, wire etc.) must be removed from logs

before splitting.

 Every other form of use is cons idered improper use. The

manufacturer accepts no liability for any damages resulting
from improper use, and any risk is in this case born e solely
by the user.

Even if used properly, residual risks ca n exist even if

the relevant safety regulations are complied with due to the
design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and
the “Intended usage” as well as the whole of the operating
instructions are observed.

Observing these instructions, and taking proper care, will
reduce the risk of personal injury or damage to the equipment.
 Failure to observe the safety preca utions can lead to injury

to the operator or damage to property.

 Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical components.
 Risk of fire and slipping by leaking hydraulic fluid.

In addition, in spite of all the precautionary measures taken,
non-obvious residual risks can still exist.

PPrrooppeerr uussee

RReessiidduuaall rriisskkss

L



 1.
 2.
 3.

 …

SSyymmbboollss ooppeerraattiinngg mmaannuuaall

Threatened hazard or hazardous situation. Not
observing this instruction can lead to injuries or cause
damage to property.

Important information on proper handling. Not
observing this instruction can lead to faults.

User information. This information helps you to use all
the functions optimally.

Assembly, operation and servicing. Here you are
explained exactly what to do.

Please refer to the attached assembly instruction
sheet for references to figure numbers in the text.

SSaaffee wwoorrkkiinngg

Before commissioning this product, read and keep
to the following advice. Also observe the preventive
regulations of your professional association and the
safety provisions applicable in the respective country, in
order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who

L

work with the machine.
Keep these safety instructions in a safe place.

L

 Make yourself familiar with the equipment before us ing it,

by reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see

“Normal intended use” and “Working with the log
splitter”).

 Ensure that you have stand in a se cure st an ding position

and maintain your balance at all times.

13

 Take a working position, which is behind the slide of the

area of the operating lever. Never stand in the splitting
wedge’s zone.

 Never stand on top of the machine.
 Pay attention at all times. Take care with what you are

doing, and approach the work sensibly. Do not use the
machine:

− when you are tired.

− under the influence of drugs, alcohol or medications

that may impair your powers of judgement.

 When working with the machine, always wear

− protective goggles or face mask

− safety gloves

− ear protection, if necessary

− safety shoes with steel toe-caps

 Wear suitable work clothing:

− do not wear any loose-fitting clothing or jewe llery, since
these may be caught or trapped by moving parts

 Within his area of work the operator is responsible for

third parties.

 The machine may not be operated by children or young

people under the age of 18.

 Keep children away form machine.
 Never operate the machine if other persons are in the

immediate vicinity.

 Never leave the saw unattended.
 Keep your workplace in an orderly condition! Untidiness

can result in accidents.

 Do not overload the machine! You work bett er and safer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on
the machine that could impair the safety.



Faulty or damaged parts in the device must be replaced

immediately.

 Do not spray machine with water

(this is hazardous due to live components).

 Do not leave the machine standing in the rain or use

when raining.

 Store the unused machine in a dry locked place away

from the reach of children.

 Switch the machine off and remove the mains plug fro m

the socket when

− carrying out repair works

− carrying out servicing and repair works,

removal of faults

− Transporting

− leaving unattended (even during short interru ptions)

 Check the machine for possible damage

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work

perfectly and with their intended function

− Check whether the parts are damaged. All parts must

be correctly installed and fulfil all conditions to ensure
perfect operation of the saw

− Damaged guards and parts must be properly repaired

or exchanged by a recognized, specialist workshop;
insofar as nothing else is stated i n the instructions for
use.

14

− Damaged or illegible safety warning labels should be

replaced immediately.

Electrical safety

 Electrical connections must conform to IEC 60245 (H 07

RN-F) with a cable cross-section of at least
⇒ 1.5 mm² for a maximum cable length of up to 10 m

 Never use the machine with a power supply cable of over

10 m in length. Longer power supply cables will cause a
drop in voltage. The motor will not be able to provide its
maximum performance and the operation of the machine
will be impaired.

 When laying the connecting attachments, be sure that

they do get crushed or bent, and that the plug-and-soc ket
connection does not get wet.

 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do

not use the cable to pull the plug from the socket.

 Regularly check the extension cables and rep lace them if

they are damaged.

 Do not use any defective connection cables.
 When working outdoors, only use extension cables

especially approved and appropriately labelled for outdoor
use.

 Do not set up any provisional electrical connections.
 Never bypass protective devices or deactivate them.

The electrical connection or repairs to electrical parts

of the machine must be carried out by a certified
electrician or one of our customer service points. Local
regulations – especially regarding protective measures –
must be observed.

Repairs to other parts of the machine must be carried

out by the manufacturer or one of his customer servic e
points.

Use only original spare parts, accessories and special

accessory parts. Accidents can arise for the user through
the u se of other spare parts. The manufacturer is not
liable for any damage or injury resulting from such actio n.

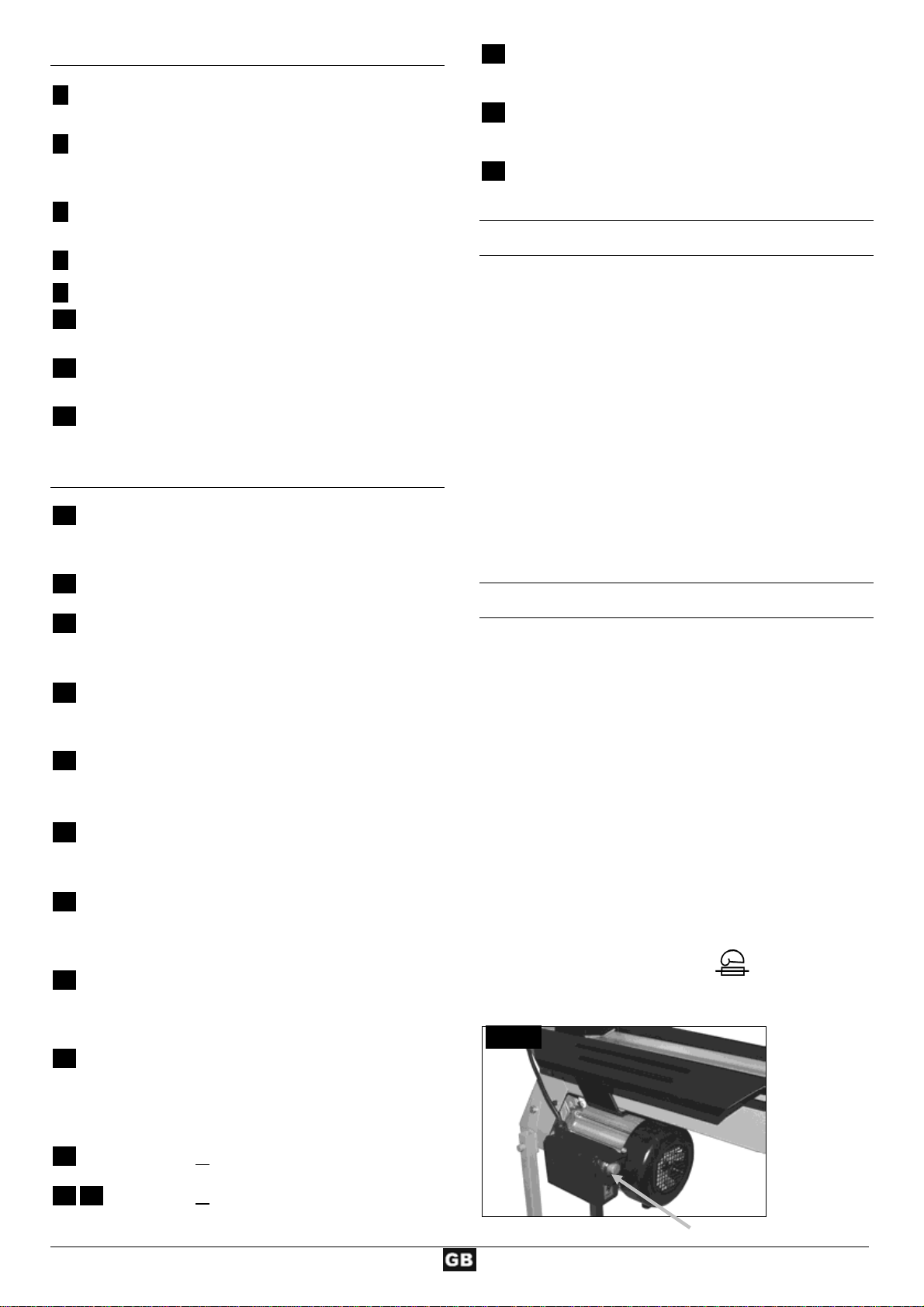

AAsssseemmbblliinngg SSttaanndd

L Please observe the enclosed assembling

instructions!

Connect the firewood splitter to the power supply system

only after having finished the complete assembly.

Two persons are required for assembly.

Removing the wheels
2 On both sides, remove the hubcap (13) from the

wheel (12).

3 Remove also the circlip on both sides.
4 Pull off the wheels (12) from the axle.

Assembling the stand
5 Put the middle brace (17) through the dedicated

opening of the rear brace (18).

6 Make sure that the middle brace slightly projects

(approx. 6 cm). To fix the braces tighten the hexagon
screw (M10x25) hand-tight.

7 Then, put the wheels (12) on the axle of the rear

brace (18) on both sides.

8 Secure the wheels (12) using the circlips.
9 Put on the hubcaps (13) on both sides.

10 Put the middle brace (17) in the dedicated opening of

the front leg (16).

11 Tighten the he xagon screw (M10x25) h and-tight to fix

the braces.

12 The stand is now ass embled.

Assembling the firewood splitter on the stand
13 A second person must hold the firewood splitter on its

carrying handle (5) in vertical position. Remove the
hexagon screws (M8x25) of the foot (9).

14 Remove the foot (9).
15 Place the firewood splitter on the ground again and

put the rear legs (19) on the axle of the firewood
splitter.

16 Together with the second person lift the firewood

splitter along with the rear legs (19) and put it onto the
stand.

17 Put the rear legs (1 9) in the d edicated openings of the

rear brace (18). Make also sure that the firewood
splitter safely rests on the front leg (16).

18 On both sides, put the hexagon screw (M8x25)

though the hole in the rear legs (19) and tighten them
hand-tight.

19 On both sides, put the hexagon screws (M8x25)

through the holes in the front leg (16). Also tighten
both hexagon screws (M8x25) hand-tight at first.

20 Screw the hexagon screws (M10x25) in the rear

brace (18) on the left and right side and tighten them
hand-tight.

21 If the stand is not orthogonal, loosen the middle

hexagon screw (M10x25) of the rear brace (18), align
the stand and retighten the hexagon socket screw
(M10x25).

22 Firmly tighten all hexagon socket screws (M10x25).
23 24 Firmly tighten all hexagon screws (M8x25).

25 Loosen the hexagon socket screws (M6x15) and

remove the carrying handle (5).

26 Secure the carrying handle (5) on the front leg (16)

using the delivered hexagon socket scre ws (M6x50).

27 Now, the firewood splitter is completely assembled on
its stand.

PPoossiittiioonniinngg

If you use the log splitter without frame, pos ition the l og s plitter
on a work surface at a height of about 60 – 7 5 cm, this will
create an comfortable working position.

Place chocks under the wheels to prevent the machine rollin g
during operation.

Ensure that the working area meets the following conditions:

− no danger of slipping

− level

− free of obstacles

− sufficiently well lit

Do not operate the machine in the direct vicinity of gas or
petrol pipes or containers, or any other easily inflammable
materials.

SSttaarrtt--uupp

 Check that the machine is completely and correctly

assembled.

 Before using the shredder, make sure each time that

− there are no faulty connections (tears, cuts, etc.)

− there are no damage at the machine

− all screws are tight

− check the hydraulic system for any possible leaks

L Mains connection

 Compare the voltage given on the machine model plate

e.g. 230 V with the mains voltage and connect the
machine to the relevant and properly earthed plug.

 Only use connection cables with sufficient diameters.
 Connect the machine via a 30 mA fault current safety

switch.

L Fuse protection: 10 A
L Operating pushbutton (11)

Fig. 1

Operating push button

15

Switching on

ope

Push the button (11). The motor is running as long as the
button (11) remains pushed.

Switching off

Stop pushing the button (11).

Do not use any device where the operating pushbutton
does not work properly. Repair or replace damaged
pushbuttons immediately.

Hydraulics

 Never operate the machine in the event of any possible

danger from hydraulic fluid.

 Ensure that the machine and working are a are clean and

free of oil.

Danger of slippage or fire!

 Check the hydraulic reservoir regularly to e nsure that it

contains enough hydraulic oil (lo ok at “Care and
maintenance”)

 Capacity: 3.0 litres

WWoorrkkiinngg wwiitthh tthhee lloogg sspplliitttteerr

additional SAFETY INSTRUCTIONS

 The log splitter may only be operated by a single person.
 The machine may only be operated by persons over the

age of 18 years, and who have read and u nderstood thes e
operating instructions.

 Wear protective equipment (safety mask, gloves, safety

shoes) to protect yourself from possible injury.

 Never try to split logs containing nails, wire or other similar

objects.

 Already split wood and wood chips create a dangerous

working area. The operator may stumble, slip or fall.
Always keep the working area neat and tidy.

 Never place the hands on or near any moving parts of the

machine when it is switched on. Maintain a safe distance
from the log, the ram and the wedge in order to protect
your hands from injury.

 Split only timber which corresponds to the maximal length

to be worked with.

 What type of logs can I split?

 Special instructions for splitting logs:

 Preparations:

The logs to be split should be cut to the max imum dimensio ns
(520 mm long, ∅ 50 – 250 mm). Ensure also that the logs are
cut straight and square.
Place the log properly on the log splitter, so as not to cause
any risk of stumbling or falling to the operat or.

Bleeding

Open the bleed screw 3 – 4 complete turns – Fig. 2. Close the
bleed screw again when you are finished splitting logs.

Bleed screw

Fig. 2

n

 Splitting logs:

¾ Always position the logs horizontally on the main splitter's

frame with the grain parallel to the frame. T he log must be
enclosed by the log guide plates. Fig. 3

Fig. 3

tighten

Size of logs

Length: max. 520 mm
Diameter: 50 – 250 mm

The log diameter is a recommended guideline figure, because:

− thin logs can be difficult to split if they contain knots or if

the fibres are too strong.

Do not try to split green logs. Dry logs are much easier to split,
and do not cause jams as often as green (damp) wood.

Hard wood tend to bursting: Exercise utmost caution!

16

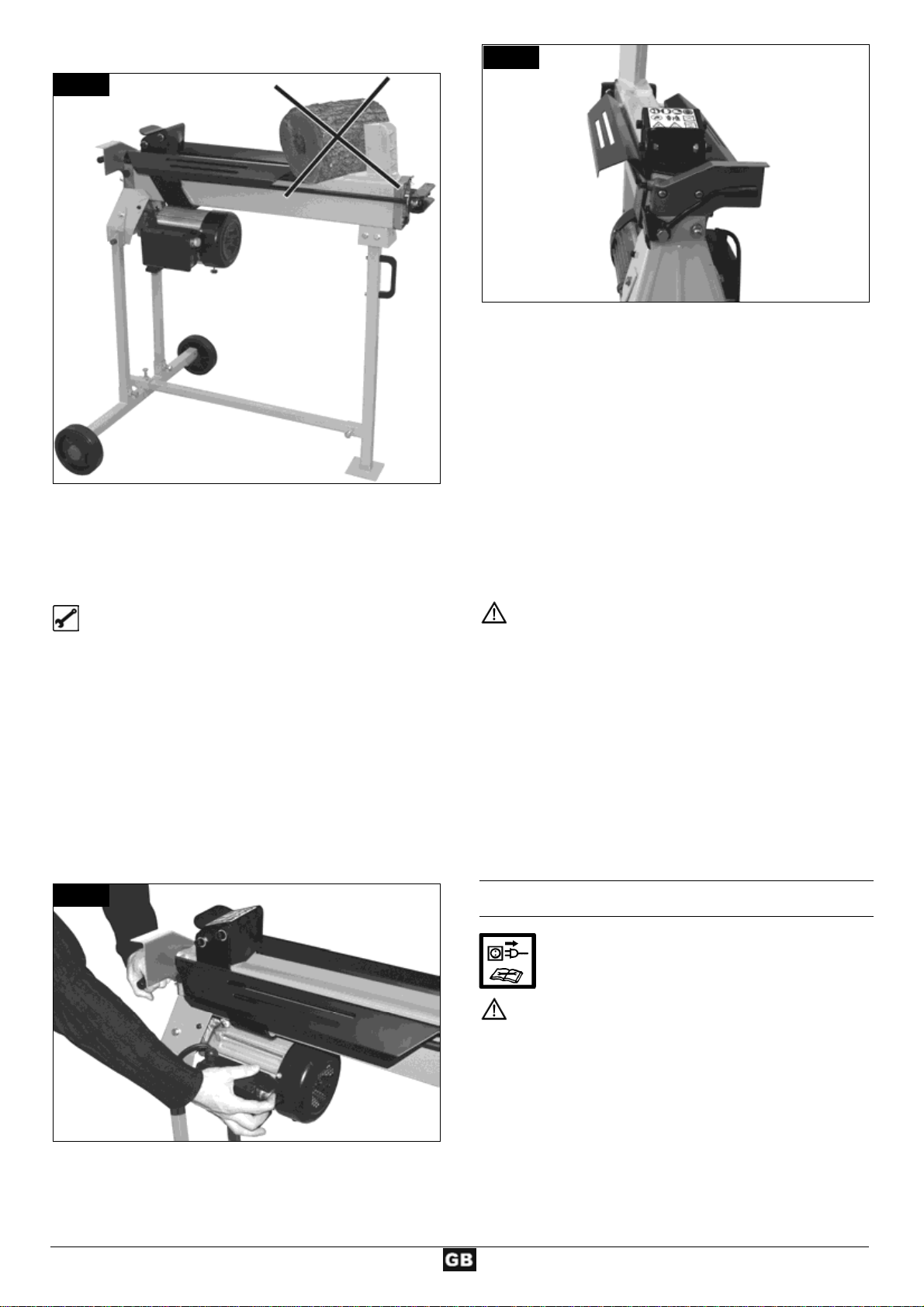

¾ Never place the log on the frame slant or at an angle.Fig. 4

Fig. 4

Fig. 6

¾ Always ensure that the splitting wedge and the log ram

contact the ends of the log at right-angles.

¾ Never try to split two logs at once.
¾ Never try to remove or replace the log duri ng the splitting

process.

Operation

Two-hand operation

1. Press the operating pushbutton on the electric motor. Wait

a few moments until the motor has reach ed its operating
revolutions and the required pressure has been built up in
the hydraulic pump – Fig. 1.

2. Press the operating lever down simultaneously – Fig. 5.

Î The log ram pushes the log against the splitting
wedge, and the log will be split.

3. Release the operating lever as well as the operating

pushbutton. The log ram will now return to its original
starting position – Fig. 6.

Fig. 5

L Never try to force the splitting of th e log by maintaining

the pressure for several seconds. This can lead to damage to
the machine.
Reposition the log on the main frame and r epeat the splitting
process, or put the log to one side.

How to release a jammed log?

1. Loose the operating lever as well as the operating
pushbutton that the log ram can go back.

1. Place a wooden chock under the log, then move the log
ram forward so that it pushes the chock under the jammed
log.

2. If the log is not released, keep repeating this procedure,
using larger chocks, until the log is released.

Nev er use a hammer to release a jammed log, and keep
your hands away from the log.
Do not enlist the aid of a second person - this is a one-man
job. Do not try to release the log by us in g a ham mer, si nce thi s
may damage the machine.

 Finishing work:

¾ Attend to that the log ram has gone back to its basic

position.

¾ Then remove the plug from the power socket.
¾ Close the bleed screw. Fig. 2
¾ Follow the care and maintenance instructions.

CCaarree aanndd mmaaiinntteennaannccee

Remove the plug from the power socket before
starting any maintenance or cleaning work.

Wear protective gloves in order to avoid injury to the
hands.

L Obser ve the following in order to keep the log splitter i n

good working order:
 Clean the machine thoroughly after you have finished

using it.

 Remove any resin remains on the machine.
 Oil the piston rod regularly with an environmentally

friendly spray oil.

 Check the oil level and change the oil as necessary.

17

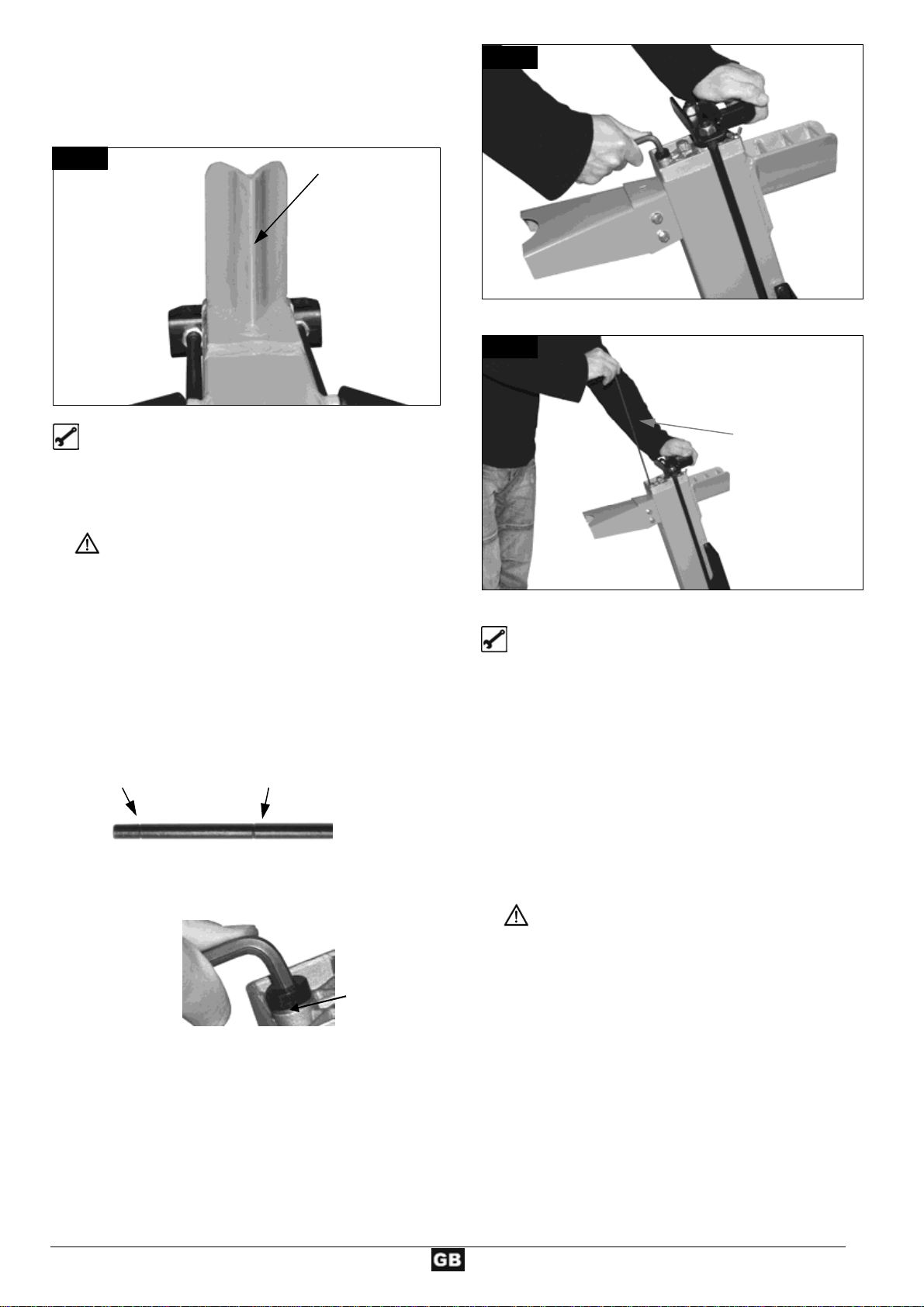

Sharpening the splitting wedge

After extended periods of use, or if the sp litting performa nce is
reduced, sharpen the splitting wedge with a file (and remove
any burrs). Fig. 7

Fig. 7

Sharpen wedge

Fig. 8

How do I check the oil level?

1. The log ram must be in its starting position.

2. Stand the log splitter on end, with the filler opening at the
top. Fig 8

A second person will be required to up-end and

hold the log splitter.

3. Unscrew the dipstick – Fig. 9. Do not drop or lose the oil
seal when removing the dipstick.

4. Clean the dipstick and the oil seal.

5. Replace the dipstick fully into the oil reservoir.

6. Now remove the dipstick again, and read off the oil level.

 If the oil level is between the two marking on the

dipstick, there is sufficient oil in the reservoir.

 If the oil level is below the lower marking, more oil

should be added with the aid of a clean fu nnel.

lower marking upper marking

7. Check the oil seal and replace it if it is damaged in any
way.

8. Replace the dipstick and screw it firmly into place.
Caution! Do not tighten the screw too tightly, since this may
damage the oil seal or the thread in the cylinder cov er.

18

Oil seal

Fig. 9

Dipstick

When should I change the oil?

The first oil change should be carried out after 50
operating hours, and then every 250 operating hours.

Changing the oil:

1. The log ram must be in its starting position.

2. Place a container under the log splitter to catch the old oil.
The container should have a capacity of at least 4 litres.

3. Unscrew the dipstick. Do not drop or lose the oil seal when
removing the dipstick.

4. Now tip the machine to empty the oil into the container.

5. Stand the log splitter on end, with the filler opening at the
top. Fig 8.

A second person will be required to up-end and

hold the log splitter.

6. Pour in the new hydraulic oil (3.0 litres) using a clean
funnel.

7. Clean the dipstick and the oil seal.

8. Check the oil seal and replace it if it is damaged in any
way.

9. Check the oil level.

10. Replace the dipstick and screw it firmly into place.
Caution! Do not tighten the screw too tightly, since this may
damage the oil seal or the thread in the cylinder cov er.

Dispose of the old oil properly (local oil disposal
point). The old oil must not be poured into the
ground or drainage system, or mixed with other
waste.

L Hydraulic oil

We recommend the following hydraulic oi ls for the log splitter:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î order no. 400142 (1 litre)
¾ Mobil DTE 11
¾ or equivalent

Do not use any other types of oil. The use of any other
type of oil will adversely affect the operation of the log
splitter.

SSppaarree ppaarrttss

Please refer to the drawing for spare parts
(look at page 145).
Ordering spare parts:

- avail able from the manufacturer

- orders must quote the following information:

• spare parts no.

• quantity required

• model

• name of the model

Example: 360354, 1, Log splitter, ASP 5 N-UG

19

PPoossssiibbllee pprroobblleemmss

Problem possible cause remedy

Logs are not being split properly
(insufficient splitting performance)

Log ram travels out jerkily or under he avy
vibration

Log ram will not move out
Motor will not start

Oil leak at the dipstick

⇒ The log is not positioned correctly
⇒ The log exceeds the maximum

dimensions or the wood is too hard for
the performance of the machine

⇒ The splitting wedge is not working

properly

⇒ Oil leak

⇒ Hydraulic pressure too low

⇒ Incorrect connecting lead (longer than

10 m or too small cable cross-section)

⇒ Air in the circuit ⇒ Open the bleed screw

⇒ Hydraulic pump defective ⇒ To correct the problem, refer to the
⇒ No electrical power

⇒ Connection cable defective
⇒ Electric motor defective

⇒ Oil seal at the dipstick not sealing ⇒ Replace the oil seal.

⇒ Reposition the log correctly
⇒ Cut the log to the required dimensions

⇒ Sharpen the splitting wedge, and check

for any burrs or notches

⇒ Place a sheet of cardboard under the

log splitter in order to locate the leak.
To correct the problem, refer to the
manufacturer.

⇒ Check the oil level and add more oil if

necessary.
If the problem cannot be rectified, ref er
to the manufacturer.

⇒ Use the correct connecting lead

⇒ Check the oil level and add more oil if

necessary.
If the problem cannot be rectified, ref er
to the manufacturer.

manufacturer.

⇒ Check the fuse (10 A)
⇒ Replace the connection cable or have

it checked by an electrician.

⇒ To correct the problem, refer to the

manufacturer.

TTeecchhnniiccaall ddaattaa

Type ASP 5 N
Model ASP 5 N - UG

Year of construction see last page
Splitting force 50 kN (5 t) ± 10 %
System pressure 20 Mpa
Log length max. 520 mm
Log diameter 50 - 250 mm
Stroke max. 370 mm
Hydraulic oil (max.) 3.0 litres
Electric motor performance P1 = 1500 W (S1)
Power supply 230 V ~ 50 Hz
Dimensions (Length x Width x Height) 925 x 720 x 1005 mm
Weight approx. 48,5 kg

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

20

Vous ne devez pas mettre la machine en

•

•

route avant d’avoir lu attentivement ce
mode d’emploi, d’avoir observé toutes les
informations indiquées et d’avoir monté la
machine comme décrit.

Conserver ces notice d’utilisation pour tout utilisateur
futur.

TTaabbllee ddeess mmaattiièèrreess

Déclaration de conformité CE 21
Fourniture 21
Symboles utilisés sur cet appareil /
Instructions de service
Utilisation dans les règles de l’art 22
Risques résiduels 22
Consignes de sécurité 22
Assemblage de la châssis 24
Installation 24
Mise en service 25
Travailler avec fendeur de bois de chauffage 25
Entretien et maintenance 27
Pièces de rechange 28 / 145
Pannes possibles 29
Caractéristiques techniques 29
Conditions de garantie 29

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé CCEE

Conformément à la directive CE: 2006/42/CE
Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
déclarons sous notre responsabilité exclusive que le produit

Fendeur de bois à brûler ASP 5 N-UG

Numéro de série: 000001-020000
est conforme aux dispositions d e la directive CE susnommée

ainsi qu’aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE
Les normes harmonisées suivantes ont été appliquées :

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000;

Responsable de l'établissement des documentations
techniques:

ATIKA GmbH & Co. KG – Bureau technique
Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 01.02.2012 A. Pollmeier, le gérant

21 / 22

e

FFoouurrnniittuurre

 Après le déballage de la machine, vérifiez le conten u du

carton quant à

! l’intégralit é des pièces
! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou
le fabricant en cas de réclamation. Sachez que les
réclamations ultérieures ne sont plus acceptées.

1 elément pré-monté • 1 sachet de vis
1 instructions d´utilisation

• 1 fiche de montage

DDeessccrriippttiioonn ddee llaa mmaacchhiinnee

• 1 déclaration de garantie

• 5 étais (chevalet)

L Veuillez consulter la fiche de montage ci-jointe!

1.

1 Pousse-tronc
2 Guides-tronc en tôle
3 Coin à refendre
4 Vis d’évacuation d’air
5 Manette de transportez
6 Tige de piston
7 Jauge d’huile
8 Culasse de cylindre
9 Montant de support
10 Moteur électrique
11 Touches de commande
12 Roue
13 Enjoliveur
14 Manette de commande
15 Autocollant de sécurité
16 Pied de support avant
17 Entretoise centrale
18 Entretoise arrière
19 Pieds de support arrières

SSyymmbboolleess uuttiilliissééss ssuurr cceess aappppaarreeiillss

Avant la mise en service, lire et respecter
les instructions de service ainsi que les
consignes de sécurité.

Durant les travaux, porter des chaussures
de sécurité afin de protéger les pieds
contre une chute accidentelle des troncs.

Durant les travaux, porter des gants de
protection afin de protéger les mains
contre les copeaux et les éclats.

21

Durant les travaux, porter une visière de
protection afin de protéger les visage
contre les copeaux et les éclats.

Il est interdit de démonter ou de modifier
les dispositions de protection et de
sécurité.

Seul l’utilisateur doit se tenir dans la zone
de travail de la machine. Les autres
personnes, tout comme les animaux
domestiques et de rente, doivent
respecter une distance minimale (5 m).
Risque de coupure et d’écrasement ; ne
jamais s’approcher des zones
dangereuses tant que le coin à refendre
est en mouvement.

Attention ! Pièces mécaniques actives!
Toujours observer le mouvement du
pousse-tronc.

Attention !
Ne jamais retirer à la main les troncs
coincés dans le coin.

Attention !
Avant de réaliser les travaux de répara­tion, de maintenance et d’entretien, arrêter
le moteur et retirer la fiche secteur.

Stop!
Respecter les instructions
d’utilisation. Dévisser la vis
d’évacuation d’air.

Î Purge (cf. page 26)

SSyymmbboolleess uuttiilliissééss ddaannss cceess nnoottiicceess

L



 1.
 2.
 3.

 …

dd’’uuttiilliissaattiioonn

Danger imminent ou situation dangereuse.
L’inobservation de ces indications génère des
risques de blessures ou d’endommagements
matériels.

Indications importantes pour un emploi conforme
à l’usage prévu. L’inobservation de ces indications

peut provoquer des défauts de fonctionnement.
Indications pour l’usager. Ces indications sont

d’une aide précieuse pour un emploi optimal des
différentes fonctions.

Montage, exploitation et maintenance. Ce symbole
attire votre attention sur ce que vous devez faire.

Consultez la fiche de montage ci-jointe lorsque le
texte fait référence au numéro d’un schéma.

UUttiilliissaattiioonn ddaannss lleess rrèègglleess ddee ll’’aarrtt

 Le fendeur de bois de chauffage convient uniquement pour

fendre le bois.

 La fendeuse est destinée exclusivement à l'utilisation

privée dans les domaines du bri colage et de l'entretien de
la maison.

 Seul le bois découpé convient pour le fen deur de bois de

chauffage.

 Les pièces métalliques (clous, fil, etc.) doivent

impérativement être retirées du bois à fendre.

 Toute utilisation autre est non conforme. Le constructeur

décline toute responsabilité pour les dom mages en r ésultat
– le risque incombe alors exclusivement à l’utilisateur.

RRiissqquueess rrééssiidduueellss

Même un emploi conforme à l’usage prévu et le re spect
des consignes de sécurité applicables en la matière ne
sauraient exclure tous les risques résiduels générés par la
construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les
« consignes de sécurité » et un « emploi conforme à l’usage
prévu » comme toutes les indications des présentes
instructions de service.

La prise de conscience et la prudence rédui sent les ris ques d e
blessures et d’endommagements.

 Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

 Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Tout déversement d'huile hydraulique provoque le risque

de glissement de l'opérateur et d'incendie des chutes de
bois.

Il se pourrait donc que des risques résiduels non apparents
persistent bien que toutes les mesures de protection aient été
prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Avant toute mise en service de ce produit, lire et
respecter les indications suivantes et les règlements de
prévention d’accident de l’association préventive des
accidents du travail, particulièrement les règlements de
sécurité en vigueur dans les pays respectifs afin d’éviter
tout risque d’accident possible.

Remettez les consignes de sécurité à toute personne

L

devant de travailler avec la machine.
Conservez ces consignes de sécurité avec soin.

L

 Avant l‘utilisation, familiarisez-vous avec l‘ appareil à l‘aide

des instructions de service.

22

 Ne pas utiliser l’appareil à d es fins non appropriées (voir

« Utilisation dans les règles de l’art » et « Travaux avec le
fendeur de bois de chauffage » ).

 Prenez correctement appui sur vos jambes et veillez à

votre équilibre à tout moment.

 Prendre une Position de travail située derrière le p ousso ir

dans la zone de la manette de commande. Ne jamais
rester dans la zone du coin de fendage.

 Ne vous tenez jamais sur la machine.
 Soyez attentif. Soyez conscient de ce que vous faites.

Faites preuve de prudence lors du travail. N’utilisez
jamais l’appareil :

− lorsque vous êtes fatigué.

− Sous l’influence de drogues, de l’alcool ou de

médicaments pouvant influencer votre jugement.

 Lors des travaux, portez

− des lunettes ou une visière de protection

− des gants de travail

− une protection de l'ouïe le cas éch éant

− des chaussures de sécurité munies de chapeaux

d’acier.

 Portez des vêtements de travail appropriés :

− pas de vêtements amples n i bijoux (ils pourraient être
happés par les pièces mobiles)

 L’utilisateur est responsable de la machine à l’égard de

tiers dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins

de 18 ans d’utiliser la machine.

 Il convient de s’assurer que des enfants ne soient jamais à

proximité de l’appareil.

 Ne mettez jamais l’appareil en marche lorsque des

personnes étrangères se trouvent à proximité.

 Ne laissez jamais l’a sans surveillance.
 Veillez à maintenir la zone de travail

en ordre ! Le

désordre peut être la cause d’accid ents.

 Ne surchargez pas la machine ! Elle travaille mie ux et ave c

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements

de sécurité pendant l’exploitation et ne m odi fiez rien s ur la
machine qui risquerait d’influencer sa sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 L’appareil ne doit être arrosé d’eau (sour ce de risque car

présence de courant électrique).

 Ne pas travailler avec l'appareil lorsqu'il pleut.
 Conservez les outillages non utilisés dans un endroit sec

et verrouillé et hors de portée de main des enfants.

 Débranchez la machine et retirez l a fiche de la prise au

secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− l’élimination de perturbations

− transport

− et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

 Vérifiez la machine afin de découvrir tout

endommagement éventuel.

− Contrôlez le fonctionnement impeccable et conform e à

l’usage prévu des équipements de sécurité avec soin
avant de poursuivre l’utilisation de la mac hine.

− Vérifiez le fonctionnement correct des pièces mobiles

et assurez-vous qu’elles ne sont ni coincées ni
partiellement endommagées. Toutes les pièces sont à
monter correctement et toutes les conditions requises
sont à remplir afin de garantir une exploitation
impeccable de l’appareil.

− Les dispositifs de sécurité et les pièces

endommagés doivent être réparés ou remplacés
convenablement dans un ate lier spécialisé reconnu, à
moins que d’autres informations ne soient ment ionnées
dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou

illisibles doivent être remplacés.

Sécurité électrique

 Réalisation de la ligne d’alimentation conformément à

IEC 60245 (H 07 RN-F) avec une section de conducte ur
minimale de 1,5 mm² avec une longueur maximale de
10 m.

 Ne jamais employer de lig nes d’aliment ation de plus de 10

m de long. Les lignes d’alimentation plus longues
occasionnent une chute de tension. Le moteur n’atteint
plus sa puissance, le fonctionnement de la machine est
restreint.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit ni coincée, ni compressée, ni pli ée et à ce
que le connecteur ne soit pas soumis à l'humidité ou
tombe dans un liquide quelconque.

 N’employez pas le câble à des fins pour lesquelles il

n’est

pas prévu. Protégez le câble contre la chaleur, l’huile et
les arêtes vives. Ne tirez pas sur le câble pour retirer la
fiche de la prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câb les d e r al lon ge sp éc iaux

et homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamai s les équipements de sécurité et ne les

mettez jamais hors service.
Tout raccordement él ectrique, voire des réparations sur

des parties électriques de la machine doivent être
effectuées par des personnes compétentes ou remises à
l’un de nos services après-vente. Les règlements loc aux,
particulière-ment en ce qui concerne les mesures de
protection sont à respecter.

Toutes réparations des différentes pièces de la mac hine

sont à effectuer par le fabricant, ou l’un de ses services
après-vente.

N’utiliser que des pièces détachées d’origine ou des

pièces d’accessoires spéciales. L’utilisation d’autres
pièces détachées et d’autres accessoires pourraient
entraîner un risque d’accident pour l’utilisateur, le
fabricant dégageant toute responsabilité pour tout
dommage encouru.

23

AAsssseemmbbllaaggee ddee llaa cchhââssssiiss

L Veuillez consulter la fich e de montage ci-jointe!

Ne connecter le fendeur de bois de chauffage au secteur

qu'une fois

l'assemblage complété !

Deux personnes sont nécessaires pour le montage !

Démontage des roues
2 Enlever les protections (13) des roues (12) des deux

côtés.

3 Enlever également les rondelles d'arrêt

des deux côtés.

4 Retirez les roues (12) de l'essieu.

Montage du chevalet

5 Eng ager l'e ntretois e centrale ( 17) par l'ouvert ure

correspondante de l'entretoise arrière (18).

6 Veiller à ce que l'entretoise centrale dépasse d'env. 6

cm. Serrer la vis à six pans (M10x25) à la main af in
de fixer les entretoises.

7 Par la suite, engager les roues (12) sur les deux

extrémités de l'essieu de l'entretoise arrière (18).

8 Bloquer les roues (12) à l'aide des rondelles d'arrêt.
9 Remettre les protections des roues (13) des deux

10 Engager l'entretoise centrale (17) par l'ouverture

11 Serrer la vis à six pans (M10x25) à la main afin de

12 Le chevalet est mainte nant assemblé.

Montage du fendeur de bois de chauffage sur le chevalet
13 Une deuxième personne doit retenir le fendeur de

14 Enlever le montant de support (9).
15 Poser le fendeur de bois de chauffage sur le sol et

16 Soulever le fendeur de bois de chauffage aux pieds

côtés.

correspondante du pied de support avant (16).

fixer les entretoises.

bois de chauffage en position verticale à la poignée
de transport (5). Desserrer les vis à six pans (M8x25)
du montant de support (9).

engager les pieds de support arrières (19) sur l'essieu
du fendeur de bois.

de support arrières (19), à deux personnes, et le
poser sur le chevalet.

17 Engager les pieds de su pport arrièr es (19) par les

ouvertures correspondantes de l'entretoise arrière
(18). Veiller également à ce que le fendeur de bois de
chauffage soit posé de manière stable sur le pied de
support avant (16) !

18 Engager la vis à six pans (M8x25) des deux côtés par

le trou des pieds de support arrières (19) du fendeur
de bois de chauffage et les serrer à la main.

19 Engager les deux vis à six pans (M8x25) des deux

côtés par les trous du pied de support avant (16) et
du fendeur de bois de chauffage. Serrer d'abord les
deux vis à six pans (M8x25) à la main.

20 Visser à la main les vis à six pans (M10x25) dans

l'entretoise arrière (18) du côté droit et gauche.

21 Lorsque le chevalet n'est pas droit, desserrer la vis à

six pans (M10x25) de l'entretoise arrière (18), mettre
le chevalet en position droite et resserrer la vis à six
pans (M10x25).

22 Serrer toutes les vis à six pans (M10x25) fermement.
23 24 Serrer toutes les vis à six pans (M8x25) fermement.

25 Desserrer les vis à six pans creux (M6x15) et enlever

la poignée (5).

26 Fixer la poignée (5) à l’aide des vis à six pans creux

fournies (M6x50) au montant avant (16).

27 Maintenant, le fendeur de bois de chauffage est

complètement monté sur le chevalet.

IInnssttaallllaattiioonn

Si vous utilisez les fendeur de bois de chauffage sans
chevalet, installez le fendeur de bois de chauffage sur un plan
de travail de 60 à 75 cm de ha ut, cela vous oblige à travaill er
confortablement.

Bloquez les roues au moyen de cales afin d’éviter tout
déplacement durant l’exploitation.

Veillez à ce que la zone de travail remplisse les conditions
suivantes :

− antidérapante

− plane

− exempte de risques de trébuchement

− éclairage suffisant.

Il est interdit d’exploiter la machine à prox imité de gaz naturel,
de conduits d’essence ou d’autres matériaux très
inflammables.

24

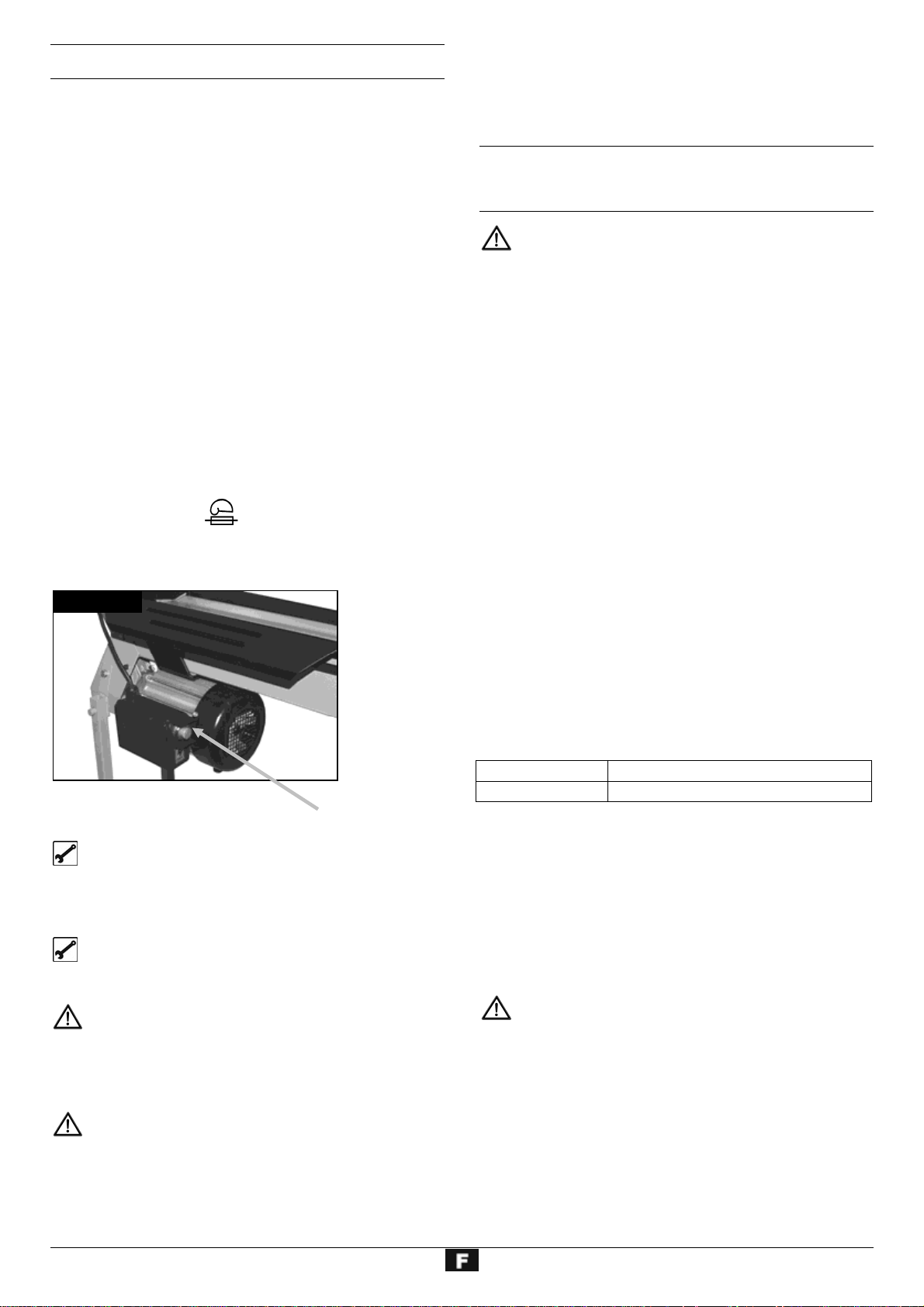

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est intégrale ment monté et

conformément aux réglementations.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défauts (fissures, coupures ou semblables).

− l‘appareil quant aux éventuels endommagements

− que toutes les vis sont serrées à fond

− l’absence de fuites sur le système hy draulique.

L Branchement au secteur

 Comparez la tension de votre secteur, p. ex. 230 V, avec la

tension indiquée sur la pl aque signalétique de la machine
et raccordez la machine à une prise mise à la terre
appropriée et conforme aux prescriptions.

 Utilisez un câble de rallonge de section suffisante.
 Raccordez la machine au moyen d’un commutateur de

sécurité (interrupteur m de protection contre les courants
de court-circuit) 30 mA.

L Fuse: 10 A
L Touches de commande (11)

Illustration 1

 Contrôlez régulièrement si le réservoir contient

suffisamment d’huile hydraulique (cf. entretien et
maintenance)

 Contenance: 3,0 litres

L

TTrraavvaaiilllleerr aavveecc llee ffeennddeeuurr ddee bbooiiss

L

ddee cchhaauuffffaaggee

CONSIGNES DE SECURITE complémentaires

 Le fendeur de bois de chauffage doit uniquement être

utilisé par une seule personne à la fois.

 Seules les personnes de plus de 18 ans ayant lu et

compris les instructions de service peuvent utiliser la
machine.

 Portez votre équipement de protection personnell e (visière

de protection, gants, chaussures de protection) afin de
vous protéger contre d’éventuelles blessures.

 Ne jamais fendre de troncs contenant des clous, du fil ou

d’autres objets.

 Le bois fendu et les copeaux de bois rendent la zone de

travail dangereuse. Risque de trébuchement, glissement et
de chute. Veillez à ce que la zone de travail reste
ordonnée.

 Ne jamais placer les mains sur les pièces mobiles de la

machine lorsque que cette dernière est en marche. Veillez
à respecter une distance de sécurité avec le tronc, le
poussoir et le coin à refendre afin de protéger vos mains
contre les blessures.

 Ne fendre que des morceaux de bois dont la longueur est

inférieure ou égale à la longueur max. à trait er.

 Que puis-je fendre?

Touches de
commande

Mise en service

Actionner le bouton (11). Le moteur tourne tant que la touche
est maintenue appuyée.

Arrêt

Relâcher le bouton (11).

Ne jamais utiliser un appareil dont la touche de
commande ne fonctionne pas correctement . Faire réparer ou
remplacer immédiatement les touches de commande
endommagées.

Système hydraulique

 Ne jamais exploiter la machine lorsque le liquide

hydraulique présente un risque.

 Assurez-vous que la machine et la zone de travail sont

propres et exemptes de tâches d’huiles.

Risque de glissement et d’incendie !

Dimensions des troncs à fendre

Longueur : 520 mm maxi
Diamètre : 50 – 250 mm

Le diamètre est la valeur recommandée f ournie à titre indicatif
car :

− le bois de faible épaisseur se laisse difficilement fendre car
il contient des trous provenant de nœuds ou l es fibres sont
trop épaisses.

Ne fendez pas de troncs verts. Les troncs secs entreposés se
fendent beaucoup plus facilement et n’occasionnent pas de
grippage aussi souvent que le bois vert (mouillé).

Les bois dures ont tendance à éclater. Procéder avec

une extrême prudence!

 Instructions particulières pour la fente :

 Conditionnement :

Conditionnez le bois à fendre aux dimensions maximales (520
mm de long, ∅ 50 à 250 mm) et veillez à c e que le bois soit
découpé en ligne droite.
Positionnez le bois sur le fendeur de manière à ne pas v ous
mettre en danger (risque de trébuchement).

25

Purge

dévisser

Dévissez la vis d’évacuation d’air de 3 à 4 tours (illustration 2).
Resserrez seulement la vis après avoir achevé la fente du
bois.

Serrer à fond la

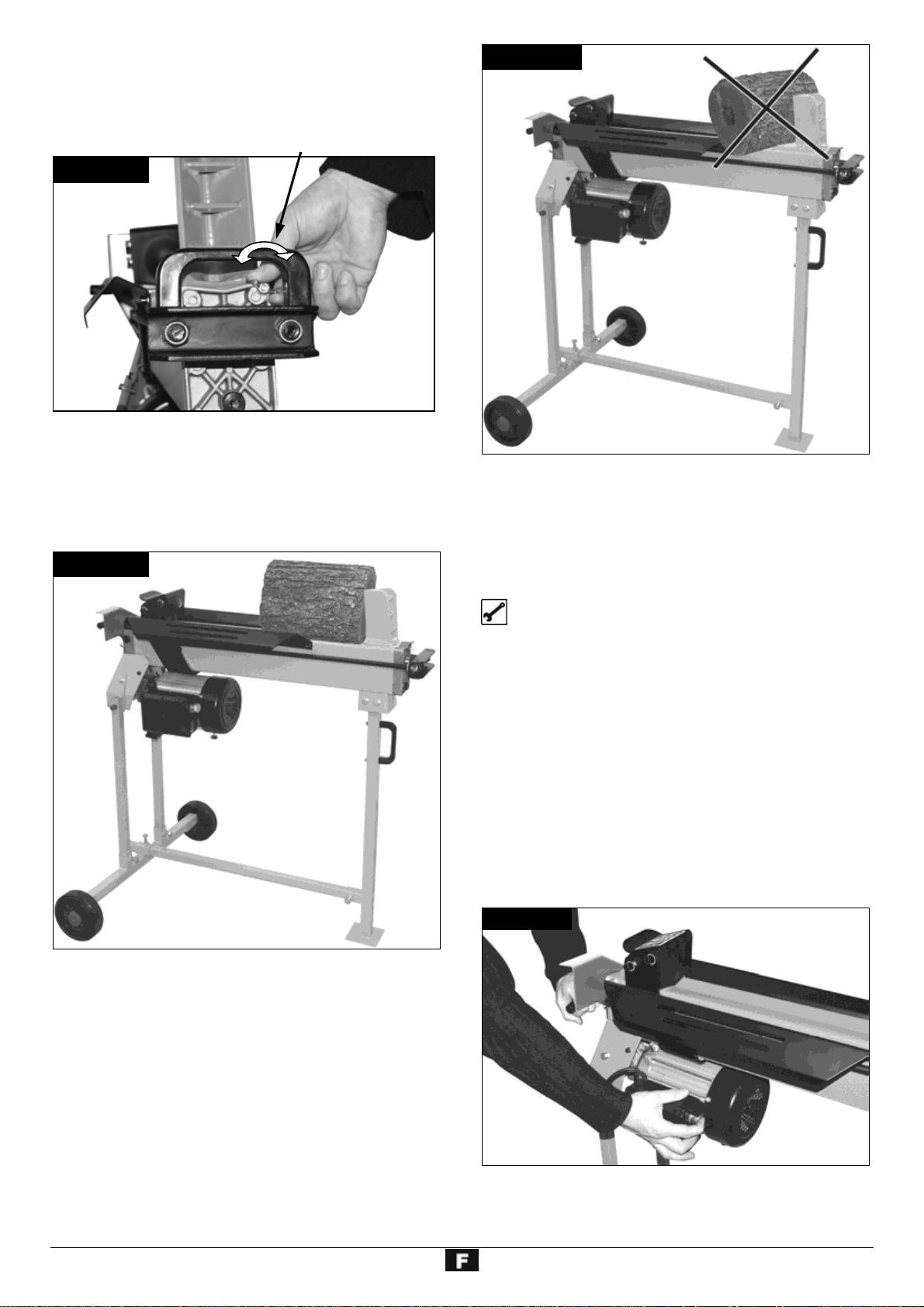

Illustration 2

Illustration 4

vis d’évacuation d’air

 Fente du bois:

¾ Toujours poser les bûches à plat da ns le sens de la fibre

sur le châssis principal de la fendeuse. Le tronc doit être
entouré par les guides-troncs (illustration 3).

Illustration 3

¾ Ne jamais positionner le tronc en biais sur le châssis

porteur (illustration 4).

¾ Toujours veillez à ce que le coi n à refendre et le pousse-

tronc saisissent verticalement les extrémités du tronc.

¾ Ne jamais fendre deux troncs d’un coup.
¾ Ne jamais rajouter ou remplacer le bois durant la

procédure.

Utilisation

Exploitation à deux mains

1. Appuyez sur le touches de commande du moteur
électrique. Attendez quelques secondes jusqu’à ce que le
moteur atteigne sa vitesse finale et que la pression soit
générée dans la pompe hydrauliq ue (illustration 1).

2. Abaissez simultanément la manette de commande
(illustration 5).
Î Le pousse-troncs pousse le tronc contre le coin à
refendre. Le tronc est fendu.

3. Relâchez le levier de commande et la touches de
commande, le pousse-troncs revient en position initiale
(illustration 6).

Illustration 5

26

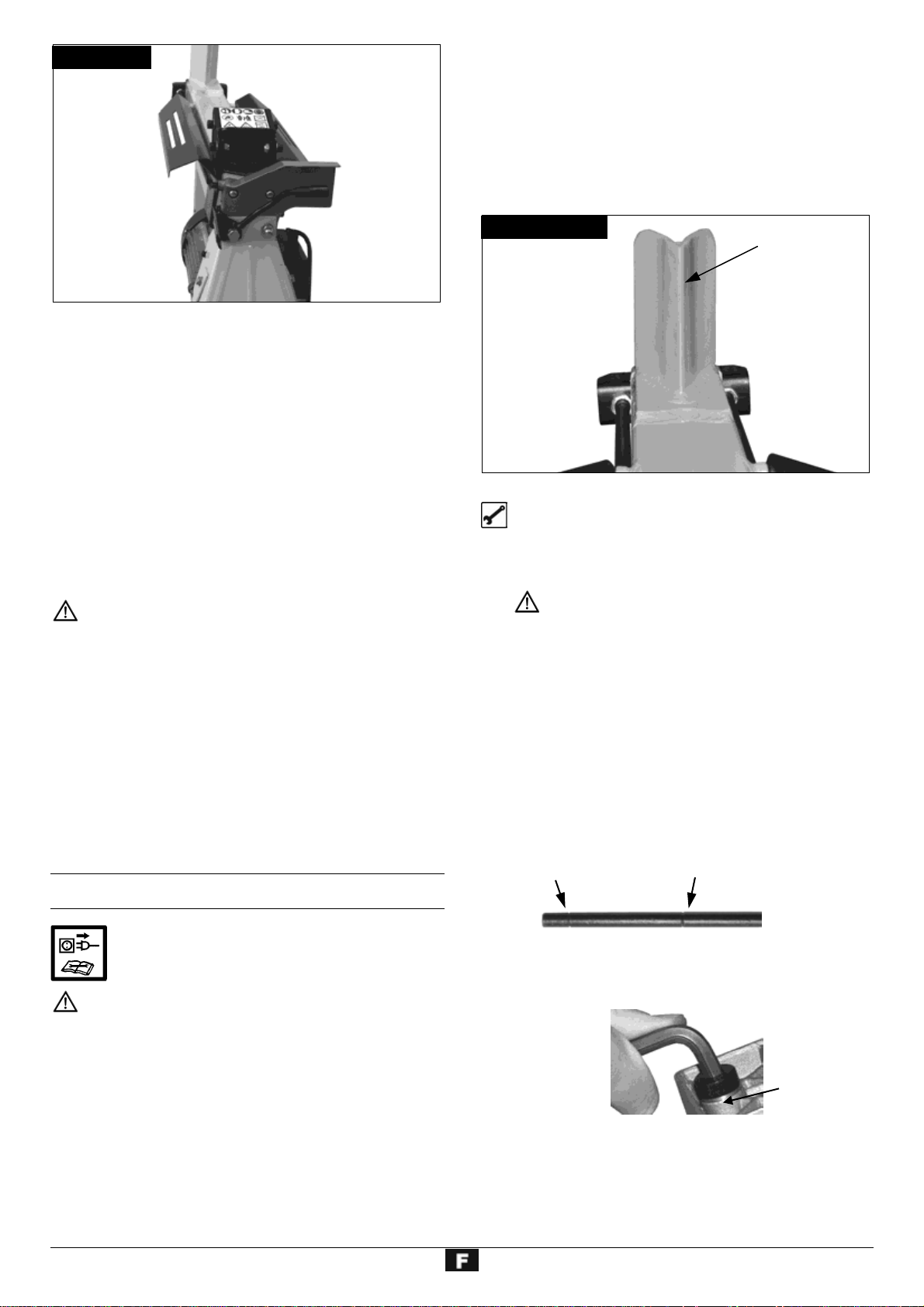

Illustration 6

 Contrôlez le niveau d’huile, respectivement

remplacez l’huile.

Affûtage du coin à refendre

Après une utilisation prolongée ou lorsque l’aptitude au
dédoublement est réduit, affûter le coin à refendre à l’aide
d’une lime fine (éliminer les ébarbures) (illustration 7).

Illustration 7

Affûtage des
arêtes

L Ne jamais forcer la fente du tronc en maintenant la

poussée durant plusieurs secondes. Cela pourrait
endommager la machine.
Repositionnez le tronc sur le châssis principal puis répéter la
procédure de fente ou mettez le tronc de côté.

Comment libérer un tronc coincé ?

1. Relâcher la manette de commande et la touches de
commande afin de pouvoir rentrer le poussoir de bûches.

1. Insérez une cale en bois sous le tronc, déployez le
pousse-tronc de manière à ce qu’il pousse la cale sous le
tronc coincé.

2. Si le tronc ne se libère pas, répéter la procédure avec des
cales toujours plus grandes.

Lors de la libération, ne jamais frapper avec un marteau
sur le tronc ou placez les mains à proximité du tronc.
Ne demandez pas d’aide à une seconde personne.
N’essayez pas de libérer le tronc en frappant à l’ aide d’un
outil. Cette manipulation risque d'endommager la m achine.

 Achèvement du travail :

¾ Veiller à ce que le poussoir de bûch es soit rentré dans sa

position de départ.

¾ Retirez ensuite la fiche secteur.
¾ Resserrez à fond la vis d’évacuation d’air (illustration 2).
¾ Observer les instructions d’entretien et de maintenance.

Comment contrôler le niveau d’huile ?

1. Le pousse-tronc doit se trouver en position initiale.

2. Basculez le coin à refendre de mani ère à ce que l’orifice
de remplissage pointe vers le haut (illustration 8).

Faire appel à une seconde personne pour

positionner et tenir le coin à refendre.

3. Dévissez la jauge d’huile (illustration 9). N e perd ez pas l e
joint d’étanchéité lorsque vous retirez la jauge.

4. Nettoyez la jauge d’huile et le joint d’étanchéité.

5. Enfoncez la jauge jusqu’à la butée dans l’orifice.

6. Retirez à nouveau la jauge de l’orifice.

 Lorsque le niveau d’huile est compr is entre les deux

repères, le réservoir contient suffisamment d’huile.

 Lorsque le niveau d’huile se situe au-dessous du

repère inférieur, il faut rajouter de l’huile à l’aide d’un
entonnoir propre.

Repère inférieur Repère supérieur

EEnnttrreettiieenn eett mmaaiinntteennaannccee

Avant d’effectuer des travaux d’entretien et de
maintenance, retirer la fiche secteur.

Port er des gants de protection afin d’ éviter de se blesser

les mains.

L Observer les points suivants afin de ne pas entraver le

bon fonctionnement du fendeur de bois de chauffage :
 Nettoyez soigneusement la machine après chaque

utilisation.

 Eliminez les résidus de résine.
 Lubrifiez régulièrement la tige du piston à l’aide

d’huile pulvérisée respectant les impératifs
écologiques.

7. Contrôlez le joint d’étanchéité. Le remplacer en cas de

détérioration.

Joint
d’étanchéité

8. Revissez à fond la jauge d’huile.

Attention ! Afin d’éviter d’endommager le joint d’étanchéité
et le filet de la culasse du cylindre, la vis ne doit pas être
serrée à fond.

27

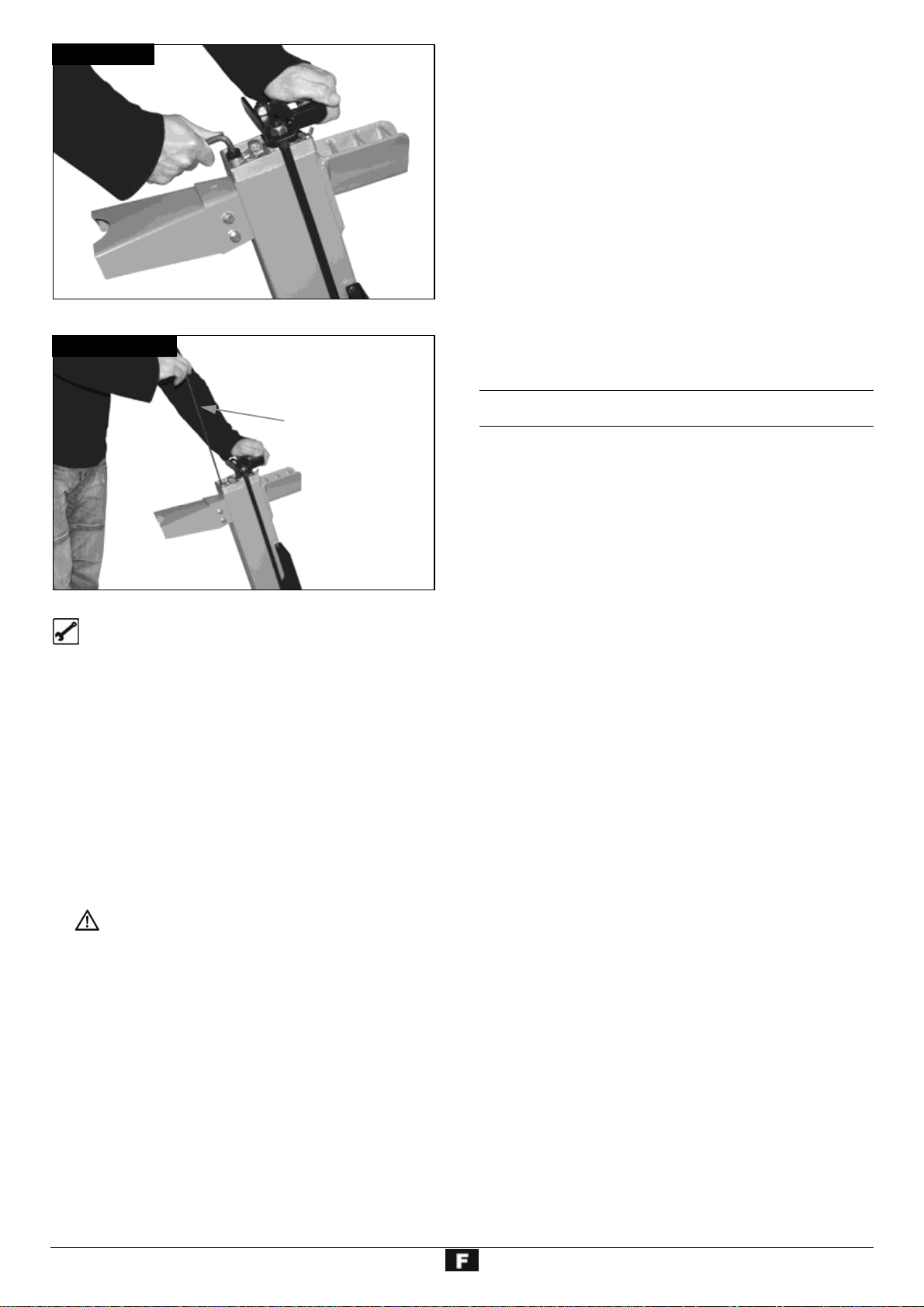

Illustration 8

Illustration 9

usée sur place). Il est interdit de vidanger les huiles
usées dans le sol ou de les mélanger aux déchets.

L Huile hydraulique

Pour le fendeur de bois de chauffage, nous recommandons
les huiles hydrauliques suivantes :

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î réf. de commande 400142 (1 litre)
¾ Mobil DTE 11
¾ ou des huiles équivalentes

Ne pas employer d’autres sortes d’huiles. L’emploi
d’autres sortes d’huiles se répercute sur le
fonctionnement du fendeur de bois de chauffage.

Jauge d’huile

Quand faut-il faire une vidange ?

Première vidange après 50 heures de service puis toutes
les 250 heures.

Vidange :

1. Le pousse-tronc doit se trouver en position initiale.

2. Placez un récipient pouvant contenir 4 litres d ’huile sous le
fendeur de bois.

3. Dévissez complètement la jauge d’huile. N’oubliez pas le
joint d’étanchéité lors du retrait.

4. Basculez ensuite la machine afin de vider l’huile c ontenue
dans le réservoir.

5. Basculez ensuite le coin à refendre de manière à ce que
l’orifice de remplissage pointe vers le haut (illustration 8).

Faire appel à une seconde personne po ur positionner

et tenir le coin à refendre.

6. Versez l’huile hydraulique de rechange (3,0 litres) à l’aide
d’un entonnoir propre.

7. Nettoyez la jauge d’huile et le joint d’étanchéité.

8. Contrôlez le joint d’étanchéité. Le remplacer en cas de
détérioration.

9. Contrôlez le niveau d´huile.

10. Revissez à fond la jauge d’huile.
Attention ! Afin d’éviter d’endommager le joint d’étanchéité
et le filet de la culasse du cylindre, la vis ne doit pas être
serrée à fond.

Eliminez l’huile usée conformément à la
réglementation en vigueur (point de collecte d’huile

PPiièècceess ddee rreecchhaannggee

Pour les pièces de rechange, veuillez vous reporter au
schéma (

Commande de pièces de rechange:

- la source d’approvisionnement est le constructeur

- indic ati ons néc ess air es pour la comma nde:

Exemple: 360354, 1, Fendeur de bois de chauffage, ASP 5 N­UG

cf. page 145).

• n° de pièce de rechange

• nombre d’unités souhaité

• modèle

• désignation de modèle

28

PPaannnneess ppoossssiibblleess

Problème Source Remède

Le tronc n’est pas fendu
(puissance insuffisante).

Le pousse-tronc est instable ou
soumis à de fortes vibrations

Le pousse-tronc ne se déplace pas
Le moteur ne fonctionne pas

Fuite d’huile sur la jauge d’huile

⇒ Positionnement incorrect du tronc
⇒ Le tronc dépasse les dimensions

maximales autorisées ou le bois est trop
dur pour la puissance de la machine

⇒ Le coin à refendre ne fend pas
⇒ Fuite d’huile

⇒ Pression hydraulique trop basse

⇒ Ligne d’alimentation incorrecte (plus de

10 m de long ou section trop faible)

⇒ Le circuit contient de l’air ⇒ Ouvrir la vis d’évacuation d’air

⇒ Pompe hydraulique défectueuse ⇒ S’adresser au constructeur ou à une autre
⇒ Absence de courant

⇒ Câble d’alimentation défectueux
⇒ Moteur électrique défectueux
⇒ Joint d’étanchéité de la jauge d’huile n’est

pas étanche

⇒ Repositionner le tronc
⇒ Couper le tronc aux dimensions maximales

autorisées

⇒ Affûter le coin à refendre, contrôler

l’absence d’ébarbures et d’encoches

⇒ Placer un morceau de carton sous le

fendeur pour localiser la fuite. Pour y
remédier, s’adresser au constructeur.

⇒ Contrôler le niveau d’huile ; le cas échéant,

en rajouter.
Problème insoluble. Prière de s’adresser au
constructeur.

⇒ Employer une ligne appropriée

⇒ Contrôler le niveau d’huile ; le cas échéant,

en rajouter.
Problème insoluble. Prière de s’adresser au
constructeur.

entreprise afin de remédier au problème.

⇒ Contrôler la protection par fusible (10 A)
⇒ Remplacer le câble d’alimentation ou le

faire contrôler par un électricien

⇒ S’adresser au constructeur afin de remédier

au problème.

⇒ Remplacer le joint d’étanchéité

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

Désignation du type ASP 5 N
Modèle ASP 5 N-UG

Année de construction voir la dernière page
Force de dédoublement 50 kN (5 t) ± 10 %
Pression hydraulique 20 MPa
Longueur maximale du bois 520 mm maxi
Diamètre du bois 50 à 250 mm
Course de dédoublement max. 370 mm
Huile hydraulique (maxi) 3,0 litres
Puissance du moteur électrique P1 = 1500 W (S1)
Alimentation électrique 230 V ~ 50 Hz
Dimensions (longueur x largeur x hauteur) 925 x 720 x 1005 mm
Poids 48,5 kg

CCoonnddiittiioonnss ddee GGaarraannttiiee

Veuillez tenir compte de la déclaration de garantie ci-jointe.

29

Вие не трябва да пускате машината в

•

•

•

експлоатация, преди да сте прочел/а/
това ръководство за експлоатация, да
сте обърнали внимание на всички
зададени указания и да сте монтирали
уреда, както е описано.

Запазете ръководството за бъдещо ползване.

ССъъддъърржжааннииее

Декларация за съответствие 30
Обем на доставката 30
Описание на уреда 30
Символи на уреда / Ръководство за обслужване 30 / 31
Употреба по предназначение 31
Остатъчни рискове 31
Сигурност при работа 31
Монтаж 33
Поставяне 34
Пускане в експлоатация 34
Работа с уреда за цепене на дърва за горене 34
Техническа поддръжка 36
Резервни части 38 / 145
Възможни неизправности 38
Технически данни 39
Гаранция 39

ДДееккллаарраацциияя ззаа ссъъооттввееттссттввииее

ссъъггллаасснноо ннооррммииттее ннаа

ЕЕввррооппееййссккааттаа ооббщщнноосстт

съгласно Директивата на ЕО: 2006/42/EO
С настоящото ние,

декларираме на своя отговорност, че продуктът

Уред за нацепване на дърва за горене ASP 5 N-UG

Сериен номер: 000001-020000
съответства на разпоредбите на горепосочените

директиви на ЕС и на разпоредбите на следните
допълнителни директиви:

2004/108/EО, 2006/95/EО
Приложени са следните хармонизирани стандарти:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Пълномощник за съставяне на техническата
документация:

АТИКА ГмбХ & Ко. КГ – Техническо бюро – Шинкелщрасе
97 – 59227 Ален – Германия

Ален, 01.02.2012 A. Полмайер, фирмено ръководство

30

ООббеемм ннаа ддооссттааввккааттаа

 След разопаковане проверете съдържанието на

кашона за:

! пълнота
! еветуални повреди при транспорта.

Рекламирайте незабавно пред продавача, доставчика или
производителя. Предявени по-късно претенции няма да
бъдат признати. Рекламации, направени по-късно, не се
признават.

1 уред • 1 Торбичка с болтове
1 Pъководство за

обслужване

1 Ръководство за

монтаж

ООппииссааннииее ннаа ууррееддаа

• 1 Декларация за
гаранция

• 5 връзки (долна рама)

L Обърнете внимание на приложеното

ръководство за монтаж!

1.

1 Плъзгач за стволовете
2 Направляващи ламарини за стволовете
3 Разпорен клин
4 Обезвъздушителен винт
5 Ръкохватка за транспортиране
6 Мотовилка
7 Пръчка за измерване на маслото
8 Капак на цилиндъра
9 Подпорно стъпало
10 Електродвигател
11 Бутон за обслужване
12 Колело
13 Капачка на колелото
14 Ръкохватка за обслужване
15 Стикер за безопасност
16 преден
17 средна връзка
18 задна връзка
19 задни подпорни крака

ССииммввооллииччннии ооззннааччеенниияя ннаа ууррееддаа

подпорен крак

Преди пускането в експлоатация да се
прочете ръководството за експлоатация
и да се вземат под внимание и
указанията за безопасност.

При работа да се носят предпазни
обувки, за да се предпазва стъпалото
от падащи стволове.

При работа да се носят предпазни
ръкаваци, за да се предпазват дланите
от стърготини и трески.

При работа да се носи предпазен
визьор, за да се предпазва лицето от
стърготини и трески.

Забранено е да се отстраняват или да
се променят предпазни приспособления
и приспособления за безопасност.

В работната област на машината може
да стои само едно обслужващо лице.
Лица, които не взимат участие, както и
домашни и полезни животни трябва да
бъдат държани далеч от опасната
област (минимално разстояние 5 m).
Опасност от порязване и премазване;
никога да не се докасват опасни
области, когато се движи разпорния
клин.

Внимание! Подвижни машинни
детайли!

Винаги да се внимава за движението на
плъзгача на стволовете.
Внимание!
Да не се отстранява никога с ръце
стебло, което е заседнало в клина.

Внимание!
Преди ремонт, техническа поддръжка и
почистване изключете двигателя и
издърпайте щепсела от контакта.

Стоп!
Да се спазва ръководството за
употреба.

Да се освободи
обезвъздушителня винт!

Î Обезвъздушаване

страница 35

ССииммввооллии вв рръъккооввооддссттввооттоо ззаа

L



 1.
 2.
 3.

 …

ооббссллуужжввааннее

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе
до наранявания или материални щети.

Важни указания за правилна работа.

Неспазването на тези указания може да доведе
до неизправности.

Указания за ползвателя. Тези указания ще ви
помогнат да използвате оптимално всички
функции.

Монтаж, обслужване и техническа поддръжка.

Тук се обяснява какво точно трябва да направите.
Моля вземете на помощ приложеното
ръководство за монтаж и обслужване, когато в
текста има указание към номер на фигура.

УУппооттррееббаа ппоо ппррееддннааззннааччееннииее

 Уредът за цепене на дърва за горене може да се

използва само за цепене на дървесина.

 Уредът за цепене на дърва за горене е приложим

единствено за частна употреба в областта на дома и
за хоби.

 Само право нарязана дървесина е подходяща за

уреда за цепене на дърва

 Метални части (пирони, тел, и т.н..) трябва на всяка

цена да бъдат отстранение от дървесината, която ще
се нацепва.

 Всяка употреба извън това се счита за употреба не по

предназначение. За повреди, които възникват в
резултат на това, производителят не носи отговорност
– рискът затова е
ползвателя.

ООссттааттъъччннии ррииссккооввее

Въпреки спазването на всички разпоредби за
безопасност при употреба по предназначение също могат
да съществуват остатъчни рискове поради конструкцията,
обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани,
когато „указанията за безопасност” и „употребата по
предназначение“, както и ръководството за експлоатация
като цяло бъдат взети под

Вниманието и предпазливостта намаляват риска от
нараняване на хора и причиняване на повреди.

 Игнорирани или пропуснати мерки за безопасност

могат да доведат до наранявания при обслужващото
лице или до увреждането на собственост.

 Опасност посредством електрически ток, при

употребата на електрически присъединителни
проводници, които не са изправни.

 Допир до детайли, които провеждат напрежение, при

отворени електрически конструктивни елементи.

 Съществува опасност от пожар и подхлъзване поради

изтекла хидравлична течност.

Въпреки всички предприети мерки могат да съществуват
остатъчни рискове, които не са очевидни.

за горене.

изключително за сметка на

внимание.

ССииггууррнноосстт ппррии ррааббооттаа

Затова прочетете и вземете под внимание

следните указания и разпоредби за предотвратяване
на злополуки на Вашето професионална организация,
респективно валидните в съответната държава
определения за безопасност преди пускането в
експлоатация на този продукт, за да предпазите себе
си и другите от възможни наранявания.

31

Предоставяйте указанията за безопасност на

L

всички лица, които работят с уреда.
Съхранявайте добре указанията за безопасност.

L

 Преди употреба се запознайте с уреда с помощта на

ръководството за експлоатация.

 Не използвайте уреда за цели, за които не е

предназначен (погледни „Употреба по
предназначение“ и „Работа с уреда за нацепване на
дърва за горене “).

 Дръжте тялото си в стабилно положение и във всеки

момент пазете равновесие

.

 Заемете работна стойка, която се намира зад шибъра

в областта на ръсохватката за обслужване. Никога не
трябва да стоите в областта на разцепващия клин.

 Никога не стойте върху машината.
 Бъдете внимателни. Внимавайте какво правите.

Подхождайте разумно към работата. Не използвайте
уреда, ако сте уморени или сте под

влиянието на
наркотици, алкохол или медикаменти. Моментното
невнимание при използване на уреда може да доведе
до сериозни наранявания..

 При работа носете

− Предпазни очила или предпазен визьор

− Предпазни ръкавици

− При необходимост предпазители за слуха

− Предпазни обувки със стоманена капачка

 Носете подходящо работно облекло:

− Да не

се носят широко облекло или украшения (те

могат да бъдат захванати от подвижнище части)

 Обслужващото лице е отговорно в работната област

на машината спрямо трети лица.

 Деца и младежи под 18 не може да обслужват

машината.

 Дръжте децата настрани от уреда.
 Не използвайте никога уреда, докато

в близост има

лица, които не взимат участие.

 Не оставяйте уреда никога без надзор.
 Поддържайте подредена Вашата работна област!

Безредието може да има за последствие злополуки.

 Не претоварвайте уреда! Ще работите по-добре и по-

сигурно в дадения обхват на мощността.

 Използвайте уреда само с комплексни

и правилно
поставени защитни приспособления и не променяйте
нищо в уреда, което би ограничило безопасността.

 Не изменяйте уреда, съответно частите на уреда.
 Никога не оставяйте уреда включен, когато е поставен

на една страна. Уредът е бил проектиран единствено
за работа в изправено положение.

 Не пръскайте уреда с вода

(източник на опасност е

електрическият ток). (източник на опасност
електрически ток).

 Машината да не се оставя на дъжд или да се работи

при дъжд.

 Да се съхранява единствено на сухо

място извън областта на достъп на деца.

 Не пръскайте уреда с вода (източник на

опасност е електрическият

ток). (източник

на опасност електрически ток).

 Изключете уреда и извадете щепсела за

електрическата мрежа от контакта при:

− ремонтни работи

− техническа поддръжка и почистване

− отстраняване на неизправности

− проверка, дали захранващите кабели са оплетени

или повредени

− Транспорт

− напускане на уреда (също и при кратковременни

прекъсвания).

− необикновени шумове и вибрации

 Проверявайте уреда за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по
отношение на тяхното безупречно действие,
съобразно предназначението им.

− Проверете за наличието на повредени или

неизправни части.

− Повредени предпазни приспособления следва

да бъдат поправени или заменени според
изискванията от оторизирана специализирана
сервизна служба, ако в ръководството за ползване
не посочено друго.

− Повредените или нечетливи лепенки с указания за

безопасност трябва да се сменят.

Електрическа безопасност

 Изпълнение на електрическата съединителна линия в

съответствие с IEC 60245 (H 07 RN-F) с разрез на
кабелните жила от минимално
⇒ 1,5 mm² при дължина на кабелите до 10 m

 Да не се използват никога присъединителни

проводници над 10 m. По-дълги присъединителни
проводници предизвикват спад на напреженето.
Двигателят вече не достига максималната си мощност,
функцията на машината се

 При полагането на присъединителните линии трябва

да бъде обърнато внимание на това, те да не бъдат
притискани, прегъвани и щепселното съединение да
не бъде намокрено.

 Не използвайте кабела за цели, за които той не е

предназначен. Защитете кабела от загряване, масло
и остри ръбове. Не използвайте кабела, за
изтеглите щепсела от контакта.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не използвайте дефектни захранващи кабели.
 На открито ползвайте само удължителни кабели, които

са разрешени за това и имат съответното
обозначение.

 Не използвайте временни електрически връзки.
 Никога не шунтирайте защитните устройства

извеждайте от експлоатация.

Електрическото присъединяване респ. ремонтите на

електрически части на уреда трябва да бъдат
извършвани от концесиониран специалист по
електротехника или от някой от нашите сервизни
центрове за клиенти. Трябва да се спазват местните
разпоредби и най-вече тези, които са свързани със
защитните мерки.

намалява.

да

и не ги

32

Ремонтите на други части на уреда трябва да бъдат

извършвани от страна на производителя респ. от
някой от неговите сервизни центрове за клиенти.

Да се използват само оригинални резервни части.

Използването на други резервни части може да доведе
до злополуки с ползвателя. За произтичащите от това
щети производителят не носи отговорност.

ММооннттаажж

L Обърнете внимание на приложеното

ръководство за монтаж!

Присъединете уреда за нацепване на дърва за

горене към електрическата мрежа едва след пълното
сглобяване!

За монтажа са необходими две лица!

Демонтиране на колелата
2 Остранете от двете страни капачката на колелото

(13) от колелата (12).

3 Отстранете също така от двете страни

предпазния пръстен.

4 Извадете колелата (12) от осите.

Да се монтира долната стойка
5 Поставете средната напречна подпора (17) през

подходящия отвор на задната напречна подпора
(18).

6 Обърнете внимание на това, средната напречна

подпора да стърчи малко (около 6 cm). За да
бъдат фиксирани напречните подпори, затегнете
здраво болта с вътрешен шестостен (M10x25).

7 След това поставете колелата (12) от двете

страни върху оста на задната напречна подпора

(18).

8 Подсигурете колелата (12) с помощта на

предпазни пръстени.

9 Поставете от двете страни капачката на колелото

(13).

10 Поставете средната напречна подпора (17) в

подходящия отвор на предния подпорен крак (16).

11 Завинтете болта с вътрешния шестостен

(M10x25), за да се фиксират напречните подпори.

12 Долната стойна е монтирана сега.

Да се монтира уреда за нацепване на дърва за горене
върху долната стойка

13 Второ лице трябва да държи уреда за нацепване

на дърва за горене за ръкохватката за
транспортиране (5) във вертикално положение.
Освободете болтовете с вътрешен шестостен
(M8x25) на подпорния крак (9).

14 Отстранете подпорния крак (9).
15 Поставете уреда за нацепване на дърва за горене

отново на пода и преместете задните подпорни
крака (19) върху оста на уреда за нацепване на
дърва за горене.

16 Повдигнете уреда за нацепване на дърва за

задните подпорни крака (19) с двама души и
поставете долната стойка.

17 Поставете задните подпорни крака (19) в

подходящите отвори на задните подпори (18).
Обърнете внимание също на това уредът за
нацепване на дърва отпред да е закрепен здраво
върху предния подпорен крак (16)!

18 Поставете болта с вътрешен шестостен (M8x25)

от двете страни през отвора на задните подпорни
крака (19) на уреда за нацепване на дърва и ги
завинтете здраво.

19 Поставете болтовете с вътрешен шестостен

(M8x25) от двете страни през отворите на

предния подпорен крак (16) и на уреда за
нацепване на дърва. Затегнете също така двата
болта с вътрешен шестостен (M8x25) най-напред
ръчно.

20 Завинтете здраво болтовете с вътрешен

шестостен (M10x25) съответно отляво и отдясно в
задната напречна подпора (18).

21 В случай, че долната стойка не стои право,

освободете средния болт с вътрешен шестостен
(M10x25) на задната напречна подпора (18),
поставете долната стойка право и завинтете
отново здраво болка с вътрешен шестостен

(M10x25).

22 Завинтете здраво всички болтове с вътрешен

шестостен (M10x25).

23 24 Завинтете здраво всички болтове с вътрешен

шестостен (M8x25).

25 Развинтете шестоъгълни винтовете с вътрешна

резба (M6x15) и вземете ръкохватката (5).

26 Закрепете ръкохватката (5) посредством

винтовете с вътрешните шестоъгълни глави,
които са ви доставени (M6x50) към предната
стойка (16).

27 Да се монтира уреда за нацепване на дърва с

долната стойка.

33

ППооссттааввяяннее

Когато използвате уред за нацепване на дърва без стойка,
го поставете върху работна площ, висока 60 – 75 cm, за
да можете да заемете удобна работна стойка.

Обърнете внимание на това, работната област да
отговаря на следните условия:

− да е защитена от подхлъзване

− да се равна

− да е свободна от опасности за

− достатъчно светлина.

Да не се експлоатира машината в близост до газ,
бензинови канали или други лесно горими материали.

ППууссккааннее вв ееккссппллооааттаацциияя

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 Преди всяко ползване проверете следното:

− присъединителните кабели – за дефектни

места (пукнатини, срезове или други подобни);

не използвайте дефектни кабели

− уреда – за евентуални повреди

− (погледни безопасна работа)

− дали всички винтови съединения са затегнати

здраво

подхлъзване

L Присъединяване към електрическата

мрежа

 Сравнете посоченото върху фабричната табелка

напрежение с напрежението в мрежата и свържете
уреда към съответния контакт, който отговаря на
предписанията.

 Използвайте удължителен кабел с достатъчно

голямо напречно сечение.

 Не използвайте дефектни захранващи кабели.
 Присъединете уреда през дефектно-токовата защита

30 mA.

L Предпазител: 10 A
L Бутон за обслужване (11)

Фиг. 1

Включване

Натиснете бутон за обслужване (11). Двигателят работи,
докато държите бутон за обслужване (11) включен.

Изключване

Пуснете отново бутон за обслужване (11).

Не използвайте уред, при който бутонът за
обслужване не функционира съгласно реда. Дайте
повредени бутони за обслужване за ремонт или за смяна.

Хидравлика

 Не използвайте машината никога, ако съществува

опасност от хидравлична течност.

 Подсигурете това, машината и работната област да са

чисти и свободни от маслени петна.

Опасност от плъзгане и пожар!

 Редовно проверявайте, дали има достатъчно

хидравлично масло в резервоара (виж „Поддръжка и
грижи“)

 Съдържание: 3,0 литра

РРааббооттаа сс ууррееддаа ззаа ннааццееппввааннее ннаа

ддъъррвваа ззаа ггооррееннее

допълнителни УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

 Уредът за нацепване на дърва може да бъде

обслужван от едно единствено лице.

 Само лица над 18 години, които са прочели и разбрали

ръководството за експлоатация, могат да използват
машината.

 Носете предпазни приспособления (предпазен визьор,

ръкавици, предпазни обувки), за да се предпазите от
възможни наранявания.

 Никога да не

пирони, тел или други предмети.

 Вече нацепената дървесина и стърготините създават

опасна област за работа. Съществува опасност от
спъване, подхлъзване или падане. Винаги
поддържайте ред в работната област.

 Никога не поставяйте ръцете върху подвижни части на

машината при включена машина. Поддържайте
безопасно разстояние
клин, за да предпазите ръцете си от наранявания.

 Нацепвайте единствено дървесина, която отговаря на

максималната дължина за обработване.

се нацепват стволове, които съдържат

от ствола, плъзгача и разпорния

 Какво мога да нацепвам?

Големина на стволовете, които трябва да се
разцепват

Дължина на

Бутон за обслужване

34

дървесината:
Диаметър на
дървесината:

максимално 520 mm

50 – 250 mm

Диаметърът на дървесината е препоръчана

за

ориентировъчна стойност, защото:

− Тънката дървесина може да е трудна за цепене, когато
съдържа чамове или влакната са прекалено дебели.

Не цепете зелени стволове. Сухи, съхранявани стволове
е нацепват много по-лесно и не предизвикват толкова
често заклинване както зелена (мокра) дървесина.

Твърдата дървесина има склонност към разпукване:

Работете с повишено внимание!

 Особени указания за нацепването:

 Подготовка:

Подгответе дървесината за нацепване до максималните
размери на преработката (дължина 520 mm, ∅ 50 – 250
mm) и обърнете внимание на това, дървесината да се
нацепва права.
Нагласете дървесината така на уреда за нацепване на
дърва за горене, че да не съществува опасност за Вас
(опасност от спъване).

Обезвъздушаване

Освободете обезвъздушителния винт с 3 – 4 Завъртания -
Фиг. 2.

Затегнете винта едва тогава, когато сте готов с
нацепването на дървесината.

Обезвъздушителен винт

Фиг. 2

Фиг. 3

¾ Никога не поставяйте ствола наклонено или напречно

върху главната рамка – Фиг.. 4.

Фиг. 4

тягане

 Нацепване на дървесинта:

¾ Поставяйте стволовете винаги по посока на влакната

на дървесината и равно в главната рамка на уреда.
Стволът трябва да бъде обхванато от направляващите
ламарини - фиг. 3.

¾ Винаги обръщайте внимание на това, разпорният клин

и плъзгача на ствола да могат да обхващат краищата
на стъблата вертикално.

¾ Никога не нацепвайте два ствола в един работен ход.
¾ Никога не допълвайте или сменяйте дървесина по

време на работния процес.

Обслужване

Експлоатация с две ръце

1. Натиснете бутона за обслужване на електродвигателя.
Изчакайте няколко секунди, за да достигне двигателя
своите крайни обороти и се образува налягането в
хидравличната помпа – фиг. 1.

35

2. Натиснете едновременно с това ръкохватката за
обслужване надолу – фиг. 5.
Î Плъзгачът за ствола натиска ствола към разпорния
клин. Стволът се нацепва.

3. Пуснете ръкохватката за обслужване и бутона за
обслужване, плъзгачът за ствола се връща в
изходното си положение – фиг. 6.

Фиг. 5

Фиг. 6

L Да не се предизвиква никога нацепване на ствола

посредством поддържане на плъзгането в продължение
на няколко секунди. Това може да доведе до повреди на
машината.
Нагласете ствола отново върху главната рамки и
повторете процеса на нацепване и оставете ствола
настрани.

Как се освобождава заклещило се стебло?

1. Пуснете ръкохватката за обслужване и бутона за
обслужване, за да може плъзгача на ствола да се
придвижи обратно..

2. Поставете дървен клин под ствола, задвижете
плъзгача за ствола, за да може той да натисне клина
под заклещеното стебло.

3. В случай, че ствола не се освободи, да се повтори
процеса

При освобождаването никога не почуквайте върху
заклещеното стебло и не слагайте ръцете близо до
ствола.
Не молете второ лице за подкрепа.
Не се опитвайте да извадите ствола посредством удряне
с инструмент. Това може да доведе до повреждане на
уреда.

с все по-големи клинове.

 Край на работата:

¾ Обърнете внимание на това плъзгачът на ствола да се

придвижил обратно до изходното си положение.

¾ След това извадете щепсела за мрежата от контакта.
¾ Завинтете отново обезвъздушителния винт -

фиг. 2.

¾ Да се спазват указанията за поддръжка и грижи.

ТТееххннииччеессккаа ппооддддрръъжжккаа

Преди всяка работа по поддръжката и
почистването : - да бъде изключен уреда

- да се извади щепсела за електрическата

мрежа

Да се носят предпазни ръкавици, за да се

предотвратяват наранявания на ръцете.

L Спазвайте следното, за да запазите годността на

уреда за нацепване на дърва:
 Почистете основно машината след приключване

на работа.

 Отстранете отлагания от смола.
 Намаслявайте редовно мотовилката с екологично

масло за пръскане.

 Проверявайте нивото на маслото респ. сменяйте

маслото.

Наточване на клина

След продължителна експлоатация или при намален
капацитет на нацепване да се изпили разпорния клин с
фина пила (да се отстранят острите ръбове) - Abb. 7.

Фиг. 7

наточване на
ръба

Как да проверя нивото на маслот?

1. Плъзгачът за ствола трябва да се е върнал в
изходното си положение.

2. Обърнете уреда за нацепване на дървесина така, че
отворът за напълването да показва нагоре - фиг. 8.

За изправянето и задържането на уреда за

нацепване на дърва е необходимо още едно лице!

3. Развинтете пръчката за измерване на маслото – фиг.

9.

При снемането внимавайте за уплътнението за

маслото.

36

4. Почистете пръчката за измерване на маслото и
уплътнението за маслото.

5. Поставете пръчката за измерване отново отвора до
упор.

6. Извадете отново пръчката за измерване на маслото.

 В случай, че нивото на маслото е между двете

маркировки, то в резервоара има достатъчно часло.

 В случай, че нивото на маслото е под долната

маркировка трябва да бъде допълнено масло в
помощта на чиста фуния.

долна маркировка горна маркировка

7. Проверете уплътнението за маслото. То трябва да бъде

сменено при повреди.

8. Завинтете отново пръчката за измерване на маслото.
Внимане! Не затягайте прекалено здраво винта, за да
се предотвратяват повреди на уплътнението за
маслото и в резбата на капака на цилиндъра.

Фиг. 8

Уплътнение
за маслото

Кога да сменя маслото?

Първа смяна на маслото след 50 часа експлоатация,
след това на всеки 250 часа експлоатация.

Смяна:

1. Плъзгачът за ствола трябва да се е придвижил до
изходното си положение.

2. Поставете резервоар, който може да моеме
минимално 4 литра масло, под уреда за нацепване на
дървесина.

3. Развинтете пръчката за измерване на маслото. При
изваждането внимавайте за уплътнението за маслото.

4. След това обърнете машината, за да изсипете
маслото в резервоара.

5. След това така обърнете уреда за нацепване на
дървесина, че отворът за напълване да е обърнат
нагоре – фиг. 8.

6. Напълнете новото хидравлично масло (3,0 литра) с
помощта на чиста фуния.

7. Почистете пръчката за измерване на маслото и
уплътненето за маслото.

8. Почистете уплътнението за маслото. При
трябва да бъде сменено.

9. Проверете нивото на маслото.

10. Завинтете отново пръчката за измерването на

маслото.
Внимание! Да не се завинтва прекалено стегнато
винта, за да се предотвратяват повреди на
уплътнението за маслото и в резбата на капака на
цилиндъра.

повреди то

Отстранявайте отработеното масло в
съответствие с реда (център за събиране на
отработен масло на място). Забранено е, да се
изсипва отработеното масло в почвата или да се
смесва с боклука.

Фиг. 9

Пръчка за
измерване

L Хидравлично масло

За уреда за нацепване на дървесина ние препоръчваме
следните хидравлични масла:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î Поръчка-№. 400142 (1 Liter)
¾ Mobil DTE 11
¾ или равностойно

Да не се използват други видове масло. Използването
на други видове масло оказва влияние на функцията
на уред за нацепване на дърва.

37

РРееззееррввннии ччаассттии

Вижте резервните части на чертежа (Стр. 145).
Поръчване на резервни части:

− Източникът за получаване е производителя

− Необходими данни при поръчването:

• резервна част - №.

• желан брой

• уред

• обозначение на модела

Например: 360354, 1, уред за нацепване на дървесина за
горене, ASP 5 N-UG

ВВъъззммоожжннии ннееииззппррааввннооссттии

Проблем Възможна причина Отстраняване

Стволът не се нацепва
(твърде ниска мощност на

нацепване)

Плъзгачът за ствола се движи
люлеейки се или със силни
вибрации

Плъзгачът за ствола не се движи
Двигателят не тръгва

Изтичане на масло на пръчката за
измерване на маслото

 Стволът не е поставено правилно
 Стволът надвишава допустимите

размери или дървесината е прекалено
твърда за мощността на машината

 Разпорният клин не нацепва
 Изтичане на масло

 Хидравличното налягане е прекалено

ниско

 Грешен присъединителен проводник

(по-дълъг от 10 m или прекалено
малък диаметър на жилото)

⇒ въздух в цикъла ⇒ Да се отвори обезвъздушителния винт.

⇒ Хидравличната помпа е дефектна ⇒ За отстраняване на проблема се
⇒ липсва напрежение в електрическата

мрежа (прекъсване на
електроснабдяването)

⇒ съединителният кабел е дефектен

⇒ дефектирал двигател или

превлючвател

⇒ Уплътнението за маслото на пръчката

за измерване на маслото не е плътно

 Поставете отново ствола
 Отрежете ствола до допустимите

размери

 Да се наточи разпорния клин, да се

провери за остри ръбове или резки

⇒ Поставете парче картон под уреда за

нацепване на дървесина, за да
откриете изтичането. За отстраняване
на проблема се обърнете към
производителя.

⇒ Да се провери нивото на маслото; при

необходимост да се допълва масло.
Проблемът не може да бъде
отстранен, моля обърнете се към
производителя.

⇒ Да се използва правилен

присъединителен проводник

⇒ Да се провери нивото на маслото; при

небоходимост да се допълни масло.
Проблемът не може да бъде
отстранен, моля обърнете се към
производителя.

обърнете към производителя.

⇒ да се провери предпазителя (10 A)
⇒ да се смени кабела, респ. да се остави

да бъде проверен кабела (специалист

по електротехника)

дефектните кабели да не бъдат

използвани повече

⇒ за отстраняването на проблема се

обърнете към производителя или към

назована от него фирма (виж списък с

сервизните центрове за клиенти)

⇒ Да се смени уплътнението за маслото

38

ТТееххннииччеессккии ддааннннии

Тип ASP 5 N
Модел ASP 5 N-UG

година на производство виж последна страница
Сила на нацепване 50 kN (5 t) ± 10 %
Налягане в системата 20 MPa
Дължина на дървесината max. 520 mm
Диаметър на дървесината 50 - 250 mm
Ход на нацепването max. 370 mm
Хидравлично масло (макс.) 3,0 l
мощност на двигателя P
Присъединяване 230 V ~ 50 Hz
Размери с долната стойка дължина 925 x ширина 720 x височина 1005 mm
Тегло 48,5 kg

= 1500 W (S1)

1

ГГааррааннцциияя

Моля вземете под внимание приложената гаранционна декларация.

39

Stroj nesmíte obsluhovat bez dokonalého

•

prostudování tohoto návodu,respektování
všech daných pokynů a jeho řádného
smontování.

Návod uschovejte pro případné další použití.

OObbssaah

Prohlášení o shodě směrnice EU 40
Obsah dodávky 40
Popis stroje 40
Piktogramy na stroji / Grafické symboly v návodu 40 / 41
Určení použití 41
Zbytková rizika 41
Bezpečnost 41
Montáž podstavy 42
Umístění stroje 43
Uvedení do provozu 43
Práce s palivovým dřevem 44
Údržba a péče 45
Náhradní díly 47 / 145
Možné poruchy 48
Technická data 48
Záruka 48

PPrroohhllááššeenníí oo sshhoodděě

ppooddllee ssmměěrrnniiccee EEUU

podle směrnice EU: 2006/42/EU
de a tímto prohlašujeme

ATIKA GmbH & Co. KG

Schinkelstraße 97
59227 Ahlen - Germany

na vlastní zodpovědnost, že výrobek

Štípač palivového dřeva ASP 5 N-UG

Seriové číslo: 000001-020000
odpovídá ustanovením EU-směrnicím, rovněž ustanovením

následných směrnic: 2004/108/EU, 2006/95/EU

Následující normy byly použity:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Zplnomocněná osoba pro tvorbu technických podkladů:

ATIKA GmbH & Co. KG – Technické oddělení – Schinkelstr.
97 – 59227 Ahlen – Germany

h

OObbssaahh ddooddáávvkky

y

Po rozbalení dodávky z kartonu překontrolujte:

! úplnost dodávky
! event. škody způsobené transportem

Jestliže zjistíte závady, sdělte tyto neprodleně svému prodejci
nebo přímo výrobci. Pozdější reklamace nebudou uz ná ny.

1 Jednotka stroje

• 1 Návod k použití

• 1 Návod k montáži

PPooppiiss ssttrroojjee

• 1 Sáček se šrouby

• 1 Záruční list

• 5 Vzpěr (na podstavu)

L Dbejte při montáži pokynů v montážním návodu!

1.

1 Posunovač špalku
2 Vodicí plech lože dřeva
3 Štípací klín
4 Odvzdušňovací šroub
5 Transportní madlo
6 Pístní tyč
7 Měrka oleje
8 Kryt válce
9 Opěrná noha
10 Elektromotor
11 Ovládací tlačítko
12 Kola
13 Krytka kolečka
14 Ovládací rukojeť
15 Bezpečnostní nálepka
16 Přední nohy
17 Prostřední vzpěra
18 Zadní vzpěra
19 Zadní nohy

PPiikkttooggrraammyy nnaa ssttrroojjii

Před uvedením stroje do chodu si přečtěte
tento návod a všechna bezpečnostní
upozornění v něm uvedená. Pečlivě dbejte
všech pokynů.

Během práce používejte bezpečnostní
obuv jako ochranu před padajícími špalky.

Používejte ochranné rukavice.

Při práci používejte ochranu pro oči(vizír)

Ahlen, 01.02.2012 A. Pollmeier, jednatel spolčnosti

40

před odletujícími pilinami a třískami.

Je zakázáno namontované ochranné
prvky odmontovávat nebo měnit.

Při práci obsluhuje stroj pouze jedna
osoba. Jiné osoby, domácí či užitková
zvířata se nesmějí v pracovním okruhu
stroje pohybovat (pobývat). Minimální
vzdálenost je 5 m.
Jestliže se pohyblivé části stroje pohybují,
je zakázáno dotýkat se pohyblivých částí
stroje.

POZOR!
Vždy sledujte pohyb posunovače špalku.

POZOR!
Špalek, který se zaklíní na štěpicím klínu,
nikdy neodstraňujte rukou.

POZOR!
Před opravou, údržbou nebo čištěním
vždy motor vypněte a stroj odpojte od sítě
vytažením vidlice ze zásuvky.

Stop!
Prostudujte návod k použití.
Odvzdušňovací šroub uvolněte.

Î Odvzdušnění str. 44

 Štípačem lze štěpit pouze špalky, které jso u rovn ě (kolmo)

nařezány.

 Obsahují-li špalky kovové předměty (hřebíky, dráty apod.)

je nutné tyto před štípáním odstranit.

 Každé jiné další užití stroje je kvalifikováno jako

nespadající do okruhu jeho určení a při event. škodách se
výrobce vzdává veškeré odpovědnosti. Veškerá rizika
nese obsluha stroje.

ZZbbyyttkkoovváá rriizziikkaa

I přes správné užití stroje a při dodržení všech

předepsaných bezpečnostních pokynů je nutno vzhledem ke
konstrukci stroje a způsobu jeho užití, počítat s jistými
tzv.zbytkovými riziky.

Tato zbytková rizika lze minimalizovat pouze jestliže
bezpečnostní pokyny, návod k použití a okruh určení stroje
dokonale prostudujete a respektujete.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika
zranění nebo jiných škod.

 Ignorování nebo jen přehlédnutí bezpečnostních pokynů a

opatření mohou mít za následek zran ění obsluhy či jiných
osob nebo majetkových škod.

 Ohrožení el. proudem, při použití nevhodných kabelů

nebo nevhodného připojení k el. síti.

 Dotýkání se el. částí pod proudem při odkrytých el.

prvcích stroje.

 Nebezpečí popálení a uklouznutí způsobené vyteklou

hydraulickou kapalinou.

Dále se mohou objevit jistá skrytá rizika i přes veškerá zde
uvedená upozornění.

GGrraaffiicckkéé ssyymmbboollyy vv nnáávvoodduu

Hrozící nebezpečí nebo nebezpečná situace. Při
nedbání těchto pokynů může dojít ke zraněním nebo
k věcným škodám.

L



 1.
 2.
 3.

 …

 Štípač palivového dřeva je určen výhradně a pouze pro
 Štípač palivového dřeva je určen jen pro soukromé

Důležité informace správného zacházení se
strojem. Při nedbání těchto pokynů může dojít

k poruchám či poškození stroje.
Pokyny pro uživatele. Tyto informace Vám

pomohou všechny funkce stroje optimálně využít.
Montáž, obsluha a údržba. Zde je přesně

vysvětleno co je třeba udělat.

Číslování je pro obrázky na stranách 2-3.

UUrrččeenníí ssttrroojjee

tuto činnost.
používání v domácnosti nebo pro kutily.

BBeezzppeeččnnoosstt pprrááccee

Před uvedením do provozu čtěte a dbejte všech

pokynů zde uvedených, jakož i ve Vaší zemi platných
předpisů pro provoz podobných strojů jen tak chráníte
sebe a ostatní před možnými zraněními.

Veškeré bezpečnostní pokyny předejte všem osobám,

L

které se strojem pracují.
Návod spolu s bezpečnostními pokyn y uschovejte.

L

 Před uvedením do provozu se řádně se strojem seznamte

prostřednictvím návodu.

 Neužívejte stroj k jiným účelům než je zde popsá no.
 Užívejte bezpečné pracovní místo.
 Postavte se na pracovní místo, které se nachází za

podavačem v prostoru ovládací rukojeti. Nikdy nestůjte v
oblasti štípacího klínu.

 Nikdy nestoupejte na stroj.
 Při práci buďte pozorný a soustředěný. Pracujte

s rozvahou. Stroj nepoužívejte:

− jste-li unavený

− jste-li pod vlivem alkoholu, drog či léčiv, která snižují

koncentraci a reakci.

41

 Při práci noste ochranné brýle nebo hledí, ochranu uší,

popř. pracovní rukavice, pracovní boty s ocelovou
špičkou. Pracovní oděv noste bez volných částí a pracujte
bez ozdob, která by mohly být zachyceny pohyblivými
částmi stroje.

 Obsluhující je při práci zodpovědný vůči dalším osobám.
 Děti a mladiství do 18 let nesmějí stroj obsluhovat.
 Nepouštějte děti do pracovního okruhu stroje.
 Nikdy nespouštějte stroj, nachází-li se v jeho blízkosti

další osoba.

 Nenechávejte stroj bez dozoru.
 Udržujte pracoviště v pořádku.Nepořádek může být

příčinou úrazu.

 Nepřetěžujte stroj. Výsledky práce jsou nejlepší pracujete-

li s udanými výkonnostními hodnotami.

 Stroj provozujte pouze s řádně namontovanými

ochrannými prvky a neměňte na stroji nic co by mohlo
ovlivnit bezpečnost práce.

 Stroj neupravujte a jeho části neměňte.
 Stroj nestř

íkejte vodou (nebezpečí úrazu el. proudem).

 Stroj nenechávejte na dešti a stejně tak při dešti

nepracujte.

 Stroj uschovejte na suchém místě a ne v dosahu dětí.
 Stroj vypněte a odpojte od sítě při

− opravách

− údržbě a čištění

− odstraňování poruch

− transportu

− opuštění stroje (i krátkodobě)

 Kontrolujte stroj z hlediska event.poškození:

− před každým započetím práce musí ochranné prvky
být pečlivě prověřeny z hlediska jejich bezvadné
funkce.

− Přezkoušejte, zda některé části stroje nejsou
poškozeny nebo defektní. Veškeré části stroje musí
být správně namontovány a splňovat všechny
podmínky pro bezchybný a bezpečný pr ovoz.

− poškozené bezpečnostní prvky nebo jiné části musí
být prostřednictvím odborné firmy opraveny nebo
vyměněny (není-li uvedeno v návodu jinak).

− poškozené či nečitelné bezpečnostní samolepky na
stroji je třeba vyměnit.

Elektrická bezpečnost

 Provedení přípojného kabelu podl e IEC 60245 (H 07 RN-

F) s průměrem vodičů od nejméně 1,5 mm

2

při délce

kabelu max. do 10 m.

 Nikdy nepoužívejte kabel delší než 10 m. Delší kabely

mohou způsobit výpadek proudu. Motor nedosáhne svého
maximálního výkonu, funkce stroje je redukována.

 Při pokládání přípojného kabelu dbejte na to, aby nebyl

překroucen nebo skřípnut a aby přípojné spojení (vidlice,
zásuvka) nebylo vlhké.

 Nepoužívejte kabel, který není pro připojení určen.

Chraňte kabel před horkem, olejem a ostrými hranami. Při
odpojování vidlice ze zásuvky netahejte za kabel.

 Prodlužovací kabel pravidelně kontrolujte a je-li poškozen

ihned jej vyměňte.

 Nepoužívejte žádné vadné přípojné kabely.

 Ve venkovním prostředí použijte pouze kabel, který je pr o

práci pod širým nebem schválen.

 Nikdy nepoužívejte provizorní připojení el. proudu ke

stroji.

 Ochranné el. prvky nikdy nepřemosťujte nebo nevyřazujte

z provozu.

El.připojení resp. oprava el.částí stroje musí být svěřena

odborné elektrofimě nebo našemu servisní mu středisku.
Dbejte na splnění místních bezpečnostních předpisů a
opatření.

Opravy ostatních částí stroje provádí buď výrobce nebo

jím pověřená firma.

Při výměně částí stroje pou žívejte pouze originální díly.

Použití jiných náhradních dílů může zapřičinit úrazy či
poškození majetku. V těchto případech se výrobce
vzdává veškeré zodpovědnosti.

MMoonnttáážž ppooddssttaavvyy

L Dbejte při montáži pokynů v montážním návodu!

Štípač připojte k síti el.energie teprve až po jeho úplném

sestavení!

Pro montáž je třeba dvou osob.

Demontáž koleček

2 Nejprve odstraňte na obou stranách krytky koleček

(12).

3 Rovněž na obou stranách sejměte pojistný prstenec.
4 Stáhněte obě kolečka (12).

Montáž podstavy

5 Prostrčte střední vzpěru (17) skrz příslušný otvor v

zadní vzpěře (18).

6 Dbejte,aby střední vzpěra o něco (ca. 6 cm)

přesahovala. Vzpěry fixujte šestihrannými šrouby
(M10x25) a tyto utáhněte pouze rukou.

7 Potom nastrčte obě kolečka (12) na osu zadní

vzpěry (18).

8 Kolečka (12) zajistěte pojistnými prstenci.
9 Na obou stranách nasaďte krytky na kolečka (13).

10 Nastrčte střední vzpěru (17) do příslušného otvoru

předních nohou (16).

11 šestihrannými šrouby (M10x25) ji připevněte a

šrouby utáhněte pouze rukou.

12 Nyní je podstava smontována.

42

Posazení štípače na podstavu

13 Druhá osoba musí štípač držet za transportní madlo

(5) ve vertikální poloze.Uvolněte šestihrann é
šrouby(M8x25) u nohou (9).

14 Vyjměte nohy (9).
15 Položte štípač opět na podlahu a nasuňte zadní nohy

(19) na osu štípače.

16 Vyzveděnte štípač spolu se zadními nohami (19) ve

dvou osobách a posaďte jej na podstavu.

17 Nastrčte zadní nohy (19) do příslušných otvorů v

zadní vzpěře (18).

#

18 Nasuňte šestihranné šrouby (M8x25) na obou

stranách otvorem v zadních nohách (19) a utáhněte
pouze rukou.

19 Prostrčte šestihranné šrouby (M8x25) na obou

stranách skrz otvory předních nohou(16) a štípače.
Oba šrouby (M8x25) utáhněte rukou.

20 Našroubujte rukou šestihranné šrouby (M10x25)

opět vlevo i vpravo do zadní vzpěry (18).

21 Jestliže podstava nestojí rovně,uvolněte prostřední

šestihranné šrouby (M10x25),nastavte podstavu
rovně a utáhněte vnitřní šrouby opět pevně.

22 Dotáhněte pevně všechny šestihranné šrouby

(M10x25).

23 24 Dotáhněte pevně všechny šestihranné šrouby

(M8x25).

25 Uvolněte šestihranný šroub s vnitřním osazením

(M6x15) a vyjměte rujkojeť (5).

26 Připevněte rukojeť (5) dodanými šestihrannými

šrouby s vnitřním osazením (M6x50) na přední nohu
(16).

27 Nyní je štípač s podstavou kompletně smontován.

UUmmííssttěěnníí ssttrroojjee

Abyste mohli pracovat pohodlně, postavte stroj na pracovní
plochu vysokou ca. 60 – 75 cm.

Zablokujte kolečka klíny pro znemožnění posunu během
práce.

Dbejte na to,aby pracoviště splňovalo následující podmínky:

− protiskluzová podlaha

− rovná podlaha

− eliminace možnosti klopýtnutí

− dostatek světla

Stroj neprovozujte v blízkosti zemního plynu, benzinových
výparů nebo dalších těkavých látek, které jsou vznětlivé.

UUvveeddeenníí ddoo pprroovvoozzuu

 Ujistěte se, že stroj je kompletně smontován dle předpisů.
 Před uvedením do provozu zkontrolujte:

− přípojný kabel na poškození či defekt (takové kabely
nelze použít).

− poškození přístroje (viz Bezpečnost práce)

− že všechny šrouby jsou řádně dotaženy.

− hydrauliku na únik oleje

L Připojení k síti

 Porovnejte napětí uvedené na typovém štítku stroje

s napětím ve Vaší síti. Stroj připojte na odpovídající napětí
do řádné předpisové zásuvky.

 Použijte kabel s dostatečným průřezem.
 Připojení stroje proveďte přes proudový chránič

s vybavovacím proudem max. 30 mA.

L Jištění: 10 A

Stroj smí být připojen pouze na síť jištěnou
10 A jističem.

L Ovládací tlačítko (11)

Obr. 1

Ovládací tlačítko

Zapnutí

Stiskněte knoflík (11). Motor běží, dokud držíte stisknutý
knoflík (11).

Vypnutí

Knoflík (11) opět uvolněte.

Nepoužívejte žádný stroj, u kterého ovládací tlačítko

řádně nefunguje. Dejte poškozené ovládací tlačítko ihned

opravit nebo vyměnit.

Hydraulika

 Stroj nikdy nespouštějte hrozí-li nebezpečí prostřednictvím

hydraulické kapaliny.

 Ujistěte se, že stroj a pracovní místo je čisté bez olej ovýc h

skvrn.
Nebezpečí uklouznutí a nebezpečí ohně.

 Pravidelně kontrolujte množství hydraulického oleje

v nádrži (viz kapitola o údržbě a péči).

 Obsah nádrže: 3,0 l

43

PPrrááccee ssee ššttííppaaččeemm ppaalliivvoovvééhhoo ddřřeevvaa

uvo

utáhnout

Doplňkové bezpečnostní pokyny

 Štípač obsluhuje pouze 1 osoba.
 Štípač mohou obsluhovat pouze osoby starší 18 let, které

byly dokonale seznámeny s návodem a se všemi
bezpečnostními pokyny.

 Při práci vždy noste ochranu uší, pracovní obuv, ru kavice

a řádný pracovní oblek.

 Nikdy neštípejte špalky, které obsahují cizorodé předměty

(kov).

 Rozštípané špalky představují nebezpečný pracovní

prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu.
Udržujte pracoviště vždy uklizené.

 Při zapnutém stroji nepřibližujt e ruce k pohyblivým částem

stroje. Dodržujte bezpečnou vzdálenost od špalku,
posunovače a štípacího klínu.

 Štípejte jen dřevo, které odpovídá maximální

zpracovávané délce.

 Co mohu štípat?

Velikost štípaného dřeva (špalku).

Délka: max. 520 mm
Průměr: 50 – 250 mm

Průměr špalku je pouze doporučený protože:

− tenké dřevo je obtížné štípat jestliže má více suků nebo
jestliže dřevná vlákna jsou příliš silná.

Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo
rozštípnete snadněji a nebudete mít problémy s častým
„zakousnutím“ dřeva jako u vlhké ho špalku.

Odvzdušnění

Uvolněte odvzdušňovací šroub ca o 3-4 otáčky. Obr. 2

Po skončení práce opět šroub utáhněte.

Odvzdušňovací šroub

Obr. 2

lnit

 Štípání dřeva:

¾ Špalky vkládejte do štípače vždy ve směru vláken dřeva

(vzhledem k posuvu) a naplocho do rámu štípače. Špalek
musí být vodicími postranicemi lože „obejmut“. Obr. 3

Obr. 3

Tvrdé dřevo má sklon k výbušnému prask ání: Zvyšte při

jeho štípání pozoronost!

 Důležité pokyny pro štípání

Příprava:

Připravte ke štípání špalky, které odpovídají předem
uvedeným rozměrům (délka max. 520 mm, průměr od 50 do
250 mm) a dbejte aby špalky byly rovně (kolmo) nařezány.
Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné
nebezpečí.

44

¾ Špalek nikdy nevkládejte do stroje napříč. Obr. 4

Obr. 4

¾ Vždy dbejte na to, aby špalek byl vložen d o stroje po déln ě

a rovně, aby štěp probíhal po vláknech dřeva.

¾ Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním

kroku.

¾ Nikdy špalek v průběhu pracovního kroku neměňte

(neopravovat jeho polohu, nebo jej nahrazovat jiným).

Obsluha

Práce obouruč

1. Zapněte stroj ovládacím tlačítko. Vyčkejte několik sekund
než motor dosáhne svých otáček a než se hydraulika
natlakuje. Obr. 1

2. Stlačte oba ovládací prvky
Î Posunovač špalku zatlačí špalek proti štípacímu klínu.
Špalek bude rozštípnut.

3. Uvolněte ovládací rukojeť a ovládací tlačítko a posunovač
špalku se vrátí zpět do výchozí polohy. Obr. 6

Obr. 5

současně dolů. Obr. 5

Obr. 6

L Nikdy špalek,který zřejmě nelze rozštípnout,nezkoušejte

donutit ke štěpu tím, že budete po dobu více sekund „tlačit“
na ovládací madla. To může vést k poškození motoru.
V takovém případě se pokuste opravit polohu špalku na loži
dřeva a opakujte celý postup znovu. V případě, že špalek je
vskutku nepoddajný, odložte jej.

Jak uvolnit zaklínovaný špalek ve stroji.

1. Uvolněte ovládací rukojeťi, aby mohl posunovač špalku
zajet zpět.

2. Pod zaklíněný špalek vložte dřevěný klín. Vyjeďte znovu
posunovačem dřeva tak,aby tento tlačil na klín.

3. Jestliže se špalek neuvolní, opakujte stejný postup
s větším dřevěným klínem.

Při uvolňování zaklíněného špalku nepoužívejte násilí
(tlučení) a své ruce držte v bezpečné vzdálenosti. Nežádejte
další osobu o pomoc. Nepokoušejte se zaklíněný kmen
uvolnit údery jiného nářadí.Tím byste mohli štípač poškodit.

 Ukončení práce

¾ Dbejte na to, aby posunovač špalků zajel do své výchozí

pozice.

¾ Odpojte stroj od sítě vytažením vidlice ze zásuvky.
¾ Utáhněte opět odvzdušňovací šroub. Obr. 2
¾ Učiňte kroky popsané v kapit ole Údržba a péče.

ÚÚddrržžbbaa aa ppééččee oo ssttrroojj

Před těmito pracemi vždy odpojte stroj od sítě
(vytažením vidlice ze zásuvky).

Při těchto pracech vždy noste ochranné rukavice.

L Dbejte na dodržení následných kroků,aby funkce stroje

byla zachována.

 Po skončení práce stroj řádně vyčistěte.
 Odstraňte veškeré zbytky praskyřice.
 Pístní tyč naolejujte sprejovým olejem.
 Prověřte množství oleje resp. olej vyměňte.

45

Ostření štípacího klínu

Po dlouhotrvající práci nebo při sníženém výkonu je třeba
štípací klín naostřit. To proveďte jemným pilníkem. Obr. 7

Obr. 7

Ostření štípacího
klínu

Obr. 8

Jak zkontrolovat stav oleje?

1. Posunovač špalku musí být zpět ve výchozí poloze.

2. Otočte stroj tak,aby otvor pro olej byl nahoře Obr. 8.
Při tomto kroku je třeba druhé osoby.

3. Vyšroubujte olejovou měrku. Obr. 9. Pozor na těsnění.

4. Očistěte měrku a těsnění.

5. Ćistou měrku vsuňte opět do otvoru až na doraz.

6. Měrku opět vyjměte.

 leží-li hl adina oleje mezi oběma ryskami, je oleje ve

stroji dostatek.

 je-li hladina oleje pod dolní ryskou, je třeba olej

doplnit. Použijte čistý trychtýř.

Dolní ryska Horní ryska

7. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození

jej vyměňte.

8. Zašroubujte měrku opět zpět.

Pozor! Šroub utahujte s citem. Příliš pevné utažení může
poškodit těsnění.

ol. těsnění

Obr. 9

Měrka oleje

Kdy je nutné olej vyměnit?

První olej je třeba vyměnit po 50 pracovních hodinách,
potom každých 250 pracovních hodin nebo min. 1x
ročně.

Výměna oleje:

1. Posunovač špalku ve výchozí poloze.

2. Nádobu (nejméně 4 l obsah) postavte pod stroj.

3. Vyšroubujte měrku oleje(pozor na těsnění).

4. Nakloňte stroj tak,aby olej vytekl do nádoby.

5. Postavte stroj tak,aby otvor měrky byl nahoře. Obr. 8.
Pomoc druhé osoby nutná.

6. Pomocí čistého trychtýře vlijte nový hydraulicky olej (3,0 l).

7. Očistěte měrku a těsnění.

8. Přezkoušejte těsnost. Je-li těsnění poškozeno musí být

vyměněno.

9. Zkontrolujte stav oleje.

10. Zašroubujte měrku zpět. Pozor! Abyste nepoškodili

těsnění či kryt válce, utahujte s citem.

Starého oleje se zbavte dle zákona (sběrné místo).
Je zakázáno starý olej vylévat do půdy či smíchat
s odpadem.

46

L Hydraulický olej

Pro štípač doporučujeme následující hydraulické oleje:

¾ Shell Tellus T22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î objednací čís. 400142 (1 litr)
¾ Mobil DT 11
¾ nebo srovnatelné

Jiné oleje nepoužívejte. Použití jiného oleje negativně
ovlivňuje funkci Štípač palivového dřeva.

NNááhhrraaddnníí ddííllyy

Náhradní díly vyberte podle seznamu a označení.
(str. 145)

Objednávka náhradních dílů

− díly získáte buď u výrobce nebo u vašeho dodavatele.

− Objednávka:

• číslo náhr.dílu

• název náhr.dílu

• potřebný počet

• model

• typ

Příklad: 360354, 1, Štípač palivového dřeva, ASP 5 N-UG

47

MMoožžnnéé ppoorruucchhyy

Závada možná příčina Odstranění

Špalek není rozštípnut (slabý výkon)

Posunovač špalku vyjíždí ne rovně a s
vibracemi

Posunovač špalku nevyjíždí
Motor nefunguje

Průsak oleje na měrce

⇒ špatná poloha špalku
⇒ špalek překračuje rozměry
⇒ štíp. klín nerozštěpuje
⇒ únik oleje

⇒ malý tlak oleje

⇒ použití kabelu přes 10 m nebo kabelu

s malým průřezem vodičů.

⇒ vzduch v systému ⇒ uvolnit odvzdušnění

⇒ závada v hydr. systému ⇒ odb. firma
⇒ závada v el. připojení
⇒ závada příp. kabelu
⇒ vadný motor
⇒ špatné těsnění ⇒ výměna těsnění

⇒ znovu vložit do stroje
⇒ použít dopor. rozměr
⇒ klín naostřit
⇒ vložte pod stroj papír. Zjistíte-li únik,

obraťte se na odbornou firmu.

⇒ kontrola stavu oleje. Jestliže po

doplnění nedojde ke zlepšení, obraťe
se na odbornou firmu.

⇒ použít předepsaný kabel

⇒ kontrola oleje
⇒ nejde-li závada takto odstranit, obraťte

se na odb. firmu.

⇒ kontrola jištění 10 A
⇒ výměna kabelu
⇒ odb. firma

TTeecchhnniicckkáá ddaattaa

Typ ASP 5 N
Model ASP 5 N-UG

Rok výroby viz poslední strana
Síla na klínu 50 kN (5 t) ± 10 %
Hydraulický tlak 20 MPa
Délka špalku max. 520 mm
Průměr špalku 50 - 250 mm
Posun na klín max. 370 mm
Hydraulický olej (max.) 3,0 litru
Výkon motoru P1 = 1500 W (S1)
Připojení 230 V ~ 50 Hz
Rozměry Délka 925 x Šířka 720 x Výška 1005 mm
Hmotnost 48,5 kg

ZZáárruukkaa

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

48

Anvend ikke apparatet, før De har læst be­tjeningsvejledningen, iagttaget de angivne
henvisninger og monteret apparatet som
beskrevet.

Bør opbevares til senere anvendelse.

IInnddhhoolld

EF - Overensstemmelseserklæring 49
Leveringsomfang 49
Beskrivelse af apparatet 49
Symboler på apparatet/ I betjeningsvejledningen 49 / 50
Formålsbestemt anvendelse 50
Uberegnelige risici 50
Sikkert arbejde 50
Montage understel 51
Opstilling 52
Igangsætning 52
Arbejde med brændekløveren 53
Vedligeholdelse og pleje 54
Reservedele 56 / 145
Mulige fejl 57
Tekniske data 57
Garanti 57

EEFF--OOvveerreennsssstteemmmmeellsseesseerrkkllæærriinngg

i henhold til EF-direktiv: 2006/42/EG
ATIKA GmbH & Co.

Schinkelstr. 97, 59227 Ahlen - Germany
erklærer på eget ansvar, at produkt,

Brændekløver ASP 5 N-UG
Seriennummer: 000001 – 020000

stemmer overens med forskrifterne i de ovennævnte EF­direktiver samt med forskrifterne i følgende yder ligere
direktiver: 2004/108/EG, 2006/95/EG

Følgende harmoniserede standarder er anvendt:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Opbevaringssted for den tekniske dokumentation:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
– 59227 Ahlen – Germany

Ahlen, 01.02.2012 A. Pollmeier, direktion

d

LLeevveerriinnggssoommffaanngg

 Efter udpakning skal kartonens indhold kontrolleres med

hensyn til

! fuldstændighed
! evt. transportskader

Reklamationer skal omgående meddeles forhandleren,
leverandøren eller producenten. Senere reklamationer
anerkendes ikke.

• 1 apparateenhed • 1 skruepose

• 1 brugsanvisning • 1 garantierklæring

• 1 monteringsblad • 5 støtter (understel)

BBeesskkrriivveellssee aaff aappppaarraatteett

L Se vedlagt monteringsblad!

1.

1 Stammeskubber
2 Styreplader
3 Kløvekile
4 Udluftningsskrue
5 Transportgreb
6 Stempelstang
7 Oliemålepind
8 Topstykke
9 Fod
10 Elmotor
11 Betjeningsknapper
12 Hjul
13 Hjuldæksel
14 Betjeningshåndtag
15 Sikkerhedsmærkat
16 Ben foran
17 Støtte midt
18 Støtte bag
19 Ben bag

SSyymmbboolleerr ppåå aappppaarraatteet

Før igangsætningen skal
brugsanvisningen og
sikkerhedsforskrifterne læses igennem og
overholdes.

Bær sikkerhedssko under arbejdet for at
beskytte fødderne mod faldende
brændestykker.

Bær beskyttelseshandsker under arbejdet
for at beskytte hænderne mod spån og
splinter.

t

49

L



 1.
 2.
 3.

 …

Bær ansigtsværn under arbejdet for at
beskytte ansigtet mod spåner eller
splinter.

Det er forbudt at fjerne eller ændre
beskyttelses- og sikkerhedsanordninger.

Kun brugeren må opholde si g i maskinens
arbejdsområde. Uvedkommende personer
samt hus- og nyttedyr skal holdes borte fra
farezonen (minimumsafstand 5 m).

Fare for snitsår og klemning; berør aldrig
farlige områder, når kløvekilen bevæger
sig.

Bemærk!
Hold altid øje med stammeskubberens
bevægelse.

Bemærk!
Fjern aldrig manuelt en stamme, som
sidder fast i kilen.

Bemærk!
Før reparations-, vedligeholdelses- og
rengøringsarbejde skal motoren afbrydes
og netstikket trækkes ud.

Stop!
Følg brugsanvisningen. Løsning af
udluftningsskruen

Î Udluftning side 53

SSyymmbboolleerr ii bbrruuggssaannvviissnniinngg

Truende fare eller farlig situation. Ignorering af
disse henvisninger kan medføre kvæstelser eller
materielle skader.

Vigtige henvisninger til saglig korrekt håndtering.
Ignorering af disse henvisninger kan medføre
forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper
Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her
forklares nøjagtigt, hvad De skal gøre.

Læs det vedlagte monteringsblad, når der
refereres til billednummeret i teksten.

FFoorrmmåållssbbeesstteemmtt aannvveennddeellssee

 Brændekløveren må kun anvendes til kløvning af træ.
 Brændekløveren er kun beregnet og egnet til privatbrug til

hus og hobby.

 Kun lige afskåret træ egner sig til brændekløveren.
 Metaldele (søm, tråd osv.) skal under alle omstændigheder

fjernes fra træet, som skal kløves.

 Ethvert derudover gående brug gælder som ukorrekt

anvendelse. For heraf resulterende skader overtager
producenten intet ansvar - risikoen overtages en e og alen e
af brugeren.

UUbbeerreeggnneelliiggee rriissiiccii

Også ved formålsbestemt anvendelse kan der endnu
bestå uberegnelige risici på trods af overholdelse af alle
gældende sikkerhedsbestemmelser på grund af
konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, når både
"Sikkerhedshenvisninger" og "Formålsbestemt anvendelse
samt driftsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- o g
materielle skader.

 Ignorering eller tilsidesættelse af sikkerhedsfor-

anstaltninger kan resultere i tilskadekomst af bruger eller
beskadigelse af materielle ting.

 Fare på grund af strøm ved anvendelse af ukorrekte

eltilslutningskabler.

 Berøring af spændingsførende dele ved åbnede elektriske

komponenter.

 Brand og glidefare pga. udløbende hydraulikvæsk er.
Derudover kan der på trods af alle tr ufne forholdsregler bestå

ikke tydelige uberegnelige risici.

SSiikkkkeerrtt aarrbbeejjddee

Læs og iagttag før igangsætning af dette produkt

følgende henvisninger og Deres brancheforenings
forskrifter om ulykkesforebyggelse hhv. de gyldige
sikkerhedsbestemmelser i det pågældende land for at
beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisningerne videre til alle personer,

L

der arbejder med apparatet.
Opbevar disse sikkerhedshenvisninger på et sikkert

L

sted.

 Gør Dem kendt med apparatet før brug ved hjælp af

betjeningsvejledningen.

 Anvend apparatet ikke til formål, som det ikke er beregnet

til (se "Formålsbestemt anvendelse" og "Arbejde med
brændekløveren").

 Sørg for en stabil kropsstilling og hold hele tiden

balancen.

50

 Indtag en arbejdsstilling, som er bag skubberen i

betjeningshåndtagenes område. Stå aldrig i kløvekilens
område.

 Stå aldrig på maskin en.
 Vær forsigtig. Vær opmærksom på arbejdet. Påbegynd

arbejdet varsomt. Anvend maskinen ikke:

− når du er træt.

− under påvirkning af narkotika, alkohol ell er lægemidler,

som kan have indflydelse på din dømmekraft.

 Bær underarbejdet

− beskyttelsesbriller eller ansigtsskærm

− arbejdshandsker

− evt. høreværn

− sikkerhedssko med stålkapper

 Anvend egnet arbejdstøj:

− intet løstsiddende tøj eller smykker (de kan gribes af
bevægelige dele)

 Brugeren er ansvarlig over for tredjemænd i apparatets

arbejdsområde.

 Børn og unge under 18 år må ikke betjene maskinen.

 Børn må ikke komme i nærheden af apparatet.
 Anvend aldrig apparatet, mens uimplicerede personer

er i nærheden.

 Apparat må aldrig være uden opsyn.
 Hold arbejdsområdet i orden! Uorden kan resultere i

ulykker.

 Overbelast ikke apparatet! De arbejder bedre og mere

sikkert i det angivne effektområde.

 Apparatet må kun anvendes med komplette og korrekt

anbragte sikkerhedsindretninger og der må ikke ændres
noget på apparatet, som kan påvirke sikkerheden.

 Apparatets værktøj eller dele må ikke ændres.
 Spul ikke apparatet med vand (farekilde elektrisk strøm).
 Apparatet må ikke stå ude i regn og der må ikke arbejdes

i regnvejr.

 Opbevar det kun på et tørt sted uden for børns

rækkevidde.

 Sluk for apparatet og træk netstikket ud af stikkontakten

ved:

− Reparationsarbejde

− Vedligeholdelses- og rengøringsarbejde

− Afhjælpning af fejl

− Transport

− Når apparatet forlades (også ved kortvarige

afbrydelser)

 Kontrol af apparatet for eventuelle beskadigelser:

− Før yderligere brug af apparatet skal

sikkerhedsindretningerne omhyggeligt kontrolleres
med hensyn til deres upåklagelige og tiltæ nkte funktion.

− Kontroller, om dele er beskadigede eller defekte.

Samtlige dele skal være rigtigt monterede og alle
betingelser være opfyldt for at sikre upåklagelig drift.

− Beskadigede sikkerhedsindretninger og dele skal

repareres eller udskiftes fagligt korrekt af et autoriseret
værksted så vidt ikke angivet på anden måde i
brugsanvisningen.

− Beskadigede eller ikke læsbare

sikkerhedsmærkater skal erstattes.

Elektrisk sikkerhed

 Udførelse af tilslutningsledningen iht. IEC 60245 (H 07

RN-F) med et tværsnit af korerne på mindst
⇒ 1,5 mm² ved en kabellængde til max. 10 m

 Anvend aldrig tilslutningsledninger over 10 m. Længere

tilslutningsledninger forårsager spændingsfald. Motoren
opnår ikke mere sin maksimale effekt, maskinfunktionen
reduceres.

 Ved trækning af tilslutningskablerne skal De være

opmærksom på, at disse ikke klemmes inde, bøjes, og at
stikforbindelsen ikke bliver våd.

 Anvend ikke kablet til formål, som det ikke er beregnet til.

Beskyt kablet mod varme, olie og skarpe kanter. Anvend

kablet ikke til at trække stikket ud af stikkontakten.

 Kontroller forlængerledningen regelmæssigt og udskift i

tilfælde af beskadigelser.

 Anvend ingen defekte tilslutningskabler.
 Anvend udendørs kun de hertil tilladte og tilsvarende

markerede forlængerledninger.

 Anvend ingen provisoriske eltilslutninger.
 Sikkerhedsindretninger må aldrig suspenderes eller

sættes ud af drift.

Den elektriske tilslutning hhv. reparationer på

apparatets elektriske dele må kun udføres af en
autoriseret elektriker eller en af vore serviceafdelinger.
Lokale forskrifter især i henseende til
beskyttelsesforanstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades

udføre af producenten hhv. en af hans
serviceafdelinger.

Anvend kun originalreserve-, tilbehørs- og ekstra

tilbehørsdele. Gennem anvendelse af andre
reservedele og andet tilbeh ør kan der opstå ulykker for
brugeren. For heraf resulterende skader overtager
producenten intet ansvar.

MMoonnttaaggee uunnddeerrsstteell

L Se vedlagt monteringsblad!

Brændekløveren må først forbindes med strømnettet

efter den er fuldstændig samlet.

Montagen skal udføres af to personer!

Afmontering af hjul
2 Fjern hjuldækslet (13) fra hjulene (12) på begge sider.

3 Fjern også låseringen på begge

sider.

4 Træk hjulene (12) af akselen.

51

Montering af understel
5 Stik den midterste støtte (17) gennem den passende

åbning på den bageste støtte (18).

6 Sørg for at den midterste støtte (ca. 6 cm) står lidt

over. Skru sekskantskruen (M10x25) håndf ast i for at
fiksere støtterne.

7 Som næste trin sættes hjulene (12) på begge sider på

den bageste støttes aksel (18).

8 Lås hjulene (12) ved hjælp af låseringene.
9 Sæt hjulkapslerne på begge sider (13).

10 Stik den midterste støtte (17) gennem den passende

åbning på den forreste støtte (16).

11 Skru sekskantskruen (M10x25) håndfast i for at

fiksere støtterne.

12 Understellet er nu monteret.

Montage af brændekløver på understellet

13 Den anden person skal holde brændekløveren i lodret

position på transportgrebet (5) Løsn
sekskantmøtrikkerne (M8x25) på foden (9).

14 Fjern foden (9).
15 Læg brændekløveren på gulvet igen og skub de

bageste ben (19) på brændekløverens aksel.

16 Løft brændekløveren med de bageste ben (19) med

to personer og sæt den på stellet.

17 Stik de bagest e ben (19) ind i de passende åbni nger

på den bageste støtte (18). Kontroller at
brændekløveren foran ligger fast på de forreste ben
(16).

18 Stik sekskantskruen (M8x25) på begge sider gennem

hullet i de bageste ben (19) på brændekløveren og
spænd dem håndfast.

19 Stik de to sekskantskruer (M8x25) på begge sider

gennem hullerne på det forreste ben (16) og på
brændekløveren. Spænd de to sekskantskruer
(M8x25) ligeledes først håndfast.

20 Spænd sekskantskruerne (M10x25) håndfast ind i de

bageste støtter på højre og venstre side.

21 Hvis understellet ikke står lige, løsn den midterste

umbracoskrue (M10x25) på den bageste støtte (18)
juster understellet til det står lige og spænd
sekskantskruen (M10x25) igen.

22 Spænd nu alle sekskantskruer (M10x25).
23 24 Spænd alle sekskantskruer (M8x25).

25 Løsn de indvendige sekskantskruer (M6x15) og tag

håndgrebet (5) af.

52

26 Fastgør håndgrebet (5) ved hjælp af de medfølgende

indvendige sekskantskruer (M6x50) på forreste ben
(16).

27 Brændekløveren med understellet er nu komplet

monteret.

OOppssttiilllliinngg

Hvis apparatet anvendes uden stel, for en bekvem
arbejdsstilling, stil brændekløveren på en 60 - 75 cm hø j
arbejdsflade.

Hjulene skal blokeres med kiler for at undgå, at maskinen
ruller væk under brug.

Kontroller, at arbejdsområdet opfylder følgende betingelser:

− skridsikkert

− plant

− fri for farer med hensyn til at snuble

− tilstrækkeligt lys

Anvend ikke maskinen i nærheden af biogas, benzinrender
eller andre let brændbare materialer.

IIggaannggssæættnniinngg

 Kontroller, at apparatet er monteret komplet og efter

reglementerne.

 Kontroller før hver brug:

− Tilslutningskablerne med hensyn til defekte områder

(revner, snit o.l.)

Anvend ingen defekte kabler.

− Eventuelle beskadigelser (se "Sikkert ar bejde")

− Om alle skruer er strammede.

− hydraulikken for lækager

L Nettilslutning

 Sammenlign på apparatets mærkeplade den angivne

spænding med netspændingen og tilslut apparatet til en
tilsvarende og korrekte stikkontakt.

 Anvend forlængerledninger med tilstrækkeligt tværsnit.
 Tilslut maskinen via et FI-relæ (fejlstrømsrelæ) på 30 mA.

L Sikring: 10 A

L Betjeningsknapper (11)

Ill. 1

Betjenings

knapper

Tænd

Tryk den knap (11). Motoren kører så længe den knap (11)
holdes nede.

Sluk

Slip den knap (11) igen.

Brug apparatet ikke, hvis dens betjeningsknapper ikke
fungerer korrekt. Beskadigede betjeningsknapper skal
omgående repareres eller udskiftes.

Hydraulik

 Anvend aldrig maskinen, når der består fare på grund af

hydraulikvæske.

 Kontroller, at maskinen og arbejdsområdet er rent og frit for

oliepøle.

Glide- og brandfare!

 Kontroller regelmæssigt, om der er nok hydraulikolie i

beholderen (se Vedligeholdelse og pleje)

 Indhold: 3,0 liter

 Særlige henvisninger til kløvning:

 Forberedelser:

Forbered træet, der skal kløves, til de maksimale størrelser
(520 mm lang, ∅ 50 – 250 mm), som må forarbejdes, og
kontroller, at træet er skåret lige.
Anbring træet således ved brændekløveren, at du ikke
kommer i fare (fare for at snuble).

Udluftning

Løsn udluftningsskruen 3 - 4 omdrejninger - ill. 2.
Stram først igen skruen, når arbejdet er afsluttet.

Udluftningsskrue

Ill. 2

løsning

stramning

L

AArrbbeejjddee mmeedd bbrræænnddeekklløøvveerreenn

L

Ekstra SIKKERHEDSHENVISNINGER

 Brændekløveren må kun betjenes af én person.
 Kun personer over 18 år, som har læst og forstået

brugsanvisningen, må betjene maskinen.

 Anvend beskyttelsesudstyret (beskyttelsesansigtsskærm,

handsker, sikkerhedssko) for at beskytte dig mod mulige
kvæstelser.

 Kløv aldrig stammer, som indeholder søm, metaltråde elle r

andre genstande.

 Træ og træspåner, der allerede er blevet kløvet, u dgør et

farligt arbejdsområde. Der er fare for at snuble, glide el ler
falde. Arbejdsområdet skal altid være ryddet op.
Læg aldrig hænderne på maskinens bevægeli ge dele, når



den er i gang. Overhold en sikkerhedsafstand til
træstamme, skubber og kløvekile for at be skytte hæ nderne
mod kvæstelser.

 Kløv kun træ der svarer til maks. arbejdslængde.

 Hvad kan jeg kløve?

 Kløvning af træ:
¾ Læg stammerne altid i træets fiberretning og fladt på

brændekløverens hovedramme. Stammen skal omsl uttes
af styrepladerne - ill. 3.

Ill. 3

Stammernes størrelse, der må kløves

Trælængde: max. 520 mm
Trædiameter: 50 – 250 mm

Trædiameteren er en anbefalet referenceværdi, fordi:

− tyndt træ kan være vanskeligt at kløve, hvis det har

knasthuller eller fibrene er for stærke.

Forarbejd ingen grønne træstammer. Det er meget nemmere
at kløve tørre, oplagrede træstammer. Disse hænger ikke så tit
fast i maskinen som grønt (vådt) træ.

Hårdttræ kan nemt revne. Vær ekstra forstigtig!

53

¾ Læg aldrig stammen på skrå på hovedrammen - ill. 4.

Ill. 4

Ill. 6

¾ Kontroller altid, at kløvekilen og stammeskubberen kan

holde stammeenderne lodret.

¾ Kløv aldrig to stammer i én arbejdsgang.
¾ Læg ikke mere træ på og udskift ikke træ under

arbejdsprocessen.

Betjening

Tohåndsbetjening

1. Tryk på betjeningsknapper på elmotoren. Vent et par

sekunder, indtil motoren har nået sin sluthastighed og
trykket i hydraulikpumpen er oprettet - ill. 1.

2. Tryk samtidigt betjeningshåndtaget nedad - ill. 5.

Î Stammeskubberen presser stammen mod kløvekilen.

Stammen kløves.

3. Slip betjeningshåndtaget og betjeningsknapper; stammes-

kubberen kører tilbage til sin udgangsposition - ill. 6.

Ill. 5

L Fremtving aldrig kløvning af en stamm e ved at opretho lde

fremføringen i flere sekunder. Dette kan medføre skader på
maskinen.
Anbring stammen igen på hovedrammen og gentag
kløvningen eller læg stammen til side.

Hvordan løsnes en fastsiddende stamme?

1. Slip betjeningshåndtaget og betjeningsknapper, således at
stammeskyderen kan køre tilbage.

2. Læg en trækile under stammen, kør stammeskubberen
frem for at den kan presse kilen ind under den
fastsiddende stamme.

3. Gentag denne proces med større kiler, hvis stammen ikke
løsner sig.

fastsiddende stamme og hænder må heller ikke komme i
nærheden af den.
Spørg ikke en ekstra person om hjælp.
Forsøg ikke at løsne stammen gennem slag med et værktøj.
Dette kan medføre en beskadigelse af apparatet.

 Arbejdsslut:

¾ Sørg for at stammeskyderen er kørt tilbage til

udgangsposition.

¾ Træk derefter netstikket ud.
¾ Skru udluftningsskruen fast igen - ill. 2.
¾ Følg vedligeholdelses- og plejehenvisningerne.

Under løsningen må der aldrig bankes på den

54

VVeeddlliiggeehhoollddeellssee oogg pplleejjee

Træk netstikket ud før vedligeholdelses- og
rengøringsarbejde.

Bær sikkerhedshandsker for at undgå skader på

hænderne.

L Iagttag følgende for at opretholde brændekløverens

funktionsdygtighed:

 Rengør maskinen grundigt efter afslutning af arbejdet.
 Fjern harpiksrester.

 Smør stempelstangen regelmæssigt med en miljøvenlig

sprayolie.

 Kontroller oliestanden resp. udskift olien.

Skærpning af kløvekile

Skærp kløvekilen med en fin fil efter længere driftstid eller ved
reduceret kløveydelse (fjernelse af grater) iIl. 7.

Ill. 7

Skærpning af
kant

Ill. 8

Hvordan kontrolleres oliestanden?

1. Stammeskubberen skal være kørt tilbage til
udgangspositionen.

2. Kip brændekløveren således, at påfyldningsåbningen er

opad iIl. 8.

er en ekstra person nødvendig.

3. Skru oliemålepinden ud - ill. 9. Vær opmærksom på
olietætningen under udtagningen.

4. Rengør oliemålepinden og olietætningen.

5. Før målepinden igen ind i åbningen til stoppet.

Til oprejsning og fastholdelse af brændekløveren

6. Træk oliemålepind en ud ig en.

 Når oliestanden er mellem de to markeringer, er der

nok olie i beholderen.

 Hvis oliestanden er under den nederste markering sk al

der efterfyldes olie ved hjælp af en ren tragt.
nederste markering øverste markering

7. Kontroller olietætningen. Udskift den i tilfælde af

beskadigelser.

8. Skru oliemålepinden fast igen.

Bemærk! Stram ikke skruen for fast for at undgå
beskadigelser på olietætningen og i topstykkets gevind.

Olietætning

Ill. 9

Oliemålepind

Hvornår skal olien udskiftes?

Første olieskift efter 50 driftstimer, derefter alle 250
driftstimer.

Udskiftning:

1. Stammeskubberen skal være kørt tilbage til
udgangspositionen.

2. Stil en beholder, som kan rumme mindst 4 liter olie, under
brændekløveren.

3. Skru oliemålepinden ud. Vær opmærksom på

olietætningen under udtagningen.

4. Kip derefter maskinen for at hælde olien ned i beholderen.

5. Kip derefter brændekløveren således, at
påfyldningsåbningen er opad - ill. 8.

Til oprejsning og fasthold else af brændekløveren er

en ekstra person nødvendig.

6. Påfyld ny hydraulikolie (3,0 liter) ved hjælp af en ren tragt.

7. Rengør oliemålepinden og olietætningen.

8. Kontroller olietætningen. Udskift den i tilfælde af

beskadigelser.

9. Kontroller olie nive au et.

10. Skru oliemålepinden fast igen.
Bemærk! Stram ikke skruen for fast for at undgå
beskadigelser på olietætningen og i topstykkets gevind.

Bortskaf spildolien efter forskrifterne (lokal
modtagestation for spildolie). Det er forbudt at lede
spildolie ned i jorden eller at blande den med normal
affald.

55

L Hydraulikolie

Til brændekløver anbefaler vi følgende hydrau likolier:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î bestillings-nr. 400142 (1 liter)
¾ Mobil DTE 11
¾ eller olie af samme kvalitet.

Anvend ingen andre oliesorter. Brug af andre oliesorter
har indflydelse på brændekløver funktion.

RReesseerrvveeddeellee

Reservedelene fremgår af reservedelstegningen (side 145)
Bestilling af reservedele:

− Leverandør er producenten eller forhandleren

− Nødvendige oplysninger ved bestillingen:

• Reservedelsnr.

• Reservedelens betegnelse

• Ønsket styktal

• Model

• Typ

Eksempel: 360354, 1, Brændekløver, ASP 5 N-UG

56

MMuulliiggee ffeejjll

Problem Mulig årsag Afhjælpning

Stammen kløves ikke
(for lav kløveydelse)

Stammeskubberen kører usikkert eller
med stærke vibrationer

Stammeskubberen kører ikke ud
Motoren starter ikke

Olielækage på oliemålepinden

⇒ Stammen er ikke placeret korrekt
⇒ Stammen overskrider de tilladte

størrelser eller træet er for hårdt for
maskinen

⇒ Kløvekile kløver ikke
⇒ Olielækage

⇒ Hydrauliktryk for lavt

⇒ Forkert tilslutningsledning (længere

end 10 m eller for småt koretværsnit)

⇒ Luft i kredsløbet ⇒ Udluftningsskruen åbnes.

⇒ Hydraulikpumpe defekt ⇒ Kontakt prod uc ent en til afhj æl pnin g a f
⇒ Netspænding mangler

⇒ Tilslutningskabel er defekt
⇒ Elmotor er defekt

⇒ Olietætning utæt ved oliemålepinden ⇒ Udskift olietætningen.

⇒ Anbring stammen på ny
⇒ Afkort stammen til de tilladte

størrelser

⇒ Skærp kløvekilen, og kontroller den

for grater og kærve

⇒ Læg et stykke karton under

brændekløveren for at finde lækagen.
Kontakt producenten til afhjælpn ing af
problemet.

⇒ Kontroller oliestanden; efterfyld om

nødvendigt olie.

Hvis problemet ikke kan afhjælpes,
kontakt producenten.

⇒ Anvend den rigtige tilslutningsledning.

⇒ Kontroller oliestanden; efterfyld om

nødvendigt olie.

Hvis problemet ikke kan afhjælpes,
kontakt producenten.

problemet.

⇒ Kontroller sikringen (10 A)
⇒ Udskift tilslutningskablet eller lad det

efterse af en elektriker.

⇒ Kontakt prod uc ent en til afhj æl pnin g a f

problemet.

TTeekknniisskkee ddaattaa

Typ ASP 5 N
Model ASP 5 N-UG

Produktionsår se sidste side
Kløvetryk 50 kN (5 t) ± 10 %
Hydrauliktryk 20 MPa
Trælængde max. 520 mm
Trædiameter 50 - 250 mm
Kløvelængde max. 370 mm
Hydraulikolie (max.) 3,0 liter
Elmotoreffekt P1 = 1500 W (S1)
Tilslutning 230 V ~ 50 Hz
Dimensioner længde 925 x bredde 720 x højde 1005 mm
Vægt 48,5 kg

GGaarraannttii

Vi henviser til vedlagte garantierklærin g.

57

Älä ota laitetta käyttöön, ennenkuin olet

•

•

•

lukenut sen käyttöohjeen, huomioinut kaikki
huomautukset ja asentanut laitteen
kuvatulla tavalla.

Säilytettävä tulevaa käyttlö varten.

SSiissäällttöö

EU-yhdenmukaisuusselvitys 58
Toimituksen osat 58
Laitteen kuvaus 58
Laitteen / käyttöohje symbolit 58 / 59
Käyttötarkoitus 59
Jäännösriskit 59
Turvallinen työskentely 59
Runkotelineen asennus 60
Pystytys 61
Käyttöönotto 61
Työskentely polttopuun halkaisukoneella 62
Huolto ja Puhdistus 63
Varaosat 65 / 145
Mahdolliset häiriöt 66
Tekniset tiedot 66
Takuuehdot 66

EEUU--yyhhddeennmmuukkaaiissuuuusssseellvviittyyss

EU-direktiivin 2006/42/EY mukaan
ATIKA GmbH & Co.

Schinkelstr. 97, 59227 Ahlen - Germany
vakuutamme yksinvastuullisina, että tuotteet

Polttopuun halkaisukone ASP 5 N-UG

Sarjanumero: 000001 – 020000
on yhdenmukainen ylämainittujen EY-direktii vien määräysten

kanssa sekä seuraavien direktiivie n määräysten kanssa:

2004/108/EY, 2006/95/EY
Seuraavia harmonisoituja normeja on käytetty:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Teknisten asiakirjojen säilytys:

ATIKA GmbH & Co. KG – Technisches Büro – Sc hinkelstr. 97
– 59227 Ahlen – Germany

TTooiimmiittuukksseenn oossaatt

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen
! tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai
valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei
hyväksytä.

1 Laiteyksikkö • 1 Ruuvipussi
1 Käyttöohje • 1 Takuuselvitys
1 Asennusohje • 5 Tukea (runkoteline)

Laitteen kuvaus

L Huomioi mukana oleva asennusohje!

1.

1 Tukin työntäjä
2 Tukin ohjauspellit
3 Halkaisukiila
4 Ilmanpoistoruuvi
5 Kuljetuskahva
6 Männänvarsi
7 Öljynmittatikku
8 Sylinterikansi
9 Tukijalka
10 Sähkömoottori
11 Ohjauspainike
12 Pyörä
13 Pyöräkapseli
14 Käyttökahva
15 Turvallisuustarra
16 Etummainen tukijalka
17 Keskimmäinen tuki
18 Takimmainen tuki
19 Takimmaiset tukijalat

LLaaiitttteeeenn ssyymmbboolliitt

Lue ja huomioi käyttöohje ja
turvallisuusoh-jeet ennen laitteen
käyttöönotto.

Pidä työskentelyssä turvakenkiä jalkojen
suojaamiseksi putoavilta tukeilta.

Käytä työskentelyssä suojakäsineitä
käsien suojaamiseksi lastuilta ja säleiltä.

Ahlen, 01.02.2012 A. Pollmeier, Toimitusjohtaja

58

Käytä työskentelyssä silmäsuojusta
kasvon suojaamiseksi lastuilta ja säleiltä.

Suoja- ja turvalaitteiden poistaminen tai
muuttaminen on kielletty.

Vain käyttäjä saa seistä koneen
työympäristössä. Asiattomat henkilöt sekä
koti- ja muut eläimet on pidettävä loitolla
vaara-alueelta (vähimmäisetäisyys 5 m).

Leikkuu- ja puristusvaara; älä koskaan
koske vaaralliseen alueeseen kun
halkaisukiila liikkuu.

Huomio! Liikkuvat koneenosat!
Huomioi aina tukin työntäjän liike.

Huomio!
Älä koskaan poista käsin kiilaan
jumittunutta tukkia.

Huomio!
Pysäytä moottori ja vedä virtapistoke irti
ennen korjaus-, huolto- ja puhdistustöitä.

Seis!
Huomioi käyttöohje.

Löysää ilmanpoistoruuvia!
Î Ilmanpoisto sivu 62

KKääyyttttööoohhjjeeeenn ssyymmbboolliitttt

Uhkaava vaara tai vaarallinen tilanne. Näiden
ohjeiden laiminlyönti voi aiheuttaa vammoja tai
aineellisia vahinkoja.

L



 1.
 2.
 3.

 …

 Polttopuun halkaisukone soveltuu vain puun
 Polttopuun halkaisukone soveltuu vain yksityiskäyttöön

Tärkeitä ohjeita asianmukaista käyttöä varten.
Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua
käyttämään kaikkia toimintoja par haalla mahdollisella
tavalla.

Asennus, käyttö ja huolto. Tässä selitetään
tarkalleen, mitä sinun tulee tehdä

Katso mukana olevasta asennus- ja
käyttölehtisestä tekstissä mainitut kuvat.

KKääyyttttööttaarrkkooiittuuss

halkaisemiseen.
pihalla ja puutarhassa.

 Vain suoraksi katkaistu puu sopii työstettäväksi

halkaisukoneella.

 Metalliosat (naulat, langat ym.) on ehdottomasti

poistettava halkaistavasta puusta.

 Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten

mukaista käyttöä. Valmistaja ei vastaa mistään näistä
syistä aiheutuneista vahingoista - käyttäjä vastaa niistä
kokonaan itse.

JJäääännnnöössrriisskkiitt

Myös määräystenmukaisessa käytössä voi,
asianomaisten turvallisuusmääräysten noudattamisesta
huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen
määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla
"turvallisuusohjeet" ja "käyttötarkoitus" se kä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden
vahingoittumisen ja vaurioiden riskiä.

 Turvallisuustoimenpiteiden sivuuttaminen voi johtaa

käyttäjän loukkaantumiseen tai omaisuuden
vaurioitumiseen.

 Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtaviin osiin koskeminen rakenteen

sähköisten osien ollessa auki.

 Ulosvaluva hydrauliikkaneste muodostaa tulipalo- ja

liukastumisvaaran.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten
jäännösriskien vaara.

TTuurrvvaalllliinneenn ttyyöösskkeenntteellyy

Lue ja huomioi ennen tämän tuotteen käyttöönottoa

seuraavat ohjeet ja ammattiyhdistyksen antamat
tapaturmantorjuntamääräykset tai kulloisenkin maan
voimassaolevat turvallisuusmääräykset, voidaksesi
suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien

L

luettavaksi.
Säilytä nämä turvallisuusohjeet hyvin.

L

 Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.
 Älä käytä laitetta muihin kuin vain sille määrättyihin

tarkoituksiin (katso kohdat käyttötarkoitus ja „Työskentely
polttopuun halkaisukoneella“).

 Huolehdi tukevasta asennosta ja pidä itsesi koko ajan

tasapainossa.

 Seiso työskentely n aikana työntäjän takana käyttökahva n

alueella. Älä koskaan seiso halkaisukiilan alueella.

 Älä koskaan seiso koneen päällä.

 Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet.

Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai
olet huumeen, alkoholin tai lääkk een vaikutuksen alainen.

59

Varomattomuuden hetki laitteen käytössä voi johtaa
vakaviin loukkaantumisiin.

 Käytä työskentelyssä:

− suojalaseja tai suojanaamaria

− työkäsineitä

− mahd. kuulosuojaimia

− teräskärkisiä turvakenkiä

 Käytä sopivaa työvaatetusta:

− ei väljiä vaatteita tai koruja (ne voivat tarttua liikkuviin
osiin)

 Laitteen käyttäjä on vastuussa muiden käyttöpaikan

läheisyydessä oleskelevien turvallisuu d esta.

 Alle 18-vuotiaat eivät saa käyttää konetta.

 Pidä lapset loitolla laitteesta.
 Älä koskaan ota laitetta käyttöön, kun sen lähellä on

asiattomia henkilöitä.

 Älä jätä laitetta seisomaan ilman valvontaa.

 Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa

tapaturmiin.

 Älä ylikuormita laitetta! On olemassa vaara, että sahanter ä

tarttuu hallitsemattomasti yksittäiskappaleihin.

 Käytä laitetta vain kaikkien suojavar usteiden ollessa oik ein

kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka
haittaavat turvallisuutta.

 Älä muuta laitetta tai laitteen osia.
 Älä koskaan jätä laitetta päällekytketyksi, kun se on

kyljellään. Laite on suunniteltu käytettäväksi ainoastaan
pystyasennossa..

 Älä ruiskuta laitetta vedellä. (vaara sähkövir rasta).
 Älä jätä konetta sateeseen tai työskentele sateessa.
 Säilytä konetta vain kuivassa paikassa lasten

ulottumattomissa.

 Sammuta laite ja vedä verkkopistoke pistorasiasta.

− korjaustöissä

− huolto- ja puhdistustöissä

− häiriöiden poistossa

− kun tarkistetaan liitäntäjohtoa, onko johto

kiertynyt tai vaurioitunut

− kuljetus

− laitteelta poistuttaessa (myös

lyhytaikaisesti)

 Tarkasta laitteen mahdolliset vauriot:

− Tarkasta huolellisesti ennen seuraavaa käyttöä

suojavarusteiden moitteeton ja tarkoituksen­mukainen kunto.

− Tarkista, toimivatko kaikki liikkuvat osat
moitteettomasti, ja etteivät osat ole jumittuneet tai
vaurioituneet. Kaikkien osien täytyy olla asennettu
oikein ja täyttää kaikki määräykset jotta sahan
moitteeton toiminta varmistetaan.

− Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai

vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai
valmistajan) kautta, jos ei toisin ilmoitettu
käyttöohjeessa.

− Vaurioituneet tai lukukelvottomat turvallisuusetiketit on

korvattava uusilla.

Sähköturvallisuus

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka

johtimen poikkileikkaus on vähintään

- 1,5 mm² yli 10 m kaapelipituudelle asti

 Älä koskaan käytä yli 10 m pitkiä liitäntäjohtoja. Pitkät

liitäntäjohdot muodostavat jännitehäviön. Moottori ei
saavuta enää maksimaalista tehoaan, koneen toiminta
heikentyy.

 Liitäntäjohtojen asennuk sessa on huomi oitava, että johtoj a

ei litistetä, taivuteta eikä pistokeliitin ole märkä.

 Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa

johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä
johdosta pistokkeen irrottamiseksi pistorasiasta.

 Tarkasta pidennysjohdon kunto säännöllisesti ja hanki

uusi, mikäli se on vaurioitunut.

 Älä liitä vaurioitunutta johtoa verkkoon. Älä kosketa

vaurioitunutta johtoa ennen kun se on irroitettu verkosta.
Vaurioitunut johto voi aiheuttaa kosketuksen
sähköäjohtaviin osiin.

 Älä käytä viallisia liitäntäj ohtoja.
 Käytä ulkona vain tarkoituksenmukaisia sallittuja ja

vastaavasti merkittyjä pidennysjohtoja.

 Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa

käyttää.

 Suojalaitteita ei saa koskaan ohittaa tai ottaa pois

käytöstä.

Sähköisten osien sähköliitäntä tai korjaukset on

annettava toimiluvan saaneen sähkömiehen tai meidän
asiakaspalvelumme suoritettavaksi. Paikallisia
määräyksiä, erityisesti suojatoimenpiteitä on
noudatettava.

Laitteen muiden osien korjaukset on annettava

valmistajan tai sen asiakaspalvelun su oritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja

erityislisävarusteita. Muiden varaosi en ja lisävarusteiden
käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei
vastaa tällaisten varusteiden aiheuttamista vahingoista.

RRuunnkkootteelliinneeeenn aasseennnnuuss

L Huomioi mukana oleva asennusohje!

Liitä halkaisukone vasta

täydellisen kokoonpanon jälke en sähköverkkoon.

Asennukseen tarvitaan kaksi henkilöä.

Pyörien purku

2 Poista molempien pyörien (12) suojakapselit (13).

3 Poista myös molemmilta puolilta

lukitusrengas.

4 Vedä pyörät (12) akselista.

60

Runkotelineen asennus
5 Työnnä keskimmäinen tuki (17) takimmaisen tuen

sopivan aukon läpi (18).

6 Huomioi, että keskimmäinen tuki tulee vähän yli (n. 6

cm). Ruuvaa kuusioruuvi (M10x25) käsin ki inni tukie n
kiinnittämiseksi.

7 Työnnä seuraavaksi pyörät ( 12) molemmille puolille,

takimmaisen tuen (18) akseliin.

8 Varmista pyörät (12) lukitusrenkaiden avulla.

9 Aseta molemmille puolille suojakapselit (13).
10 Työnnä keskimmäinen tuki (17) etummaisen tukijal an

sopivan aukon läpi (16).

11 Ruuvaa kuusioruuvi (M10x25) käsin kiinni tukien

kiinnittämiseksi.

12 Runkotelin e on nyt asennettu.

Polttopuun halkaisukoneen asennus runkotelineeseen

13 Tois en he nki lö on pidettä vä h alkais uk on etta

vaakasuorassa kuljetuskahvasta (5). Löysää tukijalan
(9) kuusiokoloruuvia (M8x25).

14 Poista tukijalka (9).
15 Aseta polttopuun halkaisukone taas maahan ja

työnnä takimmaiset tukijalat (19) halkaisukoneen
akseliin.

16 Nosta toisen henkilön avulla po lttopuun

halkaisukonetta takimmaisista tukijaloista (19) ja
aseta se runkotelineen päälle.

17 Työnnä takimmaiset tukijalat (19) takimmaisen tuen

sopivaan aukoon (18). Huomioi, että polttopuun
halkaisukone on edestä tukevasti etummaisen
tukijalan(16) päällä!

18 Työnnä kuusioruuvi (M8x25) molemmilta puolilta

halkaisukoneen takimmaisten tukijalkojen (19) reiän
läpi ja kiristä ne käsin.

19 Työnnä kuusioruuvit (M8x25) molemmilta puolilta

etummaisen tukijalan (16) ja halkaisukoneen reikien
läpi. Kiristä molemmat kuusioruuvit (M8x25) sam oin
ensiksi käsin.

20 Ruuvaa kuusioruuvit (M10x25) käsin k ulloinkin

vasemmalta ja oikealta takimmaisiin tukiin (18).

21 Jos runkoteline ei seiso suorana, löysää takimmai s en

tuen (18) keskimmäistä kuusioruuvia (M10x25),
suorista runkoteline ja kiristä kuusioruuvi (M10x25)

jällleen.
22 Kiristä kaikki kuusioruuvit (M10x25).
23 24 Kiristä kaikki kuusioruuvit (M8x25).

25 Irrota kuusiokoloruuvit (M6x15) ja ota kahva (5) pois.

26 Kiinnitä kahva (5) mukana toimitetuilla

kuusiokoloruuveilla (M6x50) etummaiseen tukijalkaan
(16).

27 Polttopuun halkaisukone ja runkoteline on nyt

kokonaan asennettu.

PPyyssttyyttyyss

Jos käytät halkaisukonetta ilman telinettä, aseta se 60 -75
cm:n työtasolle, jotta saat mukavan työasennon.

Varmista, että työalue täyttää seuraavat vaatimukset:

− liukumaton

− tasainen

− ei kohtia, joihin voi kompastua

− riittävät valo-olosuuhteet

Älä käytä konetta maakaasun, bensiinin tai muiden helposti
palavien materiaalien läheisyydessä.

KKääyyttttöööönnoottttoo

 Varmistu, että laite on asennettu täydellisesti ja

määräysten mukaisesti.

 Tarkista ennen jokaista käyttöä:

− johdot rikkinäisten kohtien varalta (repeämät, viillot
ym.)

älä käytä rikkinäisiä johtoja

− laitteen mahdolliset vauri ot (kat so koht aa "Tur valline n
työskentely")

− kaikki ruuviliitokset on kiristetty

Verkkoliitäntä

 Vertaa laitteen tyyppikilpeen merkittyä jännitettä

verkkojännitteeseen ja liitä laite vastaavaan ja
määräystenmukaiseen pistorasiaan.

 Kytke laite varokkeelliseen maadoitettu un pistorasiaan (30

mA).

L Varoke: 10 A
L Toimintapainike (11)

Kuva 1

Toimintapainike

61

au

Päälle-kytkeminen

Paina toimintapainiketta (11). Moottori käy,
niin kauan kun toimintapainiketta (11) pidetään painettuna.

Kovilla puilla on taipumus pirstoutua: Ole erityisen

varovainen!

 Erityisiä huomautuksia

halkaisemista varten:

Pois-kytkeminen

Päästä toimintapainikkeesta (11) taas irti.

Älä käytä laitetta jossa toimintapainike ei toimi
asianmukaisesti. Korjauta tai vaihdata vaurioituneet
toimintapanikkeet välittömästi.

Hydrauliikka

 Älä koskaan käytä konetta, jos hydrauliikkaöljy voi

muodostaa vaaratilanteen.

 Varmista, että kone ja työalue on puhdas ja ilman

öljytahroja.

Liukastumis- ja palovaara!

 Tarkista säännöllisesti, että säiliössä on riittävästi

hydrauliikkaöljyä (katso ”Huolto ja hoito”)

 Sisältö: 3,0 litraa

TTyyöösskkeenntteellyy hhaallkkaaiissuukkoonneeeellllaa

LISÄTURVALLISOHJEET

 Halkaisukonetta saa käyttää vain yksittäinen henkilö.
 Vain 18 vuotta täyttäneet henkilöt, jotka ovat lukeneet ja

ymmärtäneet käyttöohjeen, saavat käyttää konetta.

 Käytä suojavarusteita (kasvonsuojus, käsineet,

suojakengät) suojautuaksesi mahdollisilta
loukkaantumisilta.

 Älä koskaan halkaise tukkeja, joiden sisällä on nauloja,

rautalankaa tai muita esineitä.

 Jo halkaistu puu ja puulastut muodostavat vaarallisen

työalueen. Vaarana on kompastumin en, liukastuminen tai
kaatuminen. Pidä työskentelyal ue raivattuna!



Älä koskaan aseta käsiä koneen liikkuville osille, kun kone
on käynnissä. Pidä turvaetäisyys puurunkoon, työntäjään
ja halkaisukiilaan käsien suojaamiseksi loukkaantumisilta.

 Halkaise vain puuta, jonka pituus on korkeintaan sallittu

enimmäispituus.

 Mitä voidaan halkaista?

 Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi
(enimmäispituus 520 mm, enimmäishalkaisija Ø 50 – 250 mm)
ja huomioi, että puu on katkaistu suoraan.
Aseta puu halkaisukoneeseen siten, että se ei aiheut a vaaraa
itsellesi (kompastusvaara).

Ilmanpoisto

Löysää ilmanpoistoruuvia 3 – 4 kierrosta – kuva 2.
Kiristä ruuvi vasta kun lopetat puun halkaisemisen.

Ilmanpoistoruuvi

Kuva 2

ki

 Puun halkaiseminen:
¾ Aseta tukit aina puun syyn suuntaisesti ja matalasti

halkaisijan pääkehykseen. Tukin täytyy olla rungon
ohjauspeltien välissä – kuva 3.

Kuva 3

kiinni

Halkaistavien tukkien koko

Puun pituus:
Puun läpimitta: 50 - 250 mm

Puun läpimitta on suositeltu ohjearvo, koska:

− ohutta puuta voi olla vaikea halkaista, jos siinä on

oksareikiä tai sen syyt ovat liian kovat.

Älä halkaise tuoreita tukkeja. Kuivat, varastoidut tukit
halkeavat paljon helpommin, eivätkä jumitu niin usein kiinni
kuten tuore (märkä) puu.

62

maks. 520 mm

¾ Älä koskaan aseta tukkia vinoon tai poikitt ain pääkehyksen

päälle – kuva 4.

Kuva 4

Kuva 6

¾ Varmista aina, että halkaisukiila ja tukin työntäjä osuvat

tukin päätyyn pystysuorassa.

¾ Älä koskaan halkaise kahta tukkia yhdellä työkerralla.
¾ Älä koskaan lisää tai vaihda puuta työvaiheen aikana.

Käyttö

Käyttö molemmin käsin

1. Paina sähkömoottorissa olevaa toimintapainiketta. Odota

muutama sekunti, jotta moottori saavuttaa lopullisen
kierroslukunsa ja hydrauliikkapumpun paine kehittyy –
kuva 1.

2. Paina samanaikaisesti käyttökahvaa alaspäin – kuva 5.

Î Tukin työntäjä painaa tukin halkaisukiilaa vasten. Tukki
halkaistaan.

3. Päästä käyttökahvasta ja toimintapainikkeesta irti, tukin

työntäjä palaa lähtöasemaan – kuva 6.

Kuva 5

L Älä koskaan pakota tukin halkaisemista ylläpitämällä

työntöä usean sekunnin ajan. Tämä voi johtaa koneen
vaurioitumiseen.
Aseta tukki uudestaan pääkehyksen päälle ja toista
halkaisutapahtuma tai laita tukki sivuun.

Kuinka irrotetaan jumittunut tukki?

1. Päästä käyttökahvasta ja toimintapanikkeesta irti, jotta
tukin työntäjä voi palata takaisin.

2. Aseta puukiila tukin alle, aja tukin työntäjä ulos jotta se
puristaa kiilan jumittuneen tukin alle.

3. Jos tukki ei irtoa, toimenpide on toistettava käyttäen aina
suurempia kiiloja.

Älä koskaan hakkaa jumittunutta tukkia tai pidä käsiä
tukin lähellä sitä irrotettaessa.
Älä pyydä toista henkilöä avuksi.
Älä yritä vapauttaa tukkia lyömällä sitä työkalulla. Tämä voi
johtaa laitteen vaurioitumiseen.

 Työn lopettamisen jälkeen:
¾ Varmista, että tukin työntäjä on palannut lähtökohtaan.

¾ Vedä sitten verkkopistoke irti.
¾ Ruuvaa ilmanpoistoruuvi jälleen kiinni – kuva 2.
¾ Huomioi huolto- ja hoito-ohjeet.

HHuuoollttoo jjaa PPuuhhddiissttuuss

Ennen jokaista huolto- ja puhdistustyötä

- verkkopistoke vedetään irti

Käytä suojakäsineitä käsien loukkaantumisen
välttämiseksi.

L Huomioi seuraavat kohdat, jotta halkaisukoneen

toimintakyky säilyisi:
 Puhdista kone perusteellisesti työn päättymisen

jälkeen.

 Poista pihkajäännökset.

 Voitele männänvarsi säännöllisesti

ympäristöystävällisellä suihkutusöljyllä.

 Tarkista öljytaso tai vaihda öljy.

63

Halkaisukiilan teroitus

Kun konetta on käytetty pitkään tai halkaisuteho on
vähentynyt, teroita halkaisukiila hienolla viilalla (purseen
poisto) – kuva 7.

Kuva 7

Reunan teroitus

Kuva 8

Miten tarkistetaan öljytaso?

1. Tukin työntäjän täytyy olla palannut lähtöasemaan.

2. Kallista halkaisukonetta siten, että täyttöaukko osoittaa
ylöspäin – kuva 8.

Halkaisukoneen nostamiseen ja kiinnipitämiseen

tarvitaan toinen henkilö!

3. Ruuvaa öljyn mittatikku ulos – kuva 9.

Varo öljytiivistettä ulosvedon yhteydessä.

4. Puhdista öljyn mittatikku ja öljytiiviste.

5. Työnnä mittatikku takaisin aukkoon vasteeseen asti.

6. Vedä öljyn mittatikku jälleen ulos.

 Säiliössä on riittävästi öljyä kun öljytaso on molempie n

merkkien välissä.

 Öljyä täytyy lisätä puhtaan supp ilon avul la, jos öljytas o

on alemman merkin alapuolella.

alempi merkki ylempi merkki

7. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on

vaihdettava.

8. Ruuvaa öljy n mittatikku jäl le en kiinn i.

Huomio! Älä kiristä ruuvia liikaa, muuten öljytiiviste ja
kierre voivat vaurioitua.

Öljytiiviste

Kuva 9

Öljyn mittatikku

Milloin öljy vaihdetaan?

Ensimmäinen öljynvaihto 50 käyttötuntien jälkeen, sitten
250 käyttötuntien välein.

Vaihto:

1. Tukin työntäjän täytyy olla palannut lähtöasemaan.

2. Aseta halkaisukoneen alle astia, johon mahtuu vähintään 4
litraa öljyä.

3. Ruuvaa öljy n mittatikku ulos. Varo öljytiivistettä ulosvedon

yhteydessä.

4. Kallista konetta öljyn tyhjentämiseksi astiaan.

5. Kallista halkaisukonetta siten, että ilmanpoistoaukko
osoittaa ylöspäin – kuva 8.

6. Kaada uusi hydrauliikkaöljy (3,0 litraa) puhtaan suppilon
avulla säiliöön.

7. Puhdista öljyn mittatikku ja öljytiiviste.

8. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on

vaihdettava.

9. Tarkista öljytaso.

10. Ruuvaa öljyn mittatikku jälleen k iinn i.
Huomio! Älä kiristä ruuvia liikaa, muuten öljytiiviste ja
kierre voivat vaurioitua.

Poista vanha öljy asianmukaisesti (paikallinen
jäteöljyn keruupiste). Vanhan öljyn valuttaminen
maahaan tai sekoittaminen jätteeseen on kielletty.

64

L Hydrauliikkaöljy

Halkaisukoneelle suosittelemme se uraavia hydrauliikkaöljyjä:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î tilaus-nro. 400142 (1 litra)
¾ Mobil DTE 11
¾ tai vastaava

Älä käytä muita öljytyyppejä. Muiden öljytyyppien käyttö
vaikuttaa halkaisukoneen toimintaan.

VVaarraaoossaatt

Varaosat löytyvät piirustuksesta (sivu 145).
Varaosien tilaus:

− hankintalähde on valmistaja

− tarpeelliset tiedot tilauksen yhteydessä:

• vara os an nu m ero

• haluttu kappalemäärä

• laite

• mallin nimitys

Esimerkki: 360354, 1, Polttopuun halkaisukone, ASP 5 N-UG

65

MMaahhddoolllliisseett hhääiirriiöött

Häiriö Mahdollinen syy Korjaus

Tukki ei
halkea
(liian pieni
halkaisuteho)

Tukin työntäjä
liikkuu
horjuen tai
voimakkaasti
väristen.
Tukin työntäjä
ei liiku.
Moottori ei
käynnisty

Öljyvuoto
öljyn
mittatikussa

 Tukki on asetettu väärin.
 Tukki yllittää sallitut mitat tai puu on liian kova koneen

teholle.

 Halkaisukiila ei halkaise.
 öljyvuoto
 Hydrauliikkapaine liian alhainen.

 Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni

johdinhalkaisija.

⇒ Ilmaa piirissä.

 Aseta tukki uudelleen.
 Katkaise tukki sallittuihin mittoihin.

 Teroita halkaisukiila, tarkista purse ja lovet.

⇒ Aseta pahvinpala halkaisukoneen alle vuodon

löytämiseksi. Ongelman poistamiseksi ota yhteys
valmistajaan.

⇒ Tarkista öljytaso, lisää tarvittaessa öljyä.

Ongelmaa ei voi poistaa, ota yhteys valmistajaan.

⇒ Käytä sopivaa liitäntäjohtoa.

⇒ Avaa ilmanpoistoruuvi!
⇒ Tarkista öljytaso, lisää tarvittaessa öljyä.

Ongelmaa ei voi poistaa, ota yhteys valmistajaan.

⇒ Hydra uliikkapumppu viallinen. ⇒ Ongelman poistamiseksi ota yhteys valmistajaan.

⇒ Verkkojännite puuttuu (sähkökatko)
⇒ Liitäntäjohto viallinen

⇒ Moottori tai kytkin rikki

⇒ Tarkasta sulake (10A)
⇒ Vaihda johto tai anna tarkastettavaksi (sähkömies) .

Älä käytä enää viallista johtoa

⇒ Ongelman poistamiseksi ota yhteys valmistajaan

tai valmistajan nimeämään yritykseen.

⇒ Öljyn mittatikussa oleva öljytiiviste ei ole tiivis. ⇒ Vaihda öljytiiviste.

TTeekknniisseett ttiieeddoott

Tyyppi ASP 5 N

Malli

Valmistusvuosi katso viimeinen sivu
Halkaisuvoima 50 kN (5 t) ± 10 %
Järjestelmäpaine 20 MPa
Puun pituus maks. 520 mm
Puun läpimitta 50 - 250 mm
Halkaisuliike max. 370 mm
Hydrauliikkaöljy (maks.) 3,0 l
Moottorin teho P1 = 1500 W (S1)
Liitäntä 230 V ~ 50 Hz
Mitat runkotelineellä pituus 925 x leveys 720 x korkeus 1005 mm
Paino 48,5 kg

TTaakkuuuueehhddoott

Huomioi mukana oleva takuuselvitys.

ASP 5 N-UG

66

A gépet nem szabad üzembe helyezni, amíg

•

•

•

a jelen kezelési utasítást el nem olvasta,
valamennyi leírt tudnivalót figyelembe nem
vett és a gépet a leírtak szerint nem szerelte
össze.

A kezelési utasítást a további használathoz kérjük
megőrizni.

TTaarrttaalloomm

EK megfelelőségi nyilatkozat 67
Szállítási terjedelem 67
A berendezés leírása 67
Jelölések - Kezelési utasítás / Berendezés 67 / 68
Rendeltetésszerű alkalmazás 68
További kockázatok 68
Biztonságos munkavégzés 68
Alváz szerelése 69
Felállítás 70
Üzembehelyezés 70
Munkavégzés a tűzifa aprítógéppel 71
Karbantartás és ápolás 73
Pótalkatrészek 74 / 145
Lehetséges zavarok 74
Műszaki adatok 75
Garancia 75

EK megfelelőségi nyilatkozat

A irányelvnek megfelelően: 2006/42 EK
Az

ATIKA GmbH & Co. KG

59227 Ahlen, Schinkelstraße 97
Németország

a fenti Irányelv előírásainak megfelelően kizárólagos
felelősséggel kijelenti, hogy a

ASP 5 N-UG tűzifa aprítógép

Sorozatszám: 000001-020000
megfelel a fenti Irányelv, továbbá az alábbi Irányelvek

követelményeinek: 2004/108/EK, 2006/95/EK

A következő harmonizált szabványok kerültek
alkalmazásra:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

A műszaki dokumentációért felelős személy:

ATIKA GmbH & Co. KG – Műszaki Iroda – 59227 Ahlen,
Schinkelstraße 97 – Németország

Ahlen, 01.02.2012 A. Pollmeier, Vállalatvezetés

SSzzáállllííttáássii tteerrjjeeddeelleemm

 A kicsomagolás után kérjük, ellenőrizze a karton

tartalmának

! teljességét
! és esetleges szállítási sérüléseit.

Kifogásait haladéktalanul közölje a kereskedővel, szállítóval
ill. a gyártóval. A későbbi reklamációkat nem ál l módunkban
elismerni.

1 előreszerelt

• 1 csavartasak

berendezés

1 kezelési útmutató • 1 garancianyilatkozat
1 szerelési útmutató • 5 rácsrúd (alváz)

A berendezés leírása

L Vegye figyelembe a mellékelt szerelési útmutató

utasításait!

1.

1 tuskó toló
2 tuskó vezető lemezek
3 hasító ék
4 légtelenítő csavar
5 fogantyú szállításhoz
6 dugattyúrúd
7 olajszintmérő pálca
8 hengerfedél
9 állóláb
10 villanymotor
11 kezelő nyomógomb
12 kerék
13 keréksapka
14 kezelő fogantyú
15 biztonsági matrica
16 első állóláb
17 középső rácsrúd
18 hátsó rácsrúd
19 hátsó állólábak

JJeellöölléésseekk -- BBeerreennddeezzééss

Üzembehelyezés előtt olvassa el a
kezelési utasítást és a biztonsági
tudnivalókat, és munkája során mindenkor
vegye figyelembe azokat.

Munka közben mindig viseljen
munkavédelmi cipőt, hogy védje magát a
leeső tuskóktól.

Munka közben mindig viseljen
védőkesztyűt, hogy védje a kezét
faforgácstól és szilánkoktól.

67

Munka közben mindig viseljen arcvédőt,
hogy védje az arcát faforgácstól és
szilánkoktól.

A védő- és biztonsági eszközöket
eltávolítani vagy megváltoztatni tilos.

A gép munkaterületén csak a gépkezelő
állhat. Illetéktelen személyeket és
háziállatokat, haszonállatokat a
veszélyzónától (legkisebb távolság: 5 m)
távol kell tartani.
Fennáll a vágási és horzsolási sebesülés
veszélye, nem szabad a veszélyes
részeket megérinteni, ha a hasítóék
mozgásban van.

Rendeltetésszerű alkalmazás

 A tűzifa aprítógépet csak tűzifa aprítására lehet használni.
 A tűzifa aprítógépet csak magáncélú, ház körüli vagy

szabadidő munkákhoz lehet használni.

 A tűzifa aprítógéphez csak egyenesen vágott fa

használható.

 A felaprítandó tuskóból a fémrészeket (szögeket, drótot,

stb.) feltétlenül el kell távolítani.

 Minden ezt meghaladó használat nem rendeltetésszerű

használatnak minősül. Az ebből eredő károkért a gyártó
felelősséget nem vállal, ennek kockázatát kizárólag a
felhasználó viseli.

További kockázatok

L



 1.
 2.
 3.
 …

Figyelem! Mozgó alkatrészek!
Mindig figyelje a tuskó toló mozgását!

Figyelem!
Ha a tuskó megszorult a hasító ékben, azt
tilos kézzel kivenni!

Figyelem!
Javítási, karbantartási és tisztítási munkák
előtt a motort állítsa le és a hálózati dugót
húzza ki.

Állj!
Nézze meg a kezelési utasítást.

Lazítsa meg a légtelenítő csavart!
Î Légtelenítés 71. oldal

JJeellöölléésseekk -- KKeezzeellééssii uuttaassííttááss

Fenyegető veszély vagy veszélyes helyzet. Az itt
leírt tudnivalók figyelmen kívül hagyása sérülést
okozhat vagy dologi kárhoz vezethet.

Fontos tudnivalók a szakszerű kezeléshez. Az itt
leírt tudnivalók figyelmen kívül hagyása zavarhoz
vezethet.

Felhasználói tudnivalók. Az itt leírt tudnivalók
segítenek Önnek a különböző funkciók optimális
kihasználásában.

Szerelés, kezelés és karbantartás. Itt pontos
magyarázatot kap, mit kell tennie.
Kérjük, vegye kézbe a szerelési és kezelési
képmellékletet, ha a szövegben egy ábrára történő
hivatkozást talál.

A rendeltetés által meghatározott szerkezetből adódóan
minden vonatkozó biztonsági rendelkezés betartása ellenére
még rendeltetésszerű alkalmazás esetén is előfordulhatnak
további kockázatok.

A fennmaradó kockázatok minimálisra csökkenthetők, ha a
„Biztonsági tudnivalók”, a „Rendeltetésszerű alkalmazás”,
valamint a kezelési utasítás előírásait követi és hiánytalanul
betartja.

A körültekintő és óvatos eljárás csökkenti a személyi
sérülések és károk keletkezésének kockázatát.

 Figyelmen kívül hagyott vagy figyelmet elkerülő biztons ági

intézkedések a kezelő sérüléséhez vagy dologi károkhoz
vezetnek.

 Áramütés veszélye szabálytalan elektromos csatlakozó

kábelek alkalmazása esetén.

 Feszültség alatt álló alkatrészek érintése kibontott

elektromos szerkezeti elemek esetén.

 Tűz- és csúszásveszély kifolyt hidraulika olaj miatt.
Ezen kívül minden megtett intézkedés ellenére is

fennállhatnak nem nyilvánvaló egyéb kockázatok.

BBiizzttoonnssáággooss mmuunnkkaavvééggzzééss

Ezért a termék üzembehelyezése előtt olvassa el és
vegye figyelembe az itt következő tudnivalókat és az adott
ország biztonsági előírásait annak érdekében, hogy saját
magát és másokat is a balesetektől megvédje.

A biztonsági tudnivalókat minden olyan személynek

L

adja tovább, aki a géppel munkát végez.
A biztonsági tudnivalókat kérjük jól megőrizni.

L

 A kezelési utasítás segítségével már használat előtt

ismerkedjen meg alaposan a géppel.

 Ne használja a gépet nem rendeltetésszerű célra (lásd

„Rendeltetésszerű alkalmazás” és „Munkavégzés a tűzifa
aprítógéppel“).

 Gondoskodjék biztonságos helyzetéről és mindig tartsa

meg egyensúlyát.

68

 Álljon a toló mögé, a kezelő fogantyú közelébe. Soha ne

tartózkodjon a hasítóék közelében.

 Ne álljon fel a gépre.
 Legyen figyelmes. Figyeljen arra, amin dolg ozik. Munkáját

ésszerűen hajtsa végre. Ne használja a gépet,
– amikor fáradt,
– ha drog, alkohol vagy gyógyszer hatása alatt áll, ami

befolyásolhatja ítélőképességét.

 Munka közben használjon

− védőszemüveget vagy arcvédőt

− védőkesztyűt

− szükség esetén hallásvédőt

− munkavédelmi cipőt acél cipőorral

 Viseljen munka közben megfelelő munkaru hát:

− ne hordjon bő öltözéket vagy ékszert, mert azokat egy
mozgó alkatrész elkaphatja.

 A gépkezelő felelős a gép környezetében tartózkodó más

személyek biztonságáért.

 Gyermekek és 18 év alatti fiatalkorúak a gépet nem

kezelhetik.

 Gyermekeket tartson távol a berendezéstől.
 A gépet mindaddig ne használja, amíg illetéktelen

személyek vannak a közelben.

 A gépet soha ne hagyja felügyelet nélkül.
 Tartsa rendben munkaterületét! A rendetl enség balesethez

vezethet.

 Ne terhelje túl a gépet! A megadott

teljesítménytartományban a gép jobban és
biztonságosabban működik.

 A gépet csak teljes és tökéletesen felhely ezett biztonsági

berendezésekkel használja, és ne végezzen a gépen
olyan módosítást, ami a biztonságot hátrányosan
befolyásolhatja.

 A berendezés, illetve annak részei nem módosíthatók.
 A gépet vízzel locsolni tilos (elektromos áramütés

veszélye).

 Ne hagyja a gépet esőben ázni és esőben ne dolg ozzon a

gépen.

 A gépet száraz, gyermekektől elzárt helyen tárolja.
 Az alábbi esetekben kapcsolja ki a gépet és a hálózati

dugót húzza ki az aljzatból:

− javítási munkálatok

− karbantartási és tisztítási munkák

− zavarok elhárítása

− szállítás

− készülék elhagyása (rövid megszakítás

esetén is)

 Ellenőrizze a gépet esetleges sérülésekre:

− A készülék további használata előtt a

védőberendezések kifogástalan és rendeltetésszerű
működését gondosan meg kell vizsgálni.

− Ellenőrizni kell, hogy megsérültek vagy

meghibásodtak-e alkatrészek. Minden alkatr ész legyen
szabályosan felszerelve és valamennyi feltételnek
feleljen meg, hogy a kifogást alan üzemelés biztosított
legyen.

− A sérült védőberendezéseket és alkatrészeket

szakszerűen, elismert szakműhelyben kell javíttatni
vagy kicseréltetni, amennyiben a k ez elési ut asítás err ől
más módon nem rendelkezik.

− A sérült vagy olvashatatlan biztonsági matricákat

pótolni kell.

Elektromos biztonság

 A csatlakozó vezeték kivitele feleljen meg az IEC 60 245

(H 07 RN-F) előírásnak és keresztmetszete legyen
legalább 1,5 mm² (max. 10 m kábelhosszúságig).

 Ne használjon 10 méternél hosszabb csatlakozó

vezetéket. A hosszabb csatlakozó vezeték f eszültséges ést
okoz. A motor nem éri el maximális teljesítményét és a
gép csökkent teljesítménnyel működik.

 A csatlakozó kábel elhelyezés énél ügyeljen arra, hogy az

zúzódásnak, törésnek ne legyen kitéve, és a csatlakozó
dugó ne legyen nedves.

 Ne használja a kábelt rendeltetésétől eltér ő célra. Óvja a

kábelt magas hőmérséklettől, olajtól és éles tárgyaktól. A
csatlakozó dugót ne a kábelnél fogva h úzza ki a dugaszoló
aljzatból.

 Rendszeresen ellenőrizze a hosszabbító k ábelt és sérülés

esetén cserélje ki azt.

 Ne használjon meghibásodott csatlakozó vezetéket.
 A szabadban csak ilyen célra engedélyezett és megfelelő

jelöléssel ellátott hosszabbító kábelt alkalmazzon.

 Ne alkalmazzon ideiglenes elektromos csatlakozást.
 Védőberendezéseket áthidalni vagy üzem en kívül helyez ni

tilos.
Az elektromos csatlakozást ill. a készülék elektromos

részein végzendő javítást csak engedéllyel rendelkező
villamossági szakember vagy a gyártó végez het. A helyi
előírásokat, elsősorban a védőintézkedésekre
vonatkozóan, be kell tartani.

A gép egyéb részein végrehajtandó javításokat csak a

gyártó végezhet.

Csak eredeti pótalkatrészeket és tartozékokat

alkalmazzunk. Egyéb pótalkatrészek és más tartozékok
használata miatt a felhasználót baleset érheti. Az ebb ől
keletkező károkért a gyártó felelősséggel nem tartozik.

AAllvváázz sszzeerreellééssee

L Vegye figyelembe a mellékelt szerelési lap

utasításait!

A tűzifa aprítógépet teljes összeszerelés után

csatlakoztassa a hálózathoz.

A szerelési munkához két személyre van szükség!

Kerekek leszerelése
2 A (13) keréksapkát mindkét oldalon vegye le a (12)

kerékről.

3 Egyúttal mindkét oldalon távolítsa el a

biztonsági gyűrűt.

4 Húzza le a tengelyről a (12) kerekeket.

69

Alváz szerelése
5 Tolja át a (17) középső rácsrudat a (18) hátsó

rácsrúd megfelelő nyílásán.

6 Ügyeljen arra, hogy a középső rácsrúd valamivel (kb.

6 cm-rel) túlnyúljon. A rácsrudak rögzítéséhez
kézerővel csavarja be és húzza meg a belső
kulcsnyílású hatlapú csavart (M10x25).

7 Következő műveletként mindkét oldalon húzza fel a

(18) hátsó rácsrúd tengelyére a (12) kerekeket.

8 A biztosító gyűrűkkel biztosítsa a (12) kerekeket.
9 A (13) keréksapkát mindkét oldalon tegye fel.

10 Tolja át a (17) középső rácsrudat a (16) állóláb

megfelelő nyílásán.

11 A rácsrudak rögzítéséhez kézerővel csavarja be és

húzza meg a belső kulcsnyílású hatlapú csavart
(M10x25).

12 Ezzel az alváz szerelése befejez ődött.

Tűzifa aprítógép felszerelése az alvázra
13 A tűzifa aprítógépet egy második személy tartsa az

(5) szállító fogantyúnál fogva függőleges helyzetben.
Lazítsa meg a (9) állóláb hatlapú rögzítőcsavarját
(M8x25).

14 Vegye ki a (9) állólábat.
15 Helyezze ismét a talajra a tűzifa aprítógépet és tolja

rá a (19) hátsó állólábakat az aprítógép tengelyére.

16 Két személy emelje meg a (19) állólábaknál fogva a

tűzifa aprítógépet és helyezze azt rá az alvázra.

17 Tolja át a (19) hátsó állólábak at a (18) hátsó rácsrúd

megfelelő nyílásán. Eközben ügyeljen arra, hogy a
tűzifa aprítógép elől stabilan támaszkodjon a (16)
első állólábra.

18 Helyezze be mindkét oldalon a hatlapú csavarokat

(M8x25) a tűzifa aprítógép két (19) hátsó állólábán
található furatba és kézerővel húzza meg azo kat.

19 Helyezze be mindkét oldalon a hatlapú csavarokat

(M8x25) a tűzifa aprítógép (16) első állólábán
található furatokba. Egyelőre kézerővel húzz a meg a
két hatlapú rögzítőcsavart (M8x25) is.

20 Csavarja be a jobb- és baloldalon a belső

kulcsnyílású hatlapú csavarokat (M10x25) a (18)
hátsó rácsrúdba.

21 Ha az alváz nem áll vízszintesen, oldja ki a (18)

hátsó rácsrúd középen lévő belső kulcsnyílású
hatlapú csavarját (M10x25), hozza az alvázat
vízszintes helyzetbe és ismét húzza meg a belső
kulcsnyílású hatlapú csavart (M10x25).

22 Húzza meg az összes belső kulcsnyílású hatlapú

csavart (M10x25).

23 24 Húzza meg az összes belső kulcsnyílású hatlapú

csavart (M8x25).

25 Oldja ki a belső kulcsnyílású csavarokat (M6x15) és

vegye le a fogantyút (5).

26 Rögzítse a fogantyút (5) a rendelkezésre bocsátott

belső kulcsnyílású csavarokkal (M6x50) az elülső
teherviselő lábon (16).

27 A tűzifa aprítógép és az alváz most komplett össze

van szerelve.

FFeelláállllííttááss

Ha a tűzifa aprítógépet állványzat nélkül haszná lja, helyez ze a
gépet egy 60 – 75 cm magas munkafelületre, hogy tartása
munkavégzés közben kényelmes legyen.

Ügyeljen arra, hogy a munkakörnyezet megfeleljen a
következő követelményeknek:

− nem csúszós

− sík felületű

− nincs botlásveszély

− kellően megvilágított.

Nem szabad a gépet földgáz, benzin vagy más, könnyen
gyúló anyag közelében üzemeltetni.

ÜÜzzeemmbbeehheellyyeezzééss

 Győződjön meg arról, hogy a készülék teljesen és

előírásszerűen össze van szerelve.

 Ellenőrizze minden használat előtt:

− a csatlakozó vezetékek esetlegesen hibás helyeit

(repedések, vágások, vagy hasonlók)

meghibásodott vezetéket ne használjon

− a készülék esetleges sérüléseit (lásd „Biztonságos

munkavégzés”)

− a csavarkötések megfelelő meghúzását

− a hidraulika rendszer esetleges szivárgását.

L Hálózati csatlakozás

 Hasonlítsa össze a készülék típuspajzsán megadott

feszültséget a hálózati feszültséggel és csatlakoztassa a
gépet a megfelelő és előírásszerű csatlakozó aljzathoz.

 Megfelelő keresztmetszeti méretű hosszabbító kábelt

használjon.

 Csatlakoztassa a gépet egy 30 mA hibaáram

védőkapcsolón keresztül a hálózathoz.

L Biztosíték: 10 A

70

L Kezelő nyomógomb (11)

eghúzás

ábra 1

Kezelő

nyomógomb

Bekapcsolás
Nyomja meg a gombot (11). A motor addig jár, ameddig a
gombot (11) nyomva tartja.

Kikapcsolás
Engedje el a gombot (11).

Ne használjon olyan gépet, amelyiken a kezelőgomb
nem működik rendesen. A sérült kezelő nyomógombot
haladéktalanul javíttassa meg vagy cseréltesse ki.

Hidraulika

 Ne használja a gépet, ha a hidraulika folyadék

veszélyezteti annak üzemét.

 Gondoskodjon arról, hogy a gép és a munkaterület mindig

tiszta és olajnyomoktól mentes legyen.

Elcsúszás veszélye és tűzveszély!

 Rendszeresen ellenőrizze, hogy a tartályban van-e

elegendő mennyiségű hidraulika folyadék (lásd a
„Karbantartás és ápolás” c. fejezetet).

 Mit szabad aprítanom?

A felaprítandó tuskók mérete

Tuskó hossza: max. 520 mm
Tuskó átmérője: 50 – 250 mm

A megadott tuskó átmérő egy ajánlott érték, mert:

− a vékony tuskó nehezen aprítható, ha sok csomót
tartalmaz vagy a rostok túl vastagok.

Ne aprítson friss fatuskót. A száraz, lerakott tuskókat sokkal
könnyebben fel lehet dolgozni és a ne dves (zöld) faanyaggal
ellentétben ritkábban okozzák a szerszám be rágódását.

A keményfa hajlamos a szétesésre. Fokozott

óvatossággal dolgozzon!

 Aprításra vonatkozó különleges tudnivalók:

 Előkészítés

Készítse elő az aprítandó faanyagot a maximálisan
feldolgozható méretek (520 mm hosszú, ∅ 50 – 250 mm)
figyelembevételével, és ügyeljen arra, hogy a tuskók
egyenesen legyenek vágva.
Úgy helyezze el az aprítandó faanyagot az aprítógép mellett,
hogy az az Ön számára ne legyen balesetveszélyes
(megbotlás).

Légtelenítés

3 – 4 fordulattal lazítsa ki a légtelenítő csavart (2. ábra).
Csak akkor húzza meg ismét a csavart, ha már befejezte

munkáját.

ábra 2

 Űrtartalom: 3,0 liter

légtelenítő csavar

MMuunnkkaavvééggzzééss aa ttűűzziiffaa aapprrííttóóggééppppeell

További BIZTONSÁGI TUDNIVALÓK

 A tűzifa aprítógépet csak egyetlen személy kezelheti.
 A gép kezelését csak olyan 18. életé vet betöltött személy

végezheti, aki elolvasta és megértette a kezelési utasítást.

 Az esetleges sérülésveszély elk erülése érdekében mindig

használja a személyi védőeszközöket (arcvédő,
védőkesztyű, munkavédelmi cipő).

 Nem szabad olyan fatuskót felaprítani, amiben szög, drót

vagy egyéb tárgy van.

 A már felaprított fa és faforgács veszélyes

munkakörnyezetet hoz létre. Fennáll az elbotlás,
elcsúszás vagy elesés veszélye. Tartsa rendben
munkaterületét!

 Bekapcsolt gép esetén ne nyúljon mozgó alkatrészhez.

Tartson megfelelő biztonsági távolságot a fatuskótól, a
tolótól és a hasító éktől, hogy ezzel is védje kezét a
sérüléstől.

 Mindig csak akkora fatuskót aprítson fel, mely megf elel a

maximálisan feldolgozható hossznak.

kilazítás

m

71

 Faaprítás
¾ A tuskót mindig szálirányban, laposan helyezze a gép

főkeretére. A tuskót a vezető lapok fogják közre (3. ábra).

ábra 3

2. Egyidejűleg nyomja lefelé a kezelőkart (5. ábra).
Î A tuskó toló a fatuskót a hasítóékhez nyomja. Az ék
felhasítja a tuskót.

3. Engedje el a kezelőkart és a kezelőgombot, erre a tuskó
toló visszamegy kiinduló helyzetébe (6. ábra) .

ábra 5

¾ Soha ne helyezze a tuskót ferdén vagy keresztben a

főkeretre (4. ábra).

ábra 4

¾ Mindig ügyeljen arra, hogy a hasítóék és a tuskó toló a

tuskóvégeket függőlegesen tudja befogni.

¾ Egy munkamenetben csak egy tuskót szabad feldolgozni.
¾ Aprítási művelet közben nem szabad újabb faanyagot

felrakni.

Kezelés

Kétkezes üzem

1. Nyomja meg a villanymotoron a kezelő nyomógombot.
Várjon néhány másodpercig, míg a motor eléri végleges
fordulatszámát és a hidraulika szivattyúban kialakul a
megfelelő nyomás (1. ábra).

72

ábra 6

L Nem szabad a tolóerő néhány másodpercet meghaladó

alkalmazásával kierőszakolni a tuskó hasítását. Ez a gép
meghibásodásához vezethet.
Helyezze a tuskót ismét a főkeretre, ismételje meg a hasítást
vagy tegye félre a tuskót.

Hogyan lehet a beszorult tuskót kiszabadítani?

1. Engedje el a kezelőkart és a kezelőgombot, ezzel a
tuskótoló visszamegy kiindulási állásába.

2. Helyezzen egy faéket a tuskó alá és tolja ki a tuskótolót
addig, hogy nyomja meg a beszorult tu skó alá behelyezett
éket.

3. Ha a tuskó így nem szabadul ki, ismételje meg a műveletet

egyre nagyobb faékekkel.

A művelet során nem szabad a beszorult tusk ót ütögetni
vagy a tuskóhoz túl közel menni.
Ilyen esetben nem szabad egy második s zemély segítségét
igénybe venni.
Ne próbálja a tuskót szerszámmal ütögetve kiszabadítani. Ez
a gép meghibásodásához vezethet.

 Használat után:
¾ Ügyeljen arra, hogy a tuskótoló visszatérjen kiinduló

helyzetébe.

¾ Ezután húzza ki a hálózati dugót a cs atlakozó aljzatból.
¾ Csavarja vissza a légtelenítő csavart (2. ábra).
¾ Tartsa be a karbantartási és ápolási utasításokat.

KKaarrbbaannttaarrttááss ééss ááppoollááss

Minden karbantartási és tisztítási művelet előtt
húzza ki a hálózati csatlakozódugót.

Viseljen védőkesztyűt, nehogy a keze megsérüljön.

L A tűzifa aprítógép működőképességének megőrzéséhez

ügyeljen a következőkre:

 A munka befejeztével alaposan tisztítsa meg a gépet.
 Távolítsa el a gyanta maradványokat.
 Egy környezetbarát olajszóróval rendszeresen

olajozza a dugattyúrudat.

 Ellenőrizze az olajszintet ill. cseréljen olajat.

Hasítóék élesítése

Hosszabb üzemszünet után, illetve csökkenő aprítási
teljesítmény esetén egy finom reszelővel meg kell élesíteni a
hasítóéket (sorja eltávolítás) (7. ábra).

ábra 7

Szerszámél élesítése

olajtömítés

8. Csavarja vissza az olajszintmérő pálcát.

Figyelem! Az olajtömítés és a hengerfedél menet
sérülésének elkerülése érdekében a csavart nem szabad
túl szorosra húzni.

ábra 8

ábra 9

Hogyan kell az olajszintet ellenőrizni?

1. A tuskótoló legyen kiinduló helyzetben.

2. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás
felfelé mutasson (8. ábra).

A gép felállításához és megfogás ához egy második

személy segítségét kell igénybevenni.

3. Csavarja ki az olajszintmérő pálcát (9. ábra).
Kicsavarás során ügyeljen az olajtömítésre.

4. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

5. Tolja vissza a nyílásba az oajszintmérő pálcát.

6. Ismét húzza ki a szintmérő pálcát.

 Ha az olajszint a két jelölés között van, a tartályban

elegendő olaj van.

 Ha az olajszint az alsó jel alatt van, egy tiszta

tölcséren keresztül töltsön olajat a tartályba.

alsó jel felső jel

7. Ellenőrizze az olajtömítést. Ha a tömítés megs érült, ki kell

cserélni.

olajszintmérő pálca

Mikor kell olajat cserélni?

Az első olajcserét 50 üzemóra után, ezt követően minden
250 üzemóra után kell elvégezni.

Olajcsere:

1. A tuskótoló legyen kiinduló helyzetben.

2. Állítson egy olyan edényt a tűzifa aprítógép alá, ami
legalább 4 liter olajat képes fel v enni.

3. Csavarja ki az olajszintmérő pálcát. Kicsavarás során
ügyeljen az olajtömítésre.

4. Döntse meg a gépet ahhoz, hogy az olaj kiürüljön a felfogó
edénybe.

5. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás
felfelé mutasson (8. ábra).

6. Egy tiszta tölcsér segítségével töltsön a tartályba 3,0 liter
friss hidraulika folyadékot.

7. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

8. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell
cserélni.

9. Ellenőrizze az olajszintet.

10. Csavarja vissza az olajszintmérő pálcát.

73

Figyelem! Az olajtömítés és a hengerfedél menet
sérülésének elkerülése érdekében a csavart nem szabad
túl szorosra húzni.

A fáradt olajat az előírásoknak megfelelően helyezze
el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a
talajba ereszteni vagy a hulladék közé keverni.

L Hidraulika folyadék

A tűzifa aprítógéphez a következő hidraulika folyadék fajták
használatát javasoljuk:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î megrendelési sz. 400142 (1 liter)
¾ Mobil DTE 11
¾ vagy ezekkel egyenértékű hidraulika folyadék

Más olajfajtát ne használjon. Az előírttól eltérő minőségű
olajok használata hátrányosan befolyásolja a tűzifa
aprítógép működését.

PPóóttaallkkaattrréésszzeekk

A pátalkatrészek felsorolása a rajzon található meg
(145. o.).
Pótalkatrészek rendelése:

− a gyártótól szerezhetők be

− pótalkatrész rendelés esetén szükséges adatok:

Példa: 360354, 1, tűzifa aprítógép, ASP 5 N-UG

• pótalkatrész száma

• kért darabszám

• készülékfajta

• típus megjelölése

LLeehheettssééggeess zzaavvaarrookk

Probléma Lehetséges oka Hiba elhárítása

Tuskó nem
hasad
(túl kicsi az
aprítási
teljesítmény

Tuskó toló
nem
egyenletesen
vagy
rezgésekkel
mozog
Tuskó toló
nem mozog

A motor nem
indul

 tuskó nincs megfelelő helyzetben
 tuskó a megengedett méretnél nagyob b, vagy a

faanyag a gép teljesítőképességéhez képest túl
kemény

 hasítóék nem aprít
 olajszivárgás

 hidraulika nyomás túl alacs ony
 nem megfelelő hálózati csatl akozó vezeték (10 m-nél

hosszabb vagy a huzalkeresztmetszet túl kics i)

⇒ levegő a hidraulika vezetékben ⇒ lazítsa ki a légtelenítő csavart

⇒ hidraulika szivattyú meghibásodott ⇒ a probléma megoldása érdekében forduljon a
⇒ nincs hálózati feszültség (áramkimaradás)

⇒ meghibásodott a csatlakozókábel

⇒ villanymotor meghibásodott

Olajszivárgás
az
olajszintmérő
pálcán

⇒ olajszintmérő pálca olajtömítése nem tömít ⇒ cserélje ki az olajtömítést

 tegye a tuskót megfelelő helyzetbe
 vágja a tuskót a megengedett méretre

 élesítse meg a hasító szerszámot, ellenőrizze, hogy

nincs-e az élen sorja vagy bevágás

⇒ tegyen a gép alá egy kartonlapot és keresse meg az

olajszivárgás helyét a probléma megoldása
érdekében forduljon a gyártóhoz

⇒ ellenőrizze az olajszintet, szükség esetén töltsön

utána hidraulika folyadékot
ha a probléma nem oldható meg, forduljon a
gyártóhoz

⇒ használjon megfelelő méretű csatlakozó vezetéket

⇒ ellenőrizze az olajszintet, szükség esetén töltsön

utána hidraulika folyadékot
ha a probléma nem oldható meg, forduljon a
gyártóhoz

gyártóhoz

⇒ biztosíték ellenőrzése (10 A)
⇒ kábel cseréje ill. a kábel bevizsgáltatása

villamossági szakemberrel

⇒ A probléma megszüntetése érdekében forduljon a

gyártóhoz

74

MMűűsszzaakkii aaddaattookk

Típus ASP 5 N
Modell ASP 5 N-UG

Gyártási év lásd az utolsó oldalon
Aprítóerő 50 kN (5 t) ± 10 %
Rendszernyomás 20 MPa
Fatuskó hossza max. 520 mm
Fatuskó átmérője 50 - 250 mm
Hasító emelés max. 370 mm
Hidraulika folyadék (max.) 3,0 l
Motorteljesítmény P1 = 1500 W (S1)
Áramforrás 230 V ~ 50 Hz
Méretekalvázzal együtt hosszúság 925 x szélesség 720 x magasság 1005 mm
Súly 48,5 kg

Kérjük a mellékelt garancianyilatkoz at figyelembe vételét.

GGaarraanncciiaa

75

Stroj ne smijete pustiti u pogon prije, nego
što pročitate ovu uputu za uporabu, ako ne
slijedite sve naznačene upute i uređaj ne
montirate kao

što je opisano.

Uputu spremiti za buduću uporabu.

SSaaddrržžaajj

EG Izjava o usklađenosti 76
Obujam dostave 76
Opis uređaja 76
Simboli upute za uporabu / uređaja 76 / 77
Svrsishodna uporaba 77
Preostali rizici 77
Siguran rad 77
Montaža podvozja 78
Postavljanje 79
Puštanje u pogon 79
Rad sa strojem za cijepanje ogrijevnog dr veta 80
Održavanje i njega 81
Rezervni dijelovi 83 / 145
Moguće smetnje 84
Tehnički podaci 84
Garancija 84

EEGG IIzzjjaavvaa oo uusskkllaađđeennoossttii

odgovarajući smjernici: 2006/42 EU
Ovime mi,

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
s punom odgovornošću izjavljujemo da je ovaj proizvod

Stroj za cijepanje ogrjevnog drveta ASP 5 N-UG

Serijski broj: 000001-020000
usklađen s odredbama gore navedenih EU smjernica kao i s

odredbama sljedećih smjernica:

2004/108/EU, 2006/95/EU

Primijenjene su sljedeće harmonizirane norme:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Opunomoćenik za sastavljanje tehničke dokumentacije:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97
– 59227 Ahlen – Germany

OObbuujjaamm ddoossttaavvee

 Nakon ispakiranja sadržaj kartona pr egledajte na

! potpunost
! evtl

Reklamacije odmah prijavite trgovcu, distributeru ili
proizvođaču

.oštećenja kroz transport

. Kasnije reklamacije se ne priznaju.

• 1 uređaj • 1 vrećica za vij ke

• 1 uputa za uporabu • 1 izjava o garanciji

• 1 upute za montažu • 5 potpornja (podvozje)

OOppiiss uurreeđđaajjaa

L Obratite pozornost na priložene upute za

montažu!

1.

1 Gurač drveta
2 Limovi za vođenje drveta
3 Klin za cijepanje
4 Vijak za odzračivanje
5 Držak za transport
6 Stapajica
7 Šipka za mjerenje ulja
8 Poklopac cilindra
9 Nogar
10 Elektromotor
11 Taster za posluživanje
12 Kotač
13 Kapa na glavčini kotača
14 Držak za posluživanje
15 Sigurnosna etiketa
16 Prednji nogar
17 Srednji potporanj
18 Stražnji potporanj
19 Stražnji nogari

SSiimmbboollii uurreeđđaajjaa

Prije puštanja u pogon pročitati i slijediti
uputu za uporabu i upute sigurnosti.

Pri radu nosite sigurnosne cipele da bist e
zaštitili nogu od padajućih drva.

Pri radu nosite zaštitne rukavice da biste
zaštitili ruke od strugotina i trijeski.

Ahlen, 01.02.2012 A. Pollmeier, direktor

76

Pri radu nosite zaštitni vizir da biste
zaštitili lice od strugotina i trijeski.

Zabranjeno je uklanjanje ili mijenjanje
zaštitinih i sigurnosnih naprava.

U radnom području stroja smije stajati
samo poslužitelj. Promatrači kao i kućne i
korisne životinje moraju se držati podalje
od područja opasnosti (minimalni razmak
5 m).
Opasnost od porezivanja i prignječivanja;
nikada ne dodirujte opasna podr učja kada
se klin za cijepanje pokreće.

Pozor! Pokretni dijelovi stroja!
Uvijek pazite na kretanje gurača drveta.

Pozor!
Nikada nemojte uklanjati rukom drvo koje
se zaglavilo u klinu.

Pozor!
Prije radova održavanja, popravka i
čišćenja motor isključiti i izvući mrežni
utikač.

Stop!
Pridržavajte se uputa za
rukovanje.

Opustite vijak za odzračivanje!

Î Odzračivanje stranica 80

 Za stroj za cijepanje ogrjevnog drveta prikladno je samo

ravno odrezano drvo.

 Metalni dijelovi (čavli, žica itd.) moraju se obavezno izvaditi

iz drveta koje se želi cijepati.

 Svaka uporaba iznad toga vrijedi kao nesvrsishodna. Za

sve štete nastale iz toga proizvođač ne jamči – rizik snos i
isključivo korisnik.

PPrreeoossttaallii rriizziiccii

I kod svrsishodne uporabe usprkos pridržavanju svih

jasnih sigurnosnih uputa, kroz konstrukci ju određenu svrhom
uporabe mogu postojati preostali rizici.

Preostali rizici se mogu smanjiti na mi nim um, ak o «sig urn osne
upute» i «svrsishodna uporaba» ne poštuju kao i čitava uputa
za uporabu.

Osvrtanje i pažnja smanjuju rizik ozljede osoba i oštećenja.
 Ignorirane sigurnosne mjere ili one, koje se ne poštuju,

mogu dovesti kod ozljede korisnika ili oštećivanja imovine.

 Ugrožavanje kroz struju, kod korištenja neispravnog

električnog priključnog voda.

 Dodirivanje dijelova koji vode napon kod otvorenih

električnih građevnih dijelova.

 Opasnost od požara i posklizavanja usljed hidraulične

tekućine koja iscuri.

Nadalje bez obzira na sve mjere zaštite mogu postojati
nevidljivi preostali rizici.

SSiimmbboollii uuppuuttee zzaa uuppoorraabbuu

Prijeteće opasnosti ili opasne situacije.

Nepoštivanje ovih uputa može prouzrokovat i ozljede
ili oštećenja stvari

L



 1.
 2.
 3.

 …

Važne upute za stručno rokovanje. Nepoštivanje
ovih uputa može prouzrokovati ozljede

Upute za korisnika. Ove upute Vam pomažu da sv e
funkcije optimalno koristite

Montaža, posluživanje i održavanje. Ovdje će Vam
se točno objasniiti, što morate učiniti
Molimo Vas da pogledate u priloženi listić s uputama

za montažu i rukovanje, kada se u tekstu ukazuje
na broj slike.

SSvvrrssiisshhooddnnaa uuppoorraabbaa

 Stroj za cijepanje ogrjevnog drveta smije se koristiti samo

za cijepanje drveta.

 Stroj za cijepanje ogrjevnog drveta namij enjen je samo za

privatno korištenje u kućnom i hobi području.

.

..

.

.

SSiigguurraann rraadd

Stoga pročitajte i pridržavajte se prije puštanja u
pogon ovog proizvoda slijedećih naputaka, propisa za
sprječavanje nesreća Vaše obrtničke komore odnosno u
odgovarajućoj državi važećih sigurnosnih propisa da
biste zaštitili sebe i druge od mogućih ozljeda.

Sigurnosne upute dajte svim osobama, koje rade sa

L

uređajem.
Dobro pohranite sigurnosne upute.

L

 Prije uporabe se uz pomoć upute za up orabu upoznajt e sa

uređajem.

 Uređaj koristite samo u one svrhe, u koje je namijenjen

(vidi «Svrsishodna uporaba» i «Rad sa strojem za
cijepanje ogrjevnog drveta»).

 Pobrinite se za sigurno stajanje i stalno održavajte

ravnotežu.

 Zauzmite radnu poziciju koja se nalazi iza gurača u

području drška za posluživanje. Nemojte nikada stajati u
području klina za cijepanje.

 Nemojte nikada stajati na stroju.

 Budite pažljivi. Pazite što činite. Krenite s razumom na

posao. Ne koristite stroj ako ste umorni ili pod utj ecajem
droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe
stroja može dovesti do ozbiljnih ozljeda.

77

 Pri radu nosite

− zaštitne naočale ili zaštitni vizir

− radne rukavice

− u slučaju potrebe zaštitu za uši

− sigurnosne cipele s čeličnim vrhom

 Nosite odgovarajuću radnu odjeću:

− nikakva široka odjeća ili nakit (mogli bi biti zahvaćeni
od strane pokretnih dijelova)

 Poslužitelj u radnom području stroja snosi odgovornost

prema trećim osobama.

 Djeca i malodobnici ispod 18 godina starosti ne smiju

posluživati stroj.

 Djecu držati dalje od uređaja.
 Uređaj nikada nemojte odložiti, dok se u blizini nalaze

osobe koje ne sudjeluju u radu.

 Održavajte svoje radno područje urednim! Nered može

za posljedicu imati nesreće.

 Uređaj nikada nemojte ostavljati bez nadzora.

 Uređaj nemojte preopteretiti! U naznačenom području

učinka će te raditi bolje i sigurnije.

 Uređaj koristite samo sa kompletnim i ispravno

postavljenim zaštitnim napravama i ništa nemojte
promijeniti na uređaju, što bi moglo uticati n a sigurnost.

 Uređaj tj. dijelove uređaja ne izmijeniti.
 Uređaj nemojte nikada ostavljati uključen kad leži na

strani. Uređaj je razvijen samo za rukovanje u uspravnoj
poziciji.

 Uređaj ne prskati vodom. (izvor opasnost električna struja).
 Nemojte ostavljati stroj na kiši ili raditi strojem na kiši.
 Držite stroj samo na suhom mjestu izvan dosega djece.

 Uređaj isključite i izvadite mrežni utikač iz utičnice kod:

− radova popravka

− radova održavanja i čišćenja

− uklanjanja smetnji

− pregleda priključnih vodova, da li su se isti

zapetljali ili oštetili.

− transport

− napuštanje (i kod kratkotrajnog prekida)

 Uređaj pregledajte na moguća oštećenja:

− Prije dalje uporabe uređaja se sigurnosne naprave

moraju pažljivo provjeriti na njihovo ispravno i
svrsishodno funkcioniranje.

− Pregledajte, da li su dijelovi oštećeni ili defektni. Svi

dijelovi moraju biti ispravno montirati i ispunjavati sve
uvjete, kako bi se osigurao ispravan po gon.

− Oštećene zaštitne naprave i dijelovi se moraju dati

popraviti ili zamijeniti od strane ovlaštene radionice,
ukoliko u uputi za uporabu nije ništa drugo naznačeno.

− Oštećene ili nečitke sigurnosne naljepnice se

moraju zamijeniti.

Električna sigurnost

 Kod polaganja priključnog vo da pripazite da ne smeta, d a

nije zaglavljen , presavinut i da se spoj utikača ne namoči.

 Kabel nikada nemojte koristiti u svrhe, u koje nije

namijenjen. Kabel zaštite od vrućine, ulja i oštrih
rubova. Kabel nemojte koristiti, kako biste utikač izv ukli iz
utičnice.

 Produžne kable redovno kontrolirajte i, ukoliko su

oštećeni, dajte ih zamijeniti.

 Nemojte koristiti defektne priključne vodove.
 Na otvorenom koristite samo one produžne kablove, koji

su za to odobreni i odgovarajuće označeni.

 Ne koristiti provizorne električne priključke.
 Zaštitne naprave nikada premostiti ili postaviti izvan

pogona.
Električni priključak tj. popravci na električnim

dijelovima moraju uslijediti kroz autoriziranog električara
ili kroz naše servisno mjesto za kupce. Trebaju se
slijediti mjesni propisi posebno što se tiče zaštitnih mjera.

Popravci na drugim dijelovima ur eđaja trebaju uslijediti

od proizvođača tj. jednog od njegovi h servisnih mjesta
za kupce.

Koristiti samo originalne dijelove. Kroz uporabu drugih

rezervnih dijelova mogu nastati nezgode za korisnika.
Proizvođač ne jamči za štete nastale iz toga.

MMoonnttaažžaa ppooddvvoozzjjaa

L Obratite pozornost na priložene upute za

montažu!

strujnu mrežu tek nakon potpunog sastavljanja!

Demontiranje kotača
2 Uklonite na obje strane kape na glavčini kotača (1 3)

3 Isto tako uklonite na obje strane sigurnosni

4 Svucite kotače (12) sa osovine.

Montaža podvozja
5 Proturite srednji potporanj (17) kroz odgovarajući

Stroj za cijepanje ogrjevnog drveta priključite na

Za montažu su potrebne dvije osobe!

sa kotača (12).

prsten.

otvor stražnjeg potpornja (18).

 Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F)

sa presjekom žica od minimalno

- 1,5 mm² kod dužine kabla do 10 m

 Nikada nemojte koristiti prik ljučne vodove duže od 10 m.

Duži priključni vodovi proizvode pad napona. Motor više ne
doseže svoju maksimalnu snagu, funkcija stroja se
reducira.

78

6 Pazite na to da srednji potporanj stoji nešto iznad

(otprilike 6 cm). Da biste fiksirali pot pornje, pritegnite
čvrsto šesterobridni vijak (M10x25).

7 Kao sljedeće nataknite kotače (12), na objema

stranama, na osovinu stražnjeg potpornja (18).

8 Osigurajte kotače (12) pomoću sigurnosnih

prstenova.

9 Nataknite na objema stranama kape na glavčini

kotača (13).

10 Proturite srednji potporanj (17) kroz o dgovarajući

otvor prednjeg nogara (16).

11 Da biste fiksirali potpornje, pritegnite čvrsto

šesterobridni vijak (M10x25).

12 Podvozje je sada montirano.

Montiranje stroja za cijepanje ogrjevnog drveta na
podvozje

13 Jedna druga osoba mora držati stroj za cij epanje

ogrjevnog drveta za trasportne ručke (5) u vertikalnoj
poziciji. Opustite šesterobridne vijke (M8x25) nogara
(9).

14 Uklonite nogar (9).
15 Stavite stroj za cijepanje ogrjevnog drveta opet na

pod i gurnite stražnje noge (19) na osovinu stroja za
cijepanje ogrjevnog drveta.

16 Podignite stroj za cijepanje ogrjevnog drveta sa

stražnjim nogama (19), sa dvije osobe i postavite ga
na podvozje.

17 Umetnite stražnje noge (19) u odgovarajuće otvore

stražnjeg potpornja (18). Pazite također i na to da
stroj za cijepanje ogrjevnog drveta naprijed čvrsto
naliježe na prednju nogu (16) !

18 Proturite šesterobridni vijak (M8x25) na obje strane

kroz rupu stražnjih nogu (19) stroja za cijepanje
ogrjevnog drveta i čvrsto ga pritegnite.

19 Proturite šesterobridne vijke (M8x25) na obje strane

kroz rupe prednje noge (16) i stroja za cijepanje
ogrjevnog drveta. Isto tako najprije čvrsto pritegnite
oba šesterobridna vijka (M8x25).

20 Čvrsto pritegnite šesterobridne vijke (M10x25) svaki

put lijevo i desno u stražnji potporan j (18).

21 Ukoliko podvozje ne stoji ravno, opustite srednji

šesterobridni vijak (M10x25) stražnjeg potpornja (18),
ispravite podvozje tako da stoji ravno i opet čvrsto
pritegnite šesterobridni vijak (M10x25).

22 Stegnite sve šesterobridne vijke (M10x25).
23 24 Stegnite sve šesterobridne vijke (M8x25).

25 Opustite unutarnje šestobridne vijka (M6x20) i skinite

držak (5).

26 Pričvrstite držak (5) unutarnjim šestobridnim vijcima

koji su isporučeni skupa s uređajem (M6x40) na
prednjoj nozi (16).

27 Stroj za cijepanje ogrjevnog drveta s podvozjem je

sada kompletno montiran.

PPoossttaavvlljjaannjjee

Ako stroj za cijepanje ogrjevnog drveta koristite bez nogara,
postavite ga na radnu površinu vis oku 60 – 75 cm, da biste
postigli ugodan radni položaj.

Pazite na to da radno područje ispunjava sljedeće uvjete:

− ne kliže se

− ravno je

− nema opasnosti od posrtanja

− dovoljno dobro osvjetljenje

Sa strojem se ne smije raditi u blizini tokova zemnog plina,
benzina ili drugih lako zapaljivih materijala.

PPuuššttaannjjee uu ppooggoonn

 Pregledajte da je uređaj kompletno i propisno montiran.
 Prije svake uporabe provjerite:

− priključne vodove na defektna mjesta (pukotine,

rezove i slično)

nemojte koristiti defektne vodove

− uređaj na moguća oštećenja (vidi siguran rad)

− da li su s vi vijčani spojevi pritegnuti.

L Mrežni priključak

 Napon naznačen na pločici sa naznakom tipa uređaja

usporedite sa mrežnim naponom i priključite uređaj u
odgovarajuću propisnu utičnicu.

 Uređaj priključite preko jedne Fi-zaštitn e sklopke (zaštitna

sklopka struje kvara) 30 mA.

L Osigurač: 10 A
L Taster za posluživanje (11)

slika 1

Taster za

posluživanje

Uključivanje

Pritisnite taster za posluživanje (11). Motor radi,
tako dugo dokle taster za posluživanje (11) d r žite pritisnutim.

Isključivanje

Sada opet pustite taster za posluživanje (11).

Nemojte koristiti uređaj ko d koga taster za posluživanje
ne radi pravilno. Oštećeni taster z a posluživan je dajte s mjesta
popraviti ili zamijeniti.

79

Hidraulika

 Nikada nemojte raditi sa strojem kad postoji opasnost od

strane hidraulične tekućine.

 Osigurajte da su stroj i radno područje čisti i bez fleka od

ulja.

Opasnost od sklizanja i požara!

 Provjeravajte redovito, ima li u spremniku dovoljno

hidrauličnog ulja (vidi „Održavanje i njega“)

 Sadržaj: 3,0 litra

RRaadd ssaa ssttrroojjeemm zzaa cciijjeeppaannjjee

ooggrriijjeevvnnoogg ddrrvveettaa

dodatne SIGURNOSNE NAPOMENE

 Stroj za cijepanje o grjevnog drveta smij e uvijek posluživ ati

samo jedna osoba pojedinačno.

 Samo osobe iznad 18 godina starosti, koje su pročitale i

razumjele Upute za rukovanje, smiju p osluživati stroj.

 Nosite zaštitnu opremu (zaštitni vizir, rukavice, sigurnosne

cipele), da biste se zaštitili od mogućih ozljeda.

 Nikada nemojte cijepati drva koja sadrže čavle, žicu ili

druge predmete.

 Već iscijepana drva i drvene strugotine stvaraju opasno

radno područje. Postoji opasnost da se posrne, posklizne
ili padne. Održavajte svoje radno područje uvijek
pospremljenim.

 Nikada nemojte stavljati ruk e na pokretne dijelove, kada je

stroj uključen. Održavajte sigurnosni razmak od drvene
klade, gurača i klina za cijepanje, da biste z aštitili ruke od
ozljeđivanja.

 Cijepajte samo drva koja odgovaraju maksimalnoj dužini

koja se može obrađivati.

 Što mogu cijepati?



Posebne napomene o cijepanju:

 Pripreme:

Pripremite drvo koje želite cijepati na maksimalne dimenzije
za obradu (520 mm dužina, ∅ 50 – 250 mm ) i pazite n a to da
je drvo rezano ravno.
Namjestite drvo na stroju za cijepanje drva tako da za Vas
nema nikakve opasnosti (opasnost od posrtanja).
Odzračivanje opustite vijak za odzračiv anje za 3 – 4 okreta ja ­slika 2.
Stegnite opet vijak tek onda kada ste gotovi sa cijepanjem
drva.

Vijak za odzračivanje

slika 2

 Cijepanje drva:
¾ Postavljajte klade uvijek u smjeru vlakana drveta i ravno

na glavni okvir stroja za cijepanje. Drvo mora biti
obuhvaćeno limovima za vođenje drva - slika 3.

slika 3

Veličina drva koja se mogu cijepati

Dužina drveta:
Promjer drveta: 50 – 250 mm

Promjer drveta je preporučena orijentacijska vrijednost, jer:

− tanko drvo može biti teško za cijepanje ako sadrži rupe od
grana ili ako su vlakna prejaka.

Nemojte cijepati zelena debla. Suha, od ležana debla cijepaju
se mnogo lakše i ne prouzročuju tako često zaglavljivanje kao
zeleno (vlažno) drvo.

Tvrda drva naginju pucanju: Radite s povišenim

oprezom!

maks. 520 mm

80

¾ Nemojte nikada stavljati drvo koso ili poprijeko na glavni

okvir - slika 4.

slika 4

slika 6

¾ Uvijek pazite na to da klin za cij epan je i gur ač drveta mogu

obuhvatiti krajeve drveta okomito.

¾ Nemojte nikada cijepati dva komada drveta u jednom

radnom koraku.

¾ Nikada nemojte stavljati nov e komade drveta dok je radni

proces u tijeku.

Opsluživanje

Rad s dvije ruke

1. Pritisnite taster za posluživanje na elektromotoru.

Pričekajte par sekundi da bi motor dosegao svoj krajnji
broj okretaja i da bi se formirao tlak u hidra uličnoj pumpi ­slika 1.

2. Pritisnite ist ovremeno držak za p osluživanje prema dolje –

slika 5.
Î Gurač drveta pritišće drvo prema klinu za cijepanje.
Drvo se cijepa.

3. Pustite držak za posluživanje i taster za posluživanje,
gurač drveta se vozi nazad u svoju polaznu poziciju – slika

6.

slika 5

L Nikada nemojte nasilu postizati cijepanje drveta

održavanjem guranja u trajanju od više sekundi. To može
dovesti do oštećenja stroja.
Ponovno pozicionirajte drvo na glavnom okviru i ponovite
postupak cijepanja ili ostavite drvo nastranu.

Kako se vadi zaglavljeno drvo?

1. Pustite držak za posluživanje i taster za posluživanje da bi
se gurač drveta mogao odvesti natrag.

2. Postavite jedan drveni klin ispod drveta, izvucite gurač
drveta da bi on pritisnuo klin ispod zag lavljenog drveta.

3. Ako drvo ne popusti, ponavljajte postupak sa sve većim
klinovima.

Prilikom popuštanja nemojte nikada udarati čekićem po
zaglavljenom drvetu ili stavljati ruke u blizinu zaglavljenog
drveta.
Nemojte zvati neku drugu osobu za potporu.
Nemojte pokušavati drvo izvući udaranjem nekim alatom po
drvetu. To može dovesti do oštećenja uređaja.

 Završetak rada:
¾ Pazite na to da se gurač drveta dovezao u svoju polaznu

poziciju.

¾ Onda izvucite mrežni utikač.
¾ Ponovno pritegnite vijak z a odzračivanje – slika 2.
¾ Obratite pozornost na upute za održavanje i njegu.

OOddrržžaavvaannjjee ii nnjjeeggaa

Prije svakog rada održavanja ili čišćenja

- isključite stroj

- izvucite mrežni utikač.

Nosite zaštitne rukavice da biste izbjegli ozljeđivanje
ruku.

L Obratite pozornost na sljedeće, da biste očuvali radnu

sposobnost stroja za cijepanje drva:

 Temeljito očistite stroj nakon završetka posla.
 Uklonite zaostatke smole.

 Redovito podmazivajte stapajicu nekim uljem za

rasprskavanje koje je neškodljivo za okoliš.

 Provjeravajte razinu ulja odnosno izmijenjujte ulje.

81

Oštrenje klina za cijepanje

Nakon dužeg rada ili kod smanjene s nage cijepanja naoštrite
klin za cijepanje finom turpijom (uklonite oštre brid ove) – slika

7.

slika 7

Oštrenje rubova

slika 8

Kako ću provjeriti razinu ulja?

1. Gurač drveta mora biti odvežen nazad u svoju polaznu
poziciju.

2. Nagnite stroj za cijepanje drva tako da otvor za punjenje
pokazuje prema gore – slika 8.

Za uspravljanje i držanje stroja za cijepanje drva

potrebna Vam je još jedna osoba!

3. Izvrnite šipku za mjerenje razine ulja – slika 9.

Prilikom vađenja pazite na brtvilo za ulje.

4. Očistite šipku za mjerenje razine ulja i brtvilo za ulje.

5. Stavite opet mjernu šipku u otvor do graničnika.

6. Opet izvucite šipku za mjerenje razine ulja.

 Ako razina ulja leži između dvije markacije, onda u

spremniku ima dovoljno ulja.

 Ako razina ulja leži ispod donje markacije, ulje se

pomoću jednog čistog lijevka mora dopuniti.

donja markacija gornja markacija

7. Provjerite brtvilo za ulje. U slučaju da je oštećeno brtvilo se

mora izmijeniti.

8. Zavrnite opet šipku za mjerenje razine ulja čvrsto.

Pozor! Da bi se izbjegla oštećenja na brtvilu za ulje i u
navoju poklopca cilindra, vijak nemojte stezati previše
čvrsto.

Brtvilo za ulje

slika 9

Šipka za mjerenje
razine ulja

Kada ću izmijeniti ulje?

Prva izmjena ulja slijedi nakon 50 sati rada, nakon toga
svakih 250 sati rada.

Izmjena:

1. Gurač drveta mora biti odvežen nazad u svoju polaznu
poziciju.

2. Postavite neku posudu, koja može primiti najmanje 4 litra
ulja, ispod stroja za cijepanje drva.

3. Izvrnite šipku za mjerenje razine ulja. Prilikom vađenja

pazite na brtvilo za ulje.

4. Zatim nagnite stroj, da biste ispraznili ulje u posudu.

5. Nagnite zatim stroj za cijepanje drva tako da otvor za
punjenje pokazuje prema gore – slika 8.

6. Pomoću čistog lijevka uspite novo hidraulično ulje (3,0
litara).

7. Očistite šipku za mjerenje razine ulja i brtvilo za ulje.

8. Provjerite brtvil o za ulje. U slučaju da je oštećeno, brtvilo

se mora izmijeniti.

9. Provjerite razinu ulja.

10. Zavrnite opet šipku za mjerenje razine ulja čvrsto.
Pozor! Da bi se izbjegla oštećenja na brtvilu za ulje i u
navoju poklopca cilindra, vijak nemojte stezati previše
čvrsto.

Staro ulje uklonite propisno (odlagalište starog ulja u
Vašoj blizini). Zabranjeno je ispuštanje starog ulja u tlo ili
miješanje s ostalim otpadom.

82

L Hidraulično ulje

Za stroj za cijepanje drva preporučujemo sljedeća hidraulična
ulja:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î Br. narudžbe 400142 (1 litar)
¾ Mobil DTE 11
¾ ili jednakovrijedno

Nemojte koristiti druge vrsta ulja. Uporaba drugih vrsta
ulja utječe na funkcioniranje stroja za cijepanje drva.

RReezzeerrvvnnii ddiijjeelloovvii

Rezervne dijelove otčitajte na crtežu (stranica 145).
Naručivanje rezervnih dijelova:

− Mjesto nabave rezervnih dijelova je proizvođač

− Potrebni podaci prilikom naručivanja:

• Br. rezervnog dijela

• željeni broj komada

• uređaj

• oznaka modela

Primjer: 360354, 1, stroj za cijepanje ogrjevnog drveta, ASP 5
N-UG

83

MMoogguuććee ssmmeettnnjjee

Problemi Mogući uzroci Uklanjanje

Drvo se ne
cijepa
(premala snaga
cijepanja)

 Drvo nije pravilno pozicioniran o
 Drvo prekoračuje dopuštene dimenzij e ili je pretvrdo

za snagu stroja

 Klin za cijepanje ne cijepa
 Oštećeno mjesto kroz koje curi ulje

 Tlak hidraulike prenizak

 Pozicionirajte drvo ponovno
 Izrežite drvo na dopuštene dimenzije

 Naoštrite klin za cijepanje, provjerite ima li grebena

ili ureza

⇒ Stavite komad kartona ispod stroja za cijepanje

drva da biste pronašli mjesto koje propušta.
Obratite se proizvođaču za uklanjanje problema.

⇒ Provjerite razinu ulja, ako je potrebno dospite još

ulja.
Problem se ne može ukloniti, molimo Vas da se
obratite proizvođaču.

⇒ Koristite ispravan priključni vod.

 pogrešan priključni vod (duži od 10 m ili premalen

promjer žile)
Gurač drveta
izlazi njišući se
ili sa jakim
vibracijama

Gurač drveta
ne izlazi
Motor se ne
pokreće

Šipka za
mjerenje razine
ulja propušta

⇒ Zrak u opt oku

⇒ Hidraulična pumpa neispravna ⇒ Obratite se proizvođaču za uklanjanje problema.

⇒ nedostaje mrežni napon (ispad struje
⇒ Priključni kabel defektan

⇒ Motor ili sklopka su defektni

⇒ Brtvilo na šipki za mjerenje razine ulja ne brtvi ⇒ Izmijenite brtvilo za ulje

⇒ Otvorite vijak za odzračivanje
⇒ Provjerite razinu ulja, ako je potrebno dospite još

ulja.
Problem se ne može ukloniti, molimo Vas da se
obratite proizvođaču.

)

⇒ pregledati osigurač (10 A)
⇒ zamijeniti kabel tj .kabel dati pregledati (električar)

defektni kabel više ne koristiti

.

⇒ za uklanjanje problema se obratite proizvođaču ili

firmi koju Vam on navede (vidi popis servisnih
mjesta za kupce)

TTeehhnniiččkkii ppooddaaccii

Tip ASP 5 N
Modell ASP 5 N-UG

Godina gradnje vidi posljednju stranicu
Snaga cijepanja 50 kN (5 t) ± 10 %
Tlak sustava 20 MPa
Dužina drveta maks. 520 mm
Promjer drveta 50 - 250 mm
Hod cijepanja max. 370 mm
Hidraulično ulje (maks.) 3,0 l
Učinak motora P1 = 1500 W (S1)
Priključak 230 V ~ 50 Hz
Dimenzije uključujući podvozje dužina 925 x širina 720 x visina 1005 mm
Težina 48,5 kg

GGaarraanncciijjaa

Molimo Vas da obratite pozornost na priloženu izjavu o garanc iji.

84

La macchina non deve essere messa in
esercizio se non prima sono state lette le
istruzioni per l’uso, tutte le indicazioni sono
state osservate e l’apparecchio è stato
montato come descritto.

Custodire queste istruzioni per l’uso per una
eventuale consultazione successiva.

IInnddiiccee

Dichiarazione di conformità CE 85
Volume di fornitura 85
Descrizione dell'apparecchio 85
Simboli nelle istruzioni per l’uso /
nell’apparecchio
Impiego conforme alle prescrizioni 86
Pericoli residui 86
Sicurezza durante il lavoro 86
Montaggio del telaio di appoggio 88
Installazione 88
Messa in funzione 88
Utilizzo dello spaccalegna 89
Manutenzione e cura 91
Pezzi di ricambio 92 / 145
Possibili disturbi 93
Dati tecnici 93
Garanzia 93

DDiicchhiiaarraazziioonnee ddii ccoonnffoorrmmiittàà CCEE

corrispondentemente alle direttive: 2006/42/CE
Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen – Germany
sotto la nostra responsabilità che il prodotto

Spaccalegna ASP 5 N-UG

Numero di serie: 000001-020000
è conforme alle disposizioni delle s ummenzio nate Direttiv e CE,

nonché alle disposizioni delle seguenti ulterio ri Direttiv e:

2004/108/CE, 2006/95/CE
Sono state applicate le seguenti norme armonizzate:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Incaricato della compilazione della documentazione
tecnica: ATIKA GmbH & Co. KG – ufficio tecnico –

Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 01.02.2012 A. Pollmeier, amministratore

85 / 86

VVoolluummee ddii ffoorrnniittuurraa

 Dopo il disimballaggio del cartone controllare

! che il suo contenuto sia completo
! l’eventuale presenza di danni causati da l trasporto

In caso di contestazioni informare subito il commerciante, il
fornitore oppure il produttore. Le reclamazioni inoltrate
successivamente non vengono accettate.

• 1 Unità • 1 Confezione di viti

• 1 Manuale • 1 Dichiarazione di

garanzia

• 1 Istruzioni per il

montaggio

DDeessccrriizziioonnee ddeellll''aappppaarreecccchhiioo

• 5 Sostegni (telaio di

appoggio)

L Prestare attenzione alle istruzioni di montaggio

allegate!

1.

1 Carrello spingipezzo
2 Lamiere di guida del tronco
3 Cuneo
4 Vite di sfiato
5 Impugnatura per il trasporto
6 Asta dello stantuffo
7 Asta di livello dell’olio
8 Coperchio del cilindro
9 Piedino
10 Motore elettrico
11 Tasto di comando
12 Ruota
13 Coprimozzo
14 Leva di comando
15 Etichette di sicurezza
16 Asta di sostegno anteriore
17 Sostegno centrale
18 Sostegno posteriore
19 Aste di sostegno posteriori

SSiimmbboollii nneellll’’aappppaarreecccchhiioo

Prima della messa in funzione leggere le
istruzioni per l’uso e osservare
scrupolosamente le indicazioni per la
sicurezza in queste contenute.

Durante i lavori indossare scarpe di
sicurezza per proteggere i piedi in caso di
caduta del tronco.

Durante i lavori indossare guanti prot ettivi
per proteggere le mani da schegge e
trucioli.

85

Durante i lavori indossare la visiera di
protezione per proteggere il viso da
schegge e trucioli.

È vietato rimuovere o modificare i
dispositivi di protezione e di sicurezza.

È consentito sostare nell’area di lavoro
solo all’utilizzatore. Tenere lontano dalla
zona di pericolo persone estranee, n onch é
animali domestici e da produzione
(almeno 5 m).
Pericolo di taglio e schiacciamento; mai
toccare parti pericolose quando il cuneo è
in movimento.

Attenzione! Parti dell’apparecchio in
movimento!

Prestare sempre attenzione al movimento
del carrello spingipezzo.
Attenzione!
Mai rimuovere con le mani un tronco
incastrato sul cuneo.

Attenzione!
Prima di eseguire i lavori di man utenzio ne,
riparazione e pulizia spegnere il motore ed
estrarre la spina dalla presa di corrente.

Stop!
Osservare le istruzioni per l’uso.

Allentare la vite di sfiato!
Î Sfiato pag. 89

SSiimmbboollii nneellllee iissttrruuzziioonnii ppeerr ll’’uussoo

Minaccia di pericolo oppure situazione
pericolosa. La mancata osservanza di queste

indicazioni può avere come conseguenza degli
infortuni oppure dei danni materiali.

L



 1.
 2.
 3.

 …

Indicazioni importanti per un impiego corretto. La
mancata osservanza di queste indicazioni può
causare dei disturbi.

Indicazioni per l'utente. Queste indicazioni sono un
valido aiuto per utilizzare in manier a ottimale tutte le
funzioni.

Montaggio, impiego e manutenzione. Qui viene
spiegato in maniera esatta quello che si deve fare.
Consultare le istruzioni per il montaggio allegate
quando nel testo si fa riferimento ai numeri delle
figure.

IImmppiieeggoo ccoonnffoorrmmee aallllee pprreessccrriizziioonnii

 Utilizzare lo spaccalegna solo per spaccare legna.
 Utilizzare lo spaccalegna solo per impieghi domestici e

hobbistici.

 Utilizzare solo legno con tagli dritti.
 Rimuovere scrupolosamente le parti metalliche (chiodi, fili

metallici ecc.) dal materiale da spaccare.

 Qualsiasi altro tipo di impiego differente d a quello previsto

viene considerato come non conforme alle prescrizioni.
Per eventuali danni risultanti da un impiego diverso da
quello prescritto, il produttore non si assume nessuna
responsabilità - in questi casi il rischio è solo a carico
dell'utente.

PPeerriiccoollii rreessiidduuii

Anche con un impiego conforme alle prescrizioni e
l'osservanza di tutte le normative di sic urezza valide, poss ono
tuttavia sussistere dei pericoli residui intri nseci dov uti al tipo di
costruzione (necessaria per lo scopo di applicazione) della
macchina.

Questi rischi di pericolo residuo possono tuttavia essere
minimizzati, se vengono osservate tutte le ”indicazioni di
sicurezza” le ”prescrizioni per l'impiego” e le “istruzioni per
l'uso”.

Un particolare riguardo e cautela riducono il rischio di
lesioni per le persone e danni materiali.

 Le misure di sicurezza ignorate o non prese in

considerazione per distrazione, possono ca usare, durante
l’impiego dell’apparecchio, delle lesioni oppure dei danni
materiali.

 Se non vengono utilizzati i conduttori dell'allacciamento

elettrico prescritti sussiste il pericolo causato dalla corrente.

 Contatto con componenti sotto tensione quando le parti

elettriche sono aperte.

 Pericolo di incend io e sci vo lamento in caso di fuoriuscite di

liquido idraulico.

Tuttavia, nonostante l'attuazione di tutti i provvedimenti
possono sussistere dei pericoli resid ui non evidenti.

SSiiccuurreezzzzaa dduurraannttee iill llaavvoorroo

Prima della messa in funzione di questi utensili,
leggere e osservare pertanto le seguenti norme e le
norme antinfortunistiche della società di assicurazione
contro gli infortuni ovvero le norme di sicurezza in vigore
nei singoli paesi. In questo modo è possibile proteggere
se stessi e gli altri contro il rischio di contusioni.

Dare le indicazioni per la sicurezza anche alle altre

L

persone che lavorano con la macchina.
Custodire queste indicazioni per la sicurezza

L

accuratamente per una ulteriore consultazione.

86

 Prima dell'impiego familiarizzare con l'apparecchio

mediante l'aiuto delle istruzioni per l' uso.

 Non utilizzare l'apparecchio per scopi diversi da quelli

previsti (vedere: “Impiego conforme alle prescrizioni” e
"Utilizzo dello spaccalegna").

 Provvedere ad una posizione sicura e mantenere sempre

l'equilibrio.

 Assumere una posizione di lavoro corretta, ovvero dietro

al carrello spingipezzo nella zona d ella leva di comando.
Mai sostare nell'area del cuneo.

 Mai posizionarsi sopra la macchi na.

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non
utilizzare l’apparecchio se si è stanchi o sotto l’influsso di
droghe, alcool o medicinali. Un momento di disattenzione
durante l’uso dell’apparecchio potrebbe infatti causare
lesioni serie.

 Durante l’utilizz o indossare

− occhiali o visiera di protezione

− guanti da lavoro

− se necessario cuffie di protezione

− Scarpe di sicurezza con puntale in acciaio

 Indossare indumenti di lavoro appro priati:

− non indossare indumenti ampi o gi oielli che potreb bero
incastrarsi nelle parti mobili

 L’operatore è responsabile nei confronti di terzi nella zona

di lavoro dell’apparecchio.

 La macchina non deve essere utilizzata da bambini e

ragazzi di età inferiore a 18 anni.

 Mantenere i bambini lontano dall’apparecchio.
 Non usare mai l'apparecchio quando nelle immediate

vicinanze ci sono delle persone estranee ai lavori.

 Tenere la zona di lavoro in ordine! Il disordine potrebb e

causare incidenti.

 Non lasciare mai l'apparecchio senza sorveglianza.

 Non sovraccaricare l'apparecchio! Si lavora meglio e più

sicuri nel campo di potenza presta bilito.

 Azionare l'apparecchio solo se i dispositivi di sicurezza

sono montati correttamente e completamente, non
modificare nell'apparecchio niente di tutto quello che
potrebbe compromettere la sicurezza.

 Non modificare l'apparecchio oppur e parti dell'app arecchio

stesso.

 Non lasciare mai l'apparecchio acceso se è posizionato

sul fianco. L'apparecchio è stato progettato
esclusivamente per l' utilizzo in posizione verticale.

 Non spruzzare l'apparecchio con acqua. (fonte d i pericolo:

corrente elettrica).

 Non lasciare la macchina sotto la pioggia e non la vorare

quando piove.

 Conservare solo in un luogo asciutto lontano dalla

portata dei bambini.

 Disinserire l’apparecchio ed estrarre la spina di corrente

dalla presa quando vengono eseguiti i seguenti lavori:

− Lavori di riparazione

− Lavori di manutenzione e pulizia

− Rimozione di disturbi

− Controllo dei conduttori di allacciamento,

per verificare se questi sono attorcigliati
oppure danneggiati.

− Trasporto

− Quando si abbandona l'apparecchio (anche per le

brevi interruzioni)

 Controllare l’apparecchio per eventuali danneggiamenti:

− Prima di rimettere l’apparecchio in funzione controllare

accuratamente i dispositivi di sicurezz a per il loro perfetto
funzionamento conformemente alle pre scrizioni.

− Controllare se qualche componente e danneggiato

oppure difettoso. Per garantire un esercizio sicuro e
perfetto, tutti i componenti devono essere montati
correttamente e tutte le condizioni devono essere
soddisfatte.

− I dispositivi di sicurezza e i componenti danneggiati

devono essere riparati oppure sostituiti a rego la d'arte da
una officina specializzata e autorizzata, se ne lle istruzioni
per l'uso non viene indicato di versamente.

− Le etichette adesive con le indicazioni per la sicurezza

danneggiate o illeggibili devono essere sostituite.

Sicurezza elettrica

 Esecuzione della linea di allacciamento secondo EC

60245 (H 07 RN-F) con una sezione del conduttore di
almeno:

- 1,5 mm² con una lunghezza del cavo fino a 10 m

 Mai utilizzare conduttori di collegamento di lunghezza

superiore a 10 m. I conduttori di collegamento di
lunghezza superiore ai 10 m provocano cadute di
tensione. Il motore non raggiunge più la sua potenza
massima e il funzionamento della macchina viene ridotto.

 Per la posa dei cavi di allacciamento os serva re, che quest i

non vengano schiacciati, piegati e che l a presa a innesto
non si bagni.

 Non utilizzare il cavo per scopi per i quali esso non è

previsto. Proteggere il cavo dal caldo, dall'olio e dagli
spigoli vivi. Per estrarre la spina dalla presa non tirarla dal
cavo.

 Controllare ad intervalli regolari i cavi di prolunga e

sostituirli se questi sono danneggiati.

 Non utilizzare nessun cavo di allacciamento difettoso.
 Per il lavoro all'aperto, utilizz are solo un cavo di prolunga

approvato per questo scopo e corrispondentemente
contrassegnato.

 Non usare allacciamenti elettrici provvisori.
 Non cavallottare (escludere) mai i dispos itivi di protezione

oppure non metterli mai fuori servizio.
L'allacciamento elettrico oppure le riparazioni dei

componenti dell'apparecchio devono essere eseguiti da
un elettrotecnico specializzato ed autoriz zato oppure da
uno dei nostri servizi per l'assistenza clienti. Osservare
le normative locali ed in particolare quelle relative alle
misure di protezione.

Le riparazioni su altre parti dell'apparecchio devono

essere eseguite dal produttore oppure da uno dei suoi
servizi per l'assistenza clienti.

Usare solo pezzi di ricambio originali. L'impiego di altri

pezzi di ricambio possono causare degli incidenti per
l'utente. Il produttore esclude qualsia si responsa bilità p er
i danni causati dall'impiego di altri pezzi di ricambio non
originali.

87

MMoonnttaaggggiioo ddeell tteellaaiioo ddii aappppooggggiioo

L Prestare attenzione alle istruzioni di

montaggio allegate!

Collegare lo spaccalegna alla rete di

alimentazione solo a montaggio ultimato!

Per il montaggio sono necessarie due persone!

Smontaggio delle ruote

2 Rimuovere il coprimozzo (13) delle ruote (12) da

entrambi i lati.

3 Rimuovere da entrambi i lati anche

l’anello di sicurezza.

4 Estrarre le ruote (12) dall’asse.
Montaggio del telaio di appoggio

5 Inserire il sostegno centrale (17) nell’apposita

apertura del sostegno posteriore (18).

6 Assicurarsi che il sostegno centrale sporga di ca. 6

cm. Per fissare i sostegni, avvitare manualmente la
vite a testa esagonale (M10x25).

7 Successivamente, infilare le ruote (12) sull’asse del

sostegno posteriore (18), da entrambi i lati.

8 Fissare le ruote (12) mediante gli anelli di sicurezza.

9 Inserire il coprimozzo (13) da entrambi i lati.
10 Inserire il sostegno centrale (17) nell’apposita

apertura dell’asta di sostegno anteriore (16).

11 Per fissare i s ostegni, avvitare ma nualmente la vite a

testa esagonale (M10x25).

18 Inserire le viti a testa esagonale (M8x25) da entrambi

i lati nel foro delle aste di sostegno posteriori (19) e
dello spaccalegna e serrarle manualmente.

19 Inserire le viti a testa esagonale (M8x25) da entrambi

i lati nei fori dell’asta di sostegno anteriore (16) e
dello spaccalegna. Serrare manualmente entrambe
le viti a testa esagonale (M8x25).

20 Avvitare manualmente le viti a testa esagon ale

(M10x25) a destra e a sinistra del sostegno
posteriore (18).

21 Qualora il telaio di appoggio non sia p erfettamente in

piano, allentare la vite a testa esagonale centrale
(M10x25) del sostegno posteriore (18), mettere in
piano il telaio di appoggio e serrare la vite a testa
esagonale (M10x25).

22 Serrare tutte le viti a testa esagonale (M10x25).
23 24 Serrare tutte le viti a testa esagonale (M8x25).

25 Allentare le viti a esagono incassato (M6x15) e

rimuovere la maniglia (5).

26 Fissare la maniglia (5) con le viti a esagono incassato

in dotazione (M6x50) sull’asta di sostegno anteriore
(16)

27 Ora il montaggio dello spaccalegna con il telaio di

appoggio è completato.

IInnssttaallllaazziioonnee

Qualora lo spaccalegna venga usato senza il telaio di
appoggio, collocarlo su una superficie di lavoro alta 60 – 75
cm, in maniera tale da poter assumere una c omod a postura di
lavoro.

12 Il telaio di appoggio è montato.
Montaggio dello spaccalegna sul telaio di appoggio

13 È necessario che una seconda persona regga in

posizione verticale lo spaccalegna attraverso
l’impugnatura per il trasporto (5). Allentare le viti a
testa esagonale (M8x25) del piedino (9).

14 Rimuovere il pi edino (9).

15 Posare di nuovo a terra lo spaccalegna e spingere le

aste di sostegno posteriori (19) sull’asse dello stesso.

16 Sollevare in due persone lo spaccalegna con le aste

di sostegno posteriori (19) e collocarlo sul telaio di
appoggio.

17 Inserire le aste di sostegno posteriori (19) nelle

apposite aperture del sostegno posteriore (18).
Assicurarsi inoltre che lo spaccalegna poggi
saldamente sull’asta di sostegno anteriore (16)!

88

Assicurarsi che la zona di lavoro

− sia antisdrucciolo

− stia in piano

− non presenti rischi di inciamp o

− sia sufficientemente illuminata

Non azionare la macchina in prossimità d i metano, condotti di
benzina o altri materiali altamente infiammabili.

MMeessssaa iinn ffuunnzziioonnee

 Assicurarsi che l'apparecchio sia stato montato

completamente e conformemente alle prescrizioni.

 Tutte le volte che si usa l'apparecchio, controllare prima:

− I cavi di allacciamento per eventuali punti difettosi

(fessurazioni, tagli oppure simili)

Non utilizzare nessun cavo di allacciamento

difettoso

− L’apparecchio per eventuali danneggiame nti

(vedere “Sicurezza durante il lavoro ”)

− Se tutti i collegamenti a vite sono stretti saldamente

L Allacciamento alla rete

 Confrontare il valore della tensione rip ortato s ulla tar ghetta

dell'apparecchio con il valore della tensione di rete e
collegare l'apparecchio nella corrispondente presa in
modo conforme alle disposizioni.

 Collegare l'apparecchio mediante un interruttore di

protezione (interruttore automatico per correnti di guasto)
30 mA.

L Protezione: 10 A
L Tasto di comando (11)

Fig. 1

 Mai spaccare tronchi contenenti chiodi, fili metallici o altri

oggetti.

 La legna già spaccata e I trucioli rendono pericolosa la

zona di lavoro. Si rischia di inciampare, sc ivo l are o ca d ere.
Mantenere sempre in ordine la zona d i lavoro.

 Mai poggiare le mani su parti in movimento, quando la

macchina è accesa. Tenersi a distanza di sicurezza da
tronco, carrello spingipezzo e cuneo, onde evitare lesioni
alle mani.

 Spaccare solamente tronchi della lunghezza massima di

lavoro.

 Che cosa si può spaccare?

Dimensioni dei tronchi da spaccare

Lunghezza: max. 520 mm
Diametro: 50 – 250 mm

Il diametro dei tronchi indicato ha solo un valore indicativo,
perché:

− spaccare il legno sottile può essere difficile, se contiene
fori di nodi o se le fibre sono troppo resistenti.

Tasto di

comando

Accensione

Premere il tasto di comando (11). Finché il tasto di comando
(11) è premuto, il motore resta in funzione.

Spegnimento

Rilasciare il tasto di comando (11).

Non utilizzare l’a pparecchio se il tasto di comando non
funziona regolarmente. Far riparare o sostituire
immediatamente i tasti di comando danneggiati.

Impianto idraulico

 Mai azionare la macchina se sussistono pericoli connessi

al liquido idraulico.

 Assicurarsi che la macchina e la zona di lavoro siano

pulite e non presentino macchie di olio.

Pericolo di scivolamento e di incendio!

 Verificare periodicamente che ne l serbatoio vi sia

sufficiente olio idraulico (vedere “Manutenzione e cura”)

 Capacità: 3,0 litri

Non spaccare tronchi verdi. I tronchi secchi e stagionati si
spaccano molto più facilmente e causano meno grippaggi
rispetto a quelli verdi (bagnati).

I legni duri tendono a spaccarsi generando schegge:

fare molta attenzione!

 Istruzioni particolari per lo

spaccamento:

 Preparativi:

preparare la legna da spaccare secondo le dimensioni
massime di lavoro (520 mm lung., ∅ 50 – 250 mm),
prestando attenzione a che i tagli siano dritti.
Sistemare la legna sullo spaccalegna in modo da evitare
pericoli (pericolo di inciampo).

Sfiato

Allentare la vite di sfiato di 3 – 4 giri (fig. 2).
Serrare nuovamente la vite, solo quando lo spaccamento
della legna è terminato.

Fig. 2

Vite di sfiato

UUttiilliizzzzoo ddeelllloo ssppaaccccaalleeggnnaa

NORME DI SICUREZZA supplementari

 Lo spaccalegna deve essere utilizzato da una sola

persona.
La macchina deve essere utilizzata solo da persone di età



superiore a 18 anni che abbiano letto e compreso le
istruzioni per l’uso.

 Indossare i dispositivi di protezion e (visiera di protezione,

guanti protettivi, scarpe di sicurezza) contro possibili
lesioni.

allentare

serrare

89

 Spaccamento della legna:
¾ Disporre sempre i tronchi nella direzione delle fibre del

legno e in piano sul telaio principale de llo spaccalegna. Il
tronco deve essere stretto fra le lamiere di guida (fig. 3).

Fig. 3

1. Premere il tasto di comando vicino al motore elettrico.

Attendere un paio di secondi prima che il motore
raggiunga la velocità massima e la pompa idraulica si
pressurizzi (fig. 1).

2. Premere cont empora neamente la l eva di coman do verso il

basso (fig. 5).
Î Il carrello spingipezzo preme il tronco contro il cuneo. Il
tronco viene spaccato.

3. Rilasciare la leva e il tasto di comando; il carrello
spingipezzo torna nella posizione i niziale (fig. 6).

Fig. 5

¾ Mai disporre i tronchi obliquamente o trasversalmente sul

telaio principale (fig. 4)

Fig. 4

¾ Assicurarsi sempre che il cuneo e il carrello spingipezzo

siano in posizione perpendicolare rispetto alle estremità
del tronco.

¾ Mai spaccare due tronchi alla volta.
¾ Mai aggiungere o sostituire legna durante il processo di

lavorazione.

Utilizzo

Utilizzo a due mani

Fig. 6

L Mai forzare lo spaccamento del tronco mantenendo la

spinta per parecchi secondi. Ne possono risultare danni alla
macchina.
Posizionare nuovamente il tronco sul telaio principale e
ripetere la procedura, oppure accantonarlo.

Come si rimuove un tronco incastrato?

1. Rilasciare la leva di comando e il tasto di comando, in

2. Collocare un cuneo di legno sotto il tronco ed far

3. Qualora il tronco non si disincastri, ripetere la procedura

prossimità di esso durante la procedur a di disincastro.
Non chiedere assistenza a nessuno.
Non tentare di estrarre il tronco colpendolo con un utensile.
Ne possono risultare danni all’apparecchio.

modo da far rientrare il carrello spingipezzo.
fuoriuscire il carrello spingipezzo i n maniera tal e che infili il

cuneo sotto il tronco incastrato.
con cunei di volta in volta più grandi.

Mai martellare il tronco fissato né tenere le mani in

90

 Fine dei lavori:
¾ Assicurarsi che il carrello spingipezzo sia tornato nella

posizione iniziale.

¾ Disinserire la spina di alimentazione.
¾ Serrare nuovamente la vite di sfiato (fig. 2).
¾ Osservare le istruzioni per la manutenzione e la cura.

MMaannuutteennzziioonnee ee ccuurraa

Prima di ogni intervento di manutenzione e
pulizia - Spegnere l’apparecchio

- Disinserire la spina di alimentazione

Indossare guanti protettivi per evitare lesioni alle mani.

L Per gar antire la funzionalità dello spaccalegna, prestare

attenzione a quanto segue:
 Pulire accuratamente la macchina al termine del

lavoro.

 Rimuovere i residui di resina.

 Oliare periodicamente l’asta dello stantuffo con olio

ecologico.

 Verificare il livello dell’olio o sostituirlo.

Affilatura del cuneo

Dopo una lunga durata di funzionamento o in caso di ridotta
forza di spinta del cuneo, affilare il medes imo mediante una
lima a taglio fine, dopodichè rimuovere le bave (fig. 7).

Fig. 7

Affilare lo
spigolo

 Qualora il livello de ll’olio s i trovi inv ece al di sotto della

marcatura inferiore, rabboccare l’olio medi ante un imbuto
pulito.

marcatura inferiore marcatura superiore

7. Controllare il paraolio. Nel caso presenti danni, sostituirlo.

8. Riavvitare l’ast a di livello dell’ oli o.

Attenzione! Onde evitare danni al paraolio e alla filettatura
del coperchio del cilindro, non serrare troppo la vite.

Fig. 8

Fig. 9

paraolio

Come si verifica il livello dell’olio?

1. Il carrello spingipezzo deve essere in posizione iniziale.

2. Inclinare lo spaccalegna in maniera tale che il bocch ettone
di riempimento sia rivolto verso l’alto (fig. 8).

Per alzare e tenere fermo lo spaccalegna è

necessaria una seconda persona!

3. Svitare ed estrarre l’asta di livello dell’olio (fig. 9).

Durante l'estrazione prestare attenzione al paraolio.

4. Pulire l’asta di livello dell’olio e il paraolio.

5. Infilare di nuovo l’asta di livello nel bocchettone fino
all’arresto.

6. Estrarre nuovamente l’asta di livello dell’olio.

 Se il livello dell’olio si trova fra le d ue marcature nel

serbatoio c’è sufficiente olio.

Asta di livello
dell’olio

Quando va sostituito l’olio?

Eseguire il primo cambio dell’olio dopo 50 ore di
esercizio, i successivi ogni 250.

Sostituzione:

1. Il carrello spingipezzo deve essere tornato nella posizione
iniziale.

2. Collocare un recipiente della capacità di almeno 4 litri
d’olio sotto lo spaccalegna.

3. Svitare ed estrarre l’asta di livello dell’olio. Durante

l'estrazione prestare attenzione al paraolio.

91

4. Inclinare la macchina in modo da versare tutto l’olio nel
recipiente.

5. Inclinare poi lo spaccalegna in maniera tale che l’ apertura
di riempimento sia rivolta verso l’alto (fig. 8).

6. Versare nuovo olio idraulico (3,0 litri) mediante un imbuto
pulito.

7. Pulire l’asta di livello dell’olio e il paraolio.

8. Controllare i l paraolio. Nel caso presenti danni, sostituirlo.

9. Controllare il livello dell’olio.

10. Riavvitare l’asta di livello dell’oli o.
Attenzione! Onde evitare danni al paraolio e alla filettatura
del coperchio del cilindro, non serrare troppo la vite.

Smaltire l’olio esausto secondo le disposizioni
vigenti (centro di raccolta in loco). È fatto divieto di
scaricare l’olio esausto nel suolo e di mischiarlo ai
rifiuti.

L Olio idraulico

Per lo spaccalegna raccomandiamo i seguenti oli idraulici:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î codice 400142 ( 1 litro)
¾ Mobil DTE 11
¾ o equivalenti

Non utilizzare nessun altro tipo di olio. L’uso di altri tipi di
olio può pregiudicare il funzionamento dello spaccalegna.

PPeezzzzii ddii rriiccaammbbiioo

I pezzi di ricambio sono riportati nel disegno (pag. 145).
Come ordinare i pezzi di ricambio:

− l'acquisto deve essere effettuato presso il produttore

− Indicazioni necessarie al mom ento dell’ordine:

• N. del pezzo di ricambio

• N. di pezzi richiesti

• Apparecchio

• Denominazione del modello

Esempio: 360354, 1, spaccalegna, ASP 5 N-UG

92

PPoossssiibbiillii ddiissttuurrbbii

Problema Possibili cause Rimedio

Il tronco non si
spacca
(forza di spinta del
cuneo
insufficiente)

 Il tronco non è posizionato correttamente
 Il tronco supera le dimensi oni ammissibili o ppure il

 Il cuneo non funziona
 Perdita di olio

 Pressione dell’impianto i draulico troppo bassa

 Conduttore di collegamento errato (lunghezza

Durante
l’estrazione il
carrello
spingipezzo
oscilla o presenta
forti vibrazioni
Estrazione
impossibile del
carrello
spingipezzo
Il motore non
entra in funzione

⇒ Aria nel circuito

⇒ Pompa idr aulic a dif ettos a ⇒ Per l’eliminazione del problema rivolgersi al

⇒ Mancala tensione di rete (mancanza di corrente).
⇒ Il cavo di allacciamento è difettoso.

⇒ Motore oppure interruttore difettoso.

Perdita d’olio
sull’asta di livello
dell’olio

⇒ Paraolio dell’asta di livello non a tenuta ⇒ Sostituire il paraolio

legno è troppo duro per la potenz a della macchina

maggiore di 10 m o sezione del filo troppo piccola)

 Riposizionare il tronco
 Tagliare il tronco fino alle dimensioni ammissibili

 Affilare il cuneo, verificare la presenza di bave o

intagli

⇒ Collocare un cartone sotto lo spaccalegna per

individuare la perdita. Per l’eliminazione del
problema rivolgersi al produttore.

⇒ Controllare il livello dell’olio; se necessario

rabboccarlo

Se il problema persiste, rivolgersi al produttore.

⇒ Utilizzare un conduttore di collegamento idoneo

⇒ Aprire la vite di sfiato
⇒ Controllare il livello dell’olio; se necessario

rabboccarlo

Se il problema persiste, rivolgersi al produttore.

produttore.

⇒ Controllare la protezione (10 A)
⇒ Sostituire il cavo oppure lasciare controllare il cav o

(tecnico specializzato in elettrotecnica).

⇒ Per la rimozione dei disturbi, rivolgersi al

produttore oppure ad un'azienda da lui autorizzata
(vedere la lista dei servizi di assistenza clienti).

I cavi difettosi non devono più essere utilizzati

DDaattii tteeccnniiccii

Tipo ASP 5 N
Modello ASP 5 N-UG
Anno di costruzione vedere ultima pagina
Spinta 50 kN (5 t) ± 10 %
Pressione di sistema 20 MPa
Lunghezza del tronco max. 520 mm
Diametro del tronco 50 - 250 mm
Altezza di taglio max. 3 70 mm
Olio idraulico (max.) 3,0 l
Potenza del motore P1 = 1500 W (S1)
Allacciamento 230 V ~ 50 Hz
Dimensioni con il telaio di appoggio lunghezza 925 x larghezza 720 x altezza 1005 mm
Peso 48,5 kg

GGaarraannzziiaa

Si prega di fare riferimento alla dichiarazi one di garanzia allegata.

93

U mag het apparaat niet in bedrijf nemen,

•

•

•

voordat U deze bedieningsaanwijzing heeft
gelezen, alle instruties hebt gevolgd en het
apparaat volgens de beschrijving heeft
gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige
toepassingen.

IInnhhoouudd

EG - conformiteitsverklaring 94
Lever hoeveelheid 94
Beschrijving van het apparaat 94
Symbolen apparaat / bedieningsaanwijzing 94 / 95
Reglementaire toepassing 95
Restrisico’s 95
Veilig werken 95
Montage onderstel 96
Opstellen 97
Ingebruikname 97
Werken met de brandhoutsplijter 98
Onderhoud en verzorging 99
Reserveonderdelen 101 / 145
Storingen 102
Technische gegevens 102
Garantie 102

EEGG -- ccoonnffoorrmmiitteeiittssvveerrkkllaarriinngg

overeenkomstig de richtlijn van de raad: 2006/42/EG
Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen – Germany
in uitsluitende verantwoordelijkheid, dat het product

Brandhoutsplijter ASP 5 N-UG

Serienummer: 000001-020000
aan de bepalingen van de boven vermelde EG-richtlijnen

alsook aan de bepalingen van de volgende verdere richtlijnen
beantwoordt:

2004/108/EG, 2006/95/EG
De volgende geharmoniseerde normen werden toegepast:

EN 609-1:1999+A2:2009; EN 55014-1:2006;
EN 55014-2:1997+A1+A2; EN 60204-1:2006+A1:2009
EN 61000-3-2:2006; EN 61000-3-11:2000

Gemachtigde voor het opmaken van technische
documenten:

ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97
– 59227 Ahlen – Germany

Ahlen, 01.02.2012 A. Pollmeier, Bedrijfsleiding

LLeevveerr hhooeevveeeellhheeiidd

 Controleer na het uitpakken de inhoud van de ver-

pakking op:

! Aanwezigheid van alle onderdelen
! Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw
leverancier melden. Latere reclamaties worden niet in
behandeling genomen.

1 toesteleenheid • 1 schroevenz ak
1 gebruiksaanwijzing • 1 garantieverklaring
1 montageblad • 5 steunen (onderstel)

BBeesscchhrriijjvviinngg vvaann hheett aappppaarraaaatt

LHoudt rekening met het ingesloten montageblad!

1.

1 Stamschuif
2 Stamleiplaten
3 Splijtwig
4 Ontluchtingsschroef
5 Transporthendel
6 Zuigerstang
7 Oliepeilstaaf
8 Cilinderdeksel
9 Standvoet
10 Elektrische motor
11 Bedienknop
12 Wielen
13 Wieldop
14 Bedieningshendel
15 Veiligheidsstikker
16 Voorste standbeen
17 Middelste steun
18 Achterste steun
19 Achterste standbenen

SSyymmbboolleenn aappppaarraaaatt

Voor de inbedrijfstelling de bedienings­handleiding en de veiligheidsinstructies
lezen en in acht nemen.

Bij het werken veiligheidsschoenen
dragen, om de voet tegen vallende
stammen te beveiligen.

Bij het werken veiligheidshandschoenen
dragen, om de handen tegen spanen en
splinters te beveiligen.

Bij het werken een veiligheidsvizier
dragen, om de gezicht tegen spanen en
splinters te beveiligen.

94

L



 1.
 2.
 3.

 …

Het is verboden beschermings- of
veiligheidsinrichtingen te verwijdere n of te
wijzigen.

Alleen de bediener mag in de werkcirkel
van de machine staan. Niet betrokken
personen, alsook huisdieren en vee uit de
gevarenzone (minimum afstand 5 m)
verwijderd houden.
Snijd- en kneuzinggevaar; nooit
gevaarlijke bereiken aanraken, wanneer
de splijtwig beweegt.

Attentie!
Steeds op de beweging van de stamschuif
letten.

Attentie!
Nooit een stam die in de wig vast is
geklemd met de hand verwijderen.

Attentie!
Voor reparatie-, onderhouds-, en
reinigingswerkzaamheden de motor
uitschakelen en de netstekker uit de
contactdoos halen.

Stop!
Bedieningshandleiding in acht
nemen. Ontluchtingsschroef los­maken

Î Ontluchten pagina 98

RReessttrriissiiccoo’’ss

Dreigend gevaar of gevaarlijke situatie. Het niet
opvolgen van deze aanwijzingen kan schade of
verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig
gebruik van de machine. Het niet opvolgen van

deze aanwijzingen kan storing aan de machine
veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen
helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier wordt precies uitgelegd wat u moet doen.

Neem alstublieft het ingesloten montage- en
bedieningsblad ter hand, wanneer in de tekst naar
het afbeeldings-nr. wordt verwezen.

RReegglleemmeennttaaiirree ttooeeppaassssiinngg

 De brandhoutsplijter is alleen bruikbaar voor het splijten

van hout.

 De brandhoutsplijter is uitsluitend geschikt voor particuli er

gebruik in en om het huis en voor hobbydoeleinden.

 Alleen pas gezaagd hout is geschikt voor de

brandhoutsplijter.

 Metalen delen (nagels, draad enz.) dienen absoluut uit het

te splijten hout te worden verwijderd.

 Elk verder leidend gebruik geldt als niet conform de

voorschriften. Voor daaruit resulterende schade is de
fabrikant niet aansprakelijk – het risico daarvoor wordt
alleen door de gebruiker gedragen.

RReessttrriissiiccoo’’ss

Ook bij het gebruik volgens de voorschriften zijn er op grond
van de constructie voor de toepassing v an deze machin e nog
een aantal restricties.
De restricties kunnen geminimaliseerd worden wanneer de
veiligheids-, gebruiks-, gezondheids- en onderhouds­voorschriften nauwkeurig in acht g enomen worden.
Consideratie en voorzichtigheid verminderen het risico van
personenletsels en beschadigingen.

 Geïgnoreerde of over het hoofd geziene

veiligheidsmaatregelen kunnen leiden tot letsels voor de
bediener of tot beschadiging van eigendom.

 Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij een

geopende elektrische delen.

 Brand- en uitglijdgevaar door hydraulische vloeistof die

naar buiten is getreden.

Verder kunnen er ondanks alle genomen maatregelen niet
zichtbare restricties bestaan.

VVeeiilliigg wweerrkkeenn

Lees en volg de onderstaande aanwijzingen, de

voorschriften te voorkoming van ongevallen en de
algemene veiligheidsvoorschriften op, om u zelf en
anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle

L

personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

L

 Maak u voor gebruik met het apparaat vertrouwd, met

behulp van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

het betreffende hoofdstuk en “Werken met de
brandhoutsplijter”).

 Zorg voor een stabiele en uitgebalanceerde houding.
 Neem een werkpositie in, die zich achter de schuif i n het

bereik van de bedieningshendel bevindt. Ga nooit in de
buurt van de splijtwig staan.

95

 Ga nooit op de machine staan.
 Wees oplettend. Let er op, wat u doet. Werk verstandig.

Gebruik het toestel niet:

− wanneer u vermoeid bent.

− onder invloed van drugs, alcohol of medicijnen staat,

die uw oordelingsvermogen kunnen beïnvloeden.

 Draag tijdens het werken

− veiligheidsbril of veiligheidsvizier

− veiligheidshandschoenen

− eventueel gehoorbescherming

− veiligheidsschoenen met stalen tippen

 Draag geschikte werkkleding:

− geen wijde kleding of sieraden (zij kunnen door

beweeglijke delen worden gegrepen)

 De bedienende persoon is binnen het arbeitsber eik van

de machine verantwoordelijk t en opzichte van derden.

 Kinderen en jongeren van minder dan 18 jaren mogen

de machine niet bedienen.

 Kinderen dienen uit de buurt van het apparaat te worden

geweerd.

 Zet het toestel nooit aan, terwijl niet betrokken

personen in de buurt zijn.

 Laat de machine niet zonder toezicht achter.
 Zorg dat uw werkomgeving op orde is. Rommel kan

ongevallen veroorzaken.

 Overbelast de machine niet. U werkt beter en zeker met

de juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de

juiste wijze aangebracht. Verander ni ets aan de machine
wat de veiligheid in gevaar kan brengen.

 Apparaat resp. onderdelen van het apparaat niet

veranderen.

 Het apparaat mag

niet met water worden afgespoten

(bron van gevaar voor elektrische stroom).

 Machine niet in de regen laten staan. Niet in de regen

met die machine werken.

 Als u de machine niet gebruikt moet u hem op een

droge plaats, buiten het bereik van kinderen opslaan.

 Schakel de machine uit en neem de steker uit het

stopcontact bij:

− Reparatiewerkzaamheden

− Onderhouds- en reinigings-

werkzaamheden

− Transport van de machine

− Het verlaten van de machine (ook voor een korte tijd).

 Onderzoek de machine op eventuele beschadigingen.

− Voor het verdere gebruik van de machine moeten alle

veiligheidsvoorzieningen gecontroleerd worden op
de juiste montage en het goed functioneren.

− Controleer of delen van de machine beschadigd

resp. defect zijn. Alle delen moeten juist gemonteerd
zijn en goed functioneren om de machine correct te
laten werken.

− Beschadigde bescherminrichtingen en delen moeten,

indien noodzakelijk, door een erkende
reparatiewerkplaats gerepareerd of verwisseld worden.
Met uitzondering indien in de gebruiks-aanwijzing
anders aangegeven.

− Beschadigde of onleesbare veiligheidsstickers

dienen te worden vervangen.

Elektrische veiligheid

 Uitvoering van de aansluitleiding volgens de IEC 60245

(H 07 RN-F) norm met een aderdiameter van minim um
⇒ 1,5 mm² bij een kabellen gte tot max. 10 m.

 Gebruik nooit aansluitleidingen die langer dan 10 m zijn.

Langere aansluitleidingen v eroorzaken een daling van de
spanning. De motor bereikt zijn maximum vermogen niet
meer, de functie van de machine wordt g ere duceerd.

 Bij het leggen van de aansluitleiding erop letten dat deze

niet gekneusd of geknikt wordt en dat de
stekerverbinding niet nat wordt.

 Gebruik de kabel niet voor doeleinden warvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of
scherpe randen. De steker niet met de kabel uit het
stopcontact trekken.

 Controleer de verleng kabel regelmatig op bescha-

digingen en vervang hem als hij beschadigd is.

 Gebruik geen defecte kabels.
 Gebruik alleen toegestane en gemerkte verleng-kabels.
 Maak geen geknutselde elektrische aansluitingen.
 Veiligheidsvoorzieningen nooit overbruggen of buiten-

werking stellen.

Elektrische aansluitingen of reparaties mogen alleen

door een erkend bedrijf of een erkende
reparatiewerkplaats uitgevoerd worden. De plaatselijke
voorschriften moeten opgevolgd worden.

Reparaties aan andere delen van de machine mogen

alleen door de fabrikant of een door hem erkende
werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen

gebruiken. Bij het gebruik van niet originele
onderdelen kunnen risico’s voor de ge bruiker ontstaan.
De fabrikant kan niet aansprakelijk g esteld worden voor

ongevallen hierdoor ontstaan

MMoonnttaaggee vvaann hheett oonnddeerrsstteell

.

L Houdt rekening met het ingesloten montageblad!

Sluit de brandhoutsplijter pas na

volledige montage aan het stroomnet aa n!

Twee personen zijn voor de montage vereist!

Wielen demonteren

2 Verwijder aan weerszijde de wieldopp en (13) van de

wielen (12).

3 Verwijder eveneens aan weerszijde de

borgring.

4 Trek de wielen (12) van de as.

96

Onderstel monteren
5 Steek de middelste steun (17) door de passende

opening van de achterste steun (18).

6 Let erop, dat de middelste steun iets (ca. 6 cm)

uitsteekt. Om de steunen te fixeren, schroef de
zeskantbout (M10x25) handvast aan.

7 Steek vervolgens de wielen (12), aan weerszij de, op

de as van de achterste steun (18).

8 Zeker de wielen (12) met behulp van de borgringen.

9 Steek aan weerszijde de wieldop (13) op.
10 Steek de middelste steun (17) in de passen de

opening van het voorste standbeen (16).

11 Om de steunen te fixeren, schroef de zeskantbout

(M10x25) handvast aan.

12 Het onderstel is nu gemonteerd.

Brandhoutsplijter op onderstel monteren
13 Een tweede persoon moet de brandhoutsplijter aan

de transporthendel (5) in verticale positie
vasthouden. Maak de zeskantschroeven (M8x25)
van de standvoet (9) los.

14 Verwijder de standvoet (9) .
15 Leg de brandhoutsplijter weer op de vloer en schuif

de achterste standbenen (19) op de as van de
brandhoutsplijter.

16 Licht de brandhoutsplijter met de achterste

standbenen (19) met twee personen op en plaats
hem op het onderstel.

17 Steek de achterste standbenen (19) in de passende

openingen van de achterste st eun (1 8). Let ook er op,
dat de brandhoutsplijter voren vast op het voorste
standbeen (16) rust!

18 Steek de zeskantbout (M8x25) aan weerszijde door

het gat van de achterste standbenen (19) van de
brandhoutsplijter en trek deze handvast aa n.

19 Steek de zeskantbouten (M8x25) aan w eerszijde

door de gaten van het voorste standbeen (16) van de
brandhoutsplijter. Trek de beide zeskantbouten
(M8x25) eveneens eerst handvast aan.

20 Schroef de zeskantbouten (M10x25) h andvast

telkens links en rechts in de achterste steun (18).

21 Wanneer het onderstel niet recht staat, maak de

middelste zeskantschroef (M10x25) van de achterste
steun (18) los, richt het onderstel recht uit en trek de
zeskantschroef (M10x25) weer vast.

22 Schroef alle zeskantschroeven (M10x25) vast.

23 24 Schroef alle zeskantschroeven (M8x25) vast.

25 Maak de binnenzeskantschroeven (M6x15) los en

verwijder de handgreep (5).

26 Bevestig de handgreep (5) met de meegeleverde

binnenzeskantschroeven (M6x50) aan het voorste
standbeen (16).

27 De brandhoutsplijter met onderstel is nu compleet

gemonteerd.

OOppsstteelllleenn

Wordt het toestel zonder frame toegepast, voor een
aangename werkpositie, plaats de brandhoutsplijter op een
60 – 75 cm hoog werkblad.

Blokkeer de wielen met keilen, om een rollen tijdens het
werken te vermijden.

Let er op, dat de werkplek de volgende voorwaard en vervult:

− slipbestendig

− vlak

− geen struikelgevaren

− voldoende lichtomstandigheden

Gebruik de machine niet in de buurt van aardgas,
benzinegoten of andere licht ontvlambare materialen.

IInnggeebbrruuiikknnaammee

 Overtuigt u zich er van, dat het apparaat compleet en

volgens voorschrift is gemonteerd.

 Controleer voor ieder gebruik

− Aansluitleidingen op defecte plaatsen (scheuren,

sneden o. d.)

− de machine op enventuele be schadigingen

− of alle schroeven goed zijn vastgedraaid

− het hydr aulisch systeem op lekkages

L Aansluiting op het net

 Vergelijk de netspanning met de spanning (bijv. 230 V) die

op het type plaatje is aangegeven. Sluit de machine
volgens de voorschriften en op een geaard stopcontact
aan.

 Gebruik verleng kabel met voldoende d iameter
 Sluit de machine aan via een Fi-veiligheidsschakelaar

(differentiaaluitschakelaar) met 30 mA.

L Beveiliging: 10 A

97

L Bedieningsknop (11)

Afb. 1

Bedieningsknop

Inschakelen

Druk op de knop (11). De motor draait zolang u de kno p (11)
houdt ingedrukt.

 Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: max. 520 mm
Diameter van het hout: 50 – 250 mm

De diameter van het hout is een aanbevolen richtwaarde,
omdat:

− dun hout kan moeilijk te splijten zijn, wanneer het
knoestgaten bevat of de vezels te sterk zijn.

Splijt geen groene stammen. Droge, opgeslagen stammen
kunnen veel beter worden gespleten en veroorzaken niet zo
vaak een vast vreten dan groen (nat) hout.

Uitschakelen

Laat de knop (11) weer los.

Gebruik geen toestel, waarbij de bedieningsknop niet

goed functioneert. Laat beschadigde bedieningsknoppen
onmiddellijk repareren of vervangen.

Hydraulisch systeem

 Gebruik de machine nooit, wanneer een gevaar door

hydraulische vloeistof bestaat.

 Zorg ervoor dat de machine en de werkpl ek zuiver zijn en

er geen olievlekken aanwezig zijn.

Gevaar voor uitglijden en brand!

 Controleer regelmatig, of voldoende hydraulische olie in

het reservoir is (zie onderhoud en verzorgin g)

 Inhoud: 3,0 liter

L

WWeerrkkeenn mmeett ddee bbrraannddhhoouuttsspplliijjtteerr

L

aanvullende VEILIGHEIDSINSTRUCTIES

 De houtsplijter mag slechts door één enkele persoon

worden bediend.

 Alleen personen van meer dan 18 jaren, die de

bedieningshandleiding hebben gelezen en begrepen
mogen de machine bedienen.

 Draag uw beschermuitrustingen (veiligheidsvizier,

handschoenen, veiligheidsschoenen), om u tegen
mogelijke letsels te beschermen.

 Splijt nooit stammen, die nagels, draad of andere

voorwerpen bevatten.

 Reeds gespleten hout en houtspaanders veroorzaken een

gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,
uitglijden of vallen. Houd uw werkplek steeds opgeruimd.

 Leg bij ingeschakelde machine nooit uw handen op

bewegende delen van de machine. Bewaar een
veiligheidsafstand van de houtstam, de schuif en de
splijtwig, om uw handen tegen letsels te beschermen.

 Splijt alleen hout dat de maximaal te verwerken lengte

heeft.

Hardhouten vertonen de nei ging tot uite enbarsten: wees

vandaar bijzonder voorzichtig!

 Bijzondere instructies voor het splijten:

 Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwer ken
afmetingen (520 mm lang, ∅ 50 – 250 mm) en let er op, dat
het hout recht is gezaagd.
Legen het hout zodanig klaar aan de houtsplijter, dat er geen
gevaar voor u bestaat (struikelgevaar).

Ontluchten

Schroef de ontluchtingsschroef 3 – 4 omwentelingen los –
afb. 2.
Schroef de schroef eerst weer vast, wanneer u het
houtsplijten heeft beëindigd.

Ontluchtingsschroef

Afb. 2

losschroeve

 Hout splijten:

¾ Leg de stammen steeds in de vezelr ichting van het hout

en vlak op het hoofdframe van de splijter. De stam di ent
door de stamleiplaten te worden omsloten. Afb. 3.

98

Afb. 3

3. Laat de bedieningshendel en de bedieningsknop los, de
stamschuif beweegt terug naar de uitgangspositie – afb. 6.

Afb. 5

¾ Leg de stam nooit schuin op het hoofdframe. Afb. 4

Afb. 4

¾ Let er steeds op, dat de splijtwig en de stamschuif de

uiteinden van de stam verticaal kunnen grijpen.

¾ Splijt nooit twee stammen in één werkcycl us.
¾ Nooit hout tijdens het werkproces bijleggen of vervangen.

Bediening

Tweehandige werking

1. Druk op de bedieningsknop op de elektromotor. Wacht
een paar seconden, zodat de motor zijn eindtoerental
bereikt en de druk in de hydraulische pomp wordt
opgebouwd – afb. 1.

2. Druk de bedieningshendel gelijktijdig naar onder – afb. 5.
Î De stamschuif drukt de stam tegen de splijtwig. De
stam wordt gespleten.

Afb. 6

L Nooit door het in stand ho uden van de druk gedurende

meerdere seconden een splijten van een stam proberen te
dwingen. Dit kan leiden tot beschadigingen aan de machine.
Positioneer de stam opnieuw op het hoofdframe en herhaal
het splijtproces of leg de stam opzij.

Hoe wordt een vastgeklemde stam losgemaakt?

1. Laat de bedieningshendel en de bedieningsknop los,
zodat de stamschuif terug kan bewegen.

2. Leg een houten spie onder de stam, schuif de stamschuif
uit zodat deze de spie onder de vastgeklemde st am drukt.

3. Wanneer de stam niet loskomt, herhaalt u het proces met
een grotere spie.

Bij het losmaken nooit op de vastgeklemde stam
hameren of de handen aan de stam houden.
Vraag geen tweede persoon om hulp.
Probeer de stam niet vrij te krijgen door er met gereedschap
op te slaan. Dit kan tot beschadiging van het apparaat leiden.

 Einde van het werk:

¾ Let erop dat de stamschuif is teruggekeerd in zijn

uitgangspositie.

¾ Haal dan de netstekker uit de contactdoos.
¾ Schroef de ontluchtingsschroef weer vast. Afb. 2.
¾ Onderhouds- en verzorgingsinstructies in acht nemen.

99

OOnnddeerrhhoouudd eenn vveerrzzoorrggiinngg

Voor onderhouds- en reinigingswerkzaamheden
de netstekker uit de contactdoos halen.

Draag veiligheidshandschoenen om letsels aan de

handen te vermijden.

L Neem het onderstaande in acht om de functionaliteit van

de brandhoutsplijter te behouden:
 Reinig de machine grondig na het beëindigen van

het werk.

 Verwijder harsresten.
 Olie de zuigerstang regelmatig in met een

milieuvriendelijke sproeibare olie.

 Oliepeil controleren c.q. olie wisselen.

Splijtwig scherpen

Na lange bedrijfsduur of bij verminderd splijtvermogen, de
splijtwig scherpen met een fijne vijl (bramen verw ijder en). Afb.

7.

Afb. 7

onderste merkstreep bovenste merkstreep

7. Controleer de oliedichting. Deze dient bij beschadigingen

te worden vervangen.

Oliedichtin

8. Schroef de oliepeilstaaf weer vast. Attentie! Om

beschadigingen aan de oliedichting en de schroefdraad
van het cilinderdeksel te vermijden, de schroefniet te vast
schroeven.

Afb. 8

kant scherpen

Hoe controleer ik het oliepeil?

1. De stamschuif dient in de uitgangspositie terug bewogen
te zijn.

2. Kantel de houtsplijter zo, dat de vulopening naar boven
wijst. Afb. 8.

Voor het kantelen en vasthouden van de

houtsplijter is een tweede persoon noodzakelijk.

3. Schroef de oliepeilstaaf uit – Afb. 9. Let bij het uitnemen
op de oliedichting.

4. Reinig de oliepeilstaaf en de oliedichting.

5. Steek de peilstaaf weer tot aan de aanslag in de opening.

6. Trek de oliepeilstaaf er weer uit.

 Wanneer het oliepeil tussen beide merkstrep en ligt is

er voldoende olie in het reservoir.

 Wanneer het oliepeil onder de onderste merkstreep

ligt, dient met behulp van een zuivere trechter olie te
worden bijgevuld.

Afb. 9

Oliepeilstaaf

Wanneer hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250
bedrijfsuren.

Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen
te zijn.

2. Plaats een recipiënt, die minimum 4 liter olie kan opnemen
onder de houtsplijter.

3. Schroef de oliepeilstaaf uit. Let bij het uitnemen op de
oliedichting.

4. Kantel dan de machine om de olie in de recipiënt te
ledigen.

100
