Atika ASP 4-370 Brochure

Seite 3

Page 11

Page 19

Blz. 28

Sidan 36

Side 44

Str. 51

Stronie 60

Brennholzspalter

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Log splitter

Operating Manual – Safety instructions – Spare parts

Fendeur de bois à brûler

Instructions d’utilisation – Consignes de sécurité – Pièces de rechange

Brandhoutsplijter

Bedieningshandleidning – Veiligheidsinstructies – Reserveonderdelen

Vedklyv

Bruksanvisning – Säkerhetsanvisningar – Reservdelar

Brændekløver

Brugsanvisning – Sikkerhedshenvisninger – Reservdele

Štípač palivového dřeva

Návod k použití – Bezpečnostní pokyny – Náhradní díly

Łuparka do trewna

Instrukcja obsługi – Wskazówki bezpieczeństwa – Części zamienne

Strana 69

Štiepač palivového dreva

Návod na obsluhu - Bezpečnostné pokyny - Náhradné dielce

ASP 4-370

ASP 5-520 N

LLiieeffeerruummffaanngg

 Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

! Vollständigkeit
! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Später e Reklamationen werden nicht
anerkannt.

! 1 vormontierte Geräteeinheit
! 1 Bedienungsanleitung
! 1 Bedienhebel

EExxtteenndd ooff ddeelliivveerryy

 After unpacking, check the contents of the box

! That it is complete
! Check for possible transport damage

Report any damage or missing items to your deal er, supplier or the manufacturer immediately. Complaints made at a later
date will not be acknowledged.

! 1 ready mounted machine unit
! 1 operating manual
! 1 operating lever

FFoouurrnniittuurree

 Après le déballage de la machine, vérifiez le contenu du carton quant à

! l’intégralité des pièces
! la présence éventuelle de domma ges dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que l es
réclamations ultérieures ne sont plus acceptées.

! 1 bloc d'assemblage prémonté
! 1 instructions
! 1 manette de commande d’utilisation

LLeevveerr hhooeevveeeellhheeiidd

 Controleer na het uitpakken de inhoud van de ver-pakking op:

! Aanwezigheid van alle onderdelen
! Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leveranc ier melden. Latere reclamaties w orden niet in behandeling
genomen.

! 1 voorgemonteerde apparaatunit
! 1 bedieningshendel
! 1 bedieningshandleiding

LLeevveerriinnggssoommffaanngg

 Efter udpakning skal kartonens indhold kontrolleres med hensyn til

! fuldstændighed
! evt. transportskader

Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer
anerkendes ikke.

! 1 formonteret apparatenhed
! 1 brugsanvisning
! 1 manöverspaken

1

LLeevveerraannssoommffaattttnniinngg

 Kontrollera innehållet i kartongen dvs.

! om leveransen är komplett
! om leveransen ev. har tagit skada

Informera din återförsäljare, leverantören resp. tillverkar en omgående om någon del fattas eller har tagit skada. Senare
reklamationer kan inte accepteras.

! 1 förmonterad klyvenhet
! 1 bruksanvisning
! 1 betjeningsarme

OObbssaahh ddooddáávvkkyy

 Po rozbalení dodávky z kartonu překontrolujte:

! úplnost dodávky
! event. škody způsobené transportem

Jestliže zjistíte závady, sdělte tyto neprodleně svému prodejci nebo přímo výrobci. Pozdější reklamace nebudou uznány.

! 1 předmontovaná jednotka stroje
! 1 ovládací rukojeť
! 1 návod k použití

ZZaakkrreess ddoossttaawwyy

 Po rozpakowaniu kartonów należy sprawdzić

! kompletność dostawy
! ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dost awcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie
zostaną uwzględnione.

! 1 wstępnie zmontowany moduł urządzenia
! 1 uchwyt obsługowy
! 1 instrukcja obsługi

OObbssaahh ddooddáávvkkyy

 Po vybalení ob s ahu krabice skontrolujte na

! kompletnosť dodávky
! prípadné škody alebo poškodenia zposobené prepravou.

Vaše reklamácie oznámte obratom predajni, dodávateľovi popr. výrobcovi. Neskoršie reklamácie sa neuznávajú.

! 1 zmontovaná jednotka prístroja
! 1 ovladacia rukoväť
! 1 návod na obsluhu

2

Sie dürfen die Maschine nicht in Betrieb
nehmen, bevor Sie diese Bedienungsanlei­tung gelesen, alle angegebenen Hinweise
beachtet und das Gerät wie beschrieben
montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

IInnhhaallt

t

Lieferumfang 1
Symbole Gerät / Bedienungsanleitung 3
Bestimmungsgemäße Verwendung 3
Restrisiken 4
Sicheres Arbeiten 4

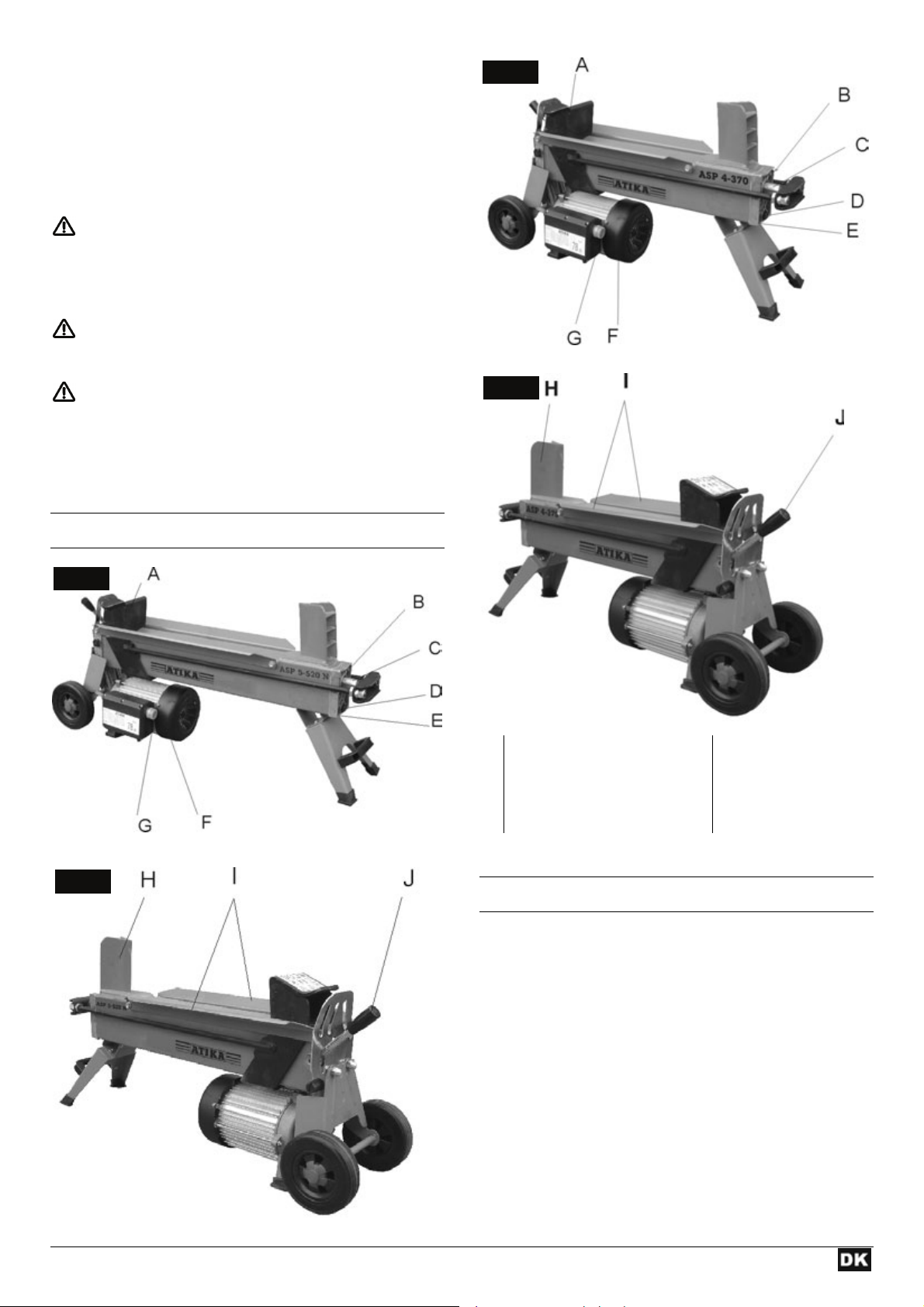

Gerätebeschreibung 5
Aufstellen 6
Inbetriebnahme 6
Arbeiten mit dem Brennholzspalter 6
Wartung und Pflege 8
Garantie 9
Ersatzteile 9 / 79
Mögliche Störungen 10
Technische Daten 10
Konformitätserklärung 77

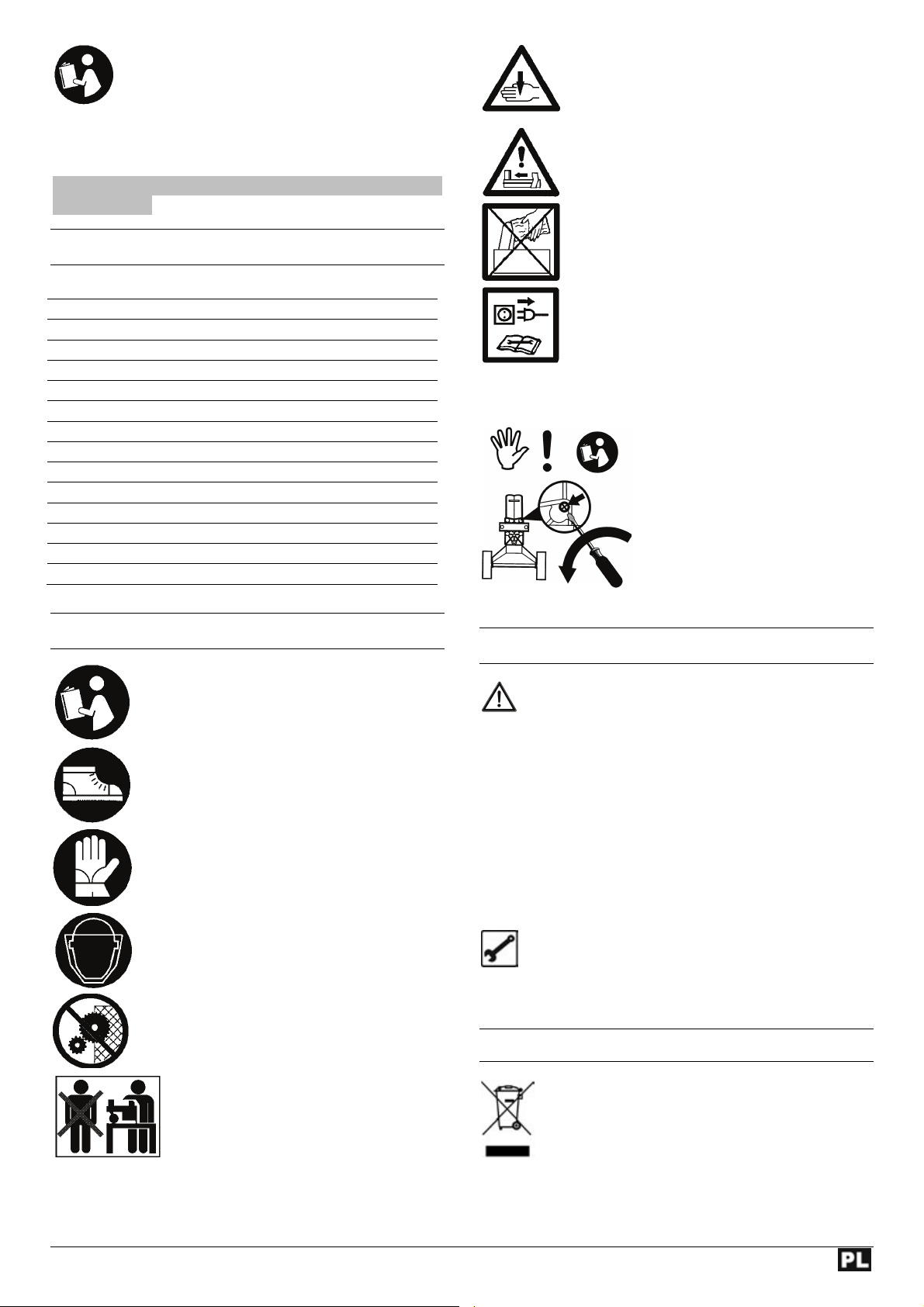

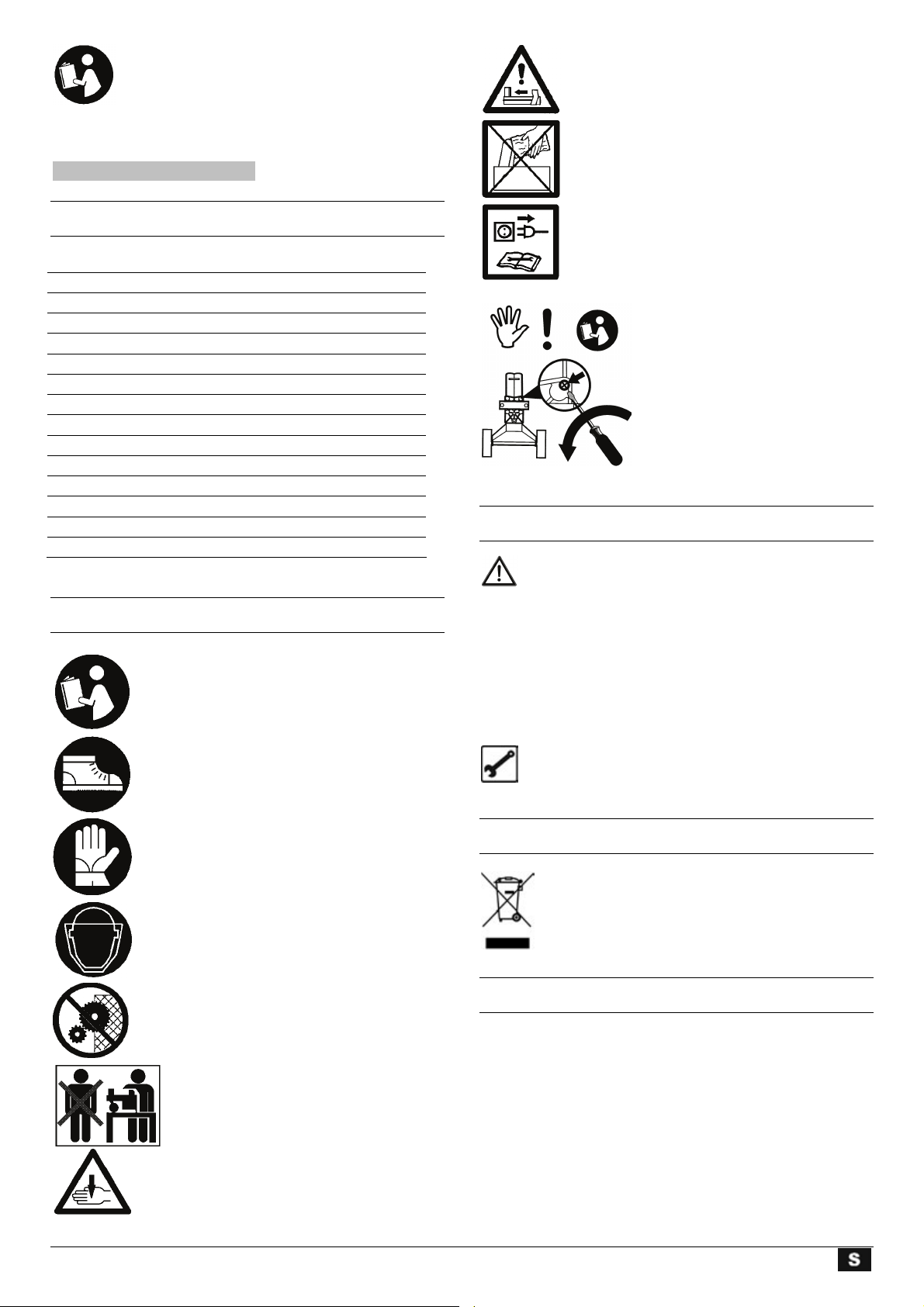

SSyymmbboollee GGeerräät

t

Vor Inbetriebnahme die Bedienungs­anleitung und Sicherheitshinweise lesen
und beachten.

Beim Arbeiten Sicherheitsschuhe tragen,
um den Fuß vor fallenden Stämmen zu
schützen.

Beim Arbeiten Schutzhandschuhe tragen,
um die Hände vor Spänen und Splittern zu
schützen.

Beim Arbeiten Schutzbrille oder Schutzvi­sier tragen, um die Augen vor Spänen und
Splittern zu schützen.

Es ist verboten, Schutz- und Sicherheits­einrichtungen zu entfernen oder zu verän­dern.

Nur der Bediener darf im Arbeitskreis der
Maschine stehen. Unbeteiligte Personen
sowie Haus- und Nutztiere aus dem Ge­fahrenbereich (Mindestabstand 5 m) fern­halten.

Schnitt- und Quetschgefahr; niemals ge­fährliche Bereiche berühren, wenn sich
der Spaltkeil bewegt.

Achtung!
Immer auf die Bewegung des Stamm­schiebers achten.

Achtung!
Niemals einen Stamm der im Keil fest­steckt mit der Hand entfernen.

Achtung!
Vor Reparatur-, Wartungs- und Reini­gungsarbeiten Motor abstellen und Netz­stecker ziehen.

Stop!
Bedienungsanleitung beachten.
Entlüftungsschraube lösen

Î Entlüften Seite 7

SSyymmbboollee BBeeddiieennuunnggssaannlleeiittuunng

g

Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen
zur Folge haben oder zu Sachbeschädigung führen.

L



 Der Brennholzspalter ist nur zum Spalten von Holz ein-
 Der Brennholzspalter ist nur für die private Nutzung im
 Nur gerade abgeschnittenes Holz ist für den Brennholz-
 Metallteile (Nägel, Draht etc.) sind aus dem zu spaltenden

Wichtige Hinweise zum sachgerechten Umgang.
Das Nichtbeachten dieser Hinweise k ann zu Störun­gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen,
alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen
genau erklärt, was Sie tun müssen.

SSyymmbbooll GGeerräätt // VVeerrppaacckkuunng

Elektrische Geräte gehören nicht in den Haus­müll. Geräte, Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung zuf üh r en.

g

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

setzbar.
Haus- und Hobby-Bereich einsetzbar.
spalter geeignet.
Holz unbedingt zu entfernen.

3

 Jeder darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht – das Risiko dafür trägt aus­schließlich der Benutzer.

RReessttrriissiikkeenn

Auch bei bestimmungsgemäßer Verwendung können

trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen
aufgrund der durch den Verwendu ngszweck bestimmt en Kon­struktion noch Restrisiken bestehen.

Restrisiken können minimiert werde n, wenn die „Sicherheits­hinweise“ und die „Bestimmungs gemäße Verwend ung“, sowie
die Bedienungsanleitung insgesa m t beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von
Personenverletzungen und Beschäd igun g en.

 Ignorierte oder übersehene Sicherheitsvork ehrungen kön-

nen zu Verletzungen beim Bediener oder zu Beschädi­gungen von Eigentum führen.

 Gefährdung durch Strom, bei Verwendung nicht ord-

nungsgemäßer Elektro-Anschlußleitungen.

 Berührung spannungsführender Teile bei ge öffneten elekt-

rischen Bauteilen.

 Brand- und Rutschgefahr durch ausgelaufene Hydraulik-

flüssigkeit.

Des weiteren können trotz aller getroffener Vorkehrungen
nicht offensichtliche Restrisiken bestehen.

SSiicchheerreess AArrbbeeiitteenn

Lesen und beachten Sie vor Inbetriebnahme dieses

Erzeugnisses die folgenden Hinweise und die im jeweili­gen Land gültigen Sicherheitsbestimmungen, um sich
selbst und andere vor möglichen Verletzungen zu schüt­zen.

Geben Sie die Sicherheitshinweise an alle Persone n

L

weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshi nweise gut auf.

L

 Machen Sie sich vor Gebrauch mit Hilfe der Bedienungs-

anleitung mit der Maschine vertraut.

 Benützen Sie die Maschine nicht für Zwecke, für die sie

nicht bestimmt ist (siehe „Bestimmungsgemäße Verwen­dung“ und „Arbeiten mit dem Brennholzspalter “).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit

das Gleichgewicht.

 Nehmen Sie eine Arbeitsstellung ein, die sich hinter dem

Schieber im Bereich des Bedienungsgriffs befindet. Nie­mals im Bereich des Spaltkeils stehen.

 Niemals auf der Maschine stehen.
 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das
Gerät nicht:

− wenn Sie müde sind.

− unter Einfluss von Drogen, Alkohol oder Medik ament en

stehen, die Ihr Urteilungsvermögen beeinflussen kön­nen.

 Tragen Sie beim Arbeiten

− Schutzbrille oder Schutzvisier

− Arbeitshandschuhe

− ggf. Gehörschutz

− Sicherheitsschuhe mit Stahlk appe

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck (sie können von
beweglichen Teilen erfasst werden)

 Der Bedienende ist im Arbeitsbereich der Maschine

gegenüber Dritten verantwortlich.

 Kinder und Jugendliche unter 18 Jahren dürfen die Ma-

schine nicht bedienen.

 Kinder von der Maschine fernhalten.
 Setzten Sie die Maschine niemals ein, währen d unbeteilig-

te Personen in der Nähe sind.

 Lassen Sie die Maschine nie unbeaufsichtigt.
 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Überlasten Sie die Maschine nicht! Sie arbeiten besser

und sicherer im angegebenen Leistungsbereich.

 Betreiben Sie die Maschine nur mit kompletten und korr ekt

angebrachten Schutzeinrichtungen und ändern Sie an
der Maschine nichts, was die Sicherheit beeinträchtigen
könnte.

 Die Maschine bzw. Teile der Maschine nicht verändern.
 Die Maschine nicht mit Wasser abspritz en. (Gefahrenq uel-

le elektrischer Strom).

 Maschine nicht im Regen stehen l assen oder bei Regen

arbeiten.

 Nur an einem trockenen Ort außerhalb der Reichweite

von Kindern aufbewahren.

 Schalten Sie die Maschine ab und ziehen Sie den Netz-

stecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigun g von Störungen

− Transport

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Überprüfen Sie die Maschine auf eventuelle Beschädi-

gungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und be-

stimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob Teile beschädigt oder defekt sin d.

Sämtliche Teile müssen richtig montiert sein und alle
Bedingungen erfüllen, um einwandfreien Betrieb si­cherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt re­pariert oder ausgewechselt werden, soweit nichts an­deres in der Gebrausanweisung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber

sind zu ersetzen.

4

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens
⇒ 2,5 mm² bei einer Kabe llänge bis max. 10 m

 Niemals Anschlussleitungen über 10 m verwenden. Län-

gere Anschlussleitungen erzeugen ei nen S pan nu ngsa bfa ll.
Der Motor erreicht nicht mehr seine maximale Leistung,
die Funktion der Maschine wird reduziert.

 Beim Verlegen der Anschlussleitungen darauf achten,

dass sie nicht gequetscht, geknickt und die Steckverbin­dung nicht nass wird.

 Verwenden Sie das Kabel nicht für Zwecke, für die es

nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl
und scharfen Kanten. Verwenden Sie das Kabel nicht,
um den Stecker aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.
 Verwenden Sie im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlänger ungsk ab el.

 Keine provisorischen Elektroanschlüsse einsetzen.
 Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektri-

schen Teilen der Maschine hat durch eine konzessio-
nierte Elektrofachkraft oder den Hersteller zu erfolgen.
Örtliche Vorschriften insbesondere hinsichtlich der
Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben

durch den Hersteller zu erfolgen.

Nur Originalersatz-, Zubehörteile verwenden. Durch den

Gebrauch anderer Ersatzteile und anderen Zubehörs
können Unfälle für den Benutzer entstehen. Für hieraus
resultierende Schäden haftet der Hersteller nicht.

Abb. 2

Abb. 3

Abb. 4

Abb. 1

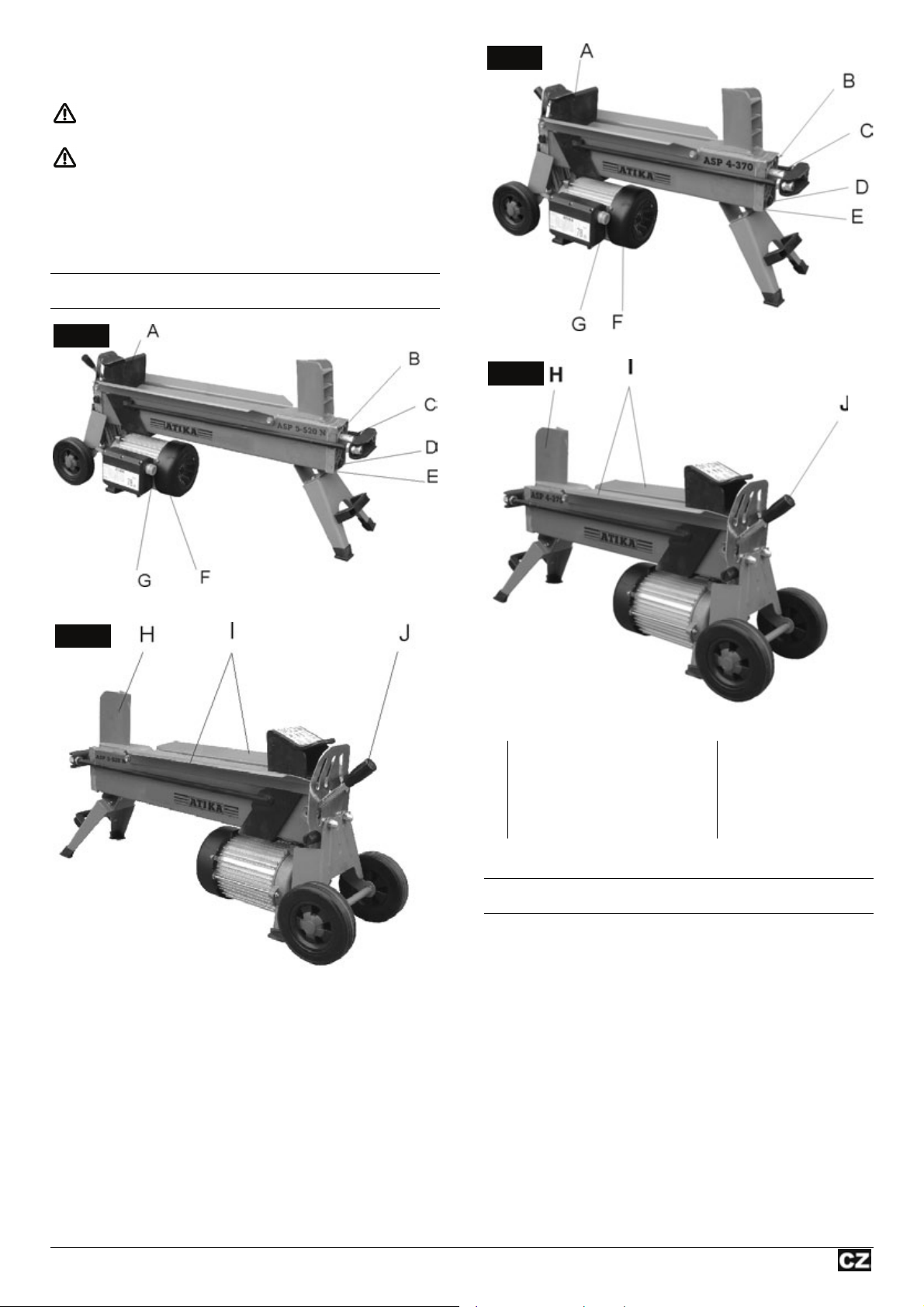

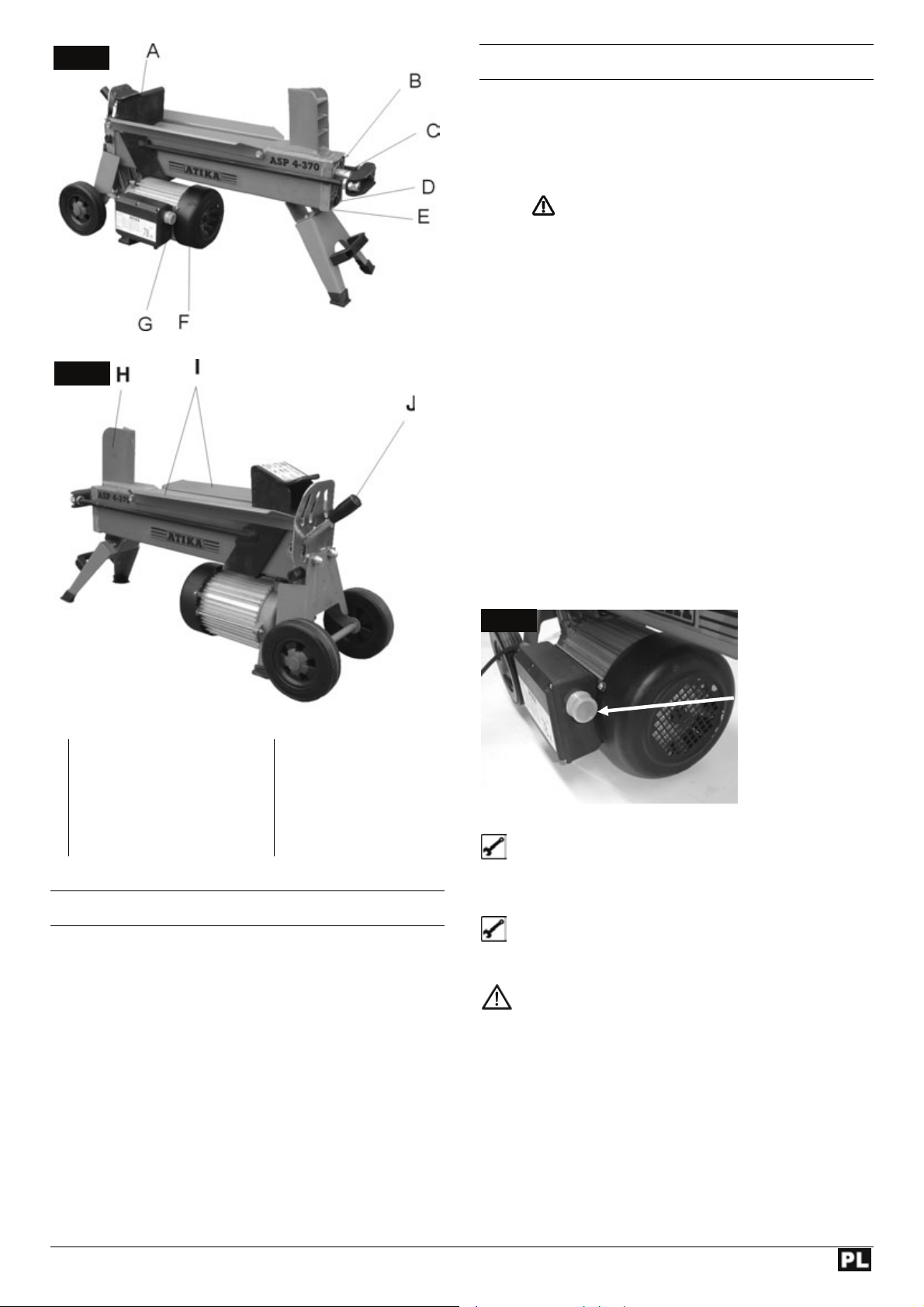

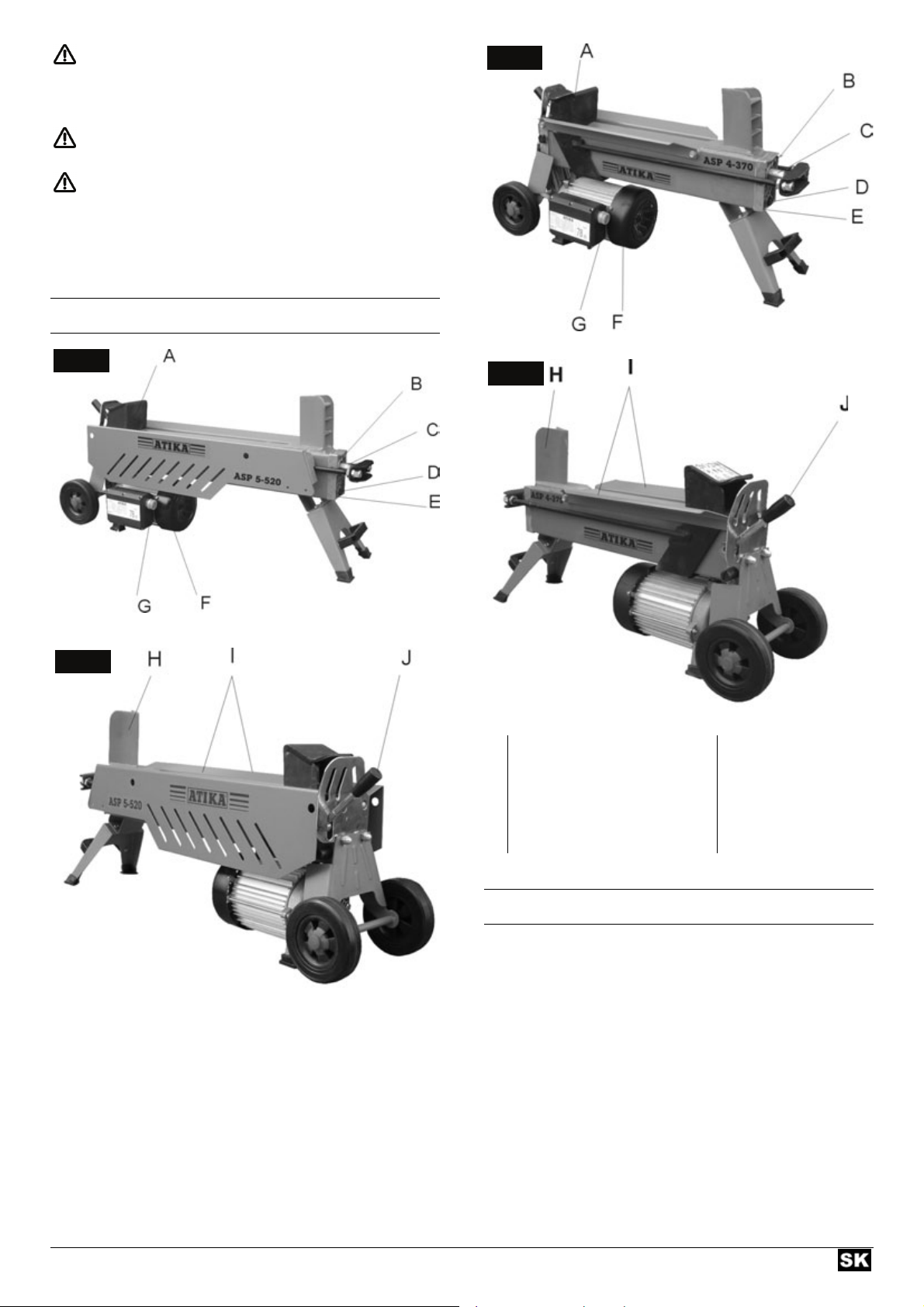

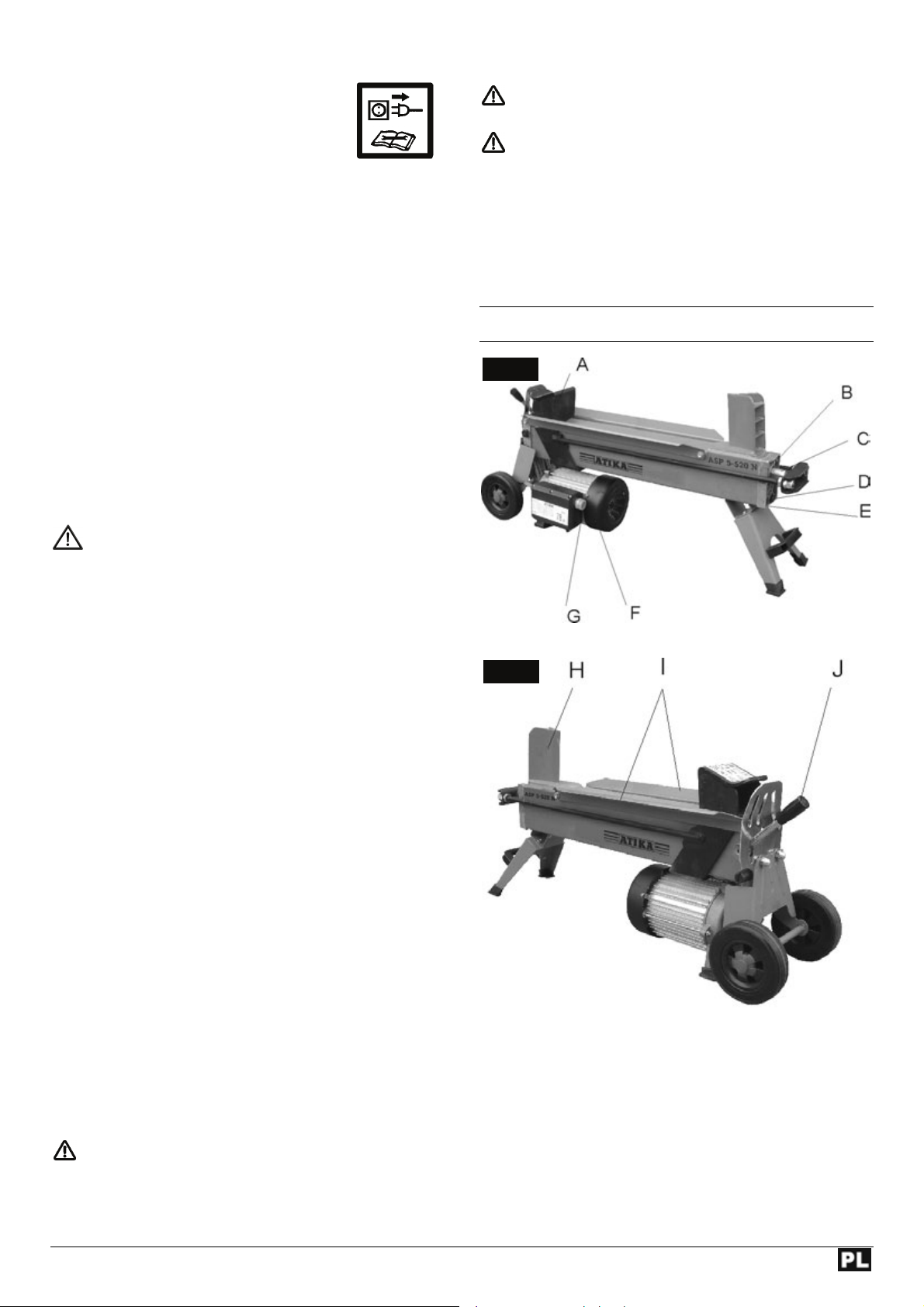

GGeerräätteebbeesscchhrreeiibbuunngg

A Stammschieber F Elektromotor
B Entlüftungsschraube G Bedienungstaster
C Kolbenstange H Spaltkeil
D Ölmessstab I Stammführungbleche
E Zylinderdeckel J Bedienungsgriff

5

AAuuffsstteelllleenn

Um eine bequeme Arbeitshaltung einzunehmen, stellen Sie
den Brennholzspalter auf eine 60 – 75 cm hoh e Arbeitsfläche.

Blockieren Sie die Räder mit Keilen, um e in Rollen während
des Betriebes zu vermeiden.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedin­gungen erfüllt:

− rutschfest

− eben

− frei von Stolpergefahren

− ausreichende Lichtverhältnisse

Die Maschine nicht in der Nähe von Erdgas, Benzinrinnen
oder anderen leicht brennbaren Materialien betreiben.

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass die Maschine komplett und

vorschriftsmäßig montiert ist.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie keine def ekten Leitungen

− die Maschine auf eventuelle Beschädigungen

(s. Sicheres Arbeiten)

− ob alle Schrauben fest angezogen sind

− die Hydraulik auf Leckstellen

L Netzanschluß

 Vergleichen Sie die auf dem Gerätetypenschild angege-

bene Spannung mit der Netzspannung und schließen Sie
das Gerät an die entsprechende und vorschriftsmäßige
Steckdose an.

 Verwenden Sie Verlängerungskabel mit ausreichendem

Querschnitt.

 Schließen Sie die Maschine über einen Fi-Schutzsc halter

(Fehlerstrom-Schutzschalter) 30 mA an.

L Absicherung: 16 A

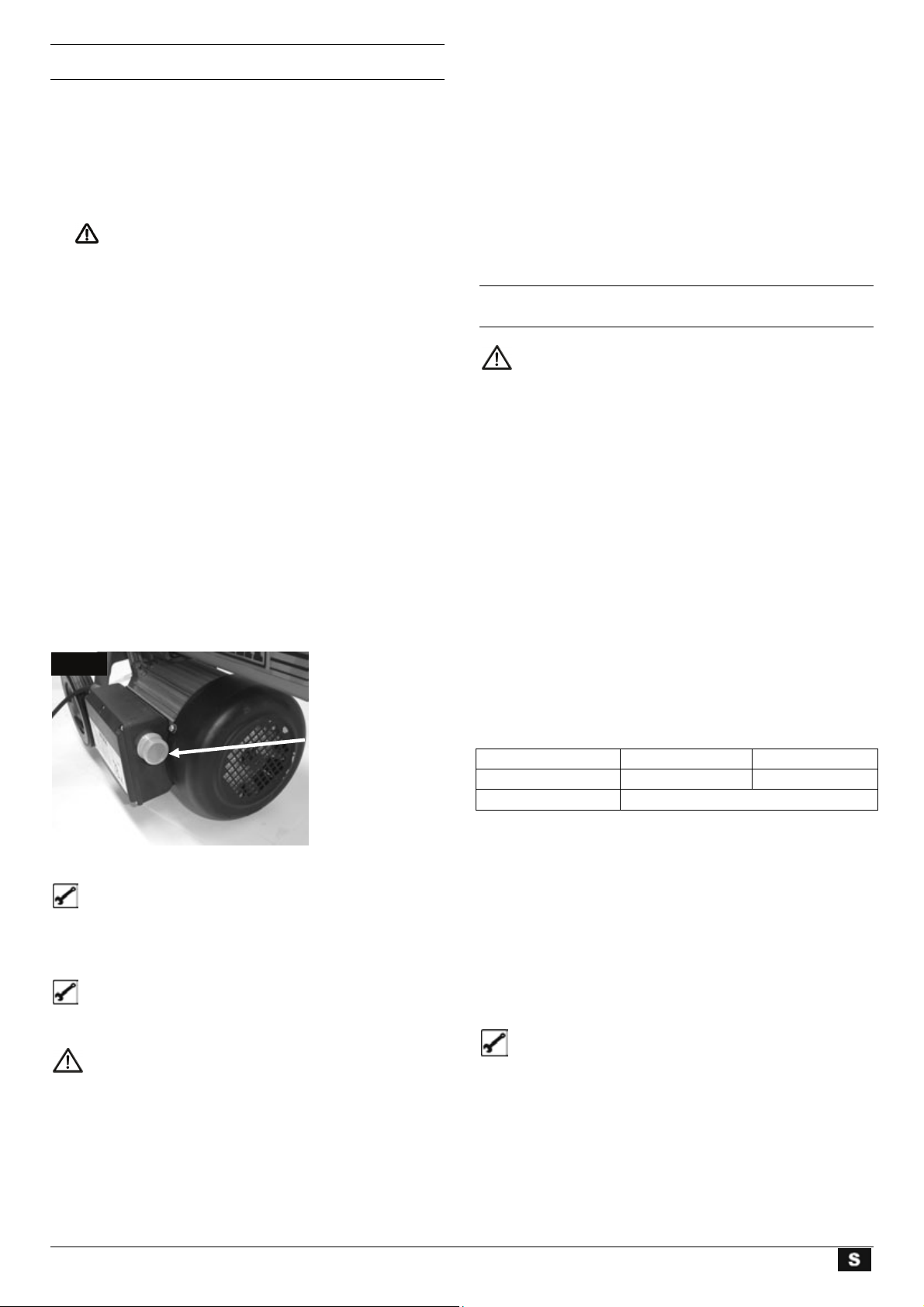

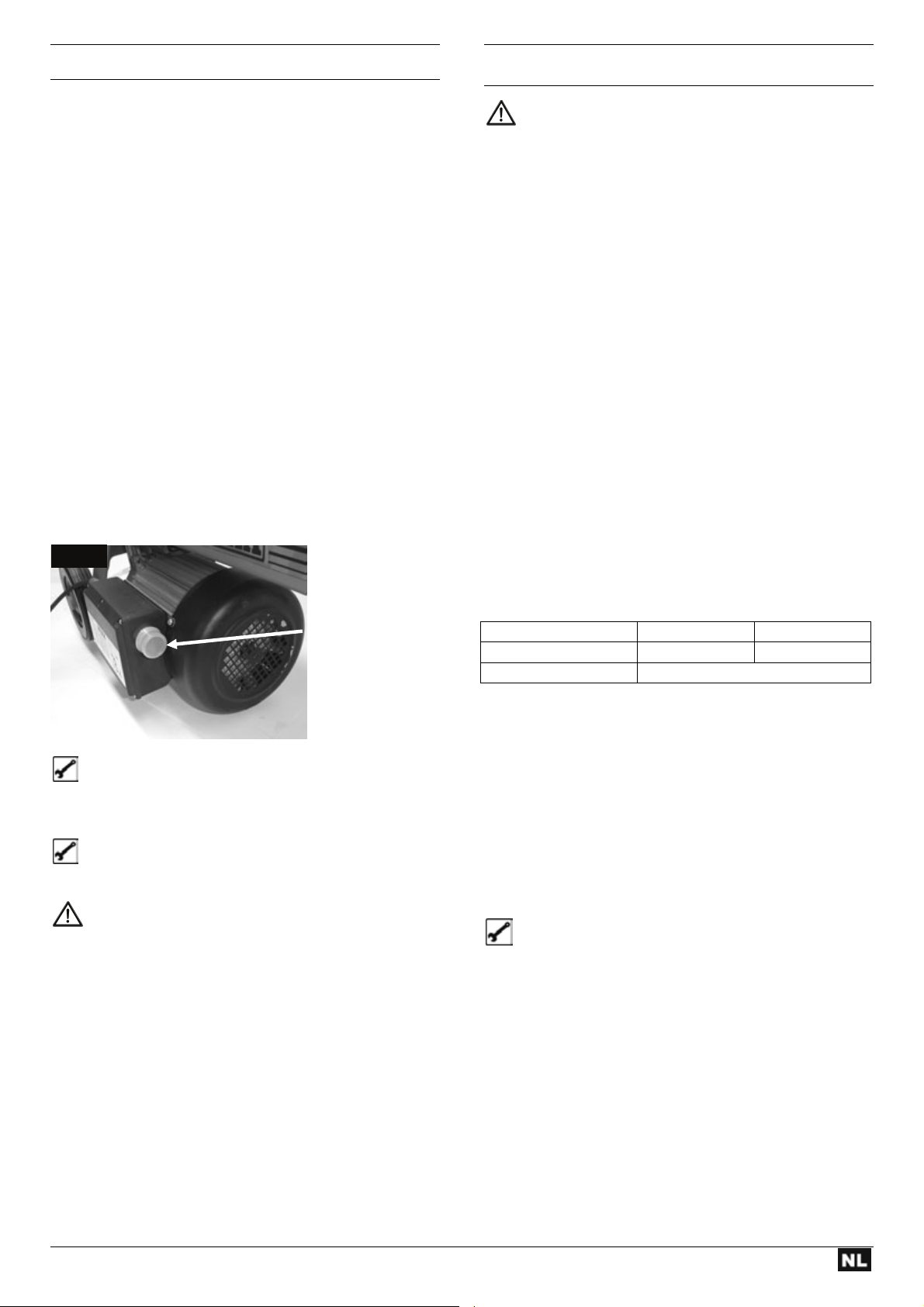

L Bedientaster

Abb. 5

Bedientaster

Einschalten

Drücken Sie den grünen Knopf. Der Motor läuft solange Sie
den grünen Knopf gedrückt halten.

Ausschalten

Lassen Sie den grünen Knopf wieder los.

Benutzen Sie kein Gerät, b ei dem der Bedient aster nicht
ordnungsgemäß funktioniert. Lassen Sie b eschädigte Bedien­taster unverzüglich reparieren oder ersetzen.

L Hydraulik

 Niemals die Maschine betreiben, wenn eine Gefahr durch

Hydraulikflüssigkeit besteht.

 Stellen Sie sicher, dass die Maschine und der Arbeitsbe-

reich sauber und frei von Ölflecken sind.

Rutsch- und Feuergefahr!

 Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im

Behälter ist (siehe Wartung und Pflege)

 Inhalt: 2,7 Liter ASP 4-370

3,2 Liter ASP 5-520 N

AArrbbeeiitteenn mmiitt ddeemm BBrreennnnhhoollzzssppaalltteerr

zusätzliche SICHERHEITSHINWEISE

 Der Holzspalter darf nur von einer einzelnen Person be-

dient werden.

 Nur Personen über 18 Jahre, die d ie Bedienungsan leitung

gelesen und verstanden haben, dürfen die Maschine be­dienen.

 Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier,

Handschuhe, Sicherheitsschuhe), um sich vor möglichen
Verletzungen zu schützen.

 Niemals Stämme spalten, die Nägel, Draht oder andere

Gegenstände enthalten.

 Bereits gespaltenes Holz und Holzspäne erzeugen einen

gefährlichen Arbeitsbereich. Es besteht die Gefahr des
Stolperns, Ausrutschens oder Hinfallens. Halten Sie den
Arbeitsbereich immer aufgeräumt.

 Niemals bei eingeschalteter Maschine die Hände auf sich

bewegende Teile der Maschi ne legen. Halten Sie Sicher­heitsabstand von Holzstamm, Schieber und Spaltkei l, um
Ihre Hände vor Verletzungen zu schützen.

 Spalten Sie nur Holz, dass der max. zu verarbeitenden

Länge entspricht.

 Was kann ich spalten?

Größe der zu spaltenden Stämme

ASP 4-370 ASP 5-520 N
Holzlänge: max. 370 mm max. 520 mm
Holzdurchmesser: 50 – 250 mm

6

Der Holzdurchmesser ist ein empfohlener Richtwert, we il:

ö

se

− dünnes Holz kann sch wer zu spalten sein, wenn es Astlö-
cher enthält oder die Fasern zu stark sind.

− dickeres Holz als ∅ 250 mm kann gespalten werden,
wenn die Fasern glatt und locker sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte
Stämme spalten sich viel leichter und v erursachen nicht so oft
ein Festfressen wie grünes (nasses) Holz.

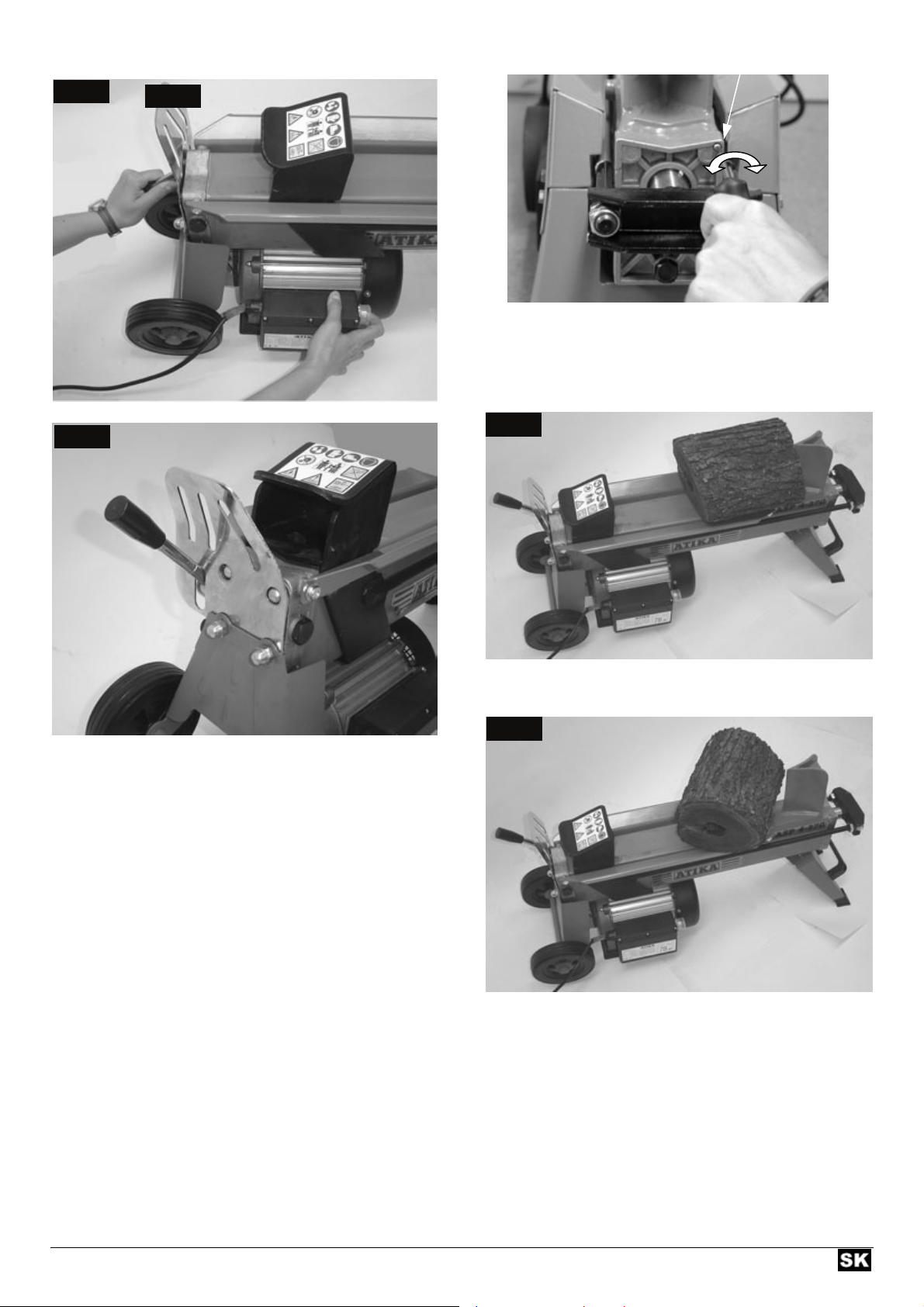

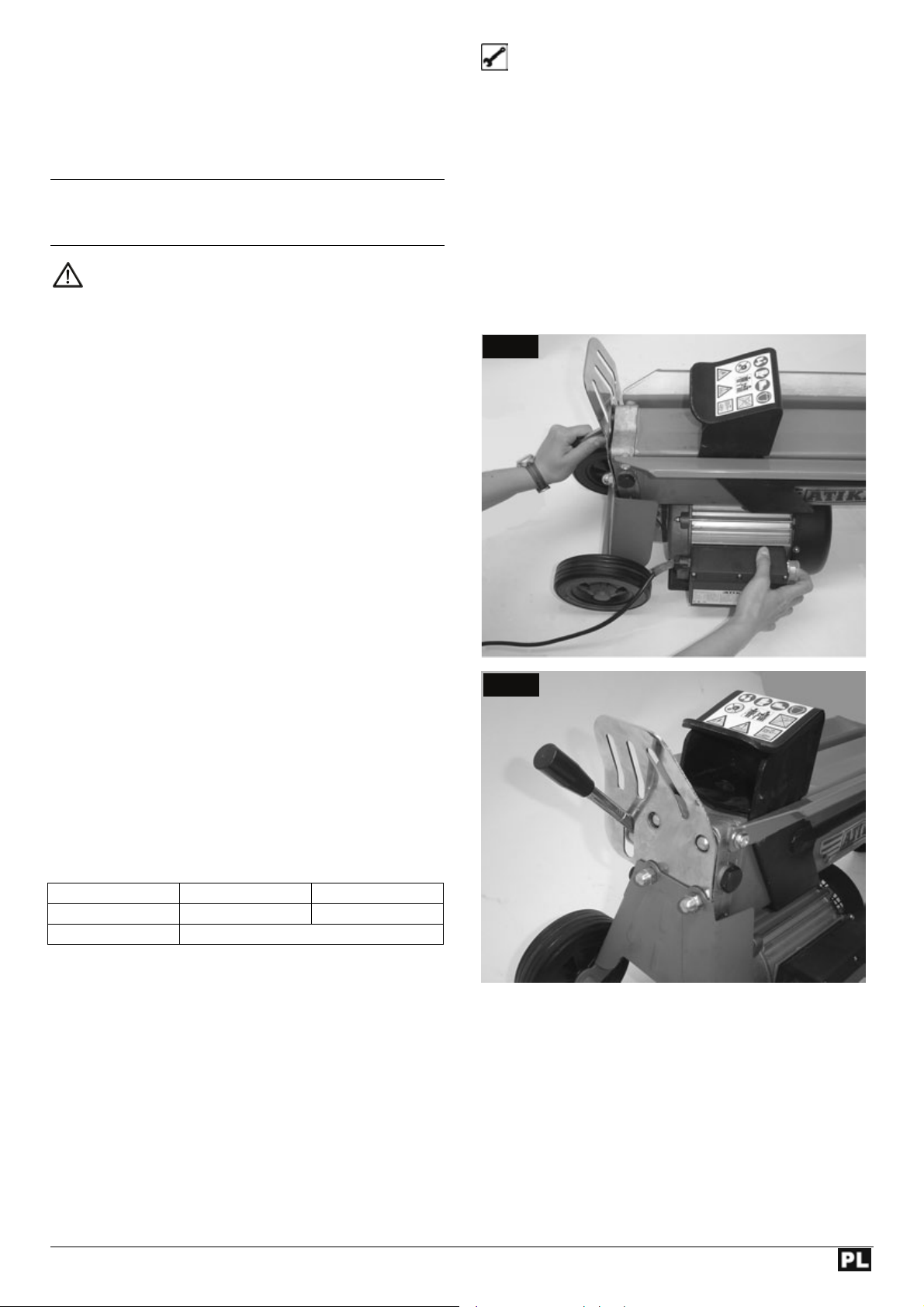

Bedienung

Zweihandbetrieb

1. Drücken Sie den Bedientaster am Elektromotor. Warten
Sie ein paar Sekunden, damit der Motor seine Enddreh­zahl erreicht und der Druck in der Hydraulikpu mpe aufge­baut wird – Abb. 5.

2. Drücken Sie gleichz eitig den Bedie nungsgriff nach unten –

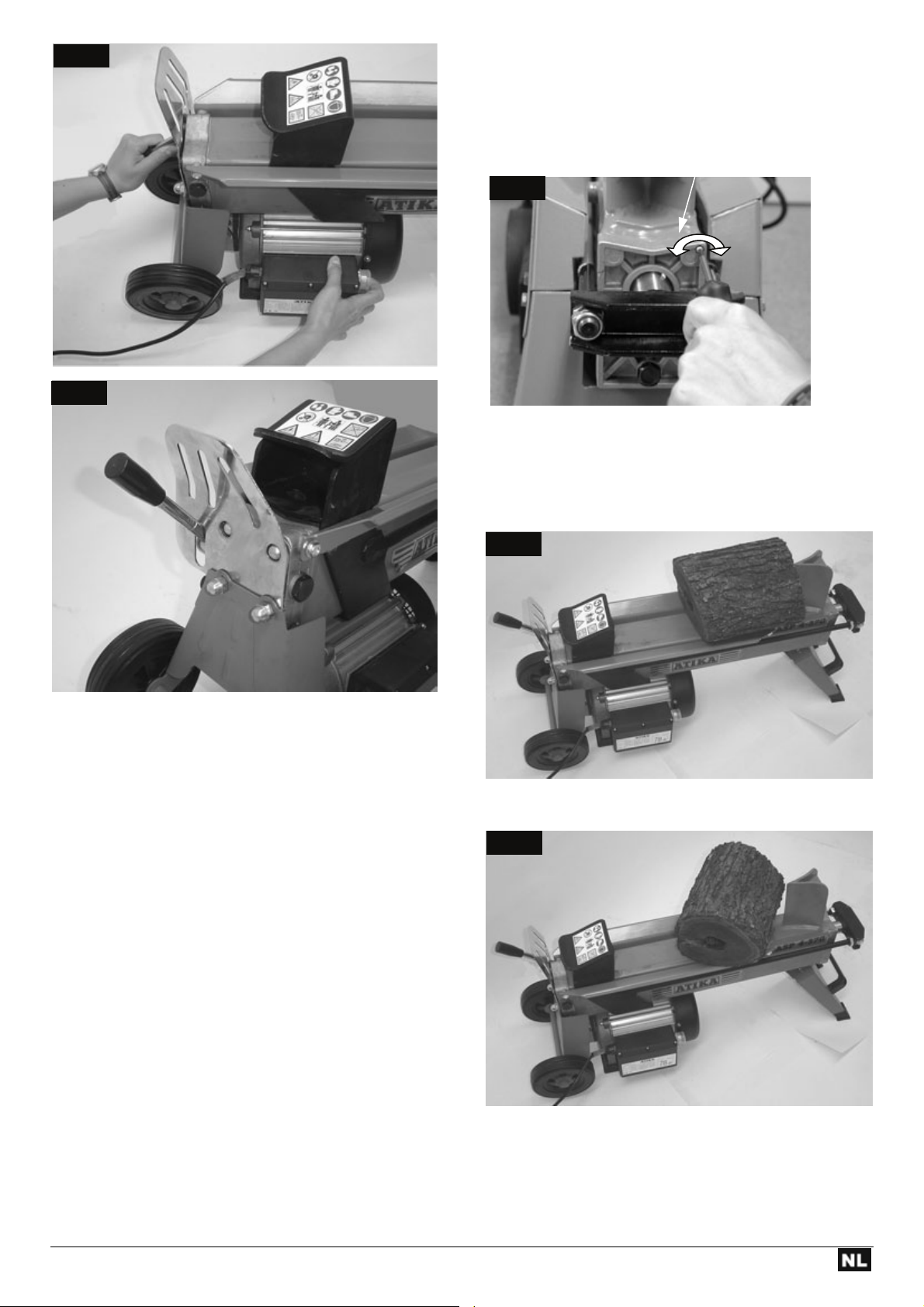

Abb. 6.
Î Der Stammschieber drückt den Stamm gegen den
Spaltkeil. Der Stamm wird gespalten.

3. Lassen Sie den B edienungsgriff und den B edientaster los,
der Stammschieber fährt in seine Ausgangspositio n zurück
– Abb. 7.

Abb. 6

 Besondere Hinweise zum Spalten:

 Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verar­beitenden Abmessungen (370 bzw. 520 mm lang, ∅ 50 – 250
mm) vor und achten Sie darauf, dass das Holz gerade ge­schnitten ist.
Legen Sie sich das Holz am Holzspalter so zurecht, dass
keine Gefahr für Sie besteht (Stolpergefahr).

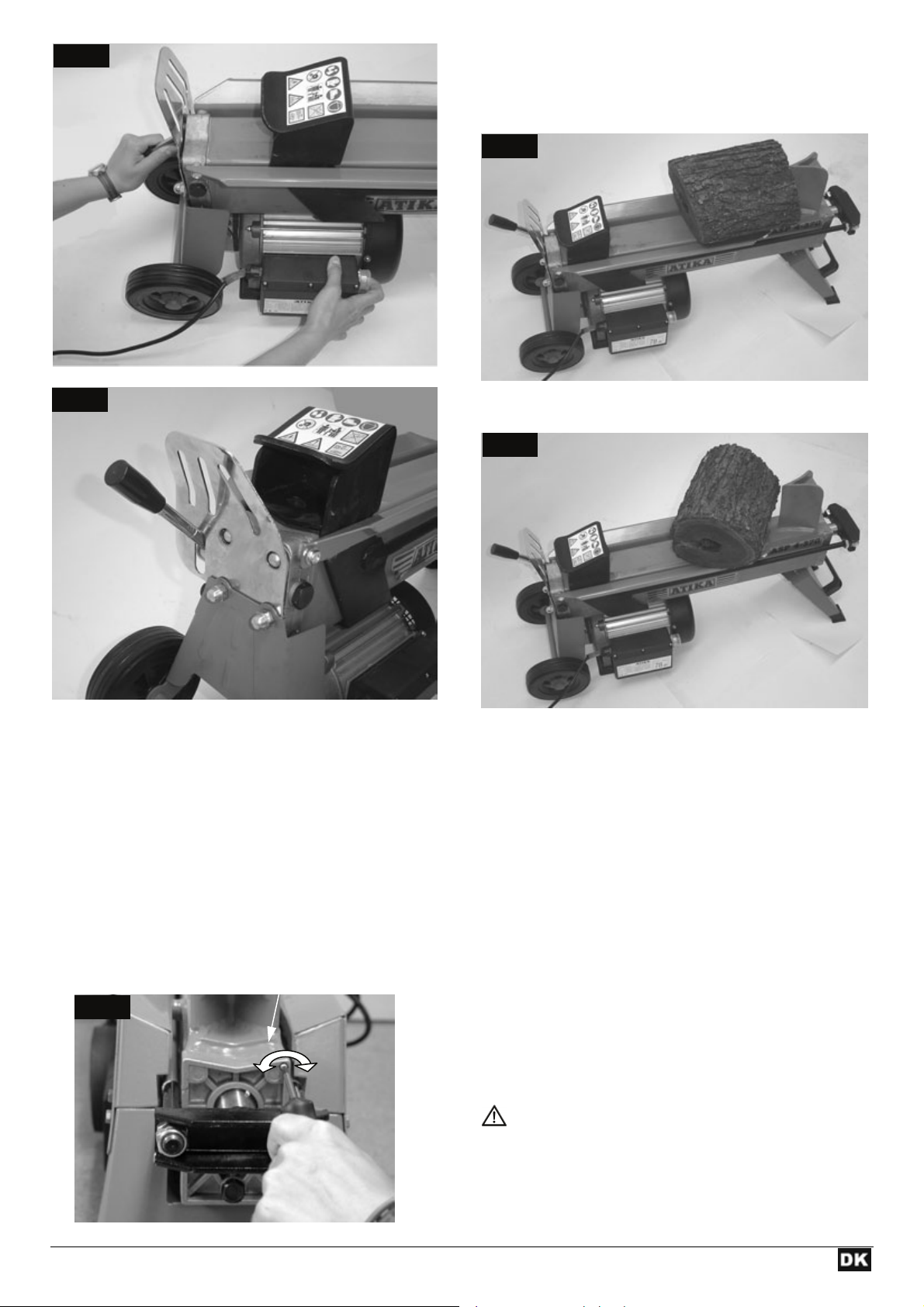

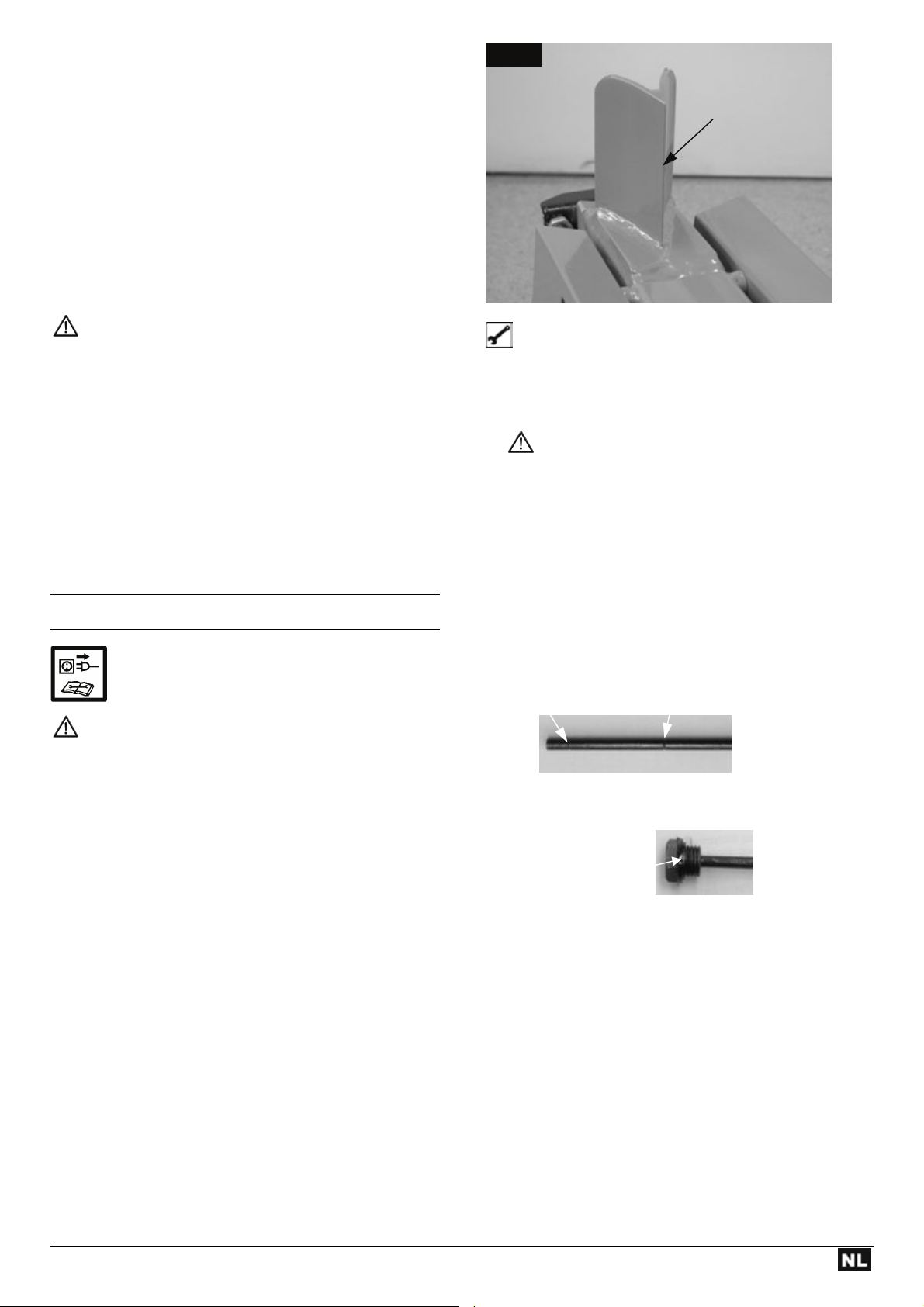

Entlüften

Lösen Sie die Entlüftungsschraube um 3 – 4 Umdrehunge n.
Abb. 8.
Ziehen Sie die Schraube erst wieder an, wenn Sie mit dem
Holzspalten fertig sind.

Entlüftungsschraube

Abb. 8

l

n

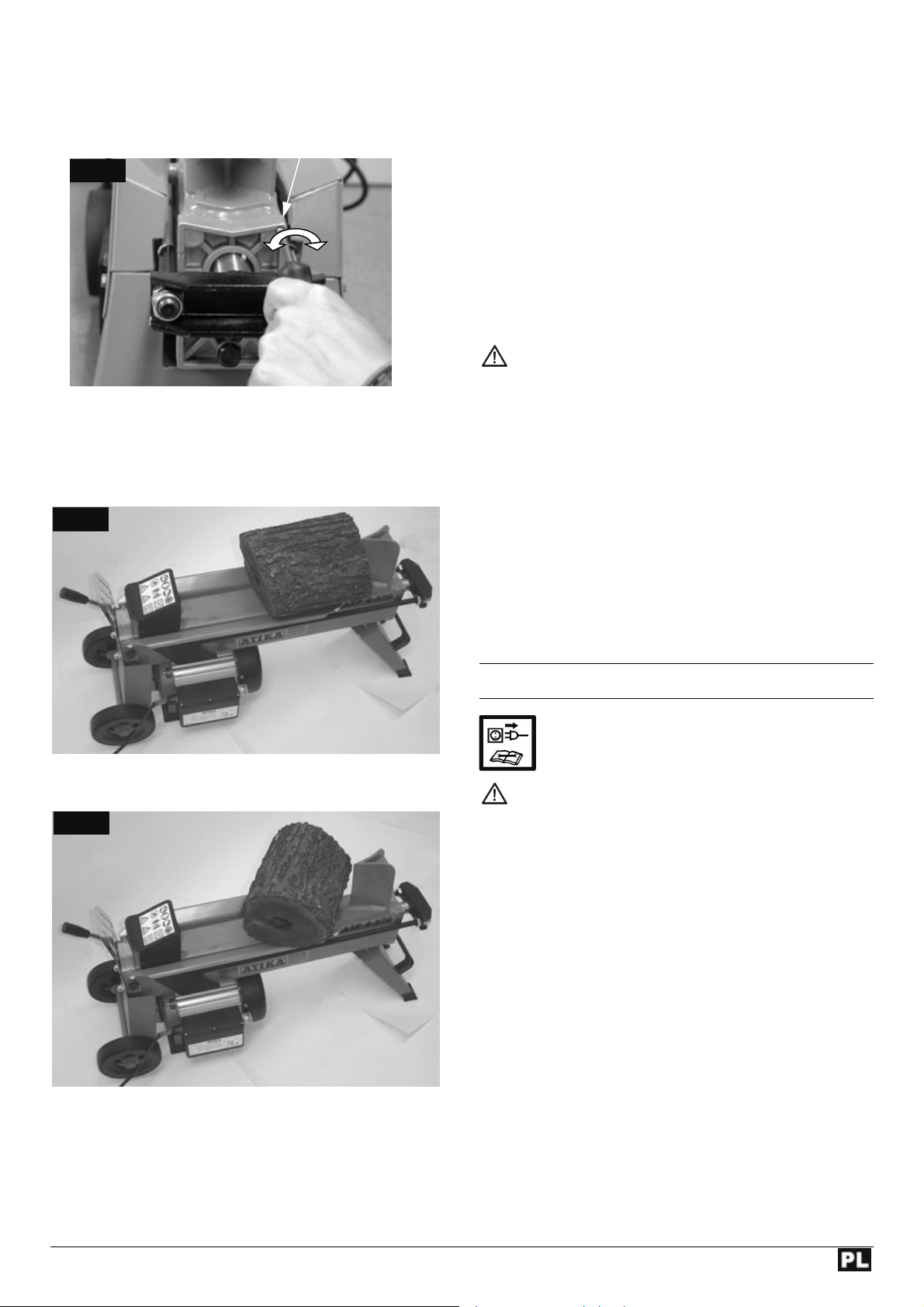

 Holz spalten:

¾ Legen Sie die Stämme immer länglich und flach auf den

Hauptrahmen des Spalters. Der Stamm muss von den
Stammführungsblechen umschl ossen sein. Abb. 9

Abb. 7

Abb. 9

¾ Den Stamm niemals schräg auf den Haupt rahmen legen.

Abb. 10

7

Abb. 10

¾ Immer darauf achten, dass der Spaltkeil und der Stamm-

schieber die Stammenden senkrecht erfass en kann.

¾ Niemals zwei Stämme in einem Arbeitsgang spalten.
¾ Niemals Holz während des Arbeitvorganges nachlegen

oder ersetzen.

L Niemals durch Aufrec hterhalten des Schu bs über mehre-

re Sekunden ein Spalten des Stammes erz wingen. Dies kann
zu Beschädigungen an der Maschine führen.
Positionieren Sie den Stamm erneut auf dem Hauptrahmen
und wiederholen Sie den Spaltvorgang oder legen Sie den
Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelöst?

1. Den Bedienungsgriff und den Bedientaster loslassen,
damit der Stammschieber zurückfahren kann.

2. Legen Sie einen dreieckigen Holzkeil unter den Stamm,
Stammschieber ausfahren damit dieser den Keil unter den
festgeklemmten Stamm drückt.

3. Löst sich der Stamm nicht, den Vorga ng mit immer größe­ren Keilen wiederholen.

Beim Lösen niemals auf den festgeklemmten Stamm
hämmern oder die Hände nahe am Stamm halten.
Bitten Sie keine zweite Person um Unterstützung.
Versuchen Sie nicht den Stamm durch Schlagen mit einem
Werkzeug herauszubekommen, denn es kann zum Bruc h des
Motorblocks kommen.

 Arbeitsende:

¾ Achten Sie darauf, dass der Stammschieber in seine Aus-

gangsposition zurückgefahren ist.

¾ Ziehen Sie dann den Netzstecker.
¾ Schrauben Sie die Entlüftungsschraube wieder fest.

Abb. 8

¾ Wartungs- und Pflege-Hinweise beachten.

L Beachten Sie folgendes, um die Funktionsfähigkeit des

Brennholzspalters zu erhalten:
 Reinigen Sie die Maschine nach Arbeitsende gründ-

lich.

 Entfernen Sie Harzrückstände.
 Ölen Sie die Kolbenstange (Abb. 1/ 3) regelmäßig mit

einem umweltfreundlichen Sprühöl ein.

 Ölstand prüfen bzw. Öl auswechseln

Spaltkeil schärfen

Nach langer Betriebsdauer oder bei verminderter Spaltleis­tung, den Spaltkeil mit einer feinen Feile schärfen (Grate ent­fernen). Abb. 11

Abb. 11

Kante schärfen

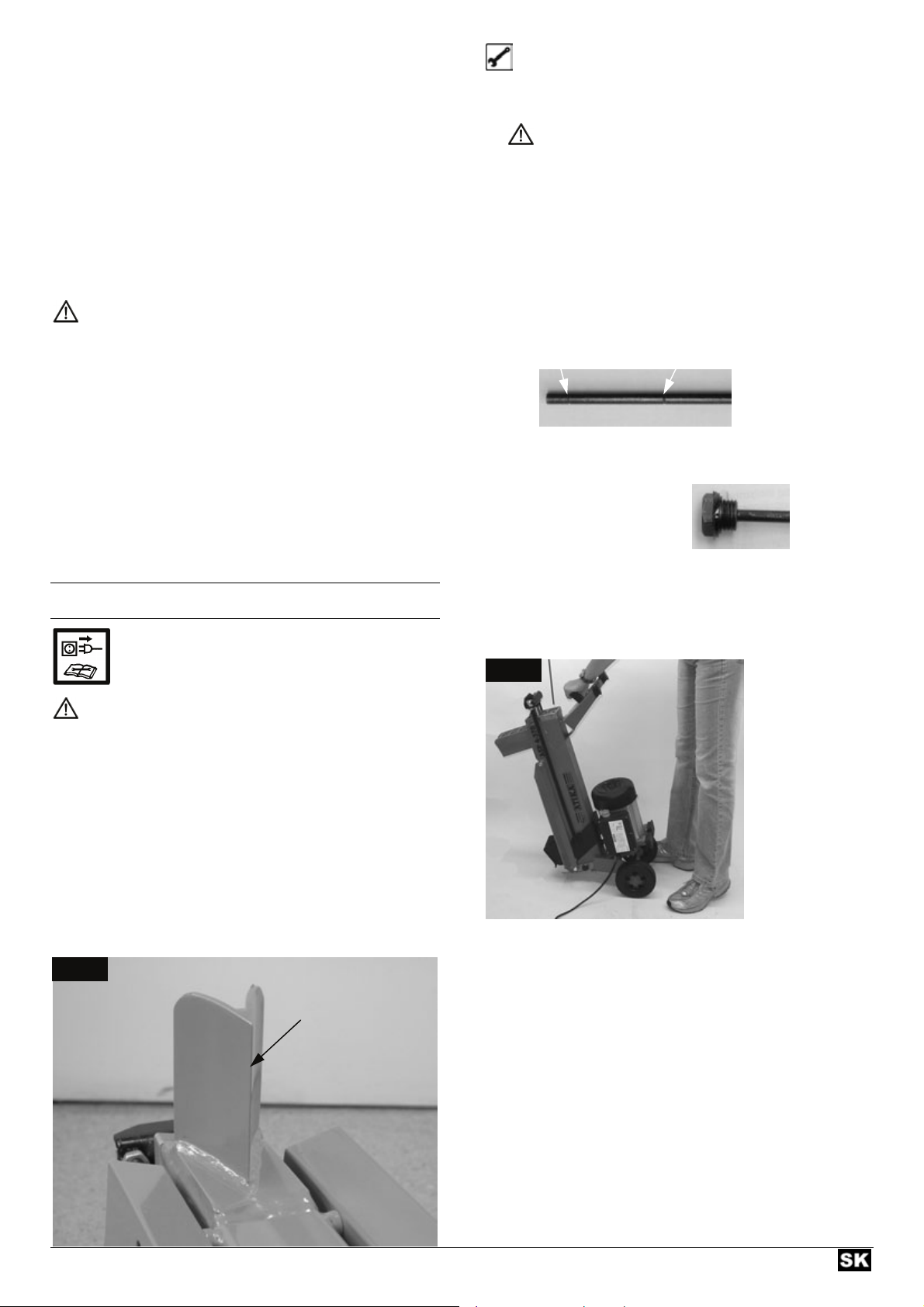

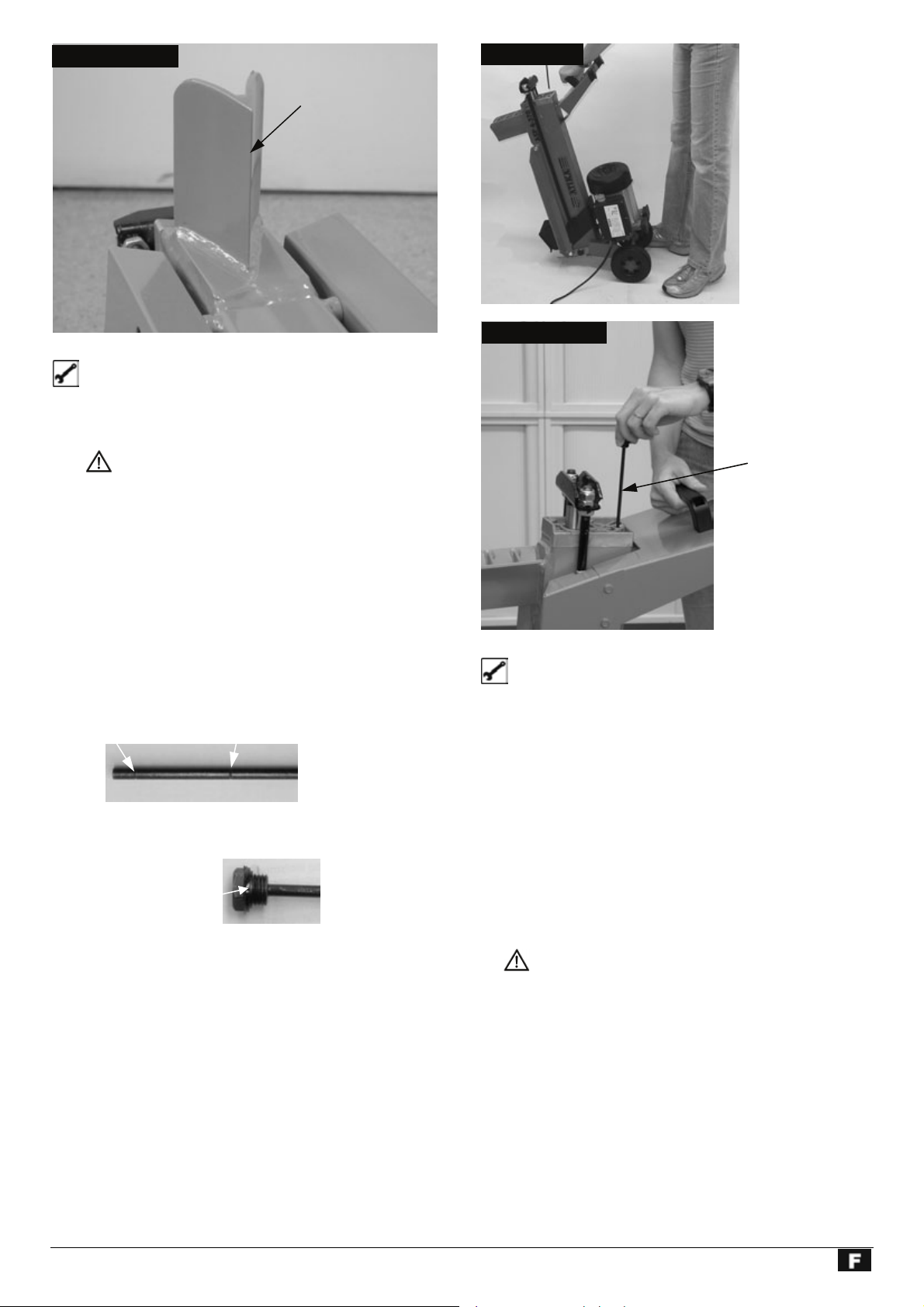

Wie überprüfe ich den Ölstand?

1. Der Stammschieber muss in seine Ausgangsposition zu­rückgefahren sein.

2. Kippen Sie den Holzspalter so, dass die Füllöffnung nach
oben zeigt. Abb. 12

Zum Aufrichten und Festhalten des Holzspalters

ist eine zweite Person erforderlich.

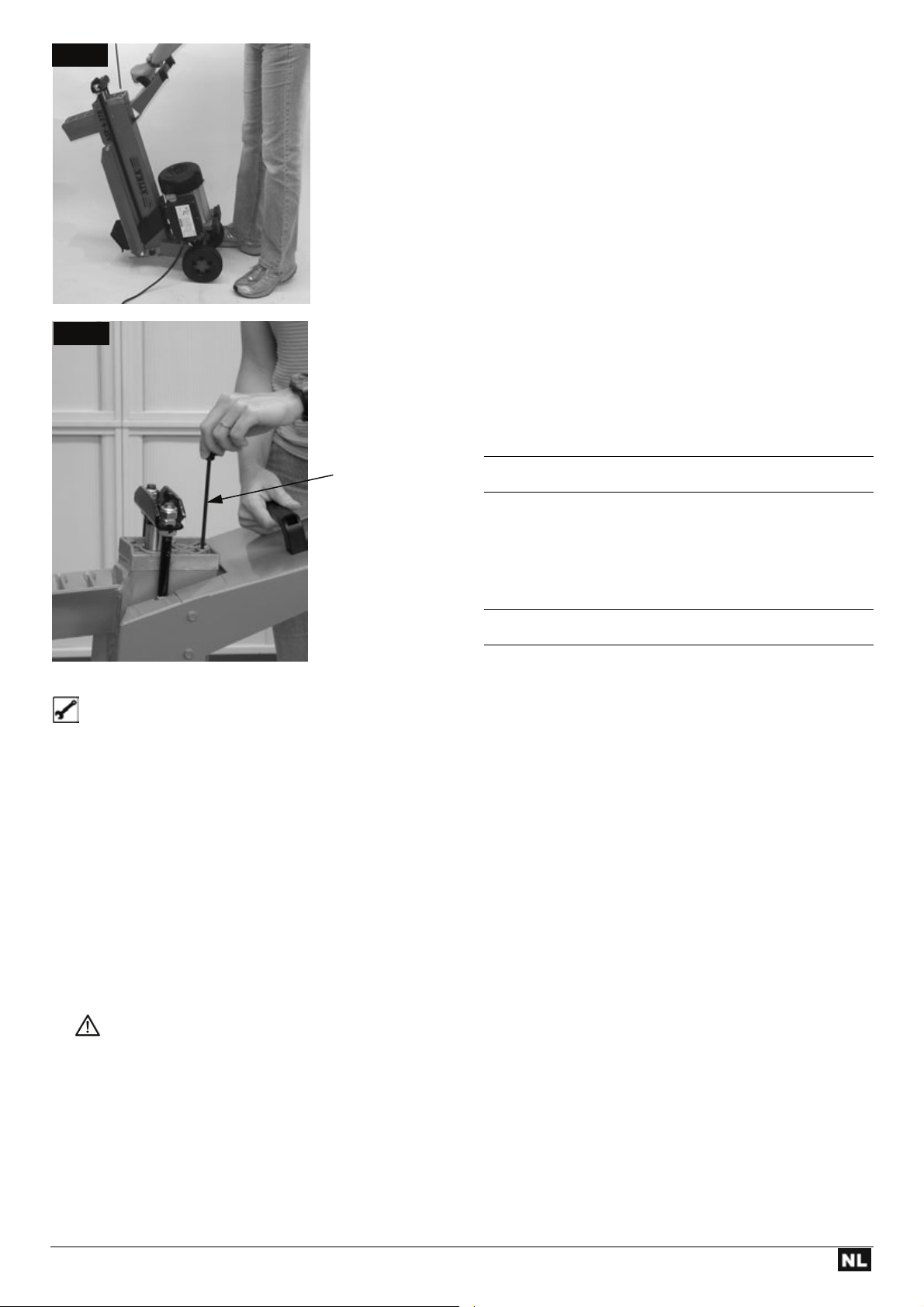

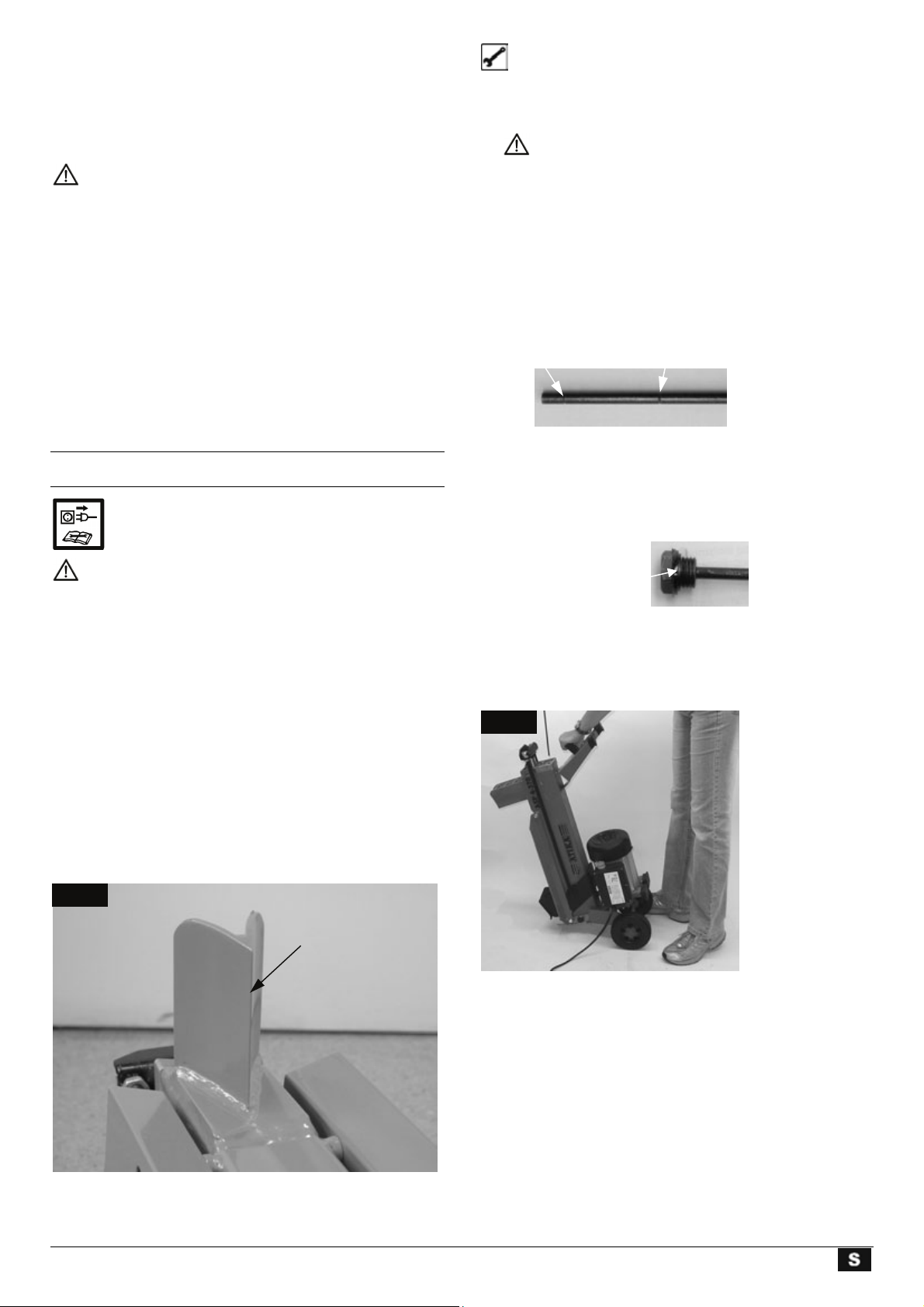

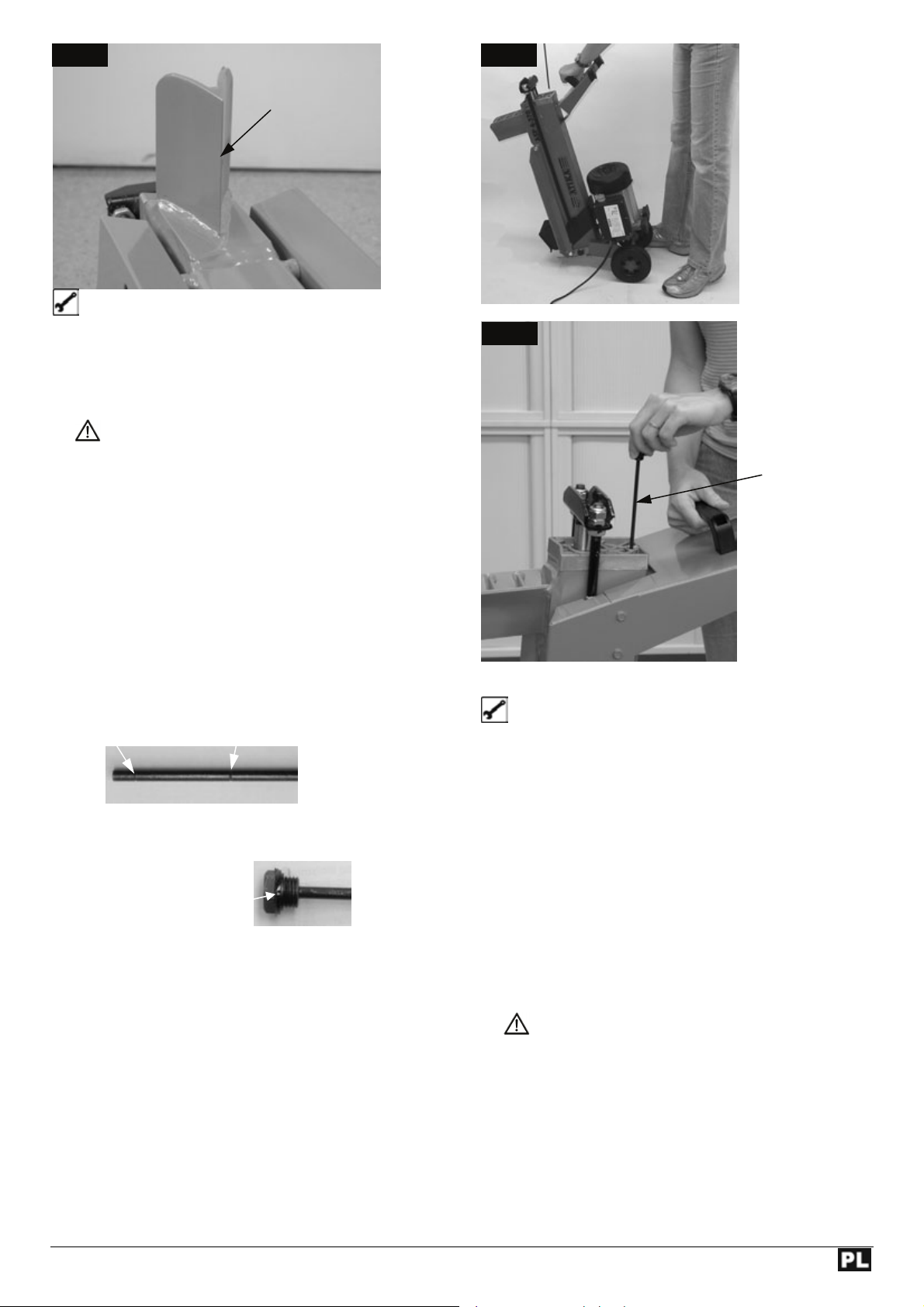

3. Schrauben Sie den Ölmessstab heraus – Abb. 13. Achten
Sie beim herausnehmen auf die Öldichtung.

4. Säubern Sie den Ölmessstab und die Öldichtung.

5. Stecken Sie den Messstab bi s zum Anschlag wieder in die
Öffnung.

6. Ziehen Sie den Ölmessstab wieder heraus.

 Liegt der Ölpegel zwischen den beiden Markierungen,

ist genug Öl im Behälter.

 Liegt der Ölpegel unterhalb der unteren Markierung

muss Öl mit Hilfe eines sauberen Trichters nachgefüllt
werden.

untere Markierung obere Markierung

WWaarrttuunngg uunndd PPfflleeggee

Vor Wartungs- und Reinigungsarbeiten Netz­stecker ziehen.

Schutzhandschuhe tragen, um Verletzungen an den

Händen zu vermeiden.

8

8. Überprüfen Sie die Öld ichtung. Diese muss bei Beschädi­gungen ausgetauscht werden.

Öldichtung

9. Schrauben Sie den Ölmessstab wieder fest.
Achtung! Um Beschädigungen an der Öldichtung und im
Gewinde des Zylinderdeckels zu vermei den, die Schraube
nicht zu fest anziehen.

Abb. 12

Abb. 13

Ölmessstab

6. Füllen Sie das neue Hydrauliköl (2,7 bzw. 3,2 Liter) mit
Hilfe eines sauberen Trichters ein.

7. Säubern Sie den Ölmessstab und die Öldichtung.

8. Überprüfen Sie die Öld ichtung. Diese muss bei Beschädi­gungen ausgetauscht werden.

9. Schrauben Sie den Ölmessstab wieder fest.
Achtung! Um Beschädigungen an der Öldichtung und im
Gewinde des Zylinderdeckels zu vermei den, die Schraube
nicht zu fest anziehen.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsam­melstelle vor Ort). Es ist verboten das Altöl in den
Boden abzulassen oder mit Abfall zu vermischen.

L Hydrauliköl

Für den Hydraulikzylinder empfehlen wir die folgenden Hyd­rauliköle:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î Bestell-Nr. 400142 (1 Liter)
¾ Mobil DTE 11
¾ oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von
anderen Ölsorten beeinflusst die Funktion des Hydraulik­zylinders.

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

Wann wechsle ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 250
Betriebsstunden.

Auswechseln:

1. Der Stammschieber muss in seine Ausgangsposition zu­rückgefahren sein.

2. Stellen Sie einen Behä lter, der mindestens 4 Liter Öl auf­nehmen kann, unter den Holzspalter.

3. Schrauben Sie den Ölmessstab her aus. Achten Sie beim
Herausnehmen auf die Öldichtung.

4. Kippen Sie dann die M aschine, um das Öl in den Behält er
zu entleeren.

5. Kippen Sie dann den Holzspalter so, dass die Einfüllöff­nung nach oben zeigt – Abb. 12.

Zum Aufrichten und Festhalten des H olzspalters ist

eine zweite Person erforderlich.

EErrssaattzztteeiillee

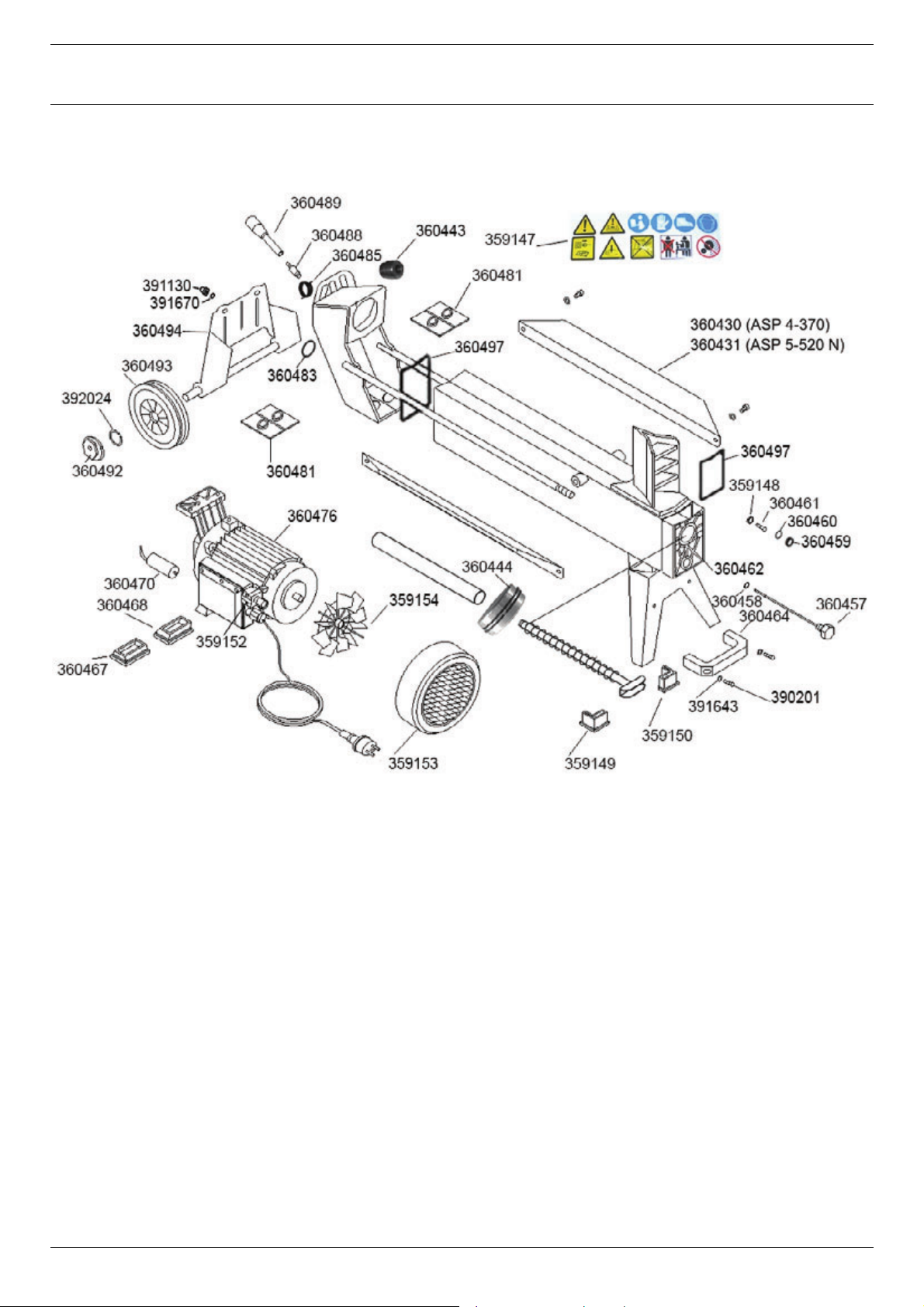

Entnehmen Sie die Ersatzteile der Zeichnung.
Ersatzteile bestellen:

− Bezugsquelle ist der Hersteller

− erforderliche Angaben bei der Bestellung:

• Ersatzteil - Nr.

• gewünschte Stückzahl

• Modell

• Bezeichnung des Modells

Beispiel: 360431, 1, Brennholzspalter, ASP 5-520 N

9

MMöögglliicchhee SSttöörruunnggeenn

Problem mögliche Ursache Beseitigung

Stamm wird nicht gespalten
(zu wenig Spaltleistung)

Stammschieber fährt schwankend
oder mit starken Vibrationen aus

Stammschieber fährt nicht aus
Motor läuft nicht an

Öl-Leck am Ölmessstab

⇒ Stamm ist nicht richtig positioniert
⇒ Stamm überschreitet die zulässigen Ab-

messungen oder das Holz ist für die Leis­tung der Maschine zu hart

⇒ Spaltkeil spaltet nicht
⇒ Öl-Leck

⇒ Hydraulikdruck zu niedrig

⇒ falsche Anschlussleitung (länger als 10 m

oder zu kleiner Aderquerschnitt)

⇒ Luft im Kreislauf ⇒ Entlüftungsschraube öffnen

⇒ Hydraulikpumpe defekt ⇒ Zur Problembehebung wenden Sie sich
⇒ Netzspannung fehlt

⇒ Anschlusskabel defekt

⇒ Elektromotor defekt
⇒ Öldichtung am Ölmessstab undicht ⇒ Öldichtung auswechseln

⇒ positionieren Sie den Stamm erneut
⇒ Stamm auf zulässige Abmessungen

schneiden

⇒ Spaltkeil schärfen, auf Grat oder Kerben

prüfen

⇒ Legen Sie ein Stück Karton unter den

Holzspalter, um das Leck zu finden. Zur
Problembehebung wenden Sie sich an
den Hersteller.

⇒ Ölstand überprüfen; wenn nötig Öl nach-

füllen.
Problem ist nicht zu beheben, bitte wen­den Sie sich an den Hersteller.

⇒ richtige Anschlussleitung verwenden

⇒ Ölstand überprüfen; wenn nötig Öl nach-

füllen.
Problem ist nicht zu beheben, bitte wen­den Sie sich an den Hersteller.

an den Hersteller.

⇒ Absicherung überprüfen (16 A)
⇒ Anschlusskabel austauschen bzw. von

einem Elektrofachmann überprüfen las-

sen

⇒ Zur Problembehebung wenden Sie sich

an den Hersteller.

TTeecchhnniisscchhee DDaatteenn

Modell ASP 4-370 ASP 5-520
Typ-Bezeichnung ASP 4 ASP 5-520 N
Spaltkraft 40 kN (4 t) ± 10 % 50 kN (5 t) ± 10 %
Holzlänge 370 mm 520
Holzdurchmesser 50 – 250 mm
Spalthub 302 mm 392 mm
Durchmesser Kolbenstange 30 mm
Hydrauliköl (max.) 2,7 Liter 3,2 Liter
Elektromotorleistung P = 1500 W ( S3 )
Anschluss 230 V ~ 50 Hz
Drehzahl 2850 min -1
Abmessungen Länge 770 x Breite 260 x Höhe 455 mm Länge 940 x Breite 260 x Höhe 455 mm
Gewicht 36 kg 41 kg

10

Do not operate machine before having read
the operating instructions, understood all
the notes and assembly the machine as
described here.

Keep the instructions in a safe place for future use.

CCoonntteennttss

Extent of delivery 1
Symbols machine / operating manual 11
Proper use 11
Residual risks 12
Safe working 12
Description of device 13
Positioning 13
Start-up 14
Working with the log splitter 14
Maintenance and care 16
Guarantee 17
Spare parts 17 / 79
Possible problems 18
Technical data 18
Declaration of Conformity 77

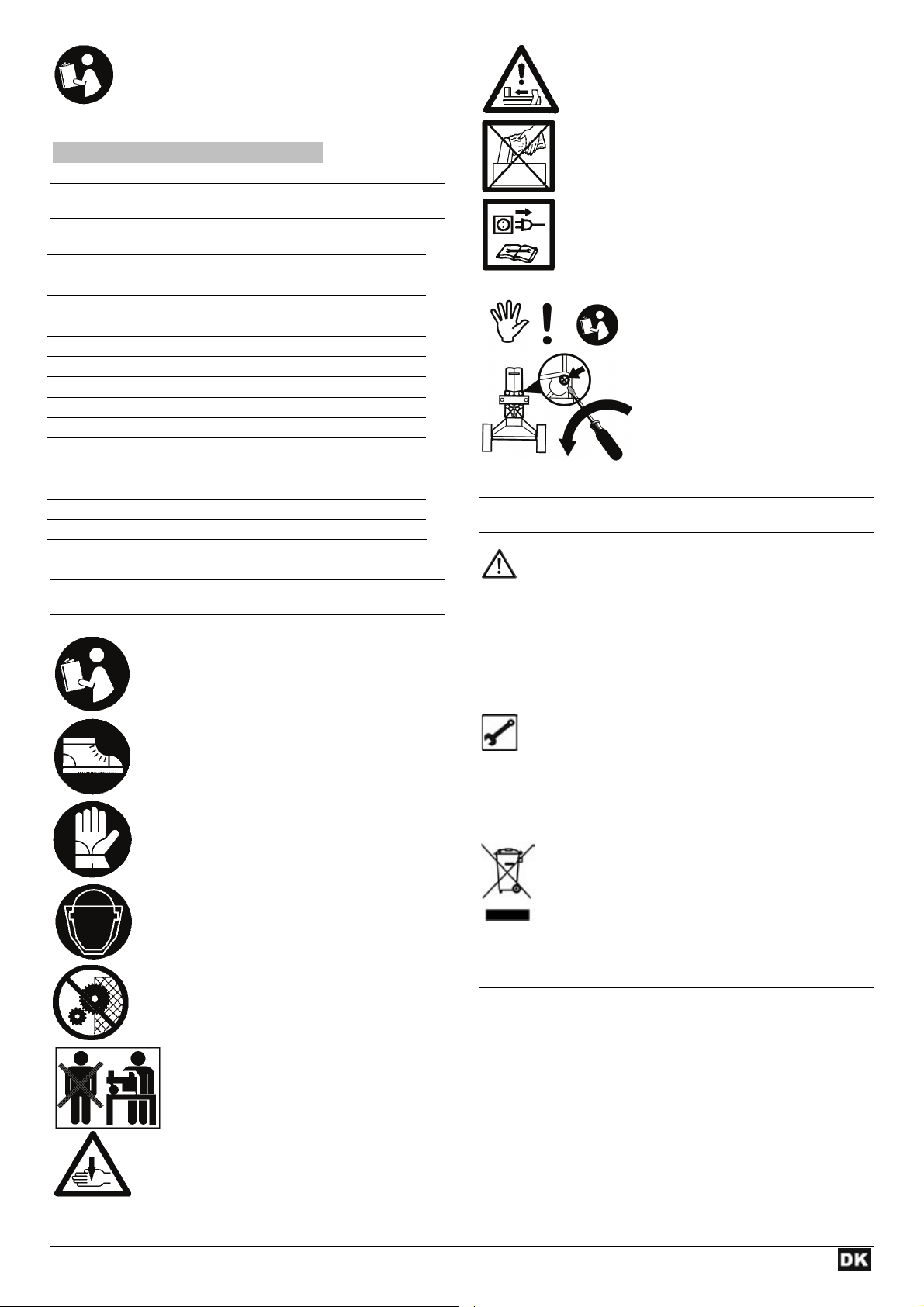

SSyymmbboollss mmaacchhiinnee

Read the operating and safety instructions
thoroughly before commissioning the
machine.

Wear safety shoes when working with the
machine to protect the feet from falling
logs.

Wear safety gloves when working with the
machine to protect the hands from chips
and splinters.

Wear safety goggles when working with
the machine to protect the eyes from chips
and splinters.

Do not remove or modify any protection or
safety devices.

Caution!
Always note when the log ram is in
motion.

Caution!
Never remove a log jammed against the
wedge by hand.

Caution!
Before starting any repair, maintenanc e or
cleaning work, always switch off the motor
and remove the plug from the socket.

Stop!
Follow the operating instructions.
Open the bleed screw

Î Bleeding Page 15

SSyymmbbooll mmaacchhiinnee // ppaacckkaaggiinngg

Electrical devices do not go into the domestic
rubbish. Give devices, accessories and packaging
to an ecofriendly recycling.

PPrrooppeerr uussee

 The log splitter must only be used for splitting logs.
 The log splitter is only applicable for the pr ivate utilization

in the field of house and hobby.

 Only straight-cut logs are suitable for use with the log

splitter.

 Metal parts (nails, wire etc.) must be removed from logs

before splitting.

 Every other form of use is cons idered improper use. The

manufacturer accepts no liability for any damages resulting
from improper use, and any risk is in this case born e solely
by the user.

Nobody else should be in the working area
of the machine other than the operator.
Keep other persons or animals out of the
danger area (minimum distance 5 m).

Danger of being cut or trapped; never
touch any dangerous parts when the
splitting wedge is in motion.

Even if us ed properly, residual risks can exist even if

the relevant safety regulations are complied with due to the
design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and
the “Intended usage” as well as the whole of the operating
instructions are observed.

Observing these instructions, and taking proper care, will
reduce the risk of personal injury or damage to the equipment.

11

RReessiidduuaall rriisskkss

 Failure to observe the safety precautio ns can lead to in jury

to the operator or damage to property.

 Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical c omponents.
 Risk of fire and slipping by leaking hydraulic fluid.

In addition, in spite of all the precautionary measures taken,
non-obvious residual risks can still exist.

SSaaffee wwoorrkkiinngg

Before commissioning this product, read and keep
to the following advice. Also observe the preventive
regulations of your professional association and the
safety provisions applicable in the respective country, in
order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who

L

work with the machine.
Keep these safety instructions in a safe place.

L

 Make yourself familiar with the equipment before usin g it,

by reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see

“Normal intended use” and “Working with the log splitter”).

 Ensure that you have stand in a secur e st an ding position

and maintain your balance at all times.

 Take a working position, which is behind the slide of the

area of the operating lever. Never stand in the splitting
wedge’s zone.

 Never stand on top of the machine.
 Pay attention at all times. Take care with what you are

doing, and approach the work sensibly. Do not use the
machine:

− when you are tired.

− under the influence of drugs, alcohol or medications

that may impair your powers of judgement.

 When working with the machine, always wear

− protective goggles or face mask

− safety gloves

− ear protection, if necessary

− safety shoes with steel toe-caps

 Wear suitable work clothing:

− do not wear any loose-fitting c lothing or jewel lery, since
these may be caught or trapped by moving parts

 Within his area of work the operator is responsible for

third parties.

 The machine may not be operated by children or young

people under the age of 18.

 Keep children away form machine.
 Never operate the machine if other persons are in the

immediate vicinity.

 Never leave the saw unattended.
 Keep your

workplace in an orderly condition! Untidiness

can result in accidents.

 Do not overload the machine! You work better a nd safer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on
the machine that could impair the safety.

 Faulty or damaged parts in the device must be replaced

immediately.

 Do not spray machine with water

(this is hazardous due to live components).

 Do not leave the machine standing in the rain or use

when raining.

 Store the unused machine in a dry locked place away

from the reach of children.

 Switch the machine off and remove the mains plug fro m

the socket when

− carrying out repair works

− carrying out servicing and repair w orks,

removal of faults

− Transporting

− leaving unattended (even during short interruptions)

 Check the machine for possible damage

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work

perfectly and with their intended function

− Check whether the parts are damaged. All parts must

be correctly installed and fulfil all conditions to ensure
perfect operation of the saw

− Damaged guards and parts must be properly repaired

or exchanged by a recognized, specialist workshop;
insofar as nothing else is stated i n the instructions for
use.

− Damaged or illegible safety warning labels should be

replaced immediately.

Electrical safety

 Electrical connections must conform to IEC 60245 (H 07

RN-F) with a cable cross-section of at least
⇒ 2.5 mm² for a maximum cable length of up to 10 m

 Never use the machine with a power supply cable of over

10 m in length. Longer power supply cables will cause a
drop in voltage. The motor will not be able to provide its
maximum performance and the operation of the machine
will be impaired.

 When laying the connecting attachments, be sure that

they do get crushed or bent, and that the plug-and-soc ket
connection does not get wet.

 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do

not use the cable to pull the plug from the socket.

 Regularly check the extension cables and rep lace them if

they are damaged.

 Do not use any defective connection cables.
 When working outdoors, only use extension cables

especially approved and appropriately labelled for outdoor
use.

 Do not set up any provisional electrical connections.
 Never bypass protective devices or deactivate them.

The electrical connection or repairs to electrical parts

of the machine must be carried out by a certified
electrician or one of our customer service points. Local

12

regulations – especially regarding protective measures –
must be observed.

Repairs to other parts of the machine must be carried

out by the manufacturer or one of his customer servic e
points.

Use only original spare parts, accessories and special

accessory parts. Accidents can arise for the user through
the u se of other spare parts. The manufacturer is not
liable for any damage or injury resulting from such actio n.

Fig. 3

Fig. 1

Fig. 2

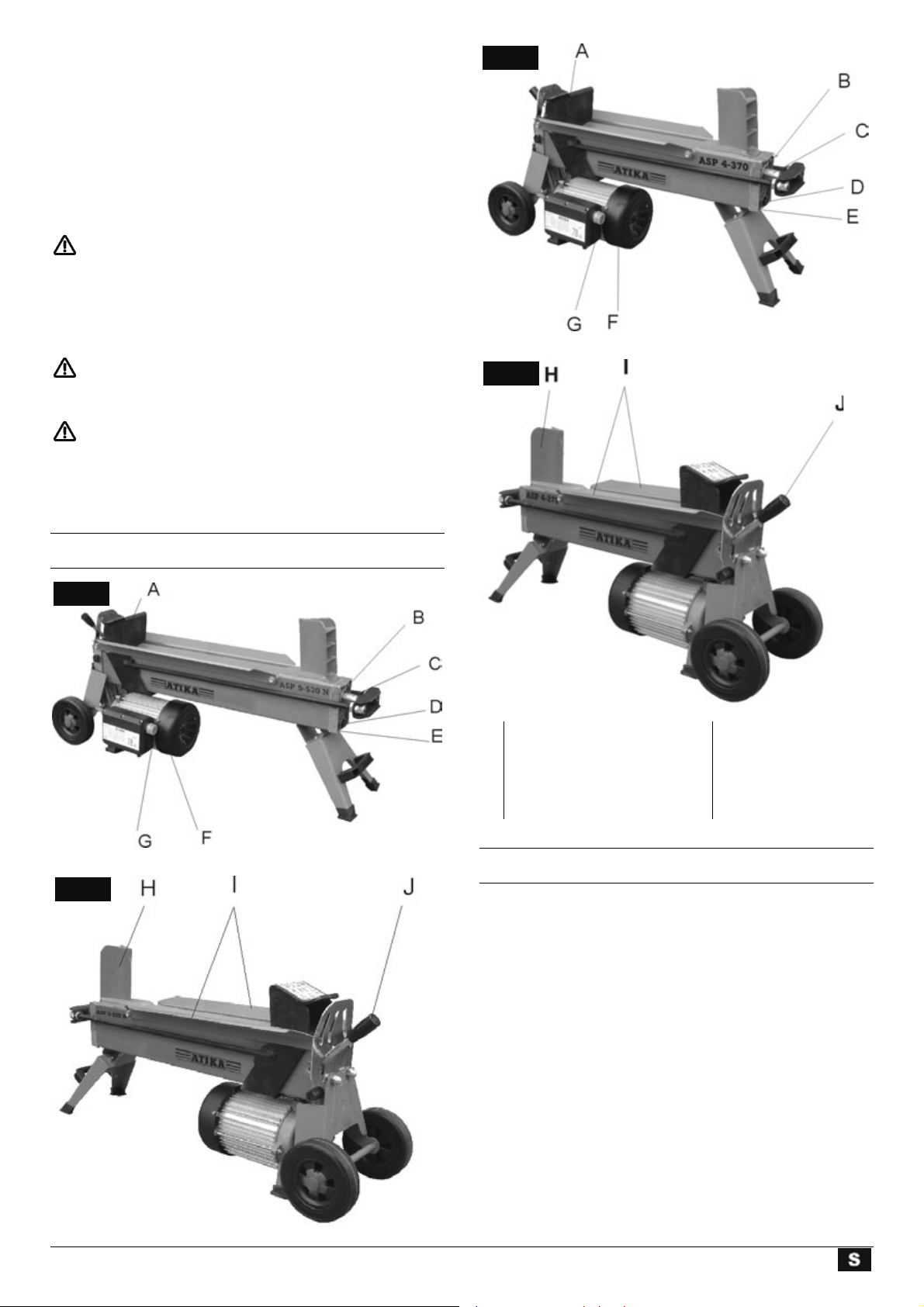

DDeessccrriippttiioonn ooff ddeevviiccee

Fig. 4

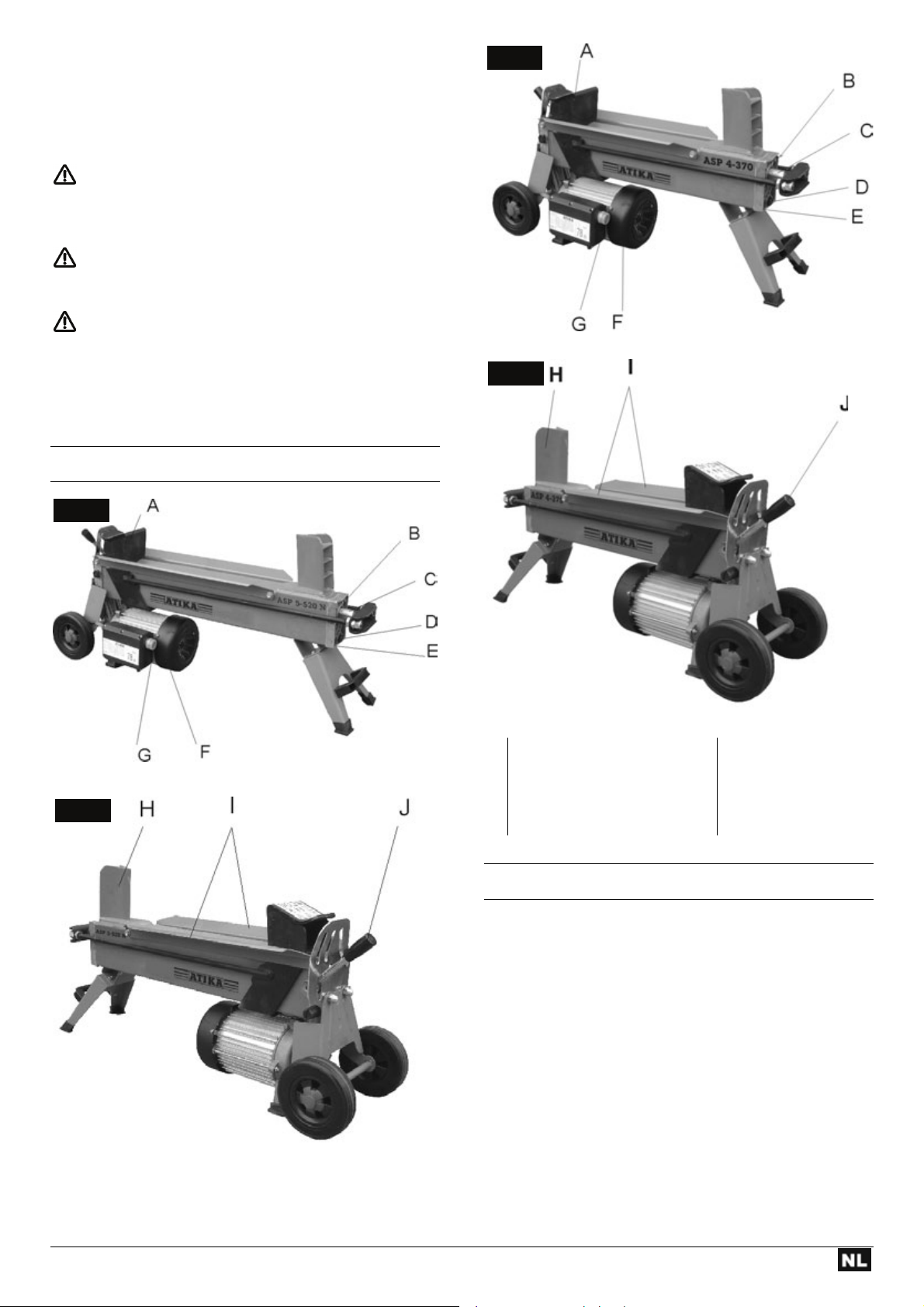

A Log ram F Electric motor
B Bleed screw G Operating pushbutton
C Piston rod H Splitting wedge
D Dipstick I Log guide plates
E Cylinder cover J Operating lever

PPoossiittiioonniinngg

Position the log splitter on a work surface at a height of about
60 – 75 cm, this will create an comfortable working position.

Place chocks under the wheels to prevent the machine rollin g
during operation.

Ensure that the working area meets the following conditions:

− no danger of slipping

− level

− free of obstacles

− sufficiently well lit

Do not operate the machine in the direct vicinity of gas or
petrol pipes or containers, or any other easily inflammable
materials.

13

SSttaarrtt--uupp

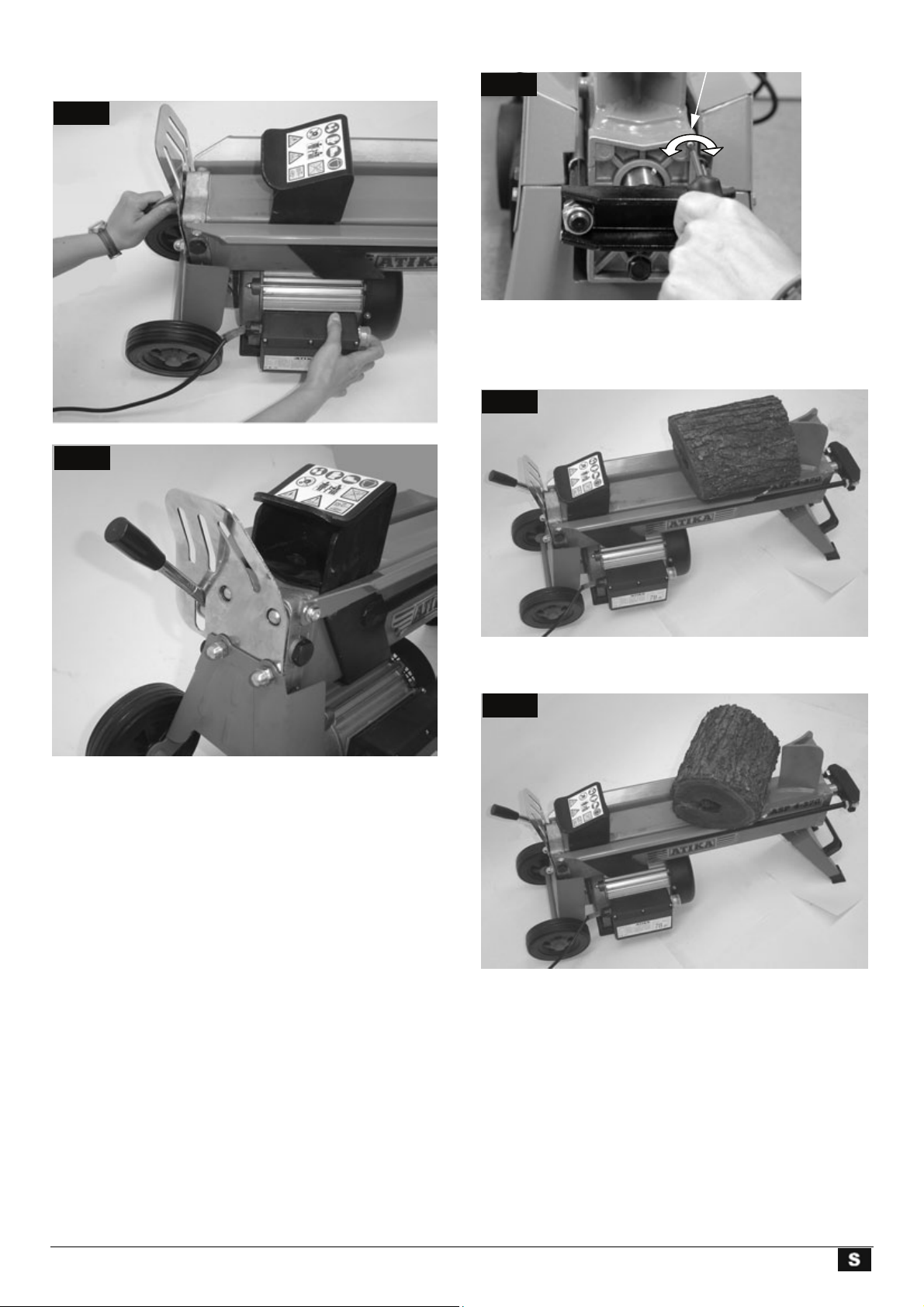

 Check that the machine is completely and correctly

assembled.

 Before using the shredder, make sure each time that

− there are no faulty connections (tears, cuts, etc.)

− there are no damage at the machine

− all screws are tight

− check the hydraulic system for any possible leaks

L Mains connection

 Compare the voltage given on the machine model plate

e.g. 230 V with the mains voltage and connect the machi ne
to the relevant and properly earthed pl ug.

 Only use connection cables with sufficient diameters.
 Connect the machine via a 30 mA fault current safety

switch.

L Fuse protection: 16 A
L Operating pushbutton

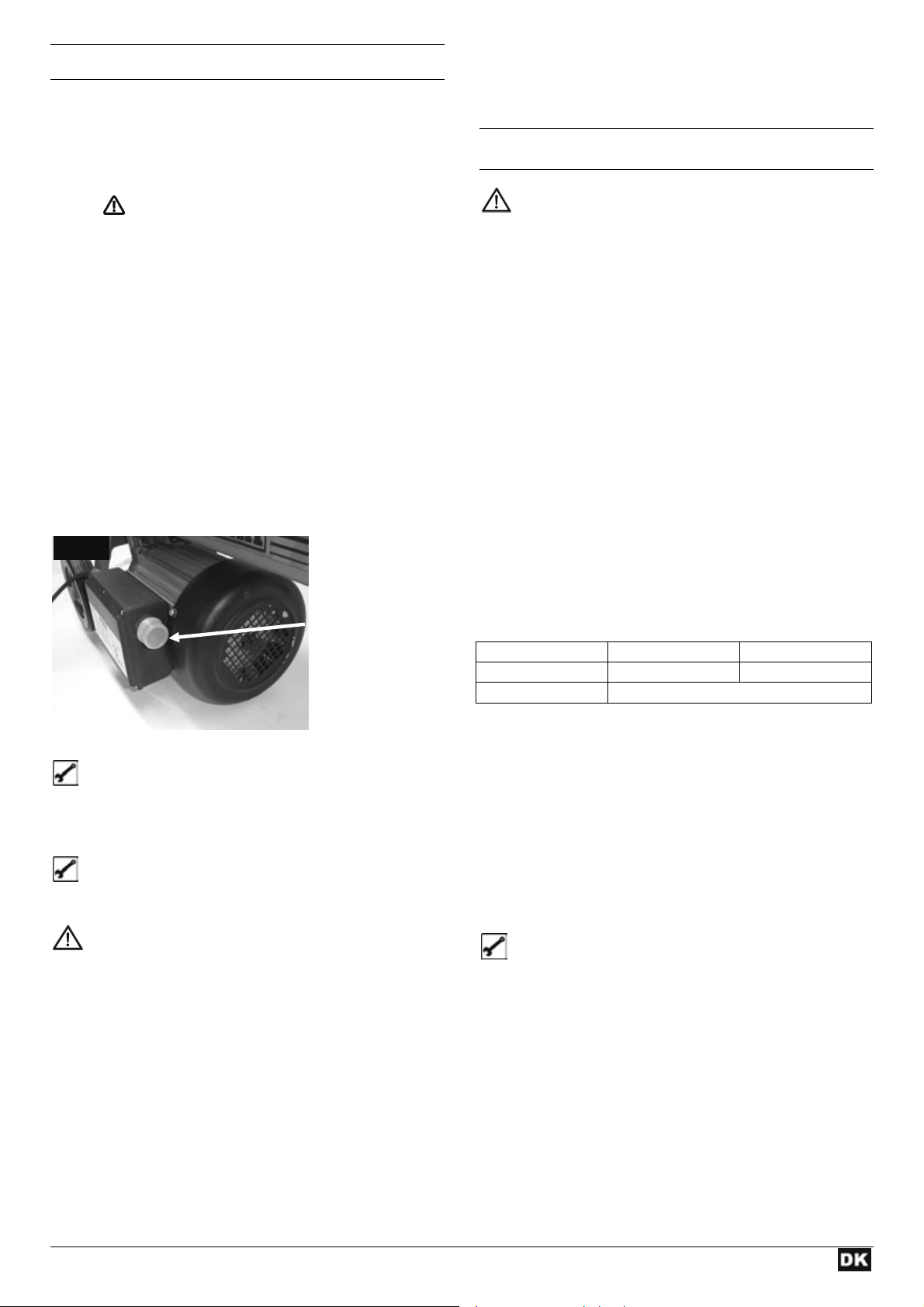

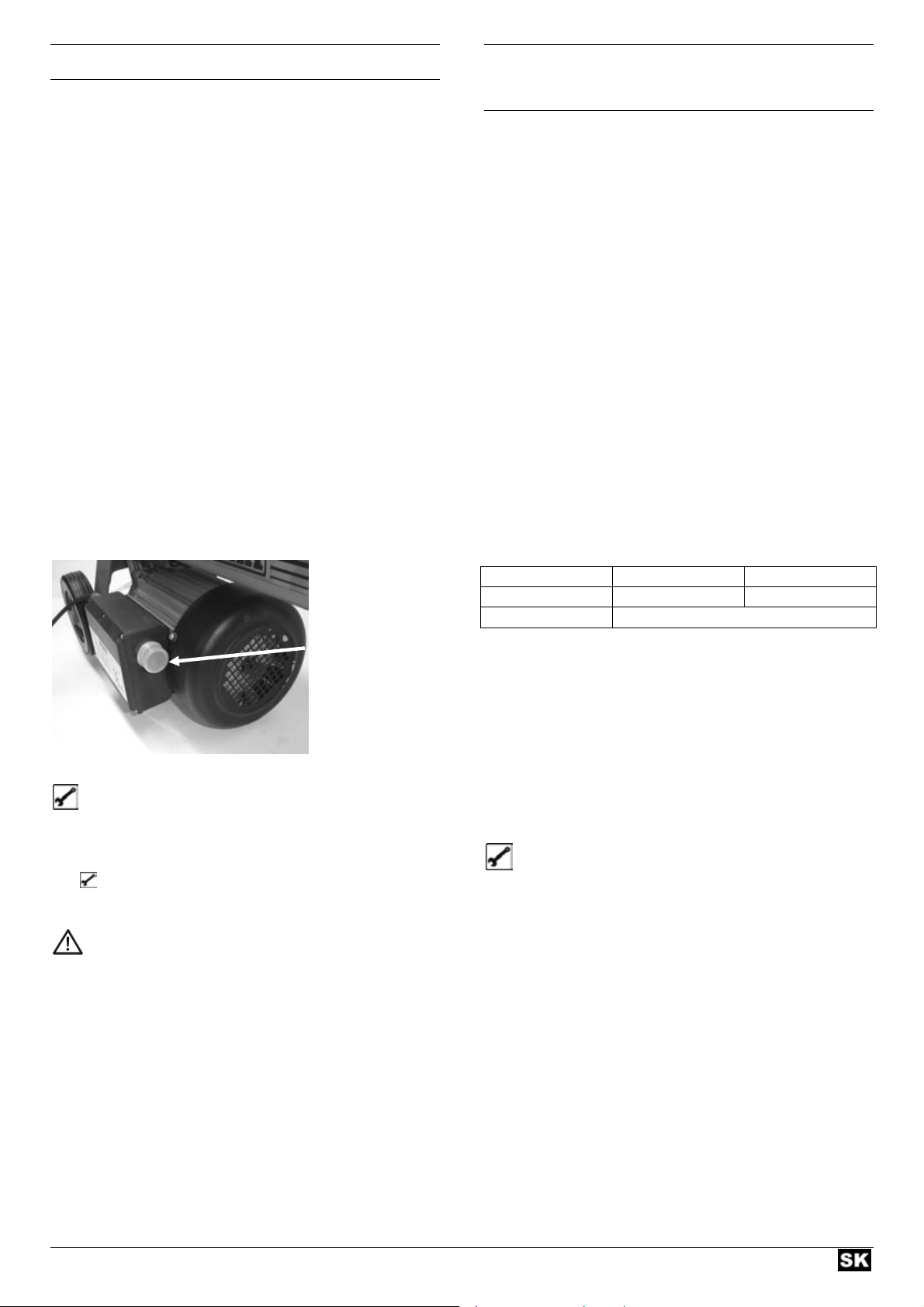

Fig. 5

Operating
pushbutton

Switching on

Push the green button. The motor is running as long as the
green button remains pushed.

Switching off

Stop pushing the green button.

Do not use any device where the operating pushbutton
does not work properly. Repair or replace damaged
pushbuttons immediately.

L Hydraulics

 Never operate the machine in the event of any possible

danger from hydraulic fluid.

 Ensure that the machine and working area are clean and

free of oil.

Danger of slippage or fire!

 Check the hydraulic reservoir regularly to ensure that it

contains enough hydraulic oil (see “Care and
maintenance”)

 Capacity: 2.7 litres ASP 4-370

3,2 litres ASP 5-520 N

WWoorrkkiinngg wwiitthh tthhee lloogg sspplliitttteerr

additional SAFETY INSTRUCTIONS

 The log splitter may only be operated by a single person.
 The machine may only be operated by persons over the

age of 18 years, and who have read and u nderstood thes e
operating instructions.

 Wear protective equipment (safety goggles/mask, gloves,

safety shoes) to protect yourself from possible injury.

 Never try to split logs containing nails, wire or other similar

objects.

 Already split wood and wood chips create a dangerous

working area. The operator may stumble, slip or fall.
Always keep the working area neat and tidy.

 Never place the hands on or near any moving parts of the

machine when it is switched on. Maintain a safe distance
from the log, the ram and the wedge in order to protect
your hands from injury.

 Split only timber which corresponds to the maximal length

to be worked with.

 What type of logs can I split?

Size of logs

ASP 4-370 ASP 5-520 N
Length max. 370 mm max. 520 mm
Diameter 50 – 250 mm

The log diameter is a recommended guideline figure, because:

− thin logs can be difficult to split if they contain knots or if
the fibres are too strong.

− logs with a diameter of over 250 mm can be split if the
fibres are smooth and open.

Do not try to split green logs. Dry logs are much easier to split,
and do not cause jams as often as green (damp) wood.

Operation

Two-hand operation

1. Press the operating pushbutton on the elect ric motor. Wait
a few moments until the motor has reach ed its operating
revolutions and the required pressure has been built up in
the hydraulic pump – Fig. 5.

2. Press the operating lever down simultaneously – Fig. 6.
Î The log ram pushes the log against the splitting
wedge, and the log will be split.

3. Release the operating lever as well as the operating
pushbutton. The log ram will now return to its original
starting position – Fig. 7.

14

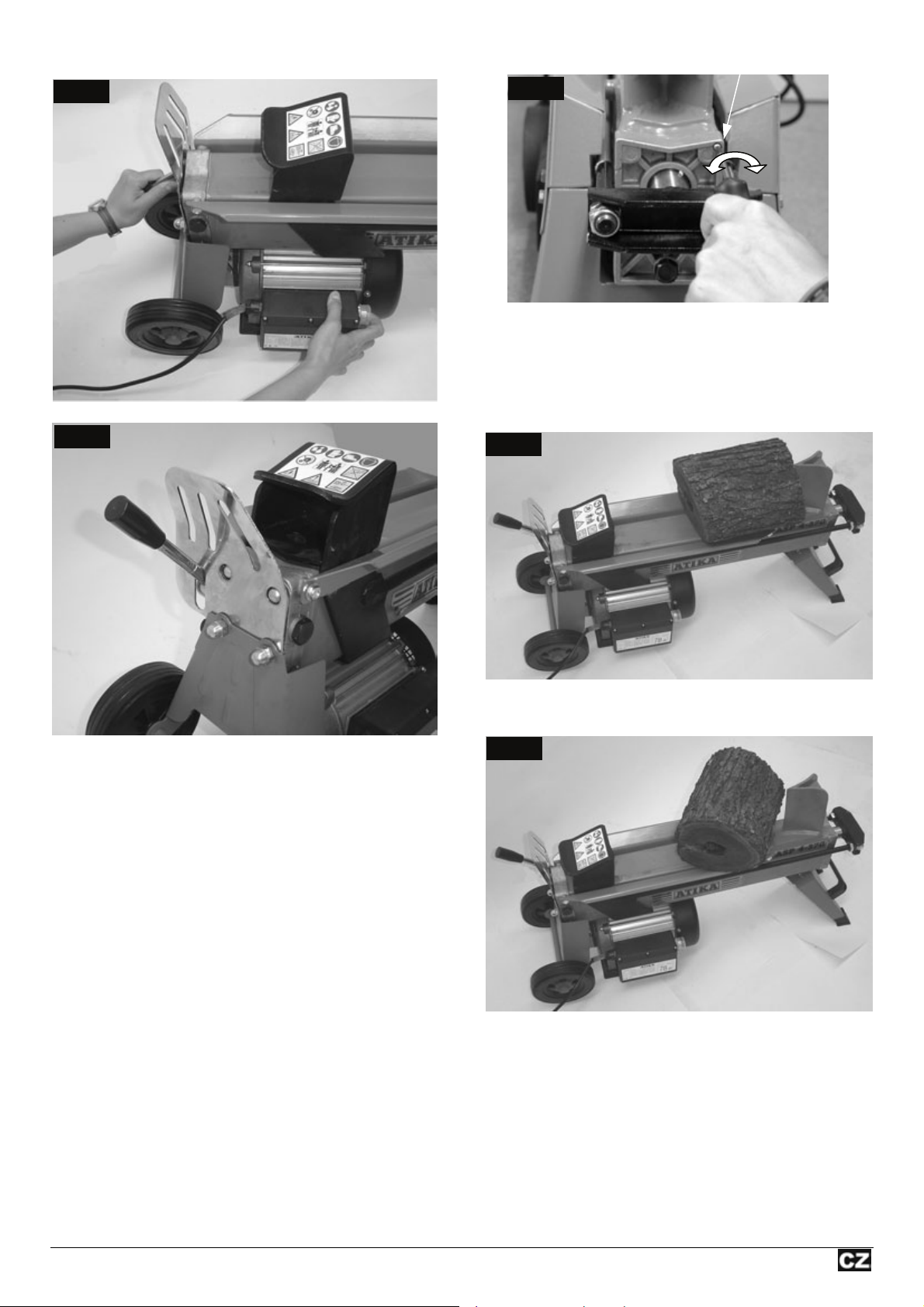

Fig. 6

ope

Fig. 7

Bleed screw

Fig. 8

n

tighten

 Splitting logs:

¾ Always place the logs lengthwise and flat on the main

frame of the log splitter. The log must be enclosed by the
log guide plates. Fig. 9

Fig. 9

 Special instructions for splitting logs:

 Preparations:

The logs to be split should be cut to the max imum dimensio ns
(370 or 520 mm long, ∅ 50 – 250 mm). Ensure also that the
logs are cut straight and square.
Place the log properly on the log splitter, so as not to cause
any risk of stumbling or falling to the operat or.

Bleeding

Open the bleed screw 3 – 4 complete turns – Fig. 8.
Close the bleed screw again when you are finished splitting
logs.

¾ Never place the log on the frame at an angle. Fig. 10

Fig. 10

¾ Always ensure that the splitting wedge and the log ram

contact the ends of the log at right-angles.

¾ Never try to split two logs at once.
¾ Never try to remove or replace the log during the splitting

process.

15

L Never try to force the splitting of th e log by maintaining

the pressure for several seconds. This can lead to damage to
the machine.
Reposition the log on the main frame and r epeat the splitting
process, or put the log to one side.

How to release a jammed log?

1. Loose the operating lever as well as the operating
pushbutton that the log ram can go back.

1. Place a triangular wooden chock under the log, then move
the log ram forward so that it push es the chock under the
jammed log.

2. If the log is not released, keep repeating this procedure,
using larger chocks, until the log is released.

Never use a hammer to release a j ammed log, and keep
your hands away from the log.
Do not enlist the aid of a second person - this is a one-man
job.
Do not try to release the log by using a hammer, since this
may break the motor block.

 Finishing work:

¾ Attend to that the log ram has gone back to its basic

position.

¾ Then remove the plug from the power socket.
¾ Close the bleed screw. Fig. 5
¾ Follow the care and maintenance instructions.

CCaarree aanndd mmaaiinntteennaannccee

Remove the plug from the power socket before
starting any maintenance or cleaning work.

Wear protective gloves in order to avoid injury to the
hands.

L Obser ve the following in order to keep the log splitter i n

good working order:
 Clean the machine thoroughly after you have finished

using it.

 Remove any resin remains on the machine.
 Oil the piston rod (Fig. 1 / 3) regularly with an

environmentally friendly spray oil.

 Check the oil level and change the oil as necess ary.

Sharpening the splitting wedge

After extended periods of use, or if the sp litting performa nce is
reduced, sharpen the splitting wedge with a file (and remove
any burrs). Fig. 11

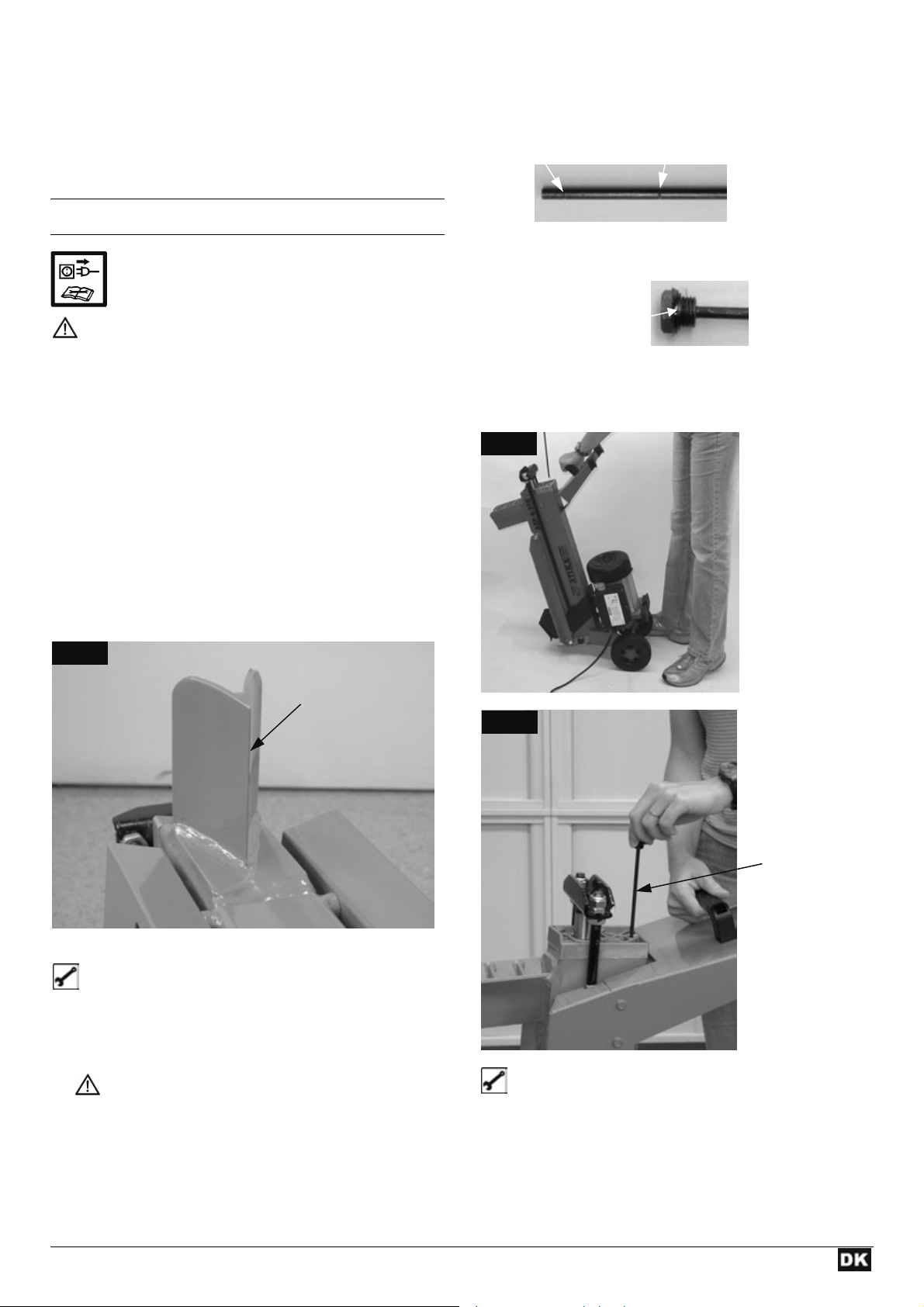

Fig. 11

Sharpen wedge

How do I check the oil level?

1. The log ram must be in its starting position.

2. Stand the log splitter on end, with the filler opening at the
top. Fig 12

A second person will be required to up-end and

hold the log splitter.

3. Unscrew the dipstick – Fig. 1 3. Do not drop or lose the oil
seal when removing the dipstick.

4. Clean the dipstick and the oil seal.

5. Replace the dipstick fully into the oil reservoir.

6. Now remove the dipstick again, and read off the oil level.

 If the oil level is between the two marking on the

dipstick, there is sufficient oil in the reservoir.

 If the oil level is below the lower marking, more oil

should be added with the aid of a clean funnel.
lower marking upper marking

7. Check the oil seal and replace it if it is damaged in any
way.

Oil seal

8. Replace the dipstick and screw it firmly into place.
Caution! Do not tighten the screw too tightly, since this may
damage the oil seal or the thread in the cylinder cov er.

Fig. 12

16

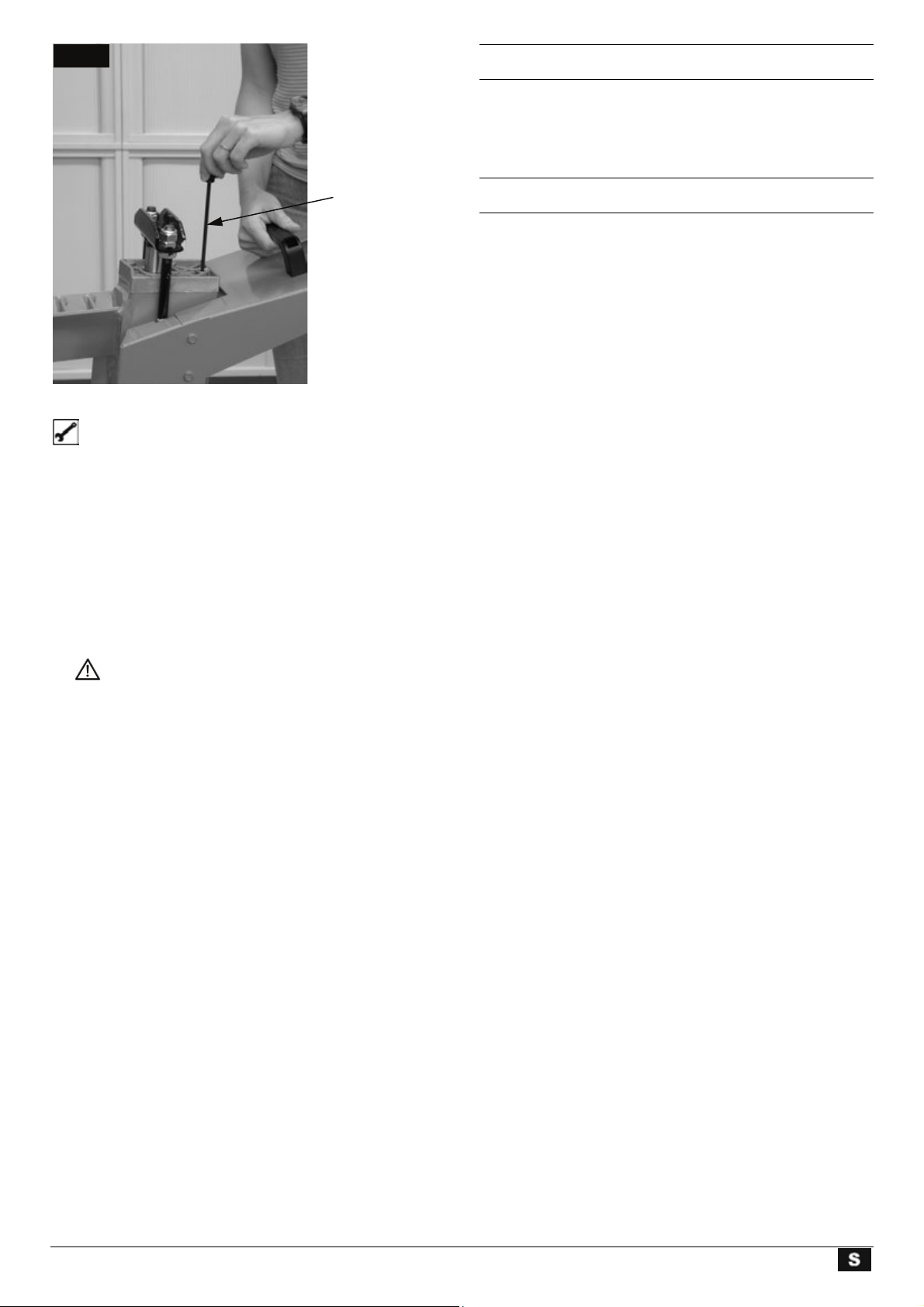

Fig. 13

Dipstick

L Hydraulic oil

We recommend the following hydraulic oils for the hydraulic
cylinder:

¾ Shell Tellus T 22
¾ Aral Vitam Gf 22
¾ BP Energol HLP 22 Î order no. 400142 (1 litre)
¾ Mobil DTE 11
¾ or equivalent

Do not use any other types of oil. The use of any other
type of oil will adversely affect the operation of the
hydraulic cylinder.

When should I change the oil?

The first oil change should be carried out after 50
operating hours, and then every 250 operating hours.

Changing the oil:

1. The log ram must be in its starting position.

2. Place a container under the log splitter to catch the old oil .
The container should have a capacity of at least 4 litres.

3. Unscrew the dipstick. Do not drop or l ose the oil seal whe n
removing the dipstick.

4. Now tip the machine t o empty the oil into the container.

5. Stand the log splitter on end, with the filler op ening at the
top. Fig 12.

A second person will be required to up-end and

hold the log splitter.

6. Pour in the new hydraulic oil (2.7 or 3.2 litres) using a clean
funnel.

7. Clean the dipstick and the oil seal.

8. Check the oil seal and replace it if it is damaged in any
way.

9. Replace the dipstick and screw it firmly into place.
Caution! Do not tighten the screw too tightly, since this may
damage the oil seal or the thread in the cylinder cov er.

Dispose of the old oil properly (local oil disposal
point). The old oil must not be poured into the
ground or drainage system, or mixed with other
waste.

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

SSppaarree ppaarrttss

Please refer to the drawing for spare parts.
Ordering spare parts:

- avail ab le from the manufacturer

- orders m ust q uote the following information:

• spare parts no.

• quantity required

• model

• name of the model

Example: 360431, 1, Log splitter, ASP 5-520 N

17

PPoossssiibbllee pprroobblleemmss

Problem possible cause remedy

Logs are not being split properly
(insufficient splitting performance)

Log ram travels out jerkily or under he avy
vibration

Log ram will not move out
Motor will not start

Oil leak at the dipstick

⇒ The log is not positioned correctly
⇒ The log exceeds the maximum

dimensions or the wood is too hard for
the performance of the machine

⇒ The splitting wedge is not working

properly

⇒ Oil leak

⇒ Hydraulic pressure too low

⇒ Incorrect connecting lead (longer than

10 m or too small cable cross-section)

⇒ Air in the circuit ⇒ Open the bleed screw

⇒ Hydraulic pump defective ⇒ To correct the problem, refer to the
⇒ No electrical power

⇒ Connection cable defective
⇒ Electric motor defective
⇒ Oil seal at the dipstick not sealing ⇒ Replace the oil seal.

⇒ Reposition the log correctly
⇒ Cut the log to the required dimensions

⇒ Sharpen the splitting wedge, and check

for any burrs or notches

⇒ Place a sheet of cardboard under the

log splitter in order to locate the leak.
To correct the problem, refer to the
manufacturer.

⇒ Check the oil level and add more oil if

necessary.
If the problem cannot be rectified, ref er
to the manufacturer.

⇒ Use the correct connecting lead

⇒ Check the oil level and add more oil if

necessary.
If the problem cannot be rectified, ref er
to the manufacturer.

manufacturer.

⇒ Check the fuse (16 A).
⇒ Replace the connection cable or have

it checked by an electrician.

⇒ To correct the problem, refer to the

manufacturer.

TTeecchhnniiccaall ddaattaa

Model ASP 4-370 ASP 5-520

Name ASP 4 ASP 5-520 N
Splitting force 40 kN (4 t) ± 10 % 50 kN (5 t) ± 10 %
Log length 370 mm 520 mm
Log diameter 50 – 250 mm
Stroke 302 mm 392
Piston rod diameter 30 mm
Hydraulic oil (max.) 2.7 litres 3.2 litres
Electric motor performance P = 1500 W ( S3 )
Power supply 230 V ~ 50 Hz
Revolutions 2850 rpm
Dimensions (Length x Width x Height) 770 x 260 x 455 mm 940 x 260 x 455 mm
Weight 36 kg 41 kg

18

Vous ne devez pas mettre la machine en
route avant d’avoir lu attentivement ce
mode d’emploi, d’avoir observé toutes les
informations indiquées et d’avoir monté la
machine comme décrit.

Conserver ces notice d’utilisation pour tout utilisateur
futur.

TTaabbllee ddeess mmaattiièèrreess

Fourniture 1
Symboles utilisés sur cet appareil / Instructions
de service
Utilisation dans les règles de l’art 20
Risques résiduels 20
Consignes de sécurité 20
Description de l'équipement 21
Installation 22
Mise en service 22
Travaux avec fendeur de bois à brûler 23
Maintenance et entretien 24
Garantie 26
Pièces de rechange 26 / 79
Pannes 27
Caractéristiques techniques 27
Déclaration de conformité 77

SSyymmbboolleess uuttiilliissééss ssuurr cceess aappppaarreeiillss

Avant la mise en service, lire et respecter
les instructions de service ainsi que les
consignes de sécurité.

19

Durant les travaux, porter des chaussures
de sécurité afin de protéger les pieds
contre une chute accidentelle des troncs.

Durant les travaux, porter des gants de
protection afin de protéger les mains
contre les copeaux et les éclats.

Durant les travaux, porter des l unettes ou
une visière de protection afin de prot éger
les yeux contre les copeaux et les éclats.

Il est interdit de démonter ou de modifier
les dispositions de protection et de
sécurité.

Seul l’utilisateur doit se tenir dans la zone
de travail de la machine. Les autres
personnes, tout comme les animaux
domestiques et de rente, doivent
respecter une distance minimale (5 m).

Risque de coupure et d’écrasement ; ne
jamais s’approcher des zones
dangereuses tant que le coin à refendre
est en mouvement.

Attention !
Toujours observer le mouvement du
pousse-tronc.

Attention !
Ne jamais retirer à la main les troncs
coincés dans le coin.

Attention !
Avant de réaliser les travaux de répara­tion, de maintenance et d’entretien, arrêter
le moteur et retirer la fiche secteur.

Stop!
Respecter les instructions
d’utilisation. Dévisser la vis
d’évacuation d’air.

Î Purge (cf. page 23)

SSyymmbboolleess uuttiilliissééss ddaannss cceess nnoottiicceess

L



dd’’uuttiilliissaattiioonn

Danger imminent ou situation dangereuse.
L’inobservation de ces indications génère des
risques de blessures ou d’endommagements
matériels.

Indications importantes pour un emploi conforme
à l’usage prévu. L’inobservation de ces indications

peut provoquer des défauts de fonction nement.
Indications pour l’usager. Ces indications sont

d’une aide précieuse pour un emploi optimal des
différentes fonctions.

Montage, exploitation et maintenance. Ce symbole
attire votre attention sur ce que vous devez faire.

SSyymmbboolleess uuttiilliissééss ssuurr ll’’aappppaarreeiill //

ll’’eemmbbaallllaaggee

Les appareils électriques ne doivent pas être
éliminer via les ordures ménagères. Éliminer
les appareils, les accessoires et leur
emballage par voie du recyclage écologique.

19

UUttiilliissaattiioonn ddaannss lleess rrèègglleess ddee ll’’aarrtt

 Le fendeur de bois à brûler convient uniquement pour

fendre le bois.

 La fendeuse est destinée exclusivement à l'utilisation

privée dans les domaines du bri colage et de l'entretien de
la maison.

 Seul le bois découpé convient pour le fendeur de bois à

brûler.

 Les pièces métalliques (clous, fil, etc.) doivent

impérativement être retirées du bois à fendre.

 Toute utilisation autre est non conforme. Le constructeur

décline toute responsabilité pour les dom mages en r ésultat
– le risque incombe alors exclusivement à l’utilisateur.

RRiissqquueess rrééssiidduueellss

Même un emploi conforme à l’us age prévu et le respect
des consignes de sécurité applicables en la matière ne
sauraient exclure tous les risques résiduels générés par la
construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les
« co nsignes de sécurité » et un « emploi conforme à l’usage
prévu » comme toutes les indications des présentes
instructions de service.

La prise de conscience et la prudence rédui sent les ris ques d e
blessures et d’endommagements.

 Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

 Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Tout déversement d'huile hydraulique provoque le risque

de glissement de l'opérateur et d'incendie des chutes de
bois.

Il se pourrait donc que des risques résiduels non apparents
persistent bien que toutes les mesures de protection aient été
prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Avant toute mise en service de ce produit, lire et
respecter les indications suivantes et les règlements de
prévention d’accident de l’association préventive des
accidents du travail, particulièrement les règlements de
sécurité en vigueur dans les pays respectifs afin d’éviter
tout risque d’accident possible.

Remettez les consignes de sécurité à toute personne

L

devant de travailler avec la machine.
Conservez ces consignes de sécurité avec soin.

L

 Avant l‘utilisation, familiarisez-vous avec l‘a ppareil à l‘aide

des instructions de service.

 Ne pas utiliser l’appareil à d es fins non appropriées (voir

« Utilisation dans les règles de l’art » et « Travaux avec le
feudeur de bois à brûler » ).

 Prenez correctement appui sur vos jambes et veillez à

votre équilibre à tout moment.

 Prendre une Position de travail située derrière le p ousso ir

dans la zone de la manette de commande. Ne jamais
rester dans la zone du coin de fendage.

 Ne vous tenez jamais sur la machine.
 Soyez attentif. Soyez conscient de ce que vous faites.

Faites preuve de prudence lors du travail. N’utilisez
jamais l’appareil :

− lorsque vous êtes fatigué.

− Sous l’influence de drogues, de l’alcool ou de

médicaments pouvant influencer votre jugement.

 Lors des travaux, portez

− des lunettes ou une visièr e de protection

− des gants de travail

− une protection de l'ouïe le cas échéant

− des chaussures de sécurité munies de chapeaux

d’acier.

 Portez des vêtements de travail appropriés :

− pas de vêtements am ples ni bijoux (ils pourraient être
happés par les pièces mobiles)

 L’utilisateur est responsable de la machine à l’égard de

tiers dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins de

18 ans d’utiliser la machine.

 Il convient de s’assurer que des enfants ne soient jamais à

proximité de l’appareil.

 Ne mettez jamais l’appareil en marche lorsque des

personnes étrangères se trouvent à proximité.

 Ne laissez jamais l’a sans surveillance.


Veillez à maintenir la zone de travail en ordre ! Le
désordre peut être la cause d’accid ents.

 Ne surchargez pas la machine ! Elle travaille mie ux et ave c

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements

de sécurité pendant l’exploitation et ne m odi fiez rien s ur la

machine qui risquerait d’influencer sa sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 L’appareil ne doit être arrosé d’eau (source de risque car

présence de courant électrique).

 Ne pas travailler avec l'appareil lorsqu'il pleut.
 Conservez les outillages non utilisés dans un endroit sec

et verrouillé et hors de portée de main des enfants.

 Débranchez la machine et retirez l a fiche de la prise au

secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− l’élimination de perturbations

− transport

− et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

 Vérifiez la machine afin de découvrir tout

endommagement éventuel.

− Contrôlez le fonctionnement impeccable et conform e à

l’usage prévu des équipements de sécurité avec soin
avant de poursuivre l’utilisation de la mac hine.

20

− Vérifiez le fonctionnement correct des pièces mobiles

et assurez-vous qu’elles ne sont ni coincées ni
partiellement endommagées. Toutes les pièces sont à
monter correctement et toutes les conditions requises
sont à remplir afin de garantir une exploitation
impeccable de l’appareill.

− Les dispositifs de sécurité et les pièces

endommagés doivent être réparés ou remplacés
convenablement dans un ate lier spécialisé reconnu, à
moins que d’autres informations ne soient ment ionnées
dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou

illisibles doivent être remplacés.

Sécurité électrique

 Réalisation de la ligne d’alimentation conformément à

IEC 60245 (H 07 RN-F) avec une section de conducte ur
minimale de 2,5 mm² avec une longueur m a xima le de 1 0
m.

 Ne jamais employer de lignes d’alimentatio n de plus de 10

m de long. Les lignes d’alimentation plus longues
occasionnent une chute de tension. Le moteur n’atteint
plus sa puissance, le fonctionnement de la machine est
restreint.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit ni coincée, ni compressée, ni pli ée et à ce
que le connecteur ne soit pas soumis à l'humidité ou
tombe dans un liquide quelconque.

 N’employez pas le câble à des fins pour lesquelles il

n’est

pas prévu. Protégez le câble contre la chaleur, l’huile et
les arêtes vives. Ne tirez pas sur le câble pour retirer la
fiche de la prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles d e r all onge sp éc iaux

et homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équi pements de sécurité et ne les

mettez jamais hors service.

Tout raccordement électriqu e, voire des réparations sur

des parties électriques de la machine doivent être
effectuées par des personnes compétentes ou remises à
l’un de nos services après-vente. Les règlements loc aux,
particulière-ment en ce qui concerne les mesures de
protection sont à respecter.

Toutes réparations des différentes p ièces de la machine

sont à effectuer par le fabricant, ou l’un de ses services
après-vente.

N’utiliser que des pièces détachées d’origine ou des

pièces d’accessoires spéciales. L’utilisation d’autres
pièces détachées et d’autres accessoires pourraient
entraîner un risque d’accident pour l’utilisateur, le
fabricant dégageant toute responsabilité pour tout
dommage encouru.

Illustration 1

Illustration 2

Illustration 3

21

DDeessccrriippttiioonn ddee ll''ééqquuiippeemmeenntt

Illustration 4

A Pousse-tronc F Moteur électrique
B Vis d’évac uation d’air G Touches de commande
C Tige de piston H Coin à refendre
D Jauge d’huile I Guides-tronc en tôle
E Culasse de cylindre J Manette de commande

IInnssttaallllaattiioonn

Installez le fendeur de bois à brûler sur un plan de travail de
60 à 75 cm de haut; cela vous oblige à travailler
confortablement.

L Branchement au secteur

 Comparez la tension de votre secteur, p. ex. 230 V, avec la

tension indiquée sur la plaque signal étique de la machine
et raccordez la machine à une prise mise à la terre
appropriée et conforme aux prescriptions.

 Utilisez un câble de rallonge de section sufficante.
 Raccordez la machine au moyen d’un commutateur de

sécurité (interrupteur m de protection contre les courants
de court-circuit) 30 mA.

L Fuse: 16 A
L Touches de commande

Illustration 5

Mise en service

Actionner le bouton vert. Le moteur tourne tant que la touche
est maintenue appuyée.

Touches de
commande

Bloquez les roues au moyen de cales afin d’éviter tout
déplacement durant l’exploitation.

Veillez à ce que la zone de travail remplisse les conditions
suivantes :

− antidérapante

− plane

− exempte de risques de trébuchement

− éclairage suffisant.

Il est interdit d’exploiter la machine à prox imité de gaz naturel,
de conduits d’essence ou d’autres matériaux très
inflammables.

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est intégralem ent monté et

conformément aux réglementations.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défectuosités (fissures, sou pures ou sembla bles).

− l‘appareil quant aux éventuels endommagements

− que toutes les vis sont serrées à fond

− l’absence de fuites sur le système hydraulique.

Arrêt

Relâcher le bouton vert.

Ne jamais utiliser un appareil dont la touche de
commande ne fonctionne pas correctement . Faire réparer ou
remplacer immédiatement les touches de commande
endommagées.

L Système hydraulique

 Ne jamais exploiter la machine lorsque le liquide

hydraulique présente un risque.

 Assurez-vous que la machine et la zone de travail sont

propres et exemptes de tâches d’huiles.

Risque de glissement et d’incendie !

 Contrôlez régulièrement si le réservoir contient

suffisamment d’huile hydraulique (cf. entretien et
maintenance)

 Contenance : 2,7 litres ASP 4-370

3,2 litres ASP 5-520 N

22

L

TTrraavvaaiilllleerr aavveecc llee ffeennddeeuurr ddee bbooiiss

L

àà bbrrûûlleerr

CONSIGNES DE SECURITE complémentaires

 Le fendeur de bois à brûler doit uniquement être utilisé par

une seule personne à la fois.

 Seules les personnes de plus de 18 ans ayant lu et

compris les instructions de service peuvent utiliser la
machine.

 Portez votre équipement de protection personnelle

(lunettes/visière de protection, gants, chaussures de
protection) afin de vous protéger contre d’éventuelles
blessures.

 Ne jamais fendre de troncs contenant des clous, du fil ou

d’autres objets.

 Le bois fendu et les copeaux de bois rendent la zone de

travail dangereuse. Risque de trébuchement, glissement et
de chute. Veillez à ce que la zone de travail reste
ordonnée.

 Ne jamais placer les mains sur les pièces mobiles de la

machine lorsque que cette dernière est en marche. Veillez
à respecter une distance de sécurité avec le tronc, le
poussoir et le coin à refendre afin de protéger vos mains
contre les blessures.

 Ne fendre que des morceaux de bois dont la longueur est

inférieure ou égale à la longueur max. à trait er.

 Que puis-je fendre?

3. Relâchez le levier de commande et la touches de

commande, le pousse-troncs revient en position initiale
(illustration 7).

Illustration 6

Illustration 7

Dimensions des troncs à fendre

ASP 4-370 ASP 5-520 N
Longueur : 370 mm maxi 520 mm m axi
Diamètre : 50 – 250 mm

Le diamètre est la valeur recommandée f ournie à titre indicatif
car :

− le bois de faible épaisseur se laisse difficilement fendre car
il contient des trous provenant de nœuds ou l es fibres sont
trop épaisses.

− le bois d’épaisseur supérieure à ∅ 250 mm peut être
fendu lorsque les fibre sont lisses et lâches.

Ne fendez pas de troncs verts. Les troncs secs entreposés se
fendent beaucoup plus facilement et n’occasionnent pas de
grippage aussi souvent que le bois vert (mouillé).

Utilisation

Exploitation à deux mains

1. Appuyez sur le touches de commande du moteur
électrique. Attendez quelques secondes jusqu’à ce que le
moteur atteigne sa vitesse finale et que la pression soit
générée dans la pompe hydrauliq ue (illustration 5).

2. Abaissez simultanément la manette de commande
(illustration 6).
Î Le pousse-troncs pousse le tronc contre le coin à
refendre. Le tronc est fendu.

 Instructions particulières pour la fente :

 Conditionnement :

Conditionnez le bois à fendre aux dimensions maximales (370
ou 520 mm de long, ∅ 50 à 250 mm) et veillez à ce que le
bois soit découpé en ligne droite.
Positionnez le bois sur le fendeur de manière à ne pas v ous
mettre en danger (risque de trébuchement).

Purge

Dévissez la vis d’évacuation d’air de 3 à 4 tours (illustration 8).
Resserrez seulement la vis après avoir achevé la fente du
bois.

23

Serrer à fond la

dévis

ser

dévis

ser

Illustration 8

vis d’évacuation d’air

 Fente du bois:

¾ Positionnez toujours les troncs dans le sens de la longueur

et à plat sur le châssis principal du fendeur. Le tronc doit
être entouré par les guides-troncs (illustration 9).

Illustration 9

Comment libérer un tronc coincé ?

1. Relâcher la manette de commande et la touches de
commande afin de pouvoir rentrer le poussoir de bû ches.

1. Insérez une cale triangulaire en bois sous le tronc,
déployez le pousse-tronc de manière à ce qu’il pousse la
cale sous le tronc coincé.

2. Si le tronc ne se libère pas, répéter la procédure avec des
cales toujours plus grandes.

Lors de la libération, ne jamais frapper avec un marteau
sur le tronc ou placez les mains à proximité du tronc.
Ne demandez pas d’aide à une seconde personne.
N’essayez pas de libérer le tronc en frappant à l’aide d’un
outil. Cela pourrait occasionner une rupture du bloc-moteur.

 Achèvement du travail :

¾ Veiller à ce que le poussoir de bûches soit rentré dans sa

position de départ.

¾ Retirez ensuite la fiche secteur.
¾ Resserrez à fond la vis d’évacuation d ’air (illustration 8).
¾ Observer les instructions d’entretien et de maintenance.

¾ Ne jamais positionner le tronc en biais sur le châssis

porteur (illustration 10).

Illustration 10

¾ Toujours veillez à ce que le coin à refendre et l e pousse-

tronc saisissent verticalement les extrémités du tronc.

¾ Ne jamais fendre deux troncs d’un coup.
¾ Ne jamais rajouter ou remplacer le bois durant la

procédure.

L Ne jamais forcer la fente du tronc en maintenant la

poussée durant plusieurs secondes. Cela pourrait
endommager la machine.
Repositionnez le tronc sur le châssis principal puis répéter la
procédure de fente ou mettez le tronc de côté.

EEnnttrreettiieenn eett mmaaiinntteennaannccee

Avant d’effectuer des travaux d’entretien et de
maintenance, retirer la fiche secteur.

Porter des gants de protection afin d’éviter de se bl esser
les mains.

L Observer les points suivants afin de ne pas entraver le

bon fonctionnement du fendeur de bois à brûler :
 Nettoyez soigneusement la machine après chaque

utilisation.

 Eliminez les résidus de résine.
 Lubrifiez régulièrement la tige du piston (ill ustration 7)

à l’aide d’huile pulvérisée respectant les impératifs
écologiques.

 Contrôlez le niveau d’huile, respectivement

Affûtage du coin à refendre

Après une utilisation prolongée ou lorsque l’aptitude au
dédoublement est réduit, affûter le coin à refendre à l’aide
d’une lime fine (éliminer les ébarbures) (illu stration 1/ 3).

24

remplacez l’huile.
