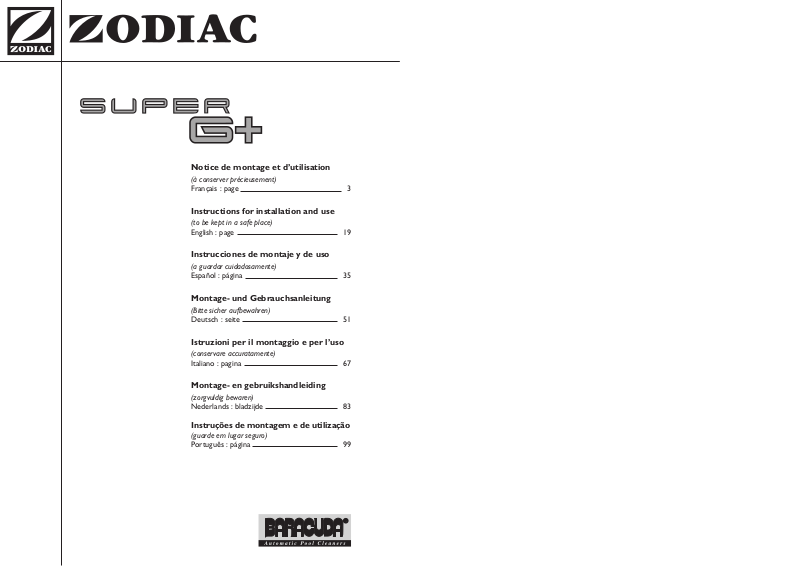

Notice de montage et d’utilisation
(à conserver précieusement)
Français : page 3
Instructions for installation and use
(to be kept in a safe place)
English : page 19
Instrucciones de montaje y de uso
(a guardar cuidadosamente)
Español : página 35
Montage- und Gebrauchsanleitung
(Bitte sicher aufbewahren)
Deutsch : seite 51
Istruzioni per il montaggio e per l’uso
(conservare accuratamente)
Italiano : pagina 67
Montage- en gebruikshandleiding
(zorgvuldig bewaren)
Nederlands : bladzijde 83
Instruções de montagem e de utilização
(guarde em lugar seguro)
Português : página 99
2
3
__________________________
page 4
____________________________________
page 6
______________________________
page 7
Branchement
____________________________________
page 8
• Branchement sur le ou l'un des skimmers
____________
page 8
• Branchement sur la prise balai
______________________
page 9
(schéma récapitulatif de l’installation)
________________
page 10
____________________________
page 11
________________________________
page 12
Nettoyage du piège à feuilles
________________
page 12
Usure et changement du diaphragme
________
page 13
__________________
page 14
________________________________
page 16
GARANTIE
SOLUTIONS AUX
ÉVENTUELS PROBLÈMES
2
1
ENTRETIEN
TEST DU DÉBIT
INSTALLATION
CONSEILS
LISTE DES PIÈCES
SOMMAIRE
4
- un adaptateur conique,
- le testeur de débit,
- la vanne de réglage automatique du débit,
- 2 contrepoids,
- 1 déflecteur circulaire,
- l’aspirateur SUPER G+,
Félicitations ! Vous venez d’acquérir le SUPER G+
de ZODIAC, le plus performant
des aspirateurs automatiques de piscines.
Zodiac, la maîtrise des éléments.
Mondialement reconnu pour la qualité et la fiabilité
de ses produits dans les secteurs de l'aéronautique
et du nautisme, Zodiac engage son nom dans l'univers de la piscine
pour vous offrir toute une gamme de piscines,
nettoyeurs automatiques et systèmes de traitement d'eau.
En s'appuyant sur le savoir-faire technologique et l'expérience de
Baracuda, Zodiac vous apporte la garantie d'appareils de très haut
niveau tant dans leur conception que dans leurs performances.
Un véritable gage d'efficacité et de tranquillité !
Voici la liste des éléments présents dans l’emballage et
nécessaires à l’installation de votre SUPER G+ :
4
4
3210
0123
65
56
6 5 4 3 2 1 00
0 1 2 3 4 5 6
5
- un filet de protection du tuyau.
- 1 adaptateur de tuyau,
côté femelle
côté mâle (diamètre le plus petit)
(côté femelle)
*(côté mâle = diamètre le plus petit)
(côté mâle)*
-12 sections de tuyau
longue durée A
de 1 m chacune,
- le piège à feuilles,
A
6
ASSEMBLAGE
Cet appareil est livré entièrement monté.
Il vous reste seulement à fixer le déflecteur circulaire disponible
à l’aide de l’adaptateur de tuyau comme indiqué sur le schéma
ci-contre
.
CONSEIL
Pendant la saison, nous vous conseillons de laisser votre SUPER G+
dans la piscine.
Si vous désirez le retirer pendant la baignade, démontez le tuyau mais
ne l’enroulez pas.
N’exposez jamais le tuyau au soleil.
MONTAGE DU TUYAU
Le tuyau de votre SUPER G+ est constitué de sections de 1 m.
c La longueur de tuyau parfaitement adaptée à votre piscine est égale
à une section de tuyau + la distance la plus importante que votre
SUPER G+ pourra parcourir dans votre piscine à partir du point de
branchement, c’est-à-dire le skimmer ou la prise balai, jusqu’au coin
inférieur de votre piscine le plus éloigné
.
c Après avoir évalué la bonne longueur totale, assemblez votre tuyau
en emboitant les sections les unes dans les autres.
côté mâle
adaptateur de tuyau
7
Raccordez le tuyau monté sur l’appareil.
c Un contrepoids permet d’éviter que le tuyau de l’appareil ne flotte
en surface. En effet, lorsque le tuyau flotte, le SUPER G+ a tendance
à se décoller du fond de la piscine, notamment dans le grand bassin.
Assurez-vous que le disque est bien
plaqué au fond de la
piscine en réglant les
poids des tuyaux à environ 2 m de l’appareil.
INSTALLATION
Vérifiez que le skimmer, le filtre et le pré-filtre de la pompe de
votre piscine soient propres.
Réglez les buses de refoulement de votre piscine vers
le bas.
Fermez la bonde de fond de votre piscine.
Mettez la pompe de votre piscine en marche.
Remplissez d’eau le tuyau de votre SUPER G+ en utilisant le
courant des buses de refoulement et maintenez ce tuyau sous l’eau
pendant la suite des opérations.
5
4
3
2
1
IMPORTANT
Vous pouvez brancher le tuyau de votre SUPER G+ sur le ou
l’un des skimmers de votre piscine ou sur la prise balai.
Nous vous conseillons vivement de le brancher sur l’un des
skimmers pour un nettoyage plus efficace.
2 m
8
BRANCHEMENT
c Vérifiez que le skimmer, le filtre et le pré-filtre de la pompe de votre
piscine sont propres.
c Réglez les buses de refoulement de votre piscine vers le bas.
c Fermez la bonde de fond de votre piscine et toutes les autres voies
d'aspiration non utilisées (skimmers ou prise balai).
c Mettez la pompe de votre piscine en marche.
c Remplissez d'eau le tuyau de SUPER G+ en utilisant le courant des
buses de refoulement et maintenez ce tuyau sous l'eau pendant la
suite des opérations
.
IMPORTANT : Vous pouvez brancher le tuyau de votre
SUPER G+ sur le ou l'un des skimmers de votre piscine ou sur
la prise balai. Nous vous conseillons vivement de le brancher
sur l'un des skimmers pour un nettoyage plus efficace.
BRANCHEMENT SUR LE OU L'UN DES SKIMMERS :
ATTENTION : Le branchement des derniers éléments entre
eux doit se faire sous l'eau, afin qu'aucune prise d'air ne
risque de désamorcer votre pompe.
c Installez la vanne de réglage automatique du débit dans un des
skimmers en utilisant l'adaptateur conique.
IMPORTANT : La vanne automatique de réglage du débit est réglée en
usine sur la position 3, la mieux adaptée aux piscines européennes. Nous
vous recommandons de ne pas modifier cette position pour un
fonctionnement optimal de votre nettoyeur. D’autre part, vérifiez
toujours que le clapet gris foncé de la vanne n’est pas maintenu en
position ouverte par le levier rouge– sinon votre nettoyeur ne peut pas
fonctionner.
c Branchez sur la vanne une section de tuyau A de 1m, après l'avoir
remplie d'eau pour faire évacuer l'air, et ajoutez le filet de protection.
c Branchez le piège à feuilles à l'autre embout de la section de tuyau A.
ATTENTION : Assurez-vous que la flèche inscrite sur le
piège à feuilles est bien orientée vers la prise balai et non
vers votre nettoyeur.
c Vérifiez que le tuyau complet
ne contient pas d'air, et branchez
le au skimmer en reliant la
dernière section de tuyau A au
piège à feuilles
.
A
A
9
BRANCHEMENT SUR LA PRISE BALAI :
ATTENTION : Le branchement des derniers éléments entre
eux doit se faire sous l'eau, afin qu'aucune prise d'air ne
risque de désamorcer votre pompe.
c Installez la vanne de réglage automatique du débit sur la prise balai
en utilisant l'adaptateur conique.
IMPORTANT : La vanne automatique de réglage du débit est réglée en
usine sur la position 3, la mieux adaptée aux piscines européennes. Nous
vous recommandons de ne pas modifier cette position pour un
fonctionnement optimal de votre nettoyeur. D’autre part, vérifiez
toujours que le clapet gris foncé de la vanne n’est pas maintenu en
position ouverte par le levier rouge– sinon votre nettoyeur ne peut pas
fonctionner.
c Branchez une section de tuyau A de 1m sur la vanne automatique,
après l'avoir remplie d'eau pour faire évacuer l'air.
c Branchez le piège à feuilles à l'autre embout de la section de tuyau A
de 1m, après l'avoir aussi rempli d'eau.
ATTENTION : Assurez-vous que la flèche inscrite sur le
piège à feuilles est bien orientée vers la prise balai et non
vers votre nettoyeur.
Vérifiez que le tuyau complet ne contient pas d'air, et branchez le à la
prise balai en reliant la dernière section de tuyau A au piège à feuilles
.
NOTE : Vous pouvez brancher votre SUPER G+ sur la prise
balai sans utiliser la vanne de réglage automatique du débit
(voir schéma ci-dessous), et régler le débit en ouvrant
partiellement le ou les skimmers
.
Vous devez alors vérifier grâce au testeur de débit disponible dans
l'emballage que le débit d'aspiration de votre piscine permet le
bon fonctionnement de votre SUPER G+(voir page 11).
A
A
A
A
10
côté femelle
côté mâle
côté mâle
côté femelle
SCHEMA RECAPITULATIF DE
L’INSTALLATION DU SUPER G+
Exemple avec le branchement sur la prise balai .
11
TEST DU DEBIT
Vous pouvez toujours contrôler le débit, en particulier si
vous avez des doutes sur la puissance d'aspiration de votre
pompe.
Cas “idéal” : Le clapet rouge est au niveau 4
le débit est parfait pour faire fonctionner votre SUPER G+. Enlevez
le testeur et raccordez l’appareil au tuyau ;
Cas “mini” : Le clapet rouge est en dessous du niveau 4
augmentez le débit en fermant la vanne ou le volet du ou des
skimmers jusqu’à ce que le témoin du testeur entre dans la zone
idéale. Enlevez le testeur et raccordez l’appareil au tuyau ;
Cas “maxi” : Le clapet rouge est au-dessus du niveau 4
réduisez le débit en ouvrant la vanne ou le volet du ou des skimmers
jusqu’à ce que le témoin du testeur entre dans la zone idéale. Enlevez
le testeur et raccordez l’appareil au tuyau.
NB : toutes ces opérations doivent être réalisées sous l’eau
afin que votre pompe n’aspire pas d’air.
Séparez votre SUPER G+ de son tuyau et remplacez-le
par le testeur de débit
.
Observez la zone indiquée par le testeur :
2
1
11
6 5 44 3 2 1 0
0 1 2 3 44 5 6
4
4
3210
0123
6 55 4 3 2 1 0
0 1 2 3 4 55 66
4
4
6 5 4 33 22 11 00
0 11 22 33 4 5 6
6 5 4 3 2 1 00
0 1 2 3 4 5 6
11
12
Nettoyage du piège à feuilles
Comment retirer le récipient transparent :
c Arrêtez la pompe avant d'ouvrir le piège à feuilles ZODIAC.
c Sans débrancher les sections de tuyaux, attrapez d'une main le
couvercle du piège à feuilles ZODIAC.
c Attrapez de l'autre main la poignée du piège à feuilles ZODIAC et
tournez-la jusqu'à ce que vous entendiez un clic. Tirez le récipient
transparent vers le bas .
ATTENTION DE NE PAS RETIRER LE COUVERCLE
RATTACHÉ AUX TUYAUX HORS DE L'EAU CAR CECI
PROVOQUERAIT UNE ARRIVÉE D'AIR DANS LE
SYSTÈME DE FILTRATION.
c Sortez le récipient transparent hors de l'eau. Tenez le récipient audessus de l'eau et laissez s'écouler l'eau par la bonde d'écoulement.
Comment retirer les débris :
c Eloignez-vous de la piscine et débarrassez-vous des débris.
c Retirez le panier et nettoyez-le ainsi que le récipient transparent.
c Retirez tous les débris stockés dans la bonde d'écoulement et dans
le tamis du panier
.
c Rincez le panier et le récipient transparent et replacez le panier.
c Vérifiez que le panier est dans le bon sens. Le bon sens correspond
à la marque "TOP" placée vers le haut.
LE PIÈGE À FEUILLES NE SE REFERMERA PAS SI LE
PANIER EST PLACÉ À L'ENVERS.
Réinstallation :
c Remplissez le récipient transparent d'eau avant de l'assembler au
couvercle.
c Alignez les pattes d'attaches avec le couvercle, poussez le couvercle
vers le bas et tournez-le dans le sens inverse des aiguilles d'une
montre .
c Vérifiez que le piège à feuilles est bien refermé avant de remettre
en marche la pompe.
1
ENTRETIEN
12
13
14
12
13
14
13
L’efficacité de votre SUPER G+ repose en grande partie sur une
pièce montée à l’intérieur nommée “diaphragme”. Ce diaphragme,
système exclusif de ZODIAC, est susceptible de s’user au bout de
trois à cinq ans d’utilisation intensive de l’appareil.
Il convient alors de le remplacer. Dans cette éventualité, contactez
votre détaillant habituel qui effectuera cette opération simple en
toute sécurité .
USURE ET CHANGEMENT
DU DIAPHRAGME DU SUPER G+
15
15
Le SUPER G+ ne fonctionne pas :
c contrôlez le débit à l’aide du testeur de débit (voir page 11).
Si le débit est insuffisant :
c vérifiez que la vanne de la bonde de fond est bien fermée ;
c vérifiez que le filtre et le panier des skimmers sont bien propres ;
c vérifiez que le tuyau, le piège à feuilles et la vanne de réglage
automatique sont correctement branchés.
IMPORTANT : La vanne automatique de réglage du débit est réglée en
usine sur la position 3, la mieux adaptée aux piscines européennes. Nous
vous recommandons de ne pas modifier cette position pour un
fonctionnement optimal de votre nettoyeur. D’autre part, vérifiez
toujours que le clapet gris foncé de la vanne n’est pas maintenu en
position ouverte par le levier rouge– sinon votre nettoyeur ne peut pas
fonctionner.
Si le débit est cor
rect :
c vérifiez que l’aspiration de l’appareil n’est pas bloquée par un
débris ;
c le diaphragme de l’appareil (voir page 13) n’est-il pas endommagé ?
Le SUPER G+ ne nettoie pas toutes les zones de votre
piscine :
c Afin d'assurer un nettoyage complet de la piscine, les temps de
mise en route de la filtration peuvent être réduits. Par exemple, une
filtration de 6 heures en 3 fois 2 heures, donnera une meilleure
couverture de la piscine qu'une seule filtration de 6 heures.
c votre tuyau est-il suffisamment long : ajoutez des sections si
nécessaire ;
c avez-vous bien orienté toutes les buses de refoulement vers le bas ?
c le tuyau est-il en parfait état ? (voir conseils de rangement page 6).
Le SUPER G+ fait le tour de la piscine et va rarement au
centre :
c testez le débit (voir page 11). Si le débit est correct, enlevez le
"surdisque" et faites fonctionnner l'appareil uniquement avec le
disque principal .
3
2
1
14
SOLUTIONS AUX EVENTUELS PROBLEMES
2 m
Disque
principal
Surdisque
16
16
15
Le SUPER G+ n’adhère pas au fond de la piscine :
c vérifiez que le contrepoids est bien installé à 2 mètres de l’appareil
sur le tuyau (voir page 7) ;
c si la profondeur de votre piscine est supérieure à 2 mètres, installez le
deuxième contrepoids sur le tuyau à 2 m de l’appareil (voir page 14).
c testez et augmentez le débit si nécessaire (voir page 11).
Le SUPER G+ reste bloqué aux marches de l’escalier de
votre piscine :
c branchez le tuyau sur la prise d’aspiration la plus éloignée de
l’escalier ;
c raccourcir le tuyau afin de l’empêcher de venir se reposer sur les
marches.
c régler le débit d’eau pour éloigner les tuyaux des marches.
Le SUPER G+ avance très lentement
et des bulles d'air apparaissent au refoulement :
c vérifiez toute l'étanchéité du circuit : entre l'appareil et l'adaptateur
de tuyau, entre toutes les sections de tuyau, entre le tuyau et la
vanne, entre la vanne et le skimmer.
Le SUPER G+ dépasse la ligne d’eau :
c réduire le débit (voir page 11).
c ajouter un contrepoids supplémentaire au dessus du déflecteur
circulaire sur la 1
ère
section du tuyau.
Le SUPER G+ reste bloqué à la bonde de fond :
c fermez la bonde de fond.
8
7
6
5
4
16
17
Pour tout renseignement complémentaire,
contactez votre détaillant ou écrivez-nous à :
ZODIAC POOL CARE EUROPE
Z.I. Est - 34, rue Francine Fromont
69120 VAULX-EN-VELIN - France
www.zodiac-poolcare.com
OBJET DE LA GARANTIE
Pendant la période de garantie définie ci-dessus, toute pièce reconnue
défectueuse sera remise en état ou échangée par le constructeur par
une pièce neuve ou en état de bon fonctionnement. Cette garantie
s'applique sur tout défaut de conformité existant au moment de la
délivrance du bien.
En cas de retour en atelier, les frais de transport aller-retour seront
à la charge de l’utilisateur, les frais de main-d’œuvre restent à la
charge du revendeur.
L’immobilisation et la privation de jouissance d’un appareil en cas de
réparation éventuelle ne sauraient donner lieu à indemnités. En tout
état de cause, la garantie légale du vendeur continue à s’appliquer en
vertu de l’article 4 du décret n°78-464 du 24 mars 1978.
La garantie légale de l’article 1641 du code civil s’applique.
CETTE GARANTIE S'APPLIQUE SOUS RESERVE D'ENTREE EN
VIGUEUR DE TEXTES LEGISLATIFS NON ENCORE PARUS AU
MOMENT DE LA REDACTION DE CES CONDITIONS.
AVARIES DE TRANSPORT
Les appareils voyagent toujours aux risques et périls de l’utilisateur.
Il appartient à celui-ci, avant de prendre livraison de l’appareil, de
vérifier qu’il est en parfait état.
Notre responsabilité ne saurait être engagée à ce sujet.
16
CONDITIONS
Nous avons apporté tous nos soins et notre expérience technique
à la fabrication des nettoyeurs automatiques de piscine ZODIAC.
Tous nos nettoyeurs font l’objet de contrôles qualité et sont garantis
contre les défauts de fabrication. Si malgré toute l’attention et le
savoir-faire apportés à la fabrication de nos produits, vous aviez
à mettre en jeu notre garantie, celle-ci ne s’appliquerait qu’au
remplacement gratuit des pièces défectueuses.
Nous apportons régulièrement des améliorations ou des modifications
à nos modèles qui tiennent compte des avancées technologiques.
Il est bien entendu que ces perfectionnements ne peuvent être
ajoutés aux modèles précédents dans le cadre de l’application de
notre garantie.
LA GARANTIE NE S'APPLIQUERA PAS DANS LES CAS SUIVANTS :
•
accidents, écrasement, détérioration et casses dus à des chocs et
causes extérieures ou indépendantes du défaut constaté.
•
l’appareil a subi l’intervention d’un tiers, étranger à nos ateliers ou à
un réparateur non agréé par nous, ou si des modifications ont été
apportées sans notre accord écrit.
•
l'appareil a été endommagé par suite d'une mauvaise utilisation par
le client ou utilisation non conforme à la notice présente dans
l'emballage du nettoyeur.
•
l'appareil, ses composants ou les sections de tuyaux ont été soumis
à une exposition prolongée au soleil.
•
l'appareil, ses composants ou les sections de tuyaux ont été
endommagés en raison d'un déséquilibre chimique de l'eau de la
piscine.
Toutes les demandes de prise en garantie doivent être adressées à
votre détaillant.
DUREE DE LA GARANTIE
La durée de la garantie est fixée à 3 ANS pour le nettoyeur SUPER G+,
à partir de la date de facturation au premier utilisateur.
Le diaphragme, issu de la technologie brevetée Baracuda,
bénéficie d'une garantie inconditionnelle de 3 ans.
En aucun cas, la réparation ou le remplacement effectué au titre de la
garantie ne peut avoir pour effet de proroger ou de renouveler le
délai de garantie de l’appareil.
GARANTIE
W90403 / Ed. 07-2007 / 2-fi / 395 068 679 RCS Nanterre - Zodiac Pool Care Europe, S.A.S.U. au capital de 400.000 €
www.zodiac-poolcare.com
For further information please contact your retailer
Para cualquier información adicional contactar con su detallista
Hinweise und Auskünfte erhalten Sie bei Ihrem Händler
Per qualsiasi informazione supplementare, mettetevi in contatto con il vostro rivenditore al dettaglio
Voor nadere inlichtingen kunt u zich wenden tot uw zwembadbouwer
Loading...
