0803_DE_42
Aufstellungs- Bedienungs
und Wartungsanleitung
GASHERDE MIT PILOT
ADN 606 · ADN 607
ADN 608 · ADN 610
ADN 609 · ADN 611
ADN 631
04/2008
0803_DE_42 - GASHERDE MIT PILOT
2 · 20
04/2008
EIGENSCHAFTEN
Geliefert durch:
Datum:
Kundendienst:
FAX
E-Mail
INHALTSVERZEICHNIS
0803_DE_42 - GASHERDE MIT PILOT 04/2008
1 Schematische Darstellung 4
2 Eigenschaften der Geräte 7
3 Technische Daten 7
4 Hinweise für die Aufstellungsarbeiten 9
4.1 Sicherheitshinweise 9
4.2 Aufbau, Armaturen und Sicherheitsvorrichtungen der Geräte 9
4.2.1 Kochfeld 9
4.2.2 Backofen 9
Gas-Ausführung GN 2/1 9
Elektro-Ausführung GN 2/1 9
Elektro-Ausführung GN 1/1 mit Umluft 9
4.3 Montage 9
4.3.1 Installationsort 9
4.3.2
Gesetzliche Richtlinien, Bestimmungen und technische Normen
9
4.3.3 Installation 10
4.3.4 Gasanschluss 10
4.3.5 Rauchabzug 10
4.3.6 Elektroanschluss 10
4.3.7 Potentialausgleich 10
5 Vorbereitung für den Betrieb 10
5.1 Vorbereitung und Inbetriebsetzung 10
5.1.1 Inbetriebsetzung 10
5.1.2 Überprüfen der Leistung 10
5.1.3 Überprüfen des Anschlussdrucks 10
5.1.4 Kontrolle der Leistung mit der Volumen-Methode 10
5.1.5 Überprüfen der Leistung bei Betrieb mit Flüssiggas 12
5.1.6 Funktionskontrolle 12
5.1.7 Kontrolle der Pilotflamme 12
5.1.8 Kontrolle der Primärluft 12
5.1.9 Aufklärung des Betreibers 12
5.1.10 Umstellung und Anpassung 12
5.1.11 Ersetzen der Düsen offene Feuerstätten 12
5.1.12 Ersetzen der Pilotdüsen offene Feuerstätten 12
5.1.13 Einstellen einer geringeren Leistung 12
5.1.14 Ersetzen der Düsen Glühplatten 12
5.1.15 Ersetzen der Düse beim Gasbackofen GN 2/1 13
5.1.16 Ersetzen der Pilotdüse beim Gasbackofen GN 2/1 13
5.2 Wartung 13
5.3 Ersetzen der Komponenten 14
5.3.1 Gashahn offene Feuerstätten 14
5.3.2 Thermoelement offene Feuerstätten 14
5.3.3 Gasklappe Gasbackofen GN 2/1 14
5.3.4 Glühkerze Gasbackofen GN 2/1 14
5.3.5 Thermoelement Gasbackofen GN 2/1 14
5.3.6 Hauptbrenner Gasbackofen GN 2/1 14
5.3.7 Gashahn Glühplatten 14
5.3.8 Glühkerze Glühplatten 14
5.3.9 Thermoelement Glühplatten 14
5.3.10 Heizwiderstände Elektrobackofen GN 2/1 14
5.3.11 Heizwiderstände Elektrobackofen GN 1/1 14
5.3.12 Ventilator Elektrobackofen GN 1/1 14
6 Betriebsanleitung 15
6.1 Sicherheitshinweise für Bedienung, Reinigung und Reparatur 15
6.2 Inbetriebsetzung 15
6.2.1 Anzünden und Außerbetriebsetzung einer offenen
Feuerstätte mit Pilot 15
6.3 Ein- und Ausschalten des Elektrobackofens GN 2/1 15
6.4 Ein- und Ausschalten des Elektrobackofens GN 1/1 15
6.5 Ein- und Ausschalten des Gasbackofens GN 2/1 16
6.5.1 Anzünden der Pilotflamme Gasbackofen GN 2/1 16
6.5.2 Anzünden des Hauptbrenners und Einstellen der
Temperatur Gasbackofen GN 2/1 16
6.6 Ein- und Ausschalten Glühplatten 16
6.7 Außerbetriebsetzung bei Störfällen 16
6.7.1 Verhalten im Störfall 16
6.7.2 Verhalten im Maßnahmen bei längerer Unterbrechung des
Betriebs 16
6.8 Pflege des Gerätes und Zeitabstände für die Wartung 16
6.9 Empfehlungen für die Behandlung von Großküchengeräten aus
“rostfreiem Edelstahl“ 17
6.9.1 Wissenswertes über “rostfreien Edelstahl“ 17
6.9.2 Hinweise und Tipps für die Wartung der Geräte aus “rostfreiem Edelstahl“ 17
6.9.3 Richtlinie RAEE 17
7 Anhang: Schaltpläne 18-19
3 · 20
0803_DE_42 - GASHERDE MIT PILOT
4 · 20
04/2008
1000
1 - SCHEMATISCHE DARSTELLUNG
ADN 606ADN 607
800
700
0 0
0 0 0
91045 45
178.5 245 276.5
200 300 300 200
1000
0
0 0 0
0
Gas 1/2" Gas 1/2"
496
150 4260678
34
45
34
700
245178.5 276.5
710
Gas 1/2" Gas 1/2"
Typenschild
800
34
45
34
25
545 55
Typenschild
700
Typenschild
200400200
276.5245178.5
1000
Elektro-
0
0
0
0
00
anschluss
Gas 1/2"
0
0
800
0 0
0
700
Elektro-
0
anschluss
42678 60150
Gas 1/2"
690
496
34
79
4545 710
79
34
25
Typenschild
55545
700
Elektroanschluss
300200
1000
Gas 1/2"
34
79
4591045
79
34
Gas 1/2"
Elektroanschluss
700
Typenschild Typenschild
200300
178.5 245 276.5
200 400 200
800
0803_DE_42 - GASHERDE MIT PILOT
5 · 20
04/2008
1 - SCHEMATISCHE DARSTELLUNG
ADN 611 ADN 609
1000
0 0 0 0 0 0
Elektroanschluss
Gas 1/2"
0 0
800
0
0
700
Elektro-
0
0
anschluss
42
60
0
0
34
91045 45
79
Gas 1/2"
79
Elektroanschluss
34
71045 45
Elektroanschluss
276.5245
245 276.5
178.5
200 300
300 200
1000
700
Typenschild
178.5
800
ADN 610 ADN 608
Gas 1/2"
Gas 1/2"
690
496
34
79
25
545 55
150 678
Typenschild
79
34
700
Typenschild
200400200
276.5245
178.5
1000
0
0
7
6
5
4
1
3
2
00
0
0
0
7
6
5
4
1
3
2
Gas 1/2"
800
0
0
0
700
Gas 1/2"
678 60 42
496
150
34
4545 910
45
710
34
45
25
55545
Typenschild
1000
Gas 1/2"
34
Gas 1/2"
700
Typenschild
200300300200
178.5 245 276.5
200 400 200
800
34
700
Typenschild
0803_DE_42 - GASHERDE MIT PILOT
6 · 20
04/2008
ADN 631
1 - SCHEMATISCHE DARSTELLUNG
7
6
5
4
1
3
2
0
0
700800
60678150
0
Gas 1/2"
496
45
Gas 1/2"
800
34
45710
34
700
Typenschild
25
55545
Typenschild
2 - EIGENSCHAFTEN DER GERÄTE
3 - TECHNISCHE DATEN
0803_DE_42 - GASHERDE MIT PILOT 04/2008
Diese Geräte sind für den professionellen Einsatz konzipiert.
Installation, Reparaturen und Gebrauch müssen von Fachpersonal
ausgeführt werden.
Die vorliegenden Anweisungen für die Inbetriebsetzung gelten für
unsere Gasherde, die für die Kategorie in der Tabelle 1 auf Seite 8
vorgesehen sind. Das Schild mit den Geräteeigenschaften
befindet
auf des Gerätes
, siehe schematische darstellung. Gerät nur für beauf-
sichtigten Betrieb.
7 · 20
Modelle
ADN 606
ADN 607
ADN 608
ADN 610
ADN 609
ADN 611
ADN 631
Beschreibung
Gas-Herd 4 brenner mit Versuchsflamme - Offener unterbau
Gas-Herd 6 brenner mit Versuchsflamme - Offener unterbau
Gas-Herd 4 brenner mit Versuchsflamme - Gasbackofen GN 2/1
Gas-Herd 6 brenner mit Versuchsflamme - Gasbackofen GN 2/1
Gas-Herd 4 brenner mit Versuchsflamme - Elektrobackofen GN 2/1
Gas-Herd 6 brenner mit Versuchsflamme - Elektrobackofen GN 2/1
Gas-Herd 4 brenner mit Versuchsflamme - Elektrobackrohr GN 1/1 Multifunktion
Gas-Herd 6 brenner mit Versuchsflamme - Elektrobackrohr GN 1/1 Multifunktion
Gas-Herd 2 brenner mit Versuchsflamme - Glühplatten - Gasbackofen GN 2/1
Gas-Herd 4 Misch-brenner mit Versuchsflamme - Offener unterbau
Gas-Herd 6 Misch-brenner mit Versuchsflamme - Offener unterbau
Gas-Herd 4 Misch-brenner mit Versuchsflamme - Gasbackofen GN 2/1
Gas-Herd 6 Misch-brenner mit Versuchsflamme - Gasbackofen GN 2/1
Gas-Herd 4 Misch-brenner mit Versuchsflamme - Elektrobackofen GN 2/1
Gas-Herd 6 Misch-brenner mit Versuchsflamme - Elektrobackofen GN 2/1
Gas-Herd 4 Misch-brenner mit Versuchsflamme - Elektrobackrohr GN 1/1 Multif.
Gas-Herd 6 Misch-brenner mit Versuchsflamme - Elektrobackrohr GN 1/1 Multif.
Maße in mm. (BxTxM)
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
800 x 700 x 900
1000 x 700 x 900
N.
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
51BS3547
CAT/KAT GAS/GAZ G30 G31 G20 G25
II2H3B/P P mbar 30 30 20 II2H3+ P mbar 30 37 20-II2H3+ P mbar 28 37 20 -
0051
TIPO/TYPE
MOD.
ART.
N.
N.
Qn kW
MOD.
V AC kW Hz
DAS GERÄT MUß ENTSPRECHEND DEN GELTENDEN NORMEN ANGESCHLOSSEN UND IN
EINEM GUT BELÜFTETEM RAUM AUFGESTELLT WERDEN. DAS BEDIENUNGSHANDBUCH
IST VOR DEN INSTALLATION UND DEM GEBRAUCH DES GERÄTES DURCHZULESEN.
DAS GERÄT MUß VON QUALIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.
m3/h
II2ELL3B/P P mbar 50 50 20 20
II2E+3+ P mbar 28 37 20 25
II2H3B/P P mbar 50 50 20 I2E P mbar - - 20 -
II2H3+ P mbar 28 37 20 I3B/P P mbar 30 30
I3+ P mbar 28 37
Predisposto a gas: - Gas preset: - Prevu pour gaz:
Eingestelt für Gas: - Preparado para gas: -
25II2L3B/P P mbar 30 30
--II2H3B/P P mbar 30 30
--
--
Geschuckt voor:
SE FI DK CZ SK SI
IT CH PT
ES IE GB GR
NL
DE
FR BE
AT CH
LU
EE LV LT
EE LV LT
NO MT CY IS HU
CY
MADE IN ITALY
50/50 mbarG30/G31
20/20 mbarG20/G25
3 - TECHNISCHE DATEN
0803_DE_42 - GASHERDE MIT PILOT
8 · 20
04/2008
TABELLE 1
Modelle
Kategorie
Bautyp
Verbrennungsluft
Nennheizwert
Mindestheizwert
Gesamtheizwert (Gas)
ADN 606
ADN 607
• ADN 609
• ADN 611
ADN 608
ADN 610
ADN 631
Anschlussdruck
Methangas 2E und LL
Flüssiggas 3+
Anschlusswerte Gas
Methangas LL
Methangas 2E
Flüssiggas 3+
Düsen Ø 1/100 mm
LL G25
Hauptbrenner
2E G20
3B/P G30/G31
II2ELL3B/PA
A
3
/h
m
kW
kW
Stunde Verbrauch
G20
G25
m3/h
m3/h
2,82
24.8
37.2
31.5
43.9
25.1
20.8
31.2
27.5
37.9
G20/G25
G30/G31
2,89
kW
4,34
kW
3,68
kW
5,12
kW
2,93
kW
kW
kW
kW
kW
20/20 mbar
50/50 mbar
4,23
3,58
5,00
2,86
(HuB = 8.57 kWh/m3) in m3/h
(HuB = 9.45 kWh/m
3
) in m3/h
(HuB = 12.87 kWh/kg) in kg/h
Nennheizwert
Mindestheizwert
Nennheizwert
Mindestheizwert
Nennheizwert
Mindestheizwert
G30/G31
kg/h
1,94
2,91
2,46
3,44
1,96
1,63
2,44
2,15
2,97
B
Ø 100
8
4.0
1.2
0.467
0.455
0.313
160
Einstellbar
145
Einstellbar
85
40
C
Ø 120
12
6.0
1.8
0.700
0.635
0.470
200
Einstellbar
185
Einstellbar
105
75
Gasbackofen
GN 2/1
16
6.5
-
0.862
0.741
0.552
230
-
198
-
115
-
Glüh
platten
12
6.0
1.8
0.700
0.635
0.470
200
Einstellbar
185
Einstellbar
105
75
Anzahl Pilotbrennerdüsen
Primärluft Abstand "A“ mm
Elektrische Daten
Leistung Elektrobackofen:
GN 2/1 - 5.9 kW
GN 1/1 - 2.5 kW
G20/G25
G30/G31
Methangas 2E und LL
Flüssiggas 3B/P
27
19
7
Offen
27
19
9
Offen
Nennspannung:
400V 3N - 50 Hz / 230V 3 - 50 Hz
230V 50 Hz
35
20
Offen
Offen
27
19
9
Offen
Anschlusskabel Querschnitt:
5 x 2.5 mm
3 x 1.5 mm
2
/ 4 x 2.5 mm
2
2
4 - HINWEISE FÜR DIE INBETRIEBSETZUNG
0803_DE_42 - GASHERDE MIT PILOT 04/2008
4.1 Sicherheitshinweise
• Gasinstallation und -anschluss dürfen nur durch einen vom örtlichen Gasversorgungsunternehmen zugelassenen Installateur
erfolgen. Die gesetzlich anerkannten Vorschriften (Deutschland
VDE, Österreich ÖVE, Schweiz SEV etc.) sowie die Bedingungen des
örtlichen Gasversorgungsunternehmens für den Gasanschluss müssen genaustens eingehalten werden.
• Bauseitig ist eine allpolig wirksame Trenneinrichtung mit mindestens 3 mm Kontaktöffnung vorzusehen z.B. Sicherungslasttrenner,
durch die bei Reparatur- und Installationsarbeiten das Gerät vom
Stromnetz getrennt werden muss. Weiterhin muss ein hochempfindlicher FehlerstromSchutzschalter installiert werden, der einen
zuverläsigen Schutz vor direktem oder indirektem Kontakt mit
unter Spannung stehenden Teilen und vor Erdschlussströmen
gewährleistet (die maximal von den Normen zugelassene
Stromdispersion beträgt 1 mA/kW).
• Die Installationswand kann mit Hilfe eines speziellen
Anschlusspunktes an ein Potentialausgleichsystem angeschlossen
werden. Anschluss muss gemäß der Vorschriften VDE 0100 T 410
erfolgen.
• Bitte, elektrische Schema beachten! Daten von technischem
Datenblatt mit diesen der Gebrauchsanweisung vergleichen.
Elektrische Anschluß prüfen.
• Leitungen nicht knicken, quetschen oder an scharfen Kanten
beschädigen.
• Leitungen so verlegen, dass kein Kontakt mit heißen Teilen entstehen kann.
• Der Netzanschluss muss mindestens mit einer Anschlussleitung vom
Typ NYM oder H07RN-F erfolgen.
• Die voll ummantelte Anschlussleitung muss durch die am Gerät
angebrachte Kabelschelle oder –klemme in das Gerät eingeführt
werden.
• Die Auslegung von raumlufttechnischen Anlagen ist nur von entsprechenden Fachleuten durchzuführen.
• Bei Aufstellung des Gerätes in unmittelbarer Nähe einer Wand, von
Trennwänden, Küchenmöbeln, dekorativen Verkleidungen usw.
muss überprüft werden, dass diese aus nichtbrennbarem Material
gefertigt sind. Andernfalls müssen sie mit feuerfestem, wärmeisolierenden Material verkleidet sein. Die Brandschutz- Vorschriften
müssen sorgfältigst beachtet werden.
4.2 Aufbau, Ausstattung und
Sicherheitsvorrichtungen des Geräts
Robuster Stahlrahmen mit 4 höhenverstellbaren Füßen.
Außenverkleidung aus Stahl.
4.2.1 Kochfeld
• Brenner mit stabilisierter Flamme.
• Pilotflamme.
• Gashähne mit Sicherheitsvorrichtung, die von hohem Durchfluss
auf niedrigen eingestellt werden können.
• Thermoelektrische Sicherheitszündung.
• Gitter aus emailliertem Gusseisen.
• Der Körper der Brenner, Brennerschale Düsenträger und die
Flammenverteiler aus Vernickelte Gusseisen.
• Kochmulde aus Chromnickelstahl 18/10.
• Knebel aus wärmehärtendem Material.
• Platten aus Gusseisen.
4.2.2 Backofen
Der Backraum ist aus rostfreiem Edelstahl gefertigt.
Blechhälter aus verchromten Rundstahl.
Herausnehmbarer Backofenrost aus verchromten Rundstahl.
Die doppelwandige Tür ist wärmeisoliert und verfügt über einen iso-
lierten Griff und ein Scharnier mit ausgewuchteter Feder.
Der Backraum ist mit Felsenwolle wärmeisoliert.
Gas-Ausführung GN 2/1
Die Rohrbrenner aus Edelstahl sind sehr widerstandsfähig gegen thermische und mechanische Belastungen.
Die Versorgung mit Gas erfolgt über ein Sicherheitsventil mit
Thermostat. Die Einstellung der Temperatur zwischen 150°C und
300°C erfolgt mit Hilfe eines Thermostatventils.
Der Hauptbrenner wird von einem Pilotbrenner mit
Sicherheitsthermoelement.
Das Anzünden des Pilotbrenners erfolgt piezoelektrisch.
Die untere Platte des Ofens aus Gusseisen mit Verstärkungsrippen
besteht aus zwei Teilen um die Entnahme zu vereinfachen.
Der Rauchsammler ist aus Aluminiumblech, das Schutzgitter ist aus
emailliertemGusseisen.
Elektro-Ausführung GN 2/1
Die Heizwiderstände befinden sich an der Decke (Oberhitze) und
unter der unteren Platte (Unterhitze).
Die Einstellung der Temperatur zwischen 50°C und 300°C erfolgt mit
Hilfe eines Thermostats in Verbindung mit einem dreipoligen Schalter.
Die oberen und unteren Heizwiderstände können zusammen oder
einzeln eingeschaltet werden.
Das Einschalten der Heizwiderstände wird von 2 Signalleuchte angezeigt.
Die oberen Heizwiderstände sind sichtbar (Grill), die unteren sind
unter einer Platte aus Edelstahl verborgen.
Elektro-Ausführung GN 1/1 mit Umluft
Der Heizwiderständ befindet sich am Becken bei dem Ventil herum,
und es ist von einer Schottwand geschützt. Die Einstellung der
Temperatur zwischen 50°C und 300°C erfolgt mit Hilfe eines
Thermostats in Verbindung mit einem Schalter.
Das Einschalten der Heizwiderstände wird von 2 Signalleuchte angezeigt.
4.3 Montage
4.3.1 Installationsort
Das Gerät sollte in einem gut belüfteten Raum installiert werden,
wenn möglich unter einer Abzugshaube (siehe Arbeitsblatt DVGW
G634).
Das Gerät kann allein oder zusammen mit ähnlichen Geräten aufgestellt werden.
Falls Wände aus brennbarem Material vorhanden sind, muss ein
Mindestabstand von 150 mm seitlich und an der Rückwand eingehalten werden.
Falls diese Abstände nicht eingehalten werden können, müssen entsprechende Hitzeschutz-Maßnahmen ergriffen werden, wie z.B.
Kacheln der Installationsoberflächen, Anbringen einer
Schutzvorrichtung vor Wärmeabstrahlungen (siehe DVGW – TRGI).
Bevor das Gerät angeschlossen wird, muss an Hand seines
Geräteschildes überprüft werden, ob es für die gewünschten Gasart
geeignet und zugelassen ist.
Falls die Gasart auf dem Geräteschild nicht mit der Art des vorhandenen Gases übereinstimmt, lesen Sie bitten den Abschnitt 5.1.10
“Umstellung und Anpassung”.
4.3.2 Gesetzliche Richtlinien, Bestimmungen und technische Normen
Bei der Inbetriebsetzung müssen folgende Normen befolgt werden:
• Einschlägige gesetzliche Vorschriften;
• Regional geltende Bauvorschriften und Erlasse zum Thema
Verbrennung;
9 · 20
5.1
Vorbereitung und Inbetriebsetzung
Vor der Inbetriebsetzung müssen alle vorhandenen Schutzfolien entfernt werden.
Anschließend werden alle Arbeitsflächen und Außenteile sorgfältig
mit warmem Wasser und Reinigungsmittel säubert, wobei ein feuchtes Tuch verwendet wird. Auf diese Weise werden eventuell noch
vorhandene Reste an Rostschutzmitteln, wie sie in der Werkstatt
angebracht werden, vollständig entfernt. Zum Abschluss wird alles
mit einem sauberen Tuch trocken gerieben.
5.1.1 Inbetriebsetzung
Vor der Inbetriebsetzung muss überprüft werden, ob die Ausführung
des Gerätes (Kategorie und Typ des eingestellten Gases) mit der
Familie und der Gruppe der örtlich gelieferten Gasarten übereinstimmt.
Ist das nicht der Fall, muss zuerst eine Umstellung auf die Gasfamilie
oder eine Anpassung an die Gruppe der verfügbaren Gasarten erfolgen (siehe auch den Abschnitt 5.1.10 “Umstellung und Anpassung”).
Es wird empfohlen, für die Inbetriebnahme die Hinweise in der
Gebrauchsanweisung zu befolgen.
5.1.2 Überprüfen der Leistung
Die Geräte müssen mit den für die Nennleistung vorgesehenen
Düsen betrieben werden.
Die Leistung kann wie folgt sein:
• die auf dem Geräteschild angegebene Nennleistung;
• eine verringerte Leistung.
Die vorgesehenen Düsen sind der Tabelle 1.
Die Nennleistung erhält man auch durch Einhaltung des
Versorgungsdrucks:
• von 42,5 ,5 mbar für Gas der 2. Familie (G20/Methan)
• von 57,5 mbar für Gas der 3. Familie (G30/Butan, G31/Propan)
Außerhalb der oben angegebenen Druckwerte darf das Gerät nicht
in Betrieb gesetzt werden.
Soll eine verringerte Leistung eingestellt werden, müssen die in
Tabelle 1 angegebenen Daten eingehalten werden.
Falls eine zusätzliche Kontrolle der Nennleistung gewünscht wird,
kann dies mit Hilfe eines Gaszählers mit der sogenannten VolumenMethode erfolgen. Im Normalfall reicht es aus, den korrekten
Betrieb der Düsen zu überprüfen.
5.1.3 Überprüfen des Anschlussdrucks
Der Anschlussdruck muss mit einem Druckmessgerät für
Flüssigkeiten gemessen werden (z.B. U-förmiges Rohr, Feinheit min.
0,1 mbar).
Entfernen Sie dazu die Halteschraube (pos. 22 Abb. 1) es Röhrchens
der Versorgungsdruckmessöffnung und schließen Sie den Schlauch
des Manometers an; nach erfolgter Messung muss die Schraube wieder angebracht werden und muss mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.1.4 Kontrolle der Leistung mit der Volumen-Methode
Mit Hilfe eines Gaszählers und eines Chronometers kann das Volumen des
an das Gerät abgegebenen Gases pro Zeiteinheit erfasst werden. Das richtige Volumen entspricht dem Wert „E“, der in Litern pro Stunde (l/h) oder
Litern pro Minute (l/min) angegeben wird.
4 - HINWEISE FÜR DIE INBETRIEBSETZUNG
5 - VORBEREITUNG FÜR DEN BETRIEB
0803_DE_42 - GASHERDE MIT PILOT 04/2008
10 · 20
• Arbeitsblatt DVGW G600 (TRGI) “Technische Bestimmungen für
über die Gasleitung versorgte Gasgeräte“;
• Arbeitsblatt TRF “Technische Bestimmungen für Flüssiggas“;
• Arbeitsblatt DVGW G634 “Installation von Gasverbrauchern im
Bereich von Großküchen;
• Einschlägige Unfallverhütungsvorschriften;
• Maßnahmen des Gasversorgungsunternehmens;
• Bauvorschriften und örtlich geltende Brandschutzbestimmungen.
4.3.3 Installation
Bevor der Inbetriebsetzung, dem Gasanschluß, der Leistungsprüfung,
der Anpassung oder Änderung des Gerätes setzen Sie sich in
Verbindug mit der Gasversorgung- Gesellschaft.
4.3.4 Gasanschluss
Für den Gasanschluss wird ein gerades 3/4" Anschlusstück komplett
mit Dichtung mitgeliefert, das an den Einlass der Gasarmatur des
Geräts montiert werden muss. Der Netzanschluss kann fest oder
abtrennbar sein, wenn ein dazu bestimmter, typgenehmigter Hahn
eingebaut wird.
Wenn biegsame Rohre verwendet werden, müssen sie gemäß DIN
3383, Teil 1 oder DIN 3384 aus rostfreiem Edelstahl bestehen.
Sobald der Gasanschluss erfolgt ist, muss mit einem speziellen Spray
für die Kontrolle von unerwünschtem Gasaustritt überprüft werden,
dass alles dicht ist.
4.3.5 Rauchabzug
Diese Herde sind vom Typ A. das bedeutet, dass ein Anschluss an eine
Rauchabzugsanlage nicht erforderlich ist. Was die Belüftung des
Installationsorts betrifft, wird auf das erwähnte Arbeitsblatt DVGW
G634 verwiesen.
4.3.6 Elektroanschluss
Bevor das Gerät an das Stromnetz angeschlossen wird, muss kontrolliert werden, ob:
• die Netzspannung den auf dem Geräteschild angegebenen Werten
entspricht;
• die Erdung gewährleistet ist;
• das Anschlusskabel für die Stromentnahme des Gerätes geeignet
ist (siehe Tabelle 1 auf Seite 8) und typgenehmigt. Das Kabel muss
mindestens vom Typ H07 RN-F sein.
Der Schutzleiter muss so lang sein, dass er beim Versagen der
Zugentlastung erst nach den stromführenden Adern des
Anschlusskabels auf Zug beansprucht werden kann.
Außerdem muss vor dem Gerät eine Vorrichtung vorhanden sein, die
über eine Kontaktöffnung von mindestens 3 mm verfügt und es
ermöglicht, das Gerät allpolig abzuschalten.
Für diesen Zweck können zum Beispiel Sicherheitsschütze eingesetzt
werden.
Der allpolige Schalter muss sich in der Nähe des Gerätes befinden und
leicht zugänglich sein.
4.3.7 Potentialausgleich
Das Gerät ist an ein Potentialausgleichsystem anzuschließen. Die dafür
vorgesehene Klemme befindet sich in der Nähe des Kabeleintritts und
sie ist durch eine Platte mit dem entsprechenden Symbol gekennzeichne .
Der Hersteller übernimmt keine Haftung bzw.
Garantieverpflichtung für Schäden die auf Nichtbeachtung der
Vorschriften oder unsachgemäße Installation zurückzuführen
sind.
5 - VORBEREITUNG FÜR DEN BETRIEB
0803_DE_42 - GASHERDE MIT PILOT 04/2008
11 · 20

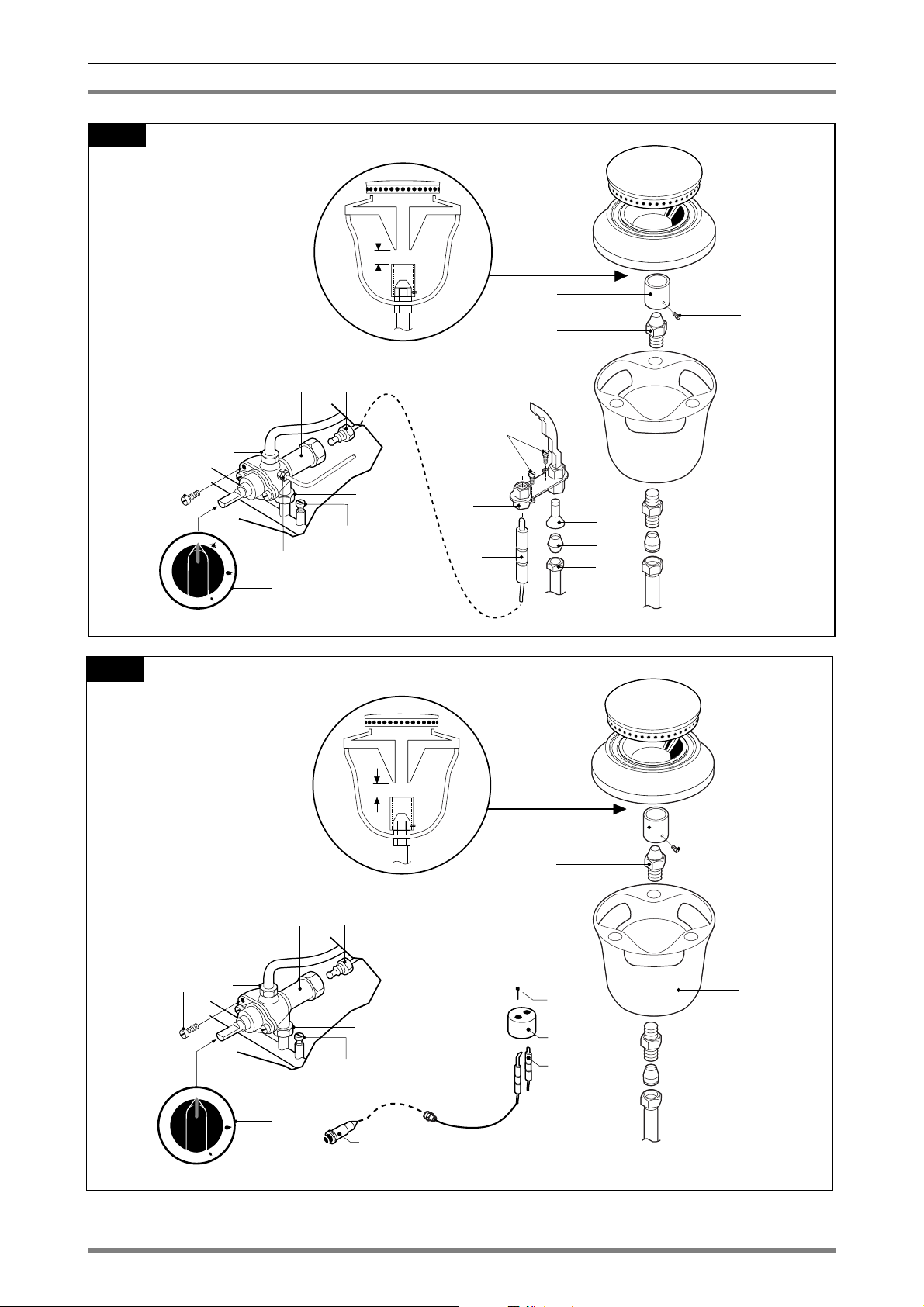

Abb. 1
Abb. 2
A
3
2
1
8
4
18
5
6
7
0
22
9
17
14
12
13
11
21
A
3
2
1
8
4
5
6
18
7
22
0
17
14
10
21
23
5 - VORBEREITUNG FÜR DEN BETRIEB
0803_DE_42 - GASHERDE MIT PILOT 04/2008
Er wird auf Grund folgender Formel berechnet:
Er ist wichtig, dass die Leistungsmessung erfolgt, wenn sich das
Gerät in Ruhestellung befindet.
Der dem Heizwert entsprechende Wert kann beim örtlichen
Gasversorgungsunternehmen erfragt werden.
Die Nennleistung und die Mindestleistung in Bezug auf den
Nenndruck können der Tabelle für die Einstellung des
Gasdurchflusses (Tabelle 1) entnommen werden.
WARNUNG
Es ist keine Vorrichtung für die Voreinstellung der
Nennleistung vorhanden.
5.1.5 Überprüfen der Leistung bei Betrieb mit
Flüssiggas
Überprüfen, ob der verwendete Düsentyp mit den Angaben in
Tabelle 1 übereinstimmt.
Kontrollieren Sie, ob der Ausgangsdruck des in der Anlage installierten Reduzierventils dem Abschnitt 5.1.2 “Überprüfen der Leistung”
(auf dem Geräteschild oder auf Tabelle 1 überprüfen).
5.1.6 Funktionskontrolle
• Setzen Sie das Gerät entsprechend der Gebrauchsanweisung in
Betrieb;
• Überprüfen Sie, dass am Gerät kein unerwünschter Gasaustritt
besteht (siehe TRGI/TRF).
• Überprüfen Sie das Anzünden der Flamme und die regelmäßige
Form der Flamme am Hauptbrenner auch bei verringerter
Leistung.
• Es wird empfohlen, einen Wartungsvertrag abzuschließen.
5.1.7 Kontrolle der Pilotflamme
Wenn die Pilotflamme korrekt eingestellt ist, umgibt sie das
Thermoelement und bietet ein perfektes Bild; andernfalls, den
Gasdruck kontrollieren und ob der Einspritzer sauber ist und den für
das vorhandene Gas korrekten Durchmesser hat, siehe Tabelle 1.
5.1.8 Kontrolle der Primärluft
Die Primärluft kann sowohl für den Backofen als auch für die offenen Feuerstätten eingestellt werden.
Die Luftvolumenleistung ist korrekt eingestellt, wenn ein ausreichender Schutz vor dem Anheben der Flamme bei kaltem Brenner oder
einem Rückschlag der Flamme bei heißem Brenner besteht.
5.1.9 Aufklärung des Betreibers
• Der Betreiber muss die nötigen Informationen für den Umgang
mit dem Gerät erhalten, außerdem wird ihm die entsprechende
Gebrauchsanweisung übergeben.
• Er muss davon in Kenntnis gesetzt werden, dass alle baulichen
Veränderungen, Restaurierungen oder sonstige Änderungen am
Gebäude, die die Versorgung mit Verbrennungsluft beeinflussen
können, eine Wiederholung der Funktionskontrolle erforderlich
machen.
5.1.10 Umstellung und Anpassung
Um von einem Gastyp auf einen anderen, zum Beispiel von Methan
auf Flüssiggas, oder auf eine andere Gasgruppe umzustellen, müssen
die entsprechenden Düsen für den Hauptbrenner verwendet werden, wie in der Tabelle 1 angegeben.
Die Düsen der Haupt- und Pilotbrenner für die verschiedenen
Gastypen befinden sich in einer im Lieferumfang des Gerätes enthaltenen Tüte und sind mit dem entsprechenden Durchmesser in
Hundertstelmillimeter gekennzeichnet. Falls die Düse nicht verfüg-
E
=
Leistung
Betriebsheizwert
bar wären, bitte, an der Hersteller mit Hinweis vom Modell des
Gerätes und Matrikelnr. (anwesend im technischen Datenblatt)
nachfragen. Am Ende der Änderung oder Anpassung müssen die
Funktionen des Gerätes wie im Abschnitt 5.1.6
“Funktionskontrolle”.
5.1.11 Ersetzen der Düsen offene Feuerstätten
Um die Düse (pos. 1 Abb. 1) zu ersetzen: den Rost, den
Flammenverteiler und den Brennerkörper entfernen.
Dann die Schraube (pos. 2 Abb. 1) losschrauben, die zur Befestigung
der Hauptluftbuchse (pos. 3 Abb. 1) dient, die Luftregelung verschieben, indem sie festgeschraubt wird, damit man Zugriff auf die
Düse erhält, mit einer neuen, für den Gastyp geeigneten ersetzen,
siehe Tabelle 1, das Ganze umgekehrt wieder montieren.
Sobald die geeignete Düse montiert wurde, den Abstand der
Primärluft einstellen “A” (Abb. 1) siehe Tabelle 1, und die Buchse
mit der entsprechenden Schraube befestigen.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.1.12 Ersetzen der Pilotdüsen offene Feuerstätten
Um die Pilotdüse (pos. 12 Abb. 1) zu ersetzen: den Rost, den
Flammenverteiler und den Brennerkörper entfernen.
Die Schrauben (pos. 18 Abb. 1) losschrauben, mit denen die
Steuervorrichtung am Einspritzerbecher befestigt ist; die
Steuervorrichtung in eine bequeme Stellung heben, damit die
Mutter (pos. 11 Abb. 1), losgeschraubt werden kann; die Mutter
zusammen mit der Leitung und dem zweifachen Kegel (pos. 13 Abb.
1) senken, die Düse herausziehen und mit einer neuen, für den
Gastyp geeigneten ersetzen, siehe Tabelle 1, das Ganze umgekehrt
wieder montieren.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.1.13 Einstellen einer geringeren Leistung
Die Schraube für die Minimalleistung (pos. 5 Abb. 1) wird wie folgt
eingestellt:
• bei Betrieb mit Flüssiggas muss sie bis zum Anschlag angezogen
werden;
• bei Betrieb mit Methan muss auf der Grundlage der Tabelle des
Gasdurchflusses der Wert in l/min in Bezug auf den
Betriebsheizwert überprüft werden (Messung nach VolumenMethode). Das Gerät gemäß der Anweisungen in Betrieb setzen.
Den Knebel auf das Minimum stellen und mit der Schraube
(pos. 5 Abb. 1), den Durchfluss regulieren (Drehung im
Uhrzeigersinn = Verringerung des Durchflusses; gegen den
Uhrzeigersinn = Erhöhung des Durchflusses).
5.1.14 Ersetzen der Düsen Glühplatten
Um die Düse (pos. 1 Abb. 2) zu ersetzen: die Platte, den
Flammenverteiler und den Brennerkörper entfernen.
Dann die Schraube (pos. 2 Abb. 2) losschrauben, die zur Befestigung
der Hauptluftbuchse (pos. 3 Abb. 2) dient, die Luftregelung verschieben, indem sie festgeschraubt wird, damit man Zugriff auf die
Düse erhält, mit einer neuen, für den Gastyp geeigneten ersetzen,
siehe Tabelle 1, das Ganze umgekehrt wieder montieren.
Sobald die geeignete Düse montiert wurde, den Abstand der
Primärluft einstellen “A” (Abb. 2) siehe Tabelle 1, und die Buchse
mit der entsprechenden Schraube befestigen.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
12 · 20
5 - VORBEREITUNG FÜR DEN BETRIEB
0803_DE_42 - GASHERDE MIT PILOT 04/2008
5.1.15 Ersetzen der Düse beim Gasbackofen GN 2/1
Die vordere/nieder Blende wie oben beschrieben entfernen. Die
Befestigungsschraube des Bügels (pos. 2 Abb. 3) des Düsenträger
(pos. 3 Abb. 3) losschrauben, die Schraube (pos. 5 Abb. 3) losschrauben und den Düsenträger aus dem Sitz herausnehmen. Nun hat man
leicht Zugang zur Düse (pos. 4 Abb. 3) einer neuen, für den Gastyp
geeigneten ersetzen, siehe Tabelle 1, das Ganze umgekehrt wieder
montieren.
Nachdem die Düse montiert ist, den Abstand der Hauptluft regulieren, siehe Tabelle 1.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.1.16 Ersetzen der Pilotdüse beim Gasbackofen GN 2/1
Die vordere/nieder Blende wie oben beschrieben entfernen.
Den Stopfen (pos. 11 Abb. 3) entfernen und die Düse (pos. 12 Abb.
3) mit einem Schraubenzieher losschrauben, mit einer neuen, für
den Gastyp geeigneten ersetzen, siehe Tabelle 1, das Ganze
umgekehrt wieder montieren.
Am Ende den Stopfen (pos. 11 Abb. 3) und die entsprechende
Dichtung (pos. 13 Abb. 3) wieder montieren.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.2 Wartung
Achtung! Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, muss das Gerät vom Netz getrennt werden.
Folgende Wartungsarbeiten müssen mindestens einmal jährlich ausgeführt von qualifiziertem fachpersonal werden mit Einigkeit:
• Funktionskontrolle der vorhandenen Einstellungs- und
Sicherheitsvorrichtungen;
• Kontrolle des Brennverhaltens:
- Zündverhalten,
- Brennsicherheit;
Durchführen der Funktionskontrolle auf der Grundlage des
Abschnittes 5.1.6 “Funktionskontrolle”.
Falls eine Reinigung der Brenner der offenen Feuerstätten erforderlich werden sollte, ist wie folgt vorzugehen:
• Die Roste, die Flammenverteiler und die Brennerkörper entfernen;
• Die Teile mit Wasser und Reinigungsmittel und einem geeigneten Hilfsmittel säubern. Abspülen und abtrocknen.
Beim Zusammenbau darauf achten, dass alle Teile wieder an der
richtigen Stelle sitzen.
Falls eine Reinigung der Brenner des Backofens (pos. 18 Abb. 3)
erforderlich werden sollte, ist wie folgt vorzugehen:
• Die untere Platte entfernen, wie vorher beschrieben. Die
Befestigungsschraube des Bügels (pos. 2 Abb. 3) des Düsenträger
(pos. 3 Abb. 3) losschrauben, die Befestigungsschraube des
Brenners am Düsenträger (pos. 5 Abb. 3) losschrauben und den
Düsenstock aus dem Sitz herausnehmen;
• Die Befestigungsschraube (pos. 19 Abb. 3) des Brenners herausdrehen und entfernen;
• Unter Zuhilfenahme eines spitzen Gegenstands von geeigneter
Größe sorgfältig alle Öffnungen des Brenners säubern;
• Überprüfen, dass der Rauchabzug frei ist;
• Alles in umgekehrter Reihenfolge wieder zusammenbauen.
Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.3 Ersetzen der Komponenten
Diese Arbeiten dürfen nur von einem autorisierten
Fachmann ausgeführt werden!
Um die folgenden Teile zu ersetzen, müssen zuerst die Knebel abgezogen, die Bedienungsblende entfernt (nachdem die
Befestigungsschrauben entfernt wurden) und das Zündkabel herausgezogen werden.
5.3.1 Gashahn offene Feuerstätten
Das Anschlusstück der Gasleitungen (pos. 6 und 9 Abb. 1) und des
Thermoelements (pos. 8 Abb. 1) lockern, das Anschlusstück (pos. 7
Abb. 1), mit dem der Hahn an der Armatur befestigt ist, lockern und
ersetzen (Pos. 4, Abb. 1) und umgekehrt wieder montieren. Nach
dem Ersatz muss man mit einem speziellen Spray für die Kontrolle
von unerwünschtem Gasaustritt überprüft werden, dass alles dicht
ist.
13 · 20

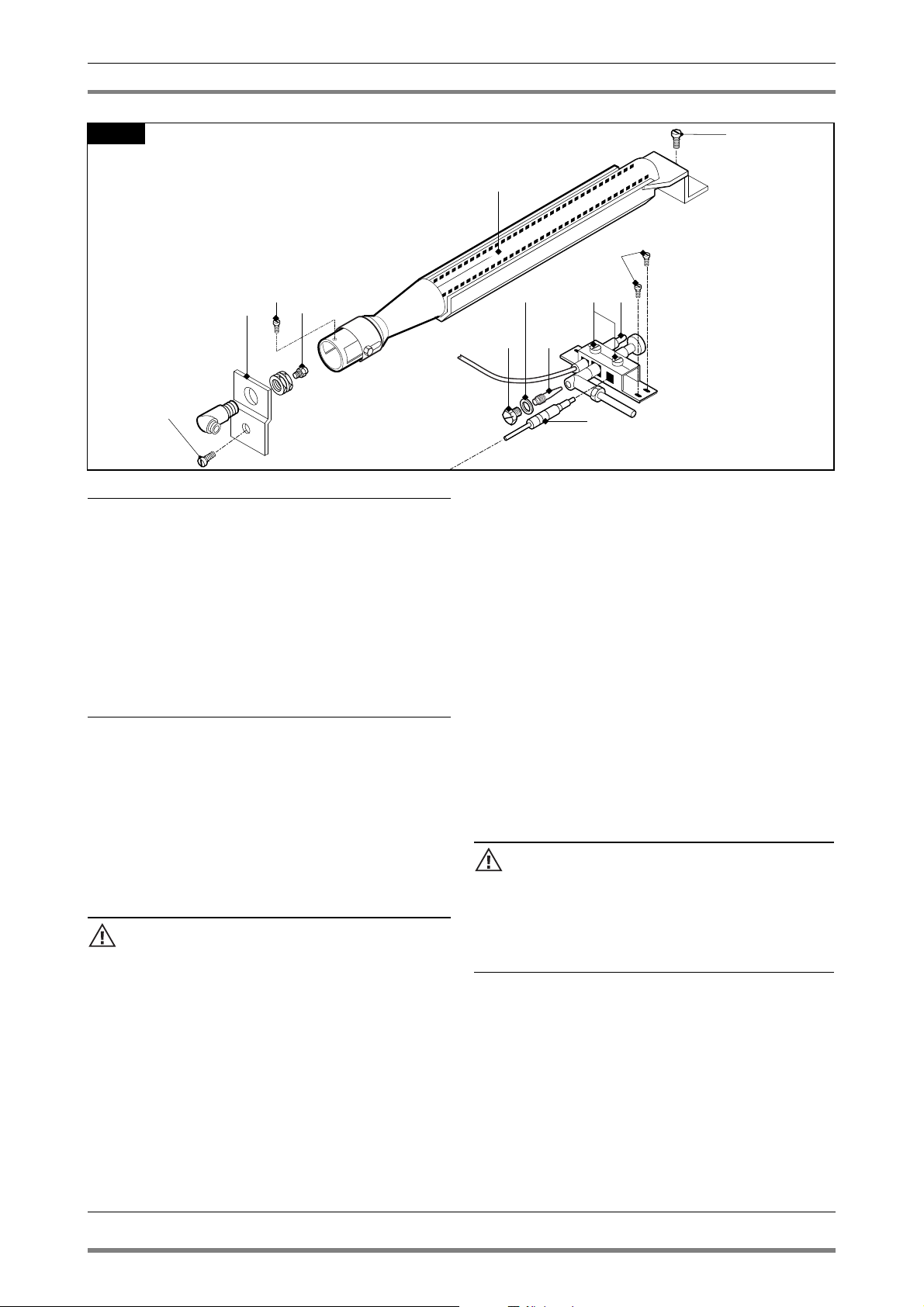

Abb. 3
5
34
2
19
18
20
15
16
11
13
12
14
0803_DE_42 - GASHERDE MIT PILOT
14 · 20
04/2008
5 - VORBEREITUNG FÜR DEN BETRIEB
5.3.2 Thermoelement offene Feuerstätten
Die Mutter (pos. 8 Abb. 1) für die Befestigung des Thermoelements
auf dem Klappe und jene auf dem Brenner (pos. 17 Abb. 1) und das
Teil (pos. 14 Abb. 1) ersetzen und umgekehrt wieder montieren.
5.3.3 Gasklappe Gasbackofen GN 2/1
Die Verbindungsstücke (pos. 1,2,3 und 4 Abb. 4) lockern, die für den
Anschluss an das Gashahn und das Thermoelement dienen, die
Kapillare des Thermostats aus ihrer Halterung im Backraum herausziehen und ein neues Teil einbauen und umgekehrt wieder montieren. Nach dem Ersatz muss man mit einem speziellen Spray für die
Kontrolle von unerwünschtem Gasaustritt überprüft werden, dass
alles dicht ist.
5.3.4 Glühkerze Gasbackofen GN 2/1
Die Befestigungsschrauben herausdrehen und die untere Blende entfernen, das Zündkabel herausziehen und die Schrauben (pos. 15
Abb. 3) herausdrehen, die Schrauben (pos. 20 Abb. 3) losschrauben,
mit denen die Steuervorrichtung an der Halterung befestigt ist, die
Steuervorrichtung in eine bequeme Stellung senken und ein neues
Teil (pos. 16 Abb. 3) einbauen und umgekehrt wieder montieren.
5.3.5 Thermoelement Gasbackofen GN 2/1
Die Schrauben (pos. 15 Abb. 3) und die Befestigungsmutter (pos. 4
Abb. 4) des Thermoelements am Ventil losschrauben und ein neues
Teil (pos. 14 Abb. 3) einbauen und umgekehrt wieder montieren.
5.3.6 Hauptbrenner Gasbackofen GN 2/1
Die vordere/untere Platte entfernen, indem die sichtbaren
Befestigungsschrauben losgeschraubt werden. Die
Befestigungsschraube des Bügels (pos. 2 Abb. 3) des Düsenträger
(pos. 3 Abb. 3) losschrauben, die Schraube (pos. 5 Abb. 3) losschrauben und den Düsenträger aus dem Sitz herausnehmen; die hintere
Befestigungsschraube (pos. 19 Abb. 3) des Brenners losschrauben,
ein neues Teil einbauen und umgekehrt wieder montieren. Nach
dem Ersatz muss man mit einem speziellen Spray für die Kontrolle
von unerwünschtem Gasaustritt überprüft werden, dass alles dicht
ist.
5.3.7 Gashahn Glühplatten
Das Anschlusstück der Gasleitungen (pos. 6 Abb. 2) und des
Thermoelements (pos. 8 Abb. 2), lockern, das Anschlusstück (pos. 7
Abb. 2) mit dem der Hahn an der Armatur befestigt ist, lockern und
ersetzen. Nach dem Ersatz muss man mit einem speziellen Spray für
die Kontrolle von unerwünschtem Gasaustritt überprüft werden,
dass alles dicht ist.
5.3.8 Glühkerze Glühplatten
Die Platte, den Flammenverteiler und den Brennerkörper entfernen,
die Schrauben (pos. 18 Abb. 2) losschrauben, den Halter (pos. 17
Abb. 2) heben, Feder von oben mit Hilfe eines spitzem Werkzeug
herausziehen; anschliessend Glühkerze von unten herausziehen,
Zündkabel abziehen und neue Kerze einbauen.
5.3.9 Thermoelement Glühplatten
Die Mutter (pos. 8 Abb. 2) für die Befestigung des Thermoelements
auf dem Klappe and die Schrauben (pos. 18 Abb. 2) auf den Halter
(pos. 17 Abb. 2) und das Teil (pos. 14 Abb. 2) ersetzen und
umgekehrt wieder montieren.
Nach allen Wartungs- oder Reparaturarbeiten die untere
Blende und die Bedienungsblende wieder anbringen.
Nach durchgeführtem Ersetzen der Komponenten der
Gasleitung muss erneut überprüft werden, dass alles dicht
ist und ein einwandfreier Betrieb gewährleistet ist.
5.3.10 Heizwiderstände Elektrobackofen GN 2/1
Das Gerät vom Netz trennen!
Der untere Heizwiderstand (pos. 1 Abb. 5) befindet sich unter der
unteren Platte. Der obere Heizwiderstand (pos. 2 Abb. 5) befindet
sich an der Decke des Backraums.
Um die Heizwiderstände zu entfernen, müssen die Schrauben, mit
denen sie an der entsprechenden Flansch befestigt sind, herausgedreht werden, anschließend werden die Heizwiderstände mit den
dazugehörigen Kabeln nach vorne gezogen.
Die Kabel mit Hilfe eines Schraubendrehers entfernen und den
neuen Heizwiderstand in umgekehrter Reihenfolge einbauen.
5.3.11 Heizwiderständ Elektrobackofen GN 1/1
Das Gerät vom Netz trennen!
Um den Heizwiderstand (pos. 6 Abb. 6), zu entfernen, die
Rückwand abmontieren, die Schrauben, die den Heizwiderständ des
Backofens halten, herausdrehen, anschließend die Heizwiderständ
mit den dazugehörigen Kabeln nach vorne ziehen.
Die Kabel entfernen und den neuen Heizwiderständ in umgekehrter
Reihenfolge einbauen.
5.3.12 Ventilator Elektrobackofen GN 1/1
Das Gerät vom Netz trennen!
Um den Ventilator zu ersetzen, die Rückwand abmontieren, indem
die sichtbaren Schrauben losgeschraubt werden; die Elektrokabel
vom Motorventilator abtrennen; vom Inneren der Kammer aus die
Rückwand/Lüfterradabdeckung und das Lüfterrad (pos. 1 Abb. 6)
entfernen, indem die Sperrmutter (pos. 2 Abb. 6 “NB. Das Gewinde
der Mutter ist linksdrehend”) losgeschraubt wird.
Die Bolzen (pos. 3 Abb. 6) halten, die den Motor (pos. 4 Abb. 6) im
Ofen und von der Rückseite herausziehen. Umgekehrt wieder montieren und die Schutzisolierung (pos. 5 Abb. 6) und die
Spannungsversorgung wieder korrekt anbringen.
Abb. 4
3
6
2
4
5
7
6
1
5
2
4
3
1
7
6 - GEBRAUCHSANWEISUNG
0803_DE_42 - GASHERDE MIT PILOT 04/2008
6.1 Sicherheitshinweise für Bedienung,
Reinigung und Reparatur
• Das Gerät dient zur gewerblichen Zubereitung von Speisen.
Bedienung und Reinigung nur durch qualifiziertes Personal.
Wartung und Reparatur darf nur durch qualifiziertes technisches
Fachpersonal durchgeführt werden.
• Diese Hinweise sind den betroffenen Mitarbeitern im Rahmen
der internen Vorschriften bekannt zu machen.
• Achtung! Gerät nur für beaufsichtigten Betrieb!
• Überhitzte Fette und Öle können sich selbst entzünden. Gerät
nur unter ständiger Aufsicht betreiben. Brennendes Fett und Öl
niemals mit Wasser löschen! Deckel auflegen, Kochstelle abschalten und Topf von der heißen Kochstelle ziehen.
• Die Kochstellen nicht ohne aufgestelltes Kochgut betreiben.
• Herd nicht überlasten. Töpfe sollen bei bestimmungsgemäßen
Gebrauch nicht viel größer als Kochplatten sein.
• Geräte- oder Zubehörteile, die mit Lebensmitteln in Berührung
kommen, müssen nach der Reinigung mit Putzmitteln gründlich
mit Trinkwasser abgespült werden.
• Das Gerät nicht mit Wasser-, Dampfstrahl- oder
Hochdruckreinigern abspritzen!
• Wenn die Umgebung mit Wasser-, Dampfstrahl- oder
Hochdruckreiniger gesäubert wird, muss das Gerät vorher abgeschaltet werden!
• Gerät muss bei der Reinigung außer Betrieb sein.
• Keine brennbaren Flüssigkeiten zur Gerätereinigung verwenden.
• Reparaturen dürfen nur durch qualifiziertes Fachpersonal
durchgeführt werden.
• Für Reparaturarbeiten muss das Gerät allpolig spannungsfrei
gemacht werden (Bauseitige Trennvorrichtung z.B.
Sicherungslasttrenner).
• Der arbeitsplatzbezogene Emissionswert des Schallpegels ist
kleiner als 70 dB (A). Diese Angabe ist aufgrund gewisser nationaler Sicherheitsverordnungen erforderlich.
WARNUNG
Achtung! Der Hersteller lehnt jede Verantwortung für Überset-
zungs- und Druckfehler in dieser Gebrauchsanweisung ab. Er
behält sich weiterhin das Recht vor, am Produkt Änderungen vorzunehmen, die er für notwendig oder sinnvoll erachtet, ohne
dass dadurch dessen Eigenschaften wesentlich verändert werden.
Der Hersteller lehnt jegliche Verantwortung ab, wenn die in dieser Gebrauchsanweisung enthaltenen Vorschriften nicht streng-
stens eingehalten werden.
6.2 Inbetriebsetzung
6.2.1 Anzünden und Außerbetriebsetzung einer offe-
nen Feuerstätte mit Pilot
Den Knebel des gewünschten Brenners nach links (pos. 21 Abb. 1)
bis zur Position drehen. Bis zum Anschlag drücken und mit
einem Streichholz oder anderen geeigneten Mitteln den
Pilotbrenner anzünden.
Den Knebel 15-20 Sekunden gedrückt halten. Falls die Pilotflamme
beim Loslassen erlischt, den Vorgang wiederholen.
Anschließend den Knebel in die Maximum- oder Minimum-Position
bringen, um den Hauptbrenner anzuzünden. Die Brennerleistung
muss zwischen den Positionen maximale ( ) und minimale (
) Abgabe durch auswählbare mittleren Niveaus eingestellt werden.
Um den Brenner auszustellen, den Knebel nach rechts bis auf
Position drehen, auf diese Weise erlischt der Hauptbrenner.
Um die Pilotflamme zu löschen, den Knebel bis auf die Position “0”
drehen.
6.3 Ein- und Ausschalten des Elektrobackofens GN 2/1
Durch Drehen des Wählers (pos. 1 Abb. 5A), nach rechts oder links
die Backart und Ober- und/oder Unterhitze einstellen.
Mit Knebel (pos. 4 Abb. 5A) Geräteschalter von “0” auf die gewünschte Position von 50°C bis 300°C drehen; die beiden Signalleuchte
leuchten auf; die grüne Signalleuchte (pos. 2 Abb. 5A) zeigt an, dass
das Gerät unter Spannung steht, die gelbe Signalleuchte (pos. 3
Abb. 5A) zeigt an, dass die Heizwiderständ in Betrieb sind. Sobald
die eingestellte Temperatur erreicht ist, erlischt die gelbe
Signalleuchte.
Um den Backofen auszustellen die zwei Knebel auf die Position “0”
drehen.
6.4 Ein- und Ausschalten des Elektrobackofens GN 1/1
Mit Knebel (pos. 1 Abb. 6A) Geräteschalter von “0” auf die gewünschte Position von 50°C bis 300°C drehen; die beiden Signalleuchte
leuchten auf; die grüne Signalleuchte (pos. 2 Abb. 6A) zeigt an, dass
das Gerät unter Spannung steht, die gelbe Signalleuchte (pos. 3
Abb. 6A) zeigt an, dass die Heizwiderständ in Betrieb sind. Sobald
die eingestellte Temperatur erreicht ist, erlischt die gelbe
Signalleuchte.
Um den Backofen auszustellen die Knebel auf die Position “0”
drehen.
15 · 20
Abb. 5
Abb. 5A
0
1
2
2
0
50
1
100
150
200
250
4
300
3
6 - GEBRAUCHSANWEISUNG
0803_DE_42 - GASHERDE MIT PILOT 04/2008
6.5 Ein- und Ausschalten des Gasbackofens GN 2/1
6.5.1 Anzünden der Pilotflamme Gasbackofen GN 2/1
Den Knebel (pos. 5 Abb. 4) drücken und nach links bis auf Position
drehen. Den Knebel gedrückt halten und gleichzeitig mehrmals die piezoelektrische Zündtaste (pos. 6 Abb. 4) betätigen, bis die
Pilotflamme anspringt. Das Anzünden der Pilotflamme kann durch
eine entsprechende Öffnung in der unteren Platte des Backraums
beobachtet werden (bei geöffneter Tür). Den Knebel zirka 15-20
Sekunden gedrückt halten. Falls die Pilotflamme beim Loslassen erlischt, den Vorgang wiederholen.
6.5.2 Anzünden des Hauptbrenners und Einstellen der
Temperatur Gasbackofen GN 2/1
Um den Hauptbrenner anzuzünden den Knebel noch weiter nach
links bis auf die gewünschte Temperatur drehen. Der Thermostat ist
in Positionen von 1 bis 7 unterteilt. Die ungefähren Temperaturwerte
für jede Position sind wie folgt:
Position 1234567
Grad °C 160 175 195 220 240 265 290
Um den Hauptbrenner auszustellen den Knebel bis auf Position
, bringen, nur die Pilotflamme brennt weiter.
Um alles auszustellen den Knebel auf die Position “0” bringen; auf
dieser Position erlischt auch die Pilotflamme.
6.6 Ein- und Ausschalten Glühplatten
Bedienungsknebel (pos. 21 Abb. 2) eindrücken und nach links bis zur
Stellung drehen.
Den Knebel gedrückt halten und gleichzeitig mehrmals die piezoelektrische Zündtaste (pos. 23 Abb. 2) betätigen bis die Flammen
anspringt. Den Knebel zirka 15-20 Sekunden gedrückt halten; sollten
falls die Flamme beim Loslassen erlischt, den Vorgang wiederholen.
Die Brennerleistung muss zwischen den Positionen maximale ( )
und minimale ( ) Abgabe durch auswählbare mittleren
Niveaus eingestellt werden.
Bei Ausserbetriebnahme des Brenners im Regelfall,
Bedienungsknebel nach rechts bis zur Stellung “0” drehen.
6.7 Außerbetriebsetzung bei Störfällen
6.7.1 Verhalten im Störfall
Im Fall von Defekt oder nicht ordnungsgemäßem Betrieb, die
Feuerstellen und den Backofen ausschalten. Der Gashahn der Anlage
muss zugedreht und die Stromversorgung unterbrochen werden.
Techischer Kundendienst anrufen.
6.7.2 Verhalten im Maßnahmen bei längerer
Unterbrechung des Betriebs
Wenn das Gerät für längere Zeit nicht betrieben wird, muss es gründlich
gereinigt werden gemäß Kapitel 6.8 “Pflege des Gerätes und
Zeitabstände für die Wartung”. Der Gashahn der Anlage muss zugedreht und die Stromversorgung unterbrochen werden.
6.8 Pflege des Gerätes und Zeitabstände für die
Wartung
Achtung! Bei der Reinigung darf das Gerät weder mit
einem direkten Wasserstrahl noch mit einem
Hochdruckreiniger gewaschen werden!
Die Reinigung darf nur bei kalten Gerät erfolgen.
Eine tägliche sorgfältige Reinigung des Gerätes nach dem Ausstellen
gewährleistet die einwandfreie Funktion und eine lange
Lebensdauer. Die Komponenten aus rostfreiem Stahl sind mit einem
in Wasser und Reinigungsmittel getränktem Tuch zu säubern; es
dürfen keine aggressiven Reinigungsmittel oder Scheuermittel eingesetzt werden.
Es darf keine Stahlwolle verwendet werden, da sie die Bildung von
Rost hervorrufen kann.
Aus dem gleichen Grund sollte auch der Kontakt mit eisenhaltigen
Materialien vermieden werden. Bei der Reinigung kein Schleifpapier
oder Papier mit Schmiermittel verwenden.
In besonderen Fällen kann ein Pulver aus Bimsstein eingesetzt werden.
Bei hartnäckiger Verschmutzung wird empfohlen,
Kunststoffschwämme (z.B. Scotchbrite-Schwamm) zu verwenden.
Nach der Reinigung mit klarem Wasser nachspülen und mit einem
Tuch abreiben.
Falls eine Reinigung des Hauptbrenners erforderlich wird, wie folgt
vorgehen:
• Topfträger, Deckel, Kranz und Schale des Brenners entfernen;
• Die einzelnen Komponenten des Brenners unter Zuhilfenahme
eines geeigneten Hilfswerkzeuges mit Wasser und
Reinigungsmittel säubern, anschließend nachspülen und abtrocknen.
16 · 20
Abb. 6
Abb. 6A
23
1
6
4
5
100
50
150
0
300
250
200
32 1
6 - GEBRAUCHSANWEISUNG
0803_DE_42 - GASHERDE MIT PILOT 04/2008
• Beim Zusammenbau darauf achten, dass die verschiedenen Teile
richtig zusammengesetzt werden.
Alle Wartungs- und Reparaturarbeiten dürfen nur von einem autorisierten Fachmann ausgeführt werden.
Das Gerät muss mindestens einmal jährlich überprüft werden; aus
diesem Grund wird der Abschluss eines Wartungsvertrages empfohlen.
6.9 Empfehlungen für die Behandlung von
Großküchengeräten aus “rostfreiem Edelstahl“
6.9.1 Wissenswertes über “rostfreien Edelstahl“
Großküchengeräte werden üblicherweise aus “rostfreien
Edelstählen” mit folgenden Werkstoff-Nummern hergestellt:
• 1.4016 oder 1.4511 = magnetisierbare Chromstähle
• 1.4301, 1.4401 und 1.4571 = nicht magnetisierbare
Chromnickelstähle
Chromstähle weisen günstige wärmetechnische Eigenschaften auf.
Sie neigen weniger zum Verziehen bei Wärmeeinwirkung.
Chromnickelstähle dagegen haben allgemein günstige korrosionstechnische Eigenschaften.
Die Korrosionsbeständigkeit der rostfreien Stähle beruht auf einer
Passivschicht, die an der Oberfläche bei Zutritt von Sauerstoff gebildet wird.
Der Sauerstoff der Luft reicht zur Bildung der Passivschicht bereits
aus, so dass durch mechanische Einwirkung eingetretene Störungen
oder Verletzungen der Passivschicht selbsttätig wieder behoben werden. Die Passivschicht bildet sich schneller aus bzw. neu, wenn der
Stahl mit fließendem sauerstoffhaltigen Wasser in Berührung
kommt.
Eine weitere Steigerung des Effektes wird durch oxidierend wirkende Säuren (Salpetersäure, Oxalsäure) erreicht. Diese Säuren werden
angewendet, falls der Stahl chemisch stark beansprucht worden ist
und deshalb seine Passivschicht weitgehend verloren hat.
Die Passivschicht kann durch reduzierend wirkende (sauerstoffverbrauchende) Mittel chemisch geschädigt oder gestört werden, wenn
diese konzentriert oder bei hohen Temperaturen auf den Stahl treffen. Solche aggressiven Stoffe sind z.B.:
• salz- und schwefelhaltige Stoffe
• Chloride (Salze)
• Würzkonzentrate wie Senf, Essigessenz, Würztabletten,
Kochsalzlösungen usw.
Weitere Schädigungen können entstehen durch:
• Fremdrost (z.B. von anderen Bauteilen, Werkzeugen oder
Flugrost)
• Eisenteilchen (z.B. Schleifstaub)
• Berührung mit Nichteisenmetallen (Elementbildung)
• Mangel an Sauerstoff (z.B. kein Luftzutritt, sauerstoffarmes
Wasser).
6.9.2 Hinweise und Tipps für die Wartung der Geräte aus
“rostfreiem Edelstahl“
• Halten Sie die Oberfläche von Geräten aus “rostfreiem Stahl”
immer sauber und für die Luft zugänglich. Gerätetür geöffnet
halten, wenn das Gerät nicht in Betrieb ist, damit ein guter
Luftzutritt ermöglicht wird.
• Entfernen Sie Kalk- Fett-, Stärke- und Eiweißschichten regelmäßig
durch Reinigen. Unter diesen Schichten kann durch fehlenden
Luftzutritt Korrosion entstehen. Zur Reinigung dürfen keine bleichenden und chlorhaltigen Reinigungsmittel verwendet werden.
Sind vom Hersteller zu dem zu reinigenden Gerät gesonderte
Reinigungsempfehlungen angegeben, so sind die dort aufgeführten Reinigungsmittel und -methoden zu verwenden. Werden
keine besonderen Reinigungsempfehlungen gegeben, sollten in
jedem Fall chloridarme Reinigungsmittel verwendet werden.
Entfernen Sie nach jeder Reinigung sämtliche
Reinigungsmittelrückstände durch Spülen mit reichlich frischem
Wasser und trocknen Sie anschließend die Oberfläche gut ab.
• Bringen Sie Teile aus nichtrostendem Stahl nicht länger als unbedingt erforderlich mit konzentrierten Säuren, Gewürzen, Salzen
usw. in Berührung. Auch Säuredämpfe, die sich beim
Fliesenreinigen bilden, fördern die Korrosion von “rostfreiem
Edelstahl“.
• Insbesondere bei Kesseln und Kombigeräten ist es ist nicht empfehlenswert, den Garraum ausschließlich mit stark salzhaltigem
Gargut zu beschicken.
Besser ist eine Beschickung mit unterschiedlichem Gargut, z.B.
mit fetthaltigen Speisen oder säurehaltigem Gemüse.
• Vermeiden Sie es, die Oberfläche des rostfreien Stahls zu verletzen, insbesondere mit anderen Metallen. Durch
Fremdmetallreste bilden sich kleinste chemische Elemente, die
Korrosion verursachen können. Auf jeden Fall sollte der Kontakt
mit Eisen und Stahl vermieden werden, weil das zu Fremdrost
führt. Kommt rostfreier Stahl mit Eisen (Stahlwolle, Späne aus
Leitungen, eisenhaltiges Wasser) in Berührung, kann dies der
Auslöser von Korrosion sein.
Für die mechanische Reinigung wird daher empfohlen, nur
Stahlwolle oder Bürsten mit Naturhaar-, Kunststoff- oder
Stahlborsten zu verwenden. Stahlwolle und Bürsten aus
Edelstahl führen durch Abrieb zu Fremdrost.. Frische Roststellen
können Sie mit mild wirkenden Scheuermitteln oder feinem
Schleifpapier beseitigen. Stärkere Roststellen lassen sich mit warmer 2 - 3 %iger Oxalsäurelösung wegwaschen. Wenn diese
Reinigungsmittel versagen, ist eine Behandlung mit 10 %iger
Salpetersäure erforderlich.
Achtung! Dies darf nur von technisch geschultem
Personal unter Einhaltung der bestehenden
Vorschriften durchgeführt werden!
6.9.3 Richtlinie 2002/96/EC (RAEE):
Verbraucherinformationen
Diese Informationen richten sich ausschließlich an die Besitzer von Geräten, die
das Symbol (Abb. A) auf dem Aufkleber
mit den technischen Daten aufweisen,
der auf dem Produkt selbst angebracht
ist (Typenschild).
Dieses Symbol zeigt an, dass das Produkt nach den geltenden
Bestimmungen als elektrisches oder elektronisches Gerät nach der
EU-Richtlinie 2002/96 (RAEE) anzusehen ist und daher am Ende seines Lebenszyklusses vom Hausmüll getrennt entsorgt werden muss;
es muss daher speziellen Sammelstellen für elektrische und elektronische Geräte zugeführt werden oder beim Kauf eines neuen gleichwertigen Gerätes an den Händler zurückgegeben werden.
Der Benutzer haftet für die ordnungsgemäße Entsorgung des
Gerätes am Ende seines Lebenszyklusses und anderenfalls können
die gesetzlich vorgesehenen Strafen verhängt werden.
Die angemessene getrennte Entsorgung für die anschließende
Zerlegung für das Recycling, die Aufbereitung und die umweltverträgliche Entsorgung hilft, negative Auswirkungen auf die Umwelt
und die Gesundheit zu vermeiden und begünstigt das Recycling der
Baustoffe des Produkts.
Wenden Sie sich für detaillierte Informationen zu den verfügbaren
Entsorgungssystemen an die lokalen Sammelstellen oder an das
Geschäft, in dem das Produkt gekauft wurde.
Der Hersteller und die Importeure erfüllen ihre Pflicht zum
Recycling, zur Aufbereitung sowie zur umweltverträglichen
Entsorgung sowohl direkt, als auch durch Beteilung an einem kollektiven System.
17 · 20
Abb. A
0803_DE_42 - GASHERDE MIT PILOT 04/2008
18 · 20
7 - ANHANG: SCHALTPLÄNE
ADN 609 • ADN 611
mA
B1
B2
F1
F2
R1-2
H1
H2
Klemmleiste
Schalter
Umschalter
Thermostat
Sicherheitsthermostat
Heizwiderständ 980 W
Grüne Signalleuchte
Gelbe Signalleuchte
Gesamtleistung: 5.9 kW
H1 H2
1
B1
P22P33P4
P1
L1mA L2 L3 N PE
1 3 52 4 6
R1
5
6
7
213 4
B2
P3
P4
4
F1
P6P5P2
1 3 52 4 6
F2
R2
3
2
1
0
B2
400V 3N ~ 8.48 A
5
672134
P3 P5P4 P2P6
1 mA234
L1 L2 L3
230V 3 ~ 14.75 A
1 mA234
L1 N
230V ~ 25.7 A
R1/R2
13 524 6
R1/R2
13 524 6
0803_DE_42 - GASHERDE MIT PILOT
19 · 20
04/2008
7 - ANHANG: SCHALTPLÄNE
mA
B1
R1
F1
H1
H2
MV
Klemmleiste
Umschalter
Heizwiderständ 2500 W
Thermostat
Grüne Signalleuchte
Gelbe Signalleuchte
Motorventilator
Gesamtleistung: 2.5 kW
R1
MV
H2
B1
mA
123
NL1PE
H1
F1
WARNUNG:
DIE HERSTELLERFIRMA LEHNT JEGLICHE
UNGENAUIGKEITEN IN DER VORLIEGENDEN
BROSCHÜRE DURCH ÜBERTRAGUNGS- ODER
DRUCKFEHLER AB.
SIE BEHÄLT SICH AUSSERDEM DAS RECHT VOR, AM
PRODUKT ÄNDERUNGEN VORZUNEHMEN, DIE SIE FÜR
PASSEND ODER NOTWENDIG HÄLT, OHNE DADURCH
SEINE WESENTLICHEN EIGENSCHAFTEN ZU VERÄNDERN
DIE HERSTELLERFIRMA LEHNT JEGLICHE
VERANTWORTUNG AB, WENN DIE IN DIESER
BETRIEBSANWEISUNG ENTHALTENEN VORSCHRIFTEN
NICHT STRENGSTENS EINGEHALTEN WERDEN.
WHIRLPOOL EUROPE srl
V.le Guido Borghi, 27
I – 21025 Comerio – VA
