Sulky W1000T User Manual [en, de, fr]

Sulky Burel S.A.

BP 4 - rue Fabien Burel - 35221 Châteaubourg - FRANCE

Téléphone : 02.99.00.84.84 - Fax [phone]

Site Web : WWW.sulky-burel. com

E-mail : [e-mail]

A LIRE ATTENTIVEMENT AVANT D’UTILISER LA MACHINE

PLEASE READ CAREFULLY BEFORE USING THE MACHINE

VOR INBETRIEBNAHME SORGFÄLTIG LESEN!

W 4000T / W 6000 T

Réf: 400 289 - FR-GB-DE/UW/A-01

1

Cher Utilisateur

Dear Customer

Geehrter Kunde

Dear Customer,

thank you for trusting our equipment and
choosing the UNIDRILL W 4000T or
6000T seed drill.

To ensure correct operation, and to make
full use of your seed drill’s possibilities, we
recommend that you read this operator's
manual carefully.

Please do not hesitate to make
suggestions or comments based on your
experience; they will always be of use to
us, and will help us improve our products.

Please return the duly completed
guarantee form to us.

We wish you great success with your
seed drill.

Yours sincerely,

J. BUREL
Chairman and Managing Director

Geehrter Kunde,

Sie haben einen UNIDRILL W 4000T oder
6000T -Drillmaschine gewählt, und wir
danken Ihnen für das in unsere Geräte
gesetzte Vertrauen.

Bitte lesen Sie die Anleitung sorgfältig
durch, damit Sie ihre Drillmaschine richtig
benutzen und alle ihre Möglichkeiten voll
nutzen können.

Zögern Sie nicht, uns Ihre eigenen
Beobachtungen und Erfahrungen
mitzuteilen, die für die Verbesserung
unserer Produkte immer nützlich sein
können.

Garantieschein bitte ausgefüllt an uns
zurückschicken.

Wir wünschen Ihnen viel Erfolg mit Ihrem
Drillmaschine und verbleiben

mit freundlichen Grüßen

J. BUREL
Generaldirektor-Präsident

Cher Client,

Vous avez choisi le SEMOIR à grains

UUNNIIDDRRIILLLL WW

44000000TT oouu 66000000TT

, et nous vous remercions de votre

confiance pour notre matériel.

Pour une bonne utilisation, et pour tirer profit de toutes
les capacités de votre semoir, nous vous recommandons
de lire attentivement cette notice.

De par votre expérience, n’hésitez pas à nous faire part
de vos observations et suggestions, toujours utiles pour
l’amélioration de nos produits.

Nous vous saurions gré de nous retourner

llee bboonn ddee

GGaarraannttiiee ddûûmmeenntt rreemmppllii

.

En vous souhaitant bon usage de votre semoir,

Veuillez agréer, Cher Client, l’assurance de nos meilleurs
sentiments.

JJ.. BBUURREELL
Président Directeur Général

GB

DE

2

Déclaration de Conformité
Declaration of Conformity
Konformitätserklärung

Selon Article 5 annexe 2 point A de la directive européene 89/392/CE et additif
Following article 5 annex 2 poInt A of the Directive 89/392/ EEC and additions
Gemäss Artikel 5 und Anhang 2, Punkt A der EG-Richtlinie 89/392/EG und Zusatz

SULKY BUREL

BP 92111
35221 CHÂTEAUBOURG CEDEX - FRANCE

NOM DU FABRICANT :
MANUFACTURER’S NAME:
NAME DES HERSTELLERS:

D

ESCRIPTION DE LA MACHINE :

MACHINE DESCRIPTION:
BESCHREIBUNG DER MASCHINE:

T

YPE :

TYPE:
TYP:

SSEEMMOOIIR À G

R À GRRAIAINNSS

SSEEEED D

D DRRIILLLL

DDRRIILLMAS

LLMASCCHHIINNEE

UNIDRILL W 4000 T / W 6000 T

NUMÉRO DE SÉRIE :
SERIAL NUMBER:
SERIEN-NUMMER:

A

CCESSOIRES :

ACCESSORIES:
ZUSATZAUSRÜSTUNGEN:

Signed:
Befugter Verantwortlicher:

J. BUREL

Président Directeur Général
Managing Director
Geschäftsleiter

FAIT À CHÂTEAUBOURG LE 30 JUILLET 2005
E

STABLISHED IN CHÂTEAUBOURG, ON 30 JULY 2005

A

USGESTELLT IN CHÂTEAUBOURG AM 30. JULI 2005

2

FR

GB

DE

LA MACHINE RÉPOND AUX

DISPOSITIONS SUIVANTES

:

DIRECTIVE MACHINE EUROPÉENNE:
98/37 CE 97/23 CE
DIRECTIVE :
2004/108/ CE

THE MACHINE COMPLIES WITH THE REVELANT

ESSENTIAL HEALTH AND SAFETY
REQUIREMENTS OF THE

EUROPEAN MACHINE DIRECTIVE:
98/37 EC 97/23 EC
DIRECTIVE :
2004/108/ EC

DIE MASCHINE ENTSPRICHT DEN

FOLGENDEN VORSCHRIFTEN:

EU-MASCHINENRICHTLINIE:
98/37 CE 97/23 CE
EU-RICHTLINIE:
2004/108/CE

3

PPRREESSCCRRIIPPTTIIOONNSS GGÉÉNNÉÉRRAALLEESS DDEE SSÉÉCCUURRIITTÉÉ

Avant chaque utilisation et mise en service de
l’ensemble tracteur-machine, s’assurer de sa
conformité avec la réglementation en matière de
sécurité du travail et avec les dispositions du Code
de la Route.

GGÉÉNNÉÉRRAALLIITTÉÉSS

1 - Respecter, en plus des instructions contenues

dans cette notice, la législation relative aux
prescriptions de sécurité et de prévention des
accidents.
2 - Les avertissements apposés sur la machine
fournissent des indications sur les mesures de
sécurité à observer et contribuent à éviter les
accidents.
3 - Lors de la circulation sur la voie publique,
respecter les prescriptions du Code de la Route.
4 - Avant de commencer le travail, l’utilisateur
devra se familiariser obligatoirement avec les
organes de commande et de manœuvre de la
machine et leurs fonctions respectives. En cours
de travail, il sera trop tard pour le faire.
5 - L’utilisateur doit éviter de porter des vêtements
flottants qui risqueraient d’être happés par des
éléments en mouvement.
6 - Il est recommandé d’utiliser un tracteur équipé
d’une cabine ou d’un arceau de sécurité, aux
normes en vigueur.
7 - Avant la mise en route de la machine et le
démarrage des travaux, contrôler les abords
immédiats (enfant !).
Veiller à avoir une visibilité suffisante ! Eloigner
toute personne ou animal de la zone de danger de
la machine (projections !).
8 - Le transport de personnes ou d’animaux sur la
machine lors du travail ou lors des déplacements
est strictement interdit.
9 - L’accouplement de la machine au tracteur ne
doit se faire que sur les points d’attelage prévus à
cet effet conformément aux normes de sécurité
en vigueur.
10 - La prudence est de rigueur lors de l’attelage
de la machine au tracteur et lors de son
désaccouplement !
11 - Avant d’atteler la machine, il conviendra de
s’assurer que le lestage de l’essieu avant du
tracteur est suffisant. La mise en place des masses
de lestage doit se faire sur les supports prévus à
cet effet conformément aux prescriptions du
constructeur du tracteur.
12 - Respecter la charge à l’essieu maximum et le
poids total roulant autorisé en charge.
13 - Respecter le gabarit maximum sur la voie
publique.

14 - Avant de s’engager sur la voie publique,
veiller à la mise en place et au bon
fonctionnement des protecteurs et dispositifs de
signalisation (lumineux, réfléchissants…) exigés
par la loi.
15 - Toutes les commandes à distance (corde,
câble, tringle, flexible…) doivent être positionnées
de telle sorte qu’elles ne puissent déclencher
accidentellement une manœuvre génératrice de
risque d’accident ou de dégâts.
16 - Avant de s’engager sur la voie publique,
placer la machine en position de transport,
conformément aux indications du constructeur.
17 - Ne jamais quitter le poste de conduite
lorsque le tracteur est en marche.
18 - La vitesse et le mode de conduite doivent
toujours être adaptés aux terrains, routes et
chemins. En toute circonstance, éviter les
brusques changements de direction.
19 - La précision de la direction, l’adhérence du
tracteur, la tenue de route et l’efficacité des
dispositifs de freinage sont influencées par des
facteurs tels que : poids et nature de la machine
attelée, lestage de l’essieu avant, état du terrain ou
de la chaussée. Il est donc impératif de veiller au
respect des règles de prudence dictées par
chaque situation.
20 - Redoubler de prudence dans les virages en
tenant compte du porte-à-faux, de la longueur, de
la hauteur et du poids de la machine ou de la
remorque attelée.
21 - Avant toute utilisation de la machine,
s’assurer que tous les dispositifs de protection
sont en place et en bon état. Les protecteurs
endommagés doivent être immédiatement
remplacés.
22 - Avant chaque utilisation de la machine,
contrôler le serrage des vis et des écrous, en
particulier de ceux qui fixent les outils (disques,
palettes, déflecteurs…). Resserrer si nécessaire.
23 - Ne pas stationner dans la zone de manœuvre
de la machine.
24 - Attention ! Des zones d’écrasement et de
cisaillement peuvent exister sur les organes
commandés à distance, notamment ceux asservis
hydrauliquement.
25 - Avant de descendre du tracteur, ou
préalablement à toute intervention sur la machine,
couper le moteur, retirer la clé de contact et
attendre l’arrêt complet de toutes les pièces en
mouvement.
26 - Ne pas stationner entre le tracteur et la
machine sans avoir préalablement serré le frein de
parcage et/ou avoir placé des cales sous les
roues.
27 - Avant toute intervention sur la machine,
s’assurer que celle-ci ne puisse être mise en route
accidentellement.

28 - Ne pas utiliser l’anneau de levage pour lever
la machine lorsqu’elle est remplie.

UUTTIILLIISSAATTIIOONN CCOONNFFOORRMMEE DDEE LLAA MMAACCHHIINNEE

Le Semoir ne doit être utilisé que pour les travaux
pour lesquels il a été conçu.
En cas de dommage lié à l’utilisation de la
machine hors du cadre des applications spécifiées
par le constructeur, la responsabilité de celui-ci
sera entièrement dégagée.
Toute extrapolation de la destination d’origine de la
machine se fera aux risques et périls de
l’utilisateur.
L’utilisation conforme de la machine implique
également :

- le respect des prescriptions d’utilisation,
d’entretien et de maintenance édictées par le
constructeur,

- l’utilisation exclusive de pièces de rechange,
d’équipements et d’accessoires d’origine ou
préconisés par le constructeur.
Le Semoir ne doit être utilisé, entretenu et réparé
que par des personnes compétentes, familiarisées
avec les caractéristiques et modes d’utilisation de
la machine. Ces personnes doivent aussi être
informées des dangers auxquels elles pourraient
être exposées.
L’utilisateur est tenu au respect scrupuleux de la
réglementation en vigueur en matière de :

- prévention contre les accidents,

- sécurité du travail (Code du Travail),

- circulation sur la voie publique (Code de la
Route).

- Il lui est fait obligation d’observer strictement les
avertissements apposés sur la machine.

- Toute modification de la machine effectuée par
l’utilisateur lui-même ou toute autre personne,
sans l’accord écrit préalable du constructeur
engagera la responsabilité du propriétaire du
matériel modifié.

- Le niveau de puissance acoustique de la turbine
est de 105,1 décibels. (A)

AATTTTEELLAAGGEE

1 - Lors de l’attelage de la machine au tracteur ou

de sa dépose, placer le levier de commande du
relevage hydraulique dans une position telle que
toute entrée en action du relevage ne puisse
intervenir de façon inopinée.
2 - Lors de l’attelage de la machine au relevage 3
points du tracteur, veiller à ce que les diamètres
des broches ou tourillons correspondent bien aux
diamètres des rotules du tracteur.

Prescriptions de sécurité

Risque d’accident

Risque d’endommager la machine

Faciliter le travail

● Ces symboles sont utilisés dans cette notice chaque fois que des recommandations concernent votre sécurité, celle d’autrui ou le bon

fonctionnement de la machine.

● Transmettez impérativement ces recommandations à tout utilisateur de la machine.

FR

4

3 - Attention ! Dans la zone de relevage 3 points, il

existe des risques d’écrasement et de cisaillement!
4 - Ne pas se tenir entre le tracteur et la machine
lors de la manœuvre du levier de commande
extérieur du relevage.
5 - Au transport la machine doit être stabilisée par
les tirants de rigidification du relevage pour éviter
tout flottement et débattement latéral.
6 - Lors du transport de la machine en position
relevée, verrouiller le levier de commande du
relevage.

ORGANES D’ANIMATION

(Prises de force et arbres de transmission à
cardans)
1 - N’utiliser que les arbres de transmission à
cardans fournis avec la machine ou préconisés par
le constructeur.
2 - Les protecteurs des prises de force et des
arbres de transmission à cardans doivent toujours
être en place et en bon état.
3 - Veiller au recouvrement correct des tubes des
arbres de transmission à cardans, aussi bien en
position de travail qu’en position de transport.
4 - Avant de connecter ou de déconnecter un
arbre de transmission à cardans, débrayer la prise
de force, couper le moteur et retirer la clé de
contact.
5 - Si l’arbre de transmission à cardans primaire
est équipé d’un limiteur de couple ou d’une roue
libre, ceux-ci doivent impérativement être montés
sur la prise de force de la machine.
6 - Veiller toujours au montage et au verrouillage
corrects des arbres de transmission à cardans.
7 - Veiller toujours à ce que les protecteurs des
arbres de transmission à cardans soient
immobilisés en rotation à l’aide des chaînettes
prévues à cet effet.
8 - Avant d’embrayer la prise de force, s’assurer
que le régime choisi et le sens de rotation de la
prise de force sont conformes aux prescriptions du
constructeur.
9 - Avant d’embrayer la prise de force, s’assurer
qu’aucune personne ou animal ne se trouve à
proximité de la machine.
10 - Débrayer la prise de force lorsque les limites
de l’angle de l’arbre de transmission à cardans

prescrites par le constructeur risquent d’être
dépassées.
11 - Attention ! Après le débrayage de la prise de
force, les éléments en mouvement peuvent
continuer à tourner quelques instants encore. Ne
pas s’en approcher avant immobilisation totale.
12 - Lors de la dépose de la machine, faire
reposer les arbres de transmission à cardans sur
les supports prévus à cet effet.
13 - Après avoir déconnecté l’arbre de
transmission à cardans de la prise de force du
tracteur, celle-ci doit être recouverte de son
capuchon protecteur.
14 - Les protecteurs de prise de force et d’arbres
de transmission à cardans endommagés doivent
être remplacés immédiatement.

CIRCUIT HYDRAULIQUE

1 - Attention ! Le circuit hydraulique est sous

pression.
2 - Lors du montage de vérins ou de moteurs
hydrauliques, veiller attentivement au branchement
correct des circuits, conformément aux directives
du constructeur.
3 - Avant de brancher un flexible au circuit
hydraulique du tracteur, s’assurer que les circuits
côté tracteur et côté machine ne sont pas sous
pression.
4 - Il est vivement recommandé à l’utilisateur de la
machine de suivre les repères d’identification sur
les raccords hydrauliques entre le tracteur et la
machine afin d’éviter des erreurs de branchement.
Attention ! Il y a risque d’interversion des fonctions
(par exemple : relever/abaisser).
5 - Contrôler une fois par an les flexibles
hydrauliques :
. Blessure de la couche extérieure
. Porosité de la couche extérieure
. Déformation sans pression et sous pression
. Etat des raccords et des joints
La durée d’utilisation maximum des flexibles est de
6 ans. Lors de leur remplacement, veiller à n’utiliser
que des flexibles de caractéristiques et de qualité
prescrits par le constructeur de la machine.
6 - Lors de la localisation d’une fuite, il conviendra
de prendre toute précaution visant à éviter les
accidents.
7 - Tout liquide sous pression, notamment l’huile
du circuit hydraulique, peut perforer la peau et

occasionner de graves blessures ! En cas de
blessure, consulter de suite un médecin ! Il y a
danger d’infection !
8 - Avant toute intervention sur le circuit
hydraulique, abaisser la machine, mettre le circuit
hors pression, couper le moteur et retirer la clé de
contact.

ENTRETIEN

1 - Avant tous travaux de maintenance, d’entretien

ou de réparation, ainsi que lors de la recherche de
l’origine d’une panne ou d’un incident de
fonctionnement, il faut impérativement que la prise
de force soit débrayée, que le moteur soit coupé
et la clé de contact retirée.
2 - Contrôler régulièrement le serrage des vis et
des écrous. Resserrer si nécessaire !
3 - Avant de procéder à des travaux d’entretien
sur une machine en position relevée, étayer celle­ci à l’aide d’un moyen approprié.
4 - Lors du remplacement d’une pièce travaillante,
(pale pour les distributeurs ou socs pour les
semoirs), mettre des gants de protection et
n’utiliser qu’un outillage approprié.
5 - Pour la protection de l’environnement, il est
interdit de jeter ou de déverser les huiles, graisses
et filtres en tout genre. Les confier à des
entreprises spécialisées dans leur récupération.
6 - Avant toute intervention sur le circuit
électrique, déconnecter la source d’énergie.
7 - Les dispositifs de protection susceptibles
d’être exposés à une usure doivent être contrôlés
régulièrement. Les remplacer immédiatement s’ils
sont endommagés.
8 - Les pièces de rechange doivent répondre aux
normes et caractéristiques définies par le
constructeur. N’utiliser que des pièces de
rechange Sulky !
9 - Avant d’entreprendre des travaux de soudure
électrique sur le tracteur ou la machine attelée,
débrancher les câbles de l’alternateur et de la
batterie.
10 - Les réparations affectant les organes sous
tension ou pression (ressorts, accumulateurs de
pression...) impliquent une qualification suffisante
et font appel à un outillage spécifique ; aussi ne
doivent-elles être effectuées que par un personnel
qualifié.

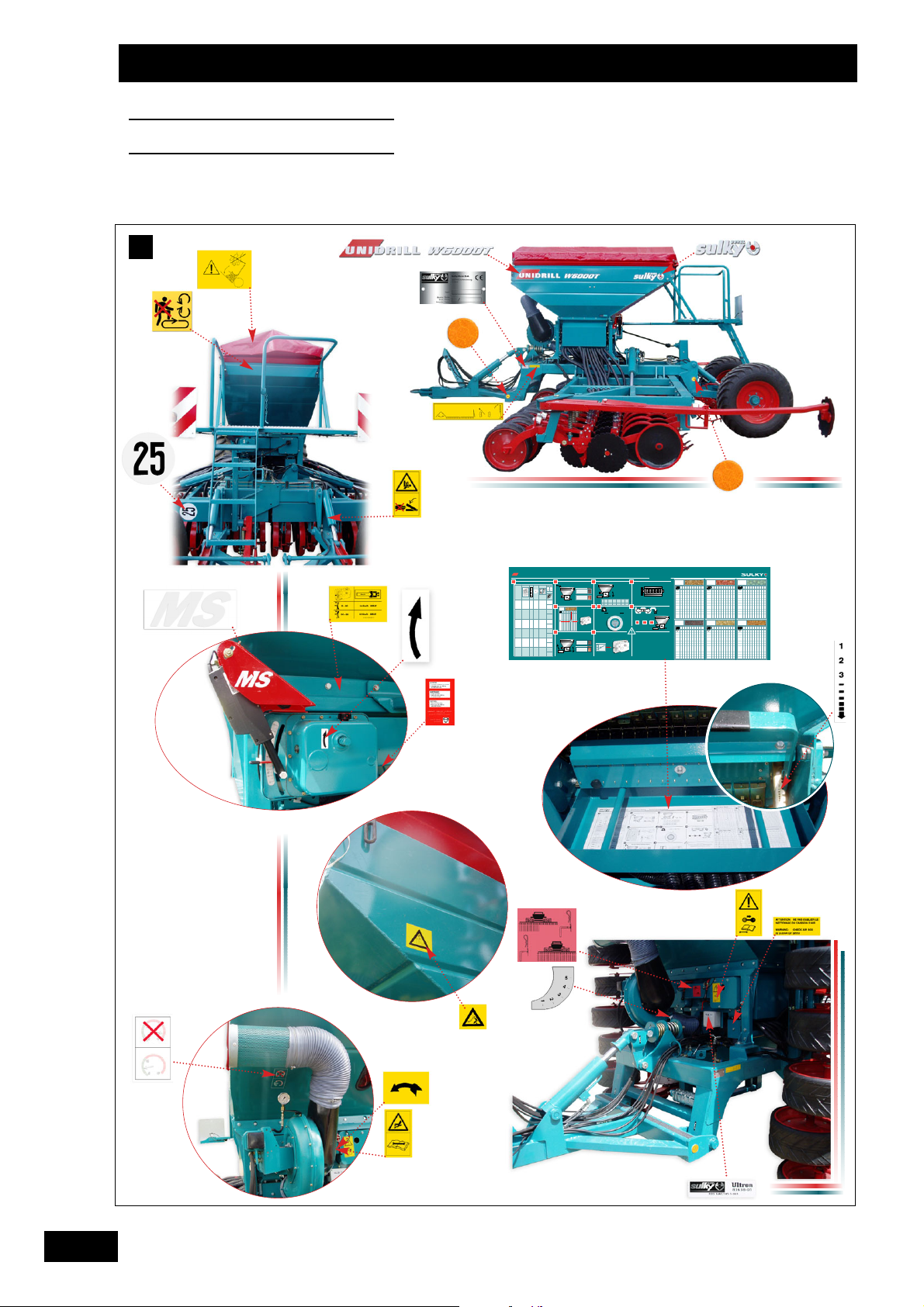

DANGER







FR

 Zone de fonctionnement des traceurs
 Pièces en mouvement
 Ne pas stationner sur la passerelle
 Arbre d’agitateur en rotation
 Risque d'écrasemenr attelage









5

GGEENNEERRAALL SSAAFFEETTYY RREEGGUULLAATTIIOONNSS

Every time the tractor/machine assembly is to be
started up and used, you should ensure
beforehand that it complies with current legislation
on safety at work and Road Traffic regulations.

GGEENNEERRAALL

1 - In addition to the instructions contained in this

manual, legislation relating to safety instructions
and accident prevention should be complied with.
2 - Warnings affixed to the machine give
indications regarding safety measures to be
observed and help to avoid accidents.
3 - When travelling on public roads, abide by the
provisions of the Highway Code.
4 - Before starting work, it is essential that the
user familiarizes himself with the control and
operating elements of the machine and their
respective functions. When the machine is
running, it may be too late.
5 - The user should avoid wearing loose clothing
which may be caught up in the moving parts.
6 - We recommend using a tractor with a safety
cab or roll bar conforming to standards in force.
7 - Before starting up the machine and beginning
work, check the immediate surroundings,
particularly for children. Make sure that visibility is
adequate. Clear any persons or animals out of the
danger zone.
8 - It is strictly forbidden to transport any persons
or animals on board the machine whether it is in
operation or not.
9 - The machine should only be coupled up to the
tractor at the specially provided towing points and
in accordance with applicable safety standards.
10 - Extreme care must be taken when coupling
or uncoupling the machine from the tractor.
11 - Before hitching up the machine, ensure that
the front axle of the tractor is sufficiently
weighted. Ballast weights should be fitted to the
special supports in accordance with the
instructions of the tractor manufacturer.
12 - Do not exceed the maximum axle weight or
the gross vehicle weight rating.
13 - Do not exceed the maximum authorized
dimensions for using public roads.
14 - Before entering a public road, ensure that
the protective and signalling devices (lights,
reflectors, etc.) required by law are fitted and
working properly.
15 - All remote controls (cords, cables, rods,
hoses, etc.) must be positioned so that they
cannot accidentally set off any manoeuvre which
may cause an accident or damage.

16 - Before entering a public road, place the
machine in the transport position, in accordance
with the manufacturer’s instructions.
17 -. Never leave the driver’s position whilst the
tractor is running.
18 - The speed and the method of operation must
always be adapted to the land, roads and paths.
Avoid sudden changes of direction under all
circumstances.
19 - Precision of the steering, tractor adhesion,
road holding and effectiveness of the braking
mechanism are influenced by factors such as the
weight and nature of the machine being towed,
the front axle stage and the state of the land or
path. It is essential, therefore, that the appropriate
care is taken for each situation.
20 - Take extra care when cornering, taking
account of the overhang, length, height and
weight of the machine or trailer being towed.
21 - Before using the machine, ensure that all
protective devices are fitted and in good condition.
Damaged protectors should be replaced
immediately.
22 - Before using the machine, check that nuts
and screws are tight, particularly those for
attaching tools (discs, flickers, deflectors, etc.).
Tighten if necessary.
23 - Do not stand in the operating area of the
machine.
24 - Caution! Be aware of any crushing and
shearing zones on remote-controlled and
particularly hydraulically-controlled parts.
25 - Before climbing down from the tractor, or
before any operation on the machine, turn off the
engine, remove the key from the ignition and wait
until all moving parts have come to a standstill.
26 - Do not stand between the tractor and the
machine until the handbrake has been applied
and/or the wheels have been wedged.
27 -. Before any operation on the machine, ensure
that it
cannot be started up accidentally.
28 - Do not use the lifting ring to lift the machine
when it is loaded.

PPRROOPPEERR UUSSEE OOFF TTHHEE MMAACCHHIINNEE

The Seed drill must only be used for tasks for
which it has been designed.
The manufacturer will not be liable for any damage
caused by using the machine for applications
other than those specified by the manufacturer.
Using the machine for purposes other than those
originally intended will be done so entirely at the
user’s risk.
Proper use of the machine also implies:

- complying with instructions on use, care and

maintenance provided by the manufacturer;

- using only original or manufacturer
recommended spare parts, equipment and
accessories.
The Seed drill must only be operated, maintained
and repaired by competent persons, familiar with
the specifications and methods of operation of the
machine. These persons must also be informed of
the dangers to which they may be exposed.
The user must strictly abide by current legislation
regarding:

- accident prevention;

- safety at work (Health and Safety Regulations);

- transport on public roads (Road Traffic
Regulations).
Strict compliance with warnings affixed to the
machine is obligatory.
The owner of the equipment shall become liable
for any damage resulting from alterations made to
the machine by the user or any other person,
without the prior written consent of the
manufacturer.

- Le niveau de puissance accoustique de la turbine
est de 105,1 décibels. (A)

HHIITTCCHHIINNGG

1 - When hitching or unhitching the machine from

the tractor, place the control lever of the hydraulic
lift in such a position that the lifting mechanism
cannot be activated accidentally.
2 - When hitching the machine to the three-point
lifting mechanism of the tractor, ensure that the
diameters of the pins or gudgeons correspond to
the diameter of the tractor ball joints.
3 - Caution! In the three-point lifting zone, there
may be a danger of crushing and shearing.
4 - Do not stand between the tractor and the
machine whilst operating the external lift control
lever.
5 - When in transport, lifting mechanism stabilizer
bars must be fitted to the machine to avoid
floating and side movement.
6 - When transporting the machine in the raised
position, lock the lift control lever.

DDRRIIVVEE EEQQUUIIPPMMEENNTT

(Power take-off and universal drive shafts)
1 - Only use universal drive shafts supplied with
the machine or recommended by the
manufacturer.
2 - Power take-off and universal drive shaft
guards must always be fitted and in good
condition.

Safety regulations

Risk of accident

Risk of damage to the machine

Operating tip

● These symbols are used in these instructions every time recommendations are provided concerning your safety, the safety of others or the

correct operation of the machine.

● These recommendations must be given to all users of the machine.

GB

6

3 - Ensure that the tubes of the universal drive

shafts are properly guarded, both in the working
position and in the transport position.
4 - Before connecting or disconnecting a universal
drive shaft, disengage the power take-off, turn off
the engine and re-move the key from the ignition.
5 - If the primary universal drive shaft is fitted with
a torque limiter or a free wheel, these must be
mounted on the machine power take-off.
6 - Always ensure that universal drive shafts are
fitted and locked correctly.
7 - Always ensure that universal drive shaft guards
are immobilized in rotation using the specially
provided chains.
8 - Before engaging power take-off, ensure that
the speed selected and the direction of rotation of
the power take-off comply with the
manufacturer’s instructions.
9 - Before engaging power take-off, ensure that
no persons or animals are close to the machine.
10 - Disengage power take-off when the universal
drive shaft angle limits laid down by the
manufacturer are in danger of being exceeded.
11 - Caution! When power take-off has been
disengaged, moving parts may continue to rotate
for a few moments. Do not approach until they
have reached a complete standstill.
12 - On removal from the machine, rest the
universal drive shafts on the specially provided
supports.
13 - After disconnecting the universal drive shafts
from the power take-off, the protective cap should
be fitted to the power take-off.
14 - Damaged power take-off and universal drive
shaft guards must be replaced immediately.

HHYYDDRRAAUULLIICC CCIIRRCCUUIITT

1 - Caution! The hydraulic circuit is pressurized.
2 - When fitting hydraulic motors or cylinders,

ensure that the circuits are connected correctly in
accordance with the manufacturer’s guidelines.

3 - Before fitting a hose to the tractor’s hydraulic
circuit, ensure that the tractor-side and machine­side circuits are not pressurized.
4 - The user of the machine is strongly
recommended to identify the hydraulic couplings
between the tractor and the machine in order to
avoid wrong connection. Caution! There is a
danger of reversing the functions (for example:
raise/lower).
5 - Check hydraulic hoses once a year:
. Damage to the outer surface
. Porosity of the outer surface
. Deformation with and without pressure
. State of the fittings and seals
The maximum working life for hoses is 6 years.
When replacing them, ensure that only hoses with
the specifications and grade recommended by the
machine manufacturer are used.
6 - When a leak is found, all necessary
precautions should be taken to avoid accidents.
7 - Pressurized liquid, particularly hydraulic circuit
oil, may cause serious injury if it comes into
contact with the skin. If the case of injury, consult
a doctor immediately. There is a risk of infection.
8 - Before any operation on the hydraulic circuit,
lower the machine, release the pressure from the
circuit, turn off the engine and remove the key
from the ignition.

MMAAIINNTTEENNAANNCCEE

1 - Before commencing any maintenance,

servicing or repair work, or before attempting to
locate the source of a breakdown or fault, it is
essential that the power take-off is disengaged,
the engine turned off and the key removed from
the ignition.
2 - Check regularly that nuts and screws are not
loose. Tighten if necessary.
3 - Before carrying out maintenance work on a
raised machine, prop it up using appropriate
means of support.

4 - When replacing a working part (fertilizer
spreader blade or seed drill coulter), wear
protective gloves and only use appropriate tools.
5 - To protect the environment, it is forbidden to
throw away oil, grease or filters of any kind. Give
them to specialist recycling firms.
6 - Before operating on the electric circuit,
disconnect the power source.
7 - Protective devices likely to be exposed to wear
and tear should be checked regularly. Replace
them immediately if they are damaged.
8 - Spare parts should comply with the standards
and specifications laid down by the manufacturer.
Only use Sulky spare parts.
9 - Before commencing any electric welding work
on the tractor or the towed machine, disconnect
the alternator and battery cables.
10 - Repairs affecting parts under stress or
pressure (springs, pressure accumulators, etc.)
should be carried out by suitably qualified
engineers with special tools.

DANGER

 Side marker operating zone

❷ Moving parts

 Do not travel on the platform
 Rotating agitator shaft
 Risk of pinching or crushing

GB















7

AALLLLGGEEMMEEIINNEE SSIICCHHEERRHHEEIITTSSVVOORRSSCCHHRRIIFFTTEENN

Vor jeder Benutzung und Inbetriebsetzung der
Schlepper-Maschine-Einheit kontrollieren, ob sie
den Sicherheitsvorschriften und den Vorschriften
der Straßenverkehrsordnung entsprechen.

AALLLLGGEEMMEEIINNEESS

1 - Zusätzlich zu den in diesem Handbuch

enthaltenen Anweisungen die Gesetzgebung
bezüglich der Sicherheits- und
Unfallverhütungvorschriften einhalten.
2 - Die auf der Maschine angebrachten
Warnungen informieren über die einzuhaltenden
Sicherheitsmaßnahmen und tragen zur
Unfallverhütung bei.
3 - Im Straßenverkehr die Straßen­verkehrsordnung einhalten.
4 - Vor Arbeitsbeginn muß sich der Benutzer
unbedingt mit den Antriebs- und Bedienungs­organen der Maschine und ihren jeweiligen
Funktionen vertraut machen. Während der Arbeit
ist es dafür zu spät.
5 - Weite Kleidungsstücke, die in sich bewegende
Teile geraten könnten, vermeiden.
6 - Es empfiehlt sich, gemäß den gültigen Normen
einen Schlepper mit Kabine oder Sicherheits­verstärkung zu verwenden.
7 - Vor Inbetriebsetzung und Arbeitsbeginn die
direkte Umgebung kontrollieren (Kind!). Für
ausreichende Sicht sorgen! Personen oder Tiere
aus dem Maschinengefahrenbereich entfernen
(Schutzvorrichtungen!).
8 - Der Transport von Personen oder Tieren auf
der Maschine ist während der Arbeit oder beim
Fahren streng verboten.
9 - Die Maschine darf gemäß den geltenden
Sicherheitsnormen nur an den dafür vorgesehenen
Kupplungspunkten angehängt werden.
10 - Besondere Vorsicht ist beim An- und Abbau
der Maschine am Schlepper geboten.
11 - Vor Anhängen der Maschine kontrollieren, ob
der Ballast des Schleppers genügt. Die Ballast­elemente müssen gemäß den Vorschriften des
Schlepperherstellers auf den dafür vorgesehenen
Haltern angebracht werden.
12 - Die maximale Achslast und das zulässige
Gesamtgewicht einhalten.
13 - Das für den Straßenverkehr maximal
zulässige Außenmaß einhalten.
14 - Vor Straßenbenutzung die Schutz­vorrichtungen und Signalisierungsvorrichtungen
(Licht- und Rückstrahlelemente) anbringen und
ihre Funktion prüfen.

15 - Alle Fernsteuerungen (Seil, Kabel, Stange,
Schlauch) müssen so positioniert sein, daß sie
nicht ungewollt betätigt werden und dadurch
Unfälle oder Schäden hervorrufen können.
16 - Vor Benutzung der Straße die Maschine
gemäß Herstelleranweisungen in Transportstellung
bringen.
17 -. Fahrersitz nie bei laufender Maschine
verlassen.
18 - Fahrgeschwindigkeit und -weise müssen
immer dem Gelände, den Straßen und Wegen
angepaßt sein. Auf alle Fälle plötzliche
Richtungsänderungen vermeiden.
19 - Die Präzision der Lenkung, die Bodenhaftung
des Schleppers, die Straßenlage und die
Wirksamkeit der Bremsvorrichtungen werden
beeinflußt von Faktoren wie: Gewicht und Art der
angebauten Maschine, Belastung der Vorderachse,
Zustand des Geländes oder der Fahrbahn. Die den
Bedingungen entsprechenden Vorsichts­maßnahmen einhalten.
20 - Besondere Vorsicht ist in Kurven geboten.
Schwerpunktlage, Länge, Höhe und Gewicht der
Maschine oder des Anhängers berücksichtigen.
21 - Vor jeder Benutzung der Maschine
kontrollieren, ob alle Schutzvorrichtungen
angebracht und in gutem Zustand sind. Bei
Beschädigung sofort austauschen.
22 - Vor jeder Benutzung kontrollieren, ob alle
Schrauben und Muttern fest angezogen sind,
insbesondere die, mit denen die Geräte befestigt
sind (Scheiben, Paletten, Schirme...). Notfalls
anziehen.
23 - Sich nicht im Manövrierbereich der Maschine
aufhalten.
24 - Vorsicht! Auf den Fernsteuerungsorganen,
insbesondere auf denen mit hydraulischem
Regelkreis, kann es Stauch- und Abscherzonen
geben.
25 - Vor Verlassen des Schleppers oder vor jedem
Eingriff auf der Maschine Motor abschalten,
Zündschlüssel abziehen und völligen Stillstand
aller bewegten Teile abwarten.
26 - Sich nicht zwischen Schlepper und Maschine
aufhalten, ohne zuvor die Parkbremse angezogen
und/oder Keile unter die Räder gelegt zu haben.
27 - Vor jedem Eingriff an der Maschine
kontrollieren, ob diese nicht ungewollt in Betrieb
gesetzt werden kann.
28 - Die Aufhängöse nicht zum Heben der
gefüllten Maschine benutzen.

BBEESSTTIIMMMMUUNNGGSSGGEEMMÄÄßßEE VVEERRWWEENNDDUUNNGG DDEERR
MMAASSCCHHIINNEE

Die Drillmaschine darf nur für die Arbeiten
eingesetzt werden, für die sie geplant ist.

Bei Beschädigung der Maschine infolge einer
nicht vom Hersteller spezifizierten Benutzung ist
dieser nicht haftbar.
Jede nicht der ursprünglichen Bestimmung der
Maschine entsprechende Benutzung erfolgt auf
Rechnung und Gefahr des Benutzers.
Die bestimmungsgemäße Verwendung der
Maschine setzt ebenfalls voraus:

- die Einhaltung der vom Hersteller verordneten
Benutzungs-, Wartungs- und
Instandsetzungsvorschriften,

- die ausschließliche Verwendung von
Originalersatzteilen, Originalausrüstungen und
Originalzubehör oder von Teilen, die vom Hersteller
empfohlen sind.
Die Drillmaschine darf nur von kompetenten, mit
den technischen Daten und
Benutzungsanweisungen der Maschine vertrauten
Personen benutzt, gewartet und repariert werden,
die über die Risiken informiert sind, denen sie
ausgesetzt sein könnten.
Streng die gültige Reglementierung einhalten
bezüglich:

- der Unfallverhütung,

- der Arbeitssicherheit (Arbeitsgesetzbuch)

- des Straßenverkehrs (Straßenverkehrsordnung).
Die auf der Maschine angebrachten Warnungen
berücksichtigen.
Der Hersteller haftet nicht für Schäden, die durch
Abänderungen entstehen, die vom Benutzer selbst
oder von Dritten ohne schriftliche Genehmigung
an der Maschine vorgenommen wurden.
Le niveau de puissance accoustique de la turbine
est de 105,1 décibels. (A)

AANNHHÄÄNNGGUUNNGG

1 - Beim An- und Abkuppeln der Maschine am

Schlepper, den Steuerhebel des
Hydraulikkrafthebers so stellen, daß der Hub­vorgang nicht unerwartet ausgelöst werden kann.
2 - Beim Anhängen der Maschine am
Dreipunktkraftheber des Schleppers darauf
achten, daß die Spindel- oder Zapfendurchmesser
dem Durchmesser der Schlepperkugelgelenke
entsprechen.
3 - Vorsicht! Im Dreipunkt-Hubbereich bestehen
Stauch- und Abscherrisiken!
4 - Sich bei Betätigung des äußeren Kraftheber­Steuerhebels nicht zwischen Schlepper und
Maschine aufhalten.
5 - Beim Transport muß die Maschine durch die
Versteifungsstreben des Krafthebers zur
Vermeidung von Unwucht und seitlicher
Pendelung stabilisiert werden.
6 - Beim Transport der Maschine in angehobener
Stellung den Kraftheber-Steuerhebel blockieren.

Sicherheitsvorschriften

Verletzungsgefahr

Gefahr der Beschädigung der Maschine

Hinweis zur Erleichterung der Arbeit

● In der Anweisung werden diese Zeichen in Verbindung mit Empfehlungen für Ihre Sicherheit und der anderer sowie die gute Funktion der

Maschine verwendet.

● Jeder Benutzer dieser Maschine muß diese Vorschriften genau kennen.

DE

8

AANNTTRRIIEEBBSSOORRGGAANNEE

(Zapfwelle und Gelenkwellen-Antrieb)
1 - Nur die mit der Maschine gelieferte oder vom
Konstrukteur empfohlene Gelenkwelle verwenden.
2 - Die Schutzvorrichtungen der Zapfwellen und
Gelenkwellen müssen immer angebracht und in
gutem Zustand sein.
3 - Auf die richtige Überlappung der
Gelenkwellenrohre sowohl in Arbeits- als auch in
Transportstellung achten.
4 - Vor Anschließen oder Abziehen einer
Gelenkwelle die Zapfwelle auskuppeln, den Motor
abschalten und den Zündschlüssel abziehen.
5 - Ist die Primärkardanwelle mit einem
Drehmomentbegrenzer oder einer
Freilaufkupplung ausgestattet, müssen diese
unbedingt auf der Zapfwelle der Maschine
montiert sein.
6 - Immer auf die korrekte Montage und
Verriegelung der Kardanantriebe achten.
7 - Immer darauf achten, daß die
Schutzvorrichtungen der Gelenkwellen mit den
dafür vorgesehenen Ketten gegen Verdrehen
gesichert sind.
8 - Vor Kuppeln der Zapfwelle prüfen, ob die
gewählte Drehzahl und die Drehrichtung der
Zapfwelle den Vorschriften des Herstellers
entsprechen.
9 - Vor Kuppeln der Zapfwelle kontrollieren, ob
sich keine Personen oder Tiere in Nähe der
Maschine befinden.
10 - Die Zapfwelle auskuppeln, wenn Gefahr
besteht, daß die vom Hersteller vorgeschriebenen
Grenzen des Gelenkwellenwinkels überschritten
werden.
11 - Vorsicht! Nach Auskuppeln der Zapfwelle
können Teile der Maschine noch einige Zeit
nachlaufen. Sich ihnen nie vor völligem Stillstand
nähern.
12 - Bei Abbau der Maschine die Gelenkwellen
auf den dafür vorgesehenen Haltern ablegen.
13 - Nach Abziehen der Gelenkwelle von der
Schlepperzapfwelle muß diese mit ihrer
Schutzkappe bedeckt werden.
14 - Schadhafte Schutzvorrichtungen der
Zapfwelle und der Gelenkwelle müssen sofort
ausgewechselt werden.

HHYYDDRRAAUULLIIKKLLEEIITTUUNNGG

1 - Vorsicht! Die Hydraulikleitung steht unter

Druck.
2 - Bei Montage von Zylindern oder
Hydraulikmotoren auf den korrekten Anschluß
gemäß Anweisungen des Herstellers achten.
3 - Vor Anschluß eines Schlauches an der
Hydraulikleitung des Schleppers dafür sorgen, daß
die schlepper- und maschinenseitigen Leitungen
nicht unter Druck stehen.
4 - Dem Benutzer der Maschine wird zur
Vermeidung falscher Anschlüsse dringend geraten,
die Kennzeichnungen auf den
Hydraulikanschlüssen zwischen Schlepper und
Maschine zu beachten, da sonst die Gefahr einer
Funktionsumkehrung besteht. (z.B.:
Heben/Senken).
5 - Einmal im Jahr die Hydraulikschläuche
kontrollieren auf:
. Beschädigung der Außenschicht
. Porosität der Außenschicht
. Verformung ohne Druck und unter Druck
. Zustand der Verbindungen und Dichtungen.
Die maximale Benutzungsdauer der Schläuche ist
6 Jahre. Beim Auswechseln darauf achten, daß
nur Schläuche verwendet werden, deren
Eigenschaften und Qualität den Vorschriften des
Maschinenkonstrukteurs entsprechen.
6 - Bei Feststellung einer undichten Stelle alle
Vorsichtsmaßnahmen zur Unfallverhütung treffen.
7 - Eine unter Druck stehende Flüssigkeit,
insbesondere das Öl der Hydraulikleitung, kann die
Haut durchdringen und schwere Verletzungen
verursachen! Bei Verletzungen sofort Arzt
konsultieren; Infektionsgefahr!
8 - Vor jedem Eingriff in die Hydraulikanlage
Maschine ablassen, Anlage drucklos schalten,
Motor abstellen und Zündschlüssel abziehen.

WWAARRTTUUNNGG

1 - Vor Instandsetzungs-, Wartungs- oder

Reparaturarbeiten sowie bei Ermitteln einer
Pannen- oder Betriebsstörungsquelle muß die
Zapfwelle ausgekuppelt, der Motor abgeschaltet
und der Zündschlüssel abgezogen sein.
2 - Regelmäßig kontrollieren, ob Schrauben und
Muttern fest angezogen sind. Notfalls anziehen.

3 - Vor Wartung einer Maschine in angehobener
Stellung diese mit einem geeigneten Mittel
abstützen.
4 - Beim Austausch eines Funktionsteiles
(Schaufel bei Streuern oder Schare bei
Drillmaschinen) Schutzhand­schuhe tragen und nur geeignete Werkzeuge
benutzen.
5 - Zum Schutz der Umwelt ist es verboten, Öl,
Fett und Filter jeder Art wegzuwerfen oder
auszugießen. Sie sind von darauf spezialisierten
Unternehmen zu entsorgen.
6 - Vor Eingriff an der elektrischen Leitung die
Stromzufuhr unterbrechen.
7 - Verschleiß ausgesetzte Schutzvorrichtungen
müssen regelmäßig kontrolliert werden. Sie sofort
austauschen, wenn schadhaft.
8 - Ersatzteile müssen den vom Konstrukteur
festgelegten Normen und Kennwerten
entsprechen. Nur Sulky-Ersatzteile verwenden!
9 - Vor Elektroschweißarbeiten am Schlepper oder
der angehängten Maschine die Kabel des
Wechselstromgenerators und der Batterie
abziehen.
10 - Reparaturen an Organen, die unter Spannung
oder Druck stehen (Federn, Druckspeicher, usw...)
setzen eine ausreichende Qualifikation voraus und
erfordern Werkzeuge; sie dürfen daher nur von
qualifiziertem Personal durchgeführt werden.

GEFAHR

 Arbeitsbereich der Spurreißer
 Umlaufende Teile

❸ Sich nicht auf dem Ladesteg

aufhalten

 Rührwerkwelle dreht sich
 Stauchgefahr Kupplung

DE















9

SSOOMMMMAAIIRREE

Français

Pages FICHES PRATIQUES / TABLEAUX DE REGLAGE

60-65
66-95

• A Fiches pratiques

• B Tableaux de réglage du débit

Pages

MISE EN ROUTE

12-13
14-15
16-17
16-17

• A Attelage

• B Transport

• C Branchements hydrauliques

• D Repliage

Pages

REGLAGES

24-33
34-35
36-37
38-39
40-41

• A Réglage du débit

• B Réglage de profondeur

• C Réglage du report de charge

• D Réglage des rasettes

• E Herse de recouvrement

Pages

ENTRETIEN

48-49
48-49
50-51
52-53
54-55

• A Nettoyage

• B Graissage

• C Vérifications

• D Distribution

• E Caractéristiques techniques

18-19
20-23

• E Remplissage de trémie

• F Turbine

Pages

EQUIPEMENTS

58-59

40-41
42-43
44-45
44-45
46-47

• F Décrottoirs

• G Traceurs latéraux

• H Débrayage 1/2 semoir

• I Vidange de la trémie

• J Dispositif de marquage

56-57

• F Positions autocollants

1

2

3

4

5

Lire attentivement la notice avant l’utilisation. Comprendre son semoir
c’est mieux l’utiliser. En français suivre le symbole.

F

FR

• A Agitateur souple

• A Practical recommendations

• B Flow settings charts

• E Filling the hopper

• F Turbine

• A Hitching

• B Transport

• C Hydraulic connections

• D Retraction

10

Read the operator’s manual carefully before use. Understanding your seed
drill means better and safer drilling. English instructions: follow this symbol.

CONTENTS

English

Pages

PRACTICAL RECOMMENDATIONS / SETTINGS CHARTS

60-65
66-95

Pages

STARTING UP

12-13
14-15
16-17
16-17

Pages

SETTINGS

24-33
34-35
36-37
38-39
40-41

Pages

MAINTENANCE

48-49
48-49
50-51
52-53

• A Cleaning

• B Greasing

• C Checks

• D Distribution

18-19
20-23

Pages

OPTIONAL EQUIPMENT

58-59 • A Flexible agitator

40-41
42-43
44-45

44-45
46-47

54-55
56-57

• E Technical specifications

• F Sticker positions

• A Adjusting the flow

• B Setting the drilling depth

• C Setting the load transfer

• D Setting the coulters

• E Covering harrow

• F Wheel scrapers

• G Markers

• H Disengaging half the
seed drill

• I Emptying the hopper

• J Tramlining system

GB

• A Praktische Tips

• B Streumengentabellen

• E Füllen des Tanks

• F Turbine

• A Anbau

• B Transport

• C Hydraulische Anschlüsse

• D Einklappen

11

VVEERRZZEEIICCHHNNIISS

Deutsch

Anweisung vor Benutzung sorgfältig durchlesen. Die Drillmaschine
verstehen, heißt sie besser benutzen. Die deutsche Fassung ist mit
gekennzeichnet.

Seite

PRAKTISCHE TIPS / EINSTELLTABELLEN

60-65
66-95

Seite

INBETRIEBSETZUNG

Seite

WARTUNG

48-49
48-49
50-51
52-53

• A Reinigung

• B Schmierung

• C Kontrollen

• D Verteilung

18-19
20-23

Seite

AUSRÜSTUNGEN

58-59 • A Feder-Rührwerk

40-41
42-43
44-45

44-45
46-47

12-13
14-15
16-17
16-17

54-55
56-57

• E Technische Daten

• F Sicherheitsaufkleber

Seite

EINSTELLUNGEN

24-33
34-35
36-37

38-39
40-41

• A Streumengeneinstellung

• B Einstellung der Ablagetiefe

• C Einstellung der
Gewichtsverlagerung

• D Einstellung der Säschare

• E Saatstriegel

• F Schmutzabstreifer

• G Spurreißer

• H Auskoppeln der Säanlage
auf halber Breite

• I Leeren des Tanks

• J Fahrgassenanlage

DE

1

2

3

4

5

12

Mise en route

Start-up
Inbetriebsetzung

A

1

2

Pour dételer, mettre la
machine en position repliée.
Faire attention au
mouvement de la flèche.

To unhitch, set the machine
to retracted position.
Beware of the arm motion.

Zum Abkuppeln die
Maschine in die einge­klappte Stellung bringen.
Achtung, die Deichsel kann
ausschwenken.

Hitching

➀ HITCHING HEIGHT:

• The height of the hitching point greatly influences the
performance of the device (+/- 450 mm).

• The hitching point must be fixed.

- The drawbar actuator allows the tractor hitching
drawbar height to be adapted.
Lifting pierced rods must not be used.

• Favour low hitching positions when the tractor is being
used for direct seeding operations: tow bolt or traction
swinging bar.

• The latter should be preferred when twin wheels or
wide tyres are used, to make field-end manoeuvering
easier.

➁ DAMPE R:

• This was set in the factory.

Anbau

➀ ANBAUHÖHE:

• Die Höhe des Anbaupunktes hat großen Einfluß auf
das korrekte Funktionieren der Maschine. (+ / -450 mm)

• Der Anbaupunkt muss unbedingt fest sein.

- Mit dem Auslegerzylinder kann die Höhe des

Auslegers für die Ankupplung an den Schlepper
angepasst werden.

Die Hub-stangen können nicht eingesetzt werden.

• Vor allem bei Direktsaat-Nutzung sind geringe
Kupplungshöhen anzuraten: mit Anhängerbolzen oder
Pendelkuppelstange.

• Letztere ist im Fall einer Zwillingsreifenbenutzung oder
bei Breitreifen empfehlenswert, um die Manöver am
Feldrand zu vereinfachen.

➁ STOßDÄMPFER:

• Er ist im Werk voreingestellt worden.

13

FR

GB

DE

Mise en route

Start-up
Inbetriebsetzung

1

Attelage

➀ HAUTEUR DE L'ATTELAGE:

• La Hauteur du point d'attelage a une grande influence
sur le bon fonctionnement de l'appareil. (+ / - 450mm).

• Le point d'attelage doit obligatoirement être fixe.

- Le vérin de flèche permet toutefois d’adapter la
hauteur de flèche à l’attelage du tracteur.

Les barres à trous des relevages ne peuvent être

utilisées.

• Privilégier des hauteurs d'attelage faibles surtout dans
le cas d'une utilisation en semis direct : piton remorque
ou barre oscillante de traction.

• Cette dernière est à recommander dans le cas d'une
utilisation de jumelage ou de pneus larges afin de
faciliter les manoeuvres en bout de champ.

➁ AMORTIS SEUR:

• Celui-ci est réglé usine.

A

A

A

14

Mise en route

Start-up
Inbetriebsetzung

B

1

1

2

L'utilisateur est tenu au res­pect scrupuleux de la régle­mentation en matière de cir­culation sur la voie publique
(code de la route).
Ne circuler que trémie vide.

The user must comply with
road traffic regulations.
The hopper should be empty
when driving on the road.

Der Benutzer hat sich
genau an die Straßen­verkehrsvorschriften
zu halten.
Nur mit leerem
Saatkasten fahren.

Transport

• Set the safety blocks ➀ in the transport position:

- Lift the seed drill.

- Pivot the safety devices ➀ against the actuator rods.

- Rest the machine on the safety devices.

It is important to position the 2 transport safety
devices. Forgetting one of them when lowering
the machine will cause the chassis to be badly
damaged.

The DPA wheel must be lifted for transporting.

➀ Road transport.
➁ Field work.

15

FR

GB

DE

Transport

• Mise en place des sécurités de blocage ➀ en position

transport:

- Lever le semoir.

- Faire pivoter les sécurités ➀ contre les tiges de vérin.

- Laisser reposer la machine sur les sécurités.

Il est impératif de positionner les 2 sécurités de
transport. L’oubli de l’une d’elle lors de
l’abaissement de la machine occasionne de
gros dégâts sur le châssis.

La roue DPA doit être relevée pour les déplacements.

➀ Transport sur route.
➁ Travail au champ.

B

Mise en route

Start-up
Inbetriebsetzung

B

Transport

• Montage der Feststellsicherheiten ➀ in

Transportposition.

- Drillmaschine anheben.

- Sicherheiten

➀ bis gegen den Zylinderkolben drehen.

- Maschine auf die Sicherheiten abstellen.

Unbedingt beide Transportsicherheiten in
Stellung bringen. Wird beim Absenken der
Maschine eine davon vergessen, entstehen
große Schäden am Chassis.

Für den Transport muss das DPA-Rad angehoben
werden.

➀ Straßentransport
➁ Arbeit auf dem Feld.

B

16

Mise en route

Start-up
Inbetriebsetzung

C

D

1

2

Hydraulic connections

• Double-action system for retraction.

• Double action hydraulic system for lifting
the machine: Axle.

• Double action hydraulic system for activating the
load transfer: Drawbar

• Double action hydraulic system for activating the
markers.

• Axle braking system

- Set the hoses on bracket ➀.

• Take care to keep connectors clean.

Retraction

SELECT THE RETRACTION FUNCTION

- Set lever ➁ to the rear position.

- Lift the seed drill completely up.

- Use the double-action.

• A double controlled check valve assures locking in both
the folded position and the working position.

It is therefore necessary to exert a minimum oil pressure
of 180 bars to control this check valve.

Hydraulische Anschlüsse

• Hydrauliksystem mit Doppelwirkung für das Einklappen.

• Hydrauliksystem mit Doppelwirkung zum Anheben der
Maschine: Achse.

• Hydrauliksystem mit Doppelwirkung zur
Gewichtsverlagerung: Ausleger

• Ein Hydrauliksystem mit Doppelwirkung betreibt die
Spurreißer.

• Achsbremssystem.

- Die Flexwellen am Halter

➀ befestigen.

• Die Verbindungen sollten sauber gehalten werden.

Einklappen

DIE FUNKTION EINKLAPPEN WÄHLEN

- den Hebel ➁ in die hintere Stellung bringen.

- Drillmaschine vollständig anheben

- Auf die Doppelwirkung einwirken.

• Ein ferngesteuertes Doppelventil sichert die
Verriegelung im zusammengeklappten Zustand wie
auch im Betriebszustand.

Daher ist für die Steuerung dieses Ventils ein Öldruck von
mindestens 180 Bar erforderlich.

17

FR

GB

DE

Branchements hydrauliques

• Système double effet pour le repliage.

• Système hydraulique double effet permettant de lever
la machine: Essieu.

• Système hydraulique double effet actionnant le report
de charge: Flèche

• Système hydraulique double effet actionnant les
traceurs.

• Système de freinage de l’essieu.

- Mettre les flexibles sur le support

➀.

• Veillez à garder propre les connections.

Repliage

SÉLECTIONNER LA FONCTION REPLIAGE

- Mettre le levier ➁ en position arrière.

- Lever complètement le semoir.

- Agir sur le double effet.

• Un clapet double piloté, assure le verrouillage en mode
replié ainsi qu’en mode travail.

Il est donc nécessaire d’exercer une pression d’huile
minimum de 180 bars pour piloter ce clapet.

C

Mise en route

Start-up
Inbetriebsetzung

D

C

D

C

D

18

Mise en route

Start-up
Inbetriebsetzung

E

1

3

2

4

19

FR

GB

DE

Remplissage de la trémie

- Poser le semoir au sol.

- Utiliser la plate forme

➀ ainsi que son échelle pour avoir

accès à la trémie.

- Vérifier qu’aucun corps étranger ne se trouve dans la

trémie et que le tamis ➁ soit bien en place.

- Vérifier la fermeture des 2 trappes de vidange de trémie.

Pour une facilité de réglage des trappes de distribution,

- Réglez les, avant remplissage de la trémie.

- Travailler avec la bâche de trémie fermée ➂.

Le capteur de fin de trémie

➃ est réglable suivant le type de

graine (position basse pour petite graine, position haute pour
grosse graine.)

REMARQUE:

Lors du chargement éviter le contact avec la semence
traitée et porter des gants ainsi qu’un masque anti­poussières.

Mise en route

Start-up
Inbetriebsetzung

E

Filling the hopper

- Place the seed drill on the ground.

- Use the platform ➀ as well as its ladder to access the

hopper.

- Check that there are no foreign bodies in the hopper and

that the sieve ➁ is correctly positioned.

- Check that the two shutters used for emptying the hopper
are closed.

For the distribution shutters to be easily adjusted,

- Adjust them before filling the hopper.

- Work with the hopper cover closed ➂.

The sensor detecting when the hopper is empty

➃ can be

adjusted according to the seed type (lower position for small
seeds, upper position for large seeds.)

Note:

When loading avoid all contact with the treated seeds; wear
gloves as well as an anti-dust mask.

E

Füllen des Tanks

- Drillmaschine am Boden absetzen.

- Der Zugang zum Tank erfolgt über die Plattform

➀ und die

Treppe.

- Prüfen, dass sich kein Fremdkörper im Tank befindet und
dass das Sieb

➁ richtig eingebaut ist.

- Sicherstellen, dass die beiden Tankentleerungsschieber
geschlossen sind..

Einfaches Einstellen der Streuschieber:

- Streuschieber vor dem Füllen des Tanks einstellen.

- Arbeiten Sie mit geschlossener Tankplane ➂.

Der Sensor für den Trichterfüllstand

➃ ist nach Korngröße

einstellbar (untere Position bei kleinem Korn, obere Position bei
großem Korn).

ANMERKUNG:

Beim Füllen des Tanks den Kontakt mit dem behandelten
Saatgut meiden und Schutzhandschuhe und
Staubschutzmaske tragen.

E

20

Mise en route

Start-up
Inbetriebsetzung

1

2

Suivre les indications
de réglage.

Follow the setting
instructions.

Die Hinweise zur Einstellung
befolgen.

F

Turbine

1)

Mechanical turbine

. Use the PTO 1000 rpm.
. Maintain the motor rating when working.

- Check the length of the universal drive joint before
hitching. To obtain the shortest fitting, lift the machine and
position it with the maximum steering lock, the drawbar is
at 90° with respect to the tractor.

- Ensure proper maintenance of the universal joints. (dismantle
to grease)

Respect or conserve the turbine rating when working
and manoeuvring.

Air flow (fan speed: 4000 r.p.m)

- Release the knob

➀

- Shift the quadrant ➁, the setting is read off next to the

knob.

. There are five air flow options for different types of grain.

During sowing, however, check that the grain is not thrown
out of the furrow. Reduce the air flow if this is the case.

. Setting 1 .

2 .
3 . Linseed, rye grass, rape, lucern...
4 . Wheat, barley...
5 . Peas, field beans...

Turbine

1) Gebläse mit Mechanikantrieb

. Zapfwelle bei 1000 U/ min betreiben.
. Bei der Feldarbeit Motordrehzahl beibehalten.

- Länge der Kardanwelle vor dem Ankuppeln prüfen. Die
Stangenlänge ist am kürzesten, wenn die Maschine
angehoben und bei größtem Einschlagwinkel positioniert
wird, der Ausleger muss mit dem Schlepper einen 90°­Winkel bilden.

- Auf die Wartung der Kardanwellen achten
(zum Schmieren ausbauen)

Bei der Arbeit und bei Manövern die
Turbinendrehzahl beachten bzw. beibehalten.

Luftmenge (Drehzahl des Gebläses : 4000 UpM)

- Knopfschraube

➀ lockern

. Skala ➁ verschieben, die Markierung wird seitlich der

Schraube abgelesen.

. 5 Luftmengen gemäß Körnertyp. Beim Säen jedoch

kontrollieren, ob das Korn bei Austritt aus dem Schar nicht
aus der Furche getrieben wird. In diesem Fall die
Luftmenge reduzieren.

. Markierung 1 .

2 .
3 . Flachs, Raygras, Raps, Luzerne
4 . Weizen, Gerste...
5 . Erbsen, Pferdebohne...

21

FR

GB

DE

Mise en route

Start-up
Inbetriebsetzung

Turbine

1)

Turbine à entraînement mécanique

. Utiliser la prise de force 1000 tr/min.
. Au travail maintenir le régime moteur.

- Vérifier la longueur du cardan d'entraînement avant
attelage. Pour obtenir l’emmanchement le plus court
lever la machine et la positionner en braquage
maximum, flèche à 90° par rapport au tracteur.

- Bien entretenir les cardans. (démontage pour graissage)

Respecter ou conserver le régime de la turbine
pendant le travail et les manoeuvres.

Débit d'air (régime de rotation de la turbine: 4000 Tr/mn)

- Dévisser la molette

➀

- Déplacer le curseur ➁, la lecture du repère se fait en

face de la molette.

. 5 débits d’air sont disponibles en fonction du type de

graines.Toutefois au travail, vérifier que la graine ne soit
pas éjectée du sillon en sortie du soc. Dans ce cas
diminuer le réglage d’air.

. Repère 1 .

2 .
3 . Lin, ray grass, colza, luzerne...
4 . Blé, orge...
5 . Pois, févérole...

F

F

F

22

Mise en route

Starting up
Inbetriebsetzung

F

Attention aux
caractéristiques
hydrauliques tracteur.

Pay attention to the tractor’s
hydraulic characteristics.

Die hydraulischen Daten des
Schleppers beachten.

2)

Hydraulically-driven turbine

Warning and reminder: a number of checks need to be made on
the tractor when using the hydraulic turbine drive system. Consult
your dealer.

1) The oil flow required for a working speed of rotation is
around 35 litres/mn.

2) The oil pressure rises to 180 bars on start-up.

3) To guarantee good functioning, it is important that the

return is less than 15 bars.

4) Imperative free return.

The maximum turbine rating is 4000 rpm.
Above that, there is a risk of deterioration.

5) When using the tractor with a variable flow pump and
integrated regulators (closed circuit), you should use the
tractor regulator to adjust the turbine speed.

6) Always clean the hydraulic connections correctly.

7) When putting into service for the first time, the number of

revolutions must be corrected between start-up (cold oil)
and normal operation (warm oil).

8) The turbine speed is checked on the ULTRON unit.

9) Tractor connection.

- Supply and return line with push-pull.

A “free” return is preferable for the return line.

2)

Gebläse mit Hydraulikantrieb

Warnung und Erinnerung: die Benutzung des Hydraulikantriebs
des Gebläses bedingt einige Kontrollen auf dem Schlepper. Den
Verkäufer fragen.

1) Die notwendige Ölfördermenge für eine Arbeitsdrehzahl
beträgt ca. 35 Liter/mn.

2) Der Öldruck erhöht sich beim Anlassen auf 180 Bar.

3) Zur vollen Funktionsfähigkeit muss der Druck der

Rückleitung unbedingt unter 15 Bar liegen.

4) Die Rückleitung muss unbedingt frei sein.

Die maximale Drehzahl der Turbine liegt bei
4000 U/min. Bei höheren Drehzahlen droht
Beschädigung.

5) Wird der Schlepper mit einer variabler Streumengenpumpe
und integrierten Reglern (geschlossener Kreislauf)
betrieben, muss der Regler des Schleppers verwendet
werden, um die Turbinengeschwindigkeit einzustellen.

6) Die Hydraulikanschlüsse immer gut reinigen.

7) Bei der ersten Inbetriebsetzung ist eine Korrektur der
Drehzahl zwischen Anlassen (kaltes Öl) und
Normalbetrieb (heißes Öl) erforderlich.

8) Die Kontrolle der Drehgeschwindigkeit des Gebläses
erfolgt mit dem ULTRON Gerät.

9) Anschluß auf Schlepper

- Versorgungs- und Rücklaufschlauch mit Push pull.

Für den Rücklauf empfiehlt sich ein “freier” Rücklauf.

23

FR

GB

DE

Mise en route

Starting up
Inbetriebsetzung

2)

Turbine à entraînement hydraulique

Avertissement et rappel : l'utilisation de l'entraînement
hydraulique de la turbine entraîne quelques vérifications sur
le tracteur, consulter votre revendeur.

1) Le débit d'huile nécessaire pour une vitesse de rotation de
travail est d’environ 35 litres/mn.

2) La pression d'huile s'élève à 180 bars au démarrage.

3) Le retour doit être obligatoirement inférieur à 15 bars,

pour garantir un bon fonctionnement.

4) Retour libre impératif.

Le régime maximum de la turbine est de 4000 Tr/mn.
Au-delà, il y a risque de détérioration.

5) Lors d’utilisation de tracteur avec pompe à débit variable et
régulateurs intégrés (circuit fermé), il faut utiliser le
régulateur du tracteur pour régler la vitesse de la turbine.

6) Nettoyer toujours correctement les raccords hydrauliques.

7) Lors de la première mise en service, une correction du

nombre de tours est obligatoire entre le démarrage (huile
froide) et le fonctionnement normal (huile chaude).

8) Le contrôle de la vitesse de rotation de la turbine se fait

avec le boîtier ULTRON.

9) Branchement au tracteur

- Flexible d’alimentation et de retour avec Push pull.

Pour le retour, préférer un retour “libre”.

24

Réglages

Settings
Einstellungen

A

1)

2)

1

2

3

Suivre les indications de
réglage.

Follow setting instructions. Die Einstellungshinweise

befolgen.

25

FR

GB

DE

Réglages

Settings
Einstellungen

2

Réglage du débit

1)

Trappe de distribution

• Lever ou baisser la trappe ➀ en fonction des
recommandations. Encliqueter le ressort ➁ dans
l’encoche correspondante.

• La trappe dispose de 3 positions

• Repère 0 . Fermé (semis 1 rang sur 2 par exemple)

1 . Petites graines < 8 Kg/ha
2 . Grosses graines

2) Clapet de fond

• Déplacer légèrement le levier ➂ sur la droite et mettre

au cran correspondant.

• Repère 1 . Céréales
2 .
3 .
4 . Pois de conserve
5 . Pois
6 . Féverole

Maxi . Position basse, Vidange

• Il faut rechercher à accompagner la graine avec l'ergot

en resserrant le plus possible le clapet de fond
(ex: repère 1 pour blé, orge).
Toutefois, si vous observez des projections de graines
de la distribution en permanence, placer le levier au cran
supérieur par rapport à la préconisation
(ex: repère 2 pour blé, orge).

Adjusting the flow

1)

Distribution shutter

• Raise or lower shutter ➀ according to
recommendations. Clip spring ➁ in the
corresponding notch.

• It is a three-position shutter

• Index 0 . Closed (e.g., sowing every other row)

1 . Small seed < 8 Kg/ha
2 . Large seed

2) Flap

• Move lever ➂ slightly to the right and set it to the

corresponding notch.

• Index 1 . Cereals
2 .
3 .
4 . Preserve peas
5 . Peas
6 . Field beans

Max . Low position, Oil change

• Seek to lead the seed with the peg wheel while

tightening the flap as much as possible (e.g., index 1
for wheat, barley).
However, if seeds are continually being projected,
set the lever one notch higher than
recommendations (e.g., index 2 for wheat, barley,…).

Streumengeneinstellung

1)

Auslaufschieber

• Schieber

➀ gemäß der Empfehlungen heben oder

senken. Feder

➁ in die entsprechende Nut ein-rasten

lassen.

• Der Schieber hat 3 Stellungen.

• Markierung 0 . Geschlossen (z.B. Aussaat alle
zwei Reihen)

1 . Kleines Saatgut < 8 Kg/ha
2 . Großes Saatgut

2) Bodenklappe

• Den Hebel ➂ leicht nach rechts verschieben und in

die entsprechende Kerbe einlegen.

• Markierung 1 . Getreide
2 .
3 .
4 . Erbsen für Konserven
5 . Erbsen
6 . Ackerbohnen

Max . Untere Stellung, Entleerung

• Das Korn so weit wie möglich mit dem Nockenrad

begleiten, wobei die Bodenklappe möglichst stark
angezogen wird (z.B. Markierung 1 für Weizen,
Gerste).
Sollte jedoch ein ständiger Kornauswurf aus der Ver­teilung festgestellt werden, den Hebel eine Kerbe
höher als empfohlen stellen (z.B. Markierung 2 für
Weizen, Gerste).

A

A

A

26

Réglages

Settings
Einstellungen

1

1

2

0

4)

A

3)

3

2

a

b

6

5

4

Suivre les indications de
réglage.
Stocker les obturateurs dans
un lieu sec et à l'abri de
toute détérioration.

Follow setting instructions.
Store plugs in a dry place
and away from any
deterioration risks.

Die Einstellhinweise
befolgen.
Die Verschlussvorrichtungen
an einem trockenen Ort
lagern, wo sie vor Beschädi­gungen geschützt sind.

c

3) Wahl des Nockenrads

• Die Installierung der Verschlussvorrichtung

➀ soll unter

folgenden Bedingungen vorgenommen werden:

- Bei leerem Saatguttank

- Die Schieber in Stellung 2

- Die Bodenklappen so weit wie möglich geöffnet
a . Die Verschlussvorrichtung

➀ so auf das Nocken-

rad aufsetzen, dass es abgedeckt ist
b . Das Nockenrad umschwenken lassen
c . Auf der Achse der Feder einrasten lassen
d . Die Bodenklappen auf Stellung 1 einstellen

• Zum Ausbau die Schritte in umgekehrter Reihenfolge
ausführen.

• Markierung

- Normalrad

➁ (größere Körner / Getreide)

- Feines Särad

➂ für Streumengen, die unter 8 kg/ha

liegen

4) Getriebe

a . Wenn Sie die Ultron MS-Anlage haben, folgen Sie den

mitgelieferten Anweisungen.

b . Wenn Sie keinen Ultron MS haben

• Stellen Sie mit dem Rädchen ➃ und dem Hebel ➅

die anhand der Abrehprobe ermittelte Marke ein.

• Das Ablesen erfolgt oberhalb des flachen Teils der
Skala

➄.

• Jede Einstellungsänderung der Marke sollte durch eine
Abdrehprobe geprüft werden. Als Anhaltspunkt: 3
Skalenabschnitte am Nonius entsprechen bei Getreide
in etwa einer Abweichung von 10 kg/ha.

• Einstellung der Marke von 0 bis 90.

27

FR

GB

DE

3) Selecting the peg wheel

• Plug fitting is to be carried out:

- with the hopper empty

- Shutters to position 2

- Flaps to maximum opening position
a . Engage plug

➀ on the peg wheel so as to

cover it
b . Rotate
c . Engage the spring pin
d . Set the flaps to position 1

• Dismantling is done by reversing the procedure.

• Index

- Standard peg

➁ (large seed / cereals)

- Fine peg wheel ➂ rate < 8 kg/ha

4) Variator

a . When the MS device is present, consult the Ultron-MS

instructions delivered with the machine

b . When the MS device is absent

• Set the mark determined during the flow test using the
wheel

➃, and the lever ➅.

• The reading is taken from above the flat part

➄

• Each time the mark is changed, it should be followed by
a flow control. For information, 3 Vernier graduations
correspond to a difference of about 10 Kg/ha with
cereals.

• Mark from 0 to 90.

Réglages

Settings
Einstellungen

3) Sélection de l'ergot

• Le montage de l’obturateur

➀ s’effectue :

- La trémie vide

- Les trappes en position 2

- Les clapets de fond en position ouverture maximum
a . Engager l'obturateur

➀ sur la roue à ergots de

manière à la couvrir
b . Faites pivoter
c . Enclencher sur l'axe du ressort
d . Régler les clapets de fond en position 1

• Le démontage s’effectue en faisant l'opération inverse.

• Repère

- Ergot standard

➁ (grosses graines / céréales)

- Ergot roue fine ➂ débit inférieur < 8 kg/ha

4) Variateur

a . En présence du dispositif MS, consulter la notice

ULTRON-MS livrée avec la machine

b . En l’absence du dispositif MS

• Mettre le repère déterminé à l’essai de débit à l’aide de

la molette ➃, et du levier ➅.

• La lecture se fait au dessus de la partie plane ➄.

• Chaque changement de repère doit être suivi d’un
contrôle de débit. Pour information, 3 graduations de
vernier correspondent à un

écart

d’environ 10 Kg/ha

avec des céréales.

• Repère de 0 à 90.

28

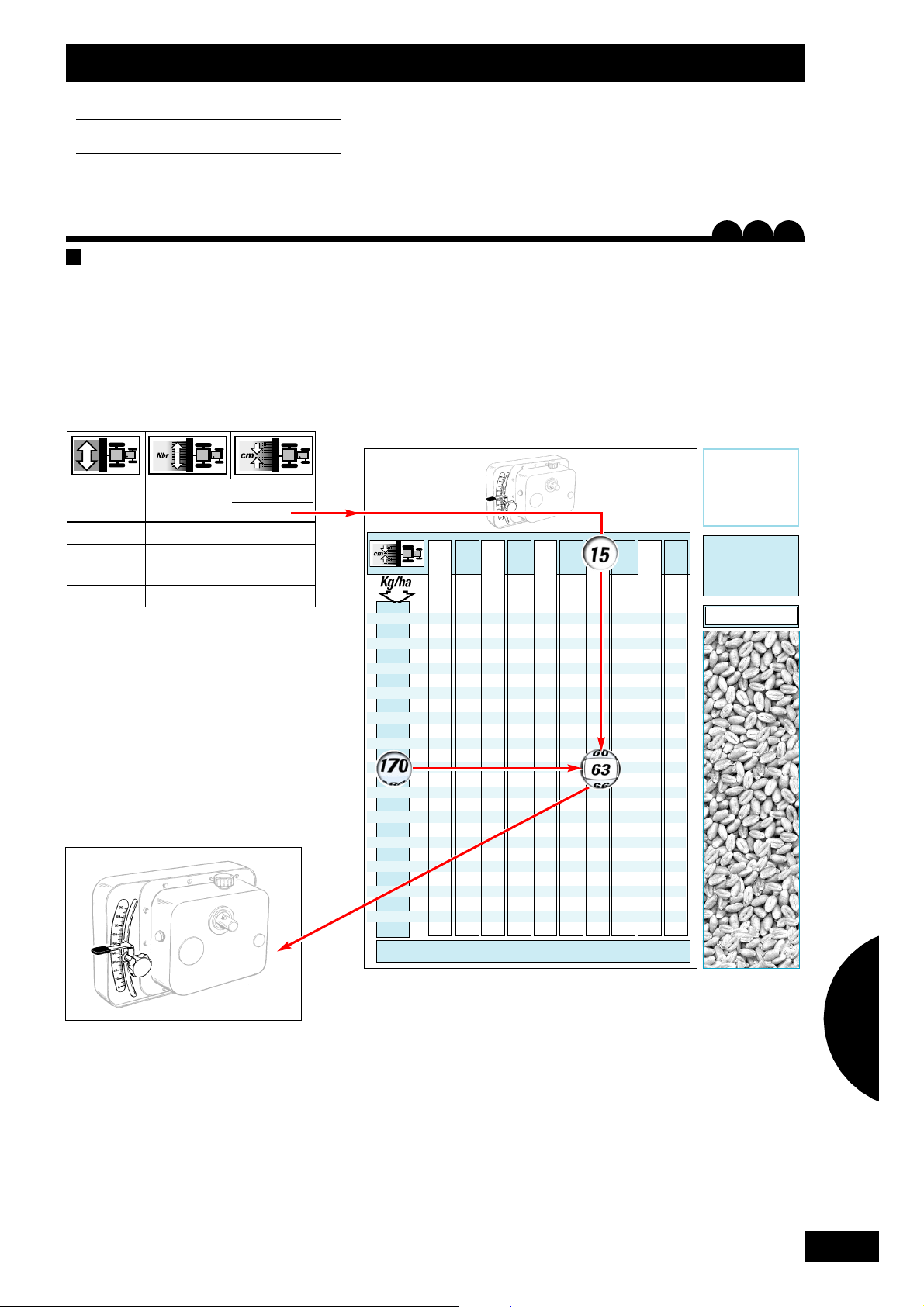

Réglages

Settings
Einstellungen

A

Pour un semis très précis, il
est nécessaire de réaliser un
essai de débit.
Attention à la précision de
votre balance.

For very accurate sowing, a
flow rate test must be
carried out.
Check the precision of your
scales.

Für eine hochgenaue Aus­saat muss zuvor eine
Abdrehprobe durchgeführt
werden.
Achten Sie auf die Präzision
der benutzten Waage.

1

2

1
