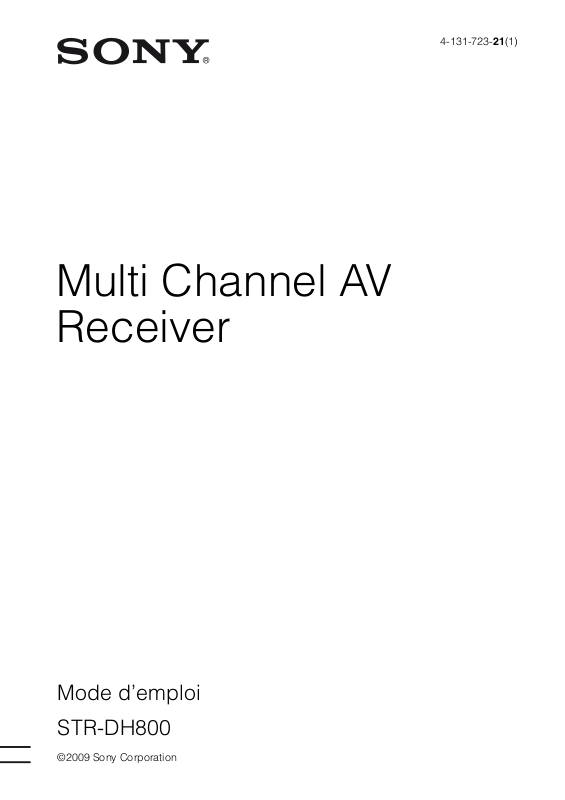

Sony STR-DH800 Users guide [fr]

Multi Channel AV
Receiver

4-131-723-21(1)

Mode d’emploi

STR-DH800

©2009 Sony Corporation

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou
de choc électrique, n’exposez pas
l’appareil à la pluie ou à l’humidité.

Afin d’éviter tout risque d’incendie, ne couvrez pas
les ailettes de ventilation de cet appareil avec des
papiers journaux, des nappes, des rideaux, etc. Ne
placez de sources de flammes nues telles que des
bougies allumées sur l’appareil.

N’installez pas l’appareil dans un espace confiné, tel
qu’une bibliothèque ou un meuble encastré.

Pour éviter tout risque d’incendie ou de choc
électrique, n’exposez pas l’appareil à des
gouttelettes ou à des éclaboussures et ne posez pas
d’objets contenant du liquide, comme des vases, sur
l’appareil.

La fiche principale étant utilisée pour débrancher
l’appareil de la source d’alimentation secteur,
branchez l’appareil sur une prise secteur facilement
accessible. Si vous constatez que l’appareil ne
fonctionne pas normalement, débranchez
immédiatement la fiche principale de la prise
secteur.

Pour les clients aux Etats-Unis
et au Canada

Ce symbole est destiné à avertir
l’utilisateur de la présence d’une
surface pouvant être très chaude
au toucher dans des conditions de
fonctionnement normal.

Les piles ou les appareils dans lesquels des piles sont
insérées ne doivent pas être exposés à une chaleur
excessive comme la lumière du soleil, le feu ou
d’autres sources de chaleur.

L’appareil n’est pas débranché de la source
d’alimentation secteur tant qu’il reste raccordé à la
prise secteur, même s’il est éteint.

Une pression sonore excessive des écouteurs ou du
casque peut provoquer des pertes d’audition.

FR

2

A propos de ce mode d’emploi

• Les instructions contenues dans ce mode d’emploi
concernent le modèle STR-DH800. Vérifiez le
numéro de votre modèle en regardant en bas à
droite du panneau avant. Dans ce manuel, le
modèles du code géographique U est utilisé à des
fins d’illustration sauf lorsqu’il en est indiqué
autrement. Toute différence dans les opérations est
clairement indiquée dans le texte, par exemple par
la mention « Modèles du code géographique CA
uniquement ».

• Les instructions de ce mode d’emploi décrivent les
commandes de la télécommande fournie. Vous
pouvez également utiliser les commandes de
l’ampli-tuner si elles portent des noms identiques
ou similaires à celles de la télécommande.

A propos des codes géographiques

Le code géographique de l’ampli-tuner que vous
avez acheté est indiqué sur la partie inféri eure
droite du panneau arrière (voir l’illustration
ci-dessous).

2 IN 1 OUT

SURROUND

LR

FRONT A

LR

Code géographique

Toute différence de fonctionnement, relative au
code géographique, est indiquée clairement dans
le texte, par exemple : « Modèles du code
géographique AA uniquement ».

A propos des droits d’auteur

Cet ampli-tuner intègre la technologie Dolby*
Digital et Pro Logic Surround, ainsi que le système
DTS** Digital Surround.
* Fabriqué sous licence de Dolby Laboratories.

Dolby et le sigle double D sont des marques
commerciales de Dolby Laboratories.

** Fabriqué sous licence sous les numéros de

brevets américains suivants : 5 451 942;
5 956 674; 5 974 380; 5 978 762; 6 226 616;
6 487 535; 7 212 872; 7 333 929; 7 392 195;
7 272 567, ainsi que sous d’autres brevets aux
Etats-Unis et dans le monde, déposés et en
attente. DTS est une marque déposée et les logos
et le symbole DTS, DTS-HD et DTS-HD Master
Audio sont des marques commerciales de DTS,
Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Cet ampli-tuner intègre la technologie High­Definition Multimedia Interface (HDMI
HDMI, le logo HDMI et High-Definition
Multimedia Interface sont des marques
commerciales ou déposées de HDMI Licensing
LLC.

Ce produit est fabriqué sous licence de Neural Audio
Corporation et THX Ltd. Sony Corporation accorde
par la présente un droit de licence non exclusif, non
transférable et limité pour l’utilisation de ce produit
protégé par des brevets aux Etats-Unis et dans
d’autres pays, par d’autres brevets en attente et
d’autres technologies ou marques commerciales
appartenant à Neural Audio Corporation et THX
Ltd. « Neural Surround », « Neural Audio »,
« Neural » et « NRL » sont des marques
commerciales et leurs logos appartiennent à Neural
Audio Corporation. THX est une marque
commerciale de THX Ltd. et peut être déposée dans
certaines juridictions. Tous droits réservés.

TM

).

SIRIUS, XM et tous les logos et marques afférents
sont des marques de commerce de Sirius XM Radio
Inc. et de ses filiales. Tous droits réserv és.

« x.v.Color (x.v.Colour) » et le logo « x.v.Color
(x.v.Colour) » sont des marques commerciales de
Sony Corpor ation.

« BRAVIA » est une marque commercial de Sony
Corporation.

« S-AIR » et son logo sont des marques
commercial es de S ony C orporation.

3

FR

Table des matières

Description et emplacement des pièces.........6

Préparatifs

1 : Installation des enceintes ........................18

2 : Raccordement des enceintes ...................19

3 : Raccordement d’un téléviseur ................22

4a : Raccordement des appareils audio .......24

4b : Raccordement des appareils vidéo .......25

5 : Raccordement des antennes.................... 33

6 : Préparation de l’ampli-tuner et de

la télécommande..................................... 33

7 : Sélection du système d’enceintes...........35

8 : Calibrage automatique des réglages

d’enceintes appropriés

(AUTO CALIBRATION) ....................... 36

9 : Réglage des niveaux et de l’équilibre

des enceintes (TEST TONE) ..................43

Lecture

Sélection d’un appareil................................45

Ecoute/lecture d’un appareil........................47

Utilisation de l’amplificateur

Navigation dans les menus ..........................49

Réglage du niveau (Menu LEVEL).............54

Réglages des enceintes

(menu SPEAKER) .................................. 55

Réglages du son surround

(menu SURROUND)..............................59

Réglage de l’égaliseur (menu EQ) ..............59

Réglages du tuner (menu TUNER ) ............ 60

Réglages du son (menu AUDIO).................61

Réglages vidéo (menu VIDEO)................... 62

Réglages HDMI (menu HDMI)...................62

Réglages du système (menu SYSTEM) ......63

Réglages du S-AIR (menú S-AIR) .............. 64

Utilisation du son Surround

Utilisation d’un champ sonore

pré-programmé....................................... 65

Utilisation de l’effet surround avec

des niveaux sonores faibles

(NIGHT MODE).................................... 71

Utilisation des enceintes avant uniquement

(2CH STEREO) ..................................... 72

Ecoute du son sans effectuer de réglage

(ANALOG DIRECT)............................. 72

Réinitialisation des champs sonores aux

réglages initiaux..................................... 73

Utilisation du tuner

Ecoute d’une radio FM/AM........................ 74

Préréglage des stations de radio FM/AM ... 76

Ecouter la radio satellite ............................. 79

Raccordement de SIRIUS Satellite

Radio ...................................................... 80

Préparatifs pour l’écoute de SIRIUS

Satellite Radio ........................................ 80

Sélection d’une chaîne de SIRIUS

Satellite Radio ........................................ 82

Préréglage des chaînes de SIRIUS

Satellite Radio ........................................ 84

Restriction d’accès à des chaînes

spécifiques (Verrouillage parental)

(SIRIUS uniquement) ............................ 85

Fonction « BRAVIA » Sync

Qu’est-ce que « BRAVIA » Sync ?............. 89

Préparatifs pour la fonction « BRAVIA »

Sync ....................................................... 90

Lecture d’un DVD/ disques Blu-ray

(One-Touch Play)................................... 91

Profiter du son du téléviseur à partir des

enceintes raccordées à l’ampli-tuner

(System Audio Control) ......................... 92

Mise hors tension de l’ampli-tuner avec

le téléviseur (System Power Off) ........... 93

FR

4

Utilisation de S-AIR

A propos des produits S-AIR ...................... 93

Installation d’un produit S-AIR .................. 94

Ecoute du son du système dans une autre

pièce ....................................................... 99

Changement du canal pour une meilleure

transmission du son.............................. 100

Utilisation de l’ampli-tuner S-AIR

lorsque l’appareil principal S-AIR

est en mode de veille ............................ 101

Autres opérations

Passage du son numérique au son analogique

et vice versa (INPUT MODE) ............. 102

Ecouter le son/regarder les images à

partir d’autres entrées........................... 103

Utilisation du DIGITAL MEDIA PORT

(DMPORT) .......................................... 105

Modification des informations de

l’afficheur............................................. 107

Utilisation de la minuterie d’arrêt ............. 108

Enregistrement à l’aide de

l’ampli-tuner ........................................ 108

Utilisation d’un raccordement

bi-amplificateur .................................... 109

Utilisation de la
télécommande

Utilisation de chaque appareil à l’aide de

la télécommande .................................. 111

Programmation de la télécommande......... 113

Informations
complémentaires

Glossaire.................................................... 118

Précautions ................................................ 122

Dépannage................................................. 123

Spécifications ............................................ 130

Index........................... Derniére de couverture

FR

5

Description et emplacement des pièces

Panneau avant

132456

?/1

TONE

SPEAKERS

PHONES

qh qg

Désignation Fonction

A ?/1 (sous

tension/veille)

B TONE + /– Réglez les graves et les

TONE MODE

C INPUT

SELECTOR

D Afficheur Affiche l’état actuel de

INPUT SELECTOR

MEMORY/

TONE MODE DISPLAY DIMMER MUTING

INPUT MODE TUNING MODE

qf

qd

ENTER

2CH/

A.DIRECT

A.F.D. MOVIE MUSICTUNING

qs

qa

Désignation Fonction

Appuyez sur cette touche
pour allumer ou éteindre
l’ampli-tuner (pages 34,
47, 48, 73, 76).

aigus des canaux avant.
Appuyez plusieurs fois sur
TONER MODE pour
sélectionner BASS ou
TREBLE, puis tournez la
touche TONE +/– pour
régler le niveau (page 59).

Tournez ce bouton pour
sélectionner la source
d’entrée que vous désirez
lire (pages 45, 46, 47, 48,
72, 75, 77, 102, 107, 108).

l’appareil sélectionné ou la
liste des paramètres
pouvant être sélectionnés
(page 8).

E Capteur de

télécommande

Capte les signaux de la
télécommande.

F DIMMER Appuyez plusieurs fois sur

cette touche pour régler la
luminosité de l’afficheur
(page 63).

G MASTER

VOL UME

Règle simultanément le
niveau de volume de toutes
les enceintes (pages 44, 45,
47, 48).

H MUTING Appuyez sur cette touche

pour couper
temporairement le son.
Appuyez de nouveau sur
MUTING pour le rétablir
(page 46).

I Prises VIDEO 2 INPermet de raccorder un

appareil audio/vidéo
portatif tel qu’un
caméscope ou une console
de jeux vidéo (pages 32,

45).

q;

AUTO CAL MIC

7

MASTER VOLUME

VIDEO L AUDIO R

8

VIDEO 2 IN

9

FR

6

Désignation Fonction

J Prise AUTO CAL

MIC

K DISPLAY Appuyez sur cette touche

L 2CH/A.DIRECT Appuyez sur cette touche

A.F.D.

MOVIE

MUSIC

M TUNING MODE Appuyez sur cette touche

TUNING +/–

MEMORY/
ENTER

N INPUT MODE Appuyez sur cette touche

O Prise PHONES Permet de raccorder un

P SPEAKERS Appuyez sur cette touche

Permet de raccorder un
microphone optimiseur
fourni pour la fonction
Auto Calibration
(page 37).

pour sélectionner des
informations sur
l’afficheur (page 107).

pour sélectionner un
champ sonore (page 65).

pour contrôler un tuner
(FM/AM) et une radio
satellite (SIRIUS) (pages
74, 81).

pour sélectionner le mode
d’entrée lorsque des
appareils identiques sont
raccordés à la fois à des
prises numériques et
analogiques (page 102).

casque (page 124).

pour sélectionner le
système d’enceintes avant
(page 35).

FR

7

A propos des indicateurs sur l’afficheur

12

wa

3

4 5

qk3qlw;

Désignation Fonction

A SW S’allume lorsque le signal audio

B LFE S’allume lorsque le disque en

C Indicateurs

d’entrée

COAX

OPT

ANALOG

est émis par les prises
SUBWOOFER.

cours de lecture contient un
canal LFE (Effets de basses
fréquences) et que la restitution
du son s’effectue via le canal
LFE.

S’allume pour indiquer l’entrée
en cours.

S’allume lorsque INPUT
MODE est réglé sur « AUTO »
et que le signal source est un
signal numérique reçu via la
prise COAXIAL (page 102).
S’allume lorsque INPUT
MODE est réglé sur « AUTO »
et que le signal source est un
signal numérique reçu via la
prise OPTICAL (page 102).
S’allume lorsque INPUT
MODE est réglé sur
« ANALOG » et qu’aucun
signal numérique n’est détecté
lorsque INPUT MODE est réglé
sur « AUTO » (page 102).

98 0

qa

qj qh

6

qg qf

qd

7

qs

Désignation Fonction

D Indicateurs

Dolby
Digital
Surround

D
DEX
D+
Tru eHD

E Neural - THX S’allume lorsque l’ampli-tuner

F Indicateurs

DTS(-ES)/

DTS

DTS-ES

DTS 96/24

G D.RANGE S’allume lorsque la

Allume l’un des indicateurs
respectifs lorsque l’ampli-tuner
décode les signaux au format
Dolby Digital correspondant.

Dolby Digital
Dolby Digital Surround EX
Dolby Digital Plus
Dolby TrueHD

Remarque

Lorsque vous lisez un disque au
format Dolby Digital, vérifiez
que vous avez bien effectué des
raccordements numériques et
que INPUT MODE est réglé sur
« AUTO » (page 102).

applique un traitement Neural ­THX aux signaux d’entrée.

S’allume lorsque des signaux
DTS ou DTS-ES sont transmis.

S’allume lorsque l’ampli-tuner
décode des signaux DTS.
S’allume lorsque l’ampli-tuner
décode des signaux DTS-ES.
S’allume lorsque l’ampli-tuner
décode des signaux DTS 96/24
bits.

Remarque

Lorsque vous lisez un disque au
format DTS, vérifiez que vous
avez bien effectué des
raccordements numériques et
que INPUT MODE est réglé
sur « AUTO » (page 102).

compression de la gamme
dynamique est activée (page

55).

FR

8

Désignation Fonction

H Indicateurs

de

syntonisation

CAT

MEM

MONO

ST

SIRIUS

I SP A/SP B/

SP A+B

J SLEEP S’allume lorsque la minuterie

K A.DIRECT S’allume lorsque l’ampli-

L S-AIR S’allume lorsque l’émetteur

M Indicateurs

Dolby Pro

Logic

PL
PL II
PL IIx

N

BI-AMP S’allume lorsque les enceintes

S’allume lorsque l’ampli­tuner syntonise des stations de
radio ou des stations de radio
satellite.

Le mode de catégorie est réglé
sur « ONE CAT » pendant le
fonctionnement de la radio
satellite (page 82).
S’allume lorsqu’une fonction
de mémoire, telle que Preset
Memory (page 76) etc., est
activée.
Emission monaurale
Emission stéréo
Le tuner grand public
SiriusConnect est raccordé et
que « SIRIUS » est
sélectionné.

S’allume selon le système
d’enceintes utilisé (page 35).
Toutefois, ces indicateurs ne
s’allument pas si la sortie des
enceintes est coupée ou si un
casque est raccordé.

d’arrêt est activée (page 108).

tuner traite des signaux
Analog Direct.

S-AIR (non fourni) est
raccordé.

Allume l’un des indicateurs
correspondants lorsque
l’ampli-tuner applique un
traitement Dolby Pro Logic
aux signaux 2 canaux afin
d’émettre les signaux des
canaux central et surround.

Dolby Pro Logic
Dolby Pro Logi c II
Dolby Pro Logi c IIx

Remarque

Ces indicateurs ne s’allument
pas lorsque l’enceinte centrale
ou l’enceinte surround n’est
pas raccordée

surround arrière sont réglées
sur « BI-AMP » (page 109).

Désignation Fonction

O EQ S’allume lorsque l’égaliseur est

P NEO:6 S’allume lorsque le décodeur

Q Indicateurs

DTS-HD

DTS-HD
MSTR
DTS-HD HI
RES

R LPCM S’allum e lorsque des sig naux au

S DMPORT S’allume lorsque l’adaptateur

T HDMI S’allume lorsque l’ampli-tuner

activé.

DTS Neo:6 Cinema/Music est
activé (page 68).

Allume l’un des indicateurs
respectifs lorsque l’ampli-tuner
décode les signaux au format
DTS-HD correspondant.

DTS-HD Master Audio.

DTS-HD High Resolution
Audio

format PCM linéaire sont
détectés.

DIGITAL MEDIA PORT est
raccordé et que « DMPORT »
est sélectionné.

identifie un appareil raccordé
via une prise HDMI IN (page

26).

suite page suivante

FR

9

Désignation Fonction

U Indicateurs

des canaux
de lecture

L
R
C
SL
SR
S

SBL
SBR
SB

Les lettres (L, C, R, etc.)
indiquent les canaux en cours de
lecture. Le cadre autour des
lettres change pour indiquer
comment l’ampli-tuner réduit
ou augmente le nombre de
canaux de la source sonore (en
fonction du réglage des
enceintes).

Avant gauche
Avant droite
Centr ale (mono)
Surround gauche
Surround droite
Surround (mono ou
composantes surround obtenues
par le traitement Pro Logic)
Surround arrière gauche
Surround arrière droite
Surround arrière (composantes
surround arrière obtenues par le
décodage 6.1 canaux)

Exemple :

Configuration des enceintes :
3/0.1
Format d’enregistrement : 3/2.1
Champ sonore : A.F.D. AUTO

10

FR

Panneau arrière

2 3 4

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

IN

OUT

IN

IN

SAT

BD

VIDEO 1

EZW-T100

IN 2

IN 3

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

1

MONITOR

IN 1

OUT

ASSIGNABLE (INPUT ONLY)

IN

TV

A S-AIR (EZW-T100)

Avec le
couvercle de
la fente

fente

B Section DMPORT

Prise
DMPORT

C Section ANTENNA

Prise
FM
ANTENNA

Bornes AM
ANTENNA

Prise SIRIUS Permet de raccorder

ANTENNA

SIRIUS

VIDEO

AUDIO

AM

TV

OPTICAL

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

DIGITAL

SATINBD

IN

OPTICAL

SURROUND BACK/

BI-AMP/

FRONT B

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

IN

COAXIAL

ATTENTION

Retirez le couvercle
de la fente
uniquement au
moment de
l’installation de
l’émetteur sans fil.

Se connecte à un
émetteur sans fil (non
fourni) (page 94).

Permet de raccorder
un adaptateur
DIGITAL MEDIA
PORT (page 106).

Permet de raccorder
l’antenne filaire FM
fournie (page 33).

Permet de raccorder
l’antenne cadre AM
fournie (page 33).

un tuner grand public
SiriusC onnect (non
fourni) (page 80).

IN 3

(for AUDIO)

DVD

IN

CENTER

LR

SPEAKERS

5668 7

HDMI

IN 2

IN 1 OUT

SURROUND

LR

FRONT A

LR

D Section DIGITAL INPUT/OUTPUT

Prises
OPTICAL IN

Prise
COAXIAL IN

Prises HDMI
IN/OUT*

Permet de raccorder
un lecteur DVD, etc.
La prise COAXIAL
offre une meilleure
qualité de son (pages
22, 29, 30, 31).

Permet de raccorder
un lecteur DVD, un
tuner satellite ou un
lecteur de disques
Blu-ray, etc. L’image
est émise vers un
téléviseur ou un
projecteur tandis que
le son peut être émis
depuis un téléviseur
ou/et des enceintes
raccordées à l’ampli­tuner (page 26).

E Section SPEAKERS

Permet de raccorder
les enceintes (page

19).

suite page suivante

11

FR

F Section AUDIO INPUT/OUTPUT

Blanc
(L)

Rouge
(R)

Noir

Prises
AUDIO IN/
OUT

Prise AUDIO
OUT

Permet de raccorder
un lecteur Super
Audio CD, etc.
(pages 22, 24).

Permet de raccorder
un caisson de graves
(page 19).

G Section VIDEO/AUDIO INPUT/

OUTPUT

Blanc
(L)

Rouge
(R)

Jaune

Prises
AUDIO IN/
OUT

Prises VIDEO
IN/OUT*

Permet de raccorder
un magnétoscope, un
de disques Blu-ray,
etc. (pages 30 – 32).

H Section COMPONENT VIDEO

INPUT/OUTPUT

B/CB)

Prises Y,
P

B/CB, PR/CR

IN/OUT*

Vert
(Y)

Bleu
(P

Rouge
(PR/CR)

* En raccordant la prise HDMI OUT ou MONITOR

OUT à un téléviseur, vous pouvez voir l’image de

l’entrée sélectionnée (pages 22, 26).

Permet de raccorder
un lecteur DVD, un
téléviseur, un tuner
satellite, etc. (pages
22, 29, 30, 31).

Télécommande

RM-AAP043

wj

THEATER

wh

wg

wf

A.DIRECT

wd

AUTO CAL

ws

DISPLAY

wa

w;

RETURN/

TUNING – TUNING +

DISC SKIP D.TUNING

ql

MUTING

qk
qj

TOP MENU MENU

qh

TV INPUT

RM SET UP

AV

?/1

SYSTEM STANDBY

SHIFT

TV AMP

1 2 3

VIDEO 1 VIDEO 2 BD

4 5 6

SAT TV

DVD

7 8 9

SA-CD/

CD

-/-- 0/10

CLEAR/>10

HDMI 4

2CH/

A.F.D. MOVIE MUSIC

INPUT

SLEEP

MODE

?/1

DMPORTTUNER

ENT/MEM

HDMI 3HDMI 2HDMI 1

NIGHT
MODE

AMP MENU

1
2

3
4

5

6
7
8

9

0

O

HOME

EXIT

– CATEGORY +

<

.

CATEGORY MODE

mM

TV VOL

MASTER VOL

TOOLS/

OPTIONS

MENU

<

>

Xx

TV CH

PRESET

qa
qs

qd

qf

BD/DVD

F1 F2

WIDE

qg

Vous pouvez utiliser la télécommande fournie
pour commander l’ampli-tuner et les appareils
audio/vidéo Sony que la télécommande est
programmée pour commander.
Vous pouvez également programmer la
télécommande pour commander des appareils
audio/vidéo d’une marque autre que Sony.
Pour plus d’informations, reportez-vous à la
section « Programmation de la télécommande
» (page 113).

FR

12

Désignation Fonction

A AV ?/1

(sous
tension/
veille)

B ?/1

(sous
tension/
veille)

Appuyez sur cette touche pour
allumer ou éteind re les
appareils audio/vidéo que la
télécommande est
programmée pour commander.
Pour allumer ou éteindre le
téléviseur, appuyez sur TV
(C), puis sur AV ?/1.
Si vous appuyez
simultanément sur cette touche
et sur la touche ?/1 (B),
l’ampli-tuner et les autres
appareils s’éteignent
(SYSTEM STANDBY).

Remarque

La fonction du commutateur
AV ?/1 change
automatiquement chaque fois
que vous appuyez sur les
touches d’entrée (5).

Appuyez sur cette touche pour
allumer l’ampli-tuner ou le
mettre en mode de veille.
Pour éteindre tous les
appareils, appuyez
simultanément sur ?/1 et sur
AV ?/1 (A) (SYSTEM
STANDBY).

Economie d’énergie en
mode de veille

Lorsque « CTRL:HDMI » est
réglé sur « CRTL OFF » (page

53) et « S-AIR STBY » est
réglé sur « STBY OFF » (page

53).

C TV Appuyez sur cette touche pour

D AMP Appuyez sur cette touche pour

l’allumer. La fonction des
touches de la télécommande
change alors pour activer les
touches dont le libellé est
jaune. Cette touche active
également les touches (J),
V/v/B/b (J), TOOLS/
OPTIONS (K), MENU/
HOME (L), RETURN/EXIT
O (w;), et DISPLAY (wa)
afin d’effectuer des opérations
des menus sur les téléviseurs
Sony exclusivement.

allumer la touche permettant
d’activer l’ampli-tuner (page

39).

Désignation Fonction

E Touches

d’entrée

Touches
numériques
(numéro 5

-/-- Appuyez sur SHIFT (wg),

Appuyez sur l’une de ces
touches pour sélectionner
l’appareil que vous souhaitez
utiliser. Lorsque vous
appuyez sur l’une des touches
d’entrée, l’ampli-tuner
s’allume. Les touches sont
affectées en usine à la
commande des appareils
Sony.
Vous pouvez programmer la
télécommande pour
commander des appareils
d’une marque autre que Sony
en suivant les étapes de la
section « Programmation de
la télécommande » à la page

113.
Appuyez sur SHIFT (wg),

puis sur les touches

a)

numériques pour :

)

– prérégler/syntoniser des

stations préréglées ;

– sélectionner des numéros de

plages du lecteur CD, du
lecteur VCD, du lecteur LD,
du lecteur DVD, de la
platine MD, de la platine
DAT ou de la platine
cassette. Appuyez sur 0/10
pour sélectionner le numéro
de plage 10 ;

– sélectionner des numéros de

canaux du magnétoscope,
du tuner satellite, du lecteur
de disques Blu-ray, de la
PSX, du DVD/VHS
COMBO ou du DVD/HDD
COMBO.

Appuyez sur TV (3), puis
sur les touches numériques
pour sélectionner les chaînes
télévisées.

puis sur -/-- pour sélectionner
le mode d’entrée du canal,
soit un, soit deux chiffres du
magnétoscope ou du tuner
satellite.
Pour sélectionner le mode
d’entrée du canal du
téléviseur, appuyez sur TV
(C), puis sur -/--.

suite page suivante

13

FR

Désignation Fonction

ENT/MEM Appuyez sur SHIFT (wg),

CLEAR/>10 Appuyez sur SHIFT (wg),

F A.F.D. Appuyez sur cette touche

MOVIE

MUSIC

G NIGHT MODE Appuyez sur cette touche

H SLEEP Appuyez sur cette touche

puis appuyez sur ENT/MEM
pour saisir la valeur après
avoir sélectionné un canal, un
disque ou une plage à l’ aide
des touches numériques du
magnétoscope, du lecteur CD,
du lecteur VCD, du lecteur
LD, de la platine MD, de la
platine DAT, de la platine
cassette, du tuner satellite, du
lecteur de disques Blu-ray ou
de la PSX.
Pour valider la valeur du
téléviseur Sony, appuyez sur
TV (C), puis sur ENT/
MEM.
Appuyez sur SHIFT (wg),
puis sur ENT/MEM pour
mémoriser une station lorsque
le tuner est en cours
d’utilisation.

puis sur CLEAR/>10 pour
effacer une erreur si vous avez
appuyé sur une touche
numérique incorrecte sur le
lecteur DVD, le lecteur de
disques Blu-ray, la PSX, le
tuner satellite, le DVD/VHS
COMBO ou le DVD/HDD
COMBO.
Appuyez sur SHIFT (wg),
puis sur CLEAR/>10 pour
sélectionner les numéros de
plages supérieurs à 10 du
lecteur CD, du lecteur VCD,
du lecteur LD, de la platine
MD, de la platine cassette, du
téléviseur, du magnétoscope
ou du tuner satellite.

pour sélectionner un champ
sonore (pages 66, 69).

pour activer la fonction Night
Mode (page 71).

pour activer la fonction de la
minuterie d’arrêt et la durée
après laquelle l’ampli-tuner
s’éteint automatiquement.

Désignation Fonction

I AMP MENU Appuyez sur cette touche pour

J

,

V/v/B/b

K TOOLS/

OPTIONS

L MENU/HOME Appuyez sur cette touche pour

afficher le menu de
commande de l’ampli-tuner.

Après avoir appuyé sur AMP
(D), appuyez sur MENU/
HOME (L) pour utiliser
l’ampli-tuner, puis sur V/v/
B /b pour sélectionner les
réglages.
Après avoir appuyé sur BD/
DVD TOP MENU (P) ou
sur BD/DVD MENU (P),
appuyez sur V/v/B/b pour
sélectionner les réglages, puis
sur pour valider la
sélection.
Appuyez également sur
pour saisir la sélection de
l’ampli-tuner, du
magnétoscope, du tuner
satellite, du lecteur DVD, du
lecteur de disques Blu-ray, de
la PSX, du DVD/VHS
COMBO ou du DVD/HDD
COMBO.

Appuyez sur cette touche pour
afficher et sélectionner des
options dans les menus
d’options du lecteur DVD ou
du lecteur de disques Blu-ray.
Pour afficher les options d’un
téléviseur Sony, appuyez sur
TV (C), puis sur TOOLS/
OPTIONS .

afficher les menus de l’ampli­tuner, du magnétoscope, du
lecteur DVD, du tuner
satellite, du lecteur de disques
Blu-ray, de la PSX, du DVD/
VHS COMBO ou du DVD/
HDD COMBO sur l’écran du
téléviseur. Utilisez ensuite les
touches V/v/B/b et pour
exécuter les opérations des
menus.
Pour afficher les menus d’un
téléviseur Sony, appuyez sur
TV (C), puis sur MENU/
HOME.

14

FR

Désignation Fonction

M ./>

<

m/M

N

b)

Appuyez sur cette touche
pour ignorer des plages du
magnétoscope, du lecteur
CD, du lecteur VCD, du
lecteur LD, du lecteur
DVD, de la platine MD, de
la platine DAT, de la platine
cassette, du lecteur de
disques Blu-ray, de la PSX,
du DVD/VHS COMBO ou
du DVD/HDD COMBO.

/ Appuyez sur cette touche

<

pour relire la scène
précédente ou avancer
rapidement dans la scène
actuelle du lecteur DVD, du
lecteur de disques Blu-ray,
du DVD/VHS COMBO ou
du DVD/HDD COMBO.

b)

Appuyez sur cette touche
pour :
– rechercher des plages vers

l’avant/l’a rrière du lecteur
CD, du lecteur VCD, du
lecteur DVD, du lecteur
LD, de la platine MD, du
lecteur de disques Blu­ray, de la PSX, du DVD/
VHS COMBO ou du
DVD/HDD COMBO ;

– avancer/reculer

rapidement sur le
magnétoscope, la platine
DAT ou la platine
cassette.

a)b)

Appuyez sur cette touche
pour lancer la lecture sur le
magnétoscope, le lecteur
CD, le lecteur VCD, le
lecteur LD, le lecteur DVD,
la platine MD, la platine
DAT, la platine cassette, le
lecteur de disques Blu-ray,
la PSX, le DVD/VHS
COMBO ou le DVD/HDD
COMBO.

Désignation Fonction

b)

X

b)

x

CATEGORY
+/–

TUNING +/– Appuyez sur cette touche pour

CATEGORY
MODE

D.TUNING Appuyez sur cette touche pour

N TV CH +

PRESET

a)

+

/–

Appuyez sur cette touche pour
effectuer une pause de lecture
ou d’enregistrement sur le
magnétoscope, le lecteur CD ,
le lecteur VCD, le lecteur LD,
le lecteur DVD, la platine
MD, la platine DAT, la platine
cassette, le lecteur de disques
Blu-ray, la PSX, le DVD/VHS
COMBO ou le DVD/HDD
COMBO. (Permet également
de lancer l’enregistrement sur
des appareils en attente
d’enregistrement.)

Appuyez sur cette touche pour
arrêter la lecture sur le
magnétoscope, le lecteur CD ,
le lecteur VCD, le lecteur LD,
le lecteur DVD, la platine
MD, la platine DAT, la platine
cassette, le lecteur de disques
Blu-ray, la PSX, le DVD/VHS
COMBO ou le DVD/HDD
COMBO.

Appuyez sur cette touche pour
sélectionner une catégorie du
tuner satellite (page 82).

rechercher une station par
balayage.

Appuyez sur cette touche pour
sélectionner le mode de
catégorie du tuner satellite
(page 82).

passer en mode de
syntonisation directe des
stations.

a)

/– Appuyez sur TV (C), puis

sur TV CH +/– pour
sélectionner les chaînes
télévisées préréglées.

Appuyez sur cette touche
pour :
– sélectionner des stations

préréglées ;

– sélectionner des canaux

préréglés du magnétoscope,
du tuner satellite, du lecteur
de disques Blu-ray, du
lecteur DVD, du DVD/VHS
COMBO ou du DVD/HDD
COMBO.

suite page suivante

15

FR

Désignation Fonction

O F1, F2 Appuyez sur F1 ou F2 pour

P BD/DVD TOP

MENU

BD/DVD
MENU

TV INPUT Appuyez sur TV (C), puis

WIDE Appuyez sur TV (C), puis

Q TV VOL +/– Appuyez sur TV (C), puis

MASTER
VOL +/–

R MUTING

S DISC SKIP

sélectionner un appareil.

• DVD/HDD COMBO
F1 : mode HDD
F2 : mode DVD

• DVD/VHS COMBO
F1 : mode DVD
F2 : mode VHS

Appuyez sur cette touche pour
afficher le menu ou le guide à
l’écran du DVD ou du disque
Blu-ray sur l’écran du
téléviseur. Utilisez ensuite les
touches V/v/B/b et pour
exécuter les opérations des
menus.

Appuyez sur cette touche pour
afficher le menu du DVD ou
du disque Blu-ray sur l’écran
du téléviseur. Utilisez ensuite
les touches V/v/B/b et
pour exécuter les opérations
des menus.

sur TV INPUT pour
sélectionner le signal d’entrée
(entrée du téléviseur ou entrée
vidéo).

sur WIDE p our sélectionn er le
mode grand écran.

sur TV VOL +/– pour régler le
niveau sonore du téléviseur.

Appuyez sur cette touche pour
régler simultanément le niveau
sonore de toutes les enceintes.

Appuyez sur cette touche pour
couper temporairement le son.
Appuyez de nouveau sur
MUTING pour restaurer le son.
Appuyez sur TV (
MUTING pour activer la
fonction de coupure du son du
téléviseur.

Appuyez sur cette touche pour
ignorer le disque du lecteur CD,
du lecteur VCD, du lecteur
DVD ou de la platine MD
(changeur multi-disques
uniquement).

C

), puis sur

Désignation Fonction

T RETURN/

EXIT O

U DISPLAY Appuyez sur cette touche pour

V

INPUT MODE

W AUTO CAL Appuyez sur cette touche pour

X 2CH/

A.DIRECT

Appuyez sur cette touche pour :
– revenir au menu précédent ;
– quitter le menu lorsque le

menu ou le guide à l’écran
du lecteur VCD, du lecteur
LD, du lecteur DVD, du
lecteur de disques Blu-ray,
de la PSX, du DVD/VHS
COMBO ou du tuner
satellite s’affiche sur l’écran

du téléviseur.
Pour revenir au menu
précédent du téléviseur Sony,
appuyez sur TV (3), puis sur
RETURN/EXIT O.

sélectionner les informations
apparaissant sur l’afficheur ou
l’écran du téléviseur du
magnétoscope, le lecteur
VCD, le lecteur LD, le lecteur
DVD, le lecteur CD, la platine
MD, le lecteur de disques Blu­ray, la PSX, le tuner satellite,
le DVD/VHS COMBO ou le
DVD/HDD COMBO.
Pour sélectionner les
informations du téléviseur
Sony, appuyez sur TV (C),
puis sur DISPLAY.

Appuyez sur AMP (4), puis
sur INPUT MODE pour
sélectionner le mode d’entrée
lorsque des appareils
identiques sont raccordés à la
fois à des prises numériques et
analogiques (page 102).

activer la fonction Digital
Cinema Auto Calibration.

Appuyez sur cette touche pour
sélectionner le champ sonore
ou pour commuter le son de
l’entrée sélectionnée en un
signal analogique sans
effectuer de réglage (page 72).

16

FR

Désignation Fonction

Y SHIFT Appuyez sur cette touche pour

Z THEATER Appuyez sur cette touche pour

wj RM SET UP Appuyez sur cette touche pour

a)

Les touches 5/SAT, TV CH +/PRESET + et N
comportent un point tactile. Utilisez ce point
tactile comme repère lorsque vous utilisez l’ampli­tuner.

b)

Cette touche est également disponible pour
commander l’adaptateur DIGITAL MEDIA
PORT. Pour plus d’informations sur le
fonctionnement de cette touche, reportez-vous au
mode d’emploi fourni avec l’adaptateur DIGITAL
MEDIA PORT.

allumer les touches. La
foncti on des touches de la
télécommande change alors
pour activer les touches dont
le libellé est rose.

activer ou désactiver le mode
Theater lors du raccordement
de l’ampli-tuner à des
produits compatibles
« BRAVIA » Sync.

configurer la télécommande.

Remarques

• Certaines fonctions expliquées dans cette section
peuvent ne pas fonctionner selon le modèle.

• L’explication ci-dessus est fournie à titre
d’exemple uniquement. Par conséquent, selon
l’appareil, l’opération ci-dessus peut être
impossible ou fonctionner différemment.

17

FR

Préparatifs

1 : Installation des enceintes

Cet ampli-tuner vous permet d’utiliser un
système d’enceintes 7.1 canaux (7 enceintes et
un caisson de graves).

Utilisation d’un système 5.1/

7.1 canaux

Pour profiter pleinement du son surround
cinéma multicanal, vous devez utiliser cinq
enceintes (deux enceintes avant, une enceinte
centrale et deux enceintes surround), ainsi
qu’un caisson de graves (5.1 canaux).

Exemple de configuration d’un
système d’enceintes 5.1 canaux

Vous pouvez bénéficier d’une restitution haute
fidélité du son enregistré avec un logiciel
DVD au format Surround EX si vous
raccordez une enceinte surround arrière
supplémentaire (système 6.1 canaux) ou deux
enceintes surround arrière (système 7.1
canaux).

Exemple de configuration d’un
système d’enceintes 7.1 canaux

AEnceinte avant (Gauche)
BEnceinte avant (Droite)
CEnceinte centrale
DEnceinte surround (Gauche)
EEnceinte surround (Droite)
HCaisson de graves

FR

18

AEnceinte avant (Gauche)
BEnceinte avant (Droite)
CEnceinte centrale
DEnceinte surround (Gauche)
EEnceinte surround (Droite)
FEnceinte surround arrière (Gauche)
GEnceinte surround arrière (Droite)
HCaisson de graves

Conseils

• Lorsque vous raccordez un système d’enceintes 6.1
canaux, placez l’enceinte surround arrière à
l’arrière de la position d’écoute (page 57).

• Etant donné que le caisson de graves n’émet pas de
signaux très directionnels, vous pouvez le placer
où vous le souhaitez.

2 : Raccordement des enceintes

D
0

Avant de raccorder les cordons, veillez à débrancher le cordon d’alimentation secteur.

Préparatifs

C

E

B

ANTENNA

AM

TV

VIDEO

AUDIO

SIRIUS

OPTICAL

VIDEO

VIDEO

VIDEO

OUT

OUT

IN

IN

MONITOR

AUDIO

AUDIO

OUT

IN

IN

AUDIO

OUT

VIDEO 1

SUBWOOFER

BD

PORT

C5V

.7A MAX

DIGITAL

SATINBD

IN

OPTICAL

SURROUND BACK/

BI-AMP/

FRONT B

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

A

HDMI

IN 3

IN 2

(for AUDIO)

DVD

IN

IN

COAXIAL

CENTER

SPEAKERS

B

IN 1 OUT

SURROUND

FRONT A

B

LR

LRLR

D

B

H

GAB

A Cordon audio mono (non fourni)
B Cordon d’enceinte (non fourni)

AEnceinte avant A (Gauche)
BEnceinte avant A (Droite)
CEnceinte centrale
DEnceinte surround (Gauche)

F

13/32 pouce

(10 mm)

EEnceinte surround (Droite)
FEnceinte surround arrière (Gauche)
GEnceinte surround arrière (Droite)
HCaisson de graves

d)

suite page suivante

a)b)c)

a)b)c)

19

FR

a)

Si vous raccordez une seule enceinte surround
arrière, raccordez-la aux bornes SPEAKERS
SURROUND BACK/BI-AMP/FRONT B L.

b)

Si vous n’utilisez pas d’enceinte surround arrière
et si vous disposez d’un système d’enceintes avant
supplémentaire, raccordez ce dernier aux bornes
SPEAKERS SURROUND BACK/BI-AMP/
FRONT B. Réglez « SB ASSIGN » sur « SPK B »
dans le menu SPEAKER (page 56).
Vous pouvez sélectionner le système d’enceintes
avant que vous souhaitez utiliser avec la touche
SPEAKERS du panneau avant (page 35).

c)

Si vous n’utilisez pas d’enceintes arrières
surround, vous pouvez raccorder les enceintes
avant aux bornes SPEAKERS SURROUND
BACK/BI-AMP/FRONT B en utilisant un
raccordement bi-amplificateur (page 109).
Réglez « SB ASSIGN » sur « BI-AMP » dans le
menu SPEAKER (page 56).

d)

Si vous raccordez un caisson de graves comportant
une fonction de mise en veille automatique,
désactivez cette fonction pour regarder des films.
Si la fonction de mise en veille automatique est
activée, l’appareil passe automatiquement en
mode de veille en fonction du niveau du signal
émis vers un caisson de graves, le son peut alors ne
plus être émis.

Remarque

Avant de brancher le cordon d’alimentation secteur,
vérifiez que les fils métalliques des cordons
d’enceintes ne se touchent pas entre les bornes
SPEAKERS.

20

FR

Sélection d’une configuration des enceintes

Après avoir installé et raccordé votre enceinte, veillez à sélectionner la configuration des enceintes
dans le menu SPEAKER (page 51).
Sélectionnez la configuration des enceintes selon le réglage d’enceinte. Pour plus d’informations
concernant chaque paramètre, reportez-vous au tableau ci-dessous.

Configuration des
enceintes

Avant
gauche/
droite

Centrale Surround

Enceinte raccordée

gauche/
droite

Surround
arrière
gauche

Surround
arrière
droite

Caisson de
graves

3/4.1 aaaaa a
3/4 aaaaa
3/3.1 aaaa a
3/3 aaaa
2/4.1 a aaa a
2/4 a aaa
3/2.1 aaa a
3/2 aaa
2/3.1 aaa a
2/3 aaa
2/2.1 aa a
2/2 aa
3/0.1 aa a
3/0 aa
2/0.1 aa
2/0 a

Préparatifs

21

FR

3 : Raccordement d’un téléviseur

En raccordant la prise HDMI OUT ou
MONITOR OUT à un téléviseur, vous pouvez
voir l’image de l’entrée sélectionnée.
Il n’est pas nécessaire de raccorder tous les
cordons. Raccordez les cordons audio et vidéo
correspondant aux prises de vos appareils.
Avant de raccorder les cordons, veillez à
débrancher le cordon d’alimentation secteur.

Téléviseur

Signaux vidéo

Signaux audio

Signaux audio/

vidéo

EZW-T100

IN 2

IN 3

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

MONITOR

IN 1

OUT

ASSIGNABLE (INPUT ONLY)

IN

IN

TV

VIDEO

AUDIO

SAT

DMPORT

IN

IN

DC5V

0.7A MAX

VIDEO

AUDIO

BD

BA

VIDEO

OUT

IN

AUDIO

OUT

IN

VIDEO 1

CE

ANTENNA

AM

TV

AUDIO

OPTICAL

OUT

OUT

DIGITAL

IN

SURROUND BACK/

BI-AMP/

FRONT B

SIRIUS

VIDEO

IN

AUDIO

IN

VIDEO

MONITOR

SUBWOOFER

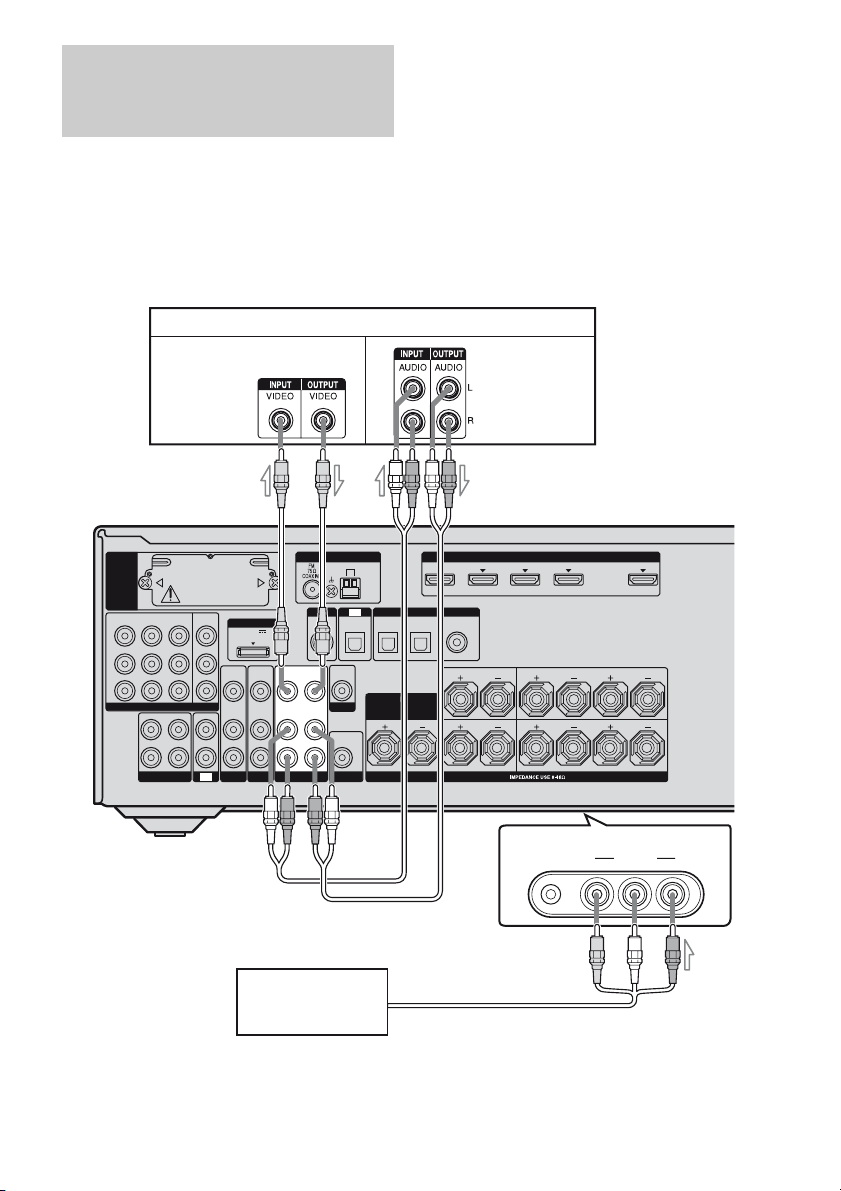

A Cordon vidéo de l’appareil (non fourni)
B Cordon vidéo (non fourni)
C Cordon numérique optique (non fourni)
D Cordon audio (non fourni)
E Câble HDMI (non fourni)

Il est recommandé d’utiliser un câble HDMI Sony.

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

SATINBD

OPTICAL

D

HDMI

IN 3

IN 2

(for AUDIO)

DVD

IN

IN

COAXIAL

CENTER

LR

SPEAKERS

IN 1 OUT

SURROUND

FRONT A

LR

LR

22

FR

Remarques

• Veillez à allumer l’ampli-tuner lorsque les signaux
vidéo et audio d’un appareil de lecture sont émis
vers un téléviseur via l’ampli-tuner. A moins que
l’appareil ne soit allumé, ni les signaux vidéo, ni
les signaux audio ne sont transmis.

• Raccordez des appareils permettant d’afficher des
images, comme un téléviseur ou un projecteur, à la
prise HDMI OUT ou MONITOR OUT de l’ampli­tuner. Il se peut que vous ne puissiez pas
enregistrer, même si vous raccordez des appareils
enregistreurs.

• Selon l’état du raccordement entre le téléviseur et
l’antenne, il est possible que l’image sur l’écran du
téléviseur soit déformée. Dans ce cas, éloignez
l’antenne de l’ampli-tuner.

• Lorsque vous raccordez les cordons numériques
optiques, insérez les fiches bien droit jusqu’au
déclic de mise en place.

• Ne pliez pas les cordons numériques optiques ou
ne faites pas de nœuds avec.

Conseils

• Pour que le son du téléviseur soit émis par les
enceintes raccordées à l’ampli-tuner, veillez à
– raccorder les prises de sortie audio du téléviseur

aux prises TV IN de l’ampli-tuner ;

– éteindre le son du téléviseur ou activer la

fonction de coupure de son du téléviseur.

• Toutes les pr ises audio numériques sont
compatibles avec les fréquences d’échantillonnage
32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

Préparatifs

23

FR

4a : Raccordement des appareils audio

Raccordement d’un lecteur
Super Audio CD/CD ou d’un
enregistreur CD

L’illustration suivante indique comment
raccorder un lecteur Super Audio CD, un
lecteur CD ou un enregistreur CD. Avant de
raccorder les cordons, veillez à débrancher le
cordon d’alimentation secteur.
Après avoir raccordé votre appareil audio,
passez à la section « 4b : Raccordement des
appareils vidéo » (page 25).

Lecteur Super
Audio CD/
lecteur CD/
enregistreur CD

A

EZW-T100

IN 3

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

L

R

SA-CD/CD/CD-R

ASSIGNABLE (INPUT ONLY)

OUT

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

IN

OUT

IN

IN

IN

TV

SAT

BD

VIDEO 1

MONITOR

IN 2

IN 1

A Cordon audio (non fourni)

FR

24

ANTENNA

SIRIUS

VIDEO

IN

AUDIO

IN

AM

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

TV

IN

SURROUND BACK/

DIGITAL

SATINBD

OPTICAL

BI-AMP/
FRONT B

IN 3

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

DVD

IN

IN

COAXIAL

CENTER

LR

SPEAKERS

(for AUDIO)

HDMI

IN 2

IN 1 OUT

SURROUND

FRONT A

LR

LR

4b : Raccordement des appareils vidéo

Préparatifs

Raccordement de vos appareils

Cette section décrit la procédure de
raccordement de vos appareils vidéo à cet
ampli-tuner. Avant de commencer, reportez­vous à la section « Appareil à raccorder » ci­dessous pour connaître les pages à consulter
pour le raccordement de chaque appareil.
Après avoir raccordé tous vos appareils,
passez à la section « 5 : Raccordement des
antennes » (page 33).

Appareil à raccorder

Appareil Page

Téléviseur 22

Avec la prise HDMI 26

Lecteur DVD 29

Lecteur de disques Blu-ray 30

Tuner satellite/Décodeur 31

Magnétoscope, enregistreur DVD 32

Caméscope, consol e de jeux
vidéo, etc.

Si vous souhaitez raccorder
plusieurs appareils numériques
mais que toutes les entrées
sont utilisées

Reportez-vous à la section « Ecouter le son/
regarder les images à partir d’autres entrées »
(page 103).

32

Prise d’entrée/de sortie vidéo à
raccorder

La qualité de l’image dépend de la prise
utilisée pour le raccordement. Reportez-vous à
l’illustration ci-dessous. Sélectionnez le
raccordement en fonction des prises de vos
appareils.

HDMI

Numérique Analogique

Image de haute qualité

Remarques

• Avant de raccorder les cordons, veillez à
débrancher le cordon d’alimentation secteur.

• Veillez à allumer l’ampli-tuner lorsque les signaux
vidéo et audio d’un appareil de lecture sont émis
vers un téléviseur via l’ampli-tuner. A moins que
l’appareil ne soit allumé, ni les signaux vidéo, ni
les si gnaux audio ne sont transmis.

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

VIDEO

25

FR

Raccordement d’appareils dotés
de prises HDMI

HDMI est l’abréviation de High-Definition
Multimedia Interface. Il s’agit d’une interface
qui transmet les signaux vidéo et audio au
format numérique.

Remarques

• Changez les réglages par défaut de la touche
d’entrée HDMI 1–4 de la télécommande afin de
pouvoir l’utiliser pour commander vos appareils.
Pour plus d’informations, reportez-vous à la
section « Programmation de la télécommande »
(page 113).

Tuner satellite/décodeur

Signaux
audio/vidéo

Signaux
audio/vidéo

AAA

• Vous pouvez également renommer l’entrée HDMI
de façon à l’afficher sur l’afficheur de l’ampli­tuner. Pour plus d’informations, reportez-vous à la
section « Attribution d’un nom aux entrées » (page

46).

Pour profiter des émissions
télévisées avec un son
surround multicanal

Vous pouvez écouter une émission télévisée
avec un son surround multicanal à partir des
enceintes raccordées à l’ampli-tuner.
Raccordez la prise de sortie OPTICAL du
téléviseur à la prise OPTICAL IN de l’ampli­tuner.

Lecteur DVD Lecteur de disques Blu-ray

Signaux
audio/vidéo

ANTENNA

VIDEO 1

SIRIUS

VIDEO

IN

AUDIO

IN

AM

TV

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

DIGITAL

SATINBD

IN

OPTICAL

SURROUND BACK/

BI-AMP/

FRONT B

EZW-T100

IN 2

IN 3

Y

P

B

/

C

B

P

R

/

C

R

ASSIGNABLE (INPUT ONLY)

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

MONITOR

IN 1

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

IN

OUT

IN

IN

IN

TV

SAT

BD

Signaux audio

Télévi seur, etc.

A Câble HDMI (non fourni)

Il est recommandé d’utiliser un câble HDMI Sony.

B Cordon numérique optique (non fourni)
C Cordon audio (non fourni)

a)

Raccordez au moins l’un des cordons audio (B ou C).

FR

26

a)

IN 3

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

DVD

IN

IN

COAXIAL

CENTER

LR

SPEAKERS

a)

HDMI

IN 2

(for AUDIO)

Signaux
audio/vidéo

IN 1 OUT

SURROUND

FRONT A

LR

LR

ABC

Fonctions HDMI

• Un signal audio numérique transmis par
HDMI peut être émis à partir des enceintes
raccordées à l’ampli-tuner. Ce signal prend
en charge les formats Dolby Digital, DTS et
PCM linéaire.

• Cet ampli-tuner peut recevoir des signaux au
format PCM linéaire multicanal (jusqu’à
huit canaux) avec une fréquence
d’échantillonnage de 192 kHz ou inférieure
avec une connexion HDMI.

• Cet ampli-tuner prend en charge les formats
High Bit rate Audio (DTS-HD Master
Audio, Dolby TrueHD) et la connexion
HDMI (Deep Color, x.v.Color).

• Cet ampli-tuner prend en charge la fonction
Commande pour HDMI. Pour plus
d’informations, reportez-vous à la section
« Fonction « BRAVIA » Sync » (page 89).

• L’entrée HDMI 3 offre une meilleure qualité
sonore. Si vous avez besoin d’une meilleure
qualité sonore, raccordez votre appareil sur
la prise HDMI IN 3 (for AUDIO) et
sélectionnez HDMI 3 comme entrée.

Remarques sur les câbles de
raccordement

• Il est recommandé d’utiliser un câble HDMI
Sony.

• Il est recommandé d’utiliser un câble HDMI
portant le logo HDMI (fabriqué par Sony)
pour la prise HDMI haut débit (câble HDMI
version 1.3, catégorie 2) lors de la lecture
d’images ou de l’écoute de son au cours
d’une transmission Deep Color ou de la
visualisation d’une image vidéo au format
1080p ou supérieur.

• Nous vous déconseillons d’utiliser un câble
de conversion HDMI-DVI. Lorsque vous
raccordez un câble de conversion HDMI­DVI à un appareil DVI-D, il se peut que le
son et/ou l’image ne soit pas émis.
Raccordez les autres cordons audio ou les
autres câbles de raccordement numériques,
puis réglez « A. ASSIGN » dans le menu
AUDIO (page 61) lorsque le son n’est pas
émis correctement.

Remarques sur les
raccordements HDMI

• Un signal audio entrant par la prise HDMI
IN est émis par les prises SPEAKERS et la
prise HDMI OUT. Il n’est pas émis à partir
d’autres prises audio.

• Les signaux vidéo entrant par la prise HDMI
IN peuvent être émis uniquement par la prise
HDMI OUT. Les signaux vidéo entrants ne
peuvent pas être émis par les prises VIDEO
OUT ou MONITOR OUT.

• Lorsque vous souhaitez écouter le son à
partir de l’enceinte du téléviseur, réglez la
fonction « AUDIO OUT » sur « TV+AMP »
dans le menu HDMI (page 62). Si vous ne
pouvez pas lire de logiciel multicanal, réglez
l’appareil sur « AMP ». Toutefois, le son ne
sera pas émis par l’enceinte du téléviseur.

• Les signaux DSD des Super Audio CD ne
sont ni reçus, ni émis.

• Les signaux audio des zones multi/stéréo
d’un Super Audio CD ne sont pas émis.

• Les signaux audio (fréquence
d’échantillonnage, longueur de bits, etc.)
transmis à partir d’une prise HDMI peuvent
être supprimés par l’appareil raccordé.
Vérifiez le réglage de l’appareil raccordé si
l’image est de mauvaise qualité ou si le son
n’est pas émis par un appareil raccordé via le
câble HDMI.

• Le son peut être interrompu lorsque la
fréquence d’échantillonnage ou le nombre
de canaux des signaux de sortie audio
provenant de l’appareil de lecture est
changé.

• Lorsque l’appareil raccordé n’est pas
compatible avec la technologie de protection
des droits d’auteur (HDCP), l’image et/ou le
son provenant de la prise HDMI OUT peut
être déformé ou ne pas être émis.
Dans ce cas, vérifiez les spécifications de
l’appareil raccordé.

• Vous pouvez uniquement bénéficier des
modes High Bitrate Audio (DTS-HD Master
Audio, Dolby TrueHD) et PCM linéaire
multicanal avec un raccordement HDMI.

Préparatifs

suite page suivante

27

FR

• Réglez la résolution de l’image de l’appareil
de lecture à une résolution supérieure à
720p/1080i pour bénéficier du mode High
Bitrate Audio (DTS-HD Master Audio,
Dolby TrueHD).

• Certains réglages au niveau de la résolution
de l’image de l’appareil de lecture peuvent
être nécessaires avant de pouvoir bénéficier
du mode PCM linéaire multicanal.
Reportez-vous au mode d’emploi de
l’appareil de lecture.

• Les appareils HDMI ne prennent pas tous en
charge l’ensemble des fonctions définies par
la version HDMI spécifiée. Par exemple, les
appareils prenant en charge l’interface
HDMI version 1.3, peuvent ne pas prendre
en charge la fonction Deep Color.

• Pour plus d’informations, reportez-vous au
mode d’emploi de chaque appareil raccordé.

28

FR

Raccordement d’un lecteur DVD

L’illustration suivante indique comment
raccorder un lecteur DVD.
Il n’est pas nécessaire de raccorder tous les
cordons. Raccordez les cordons audio et vidéo
correspondant aux prises de vos appareils.

Remarques

• Le réglage initial des prises COMPONENT
VIDEO IN 2 est lecteur DVD. Si vous souhaitez
raccorder votre lecteur DVD aux prises
COMPONENT VIDEO IN 1 ou IN 3, réglez
« V. ASSIGN » dans le menu VIDEO (page 62).

Lecteur DVD

Signaux vidéo Signaux audio

• Lorsque vous raccordez les cordons numériques
optiques, insérez les fiches bien droit jusqu’au
déclic de mise en place.

• Ne pliez pas les cordons numériques optiques ou
ne faites pas de nœuds avec.

• Pour émettre un son numérique multicanal depuis
le lecteur DVD, réglez la sortie audio numérique
sur le lecteur DVD. Reportez-vous au mode
d’emploi fourni avec le lecteur DVD.

Conseil

Toutes les prises audio numériques sont compatibles
avec les fréquences d’échantillonnage 32 kHz,
44,1 kHz, 48 kHz et 96 kHz.

Préparatifs

EZW-T100

IN 2

IN 3

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

MONITOR

IN 1

OUT

ASSIGNABLE (INPUT ONLY)

IN

IN

TV

VIDEO

AUDIO

SAT

IN

IN

A

DMPORT

DC5V

0.7A MAX

VIDEO

AUDIO

VIDEO

OUT

IN

AUDIO

OUT

IN

BD

VIDEO 1

ANTENNA

SIRIUS

VIDEO

IN

AUDIO

IN

AM

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

B

TV

IN

SURROUND BACK/

BI-AMP/
FRONT B

A Cordon vidéo de l’appareil (non fourni)
B Cordon numérique optique (non fourni)
C Cordon numérique coaxial (non fourni)

* Lorsque vous raccordez un appareil doté d’une

prise OPTICAL, réglez « A. ASSIGN » dans le
menu AUDIO (page 61).

DIGITAL

SATINBD

OPTICAL

IN 3

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

DVD

IN

IN

COAXIAL

CENTER

LR

SPEAKERS

(for AUDIO)

HDMI

C

IN 2

IN 1 OUT

SURROUND

FRONT A

LR

LR

29

FR

Raccordement d’un lecteur de
disques Blu-ray

L’illustration suivante indique comment
raccorder un lecteur de disques Blu-ray.
Il n’est pas nécessaire de raccorder tous les
cordons. Raccordez les cordons audio et vidéo
correspondant aux prises de vos appareils.

Remarques

• Le réglage initial des prises COMPONENT
VIDEO IN 1 est lecteur de disques Blu-ray. Si vous
souhaitez raccorder votre lecteur de disques Blu­ray aux prises COMPONENT VIDEO IN 2 ou IN
3, réglez « V. ASSIGN » dans le menu VIDEO
(page 62).

Lecteur de disques Blu-ray

Signaux vidéo Signaux audio

• Lorsque vous raccordez les cordons numériques
optiques, insérez les fiches bien droit jusqu’au
déclic de mise en place.

• Ne pliez pas les cordons numériques optiques ou
ne faites pas de nœuds avec.

• Pour émettre un son numérique multicanal depuis
le lecteur de disques Blu-ray, réglez la sortie audio
numérique sur le lecteur de disques Blu-ray.
Reportez-vous au mode d’emploi fourni avec le
lecteur de disques Blu-ray.

Conseil

Toutes les prises audio numériques sont compatibles
avec les fréquences d’échantillonnage 32 kHz,
44,1 kHz, 48 kHz et 96 kHz.

AB

ANTENNA

SIRIUS

VIDEO

IN

AUDIO

IN

AM

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

TV

IN

SURROUND BACK/

BI-AMP/

FRONT B

EZW-T100

IN 2

IN 3

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

MONITOR

IN 1

OUT

ASSIGNABLE (INPUT ONLY)

IN

IN

TV

VIDEO

AUDIO

SAT

DMPORT

DC5V

0.7A MAX

IN

IN

VIDEO

AUDIO

VIDEO

OUT

IN

AUDIO

OUT

IN

BD

VIDEO 1

A Cordon vidéo de l’appareil (non fourni)
B Cordon vidéo (non fourni)
C Cordon numérique optique (non fourni)
D Cordon numérique coaxial (non fourni)
E Cordon audio (non fourni)

* Lorsque vous raccordez un appareil doté d’une

prise COAXIAL, réglez « A. ASSIGN » dans le
menu AUDIO (page 61).

FR

30

DIGITAL

SATINBD

OPTICAL

CED

IN 3

IN 4

ASSIGNABLE (INPUT ONLY)

(ASSIGNABLE)

DVD

IN

IN

COAXIAL

CENTER

LR

SPEAKERS

(for AUDIO)

HDMI

IN 2

IN 1 OUT

SURROUND

FRONT A

R

LR

L
