附件:
您將還需要 (無附帶):

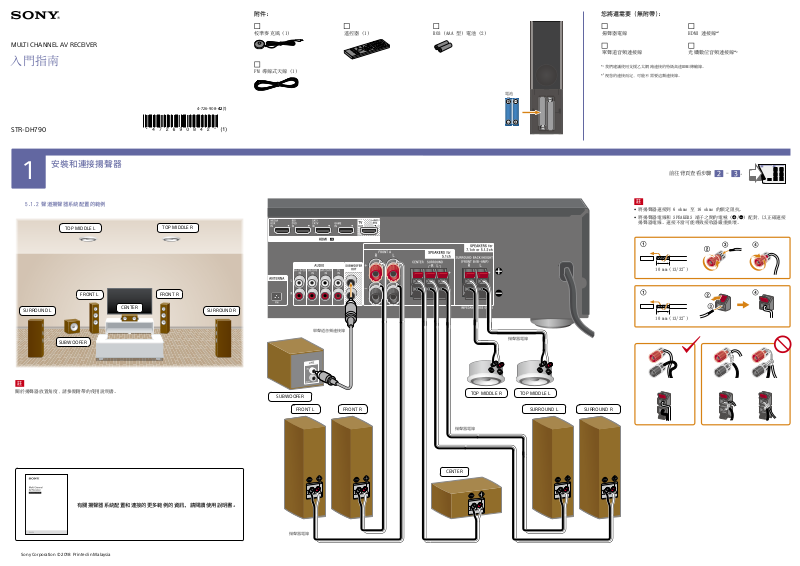

MULTI CHANNEL AV RECEIVER
入門指南
STR-DH790
安裝和連接揚聲器
1
5.1.2 聲道揚聲器系統配置的範例
TOP MIDDLE L
TOP MIDDLE R
4-726-908-42(1)
校準麥克風 (1)
FM 導線式天線 (1)
遙控器 (1) R03（AAA 型）電池 (2)
電池
揚聲器電線
單聲道音頻連接線
*1 我們建議使用支援乙太網路連接的特級高速HDMI傳輸線。
2
視您的連接而定，可能不需要這類連接線。
*
HDMI 連接線*
光纖數位音頻連接線*
前往背頁查看步驟 - 。
註
•將揚聲器連接到 6 ohms 至 16 ohms 的額定阻抗。
•將揚聲器電線和 SPEAKERS 端子之間的電極 (/) 配對，以正確連接
揚聲器電線。連接不當可能導致接收器嚴重損壞。
1
2
FRONT L
SURROUND L
SUBWOOFER
註
關於揚聲器放置角度，請參閱附帶的使用說明書。
CENTER
FRONT R
SURROUND R
單聲道音頻連接線
SUBWOOFER
FRONT L FRONT R
10 mm (13/32")
10 mm (13/32")
揚聲器電線
TOP MIDDLE R TOP MIDDLE L
SURROUND L SURROUND R
揚聲器電線
有關揚聲器系統配置和連接的更多範例的資訊，請閱讀使用說明書。
Sony Corporation © 2018 Printed in Malaysia
CENTER
揚聲器電線
連接電視機、音像裝置和 FM 導線式天線 進行 Easy Setup 並開始播放
2
光纖數位音頻連接線
電視機
HDMI 連接線*
3
開啓電視機，然後將電視機輸入切換到連接接收器的輸入。
電源
輸入
將交流電源線插入牆壁插座，然後按 (電源) 開啓接收器。
遵從在屏指示進行 [Easy Setup]。
設定完畢後，按遙控器上的 退出設定。
註
揚聲器在校準過程中發出很嚮的聲音而音量不能被調節。請周全考慮您的鄰居
和在場的兒童。
按其中一個按鈕選擇您要觀看或收聽的輸入源。然
後開始播放所選輸入源。
FM 導線式天線
HDMI 連接線*
* 務必要使用有乙太網路功能的高速HDMI連接線。Sony建議您使用由Sony製造的
HDMI連接線或者其他有HDMI授權的連接線。若要享受4K/60p視頻內容，務必要
使用支援頻寬高達18 Gbps的支援乙太網路連接的特級高速HDMI傳輸線。
如果您的電視機與eARC（Enhanced Audio Return Channel）或ARC（Audio
Return Channel）功能兼容，則不需要連接光纖數位連接線。
HDMI IN 插孔 要連接的裝置示例
MEDIA BOX 媒體盒
BD/DVD
SAT/CATV 分線盒或衛星盒
GAME 遊戲控制臺（例如 PlayStation 4）
Blu-ray Disc™ 播放機、DVD 播放機
Easy Setup 屏幕自動顯示。
提示
如果 Easy Setup 屏幕未顯示，按遙控器上的 HOME 顯示主選單，然後選擇
[Easy Setup]。
將校準麥克風放在您的收聽位置，並將其設置為與您耳朵相等的高度。
至 CALIBRATION MIC 插孔
校準麥克風
註
觀看 4K/60p 內容時，請參閱附帶的使用說明書中的“設定 HDMI 信號格式”。
