Accesorii furnizate:
Aveţi nevoie şi de următoarele (nefurnizate):
RECEPTOR AV MULTICANAL
Ghid de pornire
STR-DH790

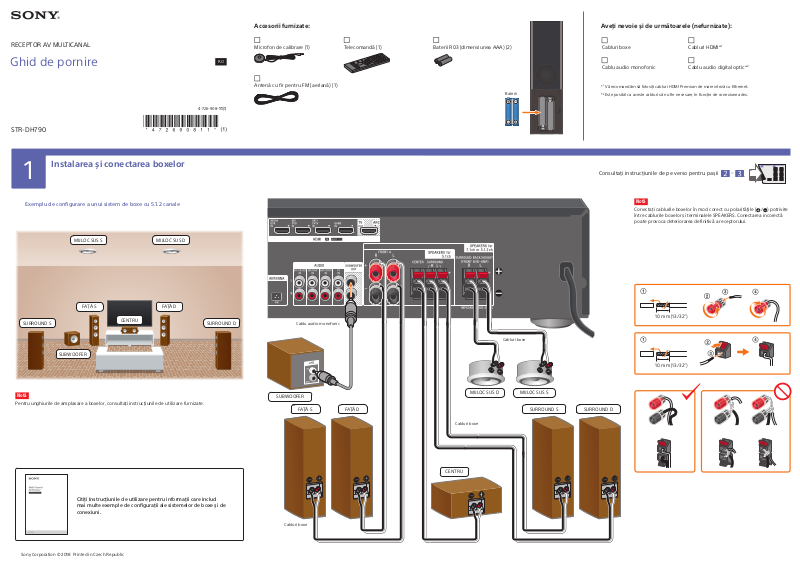

Instalarea şi conectarea boxelor
1
Exemplu de configurare a unui sistem de boxe cu 5.1.2 canale
RO
4-726-908-11(1)
Microfon de calibrare (1)
Antenă cu fir pentru FM (aeriană) (1)
Telecomandă (1) Baterii R03 (dimensiunea AAA) (2)
Baterii
Cabluri boxe
Cablu audio monofonic
*1 Vă recomandăm să folosiţi cabluri HDMI Premium de mare viteză cu Ethernet.
2
Este posibil ca aceste cabluri să nu fie necesare, în funcţie de conexiunea dvs.
*
Cabluri HDMI*
Cablu audio digital optic*
1
Consultaţi instrucţiunile de pe verso pentru paşii –
Notă
Conectaţi cablurile boxelor în mod corect cu polarităţile (/) potrivite
între cablurile boxelor şi terminalele SPEAKERS. Conectarea incorectă
poate provoca deteriorarea definitivă a receptorului.
2
.
MIJLOC SUS S
FAȚĂ S
SURROUND S
SUBWOOFER
Notă
Pentru unghiurile de amplasare a boxelor, consultaţi instrucţiunile de utilizare furnizate.
CENTRU
MIJLOC SUS D
FAȚĂ D
SURROUND D
Cablu audio monofonic
SUBWOOFER
FAȚĂ S FAȚĂ D
10 mm (13/32")
Cabluri boxe
10 mm (13/32")
MIJLOC SUS D MIJLOC SUS S
SURROUND S SURROUND D
Cabluri boxe
Citiţi Instrucţiunile de utilizare pentru informaţii care includ
mai multe exemple de configuraţii ale sistemelor de boxe şi de
conexiuni.
Sony Corporation © 2018 Printed in Czech Republic
CENTRU
Cabluri boxe

2
Conectarea unui televizor, a dispozitivelor AV şi a antenei cu fir pentru FM
(aeriană)
Efectuarea Easy Setup şi pornirea redării
3
Cablu audio digital optic
Antenă cu fir pentru FM (aeriană)
Televizor
Cablu HDMI
Dacă televizorul este compatibil cu funcţia Audio Return Channel
(ARC), nu este necesară conectarea cablului audio digital optic.
Porniţi televizorul şi comutaţi intrarea televizorului pe intrarea la care
este conectat receptorul.
Alimentare
Intrare
Conectaţi cablul de alimentare CA (de la reţea) la o priză de perete
(reţea) şi apăsaţi (alimentare) pentru a porni receptor.
Urmaţi instrucţiunile de pe ecran pentru a executa [Easy Setup].
După finalizarea configurării, apăsaţi pe telecomandă pentru a
închide meniul de configurare.
Notă
În timpul calibrării, din difuzoare se va auzi un sunet foarte puternic, iar
volumul nu poate fi reglat. Nu uitaţi de vecini şi de copii.
Cablu HDMI
Mufă HDMI IN Exemple de dispozitive care pot fi conectate
MEDIA BOX Media box
BD/DVD Blu-ray Disc
SAT/CATV Decodor pentru cablu sau satelit
GAME Consolă de jocuri, de exemplu PlayStation 4
TM
player, DVD player
Ecranul Easy Setup apare automat.
Sugestie
Dacă ecranul Easy Setup nu apare, apăsaţi HOME de pe telecomandă
pentru a afişa meniul de pornire şi selectaţi [Easy Setup].
Plasaţi microfonul de calibrare în poziţia de ascultare şi setaţi-l la
aceeaşi înălţime cu cea la care se află urechile dumneavoastră.
La mufa CALIBRATION MIC
Apăsaţi pe unul dintre butoane pentru a selecta
sursa de intrare pe care doriţi să o vizionaţi
sau să o ascultaţi. Apoi, porniţi redarea sursei
selectate.
Notă
Atunci când vizionaţi conţinut 4K/60p, consultaţi „Setarea formatului de
semnal HDMI” din Instrucţiunile de utilizare furnizate.
Microfon de calibrare
