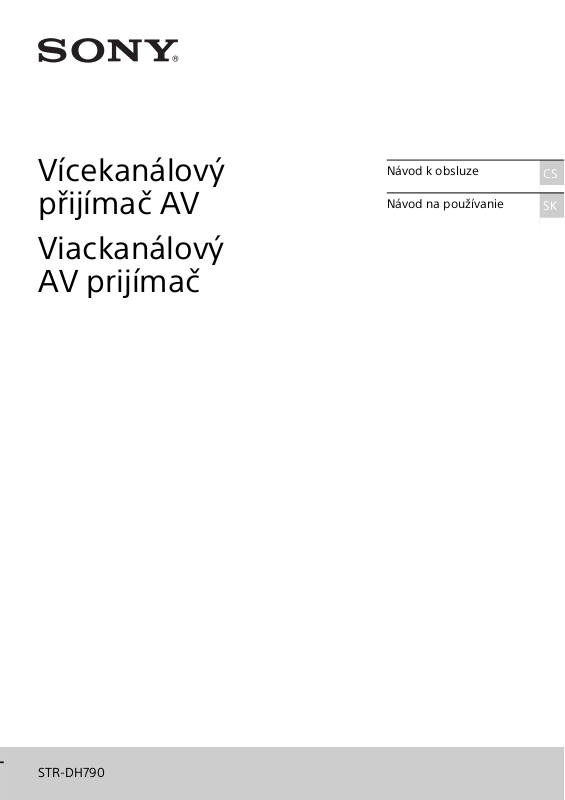

Vícekanálový

Návod k obsluze

přijímač AV Viackanálový

AV prijímač

Návod na používanie

STR-DH790

VAROVÁNÍ

Abyste snížili riziko vzniku požáru a zásahu elektrickým proudem, nevystavujte tento přístroj dešti nebo vlhkosti.

V zájmu snížení rizika požáru nepřikrývejte větrací otvor zařízení novinami, ubrusy, závěsy atd. Nevystavujte přístroj otevřeným zdrojům ohně (například zapáleným svíčkám).

V zájmu snížení rizika vzniku požáru nebo úrazu elektrickým proudem nevystavujte zařízení kapajícím nebo stříkajícím tekutinám a nepokládejte na něj předměty naplněné tekutinami, jako jsou vázy.

Neumísťujte přístroj do stísněného prostoru, jako je knihovna nebo vestavěná skříňka.

Protože zástrčka napájecího kabelu slouží k odpojení přístroje od elektrické sítě, připojte přístroj do snadno přístupné zásuvky elektrické sítě. Zaznamenáte-li u jednotky nějakou vadu, odpojte neprodleně zástrčku ze zásuvky elektrické sítě.

Dokud je přístroj zapojen do síťové zásuvky, není odpojen od elektrické sítě, a to i v případě, že je vypnutý.

UPOZORNĚNÍ

Pokud baterii nahradíte nesprávný typem, vzniká riziko výbuchu. Nevystavujte baterie ani přístroje s vloženými bateriemi nadměrnému horku, například slunečnímu světlu nebo ohni.

UPOZORNĚNÍ

HORKÝ POVRCH

Aby se snížilo riziko popálení, nedotýkejte se horkého povrchu, kde se zobrazuje tento symbol.

PRO ZÁKAZNÍKY VE SPOJENÝCH STÁTECH. NEPLATÍ PRO KANADU, VČETNĚ PROVINCIE QUEBEC.

POUR LES CONSOMMATEURS AUX ÉTATS-UNIS. NON APPLICABLE AU CANADA, Y COMPRIS LA PROVINCE DE QUÉBEC.

Důležité bezpečnostní pokyny

1) Přečtěte si tyto pokyny.

2) Uložte si tyto pokyny.

3) Dbejte všech varování.

4) Postupujte podle všech pokynů.

5) Nepoužívejte tento přístroj v blízkosti vody.

6) Čistěte pouze suchým hadříkem.

7) Nezakrývejte ventilační otvory. Instalujte v souladu s pokyny výrobce.

8) Neinstalujte v blízkosti zdrojů tepla, jako například topných těles, vývodů vytápěcích systémů, sporáků nebo jiných zařízení (včetně zesilovačů), které vytvářejí teplo.

9) Nenarušujte bezpečnostní opatření polarizované nebo uzemněné zástrčky. Polarizovaná zástrčka má dva ploché kolíky a jeden je širší než druhý. Uzemňovací zástrčka má dva ploché kolíky a uzemňovací vidlici. Široký plochý kolík nebo vidlice zajišťují vaši bezpečnost. Nehodí-li se dodávaná zástrčka do vaší zásuvky, obraťte se na elektrotechnika ohledně výměny zastaralé zásuvky.

10) Po napájecím kabelu se nesmí chodit a nesmí dojít k jeho poškození, zejména u zástrčky, objímky a v místě, kde vychází ze zařízení.

11) Používejte pouze doplňky/příslušenství, které stanovil výrobce.

12) Používejte pouze vozík, stojan, stativ, konzolu nebo stůl, které stanovil výrobce nebo které byly dodány společně se zařízením. Při přemisťování pojízdného stolku s přístrojem postupujte obezřetně, abyste se vyvarovali zraněním způsobeným převržením.

13) Při bouřkách nebo při dlouhé době nepoužívání přístroje jej odpojte z elektrické sítě.

14) Servis přenechte výhradně kvalifikovaným pracovníkům. Servis je nutný, byl-li přístroj jakýmkoliv způsobem poškozen, např. v případě poškození síťového kabelu nebo zástrčky, vniknutí tekutiny či pádu předmětu dovnitř přístroje, vystavení přístroje dešti nebo vlhkosti, nesprávného fungování nebo upuštění na zem.

POZNÁMKA:

Toto zařízení bylo testováno a bylo označeno za vyhovující omezením digitálního zařízení třídy B, ve shodě s částí 15 pravidel FCC. Tyto limity jsou nastaveny tak, aby v rámci instalace v domácnosti zajišťovaly přiměřenou ochranu proti nežádoucímu rušení. Toto zařízení vytváří, používá a může vyzařovat rádiofrekvenční energii. Není-li nainstalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiových komunikací. Není ale zaručeno, že při určité instalaci k poruše nedojde. Způsobíli toto zařízení škodlivou poruchu na příjmu rádia nebo televize, kterou lze určit podle vypnutí a zapnutí zařízení, musí se uživatel pokusit opravit poruchu pomocí jednoho nebo více následujících opatření:  Přesměrujte nebo přemístěte přijímací

anténu.

 Zvětšete vzdálenost mezi zařízením a

receiverem.

 Připojte zařízení do zásuvky v jiném

obvodu, než do kterého je zapojen receiver.

 Potřebujete-li pomoc, kontaktujte prodejce

nebo zkušeného technika.

UPOZORNĚNÍ

Mějte na paměti, že jakékoliv změny nebo úpravy, které nejsou vysloveně schváleny v této příručce, vás mohou zbavit oprávnění toto zařízení obsluhovat.

V souladu s emisními limity FCC je nutné k připojení hostitelských počítačů a periferních zařízení použít řádně stíněné a uzemněné kabely a konektory.

Kabel reproduktorů musí být připojený k přístroji a reproduktorům v souladu s následujícími pokyny, snížíte tak riziko úrazu elektrickým proudem.

1) Odpojte síťový kabel z ELEKTRICKÉ SÍTĚ.

2) Sejměte 10 až 15 mm izolace kabelu reproduktorů.

3) Připojte opatrně kabel reproduktorů k přístroji a reproduktorům tak, abyste se nedotkli jádra kabelu reproduktorů rukou. Síťový kabel odpojte z ELEKTRICKÉ SÍTĚ také před odpojením kabelu reproduktorů od přístroje a reproduktorů.

Toto zařízení nesmí být umístěno nebo používáno společně s jinou anténou nebo vysílačem.

Informace pro zákazníky v Evropě

Likvidace baterií a elektrických a elektronických zařízení (platí v Evropské unii a v dalších zemích se systémy sběru tříděného odpadu)

Tento symbol na výrobku, baterii nebo obalu značí, že s výrobkem a baterií nesmí být nakládáno jako s domovním odpadem. Na určitých bateriích může být tento symbol použitý spolu s chemickou značkou. Chemická značka pro olovo (Pb) se na baterii přidává v případě, že obsahuje více než 0,004 % olova. Zajištěním správné likvidace těchto výrobků a baterií pomůžete předejít potenciálním negativním dopadům na životní prostředí a zdraví lidí, ke kterým by mohlo dojít při nesprávné likvidaci. Recyklace materiálů napomáhá zachovávat přírodní zdroje. V případě výrobků, které z důvodů bezpečnosti, výkonu nebo integrity dat vyžadují nepřetržité připojení k vestavěné baterii, musí být tato baterie vyměněna pouze kvalifikovaným servisním personálem. Abyste zajistili, že s baterií i elektrickými a elektronickými zařízeními bude správně naloženo, předejte tyto výrobky po skončení jejich životnosti na příslušném sběrném místě zajišťujícím recyklaci elektrických a

elektronických zařízení. V případě všech dalších typů baterií si přečtěte část popisující bezpečné vyjmutí baterie z výrobku. Předejte baterii na příslušné sběrné místo pro recyklaci použitých baterií. Podrobné informace o recyklaci tohoto výrobku nebo baterie získáte na příslušném úřadě místní samosprávy, ve firmě zajišťující svoz odpadu nebo v obchodě, kde jste výrobek zakoupili.

Upozornění pro zákazníky: Následující informace se vztahují pouze na zařízení zakoupená v zemích podléhajících směrnicím EU

Tento produkt byl vyroben společností Sony Corporation, případně na její objednávku. Dovozce do EU: Sony Europe B.V. S dotazy souvisejícími se shodou produktů se zákony Evropské unie se obracejte na autorizovaného zástupce dovozce do EU: Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

Společnost Sony Corporation tímto prohlašuje, že toto zařízení splňuje podmínky Směrnice 2014/53/EU. Úplný text prohlášení o shodě pro EU je k dispozici na adrese: http://www.compliance.sony.de/

Toto rádiové zařízení je určeno k použití spolu se schválenými verzemi softwaru, které jsou uvedeny v prohlášení o shodě pro EU. U softwaru nahraného v tomto rádiovém zařízení byla ověřena shoda se základními požadavky směrnice 2014/53/EU. Verzi softwaru můžete zkontrolovat stiskem tlačítka AMP MENU a následným výběrem možnosti „<SYSTEM>“ pomocí tlačítek / a.

Tento vícekanálový AV přijímač je určen k přehrávání zvuku a videa z připojených zařízení, k přehrávání hudby ze zařízení BLUETOOTH® a z FM tuneru.

Toto zařízení bylo testováno a bylo shledáno, že splňuje limity regulace EMC, které se týkají používání propojovacího kabelu kratšího než 3 metry.

Nadměrný akustický tlak ze sluchátek může způsobit ztrátu sluchu.

Obsah

Dodávané položky .................................... 6

Hlavní funkce přijímače ............................ 7

Součásti a ovládací prvky ......................... 8

Připojení a příprava

1: Výběr systému reproduktorů ...............14

2: Nastavení a připojení reproduktorů ....16

3: Připojení televizoru ............................. 24

4: Připojení audiovizuálních zařízení .....29

5: Připojení antény FM ............................. 31

6: Zapnutí přijímače a provedení funkce

Easy Setup ...........................................31

7: Nastavení pro HDMI ............................ 35

Přehrávání

Přehrávání zvuku a obrázků na připojeném

televizoru nebo audiovizuálních

zařízeních ........................................... 36

Přehrávání zvuku na zařízení

BLUETOOTH® ...................................... 37

Výběr zvukových efektů ......................... 39

Odstraňování problémů / Specifikace

Odstraňování problémů ..........................47

Bezpečnostní opatření ........................... 54

Technické údaje .......................................55

Autorská práva ........................................57

Komunikace BLUETOOTH® ..................... 58

Podporované přehratelné formáty .........59

Rejstřík .................................................... 60

Nabídka / Ostatní funkce

Používání nabídky na

televizní obrazovce ............................ 43

Výběr rozmístění reproduktorů .............. 44

Přepnutí předních reproduktorů ............46

Obnovení výchozího továrního

nastavení ........................................... 46

Dodávané položky

• Přijímač (1)

• Dálkové ovládání (1)

• Baterie R03 (velikost AAA) (2)

• Drátová anténa pro příjem v pásmu FM (1)

• Kalibrační mikrofon (1)

• Průvodce spuštěním (1)

Vysvětluje postup připojení 5.1.2 kanálového systému reproduktorů, provedení základního nastavení a poslechu připojených zařízení.

• Návod k obsluze (tato brožura) (1)

•Text uvedený v závorkách ([--]) se zobrazuje na televizní obrazovce a text uvedený v uvozovkách („--“) se zobrazuje na zobrazovacím panelu.

•Položky zobrazené na televizní obrazovce se mohou lišit v závislosti na oblasti.

Uživatelská příručka (online webový návod k obsluze) obsahuje informace o pokročilých funkcích a operacích.

Uživatelskou příručku lze zobrazit v počítači, smartphonu nebo tabletu. Spusťte webový prohlížeč a zadejte následující adresu URL nebo pro přístup ke stránce použijte čtečku QR kódů.

Informace pro zákazníky v Evropě

http://rd1.sony.net/help/ha/ strdh79/h_eu/

Vysvětluje nezbytná připojení, základní nastavení a základní operace.

Návody týkající se tohoto produktu

•Některé ilustrace jsou uvedeny v podobě schémat a mohou se lišit od konkrétních výrobků.

•Návody týkající se tohoto produktu popisují především postupy využívající dálkový ovladač. Můžete také použít ovládací prvky na receiveru, mají-li stejné nebo podobné popisky jako tlačítka na dálkovém ovládání.

Hlavní funkce přijímače

Kompatibilita s nejnovějšími formáty audia na bázi zvukových objektů

Jsou podporovány technologie Dolby TrueHD a DTS-HD Master Audio a objektové formáty zvuku (Dolby Atmos a DTS:X) (pouze tehdy, pokud jsou zařízení připojena prostřednictvím kabelů HDMI). K dispozici je prostorový zvuk v rozsahu 360 stupňů.

Kompatibilita s formáty videa 4K s vysokým rozlišením*

• Přijímač podporuje technologie HDCP 2.2, Dolby Vision, HDR10 a Hybrid Log-Gamma,

které umožňují zobrazení vysoce kvalitního videa (strana 24).

* Je nutné změnit nastavení „SIG. FMT.“ v závislosti na vstupním videosignálu.

Vybaveno funkcí automatické kalibrace (pokročilá technologie D.C.A.C.), díky které je prostředí pro sledování a poslech téměř ideální

• Pokročilá technologie D.C.A.C. měří a kalibruje charakteristiky vzdálenosti, úrovně a

frekvence reproduktorů pomocí dodávaného monofonního kalibračního mikrofonu pro potřeby prostředí pro sledování a poslech (strana 32).

• Funkce automatického sladění fází (A.P.M.) nakalibruje fázové charakteristiky reproduktorů

tak, abyste si mohli užívat dokonale sladěný prostorový zvuk.

Reprodukuje virtuální prostorový zvuk i v prostředí, kde nelze instalovat zadní reproduktor (Front Surround)

Umožňuje vytvořit prostorový zvuk ekvivalentní 5.1kanálovému systému reproduktorů pouze s pomocí dvou předních reproduktorů (strana 23).

Kompatibilní s bezdrátovou technologií BLUETOOTH®

• K přijímači můžete připojit přehrávač WALKMAN®, smartphone nebo tablet pomocí funkce

BLUETOOTH® a bezdrátově přehrávat obsah těchto zařízení (strana 37).

• Přijímač můžete zapnout ze spárovaného zařízení BLUETOOTH®, i když je přijímač v

pohotovostním režimu. Podrobnosti o obsluze naleznete v průvodci nápovědou.

Zvuková pole s možností volby podle preferencí

Můžete vybírat ze široké škály zvukových polí podle připojení reproduktorů nebo vstupních zdrojů (2k stereo, přímý vstup, automatické dekódování formátu atd.) (strana 39).

Konektor HDMI kompatibilní s funkcí eARC (Enhanced Audio Return Channel – rozšířený zpětný audiokanál) a ARC (Audio Return Channel – zpětný audiokanál)

Pro výstup zvuku televizoru z přijímače stačí použít jediný kabel HDMI (strana 25, 26, 27). eARC je novou funkcí specifikace rozhraní HDMI verze 2.1. Pokud k přijímači připojíte televizor kompatibilní s funkcí eARC, můžete využívat kromě zvukových formátů, které jsou již podporovány u konvenční funkce ARC, také zvukové formáty na bázi objektů, například Dolby Atmos – Dolby TrueHD a DTS:X i vícekanálový formát LPCM, který nelze přenášet pomocí funkce ARC.

Podpora připojení Bi-Amplifier u předních reproduktorů

Kvalitu zvuku z předních reproduktorů můžete vylepšit připojením různých zesilovačů k výškovému a basovému reproduktoru pomocí připojení Bi-Amplifier (strana 22).

Součásti a ovládací prvky

Čelní panel přijímače

 (napájení)

Zapnutí přijímače nebo jeho přepnutí do pohotovostního režimu.

 Kontrolka napájení

• Zelená: přijímač je zapnutý,

• Čer vená: přijímač je v pohotovostním režimu a je nastavena jedna z následujících možností: – Položka „CTRL.HDMI“ je nastavena

na hodnotu „CTRL ON“.

– Položka „BT STBY“ je nastavena na

hodnotu „STBY ON“.*

– Položka „STBY.THRU“ je nastavena

na hodnotu „ON“ nebo „AUTO“.

• Kontrolka zhasne: Přijímač je v pohotovostním režimu a: –

„CTRL.HDMI” je nastaveno na „CTRL

OFF”.

– „BT STBY“ je nastavena na hodnotu

„OFF”.

– „STBY.THRU“ je nastavena na

hodnotu „OFF“.

* Kontrolka se červeně rozsvítí pouze v

případě, že je s přijímačem spárováno zařízení a možnost „BT POWER“ je nastavena na hodnotu „BT ON“. Nejsou-li s přijímačem spárována žádná zařízení nebo je možnost „BT POWER“ nastavena na hodnotu „BT OFF“, kontrolka zhasne.

 SPEAKERS (strana 46)

Zapíná systém reproduktorů

Poznámka

Když vyberete možnost „OFF SPEAKERS“, z reproduktorů nevychází žádný zvuk. Dejte pozor, abyste vybrali jinou možnost než „OFF SPEAKERS“.

 TUNING MODE

Vybírá režim automatického nebo předvoleného ladění.

 TUNING +/–

Skenuje FM stanice nebo vybírá předvolené stanice/kanály.

 2CH/MULTI, MOVIE, MUSIC

(strana 39)

 Zobrazovací panel (strana 10)  NIGHT MODE

Aktivuje funkci Night Mode, která umožňuje zachovat atmosféru kinosálu při nízkých úrovních hlasitosti.

Poznámka

•Funkce Night Mode nebude pracovat v následujících případech:

– Volba [Pure Direct] je nastavena na

hodnotu [On]. – Jsou připojena sluchátka. – Je aktivní funkce [Direct] a je vybrán

analogový vstup.

• Přijímač může v závislosti na formátu audia přehrávat signál na nižší vzorkovací frekvenci, než je skutečná vzorkovací frekvence vstupního signálu.

 DISPLAY

Zobrazení informací na zobrazovacím panelu.

 DIMMER

Mění jas zobrazovacího panelu.

 BLUETOOTH

Přepne vstup přijímače na hodnotu [BT] a automaticky se připojí k poslednímu připojenému zařízení. Nastaví přijímač do režimu párování, nejsou-li v přijímači žádné informace o párování. Odpojí zařízení BLUETOOTH®, je-li přijímač připojení k zařízení BLUETOOTH®.

Kontrolka BLUETOOTH® (strana 37)

 Snímač dálkového ovladače

Přijímá signály z dálkového ovladače.

 PURE DIRECT

Aktivuje funkci Pure Direct, která umožňuje získat kvalitnější a věrnější zvuk ze všech vstupů. Když je funkce Pure Direct aktivována, rozsvítí se kontrolka nad tlačítkem.

Poznámka

Je-li vybrána funkce Pure Direct, funkce [Calibration Type], [Night Mode], [Ekvalizér], „A.P.M.“ a „D.RANGE“ nepracují.

 MASTER VOLUME (strana 36)  INPUT SELECTOR

Vybírá vstupní kanál připojený k zařízení, které chcete použít.

 Konektor CALIBRATION MIC

(strana 33)

 Konektor PHONES

Do této zdířky připojte sluchátka.

Kontrolky na zobrazovacím panelu

 Indikátor systému reproduktorů

(strana 46)

 Kontrolka vstupu

Rozsvítí se a určí tak aktuální vstup.

OPT

Digitální signály vstupují přes zdířku OPTICAL.

COAX

Digitální signály vstupují přes zdířku COAXIAL.

HDMI

Digitální signály vstupují přes vybranou zdířku HDMI.

 SLEEP

Rozsvítí se, když je aktivován časovač vypnutí.

 Indikátor ladění

Zobrazí se, když se receiver naladí na určitou rozhlasovou stanici.

MEMORY

Funkce paměti, např. paměť přednastavených stanic apod., je aktivní.

Vysílání RDS (pouze u modelů pro Evropu, Asii a Tichomoří)

Naladěno na stanici se službami RDS.

MONO

Monoaurální vysílání

Stereofonní vysílání FM

Číslo předvolené stanice (Číslo se změní podle vybrané předvolené stanice.)

 D.RANGE

Rozsvítí se při aktivaci komprese dynamického rozsahu.

Zadní panel přijímače

 Port POWER SUPPLY

Pouze pro napájecí zdroj.

 Konektory HDMI IN/OUT

(strana 24, 25, 26, 27, 28, 29)

Všechny konektory HDMI IN/OUT na přijímači podporují technologii HDCP 2.2. HDCP 2.2 je nově vylepšená technologie ochrany autorských práv, která je používána pro ochranu obsahu, jako jsou filmy 4K.

 Konektory SPEAKERS

(strana 16, 17, 18, 19, 20, 21, 22, 23)

 Konektory SUBWOOFER OUT

(strana 17, 18, 19, 20, 21, 22, 23)



Konektory AUDIO IN (strana 28, 30)

 Svorka FM ANTENNA (strana 31)

Konektor OPTICAL IN (strana 26, 28)

  Konektor COAXIAL IN (strana 30)

Dálkové ovládání

 (napájení) (strana 32)

Zapnutí přijímače nebo jeho přepnutí do pohotovostního režimu.

INFORMATION

Zobrazuje na televizní obrazovce informace například o formátu zvuku atd.

SLEEP

Nastaví přijímač na automatické vypnutí v určitou dobu.

 Tlačítka vstupů

BLUETOOTH, MEDIA BOX, BD/DVD, SAT/CATV, GAME, SA-CD/CD, TV, FM

Výběr vstupního kanálu připojeného k zařízení, které chcete použít. Stisknete-li jakékoli tlačítko vstupu, receiver se zapne.

Poznámka

Stisknete-li tlačítko BLUETOOTH®, přijímač se zapne pouze v případě, že je možnost „BT POWER“ v nabídce „<BT>“ nastavena na hodnotu „BT ON“.

BLUETOOTH PAIRING (strana 37)

Přepíná vstup přijímače na hodnotu [BT] a nastavuje přijímač do režimu párování.

 2CH/MULTI, MOVIE, MUSIC

(strana 39)

Výběr zvukového pole.

PURE DIRECT

Aktivuje funkci Pure Direct, která umožňuje získat kvalitnější a věrnější zvuk ze všech vstupů.

Poznámka

Je-li vybrána funkce Pure Direct, funkce [Calibration Type], [Night Mode], [Ekvalizér], „A.P.M.“ a „D.RANGE“ nepracují.

FRONT SURROUND

Aktivuje funkci Front Surround, která umožňuje získat prostorový zvuk na úrovni kinosálu pouze s využitím dvou předních reproduktorů.

NIGHT MODE

Aktivuje funkci Night Mode, která umožňuje zachovat atmosféru kinosálu při nízkých úrovních hlasitosti.

Poznámka

•Funkce Night Mode nebude pracovat v následujících případech:

– Volba [Pure Direct] je nastavena na

hodnotu [On]. – Jsou připojena sluchátka. – Je aktivní funkce [Direct] a je vybrán

analogový vstup.

• Přijímač může v závislosti na formátu audia přehrávat signál na nižší vzorkovací frekvenci, než je skutečná vzorkovací frekvence vstupního signálu.

DIMMER

Mění jas zobrazovacího panelu.

 DISPLAY

Zobrazení informací na zobrazovacím panelu.

AMP MENU

Zobrazení nabídky na zobrazovacím panelu pro ovládání přijímače.

(zadání), / / /

Pomocí tlačítek , , , vyberte položky nabídky. Potom potvrďte zadání stisknutím tlačítka .

BACK

Návrat do předchozí nabídky nebo zrušení nabídky či průvodce zobrazených na televizní obrazovce.

OPTIONS (strana 43)

Zobrazí nabídku možností na televizní obrazovce.

HOME (strana 43)

Zobrazení hlavní nabídky na televizní obrazovce.

  (hlasitost) +*/–

Nastavení úrovně hlasitosti všech reproduktorů současně.

 (ztlumení)

Dočasné vypnutí zvuku. Pro obnovení zvuku stiskněte tlačítko znovu.

/ (rychlý posun vzad/ rychlý posun vpřed),

 (přehrát/ pozastavit)*, / (předchozí/ další),  (zastavit) (strana 38)

TUNING +/–

Vyhledá stanici FM.

MEMORY*

Uloží právě přijímanou stanici jako předvolbu stanice.

PRESET +/–

Výběr přednastavených stanic nebo kanálů.

Poznámka

• Výše uvedená vysvětlení slouží jako příklad.

• V závislosti na modelu vašeho připojeného zařízení nemusí některé funkce vysvětlené v této sekci fungovat s dodávaným dálkovým ovladačem.

Vložení baterií do dálkového ovladače

Vložte dvě dodané baterie R03 (velikost AAA) do dálkového ovladače. Při vkládání baterií se ujistěte, že kontakty s označením + a − jsou ve správné pozici.

Poznámka

• Nenechávejte dálkové ovládání na extrémně horkých nebo vlhkých místech.

• Nepoužívejte zároveň starou a novou baterii.

• Nekombinujte manganové baterie s ostatními druhy baterií.

• Doporučujeme používat manganové baterie AAA.

• Snímač dálkového ovladače na čelním panelu přijímače nevystavujte přímému slunci ani světlům. Toto může vyústit v poruchu.

• Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie, abyste zabránili možnému poškození způsobenému únikem elektrolytu z baterie a následnou korozí.

• Nereaguje-li již přijímač na dálkový ovladač, vyměňte obě baterie za nové.

*Tlačítka  +,  a MEMORY jsou opatřena

hmatovými výstupky. Tyto výstupky můžete používat jako vodítka při ovládání přijímače.

Připojení a příprava

Místnost, kde je instalován přijímač Jiné umístění s předními

reproduktory B

1: Výběr systému reproduktorů

Systém reproduktorů vybírejte podle počtu reproduktorů a subwooferů, které používáte. Níže uvedená ilustrace a tabulka uvádí typy reproduktorů, které lze připojit k přijímači, a obecné pozice pro jejich umístění.

Zkratky použité v ilustracích

FL Levý přední reproduktor

CNT Středový reproduktor Produkuje vokály ze středního kanálu.

SBL

SBR

SW Subwoofer

TML

TMR

FDL

FDR

Typ reproduktoru Funkce jednotlivých reproduktorů

Výstup pro pravý přední reproduktor

Levý prostorový reproduktor

Pravý prostorový reproduktor

Levý zadní prostorový reproduktor

Pravý zadní prostorový reproduktor

Zadní prostorový reproduktor

Levý reproduktor nahoře uprostřed

Pravý reproduktor nahoře uprostřed

Přední levý reproduktor s technologií Dolby Atmos

Přední pravý reproduktor s technologií Dolby Atmos

Reprodukuje zvuky z levého/pravého kanálu.

Produkuje zvuky z prostorového (surround) levého/ pravého kanálu.

Produkuje zvuky z prostorového (surround) zadního levého/pravého kanálu.

Produkuje zvuky z prostorového (surround) zadního kanálu.

Produkuje zvuky LFE (nízkofrekvenční zvuky) kanálu a posiluje basové součásti ostatních kanálů.

Reprodukuje zvuky z levého/pravého kanálu nahoře uprostřed.

Reprodukuje zvuk z levého/pravého kanálu nahoře uprostřed a odráží tyto zvuky od stropu. Umožňuje přehrávání zvuku filmů Dolby Atmos 3D bez nutnosti instalovat stropní reproduktory.

Zkratky použité v ilustracích

SDL

SDR

FHL

FHR

Tip

• Když připojíte pouze jeden zadní prostorový reproduktor (SB), umístěte zadní prostorový reproduktor přímo za místo poslechu.

• Protože subwoofer (SW) nevysílá výrazně směrové signály, můžete jej umístit na libovolné místo.

Typ reproduktoru Funkce jednotlivých reproduktorů

Levý prostorový reproduktor s technologií Dolby Atmos

Pravý prostorový reproduktor s technologií Dolby Atmos

Levý přední výškový reproduktor

Pravý přední výškový reproduktor

Reprodukuje zvuk z levého/pravého kanálu nahoře uprostřed a odráží tyto zvuky od stropu. Umožňuje přehrávání zvuku filmů Dolby Atmos 3D bez nutnosti instalovat stropní reproduktory.

Reprodukuje zvuk z levého/pravého výškového kanálu.

Systémy reproduktorů popsané v této příručce

Tato příručka popisuje postupy instalace, připojení a nastavení, které jako příklady používají typické systémy reproduktorů uvedené v tabulce níže. Informace o všech reproduktorových systémech, které tento přijímač podporuje, najdete v části „Výběr rozmístění reproduktorů“ (strana 44).

Postup týkající se

Systém reproduktorů

 5.1kanálový zvuk 17

 7.1kanálový zvuk s využitím

zadních prostorových reproduktorů

 5.1.2kanálový zvuk s využitím reproduktorů nahoře uprostřed

 5.1.2kanálový zvuk s využitím předních reproduktorů s technologií Dolby Atmos

 5.1kanálový zvuk s předními reproduktory B

 5.1kanálový zvuk s připojením Bi-Amplifier

 2.1kanálový zvuk 23

nastavení/ připojení repro dukto rů naleznete na straně

[ASSIGN SURROUND BACK TERMINALS]

[Surround Back

Speakers/

Nothing]

[Surround Back

Speakers/

Nothing]

[Height

Speakers]

[Height

Speakers]

[Front B

Speakers]

[Bi-Amplifier

Speakers]

[Surround Back

Speakers/

Nothing]

[Speaker Pat tern ] „ROZMÍSTĚNÍ“

[5.1k]

„5.1“

[7.1k]

„7.1“

[5.1.2k]

„5.1.2“

[5.1.2k]

„5.1.2“

[5.1k]

„5.1“

[5.1k]

„5.1“

[2.1k]

„2.1“

[Front High/ Top /D ol by Speakers] „VÝŠK A“

–

[Top Middle

Speakers]

„TM “

[Front Dolby

Speakers]

„FD“

–

Připojení a příprava

2: Nastavení a připojení reproduktorů

10 mm

(13/32”)

10 mm

(13/32”)

Reproduktory a subwoofery v místnosti rozmístěte podle vzoru, který pro svůj systém reproduktorů upřednostňujete, a připojte je k přijímači. Schémata rozmístění reproduktorů (page 17 a následující) představují příklady ideálního rozmístění. Reproduktory a subwoofery není nutné rozmisťovat přesně stejným způsobem jako v příkladech rozmístění. Rozmístění reproduktorů upravte tak, aby optimálně odpovídalo vaší místnosti.

Poznámka

• Připojte reproduktory se jmenovitou impedancí 6 ohmů až 16 ohmů.

• Před připojením kabelů se ujistěte, že jste odpojili napájecí kabel.

• Před připojením napájecího kabelu se ujistěte, že se kovové vodiče kabelů reproduktorů na konektorech SPEAKERS na zadním panelu přijímače navzájem nedotýkají. Pokud by se vodiče dotýkaly, mohlo by to poškodit obvod zesilovače.

• Když připojíte subwoofer s funkcí automatického pohotovostního režimu, vypněte tuto funkci při sledování filmů. Je-li funkce automatického pohotovostního režimu zapnuta, přepne se do pohotovostního režimu automaticky na základě úrovně vstupního signálu subwooferu a zvuk nemusí procházet výstupem.

Tip

Pokud máte jeden subwoofer, připojte jej k libovolnému konektoru SUBWOOFER OUT. Pokud máte dva subwoofery, můžete je připojit ke zdířkám SUBWOOFER OUT.

Jak připojit kabely reproduktorů

Připojte kabely reproduktorů s polaritami + (červená) / – (černá) podle přijímače a reproduktorů, jak ukazuje následující obrázek. Na každém konci každého kabelu reproduktorů odstraňte izolaci vodiče v délce 10 mm (13/32 palce) a poté volné konce vodiče reproduktorů pevně zatočte. Vložte odizolované konce kabelů do svorek.

Poznámka

• Neodstraňujte příliš velkou část izolace kabelů reproduktorů: zabráníte tak tomu, aby se kabely reproduktorů vzájemně dotýkaly.

• Nesprávné připojení může vést k vážnému poškození receiveru.

5.1kanálový systém reproduktorů

 30˚  100–120˚

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

Pro poslech vícekanálového prostorového zvuku v kvalitě kinosálu budete potřebovat pět reproduktorů (dva přední reproduktory, středový reproduktor a dva prostorové reproduktory) a navíc subwoofer.

Připojení a příprava

7.1kanálový systém reproduktorů používající zadní prostorové

 30˚  100–120˚  Stejný úhel

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

reproduktory

Věrné reprodukce nahraného zvuku ze softwaru disků DVD nebo Blu-ray můžete docílit v 6.1kanálovém nebo 7.1kanálovém formátu.

Tip

Pokud chcete připojit pouze jeden zadní prostorový reproduktor, umístěte jej přímo za místo poslechu a připojte jej ke konektorům L (+/–).

5.1.2kanálový systém reproduktorů používající reproduktory

 30˚  100–120˚  65˚  80˚  100˚

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

nahoře uprostřed

Po připojení dalších dvou reproduktorů nahoře uprostřed můžete využívat vertikální zvukové efekty.

Připojení a příprava

5.1.2kanálový systém reproduktorů používající reproduktory s

 30˚  100–120˚

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

technologií Dolby Atmos

Po připojení dalších dvou předních reproduktorů s technologií Dolby Atmos můžete využívat vertikální zvukové efekty.

5.1kanálový systém reproduktorů s předními reproduktory B

 30˚  100–120˚

Místnost, kde je instalován přijímač Jiné místo

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

Přední reproduktory B

(na jiném místě)Přední reproduktory A

Zvuk si můžete poslechnout i jinde, a to připojením dalších předních reproduktorů B.

Připojení a příprava

Poznámka

Připojíte-li další přední reproduktory B, můžete vybrat požadované reproduktory pro použití pomocí tlačítka SPEAKERS (strana 46). Když vyberete možnost „OFF SPEAKERS“, z reproduktorů nevychází žádný zvuk. Dejte pozor, abyste vybrali jinou možnost než „OFF SPEAKERS“.

5.1kanálový systém reproduktorů s připojením Bi-Amplifier

 30˚  100–120˚

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

Pokud se přední reproduktory připojují dvěma kabely a jsou opatřeny oddělenými svorkami pro vysokofrekvenční zvuk (výškový reproduktor) a nízkofrekvenční zvuk (basový reproduktor), můžete použít připojení Bi-amp. Podle obrázku níže připojte jednotlivé páry vodičů výškového a basového reproduktoru k přijímači. Pokud výškový a basový reproduktor připojíte k samostatným zesilovačům, zajistíte vyšší kvalitu přehrávaného zvuku.

Poznámka

 30˚  1,5–3 m

Nastavte výškový reproduktor předního reproduktoru do výšky svých uší.

Kabel reproduktoru (není součástí dodávky) Monofonní audiokabel (není součástí dodávky)

Ujistěte se, že kovové upevnění Hi/Lo připojené k reproduktorům bylo odstraněno, aby nedošlo k poruše receiveru.

2.1kanálový systém reproduktorů

Pokud jako nastavení zvukového pole vyberete možnost [Front Surround], můžete si vychutnat prostorové efekty odpovídající 5.1kanálovému systému reproduktorů pouze za pomoci dvou předních reproduktorů. Umístěte reproduktory jako na obrázku níže a pomalu postupně měňte směr předních reproduktorů, dokud nenaleznete směr zajišťující nejlepší prostorový efekt.

Připojení a příprava

3: Připojení televizoru

Poznámka

Před připojením napájecího kabelu (hlavního kabelu) nezapomeňte provést připojení kabelů.

Připojte televizor ke konektoru HDMI TV OUT. Tento přijímač můžete nastavit pomocí nabídky nebo pokynů zobrazených na televizní obrazovce. Po připojení televizoru můžete sledovat video a poslouchat zvukový vstup ze zařízení připojeného k přijímači televizoru. Pomocí přijímače lze také z reproduktorů poslouchat zvuk televizoru.

O funkcích HDMI

• Společnost Sony doporučuje použít kabel HDMI značky Sony nebo jiný kabel schválený

podle standardu HDMI. Ujistěte se, že používáte vysokorychlostní kabel HDMI s Ethernetem. Pokud používáte formáty videa vyžadující velkou šířku pásma, například 4K/ 60p 4:4:4, 4:2:2 nebo 10bitový 4K/60p 4:2:0, použijte kvalitní vysokorychlostní kabel HDMI s Ethernetem, který podporuje šířku pásma až 18 Gb/s.

• Pokud používáte formáty videa s velkou šířkou pásma, jako jsou 4K/60p 4:4:4, 4:2:2 nebo

10bitový 4K/60p 4:2:0, nezapomeňte nastavit formát signálu HDMI. Podrobnosti najdete v části “Nastavení formátu signálu HDMI” (page 35).

• Nedoporučujeme používat konverzní kabel HDMI-DVI. Když připojíte konverzní kabel

HDMI-DVI k zařízení s konektorem DVI-D, může dojít ke ztrátě zvuku anebo obrazu. Připojte samostatné audiokabely nebo digitální kabely, a pokud výstup zvuku není správný, znovu přiřaďte konektory vstupu.

• Všechny konektory HDMI na přijímači podporují přenos obsahu se širokými barevnými prostory

standardu ITU-R BT.2020 – Deep Color (Deep Colour) a HDR (široký dynamický rozsah).

• Konektor HDMI TV OUT podporuje funkci eARC nebo ARC.

• Barevný prostor BT.2020 je nový barevný standard s širokým barevným rozsahem, který byl

vytvořen pro televizní systémy s extrémně vysokým rozlišením.

• HDR je nastupující formát videa, který může zobrazit širší rozsah jasových úrovní.

• Další podrobnosti o podporovaných formátech videa naleznete v uživatelské příručce.

Ochrana autorských práv související s konektory HDMI

• Všechny zdířky HDMI na receiveru podporují rozlišení 4K a technologii HDCP 2.2 (High-

bandwidth Digital Content Protection System Revision 2.2). HDCP 2.2 je nově vylepšená technologie ochrany autorských práv, která je používána pro ochranu obsahu, jako jsou filmy 4K.

• Pro sledování obsahu chráněného pomocí HDCP 2.2, například obsahu 4K, připojte

konektory HDMI k televizoru a audiovizuálním zařízení, které podporují HDCP 2.2. Podrobné informace o tom, zda jsou televizor a audiovizuální zařízení vybaveny konektorem HDMI kompatibilním s HDCP 2.2, naleznete v návodu k obsluze připojeného zařízení.

Připojení audiokabelu

• Při připojování digitálního optického audiokabelu zasunujte zástrčky rovně, dokud

nezaklapnou.

• Optické digitální audiokabely neohýbejte ani neuvazujte.

• Všechny konektory digitálního audia jsou kompatibilní s vzorkovacími frekvencemi 32 kHz,

Kabel HDMI (není součástí dodávky)

Audiosignály/videosignály

Konektor HDMI kompatibilní s HDCP 2.2

44,1 kHz, 48 kHz a 96 kHz.

• Pokud připojujete televizor k receiveru prostřednictvím zdířek TV IN na receiveru, nastavte

zdířku výstupu audia televizoru na hodnotu „Fixed“ (Pevný), pokud je možné toto nastavení přepínat mezi hodnotou „Fixed“ (Pevný) a „Variable“ (Variabilní).

Připojení televizoru 4K

Pokud je konektor HDMI televizoru 4K kompatibilní s funkcí eARC nebo ARC a technologií HDCP 2.2

Funkce eARC a ARC prostřednictvím kabelu HDMI přenáší digitální zvukový signál televizoru do audiovizuálních zařízení. Pokud je vstupní konektor HDMI na televizoru označen „eARC“ nebo „ARC“, je televizor kompatibilní s funkcí eARC nebo ARC. Po jednoduchém připojení přijímače ke vstupnímu konektoru HDMI televizoru kompatibilnímu s funkcí eARC nebo ARC pomocí kabelu HDMI můžete poslouchat zvuk televizoru z reproduktorů připojených k přijímači.

Připojení a příprava

Poznámka

• Pro toto připojení musíte zapnout funkci Control for HDMI. Stiskněte tlačítko AMP MENU a poté stiskem tlačítek / a vyberte možnost „<HDMI>“ – „CTRL.HDMI“ – „CTRL ON“.

• Na televizoru musíte také zapnout funkci eARC nebo ARC. Další informace naleznete v návodu k obsluze televizoru.

• Pokud je konektor HDMI TV OUT na přijímači označen „ARC“, aktualizujete software přijímače. Podrobnosti naleznete v části „Aktualizace softwaru (UPDATE)“ v Průvodci nápovědou. Jestliže je konektor HDMI TV OUT na přijímači označen „eARC/ARC“, jeho software již funkci eARC podporuje.

Pokud konektor HDMI kompatibilní s funkcí eARC nebo ARC televizoru 4K

Audiosignály/videosignály

konektor HDMI kompatibilní s HDCP 2.2

Audiosignály

Kabel HDMI (není součástí dodávky) Digitální optický audiokabel (není součástí dodávky)

není kompatibilní s technologií HDCP 2.2

Autorská práva obsahu 4K jsou chráněna technologií HDCP 2.2. Chcete-li sledovat obsah v rozlišení 4K, propojte pomocí kabelu HDMI konektor HDMI na přijímači a konektor HDMI kompatibilní s technologií HDCP 2.2 na televizoru. V tomto případě nelze zvuk televizoru odesílat do přijímače pomocí funkce eARC nebo ARC televizoru. Pomocí optického digitálního audiokabelu propojte optický výstupní konektor televizoru s konektorem OPTICAL TV IN přijímače.

Připojení televizoru nekompatibilního s rozlišením 4K

Kabel HDMI (není součástí dodávky)

Audiosignály/videosignály

Pokud je konektor HDMI na televizoru kompatibilní s funkcí eARC nebo ARC

Připojení a příprava

Poznámka

• Pro toto připojení musíte zapnout funkci Control for HDMI. Stiskněte tlačítko AMP MENU a poté stiskem tlačítek

/ a vyberte možnost „<HDMI>“ – „CTRL.HDMI“ – „CTRL ON“.

• Na televizoru musíte také zapnout funkci eARC nebo ARC. Další informace naleznete v návodu k obsluze televizoru.

• Pokud je konektor HDMI TV OUT na přijímači označen „ARC“, aktualizujete software receiveru. Podrobnosti naleznete v části „Aktualizace softwaru (UPDATE)“ v Průvodci nápovědou. Jestliže je konektor HDMI TV OUT na přijímači označen „eARC/ARC“, jeho software již funkci eARC podporuje.

Tip

Pokud je již konektor HDMI televizoru kompatibilní s funkcí eARC nebo ARC připojen k dalšímu zařízení, odpojte zařízení a připojte přijímač.

Pokud konektor HDMI na televizoru není kompatibilní s funkcí eARC nebo

Audiosignály

Kabel HDMI (není součástí dodávky) Digitální optický audiokabel (není součástí dodávky) Stereofonní audiokabel (není součástí dodávky)

Doporučené připojení Alternativní připojení

Audiosignály/ videosignály

nebo

ARC

Funkce eARC a ARC prostřednictvím kabelu HDMI přenáší digitální zvukový signál televizoru do audiovizuálních zařízení. Pokud není vstupní konektor HDMI na televizoru označen „eARC“ a/nebo „ARC“, není televizor kompatibilní s funkcí eARC nebo ARC. Pro výstup audiosignálů a videosignálů z přijímače do televizoru propojte přijímač a televizor pomocí kabelu HDMI . Pro výstup audiosignálů televizoru do přijímače propojte přijímač a televizor pomocí optického digitálního audiokabelu nebo stereofonního audiokabelu .

4: Připojení audiovizuálních zařízení

Herní konzole, např. PlayStation 4

Přehrávač disků Ultra HD Blu-ray Disc™, přehrávač disků Blu-ray Disc™, přehrávač disků DVD

Kabelový nebo satelitní přijímač

Audiosignály/ videosignály

Kabel HDMI (není součástí dodávky)

Mediální centrum

Audiosignály/ videosignály

Poznámky týkající se připojování audiovizuálních zařízení ke konektorům HDMI na přijímači naleznete v části “O funkcích HDMI” (page 24).

Připojení zařízení s konektory HDMI

Připojení a příprava

Tip

• Toto připojení slouží jako příklad. Každé zařízení HDMI můžete připojit k jakémukoli konektoru HDMI IN.

• Kvalita obrazu závisí na typu připojovacího konektoru. Pokud mají vaše zařízení zdířky HDMI, doporučujeme je připojit s použitím HDMI připojení.

Připojení zařízení s analogovými audiokonektory a koaxiálními

Audiosignály

Stereofonní audiokabel (není součástí dodávky) Koaxiální optický audiokabel (není součástí dodávky)

Přehrávač Blu-ray Disc™, přehrávač disků DVD

Videosignály

Audiosignály

nebo

Přehrávač Super Audio CD, CD přehrávač, přehrávač MD, magnetofonový přehrávač, gramofon*

Kabelový nebo satelitní přijímač

Do konektoru VIDEO

na televizoru

Do konektoru

VIDEO na televizoru

Doporučené připojení Alternativní připojení

Audiosignály

Videosignály

digitálními audiokonektory

* Pokud chcete připojit gramofon opatřený pouze výstupním konektorem PHONO, musíte mezi gramofon

a přijímač zapojit ekvalizér gramofonu (není součástí dodávky).

Poznámka

Pokud chcete poslouchat zvuk ze zařízení připojeného ke konektorům AUDIO IN, nepřipojujte žádné zařízení ke konektorům HDMI IN, COAXIAL IN a OPTICAL IN, které jsou označeny stejným názvem zařízení (například BD/DVD, SAT/CATV, SA-CD/CD a TV).

Tip

• Ke konektorům AUDIO IN můžete připojit i jiná než výše uvedená zařízení.

• Můžete změnit název každého vstupu, který se bude zobrazovat na zobrazovacím panelu receiveru. Podrobnosti k nastavení naleznete v části „Přejmenování jednotlivých vstupů (Name)“ v Průvodci nápovědou.

+ 94 hidden pages

Sony STR-DH790 Users guide [sk, cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
