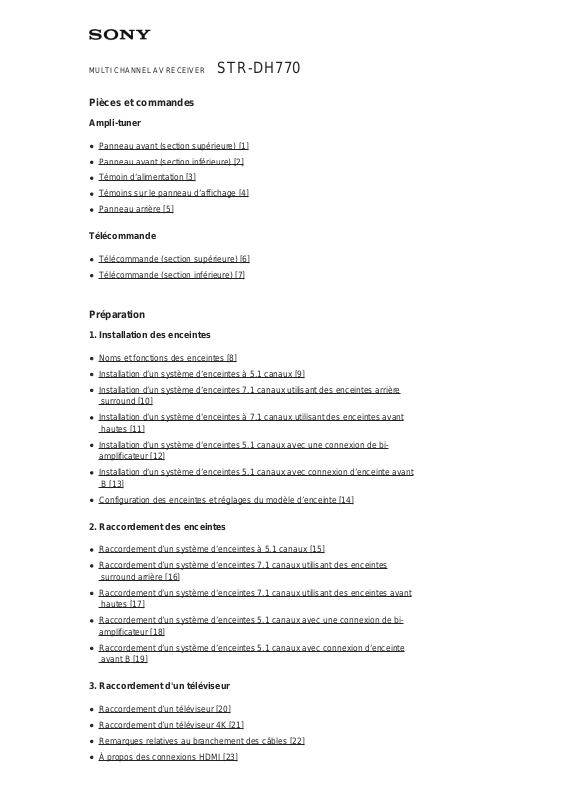

Sony STR-DH770 Users guide

MULTI CHANNEL AV RECEIVER STR-DH770

Pièces et commandes

Ampli-tuner

Panneau avant (section supérieure) [1]
Panneau avant (section inférieure) [2]
Témoin d’alimentation [3]
Témoins sur le panneau d’affichage [4]
Panneau arrière [5]

Télécommande

Télécommande (section supérieure) [6]
Télécommande (section inférieure) [7]

Préparation

1. Installation des enceintes

Noms et fonctions des enceintes [8]
Installation d’un système d’enceintes à 5.1 canaux [9]
Installation d’un système d’enceintes 7.1 canaux utilisant des enceintes arrière

surround [10]
Installation d’un système d’enceintes à 7.1 canaux utilisant des enceintes avant

hautes [11]
Installation d’un système d’enceintes 5.1 canaux avec une connexion de bi-

amplificateur [12]
Installation d’un système d’enceintes 5.1 canaux avec connexion d’enceinte avant

B [13]
Configuration des enceintes et réglages du modèle d’enceinte [14]

2. Raccordement des enceintes

Raccordement d’un système d’enceintes à 5.1 canaux [15]
Raccordement d’un système d’enceintes 7.1 canaux utilisant des enceintes

surround arrière [16]
Raccordement d’un système d’enceintes 7.1 canaux utilisant des enceintes avant

hautes [17]
Raccordement d’un système d’enceintes 5.1 canaux avec une connexion de bi-

amplificateur [18]
Raccordement d’un système d’enceintes 5.1 canaux avec connexion d’enceinte

avant B [19]

3. Raccordement d'un téléviseur

Raccordement d’un téléviseur [20]
Raccordement d’un téléviseur 4K [21]
Remarques relatives au branchement des câbles [22]
À propos des connexions HDMI [23]

4. Raccordement des appareils audiovisuels et des antennes

Raccordement d’appareils dotés de prises HDMI [24]
Raccordement d’appareils à l’aide des prises différentes des prises HDMI [25]
Raccordement d’un périphérique USB [26]
Raccordement des antennes [27]
Formats audio numériques pris en charge par l’ampli-tuner [28]
Remarques relatives au branchement des câbles [29]
À propos des connexions HDMI [30]

5. Mise sous tension de l’ampli-tuner/préparation de la télécommande

Insertion des piles dans la télécommande [31]
Mise sous tension de l’ampli-tuner [32]

6. Configuration de l’ampli-tuner à l’aide d’Easy Setup

Configuration de l’ampli-tuner à l’aide d’Easy Setup [33]
Sélection de la langue [34]
Affectation des bornes de l’enceinte surround arrière (Surround Back Speakers

Assign) [35]

Exécution d’Auto Calibration

1. À propos de Auto Calibration [36]

2. Avant de procéder à l’Auto Calibration [37]

3. Raccordement du microphone de calibrage [38]

4. Sélection des enceintes avant [39]

5. Exécution de l’Auto Calibration [40]

6. Vérification des résultats de l’Auto Calibration [41]

Profiter de la vidéo et du son

Lecture sur d'appareils AV

Profiter de la vidéo et du son [42]
Utilisation du menu sur l’écran du téléviseur [43]
Profiter de vidéos/du son depuis l’appareil connecté [44]
Profiter du son d’un téléviseur compatible ARC (Audio Return Channel) [45]
Regarder du contenu dont les droits d’auteur sont protégés par HDCP 2.2 [46]

Lecture de contenu depuis un iPhone/iPod

Profiter du contenu audio à l’aide de la fonction BLUETOOTH (pairage) [47]
Modèles d’iPhone/iPod compatibles [48]

Lecture de contenu depuis un périphérique USB

Profiter du contenu audio stocké sur un périphérique USB [49]
Spécifications USB et périphériques USB compatibles [50]
Remarques relatives aux appareils USB [51]

Écoute de la radio

Écoute de la radio FM [52]

(fonction Sélection de scène) [75]

Préréglage des stations de radio FM [53]
Nommer les stations préréglées (NAME IN) [54]
Syntonisation directe d’une station [55]
Réception de programmes RDS (modèles pour l’Europe et l’Asie-Pacifique

uniquement) [56]

Profiter des effets sonores

Sélection d’un champ sonore [57]
Relations entre les champs sonores et les sorties des enceintes [58]
Réinitialisation des champs sonores aux réglages par défaut [59]
Profiter d’un son clair à faible volume (NIGHT MODE) [60]
Réglage de l’égaliseur (EQ) [61]
Profiter d’un son haute-fidélité (Pure Direct) [62]

Utilisation des fonctionnalités BLUETOOTH

À propos des fonctionnalités BLUETOOTH

Ce que vous pouvez faire avec les fonctions BLUETOOTH [63]

Profiter du contenu audio stocké sur un appareil BLUETOOTH

Activation/désactivation de la fonction BLUETOOTH (BT POWER) [64]
Profiter du contenu audio stocké sur un appareil BLUETOOTH à l’aide d’une

connexion une touche (NFC) [65]
Profiter du contenu audio à l’aide de la fonction BLUETOOTH (pairage) [66]
Commande d’un appareil BLUETOOTH avec la télécommande [67]
Profils et version BLUETOOTH compatibles [68]

Utilisation de SongPal pour commander l'ampli-tuner à partir d'un
smartphone ou d'une tablette

Commande de l’ampli-tuner à l’aide d’un smartphone ou d’une tablette (SongPal)
[69]

Utilisation des autres fonctionnalités

Verrouillage avec un téléviseur BRAVIA TV et d'autres périphériques («
BRAVIA » Sync)

Qu’est-ce que « BRAVIA » Sync ? [70]
Préparation à l’utilisation de la fonction « BRAVIA » Sync [71]
Mise hors tension simultanée de l’ampli-tuner et des appareils raccordés avec le

téléviseur (fonction Mise en arrêt du système) (STBY LINK) [72]
Profiter du son d’un téléviseur sur les enceintes raccordées à l’ampli-tuner

(fonction Contrôle audio du système) [73]
Profiter immédiatement d’une source d’entrée à partir d’un appareil raccordé

(fonction Lecture à l’aide d’une touche) [74]
Sélection automatique d’une qualité d’image et d’un champ sonore optimaux

À propos de la fonction Contrôle de cinéma maison [76]
Utilisation du menu de l’ampli-tuner à l’aide de la télécommande du téléviseur

(fonction Contrôle facile de la télécommande) [77]
Fonction d’annulation de l’écho [78]
À propos de la fonction Correspondance de langue [79]

Profiter de vidéos et du son comme vous l'entendez

Commutation entre l’audio numérique et analogique (INPUT MODE) [80]
Utilisation d’autres prises d’entrée audio (A. ASSIGN) [81]

Utilisation de la minuterie de mise en veille

Utilisation de la minuterie de mise en veille [82]

Vérification des informations sur l'ampli-tuner

Consultation des informations sur le panneau d’affichage [83]

Ajustement des réglages

Utilisation du menu sur le panneau d'affichage

Utilisation de l'ampli-tuner à l'aide du menu du panneau d'affichage [84]
Consultation des informations sur le panneau d’affichage [85]

Easy Setup

Configuration de l’ampli-tuner à l’aide d’Easy Setup [86]
Sélection de la langue [87]
Affectation des bornes de l’enceinte surround arrière (Surround Back Speakers

Assign) [88]

Exécution d’Auto Calibration

1. À propos de Auto Calibration [89]

2. Avant de procéder à l’Auto Calibration [90]

3. Raccordement du microphone de calibrage [91]

4. Sélection des enceintes avant [92]

5. Exécution de l’Auto Calibration [93]

6. Vérification des résultats de l’Auto Calibration [94]
Sélection du type de Auto Calibration (CAL TYPE) [95]

Level Settings

Sortie d’une tonalité test pour chacune des enceintes (TEST TONE) [96]
Réglage du niveau des enceintes (Level) [97]

Speaker Settings

Sélection du modèle d’enceinte (SP PATTERN) [98]
Affectation des bornes de l’enceinte surround arrière (Surround Back Speakers

Assign) [99]
Réglage de la taille des enceintes (Size) [100]

Réglage de la distance des enceintes (Distance) [101]

Réglage de la fréquence de recouvrement des enceintes (Crossover Freq) [102]
Sélection de l’unité de mesure (DIST. UNIT) [103]

Input Settings

Commutation entre l’audio numérique et analogique (INPUT MODE) [104]
Modification du nom de chacune des entrées (NAME IN) [105]
Utilisation d’autres prises d’entrée audio (A. ASSIGN) [106]

Surround Settings

Sélection du type d’effet HD-D.C.S. (HD-D.C.S. TYP) [107]

Equalizer Settings

Réglage de l’égaliseur (EQ) [108]

Tuner Settings

Réglage du mode de réception de la station FM (FM MODE) [109]
Nommer les stations préréglées (NAME IN) [110]

Audio Settings

Profiter d’un son clair à faible volume (NIGHT MODE) [111]
Synchronisation de l’audio avec la sortie vidéo (A/V SYNC) [112]
Réglage automatique du volume (AUTO VOL) [113]
Sélection de la langue des programmes numériques (DUAL MONO) [114]
Compression de la plage dynamique (D. RANGE) [115]

HDMI Settings

Commande des appareils HDMI (CTRL HDMI) [116]
Mise hors tension simultanée de l’ampli-tuner et des appareils raccordés avec le

téléviseur (fonction Mise en arrêt du système) (STBY LINK) [117]
Profiter du contenu d’un périphérique connecté sans mettre sous tension l’ampli-

tuner (STBY THRU) [118]
Réglage de la sortie du signal audio HDMI des appareils raccordés (AUDIO OUT)

[119]
Réglage du niveau du caisson de graves (SW LEVEL) [120]
Réglage du format de signal HDMI (SIGNAL FMT.) [121]

Bluetooth Settings

Réglage du mode veille Bluetooth (BT STANDBY) [122]
Réglage des codecs audio BLUETOOTH (BT AAC) [123]
Activation/désactivation de la fonction BLUETOOTH (BT POWER) [124]

System Settings

Réglage du mode veille (AUTO STBY) [125]

Rétablissement des réglages d'usine par défaut

Rétablissement des réglages d’usine par défaut [126]

Aucun son du téléviseur n’est reproduit par l’ampli-tuner. [154]

Dépannage

Messages d'erreur

PROTECTOR [127]
Liste des messages après les mesures de l’Auto Calibration [128]
Liste des messages USB [129]

Généralités

L’ampli-tuner s’éteint automatiquement. [130]
Impossible de trouver une entrée disponible lors de la connexion de plusieurs

périphériques numériques. [131]
L’ampli-tuner ne s’allume pas même lorsque le téléviseur est sous tension. [132]
L’ampli-tuner est mis hors tension lorsque le téléviseur est mis hors tension. [133]
L’ampli-tuner n’est pas mis hors tension même lorsque le téléviseur est mis hors

tension. [134]


Aucune image ne s’affiche sur l’écran du téléviseur. [135]
Aucun contenu 3D ne s’affiche sur l’écran du téléviseur. [136]
Aucun contenu 4K ne s’affiche sur l’écran du téléviseur. [137]
Aucune image n’est reproduite sur l’écran du téléviseur lorsque l’ampli-tuner est

en mode veille. [138]
Le menu principal ne s’affiche pas sur l’écran du téléviseur. [139]
Le panneau d’affichage est éteint. [140]
Les images ne s’affichent pas sur l’écran du téléviseur lorsque l’ampli-tuner n’est

pas mis sous tension. [141]
Lorsque la langue d’affichage à l’écran du téléviseur est changée, la langue

d’affichage à l’écran de l’ampli-tuner est simultanément changée. [142]

Son

Vous n’entendez pas de son ou un son à très faible volume, quel que soit
l’appareil sélectionné. [143]

Présence de bourdonnements ou de parasites importants. [144]
Vous n’entendez pas de son ou seulement du son de volume très faible provenant

d’enceintes spécifiques. [145]
Il n’y a pas de son provenant d’un appareil spécifique. [146]
Il n’y a pas de son provenant du téléviseur via la prise HDMI TV OUT (ARC) si

vous utilisez la fonction Audio Return Channel. [147]
Le son de gauche et de droite est asymétrique ou inversé. [148]
Le son Dolby Digital ou DTS multicanal n’est pas reproduit. [149]
Impossible d’obtenir l’effet surround. [150]
Aucune tonalité de tests n'est émise par les enceintes. [151]
Une tonalité de test est reproduite sur une enceinte différente de celle affichée sur

le panneau d’affichage. [152]
Aucun son n’est reproduit depuis le téléviseur lorsque l’ampli-tuner est en mode

veille. [153]

Les images et le son ne sont pas reproduits sur le téléviseur lorsque l’ampli-tuner
n’est pas sous tension. [155]

Le son est reproduit à partir de l’ampli-tuner et du téléviseur. [156]

Tuner

La réception FM est de mauvaise qualité. [157]
La réception stéréo FM est de mauvaise qualité. [158]
Vous ne pouvez pas syntoniser de station de radio. [159]
RDS ne fonctionne pas (modèles pour l’Europe et l’Asie-Pacifique uniquement).

[160]
Les informations RDS que vous voulez n’apparaissent pas (modèles pour l’Europe

et l’Asie-Pacifique uniquement). [161]

iPhone/iPod

Le son est déformé. [162]

Périphériques USB

Utilisez-vous un appareil USB compatible ? [163]
Le son est parasité, déformé ou saute. [164]
Un appareil USB n'est pas reconnu. [165]
La lecture ne démarre pas. [166]
Il est impossible de connecter un appareil USB sur le port USB. [167]
Affichage erroné. [168]
[READING] s’affiche pendant une période prolongée ou la lecture ne démarre

qu’après une période prolongée. [169]
Impossible de lire un fichier audio. [170]

Périphérique BLUETOOTH

Impossible de procéder au pairage [171]
Impossible d’établir une connexion BLUETOOTH. [172]
Le son est victime de sautes ou de fluctuations, ou la connexion est perdue. [173]
Vous ne pouvez pas entendre le son de votre appareil BLUETOOTH sur l'ampli-

tuner. [174]
Bourdonnements ou parasites importants [175]
L’application SongPal est fermée. [176]

« BRAVIA » Sync (Control for HDMI)

La fonction Control for HDMI fonctionne mal. [177]
Il est impossible d’entendre le son du téléviseur sur les enceintes raccordées à

l’ampli-tuner. [178]

Télécommande

La télécommande ne fonctionne pas. [179]

S'il est impossible de résoudre le problème

Rétablissement des réglages d’usine par défaut [180]
Réinitialisation des champs sonores aux réglages par défaut [181]

Sites Web d’assistance à la clientèle [182]

Autres informations

Marques commerciales

Marques commerciales [183]

[1] Pièces et commandes Ampli-tuner

Panneau avant (section supérieure)

(alimentation)

1.

Témoin d’alimentation

2.

SPEAKERS

3.

TUNING MODE, TUNING +/–

4.

Appuyez sur ces boutons pour commander le tuner FM.
Appuyez sur TUNING +/– pour balayer une station.

Capteur NFC

5.

2CH/MULTI , MOVIE, MUSIC

6.

Panneau d’affichage

7.

NIGHT MODE

8.

Active la fonction Night Mode qui vous permet de conserver un environnement digne d’un
cinéma à faible volume.

CONNECTION PAIRING BLUETOOTH

9.

Actionne la fonction BLUETOOTH.

DISPLAY

10.

Affiche les informations sur le panneau d’affichage.

DIMMER

11.

Permet de régler la luminosité du panneau d’affichage selon 3 niveaux.

Capteur de la télécommande

12.

Reçoit les signaux de la télécommande.

PURE DIRECT

13.

Le témoin au-dessus de la touche s’allume lorsque la fonction Pure Direct est activée.

[2] Pièces et commandes Ampli-tuner

Panneau avant (section inférieure)

Prise PHONES

HDMI

1.

Raccordez un casque ici.

Prise CALIBRATION MIC

2.

Port (USB)

3.

INPUT SELECTOR

4.

MASTER VOLUME

5.

[3] Pièces et commandes Ampli-tuner

Témoin d’alimentation

Vert : l’ampli-tuner est sous tension.
Orange : L’ampli-tuner est en mode veille et vous avez effectué l’un des réglages suivants :

[CTRL HDMI] est réglé sur [CTRL ON].
[STBY THRU] est réglé sur [ON] ou [AUTO].
[BT STANDBY] est réglé sur [STBY ON]. (*)

Le témoin s’éteint lorsque l’ampli-tuner est en mode veille et que :

[CTRL HDMI] est réglé sur [CTRL OFF].
[STBY THRU] est réglé sur [OFF].
[BT STANDBY] est réglé sur [STBY OFF].

*

Si [BT STANDBY] est activé, le témoin ne s’allume en orange que lorsqu’un appareil est apparié avec l’ampli­tuner. Si aucun appareil n’est apparié avec l’ampli-tuner, le témoin s’éteint.

[4] Pièces et commandes

Ampli-tuner

Témoins sur le panneau d’affichage

USB

1.

S’allume lorsqu’un périphérique USB est détecté.

Témoin d’entrée

2.

S’allume pour indiquer l’entrée actuelle.

ARC

L’entrée du téléviseur est sélectionnée et des signaux Audio Return Channel (ARC) sont
détectés.

OPT

Des signaux numériques sont entrés via la prise OPTICAL.

COAX

Des signaux numériques sont entrés via la prise COAXIAL.

Des signaux numériques sont entrés via la prise HDMI IN sélectionnée.

MEM

3.

S’allume lorsque la fonction Mémoire FM est activée.

D.R.C.

4.

S’allume lorsque la compression de la plage dynamique est activée.

TrueHD (*)

5.

S’allume lorsque l’ampli-tuner décode les signaux au format Dolby TrueHD.

PL

6.

S’allume lorsque l’ampli-tuner exécute un traitement Dolby Pro Logic. Cette technologie de
décodage surround matriciel permet d’améliorer les signaux d’entrée.

EQ

7.

S’allume lorsque l’égaliseur est activé.

DTS-HD (*)

8.

S’allume lorsque l’ampli-tuner décode les signaux au format DTS-HD.

ST

9.

S’allume lorsque l’ampli-tuner syntonise un programme stéréo FM.

D.C.A.C.

10.

S’allume lorsque les résultats de la mesure de la fonction Auto Calibration sont appliqués.

SLEEP

11.

S’allume lorsque la minuterie de veille est activée.

BT

12.

S’allume lorsqu’un appareil BLUETOOTH est raccordé. Clignote pendant le pairage et la
connexion.

Témoin du système d’enceintes

13.

*

Lors de la lecture d’un disque au format Dolby Digital ou DTS, assurez-vous d’avoir procédé aux connexions
numériques et que [<INPUT>] - [INPUT MODE] n’est pas réglé sur [ANALOG] sur le panneau d’affichage.

Note

Il est possible que [ PL] (6) ne s’allume pas en fonction du réglage du modèle d’enceinte.

[5] Pièces et commandes Ampli-tuner

Panneau arrière

Prises HDMI IN/OUT (*1) (*2)

1.

Bornes SPEAKERS

2.

Prises SUBWOOFER OUT

3.

Prises AUDIO IN

4.

Prises VIDEO IN/MONITOR OUT (*1)

5.

Borne FM ANTENNA

6.

Prise COAXIAL IN

7.

Prise OPTICAL IN

8.

Connectez un téléviseur aux prises de sortie correspondantes pour regarder l’entrée vidéo à partir de ces prises.

Pour des informations détaillées, reportez-vous à « Raccordement d’un téléviseur ».

*1

Prise d’entrée Prise de sortie

HDMI IN HDMI TV OUT
VIDEO IN MONITOR OUT

*2

HDCP 2.2 est une nouvelle technologie améliorée de protection des droits d’auteur utilisée pour protéger du
contenu tel que des films 4K.

[6] Pièces et commandes Télécommande

Télécommande (section supérieure)

Utilisez la télécommande fournie pour commander l’ampli-tuner.

(alimentation)

1.

Met sous tension l’ampli-tuner ou le fait passer en mode veille.

Économie d’énergie en mode veille

Économisez de l’énergie en réglant :

[CTRL HDMI] sur [CTRL OFF] dans le menu [<HDMI>].
[STBY THRU] sur [OFF] dans le menu [<HDMI>].
[BT STBY] sur [STBY OFF] dans le menu [<BT>].

Touches d’entrée

2.

Sélectionnez l’appareil que vous souhaitez utiliser.
Si vous appuyez sur l’une des touches d’entrée, l’ampli-tuner s’allume. Les touches d’entrée
sont préaffectées afin de commander automatiquement des appareils Sony lorsque vous
les sélectionnez.

PURE DIRECT

3.

Active la fonction Pure Direct qui vous permet de profiter d’un son haute fidélité à partir de
toutes les entrées.

NIGHT MODE

4.

Active la fonction Night Mode qui vous permet de conserver un environnement digne d’un
cinéma même à des niveaux de volume faibles.

SLEEP

5.

Règle l’ampli-tuner pour qu’il s’éteigne automatiquement après une durée spécifiée.

FRONT SURROUND

6.

Active la fonction Front Surround qui vous permet de profiter d’un son surround digne d’une
salle de cinéma uniquement avec les deux enceintes avant.

2CH/MULTI, MOVIE, MUSIC

7.

Sélectionnez un champ sonore.

Note

Les explications ci-dessus sont fournies à titre d’exemple.
Selon le modèle d’appareil raccordé, il est possible que certaines des fonctions expliquées dans

cette section ne soient pas opérationnelles avec la télécommande fournie.

[7] Pièces et commandes Télécommande

Télécommande (section inférieure)

Utilisez la télécommande fournie pour commander l’ampli-tuner.

AMP MENU

1.

Affiche sur le panneau d’affichage le menu permettant de commander l’ampli-tuner.

, / / /

2.

Appuyez sur / / / pour sélectionner les options du menu. Puis appuyez sur pour
saisir la sélection.

PAIRING

3.

Règle l’ampli-tuner sur le mode de pairage BLUETOOTH.

HOME

4.

Affiche le menu principal sur l’écran du téléviseur.

/ , (*),

5.

Ignorer, lire, mettre en pause, arrêter l’opération.
Lorsque [FM] est sélectionné comme entrée, appuyez de manière prolongée sur
pour balayer automatiquement les stations. Appuyez sur pour passer au mode de
syntonisation directe.

PRESET+/–

Permet de sélectionner des stations ou des canaux préréglés.
MEMORY (*)
Permet de mémoriser une station pendant le fonctionnement du tuner.

+ (*)/–

6.

Permet de régler le niveau de volume de toutes les enceintes en même temps.

DISPLAY

7.

Affiche les informations sur le panneau d’affichage.

BACK

8.

Permet de revenir au menu précédent, ou de quitter un menu ou le guide à l’écran affiché
sur l’écran du téléviseur.

9.

Permet de couper temporairement le son. Appuyez à nouveau sur la touche pour rétablir le
son.

*

Les touches /MEMORY et + possèdent des points tactiles. Utilisez les points tactiles comme référence
lors de l’utilisation de l’ampli-tuner.

/

Note

Les explications ci-dessus sont fournies à titre d’exemple.

Selon le modèle d’appareil raccordé, il est possible que certaines des fonctions expliquées dans
cette section ne soient pas opérationnelles avec la télécommande fournie.

[8] Préparation 1. Installation des enceintes

Noms et fonctions des enceintes

Emplacement de chaque enceinte

Abréviations

utilisées dans

les illustrations

FL

FR

CNT

SL

SR

SBL

SBR

Nom

d’enceinte

Enceinte
avant
gauche

Enceinte
avant droite

Enceinte
centrale

Enceinte
surround
gauche

Enceinte
surround
droite

Enceinte
surround
arrière
gauche

Enceinte
surround
arrière
droite

Fonctions

Reproduit les sons stéréo à partir des canaux avant
droit/gauche.

Reproduit les sons vocaux à partir du canal central.

Reproduit les sons à partir des canaux surround
gauche/droit.

Reproduit les sons à partir des canaux surround arrière
gauche/droit.

SB

SW

Enceinte
surround
arrière

Caisson de
graves

Reproduit les sons à partir du canal surround arrière.

Reproduit les sons du canal LFE (Low Frequency Effect

- effet basse fréquence) et renforce les sections graves
des autres canaux.

LH

Enceinte

RH

[9] Préparation 1. Installation des enceintes

avant haute
gauche

Enceinte
avant haute
droite

Reproduit les effets sonores verticaux à partir des
canaux avant droits/gauches hauts.

Installation d’un système d’enceintes à 5.1 canaux

Pour pleinement profiter d’un son surround multicanal cinéma, vous avez besoin de cinq
enceintes (deux enceintes avant, une enceinte centrale et deux enceintes surround) et d’un
caisson de graves.

30°
100° - 120°

Astuce

Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer
où vous le souhaitez.

[10] Préparation 1. Installation des enceintes

Installation d’un système d’enceintes 7.1 canaux
utilisant des enceintes arrière surround

Vous pouvez profiter d’une reproduction haute-fidélité du son enregistré à partir d’un logiciel
DVD ou Blu-ray Disc au format 6.1 canaux ou 7.1 canaux.

30°
100° - 120°
Même angle

Note

Lorsque vous utilisez une connexion à 6.1 canaux, placez une enceinte surround arrière directement
derrière l’emplacement d’écoute.

Astuce

Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer
où vous le souhaitez.

[11] Préparation 1. Installation des enceintes

Installation d’un système d’enceintes à 7.1 canaux
utilisant des enceintes avant hautes

Vous pouvez profiter d’effets sonores verticaux en raccordant deux enceintes avant hautes
supplémentaires.

30°
100° - 120°

30° - 45°
H : enceinte avant haute gauche ou enceinte avant haute droite
F : enceinte avant gauche ou enceinte avant droite

Astuce

Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer
où vous le souhaitez.

[12] Préparation 1. Installation des enceintes

Installation d’un système d’enceintes 5.1 canaux avec
une connexion de bi-amplificateur

Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant un amplificateur
différent sur une enceinte d’aigus et une enceinte de graves à l’aide d’une connexion de bi­amplificateur.

30°

100° - 120°

Astuce

Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer
où vous le souhaitez.

[13] Préparation 1. Installation des enceintes

Installation d’un système d’enceintes 5.1 canaux avec
connexion d’enceinte avant B

Si vous disposez d’un système d’enceintes avant supplémentaires, raccordez-le sur les bornes
SPEAKERS SURROUND BACK/BI-AMP/FRONT HIGH/FRONT B.
Vous pouvez reproduire le son à partir des enceintes avant A ou des enceintes avant B, ou à la
fois des enceintes avant A et avant B.

30°

100° - 120°

Astuce

Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer
où vous le souhaitez.

[14] Préparation 1. Installation des enceintes

Configuration des enceintes et réglages du modèle
d’enceinte

Sélectionnez le modèle d’enceinte dans le menu [<SPEAKER>] sur le panneau d’affichage
selon la configuration des enceintes que vous utilisez.

Configuration des

enceintes

5.1 canaux [OFF] [3/2.1]

7.1 canaux utilisant des
enceintes surround
arrière

7.1 canaux utilisant des
enceintes avant hautes

5.1 canaux avec des
connexions de bi­amplificateur

5.1 canaux avec
connexion d’enceinte
avant B

*

Vous pouvez régler seulement [SB ASSIGN] si le modèle d’enceinte est réglé sur un paramètre qui ne possède
pas d’enceinte surround arrière et avant haute.

Réglage [SB ASSIGN] sur

le panneau d’affichage (*)

- [3/4.1]

- [5/2.1]

[BI-AMP] [3/2.1]

[SPK B] [3/2.1]

Modèle d’enceinte à

sélectionner dans le menu

[<SPEAKER>]

[15] Préparation

2. Raccordement des enceintes

Raccordement d’un système d’enceintes à 5.1 canaux

Raccordez chaque enceinte comme illustré ci-dessous.

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner,
reportez-vous à « Méthode de connexion des câbles des enceintes

Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir effectué les connexions, réglez [Speaker Setting] - [Surround Back Speakers
Assign] sur [None Speaker] dans le menu principal.

».

Astuce

Vous pouvez également régler l’affectation des bornes de l’enceinte surround arrière sur le panneau
d’affichage. Réglez [SB ASSIGN] sur [OFF] dans le menu [<SPEAKER>].

Vous pouvez régler seulement [SB ASSIGN] si le modèle d’enceinte est réglé sur un paramètre qui
ne possède pas d’enceinte surround arrière et avant haute.

[16] Préparation 2. Raccordement des enceintes

Raccordement d’un système d’enceintes 7.1 canaux
utilisant des enceintes surround arrière

Raccordez chaque enceinte comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner,
reportez-vous à « Méthode de connexion des câbles des enceintes

».

Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir raccordé les enceintes surround arrière, réglez [Speaker Setting] - [Surround Back
Speakers Assign] sur [Surround Back Speakers] dans le menu principal.

[17] Préparation

2. Raccordement des enceintes

Raccordement d’un système d’enceintes 7.1 canaux
utilisant des enceintes avant hautes

Raccordez chaque enceinte comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner,
reportez-vous à « Méthode de connexion des câbles des enceintes

».

Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir raccordé les enceintes avant hautes, réglez [Speaker Setting] - [Surround Back
Speakers Assign] sur [Front High Speakers] dans le menu principal.

[18] Préparation 2. Raccordement des enceintes

Raccordement d’un système d’enceintes 5.1 canaux
avec une connexion de bi-amplificateur

Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant différents
amplificateurs à une enceinte d’aigus et une enceinte de graves à l’aide d’une connexion de bi­amplificateur.

Si vous n’utilisez pas d’enceintes arrière surround ni d’enceintes avant hautes, vous pouvez
raccorder les enceintes avant aux bornes SPEAKERS SURROUND BACK/BI-AMP/FRONT
HIGH/FRONT B à l’aide d’une connexion de bi-amplificateur. Raccordez chaque enceinte
comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner,
reportez-vous à « Méthode de connexion des câbles des enceintes

Connexion des enceintes avant avec une connexion de bi-amplificateur

Raccordez les prises du côté Lo (ou Hi) des enceintes avant aux bornes SPEAKERS FRONT
A, et raccordez les prises du côté Hi (ou Lo) des enceintes avant aux bornes SPEAKERS
SURROUND BACK/BI-AMP/FRONT HIGH/FRONT B.
Assurez-vous que les raccords métalliques Hi/Lo fixés sur les enceintes ont été retirés de
celles-ci pour éviter tout dysfonctionnement de l’ampli-tuner.

».

Câble d’enceinte (non fourni)

Connexion d’autres enceintes que les enceintes avant

Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir effectué la connexion de bi-amplificateur, réglez [Speaker Setting] - [Surround Back
Speakers Assign] sur [Bi-Amplifier Speakers] dans le menu principal.

Astuce

Vous pouvez également régler l’affectation des bornes de l’enceinte surround arrière sur le panneau
d’affichage. Réglez [SB ASSIGN] sur [BI-AMP] dans le menu [<SPEAKER>].

Vous pouvez régler seulement [SB ASSIGN] si le modèle d’enceinte est réglé sur un paramètre qui
ne possède pas d’enceinte surround arrière et avant haute.

[19] Préparation 2. Raccordement des enceintes

Raccordement d’un système d’enceintes 5.1 canaux
avec connexion d’enceinte avant B

Si vous n’utilisez pas d’enceintes arrière surround ni d’enceintes avant hautes, vous pouvez
raccorder des enceintes avant B supplémentaires aux bornes SPEAKERS SURROUND
BACK/BI-AMP/FRONT HIGH/FRONT B.
Raccordez chaque enceinte comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner,
reportez-vous à « Méthode de connexion des câbles des enceintes

».

Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir effectué la connexion d’enceinte avant B, réglez [Speaker Setting] - [Surround Back
Speakers Assign] sur [Front B Speakers] dans le menu principal.
Vous pouvez sélectionner le système d’enceintes avant de votre choix en appuyant sur
SPEAKERS sur l’ampli-tuner.

Astuce

Vous pouvez également régler l’affectation des bornes de l’enceinte surround arrière sur le panneau
d’affichage. Réglez [SB ASSIGN] sur [SPK B] dans le menu [<SPEAKER>].

Vous pouvez régler seulement [SB ASSIGN] si le modèle d’enceinte est réglé sur un paramètre qui
ne possède pas d’enceinte surround arrière et avant haute.

[20] Préparation 3. Raccordement d'un téléviseur

Raccordement d’un téléviseur

Raccordez un téléviseur à la prise HDMI TV OUT ou MONITOR OUT. Vous pouvez utiliser cet
ampli-tuner à l’aide du menu affiché sur l’écran du téléviseur lorsque vous raccordez le
téléviseur à la prise HDMI TV OUT.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Raccordement d’un téléviseur incompatible avec la fonction Audio Return
Channel (ARC) via une connexion HDMI

Les lignes continues représentent les connexions recommandées et les lignes en pointillés

représentent les connexions alternatives des signaux audio. Il n’est pas nécessaire de

brancher tous les câbles. Une connexion HDMI est requise pour les signaux audio/vidéo.

Câble optique numérique (non fourni)

Câble audio (non fourni)

Câble HDMI (non fourni)

Note

Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.
Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec
Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

Raccordement d’un téléviseur compatible avec la fonction Audio Return
Channel (ARC) via une connexion HDMI

Avec un seul câble de connexion HDMI, vous pouvez écouter le son du téléviseur des
enceintes raccordées à l’ampli-tuner bien que ce dernier envoie le son et la vidéo vers le
téléviseur.

Câble HDMI (non fourni)

Note

Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.
Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec
Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

Pour cette connexion, vous devez activer la fonction Control for HDMI. Appuyez sur AMP MENU,
puis réglez [<HDMI>] - [CTRL HDMI] sur [CTRL ON] sur le panneau d’affichage.

Astuce

Si la prise HDMI du téléviseur (étiquetée « ARC ») est déjà raccordée à un autre appareil,
débranchez l’appareil et raccordez l’ampli-tuner.

Raccordement d’un téléviseur sans prises HDMI

Les lignes continues représentent les connexions recommandées et les lignes en pointillés
représentent les connexions alternatives des signaux audio. Il n’est pas nécessaire de
brancher tous les câbles. Des connexions destinées aux signaux vidéo sont nécessaires.

Câble vidéo (non fourni)

Câble audio (non fourni)

Câble optique numérique (non fourni)

Note

Raccordez un téléviseur ou un projecteur à la prise HDMI TV OUT ou MONITOR OUT de l’ampli­tuner.

Selon l’état de la connexion entre le téléviseur et l’antenne, il est possible que l’image du téléviseur
soit déformée. Le cas échéant, éloignez l’antenne de l’ampli-tuner.

Astuce

Lors du raccordement d’un téléviseur à l’ampli-tuner via les prises TV IN de l’ampli-tuner, réglez la
prise de sortie du son du téléviseur sur « Fixe » si vous pouvez commuter entre « Fixe » et
« Variable ».

[21] Préparation 3. Raccordement d'un téléviseur

Raccordement d’un téléviseur 4K

Toutes les prises HDMI de l’ampli-tuner prennent en charge la résolution 4K et HDCP 2.2
(High-bandwidth Digital Content Protection System Revision 2.2).
HDCP 2.2 est une nouvelle technologie améliorée de protection des droits d’auteur utilisée
pour protéger du contenu tel que des films 4K.
Pour regarder du contenu protégé HDCP 2.2 tel que du contenu 4K, raccordez ces prises HDMI
à des prises qui prennent en charge HDCP 2.2 sur le téléviseur et le périphérique AV. Pour
obtenir des informations détaillées permettant de savoir si le téléviseur et le périphérique AV
sont dotés d’une prise HDMI compatible HDCP 2.2, reportez-vous au mode d’emploi de
l’appareil raccordé.
Lorsque vous utilisez des formats vidéo à haute bande passante comme 4K/60p 4:4:4, 4:2:2 et
4K/60p 4:2:0 10 bits, etc., veillez à configurer le format de signal HDMI. Pour des informations
détaillées, reportez-vous à « Réglage du format de signal HDMI (

SIGNAL FMT.) ».

Lorsqu’une prise HDMI compatible HDCP 2.2 du téléviseur est étiquetée «
ARC » (*)

Câble HDMI (non fourni)

*

La fonction ARC (Audio Return Channel) envoie un son numérique du téléviseur à l’ampli-tuner en utilisant
uniquement un câble HDMI.

Note

Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.
Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec
Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

Si vous souhaitez regarder du contenu protégé HDCP 2.2 et que la prise HDMI
non compatible HDCP 2.2 du téléviseur est étiquetée « ARC »

Si la prise HDMI du téléviseur est étiquetée ARC et qu’elle n’est pas compatible HDCP 2.2,
raccordez l’ampli-tuner à la prise HDMI compatible HDCP 2.2 du téléviseur à l’aide d’un câble
HDMI haute vitesse avec Ethernet. Puis, raccordez un câble numérique optique sur la prise de
sortie optique du téléviseur pour écouter le son numérique.

Câble optique numérique (non fourni)

Câble HDMI (non fourni)

Note

Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.
Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec
Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

[22] Préparation 3. Raccordement d'un téléviseur

Remarques relatives au branchement des câbles

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Il n’est pas nécessaire de brancher tous les câbles. Raccordez les câbles en fonction de la
disponibilité des prises de l’appareil raccordé.
Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par
Sony. Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute
vitesse avec Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc. Pour
des informations détaillées sur le format vidéo à bande passante élevée, reportez-vous à
« Formats vidéo pris en charge » dans « À propos des connexions HDMI
Nous déconseillons d’utiliser un câble de conversion HDMI-DVI. Si vous raccordez un câble
de conversion HDMI-DVI à un appareil DVI-D, il est possible que le son et/ou l’image soit
perdu. Raccordez des câbles audio distincts ou des câbles de connexion numériques, puis
réaffectez les prises d’entrée si le son n’est pas correctement reproduit.
Lors du raccordement de câbles numériques optiques, insérez les fiches tout droit jusqu’à
ce qu’elles se mettent en place avec un déclic.
Ne courbez et n’attachez pas les câbles numériques optiques.
Lorsque vous utilisez des formats vidéo à haute bande passante comme 4K/60p 4:4:4, 4:2:2
et 4K/60p 4:2:0 10 bits, veillez à configurer le format de signal HDMI. Pour des informations
détaillées, reportez-vous à « Réglage du format de signal HDMI (

Astuce

Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage 32 kHz,
44,1 kHz, 48 kHz et 96 kHz.

».

SIGNAL FMT.) ».

Si vous souhaitez raccorder plusieurs appareils numériques, mais que vous ne
pouvez pas trouver d’entrée inutilisée

Dans ce cas, réaffectez les prises d’entrée.

[23] Préparation

3. Raccordement d'un téléviseur

À propos des connexions HDMI

High-Definition Multimedia Interface (HDMI) est une interface qui transmet des signaux vidéo et
audio au format numérique. Le raccordement d’appareils compatibles Sony « BRAVIA » Sync
à l’aide de câbles HDMI simplifie les opérations.

Fonctionnalités HDMI

Les signaux audio numériques transmis par HDMI peuvent être reproduits à partir des
enceintes raccordées à l’ampli-tuner. Ce signal prend en charge Dolby Digital, DTS, DSD et
PCM linéaire.
L’ampli-tuner peut recevoir Multi Channel Linear PCM (jusqu’à 8 canaux) avec une
fréquence d’échantillonnage maximale de 192 kHz via une connexion HDMI.
Cet ampli-tuner prend en charge la transmission High Bitrate Audio (DTS-HD Master Audio,
Dolby TrueHD), Deep Color (Deep Colour) et 4K ou 3D.
Pour profiter de contenu 3D, raccordez un téléviseur et un appareil vidéo compatibles 3D
(lecteur Blu-ray Disc, graveur Blu-ray Disc, PlayStation 4, etc.) à l’ampli-tuner à l’aide de
câbles HDMI haute vitesse avec Ethernet, mettez des lunettes 3D et lisez le contenu
compatible 3D.
Pour profiter de contenu 4K, raccordez un téléviseur ou un appareil vidéo compatible 4K
(lecteur Blu-ray Disc, etc.) à l’ampli-tuner à l’aide de câbles HDMI haute vitesse avec
Ethernet, puis lisez le contenu compatible 4K.
Un câble HDMI haute vitesse avec Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p
4:2:0 10 bits, etc.
Toutes les prises HDMI de l’ampli-tuner prennent en charge High-bandwidth Digital Content
Protection System Revision 2.2 (HDCP 2.2). Raccordez ces prises HDMI aux prises qui
prennent en charge HDCP 2.2 sur le téléviseur et le périphérique AV. Reportez-vous au
mode d’emploi de l’appareil raccordé pour en savoir plus.
Toutes les prises HDMI de l’ampli-tuner prennent en charge une bande passante jusqu’à 18
Gbits/s, HDCP 2.2, les espaces de couleurs étendus ITU-R BT.2020, 3D, Deep Color
(Deep Colour), Audio Return Channel (ARC), et pass-through du contenu HDR (High

Dynamic Range).

HDCP 2.2 est une nouvelle technologie améliorée de protection des droits d’auteur utilisée
pour protéger du contenu tel que des films 4K.
L’espace couleur BT.2020 est une nouvelle norme de couleur plus étendue définie pour les
systèmes de télévision à ultra haute définition.
HDR est un nouveau format vidéo qui peut afficher une vaste gamme de niveaux de
luminosité.

Formats vidéo pris en charge

3D

Format 2D

Paquet

d’images

Côte-à-côte

(Demi)

Dessus-Dessous (Haut-

et-Bas)

4096 × 2160p à
59,94/60 Hz

4096 × 2160p à 50 Hz

4096 × 2160p à
29,97/30 Hz

4096 × 2160p à 25 Hz

4096 × 2160p à
23,98/24 Hz

3840 × 2160p à
59,94/60 Hz

3840 × 2160p à 50 Hz

3840 × 2160p à
29,97/30 Hz

3840 × 2160p à 25 Hz

3840 × 2160p à
23,98/24 Hz

○

- - -

(*1)

○

- - -

(*1)

○

- - -

(*2)

○

- - -

(*2)

○

- - -

(*2)

○

- - -

(*1)

○

- - -

(*1)

○

- - -

(*2)

○

- - -

(*2)

○

- - -

(*2)

1920 × 1080p à
59,94/60 Hz

1920 × 1080p à 50 Hz ○ - ○ ○
1920 × 1080p à

29,97/30 Hz
1920 × 1080p à 25 Hz ○ ○ ○ ○
1920 × 1080p à

23,98/24 Hz
1920 × 1080i à

59,94/60 Hz
1920 × 1080i à 50 Hz ○ ○ ○ ○
1280 × 720p à

59,94/60 Hz
1280 × 720p à 50 Hz ○ ○ ○ ○
1280 × 720p à

29,97/30 Hz
1280 × 720p à

23,98/24 Hz

○ - ○ ○

○ ○ ○ ○

○ ○ ○ ○

○ ○ ○ ○

○ ○ ○ ○

○ ○ ○ ○

○ ○ ○ ○

720 × 480p à 59,94/60

Hz

○ - - -

720 × 576p à 50 Hz ○ - - ­640 × 480p à 59,94/60

Hz

*1

Si vous utilisez YCbCr 4:4:4/YCbCr 4:2:2/RGB 4:4:4 ou YCbCr 4:2:0 Deep Color (Deep Colour) (10 ou 12 bits)
de ces formats vidéo, nous vous conseillons d’utiliser des câbles HDMI haute vitesse avec Ethernet, qui peuvent
prendre en charge des bandes passantes jusqu’à 18 Gbits/s, et de veiller à régler le format de signal HDMI sur
[ENHANCED] dans le menu [<HDMI>]. Pour des informations détaillées, reportez-vous à « Réglage du format de

signal HDMI (SIGNAL FMT.) ».

*2

Si vous utilisez Deep Color (Deep Colour) (10 ou 12 bits) de ces formats vidéo, nous vous conseillons d’utiliser
des câbles HDMI haute vitesse avec Ethernet, qui peuvent prendre en charge une bande passante jusqu’à 18
Gbits/s, et de veiller à régler le format de signal HDMI sur [ENHANCED] dans le menu [<HDMI>]. Pour des
informations détaillées, reportez-vous à « Réglage du format de signal HDMI (

○ - - -

SIGNAL FMT.) ».

Note

Selon le téléviseur ou l’appareil vidéo, il est possible que le contenu 4K ou 3D ne s’affiche pas.
Vérifiez les formats vidéo HDMI pris en charge par l’ampli-tuner.

Reportez-vous au mode d’emploi de chacun des appareils raccordés pour en savoir plus.

[24] Préparation 4. Raccordement des appareils audiovisuels et des antennes

Raccordement d’appareils dotés de prises HDMI

Raccordez les appareils à l’ampli-tuner, comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Toutes les prises HDMI de l’ampli-tuner prennent en charge HDCP 2.2 (High-bandwidth Digital
Content Protection System Revision 2.2). Pour regarder du contenu protégé HDCP 2.2,
notamment du contenu 4K, raccordez ces prises HDMI à des prises qui prennent en charge
HDCP 2.2 sur le téléviseur et le périphérique AV. Reportez-vous au mode d’emploi de
l’appareil raccordé pour en savoir plus.

Câble HDMI (non fourni)

Décodeur câble ou décodeur satellite

Console de jeux telle qu’une PlayStation 4

Lecteur Blu-ray Disc, lecteur DVD

Enregistreur DVD

Note

Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.
Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec
Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

Astuce

Cette connexion HDMI est un exemple. Vous pouvez raccorder chaque appareil HDMI à l’une des
entrées HDMI.

La qualité de l’image dépend de la prise de connexion. Nous vous recommandons de raccorder vos
appareils via une connexion HDMI s’ils disposent de prises HDMI.

[25] Préparation 4. Raccordement des appareils audiovisuels et des antennes

Raccordement d’appareils à l’aide des prises
différentes des prises HDMI

Raccordez les appareils à l’ampli-tuner, comme illustré ci-dessous.
Les lignes continues représentent les connexions recommandées et les lignes en pointillés
représentent les connexions alternatives. Il n’est pas nécessaire de brancher tous les câbles.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Câble audio (non fourni)

Câble vidéo (non fourni)

Câble numérique coaxial (non fourni)

Astuce

Vous pouvez renommer chaque entrée de telle manière que le nom puisse apparaître sur le
panneau d’affichage de l’ampli-tuner. Pour des informations détaillées, reportez-vous à
« Modification du nom de chacune des entrées (

La qualité de l’image dépend de la prise de connexion. Nous vous recommandons de raccorder vos
appareils via une connexion HDMI s’ils disposent de prises HDMI.

[26] Préparation 4. Raccordement des appareils audiovisuels et des antennes

NAME IN) ».

Raccordement d’un périphérique USB

Raccordez un périphérique USB comme illustré ci-dessous.

Périphérique USB

Note

La lecture d’un iPhone/iPod via le port (USB) est impossible.

[27] Préparation 4. Raccordement des appareils audiovisuels et des antennes

Raccordement des antennes

Raccordez l’antenne fil FM fournie à l’ampli-tuner, comme illustré ci-dessous.
Avant de raccorder l’antenne fil, veillez à débrancher le cordon d’alimentation secteur.

Antenne fil FM (fournie)

Note

Veillez à déployer complètement l’antenne fil FM.
Après avoir raccordé l’antenne fil FM, tenez-la aussi horizontalement que possible.

[28] Préparation 4. Raccordement des appareils audiovisuels et des antennes

Formats audio numériques pris en charge par l’ampli­tuner

Les formats audio numériques que cet ampli-tuner est en mesure de décoder dépendent des
prises de sortie audio numérique de l’appareil raccordé. Cet ampli-tuner prend en charge les
formats audio suivants. Les mots entre crochets sont ceux indiqués sur le panneau d’affichage.

Format audio numérique

Dolby Digital [DOLBY D] 5.1

Dolby Digital EX [DOLBY D EX] 6.1

Nombre maximum de

canaux

Connexion à

l’ampli-tuner

COAXIAL/OPTICAL,
HDMI

COAXIAL/OPTICAL,

HDMI

Dolby Digital Plus [DOLBY D +] (*1) 7.1 HDMI
Dolby TrueHD [DOLBY HD] (*1) 7.1 HDMI

DTS [DTS] 5.1

DTS-ES Discrete [DTS-ES DSC] 6.1

DTS-ES Matrix [DTS-ES MTX] 6.1

DTS 96/24 [DTS 96/24] 5.1

DTS-HD High Resolution Audio [DTS­HD HR] (*1)

DTS-HD Master Audio [DTS-HD MA]

(*1)(*2)

7.1 HDMI

7.1 HDMI

COAXIAL/OPTICAL,
HDMI

COAXIAL/OPTICAL,
HDMI

COAXIAL/OPTICAL,
HDMI

COAXIAL/OPTICAL,
HDMI

DSD [DSD] (*1) 5.1 HDMI
Multi Channel Linear PCM [PCM] (*1) 7.1 HDMI

*1

Les signaux audio sont reproduits dans un autre format si l’appareil de lecture ne correspond pas au format
actuel. Pour en savoir plus, reportez-vous aux instructions d’utilisation de l’appareil de lecture.

*2

Les signaux dont la fréquence d’échantillonnage est supérieure à 96 kHz sont lus à 96 kHz ou 88,2 kHz.

[29] Préparation 4. Raccordement des appareils audiovisuels et des antennes

Remarques relatives au branchement des câbles

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Il n’est pas nécessaire de brancher tous les câbles. Raccordez les câbles en fonction de la
disponibilité des prises de l’appareil raccordé.
Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par
Sony. Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute
vitesse avec Ethernet est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc. Pour
des informations détaillées sur le format vidéo à bande passante élevée, reportez-vous à
« Formats vidéo pris en charge » dans « À propos des connexions HDMI
Nous déconseillons d’utiliser un câble de conversion HDMI-DVI. Si vous raccordez un câble
de conversion HDMI-DVI à un appareil DVI-D, il est possible que le son et/ou l’image soit
perdu. Raccordez des câbles audio distincts ou des câbles de connexion numériques, puis
réaffectez les prises d’entrée si le son n’est pas correctement reproduit.
Lors du raccordement de câbles numériques optiques, insérez les fiches tout droit jusqu’à
ce qu’elles se mettent en place avec un déclic.
Ne courbez et n’attachez pas les câbles numériques optiques.
Lorsque vous utilisez des formats vidéo à haute bande passante comme 4K/60p 4:4:4, 4:2:2
et 4K/60p 4:2:0 10 bits, veillez à configurer le format de signal HDMI. Pour des informations
détaillées, reportez-vous à « Réglage du format de signal HDMI (

Astuce

Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage 32 kHz,
44,1 kHz, 48 kHz et 96 kHz.

».

SIGNAL FMT.) ».

Si vous souhaitez raccorder plusieurs appareils numériques, mais que vous ne
pouvez pas trouver d’entrée inutilisée

Dans ce cas, réaffectez les prises d’entrée.
