Sony STR-DH740 Users guide [zh]
Multi Channel
AV Receiver
使用說明書
4-448-428-92(1)
STR-DH740
警告
為減低火災或電擊的風險，請不要將
本裝置暴露在雨水或濕氣下。
為減低火災的風險，請不要用報紙，桌
布，窗簾等蓋住裝置的通風孔。
請不要將裝置暴露於明火 （如點燃的蠟
燭）。
為減低火災或電擊的風險，請不要將本裝
置暴露在滴水或濺水下，並不要將盛滿液
體的物體，例如花瓶放置在本裝置上。
請不要將本裝置安裝在狹窄的空間 , 例如
書架內或嵌入式的櫥櫃。
由於電源插頭是用作切斷本機的主要電
源，請將本機連接至容易觸及的交流電插
座。 若您發現本機出現任何不尋常狀況，
請立刻將電源插頭從交流電插座拔出。
請不要將電池或安裝了電池的裝置暴露於
過熱環境中，如陽光和火焰。
只要本機仍然被連接至交流電插座，它仍
然還沒有切斷主要電源，即使本機已被關
閉。
來自耳機和雙耳式耳機的過量聲壓可以導
致耳聾。
此圖標用作警惕用戶熱表面
的存在，如果在正常運行中
觸及將可能會熱。
廢電池請回收
僅適用於台灣
有關本手冊
• 本手冊內的指示只適用於型號
STR-DH740。 型號號碼位於前面板的右
下角。 用於本手冊的插圖屬於歐洲型號
而可能與您的型號不同。 任何操作上的
不同將在本手冊標記為 “只限歐洲型
號”。
• 本手冊的指示説明如何使用附帶遙控器
操作本接收器。 如果接收器上的按鈕或
旋鈕名稱與遙控器上的相同或類似，您
也可使用這些按鈕或旋鈕。
關於版權
此接收器結合 Dolby* Digital 與 Pro
Logic Surround 及 DTS** Digital
Surround System。
* Dolby Laboratories 授權製造。
Dolby，Pro Logic，Surround EX 與雙
D 符號是 Dolby Laboratories 的商
標。
** 遵守以下授權和美國專利號碼製造 :
5956674; 5974380; 6226616;
6487535; 7212872; 7333929;
7392195; 7272567 以及其它已發出和
正在申請中的美國和國際專利。 DTSHD、符號和 DTS-HD 連同其符號是 DTS,
Inc. 的註冊商標，而 DTS-HD Master
Audio 是 DTS, Inc. 的商標。產品包括
軟件。 © DTS, Inc. 版權所有。
此接收器結合高清晰度多媒體接口
(HDMITM) 技術。 術語 HDMI 和 HDMI HighDefinition Multimedia Interface 以及
HDMI 標誌是 HDMI Licensing LLC 在美國
和其它國家的商標或註冊商標。
iPhone、iPod、iPod classic、iPod nano
和 iPod touch 是 Apple Inc.（蘋果電腦
公司）在美國以及其它國家註冊的商標。
所有其它商標及注冊商標均為個別持有者
所擁有。 在本手冊，沒有標明TM 與 ® 標
記。
CT
2
“Made for iPod”（為 iPod 而設）和
“Made for iPhone”（為 iPhone 而設）
表示有關電子附件是特別設計以連接
iPod 或 iPhone，並已獲得開發者鑒定達
到 Apple （蘋果電腦） 的性能標準。
Apple （蘋果電腦） 對此設備的操作或此
設備是否遵守安全和法定標準不負任何責
任。 請注意，與 iPod 或 iPhone 使用此
附件可能影響無線性能。
Windows Media 是 Microsoft
Corporation （微軟公司）在美國和 / 或
其它國家的註冊商標或商標。
本產品受 Microsoft Corporation （微軟
公司）的某些知識產權的保護。 在沒有獲
得 Microsoft 或授權的 Microsoft 子公
司許可的情況下，不允許在本產品之外使
用或分發此技術。
使用由 Fraunhofer IIS 和 Thomson 授權
的 MPEG Layer-3 音頻編碼技術和專利。
“x.v.Color (x.v.Colour)”與
“x.v.Color (x.v.Colour)”標誌是 Sony
Corporation 的商標。
“BRAVIA”是 Sony Corporation 的商標。
“PlayStation”是 Sony Computer
Entertainment Inc. 的注冊商標。
“WALKMAN”是 Sony Corporation 的注冊
商標。
MICROVAULT 是 Sony Corporation 的商
標。
InstaPrevue™ 是 Silicon Image, Inc.
在美國和其它國家的商標或註冊商標。
CT
3
目錄
有關本手冊 .................2
附件 .......................5
部件描述和位置 ............. 6
入門 ......................12
接線
1: 安裝揚聲器 ............. 14
2: 連接揚聲器 ............. 16
3: 連接電視機 ............. 18
4a: 連接視頻設備 .......... 19
4b: 連接音頻設備 .......... 23

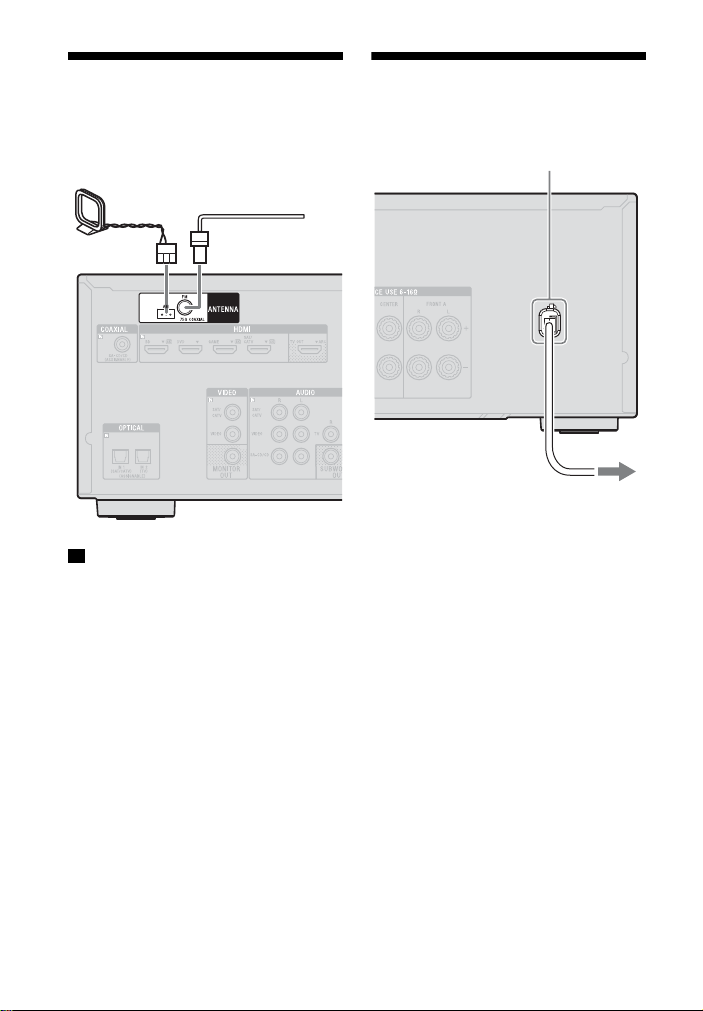

5: 連接天線 ...............24
6: 連接交流電源線 ......... 24
準備接收器

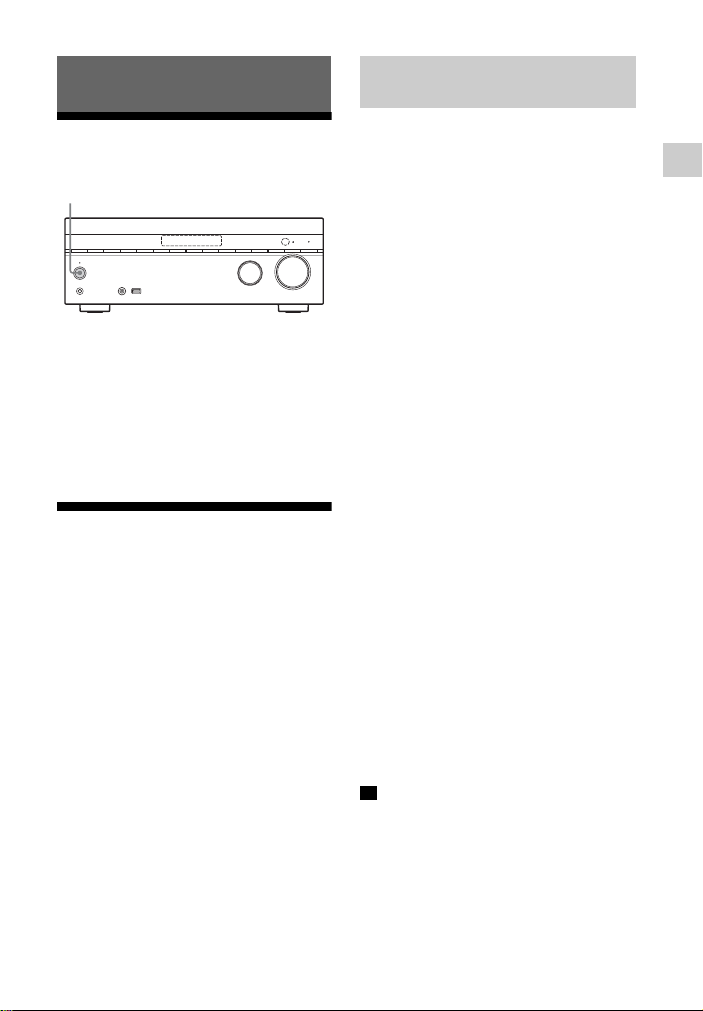

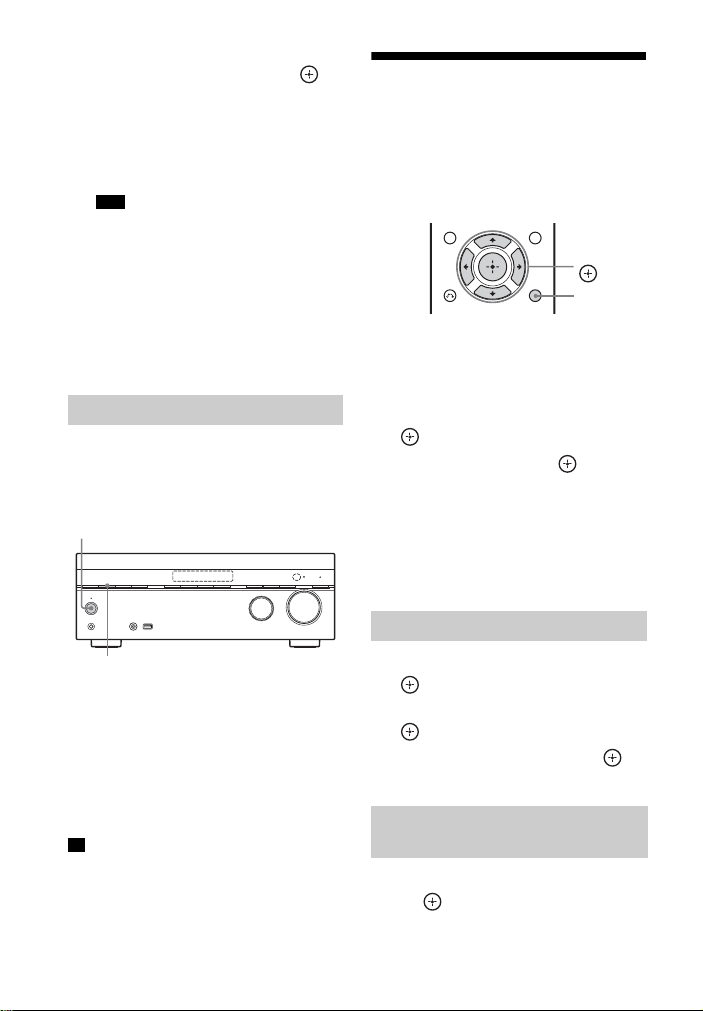

開啟接收器 ................25
使用輕鬆設定設置接收器 .... 25

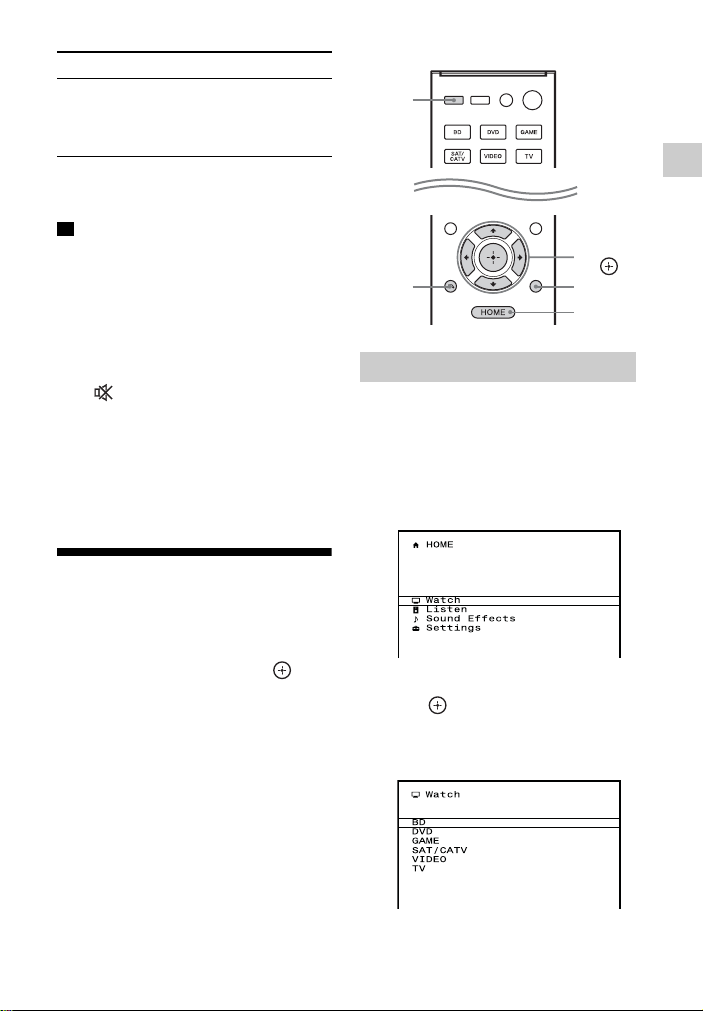

在屏顯示 (OSD) 操作指南 ....27
基本操作
播放輸入源設備 ............ 28

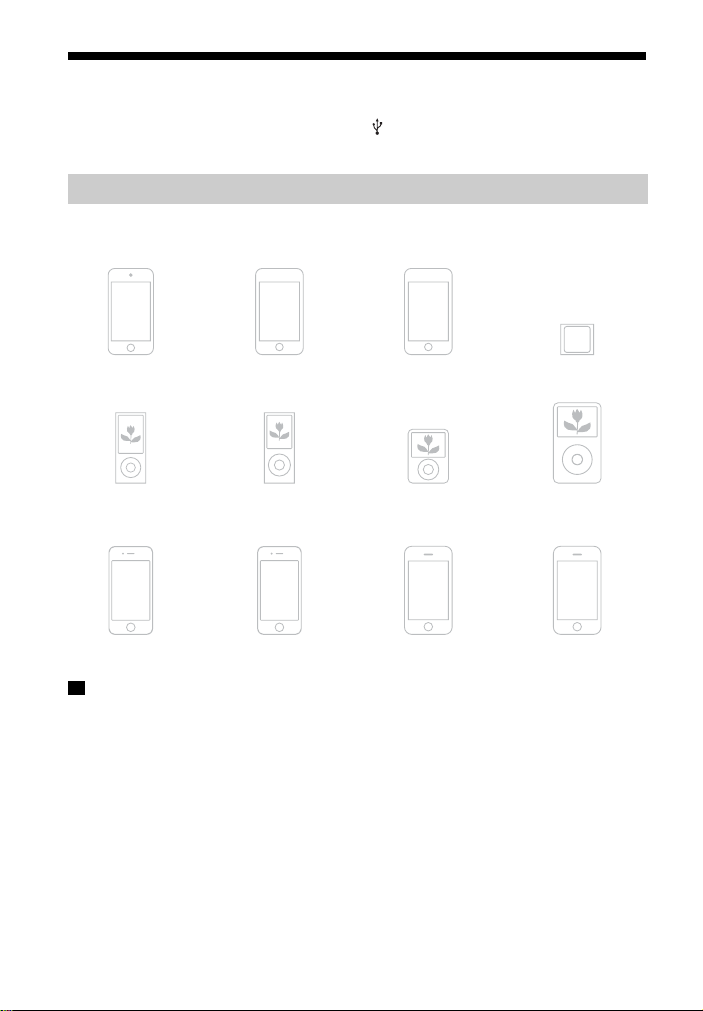

播放 iPod/iPhone .......... 30

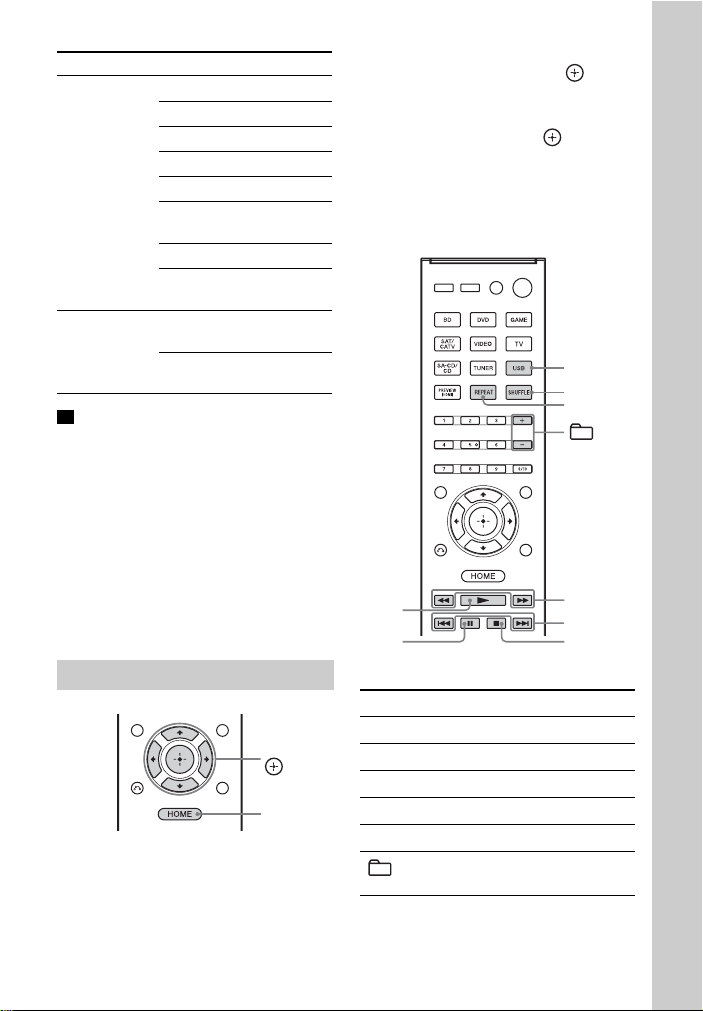

播放 USB 裝置 ............. 32
調諧器操作

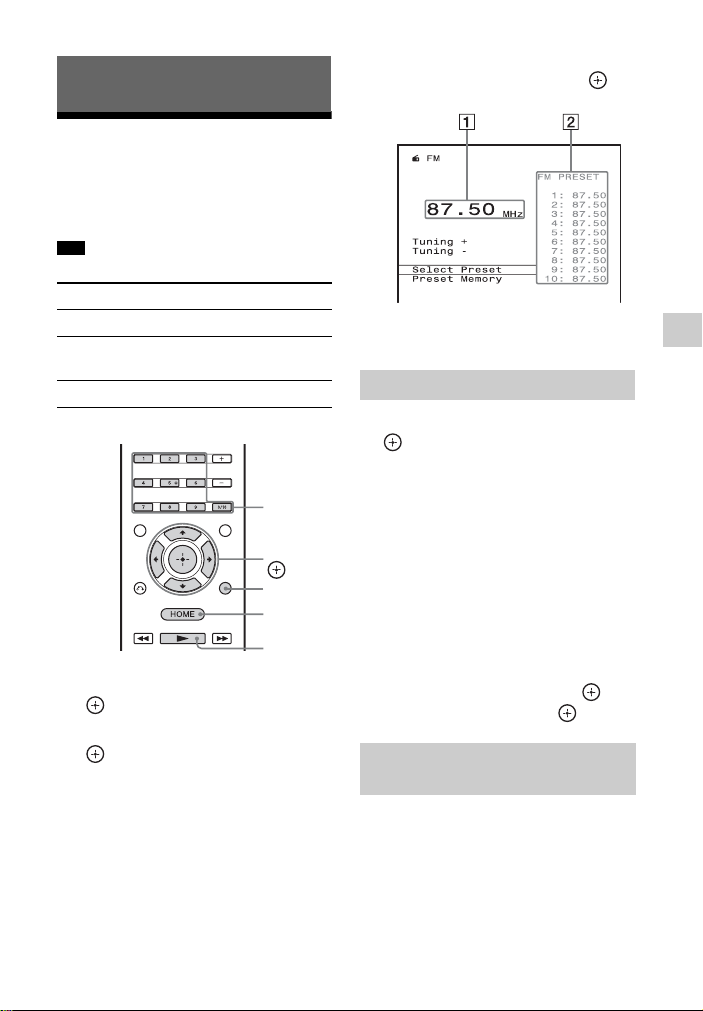

收聽 FM/AM 收音機 ......... 35
預設 FM/AM 收音機電台
（Preset Memory） .......36
接收 RDS 廣播 ( 只限
歐洲、澳大利亞和
台灣型號 ) .............37
享受音響效果
選擇音場 ..................37
使用夜間模式功能 .......... 40
選擇校準類型 ..............40
調節均衡器 ................40
使用純直通功能 ............ 40
重設音場至默認設定 ........ 41
“BRAVIA” Sync 功能
什麼是 “BRAVIA” Sync? ... 41
準備 “BRAVIA”Sync ...... 42
單鍵播放 ................. 42
系統聲音控制 ............. 43
系統關閉 ................. 43
場景選擇 ................. 43
家庭影院控制 ............. 44
遙控輕鬆控制 ............. 44
其它操作
在數碼和模擬音頻之間切換
(INPUT MODE) .......... 44
使用其它音頻輸入插孔
(Audio Input
Assign) ............... 45
使用雙放大器連接 ......... 46
恢復廠家默認設定 ......... 46
調節設定

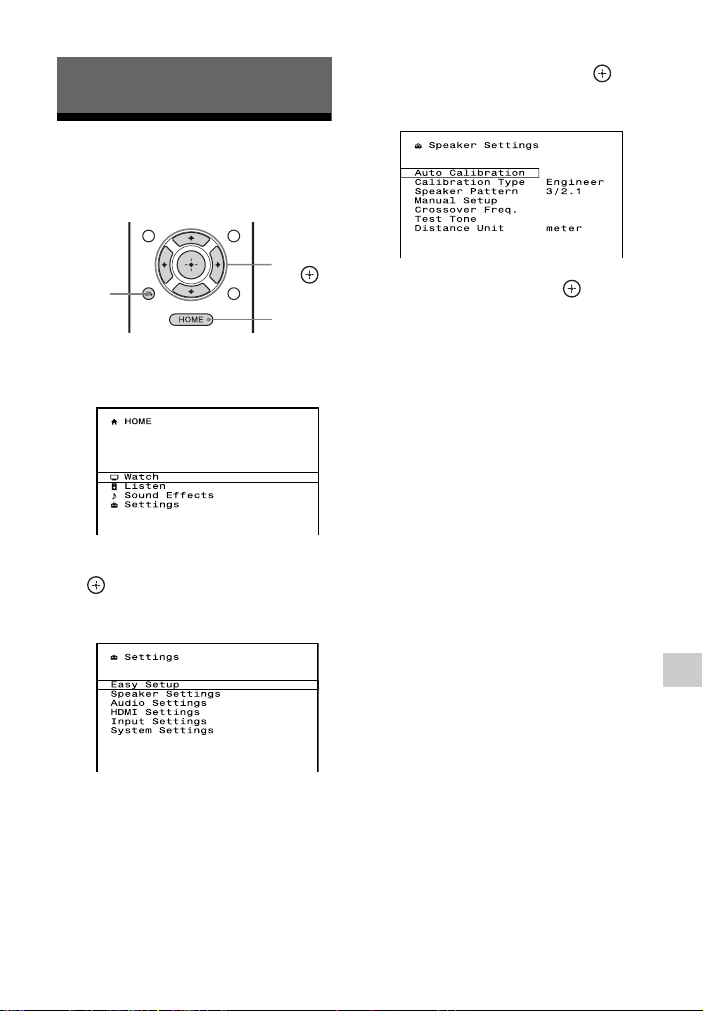

使用 Settings 選單 ....... 47
Easy Setup ............... 49
Speaker Settings 選單 .... 49
Audio Settings 選單 ...... 52
HDMI Settings 選單 ....... 53
Input Settings 選單 ...... 54
System Settings 選單 ..... 54
不使用 OSD 進行操作 ...... 54
使用遙控器

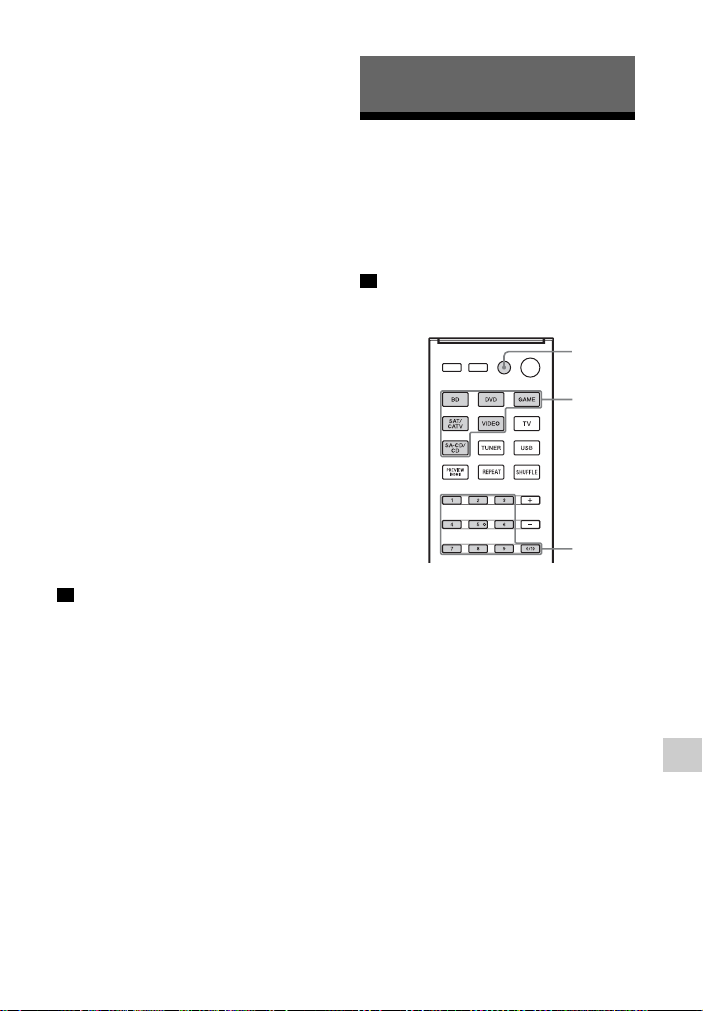

重新分配輸入按鈕 ......... 59
重新設定輸入按鈕 ......... 60
其它信息
預先注意事項 ............. 61
故障排除 ................. 61
規格 ..................... 67
索引 ..................... 70
CT
4
附件
• 使用說明書 ( 本手冊 )
• 快速設定指南 (1)
• 遙控器 (RM-AAU168) (1)
• R6 （AA 型）電池 (2)
• FM 導線式天線 (1)
• AM 環形天線 (1)
• 優化器麥克風 (ECM-AC2) (1)
將電池插入遙控器
在遙控器中裝入兩節 R6 (AA 型）電池
（附帶）。 插入電池時請注意電極必須
正確。
註
•
切勿將遙控器留在非常熱或潮濕的地方。
• 切勿混合使用新舊電池。
• 切勿混合使用錳電池和其它類型的電池。
• 切勿讓遙感器暴露在直射陽光或照明裝置
下。 這可能會導致故障。
• 若您打算長時間不會使用有關遙控器，請將
電池拆除以避免電池電解液洩漏及電池腐蝕
造成損壞。
• 當您更換電池時，遙控器按鈕可能被重設至
默認設定。 如果發生這種情況，重新分配
輸入按鈕 ( 第 59 頁 )。
• 當接收器對遙控器無反應，請更換所有電
池。
CT
5
部件描述和位置
前面板
A ?/1 ( 開 / 待機 )(第 25, 36, 41, 46
頁)
B ?/1 ( 開 / 待機 ) 指示器
如下所示亮起：
綠色 : 接收器開啟。
琥珀色： 接收器處於待機模式且
–“Control for HDMI”( 第 53 頁 )
設至 “On” 。
–“Pass Through”( 第 53 頁 ) 設定
為 “On” * 或 “Auto”。
當接收器處於待機模式，且
“Control for HDMI”和 “Pass
Through”設定為 “Off”時熄滅。
*
只限美國，加拿大，墨西哥，澳大利
亞和台灣型號。
C SPEAKERS ( 第 17, 26 頁 )
D TUNING MODE, TUNING +/-
按以操作調諧器 (FM/AM)。
按 TUNING +/- 掃描電台。
E A.F.D./2CH, MOVIE, MUSIC ( 第 29,
37 頁 )
F 顯示面板 ( 第 7 頁 )
G NIGHT MODE ( 第 52 頁 )
H INPUT MODE ( 第 44 頁 )
CT
6
I DIMMER
以 3 個級別調整顯示面板的亮度。
J DISPLAY ( 第 59 頁 )
K 遙感器
接收來自遙控器的信號。
L PURE DIRECT ( 第 40 頁 )
M PURE DIRECT 指示器
當純直通功能啟動時亮起。
N MASTER VOLUME ( 第 29, 52 頁 )
O INPUT SELECTOR ( 第 27, 29, 44 頁 )
P (USB) 端口 ( 第 23 頁 )

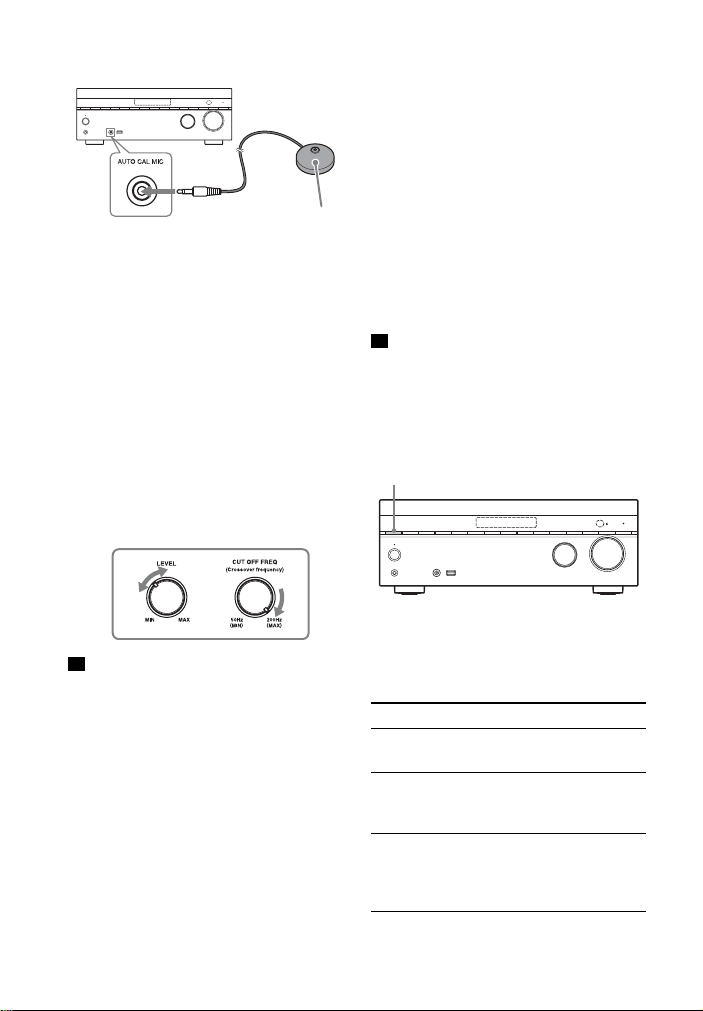

Q AUTO CAL MIC 插孔 ( 第 26 頁 )
R PHONES 插孔
連接至耳機。
顯示面板上的指示器
A 輸入指示器
亮起以指示當前輸入。
HDMI
接收器辨認經由 HDMI IN 插孔連接
的設備。
ARC
電視機輸入被選以及探測到音頻回
傳信道 (ARC) 的信號。
COAX
數碼信號經由 COAXIAL 插孔輸入
COAXIAL ( 第 44 頁 ) 。
OPT
數碼信號經由 COAXIAL 插孔輸入
OPTICAL ( 第 44 頁 ) 。
B D.C.A.C.
當 “Auto Calibration”功能的測
量結果應用時亮起。
C Dolby Digital Surround 指示器 *
當接收器解碼 Dolby Digital 格式
信號時，有關的指示器亮起。
TrueHD
D DTS(-HD) 指示器 *
Dolby Digital
Dolby TrueHD
當接收器解碼 DTS 格式信號時，有
關的指示器亮起。
DTS
DTS-HD
E SP A/SP B/SP A+B
DTS
DTS-HD
當揚聲器系統開啟時亮起。
F 調諧指示器
ST
當接收器調入立體聲廣播時亮起。
MEM
當記憶功能如預設記憶 ( 第 36
頁 ) 等啟動時亮起。
G SLEEP
當睡眠定時器啟動時亮起 (第 10
頁)。
H EQ
當均衡器被啟動時亮起。
I D.R.C.
當動態範圍壓縮功能被啟動時亮起
( 第 53 頁 ) 。
J NEO:6
當 DTS Neo:6 Cinema/Music 解碼
啟動時亮起 （第 38，39 頁）。
K Dolby Pro Logic 指示器
當接收器進行 Dolby Pro Logic 處
理時，有關指示器亮起。 此矩陣環
繞聲解碼技術可提高輸入信號。
PL
PL II
PL IIx
PL IIz
註
視揚聲器式樣設定而定 , 這些指示器可
能不會亮起。
L USB
Dolby Pro Logic
Dolby Pro Logic II
Dolby Pro Logic IIx
Dolby Pro Logic IIz
探測到 iPod/iPhone 或 USB 裝置時
亮起。
* 當播放 Dolby Digital 或 DTS 格式的光碟
時，請確保您已經完成數碼連接，並且
INPUT MODE 不是設至 “ANALOG” ( 第 44
頁 ) 或 “Analog Direct”不是被選。
CT
7
後面板
A DIGITAL INPUT/OUTPUT 部分
HDMI IN/OUT* 插孔
( 第 18, 21 頁 )
OPTICAL IN 插孔 ( 第 18,
22 頁 )
COAXIAL IN 插孔 ( 第 23
頁)
B TUNER 部分
FM ANTENNA 插孔 ( 第 24
頁)
AM ANTENNA 端子 ( 第 24
頁)
C SPEAKERS 部分 ( 第 16 頁 )
D AUDIO INPUT/OUTPUT 部分
白色 （L）
紅色 （R）
黑色
CT
8
AUDIO IN 插孔
( 第 18, 22, 23 頁 )
SUBWOOFER OUT 插孔
( 第 16 頁 )
E VIDEO INPUT/OUTPUT 部分 ( 第 18,
22 頁 )
黃色
* 您必須連接 HDMI TV OUT 或 MONITOR OUT
插孔至您的電視機以觀賞所選的輸入圖像
( 第 18 頁 )。
VIDEO IN/OUT* 插孔
遙控器
使用附帶遙控器操作本接收器和其它設
備。 該遙控器被設定以操作 Sony 音
頻 / 視頻設備。 您可重新分配輸入按鈕
以配對連接至您的接收器的設備 ( 第
59 頁 )。
RM-AAU168
A ?/1 ( 開 / 待機 )
開啟接收器或設至待機模式。
待機模式下節省電量
當 “Control for HDMI”( 第 53
頁 ) 和 “Pass Through”( 第 53
頁 ) 設定為 “Off”時。
B TV ?/1
1)
(開/待機)
開啟電視機或將其設至待機模式。
C 輸入按鈕
選擇您要使用的設備。 在待機模式
中按任意一個輸入按鈕時，接收器
開啟。 這些按鈕已被設定用作控制
Sony 設備。
D TOP MENU
1)
打開或閉合 BD-ROM 或 DVD 的頂部
選單。
1)
REPEAT
重複播放一首曲目或一個資料夾。
POP UP/MENU
1)
打開或閉合 BD-ROM 的彈出選單或
DVD 的選單。
1)
SHUFFLE
隨機播放一首曲目或一個資料夾。
E +/-
選擇資料夾。
F AMP MENU
顯示操作接收器的選單。
1)
G
,
按 V/v/B/b 以選擇選單項目，然
後按 以輸入 / 確認選擇。
H OPTIONS
從選項選單顯示和選擇項目。
1)
I HOME
V/v/B/b
1)
1)
在電視機屏幕上顯示主選單。
J ./>1), m/M1), N1),
X1), x
1)
跳過、快退 / 快進、播放、暫停、
停止操作。
TUNING +/-
1)
掃描電台。
D.TUNING
進入直接調諧模式。
PRESET +/-
1)
選擇預設電台或頻道。
MEM
調諧器操作期間存儲電台。
K SOUND FIELD +/-
2)
選擇音場 ( 第 37 頁 ) 。
L PURE DIRECT ( 第 40 頁 )
CT
9
M SLEEP
設定接收器在特定時間自動關閉。
每次您按 SLEEP, 顯示將會如下循
環更改 :
0:30:00 t 1:00:00 t 1:30:00
t 2:00:00 t OFF
使用睡眠定時器時 , 顯示面板上的
“SLEEP” 指示器亮起。
提示
若要在接收器關閉之前查看剩餘時間 ,
按 SLEEP。 剩餘時間出現在顯示面板
上。
如果您再按 SLEEP, 睡眠定時器將會被
取消。
N +/-
同時調節所有揚聲器的音量。
O
暫時關閉聲音。 再按此按鈕以恢復
聲音。
P RETURN O
1)
當選單或屏幕指南在電視機屏幕上
顯示時返回上一選單。
Q DISPLAY
R 數字按鈕
1)
觀看顯示面板上的信息。
1)2)
按以
– 預設 / 調入預設電台 (第 36 頁)。
– 選擇曲目號碼。 按 0/10 選擇曲
目 10 。
– 選擇頻道號碼。
S PREVIEW (HDMI)
選擇 “Preview for HDMI”功能。
開啟此接收器接上的 HDMI 輸入的
實時畫中畫預覽。
重複按 V/v 選擇每個 HDMI 輸入預
覽，然後按 確認選擇。
（此功能採用 Silicon Image
InstaPrevue™ 技術）
註
“Preview for HDMI”功能適用於 HDMI
BD，DVD，GAME 和 SAT/CATV 輸入。
提示
• 此功能在以下情況無效。
– 該設備未接上 HDMI 輸入插孔。
– 所支援的 HDMI 輸入插孔接上的設備
沒有開啟。
– 當前輸入不是 HDMI 輸入。
– 當 “Fast View” 設至 “Off”。
– 當不被支援的 HDMI 視頻格式
（480i，576i，4K，某些 3D 視頻信
號，某些攝影機信號或 VGA 信號）
輸入時。
• 當 4K 或某些 3D 視頻信號輸入時，畫
中畫預覽將會變黑。
iPhone CTRL
使用 iPod/iPhone 時進入 iPod/
iPhone 控制模式。
T AMP
激活接收器操作。
U TV INPUT
1)
選擇輸入信號 （電視機輸入或視頻
輸入）。
1)
請參閱 第 11 頁 的列表有關您可以用作控
制各設備的按鈕的詳情。
2)
5 和 SOUND FIELD + 按鈕皆有觸點。 操作
接收器時可以使用觸點作為定位。
註
• 以上說明主要是作為示範例子。
• 取決於您的連接設備型號，某些在此部分説
明的附帶遙控器功能無效。
10
CT
要控制其它 Sony 設備
名稱 電視機 錄影機 DVD
2
TV ?/1
4
TOP MENU, REPEAT
POP UP/MENU, SHUFFLE
7
V/v/B/b,
8
OPTIONS
I
HOME
J
./PRESET -,
>/PRESET +
m/TUNING -,
M/TUNING +
N, X, x
qh
RETURN O
Q
DISPLAY
R
數字按鈕
wa
TV INPUT
z
zzzz
zzz
zzzz
zzzzz
zzzzz
zzzzz
zzz
zzzzz
zzzzz
z
播放機
zzz
zzz
藍光影碟
播放機
CD 播放機
11
CT
入門
您可以依照以下簡易的步驟享用連接至接收器的音頻 / 視頻設備。
連接電線前，請務必拔出交流電源線。
安裝和連接揚聲器 ( 第 14, 16 頁 )
檢查適合您的設備的接線
連接電視機和視頻設備 ( 第 18, 19 頁 )
圖像質素視連接插孔而定。 請看以下插
圖。 根據您的設備的插孔選擇連接。
我們建議如果您的視頻設備有 HDMI 插
孔，則通過 HDMI 接線連接視頻設備。
數碼
高質素圖像
連接音頻設備 ( 第 23 頁 )
模擬
準備接收器
“6: 連接交流電源線 ” ( 第 24 頁 )
請參閱
“ 開啟接收器 ” ( 第 25 頁 ) 。
及
設定接收器
“ 使用輕鬆設定設置接收器 ” (第
請參閱
25 頁 ) 。
在連接設備設置音頻輸出設定。
若要輸出多聲道數碼音頻，檢查在連接設
備的數碼音頻輸出設定。
對應 Sony 藍光影碟播放機，請確認
“Audio (HDMI)”，“BD Audio MIX
Setting”，“Dolby Digital/DTS”，
“Dolby Digital”和 “DTS”分別設定為
“Auto”，“Off”，“Bitstream”，“Dolby
Digital”和 “DTS”（截止到 2012 年 8
月 1 日）。
對應 PlayStation 3，用 HDMI 連接線接上
接收器後，在 “Sound Settings”中選擇
“Audio Output Settings”，然後選擇
“HDMI”和 “Automatic”（系統軟體版本
為 4.21）。
詳情請參閱連接設備的使用說明書。
12
CT
接收器支援的數碼音頻格式
本接收器能解碼的數碼音頻格式視所連接設備的數碼音頻輸出插孔而定。 本接收器
支援以下音頻格式。
音頻格式
[顯示]
Dolby Digital
[DOLBY D]
Dolby Digital EX
[DOLBY D EX]
Dolby Digital Plus
a)
[DOLBY D +]
Dolby TrueHD
a)
[DOLBY HD]
DTS
[DTS]
DTS-ES
[DTS-ES]
DTS 96/24
[DTS 96/24]
DTS-HD
High Resolution Audio
a)
最高聲道數目
5.1
6.1
7.1 ×
7.1 ×
5.1
6.1
5.1
7.1 ×
[DTS-HD HR]
DTS-HD
Master Audio
a)b)
7.1 ×
[DTS-HD MA]
多聲道線性 PCM
[PCM]
a)
如果播放設備不使用相同格式 , 音頻信號將會以另一種格式輸出。 詳情請參閱播放設備的使
用說明書。
b)
超過 96 千赫取樣頻率的信號以 96 千赫或 88.2 千赫播放。
a)
7.1 ×
播放設備和接收器之間的連接
COAXIAL/OPTICAL HDMI
aa
aa
a
a
aa
aa
aa
a
a
a
13
CT
接線
1: 安裝揚聲器
本接收器讓您使用多達 7.2 聲道系統
(7 個揚聲器和 2 個超低音揚聲器 )。
揚聲器系統配置的範例
A 前置揚聲器 ( 左 )
B 前置揚聲器 ( 右 )
C 中置揚聲器
D 環繞揚聲器 ( 左 )
E 環繞揚聲器 ( 右 )
F 後置環繞揚聲器 ( 左 )*
G 後置環繞揚聲器 ( 右 )*
H 高前置揚聲器 ( 左 )*
I 高前置揚聲器 ( 右 )*
J 超低音揚聲器
* 您不能同時使用後置環繞揚聲器和高前置
揚聲器。
5.1 聲道揚聲器系統
若要全情享受劇場式的多聲道環繞音
響 , 您需要 5 個揚聲器 ( 兩個前置揚
聲器、一個中置揚聲器和兩個環繞揚
聲器 ) 以及一個超低音揚聲器。
使用後置環繞揚聲器的 7.1 聲道揚
聲器系統
您可以欣賞 DVD 或藍光影碟軟體用 6.1
聲道或 7.1 聲道格式錄製的聲音的高
保真再現。
• 6.1 聲道揚聲器的放置
放置後置環繞揚聲器在聆聽位置的後
方。
• 7.1 聲道揚聲器的放置
如下圖所示放置後置環繞揚聲器。 角
度 A 應該相同。
14
CT
使用高前置揚聲器的 7.1 聲道揚聲
器系統
您可連接額外的兩個高前置揚聲器以享
受垂直音效。
放置高前置揚聲器
– 在 25°至 35°的角度之間。
– 20°± 5°角的高度。
20˚ ± 5˚
提示
由於超低音揚聲器不會發出高度定向信號 ,
您可以隨意將它放置在您所要的位置。
接線
15
CT
2: 連接揚聲器
連接電線前，請務必拔出交流電源線。
環繞揚聲器
右左
中置揚聲器
A
超低音揚聲器 *
A 單聲音頻線 ( 無附帶 )
B 揚聲器線 ( 無附帶 )
A
B
右左
後置環繞 /
雙放大器 / 高前置 /
前置 B 揚聲器
**
B
BB
右左
前置 A 揚聲器
16
CT
* 當您連接備有自動待機功能的超低音揚聲
器，請在觀賞電影時將此功能關閉。 若自
動待機功能被啟動 , 它將會按照超低音揚
聲器的輸入信號的水平自動進入待機模式
, 在這情況下 , 可能會沒有聲音被輸出。
** SPEAKERS SURROUND BACK/BI-AMP/FRONT
HIGH/FRONT B 端子連接的注意事項。
– 如果您只連接一個後置環繞揚聲器，請
將之連接至此端子的 L 。
– 如果您有額外的前置揚聲器系統，將之
連接至此端子。
在 Speaker Settings 選單，設
“SB Assign”至“Speaker B”( 第 50
頁)。
您可使用接收器上的 SPEAKERS 按鈕選
擇您要的前置揚聲器系統 (第 26 頁) 。
– 您可以使用雙放大器連接將前置揚聲器
連接至此端子 ( 第 17 頁 )。
在 Speaker Settings 選單，設 “SB
Assign”至 “Bi-Amp”( 第 50 頁 )。
註
在您安裝與連接揚聲器後，請務必從
Speaker Settings 選單選擇揚聲器式樣 (第
49 頁 ) 。
雙放大器連接
如果您沒使用後置環繞揚聲器和高前置
揚聲器，您可使用雙放大器接線連接前
置揚聲器至 SPEAKERS SURROUND BACK/
BI-AMP/FRONT HIGH/FRONT B 端子。
前置揚聲器
（右）
連接前置揚聲器 Lo （或 Hi ）邊的插
孔至 SPEAKERS FRONT A 端子，並連接
前置揚聲器 Hi （或 Lo ）邊的插孔至
SPEAKERS SURROUND BACK/BI-AMP/
FRONT HIGH/FRONT B 端子。
請確保連接至揚聲器的 Hi/Lo 的金屬
裝配已經從揚聲器拆除以避免接收器故
障。
您進行雙放大器連接後，在 Speaker
Settings 選單設 “SB Assign”至
“Bi-Amp”( 第 50 頁 ) 。
前置揚聲器
（左）
接線
17
CT
3: 連接電視機
當您連接 HDMI TV OUT 或 MONITOR OUT 插孔至電視機時，您可觀看所選的輸入圖
像。 如果您將 HDMI TV OUT 插孔連接至電視機，那麼您可以使用 OSD（在屏顯示）
操作此接收器。
連接電線前，請務必拔出交流電源線。
電視機
音頻信號 視頻信號
音頻 / 視頻
信號
或
A**
BC* D
A 光纖數位線 ( 無附帶 )
B 音頻線 ( 無附帶 )
C HDMI 連接線 ( 無附帶 )
Sony 建議您使用 HDMI 授權連接線
或 Sony HDMI 連接線
D 視頻線 ( 無附帶 )
ARC
建議連接
替代連接
18
CT
想要從接收器欣賞多聲道環繞音效
的電視機廣播
* 如果您的電視機與音頻回傳信道 （ARC）
功能兼容，請連接 C。
務必將 HDMI Settings 選單中的
“Control for HDMI” 設至“On”( 第 53
頁 )。 如果您要選擇使用非 HDMI 連接線
的音頻信號 （例如通過光纖數位線或音
頻線），使用 INPUT MODE 切換音頻輸入
模式 ( 第 44 頁 )。
** 如果您的電視機與 ARC 功能不兼容，請
連接 A。
務必關閉電視機的音量或啟動電視機的
靜音功能。
註
• 連接電視機屏幕或投影機至接收器上的
HDMI TV OUT 或 MONITOR OUT 插孔。 您可
能無法錄製，即使您連接錄製設備。
• 視電視機和天線之間的連接狀態而定 , 電視
機屏幕的圖像可能會扭曲。 在這情況下 ,
請將天線遠離接收器。
• 連接光纖數位線時 , 將插頭筆直插入直至它
鎖入其位置。
• 切勿彎曲或將光纖數位線捆在一起。
提示
• 所有數位音頻插孔與 32 千赫, 44.1 千赫,
48 千赫和 96 千赫取樣頻率兼容。
• 當您連接電視機的音頻輸出插孔至接收器的
TV IN 插孔以從連接至接收器的揚聲器輸出
聲音，而電視機的音響輸出插孔可在
“Fixed”或 “Variable”之間切換，請將
之設至 “Fixed”。
聆聽來自電視機的聲音
如果您的電視機不支援 System Audio
Control ( 系統聲音控制 ) 功能，請將
HDMI Settings 選 單內的 “HDMI
Audio Out”設至 “TV+AMP”
( 第 53 頁 )。
4a: 連接視頻設備
使用 HDMI 連接
高清晰度多媒體接口 (HDMI) 是一種以
數碼格式傳送視頻和音頻信號的界面。
使用 HDMI 連接線連接 Sony
“BRAVIA” Sync 兼容設備，操作可以
簡化。 請參閱 ““BRAVIA” Sync 功
能” ( 第 41 頁 ) 。
HDMI 特點
• 由 HDMI 傳送的數碼音頻信號可以由
連接至接收器的揚聲器輸出。 此信號
支援 Dolby Digital、DTS 和線性
PCM 。 詳情請參閱
碼音頻格式
• 此接收器可以使用 HDMI 連接接收取
樣頻率為 192 千赫或以下的多聲道線
性 PCM ( 多達 8 個頻道 )。
• 此接收器支援高位元率音頻 (DTS-HD
Master Audio，Dolby TrueHD)，Deep
Color (Deep Colour)，“x.v.Color
(x.v.Colour)”和 4K 或 3D 傳送。
• 要享受 3D 圖像，使用 High Speed
HDMI cables 連接 3D 兼容電視機和
視頻設備 ( 藍光影碟播放機、藍光影
碟錄影機、PlayStation 3 等等 ) 至
接收器，戴上 3D 眼鏡，然後播放 3D
兼容內容。
• 想要欣賞 4K (HDMI BD，GAME 和 SAT/
CATV 輸入 ) 影像，首先用高速 HDMI
連接線將與 4K 兼容的電視機和視頻
設備 ( 藍光影碟播放機，藍光影碟錄
影機等 ) 連接至接收器，然後播放與
4K 兼容的內容。
• 您可以在畫中畫預覽中觀看 HDMI
BD，GAME 和 SAT/CATV 輸入。
HDMI 連接的注意事項
• 超級音頻 CD 的 DSD 信號不是輸入和
輸出。
• 視電視機或視頻設備而定，4K 或 3D
影像可能無法顯示。
• 有關細節，請參閱各連接設備的使用
說明書。
“ 接收器支援的數
” ( 第 13 頁 ) 。
接線
19
CT
連接電線時
• 連接電線前，請務必拔出交流電源
線。
• 您不必連接所有電線。 根據連接設備
上可用的插孔而連接。
• 使用 High Speed HDMI cable。 如果
您使用標準 HDMI 連接線，則 1080p，
Deep Color (Deep Colour），4K 或
3D 影像可能無法正確顯示。
• 我們不建議使用 HDMI-DVI 轉換線。
當您連接 HDMI-DVI 轉換線至 DVI-D
設備時，可能失去聲音和 / 或圖像。
當聲音沒有正確輸出時，連接單獨的
音頻線或數碼連接線，然後在 Input
Settings 選單 ( 第 54 頁 ) 中設定
“Audio Input Assign”。
• 連接光纖數位線時 , 將插頭筆直插入
直至它鎖入其位置。
• 切勿彎曲或將光纖數位線捆在一起。
提示
所有數位音頻插孔與 32 千赫 , 44.1 千赫 ,
48 千赫和 96 千赫取樣頻率兼容。
若您要連接多個數碼設備 , 但是無
法找到沒有被使用的輸入
請參閱 “ 使用其它音頻輸入插孔
（Audio Input Assign）
頁 ) 。
” ( 第 45
20
CT
連接帶有 HDMI 插孔的設備
如果您的設備沒有 HDMI 插孔，請參閱第 22 頁。
接線
藍光影碟
播放機
音頻/視頻
信號
A
DVD 播放機 PlayStation 3
音頻 / 視頻 信號音頻 / 視頻 信號音頻 / 視頻
AAA
A HDMI 連接線 ( 無附帶 )
Sony 建議您使用 HDMI 授權連接線
或 Sony HDMI 連接線。
衛星調諧器，
電纜電視機調諧
信號
21
CT

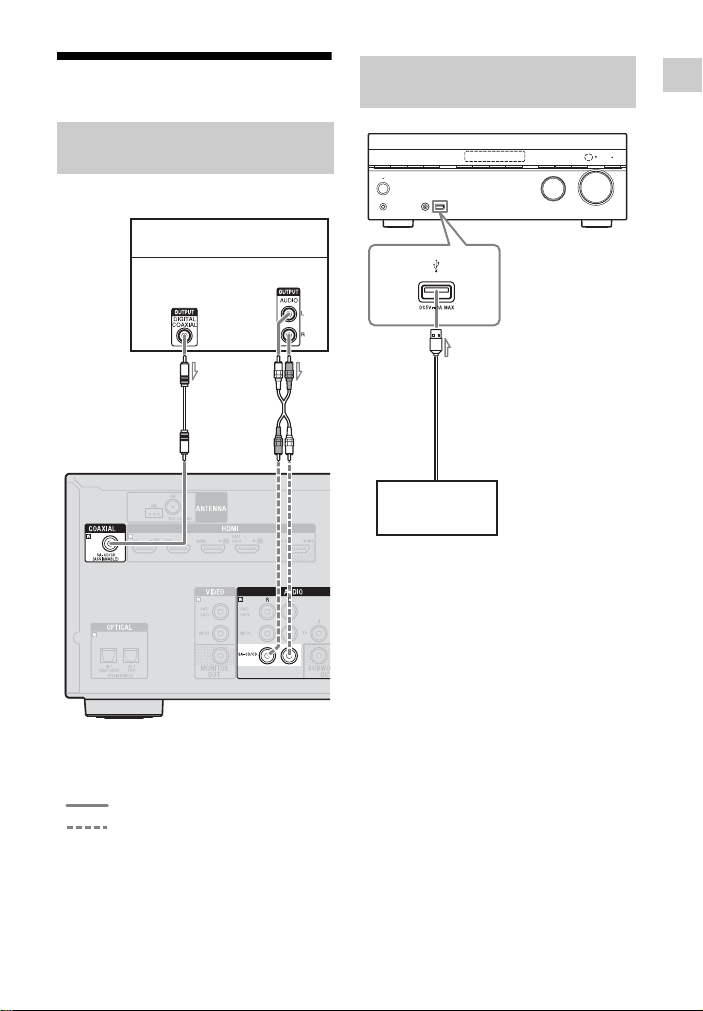

連接帶有非 HDMI 插孔的設備
衛星調諧器、電纜電視機調諧器
音頻信號
或
視頻信號 音頻信號 視頻信號
AB C B C
A 光纖數位線 ( 無附帶 )
B 音頻線 ( 無附帶 )
C 視頻線 ( 無附帶 )
註
務必更改遙控器上的 VIDEO 輸入按鈕的默認
設定以便您可以使用有關按鈕控制您的
DVD 錄影機。 詳情請參閱
” ( 第 59 頁 ) 。
鈕
“ 重新分配輸入按
錄影機、DVD 錄影機、電玩
建議連接
替代連接
22
CT
Loading...
