V 1.21

SilverCrest SWR 300 A1

Sommaire

Introduction ........................................................................................................ 3

Utilisation conforme à sa destination .................................................................. 3

Contenu du coffret .............................................................................................. 3

Fiche technique ................................................................................................... 4

Consignes de sécurité ......................................................................................... 4

Conditions ambiantes ....................................................................................................................... 4

Sûreté de fonctionnement ................................................................................................................. 5

Câbles ............................................................................................................................................... 5

Enfants et personnes aux facultés réduites ...................................................................................... 6

Interface radio ................................................................................................................................... 6

Stockage en cas de non-utilisation .................................................................................................. 7

Vue d'ensemble .................................................................................................. 7

Mise en service ................................................................................................... 7

Configurer le répéteur WLAN avec la fonction WPS .................................................................... 8

Configurer le répéteur WLAN manuellement par liaison LAN ...................................................... 8

Ouvrir le menu de configuration ...................................................................................................... 9

Définir la langue du menu ................................................................................................................ 9

Configurer le mode Répéteur sans fil ........................................................................................... 12

Signification des DEL : ....................................................................................... 13

Réglages avancés ............................................................................................. 14

Accueil ............................................................................................................................................ 14

Réseau ............................................................................................................................................ 16

Sans fil ............................................................................................................................................ 17

Gestion ........................................................................................................................................... 20

État ............................................................................................................................................ 22

Dépannage ....................................................................................................... 24

Maintenance/nettoyage ................................................................................... 25

Consignes sur l'environnement et sur l'élimination ............................................ 26

Marquages de conformité ................................................................................ 26

Remarques sur la garantie et en cas d'intervention technique .......................... 27

2 - Français

SilverCrest SWR 300 A1

Introduction

Nous vous remercions pour votre achat du répéteur WLAN SilverCrest SWR 300 A1. Le
SilverCrest SWR 300 A1 augmente la portée d'un réseau WLAN existant. La fonction WPS
intégrée permet de se connecter facilement à un réseau WLAN sécurisé.

Utilisation conforme à sa destination

Il s'agit d'un appareil de technique d'informations. Il augmente la portée d'un réseau WLAN
existant. Il ne peut être utilisé qu'à des fins personnelles et pas à des fins industrielles ni
commerciales. En outre, il ne doit pas être utilisé en dehors de locaux fermés ni dans des zones de
climat tropical. Cet appareil est conforme à toutes les normes européennes applicables. La
conformité à ces normes n'est plus assurée si une modification est apportée à l'appareil sans
l'accord du fabricant. Le fabricant décline toute responsabilité en cas de dommages ou pannes en
résultant. Comme un mode veille risquerait d'affecter l'utilisation conforme à sa destination, cette
fonction n'a pas été implémentée sur l'appareil. Veuillez tenir compte des réglementations et lois
nationales du pays d'utilisation.

Contenu du coffret

 Répéteur WLAN SilverCrest SWR 300 A1
 Câble réseau
 Ce mode d'emploi

Français - 3

SilverCrest SWR 300 A1

Fiche technique

Tension d'entrée 100-240 V~, 50/60 Hz

Courant nominal d'entrée 50 mA

Normes WLAN 802.11 b, 802.11 g, 802.11 n

Fréquence 2,4 GHz

Chiffrage WPA, WPA2, WEP (128/64)

Dimensions (l x h x p) env. 8 x 5,2 x 9,5 cm

Poids 106 g

Température, hygrométrie de 5 à 35°C ; max. 85 % d'humidité relative

Consignes de sécurité

Avant d'utiliser l'appareil pour la première fois, lisez attentivement les consignes ci-après, même si
la manipulation de matériel électronique vous est familière. Conservez soigneusement ce mode
d'emploi pour pouvoir le consulter à l'avenir. Si vous prêtez ou vendez l'appareil à un tiers,
remettez-lui impérativement ce mode d'emploi.

Ce symbole indique des remarques importantes portant sur
l'utilisation en toute sécurité de l'appareil et sur la protection de
l'utilisateur.

Ce symbole indique des informations supplémentaires sur le sujet
abordé.

Conditions ambiantes

L'appareil n'a pas été conçu pour être utilisé dans des environnements fortement poussiéreux ou
exposés à une forte température ou humidité (salle de bains, par exemple). Température et
humidité de fonctionnement : de 5 °C à 35 °C, humidité relative de 85 % max.

Placez toujours l'appareil à une distance minimale de 20 cm du corps afin d'éviter les effets
négatifs des ondes radio.

4 - Français

SilverCrest SWR 300 A1

Précautions à prendre :

 n'exposez pas l'appareil à des sources de chaleur directes (radiateurs, par exemple) ;
 n'exposez pas l'appareil à la lumière directe du soleil ou à une lumière artificielle trop intense ;

 ne placez pas l’appareil à proximité immédiate de champs magnétiques (p. ex. près

d’enceintes) ;

 ne placez pas de sources incandescentes nues (bougies, etc.) sur l'appareil ou à proximité ;
 n'introduisez pas de corps étrangers dans l'appareil ;
 protégez l'appareil des projections et gouttes d'eau ainsi que des liquides corrosifs. N'utilisez

jamais l'appareil à proximité d'eau et ne l’immergez jamais. Ne placez aucun objet rempli de
liquide, comme un vase ou un verre, à proximité de l'appareil ;

 ne soumettez pas l'appareil à des changements de température excessifs qui risqueraient de

créer de la condensation, et par conséquent, des courts-circuits ;

 évitez d’exposer l’appareil à des vibrations et chocs excessifs.

Sûreté de fonctionnement

 Branchez le répéteur WLAN uniquement sur une prise secteur disponible pour pouvoir le

débrancher rapidement en cas de danger (formation ou odeur de fumée).

 En cas d'utilisation non prolongée du répéteur WLAN, p. ex. avant de partir en vacances,

débranchez-le. L'appareil consomme de l'électricité même lorsqu'il n'est pas utilisé. En procédant
ainsi, vous réduisez également le risque d'incendie ou de feu couvant qui existe toujours lorsqu'un
appareil électrique est branché sur le secteur.

 Débranchez également le répéteur WLAN si une tempête ou un orage avec risque d'impacts de

foudre menace, car un impact de foudre qui engendre une surtension peut endommager le
répéteur WLAN.

 N'utilisez aucun chargeur ni rallonge endommagé(e) ou qui ne correspondent pas aux normes

de sécurité en vigueur.

Câbles

Saisissez toujours les câbles au niveau de la fiche ; ne tirez pas sur le câble lui-même. Ne posez
pas de meubles ni autres objets lourds sur le câble et veillez à ne pas le plier, en particulier au
niveau du connecteur et des prises. Ne faites jamais de nœud sur un câble et ne l'attachez pas à

Français - 5

SilverCrest SWR 300 A1
d'autres câbles. Tous les câbles doivent être disposés de façon à ce qu’ils ne gênent pas le

passage et que personne ne puisse marcher dessus.

Enfants et personnes aux facultés réduites

Les appareils électriques ne doivent pas être mis entre les mains des enfants. Les personnes aux
facultés réduites doivent utiliser les appareils électriques uniquement de manière appropriée. Ne
laissez jamais les enfants et les personnes aux facultés réduites utiliser des appareils électriques
sans surveillance. Ces personnes ne sont généralement pas conscientes des risques encourus. Les
petites pièces représentent un danger mortel si elles sont ingérées. Conservez également
l'emballage hors de portée. Ils présentent un risque de suffocation.

Interface radio

N'utilisez pas l'appareil lorsque vous êtes dans un avion, un hôpital, une salle d'opération ou à
proximité d'un système électronique médical. Les signaux de fréquence radioélectriques peuvent
altérer le fonctionnement des appareils sensibles. Veillez à toujours maintenir l'appareil à une
distance minimale de 20 cm d’un stimulateur cardiaque afin d'éviter toute interférence susceptible
d'altérer le bon fonctionnement de l'implant médical. Les fréquences radioélectriques peuvent
provoquer des nuisances sonores dans les prothèses auditives. Pour prévenir tout risque d’explosion
ou d’incendie, ne placez pas l'appareil avec sa fonction de transmission radioélectrique activée à
proximité de gaz inflammables ou d’une atmosphère explosive (p. ex. atelier de peinture). La
portée des ondes radioélectriques dépend des conditions climatiques et environnementales. Dans
un réseau local sans fil (WLAN), les personnes non autorisées peuvent également intercepter les
informations. La société Targa GmbH ne peut pas être tenue responsable des éventuelles
interférences radio ou télévision causées par des modifications apportées à l’ordinateur sans son
autorisation. De même, la responsabilité de Targa n’est pas engagée si les connexions et appareils
de rechange ou de substitution ne correspondent pas aux spécifications de Targa GmbH. Il
incombe au seul utilisateur de remédier aux défaillances occasionnées par une modification non
autorisée et de remplacer ou d’échanger les appareils.

6 - Français

SilverCrest SWR 300 A1

Stockage en cas de non-utilisation

Débranchez le répéteur WLAN de la prise secteur si vous ne prévoyez pas d’utiliser l'appareil
pendant une période prolongée. De plus, veillez à ce que la température de stockage se situe entre

-20 °C et 60 °C. L'humidité relative de l'air ne doit pas dépasser 90 %.

Remarque : les plages de température et l'humidité relative de l'air en stockage et en utilisation sont
très différentes. Reportez-vous aux indications du paragraphe « Conditions ambiantes ».

Vue d'ensemble

1 Indicateur de mise sous tension

2DEL WLAN

3 DEL WPS

4DEL LAN

5 Touche WPS

6Port LAN

7 Touche de réinitialisation

Mise en service

Branchez le répéteur WLAN sur une prise de courant installée par un professionnel. L'emplacement
optimal pour le répéteur WLAN est exactement au milieu de la trajectoire entre votre routeur et les
appareils WLAN qui seront connectés au réseau sans fil via le répéteur WLAN. Testez d'autres
emplacements si le répéteur WLAN ne peut pas être utilisé. Il existe deux possibilités différentes
pour configurer le répéteur WLAN. Si votre routeur prend en charge WPS, vous pouvez utiliser
cette fonction pratique et bénéficier d'une configuration facile. Si vous souhaitez utiliser le routeur
sans WPS, vous pouvez brancher le répéteur WLAN sur votre ordinateur par connexion LAN puis
le configurer.

Français - 7

SilverCrest SWR 300 A1

Configurer le répéteur WLAN avec la fonction WPS

Il s'agit de la manière la plus simple de configurer le répéteur WLAN. Avant de continuer, assurez­vous que votre routeur prend en charge la fonction WPS. Pour ce faire, consultez la documentation
de votre routeur. Appuyez simplement sur la touche WPS (5) sur le répéteur WLAN. La DEL WPS
(3) clignote pendant environ 2 minutes. Pendant ces deux minutes, activez la fonction WPS sur
votre routeur. Le répéteur WLAN se connecte alors automatiquement à votre routeur et reprend son
paramétrage complet. Vous pouvez à présent utiliser le répéteur WLAN. Le répéteur WLAN est à
présent accessible avec les informations de SSID et de mot de passe de votre routeur.

Avec WPS, la fonction WDS (Wireless Distribution System) est
activée par défaut dans la mesure où le routeur la prend en
charge.

WDS ( Wireless Distribution System) permet d'interconnecter
plusieurs points d'accès sans fil et de couvrir ainsi une
plus grande zone pour le réseau.

Il est possible de configurer plusieurs répéteurs. Chaque répéteur
doit être configuré l'un après l'autre.

Si votre routeur ne prend pas en charge WPS, il est également possible de configurer le répéteur
WLAN manuellement.

Configurer le répéteur WLAN manuellement par liaison LAN

Vous pouvez en outre configurer le répéteur WLAN via un câble réseau. Pour ce faire, branchez le
câble réseau au port LAN (6) du répéteur WLAN. Branchez l'autre extrémité du câble réseau dans
un port LAN libre de votre ordinateur.

®

Le texte ci-après décrit la configuration WLAN sous Windows
systèmes d'exploitation peut être différente. Pour pouvoir établir une connexion avec le répéteur
WLAN, l'adresse IP doit être attribuée automatiquement à votre ordinateur. Pour ce faire, procédez
comme suit :

 Allumez votre ordinateur.

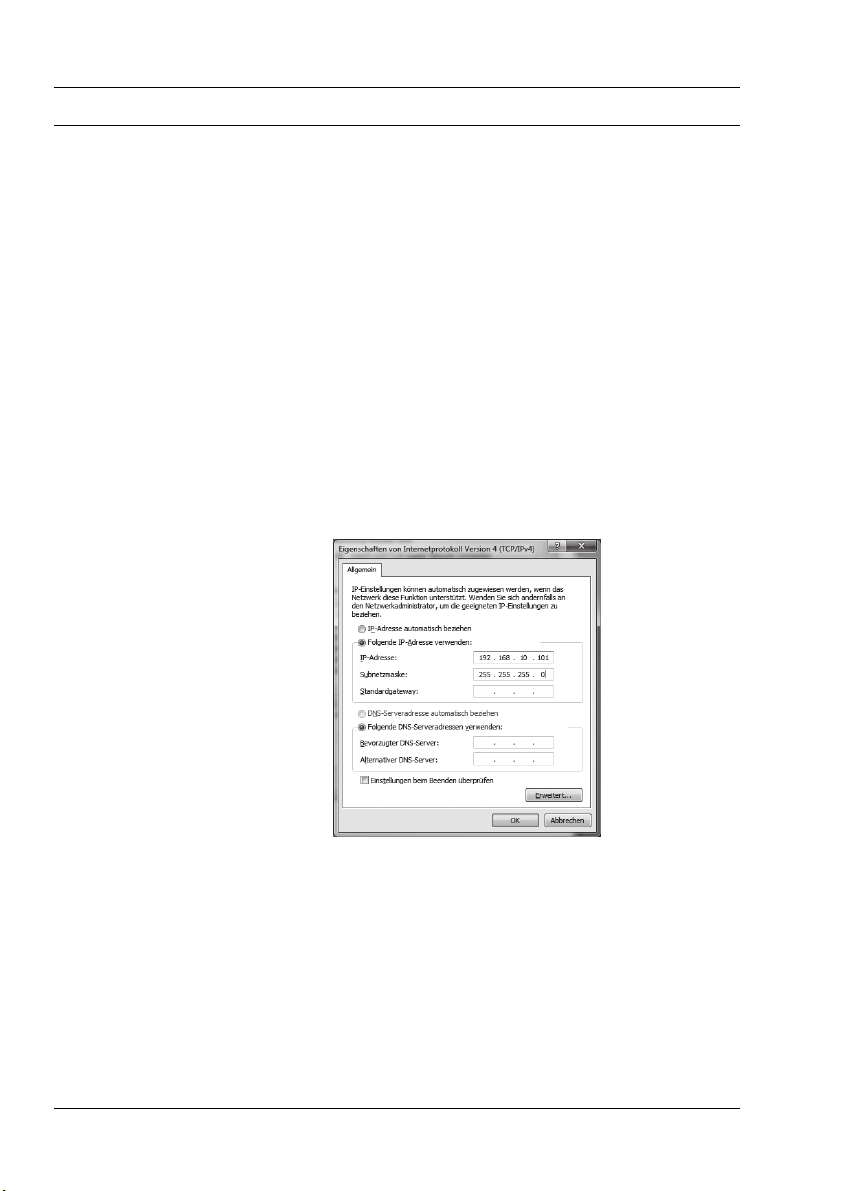

 Cliquez sur Démarrer | Panneau de configuration | Afficher l'état et la gestion

du réseau | Connexion au réseau local | Propriétés | Protocole Internet
version 4 (TCP/IPv4) | Propriétés.

8 - Français

7. La configuration sous d'autres

SilverCrest SWR 300 A1

 Dans la fenêtre, sélectionnez Obtenir une adresse IP automatiquement et cliquez

sur OK.

 Fermez ensuite toutes les fenêtres ouvertes.

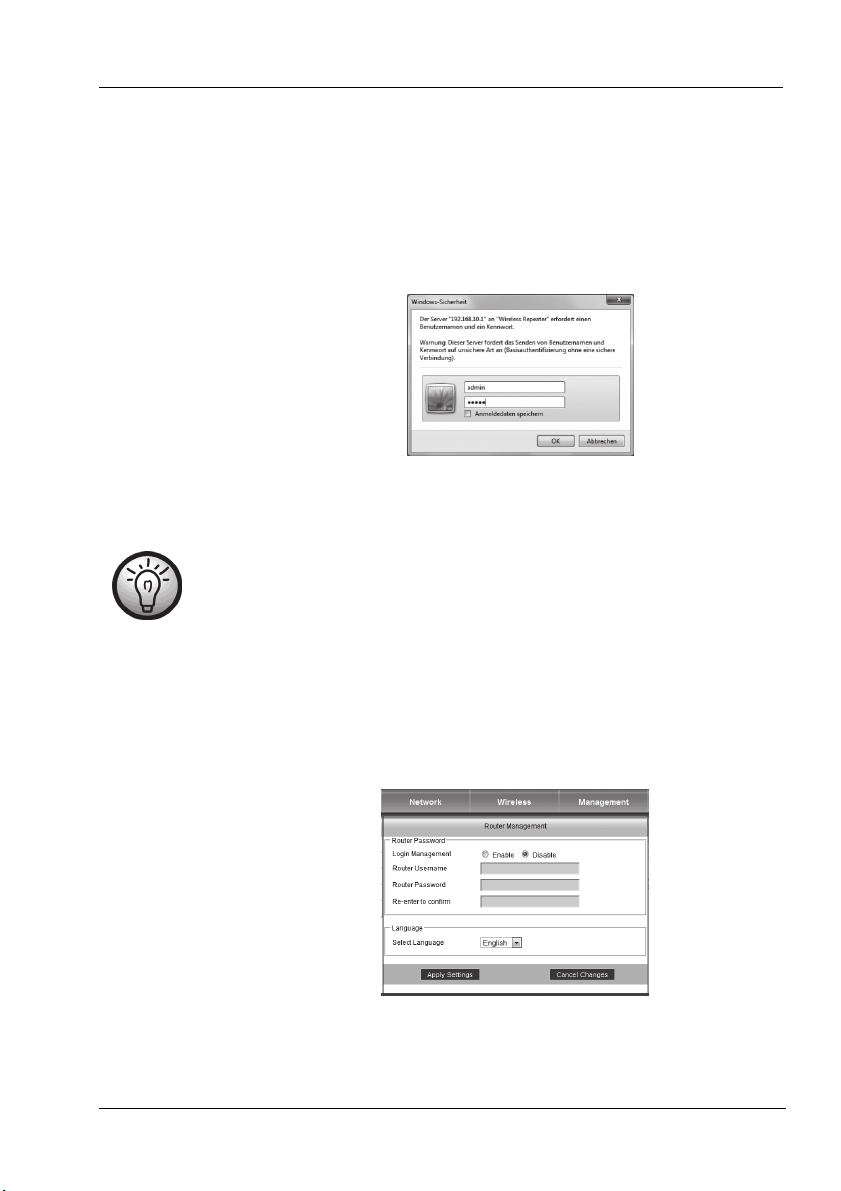

Ouvrir le menu de configuration

Le texte ci-après décrit la configuration WLAN sous Windows® 7. La configuration sous d'autres
systèmes d'exploitation peut être différente. Lancez le navigateur Internet sur votre ordinateur.
Saisissez http://192.168.10.1 dans la ligne d'adresse de votre navigateur Internet et validez la
saisie avec la touche Entrée.

La fenêtre ci-contre s’ouvre. Saisissez
admin pour le nom d’utilisateur et le

mot de passe, et cliquez ensuite sur
OK. Le menu de configuration de votre

répéteur WLAN s'ouvre alors.

Si la fenêtre pour la saisie du nom d'utilisateur et du mot de passe ne s'ouvre pas,
maintenez la touche de réinitialisation (7) appuyée pendant au moins 10
secondes et répétez la procédure précédemment décrite.

Définir la langue du menu

Par défaut, la langue du menu est en anglais. Procédez comme suit pour modifier la langue du
menu :

Sélectionnez l'onglet Management.
Sous Select Language,

sélectionnez la langue souhaitée.
Cliquez enfin sur Apply Settings
pour appliquer le réglage.

Français - 9

SilverCrest SWR 300 A1

Configurer le mode Point d'accès sans fil

Utilisez le mode Point d'accès sans fil (appelé aussi WAP ou Wireless Application Protocol) pour
étendre votre réseau ou pour permettre l'accès à votre réseau à un endroit donné.

Configurez le mode Point d'accès sans fil comme suit :

 Branchez le répéteur WLAN sur une prise de courant appropriée.
 Connectez un câble réseau sur le port LAN (6) du répéteur WLAN. Pour pouvoir effectuer la

configuration, branchez l'autre extrémité du câble réseau dans un port LAN libre de votre
ordinateur.



Sur la page Accueil du menu de



configuration du répéteur WLAN,
cliquez sur Assistant et
sélectionnez le Mode Point
d'accès sans fil. Cliquez ensuite
sur Suivant.

 Vous pouvez définir ici le nom

du réseau (SSID) et le

sécurité. Sous Mode de
sécurité, sélectionnez le chiffrage

souhaité (WPA, WPA2 ou
WPA/WPA2-Mixed). Si le chiffrage
est activé, le mot de passe doit être
saisi.

10 - Français

Mode de

SilverCrest SWR 300 A1

Vous pouvez indiquer le numéro SSID du routeur et étendre ainsi
le réseau ou bien configurer un propre point d'accès. Si vous
indiquez le numéro SSID du routeur, veillez à ce que le chiffrage
concorde avec celui du routeur.



Cliquez sur Enregistrer pour

enregistrer les réglages effectués.

 Le répéteur WLAN redémarre alors. Patientez env. 30 secondes. Le répéteur WLAN est à

nouveau opérationnel.

 Débranchez le câble réseau de votre ordinateur et branchez-le sur un port LAN libre de votre

routeur.

 Le répéteur WLAN est désormais accessible via le numéro SSID attribué.

Français - 11

SilverCrest SWR 300 A1

Configurer le mode Répéteur sans fil

Utilisez le mode Répéteur sans fil pour augmenter la portée de votre réseau WLAN. Configurez le
mode Répéteur sans fil comme suit :

 Branchez le répéteur WLAN sur une prise de courant appropriée.
 Connectez un câble réseau sur le port LAN (6) du répéteur WLAN. Pour pouvoir effectuer la

configuration, branchez l'autre extrémité du câble réseau dans un port LAN libre de votre
ordinateur.



Sur la page Accueil du menu de

configuration du répéteur WLAN,
cliquez sur Assistant et
sélectionnez le Mode Répéteur

sans fil. Cliquez ensuite sur
Suivant.

 Une fenêtre avec tous les réseaux

WLAN disponibles s'ouvre.

Dans la

colonne

Sélectionner,

sélectionnez le réseau dont vous
souhaitez étendre la portée et
saisissez le mot de passe du réseau
sélectionné sous Clé. Cliquez
ensuite sur Suivant.

 Dans la nouvelle fenêtre, cliquez

sur

Suivant.

12 - Français

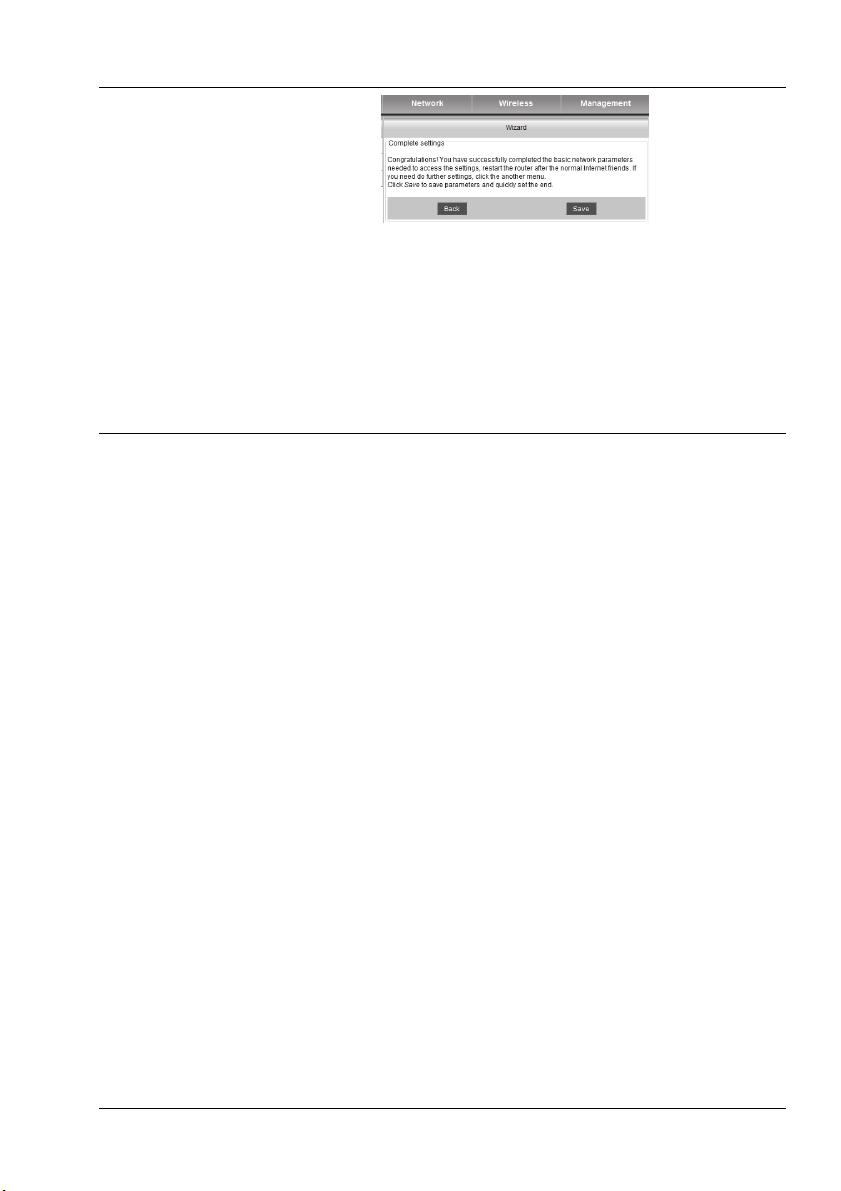

 Cliquez sur Enregistrer pour

enregistrer les réglages effectués.

SilverCrest SWR 300 A1

 Le répéteur WLAN redémarre alors. Patientez env. 30 secondes. Le répéteur WLAN est à

nouveau opérationnel. Une fois que vous avez effectué la configuration via un câble réseau, vous
pouvez retirer ce dernier.

 Le répéteur WLAN est désormais accessible via le numéro SSID sélectionné.

Signification des DEL :

DEL Tension (1) Cette DEL est allumée lorsque l'appareil est sous tension.

DEL WLAN (2) Lorsqu'une connexion existe, cette DEL reste constamment

allumée. Elle clignote lorsque des données sont échangées.

DEL WPS (3) Si la touche WPS (5) a été actionnée, cette DEL clignote

pendant toute la durée de la tentative de connexion (env. 2
minutes).

DEL LAN (4) Lorsqu'une connexion LAN existe, cette DEL reste

constamment allumée. Elle clignote lorsque des données sont
échangées.

Français - 13

SilverCrest SWR 300 A1

Réglages avancés

À noter que les réglages avancés abordés ci-après dans ce chapitre ne
doivent être utilisés que par des utilisateurs expérimentés.

Ouvrez le menu de configuration pour accéder aux réglages avancés. Voir à ce sujet le chapitre
« Ouvrir le menu de configuration ».

Accueil

État

Vous pouvez consulter ici l'état du LAN, du réseau sans fil et du répéteur du point d'accès SSID.

14 - Français

SilverCrest SWR 300 A1

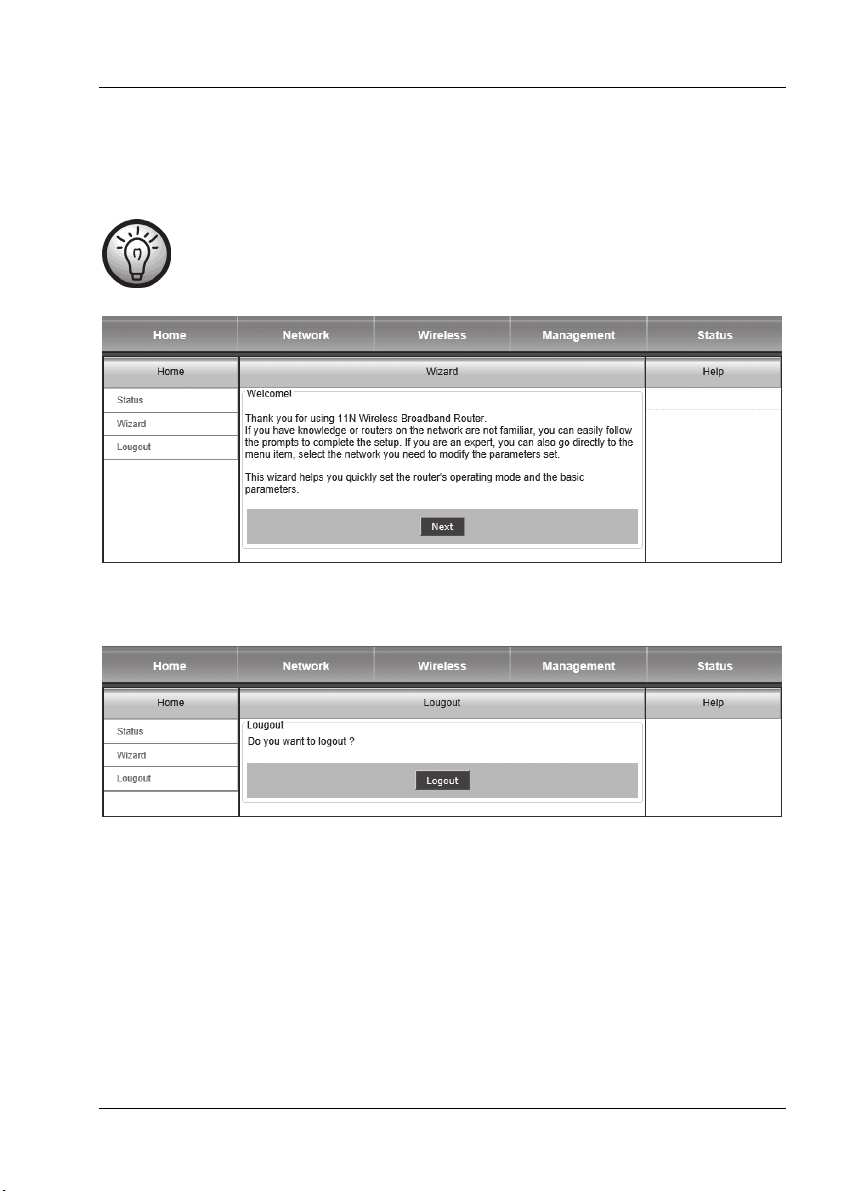

Assistant

Nous recommandons d'utiliser l'assistant pour effectuer la configuration. Cliquez sur Suivant pour
lancer l'assistant. Vous trouverez des informations supplémentaires aux chapitres « Configurer le
mode Point d'accès sans fil » et « Configurer le mode Répéteur sans fil ».

Dans la colonne de droite « Aide » s'affiche, dans la plupart des cas, une
rubrique d'aide correspondant au thème concerné.

Déconnexion

Cliquez sur Déconnexion pour vous déconnecter du menu de configuration.

Français - 15

SilverCrest SWR 300 A1

Réseau

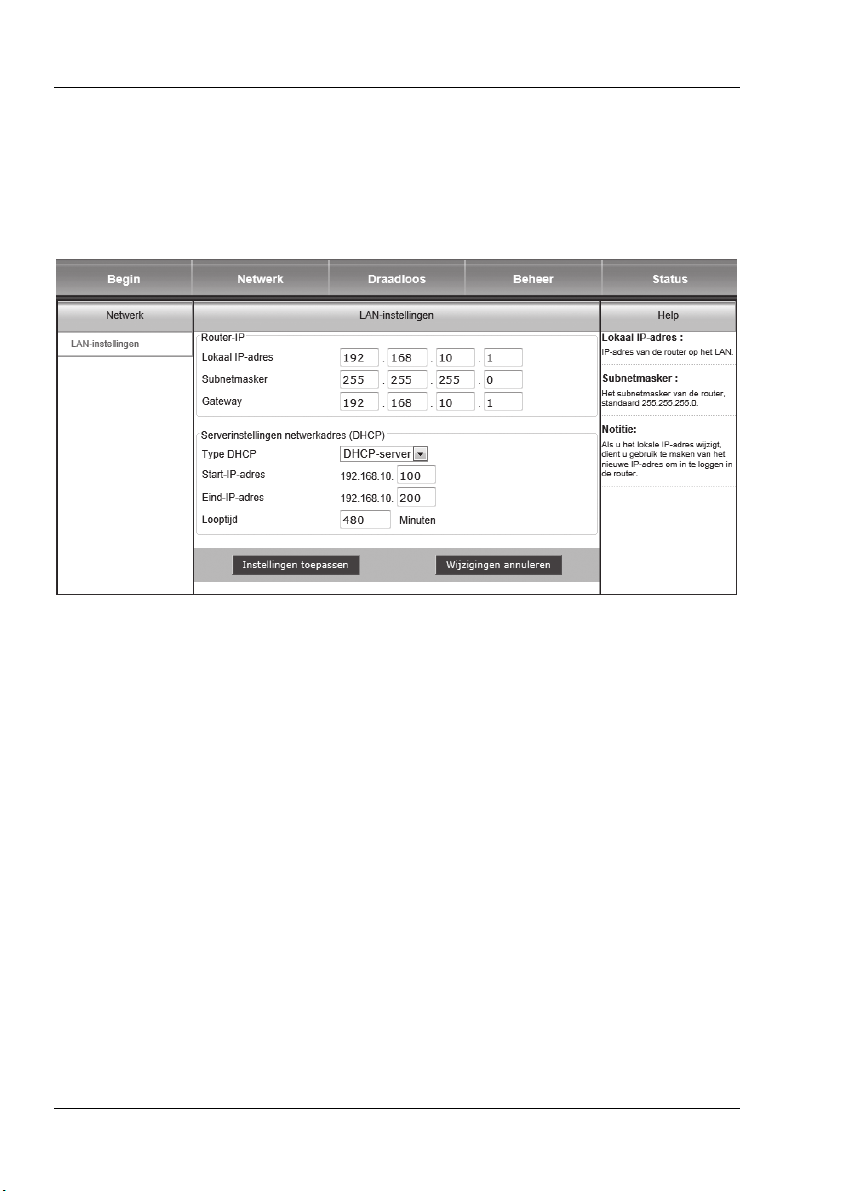

Configuration LAN

La zone de configuration LAN vous permet d'enregistrer ou de modifier l'adresse IP, le masque de
sous-réseau, la passerelle ainsi que les réglages DHCP. Pour enregistrer les réglages, cliquez sur

Appliquer les réglages. Si les réglages ne doivent pas être appliqués, cliquez sur Annuler
les modifications.

16 - Français

SilverCrest SWR 300 A1

Sans fil

Réglages de base

Vous pouvez ici effectuer les réglages de base pour le mode sans fil. Pour enregistrer les réglages,
cliquez sur Appliquer les réglages. Si les réglages ne doivent pas être appliqués, cliquez sur

Annuler les modifications.

Sécurité sans fil

Dans ce menu, vous pouvez effectuer les réglages pour la sécurité du fonctionnement sans fil. Pour
enregistrer les réglages, cliquez sur Appliquer les réglages. Si les réglages ne doivent pas
être appliqués, cliquez sur Annuler les modifications.

Français - 17

SilverCrest SWR 300 A1

Filtre MAC

Pour accroître la sécurité de votre réseau, vous pouvez activer ici le contrôle d'accès. Lorsque le
contrôle d'accès est activé, seuls les clients dont l'adresse MAC sans fil est enregistrée dans la liste
de contrôle d'accès pourront se connecter à votre point d'accès. Pour enregistrer les réglages,
cliquez sur Appliquer les réglages. Si les réglages ne doivent pas être appliqués, cliquez sur

Annuler les modifications.

Réglages avancés

Vous pouvez ici effectuer les réglages avancés pour le mode sans fil. Pour enregistrer les réglages,
cliquez sur Appliquer les réglages. Si les réglages ne doivent pas être appliqués, cliquez sur
Annuler les modifications.

18 - Français

SilverCrest SWR 300 A1

WDS

WDS ( Wireless Distribution System) permet d'interconnecter plusi eurs points d 'accè s sans
fil et de c ouvrir ainsi une plus grande zone pour le réseau. Pour enregistrer les réglages,
cliquez sur Appliquer les réglages. Si les réglages ne doivent pas être appliqués, cliquez sur

Annuler les modifications.

WPS

La configuration via WPS, au moyen de la touche WPS sur l'appareil, est décrite au chapitre
« Configurer le répéteur WLAN avec la fonction WPS ». Vous pouvez ici consulter les réglages et
les effectuer à l'aide de menus. Pour enregistrer les réglages, cliquez sur Appliquer les

réglages. Si les réglages ne doivent pas être appliqués, cliquez sur Annuler les
modifications.

Français - 19

SilverCrest SWR 300 A1

Gestion

Gestion du routeur

Vous pouvez configurer ici l'accès au serveur Web du répéteur WLAN. Si aucun nom d'utilisateur
et mot de passe n'est enregistré, l'accès est désactivé pour des raisons de sécurité.

En outre, vous pouvez modifier ici la langue du menu de configuration. Pour ce faire, sélectionnez
la langue souhaitée.

Pour enregistrer les réglages, cliquez sur Appliquer les réglages. Si les réglages ne doivent
pas être appliqués, cliquez sur Annuler les modifications.

Réglages usine

Cette fonction sert à rétablir le répéteur WLAN dans son état de livraison. Pour réinitialiser les
réglages, vous devez définir l'option « Restaurer les réglages d'usine par défaut » sur Oui et
enregistrer ce réglage en cliquant sur Appliquer les réglages.

20 - Français

SilverCrest SWR 300 A1

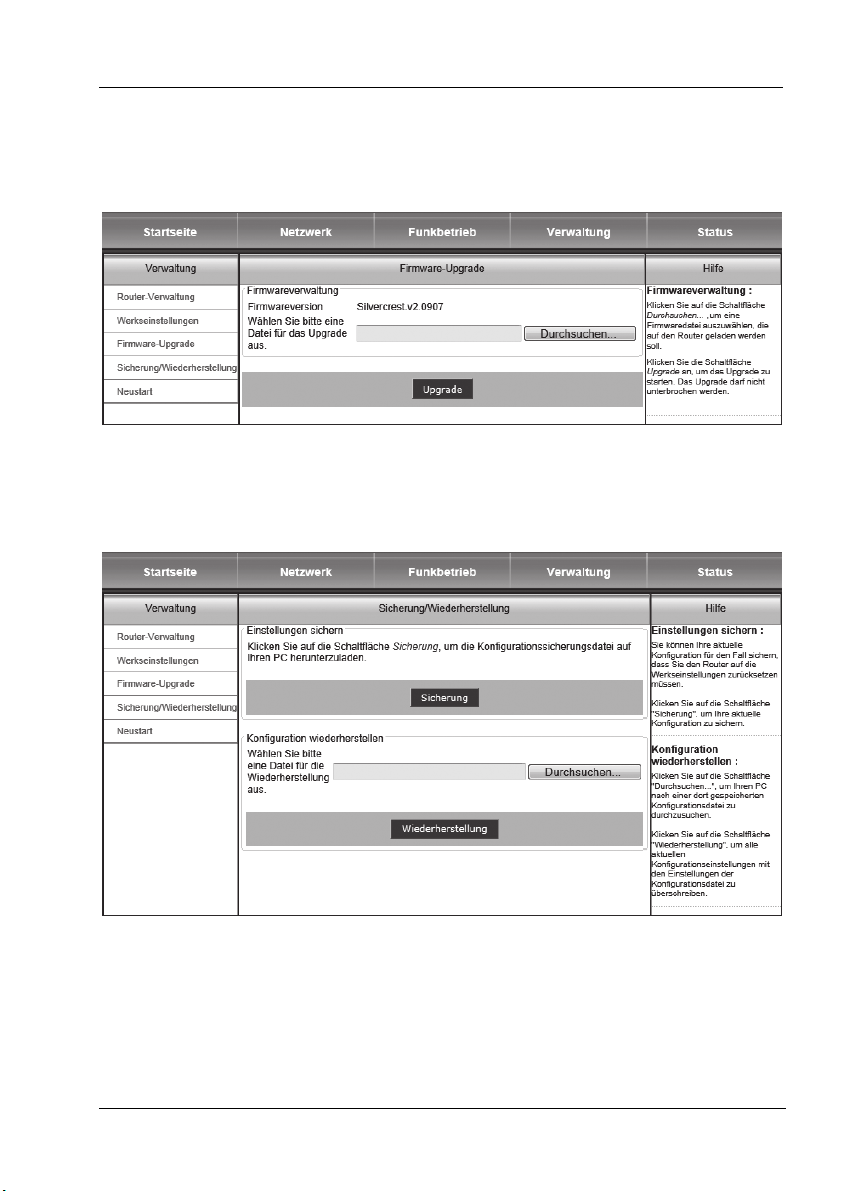

Mise à niveau du firmware

Pour effectuer une mise à niveau du firmware, cliquez d'abord sur Parcourir… afin de
sélectionner un fichier de firmware à transférer sur le répéteur WLAN. Cliquez sur Mettre à

niveau pour lancer la mise à niveau du firmware.

Sauvegarder/restaurer

Cette fonction vous permet de sauvegarder la configuration actuelle du répéteur WLAN ou de
restaurer une configuration sauvegardée. La procédure d'installation est décrite de manière
détaillée dans « Aide ».

Français - 21

SilverCrest SWR 300 A1

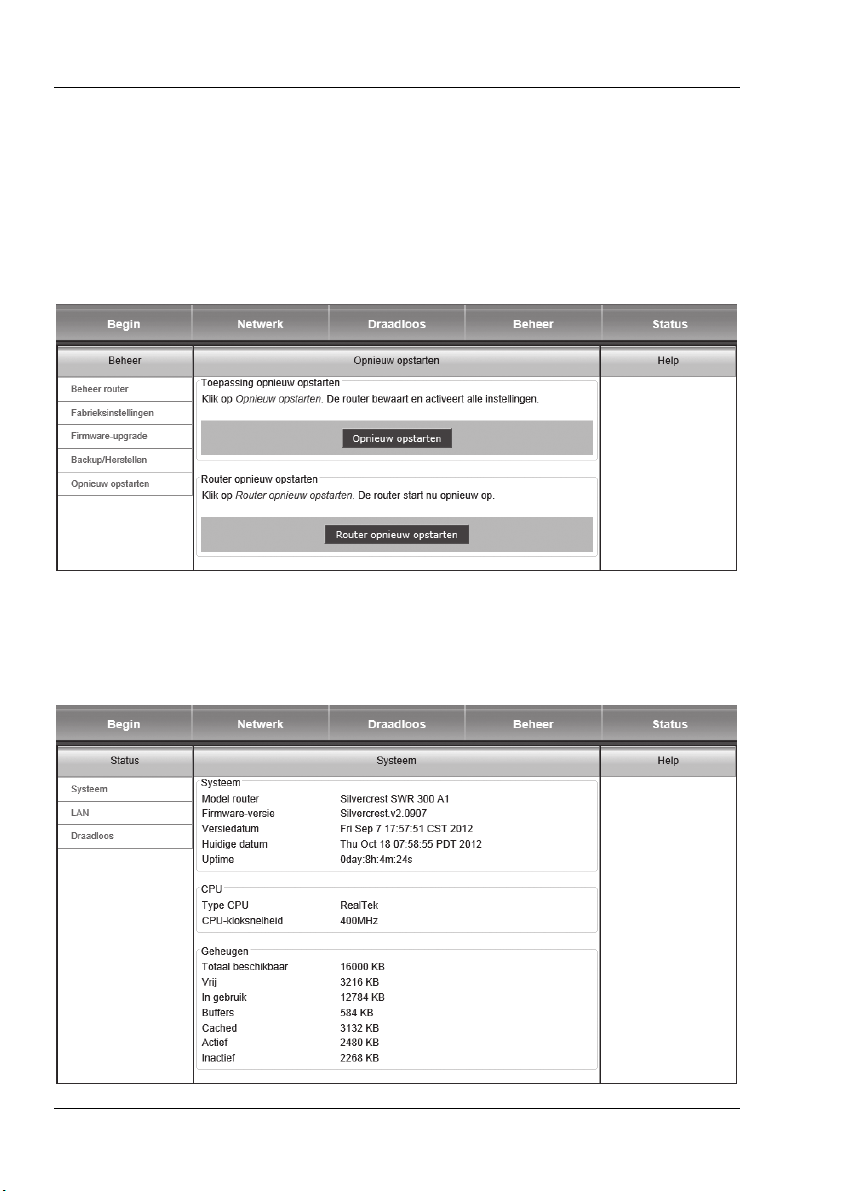

Redémarrer

Il y a deux possibilités de redémarrer le répéteur WLAN.

Cliquez sur Redémarrer pour tout d'abord enregistrer la configuration entière avant de
redémarrer le répéteur WLAN avec la configuration enregistrée.

Cliquez sur Redémarrer le routeur pour redémarrer le répéteur WLAN sans enregistrer la
configuration au préalable. Les réglages enregistrés en dernier sont alors chargés.

État

Système

Vous pouvez consulter ici l'état du système.

22 - Français

SilverCrest SWR 300 A1

LAN

Ici s'affichent des informations d'état LAN concernant les réglages LAN et les paquets reçus et
envoyés.

Sans fil

Cette fenêtre affiche l'état de la fonction sans fil.

Français - 23

SilverCrest SWR 300 A1

Dépannage

La DEL Tension (1) ne s'allume pas.

 La prise est défectueuse ou le fusible s'est déclenché. Vérifiez la prise avec un autre appareil.

Le menu de configuration du répéteur WLAN ne s'affiche pas.

 L'adresse IP http://192.168.10.1 n'a pas été saisie correctement dans la ligne d'adresse du

navigateur Internet. Vérifiez et corrigez l'adresse saisie.

 Le répéteur WLAN a déjà été configuré et utilise une autre adresse IP. Pour pouvoir établir une

connexion avec le répéteur WLAN, vous devez modifier l'adresse IP de votre ordinateur. Pour ce
faire, procédez comme suit :
 Allumez votre ordinateur.

Cliquez sur Démarrer | Panneau de configuration | Afficher l'état et la gestion



du réseau | Connexion au réseau local | Propriétés | Protocole Internet
version 4 (TCP/IPv4) | Propriétés.

 Sélectionnez Utiliser l'adresse IP

suivante et saisissez une adresse IP
entre 192.168.10.100 et

192.168.10.200 (p. ex.

192.168.10.101).

de sous-réseau, saisissez l'adresse

IP 255.255.255.0 et cliquez sur OK.

Sous Masque

 Fermez ensuite toutes les fenêtres ouvertes.
 Le répéteur WLAN a déjà été configuré et utilise une autre adresse IP. Réinitialisez le répéteur

WLAN sur son état à la livraison. Pour ce faire, maintenez la touche de réinitialisation (7)
appuyée pendant au moins 10 secondes jusqu'à ce que les DEL s'éteignent brièvement puis se
rallument.

24 - Français

SilverCrest SWR 300 A1

Aucune liaison WLAN n'a été établie entre le routeur et le répéteur WLAN.

 Le répéteur WLAN est trop éloigné du routeur. Réduisez la distance.
 La fonction WLAN du routeur a été désactivée. Activez la fonction WLAN.
 La configuration du répéteur WLAN est erronée. Recommencer la configuration, de préférence

avec la fonction WPS.

Impossible d'établir une liaison WLAN entre l'ordinateur et le répéteur WLAN.

 L'ordinateur est trop éloigné du répéteur WLAN. Réduisez la distance.
 La fonction WLAN de l'ordinateur a été désactivée. Activez la fonction WLAN.

Maintenance/nettoyage

Les travaux de maintenance sont nécessaires lorsque l'appareil a été endommagé, p. ex. lorsque le
boîtier de l'appareil est abîmé, que des liquides ou des objets ont pénétré à l'intérieur de l'appareil
ou lorsqu'il est exposé à la pluie ou à l'humidité. Les travaux de maintenance sont également
nécessaires lorsqu'il ne fonctionne pas parfaitement ou s'il est tombé. Si vous décelez de la fumée,
des bruits ou des odeurs inhabituels, débranchez immédiatement l'appareil du secteur. Si cela se
produit, cessez immédiatement d'utiliser l'appareil et faites-le réviser par un service technique agréé.
En cas de réparation de maintenance, faites appel uniquement à un personnel qualifié. N'ouvrez
jamais le boîtier de l'appareil. L'ouverture de l'appareil comporte un risque d'électrocution et
constitue un danger de mort. Utilisez uniquement un chiffon propre et sec pour nettoyer l'appareil ;
n'utilisez jamais de liquides corrosifs.

Français - 25

SilverCrest SWR 300 A1

Consignes sur l'environnement et sur l'élimination

Si le symbole d'une poubelle barrée est apposé sur un produit, cela signifie qu'il est
soumis à la directive européenne 2002/96/EC.

Tous les appareils électriques et électroniques doivent être éliminés séparément des ordures
ménagères et remis aux points de collecte prévus par les autorités publiques. En procédant à la
mise au rebut conforme de votre appareil usagé, vous contribuez à la protection de
l'environnement et de la santé des personnes.

Pour plus d'informations sur la mise au rebut des appareils usagés, contactez votre mairie, la
déchetterie ou le centre de récupération le plus proche de chez vous ou encore le magasin où vous
avez acheté le produit.

Éliminez aussi l'emballage dans le respect de l'environnement. Les cartons peuvent être déposés
dans des conteneurs de collecte de papier ou dans les déchetteries collectives pour être recyclés.
Les films et les éléments en plastique livrés sont collectés par le service de recyclage local et sont
éliminés dans le respect de l'environnement.

Marquages de conformité

26 - Français

Cet appareil répond entièrement aux exigences essentielles et autres réglementations
applicables de la directive R&TTE 1999/5/EC relative à la conformité des
équipements hertziens et des équipements terminaux de télécommunications, de la
directive ErP 2009/125/EC relative à l’écoconception de produits applicables aux
produits liés à l'énergie, ainsi que de la directive RoHS relative à la limitation
d'utilisation de substances dangereuses 2011/65/EU. La déclaration de conformité
complète est disponible sur demande.

SilverCrest SWR 300 A1

Remarques sur la garantie et en cas d'intervention technique

Garantie de Targa GmbH

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver
le ticket de caisse d’origine comme preuve d’achat. Avant de mettre votre produit en service, merci
de lire la documentation jointe et/ou l’aide en ligne. Si un problème survient qui ne peut être
résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute
demande, ayez la référence de l'article et si disponible, le numéro de série, à portée de main. S’il
est impossible d’apporter une solution par téléphone, notre assistance téléphonique organisera une
intervention technique en fonction de l’origine de la panne. Pendant la période de garantie, si un
défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le choix
restant à notre discrétion. La réparation ou le remplacement du produit ne prolonge pas d'autant la
période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules
sont exclus de la garantie.

Vos droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente
garantie.

Service technique

E-Mail : [e-mail]

E-Mail : [e-mail]

E-Mail : [e-mail]

E-Mail : [e-mail]

Téléphone : 01 – 712 302 83

Téléphone : 02 – 700 16 43

Téléphone : 800 – 24 14 3

Téléphone : 044 – 511 82 91

IAN: 73766

Fabricant

TARGA GmbH

Postfach 22 44
D-59482 Soest
www.targa.de

Français - 27

SilverCrest SWR 300 A1

Inhoudsopgave

Inleiding ........................................................................................................... 29

Bedoeld gebruik ............................................................................................... 29

Leveringsomvang ............................................................................................. 29

Technische gegevens ........................................................................................ 30

Veiligheidsaanwijzingen .................................................................................. 30

Gebruiksomgeving ......................................................................................................................... 30

Veilig gebruik ................................................................................................................................. 31

Kabels ............................................................................................................................................ 31

Kinderen en personen met beperkingen ...................................................................................... 32

Draadloze interface ....................................................................................................................... 32

Opslag bij niet-gebruik .................................................................................................................. 33

Overzicht .......................................................................................................... 33

Ingebruikname ................................................................................................. 33

WLAN-repeater configureren met de WPS-functie ...................................................................... 34

WLAN-repeater handmatig configureren via LAN-verbinding ................................................... 34

Configuratiemenu openen ............................................................................................................. 35

Menutaal instellen .......................................................................................................................... 35

Wireless Repeater-modus configureren ........................................................................................ 38

Betekenis van de LED's: ..................................................................................... 39

Geavanceerde instellingen ............................................................................... 40

Begin ............................................................................................................................................ 40

Netwerk .......................................................................................................................................... 42

Draadloos ....................................................................................................................................... 43

Beheer ............................................................................................................................................ 46

Status ............................................................................................................................................ 48

Storingen verhelpen ......................................................................................... 50

Onderhoud / Reiniging ..................................................................................... 51

Milieurichtlijnen en afvoerbepalingen .............................................................. 52

Conformiteit ...................................................................................................... 52

Service en garantie ........................................................................................... 53

28 - Nederlands

SilverCrest SWR 300 A1

Inleiding

Hartelijk bedankt voor de aanschaf van de WLAN-repeater SilverCrest SWR 300 A1. De
SilverCrest SWR 300 A1 verhoogt het bereik van een aanwezig WLAN-netwerk. De geïntegreerde
WPS-functie zorgt voor een eenvoudige verbinding met een beveiligd WLAN-netwerk.

Bedoeld gebruik

Dit is een informatietechnologisch apparaat. Het verhoogt het bereik van een aanwezig WLAN­netwerk. Het mag uitsluitend worden gebruikt voor privédoeleinden en niet voor industriële of
commerciële doeleinden. Bovendien mag het apparaat niet buiten afgesloten ruimten en in
tropische klimaatzones worden gebruikt. Dit apparaat voldoet aan alle voor CE-markering
relevante richtlijnen en normen. Wijzigingen aan het apparaat, die niet door de fabrikant zijn
toegestaan, kunnen de overeenstemming met deze richtlijnen en normen teniet doen. Voor hierdoor
veroorzaakte schade of storingen wordt door de fabrikant geen enkele aansprakelijkheid
aanvaard. Omdat een standby-modus de normale werking nadelig zou beïnvloeden, is deze
functie niet geïmplementeerd. Gelieve de nationale voorschriften of wetten van het land van
gebruik in acht te nemen.

Leveringsomvang

 SilverCrest SWR 300 A1 WLAN-repeater
 Netwerkkabel
 Deze bedieningshandleiding

Nederlands - 29

SilverCrest SWR 300 A1

Technische gegevens

Ingangsspanning 100-240 V~, 50/60 Hz

Nominale ingangsstroom 50 mA

WLAN-normen 802.11 b, 802.11 g, 802.11 n

Frequentie 2,4 GHz

Encryptie WPA, WPA2, WEP (128/64)

Afmetingen (b x h x d) ca. 8 x 5,2 x 9,5 cm

Gewicht 106 g

Temperatuur, luchtvochtigheid 5 - 35 °C; max. 85 % rel. vochtigheid

Veiligheidsaanwijzingen

Lees onderstaande aanwijzingen grondig door voordat u het apparaat voor de eerste keer
gebruikt, zelfs wanneer u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze
handleiding goed om er ook later op terug te kunnen vallen. Wanneer u het apparaat doorgeeft,
geef dan in ieder geval ook deze handleiding erbij.

Dit symbool duidt op belangrijke instructies voor een veilig gebruik
van het apparaat en ter bescherming van de gebruiker.

Dit symbool duidt op nadere informatie of aanwijzingen over het
onderwerp.

Gebruiksomgeving

Het apparaat is niet bedoeld voor gebruik in omgevingen met een hoge temperatuur of vochtigheid
(zoals een badkamer) en dient stofvrij te worden gehouden. Gebruikstemperatuur en
luchtvochtigheid: 5 °C tot 35 °C, max. 85 % relatieve luchtvochtigheid.

Plaats het apparaat op minstens 20 cm afstand van het lichaam om overmatige blootstelling aan
elektromagnetische straling te vermijden.

30 - Nederlands

SilverCrest SWR 300 A1

Zorgt u ervoor dat

 het apparaat niet wordt blootgesteld aan directe warmtebronnen (bijv. radiatoren);
 het apparaat niet wordt blootgesteld aan direct zonlicht of fel kunstlicht;

 het apparaat niet in de directe nabijheid van magneetvelden (bijv. luidsprekers) staat;
 er geen brandende voorwerpen (zoals kaarsen) op of in de buurt van het apparaat staan;
 er geen voorwerpen in het apparaat worden gestoken;
 contact met waternevel, waterdruppels en agressieve vloeistoffen wordt vermeden en dat dit

apparaat nooit in de buurt van water wordt gebruikt en het in geen geval wordt
ondergedompeld (plaats daarom geen met vloeistof gevulde voorwerpen, zoals vazen of
glazen, in de buurt van het apparaat);

 het apparaat niet wordt blootgesteld aan grote temperatuurschommelingen, omdat dit kan leiden

tot vocht door condensvorming en kortsluiting kan veroorzaken.

 het apparaat niet wordt blootgesteld aan hevige schokken en trillingen;

Veilig gebruik

 Steek de WLAN-repeater uitsluitend in een vrij toegankelijke wandcontactdoos, zodat deze bij

gevaar (rookontwikkeling, brandgeur) snel van het lichtnet kan worden losgekoppeld.

 Koppel de WLAN-repeater los van het lichtnet als het lange tijd niet wordt gebruikt, zoals tijdens

vakanties. Ook wanneer het apparaat niet wordt gebruikt, verbruikt het stroom. U verlaagt
daardoor ook het risico op brand of smeulend vuur, dat altijd bestaat wanneer er een elektrisch
apparaat is aangesloten op het stroomnet.

 Koppel de WLAN-repeater ook bij storm of onweer met bliksemgevaar los van het lichtnet,

omdat de WLAN-repeater bij blikseminslag door overspanning kan worden vernield.

 Gebruik geen verloopstekker of verlengkabel die beschadigd is of niet voldoet aan de geldende

veiligheidsnormen.

Kabels

Pak alle kabels altijd vast bij de stekker en trek nooit aan de kabel zelf. Plaats geen meubels of
andere zware voorwerpen op kabels en let erop dat ze niet knikken, in het bijzonder bij de
stekkers en de aansluitingen. Maak nooit knopen in kabels en bind ze niet samen met andere
kabels. Alle kabels moeten zo worden gelegd dat niemand erop kan gaan staan en dat ze
niemand in de weg liggen.

Nederlands - 31

SilverCrest SWR 300 A1

Kinderen en personen met beperkingen

Elektrische apparatuur behoort niet in kinderhanden. Ook personen met beperkingen dienen
elektrische apparatuur aangepast te gebruiken. Laat kinderen en personen met beperkingen nooit
zonder toezicht elektrische apparatuur gebruiken. Deze kunnen eventuele gevaren niet altijd juist
inschatten. Kleine onderdelen kunnen bij inslikken levensgevaarlijk zijn. Houd ook
verpakkingsmateriaal, met name plastic zakken, buiten bereik. Er bestaat gevaar voor verstikking.

Draadloze interface

Gebruik het apparaat niet wanneer u zich in een vliegtuig, ziekenhuis, operatiekamer of in de buurt
van medische elektronische systemen bevindt. De uitgezonden straling kan de werking van
gevoelige apparatuur negatief beïnvloeden. Houd het apparaat minstens 20 cm verwijderd van
een pacemaker, omdat anders het correcte functioneren van de pacemaker door radiogolven
nadelig kan worden beïnvloed. De uitgezonden radiogolven kunnen storende geluiden in
gehoorapparaten veroorzaken. Breng het apparaat niet met ingeschakelde draadloze functie in de
buurt van ontvlambare gassen of een explosiegevaarlijke omgeving (zoals een spuiterij of
schilderswerkplaats) omdat de uitgezonden radiogolven een explosie of brand kunnen
veroorzaken. Het bereik van de radiogolven is afhankelijk van de omgevingsomstandigheden. Bij
dataverkeer via een draadloze verbinding kunnen ook onbevoegde derden gegevens ontvangen.
Targa GmbH is niet verantwoordelijk voor radio- of televisiestoringen die worden veroorzaakt door
niet-toegestane wijzigingen aan dit apparaat. Targa aanvaardt bovendien geen aansprakelijkheid
voor het gebruik resp. de vervanging van aansluitkabels en apparaten die niet door Targa GmbH
zijn vermeld. Voor het verhelpen van storingen die door dergelijke niet-toegestane wijzigingen
worden veroorzaakt en voor vervanging van de apparaten is uitsluitend de gebruiker
verantwoordelijk.

32 - Nederlands

SilverCrest SWR 300 A1

Opslag bij niet-gebruik

Als u het apparaat een tijd lang niet nodig heeft, verwijder de WLAN-repeater dan uit het
stopcontact. Zorg er ook voor dat de opslagtemperatuur tussen de -20 °C en 60 °C blijft. De
relatieve luchtvochtigheid mag niet meer bedragen dan 90%.

Merk op: De temperaturen en relatieve luchtvochtigheid voor opslag en gebruik zijn heel
verschillend. Neem om die reden de aanwijzingen in de paragraaf "Gebruiksomgeving" in acht.

Overzicht

1 Power-LED

2 WLAN-LED

3 WPS-LED

4LAN-LED

5 WPS-toets

6 LAN-aansluiting

7 Reset-toets

Ingebruikname

Steek de WLAN-repeater in een deugdelijk geïnstalleerd stopcontact. De optimale locatie voor de
WLAN-repeater ligt precies in het midden tussen uw router en de draadloze apparaten die zich via
de WLAN-repeater met het draadloze netwerk dienen te verbinden. Probeer andere locaties als de
WLAN-repeater daar niet kan worden gebruikt. U heeft twee verschillende mogelijkheden om de
WLAN-repeater te configureren. Als uw router WPS ondersteunt, kunt u deze handige functie
gebruiken voor een eenvoudige installatie. Als u een router zonder WPS-functie gebruikt, kunt u de
WLAN-repeater via LAN aansluiten op uw computer en configureren.

Nederlands - 33

SilverCrest SWR 300 A1

WLAN-repeater configureren met de WPS-functie

Dit is de eenvoudigste manier om de WLAN-repeater te configureren. Controleer eerst of uw router
de WPS-functie ondersteunt. Ga dit na in de handleiding van uw router. Druk dan gewoon op de
WPS-toets (5) van uw WLAN-repeater. De WPS-LED (3) zal nu ca. 2 minuten lang knipperen. In
deze tijd dient u de WPS-functie aan te zetten op uw router. De WLAN-repeater verbindt zich
automatisch met uw router en verzorgt alle instellingen. Nu kunt u de WLAN-repeater gaan
gebruiken. De WLAN-repeater is nu via de SSID en het wachtwoord van uw router bereikbaar.

Bij WPS wordt standaard WDS (Wireless Distribution System)
geactiveerd, indien de router dit ondersteunt.

Door m iddel van WD S (Wireless Distribution System) kunnen
meerdere Wireless Access Points met elkaar worden
verbo nden, om zo een grotere netwerkdekking tot stand te
brengen.

Het is mogelijk meerdere repeaters te configureren. Dit dient één
voor één te gebeuren.

Als uw router geen WPS ondersteunt, kunt u de WLAN-repeater ook handmatig configureren.

WLAN-repeater handmatig configureren via LAN-verbinding

U kunt de WLAN-repeater ook via een netwerkkabel configureren. Sluit daartoe de netwerkkabel
aan op de LAN-aansluiting (6) van de WLAN-repeater. Sluit het andere uiteinde van de
netwerkkabel aan op een vrije LAN-aansluiting van uw computer.

®

Navolgend wordt de installatie onder Windows
kan de installatie enigszins afwijken. Om een verbinding met de WLAN-repeater te kunnen leggen,
dient aan uw computer automatisch een IP-adres te worden toegewezen. Ga daartoe als volgt te
werk:

 Zet uw computer aan.
 Klik op Start | Configuratiescherm | Netwerkstatus en –taken weergeven |

LAN-verbinding | Eigenschappen | Internet Protocol versie 4 (TCP/IPv4) |
Eigenschappen.

 Selecteer vervolgens Automatisch een IP-adres laten toewijzen en klik op OK.

 Sluit nu alle geopende vensters.

34 - Nederlands

7 beschreven. Onder andere besturingssystemen

SilverCrest SWR 300 A1

Configuratiemenu openen

Navolgend wordt de installatie onder Windows® 7 beschreven. Onder andere besturingssystemen
kan de installatie enigszins afwijken. Start nu op uw computer de webbrowser. Voer in het
adresveld van de webbrowser http://192.168.10.1 in en bevestig dit met de Enter-toets.

Het hiernaast weergegeven venster
wordt geopend. Voer voor
gebruikersnaam en wachtwoord
admin in en klik vervolgens op OK.

Het configuratiemenu van de WLAN­repeater verschijnt nu.

Als het venster voor het invoeren van gebruikersnaam en wachtwoord niet
verschijnt, houd dan de reset-toets (7) minstens 10 seconden lang ingedrukt en
herhaal de hierboven beschreven procedure.

Menutaal instellen

De menutaal is standaard ingesteld op Engels. Ga als volgt te werk om de menutaal te veranderen:

Selecteer het tabblad

Management. Selecteer nu bij
Select Language de gewenste
taal. Klik vervolgens op Apply
Settings om de instelling te

bevestigen.

Nederlands - 35

SilverCrest SWR 300 A1

WAP-modus configureren

Gebruik de WAP-modus (Wireless Application Protocol) om uw netwerk uit te breiden of om uw
netwerk beschikbaar te stellen op een andere locatie.

U kunt de WAP-modus als volgt instellen:

 Steek de WLAN-repeater in een ervoor geschikt stopcontact.
 Sluit een netwerkkabel aan op de LAN-aansluiting (6) van de WLAN-repeater. Sluit voor de

configuratie het andere uiteinde van de netwerkkabel aan op een vrije LAN-aansluiting van uw
computer.

 Klik in het Begin van het

configuratiemenu van de WLAN­repeater op Wizard en selecteer

WAP-modus. Druk vervolgens op
Verder.

 Hier kunt u de SSID (netwerknaam)

en de Beveiligingsmodus

vastleggen. Selecteer bij
Beveiligingsmodus de

gewenste encryptie (WPA, WPA2
of WPA/WPA2-Mixed). Als de
encryptie geactiveerd is, moet het
wachtwoord worden ingevoerd.

U kunt de SSID van de router aangeven en daarmee het netwerk
uitbreiden of een aparte access point opzetten. Als u de SSID van
de router aangeeft, zorg er dan voor dat de encryptie
overeenkomt met die van de router.

36 - Nederlands

SilverCrest SWR 300 A1

 Klik op Opslaan om de gemaakte

instellingen op te slaan.

 De WLAN-repeater wordt nu opnieuw opgestart. Wacht ca. 30 seconden, waarna de WLAN-

repeater weer klaar is voor gebruik.

 U kunt nu de netwerkkabel loskoppelen van uw computer en aansluiten om te gebruiken op een

vrije LAN-aansluiting van uw router.

 De WLAN-repeater is nu bereikbaar via de aangegeven SSID.

Nederlands - 37

SilverCrest SWR 300 A1

Wireless Repeater-modus configureren

Gebruik de Wireless Repeater-modus om het bereik van uw draadloze netwerk te vergroten. U kunt
de Wireless Repeater-modus als volgt instellen:

 Steek de WLAN-repeater in een ervoor geschikt stopcontact.
 Sluit een netwerkkabel aan op de LAN-aansluiting (6) van de WLAN-repeater. Sluit voor de

configuratie het andere uiteinde van de netwerkkabel aan op een vrije LAN-aansluiting van uw
computer.

 Klik in het Begin van het

configuratiemenu van de WLAN­repeater op Wizard en selecteer
Wireless Repeater-modus.
Druk vervolgens op Verder.

 Er verschijnt nu een venster met alle

beschikbare draadloze netwerken.
Selecteer in de kolom Selecteren
het netwerk waarvan u het bereik
wilt vergroten en voer bij Sleutel
het wachtwoord van het
geselecteerde netwerk in. Klik
vervolgens op Verder.

 Klik in het nieuwe venster op

Verder.

38 - Nederlands

 Klik op Opslaan om de gemaakte

instellingen op te slaan.

SilverCrest SWR 300 A1

 De WLAN-repeater wordt nu opnieuw opgestart. Wacht ca. 30 seconden, waarna de WLAN-

repeater weer klaar is voor gebruik. Als u de configuratie via een netwerkkabel heeft uitgevoerd,
kunt u deze nu verwijderen.

 De WLAN-repeater is nu bereikbaar via de geselecteerde SSID.

Betekenis van de LED's:

Power-LED (1) Als het apparaat is aangesloten op het lichtnet, brandt

deze LED.

WLAN-LED (2) Als er een verbinding bestaat, brandt deze LED continu; bij

dataverkeer knippert de LED.

WPS-LED (3) Als de WPS-toets (5) ingedrukt is, knippert deze LED

zolang het apparaat een verbinding probeert te leggen
(ca. 2 minuten).

LAN-LED (4) Als er een LAN-verbinding bestaat, brandt deze LED

continu; bij dataverkeer knippert de LED.

Nederlands - 39

SilverCrest SWR 300 A1

Geavanceerde instellingen

Houdt u er rekening mee dat de volgende geavanceerde instellingen in dit
hoofdstuk alleen door ervaren gebruikers mogen worden gebruikt.

Open het configuratiemenu om naar de geavanceerde instellingen te gaan. Raadpleeg daartoe
het hoofdstuk „Configuratiemenu openen“.

Begin

Status

Hier wordt de status weergegeven van het LAN, draadloos netwerk en de access point-SSID van
de repeater.

40 - Nederlands

SilverCrest SWR 300 A1

Wizard

Wij raden u aan de wizard te gebruiken voor de configuratie. Klik op Verder om de wizard te
starten. Nadere informatie vindt u in het hoofdstuk „WAP-modus configureren“ en „Wireless
Repeater-modus configureren“.

In de rechterkolom „Help“ wordt er in de meeste gevallen bij het
onderwerp passende hulp weergegeven.

Logout

Klik op Uitloggen om uit het configuratiemenu uit te loggen.

Nederlands - 41

SilverCrest SWR 300 A1

Netwerk

LAN-instellingen

In de LAN-instellingen kunt u het IP-adres, het subnetmasker, de gateway en de DHCP-instellingen
vastleggen of wijzigen. Klik om de instellingen op te slaan op Instellingen toepassen. Als de
instellingen niet dienen te worden toegepast, klik dan op Wijzigingen annuleren.

42 - Nederlands

SilverCrest SWR 300 A1

Draadloos

Basisinstellingen

Hier kunt u de basisinstellingen voor draadloos gebruik vastleggen. Klik om de instellingen op te
slaan op Instellingen toepassen. Als de instellingen niet dienen te worden toegepast, klik dan
op Wijzigingen annuleren.

Draadloze beveiliging

In dit menu kunt u de instellingen voor de draadloze beveiliging vastleggen. Klik om de instellingen
op te slaan op Instellingen toepassen. Als de instellingen niet dienen te worden toegepast, klik
dan op Wijzigingen annuleren.

Nederlands - 43

SilverCrest SWR 300 A1

MAC-filter

Om de veiligheid van uw netwerk te verhogen, kunt u hier de toegangscontrole activeren. Als de
toegangscontrole actief is, zijn alleen clients met een draadloos MAC-adres dat voorkomt in de Lijst
toestaan in staat een verbinding te leggen met uw access point. Klik om de instellingen op te slaan
op Instellingen toepassen. Als de instellingen niet dienen te worden toegepast, klik dan op

Wijzigingen annuleren.

Geavanceerde instellingen

Hier kunt u de geavanceerde instellingen voor draadloos gebruik vastleggen. Klik om de
instellingen op te slaan op Instellingen toepassen. Als de instellingen niet dienen te worden
toegepast, klik dan op Wijzigingen annuleren.

44 - Nederlands

SilverCrest SWR 300 A1

WDS

Door middel van WD S (Wireless Distribution System) kunnen me erder e Wireless Ac cess
Point s met elkaar worden ve rbond en, om zo een grotere netwerkdekking tot stand te
brengen. Klik om de instellingen op te slaan op Instellingen toepassen. Als de instellingen niet
dienen te worden toegepast, klik dan op Wijzigingen annuleren.

WPS

De configuratie via WPS met de WPS-toets op het apparaat wordt beschreven in het hoofdstuk
„WLAN-repeater configureren met de WPS-functie“. Hier kunt u de instellingen bekijken en via een
menu toepassen. Klik om de instellingen op te slaan op Instellingen toepassen. Als de
instellingen niet dienen te worden toegepast, klik dan op Wijzigingen annuleren.

Nederlands - 45

SilverCrest SWR 300 A1

Beheer

Beheer router

Hier kunt u de toegang tot de webserver van de WLAN-repeater configureren. Als er geen
gebruikersnaam en wachtwoord is vastgelegd, wordt de toegang vanwege de veiligheid
gedeactiveerd.

U kunt hier ook de taal van het configuratiemenu aanpassen. Selecteer daartoe de gewenste taal.

Klik om de instellingen op te slaan op Instellingen toepassen. Als de instellingen niet dienen te
worden toegepast, klik dan op Wijzigingen annuleren.

Fabrieksinstellingen

Met deze functie kunt u de WLAN-repeater terugzetten naar de toestand op het moment van
levering. Om de instellingen terug te zetten dient u het menupunt „Terugzetten naar
fabrieksinstellingen“ op Ja te zetten en deze instelling op te slaan door te klikken op Instellingen
toepassen.

46 - Nederlands

SilverCrest SWR 300 A1

Firmware-upgrade

Om een firmware-upgrade uit te voeren klikt u eerst op Browse… om het firmwarebestand te
selecteren dat in de WLAN-repeater dient te worden geladen. Klik op Upgrade om de firmware­upgrade te starten.

Backup/Herstellen

Met deze functie kunt u de actuele configuratie van de WLAN-repeater opslaan of een opgeslagen
configuratie herstellen. De procedure wordt onder „Help“ in detail beschreven.

Nederlands - 47

SilverCrest SWR 300 A1

Opnieuw opstarten

Er zijn twee manieren om de WLAN-repeater opnieuw op te starten.

Klik op Opnieuw opstarten zodat de hele configuratie eerst wordt opgeslagen, voordat de
WLAN-repeater met de opgeslagen configuratie opnieuw wordt opgestart.

Klikt u op Router opnieuw opstarten, dan wordt de WLAN-repeater opnieuw opgestart
zonder dat de actuele configuratie eerst wordt opgeslagen. De laatst opgeslagen instellingen
zullen worden geladen.

Status

Systeem

Hier wordt de status van het systeem weergegeven.

48 - Nederlands

SilverCrest SWR 300 A1

LAN

Bij de LAN-status wordt informatie weergegeven over de LAN-instellingen en de ontvangen en
verzonden pakketten.

Draadloos

In dit scherm wordt de status van het draadloze gebruik weergegeven.

Nederlands - 49

SilverCrest SWR 300 A1

Storingen verhelpen

De power-LED (1) brandt niet.

 Defect stopcontact of zekering gesprongen; controleer het stopcontact met een ander apparaat.

Het configuratiemenu van de WLAN-repeater wordt niet weergegeven.

 Het IP-adres http://192.168.10.1 is verkeerd ingevoerd in het adresveld van de webbrowser;

controleer en corrigeer uw invoer.

 De WLAN-repeater is al geconfigureerd en gebruikt een ander IP-adres. Om een verbinding met

de WLAN-repeater te kunnen leggen, dient u het IP-adres van uw computer aan te passen. Ga
daartoe als volgt te werk:

 Zet uw computer aan.
 Klik op Start | Configuratiescherm | Netwerkstatus en –taken weergeven |

LAN-verbinding | Eigenschappen | Internet Protocol versie 4 (TCP/IPv4) |
Eigenschappen.

 Selecteer nu Het volgende IP-

adres gebruiken en voer een IP-

adres tussen 192.168.10.100 en

192.168.10.200 in (bijvoorbeeld

192.168.10.101). Voer nu bij
Subnetmasker het IP-adres

255.255.255.0 in en klik op OK.

 Sluit nu alle geopende vensters.
 De WLAN-repeater is al geconfigureerd en gebruikt een ander IP-adres. Zet de WLAN-repeater

terug naar de fabrieksinstellingen. Houd daartoe de reset-knop (7) minstens 10 seconden lang
ingedrukt tot de LED's even uitgaan en opnieuw gaan branden.

50 - Nederlands

SilverCrest SWR 300 A1

Er wordt geen draadloze verbinding gelegd tussen de router en de WLAN­repeater.

 De WLAN-repeater is te ver verwijderd van de router; verklein de afstand.
 De WLAN-functie van de router is gedeactiveerd; activeer de WLAN-functie.
 De configuratie van de WLAN-repeater is defect; voer de configuratie opnieuw uit, bij voorkeur

met behulp van de WPS-functie.

Er kan geen draadloze verbinding worden gelegd tussen de computer en de
WLAN-repeater.

 De WLAN-repeater is te ver verwijderd van de computer; verklein de afstand.
 De WLAN-functie van de computer is gedeactiveerd; activeer de WLAN-functie.

Onderhoud / Reiniging

Onderhoudswerkzaamheden zijn vereist als de behuizing van het apparaat is beschadigd, als er
vloeistof of voorwerpen in het apparaat terecht zijn gekomen of als het apparaat is blootgesteld
aan regen of vocht. Er is ook onderhoud nodig als het niet goed werkt of is gevallen. Als u merkt
dat het apparaat rook, ongewone geluiden of geuren produceert, dient het onmiddellijk uit het
stopcontact te worden verwijderd. In dit geval dient het apparaat niet verder te worden gebruikt en
moet het worden nagekeken door een bevoegd onderhoudstechnicus. Neem contact op met een
gekwalificeerd vakman als er onderhoudswerkzaamheden nodig zijn. Open in geen geval de
behuizing van het apparaat. Bij geopende behuizing bestaat levensgevaar door een elektrische
schok. Reinig het apparaat uitsluitend met een schone, droge doek en gebruik nooit agressieve
vloeistoffen.

Nederlands - 51

SilverCrest SWR 300 A1

Milieurichtlijnen en afvoerbepalingen

Wanneer dit symbool van een doorgekruiste afvalcontainer op een product is
aangebracht, valt het onder de Europese richtlijn 2002/96/EC.

Alle elektrische en elektronische apparatuur moet, gescheiden van het huisvuil, via daarvoor
aangewezen inzamelpunten worden afgevoerd. Door een juiste afvoer van oude apparatuur
voorkomt u schade aan het milieu en uw gezondheid.

Informatie over het afvoeren van oude apparatuur is te verkrijgen bij uw gemeente en bij de winkel
waar u dit product hebt aangeschaft.

Voer ook de verpakking op een milieuvriendelijke manier af. Karton kan ter recycling worden
verzameld als oud papier of gedeponeerd bij openbare inzamelpunten. Meegeleverde folie en
plastic kan via uw gemeente worden ingezameld en milieuvriendelijk worden afgevoerd.

Conformiteit

Dit apparaat voldoet aan de principiële eisen en aan de overige relevante
voorschriften van de R&TTE-richtlijn 1999/5/EC, de ErP-richtlijn 2009/125/EC en de
RoHS-richtlijn 2011/65/EU. De volledige conformiteitsverklaring is op aanvraag
beschikbaar.

52 - Nederlands

SilverCrest SWR 300 A1

Service en garantie

Garantie van Targa GmbH

U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. Gelieve de originele
kassabon als bewijs van aankoop te bewaren. Lees voordat u het product in gebruik neemt de
bijbehorende documentatie of online help door. Mocht er een probleem optreden dat op deze
manier niet kan worden opgelost, neem dan contact op met onze hotline. Houdt u bij elke navraag
het artikelnummer of indien beschikbaar het serienummer bij de hand. In het geval dat een
oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het
probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Binnen de garantie
wordt het product bij materiaal- of fabricagefouten – naar ons goeddunken – gratis gerepareerd
of vervangen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn.
Verbruiksmateriaal zoals batterijen, accu's en lampen vallen buiten de garantie.

Uw wettelijke rechten ten opzichte van de verkoper zijn van toepassing afzonderlijk van deze
garantie en worden hierdoor niet beperkt.

Service

E-Mail: [e-mail]

E-Mail: [e-mail]

E-Mail: [e-mail]

TARGA GmbH

IAN: 73766

Fabrikant

Postfach 22 44
D-59482 Soest
www.targa.de

Telefoon: 020 – 201 39 89

Telefoon: 02 – 700 16 43

Telefoon: 800 – 24 14 3

Nederlands - 53

SilverCrest SWR 300 A1

Inhaltsverzeichnis

Einleitung .......................................................................................................... 55

Bestimmungsgemäße Verwendung .................................................................. 55

Lieferumfang .................................................................................................... 55

Technische Daten .............................................................................................. 56

Sicherheitshinweise .......................................................................................... 56

Betriebsumgebung ......................................................................................................................... 56

Betriebssicherheit ........................................................................................................................... 57

Kabel ............................................................................................................................................ 57

Kinder und Personen mit Einschränkungen .................................................................................. 58

Funkschnittstelle .............................................................................................................................. 58

Lagerung bei Nichtbenutzung ...................................................................................................... 59

Übersicht .......................................................................................................... 59

Inbetriebnahme ................................................................................................ 59

WLAN-Repeater mit der WPS Funktion konfigurieren ................................................................. 60

WLAN-Repeater manuell per LAN-Verbindung konfigurieren .................................................... 60

Konfigurationsmenü öffnen ........................................................................................................... 61

Menüsprache einstellen ................................................................................................................. 61

Wireless Repeater-Modus konfigurieren ...................................................................................... 64

Bedeutung der LEDs: ......................................................................................... 65

Erweiterte Einstellungen ................................................................................... 66

Startseite ......................................................................................................................................... 66

Netzwerk ........................................................................................................................................ 68

Funkbetrieb ..................................................................................................................................... 69

Verwaltung ..................................................................................................................................... 72

Status ............................................................................................................................................ 74

Störungsbeseitigung ......................................................................................... 76

Wartung / Reinigung ........................................................................................ 77

Umwelthinweise und Entsorgungsangaben ...................................................... 78

Konformitätsvermerke ..................................................................................... 78

Hinweise zu Garantie und Serviceabwicklung .................................................. 79

54 - Deutsch

SilverCrest SWR 300 A1

Einleitung

Vielen Dank für den Kauf des WLAN-Repeaters SilverCrest SWR 300 A1. Der SilverCrest SWR
300 A1 erhöht die Reichweite eines vorhandenen WLAN-Netzes. Die integrierte WPS Funktion
ermöglicht das komfortable Verbinden mit einem gesicherten WLAN-Netz.

Bestimmungsgemäße Verwendung

Dies ist ein Gerät der Informations-Technologie. Es erhöht die Reichweite eines vorhandenen
WLAN-Netzes. Es darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken
verwendet werden. Außerdem darf das Gerät nicht außerhalb von geschlossenen Räumen und in
tropischen Klimaregionen genutzt werden. Dieses Gerät erfüllt alle, im Zusammenhang mit der CE­Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten
Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus
resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen.
Da ein Standby Modus den bestimmungsgemäßen Betrieb beeinflussen würde, wurde diese
Funktion nicht implementiert. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des
Einsatzlandes.

Lieferumfang

 SilverCrest SWR 300 A1 WLAN-Repeater
 Netzwerkkabel
 Diese Bedienungsanleitung

Deutsch - 55

SilverCrest SWR 300 A1

Technische Daten

Eingangsspannung 100-240 V~, 50/60 Hz

Eingangsnennstrom 50 mA

WLAN-Standards 802.11 b, 802.11 g, 802.11 n

Frequenz 2,4 GHz

Verschlüsselung WPA, WPA2, WEP (128/64)

Abmessungen (B x H x T) ca. 8 x 5,2 x 9,5 cm

Gewicht 106 g

Temperatur, Luftfeuchte 5 - 35 °C; max. 85 % rel. Feuchte

Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch, selbst
wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung
sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät weitergeben, händigen Sie unbedingt
auch diese Anleitung aus.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren
Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum
Thema.

Betriebsumgebung

Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B.
Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und
Betriebsluftfeuchtigkeit: 5 °C bis 35 °C, max. 85 % rel. Feuchte.

Bitte platzieren Sie das Gerät immer mit einem Mindestabstand von 20cm vom Körper, um
Belastung durch Funkstrahlung zu vermeiden.

56 - Deutsch

SilverCrest SWR 300 A1

Achten Sie darauf, dass

 keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken;
 kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

 das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht;
 keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen;
 keine Fremdkörper eindringen;
 der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das

Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals
untergetaucht werden (Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder
Getränke auf oder neben das Gerät.);

 das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst

Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

 das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird;

Betriebssicherheit

 Stecken Sie den WLAN-Repeater ausschließlich in eine frei zugängliche Netzsteckdose, damit er

bei Gefahr (Rauchentwicklung, Brandgeruch) schnell vom Netz getrennt werden kann.

 Trennen Sie den WLAN-Repeater vor einem längeren Nichtgebrauch des Gerätes, beispielsweise

während des Urlaubs, vom Stromnetz. Auch wenn das Gerät nicht verwendet wird, verbraucht es
Strom. Sie minimieren damit auch das Risiko eines Feuers oder Schwelbrands, das immer besteht,
wenn ein elektrisches Gerät am Stromnetz angeschlossen ist.

 Trennen Sie den WLAN-Repeater auch vor einem Sturm oder Gewitter mit Blitzschlaggefahr vom

Stromnetz, da der WLAN-Repeater bei Blitzeinschlag durch Überspannung zerstört werden kann.

 Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die beschädigt sind oder nicht

den geltenden Sicherheitsnormen entsprechen.

Kabel

Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Stellen Sie weder
Möbelstücke oder andere schweren Gegenstände auf Kabel und achten Sie darauf, dass diese
nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie
niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle
Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

Deutsch - 57

SilverCrest SWR 300 A1

Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten
elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit
Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen
können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken
lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

Funkschnittstelle

Verwenden Sie das Gerät nicht, wenn Sie sich in einem Flugzeug, in einem Krankenhaus, einem
Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden. Die
übertragenen Funkwellen können empfindliche Geräte in ihrer Funktion beeinträchtigen. Halten Sie
das Gerät mindestens 20cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen
Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können. Die
übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät
nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine
explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion
oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und
Umgebungsbedingungen. Bei Datenverkehr über eine drahtlose Verbindung ist es auch
unberechtigten Dritten möglich, Daten zu empfangen. Die Targa GmbH ist nicht für Funk- oder
Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht
wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von
Anschlussleitungen und Geräten, die nicht von der Targa GmbH angegeben wurden. Für die
Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden,
und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

58 - Deutsch

SilverCrest SWR 300 A1

Lagerung bei Nichtbenutzung

Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten, trennen Sie den WLAN­Repeater vom Stromnetz. Achten Sie außerdem darauf, dass die Lagertemperatur im Bereich
zwischen -20 °C und 60 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.

Hinweis: Die Temperaturbereiche und rel. Luftfeuchte für Lagerung und Betrieb unterscheiden sich
deutlich, beachten Sie daher die Angaben im Absatz „Betriebsumgebung“.

Übersicht

1 Power-LED

2 WLAN-LED

3 WPS-LED

4LAN-LED

5 WPS Taste

6 LAN-Anschluss

7 Reset Taste

Inbetriebnahme

Stecken Sie den WLAN-Repeater in eine fachgerecht installierte Steckdose. Der optimale Standort
für den WLAN-Repeater liegt genau in der Mitte zwischen Ihrem Router und den WLAN-Geräten,
die über den WLAN-Repeater in das Funknetz eingebunden werden sollen. Testen Sie andere
Standorte, wenn dort der WLAN-Repeater nicht betrieben werden kann. Sie haben zwei
verschiedene Möglichkeiten, um den WLAN-Repeater zu konfigurieren. Wenn Ihr Router WPS
unterstützt, können Sie diese komfortable Funktion für eine einfache Einrichtung verwenden.
Möchten Sie einen Router ohne WPS Funktion verwenden, können Sie den WLAN-Repeater per
LAN mit Ihrem Computer verbinden und konfigurieren.

Deutsch - 59

SilverCrest SWR 300 A1

WLAN-Repeater mit der WPS Funktion konfigurieren

Dies ist die einfachste Art den WLAN-Repeater zu konfigurieren. Stellen Sie zuerst sicher, ob die
WPS-Funktion von Ihrem Router unterstützt wird. Beachten Sie dazu die Dokumentation Ihres
Routers. Drücken Sie dann einfach die WPS Taste (5) am WLAN-Repeater. Die WPS-LED (3) blinkt
jetzt für ca. 2 Minuten. In dieser Zeit aktivieren Sie bitte die WPS Funktion an Ihrem Router. Der
WLAN-Repeater verbindet sich nun automatisch mit Ihrem Router und übernimmt die kompletten
Einstellungen. Sie können den WLAN-Repeater nun verwenden. Der WLAN-Repeater ist jetzt unter
der SSID und Passwort Ihres Routers erreichbar.

Bei WPS wird WDS (Wireless Distribution System) standardmäßig
aktiviert, sofern der Router dies unterstützt.

Durch WDS (Wireless Distribution System) können mehr ere
Wireless Access Points miteinander verbunden werden,
um so eine größere Netzabdeckung zu erreichen.

Es ist möglich, mehrere Repeater zu konfigurieren. Die
Konfiguration ist nacheinander vorzunehmen.

Wenn Ihr Router kein WPS unterstützt, können Sie den WLAN-Repeater auch manuell
konfigurieren.

WLAN-Repeater manuell per LAN-Verbindung konfigurieren

Weiterhin können Sie den WLAN-Repeater auch per Netzwerkkabel konfigurieren. Verbinden Sie
dazu das Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie die andere
Seite des Netzwerkkabels in einem freien LAN-Anschluss Ihres Computers.

®

Im folgenden ist die Einrichtung unter Windows
Betriebssystemen kann abweichen. Um eine Verbindung zum WLAN-Repeater aufbauen zu
können, muss Ihr Computer die IP-Adresse automatisch beziehen. Gehen Sie dazu wie folgt vor:

 Schalten Sie Ihren Computer ein.
 Klicken Sie auf Start | Systemsteuerung | Netzwerkstatus und –aufgaben

anzeigen | LAN-Verbindung | Eigenschaften | Internetprotokoll Version 4
(TCP/IPv4) | Eigenschaften.

 Wählen Sie dort IP-Adresse automatisch beziehen und klicken Sie auf OK.

 Schließen Sie nun alle geöffneten Fenster.

60 - Deutsch

7 beschrieben. Die Einrichtung unter anderen

SilverCrest SWR 300 A1

Konfigurationsmenü öffnen

Im folgenden ist die Einrichtung unter Windows® 7 beschrieben. Die Einrichtung unter anderen
Betriebssystemen kann abweichen. Starten Sie nun auf Ihrem Computer den Internet-Browser.
Geben Sie in der Adresszeile des Internet-Browser http://192.168.10.1 ein und bestätigen Sie
die Eingabe mit der Enter-Taste.

Es öffnet sich das nebenstehende
Fenster. Geben Sie hier als
Benutzername und Passwort admin

ein und klicken Sie anschließend auf
OK. Es öffnet sich nun das

Konfigurationsmenü des WLAN­Repeaters.

Öffnet sich das Fenster zur Eingabe des Benutzername und Passwort nicht, halten
Sie die Taste Reset (7) für mindestens 10 Sekunden gedrückt und wiederholen
Sie die zuvor beschriebene Vorgehensweise.

Menüsprache einstellen

Standardmäßig ist die Menüsprache auf Englisch eingestellt. Gehen Sie wie folgt vor, um die
Menüsprache zu ändern:

Wählen Sie die Registerkarte
Management aus. Wählen Sie nun
bei Select Language die

gewünschte Sprache aus. Klicken Sie
anschließend auf Apply Settings,

um die Einstellung zu übernehmen.

Deutsch - 61

SilverCrest SWR 300 A1

WAP-Modus konfigurieren

Verwenden Sie den WAP-Modus (Wireless Application Protocol), um Ihr Netzwerk zu erweitern
bzw., um Ihr Netzwerk an einem andern Ort verfügbar zu machen.

Den WAP-Modus richten Sie wie folgt ein:

 Stecken Sie den WLAN-Repeater in eine geeignete Steckdose.
 Verbinden Sie ein Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie

die andere Seite des Netzwerkkabels zur Konfiguration in einem freien LAN-Anschluss Ihres
Computers.

 Klicken Sie auf der Startseite im

Konfigurationsmenü des WLAN­Repeaters auf Assistent und
wählen Sie WAP-Modus aus.

Drücken Sie anschließend auf
Weiter.

 Hier können Sie die SSID

(Netzwerknamen) und den
Sicherheitsmodus festlegen.
Wählen Sie bei Sicherheits-
modus die gewünschte

Verschlüsselung (WPA, WPA2 oder
WPA/WPA2-Mixed) aus. Wurde
die Verschlüsselung aktiviert, muss
das Passwort angegeben werden.

Sie können die SSID des Routers angeben und damit das
Netzwerk erweitern oder einen eigenständigen Access Point
einrichten. Wenn Sie die SSID des Routers angeben, achten Sie

62 - Deutsch

SilverCrest SWR 300 A1

darauf, dass die Verschlüsselung mit der des Routers
übereinstimmt.

 Klicken Sie auf Speichern, um die

vorgenommenen Einstellungen zu
speichern.

 Der WLAN-Repeater wird nun neu gestartet. Warten Sie ca. 30 Sekunden, danach ist der

WLAN-Repeater wieder betriebsbereit.

 Trennen Sie nun das Netzwerkkabel von Ihrem Computer und schließen Sie es für den Betrieb an

einen freien LAN-Anschluss Ihres Routers an.

 Der WLAN-Repeater ist nun über die vergebene SSID erreichbar.

Deutsch - 63

SilverCrest SWR 300 A1

Wireless Repeater-Modus konfigurieren

Verwenden Sie den Wireless Repeater Modus, um die Reichweite Ihres WLAN-Netzes zu erhöhen.
Den Wireless Repeater Modus richten Sie wie folgt ein:

 Stecken Sie den WLAN-Repeater in eine geeignete Steckdose.
 Verbinden Sie ein Netzwerkkabel mit dem LAN-Anschluss (6) des WLAN-Repeaters. Stecken Sie

die andere Seite des Netzwerkkabels zur Konfiguration in einem freien LAN-Anschluss Ihres
Computers.

 Klicken Sie auf der Startseite im

Konfigurationsmenü des WLAN­Repeaters auf Assistent und
wählen Sie Wireless Repeater
Modus aus. Drücken Sie
anschließend auf Weiter.

 Es öffnet sich nun ein Fenster mit

allen verfügbaren WLAN-Netzen.
Wählen Sie in der Spalte
Auswählen das Netzwerk aus,
dessen Reichweite Sie erhöhen
möchten und geben Sie bei
Schlüssel das Passwort des
ausgewählten Netzwerkes ein.
Klicken Sie danach auf Weiter.

64 - Deutsch

 Klicken Sie im neuen Fenster auf

Weiter.

SilverCrest SWR 300 A1

 Klicken Sie auf Speichern, um die

vorgenommenen Einstellungen zu
speichern.

 Der WLAN-Repeater wird nun neu gestartet. Warten Sie ca. 30 Sekunden, danach ist der

WLAN-Repeater wieder betriebsbereit. Haben Sie die Konfiguration über ein Netzwerkkabel
vorgenommen, können Sie dies nun entfernen.

 Der WLAN-Repeater ist nun über die gewählte SSID erreichbar.

Bedeutung der LEDs:

Power LED (1) Wird das Gerät mit Strom versorgt, leuchtet diese LED.

WLAN LED (2) Besteht eine Verbindung, dann leuchtet diese LED

dauerhaft; bei Datenverkehr blinkt die LED

WPS LED (3) Wurde die WPS Taste (5) gedrückt, blinkt diese LED,

solange der Verbindungsversuch läuft (ca. 2 Minuten).

LAN LED (4) Besteht eine LAN-Verbindung, dann leuchtet diese LED

dauerhaft; bei Datenverkehr blinkt die LED

Deutsch - 65

SilverCrest SWR 300 A1

Erweiterte Einstellungen

Bitte beachten Sie, dass die folgenden erweiterten Einstellungen in diesem
Kapitel nur von erfahrenen Benutzern verwendet werden sollten.

Öffnen Sie das Konfigurationsmenü, um in die erweiterten Einstellungen zu gelangen. Beachten Sie
dazu das Kapitel „Konfigurationsmenü öffnen“.

Startseite

Status

Hier können Sie sich den Status zum LAN, Funknetzwerk und Repeater Access Point-SSID anzeigen
lassen.

66 - Deutsch

SilverCrest SWR 300 A1

Assistent

Wir empfehlen den Assistenten zur Einrichtung zu verwenden. Klicken Sie auf Weiter, um den
Assistenten zu starten. Weitere Infos finden Sie im Kapitel „WAP-Modus konfigurieren“ und
„Wireless Repeater-Modus konfigurieren“.

In der rechten Spalte „Hilfe“ wird Ihnen, in den meisten Fällen, passend
zum Thema eine Hilfe angezeigt.

Abmeldung

Klicken Sie auf Abmelden, um sich vom Konfigurationsmenü abzumelden.

Deutsch - 67

SilverCrest SWR 300 A1

Netzwerk

LAN-Einstellungen

In den LAN-Einstellungen können Sie die IP-Adresse, die Subnetzmaske, das Gateway sowie die
DHCP-Einstellungen hinterlegen bzw. ändern. Zum Speichern der Einstellungen klicken Sie auf
Einstellungen übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie
auf Änderungen verwerfen.

68 - Deutsch

SilverCrest SWR 300 A1

Funkbetrieb

Grundeinstellungen

Hier können Sie Grundeinstellungen für den Funkbetrieb vornehmen. Zum Speichern der
Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht
übernommen werden, klicken Sie auf Änderungen verwerfen.

Funksicherheit

In diesem Menü können Sie Einstellungen für die Funksicherheit vornehmen. Zum Speichern der
Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht
übernommen werden, klicken Sie auf Änderungen verwerfen.

Deutsch - 69

SilverCrest SWR 300 A1

MAC-Filter

Um die Sicherheit Ihres Netzwerkes zu erhöhen, können Sie hier die Zugangskontrolle aktivieren.
Bei aktivierter Zugangskontrolle, können sich nur Clients mit Ihrem Access Point verbinden, deren
Wireless-MAC-Adressen in der Zugangskontrollliste eingetragen sind. Zum Speichern der
Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht
übernommen werden, klicken Sie auf Änderungen verwerfen.

Erweiterte Einstellungen

Hier können Sie erweiterte Einstellungen für den Funkbetrieb vornehmen. Zum Speichern der
Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die Einstellungen nicht
übernommen werden, klicken Sie auf Änderungen verwerfen.

70 - Deutsch

SilverCrest SWR 300 A1

WDS

Durch WDS (Wireless Distribution System) können mehrere Wirele ss Ac cess Points
mitei nander verbun den werd en, u m so eine größere Netzabdeckung zu erreichen. Zum
Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die
Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

WPS

Die Konfiguration via WPS, über die WPS-Taste am Gerät, ist im Kapitel „WLAN-Repeater mit der
WPS Funktion konfigurieren“ beschrieben. Hier können Sie die Einstellungen einsehen und
menügeführt vornehmen. Zum Speichern der Einstellungen klicken Sie auf Einstellungen

übernehmen. Sollen die Einstellungen nicht übernommen werden, klicken Sie auf Änderungen
verwerfen.

Deutsch - 71

SilverCrest SWR 300 A1

Verwaltung

Router-Verwaltung

Hier können Sie den Zugang zum Webserver des WLAN-Repeaters konfigurieren. Ist kein
Benutzername und kein Kennwort hinterlegt, wird der Zugang sicherheitshalber deaktiviert.

Zusätzlich können Sie die Sprache des Konfigurationsmenüs ändern. Wählen Sie dazu die
gewünschte Sprache aus.

Zum Speichern der Einstellungen klicken Sie auf Einstellungen übernehmen. Sollen die
Einstellungen nicht übernommen werden, klicken Sie auf Änderungen verwerfen.

Werkseinstellungen

Diese Funktion dient zum Zurücksetzen des WLAN-Repeaters in den Auslieferungszustand. Um die
Einstellungen zurückzusetzen, müssen Sie den Punkt „Werkseinstellungen wiederherstellen“ auf Ja
setzen und diese Einstellung durch einen Klick auf Einstellungen übernehmen speichern.

72 - Deutsch

SilverCrest SWR 300 A1

Firmware-Upgrade

Um ein Firmware-Upgrade durchzuführen, klicken Sie zuerst auf Durchsuchen…, um eine
Firmwaredatei auszuwählen, die auf den WLAN-Repeater aufgespielt werden soll. Klicken Sie auf

Upgrade, um das Firmwareupgrade zu starten.

Sicherung/Wiederherstellung

Mit dieser Funktion können Sie die aktuelle Konfiguration des WLAN-Repeaters sichern bzw. eine
gespeicherte Konfiguration wiederherstellen. Die Vorgehensweise ist in der „Hilfe“ detailliert
beschrieben.

Deutsch - 73

SilverCrest SWR 300 A1

Neustart

Es gibt zwei Möglichkeiten den WLAN-Repeater neu zu starten.

Klicken Sie auf Neustart, damit die gesamte Konfiguration zuerst gespeichert wird, bevor der
WLAN-Repeater mit der gespeicherten Konfiguration neu gestartet wird.

Klicken Sie auf Router-Neustart, wird der WLAN-Repeater neu gestartet, ohne dass die
Konfiguration zuvor gespeichert wird. Es werden die zuletzt gespeicherten Einstellungen geladen.

Status

System

Hier können Sie sich den System-Status anzeigen lassen.

74 - Deutsch

SilverCrest SWR 300 A1

LAN

Unter LAN-Status werden Ihnen Informationen zu den LAN-Einstellungen angezeigt sowie die
empfangenen bzw. gesendeten Pakete.

Funkbetrieb

In dieser Ansicht wird Ihnen der Status zum Funkbetrieb angezeigt.

Deutsch - 75

SilverCrest SWR 300 A1

Störungsbeseitigung

Die Power-LED (1) leuchtet nicht.

 Steckdose defekt oder Sicherung ausgelöst; prüfen Sie die Steckdose mit einem anderen Gerät.

Das Konfigurationsmenü des WLAN-Repeaters wird nicht angezeigt.

 Die IP-Adresse http://192.168.10.1 wurde falsch in der Adressleiste des Internet-Browsers

eingegeben; prüfen und korrigieren Sie Ihre Eingabe.

 Der WLAN-Repeater wurde bereits konfiguriert und verwendet eine andere IP-Adresse. Um eine

Verbindung zum WLAN-Repeater aufbauen zu können, müssen Sie die IP-Adresse Ihres
Computers anpassen. Gehen Sie dazu wie folgt vor:

 Schalten Sie Ihren Computer ein.
 Klicken Sie auf Start | Systemsteuerung | Netzwerkstatus und –aufgaben

anzeigen | LAN-Verbindung | Eigenschaften | Internetprotokoll Version 4
(TCP/IPv4) | Eigenschaften.

 Wählen Sie nun Folgende IP-

Adresse verwenden und

geben Sie eine IP-Adresse
zwischen 192.168.10.100 und

192.168.10.200 ein (zum
Beispiel 192.168.10.101).

Geben Sie nun bei

Subnetzmaske die IP-Adresse

255.255.255.0 ein und
klicken Sie auf OK.

 Schließen Sie nun alle geöffneten Fenster.
 Der WLAN-Repeater wurde bereits konfiguriert und verwendet eine andere IP-Adresse. Setzen

Sie den WLAN-Repeater in den Auslieferungszustand zurück. Halten Sie dazu die Reset Taste (7)
für mindestens 10 Sekunden gedrückt, bis die LEDs für einen kurzen Moment erlöschen und
wieder aufleuchten.

76 - Deutsch

SilverCrest SWR 300 A1

Es wird keine WLAN-Verbindung zwischen Router und WLAN-Repeater
aufgebaut.

 Der WLAN-Repeater ist zu weit vom Router entfernt; verringern Sie den Abstand.
 Die WLAN-Funktion des Routers ist deaktiviert; aktivieren Sie die WLAN-Funktion.
 Die Konfiguration des WLAN-Repeaters ist fehlerhaft; führen Sie die Konfiguration vorzugsweise

mit der WPS Funktion erneut durch.

Es kann keine WLAN-Verbindung zwischen Computer und WLAN-Repeater
aufgebaut werden.

 Der Computer ist zu weit vom WLAN-Repeater entfernt; verringern Sie den Abstand.
 Die WLAN-Funktion des Computers ist deaktiviert; aktivieren Sie die WLAN-Funktion.

Wartung / Reinigung

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das
Gerätegehäuse beschädigt ist, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind
oder wenn es Regen oder Feuchtigkeit ausgesetzt wird. Wartungsarbeiten sind auch erforderlich,
wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung,
ungewöhnliche Geräusche oder Gerüche feststellen, trennen Sie das Gerät sofort vom Stromnetz.
In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch
einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem
Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Bei geöffnetem Gehäuse
besteht Lebensgefahr durch elektrischen Schlag. Reinigen Sie das Gerät nur mit einem sauberen,
trockenen Tuch, niemals mit aggressiven Flüssigkeiten.

Deutsch - 77

SilverCrest SWR 300 A1

Umwelthinweise und Entsorgungsangaben

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt
angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.

Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich
vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes
vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.

Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung,
beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei
Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben
werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches
Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften der R&TTE-Richtlinie
1999/5/EC und der ErP-Richtlinie 2009/125/EC sowie der RoHS-Richtlinie
2011/65/EU. Die vollständige Konformitätserklärung ist auf Anfrage erhältlich.

78 - Deutsch

SilverCrest SWR 300 A1

Hinweise zu Garantie und Serviceabwicklung

Garantie der Targa GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den original
Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die
beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf
diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für
alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass
eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der
Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei
Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit
Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial
wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie
und werden durch diese nicht eingeschränkt.

Service

E-Mail: [e-mail]

E-Mail: [e-mail]

E-Mail: [e-mail]

TARGA GmbH

IAN: 73766

Hersteller

Postfach 22 44

D-59482 Soest

www.targa.de

Telefon: [phone]

Telefon: 0043 (0) 1 - 79 57 60 09

Telefon: [phone]

Deutsch - 79

SilverCrest SWR 300 A1

Contents

Introduction ...................................................................................................... 81

Intended use ..................................................................................................... 81

Supplied items .................................................................................................. 81

Technical data ................................................................................................... 82

Safety instructions ............................................................................................ 82

Operating environment ................................................................................................................. 82

Operational safety ......................................................................................................................... 83

Cables ............................................................................................................................................ 83

Children and persons with disabilities .......................................................................................... 84

Radio interface ............................................................................................................................... 84

Storage when not in use ................................................................................................................ 85

Overview ......................................................................................................... 85

First use ............................................................................................................ 85

Configuring the wireless repeater with the WPS function ........................................................... 86

Configuring the wireless repeater manually using a LAN connection ....................................... 86

Opening the configuration menu .................................................................................................. 87

Setting the menu language ........................................................................................................... 87

Configuring Wireless Repeater Mode ......................................................................................... 90

Meaning of the LEDs ......................................................................................... 91

Advanced Settings ............................................................................................ 92

Home ............................................................................................................................................ 92

Network .......................................................................................................................................... 94

Wireless .......................................................................................................................................... 95

Management .................................................................................................................................. 98

Status .......................................................................................................................................... 100

Troubleshooting .............................................................................................. 102

Cleaning / maintenance .................................................................................. 103

Environmental and disposal information ........................................................ 104

Conformity remarks ....................................................................................... 104

Warranty and servicing advice ....................................................................... 105

80 - English

SilverCrest SWR 300 A1

Introduction

Thank you for purchasing the SilverCrest SWR 300 A1 wireless repeater. The SilverCrest SWR 300
A1 increases the range of an existing wireless network. The integrated WPS function enables it to
be easily connected to a secured wireless network.

Intended use

This is an information technology device. It increases the range of an existing wireless network. It is
only designed for private use and not for industrial or commercial purposes. Furthermore, the
device may not be used outdoors or in tropical climates. This device meets all relevant norms and
standards in conjunction with CE conformity. In the event of any modification to the device that was
not approved by the manufacturer, compliance with these standards is no longer guaranteed. The
manufacturer does not accept any liability for any resulting damage or faults in such cases. Since a
standby mode would affect the intended operation, this function was not implemented. Please
observe the regulations and laws in the country of use.

Supplied items

 SilverCrest SWR 300 A1 wireless repeater
 Network cable
 This instruction manual

English - 81

SilverCrest SWR 300 A1

Technical data

Input voltage 100-240 V~, 50/60 Hz

Rated input current 50 mA

WLAN standards 802.11 b, 802.11 g, 802.11 n

Frequency 2.4 GHz

Encryption WPA, WPA2, WEP (128/64)

Dimensions (W x H x D) approx. 8 x 5.2 x 9.5 cm

Weight 106 g

Temperature, air humidity 5 to 35 °C; max. 85% rel. humidity

Safety instructions

Before using the device for the first time, please read the following instructions carefully even if you
are familiar with using electronic devices. Store these instructions in a safe place for future
reference. If you pass on the device to someone else, be sure to always include these instructions.

This symbol indicates important information for safe operation of
the device and the safety of the user.

This symbol indicates other important information on the topic.

Operating environment

The device is not designed for use in environments with a high temperature or humidity (e.g.
bathrooms) or in extremely dusty conditions. Operating temperatures and operating air humidity:
5 °C to 35 °C, max. 85% rel. air humidity.

Please always maintain the device at a minimum distance of 20cm from the body to avoid
exposure to radio radiation.

82 - English

SilverCrest SWR 300 A1

Ensure that

 no direct heat sources (e.g. heating) can affect the device;
 no direct sunlight or bright artificial light reaches the device;

 the device is not in the immediate vicinity of magnetic fields (e.g. speakers);
 no fire sources (e.g. burning candles) are placed on or near the device;
 no foreign objects penetrate the device;
 contact with sprayed and dripping water and corrosive liquids is prevented and the device is

never operated near water; in particular it should never be immersed (do not place any objects
filled with liquids such as vases or drinks on or near the device);

 the device is not subjected to any extreme temperature fluctuations, as this may result in moisture

caused by condensation and therefore a short circuit;

 the device is never subjected to excessive shocks and vibrations;

Operational safety

 Only connect the wireless repeater to a freely accessible mains socket so that it can be quickly

disconnected from the mains in the event of danger (smoke, fumes or smell of burning).

 Disconnect the wireless repeater from the mains if the device will not be used for a prolonged

period (e.g. during holidays). Even if the device is not being used, it consumes electricity. This
minimises the risk of fire or smouldering which always exists when an electrical device is
connected to the mains power supply.

 Always disconnect the wireless repeater from the mains power supply before a storm or

thunderstorm if there is the risk of lightning, as the wireless repeater can be irreparably damaged
by high voltage surges if lightning strikes.

 Never use any adapter plugs or extension cables which are damaged or which do not comply

with valid safety standards.

Cables

Always handle the cables by the connector and do not pull on the cables themselves. Never place
furniture or other heavy objects on the cable and take care that the cable is not kinked, especially
near the plug and connection sockets. Never make knots in any of the cables or tie them together

English - 83

SilverCrest SWR 300 A1
with other cables. Ensure that all cables are placed so that no one can trip over them and they do

not cause an obstruction.

Children and persons with disabilities

Electrical devices do not belong in the hands of children. Persons with disabilities should also only
use electrical devices appropriately. Never allow children or persons with disabilities to use
electrical devices unsupervised. They may not recognise potential risks. Small parts can be fatal if
swallowed. Also always keep plastic packaging out of reach as it poses a suffocation risk.

Radio interface

Do not use the device on aircraft, in hospitals, operating rooms or in the vicinity of medical
electronic systems. The transmitted radio waves can impair the functionality of sensitive devices.
Keep the device at least 20cm away from any pacemakers since the proper functioning of the
pacemaker can be impaired by radio waves. The transmitted radio waves can cause interference in
hearing aids. Do not place the device in the vicinity of flammable gases or in an explosion-hazard
environment (e.g. paint shop) when the radio components are switched on since the transmitted
radio waves can cause an explosion or a fire. The range of the radio waves is dependent on
conditions in the surrounding environment. In case of data traffic via a wireless connection, it is also
possible for unauthorised third parties to receive data. Targa GmbH is not responsible for radio or
television interference caused by unauthorised changes to this device. In addition, Targa assumes
no responsibility for the replacement or exchange of connecting lines and devices not indicated by
Targa GmbH. Only the user himself is responsible for the elimination of interference caused by such
unauthorised changes and for the replacement or exchange of the devices.

84 - English

SilverCrest SWR 300 A1

Storage when not in use

If the device will not be used for a long period of time, disconnect the wireless repeater from the
mains power supply. Ensure that the storage temperature remains between -20 °C and 60 °C. The
humidity should not exceed 90% rel. air humidity.

Please note: the temperature range and relative air humidity for storage and use are quite different;
please see the information in the "Operating environment" section.

Overview

1 Power LED

2 WLAN LED

3 WPS LED

4LAN LED

5 WPS button

6LAN socket

7 Reset button

First use

Plug the wireless repeater into a properly installed power socket. The optimal position for the
wireless repeater is exactly in the middle between your router and the wireless devices which are to
be connected to the network using the wireless repeater. Test other locations if the wireless repeater
does not work there. There are two different ways to configure the wireless repeater. If your router
supports WPS, you can use this simple function to easily install the wireless repeater. If you wish to
use a router without a WPS function, you can connect the wireless repeater to your computer and
configure it using a LAN connection.

English - 85

SilverCrest SWR 300 A1

Configuring the wireless repeater with the WPS function

This is the simplest way to configure the wireless repeater. First check if your router supports WPS.
For further details, please read your router's user manual. Then simply press the WPS button (5) on
the wireless repeater. The WPS LED (3) will now flash for approx. 2 minutes. During this period,
please activate the WPS function on your router. The wireless repeater will automatically connect to
your router and carry out the complete set-up. The wireless repeater can then be used. The wireless
repeater can now be accessed using the SSID and password of your router.

By using WPS, WDS (Wireless Distribution System) is activated as
standard as long as this is supported by your router.

Multiple Wireless Access Points can be connected
toget her usin g WDS (Wireless Distribution System) in order to
achieve larger network coverage.

It is possible to configure multiple repeaters. These should be
configured one after the other.

If your router does not support WPS, you can also configure the wireless repeater manually.

Configuring the wireless repeater manually using a LAN
connection

You can also configure the wireless repeater using a network cable. Connect the network cable to
the LAN socket (6) of the wireless repeater. Insert the other end of the network cable into a free
LAN socket on your computer.

®

The following describes the set-up in Windows
differ. To be able to establish a connection to the wireless repeater, your computer must
automatically obtain the IP address. Proceed as follows:

 Turn on your computer.



Click on Start | Control Panel | View network status and tasks | LAN

connection | Properties | Internet Protocol Version 4 (TCP/IPv4) | Properties.

Select Obtain an IP address automatically and click on OK.



 Then close all opened windows.

86 - English

7. The settings in other operating systems may

SilverCrest SWR 300 A1

Opening the configuration menu

The following describes the set-up in Windows® 7. The settings in other operating systems may
differ. Open the Internet browser on your computer. Enter http://192.168.10.1 in the address
line of the Internet browser and confirm the entry with the Enter button.

The following window will open. Enter
admin as user name and password
and then click on OK. The

configuration menu of the wireless
repeater will then open.

If the user name and password window does not open hold down the reset
button (7) for at least 10 seconds and repeat the procedure described above.

Setting the menu language

The default menu language is English. Proceed as follows to change the menu language:

Select the Management tab. Select
the desired language under Select

Language. Finally click on Apply
Settings to confirm the settings.

English - 87

SilverCrest SWR 300 A1

Configuring WAP mode

WAP mode (Wireless Application Protocol) is used to extend your network or to make your
network available in another location.

Set up WAP mode as follows:

 Plug the wireless repeater into a suitable power socket.
 Connect a network cable to the LAN socket (6) of the wireless repeater. Insert the other end of

the network cable into a free LAN socket on your computer.

Click on Wizard on the Home



page of the wireless repeater's
configuration menu and select
WAP mode. Then click on Next.

 Here you can determine the

SSID (network name) and the

Security mode. In Security
mode, select the desired form of

encryption (WPA, WPA2 or
WPA/WPA2 mixed). If the
encryption is activated, the
password must be entered.

You can specify the SSID of the router and thereby extend the
network or set-up an independent Access Point. When entering the
router's SSID, ensure that this corresponds to the encryption of the
router.

88 - English

SilverCrest SWR 300 A1

 Click on Save to save the settings

entered.

 The wireless repeater will then restart. Wait approx. 30 seconds, then the wireless repeater will

be ready to use.

 Disconnect the network cable from your computer and connect it to a free LAN port on your

router.

 The wireless repeater is now accessible using the assigned SSID.

English - 89

SilverCrest SWR 300 A1

Configuring Wireless Repeater Mode

Wireless Repeater Mode is used to extend the range of your wireless network. Set up Wireless
Repeater Mode as follows:

 Plug the wireless repeater into a suitable power socket.
 Connect a network cable to the LAN socket (6) of the wireless repeater. Insert the other end of

the network cable into a free LAN socket on your computer.



Click on Wizard on the Home

page of the wireless repeater's
configuration menu and select
Wireless Repeater Mode.
Then click on Next.

 A window with all available

wireless networks will then open.

Select the network whose range
you wish to extend in the

Select

column and enter the password of
the selected network in the Key
column. Then click on Next.

 Click on Next in the new window.

90 - English

 Click on Save to save the settings

entered.

SilverCrest SWR 300 A1

 The wireless repeater will then restart. Wait approx. 30 seconds, then the wireless repeater will

be ready to use. If you carried out the configuration using a network cable, this can now be
removed.

 The wireless repeater is now accessible using the selected SSID.

Meaning of the LEDs

Power LED (1) This LED will light up if the device is drawing power.

WLAN LED (2) This LED will permanently light up if there is a connection;

the LED will flash on data transfer.

WPS LED (3) If the WPS button (5) is pressed, this LED will flash for the

period when a connection is sought (approx. 2 minutes).

LAN LED (4) This LED will permanently light up if there is a LAN

connection; the LED will flash on data transfer.

English - 91

SilverCrest SWR 300 A1

Advanced Settings

Please note that the following advanced settings in this chapter should only
be used by experienced users.

Open the configuration menu to navigate to the advanced settings. Pay special attention to the
"Opening the configuration menu" section.

Home

Status

Here you can display the status of the LAN, wireless network and Repeater AP SSID.

92 - English

SilverCrest SWR 300 A1

Wizard

We recommend that you use the wizard for the set-up. Click on Next to start the wizard. Further
information can be found in the sections "Configuring WAP mode" and "Configuring Wireless
Repeater Mode".

Help information relevant to the topic is usually displayed in the "Help"
column on the right-hand side.

Logout

Click on Logout to exit the configuration menu.

English - 93

SilverCrest SWR 300 A1

Network

LAN settings

In the LAN settings, you can enter or change the IP address, the subnet mask, the gateway and the
DHCP settings. To save the settings, click on Apply Settings. If the settings are not to be applied,
click on Discard Changes.

94 - English

SilverCrest SWR 300 A1

Wireless

Basic Settings

The basic settings for the wireless can be configured here. To save the settings, click on Apply
Settings. If the settings are not to be applied, click on Discard Changes.

Wireless Security

You can configure the settings for the wireless security in this menu. To save the settings, click on
Apply Settings. If the settings are not to be applied, click on Discard Changes.

English - 95

SilverCrest SWR 300 A1

MAC Filter

To increase the security of your network, you can activate the Access Control here. When Access
Control is activated, only clients whose wireless MAC addresses are entered in the Access Control
list can connect to your access point. To save the settings, click on Apply Settings. If the settings
are not to be applied, click on Discard Changes.

Advanced Settings

You can configure advanced settings for the wireless here. To save the settings, click on Apply
Settings. If the settings are not to be applied, click on Discard Changes.

96 - English

SilverCrest SWR 300 A1

WDS

Multiple Wireless Access Points can be connected together using WDS (Wireless
Distribution System) in order to achieve larger network coverage. To save the settings, click on

Apply Settings. If the settings are not to be applied, click on Discard Changes.

WPS

The configuration via WPS, using the WPS button on the device, is described in the section
"Configuring the wireless repeater with the WPS function". Here you can see the settings and
configure them via the menu. To save the settings, click on Apply Settings. If the settings are not
to be applied, click on Discard Changes.

English - 97

SilverCrest SWR 300 A1

Management

Router Management

Here you can configure the access to the Web server of the wireless repeater. If no user name or
password is entered, the access is deactivated as a security precaution.

You can also change the language of the configuration menu. To do so, select the desired
language.

To save the settings, click on Apply Settings. If the settings are not to be applied, click on

Discard Changes.

Factory settings

This function restores the wireless repeater to its original condition. To reset the settings, you must set
the item "Restore factory defaults" to Yes and save this setting by clicking on Apply Settings.

98 - English
