2IN1-AKKU-STAUBSAUGER SHAZ 22.2 C4
2-IN-1 CORDLESS VACUUM CLEANER SHAZ 22.2 C4
ASPIRATEUR SANS FIL 2 EN 1 SHAZ 22.2 C4

Mode d'emploi

ASPIRATEUR SANS FIL 2 EN 1

FR

BE

Operating instructions

2-IN-1 CORDLESS VACUUM
CLEANER

GB

IE

Gebruiksaanwijzing

2-IN-1 ACCU-STOFZUIGER

NL

BE

Bedienungsanleitung

2IN1-AKKU-STAUBSAUGER

DE

Návod k obsluze

AKU VYSAVAČ 2 V 1

CZ

Instrukcja obsługi

ODKURZACZ AKUMULATO­ROWY 2 W 1

PL

Návod na obsluhu

AKUMULÁTOROVÝ VYSÁVAČ
2 V 1

SK

05/2019 ID: SHAZ 22.2 C4_19_V1.5

IAN 321720 IAN 321720

NL

PLCZSK

DE GB

IEFRBE

Deutsch.................................................................................... 2

English................................................................................... 20

Français ................................................................................. 38

Nederlands............................................................................ 60

Polski .................................................................................... 78

Česky .................................................................................... 98

Slovenčina ........................................................................... 116

Übersicht / Overview / Aperçu de l'appareil /

Overzicht

/ Przegląd /

Přehled / Prehľad

30

31

32

35

1

36

3

5

14

10

16

20

28

26

29

27

21

6

22
23

25

24

38 39 40

15

18

19

37

2

8

9

17

33

7

4

11

12

34

41 42 43

13

2

DE

Inhalt

1. Übersicht ......................................................................................... 3

2. Bestimmungsgemäßer Gebrauch ...................................................... 4

3. Sicherheitshinweise ......................................................................... 5

4. Lieferumfang ................................................................................... 7

5. Basisstation ..................................................................................... 7

5.1 Basisstation befestigen ........................................................................... 7

5.2 Lagern nach dem Saugen ...................................................................... 8

6. Akku laden ..................................................................................... 8

7. Montage .......................................................................................... 9

7.1 Verbindungen herstellen und lösen .......................................................... 9

7.2 Vor jedem Einsatz ............................................................................... 10

7.3 Saugrohr ........................................................................................... 10

7.4 Bodendüse ......................................................................................... 10

7.5 Fugendüse ......................................................................................... 11

7.6 Große Bürstendüse .............................................................................. 11

7.7 Kleine Bürstendüse .............................................................................. 11

8. Saugen .......................................................................................... 11

9. Staubbehälter und Filter ................................................................ 12

9.1 Staubbehälter montieren ...................................................................... 12

9.2 Staubbehälter entleeren ....................................................................... 12

9.3 Papierfilter (HEPA) ............................................................................... 13

9.4 Metallfilter ......................................................................................... 13

9.5 Motorschutzfilter ................................................................................. 13

9.6 Abluftfilter .......................................................................................... 13

10. Reinigen und Pflegen ..................................................................... 13

11. Aufbewahren ................................................................................ 14

12. Entsorgen ...................................................................................... 15

13. Problemlösung .............................................................................. 15

14. Zubehörteile bestellen ................................................................... 16

15. Technische Daten ........................................................................... 16

16. Garantie der HOYERHandel GmbH ................................................ 17

3

DE

1. Übersicht

1 Ein-/Ausschalter
2ECO ECO-Taste mit LED (reduziert die Saugleistung)
3 Griff
4 Buchse für den direkten Anschluss des Netzadapters
5 Ladekontakte (für das Laden auf der Basisstation)
6 Akkufach mit Sichtfenster
7 Entriegelung des Akkus
8 Markierung für das Aufsetzen des Staubbehälters
9 Filterträger mit Bügel (im Staubbehälter)
10 Metallfilter (am Filterträger)
11 Papierfilter (HEPA) (im Filterträger)
12 Staubbehälter
13 Klappe zum Entleeren des Staubbehälters
14 Motorschutzfilter (im Filterträger über dem Papierfilter)
15 Taster zum Öffnen des Staubbehälters
16 Öffnung am Sauger für Saugrohr, Bodendüse, Fugendüse und Adapter
17 Buchse zum Aufnehmen der Stecker des Saugrohres / der Bodendüse
18 Sauger
19 Abluftfilter
20 Filterabdeckung
21 Entriegelung für die Filterabdeckung
22 Stecker zum Anschluss an den Sauger
23 Entriegelungstaste (gibt es auch bei der Bodendüse, der Fugendüse und der

großen Bürstendüse, zur Vereinfachung nur einmal nummeriert)

24 Saugrohr
25 Buchse zum Aufnehmen des Steckers der Bodendüse
26 Öffnung am Saugrohr für Bodendüse, Fugendüse, Bürstendüse und Adapter
27 Bodendüse (mit Gelenk)
28 Rollen der Bodendüse
29 Sichtfenster der Bodendüse
30 rotierende Bürste
31 Aufnahme für den Sauger
32 Netzadapter mit Anschlussleitung
33 Buchse für Netzadapter
34 Basisstation
35 Halterungen für zwei Düsen
36 Akku
37 Ladeanzeige des Akkus + LEDs blinken bei blockierter rotierender Bürste
38 kleine Bürstendüse
39 Taste für die Verlängerung der großen Bürstendüse
40 große Bürstendüse (Länge verstellbar)
41 Fugendüse
42 Adapter für kleine Bürstendüse
43 Zweiter Adapter für kleine Bürstendüse

ohne Abbildung:

Befestigungsmaterial
(2 Dübel, 2 Schrauben)
Bohrschablone

4

DE

Herzlichen Dank für Ihr
Vertrauen!

Wir gratulieren Ihnen zu Ihrem neuen Akku­Handstaubsauger.

Für einen sicheren Umgang mit dem Produkt
und um den ganzen Leistungsumfang ken­nenzulernen:

• Lesen Sie vor der ersten Inbe­triebnahme diese Bedienungsan­leitung gründlich durch.

• Befolgen Sie vor allen Dingen die
Sicherheitshinweise!

• Das Gerät darf nur so bedient
werden, wie in dieser Bedie­nungsanleitung beschrieben.

• Bewahren Sie diese Bedienungs­anleitung auf.

• Falls Sie das Gerät einmal wei­tergeben, legen Sie bitte diese
Bedienungsanleitung dazu. Die
Bedienungsanleitung ist Be­standteil des Produktes.

Wir wünschen Ihnen viel Freude mit Ihrem
neuen

Akku-Handstaubsauger

!

2. Bestimmungsgemäßer
Gebrauch

Der

Akku-Handstaubsauger

ist zum Saugen
von normalem, trockenen Hausstaub und et­was gröberem Schmutz geeignet.
Das Gerät ist für den privaten Haushalt kon­zipiert und darf nicht für gewerbliche Zwe­cke eingesetzt werden.
Das Gerät darf nur in Innenräumen benutzt
werden.

Vorhersehbarer Missbrauch

DIVERSE GEFAHREN!

~ Folgende Stoffe dürfen nicht angesaugt

werden:

- Flüssigkeiten und feuchter Schmutz,

- explosive oder brennbare Stoffe wie
zum Beispiel Mehl- oder Kohlestaub,

- gesundheitsgefährdende Stoffe wie
zum Beispiel Asbeststaub,

- glühende Asche, brennende Streich­hölzer oder andere heiße Stoffe,

- besonders feine Stäube wie zum Bei­spiel Toner für Kopierer. Der Filter im
Gerät ist für solche Stoffe nicht geeig­net.

5

DE

3. Sicherheitshinweise

Warnhinweise

Falls erforderlich, werden folgende Warn­hinweise in dieser Bedienungsanleitung ver­wendet:

GEFAHR! Hohes Risiko: Missach­tung der Warnung kann Schaden
für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung
der Warnung kann Verletzungen oder
schwere Sachschäden verursachen.
VORSICHT: Geringes Risiko: Missachtung
der Warnung kann leichte Verletzungen
oder Sachschäden verursachen.
HINWEIS: Sachverhalte und Besonderhei­ten, die im Umgang mit dem Gerät beachtet
werden sollten.

Anweisungen für den sicheren Betrieb

~ Dieses Gerät kann von Kindern ab 8Jahren und von Personen

mit reduzierten physischen, sensorischen oder mentalen Fähigkei­ten oder Mangel an Erfahrung und/oder Wissen benutzt wer­den, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauches des Gerätes unterwiesen wurden und die daraus re­sultierenden Gefahren verstanden haben. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen
nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

~

Kinder dürfen nicht mit dem Gerät spielen.

~ Vor der Reinigung muss der Akku aus dem Sauger genommen

werden.

~ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, ...

… bevor Sie das Gerät zusammen oder auseinander bauen,
… bevor Sie die Filter wechseln,
… bevor Sie Verstopfungen beseitigen und bevor Sie das Gerät

reinigen.

~ Das Gerät darf nicht benutzt werden, falls es heruntergefallen ist,

wenn es sichtbare Beschädigungen aufweist oder undicht ist.

~ Wenn die Anschlussleitung dieses Gerätes beschädigt wird,

muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun­gen zu vermeiden.

6

DE

GEFAHR für Kinder

~ Verpackungsmaterial ist kein Kinder-

spielzeug. Kinder dürfen nicht mit den
Kunststoffbeuteln spielen. Es besteht Er­stickungsgefahr.

GEFAHR für und durch Haus­und Nutztiere

~ Von Elektrogeräten können Gefahren für

Haus- und Nutztiere ausgehen. Des
Weiteren können Tiere auch einen
Schaden am Gerät verursachen. Halten
Sie deshalb Tiere grundsätzlich von
Elektrogeräten fern.

GEFAHR von Stromschlag
durch Feuchtigkeit

~ Schützen Sie das Gerät vor Feuchtig-

keit, Tropf- und Spritzwasser.

~ Das Gerät, das Kabel und der Netz-

stecker dürfen nicht in Wasser oder an­dere Flüssigkeiten getaucht werden.

~ Sollte Flüssigkeit in das Gerät gelangen,

sofort den Netzstecker ziehen. Vor einer
erneuten Inbetriebnahme das Gerät prü­fen lassen.

~ Sollte das Gerät (Sauger oder Basisstati-

on) doch einmal ins Wasser gefallen
sein, ziehen Sie sofort den Netzadapter
und nehmen Sie erst danach das Gerät
heraus. Benutzen Sie das Gerät in die­sem Fall nicht mehr, sondern lassen Sie
es von einer Fachwerkstatt überprüfen.

~ Bedienen Sie das Gerät nicht mit nas-

sen Händen.

GEFAHR durch Stromschlag

~ Verlegen Sie die Anschlussleitung so,

dass niemand auf diese treten, daran
hängen bleiben oder darüber stolpern
kann

.

~ Schließen Sie den Netzadapter nur an

eine ordnungsgemäß installierte, gut zu­gängliche Steckdose an, deren Span­nung der Angabe auf dem Typenschild
entspricht. Die Steckdose muss auch

nach dem Anschließen weiterhin gut zu­gänglich sein.

~

Achten Sie darauf, dass die Anschlusslei­tung nicht durch scharfe Kanten oder hei­ße Stellen beschädigt werden kann.
Wickeln Sie die Anschlussleitung nicht
um das Gerät (Gefahr von Kabelbruch!).

~ Achten Sie darauf, dass die Anschluss-

leitung nicht eingeklemmt oder ge­quetscht wird.

~ Um den Netzadapter aus der Steckdose

zu ziehen, immer am Netzadapter, nie
an der Anschlussleitung ziehen.

~ Ziehen Sie den Netzadapter aus der

Steckdose, …
… wenn eine Störung auftritt,
… wenn Sie den Akku nicht aufladen,
… bevor Sie die Basisstation reinigen

und

… bei Gewitter.

~ Ziehen Sie bei Beschädigungen des

Netzkabels oder des Gerätes (Basis­station) sofort den Netzadapter aus der
Steckdose.

~ Prüfen Sie vor der Benutzung regelmä-

ßig alle Teile auf Beschädigungen. Be­nutzen Sie das Gerät nicht, wenn es
sichtbare Beschädigungen am Gehäu­se, der Basisstation, dem Netzadapter
mit Anschlussleitung oder dem Akku auf­weist. Reparaturen dürfen ausschließlich
vom Service Center vorgenommen wer­den, um Gefährdungen zu vermeiden.

GEFAHR - Explosionsgefahr

~ Werfen Sie den Akku nicht ins Feuer.
~ Es dürfen keine nicht wiederaufladba-

ren Batterien mit diesem Produkt gela­den werden.

7

DE

GEFAHR durch drehende
Teile

~ Halten Sie lange Haare oder weite Klei-

dung von den drehenden Teilen der Bo­dendüse fern.

~

Schalten Sie das Gerät aus und ziehen
Sie den Netzstecker aus der Steckdose,
bevor Sie Zubehör oder Zusatzteile, die
im Betrieb bewegt werden, auswechseln.

WARNUNG vor Sachschäden

~ Befestigen Sie die Basisstation sicher an

der Wand. Prüfen Sie, ob das beigeleg­te Befestigungsmaterial geeignet ist.
Verwenden Sie ggf. andere Schrauben
und Dübel. Im Zweifel lassen Sie die
Montage einen Fachmann durchführen.

~ Prüfen Sie vor dem Bohren, dass sich

keine Wasserrohre oder Stromleitungen
an der entsprechenden Stelle in der
Wand befinden.

~ Benutzen Sie den Akkusauger immer

nur, wenn alle Filter eingesetzt sind.
Saugen ohne Filter zerstört den Motor.

~ Bringen Sie die rotierende Bürste nie-

mals in die Nähe von Haaren oder lo­ser Kleidung.

~ Verwenden Sie nur das Original-Zube-

hör.

~ Verwenden Sie keine scharfen oder

kratzenden Reinigungsmittel.

HINWEISE zum Akku

• Verwenden Sie zum Aufladen des Ak­kus nur die original Ladestation (Basis­station).

• Der Akku wird während des Aufladens
warm. Dies ist ein normaler Vorgang.

4. Lieferumfang

1 Sauger18 mit Staubbehälter12
1 Basisstation34
1 Netzadapter32
1 Akku36
1 Saugrohr24
1 Bodendüse27
1 kleine Bürstendüse38
1 große Bürstendüse

(Länge verstellbar)40
1 Fugendüse41
1 Adapter42 für kleine Bürstendüse
1 Adapter43 zur Verlängerung von38
1 Bohrschablone
1 Set Befestigungsmaterial (2 Dübel,

2Schrauben)
1 Bedienungsanleitung

5. Basisstation

5.1 Basisstation befestigen

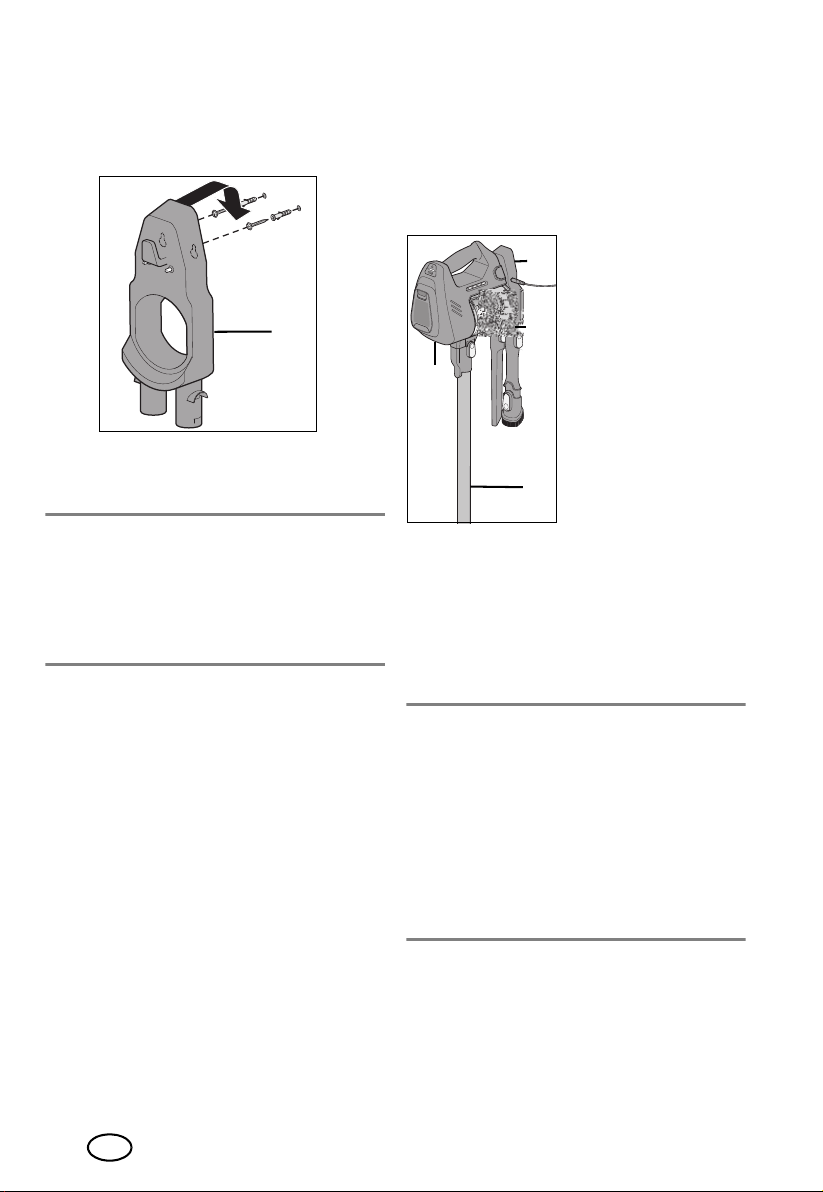

Befestigen Sie die Basisstation34 mit Hilfe
der Bohrschablone und des mitgelieferten
Befestigungsmaterials an einer Wand.

HINWEIS: Prüfen Sie vor dem Befestigen,
ob das mitgelieferte Befestigungsmaterial
für Ihre Gegebenheiten (z. B. Wandbeschaf­fenheit) geeignet ist. Falls nicht, ersetzen Sie
es durch geeignetes Befestigungsmaterial.

34

34

8

DE

1. Suchen Sie eine Position für die Basis-

station34 an der Wand. Achten Sie
darauf, dass eine Steckdose in der
Nähe ist.

2. Zeichnen Sie mit Hilfe der Bohrschablo­ne die Markierung für die Bohrlöcher
auf die Wand.

3. Bohren Sie mit einem Bohrer Löcher von
6mm Durchmesser.

4. Stecken Sie die Dübel in die Bohrlöcher.

5. Schrauben Sie die Schrauben in die
Dübel.

6. Hängen Sie die Basistation34 an die
Wand und prüfen Sie den sicheren
Halt.

5.2 Lagern nach dem Saugen

Die Basisstation34 dient als Halterung und
Ladestation für den Sauger18 mit Saug­rohr24, die große Bürstendüse40 und die
Fugendüse41.

• Hängen Sie den Sau-

ger18 mit dem
Saugrohr24 nach je­der Verwendung in
die Basisstation34.
Der Akku36 wird au-
tomatisch geladen.

• Die Fugendüse41

und die große Bürs­tendüse40 können
auf die Halterun­gen35 gesteckt wer­den.

• Die Bodendüse27 kann mit dem Saug­rohr24 verbunden bleiben.

6. Akku laden

HINWEISE:

• Laden Sie den Akku36 vor dem ersten

Gebrauch vollständig auf. Dies dauert
ca. 5Stunden.

• Hängen Sie den Sauger18 nach je-

dem Gebrauch in die Halterung der Ba­sisstation34. So haben Sie immer die
volle Leistungsfähigkeit des Saugers.
Der Akku36 wird durch das regelmä­ßige Laden nicht geschädigt.

Sauger über Basisstation laden

1. Verbinden Sie die
Anschlussleitung
des Netzadap­ters32 mit der
Buchse33 rechts
oben an der Basis­station34 und ste­cken dann den Ste­cker in eine
geeignete Steckdo­se.

Die Steckdose muss auch nach dem An­schließen jederzeit gut zugänglich sein.

2. Hängen Sie den
Sauger18 nach je­der Verwendung an
die Aufnahme für
den Sauger31 an
der Basisstati­on34. Die LEDs
der Ladeanzei­ge37 leuchten
oder blinken. Wenn
alle LEDs leuchten,
ist der Akku36 voll­ständig geladen.
Eine volle Ladung
reicht für ca. 20Mi­nuten saugen.

35

34

24

18

33

32

18 3437

9

DE

Sauger direkt ans Netz anschließen

Sie können den Akku36 auch laden, wenn
der Sauger nicht in der Ladestation ist.

• Verbinden Sie die Anschlussleitung des

Netzadapters32 direkt mit der Buch­se4 unter dem Griff3 des Saugers18
und stecken dann den Stecker in eine
geeignete Steckdose.

LED-Signale auf der Basisstation

- Leuchtende LEDs zeigen den aktuellen
Ladezustand an.

- Blinkende LEDs zeigen den verbrauch­ten Teil an. Wenn alle LEDs blinken, soll­ten Sie den Akku36 aufladen. Ist die
Ladung zu schwach, geht das Gerät
aus.

LED-Signale im Betrieb

- Leuchtende LEDs zeigen den aktuellen
Ladezustand an.

- LEDs, die nicht leuchten, zeigen den ver­brauchten Teil an.

- Nur die LED über Empty blinkt: Ak­ku36 schwach, das Gerät schaltet in
Kürze aus.

7. Montage

Mit dem umfangreichen Zubehör haben Sie
vielfältige Möglichkeiten, auf nahezu jede
denkbare Anforderung an einen Staubsau­ger perfekt zu reagieren. In diesem Ab­schnitt beschreiben wir die Montage für die
häufigsten Einsatzgebiete.

VORSICHT:

~ Bei allen Montageschritten muss der

Staubsauger ausgeschaltet sein.

7.1 Verbindungen herstellen
und lösen

Es gibt zwei Arten, um die Teile zu montie­ren und wieder zu lösen.

Mit Verriegelung

• Das Saugrohr24,
die Bodendüse27,
die große Bürstendü­se40 und die Fugen­düse41 werden ein­gesteckt, bis sie
hörbar einrasten.

• Zum Lösen der Ver­bindungen drücken
Sie die entsprechen­de Entriegelungstas­te23.

HINWEIS: Die Taste wurde nur einmal num­meriert, da sie an allen Teilen gleich aus­sieht und gleich arbeitet.

Ohne Verriegelung

Alle anderen Düsen und Adapter werden
aufgesteckt und abgezogen. Gegebenen­falls drehen Sie die Teile leicht gegeneinan­der.

23

10

DE

7.2 Vor jedem Einsatz

Vor jedem Einsatz müssen folgende Teile
montiert sein:

Filtereinheit

Die Filtereinheit besteht
aus: dem Motorschutz­filter14, dem Papierfil­ter11 und dem
Filterträger9 mit Metall­filter10.

• Setzen Sie die Filter­einheit immer kom­plett in den Staubbe­hälter12.

Staubbehälter

Der Staubbehälter12
darf nur mit der komplet­ten Filtereinheit verwen­det werden.

• Setzen Sie den Staub­behälter12 von un­ten auf den Sau­ger18 (siehe
“Staubbehälter mon­tieren” auf Seite 12).

Akku

Ohne montierten und ge­ladenen Akku36 kann
nicht gesaugt werden.

• Schieben Sie den Ak­ku36 in das Akku­fach6, bis er hörbar
einrastet.

• Um den Akku36 aus
dem Akkufach6 zu
entfernen, drücken
Sie beide Entriege­lungstasten7 des Ak­kus und ziehen ihn
heraus.

7.3 Saugrohr

Das Saugrohr24 dient
der Verlängerung. Alle
Teile, die an das freie
Ende des Saugrohres
angeschlossen werden
können, können auch
direkt in die Öff­nung16 am Sau­ger18 gesteckt
werden.

• Stecken Sie das

Saugrohr24 in die
Öffnung16, bis es
einrastet. Dabei ver­binden Sie den Ste­cker22 mit der Buch­se17 am
Sauger18.

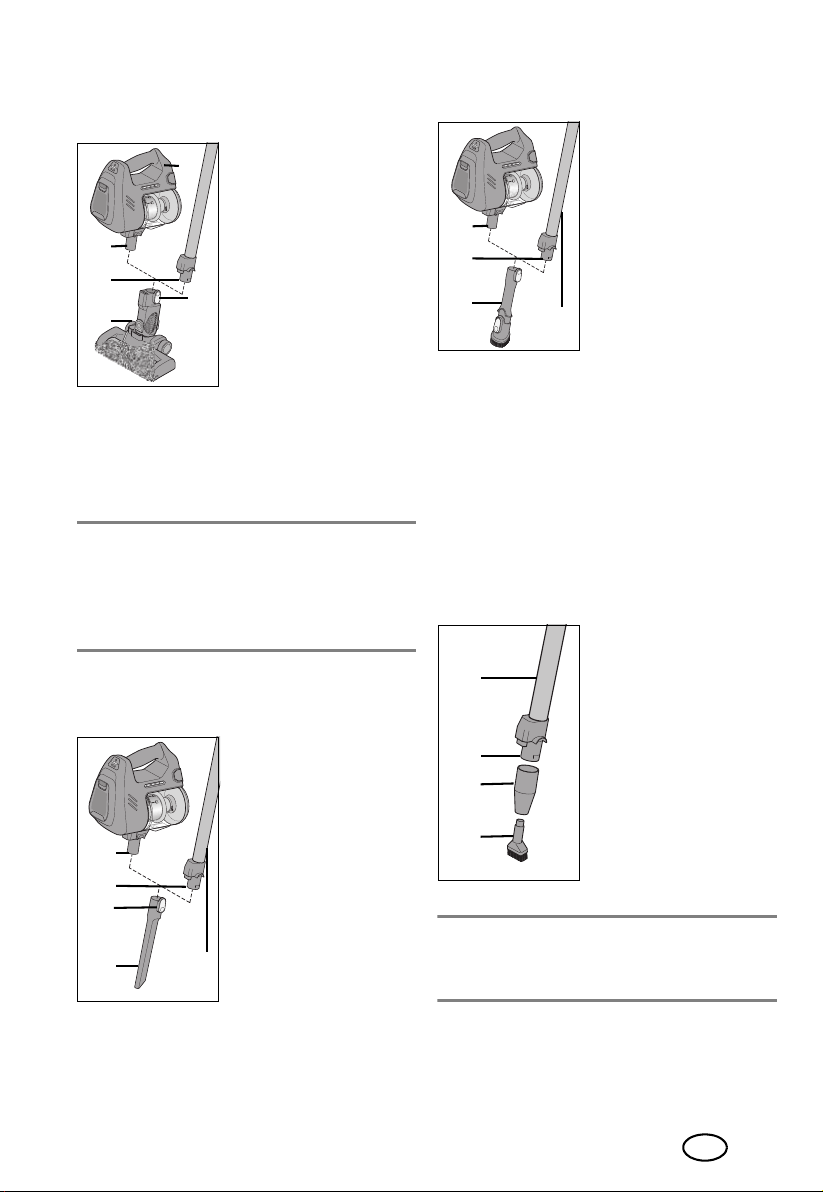

7.4 Bodendüse

In vielen Fällen werden Sie mit der Bodendü­se arbeiten.

• Stecken Sie die Bo-

dendüse27 in die
Öffnung16 am Sau­ger18 oder die Öff­nung26 am Saug­rohr24. Dabei
verbinden Sie den
Stecker der Bodendü­se mit der Buchse17
am Sauger18 oder
der Buchse25 am
Saugrohr24.

• Zum Lösen der Bodendüse27 drücken

Sie die Entriegelungstaste23 und zie­hen sie dann ab.

HINWEIS: Wenn die rotierende Bürste30
blockiert blinken die 4 LEDs37 am Ak­ku36. Nach kurzem blinken schaltet sich
der Sauger aus und kann für 1 Minute nicht
wieder eingeschaltet werden.

9

14

10

11

12

12 18

36

6

16

24

27

16

26

18

23

11

DE

7.5 Fugendüse

Die Fugendüse41 kann
direkt an den Sau­ger18 oder an das
Saugrohr24 gesteckt.
werden.

• Stecken Sie die Fu-

gendüse41 in die
Öffnung16
oder26.

• Zum Lösen der Fugen-

düse41 drücken Sie
die Entriegelungstas­te23 und ziehen sie
dann ab.

7.6 Große Bürstendüse

Die große Bürstendü­se40 kann direkt an
den Sauger18 oder an
das Saugrohr24 ge­steckt werden.

• Stecken Sie die Bürs-

tendüse40 in die
Öffnung16
oder26.

• Zum Lösen der großen Bürstendüse40

drücken Sie die Entriegelungstaste23
und ziehen sie dann ab.

• Um die Länge zu verstellen, drücken Sie

die Taste39 oben auf der großen Bürs­tendüse40 und schieben das Bürsten­teil in eine der Endpositionen bis es
hörbar einrastet.

7.7 Kleine Bürstendüse

Die kleine Bürstendü­se38 wird immer mit
dem Adapter42 ver­wendet.

• Stecken Sie die Bürs-

tendüse38 auf den
Adapter42.

•

Stecken Sie den
Adapter

42

in die Öff-

nung

26

des Saugroh-

re

s24 oder in die
Öffnung16 des Sau­gers18.

HINWEIS: Zur Verlängerung können Sie
auch noch den Adapter43 einsetzen. Die­ser wird dann mit dem Adapter42 verbun­den.

8. Saugen

VORSICHT:

~ Beim Saugen müssen immer alle Filter

und der Staubbehälter12 montiert sein.

1. Montieren Sie die gewünschten Zube­hörteile.

2. Stecken Sie den Akku36 in das Akku­fach6.

3.

Drücken Sie den Ein-/Ausschalter1,
um das Gerät einzuschalten.

- Wenn Sie die Saugleistung reduzie-

ren wollen, drücken Sie 1x die ECO­Taste 2. Die LED unter der Taste leuch­tet grün. Zum Ausschalten der Funktion
drücken Sie die Taste erneut.

4. Zum Ausschalten des Saugers18 drü­cken Sie wieder den Ein-/Ausschal­ter1.

5. Entleeren Sie den Staubbehälter12 und
hängen Sie die Teile wieder in die Ba­sisstation34.

16
26

41

24

23

16
26

40

24

38

42

24

26

12

DE

HINWEISE:

• Nach dem Einschalten dauert es 1 - 2 Se­kunden, bis das Gerät wieder ausge­schaltet werden kann.

• Nach dem Einschalten dauert es 1 - 2 Se­kunden, bis das Gerät mit der Taste
ECO2 in den Modus mit reduzierter
Saugleistung geschaltet werden kann.

Verwendung der Düsen

In der folgenden Tabelle finden Sie eine
Übersicht, für welche Reinigungsaufgaben
die verschiedenen Düsen besonders gut ge­eignet sind.

9. Staubbehälter und

Filter

VORSICHT:

~ Beim Saugen müssen immer alle Filter

und der Staubbehälter12 montiert sein.

Bei jedem Betrieb müssen der Staubbehäl­ter12 und alle Filter eingesetzt sein:

- der Metallfilter10 im Staubbehäl­ter12,

- der Papierfilter11 im Filterträger9,

- der Motorschutzfilter14 auf dem Pa­pierfilter11,

- der Abluftfilter19 oben am Sauger18.

9.1 Staubbehälter montieren

1. Setzen Sie den

Staubbehälter12
so auf den Sau­ger18, dass der
Pfeil über dem offe­nen Schloss auf die
Markierung8 zeigt.

2. Drehen Sie den

Staubbehälter12
gegen den Uhrzei­gersinn bis er ein­rastet. Nun zeigt
der Pfeil über dem
geschlossenen
Schloss auf die Mar­kierung8.

• Zum Entnehmen drehen Sie den Staub-

behälter12 im Uhrzeigersinn und zie­hen ihn dann nach unten ab.

9.2 Staubbehälter entleeren

Um den Staubbe­hälter12 zu entlee­ren, müssen Sie ihn
nicht von dem Sau­ger18 lösen.

• Halten Sie den Sauger über einen Ab­fallbehälter und öffnen Sie dann durch
Drücken des Tasters15 die Klappe13
unten am Staubbehälter12.

• Zum Verriegeln der Klappe13 schlie­ßen Sie diese wieder, bis sie hörbar ein­rastet.

Nr. Düse Verwendung

38

kleine
Bürstendüse

Sofas, Sessel, Mat­ratzen, Möbel, Tex­tilien

40

große
Bürstendüse

Bücherregale, ver­steckte Ecken, Bo­den

41

Fugendüse Schränke, Fugen,

Ecken, Spalten

12

8

15

13

13

DE

9.3 Papierfilter (HEPA)

Der Papierfilter11 sitzt im Filterträger9.

• Entnehmen Sie den Papierfilter11, in-

dem Sie ihn an dem kleinen Griff in der
Mitte nach oben abziehen.

• Zum Einsetzen set­zen Sie den Papierfil­ter11 von oben in
den Filterträger9.

9.4 Metallfilter

Der Metallfilter10 ist
fest verbunden mit dem
Filterträger9. Der Filter­träger kann an dem
Bügel einfach herausge­zogen werden.

• Beim Zusammensetzen setzen Sie den

Filterträger9 gerade in den Staubbe­hälter12. Achten Sie darauf, dass er
ganz gerade in dem Staubbehälter sitzt.

9.5 Motorschutzfilter

Oben auf dem Papierfil­ter11 sitzt der Motor­schutzfilter14.

• Nehmen Sie den
Staubbehälter12
vom Sauger18 ab.
Anschließend kön­nen Sie den Motor­schutzfilter14 von
der Oberseite des Pa­pierfilters11 neh­men.

9.6 Abluftfilter

Es gibt einen Abluftfil­ter19 an den Obersei­ten des Saugers18.

1. Zum Entnehmen drücken Sie die Entrie-

gelung21 an der Filterabdeckung20
und ziehen diese hoch. Anschließend
können Sie den Abluftfilter19 aus der
Filterabdeckung20 nehmen.

2. Legen Sie den neuen Abluftfilter19 ein.

3. Setzen Sie den hinteren Teil der Filterab-

deckung20 wieder auf den Sauger.

4. Drücken Sie nun die Entriegelung21
an der Filterabdeckung20 so, dass die­se geschlossen werden kann.

10. Reinigen und Pflegen

GEFAHR!

~ Ziehen Sie den Netzstecker aus der

Steckdose, bevor Sie das Gerät reini­gen.

~ Lassen Sie das Gerät vor der Reinigung

abkühlen.

VORSICHT:
~ Alle Teile, die feucht oder nass werden,

müssen vor dem nächsten Einsatz voll­ständig getrocknet sein.

~ Verwenden Sie keine scharfen oder

kratzenden Reinigungsmittel.

Vor der Reinigung schalten Sie das Gerät
aus und entnehmen den Akku36.

11

9

10

9

11

14

21

20

19

14

DE

Reinigung des Saugers und des
Akkus

• Für die Reinigung des Saugers18, der
Bodendüse27 und des Akkus36 ver­wenden Sie ein angefeuchtetes, wei­ches Tuch.

Reinigung der Düsen (außer Bo­dendüse) und der Verlängerun­gen

• Die Teile können unter fließendem Was­ser gereinigt werden.

Reinigung des Metallfilters und
der Abluftfilter

• Der Metallfilter10, der Motorschutzfil­ter14 und die Abluftfilter19 können
unter fließendem Wasser gereinigt wer­den.

Reinigung des Motorschutzfilters
und des Papierfilters

• Der Papierfilter11 kann ausgeklopft
werden.

Auswechseln der Filter

• Überprüfen Sie regelmäßig alle Filter
auf Beschädigungen oder Verformun­gen. Beschädigte oder verformte Filter
oder Filter, die sich nicht mehr reinigen
lassen, müssen ausgetauscht werden.
Dies ist notwendig, um die volle Leis­tungsfähigkeit des Staubsaugers zu er­halten und Schäden am Gerät zu
vermeiden.

• Filter-Sets können Sie nachbestellen (sie­he “Zubehörteile bestellen” auf
Seite 16).

Reinigung der rotierenden Bürs­te in der Bodendüse

1. Drehen Sie die Bodendüse27 um.

2. Drücken Sie den Verschluss mit dem
Doppelpfeil nach außen. Das geht et­was schwer, damit er sich nicht beim
Saugen löst.

3. Nehmen Sie die rotierende Bürste30
aus der Bodendüse27.

4. Klopfen Sie die Bürste30 leicht ab.
Wenn sich z. B. Haare verfangen ha­ben, ziehen Sie diese mit den Fingern
ab.

5. Legen Sie die Bürste30 wieder in die
Bodendüse27.

6. Drücken Sie den kleinen Verschluss wie­der in Richtung Bürste.

11. Aufbewahren

Wenn Sie das Gerät längere Zeit nicht nut­zen möchten, bewahren Sie es an einem tro­ckenen Ort auf.

15

DE

12. Entsorgen

Der mit diesem Gerät verwendete Akku darf
nicht in den Hausmüll. Das Gerät und der
Akku müssen fachgerecht entsorgt werden.
Dieses Produkt unterliegt der
europäischen Richtlinie
2012/19/EU. Das Symbol
der durchgestrichenen Abfall­tonne auf Rädern bedeutet,
dass das Produkt in der Euro­päischen Union einer ge­trennten Müllsammlung zugeführt werden
muss. Dies gilt für das Produkt und alle mit
diesem Symbol gekennzeichneten Zubehör­teile. Gekennzeichnete Produkte dürfen
nicht über den normalen Hausmüll entsorgt
werden, sondern müssen an einer Annah­mestelle für das Recycling von elektrischen
und elektronischen Geräten abgegeben
werden.
Dieses Recycling-Symbol mar­kiert z.B. einen Gegenstand
oder Materialteile als für die
Rückgewinnung wertvoll.

Recy­cling hilft, den Verbrauch von
Rohstoffen zu reduzieren und die Umwelt zu
entlasten. Informationen zur Entsorgung und
der Lage des nächsten Recyclinghofes erhal­ten Sie z.B. bei Ihrer Stadtreinigung oder in
den Gelben Seiten.

Verpackung

Wenn Sie die Verpackung entsorgen möch­ten, achten Sie auf die entsprechenden Um­weltvorschriften in Ihrem Land.

13. Problemlösung

Sollte Ihr Gerät einmal nicht wie gewünscht
funktionieren, gehen Sie bitte erst diese
Checkliste durch. Vielleicht ist es nur ein klei­nes Problem, das Sie selbst beheben kön­nen.

GEFAHR durch Stromschlag!

~ Versuchen Sie auf keinen Fall, das Ge-

rät selbstständig zu reparieren.

Fehler

Mögliche Ursachen/

Maßnahmen

Keine
Funktion

• Laden Sie den Akku

36.

ECO-Mo­dus läßt
sich nicht
einstel­len.

• Nach dem Einschalten dau­ert es 1 - 2 Sekunden bis
das Gerät mit der Taste
ECO2 in den Modus mit re-
duzierter Saugleistung ge­schaltet werden kann.

Saugleis­tung zu
schwach

• Sind alle Teile richtig miteinan­der verbunden?

• Ist eine der Düsen oder das
Saugrohr24 verstopft?

• Ist der Staubbehälter12
voll?

• Sind ein oder mehrere Filter
stark verschmutzt?

• Leuchtet die LED unter ECO­Taste 2?

• Dreht sich die rotierende
Bürste30 in der Bodendü­se27?

•Akku

36 zu schwach? Prü-

fen Sie die LEDs der Ladean­zeige37.

Die 4
LEDs

37

blinken

• Die rotierende Bürste30 ist
blockiert.

Gerät
geht aus

• Prüfen Sie den Akku

36.

16

DE

14. Zubehörteile
bestellen

Zubehörteile und Verschleißteile für den
Akku-Handstaubsauger

SHAZ 22.2 C4 kön­nen Sie nachbestellen (z. B. Filter, Bürsten
oder Akkupack).

Bestellung online

shop.hoyerhandel.com

1. Scannen Sie den QR-Code mit Ihrem

Smartphone/Tablet.

2. Mit dem QR-Code gelangen Sie auf

eine Webseite, wo Sie die Nachbestel­lung vornehmen können.

15. Technische Daten

Modell: SHAZ 22.2 C4
Basisstation: Eingang: 27V ,

780mA

Akku:
(6INR19/66)

1x 22.2V Li-Ion,
2400mAh, (53.28 Wh)
6 Zellen

Netzteil:
MODEL:
GQ24-270078­AG

Eingang: 100 - 240 V ~
50/60Hz, 1,0A max.
Ausgang:
27V , 780mA

Schutzklasse des
Netzteils: II

Betriebs­temperatur: 10 °C bis +40 °C

17

DE

Verwendete Symbole

Technische Änderungen vorbehalten.

16. Garantie der

HOYERHandel GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3Jahre Ga­rantie ab Kaufdatum. Im Falle von Mängeln
dieses Produkts stehen Ihnen gegen den Ver­käufer des Produkts gesetzliche Rechte zu.
Diese gesetzlichen Rechte werden durch un­sere im Folgenden dargestellte Garantie
nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufda­tum. Bitte bewahren Sie den Original Kas­senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf­datum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantieleistung
setzt voraus, dass innerhalb der Dreijahres­frist das defekte Gerät und der Kaufbeleg
(Kassenbon) vorgelegt und schriftlich kurz be­schrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge­deckt ist, erhalten Sie das reparierte oder ein
neues Produkt zurück. Mit Reparatur oder
Austausch des Produkts beginnt kein neuer
Garantiezeitraum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewährleis­tung nicht verlängert. Dies gilt auch für ersetz­te und reparierte Teile. Eventuell schon beim
Kauf vorhandene Schäden und Mängel müs­sen sofort nach dem Auspacken gemeldet
werden. Nach Ablauf der Garantiezeit anfal­lende Reparaturen sind kostenpflichtig.

Sicherheits-Trenntransformator
kurzschlussfest

Schutzisolierung

Geprüfte Sicherheit. Geräte müs­sen den allgemein anerkannten
Regeln der Technik genügen und
gehen mit dem Produktsicher­heitsgesetz (ProdSG) konform.

Mit der CE-Kennzeichnung erklärt
die HOYER Handel GmbH die
EU-Konformität.

Geräte mit diesem Zeichen dür­fen nur im Haus betrieben (trocke­ne Umgebung) werden.

Schaltnetzteil

Dieses Symbol erinnert daran,
die Verpackung umweltfreundlich
zu entsorgen.

Wiederverwertbare Materialien:
Pappe (außer Wellpappe)

Gleichstrom
Zeichen für Polarität

18

DE

Garantieumfang

Das Gerät wurde nach strengen Qualitäts­richtlinien sorgfältig produziert und vor Aus­lieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler.

Von der Garantie ausgeschlossen
sind Verschleißteile, die normaler
Abnutzung ausgesetzt sind und Be­schädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus,
Leuchtmittel oder andere Teile, die
aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
gewartet wurde. Für eine sachgemäße Be­nutzung des Produkts sind alle in der Bedie­nungsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Bedie­nungsanleitung abgeraten oder vor denen
gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und
nicht für den gewerblichen Gebrauch be­stimmt. Bei missbräuchlicher und unsachge­mäßer Behandlung, Gewaltanwendung und
bei Eingriffen, die nicht von unserem autori­sierten Service-Center vorgenommen wur­den, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anlie­gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen die Ar-

tikelnummer IAN:321720 und den
Kassenbon als Nachweis für den Kauf
bereit.

• Die Artikelnummer finden Sie auf dem

Typenschild, einer Gravur, auf dem Ti­telblatt Ihrer Anleitung (unten links) oder
als Aufkleber auf der Rück- oder Unter­seite des Gerätes.

• Sollten Funktionsfehler oder sonstige Män­gel auftreten, kontaktieren Sie zunächst
das nachfolgend benannte Service-Center
telefonisch oder per E-Mail.

• Ein als defekt erfasstes Produkt können
Sie dann unter Beifügung des Kaufbe­legs (Kassenbon) und der Angabe, wor­in der Mangel besteht und wann er
aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service Anschrift über­senden.

Auf www.lidl-service.com können Sie diese
und viele weitere Handbücher, Produktvideos
und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf
die Lidl-Service-Seite (www.lidl-service.com)
und können mittels der Eingabe der Artikel­nummer (IAN)

321720

Ihre Bedienungsan-

leitung öffnen.

19

DE

Service-Center

Service Deutschland
Tel.: [phone]
(kostenfrei)
E-Mail: [e-mail]

Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN: 321720

Lieferant

Bitte beachten Sie, dass die folgende An­schrift

keine Serviceanschrift

ist.
Kontaktieren Sie zunächst das genannte
Service-Center.

HOYER Handel GmbH
Tasköprüstraße 3
DE-22761 Hamburg
DEUTSCHLAND

DEATCH

20

GB

Contents

1. Overview ...................................................................................... 21

2. Intended purpose .......................................................................... 22

3. Safety information ......................................................................... 23

4. Items supplied ............................................................................... 25

5. Base station ................................................................................... 25

5.1 Fastening the base station.................................................................... 25

5.2 Storing after use ................................................................................. 26

6. Charging the battery ..................................................................... 26

7. Installation .................................................................................... 27

7.1 Engaging and disengaging connections ................................................ 27

7.2 Prior to every use ................................................................................ 27

7.3 Suction pipe....................................................................................... 28

7.4 Floorhead .......................................................................................... 28

7.5 Crevice nozzle ................................................................................... 29

7.6 Large brush nozzle.............................................................................. 29

7.7 Small brush nozzle.............................................................................. 29

8. Vacuum cleaning ........................................................................... 29

9. Dust container and filters ............................................................... 30

9.1 Assembling the dust container .............................................................. 30

9.2 Emptying the dust container.................................................................. 30

9.3 Paper filter (HEPA) .............................................................................. 31

9.4 Metal filter ......................................................................................... 31

9.5 Motor protection filter.......................................................................... 31

9.6 Exhaust air filter.................................................................................. 31

10. Cleaning and care .......................................................................... 31

11. Storage ......................................................................................... 32

12. Disposal ........................................................................................ 32

13. Trouble-shooting ............................................................................ 33

14. Ordering accessories ..................................................................... 33

15. Technical specifications .................................................................. 34

16. Warranty of the HOYER Handel GmbH ........................................... 35

21

GB

1. Overview

1 On/off switch
2ECO ECO button with LED (reduces the suction power)
3 Handle
4 Socket for direct connection of the power adapter
5 Charging contacts (for charging on the base station)
6 Battery compartment with inspection window
7 Unlocking mechanism of the battery
8 Marking for mounting the dust container
9 Filter carrier with handle (in dust container)
10 Metal filter (on filter carrier)
11 Paper filter (HEPA) (in the filter carrier)
12 Dust container
13 Flap for emptying the dust container
14 Motor protection filter (in filter carrier above the paper filter)
15 Button for opening the dust container
16 Opening at the suction device for the suction pipe, the floorhead, the crevice

nozzle and adapter

17 Socket for holding the plug of the suction pipe / floorhead
18 Suction device
19 Exhaust air filter
20 Filter cover
21 Unlocking mechanism for the filter cover
22 Plug for connection to the suction device
23 Release button (also present for floorhead, crevice nozzle and large brush

nozzle, for simplicity only numbered once)

24 Suction pipe
25 Socket for holding the plug of the floorhead
26 Opening at the suction pipe for the floorhead, crevice nozzle, large brush

nozzle and adapter

27 Floorhead (with joint)
28 Rollers of the floorhead
29 Inspection window of the floorhead
30 Rotating brush
31 Holder for the suction device
32 Power adapter with power cable
33 Socket for power adapter
34 Base station
35 Holders for two nozzles
36 Battery
37 Charging indicator of the battery + LEDs flash when rotating brush blocked
38 Small brush nozzle
39 Button for extension of large brush nozzle
40 Large brush nozzle (length adjustable)
41 Crevice nozzle

not shown:

Fixing material
(2 rawlplugs, 2 screws)
Drilling template

22

GB

42 Adapter for small brush nozzle
43 Second adapter for small brush nozzle

Thank you for your trust!

Congratulations on your new battery-pow­ered hand-held vacuum cleaner.

For safe handling of the product and in or­der to get to know the entire range of fea­tures:

• Read these user instructions
through thoroughly prior to ini­tial use.

• Above all, observe the safety in­formation!

• The device should only be used
as described in these user in­structions.

• Keep this copy of the user in­structions for reference.

• If you pass the device on to
someone else, please include this
copy of the user instructions. The
user instructions are a compo­nent of the product.

We hope you enjoy your new

battery-pow-

ered hand-held vacuum cleaner

!

2. Intended purpose

The

battery-powered hand-held vacuum

cleaner

is suited to vacuum normal, dry
house dust and a little coarser dirt.
The device is designed for private home use
and must not be used for commercial pur­poses.
The device must only be used indoors.

Foreseeable misuse

VARIOUS DANGERS!

~ The following materials must not be

sucked in:

- Liquids and damp dirt,

- Explosive or flammable materials
such as flour or coal dust,

- Harmful substances such as asbestos
dust,

- Embers, burning matches or other hot
materials,

- Particularly fine dusts such as toner
for copying machines. The filter inside
the device is not suited for such mate­rials.

23

GB

3. Safety information

Warnings

If necessary, the following warnings are
used in this copy of the user instructions:

DANGER! High risk: failure to ob­serve this warning may result in inju­ry to life and limb.

WARNING! Moderate risk: failure to ob­serve this warning may result in injury or se­rious material damage.
CAUTION: low risk: failure to observe this
warning may result in minor injury or mate­rial damage.
NOTE: circumstances and specifics that
must be observed when handling the de­vice.

Instructions for safe operation

~ This device can be used by children from the age of 8 and peo-

ple with restricted physical, sensory or intellectual abilities or
people without adequate experience and/or understanding, if
they are supervised or instructed on how to use this device safely
and if they are aware of the resulting dangers. Children must not
play with the device. Cleaning and maintenance by the user
must not be performed by children without supervision.

~

Children must not play with the device.

~ Prior to cleaning, the battery must be removed from the suction

device.

~ Switch the device off and pull out the mains plug, ...

… before you assemble or disassemble the device,
… before you change the filters,
… before you eliminate blockages, and before you clean the de-

vice.

~ The device must not be used after falling or when showing visible

damage, or if it is leaking.

~ If the power cable of this device should become damaged, it

must be replaced by the manufacturer, the manufacturer's custom­er service department or a similarly qualified specialist in order
to avoid any hazards.

DANGER for children

~ Packing materials are not children's

toys. Children should not be allowed to
play with the plastic bags. There is a
risk of suffocation.

DANGER to and from pets
and livestock

~

Electrical devices can represent a danger
to pets and livestock. In addition, animals
can also cause damage to the device.
For this reason you should keep animals
away from electrical devices at all times.

24

GB

DANGER! Risk of electric
shock due to moisture

~ Protect the device from moisture, water

drops and water splashes.

~ The device, the cable and the mains

plug must not be immersed in water or
any other liquids.

~ If liquid gets into the device, remove the

mains plug immediately. Have the de­vice checked before reusing.

~ If the device (suction device or base sta-

tion) has nevertheless fallen into water,
pull out the power adapter immediately,
and only then take the device out of the
water. Do not use the device again, and
have it checked by a specialist work­shop.

~ Never touch the device with wet hands.

DANGER! Risk of electric
shock

~ Lay the power cable such that no one

can step on it, get caught on it, or trip
over it.

~ Only connect the power adapter to a

properly installed and easily accessible
wall socket whose voltage corresponds
to the specifications on the rating plate.
The wall socket must still be easily acces­sible after connection.

~

Ensure that the power cable cannot be
damaged by sharp edges or hot spots.
Do not wrap the power cable around the
device (Danger! Risk of cable damage!).

~ Ensure that the power cable cannot be

trapped or crushed.

~ To pull the power adapter out of the wall

socket, always pull on the power adapt­er, and never on the power cable.

~ Disconnect the power adapter from the

wall socket …
… if there is a fault,
… as long as you do not charge the bat-

tery,
… prior to cleaning the base station, and
… during thunderstorms.

~ If the power cable or the device (base

station) is damaged, immediately pull
the power adapter out of the wall sock­et.

~ Before use, regularly check all parts for

damage. Do not use the device if there
is visible damage to the housing, the
base station, the power adapter with
power cable, or the battery. Repairs
must be performed exclusively by the
service centre in order to avoid haz­ards.

DANGER - Danger of
explosion

~ Never throw the battery into open fire.
~ Non-rechargeable batteries must never

be used with this product.

DANGER from rotating
parts

~ Keep long hair and loose clothing away

from the rotating parts of the floorhead.

~

Switch the device off and pull out the
mains plug from the wall socket before
you exchange accessories or additional
equipment that moves during operation.

WARNING! Risk of material damage

~ Fasten the base station firmly to the

wall. Check whether the enclosed fixing
material is suitable. If necessary, use
other screws and rawlplugs. If in doubt,
have the assembly performed by an ex­pert.

~ Before drilling, check that there are no

water pipes or power cables in the wall
at the relevant point.

~ Only use the rechargeable vacuum

cleaner with all filters installed. Vacuum­ing without the filters installed destroys
the motor.

~ Never come close to hair or loose cloth-

ing with the rotating brush.

~ Only use original accessories.
~ Do not use any sharp or abrasive clean-

ing agents.

25

GB

NOTES on the battery

• Only use the original battery charger
(base station) to load the batteries.

• The battery becomes warm during the
charging process. This is normal.

4. Items supplied

1 suction device18 with dust contain-

er12

1 base station34
1 power adapter32
1 battery36
1 suction pipe24
1 floorhead27
1 small brush nozzle38
1 large brush nozzle

(length adjustable)40

1 crevice nozzle41
1 adapter42 for small brush nozzle
1 adapter43 for extension of38
1 drilling template
1 set of fixing material

(2 rawlplugs, 2 screws)

1 copy of the user instructions

5. Base station

5.1 Fastening the base station

Fasten the base station34 to the wall using
the drilling template and the fixing material
supplied.

NOTE: before fastening, check that the fix­ing material supplied meets your require­ments (e.g. wall structure). If not, replace it
with suitable fixing material.

1. Look for a place on the wall for the base

station34. Make sure that there is a
wall socket nearby.

2. Using the drilling template, draw the
marking for the drill holes on the wall.

3. Drill holes with a diameter of 6 mm us­ing a drill.

4. Insert the rawlplugs into the drill holes.

5. Tighten the screws in the rawlplugs.

6. Hang the base station34 up on the
wall and check for a secure hold.

34

34

26

GB

5.2 Storing after use

The base station34 is used as a holder and
battery charger for the suction device18
with suction pipe24, the large brush noz­zle40 and the crevice nozzle41.

• After every use, hang

the suction device18
with the suction
pipe24 up in the
base station34.
The battery36 is
charged automatical­ly.

• The crevice noz-

zle41 and the large
brush nozzle40 can
be plugged onto the
holders35.

• The floorhead27 can stay connected to
the suction pipe24.

6. Charging the battery

NOTES:

• Fully charge the battery36 before us-

ing for the first time. This takes approx.
5hours.

• After every use, hang the suction de-

vice18 up in the holder of the base sta­tion34. This ensures that the suction
device will always work at full power.
The battery36 is not damaged by reg­ular charging.

Charging the suction device via the
base station

1. Connect the power
cable of the power
adapter32 to the
socket33 at the top
right of the base sta­tion34 and then in­sert the plug into a
suitable wall socket.

The wall socket must still be easily accessible
after connection.

2. After every use,
hang the suction de­vice18 up in the
holder for the suc­tion device31 in
the base station34.
The LEDs of the
charging indica­tor37 are lit or start
flashing. Once all
LEDs are lit, the bat­tery36 is complete­ly charged.

With a full charge, you can use the vacuum
cleaner for approx. 20 minutes.

Connecting the suction device
directly to the mains

You can also charge the battery36 when
the suction device is not in the battery charg­er.

• Connect the power cable of the power

adapter32 directly to the socket4 un­der the handle3 of the suction de­vice18 and then insert the plug into a
suitable wall socket.

35

34

24

18

33

32

18 3437

27

GB

LED signals on the base station

- Lit LEDs show the current charging state.

- Flashing LEDs show the consumed por­tion. When all LEDs are flashing, you
should charge the battery36. With an
insufficient charge, the device will stop
working.

LED signals during operation

- Lit LEDs show the current charging state.

- Unlit LEDs show the consumed portion.

- Only the LED above Empty is flashing:
battery36 weak, the device will switch
off soon.

7. Installation

With its extensive accessories, there are nu­merous options enabling you to react per­fectly to almost any conceivable requirement
of a vacuum cleaner. In this section, we de­scribe the assembly for the most frequent ap­plications.

CAUTION:

~ During all assembly steps, the vacuum

cleaner must be switched off.

7.1 Engaging and disengag­ing connections

There are two ways to mount and dismantle
parts.

With locking

• The suction pipe24,
the floorhead27, the
large brush noz­zle40 and the crev­ice nozzle41 are in­serted until they
audibly click into
place.

• Press the respective
release button23 to
disengage the con­nections.

NOTE: the button has only been numbered
once, because it looks and works the same
on all parts.

Without locking

All other nozzles and adapters are pushed
on and pulled off. If necessary, slightly ro­tate the parts in opposite directions.

7.2 Prior to every use

Prior to every use, the following parts must
be assembled:

Filter unit

The filter unit consists of:
the motor protection fil­ter14, the paper fil­ter11 and the filter
carrier9 with metal fil­ter10.

• Always insert the
complete filter unit
into the dust contain­er12.

23

9

14

10

11

12

28

GB

Dust container

Only use the dust con­tainer12 with the com­plete filter unit.

• Place the dust con-

tainer12 onto the
suction device18
(see “Assembling the
dust container” on
page 30) from be­low.

Battery

The vacuum cleaner can­not be operated without
the charged battery36
mounted.

• Insert the battery36

into the battery com­partment6 until it en­gages audibly.

• In order to remove the battery36 from
the battery compartment6, press down
both unlocking buttons7 of the battery
and pull it out.

7.3 Suction pipe

The suction pipe24 is
used as an extension.
All parts that can be
connected to the free
end of the suction pipe
can also be plugged di­rectly into the open­ing16 at the suction
device18.

• Insert the suction

pipe24 into the
opening16 until it
engages. To do this,
connect the plug22
with the socket17 on
the suction de­vice18.

7.4 Floorhead

In many cases, you will work with the floor­head.

• Insert the floor-

head27 into the
opening16 of the
suction device18 or
into the opening26
of the suction
pipe24. To do this,
connect the plug of
the floorhead with the
socket17 on the suc­tion device18 or the
socket25 on the suc­tion pipe24.

• To release the floorhead27, press the
release button23 and pull it off.

NOTE: when the rotating brush30 is
blocked, the 4 LEDs37 on the battery36
flash. After flashing briefly, the suction de­vice switches itself off and cannot be
switched on again for 1 minute.

12 18

36

6

16

24

27

16
26

18

23

29

GB

7.5 Crevice nozzle

The crevice nozzle41
can be inserted directly
onto the suction de­vice18 or onto the suc­tion pipe24.

• Insert the crevice noz-

zle41 into open­ing16 or26.

• To release the crev-

ice nozzle41, press
the release but­ton23 and pull it off.

7.6 Large brush nozzle

The large brush noz­zle40 can be inserted
directly onto the suction
device18 or onto the
suction pipe24.

• Insert the brush noz-

zle40 into open­ing16 or26.

• To release the large brush nozzle40,
press the release button23 and pull it
off.

• To adjust the length, press the button39
on top of the large brush nozzle40
and slide the brush section to one of the
end positions until it audibly clicks into
place.

7.7 Small brush nozzle

The small brush noz­zle38 is always used
with the adapter42.

• Plug the brush noz-

zle38 onto the
adapter42.

•

Insert the adapter42
into the opening

26

of

the suction pipe

24 or

into the opening16
of the suction de­vice18.

NOTE: for extension, you can also use the
adapter43. This is then connected to the
adapter42.

8. Vacuum cleaning

CAUTION:

~ Vacuum cleaning always requires all fil-

ters and the dust container12 to be
mounted.

1. Assemble the accessories needed.

2. Insert the battery36 into the battery
compartment6.

3.

Press the on/off switch 

1 to switch

the device on.

- If you would like to reduce the suction

power, press the ECO button2 once.
The LED under the button is lit green.
To switch off the function, press the
button again.

4. To switch off the suction device18,
press the on/off switch 1 again.

5. Empty the dust container12 and hang
the parts back in the base station34.

16
26

41

24

23

16
26

40

24

38

42

24

26

30

GB

NOTES:

• After switching on, it takes 1 - 2 seconds
before the device can be switched off
again.

• After switching on, it takes 1 - 2 seconds
before the device can be switched to re­duced suction power mode using the
ECO2 button.

Using the nozzles

In the following table, you will find an over­view of the cleaning tasks for which the var­ious nozzles are particularly suitable.

9. Dust container and

filters

CAUTION:

~ Vacuum cleaning always requires all fil-

ters and the dust container12 to be
mounted.

Every operation requires the dust contain­er12 and all filters to be inserted:

- the metal filter10 inside the dust con­tainer12,

- the paper filter11 in the filter carrier9,

- the motor protection filter14 on the pa­per filter,

- the exhaust air filter19 at the top of the
suction device18.

9.1 Assembling the dust con­tainer

1. Place the dust con-

tainer12 onto the
suction device18
such that the arrow
above the open
padlock symbol is
pointing to the
marking8.

2. Rotate the dust con-

tainer12 anticlock­wise until it clicks
into place. The ar­row above the
closed padlock sym­bol is now pointing
to the marking8.

• To remove, rotate the dust container12

clockwise and pull it off downwards.

9.2 Emptying the dust con­tainer

To empty the dust
container12, you
do not have to first
remove it from the
suction device18.

• Hold the suction device over a waste

container and then press the button15
to open the flap13 on the bottom of the
dust container12.

•To lock the flap13, close it again until it

audibly clicks into place.

No. Nozzle Use

38

Small
brush nozzle

Sofas, armchairs,
mattresses, furni­ture, textiles

40

Large
brush nozzle

Bookshelves, hid­den corners, floors

41

Crevice noz­zle

Cabinets, crevices,
corners, gaps

12

8

15

13

31

GB

9.3 Paper filter (HEPA)

The paper filter11 sits in the filter carrier9.

• Remove the paper filter11 by pulling it

out upwards by the small handle in the
middle.

• To insert, place the

paper filter11 from
above into the filter
carrier9.

9.4 Metal filter

The metal filter10 is
firmly connected to the
filter carrier9. The filter
carrier can simply be re­moved by the handle.

• When assembling the device, place the

filter carrier9 straight into the dust con­tainer12. Ensure that it is positioned
completely straight inside the dust con­tainer.

9.5 Motor protection filter

On top of the paper fil­ter11 sits the motor
protection filter14.

• Remove the dust con-

tainer12 from the
suction device18.
The motor protection
filter14 can then be
removed from the top
of the paper filter11.

9.6 Exhaust air filter

There is an exhaust air
filter19 at the top of the
suction device18.

1. To remove the filters, press the unlocking

mechanism21 on the filter cover20
and pull it upwards. Then, you can re­move the exhaust air filter19 from the
filter cover20.

2. Insert the new exhaust air filter19.

3. Place the rear of the filter cover20

back onto the suction device.

4. Now press the unlocking mecha-

nism21 on the filter cover20 so that it
can be closed.

10. Cleaning and care

DANGER!

~ Pull the mains plug out of the wall socket

before you clean the device.

~ Allow the device to cool down before

cleaning.

CAUTION:
~ All parts becoming damp or wet, must

be dried completely prior to the next
use.

~ Do not use any sharp or abrasive clean-

ing agents.

Switch off the device prior to cleaning and
remove the battery36.

Cleaning of the suction device
and the battery

• Use a damp, soft cloth to clean the suc-

tion device18, the floorhead27 and
the battery36.

11

9

10

9

11

14

21

20

19

32

GB

Cleaning the nozzles (except for
the floorhead) and the exten­sions

• The parts can be cleaned under running
water.

Cleaning of the metal filter and
the exhaust air filter

• The metal filter10, the motor protection
filter14 and the exhaust air filters19
can be cleaned under running water.

Cleaning of the motor protection
filter and the paper filter

• The paper filter11 can be emptied by
tapping it.

Replacing the filters

• Check all filters regularly for damage or
deformations. Damaged or deformed
filters that can no longer be cleaned
must be replaced. This is necessary to
maintain the full performance of your
vacuum cleaner and to prevent damage
to the device.

• Filter sets can be reordered (see “Order­ing accessories” on page 33).

Cleaning the rotating brush in­side the floorhead

1. Turn the floorhead27 upside down.

2. Press the fastener with the double arrow
to the outside. This is a bit difficult so
that it will not disengage during vacuum
cleaning.

3. Remove the rotating brush30 from the
floorhead27.

4. Tap out the brush30 slightly. If, for ex­ample, hair got trapped, pull it out with
your fingers.

5. Reinsert the brush30 into the floor­head27.

6. Press the small fastener back into the di­rection of the brush.

11. Storage

If you do not want to use the device for ex­tended periods, keep it in a dry location.

12. Disposal

Batteries must not be discarded with your
household waste. Spent batteries must be
disposed of properly.
This product is subject to the
provisions of European Direc­tive 2012/19/EC. The sym­bol showing a wheelie bin
crossed through indicates
that the product requires sep­arate refuse collection in the
European Union. This applies to the product
and all accessories marked with this symbol.
Products identified with this symbol may not
be discarded with normal household waste,
but must be taken to a collection point for re­cycling electric and electronic appliances.
This recycling symbol marks
e.g. an object or parts of the
material as valuable for recy­cling. Recycling helps to re­duce the consumption of raw
materials and protect the environment.

Packaging

When disposing of the packaging, make
sure you comply with the environmental reg­ulations applicable in your country.

33

GB

13. Trouble-shooting

If your device fails to function as required,
please try this checklist first. Perhaps there is
only a minor problem, and you can solve it
yourself.

DANGER! Risk of electric
shock!

~ Do not attempt to repair the device your-

self under any circumstances.

14. Ordering accessories

Accessories and wearing parts for the

bat­tery-powered hand-held vacuum cleaner
SHAZ 22.2 C4 can be reordered (e.g. fil­ters, brushes or battery pack).

Ordering online

shop.hoyerhandel.com

1. Scan the QR code with your smart-

phone/tablet.

2. With the QR code you will access a

website where you can submit your re­order.

Fault Possible causes/Action

No
function

• Charge the battery

36.

ECO
mode
cannot
be set.

• After switching on, it takes
1 - 2 seconds before the de­vice can be switched to re­duced suction power mode
using the ECO2 button.

Suction
power in­sufficient

• Have all parts been properly
connected?

• Is one of the nozzles or suc­tion pipe24 clogged?

• Is the dust container12 full?

• Is one or several filters heav­ily contaminated?

• Is the LED under the ECO
button lit2?

• Does the rotating brush30
turn within the floor­head27?

• Battery

36 too weak?

Check the LEDs of the charg­ing indicator37.

The 4
LEDs

37

flash

• The rotating brush30 is
blocked.

Device
switches
off

• Check the battery

36.

34

GB

15. Technical
specifications

Symbols used

Subject to technical modifications.

Model: SHAZ 22.2 C4
Base station: Input: 27 V ,

780 mA

Battery:
(6INR19/66)

1x 22.2 V Li ion,
2400 mAh, (53.28 Wh)
6 cells

Power unit:
MODEL:
GQ24-270078­AG

Input: 100 - 240 V ~
50/60 Hz, 1.0 A
Output:
27 V , 780 mA

Protection class
of the power
unit: II

Operating tem­perature: 10 °C to +40 °C

Safety isolating transformer short
circuit proof

Double insulation

Certified Safety. Devices must
comply with the generally ac­knowledged rules of technology
and the German Product Safety
Act (Produktsicherheitsgesetz ­ProdSG).

With the CE marking,
HOYERHandel GmbH declares
the conformity with EU guide­lines.

Devices with this symbol may
only be operated indoors (dry en­vironment).

Switched-mode power supply

This symbol reminds you to dis­pose of the packaging in an envi­ronmentally friendly manner.

Recyclable materials: cardboard
(except corrugated cardboard)

Direct current
Symbol for polarity

35

GB

16. Warranty of the
HOYER Handel GmbH

Dear Customer,
your device is provided with a 3 year war­ranty starting with the purchase date. In the
event of product defects, you are entitled to
statutory rights against the vendor. These
statutory rights are not restricted by our war­ranty presented in the following.

Warranty conditions

The warranty period starts with the purchase
date. Please keep the original purchase re­ceipt in a safe place. This document is re­quired to verify the purchase.
If within three years from the purchase date
of this product a material or factory defect
occurs, the product will be repaired or re­placed by us – at our discretion – free of
charge to you, or the purchase price will be
refunded. This warranty implies that within
the period of three years the defective de­vice and the purchase receipt are presented,
including a brief written description of the
defect and the time it occurred.
If the defect is covered by our warranty, the
repaired or a new product will be returned
to you. No new warranty period starts with
a repair or replacement of the product.

Warranty period and statutory
claims for defects

The warranty period is not extended when
the warranty has been claimed. This also ap­plies to replaced and repaired parts. Any
damages and defects already existing at the
time of purchase must be reported immedi­ately upon unpacking. Repairs arising after
the expiration of the warranty period are
subject to a charge.

Warranty coverage

The device was produced carefully according
to strict quality guidelines and tested diligent­ly prior to delivery.

The warranty applies to material or factory
defects.

Excluded from the warranty are
wear parts subject to normal wear
and damages to fragile parts, e.g.
switches, batteries, lamps or other
parts manufactured from glass.

This warranty expires if the product is dam­aged, not used as intended or not serviced.
For the proper operation of the product, all in­structions listed in the operating instructions
must be observed carefully. Any form of use
and handling that is advised against in the
operating instructions or warned against
must always be avoided.
The product is only intended for private and
not for commercial use. In the case of incor­rect and improper treatment, use of force and
interventions not performed by our author­ised Service Centre, the warranty shall cease.

Handling in case of a warranty
claim

In order to ensure prompt processing of your
matter, please observe the following notes:

• Please keep the article number

IAN: 321720

and the purchase receipt

as a purchase verification for all inquiries.

• The article number can be found on the
rating plate, an engraving, the title
page of your instructions (in the bottom
left), or as a label on the rear or under­side of the device.

• If faulty operation or other defects occur,
first contact the Service Centre listed in
the following by telephone or email.

• Then, you are able to send a product re­ported as defective free of charge to the
service address specified to you, includ­ing the purchase receipt and the infor­mation on the defect and when it
occurred.

36

GB

At www.lidl-service.com you can download
this and many other manuals, product vide­os and installation software.

This QR code takes you directly to the Lidl Ser­vice website (www.lidl-service.com), where
you can enter the article number (IAN)
321720 to open your user instructions.

Service Centre

Service Great Britain
Tel.: [phone]
E-Mail: [e-mail]

Service Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [e-mail]

Service Malta
Tel.: [phone]
E-Mail: [e-mail]

Service Cyprus
Tel.: [phone]
E-Mail: [e-mail]

IAN: 321720

Supplier

Please note that the following address is no
service address. First contact the afore-

mentioned Service Centre.

HOYER Handel GmbH
Tasköprüstraße 3
DE-22761 Hamburg
GERMANY

GB

IE

MT

CY

37

GB

38

FR

Sommaire

1. Aperçu de l'appareil ....................................................................39

2. Utilisation conforme .....................................................................40

3. Consignes de sécurité ...................................................................41

4. Éléments livrés .............................................................................43

5. Station de base ............................................................................44

5.1 Fixer la station de base .....................................................................44

5.2 Stocker après l'aspiration .................................................................. 44

6. Recharger la batterie ...................................................................44

7. Montage ......................................................................................45

7.1 Établir et retirer les connexions .......................................................... 46

7.2 Avant chaque utilisation .................................................................... 46

7.3 Tube d'aspiration ............................................................................. 47

7.4 Buse de sol ...................................................................................... 47

7.5 Suceur plat ...................................................................................... 47

7.6 Grand suceur brosse ........................................................................ 47

7.7 Petit suceur brosse ............................................................................ 48

8. Aspiration ....................................................................................48

9. Réservoir à poussière et filtres .....................................................49

9.1 Monter le réservoir à poussière .......................................................... 49

9.2 Vider le réservoir à poussière ............................................................ 49

9.3 Filtre papier (HEPA) .......................................................................... 49

9.4 Filtre métallique ............................................................................... 50

9.5 Filtre de protection moteur ................................................................. 50

9.6 Filtre d'évacuation d'air ....................................................................50

10. Nettoyage et entretien .................................................................51

11. Rangement ..................................................................................51

12. Mise au rebut ..............................................................................52

13. Dépannage ..................................................................................52

14. Commander des accessoires ........................................................53

15. Caractéristiques techniques ..........................................................53

16. Garantie de HOYER Handel GmbH valable pour la France ............54

17. Garantie de HOYER Handel GmbH valable pour la Belgique ........57

39

FR

1. Aperçu de l'appareil

1 Interrupteur Marche/Arrêt
2ECO Bouton ECO avec DEL (réduit la puissance d'aspiration)
3 Poignée
4 Prise femelle pour le raccordement direct de l'adaptateur réseau
5 Contacts de charge (pour le chargement sur la station de base)
6 Compartiment de la batterie avec hublot
7 Déverrouillage de la batterie
8 Repère pour la mise en place du réservoir à poussière
9 Support de filtre avec anse (dans le réservoir à poussière)
10 Filtre métallique (sur le support de filtre)
11 Filtre papier (HEPA) (dans le support de filtre)
12 Réservoir à poussière
13 Clapet pour la vidange du réservoir à poussière
14 Filtre de protection moteur (dans le support de filtre au-dessus du filtre papier)
15 Bouton d'ouverture du réservoir à poussière
16 Orifice sur l'aspirateur pour le tube d'aspiration, la buse de sol, le suceur plat

et l'adaptateur

17 Douille de réception du connecteur du tube d'aspiration/de la buse de sol
18 Aspirateur
19 Filtre d'évacuation d'air
20 Couvercle de filtre
21 Déverrouillage du couvercle du filtre
22 Connecteur pour le raccordement à l'aspirateur
23 Bouton de déverrouillage (également présent sur la buse de sol, le suceur plat

et le grand suceur brosse, numéroté une seule fois à des fins de simplifica­tion)

24 Tube d'aspiration
25 Douille de réception du connecteur de la buse de sol
26 Orifice sur le tube d'aspiration pour la buse de sol, le suceur plat, le suceur

brosse et l'adaptateur

27 Buse de sol (avec articulation)
28 Roulettes de la buse de sol
29 Hublot de la buse de sol
30 Brosse rotative
31 Logement pour l'aspirateur
32 Adaptateur réseau avec câble de raccordement
33 Prise femelle pour adaptateur réseau
34 Station de base
35 Supports pour deux suceurs
36 Batterie
37 Témoin de charge de la batterie + DEL clignotantes en cas de blocage de la

brosse rotative

38 Petit suceur brosse
39 Bouton destiné à prolonger le grand suceur brosse

non illustré :

Matériel de fixation
(2 chevilles, 2 vis)
Gabarit de perçage

40

FR

40 Grand suceur brosse (longueur réglable)
41 Suceur plat
42 Adaptateur pour petit suceur brosse
43 Deuxième adaptateur pour petit suceur brosse

Merci beaucoup pour
votre confiance !

Nous vous félicitons pour l'achat de votre
nouvel aspirateur à main sur batterie.

Pour manipuler le produit en toute sécurité et
vous familiariser avec le volume de
livraison :

• Lisez attentivement ce mode

d'emploi avant la première utili­sation.

• Respectez en priorité les

consignes de sécurité !

• L'appareil ne doit être utilisé

qu'aux fins décrites dans ce
mode d'emploi.

• Conservez ce mode d'emploi.

• Si vous transmettez l'appareil à

un tiers, n'oubliez pas d'y joindre
ce mode d'emploi. Le mode
d'emploi fait partie intégrante du
produit.

Nous vous souhaitons beaucoup de plaisir
avec votre nouvel

aspirateur à main sur

batterie

!

2. Utilisation conforme

L'

aspirateur à main sur batterie

est conçu
pour aspirer la poussière domestique nor­male et sèche et des saletés un peu plus
grosses.
L'appareil est conçu pour un usage domes­tique privé et ne peut être utilisé à des fins
commerciales.
L'appareil doit être utilisé uniquement à l'in­térieur.

Utilisation impropre prévisible

DANGERS DIVERS !

~ Les matières suivantes ne doivent pas

être aspirées :

- liquides et saleté humide,

- matière explosive ou combustible
comme la poussière de farine ou de
charbon,

- matières nocives pour la santé comme
la poussière d'amiante,

- braises incandescentes, allumettes en
flamme ou autres matières chaudes,

- poussières particulièrement fines
comme le toner de photocopieur. Le
filtre dans l'appareil n'est pas adapté
à de telles matières.

41

FR

3. Consignes de sécurité

Avertissements

Les avertissements suivants sont utilisés si né­cessaire dans le présent mode d'emploi :

DANGER ! Risque élevé : le non­respect de l'avertissement peut pro­voquer des blessures graves, voire
la mort.

AVERTISSEMENT ! Risque moyen : le non­respect de l'avertissement peut provoquer
des blessures ou des dommages matériels
graves.
ATTENTION : risque faible : le non-respect
de l'avertissement peut provoquer des bles­sures légères ou entraîner des dommages
matériels.
REMARQUE : remarques et particularités
dont il faut tenir compte en manipulant l'ap­pareil.

Instructions pour une utilisation en toute sécurité

~ Cet appareil peut être utilisé par des enfants de plus de 8 ans et

des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou un manque d'expérience et/ou de connais­sance lorsqu'ils sont surveillés ou qu'ils ont été informés de l'utili­sation en toute sécurité de l'appareil et ont compris les risques
qui en résultent. Les enfants ne doivent pas jouer avec l'appareil.
Les enfants ne doivent pas nettoyer ni faire l'entretien de l'appa­reil sans surveillance.

~

Les enfants ne doivent pas jouer avec l'appareil.

~ La batterie doit être retirée de l'aspirateur avant de le nettoyer.
~ Arrêtez l'appareil et débranchez la fiche secteur ...

… avant d'assembler ou de démonter l'appareil,
… avant de remplacer les filtres,
… avant d'éliminer les éléments obstruants et avant de nettoyer

l'appareil.

~ L'appareil ne doit pas être utilisé s'il est tombé par terre, s'il pré-

sente des dommages apparents ou s'il n'est plus étanche.

~ Si le câble de raccordement de cet appareil est endommagé, il

faut le faire remplacer par le fabricant, son service après-vente
ou une personne ayant une qualification similaire pour éviter les
mises en danger.

42

FR

DANGER pour les enfants

~ Le matériel d'emballage n'est pas un

jouet. Les enfants ne doivent pas jouer
avec les sachets en plastique. Ceux-ci
présentent un risque d'asphyxie.

DANGER pour et provoqué
par les animaux domestiques
et d'élevage

~ Les appareils électriques peuvent pré-

senter des dangers pour les animaux
domestiques et d'élevage. De plus,
ceux-ci peuvent endommager l'appa­reil. Maintenez par conséquent les ani­maux éloignés des appareils
électriques.

DANGER ! Risque
d'électrocution en raison de
l'humidité

~ Protégez l'appareil contre l'humidité, les

gouttes et les projections d’eau.

~ Ne plongez pas l'appareil, le câble ou

la fiche secteur dans l'eau ou dans un
autre liquide.

~ Si du liquide pénètre dans l'appareil,

débranchez immédiatement la fiche sec­teur. Faites contrôler l'appareil avant de
le remettre en service.

~ En cas de chute de l'appareil (aspira-

teur ou station de base) dans l'eau, dé­branchez immédiatement l'adaptateur
réseau avant de retirer l'appareil. Dans
ce cas, cessez d'utiliser l'appareil,
faites-le vérifier par un atelier spéciali­sé.

~ N'utilisez pas l'appareil avec des mains

mouillées.

DANGER ! Risque
d'électrocution

~ Disposez le câble de raccordement de

façon à ce que personne ne puisse mar­cher dessus, se prendre dedans ou tré­bucher

.

~ Raccordez l'adaptateur réseau unique-

ment à une prise de courant conforme
et facilement accessible, dont la tension
correspond aux indications figurant sur
la plaque signalétique. Après avoir
branché l'appareil, la prise de courant
doit rester facilement accessible.

~

Évitez toute détérioration du câble de
raccordement par des arêtes vives ou des
surfaces brûlantes. N'enroulez pas le
câble de raccordement autour de l'appa­reil (risque de rupture du câble !).

~ Veillez à ne pas coincer ou écraser le

câble de raccordement.

~ Pour débrancher l'adaptateur réseau de

la prise de courant, tirez toujours sur
l'adaptateur réseau, jamais sur le câble
de raccordement.

~ Débranchez l'adaptateur réseau de la

prise de courant …
… lorsqu'une panne survient,
… lorsque vous ne rechargez pas la

batterie,

… avant de nettoyer la station de base

et

…en cas d'orage.

~ En cas d’endommagement du câble

d'alimentation ou de l’appareil (station
de base), retirez immédiatement l'adap­tateur réseau de la prise de courant.

~ Si le câble d'alimentation est endomma-

gé, il doit être remplacé par le fabri­cant, son service après vente ou des
personnes de qualification similaire afin
d'éviter un danger.

~ Avant toute utilisation, vérifiez régulière-

ment qu'aucune pièce n'est endomma­gée. N'utilisez pas l'appareil si le
boîtier, la station de base, l'adaptateur
réseau avec câble de raccordement ou
la batterie présentent des dégâts appa­rents. Les réparations ne doivent être ef­fectuées que par le service après-vente
afin d'éviter tout risque d'accident.

43

FR

DANGER - Risque d'explosion

~ Ne jetez jamais la batterie dans le feu.
~ Aucune batterie non-rechargeable ne

doit être chargée avec ce produit.

DANGER du fait de pièces
en rotation

~ Veillez à attacher vos cheveux longs et

à ne pas porter de vêtements amples à
proximité des pièces en rotation de la
buse de sol.

~

Eteignez l'appareil et débranchez la
fiche secteur de la prise de courant avant
de remplacer des accessoires ou des
pièces additionnelles qui sont mobiles
lorsque l'appareil fonctionne.

AVERTISSEMENT : risque de
dommages matériels

~ Fixez solidement la station de base au

mur. Vérifiez si le matériel de fixation
fourni est adapté. Au besoin, utilisez
d'autres vis et chevilles. En cas de
doute, confiez le montage à un spécia­liste.

~ Avant de commencer à percer, assurez-

vous qu'il n'y a pas de conduites d'eau
ou de fils électriques à l'endroit concer­né.

~ N'utilisez l'aspirateur sur batterie que

lorsque tous les filtres sont installés. L'as­piration sans filtre détruit le moteur.

~ N'approchez jamais la brosse rotative

des cheveux ou de vêtements amples.

~ Utilisez uniquement les accessoires

d'origine.

~ N'utilisez pas de détergent corrosif ou

provoquant des rayures.

REMARQUES sur la batterie

• Pour recharger la batterie, n'utilisez que
la station de rechargement (station de
base) d'origine.

• La batterie devient chaude pendant le
rechargement. C'est normal.

4. Éléments livrés

1 aspirateur18 avec réservoir à pous-

sière12
1 station de base34
1 adaptateur réseau32
1 batterie36
1 tube d'aspiration24
1 buse de sol27
1 petit suceur brosse38
1 grand suceur brosse (rotatif)

(longueur réglable)40
1 suceur plat41
1 adaptateur42 pour petit suceur brosse
1 adaptateur43 pour prolonger le38
1 gabarit de perçage
1 kit de matériel de fixation (2 chevilles,

2vis)
1 mode d'emploi

44

FR

5. Station de base

5.1 Fixer la station de base

Fixez la station de base34 sur un mur à
l'aide du gabarit de perçage et du matériel
de fixation fourni.

REMARQUE : avant de fixer, vérifiez que
le matériel de fixation fourni est adapté à
vos conditions (par ex. la consistance du
mur). Dans le cas contraire, remplacez-le
par le matériel de fixation fourni adapté.

1. Cherchez un endroit sur le mur pour la

station de base34. Veillez à ce qu'une
prise de courant soit à proximité.

2. Dessinez, à l'aide du gabarit de per­çage, les repères des perforations sur le
mur.

3. Percez des trous de 6 mm de diamètre
avec une perceuse.

4. Insérez les chevilles dans les trous per­cés.

5. Vissez les vis dans les chevilles.

6. Accrochez la station de base34 au
mur et vérifiez qu'elle est bien fixée.

5.2 Stocker après l'aspiration

La station de base34 sert de support et de
station de rechargement pour l'aspira­teur18 avec tube d'aspiration24, pour le
grand suceur brosse40 et le suceur
plat41.

• Suspendez l'aspira-

teur18 sur la station
de base34 avec le
tube d'aspiration24
après chaque utilisa­tion. La batterie36
se charge automati­quement.

• Le suceur plat41 et

le grand suceur
brosse40 peuvent
être enfichés sur les
supports35.

• La buse de sol27 peut rester raccordée
au tube d’aspiration24.

6. Recharger la batterie

REMARQUES :

• Chargez complètement la batterie36

avant la première utilisation. Cela dure
env. 5 heures.

• Suspendez l'aspirateur18 après

chaque utilisation au support de la sta­tion de base34. Ainsi, vous aurez tou­jours un aspirateur en pleine capacité
de puissance. Le chargement régulier
n'endommage pas la batterie36.

34

34

35

34

24

18

45

FR

Charger l'aspirateur via la station de
base

1. Branchez le câble
de raccordement de
l'adaptateur ré­seau32 à la prise
femelle33 en haut
à droite sur la sta­tion de base34 et
branchez ensuite le
connecteur dans
une prise de cou­rant adaptée.

Après avoir branché l'appareil, la prise de
courant doit rester facilement accessible à
tout moment.

2. Suspendez l'aspira­teur18 au loge­ment pour l'aspira­teur31 sur la
station de base34
après chaque utili­sation. Les DEL du
témoin de
charge37 s'allu­ment ou clignotent.
Lorsque toutes les
DEL sont allumées,
la batterie36 est
complètement char­gée.

Une pleine charge est suffisante pour aspirer
pendant 20 min.

Raccorder l'aspirateur directement
au réseau

Vous pouvez aussi charger la batterie36 si
l'aspirateur n'est pas dans la station de re­chargement.

• Branchez directement le câble de rac-

cordement de l'adaptateur réseau32 à
la prise femelle4 sous la poignée3 de
l'aspirateur18 et branchez ensuite le
connecteur dans une prise de courant
adaptée.

Signaux DEL sur la station de base

- Les DEL allumées affichent le niveau de
charge actuel.

- Les DEL clignotantes affichent la portion
consommée. Lorsque toutes les DEL cli­gnotent, la batterie36 doit être rechar­gée. Si la charge est trop faible,
l'appareil s'éteint.

Signaux DEL lors du fonctionnement

- Les DEL allumées affichent le niveau de
charge actuel.

- Les DEL qui ne s'allument pas affichent
la portion consommée.

- Seule la DEL au-dessus de Empty
(vide) clignote : Batterie36 faible,
l'appareil va bientôt s'éteindre.

7. Montage

Grâce aux multiples accessoires, vous dis­posez d'une multitude de possibilités pour
réagir parfaitement à presque toutes les exi­gences imaginables d'un aspirateur. Nous
décrivons dans cette section le montage
pour les applications les plus fréquentes.

ATTENTION :

~ L'aspirateur doit être éteint lors de

toutes les étapes du montage.

33

32

18 3437

46

FR

7.1 Établir et retirer les
connexions

Il existe deux façons de monter et de démon­ter les pièces.

Avec verrouillage

• Le tube d'aspira-

tion24, la buse de
sol27, le grand su­ceur brosse40 et le
suceur plat41 sont
enclenchés lorsqu'un
déclic se fait en­tendre.

• Pour défaire les
connexions, ap­puyez sur le bouton
de déverrouil­lage23 correspon­dant.

REMARQUE : le bouton n'a été numéroté
qu'une seule fois en raison de son appa­rence et de son fonctionnement identiques
sur toutes les pièces.

Sans verrouillage

Tous les autres suceurs et adaptateurs sont
enfichés et retirés. Éventuellement, tournez
légèrement les pièces à contresens l'une de
l'autre.

7.2 Avant chaque utilisation

Avant chaque utilisation, les pièces sui­vantes doivent être montées :

Unité de filtration

L'unité de filtration est
composée : du filtre de
protection moteur14,
du filtre papier11 et du
support de filtre9 avec
filtre métallique10.

• Insérez toujours l'uni­té de filtration com­plète dans le réser­voir à poussière12.

Réservoir à poussière

Le réservoir à pous­sière12 ne peut être uti­lisé qu'avec l'unité de
filtration complète.

• Placez le réservoir à
poussière12 sous
l'aspirateur18 (voir
«Monter le réservoir
à poussière» à la
page49).

Batterie

L'aspiration est impos­sible si la batterie36
n'est pas montée et char­gée.

• Poussez la batte­rie36 dans le com­partiment de la batte­rie6 jusqu'à
entendre un déclic.

• Pour retirer la batterie36 du comparti­ment de la batterie6, appuyez sur les
deux boutons de déverrouillage7 de la
batterie et extrayez-la.

23

9

14

10

11

12

12 18

36

6

47

FR

7.3 Tube d'aspiration

Le tube d'aspiration24
sert de prolongateur.
Toutes les parties pou­vant être raccordées à
l'extrémité libre du tube
d'aspiration peuvent
également être directe­ment enfichées dans
l'orifice16 prévu sur
l'aspirateur18.

• Enfichez le tube d'as-

piration24 dans
l'orifice16 jusqu'à
entendre un déclic.
Ce faisant, raccor­dez le connec­teur22 à la
douille17 située sur
l'aspirateur18.

7.4 Buse de sol

Vous allez, dans de nombreuses situations,
travailler avec la buse de sol.

• Insérez la buse de

sol27 dans l'ori­fice16 prévu sur l'as­pirateur18 ou dans
l'orifice26 du tube
d'aspiration24. Ce
faisant, raccordez le
connecteur de la
buse de sol à la
douille17 prévue sur
l'aspirateur18 ou à
la douille25 du tube
d'aspiration24.

• Pour détacher la buse de sol27, ap-

puyez sur le bouton de déverrouil­lage23 puis retirez-la.

REMARQUE : lorsque la brosse rota­tive30 est bloquée, les 4 DEL37 situées sur
la batterie36 clignotent. L’aspirateur

s’éteint après un bref clignotement et ne peut
plus être mis en marche pendant 1 minute.

7.5 Suceur plat

Le suceur plat41 peut
être directement enfiché
sur l'aspirateur18 ou
sur le tube d'aspira­tion24.

• Enfichez le suceur

plat41 dans l'ori­fice16 ou26.

• Pour détacher le su-

ceur plat41, ap­puyez sur le bouton
de déverrouil­lage23 puis retirez­le.

7.6 Grand suceur brosse

Le grand suceur
brosse40 peut être di­rectement enfiché sur
l'aspirateur18 ou sur le
tube d'aspiration24.

• Enfichez le suceur

brosse40 dans l'ori­fice16 ou26.

• Pour détacher le grand suceur

brosse40, appuyez sur le bouton de
déverrouillage23 puis retirez-le.

• Pour régler la longueur, appuyez sur le

bouton39 situé en haut sur le grand su­ceur brosse40 et faites coulisser la
brosse dans l'une des positions finales
jusqu'à entendre un déclic.

16

24

27

16
26

18

23

16

26

41

24

23

16
26

40

24

48

FR

7.7 Petit suceur brosse

Le petit suceur
brosse38 est toujours
utilisé avec l'adapta­teur42.

• Insérez le suceur

brosse38 sur l'adap­tateur42.

•

Enfichez l'adapta­teur

42

dans l'ori-

fice

26

du tube d'aspi-

ratio

n24 ou dans
l'orifice16 de l'aspi­rateur18.

REMARQUE : à des fins de prolongation,
il est également possible d'avoir recours à
l'adaptateur43. Celui-ci est alors relié à
l'adaptateur42.

8. Aspiration

ATTENTION :

~ Lors de l'aspiration, tous les filtres et le

réservoir à poussière12 doivent tou­jours être montés.

1. Installez les accessoires souhaités.

2. Insérez la batterie36 dans le comparti­ment de la batterie6.

3.

Appuyez sur l'interrupteur Marche/
Arrêt 

1 pour allumer l'appareil.

- Si vous souhaitez réduire la puissance

d'aspiration, appuyez 1x sur le bou­ton ECO2. La DEL sous le bouton s'al­lume en vert. Pour arrêter la fonction,
appuyez à nouveau sur le bouton.

4. Pour arrêter l'aspirateur18, appuyez à
nouveau sur l'interrupteur Marche/
Arrêt 1.

5. Videz le réservoir à poussière12 et sus-

pendez à nouveau les pièces sur la sta­tion de base34.

REMARQUES :

• Après son allumage, l'appareil peut à
nouveau être éteint après une durée d'1
à 2 secondes.

• Après son allumage, l'appareil peut être
mis en mode « puissance d'aspiration
réduite » à l'aide du bouton ECO2
après une durée d'1 à 2 secondes.

Utilisation des suceurs

Vous trouverez dans le tableau suivant un
aperçu des fonctions de nettoyage adaptées
aux différents suceurs.

38

42

24

26

N° Suceur Utilisation

38

Petit
suceur brosse

Canapés, fau­teuils, matelas,
meubles, tissus

40

Grand
suceur brosse

Bibliothèques, coins
difficiles d'accès,
sol

41

Suceur plat Armoires, joints,

coins, fentes

49

FR

9. Réservoir à poussière
et filtres

ATTENTION :

~ Lors de l'aspiration, tous les filtres et le

réservoir à poussière12 doivent tou­jours être montés.

Pour chaque utilisation, le réservoir à pous­sière12 et tous les filtres doivent être en
place :

- le filtre métallique10 dans le réservoir

à poussière12,

- le filtre papier11 dans le support de

filtre9,

- le filtre de protection moteur14 sur le

filtre papier11,

- le filtre d'évacuation d'air19 situé sur

le dessus de l'aspirateur18.

9.1 Monter le réservoir à

poussière

1. Mettez le réservoir

à poussière12 en
place sur l'aspira­teur18 de manière
à ce que la flèche si­tuée au-dessus du
cadenas ouvert soit
alignée sur le re­père8.

2. Tournez le réservoir

à poussière12
dans le sens antiho­raire jusqu'à ce
qu'il s'enclenche. À
présent, la flèche si­tuée au-dessus du
cadenas fermé est
alignée sur le re­père8.

• Pour enlever le réservoir à pous-

sière12, tournez-le dans le sens ho­raire puis retirez-le en tirant vers le bas.

9.2 Vider le réservoir à pous­sière

Pour vider le réser­voir à pous­sière12, il n'est
pas nécessaire de
le séparer de l'aspi­rateur18.

• Tenez l'aspirateur au-dessus d'un conte-

neur à déchets puis ouvrez le clapet13
situé sous le réservoir à poussière12
en appuyant sur le bouton15.

• Pour verrouiller le clapet13, refermez-

le jusqu'à entendre un déclic.

9.3 Filtre papier (HEPA)

Le filtre papier11 se trouve dans le support
de filtre9.

• Retirez le filtre papier11 en le tirant

vers le haut à l'aide la petite poignée
au centre.

• Pour mettre le filtre

papier11 en place,
posez-le dans le sup­port de filtre9 par le
haut.

12

8

15

13

11

9

50

FR

9.4 Filtre métallique

Le filtre métallique10
est fermement attaché
au support de filtre9.
Le support de filtre peut
facilement être retiré via
l'anse.

• Lors de l'assemblage, posez le support

de filtre9 en position droite dans le ré­servoir à poussière12. Veillez à ce
qu'il soit en position tout à fait droite
dans le réservoir à poussière.

9.5 Filtre de protection mo­teur

Le filtre de protection
moteur14 est position­né sur le dessus du filtre
papier11.

• Retirez le réservoir à

poussière12 de l'as­pirateur18.
Vous pouvez alors re­tirer le filtre de protec­tion moteur14 de la
partie supérieure du
filtre papier11.

9.6 Filtre d'évacuation d'air

Un filtre d'évacuation
d'air19 se trouve sur
les parties supérieures
de l'aspirateur18.

1. Pour le retirer, appuyez sur le système

de déverrouillage21 sur le couvercle
de filtre20 et tirez ce dernier vers le
haut. Vous pouvez alors retirer le filtre
d'évacuation d'air19 du couvercle de
filtre20.

2. Mettez le nouveau filtre d'évacuation

d'air19 en place.

3. Replacez la partie arrière du couvercle

de filtre20 sur l'aspirateur.

4. À présent, appuyez sur le système de

déverrouillage21 sur le couvercle de
filtre20 de manière à fermer ce der­nier.

10

9

11

14

21

20

19

51

FR

10. Nettoyage et
entretien

DANGER !

~ Débranchez la fiche secteur de la prise

de courant avant de nettoyer l'appareil.

~ Laissez l'appareil refroidir avant le net-

toyage.

ATTENTION :

~ Toutes les pièces qui deviennent hu-

mides ou mouillées doivent être entière­ment séchées avant la prochaine
utilisation.

~ N'utilisez pas de détergent corrosif ou

provoquant des rayures.

Avant le nettoyage, éteignez l'appareil et re­tirez la batterie36.

Nettoyage de l'aspirateur et de
la batterie

• Pour le nettoyage de l'aspirateur18, de

la buse de sol27 et de la batterie36,
utilisez un chiffon doux et humide.

Nettoyage des suceurs (hors
buse de sol) et des prolonga­teurs

• Les pièces peuvent être nettoyées à

l'eau courante.

Nettoyage du filtre métallique et
des filtres d'évacuation d'air

• Le filtre métallique10, le filtre de pro-

tection moteur14 et les filtres d'évacua­tion d'air19 peuvent être nettoyés à
l'eau courante.

Nettoyage du filtre de protection
moteur et du filtre papier

• Le nettoyage du filtre papier11 s'effec-

tue en tapotant.

Remplacement des filtres

• Vérifiez régulièrement la présence éven­tuelle de détériorations ou de déforma­tions sur tous les filtres. Les filtres
endommagés ou déformés ou qui ne
peuvent plus être nettoyés doivent être
remplacés. Cela est nécessaire pour
conserver la pleine capacité de puis­sance de l'aspirateur et pour éviter les
dommages sur l'appareil.

• Vous pouvez commander des kits de
filtres (voir «Commander des acces-
soires» à la page53).

Nettoyage de la brosse rotative
dans la buse de sol

1. Tournez la buse de sol27.

2. Pressez la fermeture avec la double
flèche vers l'extérieur. C'est un peu diffi­cile afin qu'elle ne se détache pas lors
de l'aspiration.

3. Retirez la brosse rotative30 de la buse
de sol27.

4. Tapotez légèrement la brosse30. Si
par ex. des cheveux sont coincés, tirez­les avec les doigts.

5. Remettez la brosse30 dans la buse de
sol27.

6. Appuyez à nouveau la petite fermeture
dans le sens de la brosse.

11. Rangement

Si vous ne souhaitez pas utiliser l'appareil
pendant une durée prolongée, conservez-le
dans un endroit sec.

52

FR

12. Mise au rebut

La batterie utilisée dans cet appareil ne peut
pas être éliminée avec les ordures ména­gères. L'appareil et la batterie doivent être
éliminés de manière conforme.
Ce produit est soumis aux
exigences de la directive
2012/19/UE.

Le symbole

de la poubelle sur roues bar­rée signifie que, dans l’Union
européenne, le produit doit
faire l’objet d’une collecte sé­parée des déchets. Cela s’applique au pro­duit et à tous les accessoires portant ce
symbole. Les produits portant ce symbole ne
doivent pas être éliminés avec les déchets
ménagers normaux, mais doivent être dépo­sés dans un point de collecte chargé du re­cyclage des appareils électriques et
électroniques.
Ce symbole de recyclage iden­tifie p. ex. un objet ou des par­ties de matériaux comme étant
recyclables. Le recyclage
contribue à réduire l’utilisation
de matières premières et à protéger l’envi­ronnement.
Le produit est recyclable, sou­mis à la responsabilité élar­gie du producteur et doit
faire l'objet d'un tri sélectif.

Emballage

Si vous souhaitez mettre l’emballage au re­but, respectez les prescriptions environne­mentales correspondantes de votre pays.

13. Dépannage

Si votre appareil ne fonctionne pas correcte­ment, procédez dans un premier temps aux
tests de cette liste de contrôle. Il s'agit peut­être seulement d'un problème mineur que
vous pouvez résoudre vous-même.

DANGER !
Risque d'électrocution !

~ N'essayez en aucun cas de réparer

l'appareil vous-même.

Problème Cause possible/solution

Ne fonc­tionne
pas

• Chargez la batterie

36.

Le mode
ECO ne peut
pas être ré­glé.

• Après son allumage, l'ap­pareil peut être mis en
mode « puissance d'aspi­ration réduite » à l'aide
du bouton ECO2 après
une durée d'1 à 2 se­condes.

Puissance
d'aspiration
trop faible

• Toutes les pièces sont-elles
correctement reliées entre
elles ?

• Un suceur ou le tube
d'aspiration24 est-il
bouché ?

• Le réservoir à poussière
est-il12 plein ?

• Un ou plusieurs filtres
sont-ils fortement encras­sés ?

• La DEL située sous le bou­ton ECO2 est-elle
allumée ?

• La brosse rotative30
tourne-t-elle dans la buse
de sol27 ?

• Batterie

36 trop faible ?

Vérifiez les DEL du té­moin de charge37.

53

FR

14. Commander des
accessoires

Vous pouvez commander des accessoires et
des pièces d‘usure (par exemple filtres,
brosses ou batteries) pour l'

aspirateur à

main sur batterie

SHAZ 22.2 C4.

Commande en ligne

shop.hoyerhandel.com

1. Scannez le code QR avec votre smart-

phone/tablette.

2. Le code QR vous permet d'accéder à un

site Web sur lequel vous pouvez passer
une commande.

15. Caractéristiques
techniques

Les 4
DEL

37 cli-

gnotent

• La brosse rotative30 est

bloquée.

L'appareil
s'éteint

• Vérifiez la batterie

36.

Problème Cause possible/solution

Modèle : SHAZ 22.2 C4
Station de base : Entrée : 27 V ,

780 mA

Batterie :
(6INR19/66)

1x 22,2 V Li-Ion,
2 400 mAh, (53,28 Wh)
6 cellules

Bloc
d'alimentation :
MODÈLE :
GQ24-270078­AG

Entrée : 100 - 240 V ~
50/60 Hz, 1.0 A
Sortie :
27 V , 780 mA

Classe de protec­tion du bloc
d'alimentation : II

Température de
fonctionnement : 10 °C à +40 °C

54

FR

Symboles utilisés

Sous réserves de modifications techniques.

16. Garantie de
HOYER Handel GmbH
valable pour la
France

Chère cliente, cher client,
Vous obtenez pour cet appareil une garantie
de 3 ans à compter de la date d’achat. En
cas de défauts de ce produit, vous disposez
de droits légaux contre le vendeur de ce pro­duit. Ces droits ne sont pas limités par notre
garantie présentée par la suite.
Indépendamment de la garantie commer­ciale souscrite, le vendeur reste tenu des dé­fauts de conformité du bien et des vices
rédhibitoires dans les conditions prévues
aux articles L217-4 à L217-13 du Code de
la consommation et aux articles 1641 à
1648 et 2232 du Code Civil.

Article L217-16 du Code de la
consommation

Lorsque l‘acheteur demande au vendeur,
pendant le cours de la garantie commer­ciale qui lui a été consentie lors de l‘acquisi­tion ou de la réparation d‘un bien meuble,
une remise en état couverte par la garantie,
toute période d‘immobilisation d‘au moins
sept jours vient s‘ajouter à la durée de la ga­rantie qui restait à courir. Cette période
court à compter de la demande d‘interven­tion de l‘acheteur ou de la mise à disposition
pour réparation du bien en cause, si cette
mise à disposition est postérieure à la de­mande d‘intervention.

Article L217-4 du Code de la
consommation

Le vendeur livre un bien conforme au contrat
et répond des défauts de conformité existant
lors de la délivrance.

Transformateur d'isolement de sé­curité protégé contre les courts­circuits

Isolation de protection

Geprüfte Sicherheit (sécurité
contrôlée). Les appareils doivent
satisfaire aux Règles techniques
reconnues en vigueur et être
conformes à la Loi sur la sécurité
des produits (Produktsicherheits­gesetz/ ProdSG).

Avec ce marquage CE, la société
HOYER Handel GmbH déclare la
conformité avec la règlementa­tion de l'Union européenne.

Les appareils portant ce sigle ne
doivent être utilisés qu'à l'inté­rieur des locaux (environnement
sec).

Alimentation à découpage

Ce symbole rappelle qu'il faut éli­miner l'emballage en respectant
l'environnement.

Matériaux recyclables : carton
(hormis le carton ondulé)

Courant continu
Symboles pour la polarité

55

FR

Il répond également des défauts de confor­mité résultant de l‘emballage, des instruc­tions de montage ou de l‘installation lorsque
celle-ci a été mise à sa charge par le contrat
ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la
consommation

Le bien est conforme au contrat :

1. S´il est propre à l‘usage habituellement
attendu d‘un bien semblable et, le cas
échéant :

- s‘il correspond à la description don-

née par le vendeur et posséder les
qualités que celui-ci a présentées à
l‘acheteur sous forme d‘échantillon ou
de modèle ;

- s‘il présente les qualités qu‘un ache-

teur peut légitimement attendre eu
égard aux déclarations publiques
faites par le vendeur, par le produc­teur ou par son représentant, notam­ment dans la publicité ou
l‘étiquetage;

2. Ou s‘il présente les caractéristiques défi­nies d‘un commun accord par les par­ties ou être propre à tout usage spécial
recherché par l‘acheteur, porté à la
connaissance du vendeur et que ce der­nier a accepté.

Article L217-12 du Code de la
consommation

L‘action résultant du défaut de conformité se
prescrit par deux ans à compter de la déli­vrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison
des défauts cachés de la chose vendue qui
la rendent impropre à l‘usage auquel on la
destine, ou qui diminuent tellement cet
usage que l‘acheteur ne l‘aurait pas ac­quise, ou n‘en aurait donné qu‘un moindre
prix, s‘il les avait connus.

Article 1648 1er alinéa du Code
civil

L‘action résultant des vices rédhibitoires doit
être intentée par l‘acquéreur dans un délai
de deux ans à compter de la découverte du
vice.

Conditions de garantie

Le délai de garantie commence à la date
d’achat. Conservez le ticket de caisse d’ori­gine. Ce document sert de justificatif d’achat.
Si au cours des trois années suivant la date
d’achat, des défauts de matériel ou de fabri­cation apparaissent sur ce produit, celui-ci
vous est, à notre discrétion, réparé ou rem­placé gratuitement, ou le prix d'achat est
remboursé. Les conditions pour faire valoir
la garantie sont que l’appareil et la preuve
d’achat (ticket de caisse) soient présentés
dans un délai de trois ans et que le défaut
ainsi que le moment où il est survenu soient
brièvement décrits par écrit.
Si le défaut est couvert par notre garantie,
nous vous renvoyons le produit réparé ou
neuf. La réparation ou l’échange du produit
ne constitue pas un nouveau commencement
de période de la garantie.

Les pièces détachées indispensables à l’utili­sation du produit sont disponibles pendant
la durée de la garantie du produit.

Durée de garantie et requêtes
légales pour vices de construction

La durée de garantie n’est pas prolongée
par son application. Ceci est également va­lable sur les pièces réparées et remplacées.
Les dommages et les vices déjà présents au
moment de l’achat doivent être signalés im­médiatement après le déballage. Après l’ex­piration de la garantie, les réparations à
effectuer sont payantes.

56

FR

Etendue de la garantie

L’appareil a été fabriqué selon des prescrip­tions de qualité rigoureuses et a été vérifié
minutieusement avant livraison.
La garantie s’applique aux défauts de maté­riel ou de fabrication.

Sont exclus de la garantie les pièces
d'usure qui sont soumises à une
usure normale et les dommages
subis par des pièces fragiles, par ex.
les interrupteurs, batteries, sources
d'éclairage ou d'autres pièces en
verre.

Cette garantie est perdue si l’appareil n’a
pas été utilisé ou entretenu de manière
conforme. Pour une utilisation conforme du
produit, respecter précisément toutes les
consignes présentées dans le mode d’em­ploi. Les fins d’utilisation et les actions
contre-indiquées ou déconseillées dans le
mode d’emploi doivent impérativement être
évitées.
Le produit est exclusivement conçu pour un
usage privé non commercial. La manipula­tion non autorisée et non conforme, l'utilisa­tion de force et les interventions non
effectuées par notre centre de service autori­sé entraînent la perte de garantie.

Déroulement en cas de garantie

Pour assurer un traitement rapide de votre
demande, respectez les éléments suivants :

• Pour toute demande, tenez à disposition

le numéro d’article IAN : 321720 et
le ticket de caisse comme preuve
d’achat.

• Vous trouverez les numéros d'article sur
la plaque signalétique, une gravure, la
page de titre de votre notice (en bas, à
gauche) ou sur l'autocollant apposé à
l’arrière ou sur le dessous de l'appareil.

• En cas d’erreur de fonctionnement ou
autres pannes, contactez d’abord par
téléphone ou par e-Mail le centre de
service cité ci-dessous.

• Envoyez ensuite gratuitement à l’adresse
de service qu’on vous a donnée le pro­duit considéré comme défectueux en y
joignant la preuve d’achat (ticket de
caisse) et l’indication du défaut ainsi que
du moment où il est survenu.

Sur www.lidl-service.com, vous pouvez télé­charger ce mode d’emploi ainsi que ceux
d’autres produits, des vidéos sur les produits
et des logiciels d'installation.

Ce code QR vous permet d'accéder directe­ment à la page du service client Lidl
(www.lidl-service.com) et vous permet d'ou­vrir votre mode d'emploi lorsque vous avez
saisi le numéro d'article (IAN) 321720.

Centre de service

Service France
Tel.: [phone]
E-Mail: [e-mail]

IAN : 321720

Fournisseur

Attention ! L’adresse suivante n’est pas
une adresse de service. Contactez

d’abord le centre de service cité plus haut.
HOYER Handel GmbH

Tasköprüstraße 3
DE-22761 Hamburg
ALLEMAGNE

FR

57

FR

17. Garantie de
HOYER Handel GmbH
valable pour la
Belgique

Chère cliente, cher client,
Vous obtenez pour cet appareil une garantie
de 3 ans à compter de la date d’achat. En
cas de défauts de ce produit, vous disposez
de droits légaux contre le vendeur de ce pro­duit. Ces droits ne sont pas limités par notre
garantie présentée par la suite.

Conditions de garantie

Le délai de garantie commence à la date
d’achat. Conservez le ticket de caisse d’ori­gine. Ce document sert de justificatif d’achat.
Si au cours des trois années suivant la date
d’achat, des défauts de matériel ou de fabri­cation apparaissent sur ce produit, celui-ci
vous est, à notre discrétion, réparé ou rem­placé gratuitement. Les conditions pour faire
valoir la garantie sont que l’appareil et la
preuve d’achat (ticket de caisse) soient pré­sentés dans un délai de trois ans et que le
défaut ainsi que le moment où il est survenu
soient brièvement décrits par écrit.
Si le défaut est couvert par notre garantie,
nous vous renvoyons le produit réparé ou
neuf. La réparation ou l’échange du produit
ne constitue pas un nouveau commencement
de période de la garantie.

Durée de garantie et requêtes
légales pour vices de construction

La durée de garantie n’est pas prolongée
par son application. Ceci est également va­lable sur les pièces réparées et remplacées.
Les dommages et les vices déjà présents au
moment de l’achat doivent être signalés im­médiatement après le déballage. Après l’ex­piration de la garantie, les réparations à
effectuer sont payantes.

Etendue de la garantie

L’appareil a été fabriqué selon des prescrip­tions de qualité rigoureuses et a été vérifié
minutieusement avant livraison.
La garantie s’applique aux défauts de maté­riel ou de fabrication.

Sont exclus de la garantie les pièces
d'usure qui sont soumises à une
usure normale et les dommages
subis par des pièces fragiles, par ex.
les interrupteurs, batteries, sources
d'éclairage ou d'autres pièces en
verre.

Cette garantie est perdue si l’appareil n’a
pas été utilisé ou entretenu de manière
conforme. Pour une utilisation conforme du
produit, respecter précisément toutes les
consignes présentées dans le mode d’em­ploi. Les fins d’utilisation et les actions
contre-indiquées ou déconseillées dans le
mode d’emploi doivent impérativement être
évitées.
Le produit est exclusivement conçu pour un
usage privé non commercial. La manipula­tion non autorisée et non conforme, l'utilisa­tion de force et les interventions non
effectuées par notre centre de service autori­sé entraînent la perte de garantie.

Déroulement en cas de garantie

Pour assurer un traitement rapide de votre
demande, respectez les éléments suivants :

• Pour toute demande, tenez à disposition

le numéro d’article IAN : 321720 et
le ticket de caisse comme preuve
d’achat.

• Vous trouverez les numéros d'article sur
la plaque signalétique, une gravure, la
page de titre de votre notice (en bas, à
gauche) ou sur l'autocollant apposé à
l’arrière ou sur le dessous de l'appareil.

• En cas d’erreur de fonctionnement ou
autres pannes, contactez d’abord par
téléphone ou par e-Mail le centre de
service cité ci-dessous.

58

FR

• Envoyez ensuite gratuitement à l’adresse
de service qu’on vous a donnée le pro­duit considéré comme défectueux en y
joignant la preuve d’achat (ticket de
caisse) et l’indication du défaut ainsi que
du moment où il est survenu.

Sur www.lidl-service.com, vous pouvez télé­charger ce mode d’emploi ainsi que ceux
d’autres produits, des vidéos sur les produits
et des logiciels d'installation.

Ce code QR vous permet d'accéder directe­ment à la page du service client Lidl
(www.lidl-service.com) et vous permet d'ou­vrir votre mode d'emploi lorsque vous avez
saisi le numéro d'article (IAN) 321720.

Centre de service

Service Belgique
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN : 321720

Fournisseur

Attention ! L’adresse suivante n’est pas
une adresse de service. Contactez

d’abord le centre de service cité plus haut.

HOYER Handel GmbH
Tasköprüstraße 3
DE-22761 Hamburg
ALLEMAGNE

BE

59

FR

60

NL

Inhoud

1. Overzicht .....................................................................................61

2. Correct gebruik ............................................................................62

3. Veiligheidsinstructies ...................................................................63

4. Levering ......................................................................................65

5. Basisstation .................................................................................65

5.1 Bevestigen van het basisstation.......................................................... 65

5.2 Opbergen na het stofzuigen.............................................................. 66

6. Accu opladen ...............................................................................66

7. Montage ......................................................................................67

7.1 Verbindingen maken en losmaken...................................................... 67

7.2 Vóór elk gebruik .............................................................................. 68

7.3 Zuigbuis ......................................................................................... 68

7.4 Vloermondstuk................................................................................. 69

7.5 Voegenmondstuk ............................................................................. 69

7.6 Groot borstelmondstuk...................................................................... 69

7.7 Klein borstelmondstuk....................................................................... 69

8. Stofzuigen ...................................................................................70

9. Stofreservoir en filter ...................................................................70

9.1 Stofreservoir monteren...................................................................... 71

9.2 Stofreservoir leegmaken.................................................................... 71

9.3 Papieren filter (HEPA) ....................................................................... 71

9.4 Metalen filter .................................................................................. 71

9.5 Motorbeschermingsfilter.................................................................... 71

9.6 Afvoerluchtfilter................................................................................ 72

10. Reiniging en onderhoud ...............................................................72

11. Bewaren ......................................................................................73

12. Weggooien ..................................................................................73

13. Problemen oplossen ....................................................................74

14. Accessoires bestellen ...................................................................74

15. Technische gegevens ....................................................................75

16. Garantie van HOYERHandel GmbH .............................................76

61

NL

1. Overzicht

1 In-/uitschakelknop
2ECO ECO-knop met led (vermindert het zuigvermogen)
3 Greep
4 Aansluiting voor directe aansluiting van de stroomadapter
5 Laadcontacten (voor het laden van het basisstation)
6 Accuvak met kijkvenster
7 Ontgrendeling van de accu
8 Markering voor het plaatsen van het stofreservoir
9 Filterhouder met beugel (in het stofreservoir)
10 Metalen filter (aan de filterhouder)
11 Papieren filter (HEPA) (in de filterhouder)
12 Stofreservoir
13 Klep voor het legen van het stofreservoir
14 Motorbeschermingsfilter (in de filterhouder boven de papieren filter)
15 Knop voor het openen van het stofreservoir
16 Opening aan de stofzuiger voor zuigbuis, vloermondstuk, voegenmondstuk

en adapter

17 Aansluiting voor het vasthouden van de stekker van de zuigbuis /

het vloermondstuk

18 Stofzuiger
19 Afvoerluchtfilter
20 Filterafdekking
21 Ontgrendeling voor de filterafdekking
22 Stekker voor aansluiting op de stofzuiger
23 Ontgrendelingsknop (ook aanwezig bij het vloermondstuk, het voegenmond-

stuk en het grote borstelmondstuk, ter vereenvoudiging slechts één keer
genummerd)

24 Zuigbuis
25 Aansluiting voor het vasthouden van de stekker van het vloermondstuk
26 Opening aan de zuigbuis voor vloermondstuk, voegenmondstuk, borstel-

mondstuk en adapter

27 Vloermondstuk (met scharnier)
28 Wieltjes van het vloermondstuk
29 Kijkvenster van het vloermondstuk
30 Roterende borstel
31 Houder voor de stofzuiger
32 Stroomadapter met aansluitsnoer
33 Aansluiting voor stroomadapter
34 Basisstation
35 Houders voor twee mondstukken
36 Accu
37 Oplaadindicator van de accu + led's knipperen bij een geblokkeerde, rote-

rende borstel

38 Klein borstelmondstuk

zonder afbeelding:

Bevestigingsmateriaal
(2 pluggen, 2 schroeven)
Boorsjabloon

62

NL

39 Toets voor het verlengstuk van het grote borstelmondstuk
40 Groot borstelmondstuk (lengte verstelbaar)
41 Voegenmondstuk
42 Adapter voor klein borstelmondstuk
43 Tweede adapter voor klein borstelmondstuk

Hartelijk dank voor uw
vertrouwen!

Hartelijk gefeliciteerd met uw nieuwe accu­handstofzuiger.

Om het product veilig te gebruiken en om
alle functies van het apparaat te leren ken­nen:

• Lees deze handleiding vóór de

eerste ingebruikname zorgvul­dig door.

• Neem altijd de veiligheidsin-

structies in acht!

• Het apparaat mag alleen wor-

den bediend zoals in deze hand­leiding wordt beschreven.

• Bewaar deze handleiding goed.

• Wanneer u het apparaat ooit

aan iemand doorgeeft, dient u
deze handleiding bij te voegen.
De handleiding maakt deel uit
van het product.

Wij wensen u veel plezier met uw nieuwe
accu-handstofzuiger

!

2. Correct gebruik

De

accu-handstofzuiger

is geschikt voor het
zuigen van normaal, droog huisstof en iets
grover vuil.
Het apparaat is ontworpen voor privége­bruik en mag niet voor commerciële doelein­den worden gebruikt.
Het apparaat mag uitsluitend binnen wor­den gebruikt.

Voorzienbaar misbruik

DIVERSE GEVAREN!

~ De volgende stoffen mogen niet worden

opgezogen:

- vloeistoffen en vochtig vuil,

- explosieve of brandbare stoffen, zo­als meel- of koolstof,

- stoffen die een gevaar vormen voor
de gezondheid, zoals asbest,

- gloeiende as, brandende lucifers of
andere hete stoffen,

- zeer fijn stof, zoals toner voor kopi­eerapparaten. De filter in het appa­raat is niet geschikt voor dergelijke
stoffen.

63

NL

3. Veiligheidsinstructies

Waarschuwingen

Indien nodig, worden de volgende waar­schuwingen in deze handleiding vermeld:

GEVAAR! Hoog risico: het niet in
acht nemen van de waarschuwing
kan tot letsel leiden.

WAARSCHUWING! Matig risico: het niet
in acht nemen van de waarschuwing kan

verwondingen of ernstige materiële schade
veroorzaken.
LET OP: gering risico: het niet in acht ne­men van de waarschuwing kan lichte ver­wondingen of materiële schade
veroorzaken.
AANWIJZING: situaties en bijzonderhe­den waarop tijdens het gebruik van het ap­paraat moet worden gelet.

Instructies voor een veilig gebruik

~ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en

door personen met verminderde fysieke, sensorische of mentale
capaciteiten of een gebrek aan ervaring en/of kennis, wanneer
zij onder toezicht staan of met betrekking tot het veilige gebruik
van het apparaat instructies hebben gekregen en de daaruit
voortvloeiende risico's hebben begrepen. Kinderen mogen niet
met het apparaat spelen. Het apparaat mag niet door kinderen
worden gereinigd en onderhouden wanneer zij niet onder toe­zicht staan.

~

Kinderen mogen niet met het apparaat spelen.

~ Vóór de reiniging moet de accu uit de stofzuiger worden ge-

haald.

~ Schakel het apparaat uit en trek de stekker uit het stopcontact ...

… voordat u het apparaat in elkaar zet of uit elkaar haalt,
… voordat u de filter vervangt,
… voordat u verstoppingen verhelpt en voordat u het apparaat

reinigt.

~ Het apparaat mag niet worden gebruikt wanneer het gevallen is,

wanneer het zichtbare beschadigingen vertoont of lek is.

~ Wanneer het aansluitsnoer van dit apparaat beschadigd is,

moet dit door de fabrikant of diens klantenservice of door een
gelijkwaardig gekwalificeerde persoon worden vervangen om
gevaar te voorkomen.

64

NL

GEVAAR voor kinderen

~ Verpakkingsmateriaal is geen kinder-

speelgoed. Kinderen mogen niet met de
plastic zakken spelen. Er bestaat verstik­kingsgevaar.

GEVAAR voor en door huis­en gebruiksdieren

~ Van elektrische apparaten kunnen geva-

ren voor huis- en gebruiksdieren uit­gaan. Verder kunnen dieren ook schade
aan het apparaat veroorzaken. Houd
dieren daarom altijd uit de buurt van
elektrische apparaten.

GEVAAR van een elektrische
schok door vocht

~ Bescherm het apparaat tegen vocht,

druip- en spatwater.

~ Het apparaat, de kabel en de stekker

mogen niet in water of andere vloeistof­fen worden gedompeld.

~ Wanneer er vloeistof in het apparaat te-

rechtkomt, moet de stekker direct uit het
stopcontact worden getrokken. Laat het
apparaat controleren alvorens het op­nieuw in gebruik te nemen.

~ Mocht het apparaat (stofzuiger of basis-

station) toch ooit in het water vallen,
trek dan onmiddellijk de stroomadapter
uit het stopcontact en haal het apparaat
daarna pas uit het water. Gebruik het
apparaat in dat geval niet meer, maar
laat het door een gespecialiseerd be­drijf controleren.

~ Bedien het apparaat niet met natte han-

den.

GEVAAR door een elektrische
schok

~ Leg het aansluitsnoer zodanig neer dat

niemand erop kan trappen, erachter
blijft hangen of erover kan struikelen

.

~ Sluit de stroomadapter alleen aan op

een op de juiste wijze geïnstalleerd, ge­makkelijk toegankelijk stopcontact,
waarvan de spanning overeenkomt met

de gegevens op het typeplaatje. Het
stopcontact moet ook na het aansluiten
goed toegankelijk blijven.

~

Let erop dat het aansluitsnoer niet door
scherpe randen of hete plaatsen kan wor­den beschadigd. Wikkel het aansluit­snoer niet rond het apparaat (risico op
kabelbreuk!).

~ Let erop dat het aansluitsnoer niet vast-

geklemd wordt of bekneld raakt.

~ Om de stroomadapter uit het stopcon-

tact te trekken, moet u altijd aan de
stroomadapter trekken, nooit aan het
aansluitsnoer.

~ Trek de stroomadapter uit het stopcon-

tact, …
… wanneer er zich een storing voor-

doet,
… wanneer u de accu niet oplaadt,
… vóór het schoonmaken van het basis-

station en
… bij onweer.

~ Trek de stroomadapter direct uit het

stopcontact wanneer het stroomsnoer of
het apparaat (basisstation) beschadigd
is.

~ Controleer voor gebruik regelmatig alle

delen op beschadigingen. Gebruik het
apparaat niet wanneer de behuizing,
het basisstation, de stroomadapter met
aansluitsnoer of de accu zichtbaar be­schadigd zijn. Reparaties mogen uitslui­tend worden uitgevoerd door het
servicecentrum om gevaarlijke situaties
te vermijden.

GEVAAR - Explosiegevaar

~ Gooi de accu niet in vuur.
~ Met dit product mogen geen niet-op-

laadbare batterijen worden opgeladen.

65

NL

GEVAAR door draaiende
delen

~ Houd lang haar of wijde kleding uit de

buurt van de draaiende delen van het
vloermondstuk.

~

Schakel het apparaat uit en trek de stek­ker uit het stopcontact voordat u accessoi­res of extra onderdelen wisselt die tijdens
het gebruik bewegen

WAARSCHUWING voor materiële
schade

~ Bevestig het basisstation stevig op de

wand. Controleer of het meegeleverde
bevestigingsmateriaal geschikt is. Ge­bruik evt. andere schroeven en plug­gen. Laat, in geval van twijfel, de
montage door een vakman uitvoeren.

~ Controleer voor het boren of er zich

geen waterleidingen of elektriciteitslei­dingen op de betreffende plek in de
wand bevinden.

~ Gebruik de accustofzuiger altijd pas als

alle filters zijn geplaatst. Stofzuigen
zonder filter vernielt de motor.

~ Zorg ervoor dat de roterende borstel

nooit in de buurt komt van haren of los­se kleding.

~ Gebruik uitsluitend de originele acces-

soires.

~ Gebruik geen scherpe of schurende rei-

nigingsmiddelen.

AANWIJZINGEN m.b.t. de accu

• Gebruik voor het opladen van de accu
alleen het originele laadstation (basis­station).

• De accu wordt tijdens het opladen
warm. Dit is normaal.

4. Levering

1 stofzuiger18 met stofreservoir12
1 basisstation34
1 stroomadapter32
1 accu36
1 zuigbuis24
1 vloermondstuk27
1 klein borstelmondstuk38
1 groot borstelmondstuk

(lengte verstelbaar)40
1 voegenmondstuk41
1 adapter42 voor klein borstelmondstuk
1 adapter43 voor verlengstuk van38
1 boorsjabloon
1 set bevestigingsmateriaal

(2 pluggen, 2 schroeven)
1 handleiding

5. Basisstation

5.1 Bevestigen van het basis-

station

Bevestig het basisstation34 met behulp van
de boorsjabloon en het meegeleverde be­vestigingsmateriaal aan een wand.

34

34

66

NL

AANWIJZING: controleer vóór het beves-

tigen of het meegeleverde bevestigingsmate­riaal voor uw omstandigheden (bijv.
gesteldheid van de wand) geschikt is. Indien
dat niet het geval is, vervang het dan door
geschikt bevestigingsmateriaal.

1. Zoek op de wand een plaats voor het

basisstation34. Let erop dat er een
stopcontact in de buurt is.

2. Teken met behulp van de boorsjabloon
de markering voor de boorgaten op de
wand.

3. Boor met een boormachine gaten met
een diameter van 6 mm.

4. Steek de pluggen in de boorgaten.

5. Schroef de schroeven in de pluggen.

6. Hang het basisstation34 aan de wand
en controleer of het stevig vastzit.

5.2 Opbergen na het stofzui-

gen

Het basisstation34 is bestemd als houder
en laadstation voor de stofzuiger18 met
zuigbuis24, het grote borstelmondstuk40
en het voegenmondstuk41.

• Hang de stofzui-

ger18 met de zuig­buis24 telkens na
gebruik in het basis­station34. De ac­cu36 wordt automa­tisch opgeladen.

• Het voegenmond-

stuk41 en het grote
borstelmondstuk40
kunnen in de hou­ders35 worden ge­stoken.

• Het vloermondstuk27 kan op de zuig­buis24 aangesloten blijven.

6. Accu opladen

AANWIJZINGEN:

• Laad de accu36 vóór het eerste ge-

bruik volledig op. Dit duurt ca. 5 uur.

• Hang de stofzuiger18 telkens na ge-

bruik in de houder van het basisstati­on34. Zo beschikt de stofzuiger altijd
over het volledige prestatievermogen.
De accu36 raakt niet beschadigd door
het regelmatige opladen.

Stofzuiger via basisstation laden

1. Sluit het aansluit­snoer van de
stroomadapter32
met de aanslui­ting33 boven
rechts aan op het
basisstation34 en
steek de stekker ver­volgens in een ge­schikt stopcontact.

Het stopcontact moet ook na het aansluiten
altijd goed toegankelijk zijn.

2. Hang de stofzui­ger18 telkens na
gebruik in de hou­der voor de stofzui­ger31 aan het ba­sisstation34. De
led's van de op­laadindicator37
branden of knippe­ren. Wanneer alle
led’s branden, is de
accu36 volledig
opgeladen.

In volledig opgeladen toestand kan men ca.
20 minuten stofzuigen.

35

34

24

18

33

32

18 3437

67

NL

Stofzuiger direct op het stroomnet
aansluiten

U kunt de accu36 ook laden, wanneer de
stofzuiger niet in het laadstation zit.

• Sluit het aansluitsnoer van de

stroomadapter32 direct aan op de
aansluiting4 onder de greep3 van de
stofzuiger18 en steek de stekker ver­volgens in een geschikt stopcontact.

LED-signalen op het basisstation

- Brandende led's geven de actuele op­laadstatus weer.

- Knipperende led's laten het verbruikte ge­deelte zien. Wanneer alle led's knippe­ren, moet u de accu36 opladen. Als de
lading te zwak is, gaat het apparaat uit.

Led-signalen tijdens het gebruik

- Brandende led's geven de actuele op­laadstatus weer.

- Led's die niet branden, laten het ver­bruikte gedeelte zien.

- Alleen de led boven Empty knippert:
accu36 is zwak; het apparaat schakelt
spoedig uit.

7. Montage

Met de uitgebreide accessoires beschikt u
over talloze mogelijkheden om op vrijwel ie­dere denkbare taak van een stofzuiger per­fect te reageren. In dit deel beschrijven wij
de montage voor de meest voorkomende
toepassingsgebieden.

LET OP:

~ Bij alle montagestappen moet de stof-

zuiger zijn uitgeschakeld.

7.1 Verbindingen maken en
losmaken

Er zijn twee manieren om de delen te mon­teren en weer los te maken.

Met vergrendeling

• De zuigbuis24, het
vloermondstuk27,
het grote borstel­mondstuk40 en het
voegenmondstuk41
worden ingestoken
tot ze hoorbaar vast­klikken.

• Druk op de betreffen­de ontgrendelings­knop23 om de ver­bindingen los te
maken.

AANWIJZING: de toets werd slechts één
keer genummerd, omdat deze er op alle de­len hetzelfde uitziet en op dezelfde wijze
werkt.

Zonder vergrendeling

Alle andere mondstukken en adapters wor­den erop gestoken en eraf getrokken. Draai
de delen eventueel enigszins naar elkaar
toe.

23

68

NL

7.2 Vóór elk gebruik

Vóór elk gebruik moeten de volgende delen
zijn gemonteerd:

Filtereenheid

De filtereenheid bestaat
uit: de motorbescher­mingsfilter14, de pa­pieren filter11 en de
filterhouder9 met meta­len filter10.

• Plaats de filtereen­heid altijd compleet
in het stofreser­voir12.

Stofreservoir

Het stofreservoir12
mag alleen met de com­plete filtereenheid wor­den gebruikt.

• Zet het stofreser­voir12 van onderaf
op de stofzuiger18
(zie “Stofreservoir
monteren” op
pagina 71).

Accu

Zonder een gemonteer­de en opgeladen ac­cu36 kunt u niet
stofzuigen.

• Schuif de accu36 in
het accuvak6 tot
deze hoorbaar vast­klikt.

• Om de accu36 uit
het accuvak6 te ver­wijderen, drukt u op
de beide ontgrende­lingsknoppen7 van
de accu en trekt u
deze eruit.

7.3 Zuigbuis

De zuigbuis24 fun­geert als verlengstuk.
Alle delen die aan het
vrije uiteinde van de
zuigbuis kunnen wor­den aangesloten, kun­nen ook direct in de
opening16 op de stof­zuiger18 worden ge­stoken.

• Steek de zuig­buis24 in de ope­ning16 tot deze
vastklikt. Sluit de stek­ker22 daarbij aan
op de aanslui­ting17 op de stofzui­ger18.

9

14

10

11

12

12 18

36

6

16

24

69

NL

7.4 Vloermondstuk

Vaak zult u met het vloermondstuk werken.

• Steek het vloermond-

stuk27 in de ope­ning16 van de stof­zuiger18 of in de
opening26 van de
zuigbuis24. Sluit de
stekker van het vloer­mondstuk daarbij
aan op de aanslui­ting17 op de stofzui­ger18 of op de aan­sluiting25 op de
zuigbuis24.

• Voor het losmaken van het vloermond-

stuk27 drukt u op de ontgrendelings­knop23 en trekt u deze er vervolgens
af.

AANWIJZING: wanneer de roterende bor­stel30 blokkeert, knipperen de 4 led's37 op
de accu36. Na kort knipperen schakelt de
stofzuiger uit en kan gedurende 1 minuut
niet opnieuw worden ingeschakeld.

7.5 Voegenmondstuk

Het voegenmond­stuk41 kunt u direct op
de stofzuiger18 of op
de zuigbuis24 steken.

• Steek het voegen-

mondstuk41 in de
opening16 of26.

• Voor het losmaken
van het voegenmond­stuk41 drukt u op de
ontgrendelings­knop23 en trekt u
deze er vervolgens
af.

7.6 Groot borstelmondstuk

Het grote borstelmond­stuk40 kunt u direct op
de stofzuiger18 of op
de zuigbuis24 steken.

• Steek het borstel-

mondstuk40 in de
opening16 of26.

• Voor het losmaken van het grote borstel-

mondstuk40 drukt u op de ontgrende­lingsknop23 en trekt u deze er
vervolgens af.

• Om de lengte te verstellen, drukt u op

de toets39 boven op het grote borstel­mondstuk40 en schuift u het borstel­deel in een van de eindposities tot dit
hoorbaar vastklikt.

7.7 Klein borstelmondstuk

Het kleine borstelmond­stuk38 wordt altijd met
de adapter42 ge­bruikt.

• Steek het borstel-

mondstuk38 op de
adapter42.

•

Steek de adapter42
in de opening

26

van

de zuigbuis

24 of in
de opening16 van
de stofzuiger18.

AANWIJZING: als verlengstuk kunt u ook
nog de adapter43 gebruiken. Deze wordt
dan op de adapter42 aangesloten.

27

16
26

18

23

16
26

41

24

23

16
26

40

24

38

42

24

26

70

NL

8. Stofzuigen

LET OP:

~ Bij het stofzuigen moeten altijd alle fil-

ters en het stofreservoir12 zijn gemon­teerd.

1. Monteer de gewenste accessoires.

2. Steek de accu36 in het accuvak6.

3.

Druk op de in-/uitschakelknop 

1 om

het apparaat in te schakelen.

-Druk 1x op de ECO-knop2, wanneer

u het zuigvermogen wilt verminderen.
De led onder de toets brandt groen.
Druk opnieuw op de toets om de func­tie uit te schakelen.

4.

Om de stofzuiger18 uit te schakelen, drukt
u weer op de in-/uitschakelknop 

1.

5. Maak het stofreservoir12 leeg en hang
de delen weer in het basisstation34.

AANWIJZINGEN:

• Na het inschakelen duurt het 1 - 2 se­conden tot het apparaat weer kan wor­den uitgeschakeld.

• Na het inschakelen duurt het 1 - 2 se­conden tot het apparaat met de toets
ECO2 naar de modus met verminderd
zuigvermogen kan worden geschakeld.

Gebruik van de mondstukken

In de volgende tabel ziet u een overzicht
waarbij aangegeven wordt voor welke
schoonmaaktaken de verschillende mond­stukken zeer goed geschikt zijn.

9. Stofreservoir en filter

LET OP:

~ Bij het stofzuigen moeten altijd alle fil-

ters en het stofreservoir12 zijn gemon­teerd.

Bij elk gebruik moeten het stofreservoir12
en alle filters zijn geplaatst:

- de metalen filter10 in het stofreser­voir12;

- de papieren filter11 in de filterhou­der9;

- de motorbeschermingsfilter14 boven
de papieren filter11;

- de afvoerluchtfilter19 bovenop de stof­zuiger18.

Nr. Mondstuk Gebruik

38

Klein
borstelmond­stuk

Banken, stoelen,
matrassen, meu­bels, textiel

40

Groot
borstelmond­stuk

Boekenplanken,
verborgen hoeken,
vloer

41

Voegenmond­stuk

Kasten, voegen,
hoeken, spleten

71

NL

9.1 Stofreservoir monteren

1. Plaats het stofreser-

voir12 zo op de
stofzuiger18 dat
de pijl boven het ge­opende slot naar de
markering8 wijst.

2. Draai het stofreser-

voir12 tegen de
wijzers van de klok
in tot deze vastklikt.
Nu wijst de pijl bo­ven het gesloten slot
naar de marke­ring8.

• Draai het stofreservoir12 met de wij-

zers van de klok mee en trek deze dan
naar beneden om deze te verwijderen.

9.2 Stofreservoir leegmaken

Om het stofreser­voir12 leeg te ma­ken, hoeft u het niet
van de stofzui­ger18 los te ma­ken.

• Houd de stofzuiger boven een afvalbak

en open de klep13 onder aan het
stofreservoir12 dan door te drukken
op de knop15.

• Om de klep13 te vergrendelen, sluit u

deze weer, totdat deze hoorbaar vast­klikt.

9.3 Papieren filter (HEPA)

De papieren filter11 bevindt zich in de fil­terhouder9.

• Verwijder de papieren filter11, door-

dat u deze aan de greep in het midden
naar boven eraf trekt.

• Voor het plaatsen van
de filterhouder zet u
de papieren filter11
van bovenaf in de fil­terhouder9.

9.4 Metalen filter

De metalen filter10 is
vast verbonden met de
filterhouder9. De filter­houder kan er aan de
beugel gemakkelijk uit
worden getrokken.

• Bij het in elkaar zetten, zet u de filter-

houder9 recht in het stofreservoir12.
Let erop dat die echt recht in het stofre­servoir zit.

9.5 Motorbeschermingsfilter

Boven op de papieren
filter11 zit de motorbe­schermingsfilter14.

• Verwijder het stofre­servoir12 van de
stofzuiger18.
Vervolgens kunt u de
motorbeschermingsfil­ter14 van de boven­zijde van de papie­ren filter11
verwijderen.

12

8

15

13

11

9

10

9

11

14

72

NL

9.6 Afvoerluchtfilter

Er bevindt zich een af­voerluchtfilter19 aan
de bovenzijde van de
stofzuiger18.

1. Om deze te verwijderen, drukt u op de

ontgrendeling21 op de filterafdek­king20 en trekt u deze naar boven.
Vervolgens kunt u de afvoerluchtfil­ter19 uit de filterafdekking20 halen.

2. Plaats de nieuwe afvoerluchtfilter19 er-

in.

3. Plaats het achterste deel van de filteraf-

dekking20 weer op de stofzuiger.

4. Druk nu zo op de ontgrendeling21 op
de filterafdekking20 dat deze kan wor­den gesloten.

10. Reiniging en
onderhoud

GEVAAR!

~ Trek de stekker uit het stopcontact, voor-

dat u het apparaat reinigt.

~ Laat het apparaat afkoelen alvorens het

schoon te maken.

LET OP:

~ Alle delen die vochtig of nat worden,

moeten vóór het volgende gebruik volle­dig zijn gedroogd.

~ Gebruik geen scherpe of schurende rei-

nigingsmiddelen.

Schakel het apparaat uit en verwijder de ac­cu36 voordat u het apparaat gaat schoon­maken.

Reiniging van de stofzuiger en
de accu

• Om de stofzuiger18, het vloermond-

stuk27 en de accu36 schoon te ma­ken, gebruikt u een iets vochtige, zachte
doek.

Reiniging van de mondstukken
(behalve het vloermondstuk) en
de verlengstukken

• De delen kunnen onder stromend water

worden gereinigd.

Reiniging van de metalen filter
en de afvoerluchtfilters

• De metalen filter10, de motorbescher-

mingsfilter14 en de afvoerluchtfil­ter19 kunnen onder stromend water
worden schoongemaakt.

Reiniging van de motorbescher­mingsfilter en de papieren filter

• De papieren filter11 kan worden uitge-

klopt.

21

20

19

73

NL

Vervangen van de filters

• Controleer regelmatig alle filters op be­schadigingen of vervormingen. Bescha­digde of vervormde filters of filters die
niet meer kunnen worden schoonge­maakt, moeten worden vervangen. Dat
is noodzakelijk om het volle prestatie­vermogen van de stofzuiger te behou­den en schade aan het apparaat te
vermijden.

• Filtersets kunt u nabestellen (zie “Acces­soires bestellen” op pagina 74).

Reiniging van de roterende bor­stel in het vloermondstuk

1. Draai het vloermondstuk27 om.

2. Druk de sluiting met de dubbele pijl
naar buiten. Dat gaat een beetje zwaar,
zodat deze bij het stofzuigen niet los­raakt.

3. Pak de roterende borstel30 uit het
vloermondstuk27.

4. Klop de borstel30 licht af. Haren die
bijv. in de borstel zijn achtergebleven,
kunt u er met de vingers uithalen.

5. Zet de borstel30 opnieuw in het vloer­mondstuk27.

6. Druk de kleine sluiting weer in de rich­ting van de borstel.

11. Bewaren

Berg het apparaat op een droge plaats op,
wanneer u het gedurende een langere peri­ode niet wilt gebruiken.

12. Weggooien

De accu van dit apparaat
mag niet bij het huisvuil wor­den gegooid. Het apparaat
en de accu moeten professio­neel worden afgevoerd.

Dit
product valt onder de Europe­se richtlijn 2012/19/EU.

Het
symbool van de doorgestreepte afvalton op
wieltjes betekent dat het product in de Euro­pese Unie gescheiden moet worden wegge­gooid. Dat geldt voor het product en alle
met dit symbool aangeduide accessoires.
Aldus aangeduide producten mogen niet
met het normale huisvuil worden wegge­gooid, maar moeten bij een innamepunt
voor recycling van elektrische en elektroni­sche apparaten worden afgegeven.
Dit recyclingsymbool markeert
bijv. een voorwerp of materi­aaldelen als waardevol voor
de terugwinning. Recycling
help het verbruik van grond­stoffen te reduceren en het milieu te ontlas­ten.

Verpakking

Als u de verpakking wilt weggooien, houdt
u dan aan de betreffende milieuvoorschrif­ten in uw land.

74

NL

13. Problemen oplossen

Wanneer uw apparaat een keer niet naar
behoren functioneert, doorloopt u eerst
deze checklist. Misschien is het een klein
probleem dat u zelf kunt oplossen.

GEVAAR door een elektrische
schok!

~ Probeer in geen geval het apparaat zelf

te repareren.

14. Accessoires bestellen

Accessoires en slijtonderdelen voor de

accu-

handstofzuiger

SHAZ 22.2 C4 kunt u nabe-

stellen (bijv. filter, borstels of accupack).

Bestelling online

shop.hoyerhandel.com

1. Scan de QR-code met uw smartphone/
tablet.

2. Met de QR-code komt u op een website
terecht waar u de nabestelling kunt
plaatsen.

Storing

Mogelijke oorzaken/

maatregelen

Geen
werking

• Laad de accu

36 op.

De ECO-mo­dus kan niet
worden inge­steld.

• Na het inschakelen duurt
het 1 - 2 seconden tot het
apparaat met de toets
ECO2 naar de modus
met verminderd zuigver­mogen kan worden ge­schakeld.

Zuigvermo­gen is te
zwak

• Zijn alle delen correct op
elkaar aangesloten?

• Is een van de mondstuk­ken of de zuigbuis24
verstopt?

• Is het stofreservoir12
vol?

• Zijn er een of verschil­lende filters ernstig ver­ontreinigd?

• Brandt de led onder de
ECO-knop2?

• Draait de roterende bor­stel30 in het vloer­mondstuk27?

• Accu

36 te zwak? Con-

troleer de led's van de
oplaadindicator37.

De 4
led's

37

knipperen

• De roterende bor­stel30 is geblokkeerd.

Het apparaat
gaat uit

• Controleer de accu36.

Storing

Mogelijke oorzaken/

maatregelen

75

NL

15. Technische gegevens

Gebruikte symbolen

Technische wijzigingen voorbehouden.

Model: SHAZ 22.2 C4
Basisstation: Ingang: 27 V ,

780 mA

Accu:
(6INR19/66)

1x 22,2 V li-ion,
2400 mAh, (53,28 Wh)
6 cellen

Netadapter:
MODEL:
GQ24-270078­AG

Ingang: 100 - 240 V ~
50/60 Hz, 1.0 A max.
Uitgang:
27 V , 780 mA

Beschermings­klasse netadap­ter: II

Gebruikstempe­ratuur: 10 °C tot +40 °C

Veiligheids-scheidingstransforma­tor kortsluitvast

Randaarde

Geteste veiligheid. Apparaten
moeten aan de algemeen erken­de regels van de techniek vol­doen en zijn conform de Wet
betreffende productveiligheid
(ProdSG).

Met het CE-keurmerk verklaart
HOYER Handel GmbH de EU­conformiteit.

Apparaten met dit teken mogen
alleen in huis worden gebruikt
(droge omgeving).

Schakeladapter

Dit symbool herinnert u eraan om
de verpakking op een milieu­vriendelijke manier weg te gooi­en.

Herbruikbare materialen: karton
(behalve golfkarton)

Gelijkstroom
Teken voor polariteit

76

NL

16.Garantie van

HOYERHandel GmbH

Geachte klant,
U heeft op dit apparaat 3 jaar garantie van­af de koopdatum. Wanneer dit product on­volkomenheden vertoont, heeft u wettelijke
rechten ten opzichte van de verkoper van
het product. Deze wettelijke rechten worden
niet beperkt door onze hiernavolgend be­schreven garantie.

Garantievoorwaarden

De garantietermijn begint op de koopdatum.
Bewaar de originele kassabon goed. Deze
bon is nodig als bewijs dat u het apparaat
heeft gekocht.
Indien binnen drie jaar na de koopdatum van
dit product een materiaal- of fabricagefout op­treedt, wordt het product door ons – naar
onze keus – gratis voor u gerepareerd of ver­vangen, of ontvangt u de aankoopprijs retour.
Deze garantie stelt als voorwaarde, dat het
defecte apparaat en het koopbewijs (kassa­bon) binnen de termijn van drie jaar wordt
overlegd en dat er kort schriftelijk wordt be­schreven, waaruit de onvolkomenheid bestaat
en wanneer deze zich heeft voorgedaan.
Wanneer het defect door onze garantie
wordt gedekt, ontvangt u het gerepareerde
product terug of u krijgt een nieuw exemplaar.
Met reparatie of vervanging van het product
begint geen nieuwe garantieperiode.

Garantieperiode en wettelijke
garantieaanspraken wegens
gebreken

De garantieperiode wordt door de vrijwa­ring niet verlengd. Dat geldt ook voor ver­vangen en gerepareerde onderdelen.
Schades en onvolkomenheden die eventueel
al bij de koop aanwezig waren, moeten di­rect na het uitpakken worden gemeld. Aan
reparaties die zich voordoen na het verstrij­ken van de garantieperiode zijn kosten ver­bonden.

Omvang van de garantie

Het apparaat werd zorgvuldig geproduceerd
volgens strenge kwaliteitsrichtlijnen en nauw­gezet gecontroleerd vóór levering.
De garantie geldt voor materiaal- of fabrica­gefouten.

Van de garantie uitgesloten zijn slij­tonderdelen die onderhevig zijn aan
normale slijtage en beschadigingen
van breekbare onderdelen, bijv.
schakelaars, accu's, lichtbronnen of
andere onderdelen die van glas zijn
gemaakt.

Deze garantie vervalt, wanneer het product
werd beschadigd of ondeskundig werd ge­bruikt of onderhouden. Voor een juist gebruik
van het product moeten alle instructies die in
de handleiding staan vermeld, nauwkeurig
worden nageleefd. Gebruiksdoeleinden en
handelingen die in de handleiding worden
afgeraden of waarvoor wordt gewaar­schuwd, moeten beslist worden vermeden.
Het product is uitsluitend bedoeld voor parti­culier gebruik en niet voor commercieel ge­bruik. Bij een oneigenlijke of ondeskundige
behandeling, bij gebruikmaking van geweld
en bij ingrepen die niet werden uitgevoerd
door ons erkende servicecenter, vervalt de
garantie.

Afhandeling in geval van
garantie

Om een snelle behandeling van uw verzoek
te waarborgen, dient u de volgende aanwij­zingen te volgen:

• Houd voor alle aanvragen het artikel-

nummer IAN: 321720 en de kassa­bon als bewijs voor de koop bij de
hand.

• Het artikelnummer vindt u op het type­plaatje, ingegraveerd, op de titelpagina
van uw handleiding (linksonder) of als
sticker op de achter- of onderkant van
het apparaat.

77

NL

• Wanneer zich functiestoringen of ande­re onvolkomenheden voordoen, neemt u
eerst telefonisch of per e-mail con­tact op met het hierna genoemde ser­vicecenter.

• Een product dat geregistreerd staat als
defect, kunt u dan met bijvoeging van
de aankoopnota (kassabon) en de ver­melding waaruit de onvolkomenheid be­staat en wanneer deze zich heeft
voorgedaan, franco naar het ser­viceadres sturen dat u is meegedeeld.

Op www.lidl-service.com kunt u deze en
nog veel meer handleidingen, product­video's en installatiesoftware downloaden.

Met deze QR-code gaat u direct naar de
Lidl-service-pagina (www.lidl-service.com)
en kunt u door middel van het invoeren van
het artikelnummer (IAN) 321720 uw hand-
leiding openen.

Servicecenters

Service Nederland
Tel.: [phone] (0,10 EUR/Min.)
E-Mail: [e-mail]

Service België
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN: 321720

Leverancier

Let erop, dat het onderstaande adres geen
serviceadres is. Neem eerst contact op

met het bovengenoemde servicecenter.

HOYER Handel GmbH
Tasköprüstraße 3
DE-22761 Hamburg
DUITSLAND

NL

BE

78

PL

Spis treści

1. Przegląd......................................................................................... 79

2. Użytkowanie zgodne z przeznaczeniem.......................................... 80

3. Wskazówki bezpieczeństwa........................................................... 81

4. Zakres dostawy ............................................................................. 83

5. Stacja bazowa................................................................................ 84

5.1 Montaż stacji bazowej ......................................................................... 84

5.2 Przechowywanie po odkurzaniu ............................................................ 84

6. Ładowanie akumulatora ................................................................ 84

7. Montaż........................................................................................... 85

7.1 Składanie i rozkładanie urządzenia....................................................... 86

7.2 Przed każdym użyciem......................................................................... 86

7.3 Rura ssąca .......................................................................................... 87

7.4 Ssawka do podłóg............................................................................... 87

7.5 Ssawka do szczelin.............................................................................. 87

7.6 Duża ssawka ze szczotką..................................................................... 88

7.7 Mała ssawka ze szczotką..................................................................... 88

8. Odkurzanie .................................................................................... 88

9. Pojemnik na kurz i filtry ................................................................. 89

9.1 Montaż pojemnika na pył..................................................................... 89

9.2 Opróżnianie pojemnika na kurz ............................................................ 89

9.3 Papierowy filtr (HEPA) .......................................................................... 90

9.4 Metalowy filtr ..................................................................................... 90

9.5 Filtr ochronny silnika............................................................................. 90

9.6 Filtr zużytego powietrza ....................................................................... 90

10. Czyszczenie i pielęgnacja................................................................ 91

11. Przechowywanie............................................................................ 92

12. Utylizacja ....................................................................................... 92

13. Rozwiązywanie problemów ........................................................... 92

14. Zamawianie akcesoriów ................................................................ 93

15. Dane techniczne.............................................................................. 93

16. Gwarancja firmy HOYER Handel GmbH .......................................... 94

79

PL

1. Przegląd

1 Włącznik/wyłącznik
2ECO Przycisk ECO z LED (zmniejsza moc ssania)
3 Rączka
4 Gniazdo do bezpośredniego podłączenia adaptera sieciowego
5 Styki ładowania (do ładowania na stacji bazowej)
6 Schowek na akumulator z okienkiem kontrolnym
7 Odblokowanie akumulatora
8 Znak do zakładania pojemnika na kurz
9 Podstawa filtra z uchwytem (w pojemniku na kurz)
10 Metalowy filtr (przy podstawie filtra)
11 Papierowy filtr (HEPA) (w podstawie filtra)
12 Pojemnik na kurz
13 Klapa do opróżniania pojemnika na kurz
14 Filtr ochronny silnika (w podstawie filtra nad papierowym filtrem)
15 Przycisk do otwierania pojemnika na kurz
16 Otwór w odkurzaczu na rurę ssącą, ssawkę do podłóg, ssawkę do szczelin

oraz adapter

17 Gniazdo na wtyczkę rury ssącej / ssawki do podłóg
18 Odkurzacz
19 Filtr zużytego powietrza
20 Osłona filtra
21 Odblokowanie osłony filtra
22 Wtyczka do podłączenia do odkurzacza
23 Przycisk odblokowania (jest też przy ssawce do podłóg, ssawce do szczelin

i dużej ssawce ze szczotką, w celu uproszczenia jest ponumerowany tylko
raz)

24 Ru

ra ssąca

25 Gniazdo na wtyczkę ssawki do podłóg
26 Otwór rury ssącej do ssawki do podłóg, ssawki do szczelin, dużej dyszy ze

szczotką i adaptera

27 Ssawka do podłóg (z kolankiem)
28 Rolki ssawki do podłóg
29 Wizjer ssawki do podłóg
30 Obrotowa szczotka
31 Uchwyt na odkurzacz
32 Adapter sieciowy z przewodem zasilającym
33 Gniazdo na adapter sieciowy
34 Stacja bazowa
35 Uchwyty na dwie ssawki
36 Akumulator
37 Wskaźnik naładowania akumulatora i diody LED migają w razie zablokowa-

nia obrotowej szczotki

38 Mała ssawka ze szczotką
39 Przycisk przedłużenia dużej ssawki ze szczotką

Niewidoczne na ry­sunku:

Materiał montażowy
(2 kołki, 2 wkręty)
Szablon wiertarski

80

PL

40 Duża dysza ze szczotką (regulowana długość)
41 Ssawka do szczelin
42 Adapter na małą dyszę ze szczotką
43 Drugi adapter na małą dyszę ze szczotką

Serdecznie dziękujemy
za zaufanie!

Gratulujemy Państwu zakupu nowego aku­mulatorowego odkurzacza ręcznego.

Aby móc bezpiecznie korzystać z urządze­nia i poznać cały zakres jego możliwości,
należy zapoznać się z poniższymi wska­zówkami:

• Przed pierwszym uruchomie-

niem należy dokładnie przeczy­tać niniejszą instrukcję obsługi.

• Należy bezwzględnie przestrze­gać wskazówek bezpieczeń-
stwa!

•Urządzenie można obsługiwać
wyłącznie w sposób opisany w
tej instrukcji obsługi.

• Prosimy o zachowanie instrukcji
obsługi.

• W przypadku przekazania urzą-
dzenia innym osobom należy
dołączyć do niego instrukcję ob­sługi. Instrukcja obsługi stanowi
część produktu.

Życzymy Państwu dużo radości podczas k

o-

rzystania z nowego akumulatorowego od­kurzacza ręcznego!

2. Użytkowanie zgodne

z przeznaczeniem

Akumulatorowy odkurzacz ręczny jest prze­znaczony do odkurzania zwykłego, suche­go kurzu w warunkach domowych oraz
nieco większych zabrudzeń.
Urządzenie zaprojektowano do użytku pry­watnego i nie wolno go używać w celach
komercyjnych.
Urządzenie może być używane wyłącznie
wewnątrz pomieszczeń.

Niewłaściwe użytkowanie

RÓŻNE NIEBEZPIECZEŃSTWA!

~ Nie wolno odkurzać następujących ma-

teriałów:

-płynów oraz wilgotnych zabrudzeń,

-materiałów wybuchowych oraz ła-
twopalnych, np. pyłu mącznego lub
węglowego,

-materiałów szkodliwych dla zdrowia,
np. pyłu azbestowego,

- żarzącego się popiołu, płonących za­pałek lub innych gorących materia­łów,

- bardzo drobnych pyłów, np. tonerów
do kopiarek. Filtr zamontowany w
urządzeniu nie nadaje się do takich
materiałów.

81

PL

3. Wskazówki

bezpieczeństwa

Ostrzeżenia

W miejscach wymagających zwrócenia
uwagi użyto w niniejszej instrukcji obsługi
następujących wskazówek ostrzegaw­czych:

NIEBEZPIECZEŃSTWO! Wyso­kie ryzyko: Zlekceważenie ostrze­żenia może stanowić zagrożenie
dla zdrowia i życia.

OSTRZEŻENIE! Średnie ryzyko: Zlekcewa-
żenie ostrzeżenia może być przyczyną ob-

rażeń ciała lub poważnych szkód
materialnych.
OSTROŻNIE: Niskie ryzyko: Zlekceważe-
nie ostrzeżenia może być przyczyną lekkich
obrażeń ciała lub szkód materialnych.
WSKAZÓWKA: Sytuacje i aspekty, które
należy brać pod uwagę podczas używania
urządzenia.

Wskazówki dotyczące bezpiecznego użytkowania

~ Urządzenie może być używane przez dzieci powyżej 8. roku

życia i osoby o ograniczonej sprawności fizycznej, sensorycznej

lub umysłowej bądź przez osoby nieposiadające wystarczające­go doświadczenia lub wiedzy, jeżeli są nadzorowane przez
inne osoby lub zostaną poinstruowane w zakresie bezpiecznego
używania urządzenia i zrozumieją wynikające z tego zagroże­nia. Dzieci nie mogą bawić się urządzeniem. Dzieci nie mogą
zajmować się czyszczeniem i konserwacją bez opieki.

~

Dzieci nie mogą bawić się urządzeniem.

~ Przed czyszczeniem należy wyjąć akumulator z odkurzacza.
~ Wyłączyć urządzenie i wyjąć wtyczkę:

… przed montażem lub demontażem urządzenia,
… przed wymianą filtra,
… przed usuwaniem elementu zapychającego i czyszczeniem

urządzenia.

~ Nie wolno używać urządzenia, jeśli wcześniej spadło na zie-

mię, ma widoczne uszkodzenia lub jest nieszczelne.

~ W przypadku uszkodzenia przewodu zasilającego tego urzą-

dzenia należy zlecić jego wymianę producentowi, jego serwiso­wi lub osobie o podobnych kwalifikacjach, co pozwoli na
uniknięcie zagrożeń.

82

PL

NIEBEZPIECZEŃSTWO dla
dzieci

~ Materiał opakowania nie jest zabawką

dla dzieci. Dzieci nie mogą bawić się
workami z tworzywa sztucznego. Istnie­je niebezpieczeństwo uduszenia.

NIEBEZPIECZEŃSTWO dla i ze
strony zwierząt domowych
oraz hodowlanych

~ Urządzenia elektryczne mogą być źró-

dłem zagrożeń dla zwierząt domowych
i hodowlanych. Również same zwierzę-
ta mogą spowodować uszkodzenie
urządzenia. Z tego powodu zwierzęta
nie powinny mieć dostępu do urządzeń
elektrycznych.

NIEBEZPIECZEŃSTWO
porażenia prądem
spowodowanego wilgocią

~ Urządzenie należy chronić przed wilgo-

cią, kapiącą lub rozbryzgiwaną wodą.

~ Ur

ządzenia, kabla i wtyczki sieciowej

nie wolno zanurzać w wodzie lub in­nych cieczach.

~ Jeśli do urządzenia dostanie się jaka-

kolwiek ciecz, natychmiast wyjąć wtycz­kę. Przed ponownym uruchomieniem
należy zlecić sprawdzenie urządzenia.

~ Jeżeli urządzenie (odkurzacz lub stacja

bazowa) wpadnie do wody, należy na­tychmiast wyciągnąć z gniazdka adap­ter sieciowy, a dopiero później wyjąć
samo urządzenie. W takim przypadku
urządzenia nie wolno używać i należy
zlecić jego sprawdzenie przez specjali­styczny serwis.

~ Urządzenia nie wolno obsługiwać mo-

krymi rękoma.

NIEBEZPIECZEŃSTWO
porażenia prądem

~

Przewód zasilający należy układać w taki
sposób, aby wykluczyć ryzyko ewentual-
nego nadepnięcia, zaczepienia lub po­tknięcia.

~ Adapter sieciowy należy podłączać

wyłącznie do prawidłowo zainstalowa­nego i łatwo dostępnego gniazdka, któ­rego napięcie odpowiada danym
umieszczonym na tabliczce znamiono­wej. Gniazdko musi być łatwo dostęp-
ne również po podłączeniu
urządzenia.

~

Należy zwrócić uwagę na to, aby prze­wód zasilający nie uległ uszkodzeniu w
wyniku kontaktu z ostrymi krawędziami
lub gorącymi elementami. Przewodu za­silającego nie wolno owijać wokół urzą-
dzenia (niebezpieczeństwo zerwania
przewodu!).

~ Należy uważać na to, aby przewód za-

silający nie został zakleszczony ani
zgnieciony.

~ Aby wyciągnąć adapter sieciowy z

gniazdka, należy zawsze ciągnąć za
adapter, nigdy za przewód zasilający.

~ Wyciągnąć adapter sieciowy z gniazd-

ka:
… w przypadku wystąpienia usterki,
… gdy akumulator nie jest ładowany,
… przed rozpoczęciem czyszczenia

stacji bazowej oraz

… podczas burzy.

~ W razie uszkodzenia przewodu zasila-

jącego lub urządzenia (stacji bazowej)
należy natychmiast wyciągnąć wtyczkę
sieciową z gniazdka.

~ Należy regularnie przed użyciem

sprawdzać wszystkie elementy pod ka­tem uszkodzeń. Nie używać urządze­nia w przypadku stwierdzenia
widocznych uszkodzeń obudowy, sta­cji bazowej, adaptera sieciowego z
przewodem zasilającym lub akumulato­ra. Ze względów bezpieczeństwa na­prawy mogą być wyk

onywane

wyłącznie przez centrum serwisowe.

83

PL

NIEBEZPIECZEŃSTWO —
niebezpieczeństwo wybuchu

~ Nie wrzucać akumulatora do ognia.
~ W urządzeniu nie wolno ładować bate-

rii nienadających się do ponownego ła­dowania.

Niebezpieczeństwo
wskutek obecności
wirujących elementów

~ Należy trzymać długie włosy i części

luźnej garderoby z dala od ssawki do
podłóg.

~ Przed przystąpieniem do wymiany ak-

cesoriów lub części pomocniczych, któ­re poruszają się podczas pracy,
wyłączyć urządzenie i wyjąć wtyczkę
sieciową z gniazdka.

OSTRZEŻENIE przed szkodami
materialnymi

~ Stabilnie zamocować stację bazową

na ścianie. Sprawdzić, czy dołączony
materiał montażowy jest odpowiedni.
W razie potrzeby należy użyć innego
rodzaju wkrętów i kołków. W razie
wątpliwości montaż należy zlecić fa­chowcowi.

~ Przed przystąpieniem do wiercenia

otworów należy sprawdzić, czy w od­powiednich miejscach w ścia

nie nie ma

rur wodociągowych lub przewodów
prądowych.

~ Używać odkurzacza akumulatorowego

zawsze z zamontowanymi wszystkimi
filtrami. Odkurzanie bez filtrów prowa­dzi do uszkodzenia silnika.

~ Nigdy nie trzymać obrotowej szczotki

w pobliżu włosów lub luźnego ubrania.

~ Należy używać wyłącznie oryginal-

nych akcesoriów.

~ Nie należy używać ostrych lub rysują-

cych środków czyszczących.

WSKAZÓWKI dotyczące
akumulatora

•Do ładowania akumulatora używać wy-
łącznie oryginalnej stacji ładującej (sta-

cja bazowa).

•Podczas ładowania akumulator nagrze-
wa się. Jest to normalny proces.

4. Zakres dostawy

1 odkurzacz18 z pojemnikiem na

kurz12

1 stacja bazowa34
1 zasilacz sieciowy32
1 akumulator36
1 rura ssąca24
1 ssawka do podłóg27
1 mała ssawka ze szczotką38
1 duża ssawka ze szczotką

(regulowana długość)40

1 ssawka do szczelin41
1 adapter42 na małą ssawkę ze szczot-

ką

1 adapter43 do przedłużania38
1 szablon wiertarski
1 zestaw materiałów montażowych

(2 kołki, 2 wkręty)

1 instrukcja obsługi

84

PL

5. Stacja bazowa

5.1 Montaż stacji bazowej

Zamocować stację bazową34 do ściany
przy pomocy szablonu wiertarskiego oraz
dołączonego materiału montażowego.

WSKAZÓWKA: Przed montażem spraw-
dzić, czy dostarczone z urządzeniem mate­riały montażowe pasują do występujących
warunków (np. właściwości ściany). Jeśli
materiały montażowe nie pasują, należy je
wymienić na pasujące materiały.

1. Znaleźć na ścianie odpowiednią lokali­zację dla stacji bazowej34. Upewnić
się, że w pobliżu znajduje się gniazdo
wtykowe.

2. Za pomocą szablonu wiertarskiego za­znaczyć na ścianie otwory do wierce­nia.

3. Wywiercić otwory wiertłem o średnicy
6 mm.

4. W otworach umieścić kołki.

5. Wkręcić wkręty do kołków.

6. Zawiesić stację bazową34 na ścianie
i sprawdzić stabilność montażu.

5.2 Przechowywanie po od­kurzaniu

Stacja bazowa34 służy jako zamocowa­nie i stacja ładująca dla akumulatora18 z
rurą ssącą24, dużej ssawki ze szczot­ką40 i ssawki do szczelin41.

•Po każdym użyciu od-
kurzacz18 z rurą
ssącą24 należy za­wieszać na stacji ba­zowej34. Akumula-
tor36 ładuje się
automatycznie.

• Ssawkę do szcze-
lin41 oraz dużą
ssawkę ze szczot­ką40 można moco­wać na uchwy­tach35.

• Dysza podłogowa27 może pozostać
połączona z rurą ssącą24.

6. Ładowanie

akumulatora

WSKAZÓWKI:

• Przed pierwszym użyciem akumula-

tor36 należy naładować do maksymal-
nego poziomu. Trwa to około 5 godzin.

•Po każdym użyciu wieszać odku-

rzacz18 na uchwycie stacji bazo­wej34. Dzięki temu odkurzacz będzie
zawsze w pełni naładowany. Regular­ne ładowanie akumulatora nie powo­duje uszkodzenia akumulatora36.

34

34

35

34

24

18

85

PL

Ładowanie odkurzacza za pomocą
stacji bazowej

1. Podłączyć prze­wód zasilający ada­ptera sieciowe­go32 do
gniazdka33 z pra­wej strony u góry
przy stacji bazo­wej34, następnie
podłączyć wtyczkę
do odpowiedniego
gniazdka.

Gniazdko musi być łatwo dostępne przez
cały czas po podłączeniu urządzenia.

2. Po każdym użyciu
zawiesić odku­rzacz18 na uchwy­cie na odku­rzacz31 przy
stacji bazowej34.
Diody LED wskaźni­ka naładowania37
świecą lub migają.
Jeśli świecą wszyst­kie diody LED, aku­mulator36 jest cał-
ko

wicie

naładowany.

Pełne naładowanie akumulatora wystarcza
na ok. 20 minut odkurzania.

Podłączanie odkurzacza
bezpośrednio do zasilania
sieciowego

Można także ładować akumulator36, gdy
odkurzacz nie znajduje się w stacji ładują-
cej.

•Podłączyć przewód zasilający adapte-
ra sieciowego32 bezpośrednio do
gniazdka4 pod rączką3 odkurza­cza18, następnie podłączyć wtyczkę
do odpowiedniego gniazdka.

Diody LED na stacji bazowej

- Świecące diody LED informują o aktual­nym stanie naładowania.

-Migające diody LED informują o zuży-
tej części energii. Jeśli migają wszystkie
diody LED, należy naład

ować akumula­tor36. Jeśli naładowanie akumulatora
jest zbyt słabe, urządzenie wyłącza się.

Sygnały LED podczas pracy
urządzenia

- Świecące diody LED informują o aktual­nym stanie naładowania.

- Diody LED, które nie świecą, informują
o zużytej części energii.

-Jeśli miga tylko dioda LED Empty: Aku-
mulator36 jest na wyczerpaniu; urzą-
dzenie wkrótce się wyłączy.

7. Montaż

Dzięki bogatemu wyposażeniu można per­fekcyjnie wykorzystać odkurzacz do niemal­że wszystkich możliwych zastosowań. W
tym rozdziale opiszemy montaż dla najczę-
ściej wykorzystywanych obszarów zastoso­wania.

OSTROŻNIE:

~ Na każdym etapie montażu odkurzacz

musi być wyłączony.

33

32

18 3437

86 PL

7.1 Składanie i rozkładanie
urządzenia

Dostępne są dwa rodzaje montażu i demon­tażu urządzenia.

Z blokadą

•Rurę ssącą24, ssaw-
kę podłogową27,
dużą ssawkę ze
szczotką40 i ssawkę
do szczelin41 nale­ży zamontować tak,
aby rozległo się sły­szalne zatrzaśnięcie.

• W celu zdemontowa­nia poszczególnych
połączeń należy wci­snąć odpowiedni
przycisk odblokowu­jący23.

WSKAZÓWKA: Przycisk został ponume-
rowany tylko raz, ponieważ na wszystkich
elementach wygląda i działa tak samo.

Bez blokady

Wszystkie inne dysze i adaptery są nakła­dane i zdejmowane. W razie potrzeby na­leży delikatnie przekręcić elementy
względem siebie.

7.2 Przed każdym użyciem

Przed każdym użyciem należy zamontować
następujące elementy:

Jednostka filtra

Jednostka filtra składa
się z następujących ele­mentów: filtr ochronny
silnika14, papierowy
filtr11, podstawa fil­tra9 i metalowy
filtr10.

•Kompletną jednostkę
filtra należy zawsze
umieszczać w pojem­niku na kurz12.

Pojemnik na kurz

Pojemnik na kurz12
może być używany wy­łącznie z kompletną
jednostką filtra.

•Założyć pojemnik na
kurz12 na odku-
rzacz18 od dołu
(patrz „Montaż po­jemnika na pył” na
stronie 89).

23

9

14

10

11

12

12 18

87

PL

Akumulator

Bez zamontowanego i
naładowanego akumu­latora36 nie można od­kurzać.

•Wsunąć akumula-
tor36 do schow­ka6, aż do słyszal­nego zatrzaśnięcia
się.

•Aby wyjąć akumulator36 ze schow-
ka6, należy wcisnąć oba przyciski od­blokowujące7 akumulator i wyciągnąć
go.

7.3 Rura ssąca

Rura ssąca24 służy
jako przedłużenie.
Wszystkie elementy,
które są podłączane do
wolnego końca rury ssą-
cej, mogą być także
wkładane bezpośred­nio do otworu16 odku­rzacza18.

•Włożyć rurę ssą-
cą24 do otworu16
aż do zatrzaśnięcia
się. Połączyć wtycz­kę22 z gniazd­kiem17 odkurza-
cza18.

7.4 Ssawka do podłóg

W wielu przypadkach odkurzanie odbywa
się przy użyciu ssawki do podłóg.

•Włożyć ssawkę do
podłóg27 do otwo­ru16 odkurza­cza18 lub otwo­ru26 rury ssącej24.
Podłączyć wtyczkę
ssawki do podłóg z
gniazdkiem17 odku­rzacza18 lub
gniazdkiem25 rury
ssącej24.

•W celu odłączenia ssawki do pod-
łóg27 wcisnąć przycisk odblokowują­cy23 i ściągnąć ssawkę.

WSKAZÓWKA: Jeśli obrotowa szczot-
ka30 jest zablokowana, migają 4 diody
LED37 akumulatora36. Po krótkim mignię-
ciu odkurzacz wyłącza się i nie można go
ponownie włączyć przez 1 minutę.

7.5 Ssawka do szczelin

Ssawkę do szczelin41
można mocować bez­pośrednio do odkurza­cza18 lub do rury
ssącej24.

•Zamocować ssawkę
do szczelin41 w
otworze16 lub26.

•W celu odłączenia
ssawki do szcze­lin41 wcisnąć przy­cisk odblokowują-
cy23 i ściągnąć
ssawkę.

36

6

16

24

27

16
26

18

23

16
26

41

24

23

88 PL

7.6 Duża ssawka ze szczotką

Dużą ssawkę40 moż-
na mocować bezpo­średnio do
odkurzacza18 lub do
rury ssącej24.

•Zamocować ssawkę
ze szczotką40 w
otworze16 lub26.

•W celu odłączenia dużej ssawki ze
szczotką40 wcisnąć przycisk odbloko­wujący23 i ściągnąć ssawkę.

• W celu zmiany długości należy wci-
snąć przycisk39 u góry na dużej ssaw­ce ze szczotką40 i przesunąć cześć
szczotkową w jedną z dwóch pozycji
końcowych, aż nastąpi słyszalne za­trzaśnięci

e.

7.7 Mała ssawka ze szczotką

Mała ssawka ze szczot­ką38 zawsze używa­na jest razem z
adapterem42.

•Założyć ssawkę ze
szczotką38 na ada­pter42.

•Włożyć adapter42
do otworu

26

rury

ssącej

24 lub do
otworu16 odkurza­cza18.

WSKAZÓWKA: W celu zwiększenia dłu-
gości można zastosować jeszcze adap­ter43. Zostanie on wtedy połączony z
adapterem42.

8. Odkurzanie

OSTROŻNIE:

~ Podczas odkurzania zawsze muszą być

zamontowane wszystkie filtry oraz po­jemnik na kurz12.

1. Zamontować potrzebne elementy wypo­sażenia.

2. Umieścić akumulator36 w schowku6.

3. W celu włączenia urządzenia nacisnąć
włącznik/wyłącznik 1.

- W celu zredukowania mocy ssania

nacisnąć 1x przycisk ECO2. Dioda
LED pod przyciskiem świeci na zielo­no. W celu wyłączenia tej funkcji po­nownie nacisnąć przycisk.

4. W celu wyłączenia odkurzacza18
wcisnąć ponownie włącznik/
wyłącznik 1.

5. Opróżnić pojemnik na kurz12 i zawie­sić elementy odkurzacza na stacji bazo­wej34.

WSKAZÓWKI:

•Po włączeniu urządzenie można wyłą-
czyć po 1 – 2 sekundach.

•Po włączenia urządzenie można prze-
łączyć na tryb ECO2 ze zmniejszoną
mocą ssania po 1 – 2 sekundach.

16
26

40

24

38

42

24

26

89

PL

Korzystanie ze ssawek

Poniższa tabela zawiera przegląd zadań
związanych ze sprzątaniem, do których
szczególnie dobrze nadają się wybrane
ssawki.

9. Pojemnik na kurz i
filtry

OSTROŻNIE:

~ Podczas odkurzania zawsze muszą być

zamontowane wszystkie filtry oraz po­jemnik na kurz12.

Podczas każdego odkurzania muszą być
zamontowane pojemnik na kurz12 oraz
wszystkie filtry:

-metalowy filtr10 w pojemniku na

kurz12,

-papierowy filtr11 w podstawie filtra9,

- filtr ochronny silnika14 na papiero-

wym filtrze11

-filtr zużytego powietrza19 u góry na

odkurzaczu18.

9.1 Montaż pojemnika na pył

1. Założyć pojemnik
na kurz12 na od­kurzaczu18 tak,
aby strzałka nad
otwartą kłódką była
skierowana na
znak8.

2. Obrócić pojemnik
na kurz12 w lewą
stronę, aby nastąpi­ło zatrzaśnięcie. Te-
raz strzałka nad za­mkniętą kłódką jest
skierowana na
znak8.

•W celu wyjęcia obrócić pojemnik na
kurz12 w prawą stronę, a następnie
ściągnąć go w dół.

9.2 Opróżnianie pojemnika

na kurz

Aby opróżnić po­jemnik na pył12,
nie trzeba go odłą­czać od odkurza­cza18.

•Trzymając odkurzacz nad koszem na
śmieci, wcisnąć przycisk15, aby otwo-
rzyć klapę13 na dole pojemnika na
kurz12.

• W celu zablokowania klapy13 należy
ją zamknąć, aby nastąpiło słyszalne
zatrzaśnięcie.

Nr

Rodzaj
ssawki

Zastosowanie

38

mała
ssawka ze
szczotką

wersalki, fotele,
materace, meble,
materiały tekstylne

40

duża
ssawka ze
szczotką

półki na książki,
trudno dostępne na­rożniki, podłoga

41

ssawka do
szczelin

szafy, szpar

y, na-

rożniki, szczeliny

12

8

15

13

90

PL

9.3 Papierowy filtr (HEPA)

Papierowy filtr11 znajduje się w podsta­wie filtra9,

•Wyjąć papierowy filtr11, ściągając go
górą za pomocą małej rączki znajdują-
cej się na środku.

•W celu włożenia pa-
pierowy filtr11 nale­ży włożyć od góry
na podstawę filtra9.

9.4 Metalowy filtr

Metalowy filtr10 jest
trwale połączony z
podstawą filtra9. Pod­stawę filtra można ła­two wyciągnąć z
uchwytu.

• Podczas montażu należy włożyć pod­stawę filtra9 prosto do pojemnika na
kurz12. Musi on prosto spoczywać w
pojemniku na kurz.

9.5 Filtr ochronny silnika

U góry na papierowym
filtrze11 znajduje się
filtr ochronny silni­ka14.

•Zdjąć pojemnik na
kurz12 z odkurza­cza18.
Następnie można
wyjąć filtr ochronny
silnika14 od górnej
strony papierowego
filtra11.

9.6 Filtr zużytego powietrza

Istnieją dwa filtry zuży­tego powietrza19 na
górnych bokach odku­rzacza18.

1. W celu ich wyjęcia nacisnąć przycisk
odblokowania21 na osłonie filtra20 i
wyjąć ją. Następnie można wyjąć filtr
zużytego powietrza19 z osłony fil­tra20.

2. Włożyć nowy filtr zużytego powie­trza19.

3. Założyć tylną część osłony filtra20 z
powrotem na odkurzacz.

4. Następnie wcisnąć przycisk odbloko­wania21 przy osłonie filtra20 tak,
aby można ją było zamknąć.

11

9

10

9

11

14

21

20

19

91

PL

10. Czyszczenie i

pielęgnacja

NIEBEZPIECZEŃSTWO!

~ Przed przystąpieniem do czyszczenia

urządzenia wyciągnąć wtyczkę siecio­wą z gniazdka.

~ Przed rozpoczęciem czyszczenia urzą-

dzenia należy zaczekać do jego osty­gnięcia.

OSTROŻNIE:
~ Wszystkie elementy, które są mokre lub

wilgotne, muszą być dokładnie osuszo­ne przed kolejnym użyciem odkurza­cza.

~ Nie należy używać ostrych lub rysują-

cych środków czyszczących.

Przed czyszczeniem należy wyłączyć urzą-
dzenie i wyjąć akumulator36.

Czyszczenie odkurzacza i aku­mulatora

• Do czyszczenia odkurzacza18, ssaw­ki do podłóg27 oraz akumulatora36
używać miękkiej zwilżonej szmatki.

Czyszczenie ssawek (poza
ssawką do podłóg) oraz prze­dłużek

• Elementy można czyścić pod bieżącą
wodą.

Czyszczenie metalowego filtra
oraz filtra zużytego powietrza

•Metalowy filtr10, filtr ochronny silni-
ka14 i filtr zużytego powietrza19
można czyścić pod bieżącą wodą.

Czyszczenie filtra ochronnego
silnika i papierowego filtra

• Papierowy filtr11 można wytrzepać.

Wymiana filtra

• Regularnie sprawdzać wszystkie filtry
pod kątem uszkodzeń oraz odkształceń
Uszkodzone lub zdeformowane filtry
lub filtry, których nie da się już wyczy­ścić, należy wymienić na nowe. Jest to
niezbędne w celu zapewnienia pełnej
wydajności odkurzacza i uniknięcia
uszkodzenia urządzenia.

•Można zamawiać zestawy filtrów
(patrz „Zamawianie akcesoriów” na
stronie 93).

Czyszczenie obrotowej szczotki
w ssawce do podłóg

1. Odwrócić ssawkę do podłóg27.

2. Docisnąć na zewnątrz zamknięcie z po­dwójną strzałką. Trzeba użyć nieco siły,
w przeciwnym razie mogłoby docho­dzić do odczepiania się podczas odku­rzania.

3. Wyjąć obrotową szczotkę30 ze ssaw­ki do podłóg27.

4. Delikatnie otrzepać szczotkę30. Wło­sy zaplątane na szczotce najlepiej usu­wać palcami.

5. Ponownie umieścić szczotkę30 w
ssawce podłogowej27.

6. Ponownie docisnąć małe zamknięcie w
kierunku szczotki.

92

PL

11. Przechowywanie

Jeśli urządzenie nie będzie użytkowane
przez dłuższy okres, należy je przechowy-
wać w suchym miejscu.

12. Utylizacja

Baterii nie wolno wyrzucać
wraz z odpadami domowy­mi. Zużyte baterie muszą zo­stać zutylizowane zgodnie z
przepisami. Produkt podlega
przepisom dyrektywy euro­pejskiej 2012/19/UE. Sym­bol przekreślonego kontenera na śmieci na
kółkach oznacza, że na terenie Unii Euro­pejskiej produkt musi zostać dostarczony do
specjalnego miejsca składowania odpa­dów. Dotyczy to zarówno produktu, jak i
wszystkich jego elementów oznaczonych
tym symbolem. Tak oznaczone produkty nie
mogą być utylizowane łącznie ze zwykłymi
odpadami komunalnymi, lecz należy je od­dać do specjalnego punktu recyklingu urzą-
dzeń elektrycznych i elektronicznych.
Symbol recyklingu na produk­cie oznacza, że produkt lub
jego części mogą być podda­ne procesowi odzysku odpa­dów. Recykling pomaga
zredukować zużycie surowców oraz odcią-
żyć środowisko naturalne.

Opakowanie

W przypadku utylizacji opakowania należy
przestrzegać odpowiednich przepisów do­tyczących ochrony środowiska w danym
kraju.

13. Rozwiązywanie

problemów

Jeżeli urządzenie nie będzie prawidłowo
działać, należy sprawdzić poniższą listę.
Może okazać się, że przyczyną jest niewiel-
ki problem, który użytkownik może rozwią-
zać samodzielnie.

NIEBEZPIECZEŃSTWO pora-
żenia prądem elektrycznym!

~ W żadnym wypadku nie wolno samo-

dzielnie naprawiać urządzenia.

Uster-kaMożliwe przyczyny/ dzia-

łania

Brak
Funkcja

•Naładować akumulator36.

Nie moż-
na usta­wić trybu
ECO.

•Po włączenia urządzenie
można przełączyć na tryb
ECO2 ze zmniejszoną
mocą ssania po 1–2 sekun­dach.

Zbyt
mała
moc ssa­nia

• Czy wszystkie elementy są
prawidłowo ze sobą połączo­ne?

• Czy ssawka lub rura ssą-
ca24 są zatkane?

• Czy pojemnik na kurz12
jest zapełniony?

• Czy jeden lub kilka filtrów
są silnie zabrudzone?

•Czy świeci się dioda LED
pod przyciskiem ECO2?

•Czy obraca się obrotowa
szczotka30 w ssawce pod­łogowej27?

•Z

a słaby akumulator

36?

Sprawdzić diody na kontrol­ce ładowania37.

4 diody
LED

37

migają.

• Obrotowa szczotka 30 jest

zablokowana.

93

PL

14. Zamawianie
akcesoriów

Można dodatkowo zamawiać akcesoria i
części zużywalne do ręcznego odkurzacza
akumulatorowego SHAZ 22.2 C4 (np. filtry,
szczotki, zestaw akumulatorów).

Zamawianie online

shop.hoyerhandel.com

1. Zeskanuj kod QR swoim smartfonem lub

tabletem.

2. W przypadku użycia kodu QR zosta-

niesz przekierowany na stronę interne­tową, na której możesz złożyć
zamówienie.

15. Dane techniczne

Urządze-
nie wyłą­cza się

• Sprawdzić akumulator

36.

Uster-kaMożliwe przyczyny/ dzia-

łania

Model: SHAZ 22.2 C4
Stacja bazowa: Wejście: 27 V ,

780 mA

Akumulator:
(6INR19/66)

1x 22,2 V Li-Ion,
2400 mAh, (53.28 Wh)
6 komór

Zasilacz sieciowy:
MODEL:
GQ24-270078­AG

Wejście: 100–240 V ~
50/60 Hz, 1.0 A
Wyjście:
27 V , 780 mA

Klasa ochronno­ści zasilacza: II

Temperatura ro­bocza: od 10 °C do + 40 °C

94

PL

Użyte symbole

Zmiany techniczne zastrzeżone.

16. Gwarancja firmy
HOYER Handel GmbH

Drogi Kliencie,
Na niniejsze urządzenie jest udzielana 3-let­nia gwarancja obowiązująca od dnia jego
zakupu. W przypadku usterek niniejszego
produktu kupującemu przysługują wobec
jego sprzedawcy stosowne ustawowe prawa
gwarancyjne. Poniżej opisana gwarancja
nie ogranicza tych ustawowych praw przy­sługujących kupującemu.

Warunki gwarancyjne

Okres obowiązywania gwarancji rozpoczyna
w dniu zakupu produktu. Oryginał dokumentu
zakupu należy przechowywać w bezpiecznym
miejscu. Ten dokument będzie potrzebny, jako
potwierdzenie dokonanego zakupu.
Jeżeli w przeciągu trzech lat od daty zaku-
pu niniejszego produktu pojawi usterka w
produkcie lub usterka produkcyjna, to pro­dukt, wg naszego wyboru, zostanie bez­płatnie naprawiony lub wymieniony.
Niniejsze świadczenie gwarancyjne zakła­da, że uszkodzone urządzenie oraz doku-
ment potwierdzający zakup (paragon
kasowy) zostaną przedłożone w przeciągu
trzech lat. Do urządzenia i dowodu zakupu
należy dołączyć także krótki opis usterki
oraz podać moment jej wystąpienia.
Jeżeli usterka jest objęta naszą gwarancją,
to kupujący otrzyma z powrotem naprawio­ny lub nowy produkt. Zgodnie z art. 581 §1
niemieckiego kodeksu cywilnego wraz z
wymianą produktu lub jego istotnej części
rozpoczyna się nowy okres gwarancyjny.

Okres obowiązywania gwarancji
i prawne roszczenia związane z
wystąpieniem usterki

Świadczenie gwarancyjne nie przedłuża
okresu obowiązywania gwarancji. To doty­czy także wymienionych i naprawionych
części. Ewentualne stwierdzone przy zaku­pie uszkodzenia i usterki należy zgłosić na-

Transformator bezpieczeństwa
separujący odporny na zwarcie

Izolacja ochronna

Geprüfte Sicherheit (Potwierdzo-
ne Bezpieczeństwo) Urządzenia
muszą spełniać wymagania ogól­nych zasad techniki i ustawy o
bezpieczeństwie produktów.

Używając oznaczenia CE, firma
HOYER Handel GmbH oświad­cza, że produkt jest zgodny z wy-
mogami UE.

Urządzenia z tym znakiem mogą
być używane tylko w warunkach
domowych (suche otoczenie).

Zasilacz impulsowy

Symbol ten przypomina o utyliza­cji opakowania zgodnie z zasa­dami ochrony środowiska.

Materiały do powtórnego wyko­rzystania: tektura (z wyjątkiem fa­listej)

Prąd stały
Oznaczenia polaryzacji

95

PL

tychmiast po rozpakowaniu produktu.
Naprawy dokonywane po upływie okresu
obowiązywania gwarancji płatne.

Zakres gwarancji

Urządzenie wyprodukowano zgodnie suro­wymi przepisami dotyczącymi jakości i do­kładnie skontrolowano przed opuszczeniem
zakładu produkcyjnego.
Świadczenie gwarancyjne obejmuje zarów­no usterki materiałowe, jak i usterki powstałe
podczas produkcji.

Niniejsza gwarancja nie obejmuje
części eksploatacyjnych, które są
narażone na normalne zużycie,
oraz uszkodzeń części kruchych, np.
włącznika, akumulatorów, żarówki
czy innych części wykonanych ze
szkła.

Niniejsza gwarancja traci swoją ważność w
przypadku nieprawidłowego użytkowania lub
serwisowania produktu. W celu zagwaranto­wania prawidłowego użytkowania produktu
należy dokładnie stosować się do wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać sposobów uży-
cia oraz działań, które się odradza lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony wyłącznie do pry­watnego użytkowania i nie jest przeznaczo­ny do specjalistycznych zastosowań.
Gwarancja wygasa w przypadku niezgod­nego z przeznaczeniem i nieprawidłowego
użytkowania, stosowania siły oraz w przy­padku ingerencji w produkt, których nie prze­prowadziło nasze autoryzowane centrum
serwisowe.

Postępowanie w przypadku
gwarancji

Aby zapewnić szybkie załatwienie zgłasza-
nego przypadku, należy stosować się do
poniższych wskazówek:

• W przypadku wszystkich zapytań nale­ży mieć przygotowany numer artykułu
IAN: 321720 oraz paragon kasowy
potwierdzający dokonanie zakupu.

•Numery artykułów znajdują się na ta-
bliczce znamionowej, w grawerowa­nych oznaczeniach, na stronie
tytułowej instrukcji (na dole po lewej)
lub na naklejce z tyłu lub na spodzie
urządzenia.

• W przypadku wystąpienia usterek w
działaniu lub pozostałych usterek nale­ży w pierwszej kolejności skontaktować
się telefonicznie lub za pomocą
poczty elektronicznej z poniżej po-
danym centrum serwisowym.

•Następnie zarejestrowany jako uszko-
dzony produkt można przesłać nieod­płatnie wraz z potwierdzeniem zakupu
(paragon kasowy) i informacją opisują-
cą usterkę i moment jej wystąpienia na
podany kupującemu adres serwisu.

Na str

onie www.lidl-service.com można po-

brać niniejszą instrukcję i wiele innych, fil­my na temat produktów oraz odpowiednie
oprogramowanie.

96

PL

Posługując się tym kodem QR można
przejść bezpośrednio do strony marki Lidl
(www.lidl-service.com) i otworzyć instrukcję
obsługi, wprowadzając numer artykułu
(IAN) 321720.

Centrum Serwisowe

Serwis Polska
Tel.: [phone]
E-Mail: [e-mail]

IAN: 321720

Dostawca

Należy pamiętać, że poniższy adres nie
jest adresem serwisu. W pierwszej ko-

lejności należy kontaktować się z podanym
powyżej centrum serwisowym.

HOYER Handel GmbH
Tasköprüstraße 3
DE-22761 Hamburg
NIEMCY

PL

97

PL

98

CZ

Obsah

1. Přehled .......................................................................................... 99

2. Použití k určenému účelu ............................................................. 100

3. Bezpečnostní pokyny ................................................................... 101

4. Rozsah dodávky .......................................................................... 103

5. Základní stanice .......................................................................... 103

5.1 Upevnění základní stanice ................................................................. 103

5.2 Uskladnění po vysávání ..................................................................... 104

6. Nabití akumulátoru ..................................................................... 104

7. Montáž ........................................................................................ 105

7.1 Vytvoření a uvolnění připojení ............................................................ 105

7.2 Před každým použitím ....................................................................... 105

7.3 Sací trubka ....................................................................................... 106

7.4 Podlahová hubice ............................................................................. 106

7.5 Štěrbinová hubice ............................................................................. 106

7.6 Velká kartáčové hubice ...................................................................... 107

7.7 Malá kartáčová hubice ...................................................................... 107

8. Vysávání ..................................................................................... 107

9. Nádoba na prach a filtry ............................................................. 108

9.1 Montáž nádoby na prach .................................................................. 108

9.2 Vyprázdnění nádoby na prach ........................................................... 108

9.3 Papírový filtr (HEPA) .......................................................................... 109

9.4 Kovový filtr ....................................................................................... 109

9.5 Ochranný filtr motoru ........................................................................ 109

9.6 Výstupní filtr ..................................................................................... 109

10. Čištění a ošetřování ..................................................................... 109

11. Uschování .................................................................................... 110

12. Likvidace ..................................................................................... 110

13. Řešení problémů .......................................................................... 111

14. Objednání dílů příslušenství ......................................................... 111

15. Technické parametry ................................................................... 112

16. Záruka společnosti HOYER Handel GmbH .................................... 113
