Samsung SYNCMASTER 58V, SYNCMASTER 59E, SAMTRON 591S User Manual

Installation des pilotes

SAMTRON 591S/58V/59E/78E/78DF/78BDF/98PDF

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Ne pas démonter

Ne pas toucher.

Important a lire et a comprendre dans toutes circonstances.

Déconnecter la prise de la sortie du courant.

Mettez dans un endroit stable pour empêcher une décharge électrique.

Alimentation

Si l'appareil n'est pas utilisé pendant de longs laps de temps, installez un économiseur d’écran.

zSi la même image est présente longtemps à l’écran, des brûlures des phosphores peuvent se produire ou l’écran peut se brouiller.

Ne pas utiliser une prise endommagée ou desserrée.

z Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

z Ceci peut causer une décharge électrique ou un incendie.

Utiliser uniquement des prises correctement reliées à la terre.

z Un sol inadapté peut causer un choc électrique ou un incendie.

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

z Une mauvaise connexion entraîne des risques d’incendie.

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments. Cela pourrait provoquer des dommages.

zOublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop multiprises ou de cordons à une même prise.

z Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Installation

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

zUn choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas faire tomber le moniteur si vous le déplacez.

z Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.

z S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

Ne placez pas le produit sur une surface instable ou trop petite.

zPlacez le produit sur une surface plane et stable, pour éviter qu’il ne tombe et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

z Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

Conservez tout objet inflammable (bougies, insecticides ou cigarettes) à distance du produit.

z Cela pourrait provoquer un incendie.

Conservez tout appareil chauffant à distance du câble d’alimentation.

zLa fonte du revêtement du câble peut entraîner un risque de choc électrique ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par exemple une étagère, un placard, etc.

zToute augmentation de la température interne entraîne un risque d’incendie.

Placer le moniteur sur une surface plane et stable.

z Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

z La surface de CDT peut ainsi être abîmée.

Ne pas utiliser le moniteur sans le socle du moniteur.

zIl peut provoquer une panne ou un incendie causé par une mauvaise ventilation.

zSi le moniteur doit être utilisé sans son support, veuillez-vous assurer qu`une bonne ventilation sera mise en place.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

zUne ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (CDT), essuyez avec un tissu doux légèrement humide.

Ne pas nettoyer l'écran plat avec de l'eau. Utilisez un leger détergent dillué avec de l'eau.

Quelques détergents contiennent une quantité importante d'alcool qui peuvent abîmer (changer la couleur) ou fendre le boîtier du moniteur. L' ecran CDT est revetû d un antireflet/ antistatique qui peut aussi être abîmé.(changement de couleur).

Diluer le détérgent (proportion de 1:10) avec de l'eau avant utilisation.

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

zVous pouvez ainsi empécher la couche de CDT d'être abîmée ou le boitier du moniteur d'être dissous, fendu ou décoloré.

zVous pouvez acheter le détergent recommandé dans n'importe quel centre de Service.

Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

z Un connecteur sale peut causer une décharge électrique ou un incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de nettoyer le produit.

z Ceci pourrait provoquer un choc électrique ou un incendie.

Débranchez le cordon d’alimentation de la prise secteur et essuyez le

produit à l’aide d’un chiffon doux et sec.

zN’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent.

Prenez contact avec le Centre de Service ou le Centre Clientèle pour procéder au nettoyage de l'intérieur tous les ans.

zL'intérieur du produit doit rester propre. L'accumulation de poussières à l'intérieur du produit pendant une longue période peut provoquer un dysfonctionnement ou un incendie.

Autres

Ne pas enlever le panneau supérieur ni le panneau arrière.

zCeci peut causer un choc électrique ou un incendie.

zDemander cette opération à un personnel de service qualifié.

Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

zCela peut gêner son fonctionnement ou provoquer un incendie.

zÉviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant.

Contactez ensuite le Centre d'Assistance.

zLe moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

zLe moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo.

zCeci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du moniteur.

z Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

zCela peut gener son fonctionnement ou provoquer un incendie.

zSi une substance étrangère pénètre dans l'écran, débranchez le cordon d'alimentation et contactez le centre de services.

Ne placez aucun objet lourd sur le moniteur.

z Ceci peut causer un choc électrique ou un incendie.

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

z Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Éloigner le moniteur des substances magnétiques.

z Ceci peut causer une décoloration du moniteur.

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

zS'il tombait, le produit pourrait s'endommager ou blesser quelqu'un. L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

zUn câble non débranché peut être endommagé et occasionner un incendie ou un choc électrique.

Tenez le produit hors de portée des enfants, qui pourraient l’endommager en s’y accrochant.

z La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser le produit pendant une longue période, débranchez-le.

zLe non-respect de cette instruction peut entraîner une émission de chaleur due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

zL’enfant pourrait tenter d'escalader le produit pour récupérer cet objet. Ceci pourrait entraîner la chute de l’objet, qui peut blesser ou même tuer l’enfant.

SAMTRON 591S/58V/59E

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur.

Déballage

Moniteur

Manual

	Carte de Garantie	Guide de l'utilisateur
Guide d'installation rapide	(N'est pas disponible dans
		et CD d'Installation
	toutes les agences)

Câble

Fil électrique

Socle

Pour le modèle Multimedia (Option)

Manual

Guide de l'utilisateur

Câble

câbles son(2 chaque)

Câble entrée courant

Socle

Support Multimédia hautparleur (Option)

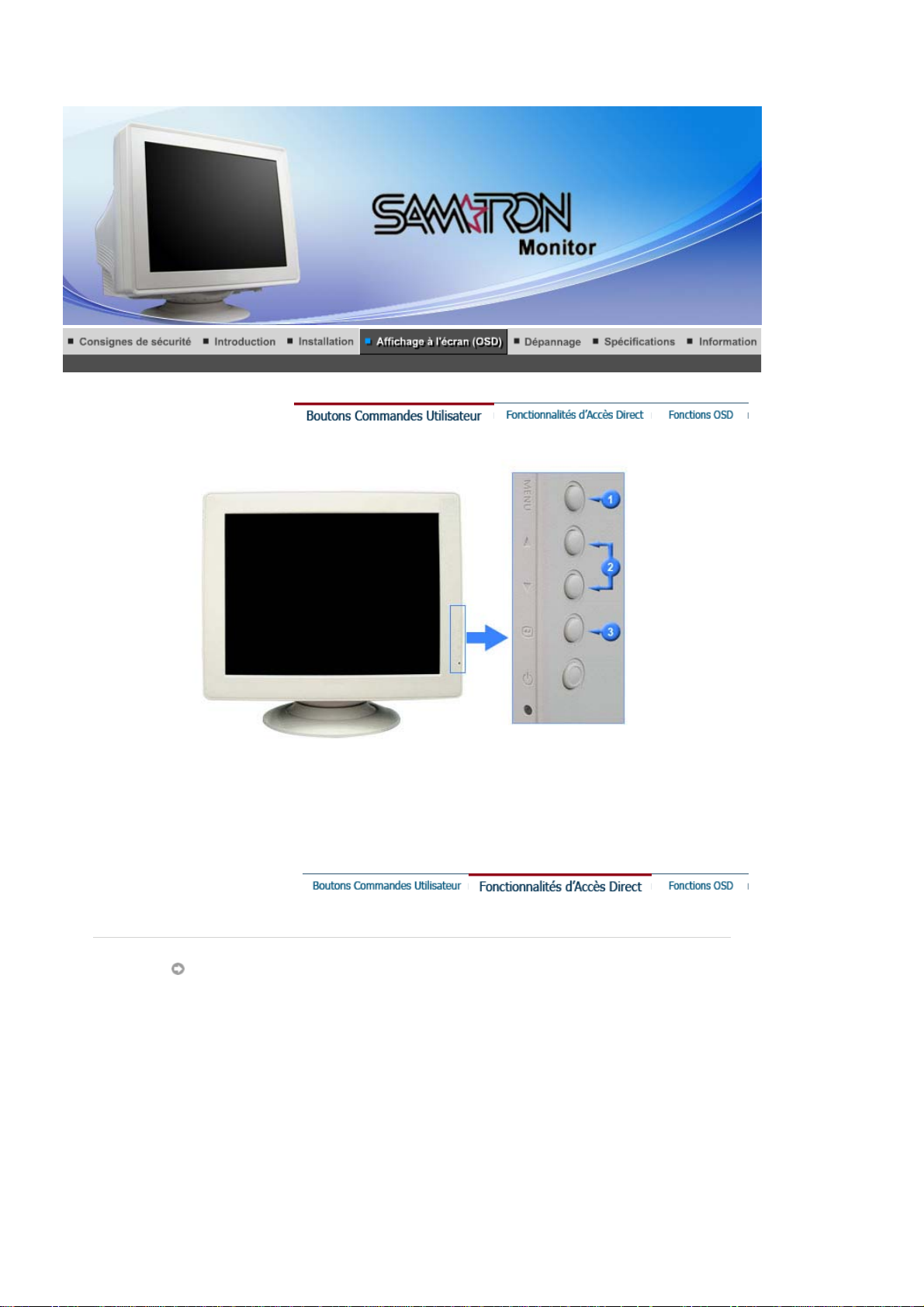

Façade

Bouton Menu []

Boutons d'Ajustement []

Bouton Entrée []

Bouton d'Alimentation

Indicateur d'Alimentation

Pour accéder à l'écran du menu ou pour en sortir.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Pour sélectionner le menu d'affichage à l'écran OSD.

Utiliser ce bouton pour allumer et éteindre le moniteur.

Indique que le Mode d'économie est en position normale ou Puissance.

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

Port d'alimentation	Brancher le cordon électrique à la prise d 'alimentation au dos
	de votre moniteur.
Câble vidéo	Connectez l'extrémité du câble vidéo au port vidéo de votre
	ordinateur.(carte vidéo ou carte graphique)

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Dessous

Câble vidéo	Connectez l'extrémité du câble vidéo au port vidéo de votre
	ordinateur.(carte vidéo ou carte graphique)
Port d'alimentation	Connectez le câble électrique au port qui se situe au dos de
	votre moniteur.

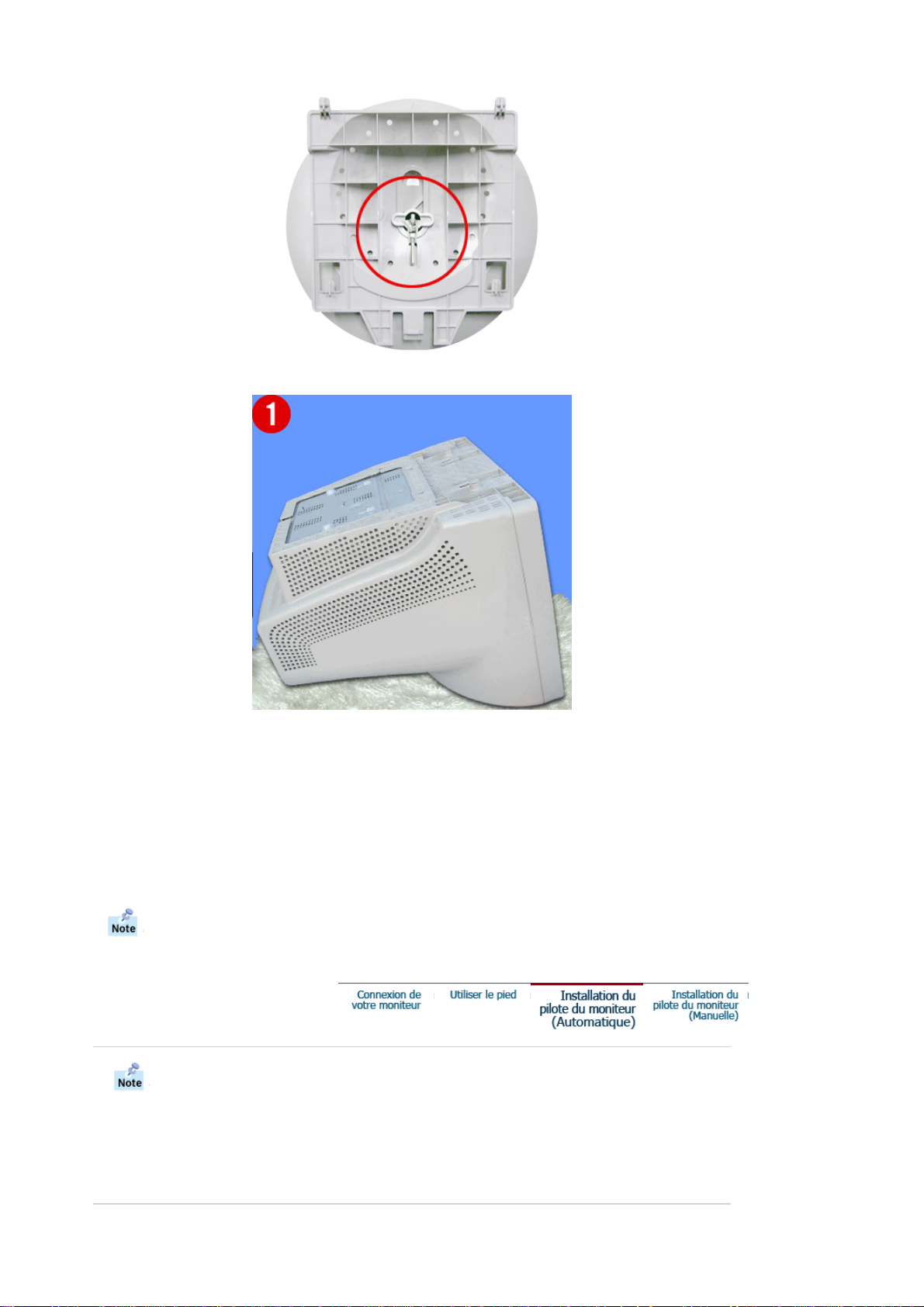

La base	Vous pouvez séparer la base de votre ordinateur.
Inclinable/Pivotante

SAMTRON 78E/78DF/78BDF/98PDF

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur.

Déballage

Moniteur

Manual

	Carte de Garantie	Guide de l'utilisateur
Guide d'installation rapide	(N'est pas disponible dans
		et CD d'Installation
	toutes les agences)

Câble

Fil électrique

Socle

Pour le modèle Multimedia (Option)

Manual

Guide de l'utilisateur

Câble

câbles son(2 chaque)

Câble entrée courant

Socle

Support Multimédia hautparleur (Option)

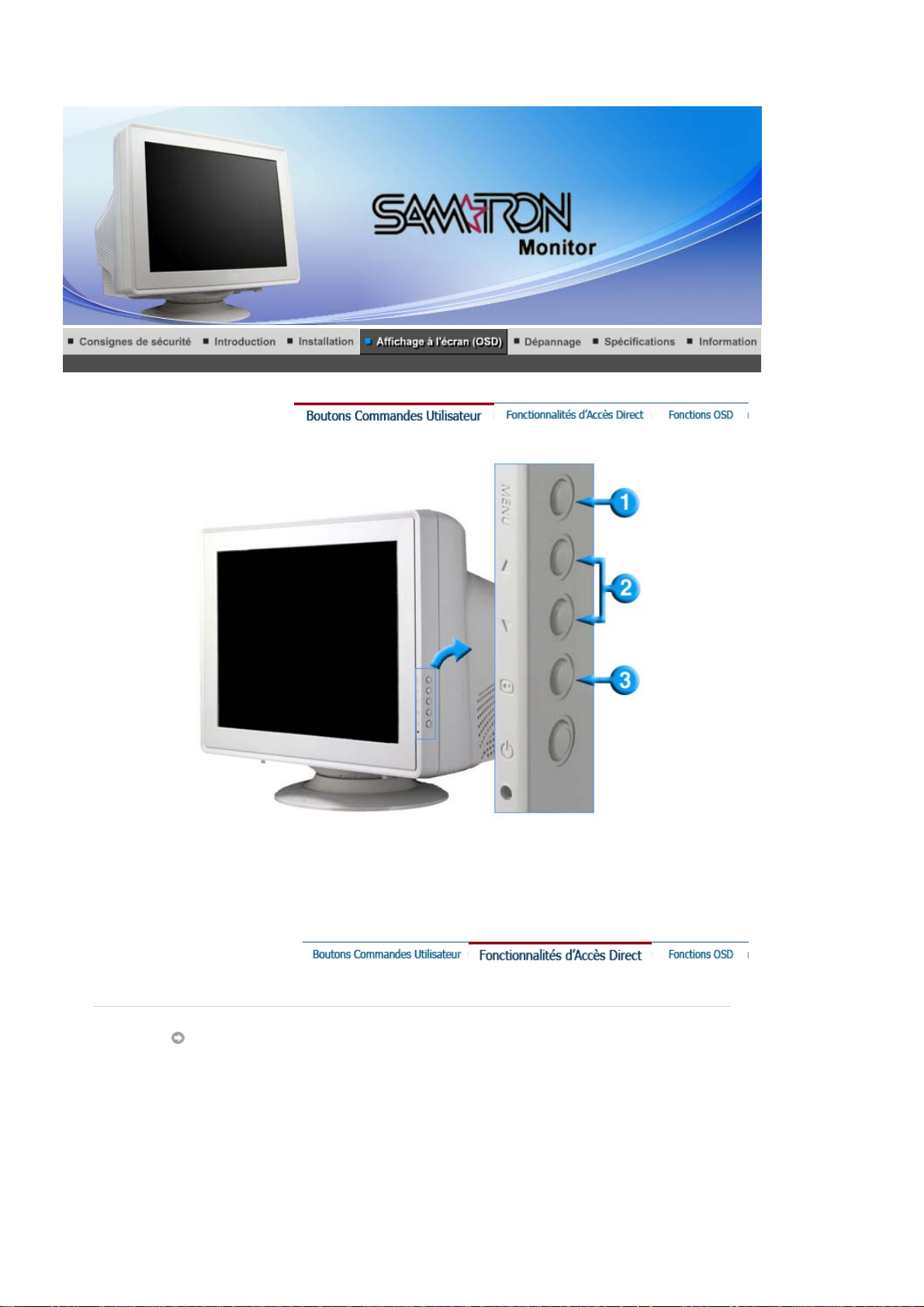

Façade

Bouton Menu []

Boutons d'Ajustement []

Bouton Entrée []

Bouton d'Alimentation

Indicateur d'Alimentation

Pour accéder à l'écran du menu ou pour en sortir.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Pour sélectionner le menu d'affichage à l'écran OSD.

Utiliser ce bouton pour allumer et éteindre le moniteur.

Indique que le Mode d'économie est en position normale ou Puissance.

Arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

Port d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

Câble vidéo	Connectez l'extrémité du câble vidéo au port vidéo de votre
	ordinateur.(carte vidéo ou carte graphique)

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Dessous

Câble vidéo	Connectez l'extrémité du câble vidéo au port vidéo de votre
	ordinateur.(carte vidéo ou carte graphique)
Port d'alimentation	Connectez le câble électrique au port qui se situe au dos de
	votre moniteur.
La base	Vous pouvez séparer la base de votre ordinateur.
Inclinable/Pivotante

SAMTRON 591S/58V/59E

Installation-Multimédia | Support Multimédia haut-parleur

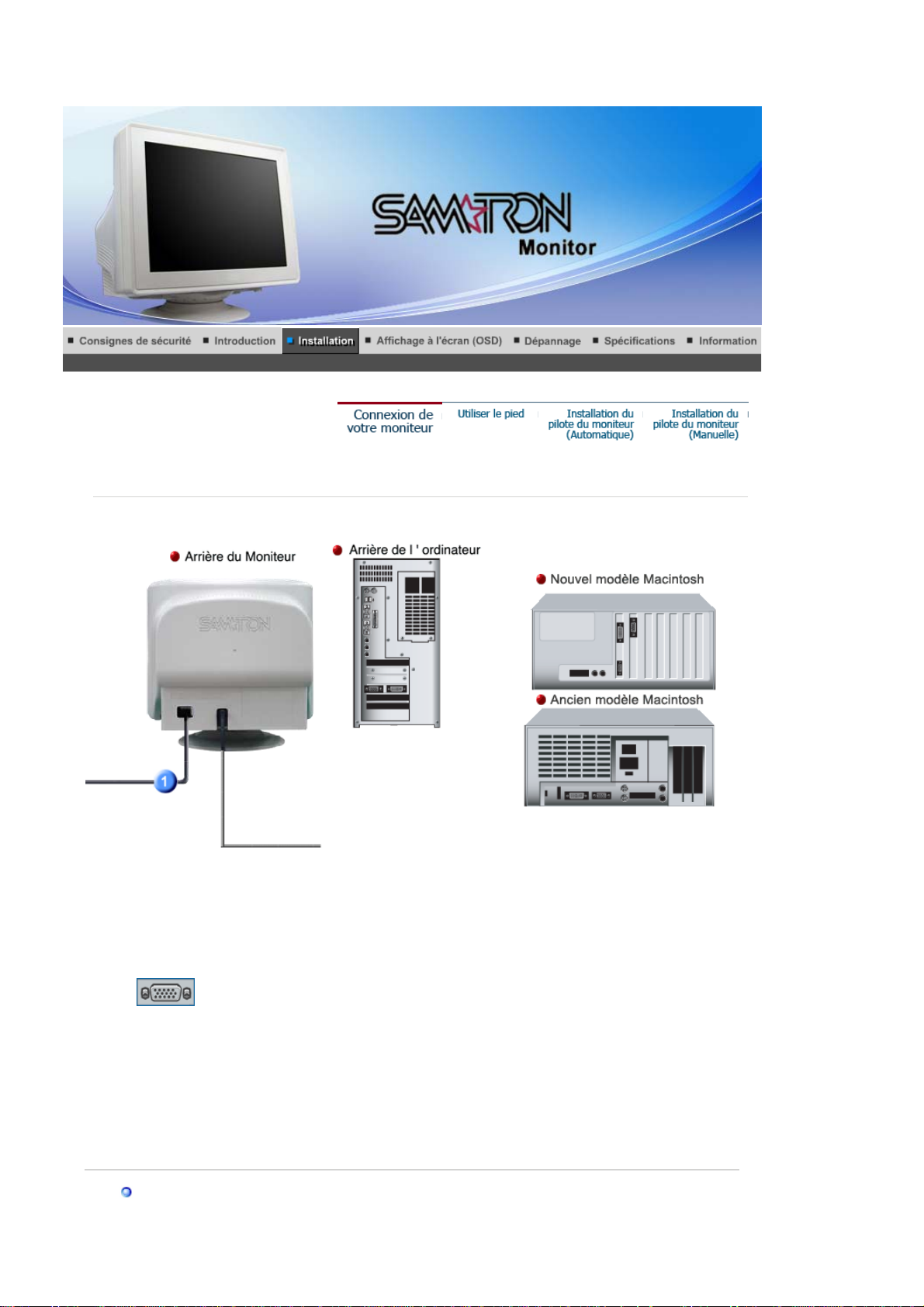

1.Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche.

2-1. Pour se connecter à un ordinateur

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

2-2. Pour se connecter à un nouveau modèle de Macintosh

Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

2-3. Pour se connecter à un ancien modèle de Macintosh

Connectez votre moniteur au Macintosh en utilisant un adaptateur prévu spécialement pour les Macintosh (vendu séparément).

3.Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

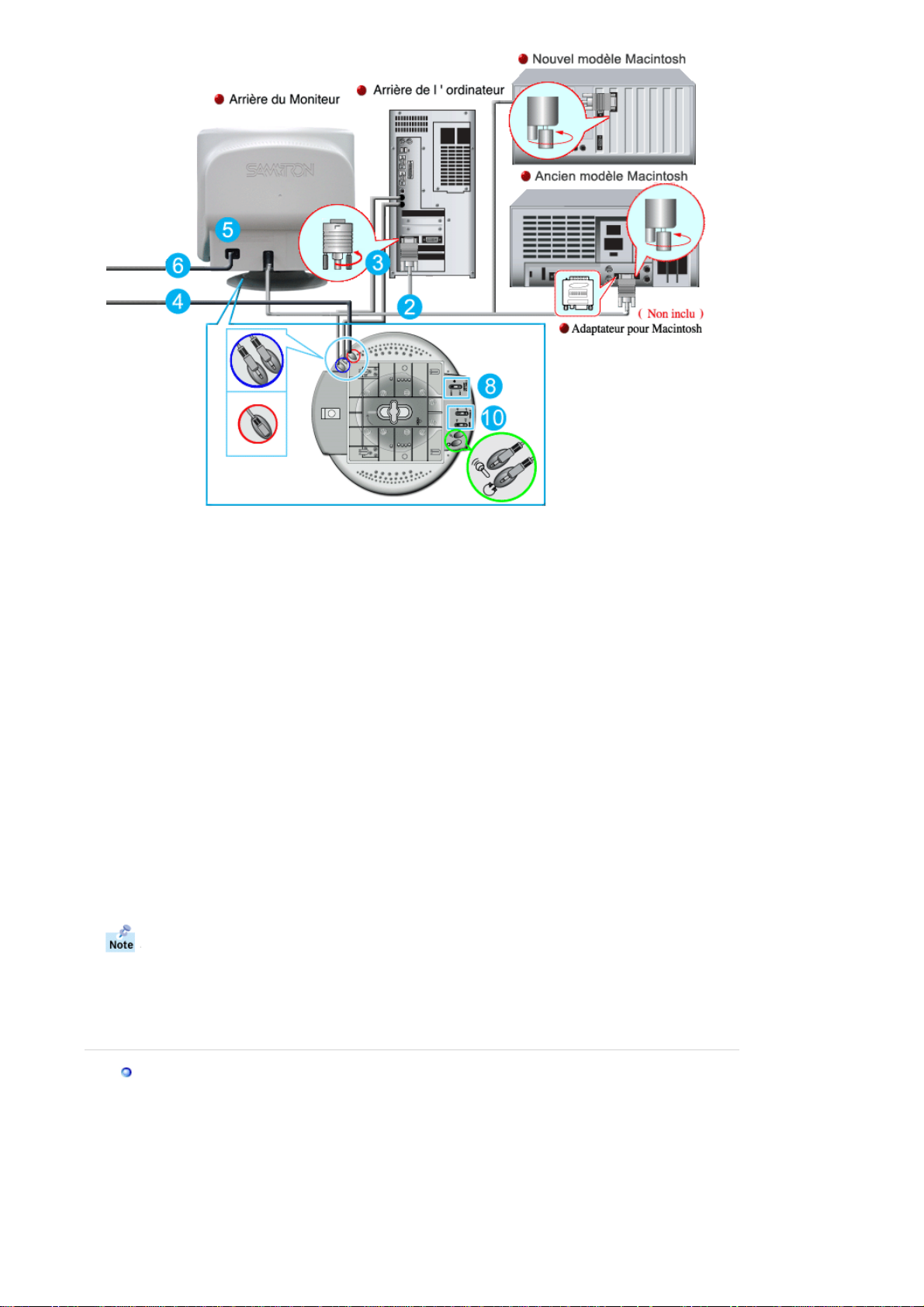

Installation-Multimédia

1.Eteignez votre ordinateur et débranchez le câble d'alimentation.

2.Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)

3.Brancher une extrémité du câble son à la sortie stéréo de votre fiche son ou de l'ordinateur. Brancher l'autre extrémité du câble à l'entrée stéréo à l'arrière de votre moniteur.

Brancher une extrémité de l'autre câble son à la ligne de sortie sur votre fiche son ou à l'ordinateur. Brancher l'autre extrémité du câble à la sortie Micro à l'arrière de votre moniteur.

4.Branchez le cordon d'alimentation du support sur une prise murale proche.

5.Brancher le câble d'alimentation de votre moniteur à la porte d'alimentation à l'arrière de votre moniteur.

6.Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

7.Allumez votre ordinateur et votre moniteur.

8.Mettez le ON-OFF fonction de commande plus haut ou plus bas sur le support du moniteur jusqu' à ce que cela fasse un déclict.

9.Effectuez un progrmme sonore, musique ou effet sonore dans votre ordinateur, ensuite réglez le volume au moyen de mettre plus fort ou plus bas jusqu' à ce que le volume soit approprié.

10.Régler l'aigu et la basse.

Il peut se produire une distorsion du son quand le moniteur est placé sur une surface vide à l'intérieur, comme votre ordinateur. Dans cc cas, placer du papier ou un magazine sous le moniteur. Le volume de son trop élevé peut aussi provoquer des distorsions de son; diminuer le volume.

Support Multimédia haut-parleur

1.Prise pour micro

Pour transmettre votre voix, brancher le câble stéréo de la prise micro à la prise micro de la fiche audio de votre ordinateur.

2.Prise d'entrée stéréo

Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3.Câble entrée courant

Brancher à la prise DC 12V du moniteur.

4.Indicateur de courant

Vert quand le haut-parleur est allumé.

5.Volume On/ Off

Allumer/ éteindre et régler le volume de sortie.

6.Contrôle aigus

Utiliser pour régler les hautes fréquences.

7.Contrôle des basses

Utiliser pour régler les basses fréquences.

8.Prise entrée micro

Pour transmettre votre voix, brancher un micro à cette ptise.

9.Prise casque

Pour écouter tout seul, branchez le casque ici.

10.

Support extractible

Base inclinable-pivotante | Fixer et Enlever la Base

Base inclinable-pivotante

Avec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de vue le plus confortable.

La base est détachable.

Fixer et Enlever la Base

Si votre moniteur a été fourni désolidarisé de son support, fixez la base de la manière suivante :

Retirez le lien torsadé avant de fixer la base au moniteur.

Fixer la Base

1.Placez le moniteur à l'envers sur une surface de travail plate.

2.Alignez les crochets sur la base avec les fentes au bas du moniteur.

3.Pressez la base jusqu'à ce que les crochets soient entièrement engagés dans les fentes.

4.Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la position verrouillée.

*Ne pas déplier la rupture.

Removing the Base

5.Glissez puis soulevez pour liberer la base.

6.Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

La base ne peut étre alignée avec les fentes du moniteur que sur une seule position.

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site Web :http://www.samtron.com/

Windows XP/2000

1.Insérez CD dans le pilote CO-ROM.

2.Cliquez "Windows XP/2000 Driver".

3.Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5.Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "OK".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage.

http://www.samtron.com/

6. L'installation du Pilote Moniteur est terminée.

Windows XP | Windows 2000 | Windows NT | Linux

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site Web :http://www.samtron.com/

Système d'Opération de Microsoft® Windows® XP

1.Insérez CD dans le pilote CO-ROM.

2.Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème".

Samsung SYNCMASTER 58V, SYNCMASTER 59E, SAMTRON 591S User Manual

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

5.Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir disques".

7.Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant".

8.Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "Finir".

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Monitor Homepage.

http://www.samtron.com/

9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

+ 52 hidden pages
