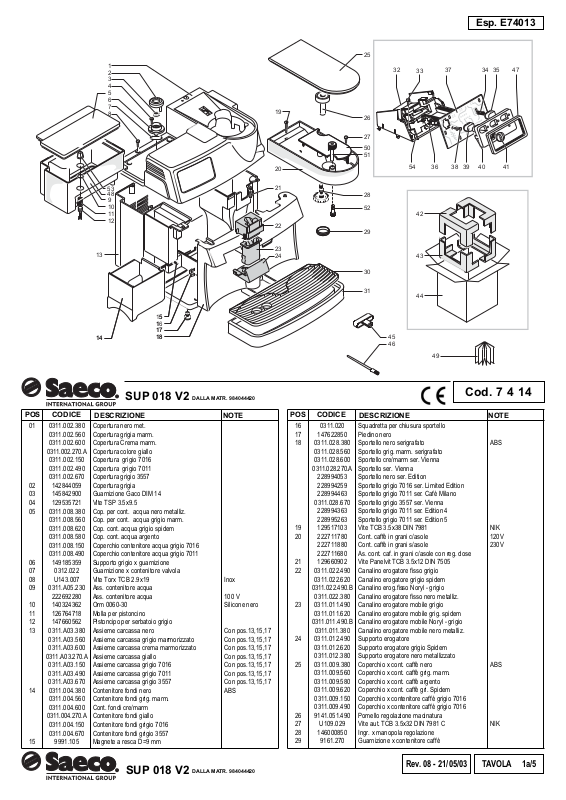

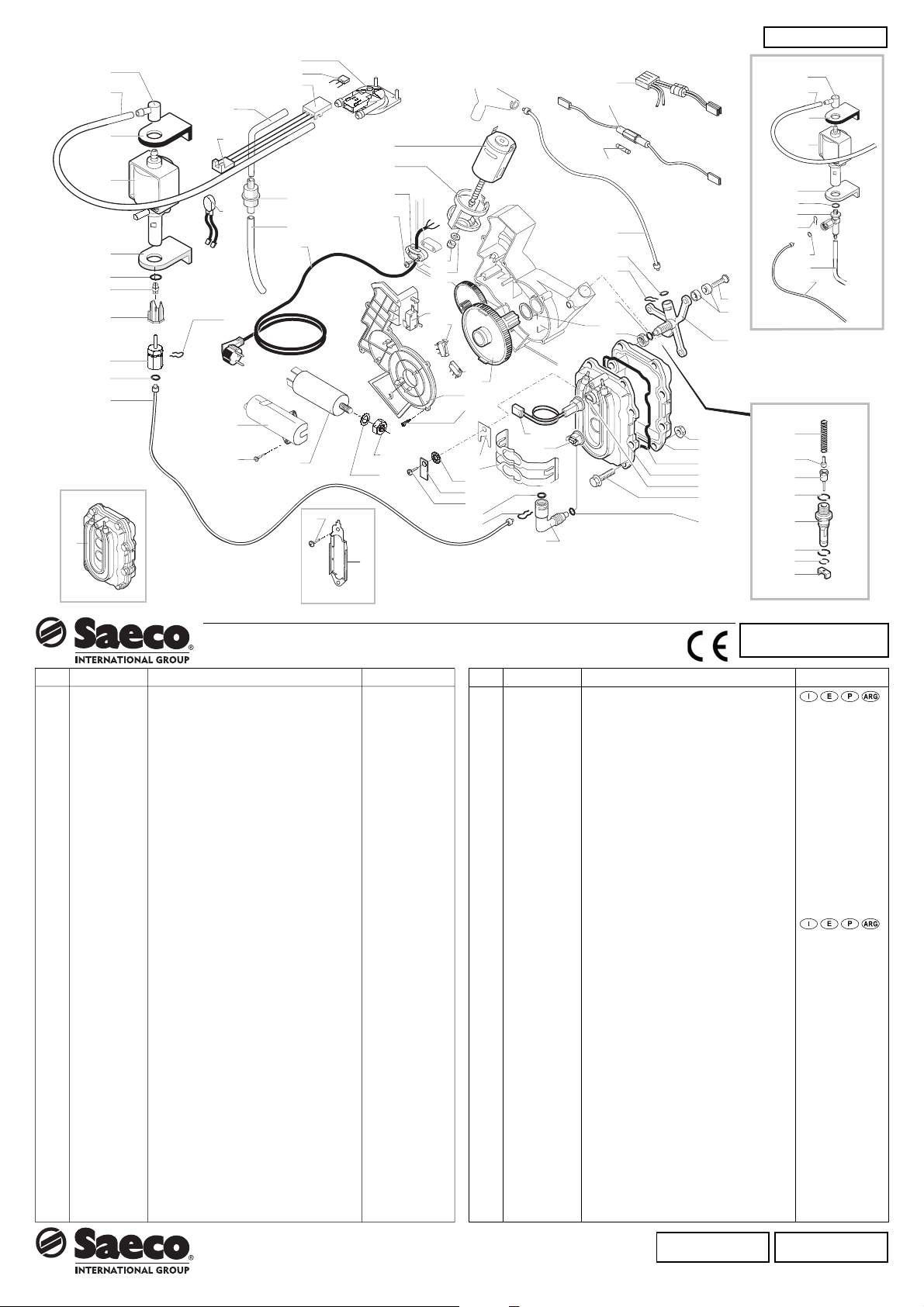

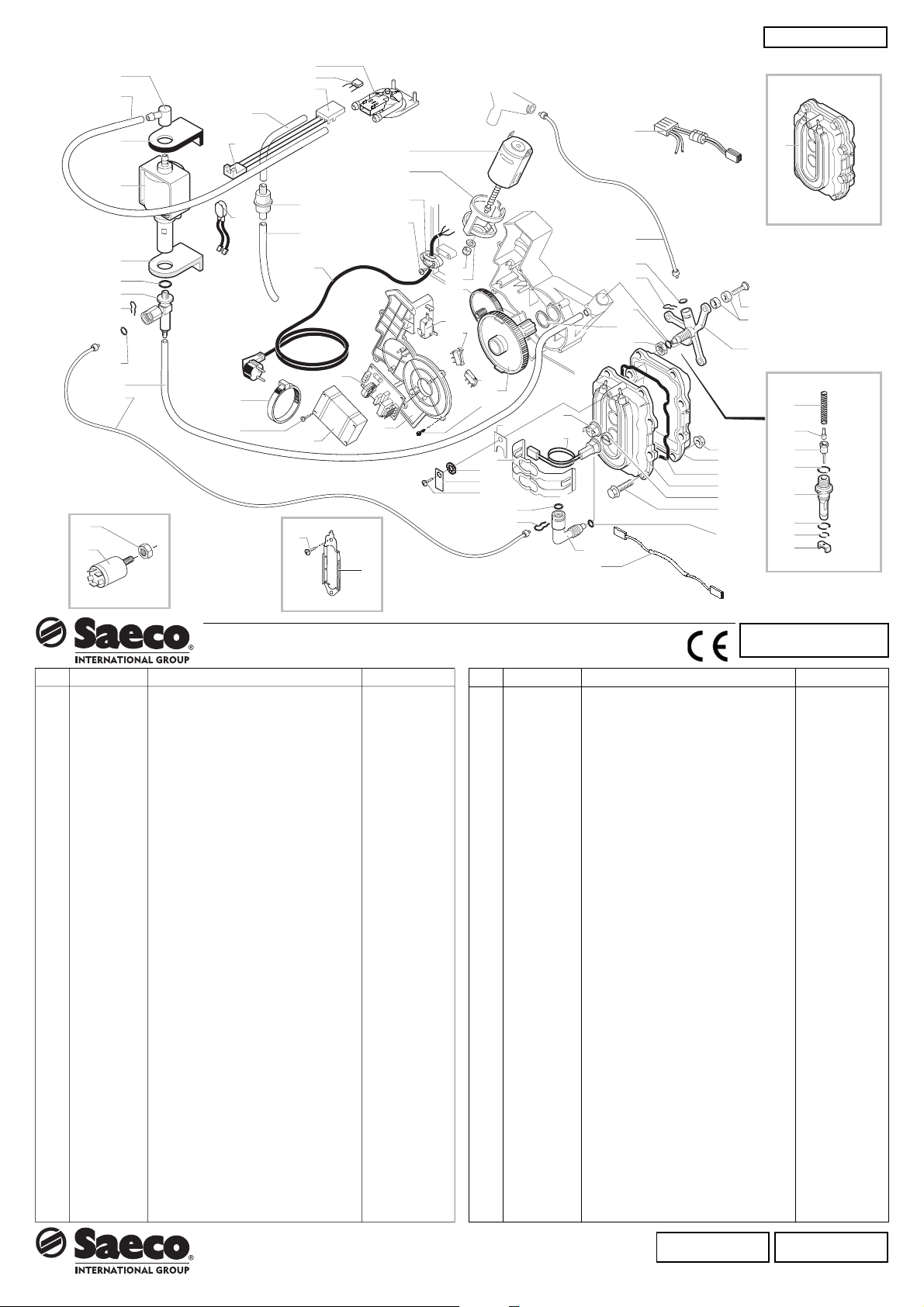

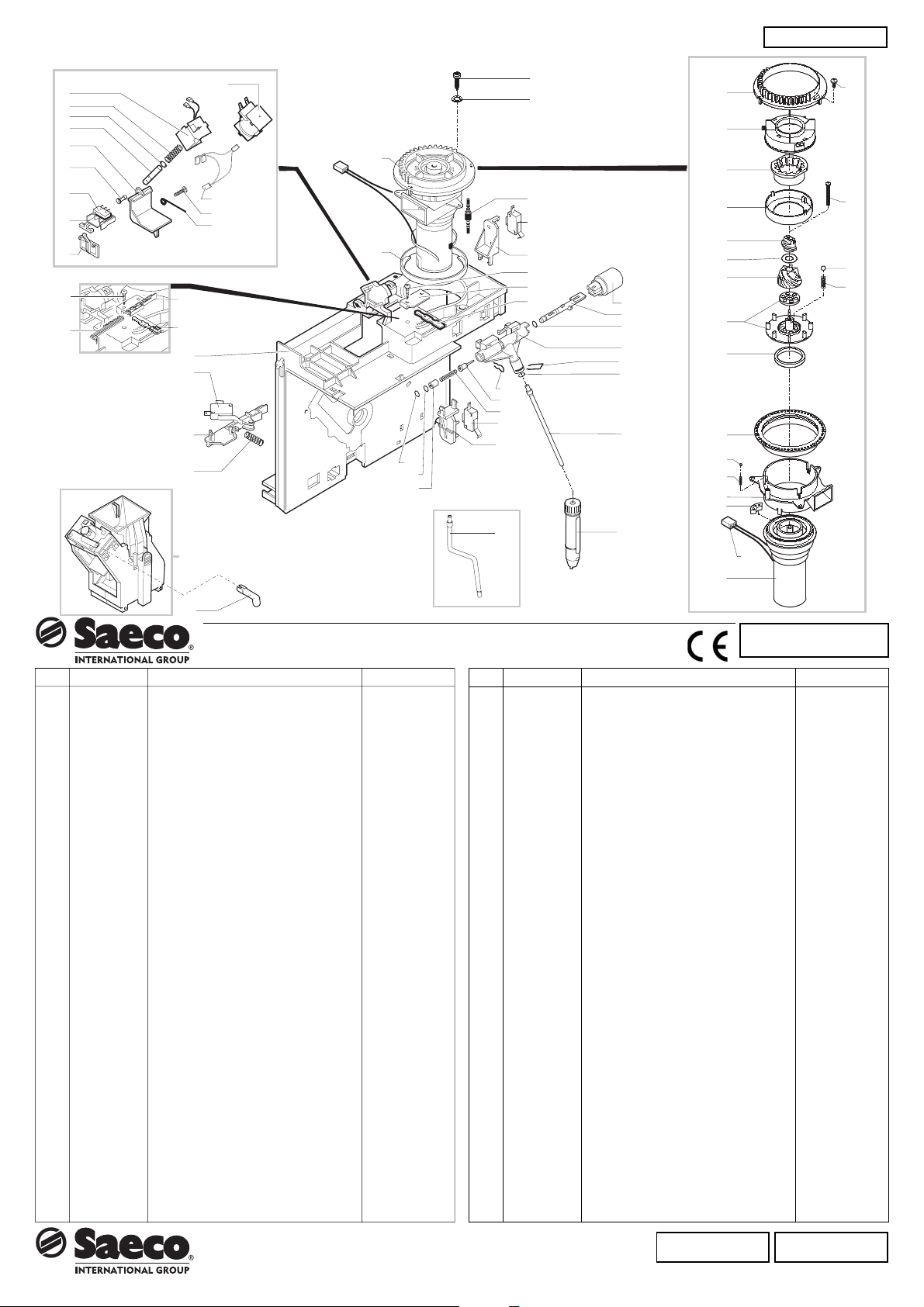

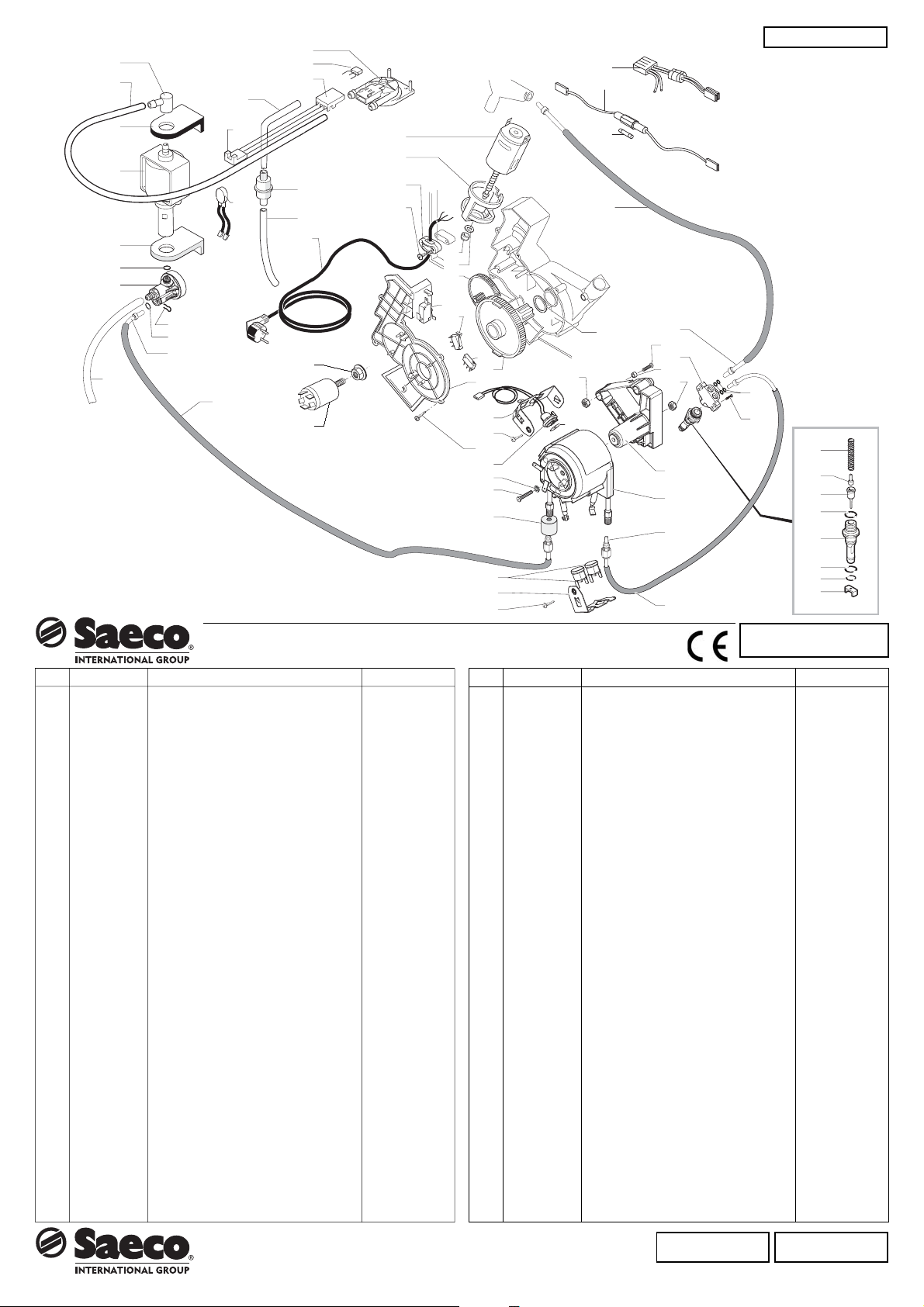

Saeco SUP 018 V2, VIENNA BLACK Schematic

Esp. E74013

1 2 3 4 5 6 7 8

50 51

53 48 9

10 11 12

15 1

16 17

17 18

DALLA MATR. 984044420

POS CODICE

SUP 018 V2

DESCRIZIONE NOTE

01 0311.002.380 Copertura nero met.

0311.002.560 Copertura grigia marm.

0311.002.600 Copertura Crema marm.

0311.002.270.A Copertura colore giallo

0311.002.150 Copertura grigio 7016

0311.002.490 Copertura grigio 7011

0311.002.670 Copertura grigio 3557 02 142844059 Copertura grigia 03 145842900 Guarnizione Gaco DIM 14 04 129535721 Vite TSP 3.5x9.5 05 0311.008.380 Cop. per cont. acqua nero metalliz.

0311.008.560 Cop. per cont. acqua grigio marm.

0311.008.620 Cop. cont. acqua grigio spidem

0311.008.580 Cop. cont. acqua argento

0311.008.150 Coperchio contenitore acqua grigio 7016

0311.008.490 Coperchio contenitore acqua grigio 7011 06 149185359 Supporto grigio x guarnizione 07 0312.022 Guarnizione x contenitore valvola 08 U143.007 Vite Torx TCB 2.9x19 Inox 09 0311.A05.230 Ass. contenitore acqua 222692280 Ass. contenitore acqua 100 V 10 140324362 Orm 0060-30 Silicone nero 11 126764718 Molla per pistoncino 12 147660562 Pistoncipo per serbatoio grigio 13 0311.A03.380 Assieme carcassa nero Con pos.13,15,17

0311.A03.560 Assieme carcassa grigio marmorizzato Con pos.13,15,17

0311.A03.600 Assieme carcassa crema marmorizzato Con pos.13,15,17

0311.A03.270.A Assieme carcassa giallo Con pos.13,15,17

0311.A03.150 Assieme carcassa grigio 7016 Con pos.13,15,17

0311.A03.490 Assieme carcassa grigio 7011 Con pos.13,15,17

0311.A03.670 Assieme carcassa grigio 3557 Con pos.13,15,17 14 0311.004.380 Contenitore fondi nero ABS

0311.004.560 Contenitore fondi grig. marm.

0311.004.600 Cont. fondi cre/marm

0311.004.270.A Contenitore fondi giallo

0311.004.150 Contenitore fondi grigio 7016

0311.004.670 Contenitore fondi grigio 3557 15 9991.105 Magnete a resca D=9 mm

23 24

45 46

Cod. 7 4 14

POS CODICE

16 0311.020 Squadretta per chiusura sportello 17 147622850 Piedino nero 18 0311.028.380 Sportello nero serigrafato ABS

0311.028.560 Sportello grig. marm. serigrafato

0311.028.600 Sportello cre/marm ser. Vienna

0311.028.270.A Sportello ser. Vienna 228994053 Sportello nero ser. Edition 228994259 Sportello grigio 7016 ser. Limited Edition

228994463 Sportello grigio 7011 ser. Cafè Milano

0311.028.670 Sportello grigio 3557 ser. Vienna 228994363 Sportello grigio 7011 ser. Edition 4 228995263 Sportello grigio 7011 ser. Edition 5 19 129517103 Vite TCB 3.5x38 DIN 7981 NIK 20 222711780 Cont. caffè in grani c/asole 120V 222711880 Cont. caffè in grani s/asole 230V 222711680 As. cont. caf. in grani c/asole con reg. dose 21 129660902 Vite Panelvit TCB 3.5x12 DIN 7505 22 0311.022.490 Canalino erogatore ﬁ sso grigio

0311.022.620 Canalino erogatore grigio spidem

0311.022.490.B Canalino erog.ﬁ sso Noryl - grigio

0311.022.380 Canalino erogatore ﬁ sso nero metalliz. 23 0311.011.490 Canalino erogatore mobile grigio

0311.011.620 Canalino erogatore mobile grig. spidem

0311.011.490.B Canalino erogatore mobile Noryl - grigio

0311.011.380 Canalino erogatore mobile nero metalliz. 24 0311.012.490 Supporto erogatore

0311.012.620 Supporto erogatore grigio Spidem

0311.012.380 Supporto erogatore nero metallizzato 25 0311.009.380 Coperchio x cont. caffè nero ABS

0311.009.560 Coperchio x cont. caffè grig. marm.

0311.009.580 Coperchio x cont. caffè argento

0311.009.620 Coperchio x cont. caffè gri. Spidem

0311.009.150 Coperchio x contenitore caffè grigio 7016

0311.009.490 Coperchio x contenitore caffè grigio 7016 26 9141.051.490 Pomello regolazione macinatura 27 U109.029 Vite aut. TCB 3.5x32 DIN 7981 C NIK 28 146000850 Ingr. x manopola regolazione 29 9161.270 Guarnizione x contenitore caffè

DESCRIZIONE NOTE

SUP 018 V2

DALLA MATR. 984044420

Rev. 08 - 21/05/03 TAVOLA 1a/5

Esp. E74013

1 2 3 4 5 6 7 8

50 51

53 48 9

10 11 12

15 1

16 17

17 18

DALLA MATR. 984044420

POS CODICE

SUP 018 V2

DESCRIZIONE NOTE

30 0311.010.490 Griglia

0311.010.620 Griglia grigio spidem

0311.010.380 Griglia nero metallizzato 31 0311.005.380 Vasca raccogli goccia nero ABS

0311.005.560 Vasca raccogli goccia grig. marm.

0311.005.580 Vasca raccogli goccia argento

0311.005.620 Vasca raccogligocce grig. spidem

0311.005.150 Vasca raccogli goccia grigio 7016

0311.005.490 Vasca raccogli goccia grigio 7011 32 0311.017.050 Supporto x scheda elettronica 33 129517303 Vite TCB 3.9x9.5 DIN 7981 NIK 34 9161.220 Molla x tasto funzione 35 0311.015.490 Tasto funzione

0311.015.620 Tasto funzione grigio Spidem

0311.015.380 Tasto funzione nero metallizato 36 NE03.029 Interruttore Rold CM E 1058 186076255 Interruttore Rola CMA1058 120V 37 181565558 Scheda CPU M5000 230V Con preinfusione 181565555 Scheda CPU M5000 120V Con preinfusione 181565358 Scheda CPU M5000 230V Senza preinfusione 38 129660202 Vite Panelvit TCB 3x12 DIN 7505 ZNP 39 0311.014.490 Tasto ON/OFF

0311.014.620 Tasto ON/OFF M5000 Gri/Spid

0311.014.380 Tasto on/off x nero metallizzato 40 0311.026.380 Frontalino serigrafato nero

0311.026.560 Frontalino serigrafato grig. marm.

0311.026.600 Frontalino crema marm. serig.

0311.026.270.A Frontalino giallo serigrafato

0311.026.150 Frontalino grigio 7016 serigrafato

0311.026.490 Frontalino grigio 7011 serigrafato

0311.026.670 Frontalino grigio 3557 serigrafato 41 0311.016.490 Pomello regolazione DGE

0311.016.620 Pomello reg. dose grigio Spidem

0311.016.380 Pomello reg. dose nero metal. 42 175893900 Inserto doppio superiore 43 175894000 Inserto doppio inferiore 44 178505000 Scatola litografata saeco Vienna 178505100 Scatola litografata Saeco Cafè Cafè Milano

23 24

45 46

Cod. 7 4 14

POS CODICE

45 142660259 Chiave gruppo 46 127390100 Pennello pulizia 47 145850100 Guarnizione mascherina 48 140328461 Or metrico 0019-10 in EPDM 49 0311.951 Libretto istruzioni 165891600 Libretto istruzioni Cafè Milano 50 147755280 Protezione vasca 51 147715659 Pomello grigio regolazione dose 52 146001850 Ingranaggio regolazione dose 53 224640200 As. ﬁ ltro esterno x cont. acqua 54 147756600 Protezione basetta eletronica

DESCRIZIONE NOTE

SUP 018 V2

DALLA MATR. 984044420

Rev. 08 - 21/05/03 TAVOLA 1b/5
