Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/MPEG4/CD/MP3/WMA-дисков (далее "проигрывателя") в автомобиле с напряжением
бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста
по электрооборудованию автомобилей.
Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права
В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
на гарантийное обслуживание.
Назначение
Проигрыватель Prology DVD-525UR предназначендлявоспроизведениядисковформатов DVD, Video
CD, Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4, а также карт памяти SD/MMC или USB. Проигры-вательобеспечивает:
- воспроизведениецветногоизображениячерезкомпозитныйвидеовыходвсистемахцветности PAL или
NTSC;
Напряжение питание 14,4 В постоянного тока
Предельные значения напряжения питания 11 - 16 В
Максимальная выходная мощность 4 x 55 Вт
Установочные размеры (ШxВxГ) 178 x 50 x 166 мм
Вес 1,7 кг
DVD/CD проигрыватель
Воспроизводимые диски DVD Video, Video CD, MPEG4, MP3 CD, Audio CD
Размер дисков 12 см (5")
Формат телевизионного сигнала NTSC / PAL
Формат изображения 4:3 "Letter Box" и 4:3 "Pan Scan"
Уровень видеосигнала (пиковое значение) 1 В (на нагрузке 75 Ом)
Разрешение по горизонтали 500 линий
Максимальный уровень линейного аудиовыхода 4 В (действующее значение)
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум 80 дБ
Глубина разделения стереоканалов 60 дБ
Коэффициент нелинейных искажений 0,2%
Низкочастотные и высокочастотные
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:
• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой
ют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут
кое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления
на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,
высокой влажности или высокой температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на
или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, вось-
миугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-
пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.
Для безопасного и эффективного использования проигрывателя
• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-
пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим
Руководством. Если вы не уверены в своей способности правильно установить и
проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.
• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-
тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель.
• При мытье автомобиляследите, чтобы
внутрь проигрывателя не попала вода, так как это может
привести к его повреждению.
• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого
диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними
предметами.
• Когда проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в от-
верстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.
• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или
экстремально низких температурах. В таком случае прекратите использовать проигрыватель
пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной температуры, схема защиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведение.
да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя диск и
подождите, пока сконденсировавшаяся влага не испа-
пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.
• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как
это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую тряпку.
Для безопасного управления автомобилем:
• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-
парковать автомобиль в безопасном месте.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-
ность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-
ления, которые могут отвлечь от управления автомобилем.
Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и
при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и
должно исключать
Срок службы проигрывателя 2 года. Проигрыватель не содержит вредных материалов и безопасен при
эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта
дистанционного управления должны утилизироваться согласно местному законодательству по охране
окружающей среды.
ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении
владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель
обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия
щую среду и человека и признан годным к эксплуатации.
Проигрыватель имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
если их замена предусмотрена конструкцией и не связана с разборкой изделия:
Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые находятся
на верхней крышке проигрывателя. В противном случае DVD-проигрыватель не будет работать.
Примечания:
• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-
тесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом
тановка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.
• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте проигрыватель таким образом, чтобы он не мог стать
пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизонтальной плоскости
не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.
причиной ранения водителя или
случае ус-
• Никогда не устанавливайте проигрыватель там, где он будет сильно
нагреваться, например, от воздействия прямых солнечных лучей или
горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
Процедура установки
Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD-ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVDресивер устанавливается сзади передней панели (DVD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях
DVD-ресивера). Более подробно оба варианта установки DVD-ресивера описываются в
дстве ниже.
1. Вставьте пальцы в выемки на передней стороне
рамки и вытяните рамку на себя.
2. Вставьте съемники, входящие в комплект DVDресивера, в пазы на обеих сторонах устройства,
как показано на рисунке, чтобы они зафиксировались со щелчком.
3. Для того, чтобы вынуть DVD-ресивер из приборной панели автомобиля, потяните за съемники на себя.
1. Приборнаяпанельавтомобиля.
2. Кожух.
3. Винт.
После установки кожуха DVD-ресивера в приборную
панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы зафиксировать кожух на месте.
1. Приборнаяпанельавтомобиля.
2. Гайка (5 мм).
3. Пружинная
шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическаяпланка.
Для закрепления задней части DVD-ресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под
желаемым углом.
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях DVD-ресивера.
Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при ко-
тором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе DVD-ресивера. Закрепите
кронштейны с обеих сторон DVD-ресивера
не менее чем в
двух местах. Для этого используйте либо крепежные винты (5 х 8 мм),
либо винты с потайной головкой (4 х 8 мм), в
зависимости от типа резьбовых отверстий на
кронштейне.
Для включения или выключения DVD-ресивера нажимайте кнопку
Выбор источника звучания
Последовательно нажимайте кнопку SRC для выбора одного из источников аудиопрограмм в следующем
порядке:
TUNER (радиоприемник) Æ DISK (проигрывательдисков) Æ USB (карта памяти USB) Æ
CARD (карта памяти SD или MMC) Æ AUX (линейный стереовход) Æ …
Режимы проигрывателя дисков и воспроизведения с карт памяти USB, SD/MMC
условии, что в проигрыватель загружен соответствующий носитель информации (диск, карта памяти).
Регулировка громкости
Для увеличения громкости вращайте регулятор параметров (5) по часовой стрелке. Для уменьшения громкости вращайте регулятор параметров (5) против часовой стрелки.
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте на регулятор параметров (5). Режимы выбираются
Настройка желаемого звучания осуществляется вращением регулятора параметров.
Отключение звука
Для отключения звука DVD-ресивера нажимайте кнопку MUTE на пульте ДУ или на передней
проигрывателя. На дисплее проигрывателя будет мигать надпись MUTE. Для включения звука нажмите
кнопку MUTE еще раз.
Вывод текущего времени на дисплей проигрывателя и ус тановка времени
Для вывода текущего времени на дисплей проигрывателя нажимайте кнопку DISP на передней панели.
Дисплей вернется в прежний режим индикации автоматически через 5 с.
Для входа в режим
настройки часов в режиме, когда на дисплей выводится текущее время, нажмите
данную кнопку и удерживайте ее нажатой в течение примерно 2 с, пока значение минут не начнет мигать
на дисплее передней панели. Вращайте регулятор параметров для изменения значения минут. Нажимайте на регулятор параметров для перехода к регулировке значения часов. Вращайте регулятор
метров для изменения значения часов. Выход из режима настройки текущего времени происходит автоматически, если в течение 5 с не выполняются никакие действия по настройке часов.
Кнопка RESET
Кнопка RESET находится на корпусе DVD-ресивера и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка утоплена внутрь
ресивера, что позволяет избежать ее случайного нажатия. После нажатия и удержания данной кнопки в
течение 2 секунд из памяти DVD-ресивера будут стерты все запрограммированные радиостанции. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном
функционировании.
При необходимости переключения DVD-ресивера в режим работы радиоприемника нажимайте кнопку
SRC. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке: FM1 Æ FM2 Æ FM3 Æ FM (УКВ) Æ
Автоматическая настройка на радиостанцию
Нажимайте в течение
ния частоты настройки.
Нажимайте в течение 1 с кнопку
ния частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку
частоты настройки на один шаг кратковременно нажимайте кнопку
Ручное сохранение настройки на радиостанцию в памяти DVD-ресивера
Нажмите кнопку желаемой ячейки памяти предварительной настройки (1 – 6) и удержите ее в нажатом
положении не менее чем на 2 секунды. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти DVD-ресивера
Нажмите
мую радиостанцию. Номер нажатой кнопки появится на дисплее DVD-ресивера.
Автоматическая настройка на радиостанции с сохранением в памяти DVD-ресивера
Нажатие кнопки AM S более чем на 2 секунды приведет к включению функции автоматической настройки
на радиостанции в выбранном диапазоне и сохранению в
наиболее мощным сигналом. По окончании настройки включится режим сканирования станций.
Для сканирования предварительно настроенных радиостанций кратковременно нажмите кнопку AMS. Во
время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую
радиостанцию, хранящуюся в памяти DVD-ресивера. Порядковый номер каждой радиостанции в
DVD-ресивера будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку AMS или
нажмите любую из цифровых кнопок 1 - 6.
Выбор стереофонического или монофонического режимов работы радиоприемника
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема. Отключение стереофонического
сильным шумом или с помехами. Для этого нажимайте и удерживайте нажатой не менее 2 с кнопку TA.
При этом на дисплее исчезнет индикатор стереоприема и на некоторое время появится надпись MONO.
Нажимайте и удерживайте нажатой не менее 2 с кнопку TA повторно для
ма.
Выбор местного или дальнего режимов приема
Для переключения режимов нажимайте на 2 с кнопку PTY. Изначально DVD-ресивер работает в режиме
дальнего приема (DX). При переключении режимов на дисплее DVD-ресивера на несколько секунд
включается надпись "LOCAL" или "-DX-". В режиме местного приема чувствительность автопоиска немного снижена для наиболее точной
высок.
на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желае-
режима приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с
1 с кнопку дляавтоматическогопоискарадиостанциивнаправленииувеличе-
Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.
В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY и CT.
PI (Program Identification Code): Код идентификации программы.
PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.
AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну
и ту же программу, т.е. имеющих один и тот же PI.
TP (Traffic Program Identification): Идентификационные данныерадиовещательнойстанции, передаю-
щей информацию о дорожном движении.
TA (Traffic Announcement Identification): Идентификация сообщения о дорожномдвижении. Идентифика-
ционные данные, показывающие, передается или не передается информация о дорожном движении.
EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в
PTY (Program Type Code): Код типа программы. Отражаетсодержаниепрограммы, например, новости,
CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически
Сменарежимаиндикациинадисплеересивера
Последовательно нажимайте кнопку DISP для смены режима индикации в следующей
сти:
Режим AF
Для изменения состояния режима AF нажмите кнопку AF. Если режим включен, то на дисплее высвечивается знак "AF". Когда данный режим включен и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем
Примечание. При включенном режиме AF автоматический и ручной поискрадиостанцийпроизводится
только по радиостанциям, передающим сигналы RDS.
Режим REG
Нажимайте кнопку AF на время более 1 с для переключения текущего состояния режима REG. При
включенном режиме REG ("REG ON") переключение на альтернативные частоты будет происходить для
программ только в пределах региона. При выключенном режиме ("REG OFF") переключение на
нативные частоты будет происходить и за пределами одного региона.
Прослушивание сообщений о дорожном движении
Режим TA
Для изменения состояния режима TA нажимайте кнопку TA. Если режим включен, то на дисплее выводится знак "TA".
Когда включен режим ТА и передается сообщение о дорожном движении:
Для входа в режим поиска программ по коду PTY нажмите кнопку PTY. На дисплей будет выведен последний вызывавшийся тип музыкальной программы. Повторно нажимайте кнопку PTY для перехода в
режим поиска по информационным типам программ.
Группа музыкальных программ (после первого нажатия кнопки PTY)
1 – POP M, ROCK M – поп-музыка и рок-музыка
2 – EASY M, LIGHT M – эстрадная и легкая музыка
3 – CLASSICS, OTHER M – классическая музыка, другая музыка
4 – JAZZ M, COUNTRY – джаз и кантри
5 – NATION M, OLDIES M – национальная музыка и старые мелодии
6 – FOLK M – народная музыка
Группа информационных программ (после второго нажатия кнопки PTY)
1 – NEWS, AFFAIRS, INFO – новости и информация
2 – SPORT, EDUCATE, DRAMA – спорт, образование, драма
3 – CULTURE, SCIENCE, VARIED – культура, наука, программы без определенного типа
4 – WEATHER, FINANCE, CHILDREN – погода, финансы, детские программы
5 – SOCIAL, RELIGION, PHONE IN – социальные, религиозные программы, программы с участием слу-
Через 2 с после выбора типа программы включится автоматический поиск программы выбранного типа.
Если радиостанции с искомым PTY не обнаружено за
один полный цикл настройки, радиоприемник вы-
ведет на дисплей мигающую надпись "NO PTY".
Режим специальных настроек проигрывателя
Для входа в меню специальных настроек нажмите на регулятор параметров и удерживайте его нажатым
в течение примерно 2 с, пока не появится надпись TAVOL на дисплее. Для настройки выбранной опции
вращайте регулятор параметров. Для перехода к следующей опции меню нажимайте на регулятор параметров. Выход из режима специальных настроек происходит автоматически, если в
полняются никакие действия по изменению настроек.
1. "TA VOL"
Данная функция позволяет задать уровень громкости, который будет устанавливаться на время передачи информации о дорожном движении.
2. "EQ"
При помощи данной опции можно выбрать наиболее приятную для вашего слуха настройку звучания.
Вращайте регулятор параметров по часовой стрелке для выбора настроек
в следующем порядке:
EQ OFF (коррекция отключена) Æ ROCK (рок-музыка) Æ POP (поп-музыка) Æ CLASSIC (классическая
музыка) Æ FLAT (ровная частотная характеристика) Æ
Вращайте регулятор параметров против часовой стрелки для выбора настроек в обратном порядке.
Внимание! Любая предустановленнаянастройказвучания, отличнаяот DSP OFF, автоматически
переключается в "DSP OFF" при ручной регулировке тембра
.
3. "LOUD".
При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации LOUD ON для
увеличения уровня низких частот. При включении данной функции на дисплее DVD-ресивера включается
индикатор "LOUD". Для отключения режима тонкомпенсации выбирайте опцию LOUD OFF.
Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.
5. "SUBW"
Данная функция управляет выходом на сабвуфер. "ON" - выход на сабвуфер включен, "OFF" - выход на
сабвуфер выключен.
6. "12/24 HOURS"
Данная функция управляет форматом вывода времени на дисплей проигрывателя. В случае выбора 12часового формата перед значением времени выводится "AM" c 00:00 до 11:59 и "PM" с 12:00 до 23:59.
7.TA SEEK и TA ALAR M определяет поведение радиоприемника при включенном режиме TA, если отсутствует передача информации TP радиостанцией, на которую в данный момент настроен радиоприемник.
цию TP (Traffic Program – программы с информацией о дорожном движении) в течение нескольких секунд, радиоприемник перенастраивается на следующую станцию, которая не имеет тот же PI (Program
Identification – код идентификации программы), что и предыдущая радиостанция, но передает информацию TP.
Если информация TP исчезает и не передается текущей
настроенной радиостанцией в течение некоторого времени, радиоприемник перенастраивается на следующую радиостанцию, имеющую тот же PI.
Если радиостанция с тем же PI не найдена в течение одного цикла поиска, радиоприемник перенастраивается на следующую радиостанцию, передающую информацию ТР.
РежимТА ALARM
. Когда выбран данный режим, функция автоматической перенастройки радиоприемни-
ка не работает.
Вместо этого если радиоприемник настраивается на радиостанцию, которая не передает информацию
TP в течение нескольких секунд, надисплеенанекотороевремяпоявитсямигающаянадпись "NO TP,
TA". Затемэтосообщениебудетрегулярноповторятьсянадисплее.
8. RETUNE L и RETUNE S
С помощью данной опции выбирается время
автоматического поиска ТА.
Если за установленное время не получена информация TA (сообщение о дорожном движении), радиоприемник перенастраивается на другую станцию.
Режим RETUNE L
Режим RETUNE S
. Выбирается 180 секунд.
. Выбирается 45 секунд.
9. VOL LAST или VOL ADJ
Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении
Послевыбораданнойопциинажмитенарегуляторпараметров. Надисплеепоявитсянадпись
"A-VOL 30". После этого вращением регулятора параметров выберите желаемый уровень громкости, ко-торыйбудетустанавливатьсяприкаждомвключении DVD-ресивера.
9. RED или GREEN
Данная функция позволяет выбрать цвет подсветки кнопок передней панели.
Основные операции управления воспроизведением дисков
Внимание! Дляуправлениявоспроизведениеминавигацииповсемтипамдисковикартпамяти, кроме
Audio CD, требуется использовать внешний дополнительный монитор.
Загрузка компакт-дисков
Нажмите кнопку
в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись), была обращена
вниз. Закройте панель.
Извлечение компакт-дисков
Нажмите кнопку на передней панели проигрывателя для откидывания панели. Затем нажмите кнопку Y.
Если извлеченный диск не будет вынут из
чески загружен обратно в проигрыватель.
Подключение карты памяти SD/MMC
Вставьте карту памяти в слот (26) до щелчка. DVD-ресивер автоматически переключится на карту памяти, на дисплей будет выведено сообщение "CARD".
Для извлечения карты памяти SD/MMC нажмите на карту посередине слота (26), затем потяните ее на
себя.
Подключение карты
Откройте резиновую заглушку на разъеме USB (25). Вставьте карту памяти в разъем USB. DVD-ресивер
автоматически переключится на карту памяти, на дисплей будет выведено сообщение "USB".
Для извлечения карты памяти просто потяните ее на себя.
Включение режима воспроизведения
При загрузке диска на экране монитора в левом верхнем углу появится надпись "ЗАГРУЗКА", затем
диска. Некоторые диски могут автоматически включаться в режим воспроизведения с первой Части (дорожки). Некоторые диски автоматически переходят в меню Названий.
Если на экран монитора выводится меню Названий DVD, то для начала воспроизведения с первой Части
нажмите кнопку
званий диска используйте кнопки перемещения курсора и кнопку ENTER.
При воспроизведении двухстороннего DVD-диска, вставляйте его первой рабочей стороной вниз. По
окончании воспроизведения первой стороны извлеките диск, переверните его и опять загрузите в проигрыватель для воспроизведения второй
зом на разных дисках.
Временная остановка воспроизведения
Во время воспроизведения диска нажмите кнопку
теля для временной остановки воспроизведения. Для продолжения воспроизведения повторно нажмите
данную кнопку.
Остановка воспроизведения диска
Во время воспроизведения диска нажмите один раз кнопку на пульте ДУ для предварительной остановки воспроизведения. Затем нажимайте кнопку
теля для продолжения воспроизведения с места остановки.
Во время воспроизведения диска нажмите два раза кнопку на пульте ДУ для полной остановки вос-
произведения. После этого нажимайте кнопку
ка.
Ускоренное воспроизведение в прямом и обратном направлении
Последовательно нажимайте и удерживайте нажатой в течение 2 с кнопку
передней панели для ускоренного воспроизведения в прямом (обратном) направлении на одной из следующих скоростей: 2x, 4x, 8x, 20x.
Переход к следующей или предыдущей части (треку)
Нажимайте кнопку
следующей части (треку).
Нажимайте кнопку
предыдущей части (треку).
Примечание. Если при воспроизведении дисков VCD функция PBC включена, переход к предыдущей
части (треку) может не работать.
на передней панели проигрывателя для откидывания панели. Вставьте компакт-диск
проигрывателя в течение примерно 10 с, он будет автомати-
2. ИспользуйтекнопкиперемещениякурсораN/Oдлявыбораокнасосписком папок. Затем выберите
папку при помощи кнопок управления курсором [/Z. Нажимайте кнопку ENTER для подтверждения выбора.
3. Используйте кнопки перемещения курсора N/O для выбора окна со списком файлов
ки. Затем выберите файл при помощи кнопок управления курсором [/Z. Нажимайте кнопку ENTER для
подтверждения выбора.
3. В режиме вывода изображений нажимайте кнопку PROG для выбора различных эффектов при выводе очередногоизображения.
4. В режиме воспроизведения аудиофайлов нажатие кнопку приводит к выводу на экран заставки. Длявозвратавменюуправлениявоспроизведениемпослеэтогонажмитекнопку
Меню диска
Во время воспроизведения диска нажимайте кнопку TITLE на пульте ДУ для перехода в меню Назва-
ний. Используя кнопки перемещения курсора, выбирайте нужное Название, затем нажмите кнопку ENTER.
Во время воспроизведения диска нажимайте кнопку MENU на пульте ДУ для перехода в меню диска. Исполь-
зуя кнопки перемещения курсора, выбирайте нужную опцию, затем
Нажимайте кнопку MENU/PBC на пульте ДУ для включения и выключения функции PBC. Данная
функция обычно реализуется на дисках VCD 2.0.
1. Если функция PBC включена, то после загрузки диска на экран монитора автоматически будет выведено меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения
будет нажата кнопка . Для перехода
ДУ или кнопки
2. Если функция PBC выключена, то меню диска будет недоступно. Для выбора необходимой части диска во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой
части (трека).
и .
к необходимой части (треку) используйте цифровые кнопки пульта
Во время воспроизведения нажимайте последовательно кнопку REPEAT или RPT для выбора одного из следующих режимов повторного воспроизведения: "ПОВ. 1" (повтор Части или трека),
"ПОВ. ВСЕГО" (повтор диска), "ВЫКЛ." (повторное воспроизведение отключено).
Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку
Во время воспроизведения нажмите кнопку A- B на пульте
ДУ для выбора начала фрагмента. Затем повторно нажмите кнопку A-B для выбора окончания фрагмента. Нажмите кнопку A-B третий раз для отключения режима повторного воспроизведения фрагмента записи.
Сканирующее воспроизведение
воспроизведения первых 10 секунд каждого трека. Нажмите кнопку второй раз, чтобы отметить этот ре-
Во время воспроизведения нажмите кнопку INT на передней панели, чтобы включить режим
жим.
Воспроизведение в случайном порядке
Во время воспроизведения нажмите кнопку RDM на передней панели, чтобы включить режим воспроизведения в случайном порядке. Нажмите кнопку второй раз, чтобы отметить этот режим.
Увеличение/уменьшение изображения
Во время воспроизведения нажимайте последовательно кнопку ZOOM на пульте ДУ для
выбора одного из следующих режимов увеличения: x2, x3, x4, x1/2, x1/3, x1/4, ВЫКЛ. (режим увеличения
выключен).
В режиме увеличенного изображения используйте кнопки перемещения курсора для задания видимой
области кадра.
Переход к произвольному месту записи на диске
Во время воспроизведения нажимайте кнопку GOTO на пульте ДУ. Затем
при помощи кнопок управле-
ния курсором N/O выберите необходимую позицию номера Части (трека) или времени воспроизведения
текущей Части (трека). Затем при помощи цифровых клавиш введите необходимый номер Части (трека)
или время от начала текущей Части (трека). Нажмите на кнопку ENTER для подтверждения выбора.
Во время воспроизведения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок
управления курсором выберите необходимую позицию в последовательности воспроизведения ––:––. В
каждой позиции первые две цифры означают номер Заглавия (альбома), вторые две цифры - номер
Части (трека). Введите необходимые значения при помощи цифровых кнопок.
Во время воспроизведения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок управления курсором выберите необходимую позицию в последовательности воспроизведения.
Введите необходимый номер трека при помощи цифровых кнопок.
Для начала воспроизведения по программе нажмите кнопку
или выберите опцию "PLAY" в экранном
меню и нажмите кнопку ENTER.
Для того, чтобы удалить все записи в программе воспроизведения, выберите опцию "CLEAR" и нажмите
кнопку ENTER.
Для того, чтобы выйти из режима воспроизведения по программе, нажмите кнопку PROG еще раз.
Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ для
выбора одного из записанных на диске языков звукового сопровождения.
На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух
языках. Во время воспроизведения диска последовательно нажимайте кнопку AU DIO на пульте ДУ или
кнопку L/R на передней панели для выбора одной из стереодорожек или стереорежима: "МОНО ЛЕВЫЙ"
(левый канал), "МОНО ПРАВЫЙ" (правый канал), "СТЕРЕО" (стереорежим).
Выбор камеры (угла) просмотра (ANGLE)
Во время воспроизведения диска нажимайте кнопку ANGLE для выбора угла просмотра (камеры),
если на диске имеются сцены, записанные более чем одной камерой.
Выбор языка субтитров
Во время воспроизведения диска последовательно нажимайте кнопку SUB.T на пульте ДУ для
выбора одного из записанных на диске языков субтитров или для отключения субтитров.
Изменение телевизионной системы
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего
телевизора/монитора. Для этого нажимайте последовательно кнопку BAND/P/N на пульте ДУ или 5/P/N
на передней панели во время воспроизведения DVD или Video CD.
Выбирайте "AU TO" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет
воспроизводиться в той системе, в которой она записана на диске.
Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то про-
игрыватель во время воспроизведения будет перекодировать видеосигнал в систему NTSC.
Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проиг-
рыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
Выбирайте "PAL 60" для телевизора/монитора системы PAL, который поддерживает частоту кадров 60
Гц. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL, оставляя частоту
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего
телевизора/монитора.
Выбирайте "АВ ТО" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет
воспроизводиться в той системе, в которой она записана на диске.
Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то про-
игрыватель во время
воспроизведения будет перекодировать видеосигнал в систему NTSC.
Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проиг-
рыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
Выбирайте "PAL 60" для телевизора/монитора системы PAL, который поддерживает частоту кадров 60
Гц. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодиро
вать видеосигнал в систему PAL, оставляя частоту кадров 60 Гц без изменений.
ЗАСТАВКА
Хранитель экрана. Если данная функция включена, изображение хранителя экрана будет появляться
каждый раз, когда на проигрывателе останавливается воспроизведение или воспроизводимое изображение останавливается на несколько минут:
ВИДЕО Всегдавыбирайтезначение "ЧЕРЕССТР. YUV".
ФОРМАТ ЭКРАНА
Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9.
Установите тот формат изображения, который соответствует формату изображения используемого монитора.
изводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.
4:3 PS: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой
левой стороны.
На заводе-изготовителе устанавливается пароль "0000".
Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собствен-
ный пароль.
ДОСТУП
Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (ребенок) до "Открыть" (без ограничений).
Чем меньше значение, тем более строгие ограничения для просматриваемого материала:
1 Kid safe
2 G
3 PG
4 PG13
5 PG-R
6 R
7 NC-17
8 ADULT
Для того, чтобы иметь возможность изменить значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться
символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и
нажать кнопку ENTER.
ОРИГ. НАСТР.
Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении проигрывателя.
Данное меню позволяет регулировать такие параметры изображения, как яркость, контрастность, оттенки (только для видеозаписей в NTSC), цветовую насыщенность и резкость:
Меню настроек аудиодекодера
КОМПРЕССИЯ
Данная функция управляет автоматическим режимом компрессии аудиосигнала на линейном выходе.
ВЫКЛ.: Режимавтоматическойкомпрессиивыключен.
ВКЛ.: В этом режиме происходит автоматическое сжатие динамического диапазона, нормализация
уровня диалогов и защита от перегрузки в результате смешения каналов 5.1-канального звука при преобразовании его в стереоформат. Данный режим может потребоваться при использовании
тельного ВЧ-модулятора или чтобы не тревожить окружающих при просмотре DVD в ночное время.
ДИНАМ. ДИАП.
Данная функция используется для ручной настройки коэффициента сжатия динамического диапазона
звукового сигнала от значения OFF (сжатие выключено) до значения FULL (максимальное сжатие).
Функция доступна, если только отключена функция автоматической компрессии динамического диапазона "КОМПРЕССИЯ".
РЕЖИМ СТЕРЕО
На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках.
Выбирайте необходимый режим воспроизведения из следующего списка: "СТЕРЕО", "МОНО ЛЕВЫЙ",
Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не
следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть
Данный DVD-ресивер имеет специальный фильтр, позволяющий практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки
или другие нежелательные помехи.
При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Использование других предохранителей
ся один предохранитель на 15 А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.
При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в
сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно
верьте правильность подключения проигрывателя.
Симптом Причина Устранение
Нет питания
Воспроизведение не
начинается
Когда нажимается
функциональная
кнопка, появляется
только сообщение
"НЕПРАВИЛЬНАЯ
КНОПКА" и функция
не работает
Нет изображения
Нет звука
Звук или изображение
искажены
Нет субтитров
проблем, возникающих при использовании проигрывателя.
может вызвать выход из строя ресивера. В данной модели использует-
Перегорел предохранитель
Неправильное подключение Проверьте подключение питания
Диск не загружен в проигрыватель или
загружен неправильно
Диск загрязнен Очистите поверхность диска
Низкое напряжение аккумуляторной бата-
реи автомобиля
В проигрыватель загружен диск не того
формата, который может воспроизводить
данный проигрыватель
Воспроизводимый диск не допускает выполнения данной операции
Невозможно изменить
язык звукового сопровождения или язык
субтитров
Невозможно переключить угол (камеру)
просмотра
Меню диска Video CD
не выводится на экран монитора
Пульт дистанционного
управления не работает
Радиоприемник не
работает
Не работает функция автонастройки
Воспроизводимый диск DVD не допускает
отключение субтитров
На воспроизводимом диске DVD записано
звуковое сопровождение или субтитры
только на одном языке
Воспроизводимый диск DVD не допускает
смену языка звукового сопровождения
или субтитров
Запись на воспроизводимом диске DVD
сделана только с одной камеры или с
разных камер (углов просмотра) записаны
только некоторые сцены на диске
Воспроизводимый диск DVD не допускает
переключение углов просмотра.
Вы воспроизводите диск Video CD, не совместимый с функцией PBC (управление
воспроизведением)
Светоизлучающий элемент пульта дистанционного управления не направлен на
светоприемник сенсора дистанционного
управления
Пульт дистанционного управления и проигрыватель находятся слишком далеко
друг от друга
Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия
Израсходован заряд батарейки пульта
дистанционного управления

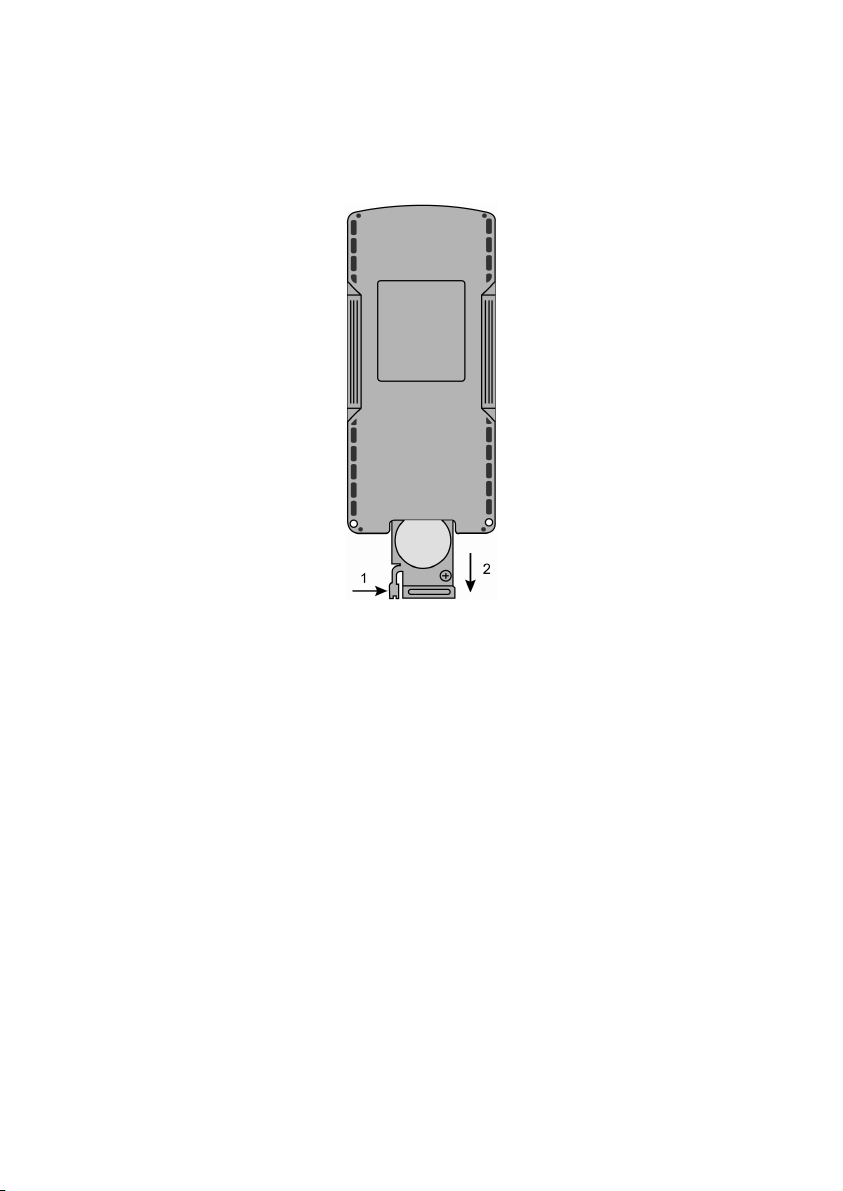

Батарейка пульта дистанционного управления установлены неправильно
К DVD-ресиверу не подключен кабель
антенны
Радиостанции имеют слишком слабый сигнал
Субтитры невозможно убрать с экрана монитора
Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможете изменить язык звукового
сопровождения или субтитров
Язык звукового сопровождения или субтитров изменить невозможно
Угол (камеру) просмотра невозможно переключить, если воспроизводимый диск или
сцена не записаны с нескольких камер
Угол просмотра (камеру) переключить невозможно
Вы не можете использовать функцию PBC
(управление воспроизведением) по отношению к дискам Video CD, не совместимым
с функцией PBC
Для осуществления управления светоизлучающий элемент пульта дистанционного
управления должен быть направлен на светоприемник сенсора дистанционного управления
Расстояние по прямой между пультом дистанционного управления и сенсором дистанционного управления не должно превышать пяти метров
