РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
FM SD/USB ресивер Prology CMX-100 Произведено в Китае Изготовитель: АО «Фирма «ММС», 127220, г. Москва, ул. Писцовая, д.1А.
CMX-100
FM SD/USB РЕСИВЕР
ТEХПОДДЕРЖКА: 8 800 333 03 23
Содержание
Назначение устройства ......................................................................................................................2
Комплект поставки ...............................................................................................................................2
Рекомендации для безопасного использования устройства ..........................................2
Элементы управления на передней панели ..............................................................................3
Элементы управления на пульте дистанционного управления .......................................4
Использование пульта дистанционного управления ...........................................................5
Общие операции ....................................................................................................................................5
Настройки ..................................................................................................................................................6
Режим радиоприемника .....................................................................................................................7
Использование карт памяти USB/SD .........................................................................................8
Управление воспроизведением аудиофайлов ........................................................................9
Технические характеристики ........................................................................................................11
Установка устройства .......................................................................................................................11
Схема подключения ...........................................................................................................................13
Эксплуатационные ограничения и текущий ремонт ..........................................................14
Хранение, транспортирование, ресурс, утилизация ..........................................................15
Условия гарантии ................................................................................................................................15
Расшифровка даты выпуска устройства, указанной в серийном номере ..............16
Назначение устройства
FM SD/USB ресивер Prology СMX-100 (далее «устройство») предназначен
для установки в автомобилях со штатным местом стандартного размера 1DIN.
Устройство обеспечивает прием радиостанций в диапазоне FM и воспроиз-
ведение файлов MP3 на картах памяти USB/SD.
Комплект поставки
Устройство PROLOGY ÑMX-100 Пульт ДУ Ключи-съ¸мники
Соединительные кабели
Краткое Руководство пользователя Гарантийный талон
Рекомендации для безопасного использования устройства
Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12 В постоянного тока.
Не допускайте попадание жидкостей в устройство и не подвергайте его воздействию влаги.
Не закрывайте вентиляционные отверстия на корпусе.
Избегайте воздействия на устройство слишком высоких и низких
>60°C <-10°C
температур.
Избегайте ударов и механических воздействий на устройство.
Не пытайтесь открывать корпус устройства и ремонтировать его самостоятельно.
2 PROLOGY ÑMX-100
Элементы управления на передней панели
MUTE
BAND
C
L
K
AM
S
MOD
/
1. Кнопка включения и выключения питания/выбора режима работы
MOD
2. Кнопка выбора диапазона радиоприемника/выбора отображения информа­ции ID3 TAG у воспроизводимого файла BAND
3. Кнопка сброса настроек RESET
4. Кнопка настройки на радиостанцию в прямом направлении/перехода к сле­дующему треку и перемотки трека вперед
5. Вращающийся регулятор громкости и изменения текущей настройки/ кнопка выбора настроек и параметров звучания
6. Кнопка автоматического сохранения настройки на радиостанции в памяти устройства/сканирования предварительно настроенных радиостанций/ входа в режим поиска файлов AMS
7. Дисплей
8. Кнопка паузы и возобновления воспроизведения/перехода на 10 треков вперед/перехода к следующей сохраненной радиостанции
9. Кнопка отключения звука MUTE
10. Кнопка выбора режима работы дисплея/настройки текущего времени CLK
11. Кнопка настройки на радиостанцию в обратном направлении/перехода к предыдущему треку и перемотки трека назад
12. ИК-приемник сигналов пульта дистанционного управления
13. Разъем для подключения карт памяти USB
14. Слот для подключения карт памяти SD
Элементы управления на пульте дистанционного управления
1. Кнопка выключения/выключения питания устройства PWR
2. Кнопка выбора режима работы MODE
3. Кнопка отключения звука MUTE
4. Кнопка выбора диапазона радиопри­емника/выбора отображения инфор­мации ID3 TAG у воспроизводимого файла BAND
5. Кнопка увеличения уровня громкости и изменения текущей настройки VOL+
6. Кнопка автоматического сохранения настройки на радиостанции в памяти устройства/сканирования предвари­тельно настроенных радиостанций/ входа в режим поиска файлов AMS
7. Кнопка настройки на радиостанцию в обратном направлении/перехода к предыдущему треку и перемотки трека назад
8. Кнопка выбора настроек SEL/ENTER
9. Кнопка настройки на радиостанцию в прямом направлении/перехода к сле­дующему треку и перемотки трека вперед
10. Кнопка выбора одной из предустановленных настроек звучания EQ
11. Кнопка уменьшения уровня громкости и изменения текущей настройки VOL-
12. Кнопка выбора режима работы дисплея/настройки текущего времени
DISP
13. Кнопка паузы и возобновления воспроизведения треков/выбор сохранен­ной радиостанции ¹ 1 в текущем диапазоне
/1
14. Кнопка включения режима сканирования треков на карте памяти/выбор сохраненной радиостанции ¹ 2 в текущем диапазоне INT/2
15. Кнопка управления режимом повторного воспроизведения/выбор сохра­ненной радиостанции ¹ 3 в текущем диапазоне RPT/3
16. Кнопка включения режима воспроизведения в произвольном порядке/ выбор сохраненной радиостанции ¹ 4 в текущем диапазоне RDM/4
17. Кнопка перехода к предыдущей папке (при нажатии и удерживании) и на 10 треков назад/выбор сохраненной радиостанции ¹ 5 в текущем диапазоне
-10/DIR-/5
18. Кнопка перехода к следующей папке (при нажатии и удерживании) и на 10 треков вперед /выбор сохраненной радиостанции ¹ 6 в текущем диапа­зоне +10/DIR+/6
4 PROLOGY ÑMX-100
Использование пульта дистанционного управления
• При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.
• Дальность действия пульта дистанционного управления составляет 4-5 метров.
• Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30 градусов.
Установка батареек в пульт дистанционного управления
1. Откройте батарейный отсек, расположенный в нижней части пульта ДУ.
2. Установите новую батарейку, контакт с маркировкой «+» должен находиться вверху. Закройте крышку. Рекомендуемый тип литиевых батареек – CR2025.
Осторожно!
• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду.
• Когда заряд батареек израсходован, они должны быть утилизированы в соот- ветствии с местными законами.
Общие операции
Включение/выключение питания устройства
Для включения питания устройства нажмите кнопку PWR (1, ñòð. 4) íà
пульте ДУ или кнопку
Для выключения питания нажмите кнопку PWR (1, стр. 4) на пульте ДУ
или нажмите и удерживайте кнопку
/
MOD (1, стр. 3) на передней панели.
/
MOD (1, стр. 3) на передней панели.
Регулировка громкости
Для увеличения/уменьшения громкости вращайте регулятор громко-
сти (5, стр. 3) на передней панели по часовой стрелке/против часовой стрелки либо нажимайте кнопки VOL+/- (5/11, стр. 4) на пульте ДУ.
Отключение звука
Для отключения звука устройства нажмите кнопку MUTE (3, ñòð. 4) íà
пульте ДУ или аналогичную кнопку (9, стр. 3) на передней панели. На дис­плее устройства появится надпись «MUTE». Для включения звука нажмите кнопку MUTE еще раз. Также любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.
Выбор режима работы
Нажимайте кнопку MODE (2, стр. 4) на пульте ДУ или кнопку
(1, стр. 3) на передней панели для поочередного выбора одного из режимов работы устройства: радио, USB, SD или AUX.
Управление режимом отображения дисплея и настройка текущего времени
Для вывода текущего времени на дисплей нажмите кнопку DISP (12, ñòð. 4)
на пульте ДУ или кнопку CLK (10, стр. 3) на передней панели.
/
MOD
Для входа в режим настройки времени нажмите и удерживайте кнопку DISP èëè
CLK в течение 2 секунд, пока значение часов не начнет мигать на дисплее. Нажи-
майте кнопки VOL+ / VOL- (5/11, стр. 4) на пульте ДУ или вращайте регуля­тор громкости (5, стр. 3) на передней панели для изменения значения часов. Нажмите кнопку SEL/ENTER (8, стр. 4) на пульте ДУ или кнопку регулятора на передней панели для перехода к настройке значения минут и аналогичным способом установите необходимое значение. Выход из режима настройки текущего времени происходит автоматически через 3 секунды после выполнения последнего действия.
Кнопка RESET
Кнопка сброса RESET (3, стр. 3) находится на передней панели и для ее
нажатия следует воспользоваться длинным заостренным предметом. Кнопка находится глубоко в отверстии на корпусе устройства, что позволяет избежать ее случайного нажатия. После нажатия данной кнопки устройство выключится. Из памяти устройства будут стерты все записанные радиостанции и текущее время, а также все настройки устройства вернутся в первоначальное значение. Данная кнопка должна быть нажата при появлении на дисплее ошибочной инди-
или при неверном функционировании устройства.
кации
Примечание. Если после нажатия кнопки RESET устройство продолжает
работать неправильно, полностью отключите питание устройства (отсоединив желтый и красный провода питания
(стр. 13), затем восстановите питание и проверьте работоспособность устройства. Если устройство по прежнему не рабо­тает, обратитесь в сертифицированный сервисный центр.
Настройки
Последовательно нажимайте кнопку SEL/ENTER (8, стр. 4) на пульте ДУ или кнопку регулятора (5, стр. 3) на передней панели для переключения настроек. Настройки выбираются в следующей последовательности:
BAS TRE BAL FAD - LOUD EQ DX/LOCAL STEREO/MONO
Изменения настроек выполняются вращением регулятора громкости на передне й панели или кнопками VOL+ è VOL- на пульте ДУ. Выход из режима специальных настроек происходит автоматически, если в течение 3 секунд не выполняется никаких действий по изменению настроек.
BAS (Í×) - регулировка уровня нижних частот.
TRE (Â×) - регулировка уровня верхних частот.
BAL (Баланс) - регулировка баланса левого и правого каналов.
FAD (Фронт/Тыл) - регулировка баланса фронтального и тылового каналов.
LOUD (Тонкомпесация)
При прослушивании с низким уровнем громкости используйте функцию тонком­пенсации для увеличения уровня низких частот. При включении функции в правой части дисплея отобразится индикация «LOUD». При отключении функции данная индикация исчезнет.
6 PROLOGY ÑMX-100
Эквалайзер
При помощи данной опции можно выбрать наиболее приятную для вашего слу­ха настройку звучания. Всего доступно 4 настройки:
POP (поп-музыка)
DX/LOCAL (Дальность приема)
Выбор дальнего (DX) или местного (LOCAL) режима приема. В режиме мест­ного приема чувствительность автопоиска немного снижена для наиболее точ­ной настройки на радиостанции, уровень приема которых чрезмерно высок.
Примечание. Данная функция доступна только в режиме радиоприемника.
STEREO/MONO
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае будет отобра­жаться индикатор стереоприема «ST». Отключение стереофонического режима приема (режим MONO) может понадобиться, если выбранная радиостанция при­нимается с сильным шумом или с помехами.
Примечание. Данная функция доступна только в режиме радиоприемника.
VOL (Громкость) - регулировка уровня громкости.
CLASS (классическая музыка) ROCK (рок-музыка)
EQ_FLA (ровная частотная характеристика)
Режим радиоприемника
При необходимости переключения устройства в режим работы радиоприем­ника нажмите кнопку MODE (2, стр. 4) на пульте ДУ или кнопку (1, стр. 3) на передней панели. На дисплее появится обозначение диапа­зона и текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND (4, стр. 4) на пульте ДУ или аналогичную кнопку (2, стр. 3) на передней панели.
Автоматическая настройка на радиостанцию
Нажмите кнопку (4, стр. 3) на передней панели для настройки на радиостанцию в направ­лении увеличения частоты настройки.
Нажмите кнопку (11, стр. 3) для настройки на радиостанцию в направлении уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для переключения в режим ручной настройки нажмите и удерживайте 1 секунду кнопку индикация «MANUAL».
Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку нажимайте кнопку
èëè на пульте ДУ или на передней панели. На дисплее появится
. Для уменьшения частоты настройки на один шаг кратковременно
(9, стр. 4) на пульте ДУ или аналогичную кнопку
(7, стр. 4) на пульте ДУ или аналогичную кнопку
.
/
MOD
Для быстрой смены частоты настройки удерживайте нажатой кнопку èëè .
Выключение функции ручной настройки и переход к режиму автоматического поиска произойдет автоматически, если не производить никаких действий по ручной настройке в течение 3 секунд.
Автоматическая настройка на радиостанции с сохранением в памяти
Нажмите и удерживайте кнопку AMS (6, стр. 4) на пульте ДУ или аналогичную кнопку (6, стр. 3) на передней панели. 12 радиостанций первых двух FM-диапазонов с наиболее мощным сигналом будут автомати­чески найдены и занесены в память устройства, заменив ранее сохраненные радиостанции.
Для остановки автоматической настройки повторно нажмите и удерживайте кнопку AMS.
Ручное сохранение радиостанции в памяти устройства
Нажмите кнопку желаемой ячейки памяти предварительной настройки 1–6 (13-18, стр. 4) на пульте ДУ и удерживайте ее в нажатом положении не менее 2 секунд. В память данной ячейки будет запрограммирована радиостан­ция, на которую был настроен радиоприемник.
Сканирование сохраненных радиостанций
Нажмите кнопку AMS (6, стр. 4) на пульте ДУ или аналогичную кнопку (6, стр. 3) на передней панели. Во время сканирования радиоприемник будет последовательно каждые 5 секунд настраиваться на сохраненные радиостанции в первых двух FM-диапазонах.
Вызов радиостанций, сохраненных в памяти устройства
Нажмите одну из кнопок 1…6 цифрового ввода (13-18, стр. 4) на пульте ДУ или последовательно нажимайте кнопку
(8, стр. 3) на передней панели для
вызова одной из шести радиостанций в текущем диапазоне.
Использование карт памяти USB/SD
Подключение карты памяти USB/SD
Подключите карту памяти USB к соответствующему разъему (13, стр. 3) на передней панели устройства. Либо вставьте карту памяти SD (контакты направлены вперед и вверх) в соответствующий слот (14, стр. 3) на перед­ней панели устройства.
Воспроизведение файлов в обоих случаях начнется автоматически, если на карте памяти содержатся файлы MP3/WMA.
При необходимости переключения устройства в режим чтения карт USB или SD нажимайте кнопку MODE (2, стр. 4) на пульте ДУ или кнопку MOD (1, стр. 3) на передней панели. Управление воспроизведением фай­лов, находящихся на карте памяти, подробно описано на
ñòð. 9.
Для извлечения карты необходимо сначала выйти из режима ее воспроизве­дения. После этого аккуратно, не прилагая излишних усилий, извлечь карту.
8 PROLOGY ÑMX-100
/
Поддержка карт памяти USB/SD
• Устройство поддерживает чтение карт памяти, содержащих форматы: MP3, WMA (32-320 êáèò/ñ)
• Поддерживаются карты объ¸мом
• Объем поддерживаемой карты зависит от фирмы-изготовителя (рекоменду- ются карты фирм Transcend и Kingston).
• Файловая система FAT16/FAT32 (максимальное количество файлов — 999, максимальная вложенность каталогов — 9).
• Названия каталогов и файлов на русском языке не отображаются.
• Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом - 24 сим- вола; русский язык не поддерживается.
• Поддерживается интерфейс USB 2.0; передача данных только со скоростью интерфейса USB 1.1.
äî 32 ÃÁ.
Управление воспроизведением аудиофайлов
Переход к следующему/предыдущему файлу
Нажимайте кнопку
(4, стр. 3) на передней панели для перехода к началу следующего трека.
Нажимайте кнопку
(11, стр. 3) на передней панели для перехода к началу предыдущего трека.
Перемотка трека
Нажмите и удерживайте кнопку
мотки трека в прямом или обратном направлении. Для восстановления нор­мальной скорости воспроизведения отпустите кнопку.
Остановка воспроизведения
Для временной остановки воспроизведения трека нажмите кнопку
(13, стр. 4) на пульте ДУ или кнопку Для возобновления воспроизведения нажмите ту же кнопку еще раз.
(9, стр. 4) на пульте ДУ или аналогичную кнопку
(7, стр. 4) на пульте ДУ или аналогичную кнопку
èëè не менее 2 секунд для пере-
/1
(8, стр. 3) на передней панели.
Сканирующее воспроизведение
Для последовательного воспроизведения первых 10 секунд каждого трека,
записанного на карте памяти, нажмите кнопку INT/2 (14, стр. 4) на пульте ДУ. В верхней части дисплея появится индикация «INT». Нажмите данную кнопку еще раз для остановки сканирования и продолжения воспроизведения текущего выбранного трека.
Повторное воспроизведение
Для повторного воспроизведения текущего трека нажмите кнопку RPT/3
(15, стр. 4) на передней панели. В верхней части дисплея появится индика­ция «RPT». Для отмены данного режима нажмите кнопку еще раз.
Воспроизведение файлов в случайном порядке
Для воспроизведения файлов, записанных на карте памяти, в случайном
порядке нажмите кнопку RDM/4 (16, стр. 4) на передней панели. В верх­ней части дисплея появится индикация «RDM». Для отмены данного режима нажмите кнопку еще раз.
Переход к следующему/предыдущему каталогу
Нажмите и удерживайте кнопку -10/DIR-/5 (17, стр. 4) на пульте ДУ
для перехода к предыдущему каталогу на карте памяти.
Нажмите и удерживайте кнопку +10/DIR+/6 (18, стр. 4) на пульте ДУ
для перехода к следующему каталогу на карте памяти.
Переход на 10 файлов назад/вперед
Для перехода на 10 треков назад в общем списке аудиофайлов нажмите кнопку
-10/DIR-/5, а для перехода на 10 треков вперед нажмите кнопку +10/DIR+/6.
Навигация на основе порядковых номеров файлов
Нажмите кнопку AMS (6, стр. 4) на пульте ДУ или аналогичную кнопку
(6, стр. 3) на передней панели. На дисплее появится индикация «T --0» с мигающим значением последней цифры. Дальнейшие действия зависят от порядкового номера искомого трека.
Если необходимо выбрать трек с порядковым номером от 1 до 9:
Нажимая кнопки VOL+ è VOL- (5/11, стр. 4) на пульте ДУ или вращая
регулятор (5, стр. 3) на передней панели, выберите значение единиц номера искомого трека.
Нажмите кнопку SEL/ENTER или кнопку регулятора для воспроизведения
выбранного трека.
Если необходимо выбрать трек с порядковым номером от 10 до 99:
Выберите аналогичным способом, указанным выше, сначала цифру, кото-
рая будет значением десятков искомого трека.
Нажмите и удерживайте кнопку SEL/ENTER или кнопку регулятора на перед-
ней панели. Выбранная ранее цифра переместится в значение десятков. В номере трека начнет мигать позиция единиц. Выберите значение единиц искомого трека.
Нажмите кнопку SEL/ENTER или кнопку регулятора для воспроизведения
выбранного трека.
Если необходимо выбрать трек с порядковым номером от 100 до 999:
Выберите сначала цифру, которая будет значением сотен искомого трека. Нажмите и удерживайте кнопку SEL/ENTER или кнопку регулятора на
передней панели. Выбранная ранее цифра переместится в значение десятков. Теперь выберите цифру, которая будет значением десятков.
Нажмите и удерживайте кнопку SEL/ENTER или кнопку регулятора на перед-
ней панели еще раз. Выбранная ранее цифра переместится в значение десятков, а первая выбранная цифра - в значение сотен. В номере трека начнет мигать позиция единиц. Выберите значение единиц искомого трека.
Нажмите кнопку SEL/ENTER или кнопку регулятора для воспроизведения
выбранного трека.
Отображение информации ID3 TAG
По умолчанию во время воспроизведения файла на дисплей выводится
информация ID3 TAG в следующем порядке:
Название файла (SONG)
(TITLE)
10 PROLOGY ÑMX-100
имя исполнителя (ARTIST) название альбома (ALBUM)
название каталога (DIR) название композиции
Последовательно нажимая кнопку BAND (4, стр. 4) на пульте ДУ или ана-
логичную кнопку (2, стр. 3) на передней панели, можно сразу перейти к ото­бражению необходимой Вам информации.
Технические характеристики
Общие
Предельные значения напряжения питания 11–14,4 В Предохранитель 10 А Полярность источника питания Только системы с заземле-
нием отрицательного
полюса батареи Максимальная выходная мощность 4 x 55 Вт Рекомендуемое сопротивление динамиков 4 Ом Установочные размеры устройства (Ш x В x Г) 182 x 53 x 115 мм Диапазон рабочих температур -10... +60 °С Температура хранения -20 ...+70 °С Допустимая влажность при работе 45... 80 % Допустимая влажность при хранении 30... 90 %
FM-приемник
Диапазон частот 87,5–108 МГц Диапазон воспроизводимых частот (±3 дБ) 40–15000 Гц Полезная чувствительность (при отношении с/ш 30 дБ) 12 дБ (мкВ) Отношение сигнал-шум, не менее 50 дБ Глубина разделения стереоканалов (1 кГц) 28 äÁ
Примечание. Технические характеристики, комплектация и внешний вид устрой­ства могут быть изменены производителем без предварительного уведомления.
Установка устройства
• Для установки устройства выберите такое место, где оно не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использова­ние деталей, не входящих в комплект устройства, может привести к наруше­нию его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера вашего автомобиля.
• Устанавливайте устройство таким образом, чтобы оно не могло стать при- чиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут отличаться от оптимальных.
• Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, посту­пающего от отопителя. Также избегайте мест, в которых устройство будет подвер­гаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
• Сначала подсоединяйте положительную клемму аккумулятора, затем отрицательную.
Процедура установки
Существует два варианта установки устройства. При использовании первого
варианта устройство устанавливается в приборную панель автомобиля спе­реди, а при использовании второго варианта устройство устанавливается сзади передней панели (вместо штатного радиоприемника автомобиля, для закрепле­ния используются резьбовые отверстия на боковых панелях устройства).
Первый вариант
1. Отсоедините кожух от устройства
2. Установите кожух в приборную панель автомобиля.
3. После установки кожуха устройства в приборную панель выберите на кожухе те металлические язычки, которые соответствуют толщине прибор­ной панели, и отогните их, чтобы зафиксировать кожух на месте.
4. Выполните все необходимые подключения и установите устройство в при­борную панель.
Второй вариант (монтажный кожух не используется)
Данный вариант установки предусматривает использование крепежных кронштейнов штатного радиоприемника и резьбовых отверстий, которые нахо­дятся на боковых панелях устройства.
1. Выберите положение кронштейнов, при котором будут совмещены резь-
бовые отверстия на кронштейнах и резьбовые соединения на корпусе устройства.
2. Закрепите кронштейны с обеих сторон устройства не менее чем в двух
местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.
12 PROLOGY ÑMX-100

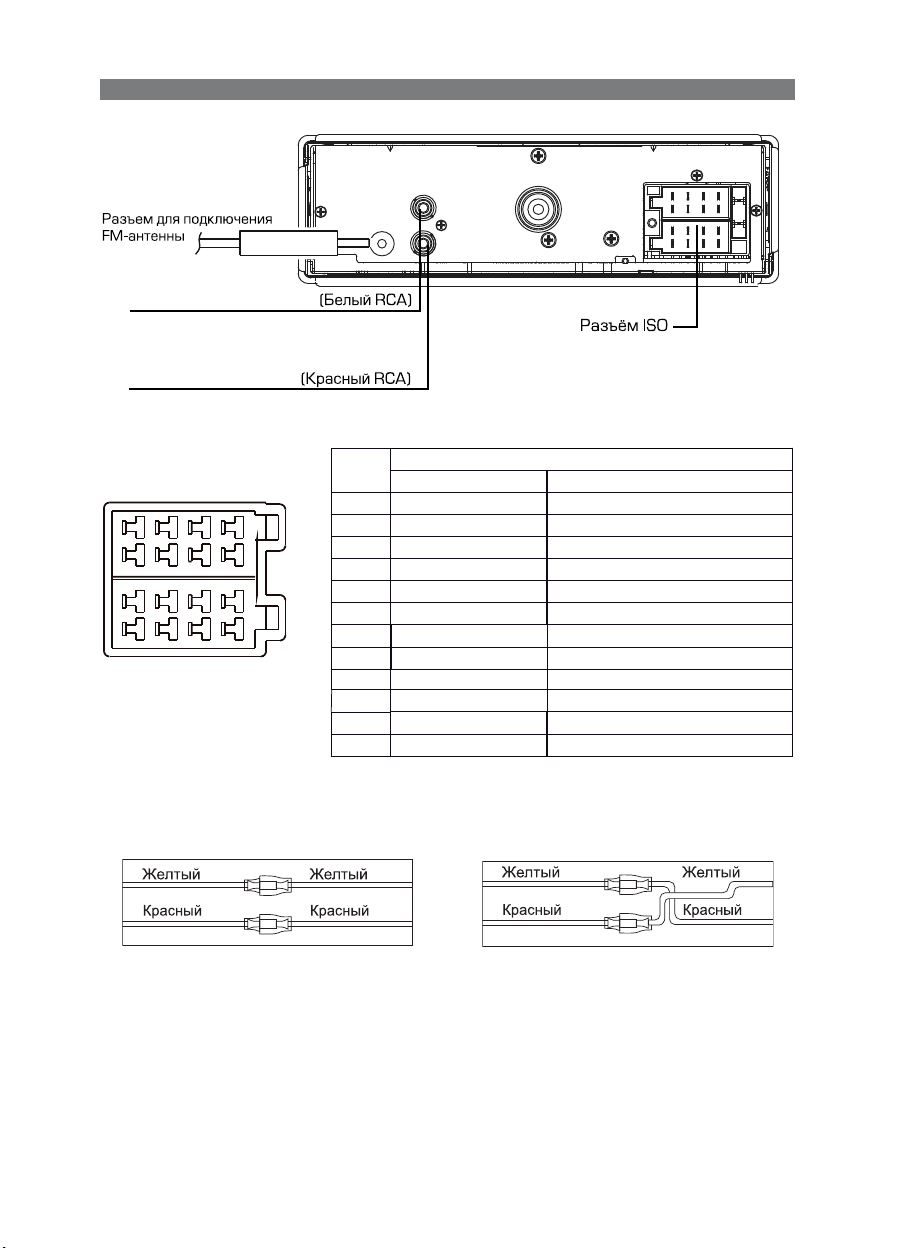

Схема подключения
Расположение контактов
разъема ISO:
Аудиовыход левого переднего канала
Аудиовыход правого переднего канала
Расположение контактов
разъема ISO:
Секция А
8
8
Секция В
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
êîíò.
À4
2
4
3
567
1
À5 À7 À8
2
4
3
567
1
B1 B2 B3 B4 B5 B6 B7 B8
Назначение контактов разъема ISO
Цвет провода
Желтый Синий Красный
Черный Фиолетовый Фиолетово-черный Серый Серо-черный Белый Бело-черный Зеленый Зелено-черный
+12 В постоянно Выход +12 В на авт.антенну +12 В при включенном АСС
Масса Правый задний динамик (+) Правый задний динамик (-) Правый передний динамик (+) Правый передний динамик (-) Левый передний динамик (+)
Левый передний динамик (-) Левый задний динамик (+) Левый задний динамик (-)
Внимание!
• Неверное подключение устройства может привести к его поломке и лише- нию права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля, на провод питания +12 В или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продол­жительной стоянке.
• Ж¸лтый провод устройства должен быть подключен к проводу с постоянным напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли такого провода, то подключитесь к плюсовой клемме аккумулятора после блока предохранителя.
• Ч¸рный провод устройства должен быть подсоедин¸н к заземл¸нной металлической части автомобиля. Если Вы не смогли найти подходящий болт или винт, то обратитесь за помощью к ближайшему дилеру Вашего автомобиля. Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми соприкасается провод.
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреж­дения корпуса или соединительных кабелей.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые методы проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.
При отсутствии видимых причин неисправности устройство следует демон­тировать и обратиться в сервисный центр. Перед тем, как перейти к методам проверки, описанным в данной таблице, тщательно проверьте правильность подключения устройства.
Неисправность Причина Устранение
Нет питания Перегорел предохранитель
устройства
Неправильное подключение Проверьте подключение питания
Радиоприемник не работает
Не работает функция автонастройки на радиостанции
14 PROLOGY ÑMX-100
К устройству не подключен кабель антенны
Радиостанции имеют слишком слабый сигнал
Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в сервисный центр
Надежно подключите кабель антенны к устройству
Настраивайтесь на станции вручную
Неисправность Причина Устранение
Нет звука Полностью убрана громкость
звука
Неправильное подключение устройства или плохой контакт проводов
Провода динамиков контактируют с металлической деталью машины
Динамики неисправны Поменяйте динамики
Настройки устройства и сохраненные радиостанции сбрасываются после выключения двигателя
Карта памяти USB не считывается
Неправильное подключение проводов
Карта памяти неисправна Используйте исправные карты памяти
Карта памяти несовместима с данным устройством
Установите нужный уровень громкости устройства или на мониторе, который подключен к устройству
Проверьте правильность и надежность всех подключений устройства
Изолируйте все провода
Подключите красный и желтый провод питания согласно настоящему Руководству (стр. 13)
Убедитесь, что файловая система ­FAT16/FAT32. Рекомендуются карты фирм Transcend и Kingston.
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости транспортировать в крытых транспортных средствах любого вида в упакованном виде при температуре от -25 °С до +35 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 2 года. Устройство не содержит вредных материа­лов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспосо­бленных условиях).
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воз­действия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил экс­плуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже при­надлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия: соединительные провода, пульт ДУ, документацию, прила­гаемую к изделию.
Расшифровка даты выпуска устройства, указанной в серийном номере
12-значный серийный номер устройства указывается под штрих-кодом на упа-
ковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно расшифровать 5 и 6 знак из 12-значного серийного номера. Пример расшиф­ровки приведен ниже.
1AAA0A000001
À – месяц выпуска (A – январь, B – февраль, C – март, D – апрель, E – май, F – июнь, G – июль, H – август, I – сентябрь, J – октябрь, K – ноябрь, L – декабрь) 0 – год выпуска (0 – 2010, 1 – 2011, 2 – 2012 и т. д.) Данное устройство выпущено в январе 2010 года.
16 PROLOGY ÑMX-100
Loading...
