Модель DVD-1200

Автомобильный проигрыватель

DVD, VCD, CD, WAV, MP3, JPEG

на 12 дисков с автоматической сменой

Руководство пользователя

Содержание



Назначение проигрывателя..................................................................................................................................

3

Функции проигрывателя........................................................................................................................................

3

Основные технические характеристики ..............................................................................................................

3

Комплект поставки.................................................................................................................................................

4

Как использовать магазин дисков........................................................................................................................

5

Меры предосторожности при обращении с дисками .........................................................................................

5

Для безопасного и эффективного использования проигрывателя...................................................................

6

Воспроизводимые диски.......................................................................................................................................

7

Перед установкой и подключением проигрывателя ..........................................................................................

8

Транспортировочные винты .........................................................................................................................

8

Меры безопасности при установке и подключении....................................................................................

8

Подключение проигрывателя...............................................................................................................................

9

Автономная схема подключения..................................................................................................................

9

Схема подключения к головному устройству............................................................................................

10

Схема подключения к декодеру Dolby Digital. ..........................................................................................

11

Установка проигрывателя...................................................................................................................................

12

Процедура установки проигрывателя на пол в горизонтальном положении.........................................

12

Процедура установки проигрывателя на пол в вертикальном положении ............................................

13

Процедура установки проигрывателя в подвешенном положении.........................................................

14

Установка сенсора дистанционного управления......................................................................................

14

Перед использованием системы (включение питания)...................................................................................

15

Пульт дистанционного управления....................................................................................................................

16

Установка батареек в пульт дистанционного управления.......................................................................

16

Пределы дистанционного управления ......................................................................................................

16

Наименование и функции элементов управления...........................................................................................

17

Элементы управления пульта ДУ ..............................................................................................................

17

Выключение проигрывателя.......................................................................................................................

21

Остановка воспроизведения ......................................................................................................................

21

Выбор диска .................................................................................................................................................

22

Переход к следующей/предыдущей части или дорожке..........................................................................

22

Ускоренное воспроизведение ....................................................................................................................

22

Использование меню Названий (Title).......................................................................................................

23

Использование меню диска DVD ...............................................................................................................

23

Использование функции PBC (управление воспроизведением) ............................................................

24

Покадровое воспроизведение....................................................................................................................

24

Использование функций поиска Названия, поиска Части и поиска по времени ...................................

24

Выбор языка звукового сопровождения ....................................................................................................

26

Переключение выходного аудиосигнала...................................................................................................

26

Выбор языка субтитров...............................................................................................................................

26

Выбор угла (камеры) просмотра ................................................................................................................

26

Использование функции сканирования записей и воспроизведения в случайном порядке ...............

27

Использование функции повторного воспроизведения...........................................................................

27

Использование режима повторного воспроизведения А-В ....................................................................

28

Демонстрация времени воспроизведения ................................................................................................

28

Воспроизведение JPEG ..............................................................................................................................

29

Демонстрация списка дисков .....................................................................................................................

30

Демонстрация режимов воспроизведения дисков Audio-CD...................................................................

31

Основные операции по изменению настроек проигрывателя ........................................................................

32

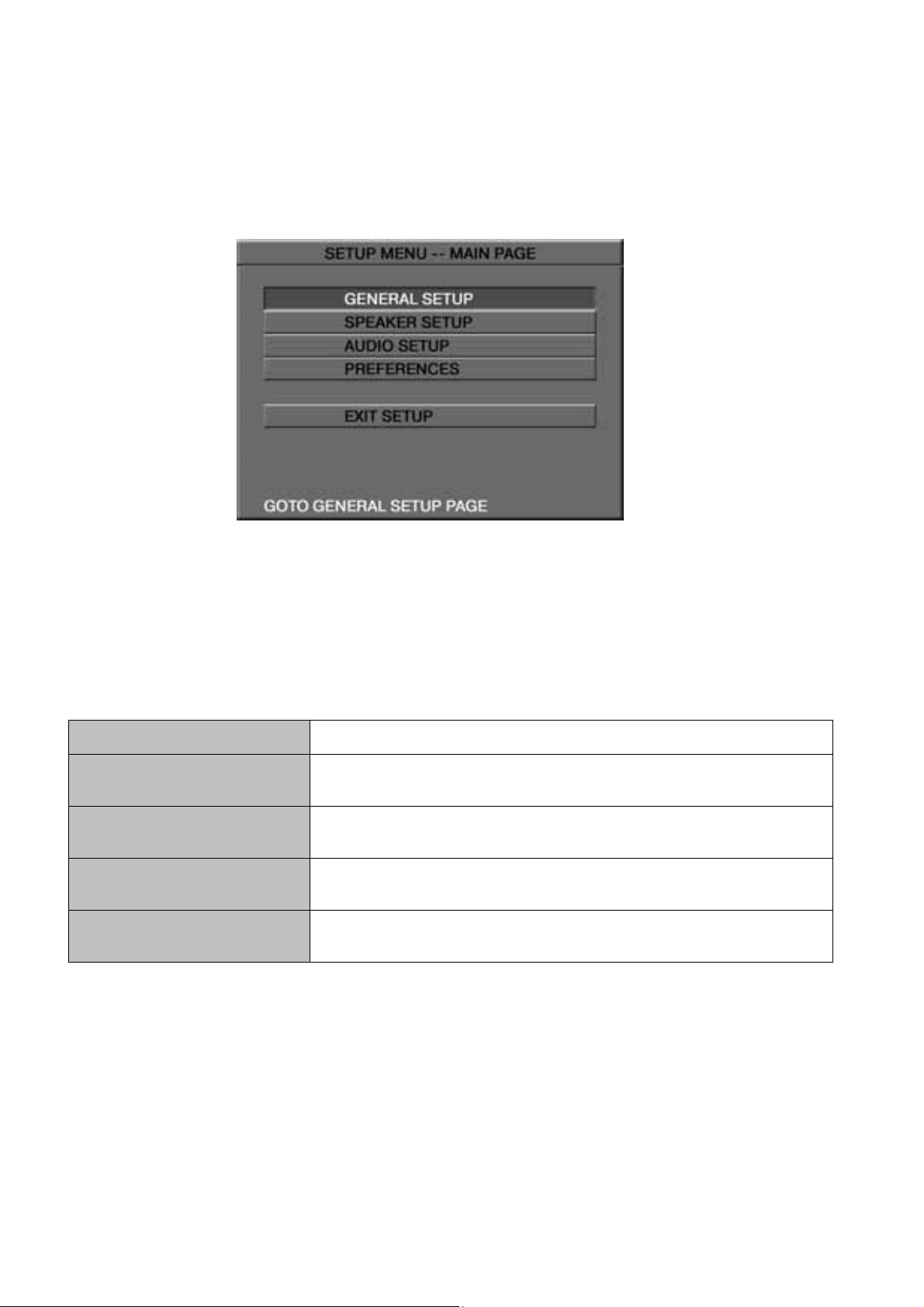

Использование меню настройки ................................................................................................................

32

Меню общих настроек.................................................................................................................................

33

Меню настроек смесителя Dolby Digital.....................................................................................................

34

Меню Аудио настроек..................................................................................................................................

35

Меню персональных настроек....................................................................................................................

36

Эксплуатационные ограничения и текущий ремонт.........................................................................................

38

Хранение, транспортирование, ресурс, утилизация .......................................................................................

40

Гарантии поставщика .........................................................................................................................................

40

Prology DVD-1200

2

© Saturn Marketing Ltd

Руководство пользователя определяет порядок установки и эксплуатации проигрывателя с автоматиче- ской сменой компакт-дисков (далее проигрывателя) в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудо- ванию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуа- тации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные из- менения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVD-1200 предназначен для воспроизведения и автоматической смены до 12 дисков форматов DVD, Video CD, Audio CD, MP3, WAV, MPEG или JPEG. Проигрыватель предназначен для автономной работы (не требует дополнительных устройств для управления) или для работы с го- ловными устройствами Prology AVM-700R или Videovox PAV-900. Проигрыватель обеспечивает:

-воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или

NTSC;

-воспроизведение звука через линейный стереовыход, а также через цифровой оптический выход.

Функции проигрывателя

Совместимость с форматами DVD, VCD, CD, MP3, JPEG, WAV

Возможность автономной работы

Совместимость с головными устройствами Prology AVM-700R и Videovox PAV-900

Системы цветности PAL/NTSC

Дистанционное управление

Экранное меню

Выносной приемник сигналов дистанционного управления

Возможность установки вертикально, горизонтально

2 видеовыхода

Линейный стереовыход

Оптический выход цифрового аудиосигнала

Основные технические характеристики

Тип

Номер региона Воспроизводимые диски Размер дисков Формат телевизионного сигнала

Устройство считывания сигнала

Количество каналов

Частотная характеристика Динамический диапазон Отношение сигнал-шум

Полный коэффициент гармоник Разделение стереоканалов Низкочастотные и высокочастотные детонационные искажения Уровень выходного сигнала Номинальное напряжение питание Максимальное напряжение питания Потребляемый ток Размеры (Ш х В х Г)

Вес

Проигрыватель с автоматической сменой на 12

дисков

5

DVD Video, Video CD, MP3 CD, Audio CD 12 см (5")

NTSC /PAL

Оптический полупроводниковый лазер

(DVD: 1-лучевой; CD: 3-лучевой) 2-канала стерео, 5.1- канальный аудиовыход (оптический цифровой) 20 Гц - 20 кГц 90 дБ 90 дБ

0,01% (1 кГц)

85 дБ (1 кГц)

Ниже предела измерений

1 В/10 кОм

12 В постоянного тока

14,4 В

1 А (во время воспроизведения) Приблизительно 260 х 98 х 215 мм Приблизительно 2,5 кг

Prology DVD-1200

3

© Saturn Marketing Ltd

Prology DVD-1200 User Manual

Комплект поставки (крепежные принадлежности)

Prology DVD-1200

4

© Saturn Marketing Ltd

Как использовать магазин дисков

Загрузка диска

1.Нажмите фиксатор на верхней крышке магазина дисков, зацепите выступ на лотке диска магазина проигрывателя и вытяните наружу только один из лотков магазина.

2.Поместите диск в лоток рабочей стороной вниз (сторона с надписями должна быть вверху). В каждый лоток можно поместить только один диск.

3.Нажмите на выступ лотка диска, чтобы убрать лоток обратно в магазин проигрывателя.

Примечание: В магазин проигрывателя может быть загружено до двенадцати дисков. Данный проигры- ватель не предназначен для воспроизведения 3-дюймовых (8-сантиметровых) дисков. Загрузка 3- дюймовых (8-сантиметровых) дисков в проигрыватель, как самих по себе, так и с помощью специальных адаптеров для 3-дюймовых (8-сантиметровых) дисков, может привести к повреждению проигрывателя и диска.

Установка магазина дисков

1.Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2.Прежде всего, убедитесь, что магазин с дисками внутри расположен правильно, то есть, не перевернут и направ- лен для установки направо. Нажмите на магазин до его фиксации на месте со щелчком.

* Когда магазин используется в первый раз, он не зафикси- руется на месте до тех пор, пока проигрыватель не будет подключен к источнику электропитания.

Удаление магазина дисков

1.Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2.Для того, чтобы вынуть магазин из проигрывателя, на- жмите на кнопку удаления магазина Eject (Y).

Примечание: После установки или удаления магазина дисков обязательно закройте дверцу проигрывателя. По- падание пыли или грязи внутрь проигрывателя может при- вести к сбоям в его работе.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привес- ти к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обраще- нии с дисками соблюдайте следующие меры предосторож- ности:

Для удаления следов пальцев и пыли с рабочей по- верхности диска (той стороны, на которой нет надпи-

сей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Проти- райте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать ка- кое-либо влияние на качество воспроизведения.

Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла- стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические веще- ства способны необратимо повредить пластмассовую поверхность диска.

После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспро- изведении.

Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

Prology DVD-1200

5

© Saturn Marketing Ltd

Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить по- верхности диска.

Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывате- ля.

Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис- пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсо- лютно недопустимо.

Для безопасного и эффективного использования проигрывателя

Для подачи питания на данный проигрыватель может использоваться только источник питания с на- пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть со- единена с "массой".

Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с этим Руко- водством. Если вы не уверены в своей способности правильно установить и подключить данный проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомо- бильной электроники.

Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя- тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у кото- рого вы приобрели данный проигрыватель.

При мытье автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может привести к его повреждению.

Никогда не засовывайте какие-либо предметы внутрь отсека магазина проигрывателя, кроме самого магазина дисков. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посто- ронними предметами.

Когда проигрыватель не используется, вынимайте из него магазин с дисками. Не оставляйте удален- ный магазин в отверстии отсека проигрывателя на долгое время. Это может привести к деформации дисков из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых сол- нечных лучей.

Температура. Данный проигрыватель может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защи- ты. Когда температура внутри проигрывателя повышается до определенной температуры, схема за- щиты автоматически останавливает воспроизведение и удаляет магазин дисков из проигрывателя. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведе- ние.

Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время го- да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрыва- теля может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считы- вать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой не- исправности выньте из проигрывателя магазин дисков и подождите, пока сконденсировавшаяся вла- га не испарится (около часа).

"Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про- пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может при- вести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используй- те только чистую и сухую тряпку.

Для безопасного управления автомобилем:

Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при- парковать автомобиль в безопасном месте.

Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож- ность слышать все, что происходит вокруг автомобиля.

Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ- ления, которые могут отвлечь от управления автомобилем.

Prology DVD-1200

6

© Saturn Marketing Ltd

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип

Размер диска

Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

Приблизительно 133

минуты (SS/SL)





Приблизительно 242

минуты (SS/DL)





Приблизительно 266

минут (DS/SL)





Приблизительно 484

минуты (DS/DL)

или



SS = односторонний, DS = двухсторонний,





SL = однослойный, DL = двухслойный

Video CD

5 дюймов (12 см)

Приблизительно 74 минуты.

или







Audio CD

5 дюймов (12 см)

Приблизительно 74 минуты.









* Также для воспроизведения могут использоваться диски MP3, MPEG, JPEG. Данный проигрыватель не может воспроизводить следующие диски.

DVD-R

DVD-RAM

DVD-ROM (данные)

DVD-Audio

CD-ROM (кроме MP3, MPEG, JPEG)

CD-G (кроме аудио)

Photo CD

CD-Extra (данные)

Mixed CS (аудио)

Active Audio (данные)

VSD

3-дюймовые (8-сантиметровые) диски

Диски, записанные в телевизионном формате, отличном от NTSC или PAL

* Проигрыватель не может воспроизводить диски, записанные в формате SECAM.

* Диски, записанные в телевизионном формате NTSC, не могут воспроизводиться, если формат те- левизионного сигнала установлен на "PAL". Также диски, записанные в телевизионном формате PAL, не могут воспроизводиться, если формат телевизионного сигнала установлен на "NTSC".

Диски, записанные с помощью видеодеки DVD.

Примечание: Диски CD-R и CD-RW могут воспроизводиться в зависимости от параметров сделанной на них записи.

Двухслойные диски DVD

При воспроизведении двухслойного диска DVD между окончанием первого слоя и началом второго слоя может произойти некоторая задержка по времени. В течение этого времени (на несколько секунд) изо- бражение на экране монитора может остановиться, а звук - прекратиться. Данное явление является обычным для воспроизведения двухслойных дисков и не свидетельствует о неисправности проигрыва- теля.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве воспроизве- дение с использованием меню PBC обозначается как "воспроизведение PBC".

Prology DVD-1200

7

© Saturn Marketing Ltd

Перед установкой и подключением проигрывателя

Транспортировочные винты

Механизм проигрывателя с автоматической сменой дисков зафиксиро- ван на месте на время транспортировки с помощью специальных вин- тов. Перед установкой проигрывателя необходимо обязательно снять эти винты.

Примечание:

После удаления транспортировочных винтов установите в оставшиеся от винтов отверстия входящие в комплект заглушки. Также установите заглушки в те отверстия на корпусе проигрывателя, которые не исполь- зуются при установке.

Данные заглушки используются для того, чтобы предотвратить попада- ние внутрь проигрывателя пыли, которая может вызвать появление сбоев в его работе.

Меры безопасности при установке и подключении

1. Для предотвращения короткого замыкания.

• Перед установкой проигрывателя обязательно выключите зажигание и отключите провод от минусо- вой (-) клеммы аккумуляторной батареи автомобиля.

Примечание: Если данный проигрыватель устанавливается на автомобиле, оборудованном бортовым или навигационным компьютером, не отключайте кабель от аккумулятора автомобиля. В случае отсо- единения кабеля может быть стерто содержимое памяти компьютера. При установке проигрывателя на таком автомобиле необходимо быть особенно осторожным, чтобы не создать условия для короткого за- мыкания.

2.Никогда не устанавливайте проигрыватель в следующих местах.

В тех местах, где на проигрыватель будут попадать прямые сол- нечные лучи.

В тех местах, где на проигрыватель будет попадать горячий воздух от отопителя автомобиля.

В тех местах, где невозможна правильная установка проигрывателя

В тех местах, где возникает сильная вибрация.

3.

Обязательно используйте только входящие в комплект кронштейны и винты.

При установке устройства не используйте те винты, которые явля- ются частью тормозной или рулевой системы.

4.Данный проигрыватель не может устанавливаться в ином положении, чем это указано производите- лем (то есть кроме как в горизонтальном, вертикальном или подвешенном положении). Установка проиг- рывателя на бок или в перевернутом положении может привести к появлению сбоев в его работе.

Prology DVD-1200

8

© Saturn Marketing Ltd

Подключение проигрывателя

Автономная схема подключения

Проигрыватель возможно использовать в автономном режиме без подключения к головному устройству.

Prology DVD-1200

9

© Saturn Marketing Ltd

Схема для подключения к головным устройствам Prology AVM-700R и Videovox PAV-900

При подключении к головному устройству Prology AVM-700R или Videovox PAV-900, проигрыватель управляется с помощью этих устройств.

Prology DVD-1200

10

© Saturn Marketing Ltd

Схема подключения проигрывателя к декодеру Dolby Digital

Использование усилителя с декодером Dolby Digital. Примечания:

Кроме данного Руководства прочитайте также Руководство, прилагающееся к цифровому усилителю или усилителю с декодером Dolby Digital.

При установке усилителя с декодером Dolby Digital выберите в меню настройку "SPDIF/RAW" для

"AUDIO OUT".

Prology DVD-1200

11

© Saturn Marketing Ltd

Установка проигрывателя

Процедура установки проигрывателя на пол в горизонтальном положении

Шаг 1

Закрепите правый и левый малые кронштейны на кор-

пусе проигрывателя с помощью болтов с шестигранной головкой (М4 х 10).

Соедините правый и левый малые кронштейны с соот- ветствующими кронштейнами (В) с помощью болтов с

шестигранной головкой (М6 х 20) и шестигранных гаек

(М6).

Шаг 2

Поднимите покрытие пола и найдите место для закрепления проигрывателя с автоматической сменой дисков.

Приклейте входящую в комплект двухстороннюю клейкую

ленту к нижней стороне кронштейнов (В) и снимите с клейкой ленты бумажное покрытие.

Закрепите проигрыватель на полу, прижимая его к полу в выбранном месте.

Шаг 3 Открутите шестигранные гайки и снимите проигрыватель.

Шаг 4

Ножом проделайте крестообразные прорези в покрытии прямо над болтами кронштейнов (В).

Верните покрытие пола автомобиля на место, пропустив болты сквозь проделанные отверстия.

Шаг 5

С помощью шестигранных гаек закрепите проигрыватель поверх коврового покрытия пола.

Prology DVD-1200

12

© Saturn Marketing Ltd

Loading...
+ 28 hidden pages
