Назначение проигрывателя.................................................................................................................................. 3
Функции проигрывателя........................................................................................................................................ 3
Основные технические характеристики .............................................................................................................. 3
Элементы управления на передней панели проигрывателя ............................................................................ 9
Использование пульта дистанционного управления ......................................................................................... 9

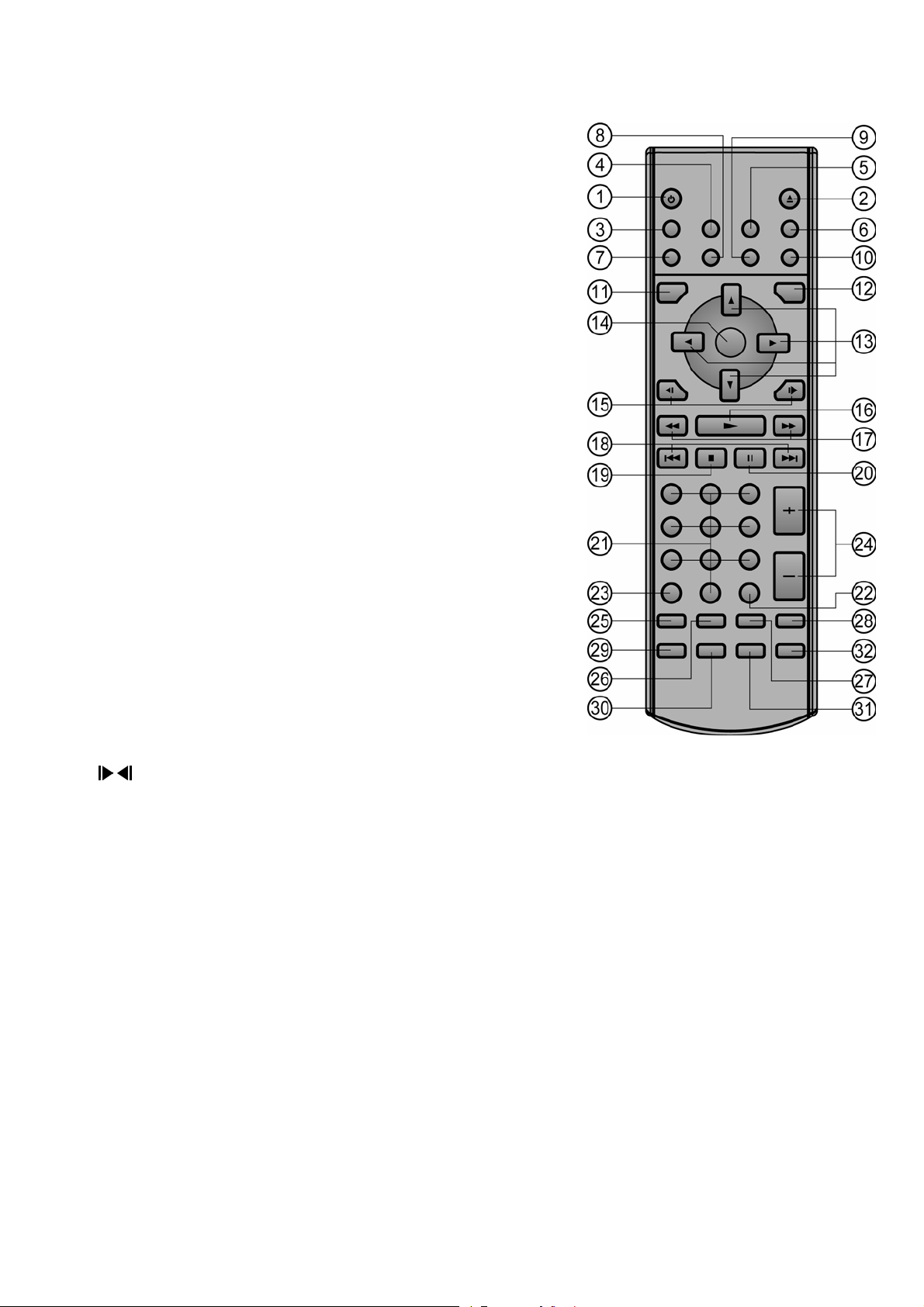

Элементы управления на пульте дистанционного управления...................................................................... 10
Общие операции ................................................................................................................................................. 11
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
2
Руководствопользователяопределяетпорядокустановкииэксплуатациипереносногопроигрывателя
DVD/SVCD/VCD/CD/CD-R/MP3/JPEG дисков (далее "проигрывателя") в автомобиле с напряжением бор-
товой сети 12 В или в домашних условиях. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.
В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
Назначение
Проигрыватель Prology DVD-100C предназначендлявоспроизведениядисковформатов DVD, Video CD,
Audio CD, MP3, MPEG или JPEG. Проигрыватель обеспечивает:
- воспроизведениецветногоизображениячерезкомпозитныйвидеовыходвсистемахцветности PAL или
NTSC;
Номинальное напряжение питание 12 В постоянного тока
Максимальная потребляемая мощность 24 Вт
Габаритные размеры (ШxВxГ) 178 x 51 x 217 мм
Диапазон рабочих температур 5 … 35 °C
Относительная влажность воздуха 30% … 60%
Вес 1,4 кг
DVD/CD проигрыватель
Воспроизводимые диски DVD Video, Video CD, MP3 CD, Audio CD
Размер дисков 12 см (5")
Формат телевизионного сигнала NTSC /PAL
Формат изображения 4:3 "Letter Box", 4:3 "Pan Scan" и 16:9 "Wide"
Уровень видеосигнала (пиковое значение) 1 В (на нагрузке 75 Ом)
Разрешение по горизонтали 500 линий
Уровень цифрового аудиовыхода (пиковое значение) 1,15 В
Максимальный уровень линейного аудиовыхода 2 В (действующее значение)
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум 90 дБА
Низкочастотные и высокочастотные
детонационные искажения Ниже предела измерений
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
7. Кабельдляцифровогоаудиосигнала RCA x MiniJack 1 шт.
8. НастоящееРуководствопользователя 1 шт.
9. Гарантийныйталон 1 шт.
10. Индивидуальнаяпотребительскаятара 1 компл.
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:
•Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет
надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не
имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически
полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой.
Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
•Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
•После использования обязательно помещайте диски в их коробки. Это позволит избежать появления
на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
•Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,
высокой влажности или высокой температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек
или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка,
восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
4
Для безопасного и эффективного использования проигрывателя
•Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоятельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель или в сервисный центр.
Значок молнии в равностороннем треугольнике предназначен для того, чтобы предупредить пользователя о наличии внутри устройства опасного неизолированного напряжения, которое может иметь величину, способную
привести к поражению человека электрическим током.
Восклицательный знак в равностороннем треугольнике предназначен для того, чтобы предупредить
пользователя о наличии важных инструкций по эксплуатации и обслуживанию устройства в Руководстве, которое прилагается к устройству.
•Для подачи питания на данный проигрыватель может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой". Для питания проигрывателя может использоваться сетевой источник питания 12
В постоянного тока, рассчитанный на максимальный ток не менее 2 А. Такой источник не входит в
комплект проигрывателя и может быть приобретен отдельно в магазине радиотоваров.
•Эксплуатация данного проигрывателя должна осуществляться в соответствии с настоящим Руководством. Если вы не уверены в своей способности правильно установить и подключить данный проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.
•Устанавливайте проигрыватель в хорошо вентилируемом месте. Убедитесь, что сверху проигрывателя имеется по меньшей мере 7 см, а по бокам и сзади – 10 см свободного пространства. Не перекрывайте и не загораживайте отверстия в корпусе проигрывателя.
• Не кладите ничего сверху на проигрыватель и не устанавливайте на него другие аудиокомпоненты,
такие как усилитель.
• При мойке автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может привести к его повреждению.
• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого
диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними
предметами.
• Проигрыватель предполагает постоянное подключение к источнику питания. Если проигрыватель не
используется продолжительное время, отключайте его от источника питания.
экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех
пор, пока температура не станет нормальной.
•Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время года включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" звучания. Когдаавтомобильдвигаетсяпоухабистойдороге, могутпоявитьсяпропуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.
•Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как
это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и мягкую тряпку.
Для безопасного управления автомобилем:
• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром припарковать автомобиль в безопасном месте.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления проигрывателем, которые могут отвлечь от управления автомобилем.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
5
Воспроизводимые диски
Данный проигрыватель может воспроизводить следующие диски
Тип диска и логотип Размер диска Максимальное время воспроизведения
Примечание: Диски CD-R и CD-RW могут воспроизводиться в зависимости от параметров сделанной на
них записи.
Номер региона (номер регионального ограничения)
Номер региона данного проигрывателя "5".
Диски Video CD, совместимые с PBC (управление воспроизведением)
Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с
функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и
видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC,
позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве воспроизведение с использованием меню PBC обозначается как "воспроизведение PBC".
Перед установкой проигрывателя
• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-
тесь, что все соединения сделаны правильно и система работает нормально.
• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизонтальной плоскости не должно превышать 30°. В
противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.
• Никогда не устанавливайте проигрыватель там, где он будет сильно нагреваться, например, от воз-
действия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него
будет попадать пыль или грязь.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
6

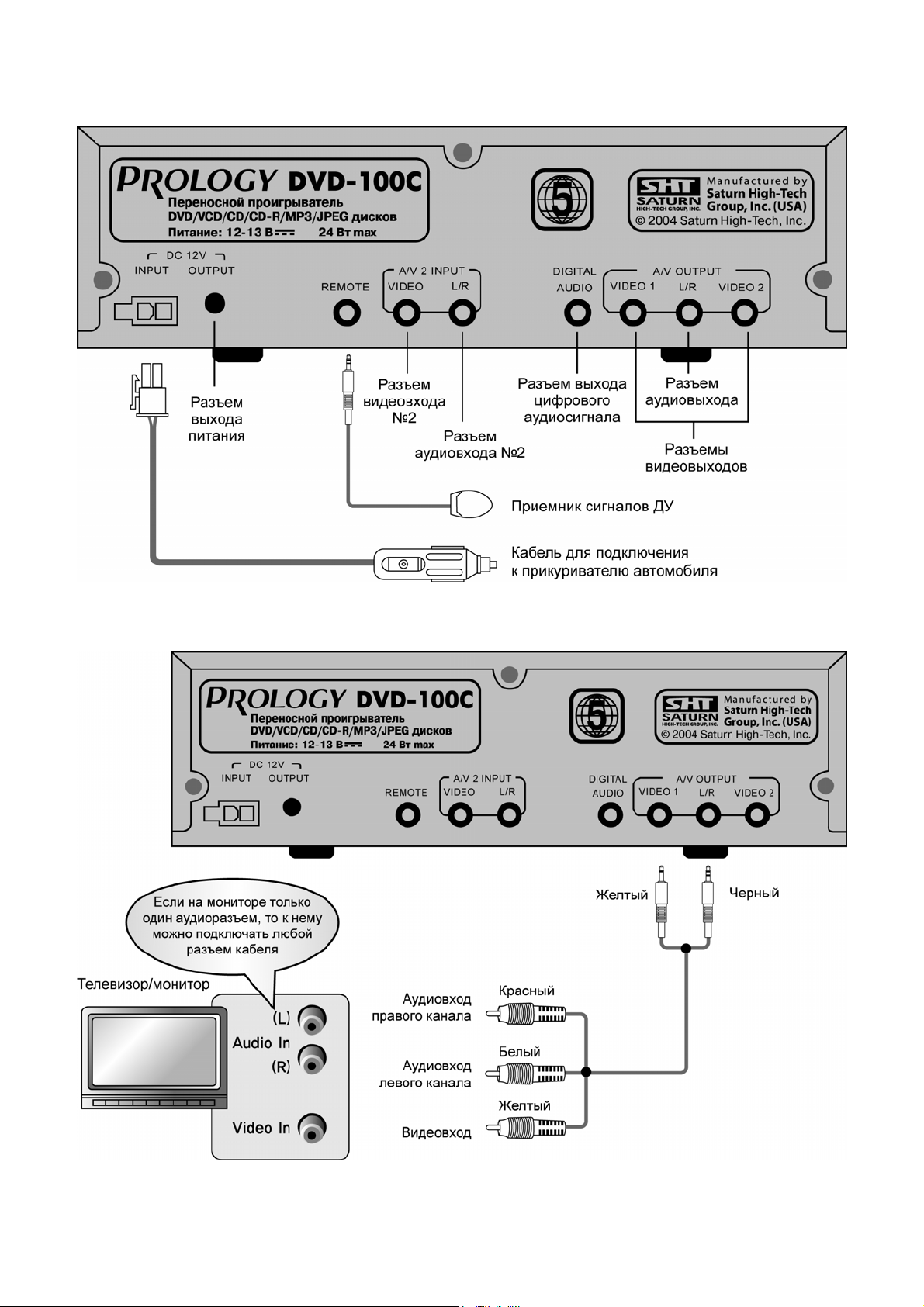

Назначение разъемов на задней панели
Подключение проигрывателя к монитору (телевизору)
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
7

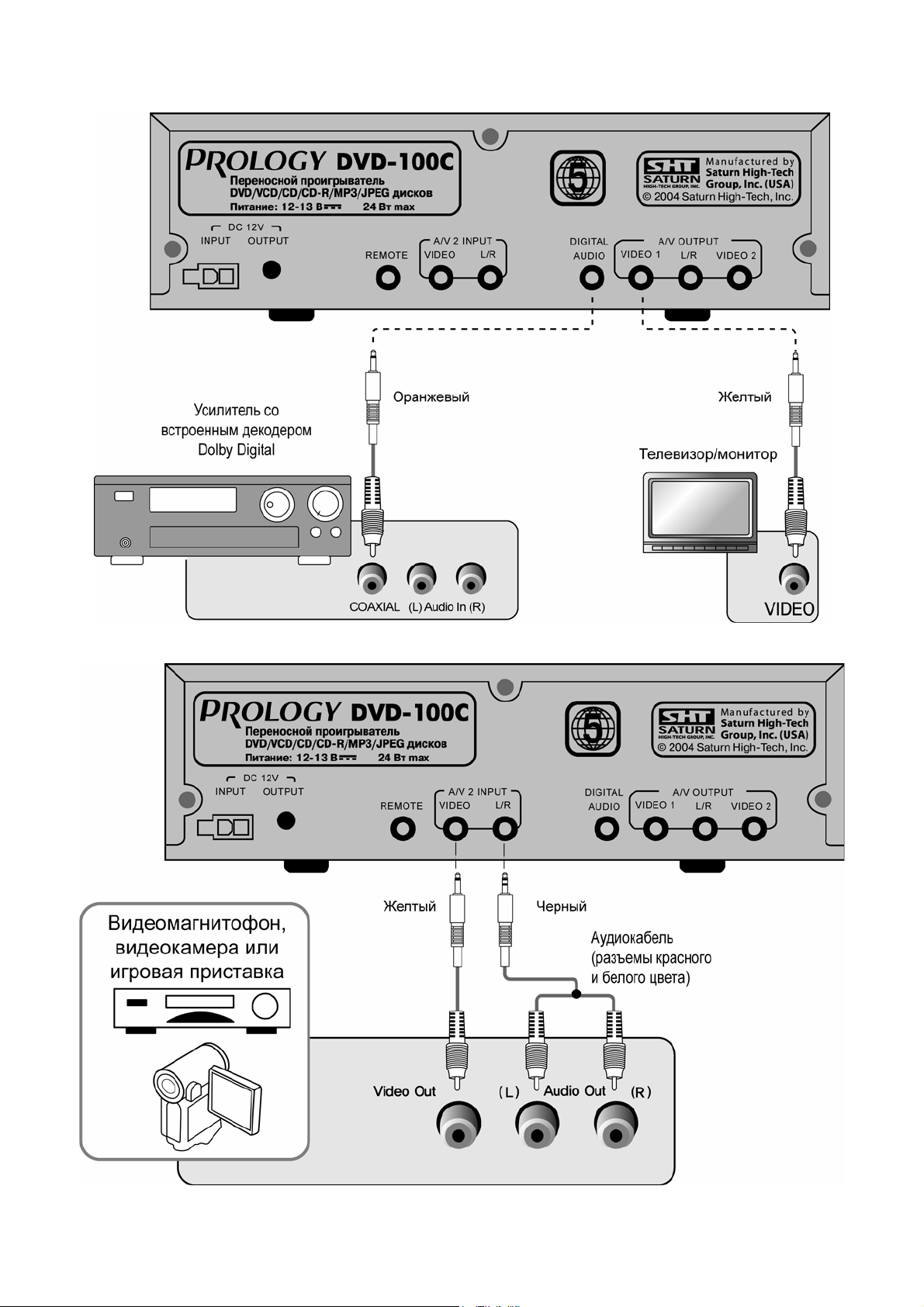

Подключение проигрывателя к усилителю со встроенным декодером Dolby Digital
Подключение дополнительных устройств
Примечание. Вы также можете подключать дополнительные устройства к стандартным RCA-раъемам
аудио/видеовхода№1 напереднейпанелипроигрывателя.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
8
Элементы управления на передней панели проигрывателя
1 POWERНажимайтеданнуюкнопкудлявключенияиливыключенияпроигрывателя.
2 SOURCEНажимайтеданнуюкнопкудля выбора одного из двух видеовходов или DVD-проигрывателя.
3 Слотдлязагрузкикомпакт-диска.
4 Индикаторывыбранногоисточникааудио/видеосигнала.
5 EJECTНажимайтеданнуюкнопкудляудалениядискаизпроигрывателя.
6 Разъем видеовхода №1.
7 Разъемыаудиовхода№1.
8 Приемниксигналовдистанционногоуправления.
произведении дисков DVD, имеющих запись нескольких дорожек звукового сопровождения. Также
данная кнопка позволяет переключать режим звука при воспроизведении дисков VCD/CD.
субтитров, если на диске DVD записаны субтитры на нескольких
языках.
5 ANGLE Данная кнопка используется для изменения угла
просмотра сцены, если на диске DVD имеется запись,
сделанная с нескольких камер (под разными углами).
6 DISPLAY Нажимайте данную кнопку для вывода на экран во
время воспроизведения статистической информации о диске.
7 MODE Нажимайте данную кнопку для выбора источника видео-
программ.
8 SETUP Нажимайте данную кнопку для получения доступа к ме-
ню настройки SETUP.
9 PAL/NTSC Данная кнопка позволяет переключать проигрыва-
тель между режимами PAL и NTSC.
10 AUDIO Данная кнопка используется для переключения дорожки
звукового сопровождения при воспроизведении дисков DVD,
имеющих запись нескольких дорожек звукового сопровождения.
Также данная кнопка позволяет переключать режим звука при
воспроизведении дисков VCD/CD.
11 TITLE Нажимайте данную кнопку для получения доступа к меню
Названий (Title), которые записаны на диске DVD.
12 MENU Нажимайте данную кнопку для получения доступа к меню
диска DVD.
13 N/O, [/Z Данные кнопки позволяют перемещаться по системе
меню проигрывателя, соответственно, налево, направо, вверх и
вниз.
14 ENTER Нажимайте данную кнопку для подтверждения выбора
дорожки/Части, выбранной с помощью цифровых кнопок пульта
дистанционного управления или с помощью кнопок перемещения курсора в меню на экране телевизионного монитора.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
10
Общие операции
Включение и выключение проигрывателя
Для включения проигрывателя нажмите кнопку POWER на передней панели или на пульте ДУ. На экране
появится экран заставки. Затем, в зависимости от того, загружен ли диск, появится надпись "DISC
LOADING" (загрузка диска) или "NO DISC" (нет диска). Для выключения проигрывателя нажмите эту
кнопку еще раз. При этом проигрыватель переходит в режим ожидания (Stand by), а на передней панели
будет гореть непрерывно только подсветка кнопки POWER.
Загрузка и удаление дисков
Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись), была обращена вниз. Диск автоматически будет загружен.
Для извлечения диска из проигрывателя нажмите кнопку EJECT Y на передней панели проигрывателя
или на пульте ДУ.
Включение режима воспроизведения
При загрузке диска на экране монитора в левом верхнем углу появится надпись DISC LOADING, затем
надпись PLAY. Некоторые диски могут автоматически включаться в режим воспроизведения с первой
Части (дорожки). Некоторые диски автоматически переходят в меню Названий.
Если на экран монитора выводится меню Названий DVD, то для начала воспроизведения с первой Части
нажмите кнопку o на пульте ДУ или PLAY/PAUSE
ции по меню Названий диска используйте кнопки перемещения курсора и кнопку ENTER.
При воспроизведении двухстороннего DVD-диска, вставляйте его первой рабочей стороной вниз. По
окончании воспроизведения первой стороны извлеките диск, переверните его и опять загрузите в проигрыватель для воспроизведения второй стороны. Первая и вторая стороны помечаются различным образом на разных дисках.
Выбор источника видеосигнала
Нажимайте кнопку SOURCE на передней панели или кнопку MODE на пульте ДУ для выбора одного из
двух внешних источников аудио/видео сигнала или обратно на проигрыватель. Текущий выбранный источник сигнала показывается при помощи светодиодных индикаторов на передней панели проигрывателя.
на передней панели проигрывателя. Для навига-
Регулировка громкости
Для увеличения громкости нажимайте кнопку VOL+. Для уменьшения громкости нажимайте кнопку VOL–.
Отключение звука
Для отключения звука проигрывателя нажимайте кнопку MUTE пульта ДУ. На мониторе на некоторое
время появится надпись MUTE. Для включения звука нажмите кнопку MUTE еще раз. На мониторе на
некоторое время появится надпись MUTE OFF.
Использование цифровых клавиш
Цифровые клавиши на пульте дистанционного управления предназначены для выбора номера Названия, Части или трека на диске. Для ввода номера, превышающего 10, служит кнопка +10. Нажимайте ее
последовательно для задания необходимого значения десятков (при необходимости - сотен) требуемого
числа. После этого введите необходимое значение единиц одной из кнопок 0 – 9.
Изменение телевизионной системы
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего
телевизора/монитора. Для этого нажимайте последовательно кнопку PAL/NTSC на пульте ДУ.
Выбирайте "AUTO" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет
воспроизводиться в той системе, в которой она записана на диске.
Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то про-
игрыватель во время воспроизведения будет перекодировать видеосигнал в систему NTSC.
Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
11
Детальное описание функций кнопок пульта ДУ
Демонстрация времени воспроизведения
Во время воспроизведения диска последовательно нажимайте кнопку DISPLAY на пульте ДУ для выбора одного из следующих режимов индикации.
При воспроизведении DVD:
Общее время вос-
произведения
диска
При воспроизведении SVCD, VCD и CD:
Время с начала
текущего трека
При воспроизведении MP3:
Время до конца
воспроизведения
текущего Названия
Время до конца
текущего трека
Время с начала
воспроизведения
текущей Части
Время с начала
воспроизведения
диска
Время до конца
воспроизведения
текущей Части
Время до конца
воспроизведения
диска
Индикация
отключена
Индикация
отключена
Время до конца
текущего трека
(файла)
Время с начала
текущего трека
(файла)
Индикация
отключена
В зависимости от типа диска и особенностей записи некоторые из приведенных выше экранов могут отсутствовать.
Функция управления воспроизведением
Нажимайте кнопку PBC на пульте ДУ для включения и выключения функции PBC. Данная функция
обычно реализуется на дисках VCD 2.0.
1. Если функция PBC включена, то после загрузки диска на экран монитора автоматически будет выведено меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения
будет нажата кнопка . Для перехода к необходимой части (треку) используйте цифровые кнопки пульта
ДУ или кнопки
и .
2. Если функция PBC выключена, то меню диска будет недоступно. Для выбора необходимой части диска во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой
части (трека).
Выбор языка звукового сопровождения
Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ для
выбора одного из записанных на диске языков звукового сопровождения.
На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух
языках. Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пуль те ДУ для
выбора одной из стереодорожек или стереорежима: MONO LEFT (левый канал), MONO RIGHT (правый
канал), STEREO (стереорежим).
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
12
Выбор камеры (угла) просмотра (ANGLE)
Во время воспроизведения диска нажимайте кнопку ANGLE для выбора угла
просмотра (камеры), если на диске имеются сцены, записанные более чем одной
камерой.
Выбор языка субтитров
Во время воспроизведения диска последовательно нажимайте кнопку SUBTITLE на пульте ДУ для выбора одного из
записанных на диске языков субтитров или для отключения
субтитров.
Нажмите кнопку PROGRAM. На мониторе появится надпись "PROGRAM P 00:00". При помощи цифровых
кнопок выберите номер трека, который должен воспроизводиться первым и нажмите кнопку ENTER. Затем выберите номер трека, который должен воспроизводиться вторым и т.д. Первые две цифры указывают на текущий номер в последовательности, вторые две цифры - на номер трека. По окончании ввода
последовательности для включения воспроизведения нажмите кнопку ENTER.
Выбор места продолжения воспроизведения
Остановите воспроизведение. Нажмите кнопку GOTO на пульте ДУ для выбора номера Названия
и Части, с которой следует начать воспроизведение и нажмите кнопку ENTER.
и с помощью цифровых клавиш введите значение времени от начала части, с которого следует продолжить воспроизведение.
Остановите воспроизведение. Нажмите кнопку GOTO на пульте ДУ и с помощью цифровых клавиш
введите значение времени от начала диска, с которого следует продолжить воспроизведение.
При воспроизведении дисков MP3 данная функция недоступна.
Повторное воспроизведение участка записи
Во время воспроизведения нажмите кнопку A-B один раз, чтобы отметить начало
фрагмента для повтора. Нажмите кнопку второй раз, чтобы отметить окончание фрагмента для повтора.
Нажмите кнопку третий раз для отмены режима повторного воспроизведения участка записи.
При воспроизведении дисков MP3 данная функция недоступна.
Повторное воспроизведение
Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ для выбо-
ра одного из следующих режимов повторного воспроизведения: CHAPTER REPEAT (повтор Части),
TITLE REPEAT (повтор Названия), REPEAT OFF (повторное воспроизведение отключено).
REPEAT для выбора одного из следующих режимов повторного воспроизведения: REPEAT ONE (повтор
Части или трека), REPEAT ALL (повтор диска), REPEAT OFF (повторное воспроизведение отключено).
Во время воспроизведения нажимайте последовательно кнопку REPEAT для выбора одного из
следующих режимов повторного воспроизведения: REPEAT ONE (повтор Части или трека), REPEAT ALL
(повтордиска), REPEAT OFF (повторноевоспроизведениеотключено).
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
13
REP ONE (повтор одного трека/файла), FOLDER REP (повторное воспроизведение одного альбо-ма/папки), DISC (воспроизведениевсегодиска), DISC REP (повторноевоспроизведениевсегодиска),
DISC SCAN (воспроизведение первых 10 с каждого трека на диске), SINGLE (воспроизведениеодноготрека/файла).
Увеличение изображения
Во время воспроизведения нажимайте последовательно кнопку ZOOM на пульте ДУ для
выбора одного из следующих режимов увеличения: 1,5x, 2x, 3x, режим увеличения выключен.
В режиме увеличенного изображения используйте кнопки перемещения курсора для задания видимой
области кадра.
Временная остановка воспроизведения
Во время воспроизведения диска нажмите кнопку на пульте ДУ или PLAY/PAUSE
панели проигрывателя для временной остановки воспроизведения. Для продолжения воспроизведения
нажмите кнопку o на пульте ДУ или повторно нажмите кнопку PLAY/PAUSE
проигрывателя.
Остановка воспроизведения диска
Во время воспроизведения диска нажмите один раз кнопку на пульте ДУ или на передней па-
нели проигрывателя для остановки воспроизведения. Нажимайте кнопку o на пульте ДУ или
PLAY/PAUSE
новки.
Во время воспроизведения диска нажмите два раза кнопку для остановки воспроизведения. После
этого нажимайте кнопку o на пульте ДУ или PLAY/PAUSE
Во время воспроизведения диска нажимайте кнопку PBC на пульте ДУ для включения и выключе-
ния функции PBC.
1. Если функция PBC включена, то на части дисков кнопка не будет работать. Для остановки воспроизведения необходимо сначала выключить функцию PBC. На других дисках нажатие кнопки приводит
к остановке воспроизведения и переходу к меню Названий диска.
2. Если функция PBC выключена, нажимайте кнопку для остановки воспроизведения. Последующее
нажатие кнопки o или PLAY/PAUSE
Во время воспроизведения диска нажмите один раз кнопку для остановки воспроизведе-
ния. Нажимайте кнопку o или PLAY/PAUSE
щего трека диска.
Ускоренное воспроизведение в прямом и обратном направлении
Последовательно нажимайте кнопку () на пульте ДУ для ускоренного воспроизведения в пря-
мом (обратном) направлении на одной из следующих скоростей: 2x, 4x, 6x, 8x.
Последовательно нажимайте кнопку () на пульте ДУ для ускоренного
воспроизведения в прямом (обратном) направлении на одной из следующих скоростей: 1x, 2x, 3x, 4x.
Примечание: Диски MP3 не предусматривают воспроизведение в обратном направлении
Переход к следующей или предыдущей части (треку)
Нажимайте кнопку
Нажимайте кнопку
Примечание. Если при воспроизведении дисков VCD функция PBC включена, переход к предыдущей
Последовательно нажимайте кнопку ( ) на пульте ДУ во время воспроизведения для выбора
одного из режимов замедленного воспроизведения в прямом (обратном) направлении: 1/2, 1/4, 1/8. Для
возврата к обычному режиму воспроизведения нажимайте кнопку o.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
14
Меню диска
Во время воспроизведения диска нажимайте кнопку MENU на пульте ДУ для перехода в меню диска.
Используя кнопки перемещения курсора, выбирайте нужный элемент меню, затем нажмите кнопку ENTER.
SETUP > PREFERENCE > SMART NAV должно быть выбрано значение "WITH MENU".
При помощи кнопок перемещения курсора выбирайте необходимый альбом (папку с MP3 или JPEGфайлами), а затем необходимый трек (файл MP3) или фото (файл "JPG"). Нажимайте кнопку ENTER для
начала воспроизведения выбранного трека/фото.
Выбор Названия
Во время воспроизведения диска нажимайте кнопку TITLE на пульте ДУ для перехода в меню Названий.
Используя кнопки перемещения курсора, выбирайте нужное Название, затем нажмите кнопку ENTER.
Основные операции по изменению настроек проигрывателя
Для вывода на экран монитора меню настройки
нажмите кнопку SETUP на пульте ДУ в режиме
остановки.
Используя кнопки перемещения курсора вверх и
вниз, выберите нужный элемент меню, затем
нажмите кнопку ENTER.
Для возвращения к предыдущему экрану во время
внесения изменений в меню настройки выберите
"MAIN PAGE" (главная страница) на экране монитора и нажмите кнопку ENTER.
Для завершения или прерывания внесения изменений в меню настройки нажмите кнопку SETUP на
пульте ДУ или выберите "EXIT SETUP" (выйти из
меню настройки) на экране монитора.
Вы можете осуществить базовую настройку проигрывателя в соответствии с таблицей
Таблица: Списокфункций, доступных через меню настройки
Название меню Название функции Значения функции
GENERAL SETUP
(Настройкаформатаизо-
бражения, системы цвет-
ности выходного видео-
сигнала, языка, камер про-
смотра, скрытых субтит-
ров, хранителя экрана)
SPEAKER SETUP
(Настройкааналогового
аудиовыхода)
AUDIO SETUP
(Способпредставления
многоканального звука на
линейном выходе)
PREFERENCES
(Выборязыкапоумолча-
нию, ограничение доступа,
восстановление заводских
настроек меню SETUP)
EXIT SETUP
(Выходизменюнастроек)
TV DISPLAY NORMAL/PS, NORMAL/LB, WIDE
PIC MODE AUTO, HI-RES, N-FLICKER
ANGLE MARK ON, OFF
OSD LANG ENGLISH
CAPTIONS ON, OFF
SCR SAVER ON, OFF
DOWNMIX LT/RT, STEREO
AUDIO OUT ANALOG, SPDIF/RAW, SPDIF/PCM
OP MODE LINE OUT, RF REMOD
DYNAMIC OFF, 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8, FULL
LPCM OUT LPCM 48K, LPCM 96K
TV TYPE AUTO, NTSC, PAL
AUDIO ENGLISH, FRENCH, SPANISH, CHINESE, JAPANESE
SUBTITLE ENGLISH, FRENCH, SPANISH, CHINESE, JAPANESE, OFF
DISC MENU ENGLISH, FRENCH, SPANISH, CHINESE, JAPANESE
PARENTAL 1G, 2, 3PG, 4PG13, 5, 6PGR, 7NC17, 8ADULT, NO PARENTAL
PASSWORD CHANGE
DEFAULTS RESET
SMART NAV NO MENU, WITH MENU
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
15
Менюобщихнастроек
TV DISPLAY
Существует два типа мониторов: обычные
мониторы, имеющие формат изображения
(соотношение ширины и высоты изображения на
экране) 4:3, и широкоэкранные мониторы,
имеющие формат изображения 16:9.
Некоторые диски DVD также имеют запись в
нескольких форматах изображения - в одном или
нескольких форматах из трех, описанных ниже.
Установите тот формат изображения, который
соответствует формату изображения используемого монитора.
NORMAL/PS
Формат 4:3
"Pan & Scan"
NORMAL/LB
Формат 4:3
"Letter Box"
WIDE
Формат 16:9
"Wide screen"
PIC MODE
Выбирайте "AUTO" для автоматического выбора функции сглаживания помех на изображении.
Выбирайте "HI-RES" для получения максимального разрешения изображения.
Выбирайте "N-FLICKER" для подавления помех на изображении.
ANGLE MARK
ON: Вовремявоспроизведениявидеофрагментов, имеющихразныеуглыпросмотра (снятыесразных
камер), на монитор будет выводиться специальный символ, указывающий на то, что в это время можно
использовать функцию просмотра с разных углов.
OFF: Чтобы не выводить данный символ на экран, дабы он не мешал просмотру, выключите данную
функцию.
OSD LANG
При помощи данной опции можно выбрать язык экранного меню проигрывателя.
CAPTIONS
ON: Во время воспроизведения диска на экран будут выводиться скрытые субтитры
OFF: Скрытыесубтитрынаэкран выводиться не будут.
SCR SAVER
Хранитель экрана. Если данная функция включена, изображение
хранителя экрана будет появляться каждый раз, когда на проигрывателе останавливается воспроизведение или воспроизводимое
изображение останавливается на несколько минут.
ON: Даннаяфункциявключена.
OFF: Даннаяфункциявыключена.
Выбирайте данный формат, если для просмотра используется обычный монитор. Если
воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой и левой стороны.
Выбирайте данный формат, если для просмотра используется обычный монитор. Если
воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.
Выбирайте данный формат, если для просмотра используется широкоэкранный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, будет
воспроизводиться полноэкранное изображение (изображение будет занимать весь экран). Для того, чтобы монитор показывал полноэкранное изображение, выберите на
мониторе настройку "Full" или соответствующий формат изображения. Более подробная
информация приводится в Руководстве по эксплуатации монитора.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
16
Менюнастройкисмесителя Dolby Digital
DOWNMIX
LT/RT: Выбирайтеданныйрежим, когдаувас
проигрыватель подключен к усилителю, в
котором нет декодера Dolby Digital, но имеется
декодер Dolby Pro Logic. В этом случае
сигналы звукового сопровождения,
записанные на диске в системе Dolby Digital
5.1, будут перекодироваться в 4-канальную
систему Dolby Pro Logic, что позволит в полной
мере использовать имеющуюся систему многоканального звука.
STEREO: При выборе данного режима
звуковое сопровождение будет
воспроизводиться как обычные стереофонические сигналы.
Менюаудионастроек
AUDIO OUT (выбор типа аудиовыхода)
Данная функция позволяет выбрать тип выходного
аудиосигнала, подаваемого на аудиовыходы проигрывателя. Используйте настройку, соответствующую подключенному звуковоспроизводящему
устройству.
ANALOG: Выбирайте данную опцию, когда к проигрывателю подключено звуковоспроизводящее
устройство, не оборудованное разъемами цифрового выхода.
SPDIF/PCM: Выбирайте данную опцию, когда к
проигрывателю подключено цифровое звуковоспроизводящее устройство, не оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы, записанные в формате Dolby Digital,
перед подачей на выход они преобразуются в
линейный формат PCM (ИКМ).
SPDIF/RAW: Выбирайте данную опцию, когда к проигрывателю подключено цифровое звуковоспроизводящее устройство, оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы,
записанные в формате Dolby Digital, они подаются на выход без изменения в формате Dolby Digital.
* Если воспроизводятся аудиосигналы в формате DTS, подключите цифровое звуковоспроизводящее
устройство, оборудованное декодером DTS, и выберите настройку "SPDIF/RAW". При выборе настройки
"SPDIF/PCM" аудиосигнал на выход подаваться не будет.
OP MODE
Данная функция управляет автоматическим режимом компрессии аудиосигнала на линейном выходе.
LINE OUT: Режимавтоматическойкомпрессиивыключен.
RF REMOD: В этом режиме происходит автоматическое сжатие динамического диапазона, нормализа-
ция уровня диалогов и защита от перегрузки в результате смешения каналов 5.1-канального звука при
преобразовании его в стереоформат. Данный режим может потребоваться при использовании дополнительного ВЧ-модулятора или чтобы не тревожить окружающих при просмотре DVD в ночное время.
DYNAMIC
Данная функция используется для настройки коэффициента сжатия динамического диапазона звукового
сигнала от значения OFF (сжатие выключено) до значения FULL (максимальное сжатие). Функция доступна, если только отключена функция автоматической компрессии динамического диапазона OP MODE.
Данная функция может потребовать регулировки, чтобы не тревожить окружающих при просмотре DVD в
ночное время.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
17
Менюперсональныхнастроек
TV TYPE
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе
вашего телевизора/монитора.
- Выбирайте "AUTO" для мультисистемного те-
левизора/монитора. В этом случае видеопрограмма будет воспроизводиться в той системе,
в которой она записана на диске.
- Выбирайте "NTSC" для телевизора/монитора
системы NTSC. Если диск записан в системе
PAL, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в
систему NTSC.
- Выбирайте "PAL" для телевизора/монитора
системы PAL. Если диск записан в системе
NTSC, топроигрывательвовремявоспроизведениябудетперекодировать видеосигнал в систему
PAL.
Раздел AUDIO позволяет пользователю выбрать предпочтительный язык звукового сопровождения.
Раздел SUBTITLE позволяет пользователю выбрать предпочтительный язык для субтитров.
Раздел DISC MENU позволяет пользователю выбрать предпочтительный язык для меню диска.
PARENTAL (настройка ограничения доступа)
Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (дети) до NO-PARENTAL (без ограничений).
Чем меньше значение, тем более строгие ограничения для просматриваемого материала.
1 G : Для детей
2 :
3 PG : Рекомендуется присутствие взрослых
4 PG13 : Предупреждение для родителей
5 :
6 PG-R : Ограничение R
7 NC-17 : Только для тех, кто старше 17 лет
8 ADULT : Только для взрослых
NO-PARENTAL : Ограничений нет
После выбора нового уровня ограничений потребуется ввести пароль. Если вы не знаете, какой пароль
установлен в проигрывателе, используйте пароль 5700.
PASSWORD (пароль)
Чтобы изменить пароль, с помощью кнопок перемещения курсора выберите [CHANGE] (изменить), затем
нажмите кнопку ENTER.
С помощью цифровых кнопок введите сначала старый пароль ("OLD PASSWORD:"), затем новый пароль
("NEW PASSWORD:") и затем подтвердите новый пароль его повторным вводом ("CONFIRM PWD:"). Если все сделано правильно, после этого нажмите кнопку ENTER. Если вы не знаете, какой пароль установлен в проигрывателе, используйте пароль 3308.
Раздел DEFAULTS позволяет сбросить все настройки меню в состояние, которое было установлено при
изготовлении проигрывателя.
SMART NAV
Выбирайте "WITH MENU", чтобы при воспроизведении дисков MP3 и JPEG на экран выводилось меню с
содержимым диска.
Выбирайте "NO MENU", чтобы управление воспроизведением дисков MP3 и JPEG не отличалось от дисков аудио CD.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
18
Эксплуатационные ограничения и текущий ремонт
Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не
следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании проигрывателя.
При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в
сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя.
Симптом Причина Устранение
Нет питания
Воспроизведение не
начинается
Когда нажимается
функциональная кнопка, появляется только
индикатор и функ-
ция не работает
Нет изображения
Нет звука
Звук или изображение
искажены
Нет субтитров
Субтитры не "убираются" с экрана
Невозможно изменить
язык звукового сопровождения или язык
субтитров
Перегорел предохранитель
Неправильное подключение Проверьте подключение питания
Диск не загружен в проигрыватель или
загружен неправильно
Диск загрязнен Очистите поверхность диска
Низкое напряжение аккумуляторной батареи автомобиля
В проигрыватель загружен диск не того
формата, который может воспроизводить
данный проигрыватель
Воспроизводимый диск не допускает выполнения данной операции
Полностью "убрана" яркость изображения
Неправильное подключение
Полностью "убрана" громкость звука
Неправильное подключение
Используется режим ускоренного или
замедленного воспроизведения в прямом
или обратном направлении
Диск загрязнен или имеет царапины
Проигрыватель установлен в таком месте, где возникает сильная вибрация
На воспроизводимом диске DVD не записаны субтитры
Субтитры выключены (при выборе языка
субтитров установлена настройка "Off")
Воспроизводимый диск DVD не допускает
отключение субтитров
На воспроизводимом диске DVD записано звуковое сопровождение или субтитры
только на одном языке
Воспроизводимый диск DVD не допускает
смену языка звукового сопровождения
или субтитров
Поменяйте перегоревший предохранитель
на предохранитель нужного номинала. Если
предохранитель перегорит снова, обратитесь в сервисный центр
Загрузите диск в проигрыватель правильно,
рабочей стороной вниз
Зарядите аккумуляторную батарею автомобиля. Если проигрыватель после этого все
равно не работает, проконсультируйтесь с
дилером
Загружайте в проигрыватель только те диски, которые проигрыватель может воспроизводить
Операция не может быть произведена по
отношению к воспроизводимому диску (обратитесь также к инструкции, которая прилагается к диску)
Отрегулируйте яркость на мониторе, который подключен к проигрывателю
Проверьте правильность подключения проигрывателя
Установите нужный уровень громкости на
проигрывателе или мониторе, который подключен к проигрывателю
Проверьте правильность подключения проигрывателя
В режиме ускоренного или замедленного
воспроизведения в прямом или обратном
направлении звук отключается
Протрите рабочую поверхность диска от
пыли и грязи. Не используйте для воспроизведения поцарапанные диски
Вибрация проигрывателя может привести к
"перескакиванию" звука и искажению изображения
Субтитры не могут быть выведены на экран
Выберите тот язык, на котором вы хотите
выводить субтитры на экран монитора
Субтитры невозможно убрать с экрана монитора
Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможете изменить язык звукового
сопровождения или субтитров
Язык звукового сопровождения или субтитров изменить невозможно
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
19
Симптом Причина Устранение
Невозможно переключить угол (камеру) просмотра
Меню диска Video CD
не выводится на экран
монитора
Пульт дистанционного
управления не работает
Запись на воспроизводимом диске DVD
сделана только с одной камеры или с
разных камер (углов просмотра) записаны только некоторые сцены на диске
Воспроизводимый диск DVD не допускает
переключение углов просмотра.
Вы воспроизводите диск Video CD, не
совместимый с функцией PBC (управление воспроизведением)
Светоизлучающий элемент пульта дистанционного управления не направлен на
светоприемник сенсора дистанционного
управления
Пульт дистанционного управления и проигрыватель находятся слишком далеко
друг от друга
Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия
Израсходован заряд батареек пульта
дистанционного управления
Батарейки пульта дистанционного управления установлены неправильно
Угол (камеру) просмотра невозможно переключить, если воспроизводимый диск или
сцена не записаны с нескольких камер
Угол просмотра (камеру) переключить невозможно
Вы не можете использовать функцию PBC
(управление воспроизведением) по отношению к дискам Video CD, не совместимым
с функцией PBC
Для осуществления управления светоизлучающий элемент пульта дистанционного
управления должен быть направлен на светоприемник сенсора дистанционного
управления
Расстояние по прямой между пультом дистанционного управления и сенсором дистанционного управления не должно превышать пяти метров
Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и
при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и
должно исключать возможность механических повреждений.
Проигрыватель может эксплуатироваться до полной потери работоспособности и ремонтопригодности.
Проигрыватель не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме
сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.
ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении
владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель
обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан годным к эксплуатации.
Проигрыватель имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу
при соблюдении условий хранения, эксплуатации - 12 месяцев с момента покупки без учета времени
пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении
сведений прилагаемого гарантийного талона.
Prology DVD-100C 2004 Saturn High-Tech, Inc. USA
20
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
