DDÉÉTTEECCTTEEUURR MMUULLTTIIFFOONNCCTTIIOONNSS
KKHH 22992277-22

Lisez attentivement le mode d'emploi avant la première
utilisation et conservez le pour une utilisation ultérieure.
Lors du transfert de l'appareil à un tiers, remettez lui égale
ment le mode d'emploi.

Usage conforme

Le détecteur multifonctions est destiné à la localisation de
poutres en métal ou en bois, d'objets en métal, de cavités
et de conduites électriques. Cet appareil est exclusivement
conçu à des fins privés. Evitez de l'utiliser à des fins profes
sionnelles.

Consignes de sécurité

Risque de blessures !

• N'utilisez pas l'appareil dans des endroits exposés à
un risque d'incendie ou d'explosion, par ex. à proximité
de liquides ou de gaz inflammables.

• Cet appareil n'est pas prévu pour des personnes (y compris
des enfants) dont les capacités physiques, sensorielles
ou mentales ou dont le manque d'expérience ou de
connaissances les empêchent d'assurer un usage sûr
des appareils, s'ils n'ont pas été surveillés ou initiés au
préalable.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne
jouent avec l'appareil.

Mise en garde contre les dégâts sur l'appareil !

• N'exposez pas l'appareil à la pluie. N'utilisez pas
l'appareil dans un environnement humide ou mouillé.

• N'utilisez pas l'appareil pour déterminer la présence
d'une tension alternative sur des lignes posées libre
ment ou non isolées.

• N'utilisez pas l'appareil à la place d'un voltmètre.

- 2 -

R

emarques concernant la détection d'objets

L'appareil ne reconnaît pas toujours tous les objets métalli
ques, cavités et conduites. Les conditions suivantes peuvent
entraîner des imprécisions au niveau des résultats :

des murs très épais
des piles faibles
conduites enfouies profondément ou objets métalliques
des câbles blindés
des murs épais comportant des conduites ou des lignes

d'une faible épaisseur
des murs revêtus de métal
un environnement très humide

• avec cet appareil, vous ne pouvez pas déterminer la
présence de lignes dans des circuits électriques

qui sont isolés de la tension secteur,
qui sont traversés par du courant continu,
qui sont utilisés pour des systèmes informatiques ou de

télécommunication.

• Nous n'assumons aucune responsabilité pour les dom
mages par manipulation sur l'appareil et en cas de
non respect des consignes de sécurité.

Quelques conseils concernant les piles

Risque d'explosion !

Ne pas jeter de pile dans un feu. Ne rechargez pas les piles.

• N'ouvrez jamais les piles et n'essayez jamais de les
souder. Ne court circuitez jamais les piles. Risque
d'explosion et de blessures !

• En cas d'inutilisation prolongée de l'appareil, retirez
la pile, pour éviter tout écoulement d'acide de pile.

• En cas de fuite de pile, mettez des gants de protection,
pour éviter tout risque de brûlure. Nettoyez le comparti
ment à piles et les contacts des piles avec un chiffon
propre.

• Remplacez toujours la pile par une autre du même type.

• Tenir les piles hors de portée d'enfants en bas âge :
risque de manipulation dangereuse, ingestion d'une
pile par l'enfant, etc.. En cas d'ingestion d'une pile,
consultez immédiatement un médecin.

- 3 -

Caractéristiques techniques

Détection de : poutres, éléments en métal,

Tension d'alimentation : pile monobloc de 9V, 6LR61
Profondeur de détection
pour les poutres : 19 mm +/ 3 mm
Profondeur de détection pour
les pièces en métal : 30 mm +/ 13 mm
Profondeur de détection pour
les cavités : 38 mm +/ 5 mm
Profondeur de détection pour
les conduites électriques : 50 mm /pas d'indication.

cavités, lignes électriques

Description de l'appareil

Tête de mesure avec marquage des lignes médianes

1

Ecran

2

Commutateur de fonction

3

Compartiment à piles

4

Touche ON/OFF

5

Touche PUSH

6

Accessoires fournis

• Détecteur multifonction

• Pile monobloc 9 V

• Mode d'emploi

Déballage

Retirez le détecteur multifonction de l'emballage. Enlevez
toutes les sécurités de transport et tout le matériel d'embal
lage.

- 4 -

Installation de la pile

1. Ouvrez le compartiment à piles 4au dos du dé
tecteur multifonction.

2. Raccordez la pile monobloc 9 V avec les contacts.
Veillez à respecter la bonne polarité.

3. Insérez la pile monobloc 9 V dans le compartiment
à piles

4

.

Attention :

Veillez à ce que les câbles ne soient pas coincés. Ceci entraîne
des dommages irréparables sur l'appareil.

4. Refermez le compartiment à piles 4. Le couvercle
du compartiment à piles doit s'encliqueter de manière
audible.

Exemples d'application

Remarques :

• Dans les exemples d'application, l'appareil est installé à l'hori

zontale par rapport au mur. Vous pouvez toutefois également
utiliser l'appareil en position verticale par rapport au mur !

• Testez l'appareil avant usage, en lui faisant détecter une pou

tre ou une cavité connue.

• En cas de doute, renseignez vous toujours auprès d'un tech

nicien en bâtiment qualifié.

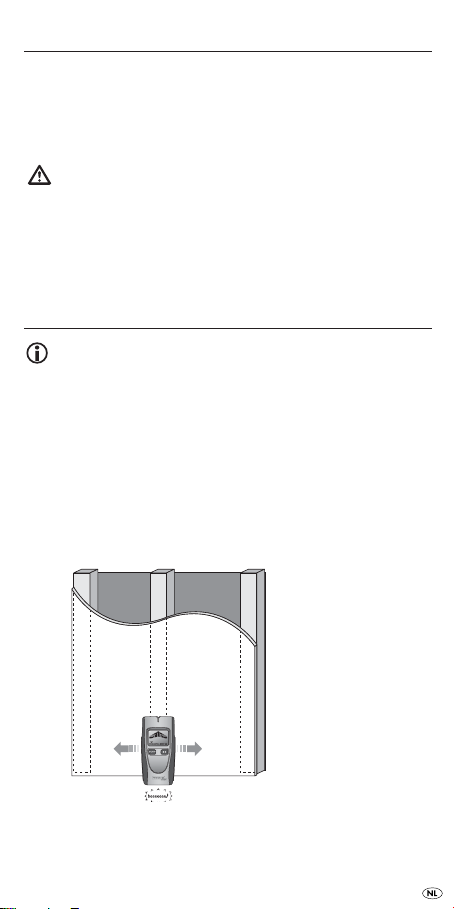

Détecter les poutres - STUD

- 5 -

Détecter les objets métalliques - METAL

Détecter les cavités - DEEP

Détecter les conduites électriques - AC

- 6 -

Détection de poutres et de cavités

Attention !

Avant de percer un trou dans le mur, assurez vous qu'aucune
conduite électrique conductrice ne se trouve sous la surface.
Par conséquent, faites toujours une recherche des conduites
électriques après avoir recherché les objets métalliques !

Remarques :

Pour permettre la détection d'une conduite électrique par le
détecteur, celle ci doit être sous tension. Si vous souhaitez
suivre le tracé d'une conduite depuis l'interrupteur jusqu'à la
lampe, allumez la lampe.

1. Appuyez sur la touche ON/OFF 5, pour allumer

l'appareil.

2. Appuyez de manière répétée sur le commutateur de

fonction
au dessus de l'un des objets de détection suivants :

STUD (détecter les poutres)
METAL (détecter les objets métalliques)
DEEP (détecter une cavité)
AC (détecter les conduites électriques)

3. Tenez le détecteur avec la partie inférieure à plat sur la

surface à examiner et maintenez la touche PUSH
enfoncée (il retentit plusieurs signaux brefs successifs).

4. Faites à présent glisser lentement le détecteur dans cette

position sur le mur.

5. Si l'objet correspondant se trouve à proximité de la tête

de mesure
seulement puis plusieurs barres s'affichent sur l'écran

• Plus la tête de mesure
plus de barres s'afficheront sur l'écran

, jusqu'à ce que l'écran 2affiche une flèche

3

, dans un premier temps, quelques barres

1

se trouve proche de l'objet,

1

2

.

6

2

.

• Si vous entendez un signal acoustique continu, l'objet
se trouve directement sous la tête de mesure
détecteur. Une flèche s'affiche également sur l'écran

6. Déplacez le détecteur à présent sur la surface, jusqu'à ce

que le nombre de barres se réduise à nouveau et le signal
acoustique s'éteigne, pour déterminer la position précise
et la situation de l'objet.

- 7 -

1

du

2

.

Etat de charge de la pile

Le symbole de la pile s'affiche sur l'écran 2, lorsque celle ci
faiblit. Remplacez la plus vite possible (voir le chapitre "Instal
lation de la pile").
Sinon vous obtiendrez des résultats de mesure erronés.

Coupure automatique

S'il n'est appuyé sur aucune touche pendant env. 60
secondes, l'appareil s'éteint automatiquement.

Rangement et nettoyage

• Rangez l'appareil dans un endroit sec et à l'abri du gel.

• Si vous ne vous servez pas de l'appareil pendant une
période prolongée, sortez la pile du compartiment à pile.

• Nettoyez l'appareil avec un chiffon sec et doux.

• N'utilisez pas de produits de nettoyage chimiques ou
abrasifs. Car vous risquez d'endommager le boîtier.

Mise au rebut

L'appareil ne doit jamais être jeté dans la
poubelle domestique normale. Cet appareil
est soumis aux impératifs de la directive
européenne 2002/96/EC.

Remettez l'appareil destiné au recyclage à une entreprise
spécialisée ou au centre de recyclage de votre commune.
Respectez la réglementation en vigueur. En cas de doutes,
contactez votre organisation de recyclage.

Mettre au rebut les piles/accus

Les piles/accus ne doivent pas être jetés avec les ordures
ménagères. Chaque consommateur est légalement obligé
de remettre les piles/accumulateurs à un point de collecte
de sa commune/son quartier ou dans le commerce.
Cette obligation vise à permettre la mise au rebut des piles/
accus dans le respect de l'environnement. Ne rejetez que
des piles/accumulateurs à l'état déchargé.

Veillez à assurer une élimination écologique des
matériaux d'emballage.

- 8 -

Garantie et service après-vente

Cet appareil bénéficie de 3 ans de garantie à compter de
la date d'achat. L'appareil a été fabriqué avec soin et
consciencieusement contrôlé avant sa distribution. Veuillez
conserver le ticket de caisse en guise de preuve d'achat.
Si la garantie devait s'appliquer, contactez par téléphone
votre interlocuteur du service après vente. Cette condition
doit être respectée pour assurer l'expédition gratuite de
votre marchandise.
La prestation de garantie s'applique uniquement pour les
erreurs de matériaux et de fabrication, pas pour les dom
mages de transport, les pièces d'usure ou les dommages
subis par les pièces fragiles, comme par ex. les interrup
teurs ou les batteries. Le produit est exclusivement destiné
à un usage privé et non commercial.
La garantie est annulée en cas de manipulation incorrecte
et inappropriée, d'utilisation brutale et en cas d'interventi
on qui n'aurait pas été réalisée par notre centre de service
après vente agréé. Cette garantie ne constitue pas une re
striction de vos droits légaux.
La durée de la garantie n'est pas prolongée par la garan
tie du fabricant. Ceci vaut également pour les pièces rem
placées et réparées. Tous dommages et défauts présents
dès l'achat doivent être notifiés dès que le produit est dé
ballé, et au plus tard deux jours après la date d'achat.
Toutes réparations survenant après la période sous garan
tie ne seront pas prises en charge.

Kompernass Service France

Tel.: [phone]
e mail: [e-mail]

Kompernass Service Belgium

Tel.: [phone]
e mail: [e-mail]

Importateur

KOMPERNASS GMBH
BURGSTRASSE 21
D 44867 BOCHUM
www.kompernass.com

- 9 -

INHOUDSOPGAVE BLADZIJDE

Gebruik in overeenstemming met bestemming12
Veiligheidsvoorschriften 12
Technische gegevens 14
Apparaatbeschrijving 14
Inhoud van de verpakking 14
Uitpakken 14
Batterijen plaatsen 15
Toepassingsvoorbeelden 15
Opsporen van balken en holle ruimtes 17
Batterij-indicator 18
Automatische uitschakeling 18
Opbergen en reinigen 18
Milieurichtlijnen 18
Garantie en service 19
Importeur 19

- 11 -

MMUULLTTIIFFUUNNCCTTIIOONNEELLEE DDEETTEECCTTOORR
KKHH 22992277-22

Lees de gebruiksaanwijzing vóór het eerste gebruik aandachtig
door en bewaar deze voor toekomstig gebruik.
Als u het apparaat van de hand doet, geef dan ook de
gebruiksaanwijzing mee.

Gebruik in overeenstemming met
bestemming

De multifunctionele detector is bestemd voor het lokaliseren
van metalen of houten balken, metaalobjecten, holle ruimtes
en elektrische leidingen. Dit apparaat is alleen bedoeld voor
privédoeleinden. Gebruik het apparaat derhalve niet
bedrijfsmatig.

Veiligheidsvoorschriften

Letselgevaar!

• Gebruik het apparaat niet op plaatsen waar brandgevaar
of explosiegevaar bestaat, zoals bijvoorbeeld in de buurt
van brandbare vloeistoffen of gassen.

• Dit apparaat is niet bedoeld voor gebruik door personen
(met inbegrip van kinderen) met beperkte fysieke,
zintuiglijke of geestelijke vermogens of met gebrek aan

ervaring en/of gebrek aan kennis, tenzij ze onder toezicht
staan van een voor hun veiligheid verantwoordelijke
persoon of van die persoon aanwijzingen krijgen voor
het gebruik van het apparaat.

• Bij kinderen is supervisie noodzakelijk om ervoor te
zorgen dat ze niet met het apparaat spelen.

Waarschuwing voor schade aan het apparaat!

• Stel het apparaat niet bloot aan regen. Gebruik het
apparaat niet in een vochtige of natte omgeving.

• Gebruik het apparaat niet om wisselspanning in blootlig
gende resp. niet geïsoleerde leidingen op te sporen.

• Gebruik het apparaat niet als vervanging voor een voltmeter.

- 12 -

Aanwijzingen voor het opsporen van objecten

Het apparaat herkent niet altijd alle metaalobjecten, holle
ruimtes en leidingen. De volgende omstandigheden kunnen
onnauwkeurige resultaten veroorzaken:

zeer dikke wanden
zwakke batterijen
diepliggende leidingen of metaalobjecten
afgeschermde kabels
dikke wanden met dunne buizen of leidingen
wanden die bekleed zijn met metaal
zeer vochtige omstandigheden

• Met dit apparaat kunnen geen leidingen worden
opgespoord in stroomkringen,

die van de netspanning zijn geïsoleerd.
waardoor gelijkstroom stroomt.
die worden gebruikt voor computer of telecommunicatie

systemen.

• Er wordt geen enkele aansprakelijkheid aanvaard voor
beschadigingen aan het apparaat door manipulatie en
bij het niet in acht nemen van de veiligheidsvoorschriften.

Omgang met batterijen

Explosiegevaar!

Gooi geen batterijen in het vuur. Laad batterijen niet opnieuw op.

• Nooit de batterijen openen en batterijen nooit solderen
of lassen. De batterijen nooit kortsluiten. Er bestaat risico
van explosie en letselgevaar!

• Wanneer u het apparaat langere tijd niet gebruikt,
verwijdert u de batterij, anders kan er batterijzuur lekken.

• Als de batterij lekt, moet u veiligheidshandschoenen
aantrekken om gevaar door inbijtend zuur te vermijden.
Reinig het batterijvak en de contacten van de batterijen
met een droge doek.

• Vervang de batterij altijd door hetzelfde type batterij.

• Houd batterijen uit de buurt van kinderen.
Kinderen kunnen batterijen in de mond stoppen en inslikken.
Mocht een batterij zijn ingeslikt, ga dan meteen naar
een dokter.

- 13 -

Technische gegevens

Opsporen van: balken, metaal, holle ruimtes,

Voeding: 9V blokbatterij, 6LR61
Detectiediepte voor balken: 19 mm +/ 3 mm
Detectiediepte voor metaal: 30 mm +/ 13 mm
Detectiediepte voor holle ruimtes: 38 mm +/ 5 mm
Detectiediepte voor stroomleidingen: 50 mm /geen opgave

stroomleidingen

Apparaatbeschrijving

Meetkop met middellijnmarkering

1

Display

2

Functieschakelaar

3

Batterijvak

4

Toets AAN/UIT

5

Toets PUSH

6

Inhoud van de verpakking

• Multidetector

• 9V blokbatterij

• Handleiding

Uitpakken

Haal de multidetector uit de verpakking.
Verwijder alle transportbeveiligingen en verpakkings
materialen.

- 14 -

Batterijen plaatsen

1. Open het batterijvak 4aan de achterkant van de
multidetector.

2. Steek de 9V blokbatterij op de contactpunten.
Let op de juiste polariteit ("+"op "+" en " " op "").

3. Druk de 9V blokbatterij in het batterijvak

4

.

Let op:

Zorg dat de kabels niet bekneld raken.
Dat leidt tot onherstelbare schade aan het apparaat.

4. Sluit het batterijvak 4. Het batterijvakdeksel moet
hoorbaar vastklikken.

Toepassingsvoorbeelden

Aanwijzingen:

• In de toepassingsvoorbeelden wordt het apparaat horizontaal

U

ten opzichte van de wand weergegeven.
echter ook loodrecht op de wand gebruiken!

• Test het apparaat vóór gebruik door het een bekende balk

resp. holle ruimte te laten detecteren.

• Raadpleeg in geval van twijfel altijd een gekwalificeerde

aannemer.

Balken opsporen - STUD

kunt het apparaat

- 15 -

Metaalobjecten opsporen - METAL

Holle ruimtes opsporen - DEEP

Stroomleidingen opsporen - AC

- 16 -

Opsporen van balken en holle ruimtes

Let op!

Voordat u een gat in de wand boort, dient u zich ervan te
verzekeren, dat er geen wisselstroomgeleidende leiding onder
het oppervlak zit. Voer daarom na het opsporen van metaal
altijd ook een zoekactie naar stroomleidingen uit!

Aanwijzingen:

Om door de detector te worden waargenomen, moet een
stroomleiding ook stroom geleiden. Als u bijv. het verloop
van een leiding van de lichtschakelaar naar de lamp wilt
volgen, schakelt u de lamp in.

1. Druk op de toets AAN/UIT 5om het apparaat aan te

zetten.

2. Druk herhaaldelijk op de functieschakelaar

het display
detectie objecten:

STUD (balken opsporen)
METAL (metaalobjecten opsporen)
DEEP (holle ruimtes opsporen)
AC (stroomleidingen opsporen)

3. Houd de detector met de onderkant plat op het te

onderzoeken vlak en houd de toets PUSH
(er klinken meerdere korte geluidssignalen).

4. Schuif de detector nu in deze stand langzaam over de

wand.

5. Als het betreffende object zich in de buurt van de

meetkop
daarna meerdere balkjes op het display

• Hoe dichter de meetkop
hoe meer balkjes er op het display

een pijl staat boven een van de volgende

2

bevindt, verschijnen er eerst enkele en

1

zich bij het object bevindt,

1

2

, tot op

3

ingedrukt

6

.

2

verschijnen.

• Wanneer er een ononderbroken geluidssignaal klinkt,
bevindt het object zich direct onder de meetkop
van de detector. Daarnaast verschijnt er een pijl op
het display

6. Beweeg de detector nu verder over het vlak, tot het aantal

balkjes weer afneemt en het geluidssignaal verdwijnt, om
zo de exacte positie en toestand van het object vast te stellen.

2

.

- 17 -

1

Batterij-indicator

Op het display 2verschijnt een batterijsymbool wanneer de
batterij bijna leeg is. Vervang de batterij zo snel mogelijk (zie
hoofdstuk "Batterij plaatsen"). Anders zijn de meetresultaten
niet correct.

Automatische uitschakeling

Als er ca. 60 seconden lang niet op een toets wordt gedrukt,
schakelt het apparaat zichzelf automatisch uit.

Opbergen en reinigen

• Berg het apparaat op een droge en vorstvrije plaats op.

• Als u het apparaat gedurende langere tijd niet gebruikt,
haal dan de batterijen uit het batterijvak.

• Reinig het apparaat met een droge, zachte doek.

• Gebruik geen chemische of schurende schoonmaak
middelen. U kunt hierdoor de behuizing van het
apparaat beschadigen.

Milieurichtlijnen

Deponeer het apparaat in geen geval bij het
normale huisvuil. Dit product is onderworpen
aan de Europese richtlijn 2002/96/EC.

Voer het toestel af via een erkend afvalverwerkingsbedrijf
of via uw gemeentereiniging.
Neem de momenteel geldende voorschriften in acht.
Neem in geval van twijfel contact op met de gemeentelijke
reinigingsdienst.

Batterijen/accu's afvoeren

Batterijen/accu's mogen niet met het huishoudelijke afval
worden afgevoerd. Iedere verbruiker is wettelijke verplicht
om batterijen of accu's af te geven bij een inzamelpunt van
de gemeente of wijk of in een winkel.
Deze verplichting heeft tot doel batterijen/accu's tot afval
te kunnen verwerken op een manier die het milieu ontlast.
Lever batterijen/accu's uitsluiten in ontladen toestand in.

Voer alle verpakkingsmateriaal op een
milieuvriendelijke manier af.

- 18 -

Garantie en service

U heeft op dit apparaat 3 jaar garantie vanaf de aan
koopdatum. Het apparaat is met de grootst mogelijke zorg
vervaardigd en voorafgaand aan de levering nauwkeurig
gecontroleerd. Bewaar a.u.b. de kassabon als aankoop
bewijs. Als u aanspraak wilt maken op garantie, neem
dan a.u.b. telefonisch contact op met uw servicefiliaal.
Alleen op die manier is een kostenloze verzending van uw
product gegarandeerd.
De garantie geldt alleen voor materiaal of fabricagefou
ten, echter niet voor transportschade, of voor onderdelen
die aan slijtage onderhevig zijn, of voor beschadigingen
aan breekbare delen, bijv. schakelaars of accu's. Het pro
duct is uitsluitend bestemd voor privé gebruik en niet voor
bedrijfsmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling, bij ge
bruik van geweld en bij reparaties die niet door ons geau
toriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.
Uw wettelijke rechten worden door deze garantie niet be
perkt.
De garantieperiode wordt niet verlengd door de aanspra
kelijkheid. Dit geldt eveneens voor vervangen en gerepa
reerde onderdelen. Schade en gebreken die mogelijk
reeds bij de aankoop aanwezig zijn, moeten direct na het
uitpakken worden gemeld, uiterlijk echter twee dagen na
de dag van aankoop. Na verstrijken van de garantieperi
ode moeten alle voorkomende reparaties vergoed worden.

Kompernass Service Netherland

Tel.: [phone]
e mail: [e-mail]

Kompernass Service Belgium

Tel.: [phone]
e mail: [e-mail]

Importeur

KOMPERNASS GMBH
BURGSTRASSE 21
D 44867 BOCHUM (GERMANY)
www.kompernass.com

- 19 -

IINNHHAALLTTSSVVEERRZZEEIICCHHNNIISS SSEEIITTEE

Bestimmungsgemäßer Gebrauch 22
Sicherheitshinweise 22
Technische Daten 24
Gerätebeschreibung 24
Lieferumfang 24
Auspacken 24
Batterie einlegen 25
Anwendungsbeispiele 25
Aufspüren von Trägern und Hohlräumen 27
Batterieanzeige 28
Automatische Abschaltung 28
Aufbewahrung und Reinigung 28
Entsorgen 28
Garantie und Service 29
Importeur 30

- 21 -

MMUULLTTIIFFUUNNKKTTIIOONNSSDDEETTEEKKTTOORR
KKHH 22992277-22

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung
aufmerksam durch und heben Sie diese für den späteren
Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes
an Dritte auch die Anleitung aus.

Bestimmungsgemäßer Gebrauch

Der Multifunktionsdetektor ist zur Ortung von Metall oder
Holzträgern, von Metallobjekten, von Hohlräumen und
von elektrischen Leitungen konzipiert. Dieses Gerät ist nur
für private Zwecke bestimmt. Gebrauchen Sie es nicht
gewerblich.

Sicherheitshinweise

Verletzungsgefahr!

• Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr
oder Explosionsgefahr besteht, z.B. in der Nähe von
brennbaren Flüssigkeiten oder Gasen.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.

Warnung vor Schäden am Gerät!

• Setzen Sie das Gerät keinem Regen aus. Verwenden
Sie das Gerät nicht in feuchter oder nasser Umgebung.

• Verwenden Sie das Gerät nicht, um Wechselspannung in
freiliegenden bzw. nicht isolierten Leitungen festzustellen.

• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.

- 22 -

Hinweise zum Aufspüren von Objekten

Das Gerät erkennt nicht immer alle Metallobjekte, Hohlräume
und Leitungen. Folgende Bedingungen können ungenaue
Ergebnisse verursachen:

sehr dicke Wände
schwache Batterien
tiefliegende Leitungen oder Metallobjekte
abgeschirmte Kabel
dicke Wände mit dünnen Rohren oder Leitungen
mit Metall verkleidete Wände
sehr feuchte Bedingungen

• Mit diesem Gerät lassen sich keine Leitungen in Strom
kreisen feststellen,

die von der Netzspannungsversorgung isoliert sind.
die von Gleichstrom durchflossen werden.
die für Computer oder Telekommunikationssysteme

genutzt werden.

• Für Schäden durch Manipulation am Gerät und bei
Nichtbefolgen der Sicherheitshinweise wird keine
Haftung übernommen.

Umgang mit Batterien

Explosionsgefahr!

Werfen Sie keine Batterien ins Feuer. Laden Sie Batterien nicht
wieder auf.

• Öffnen Sie die Batterien niemals, löten oder schweißen
Sie Batterien nie. Schließen Sie Batterien niemals kurz.
Es besteht Explosions und Verletzungsgefahr!

• Wenn Sie das Gerät längere Zeit nicht benutzen, ent
nehmen Sie die Batterie, ansonsten kann Batteriesäure
auslaufen.

• Bei ausgelaufener Batterie, ziehen Sie Schutzhandschuhe
an, um Gefahr durch Verätzung zu vermeiden.
Reinigen Sie das Batteriefach und die Batteriekontakte
mit einem trockenen Tuch.

• Ersetzen Sie stets die Batterie durch denselben Typ.

• Batterien dürfen nicht in die Hände von Kindern
gelangen. Kinder könnten Batterien in den Mund nehmen
und verschlucken. Sollte eine Batterie verschluckt worden
sein, suchen Sie sofort einen Arzt auf.

- 23 -

Technische Daten

Aufspüren von Trägern, Metall, Hohlräumen,

Spannungsversorgung: 9V Blockbatterie, 6LR61
Detektortiefe für Träger: 19 mm +/ 3 mm
Detektortiefe für Metall: 30 mm +/ 13 mm
Detektortiefe für Hohlräume: 38 mm +/ 5 mm
Detektortiefe für Stromleitungen: 50 mm /keine Angabe.

Stromleitungen

Gerätebeschreibung

Messkopf mit Mittellinienmarkierung

1

Display

2

Funktionsschalter

3

Batteriefach

4

Taste EIN/AUS

5

Taste PUSH

6

Lieferumfang

• Multifunktionsdetektor

• 9V Blockbatterie

• Bedienungsanleitung

Auspacken

Entnehmen Sie den Multifunktionsdetektor aus der
Verpackung. Entfernen Sie alle Transportsicherungen und
Verpackungsmaterialien.

- 24 -

Batterie einlegen

1. Öffnen Sie das Batteriefach 4auf der Rückseite des
Multifunktionsdetektors.

2. Stecken Sie die 9V Blockbatterie auf die Kontakte.
Achten Sie auf die richtige Polung.

3. Drücken Sie die 9V Blockbatterie in das Batteriefach

4

Achtung:

Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.
Das führt zu irreparablen Schäden am Gerät.

4. Schließen Sie das Batteriefach 4. Der Batteriefachdeckel
muss hörbar einrasten.

Anwendungsbeispiele

Hinweise:

• In den Anwendungsbeispielen wird das Gerät waagerecht

zur Wand dargestellt. Sie können das Gerät jedoch auch
senkrecht zur Wand verwenden!

• Testen Sie das Gerät vor dem Gebrauch dadurch, dass Sie

einen bekannten Träger bzw. einen Hohlraum erkennen lassen.

• Fragen Sie in Zweifelsfällen immer einen qualifizierten

Baufachmann.

Träger aufspüren - STUD

.

- 25 -

Metallobjekte aufspüren - METAL

Hohlräume aufspüren - DEEP

Stromleitungen aufspüren - AC

- 26 -

Aufspüren von Trägern und Hohlräumen

Achtung!

Bevor Sie z.B. ein Loch in die Wand bohren, stellen Sie sicher,
dass sich unter der Oberfläche nicht auch eine wechselstromfüh
rende Leitung befindet. Führen Sie daher nach dem Aufspüren
von Metall immer auch eine Suche nach Stromleitungen durch!

Hinweise:

Damit eine Stromleitung vom Detektor erkannt wird, muss
diese auch Strom führen. Wenn Sie z. B. den Verlauf einer
Leitung vom Lichtschalter zur Lampe verfolgen wollen, schalten
Sie die Lampe ein.

1. Drücken Sie die Taste EIN/AUS 5, um das Gerät

einzuschalten.

2. Drücken Sie wiederholt den Funktionsschalter

Display
onsobjekte erscheint:

STUD (Träger aufspüren)
METAL (Metallobjekte aufspüren)
DEEP (Hohlraum aufspüren)
AC (Stromleitungen aufspüren)

3. Halten Sie den Detektor mit der Unterseite flach auf die

zu untersuchende Fläche und halten Sie die Taste PUSH

6

4. Schieben Sie nun den Detektor in dieser Position langsam

über die Wand.

5. Befindet sich das entsprechende Objekt in der Nähe

des Messkopfs
dann mehrere Balken im Display

• Je näher sich der Messkopf
desto mehr Balken erscheinen im Display

ein Pfeil über einem der folgenden Detekti

2

gedrückt (es ertönen mehrere kurze Signaltöne).

, so erscheinen zunächst wenige und

1

.

2

am Objekt befindet,

1

2

3

.

, bis im

• Wenn ein durchgängiger Signalton zu hören ist, befindet
sich das Objekt direkt unter dem Messkopf
Detektors. Zusätzlich erscheint ein Pfeil im Display

6. Bewegen Sie den Detektor nun weiter auf der Fläche, bis

die Zahl der Balken wieder abnimmt und der Signalton
sich ausschaltet, um so die genaue Position und Lage des
Objektes auszumachen.

- 27 -

1

des

2

.

Batterieanzeige

Im Display 2erscheint ein Batterie Symbol, wenn die
Batterie schwach wird. Ersetzen Sie schnellstmöglich die
Batterie (siehe Kapitel „Batterie einlegen”).
Ansonsten werden die Messergebnisse verfälscht.

Automatische Abschaltung

Wird ca. 60 Sekunden lang keine Taste gedrückt, schaltet
sich das Gerät automatisch aus.

Aufbewahrung und Reinigung

• Bewahren Sie das Gerät an einem trockenen und
frostfreien Ort auf.

• Wenn Sie das Gerät für längere Zeit nicht benutzen,
entfernen Sie die Batterie aus dem Batteriefach.

• Reinigen Sie das Gerät mit einem trockenen, weichen
Tuch.

• Benutzen Sie keine chemischen oder scheuernden
Putzmittel. Sie können das Gehäuse beschädigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den
normalen Hausmüll. Dieses Produkt unterliegt
der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsor
gungsbetrieb oder über Ihre kommunale Entsorgungsein
richtung.
Beachten Sie die aktuell geltenden Vorschriften. Setzen
Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in
Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus
bei einer Sammelstelle seiner Gemeinde / seines Stadtteils
oder im Handel abzugeben.
Diese Verpflichtung dient dazu, dass Batterien / Akkus
einer umweltschonenden Entsorgung zugeführt werden
können. Geben Sie Batterien/Akkus nur im entladenen
Zustand zurück.

- 28 -

Führen Sie alle Verpackungsmaterialien
einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Das Gerät wurde sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Bitte bewahren Sie den Kassenbon als Nachweis für den
Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer
Servicestelle telefonisch in Verbindung. Nur so kann eine
kostenlose Einsendung Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material oder
Fabrikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich
für den privaten und nicht für den gewerblichen Gebrauch
bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht von unserer
autorisierten Service Niederlassung vorgenommen wurden,
erlischt die Garantie. Ihre gesetzlichen Rechte werden
durch diese Garantie nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte Teile.
Eventuell schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspacken gemeldet
werden, spätestens aber zwei Tage nach Kaufdatum.
Nach Ablauf der Garantiezeit anfallende Reparaturen
sind kostenpflichtig.

- 29 -

Schraven
Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den

Mobilfunknetzen)

Fax: [phone]
e-mail: [e-mail]

Kompernaß Service Österreich

Tel.: [phone] (

0,20 EUR/Min.)

e-mail: [e-mail]

Kompernaß Service Switzerland

Tel.: [phone] (

max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM
www.kompernass.com

- 30 -
