Parkside PSTD 800 A1 User Manual [cs, pl, en, de]

JIGSAW PSTD 800 A1

JIGSAW

Translation of original operation manual

SZÚRÓFŰRÉSZ

Az originál használati utasítás fordítása

PŘÍMOČARÁ PILA

Překlad originálního provozního návodu

PENDELHUBSTICHSÄGE

Originalbetriebsanleitung

IAN 100054

WYRZYNARKA

Tłumaczenie oryginalnej instrukcji obsługi

NIHAJNA VBODNA ŽAGA

Prevod originalnega navodila za uporabo

PRIAMOČIARA PÍLA

Preklad originálneho návodu na obsluhu

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék
mindegyik funkcióját.

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

GB Translation of original operation manual Page 1
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 9
HU Az originál használati utasítás fordítása Oldal 19
SI Prevod originalnega navodila za uporabo Stran 27
CZ Překlad originálního provozního návodu Strana 37
SK Preklad originálneho návodu na obsluhu Strana 47
DE / AT / CH Originalbetriebsanleitung Seite 55

Ø 30 mm

395 mm110 mm

120 mm65 mm

185 mm

Ø 30 mm

30 mm

205 mm

260 mm150 mm

Ø 30 mm x 400 mm

Table of Contents

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Proper use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Package contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Technical details . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

General Power Tool Safety Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1. Work area safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. Electrical safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Personal safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. Power tool use and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Safety instructions specifi cally for jigsaws . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Original accessories/additional equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Information on saw blades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Initial operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fitting/changing the saw blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fitting the guide fence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Connecting the sawdust extraction appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fitting the sliding shoe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setting the cutting angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setting the stroke rate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setting the pendulum stroke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Switching on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Switching the laser/working light on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Sawdust blowing function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

GB

Maintenance and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Importer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Translation of the original Conformity Declaration . . . . . . . . . . . . . . . . . . . . . . 8

PSTD 800 A1

1

JIGSAW PSTD 800 A1

GB

Introduction

Congratulations on the purchase of your

new appliance. You have selected a high-

quality product. The operating instructions
are part of this product. They contain important
information on safety, use and disposal. Before
using the product, familiarise yourself with all
operating and safety instructions. Use this product
only as described and only for the specifi ed areas
of application. Please also pass these operating
instructions on to any future owner(s).

Proper use

This appliance is suitable for straight and curved
cuts as well as mitre cuts of up to 45° on angular
workpieces made of plastic, wood and light metal.
This appliance is exclusively intended for private
use in dry rooms. Observe the information on saw
blade types. Any other usage of or modifi cation
to the appliance is deemed to be improper usage
and carries the risk of serious personal injury.
The manufacturer accepts no responsibility for
damage(s) arising out of usage contrary to the
instructions specifi ed below.

Features

Stroke rate adjusting wheel
On/off switch lock button
On/off switch
Housing
Power cable
Extraction connector
Baseplate
Sliding shoe (removable)
Switch for sawdust blower
Pendulum stroke switch
Guide fence
Guide roller
Saw blade
Insertion openings (each incl. clamping screw)
Guard

Pivoting guard
Quick-release chuck
ON/OFF switch laser/working light
Clamping screw
Toothing
Allen key

Package contents

1 jigsaw incl. extraction connector
1 guide fence
1 operating manual
3 saw blades for woodwork
1 saw blade for metalwork
1 allen key

Technical details

Jigsaw: Parkside PSTD 800 A1

Rated voltage: 230 V ∼ 50 Hz
Rated input: 800 W
No-load speed: max. n

3100 min

0

Cutting depth: wood/metal: 80/8 mm
Pendulum stroke: 3 stages and fi ne cut

adjustment
Diagonal cuts: 0–45° left/right
Protection class: II/

Noise and vibration data:

Noise measurement determined in accordance
with EN 60745. The A-rated noise level of the
electric tool is typically:

Sound pressure level: 94 dB(A)
Sound power level: 105 dB(A)
Uncertainty K: 3 dB

Wear ear protection!

Evaluated acceleration, typically:

Hand/arm vibration a
Uncertainty K = 1.5 m/s

= 8.6 m/s

h

2

-1

2

2

PSTD 800 A1

WARNING!

► The vibration level specifi ed in these instruc-

tions has been measured in accordance
with the standardised measuring procedure
specifi ed in EN 60745 and can be used to
make equipment comparisons. The specifi ed
vibration emission value can also be used to
make an initial exposure estimate. The vibra­tion level varies in accordance with the use of
the electric tool and may be higher than the
value specifi ed in these instructions in some
cases. The vibration load could be underesti­mated if the electric tool is regularly used in
such a way.

NOTE

For an accurate estimate of the vibration load

►

during a certain working period, the times
during which the appliance is switched off or
is running but not actually being used must
also be taken into consideration. This can
signifi cantly reduce the vibration load over
the total working period.

General Power Tool

Safety Warnings

WARNING!

► Read all safety warnings and all instructions.

Failure to follow the warnings and instructions
may result in electric shock, fi re and/or serious
injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery­operated (cordless) power tool.

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of fl am­mable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause
you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any
adapter plugs with earthed (grounded)
power tools. Unmodifi ed plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or ground-

ed surfaces, such as pipes, radiators, ranges
and refrigerators. There is an increased risk

of electric shock if your body is earthed or
grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords

increase the risk of electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces
the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3. Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the infl uence of drugs, alcohol
or medication. A moment of inattention while

operating power tools may result in serious
personal injury.

b) Use personal protective equipment. Always

wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.

GB

PSTD 800 A1

3

c) Prevent unintentional starting. Ensure the

GB

switch is in the off -position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools

with your fi nger on the switch or energising
power tools that have the switch on invites
accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control
of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure
these are connected and properly used.

Use of dust collection can reduce dust-related
hazards.

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the
rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off . Any power tool that can­not be controlled with the switch is dangerous
and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such

preventive safety measures reduce the risk of
starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts
and any other condition that may aff ect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many

accidents are caused by poorly maintained
power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cut­ting edges are less likely to bind and are easier
to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak­ing into account the working conditions and
the work to be performed. Use of the power

tool for operations diff erent from those intended
could result in a hazardous situation.

5. Service

a) Have your power tool serviced by a qualifi ed

repair person using only identical replace­ment parts. This will ensure that the safety of

the power tool is maintained.

Safety instructions specifi cally for
jigsaws

■ Hold the electric tool by the insulated

handles when you are carrying out work
during which the electric tool may come
into contact with concealed power cables
or its own power cable. Contact with a live

cable may also cause metal parts of the appli­ance to become live and lead to electric shock.

■ Keep your hands away from the sawing area.

Do not reach underneath the workpiece. Contact
with the saw blade may result in injury.

■ Keep your hands away from the stroke

rod and the quick-release chuck. Contact

with these components may result in a crushing
injury.

■ Always switch on the electrical power tool before

applying it to the workpiece. Otherwise, there is
a risk of a kickback.

■ When sawing, ensure that the baseplate

is in contact with the workpiece.

4

PSTD 800 A1

■ After completing your work, switch the electric

tool off and do not pull the saw blade out
of the cut until the tool has come to a standstill.
This avoids kickbacks, and allows you to put
the tool down safely.

■ Only use undamaged saw blades that are in

perfect working order. Bent and blunt saw blades
can break or cause a kickback.

■ Do not try and slow the saw blade down

after switching off by applying lateral pressure.
The saw blade can be damaged, break or
cause a kickback.

■ Immobilise the workpiece securely. Use clamps/

vices to hold the workpiece fi rmly. This is much
safer than simply holding it in your hand.

■ Always run the power cord away from the

appliance to the rear.

■ Never work on moistened materials or wet

surfaces.

■ Hazards caused by dust! When working for

extended periods on wood and, in particular,
materials that produce dusts that are hazardous
to health, connect the appliance to an appropri­ate dust extraction appliance.

■ Wear a dust mask.

■ Ensure there is suffi cient ventilation.

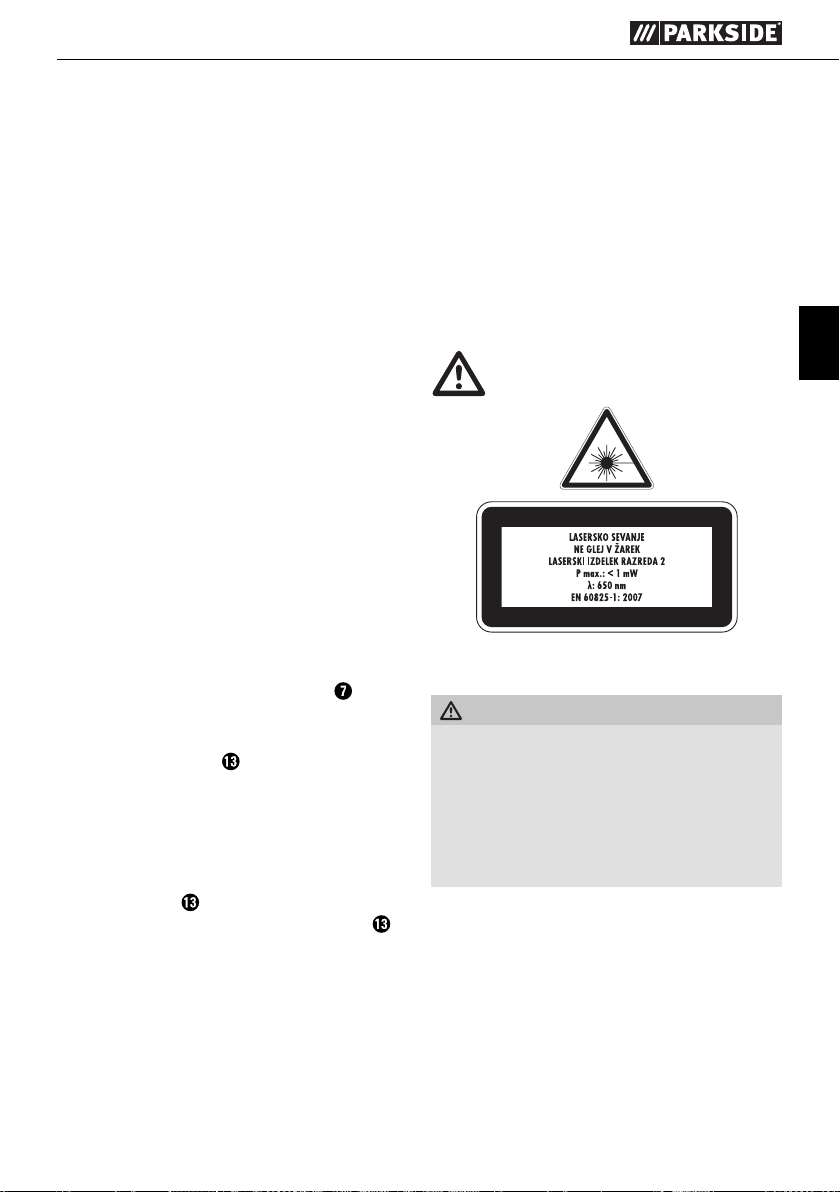

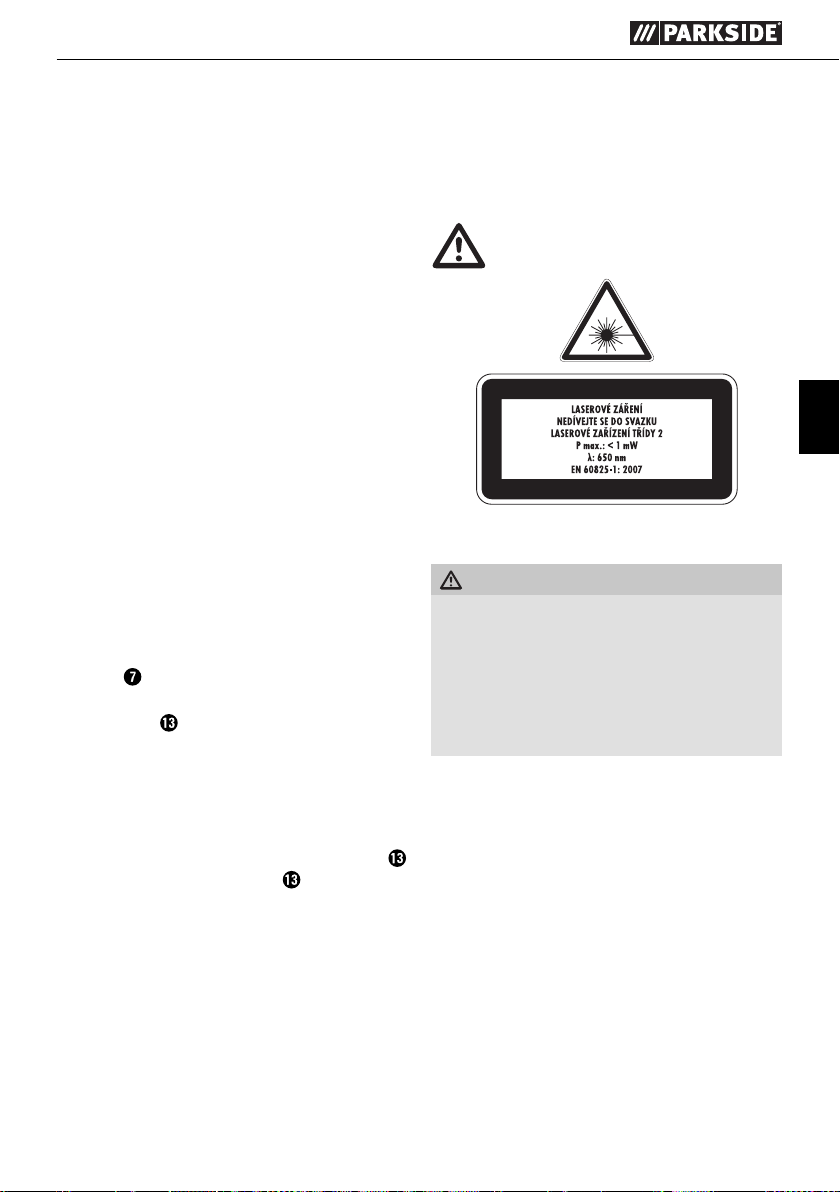

WARNING! Protect yourself from

laser radiation!

WARNING!

► Looking at a laser beam through optical

instruments (e.g. magnifying glasses etc.)
can cause eye injuries.

► Caution! If operating and adjustment equip-

ment is used or procedures other than those
specifi ed here are carried out, this may result
in hazardous radiation exposure.

■ Never aim the laser beam at refl ective surfaces,

people or animals. Even brief visual contact
with a laser beam can result in eye injuries.

Original accessories/additional
equipment

■ Only use the accessories and additional

equipment that are specifi ed in the operat­ing instructions and are compatible with
the appliance.

Information on saw blades

The Parkside basic equipment includes saw blades
for use with wood and metal.

▯ 3 saw blades for general wood cuts
▯ 1 saw blade for light metals up to 3 mm

NOTE

You can also use any other saw blades pro-

►

vided they are fi tted with a suitable mounting
(single-lug shank).

GB

■ Never look directly into the laser beam or into

the opening from which it emerges.

PSTD 800 A1

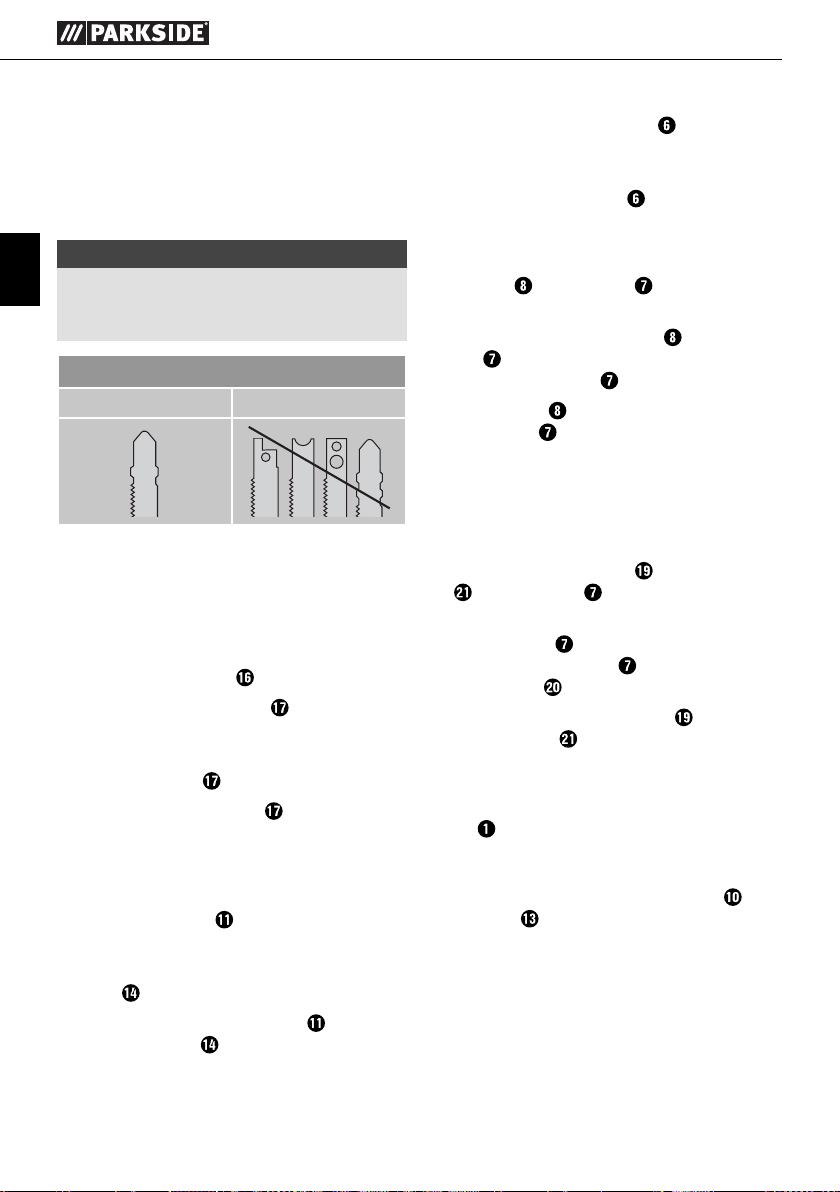

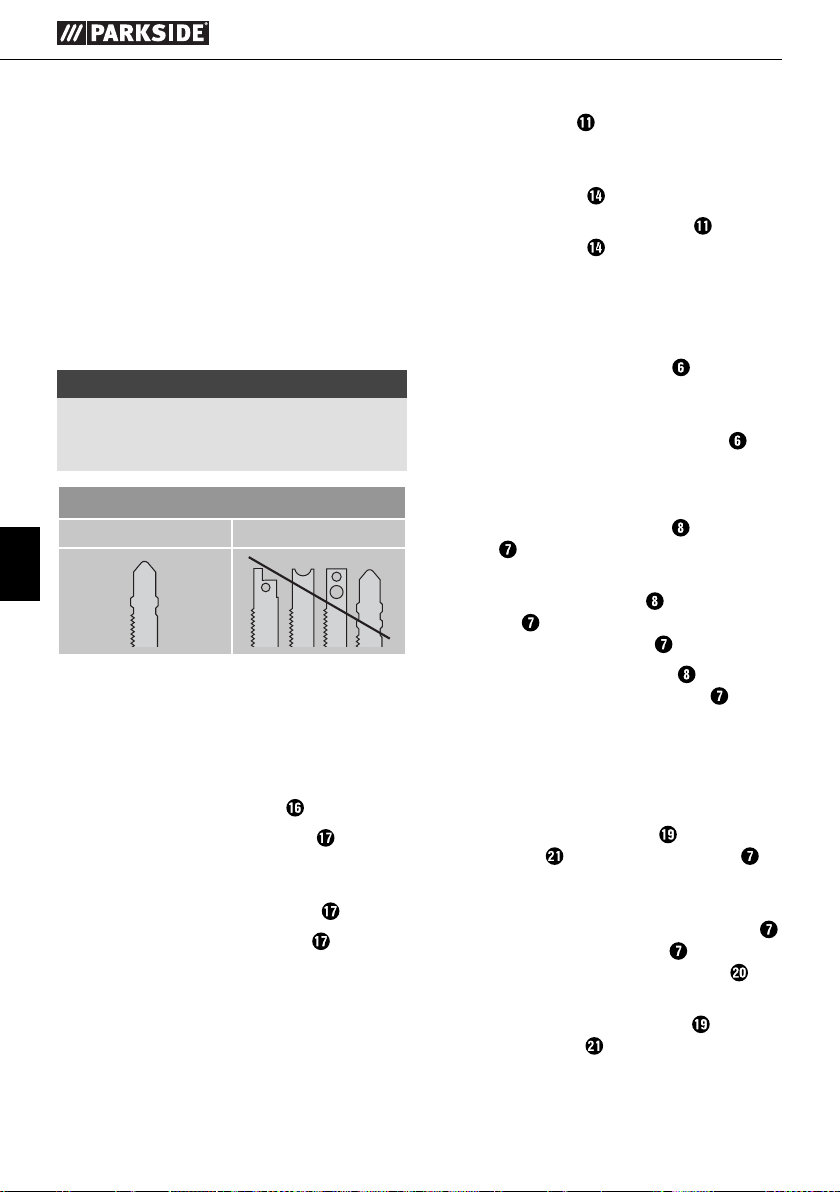

Saw blade type

suitable unsuitable

5

Initial operation

GB

Fitting/changing the saw blade

Always remove the plug from the power socket
before working on the appliance.

♦ Flip up the pivoting guard .
♦ Turn the quick-release chuck and hold it in

this position.

♦ Press the required saw blade into the quick-

release chuck as far as the limit stop.

♦ Release the quick-release chuck – it must

return to its initial position. The saw blade is
now locked.

Fitting the guide fence

The guide fence can be fi xed on the left or right
of the appliance.

♦ Undo both the clamping screws on the insertion

openings .

♦ Push the guide fence into the insertion open-

ings .

♦ Retighten the two clamping screws.

Connecting the sawdust extraction
appliance

♦ Push the extraction connector into the vacuum

extraction duct until it is secured.

♦ Attach an approved dust and sawdust extractor

to the extraction connector .

Fitting the sliding shoe

When working on sensitive surfaces, you can fi t
the sliding shoe on the baseplate to avoid
scratching the surface.

♦ Mount the sliding shoe onto the baseplate

and press it up at the back until it clicks into

place on the baseplate .

♦ To remove the sliding shoe , unfasten it at

the rear of the baseplate and slide it off
forwards.

Operation

Setting the cutting angle

♦ Undo the clamping screws with the Allen

key and pull the baseplate to the rear.

♦ Adjust the cutting angle to 0°/15°/30°/45°

with the aid of the markings on the baseplate .
Push the baseplate to the front so that the
locking pin engages in the toothing .

♦ Retighten the clamping screws with the Allen

key .

Setting the stroke rate

♦ Use the stroke rate preselection adjusting

wheel to set the required stroke rate.

Setting the pendulum stroke

♦ You can use the pendulum stroke switch to set

the pendulum movement of the saw blade .
You can achieve fi ne, clean cut edges without
pendulum movement (setting “0”). Switch the
pendulum movement off when working on thin
workpieces. You can achieve an increasingly
fast workrate with activated pendulum stroke
(settings 1–3).

Switching on/off

Switching the appliance on:

Press the ON/OFF switch

.

Switching the appliance off :

Release the ON/OFF switch

Switching to continuous operation:

Press the ON/OFF switch
position with the ON/OFF switch lock button .

6

.

and lock it in this

PSTD 800 A1

Switching off continuous operation:

Press the ON/OFF switch

and release it again.

Switching the laser/working light
on/off

On/off switch:

Press the ON/OFF switch until the required
function is active.

LASER and WORKING LIGHT → WORKING
LIGHT → LASER → SWITCH OFF

Sawdust blowing function

Switching the sawdust blowing function on:

♦ Press the sawdust blower function switch to

the rear.

Supporting the extraction function:

♦ Press the sawdust blower function switch to

the front.

Maintenance and Cleaning

WARNING! RISK OF INJURY!

Switch the appliance off and remove

the power plug before starting any work.

■ The appliance must always be clean, dry and

free from oil or grease.

■ To clean the casing, use a soft dry cloth.

WARNING!

■ If the connecting cable needs to be replaced,

this must be carried out by the manufacturer
or his representative in order to avoid safety
hazards.

■ Replace the saw blade as soon as its teeth

are blunt and proper sawing is therefore no
longer possible.

■ Clean the appliance after completing your

sawing work.

■ Remove any dirt (e.g. sawdust). If necessary,

clean the saw blade mounting with a brush or
blow it out with compressed air.

Warranty

The warranty provided for this appliance is
3 years from the date of purchase. This appli ­ance has been manufactured with care and
inspected meticulously prior to delivery. Please
retain your receipt as proof of purchase.
In the event of a warranty claim, please contact
your Customer Service by telephone. This is
the only way to guarantee free return of your
goods.

The warranty covers only claims for material and
manufacturing defects, not for transport damage,
worn parts or for damage to fragile components,
e.g. switches or batteries. This appliance is intended
solely for private use and not for commercial
purposes.

The warranty is deemed void if this product has
been subjected to improper or inappropriate han­dling, abuse or modifi cations that were not carried
out by one of our authorised service centres. Your
statutory rights are not restricted in any way by this
warranty.

The warranty period is not prolonged by repairs
made under the warranty. This also applies to
replaced and repaired parts. Damage and defects
present at the time of purchase must be reported
immediately after unpacking, or no later than two
days after the date of purchase. Repairs made
after expiry of the warranty period are chargeable.

Service

Service Great Britain

Tel.: [phone] (£ 0.10/Min.)
E-Mail: [e-mail]

IAN 100054

Hotline availability:
Monday to Friday 08:00 - 20:00 (CET)

Importer

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

GB

PSTD 800 A1

7

Disposal

GB

The packaging is made from environmen-

tally friendly material and can be
disposed of at your local recycling plant.

Do not dispose of electric tools in

your normal domestic waste!

As required by European Directive 2012/19/EU,
worn-out electric tools must be collected separately
and fed into an environmentally compatible recy­cling process.

Your local communal or municipal authorities can
provide information on how to dispose of the worn­out appliance.

Translation of the original
Conformity Declaration

We, KOMPERNASS HANDELS GMBH, Custodian
of Documents: Mr. Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that
this product complies with the following standards,
normative documents and the EC directives:

Machinery Directive
(2006 / 42 / EC)

EU Low Voltage Regulations
(2006 / 95 / EC)

EMC (Electromagnetic Compatibility)
(2004 / 108 / EC)

RoHS Directive
(2011 / 65 / EU)

Applied harmonised standards:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

Type designation of machine:

Jigsaw PSTD 800 A1

Year of manufacture: 04 - 2014

Serial number: IAN 100054

Bochum, 10/03/2014

Semi Uguzlu

- Quality Manager -

Subject to technical changes in the course of
further developments.

8

PSTD 800 A1

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Zastosowanie zgodnie z przeznaczeniem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Wyposażenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Zakres dostawy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi . . . . . . . . . . . . . . . 11

1. Bezpieczeństwo na stanowisku pracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2. Bezpieczeństwo elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3. Bezpieczeństwo osób . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4. Stosowanie i obsługa elektronarzędzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5. Serwis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Szczegółowe wskazówki bezpieczeństwa dotyczące wyrzynarek . . . . . . . . . . . . . . . . . . . . . 13

Oryginalne akcesoria i części zamienne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Informacje dotyczące brzeszczotów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Uruchomienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Montaż / wymiana brzeszczotu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Montaż ogranicznika równoległego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Podłączanie odciągu wiórów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Montaż podstawy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Obsługa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ustawianie kąta cięcia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ustawianie liczby skoków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ustawianie skoku wahadłowego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Włączanie / Wyłączanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Włączanie/wyłączanie lasera/oświetlenia roboczego. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Funkcja wydmuchu wiórów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

PL

Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Serwis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Importer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Utylizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Tłumaczenie oryginalnej deklaracji zgodności . . . . . . . . . . . . . . . . . . . . . . . . 17

PSTD 800 A1

9

WYRZYNARKA PSTD 800 A1
Wstęp

Gratulujemy zakupu naszego urządzenia.

PL

część niniejszego produktu. Zawiera ona ważne
wskazówki na temat bezpieczeństwa, użytkowania
i utylizacji. Przed przystąpieniem do użytkowania
produktu zapoznaj się ze wszystkimi wskazówkami
dotyczącymi obsługi i bezpieczeństwa. Produkt
należy użytkować wyłącznie zgodnie z zamiesz­czonym tu opisem oraz w podanym zakresie
zastosowań. W przypadku przekazania urządze­nia następnej osobie, nie zapomnij dołączyć
również instrukcji obsługi.

Zastosowanie zgodnie z
przeznaczeniem

Urządzenie przeznaczone jest do cięcia po linii
prostej i krzywej, a także do cięcia ukośnego do
45° kanciastych przedmiotów z tworzywa sztucz­nego, drewna oraz z metali lekkich. Urządzenie
przeznaczone jest wyłącznie do zastosowań
prywatnych, w suchych pomieszczeniach. Należy
stosować się do zaleceń producenta, dotyczących
stosowanych typów brzeszczotów. Jakiekolwiek
inne użycie lub zmiany urządzenia uważane są
za niezgodne z przeznaczeniem i kryją w sobie
poważne niebezpieczeństwo wypadku. Producent
nie bierze na siebie żadnej odpowiedzialności
w przypadku powstania szkody, wynikającej z
użytkowania urządzenia w sposób całkowicie
niezgodny z przeznaczeniem.

Wyposażenie

Wybrany produkt charakteryzuje się
wysoką jakością. Instrukcja obsługi stanowi

Pokrętło regulacji liczby skoków
Przycisk blokady włącznika/wyłącznika
Włącznik/wyłącznik
Obudowa
Kabel sieciowy
Króciec odciągu
Podstawa
Podstawa prowadząca (demontowalna)
Przełącznik wydmuchu wiórów

Przełącznik ruchu wahadłowego brzeszczotu
Ogranicznik równoległy
Rolka prowadząca
Brzeszczot
Otwory do wsuwania ogranicznika

(wraz ze śrubą mocującą)
Kabłąk ochronny
Osłona składana
Uchwyt szybkomocujący
WŁĄCZNIK/WYŁĄCZNIK lasera/

oświetlenia roboczego
Śruby zaciskowe
Zazębienie
Klucz imbusowy

Zakres dostawy

1 wyrzynarka wraz z króćcem odciągu
1 ogranicznik równoległy
1 instrukcja obsługi
3 brzeszczoty do obróbki drewna
1 brzeszczot do obróbki metalu
1 klucz imbusowy

Dane techniczne

Wyrzynarka: Parkside PSTD 800 A1

Napięcie znamionowe: 230 V ∼ 50 Hz
Pobór mocy: 800 W
Liczba skoków na

biegu jałowym: maks. n
Głębokość cięcia: drewno/metal: 80/8 mm
Skok wahadłowy: 3 stopnie i ustawienie

Cięcie ukośne: 0 - 45° strona lewa/prawa
Stopień ochrony: II /

Informacje dotyczące poziomu hałasu
oraz drgań:

Wartość pomiarowa hałasu ustalona zgodnie
z normą EN 60745. Oceniany poziom hałasu
elektronarzędzia wynosi z reguły:

3100 min

0

cięcia precyzyjnego

-1

10

PSTD 800 A1

Poziom ciśnienia akustycznego: 94 dB(A)
Poziom mocy akustycznej: 105 dB(A)
Niepewność K: 3 dB

Należy nosić ochronę słuchu!

Określone przyśpieszenie, typowo:

Drgania dłoni/ręki a
Niepewność K = 1,5 m/s

OSTRZEŻENIE!

► Poziom drgań wskazany w tych instrukcjach

został zmierzony zgodnie z określonym w
normie EN 60745 procesem pomiarowym i
może być stosowany do porównań urzą­dzeń. Podana wartość poziomu drgań może
posłużyć do szacunkowej oceny obciążenia
drganiami. Poziom drgań będzie zmieniał
się odpowiednio do zastosowania elektro­narzędzia i w niektórych przypadkach może
wykraczać poza wartość wskazaną w niniej­szych instrukcjach. Obciążenie drganiami
mogłoby zostać nieprawidłowo ocenione,
gdyby narzędzie było wykorzystywane
regularnie w taki sposób.

WSKAZÓWKA

W celu dokładnej oceny obciążenia drganiami

►

w określonym okresie pracy należy również
uwzględniać czasy, w których urządzenie
pozostawało wyłączone lub było wprawdzie
włączone, jednak nie było faktycznie wyko­rzystywane. Może to znacząco spowodo­wać zmniejszenie obciążenia drganiami w
całym okresie pracy.

= 8,6 m/s

h

2

2

Ogólne wskazówki

bezpieczeństwa dla
elektronarzędzi

OSTRZEŻENIE!

► Należy przeczytać wszystkie wskazówki

bezpieczeństwa i instrukcje. Nieprzestrzega­nie poniższych wskazówek bezpieczeństwa
instrukcji może być przyczyną porażenia
prądem elektrycznym, pożaru i/lub ciężkich
obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz
instrukcje należy zachować na przyszłość.

Wykorzystywane we wskazówkach bezpieczeń­stwa pojęcie „elektronarzędzie“ dotyczy narzędzi
elektrycznych zasilanych sieciowo (przez kabel
sieciowy) oraz narzędzi elektrycznych zasilanych
akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku
pracy

a) Stanowisko pracy utrzymuj zawsze w czystości

oraz dbaj o dobre oświetlenie. Nieporządek i

niedostateczne oświetlenie mogą doprowadzić
do różnych wypadków.

b) Nigdy nie używaj elektronarzędzia w prze-

strzeniach zagrożonych wybuchem, w któ­rych znajdują się łatwopalne płyny, gazy lub
pyły. Elektronarzędzia wytwarzają iskry, które

mogą spowodować zapłon pyłu lub oparów.

c) W czasie użytkowania elektronarzędzia

dopilnuj, aby w pobliżu nie przebywały
dzieci ani żadne inne osoby. W przypadku

odwrócenia uwagi od pracy możesz stracić
panowanie nad urządzeniem.

PL

PSTD 800 A1

2. Bezpieczeństwo elektryczne

a) Wtyk urządzenia musi pasować do gniazda

zasilania. Dokonywanie zmian we wtyku jest
zabronione. Nigdy nie używaj adapterów
wtyków w połączeniu z urządzeniami posia­dającymi uziemienie. Oryginalne wtyki oraz

pasujące gniazda zasilania zmniejszają ryzyko
porażenia prądem elektrycznym.

11

b) Unikaj kontaktu z uziemionymi powierzchniami,

takimi jak rury, grzejniki, kuchenki lub lodówki.

Zetknięcie się z uziemioną powierzchnią zwięk­sza ryzyko porażenia prądem elektrycznym.

c) Nigdy nie wystawiaj elektronarzędzia na

PL

działanie deszczu i wilgoci. Przedostanie się
wody do wnętrz elektronarzędzia zwiększa
ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel, np. w celu prze-

niesienia elektronarzędzia, zawieszenia lub
wyciągnięcia wtyku z gniazda zasilania.
Kabel trzymaj z dala od źródeł gorąca, oleju,
ostrych krawędzi lub obracających się elemen­tów. Uszkodzone lub poskręcane kable zwięk-

szają ryzyko porażenia prądem elektrycznym.

e) Podczas pracy z elektronarzędziem na

zewnątrz należy stosować wyłącznie prze­dłużacze, które są dopuszczone również do
użytku na zewnątrz. Stosowanie przedłużacza

przystosowanego do pracy na zewnątrz zmniej­sza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć wykorzystania narzę-

dzie w wilgotnym otoczeniu, należy stosować
wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznik różnicowo-prądowego zmniejsza
ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Należy zawsze zachować ostrożność i

uważać na to, co się robi, a także pracować
elektronarzędziem z zachowaniem zasad
zdrowego rozsądku. Nie rozpoczynać pracy
elektronarzędziem w przypadku przemęcze­nia, znajdowania się pod wpływem narko­tyków, alkoholu lub lekarstw. Nawet chwila

nieuwagi podczas korzystania z elektronarzędzia
może spowodować poważne obrażenia ciała.

b) W czasie pracy zakładaj osobiste wyposa-

żenie ochronne i obowiązkowo okulary
ochronne. Noszenie osobistego wyposażenia

ochronnego, np. maski ochronnej dróg oddecho­wych, przeciwpoślizgowych rękawic ochronnych,
kasku ochronnego lub nauszników ochronnych,
w zależności od rodzaju zastosowania elektrona­rzędzia, zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypad-

kowego uruchomienia urządzenia. Przed
podłączeniem do zasilania sieciowego,
chwycenia lub przenoszenia upewnij się, że
elektronarzędzie jest wyłączone. Trzymanie

palca na przełączniku WŁ./WYŁ. w trakcie
przenoszenia elektronarzędzia lub podłączanie
elektronarzędzia do zasilania z już wciśniętym
przełącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze.
Narzędzie lub klucz pozostawiony w obraca­jącej się części urządzenia może spowodować
obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbaj

o utrzymanie stabilnej postawy i przez cały
czas utrzymuj równowagę. Dzięki temu bę-

dziesz miał lepszą kontrolę nad urządzeniem,
szczególnie w przypadku nieoczekiwanych
sytuacji.

f) Noś odpowiednią odzież. Nie zakładaj

długich ubrań ani biżuterii. Włosy, odzież i
rękawice trzymaj z dala od ruchomych części
urządzenia. Ruchome części urządzenia mogą

chwycić luźną, odstającą odzież, biżuterię lub
rozpuszczone włosy.

g) Gdy możliwe jest zamontowanie odciągu i

zbiornika pyłowego, upewnij się, że są one
prawidłowo podłączone i wykorzystywane.

Zastosowanie odciągu pyłowego może zmniej­szyć zagrożenia związane z zapyleniem.

4. Stosowanie i obsługa elektrona­rzędzia

a) Nie przeciążaj zbytnio urządzenia. Elektro-

narzędzia używaj zawsze do ściśle określo­nego zakresu użytkowania. Elektronarzędzie

pracuje lepiej i bezpieczniej, gdy podczas
eksploatacji przestrzegasz jego parametrów
dotyczących mocy.

b) Nie używaj elektronarzędzia z uszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie
można włączyć ani wyłączyć, stanowi duże
zagrożenie i musi być niezwłocznie przekazane
do naprawy.

12

PSTD 800 A1

c) Przed ustawieniem urządzenia, zmianą

akcesoriów lub odłożeniem urządzenia na
bok wyciągnij wtyk z gniazda zasilania.

Uniemożliwi to przypadkowe uruchomienie
elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

poza zasięgiem dzieci. Nie pozwalaj na
używanie urządzenia przez osoby, które nie
wiedzą, jak się z nim obchodzić lub nie
przeczytały niniejszych informacji. Elektrona-

rzędzia w rękach niepowołanych osób
stanowią duże zagrożenie.

e) Elektronarzędzia należy pielęgnować ze

starannością. Sprawdź, czy ruchome elementy
urządzenia działają prawidłowo i nie blokują
się, czy żaden z elementów nie uległ pęknię­ciu ani uszkodzeniu w stopniu uniemożliwia­jącym prawidłowe działanie elektronarzę­dzia. Uszkodzone części najpierw napraw,
zanim ponownie uruchomisz urządzenie.

Wiele wypadków wynika z niewłaściwej kon­serwacji elektronarzędzi.

f) Dbaj o to, aby narzędzia skrawające były

ostre i czyste. Zadbane narzędzia skrawające
z ostrymi ostrzami rzadziej się blokują i dają się
lepiej prowadzić.

g) Korzystaj z elektronarzędzia, akcesoriów,

narzędzi roboczych itd. zgodnie z właści­wymi instrukcjami. Miej na uwadze przy tym
warunki pracy oraz specyfi kę wykonywanej
czynności. Używanie elektronarzędzi do celów

innych, niż przewiduje to ich przeznaczenie
może doprowadzić do niebezpiecznych sytuacji.

5. Serwis

a) Naprawę urządzenia powierzaj zawsze

wykwalifi kowanemu specjaliście i używaj
zawsze oryginalnych części zamiennych.

Dzięki temu zagwarantujesz zachowanie
odpowiedniego bezpieczeństwa użytkowania
elektronarzędzia po naprawie.

Szczegółowe wskazówki bezpie­czeństwa dotyczące wyrzynarek

■ Elektronarzędzie należy zawsze trzymać za

izolowane uchwyty podczas prac, w trakcie
których elektronarzędzie może natrafi ć na
ukryte przewody elektryczne lub na własny
kabel zasilający. Kontakt z przewodem prze-

wodzącym prąd może spowodować pojawienie
się napięcia również w metalowych elementach
urządzenia i spowodować porażenie prądem.

■ Trzymaj ręce z daleka od brzeszczotu. Nigdy

nie chwytaj pod obrabiany przedmiot. Kontakt
z brzeszczotem grozi obrażeniami.

■ Trzymaj ręce z daleka od drążka skoko-

wego oraz uchwytu szybkomocującego.

W przypadku dotknięcia tych elementów
istnieje niebezpieczeństwo zmiażdżenia.

■ Prowadź elektronarzędzie na element obrabiany,

gdy jest już ono włączone. W przeciwnym razie
istnieje zagrożenie odrzutem.

■ Uważaj na to, by podczas piłowania podstawa

dobrze przylegała do płaszczyzny.

■ Po zakończeniu pracy wyłącz elektronarzędzie

i wyjmij brzeszczot dopiero wtedy z rzazu,
gdy zatrzyma się on całkowicie. W ten sposób
zapobiega się odrzutowi i można bezpiecznie
odłożyć elektronarzędzie.

■ Używaj wyłącznie nieuszkodzonych i niebudzą-

cych zastrzeżeń brzeszczotów. Zgięte i tępe
brzeszczoty mogą się złamać lub spowodować
odrzut.

■ Po wyłączeniu nie należy wyhamowywać

brzeszczotu przez jego boczne dociskanie.
Może dojść do uszkodzenia brzeszczotu ,
jego złamania lub odrzutu.

■ Zabezpiecz obrabiany przedmiot. Do przy-

mocowania obrabianego przedmiotu użyj
mocowadeł/imadła. W ten sposób przedmiot
obrabiany jest unieruchomiony pewniej, niż
przy użyciu siły rąk.

■ Kabel sieciowy prowadź zawsze za urządzeniem.

■ Nie używaj urządzenia do obróbki wilgotnych

materiałów ani mokrych powierzchni.

PL

PSTD 800 A1

13

■ Zagrożenie spowodowane pyłem! Podczas

dłuższego obrabiania drewna, a w szczegól­ności materiałów, które powodują powstawanie
pyłów szkodliwych dla zdrowia, podłącz urzą-

PL

dzenie do odpowiedniego zewnętrznego urzą­dzenia do odciągu pyłów.

■ Noś maskę przeciwpyłową!

■ Należy zapewnić wystarczającą wentylację.

OSTRZEŻENIE! Należy chronić się
przed promieniowaniem laserowym!

Informacje dotyczące brzeszczotów

Wyposażenie podstawowe wyrzynarki Parkside
zawiera już brzeszczoty do głównych zastosowań
przy obróbce drewna i metalu.

▯ 3 brzeszczoty do wykonywania rzazów

w drewnie

▯ 1 brzeszczot do metali lekkich do 3 mm

WSKAZÓWKA

Możesz jednak używać każdego innego

►

brzeszczotu o pasującym mocowaniu do
chwytu (do brzeszczotów typu T).

Typ brzeszczotu

odpowiedni nieodpowiedni

■ Nigdy nie patrz bezpośrednio w promień lasera,

ani w otwór, z którego wychodzi.

OSTRZEŻENIE!

► Oglądanie wyjścia promienia lasera za

pomocą instrumentów optycznych (np. lupą,
szkłem powiększającym, itp.) wiąże się z
zagrożeniem dla wzroku.

► Ostrożnie! W razie zastosowania innych niż

podane tutaj elementów obsługowych lub
ustawień, a także w przypadku innych metod
pracy może dojść do narażenia na działanie
niebezpiecznego promieniowania.

■ Nigdy nie kieruj promienia lasera na powierzch-

nie odbijające światło, inne osoby ani zwierzęta.
Nawet krótki kontakt wzrokowy z promieniem
lasera może powodować uszkodzenie wzroku.

Oryginalne akcesoria i części
zamienne

■ Używaj wyłącznie akcesoriów i urządzeń

dodatkowych, które zostały wymienione
w instrukcji obsługi lub z których mocowa­niem urządzenie jest kompatybilne.

14

Uruchomienie

Montaż / wymiana brzeszczotu

Przed przystąpieniem do jakichkolwiek czynności
przy urządzeniu odłącz wtyk z gniazda.

♦ Odchyl osłonę składaną do góry.
♦ Obróć uchwyt szybkomocujący i przytrzymaj

go obrócony.

♦ Wciśnij dany brzeszczot aż do oporu w uchwyt

szybkomocujący .

♦ Puść uchwyt szybkomocujący , musi powró-

cić do swojego położenia początkowego.
Teraz brzeszczot jest zablokowany.

Montaż ogranicznika równoległego

Ogranicznik równoległy może zostać zamoco­wany po lewej lub po prawej stronie urządzenia.

♦ Odkręć obie śruby mocujące otworów do

wsuwania ogranicznika .

♦ Wsuń ogranicznik równoległy w otwory .
♦ Ponownie przykręcić obie śruby mocujące.

PSTD 800 A1

Podłączanie odciągu wiórów

♦ Włóż króciec odciągu w kanał odciągu, aż

się zablokuje.

♦ Do króćca odciągu podłącz odpowiednio

dopuszczony odciąg pyłu i wiórów.

Montaż podstawy

Podczas obróbki wrażliwych powierzchni można
zamontować podstawę prowadzącą
podstawy , by zapobiec zadrapaniu powierzchni.

♦ Zaczep podstawę z przodu podstawy

prowadzącej i naciśnij z tyłu, aż zatrzaśnie
się na podstawie .

♦ Aby zdjąć podstawę prowadzącą , zwolnij

ją z tyłu podstawy i zdejmij z przodu.

na płytę

Włączanie / Wyłączanie

Włączanie urządzenia:

Przyciśnij WŁĄCZNIK/WYŁĄCZNIK

Wyłączanie urządzenia:

Puść WŁĄCZNIK/WYŁĄCZNIK

Włączenie trybu ciągłego:

Naciśnij WŁĄCZNIK/WYŁĄCZNIK
trzymając go wciąż w stanie wciśniętym zablokuj
WŁĄCZNIK/WYŁĄCZNIK za pomocą przycisku
blokującego.

Wyłączenie trybu ciągłego:

Naciśnij WŁĄCZNIK/WYŁĄCZNIK WŁĄCZNIK/
WYŁĄCZNIK

, a następnie zwolnij go ponownie.

.

.

, a następnie

PL

Obsługa

Ustawianie kąta cięcia

♦ Odkręć śruby zaciskowe za pomocą klucza

imbusowego i wyciągnij podstawę do tyłu.

♦ Ustaw kąt cięcia 0°/ 15°/ 30°/ 45° za pomocą

oznaczeń znajdujących się na podstawie .
Wsuń podstawę do przodu, aż w zazębie­niu zatrzaśnie się trzpień blokujący.

♦ Przykręć śruby zaciskowe kluczem imbuso-

wym .

Ustawianie liczby skoków

♦ Za pomocą pokrętła regulacji liczby skoków

ustaw żądaną liczbę skoków.

Ustawianie skoku wahadłowego

♦ Za pomocą przełącznika skoków wahadłowych

można ustawiać ruch wahadłowy brzesz­czotu . Bez ruchu wahadłowego (pozycja „0“)
uzyskuje się łagodne i czyste krawędzie cięcia.
W przypadku cienkich przedmiotów należy
wyłączyć funkcję skoków wahadłowych. Przy
włączonej funkcji skoków wahadłowych (pozy­cja 1 - 3) uzyskuje się szybszy postęp w pracy.

Włączanie/wyłączanie lasera/
oświetlenia roboczego

Włącznik/wyłącznik:

Przyciśnij WŁĄCZNIK/WYŁĄCZNIK aż
aktywna będzie żądana funkcja.

LASER i OŚWIETLENIE ROBOCZE →
OŚWIETLENIE ROBOCZE → LASER → WYŁĄCZ

Funkcja wydmuchu wiórów

Włączanie funkcji wydmuchu wiórów:

♦ Przesuń przełącznik wydmuchu wiórów do

tyłu.

Wyłączanie funkcji wydmuchu wiórów:

♦ Przesuń przełącznik wydmuchu wiórów do

przodu.

Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO

OBRAŻEŃ CIAŁA! Przed rozpoczęciem
jakichkolwiek prac przy urządzeniu należy je
wyłączyć oraz wyjąć wtyk sieciowy z gniazda.

■ Pamiętaj, aby urządzenie było zawsze czyste,

suche oraz aby nie było wysmarowane olejem
ani smarem.

PSTD 800 A1

15

■ Do czyszczenia obudowy urządzenia używaj

suchej szmatki.

OSTRZEŻENIE!

■ Jeśli konieczna jest wymiana przewodu przyłą-

PL

czeniowego, powinna ona zostać wykonana
przez producenta lub jego przedstawiciela,
aby uniknąć powstania zagrożeń.

■ Wymień brzeszczot , gdy jego uzębienie zrobi

się tępe, ponieważ jego dalsze użytkowanie
nie zapewnia prawidłowej pracy za pomocą
wyrzynarki.

■ Po zakończeniu pracy z użyciem wyrzynarki

wyczyść ją.

■ Usuń zanieczyszczenia (np. wióry). Oczyść

uchwyt brzeszczotu ewent. za pomocą pędzla
lub przez przedmuchanie sprężonym powie­trzem.

Gwarancja

Urządzenie objęte jest trzyletnią gwarancją,
licząc od daty zakupu. Urządzenie zostało
przed dostarczeniem starannie wyprodu­kowane i poddane skrupulatnej kontroli.
Paragon zachowaj jako dowód dokonania
zakupu. W przypadku napraw gwarancyj­nych skontaktuj się telefonicznie z najbliż­szym punktem serwisowym. Tylko w ten
sposób można zagwarantować bezpłatną
wysyłkę zakupionego produktu.

Gwarancja obejmuje wyłącznie wady materia­łowe i fabryczne, natomiast nie obejmuje szkód
transportowych, części ulegających zużyciu ani
uszkodzeń części łatwo łamliwych, np. wyłącznika
lub akumulatorów. Produkt przeznaczony jest wy­łącznie do użytku domowego, a nie do zastoso­wań przemysłowych i profesjonalnych.

Gwarancja traci ważność w przypadku niewłaści­wego używania urządzenia, używania niezgodne­go z przeznaczeniem, użycia siły lub ingerencji w
urządzenie dokonywanej poza naszymi autory­zowanymi punktami serwisowymi. Niniejsza gwa­rancja nie ogranicza ustawowych praw nabywcy
urządzenia.

Wykonanie usługi gwarancyjnej nie przedłuża
czasu gwarancji. Dotyczy to również części

wymienionych i naprawionych. Wszelkie szkody
i wady wykryte podczas zakupu należy zgłosić
bezpośrednio po rozpakowaniu urządzenia, nie
później niż po upływie dwóch dni od daty zakupu.
Po upływie czasu gwarancji wszelkie naprawy
będą wykonywane odpłatnie.

Serwis

Serwis Polska

Tel.: [phone]
E-Mail: [e-mail]

IAN 100054

Czas pracy infolinii: od poniedziałku do piątku,
w godzinach 08:00 - 20:00 czasu środkowoeuro­pejskiego

Importer

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Utylizacja

Opakowanie urządzenia jest wykonane z

materiałów przyjaznych dla środowiska

naturalnego, które można usunąć w
lokalnych miejscach zbiórki materiałów do
recyklingu.

Urządzeń elektrycznych nie wolno

wyrzucać razem zodpadami

domowymi!

Zgodnie z dyrektywą europejską 2012/19/EU
zużyte elektronarzędzia należy zbierać oddzielnie
i poddawać odzyskowi w sposób przyjazny dla
środowiska naturalnego.

Skontaktuj się z najbliższym urzędem gminy w celu
uzyskania informacji na temat możliwości utylizacji
urządzenia.

16

PSTD 800 A1

Tłumaczenie oryginalnej
deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, odpowie­dzialny za dokumentację: Pan Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, NIEMCY,
oświadczamy niniejszym, że ten produkt zgodny
jest z następującymi normami, dokumentami
normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa
(2006 / 42 / EC)

Dyrektywa niskonapięciowa WE
(2006 / 95 / EC)

Dyrektywa w sprawie kompatybilności
elektromagnetycznej
(2004 / 108 / EC)

Dyrektywa RoHS
(2011 / 65 / EU)

Zastosowane normy zharmonizowane:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

PL

Oznaczenie typu maszyny:

Wyrzynarka PSTD 800 A1

Rok produkcji: 04 - 2014

Numer seryjny: IAN 100054

Bochum, 2014-03-10

Semi Uguzlu

- Zarządzanie jakością -

Zastrzegamy sobie prawo do wprowadzania zmian
technicznych służących ulepszeniu urządzenia.

PSTD 800 A1

17

18

PSTD 800 A1

Tartalomjegyzék

Bevezető . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Rendeltetésszerű használat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Felszereltség . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

A csomag tartalma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Általános biztonsági utasítások elektromos kéziszerszámokhoz . . . . . . . . . 21

1. Munkahelyi biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. Elektromos biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3. Személyi biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4. Az elektromos kéziszerszám használata és kezelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5. Szerviz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Körfűrész készülékspecifi kus biztonsági utasítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Eredeti tartozék / eredeti kiegészítő eszközök . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Tájékoztatás a fűrészlapokról . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fűrészlap szerelése / cseréje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Párhuzamos ütköző szerelése. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Forgácselszívó csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Csúszósaru felszerelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Kezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Vágási szög beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Löketszám beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Ingalöket beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Bekapcsolás / kikapcsolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Lézer-/munkavilágítás be-/ kikapcsolása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Forgácsfújó funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

HU

Karbantartás és tisztítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Szerviz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Gyártja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Ártalmatlanítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Az eredeti megfelelőségi nyilatkozat fordítása . . . . . . . . . . . . . . . . . . . . . . . 26

PSTD 800 A1

19

SZÚRÓFŰRÉSZ PSTD 800 A1
Bevezető

Gratulálunk új készüléke megvásárlásához!

Vásárlásával kiváló minőségű termék mel-

lett döntött. A használati utasítás a termék
része. Fontos tudnivalókat tartalmaz a biztonságra,
használatra és ártalmatlanításra vonatkozóan.

HU

A termék használata előtt ismerkedjen meg vala­mennyi használati és biztonsági utasítással. Csak
a leírtak szerint és a megadott célokra használja
a készüléket. A készülék harmadik személynek
történő továbbadásakor adja a készülékhez vala­mennyi leírást is.

Rendeltetésszerű használat

A készülék szögletes műanyag, fa és könnyűfém
munkadarabok egyenes és görbe vágására, valamint
gérvágásra alkalmas 45°-ig. A készülék kizárólag
otthoni, száraz helyiségben való használatra készül.
Vegye fi gyelembe a fűrészlaptípusokra vonatkozó
előírásokat. A készülék minden más felhasználása
vagy átalakítása nem rendeltetésszerűnek minősül
és balesetveszélyes. A nem rendeltetésszerű
használatból eredő károkért a gyártó nem vállal
felelősséget.

Felszereltség

löketszám-előválasztás állítókereke
be-/kikapcsoló rögzítőgombja
BE/KI kapcsoló
burkolat
hálózati kábel
elszívó csonk
talplemez
csúszósaru (levehető)
forgácsfújó berendezés kapcsoló
ingalöket kapcsoló
párhuzamos ütköző
vezetőgörgő
fűrészlap
betolónyílások (külön-külön rögzítőcsavarral)
védőkengyel
le-/felcsapható védőbúra

gyorsbefogó
BE/KI kapcsoló lézer-/munkavilágítás
szorítócsavarok
fogazat
imbuszkulcs

A csomag tartalma

1 szúrófűrész elszívócsonkkal
1 párhuzamos ütköző
1 használati útmutató
3 fűrészlap famegmunkáláshoz
1 fűrészlap fémmegmunkáláshoz
1 imbuszkulcs

Műszaki adatok

Szúrófűrész: Parkside PSTD 800 A1

Névleges feszültség: 230 V ∼ 50 Hz
Felvett teljesítmény: 800 W
Üresjárási löketszám: max. n

3100 min

0

Vágás mélysége: fa / fém: 80/8 mm
Ingalöket: 3 fokozat és fi nomvágás-

beállítás
Gérvágások: 0 - 45° bal/jobb
Védelmi osztály: II /

Zaj- és rezgésinformációk:

A zaj mérési értékét az EN 60745 szerint
határoztuk meg. Az elektromos kéziszerszám
A-súlyozott zajszintjének jellemző értéke:

Hangnyomásszint: 94 dB(A)
Zajszint: 105 dB(A)
Bizonytalansági érték K: 3 dB

Hallásvédő viselése kötelező!

Kiértékelt gyorsulás, jellemzően:

Kéz / kar vibráció a

= 8,6 m/s

h

2

Bizonytalansági érték K = 1,5 m/s

-1

2

20

PSTD 800 A1

FIGYELMEZTETÉS!

► Az ezekben az útmutatókban megadott zaj-

szint mérése az EN 60745 szerint szabványos
mérési eljárással történt és az felhasználható
a készülék összehasonlítására. A megadott
rezgés kibocsátási érték a kihagyás bevezető
megbecsüléséhez is felhasználható. A rezgés­szint az elektromos kéziszerszám alkalmazá­sától függően változik és az egyes esetekben
az ezekben az útmutatókban megadott érték
felett lehet. A rezgésterhelés alulbecsülhető
lehetne, ha az elektromos kéziszerszám rend­szeresen ilyen módon van használatban.

TUDNIVALÓ

A rezgésterhelés adott munkaidőszakon belüli

►

pontos becsléséhez azokat az időket is fi gye­lembe kell venni, amelyekben a készülék ki
van kapcsolva, vagy bár forog, de ténylege­sen nincs használatban. Ez a teljes munka­időtartamra nézve jelentősen csökkentheti a
rezgésterhelést.

Általános biztonsági

utasítások elektromos
kéziszerszámokhoz

FIGYELMEZTETÉS!

► Olvassa el asz összes biztonsági útmutatót és

utasítást. A biztonsági utasítások betartásá­nak mulasztásai elektromos áramütést, tüzet
és / vagy súlyos sérüléseket okozhatnak.

Őrizze meg az összes biztonsági útmutatót
és utasítást későbbi használatra.

A biztonsági utasításokban felhasznált „elektromos
kéziszerszám“ fogalma hálózatról (hálózati kábe­len át) üzemeltetett elektromos kéziszerszámokra
és akkumulátoros elektromos kéziszerszámokra
(hálózati kábel nélkül) vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkate-

rületét. A rendetlenség és a rosszul megvilágí-

tott munkaterület balesetet okozhat.

b) Ne dolgozzon a készülékkel olyan robba-

násveszélyes környezetben, ahol gyúlékony
folyadékok, gázok vagy porok vannak. Az

elektromos kéziszerszámok szikrát szórnak,
melyek meggyújthatják a port vagy gőzöket.

c) Az elektromos kéziszerszám használata

közben tartsa távol a gyermekeket és más
személyeket. Ha valami eltereli a fi gyelmét,

elveszítheti az uralmát a készülék felett.

2. Elektromos biztonság

a) A készülék csatlakozódugaszának illenie

kell a dugaszaljzatba. A dugaszt semmilyen
módon nem szabad megváltoztatni. Ne
használjon adapterdugaszt a védőföldelt
elektromos kéziszerszámmal együtt. Ha nem

változtatja meg a dugaszt és a dugaszaljzatot,
ezzel csökkenti az elektromos áramütés veszélyét.

b) Kerülje a testi érintkezést az olyan földelt

felületekkel, mint például csövek, fűtés, tűzhely
vagy hűtőszekrény felületével. Ha az Ön teste

földelve van, nagyobb a kockázata az elektromos
áramütésnek.

c) Óvja az elektromos kéziszerszámot esőtől

vagy nedves környezettől. Megnöveli az elekt­romos áramütés kockázatát, ha víz hatol be az
elektromos készülékbe.

d) Ne használja a vezetéket rendeltetésellenes

célra, például arra, hogy azt megfogva vigye
a készüléket, hogy felakassza rá vagy hogy
annál fogva húzza ki a dugaszt a dugaszalj­zatból. Tartsa távol a vezetéket hőtől, olajtól,
éles szegélyektől vagy mozgó készülékré­szektől. A sérült vagy összecsavarodott vezeték

megnöveli az elektromos áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos

kéziszerszámmal, akkor csak olyan hossza­bbítókábelt használjon, ami kültérre is
engedélyezett. A kültérre engedélyezett

hosszabbítókábel alkalmazása csökkenti az
elektromos áramütés veszélyének kockázatát.

f) Ha az elektromos kéziszerszám üzemelte-

tése párás környezetben nem kerülhető el,
használjon hibaáram-védőkapcsolót. A hiba-

áram-védőkapcsoló alkalmazása csökkenti az
elektromos áramütés veszélyének kockázatát.

HU

PSTD 800 A1

21

3. Személyi biztonság

a) Legyen mindig fi gyelmes, fi gyeljen arra, amit

tesz és hozzáértéssel végezze a munkát az
elektromos kéziszerszámmal. Ne használjon
elektromos kéziszerszámot, ha fáradt, vagy
ha kábítószer, alkohol vagy gyógyszer befo­lyása alatt van. Az elektromos kéziszerszám

HU

használatakor már egy pillanatnyi fi gyelmetlen­ség is komoly sérüléseket okozhat.

b) Viseljen személyes védőfelszerelést és mindig

vegyen fel védőszemüveget. A személyes
védőfelszerelés, mint a pormaszk, csúszásmentes
biztonsági cipő, védősisak vagy fülvédő viselése
az elektromos kéziszerszám jellegétől alkalmazá­sától függően csökkenti a balesetek kockázatát.

c) Kerülje el a készülék véletlen bekapcsolását.

Győződjön meg arról, hogy az elektromos
kéziszerszám ki van kapcsolva, mielőtt azt az
áramellátásra csatlakoztatja, felveszi vagy
viszi. Balesetet okozhat, ha a készülék hordozá-

sa közben az ujja a KI/BE kapcsolón van rajta
vagy a készülék már bekapcsolt állapotban
van, amikor csatlakoztatja az áramellátásra.

d) Távolítsa el a beállító szerszámokat vagy csa-

varkulcsokat, mielőtt bekapcsolná a készülé­ket. A készülék forgó részébe kerülő szerszám

vagy kulcs sérülést okozhat.

e) Kerülje a normálistól eltérő testtartást.

Gondoskodjon arról, hogy biztosan álljon
és mindig tartsa az egyensúlyát. Ily módon

váratlan helyzetekben is jobban úrrá tud lenni
a készüléken.

f) Viseljen alkalmas ruházatot. Ne viseljen bő

ruházatot vagy ékszert. Tartsa távol a haját,
ruháját és kesztyűjét a mozgó részektől.

A mozgó részek beránthatják a laza, nem testre
simuló ruházatot, ékszert vagy hosszú hajat.

g) Amennyiben felszerelhető porelszívó és felfo-

gó berendezés, akkor győződjön meg arról,
hogy az csatlakoztatva van és használata
helyesen történik. A porelszívó alkalmazása

csökkentheti a por általi veszélyeztetést.

4. Az elektromos kéziszerszám hasz-

nálata és kezelése

a) Ne terhelje túl a készüléket. A munkájának

megfelelő elektromos kéziszerszámot hasz­nálja. A megfelelő elektromos kéziszerszámmal

jobban és biztonságosabban tud dolgozni az
adott területen.

b) Ne használjon olyan villamos szerszámot,

amelyiknek hibás a kapcsolója. A nem be- és
kikapcsolható elektromos kéziszerszám veszélyes
és meg kell javíttatni.

c) Húzza ki a dugaszt a dugaszaljzatból, mielőtt

módosítaná a készülék beállításait, cserélné
a tartozékokat vagy eltenné a készüléket.

Ezzel az óvintézkedéssel megakadályozható
a készülék véletlenszerű bekapcsolása.

d) A nem használt elektromos kéziszerszámot

gyermekektől elzárva tárolja. Ne engedje,
hogy olyan személyek használják a készüléket,
akik nem ismerik a használatát, vagy nem
olvasták el a használati útmutatóját.

Az elektromos szerszámok veszélyt jelenthetnek,
ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos kéziszer-

számokat. Ellenőrizze, hogy a mozgó részek
tökéletesen működnek-e és nincsenek-e beszo­rulva, egyes részek nincsenek-e letörve vagy
olyannyira megsérülve, hogy az befolyásolná
a készülék működését. A készülék használata
előtt javíttassa meg a sérült részeket.

A rosszul karbantartott elektromos kéziszerszám
sok baleset okozója.

f) A vágószerszámokat élesen és tisztán tartsa.

A gondosan ápolt éles vágóélű vágószerszá­mok kevésbé ragadnak be és könnyebben
irányíthatóak.

g) Az elektromos kéziszerszámot, a tartozéko-

kat, az alkalmazott szerszámokat stb. ezen
útmutató szerint használja. Vegye eközben
fi gyelembe a munkafeltételeket és az elvég­zendő tevékenységet. Az elektromos kéziszer-

számok az előirányzottól eltérő használata
veszélyes helyzeteket teremthet.

22

PSTD 800 A1

5. Szerviz

a) Az elektromos kéziszerszámot csak szakkép-

zett szakemberrel és csak eredeti alkatrészek­kel javíttassa. Ezzel garantálható a készülék

hosszan tartó biztonsága.

Körfűrész készülékspecifi kus bizton­sági utasítása

■ Az elektromos kéziszerszámot csak a szige-

telt nyélnél fogja meg, ha olyan munkát
végez, ahol az elektromos kéziszerszám
rejtett áramvezetéket vagy a saját hálózati
kábelt találhatja el. A feszültség alatt álló

vezetékkel való kapcsolat a készülék fémalka­trészeit is feszültség alá helyezheti és elektro­mos áramütést okozhat.

■ Tartsa kezét távol a fűrészelési területtől. Ne

nyúljon a munkadarab alá. A fűrészlappal való
érintkezés esetén balesetveszély áll fenn.

■ Tartsa kezét távol a löketrúdtól és a gyors-

befogótól. Az alkatrészekkel való érintkezés

esetén beszorulás veszélye áll fenn.

■ Az elektromos kéziszerszámot csak bekapcsolt

állapotban vezesse a munkadarab irányába.
Ellenkező esetben visszacsapódás veszélye áll
fenn.

■ Ügyeljen arra, hogy a talplemez felfeküdjön

fűrészelés közben.

■ A munkafolyamat végén kapcsolja ki az elekt-

romos kéziszerszámot és csak akkor húzza ki a
fűrészlapot a vágásból, amikor az nyuga­lomba jutott. Így elkerüli a visszacsapódást és
biztonsággal leteheti az elektromos kéziszer­számot.

■ Csak sértetlen és kifogástalan fűrészlapot hasz-

náljon. A elgörbült és tompa fűrészlap eltörhet
vagy visszacsapódást okozhat.

■ Ne fékezze le a fűrészlapot a kikapcsolás

után oldalirányú ellennyomással. A fűrészlap
megsérülhet, eltörhet, vagy visszacsapódást
okozhat.

■ Biztosítsa a munkadarabot. Használjon a

munkadarab befogásához szorítóeszközt/satut.
Ezek biztosabban fogják be a munkadarabot,
mintha ezt kézzel tenné.

■ A hálózati vezetéket minden esetben a készülék

mögött vezesse el.

■ Ne munkáljon meg megnedvesített anyagokat

vagy nedves felületeket.

■ Porveszély! Fa hosszabb ideig tartó megmun-

kálása során, vagy olyan anyagoknál, amelyek­nél egészségkárosító por keletkezik, csatlakoz­tassa a készüléket erre alkalmas porelszívóra.

■ Viseljen porvédő maszkot!

■ Gondoskodjon megfelelő szellőzésről.

FIGYELMEZTETÉS! Védekezzen a

lézersugárzás ellen:

■ Ne nézzen közvetlenül a lézersugárba, illetve

abba a nyílásba, amelyen keresztül az kilép.

FIGYELMEZTETÉS!

► A lézerkimenet megtekintése optikai eszkö-

zökkel (pl. lupéval, nagyítóüveggel stb.)
a szem veszélyeztetésével jár.

► Vigyázat! Ha az itt megadottól eltérő keze-

lési vagy beállító berendezést használ, vagy
más eljárásmódot alkalmaz, az veszélyes
sugárzást okozhat.

■ Soha ne irányítsa a lézersugarat fényvisszaverő

felületekre, személyekre vagy állatokra. Még
az is szemkárosodást okozhat, ha rövid ideig
néz bele a lézersugárba.

Eredeti tartozék / eredeti kiegészítő
eszközök

■ Csak olyan tartozékot és kiegészítő esz-

közöket használjon, amelyek meg vannak
adva a kezelési útmutatóban, ill. amelyek
fogadórésze a készülékkel kompatibilis.

HU

PSTD 800 A1

23

Tájékoztatás a fűrészlapokról

A Parkside alapfelszereltség már tartalmazza a fő
alkalmazási területekre, fára és fémre a fűrészla­pokat.

▯ 3 fűrészlap általános fafűrészelésre
▯ 1 fűrészlap könnyűfémekhez 3 mm-ig

TUDNIVALÓ

HU

Bármilyen más fűrészlapot is felhasználhat

►

abban az esetben, ha az a hozzáillő felvevő­vel (egybütykös csappal) van ellátva.

Fűrészlap típusa

alkalmas nem alkalmas

Forgácselszívó csatlakoztatása

♦ Dugja bele az elszívócsonkot az elszívócsa-

tornába, amíg az ott nem rögzül.

♦ Engedélyezett por- és forgácselszívót csatlakoz-

tasson az elszívócsonkra

.

Csúszósaru felszerelése

Kényes felületek megmunkálásához felteheti a
csúszósarut
dásának elkerülésére.

♦ Akassza be elöl a csúszósarut a talpleme-

zen és nyomja hátra felfelé, amíg az rá nem
pattan a talplemezre .

♦ A csúszósaru levételéhez lazítsa meg azt

a talplemez hátsó részén, majd előre felé
húzva vegye le.

a talplemezre a felület karcoló-

Kezelés

Üzembevétel

Fűrészlap szerelése / cseréje

A készüléken végzett bármely munkálat előtt húzza
ki a hálózati dugaszt az aljzatból.

♦ Hajtsa fel a védőbúrát .
♦ Forgassa el a gyorsbefogót és tartsa elfor-

gatva.

♦ Nyomja bele a szükséges fűrészlapot ütközésig

a gyorsbefogóba .

♦ Engedje el a gyorsbefogót , ekkor annak

vissza kell térnie eredeti helyzetébe. A fűrészlap
ezzel reteszelve van.

Párhuzamos ütköző szerelése

A párhuzamos ütközőt balról vagy jobbról
rögzítheti a készülékre.

♦ Oldja a betolónyílások mindkét rögzítőcsa-

varját .

♦ Tolja bele a párhuzamos ütközőt a

betolónyílásokba .

♦ Húzza meg újra a két rögzítőcsavart.

Vágási szög beállítása

♦ Oldja a szorítócsavarokat az imbuszkulccsal

és a talplemezt

♦ Állítsa be a vágásszöget (0°/ 15°/ 30°/ 45°)

a talplemezen lévő jelzések segítségével.
Tolja előre a talplemezt , hogy a rögzítőcsap
a fogazatba beakadjon.

♦ Húzza meg a szorítócsavarokat az

imbuszkulccsal .

húzza hátra.

Löketszám beállítása

♦ Állítsa be a löketszám-előválasztás állítókereké-

vel a kívánt löketszámot.

Ingalöket beállítása

♦ Az ingalöket kapcsolóval beállíthatja a

fűrészlap ingamozgását. Ingamozgás nélkül
(„0“ állás) fi nom és tiszta vágásél érhető el.
Vékony munkadarabok esetén kapcsolja ki az
ingalöketet. Aktivált ingalöket („1 - 3” állás)
esetén jelentősen gyorsabban haladhat mun­kájával.

24

PSTD 800 A1

Bekapcsolás / kikapcsolás

A készülék bekapcsolása:

Nyomja meg a BE/KI kapcsolót

A készülék kikapcsolása:

Engedje el a BE/KI kapcsolót

A tartós üzemelés bekapcsolása:

Nyomja meg a BE/KI kapcsolót
lenyomott állapotban a be-/kikapcsoló
rögzítőgombjával .

A tartós üzemelés kikapcsolása:

Nyomja meg a BE/KI kapcsolót

Lézer-/munkavilágítás be-/
kikapcsolása

BE/KI kapcsoló:

Nyomja meg a BE/KI kapcsolót , amíg a kívánt
funkció nem aktiválódik.

LÉZER- és MUNKAVILÁGÍTÁS →
MUNKAVILÁGÍTÁS → LÉZER → KIKAPCSOLÁS

Forgácsfújó funkció

Forgácsfújó funkció bekapcsolása:

♦ Tolja hátra a forgácsfújó berendezés

kapcsolóját .

Elszívó funkció segítése:

♦ Tolja előre a forgácsfújó berendezés

kapcsolóját .

Karbantartás és tisztítás

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A készüléken végzendő bármely
munka előtt kapcsolja ki a készüléket és
húzza ki a hálózati dugaszt.

■ A készülék mindig legyen tiszta, száraz és

olaj- vagy kenőanyagmentes.

■ A burkolat tisztításához használjon száraz kendőt.

.

.

és rögzítse

, majd engedje el.

■ Cserélje ki a fűrészlapot , amint annak

■ A készülék tisztítását fűrészelési munkáját köve-

■ Távolítsa el a szennyeződéseket (pl. a forgács

Garancia

A készülékre a vásárlás dátumától számítva
3 év garanciát adunk. A készüléket gondosan
gyártottuk, és szállítás előtt lelkiismeretesen
ellenőriztük. Kérjük, a vásárlás igazolására
őrizze meg a pénztári blokkot. Kérjük, garan­ciaigény esetén vegye fel a kapcsolatot tele­fonon az Ön közelében lévő szervizzel. Csak
ebben az esetben garantálhatjuk, hogy
ingyen tudja beküldeni az árut.

A garancia csak anyag- és gyártási hibára vonatko­zik, nem pedig szállítási kárra, kopó alkatrészekre
vagy törékeny részek (pl. kapcsoló vagy elem)
sérülésére. A termék csak magán- és nem pedig
kereskedelmi használatra készült.

A garancia érvényét veszti visszaélésszerű vagy
szakszerűtlen kezelés, erőszak alkalmazása vagy
olyan beavatkozások esetén, amelyeket nem
engedélyezett szervizeinkben végeztek el. Az Ön
törvényes jogait ez a garancia nem korlátozza.

A garancia ideje nem hosszabbodik meg a jótál­lással. Ez a cserélt vagy javított részekre is vonat­kozik. Az esetlegesen már vételkor meglévő károkat
és hiányokat azonnal kicsomagolás után, vagy leg­később 2 nappal a vásárlás dátuma után jelezni
kell. A garanciaidő lejárta után esedékes javítások
díjkötelesek.

FIGYELMEZTETÉS!

■ Amennyiben a csatlakozóvezeték cseréje

szükséges,azt a gyártónak vagy képviselőjé­nek kell elvégeznie a biztonság veszélyezte­tésének elkerülésére.

fogazata eltompul és többet nem lehet vele
kifogástalan fűrészelést végezni.

tően végezze el.

általiakat). A fűrészlapfogadót szükség esetén
ecsettel vagy sűrített levegős kifújással tisztítsa
meg.

HU

PSTD 800 A1

25

Szerviz

Szerviz Magyarország

Tel.: [phone]
E-Mail: [e-mail]

IAN 100054

Az ügyfélszolgálati forródrót elérhetősége:

hétfőtől péntekig 8.00 és 20.00 óra között (közép-

HU

európai idő szerint)

Gyártja

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Ártalmatlanítás

A csomagolás környezetbarát anyagok-

ból van, melyeket a helyi hulladékhaszno­sítónál adhat le.

Ne dobjon elektromos kéziszerszá-

mot a háztartási hulladékba!

A 2012/19/EU Európai Irányelv értelmében az
elhasznált elektromos kéziszerszámokat külön kell
gyűjteni és környezetbarát újrahasznosításra le kell
adni.

A helyi vagy városi önkormányzat tájékoztatást ad
Önnek a régi készülék eltávolításának lehetőségeiről.

Az eredeti megfelelőségi
nyilatkozat fordítása

A KOMPERNASS GMBH, a dokumentumért
felelős: Semi Uguzlu úr, BURGSTR. 21, 44867
BOCHUM, NÉMETORSZÁG, ezúton nyilatkozik,
hogy ez a termék megfelel a következő szabvá­nyoknak, normatív dokumentumoknak és EK
irányelveknek:

Gépek irányelv
(2006 / 42 / EC)

EK alacsonyfeszültségi irányelv
(2006 / 95 / EC)

Elektromágneses összeférhetőség
(2004 / 108 / EC)

RoHS irányelv
(2011 / 65 / EU)

Alkalmazott harmonizált szabványok:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

A gép típusmegjelölése:

szúrófűrész PSTD 800 A1

Gyártási év: 04 - 2014
Sorozatszám: IAN 100054

26

Bochum, 2014.03.10.

Semi Uguzlu

- minőségbiztosítása vezető -

A továbbfejlesztés érdekében fenntartjuk a műszaki
változtatások jogát.

PSTD 800 A1

Kazalo

Uvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Predvidena uporaba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Oprema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Vsebina kompleta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Tehnični podatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Splošni varnostni napotki za električna orodja . . . . . . . . . . . . . . . . . . . . . . . . 29

1. Varstvo pri delu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2. Električna varnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3. Varnost oseb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

4. Uporaba in ravnanje z električnim orodjem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5. Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Varnostni napotki, specifi čni za vbodne žage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Originalni pribor/dodatne priprave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Informacije o žaginih listih . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pred prvo uporabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Montaža/zamenjava žaginega lista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Montaža vzporednega omejevalnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Priključitev sesanja iveri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Montaža drsne plošče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Uporaba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Nastavitev kota reza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Nastavitev števila hodov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Nastavitev nihanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Vklop/izklop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Vklop/izklop laserja/delovne luči . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Funkcija odpihovanja iveri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

SI

Vzdrževanje in čiščenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Odstranjevanje med odpadke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Proizvajalec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Garancijski list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Prevod izvirne izjave o skladnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

PSTD 800 A1

27

NIHAJNA VBODNA ŽAGA
PSTD 800 A1

Uvod

Iskrene čestitke ob nakupu vaše nove

naprave. Odločili ste se za kakovosten

izdelek. Navodila za uporabo so sestavni
del tega izdelka. Vsebujejo pomembne napotke za
varnost, uporabo in odstranjevanje naprave med
odpadke. Preden začnete izdelek uporabljati, se
seznanite z vsemi napotki o njegovi uporabi in

NL

SI

varnosti. Izdelek uporabljajte le tako, kot je opisano
v navodilih, in samo za navedena področja uporabe.
Ob predaji izdelka tretji osebi zraven priložite vso
dokumentacijo.

Predvidena uporaba

Naprava je primerna le za ravne in ukrivljene reze
ter zajeralne reze do 45° pri oglatih obdelovancih
iz umetne snovi, lesa ali lahke kovine. Naprava je
predvidena le za zasebno uporabo v suhih prostorih.
Upoštevajte napotke o tipih žaginih listov. Vsaka
druga vrsta uporabe ali sprememba naprave velja
za nepredvideno in pomeni bistveno nevarnost
nezgod. Proizvajalec ne prevzema nobene odgo­vornosti za škodo, nastalo zaradi nepredvidene
uporabe.

Oprema

kolesce za izbiro števila hodov
tipka za zaporo stikala za vklop/izklop
stikalo za vklop/izklop
ohišje
električni kabel
sesalni nastavek
podnožna plošča
drsna plošča (snemljiva)
stikalo pihalne priprave za iveri
stikalo za nihanje
vzporedni omejevalnik
vodilno kolesce
žagin list
odprtini za vstavljanje (s pritrdilnima vijakoma)

zaščitni lok
zložljiv zaščitni pokrov
hitra vpenjalna glava
stikalo za vklop/izklop laserja/delovne luči
vpenjalni vijaki
ozobje
šesterorob ključ

Vsebina kompleta

1 vbodna žaga s sesalnim nastavkom
1 vzporedni omejevalnik
1 navodila za uporabo
3 žagini listi za obdelavo lesa
1 žagin list za obdelavo kovin
1 šesterorob ključ

Tehnični podatki

Vbodna žaga: Parkside PSTD 800 A1

Nazivna napetost: 230 V ∼ 50 Hz
Vhodna moč: 800 W
Število hodov pri

prostem teku: maks. n

3100 min

0

Globina reza: les/kovina: 80/8 mm
Nihanje: 3 stopnje in nastavitev

fi nega reza
Poševni rezi: 0–45° levo/desno
Razred zaščite: II /

Informacije o hrupu in vibracijah:

Merilna vrednost hrupa, ugotovljena v skladu
z EN 60745. A-vrednotena raven hrupa pri elek­tričnem orodju tipično znaša:

Raven zvočnega tlaka: 94 dB(A)
Raven jakosti zvoka: 105 dB(A)
Negotovost K: 3 dB

Nosite zaščito sluha!

Ovrednoten tipičen pospešek:

Vibracije dlani/roke a
Negotovost K = 1,5 m/s

= 8,6 m/s

h

2

-1

2

28

PSTD 800 A1

OPOZORILO!

► Raven tresljajev, navedena v teh navodilih, je

bila izmerjena v skladu z merilnim postopkom,
določenim v standardu EN 60745, in se lahko
uporablja za primerjavo naprav. Navedena
vrednost emisij tresljajev se lahko uporablja
tudi za uvodno oceno izpostavljenosti. Raven
tresljajev se spreminja v skladu z uporabo
električnega orodja in se lahko v določenih
primerih nahaja tudi nad vrednostjo v teh
navodilih. Obremenitev zaradi tresljajev je
mogoče podcenjevati, če se električno orodje
dlje časa uporablja na določen način.

NAPOTEK

Za natančno oceno obremenitve zaradi

►

tresljajev v določenem času dela z napravo
je treba upoštevati tudi čase, v katerih je
naprava izklopljena ali pa teče, vendar se pri
tem dejansko ne uporablja. To lahko bistveno
zmanjša obremenitev zaradi tresljajev med
celotnim obdobjem dela z napravo.

Splošni varnostni napotki

za električna orodja

OPOZORILO!

► Preberite vse varnostne napotke in navodila.

Napake pri upoštevanju varnostnih napotkov
in navodil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.

Vse varnostne napotke in navodila shranite
za prihodnjo uporabo.

Izraz „električno orodje“, ki se uporablja v varno­stnih napotkih, se nanaša na električna orodja z
napajanjem iz električnega omrežja (z električnim
kablom) in na električna orodja z akumulatorskim
napajanjem (brez električnega kabla).

1. Varstvo pri delu

a) Svoje delovno področje ohranjajte čisto in

dobro osvetljeno. Nered in neosvetljena delov-

na področja lahko privedejo do nezgod.

b) Električnega orodja ne uporabljajte v območju

nevarnosti eksplozije, na katerem se nahajajo
goreče tekočine, plini ali prah. Električna

orodja povzročajo iskre, ki lahko povzročijo
vnetje prahu ali hlapov.

c) Otrokom in drugim osebam med uporabo

električnega orodja ne pustite blizu. Zaradi
odvračanja pozornosti lahko izgubite nadzor
nad napravo.

2. Električna varnost

a) Priključni vtič električnega orodja mora biti

primeren za vtičnico. Vtiča ni dovoljeno
spreminjati na noben način. Ne uporabljajte
adapterskih vtičev skupaj z zaščitno ozemlje­nimi električnimi orodji. Nespremenjeni vtiči in

primerne vtičnice zmanjšajo tveganje električnega
udara.

b) Izogibajte se telesnemu stiku z ozemljenimi

površinami, kot so cevi, radiatorji, štedilniki in
hladilniki. Če je vaše telo ozemljeno, obstaja

povečano tveganje zaradi električnega udara.

c) Električnega orodja ne izpostavljajte dežju

ali vlagi. Vdor vode v električno napravo zviša
tveganje električnega udara.

d) Kabla ne uporabljajte za tuje namene, na

primer za prenašanje ali obešanje električ­nega orodja za kabel ali za vlečenje vtiča iz
vtičnice. Kabla ne približujte virom vročine,
olju, ostrim robovom ali premikajočim se
delom naprave. Poškodovani ali zasukani kabli

in vtiči zvišajo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem,

uporabljajte samo podaljške kablov, ki jih je
dovoljeno uporabljati na zunanjih območjih.

Uporaba podaljška kabla, primernega za upo­rabo na prostem, zmanjša tveganje električnega
udara.

f) Če uporabe električnega orodja v vlažni oko-

lici ni mogoče preprečiti, uporabite zaščitno
stikalo za okvarne tokove. Uporaba zaščitnega

stikala za okvarne tokove zmanjšuje tveganje
električnega udara.

SI

PSTD 800 A1

29

3. Varnost oseb

a) Bodite vedno pozorni, pazite, kaj počnete,

dela z električnim orodjem se lotite premišlje­no. Električnega orodja ne uporabljajte, ko
ste utrujeni ali pod vplivom drog, alkohola
ali zdravil. Že en sam trenutek nepazljivosti pri

uporabi električnega orodja lahko privede do
resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in zmeraj

uporabljajte tudi zaščitna očala. Uporaba

NL

SI

osebne zaščitne opreme, kot so maska za
zaščito pred prahom, nedrseči zaščitni čevlji,
zaščitna čelada ali zaščita sluha, odvisno od
vrste in uporabe električnega orodja, zmanjša
tveganje poškodb.

c) Izogibajte se nehotenemu zagonu. Prepri-

čajte se, da je električno orodje izključeno,
preden ga priključite na vir električnega toka,
ga dvignete ali prenašate. Če pri prenašanju

električnega orodja s prstom pritiskate na stikalo
ali napravo že vklopljeno priključite na oskrbo s
tokom, to lahko privede do nezgod.

d) Odstranite nastavitvena orodja ali izvijače,

preden vklopite električno orodje. Orodje ali
izvijač, ki se nahaja v vrtečem delu naprave,
lahko privede do poškodb.

e) Izogibajte se neobičajni drži telesa. Poskrbite

za varen položaj telesa in ves čas ohranjajte
svoje ravnotežje. Tako lahko električno orodje

še posebej v nepričakovanih situacijah bolje
nadzorujete.

f) Nosite primerna oblačila. Ne nosite ohlapnih

oblačil ali nakita. Lase, oblačila in rokavice
hranite izven dosega premikajočih se delov.

Premikajoči se deli lahko zagrabijo ohlapna
oblačila, nakit ali lase.

g) Če lahko montirate priprave za sesanje ali

prestrezanje prahu, se prepričajte, da so te
priključene in se pravilno uporabljajo. Upo-

raba priprave za sesanje prahu lahko zmanjša
nevarnost zaradi prahu.

4. Uporaba in ravnanje z električnim

orodjem

a) Naprave ne preobremenite. Za svoje delo

uporabljajte zanj predvideno električno orodje.

Delo s primernim električnim orodjem v navede­nem območju moči je boljše in bolj varno.

b) Ne uporabljajte električnih orodij z okvar-

jenim stikalom. Električno orodje, ki ga ni
mogoče vklopiti in izklopiti, je nevarno in ga je
treba popraviti.

c) Potegnite vtič iz vtičnice, preden začnete

izvajati nastavitve naprave, menjavati njene
dele in preden napravo odložite. Ti previdnostni

ukrepi preprečijo nehoteni zagon električnega
orodja.

d) Ko električnih orodij ne uporabljate, jih hranite

izven dosega otrok. Naprave naj ne uporab­ljajo osebe, ki z uporabo niso seznanjene ali
niso prebrale teh navodil. Električna orodja so

nevarna, če jih uporabljajo neizkušene osebe.

e) Električna orodja skrbno vzdržujte. Preverjajte,

ali premični deli naprave delujejo brezhibno
in niso zataknjeni, ali deli niso odlomljeni ali
tako poškodovani, da je ovirano delovanje
električnega orodja. Pred uporabo naprave
poskrbite za popravilo poškodovanih delov.

Veliko nezgod nastane zaradi slabo vzdrževa­nih električnih orodij.

f) Vaša rezalna orodja naj bodo ostra in čista.

Skrbno vzdrževana rezalna orodja z ostrimi
rezili se manj zatikajo in so lažje vodljiva.

g) Električno orodje, pribor, delovno orodje itd.

uporabljajte v skladu s temi navodili. Pri tem
upoštevajte delovne pogoje in vrsto opravila,
ki ga izvajate. Uporaba električnih orodij za

nepredvideno uporabo lahko privede do nevar­nih situacij.

30

PSTD 800 A1

5. Servis

a) Električno orodje dajte v popravilo samo

usposobljenemu strokovnemu osebju, ki naj
uporablja izključno originalne nadomestne
dele. S tem zagotovite, da se ohrani varnost

električnega orodja.

Varnostni napotki, specifi čni za
vbodne žage

■ Električno orodje držite samo na izoliranih

površinah ročaja, kadar izvajate dela,
pri katerih lahko uporabljeno električno
orodje zadene skrite električne napeljave
ali lasten električni kabel. Stik z napeljavo

pod napetostjo lahko povzroči prenos napetosti
tudi na kovinske dele naprave in privede do
električnega udara.

■ Rok ne približujte območju žaganja. Ne segajte

pod obdelovanec. Pri stiku z žaginim listom
obstaja nevarnost telesnih poškodb.

■ Rok ne približujte pomični palici ali hitri

vpenjalni glavi. Pri stiku z deli žage obstaja

nevarnost zmečkanin.

■ Na obdelovanec položite le vklopljeno električno

orodje. V nasprotnem primeru lahko pride do
vzvratnega udarca.

■ Pazite na to, da se podnožna plošča pri

žaganju prilega podlagi.

■ Na koncu delovnega postopka električno orodje

izklopite in žagin list povlecite iz reza šele,
ko se je žaga zaustavila. Tako preprečite vzvratni
udarec in lahko varno odložite električno orodje.

■ Uporabljajte samo nepoškodovane in brezhibne

žagine liste. Upognjeni in topi žagini listi se
lahko zlomijo ali povzročijo vzvraten udarec.

■ Žaginega lista po izklopu ne upočasnjujte

tako, da ob strani pritiskate nanj. Žagin list
se lahko poškoduje, zlomi ali povzroči vzvratni
udarec.

■ Obdelovanec zavarujte. Za pritrditev obdelovanca

uporabite vpenjalne naprave/primež. Tako je
bolje pritrjen, kot če bi ga držali z eno roko.

■ Električni kabel zmeraj speljite zadaj za napra-

vo in hkrati vstran od nje.

■ Ne obdelujte navlaženih materialov ali vlažnih

površin.

■ Nevarnost zaradi prahu! V primeru daljše

obdelave lesa in še posebej pri obdelavi
materialov, pri kateri nastaja za zdravje škodljiv
prah, napravo priključite na primerno zunanjo
sesalno pripravo za prah.

■ Nosite masko za zaščito pred prahom!

■ Poskrbite za zadostno zračenje.

OPOZORILO! Zaščitite se pred

laserskim sevanjem:

■ Nikoli ne glejte neposredno v laserski žarek oz.

njegovo izstopno odprtino.

OPOZORILO!

► Opazovanje izstopa laserskega žarka z

optičnimi instrumenti (npr. s povečevalnim
steklom ipd.) pomeni ogrožanje oči.

► Previdno! Če uporabljate druge vrste upra-

vljalnih ali naravnalnih priprav, kot so nave­dene tukaj, ali drugačne vrste postopanja, to
lahko privede do nevarnega vpliva sevanja.

■ Laserskega žarka nikoli ne usmerjajte na odsevne

površine, ljudi ali živali. Že kratek stik oči z la­serskim žarkom lahko privede do poškodb oči.

Originalni pribor/dodatne priprave

■ Uporabljajte samo pribor in dodatne

priprave, ki so navedeni v navodilih za
uporabo oziroma imajo pritrdilne nastavke,
skladne z napravo.

SI

PSTD 800 A1

31

Informacije o žaginih listih

Osnovna oprema izdelkov Parkside že obsega
žagine liste za glavne vrste obdelave lesa in kovin.

▯ 3 žagini listi za splošno rezanje lesa
▯ 1 žagin list za lahke kovine do 3 mm

NAPOTEK

Uporabite pa lahko tudi kateri koli drugi žagin

►

list, pod pogojem, da je opremljen s primernim
pritrdilnim nastavkom (odmičnim steblom).

NL

SI

Tip žaginega lista

primeren neprimeren

Priključitev sesanja iveri

♦ Vtaknite sesalni nastavek v sesalni kanal,

tako da se tam zatakne.

♦ Priključite dovoljeno pripravo za sesanje prahu

in iveri na sesalni nastavek

.

Montaža drsne plošče

Pri obdelavi občutljivih površin lahko na podnožno
ploščo
razpraskanje površine.

namestite drsno ploščo , da preprečite

♦ Pritrdite drsno ploščo spredaj na podnožno

ploščo in jo zadaj potisnite navzgor, tako da
se podnožna plošča zaskoči.

♦ Za odstranitev drsne plošče to na zadnjem

delu podnožne plošče sprostite in jo poma­knite naprej ter snemite.

Uporaba

Pred prvo uporabo

Montaža/zamenjava žaginega lista

Pred vsemi deli na napravi električni vtič potegnite
iz vtičnice.

♦ Zaščitni pokrov preklopite navzgor.
♦ Obrnite hitro vpenjalno glavo in jo držite

obrnjeno.

♦ Potisnite priloženi žagin list v hitro vpenjalno

glavo do omejevalnika.

♦ Hitro vpenjalno glavo spustite, povrniti se

mora v svoj izhodiščni položaj. Žagin list je
sedaj zapahnjen.

Montaža vzporednega omejevalnika

Vzporedni omejevalnik lahko pritrdite na levi ali
desni strani naprave.

♦ Odvijte oba pritrdilna vijaka odprtin za vstavlja-

nje .

♦ Potisnite vzporedni omejevalnik v odprtini za

vstavljanje .

♦ Pritrdilna vijaka ponovno trdno privijte.

Nastavitev kota reza

♦ Odvijte vpenjalne vijake s šesterorobim klju-

čem in povlecite podnožno ploščo nazaj.

♦ Nastavite kot reza 0°/15°/30°/45° s pomočjo

oznak na podnožni plošči . Potisnite podnožno
ploščo naprej, da se zaskočni zatič zatakne
v ozobju .

♦ Napnite vpenjalne vijake s šesterorobim

ključem .

Nastavitev števila hodov

♦ S kolescem za izbiro števila hodov nastavite

želeno število hodov.

Nastavitev nihanja

♦ S stikalom za nihanje lahko nastavite nihajno

premikanje žaginega lista . Brez nihanja
(položaj „0“) boste dosegli fi ne in čiste robove
reza. Pri tankih obdelovancih nihanje izklopite.
Z aktiviranim nihanjem (položaj 1–3) boste
dosegli čedalje hitrejši potek dela.

32

PSTD 800 A1

Vklop/izklop

Vklop naprave:

Pritisnite stikalo za vklop/izklop

Izklop naprave:

Spustite stikalo za vklop/izklop

Vklop trajnega delovanja:

Pritisnite stikalo za vklop/izklop
nem položaju zavarujte s tipko za zaporo stikala
za vklop/izklop .

Izklop trajnega delovanja:

Pritisnite stikalo za vklop/izklop
spustite.

.

.

in ga v pritisnje-

in ga ponovno

Vklop/izklop laserja/delovne luči

Stikalo za vklop/izklop:

Pritiskajte na stikalo za vklop/izklop , dokler
želena funkcija ni aktivna.

LASER in DELOVNA LUČ → DELOVNA LUČ →
LASER → IZKLOP

Funkcija odpihovanja iveri

Vklop funkcije odpihovanja iveri:

♦ Potisnite stikalo pihalne priprave za iveri

nazaj.

OPOZORILO!

■ Če je potrebno zamenjati priključno nape-

ljavo, mora to izvesti proizvajalec ali njegov
zastopnik, da ne pride do ogrožanja varnosti.

■ Zamenjajte žagin list , kakor hitro ima ta tope

zobe in zaradi tega brezhibno žaganje z njim
ni več mogoče.

■ Po koncu žaganja izvedite čiščenje naprave.

■ Odstranite umazanijo (npr. zaradi iveri). Nasta-

vek za žagin list po potrebi očistite s čopičem
ali ga spihajte s stisnjenim zrakom.

Odstranjevanje med odpadke

Embalaža je iz okoljsko primernih materia-

lov in jo lahko oddate na lokalnih
zbirališčih reciklažnih odpadkov.

Električnih orodij ne odvrzite med

gospodinjske odpadke!

V skladu z evropsko direktivo 2012/19/EU je
treba rabljena električna orodja zbirati ločeno
in jih oddati za ekološko primerno predelavo.

O možnostih za odstranitev neuporabne naprave
povprašajte pri svoji občinski ali mestni upravi.

SI

Podpora za funkcijo sesanja:

♦ Potisnite stikalo pihalne priprave za iveri

naprej.

Vzdrževanje in čiščenje

OPOZORILO! NEVARNOST TELESNIH

POŠKODB! Pred vsemi deli na napravi

to izklopite in električni vtič potegnite iz vtičnice.

■ Naprava mora biti zmeraj čista, suha in brez

olja ali maziv.

■ Za čiščenje ohišja uporabljajte suho krpo.

PSTD 800 A1

33

Proizvajalec

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY

www.kompernass.com

Servis

Servis Slovenija

Tel.: [phone]

NL

SI

E-Mail: [e-mail]

IAN 100054

Dosegljivost telefonske službe za stranke:

Od ponedeljka do petka od 8:00 do 20:00
(po srednjeevropskem času)

Garancijski list

1. S tem garancijskim listom jamčimo Kompernass
Handels GmbH, da bo izdelek v garancijskem
roku ob normalni in pravilni uporabi brezhibno
deloval in se zavezujemo, da bomo ob izpol­njenih spodaj navedenih pogojih odpravili
morebitne pomanjkljivosti in okvare zaradi napak
v materialu ali izdelavi oz. po svoji presoji
izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike
Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva
nabave.

4. Kupec je dolžan okvaro javiti pooblaščenemu
servisu oz. se informirati o nadaljnjih postopkih
na zgoraj navedeni telefonski številki. Svetu­jemo vam, da pred tem natančno preberete
navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu
predložiti garancijski list in račun, kot potrdilo
in dokazilo o nakupu.

6. V primeru, da proizvod popravlja nepoobla­ščeni servis ali oseba, kupec ne more uvelja­vljati zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka morajo
biti lastnosti stvari same, in ne vzroki, ki so zunaj
proizvajalčeve oz. prodajalčeve sfere. Kupec
ne more uveljavljati zahtevkov iz te garancije,
če se ni držal priloženih navodil za sestavo
in uporabo izdelka ali, če je izdelek kakorkoli
spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za mini­malno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz
garancije.

10. Vsi potrebni podatki za uveljavljanje garan­cije se nahajajo na dveh ločenih dokumentih
(garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti proda­jalca za napake na blagu.

Prodajalec:
Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

34

PSTD 800 A1

Prevod izvirne izjave
o skladnosti

Mi, KOMPERNASS HANDELS GMBH, in odgovorna
oseba za dokumentacijo: gospod Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, NEMČIJA,
izjavljamo, da je ta izdelek skladen z naslednjimi
standardi, normativnimi dokumenti in direktivami EC:

Direktiva o varnosti strojev
(2006 / 42 / EC)

Nizkonapetostna direktiva EC
(2006 / 95 / EC)

Direktiva o elektromagnetni združljivosti
(2004 / 108 / EC)

Direktiva o nevarnih snoveh RoHS
(2011 / 65 / EU)

Uporabljeni harmonizirani standardi:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

SI

Oznaka tipa stroja:

Nihajna vbodna žaga PSTD 800 A1

Leto izdelave: 04 – 2014

Serijska številka: IAN 100054

Bochum, 10.03.2014

Semi Uguzlu
– vodja kakovosti –

Pridržujemo si tehnične spremembe v smislu razvoja.

PSTD 800 A1

35

36

PSTD 800 A1

Obsah

Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Použití vsouladu surčením . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vybavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Rozsah dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Obecné bezpečnostní pokyny pro elektrické nářadí . . . . . . . . . . . . . . . . . . .39

1. Bezpečnost na pracovišti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

3. Bezpečnost osob . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

4. Použití elektrického nářadí a péče oněj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

5. Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Bezpečnostní pokyny specifi cké pro kmitací pily . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Originální příslušenství / originální přídavná zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Informace kpilovým listům . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Uvedení do provozu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Montáž/výměna pilového listu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Montáž paralelního dorazu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Připojení odsávání třísek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Montáž kluzné patky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nastavení úhlu řezu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nastavení počtu zdvihů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Nastavení předkmitu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Zapnutí / vypnutí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Zapnutí a vypnutí laseru / pracovního osvětlení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Funkce odfuku třísek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

CZ

Údržba a čištění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Dovozce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Likvidace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Překlad originálu prohlášení o shodě . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

PSTD 800 A1

37

KMITACÍ PILA PSTD 800 A1
Úvod

Gratulujeme vám kzakoupení vašeho no-

vého přístroje. Rozhodli jste se pro vysoce

kvalitní výrobek. Návod kobsluze je sou­částí tohoto výrobku. Obsahuje důležité informace
obezpečnosti, použití a likvidaci. Před použitím vý­robku se prosím dobře seznamte se všemi provozními
a bezpečnostními pokyny. Výrobek používejte pouze
předepsaným způsobem a prouvedené oblasti
použití. Při předávání výrobku třetím osobám pře­dejte spolu sním i tyto podklady.

Použití vsouladu surčením

CZ

Přístroj je určen pro přímé řezy a řezy křivek, jakož
i pro šikmé řezy do úhlu45° na hranatých obrob­cích zplastu, dřeva a lehkých kovů. Přístroj je schválen
výhradně pro soukromé použití vsuchých prosto­rách. Dodržujte pokyny ktypům pilových listů.
Jakékoli jiné použití nebo úprava přístroje jsou po­važovány za použití vrozporu surčením a před­stavují závažné nebezpečí zranění. Za škody, které
vzniknou při použití vrozporu surčením, nenese
výrobce odpovědnost.

Vybavení

Stavěcí kolečko pro předvolbu počtu zdvihů
Zajišťovací tlačítko vypínače
Vypínač
Kryt
Síťový kabel
Odsávací hrdlo
Základová deska
Kluzná patka (odnímatelná)
Spínač odfuku třísek
Přepínač předkmitu
Paralelní doraz
Vodicí kladka
Pilový list
Zasouvací otvory (vždy vč. zajišťovacího šroubu)
Ochranný třmen
Ochranný kryt, sklopný

Rychloupínací sklíčidlo
Vypínač laseru / pracovního osvětlení
Svěrné šrouby
Ozubení
Šestihranný klíč

Rozsah dodávky

1 kmitací pila vč. odsávacího hrdla
1 paralelní doraz
1 návod kobsluze
3 pilové listy pro obrábění dřeva
1 pilový list pro obrábění kovu
1 šestihranný klíč

Technické údaje

Kmitací pila: Parkside PSTD 800 A1

Jmenovité napětí: 230V ∼ 50Hz
Příkon: 800W
Počet zdvihů naprázdno: max. n

3100min

0

Hloubka řezu: Dřevo/kov: 80/8mm
Předkmit: 3stupně a nastavení

pro jemný řez
Šikmé řezy: 0–45° vlevo/vpravo
Třída ochrany: II /

Informace ohluku a vibracích:

Naměřená hodnota hluku stanovena podle
EN60745. Typická hladina hluku elektrického
nářadí s hodnocením A:

Hladina akustického tlaku: 94 dB(A)
Hladina akustického výkonu: 105 dB(A)
Nejistota K: 3 dB

Noste ochranu sluchu!

Vyhodnocené zrychlení, typické:

Vibrace ruky/paže a
Nejistota K = 1,5m/s

= 8,6m/s

h

2

2

-1

38

PSTD 800 A1

VÝSTRAHA!

► Hladina vibrací uvedená vtomto návodu byla

měřena vsouladu se standardizovanou meto­dou měření podle EN60745 a lze ji použít
pro srovnání přístrojů. Uvedenou hodnotu emi­se vibrací lze rovněž použít kpředběžnému
posouzení expozice. Hladina vibrací se mění
vzávislosti na použití elektrického nářadí a
může být vněkterých případech vyšší než
hodnota uvedená vtomto návodu. Pokud se
elektrické nářadí používá takovým způsobem
pravidelně, mohlo by být zatížení vibracemi
podceněno.

1. Bezpečnost na pracovišti

a) Svůj pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) Selektrickým nářadím nepracujte vprostředí

snebezpečím výbuchu, kde se nachází hoř­lavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od kterých se může vznítit
prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě,
kdy je používáte. Při nepozornosti můžete

nad přístrojem ztratit kontrolu.

UPOZORNĚNÍ

Pro přesné posouzení oscilačního zatížení

►

během určité pracovní doby by se měly
zohlednit i doby, ve kterých je přístroj vypnutý
nebo sice běží, ale není skutečně používán.
To může oscilační zatížení za celou pracovní
dobu zřetelně snížit .

Obecné bezpečnostní

pokyny pro elektrické
nářadí

VÝSTRAHA!

► Přečtěte si všechna bezpečnostní upozornění

a pokyny. Nedbalost při dodržování uvede­ných bezpečnostních upozornění a pokynů
může vést kzásahu elektrickým proudem,
požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny
uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný vbezpečnost­ních pokynech se vztahuje na elektrické nářadí na­pájené ze sítě (síťovým kabelem) a na elektrické
nářadí napájené akumulátorem (bez síťového
kabelu).

2. Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí odpovídat

zásuvce. Zástrčka se nesmí žádným způsobem
upravovat.
Vkombinaci suzemněným elektrickým nářadím
nepoužívejte adaptérové zástrčky. Neupravené

zástrčky a jim odpovídající zásuvky snižují riziko
zásahu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými plocha-

mi, jako jsou trubky, topení, sporáky a chlad­ničky. Je-li vaše tělo uzemněno, hrozí zvýšené

riziko zásahu elektrickým proudem.

c) Elektrické nářadí chraňte před deštěm a vlh-

kostí. Proniknutím vody do elektrického nářadí
se zvyšuje riziko zásahu elektrickým proudem.

d) Nepoužívejte kabel vrozporu sjeho určením

pro přenášení či zavěšování elektrického ná­řadí nebo kvytahování zástrčky ze zásuvky.
Udržujte kabel vdostatečné vzdálenosti od
zdrojů vysoké teploty, oleje, ostrých hran nebo
pohyblivých částí nářadí. Poškozené nebo

zapletené kabely zvyšují riziko zásahu elektric­kým proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze takové prodlužovací kabely,
které jsou schváleny také pro venkovní použití.

Používáním prodlužovacího kabelu vhodného
pro venkovní použití se snižuje riziko zásahu
elektrickým proudem.

CZ

PSTD 800 A1

39

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte prou­dový chránič. Použitím proudového chrániče

se snižuje riziko zásahu elektrickým proudem.

3. Bezpečnost osob

a) Buďte stále pozorní, sledujte, co děláte, a

používejte při práci selektrickým nářadím
zdravý rozum. Elektrické nářadí nepoužívej­te, pokud jste unaveni nebo pod vlivem drog,
alkoholu či léků. Jediný okamžik nepozornosti

při používání elektrického nářadí může způsobit
vážná zranění.

b) Noste osobní ochranné prostředky a vždy také

CZ

ochranné brýle. Nošením osobních ochranných
prostředků, jako je protiprachová maska, protisklu­zová bezpečnostní obuv, ochranná přilba nebo
ochrana sluchu, a to vzávislosti na druhu a pou­žití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

chodu. Než elektrické nářadí zapojíte do
elektrické sítě, zvednete nebo přenesete,
ujistěte se, že je vypnuto. Pokud máte při

přenášení elektrického nářadí prst na vypínači
nebo pokud přístroj zapojíte do sítě již zapnutý,
může dojít kúrazu.

d) Předtím, než elektrické nářadí zapnete, od-

straňte nastavovací nástroje nebo klíče na
šrouby. Pokud se nástroj nebo klíč nacházejí

votáčející se části přístroje, může to vést kzra­nění.

e) Vyhýbejte se nepřirozenému držení těla. Za-

jistěte si bezpečný postoj a neustále udržujte
rovnováhu. Tak dokážete elektrické nářadí lépe

kontrolovat vneočekávaných situacích.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy, oděv a rukavice udržujte
vbezpečné vzdálenosti od pohyblivých částí.

Volný a nepřiléhavý oděv, šperky nebo dlouhé
vlasy mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání

a zachytávání prachu, ujistěte se, zda jsou
připojena a správně použita. Použitím odsává-

ní prachu se může snížit ohrožení prachem.

4. Použití elektrického nářadí a péče

oněj

a) Přístroj nepřetěžujte. Pro svou práci použí-

vejte elektrické nářadí, jež je pro daný účel
vhodné. Svhodným elektrickým nářadím se

vám bude vuvedeném výkonovém rozsahu
pracovat lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož vypínač

je vadný. Elektrické nářadí, které se již nedá
zapnout nebo vypnout, představuje nebezpečí
a musí se opravit.

c) Pokud přístroj nastavujete, vyměňujete části

příslušenství nebo pokud přístroj odkládáte,
vytáhněte zástrčku ze zásuvky. Toto bezpeč-

nostní opatření zabraňuje neúmyslnému spuštění
elektrického nářadí.

d) Nepoužívané elektrické nářadí udržujte mimo

dosah dětí. Nedovolte používat přístroj oso­bám, které sním nejsou obeznámeny nebo
které nečetly tento návod. Elektrické nářadí

je nebezpečné, manipulují-li sním nezkušené
osoby.

e) Elektrické nářadí ošetřujte pečlivě. Zkontrolujte,

zda jsou vpořádku pohyblivé části přístroje
a zda jim není bráněno vpohybu, zda nejsou
některé součásti rozbité nebo natolik poško­zené, že je omezena funkčnost elektrického
nářadí. Poškozené části přístroje nechte před
jeho použitím opravit. Řada nehod má svou

příčinu ve špatné údržbě elektrického nářadí.

f) Řezné nástroje udržujte vostrém a čistém

stavu. Pečlivě ošetřované řezné nástroje sostrý­mi řeznými hranami se méně zasekávají
a snáze se vedou.

g) Elektrické nářadí, příslušenství, upínané ná-

stroje atd. používejte podle těchto pokynů.
Zohledňujte přitom pracovní podmínky a
vykonávanou činnost. Používání elektrického

nářadí jinak, než je předepsáno, může vést
ke vzniku nebezpečných situací.

40

PSTD 800 A1

5. Servis

a) Nechte své elektrické nářadí opravovat pouze

kvalifi kovanými odborníky a používejte pouze
originální náhradní díly. Tím zajistíte, že zůsta-

ne zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny specifi cké pro
kmitací pily

■ Při práci, ukteré by mohlo dojít ke kontaktu

elektrického nářadí se skrytými vodiči nebo
svlastním síťovým kabelem, držte elek­trické nářadí pouze za izolované plochy
rukojeti. Kontakt svedením pod napětím může

přenést napětí i na kovové díly nářadí a vést
kzásahu elektrickým proudem.

■ Mějte ruce mimo dosah pily. Nesahejte pod

obrobek. Při kontaktu spilovým listem hrozí
nebezpečí zranění.

■ Udržujte ruce vdostatečné vzdálenosti od

zvedací tyče a rychloupínacího sklíčidla.

Při kontaktu stěmito díly hrozí nebezpečí
zranění skřípnutím.

■ Elektrické nářadí veďte proti obrobku pouze

vzapnutém stavu, jinak hrozí nebezpečí zpět­ného rázu.

■ Dbejte na to, aby při řezání přiléhala základová

deska .

■ Po ukončení práce vypněte elektrické nářadí

a pilový list vytáhněte zřezu teprve poté, co
se úplně zastavil. Vyhnete se tak zpětnému rázu
a můžete elektrické nářadí bezpečně odložit.

■ Používejte pouze nepoškozené pilové listy, které

nevykazují žádné vady. Prohnuté a tupé pilové
listy se mohou zlomit nebo způsobit zpětný ráz.

■ Nesnažte se po vypnutí přibrzďovat pilový list

bočním protitlakem. Pilový list se může po­škodit či zlomit nebo způsobit zpětný ráz.

■ Obrobek zajistěte. Kupevnění obrobku použí-

vejte upínací přípravky / svěrák. Obrobek je
tím zajištěn bezpečněji než vaší rukou.

■ Síťový kabel veďte od přístroje vždy zadem.

■ Neopracovávejte navlhčené materiály ani vlhké

plochy.

■ Ohrožení prachem! Při delším opracovávání

dřeva a zejména materiálů, při jejichž opraco­vávání vzniká zdraví škodlivý prach, připojte
přístroj na vhodné zařízení pro odsávání prachu.

■ Noste ochrannou masku proti prachu!

■ Zajistěte dostatečné větrání.

VÝSTRAHA! Chraňte se před

laserovým zářením:

■ Nedívejte se přímo do laserového paprsku,

resp. do otvoru, ze kterého záření vychází.

VÝSTRAHA!

► Pozorování výstupu laserového paprsku optic-

kými nástroji (např. lupou, zvětšovacími skly
apod.) je spojeno sohrožením zraku.

► Pozor! Pokud se použijí jiná než zde uvedená

ovládací či seřizovací zařízení nebo se pro­vedou jiné postupy, může to vést kpůsobení
nebezpečného záření.

■ Nemiřte laserovým paprskem nikdy na odrazivé

plochy, osoby ani zvířata. Již krátký vizuální
kontakt slaserovým paprskem může vést kpo­škození zraku.

Originální příslušenství / originální
přídavná zařízení

■ Používejte pouze příslušenství a přídavná

zařízení uvedená vnávodu kobsluze,
resp. taková, jejichž upínání je svaším
přístrojem kompatibilní.

CZ

PSTD 800 A1

41

Informace kpilovým listům

Standardní vybavení Parkside již obsahuje pilové
listy pro základní práci sdřevem a kovy.

▯ 3pilové listy pro všeobecné řezy do dřeva
▯ 1pilový list pro lehké kovy do 3mm

UPOZORNĚNÍ

Můžete však použít také jakýkoliv jiný pilový

►

list, pokud je opatřen vhodným upínáním
(stopkou sjednou zarážkou).

Typ pilového listu

vhodný nevhodný

CZ

Uvedení do provozu

Montáž/výměna pilového listu

Před všemi pracemi na přístroji vytáhněte síťovou
zástrčku ze zásuvky.

♦ Vyklopte ochranný kryt směrem nahoru.
♦ Otočte rychloupínacím sklíčidlem a podržte

ho vtéto poloze.

♦ Zatlačte požadovaný pilový list do rychloupína-

cího sklíčidla až na doraz.

♦ Pusťte rychloupínací sklíčidlo , musí se vrátit

do své výchozí polohy. Pilový list je nyní zajiš­těný.

Montáž paralelního dorazu

Paralelní doraz lze na přístroji připevnit vlevo
nebo vpravo.

♦ Povolte oba zajišťovací šrouby zasouvacích

otvorů

♦ Zasuňte paralelní doraz do zasouvacích

otvorů .

♦ Přišroubujte opět napevno oba zajišťovací

šrouby.

.

Připojení odsávání třísek

♦ Zasuňte odsávací hrdlo do odsávacího

kanálu, až zaaretuje.

♦ Připojte kodsávacímu hrdlu schválené

odsávání prachu a třísek.

Montáž kluzné patky

Při obrábění citlivých povrchů můžete na zákla­dovou desku nasadit kluznou patku , abyste
zabránili poškrábání povrchu.

♦ Zavěste kluznou patku zepředu na základo-

vou desku a zatlačte na ni směrem dozadu
nahoru, až na základové desce zaaretuje.

♦ Chcete-li kluznou patku odebrat, uvolněte ji

vzadní části základové desky a sejměte ji
směrem dopředu.

Obsluha

Nastavení úhlu řezu

♦ Povolte svěrné šrouby šestihranným klíčem

a odtáhněte základovou desku dozadu.

♦ Nastavte úhel řezu 0°/ 15°/ 30°/ 45° po-

mocí značek na základové desce . Posuňte
základovou desku dopředu, aby aretační
kolík zapadl do ozubení .

♦ Upněte svěrné šrouby pomocí šestihranného

klíče .

42

PSTD 800 A1

Nastavení počtu zdvihů

♦ Pomocí stavěcího kolečka pro předvolbu počtu

zdvihů nastavte požadovaný počet zdvihů.

Nastavení předkmitu

♦ Pomocí přepínače předkmitu můžete nastavit

předkmit pilového listu . Bez předkmitu (po­loha „0“) docílíte jemných a čistých hran řezu.
Utenkých obrobků předkmit vypněte. Saktivova­ným předkmitem (poloha 1-3) můžete dosaho­vat stále rychlejšího řezu.

Zapnutí / vypnutí

Zapnutí přístroje:

Stiskněte vypínač

Vypnutí přístroje:

Pusťte vypínač

Zapnutí trvalého provozu:

Stiskněte vypínač
zajišťovacím tlačítkem vypínače

Vypnutí trvalého provozu:

Stiskněte vypínač

.

.

a vtomto stavu ho zajistěte

.

a znovu jej uvolněte.

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

Před jakoukoli prací na přístroji
ho vypněte a vytáhněte síťovou
zástrčku ze zásuvky.

■ Přístroj udržujte vždy včistotě, suchu a bez stop

oleje nebo mazacích tuků.

■ Kčištění krytu používejte suchý hadřík.

VÝSTRAHA!

■ Pokud je nutná výměna připojovacího kabelu,

musí ji provést výrobce nebo jeho zástupce,
aby se zabránilo ohrožení bezpečnosti.

■ Pokud jsou zuby pilového listu tupé a nelze

sním již provádět kvalitní řezy, vyměňte ho.

■ Přístroj čistěte ihned po řezání.

■ Odstraňte nečistoty (např. od třísek). V případě

potřeby vyčistěte upínání pilového listu štětcem
nebo je vyfoukejte stlačeným vzduchem.

CZ

Zapnutí a vypnutí laseru / pracovního
osvětlení

Vypínač:

Stiskněte vypínač
vaná funkce.

LASER a PRACOVNÍ OSVĚTLENÍ → PRACOVNÍ
OSVĚTLENÍ → LASER → VYPNOUT

tolikrát, až je aktivní požado-

Funkce odfuku třísek

Zapnutí funkce odfuku třísek:

♦ Posuňte spínač odfuku třísek dozadu.

Podpora funkce odsávání:

♦ Posuňte spínač odfuku třísek dopředu.

PSTD 800 A1

43

Záruka

Na tento přístroj získáváte záruku vtrvání
3let od data zakoupení. Přístroj byl vyroben
pečlivě a před dodáním byl svědomitě od­zkoušen. Uschovejte si prosím pokladní lístek
jako doklad onákupu. Vpřípadě uplatňo­vání záruky se spojte telefonicky se servisní
provozovnou. Pouze tak lze zajistit bezplatné
zaslání vašeho zboží.

Záruční plnění se vztahuje pouze na vady materiálu
nebo výrobní vady, nikoliv však na škody způsobené
při dopravě, na opotřebitelné díly nebo poškození
rozbitných součástí, např. spínačů nebo akumulá­torů. Výrobek je určen jen pro soukromé účely a ne
pro komerční použití.

CZ

Při nesprávném a neodborném používání, při po­užití násilí a při zásazích, které nebyly provedeny
našimi autorizovanými servisními provozovnami,
záruční nároky zanikají. Vaše práva vyplývající ze
zákona nejsou touto zárukou omezena.

Záručním plněním se záruční doba neprodlužuje.
To platí i pro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se již při nákupu
výrobku je nutno oznámit ihned po vybalení, avšak
nejpozději do dvou dnů od data nákupu.
Po uplynutí záruční doby podléhají veškeré opravy
poplatkům.

Servis

Servis Česko

Tel.: [phone]
E-Mail: [e-mail]

IAN 100054

Dostupnost horké linky:

pondělí až pátek 8:00 hod. – 20:00 hod. (SEČ)

Dovozce

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Likvidace

Obal se skládá zekologických materiálů,

které lze vkomunálních sběrných dvorech
odevzdat krecyklaci.

Elektrické nářadí neodhazujte do

domovního odpadu!

Vsouladu sevropskou směrnicí č. 2012/19/EU
musí být opotřebované elektrické nářadí shroma­žďováno odděleně a odevzdáno kekologické
recyklaci.

Informace omožnostech likvidace vysloužilého
přístroje vám podá obecní nebo městská správa.

44

PSTD 800 A1

Překlad originálu prohlášení
o shodě

My, KOMPERNASS HANDELS GMBH, osoba
odpovědná za dokumentaci: pan Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, DEUTSCH­LAND/NĚMECKO, prohlašujeme, že tento
výrobek je ve shodě snásledujícími normami,
normativními dokumenty a směrnicemi ES:

Směrnice pro strojní zařízení
(2006 / 42 / EC)

Směrnice ES onízkém napětí
(2006 / 95 / EC)

Elektromagnetická kompatibilita
(2004 / 108 / EC)

Směrnice oomezení používání
nebezpečných látek (RoHS)
(2011 / 65 / EU)

Aplikované harmonizované normy:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

CZ

Typové označení stroje:

Kmitací pila PSTD 800 A1

Rok výroby: 04 - 2014
Sériové číslo: IAN 100054

Bochum, 10.3.2014

Semi Uguzlu

- manažer kvality ­Technické změny ve smyslu dalšího vývoje jsou

vyhrazeny.

PSTD 800 A1

45

46

PSTD 800 A1

Obsah

Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Používanie v súlade s určením . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Vybavenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Rozsah dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Všeobecné bezpečnostné upozorneniapre elektrické náradie . . . . . . . . . . . . 49

1. Bezpečnosť napracovisku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

2. Elektrická bezpečnosť . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3. Bezpečnosť osôb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

4. Používanie a zaobchádzanie s elektrickým náradím . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5. Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Bezpečnostné upozorneniašpecifi cké pre priamočiare píly . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Originálne príslušenstvo / prídavné zariadenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Informácie o pílových listoch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Uvedenie do prevádzky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Montáž / výmena pílového listu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Montáž rovnobežného príložného pravítka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Pripojenie odsávania pilín . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Namontujte vodiacu pätku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Nastavenie uhla rezu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Nastavenie počtu zdvihov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Nastavenie výkyvného zdvihu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Zapnutie avypnutie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Zapnutie / vypnutie lasera / pracovného osvetlenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Funkcia vyfukovania pilín/triesok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

SK

Údržbaačistenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Dovozca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Zneškodnenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Preklad originálneho vyhlásenia o zhode . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

PSTD 800 A1

47

PRIAMOČIARA PÍLA
PSTD 800 A1

Úvod

Srdečne vám gratulujeme ku kúpe tohto

nového prístroja. Rozhodli ste sa tým pre

vysokokvalitný výrobok. Návod na obsluhu
je súčasťou tohto výrobku. Obsahuje dôležité
upozornenia týkajúce sa bezpečnosti, používania a
zneškodnenia. Pred používaním výrobku sa oboznámte
so všetkými pokynmi na obsluhu a bezpečnostnými
upozorneniami. Výrobok používajte iba tak, ako je
to popísané a iba v tých oblastiach použitia, ktoré
sú tu uvedené. Pri postúpení výrobku tretej osobe
odovzdajte s ním aj všetky podklady.

Používanie v súlade s určením

Zariadenie je určené pre rovné rezanie arezanie

SK

kriviek a úkosov do 45° hranatých obrobkov
z plastu, drevaaľahkých kovov. Zariadenie je
určené výlučne nasúkromné používanie v suchých
priestoroch. Rešpektujte upozorneniavýrobcu.
Akýkoľvek iný spôsob používaniaalebo prebudova­nie zariadeniasapovažuje zapoužívanie v rozpore
surčením aje skrytým zdrojom nebezpečenstva
úrazu. Zaškody vzniknuté používaním, ktoré je
v rozpore surčením, výrobcanepreberá žiadnu
záruku.

Vybavenie

Otočný regulátor predvoľby počtu zdvihov
Poistné tlačidlo spínača(ZAP/VYP)
Spínač (ZAP/VYP)
Teleso
Sieťový kábel
Odsávacie hrdlo
Vodiace sane
Vodiacapätka(odnímateľná)
Spínač prípravku pre vyfukovanie pilín/triesok
Spínač výkyvného zdvihu
Rovnobežné príložné pravítko
Vodiaci valček
Pílový list

Zasúvacie otvory (vždy vrátane

zaisťovacejskrutky)
Ochranný strmeň
Sklopný ochranný kryt
Rýchloupínací uzáver
Spínač (ZAP/VYP) laser/pracovné svietidlo
Upínacie skrutky
Ozubenie
Šesťhranný (inbusový) kľúč

Rozsah dodávky

1 priamočiara píla vrátane odsávacieho hrdla
1 rovnobežné príložné pravítko
1 návod na obsluhu
3 pílové listy pre opracovanie dreva
1 pílový list pre opracovanie kovov
1 šesťhranný (inbusový) kľúč

Technické údaje

Priamočiara píla: Parkside PSTD 800 A1

Menovité napätie: 230 V ∼ 50 Hz
Príkon: 800 W
Počet zdvihov

voľnobehu: max. n
Hĺbka rezu: Drevo/kov: 80/8 mm
Výkyvný zdvih: 3 stupne a nastavenie

Šikmé rezy: 0 - 45° vľavo/vpravo
Triedaochrany: II /

Informácie o hluku avibráciách:

Nameraná hodnota hluku stanovená v súlade
sEN60745. Vyhodnotená hodnota hladiny hluku
A elektrického náradia je vo všeobecnosti:

Akustický hluk: 94 dB(A)
Hladina akustického výkonu: 105 dB(A)
Nepresnosť merania K: 3 dB

Noste ochranu sluchu!

3100 min

0

jemného rezu

-1

48

PSTD 800 A1

Typické vyhodnocované zrýchlenie:

Vibráciarúk / ramien a
Neistota: K = 1,5 m/s

VYSTRAHA!

► V inštrukciách uvedená úroveň vibrácií bola

meraná v súlade s postupom meraniauve­deným v EN 60745 a môže byť aplikovaná
pre porovnanie zariadení. Uvedená emisná
hodnota vibrácií sa môže tiež použiť na úvod­ný odhad určenia. Úroveň vibrácií samení
podľapoužívania elektrického náradiaav
niektorých prípadoch môže byť nad hodno­tou uvedenou v týchto inštrukciách. Zaťaženie
vibráciami by sa nemalo podceňovať, keď
saelektrické náradie bude používať pravidel­ne takýmto spôsobom.

UPOZORNENIE

Pre presnosť odhadu zaťaženia vibráciami

►

počas určitého pracovnom rozsahu musíte
tiež zohľadniť doby, počas ktorých je zaria­denie vypnuté alebo je síce v prevádzke, ale
v skutočnosti sanepoužíva. To môže zaťaže­nie vibráciami v celom pracovnom rozsahu
výrazne zredukovať.

= 8,6 m/s

h

2

2

Všeobecné bezpečnostné

1. Bezpečnosť napracovisku

a) Pracovisko udržiavajte v čistote adobre

b) S elektrickým náradím nepracujte namiestach,

c) Pri práci selektrickým náradím zabezpečte

2. Elektrická bezpečnosť

a) Prípojná zástrčkaelektrického náradiamusí

b) Vyhnite satelesnému kontaktu suzemnenými

c) Elektrické náradie chráňte pred dažďom

upozorneniapre elek­trické náradie

VYSTRAHA!

► Prečítajte všetky bezpečnostné upozorne-

niaainštrukcie. Nedodržanie bezpečnost­ných upozornení a inštrukcií môže mať
zanásledok zásah elektrickým prúdom,
požiar a / alebo ťažké poranenia.

Všetky bezpečnostné upozorneniaainštrukcie
uchovajte pre budúce použitie.

V bezpečnostných upozorneniach používaný
pojem „elektrické náradie“ satýkazo siete pohá­ňaných elektrických náradí (so sieťovým káblom)
aelektrických náradí prevádzkovaných akumuláto­rom (bez sieťového kábla).

d) Nepoužívajte kábel v rozpore so stanoveným

e) Ak pracujete s elektrickým náradím v exteriéri,

osvetlené. Neporiadok anedostatok svetla

napracovisku môže byť príčinou úrazov.

kde hrozí nebezpečenstvo výbuchu, kde sa

nachádzajú horľavé kvapaliny, plyny alebo

horľavé prachy. Elektrické náradie vytvára

iskry, ktoré môžu zapáliť prach alebo výpary.

aby deti ainé osoby boli v bezpečnej vzdia-

lenosti. Pri rozptýlení môžete stratiť kontrolu

nad zariadením.

zodpovedať zásuvke. V žiadnom prípade

sanesmie zástrčkameniť. Nepoužívajte žiadne

zásuvkové adaptéry spoločne selektrickým

náradím, ktoré je chránené uzemnením.

Neupravované zástrčky asprávne zásuvky

znižujú riziko zásahu elektrickým prúdom.

povrchmi, napr. potrubia, kúrenie, sporáky

achladničky. Hrozí zvýšené riziko úrazu elek-

trickým prúdom, ak máte telo spojené so zemou

(uzemnené).

avlhkosťou. Vniknutie vody do elektrického

zariadenia zvyšuje riziko zásahu elektrickým

prúdom.

účelom napr. nanosenie alebo zavesenie

elektrického náradia a ani navyťahovanie

zástrčky z elektrickej zásuvky. Nevystavujte

kábel vysokým teplotám, držte ho mimo do-

sahu oleja, ostrých hrán alebo pohybujúcich

sačastí zariadenia. Poškodený alebo zamo-

taný kábel zvyšuje riziko zásahu elektrickým

prúdom.

používajte len predlžovacie káble, ktoré sú

schválené pre exteriér. Používanie predlžo-

vacieho káblavhodného pre prácu v exteriéri

znižuje riziko zásahu elektrickým prúdom.

SK

PSTD 800 A1

49

f) Ak nie možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite
ochranný istič chybného prúdu. Používanie

ochranného ističachybného prúdu zníži riziko
zásahu elektrickým prúdom.

g) Ak je možná montáž zariadení na odsávanie

a zachytávanie prachu, presvedčte sa, aby

tieto boli pripojené a aby sa používali správne.

Používanie odsávaniaprachu môže zredukovať

ohrozenie prachom.

3. Bezpečnosť osôb

a) Buďte vždy obozretný, dbajte na to, čo robíte

a pri práci s elektrickým náradím postupujte
s rozvahou. Nepoužívajte elektrické náradie,
keď nie ste sústredení alebo ste unavený,
príp. ste pod vplyvom drog, alkoholu alebo
liekov. Aj chvíľanepozornosti pri používaní

elektrického náradiamôže spôsobiť vážne
zranenia.

b) Vždy noste osobné ochranné prostriedky

a ochranné okuliare. Nosenie osobných
ochranných prostriedkov ako je prachová

SK

maska, protišmyková bezpečnostná obuv,
ochranné rukavice, ochranná prilba alebo
ochrana sluchu, podľa druhu a použitia
elektrického náradia, znižuje riziko poranení.

c) Vyhnite sa neúmyselnému uvedeniu do pre-

vádzky. Skôr než elektrické náradie pripojíte
k dodávke elektrického prúdu a budete ho
dvíhať a prenášať presvedčte sa že je vypínač
vypnutý. Keď máte pri prenášaní zariadenia prst

na spínači alebo je zariadenie stále pripojené
k dodávke elektrického prúdu, môže to viesť k
úrazom.

d) Skôr než zapnete elektrické náradie odstráňte

nastavovacie nástroje alebo kľúč naskrutky.
Nástroj alebo kľúč, ktorý sanachádzanaotá­čajúcej sačasti zariadenia, môže spôsobiť
zranenia.

e) Vyhýbajte saneprirodzenému držaniu tela.

Zabezpečte si bezpečné miesto avždy
zachovajte rovnováhu. Tým môžete elektrické

náradie v neočakávaných situáciách lepšie
kontrolovať.

f) Vždy noste vhodný odev. Nenoste voľný

odev, ani šperky. Vlasy, odev arukavice majte
v bezpečnej vzdialenosti od pohyblivých
dielov. Voľný odev, šperky alebo dlhé vlasy

môžu byť zachytené pohybujúcimi sačasťami
zariadenia.

4. Používanie a zaobchádzanie
s elektrickým náradím

a) Zariadenie nepreťažujte. Pri Vašej práci použí-

vajte len nato určené elektrické náradie.

So správnym elektrickým náradím pracujete lepšie
abezpečnejšie v uvedenom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie spoško-

deným spínačom. Elektrické náradie, ktoré
sanedá zapnúť alebo vypnúť, je nebezpečné
amusíte hodať opraviť.

c) Pred akýmkoľvek nastavovaním, výmenou prí-

slušenstva alebo pred odložením elektrického
zariadenia vytiahnite zástrčku z elektrickej
zásuvky. Tieto ochranné opatreniazabrániane-

úmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradie uchovávajte

mimo dosahu deti. Nenechávajte zariadenie
používať osobami, ktoré sním nie sú obozná­mené alebo ktoré nečítali tieto inštrukcie.

Elektrické náradiasú nebezpečné, ak ich
používajú neskúsené osoby.

e) Elektrické náradie starostlivo ošetrujte.

Prekontrolujte, či pohyblivé diely zariadenia
spoľahlivo fungujú ači sanezasekávajú, či
nie sú diely zlomené alebo poškodené tak,
že je funkciaelektrického náradia nepriazni­vo ovplyvnená. Poškodené diely dajte pred
použitím zariadeniaopraviť. Mnoho úrazov

bolo spôsobených zle udržiavaným elektrickým
náradím.

f) Rezné nástroje udržiavajte ostré a čisté.

Starostlivo udržiavané rezné nástroje s ostrými
reznými hranami samenej zasekávajú a ľahšie
vedú.

g) Elektrické náradie, príslušenstvo, vkladacie

nástroje a pod. používajte v súlade s týmito
inštrukciami. Zohľadnite pritom pracovné
podmienky avykonávanú činnosť. Používanie

elektrického náradianainé než predpísané
použitie môže viesť k nebezpečným situáciám.

50

PSTD 800 A1

5. Servis

a) Elektrické náradie môže opraviť len kvalifi ko-

vaný odborník alen s použitím originálnych
náhradných dielov. Takto sazabezpečí, že

zostane zachovaná bezpečnosť elektrického
náradia.

Bezpečnostné upozorneniašpecifi cké
pre priamočiare píly

■ Keď vykonávate práce, pri ktorých by

elektrické náradie mohlo zasiahnuť skryté
elektrické vedeniaalebo vlastný sieťový
kábel, uchopte elektrické náradie zaizo­lované plochy držadla. Kontakt svedením

vedúcim napätie môže tiež uviesť pod napätie
aj kovové časti zariadeniaaspôsobiť zásah
elektrickým prúdom.

■ Ruky držte v bezpečnej vzdialenosti od miesta

rezu. Nezasahujte pod obrobok (obrábaný
predmet). Pri kontakte spílovým listom hrozí
nebezpečenstvo poranenia.

■ Ruky držte v bezpečnej vzdialenosti od

zdvíhacej tyče arýchloupínacieho uzáveru.

Pri kontakte skomponentmi hrozí nebezpečen­stvo pomliaždenia.

■ Elektrické náradie veďte proti obrobku len v

zapnutom stave. Hrozí nebezpečenstvo spätného
rázu.

■ Dbajte nato, aby vodiace sane pri pílení

doliehali.

■ Po ukončení pílenia vypnite elektrické náradie a

pílový list vytiahnite z rezu až potom, keď sa
tento zastavil. Tak zabránite spätnému rázu a
elektrické náradie môžete bezpečne uložiť.

■ Používajte len nepoškodené a bezchybné pílové

listy. Ohnuté a tupé pílové listy sa môžu zlomiť
alebo spôsobiť spätný ráz.

■ Po vypnutí pílový list nezabrzďujte bočným

protitlakom. Môže dôjsť k poškodeniu, zlomeniu
pílového listu alebo spätnému rázu.

■ Zaistite obrobok. Používajte upínacie zariadenia /

zverák nauchytenie obrobku. Je to bezpečnejšie
než držať ho rukou.

■ Sieťový kábel veďte vždy preč od zariadenia

dozadu.

■ Neopracovávajte žiadne navlhčené materiály

alebo vlhké plochy.

■ Ohrozenie spôsobené prachom! Pri dlhšie

trvajúcej práci sdrevom ahlavne pri opraco­vávaní materiálov, kde vzniká zdraviu škodlivý
prach, pripojte zariadenie k vhodnému odsáva­ciemu zariadeniu.

■ Noste ochrannú masku proti prachu!

■ Dbajte na dostatočné vetranie.

VYSTRAHA! Chráňte sa pred

laserovým žiarením:

■ Nepozerajte priamo do laserového lúča, príp.

do otvoru z ktorého vychádza.

VYSTRAHA!

► Pozorovanie výstupu laseraoptickými nástrojmi

(napr. lupou, zväčšovacími sklami apod.) je
spojenie sohrozením zraku.

► Pozor! Pri použití iných ovládacích alebo

nastavovacích prvkov alebo iných pracov­ných postupov, než sú tu uvedené, môže
dôjsť k nebezpečnému pôsobeniu laserového
žiarenia.

■ Laserový lúč nikdy nesmerujte na odrazové

plochy naľudí ani nazvieratá. Už krátky
vizuálny kontakt slaserovým lúčom môže mať
zanásledok poškodenie zraku.

Originálne príslušenstvo / prídavné
zariadenia

■ Používajte len príslušenstvo adoplnkové

zariadenie, ktoré sú uvedené v návode
naobsluhu, príp. ktorých uchytenie je
kompatibilné so zariadením.

SK

PSTD 800 A1

51

Informácie o pílových listoch

V základnom vybavení Parkside sauž nachádzajú
pílové listy pre hlavné aplikácie pre drevo a kov.

▯ 3 pílové listy pre všeobecné rezanie dreva
▯ 1 pílový list pre ľahké kovy do 3mm

UPOZORNENIE

Môžete použiť aj akýkoľvek iný pílový list,

►

zapredpokladu, že má príslušné upínanie
(jednovačková stopka).

Typ pílového listu

vhodný nevhodný

Pripojenie odsávania pilín

♦ Zasuňte odsávacie hrdlo do odsávacieho

kanála až sa toto pevne upne.

♦ Na odsávacie hrdlo pripojte schválené odsá-

vanie prachu a hoblín.

Namontujte vodiacu pätku

Pri obrábaní citlivých povrchov môžete vodiacu
pätku nasadiť na vodiace sane , aby ste
zabránili poškriabaniu povrchu.

♦ Zaveste vodiacu pätku vpredu na vodiace

sane a zatlačte ju smerom dozadu, až
zaskočí na vodiacich saniach .

♦ Na odobratie vodiacej pätky , uvoľnite na

zadnej časti vodiace sane a odoberte ich
smerom dopredu.

SK

Uvedenie do prevádzky

Montáž / výmena pílového listu

Pred realizáciou akýchkoľvek prác na zariadení
vytiahnite zástrčku z elektrickej zásuvky.

♦ Sklopný ochranný kryt vyklopte nahor.
♦ Otočte rýchloupínací uzáver apodržte ho

otočený.

♦ Vtlačte požadovaný pílový list až k zarážke

do rýchloupínacieho uzáveru .

♦ Rýchloupínací uzáver pusťte, musí sapo-

sunúť späť do východiskovej polohy. Pílový list
je teraz zablokovaný.

Montáž rovnobežného príložného
pravítka

Rovnobežné príložné pravítko môžete nazaria­denie pripevniť vľavo alebo vpravo.

♦ Uvoľnite obidve zaisťovacie skrutky zasúvacích

otvorov .

♦ Posuňte rovnobežné príložné pravítko do

zasúvacích otvorov .

♦ Opäť pevne priskrutkujte obe zaisťovacie

skrutky.

Obsluha

Nastavenie uhla rezu

♦ Uvoľnite upínacie skrutky šesťhranným (inbu-

sovým) kľúčom avodiace sane potiahnite
dozadu.

♦ Pomocou značiek na vodiacich saniach

nastavte uhol rezania 0°/ 15°/ 30°/ 45°.
Zasuňte vodiace sane dopredu, aby aretačný
kolík zaskočil do ozubenia .

♦ Upínacie skrutky dotiahnite kľúčom .

Nastavenie počtu zdvihov

♦ Otočným regulátorom predvoľby počtu zdvi-

hov nastavte na požadovaný počet zdvihov.

Nastavenie výkyvného zdvihu

♦ Spínačom výkyvného zdvihu môžete nastaviť

výkyvný pohyb pílového listu . Bez výkyvného
pohybu (poloha „0“) dosiahnete jemné a čisté
rezné hrany. Pri tenkých obrobkoch odstavte vý­kyvný zdvih. S aktivovaným výkyvným zdvihom
(poloha 1 - 3) dosiahnete zvyšujúci sa rýchlejší
pracovný postup.

52

PSTD 800 A1

Zapnutie avypnutie

Zapnutie zariadenia:

Stlačte spínač (ZAP/VYP)

Vypnutie zariadenia:

Pusťte spínač (ZAP/VYP)

Zapnutie trvalej prevádzky:

Stlačte spínač (ZAP/VYP)
polohe poistným tlačidlom pre spínač (ZAP/VYP) .

Vypnutie trvalej prevádzky:

Stlačte spínač (ZAP/VYP)

.

.

azaistite ho v stlačenej

azase ho pusťte.

Zapnutie / vypnutie lasera / pracov­ného osvetlenia

Spínač (ZAP/VYP)

Stlačte spínač (ZAP/VYP) až saaktivuje poža­dovaná funkcia.

LASER aPRACOVNÉ OSVETLENIE → PRACOVNÉ
OSVETLENIE → LASER → VYPNÚŤ

Funkcia vyfukovania pilín/triesok

Zapnutie funkciu vyfukovania pilín/triesok:

♦ Zasuňte spínač prípravku pre vyfukovanie pilín/

triesok dozadu.

Podporafunkcie odsávania:

♦ Zasuňte spínač prípravku pre vyfukovanie pilín/

triesok dopredu.

Údržbaačistenie

VYSTRAHA! NEBEZPEČENSTVO

PORANENIA! Pred všetkými prácami
na zariadení toto vypnite a elektrickú zástrčku
vytiahnite.

■ Zariadenie musí byť vždy čisté, suché azbavené

olejaalebo mazacieho tuku.

■ Načistenie telesa náradiapoužívajte suchú

handru.

VYSTRAHA!

■ Ak je nevyhnutná výmena prípojného kábla,

výmenu musí vykonať výrobca alebo ním
poverený zástupca, aby nedošlo k ohrozeniu
bezpečnosti.

■ Ako náhle sa ozubenie pílového listu otupilo

a nie je viac zaručené bezchybné pílenie
vymeňte ho.

■ Po ukončení píleniazariadenie vyčistite.

■ Odstráňte znečistenie (napr. od pilín/triesok)

Uchytenie pílového listu v prípade potreby
vyčistite štetcom alebo vyfúkaním stlačeným
vzduchom.

Záruka

Natoto zariadenie máte záruku 3roky od
dátumu zakúpenia. Zariadenie bolo starost­livo vyrobené apred expedíciou dôkladne
odskúšané. Pokladničný blok si uschovajte
ako dôkaz ozakúpení. Vprípade uplatne­niazáruky telefonicky kontaktujte servis.
Len tak sadá zabezpečiť bezplatné zaslanie
Vášho tovaru.

Zárukaplatí len nachyby materiálu avýroby, nie
naškody spôsobené prepravou, opotrebením, ani
napoškodeniakrehkých častí, ako sú spínače ale­bo akumulátory. Výrobok je určený len nasúkrom­né použitie anie nakomerčné použitie.

Zárukastrácaplatnosť pri nesprávnom zaobchá­dzaní apri neodbornom zaobchádzaní, pri použití
násiliaapri zásahoch, ktoré neboli vykonané na­ším autorizovaným servisom. Vaše práva, vyplýva­júce zo zákona, nie sú touto zárukou obmedzené.

Záručná dobasanepredlžuje záručnou opravou.
To platí tiež pre náhradné aopravené diely. Prípad­né chyby anedostatky, zistené už pri zakúpení,
musíte nahlásiť ihneď po vybalení, najneskoršie
však do dvoch dní od dátumu zakúpenia. Opravy,
vykonané po uplynutí záručnej doby, samusiaza­platiť.

SK

PSTD 800 A1

53

Servis

Servis Slovensko

Tel. [phone]
E-Mail: [e-mail]

IAN 100054

Dostupnosť hotline: pondelok až piatok od
8:00 hod. – 20:00 hod. (SEČ)

Dovozca

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Zneškodnenie

SK

Obal sa skladá z ekologických materiálov,

ktoré môžete zneškodniť v miestnych
recyklačných strediskách.

Elektrické náradie nezahadzujte do

komunálneho odpadu!

V súlade s európskou smernicou 2012/19/EU
samusí opotrebované elektrické náradie zbierať
oddelene a odovzdať na ekologickú recykláciu.

Možnosti zneškodňovania nepotrebného zariade­nia zistíte namiestnej alebo mestskej správe.

Preklad originálneho
vyhlásenia o zhode

My, spoločnosť KOMPERNASS HANDELS GMBH,
Semi Uguzlu, zodpovedný zadokumentáciu
BURGSTR. 21, 44867 BOCHUM, NEMECKO,
vyhlasujeme, že tento výrobok sa zhoduje s
nasledujúcimi normami, normatívnymi dokumentmi
a smernicami ES:

Smernicao strojových zariadeniach
(2006 / 42 / EC)

SmernicaES o nízkom napätí
(2006 / 95 / EC)

Elektromagnetická kompatibilita
(2004 / 108 / EC)

Smernica RoHS
(2011 / 65 / EU)

Aplikované harmonizované normy:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

Typové označenie strojového zariadenia:

Priamočiara píla PSTD 800 A1

Rok výroby: 04 - 2014
Sériové číslo: IAN 100054

54

Bochum, 10.03.2014

Semi Uguzlu

- Manažér kvality -

Technické zmeny vyvolané ďalším vývojom sú
vyhradené.

PSTD 800 A1

Inhaltsverzeichnis

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Ausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Allgemeine Sicherheitshinweise für Elektrowerkzeuge . . . . . . . . . . . . . . . . . . 57

1. Arbeitsplatz-Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

2. Elektrische Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3. Sicherheit von Personen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

4. Verwendung und Behandlung des Elektrowerkzeugs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

5. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Gerätespezifi sche Sicherheitshinweise für Stichsägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Originalzubehör / -zusatzgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Informationen zu Sägeblättern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Sägeblatt montieren / wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Parallelanschlag montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Spanabsaugung anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Gleitschuh montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Schnittwinkel einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Hubzahl einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Pendelhub einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Einschalten / Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Laser / Arbeitslicht ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Spanblasfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

DE
AT

CH

Wartung und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Importeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Original-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

PSTD 800 A1

55

PENDELHUBSTICHSÄGE
PSTD 800 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres

neuen Gerätes. Sie haben sich damit für

ein hochwertiges Produkt entschieden. Die
Bedienungsanleitung ist Teil dieses Produkts. Sie
enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung
des Produkts mit allen Bedien- und Sicherheitshin­weisen vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzberei­che. Händigen Sie alle Unterlagen bei Weitergabe
des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für gerade und kurvige Schnitte sowie
Gehrungsschnitte bis 45° an kantigen Werkstücken
aus Kunststoff , Holz und Leichtmetall geeignet. Das

DE

Gerät ist ausschließlich für den privaten Gebrauch
in trockenen Räumen zugelassen. Beachten Sie die

AT

Hinweise zu Sägeblatttypen. Jede andere Verwen-

CH

dung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallge­fahren. Für aus bestimmungswidriger Verwendung
entstandene Schäden übernimmt der Hersteller
keine Haftung.

Ausstattung

Stellrad Hubzahlvorwahl
Feststelltaste Ein-/Ausschalter
Ein-/Aus-Schalter
Gehäuse
Netzkabel
Absaugstutzen
Fußplatte
Gleitschuh (abnehmbar)
Schalter Späneblasvorrichtung
Pendelhubschalter
Parallelanschlag
Führungsrolle
Sägeblatt
Einschuböff nungen (jeweils inkl. Feststellschraube)

Schutzbügel
Schutzhaube klappbar
Schnellspannfutter
EIN-/AUS-Schalter Laser/Arbeitslicht
Klemmschrauben
Verzahnung
Sechskantschlüssel

Lieferumfang

1 Pendelhubstichsäge inkl. Absaugstutzen
1 Parallelanschlag
1 Betriebsanleitung
3 Sägeblätter zur Holzbearbeitung
1 Sägeblatt zur Metallbearbeitung
1 Sechskantschlüssel

Technische Daten

Pendelhubstichsäge: Parkside PSTD 800 A1

Nennspannung: 230 V ∼ 50 Hz
Aufnahmeleistung: 800 W
Leerlauf-Hubzahl: max. n

3100 min

0

Schnitttiefe: Holz / Metall: 80/8 mm
Pendelhub: 3 Stufen und Feinschnitt-

Einstellung
Schrägschnitte: 0 - 45° links/rechts
Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 94 dB(A)
Schallleistungspegel: 105 dB(A)
Unsicherheit K: 3 dB

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a
Unsicherheit K = 1,5 m/s

= 8,6 m/s

h

2

-1

2

56

PSTD 800 A1

WARNUNG!

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Gerä­tevergleich verwendet werden. Der ange­gebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Aussetzung verwendet werden. Der Schwin­gungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und
kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die
Schwingungsbelastung könnte unterschätzt
werden, wenn das Elektrowerkzeug regelmä­ßig in solcher Weise verwendet wird.

HINWEIS

Für eine genaue Abschätzung der Schwin-

►

gungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.

Allgemeine

Sicherheitshinweise
für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube­triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befi nden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemein­sam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberfl ächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte

Kabel erhöhen das Risiko eines elektrischen
Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlänge­rungskabel, die auch für den Außenbereich
zugelassen sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.

DE
AT

CH

PSTD 800 A1

57

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, ver­wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters ver­mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfl uss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerk­zeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,

DE
AT

CH

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elek­trowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung anschließen, es auf­nehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter
haben oder das Gerät bereits eingeschaltet an
die Stromversorgung anschließen, kann dies zu
Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil befi ndet,
kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Elektrowerkzeug in unerwarteten
Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auff angeinrichtun-

gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen
durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose,

bevor Sie Geräteeinstellungen vornehmen,
Zubehör teile wechseln oder das Gerät wegle­gen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.

e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwand­frei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträch­tigt ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepfl egte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die

58

PSTD 800 A1

Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

fi ziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.

Gerätespezifi sche Sicherheitshinweise
für Stichsägen

■ Halten Sie das Elektrowerkzeug an den

isolierten Griff fl ächen, wenn Sie Arbeiten
ausführen, bei denen das Elektrowerkzeug
verborgene Stromleitungen oder das eigene
Netzkabel treff en kann. Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.

■ Halten Sie die Hände vom Sägebereich fern.

Greifen Sie nicht unter das Werkstück. Bei Kontakt
mit dem Sägeblatt besteht Verletzungsgefahr.

■ Halten Sie die Hände von der Hubstange

und dem Schnellspannfutter fern. Bei Kontakt

mit den Bauteilen besteht Quetschungsgefahr.

■ Führen Sie das Elektrowerkzeug nur eingeschal-

tet gegen das Werkstück. Es besteht sonst die
Gefahr eines Rückschlages.

■ Achten Sie darauf, dass die Fußplatte beim

Sägen aufl iegt.

■ Schalten Sie nach Beendigung des Arbeitsvor-

gangs das Elektrowerkzeug aus und ziehen Sie
das Sägeblatt erst dann aus dem Schnitt,
wenn dieses zum Stillstand gekommen ist. So
vermeiden Sie einen Rückschlag und können
das Elektrowerkzeug sicher ablegen.

■ Verwenden Sie nur unbeschädigte und einwand-

freie Sägeblätter. Verbogene und stumpfe Säge­blätter können brechen oder einen Rückschlag
verursachen.

■ Bremsen Sie das Sägeblatt nach dem Aus-

schalten nicht durch seitliches Gegendrücken
ab. Das Sägeblatt kann beschädigt werden,
brechen oder einen Rückschlag verursachen.

■ Sichern Sie das Werkstück. Benutzen Sie Spann-

vorrichtungen/Schraubstock, um das Werkstück
festzuhalten. Es ist damit sicherer gehalten, als
mit Ihrer Hand.

■ Führen Sie das Netzkabel immer nach hinten

vom Gerät weg.

■ Bearbeiten Sie keine angefeuchteten Materialien

oder feuchte Flächen.

■ Gefährdung durch Staub! Schließen Sie bei

längerem Bearbeiten von Holz und insbesondere
wenn Materialien bearbeitet werden, bei denen
gesundheitsgefährdende Stäube entstehen,
das Gerät an eine geeignete Staubabsaugvor­richtung an.

■ Tragen Sie eine Staubschutzmaske!

■ Sorgen Sie für ausreichende Belüftung.

WARNUNG! Schützen Sie sich vor

Laserstrahlung:

DE
AT

CH

■ Schauen Sie nicht direkt in den Laserstrahl, bzw.

in die Öff nung, aus der er austritt.

WARNUNG!

► Das Betrachten des Laserausgangs mit opti-

schen Instrumenten (z.B. Lupe, Vergrößerungs­gläsern, u.ä.) ist mit einer Augengefährdung
verbunden.

► Vorsicht! Wenn andere als die hier angege-

benen Bedienungs- oder Justiereinrichtungen
benutzt oder andere Verfahrensweisen
ausgeführt werden, kann dies zu gefährlicher
Strahlungseinwirkung führen.

■ Richten Sie den Laserstrahl niemals auf refl ektie-

rende Flächen, Personen oder Tiere. Bereits ein
kurzer Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.

PSTD 800 A1

59

Originalzubehör / -zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.

Informationen zu Sägeblättern

Die Parkside-Grundausstattung beinhaltet bereits
Sägeblätter für Hauptanwendungen in Holz und
Metall.

▯ 3 Sägeblätter für allgemeine Holzschnitte
▯ 1 Sägeblatt für Leichtmetalle bis 3 mm

HINWEIS

Sie können jedes Sägeblatt verwenden,

►

vorausgesetzt, es ist mit der passenden Auf­nahme (Einnockenschaft) versehen.

Sägeblattyp

DE

geeignet ungeeignet

AT

CH

Inbetriebnahme

Sägeblatt montieren / wechseln

Ziehen Sie vor allen Arbeiten am Gerät den Netz­stecker aus der Steckdose.

♦ Klappen Sie die Schutzhaube nach oben.
♦ Drehen Sie das Schnellspannfutter und

halten Sie es gedreht.

♦ Drücken Sie das benötigte Sägeblatt bis zum

Anschlag in das Schnellspannfutter .

♦ Lassen Sie das Schnellspannfutter los, es

muss in seine Ausgangsposition zurückkehren.
Das Sägeblatt ist nun verriegelt.

Parallelanschlag montieren

Der Parallelanschlag kann links oder rechts am
Gerät befestigt werden.

♦ Lösen Sie die beiden Feststellschrauben der

Einschuböff nungen

♦ Schieben Sie den Parallelanschlag in die

Einschuböff nungen .

♦ Schrauben Sie die beiden Feststellschrauben

wieder fest.

.

Spanabsaugung anschließen

♦ Stecken Sie den Absaugstutzen in den

Absaugkanal bis dieser festklemmt.

♦ Schließen Sie eine zugelassene Staub- und

Spanabsaugung an den Absaugstutzen an.

Gleitschuh montieren

Bei der Bearbeitung von empfi ndlichen Ober­fl ächen können Sie den Gleitschuh auf die
Fußplatte aufsetzen, um ein Verkratzen der
Oberfl äche zu vermeiden.

♦ Hängen Sie den Gleitschuh vorne an die

Fußplatte ein und drücken Sie ihn hinten
hoch, bis er an der Fußplatte einrastet.

♦ Zum Abnehmen des Gleitschuhs , lösen

Sie ihn am hinteren Teil der Fußplatte und
nehmen ihn nach vorne hin ab.

Bedienung

Schnittwinkel einstellen

♦ Lösen Sie die Klemmschrauben mit dem Sechs-

kantschlüssel und ziehen die Fußplatte
nach hinten.

♦ Stellen Sie den Schnittwinkel 0°/ 15°/ 30°/ 45°

mit Hilfe der Markierungen an der Fußplatte
ein. Schieben Sie die Fußplatte nach vorne,
damit der Arretierstift in die Verzahnung
einrastet.

♦ Spannen Sie die Klemmschrauben mit dem

Sechskantschlüssel .

60

PSTD 800 A1

Hubzahl einstellen

♦ Stellen Sie mit dem Stellrad Hubzahlvorwahl

die gewünschte Hubzahl ein.

Pendelhub einstellen

♦ Sie können mit dem Pendelhubschalter die

Pendelbewegung des Sägeblattes einstellen.
Ohne Pendelbewegung (Stellung „0“) erzielen
Sie feine und saubere Schnittkanten. Stellen Sie
bei dünnen Werkstücken den Pendelhub ab. Mit
aktiviertem Pendelhub (Stellung 1 - 3) erzielen
Sie einen zunehmend schnelleren Arbeitsfortschritt.

Einschalten / Ausschalten

Gerät einschalten:

Drücken Sie den EIN-/AUS-Schalter

Gerät ausschalten:

Lassen Sie den EIN-/AUS-Schalter

Dauerbetrieb einschalten:

Drücken Sie den EIN-/AUS-Schalter
Sie ihn im gedrückten Zustand mit der Feststelltaste
für EIN-/AUS-Schalter fest.

Dauerbetrieb ausschalten:

Drücken Sie den EIN-/AUS-Schalter
Sie ihn wieder los.

.

los.

und stellen

und lassen

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie den
Netzstecker.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch.

WARNUNG!

■ Wenn ein Ersatz der Anschlussleitung erfor-

derlich ist, dann ist dies vom Hersteller oder
seinem Vertreter auszuführen, um Sicherheits­gefährdungen zu vermeiden.

■ Wechseln Sie das Sägeblatt aus, sobald

dessen Zahnung stumpf ist und damit keine
einwandfreie Sägearbeit mehr durchführbar ist.

■ Führen Sie die Reinigung des Gerätes im

Anschluss an Ihre Sägearbeit durch.

■ Entfernen Sie Verschmutzungen (z.B. durch Säge-

späne). Reinigen Sie die Sägeblattaufnahme ggf.
mit einem Pinsel oder durch Ausblasen mit Druckluft.

DE
AT

CH

Laser / Arbeitslicht ein-/ausschalten

Ein-/Ausschalter:

Drücken Sie den EIN-/AUS-Schalter
gewünschte Funktion aktiv ist.

LASER und ARBEITSLICHT → ARBEITSLICHT →
LASER → AUSSCHALTEN

bis die

Spanblasfunktion

Spanblasfunktion einschalten:

♦ Schieben Sie den Schalter Späneblasvorrichtung

nach hinten.

Absaugfunktion unterstützen:

♦ Schieben Sie den Schalter Späneblasvorrichtung

nach vorne.

PSTD 800 A1

61

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie
ab Kaufdatum. Das Gerät wurde sorgfältig
produziert und vor Anlieferung gewissenhaft
geprüft. Bitte bewahren Sie den Kassenbon
als Nachweis für den Kauf auf. Bitte setzen
Sie sich im Garantiefall mit Ihrer Servicestelle
telefonisch in Verbindung. Nur so kann eine
kostenlose Einsendung Ihrer Ware gewähr­leistet werden.

Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zerbrech­lichen Teilen, z. B. Schalter oder Akkus. Das Produkt
ist lediglich für den privaten und nicht für den
gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand­lung, Gewaltanwendung und bei Eingriff en, die
nicht von unserer autorisierten Service-Niederlas­sung vorgenommen wurden, erlischt die Garantie.

DE

Ihre gesetzlichen Rechte werden durch diese

AT

Garantie nicht eingeschränkt.

CH

Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und repa­rierte Teile. Eventuell schon beim Kauf vorhandene
Schäden und Mängel müssen sofort nach dem
Auspacken gemeldet werden, spätestens aber zwei
Tage nach Kaufdatum. Nach Ablauf der Garantie­zeit anfallende Reparaturen sind kostenpfl ichtig.

Service

Service Deutschland

Tel.: [phone]
E-Mail: [e-mail]

IAN 100054

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 100054

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 100054

Erreichbarkeit Hotline: Montag bis Freitag von
8:00 Uhr – 20:00 Uhr (MEZ)

Importeur

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.

62

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

PSTD 800 A1

Original­Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumen­tenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit,
dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien
übereinstimmt:

Maschinenrichtlinie
(2006 / 42 / EC)

EG-Niederspannungsrichtlinie
(2006 / 95 / EC)

Elektromagnetische Verträglichkeit
(2004 / 108 / EC)

RoHS Richtlinie
(2011 / 65 / EU)

Angewandte harmonisierte Normen:

EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2008

DE
AT

CH

Typbezeichnung der Maschine:

Pendelhubstichsäge PSTD 800 A1

Herstellungsjahr: 04 - 2014

Seriennummer: IAN 100054

Bochum, 10.03.2014

Semi Uguzlu

- Qualitätsmanager ­Technische Änderungen im Sinne der Weiterent-

wicklung sind vorbehalten.

PSTD 800 A1

63

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND / GERMANY
www.kompernass.com

Last Information Update · Stan informacji · Információk állása
Stanje informacij · Stav informací · Stav informácií
Stand der Informationen: 04 / 2014 Ident.-No.: PSTD800A1-042014-1

IAN 100054

4
