PARKSIDE PDST 10 B3 User manual [fi]

AIR HOSE REEL PDST 10 B3

PAINEILMALETKUKELA

Alkuperäisen käyttöohjeen käännös

SLANGTRUMMA TRYCKLUFT

Översättning av bruksanvisning i original

BĘBEN NA WĄŻ NA
SPRĘŻONE POWIETRZE

Tłumaczenie oryginalnej instrukcji obsługi

DRUCKLUFT-SCHLAUCHTROMMEL

Originalbetriebsanleitung

IAN 327372_1904

RITĖ SU ŽARNA SUSPAUSTAM ORUI

Naudojimo instrukcijos originalo vertimas

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens / maskinens funktioner.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Prieš skaitydami atsiverskite lapą su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

FI Alkuperäisen käyttöohjeen käännös Sivu 1
SE Översättning av bruksanvisning i original Sidan 11
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 21
LT Naudojimo instrukcijos originalo vertimas Puslapis 31
DE / AT / CH Originalbetriebsanleitung Seite 41

A

B C

D E

Sisällysluettelo

Johdanto ............................................................2

Tarkoituksenmukainen käyttö ......................................................... 2

Laitteen osat ..................................................................... 2

Toimitussisältö .................................................................... 2

Tekniset tiedot ....................................................................2

Turvallisuusohjeet ....................................................3

Jäännösriski .........................................................4

Ennen käyttöönottoa ..................................................4

Asennus .............................................................4

Asennuspaikan valitseminen .........................................................4

Paineilmaletkukelan asentaminen ..................................................... 5

Käyttöönotto ........................................................5

Paineilmaletkukelan liittäminen paineilman lähteeseen ..................................... 5

Paineilmaletkukelan liittäminen paineilmatyökaluun ....................................... 5

Paineilmaletkukelan käyttäminen ...................................................... 5

Letkun kelaaminen kelalta ........................................................... 6

Letkun kelaaminen kelalle ...........................................................6

Letkunpysäyttimen asettaminen ....................................................... 6

Huolto ja puhdistus ...................................................6

Hävittäminen ........................................................7

Kompernass Handels GmbH:n takuu .....................................7

Huolto ..............................................................8

Maahantuoja ........................................................8

Alkuperäinen vaatimustenmukaisuusvakuutus ............................9

PDST 10 B3

FI 

│

 1 ■

PAINEILMALETKUKELA
PDST 10 B3

Johdanto

Onnittelut uuden laitteen hankinnasta. Olet valinnut
laadukkaan tuotteen. Käyttöohje on osa tätä tuotet­ta. Se sisältää turvallisuutta, käyttöä ja hävittämistä
koskevia tärkeitä ohjeita. Tutustu ennen tuotteen
käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä
tuotetta vain kuvatulla tavalla ja vain mainittuihin
käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin,
liitä mukaan kaikki tuotetta koskevat asiakirjat.

Tarkoituksenmukainen käyttö

Paineilmaletkukelaa käytetään kompressorin kanssa
paineilmatyökalujen energiansyöttöön. Paineil­maletkukela on tarkoitettu ainoastaan paineilman
siirtämiseen. Se ei sovellu nesteiden siirtämiseen.
Käytä tuotetta vain kuvatulla tavalla ja vain mainit­tuihin käyttötarkoituksiin. Säilytä tämä käyttöohje
hyvin. Jos luovutat tuotteen eteenpäin, liitä mukaan
kaikki tuotteeseen kuuluvat asiakirjat. Kaikenlai­nen tarkoituksenmukaisesta käytöstä poikkeava
käyttö on kiellettyä ja voi olla vaarallista. Takuu tai
valmistajan virhevastuu eivät kata vaurioita, jotka
aiheutuvat ohjeiden noudattamatta jättämisestä tai
virheellisestä käytöstä. Laite on suunniteltu kotita­louskäyttöön eikä sitä saa käyttää kaupallisessa
tai teollisessa käytössä.

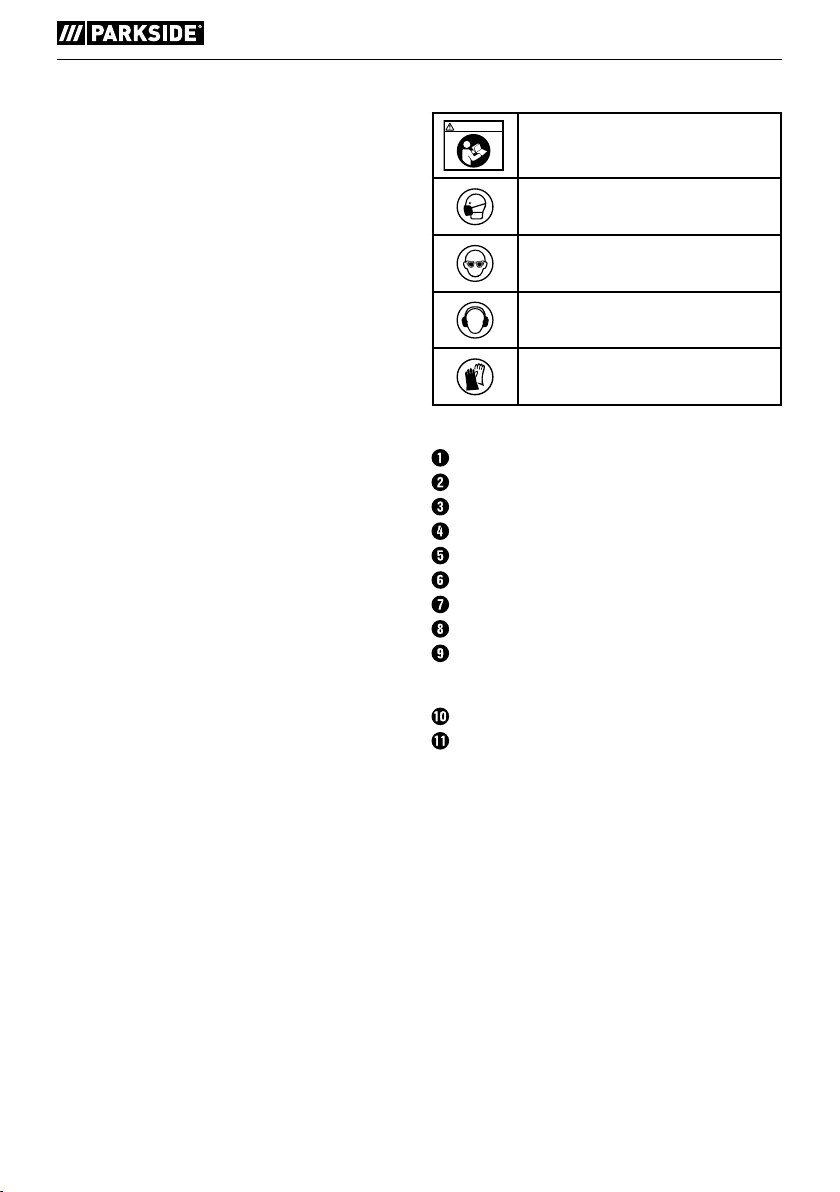

Paineilmatyökalussa olevat symbolit:

WARNING!

Lue käyttöohje ennen käyttöönottoa.

Käytä hengityssuojainta.

Käytä suojalaseja.

Käytä kuulosuojaimia.

Käytä suojakäsineitä.

Laitteen osat

Kelakotelo
Kiinnityskaari
Ripustuskoukku
Letkunpysäytin
Paineilmaletku paineilmatyökalulle
Pikaliitäntä
Paineilmaliitäntä
Ruuvit
Kiinnitysruuvit

Asennustarvikkeet

Asennusruuvit
Ruuvitulpat

■ 2 │ FI

Toimitussisältö

1 paineilmaletkukela
1 asennustarvikkeet

(2x asennusruuvi, 2x ruuvitulppa)

1 käyttöohje

Tekniset tiedot

Työstöpaine enintään 10 baaria
Rullausjärjestelmä automaattinen
Paineilmaletkun pituus 10 m
Paineilmaliitännän koko 1/4” = 6,35mm
Paino 1855g

PDST 10 B3

WARNING!

Turvallisuusohjeet

VAROITUS!

► LUE KÄYTTÖOHJE HUOLELLISESTI ENNEN

KÄYTTÖÄ. KÄYTTÖOHJE ON OSA LAITETTA,
JA SEN ON OLTAVA AINA SAATAVILLA!

■ 16 vuotta täyttäneet henkilöt sekä henkilöt,

joiden fyysiset, aistimukselliset tai henkiset kyvyt
ovat rajalliset tai joilla ei ole riittävää kokemusta
tai tietoa laitteen käytöstä, saavat käyttää
laitetta vain valvonnan alaisena, tai jos heitä
on opastettu laitteen turvalliseen käyttöön ja
he ovat ymmärtäneet laitteen käyttöön liittyvät
vaarat. Lapset eivät saa leikkiä laitteella. Lapset
eivät saa suorittaa puhdistusta tai käyttäjähuol­toa ilman valvontaa.

■ Paineilmaletkukelaa käytetään kompressorin

kanssa paineilmatyökalujen energiansyöttöön.
Paineilmaletkukela on tarkoitettu ainoastaan
paineilman siirtämiseen. Se ei sovellu nesteiden
siirtämiseen.

■ Paineilmaletkukela soveltuu asennustelineen

ansiosta asennettavaksi seinään tai kattoon;
käyttö asentamattomana ei ole sallittua.

■ Paineilmaletkukelaa ei ole tarkoitettu kaupalli-

seen tai teolliseen käyttöön. Tuote on tarkoitettu
vain yksityiskäyttöön. Paineilmaletkukelaa saa
käyttää ainoastaan käyttötarkoituksen mukaan.
Kaikenlainen muu, poikkeava käyttö on kielletty!

■ Tarkoituksenmukaiseen käyttöön kuuluu myös

käyttöohjeeseen sisältyvien turvallisuusohjeiden
ja asennusohjeen huomioiminen. Valmistaja tai
myyjä ei vastaa vahingoista, jotka aiheutuvat
tarkoituksenvastaisesta tai virheellisestä käytöstä.

■ Tämän tuotteen kanssa saa käyttää vain sille

soveltuvia lisävarusteita. Henkilöiden, jotka käyt­tävät paineilmaletkukelaa ja tekevät mahdollisia
huoltotöitä, on tutustuttava tuotteeseen. Lisäksi
heidän on oltava tietoisia mahdollisista vaaroista.
Voimassa olevia tapaturmanehkäisymääräyksiä
on noudatettava oikein ja tunnollisesti.

■ Kaikki paineilmaletkukelaan tehtävät muutokset

mitätöivät valmistajan vastuun niistä aiheutuvien
vaurioiden osalta.

■ Asenna paineilmaletkukela ennen sen käyttämis-

tä loukkaantumisriskin minimoimiseksi.

■ Käytä paineilmaletkukelaa vain paineilmalle.

Paineilmaletkukelaa ei saa käyttää nesteiden
siirtämiseen.

■ Anna letkun rullata kelalle aina hallitusti, sillä

paineilmaletkukelassa on kiristysjousella varus­tettu rullausmekanismi. Kelalle rullaava letku voi
epäasianmukaisessa käytössä aiheuttaa louk­kaantumisia. Jos rullausmekanismi on vaurioitu­nut, keskeytä välittömästi paineilmaletkukelan
käyttö ja vie se ammattilaisen korjattavaksi. Älä
koskaan avaa paineilmaletkukelan koteloa itse.

■ Käytä vain moitteettomassa kunnossa olevia

lisävarusteita, jotka on tarkoitettu käytettäväksi
paineilmaletkukelan kanssa.

■ Älä koskaan ylitä paineilmaletkukelan tai käy-

tettävän paineilmatyökalun enimmäistyöstöpai­netta.

■ Liitä paineilmaletkukela paineilmaletkuihin vain

silloin, kun on varmistettu (esim. paineensääti­mellä), ettei suurin sallittu työpaine ylity
10 prosenttia enempää.

PDST 10 B3

FI 

│

 3 ■

■ Pidä paineilmaletku aina etäällä terävistä

reunoista, kuumuudesta ja öljystä.

■ Tarkasta paineilmaletku aina ennen paineil-

maletkukelan käyttämistä.

■ Käytä paineilmaletkukelaa vain kompressorin

kanssa. Käyttö paineilmapullojen kanssa on
kielletty.

■ Paineilmatyökalujen käyttö syttyvien kaasujen

kanssa on kielletty. On olemassa räjähdysvaara!

■ Paineilmaletkukelaa ei saa käyttää muihin tar-

koituksiin.

■ Säilytä paineilmaletkukela lasten ulottumatto-

missa.

■ Älä koskaan suuntaa paineilmaletkukelaa tai

sen letkuja kohti ihmisiä tai eläimiä.

■ Käytä korjauksissa ainoastaan alkuperäisva-

raosia. Muut kuin alkuperäisvaraosat voivat
aiheuttaa vakavia vaurioita.

■ Irrota paineilmaletkukela paineilman syötöstä

aina ennen huolto-, säätö- ja korjaustöitä.

■ Muutoksien tekeminen paineilmaletkukelaan

on kiellettyä.

■ Käytä paineilmaletkukelaa vain, jos se on

moitteettomassa kunnossa. Jos olet epävarma,
konsultoi asiantuntijaa ennen käyttöä.

■ Anna korjaukset ainoastaan pätevän ammatti-

laisen tehtäviksi.

■ Älä koskaan kuljeta paineilmaletkukelaa

pitämällä kiinni letkuista.

■ Pidä letkusta aina tukevasti kiinni, kun irrotat sen

paineilman lähteestä tai paineilmatyökalusta.

Jäännösriski

Vaikka käyttäisit laitetta määräystenmukaisesti,
tietty jäännösriski on aina olemassa. Tämän pai­neilmaletkukelan rakenteeseen ja malliin liittyy
seuraavia vaaroja:

– Hallitsemattomasti paiskautuvista paineil-

maletkuista aiheutuva vaara.

– Maassa lojuvista paineilmaletkuista aiheutuva

vaara.

Käyttämällä laitetta varovasti ja määräystenmu­kaisesti voit vähentää jäännösriskiä.

Ennen käyttöönottoa

■ Ota kaikki osat pakkauksesta ja tarkasta, ettei

paineilmaletkukelassa tai yksittäisissä osissa ole
vaurioita. Jos vaurioita on, älä käytä paineil­maletkukelaa. Ota yhteyttä valmistajaan ilmoi­tettuun huolto-osoitteeseen.

■ Poista kaikki suojamuovit ja muut kuljetuksenai-

kaiset pakkausmateriaalit.

■ Tarkasta, että toimitus sisältää kaikki siihen kuu-

luvat osat.

Asennus

Asennuspaikan valitseminen

■ Asenna paineilmaletkukela soveltuvaan kattoon

tai seinään. Paineilmaletkukelan käyttö asenta­mattomana ei ole sallittua.

■ Valitse paineilmaletkukelan asennuspaikaksi

esteetön paikka.

■ Jos asennat paineilmaletkukelan kattoon, huomioi

vähintään 2,5metrin asennuskorkeus.

■ Asennukseen tarvitset seuraavat apuvälineet:

porakone, soveltuva pora ja ruuvimeisseli.

■ 4 │ FI

PDST 10 B3

Paineilmaletkukelan asentaminen

VAROITUS!

LOUKKAANTUMIS VAARA!

► Paineilmaletkukelan vääränlainen asentami-

nen voi aiheuttaa loukkaantumisia.

■ Varmista, ettei asennuspaikalla ole johtoja tai

putkia. Käytä sen selvittämiseen tarvittaessa joh­topaikanninta tai ota yhteyttä ammattilaiseen.

■ Noudata myös porakoneen turvallisuusohjeita.

HUOMAUTUS! VAURIOITUMISVAARA!

► Virheellinen asennus voi aiheuttaa vaurioita.

■ Varmista, että asennuspaikan kantavan raken-

teen materiaali kestää paineilmaletkukelan
painon. Jos sinulla on kysyttävää, ota yhteyttä
asiantuntijaan.

1. Käytä kiinnityskaarta
kiinnityskaaren paineilmaletkukelasta sen
jälkeen, kun olet poistanut molemmat ruuvit
pyörittämällä niitä vastapäivään (ks. kuva C).
Merkitse sitä varten porausreikien paikat asen­nuspaikkaan kynällä.

2. Poraa asennusreiät asennuspaikkaan.

3. Asenna kiinnityskaari
materiaaleilla (ks. asennustarvikkeet ).

4. Kiinnitä paineilmaletkukela takaisin kiinnityskaa-

.

reen
Kiristä sitä varten ruuvit , jotka irrotit vaiheessa
1, pyörittämällä niitä myötäpäivään. (ks. kuva C)

mallina. Voit irrottaa

soveltuvilla kiinnitys-

Käyttöönotto

Paineilmaletkukelan liittäminen
paineilman lähteeseen

♦ Työnnä paineilmaletkukelan paineilmaliitäntä

paineilmalähteen pikaliitäntään.

Paineilmaletkukelan liittäminen
paineilmatyökaluun

HUOMAUTUS! VAURIOITUMISVAARA!

► Paineilmaletkukelan epäasianmukainen käsit-

tely voi aiheuttaa vaurioita.

■ Noudata aina paineilmaletkukelan enimmäis-

työstöpainetta ja varmista käytettävien liitäntä­osien yhteensopivuus. Paineilmaletkun pikaliitän­nällä

paineilmaletkukela voidaan välittömästi

yhdistää paineilmatyökalun ilmantuloaukkoon.

Paineilmaletkukelan käyttäminen

VAROITUS!

LOUKKAANTUMIS VAARA!

► Paineilmaletkukelassa on takaisinkelausme-

kanismi. Siitä huolehtii voimakas jousi. Jos
paineilmaletku
siitä voi aiheutua loukkaantumisia.

■ Älä koskaan anna paineilmaletkun

takaisin ilman valvontaa.

■ Jos takaisinkelausmekanismi on vioittunut, poista

paineilmaletkukela välittömästi käytöstä. Anna
ammattilaisen korjata syntynyt vaurio.

■ Paineilmaletkukelassa on lukitus- ja takaisinke-

lausmekanismi, joka mahdollistaa paineilmalet-

kevyen ulosvetämisen ja takaisintyöntä-

kun
misen.

rullataan kelalle väärin,

kelautua

PDST 10 B3

FI 

│

 5 ■

■ Lukitus aiheuttaa sisään- ja uloskelauksen aika-

na narisevan äänen. Kyseessä ei ole vika. Jos
ääni useamman käyttökerran jälkeen ja/tai me­kanismissa ilmenevien ongelmien seurauksena
muuttuu, konsultoi asiantuntijaa tai ota yhteyttä
asiakaspalveluun.

Letkun kelaaminen kelalta

♦ Vedä paineilmaletkua varovasti kelakotelolta

paineilmatyökalulle tarvittavan työstöpituuden
verran. Kun päästät paineilmaletkusta irti
napsausäänen jälkeen, letku lukittuu tähän
pituuteen.

Letkun kelaaminen kelalle

♦ Vetämällä lyhyesti paineilmaletkusta voit

avata lukituksen.

♦ Varmista, että paineilmaletku

hallitusti takaisin kelakoteloon .

kelautuu

Letkunpysäyttimen asettaminen

Letkunpysäyttimen asemaa voidaan säätää,
ja se pysäyttää paineilmaletkun kelautumisen
halutulle pituudelle. Letkunpysäyttimen säätä­miseen tarvitaan ristipääruuvimeisseli (ei sisälly
toimitukseen).

♦ Avaa kiinnitysruuvit

(ks. kuva D).

♦ Työnnä letkunpysäytin

pitkin haluttuun kohtaan.

♦ Kiristä sen jälkeen kiinnitysruuvit

ristipääruuvimeisselillä

paineilmaletkua

.

Huolto ja puhdistus

HUOMAUTUS

► Moitteettoman toiminnan takaamiseksi ja

turvallisuusvaatimusten noudattamiseksi
paineilmaletkukelaa on huollettava ja kunnos­tettava säännöllisesti. Epäasianmukainen ja
virheellinen käyttö voivat aiheuttaa laittee­seen toimintahäiriöitä ja vaurioita.

■ Älä koskaan käytä teräviä ja/tai naarmuttavia

puhdistus- tai liuotinaineita. Ne voivat vaurioit­taa paineilmaletkukelan muoviosia.

■ Varmista, ettei paineilmaletkukelan sisälle kos-

kaan pääse vettä. Varmista, että paineilmaletku­kelan kotelo ja paineilmaletku säilyvät pölyttö­minä ja puhtaina. Pyyhi paineilmaletkukela siksi
säännöllisesti puhtaalla liinalla.

■ Ennen kuin kelaat paineilmaletkun takaisin kote-

loon, puhdista paineilmaletku mahdollisuuksien
mukaan seuraavaa käyttöä varten.

■ Puhdista paineilmaletkukela ja letku säännöllisin

väliajoin kostealla liinalla ja kalisaippualla.

■ 6 │ FI

PDST 10 B3

Hävittäminen

Pakkaus koostuu ympäristöystävällisistä
materiaaleista. Se voidaan toimittaa
paikalliseen kierrätykseen.

Älä hävitä laitetta kotitalousjätteen seassa!

Elinkaarensa loppuun tulleen laitteen kierrätyksestä
ja hävittämisestä saat tietoja kunnan jätehuollosta
vastaavalta viranomaiselta.

Hävitä pakkaus ympäristöystävällisesti.
Huomioi eri pakkausmateriaaleissa
olevat merkinnät, ja lajittele ne tarvit­taessa erikseen. Pakkausmateriaalit on
merkitty lyhenteillä (a) ja numeroilla (b),
joiden merkitys on seuraava:
1–7: muovit
20–22: paperi ja pahvi
80–98: komposiittimateriaalit.

Elinkaarensa loppuun tulleen tuotteen
kierrätyksestä ja hävittämisestä saat
tietoja kunnan jätehuollosta vastaavalta
viranomaiselta.

Kompernass Handels GmbH:n
takuu

Hyvä asiakas,
Laitteen takuu on 3 vuotta ostopäivästä. Jos havait-

set tuotteessa puutteita, sinulla on on oikeus vaatia
tuotteen myyjältä lakisääteistä korvausta. Seuraava
takuu ei rajoita lakisääteisiä oikeuksiasi ostajana.

Takuuehdot

Takuuaika lasketaan ostopäiväyksestä alkaen.
Säilytä ostokuitti hyvässä tallessa. Tarvitset sitä
todisteeksi ostosta.

Jos tässä tuotteessa ilmenee kolmen vuoden
sisällä ostopäivästä materiaali- tai valmistusvir­heitä, korjaamme tai korvaamme tuotteen sinulle
veloituksetta harkintamme mukaan tai palautamme
ostohinnan. Tämä takuu edellyttää, että viallinen
laite toimitetaan meille yhdessä ostotositteen
(kuitin) kanssa kolmivuotisen määräajan sisällä.
Lisäksi mukaan on liitettävä lyhyt kuvaus viasta ja
sen ilmenemisajankohta.

Jos takuu kattaa vian, saat joko tuotteen korjattuna
takaisin tai uuden tuotteen. Takuuaika ei ala uudel­leen tuotteen korjaamisen tai vaihdon jälkeen.

Takuuaika ja lakisääteinen virhevastuu

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee
myös vaihdettuja ja korjattuja osia. Mahdollisesti
jo oston yhteydessä havaittavista vaurioista ja
puutteista on ilmoitettava heti, kun tuote on purettu
pakkauksesta. Takuuajan päättymisen jälkeen
suoritettavat korjaukset ovat maksullisia.

PDST 10 B3

FI 

│

 7 ■

Takuun laajuus

Laite on valmistettu tiukkojen laatuvaatimusten mu­kaan huolella ja tarkastettu perusteellisesti ennen
toimitusta.

Takuu koskee materiaali- tai valmistusvirheitä. Tämä
takuu ei kata tuotteen osia, jotka altistuvat normaa­lille kulumiselle ja joita siksi voidaan pitää kuluvina
osina, eikä helposti rikki meneviä osia, kuten kytki­miä, akkuja tai lasista valmistettuja osia.

Tämä takuu raukeaa, jos tuote on vaurioitunut, tai
sitä ei ole käytetty tai huollettu asianmukaisesti.
Tuotteen asianmukainen käyttö edellyttää kaikkien
käyttöohjeessa esitettyjen ohjeiden tarkkaa nou­dattamista. Käyttäjän on ehdottomasti vältettävä
käyttötarkoituksia ja toimintaa, joita käyttöohjeessa
kehotetaan välttämään ja joista siinä varoitetaan.

Tuote on tarkoitettu ainoastaan yksityiskäyttöön,
ei kaupallisiin tarkoituksiin. Laitteen vääränlainen
tai asiaton käsittely, väkivallan käyttö ja muut kuin
valtuutetun huoltopisteen suorittamat korjaukset
aiheuttavat takuun raukeamisen.

Toimiminen takuutapauksessa

Jotta asiasi voitaisiin käsitellä nopeasti, noudata
seuraavia ohjeita:

■ Pidä kaikkia kyselyitä varten kassakuitti ja

artikkelinumero (esim. IAN12345) tallessa
todisteena ostosta.

■ Tuotenumeron löydät tuotteen tyyppikilves-

tä, kaiverrettuna tuotteeseen, käyttöohjeen
otsikkosivulta (alhaalla vasemmalla) tai tuotteen
taustapuolella tai pohjassa olevasta tarrasta.

■ Mikäli laitteessa ilmenee toimintahäiriöitä tai

muita puutteita, ota ensin yhteyttä alla mai­nittuun huolto-osastoon puhelimitse tai
sähköpostitse.

■ Voit lähettää viallisena pitämäsi tuotteen yhdes-

sä ostokuitin kanssa maksutta sinulle ilmoitettuun
huolto-osoitteeseen. Liitä mukaan selvitys viasta
ja siitä, milloin se on ilmennyt.

Osoitteessa www.lidl-service.com voit
ladata tämän ja monia muita
käsikirjoja, tuotevideoita ja asennus­ohjelmia.

Tämän QR-koodin avulla pääset
suoraan Lidl-huoltosivustolle (www.lidl-service.com)
ja voit avata käyttöohjeesi syöttämällä tuotenumero
(IAN) 123456.

Huolto

Huolto Suomi

Tel.: 0103093582
E-Mail: kompernass@lidl.fi

IAN 327372_1904

Maahantuoja

Huomaa, että seuraava osoite ei ole huolto-osoite.
Ota ensin yhteyttä mainittuun huoltopisteeseen.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
SAKSA
www.kompernass.com

■ 8 │ FI

PDST 10 B3

Alkuperäinen vaatimustenmukaisuusvakuutus

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja,
ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi

(2006 / 42 / EC)

Tyyppi / laitteen nimitys:

Paineilmaletkukela PDST 10 B3

Valmistusvuosi: 09 - 2019
Sarjanumero: IAN 327372_1904

Bochum, 24.9.2019

Semi Uguzlu

- Laatujohtaja ­Pidätämme oikeuden laitekehityksestä aiheutuviin teknisiin muutoksiin.

PDST 10 B3

FI 

│

 9 ■

■ 10 │ FI

PDST 10 B3

Innehållsförteckning

Inledning ...........................................................12

Föreskriven användning ...........................................................12

Utrustning ......................................................................12

Leveransens innehåll ..............................................................12

Tekniska data ...................................................................12

Säkerhetsanvisningar ................................................13

Restrisk ............................................................14

Innan produkten tas i bruk ............................................14

Montering ..........................................................14

Välja monteringsplats .............................................................14

Montera slangtrumman för tryckluft .................................................. 15

Ta produkten i bruk ..................................................15

Ansluta slangtrumman till en tryckluftkälla .............................................15

Koppla slangtrumman för tryckluft till ett tryckluftsverktyg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Använda slangtrumman för tryckluft ..................................................15

Rulla ut slangen .................................................................. 16

Rulla upp slangen ................................................................16

Ställa in slangstopp ............................................................... 16

Underhåll och rengöring ..............................................16

Kassering ..........................................................17

Garanti från Kompernass Handels GmbH ................................17

Service .............................................................18

Importör ...........................................................18

Originalförsäkran om överensstämmelse ................................19

PDST 10 B3

SE 

│

 11 ■

SLANGTRUMMA TRYCKLUFT
PDST 10 B3

Inledning

Grattis till din nyinköpta produkt. Du har valt en
produkt med hög kvalitet. Bruksanvisningen ingår i
leveransen som en del av produkten. Den innehåll­er viktig information om säkerhet, användning och
återvinning. Läs noga igenom alla användar- och
säkerhetsanvisningar innan du börjar använda
produkten. Använd endast produkten enligt beskriv­ningarna och i de syften som anges här. Lämna
över all dokumentation tillsammans med produkten
om du överlåter den till någon annan person.

Symboler på tryckluftsverktyget:

WARNING!

Läs bruksanvisningen innan produk­ten tas i bruk.

Använd dammskyddsmask.

Använd skyddsglasögon.

Använd hörselskydd.

Använd skyddshandskar

Föreskriven användning

Slangtrumman för tryckluft ska användas tillsam­mans med en kompressor för att förse olika tryck­luftsverktyg med energi. Slangtrumman för tryckluft
fungerar endast som transportmedel för tryckluft.
Den får inte användas för att transportera vätskor.
Använd endast produkten enligt beskrivningarna
och i de syften som anges här. Ta väl vara på den
här bruksanvisningen. Lämna över all dokumenta­tion tillsammans med produkten om du överlåter
den till en annan person. Alla användningssätt
som inte ingår i den föreskrivna användningen är
förbjudna och kan vara farliga. Tillverkargarantin
täcker inte skador som uppstår för att föreskrifterna
inte följs eller vid felaktig användning. Produkten
har utvecklats för hemmabruk och får inte använ­das kommersiellt eller industriellt.

Utrustning

Trumhus
Fällbar fästbygel
Upphängningskrok
Slangstopp
Tryckluftslang till tryckluftsverktyg
Snabbkoppling
Tryckluftsanslutning
Skruvar
Fästskruvar

Monteringstillbehör

Monteringsskruvar
Pluggar

Leveransens innehåll

1 slangtrumma tryckluft
1 monteringstillbehör

(2 monteringsskruvar, 2 pluggar)

1bruksanvisning

Tekniska data

Arbetstryck max. 10bar
Upprullningssystem automatiskt
Tryckluftslangens längd 10 m
Tryckluftanslutningens

dimension 1/4” = 6,35 mm
Vikt 1855 g

■ 12 │ SE

PDST 10 B3

WARNING!

Säkerhetsanvisningar

VARNING!

► LÄS NOGA IGENOM BRUKSANVISNING-

EN INNAN DU ANVÄNDER PRODUKTEN.
BRUKSANVISNINGEN INGÅR SOM EN
DEL AV LEVERANSEN OCH MÅSTE ALLTID
FINNAS NÄRA TILL HANDS!

■ Den här produkten kan användas av personer

som är minst 16 år och av personer med begrän­sad fysisk, sensorisk eller mental förmåga eller
bristande erfarenhet och/eller kunskap om de
hålls under uppsikt eller har instruerats i hur pro­dukten används på ett säkert sätt och inser vilka
risker det innebär. Barn får inte leka med produk­ten. Rengöring och allmän service får bara göras
av barn om någon vuxen håller uppsikt.

■ Slangtrumman för tryckluft ska användas till-

sammans med en kompressor för att förse olika
tryckluftsverktyg med energi. Slangtrumman för
tryckluft fungerar endast som transportmedel för
tryckluft. Den får inte användas för att transpor­tera vätskor.

■ Slangtrumman för tryckluft ska monteras på en

lämplig vägg eller ett tak, därför är den försedd
med en monteringsanordning. Det är inte tillåtet
att använda den omonterad.

■ Slangtrumman för tryckluft har inte konstruerats

för yrkesmässigt, industriellt eller hantverksmäs­sigt bruk. Den här produkten är endast avsedd
för privat bruk. Slangtrumman för tryckluft får
endast användas enligt föreskrifterna. Alla
övriga användningssätt är förbjudna!

■ I den föreskrivna användningen ingår också

att följa de säkerhetsanvisningar som ingår i
bruksanvisningen och monteringsanvisningen.
Tillverkaren eller återförsäljaren ansvarar inte
för skador som uppstår på grund av felaktig an­vändning eller användningssätt som strider mot
föreskrifterna.

■ Endast tillbehör som lämpar sig för produkten

får användas. Personer som använder och
ibland servar slangtrumman för tryckluft är
skyldiga att lära sig hur den fungerar. De måste
även informeras om potentiella risker. Gällande
olycksförebyggande föreskrifter ska följas till
punkt och pricka.

■ Vid alla förändringar på slangtrumman för

tryckluft upphör garantin samt tillverkarens
ansvar för efterföljande skador att gälla.

■ Montera slangtrumman innan du börjar

använda den för att minska skaderisken till ett
minimum.

■ Använd endast slangtrumman med tryckluft.

Slangtrumman för tryckluft får absolut inte
användas med vätska.

■ Låt alltid slangen rulla upp på ett kontrollerat

sätt, slangtrumman för tryckluft är nämligen
utrustad med en spännfjäder till upprullnings­mekanismen. En slang som rullas upp på fel sätt
kan orsaka personskador. Om upprullningsme­kanismen går sönder måste slangtrumman för
tryckluft genast tas ur drift och lämnas in till en
specialist för reparation. Öppna aldrig själv
slangtrummans trumhus.

■ Använd endast tillbehör i felfritt skick som är

avsedda för slangtrumman för tryckluft.

■ Överskrid aldrig slangtrummans eller trycklufts-

verktygets maximala arbetstryck.

■ Anslut bara slangtrumman för tryckluft till en

tryckluftsledning om det är absolut säkert att
det maximalt tillåtna arbetstrycket inte kan
överskridas med mer än 10 % (tex med en
tryckreducerare).

PDST 10 B3

SE 

│

 13 ■

■ Håll alltid tryckluftslangen borta från vassa

kanter, heta ytor och olja.

■ Kontrollera alltid tryckluftslangen innan du

använder slangtrumman för tryckluft.

■ Använd endast slangtrumman för tryckluft till-

sammans med en kompressor. Det är förbjudet
att använda den med tryckluftsflaskor.

■ Det är förbjudet att använda tryckluftsverktyg

med brännbara gaser. Det finns risk för explo­sion!

■ Slangtrumman för tryckluft får inte användas för

andra syften.

■ Förvara slangtrumman för tryckluft utom räckhåll

för barn.

■ Rikta aldrig slangtrumman eller tryckluftslangarna

mot människor eller djur.

■ Endast reservdelar i original får användas vid

reparationer. Andra reservdelar än originalre­servdelar kan orsaka allvarliga skador.

■ Innan några underhålls-, inställnings- eller repa-

rationsarbeten påbörjas måste slangtrumman
kopplas bort från tryckluftkällan.

■ Det är förbjudet att modifiera slangtrumman för

tryckluft.

■ Använd endast slangtrumman för tryckluft om

den är i felfritt skick. Fråga en specialist om råd
i tveksamma fall.

■ Låt endast kvalificerad fackpersonal reparera

produkten.

■ Lyft eller dra aldrig slangtrumman för tryckluft i

slangarna när du flyttar på den.

■ Håll alltid ett stadigt tag om slangen när du

ska koppla bort den från tryckluften eller ett
tryckluftsverktyg.

Restrisk

Även om produkten används helt enligt föreskrifter­na finns alltid vissa risker kvar. Följande risker kan
uppstå på grund av slangtrummans konstruktion
och utförande:

– Risk för att tryckluftslangar snärtar tillbaka.
– Fallrisk på grund av tryckluftslangar som

ligger i vägen.

Restriskerna minskar om produkten hanteras
omsorgsfullt och enligt föreskrifterna.

Innan produkten tas i bruk

■ Ta upp alla delarna ur förpackningen och

kontrollera om slangtrumman för tryckluft eller
enskilda delar har några skador. Om så är
fallet ska du inte använda slangtrumman. Kon­takta i så fall tillverkaren på den servicedress
som anges.

■ Ta bort all skyddsfolie och övrigt förpacknings-

material.

■ Kontrollera om leveransen är komplett.

Montering

Välja monteringsplats

■ Montera slangtrumman för tryckluft på en

lämplig vägg eller i ett tak. Den får inte använ­das omonterad.

■ Välj monteringsplats så att slangtrumman inte är

i vägen när den monterats.

■ Den måste sättas på minst 2,5 meters höjd om

den monteras i taket.

■ Till monteringen behövs följande verktyg: en

borrmaskin, en lämplig borr och en skruvmejsel
eller skruvdragare.

■ 14 │ SE

PDST 10 B3
