CORDLESS IMPACT DRIVER 20V PDSSAP 20-Li B2

AKU UDARNI ODVIJAČ 20 V

Prijevod originalnih uputa za uporabu

MAȘINĂ DE ÎNȘURUBAT FĂRĂ FIR 20 V

Traducerea instrucţiunilor de utilizare original

AKKU-DREHSCHLAGSCHRAUBER 20V

Originalbetriebsanleitung

IAN 364886_2101

AKU UDARNI ODVIJAČ 20 V

Prevod originalnog uputstva za upotrebu

ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΠΑΛΜΙΚΟ ΚΑΤΣΑΒΙΔΙ 20 V

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja.

Pre čitanja rasklopite obe strane sa slikama te se upoznajte sa svim funkcijama uređaja.

Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţiile aparatului.

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

HR Prijevod originalnih uputa za uporabu Stranica 1 RS Prevod originalnog uputstva za upotrebu Strana 15 RO Traducerea instrucţiunilor de utilizare original Pagina 29 GR / CY Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα 43 DE / AT / CH Originalbetriebsanleitung Seite 57

20V max.

18V

All Parkside tools and the chargers PLG 20 A1/A4/C1/A2/

A3/C3/PDSLG 20 A1 of the X20V Team series are compatible with the

PAP 20 A1/A2/A3/B1/B3 battery pack.

Charging times

Charging currents

max. 2.4 A

Charger PLG 20 A1/A4/C1

max. 3.5 A

Charger PLG 20 A2

max. 4.5 A

Charger PLG 20 A3/C3

max. 4.5 A

Charger PDSLG 20 A1

2 Ah

Battery pack

PAP 20 A1/B1

60 min

2,4 A

45 min

3,5 A

35 min

3,8 A

35 min

3,8 A

3 Ah

Battery pack

PAP 20 A2

90 min

2,4 A

60 min

3,5 A

45 min

4,5 A

45 min

4,5 A

4 Ah

Battery pack

PAP 20 A3/B3

120 min

2,4 A

80 min

3,5 A

60 min

4,5 A

60 min

4,5 A

Sadržaj

Uvod .................................................................2

Namjenska uporaba .................................................................2

Oprema ...........................................................................2

Opseg isporuke .....................................................................2

Tehnički podaci .....................................................................2

Opće sigurnosne napomene za uporabu električnog alata .....................3

1. Sigurnost na radnom mjestu ..........................................................4

2. Električna sigurnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3. Sigurnost osoba ...................................................................4

4. Korištenje i rukovanje električnim alatom ................................................5

5. Korištenje i rukovanje alatom nabaterije ................................................5

6. Servis ...........................................................................6

Sigurnosne napomene speciﬁčne zaudarne odvijače ........................................6

Originalni pribor/dodatni uređaji .......................................................6

Sigurnosne napomene za punjače .......................................................7

Prije uključivanja uređaja ................................................7

Punjenje paketa baterije (vidi slikuA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Umetanje/vađenje paketa baterija izuređaja ..............................................8

Provjera stanja baterije ................................................................8

Montiranje kopče za pojas ............................................................8

Uključivanje/isključivanje ..............................................................8

Podešavanje broja okretaja/ momenta pritezanja ...........................................8

Promjena smjera okretanja .............................................................9

Umetanje/zamjena alata ..............................................................9

Održavanje i čišćenje ....................................................9

Zbrinjavanje ........................................................... 9

Jamstvo tvrtke Kompernass Handels GmbH ................................10

Servis ...............................................................11

Uvoznik ..............................................................11

Originalna izjava o sukladnosti ..........................................12

Narudžba zamjenske baterije ........................................... 13

Telefonska narudžba ................................................................13

PDSSAP 20-Li B2

│

1 ■

AKU UDARNI ODVIJAČ 20 V PDSSAP 20-Li B2

Uvod

Čestitamo na kupnji vašeg novog uređaja. Time ste se odlučili za vrlo kvalitetan proizvod. Upute za uporabu dio su opreme ovog proizvoda. One sadrže važne napomene za sigurnost, rukovanje i zbrinjavanje. Prije uporabe proizvoda upoznajte se sa svim napomenama za rukovanje i svim sigurnosnim napomenama. Proizvod koristite isključivo na opisani način i u navedenim područjima uporabe. U slučaju predaje proizvoda trećim osobama predajte i svu dokumentaciju.

Namjenska uporaba

Ovaj uređaj je namijenjen za uvrtanje i odvijanje vijaka, kao i za zatezanje i otpuštanje matica. Uređaj ima desni/lijevi hod, unutrašnji šesterokutni prihvat za bitove dimenzija 1/4“ i LED-radno svjetlo. Svjetlo ovog uređaja namijenjeno je za osvjetljavanje neposrednog radnog područja uređaja. Funkcija udarnog okretanja uređaja snagu motora pretvara u ravnomjerne okretne udare. Udari nastupaju prilikom zatezanja i otpuštanja. Uređaj je namijenjen da njime rukuju odrasle osobe. Mladi stariji od 16 godina uređaj smiju koristiti samo pod nadzorom. Proizvođač ne odgovara za štete nastale uporabom uređaja suprotno njegovoj namjeni ili pogrešnim rukovanjem. Uređaj koristite samo na opisani način i u opisanim područjima uporabe. Uređaj nije namijenjen za komercijalnu uporabu. Svaki drugi način uporabe i svaka izmjena uređaja smatra se nenamjenskom i krije znatnu opasnost od nezgode. Proizvođač ne preuzima odgovornost za štete nastale uslijed nenamjenskog korištenja uređaja.

Oprema

1 Prihvatnik alata

Čahura za blokadu

2 Prekidač za odabir smjera okretanja/blokada 3 Kopča za pojas

Vijak za pričvršćivanje

4 LED radna svjetiljka 5 Prikaz okretnog momenta 6 Predodabir okretnog momenta 7 Prekidač UKLJ/ISKL/regulator broja okretaja 8 Paket baterija* 9 Tipka za deblokadu paketa baterija 0 Brzi punjač* q LED indikator baterije w Tipka za stanje baterije e Crveni LED indikator za kontrolu punjenja r Zeleni LED indikator za kontrolu punjenja

Opseg isporuke

1 Aku udarni odvijač 20 V 1 Kopča za pojas 1 Kovčeg za nošenje 1 Upute za uporabu

Tehnički podaci

Aku udarni odvijač 20 V PDSSAP 20-Li B2

Nazivni napon 20 V (istosmjerna struja) Prijenosnik 4-stupanjski prijenosnik Nazivni broj okretaja

u praznom hodu 1. Stupanj

n0 0–1900 min

2. Stupanj n0 0–2400 min

3. Stupanj n0 0–3050 min

4. Stupanj n0 0–3600 min

Frekvencija udaraca 1. Stupanj 0–1200/min

2. Stupanj 0–2400/min

3. Stupanj 0–3800/min

4. Stupanj 0–4300/min

-1

■ 2 │ HR

PDSSAP 20-Li B2

Stupnjevi okretnog momenta 1. Stupanj 120 Nm

2. Stupanj 150 Nm

3. Stupanj 190 Nm

4. Stupanj 226 Nm Maks. veličina vijka M16 Prihvatnik alata 1/4“ šesterobridni

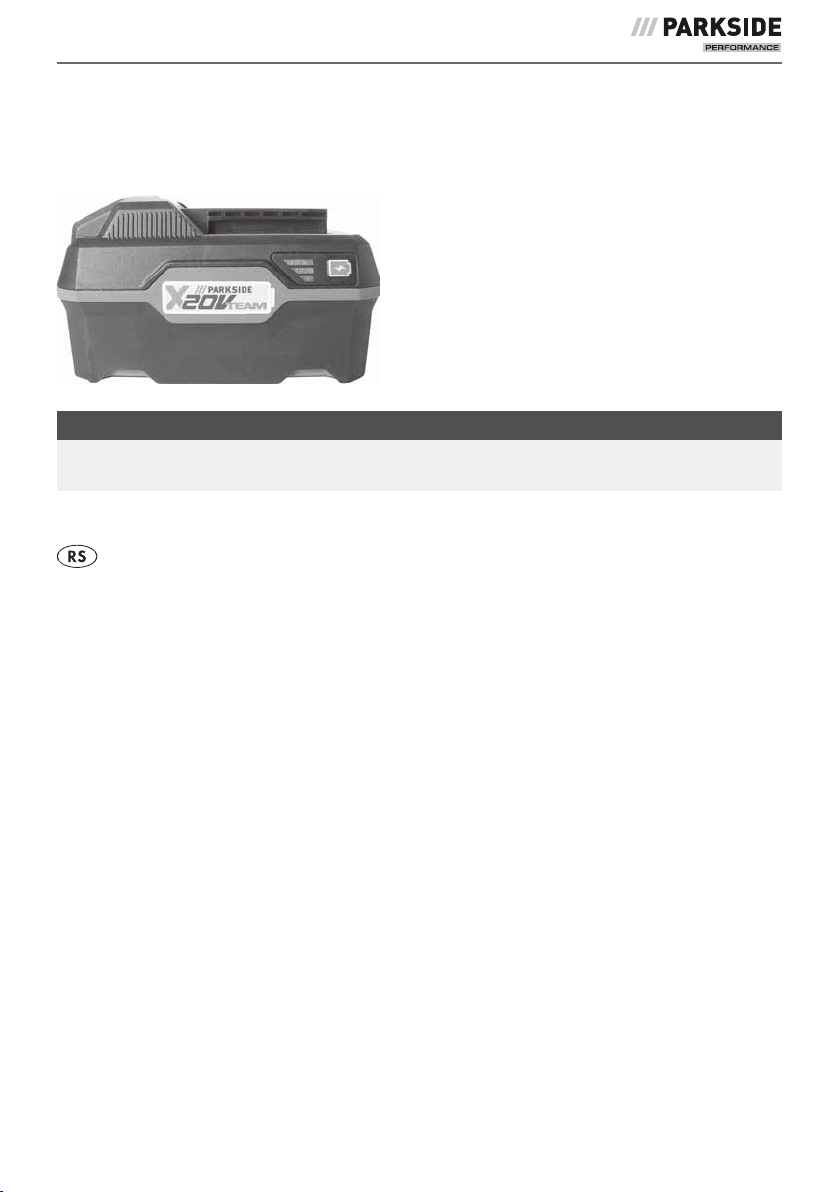

Baterija PAP 20 A3*

Tip LITIJ-IONSKA Nazivni napon 20 V

(istosmjerna struja) Kapacitet 4 Ah Broj ćelija 10 (80 Wh)

Brzi punjač baterija PLG 20 A3* ULAZ/Input

Nazivni napon 230–240 V ∼, 50 Hz

(izmjenična struja)

Nazivna snaga 120 W Osigurač (unutarnji) 3,15 A

T3.15A

IZLAZ/Output

Nazivni napon 21,5 V (istosmjerna

struja) Nazivna struja 4,5 A Trajanje punjenja oko 60 min Razred zaštite II /

* BATERIJA I PUNJAČ NISU SADRŽANI U OPSEGU

ISPORUKE

(dvostruka izolacija)

Vrijednost emisije buke

Vrijednost buke izmjerena sukladno normi EN 62841. Standardna razina emisije buke električnog alata „A” obično iznosi:

Razina zvučnog tlaka LPA = 80 dB (A) Odstupanje K Razina jačine zvuka L Odstupanje K

= 3 dB

= 91 dB (A)

= 3 dB

Vrijednost emisije vibracija

Ukupne vrijednosti vibracija (zbroj vektora triju smjerova) izračunate su u skladu s normom EN 62841:

Zatezanje vijaka i matica maksimalne dopuštene veličine a Odstupanje K = 1,5 m/s

= 2,7 m/s

Nosite zaštitu sluha!

NAPOMENA

► Navedene ukupne vrijednosti vibracija i

navedene vrijednosti emisije buke izmjerene su standardiziranom metodom ispitivanja i mogu se koristiti za usporedbu električnih alata.

► Navedene ukupne vrijednosti vibracija i nave-

dene vrijednosti emisije buke mogu se koristiti i za uvodnu procjenu opterećenja.

UPOZORENJE!

► Emisije vibracija i buke mogu tijekom stvarnog

korištenja električnog alata odstupati od navedenih vrijednosti ovisno o načinu uporabe električnog alata, a posebno ovisno o vrsti izratka.

► Pokušajte zadržati opterećenje na što nižoj

razini. Primjeri mjera za smanjenje opterećenja vibracijama su nošenje rukavica prilikom uporabe uređaja i ograničenje radnog vremena. Pritom treba uzeti u obzir sve dijelove ciklusa pogona (primjerice razdoblja u kojima je električni uređaji isključen, kao i razdoblja u kojima je uređaj uključen, ali radi bez opterećenja).

Opće sigurnosne napomene za uporabu električnog alata

UPOZORENJE!

► Pročitajte sve sigurnosne napomene, upute,

slike i tehničke podatke koji se nalaze uz ovaj električni alat. Nepridržavanje sljedećih

uputa može uzrokovati strujni udar, požar i/ili teške ozljede.

Sačuvajte sve sigurnosne napomene i upute za buduću uporabu.

Pojam "električni alat" koji se koristi u sigurnosnim napomenama odnosi se na električni alat s mrežnim napajanjem (s mrežnim kabelom) i na električni alat s pogonom na baterije (bez mrežnog kabela).

PDSSAP 20-Li B2

│

3 ■

1. Sigurnost na radnom mjestu

a) Radno područje držite čistim i dobro osvijetlje-

nim. Neuredno i neosvijetljeno radno mjesto

može uzrokovati nezgode.

b) Električni alat ne koristite u eksplozivnom

okruženju u kojem se nalaze zapaljive tekućine, plinovi ili prašina. Električni uređaji

stvaraju iskre, koje mogu zapaliti prašinu ili pare.

c) Djecu i druge osobe držite podalje tijekom

korištenja električnog alata. U slučaju nepažnje možete izgubiti kontrolu nad uređajem.

2. Električna sigurnost

a) Priključni utikač električnog alata mora prista-

jati u utičnicu. Utikač se ni na koji način ne smije mijenjati. Ne koristite adapterske utikače s uzemljenim električnim alatom. Neizmijenjeni utikači i

odgovarajuće utičnice umanjuju rizik od strujnog udara.

b) Izbjegavajte tjelesni kontakt s uzemljenim

površinama kao što su cijevi, sustavi grijanja, štednjaci ili hladnjaci. Rizik od strujnog udara

veći je kada je tijelo uzemljeno.

c) Električne uređaje držite podalje od kiše i

vlage. Prodiranje vode u električni uređaj povećava rizik od strujnog udara.

d) Ne koristite kabel protivno njegovoj namjeni

za nošenje ili vješanje uređaja, niti za izvlačenje utikača iz utičnice. Kabel uređaja držite podalje od izvora topline, ulja, oštrih bridova i pokretnih dijelova uređaja. Oštećeni ili za-

petljani kabeli povećavaju rizik od strujnog udara.

e) Ako električni alat koristite na otvorenom,

koristite samo produžne kabele koji su prikladni za uporabu na otvorenom. Uporaba

takve vrste produžnog kabela prikladnog za uporabu na otvorenom umanjuje rizik od strujnog udara.

f) Ako nije moguće izbjeći uporabu električnog

alata u vlažnom okruženju, koristite ﬁdo sklopku. Korištenje ﬁdo sklopke smanjuje

rizik od strujnog udara.

OPREZ UPOZORENJE: Mogućnost

■

strujnog udara! Ne otvarati kućište proizvoda!

3. Sigurnost osoba

a) Uvijek budite pažljivi i pazite na ono što radite,

i električnim alatom rukujte razumno. Električni alat ne koristite ako ste umorni ili pod utjecajem droga, alkohola ili lijekova.

Samo jedan trenutak nepažnje za vrijeme uporabe električnog alata može dovesti do ozbiljnih ozljeda.

osite osobnu zaštitnu opremu i uvijek nosite

b) N

zaštitne naočale. Nošenje osobne zaštitne

opreme kao što je maska protiv prašine, nošenje sigurnosnih cipela s potplatima koji ne klize, zaštitnih rukavica, zaštitne kacige ili zaštite za sluh – ovisno o vrsti i namjeni električnog alata – umanjuje rizik od ozljeda.

c) Izbjegavajte nehotično uključivanje uređaja.

Uvjerite se da je električni alat isključen prije nego ga priključite na napajanje i/ili bateriju, prihvatite ili nosite. Ako prilikom nošenja elek-

tričnog alata prst držite na sklopci ili priključite napajanje uključenog uređaja, može doći do nezgode.

d) Alat za namještanje ili ključeve za matice

uklonite prije uključivanja električnog alata. Alat ili ključ koji se nalazi u rotirajućem dijelu električnog alata mogu uzrokovati ozljede.

e) Izbjegavajte neprirodan položaj tijela.

Pobrinite se da čvrsto stojite i održavajte ravnotežu u svakom trenutku. Na taj ćete

način moći bolje kontrolirati električni alat u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite široku

odjeću ili nakit. Kosu i odjeću držite podalje od pokretnih dijelova. Pokretni dijelovi mogu

zahvatiti ležernu, široku odjeću, nakit ili kosu.

■ 4 │ HR

PDSSAP 20-Li B2

g) Ako je moguće montirati usisivač i sustav za

prihvat prašine, morate ih priključiti i ispravno koristiti. Uporaba usisivača može smanjiti

ugroženost prašinom.

h) Ne dajte se uljuljati u lažnu sigurnost i nemojte

misliti da ste iznad sigurnosnih pravila za električne alate, čak i ako ste nakon čestog rukovanja upoznati s električnim alatom.

Nepažljivo postupanje može u djeliću sekunde uzrokovati teške ozljede.

4. Korištenje i rukovanje električnim alatom

a) Ne preopterećujte električni alat. Koristite

električni alat prikladan za vrstu posla koji obavljate. Prikladnim električnim alatom moći

ćete bolje i sigurnije raditi u navedenom području.

b) Ne koristite električne uređaje s oštećenim

prekidačima. Električni alat koji ne možete uključiti i isključiti opasan je i treba ga popraviti.

c) Izvucite utikač iz utičnice i/ili izvadite bateriju,

prije nego što započnete namještati uređaj, mijenjati dijelove pribora ili odložite električni uređaj. Ova mjera predostrožnosti onemoguću-

je nehotično uključivanje električnog alata.

d) Električni alat koji se ne koristi čuvajte izvan

dohvata djece. Osobama koje nisu upoznate s načinom rada električnog alata ili nisu pročitale upute nemojte dozvoliti da koriste uređaj. Električni alat je opasan ako njime rukuju

osobe bez iskustva.

e) Pažljivo održavajte električni alat i alate za

umetanje. Provjerite rade li svi pokretni dijelovi uređaja besprijekorno i da slučajno nisu zaglavljeni. Provjerite da dijelovi uređaja eventualno nisu odlomljeni ili da dijelovi nisu do te mjere oštećeni da ometaju rad električnog alata. Prije uporabe električnog alata oštećene dijelove dajte popraviti. Mnoge nesreće uzro-

kovane su loše održavanim električnim alatom.

f) Rezni alat održavajte oštrim i čistim. Pažljivo

održavani alat za rezanje s oštrim oštricama rjeđe se zaglavljuje i lakše se navodi.

g) Električni alat, alat za umetanje i drugi alat

koristite prema odgovarajućim uputama. Pritom u obzir uvijek uzmite i uvjete rada, kao i vrstu posla koji treba obaviti. Uporaba

električnog alata u druge svrhe osim ovdje opisanih može uzrokovati opasne situacije.

h) Ručku i površine za hvatanje održavajte suhi-

ma, čistima i slobodnima od ulja i masnoće.

Skliske ručke i površine za hvatanje onemogućuju sigurno rukovanje i kontrolu električnog alata u nepredviđenim situacijama.

5. Korištenje i rukovanje alatom nabaterije

a) Baterije punite samo pomoću punjača koje je

preporučio proizvođač uređaja. Ako se punjači

predviđeni za određenu vrstu baterija koriste s drugom vrstom baterija, postoji opasnost od požara.

b) U električnim uređajima koristite samo za

to predviđene baterije. Uporaba drugih vrsta baterija može dovesti do ozljeda i do opasnosti od požara.

c) Bateriju koja se ne koristi držite podalje od

metalnih spajalica, kovanica, ključeva, čavala, vijaka i drugih sitnih metalnih predmeta koji mogu premostiti kontakte. Kratki spoj između

kontakata baterije može uzrokovati opekline ili požar.

d) U slučaju pogrešne primjene može doći do

curenja tekućine iz baterije. Izbjegavajte kontakt s takvom tekućinom. U slučaju kontakta, isperite vodom. Ako tekućina dospije u oči, zatražite dodatnu liječničku pomoć.

Tekućina koja iscuri iz baterija može dovesti do iritacije kože i do opeklina.

e) Ne koristite oštećenu ili izmijenjenu bateriju.

Oštećene ili izmijenjene baterije mogu se ponašati nepredvidljivo i uzrokovati požar, eksplozije ili opasnosti od ozljede.

PDSSAP 20-Li B2

│

5 ■

f) Bateriju ne izlažite vatri ili previsokim tempe-

raturama. Vatra ili temperature više od 130 °C

(265 °F) mogu uzrokovati eksploziju.

g) Poštujte sve naputke za punjenje i bateriju ili

baterijski alat nikada ne punite izvan područja temperature navedenog u uputama za rad.

Pogrešno punjenje ili punjenje izvan dopuštenog područja temperature može uništiti bateriju i povećati opasnost od požara.

OPREZ! OPASNOST OD EKSPLOZIJE! Baterije koje nisu predviđene za ponovno punjenje nikako se ne smiju puniti.

Bateriju zaštitite od visokih temperatura, npr. i od trajnog utjecaja sunčeve svjetlosti, vatre, vode i vlage. Postoji

opasnost od eksplozije.

6. Servis

a) Popravak električnog alata prepustite isključivo

kvaliﬁciranim stručnjacima i koristite samo originalne zamjenske dijelove. Na taj način

osiguravate trajnu sigurnost električnog alata.

b) Nikada ne servisirajte oštećene baterije.

Sve radove servisiranja baterija smije obavljati samo proizvođač ili ovlašteno osoblje Korisničke službe.

Sigurnosne napomene speciﬁčne zaudarne odvijače

■ Nosite zaštitu sluha prilikom udarnog bušenja.

Utjecaj buke može uzrokovati gubitak sluha.

■ Osigurajte izradak. Izradak učvršćen stegama

sigurniji je nego ako se samo pridržava rukom.

■ Električni alat držite čvrsto. Prilikom zatezanja

i otpuštanja vijaka može doći do kratkotrajnih visokih zakretnih momenata.

■ Pričekajte da se električni alat zaustavi prije

nego što ga odložite. Umetnuti alat može se

zaglaviti i dovesti do gubitka kontrole nad električnim alatom.

■ Prilikom obavljanja radova pri kojima postoji

opasnost da vijak dodirne skrivene električne vodove, električni alat držite za izolirane površine za hvatanje. Kontakt vijka s vodom

pod naponom može pod napon dovesti i metalne dijelove uređaja te uzrokovati strujni udar.

Originalni pribor/dodatni uređaji

■ Koristite samo pribor i dodatne uređaje

navedene u uputama za uporabu, odnosno čiji su nastavci kompatibilni s uređajem.

UPOZORENJE!

■ Ne koristite pribor koji ne preporučuje tvrtka

PARKSIDE. To može dovesti do strujnog udara i požara.

■ 6 │ HR

POZOR! Vruća površina. Postoji opasnost od opeklina.

PDSSAP 20-Li B2

Sigurnosne napomene za punjače

Prije uključivanja uređaja

■ Ovaj uređaj smiju koristiti djeca

stara 8 godina ili više, kao i osobe smanjenih ﬁzičkih, osjetilnih ili mentalnih sposobnosti ili s nedovoljno iskustva i/ili znanja, ako su pod nadzorom ili su primile poduku o sigurnom rukovanju uređajem te su razumjele opasnosti koje proizlaze iz uporabe uređaja. Djeca se ne smiju igrati uređajem. Čišćenje i servisiranje ne smiju obavljati djeca bez odgovarajućeg nadzora.

■ Ako dođe do oštećenja mrežnog

kabela, isti mora zamijeniti proizvođač, servis za kupce ili slična kvaliﬁcirana osoba, kako bi se izbjegle opasnosti.

Punjač je prikladan isključivo za uporabu u zatvorenim prostorijama.

UPOZORENJE!

■ Ako dođe do oštećenja mrežnog kabela, isti

mora zamijeniti proizvođač, servis za kupce ili slična kvaliﬁcirana osoba, kako bi se izbjegle opasnosti.

POZOR!

♦ Ovaj punjač može puniti samo sljedeće

baterije: PAP 20 A1/PAP 20 A2/ PAP20 A3/PAP20 B1/PAP20 B3.

♦ Važeći popis kompatibilnih baterija možete

pronaći na www.Lidl.de/Akku.

Punjenje paketa baterije (vidi slikuA)

OPREZ!

► Uvijek izvucite mrežni utikač prije vađenja pa-

keta baterija iz punjača, odnosno prije njegovog umetanja.

NAPOMENA

► Nikada ne punite paket baterija kada je vanj-

ska temperatura niža od 10 °C ili viša od 40 °C. Ako litij-ionsku bateriju trebate skladištiti na duže vrijeme, u redovnim vremenskim razmacima provjerite stanje napunjenosti. Optimalna napunjenost iznosi između 50 % i 80 %. Klimatski uvjeti skladištenja moraju biti hladni i suhi s temperaturom okruženja između 0 i 50 °C.

♦ Utaknite paket baterija 8 u brzi punjač 0

(vidi sliku A).

♦ Utaknite mrežni utikač u utičnicu. Zeleni LED

indikator za kontrolu punjenja r nakratko svijetli, a zatim svijetli crveni LED indikator za kontrolu punjenja e.

♦ Zeleni LED indikator za kontrolu punjenja r

signalizira da je postupak punjenja završen i da je paket baterija 8 spreman za rad.

POZOR!

♦ Ako crveni LED indikator e treperi, paket

baterija 8 se pregrijao i ne može se puniti.

♦ Ako zajedno trepere crveni i zeleni LED indi-

kator e r, paket baterija 8 je neispravan.

♦ Gurnite paket baterija 8 u uređaj. ♦ Punjač baterije između uzastopnih procesa

punjenja isključite najmanje na 15 minuta. U tu svrhu izvucite utikač iz mrežne utičnice.

PDSSAP 20-Li B2

│

7 ■

Umetanje/vađenje paketa baterija izuređaja

Umetanje paketa baterija

♦ Postavite prekidač za odabir smjera

okretanja2 u srednji položaj (blokada). Pustite da paket baterija 8 ulegne u ručku.

Vađenje paketa baterija

♦ Pritisnite tipku za deblokadu 9 i izvadite

paket baterija 8.

Provjera stanja baterije

♦ Za provjeru stanja baterija pritisnite tipku za

stanje baterije w. Stanje, odnosno preostala snaga prikazat će se na LED indikatoru baterije q na sljedeći način: CRVENA/NARANČASTA/ZELENA = maksimalna napunjenost CRVENA/NARANČASTA = srednja napunjenost CRVENA = slaba napunjenost – napunite bateriju

Montiranje kopče za pojas

♦ Otpustite vijak za pričvršćivanje

križnim odvijačem (nije priložen).

♦ Držite odgovarajuću rupu kopče za pojas 3

iznad navoja.

♦ Ponovno zategnite vijak za pričvršćivanje

običnim

Uključivanje/isključivanje

Uključivanje

♦ Za puštanje uređaja u pogon pritisnite sklopku

za uključivanje/isključivanje 7 i držite je pritisnutu. LED radno svjetlo 4 svijetli kada je lagano ili potpuno pritisnut prekidač UKLJ/ISKLJ 7. Na taj način omogućava osvjetljavanje radnog područja u uvjetima slabog osvjetljenja.

Isključivanje

♦ Za isključivanje uređaja pustite prekidač

UKLJ/ISKLJ 7.

Podešavanje broja okretaja/ momenta pritezanja

♦ Pritisnite tipku za predodabir okretnog mo-

menta6 kako biste korak po korak odabrali željeni okretni moment. Odabrani stupanj okretnog momenta prikazuje se na prikazu okretnog momenta 5.

♦ Lagani pritisak prekidača UKLJ/ISKLJ 7 aktivira

niski broj okretaja i niski moment pritezanja. Rastućim pritiskom raste i broj okretaja i moment pritezanja.

♦ Moment pritezanja ovisi o odabranom broju

okretaja/predodabiru zakretnog momenta i trajanju udara.

NAPOMENA

► Za zatezanje matica međutim morate izabrati

najnižu postavku zakretnog momenta kako

biste izbjegli prejako zatezanje.

► Integrirana motorna kočnica osigurava brzo

zaustavljanje.

■ 8 │ HR

POZOR!

♦ Stvarno postignut moment pritezanja u

načelu treba provjeriti momentnim ključem!

PDSSAP 20-Li B2

Promjena smjera okretanja

♦ Promijenite smjer okretanja pritiskanjem preki-

dača za odabir smjera okretanja 2 do kraja ulijevu ili u desnu stranu.

Umetanje/zamjena alata

♦ Povucite čahuru za blokadu 1a prema naprijed.

U prihvatnik alata 1 umetnite odgovarajuć alat.

♦ Ponovno povucite čahuru za blokadu

naprijed, kako biste mogli izvaditi alat.

prema

Zbrinjavanje

Ambalaža se sastoji od materijala neškodljivih za okoliš koji se mogu zbrinuti preko mjesnih ispostava za recikliranje.

Električne alate ne bacajte zajedno s kućnim otpadom!

U skladu s europskom direktivom

2012/19/EU stari električni alati moraju se prikupiti odvojeno i zbrinuti na ekološki prihvatljiv način.

Održavanje i čišćenje

UPOZORENJE! OPASNOST OD OZLJEDA! Prije radova na uređaju obavezno ga isključite i izvadite bateriju.

Uređaj ne zahtijeva održavanje.

■ Uređaj mora uvijek biti čist, suh, i na njemu ne

smije biti ulja niti masnoće.

■ U unutrašnjost uređaja ne smije prodrijeti

tekućina.

■ Za čišćenje kućišta koristite suhu krpu. Nikada

ne koristite benzin, otapala ili sredstva za č išćenje koja agresivno djeluju na plastiku.

■ Ako litij-ionsku bateriju trebate skladištiti na duže

vrijeme, u redovnim vremenskim razmacima provjerite stanje napunjenosti. Optimalna napunjenost iznosi između 50 i 80 %. Optimalna klima skladištenja je hladna i suha.

NAPOMENA

► Rezervni dijelovi koji nisu navedeni (kao što

su sklopke) mogu se naručiti preko naše dežurne telefonske linije.

Baterije ne bacajte u kućni otpad.

Neispravne ili istrošene baterije moraju se reciklirati u skladu s direktivom 2006/66/EC. Paket baterija i /ili

uređaj vratite putem ponuđenih sabirnih mjesta. O mogućnosti zbrinjavanja starih električnih uređa-

ja/paketa baterija informirajte se u gradskoj ili mjesnoj upravi.

Ambalažu zbrinite na ekološki prihvatljiv način. Pazite na oznake na različitim materijalima ambalaže i po potrebi

ih zbrinite odvojeno. Materijali ambalaže označeni su kraticama (a) i brojkama (b) sljedećeg značenja: 1–7: Plastika, 20–22: Papir i karton, 80–98: Kompozitni materijali.

O mogućnostima zbrinjavanja starih

uređaja možete se raspitati u gradskom

ili općinskom poglavarstvu.

PDSSAP 20-Li B2

│

9 ■

Jamstvo tvrtke Kompernass Handels GmbH

Poštovani kupci, Na ovaj uređaj odobrava se jamstvo u trajanju od

5 godina od datuma kupnje. U slučaju nedostataka ovoga proizvoda imate zakonska prava prema prodavaču proizvoda. Ova zakonska prava nisu ograničena jamstvom navedenim u nastavku.

Uvjeti jamstva

Jamstveni rok započinje danom kupnje. Sačuvajte račun. Potreban je kao dokaz o kupnji.

Ako u roku od 5 godina od datuma kupnje ovog proizvoda nastupi greška na materijalu ili tvornička greška, proizvod će – po našem izboru – za Vas biti besplatno popravljen ili zamijenjen, ili će Vam se vratiti novac. Za takvo ispunjenje jamstvene obveze potrebno je unutar 5-godišnjeg roka predočiti uređaj s nedostatkom i dokaz o kupnji (račun), te pismeno ukratko opisati u čemu se sastoji greška proizvoda i kada se pojavila. Ako je kvar pokriven našim jamstvom, poslat ćemo Vam popravljen ili novi proizvod.

1. U slučaju manjeg popravka jamstveni rok se produljuje onoliko koliko je kupac bio lišen uporabe stvari.

2. Međutim, kad je zbog neispravnosti stvari izvršena njezina zamjena ili njezin bitni popravak, jamstveni rok počinje teći ponovno od zamjene, odnosno od vraćanja popravljene stvari.

3. Ako je zamijenjen ili bitno popravljen samo neki dio stvari, jamstveni rok počinje teći ponovno samo za taj dio.

Na pakete baterija serije X 20 V Team odobrava se jamstvo u trajanju od 3 godine od datuma kupnje.

Jamstveni rok i zakonsko pravo u slučaju nedostataka

Korištenje prava na jamstvo ne produžuje jamstveni rok. To vrijedi i za zamijenjene i popravljene dijelove. Štete i nedostatke koji eventualno postoje već prilikom kupnje treba javiti neposredno nakon raspakiranja. Nakon isteka jamstvenog roka izvršeni popravci se naplaćuju.

Opseg jamstva

Uređaj je pažljivo proizveden sukladno strogim smjernicama u pogledu kvalitete i prije isporuke brižljivo provjeren.

Ovo jamstvo vrijedi za greške u materijalu i izradi. Ovo jamstvo ne pokriva dijelove proizvoda koji su izloženi uobičajenom habanju i stoga se smatraju dijelovima brzog habanja ili za štetu lomljivih dijelova, npr. prekidača ili dijelova koji su proizvedeni iz stakla.

Ovo jamstvo propada ako je proizvod oštećen, i ako nije stručno korišten ili servisiran. Za stručno korištenje proizvoda potrebno je točno poštivati sve naputke navedene u uputama za uporabu. Uporabne namjene i radnje, koje se u uputama ne preporučuju ili na koje se upozorava, obavezno se moraju izbjegavati.

Proizvod je namijenjen isključivo za privatnu, nekomercijalnu uporabu. Jamstvo prestaje vrijediti u slučaju zloporabe, nenamjenskog korištenja, primjene sile i zahvata na uređaju koje nije obavila za to ovlaštena podružnica servisa.

Jamstveno razdoblje ne vrijedi u slučaju

■ normalnog trošenja kapaciteta baterije

■ komercijalne uporabe proizvoda

■ oštećenja ili izmjena proizvoda od strane kupca

■ zanemarivanja sigurnosnih uputa i propisa za

održavanje, te pogrešnog upravljanja

■ oštećenja uzrokovanih elementarnim nepogo-

dama

■ 10 │ HR

PDSSAP 20-Li B2

Realizacija u slučaju jamstvenog zahtjeva

Kako bismo zajamčili brzu obradu Vašeg zahtjeva, molimo slijedite sljedeće napomene:

■ Molimo Vas da za sve upite u pripravnosti

držite blagajnički račun i broj artikla (IAN) 364886_2101 kao dokaz o kupnji.

■ Broj artikla možete pronaći na tipskoj pločici

na proizvodu, u obliku gravure na proizvodu, na naslovnoj stranici uputa za uporabu (dolje lijevo) ili u obliku naljepnice na stražnjoj ili donjoj strani proizvoda.

■ Ako dođe do smetnji u radu ili drugih ne-

dostataka, najprije telefonski ili preko elektronske pošte kontaktirajte servisni odjel naveden u nastavku.

■ Proizvod registriran kao neispravan onda mo-

žete zajedno s priloženim dokazom o kupnji (blagajnički račun) i s opisom nedostatka i kada se pojavio, besplatno poslati na dobivenu adresu servisa.

Na stranici www.lidl-service.com možete preuzeti ove i mnoge druge priručnike, videosnimke o proizvodu i softver za instalaciju.

Servis

Servis Hrvatska

Tel.: 0800 777 999 E-Mail: kompernass@lidl.hr

IAN 364886_2101

Uvoznik

Molimo obratite pozornost na to, da adresa navedena u nastavku nije adresa servisa. Najprije kontaktirajte navedenu ispostavu servisa.

Lidl Hrvatska d.o.o. k.d., Ulica kneza Ljudevita Posavskog 53, HR-10410 Velika Gorica, Hrvatska

Proizvođač

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NJEMAČKA www.kompernass.com

S ovim QR kodom, možete otići izravno na Lidl servisnu stranicu (www.lidl-service.com) i otvoriti upute za uporabu unosom broja artikla (IAN) 364886_2101.

UPOZORENJE!

► Uređaje na popravak predajte podružnici

servisa ili stručnom električaru uz isključivu uporabu originalnih rezervnih dijelova.

Time se jamči očuvanje sigurnosti uređaja.

► Zamjenu utikača ili priključnog voda uvijek

treba izvršiti proizvođač uređaja ili njegov servis. Time se jamči očuvanje sigurnosti

uređaja.

PDSSAP 20-Li B2

│

11 ■

Originalna izjava o sukladnosti

Mi, tvrtka KOMPERNASS HANDELS GMBH, osoba odgovorna za dokumentaciju: g. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NJEMAČKA, ovime izjavljujemo da ovaj proizvod zadovoljava sljedeće norme, normativne dokumente i direktive EU:

Direktiva o strojevima (2006/42/EC) Direktiva o elektromagnetskoj kompatibilnosti (2014/30/EU) Direktiva RoHS (direktiva o ograničenju uporabe opasnih

tvari u električnoj i elektroničkoj opremi (2011/65/EU)*

* Odgovornost za izdavanje ove izjave o sukladnosti isključivo snosi proizvođač. Gore opisan predmet izjave

ispunjava propise direktive 2011/65/EU Europskog parlamenta i Vijeća od 8. lipnja 2011. za ograničenje uporabe određenih opasnih tvari u električnim i elektronskim uređajima.

Primijenjene harmonizirane norme

EN 62841-1:2015 EN 62841-2-2:2014 EN 60335-2-29:2004/A11:2018 EN 60335-1:2012/A2:2019 EN 62233:2008 EN 55014-1:2017/A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-2:2014 EN 61000_3-3:2013/A1:2019 EN 61000-3-3:2013 EN IEC 63000:2018

Tip /naziv uređaja: Aku udarni odvijač 20 V PDSSAP 20-Li B2

Godina proizvodnje: 08–2021

Serijski broj: IAN 364886_2101

Bochum, 22.06.2021.

Semi Uguzlu

- Voditelj odjela kvalitete -

Zadržavamo pravo na tehničke izmjene u svrhu daljnjeg razvoja proizvoda.

■ 12 │ HR

PDSSAP 20-Li B2

Narudžba zamjenske baterije

Ako za uređaj želite naručiti zamjensku bateriju, to možete učiniti jednostavno putem interneta na adresi www.kompernass.com ili telefonom.

Ovaj artikl zbog ograničenog broja na skladištu može biti rasprodan u kratkom vremenu.

NAPOMENA

► Narudžba zamjenskih dijelova u nekim se državama ne može obaviti putem interneta.

U tim slučajevima kontaktirajte dežurnu servisnu telefonsku liniju.

Telefonska narudžba

Servis Hrvatska Tel.: 0800 777 999

Za osiguranje brze obrade vaše narudžbe i za sve upite u pripravnosti držite broj artikla (npr. IAN 364886_2101) uređaja. Broj artikla možete pronaći na tipskoj pločici ili naslovnoj stranici ovih uputa.

PDSSAP 20-Li B2

│

13 ■

■ 14 │ HR

PDSSAP 20-Li B2

Sadržaj

Uvod ................................................................16

Namenska upotreba ................................................................16

Oprema ..........................................................................16

Obim isporuke .....................................................................16

Tehnički podaci ....................................................................17

Opšte bezbednosne napomene za električne alate ..........................18

1. Bezbednost na radnom mestu .......................................................18

2. Električna bezbednost .............................................................18

3. Bezbednost lica ..................................................................19

4. Upotreba i postupanje sa električnim alatom ............................................19

5. Upotreba i postupanje sa akumulatorskim alatom ........................................20

6. Servis ..........................................................................20

Speciﬁčne bezbednosne napomene za udarne odvrtače ....................................20

Originalni pribor/dodatni uređaji ......................................................21

Bezbednosne napomene za punjače ....................................................21

Pre puštanja u rad .....................................................21

Punjenje baterijskog paketa (vidi sliku A) .................................................21

Stavljanje/vađenje baterijskog paketa u uređaj/iz uređaja ..................................22

Provera stanja akumulatora ...........................................................22

Montaža kopče za remen ............................................................22

Uključivanje i isključivanje ............................................................22

Podešavanje/predbiranje broja obrtaja/obrtnog momenta pritezanja ..........................22

Promena smera rotacije ..............................................................23

Stavljanje/vađenje alata .............................................................23

Održavanje i čišćenje ...................................................23

Odlaganje ............................................................23

Servis ................................................................24

Garancija I Garantni List ................................................24

Prevod originalne Izjave o usklađenosti ...................................26

Poručivanje rezervnog akumulatora ......................................27

Poručivanje telefonom ...............................................................27

PDSSAP 20-Li B2

│

15 ■

AKU UDARNI ODVIJAČ 20 V PDSSAP 20-Li B2

Uvod

Čestitamo Vam na kupovini Vašeg novog uređaja. Time ste se odlučili za visokokvalitetan proizvod. Uputstvo za upotrebu je deo ovog proizvoda. Ono sadrži važne napomene o bezbednosti, upotrebi i odlaganju. Pre korišćenja proizvoda, upoznajte se sa svim napomenama vezanim za rukovanje i bezbednost. Koristite proizvod samo na opisani način i u navedene svrhe. Predajte svu dokumentaciju prilikom prosleđivanja proizvoda trećim licima.

Namenska upotreba

Uređaj je predviđen za zavrtanje i odvrtanje vijaka, kao i za pritezanje i odvrtanje navrtki. Uređaj poseduje smer rotacije udesno/ulevo, imbus-držač nastavaka od 1/4“ i LED radno svetlo. Svetlo na ovom uređaju je predviđeno da osvetljava direktno radno područje uređaja. Funkcija udarnog odvrtanja na uređaju omogućava da se sila motora pretvara u ravnomerno udarno odvrtanje. Vibracioni mehanizam se aktivira prilikom pritezanja i odvrtanja. Predviđeno je da uređaj koriste odrasle osobe. Adolescenti stariji od 16 godina smeju da koriste uređaj samo pod nadzorom. Proizvođač ne preuzima odgovornost za oštećenja nastala usled nenamenske upotrebe ili pogrešnog rukovanja. Koristite proizvod samo kao što je opisano i za navedene oblasti primene. Uređaj nije namenjen za komercijalnu upotrebu. Svaka druga upotreba ili promena uređaja važi kao nenamenska i krije znatne opasnosti od nezgoda. Proizvođač ne preuzima odgovornost za štete koje su nastale nenamenskom upotrebom.

Oprema

1 Držač alata

Čaura za zabravljivanje

2 Preklopnik za promenu smera rotacije/blokadu 3 Kopča za remen

Vijak za ﬁksiranje

4 LED radna svetiljka 5 Indikator obrtnog momenta 6 Predbiranje obrtnog momenta 7 Prekidač za uključivanje/isključivanje/

regulaciju broja obrtaja

8 Baterijski paket* 9 Taster za deblokadu baterijskog paketa 0 Brzi punjač* q LED lampica na displeju akumulatora w Taster za stanje akumulatora e Crvena LED lampica za kontrolu napunjenosti r Zelena LED lampica za kontrolu napunjenosti

Obim isporuke

1 aku udarni odvijač 20 V 1 kopča za remen 1 kofer za nošenje uređaja 1 uputstvo za upotrebu

■ 16 │ RS

PDSSAP 20-Li B2

Tehnički podaci

Aku udarni odvijač 20 V PDSSAP 20-Li B2

Nominalni napon 20 V

(jednosmerna struja) Prenosnik prenosnik sa 4 brzine Nominalni broj obrtaja

u praznom hodu 1. stepen

0–1900 min

2. stepen 0–2400 min

3. stepen

n0 0–3050 min

4. stepen

0–3600 min

Frekvencija vibracija: 1. stepen 0–1200/min

2. stepen 0–2400/min

3. stepen 0–3800/min

4. stepen 0–4300/min

Stepeni obrtnog momenta 1. stepen 120 Nm

2. stepen 150 Nm

3. stepen 190 Nm

4. stepen 226 Nm

Maks. kapacitet zavrtanja/ odvrtanja M16

Držač alata 1/4“ šestougaoni

Akumulator PAP 20 A3*

Tip LITIJUM-JONSKI Nominalni napon 20 V

(jednosmerna struja) Kapacitet 4 Ah Ćelije 10 (80 Wh)

Brzi punjač za akumulator PLG 20 A3* ULAZ/Input

Nominalni napon 230–240 V ∼, 50 Hz

(naizmenična struja) Nominalna snaga 120 W

Osigurač (unutra) 3,15 A

-1

T3.15A

IZLAZ/Output

Nominalni napon 21,5 V

(jednosmerna struja) Nominalna struja 4,5 A Vreme punjenja oko 60 min. Klasa zaštite II/

(dvostruka

izolacija)

* AKUMULATOR I PUNJAČ NISU U OBIMU ISPORUKE

NAPOMENA

Ovim znakom se potvrđuje, da je ovaj uređaj u skladu sa srpskim zahtevima za bezbednost proizvoda.

Vrednost emisije buke

Merna vrednost za buku je određena u skladu sa EN 62841. Nivo buke sa ocenom A električnog alata iznosi obično:

Nivo zvučnog pritiska LPA = 80 dB (A) Odstupanje K Nivo zvučne snage L Odstupanje K

= 3 dB

= 91 dB (A)

= 3 dB

Vrednost emisije vibracija

Ukupne vrednosti vibracija (suma vektora tri smera) određene u skladu sa EN 62841:

Pritezanje zavrtanja i navrtki maksimalno dozvoljene veličine a Odstupanje K = 1,5 m/s

= 2,7 m/s

Nosite štitnike za sluh!

PDSSAP 20-Li B2

│

17 ■

NAPOMENA

► Navedene ukupne vrednosti vibracija i nave-

dene vrednosti emisije buke su izmerene prema normiranom postupku ispitivanja i mogu da se koriste za međusobno poređenje električnih alata.

► Navedene ukupne vrednosti vibracija i nave-

dene vrednosti emisije buke mogu da se koriste i za preliminarnu procenu opterećenja.

UPOZORENJE!

► Emisije vibracije i buke mogu u toku stvarnog

korišćenja da odstupaju od navedenih vrednosti, u zavisnosti od načina na koji se koristi električni alat, posebno u zavisnosti od vrste radnog predmeta koji se obrađuje.

► Pokušajte da opterećenje držite što manjim.

Primeri mera za smanjenje opterećenja vibracijama su nošenje rukavica prilikom upotrebe uređaja i ograničenje radnog vremena. Pritom treba uzeti u obzir sve udele radnog ciklusa (na primer vremena u kojima je električni alat isključen, kao i vremena u kojima je uključen, ali radi bez opterećenja).

Opšte bezbednosne napomene za električne alate

UPOZORENJE!

► Pročitajte sve bezbednosne napomene, sva

uputstva, sve ilustracije i tehničke podatke kojima je opremljen ovaj električni alat. Pro-

pusti prilikom pridržavanja sledećih uputstava mogu da dovedu do električnog udara, požara i/ili teških povreda.

Sačuvajte sve bezbednosne napomene i sva uputstva za ubuduće.

Pojam "električni alat" korišćen u bezbednosnim napomenama se odnosi na električne alate na mrežni pogon (sa mrežnim vodom) i na električne alate na akumulatorski pogon (bez mrežnog voda).

1. Bezbednost na radnom mestu

a) Držite Vaše radno područje čisto i dobro

osvetljeno. Nered i neosvetljena radna

područja mogu da dovedu do nezgoda.

b) Ne radite električnim alatom u okruženju

ugroženom eksplozivnom atmosferom, u kojem se nalaze zapaljive tečnosti, gasovi ili prašina. Električni alati stvaraju varnice, koje

mogu da zapale prašinu ili isparenja.

c) Držite decu i druga lica podalje tokom koriš-

ćenja električnog alata. U slučaju odvraćanja pažnje možete da izgubite kontrolu nad uređajem.

2. Električna bezbednost

a) Priključni utikač električnog alata mora da

odgovara utičnici. Utikač ne smete ni na koji način da promenite. Ne koristite adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima.

Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

b) Izbegavajte telesni kontakt sa uzemljenim

površinama, kao npr. od cevi, radijatora, šporeta i frižidera. Postoji povišeni rizik od

električnog udara kada je Vaše telo uzemljeno.

c) Držite električne alate podalje od kiše ili

vlage. Prodiranje vode u električni uređaj povećava rizik od električnog udara.

d) Ne koristite kabl nenamenski, da biste nosili

električni alat, vešali ga ili da biste izvukli utikač iz utičnice. Držite kabl podalje od visokih temperatura, ulja, oštrih ivica ili pokretnih delova uređaja. Oštećeni ili zapleteni kablovi

povećavaju rizik od električnog udara.

e) Ako radite električnim alatom napolju, koristite

samo produžne kablove koji su odobreni za spoljno područje. Upotreba produžnog kabla,

odgovarajućeg za spoljno područje, smanjuje rizik od električnog udara.

f) Kada ne možete da izbegnete rad električ-

nog alata u vlažnom okruženju, koristite FI zaštitnu sklopku. Upotreba FI zaštitne sklopke

smanjuje rizik od električnog udara.

■ 18 │ RS

PDSSAP 20-Li B2

3. Bezbednost lica

a) Budite uvek pažljivi, pazite šta radite i razum-

no obavljajte radove električnim alatom. Ne koristite električni alat kada ste umorni ili pod uticajem droga, alkohola ili lekova. Jedan

trenutak nepažnje tokom upotrebe električnog alata može da dovede do ozbiljnih povreda.

osite ličnu zaštitnu opremu i uvek nosite zaštit-

b) N

ne naočare. Nošenje lične zaštitne opreme, kao

što su maska protiv prašine, protivklizne bezbednosne cipele, zaštitni šlem ili štitnici za sluh, zavisno od vrste i primene električnog alata, smanjuje rizik od povreda.

c) Izbegavajte nenamerno puštanje u rad. Uverite

se da je električni alat isključen, pre nego što ga priključite na strujno napajanje i/ili akumulator i pre nego što ga podignete ili nosite.

Držanje prsta na prekidaču prilikom nošenja električnog alata ili priključivanje već uključenog električnog alata na električno napajanje, može da dovede do nezgoda.

d) Uklonite alate za podešavanje ili ključeve

za vijke, pre nego što uključite električni alat. Alat ili ključ koji se nalazi u rotirajućem delu električnog alata, može da dovede do povreda.

e) Izbegavajte neprirodan položaj tela. Pobrinite

se za stabilan položaj i u svakom trenutku držite ravnotežu. Na taj način možete bolje

da kontrolišete električni alat u neočekivanim situacijama.

f) Nosite prikladnu odeću. Ne nosite široku

odeću ili nakit. Držite kosu i odeću podalje od pokretnih delova. Opuštena odeća, nakit ili

duga kosa mogu da budu zahvaćeni pokretnim delovima.

g) Ako mogu da se montiraju uređaji za usisa-

vanje ili sakupljanje prašine, ove uređaje morate ispravno da priključite i koristite.

Korišćenjem seta za usisavanje prašine mogu da se smanje opasnosti od prašine.

h) Ne mislite da ste bezbedni i ne odbacujte

bezbednosna pravila za električne alate, iako ste nakon česte upotrebe dobro upoznati sa električnim alatom. Nepažljive aktivnosti mogu

u deliću sekunde da dovedu do teških povreda.

4. Upotreba i postupanje

sa električnim alatom

a) Ne preopterećujte električni alat. Koristite

odgovarajući električni alat za posao koji obavljate. Sa odgovarajućim električnim alatom

ćete bolje i bezbednije raditi u navedenom području snage.

b) Ne koristite električni alat čiji je prekidač

neispravan. Električni alat koji više ne može da se uključi ili isključi, je opasan i morate da ga popravite.

c) Izvucite utikač iz utičnice i/ili uklonite odvojivi

akumulator pre nego što obavite podešavanja uređaja, zamenu alata za umetanje ili odlaganje električnog alata. Ova bezbednosna

mera sprečava nenamerno pokretanje električnog alata.

d) Električne alate koje ne koristite, čuvajte

izvan domašaja dece. Nemojte dozvoliti da električni alat koriste druga lica, koja nisu upoznata s njim i koja nisu pročitala ova uputstva. Električni alati su opasni kada ih

koriste neiskusna lica.

e) Pažljivo održavajte električne alate i alate za

umetanje. Prekontrolišite da li pokretni delovi besprekorno funkcionišu i da nisu zaglavljeni, da li su delovi slomljeni ili oštećeni, tako da ometaju funkciju električnog alata. Dajte oštećene delove na popravku pre korišćenja uređaja. Mnoge nezgode su prouzrokovane

loše održavanim električnim alatima.

f) Držite alate za rezanje oštre i čiste. Pažljivo

održavani alati za rezanje, sa oštrim sečivima, se ređe zaglavljuju i lakše se vode.

g) Koristite električni alat, alate za umetanje itd.

prema ovim uputstvima. Pritom uzmite u obzir radne uslove i delatnost koju treba obaviti.

Upotreba električnih alata za druge primene, osim navedenih, može da dovede do opasnih situacija.

h) Držite ručke i prihvatne površine suve, čiste

i bez ulja i masti. Klizave ručke i površine za držanje onemogućuju bezbedno rukovanje i kontrolu električnog alata u nepredviđenim situacijama.

PDSSAP 20-Li B2

│

19 ■

5. Upotreba i postupanje sa akumulatorskim alatom

a) Punite akumulatore samo punjačima koje

preporučuje proizvođač. Korišćenjem punjača

namenjenog za određenu vrstu akumulatora, postoji opasnost od požara, ako se koristi za neku drugu vrstu akumulatora.

b) Koristite u električnim alatima samo akumula-

tore predviđene za tu vrstu alata. Korišćenje nekih drugih akumulatora može da dovede do povreda i opasnosti od požara.

c) Akumulator koji ne koristite, držite podalje

od kancelarijskih spajalica, kovanica, ključeva, eksera, vijaka ili drugih sitnih metalnih predmeta, jer mogu da izazovu kratak spoj između kontakata. Kratak spoj između konta-

kata akumulatora može da ima za posledicu opekotine ili požar.

d) U slučaju pogrešne primene, tečnost može da

iscuri iz akumulatora. Izbegavajte kontakt sa iscurelom tečnošću. Ako slučajno dođete u kontakt sa ovom tečnošću, isperite je vodom. Ako ova tečnost dospe u oči, obratite se i lekaru. Iscurela tečnost iz akumulatora može

da dovede do iritacije kože ili opekotina.

e) Ne koristite oštećen ili izmenjen akumulator.

Oštećeni ili izmenjeni akumulatori mogu da se ponašaju nepredvidivo i da dovedu do požara, eksplozije ili povreda.

f) Ne izlažite akumulator vatri ili previsokim

temperaturama. Vatra ili temperature preko 130 °C (265 °F) mogu da izazovu eksploziju.

g) Sledite uputstva za punjenje i nikada ne punite

akumulator ili akumulatorski alat van temperaturnog područja navedenog u uputstvu za rukovanje. Pogrešno punjenje ili punjenje van

dozvoljenog temperaturnog područja može da uništi akumulator i može da poveća opasnost od požara.

OPREZ! OPASNOST OD EKSPLOZIJE! Nikada ne punite baterije koje nisu punjive.

Čuvajte akumulator od toplote, npr. od trajnog izlaganja suncu, vatre, vode i vlage. Postoji opasnost od

eksplozije.

6. Servis

a) Popravku Vašeg električnog alata treba da

obavlja isključivo kvaliﬁkovano stručno osoblje i samo sa originalnim rezervnim delovima.

Na taj način bezbednost električnog alata ostaje nepromenjena.

b) Nikada ne obavljajte održavanje oštećenog

akumulatora. Sve radove na održavanju akumulatora treba da obavlja isključivo proizvođač ili ovlašćeni korisnički servis.

Speciﬁčne bezbednosne napomene za udarne odvrtače

■ Nosite štitnike za sluh prilikom udarnog odvr-

tanja. Uticaj buke može da dovede do gubitka

sluha.

■ Obezbedite radni predmet. Radni predmet koji

se drži steznim uređajem ili stegom, drži se sigurnije nego rukom.

■ Čvrsto držite električni alat. Prilikom zavrtanja

i odvrtanja vijaka mogu kratkotrajno da nastupe veliki reaktivni momenti.

■ Pre nego što ga odložite, sačekajte da se

električni alat zaustavi. Alat za umetanje može

da se zaglavi i dovede do gubitka kontrole nad električnim alatom.

■ Držite električni alat za izolovane drške kada

izvodite radove kod kojih vijak može da naiđe na skrivene strujne provodnike. Kontakt vijka

sa provodnikom pod naponom može i metalne delove uređaja da dovede pod napon i da izazove električni udar.

■ 20 │ RS

PDSSAP 20-Li B2

Originalni pribor/dodatni uređaji

■ Koristite samo pribor i dodatne uređaje koji su

navedeni u uputstvu za upotrebu, odn. koji su kompatibilni sa uređajem.

UPOZORENJE!

■ Ne koristite pribor koji nije preporučila ﬁrma

PARKSIDE. To može da dovede do električnog udara i požara.

PAŽNJA! Vruća površina. Postoji opasnost od opekotina.

Bezbednosne napomene za punjače

■ Ovim uređajem smeju da rukuju

deca starija od 8 godina, kao i osobe sa smanjenim ﬁzičkim, senzornim ili mentalnim sposobnostima ili sa nedostatkom iskustva i znanja, ako su pod nadzorom ili su im data uputstva za rukovanje uređajem na bezbedan način i ako razumeju opasnosti do kojih može da dođe. Deca ne smeju da se igraju uređajem. Deca ne smeju da čiste i obavljaju korisničko održavanje uređaja bez nadzora.

■ Ako se ošteti mrežni priključni kabl

ovog uređaja, njega mora da zameni proizvođač, korisnička služba ili kvaliﬁkovana osoba, kako bi se izbegle opasnosti.

Punjač je namenjen samo za rad u unutrašnjem prostoru.

UPOZORENJE!

■ Ako se ošteti mrežni priključni kabl ovog

uređaja, njega mora da zameni proizvođač, korisnička služba ili kvaliﬁkovana osoba, kako bi se izbegle opasnosti.

PAŽNJA!

♦ Ovaj punjač može da puni samo sledeće

akumulatore: PAP 20 A1/PAP 20 A2/ PAP20A3/PAP20 B1/PAP20 B3.

♦ Aktuelni spisak kompatibilnih akumulatora

naći ćete na stranici www.Lidl.de/Akku.

Pre puštanja u rad

Punjenje baterijskog paketa (vidi sliku A)

OPREZ!

► Pre vađenja odnosno umetanja baterijskog

paketa u punjač, uvek izvucite mrežni utikač.

NAPOMENA

► Nikada ne punite baterijski paket kada je

temperatura okruženja ispod 10 ili iznad 40°C. Ukoliko ne koristite litijum-jonski akumulator duže vremena, morate redovno da kontrolišete stanje napunjenosti. Optimalno stanje napunjenosti je između 50 i 80%. Klima skladištenja treba da bude hladna i suva, sa temperaturom okruženja između 0 i 50°C.

♦ Umetnite baterijski paket 8 u brzi punjač 0

(vidi sliku A).

♦ Umetnite mrežni utikač u utičnicu. Zeleni LED za

kontrolu punjenjar nakratko svetli, a zatim crveni LED za upravljanje punjenjeme.

♦ Zelena kontrolna LED lampica r Vam signalizira

da je proces punjenja završen i da je baterijski paket 8 spreman za korišćenje.

PAŽNJA!

♦ Ukoliko crvena LED lampica za kontrolu

napunjenosti e treperi, tada je baterijski paket 8 pregrejan i ne može da se dopuni.

♦ Ukoliko crvena i zelena LED lampica za kon-

trolu napunjenosti e r zajedno trepere,

tada je baterijski paket 8 u kvaru.

♦ Gurnite baterijski paket 8 u uređaj. ♦ Između dva uzastopna procesa punjenja isklju-

čite punjač na najmanje 15 minuta. U tu svrhu, izvucite mrežni utikač.

PDSSAP 20-Li B2

│

21 ■

Stavljanje/vađenje baterijskog paketa u uređaj/iz uređaja

Stavljanje baterijskog paketa

♦ Pomerite preklopnik za promenu smera

rotacije2 u srednji položaj (blokada). Pustite da baterijski paket 8 usedne u ručku.

Vađenje baterijskog paketa

♦ Pritisnite taster za deblokadu 9 i skinite

baterijski paket 8.

Provera stanja akumulatora

♦ Da biste proverili stanje akumulatora, pritisnite

taster za stanje akumulatora w. Stanje odn. preostala snaga se prikazuje na LED lampici na displeju akumulatora q na sledeći način: CRVENO/NARANDŽASTO/ZELENO = maksimalna napunjenost CRVENO/NARANDŽASTO = srednja napunjenost CRVENO = skoro prazan – napuniti akumulator

Montaža kopče za remen

♦ Odvijte vijak za ﬁksiranje

jalnog krstastog odvrtača (nije deo isporuke).

♦ Držite odgovarajuću rupu na kopči za remen 3

iznad navoja vijka.

♦ Ponovo pritegnite vijak za ﬁksiranje

pomoću komerci-

Uključivanje i isključivanje

Uključivanje

♦ Da biste pustili uređaj u rad, pritisnite prekidač

za uključivanje/isključivanje 7 i držite ga pritisnutim. LED radna svetiljka 4 svetli kada je prekidač za uključivanje/isključivanje 7 lagano ili u potpunosti pritisnut. Na taj način ona omogućava osvetljavanje radnog područja kada su uslovi osvetljenja nepovoljni.

Isključivanje

♦ Da biste isključili uređaj, pustite prekidač za

uključivanje/isključivanje 7.

Podešavanje/predbiranje broja obrtaja/obrtnog momenta pritezanja

♦ Pritisnite taster za predbiranje obrtnog mo-

menta6, da biste postepeno odabrali željeni obrtni moment. Izabrani stepen obrtnog momenta se prikazuje na idikatoru obrtnog momenta 5.

♦ Laganim pritiskom na prekidač za uključivanje/

isključivanje 7 postiže se mali broj obrtaja i mali obrtni moment pritezanja. Povećanjem pritiska, povećava se broj obrtaja i obrtni moment pritezanja.

♦ Obrtni moment pritezanja zavisi od izabranog

broja obrtaja/predbiranja obrtnog momenta i trajanja udara.

■ 22 │ RS

NAPOMENA

► Da bi se izbeglo prejako pritezanje, za prite-

zanje navrtki točka mora da se izabere naj-

manji stepen podešavanja obrtnog momenta.

► Integrisana motorna kočnica omogućava

brzo zaustavljanje.

PAŽNJA!

♦ Stvarno postignut obrtni moment pritezanja

mora, u načelu, da se proveri moment klju-

čem!

PDSSAP 20-Li B2

Promena smera rotacije

♦ Promenite smer rotacije, tako što ćete gurnuti

preklopnik za smer rotacije 2 skroz udesno odn. ulevo.

Odlaganje

Ambalaža se sastoji od ekoloških materijala koje možete da odložite putem lokalnih mesta za reciklažu.

Stavljanje/vađenje alata

♦ Povucite čauru za zabravljivanje 1a unapred.

Umetnite odgovarajući alat u držač alata 1.

♦ Iznova povucite čauru za zabravljivanje

unapred, da biste izvukli alat.

Održavanje i čišćenje

UPOZORENJE! OPASNOST OD POVREDA! Pre svih radova na uređaju, isključite uređaj i izvadite akumulator.

Nije potrebno održavanje uređaja.

■ Uređaj mora uvek da bude čist, suv i na njemu

ne sme da bude ulja ili maziva.

■ Tečnosti ne smeju da dospeju u unutrašnjost

uređaja.

■ Koristite suvu krpu za čišćenje kućišta. Nipošto

ne koristite benzin, rastvarače ili sredstva za čišćenje koja nagrizaju plastiku.

■ Ukoliko ne koristite litijum-jonski akumulator

duže vremena, morate redovno da kontrolišete stanje napunjenosti. Optimalno stanje napunjenosti je između 50 i 80%. Optimalna klima skladištenja je hladna i suva.

NAPOMENA

► Rezervne delove koji nisu navedeni (kao npr.

prekidač) možete da poručite preko naše dežurne servisne službe.

Ne bacajte električne alate u kućni otpad!

U skladu sa Evropskom direktivom

alati moraju da se sakupljaju odvojeno i da se recikliraju na ekološki prihvatljiv način.

direktivom 2006/66/EC. Vratite baterijski paket i/ili uređaj preko ponuđenog sabirnog centra.

Raspitajte se u Vašoj opštinskoj ili gradskoj upravi o mogućnostima odlaganja dotrajalih električnih alata/baterijskih paketa.

materijale posebno. Ambalažni materijali su označeni skraćenicama (a) i ciframa (b) sa sledećim značenjem: 1–7: Plastika, 20–22: Papir i karton, 80–98: Kompozitni materijali.

2012/19/EU, iskorišćeni električni

Ne bacajte akumulatore u kućni otpad

Neispravni ili istrošeni akumulatori moraju da se recikliraju u skladu sa

Odložite ambalažu na ekološki prihvatljiv način. Obratite pažnju na oznaku na različitim ambalažnim materijalima i, ako je potrebno, odvojite ambalažne

O mogućnostima za odlaganje dotrajalih proizvoda saznaćete u Vašoj opštinskoj ili gradskoj upravi.

PDSSAP 20-Li B2

│

23 ■

Servis

Na stranici www.lidl-service.com možete preuzeti ovaj i mnoge druge priručnike, video-snimke o proizvodu i softver.

Pomoću ovog QR koda možete otići direktno na Lidlovu servisnu stranicu (www.lidl-service.com) i uneti broj proizvoda (IAN) 364886_2101 da

biste otvorili uputstvo za upotrebu.

Kako izjaviti reklamaciju?

Molimo Vas:

– da pozovete korisnički servis: 021 3000 151 – pošaljete e-mail na: kompernass@lidl.rs – posetite najbližu Lidl prodavnicu.

Da bismo osigurali najbržu asistenciju, molimo da sačuvate ﬁskalni račun i date ga na uvid prilikom izjavljivanja reklamacije.

Lidl i proizvođač nisu u mogućnosti da garantuju obezbeđivanje servisiranja i dostupnost rezervnih delova nakon isteka garantog perioda/ perioda saobraznosti. Ukoliko za tim bude potrebe, putem naše Službe za potrošače možete proveriti dostupnost rezervnih delova i opcije za popravku. Hvala na razumevanju.

GARANCIJA I GARANTNI LIST

Poštovani, Ovim putem Vas upoznajemo sa Vašim pravima i

obavezama koje proističu iz Zakona o zaštiti potrošača, a u pogledu ostvarivanja prava iz garancije.

Ova garancija ni na koji način ne utiče, niti isključuje prava koja kupac ima u skladu sa važećim Zakonom o zaštiti potrošača po osnovu zakonske odgovornosti prodavca za nesaobraznost robe ugovoru koja traje 2 godine od dana kada je roba predata kupcu.

Davalac garancije ovom izjavom preuzima obavezu da kupcima svojih aparata, a pod uslovima deﬁnisanim u ovoj izjavi, obezbedi:

‒ besplatno otklanjanje kvarova u garantnom roku,

koji bi nastali kod uobičajene upotrebe ili zbog grešaka u proizvodnji i materijalu, ili

‒ zamenu aparata, u garantnom roku predviđenim

ovom garancijskom izjavom, u slučaju da opravka nije moguća, ili

‒ ako otklanjanje kvara nije moguće, kupac ima

pravo da zahteva od prodavca povrat novca.

Ukupan rok garancije je 5 godina. Garantni rok počinje da važi od datuma kupovine proizvoda, odnosno od prijema istog od strane kupca, a što se dokazuje ﬁskalnim računom.

Garancija važi na teritoriji Republike Srbije. Kupac može da izjavi reklamaciju usmeno u nekom

od prodajnih objekata Lidl Srbija KD, odnosno telefonom, pisanim putem ili elektronskim putem na kontakte kompanije Lidl Srbija KD, uz dostavu ﬁskalnog računa na uvid.

U cilju ispravnog funkcionisanja proizvod se koristi u skladu sa njegovom namenom i Uputstvom za upotrebu.

Na zahtev kupca, koji je izjavljen u garantnom roku, prodavac će izvršiti otklanjanje kvarova i nedostataka na proizvodu u roku predviđenim Zakonom.

■ 24 │ RS

PDSSAP 20-Li B2

Garantni uslovi

Pre obraćanja prodavcu za tehničku pomoć, potrebno je proveriti ispravnost instalacije i ostalih potrebnih uslova naznačenih u Uputstvu za upotrebu.

Kupac je dužan da prodavcu preda sve pripadajuće delove proizvoda koje je preuzeo u trenutku kupovine.

Popravke u roku garancije

Garancija važi počev od dana kada je roba predata kupcu, a na osnovu ﬁskalnog odsečka. U istom periodu davalac garancije, odnosno prodavac je u obavezi da otkloni sve tehničke kvarove bez naknade, u zakonskom roku.

Garancija ne važi u sledećim slučajevima

1. Ukoliko prodavcu uz aparat nije priložen ﬁskalni račun sa datumom prodaje.

2. Ukoliko je kvar prouzrokovan udarom groma, strujnim udarom ili sličnim delovanjem spoljne sile na sam uređaj (požar, poplava, naponski udar…).

3. Ukoliko su nastali kvarovi i oštećenja na uređaju posledica delovanja spoljnih uticaja, kao što su: velika vlaga, previsoka i suviše niska temperatura (pucanje cevi usled smrzavanja, oštećenja gumenih delova, rđanje, itd.)

4. Ukoliko proizvod nije korišćen u skladu sa Uputstvom za upotrebu.

5. Ukoliko je proizvod pokušalo da popravi treće neovlašćeno lice.

6. Ukoliko proizvod nije korišćen u skladu sa namenom.

7. Ukoliko je čišćenje i održavanje uređaja urađeno protivno Uputstvu za upotrebu.

8. Ukoliko je proizvod korišćen u profesionalne svrhe.

Garantni rok ne važi kod

‒ normalnog trošenja kapaciteta akumulatora – komercijalne upotrebe proizvoda ‒ oštećenja ili izmena proizvoda od strane kupca ‒ nepoštovanja propisa u pogledu bezbednosti

iodržavanja, grešaka u rukovanju

‒ šteta usled elementarnih nepogoda

Na baterijske pakete serije X 20 V Team dobijate 3 godine garancije od datuma kupovine.

Naziv proizvoda Aku udarni odvijač 20 V

Model PDSSAP 20-Li B2

IAN / Serijski broj 364886_2101 Proizvođač KOMPERNASS

HANDELS GMBH, BURGSTRASSE 21, 44867 BOCHUM, NEMAČKA www.kompernass.com

Ovlašćeni serviser ICOM

COMMUNICATIONS doo, Novosadski put 68, 21203 Veternik, Republika Srbija, tel. 021 3000 151, mob. 060 4800 473, e-mail: kompernass@lidl.rs

Datum predaje robe potrošaču

Uvozi i stavlja upromet

UPOZORENJE!

► Dajte Vaše uređaje na popravku servisu ili

kvaliﬁkovanom električaru, i to samo sa originalnim rezervnim delovima. Na taj način

bezbednost uređaja ostaje nepromenjena.

► Zamenu utikača ili priključnog kabla treba

uvek da obavlja proizvođač uređaja ili njegova korisnička služba. Na taj način bez-

bednost uređaja ostaje nepromenjena.

datum sa ﬁskalnog računa

Lidl Srbija KD, Prva južna radna 3, 22330 Nova Pazova, Republika Srbija, tel. 0800-300-180, e-mail: kontakt@lidl.rs

PDSSAP 20-Li B2

│

25 ■

Prevod originalne Izjave o usklađenosti

Mi, preduzeće KOMPERNASS HANDELS GMBH, lice odgovorno za dokumentaciju: g. Semi Uguzlu, BURGSTR. 21, 44867 BOHUM, NEMAČKA, ovim izjavljujemo da je ovaj proizvod u skladu sa sledećim standardima, normativnim dokumentima i EZ direktivama:

Direktiva za mašine

(2006/42/EC)

Elektromagnetna kompatibilnost

(2014/30/EU)

RoHS direktiva

(2011/65/EU)*

* Isključivu odgovornost za izdavanje ove Izjave o usklađenosti snosi proizvođač. Gore opisan predmet Izjave

ispunjava propise Direktive 2011/65/EU Evropskog parlamenta i saveta od 8. juna 2011. za ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima.

Primenjeni harmonizovani standardi

Tip/naziv uređaja: Aku udarni odvijač 20 V PDSSAP 20-Li B2

Godina proizvodnje: 08–2021

Serijski broj: IAN 364886_2101

Bohum, 22.06.2021.

Semi Uguzlu

- Menadžer kvaliteta -

Zadržavamo pravo na tehničke izmene u svrhu daljeg razvoja proizvoda.

■ 26 │ RS

PDSSAP 20-Li B2

Poručivanje rezervnog akumulatora

Kada želite da poručite rezervni akumulator za Vaš uređaj, porudžbinu možete da izvršite na komforan način putem interneta: www.kompernass.com ili telefonom.

Ovaj artikal može nakon kratkog vremena da bude rasprodat, usled ograničene količine na zalihama.

NAPOMENA

► U nekim zemljama nije moguće onlajn-poručivanje rezervnih delova.

U tom slučaju, molimo Vas da stupite u kontakt sa dežurnom servisnom službom.

Poručivanje telefonom

Servis Srbija Tel.: 021 3000 151

Da biste obezbedili brzu obradu Vaše porudžbine, molimo Vas da kod svih upita pripremite broj artikla (npr. IAN364886_2101) uređaja. Broj artikla se nalazi na tipskoj tablici ili na naslovnoj strani ovog uputstva.

PDSSAP 20-Li B2

│

27 ■

■ 28 │ RS

PDSSAP 20-Li B2

Cuprins

Introducere ........................................................... 30

Utilizarea conform destinaţiei ..........................................................30

Dotare ...........................................................................30

Furnitura ..........................................................................30

Date tehnice .......................................................................30

Indicaţii generale desiguranţă pentru sculele electrice .......................31

1. Siguranţa zonei de lucru ...........................................................32

2. Siguranţa electrică ................................................................32

3. Siguranţa persoanelor .............................................................32

4. Utilizarea și manevrarea sculei electrice ...............................................33

5. Utilizarea și manevrarea sculei cuacumulator ...........................................33

6. Service .........................................................................34

Indicaţii de siguranţă speciﬁce pentru mașinile de înșurubat cu percuţie .........................34

Accesorii/aparate auxiliare originale ...................................................34

Indicaţii de siguranţă pentru încărcătoare ................................................35

Înainte de punerea în funcţiune. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Încărcarea setului de acumulatori (ase vedea ﬁg. A) .......................................35

Introducerea/scoaterea setului deacumulatori ............................................36

Veriﬁcarea nivelului acumulatorului .....................................................36

Montarea clemei pentru curea .........................................................36

Pornirea/Oprirea ...................................................................36

Setarea/preselectarea turaţiei/ cuplului de strângere .......................................36

Comutarea direcţiei de rotaţie .........................................................37

Introducerea/schimbarea sculelor ......................................................37

Întreţinerea și curăţarea ................................................37

Eliminarea ............................................................37

Garanţia Kompernass Handels GmbH .....................................38

Service-ul ............................................................. 39

Importator ............................................................39

Declaraţia de conformitate originală ......................................40

Comandarea acumulatorului de schimb ....................................41

Comanda telefonică .................................................................41

PDSSAP 20-Li B2

│

29 ■

MAȘINĂ DE ÎNȘURUBAT FĂRĂ FIR 20 V PDSSAP 20-LI B2

Introducere

Vă felicităm pentru cumpărarea noului dvs. aparat. Aţi decis să alegeţi un produs de calitate superioară. Instrucţiunile de utilizare fac parte integrantă din acest produs. Acestea cuprind indicaţii importante privind siguranţa, utilizarea și eliminarea. Înainte de utilizarea produsului, familiarizaţi-vă cu toate indicaţiile privind utilizarea și siguranţa. Utilizaţi produsul numai în modul descris și numai în domeniile de utilizare menţionate. În cazul transmiterii produsului unei alte persoane, predaţi-i toate documentele aferente acestuia.

Utilizarea conform destinaţiei

Aparatul este prevăzut pentru înșurubarea și deșurubarea șuruburilor, precum și a strângerii și deșurubării piuliţelor. Aparatul prezintă sens de rotire dreapta/stânga, o portsculă cu locaș hexagonal pentru biţi 1/4“ și o lampă de lucru cu LED. Lampa cu care este echipat aparatul este prevăzută pentru iluminarea zonei directe de lucru a aparatului. Cu ajutorul funcţiei de percuţie rotativă a aparatului, puterea motorului este transformată în mișcări rotative de percuţie uniforme. Mecanismul de percuţie pornește în timpul strângerii și în timpul deșurubării. Aparatul este destinat utilizării de către adulţi. Adolescenţii cu vârsta de peste 16 ani pot utiliza aparatul numai sub supraveghere. Producătorul nu răspunde pentru pagubele cauzate de utilizarea necorespunzătoare sau manipularea incorectă. Utilizaţi aparatul numai în modul descris și numai în domeniile de utilizare menţionate. Este interzisă utilizarea aparatului în scopuri comerciale. Orice altă utilizare sau modiﬁcare a aparatului este considerată a ﬁ neconformă și atrage pericole considerabile de accidentare. Producătorul nu își asumă răspunderea pentru prejudiciile rezultate în urma unei utilizări care contravine destinaţiei.

Dotare

1 Portsculă

Manșon de blocare

2 Comutator pentru sensul de rotaţie/blocaj 3 Clemă pentru curea

Șurub de prindere

4 Lampă de lucru cu led 5 Aﬁșaj cuplu 6 Dispozitiv de preselectare a cuplului 7 Comutator PORNIT/OPRIT/reglare turaţie 8 Set de acumulatori* 9 Tastă de deblocare a setului de acumulatori 0 Încărcător rapid* q Led indicator acumulator w Tastă nivel acumulator e Led roșu de control al încărcării r Led verde de control al încărcării

Furnitura

1 mașină de înșurubat fără ﬁr 20 V 1 clemă pentru curea 1 geantă de transport 1 exemplar instrucţiuni de utilizare

Date tehnice

Mașină de înșurubat fără ﬁr 20 V PDSSAP 20-Li B2

Tensiune nominală 20 V (curent continuu) Transmisia cu 4 trepte de viteză Turaţia nominală

la mers în gol Treapta întâi n0 0–1900 min

Treapta a doua n0 0–2400 min Treapta a treia n0 0–3050 min Treapta a patra n0 0–3600 min

Frecvenţa de percuţie Treapta întâi 0–1200/min

Treapta a doua 0–2400/min Treapta a treia 0–3800/min Treapta a patra 0–4300/min

Trepte cuplu Treapta întâi 120 Nm

Treapta a doua 150 Nm Treapta a treia 190 Nm Treapta a patra 226 Nm

-1

■ 30 │ RO

PDSSAP 20-Li B2

Capacitate maximă de înșurubare M16

Portsculă 1/4“ locaș hexagonal

Acumulator PAP 20 A3*

Tip LITIU-ION Tensiune nominală 20 V

(curent continuu) Capacitate 4 Ah Celule 10 (80 Wh)

Încărcător rapid pentru acumulator PLG 20 A3*

INTRARE/Input

Tensiune nominală 230–240 V ∼, 50 Hz

(curent alternativ) Consum nominal 120 W

Siguranţă (internă) 3,15 A

T3.15A

IEȘIRE/Output

Tensiune nominală 21,5 V (curent continuu) Curent nominal 4,5 A

Durată de încărcare cca 60 minute Clasa de protecţie II /

* ACUMULATORUL ȘI ÎNCĂRCĂTORUL NU SUNT

INCLUSE ÎN FURNITURĂ

(izolare dublă)

Valoarea emisiei de zgomot

Valoarea măsurată pentru zgomot determinată conform EN 62841. Nivelul de zgomot evaluat A al sculei electrice este în mod tipic de:

Nivelul presiunii acustice LPA = 80 dB (A) Incertitudine K Nivelul puterii acustice L Incertitudine K

= 3 dB

= 91 dB (A)

= 3 dB

Valoarea vibraţiilor emise

Valorile totale ale vibraţiilor (suma vectorială a trei direcţii) determinate conform EN 62841:

Dimensiunea maximă permisă pentru șuruburile și piuliţele strânse a Incertitudine K = 1,5 m/s

= 2,7 m/s2

Purtaţi echipament de protecţie auditivă!

INDICAŢIE

► Valorile totale ale vibraţiilor și valorile de

emisie a zgomotului indicate au fost măsurate conform unei proceduri de veriﬁcare standardizate și pot ﬁ utilizate pentru compararea sculelor electrice.

► Valorile totale ale vibraţiilor și valorile de

emisie a zgomotului indicate pot ﬁ utilizate și pentru o evaluare preliminară a expunerii.

AVERTIZARE!

► Emisiile de vibraţie și zgomot pot varia faţă

de valorile indicate în timpul utilizării efective a sculei electrice, în funcţie de modul în care scula electrică este utilizată, în special în funcţie de tipul piesei de prelucrat.

► Încercaţi să menţineţi expunerea la un nivel

cât mai redus. Măsuri exempliﬁcative pentru reducerea expunerii la vibraţii sunt purtarea mănușilor în timpul utilizării sculei și limitarea timpului de lucru. În acest scop, trebuie luate în considerare toate părţile ciclului de funcţionare (de exemplu perioadele în care scula electrică a fost oprită și perioadele în care, deși a fost pornită, a funcţionat fără sarcină).

Indicaţii generale desiguranţă pentru sculele electrice

AVERTIZARE!

► Citiţi toate indicaţiile de siguranţă, instrucţiu-

nile, ilustraţiile și datele tehnice cu care este prevăzută această sculă electrică. Neres-

pectarea următoarelor instrucţiuni poate cauza electrocutare, incendiu și/sau răniri grave.

Păstraţi toate indicaţiile de siguranţă și instrucţiunile pentru consultarea ulterioară.

Noţiunea de „sculă electrică” utilizată în indicaţiile de siguranţă se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) și la sculele electrice alimentate cu acumulatori (fără cablu de alimentare).

PDSSAP 20-Li B2

│

31 ■

1. Siguranţa zonei de lucru

a) Păstraţi zona de lucru curată și bine ilumina-

tă. Dezordinea și zonele de lucru iluminate ne-

corespunzător pot duce la accidentări.

b) Nu lucraţi cu scula electrică în medii cu poten-

ţial exploziv în care se găsesc lichide, gaze sau pulberi inﬂamabile. Sculele electrice produc

scântei care pot aprinde pulberea sau vaporii.

c) În timpul utilizării sculei electrice ţineţi la distan-

ţă copiii și alte persoane. Dacă sunteţi distras, puteţi pierde controlul asupra aparatului.

2. Siguranţa electrică

a) Fișa de racord a sculei electrice trebuie să se

potrivească în priză. Ștecărul nu trebuie modiﬁcat în niciun fel. Nu folosiţi adaptoare împreună cu scule electrice protejate prin împământare. Ștecărele

nemodiﬁcate și prizele adecvate reduc riscul de electrocutare.

b) Evitaţi contactul corpului cu suprafeţele împă-

mântate precum ţevi, calorifere, aragaze și frigidere. În cazul în care contactul există, riscul

de electrocutare este crescut.

c) Nu expuneţi sculele electrice la ploaie sau

umezeală. Pătrunderea apei într-un aparat electric crește riscul de electrocutare.

d) Nu utilizaţi cablul într-un alt scop decât cel

destinat, de exemplu, pentru a transporta sau pentru a suspenda scula electrică sau pentru a trage ștecărul din priză. Feriţi cablul de temperaturi ridicate, ulei, muchii ascuţite sau de piese ale aparatului aﬂate în mișcare. Cablu-

rile deteriorate sau încurcate cresc riscul de electrocutare.

e) Atunci când lucraţi cu o sculă electrică în aer

liber, utilizaţi numai prelungitoare care sunt adecvate și pentru utilizarea în exterior. Utiliza-

rea unui prelungitor adecvat pentru folosirea în exterior reduce riscul de electrocutare.

f) Dacă utilizarea sculei electrice într-un mediu

umed este inevitabilă, utilizaţi un întrerupător cu protecţie contra curenţilor vagabonzi. Utili-

zarea unui întrerupător de protecţie contra curenţilor vagabonzi reduce riscul de electrocutare.

3. Siguranţa persoanelor

a) Fiţi mereu precaut, ﬁţi atent la ceea ce faceţi și

acţionaţi în mod raţional atunci când lucraţi cu o sculă electrică. Nu utilizaţi sculele electrice dacă sunteţi obosit sau dacă vă aﬂaţi sub inﬂuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie la utilizarea sculei

electrice poate duce la răniri grave.

urtaţi echipament individual de protecţie și în-

b) P

totdeauna ochelari de protecţie. Purtarea de

echipament individual de protecţie precum mască antipraf, încălţăminte de protecţie antiderapantă, cască de protecţie sau echipament de protecţie a auzului, în funcţie de tipul și utilizarea sculei electrice, reduce riscul de rănire.

c) Evitaţi punerea în funcţiune neintenţionată.

Asiguraţi-vă că scula electrică este oprită înainte de a o conecta la alimentarea cu curent și/sau la acumulator, de a o lua în mână sau de a o transporta. Transportul sculei electrice

cu degetul pe comutator sau conectarea sculei electrice deja pornite la alimentarea cu curent poate provoca accidentări.

d) Îndepărtaţi sculele de reglare sau cheile îna-

inte de a porni scula electrică. O sculă sau o cheie care se aﬂă într-o piesă rotativă a sculei electrice poate provoca răniri.

e) Evitaţi poziţiile anormale ale corpului. Asigu-

raţi o poziţie ﬁxă și păstraţi-vă echilibrul în orice moment. Astfel puteţi controla mai bine

scula electrică în situaţii neașteptate.

f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau bijuterii. Ţineţi părul și îmbrăcămintea departe de componentele mobile. Îmbrăcămintea largă, bijuteriile sau pă-

rul lung pot ﬁ agăţate de componentele mobile.

g) Dacă pot ﬁ montate dispozitive de aspirare și

de captare a prafului, acestea trebuie conectate și utilizate corect. Utilizarea unui dispozitiv

de aspirare a prafului poate reduce expunerea la pericole provocate de praf.

■ 32 │ RO

PDSSAP 20-Li B2

h) Nu consideraţi că vă aﬂaţi în siguranţă și nu

neglijaţi regulile de siguranţă pentru sculele electrice, chiar dacă sunteţi deja familiarizat cu scula electrică după multiple utilizări. Nea-

tenţia în acţionare poate provoca într-o fracţiune de secundă răniri grave.

4. Utilizarea și manevrarea sculei

electrice

a) Nu suprasolicitaţi scula electrică. Utilizaţi

pentru lucrarea dvs. scula electrică destinată respectivei lucrări. Cu scula electrică adecvată

lucraţi mai bine și mai sigur în domeniul de putere speciﬁcat.

b) Nu utilizaţi nicio sculă electrică al cărei comu-

tator este defect. O sculă electrică a cărei pornire sau oprire nu mai este posibilă, este periculoasă și trebuie reparată.

c) Scoateţi ștecărul din priză și/sau îndepărtaţi

acumulatorul detașabil înainte de a efectua reglaje la aparat, de a schimba piesele capului atașabil sau de a pune scula electrică deoparte. Această măsură de precauţie împie-

dică pornirea neintenţionată a sculei electrice.

d) Nu păstraţi sculele electrice neutilizate la înde-

mâna copiilor. Nu permiteţi ca scula electrică să ﬁe utilizată de persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice sunt periculoase

dacă sunt utilizate de persoane fără experienţă.

e) Îngrijiţi cu atenţie sculele electrice și capetele

atașabile. Veriﬁcaţi dacă componentele mobile funcţionează ireproșabil și dacă nu se blochează, dacă există componente rupte sau deteriorate în așa fel încât să ﬁe afectată funcţionarea sculei electrice. Înainte de utilizarea sculei electrice, solicitaţi repararea componentelor deteriorate. Multe accidente

sunt provocate de întreţinerea necorespunzătoare a sculelor electrice.

f) Menţineţi sculele de tăiere ascuţite și curate.

Sculele de tăiere îngrijite cu atenţie, cu muchii de tăiere ascuţite se blochează mai rar și sunt mai ușor de controlat.

g) Utilizaţi sculele electrice, capetele atașabile

etc. conform acestor instrucţiuni. În același timp aveţi în vedere condiţiile de lucru și activitatea pe care trebuie să o executaţi. Utilizarea

sculelor electrice pentru alte aplicaţii decât cele prevăzute poate duce la situaţii periculoase.

h) Menţineţi mânerele și suprafeţele de prindere

uscate, curate și lipsite de ulei și grăsime. Mânerele și suprafeţele de prindere alunecoase

nu permit operarea și controlul sigur al sculei electrice în situaţii neprevăzute.

5. Utilizarea și manevrarea sculei cuacumulator

a) Încărcaţi acumulatorii numai cu încărcătoare

recomandate de producător. Un încărcător

destinat unui anumit tip de acumulatori prezintă pericol de incendiu dacă este utilizat cu alţi acumulatori.

b) Utilizaţi în sculele electrice numai acumulato-

rii prevăzuţi în acest sens. Utilizarea altor acumulatori poate provoca răniri și pericol de incendiu.

c) Acumulatorul neutilizat nu trebuie să intre în

contact cu agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea provoca o șuntare a contactelor. Un scurtcircuit între contactele acumulato-

rului poate provoca arsuri sau un incendiu.

d) În cazul unei utilizări necorespunzătoare, din

acumulator poate ieși lichid. Evitaţi contactul cu lichidul. În cazul unui contact accidental, spălaţi cu apă. Dacă lichidul intră în contact cu ochii, consultaţi suplimentar un medic. Lichidul scurs din acumulator poate provoca

iritaţii la nivelul pielii sau arsuri.

e) Nu folosiţi un acumulator deteriorat sau modi-

ﬁcat. Acumulatorii deterioraţi sau modiﬁcaţi se pot comporta într-un mod imprevizibil și pot provoca incendiu, explozie sau pericol de rănire.

f) Nu expuneţi acumulatorul la foc sau la tempe-

raturi prea ridicate. Focul sau temperaturile de peste 130 °C (265 °F) pot cauza o explozie.

PDSSAP 20-Li B2

│

33 ■

g) Respectaţi toate indicaţiile privind încărcarea

și nu încărcaţi niciodată acumulatorul sau scula cu acumulator în afara domeniului de temperaturi indicat în instrucţiunile de utilizare. Încărcarea greșită sau încărcarea în afara

domeniului de temperaturi admis poate distruge acumulatorul și poate crește pericolul de incendiu.

PRECAUŢIE! PERICOL DE EXPLOZIE! Nu încărcaţi niciodată bateriile care nu sunt reîncărcabile.

Protejaţi acumulatorul împotriva căldurii, de exemplu, inclusiv faţă de radiaţia solară îndelungată, foc, apă și umezeală. Pericol de explozie.

6. Service

a) Dispuneţi repararea sculei electrice pe care

o deţineţi numai de către personal caliﬁcat și numai cu piese de schimb originale. Astfel se

asigură menţinerea siguranţei sculei electrice.

b) Nu realizaţi niciodată lucrări de întreţinere la

acumulatorii deterioraţi. Orice fel de lucrări de întreţinere la acumulatori trebuie efectuate numai de către producător sau centrele sale de service autorizate.

Indicaţii de siguranţă speciﬁce pentru mașinile de înșurubat cu percuţie

■ Purtaţi echipament de protecţie a auzului la

găurirea cu percuţie. Zgomotul poate provoca

pierderea auzului.

■ Asiguraţi piesa de prelucrat. O piesă de

prelucrat prinsă cu dispozitive de prindere sau cu o menghină este ﬁxată mai sigur decât cu mâna dvs.

■ Ţineţi scula electrică strâns în mână. La strân-

gerea și desfacerea șuruburilor pot apărea pentru scurt timp cupluri de reacţie ridicate.

■ Așteptaţi oprirea sculei electrice înainte de

ao așeza. Piesa de schimb se poate bloca și

duce la pierderea controlului asupra sculei electrice.

■ Ţineţi scula electrică de suprafeţele de prin-

dere izolate atunci când executaţi lucrări la care scula electrică poate întâlni cabluri electrice ascunse.Contactul șurubului cu un cablu

conducător de tensiune poate pune sub tensiune și piesele metalice ale aparatului și poate provoca electrocutarea.

Accesorii/aparate auxiliare originale

■ Utilizaţi numai accesorii și aparate auxiliare

indicate în instrucţiunile de utilizare, respectiv a căror prindere este compatibilă cu aparatul.

AVERTIZARE!

■ Nu utilizaţi accesorii care nu au fost recoman-

date de PARKSIDE. Acest lucru poate provoca electrocutare și incendiu.

■ 34 │ RO

ATENŢIE! Suprafaţă ﬁerbinte. Pericol de arsuri.

PDSSAP 20-Li B2

Indicaţii de siguranţă pentru încărcătoare

■ Acest aparat poate ﬁ utilizat de co-

pii începând cu vârsta de 8 ani, cât și de persoane cu abilităţi ﬁzice, senzoriale sau mentale reduse sau fără experienţă și fără cunoștinţe necesare, dacă sunt supravegheaţi sau dacă au fost instruiţi cu privire la utilizarea în siguranţă a acestui aparat și au înţeles pericolele cu privire la acesta. Copiilor le este interzis să se joace cu aparatul. Curăţarea și acţiunile de întreţinere destinate utilizatorului nu se vor efectua de către copii fără supraveghere.

■ Pentru a evita orice risc, la defecta-

rea cablului de alimentare al aparatului, acesta trebuie înlocuit de către producător, de serviciul clienţi al acestuia sau de către o altă persoană caliﬁcată.

Încărcătorul este destinat exclusiv utilizării în interior.

AVERTIZARE!

■ Pentru a evita orice risc, la defectarea cablu-

lui de alimentare al aparatului, acesta trebuie înlocuit de către producător, serviciul clienţi al acestuia sau de către o altă persoană caliﬁcată.

ATENŢIE!

♦ Acest încărcător poate încărca numai

următoarele tipuri de baterii: PAP 20 A1/ PAP20A2/PAP20 A3/PAP20 B1/ PAP20 B3.

♦ O listă actuală privind compatibilitatea

acumulatorilor poate ﬁ consultată la www.Lidl.de/Akku.

Înainte de punerea în funcţiune

Încărcarea setului de acumulatori (ase vedea ﬁg. A)

PRECAUŢIE!

► Scoateţi întotdeauna ștecărul din priză înain-

te de scoaterea sau introducerea setului de acumulatori în încărcător.

INDICAŢIE

► Nu încărcaţi setul de acumulatori atunci când

temperatura ambiantă se aﬂă sub 10 °C sau peste 40 °C. În cazul depozitării îndelungate a unui acumulator litiu-ion, este necesară veriﬁcarea periodică a stării de încărcare a acestuia. Starea optimă de încărcare se aﬂă în intervalul cuprins între 50 % și 80 %. Climatul de depozitare trebuie să ﬁe uscat și răcoros, cu o temperatură ambiantă între 0 °C și 50 °C.

♦ Introduceţi setul de acumulatori 8 în încărcăto-

rul rapid 0 (a se vedea ﬁg. A).

♦ Introduceţi ștecărul în priză. LED-ul verde de

control al încărcăriir luminează scurt, apoi luminează LED-ul roșu de control al încărcăriie.

♦ Ledul verde de control r semnalează ﬁnaliza-

rea procesului de încărcare și faptul că setul de acumulatori 8 este pregătit de utilizare.

ATENŢIE!

♦ Dacă ledul roșu de control e clipește, atunci

setul de acumulatori 8 este supraîncălzit și nu poate ﬁ încărcat.

♦ Dacă ledul roșu de control și ledul verde de

control e r clipesc simultan, atunci setul de

acumulatori 8 este defect.

♦ Introduceţi setul de acumulatori 8 în aparat. ♦ Deconectaţi încărcătorul timp de minimum

15minute între procesele succesive de încărcare. În acest scop scoateţi ștecărul din priză.

PDSSAP 20-Li B2

│

35 ■

Introducerea/scoaterea setului deacumulatori

Introducerea setului de acumulatori

♦ Așezaţi comutatorul pentru sensul de rotaţie 2

în poziţie centrală (blocaj). Permiteţi ﬁxarea setului de acumulatori 8 în mâner.

Scoaterea setului de acumulatori

♦ Apăsaţi tasta de deblocare 9 și scoateţi setul

de acumulatori 8.

Veriﬁcarea nivelului acumulatorului

♦ Pentru veriﬁcarea nivelului acumulatorului

apăsaţi tasta pentru nivelul acumulatorului w. Nivelul, respectiv puterea reziduală, sunt aﬁșate de ledul indicator al acumulatorului q după cum urmează: ROȘU/PORTOCALIU/VERDE = nivel maxim de încărcare ROȘU/PORTOCALIU = nivel mediu de încărcare ROȘU = nivel scăzut de încărcare – încărcaţi acumulatorul

Montarea clemei pentru curea

♦ Slăbiţi șurubul de prindere

șurubelniţe uzuale cu vârf în cruce (nu este inclusă în furnitură).

♦ Ţineţi gaura corespunzătoare a clemei pentru

curea3 peste cea a ﬁletului șurubului.

♦ Strângeţi din nou șurubul de prindere

cu ajutorul unei

Pornirea/Oprirea

Pornirea

♦ Pentru punerea în funcţiune a aparatului apăsaţi

comutatorul PORNIT/OPRIT 7 și ţineţi-l apăsat. Lampa de lucru cu led 4 se aprinde la apăsarea ușoară sau completă a comutatorului PORNIT/OPRIT 7. În acest mod lampa asigură iluminarea zonei de lucru în condiţii de iluminare nefavorabilă.

Oprire

♦ Pentru oprirea aparatului eliberaţi comutatorul

PORNIT/OPRIT 7.

Setarea/preselectarea turaţiei/ cuplului de strângere

♦ Apăsaţi tasta pentru preselectarea cuplului 6

pentru a alege treptat cuplul dorit. Treapta de cuplu selectată este aﬁșată pe aﬁșajul cuplului5.

♦ Apăsarea ușoară a comutatorului PORNIT/

OPRIT 7 determină o turaţie redusă/cuplu de strângere redus. Turaţia/cuplul de strângere se mărește prin apăsarea progresivă a comutatorului.

♦ Cuplul de strângere depinde de turaţia/prese-

lectarea cuplului aleasă și de durata percuţiei.

INDICAŢIE

► Pentru a strânge bucșele, totuși, trebuie

selectată cea mai mică setare a cuplului

pentru a evita strângerea excesivă.

► Frâna de motor integrată asigură oprirea

rapidă.

■ 36 │ RO

ATENŢIE!

♦ Cuplul de strângere efectiv se va veriﬁca

întotdeauna cu o cheie dinamometrică!

PDSSAP 20-Li B2

Comutarea direcţiei de rotaţie

♦ Sensul de rotaţie se modiﬁcă prin apăsarea

comutatorului pentru sensul de rotaţie 2 spre dreapta sau spre stânga.

Eliminarea

Ambalajul este format din materiale ecologice pe care le puteţi elimina prin intermediul centrelor locale de reciclare.

Introducerea/schimbarea sculelor

♦ Trageţi în faţă manșonul de blocare 1a. Intro-

duceţi o sculă adecvată în portsculă 1.

♦ Trageţi din nou, în faţă, manșonul de blocare

pentru a putea scoate scula.

Întreţinerea și curăţarea

AVERTIZARE! PERICOL DE RĂNIRE! Înaintea tuturor lucrărilor la aparat, opriţi aparatul și scoateţi acumulatorul.

Aparatul nu necesită întreţinere.

■ Aparatul trebuie să ﬁe permanent curat, uscat

și să nu prezinte urme de ulei sau lubriﬁanţi.

■ Trebuie evitată pătrunderea lichidelor în interi-

orul aparatelor.

■ Pentru curăţarea carcasei, utilizaţi o lavetă

uscată. Nu utilizaţi niciodată benzină, solvenţi sau agenţi de curăţare care atacă materialul plastic.

■ În cazul depozitării îndelungate a unui acumu-

lator litiu-ion, este necesară veriﬁcarea periodică a stării de încărcare a acestuia. Starea optimă de încărcare se aﬂă în intervalul cuprins între 50 % și 80 %. Climatul optim de depozitare este rece și uscat.

INDICAŢIE

► Piesele de schimb nelistate (de exemplu perii

de carbon, comutatoare) pot ﬁ comandate prin intermediul liniei noastre telefonice directe de service.

Nu aruncaţi sculele electrice în gunoiul menajer!

Conform Directivei europene

trebuie colectate separat și eliminate la puncte de reciclare ecologică.

Directivei 2006/66/EC. Predaţi setul de acumulatori și/sau aparatul la unul dintre centrele de colectare existente.

Informaţii privind posibilităţile de eliminare a sculelor electrice/setului de acumulatori scoase din uz pot ﬁ obţinute de la administraţia locală.

lare sunt marcate cu abrevieri (a) și cifre (b) cu următoarea semniﬁcaţie: 1–7: Materiale plastice, 20–22: hârtie și carton, 80–98: materiale compozite.

2012/19/EU, sculele electrice uzate

Nu aruncaţi acumulatorii în gunoiul menajer

Acumulatorii defecţi sau consumaţi trebuie reciclaţi conform dispoziţiilor

Eliminaţi ambalajul în mod ecologic. Respectaţi marcajul de pe diferitele materiale de ambalare și separaţi-le dacă este cazul. Materialele de amba-

Informaţii despre posibilităţile de eliminare a produsului scos din uz pot ﬁ obţinute de la administraţia locală.

PDSSAP 20-Li B2

│

37 ■

Garanţia Kompernass Handels GmbH

Stimate client, pentru acest aparat se acordă o garanţie de 5 ani

de la data cumpărării. În cazul în care produsul prezintă deﬁcienţe, beneﬁciaţi de drepturi legale faţă de vânzătorul produsului. Aceste drepturi legale nu sunt limitate prin garanţia noastră, prezentată în cele ce urmează.

Condiţii de garanţie

Perioada de garanţie începe de la data cumpărării. Păstraţi cu grijă bonul ﬁscal. Acesta este necesar pentru a dovedi cumpărarea.

Dacă în decurs de 5 ani de la data cumpărării acestui produs apare un defect de material sau de fabricaţie, produsul va ﬁ reparat sau înlocuit de către noi în mod gratuit sau vi se va restitui preţul de cumpărare, la alegerea noastră. Garanţia presupune ca în timpul perioadei de 5 ani să se prezinte aparatul defect și dovada cumpărării (bonul ﬁscal), precum și o scurtă descriere în scris, în care să se speciﬁce în ce constă defecţiunea și când a survenit aceasta.

Dacă defectul este acoperit de garanţia noastră, veţi primi înapoi produsul reparat sau unul nou. Timpul de nefuncţionare din cauza lipsei de conformitate apărute în cadrul termenului de garanţie prelungeşte termenul de garanţie legală de conformitate şi cel al garanţiei comerciale şi curge, după caz, din momentul la care a fost adusă la cunoştinţa vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/ unitatea service până la aduce-rea produsului în stare de utilizare normală şi, respectiv, al notiﬁcării în scris în vede-rea ridicării produsului sau predării efective a produsului către consumator.

Produsele de folosinţă îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanţie vor beneﬁcia de un nou termen de garanţie care curge de la data preschimbării produsului.

Pentru pachetele de acumulatori din gama X 20 V Team se acordă o garanţie de 3 ani de la data cumpărării.

Perioada de garanţie şi pretenţiile legale privind defectele

Perioada de garanţie nu este prelungită după efectuarea reparaţiilor realizate în perioada de garanţie. Acest lucru este valabil şi pentru piesele înlocuite şi reparate. Eventualele deteriorări şi deﬁcienţe prezente deja la cumpărare trebuie semnalate imediat după dezambalarea produsului. Reparaţiile necesare după expirarea perioadei de garanţie se efectuează contra cost.

Domeniul de aplicare a garanţiei

Aparatul a fost produs cu grijă, în conformitate cu orientările stricte privind calitatea şi veriﬁcat cu rigurozitate înaintea livrării.

Garanţia se acordă în caz de defecte de material sau de fabricaţie. Această garanţie nu se extinde asupra componentelor produsului care sunt expuse uzurii normale și care, prin urmare, pot ﬁ considerate piese de uzură sau asupra deteriorărilor apărute la componentele fragile, de exemplu comutatoare sau componente realizate din sticlă.

Această garanţie se pierde în cazul în care produsul a fost deteriorat, a fost utilizat sau întreţinut în mod necorespunzător. Pentru utilizarea corespunzătoare a produsului trebuie respectate cu stricteţe toate indicaţiile prezentate în instrucţiunile de utilizare. Trebuie evitate în mod obligatoriu utilizările şi acţiunile nerecomandate sau care fac obiectul unor avertizări în cadrul instrucţiunilor de utilizare.

Aparatul este destinat numai uzului privat şi nu utilizărilor comerciale. În cazul manevrării abuzive sau necorespunzătoare, al uzului de forţă şi al intervenţiilor care nu au fost realizate de către ﬁliala noastră autorizată de service, garanţia îşi pierde valabilitatea.

Perioada de garanţie nu este valabilă pentru

■ uzura normală a capacităţii acumulatorului

■ utilizarea comercială a produsului

■ deteriorarea sau modiﬁcarea produsului de

către client

■ nerespectarea instrucţiunilor de siguranţă și de

întreţinere, erori de utilizare

■ daune cauzate de dezastre naturale

■ 38 │ RO

PDSSAP 20-Li B2

Procedura de acordare a garanţiei

Pentru a se asigura prelucrarea rapidă a solicitării dvs., urmaţi instrucţiunile de mai jos:

■ Pentru toate solicitările păstraţi la îndemână

bonul ﬁscal şi numărul articolului (IAN) 364886_2101 ca dovadă a cumpărării.

■ Numărul articolului poate ﬁ consultat pe plăcu-

ţa cu date tehnice de pe produs, pe o gravură de pe produs, pe coperta instrucţiunilor de utilizare (în partea stângă, jos) sau pe autocolantul de pe partea din spate sau de jos a produsului.

■ În cazul în care apar defecte funcţionale sau

alte defecţiuni, contactaţi mai întâi telefonic sau prin e-mail departamentul de service menţionat în continuare.

■ Apoi puteţi expedia produsul înregistrat ca ﬁind

defect la adresa de service care v-a fost comunicată, fără a plăti taxe poştale, anexând dovada cumpărării (bonul ﬁscal) şi indicând în ce constă defectul şi când a apărut acesta.

Acest manual, precum și multe alte manuale, videoclipuri cu produsele și software-uri de instalare pot ﬁ descărcate de pe www.lidl-service.com.

Cu ajutorul acestui cod QR puteţi accesa direct pagina Lidl de service (www.lidl-service.com) și puteţi deschide instrucţiunile de utilizare prin introducerea numărului de articol (IAN) 364886_2101.

Service-ul

Service România

Tel.: 0800896637 E-Mail: kompernass@lidl.ro

IAN 364886_2101

Importator

Vă rugăm să aveţi în vedere faptul că următoarea adresă nu reprezintă o adresă pentru service. Contactaţi mai întâi centrul de service indicat.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANIA www.kompernass.com

AVERTIZARE!

► Lucrările de reparaţie a aparatelor se vor

realiza numai la centrele de service sau de către electricieni și numai cu piese de schimb originale. Astfel se asigură menţine-

rea siguranţei aparatului.

► Solicitaţi întotdeauna producătorului apa-

ratului sau serviciului clienţi al acestuia înlocuirea ștecărului sau a cablului de alimentare. Astfel se asigură menţinerea siguranţei

aparatului.

PDSSAP 20-Li B2

│

39 ■

Declaraţia de conformitate originală

Subscrisa, KOMPERNASS HANDELS GMBH, responsabil cu documentaţia: domnul Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANIA, declară prin prezenta că acest produs corespunde următoarelor norme, documente normative și directive CE:

Directiva privind echipamentele tehnice (2006/42/EC) Directiva privind compatibilitatea electromagnetică (2014/30/EU) Directiva privind restricţiile de utilizare a anumitor substanţe

periculoase în echipamentele electrice și electronice (RoHS) (2011/65/EU)*

* Responsabilitatea privind redactarea prezentei declaraţii de conformitate revine exclusiv producătorului. Obiectul

declaraţiei descris anterior corespunde prevederilor Directivei 2011/65/EU a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricţiile de utilizare a anumitor substanţe periculoase în echipamentele electrice și electronice.

Norme armonizate aplicate

Tip/denumire aparat: Mașină de înșurubat fără ﬁr 20 V PDSSAP 20-Li B2

Anul de fabricaţie: 08–2021

Număr de serie: IAN 364886_2101

Bochum, 22.06.2021

Semi Uguzlu

- Manager calitate -

Ne rezervăm dreptul asupra modiﬁcărilor tehnice în scopul dezvoltării ulterioare.

■ 40 │ RO

PDSSAP 20-Li B2

Comandarea acumulatorului de schimb

Dacă doriţi să comandaţi un acumulator de schimb pentru aparatul dvs., aveţi posibilitatea de a comanda comod pe internet, la www.kompernass.com sau telefonic.

Este posibilă epuizarea într-un timp scurt a acestui articol din cauza stocului limitat.

INDICAŢIE

► În anumite ţări nu este posibilă comandarea online a pieselor de schimb.

În acest caz contactaţi linia directă de service.

Comanda telefonică

Service România Tel.: 0800896637

În vederea prelucrării rapide a comenzii dvs., în cazul tuturor cererilor pregătiţi numărul de articol (de exemplu, IAN 364886_2101) al aparatului dvs. Numărul articolului poate ﬁ consultat pe plăcuţa de fabricaţie sau pe coperta acestor instrucţiuni.

PDSSAP 20-Li B2

│

41 ■

■ 42 │ RO

PDSSAP 20-Li B2

Περιεχόμενα

Εισαγωγή .............................................................44

Προβλεπόμενη χρήση ...............................................................44

Εξοπλισμός .......................................................................44

Περιεχόμενο συσκευασίας ............................................................44

Τεχνικά χαρακτηριστικά ..............................................................45

Γενικές υποδείξεις ασφαλείας για τα ηλεκτρικά εργαλεία ......................46

1. Ασφάλεια του χώρου εργασίας ......................................................46

2. Ηλεκτρική ασφάλεια ...............................................................47

3. Ασφάλεια ατόμων ................................................................47

4. Χρήση και χειρισμός του ηλεκτρικού εργαλείου .........................................48

5. Χρήση και χειρισμός του επαναφορτιζόμενου εργαλείου ..................................48

6. Σέρβις .........................................................................49

Συγκεκριμένες υποδείξεις ασφαλείας για κρουστικά κατσαβίδια ..............................49

Γνήσια εξαρτήματα/πρόσθετες συσκευές ................................................49

Υποδείξεις ασφαλείας για φορτιστές ....................................................50

Πριν από τη θέση σε λειτουργία ...........................................50

Φόρτιση συστοιχίας συσσωρευτών (βλ. Εικ. Α) ............................................50

Τοποθέτηση/απομάκρυνση της συστοιχίας συσσωρευτών στη/από τη συσκευή ..................51

Έλεγχος κατάστασης συσσωρευτών .....................................................51

Τοποθέτηση κλιπ ζώνης ..............................................................51

Ενεργοποίηση/Απενεργοποίηση .......................................................51

Ρύθμιση/Προεπιλογή αριθμού στροφών/ροπής σύσφιξης ..................................51

Εναλλαγή φοράς περιστροφής ........................................................52

Τοποθέτηση/Αλλαγή εργαλείων ........................................................52

Συντήρηση και καθαρισμός ..............................................52

Απόρριψη ............................................................52

Εγγύηση της Kompernass Handels GmbH ..................................53

Σέρβις. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Εισαγωγέας ........................................................... 54

Αυθεντική δήλωση συμμόρφωσης ........................................55

Παραγγελία ανταλλακτικού συσσωρευτή ..................................56

Τηλεφωνική παραγγελία ..............................................................56

PDSSAP 20-Li B2

GR│CY

│

43 ■

ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΠΑΛΜΙΚΟ ΚΑΤΣΑΒΙΔΙ 20 V PDSSAP 20-Li B2

Εισαγωγή

Συγχαρητήρια για την αγορά της νέας σας συσκευής. Το προϊόν που αποκτήσατε είναι ένα προϊόν υψηλής ποιότητας. Οι οδηγίες χρήσης αποτελούν τμήμα αυτού του προϊόντος. Περιλαμβάνουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και την απόρριψη. Πριν από τη χρήση του προϊόντος, εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφάλειας. Χρησιμοποιείτε το προϊόν αποκλειστικά όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Σε περίπτωση παράδοσης του προϊόντος σε τρίτους, παραδώστε μαζί και όλα τα έγγραφα.

Προβλεπόμενη χρήση

Αυτή η συσκευή προορίζεται για το βίδωμα και το ξεβίδωμα βιδών, καθώς και για τη σύσφιξη και τη χαλάρωση παξιμαδιών. Η συσκευή διαθέτει δεξιόστροφη/αριστερόστροφη λειτουργία, μια υποδοχή μυτών εσωτερικού εξάγωνου 1/4'' και μια λυχνία εργασίας LED. Το φως αυτής της συσκευής προορίζεται για τον φωτισμό του άμεσου χώρου εργασίας της συσκευής. Με τη λειτουργία περιστρεφόμενης κρούσης της συσκευής, η ισχύς του μοτέρ μετατρέπεται σε ομοιόμορφες περιστροφικές κρούσεις. Ο μηχανισμός κρούσης ενεργοποιείται κατά τη σύσφιξη και τη χαλάρωση. Η συσκευή προορίζεται για χρήση από ενήλικες. Νέοι άνω των 16 ετών επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο υπό επίβλεψη. Ο κατασκευαστής δεν φέρει ευθύνη για βλάβες που προκαλούνται από χρήση μη σύμφωνη με τους κανονισμούς ή από λανθασμένο χειρισμό. Χρησιμοποιείτε τη συσκευή μόνο όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Η συσκευή δεν προορίζεται για επαγγελματική χρήση. Κάθε άλλη χρήση ή μετατροπή της συσκευής θεωρείται μη σύμφωνη με τους κανονισμούς και ενέχει σημαντικούς κινδύνους ατυχημάτων. Για βλάβες από χρήση μη σύμφωνη με τους κανονισμούς, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

Εξοπλισμός

1 Υποδοχή εργαλείων

Υποδοχή ασφάλισης

2 Διακόπτης εναλλαγής φοράς περιστροφής /

Φραγή

3 Κλιπ ζώνης

Βίδα στερέωσης

4 Λυχνία LED εργασίας 5 Ένδειξη ροπής στρέψης 6 Προεπιλογή ροπής στρέψης 7 Διακόπτης ON/OFF/Ρυθμιστής αριθμού

στροφών

8 Συστοιχία συσσωρευτών* 9 Πλήκτρο για την απασφάλιση της συστοιχίας

συσσωρευτών

0 Ταχυφορτιστής* q LED ένδειξης συσσωρευτών w Πλήκτρο κατάστασης συσσωρευτών e Κόκκινη λυχνία LED ελέγχου φόρτισης r Πράσινη λυχνία LED ελέγχου φόρτισης

Περιεχόμενο συσκευασίας

1 Επαναφορτιζόμενο παλμικό κατσαβίδι 20 V 1 Κλιπ ζώνης 1 Βαλιτσάκι μεταφοράς 1 Εγχειρίδιο οδηγιών χρήσης

■ 44 │ GR

│

PDSSAP 20-Li B2

Τεχνικά χαρακτηριστικά

Επαναφορτιζόμενο παλμικό κατσαβίδι 20 V PDSSAP 20-Li B2

Ονομαστική τάση 20 V (συνεχές ρεύμα) Μηχανισμός

μετάδοσης Μηχανισμός 4 ταχυτήτων Ονομαστικός αριθμός

στροφών ρελαντί 1η βαθμίδα

0–1900 min

2η βαθμίδα n

0–2400 min

3η βαθμίδα

0–3050 min

4η βαθμίδα

0–3600 min

Ρυθμός κρούσης 1η βαθμίδα

0–1200/min 2η βαθμίδα 0–2400/min 3η βαθμίδα 0–3800/min 4η βαθμίδα 0–4300/min

Βαθμίδες ροπής στρέψης 1η βαθμίδα 120 Nm

2η βαθμίδα 150 Nm 3η βαθμίδα 190 Nm 4η βαθμίδα 226 Nm

Μέγ. απόδοση βιδώματος M16

Υποδοχή εργαλείων 1/4“ εξάγωνο

Συσσωρευτής PAP 20 A3*

Τύπος ΛΙΘΙΟΥ-ΙΟΝΤΩΝ Ονομαστική τάση 20 V Χωρητικότητα 4 Ah Στοιχεία 10 (80 Wh)

-1

(συνεχές ρεύμα)

Ταχυφορτιστής συσσωρευτών PLG 20 A3* ΕΙΣΟΔΟΣ/Input

Ονομαστική τάση 230–240 V ∼, 50 Hz

(εναλλασσόμενο ρεύμα)

Ονομαστική κατανάλωση 120 W Ασφάλεια (εσωτερικά) 3,15 A

T3.15A

ΕΞΟΔΟΣ/Output

Ονομαστική τάση 21,5 V

(συνεχές ρεύμα) Ονομαστικό ρεύμα 4,5 A Διάρκεια φόρτισης περ. 60 λεπτά Κατηγορία προστασίας II /

* Ο ΣΥΣΣΩΡΕΥΤΗΣ ΚΑΙ Ο ΦΟΡΤΙΣΤΗΣ ΔΕΝ

ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΤΟ ΠΑΚΕΤΟ ΠΑΡΑΔΟΣΗΣ

(διπλή μόνωση)

Τιμή εκπομπής θορύβου

Τιμή μέτρησης για θόρυβο προσδιορισμένη σύμφωνα με το ΕΝ 62841. Το επίπεδο θορύβου Α-στάθμισης του ηλεκτρικού εργαλείου ανέρχεται συνήθως:

Στάθμη ηχητικής πίεσης LPA = 80 dB (A) Αβεβαιότητα K Στάθμη ηχητικής ισχύος L Αβεβαιότητα K

= 3 dB

= 91 dB (A)

= 3 dB

Τιμή εκπομπής κραδασμών

Οι ολικές τιμές κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογίστηκαν σύμφωνα με το πρότυπο EN 62841:

Σύσφιξη βιδών και παξιμαδιών μέγιστου επιτρεπόμενου μεγέθους a Αβεβαιότητα K = 1,5 m/s

= 2,7 m/s

Φοράτε προστασία για την ακοή!

PDSSAP 20-Li B2

GR│CY

│

45 ■

ΥΠΟΔΕΙΞΗ

► Οι αναφερόμενες συνολικές τιμές κραδα-

σμών και οι αναφερόμενες τιμές εκπομπής θορύβου έχουν μετρηθεί σύμφωνα με μια πρότυπη διαδικασία ελέγχου και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.

► Οι αναφερόμενες τιμές εκπομπής κραδα-

σμών και οι αναφερόμενες τιμές εκπομπής θορύβου μπορούν, επίσης, να χρησιμοποιηθούν για μια αρχική εκτίμηση του φορτίου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

► Οι εκπομπές κραδασμών και θορύβου μπο-

ρεί, κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου, να αποκλίνουν από τις αναφερόμενες τιμές ανάλογα με το είδος και τον τρόπο που χρησιμοποιείται το ηλεκτρικό εργαλείο, κυρίως ανάλογα με το είδος του τεμαχίου επεξεργασίας.

► Προσπαθείτε να διατηρείτε την επιβάρυνση

σε όσο το δυνατόν χαμηλότερα επίπεδα. Παραδειγματικά μέτρα μείωσης της επιβάρυνσης λόγω δονήσεων είναι η χρήση γαντιών κατά τη χρήση του εργαλείου και ο περιορισμός του χρόνου εργασίας. Εδώ πρέπει να συνυπολογίζονται όλα τα μέρη του κύκλου εργασίας (παραδείγματος χάριν, χρόνοι κατά τους οποίους το ηλεκτρικό εργαλείο είναι απενεργοποιημένο και χρόνοι κατά τους οποίους είναι μεν ενεργοποιημένο, αλλά λειτουργεί χωρίς φορτίο).

Γενικές υποδείξεις ασφαλείας για τα ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

► Διαβάστε όλες τις υποδείξεις ασφαλείας,

τις οδηγίες, τις εικόνες και τα τεχνικά χαρακτηριστικά που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Παραλείψεις κατά την τήρη-

ση των παρακάτω οδηγιών μπορούν να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για να μπορείτε να ανατρέξετε σε αυτές μελλοντικά.

Ο χρησιμοποιούμενος σε αυτές τις υποδείξεις ασφαλείας όρος «Ηλεκτρικό εργαλείο» αναφέρεται σε ηλεκτρικά εργαλεία (με καλώδιο ρεύματος) που λειτουργούν με ρεύμα και σε ηλεκτρικά εργαλεία (χωρίς καλώδιο ρεύματος) που λειτουργούν με συσσωρευτή.

1. Ασφάλεια του χώρου εργασίας

α) Διατηρείτε τον χώρο εργασίας σας καθαρό

και με καλό φωτισμό. Η ακαταστασία και οι

μη φωτισμένοι χώροι εργασίας μπορούν να οδηγήσουν σε ατυχήματα.

β) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε

περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά

εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή στους ατμούς.

γ) Κρατάτε τα παιδιά και άλλα άτομα μακριά

κατά τη χρήση του ηλεκτρικού εργαλείου. Σε περίπτωση διάσπασης της προσοχής, μπορεί να χάσετε τον έλεγχο της συσκευής.

■ 46 │ GR

│

PDSSAP 20-Li B2

2. Ηλεκτρική ασφάλεια

α) Το βύσμα σύνδεσης του ηλεκτρικού εργαλείου

πρέπει να ταιριάζει στην πρίζα. Το βύσμα δεν επιτρέπεται να τροποποιηθεί με κανέναν τρόπο. Μη χρησιμοποιείτε βύσματα προσαρμογέων μαζί με γειωμένα ηλεκτρικά εργαλεία. Τα βύσμα-

τα που δεν έχουν τροποποιηθεί και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β) Αποφεύγετε τη σωματική επαφή με γειωμένες

επιφάνειες, όπως σωλήνες, θερμαντικά σώματα, εστίες και ψυγεία. Υπάρχει αυξημένος

κίνδυνος λόγω ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο.

γ) Κρατάτε τα ηλεκτρικά εργαλεία μακριά από τη

βροχή ή την υγρασία. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μη χρησιμοποιείτε το καλώδιο άσκοπα, π.χ.

για να μεταφέρετε το ηλεκτρικό εργαλείο, να το κρεμάσετε ή για να αποσυνδέσετε το βύσμα από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, αιχμηρές άκρες ή κινούμενα τμήματα της συσκευής. Τα φθαρμένα ή μπερδεμένα καλώ-

δια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε

εξωτερικό χώρο, χρησιμοποιείτε αποκλειστικά εγκεκριμένα για εξωτερικούς χώρους καλώδια προέκτασης. Η χρήση κατάλληλου για

εξωτερικούς χώρους καλωδίου προέκτασης μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν δεν μπορεί να αποφευχθεί η λειτουργία του

ηλεκτρικού εργαλείου σε υγρό περιβάλλον, χρησιμοποιείτε διακόπτη ασφαλείας. Η χρήση

διακόπτη ασφαλείας μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

α) Να είστε πάντα προσεκτικοί, προσέχετε τι κάνε-

τε και χρησιμοποιείτε τη λογική όταν εργάζεστε με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια μόνο στιγμή απροσεξίας κατά τη

χρήση του ηλεκτρικού εργαλείου αρκεί για να προκληθούν σοβαροί τραυματισμοί.

β) Φ

οράτε μέσα ατομικής προστασίας και πάντα

γυαλιά προστασίας. Όταν φοράτε μέσα ατομι-

κής προστασίας, όπως μάσκα για τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, κράνος ή προστασία για την ακοή, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών.

γ) Αποφεύγετε μια μη ηθελημένη θέση σε λειτουρ-

γία. Βεβαιώνεστε ότι το ηλεκτρικό εργαλείο έχει απενεργοποιηθεί, προτού το συνδέσετε στην τροφοδοσία ρεύματος και/ή τον συσσωρευτή, το σηκώσετε ή το μεταφέρετε. Όταν μεταφέρετε

το ηλεκτρικό εργαλείο και έχετε το δάχτυλο στον διακόπτη ή συνδέετε το ηλεκτρικό εργαλείο ενεργοποιημένο στην παροχή ρεύματος, μπορεί να προκληθούν ατυχήματα.

δ) Απομακρύνετε εργαλεία ρύθμισης ή μηχανικά

κλειδιά πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί, το οποίο βρίσκεται

σε ένα περιστρεφόμενο τμήμα του ηλεκτρικού εργαλείου, μπορεί να οδηγήσει σε τραυματισμούς.

ε) Αποφεύγετε λανθασμένες στάσεις του σώμα-

τος. Φροντίζετε για μια ασφαλή στάση και διατηρείτε πάντα την ισορροπία. Έτσι, μπορεί-

τε να ελέγχετε το ηλεκτρικό εργαλείο καλύτερα σε μη αναμενόμενες καταστάσεις.

στ) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε

μακριά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα τμήματα. Τα χαλαρά ρούχα, τα κοσμήματα ή

ταμακριά μαλλιά μπορούν να πιαστούν από κινούμενα τμήματα.

ζ) Εάν μπορούν να συναρμολογηθούν διατά-

ξεις αναρρόφησης και συλλογής σκόνης, αυτές θα πρέπει να συνδέονται και να χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης

αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

η) Μην υπερεκτιμάτε τον εαυτό σας και μην

αγνοείτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμη και εάν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από συχνή χρήση. Απρόσεκτες ενέργειες μπορούν να

οδηγήσουν μέσα σε κλάσματα του δευτερολέπτου σε σοβαρούς τραυματισμούς.

PDSSAP 20-Li B2

GR│CY

│

47 ■

4. Χρήση και χειρισμός του ηλεκτρικού εργαλείου

α) Μην καταπονείτε το ηλεκτρικό εργαλείο. Χρη-

σιμοποιείτε για την εργασία σας το αντίστοιχο ηλεκτρικό εργαλείο. Με το κατάλληλο ηλεκτρι-

κό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στο δοθέν πεδίο απόδοσης.

β) Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των

οποίων ο διακόπτης έχει χαλάσει. Ένα ηλεκτρικό εργαλείο, το οποίο δεν μπορεί πλέον να ενεργοποιηθεί ή απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ) Αποσυνδέετε το βύσμα από την πρίζα και/ή

αφαιρείτε τον αποσπώμενο συσσωρευτή, πριν διεξάγετε ρυθμίσεις στη συσκευή, πριν αλλάξετε μέρη του εργαλείου χρήσης ή πριν αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτό το

μέτρο ασφαλείας εμποδίζει τη μη ηθελημένη εκκίνηση του ηλεκτρικού εργαλείου.

δ) Φυλάτε τα μη χρησιμοποιημένα ηλεκτρικά

εργαλεία σε σημεία μη προσβάσιμα για τα παιδιά. Μην επιτρέπετε να χρησιμοποιούν το ηλεκτρικό εργαλείο άτομα, τα οποία δεν έχουν εξοικειωθεί μαζί του ή δεν έχουν διαβάσει αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία

είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα χωρίς εμπειρία.

ε) Φροντίζετε τα ηλεκτρικά εργαλεία και τα ερ-

γαλεία χρήσης με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν σωστά και δεν μαγκώνουν, εάν κάποια μέρη έχουν σπάσει ή παρουσιάζουν τέτοια βλάβη που θα μπορούσε να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Τα εξαρτήματα που έχουν υποστεί βλάβη πρέπει να επισκευάζονται πριν από τη χρήση του ηλεκτρικού εργαλείου. Πολλά από

τα ατυχήματα οφείλονται στην κακή συντήρηση των ηλεκτρικών εργαλείων.

στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και

καθαρά. Τα εργαλεία κοπής, των οποίων η φροντίδα έχει εκτελεστεί με προσοχή και τα οποία διαθέτουν αιχμηρές ακμές κοπής, μαγκώνουν λιγότερο και είναι ευκολότερα στον χειρισμό.

ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εργα-

λεία χρήσης κλπ. σύμφωνα με αυτές τις οδηγίες. Λαμβάνετε υπόψη τις συνθήκες εργασίας και την προς διεξαγωγή ενέργεια. Η χρήση

ηλεκτρικών εργαλείων για διαφορετικές από τις προβλεπόμενες χρήσεις μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

η) Οι χειρολαβές και οι επιφάνειες των εργαλείων

πρέπει να είναι στεγνές, καθαρές, χωρίς λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες

δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Χρήση και χειρισμός του επαναφορτιζόμενου εργαλείου

α) Φορτίζετε τους συσσωρευτές μόνο με φορτι-

στές που προτείνει ο κατασκευαστής. Σε περί-

πτωση χρήσης φορτιστών κατάλληλων για συγκεκριμένο τύπο συσσωρευτών με διαφορετικούς συσσωρευτές, υπάρχει κίνδυνος πυρκαγιάς.

β) Χρησιμοποιείτε μόνο τους προβλεπόμενους

συσσωρευτές στα ηλεκτρικά εργαλεία. Σε περίπτωση χρήσης διαφορετικών συσσωρευτών, ενδέχεται να προκληθούν τραυματισμοί και πυρκαγιά.

γ) Όταν δεν χρησιμοποιείται ο συσσωρευτής,

πρέπει να φυλάσσεται μακριά από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, τα οποία θα μπορούσαν να προκαλέσουν γεφύρωση των επαφών. Τυχόν βραχυκύκλωμα μεταξύ των

επαφών του συσσωρευτή μπορεί να έχει ως επακόλουθο εγκαύματα ή πυρκαγιά.

δ) Σε περίπτωση εσφαλμένης χρήσης, ενδέχεται

να εξέλθει υγρό από τον συσσωρευτή. Αποφεύγετε την επαφή με το υγρό. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Εάν το υγρό έλθει σε επαφή με τα μάτια, ζητήστε ιατρική βοήθεια. Το εκρέον υγρό των συσσω-

ρευτών μπορεί να προκαλέσει δερματικούς ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιείτε κατεστραμμένους ή τρο-

ποποιημένους συσσωρευτές. Οι κατεστραμμένοι ή τροποποιημένοι συσσωρευτές έχουν απρόβλεπτη συμπεριφορά και ενδέχεται να προκαλέσουν φωτιά, έκρηξη ή τραυματισμούς.

■ 48 │ GR

│

PDSSAP 20-Li B2

στ) Μην εκθέτετε τους συσσωρευτές σε φωτιά ή

υψηλές θερμοκρασίες. Η φωτιά ή θερμοκρασί-

ες άνω των 130°C (265°F) μπορεί να οδηγήσουν σε έκρηξη.

ζ) Τηρείτε όλες τις οδηγίες σχετικά με τη φόρτιση

και μη φορτίζετε ποτέ τον συσσωρευτή ή το επαναφορτιζόμενο εργαλείο εκτός του εύρους θερμοκρασιών που αναγράφεται στις οδηγίες χρήσης. Λανθασμένη φόρτιση ή φόρτιση εκτός

του επιτρεπόμενου εύρους θερμοκρασίας μπορεί να προκαλέσει ζημιά στον συσσωρευτή και να αυξήσει τον κίνδυνο πυρκαγιάς.

ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ! Μη φορτίζετε ποτέ μη επαναφορτιζόμενες μπαταρίες.

Προστατεύετε τον συσσωρευτή από υψηλές θερμοκρασίες, καθώς και π.χ. από συνεχή ηλιακή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.

6. Σέρβις

α) Το ηλεκτρικό εργαλείο σας πρέπει να επισκευ-

άζεται αποκλειστικά από καταρτισμένο και εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Κατά αυτό τον τρόπο, διατηρεί-

ται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Μην προβαίνετε ποτέ σε εργασίες συντήρησης

σε συσσωρευτές που έχουν υποστεί βλάβη.

Οποιαδήποτε εργασία συντήρησης συσσωρευτών πρέπει να διεξάγεται αποκλειστικά από τον κατασκευαστή ή εξουσιοδοτημένα σημεία εξυπηρέτησης πελατών.

Συγκεκριμένες υποδείξεις ασφαλείας για κρουστικά κατσαβίδια

■ Χρησιμοποιείτε προστατευτικά ακοής κατά το

βίδωμα με κρούση. Η επίδραση του θορύβου

μπορεί να επιφέρει απώλεια της ακοής.

■ Ασφαλίζετε το τεμάχιο επεξεργασίας. Ένα

τεμάχιο επεξεργασίας που συγκρατείται με διατάξεις στερέωσης ή μέγγενη συγκρατείται καλύτερα από ό,τι με το χέρι.

■ Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά

τη σύσφιξη και χαλάρωση των βιδών, ενδέχεται να παρατηρηθούν στιγμιαία υψηλές ροπές αντίδρασης.

■ Περιμένετε μέχρι να ακινητοποιηθεί το ηλεκτρι-

κό εργαλείο, προτού το αποθέσετε. Το εργαλείο

χρήσης ενδέχεται να μαγκώσει και να προκληθεί απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

■ Πιάνετε το ηλεκτρικό εργαλείο από τις μονω-

μένες επιφάνειες των λαβών, όταν διεξάγετε εργασίες, κατά τις οποίες η βίδα μπορεί να συναντήσει κρυμμένους αγωγούς ρεύματος.

Η επαφή της βίδας με ένα ρευματοφόρο αγωγό θέτει υπό τάση ακόμη και μεταλλικά τμήματα της συσκευής, προκαλώντας ηλεκτροπληξία.

Γνήσια εξαρτήματα/πρόσθετες συσκευές

■ Χρησιμοποιείτε μόνο εξαρτήματα και πρόσθετες

συσκευές που αναφέρονται στις οδηγίες χρήσης ή που οι υποδοχές τους είναι συμβατές με τη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

■ Μη χρησιμοποιείτε αξεσουάρ, τα οποία δε

συστήνονται από την PARKSIDE. Σε αντίθετη περίπτωση, μπορεί να προκληθεί ηλεκτροπληξία και πυρκαγιά.

PDSSAP 20-Li B2

ΠΡΟΣΟΧΗ! Καυτή επιφάνεια. Κίνδυνος εγκαύματος.

GR│CY

│

49 ■

Υποδείξεις ασφαλείας για φορτιστές

■ Αυτή η συσκευή επιτρέπεται να χρη-

σιμοποιείται από παιδιά από 8 ετών και άνω, καθώς και από άτομα με περιορισμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή ελλείψεις από άποψη εμπειρίας και γνώσεων, εφόσον επιβλέπονται ή έχουν ενημερωθεί αναφορικά με την ασφαλή χρήση της συσκευής και κατανοούν τους πιθανούς κινδύνους. Απαγορεύεται η χρήση της συσκευής από παιδιά ως παιχνίδι. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν επιτρέπεται να διεξάγονται από παιδιά, χωρίς επίβλεψη.

■ Εάν το καλώδιο σύνδεσης δικτύου

της συσκευής υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών ή ένα αντίστοιχα εξειδικευμένο άτομο, ώστε να αποφευχθούν τυχόν κίνδυνοι.

Ο φορτιστής είναι κατάλληλος για λειτουργία μόνο σε εσωτερικούς χώρους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

■ Εάν το καλώδιο σύνδεσης δικτύου της

συσκευής υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών ή ένα αντίστοιχα εξειδικευμένο άτομο, ώστε να αποφευχθούν τυχόν κίνδυνοι.

ΠΡΟΣΟΧΗ!

♦ Αυτός ο φορτιστής ενδείκνυται για τη φόρτιση

μόνο των ακόλουθων μπαταριών: PAP 20 A1/ PAP 20 A2/PAP20 A3/PAP20 B1/ PAP20 B3.

♦ Μπορείτε να βρείτε την τρέχουσα συμβατότητα

συσσωρευτών στην ηλεκτρονική διεύθυνση www.Lidl.de/Akku.

Πριν από τη θέση σε λειτουργία

Φόρτιση συστοιχίας συσσωρευτών (βλ. Εικ. Α)

ΠΡΟΣΟΧΗ!

► Αποσυνδέετε πάντα το βύσμα, πριν από την

αφαίρεση της συστοιχίας συσσωρευτών από τον φορτιστή ή την τοποθέτησή της σε αυτόν.

ΥΠΟΔΕΙΞΗ

► Ποτέ μη φορτίζετε τη συστοιχία συσσωρευτών,

όταν η θερμοκρασία περιβάλλοντος βρίσκεται κάτω των 10 ή άνω των 40°C. Εάν απαιτείται αποθήκευση ενός συσσωρευτή λιθίου-ιόντων για μεγάλο χρονικό διάστημα, πρέπει να ελέγχεται τακτικά η κατάσταση φόρτισής του. Η ιδανική κατάσταση φόρτισης κυμαίνεται μεταξύ 50% και 80%. Το κλίμα αποθήκευσης πρέπει να είναι δροσερό και ξηρό σε θερμοκρασία περιβάλλοντος μεταξύ 0 και 50°C.

♦ Τοποθετήστε τη συστοιχία συσσωρευτών 8

στον ταχυφορτιστή 0 (βλ. Εικ A).

♦ Συνδέστε το βύσμα στην πρίζα. Η πράσινη

λυχνία LED ελέγχου φόρτισηςr ανάβει σύντομα, στη συνέχεια ανάβει η κόκκινη λυχνία LED ελέγχου φόρτισηςe.

♦ Η πράσινη λυχνία LED ελέγχου r σηματοδοτεί

ότι η διαδικασία φόρτισης έχει ολοκληρωθεί και ότι η συστοιχία συσσωρευτών 8 είναι έτοιμη για χρήση.

■ 50 │ GR

│

PDSSAP 20-Li B2

ΠΡΟΣΟΧΗ!

♦ Εάν η κόκκινη λυχνία LED ελέγχου e αναβο-

σβήνει, τότε η συστοιχία συσσωρευτών 8 έχει υπερθερμανθεί και δεν είναι δυνατή η φόρτισή της.

♦ Εάν η κόκκινη και η πράσινη λυχνία LED

ελέγχου e r αναβοσβήνουν μαζί, τότε η συστοιχία συσσωρευτών 8 είναι ελαττωματική.

♦ Ωθήστε τη συστοιχία συσσωρευτών 8 μέσα

στη συσκευή.

♦ Απενεργοποιείτε τον φορτιστή για τουλάχιστον

15 λεπτά μεταξύ διαδοχικών διαδικασιών φόρτισης. Για να γίνει αυτό, αποσυνδέστε το βύσμα.

Τοποθέτηση/απομάκρυνση της συστοιχίας συσσωρευτών στη/ από τη συσκευή

Τοποθέτηση της συστοιχίας συσσωρευτών

♦ Ρυθμίστε τον διακόπτη εναλλαγής φοράς

περιστροφής 2 στη μεσαία θέση (φραγή). Η συστοιχία συσσωρευτών 8 πρέπει να κουμπώσει στη λαβή.

Αφαίρεση της συστοιχίας συσσωρευτών

♦ Πιέστε το πλήκτρο απασφάλισης 9 και

αφαιρέστε τη συστοιχία συσσωρευτών 8.

Έλεγχος κατάστασης συσσωρευτών

♦ Για τον έλεγχο της κατάστασης φόρτισης των

συσσωρευτών, πιέστε το πλήκτρο κατάστασης συσσωρευτών w. Η κατάσταση ή η υπολειπό- μενη ισχύς προβάλλονται στο LED ένδειξης συσσωρευτών q ως εξής: ΚΟΚΚΙΝΟ/ΠΟΡΤΟΚΑΛΙ/ΠΡΑΣΙΝΟ = μέγιστη φόρτιση ΚΟΚΚΙΝΟ/ΠΟΡΤΟΚΑΛΙ = μέτρια φόρτιση ΚΟΚΚΙΝΟ = αδύναμη φόρτιση – φορτίστε τον συσσωρευτή

Τοποθέτηση κλιπ ζώνης

♦ Λασκάρετε τη βίδα στερέωσης

ροκατσάβιδο του εμπορίου (δεν αποστέλλεται μαζί).

♦ Κρατήστε την αντίστοιχη οπή του κλιπ ζώνης 3

πάνω από αυτήν του σπειρώματος βίδας.

♦ Σφίξτε πάλι καλά τη βίδα στερέωσης

με ένα σταυ-

Ενεργοποίηση/Απενεργοποίηση

Ενεργοποίηση

♦ Για τη θέση σε λειτουργία της συσκευής, πιέστε

και κρατήστε τον διακόπτη ON/OFF 7. Η λυχνία LED εργασίας 4 ανάβει με ελαφρώς ή πλήρως πατημένο τον διακόπτη ON/OFF7. Έτσι, επιτρέπει τον φωτισμό του χώρου εργασίας σε περίπτωση κακών συνθηκών φωτισμού.

Απενεργοποίηση

♦ Για την απενεργοποίηση της συσκευής, αφήστε

τον διακόπτη ON/OFF 7.

Ρύθμιση/Προεπιλογή αριθμού στροφών/ροπής σύσφιξης

♦ Πιέστε το πλήκτρο προεπιλογής ροπής

στρέψης 6, για να επιλέξετε σταδιακά την επιθυμητή ροπή στρέψης. Η επιθυμητή βαθμίδα ροπής στρέψης προβάλλεται στην ένδειξη ροπής στρέψης 5.

♦ Ελαφριά πίεση στον διακόπτη ON/OFF 7

επιφέρει χαμηλό αριθμό στροφών και χαμηλή ροπή σύσφιξης. Με αυξανόμενη πίεση, αυξάνεται ο αριθμός στροφών και η ροπή σύσφιξης.

♦ Η ροπή σύσφιξης εξαρτάται από τον επιλεγμένο

αριθμό στροφών/την προεπιλογή ροπής στρέψης και τη διάρκεια κρούσης.

ΥΠΟΔΕΙΞΗ

► Για τη σύσφιξη παξιμαδιών τροχών, πρέπει

ωστόσο να επιλεγεί η μικρότερη ρύθμιση ροπής στρέψης, ώστε να αποφευχθεί πολύ δυνατή σύσφιξη.

► Το ενσωματωμένο φρένο του μοτέρ φροντίζει

για γρήγορη ακινητοποίηση.

PDSSAP 20-Li B2

GR│CY

│

51 ■

ΠΡΟΣΟΧΗ!

♦ Η ροπή σύσφιξης που επιτυγχάνεται πραγ-

ματικά πρέπει να ελέγχεται κατά κανόνα με ένα δυναμομετρικό κλειδί σύσφιξης!

ΥΠΟΔΕΙΞΗ

► Μπορείτε να παραγγείλετε τα μη αναφερόμε-

να ανταλλακτικά (π.χ. διακόπτες) μέσω της τηλεφωνικής γραμμής σέρβις.

Εναλλαγή φοράς περιστροφής

♦ Αλλάξτε τη φορά περιστροφής πιέζοντας τον

διακόπτη εναλλαγής φοράς περιστροφής 2 προς τα δεξιά ή προς τα αριστερά.

Τοποθέτηση/Αλλαγή εργαλείων

♦ Τραβήξτε την υποδοχή ασφάλισης 1a προς τα

εμπρός. Τοποθετήστε ένα αντίστοιχο εργαλείο στην υποδοχή εργαλείων 1.

♦ Τραβήξτε εκ νέου την υποδοχή ασφάλισης

προς τα εμπρός, για να μπορέσετε να αφαιρέσετε το εργαλείο.

Συντήρηση και καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ! Πριν από οποιαδήποτε εργασία στη συσκευή, απενεργοποιείτε την και αφαιρείτε τον συσσωρευτή.

Η συσκευή δε χρειάζεται συντήρηση.

■ Η συσκευή πρέπει να είναι πάντα καθαρή,

στεγνή και να μην φέρει λάδι ή γράσο.

■ Δεν επιτρέπεται να εισχωρούν υγρά στο εσωτερικό

των συσκευών.

■ Για τον καθαρισμό του περιβλήματος, χρησιμο-

ποιείτε ένα στεγνό πανί. Μη χρησιμοποιείτε ποτέ βενζίνη, διαλυτικά μέσα ή καθαριστικά, τα οποία διαβρώνουν το πλαστικό.

■ Εάν απαιτείται αποθήκευση ενός συσσωρευτή

λιθίου-ιόντων για μεγάλο χρονικό διάστημα, πρέπει να ελέγχεται τακτικά η κατάσταση φόρτισής του. Η ιδανική κατάσταση φόρτισης κυμαίνεται μεταξύ 50 και 80%. Το ενδεδειγμένο κλίμα αποθήκευσης είναι σε δροσερό και στεγνό χώρο.

Απόρριψη

Η συσκευασία αποτελείται από φιλικά προς το περιβάλλον υλικά, τα οποία μπορείτε να απορρίψετε μέσω των τοπικών σημείων ανακύκλωσης.

Μην απορρίπτετε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Σύμφωνα με την ευρωπαϊκή οδηγία

ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με φιλικό προς το περιβάλλον τρόπο.

νται σύμφωνα με την οδηγία 2006/66/ΕC. Επιστρέψτε τη συστοιχία συσσωρευτών και/ή τη συσκευή μέσω των παρεχόμενων εγκαταστάσεων συλλογής.

Για τις δυνατότητες απόρριψης των ηλεκτρικών εργαλείων/συστοιχιών συσσωρευτών μετά το τέλος του κύκλου ζωής τους, ενημερωθείτε από την αρμόδια υπηρεσία της κοινότητας ή της πόλης σας.

ξεχωρίστε τα. Τα υλικά συσκευασίας φέρουν σήμανση με συντομογραφίες (a) και ψηφία (b) με την εξής σημασία: 1–7: Πλαστικά, 20–22: Χαρτί και χαρτόνι, 80–98: Συνθετικά υλικά.

2012/19/ΕU, τα χρησιμοποιημένα

Μην απορρίπτετε τους συσσωρευτές στα οικιακά απορρίμματα

Οι ελαττωματικοί ή χρησιμοποιημένοι συσσωρευτές πρέπει να ανακυκλώνο-

Απορρίπτετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον. Λάβετε υπόψη τη σήμανση στα διάφορα υλικά συσκευασίας και, εφόσον απαιτείται,

Για τις δυνατότητες απόρριψης του προϊόντος μετά το τέλος του κύκλου ζωής του, απευθυνθείτε στην αρμόδια υπηρεσία της κοινότητας ή της πόλης σας.

■ 52 │ GR

│

PDSSAP 20-Li B2

Εγγύηση της Kompernass Handels GmbH

Αξιότιμε πελάτη, Για την παρούσα συσκευή παρέχεται εγγύηση 5

ετών από την ημερομηνία αγοράς. Σε περίπτωση ελλείψεων στο προϊόν, έχετε νομικά δικαιώματα έναντι του πωλητή του προϊόντος. Αυτά τα νομικά δικαιώματα δεν περιορίζονται από την κατωτέρω αναφερόμενη εγγύηση.

Προϋποθέσεις εγγύησης

Η περίοδος εγγύησης ξεκινά με την ημερομηνία αγοράς. Φυλάξτε την απόδειξη αγοράς. Απαιτείται ως αποδεικτικό αγοράς.

Εάν, εντός 5 ετών από την ημερομηνία αγοράς, παρατηρηθεί κάποιο σφάλμα υλικού ή κατασκευής στο προϊόν, θα επισκευάσουμε ή θα αντικαταστήσουμε (κατόπιν κρίσης μας) το προϊόν δωρεάν ή θα σας επιστραφεί το ποσό αγοράς. Η παρούσα εγγύηση προϋποθέτει ότι η ελαττωματική συσκευή και η απόδειξη αγοράς θα υποβληθούν μαζί με μια σύντομη περιγραφή αναφορικά με το πού βρίσκεται η έλλειψη και πότε παρατηρήθηκε, εντός της περιόδου των 5 ετών.

Εάν το ελάττωμα καλύπτεται από την εγγύησή μας, θα λάβετε το επισκευασμένο ή ένα νέο προϊόν. Η αντικατάσταση του προϊόντος συνεπάγεται, σύμφωνα με τον ΝΟΜΟΣ 2251/1994, ανανέωση του χρόνου εγγύησης. Για την Κύπρο ισχύει: Η επισκευή ή η αντικατάσταση του προïόντος δε συνεπάγεται ανανέωση του χρόνου εγγύησης.

Για τις συστοιχίες συσσωρευτών της σειράς X 20 V Team παρέχεται εγγύηση 3 ετών από την ημερομηνία αγοράς.

Περίοδος εγγύησης και νομικές απαιτήσεις λόγω ελλείψεων

Ο χρόνος εγγύησης δεν παρατείνεται μέσω της παροχής εγγύησης. Αυτό ισχύει και για εξαρτήματα, τα οποία έχουν αντικατασταθεί και επισκευαστεί. Ενδεχόμενες ήδη υπάρχουσες ζημιές και ελλείψεις κατά την αγορά πρέπει να γνωστοποιούνται αμέσως μετά την αποσυσκευασία. Μετά τη λήξη του χρόνου εγγύησης, τυχόν εμφανιζόμενες επισκευές χρεώνονται.

Εύρος εγγύησης

Η συσκευή κατασκευάστηκε σύμφωνα με αυστηρές οδηγίες ποιότητας και ελέγχθηκε προσεκτικά πριν από την αποστολή.

Η εγγύηση ισχύει για σφάλματα υλικού ή κατασκευής. Η παρούσα εγγύηση δεν καλύπτει εξαρτήματα του προϊόντος που υπόκεινται σε φυσιολογική φθορά και, ως εκ τούτου, θεωρούνται αναλώσιμα εξαρτήματα ή ζημιές σε εύθραυστα εξαρτήματα, π.χ. διακόπτες ή γυάλινα εξαρτήματα.

Η παρούσα εγγύηση ακυρώνεται εάν προκληθεί ζημιά στο προϊόν, εάν δεν γίνεται σωστή χρήση ή συντήρηση. Για μια σωστή χρήση του προϊόντος πρέπει να τηρούνται επακριβώς οι αναφερόμενες υποδείξεις στις οδηγίες χειρισμού. Σκοποί χρήσης και χειρισμοί που δεν συνιστώνται ή για τους οποίους υπάρχει προειδοποίηση πρέπει απαραίτητα να αποφεύγονται.

Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε περίπτωση κακής μεταχείρισης και ακατάλληλης χρήσης, χρήσης βίας και παρεμβάσεων, οι οποίες δεν διεξήχθησαν από το εξουσιοδοτημένο μας τμήμα σέρβις, η εγγύηση παύει να ισχύει.

Η εγγύηση δεν ισχύει στις παρακάτω περιπτώσεις

■ σε φυσιολογική εξασθένηση της χωρητικότητας

συσσωρευτή

■ σε περίπτωση επαγγελματικής χρήσης του

προϊόντος

■ σε περίπτωση ζημιάς ή τροποποίησης του

προϊόντος από τον πελάτη

■ σε περίπτωση μη τήρησης των προδιαγραφών

ασφάλειας και συντήρησης, καθώς και σφαλμάτων χειρισμού

■ σε περίπτωση ζημιών λόγω φυσικών φαινομένων

PDSSAP 20-Li B2

GR│CY

│

53 ■

Διαδικασία σε περίπτωση εγγύησης

Για την εξασφάλιση γρήγορης επεξεργασίας του ζητήματός σας, τηρείτε τις ακόλουθες υποδείξεις:

■ Για όλες τις ερωτήσεις έχετε έτοιμη την απόδειξη

αγοράς και τον κωδικό προϊόντος (IAN)364886_2101 ως απόδειξη για την αγορά.

■ Για τον κωδικό προϊόντος, ανατρέξτε στην πινα-

κίδα τύπου στο προϊόν, σε μια ετικέτα στο προϊόν, στο εξώφυλλο των οδηγιών χρήσης (κάτω αριστερά) ή σε ένα αυτοκόλλητο στην πίσω ή κάτω πλευρά του προϊόντος.

■ Εάν προκύψουν σφάλματα λειτουργίας ή άλλες

ελλείψεις, επικοινωνήστε κατ’ αρχήν με το ακόλουθο αναφερόμενο τμήμα σέρβις τηλεφωνι- κά ή μεE-Mail.

■ Ένα προϊόν που θεωρείται ελαττωματικό μπορεί-

τε να το αποστείλετε ατελώς στην αναφερόμενη διεύθυνση του σέρβις επισυνάπτοντας την απόδειξη αγοράς (απόδειξη ταμείου) και αναφέροντας που βρίσκεται η έλλειψη και πότε εμφανίστηκε.

Στην ιστοσελίδα www.lidl-service.com μπορείτε να πραγματοποιήσετε λήψη των παρόντων ή άλλων οδηγιών χρήσης, βίντεο προϊόντων και λογισμικού.

Με αυτόν τον κωδικό QR μεταβαίνετε απευθείας στη σελίδα εξυπηρέτησης Lidl (www.lidl-service.com) και εισαγάγοντας τον κωδικό προϊόντος (IAN)364886_2101 μπορείτε να ανοίξετε τις αντίστοιχες οδηγίες χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

► Αναθέτετε την επισκευή των συσκευών σας

στην υπηρεσία σέρβις ή σε εξειδικευμένο ηλεκτρολόγο και μόνο με γνήσια ανταλλακτικά. Έτσι, διασφαλίζεται η ασφάλεια της

συσκευής.

► Η αλλαγή του βύσματος ή του καλωδίου δι-

κτύου πρέπει να διεξάγεται πάντα από τον κατασκευαστή της συσκευής ή από το τμήμα εξυπηρέτησης πελατών του. Έτσι, δια-

σφαλίζεται η ασφάλεια της συσκευής.

Σέρβις

Σέρβις Ελλάδα

Tel.: 801 5000 019 (0,03 EUR/Min.) E-Mail: kompernass@lidl.gr

Σέρβις Κύπρος

Tel.: 8009 4409 E-Mail: kompernass@lidl.com.cy

IAN 364886_2101

Εισαγωγέας

Η ακόλουθη διεύθυνση δεν είναι διεύθυνση σέρβις. Επικοινωνήστε, κατ’ αρχήν, με την αναφερόμενη υπηρεσία σέρβις.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM ΓΕΡΜΑΝΙΑ www.kompernass.com

■ 54 │ GR

│

PDSSAP 20-Li B2

Αυθεντική δήλωση συμμόρφωσης

Εμείς, η KOMPERNASS HANDELS GMBH, υπεύθυνος τεκμηριώσεων: κύριος Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ΓΕΡΜΑΝΙΑ, δηλώνει διά της παρούσης ότι το παρόν προϊόν πληροί τα ακόλουθα πρότυπα, τα κανονιστικά έγγραφα και τις οδηγίες της ΕΚ:

Οδηγία περί Μηχανών (2006/42/ΕC) Ηλεκτρομαγνητική συμβατότητα (2014/30/ΕU) Οδηγία RoHS (Σχετικά με τον περιορισμό χρήσης συγκεκριμένων επικίνδυνων

ουσιών στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό (2011/65/ΕU)*

* Ο κατασκευαστής φέρει αποκλειστική ευθύνη για τη σύνταξη αυτής της δήλωσης συμμόρφωσης. Το αντικείμενο

της δήλωσης που περιγράφεται παραπάνω πληροί τις προδιαγραφές της οδηγίας 2011/65/ΕU του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 σχετικά με τον περιορισμό χρήσης συγκεκριμένων επικίνδυνων υλικών σε ηλεκτρικές και ηλεκτρονικές συσκευές.

Εφαρμοσμένα εναρμονισμένα πρότυπα

Τύπος/Περιγραφή συσκευής: Επαναφορτιζόμενο παλμικό κατσαβίδι 20 V PDSSAP 20-Li B2

Έτος κατασκευής: 08–2021

Σειριακός αριθμός: IAN 364886_2101

Bochum, 22.06.2021

Semi Uguzlu

- Διευθυντής ποιότητας Με την επιφύλαξη τεχνικών αλλαγών υπό την έννοια της συνεχούς ανάπτυξης.

PDSSAP 20-Li B2

GR│CY

│

55 ■

Παραγγελία ανταλλακτικού συσσωρευτή

Εάν επιθυμείτε να παραγγείλετε έναν ανταλλακτικό συσσωρευτή για τη συσκευή σας, ανατρέξτε στην ηλεκτρονική διεύθυνση www.kompernass.com ή καλέστε μας στους διαθέσιμους τηλεφωνικούς αριθμούς.

Λόγω περιορισμένης διαθεσιμότητας, το προϊόν ενδέχεται να εξαντληθεί μετά από σύντομο χρονικό διάστημα.

ΥΠΟΔΕΙΞΗ

► Η παραγγελία ανταλλακτικών δεν μπορεί να διεξαχθεί ηλεκτρονικά σε ορισμένες χώρες.

Σε αυτήν την περίπτωση, επικοινωνήστε με την τηλεφωνική γραμμή σέρβις.

Τηλεφωνική παραγγελία

Σέρβις Ελλάδα Tel.: 801 5000 019 (0,03 EUR/Min.)

Σέρβις Κύπρος Tel.: 8009 4409

Για να διασφαλιστεί η γρήγορη επεξεργασία της παραγγελίας σας για οποιοδήποτε αίτημα, έχετε εύκαιρο τον κωδικό προϊόντος (π.χ. IAN364886_2101) της συσκευής. Για τον κωδικό προϊόντος, ανατρέξτε στην πινακίδα τύπου ή στην πρώτη σελίδα των οδηγιών.

■ 56 │ GR

│

PDSSAP 20-Li B2

Inhaltsverzeichnis

Einleitung .............................................................58

Bestimmungsgemäßer Gebrauch .......................................................58

Ausstattung ........................................................................58

Lieferumfang .......................................................................58

Technische Daten ...................................................................58

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................59

1. Arbeitsplatz-Sicherheit .............................................................60

2. Elektrische Sicherheit ..............................................................60

3. Sicherheit von Personen ............................................................60

4. Verwendung und Behandlung desElektrowerkzeugs .....................................61

5. Verwendung und Behandlung desAkkuwerkzeugs .......................................61

6. Service .........................................................................62

Gerätespeziﬁsche Sicherheits hinweise für Schlagschrauber ..................................62

Originalzubehör/-zusatzgeräte ........................................................62

Sicherheitshinweise für Ladegeräte .....................................................63

Vor der Inbetriebnahme ................................................63

Akku-Pack laden (siehe Abb. A) ........................................................63

Akku-Pack ins Gerät einsetzen/entnehmen ...............................................64

Akkuzustand prüfen .................................................................64

Gürtelclip montieren .................................................................64

Ein-/ausschalten ....................................................................64

Drehzahl/Anziehdrehmoment einstellen/vorwählen ........................................64

Drehrichtung umschalten .............................................................64

Werkzeuge einsetzen/wechseln .......................................................64

Wartung und Reinigung .................................................65

Entsorgung ...........................................................65

Garantie der Kompernaß Handels GmbH ..................................66

Service ............................................................... 67

Importeur ............................................................67

Original-Konformitätserklärung ..........................................68

Ersatz-Akku Bestellung ................................................. 69

Telefonische Bestellung ...............................................................69

PDSSAP 20-Li B2

DE│AT│CH

│

57 ■

AKKU-DREHSCHLAGSCHRAUBER 20 V PDSSAP 20-LI B2

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern vorgesehen. Das Gerät besitzt einen Rechts-/Linkslauf, eine 1/4“Innensechskant-Bitaufnahme und ein LED-Arbeitslicht. Das Licht dieses Gerätes ist dazu bestimmt, den direkten Arbeitsbereich des Gerätes zu beleuchten. Mit der Drehschlagfunktion des Gerätes wird die Kraft des Motors in gleichmäßige Drehschläge umgesetzt. Das Schlagwerk setzt beim Festziehen und beim Lösen ein. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

1 Werkzeugaufnahme

Verriegelungshülse

2 Drehrichtungsumschalter/Sperre 3 Gürtelclip

Befestigungsschraube

4 LED-Arbeitsleuchte 5 Drehmomentanzeige 6 Drehmomentvorwahl 7 EIN-/AUS-Schalter/Drehzahlregulierung 8 Akku-Pack* 9 Taste zur Entriegelung des Akku-Packs 0 Schnell-Ladegerät* q Akku-Display-LED w Taste Akkuzustand e Rote Ladekontroll-LED r Grüne Ladekontroll-LED

Lieferumfang

1 Akku-Drehschlagschrauber 20 V 1 Gürtelclip 1 Tragekoﬀer 1 Bedienungsanleitung

Technische Daten

Akku-Drehschlagschrauber 20 V PDSSAP 20-Li B2

Bemessungsspannung 20 V (Gleichstrom) Getriebe 4-Gang-Getriebe Bemessungs-

Leerlaufdrehzahl 1. Stufe n0 0–1900 min

2. Stufe n0 0–2400 min

3. Stufe n0 0–3050 min

4. Stufe n0 0–3600 min

Schlagfrequenz 1. Stufe 0–1200/min

2. Stufe 0–2400/min

3. Stufe 0–3800/min

4. Stufe 0–4300/min

-1

■ 58 │ DE

│AT│

PDSSAP 20-Li B2

Drehmomentstufen 1. Stufe 120 Nm

2. Stufe 150 Nm

3. Stufe 190 Nm

4. Stufe 226 Nm Max. Schraubkapazität M16 Werkzeugaufnahme 1/4“ sechskant

Akku PAP 20 A3*

Typ LITHIUM-IONEN Bemessungsspannung 20 V

(Gleichstrom) Kapazität 4 Ah Zellen 10 (80 Wh)

Akku-Schnellladegerät PLG 20 A3* EINGANG/Input

Bemessungsspannung 230–240 V ∼, 50 Hz

(Wechselstrom)

Bemessungsaufnahme 120 W Sicherung (innen) 3,15 A

T3.15A

AUSGANG/Output

Bemessungsspannung 21,5 V (Gleichstrom) Bemessungsstrom 4,5 A Ladedauer ca. 60 min Schutzklasse II /

* AKKU UND LADEGERÄT SIND NICHT IM

LIEFERUMFANG ENTHALTEN

(Doppelisolierung)

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend EN62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel LPA = 80 dB (A) Unsicherheit K Schallleistungspegel L Unsicherheit K

= 3 dB

= 91 dB (A)

= 3 dB

Schwingungsemissionswert

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Anziehen von Schrauben und Muttern maximaler zulässiger Größe a

= 2,7 m/s

Unsicherheit K = 1,5 m/s

Gehörschutz tragen!

HINWEIS

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissionswerte können auch zu einer vorläuﬁgen Einschätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen

können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

► Versuchen Sie, die Belastung so gering wie

möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Ein haltung

der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

PDSSAP 20-Li B2

DE│AT│CH

│

59 ■

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbe-

reich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) T

ragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerkzeugs beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

■ 60 │ DE

│AT│

PDSSAP 20-Li B2

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrichtun-

gen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han-

deln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung

desElektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor-

sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge und Einsatz-

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatz-

werkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griﬀe und Griﬀﬂächen trocken,

sauber und frei von Öl und Fett. Rutschige Griﬀe und Griﬀﬂächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung desAkkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

PDSSAP 20-Li B2

DE│AT│CH

│

61 ■

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder ver-

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu

hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht auﬂadbare Batterien niemals auf.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.

Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

ﬁziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämt-

liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.

Gerätespeziﬁsche Sicherheitshinweise für Schlagschrauber

■ Tragen Sie Gehörschutz beim Schlag-

schrauben. Die Einwirkung von Lärm kann

Gehörverlust bewirken.

■ Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

■ Halten Sie das Elektrowerkzeug gut fest. Beim

Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.

■ Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ablegen.

Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

■ Halten Sie das Elektrowerkzeug an den iso-

lierten Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treﬀen kann. Der Kontakt der

Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

WARNUNG!

■ Verwenden Sie kein Zubehör, welches nicht

von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen.

ACHTUNG! Heiße Oberﬂäche. Es besteht Verbrennungsgefahr.

■ 62 │ DE

│AT│

PDSSAP 20-Li B2

Sicherheitshinweise für Ladegeräte

Vor der Inbetriebnahme

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNUNG!

■ Wenn die Netzanschlussleitung dieses Ge-

rätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

ACHTUNG!

♦ Dieses Ladegerät kann nur die folgenden

Batterien laden: PAP 20 A1/PAP 20 A2/ PAP20 A3/PAP20 B1/PAP20 B3.

♦ Eine aktuelle Liste der Akkukompatibilität

ﬁnden Sie unter www.Lidl.de/Akku.

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor Sie

den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

► Laden Sie den Akku-Pack nie, wenn die Um-

gebungstemperatur unterhalb 10°C oder oberhalb 40°C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0und 50°C.

♦ Stecken Sie den Akku-Pack8 in das Schnell-

Ladegerät0 (siehe Abb. A).

♦ Stecken Sie den Netzstecker in die Steckdose.

Die grüne Ladekontroll-LEDr leuchtet kurz auf, dann leuchtet die rote Ladekontroll-LEDe.

♦ Die grüne Kontroll-LEDr signalisiert Ihnen,

dass der Ladevorgang abgeschlossen und der Akku-Pack8 einsatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LEDe blinken, dann

ist der Akku-Pack8 überhitzt und kann nicht aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LEDe r

gemeinsam blinken, dann ist der AkkuPack8 defekt.

♦ Schieben Sie den Akku-Pack8 in das Gerät

ein.

♦ Schalten Sie das Ladegerät zwischen aufein-

anderfolgenden Ladevorgängen für mindestens 15Minuten ab. Ziehen Sie dazu den Netzstecker.

PDSSAP 20-Li B2

DE│AT│CH

│

63 ■

Akku-Pack ins Gerät einsetzen/entnehmen

Akku-Pack einsetzen

♦ Bringen Sie den Drehrichtungsumschalter2

in Mittelstellung (Sperre). Lassen Sie den AkkuPack8 in den Griﬀ einrasten.

Akku-Pack entnehmen

♦ Drücken Sie die Taste zur Entriegelung9

und entnehmen Sie den Akku-Pack8.

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands

die Taste Akkuzustandw. Der Zustand bzw. die Restleistung wird in der Akku-Display-LEDq wie folgt an gezeigt: ROT/ORANGE/GRÜN = maximale Ladung ROT/ORANGE = mittlere Ladung ROT = schwache Ladung – Akku auﬂaden

Gürtelclip montieren

♦ Lösen Sie die Befestigungsschraube

einem handelsüblichen Kreutzschlitzschraubendreher (nicht mitgeliefert).

♦ Halten Sie das entsprechende Loch des Gürtel-

clips 3 über das des Schraubengewindes.

♦ Drehen Sie Befestigungsschraube

fest.

wieder

mit

Drehzahl/Anziehdrehmoment einstellen/vorwählen

♦ Drücken Sie auf die Taste für die Drehmoment-

vorwahl6, um das gewünschte Drehmoment schrittweise auszuwählen. Die gewählte Drehmomentstufe wird auf der Drehmomentanzeige5 angezeigt.

♦ Leichter Druck auf den EIN-/AUS-Schalter7

bewirkt eine niedrige Drehzahl und ein niedriges Anziehdreh moment. Mit zunehmendem Druck erhöht sich die Drehzahl und das Anziehdrehmoment.

♦ Das Anziehdrehmoment ist abhängig von der

gewählten Drehzahl/Drehmomentvorwahl und der Schlagdauer.

HINWEIS

► Zum Anziehen von Radmuttern muss jedoch

die kleinste Drehmomenteinstellung gewählt werden, um ein zu festes Anziehen zu vermeiden.

► Die integrierte Motorbremse sorgt für einen

schnellen Stillstand.

ACHTUNG!

♦ Das tatsächlich erzielte Anziehdrehmoment

ist grundsätzlich mit einem Drehmomentschlüssel zu überprüfen!

Ein-/ausschalten

Einschalten

♦ Drücken Sie zur Inbetriebnahme des Gerätes

den EIN-/AUS-Schalter 7 und halten Sie ihn gedrückt. Die LED-Arbeitsleuchte 4 leuchtet bei leicht oder vollständig gedrücktem EIN-/AUS-Schalter7. Sie ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Ausschalten

♦ Lassen Sie zum Ausschalten des Gerätes den

EIN-/AUS-Schalter7 los.

■ 64 │ DE

│AT│

Drehrichtung umschalten

♦ Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter2 nach rechts bzw. links durchdrücken.

Werkzeuge einsetzen/wechseln

♦ Ziehen Sie die Verriegelungshülse 1a nach

vorne. Setzen Sie ein passendes Werkzeug in die Werkzeugaufnahme1 ein.

♦ Ziehen Sie erneut die Verriegelungshülse

nach vorne, um das Werkzeug entnehmen zu können.

PDSSAP 20-Li B2

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

Das Gerät ist wartungsfrei.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gela-

gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80%. Das optimale Lagerungsklima ist kühl und trocken.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z.B.

Schalter) können Sie über unsere ServiceHotline bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht

in den Hausmüll

Defekte oder verbrauchte Akkus

müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-

gerecht. Beachten Sie die Kennzeich-

nung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe.

PDSSAP 20-Li B2

Möglichkeiten zur Entsorgung des aus-

gedienten Produkts erfahren Sie bei

Ihrer Gemeinde- oder Stadtverwaltung.

DE│AT│CH

│

65 ■

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 5 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der 5-Jahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Sie erhalten auf die Akku-Packs der X20V Team Serie 3 Jahre Garantie ab Kaufdatum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

■ 66 │ DE

│AT│

PDSSAP 20-Li B2

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

(IAN) 364886_2101 als

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 364886_2101

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www.kompernass.com

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 364886_2101 Ihre Bedienungsanleitung öﬀnen.

WARNUNG!

► Lassen Sie Ihre Geräte von der Service-

stelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhalten bleibt.

PDSSAP 20-Li B2

DE│AT│CH

│

67 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS-Richtlinie (2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be-

schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

Typ/Gerätebezeichnung: Akku-Drehschlagschrauber 20 V PDSSAP 20-Li B2

Herstellungsjahr: 08–2021

Seriennummer: IAN 364886_2101

Bochum, 22.06.2021

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 68 │ DE

│AT│

PDSSAP 20-Li B2

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.

Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.)

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN364886_2101) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

PDSSAP 20-Li B2

DE│AT│CH

│

69 ■

■ 70 │ DE

│AT│

PDSSAP 20-Li B2

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Stanje informacija · Stanje informacija · Versiunea informaţiilor Актуалност на информацията · Έκδοση των πληροφοριών · Stand der Informationen: 08 / 2021 · Ident.-No.: PDSSAP20- LiB2-062021-1

IAN 364886_2101

PARKSIDE PDSSAP 20-Li B2 User manual [rs]

Specifications and Main Features

Frequently Asked Questions

User Manual
