PARKSIDE PDSSAP 20-Li B2 User manual [gb]

CORDLESS IMPACT DRIVER 20V / AKKU-DREH­SCHLAGSCHRAUBER 20 V / VISSEUSE À CHOCS
SANS FIL 20 V PDSSAP 20-Li B2

CORDLESS IMPACT DRIVER 20V

Translation of the original instructions

VISSEUSE À CHOCS SANS FIL 20 V

Traduction des instructions d’origine

AKU RÁZOVÝ UTAHOVÁK 20 V

Překlad originálního provozního návodu

AKU RÁZOVÝ UŤAHOVÁK 20 V

Preklad originálneho návodu na obsluhu

BATTERIDREVEN SLAGNØGLE 20 V

Oversættelse af den originale driftsvejledning

IAN 364886_2101

AKKU-DREHSCHLAGSCHRAUBER
20V

Originalbetriebsanleitung

ACCU-DRAAISLAG­SCHROEFMACHINE 20 V

Vertaling van de originele gebruiksaanwijzing

AKUMULATOROWA
WIERTARKOWKRĘTARKA 20 V

Tłumaczenie oryginalnej instrukcji obsługi

ATORNILLADORA DE
IMPACTO RECARGABLE 20 V

Traducción del manual de instrucciones original

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

GB Translation of the original instructions Page 1
DE Originalbetriebsanleitung Seite 15
FR Traduction des instructions d’origine Page 29
NL Vertaling van de originele gebruiksaanwijzing Pagina 45
CZ Překlad originálního provozního návodu Strana 59
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 73
SK Preklad originálneho návodu na obsluhu Strana 87
ES Traducción del manual de instrucciones original Página 101
DK Oversættelse af den originale driftsvejledning Side 115

1a

3a

A

20V max.

18V

All Parkside tools and the chargers PLG 20 A1/A4/C1/A2/

A3/C3/PDSLG 20 A1 of the X20V Team series are compatible with the

PAP 20 A1/A2/A3/B1/B3 battery pack.

Alle Parkside Geräte und die Ladegeräte PLG 20 A1/A4/C1/A2/

A3/C3/PDSLG 20 A1 der X20V Team Serie sind mit dem Akku-Pack

PAP 20 A1/A2/A3/B1/B3 kompatibel.

Tous les outils Parkside et les chargeurs PLG 20 A1/A4/C1/A2/A3/C3/

PDSLG 20 A1 de la série X20V Team sont compatibles avec la batterie

PAP 20 A1/A2/ A3/B1/B3.

Charging times

Ladezeiten

Temps de charge

Charging currents

Ladeströme

Courants de charge

max. 2,4 A

Charger PLG 20 A1/A4/C1

Ladegerät

Chargeur

max. 3,5 A

Charger PLG 20 A2

Ladegerät

Chargeur

max. 4,5 A

Charger PLG 20 A3/C3

Ladegerät

Chargeur

max. 4,5 A

Ladegerät PDSLG 20 A1

Charger

Chargeur

2 Ah

Battery pack

Akku

Batterie

PAP 20 A1/B1

60 min

2,4 A

45 min

3,5 A

35 min

3,8 A

35 min

3,8 A

3 Ah

Battery pack

Akku

Batterie

PAP 20 A2

90 min

2,4 A

60 min

3,5 A

45 min

4,5 A

45 min

4,5 A

4 Ah

Battery pack

Akku

Batterie

PAP 20 A3/B3

120 min

2,4 A

80 min

3,5 A

60 min

4,5 A

60 min

4,5 A

Contents

Introduction ............................................................2

Intended use ........................................................................2

Features ...........................................................................2

Package contents ....................................................................2

Technical specifications ...............................................................2

General power toolsafety warnings .......................................3

1. Work area safety ..................................................................4

2. Electrical safety ...................................................................4

3. Personal safety ....................................................................4

4. Power tool use and care ............................................................5

5. Use and handling of the cordless electrical power tool .....................................5

6. Service ..........................................................................6

Appliance-specific safety instructions for impact wrenches ....................................6

Original accessories/attachments .......................................................6

Before use .............................................................7

Charging the battery pack (see fig. A) ....................................................7

Inserting/removing the battery pack .....................................................8

Checking the battery charge level .......................................................8

Fitting the belt clip ...................................................................8

Switching on/off .....................................................................8

Setting/preselecting the rotation speed/tightening torque .....................................8

Changing the direction of rotation .......................................................9

Inserting/replacing tools ..............................................................9

Maintenance and cleaning ................................................9

Disposal ............................................................... 9

Kompernass Handels GmbH warranty ....................................10

Service ............................................................... 11

Importer .............................................................11

Original declaration of conformity ........................................12

Ordering a replacement battery ..........................................13

Telephone ordering .................................................................13

PDSSAP 20-Li B2

GB

│

IE 

│

1 ■

CORDLESS IMPACT DRIVER 20V
PDSSAP 20-LI B2

Introduction

Congratulations on the purchase of your new tool.
You have chosen a high-quality product. The oper­ating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the range of applications specified. Please also
pass all associated documents on to any future
owner(s).

Intended use

This appliance is intended for screwing in and
unscrewing screws as well as for tightening and
loosening nuts. The appliance has clockwise/anti­clockwise rotation, a 1/4" hexagon socket bit
holder and an LED working light. The light on this
appliance is intended to illuminate the immediate
work area of the appliance. The rotary impact
function of the appliance enables the power of the
motor to be converted into uniform rotary impacts.
The impact mechanism comes into effect during
tightening and loosening.
The appliance is designed for use by adults. Young
people under 16 years of age may only use the
appliance under supervision. The manufacturer
accepts no liability for damages caused by
improper use or incorrect operation of the appli­ance.
Use this appliance only as described and for the
application areas specified. The appliance is not
intended for commercial use. Any other usage or
modification of the appliance is deemed to be
improper and carries a significant risk of accidents.
The manufacturer accepts no responsibility for
damage attributable to misuse.

Features

1 Tool holder

1a

Locking collar

2 Rotation direction switch/lock
3 Belt clip

3a

Fixing screw

4 LED work light
5 Torque display
6 Torque preselection
7 ON/OFF switch/speed control
8 Battery pack*
9 Release button for the battery pack
0 High-speed charger*
q Battery display LED
w Battery charge level button
e Red charge control LED
r Green charge control LED

Package contents

1 cordless impact driver 20V
1 belt clip
1 carrying case
1 set of operating instructions

Technical specifications

Cordless Impact Driver 20V PDSSAP 20-Li B2

Rated voltage 20 V (DC)
Gears 4-speed gearbox
Rated idle speed 1st gear n0 0–1900 rpm

2nd gear n0 0–2400 rpm
3rd gear n0 0–3050 rpm
4rd gear n0 0–3600 rpm

Impact frequency 1st gear 0–1200/min

2nd gear 0–2400/min
3rd gear 0–3800/min
4rd gear 0–4300/min

Torque levels 1st level 120 Nm

2nd level 150 Nm
3rd level 190 Nm
4rd level 226 Nm

■ 2 │ GB

│

IE

PDSSAP 20-Li B2

Max. screw capacity M16
Tool holder 1/4” hexagon socket

PAP 20 A3* battery

Type LITHIUM ION
Rated voltage 20 V

(DC)
Capacity 4 Ah
Cells 10 (80 Wh)

High-speed battery charger PLG 20 A3*
INPUT

Rated voltage 230–240 V ∼ 50 Hz

(AC)

Rated power
consumption 120 W

Fuse (internal) 3.15 A

T3.15A

OUTPUT

Rated voltage 21.5 V (DC)
Rated current 4.5 A
Charging time approx. 60min
Protection class II /

* BATTERY AND CHARGER ARE NOT SUPPLIED

(double insulation)

Noise emission value

Noise measurement value determined in accord­ance with EN 62841. The A-rated noise level of
the power tool is typically as follows:

Sound pressure level L
Uncertainty K
Sound power level: L
Uncertainty K

= 80 dB (A)

PA

= 3 dB

PA

= 91 dB (A)

WA

= 3 dB

WA

Vibration emission value

Total vibration values (vector total of three direc­tions) determined in accordance with EN 62841:

Tightening screws and nuts of maximum permissible
size a
Uncertainty K = 1.5 m/s

= 2.7 m/s2

h

2

Wear ear muffs!

NOTE

► The vibration emission values and the noise

emission values given in these instructions have
been measured in accordance with a standard­ised test procedure and can be used for
comparison of the power tool with another tool.

► The specified total vibration values and the

noise emission values can also be used to
make a provisional load estimate.

WARNING!

► Depending on the manner in which the

power tool is being used, and in particular
the kind of workpiece being worked, the
vibration and noise emission values can
deviate from the values given in these instruc­tions during actual use of the power tool.

► Try to keep the vibration load as low as

possible. Measures to reduce the vibration
load are, e.g. wearing gloves and limiting the
working time. Wherein all states of operation
must be included (e.g. times when the power
tool is switched off and times where the power
tool is switched on but running without load).

General power
toolsafety warnings

WARNING!

► Read all safety warnings, instructions, illus-

trations and specifications provided with
this power tool. Failure to follow all instruc-

tions listed below may result in electric shock,
fire and/or serious injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery- operated (cordless) power tool.

PDSSAP 20-Li B2

GB

│

IE 

│

3 ■

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flam­mable liquids, gases or dust. Power tools create

sparks, which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause
you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric
shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts.Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3. Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or medi­cation. A moment of inattention while operating

power tools may result in serious personal injury.

personal protective equipment. Always

b) Use

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate condi­tions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

power tool is switched off before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools

with your finger on the switch or energising
power tools that have the switch on invites acci­dents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control
of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away
from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure
these are connected and properly used. Use

of dust collection can reduce dust-related
hazards.

h) Do not allow yourself to get lulled into a false

sense of security and do not ignore the safety
rules for power tools, even if you are familiar
with the power tool after repeated use. A care-

less action can cause severe injury within a frac­tion of a second.

■ 4 │ GB

│

IE

PDSSAP 20-Li B2

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the
rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off. Any power tool that
cannot be controlled with the switch is
dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or remove the battery pack, if detach­able, from the power tool before making any
adjustments, changing accessories, or storing
power tools. Such preventive safety measures

reduce the risk of starting the power tool acci­dentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired
before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.

g) Use the power tool, accessories and acces-

sory tools etc. in accordance with these
instructions, taking into account the working
conditions and the work to be performed.

Using power tools for operations different from
those intended can result in hazardous situa­tions.

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unex­pected situations.

5. Use and handling of the cordless
electrical power tool

a) Charge a rechargeable battery using only

the charger recommended by the manufac­turer. Chargers are often designed for a

particular type of rechargeable battery unit.
There is a risk of fire if other types of recharge­able battery units are used.

b) Only the rechargeable battery units supplied

are to be used with an electrical power tool.

The use of other rechargeable battery units may
lead to the danger of injury or fire.

c) When they are not being used, store

rechargeable battery units away from paper­clips, coins, keys, nails, screws or other small
metal objects that could cause the contacts to
be bridged. Short-circuiting the contacts of a

rechargeable battery unit may result in heat
damage or fire.

d) Fluids may leak out of rechargeable battery

units if they are misused. If this happens,
avoid contact with the fluid. If contact occurs,
flush the affected area with water. Seek addi­tional medical help if any of the fluid gets into
your eyes. Escaping battery fluid may cause

skin irritation or burns.

e) Do not use a damaged or modified battery.

Damaged or modified batteries may behave
unexpectedly and cause fires, explosions or
pose a risk of injury.

f) Do not expose a battery to fire or excessively

high temperatures. Fire or temperatures in
excess of 130°C (265°F) can cause an explo­sion.

g) Follow all instructions regarding charging

and never charge the battery or the cordless
tool outside of the temperature range given in
the operating instructions. Incorrect charging

or charging outside of the permissible tempera­ture range can destroy the battery and increase
the risk of fire.

PDSSAP 20-Li B2

GB

│

IE 

│

5 ■

CAUTION! RISK OF EXPLOSION!
Never charge non-rechargeable
batteries.

Protect the recharge­able battery from heat (for example, from
continuous exposure to sunlight), fire, water
and moisture. There is a risk of explosion.

6. Service

a) Have your power tool serviced by a qualified

repair person using only identical replace­ment parts. This will ensure that the safety of

the power tool is maintained.

b) Never try to repair damaged batteries. Main-

tenance of batteries should only be carried out
by the manufacturer or an approved customer
service centre.

Appliance-specific safety instructions
for impact wrenches

■ Wear ear muffs when using the impact

wrench. Exposure to loud noise can lead to

hearing loss.

■ Secure the workpiece. A workpiece securely

held by a clamping device or vice is much safer
than one held in your hand.

■ Hold the power tool firmly. High torques can

occur for brief periods while tightening and
loosening screws.

■ Wait until the power tool has come to a stand-

still before putting it down. The accessory tool

can jam, leading to loss of control of the power
tool.

■ Hold the power tool by the insulated gripping

surfaces when performing an operation
where a screw may contact hidden wiring.If a

screw comes into contact with a live wire, this
may make exposed metal parts of the power
tool live and could give the operator an electric
shock.

Original accessories/attachments

■ Use only the accessories and additional equip-

ment that are specified in the operating instruc­tions and are compatible with the appliance.

WARNING!

■ Do not use any accessories that are not

recommended by PARKSIDE. Doing so could
lead to an electric shock and/or fire.

■ 6 │ GB

│

ATTENTION! Hot surface.
There is a risk of burns.

IE

PDSSAP 20-Li B2

Safety guidelines for battery chargers

■

This appliance may be used by chil­dren aged 8 years and above and
by persons with limited physical,
sensory or mental capabilities or
lack of experience and knowledge,
provided that they are under super­vision or have been told how to use
the appliance safely and are aware
of the potential risks. Do not allow
children to play with the appliance.
Do not allow children to carry out
cleaning and user maintenance
tasks unless they are supervised.

■ To avoid potential risks, damaged

mains cables should be replaced
by the manufacturer, their customer
service department or a similarly
qualified person.

The charger is suitable for indoor use only.

WARNING!

■ To avoid potential risks, damaged mains

cables should be replaced by the manufac­turer, their customer service department or a
similarly qualified person.

ATTENTION!

♦ This charger can only charge the following

batteries: PAP 20 A1/PAP 20 A2/
PAP20A3/PAP20 B1/PAP20 B3.

♦ A current list of battery compatibility can be

found at www.Lidl.de/Akku.

Before use

Charging the battery pack (see fig. A)

CAUTION!

► Always unplug the appliance before you

remove the battery pack from or connect the
battery pack to the charger.

NOTE

► Never charge the battery pack if the ambient

temperature is below 10°C or above 40°C.
If a lithium-ion battery is to be stored for an
extended period, the charge level should be
checked regularly. The optimum charge level
is between 50% and 80%. The storage climate
should be cool and dry, and the ambient
temperature should be between 0°C and
50°C.

♦ Insert the battery pack8 into the high-speed

charger0 (see fig. A).

♦ Insert the power plug into the socket. The green

charge control LEDr lights up briefly, then the
red charge control LEDe lights up.

♦ The green control LEDr indicates that

charging is complete and the battery pack8
is ready for use.

ATTENTION!

♦ If the red control LEDe flashes, this means

that the battery pack8 has overheated and
cannot be charged.

♦ If the red and green control LEDse r both

flash, this means that the battery pack8 is

defective.

♦ Push the battery pack8 into the tool.
♦ Switch off the charger for at least 15 minutes

between successive charging sessions. Also
disconnect the power plug from the mains power
socket.

PDSSAP 20-Li B2

GB

│

IE 

│

7 ■

Inserting/removing the battery pack

Inserting the battery pack

♦ Set the rotation direction switch2 to the middle

position (lock). Snap the battery pack8 into
the handle.

Removing the battery pack

♦ Press the release button9 and remove the

battery pack8.

Checking the battery charge level

♦ Press the battery charge level button w to

check the charge level of the battery. The
status/remaining charge will be shown on
the battery display LED q as follows:
RED/ORANGE/GREEN = maximum charge
RED/ORANGE = medium charge
RED = low charge – charge the battery

Fitting the belt clip

♦ Loosen the fixing screw 3a using a standard

Phillips screwdriver (not supplied).

♦ Hold the corresponding hole of the belt clip 3

over that of the screw thread.

♦ Tighten the fixing screw

3a

.

Switching on/off

Switching on

♦ Press and hold the ON/OFF switch 7 to start

the tool.
The LED work light 4 lights up when the ON/
OFF switch7 is pressed lightly or fully.
This provides illumination of the work area in
poor lighting conditions.

Switching off

♦ Release the ON/OFF switch 7 to switch off the

appliance.

Setting/preselecting the rotation
speed/tightening torque

♦ Press the torque preselection button6 to select

the required torque incrementally. The selected
torque is shown on the torque display5.

♦ Pressing the ON/OFF switch7 lightly yields a

low speed. Increasing the pressure increases
the speed/tightening torque.

♦ The tightening torque depends on the selected

speed/torque preselection and impact duration.

NOTE

► When tightening wheel nuts, however, the

smallest torque setting must be selected to

avoid over-tightening.

► The integrated motor brake ensures rapid

stoppage.

■ 8 │ GB

│

ATTENTION!

♦ The tightening torque actually attained must

always be checked with a torque wrench!

IE

PDSSAP 20-Li B2

Changing the direction of rotation

♦ Change the direction of rotation by pushing the

rotation direction switch2 to the right or left.

Inserting/replacing tools

♦ Pull the locking collar 1a to the front. Insert a

suitable tool into the tool holder1.

♦ Pull the locking collar

remove the tool.

1a

to the front again to

Maintenance and cleaning

WARNING! RISK OF INJURY! Always
switch the appliance off and remove
the battery before carrying out any
work on the appliance.

The appliance is maintenance-free.

■ The appliance must always be kept clean, dry

and free from oil or grease.

■ Never allow liquids to get into the tool.

■ Use a dry cloth to clean the housing. Never use

petrol, solvents or cleansers which can damage
plastic.

■ If a lithium-ion battery is to be stored for an

extended period, the charge level should be
checked regularly. The optimum charge level is
between 50% and 80%. The optimum storage
environment is cool and dry.

NOTE

► Spare parts which are not listed (e.g. carbon

brushes, switches) can be ordered via our
Service Hotline.

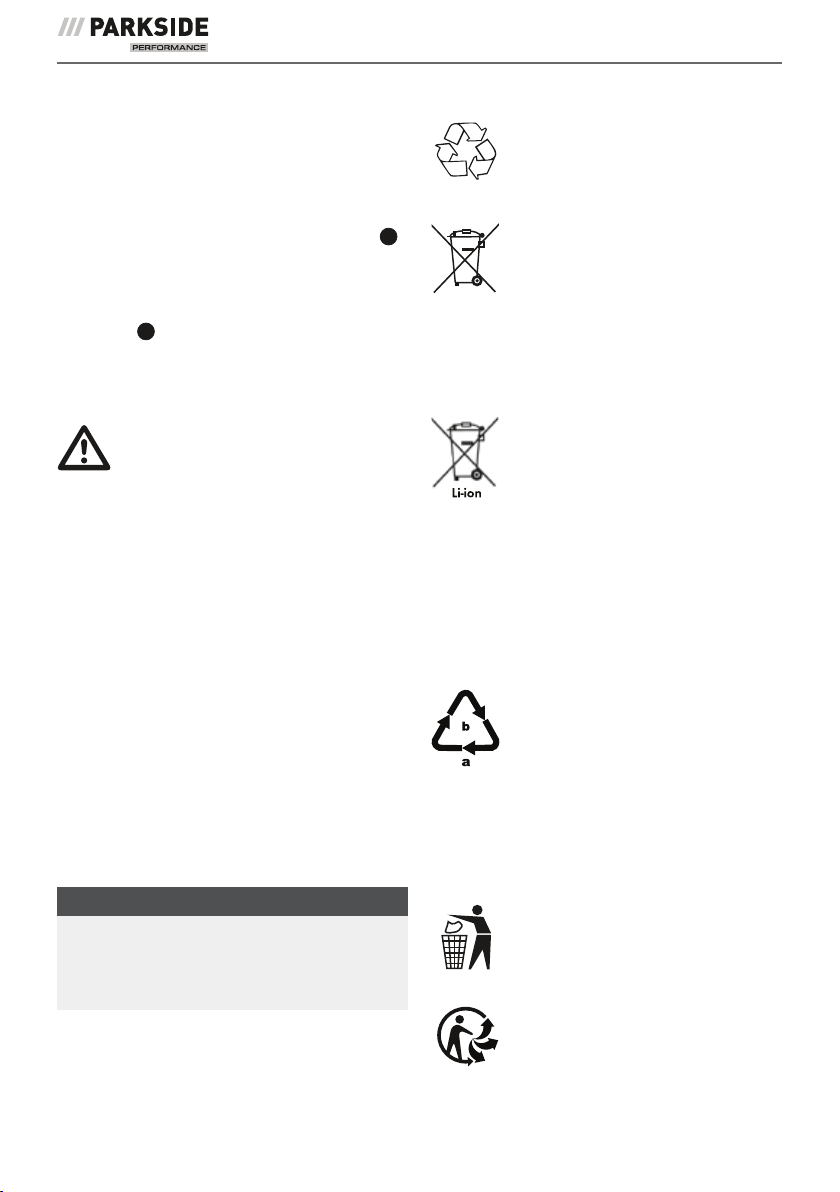

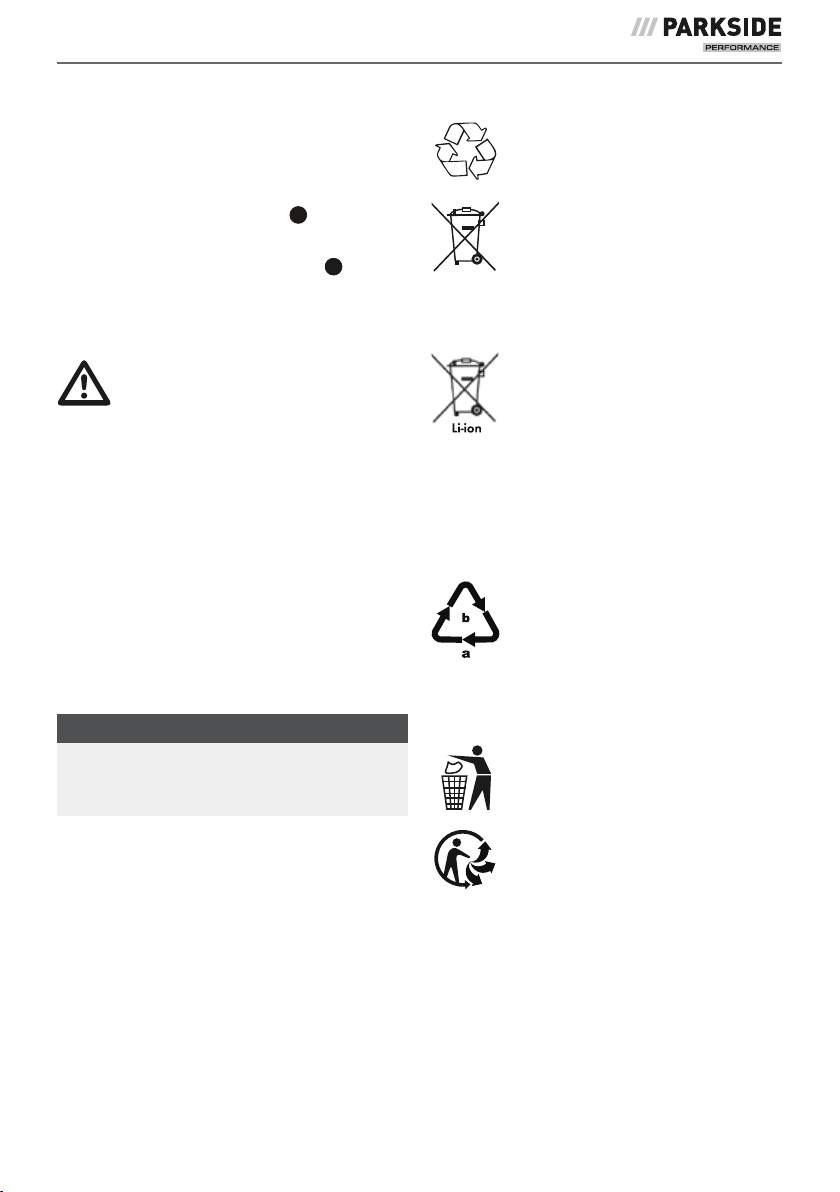

Disposal

The packaging for this product is made
from environmentally friendly material
and can be disposed of at your local
recycling plant.

Do not dispose of power tools
in your normal domestic waste!

European Directive 2012/19/EU

requires that worn-out power tools be
collected separately and recycled in an environ­mentally compatible manner.

Do not dispose of batteries in

your normal household waste

Defective or worn-out batteries must

be recycled according to Directive
2006/66/EC. Take the battery pack and/or
appliance to a nearby collection facility.

Please contact your local authority or town council
for information about disposal options for used
power tools/battery packs.

Dispose of the packaging in an environ-

mentally friendly manner. Note the

labelling on the packaging and sepa-

rate the packaging material compo­nents for disposal if necessary. The packaging
material is labelled with abbreviations (a) and
numbers (b) with the following meanings:
1–7: plastics, 20–22: paper and cardboard,
80–98: composites.

Your local community or municipal

authorities can provide information on

how to dispose of the worn-out product.

PDSSAP 20-Li B2

The product is recyclable, subject to
extended producer responsibility and
is collected separately.

│

│

IE 

9 ■

GB

Kompernass Handels GmbH
warranty

Dear customer,
This appliance comes with a 5-year warranty

valid from the date of purchase. In the event that
this product has any defects, you, the buyer, have
certain statutory rights. Your statutory rights are
not limited in any way by the warranty described
below.

Warranty conditions

The warranty period starts on the date of purchase.
Please keep your receipt in a safe place. This will
be required as proof of purchase.

If any material or manufacturing fault occurs within
5 years of the product’s date of purchase, we
will either repair or replace the product for you
or refund the purchase price (at our discretion).
This warranty service requires that you present the
defective appliance and the proof of purchase
(receipt) within the 5-year warranty period,
together with a brief written description of the fault
and of when it occurred.

If the defect is covered by the warranty, your
product will either be repaired or replaced by us.
The repair or replacement of a product does not
signify the beginning of a new warranty period.

The X 20 V Team Series battery pack comes with
a 3-year warranty valid from the date of purchase.

Warranty period and statutory claims for
defects

The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.

Scope of the warranty

This appliance has been manufactured in accord­ance with strict quality guidelines and inspected
meticulously prior to delivery.

The warranty covers material faults or production
faults. The warranty does not extend to product
parts subject to normal wear and tear or to fragile
parts which could be considered as consumable
parts such as switches or parts made of glass.

The warranty does not apply if the product has
been damaged, improperly used or improperly
maintained. The directions in the operating
instructions for the product regarding proper use
of the product are to be strictly followed. Uses
and actions that are discouraged in the operating
instructions or which are warned against must be
avoided.

This product is intended solely for private use and
not for commercial purposes. The warranty shall
be deemed void in cases of misuse or improper
handling, use of force and modifications / repairs
which have not been carried out by one of our
authorised Service centres.

The warranty period does not apply to

■ Normal reduction of the battery capacity

over time

■ Commercial use of the product

■ Damage to or alteration of the product by the

customer

■ Non-compliance with safety and maintenance

instructions, operating errors

■ Damage caused by natural hazards

■ 10 │ GB

│

IE

PDSSAP 20-Li B2

Warranty claim procedure

To ensure quick processing of your case, please
observe the following instructions:

■ Please have the till receipt and the item number

(IAN) 364886_2101 available as proof of
purchase.

■ You will find the item number on the type plate

on the product, an engraving on the product,
on the front page of the operating instructions
(below left) or on the sticker on the rear or
bottom of the product.

■ If functional or other defects occur, please

contact the service department listed either by
telephone or by e-mail.

■ You can return a defective product to us free

of charge to the service address that will be
provided to you. Ensure that you enclose the
proof of purchase (till receipt) and information
about what the defect is and when it occurred.

You can download these instructions
along with many other manuals,
product videos and installation
software at www.lidl-service.com.

This QR code will take you directly to the Lidl
service page (www.lidl-service.com) where you
can open your operating instructions by entering
the item number (IAN) 364886_2101.

Service

Service Great Britain

Tel.: [phone]
E-Mail: [e-mail]

Service Ireland

Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [e-mail]

IAN 364886_2101

Importer

Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

WARNING!

► Have your appliances repaired by the

Service Centre or a trained electrician, and
use only original spare parts.This will ensure

that the safety of the appliance is maintained.

► Ensure that the power plug or the mains

cable is replaced only by the manufacturer
of the appliance or by an approved
customer service provider.This will ensure

that the safety of the appliance is maintained.

PDSSAP 20-Li B2

GB

│

IE 

│

11 ■

Original declaration of conformity

We, KOMPERNASS HANDELS GMBH, document officer: Mr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards,
normative documents and EC directives:

Machinery Directive (2006/42/EC)
EMC (Electromagnetic Compatibility) (2014/30/EU)
RoHS Directive (2011/65/EU)*

* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object of the declaration

described above complies with the requirements of the Directive 2011/65/EU of the European Parliament and Council
of 8 June 2011 on the limitations of use of certain dangerous substances in electrical and electronic appliances.

Related harmonised standards

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Type/tool designation: Cordless Impact Driver 20V PDSSAP 20-Li B2

Year of manufacture: 08–2021

Serial number: IAN 364886_2101

Bochum, 22/06/2021

Semi Uguzlu

- Quality Manager -

We reserve the right to make technical changes in the context of further product development.

■ 12 │ GB

│

IE

PDSSAP 20-Li B2

Ordering a replacement battery

If you want to order a replacement battery for your appliance, you can do so easily via the Internet on
www.kompernass.com or by telephone.

Due to limited stocks, this item may sell out in a relatively short time.

NOTE

► Online ordering of replacement parts is not possible in all countries.

In this case, please contact the Service hotline.

Telephone ordering

Service Great Britain Tel.: [phone]

Service Ireland Tel.: [phone]

(0,08 EUR/Min., peak · 0,06 EUR/Min., off peak)

To ensure fast processing of your order, have the article number of your appliance to hand (e.g.
IAN364886_2101) in case of questions. The article number can be found on the type plate or
the title page of these instructions.

PDSSAP 20-Li B2

GB

│

IE 

│

13 ■

■ 14 │ GB

│

IE

PDSSAP 20-Li B2

Inhaltsverzeichnis

Einleitung .............................................................16

Bestimmungsgemäßer Gebrauch .......................................................16

Ausstattung ........................................................................16

Lieferumfang .......................................................................16

Technische Daten ...................................................................16

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................17

1. Arbeitsplatz-Sicherheit .............................................................18

2. Elektrische Sicherheit ..............................................................18

3. Sicherheit von Personen ............................................................18

4. Verwendung und Behandlung desElektrowerkzeugs .....................................19

5. Verwendung und Behandlung desAkkuwerkzeugs .......................................19

6. Service .........................................................................20

Gerätespezifische Sicherheits hinweise für Schlagschrauber ..................................20

Originalzubehör/-zusatzgeräte ........................................................20

Sicherheitshinweise für Ladegeräte .....................................................21

Vor der Inbetriebnahme ................................................21

Akku-Pack laden (siehe Abb. A) ........................................................21

Akku-Pack ins Gerät einsetzen/entnehmen ...............................................22

Akkuzustand prüfen .................................................................22

Gürtelclip montieren .................................................................22

Ein-/ausschalten ....................................................................22

Drehzahl/Anziehdrehmoment einstellen/vorwählen ........................................22

Drehrichtung umschalten .............................................................22

Werkzeuge einsetzen/wechseln .......................................................22

Wartung und Reinigung .................................................23

Entsorgung ...........................................................23

Garantie der Kompernaß Handels GmbH ..................................24

Service ............................................................... 25

Importeur ............................................................25

Original-Konformitätserklärung ..........................................26

Ersatz-Akku Bestellung ................................................. 27

Telefonische Bestellung ...............................................................27

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 15 ■

AKKU-DREHSCHLAG­SCHRAUBER 20 V
PDSSAP 20-LI B2

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benut­zen Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Eindrehen und Lösen von
Schrauben sowie zum Anziehen und Lösen von
Muttern vorgesehen. Das Gerät besitzt einen
Rechts-/Linkslauf, eine 1/4“Innensechskant-Bitauf­nahme und ein LED-Arbeitslicht. Das Licht dieses
Gerätes ist dazu bestimmt, den direkten Arbeits­bereich des Gerätes zu beleuchten. Mit der Dreh­schlagfunktion des Gerätes wird die Kraft des
Motors in gleichmäßige Drehschläge umgesetzt.
Das Schlagwerk setzt beim Festziehen und beim
Lösen ein.
Das Gerät ist zum Gebrauch durch Erwachsene
bestimmt. Jugendliche über 16 Jahre dürfen das
Gerät nur unter Aufsicht benutzen. Der Hersteller
haftet nicht für Schäden, die durch bestimmungs­widrigen Gebrauch oder falsche Bedienung ver­ursacht wurden.
Benutzen Sie das Gerät nur wie beschrieben und
für die angegebenen Einsatzbereiche. Das Gerät
ist nicht für den gewerblichen Einsatz bestimmt.
Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren. Für aus bestimmungs­widriger Verwendung entstandene Schäden über­nimmt der Hersteller keine Haftung.

Ausstattung

1 Werkzeugaufnahme

1a

Verriegelungshülse

2 Drehrichtungsumschalter/Sperre
3 Gürtelclip

3a

Befestigungsschraube

4 LED-Arbeitsleuchte
5 Drehmomentanzeige
6 Drehmomentvorwahl
7 EIN-/AUS-Schalter/Drehzahlregulierung
8 Akku-Pack*
9 Taste zur Entriegelung des Akku-Packs
0 Schnell-Ladegerät*
q Akku-Display-LED
w Taste Akkuzustand
e Rote Ladekontroll-LED
r Grüne Ladekontroll-LED

Lieferumfang

1 Akku-Drehschlagschrauber 20 V
1 Gürtelclip
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Akku-Drehschlagschrauber 20 V
PDSSAP 20-Li B2

Bemessungsspannung 20 V (Gleichstrom)
Getriebe 4-Gang-Getriebe
Bemessungs-

Leerlaufdrehzahl 1. Stufe n0 0–1900 min

2. Stufe n0 0–2400 min

3. Stufe n0 0–3050 min

4. Stufe n0 0–3600 min

Schlagfrequenz 1. Stufe 0–1200/min

2. Stufe 0–2400/min

3. Stufe 0–3800/min

4. Stufe 0–4300/min

-1

-1

-1

-1

■ 16 │ DE

│AT│

CH

PDSSAP 20-Li B2

Drehmomentstufen 1. Stufe 120 Nm

2. Stufe 150 Nm

3. Stufe 190 Nm

4. Stufe 226 Nm
Max. Schraubkapazität M16
Werkzeugaufnahme 1/4“ sechskant

Akku PAP 20 A3*

Typ LITHIUM-IONEN
Bemessungsspannung 20 V

(Gleichstrom)
Kapazität 4 Ah
Zellen 10 (80 Wh)

Akku-Schnellladegerät PLG 20 A3*
EINGANG/Input

Bemessungsspannung 230–240 V ∼, 50 Hz

(Wechselstrom)

Bemessungsaufnahme 120 W
Sicherung (innen) 3,15 A

T3.15A

AUSGANG/Output

Bemessungsspannung 21,5 V (Gleichstrom)
Bemessungsstrom 4,5 A
Ladedauer ca. 60 min
Schutzklasse II /

* AKKU UND LADEGERÄT SIND NICHT IM

LIEFERUMFANG ENTHALTEN

(Doppelisolierung)

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend
EN62841. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel LPA = 80 dB (A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

= 3 dB

PA

= 91 dB (A)

WA

= 3 dB

WA

Schwingungsemissionswert

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:

Anziehen von Schrauben und Muttern maximaler
zulässiger Größe a

= 2,7 m/s

h

Unsicherheit K = 1,5 m/s

2

2

Gehörschutz tragen!

HINWEIS

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissions­werte sind nach einem genormten Prüfver­fahren gemessen worden und können zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissions­werte können auch zu einer vorläufigen Ein­schätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen

können während der tatsächlichen Benutzung
des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück be­arbeitet wird.

► Versuchen Sie, die Belastung so gering wie

möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung
sind das Tragen von Handschuhen beim Ge­brauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des
Betriebszyklus zu berücksichtigen (beispiels­weise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Ein haltung

der nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 17 ■

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) und auf akku­betriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemein­sam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steck­dosen verringern das Risiko eines elektrischen
Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungska­bel, die auch für den Außenbereich geeignet
sind. Die Anwendung eines für den Außenbe-

reich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, ver­wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters ver­mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerk­zeuges kann zu ernsthaften Verletzungen führen.

b) T

ragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elek­trowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeugs
den Finger am Schalter haben oder das Elektro­werkzeug eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerk­zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und
halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.

■ 18 │ DE

│AT│

CH

PDSSAP 20-Li B2

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten
Sie Haare und Kleidung fern von sich bewe­genden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegen­den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtun-

gen montiert werden können, sind diese an­zuschließen und richtig zu verwenden. Die

Verwendung einer Staubabsaugung kann Ge­fährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicherheits­regeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit dem
Elektrowerkzeug vertraut sind. Achtloses Han-

deln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.

4. Verwendung und Behandlung

desElektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür be­stimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den abnehmbaren
Akku, bevor Sie Geräteeinstellungen vor­nehmen, Einsatzwerkzeugteile wechseln oder
das Elektrowerkzeug weglegen. Diese Vor-

sichtsmaßnahme verhindert den unbeabsichtig­ten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerk­zeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatz-

werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatz-

werkzeug, Einsatzwerkeuge usw. entspre­chend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorge­sehenen Anwendungen kann zu gefährlichen
Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken,

sauber und frei von Öl und Fett. Rutschige
Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs
in unvorhergesehenen Situationen.

5. Verwendung und Behandlung
desAkkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Ge­brauch von anderen Akkus kann zu Verletzun­gen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegen­ständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 19 ■

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kon­takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder ver-

änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr
führen.

f) Setzen Sie einen Akku keinem Feuer oder zu

hohen Temperaturen aus. Feuer oder Tempe­raturen über 130 °C (265°F) können eine
Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerk­zeug niemals außerhalb des in der Betriebs­anleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.

Schützen Sie den Akku
vor Hitze, z. B. auch vor dauernder Sonnen­einstrahlung, Feuer, Wasser und Feuchtigkeit.

Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

fiziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämt-

liche Wartung von Akkus sollte nur durch den
Hersteller oder bevollmächtigte Kundendienst­steIlen erfolgen.

Gerätespezifische Sicherheits­hinweise für Schlagschrauber

■ Tragen Sie Gehörschutz beim Schlag-

schrauben. Die Einwirkung von Lärm kann

Gehörverlust bewirken.

■ Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit Ihrer
Hand.

■ Halten Sie das Elektrowerkzeug gut fest. Beim

Festziehen und Lösen von Schrauben können
kurzfristig hohe Reaktionsmomente auftreten.

■ Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ablegen.

Das Einsatzwerkzeug kann sich verhaken und
zum Verlust der Kontrolle über das Elektrowerk­zeug führen.

■ Halten Sie das Elektrowerkzeug an den iso-

lierten Griffflächen, wenn Sie Arbeiten aus­führen, bei denen die Schraube verborgene
Stromleitungen treffen kann. Der Kontakt der

Schraube mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Span­nung setzen und zu einem elektrischen Schlag
führen.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind
bzw. deren Aufnahme mit dem Gerät kompa­tibel ist.

WARNUNG!

■ Verwenden Sie kein Zubehör, welches nicht

von PARKSIDE empfohlen wurde. Dies kann
zu elektrischem Schlag und Feuer führen.

ACHTUNG! Heiße Oberfläche.
Es besteht Verbrennungsgefahr.

■ 20 │ DE

│AT│

CH

PDSSAP 20-Li B2

Sicherheitshinweise für Ladegeräte

Vor der Inbetriebnahme

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von
Personen mit verringerten physi­schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah­rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüg­lich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den
Betrieb im Innenbereich geeignet.

WARNUNG!

■ Wenn die Netzanschlussleitung dieses Ge-

rätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.

ACHTUNG!

♦ Dieses Ladegerät kann nur die folgenden

Batterien laden: PAP 20 A1/PAP 20 A2/
PAP20 A3/PAP20 B1/PAP20 B3.

♦ Eine aktuelle Liste der Akkukompatibilität

finden Sie unter www.Lidl.de/Akku.

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor Sie

den Akku-Pack aus dem Ladegerät nehmen
bzw. einsetzen.

HINWEIS

► Laden Sie den Akku-Pack nie, wenn die Um-

gebungstemperatur unterhalb 10°C oder
oberhalb 40°C liegt. Soll ein Lithium-Ionen­Akku längere Zeit gelagert werden, muss
regelmäßig der Ladezustand kontrolliert
werden. Der optimale Ladezustand liegt
zwischen 50% und 80%. Das Lagerungsklima
soll kühl und trocken sein in einer Umge­bungstemperatur zwischen 0und 50°C.

♦ Stecken Sie den Akku-Pack8 in das Schnell-

Ladegerät0 (siehe Abb. A).

♦ Stecken Sie den Netzstecker in die Steckdose.

Die grüne Ladekontroll-LEDr leuchtet kurz auf,
dann leuchtet die rote Ladekontroll-LEDe.

♦ Die grüne Kontroll-LEDr signalisiert Ihnen,

dass der Ladevorgang abgeschlossen und der
Akku-Pack8 einsatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LEDe blinken, dann

ist der Akku-Pack8 überhitzt und kann nicht
aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LEDe r

gemeinsam blinken, dann ist der Akku­Pack8 defekt.

♦ Schieben Sie den Akku-Pack8 in das Gerät

ein.

♦ Schalten Sie das Ladegerät zwischen aufein-

anderfolgenden Ladevorgängen für mindestens
15Minuten ab. Ziehen Sie dazu den Netz­stecker.

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 21 ■

Akku-Pack ins Gerät
einsetzen/entnehmen

Akku-Pack einsetzen

♦ Bringen Sie den Drehrichtungsumschalter2

in Mittelstellung (Sperre). Lassen Sie den Akku­Pack8 in den Griff einrasten.

Akku-Pack entnehmen

♦ Drücken Sie die Taste zur Entriegelung9

und entnehmen Sie den Akku-Pack8.

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands

die Taste Akkuzustandw. Der Zustand bzw.
die Restleistung wird in der Akku-Display-LEDq
wie folgt an gezeigt:
ROT/ORANGE/GRÜN = maximale Ladung
ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen

Gürtelclip montieren

♦ Lösen Sie die Befestigungsschraube

einem handelsüblichen Kreutzschlitzschrauben­dreher (nicht mitgeliefert).

♦ Halten Sie das entsprechende Loch des Gürtel-

clips 3 über das des Schraubengewindes.

♦ Drehen Sie Befestigungsschraube

fest.

3a

3a

wieder

mit

Drehzahl/Anziehdrehmoment
einstellen/vorwählen

♦ Drücken Sie auf die Taste für die Drehmoment-

vorwahl6, um das gewünschte Drehmoment
schrittweise auszuwählen. Die gewählte
Drehmomentstufe wird auf der Drehmoment­anzeige5 angezeigt.

♦ Leichter Druck auf den EIN-/AUS-Schalter7

bewirkt eine niedrige Drehzahl und ein
niedriges Anziehdreh moment.
Mit zunehmendem Druck erhöht sich die Dreh­zahl und das Anziehdrehmoment.

♦ Das Anziehdrehmoment ist abhängig von der

gewählten Drehzahl/Drehmomentvorwahl und
der Schlagdauer.

HINWEIS

► Zum Anziehen von Radmuttern muss jedoch

die kleinste Drehmomenteinstellung gewählt
werden, um ein zu festes Anziehen zu ver­meiden.

► Die integrierte Motorbremse sorgt für einen

schnellen Stillstand.

ACHTUNG!

♦ Das tatsächlich erzielte Anziehdrehmoment

ist grundsätzlich mit einem Drehmoment­schlüssel zu überprüfen!

Ein-/ausschalten

Einschalten

♦ Drücken Sie zur Inbetriebnahme des Gerätes

den EIN-/AUS-Schalter 7 und halten Sie ihn
gedrückt.
Die LED-Arbeitsleuchte 4 leuchtet bei leicht oder
vollständig gedrücktem EIN-/AUS-Schalter7.
Sie ermöglicht so das Ausleuchten des Arbeits­bereiches bei ungünstigen Lichtverhältnissen.

Ausschalten

♦ Lassen Sie zum Ausschalten des Gerätes den

EIN-/AUS-Schalter7 los.

■ 22 │ DE

│AT│

CH

Drehrichtung umschalten

♦ Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter2 nach rechts bzw.
links durchdrücken.

Werkzeuge einsetzen/wechseln

♦ Ziehen Sie die Verriegelungshülse 1a nach

vorne. Setzen Sie ein passendes Werkzeug in
die Werkzeugaufnahme1 ein.

♦ Ziehen Sie erneut die Verriegelungshülse

nach vorne, um das Werkzeug entnehmen zu
können.

PDSSAP 20-Li B2

1a

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.

Das Gerät ist wartungsfrei.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch. Verwenden Sie niemals Benzin,
Lösungsmittel oder Reiniger, die Kunststoff an­greifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gela-

gert werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 und 80%. Das optimale Lage­rungsklima ist kühl und trocken.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z.B.

Schalter) können Sie über unsere Service­Hotline bestellen.

Entsorgung

Die Verpackung besteht aus umwelt­freundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.

Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Werfen Sie Akkus nicht

in den Hausmüll

Defekte oder verbrauchte Akkus

müssen gemäß Richtlinie 2006/66/EG
recycelt werden. Geben Sie Akku-Pack und / oder
das Gerät über die angebotenen Sammeleinrich­tungen zurück.

Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge/Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-

gerecht. Beachten Sie die Kennzeich-

nung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese
gegebenenfalls gesondert. Die Verpackungsmateri­alien sind gekennzeichnet mit Abkürzungen (a) und
Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe,
20–22: Papier und Pappe, 80–98: Verbundstoffe.

PDSSAP 20-Li B2

Möglichkeiten zur Entsorgung des aus-

gedienten Produkts erfahren Sie bei

Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt

einer erweiterten Herstellerverantwor-

tung und wird getrennt gesammelt.

│

│

DE│AT

CH 

 23 ■

Garantie der
Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 5 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler
auf, wird das Produkt von uns – nach unserer Wahl
– für Sie kostenlos repariert, ersetzt oder der Kauf­preis erstattet. Diese Garantieleistung setzt voraus,
dass innerhalb der 5-Jahresfrist das defekte Gerät
und der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.

Sie erhalten auf die Akku-Packs der X20V Team
Serie 3 Jahre Garantie ab Kaufdatum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vor­handene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind kos­tenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissen­haft geprüft.

Die Garantieleistung gilt für Material- oder Fabrika­tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen wer­den können oder für Beschädigungen an zerbrech­lichen Teilen, z. B. Schalter oder Teile, die aus Glas
gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschä­digt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in der Be­dienungsanleitung abgeraten oder vor denen
gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei miss­bräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Serviceniederlassung
vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

■ 24 │ DE

│AT│

CH

PDSSAP 20-Li B2

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer
Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfol­gend benannte Serviceabteilung telefonisch
oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoft­ware herunterladen.

(IAN) 364886_2101 als

Service

Service Deutschland
Tel.: [phone] (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: [e-mail]

Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz
Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 364886_2101

Importeur

Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND
www.kompernass.com

Mit diesem QR-Code gelangen Sie direkt auf die
Lidl-Service-Seite (www.lidl-service.com) und kön­nen mittels der Eingabe der Artikelnummer (IAN)
364886_2101 Ihre Bedienungsanleitung öffnen.

WARNUNG!

► Lassen Sie Ihre Geräte von der Service-

stelle oder einer Elektrofachkraft und nur
mit Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhalten bleibt.

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 25 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)
Elektromagnetische Verträglichkeit (2014/30/EU)
RoHS-Richtlinie (2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be-

schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments
und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten.

Angewandte harmonisierte Normen

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Typ/Gerätebezeichnung: Akku-Drehschlagschrauber 20 V PDSSAP 20-Li B2

Herstellungsjahr: 08–2021

Seriennummer: IAN 364886_2101

Bochum, 22.06.2021

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 26 │ DE

│AT│

CH

PDSSAP 20-Li B2

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.

Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich Tel.: [phone] (0,15 EUR/Min.)

Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z.B. IAN364886_2101) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte
dem Typenschild oder dem Titelblatt dieser Anleitung.

PDSSAP 20-Li B2

DE│AT

│

CH 

│

 27 ■

■ 28 │ DE

│AT│

CH

PDSSAP 20-Li B2

Table des matières

Introduction ...........................................................30

Utilisation conforme à l'usage prévu ....................................................30

Équipement ........................................................................30

Matériel livré ......................................................................30

Caractéristiques techniques ...........................................................30

Avertissements de sécurité généraux pour l'outil électrique ...................31

1. Sécurité de la zone de travail .......................................................32

2. Sécurité électrique ................................................................32

3. Sécurité des personnes ............................................................32

4. Utilisation et entretien de l'outil électrique ..............................................33

5. Utilisation et manipulation d'un outil à accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

6. Service après-vente ...............................................................34

Consignes de sécurité spécifiques aux visseuses à chocs ....................................34

Accessoires/équipements supplémentaires d'origine ........................................34

Avertissements de sécurité relatifs aux chargeurs ...........................................35

Avant la mise en service ................................................35

Recharger le bloc-batterie (voir fig. A) ...................................................35

Mettre/retirer le bloc-batterie dans l’appareil .............................................36

Contrôler l’état de la batterie ..........................................................36

Montage du clip de ceinture ..........................................................36

Allumer/éteindre ...................................................................36

Réglage/sélection de la vitesse de rotation/du couple de serrage .............................36

Inverser le sens de rotation ............................................................36

Mettre en place/remplacer les outils ....................................................36

Maintenance et nettoyage ...............................................37

Recyclage ............................................................37

Garantie pour Kompernass Handels GmbH pour la Belgique ..................38

Garantie pour Kompernass Handels GmbH pour la France ....................39

Service après-vente ....................................................41

Importateur ...........................................................41

Déclaration de conformité d'origine .......................................42

Commande des batteries de rechange .....................................43

Commande téléphonique .............................................................43

PDSSAP 20-Li B2

FR

│

BE 

│

 29 ■

VISSEUSE À CHOCS
SANS FIL 20 V PDSSAP 20-LI B2

Introduction

Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'utilisation et le recyclage.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et avertisse­ments de sécurité. N'utilisez le produit que confor­mément aux descriptions et pour les domaines
d'utilisation prévus. Si vous cédez le produit à un
tiers, remettez-lui également tous les documents.

Utilisation conforme à l'usage prévu

Cet appareil est destiné au vissage et dévissage de
vis ainsi qu'au serrage et desserrage d'écrous.
L'appareil présente une marche à droite/à gauche,
un porte-embout six pans creux 1/4“ et une lampe
de travail LED. La lumière de cet appareil sert à
éclairer la zone de travail immédiate de l'appareil.
La fonction de vissage à chocs de l'appareil permet
de transformer la force du moteur en percussions
rotatives régulières. Le mécanisme de percussion
est engagé lors du vissage et du dévissage.
L'appareil est conçu pour être utilisé par des
adultes. Les jeunes de plus de 16 ans ne doivent
utiliser l'appareil que sous surveillance. Le fabricant
décline toute responsabilité pour tous dommages
résultant de l'utilisation non conforme à sa destina­tion ou incorrecte de l'appareil.
N'utilisez l'appareil que conformément aux
consignes et pour les domaines d'utilisation prévus.
L'appareil n'est pas conçu pour un usage profes­sionnel. Toute utilisation autre ou modification de
l'appareil est considérée comme non conforme et
s'accompagne de risques d'accident non négli­geables. Le fabricant n'assume aucune responsabi­lité pour les dommages résultant d'une utilisation
non conforme à l'usage prévu.

Équipement

1 Porte-outil

1a

Manchon de verrouillage

2 Commutateur de sens de rotation/verrouillage
3 Clip de ceinture

3a

Vis de fixation

4 Lampe de travail LED
5 Indicateur de couple
6 Sélection du couple
7 Interrupteur MARCHE/ARRÊT/

réglage de la vitesse

8 Bloc-batterie*
9 Touche de déverrouillage du bloc-batterie
0 Chargeur rapide*
q LED d’affichage de la batterie
w Touche d’état de la batterie
e LED rouge de contrôle de charge
r LED verte de contrôle de charge

Matériel livré

1 visseuse à chocs sans fil 20 V
1 clip de ceinture
1 mallette de transport
1 mode d’emploi

Caractéristiques techniques

Visseuse à chocs sans fil 20 V
PDSSAP 20-Li B2

Tension nominale 20 V (courant continu)
Transmission Transmission à 4 vitesses

Vitesse nominale
à vide 1er niveau n

2e niveau n0 0–2400 min-1
3e niveau n0 0–3050 min-1
4e niveau n0 0–3600 min

Fréquence de
percussion 1er niveau 0–1200/min

2e niveau 0–2400/min
3e niveau 0–3800/min
3e niveau 0–4300/min

0–1900 min-1

0

-1

■ 30 │ FR

│

BE

PDSSAP 20-Li B2

Niveaux de couple 1er niveau 120 Nm

2e niveau 150 Nm
3e niveau 190 Nm
4e niveau 226 Nm

Capacité de vissage
max. M16

Porte-outil 1/4“ hexagonal

Batterie PAP 20 A3*

Type LITHIUM-IONS
Tension nominale 20 V

(courant continu)
Capacité 4 Ah
Cellules 10 (80 Wh)

Chargeur rapide de batterie PLG 20 A3*
ENTRÉE/Input

Tension nominale 230–240 V ∼, 50 Hz

(Courant alternatif)

Puissance nominale
absorbée 120W

Fusible (interne) 3,15A

T3.15A

SORTIE/output

Tension nominale 21,5V (courant continu)
Courant nominal 4,5A

Durée de chargement env. 60 min
Classe de protection II/

* BATTERIE ET CHARGEUR NON INCLUS DANS LA

LIVRAISON

(double isolation)

Valeur d'émissions sonores

Valeur de mesure du bruit déterminée conformé­ment à la norme EN62841. Le niveau de bruit A
pondéré de l'outil électrique est typiquement de:

Niveau de pression acoustique LPA = 80 dB (A)
Imprécision K
Niveau de puissance acoustique L
Imprécision K

= 3 dB

PA

= 91 dB (A)

WA

= 3 dB

WA

Valeur d'émission des vibrations

Valeurs totales des vibrations (somme vectorielle
triaxiale) déterminées selon la norme EN62841:

Vissage de vis et d'écrous d'une taille maximale
admissible de a
Imprécision K = 1,5 m/s

= 2,7 m/s2

h

2

Porter une protection auditive!

REMARQUE

► Les valeurs totales d'émission de vibrations et

les valeurs d'émissions sonores indiquées ont
été mesurées conformément à une méthode de
mesure normée et peuvent être utilisées pour
comparer des outils électriques entre eux.

► Les valeurs totales d'émission de vibrations et

les valeurs d'émissions sonores indiquées
peuvent également être utilisées pour une
évaluation préliminaire de la sollicitation.

AVERTISSEMENT !

► Pendant l'utilisation de l'outil électrique, les

émissions de vibrations et sonores peuvent
différer des valeurs indiquées en fonction de
la manière dont l'outil électrique est utilisé, et
en particulier en fonction du type de pièce à
usiner.

► Essayez de garder la sollicitation aussi faible

que possible. Des mesures d'exemple de ré­duction de la sollicitation des vibrations sont
le port de gants lors de l'utilisation de l'outil et
la limitation du temps de travail. À ce titre,
toutes les parts du cycle de travail doivent
être prises en compte (par exemple les du­rées pendant lesquelles l'outil électrique est
éteint et celles pendant lesquelles il est allumé,
mais fonctionne sans charge).

Avertissements de
sécurité généraux pour
l'outil électrique

AVERTISSEMENT !

► Lire tous les avertissements de sécurité, les

instructions, les illustrations et les spécifica­tions fournis avec cet outil électrique. Ne

pas suivre les instructions énumérées ci-des­sous peut provoquer un choc électrique, un
incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement.

PDSSAP 20-Li B2

FR

│

BE 

│

 31 ■

Le terme "outil électrique" dans les avertissements
fait référence à votre outil électrique alimenté par
le secteur (avec cordon d'alimentation) et à votre
outil fonctionnant sur batterie (sans cordon d’ali­mentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l'écart pendant l'utilisation de l'outil
électrique. Les distractions peuvent vous faire

perdre le contrôle de l'outil.

2. Sécurité électrique

a) La fiche de l'outil électrique doit être adaptée

à la prise de courant. Ne jamais modifier la
fiche de quelque façon que ce soit.
Ne pas utiliser d'adaptateurs avec des outils
électriques à branchement de terre. Des

fiches non modifiées et des socles adaptés ré­duisent le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les ra­diateurs, les cuisinières et les réfrigérateurs. Il

existe un risque accru de choc électrique si
votre corps est relié à la terre.

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides. La pénétra­tion d'eau à l'intérieur d'un outil augmentera le
risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser

le cordon pour porter, tirer ou débrancher
l'outil. Maintenir le cordon à l'écart de la cha­leur, du lubrifiant, des arêtes ou des parties en
mouvement. Des cordons endommagés ou emmê-

lés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un

prolongateur adapté à l'utilisation exté­rieure.L'utilisation d'un cordon adapté à l'utilisa-

tion extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil électrique dans un empla-

cement humide est inévitable, utiliser une ali­mentation protégée par un dispositif à cou­rant différentiel résiduel (RCD). L'usage d'un

RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans
votre utilisation de l'outil. Ne pas utiliser un ou­til électrique lorsque vous êtes fatigué ou sous
l'emprise de drogues, de l'alcool ou de médi­caments. Un moment d'inattention en cours d'uti-

lisation d'un outil électrique peut entraîner des
blessures graves.

b) U

tiliser un équipement de sécurité. Toujours

porter une protection pour les yeux. Les équipe-

ments de protection individuelle tels que les
masques contre les poussières, les chaussures de
sécurité antidérapantes, les casques ou les protec­tions auditives utilisés pour les conditions appro­priées réduisent les blessures.

c) Éviter tout démarrage intempestif. S'assurer

que l'interrupteur est en position arrêt avant
de brancher l'outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.

Porter les outils électriques en ayant le doigt sur
l'interrupteur ou brancher des outils électriques
dont l'interrupteur est en position marche est
source d'accidents.

d) Retirer toute clé de réglage avant de mettre

l'outil électrique en marche. Une clé laissée
fixée sur une partie tournante de l'outil élec­trique peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position et

un équilibre adaptés à tout moment. Cela per­met un meilleur contrôle de l'outil dans des si­tuations inattendues.

■ 32 │ FR

│

BE

PDSSAP 20-Li B2

f) S'habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder les
cheveux et les vêtements à distance des par­ties en mouvement. Des vêtements amples, des

bijoux ou les cheveux longs peuvent être pris
dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccor-

dement d'équipements pour l'extraction et la
récupération des poussières, s'assurer qu'ils
sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les
risques dus aux poussières.

h) Ne pas se bercer d'illusions quant à la sécuri-

té et ne pas aller outre les règles de sécurité
pour les outils électriques, même si vous êtes
habitué à l'outil électrique pour l'avoir utilisé
à maintes reprises. Une fraction de seconde

d'inattention peut provoquer une blessure grave.

4. Utilisation et entretien de l'outil

électrique

a) Ne pas forcer l'outil électrique. Utiliser l'outil

électrique adapté à votre application. L'outil

électrique adapté réalise mieux le travail et de
manière plus sûre au régime pour lequel il a été
construit.

b) Ne pas utiliser l'outil électrique si l'interrup-

teur ne permet pas de passer de l'état de
marche à arrêt et inversement. Tout outil élec-

trique qui ne peut pas être commandé par l'in­terrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimenta-

tion et/ou enlever le bloc de batteries s'il est
amovible, avant tout réglage, changement
d'accessoires ou avant de ranger l'outil élec­trique. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de
l'outil électrique.

d) Conserver les outils électriques à l'arrêt hors

de la portée des enfants et Ne pas permettre
à des personnes ne connaissant pas l'outil
électrique ou les présentes instructions de le
faire fonctionner. Les outils électriques sont

dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance des outils élec-

triques et des accessoires. Vérifier qu'il n'y a
pas de mauvais alignement ou de blocage
des parties mobiles, des pièces cassées ou
toute autre condition pouvant affecter le fonc­tionnement de l'outil électrique. En cas de
dommages, faire réparer l'outil électrique
avant de l'utiliser. De nombreux accidents sont

dus à des outils électriques mal entretenus.

f) Garder affûtés et propres les outils permet-

tant de couper. Des outils destinés à couper
correctement entretenus avec des pièces cou­pantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil électrique, l'outil d'intervention,

les outils d'intervention etc., conformément à
ces instructions. En tenant compte des condi­tions de travail et du travail à réaliser. L'utilisa-

tion de l'outil électrique pour des opérations dif­férentes de celles prévues peut donner lieu à
des situations dangereuses.

h) Il faut que les poignées et les surfaces de pré-

hension restent sèches, propres et dépour­vues d'huiles et de graisses. Des poignées et

des surfaces de préhension glissantes rendent
impossibles la manipulation et le contrôle en
toute sécurité de l'outil dans les situations inat­tendues.

5. Utilisation et manipulation d'un
outil à accu

a) Rechargez les batteries uniquement avec les

chargeurs recommandés par le fabricant. Un

chargeur compatible pour certains types de
batteries peut provoquer un incendie s'il est utili­sé avec d'autres batteries.

b) N'utiliser les outils qu'avec des blocs de batte-

ries spécifiquement désignés. L'utilisation de
tout autre bloc de batteries peut créer un risque
de blessure et de feu.

c) Tenir les batteries inutilisées à l'abri des

agrafes, pièces de monnaie, clés, clous, vis et
autres objets en métal susceptibles de
court-circuiter les contacts. Un court-circuit

entre les contacts des batteries peut provoquer
des brûlures ou un incendie.

PDSSAP 20-Li B2

FR

│

BE 

│

 33 ■

d) La batterie peut couler en cas d'usage incor-

rect. Éviter tout contact avec ce liquide. Laver
à l'eau en cas de contact involontaire. En cas
de contact du liquide avec les yeux, il faut en
plus consulter un médecin. Le liquide qui

s'écoule des batteries peut causer des irritations
de la peau ou des brûlures.

e) Ne pas utiliser de batterie endommagée ou

modifiée. Les batteries endommagées ou modi­fiées peuvent se comporter de manière imprévi­sible et entraîner un incendie, une explosion ou
un risque de blessures.

f) Ne jamais exposer une batterie au feu ou à

des températures trop élevées. Le feu ou des
températures supérieures à 130°C (265°F)
peuvent entraîner une explosion.

g) Suivre toutes les instructions relatives au char-

gement et ne chargez jamais la batterie ou
l'outil sans fil en dehors de la plage de tempé­ratures indiquée dans ce mode d'emploi. Un

chargement incorrect ou un chargement en de­hors de la plage de températures autorisée peut
détruire la batterie et augmenter le risque d'in­cendie.

PRUDENCE ! RISQUE D'EXPLOSION!
Ne rechargez jamais des piles non
rechargeables.

Protégez la batterie de
la chaleur, par ex. aussi du rayonnement
solaire continu, du feu, de l'eau et de l'humi­dité. Il y a risque d'explosion.

6. Service après-vente

a) Faire entretenir l'outil électrique par un répa-

rateur qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

b) N'entretenez jamais des accus endommagés.

L'entretien des accus ne doit être effectué que
par le constructeur ou des points de service
après-vente agréés.

Consignes de sécurité spécifiques
aux visseuses à chocs

■ Pendant le perçage avec percussion, portez

une protection auditive. L'exposition au bruit

peut provoquer une perte d'audition.

■ Sécurisez la pièce à usiner. Toute pièce à usi-

ner maintenue par des dispositifs de serrage ou
un étau est mieux sécurisée qu'avec votre seule
main.

■ Tenez l'outil électrique fermement. Le serrage

et le desserrage de vis peut à court terme pro­voquer des couples de réaction élevés.

■ Attendez que l'outil électrique se soit immobi-

lisé avant de le poser.L'outil risque de se coin-

cer et cela peut faire perdre le contrôle de l'outil
électrique.

■ Tenir l'outil électrique par les surfaces de

préhension isolées, lors de la réalisation
d'une opération au cours de laquelle le dis­positif de serrage peut entrer en contact avec
un câblage non apparent ou son propre cor­don d'alimentation.Le contact avec un fil sous

tension peut également mettre sous tension les
parties métalliques exposées de l'outil électrique
et occasionner un choc électrique à l'opérateur.

Accessoires/équipements
supplémentaires d'origine

■ Utilisez uniquement les accessoires et équipe-

ments supplémentaires spécifiés dans le mode
d'emploi ou dont le logement est compatible
avec l'appareil.

AVERTISSEMENT !

■ N'utilisez aucun accessoire qui n'a pas été

recommandé par PARKSIDE. Cela peut en­traîner une électrocution et un incendie.

ATTENTION! Surface brûlante.
Il y a un risque de brûlure.

■ 34 │ FR

│

BE

PDSSAP 20-Li B2

Avertissements de sécurité relatifs
aux chargeurs

■ Cet appareil peut être utilisé par

des enfants à partir de 8 ans et par
des personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou disposant de peu d'ex­périence et/ou de connaissances, à
condition qu'ils soient surveillés ou
qu'ils aient été initiés à l'utilisation
sécurisée de l'appareil et qu'ils aient
compris les dangers en résultant.
Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et la
maintenance utilisateur ne doivent
pas être réalisés par des enfants
s'ils ne sont pas surveillés.

■ Si le cordon d'alimentation de cet

appareil est endommagé, il doit
être remplacé par le fabricant, son
service après-vente ou une per­sonne de qualification similaire afin
d'éviter tout risque.

Le chargeur convient uniquement
à une exploitation en intérieur.

AVERTISSEMENT !

■ Si le cordon d'alimentation de l'appareil est

endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une
personne de qualification similaire afin d'évi­ter tout risque.

ATTENTION!

♦ Ce chargeur peut recharger uniquement les

batteries suivantes: PAP 20 A1/PAP 20 A2/
PAP20 A3/PAP20 B1/PAP20 B3.

♦ Une liste à jour de la compatibilité des batte-

ries est disponible sur www.Lidl.de/Akku.

Avant la mise en service

Recharger le bloc-batterie (voir fig. A)

PRUDENCE!

► Débranchez toujours la fiche secteur du char-

geur avant d'en retirer le bloc-batterie ou de
le mettre en place.

REMARQUE

► Ne chargez jamais le bloc-batterie lorsque la

température ambiante est inférieure à 10°C
ou supérieure à 40°C. Si une batterie
lithium-ions doit rester stockée pendant une
période prolongée, il faut contrôler régulière­ment son état de charge. L'état de charge op­timal se situe entre 50 % et 80%. Le climat de
stockage doit être frais et sec dans une tem­pérature ambiante située entre 0 °C et
50°C.

♦ Placez le bloc-batterie 8 dans le chargeur

rapide 0 (voir fig. A).

♦ Insérez la fiche secteur dans la prise de courant.

Le voyant vert de contrôle de la charger
s‘allume brièvement, puis le voyant rouge de
contrôle de la chargee s‘allume.

♦ La LED verte de contrôle r vous signale que

l'opération de chargement est terminée et que
le bloc-batterie 8 est prêt à être utilisé.

ATTENTION!

♦ Si la LED de contrôle rouge e se met à cli-

gnoter, cela signifie que le bloc-batterie 8
surchauffe et qu'il ne peut pas être rechargé.

♦ Si les LED de contrôle rouge et verte e r

clignotent ensemble, cela signifie que le

bloc-batterie 8 est défectueux.

♦ Introduisez le bloc-batterie 8 dans l'appareil.
♦ Éteignez le chargeur pendant au moins

15minutes entre deux opérations de charge­ment consécutives. Débranchez pour cela la
fiche secteur.

PDSSAP 20-Li B2

FR

│

BE 

│

 35 ■

Mettre/retirer le bloc-batterie
dans l’appareil

Mettre en place le bloc-batterie

♦ Placez le commutateur de sens de rotation 2

en position centrale (verrouillage). Faites s’en­clencher le bloc-batterie 8 dans la poignée.

Retirer le bloc-batterie

♦ Appuyez sur la touche de déverrouillage 9

puis retirez le bloc-batterie 8.

Contrôler l’état de la batterie

♦ Pour contrôler l’état de la batterie, appuyez

sur la touche état de la batterie w. L’état et la
puissance restante s’affichent comme suit dans
la LED d’affichage de la batterie q:
ROUGE/ORANGE/VERT = charge maximale
ROUGE/ORANGE = charge moyenne
ROUGE = charge faible – recharger la batterie

Montage du clip de ceinture

♦ Desserrez la vis de fixation 3a avec un

tournevis cruciforme courant (non livré
d‘origine).

♦ Tenez le trou correspondant du clip de

ceinture 3 au-dessus du filetage de vis.

♦ Resserrez bien la vis de fixation

3a

.

Allumer/éteindre

Allumer

♦ Pour la mise en service de l’appareil, appuyez

sur l’interrupteur MARCHE/ARRÊT 7 et mainte­nez-le enfoncé.
La lampe de travail LED 4 s’allume lorsque
l’interrupteur MARCHE/ARRÊT 7 appuyé est
légèrement ou entièrement enfoncé.
Elle permet ainsi d’éclairer la zone de travail si
la luminosité n’est pas suffisante.

Éteindre

♦ Pour éteindre l’appareil, relâchez l’interrupteur

MARCHE/ARRÊT 7.

Réglage/sélection de la vitesse de
rotation/du couple de serrage

♦ Appuyez sur la touche de sélection du couple 6

pour choisir graduellement le couple souhaité. Le
niveau de couple choisi est indiqué sur l’affi­chage de couple 5.

♦ Une légère pression sur l’interrupteur

MARCHE/ARRÊT 7 génère une vitesse de
rotation/un couple de serrage plus réduit. La
vitesse de rotation/le couple de serrage aug­mente avec la pression sur l’interrupteur.

♦ Le couple de serrage dépend de la vitesse de

rotation choisie/du couple choisi et de la durée
de la percussion.

REMARQUE

► Pour serrer les écrous, il convient cependant

de choisir le plus petit réglage de couple afin

d'éviter de trop serrer.

► Le frein moteur intégré veille à une immobili-

sation rapide.

ATTENTION!

♦ Le couple de serrage réellement atteint doit

toujours être contrôlé à l'aide d'une clé dyna-

mométrique!

Inverser le sens de rotation

♦ Inversez le sens de rotation en poussant le com-

mutateur de sens de rotation 2 vers la droite
ou vers la gauche.

Mettre en place/remplacer les outils

♦ Tirez le manchon de verrouillage 1a vers

l‘avant. Insérez un outil adapté dans le
porte-outil 1.

♦ Tirez à nouveau le manchon de verrouillage

vers l‘avant pour retirer l‘outil.

1a

■ 36 │ FR

│

BE

PDSSAP 20-Li B2

Maintenance et nettoyage

AVERTISSEMENT ! RISQUE DE
BLESSURES! Avant d'effectuer tout
travail sur l'appareil, éteignez-le et
retirez la batterie.

L'appareil ne nécessite aucune maintenance
particulière.

■ L'appareil doit toujours être propre, sec et

exempt d'huile ou de graisse.

■ Aucun liquide ne doit pénétrer à l'intérieur de

l'appareil.

■ Pour le nettoyage du boîtier, utilisez un chiffon

sec. N'utilisez jamais d'essence, de solvant ou
de nettoyant qui attaquent le plastique.

■ Si une batterie lithium-ions doit rester stockée

pendant une période prolongée, il faut contrô­ler régulièrement son état de charge. L'état de
charge optimal se situe entre 50 et 80%. Le
climat de stockage optimal est frais et sec.

REMARQUE

► Vous pouvez commander des pièces déta-

chées non listées (comme les balais de char­bon, les interrupteurs par ex.) auprès de notre
hotline du service après-vente.

Recyclage

L'emballage est constitué de matériaux
écologiques que vous pouvez recycler
par le biais des services de recyclage
locaux.

Ne jetez jamais les outils
électriques avec les ordures
ménagères!

Conformément à la directive euro­péenne 2012/19/EU, les outils électriques usagés
doivent faire l'objet d'un tri et d'un recyclage res­pectueux de l'environnement.

Ne jetez pas les batteries dans

les ordures ménagères !

Les batteries défectueuses ou usagées

doivent être recyclées conformément à
la directive 2006/66/CE. Recyclez le bloc-batterie
et/ou l'appareil auprès des points de collecte exis­tants.

Informez-vous auprès des services administratifs
communaux ou municipaux quant aux possibilités
de recyclage des outils électriques/bloc-batterie
usagés.

Recyclez l'emballage d'une manière

respectueuse de l'environnement. Ob-

servez le marquage sur les différents

matériaux d'emballage et triez-les sé­parément si nécessaire. Les matériaux d'emballage
sont repérés par des abréviations (a) et des
numéros (b) qui ont la signification suivante :
1–7 : Plastiques,20–22 : Papier et carton,
80–98 : Matériaux composites.

PDSSAP 20-Li B2

Renseignez-vous auprès de votre com-

mune ou des services administratifs de

votre ville pour connaître les possibilités

de recyclage du produit usagé.

Le produit récyclable doit être trié ou

rapporté dans un point de collecte

pour être recycle.

│

│

FR

BE 

 37 ■

Garantie pour
Kompernass Handels GmbH
pour la Belgique

Chère cliente, cher client,
cet appareil est garanti 5 ans à compter de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux envers le vendeur
de ce produit. Ces droits légaux ne sont pas res­treints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat.
Veillez à bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.

Si dans un délai de 5 ans suivant la date d’achat
de ce produit, un vice de matériel ou de fabrication
venait à apparaître, le produit sera réparé, remplacé
gratuitement par nos soins ou le prix d’achat rembour­sé, selon notre choix. Cette prestation sous garantie
nécessite, dans le délai de 5 ans, la présentation
de l’appa reil défectueux et du justificatif d’achat
(ticket de caisse) ainsi que la description écrite suc­cincte du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous rece­vrez le produit réparé ou un nouveau produit en
retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Les blocs-batteries de la série X 20 V Team sont
garantis 3 ans à compter de la date d’achat.

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la pé­riode de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de
matériel et de fabrication. Cette garantie ne s’étend
pas aux pièces du produit qui sont exposées à une
usure normale et peuvent de ce fait être considérées
comme pièces d’usure, ni aux détériorations de pièces
fragiles, par ex. interrupteurs ou pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect et
inapproprié, d’usage de la force et en cas d’inter­vention non réalisée par notre centre de service
après-vente agréé.

La période de garantie ne s’applique pas
dans les cas suivants

■ usure normale de la capacité de l’accu

■ utilisation commerciale du produit

■ détérioration ou modification du produit par

leclient

■ non-respect des consignes de sécurité et de

maintenance, erreur d’utilisation

■ dommages causés par des événements

élémentaires

■ 38 │ FR

│

BE

PDSSAP 20-Li B2

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre de­mande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence
article (IAN)364886_2101 en tant que justifi­catif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir l’af­franchir à l’adresse de service après-vente com­muniquée.

Sur www.lidl-service.com, vous pour­rez télécharger ce mode d’emploi et
de nombreux autres manuels, vidéos
produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez
directement sur le site Lidl service après-vente
(www.lidl-service.com) et vous pourrez ouvrir votre
mode d’emploi en saisissant votre référence (IAN)
364886_2101.

Garantie pour
Kompernass Handels GmbH
pour la France

Chère cliente, cher client,
cet appareil est garanti 5 ans à compter de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux envers le vendeur
de ce produit. Ces droits légaux ne sont pas res­treints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat.
Veillez à bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.

Si dans un délai de 5 ans suivant la date d’achat
de ce produit, un vice de matériel ou de fabrication
venait à apparaître, le produit sera réparé, remplacé
gratuitement par nos soins ou le prix d’achat rembour­sé, selon notre choix. Cette prestation sous garantie
nécessite, dans le délai de 5 ans, la présentation
de l’appa reil défectueux et du justificatif d’achat
(ticket de caisse) ainsi que la description écrite suc­cincte du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous rece­vrez le produit réparé ou un nouveau produit en
retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Les blocs-batteries de la série X 20 V Team sont
garantis 3 ans à compter de la date d’achat.

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la pé­riode de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

PDSSAP 20-Li B2

FR

│

BE 

│

 39 ■

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de
matériel et de fabrication. Cette garantie ne s’étend
pas aux pièces du produit qui sont exposées à une
usure normale et peuvent de ce fait être considérées
comme pièces d’usure, ni aux détériorations de pièces
fragiles, par ex. interrupteurs ou pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect et
inapproprié, d’usage de la force et en cas d’inter­vention non réalisée par notre centre de service
après-vente agréé.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant
le cours de la garantie commerciale qui lui a été
consentie lors de l‘acquisition ou de la réparation
d‘un bien meuble, une remise en état couverte par
la garantie, toute période d‘immobilisation d‘au
moins sept jours vient s‘ajouter à la durée de la
garantie qui restait à courir. Cette période court à
compter de la demande d‘intervention de l‘ache­teur ou de la mise à disposition pour réparation du
bien en cause, si cette mise à disposition est posté­rieure à la demande d‘intervention.

Indépendamment de la garantie commerciale
souscrite, le vendeur reste tenu des défauts de
conformité du bien et des vices rédhibitoires dans
les conditions prévues aux articles L217-4 à L217­13 du Code de la consommation et aux articles

1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et
répond des défauts de conformité existant lors de
la délivrance. Il répond également des défauts de
conformité résultant de l‘emballage, des instruc­tions de montage ou de l‘installation lorsque celle­ci a été mise à sa charge par le contrat ou a été
réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :
1° S´il est propre à l‘usage habituellement attendu

d‘un bien semblable et, le cas échéant :

– s‘il correspond à la description donnée par le

vendeur et posséder les qualités que celui-ci a
présentées à l‘acheteur sous forme
d‘échantillon ou de modèle ;

– s‘il présente les qualités qu‘un acheteur peut

légitimement attendre eu égard aux déclara­tions publiques faites par le vendeur, par le
producteur ou par son représentant, notamment
dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques définies

d‘un commun accord par les parties ou être
propre à tout usage spécial recherché par
l‘acheteur, porté à la connaissance du vendeur
et que ce dernier a accepté.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit
par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des
défauts cachés de la chose vendue qui la rendent
impropre à l‘usage auquel on la destine, ou qui
diminuent tellement cet usage que l‘acheteur ne
l‘aurait pas acquise, ou n‘en aurait donné qu‘un

moindre prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être
intentée par l‘acquéreur dans un délai de deux ans
à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation
du produit sont disponibles pendant la durée de la
garantie du produit.

■ 40 │ FR

│

BE

PDSSAP 20-Li B2

La période de garantie ne s’applique pas
dans les cas suivants

■ usure normale de la capacité de l’accu

■ utilisation commerciale du produit

■ détérioration ou modification du produit par

leclient

■ non-respect des consignes de sécurité et de

maintenance, erreur d’utilisation

■ dommages causés par des événements

élémentaires

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre de­mande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence
article (IAN)364886_2101 en tant que justifi­catif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir l’af­franchir à l’adresse de service après-vente com­muniquée.

Sur www.lidl-service.com, vous pour­rez télécharger ce mode d’emploi et
de nombreux autres manuels, vidéos
produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez
directement sur le site Lidl service après-vente
(www.lidl-service.com) et vous pourrez ouvrir votre
mode d’emploi en saisissant votre référence (IAN)
364886_2101.

AVERTISSEMENT !

► Faites réparer vos appareils par le service

après-vente ou un électricien et uniquement
avec des pièces de rechange d'origine.

Cela assure le maintien de la sécurité de
l'appareil.

► Confiez toujours le remplacement de la

fiche ou du cordon d'alimentation au fabri­cant de l'appareil ou à son service après­vente. Cela assure le maintien de la sécurité

de l'appareil.

Service après-vente

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 364886_2101

Importateur

Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente.
Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
ALLEMAGNE
www.kompernass.com

PDSSAP 20-Li B2

FR

│

BE 

│

 41 ■

Déclaration de conformité d'origine

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en
conformité avec les normes, documents normatifs et directives CE suivants:

Directive relative aux machines (2006/42/CE)
Compatibilité électromagnétique (2014/30/EU)
Directive RoHS (2011/65/EU)*

* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de

la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du
Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les
appareils électriques et électroniques.

Normes harmonisées appliquées

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Type/ désignation de l'appareil: Visseuse à chocs sans fil 20 V PDSSAP 20-Li B2

Année de fabrication: 08–2021

Numéro de série: IAN 364886_2101

Bochum, le 22/06/2021

Semi Uguzlu

-Responsable qualité­Sous réserve de modifications techniques à des fins de perfectionnement.

■ 42 │ FR

│

BE

PDSSAP 20-Li B2

Commande des batteries de rechange

Si vous souhaitez commander une batterie de rechange pour votre appareil, vous pouvez le faire très
aisément soit sur le site www.kompernass.com soit par téléphone.

En raison d'un stock limité, il est possible que cet article soit épuisé très rapidement.

REMARQUE

► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne.

Dans ce cas, veuillez contacter la hotline du service après-vente.

Commande téléphonique

Service France Tel.: [phone]

Service Belgique Tel.: [phone] (0,15 EUR/Min.)

Pour que votre commande soit traitée plus rapidement, veillez à tenir prêt le numéro de référence
de l’appareil (par ex. IAN 364886_2101) pour répondre à toute demande de renseignements.
Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce
mode d’emploi.

PDSSAP 20-Li B2

FR

│

BE 

│

 43 ■

■ 44 │ FR

│

BE

PDSSAP 20-Li B2

Inhoud

Inleiding ..............................................................46

Gebruik in overeenstemming met bestemming .............................................46

Onderdelen .......................................................................46

Inhoud van het pakket ...............................................................46

Technische gegevens ................................................................47

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ...........48

1. Veiligheid op de werkplek ..........................................................48

2. Elektrische veiligheid ..............................................................48

3. Veiligheid van personen ............................................................49

4. Gebruik en behandeling van hetelektrische gereedschap .................................49

5. Gebruik en behandeling van hetaccugereedschap ......................................50

6. Service .........................................................................51

Apparaatspecifieke veiligheidsvoorschriften voor slagschroefmachines .........................51

Originele accessoires/hulpstukken ......................................................51

Veiligheidsvoorschriften voor opladers ...................................................52

Vóór de ingebruikname .................................................52

Accupack opladen (zie afb. A) ........................................................52

Accupack in het apparaat plaatsen/uit het apparaat nemen .................................53

Status van de accu controleren ........................................................53

Riemclip monteren ..................................................................53

In-/uitschakelen ....................................................................53

Toerental/draaimoment instellen .......................................................53

Draairichting wijzigen ...............................................................53

Gereedschappen plaatsen/ verwisselen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Onderhoud en reiniging ................................................. 54

Afvoeren .............................................................54

Garantie van Kompernaß Handels GmbH ..................................55

Service ............................................................... 56

Importeur ............................................................56

Originele conformiteitsverklaring .........................................57

Vervangende accu bestellen .............................................58

Telefonisch bestellen .................................................................58

PDSSAP 20-Li B2

NL

│

BE 

│

 45 ■

ACCU-DRAAISLAG­SCHROEFMACHINE 20 V
PDSSAP 20-LI B2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw
nieuwe apparaat. U hebt hiermee gekozen voor
een hoogwaardig product. De gebruiksaanwijzing
maakt deel uit van dit product. Hij bevat belangrij­ke aanwijzingen voor de veiligheid, het gebruik en
het afvoeren van dit product. Lees alle bedienings­en veiligheidsvoorschriften voordat u het product in
gebruik neemt. Gebruik het product uitsluitend op
de voorgeschreven wijze en voor de aangegeven
doeleinden. Geef alle documenten mee als u het
product overdraagt aan een derde.

Gebruik in overeenstemming
met bestemming

Dit apparaat is bestemd voor het indraaien en
losdraaien van schroeven en voor het vastdraaien
en losdraaien van moeren. Het apparaat draait
rechts- en linksom en is uitgerust met een in­bus-bithouder van 1/4" en een LED-werklampje.
Het werklampje van dit apparaat is bedoeld om
het directe werkvlak van het apparaat te verlichten.
De slagfunctie van het apparaat zet de kracht van
de motor om in gelijkmatige draaislagen. Deze
slagbeweging wordt zowel tijdens het vastdraaien
als tijdens het losdraaien gebruikt.
Het apparaat is alleen bestemd voor gebruik door
volwassenen. Jongeren vanaf 16 jaar mogen het
apparaat gebruiken op voorwaarde dat ze onder
toezicht staan. De fabrikant aanvaardt geen aan­sprakelijkheid voor schade die voortvloeit uit ge­bruik dat niet in overeenstemming is met de bestem­ming van het apparaat of door een verkeerde
bediening.

Gebruik het apparaat uitsluitend op de voorge­schreven wijze en voor de aangegeven doelein­den. Het apparaat is niet bestemd voor bedrijfsma­tig of commercieel gebruik. Elk ander gebruik of
elke wijziging van het apparaat geldt als niet in
overeenstemming met de bestemming en brengt
ernstig gevaar voor ongelukken met zich mee. De
fabrikant aanvaardt geen enkele aansprakelijkheid
voor schade die voortvloeit uit gebruik in strijd met
de bestemming.

Onderdelen

1 Bithouder

1a

Vergrendelring

2 Draairichtingschakelaar/blokkering
3 Riemclip

3a

Bevestigingsschroef

4 LED-werklampje
5 Draaimoment-indicatie
6 Instelring draaimoment
7 Aan-/uitknop/toerentalregeling
8 Accupack*
9 Knop voor ontgrendeling van het accupack
0 Snellader*
q Accu-display-LED
w Toets Accutoestand
e Rode controle-LED voor opladen
r Groene controle-LED voor opladen

Inhoud van het pakket

1 accu-draaislagschroefmachine 20 V
1 riemclip
1 koffer
1 gebruiksaanwijzing

■ 46 │ NL

│

BE

PDSSAP 20-Li B2

Technische gegevens

Accu-draaislagschroefmachine 20 V
PDSSAP 20-Li B2

Nominale spanning 20 V (gelijkstroom)
Aandrijving Aandrijving met 4 standen
Nominaal toerental

(onbelast) 1e stand n

2e stand n0 0–2400 min
3e stand n0 0–3050 min
4e stand n0 0–3600 min

Slagfrequentie 1e stand 0–1200/min

2e stand 0–2400/min
3e stand 0–3800/min
4e stand 0–4300/min

Draaimomentstanden 1e stand 120 Nm

2e stand 150 Nm
3e stand 190 Nm

4e stand 226 Nm
Max. schroefcapaciteit M16
Bithouder 1/4" inbus

Accu PAP 20 A3*

Type LITHIUM-ION
Nominale spanning 20 V
Capaciteit 4 Ah
Cellen 10 (80 Wh)

Accu-snellader PLG 20 A3*
INGANG/Input

Nominale spanning 230–240 V ∼, 50 Hz

(wisselstroom)

Nominaal vermogen 120 W
Zekering (intern) 3,15 A

UITGANG/Output

Nominale spanning 21,5 V (gelijkstroom)
Nominale stroom 4,5 A

Oplaadduur ca. 60 min
Beschermingsklasse II /

* DE ACCU EN OPLADER ZIJN NIET MEEGELEVERD

0–1900 min

0

(gelijkstroom)

T3.15A

(dubbel geïsoleerd)

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform
EN 62841. Het A-gewogen geluidsniveau van het
elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogensniveau L

-1

Onzekerheid K

-1

-1

Trillingsemissiewaarde

-1

Totale trillingswaarden (vectorsom van drie richtin-

PA

PA

WA

WA

gen) bepaald conform EN62841:
Vastdraaien van schroeven en moeren met een

maximaal toegestane grootte a
Onzekerheid K = 1,5 m/s

h

Draag gehoorbescherming!

OPMERKING

► De vermelde totale trillingswaarden en de

vermelde geluidsemissiewaarden zijn in een
genormeerde testopstelling gemeten en kun­nen ook worden gebruikt voor vergelijking
van een elektrisch gereedschap met een an­der elektrisch gereedschap.

► De vermelde totale trillingswaarden en de

vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschat­ting van de belasting.

= 80 dB (A)
= 3 dB
= 91 dB (A)
= 3 dB

= 2,7 m/s2

2

PDSSAP 20-Li B2

NL

│

BE 

│

 47 ■

WAARSCHUWING!

► De trillings- en geluidsemissieniveaus kunnen

tijdens het daadwerkelijke gebruik van het
elektrische gereedschap afwijken van de ver­melde waarden, afhankelijk van de aard en
het gebruik van het elektrische gereedschap,
en in het bijzonder afhankelijk van het soort
werkstuk dat wordt bewerkt.

► Probeer de belasting zo klein mogelijk te hou-

den. Om de trillingsbelasting te reduceren,
kunt u bijvoorbeeld handschoenen dragen tij­dens het gebruik van het gereedschap en
slechts beperkte tijd met het gereedschap
werken. Daarbij dient u rekening te houden
met alle aspecten van de bedrijfscyclus (bij­voorbeeld perioden waarin het gereedschap
is uitgeschakeld en perioden waarin het ge­reedschap weliswaar is ingeschakeld, maar
niet wordt belast).

Algemene veiligheids­voorschriften voor elek­trische gereedschappen

WAARSCHUWING!

► Lees alle veiligheidsvoorschriften, aanwij-

zingen, afbeeldingen en technische gege­vens van dit elektrische gereedschap. Het

niet-naleven van de volgende aanwijzingen
kan elektrische schokken, brand en/of ernstig
letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aan­wijzingen voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term
“elektrisch gereedschap” heeft betrekking op elek­trisch gereedschap dat op netvoeding werkt (met
snoer) en op elektrisch gereedschap dat op accu's
werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed ver-

licht. Wanorde en een niet-verlichte werkomge-

ving kunnen leiden tot ongelukken.

b) Gebruik het elektrische gereedschap niet in

explosiegevaarlijke omgevingen waarin zich
brandbare vloeistoffen, gassen of stof bevin­den. Elektrisch gereedschap geeft vonken af die

stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de

buurt tijdens het gebruik van het elektrische ge­reedschap. Als u afgeleid raakt, zou u de con-

trole over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden veranderd.
Gebruik geen verloopstekker in combinatie
met geaarde elektrische gereedschappen.

Onveranderde stekkers en passende stopcon­tacten verminderen het risico op elektrische
schokken.

b) Voorkom lichamelijk contact met geaarde op-

pervlakken, zoals buizen, verwarmingen, for­nuizen en koelkasten. Er bestaat een verhoogd

risico op elektrische schokken als uw lichaam
geaard is.

c) Houd elektrisch gereedschap uit de buurt van

regen of vocht. Als er water in een elektrisch
apparaat binnendringt, bestaat er een verhoog­de kans op een elektrische schok.

d) Gebruik het netsnoer niet voor een ander ge-

bruik dan het bedoelde gebruik, bijvoorbeeld
om het elektrische gereedschap te dragen, om
het op te hangen of om de stekker uit het stop­contact te trekken. Houd het snoer uit de buurt
van hitte, olie, scherpe randen of bewegende
onderdelen. Beschadigde of verwarde snoeren

verhogen de kans op een elektrische schok.

■ 48 │ NL

│

BE

PDSSAP 20-Li B2

e) Wanneer u buitenshuis met elektrisch gereed-

schap werkt, gebruik dan alleen verlengsnoe­ren die geschikt zijn voor gebruik buitenshuis.

Het gebruik van een verlengsnoer dat geschikt is
voor gebruik buitenshuis, vermindert het risico op
een elektrische schok.

f) Gebruik een aardlekschakelaar als het ge-

bruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is. Het ge-

bruik van een aardlekschakelaar vermindert het
risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik

uw gezond verstand bij het gebruik van elek­trisch gereedschap. Gebruik geen elektrisch
gereedschap als u moe bent of onder invloed
bent van drugs, alcohol of medicijnen. Eén mo-

ment van onoplettendheid kan bij het gebruik van
elektrisch gereedschap al tot ernstig letsel leiden.

b)

Draag persoonlijke beschermingsmiddelen en
draag altijd een veiligheidsbril. Het dragen van

persoonlijke beschermingsmiddelen zoals een
stofmasker, antislip-veiligheidsschoenen, een veilig­heidshelm of gehoorbescherming, afhankelijk van
het type en het gebruik van het elektrische gereed­schap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Zorg er-

voor dat het elektrische gereedschap is uitge­schakeld voordat u het aansluit op de netvoe­ding en/of de accu, het optilt of draagt. Als u

bij het dragen van elektrisch gereedschap uw
vinger op de aan-/uitknop houdt of als u een
reeds ingeschakeld elektrisch gereedschap op
de netvoeding aansluit, kan dit tot ongelukken
leiden.

d) Verwijder het afstelgereedschap of de sleutel

voordat u het elektrische gereedschap aan­zet. Gereedschappen of moersleutels die zich in

een draaiend onderdeel van het elektrische ge­reedschap bevinden, kunnen letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding.

Zorg dat u stevig staat en bewaar altijd uw
evenwicht. Daardoor kunt u het elektrische ge-

reedschap in onverwachte situaties beter con­troleren.

f) Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd haar en kleding uit
de buurt van bewegende onderdelen. Loszit-

tende kleding, sieraden of haren kunnen door
bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen

kunnen worden bevestigd, moeten deze wor­den aangesloten en correct worden gebruikt.

Het gebruik van een stofafzuiging kan risico's
door stof beperken.

h) Laat u niet misleiden door een vals gevoel

van veiligheid en negeer de veiligheidsregels
voor elektrisch gereedschap niet, ook niet als
u na veelvuldig gebruik vertrouwd bent met
het elektrische gereedschap. Onachtzaam-

heid kan in een fractie van een seconde tot ern­stig letsel leiden.

4. Gebruik en behandeling van
hetelektrische gereedschap

a) Voorkom overbelasting van het elektrische

gereedschap. Gebruik voor uw werkzaamhe­den het daarvoor voorziene elektrische ge­reedschap. Met een passend elektrisch appa-

raat werkt u beter en veiliger in het aangegeven
vermogensbereik.

b) Gebruik geen elektrisch gereedschap waar-

van de aan-/uitknop defect is. Elektrisch ge­reedschap dat niet meer kan worden aan- of uit­gezet, is gevaarlijk en moet worden gerepareerd.

PDSSAP 20-Li B2

NL

│

BE 

│

 49 ■

c) Haal de stekker uit het stopcontact en/of ver-

wijder de afneembare accu, voordat u instel­lingen aan het apparaat verricht, hulpstukken
verwisselt of het elektrische gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt

dat het elektrische gereedschap onbedoeld kan
worden gestart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op wanneer het niet in gebruik
is. Zorg ervoor dat het elektrische gereed­schap niet wordt gebruikt door personen die
er niet mee vertrouwd zijn of die deze instruc­ties niet hebben gelezen. Elektrisch gereed-

schap is gevaarlijk als het door onervaren per­sonen wordt gebruikt.

e) Onderhoud het elektrische gereedschap en

de opzetstukken zorgvuldig. Controleer of
bewegende onderdelen naar behoren wer­ken en niet klemmen, en of er geen onderde­len gebroken of zodanig beschadigd zijn dat
de werking van het elektrische gereedschap
wordt aangetast. Laat beschadigde onderde­len vóór de ingebruikname van het elektri­sche gereedschap repareren. Veel ongelukken

zijn het gevolg van slecht onderhoud van elek­trisch gereedschap.

f) Houd snijgereedschappen scherp en schoon.

Met zorg onderhouden snijgereedschappen
met scherpe snijkanten lopen minder vaak vast
en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, opzetge-

reedschappen en dergelijke in overeenstem­ming met de handleiding. Houd daarbij reke­ning met de werkomstandigheden en de te
verrichten werkzaamheden. Het gebruik van

elektrisch gereedschap voor andere doeleinden
dan de beoogde toepassingen kan tot gevaar­lijke situaties leiden.

h) Houd handgrepen en greepvlakken droog,

schoon en vrij van olie en vet. Bij gladde hand­grepen en greepvlakken is een veilige bediening
en beheersing van het elektrische gereedschap
in onvoorziene situaties niet mogelijk.

5. Gebruik en behandeling van
hetaccugereedschap

a) Laad de accu's uitsluitend op met een opla-

der die door de fabrikant wordt aanbevolen.

Er bestaat brandgevaar als een oplader die
voor een bepaald type accu's bestemd is, voor
andere accu's wordt gebruikt.

b) Gebruik in elektrisch gereedschap alleen die

accu's die daarvoor bestemd zijn. Het gebruik
van andere accu's kan tot verwondingen en
brandgevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van

paperclips, munten, sleutels, spijkers, schroeven
en andere kleine metalen voorwerpen die een
overbrugging van de contacten kunnen veroor­zaken. Kortsluiting tussen de accucontacten kan

verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu

lekken. Vermijd contact met accuvloeistof.
Spoel bij onbedoeld contact met accuvloei­stof de vloeistof weg met water. Raadpleeg
bovendien een arts als er accuvloeistof in de
ogen komt. Lekkende accuvloeistof kan leiden

tot huidirritatie en brandwonden.

■ 50 │ NL

│

BE

PDSSAP 20-Li B2

e) Gebruik geen beschadigde of gemodificeerde

accu. Beschadigde of gemodificeerde accu's kun-

nen zich onvoorspelbaar gedragen en brand,
explosies of letselgevaar tot gevolg hebben.

f) Stel een accu niet bloot aan vuur of hoge tem-

peraturen. Vuur of temperaturen boven 130 °C
(265 °F) kunnen een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad

de accu of het accugereedschap nooit op bui­ten het in de gebruiksaanwijzing aangegeven
temperatuurbereik. Bij verkeerd opladen of

opladen buiten het toegestane temperatuurbe­reik kan de accu stuk gaan en kan het brandge­vaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR!
Laad niet-oplaadbare accu's nooit op.

Bescherm de accu te-

gen hitte, bijv. van continu zonlicht, en tegen
vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrische gereedschap alleen door

gekwalificeerde vakmensen en uitsluitend met
originele vervangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektri­sche gereedschap gewaarborgd.

b) Pleeg nooit onderhoud aan beschadigde

accu's. Onderhoudswerkzaamheden aan ac­cu's mogen uitsluitend worden uitgevoerd door
de fabrikant of een bevoegde klantenservice.

Apparaatspecifieke veiligheidsvoor­schriften voor slagschroefmachines

■ Draag gehoorbescherming bij het slagschroe-

ven. De inwerking van geluid kan gehoorverlies

veroorzaken.

■ Zet het werkstuk vast. Een werkstuk dat is vast-

gezet met lijmklemmen of een bankschroef, blijft
beter op zijn plaats dan een met de hand vast­gehouden werkstuk.

■ Houd het elektrische gereedschap stevig vast.

Bij het vast- en losdraaien van schroeven kun­nen kortstondig hoge reactiekrachten optreden.

■ Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het weglegt.

Het gereedschap kan namelijk blijven haken,
zodat u de controle over het apparaat verliest.

■ Pak het elektrische gereedschap alleen vast

aan de geïsoleerde greepvlakken wanneer u
werkzaamheden uitvoert waarbij de schroef
met verborgen elektriciteitsleidingen in aanra­king kan komen. Bij contact tussen een schroef

en een leiding waar spanning op staat, kunnen
ook metalen onderdelen van het apparaat
onder spanning komen te staan, met een elektri­sche schok tot gevolg.

Originele accessoires/hulpstukken

■ Gebruik alleen accessoires en hulpstukken die

vermeld staan in de gebruiksaanwijzing resp.
waarvan gebruik compatibel is met het apparaat.

WAARSCHUWING!

■ Gebruik geen accessoires die niet door

PARKSIDE worden aanbevolen. Dit kan een
elektrische schok en brand tot gevolg heb­ben.

PDSSAP 20-Li B2

LET OP! Heet oppervlak.
Er bestaat verbrandingsgevaar.

│

│

NL

BE 

 51 ■

Veiligheidsvoorschriften voor
opladers

■ Dit apparaat mag worden gebruikt

door kinderen vanaf 8jaar en door
personen met beperkte fysieke, zin­tuiglijke of geestelijke vermogens of
gebrek aan ervaring of kennis, mits
ze onder toezicht staan of over het
veilige gebruik van het apparaat
zijn geïnstrueerd en de daaruit
voortkomende gevaren hebben be­grepen. Kinderen mogen niet met
het apparaat spelen. Kinderen mo­gen zonder toezicht geen reiniging
en onderhoud uitvoeren.

■ Wanneer het snoer van dit appa-

raat beschadigd raakt, moet het
worden vervangen door de fabri­kant of de klantenservice van de
fabrikant of een persoon met verge­lijkbare kwalificaties, om risico's te
voorkomen.

De oplader is alleen geschikt
voor gebruik binnenshuis.

WAARSCHUWING!

■ Wanneer het snoer van dit apparaat bescha-

digd raakt, moet het worden vervangen door
de fabrikant of de klantenservice van de fabri­kant of een persoon met vergelijkbare kwalifi­caties, om risico's te voorkomen.

LET OP!

♦ Met deze oplader kunnen alleen de volgen-

de accu's worden opgeladen: PAP 20 A1/
PAP 20 A2/PAP20 A3/PAP20 B1/
PAP20 B3.

♦ Een actuele lijst met compatibele accu's is te

vinden op www.Lidl.de/Akku.

Vóór de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

► Trek altijd de stekker uit het stopcontact, voor-

dat u het accupack uit de oplader haalt of in
de oplader plaatst.

OPMERKING

► Laad het accupack nooit op als de omge-

vingstemperatuur lager is dan 10 °C of
hoger is dan 40 °C. Als een lithium-ion-accu
langere tijd moet worden opgeslagen, moet
de laadtoestand periodiek worden gecontro­leerd. De optimale laadtoestand ligt tussen
50% en 80%. De accu moet worden opge­slagen in een koele, droge omgeving met
een temperatuur tussen 0 °C en 50 °C.

♦ Plaats het accupack 8 op de snellader 0

(zie afb. A).

♦ Steek de stekker in het stopcontact. De groene

laadcontrole-LEDr brandt even, daarna
brandt de rode laadcontrole-LEDe.

♦ De groene controle-LED r geeft aan dat het

opladen is voltooid en dat het accupack 8
klaar is voor gebruik.

LET OP!

♦ Als de rode controle-LED e knippert, is het

accupack 8 oververhit en kan het niet
worden opgeladen.

♦ Als de rode en de groene controle-LED's e

r tegelijkertijd knipperen, is het accupack8

defect.

♦ Schuif het accupack 8 in het apparaat.
♦ Schakel de oplader tussen twee opeenvolgende

laadcycli minstens 15 minuten uit. Haal daartoe
de stekker uit het stopcontact.

■ 52 │ NL

│

BE

PDSSAP 20-Li B2

Accupack in het apparaat plaatsen/
uit het apparaat nemen

Accupack plaatsen

♦ Schuif de draairichtingschakelaar 2 naar de

middelste stand (vergrendeling). Klik het accu­pack 8 vast in de handgreep.

Accupack uit het apparaat halen

♦ Druk op de ontgrendelingsknop 9 en neem het

accupack 8 uit het apparaat.

Status van de accu controleren

♦ Druk voor controle van de accustatus

op de toets Accutoestand w. De toestand of
resterende capaciteit wordt als volgt door de
accu-display-LED q aangegeven:
ROOD/ORANJE/GROEN = maximale lading
ROOD/ORANJE = middelhoge lading
ROOD = zwakke lading – accu opladen

Riemclip monteren

♦ Draai de bevestigingsschroef 3a los met een

gewone kruiskopschroevendraaier (niet meege­leverd).

♦ Houd het gewenste gat van de riemclip 3

boven het gat van de schroefdraad.

♦ Draai de bevestigingsschroef

3a

weer vast.

In-/uitschakelen

Inschakelen

♦ Druk op de aan-/uitknop 7 en houd deze

ingedrukt om het apparaat in te schakelen.
Het LED-werklampje4 brandt bij een gedeelte-
lijk of volledig ingedrukte aan-/uitknop 7.
Zo kunt u het werkvlak verlichten bij ongunstige
lichtomstandigheden.

Uitschakelen

♦ Laat de aan-/uitknop 7 los om het apparaat

uit te schakelen.

Toerental/draaimoment instellen

♦ Druk op de knop voor de draaimomentrege-

ling6 om het gewenste draaimoment
stapsgewijs in te stellen. De gekozen draai­momentstand wordt aangegeven op de
draaimoment-indicatie 5.

♦ Licht drukken op de aan-/uitknop 7 resulteert

in een laag toerental/draaimoment. Hoe verder
u de knop indrukt, des te hoger het toerental/
draaimoment.

♦ Het draaimoment hangt af van het gekozen

toerental/draaimoment en van de slagduur.

OPMERKING

► Voor het aandraaien van wielmoeren moet

echter de kleinste draaimomentinstelling

worden gekozen, om te voorkomen dat de

moeren te strak worden aangedraaid.

► De geïntegreerde motorrem zorgt ervoor dat

het apparaat snel stilstaat.

LET OP!

♦ Het feitelijke draaimoment moet altijd met een

momentsleutel worden gecontroleerd!

Draairichting wijzigen

♦ Wijzig de draairichting door de draairichting-

schakelaar 2 naar rechts resp. naar links te
duwen.

Gereedschappen plaatsen/
verwisselen

♦ Trek de vergrendelring 1a naar voren. Steek

een passend gereedschap in de bithouder 1.

♦ Trek de vergrendelring

om het gereedschap te verwijderen.

1a

opnieuw naar voren

PDSSAP 20-Li B2

NL

│

BE 

│

 53 ■

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR!
Schakel, voordat u werkzaamheden
aan het apparaat uitvoert, eerst het
apparaat uit en verwijder de accu.

Het apparaat is onderhoudsvrij.

■ Het apparaat moet altijd schoon, droog en vrij

van olie of smeervet zijn.

■ Er mogen geen vloeistoffen in het apparaat

terechtkomen.

■ Gebruik voor het schoonmaken van de behui-

zing een droge doek. Gebruik nooit benzine,
oplosmiddelen of schoonmaakmiddelen die
kunststof aantasten.

■ Als een lithium-ion-accu langere tijd moet wor-

den opgeslagen, moet de laadtoestand perio­diek worden gecontroleerd. De optimale laad­toestand ligt tussen 50% en 80%. Het optimale
opslagklimaat is koel en droog.

OPMERKING

► Niet-vermelde vervangingsonderdelen (zoals

koolborstels, schakelaars) kunt u bestellen via
onze service-hotline.

Afvoeren

De verpakking bestaat uit milieuvrien­delijke materialen, die u via de plaatse­lijke recyclepunten kunt afvoeren.

Deponeer elektrische
apparaten niet bij het huisvuil!

Conform de Europese richtlijn

2012/19/EU moet afgedankt elek­trisch gereedschap gescheiden worden ingeza­meld en op een milieuvriendelijke wijze worden
gerecycled.

Deponeer accu's niet

bij het huisvuil

Defecte of afgedankte accu's moeten

conform richtlijn 2006/66/EC worden
gerecycled. Lever het accupack en/of het appa­raat in bij de hiervoor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elek­trisch gereedschap/accupacks kunt u informatie
opvragen bij uw gemeentereiniging.

Voer de verpakking af conform de

milieuvoorschriften. Let op de aandui-

ding op de verschillende verpakkings-

materialen en voer ze zo nodig geschei­den af. De verpakkingsmaterialen zijn voorzien van
afkortingen (a) en cijfers (b) met de volgende bete­kenis: 1–7: kunststoffen, 20–22: papier en karton,
80–98: composietmaterialen.

■ 54 │ NL

│

BE

Informatie over mogelijkheden voor het

afvoeren van het afgedankte product

krijgt u bij uw gemeentereiniging.

Het product is recycleerbaar; er is een
uitgebreide producentenverantwoorde­lijkheid op van toepassing en het afval
wordt gescheiden ingezameld.

PDSSAP 20-Li B2

Garantie van
Kompernaß Handels GmbH

Geachte klant,
U hebt op dit apparaat 5 jaar garantie vanaf

de aankoopdatum. Indien dit product gebreken
vertoont, hebt u wettelijke rechten tegenover de
verkoper van het product. Deze wettelijke rechten
worden door onze hierna beschreven garantie niet
beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van
aankoop. Bewaar de kassabon zorgvuldig. U hebt
hem nodig als bewijs van aankoop.

Als er binnen 5 jaar vanaf de aankoopdatum
van dit product een materiaal- of fabricagefout
optreedt, wordt - naar onze keuze - het product
door ons kosteloos gerepareerd of vervangen of
wordt de koopprijs terugbetaald. Voorwaarde voor
deze garantie is dat het defecte apparaat en het
aankoopbewijs (kassabon) binnen de termijn van
5 jaar worden overlegd en dat kort wordt omschre­ven waaruit het gebrek bestaat en wanneer het is
opgetreden.

Wanneer het defect door onze garantie wordt
gedekt, krijgt u het gerepareerde product of een
nieuw product retour. Met de reparatie of ver­vanging van het product begint er geen nieuwe
garantieperiode.

U hebt op de accupacks van de X 20 V Team-serie
3 jaar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken
bij gebreken

De garantieperiode wordt door deze waarborg
niet verlengd. Dat geldt ook voor vervangen en ge­repareerde onderdelen. Eventueel al bij aankoop
aanwezige schade en gebreken moeten meteen na
het uitpakken worden gemeld. Voor reparaties na
afloop van de garantieperiode worden kosten in
rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnor­men met de grootst mogelijke zorg vervaardigd en
voorafgaand aan de levering nauwkeurig gecon­troleerd.

De garantie geldt voor materiaal- of fabricagefou­ten. Deze garantie geldt niet voor productonder­delen die onderhevig zijn aan normale slijtage en
die daarom als slijtonderdelen worden beschouwd,
of voor schade aan breekbare onderdelen zoals
schakelaars of onderdelen die van glas zijn ge­maakt.

Deze garantie vervalt wanneer het product is
beschadigd, ondeskundig is gebruikt of is gere­pareerd. Voor deskundig gebruik van het product
moeten alle in de gebruiksaanwijzing beschre­ven aanwijzingen precies worden opgevolgd.
Gebruiksdoeleinden en handelingen die in de
gebruiksaanwijzing worden afgeraden of waar­voor wordt gewaarschuwd, moeten beslist worden
vermeden.

Het product is uitsluitend bestemd voor privége­bruik en niet voor bedrijfsmatige doeleinden. Bij
verkeerd gebruik en ondeskundige behandeling,
bij gebruik van geweld en bij reparaties die niet
door ons erkend servicefiliaal zijn uitgevoerd, ver­valt de garantie.

Garantieperiode geldt niet bij

■ normale afname van de accucapaciteit

■ commercieel/bedrijfsmatig gebruik van het

product

■ beschadiging of modificatie van het product

door de klant

■ niet-naleving van de veiligheids- en

onderhoudsvoorschriften, bedieningsfouten

■ schade door natuurrampen

PDSSAP 20-Li B2

NL

│

BE 

│

 55 ■

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag
neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het

artikelnummer (IAN)364886_2101 als aan­koopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje

van het product, op het product gegraveerd,
op de titelpagina van de gebruiksaanwijzing
(linksonder) of op de sticker op de achter- of
onderkant van het product.

■ Als er fouten in de werking of andere gebreken

optreden, neemt u eerst contract op met de hier­na genoemde serviceafdeling, telefonisch of
viae-mail.

■ Een als defect geregistreerd product kunt u dan

zonder portokosten naar het aan u doorgege­ven serviceadres sturen. Voeg het aankoopbewijs
(kassabon) bij en vermeld waaruit het gebrek
bestaat en wanneer het is opgetreden.

WAARSCHUWING!

► Laat uw apparaten door het servicepunt of

een elektricien repareren, en uitsluitend met
originele vervangingsonderdelen. Op die

manier blijft de veiligheid van het apparaat
gewaarborgd.

► Laat de stekker of het netsnoer altijd ver-

vangen door de fabrikant van het apparaat
of diens klantenservice. Op die manier blijft

de veiligheid van het apparaat gewaarborgd.

Service

Service Nederland

Tel.: [phone] (0,10 EUR/Min.)
E-Mail: [e-mail]

Service België

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 364886_2101

Op www.lidl-service.com kunt u
deze en vele andere handleidingen,
productvideo‘s en installatiesoftware
downloaden.

Met deze QR-code gaat u direct naar de website
van Lidl Service (www.lidl-service.com) en kunt u
met het invoeren van het artikelnummer (IAN)
364886_2101 de gebruiksaanwijzing openen.

Importeur

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service­adres.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DUITSLAND
www.kompernass.com

■ 56 │ NL

│

BE

PDSSAP 20-Li B2

Originele conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen,
normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)
Elektromagnetische compatibiliteit (2014/30/EU)
RoHS-richtlijn (2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierbo-

ven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees
Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in
elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Type/apparaatbeschrijving: Accu-draaislagschroefmachine 20 V PDSSAP 20-Li B2

Productiejaar: 08–2021

Serienummer: IAN 364886_2101

Bochum, 22-06-2021

Semi Uguzlu

- Kwaliteitsmanager ­Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

PDSSAP 20-Li B2

NL

│

BE 

│

 57 ■

Vervangende accu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig
online via www.kompernass.com of telefonisch afhandelen.

Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

OPMERKING

► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk.

Neem in dat geval contact op met de servicehelpdesk.

Telefonisch bestellen

Service Nederland Tel.: [phone] (0,10 EUR/Min.)

Service België Tel.: [phone] (0,15 EUR/Min.)

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer
(bijv. IAN364886_2101) van het apparaat bij de hand te hebben. Het artikelnummer vindt u
op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

■ 58 │ NL

│

BE

PDSSAP 20-Li B2

Obsah

Úvod ................................................................60

Použití vsouladu surčením ............................................................60

Vybavení .........................................................................60

Rozsah dodávky ....................................................................60

Technické údaje ....................................................................60

Obecné bezpečnostní pokyny pro elektrická nářadí .........................61

1. Bezpečnost na pracovišti ...........................................................62

2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

3. Bezpečnost osob .................................................................62

4. Manipulace s elektrickým nářadím a jeho použití ........................................63

5. Použití akumulátorového nářadí amanipulace s ním ......................................63

6. Servis ..........................................................................64

Specifické bezpečnostní pokyny prorázové utahováky ......................................64

Originální příslušenství/přídavná zařízení ................................................64

Bezpečnostní pokyny pro nabíječky .....................................................65

Před uvedením do provozu ..............................................65

Nabíjení akumulátoru (viz obr.A) ......................................................65

Vložení akumulátoru do přístroje/jeho vyjmutí zpřístroje ....................................66

Kontrola stavu akumulátoru ...........................................................66

Montáž klipu na pásek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Zapnutí/vypnutí ....................................................................66

Nastavení/předvolba počtu otáček/utahovacího momentu ..................................66

Přepínání směru otáčení ..............................................................67

Vložení/výměna nástrojů .............................................................67

Údržba a čištění .......................................................67

Likvidace .............................................................67

Záruka společnosti Kompernass Handels GmbH ............................68

Servis ................................................................ 69

Dovozce ..............................................................69

Originální prohlášení oshodě ............................................ 70

Objednávka náhradního akumulátoru ....................................71

Telefonická objednávka ..............................................................71

PDSSAP 20-Li B2

CZ 

│

 59 ■

AKU RÁZOVÝ UTAHOVÁK 20 V
PDSSAP 20-LI B2

Úvod

Blahopřejeme vám kzakoupení vašeho nového
přístroje. Rozhodli jste se tím pro vysoce kvalitní
výrobek. Návod kobsluze je součástí tohoto výrobku.
Obsahuje důležité informace obezpečnosti, použití
a likvidaci. Před použitím výrobku se seznamte se
všemi provozními a bezpečnostními pokyny. Výro­bek používejte pouze předepsaným způsobem a
pro uvedené oblasti použití. Při předávání výrobku
třetím osobám předejte spolu sním ityto podklady.

Použití vsouladu surčením

Tento přístroj je určen k zašroubování a povolování
šroubů a k utahování a povolování matic. Přístroj je
pravotočivý/levotočivý, má 1/4“ upnutí nástavců s
vnitřním šestihranem a pracovní LED světlo. Světlo
tohoto přístroje je určeno ktomu, aby přímo osvětlo­valo pracovní prostor přístroje. Pomocí rotačně
příklepové funkce přístroje se síla motoru přemění
na stejnoměrné rotační příklepy. Příklepové ústrojí se
používá při utahování a povolování.
Přístroj je určen kpoužití dospělými osobami. Mla­diství nad 16 let smí přístroj používat pouze pod
dozorem. Výrobce neodpovídá za škody vzniklé
použitím kjinému účelu nebo nesprávnou obsluhou.
Přístroj používejte pouze předepsaným způsobem
a vuvedených oblastech použití. Přístroj není určen
pro podnikatelské účely. Jakékoli jiné použití nebo
úprava přístroje jsou považovány za použití vroz­poru surčením a představují značné riziko úrazu.
Za škody, které vzniknou při použití vrozporu
surčením, nepřebírá výrobce odpovědnost.

Vybavení

1 upnutí nástroje

1a

zajišťovací pouzdro

2 přepínač směru otáčení/zablokování
3 spona na pásek

3a

připevňovací šroub

4 pracovní LED světlo
5 zobrazení krouticího momentu
6 předvolba krouticího momentu
7 vypínač/regulace otáček
8 akumulátor*
9 tlačítko pro uvolnění akumulátoru
0 rychlonabíječka*
q LED displej akumulátoru
w tlačítko stavu akumulátoru
e červená LED kontrolka nabíjení
r zelená LED kontrolka nabíjení

Rozsah dodávky

1 aku rázový utahovák 20 V
1 spona na pásek
1přenosný kufřík
1návod kobsluze

Technické údaje

Aku rázový utahovák 20 V PDSSAP 20-Li B2

Domezovací napětí 20V (stejnosměrný proud)
Převod 4rychlostní převod
Jmenovité

volnoběžné otáčky 1. stupeň n

2. stupeň n0 0–2400 min

3. stupeň n0 0–3050 min

4. stupeň n0 0–3600 min

Frekvence příklepu 1. stupeň 0–1200/min

2. stupeň 0–2400/min

3. stupeň 0–3800/min

4. stupeň 0–4300/min

Stupně krouticího
momentu 1. stupeň 120 Nm

2. stupeň 150 Nm

3. stupeň 190 Nm

4. stupeň 226 Nm

0–1900 min

0

-1

-1

-1

-1

■ 60 │ CZ

PDSSAP 20-Li B2

Max. kapacita
šroubování M16

Upnutí nástroje 1/4“ vnitřní šestihran

Akumulátor PAP 20 A3*

Typ LITHIUM-IONTOVÝ
Domezovací napětí 20V

(stejnosměrný proud)
Kapacita 4Ah
Články 10 (80 Wh)

Rychlonabíječka akumulátorů PLG 20 A3*
VSTUP/Input

Domezovací napětí 230–240 V ∼, 50 Hz

(střídavý proud)

Domezovací příkon 120 W
Pojistka (vnitřní) 3,15 A

T3.15A

VÝSTUP/Output

Domezovací napětí: 21,5V (stejnosměrný

proud)

Domezovací proud: 4,5A
Doba nabíjení cca 60 min

Třída ochrany II /

* AKUMULÁTOR A NABÍJEČKA NEJSOU

SOUČÁSTÍ DODÁVKY

(dvojitá izolace)

Hodnota emise hluku

Měřená hodnota zjištěna podle EN 62841.
Typická hladina hluku elektrického nářadí shodno­cenímA je:

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

= 80 dB (A)

PA

= 3 dB

PA

= 91 dB (A)

WA

= 3 dB

WA

Hodnota emise vibrací

Celkové hodnoty vibrací (součet vektorů tří směrů)
stanoveny vsouladu sEN 62841:

Utahování šroubů a matic maximální přípustné
velikosti a
Nejistota K= 1,5 m/s

= 2,7 m/s2

h

Používejte ochranu sluchu!

UPOZORNĚNÍ

► Uvedené hodnoty emise vibrací a uvedené

hodnoty emise hluku byly měřeny pomocí
standardizované zkušební metody a lze je
použít pro srovnání elektrického nářadí s
jiným nářadím.

► Uvedené hodnoty emise vibrací a uvedené

hodnoty emise hluku lze rovněž použít
kpředběžnému posouzení zatížení.

VÝSTRAHA!

► Emise vibrací a hluku se mohou lišit během

skutečného používání elektrického nářadí od
uvedených hodnot vzávislosti na způsobu,
kterým se elektrické nářadí používá, zejména
na způsobu, jakým je obrobek opracováván.

► Snažte se udržovat zatížení co nejnižší. Příkla-

dem opatření ke snížení zatížení vibracemi je
použití rukavic při práci snástrojem a omezení
doby práce snástrojem. Přitom se musí zohled­nit všechny části provozního cyklu (například
časy, kdy je elektrické nářadí vypnuté, a časy,
kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní
pokyny pro elektrická
nářadí

VÝSTRAHA!

► Přečtěte si veškeré bezpečnostní pokyny, in-

strukce, ilustrace a technická data, jimiž je
toto elektrické nářadí opatřeno. Zanedbání

dodržování následujících bezpečnostních
upozornění a pokynů může vést kúrazu elek­trickým proudem, k požáru a/nebo těžkým
zraněním.

Veškerá bezpečnostní upozornění a pokyny
uschovejte pro budoucí použití.

2

Pojem „elektrické nářadí“ užívaný vbezpečnost­ních pokynech se vztahuje na elektrická nářadí na­pájená ze sítě (se síťovým kabelem) a na elektrická
nářadí napájená akumulátorem (bez síťového
kabelu).

PDSSAP 20-Li B2

CZ 

│

 61 ■

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) S elektrickým nářadím nepracujte vprostředí

ohroženém výbuchem, ve kterém se nachází
hořlavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od nichž se může vznítit
prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě, kdy
ho používáte. Vpřípadě odvedení pozornosti

můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí

odpovídat zásuvce. Zástrčka se nesmí žád­ným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky vkombi­naci suzemněným elektrickým nářadím. Ne-

pozměněné zástrčky a jim odpovídající zásuvky
snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými povr-

chy, např. trubek, topení, sporáků a chladni­ček. Je-li vaše tělo uzemněné, hrozí zvýšené rizi-

ko úrazu elektrickým proudem.

c) Elektrická nářadí chraňte před deštěm a vlh-

kostí. Vniknutím vody do elektrického přístroje
se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte kabel vrozporu sjeho určením

pro přenášení či zavěšování elektrického ná­řadí nebo kvytahování zástrčky ze zásuvky.
Udržujte kabel vdostatečné vzdálenosti od
zdrojů vysoké teploty, oleje, ostrých hran
nebo pohyblivých částí přístroje. Poškozené

nebo zapletené kabely zvyšují riziko úrazu elek­trickým proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze takové prodlužovací kabely,
jež jsou schváleny i pro venkovní použití. Použí-

váním prodlužovacího kabelu vhodného pro ven­kovní použití se snižuje riziko úrazu elektrickým
proudem.

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte prou­dový chránič. Použitím proudového chrániče se

snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte stále pozorní, sledujte své počínání

a kpráci selektrickým nářadím přistupujte
srozumem. Elektrické nářadí nepoužívejte,
jste-li unavení nebo pod vlivem drog, alkoholu
či léků. Jediný okamžik nepozornosti při používá-

ní elektrického nářadí může způsobit vážná
zranění.

b)

Noste osobní ochranné prostředky a vždy
iochranné brýle. Nošením osobních ochranných

prostředků, jako je ochranná maska proti prachu,
protiskluzová bezpečnostní obuv, ochranná přilba
nebo ochrana sluchu, a to vzávislosti na druhu
a použití elektrického nářadí, se snižuje riziko
zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

chodu. Než elektrické nářadí zapojíte do
elektrické sítě a/nebo připojíte akumulátor
nebo než nářadí zvednete či přenesete, ujis­těte se, že je vypnuté. Pokud máte při přenáše-

ní elektrického nářadí prst na spínači nebo po­kud do sítě zapojíte již zapnutý elektrické
nářadí, může dojít kúrazu.

d) Než elektrické nářadí zapnete, odstraňte seři-

zovací nástroje nebo šroubováky. Pokud se ná­stroj nebo šroubovák nachází votáčející se části
elektrického nářadí, může to vést kezraněním.

e) Vyhýbejte se nepřirozenému držení těla. Zajis-

těte si bezpečnou stabilitu a neustále udržujte
rovnováhu. Tak dokážete elektrické nářadí

vneočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy a oděv udržujte vbezpečné
vzdálenosti od pohyblivých částí. Volný a ne-

přiléhavý oděv, šperky nebo dlouhé vlasy mo­hou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání a

zachytávání prachu, potom se taková zařízení
musejí připojit a správně použít. Použitím odsá-

vání prachu se může snížit ohrožení prachem.

■ 62 │ CZ

PDSSAP 20-Li B2

h) Nenechte se ukolébat falešnou bezpečností

při nedodržování bezpečnostních předpisů
pro elektrická nářadí, i když jste s elektrickým
nářadím po několikanásobném použití obe­známeni. Nepozorná manipulace může způso-

bit ve zlomku sekundy vážná zranění.

4. Manipulace s elektrickým nářadím

a jeho použití

a) Elektrické nářadí nepřetěžujte. Pro práci pou-

žívejte elektrické nářadí vhodné k danému
účelu. Svhodným elektrickým nářadím se vám

bude vuvedeném výkonovém rozsahu pracovat
lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož spínač

je vadný. Elektrické nářadí, které již nelze za­pnout nebo vypnout, představuje nebezpečí
a musí se opravit.

c) Před nastavováním přístroje, výměnou dílů

výměnného nástroje nebo odložením elektric­kého nářadí vytáhněte zástrčku ze zásuvky
a/nebo vyjměte vyjímatelný akumulátor. Toto

bezpečnostní opatření zabraňuje neúmyslnému
spuštění elektrického nářadí.

d) Nepoužívaná elektrická nářadí uchovávejte

mimo dosah dětí. Nedovolte používat elek­trické nářadí osobám, které sním nejsou obe­známeny nebo které nečetly tento návod.

Elektrické nářadí je nebezpečné, manipulují-li
sním nezkušené osoby.

e) Údržbu elektrických nářadí a vyměnitelného

nářadí vykonávejte pečlivě. Zkontrolujte, zda
jsou vpořádku pohyblivé části přístroje a zda
nejsou sevřené, zda nejsou některé součásti
rozbité nebo natolik poškozené, že by funkč­nost elektrického nářadí byla omezena. Po­škozené části elektrického nářadí nechte před
jeho použitím opravit. Řada úrazů má svou

příčinu ve špatné údržbě elektrického nářadí.

f) Řezné nástroje udržujte vostrém a čistém sta-

vu. Pečlivě udržované řezné nástroje sostrými
řeznými hranami se méně zasekávají a snáze
se vedou.

g) Elektrická nářadí, vyměnitelné nářadí atd.

používejte dle těchto pokynů. Zohledňujte
přitom pracovní podmínky a vykonávanou
činnost. Použití elektrického nářadí kjiným,

než určeným účelům může vést ke vzniku nebez­pečných situací.

h) Udržujte rukojeti a plochy rukojetí suché, čisté

a bez oleje a mastnoty. Kluzké rukojeti a plochy
rukojetí neumožňují bezpečnou obsluhu a kontro­lu elektrického nářadí vneočekávaných situacích.

5. Použití akumulátorového nářadí
amanipulace s ním

a) Akumulátory nabíjejte pouzenabíječkami

doporučenými výrobcem. Unabíječky, která

je určena pro určitý typ akumulátorů, hrozí ne­bezpečí vzniku požáru, je-li používána sjinými
akumulátory.

b) V elektrickém nářadí používejte jen akumu-

látory pro ně určené. Používání jiných aku­mulátorů může způsobit zranění a požár.

c) Nepoužívaný akumulátor udržujte vdosta-

tečné vzdálenosti od kancelářských sponek,
mincí, klíčů, hřebíků, šroubů a jiných drob­ných kovových předmětů, které mohou způ­sobit přemostění kontaktů. Zkrat mezi kontak-

ty akumulátoru může způsobit popáleniny
nebo požár.

d) Při nesprávném použití může zakumulátoru

vytéct kapalina. Zabraňte kontaktu skapali­nou akumulátoru. Při náhodném kontaktu
opláchněte zasažené místo vodou. Pokud
kapalina vnikne do očí, vyhledejte lékařskou
pomoc. Kapalina unikající zakumulátoru může

způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený aku-

mulátor. Poškozené nebo upravené akumuláto­ry mohou reagovat nepředvídatelně a způsobit
požár, výbuch nebo zranění.

f) Akumulátor nevystavujte ohni nebo příliš

vysokým teplotám. Oheň nebo teploty nad
130°C (265 °F) mohou způsobit výbuch.

PDSSAP 20-Li B2

CZ 

│

 63 ■

g) Dodržujte všechny pokyny k nabíjení a akumu-

látor nebo akumulátorový nástroj nikdy nena­bíjejte mimo teplotní rozsah uvedený v návodu
k obsluze. Nesprávné nabíjení nebo nabíjení

mimo přípustný rozsah teplot může vést ke zniče­ní akumulátoru a zvýšit nebezpečí požáru.

OPATRNĚ! NEBEZPEČÍ VÝBUCHU!
Nikdy nenabíjejte baterie, které
nejsou určeny knabíjení.

Chraňte akumulátor
před horkem, např. také před dlouhodobým
slunečním zářením, ohněm, vodou a vlhkostí.

Hrozí nebezpečí výbuchu.

6. Servis

a) Nechte elektrické nářadí opravovat pouze

kvalifikovaným odborným personálem a pou­žívejte jen originální náhradní díly. Tím zajistí-

te, že zůstane zachována bezpečnost elektric­kého nářadí.

b) Nikdy neprovádějte údržbu upoškozených

akumulátorů. Veškerou údržbu akumulátorů by
měl provádět jen výrobce nebo autorizovaný
zákaznický servis.

Specifické bezpečnostní pokyny
prorázové utahováky

■ Při rázovém vrtání noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

■ Obrobek zajistěte. Obrobek upevněný vupína-

cím přípravku nebo svěráku drží spolehlivěji, než
když jej přidržujete rukou.

■ Držte elektrické nářadí pevně. Při dotahování

a povolování šroubů se mohou krátkodobě
vyskytnout vysoké reakční momenty.

■ Před odložením elektrického nářadí počkejte,

než se úplně zastaví. Výměnný nástroj se může

zaseknout, což vede ke ztrátě kontroly nad
elektrickým nářadím.

■ Když provádíte práce, při nichž může šroub

narazit na skrytá elektrická vedení, držte
elektrické nářadí za izolované plochy rukoje­ti. Kontakt šroubu svedením pod napětím může

vést k přívodu napětí ke kovovým dílům přístroje
a způsobit zásah elektrickým proudem.

Originální příslušenství/přídavná
zařízení

■ Používejte pouze příslušenství a přídavná zaří-

zení uvedená vnávodu kobsluze, resp. taková,
jejichž upínání je s přístrojem kompatibilní.

VÝSTRAHA!

■ Nepoužívejte příslušenství, které nebylo do-

poručeno firmou PARKSIDE. To může vést
kúrazu elektrickým proudem a požáru.

■ 64 │ CZ

POZOR! Horký povrch.
Hrozí nebezpečí popálení.

PDSSAP 20-Li B2

Bezpečnostní pokyny pro nabíječky

Před uvedením do provozu

■ Děti ve věku od 8let a osoby

somezenými fyzickými, smyslovými
nebo mentálními schopnostmi či
nedostatkem zkušeností a znalostí
mohou tento přístroj používat pouze
tehdy, pokud jsou pod dohledem
nebo byly poučeny obezpečném
používání přístroje a porozuměly
ztoho vyplývajícímu nebezpečí.
Děti si nesmí s přístrojem hrát. Čiště­ní a uživatelskou údržbu nesmí pro­vádět děti bez dozoru.

■ Pokud se napájecí kabel tohoto pří-

stroje poškodí, musí jej vyměnit vý­robce, jeho zákaznický servis nebo
obdobně kvalifikovaná osoba, aby
se tak zabránilo nebezpečím.

Nabíječka je vhodná pouze pro
provoz ve vnitřních prostorách.

VÝSTRAHA!

■ Pokud se napájecí kabel tohoto přístroje

poškodí, musí jej vyměnit výrobce, jeho zá­kaznický servis nebo obdobně kvalifikovaná
osoba, aby se tak zabránilo nebezpečím.

POZOR!

♦ Tato nabíječka může nabíjet pouze následující

baterie: PAP 20 A1/PAP 20 A2/PAP 20 A3/
PAP20 B1/PAP20 B3.

♦ Aktuální seznam kompatibility akumulátorů

naleznete na adrese www.Lidl.de/Akku.

Nabíjení akumulátoru (viz obr.A)

OPATRNĚ!

► Než akumulátor vyjmete znabíječky, resp. jej

do ní vložíte, vytáhněte vždy zástrčku ze sítě.

UPOZORNĚNÍ

► Akumulátor nenabíjejte, je-li okolní teplota

nižší než 10°C nebo vyšší než 40°C. Po­kud je nutné lithium-iontový akumulátor skla­dovat po delší dobu, musí se pravidelně kont­rolovat stav jeho nabití. Optimální stav nabití
je mezi 50% a 80%. Skladujte v chladu a su­chu při okolní teplotě mezi 0°C a 50°C.

♦ Zastrčte akumulátor 8 do rychlonabíječky 0

(viz obr.A).

♦ Zastrčte síťovou zástrčku do zásuvky. Krátce

se rozsvítí zelená kontrolka kontroly nabíjenír
a poté se rozsvítí červená kontrolka kontroly
nabíjeníe.

♦ Zelená LED kontrolka r signalizuje, že je nabí-

jení ukončené a akumulátor 8 je připravený
kpoužití.

POZOR!

♦ Jestliže bliká červená LED kontrolka e, pak je

akumulátor 8 přehřátý a nelze jej nabíjet.

♦ Jestliže blikají společně červená a zelená LED

kontrolka e r, pak je akumulátor 8 vadný.

♦ Zasuňte akumulátor 8 do přístroje.
♦ Mezi po sobě následujícími nabíjeními vypněte

nabíječku minimálně na 15minut. Vytáhněte
síťovou zástrčku ze zásuvky.

PDSSAP 20-Li B2

CZ 

│

 65 ■

Vložení akumulátoru do přístroje/
jeho vyjmutí zpřístroje

Vložení akumulátoru

♦ Uveďte přepínač směru otáčení 2 do střední

polohy (zablokování). Nechte akumulátor 8
zaskočit do držadla.

Vyjmutí akumulátoru

♦ Stiskněte tlačítko pro uvolnění 9 a vyjměte

akumulátor 8.

Kontrola stavu akumulátoru

♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko

stavu akumulátoru w. Stav, resp. zbývající
výkon se na LED displeji akumulátoru q zobrazí
takto:
ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální
nabití
ČERVENÁ/ORANŽOVÁ = střední nabití
ČERVENÁ=slabé nabití– akumulátor nabijte

Montáž klipu na pásek

♦ Pomocí běžného šroubováku s křížovou drážkou

(není součástí dodávky) povolte připevňovací
šroub 3a.

♦ Příslušný otvor v klipu na pásek 3 přidržte nad

závitem šroubu.

♦ Připevňovací šroub

3a

opět pevně utáhněte.

Zapnutí/vypnutí

Zapnutí

♦ Kuvedení přístroje do provozu stiskněte

vypínač7 a podržte jej stisknutý.
Pracovní LED světlo 4 se rozsvítí při lehkém
nebo úplném stisknutí vypínače 7.
Umožňuje tak osvětlení pracovního prostoru
přinepříznivých světelných poměrech.

Vypnutí

♦ Kvypnutí přístroje uvolněte vypínač7.

Nastavení/předvolba počtu otáček/
utahovacího momentu

♦ Stiskněte tlačítko pro předvolbu krouticího mo-

mentu 6, abyste vybrali postupně požadovaný
krouticí moment. Zvolený stupeň krouticího
momentu se zobrazí na zobrazení krouticího
momentu 5.

♦ Lehké stisknutí vypínače 7 má za následek

snížení počtu otáček/krouticího momentu. Se
zesilujícím stiskem se počet otáček/utahovací
moment zvyšuje.

♦ Utahovací moment je závislý na zvoleném počtu

otáček/předvolbě krouticího momentu a délce
úderu.

UPOZORNĚNÍ

► K utažení matic kol je však nutné zvolit nej-

menší nastavení krouticího momentu, aby se

zabránilo příliš pevnému utažení.

► Integrovaná motorová brzda umožňuje rychlé

zastavení.

■ 66 │ CZ

POZOR!

♦ Skutečně docílený utahovací moment je

zásadně třeba zkontrolovat momentovým

klíčem!

PDSSAP 20-Li B2

Přepínání směru otáčení

♦ Směr otáčení změníte stisknutím přepínače směru

otáčení 2 směrem doprava, resp. doleva.

Vložení/výměna nástrojů

♦ Potáhněte zajišťovací pouzdro 1a dopředu.

Vložte vhodný nástroj do upnutí nástroje 1.

♦ Potáhněte opět zajišťovací pouzdro

dopředu, aby bylo možné nástroj vyjmout.

1a

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
Přístroj před jakoukoli prací na něm
vypněte a vyjměte akumulátor.

Přístroj je bezúdržbový.

■ Přístroj musí být vždy čistý, suchý a zbavený

oleje a maziv.

■ Do přístroje se nesmí dostat žádné kapaliny.

■ Kčištění povrchu používejte suchý hadřík. Nikdy

nepoužívejte benzin, rozpouštědla nebo čisticí
prostředky, které narušují umělou hmotu.

■ Pokud je nutné lithium-iontový akumulátor skla-

dovat po delší dobu, musí se pravidelně kontro­lovat stav jeho nabití. Optimální stav nabití je
mezi 50a 80%. Optimální skladovací klima je
chladné a suché.

UPOZORNĚNÍ

► Neuvedené náhradní díly (jako např. uhlíkové

kartáčky, spínače) můžete objednat přes naši
servisní a poradenskou linku.

Likvidace

Obal se skládá zekologických materi­álů, které lze zlikvidovat vkomunálních
sběrných recyklačních dvorech.

Nevyhazujte elektrická nářadí
do domovního odpadu!

Vsouladu sevropskou směrnicí č.

2012/19/EU se opotřebovaná elek­trická nářadí musí shromažďovat odděleně a ode­vzdat kekologické recyklaci.

Akumulátory nevyhazujte

do domovního odpadu.

Vadné nebo spotřebované akumulátory

se musí recyklovat podle směrnice č.
2006/66/EC. Akumulátor a/nebo přístroj ode­vzdejte do příslušných sběren.

Omožnostech likvidace nefunkčního elektrického
nářadí/akumulátoru se informujte usvého obecní­ho či městského úřadu.

Obal zlikvidujte ekologicky. Dbejte na

označení na různých obalových materi-

álech a v případě potřeby tyto obaly

roztřiďte. Obalové materiály jsou ozna­čeny zkratkami (a) a číslicemi (b) s následujícím
významem: 1–7: Plasty, 20–22: papír a lepenka,
80–98: kompozitní materiály.

Informace omožnostech likvidace

vysloužilého výrobku získáte na Vašem

obecním nebo městském úřadě.

PDSSAP 20-Li B2

Výrobek je recyklovatelný, podléhá

rozšířené odpovědnosti výrobce a je

shromažďován odděleně.

│

CZ 

 67 ■

Záruka společnosti
Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 5 let od

data zakoupení. V případě závad na tomto výrob­ku máte zákonná práva vůči prodejci výrobku. Tato
zákonná práva nejsou omezena naší níže uvede­nou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře
uschovejte pokladní doklad. Tento doklad je po­třebný jako důkaz o koupi.

Pokud se do 5 let od data zakoupení tohoto výrob­ku vyskytne vada materiálu nebo výrobní závada,
pak vám podle našeho uvážení výrobek zdarma
opravíme, vyměníme nebo uhradíme kupní cenu.
Předpokladem této záruky je, že bude během 5leté
lhůty předložen vadný přístroj a doklad okoupi
(pokladní doklad) a stručně se popíše, včem záva­da spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte
zpět buď opravený nebo nový produkt. Opravou
nebo výměnou výrobku nezačne plynout nová
záruční doba.

Na akumulátor řady X 20 V Team 3 získáváte
záruku vtrvání 3let od data zakoupení.

Záruční doba a zákonné nároky vyplývající
ze závad

Záručním plněním se záruční doba neprodlužuje.
To platí ipro vyměněné a opravené součásti. Po­škození nebo vady vyskytující se případně již při
nákupu se musí oznámit ihned po vybalení. Po
uplynutí záruční doby podléhají veškeré opravy
zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic
kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní
vady. Tato záruka se nevztahuje na součásti výrob­ku, které jsou vystaveny běžnému opotřebení, a
proto je lze považovat za spotřební díly, nebo na
poškození křehkých součástí, jako jsou např. spína­če nebo díly, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen,
nebyl řádně používán nebo udržován. Pro zajištění
správného používání výrobku se musí přesně dodr­žovat všechny pokyny uvedené v návodu kobslu­ze. Účelům použití a úkonům, které se v návodu
kobsluze nedoporučují nebo se před nimi varuje,
je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne
pro komerční použití. Při nesprávném a neodbor­ném používání, při použití násilí a při zásazích,
které nebyly provedeny našimi autorizovanými
servisními provozovnami, záruční nároky zanikají.

Záruční lhůta neplatí v těchto případech

■ normální opotřebení kapacity akumulátoru

■ komerční použití výrobku

■ poškození nebo změna výrobku zákazníkem

■ nedodržení bezpečnostních předpisů

apředpisů údržby, chyby obsluhy

■ škody vlivem přírodních živlů

■ 68 │ CZ

PDSSAP 20-Li B2

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle
následujících pokynů

■ Pro všechny dotazy mějte připraven pokladní

lístek a číslo výrobku (IAN)364886_2101
jako doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku na

výrobku, rytině na výrobku, na titulní straně
návodu k obsluze (vlevo dole) nebo na nálepce
na zadní nebo spodní straně výrobku.

■ Pokud by se měly vyskytovat funkční vady

nebo jiné závady, kontaktujte nejprve níže
uvedené servisní oddělení telefonicky nebo
e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak

můžete při přiložení dokladu o nákupu (poklad­ní lístek) a při uvedení, v čem spočívá vada a
kdy k ní došlo, poslat výrobek pro Vás bez poš­tovného na adresu, kterou Vám oznámí servis.

Na webových stránkách
www.lidl-service.com si můžete stáh­nout tyto a mnoho dalších příruček,
videí o výrobku a instalační software.

Pomocí kódu QR se dostanete přímo na stránku
servisu Lidl (www.lidl-service.com) a můžete pomocí
zadání čísla výrobku (IAN)364886_2101 otevřít
svůj návod k obsluze.

Servis

Servis Česko

Tel.: [phone]
E-Mail: [e-mail]

IAN 364886_2101

Dovozce

Dbejte prosím na to, že následující adresa není
adresou servisu. Kontaktujte nejprve uvedený
servis.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NĚMECKO
www.kompernass.com

VÝSTRAHA!

► Nechte své přístroje opravit vservisní dílně

nebo odborným elektrikářem a pouze za
použití originálních náhradních dílů.Tím se

zajistí, že zůstane zachována bezpečnost pří­stroje.

► Výměnu zástrčky nebo síťového kabelu

svěřte vždy výrobci přístroje nebo jeho zá­kaznickému servisu.Tím se zajistí, že zůstane

zachována bezpečnost přístroje.

PDSSAP 20-Li B2

CZ 

│

 69 ■

Originální prohlášení oshodě

My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě snásle­dujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice ostrojních zařízeních (2006/42/EC)
Směrnice oelektromagnetické kompatibilitě (2014/30/EU)
Směrnice oomezení používání nebezpečných látek (RoHS) (2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení

je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011, oomezení
používání určitých nebezpečných látek velektrických a elektronických zařízeních.

Použité harmonizované normy

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Typ/označení přístroje: Aku rázový utahovák 20 V PDSSAP 20-Li B2

Rok výroby: 08–2021

Sériové číslo: IAN 364886_2101

Bochum, 22.06.2021

Semi Uguzlu

- manažer kvality ­Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

■ 70 │ CZ

PDSSAP 20-Li B2

Objednávka náhradního akumulátoru

Chcete-li si k přístroji objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na
webových stránkách www.kompernass.com nebo telefonicky.

Tento výrobek může být vzhledem komezenému množství na skladě vkrátkém čase vyprodán.

UPOZORNĚNÍ

► Objednávání náhradních dílů nelze vněkterých zemích provést on-line.

Vtakovém případě kontaktujte servisní poradenskou linku.

Telefonická objednávka

Servis Česko Tel.: [phone]

Aby bylo zaručeno rychlé zpracování vaší objednávky, připravte si prosím pro všechny dotazy číslo
výrobku (např. IAN 364886_2101) přístroje. Číslo výrobku naleznete na typovém štítku nebo na titulním
listu tohoto návodu.

PDSSAP 20-Li B2

CZ 

│

 71 ■

■ 72 │ CZ

PDSSAP 20-Li B2

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Użytkowanie zgodne zprzeznaczeniem .................................................74

Wyposażenie ......................................................................74

Zakres dostawy ....................................................................74

Dane techniczne ....................................................................75

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi .....................76

1. Bezpieczeństwo na stanowisku pracy .................................................76

2. Bezpieczeństwo elektryczne ........................................................76

3. Bezpieczeństwo osób .............................................................77

4. Użytkowanie iobsługa elektronarzędzia ...............................................77

5. Stosowanie iobsługa narzędzia akumulatorowego ......................................78

6. Serwis .........................................................................79

Szczegółowe wskazówki bezpieczeństwa dla wkrętarki udarowej .............................79

Oryginalne akcesoria/urządzenia dodatkowe ............................................79

Wskazówki bezpieczeństwa dotyczące ładowarek ........................................79

Przed uruchomieniem ..................................................80

Ładowanie akumulatora (patrzrys.A) ...................................................80

Wkładanie/wyjmowanie akumulatora z urządzenia ........................................81

Sprawdzanie stanu naładowania akumulatora ............................................81

Montaż zaczepu do paska ...........................................................81

Włączanie/wyłączanie ..............................................................81

Ustawianie/wybór prędkości obrotowej/momentu dokręcania ...............................81

Zmiana kierunku obrotów .............................................................82

Wkładanie/wymiana narzędzi ........................................................82

Konserwacja iczyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Utylizacja ............................................................82

Gwarancja Kompernaß Handels GmbH ....................................83

Serwis ...............................................................84

Importer .............................................................84

Tłumaczenie oryginalnej deklaracji zgodności ..............................85

Zamawianie dodatkowego akumulatora ..................................86

Zamówienia telefoniczne .............................................................86

PDSSAP 20-Li B2

PL

│

 73 ■

AKUMULATOROWA
WIERTARKOWKRĘTARKA 20 V
PDSSAP 20-LI B2

Wstęp

Gratulujemy zakupu nowego urządzenia. Wybrany
produkt charakteryzuje się wysoką jakością. Instruk­cja obsługi stanowi część tego produktu. Zawiera
ona ważne wskazówki na temat bezpieczeństwa,
użytkowania iutylizacji. Przed rozpoczęciem użytko­wania produktu należy zapoznać się ze wszystkimi
wskazówkami dotyczącymi obsługi ibezpieczeństwa.
Produkt należy użytkować wyłącznie zgodnie zza­mieszczonym tu opisem oraz wpodanym zakresie
zastosowań. Przekazując produkt osobie trzeciej
dołącz do niego również całą dokumentację.

Użytkowanie zgodne
zprzeznaczeniem

Urządzenie jest przeznaczone do wkręcania i odkrę­cania śrub, jak również do dokręcania i odkręcania
nakrętek. Urządzenie posiada bieg w prawo/lewo,
uchwyt na bity 1/4” oraz oświetlenie robocze LED.
Oświetlenie, wjakie wyposażone jest urządzenie,
jest przeznaczone do oświetlania obszaru robocze­go urządzenia. Dzięki funkcji udaru w urządzeniu
siła wytwarzana przez silnik przekształcana jest w
równomierne uderzenia obrotowe. Mechanizm uda­rowy zaczyna działać przy dokręcaniu i odkręcaniu.
Urządzenie jest przeznaczone do użytku przez
osoby dorosłe. Osoby młodociane powyżej 16. roku
życia mogą pracować z urządzeniem wyłącznie
pod nadzorem. Producent urządzenia nie ponosi
odpowiedzialności za szkody spowodowane użytko­waniem w sposób niezgodny z przeznaczeniem lub
nieprawidłową obsługą urządzenia.
Urządzenie należy używać zgodnie z opisem i w
podanych zakresach zastosowania. Urządzenie nie
jest przeznaczone do zastosowań komercyjnych.
Jakiekolwiek inne użycie lub modyfikacje urządzenia
traktowane są jako niezgodne zprzeznaczeniem
iniosą za sobą poważne niebezpieczeństwo wy­padku. Producent nie ponosi żadnej odpowiedzial­ności za szkody powstałe wwyniku użycia urządze­nia wsposób niezgodny zjego przeznaczeniem.

Wyposażenie

1 Uchwyt narzędziowy

1a

Uchwyt wiertarski samozaciskowy

2 Przełącznik kierunku obrotów/blokada
3 Zaczep do paska

3a

Śruba mocująca

4 Lampka robocza LED
5 Wskaźnik momentu obrotowego
6 Wybór momentu obrotowego
7 Włącznik/Wyłącznik/Regulacja prędkości

obrotowej

8 Akumulator*
9 Przycisk odblokowania akumulatora
0 Szybka ładowarka*
q Wskaźnik LED stanu naładowania akumulatora
w Przycisk stanu naładowania akumulatora
e Czerwona dioda kontrolna ładowania
r Zielona dioda kontrolna ładowania

Zakres dostawy

1 akumulatorowa wiertarkowkrętarka 20 V
1 zaczep do paska
1 walizka do przenoszenia
1 instrukcja obsługi

■ 74 │ PL

PDSSAP 20-Li B2

Dane techniczne

Akumulatorowa wiertarkowkrętarka 20 V
PDSSAP 20-Li B2

Napięcie znamionowe 20 V (prąd stały)
Przekładnia 4-stopniowa
Znamionowa prędkość obrotowa

biegu jałowego 1. stopień n

2. stopień n0 0–2400 min

3. stopień n0 0–3050 min

4. stopień n0 0–3600 min

Częstotliwość udaru 1. stopień 0–1200/min

2. stopień 0–2400/min

3. stopień 0–3800/min

4. stopień 0–4300/min

Stopnie momentu
obrotowego 1. stopień 120 Nm

2. stopień 150 Nm

3. stopień 190 Nm

4. stopień 226 Nm

Maksymalna zdolność
wkręcania M16

Uchwyt narzędziowy 1/4“ sześciokąt

Akumulator PAP 20 A3*

Typ LITOWO-JONOWY
Napięcie znamionowe 20 V
Pojemność 4 Ah
Ogniwa 10 (80 Wh)

Szybka ładowarka do akumulatorów
PLG 20 A3*

WEJŚCIE/Input

Napięcie znamionowe 230–240 V ∼, 50 Hz

(prąd przemienny)
Znamionowy pobór mocy 120 W
Bezpiecznik

(wewnętrzny) 3,15 A

WYJŚCIE/Output

Napięcie znamionowe 21,5 V (prąd stały)
Prąd znamionowy 4,5 A

Czas ładowania ok. 60 min
Klasa ochronności: II /

izolacja)

0–1900 min

0

(prąd stały)

T3.15A

(podwójna

* ZESTAW NIE OBEJMUJE AKUMULATORA

IŁADOWARKI

Wartość emisji hałasu

Wartość pomiarowa hałasu określona zgodnie z
normą EN 62841. Korygowany współczynnikiem
A poziom hałasu elektronarzędzia wynosi z reguły:

Poziom ciśnienia akustycznego L

-1

Niepewność pomiarów K

-1

Poziom mocy akustycznej L

-1

-1

Niepewność pomiarów K

= 80 dB (A)

PA

= 3 dB

PA

= 91 dB (A)

WA

= 3 dB

WA

Wartość emisji drgań

Całkowite wartości drgań (suma wektorów trzech
kierunków) ustalone zgodnie znormą EN 62841:

Dokręcanie śrub inakrętek omaksymalnie dopusz­czalnym rozmiarze a
Niepewność pomiarów K = 1,5 m/s

= 2,7 m/s2

h

Noś ochronniki słuchu!

WSKAZÓWKA

► Podane wtej instrukcji łączne wartości drgań

oraz wartości emisji hałasu zostały zmierzo­ne znormalizowaną metodą pomiaru imogą
zostać wykorzystane do porównania jednego
elektronarzędzia zinnym.

► Podane łączne wartości drgań oraz wartości

emisji hałasu mogą posłużyć także do wstęp­nej oceny stopnia narażenia.

OSTRZEŻENIE!

► Emisje drgań ihałasu mogą wczasie korzy-

stania zelektronarzędzia różnić się od wska­zanych wartości, zależnie od sposobu użyt­kowania elektronarzędzia, awszczególności
od rodzaju przedmiotu obrabianego.

► Staraj się, aby obciążenie było jak najmniej-

sze. Przykładowe środki ograniczające nara­żenie na wibracje obejmują noszenie rękawic
wtrakcie korzystania znarzędzia iograni­czenie czasu pracy. Należy przy tym
uwzględnić wszystkie części cyklu pracy (na
przykład czas, przez jaki elektronarzędzie
pozostaje wyłączone oraz czas, wktórym jest
ono wprawdzie włączone, ale pracuje bez
obciążenia).

2

PDSSAP 20-Li B2

PL

│

 75 ■

Ogólne wskazówki
bezpieczeństwa dla
elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpie-

czeństwa, instrukcje, zapoznaj się zilustra­cjami oraz danymi technicznymi dotyczą­cymi tego elektronarzędzia.

Nieprzestrzeganie poniższych instrukcji może
być przyczyną porażenia prądem elektrycz­nym, pożaru i/lub ciężkich obrażeń ciała.

Zachowaj wszystkie wskazówki bezpieczeń­stwa oraz instrukcje do późniejszego wyko­rzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie
„elektronarzędzie” dotyczy elektronarzędzi zasila­nych zsieci (przez kabel zasilający) oraz elektro­narzędzi zasilanych akumulatorami (bez kabla
zasilającego).

1. Bezpieczeństwo na stanowisku

pracy

a) Dbaj, by stanowisko pracy było czyste ido-

brze oświetlone. Nieporządek iniedostateczne

oświetlenie mogą doprowadzić do wypadków.

b) Nigdy nie używaj elektronarzędzia wmiejscu

zagrożonym wybuchem, wktórym znajdują
się łatwopalne ciecze, gazy lub pyły. Elektro-

narzędzia wytwarzają iskry, które mogą spowo­dować zapłon pyłu lub oparów.

c) Wczasie użytkowania elektronarzędzia

zwróć uwagę na to, aby wpobliżu nie przeby­wały dzieci ani żadne inne osoby. Wprzypad-

ku odwrócenia uwagi od pracy możesz stracić
kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie
zmian we wtyku jest zabronione.
Nigdy nie używaj adapterów wtyków wpo­łączeniu zelektronarzędziami posiadającymi
uziemienie. Oryginalne wtyki oraz pasujące

gniazda wtykowe zmniejszają ryzyko poraże­nia prądem elektrycznym.

b) Unikaj kontaktu ciała zuziemionymi przed-

miotami, takimi jak rury, grzejniki, kuchenki
lub lodówki. Zetknięcie się zuziemionym

przedmiotem zwiększa ryzyko porażenia prą­dem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu ani wilgoci. Przedostanie się
wody do wnętrza elektronarzędzia zwiększa
ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel, np. wcelu prze-

niesienia bądź zawieszenia elektronarzędzia
lub wyciągnięcia wtyku zgniazda zasilania.
Trzymaj kabel zdala od źródeł gorąca, ole­ju, ostrych krawędzi lub poruszających się
części urządzenia. Uszkodzone lub poskręcane

kable zwiększają ryzyko porażenia prądem
elektrycznym.

e) Podczas pracy zelektronarzędziem na ze-

wnątrz stosuj wyłącznie przedłużacze, które
są dopuszczone również do użytku na ze­wnątrz. Stosowanie przedłużacza przystosowa-

nego do pracy na zewnątrz zmniejsza ryzyko
porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektronarzę-

dziem wwilgotnym otoczeniu, zastosuj wy­łącznik różnicowoprądowy. Zastosowanie

wyłącznika różnicowoprądowego zmniejsza
ryzyko porażenia prądem elektrycznym.

■ 76 │ PL

PDSSAP 20-Li B2

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność iuważaj na to,

co robisz. Praca zelektronarzędziem wymaga
także zachowania zasad zdrowego rozsądku.
Nie korzystaj zelektronarzędzia wprzypadku
przemęczenia, bycia pod wpływem narkoty­ków, alkoholu lub lekarstw. Nawet chwila nie-

uwagi podczas korzystania z elektronarzędzia
może spowodować poważne obrażenia ciała.

Noś środki ochrony indywidualnej iobowiązko-

b)

wo okulary ochronne. Noszenie środków ochro­ny indywidualnej, np. maski przeciwpyłowej, anty­poślizgowego obuwia roboczego, kasku lub
ochronników słuchu - wzależności od rodzaju
izastosowania elektronarzędzia - zmniejsza ryzy­ko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypadko-

wego uruchomienia urządzenia. Przed podłą­czeniem do zasilania sieciowego i/lub aku­mulatora, chwyceniem lub przeniesieniem
urządzenia upewnij się, że elektronarzędzie
jest wyłączone. Trzymanie palca na wyłączni-

ku wtrakcie przenoszenia elektronarzędzia lub
podłączenie elektronarzędzia do zasilania
zwciśniętym już wyłącznikiem może doprowa­dzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze.
Narzędzie lub klucz pozostawiony wobracają­cej się części elektronarzędzia może spowodo­wać obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbaj o

utrzymanie stabilnej postawy i przez cały
czas utrzymuj równowagę. Dzięki temu bę-

dziesz mógł lepiej kontrolować elektronarzę­dzie wprzypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie noś luźnych

ubrań ani biżuterii. Włosy iodzież trzymaj
zdala od ruchomych części urządzenia. Ru-

chome części urządzenia mogą pochwycić luź­ną odstającą odzież, biżuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, należy je podłączyć iuży­wać wprawidłowy sposób. Zastosowanie od-

sysania pyłu może zmniejszyć zagrożenia zwią­zane zzapyleniem.

h) Nie ulegaj złudnemu poczuciu bezpieczeń-

stwa inie ignoruj zasad bezpieczeństwa dla
elektronarzędzi, nawet jeśli po wielokrotnym
korzystaniu jesteś zaznajomiony zelektrona­rzędziem. Nieuwaga może wciągu ułamków

sekund stać się przyczyną poważnych obrażeń.

4. Użytkowanie iobsługa
elektronarzędzia

a) Nie przeciążaj elektronarzędzia. Elektrona-

rzędzia używaj zawsze do ściśle określone­go zakresu zastosowania. Z odpowiednim

elektronarzędziem pracuje się lepiej i bezpiecz­niej wpodanym zakresie mocy.

b) Nie używaj elektronarzędzia zuszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie
można włączyć ani wyłączyć, stanowi zagroże­nie i musi zostać niezwłocznie przekazane do
naprawy.

c) Przed dokonaniem ustawień urządzenia, wy-

mianą narzędzi roboczych lub odłożeniem
elektronarzędzia na bok wyciągnij wtyk
zgniazda zasilania i/lub wyjmij akumulator.

Takie działanie uniemożliwi przypadkowe uru­chomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie po­zwalaj na używanie elektronarzędzia przez
osoby, które nie wiedzą, jak się znim obcho­dzić lub nie przeczytały niniejszych instrukcji.

Elektronarzędzia wrękach niepowołanych osób
stanowią duże zagrożenie.

PDSSAP 20-Li B2

PL

│

 77 ■

e) Elektronarzędzia inarzędzia robocze wyma-

gają starannej pielęgnacji. Sprawdź, czy ru­chome elementy działają prawidłowo inie
blokują się, czy żaden zelementów nie pękł
lub nie jest uszkodzony wstopniu uniemożli­wiającym prawidłowe działanie elektrona­rzędzia. Przed zastosowaniem elektronarzę­dzia zleć naprawę uszkodzonych części.

Przyczyną wielu wypadków z elektronarzędzia­mi jest ich niewłaściwa konserwacja.

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające
zostrymi ostrzami rzadziej się blokują ipozwa­lają się lepiej prowadzić.

g) Korzystaj zelektronarzędzia, narzędzi robo-

czych itd. zgodnie zniniejszymi instrukcjami.
Uwzględniaj przy tym warunki pracy iwykony­waną czynność. Używanie elektronarzędzi do

celów innych niż przewiduje to ich przeznaczenie
może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty ipowierzchnie chwytne utrzymuj

wczystości, wstanie suchym, wolne od ole­jów ismarów. Śliskie uchwyty ipowierzchnie

chwytne nie dają gwarancji bezpiecznej obsłu­gi ikontroli elektronarzędzia wtrudnych do
przewidzenia sytuacjach.

5. Stosowanie iobsługa narzędzia
akumulatorowego

a) Akumulatory ładuj wyłącznie za pomocą ła-

dowarek zalecanych przez producenta. Uży-

wanie ładowarki do ładowania akumulatorów
innych niż te, do których jest ona przewidziana,
stwarza zagrożenie pożarowe.

b) Stosuj zawsze akumulatory przewidziane do

określonego elektronarzędzia. Używanie in­nych akumulatorów może doprowadzić do ob­rażeń iniebezpieczeństwa pożaru.

c) Nieużywany akumulator przechowuj zdala od

spinaczy biurowych, monet, kluczy, gwoździ,
śrub lub innych drobnych metalowych przed­miotów, które mogłyby powodować zwarcie
styków. Zwarcie między stykami akumulatora

może spowodować poparzenia lub pożar.

d) Przy nieprawidłowym użytkowaniu zakumu-

latora może wydostać się ciecz. Unikaj kon­taktu ztą cieczą. Wrazie przypadkowego
kontaktu przemyj dotknięte miejsce wodą.
Wprzypadku przedostania się cieczy do
oczu skorzystaj zpomocy lekarza. Wydosta-

jąca się zakumulatora ciecz może spowodo­wać podrażnienia skóry lub poparzenia.

e) Nie używaj uszkodzonego lub zmodyfikowa-

nego akumulatora. Uszkodzone lub zmodyfi­kowane akumulatory mogą zachowywać się
nieprzewidywalnie idoprowadzić do pożaru,
eksplozji lub obrażeń.

f) Nie wystawiaj akumulatora na działanie

ognia lub wysokich temperatur. Ogień lub
temperatury powyżej 130°C (265°F) mogą
spowodować wybuch.

g) Przestrzegaj wszystkich instrukcji dotyczą-

cych ładowania inie ładuj akumulatora lub
narzędzia akumulatorowego poza zakresem
temperatur podanym winstrukcji obsługi.

Niewłaściwe ładowanie lub ładowanie poza
dopuszczonym zakresem temperatur może spo­wodować zniszczenie akumulatora oraz zwięk­szyć zagrożenie pożarowe.

PRZESTROGA! NIEBEZPIECZEŃSTWO
WYBUCHU! Nigdy nie ładuj baterii
jednorazowych.

Chroń akumulator przed
wysoką temperaturą, np. przed dłuższym
działaniem promieni słonecznych, ognia,
wody iwilgoci. Niebezpieczeństwo wybuchu.

■ 78 │ PL

PDSSAP 20-Li B2

6. Serwis

a) Naprawy elektronarzędzia zlecaj tylko wy-

kwalifikowanemu specjaliście istosuj do tego
wyłącznie oryginalne części zamienne. Za-

pewni to bezpieczeństwo użytkowania elektro­narzędzia.

b) Nigdy nie wolno naprawiać uszkodzonych

akumulatorów. Każde serwisowanie akumula­torów powinno być przeprowadzane wyłącznie
przez producenta lub autoryzowany punkt
serwisowy.

Szczegółowe wskazówki bezpie­czeństwa dla wkrętarki udarowej

■ Podczas wkręcania udarowego noś ochronni-

ki słuchu. Narażenie na hałas może powodo-

wać utratę słuchu.

■ Zabezpiecz obrabiany przedmiot. Obrabiany

przedmiot zamocowany za pomocą uchwytu
mocującego lub wimadle jest utrzymywany
bezpieczniej niż wrękach.

■ Trzymaj mocno elektronarzędzie. Wczasie

dokręcania iodkręcania śrub mogą występo­wać chwilowo wysokie momenty reakcyjne.

■ Przed odłożeniem elektronarzędzia odcze-

kaj, aż całkowicie się zatrzyma. Narzędzie

robocze może się zaklinować i spowodować
utratę kontroli nad elektronarzędziem.

■ Podczas prac, wtrakcie których elektronarzę-

dzie może natrafić na ukryte przewody elek­tryczne lub na własny kabel zasilający, nale­ży zawsze trzymać je za izolowane uchwyty.

Kontakt wkrętu zprzewodem elektrycznym
może spowodować przejście napięcia również
na metalowe elementy urządzenia itym samym
porażenie prądem elektrycznym.

Oryginalne akcesoria/urządzenia
dodatkowe

■ Używaj wyłącznie akcesoriów i osprzętu dodat-

kowego, które zostały wymienione w instrukcji
obsługi lub których uchwyt jest kompatybilny z
urządzeniem.

OSTRZEŻENIE!

■ Nie używaj akcesoriów, które nie zostały

zalecone przez firmę PARKSIDE. Może to
spowodować porażenie prądem elektrycz­nym i pożar.

UWAGA! Gorąca
powierzchnia. Niebezpie­czeństwo poparzenia.

Wskazówki bezpieczeństwa
dotyczące ładowarek

■ To urządzenie może być używane

przez dzieci od 8.roku życia oraz
przez osoby ozmniejszonych zdol­nościach fizycznych, sensorycznych
lub umysłowych bądź osoby niepo­siadające odpowiedniego doświad­czenia i/lub wiedzy, wyłącznie pod
nadzorem lub po przeszkoleniu
wzakresie bezpiecznego użytkowa­nia urządzenia oraz potencjalnych
zagrożeń. Dzieciom nie wolno bawić
się urządzeniem. Dzieciom bez opie­ki osób dorosłych nie wolno czyścić
ani konserwować urządzenia.

PDSSAP 20-Li B2

PL

│

 79 ■

■ Wprzypadku uszkodzenia kabla

zasilającego należy zlecić jego wy­mianę producentowi, wpunkcie ser­wisowym lub osobie posiadającej
odpowiednie kwalifikacje. Pozwoli
to uniknąć poważnych zagrożeń.

Ładowarka nadaje się tylko do użytku
wzamkniętych pomieszczeniach.

OSTRZEŻENIE!

■ W przypadku uszkodzenia kabla zasilające-

go należy zlecić jego wymianę producento­wi, wpunkcie serwisowym lub osobie posia­dającej odpowiednie kwalifikacje. Dzięki
temu unikniemy poważnych zagrożeń.

UWAGA!

♦ Za pomocą tej ładowarki można ładować

tylko następujące akumulatory: PAP 20 A1/
PAP 20 A2/PAP20 A3/PAP20 B1/
PAP20 B3.

♦ Aktualna lista zgodności akumulatorów znaj-

duje się na stronie internetowej www.Lidl.de/
Akku.

Przed uruchomieniem

Ładowanie akumulatora
(patrzrys.A)

PRZESTROGA!

► Przed wyjęciem lub włożeniem akumulatora

do ładowarki należy zawsze wyciągnąć
wtyk sieciowy zgniazda zasilania.

WSKAZÓWKA

► Nigdy nie ładuj akumulatora, jeśli temperatu-

ra otoczenia jest niższa niż 10°C lub wyższa
niż 40°C. Podczas dłuższego przechowywa­nia akumulatora litowo-jonowego należy re­gularnie kontrolować jego stan naładowania.
Optymalny stan naładowania wynosi pomię­dzy 50% a80%. Miejsce przechowywania
powinno być suche ichłodne, ztemperaturą
otoczenia między 0°C a50°C.

♦ Włóż akumulator 8 do szybkiej ładowarki 0

(patrz rys. A).

♦ Włóż wtyk sieciowy do gniazda zasilania.

Zielona dioda kontrolna ładowaniar
zaświeci się na krótko, a następnie zaświeci
się czerwona dioda kontrolna ładowaniae.

♦ Zielona dioda kontrolna LEDr sygnalizuje

zakończenie ładowania i gotowość akumula­tora 8 do pracy.

■ 80 │ PL

UWAGA!

♦ Miganie czerwonej diody kontrolnej LEDe

oznacza, że akumulator 8 się przegrzał
inie można go naładować.

♦ Jeśli czerwona izielona dioda kontrolna

LEDe r migają jednocześnie, akumula-

tor8 jest uszkodzony.

♦ Wsuń akumulator 8 do urządzenia.
♦ Między kolejnymi ładowaniami wyłączaj za-

wsze ładowarkę na co najmniej 15minut. Wtym
celu wyciągnij wtyk sieciowy zgniazda zasilania.

PDSSAP 20-Li B2

Wkładanie/wyjmowanie
akumulatora z urządzenia

Wkładanie akumulatora

♦ Przesuń przełącznik kierunku obrotów2 w

położenie środkowe (blokada). Pozwól, aby
akumulator 8 zatrzasnął się w uchwycie.

Wyjmowanie akumulatora

♦ Naciśnij przycisk odblokowania9 i wyjmij

akumulator8.

Sprawdzanie stanu naładowania
akumulatora

♦ W celu sprawdzenia stanu naładowania aku-

mulatora naciśnij przycisk stanu naładowania
akumulatoraw. Stan lub pozostała ilość energii
akumulatora zostaje wskazana na wskaźniku
LED stanu naładowania akumulatoraq w
następujący sposób:
CZERWONY/POMARAŃCZOWY/ZIELONY
= maksymalne naładowanie
CZERWONY/POMARAŃCZOWY = średnie
naładowanie
CZERWONY = niski poziom naładowania –
naładuj akumulator

Montaż zaczepu do paska

♦ Odkręć śrubę mocującą 3a za pomocą dostęp-

nego w handlu śrubokręta krzyżakowego (brak
wzestawie).

♦ Przytrzymaj odpowiedni otwór zaczepu do

paska 3 nad gwintem śruby.

♦ Dokręć ponownie śrubę mocującą

3a

.

Włączanie/wyłączanie

Włączanie

♦ Wcelu uruchomienia urządzenia naciśnij

iprzytrzymaj włącznik/wyłącznik 7.
Lampka robocza LED 4 świeci się przy lekko
lub całkowicie wciśniętym włączniku/
wyłączniku7.
Pozwala to na oświetlenie miejsca pracy
wwarunkach słabego oświetlenia.

Wyłączanie

♦ Wcelu wyłączenia urządzenia zwolnij przycisk

włącznika/wyłącznika 7.

Ustawianie/wybór prędkości
obrotowej/momentu dokręcania

♦ Naciśnij przycisk wyboru momentu obrotowe-

go6, aby stopniowo ustawiać żądany mo­ment obrotowy. Wybrany stopień momentu
obrotowego jest wskazywany na wskaźniku
momentu obrotowego5.

♦ Lekkie naciśnięcie włącznika/wyłącznika 7

powoduje włączenie niskich obrotów/momentu
dokręcania. Wraz ze wzrostem siły nacisku na
przycisk prędkość obrotowa/moment dokręca­nia wzrasta.

♦ Moment dokręcania jest zależny od aktualnie

wybranej prędkości obrotowej/momentu obro­towego iczasu udaru.

WSKAZÓWKA

► Do dokręcania nakrętek kół należy jednak

wybrać najmniejszy moment dokręcania, aby

uniknąć zbyt silnego dokręcenia.

► Wbudowany hamulec silnikowy zapewnia

szybkie zatrzymanie.

PDSSAP 20-Li B2

UWAGA!

♦ Faktycznie uzyskany moment dokręcenia

należy zawsze sprawdzić kluczem dynamo-

metrycznym!

│

PL

 81 ■

Zmiana kierunku obrotów

♦ Zmień kierunek obrotów, przestawiając położe-

nie przełącznika kierunku obrotów2 wprawo
lub wlewo.

Wkładanie/wymiana narzędzi

♦ Pociągnij uchwyt wiertarski samozaciskowy 1a

do przodu. Włóż pasujące narzędzie w uchwyt
narzędziowy1.

♦ Pociągnij ponownie uchwyt wiertarski samoza-

1a

ciskowy
narzędzie.

do przodu, aby móc wyjąć

Konserwacja iczyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO
OBRAŻEŃ! Przed rozpoczęciem
wszelkich prac przy urządzeniu
należy je wyłączyć iwyjąć aku­mulator.

Urządzenie jest bezobsługowe.

■ Urządzenie musi być zawsze czyste, suche

iniezabrudzone olejem ani smarem.

■ Do wnętrza urządzeń nie mogą się przedostać

żadne ciecze.

■ Do czyszczenia obudowy używaj suchej szmat-

ki. Nigdy nie używaj benzyny, rozpuszczalni­ków ani środków myjących niszczących tworzy­wo sztuczne.

■ Podczas dłuższego przechowywania akumula-

tora litowo-jonowego należy regularnie kontro­lować jego stan naładowania. Optymalny stan
naładowania wynosi pomiędzy 50% a80%.
Optymalne warunki przechowywania to chłod­ne isuche miejsce.

WSKAZÓWKA

► Niewymienione tutaj części zamienne

(np.szczotki węglowe, przełączniki) można
zamówić za pośrednictwem naszej infolinii
serwisowej.

Utylizacja

Opakowanie urządzenia wykonane
jest zmateriałów przyjaznych dla śro­dowiska naturalnego, które można
oddać wlokalnych punktach zbiórki.

Urządzeń elektrycznych
nie wolno wyrzucać razem
z odpadami domowymi!

Zgodnie zdyrektywą europejską
2012/19/EU zużyte elektronarzędzia należy
zbierać oddzielnie ipoddawać procesowi odzysku
zposzanowaniem zasad ochrony środowiska
naturalnego.

Akumulatorów nie wolno

wyrzucać razem zodpadami

domowymi

Uszkodzone lub zużyte akumulatory
należy poddać procesowi recyklingu zgodnie
zdyrektywą 2006/66/EC. Akumulator i/lub urzą­dzenie należy oddać we właściwym punkcie zbiór­ki odpadów.

Informacje na temat możliwości utylizacji zużytych
elektronarzędzi/akumulatorów można uzyskać w
lokalnym urzędzie gminy lub miasta.

Opakowania należy utylizować

w sposób przyjazny dla środowiska.

Przestrzegaj oznaczeń na różnych

materiałach opakowaniowych i w razie
potrzeby usuwaj je zgodnie z zasadami segregacji
odpadów. Materiały opakowaniowe są oznaczo­ne skrótami (a) i cyframi (b) w następujący sposób:
1–7: tworzywa sztuczne, 20–22: papier i tektura,
80–98: kompozyty.

Informacje na temat możliwości utyliza-

cji wysłużonego urządzenia można

uzyskać w najbliższym urzędzie gminy

lub miasta.

Produkt można poddać recyklingowi,

podlega rozszerzonej odpowiedzialno-

ści producenta i jest zbierany w ramach

systemu segregacji odpadów.

■ 82 │ PL

PDSSAP 20-Li B2

Gwarancja
Kompernaß Handels GmbH

Szanowny Kliencie!
To urządzenie objęte jest 5-letnią gwarancją,

licząc od daty zakupu. W przypadku stwierdzenia
wad tego produktu masz gwarantowane ustawo­wo prawa, których możesz dochodzić od sprze­dawcy. Opisane poniżej warunki gwarancji nie
ograniczają tych praw.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu.
Należy zachować paragon. Jest on wymagany
jako dowód zakupu.

Jeżeli w ciągu pięciu lat od daty zakupu produktu
ujawni się w nim wada materiałowa lub produk­cyjna, produkt zostanie wedle naszego uznania
nieodpłatnie naprawiony, wymieniony na nowy
lub zwrócimy kwotę odpowiadającą jego cenie
zakupu. Warunkiem spełnienia tego świadczenia
gwarancyjnego jest dostarczenie w trakcie tego
pięcioletniego okresu uszkodzonego urządzenia
wraz z dowodem zakupu (paragonem) oraz krót­kim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz
z powrotem naprawiony lub nowy produkt. Zgodnie
z art. 581 §1 niemieckiego kodeksu cywilnego
wraz z wy-mianą produktu lub jego istotnej części
rozpoczyna się nowy okres gwarancyjny.

Akumulatory z serii X 20 V Team objęte są 3-letnią
gwarancją, licząc od daty zakupu.

Okres gwarancji i ustawowe roszczenia
gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża
okresu gwarancji. Dotyczy to również wymienio­nych i naprawionych części. Wszelkie szkody i
wady wykryte w chwili zakupu należy zgłosić
bezpośrednio po rozpakowaniu urządzenia. Po
upływie okresu gwarancji wszelkie naprawy są
wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane
i poddane przed wysyłką skrupulatnej kontroli
jakości.

Gwarancja obejmuje wady materiałowe lub pro­dukcyjne. Niniejsza gwarancja nie obejmuje części
produktu, podlegających normalnemu zużyciu, ani
uszkodzeń części łatwo łamliwych, np. przełączni­ków, lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli
produkt został uszkodzony, nie używano go pra­widłowo lub nie serwisowano należycie. W celu
zapewnienia prawidłowego stosowania produktu
należy ściśle przestrzegać wszystkich instrukcji
wymienionych w instrukcjach obsługi. Należy
bezwzględnie unikać zastosowania oraz postępo­wania, których odradza się w instrukcji obsługi lub
przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domo­wego, a nie do zastosowań komercyjnych. Niewłaści­we użytkowanie urządzenia, używanie go w sposób
niezgodny z jego przeznaczeniem, użycie siły
lub ingerencja w urządzenie, dokonywana poza
naszymi autoryzowanymi punktami serwisowymi,
powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania
w następujących przypadkach

■ normalne zużycie pojemności baterii

■ komercyjne wykorzystanie produktu

■ uszkodzenie lub modyfikacja produktu przez

klienta

■ nieprzestrzeganie przepisów bezpieczeństwa

i konserwacji, błędy w obsłudze

■ szkody spowodowane zjawiskami naturalnymi

PDSSAP 20-Li B2

PL

│

 83 ■

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia spra­wy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygotuj

paragon fiskalny oraz numer artykułu
(IAN) 364886_2101 jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany
na urządzeniu, zapisany na stronie tytułowej
instrukcji obsługi (w dolnym lewym rogu) lub na
naklejce z tyłu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowied­nim działem serwisu telefonicznie lub przez
e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu
(paragonem) oraz opisem i datą wystąpienia
usterki wysłać nieodpłatnie na przekazany
wcześniej adres serwisu.

Na stronie www.lidl-service.com
możesz pobrać te i wiele innych
instrukcji, filmów o produktach oraz
oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz przejść bezpo­średnio na stronę serwisu Lidl (www.lidl-service.com),
gdzie możesz otworzyć instrukcję obsługi, wpisując
numer artykułu (IAN) 364886_2101.

OSTRZEŻENIE!

► Naprawy urządzenia zlecaj wyłącznie ser-

wisowi lub elektrykowi, stosując tylko ory­ginalne części zamienne. Zapewni to odpo-

wiedni poziom bezpieczeństwa użytkowania
urządzenia po naprawie.

► Wymianę wtyku lub kabla zasilającego po-

wierzaj zawsze producentowi urządzenia
lub zleć ją w autoryzowanym punkcie ser­wisowym. Zapewni to odpowiedni poziom

bezpieczeństwa użytkowania urządzenia po
naprawie.

Serwis

Serwis Polska

Tel.: [phone]
E-Mail: [e-mail]

IAN 364886_2101

Importer

Pamiętaj, że poniższy adres nie jest adresem
serwisu. Skontaktuj się najpierw z odpowiednim
punktem serwisowym.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NIEMCY
www.kompernass.com

■ 84 │ PL

PDSSAP 20-Li B2

Tłumaczenie oryginalnej deklaracji zgodności

Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Pan
Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt ten jest
zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006/42/EC)
Dyrektywa wsprawie kompatybilności elektromagnetycznej (2014/30/EU)
Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia (2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej

przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady
z8 czerwca 2011r. wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach
elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane

EN 62841-1:2015
EN 62841-2-2:2014
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-2:2014
EN 61000_3-3:2013/A1:2019
EN 61000-3-3:2013
EN IEC 63000:2018

Typ/oznaczenie urządzenia: Akumulatorowa wiertarkowkrętarka 20 V PDSSAP 20-Li B2

Rok produkcji: 08–2021

Numer seryjny: IAN 364886_2101

Bochum, dnia 22.06.2021 r.

Semi Uguzlu

- dyrektor ds. jakości -

Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania
urządzenia.

│

PDSSAP 20-Li B2

PL

 85 ■

Zamawianie dodatkowego akumulatora

Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez
Internet na stronie www.kompernass.com lub telefonicznie.

Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów
magazynowych.

WSKAZÓWKA

► Wniektórych krajach nie ma możliwości zamawiania części zamiennych przez Internet.

Wtakim wypadku skontaktuj się zinfolinią serwisową.

Zamówienia telefoniczne

Serwis Polska Tel.: [phone]

Aby zapewnić szybką realizację zamówienia, na wypadek wszelkich pytań należy przygotować
numer katalogowy urządzenia (np. IAN 364886_2101). Numer katalogowy znajduje się na tabliczce
znamionowej lub na stronie tytułowej tej instrukcji.

■ 86 │ PL

PDSSAP 20-Li B2

Obsah

Úvod ................................................................88

Určené používanie ..................................................................88

Vybavenie ........................................................................88

Rozsah dodávky ....................................................................88

Technické údaje ....................................................................88

Všeobecné bezpeč nostné pokyny pre elektrické náradie .....................89

1. Bezpečnosť na pracovisku ..........................................................90

2. Elektrická bezpečnosť .............................................................90

3. Bezpečnosť osôb .................................................................90

4. Používanie a manipulácia s elektrickým náradím .........................................91

5. Používanie a manipulácia s akumulátorovým náradím ....................................91

6. Servis ..........................................................................92

Bezpečnostné upozornenia špecifické pre príklepové skrutkovače .............................92

Originálne príslušenstvo/prídavné zariadenia .............................................92

Bezpečnostné upozornenia pre nabíjačky ................................................93

Pred uvedením do prevádzky ............................................93

Nabitie boxu s akumulátorom (pozriobr. A) ..............................................93

Vloženie/vybratie boxu s akumulátorom do/z prístroja ......................................94

Kontrola stavu nabitia akumulátora .....................................................94

Montáž príchytky na opasok ..........................................................94

Zapnutie/vypnutie ..................................................................94

Nastavenie/predvolenie otáčok/uťahovacieho momentu ....................................94

Prepínanie smeru otáčania ............................................................95

Nasadenie/výmena nástrojov .........................................................95

Údržba ačistenie ......................................................95

Likvidácia ............................................................95

Záruka spoločnosti Kompernass Handels GmbH ............................96

Servis ................................................................ 97

Dovozca ..............................................................97

Originálne vyhlásenie o zhode ...........................................98

Objednanie náhradného akumulátora ....................................99

Telefonická objednávka ..............................................................99

PDSSAP 20-Li B2

SK 

│

 87 ■

AKU RÁZOVÝ UŤAHOVÁK 20 V
PDSSAP 20-LI B2

Úvod

Srdečne vám gratulujeme kukúpe vášho nového
prístroja. Touto kúpou ste sa rozhodli pre výrobok
vysokej kvality. Návod na obsluhu je súčasťou
tohto výrobku. Obsahuje dôležité upozornenia
týkajúce sa bezpečnosti, používania a likvidácie.
Pred použitím výrobku sa oboznámte sovšetkými
pokynmi na obsluhu a bezpečnostnými pokynmi.
Výrobok používajte iba podľa opisu a vuvedených
oblastiach použitia. Pri postúpení výrobku tretej
osobe odovzdajte spolu sním aj všetky dokumenty.

Určené používanie

Prístroj je určený na zaskrutkovanie a odskrutkova­nie skrutiek, ako aj na uťahovanie a povolenie
matíc. Prístroj disponuje pravým/ľavým chodom,
1/4“ upnutím bitu s vnútorným šesťhranom a LED
pracovným svetlom. Svetlo tohto prístroja je určené
na priame osvetlenie pracovnej oblasti prístroja.
Pomocou rotačno-príklepovej funkcie prístroja sa
sila motora premieňa na rovnomerné rotačné prí­klepy. Príklepový mechanizmus sa spustí pri uťaho­vaní a povolení.
Tento prístroj je určený na používanie dospelými
osobami. Mladiství vo veku viac ako 16 rokov smú
prístroj používať iba pod dozorom. Výrobca neručí
za škody, ktoré boli spôsobené používaním v rozpo­re surčeným účelom alebo nesprávnou obsluhou.
Prístroj používajte len tak, ako je opísané a len pre
uvedené oblasti použitia. Prístroj nie je určený na
komerčné používanie. Akékoľvek iné používanie
alebo zmeny prístroja sa považujú za používanie v
rozpore surčením a súvisia s nimi značné nebezpe­čenstvá úrazu. Za škody vzniknuté v dôsledku pou­žívania v rozpore s určením výrobca nepreberá
žiadnu zodpovednosť.

Vybavenie

1 Upnutie nástroja

1a

Blokovacie puzdro

2 Prepínač smeru otáčania/poistka
3 Príchytka na opasok

3a

Upevňovacia skrutka

4 LED pracovné svetlo
5 Ukazovateľ uťahovacieho momentu
6 Predvoľba uťahovacieho momentu
7 Spínač ZAP/VYP/regulácia otáčok
8 Box s akumulátorom*
9 Tlačidlo na odblokovanie boxu s akumulátorom
0 Rýchlonabíjačka*
q LED displeja akumulátora
w Tlačidlo stavu nabitia akumulátora
e Červená LED kontrolka nabíjania
r Zelená LED kontrolka nabíjania

Rozsah dodávky

1 aku rázový uťahovák 20 V
1 príchytka na opasok
1 prenosný kufrík
1 návod na obsluhu

Technické údaje

Aku rázový uťahovák 20 V PDSSAP 20-Li B2

Dimenzačné napätie 20 V (jednosmerný prúd)
Prevodovka 4-stupňový prevod
Dimenzačné otáčky pri chode

naprázdno 1. stupeň n

2. stupeň n0 0–2400 min

0–1900 min

0

3. stupeň n0 0–3050 min

4. stupeň n0 0–3600 min

Rázová frekvencia 1. stupeň 0–1200/min

2. stupeň 0–2400/min

3. stupeň 0–3800/min

4. stupeň 0–4300/min

Stupne uťahovacieho
momentu 1. stupeň 120 Nm

2. stupeň 150 Nm

3. stupeň 190 Nm

4. stupeň 226 Nm

-1

-1

-1

-1

■ 88 │ SK

PDSSAP 20-Li B2

Max. kapacita
skrutkovania M16

Upnutie nástroja 1/4 šesťhran

Akumulátor PAP 20 A3*

Typ: LÍTIUM-IÓNOVÝ
Dimenzačné napätie 20 V

(jednosmerný

prúd)
Kapacita 4 Ah
Články 10 (80 Wh)

Rýchlonabíjačka akumulátora PLG 20 A3*
VSTUP/Input

Dimenzačné napätie 230–240 V ∼, 50 Hz

(striedavý prúd)
Dimenzačný príkon 120 W

Poistka (vnútorná) 3,15 A

T3.15A

VÝSTUP/Output

Dimenzačné napätie 21,5 V

(jednosmerný prúd)
Dimenzačný prúd: 4,5 A

Doba nabíjania cca 60 min
Trieda ochrany II /

* AKUMULÁTOR A NABÍJAČKA NIE SÚ SÚČASŤOU

DODÁVKY

(dvojitá izolácia)

Hodnota emisií hluku

Nameraná hodnota pre hluk zistená podľa EN

62841. Vyhodnotená hodnota hladiny hluku A
elektrického náradia je typicky:

Hladina akustického tlaku LPA = 80 dB (A)
Neurčitosť K
Hladina akustického výkonu L
Neurčitosť K

= 3 dB

pA

= 91 dB (A)

WA

= 3 dB

WA

Hodnota emisií vibrácií

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) zisťované podľa EN 62841:

Uťahovanie skrutiek a matíc maximálnej dovolenej
veľkosti a
Neurčitosť K = 1,5 m/s

= 2,7 m/s2

h

2

Noste ochranu sluchu!

UPOZORNENIE

► Uvedené celkové hodnoty vibrácií a uvedené

hodnoty emisie hluku boli merané podľa nor­movaného skúšobného postupu a môžu sa
použiť na porovnanie jedného elektrického
náradia s druhým.

► Uvedené celkové hodnoty vibrácií a uvedené

hodnoty emisie hluku sa môžu tiež použiť na
predbežný odhad zaťaženia.

VÝSTRAHA!

► Emisie vibrácií a hluku sa môžu líšiť od uvede-

ných hodnôt počas skutočného používania
elektrického náradia, v závislosti od spôsobu,
akým sa elektrické náradie používa, obzvlášť
od druhu obrobku.

► Pokúste sa zaťaženie udržať podľa možnosti

na čo najnižšej hodnote. Príkladom opatrení
na zníženie zaťaženia vibráciami je nosenie
rukavíc pri používaní náradia a obmedzenie
pracovného času. Musia sa pritom zohľadniť
všetky podiely prevádzkového cyklu (napríklad
časy, v priebehu ktorých je elektrické náradie
vypnuté a časy, počas ktorých je elektrické ná­radie síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpeč­nostné pokyny pre
elektrické náradie

VÝSTRAHA!

► Prečítajte si všetky bezpečnostné pokyny,

upozornenia, ilustrácie a technické údaje,
ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledovných po­kynov môžu mať za následok zásah elektric­kým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte
všetky bezpečnostné pokyny a upozornenia.

Pojem „elektrické náradie“, používaný v bezpeč­nostných pokynoch, sa týka elektrického náradia
napájaného zo siete (so sieťovým vedením) a elek­trického náradia prevádzkovaného s akumulátorom
(bez sieťového vedenia).

PDSSAP 20-Li B2

SK 

│

 89 ■

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adob-

re osvetlené. Neporiadok aneosvetlené pra-

covné oblasti môžu viesť k úrazom.

b) Nepracujte s elektrickým náradím na miestach

s nebezpečenstvom výbuchu, na ktorých sa
nachádzajú horľavé kvapaliny, plyny alebo
prach. Z elektrického náradia vychádzajú iskry,

ktoré môžu tento prach alebo výpary zapáliť.

c) Počas používaniaelektrického náradia zabráň-

te prístupu detí a iných osôb. Pri odvedení pozor­nosti môžete stratiť kontrolu nad prístrojom.

2. Elektrická bezpečnosť

a) Pripájacia zástrčka elektrického náradia musí

byť vhodná pre príslušnú zásuvku. Zástrčka
sa nesmie žiadnym spôsobom meniť.
Spolu s elektrickým náradím, ktoré má
ochranné uzemnenie, nepoužívajte žiadne
sieťové adaptéry. Nezmenené zástrčky

avhodné zásuvky znižujú riziko zásahu elektric­kým prúdom.

b) Vyvarujte sa telesnému kontaktu suzemnený-

mi povrchmi, ako sú potrubia, vykurovacie
telesá, sporáky achladničky. Ak je vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektric­kým prúdom.

c) Elektrické náradie chráňte pred dažďom alebo

vlhkosťou. Vniknutie vody do elektrického nára­dia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte kábel na iné účely, ako napr.

na nosenie, zavesenie elektrického náradia
alebo vyťahovanie zástrčky zo zásuvky. Udr­žiavajte kábel mimo zdrojov tepla, oleja,
ostrých hrán alebo pohybujúcich sa častí prí­stroja. Poškodené alebo zamotané káble zvyšujú

riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku, po-

užívajte len taký predlžovací kábel, ktorý je
vhodný aj pre vonkajšie prostredie.Použitie pre-

dlžovacieho kábla vhodného pre vonkajšie pros­tredie znižuje riziko zásahu elektrickým prúdom.

f) Ak nie je možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite
prúdový chránič. Použitie prúdového chrániča

znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní, sledujte čo robíte, a pri

práci s elektrickým náradím postupujte s rozva­hou. Nepoužívajte elektrické náradie, ak ste
unavení alebo ak ste pod vplyvom drog, alko­holu alebo liekov. Aj chvíľa nepozornosti pri po-

užívaní elektrického náradia môže spôsobiť váž­ne zranenia.

ždy noste osobné ochranné prostriedky a

b) V

ochranné okuliare.Nosenie osobných ochran-

ných prostriedkov, ako je protiprachová maska,
protišmyková bezpečnostná obuv, ochranná
prilba alebo ochrana sluchu, podľa druhu apou­žitia elektrického náradia, znižuje riziko poranení.

c) Vyhnite sa neúmyselnému uvedeniu do pre-

vádzky. Pred pripojením elektrického náradia
k sieti a/alebo akumulátoru a pred jeho zdví­haním a prenášaním sa presvedčte, či je vyp­nuté. Ak máte pri prenášaní elektrického nára-

dia prst na spínači alebo ak elektrické náradie
zapojíte do zdroja elektrického prúdu zapnuté,
môže to viesť kúrazom.

d) Skôr než zapnete elektrické náradie, odstráň-

te nastavovacie nástroje alebo skrutkovače.
Náradie alebo kľúč, ktorý sa nachádza na otá­čajúcej sa časti elektrického náradia, môže spô­sobiť zranenia.

e) Vyhýbajte sa neprirodzenému držaniu tela.

Majte pevný postoj a neustále udržiavajte
rovnováhu. Takto môžete elektrické náradie

lepšie kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste voľný odev ani

šperky. Vlasy a odev sa musia udržiavať
v bezpečnej vzdialenosti od pohyblivých
dielov. Voľný odev, šperky alebo dlhé vlasy

môžu byť zachytené pohybujúcimi sa dielmi.

g) Ak je možná montáž zariadení na odsávanie

a zachytávanie prachu, musia sa tieto pripo­jiť a správne používať. Používanie odsávania

prachu môže zredukovať ohrozenie prachom.

h) Nenechajte sa zmiasť falošnou istotou a nepo-

vznášajte sa nad bezpečnostné predpisy pre
elektrické náradie, aj keď ste po viacnásobnom
použití oboznámení s elektrickým náradím. Ne-

odborná manipulácia môže v zlomkoch sekundy
viesť k ťažkým poraneniam.

■ 90 │ SK

PDSSAP 20-Li B2

4. Používanie a manipulácia

s elektrickým náradím

a) Nepreťažujte elektrické náradie. Pri vašej

práci používajte len na tento účel určené
elektrické náradie. Sosprávnym elektrickým

náradím pracujete lepšie abezpečnejšie v uve­denom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie schybným

spínačom. Elektrické náradie, ktoré sa nedá
zapnúť alebo vypnúť, je nebezpečné amusí sa
opraviť.

c) Pred vykonávaním nastavení na prístroji, vý-

menou vložených nástrojov alebo pred odlo­žením elektrického náradia vytiahnite zástrč­ku zo zásuvky a/alebo odstráňte
odoberateľný akumulátor. Toto preventívne

opatrenie zabraňuje neúmyselnému spusteniu
elektrického náradia.

d) Nepoužívané elektrické náradie uschovávajte

mimo dosahu detí. Nedovoľte používať elek­trické náradie osobám, ktoré sním nie sú
oboznámené alebo si neprečítali tieto poky­ny. Elektrické náradie je nebezpečné, ak ho po-

užívajú neskúsené osoby.

e) Elektrické náradie a vložený nástroj starostli-

vo udržiavajte. Skontrolujte, či pohyblivé die­ly fungujú bezchybne a nie sú zaseknuté, či
niektoré diely nie sú zlomené alebo poškode­né tak, aby bola obmedzená funkcia elektric­kého náradia. Pred použitím elektrického ná­radia nechajte opraviť poškodené časti.

Mnohé úrazy sú spôsobené nedostatočnou
údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré ačisté. Sta-

rostlivo udržiavané rezné nástroje sostrými rez­nými hranami sa menej zasekávajú aľahšie sa
dajú viesť.

g) Elektrické náradie, príslušenstvo, vložené ná-

stroje atď. používajte v súlade s týmito pokyn­mi. Zohľadnite pritom pracovné podmienky
ačinnosť, ktorú budete vykonávať. Použitie elek-

trického náradia na iný ako určený účel použitia
môže mať za následok nebezpečné situácie.

h) Rukoväte a úchytné plochy udržiavajte suché,

čisté a bez oleja a mastnoty. Klzké rukoväte a
úchytné plochy neumožňujú bezpečnú obsluhu
a kontrolu elektrického náradia v nepredvídateľ­ných situáciách.

5. Používanie a manipulácia
s akumulátorovým náradím

a) Akumulátory nabíjajte len v nabíjačkách, kto-

ré odporúča výrobca. Pri nabíjačkách, ktoré sú

vhodné pre určitý druh akumulátorov, hrozí ne­bezpečenstvo požiaru, ak sa používajú s inými
akumulátormi.

b) V elektrických náradiach používajte len aku-

mulátory, určené na tento účel. Používanie
iných akumulátorov môže viesť k úrazom a ne­bezpečenstvu požiaru.

c) Nepoužívaný akumulátor nepribližujte ku

kancelárskym sponkám, minciam, kľúčom,
klincom, skrutkám alebo iným malým kovovým
predmetom, ktoré by mohli spôsobiť premos­tenie kontaktov. Skrat medzi kontaktmi akumu-

látora môže spôsobiť popáleniny alebo požiar.

d) Pri nesprávnom používaní môže z akumuláto-

ra vytekať kvapalina. Zabráňte kontaktu s
touto kvapalinou. Pri náhodnom kontakte
miesto opláchnite vodou. Ak sa kvapalina do­stane do očí, vyhľadajte dodatočne lekársku
pomoc. Unikajúca akumulátorová kvapalina

môže spôsobiť podráždenie pokožky alebo po­páleniny.

e) Nepoužívajte poškodený ani upravený akumu-

látor. Poškodené alebo upravené akumulátory sa
môžu správať nepredvídateľne a viesť k požiaru,
výbuchu alebo nebezpečenstvu poranenia.

f) Akumulátor nevystavujte ohňu ani príliš vyso-

kým teplotám. Oheň alebo teploty vyššie ako
130 °C (265 °F) môžu spôsobiť výbuch.

g) Dodržiavajte všetky pokyny na nabíjanie a

akumulátor alebo akumulátorové náradie ne­nabíjajte nikdy mimo rozsahu teplôt uvedené­ho v návode na obsluhu. Nesprávne nabíjanie

alebo nabíjanie mimo prípustného rozsahu
teplôt môže akumulátor zničiť a zvýšiť nebezpe­čenstvo požiaru.

PDSSAP 20-Li B2

SK 

│

 91 ■

POZOR! NEBEZPEČENSTVO
VÝBUCHU! Nikdy nenabíjajte akumu­látory, ktoré nie sú nabíjateľné.

Chráňte akumulátor

pred teplom, napr. aj pred trvalým slnečným
žiarením, ohňom, vodou a vlhkosťou. Hrozí

nebezpečenstvo výbuchu.

6. Servis

a) Elektrické náradie smie opravovať len kvalifi-

kovaný odborný personál alen za použitia
originálnych náhradných dielov. Takto sa

zabezpečí, že zostane zachovaná bezpečnosť
elektrického náradia.

b) Nikdy nevykonávajte údržbu na poškode-

ných akumulátoroch. Akúkoľvek údržbu aku­mulátorov by mal vykonávať iba výrobca alebo
splnomocnené zákaznícke servisy.

Bezpečnostné upozornenia špecifické
pre príklepové skrutkovače

■ Pri príklepovom vŕtaní používajte chrániče

sluchu. Nadmerné pôsobenie hluku môže spô-

sobiť stratu sluchu.

■ Obrobok zaistite. Obrobok, ktorý je uchytený

v upínacom zariadení alebo vo zveráku, je
pridržiavaný bezpečnejšie ako vašou rukou.

■ Elektrické náradie držte dobre pevne. Pri

uťahovaní alebo povolení skrutiek sa môžu
krátko objaviť vysoké reakčné momenty.

■ Pred odložením elektrického náradia počkaj-

te, kým sa úplne nezastaví.Vložený nástroj sa

môže zaseknúť a mať za následok stratu kontro­ly nad elektrickým náradím.

■ Keď vykonávate práce, pri ktorých by skrutka

mohla zasiahnuť skryté elektrické vedenia,
uchopte elektrické náradie zaizolované
úchopné plochy držadla.Kontakt skrutky sve-

dením vedúcim napätie môže uviesť pod napä­tie aj kovové časti prístrojaaspôsobiť zásah
elektrickým prúdom.

Originálne príslušenstvo/prídavné
zariadenia

■ Používajte len príslušenstvo a prídavné zaria-

denia, ktoré sú uvedené v návode na obsluhu,
príp. ktorých upnutie je kompatibilné s prístro­jom.

VÝSTRAHA!

■ Nepoužívajte žiadne príslušenstvo, ktoré

nebolo odporúčané spoločnosťou PARKSIDE.
Môže to viesť k zásahu elektrickým prúdom
a požiaru.

■ 92 │ SK

POZOR! Horúci povrch. Hrozí
nebezpečenstvo popálenia.

PDSSAP 20-Li B2

Bezpečnostné upozornenia
pre nabíjačky

■ Tento prístroj môžu používať deti

staršie ako 8 rokov, ako aj osoby
sozníženými fyzickými, zmyslovými
alebo mentálnymi schopnosťami
alebo s nedostatkom skúseností ave­domostí, ak sú pod dohľadom alebo
ak boli o bezpečnom používaní prí­stroja poučené apochopili z toho
vyplývajúce nebezpečenstvá. Deti
sa s prístrojom nesmú hrať. Deti ne­smú vykonávať čistenie anipoužíva­teľskú údržbu bez dohľadu.

■ Ak sa pripojovací sieťový kábel toh-

to prístroja poškodí, musí sa nechať
vymeniť výrobcom alebo jeho zá­kazníckym servisom alebo obdobne
kvalifikovanou osobou, aby sa za­bránilo ohrozeniam.

Nabíjačka je vhodná len
na použitie v interiéri.

Pred uvedením do prevádzky

Nabitie boxu s akumulátorom
(pozriobr. A)

POZOR!

► Pred vyberaním boxu s akumulátorom z nabí-

jačky alebo jeho vkladaním do nabíjačky
vždy vytiahnite sieťovú zástrčku.

UPOZORNENIE

► Nikdy nenabíjajte box s akumulátorom pri

teplote okolia nižšej ako 10°C alebo vyššej
ako 40°C. Pri dlhšom skladovaní lítiovo-ióno­vého akumulátora musíte pravidelne kontrolo­vať jeho stav nabitia. Optimálny stav nabitia
je v rozsahu 50% až 80%. Klíma skladova­nia má byť chladná a suchá s okolitou teplo­tou medzi 0 °C a 50 °C.

♦ Zastrčte box s akumulátorom 8 do rýchlona-

bíjačky 0 (pozri obr. A).

♦ Zastrčte sieťovú zástrčku do zásuvky. Krátko sa

rozsvieti zelená kontrolka kontroly nabíjaniar
a potom sa rozsvieti červená kontrolka kontroly
nabíjaniae.

♦ Zelená LED kontrolka r vám signalizuje, že

nabíjanie je ukončené a box s akumulátorom8
je pripravený na použitie.

VÝSTRAHA!

■ Ak sa pripojovací sieťový kábel tohto prístroja

poškodí, musí sa nechať vymeniť výrobcom
alebo jeho zákazníckym servisom alebo
podobne kvalifikovanou osobou, aby sa
zabránilo ohrozeniam.

POZOR!

♦ Táto nabíjačka môže nabíjať iba nasledovné

batérie: PAP 20 A1/PAP 20 A2/PAP 20 A3/
PAP20 B1/PAP20 B3.

♦ Aktuálny zoznam kompatibilných akumuláto-

rov nájdete na stránke www.Lidl.de/Akku.

PDSSAP 20-Li B2

POZOR!

♦ Ak by mala červená LED kontrolka e blikať,

potom je box s akumulátorom 8 prehriaty a
nemôže sa nabíjať.

♦ Ak blikajú červená a zelená LED kontrolka e

r súčasne, potom je box s akumulátorom 8

chybný.

♦ Vložte box s akumulátorom8 do prístroja.
♦ Medzi nabíjaniami, nasledujúcimi po sebe,

vypnite nabíjačku minimálne na 15minút. Pritom
vytiahnite sieťovú zástrčku.

│

SK 

 93 ■

Vloženie/vybratie boxu
s akumulátorom do/z prístroja

Vloženie boxu s akumulátorom

♦ Prepnite prepínač smeru otáčania 2 do stred-

nej polohy (poistka). Nechajte box s akumulá­torom 8 zaskočiť do rukoväte.

Vybratie boxu s akumulátorom

♦ Stlačte tlačidlo na odblokovanie 9 a vyberte

box s akumulátorom 8.

Kontrola stavu nabitia akumulátora

♦ Na kontrolu stavu nabitia akumulátora stlačte

tlačidlo stavu nabitia akumulátora w. Stav
nabitia, resp. zvyšný výkon signalizuje LED
displej akumulátora q nasledovne:
ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximál­ne nabitie
ČERVENÁ/ORANŽOVÁ = stredné nabitie
ČERVENÁ = slabé nabitie – nabiť akumulátor

Montáž príchytky na opasok

♦ Uvoľnite upevňovaciu skrutku 3a pomocou

bežného krížového skrutkovača (nie je súčasťou
dodávky).

♦ Príslušný otvor príchytky na opasok 3 podržte

nad skrutkovým závitom.

♦ Upevňovaciu skrutku

3a

znovu pevne utiahnite.

Zapnutie/vypnutie

Zapnutie

♦ Na uvedenie prístroja do prevádzky stlačte

spínač ZAP/VYP 7 a podržte ho stlačený.
Pracovné LED svetlo 4 sa rozsvieti pri jemne
alebo úplne stlačenom spínači ZAP/VYP7.
Umožňuje osvetlenie pracovného priestoru pri
nepriaznivých svetelných podienkach.

Vypnutie

♦ Na vypnutie prístroja pustite spínač ZAP/

VYP7.

Nastavenie/predvolenie otáčok/
uťahovacieho momentu

♦ Stlačte tlačidlo pre predvoľbu uťahovacieho

momentu 6, aby ste postupne zvolili želaný
uťahovací moment. Zvolený stupeň uťahovacie­ho momentu sa zobrazí na ukazovateli uťahova­cieho momentu 5.

♦ Mierny tlak na spínač ZAP/VYP 7 spôsobí

nízke otáčky/uťahovací moment. S narastajúcim
tlakom sa zvýšia otáčky/uťahovací moment.

♦ Uťahovací moment je závislý od zvolených

otáčok/predvoľby uťahovacieho momentu a
trvania rázov.

UPOZORNENIE

► Na utiahnutie matíc kolesa sa musí avšak zvo-

liť menšie nastavenie uťahovacieho momentu,

aby sa zabránilo príliš pevnému utiahnutiu.

► Integrovaná motorová brzda zaistí rýchle za-

stavenie.

■ 94 │ SK

POZOR!

♦ Skutočne dosiahnutý uťahovací moment je

potrebné skontrolovať výlučne pomocou

momentového kľúča!

PDSSAP 20-Li B2

Prepínanie smeru otáčania

♦ Smer otáčania zmeníte prepnutím prepínača

smeru otáčania 2 doprava, príp. doľava.

Nasadenie/výmena nástrojov

♦ Blokovacie puzdro 1a potiahnite smerom

dopredu. Vložte vhodný nástroj do upnutia
nástroja 1.

♦ Blokovacie puzdro

dopredu, aby ste mohli vybrať nástroj.

1a

potiahnite znova smerom

Likvidácia

Obal sa skladá zekologických
materiálov, ktoré môžete zlikvidovať
vmiestnych recyklačných strediskách.

Nehádžte elektrické náradie
do domáceho odpadu!

V súlade s európskou smernicou č.

2012/19/EU sa opotrebované elek­trické náradie musí zberať oddelene a odovzdať
za účelom ekologickej recyklácie.

Údržba ačistenie

VÝSTRAHA! NEBEZPEČENSTVO
PORANENIA! Pred akýmikoľvek
prácami na prístroji tento vypnite
avyberte z neho akumulátor.

Tento prístroj si nevyžaduje údržbu.

■ Prístroj musí byť vždy čistý, suchý abez oleja

alebo mazacích tukov.

■ Do vnútra prístroja sa nesmú dostať žiadne

tekutiny.

■ Načistenie telesapoužívajte suchú utierku.

Nikdy nepoužívajte benzín, rozpúšťadlá alebo
čistiace prostriedky, ktoré poškodzujú umelú
hmotu.

■ Pri dlhšom skladovaní lítiovo-iónového akumulá-

tora musíte pravidelne kontrolovať jeho stav
nabitia. Optimálny stav nabitia je medzi 50a
80%. Na uskladnenie je optimálne chladné a
suché prostredie.

UPOZORNENIE

► Neuvedené náhradné diely (ako napr. uhlíko-

vé kefy, vypínač) si môžete objednať pro­stredníctvom poradenskej linky nášho servisu.

Akumulátory neodhadzujte
do domového odpadu

Chybné alebo použité akumulátory sa

musia recyklovať podľa smernice č.
2006/66/EC. Box s akumulátorom a/alebo prí­stroj odovzdajte cez ponúkané zberné zariadenia.

O možnostiach likvidácie opotrebovaných elektric­kých nástrojov/boxu s akumulátorom sa, prosím,
informujte na obecnej alebo mestskej správe.

Obal zlikvidujte ekologicky. Dbajte na

označenie na rozličných obalových

materiáloch a tieto prípadne zvlášť

roztrieďte. Obalové materiály sú ozna­čené skratkami (a) a číslicami (b) s nasledujúcim
významom: 1–7: plasty, 20–22: papier a lepenka,
80–98: kompozitné materiály.

Informácie o možnostiach likvidácie

výrobku, ktorý doslúžil, získate od svo-

jej obecnej alebo mestskej samosprávy.

Produkt je recyklovateľný, podlieha

rozšírenej zodpovednosti výrobcu a

zbiera sa oddelene.

PDSSAP 20-Li B2

SK 

│

 95 ■
