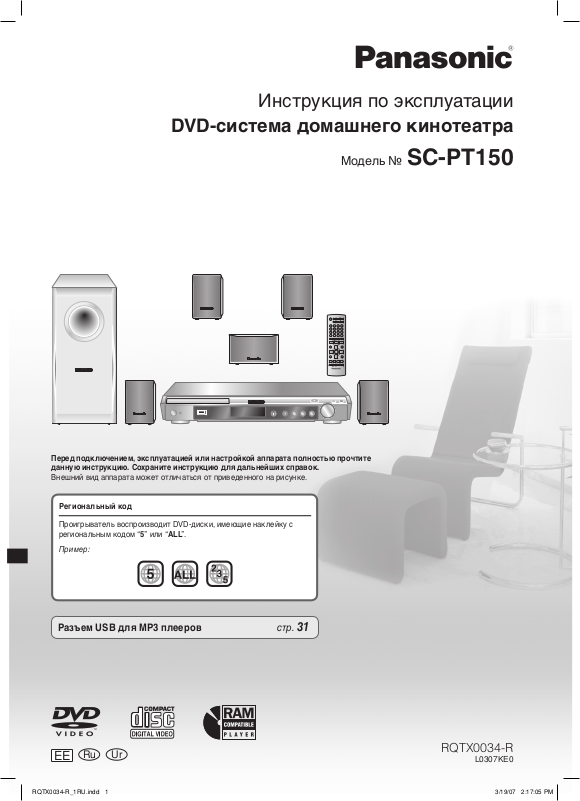

Panasonic SC-PT150EE-S User Manual

Инструкция по эксплуатации

DVD-система домашнего кинотеатра

Модель № SC-PT150

Перед подключением, эксплуатацией или настройкой аппарата полностью прочтите данную инструкцию. Сохраните инструкцию для дальнейших справок.

Внешний вид аппарата может отличаться от приведенного на рисунке.

Региональный код

Проигрыватель воспроизводит DVD-диски, имеющие наклейку с региональным кодом “5” или “ALL”.

Пример:

Разъем USB для MP3 плееров стp. 31

UrRu

RQTX0034-R

L0307KE0

Уважаемый покупатель

функциональности и безопасности, пожалуйста, внимательно прочитайте настоящую инструкцию.

Благодарим Вас за покупку данного изделия. Для обеспечения его оптимальной

Для выполнения операций, описанных в данной инструкции, в основном используется пульт

дистанционного управления; но их также можно выполнить и на основном аппарате, если кнопки

управления совпадают.

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Система Основной аппарат Фронтальные акустические системы Центральная акустическая система Тыловые акустические системы Сабвуфер

SC-PT150 SA-PT150 SB-HF150 SB-HC150 SB-HS151 SB-W340

Сетевая розетка должна быть расположена вблизи оборудования, и быть легко доступной. Вилка сетевого шнура питания должна оставаться быстро доступной. Чтобы полностью отсоединить этот аппарат от сети переменного тока, отсоедините вилку сетевого шнура питания от розетки переменного тока.

RQT8043

RQTX0034

- Если Вы увидите такой символ -

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

Информация для покупателя

Название продукции: DVD-система домашнего

Название страны производителя:

Название производителя: Мацушита Электрик

Юридический адрес: 1006 Кадома, Осака, Япония

Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке. Пример маркировки—Серийный номер № XX6AXXXXXXX (X-любая цифра или буква) Год: Трeтья цифра в серийном номере (6—2006, 7—2007, ...) Месяц: Четвeртая бyква в серийном номере (А—Январь, В—Февраль, ...L—Декабрь)

Дополнительная информация: Пожалуйста внимательно

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ “О защите прав потребителей” срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

кинотеатра

Основной аппарат: Сделано в

Сингапуре

Фронтальные акустические системы: Сделано в Kитае Центральная акустическая система: Сделано в Kитае Тыловые акустические системы: Сделано в Kитае Сабвуфер: Сделано в Kитае

Индастриал Ко., Лтд.

прочитайте инструкцию по эксплуатации.

Меры предосторожности

Размещение

Аппарат должен устанавливаться на ровной горизонтальной поверхности в местах, защищенных от воздействия прямых солнечных лучей, высоких температур, высокой влажности и сильной вибрации. Влияние вышеуказанных факторов может привести к повреждению корпуса и других компонентов аппарата, сократив тем самым срок службы аппарата.

Не ставьте на аппарат тяжелые предметы.

Напряжение

Не используйте источники питания высокого напряжения. Это может привести к перегрузке аппарата и возгоранию.

Нельзя использовать источники питания постоянного тока. Тщательно проверьте источник питания, прежде чем установить аппарат на корабле или в другом месте, где используется постоянный ток.

Меры предосторожности при обращении с сетевым шнуром

Убедитесь в том, что сетевой шнур правильно подсоединен и не поврежден. Ненадежное подсоединение и повреждение сетевого шнура может привести к возгоранию или поражению электрическим током. Не тяните и не сгибайте шнур, не ставьте на него тяжелые предметы.

При вынимании вилки из розетки крепко держитесь за вилку. Если тянуть за шнур, возможно поражение электрическим током.

Не прикасайтесь к сетевой вилке влажными руками. Это может привести к поражению электрическим током.

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

(Боковая панель аппарата)

(Bнyтpи aппapaтa)

Посторонние предметы

Следите, чтобы металлические предметы не попали внутрь аппарата. Это может привести к поражению электрическим током или неполадкам.

Следите, чтобы внутрь аппарата не пролилась жидкость. Это может привести к поражению электрическим током или неполадкам. Если пролилась жидкость, немедленно отсоедините аппарат от сетевой розетки и свяжитесь с Вашим дилером.

Не распыляйте на аппарат или внутрь аппарата инсектициды. В их состав входят горючие газы, которые могут воспламениться при попадании внутрь аппарата.

Техническое обслуживание

Не пытайтесь ремонтировать аппарат самостоятельно.Если прерывается звук, не светятся индикаторы, идет дым, или Вы столкнулись с другими неполадками, не описанными в настоящей инструкции, отсоедините сетевой шнур и свяжитесь с Вашим дилером или с авторизованным сервисным центром. Выполнение ремонта, разборки или восстановления функций аппарата некомпетентными лицами может привести к поражению электрическим током или к возгоранию.

Продлите срок службы аппарата, отсоединяя его от сети, если не собираетесь использовать аппарат в течение длительного периода времени.

RQTX0034

RQT8043

Список кодов языков

Абхазский: 6566 Датский: 6865 Итальянский: 7384 Норвежский: 7879 Шведский: 8386 Аварский: 6565 Голландский: 7876 Японский: 7465 Ория: 7982 Тагальский: 8476 Африкаанс: 6570 Английский: 6978 Яванский: 7487 Пашто, пушто: 8083 Таджикский: 8471 Албанский: 8381 Эсперанто: 6979 Каннада: 7578 Персидский: 7065 Тамильский: 8465 Амехарский: 6577 Эстонский: 6984 Кашмирский: 7583 Польский: 8076 Татарский: 8484 Арабский: 6582 Фарейский: 7079 Казахский: 7575 Португальский: 8084 Телугу: 8469 Армянский: 7289 Фиджи: 7074 Киргизский: 7589 Пенджаби: 8065 Тайский: 8472

РУССКИЙ ЯЗЫК

Ассамский: 6583 Финский: 7073 Корейский: 7579 Кечуа: 8185 Тибетский: 6679 Аймара: 6589 Французский: 7082 Курдский: 7585 Ретороманский: 8277 Тигриния: 8473 Азербайджанский: 6590 Башкирский: 6665 Галисийский: 7176 Латинский: 7665 Русский: 8285 Турецкий: 8482 Баскский: 6985 Грузинский: 7565 Латышский: 7686 Самоанский: 8377 Туркменский: 8475 Бенгали; Бангла: 6678 Немецкий: 6869 Лингала: 7678 Санскрит: 8365 Тви: 8487

Бутани: 6890 Греческий: 6976 Литовский: 7684

Бихари: 6672 Гренландский: 7576 Македонский: 7775 Сербский: 8382 Урду: 8582

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Бретонский: 6682 Гуарани: 7178 Малагасийский: 7771 Болгарский: 6671 Гуджарати: 7185 Малайский: 7783 Бирманский: 7789 Хауса: 7265 Малаяльский: 7776 Синдхи: 8368 Волапюк: 8679 Белорусский: 6669 Иврит: 7387 Мальтийский: 7784 Сингальский: 8373 Камбоджийский: 7577 Хинди: 7273 Маори: 7773 Каталанский: 6765 Венгерский: 7285 Китайский: 9072 Корсиканский: 6779 Индонезийский: 7378 Монгольский: 7778 Испанский: 6983 Йоруба: 8979 Хорватский: 7282 Интерлингва: 7365 Науру: 7865 Суданский: 8385 Зулусский: 9085 Чешский: 6783 Ирландский: 7165 Непальский: 7869 Суахили: 8387

Фризский: 7089 Лаосский: 7679 Румынский: 8279 Тонга: 8479

Шотландский гаэльский: 7168

Сербскохорватский Шона: 8378 Вьетнамский: 8673

Словацкий: 8375 Волоф: 8779

Маратхи: 7782 Словенский: 8376 Кхоса: 8872

Исландский: 7383 Молдавский: 7779 Сомали: 8379 Идиш: 7473

: 8372 Узбекский: 8590

Украинский : 8575

Валлийский: 6789

RQT8043

Изготовлено по лицензии фирмы Dolby Laboratories. Долби, Dolby, Pro Logic и символ с двойным “D”-товарные знаки фирмы Dolby Laboratories.

“DTS” и “DTS Digital Surround” являются зарегистрированными торговыми марками компании DTS, Inc.

Это изделие включает технологию защиты авторских прав, которая защищена пунктом формулы изобретения на способ определенных патентов США и другими правами на объекты интеллектуальной собственности, принадлежащими корпорации Macrovision Corporation и другим владельцам прав. Использование этой технологии защиты авторских прав должно быть одобрено корпорацией Macrovision, и она предназначена для использования в быту и другого ограниченного иcпользoвания для пpоcмoтра, еcли только иное не одобрено корпорацией Macrovision. Запрещаетcя обратный инжиниринг и демонтаж изделия.

Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками Microsoft Corporation в Соединенных Штатах и/или других странах.

Это изделие защищено определенными законами по защите интеллектуальной собственности корпорации Microsoft и третьих сторон. Использование или распространение такой технологии за пределами этого продукта запрещается без лицензии корпорации Microsoft или уполномоченного представителя корпорации Microsoft и третьих сторон.

WMA – это формат сжатия, разработанный корпорацией

RQTX0034

Microsoft. У этого формата качество звучания такое же, как у формата MP3, однако размер файла меньше, чем файл формата MP3.

Данное изделие лицензировано в рамках пакетной лицензии на патент визуального формата MPEG-4 для личного и некоммерческого использования потребителем для (i) кодирования видео в соответствии с визуальным стандартом MPEG-4 (“MPEG-4 Video”) и/или (ii) декодирования MPEG-4 видео, которое было закодировано потребителем в результате личной или некоммерческой деятельности и/или было получено потребителем от производителя видео, имеющего лицензию MPEG LA на производство видеоформата MPEG-4. Для какого-либо другого использования лицензия не предоставляется, и ее предоставление не подразумевается. Дополнительная информация, сваязанная с использованием в рекламных, внутренних и коммерческих целях и с лицензированием, может быть получена у MPEG LA, LLC. См. http://www.mpegla.com.

Изделие, официально сертифицированное DivX

Certified.

Воспроизводит видео DivX всех версий (в том числе

6) при стандартном

DivX воспроизведении файлов мультимедиа DivX®.

DivX, DivX Certified и соответствующие логотипы являются торговыми марками DivX, Inc. и используются по лицензии.

Содержание

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Меры предосторожности ...................................................................................................3

Список кодов языков .........................................................................................................4

Аксессуары ...........................................................................................................................6

Подготовка пульта ДУ ........................................................................................................6

Размещение гpoмкoгoвopитeлeй .....................................................................................7

Простая установка ..............................................................................................................8

Выполнение соединений .........................................................................................................................................8

Другие варианты установки акустических систем .............................................................................................10

Подсоединение дополнительной антенны ..........................................................................................................10

Выполнение быстрой установки QUICK SETUP .......................................................... 11

Информация о диске ........................................................................................................12

Диски, которые могут воспроизводиться ............................................................................................................ 12

Обзор кнопок управления ............................................................................................... 13

Основной аппарат / Пульт ДУ ...............................................................................................................................13

ОПЕРАЦИИ С ДИСКАМИ

Диск — Основные режимы воспроизведения ............................................................14

Использование основного аппарата / Использование пульта ДУ .....................................................................14

Улучшенное воспроизведение .......................................................................................16

Отображение текущих параметров воспроизведения .......................................................................................16

Программное воспроизведение и воспроизведение в произвольном порядке ...............................................16

Воспроизведение дисков с данными при использовании меню навигации. ........17

Воспроизведение дисков с данными ................................................................................................................... 17

Воспроизведение RAM и DVD-R/-RW (DVD-VR) дисков ....................................................................................17

Использование экранных меню .....................................................................................18

Меню функций .......................................................................................................................................................18

Изменение установок плеера .........................................................................................21

MAIN (главное) меню .............................................................................................................................................21

Изменение времени задержки воспроизведения звука динамиками ..............................................................23

О видеоматериале DivX VOD................................................................................................................................24

Советы по созданию дисков с данными .............................................................................................................24

ДРУГИЕ ОПЕРАЦИИ

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Использование радио .......................................................................................................26

Ручная настройка ..................................................................................................................................................26

Автоматическая предустановка ..........................................................................................................................26

Выбор предустановленных каналов ....................................................................................................................26

Использование звуковых эффектов .............................................................................27

Усиление звука центральной акустической системы: Центральный фокус ....................................................27

Регулировка количества басов: Уровень звука сабвуфера ..............................................................................27

Изменение качества звука: Режим эквалайзера (EQ) ......................................................................................27

Усиление стерео звука: Dolby Pro Logic II ...........................................................................................................27

Усиление стерео звука: Super Surround ..............................................................................................................27

Регулировка уровня громкости каждой акустической системы: Регулировки уровня звука

акустических систем ..........................................................................................................................................28

Воспроизведение Караоке ..............................................................................................28

Воспроизведение караоке с DVD и VCD караоке ...............................................................................................28

Воспроизведение караоке с другими источниками ............................................................................................29

Pегулировка уровня громкости микрофона ........................................................................................................29

Добавление эхо-эффекта .....................................................................................................................................29

Функция отмены вокала .......................................................................................................................................29

Изменение высоты ................................................................................................................................................29

Эксплуатация другого оборудования ...........................................................................30

Факультативное аудио соединение для кассетных видеомагнитофонов ........................................................30

Факультативное соединение для декодера каналов кабельного телевидения ..............................................30

Подключение к дополнительному разъему USB и порядок работы ................................................................31

Управление телевизором .....................................................................................................................................32

Замена основного аппарата и пульта дистанционного управления ..................................................................32

СПРАВОЧНЫЙ МАТЕРИАЛ

Руководство по устранению неполадок.......................................................................33

Глоссарий ............................................................................................................................36

Технические характеристики ..........................................................................................37

Уход и техническое обслуживание ................................................................................39

RQTX0034

RQT8043

Аксессуары

Проверьте комплектность поставки аксессуаров.

1 Пульт ДУ

(N2QAYB000092)

РУССКИЙ ЯЗЫК

2 Батарейки для пульта ДУ

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

1 Комнатная FM-антенна

1 Сетевой шнур

1 Лист с наклейками для

акустических кабелей





,CH

#%.4%2

&2/.4

3522/5.$

&2/.4

3522/5.$

#%.4%2

,CH









2CH

7//&%2

2CH

&2/.4

3522/5.$

35"

&2/.4

3522/5.$

7//&%2

2CH





1 Микрофон

1 Демонстрационный

DVD-диск

Подготовка пульта ДУ

1 Вставьте так, чтобы

полюса (+ и –) батареек совпадали с обозначениями на пульте ДУ

R6/LR6, AA

• He используйте батареи

перезаряжаемого тила.

Нельзя:

• использовать старые и новые батарейки вместе.

• одновременно использовать батарейки разных типов.

• допускать нагрев или контакт батареек с пламенем.

• разбирать или допускать короткое замыкание батареек.

• пытаться перезаряжать щелочные или марганцевые

батарейки.

• использовать батарейки со снятой оболочкой.

Неправильное использование батареек может вызвать вытекание электролита, что в свою очередь может серьезно повредить пульт дистанционного управления.

Вынимайте батарейки, если пульт ДУ не будет использоваться в течение длительного времени. Храните их в прохладном темном месте.

7 Использование

Находясь непосредственно перед аппаратом, направьте на датчик сигнала дистанционного управления (\ стp. 13), избегая препятствий, с максимального расстояния 7 метров.

RQT8043

RQTX0034

Размещение гpoмкoгoвopитeлeй

От правильности установки акустических систем зависит воспроизведение басов и звуковое поле. Обратите внимание на следующие моменты:

• Размещайте акустические системы на плоских устойчивых опорах.

• Размещение акустических систем слишком близко к полу, стенам и углам может привести к излишнему усилению басов.

Занавесьте стены и окна толстыми шторами.

РУССКИЙ ЯЗЫК

ФРОНТАЛЬНЫЕ

(Л, П)

ТЫЛОВЫЕ

(Л, П)

ЦЕНТРАЛЬНАЯ

САБВУФЕР

Пример установки

Разместите фронтальные, центральную и тыловые акустические системы примерно на одинаковое расстояние от места слушателя. На рисунке указаны приблизительные величины углов.

Основной аппарат

• Другие варианты установки акустических систем (\ стp. 10).

• Используйте только прилагаемые акустические

системы

Использование других акустических систем может

привести к повреждению аппарата и отрицательно сказаться на качестве звучания.

• Установите акустические системы на ровную

горизонтальную поверхность, чтобы они не могли упасть. Если размещение акустических систем на ровной горизонтальной поверхности невозможно, следует принять соответствующие меры, предотвращающие их падение.

Основной аппарат

• Для обеспечения надлежащей вентиляции акустические

системы должны располагаться не ближе 10 мм от системы.

• Для обеспечения хорошей вентиляции и поддержания

необходимого тока воздуха около устройства оставьте, по крайней мере, 5 см свободного пространства со всех сторон.

• Не блокируйте вентиляционные отверстия устройства.

Центральная акустическая система

• Если расположить центральную акустическую систему

непосредственно на телевизоре, то вибрация, вызванная акустической системой, может привести к искажению изображения на экране. Поставьте центральную акустическую систему на стойку или полку.

• Во избежание падения акустических систем, не ставьте их

непосредственно на телевизор.

Сабвуфер

• Поставьте справа или слева от телевизора на полу или

на устойчивой полке так, чтобы не возникало вибрации. Оставьте свободное пространство 30 см от телевизора.

Внимание

Пример: Фронтальный динамик

• Не трогайте руками

диффузор динамика.

Примечание

• Воспроизведение звука на высокой громкости в течение

длительного периода времени может привести к повреждению акустических систем или сокращению их срока службы.

• Во избежание повреждения уменьшайте громкость в следующих

случаях:

– При воспроизведении искаженного звука. – Если акустические системы воспроизводят звук с

реверберацией из-за проигрывателя, помехи во время приема передач FM, непрерывный сигнал с осциллографа, тестового диска или электронного инструмента.

– При регулировке качества звука. – При включении или вык лючении аппарата.

При нарушении цветопередачи на экране телевизора

Фронтальная и центральная акустическая системы предназначены для использования рядом с телевизором, однако они могут вызвать искажение изображения на экране некоторых моделей телевизоров и при использовании отдельных установочных комбинаций.

В этом случае следует отключить телевизор приблизительно на 30 минут.

Функция размагничивания телевизора поможет избавиться от проблемы. Если же неполадки не исчезают, отодвиньте акустические системы подальше от телевизора.

Предупреждение

• Используйте эти громкоговорители только с рекомендуемой системой. Несоблюдение этого требования может привести к повреждению усилителя и динамиков, а также к пожару. В случае повреждения или видимого изменения характера работы обратитесь к специалисту.

• Не пытайтесь закрепить акустические системы на стенах каким-либо иным способом, кроме описанного в настоящей инструкции.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

RQTX0034

RQT8043

Простая установка

Выполнение соединенийВыполнение соединений

Подключайте вилку электропитания переменного тока только после того, как произведено подключение всех других соединений.

• Перед подключением убедитесь, что у Вас имеется все дополнительное оборудование.

Экономия электроэнергии

Основной аппарат потребляет небольшое количество электроэнергии (около 1 Вт), даже когда он находится в режиме ожидания. Для экономии электроэнергии отсоединяйте аппарат от сетевой розетки, если он не будет использоваться в течение длительного периода времени. После подсоединения аппарата потребуется восстановление некоторых элементов в

РУССКИЙ ЯЗЫК

памяти.

Подключите к источнику электропитания.

Примечание

Прилагаемый сетевой шнур предназначен для использования только с данным аппаратом. Не используйте его с другой аппаратурой.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

К сетевой розетке

Подключите к динамикам.

Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.

Не допускайте перекрещивания (короткого замыкания) или неправильного соединения положительных и отрицательных проводов акустических систем. Это может привести к повреждению акустических систем.

Не вставляйте кабели без изоляции.

6 САБВУФЕР

Наклейка для акустического кабеля

4 ТЫЛОВАЯ (П)

5 ЦЕНТРАЛЬНАЯ

2 ФРОНТАЛЬНАЯ (П)

1 ФРОНТАЛЬНАЯ (Л)

RQT8043

RQTX0034

Вставьте!

+ : Белый – : Синий

3 ТЫЛОВАЯ (Л)

Подключите к антеннам.

Липкая лента

7 Комнатная FM-антенна

Прикрепите антенну там, где качество приема сигнала наилучшее.

Подключите к разным разъемам телевизора.

• Не подсоединяйте аппарат через видеомагнитофон.

• Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.

• Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.

7 Телевизор с разъемом SCART

Телевизор

(не прилагается)

Кабель SCART

(не прилагается)

Использование разъема SCART (AV)

Чтобы улучшить качество изображения, можно переключить выход видеосигнала с разъема SCART (AV) с “VIDEO” на “S-VIDEO” или “RGB” в соответствии с типом используемого телевизора. Выберите “S-VIDEO/YPbPr” или “RGB/NO OUTPUT” из “VIDEO OUT-SCART” в разделе “VIDEO” (\ стр. 22). Это подключение также позволяет вам воспроизводить звук с телевизора через Вашу систему домашнего кинотеатра. Обратитесь к разделу “Эксплуатация другого оборудования” (\ стр. 30).

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

7 Телевизор с входными гнездами COMPONENT VIDEO IN

Видеокабели

(не прилагается)

Телевизор

(не прилагается)

Выходные гнезда COMPONENT VIDEO OUT

Выходные гнезда COMPONENT VIDEO OUT обеспечивают более чистое изображение. Эти выходные гнезда могут быть использованы либо для чересстрочного, либо для прогрессивного вывода. При соединении через эти выходные гнезда выводятся цветоразностные сигналы (P качество цветопередачи.

• Обозначения входных гнезд компонентного видеосигнала зависит от конкретного телевизора или монитора

(пример: Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR).

• Соедините гнезда одинакового цвета.

B/PR) и сигнал яркости (Y), благодаря чему достигается более высокое

RQTX0034

RQT8043

Простая установка (продолжение)

Другие варианты установки акустических системДругие варианты установки акустических систем

7 Крепление на стене

Возможно крепление фронтальной, тыловой и центральной акустических систем на стене.

• Стены или колонны, к которым крепятся акустические системы, должны выдерживать нагрузку, равную 10 кг

на один шуруп. При настенном монтаже акустических систем проконсультируйтесь с квалифицированным специалистом-строителем. Неправильный монтаж может привести к повреждению стены и акустических систем.

1 Вверните шуруп (не прилагается) в стену. 2 Закрепите акустические системы на шурупах так, чтобы они надежно зафиксировались в отверстиях.

РУССКИЙ ЯЗЫК

Фронтальные и тыловые акустические системы

Центральная акустическая система

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Подсоединение дополнительной антенныПодсоединение дополнительной антенны

Если качество приема радиостанций плохое, используйте наружную антенну.

Примечание

• Отсоединяйте наружную антенну, когда аппарат не используется.

• Нельзя использовать наружную антенну во время грозы.

Наружная FM-антенна

(Использование телевизионной антенны)

Ø4,0 мм

Стена или колонна

Наружная FM-антенна (не прилагается)

Ø7,5 до 9,5 мм

4,0 до 6,0 мм

RQT8043

Задняя панель аппарата

• Отсоедините комнатную FM-антенну.

• Наружная антенна должна быть установлена квалифицированным специалистом.

RQTX0034

75Ω коаксиальный кабель (не прилагается)

Выполнение быстрой установки QUICK SETUP

Окно быстрой установки QUICK SETUP помогает выполнить необходимые установки.

Для воспроизведения изображения с главного аппарата включите телевизор и измените режим включения телевизора, который соединен с главным аппаратом (пример: VIDEO 1, AV 1, и т.д.).

Чтобы изменить режим включения телевизора, прочтите его инструкцию по эксплуатации.

• Данный пульт ДУ способен выполнять некоторые основные операции телевизора (\ стр. 32).

Выберите “DVD/CD”

Включите основной аппарат.

Отображение окна БЫСТРОЙ УСТАНОВКИ (QUICK SETUP).

(Нажмите и удерживайте)

Выполните установки, следуя сообщениям.

Завершение БЫСТРОЙ УСТАНОВКИ (QUICK SETUP).

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Нажмите для выхода.

Для последующего изменения настроек

Выберите “QUICK SETUP” в разделе “OTHERS” (\ стр. 23).

7 Детали настройки

Язык меню

Выберите язык для отображения экранных сообщений.

Тип ТВ

Выберите в соответствии с типом телевизора.

Форматное соотношение ТВ

Выберите установку в соответствии с используемым телевизором и Вашими предпочтениями.

VIDEO OUT – SCART

Выберите формат видеосигнала для вывода через гнездо SCART (AV) и компонентный выход.

• Подчеркнутые пункты в приведенной выше таблице являются настройками изготовителя.

• ENGLISH • FRANÇAIS • ESPAÑOL • DEUTSCH

• РУССКИЙ • MAGYAR • ČESKY • POLSKI

• STANDARD • CRT • LCD

• PROJECTION • PLASMA

• 4:3 PAN&SCAN • 4:3 LETTERBOX • 4:3 ZOOM

• 16:9 NORMAL • 16: 9 SHRINK • 16:9 ZOOM

• VIDEO/YPbPr • S–VIDEO/YPbPr • RGB/NO OUTPUT

RQTX0034

RQT8043

Информация о диске

Диски, которые могут воспроизводитьсяДиски, которые могут воспроизводиться

7 Коммерческие диски

Диск Логотип

Обозначение

в данных

инструкциях

Примечания

DVD-Video

Диски высокого качества с фильмами и музыкой.

РУССКИЙ ЯЗЫК

Video CD

7 Диски с записями (‡ : Воспроизведение возможно, *: Воспроизведение невозможно)

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Диск Логотип

DVD-RAM

DVD-R/ RW

DVD-R DL

+R/+RW —

+R DL —

CD-R/RW

———

• Из-за расхождений, связанных с типами дисков, условиями записи, методами записи или способом создания файлов,

воспроизведение всех вышеуказанных дисков может быть невозможно. (\ стр. 24, Советы по созданию дисков с данными).

Записано на DVD

видеомагнитофоне,

‡

‡‡

* 3

‡

Музыкальные диски с видео изображением. Включая SVCD (удовлетворяющий стандарту IEC62107).

Диски с музыкой.

и т.д.

* 2

(

‡)

(‡)

—

‡

Записано на персональном компьютере, и т.д.

* 4

*****

* 5

*****

‡

‡‡‡‡

‡‡

‡‡‡

* 9

* 8

‡

‡‡

Завершение

Не

обязательно

Обязательно

RQT8043

Данное устройство может воспроизводить диски CD-R/RW, записанные в формате CD-DA или Video CD.

Диски, записанные на DVD видеомагнитофонах или DVD видеокамерах и т.п. при использовании Версии 1.1 Формата Видео Записи (единый

стандарт видео записи).

Диски, записанные на DVD видеомагнитофонах или DVD видео камерах в формате видеозаписи версии 1.2 (объединенный стандарт

видеозаписи).

Диски, записанные на DVD видеомагнитофонах или DVD видео камерах в формате DVD-Video.

Диски, записанные не в формате DVD-Video. По этой причине некоторые функции могут быть недоступны.

Процесс, который позволяет воспроизводить на совместимом оборудовании. Для воспроизведения диска, который отображается данным

устройством как “обязательный”, вначале необходимо завершить запись информации на диск при помощи устройства, на котором производилась запись информации на него.

Это можно сделать также путем закрытия сессии.

Данные MPEG4, записанные мультимедийной видеокамерой Panasonic на карту памяти SD или DVD видеомагнитофоном [в соответствии с

техническими требованиями SD VIDEO (стандарт ASF)/MPEG4 (Simple Profile) для видео систем/G.726 для аудио систем].

Функции DivX Ultra не поддерживаются.

Примечание об использовании дисков DualDisc

Цифровая аудио сторона диска DualDisc не соответствует техническим характеристикам, присущим стандарту цифровых аудио компакт-дисков (CD-DA), поэтому при воспроизведении могут возникнуть проблемы.

7 Видеосистемы

• Данный аппарат может воспроизводить видеозаписи

в системах PAL и NTSC, если телевизор совместим с системой, использованной на диске.

• Диски PAL не могут правильно воспроизводиться на

экране телевизора системы NTSC.

7 Диски, которые не могут воспроизводиться

DVD-RW версия 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM, которые невозможно

RQTX0034

вынуть из картриджа, 2,6-ГБ и 5,2-ГБ DVD-RAM и “Chaoji

• Данный аппарат может преобразовывать сигналы NTSC

в формат PAL 60 для просмотра на экране телевизора системы PAL (\ стp. 22, “NTSC DISC OUT” в разделе

“VIDEO”). VCD”, доступные в продаже, включая CVD, DVCD и SVCD, которые не соответствуют стандарту IEC62107.

+ 28 hidden pages
