The illustration shows SC-PT560.
Na rysunku przedstawiono model SC-PT560. Obrázek představuje model SC-PT560.
Operating Instructions
Instrukcja obsługi
Návod k obsluze
DVD Home Theater Sound System Zestaw kina domowego z odtwarzaczem DVD Systém zvuku domácího kina s DVD pâehrávaçem
Model No. SC-PT560
SC-PT860
The illustrations shown may differ from your unit.
Urzdązenie pokazane na ilustracjach może się różnić od zakupionego urządzenia.
Uvedené ilustrace se mohou od vašeho přístroje lišit.
Region number/Numer regionu/Číslo regionu
The player plays DVD-Video marked with labels containing the region number “2” or “ALL”.
Odtwarzacz obsługuje płyty DVD-Video z numerami regionów „2“ lub „ALL“.
Přehrávač přehrává disky DVD-Video označené štítky s číslem regionu „2“ nebo „ALL“.
Example/Przykład/Příklad:
2 ALL 235
26
28
31
VIERA Link compatible
Enjoy high-quality picture and linked operations with your VIERA TV.
Kompatybilny z systemem VIERA Link
Ciesz się wysoką jakością obrazu i możliwością przeprowadzania operacji wspólnych z telewizorem VIERA.
Kompatibilní s funkcí VIERA Link
Vychutnejte si kvalitní obraz a využijte propojené ovládání s televizorem VIERA.
Sound enhancement options
Surround Enhancer, Dolby Pro Logic II, and more.
Opcje uwydatniania dźwięku
Wzmacniacz dźwięku przestrzennego, Dolby Pro Logic II i wiele innych.
Možnosti vylepšení zvuku
Vylepšení okolí, Dolby Pro Logic II a další.
iPod connectivity
Enjoy iPod music through the speakers, view iPod photos or videos on the TV.
Możliwość podłączenia odtwarzacza iPod
Monaż odtwarzać muzykę z odtwarzacza iPod korzystając z głośników, oglądać zdjęcia lub wideoklipy zapisane w pamięci odtwarzacza iPod na ekranie telewizora.
Připojení přehrávače iPod
Poslechněte si hudbu z přehrávače iPod přes reproduktory a prohlédněte si fotografie a videa z přehrávače iPod na televizoru.
|
[_E_] |
RQTX0098-1R |
|
Příslušenství
Vážený zákazníku
Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.
Před zapojením, obsluhou nebo nastavením tohoto výrobku si přečtěte celý tento návod.
Návod uschovejte k pozdějšímu použití.
Popis obsluhy v tomto návodu se týká především dálkového ovladače, avšak obsluhu lze provádět také pomocí ovládacích prvků hlavní jednotky – jestliže jsou stejné jako na ovladači.
Oznaèuje funkce, které platí pro:
[]PT560] : pouze model SC-PT560 |
|
[]PT860] : pouze model SC-PT860 |
||
|
|
|
|
|
|
|
|
|
|
Systém |
|
SC-PT560 |
SC-PT860 |
|
Hlavní jednotka |
|
SA-PT560 |
SA-PT860 |
|
|
|
|
|
|
Čelní reproduktory |
|
SB-HF560 |
SB-HF560 |
|
|
|
|
|
|
Centrální reproduktor |
|
SB-HC560 |
SB-HC560 |
|
|
|
|
|
|
Prostorové |
|
SB-HS560 |
SB-HS860 |
|
reproduktory |
|
|
|
|
|
|
|
|
|
Subwoofer |
|
SB-HW560 |
SB-HW860 |
|
|
|
|
|
|
POZOR!
TENTO VÝROBEK OBSAHUJE LASER.
POUŽITÍ OVLÁDACÍCH PRVKŮ A PROVÁDĚNÍ JINÝCH POSTUPŮ, NEŽ JSOU POPSÁNY V TOMTO NÁVODU, MŮŽE VÉST K VZNIKU NEBEZPEČNÉHO ZÁŘENÍ.
NIKDY NESNÍMEJTE KRYTY A NEOPRAVUJTE PŘÍSTROJ SAMI. SERVIS SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU PERSONÁLU.
POZOR:
PRO SNÍŽENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ PŘÍSTROJE:
pNEVYSTAVUJTE TENTO PŘÍSTROJ DEŠTI, VYSOKÉ
VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ A NESTAVTE NA TENTO PŘÍSTROJ NÁDOBY NAPLNĚNÉ TEKUTINAMI, JAKO JSOU NAPŘ. VÁZY.
pPOUŽÍVEJTE POUZE DOPORUČENÉ
PŘÍSLUŠENSTVÍ.
pNESNÍMEJTE KRYT (NEBO ZADNÍ KRYT), UVNITŘ
NENALEZNETE ŽÁDNÉ DÍLY, KTERÉ BY MOHL UŽIVATEL OPRAVIT. OPRAVY PONECHTE NA KVALIFIKOVANÉ ZAMĚSTNANCE SERVISU.
UPOZORNÊNÍ!
pZAJISTĚTE DOSTATEČNÉ ODVĚTRÁVÁNÍ PŘÍSTROJE. NIKDY
PŘÍSTROJ NEINSTALUJTE DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO UZAVŘENÉHO PROSTORU. ZAJISTĚTE, ABY ODVĚTRÁVÁNÍ PŘÍSTROJE NEBRÁNILY ZÁVĚSY A JAKÉKOLIV JINÉ MATERIÁLY. V OPAČNÉM PŘÍPADĚ EXISTUJE RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEBO NEBEZPEČÍ VZNIKU POßÁRU ZPŮSOBENÉ PŘEHŘÍVÁNÍM PŘÍSTROJE.
pNEBLOKUJTE VENTILAČNÍ OTVORY PŘÍSTROJE NOVINAMI,
UBRUSY, ZÁVĚSY A JINÝMI MATERIÁLY.
pNEUMISŤUJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ,
JAKO JSOU NAPŘÍKLAD HOŘÍCÍ SVÍČKY.
pBATERIE LIKVIDUJTE EKOLOGICKÝM ZPŮSOBEM.
Tento vÿrobek mûƒe bÿt bêhem pouƒívání ru¢en rádiovou interferencí, která je zpûsobena mobilním telefonem. Jestliƒe k takovéto interferenci dojde, zajistête prosím vêt¢í vzdálenost mezi tímto vÿrobkem a mobilním telefonem.
V blízkosti přístroje se musí nacházet elektrická zásuvka. Zásuvka musí být snadno přístupná.
K zástrčce napájecího kabelu musí být vždy zajištěn snadný přístup. Chcete-li přístroj úplně odpojit od elektrické sítě, vytáhněte zástrčku napájecího kabelu ze zásuvky.
TENTO PÂÍSTROJ JE KONSTRUOVÁN PRO POUßITÍ V MÍRNÉM KLIMATU.
(Bok přístroje)
(Uvnitř přehrávače)
Příslušenství
Zkontrolujte a odlište dodané příslušenství.
ČESKY |
RQTX0098 |
2
u 1 Dálkový ovladač
[]PT560] (N2QAYB000207) []PT860] (N2QAYB000215)
u2 Baterie dálkového ovladače
u1 Pokojová anténa FM
u1 Sít’ový kabel
u Kabely reproduktorů |
u []PT560] 8 šroubů |
|
1 krátký kabel |
[]PT860] 16 šroubů |
|
(pro centrální reproduktor) |
|
|
[]PT560] 2 dlouhé kabely |
u []PT860] 1 Mikrofon pro |
|
(pro prostorové reproduktory) |
||
automatické nastavení |
||
|
||
|
reproduktorů |
|
u []PT560] 2 Stojany |
u 1 Arch nálepek na kabely |
|
[]PT860] 4 Stojany |
reproduktorů |
|
u []PT560] 2 Základny |
|
|
[]PT860] 4 Základny |
|
78
OBSAH
Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Jednoduché uvedení do provozu
Začínáme
krok 1 Sestavení čelních reproduktorů. . . . . 4
krok 2 Rozmístění . . . . . . . . . . . . . . . . . . . . . . 5
Možnosti instalace reproduktorů . . . . . . . . . 6
krok 3 Připojení kabelů. . . . . . . . . . . . . . . . . . 7
Připojení reproduktorů . . . . . . . . . . . . . . . . . 7 Připojení rozhlasové antény. . . . . . . . . . . . . 7 Zapojení zvuku a videa . . . . . . . . . . . . . . . . 8
krok 4 Připojení sít’ového kabelu . . . . . . . . . 9
krok 5 Příprava dálkového ovladače . . . . . . . 9
krok 6 Provedení rychlého nastavení
QUICK SETUP . . . . . . . . . . . . . . . . 10
krok 7 Nastavení předvoleb rozhlasových stanic . . . . . . . . . . . . . . . . . . . . . . . 11
Automatické nastavení předvoleb stanic. . .11 Kontrola předvolených kanálů . . . . . . . . . . .11
Referenční příručka k ovladači . . . . . . . . . . . 12 Používání nabídky START . . . . . . . . . . . . . . . 13
Přehrávání
disků

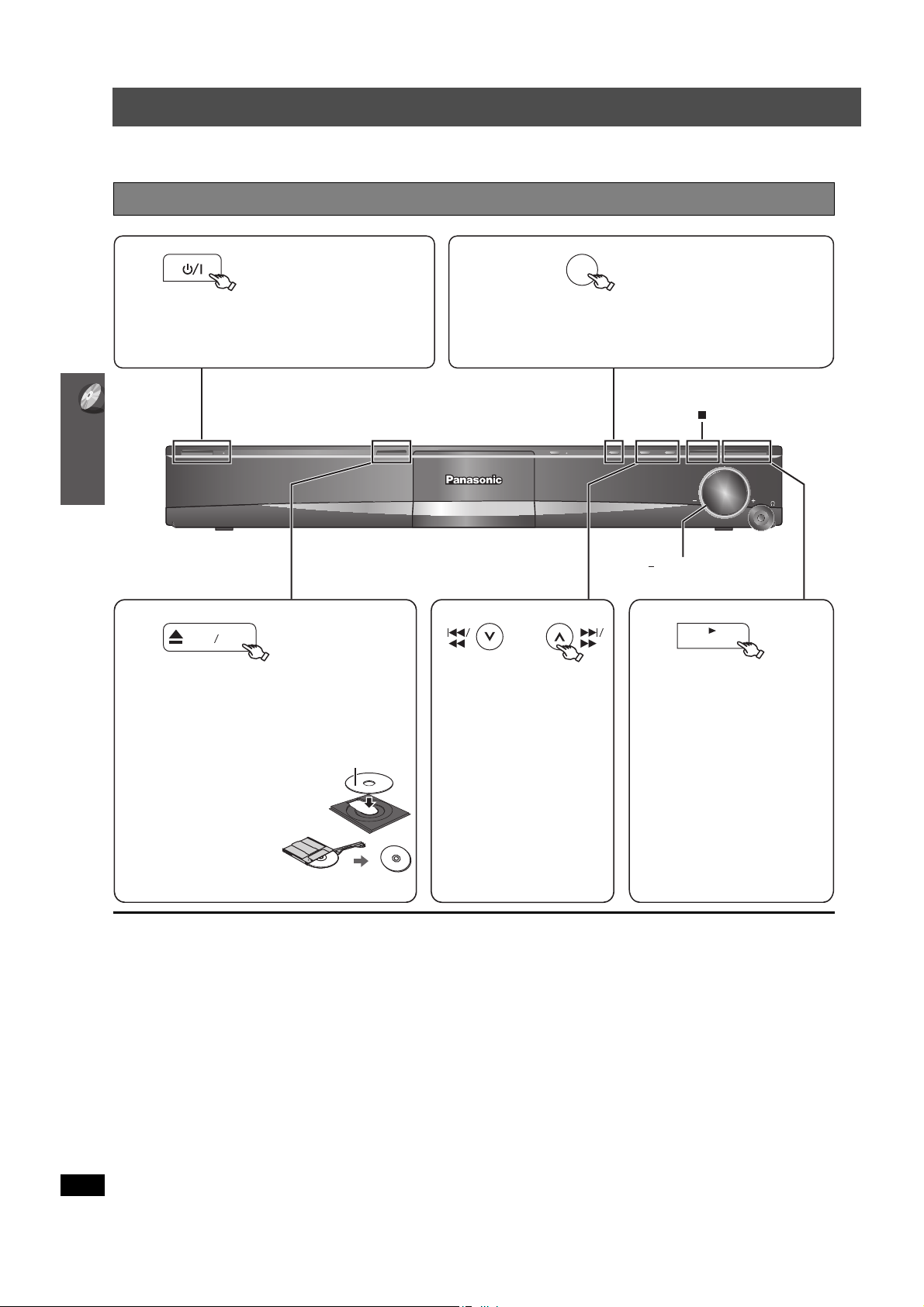

Základní přehrávání. . . . . . . . . . . . . . . . . . . . . 14

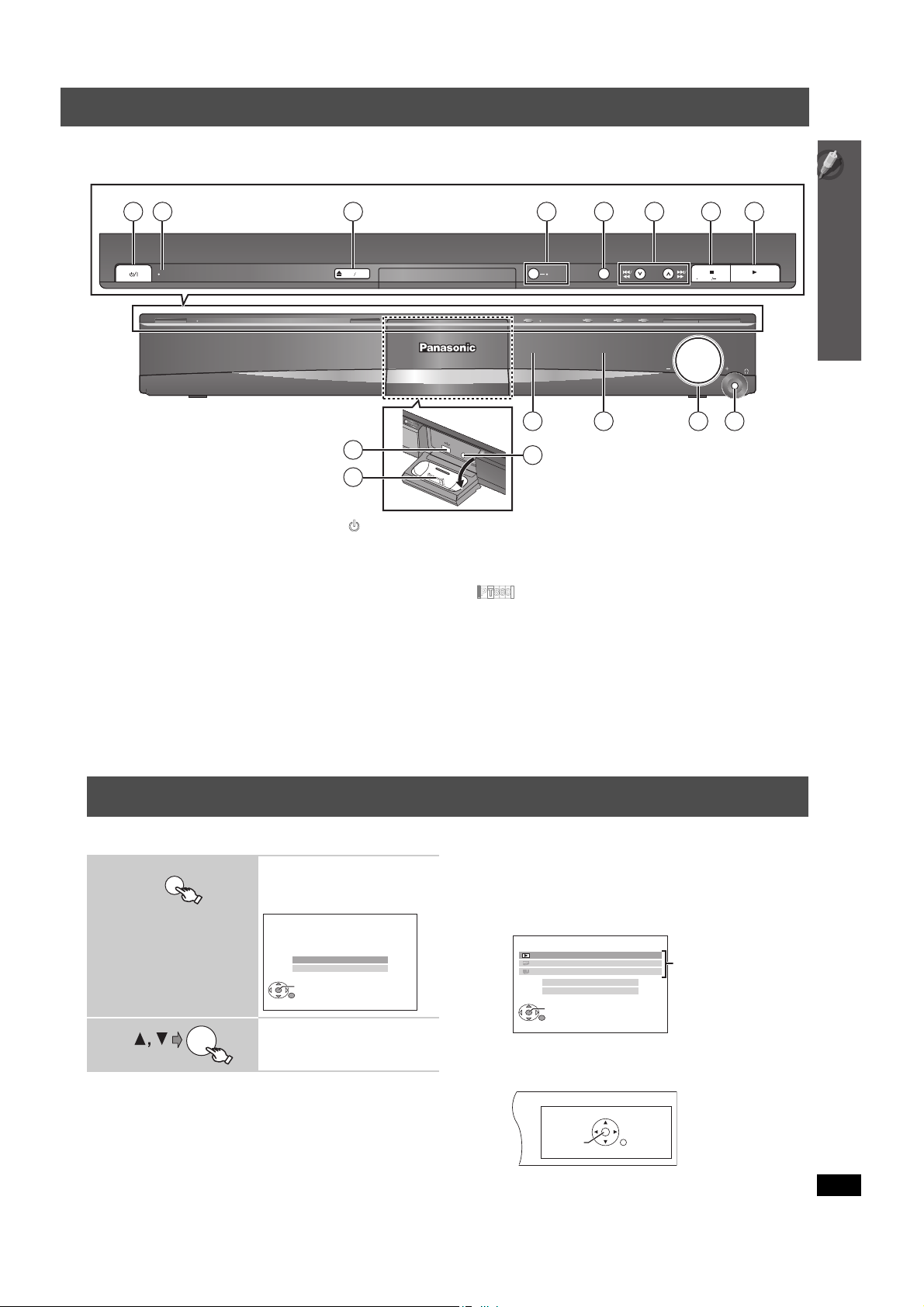

Použití hlavní jednotky. . . . . . . . . . . . . . . . . . . . . . . . . 14 Použití dálkového ovladače. . . . . . . . . . . . . . . . . . . . . 15
Ostatní funkce přehrávání . . . . . . . . . . . . . . . 16
Opakované přehrávání . . . . . . . . . . . . . . . . . . . . . . . . 16 Program a náhodné přehrávání. . . . . . . . . . . . . . . . . . 16
Používání navigačních nabídek . . . . . . . . . . . 17
Přehrávání datových disků . . . . . . . . . . . . . . . . . . . . . .17 Přehrávání disků RAM a DVD-R/-RW (DVD-VR) . . . .17

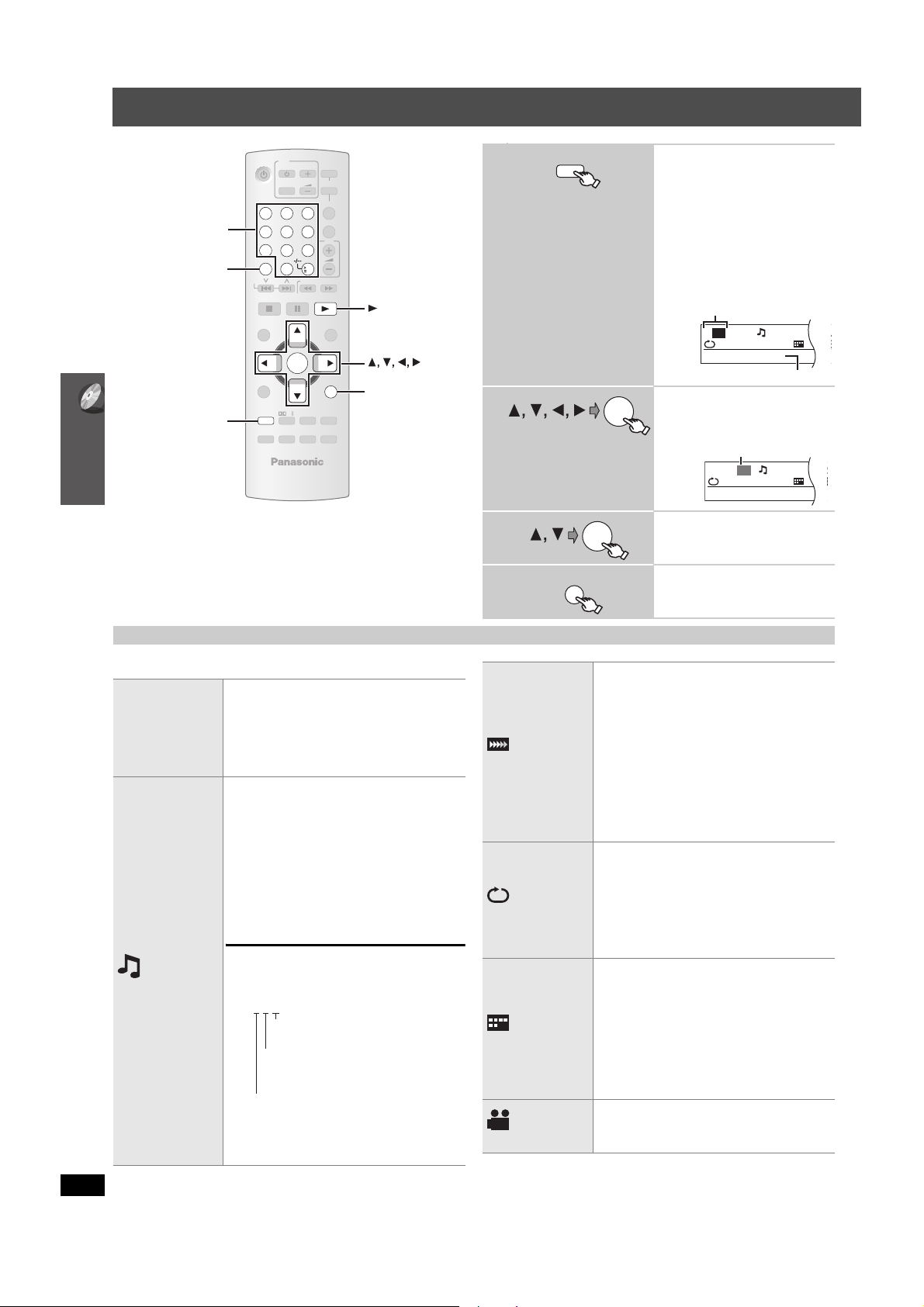

Použití nabídek na obrazovce . . . . . . . . . . . . 18 Informace o obsahu DivX VOD. . . . . . . . . . . . 20 Změna nastavení přehrávače . . . . . . . . . . . . . 21
Výběr doby prodlevy reproduktorů . . . . . . . . . . . . . . . .24
Další postupy ovládání

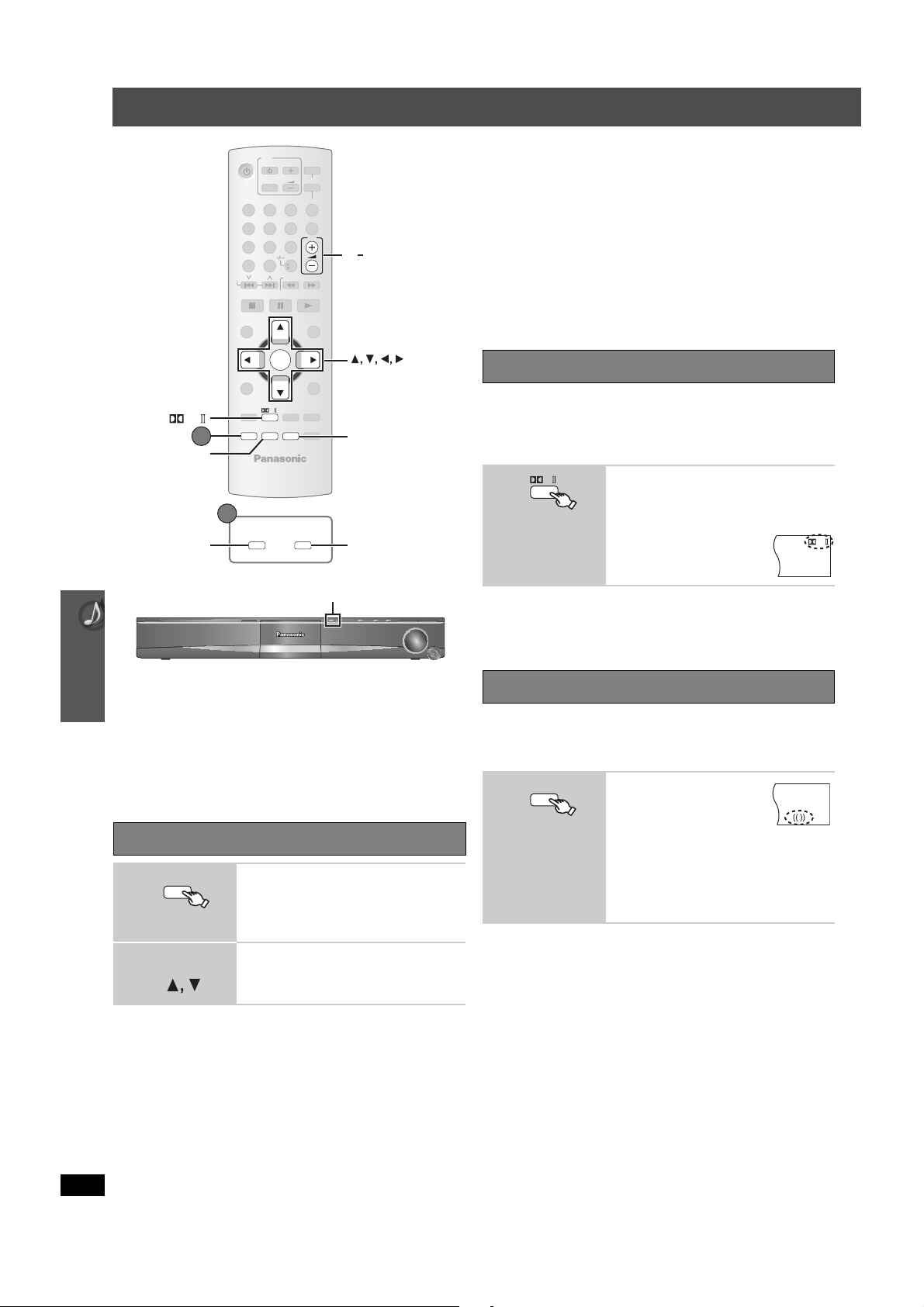

Poslech FM rádia . . . . . . . . . . . . . . . . . . . . . . . 25
Ruční ladění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Vysílání RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Použití funkce VIERA Link
„HDAVI ControlTM“ . . . . . . . . . . . . . . . . . . . . 26
Spuštění přehrávání jedním tlačítkem . . . . . . . . . . . . . 26 Automatické přepínání vstupu . . . . . . . . . . . . . . . . . . . 26 Propojení vypnutí napájení . . . . . . . . . . . . . . . . . . . . . 26 Řízení reproduktorů. . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Obsluha funkce VIERA Link Control pouze televizním
dálkovým ovladačem [pro „HDAVI Control 2 (nebo novější)“]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Použití zvukových efektů . . . . . . . . . . . . . . . . 28
Nastavení zvukových efektů . . . . . . . . . . . . . . . . . . . . .28 Používání funkce Dolby Pro Logic II . . . . . . . . . . . . . .28 Používání funkce Whisper-mode Surround . . . . . . . . .28 Nastavení úrovně subwooferu . . . . . . . . . . . . . . . . . . .29 Používání funkce Subwoofer Boost . . . . . . . . . . . . . . .29 Nastavení úrovně reproduktorů . . . . . . . . . . . . . . . . . .29 Automatické nastavení úrovně výkonu reproduktorů:
Automatické nastavení reproduktorů . . . . . . . . . . . . .29
Ovládání jiných zařízení . . . . . . . . . . . . . . . . . 30
Poslech zvuku televizoru . . . . . . . . . . . . . . . . . . . . . . .30 Poslech digitálního zvuku . . . . . . . . . . . . . . . . . . . . . . .30 Přehrávání ze zařízení USB . . . . . . . . . . . . . . . . . . . . .30 Použíti přehrávače iPod . . . . . . . . . . . . . . . . . . . . . . . .31

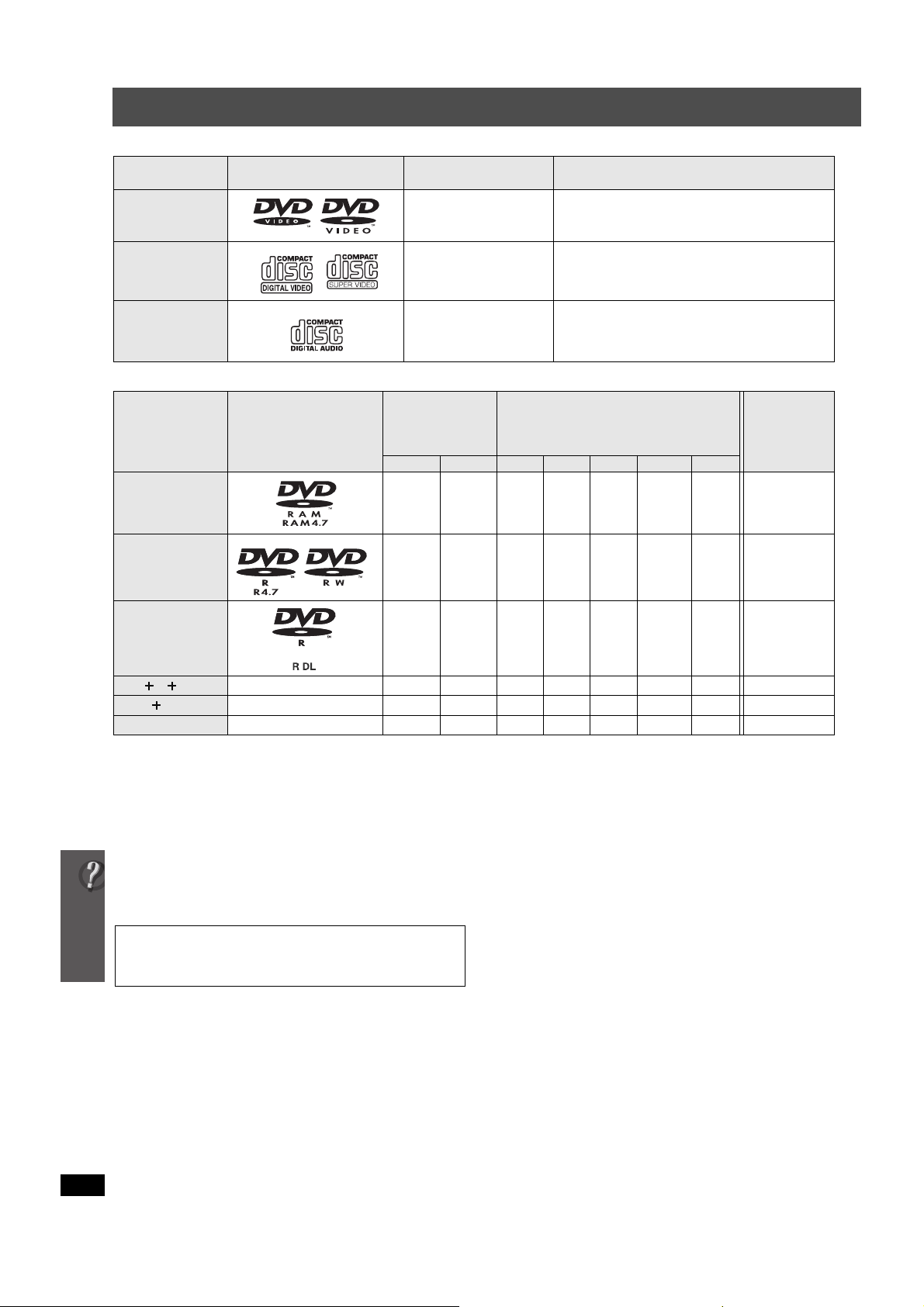

Disky, které lze přehrávat . . . . . . . . . . . . . . . . |
32 |
Slovník pojmů . . . . . . . . . . . . . . . . . . . . . . . . . |
37 |
Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
33 |
Technické údaje. . . . . . . . . . . . . . . . . . . . . . . . |
38 |
Průvodce odstraňováním problémů . . . . . . . |
34 |
Bezpečnostní opatření . . . . . . . . . . . . . . . . . . |
39 |
Odkaz
Prostorový |
Zvuk |
|
|
||
zvuk |
televizoru |
|
28 |
||
30 |
RQTX0098 ČESKY
3
79
Sestavení čelních reproduktorů Jednoduché uvedení do provozu
krok1 |
Sestavení čelních reproduktorů |
|
[]PT560] Čelní reproduktory
[PT860] Čelní reproduktory a prostorové reproduktory
Příprava
pAbyste zabránili poškození nebo poškrábání, položte pod reproduktory měkkou látku a proveďte sestavení na ní. pK sestavení použijte křížový šroubovák.
pInformace o volitelné montáži na zeď naleznete na straně 6.
Před sestavením, instalací a připojením zkontrolujte, zda máte všechny nutné součásti.
[]PT560] |
2 |
Čelní reproduktory |
[]PT560] |
2 |
Stojany (s kabelem) |
[]PT560] |
2 Základny |
[]PT560] |
8 šroubů |
[PT860] |
2 |
Čelní reproduktory a |
[PT860] |
4 |
Stojany |
[PT860] |
4 Základny |
[PT860] |
16 šroubů |
|
2 |
Prostorové reproduktory |
|
p2 stojany s krátkým kabelem: |
|
|
|
|
|
|
|
|
|
|
Pro čelní reproduktory |
|
|
|
|
p2 stojany s dlouhým kabelem: Pro prostorové reproduktory
Zasunout do drážky.
Pevně utáhnout. |
ČESKY |
RQTX0098 |
4
|
Vodič zcela zasuňte. |
|
: Bílý |
|
: Modrý |
|
Stiskněte! |
Umístěte kabel |
|
mezi drážky. |
Zatlačit do drážky. |
Pevně utáhnout.
Ponechte přibližně 90 mm
Možnost sestavení reproduktorů
Protáhněte kabel reproduktoru |
Připevněte reproduktor. |
přes základnu. |
|
Ponechte přibližně 100 mm |
|
Můžete odstranit a použít kabel ze stojanu. Informace o opakovaném připojení kabelu naleznete na straně 6.
Vodič zcela zasuňte.
:Bílý
:Modrý
Stiskněte!
Zatlačit do drážky. Pevně utáhnout.
Zabrán ní pádu reproduktorĤ
pMusíte si obstarat šrouby s okem, které budou vhodné pro zeď nebo sloupek, ke kterým budou upevněny.
pO upevnění k betonové zdi nebo povrchu, který není dostatečně silný, se poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození zdi nebo reproduktorů.
Šňůra (není součástí dodávky)
Veďte od zdi k reproduktoru a pevně utáhněte.
|
|
|
Přibližně |
|
Šroub s okem |
Zeď |
150 mm |
|
(není součástí |
|
|
Zadní část reproduktoru |
|
|
|
dodávky) |
|
|
80
krok2 Rozmístění
Způsob rozmístění reproduktorů může ovlivnit basy a zvukové pole. Dbejte následujících pokynů:
pReproduktory umístěte na rovný a pevný podklad.
pDůsledkem umístění reproduktorů příliš blízko podlah, stěn a rohů mohou být nadměrné basy. Stěny a okna zakryjte silnými závěsy.
[]Pozn]á]mka]
Zajistěte správnou ventilaci a reproduktory umístěte alespoň 10 mm od systému.
Příklad rozmístění
Čelní, centrální a prostorové reproduktory umístěte přibližně do stejné vzdálenosti od posluchače. Pomocí funkce „Automatické nastavení reproduktorů“ ( 29) lze pohodlně zajistit optimální prostorový zvuk z reproduktorů v případě, že není možné jejich ideální umístění. Úhly
v nákresu jsou přibližné.
Subwoofer |
Čelní reproduktory |
Centrální reproduktor |
Umístit na polici. Pokud je reproduktor umístěn přímo na televizoru, mohou vibrace vytvářené reproduktorem narušovat obraz.
Subwoofer umístěte vpravo nebo vlevo od televizoru, na podlahu nebo robustní polici, aby nedocházelo k vibracím. Mezi reproduktorem a televizorem ponechte zhruba 30 cm prostoru.
Hlavní jednotka
K umožnění řádné ventilace a zachování správného proudění vzduchu kolem hlavní jednotky umístěte přístroj tak, aby okolo všech stran zůstalo alespoň 5 cm prostoru.
Prostorové reproduktory např. []PT560]
120°
Rozmístění Jednoduché uvedení do provozu
Poznámky k použití reproduktorů pPoužívejte pouze dodané reproduktory
Použití jiných reproduktorů může poškodit přístroj a kvalita zvuku bude negativně ovlivněna.
pBudete-li delší dobu přehrávat zvuk s vysokou hlasitostí, můžete reproduktory poškodit a zkrátit jejich životnost.
pV následujících případech hlasitost snižte, aby nedošlo k poškození reproduktorů:
–Pokud je přehrávaný zvuk zkreslený.
–Jestliže reproduktory rezonují při přehrávání signálu z přehrávače, při šumu vysílání v pásmu FM nebo nepřetržitých signálech oscilátoru, testovacího disku nebo elektronického přístroje.
–Při nastavování kvality zvuku.
–Při zapínání a vypínání přístroje.
Jestliže se na obrazovce televizoru objeví nesprávné barvy
Čelní reproduktory jsou určeny k použití v blízkosti televizoru, avšak u některých televizorů nebo při určitých kombinacích nastavení může být obraz nepříznivě ovlivněn.
Jestliže k tomuto jevu dojde, vypněte televizor zhruba na 30 minut.
Funkce odmagnetizování televizoru by měla problém napravit. Jestliže potíže přetrvávají, přemístěte reproduktory dále od televizoru.
Uvolněte prostorový zvuk!
Volitelné bezdrátové příslušenství Panasonic (například: SH-FX67)
Zvuk z prostorových reproduktorů si můžete vychutnat i bez drátů díky volitelnému bezdrátovému příslušenství Panasonic (například: SH-FX67).
Podrobnosti naleznete v návodu k obsluze volitelného bezdrátového příslušenství Panasonic.
Zadní strana |
|
|
|
Kryt digitálního |
PUSH |
|
PUSH |
vysílače |
|
hlavní jednotky |
|
|||
|
|
|
||
|
|
|
|
|
Stiskněte! |
|
|
|
Stiskněte! |
|
SH |
DIGITAL |
PUS |
|
|
TRANSMITTER |
|
||
|
|
|
|
Kryt můžete otevřít zatlačením druhou stranou tužky na tato místa.
pPřed instalací volitelného bezdrátového příslušenství Panasonic sejměte kryt digitálního vysílače.
pNení-li digitální vysílač používán, vrat’te kryt zpět.
(Pokračování na další straně)
RQTX0098 ČESKY
5
81
Rozmístění Jednoduché uvedení do provozu
ČESKY |
RQTX0098 |
6
Pozor
pHlavní jednotka a dodané reproduktory je třeba používat pouze v souladu s uvedeným nastavením. V opačném případě může dojít k poškození zesilovače či reproduktorů s následným nebezpečím požáru. Dojde-li k poškození zařízení nebo jestliže si povšimnete náhlé změny ve výkonu, poraďte se s kvalifikovaným pracovníkem servisu.
pNeupevňujte tyto reproduktory na zeď jinak, než jak je popsáno v tomto návodu.
Pozor
pNedotýkejte se čelních ochranných sítěk reproduktorů. Reproduktory držte za boky.
např. Centrální reproduktor
NESPRÁVNÝ |
NESPRÁVNÝ |
|
|
|
POSTUP |
pNestoupejte na základnu. |
|
|
Buďte opatrní, pokud jsou |
např. Čelní reproduktor |
|
v okolí děti. |
|
|
NESPRÁVNÝ
Možnosti instalace reproduktorů
Upevnění na zeď
Všechny reproduktory (kromě subwooferu) můžete upevnit na zeď.
pZeď nebo sloupek, na kterém budou reproduktory upevněny, by měly být schopny udržet 10 kg na šroub. Při upevnění reproduktorů na zeď se poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození zdi nebo reproduktorů.
Zašroubujte šroub (není součástí dodávky) do zdi.
|
Alespoň 30 mm |
4,0 mm |
|
|
7,0 mm až 9,4 mm |
Zeď nebo sloupek |
4,0 mm až 6,0 mm |
Povìste reproduktor na šrouby pomocí otvorù.
[PT560]] Čelní reproduktory
[PT860] Čelní a prostorové reproduktory
Upevněte na zeď bez základny a stojanu
Centrální reproduktor
116 mm
190 mm
384 mm
[]PT560]
Prostorové reproduktor
např.
V této pozici může |
Posuňte |
reproduktor spadnout, |
reproduktor tak, |
pokud bude posunut |
aby byl šroub v |
doleva nebo doprava. |
této pozici. |
Upevnění stojanů reproduktorů
(není součástí dodávky)
[]PT560] Pouze centrální a prostorové reproduktory [PT860] Pouze centrální reproduktory
Před zakoupením stojanů zkontrolujte, zda splňují tyto podmínky.
Průměr a délka šroubů a vzdálenost mezi šrouby by měly odpovídat údajům v nákresu.
pStojany musí být schopny udržet více než 10 kg.
pStojany musí být stabilní, i když jsou reproduktory ve vysoké poloze.
např. Centrální reproduktor
Kovové otvory pro šrouby
Pro připojení stojanů pro reproduktory
5,0 mm, rozteč 0,8 mm
Tlouška desky plus |
60 mm |
7,0 mm až 10 mm |
Stojan pro reproduktor
(není součástí dodávky)
Opakované připojení kabelu reproduktorů
Zasuňte kabel ze spodní části.
Ponechte |
Vytáhněte kabel přes |
přibližně |
otvor. |
80 mm |
|
NESPRÁVNÝ |
NESPRÁVNÝ |
|
POSTUP |
82
krok3 Připojení kabelů
Před připojováním vypněte všechna zařízení a přečtěte si příslušné návody k obsluze.
Nezapojujte sít’ový kabel, dokud nebudou dokončena všechna ostatní připojení.
1 2
Hlavní jednotka
|
|
SPEAKERS |
|
|
|
|
|
|
|
|
|
FM ANT |
|
|
|
|
|
|
(75 |
) |
6 |
5 |
2 |
1 |
4 |
3 |
|
|
|
R |
L |
R |
L |
|
SUBWOOFER |
CENTER |
FRONT |
SURROUND |
|
1Připojení reproduktorů
Připojení reproduktorů k hlavní jednotce:
Připojte k terminálům stejné barvy.
Reproduktor |
|
|
|
|
|
|
|
Barva terminálu/konektoru |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
FRONT (L) |
|
|
|
|
|
|
|
Bílý |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
FRONT (R) |
|
|
|
|
|
|
|
Červený |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
SURROUND (L) |
|
|
|
|
|
|
|
Modrý |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
SURROUND (R) |
|
|
|
|
|
|
|
Šedý |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
CENTER |
|
|
|
|
|
|
|
Zelený |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
SUBWOOFER |
|
|
|
|
|
|
|
Fialový |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vodič zcela zasuňte.
: Bílý
: Modrý
Stiskněte!
pDejte pozor, abyste nepřekřížili (nezkratovali) či neobrátili polaritu kabelů reproduktorů – mohlo by dojít k jejich poškození.
NESPRÁVNÝ
např. []PT560]
Prostorové reproduktor (L)
Připojení kabelů Jednoduché uvedení do provozu
|
|
|
|
|
|
|
SURROUND |
|
|
|
|
|
|
|
|
Lch |
|
6 |
5 |
2 |
1 |
4 |
3 |
|
3 |
|
Zcela zasuňte. |
Nálepka pro kabel reproduktoru (součást dodávky) |
|||||||
Hlavní jednotka SUBWOOFER |
CENTER |
FRONT |
SURROUND |
|||||
|
|
R |
L |
R |
L |
|
|
Aby bylo připojení snazší, upevněte na kabely nálepky.
2Připojení rozhlasové antény
Lepicí páska |
Pokojová anténa FM |
|
(součást dodávky) |
||
|
||
|
Tento konec antény upevněte v |
|
|
místě s nejlepším příjmem. |
|
FM ANT |
|
|
(75 ) |
|
Hlavní jednotka
Použití venkovní antény FM (volitelné)
Pokud je příjem rozhlasového signálu slabý, použijte venkovní anténu.
pNení-li přístroj používán, anténu odpojte. pVenkovní anténu nepoužívejte při bouřce.
FM ANT (75 )
75 j koaxiální kabel
(není součástí dodávky)
Hlavní jednotka
Venkovní anténa FM
[Použití televizní antény (není součástí dodávky)]
pAnténa by měla být nainstalována kvalifikovaným technikem.
(Pokračování na další straně)
RQTX0098 ČESKY
7
83
Připojení kabelů Jednoduché uvedení do provozu
krok3 Připojení kabelů
|
3 |
|
Hlavní jednotka |
PR |
|
|
L |
|
R |
|
AV |
COMPONENT VIDEO OUT |
AUX |
|
OPTICAL |
|
IN |
3Zapojení zvuku a videa
Příklad základního nastavení
Televizor
(není součástí dodávky)
AV1
Kabel scart
(není součástí dodávky)
AV2
AV OUT
S tímto připojením budete také moci přehrávat zvuk z televizoru přes systém domácího kina ( 30, Poslech zvuku televizoru). V televizoru vyberte příslušný zvukový výstup (např. Monitor).
Ke zlepšení kvality obrazu můžete změnit výstup videosignálu z terminálu SCART (AV), aby vyhovoval typu používaného televizoru. pVyberte možnost „S-VIDEO/YPbPr“, „RGB 1/NO OUTPUT“ nebo
„RGB 2/NO OUTPUT“ z části „VIDEO OUT – SCART“ v Nabídka „VIDEO“ ( 22).
pPokud jsou připojeny kabel HDMI i kabel Scart, z konektoru SCART (AV) nebude vycházet žádný signál RGB.
ČESKY |
RQTX0098 |
8
AV
|
|
|
|
Kabel scart |
|
|
|
Set-top box nebo kazetový videorekordér |
|
|
|
|
|
||||
|
|
|
|
|
|
(není součástí dodávky) |
||
|
|
|
|
(není součástí dodávky) |
|
|
||
|
|
|
|
|
|
|
||
|
Hlavní jednotka |
|
|
|
||||
|
|
|
|
|
|
Další způsoby připojení videa pro zdokonalenou kvalitu obrazu
Konektory televizoru |
Požadovaný kabel |
Konektor hlavní |
Funkce |
||
(není součástí dodávky) |
jednotky |
||||
|
|
||||
|
Kabel HDMI |
[\\\\\\\\\\\HDMI\\\\\\\\\\\] |
Toto připojení poskytuje nejlepší kvalitu obrazu. |
||
|
|
|
|
p„VIDEO PRIORITY“ nastavte na „ON“ ( 23, Nabídka |
|
|
|
|
|
„HDMI“). |
|
|
[]Pozn]á]mka]] |
|
|
pV Menu 4 (HDMI) nastavte možnost „VIDEO |
|
AV IN |
|
|
FORMAT“ ( 19). |
||
|
pKabely nevyhovující normě HDMI |
|
|
VIERA Link „HDAVI Control“ |
|
|
nelze použít. |
|
|
||
|
pDoporučujeme použít kabel HDMI |
|
|
Pokud je váš televizor Panasonic kompatibilní s funkcí |
|
|
Panasonic. Číslo doporučené |
|
|
VIERA Link, můžete jej ovládat synchronizovaně s |
|
|
součásti: |
|
|
funkcemi domácího kina a naopak ( 26, Použití |
|
|
RP-CDHG15 (1,5 m), |
|
|
funkce VIERA Link „HDAVI ControlTM“). |
|
|
RP-CDHG30 (3,0 m), |
|
|
pPři použití funkce VIERA Link „HDAVI Control“ |
|
|
RP-CDHG50 (5,0 m), atd. |
|
|
||
|
|
|
vytvořte dodatečné připojení zvuku ( 9). |
||
|
|
|
|
||
COMPONENT |
Video kabely |
[COMPONENT_VIDEO_OUT] |
Toto připojení poskytuje čistší obraz než v případě |
||
|
|
|
použití konektoru SCART (AV). |
||
VIDEO IN |
|
|
|
||
PR |
|
|
PR |
pPři tomto připojení vyberte v části „VIDEO OUT – |
|
|
|
|
SCART“ nabídky „VIDEO“ možnost „VIDEO/YPbPr“ |
||
|
|
|
|
||
PB |
|
|
|
nebo „S-VIDEO/YPbPr“. Je-li vybrána možnost „RGB |
|
Y |
|
|
|
1/NO OUTPUT“ nebo „RGB 2/NO OUTPUT“, z |
|
|
Y |
PB |
konektorů komponentního videa nevychází žádný |
||
|
|
|
COMPONENTVIDEO OUT |
signál. ( 22) |
|
Televizory Panasonic se |
|
pPřipojte k terminálům |
|||
|
Využití progresivního videa |
||||
vstupními konektory 576/ |
|
stejné barvy. |
|||
50i·50p, 480/60i·60p jsou |
|
|
|
pPřipojte televizor kompatibilní s progresivním |
|
s progresivním videem |
|
|
|
výstupem. |
|
kompatibilní. Vlastníte-li |
|
|
|
– Nastavte „VIDEO OUT (I/P)“ v Nabídka „VIDEO“ na |
|
jinou značku televizoru, |
|
|
|
hodnotu „PROGRESSIVE“ a postupujte podle |
|
poraďte se s výrobcem. |
|
|
|
pokynů na obrazovce nabídky ( 22, Nabídka |
|
|
|
|
|
||
|
|
|
|
„VIDEO“). |
[]Pozn]á]mka]]
pNeprovádějte připojení videa prostřednictvím kazetového videorekordéru.
V důsledku ochrany proti kopírování by se obraz nemusel zobrazovat správně.
pJe vyžadováno pouze jedno video připojení. Podle typu televizoru vyberte jedno z připojení videa.
84
Další připojení zvuku
Televizor nebo |
Požadovaný kabel |
Konektor hlavní |
|
|
konektor externího |
Funkce |
|||
(není součástí dodávky) |
jednotky |
|||
zařízení |
|
|||
|
|
|
||
|
Optický digitální zvukový kabel |
[\\\\\\OPTICAL\IN\\\\\\] |
Jednotka dekóduje okolní signály přijímané set-top |
|
|
|
|
boxem, digitální vysílání a satelitní vysílání. |
|
|
|
|
Podrobnosti naleznete v návodech k obsluze |
|
|
|
|
příslušných zařízení. S tímto připojením lze přehrávat |
|
|
pPři připojování kabel ostře |
|
pouze v režimu Dolby Digital a PCM. |
|
|
|
pPo nastavení tohoto připojení proveďte nastavení a |
||
OPTICAL OUT |
neohýbejte. |
|
||
OPTICAL |
vyberte zvukové efekty odpovídající vašemu |
|||
|
|
|||
|
|
IN |
digitálnímu zařízení ( 30). |
|
|
|
|
||
|
Audio cable |
[\\\\\\\\\\\AUX\\\\\\\\\\\] |
Toto připojení umožňuje přehrávání zvuku z televizoru, |
|
AUDIO |
|
|
set-top boxu nebo kazetového videorekordéru |
|
OUT |
|
|
prostřednictvím systému domácího kina ( 30, Poslech |
|
L |
|
L |
zvuku televizoru). |
|
|
|
|
||
|
|
R |
|
|
R |
|
|
|
|
|
|
AUX |
|
krok4 |
Připojení sít’ového kabelu |
|
|
|
|
Do sít’ové zásuvky v domácnosti |
Hlavní jednotka |
AC IN
Sít’ový kabel (součást dodávky)
Úspora energie |
[]Pozn]á]mka]] |
Hlavní jednotka spotřebovává malé množství energie i v případě, že je v |
Přiložený sít’ový kabel je určen pouze k použití s hlavní jednotkou. |
pohotovostním režimu (přibližně 0,4 W). Chcete-li ušetřit energii v |
Nepoužívejte jej s jiným zařízením. K připojení jednotky nepoužívejte |
situacích, kdy přístroj nebudete delší dobu používat, odpojte jej od |
kabely od jiných zařízení. |
sít’ové zásuvky. |
|
Po opětovném zapojení hlavní jednotky bude třeba znovu nastavit |
|
některé položky v paměti. |
|
krok5 |
Příprava dálkového ovladače |
|
Baterie
Baterie vložte tak, aby póly ( a ) odpovídaly symbolům v dálkovém ovladači.
R6/LR6, AA
POZOR
V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Vyměňujte pouze za stejný nebo rovnocenný typ, který doporučuje výrobce.
Použité baterie likvidujte podle pokynů výrobce.
pNepoužívejte dobíjecí baterie. pNezahřívat a nevystavovat ohni.
pNenechávejte baterie dlouhou dobu v automobilu vystavenému přímému slunečnímu záření, když jsou dveře a okna zavřená.
Není dovoleno:
pkombinování starých a nových baterií.
ppoužívání různých typů baterií současně. prozebírání a zkratování baterií.
pdobíjení alkalických nebo manganových baterií. ppoužití baterií s poškozeným pláštěm.
Nesprávné zacházení s bateriemi může způsobit únik elektrolytu, jenž může dálkový ovladač vážně poškodit.
Nehodláte-li dálkový ovladač delší dobu používat, baterie vyjměte. Skladujte je na chladném a tmavém místě.
Použití
Ze vzdálenosti max. 7 m od čela jednotky namiřte na čidlo signálu dálkového ovládání ( 13) tak, aby v cestě nestály překážky.
Připojení kabelů / Připojení sít’ového kabelu / Příprava dálkového ovladače Jednoduché uvedení do provozu
RQTX0098 ČESKY
9
85
Provedení rychlého nastavení QUICK SETUP Jednoduché uvedení do provozu
krok6 |
Provedení rychlého nastavení QUICK SETUP |
|
Obrazovka QUICK SETUP slouží k provedení nezbytných nastavení.
Příprava
Zapněte televizor a vyberte vhodný režim videovstupu (např. VIDEO 1, AV 1, HDMI, atd.). pInformace o změně režimu videovstupu v
televizoru naleznete v příslušném návodu k obsluze.
pTímto dálkovým ovladačem můžete provádět některá základní ovládání televizoru ( 12).
TV
DVD
DVD
TV/AV VOL iPod/USB
FM/EXT-IN
1 2 3
ONE TOUCH PLAY
4 5 6
VOL
7 8 9
CANCEL
0 10
SKIP |
SLOW/SEARCH |
STOP PAUSE PLAY
TOP MENU |
|
|
START |
DIRECT |
|
|
|
NAVIGATOR |
|
|
|
|
|
OK |
|
MENU |
|
|
OK |
|
|
RETURN |
|
PLAY |
|
|
RETURN |
LIST |
|
|
|
FUNCTIONS |
|
-PLAY MODE -FL DISPLAY |
|
PL |
-REPEAT |
-SLEEP |
SETUP SOUND SUBWOOFER MUTING
SETUP LEVEL
-W.S. -CH SELECT
1
2
3
4
5
6
7
8
9
10
DVD
SETUP
OK
OK
OK
OK
OK
OK
SETUP
Zapněte jednotku.
Vyberte „DVD/CD“.
Zobrazení nabídky Nastavení.
MAIN
DISC
VIDEO
AUDIO
DISPLAY
HDMI
OTHERS
SET
RETURN EXIT : SETUP
Vyberte „OTHERS“.
Vyberte „QUICK
SETUP“.
Vyberte „SET“.
Vyberte „YES“.
OTHERS−QUICK SETUP
SELECT THE MENU LANGUAGE.
ENGLISH
FRANÇAIS
ESPAÑOL
DEUTSCH
P
MAGYAR
CESKY
POLSKI
SET
RETURN
Sledujte hlášení na obrazovce a provádějte nastavení.
pMENU LANGUAGE pTV TYPE
pTV ASPECT
pVIDEO OUT – SCART
Chcete-li se vrátit k předchozí obrazovce, stiskněte [RETURN].
Dokončete rychlé nastavení QUICK SETUP.
Konec.
ČESKY |
RQTX0098 |
10
Podrobnosti o nastavení
MENU LANGUAGE |
pENGLISH |
pFRANÇAIS |
pESPAÑOL |
pDEUTSCH |
Vyberte jazyk hlášení zobrazovaných na |
pPУCCKИЙ |
pMAGYAR |
pÇESKY |
pPOLSKI |
obrazovce. |
|
|
|
|
|
|
|
|
|
TV TYPE |
pSTANDARD |
|
pCRT |
pLCD |
Vyberte podle typu televizoru. |
pPROJECTION |
|
pPLASMA |
|
|
|
|
|
|
TV ASPECT |
p4:3PAN&SCAN |
|
p4:3LETTERBOX |
p4:3ZOOM |
Vyberte nastavení podle televizoru a |
p16:9NORMAL |
|
p16:9SHRINK |
p16:9ZOOM |
vlastních preferencí. |
|
|
|
|
|
|
|
|
|
VIDEO OUT – SCART |
pVIDEO/YPbPr |
|
pS-VIDEO/YPbPr |
pRGB 1/NO OUTPUT |
Výběr formátu videosignálu pro výstup |
pRGB 2/NO OUTPUT |
|
|
|
SCART (AV). ( 22) |
|
|
|
|
|
|
|
|
|
pPodtržené položky ve výše uvedené tabulce představují výrobní nastavení.
86
krok7 |
Nastavení předvoleb rozhlasových stanic |
|
|
|
TV |
|
|
|
Kontrola předvolených kanálů |
|
||||
|
|
|
DVD |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
Vyberte položku „FM“. |
||
|
|
TV/AV |
VOL |
iPod/USB |
|
FM/EXT-IN |
|
||||
|
|
|
|
FM/EXT-IN |
|
|
|
|
pHlavní jednotka: |
|
|
|
|
|
|
|
|
|
|
Stiskněte [SELECTOR]. |
|||
|
1 |
2 |
3 |
ONE |
PLAY |
FM/EXT-IN |
|
|
|
||
Číselná |
|
|
|
|
|
|
|
|
|
||
4 |
5 |
6 |
|
|
2 |
|
|
|
Vyberte kanál. |
|
|
tlačítka |
7 |
8 |
9 |
VOL |
|
|
|
|
|
||
|
CANCEL |
|
|
|
|
|
1 |
2 |
3 |
pVolba dvojciferného čísla |
|
|
|
0 |
10 |
|
|
|
|
|
|
||
, |
SKIP |
|
SLOW/SEARCH |
|
4 |
5 |
6 |
např. Volba čísla 12: [ |
10] [1] |
||
STOP |
PAUSE |
PLAY |
|
|
[2] |
|
|||||
|
|
|
|
|
|
|
|
|
|
7 |
8 |
9 |
|
TOP MENU |
|
START |
|
|
|
|
DIRECT |
|
|
OK |
0 |
10 |
|
NAVIGATOR |
|
|
|
|
|
|
|
OK |
|
|
|
Můžete také stisknout tlačítka |
|
|
|
|
|
|
||
MENU |
|
RETURN |
|
|
[ , |
]. |
PLAY |
|
|
|
pHlavní jednotka: |
||
LIST |
|
|
|
|||
FUNCTIONS |
-PLAYMODE |
-FL DISPLAY |
|
|
Stisknutím tlačítka |
|
PL -REPEAT |
-SLEEP |
|
|
[-TUNE MODE] vyberte položku |
||
|
|
|
-PLAY MODE |
|
||
SETUP |
SOUND SUBWOOFER |
MUTING |
|
„PRESET“ na displeji a potom |
||
|
LEVEL |
|
|
|
||
|
-W.S. -CH SELECT |
|
|
|
vyberte kanál stisknutím tlačítka |
|
|
|
|
|
|
[ |
TUNE ]. |
SELECTOR MEMORY
TUNE
Při příjmu stereofonního vysílání FM se na displeji rozsvítí indikátor „ST“.
ST
pNastavení FM se také zobrazí na televizní obrazovce.
V případě nadměrného šumu
-TUNE MODE/—FM MODE |
Zobrazte položku „MONO“ stisknutím a podržením tlačítka |
|
[-PLAY MODE] (na hlavní jednotce: [—FM MODE]). |
Automatické nastavení předvoleb stanic
Můžete nastavit až 30 stanic.
1FM/EXT-IN
2
OK
(stiskněte a podržte)
Vyberte položku „FM“.
pHlavní jednotka: Stiskněte [SELECTOR].
Tlačítko uvolněte, jakmile se zobrazí „FM AUTO“.
pHlavní jednotka:
Stiskněte a podržte tlačítko [MEMORY].
Radiopřijímač se naladí na nejnižší kmitočet a začne nastavování předvoleb veškerých přijímaných stanic do kanálů ve vzestupném pořadí.
pPo nastavení stanic se zobrazí hlášení „SET OK“ a radiopřijímač naladí poslední přednastavenou stanici.
pPři neúspěšném automatickém nastavení předvoleb se zobrazí hlášení „ERROR“. Nastavte předvolby stanic ručně ( 25).
MONO
Dalším stisknutím a podržením tlaèítka režim zrušíte. pRežim se rovněž zruší při změně kmitočtu.
Nastavení předvoleb rozhlasových stanic Jednoduché uvedení do provozu
RQTX0098 ČESKY
11
87
Referenční příručka k ovladači
Referenční příručka k ovladači
|
|
TV |
|
|
13 |
|
|
|
DVD |
|
|
|
|
|
|
14 |
|
1 |
|
TV/AV |
VOL |
|
|
|
|
iPod/USB |
|
||
|
|
|
15 |
||
|
|
|
|
|
|
2 |
|
|
|
FM/EXT-IN |
|
1 |
2 |
3 |
|
16 |
|
|
|
|
|
ONE TOUCH PLAY |
|
|
4 |
5 |
6 |
|
17 |
|
|
|
|
VOL |
|
|
7 |
8 |
9 |
|
18 |
3 |
CANCEL |
0 |
10 |
|
|
|
|
|
|||
4 |
SKIP |
|
SLOW/SEARCH |
19 |
|
|
|
|
|
||
|
STOP |
PAUSE |
PLAY |
|
|
5 |
|
|
|
|
|
|
TOP MENU |
|
|
START |
|
6 |
|
|
|
|
20 |
DIRECT
NAVIGATOR
7
|
MENU |
|
|
RETURN |
|
8 |
PLAY |
|
|
21 |
|
LIST |
|
|
|||
|
FUNCTIONS |
|
-PLAY MODE -FL DISPLAY |
|
|
9 |
PL |
-REPEAT |
-SLEEP |
22 |
|
|
|
|
|
||
10 |
SETUP |
SOUND SUBWOOFER |
MUTING |
23 |
|
11 |
|
|
LEVEL |
|
24 |
12 |
|
-W.S. |
-CH SELECT |
|
25 |
|
|
|
|
|
[PT560] |
[PT860] |
11 |
SETUP |
SETUP |
-AUTO SP
Zapnutí nebo vypnutí hlavní jednotky ( 10)
Výběr kanálů a čísel titulů atd. / zadávání čísel ( 11, 15) Zrušení operace ( 16)
Výběr předvoleb rozhlasových stanic ( 11) Základní operace pro přehrávání ( 14, 15)
Zobrazení hlavní nabídky disku nebo seznamu programu ( 15, 17)
Výběr nebo potvrzení položek nabídky / přehrávání po snímcích ( 15)
Zobrazení nabídky disku nebo seznamu k přehrání ( 15, 17)
Zobrazení nabídky na obrazovce / zobrazení textových dat systému RDS ( 18, 25)
Zapnutí/vypnutí systému Dolby Pro Logic II ( 28)
[]PT560] Zobrazení nabídky nastavení ( 10)
[PT860] Zobrazení nabídky nastavení ( 10) / Automatické nastavení reproduktorů ( 29)
Výběr režimu zvuku / zapnutí vypnutí funkce Whispermode Surround ( 28)
Ovládání televizoru
Namiřte dálkový ovladač na televizor Panasonic a stiskněte tlačítko.
[¦]: Zapnutí a vypnutí televizoru
[TV/AV]: Změna režimu videovstupu v televizoru [ , ]: Nastavení hlasitosti televizoru
Tato funkce nemusí s některými modely správně spolupracovat.
Výběr disku jako zdroje ( 10)
Jako zdroj vyberte zařízení USB nebo přehrávač iPod ( 30, 31)
Výběr FM tuneru nebo externího zvukového zařízení jako zdroje ( 11, 30)
FM AV AUX D-IN
$
Automatické spuštění a přehrávání disku ( 15, 26) Nastavení hlasitosti hlavní jednotky
Ruční výběr rozhlasových stanic ( 25) Zobrazení nabídky START ( 13) Návrat k předchozímu zobrazení ( 15)
Přepnutí informací na displeji hlavní jednotky ( 15) nebo
Nastavení časovače vypnutí
Stiskněte a podržte tlačítko [—SLEEP].
Zatímco se na displeji hlavní jednotky zobrazuje časový údaj, stiskněte opakovaně tlačítko [—SLEEP].
SLEEP 30 SLEEP 60 SLEEP 90 SLEEP120
OFF (Zrušení) $
pZbývající čas potvrďte stisknutím a podržením tlačítka.
Výběr režimu přehrávání / nastavení režimu opakování ( 16)
Ztlumení zvuku
p„MUTING“ – tento indikátor bliká na displeji hlavní jednotky, pokud je funkce zapnuta.
pZrušení provedete opětovným stisknutím tlačítka nebo nastavením hlasitosti.
pZtlumení zvuku se zruší i přepnutím přístroje do pohotovostního režimu.
Úprava úrovně subwooferu nebo výběr kanálu reproduktoru ( 29)
ČESKY |
RQTX0098 |
12
Zamezení interferencím s jiným zařízením Panasonic
Při obsluze jednotky dodaným dálkovým ovladačem mohou reagovat i jiná zvuková či video zařízení Panasonic.
Jednotku můžete obsluhovat v jiném režimu – nastavením provozního režimu dálkového ovladače na „REMOTE 2“.
Hlavní jednotka a dálkový ovladač musejí být nastaveny na stejný režim.
1Na hlavní jednotce stiskněte a podržte stisknuté tlačítko [ / ] a na dálkovém ovladači tlačítko [2], až se na displeji hlavní jednotky
zobrazí „REMOTE 2“.
2Stiskněte a podržte stisknuté tlačítko [OK] a na dálkovém ovladači tlačítko [2] po dobu alespoň 2 sekund.
Budete-li chtít režim změnit zpět na „REMOTE 1“, opakujte oba výše uvedené kroky, přičemž namísto tlačítka [2] stiskněte tlačítko [1].
88
