MxOnda MXTMD11 User Manual [es]

Manual de instrucciones

TELEVISOR/MONITOR EN COLOR

DE 10“ CON MANDO A DISTANCIA

Modelo: MX-TMD11

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

CARACTERÍSTICAS

El televisor MX ONDA modelo MX-TMD11 tiene entre otras las siguientes
características:

• Pantalla en color de 10”.

• Doble alimentación (220 V CA y 12/24 V CC).

• 44 presintonías.

• Entrada de audio y vídeo (MONITOR).

• Antena telescópica orientable.

• Toma para antena exterior.

• Mando a distancia.

• Indicaciones en pantalla.

• Reloj y temporizador.

• Dimensiones reducidas.

• Asa para el transporte.

• Controles de brillo, contraste y color electrónicos.

PRECAUCIONES

• Evite que el aparato entre en contacto directo con el agua.

• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.

• Cuando exista alguna posibilidad de tormenta eléctrica es conveniente
desconectar el cable de alimentación y la antena exterior.

• No introduzca ningún objeto metálico en el aparato, no quite los tornillos
para desmontarlo ni manipule en el interior del mismo. Recuerde que el
aparato contiene circuitos de alta tensión.

• Si el televisor se ha caído o en caso de que no funcione adecuadamente,
si el cable, la clavija u otras partes presentan deterioro, absténgase de
usarlo y no intente desmontarlo o repararlo. Contacte con su distribuidor o
Centro de Servicio Técnico MX ONDA más cercano.

ATENCIÓN

Este televisor contiene en su interior circuitos de alta tensión que pueden
provocar una peligrosa descarga eléctrica. EN NINGÚN CASO deberá
manipular en su interior. La reparación deberá ser efectuada por el personal
técnico autorizado.

Televisor/monitor color 10“ con mando a distancia Modelo MX-TMD11

2

N

☛

INSTALACIÓN

Este televisor puede instalarse en cualquier lugar dentro de la casa, en un
vehículo o caravana. Evite que el sitio elegido quede expuesto a la luz solar
directa, sean lugares con exceso de polvo, humedad o esté próximo a equipos
que generen calor o fuertes campos magnéticos.

Compruebe que el equipo esté bien ventilado y que las entradas de aireación
no estén obstruidas.

ALIMENTACIÓN A TRAVÉS DE LA RED

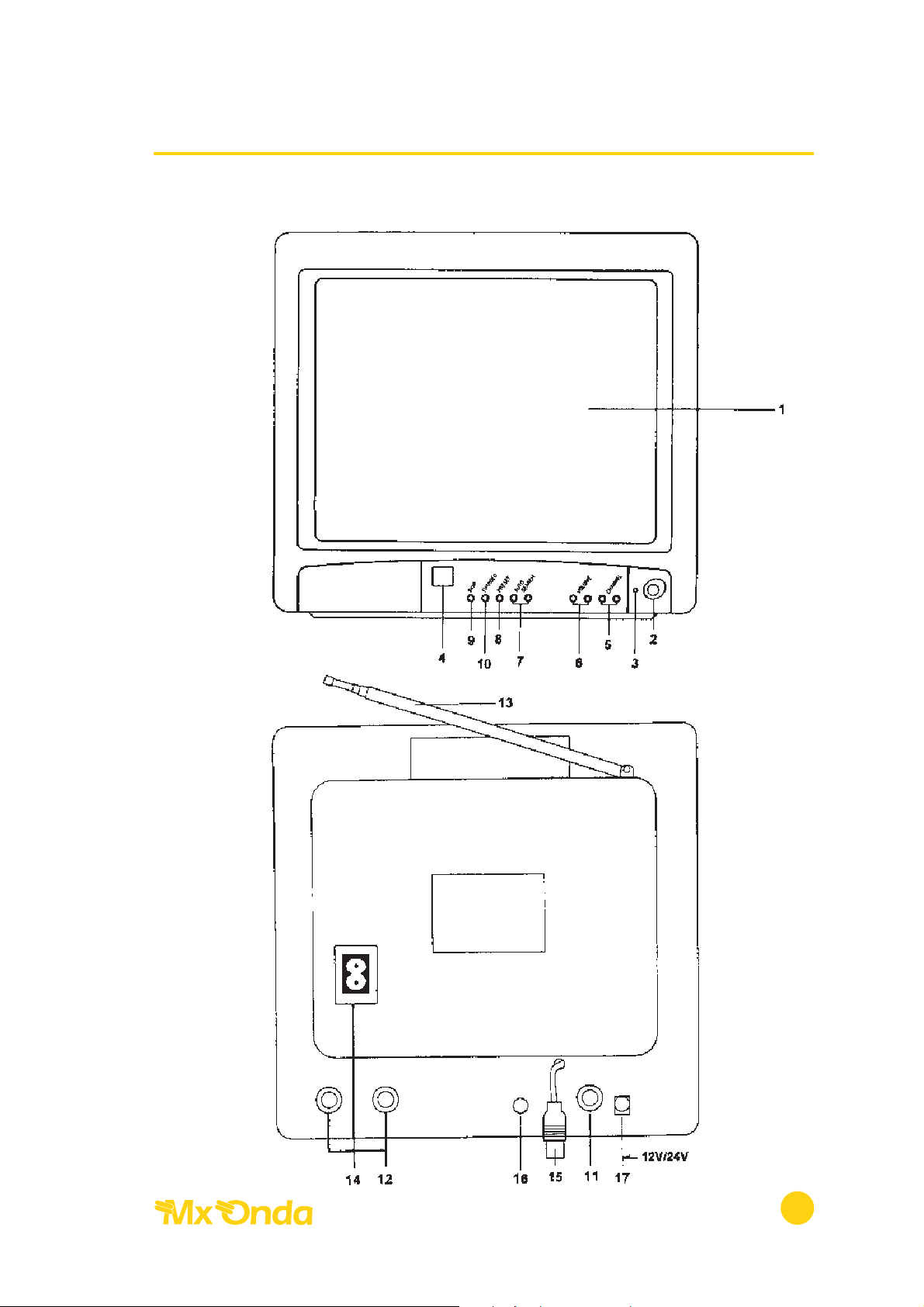

Inserte el cable de alimentación suministrado en el conector 14. Después
enchufe la clavija a una toma de corriente de red de 220/230 V ~ 50 Hz.

ALIMENTACIÓN CON LA BATERÍA

Este televisor está diseñado para funcionar en vehículos cuya batería sea de 12 V
ó 24 V y el negativo esté conectado al chasis.

Para usar el televisor con una batería de 12 V ó 24 V, primero inserte la clavija de
salida del cable adaptador suministrado, en el conector 17 (DC) del televisor
(situado en la parte trasera del mismo). Después retire el encendedor de
cigarrillos de su automóvil e introduzca el otro extremo del cable adaptador en
su lugar.

NOTA: Para evitar la descarga de la batería del vehículo, procure no tener el
televisor funcionando durante más de 6 horas seguidas con el motor parado.
Ponga en marcha el motor para que cargue la batería.

Cuando no utilice el televisor, desconecte el conector del mechero.

Televisor/monitor color 10“ con mando a distancia Modelo MX-TMD11

3

¥

ANTENA TELESCÓPICA ORIENTABLE

La antena telescópica interior tiene una clavija (15) que sobresale por la parte
trasera del televisor, la cual deberá insertar en el conector de antena 11 (ANT.)
situado en la parte trasera del aparato. Extienda la antena y oriéntela hasta
obtener la mejor recepción posible.

ANTENA EXTERIOR

En caso de que la recepción mediante la antena telescópica no sea satisfactoria,
podrá conectar en la toma de antena 11 (ANT.) un conector coaxial procedente
de una antena exterior.

INICIO

Cuando el televisor esté alimentado (red o batería), el indicador de
reposo/encendido 3 se iluminará muy tenue, indicando que el televisor está
conectado en el modo de reposo.

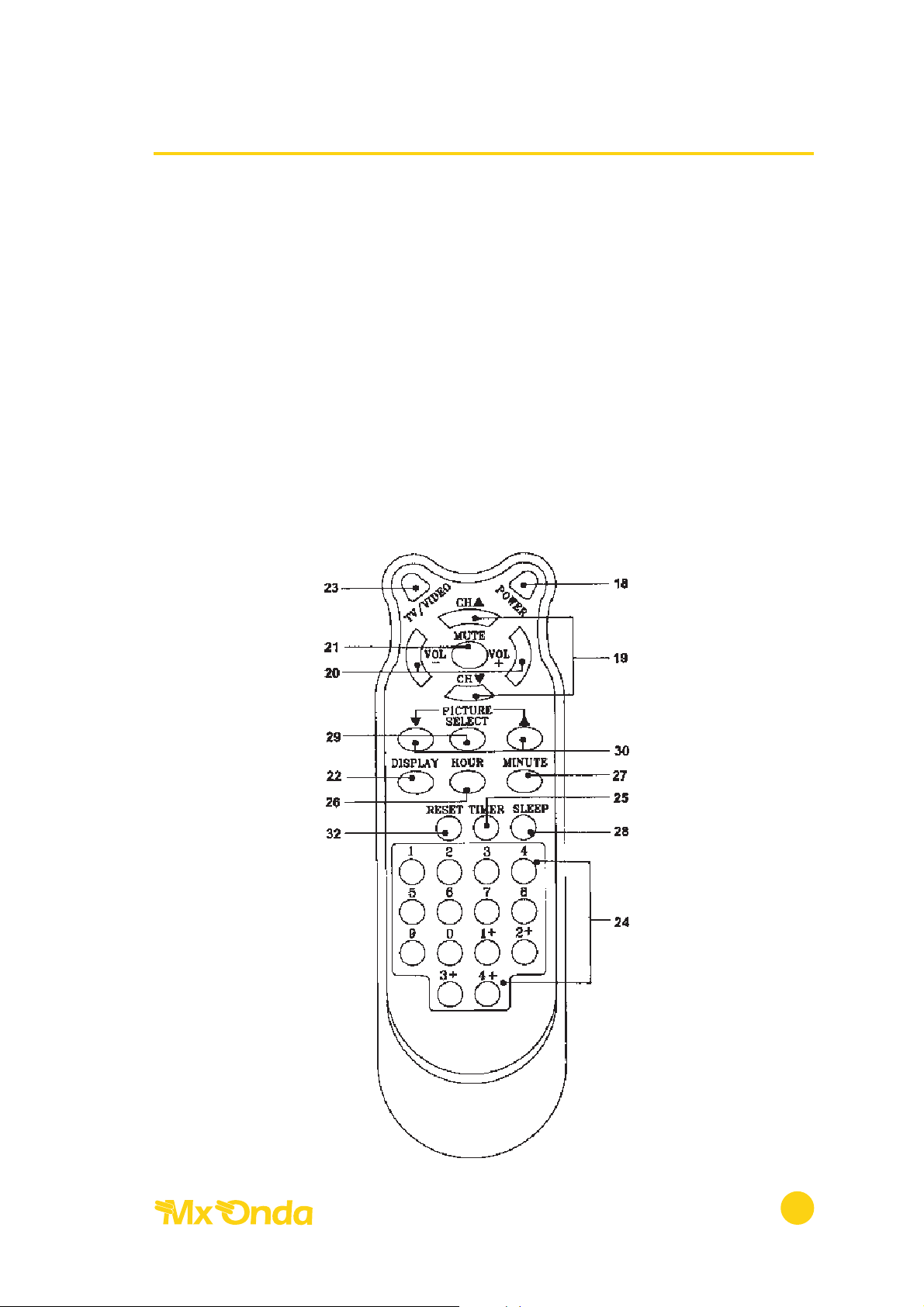

Pulse el botón de encendido/apagado 2 (POWER) del televisor (o el 18 del
mando a distancia). El indicador de reposo/encendido 3 se iluminará con más
intensidad y el televisor sintonizará el último canal utilizado.

Para abrir la tapa de la botonera presione sobre la parte superior de la misma en
la zona marcada como OPEN. Para cerrarla presione nuevamente sobre la misma
zona. Un “clic” será la indicación de que la tapa está retenida.

Televisor/monitor color 10“ con mando a distancia Modelo MX-TMD11

4
