MxOnda MX450 User Manual [es]

Manual de instrucciones

RADIOCASETE AUTORREVERSE,

SINTONIZADOR SINTETIZADO DE

AM/FM ESTÉREO Y CARÁTULA

EXTRAÍBLE

Modelo: MX-450

POTENCIA MÁXIMA: 2 X 25 VATIOS

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

UTILIZACIÓN DEL PANEL FRONTAL DESMONTABLE

El panel frontal de este aparato puede retirarse para evitar el robo.

EXTRACCIÓN DEL PANEL FRONTAL

1. Pulse el botón 1 y la parte derecha del panel saldrá proyectada hacia
delante.

2. Para retirar el panel frontal, tire de su parte derecha hacia Vd.

3. Para proteger el panel frontal, una vez retirado, colóquelo dentro de la
caja de protección que se suministra.

Radiocasete autorreverse Modelo MX-450

2

Panel frontal

Botón de expulsión 1

Panel frontal

Ponga cuidado en no ejercer presión
sobre la pantalla o en no dejar caer
el panel frontal.

Panel frontal

Caja de protección

INSERCIÓN DEL PANEL FRONTAL

Empuje el panel frontal sobre el cuerpo principal.

• Cuando vuelva a colocar el panel frontal, no ejerza presión sobre la pantalla
o los botones de los mandos.

• Tenga en cuenta que si el panel frontal no está correctamente acoplado,
puede que el botón de presión 1 no libere el panel y que los restantes
botones de mando no funcionen.

PRECAUCIONES

• No toque los contactos del panel frontal o del cuerpo principal, pues ello
podría dar lugar a que su contacto eléctrico presente fallos. Si sobre los
contactos se deposita suciedad o cualquier otra sustancia, frótelos con un
paño limpio y seco.

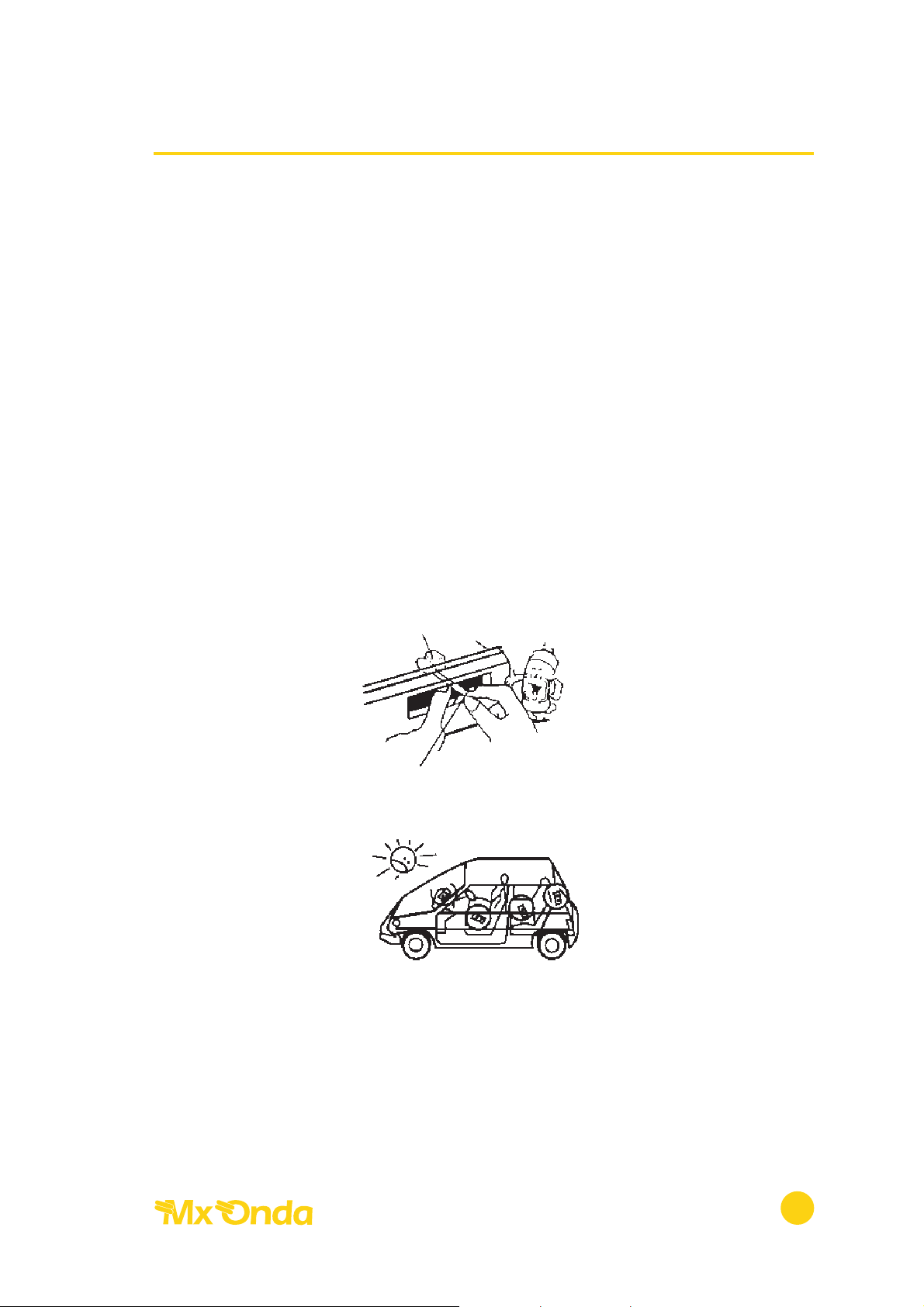

PRECAUCIONES AL MANIPULAR EL PANEL FRONTAL

• No deje el panel frontal en ningún sitio expuesto a altas temperaturas o
directamente a la luz solar.

• No deje caer el panel frontal ni lo someta a impactos fuertes.

• No permita que la superficie del panel frontal esté en contacto con

agentes volátiles como gasolinas, disolventes o insecticidas.

• No intente nunca desmontar el panel frontal.

Radiocasete autorreverse Modelo MX-450

3

Panel frontal

N

N

UTILIZACIÓN DE LA RADIO

A. Para conectar la radio, gire el botón 6.
B. Para seleccionar la banda deseada, pulse el botón 7.
C. Sintonice la estación deseada manualmente pulsando estos botones (+,-).
D. Regule a su gusto los mandos de volumen, graves, agudos, balance y

fader.

E. Cuando Vd. se encuentre dentro de la zona de cobertura local de una

estación FM, donde es de esperar una buena recepción, se recomienda la
escucha en la modalidad estéreo. Cuando reciba una emisión FM en
estéreo, el indicador de estéreo en la pantalla se encenderá.

Radiocasete autorreverse Modelo MX-450

4

9. Control de agudos

tirando graves

1. Botones de sintonía
manual ARRIBA/ABAJO

6. Conexión/desconexión
pulsando balance

3. FM Estéreo
Mono

2. Exploración de
memorias/automemorias

2. Sintonía automática

5. Búsqueda automática

8. Control fader

7. Selector de bandas

10. Memorias

Pantalla

1. SINTONÍA -/+

Para sintonizar una frecuencia más baja, pulse el botón -. Para sintonizar una
frecuencia más alta, pulse el botón +.

2. BOTÓN DE AUTOMEMORIA/BARRIDO DE MEMORIAS (PS)

Éste botón realiza dos funciones dependiendo del tiempo que éste sea
presionado.

Cuando se pulsa este botón durante más de 2 segundos, el receptor automáti­camente sintonizará y memorizará las 6 estaciones mejor recibidas. Esta función
será muy adecuada para cuando Vd. se dirija a otra ciudad que tengan emisoras
de frecuencia distinta a la habitual. Cuando se pulsa este botón durante menos
de 2 segundos, el receptor explorará las 6 estaciones previamente memorizadas,
parándose 5 segundos en cada una de ellas e indicando su frecuencia y el
número de la memoria.

3. SELECTOR MONO/ESTÉREO (MO/ST)

Este botón debe ser pulsado cuando la señal de FM recibida sea débil o la
indicación de FM estéreo no esté presente. En condiciones normales este
selector debe estar en la posición estéreo.

4. SINTONÍA AUTOMÁTICA

Si se pulsa este botón, se sintonizará automáticamente la estación adyacente
cuya recepción sea más clara.

5. BOTÓN DE EXPLORACIÓN AUTOMÁTICA (SN)

Pulsando este botón, el receptor busca la siguiente estación adyacente superior
y se para durante 5 segundos, y así sucesivamente mientras no se vuelva a
pulsar nuevamente dicho botón, que mantendrá la última estación sintonizada.

Radiocasete autorreverse Modelo MX-450

5

FM 1
6 MEMO

FM 2
6 MEMO

FM 4
6 MEMO

FM 5
6 MEMO

FM 3
6 MEMO

MEMORIZACIÓN DE EMISORAS

Esta unidad puede preseleccionar hasta 30 frecuencias de radio: 18 estaciones
en FM y 12 en AM. Siga los pasos indicados a continuación.

1. Encienda el equipo y ajuste el volumen deseado.

2. Para preseleccionar las 18 estaciones en FM:
a. Pulse el botón de selección BND (se ilumina el indicador FM1 en el

visor).

b. Seleccione la estación deseada con los botones de sintonía manual,

automática o de exploración.

c. Antes de transcurridos 5 segundos, pulse uno de los 6 botones para

memorizar la estación deseada.

d. Repita los pasos anteriores con las demás estaciones que desee

preseleccionar.

e. Pulse el botón de selección BND y seleccione los modos FM2 y FM3

(se iluminan los indicadores FM2 y FM3 en el visor).

f. Siga los mismos pasos que para la preselección de FM1.

3. Para preseleccionar las 12 estaciones en AM:
a. Pulse el botón BND para seleccionar el modo AM (se ilumina el

indicador AM en el visor).

b. Siga los mismos pasos que para la preselección en FM.

4. Para preseleccionar nuevas estaciones repita los procedimientos
anteriores. Cuando se preselecciona una nueva estación, la antigua queda
automáticamente cancelada.

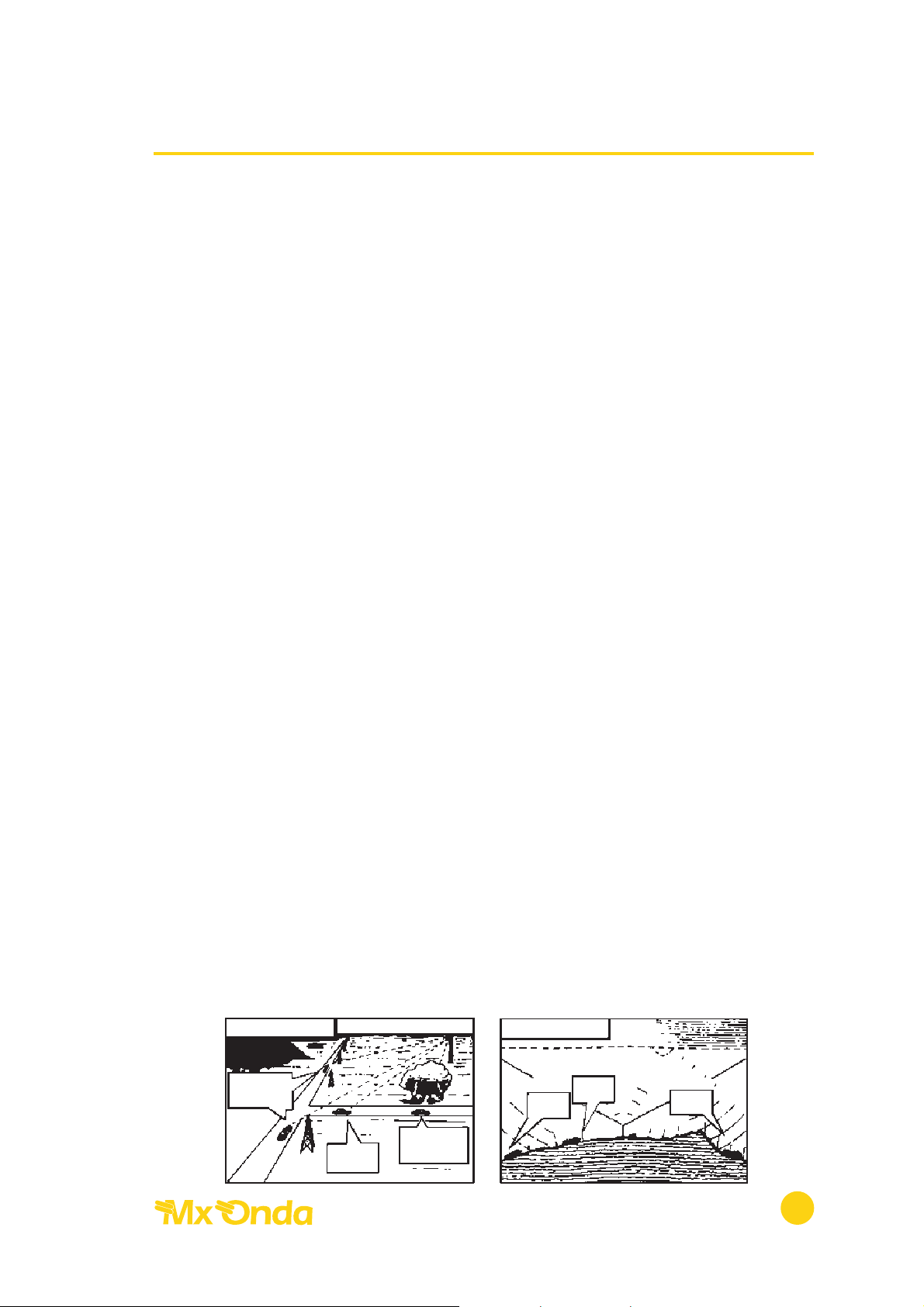

RECEPCIÓN EN AM

La principal desventaja de la recepción en AM es que pueden aparecer pertur­baciones estáticas a partir de fenómenos como tormentas eléctricas, líneas de
transmisión de corriente eléctrica y sistemas de ignición de vehículos en marcha.

Radiocasete autorreverse Modelo MX-450

6

RECEPCIÓN EN AM

Estáticos y
señal débil

Perturbación

Recepción
excelente

Recepción
buena

Recepción
buena

Recepción
buena

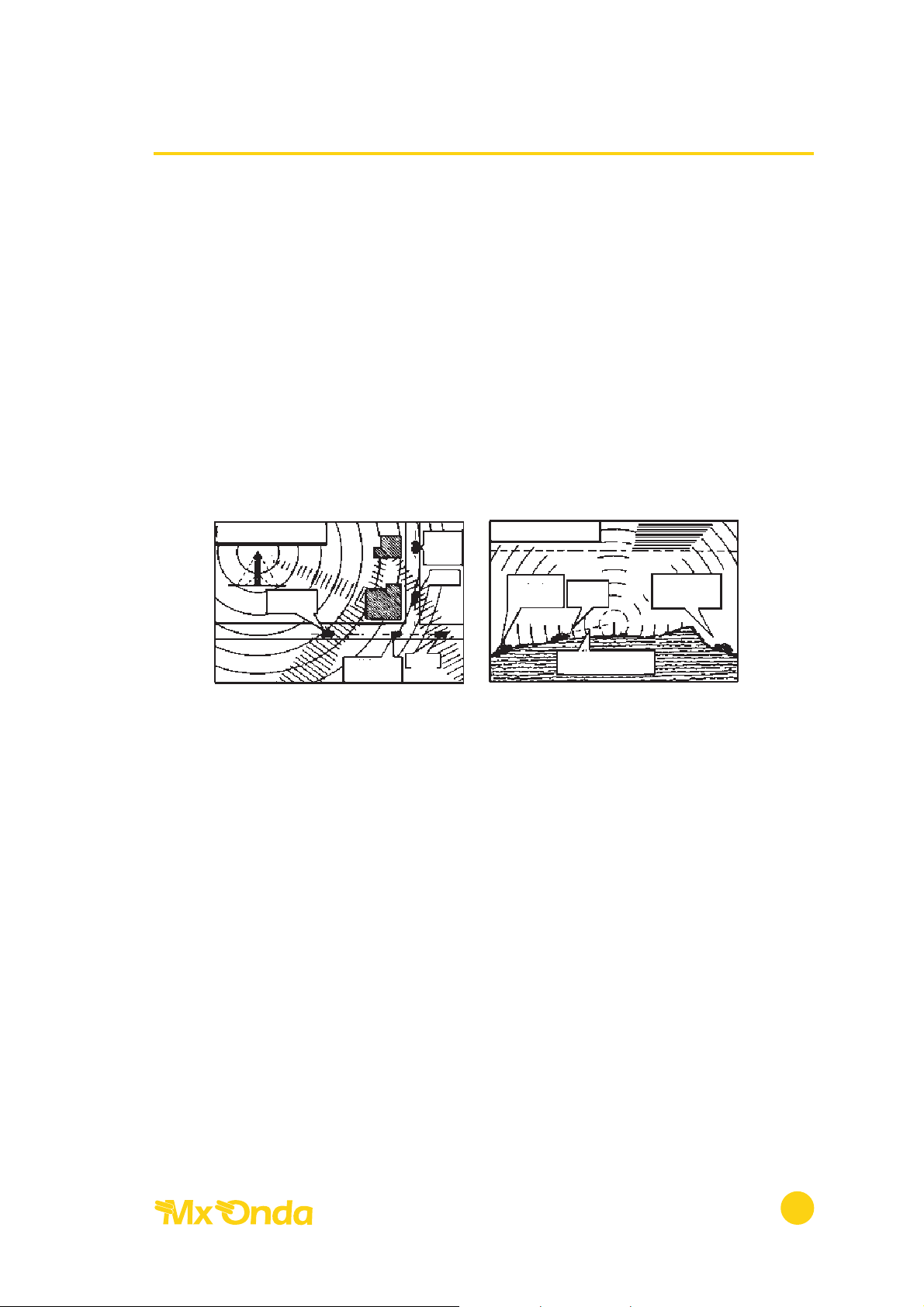

RECEPCIÓN EN FM

RECEPCIÓN EN FM

• La recepción en FM no suele estar afectada por interferencias como en
AM, además, la transmisión en FM tiene un rango de frecuencias de audio
mayor y, por consiguiente, mayor fidelidad.

• Sin embargo, las ondas de radio en FM no se curvan como lo hacen las de
AM y se reflejan en objetos sólidos grandes, como por ejemplo edificios,
desviándose éstas. Las ondas de radio en FM no viajan tan lejos como las
de AM, ya que no hay un efecto de reflexión en la atmósfera. Esto hará
que las señales en FM en ciertas zonas «compitan» entre sí, produciendo
una recepción con ruido o distorsión. En este caso, se recomienda
sintonizar una estación FM que emita señales más fuertes.

CÓMO MEJORAR LA RECEPCIÓN

Es importante comprender que la movilidad es la mayor causa de problemas de
recepción. En un vehículo en movimiento, las condiciones de recepción y
ambientales están cambiando constantemente. Para optimizar la recepción en
su vehículo, ponga en práctica las siguientes sugerencias.

1. Su antena debe ser de la mejor calidad y debe mantenerla en buenas
condiciones, Sustitúyala si presenta síntomas de corrosión.

2. Para un funcionamiento óptimo en AM, cuanto más alta sea la antena,
mejor será la recepción en general.

3. Utilice los selectores de local/distante y mono/estéreo según convenga al
rendimiento del equipo y condiciones de recepción.

4. Al reducir la respuesta del control de agudos se mejorará el efecto de
interferencias estáticas fuertes.

5. Sintonice otra estación más fuerte si las interferencias superan el nivel de
recepción de la estación sintonizada.

Radiocasete autorreverse Modelo MX-450

7

Señal débil

Mala
Recepción

Buena
Recepción

Buena

Buena

Mala
Recepción

Mala o ninguna
Recepción

Alcance visual
transmisión recepción

Mala
Recepci
ón

RECEPCIÓN EN FM

RECEPCIÓN EN FM

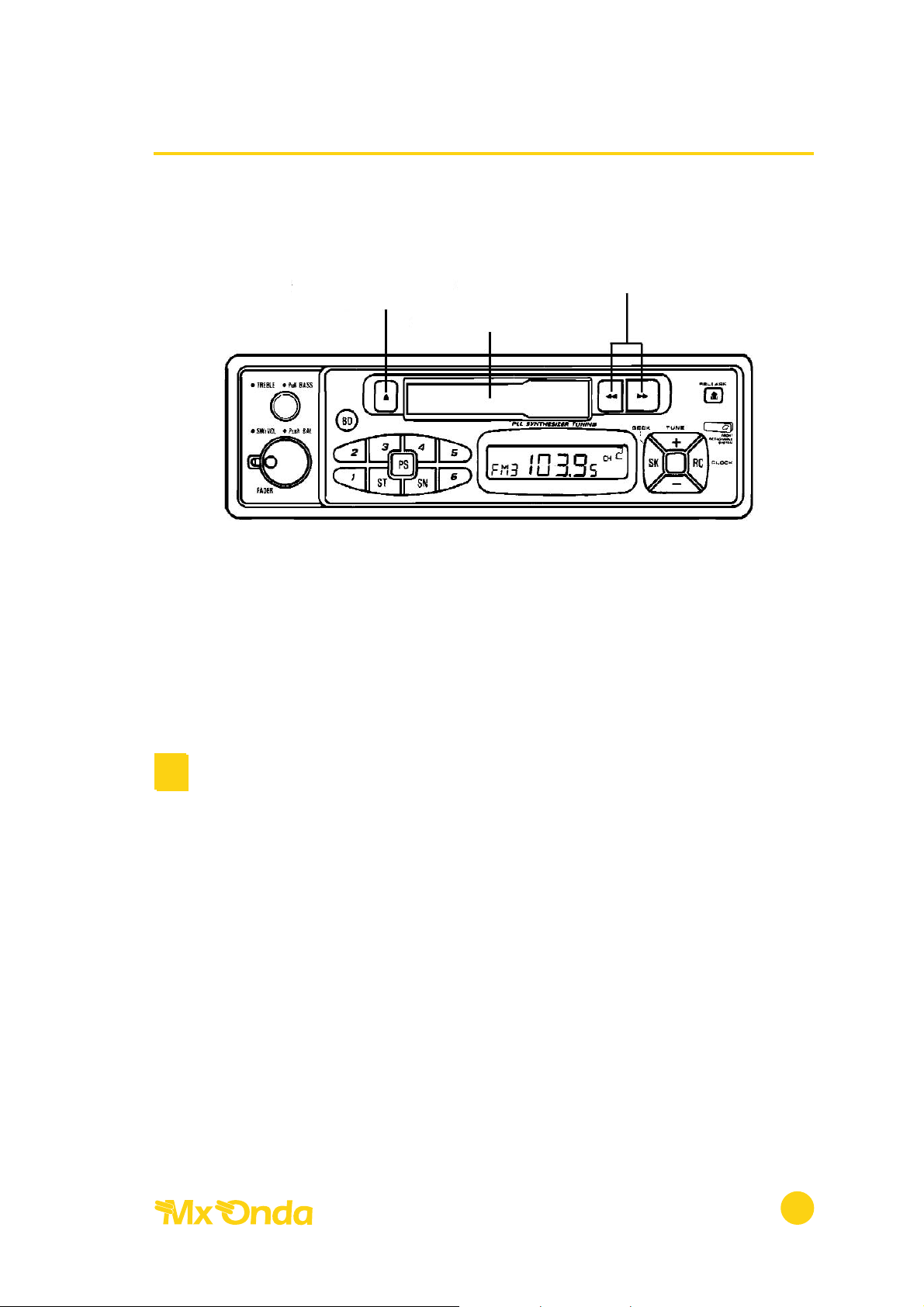

UTILIZACIÓN DE LA PLETINA DE CASETE

1. Encienda el equipo e introduzca una casete a través de la ranura 2, se
iniciará la reproducción de la cinta.

2. Ajuste el volumen deseado y los controles de agudos, graves, fader y
balance.

3. Para extraer la cinta, pulse el botón 1, y ésta será expulsada.

NOTA: Una casete con la etiqueta suelta o doblada puede interferir el mecanismo
de extracción de la casete y producir un atasco en la pletina. Evite utilizar estas
cintas o retire la etiqueta de la casete antes de utilizarla. No extraiga la casete
inmediatamente después de introducirla, podrían producirse fallos. Espere
unos segundos.

CÓMO CAMBIAR EL PROGRAMA O LA CARA DE LA CINTA

Pulse los botones de avance rápido y rebobinado juntos para cambiar de un
lado a otro de la cinta (del lado A al B o viceversa).

Radiocasete autorreverse Modelo MX-450

8

¥

1. Botón de expulsión de
cinta

3. Avance rápido, rebobinado/cambio
de dirección

2. Puerta de la casete

UTILIZACIÓN DEL AVANCE RÁPIDO Y REBOBINADO

Puesto que el transporte puede producirse en cualquier dirección, los dos
botones de transporte rápido de la cinta (a la izquierda y derecha) pueden
utilizarse para avance rápido y rebobinado. Para el avance rápido, pulse el
botón 3 de transporte rápido de la cinta que corresponda a la dirección de
transporte que muestra el visor; cuando se llegue al final de la cinta, se iniciará
la reproducción automática en el lado opuesto de la cinta (auto-reverse).

Para rebobinar la cinta, pulse el botón 3 que corresponde a la dirección opuesta
a la de transporte indicada en el visor. Cuando se llegue al final de la cinta, se
iniciará la reproducción automática desde el principio del mismo lado de la
cinta (auto-reverse).

Se puede detener el avance rápido o rebobinado pulsando el botón 3 de
transporte rápido o puesto que corresponda.

Radiocasete autorreverse Modelo MX-450

9

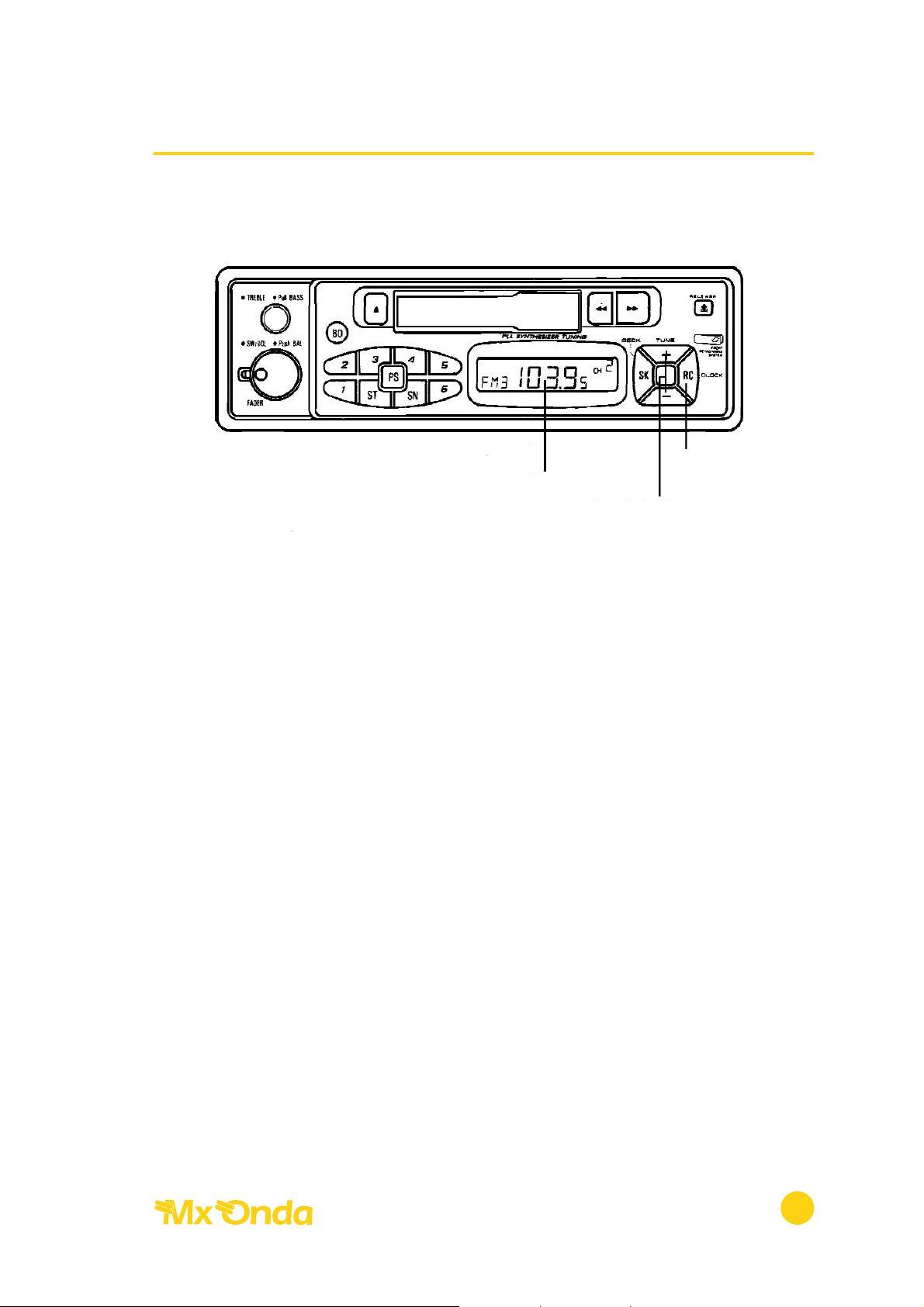

USO EN EL MODO DE RELOJ

VISUALIZACIÓN Y AJUSTE DE LA HORA

1. Si se pulsa el botón de llamada 2, aparece el reloj en el visor. Pulse el
botón 2 otra vez para apagar el reloj. Pulse este botón para pasar del
modo de frecuencias de radio al modo horario de reloj.

2. Si pulsa el botón 2 durante más de 2 segundos, el reloj parpadeará en el
visor.

3. Si entonces pulsa el botón - podrá ajustar los minutos y con el botón + las
horas.

4. Después de ajustar las horas y minutos, pulse el botón RC otra vez para
memorizar el ajuste horario.

Radiocasete autorreverse Modelo MX-450

10

3. + Ajuste de la hora

- Ajuste de los minutos

1. Visor

2. Botón de llamada

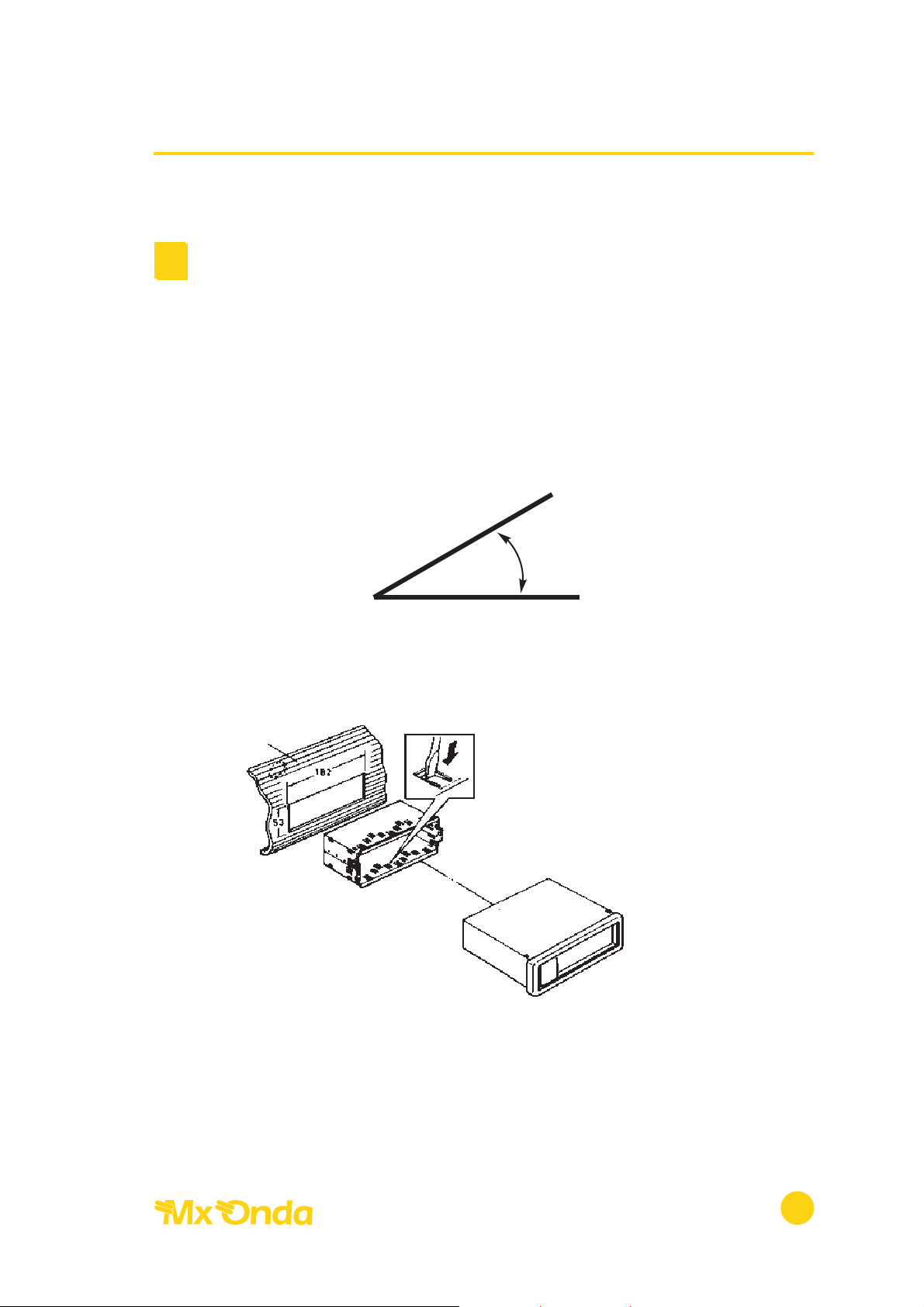

INSTALACIÓN

NOTA:

• Para garantizar una instalación adecuada, utilice sólo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
fallos. en el funcionamiento.

• Si la instalación precisa el taladro de agujeros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación excede 30º de la horizontal, puede que el
rendimiento del aparato no sea óptimo.

INSTALACIÓN

Radiocasete autorreverse Modelo MX-450

11

Retención
Después de insertar la retención en el salpicadero,
seleccione las lengüetas apropiadas, según el
grosor del material del salpicadero, doblándolas
hacia dentro para sujetar la retención en su sitio.

¥

30º

Salpicadero

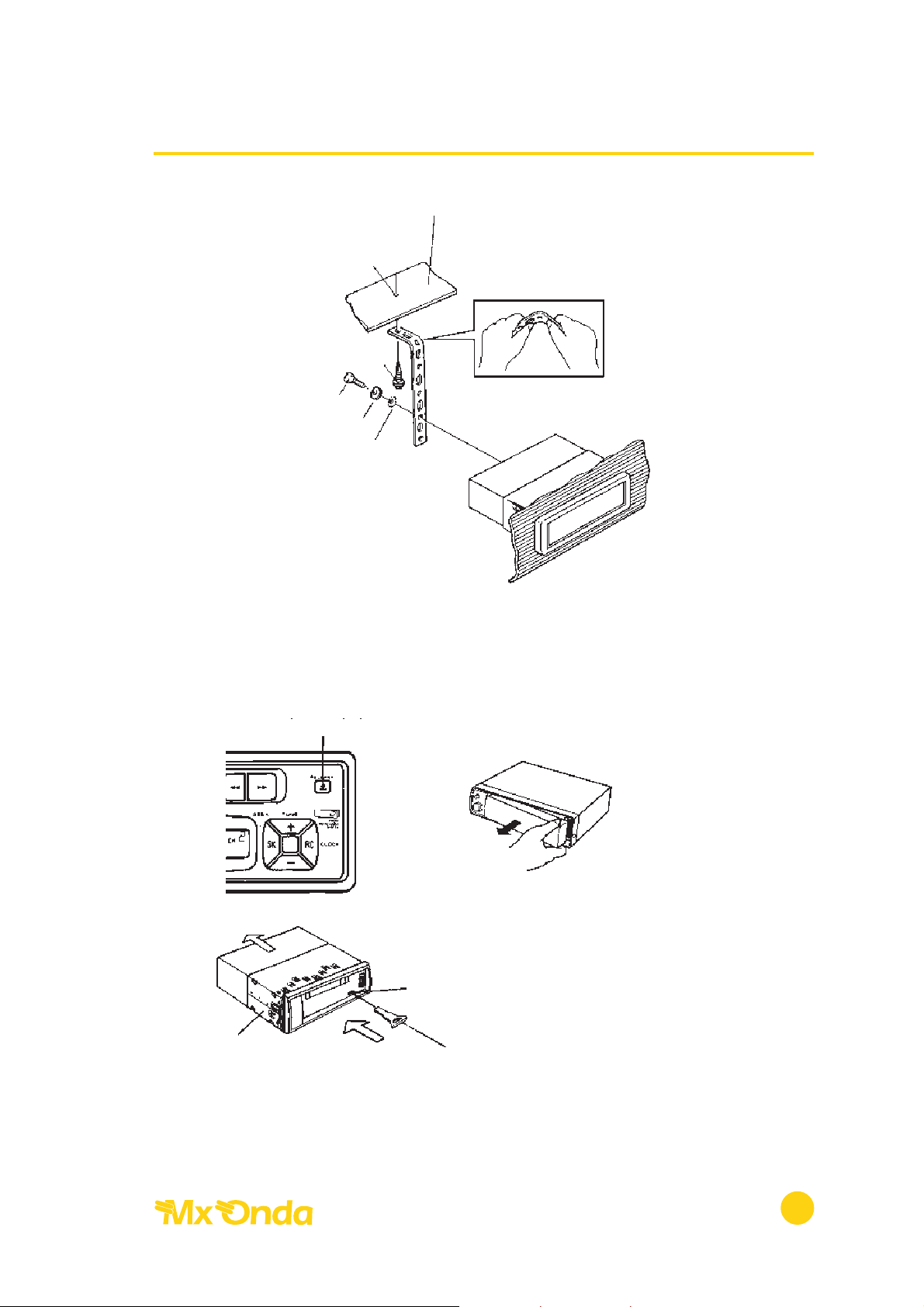

CÓMO RETIRAR EL APARATO

Radiocasete autorreverse Modelo MX-450

12

Brida
Asegúrese de utilizar la brida para sujetar la
parte posterior del aparato en su sitio y evitar
fluctuaciones y temblores, La brida puede
doblarse a mano con el ángulo deseado.

Salpicadero

Tornillo (5x16 mm)

Arandela plana

Arandela de tornillo

Tuerca

Taladre un agujero
de 5.5 - 6.0 mm
de diámetro.

Retirar el panel frontal

Pulse este botón

1. Insertar la llave en la ranura A.

2. La sujeción B se libera, extraer
el aparato del salpicadero.

A

B

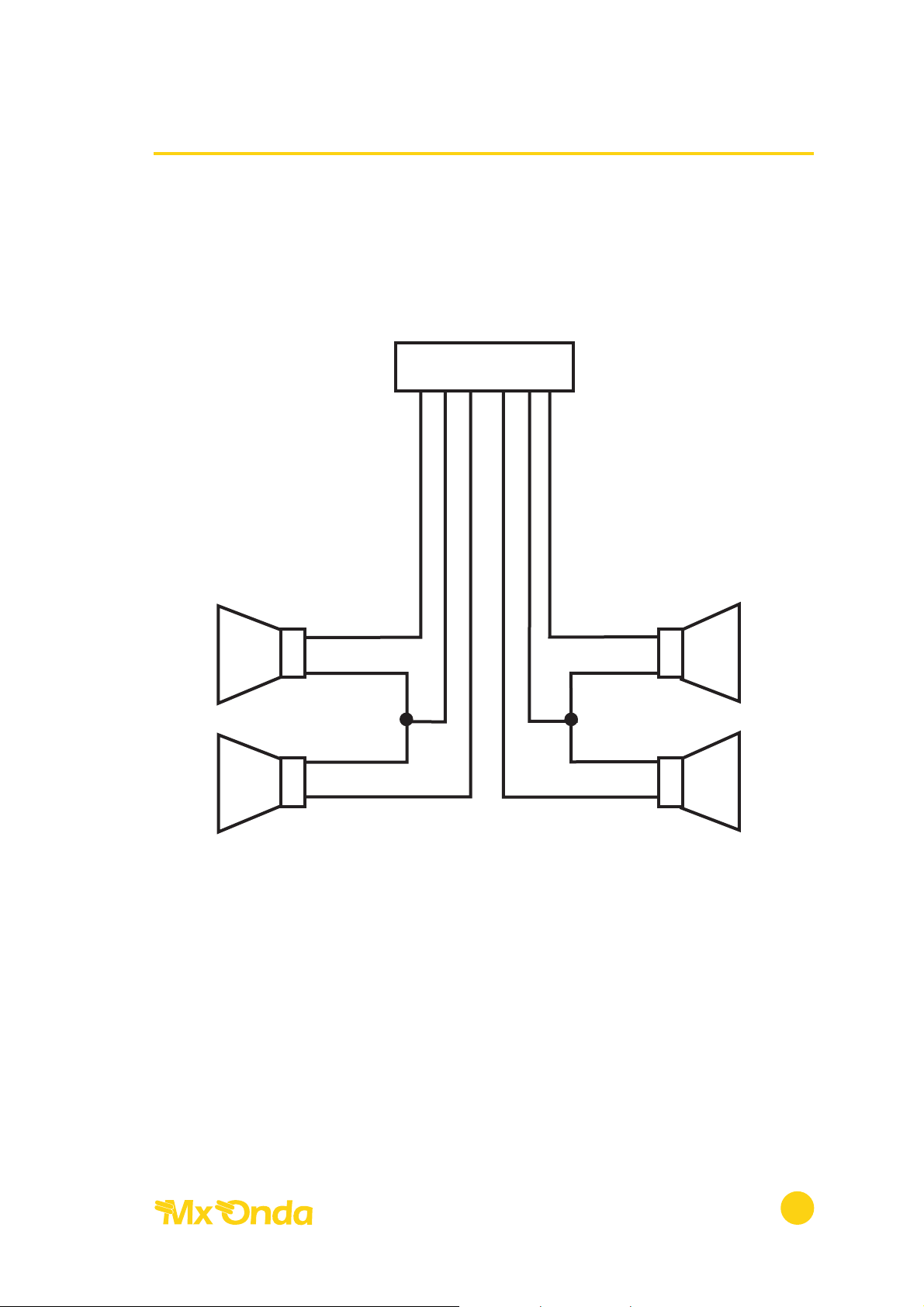

CONEXIÓN DE LOS ALTAVOCES

1 CONEXIÓN DE LOS ALTAVOCES

2. NEGATIVO O CHASIS

Conecte el CABLE NEGRO a una parte metálica del tablero de instrumentos o al
cable de negativo del cableado de preinstalación de radio de su coche.

Radiocasete autorreverse Modelo MX-450

13

AUTORRADIO

ALTAVOZ DELANTEROALTAVOZ DELANTERO

+VERDE

- AZUL

- AZUL

+ MARRON

GRIS +

BLANCO-

BLANCO -

+ MARRON

ALTAVOZ TRASEROALTAVOZ TRASERO

3. ANTENA ELÉCTRICA/AMPLIFICADOR DE POTENCIA

Conecte el cable VIOLETA al rele de la antena eléctrica en el coche, si está
equipado con este dispositivo.

NOTA: Este cable solamente puede suministrar una corriente de 500 mA, por lo
que no debe conectarse nunca al motor de la antena eléctrica directamente,
Debe conectarse sólo a través de un rele de control. Además, este cable puede
usarse como el hilo de control para el encendido/apagado a distancia de los
amplificadores de potencia externos.

4. CABLE DE ILUMINACIÓN

Conecte el cable ROSA al terminal del conmutador de las luces de situación.

5. ALIMENTACIÓN DE LAS MEMORIAS

Conecte el cable AMARILLO con el fusible 5 A directamente a la batería, para
suministrar alimentación de seguridad constante para el mantenimiento de las
memorias.

6. ALIMENTACIÓN DE ENCENDIDO

Conecte el cable ROJO (fusible de 3A) a un positivo de alimentación de +12
VDC que se conecte y desconecte con la llave de contacto (positivo bajo llave).

7. SALIDAS DE PRE-AMPLIFICACIÓN

Conecte la salida de la CLAVIJA RCA ROJA a la entrada del canal derecho y la
CLAVIJA RCA BBLLAANNCCAA a la entrada del canal izquierdo de un amplificador o

ecualizador externo cuando se utilice conjuntamente con la unidad.

Radiocasete autorreverse Modelo MX-450

14

¥

AUTORRADIO

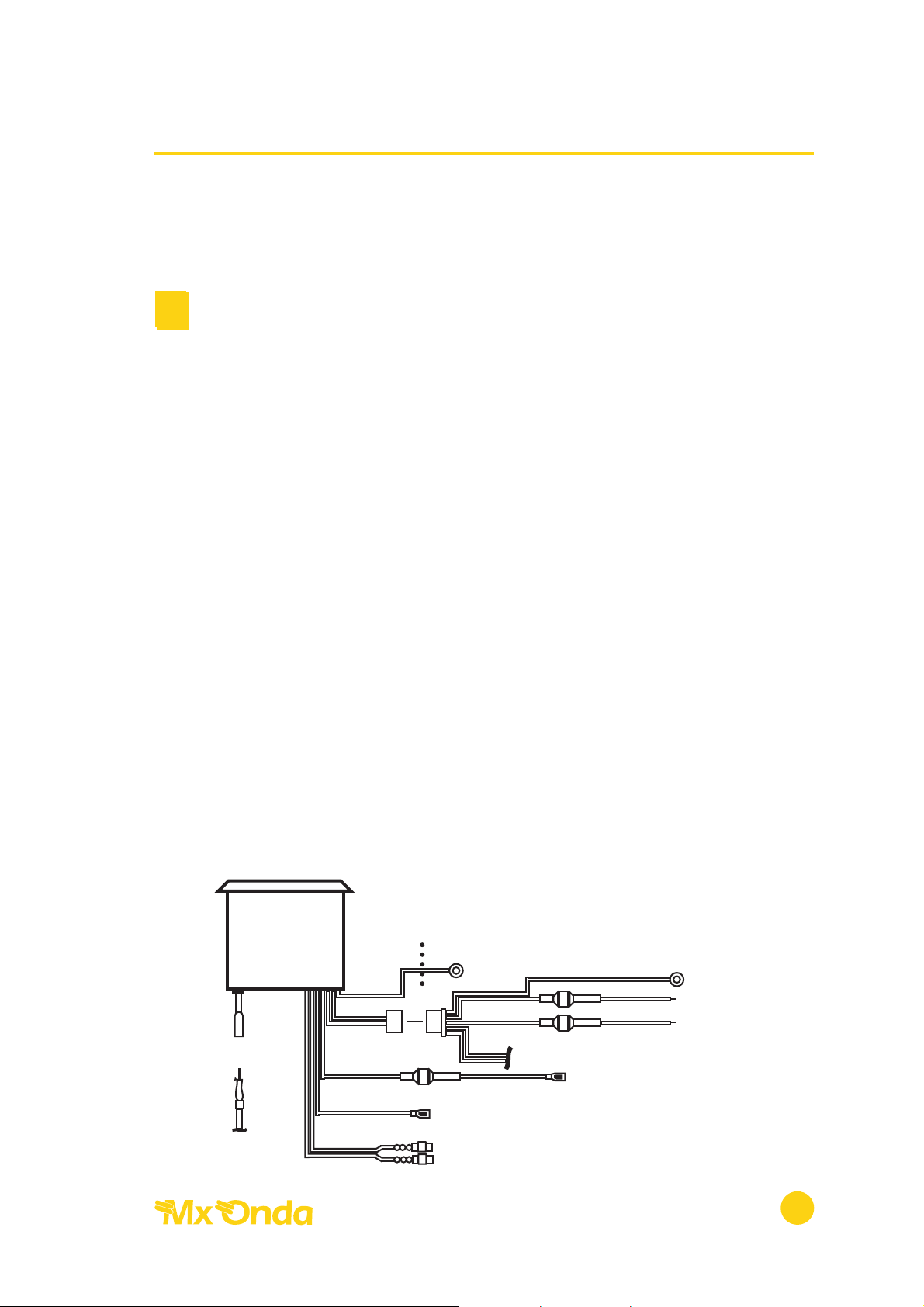

ESQUEMA DE CONEXIONES

NEGRO (A CHASIS)

NEGRO (NEGATIVO O CHASIS)

ROJO (A +12V POSITIVO BAJO LLAVE

AMARILLO (A +12V BATERÍA

FUS. 3A

FUS. 3A

A LOS ALTAVOCES

FUS. 1A

ROSA (ILUMINACIÓN)

SALIDA DE LÍNEA
(ROJO-DCHO. / BALNCO -IZDO.)

A LA ANTENA

VIOLETA + 12V (ANTENA AUTOMÁTICA)

CUIDADOS Y MANTENIMIENTO

• No utilice casetes de longitud superior al tipo C-90 (90 min.). Las cintas
más largas pueden dañar el transporte de la cinta.

• Si la cabeza de reproducción se ensucia, la calidad del sonido se verá
afectada. Limpie periódicamente (una o dos veces al mes) la cabeza con
un palillo forrado de algodón y humedecido en alcohol.

• Si almacena las casetes en zonas expuestas directamente al sol o a altas
temperaturas, pueden deformarse y, consecuentemente, dañar el transporte
de la cinta.

• Almacene las cintas que no utilice en una caja para cintas donde no exista
el peligro de que anden sueltas o expuestas al polvo.

• Si, por cualquier motivo, se desconecta la batería del vehículo, la memoria
preajustada se borrará y deberá reprogramarse una vez reconectada la
batería.

SERVICIO POSTVENTA

En caso de que este aparato no funcione adecuadamente, contacte con
su distribuidor o con el Centro de Servicio MX-ONDA más cercano.

Radiocasete autorreverse Modelo MX-450

15

Cabeza

Alcohol

NO RECOMENDADO

Palillo forrado
con algodón

CARACTERÍSTICAS TÉCNICAS

GENERAL

Tensión de Alimentación 14V DC (11 V- 16V)
Chasis Negativo
Dimensiones del chasis 178 (W) x 50 (H) x 150 (D) mm
Dimensiones del frontal 188 (W) x 58 (H) x 20 (D) mm

SECCIÓN AMPLIFICADOR

Máx. potencia salida (2 canales) 2 x 25 Vatios
Impedancia de altavoces 4 Ω (4-8 Ω)
Impedancia de línea 500 mV / 10 kohm)
Control de graves 10 dB± 3 (100 Hz)
Control de agudos 10 dB± 3 (100 KHz)

SECCIÓN CINTA

Cinta Casete tape (C-30-C-90)
Velocidad Cinta 4,75 cm / sec +3% -1 %
Fluctuación y Lloro 0,35% (WRMS)
Respuesta de Frecuencia 60-8,000 Hz (+3dB)
Separación de Canales más de 40 dB

SECCIÓN (FM)

Margen de Frecuencia 87.5 - 108 MHz
Sensibilidad Útil 10 dB (3/75 ohm S/N: 30 dB)
Relación Señal/Ruido 50 dB
Distorsión Armónica 0,5% (a 1 mV 1 KHz)
Separación de Canales 30 dB (a 1 mV 1 KHz)
Respuesta de Frecuencia 60 Hz-10,000 Hz (+3dB)

SECCIÓN AM

Margen de Frecuencia 522 - 1620KHz
Sensibilidad Util 30 dB (S/N: 20 dB)
Selectividad 40 dB (+10 KHz)

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es

Radiocasete autorreverse Modelo MX-450

16
