Page 1
Manual de instrucciones
AUTORRADIO MW/FM ESTÉREO
CON CASETE AUTORREVERSE
Modelo: SEÚL
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INSTALACIÓN
MONTAJE DE LA UNIDAD
Dimensiones del hueco de instalación.
Autorradio Modelo Seúl
2
182 mm
53 mm
Destornillador
Lengüetas
Chasis soporte
Arandela
presión
Tornillo
autorrosca
Tuerca
hexagonal
Escuadra soporte
Autorradio extraíble
Transit Screw
Lengüetas
HUECO
1. Insertar el chasis soporte en el hueco del tablero de instrumentos y con
ayuda de un destornillador doblar las lengüetas según necesidad.
2. Fijar la escuadra soporte según indica el dibujo.
Page 3
RETIRADA DEL APARATO
Para retirar el aparato, levantar el asa y tirar de ella hacia afuera
Autorradio Modelo Seúl
3
Page 4
Autorradio Modelo Seúl
4

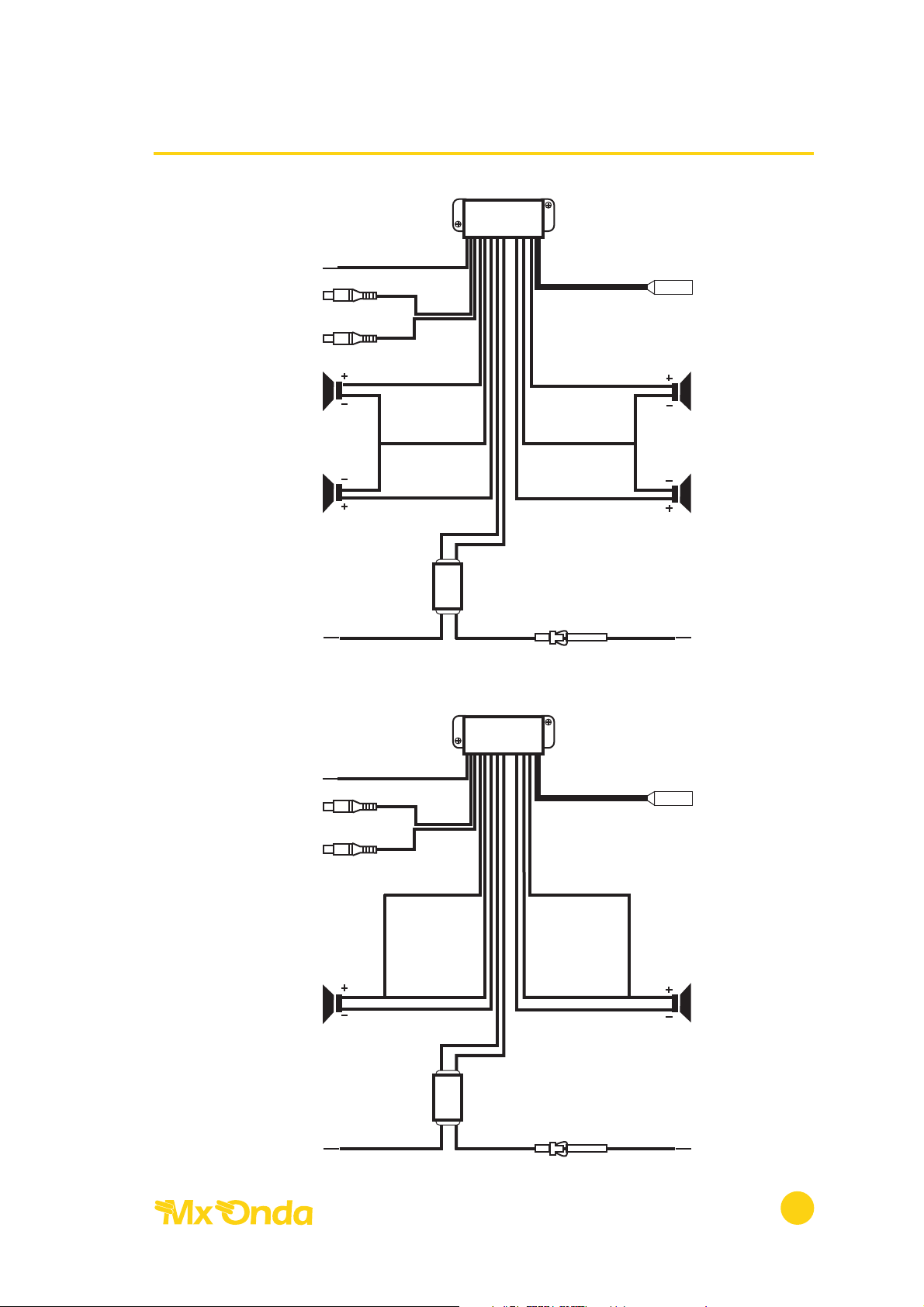

CONEXIONADO
Conector de Antena
Salida de Previo
Derecho
Izquierdo
Salida de +12V Antena
GRIS
Corriente general
+12V
Llave Contacto
ROJO
Delantero
Trasero
Delantero
Altavoz izquierdo Altavoz delantero
Trasero
BLANCO
MARRÓN
AZUL
AMARILLO
ROJO
BLANCO
Chasis
Impedancia de Altavoz 8 Ohms
NEGRO
Corriente general
VIOLETA
VERDE
FUSIBLE 5A
Conector de Antena
Salida de Previo
Derecho
Izquierdo
Salida de +12V Antena
GRIS
+12V
Llave Contacto
ROJO
Altavoz
Delantero
Altavoz
Izquierdo
BLANCO
MARRÓN
AZUL
AMARILLO
ROJO
BLANCO
Chasis
Impedancia de Altavoz 4-8 Ohms
NEGRO
VIOLETA
VERDE
FUSIBLE 5A
CONEXIÓN 4 ALTAVOCES
CONEXIÓN 2 ALTAVOCES
Page 5

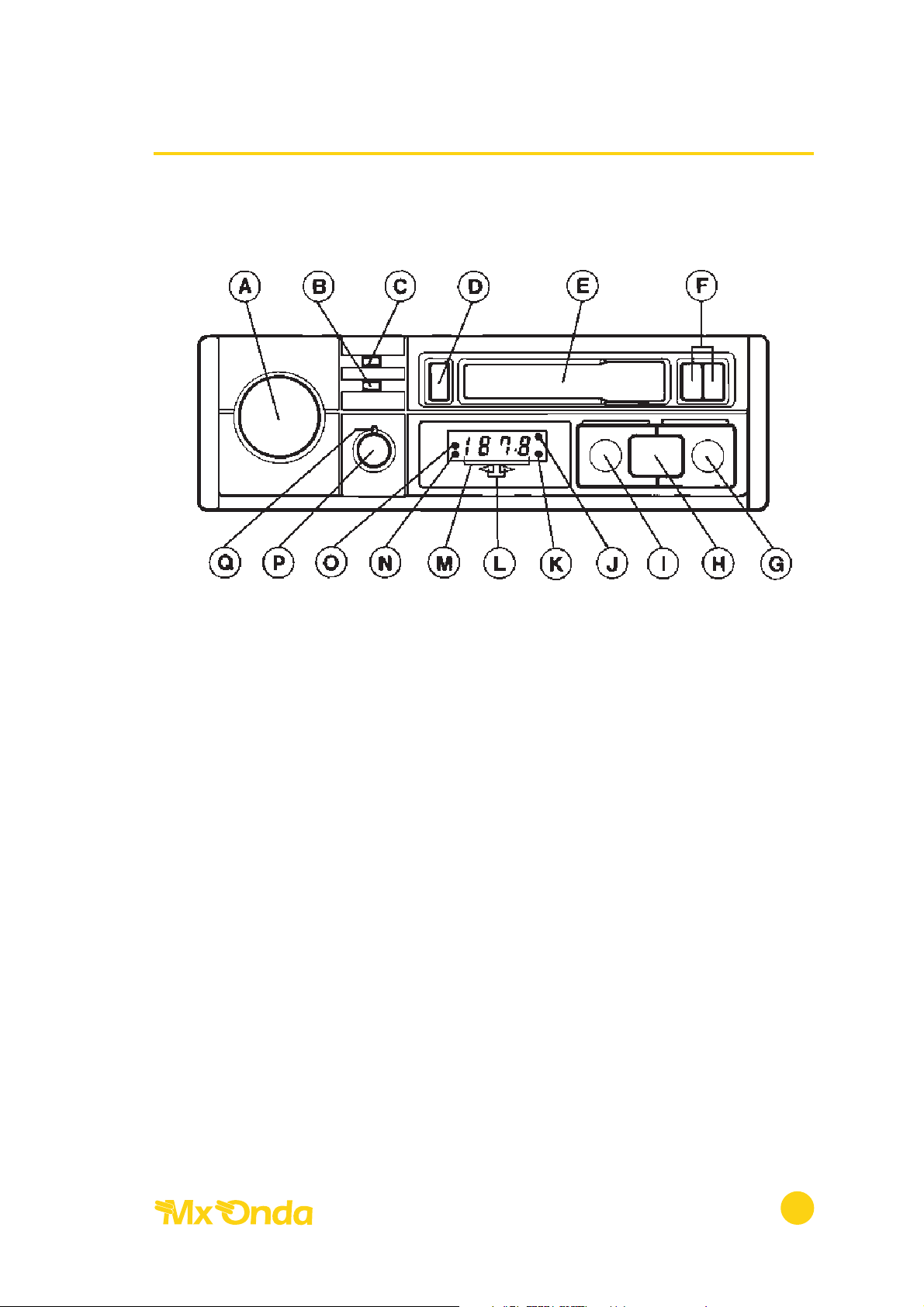

CONTROL Y CONEXIONES
A. Control de sintonía
B. Control de agudos
C. Control de graves
D. Expulsor de cinta
E. Entrada de cinta
F. Avance y rebobinado, cambio de cara
G. Selector FM mono/estéreo
H. Selector local/distancia
I. Selector de bandas
J. Indicador FM estéreo
K. Indicador 50 kHz
L. Dirección de la cinta
M. Indicador de frecuencia
N. Indicador FM
O. Indicador MW
P. Encendido/volumen/balance (Tirando)
Q. Control fader
Autorradio Modelo Seúl
5
Page 6
CONTROL DE VOLUMEN
Girando este mando a la derecha se incrementa el volumen del mismo.
CONTROL DE BALANCE
Tirar de este botón para que actúe. Girando este mando a la derecha o a la
izquierda se regula el nivel de los altavoces derechos o izquierdos
respectivamente.
CONTROL DE GRAVES
Girando este mando a la derecha se realzan los tonos graves y viceversa.
CONTROL DE AGUDOS
Girando este mando a la derecha se realzan los tonos agudos y viceversa.
FADER CONTROL
Para regular el nivel de volumen entre los altavoces delanteros y traseros, girar el
mando a derechas o izquierdas. Este control solo actúa en vehículos donde se
hayan instalado 4 altavoces.
EXPULSOR
Para expulsar la cinta, pulse el botón a fondo.
Autorradio Modelo Seúl
6
Page 7
FUNCIONAMIENTO

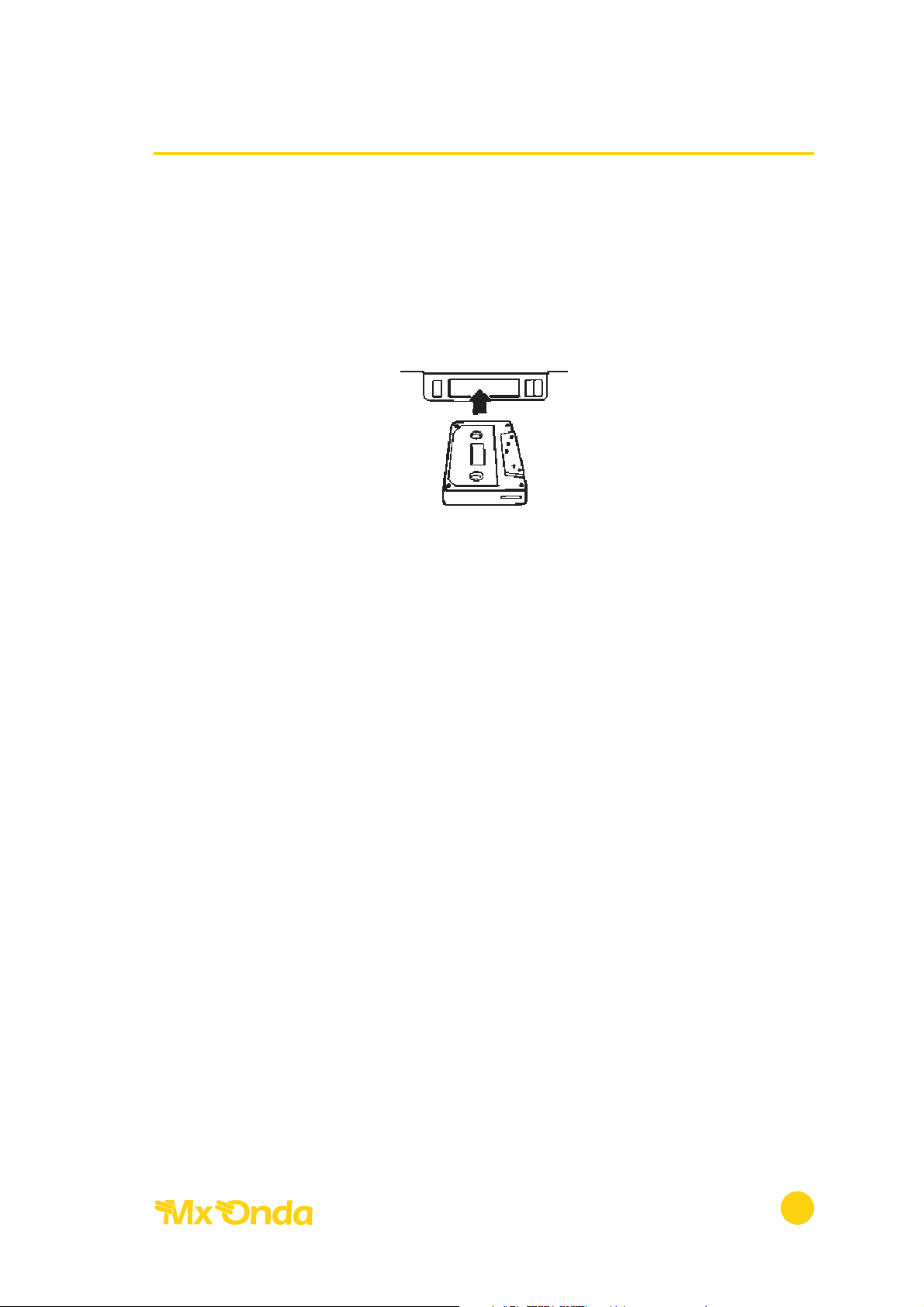

Insertar la cinta en el compartimiento para el casete, con la parte visible de la
cinta a la derecha, hasta que aquella quede retenida. (Si se inserta el casete con
la radio encendida, el aparato conmutará automáticamente a la modalidad de
cinta).
• Regular los mandos de Volumen, Balance, Agudos y Graves.
• Si, durante la reproducción, Vd. desea pasar de la cara de la cinta que
está Vd. escuchando a la otra, pulse a fondo los botones Fast
Forward/Rewind al mismo tiempo.
• Para rebobinar rápidamente la cinta en cualquier de las dos direcciones,
pulse el botón F.F. o REW hasta que quede retenido. Para volver a la
velocidad normal de reproducción, pulse igualmente ambos botones. Si
se mantiene pulsado uno de estos botones hasta que la cinta haya sido
completamente rebobinada, el aparato volverá automáticamente a la
modalidad de reproducción, en el extremo de la cinta.
• Para parar la cinta o substituir el casete, pulsar a fondo el botón de
expulsión.
• Si al introducir la cinta ésta no entra con suavidad pulsar a fondo el botón
de expulsión, en lugar de intentar que entre por fuerza.
Autorradio Modelo Seúl
7
Page 8
FUNCIONAMIENTO DE LA RADIO
Poner en marcha el aparato, girando el mando de volumen a derechas. El
aparato funcionará en la modalidad de radio. Si se sigue girando este mando a
derechas, el volumen aumentará. Si se gira a izquierdas, el volumen disminuirá.
Para apagar el aparato seguir girando a izquierdas hasta el final del recorrido.
Seleccionar la banda de radio MW o FM con el selector de bandas.
FM Estéreo/Selector mono estéreo.
El indicador estéreo se iluminará cuando la señal de FM recibida sea estereofónica.

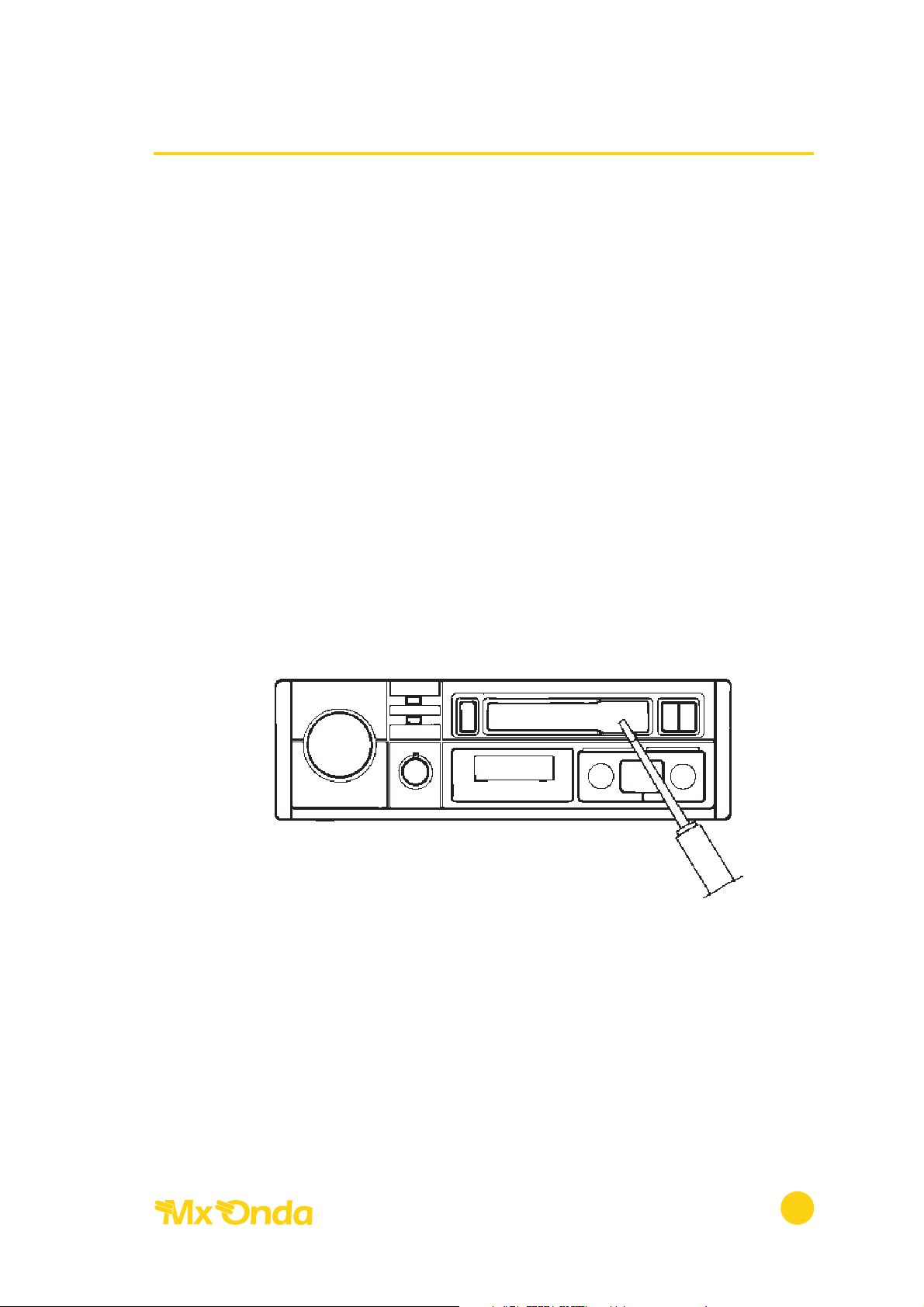

AJUSTE DEL TRIMER DE ANTENA
Para obtener el máximo rendimiento de la antena del vehículo una vez instalado
el autorradio, debe ajustarse el trimer de antena.
1) Sintonizar una estación débil en la banda de MW entre 1200 - 1400 kHz.
2) Con ayuda de un atornillador no metálico (trimador) ajustar el trimer de
antena hasta obtener la máxima potencia de salida.
Autorradio Modelo Seúl
8
Page 9
ESPECIFICACIONES
SECCIÓN RADIO
Margen de frecuencias FM: 87.5 a 108 MHz
MW: 522 a 1620 kHz
SECCIÓN CINTA
Sistema de reproducción Auto reverse, 4 pistas
2 canales estéreo.
Compatible con cintas
monoaural
GENERAL
Tensión de alimentación 14.4 V CC negativo a chasis
Consumo Inferior a 5 A (a max. potencia)
Potencia de salida 2 x 25 W. max.
Impedancia de altavoces 8 Ω x 4 (4 Ω x 2)
Dimensiones 178 x 50 x 157 mm
Peso neto 2 kgs.
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Autorradio Modelo Seúl
9
