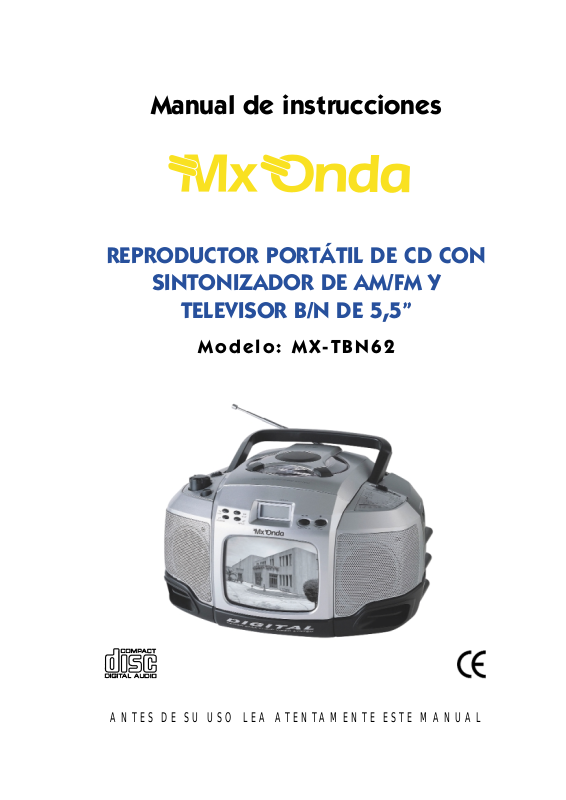

Manual de instrucciones
REPRODUCTOR PORTÁTIL DE CD CON
SINTONIZADOR DE AM/FM Y
TELEVISOR B/N DE 5,5”
Modelo: MX-TBN62
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
IMPORTANTE: Para la lectura de los discos compactos este aparato utiliza un
emisor láser CLASE 1. No manipule el equipo, La radiación láser es invisible por
eso es muy importante que siempre evite la exposición directa a( rayo, en caso
de producirse anomalías en el funcionamiento no intente desmontarlo.
INTRODUCCIÓN
El reproductor portátil de CD con sintonizador de AM/FM y televisor B/N de 5,5
MX ONDA modelo MX-TBN62 tiene entre otras las siguientes características:
• Sintonizador analógico de AM/FM estéreo.
• Reproductor de Compact Disc de carga horizontal con 20 memorias.
• Compatible con discos CD-R y CD-RW.
• Repetición de canción, de disco y búsqueda de pistas.
• Indicación digital del número de pista.
• Pantalla de blanco y negro de 5,5”, área visible de la pantalla 129 mm.
• TV con 3 bandas de sintonía VHF-L, VHF-H y UHF.
• Entrada de vídeo y audio.
• Funcionamiento a 220-230 V ~ 50 Hz (adaptador de alimentación), 12 V C.C.
(cable para el encendedor del automóvil), pilas de 1,5 V y baterías de 1,2 V.
• Cargador de baterías incorporado.
• Antena telescópica.
• Entrada para antena exterior.
• Toma de auriculares.
Reproductor portátil de CD y televisor Modelo MX-TBN62
2
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS NO
ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
i
PRODUCTO LÁSER
CLASE 1
ATENCIÓN
RADIACIÓN LÁSER INVISIBLE EVITE
LA EXPOSICIÓN DIRECTA DEL
RAYO SOBRE SUS OJOS
ANTES DE CONECTAR EL APARATO:
• Lea atentamente estas instrucciones.
• Compruebe que el voltaje de su toma de corriente es de 220-230 V ~ 50 Hz
o que la batería es de 12 voltios.
MEDIDAS DE SEGURIDAD
• Evite que el aparato entre en contacto directo con el agua.
• Para desconectar el alimentador de la red tire suavemente de la carcasa de
éste. Nunca lo haga estirando del cable.
• Cuando exista alguna posibilidad de tormenta eléctrica es conveniente
desconectar el cable de alimentación y la antena exterior.
• No introduzca ningún objeto metálico en el aparato, no quite los tornillos
para desmontarlo ni manipule en el interior del mismo. Recuerde que el
aparato contiene circuitos de alta tensión.
• Si el aparato se ha caído o en caso de que no funcione adecuadamente, si
el cable o la clavija del alimentador u otras partes presentan deterioro,
absténgase de usarlo y no intente desmontarlo o repararlo. Contacte con
su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.
PRECAUCIONES
• No abra la tapa del compartimento del CD mientras se encuentre girando.
• Cuando no utilice el aparato asegúrese de cerrar bien la tapa del alojamiento del disco compacto. Así evitará que la lente se ensucie de polvo.
• Coloque el aparato sobre una superficie estable. Las vibraciones pueden
producir alteraciones en el sonido.
• Evite que el aparato quede expuesto a la luz solar directa, esté en lugares
con exceso de polvo, humedad o próximo a equipos que generen calor o
fuertes campos magnéticos.
• Compruebe que el equipo esté bien ventilado y que las entradas de aireación no estén obstruidas.
Reproductor portátil de CD y televisor Modelo MX-TBN62
3
ALIMENTACIÓN A TRAVÉS DE LA RED
El aparato incluye un adaptador de alimentación para uso con la red eléctrica.
Inserte la clavija de salida del adaptador de red en el conector 27 (DC 13V-15V)
del aparato situado en la parte trasera del mismo. Después enchufe el adaptador a una toma de corriente de red de 220-230 V ~ 50 Hz. Por seguridad, utilice únicamente el adaptador de alimentación suministrado con el equipo.
NOTA: Antes de insertar o extraer la clavija del adaptador de alimentación
apague el aparato mediante el interruptor general 1 (SYSTEM POWER).
¡ ADVERTENCIA!: Mientras el televisor esté enchufado a la red de 220 V y aún
cuando se encuentre apagado el adaptador no estará desconectado de la red
eléctrica, por tanto es conveniente que se asegure que no existe ningún peligro
al dejar la unidad conectada permanentemente.
ALIMENTACIÓN CON LA BATERÍA
Este aparato está diseñado para funcionar en vehículos cuya batería sea de 12 V.
Inserte la clavija de salida del cable adaptador para mechero en el conector 27
(DC 13.5V ) del aparato, situado en la parte trasera del mismo. Después retire el
encendedor de cigarrillos de su automóvil e introduzca el otro extremo del
cable adaptador en su lugar.
NOTA: Antes de insertar o extraer la clavija del adaptador de alimentación
apague el aparato mediante el interruptor general 1 (SYSTEM POWER).
ADVERTENCIA: Para evitar la descarga de la batería del vehículo, procure no
tener el aparato funcionando durante más de 6 horas seguidas con el motor
parado. Cuando no utilice el aparato, desenchufe el conector del mechero.
ALIMENTACIÓN MEDIANTE PILAS
1. Abra la tapa del compartimento de las pilas 26 situada en la base del
aparato, haciendo presión sobre la pestaña en el sentido indicado por la
flecha y hacia el exterior.
2. Inserte 10 pilas (preferentemente alcalinas) de 1,5 V tipo LR20, UM1, etc
dentro del compartimento y respete la polaridad + y - indicada en el interior.
3. Vuelva a colocar la tapa de las pilas.
Reproductor portátil de CD y televisor Modelo MX-TBN62
4
☛
☛
IMPORTANTE
• Si no piensa utilizar el aparato durante un largo periodo de tiempo, extraiga
las pilas y guárdelas en un lugar fresco.
• No mezcle las pilas usadas y nuevas, ni de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
NOTA: Las pilas contienen materiales contaminantes del medio ambiente, por
eso una vez agotada la vida de las mismas, NO las tire a la basura, deposítelas
en el sitio adecuado para su posterior reciclado.
MUY IMPORTANTE: El interruptor general 1 (SYSTEM POWER) tiene una posición (NiCad BATTERY CHARGER) para cargar baterías de Níquel-Cadmio o
Metal-Hidruro (cuando estas sean utilizadas), por ese motivo cuando usa pilas
tenga mucha precaución cuando encienda el aparato.
Compruebe que la posición del interruptor general 1 (SYSTEM POWER) esté
situado en la posición ON, ya que en el caso de seleccionar accidentalmente la
posición NiCad BATTERY CHARGER como las pilas no admiten carga podrían
explotar o expulsar gases con el consiguiente deterioro de las mismas y del propio
aparato.
ALIMENTACIÓN MEDIANTE BATERÍAS RECARGABLES
Este aparato admite baterías recargables de Níquel-Cadmio ó Metal-Hidruro de
1,2 V tipo R20, tamaño D, etc. (no suministradas). Para la colocación o sustitución de las baterías siga el mismo procedimiento que el utilizado para las pilas.
El tiempo necesario para una carga completa de las baterías será de 6 horas
aproximadamente. Las baterías nuevas vienen de origen con una carga parcial,
por ello, antes de su utilización deberán ser cargadas durante 6 horas. Si las
baterías están bajas o no se han utilizado durante un largo periodo de tiempo
(más de 60 días) precisarán ser recargadas.
Inserte la clavija de salida del adaptador de red en el correspondiente conector de alimentación del aparato. Después enchufe el adaptador a una toma de
corriente de red y sitúe el interruptor general 1 (SYSTEM POWER) en la posición
NiCad BATTERY CHARGER.
Transcurrido el tiempo de carga sitúe el interruptor general 1 (SYSTEM POWER)
en la posición OFF (desconectado) y desenchufe el adaptador de alimentación.
Reproductor portátil de CD y televisor Modelo MX-TBN62
5
