Bruksanvisning Vaskemaskin VivaStar W 400
Bruksanvisningen leses før oppstilling ­installasjon - igangsetting. Da beskytter du deg mot person- og materiellskade.
M.-Nr. 06 007 440
Aktivt miljøvern
Transportemballasjen
Emballasjen beskytter vaskemaskinen mot transportskader. Emballasjemateri alene er valgt med sikte på miljøvenn lighet og avfallsbehandling og kan der for gjenvinnes.
Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og bidrar til mindre avfall. Forhandleren tar vanligvis emballasjen i retur. Hvis du selv må bli kvitt emballa sjen, lever den på offentlig avfallsan legg/miljøstasjon, som vil sørge for gjenvinning.
-
-
-
Kassering av gamle maskiner
Gamle maskiner inneholder ofte verdi fulle materialer. Lever den gamle maski
­nen for gjenvinning - enten gjennom forhandleren eller direkte til offentlig av
­fallsanlegg/miljøstasjon.
Sørg for at maskinen oppbevares bar
­nesikkert til den kjøres bort. Se "Sikker hetsregler".
-
-
-
-
-
2
Innhold
Aktivt miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Transportemballasjen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kassering av gamle maskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sikkerhetsregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Beskrivelse av maskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Spesielle utstyrskjennetegn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Spesialprogrammer (Silke /, ULL /, Mini, Mix-vask, Ekstra skylling) . . . . . . 9
Strykelett i program Finvask og Silke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
System Høyere vannstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Resttidsindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Programaktualisering (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Viktige betjeningselementer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Programvelger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Taster for tilleggsfunksjonene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Tast "Sentrifugering" med kontrollamper. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Første igangsetting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Miljøvennlig vask . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Energi- og vannforbruk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Vaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Riktig valg av tilleggsfunksjon (Bløtlegging, Forvask, Intensiv) . . . . . . . . . . . . 15
Tips for maskintørking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Slik vasker du riktig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Kortveiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Programoversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Forberedelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Programvalg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Tilleggsfunksjoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Programslutt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Etterinnlegging/uttaging av tøy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Innhold
Pause i programmet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Forandre valgt program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Utelate programavsnitt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Velge et annet program/avbryte programmet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Programforløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Vaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Avkalkingsmiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Komponenter - vaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tøymykner, syntetisk stivelse, stivelse i pulverform eller flytende . . . . . . . . . . . . . 30
Automatisk tilsetting av tøymykner, syntetisk stivelse eller flytende stivelse . . 30
Separat tilsetting av tøymykner eller syntetisk stivelse. . . . . . . . . . . . . . . . . . . 30
Separat tilsetting av stivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Avfarging/farging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Rengjøring og stell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Rengjøring av vaskemaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Rengjøring av vaskemiddelbeholderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Rengjøring av vanninntakssilene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Rengjøring av silen i inntaksslangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Rengjøring av silen i tilkoblingsstussen for vanninntaksventilen . . . . . . . . . . . 32
Feilretting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Hva skal du gjøre hvis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Programmet starter ikke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Vaskeprogrammet er blitt avbrutt, og en feilmelding kommer. . . . . . . . . . . . . . . . 34
Vaskeprogrammet forløper som vanlig, likevel kommer en feilmelding. . . . . . . . . 35
Generelle feil eller ikke tilfredsstillende vaskeresultat . . . . . . . . . . . . . . . . . . . . . . 36
Maskindøren lar seg ikke åpne med tasten Dør. . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Åpning av maskindøren ved tilstoppet avløp og/eller strømbrudd . . . . . . . . . . . . 39
Tilstoppet avløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Åpning av døren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Garantibetingelser og garantitid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Ekstrautstyr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
4
Innhold
Oppstilling og tilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Front. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Bakside . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Underlaget . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Oppstilling av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Fjerning av transportsikringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Montering av transportsikringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Oppretting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Utskruing og låsing av føttene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Oppstilling under benkeplate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Vask-tørk-søyle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Montering av topplaten igjen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Miele vannsikringssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Vanninntak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Vannavløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Elektrotilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Forbruksdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Opplysninger for sammenligningstester: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Programmeringsfunksjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
System Høyere vannstand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Skånegang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Vannavkjøling for KOKE-/KULØRTVASK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Memory-funksjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Bløtleggingstid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
5
Sikkerhetsregler
Les bruksanvisningen før du tar vas kemaskinen i bruk. Den gir viktige opplysninger om sikkerhet, bruk og vedlikehold av maskinen. På den måten beskytter du deg selv og unn går skade på maskinen.
Oppbevar bruksanvisningen og gi den videre til en eventuell senere eier.
-
Forskriftsmessig bruk
Vaskemaskinen er utelukkende be
regnet for vask av tekstiler som iføl­ge produsentens vaskeanvisning er maskinvaskbare. Annen bruk kan innebære fare. Produ­senten er ikke ansvarlig for skader som skyldes ureglementert bruk eller feil be­tjening.
Teknisk sikkerhet
Kontroller før maskinen oppstilles
om den har ytre, synlige skader. En skadet maskin må ikke oppstilles og tas i bruk.
Sikkerheten for det elektriske an
legget i maskinen kan bare garan teres hvis maskinen kobles til et for skriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleg
­gende sikkerhetsforutsetningen er i or
den. La eventuelt fagfolk kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning.
Av sikkerhetsgrunner bør du ikke
-
bruke skjøtekabel (brannfare på
grunn av overheting).
Vaskemaskinen oppfyller de på-
budte sikkerhetskrav. Hvis ukyndi­ge reparerer maskinen, kan brukeren utsettes for fare, som produsenten ikke kan ta ansvaret for. Reparasjoner må bare utføres av fagfolk som er autorisert av Miele.
Ved feil eller ved rengjøring og stell
- husk at maskinen er koblet fra
nettet bare når: –
støpselet på maskinen er trukket ut eller
-
-
-
-
-
Før maskinen tilkobles, må tilkob
lingsdataene (sikring, spenning og frekvens) på typeskiltet sammenlignes med dataene for el-nettet. Søk eventuelt råd hos en elektrofagmann.
6
-
sikringen i husinstallasjonen er koblet ut eller
skrusikringen i husinstallasjonen er skrudd helt ut.
Sikkerhetsregler
Vaskemaskinen må bare kobles til
vannforsyningen med et slangesett av nyere dato. Gamle slangesett må ikke brukes.
Defekte deler må bare skiftes ut
med originale Miele-reservedeler. Bare for disse delene kan vi garantere at de sikkerhetskravene vi stiller til våre maskiner, blir oppfylt.
Hvis tilkoblingsledningen er ska
det, må den byttes ut av fagfolk som er autorisert av Miele, for å unngå fare for brukeren!
-
Bruk
En forutsetning for at sikker bruk
garanteres, er at installasjon og montering av denne maskinen på ikke-stasjonære oppstillingssteder (f.eks. skip) bare må utføres av fagfolk.
Ikke plasser maskinen i et rom hvor
det er fare for frost. Frosne slanger kan sprekke eller revne. Elektronikken kan bli mindre pålitelig ved temperatur er under frysepunktet.
Steng vannkranen ved lengre fra
vær (f.eks. ferie), spesielt hvis det ikke er sluk i gulvet i nærheten av ma skinen.
Fare for oversvømmelse!
Hvis du henger avløpsslangen i en vaskekum, kontroller at vannet renner raskt nok unna. Sikre slangen slik at den ikke kan gli ned. Vannets tilbakeslagskraft kan presse en usikret slange ut av kummen.
Pass på at ingen fremmedlegemer
(f.eks. spiker, nåler, mynter, bin ders) kommer med i vasken. Fremmed legemer kan skade maskindeler (f.eks. vaskebeholder, trommel), som igjen kan forårsake skader på tøyet.
-
-
-
-
-
Fjern transportsikringen på baksi
den før maskinen tas i bruk (se ka pittel "Oppstilling og tilkobling", avsnitt "Fjerning av transportsikringen"). Under sentrifugering kan transportsikring som ikke er fjernet, skade maskinen og møbler/maskiner i nærheten.
-
-
7
Sikkerhetsregler
Ved riktig vaskemiddeldosering er
det ikke nødvendig å avkalke ma skinen. Hvis avkalking skulle bli nød vendig, bruk bare spesialavkalkings midler med korrosjonsbeskyttelse. Slike midler kan kjøpes hos en Miele-for handler eller i Mieles deleavdeling. Følg bruksanvisningen for avkalkingsmiddel et nøye.
Tekstiler som har vært behandlet
med løsemiddelholdige rensemid ler, må skylles godt i rent vann før de vaskes i maskinen.
Bruk aldri løsemiddelholdige ren
semidler (f.eks. vaskebensin) i vas­kemaskinen. Maskindeler kan skades, og det kan oppstå giftige damper. Brann- og eksplosjonsfare!
Fargemidler må være egnet for
bruk i vaskemaskin og bør ikke brukes for ofte. Følg produsentens bruksanvisning nøye.
Avfargingsmidler kan på grunn av
sine svovelholdige forbindelser føre til korrosjon. Avfargingsmidler må ikke brukes i vaskemaskinen.
-
-
-
-
-
-
Når du vasker ved høye tempera
turer, tenk på at glasset i døren blir varmt. Pass på at barn ikke tar på glasset mens maskinen er i gang.
Bruk av tilbehør
­Bare tilbehørsdeler som uttrykkelig
er godkjent av Miele, kan monteres
i eller til maskinen. Hvis andre deler monteres, tapes krav i forbindelse med garanti og/eller pro duktansvar.
Kassering av gamle maskiner
Trekk støpselet ut av stikkontakten. Ødelegg tilkoblingsledning og
støpsel. På den måten bidrar du til å forhindre misbruk av maskinen.
-
-
8

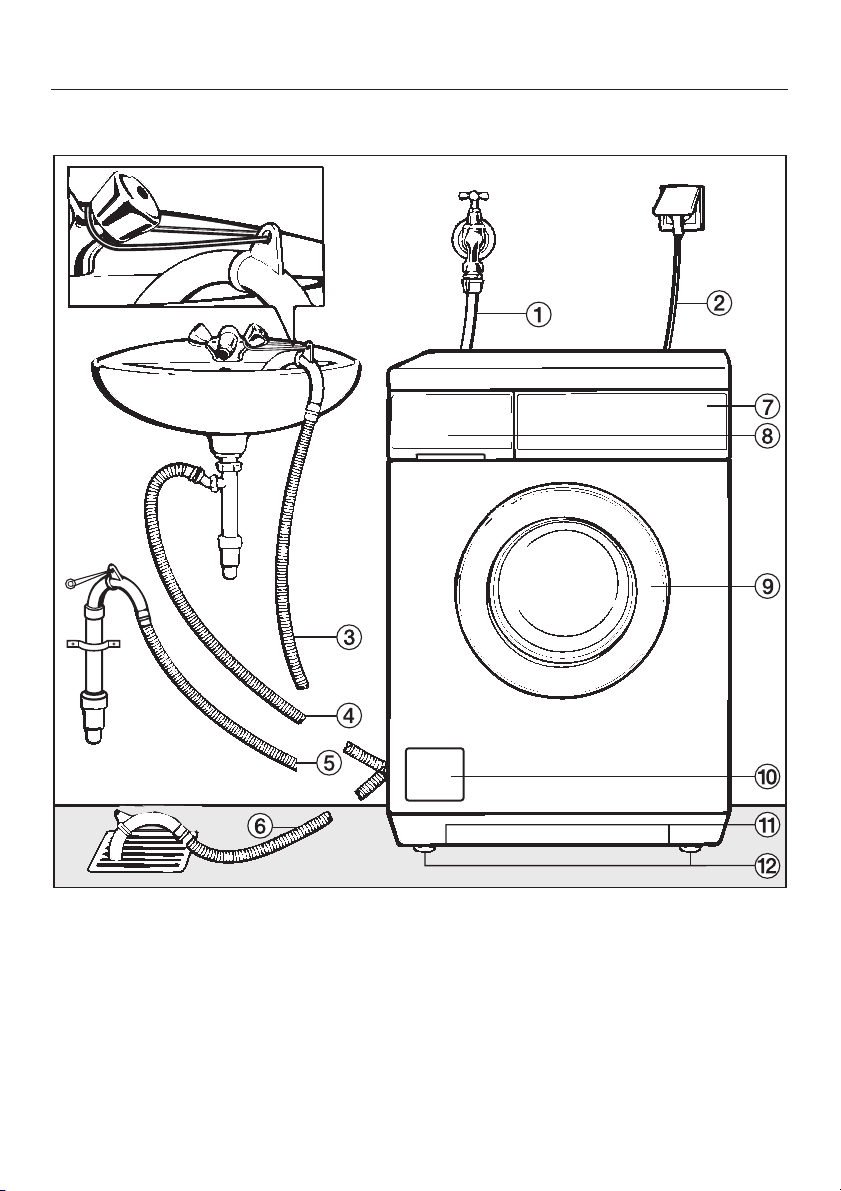

Beskrivelse av maskinen
Spesielle utstyrskjennetegn
Spesialprogrammer (Silke /, ULL /, Mini, Mix-vask, Ekstra skylling)
Program for håndvaskbare tekstiler
(Silke /) Håndvaskbare, krøllømfintlige tekstil
er, som ikke inneholder ull, kan vas kes i programmet Silke /.
Program for håndvaskbare tekstiler
(ULL /) Håndvaskbare tekstiler av ull og ull-
blandinger kan vaskes i programmet ULL /.
– Program for små tøymengder (Mini)
Dette er et kulørtvaskprogram for småvask innimellom av lite skitne tekstiler.
– Program for blandingstøy (Mix-vask)
Tekstiler av forskjellig type, sortert etter farger, kan vaskes sammen i dette programmet.
Strykelett i program Finvask og Silke
Tøyet blir vasket og sentrifugert ekstra skånsomt. Krølling reduseres, og tøyet trenger mindre stryking.
System Høyere vannstand
Dette systemet gjør det mulig å vaske og/eller skylle med høyere vannstand.
­For programmene KOKE-/KULØRT
­VASK og LETTSTELT kan en ekstra skylling velges i tillegg.
-
Program for skylling av tekstiler (Eks tra skylling)
I dette programmet blir tekstilene bare skylt og sentrifugert.
-
9
Beskrivelse av maskinen
Resttidsindikator
Etter programstart blir varigheten for det valgte programmet vist i timer og minutter på displayet, deretter telles tid en ned i minutt-takt.
Programaktualisering (Update)
Feilkontrollampen merket med PC på betjeningspanelet brukes av serviceav delingen som overføringspunkt for en
­programaktualisering (PC = Programme Correction).
Dermed kan maskinen omprogramme res slik at den tilpasses fremtidige utvik linger når det gjelder vaskemidler, tekstiler og vaskeprosesser.
Miele vil bekjentgjøre muligheten for programaktualisering i rett tid.
-
-
-
10
Betjeningspanel
Beskrivelse av maskinen
a Display
nærmere opplysninger på neste side
b Tast Start
starter vaskeprogrammet
c Taster for tilleggsfunksjonene
for valg av tilleggsfunksjonene Med den øvre tasten kan du velge mellom tilleggsfunksjonene
Forvask,Bløtlegging
sjonene av dem. Med den nedre tasten kan du velge tilleggsfunksjonen
stand
. Kontrollampe på = valgt Kontrollampe av = ikke valgt
d Kontrollamper for sentrifugehas
tigheten
e Tast Sentrifugering
for omvalg av sentrifugehastigheten eller for valg av
Høyere vann
Skyllestopp
Intensiv
og kombina-
-
eller
Uten sentrifugering
f Programvelger
for valg av grunnvaskeprogrammet og tilhørende temperatur. Program­velgeren kan dreies til høyre eller venstre.
g Programindikator
viser hele tiden under vaskeprogram-
,
-
met hvilket programavsnitt som er nådd.
h Service-/feilkontrollamper i Tast s
slår maskinen på/av eller avbryter programmet
j Tast Dør
åpner maskindøren
11
Beskrivelse av maskinen
Vasketid
Etter programstart vises den maksimale programtiden i timer og minutter på dis playet.
I programmene KOKE-/KULØRTVASK, LETTSTELT og Mix-vask fastslås vannopptaket i tøyet. Ut fra dette regner maskinen i de første 10 minuttene ut tøymengden. Ved en avlest redusert tøymengde blir tiden forkortet.
Program Tidsreduksjon maks.
normal intensiv KOKE-/KULØRTVASK 37 min 52 min LETTSTELT 12 min 13 min Mix-vask 13 min 18 min
Bløtlegging
-
Hvis tilleggsfunksjonen
Bløtlegging
velges, blir bløtleggingstiden lagt sam­men med vasketiden for programmet til en totaltid.
12
Beskrivelse av maskinen
Viktige betjeningselementer
Programvelger
Med programvelgeren innstilles grunn vaskeprogrammet og den tilhørende temperaturen.
Taster for tilleggsfunksjonene
Grunnvaskeprogrammene kan supple res med forskjellige tilleggsfunksjoner.
Med den øvre tasten kan du velge mel lom tilleggsfunksjonene
vask
,
Bløtlegging
av dem. Med den nedre tasten kan du velge til-
leggsfunksjonen
Høyere vannstand
Tilleggsfunksjonen er valgt når kon­trollampen lyser.
Hvis en tilleggsfunksjon ikke lar seg velge, er den ikke tillatt for grunnvaske­programmet.
Intensiv,For
-
og kombinasjonene
.
Valg av sentrifugering
Ved å trykke tasten "Sentrifugering" kan du forandre sentrifugehastigheten. Det er imidlertid ikke mulig å velge en høye
­re sentrifugehastighet enn den maksi male hastigheten som grunnprogram met tillater.
Kontrollampene viser den valgte innstil lingen til enhver tid.
-
Velge bort sentrifugering
­Trykk tasten "Sentrifugering" til:
^
– Skyllestopp
Tekstilene blir ikke sentrifugert og blir liggende i vannet etter siste skylling. Dermed reduseres krølldannelsen hvis ikke tekstilene blir tatt ut av trom­melen med en gang etter program­slutt. Velg en sentrifugehastighet for å fort­sette programmet. Hvis du vil av­slutte programmet, trykk tasten
Dør
-
-
-
-
.
Tast "Sentrifugering" med kon
-
trollamper
Den maksimale sentrifugehastigheten avhenger av det aktuelle grunnvaske programmet.
Hastighet maks.
1400 KOKE-/KULØRTVASK, Mini, Stivel
1200 ULL, Ekstra skylling
900 LETTSTELT, Mix-vask 600 FINVASK 400 Silke
Grunnvaskeprogrammer
se, Pumpe/Sentrifugering
Uten sentrifugering Tekstilene blir ikke sentrifugert. Etter
at det siste skyllevannet er pumpet
-
ut, kobler maskinen straks inn anti krøll. Ved denne innstillingen bortfal
-
­ler også sentrifugeringen mellom skyllingene (skyllesentrifugering).
-
13
Første igangsetting
Før maskinen settes i gang første gang, må den oppstilles og tilkobles riktig. Se "Oppstilling og tilkobling".
Av sikkerhetsgrunner er sentrifugering før første igangsetting ikke mulig. For å aktivere sentrifugeringen må et vaske program gjennomføres uten tøy vaskemiddel.
og uten
-
Ved bruk av vaskemiddel kan det opp stå altfor stor skumdannelse!
Samtidig blir kuleventilen i avløpet ak tivert. Kuleventilen bevirker fullstendig utnyttelse av vaskemiddelet for fremtid­en.
^ Skru opp vannkranen. ^ Trykk inn tasten s. ^ Still programvelgeren på KULØRT-
VASK 40°C.
^ Trykk tasten "Sentrifugering" flere
ganger, til kontrollampen
fugering
^
Trykk tasten
Etter programslutt er den første igang settingen avsluttet.
lyser.
Start
.
Uten sentri-
-
-
-
14
Miljøvennlig vask
Energi- og vannforbruk
Vask helst maksimal tøymengde for
hvert enkelt vaskeprogram. Da er energi- og vannforbruket lav est, vasketøymengden sett under ett.
Bruk programmene
for små tøymengder.
ni
Ved liten tøymengde i programmet
KOKE-/KULØRTVASK sørger maskin ens mengdeautomatikk for reduksjon av vann-, tids- og energiforbruket. Dette kan føre til en forkortelse av programtiden i løpet av vaskeproses sen.
– Bruk i stedet for programmet KOKE-
VASK 95°C programmet KULØRT­VASK 60°C med tilleggsfunksjonen
Intensiv
45 % energi. Vasketiden blir forlen­get. For de fleste tilsmussinger er dette helt tilstrekkelig. Bruk tilleggs­funksjonen bløtlegging for hardnak­kede eller eldre tilsmussinger.
. Da spares mellom 35 % og
Mix-vask
eller
-
Mi
Vaskemiddel
Bruk høyst så mye vaskemiddel som
angitt på vaskemiddelpakken. Reduser vaskemiddelmengden for
mindre tøymengder (ca. vaskemiddel ved halv tøymengde).
-
Riktig valg av tilleggsfunksjon (Bløtlegging, Forvask, Intensiv)
­Velg for:
lite til normalt skitne tekstiler synlige flekker et vaskeprogram uten
­tilleggsfunksjoner.
normalt til sterkt skitne tekstiler synlige flekker et vaskeprogram med tilleggsfunksjonen
– Bruk tilleggsfunksjonen
stedet for tilleggsfunksjonen Ved bløtlegging og påfølgende ho­vedvask brukes det samme vannet.
Tips for maskintørking
Intensiv
1
/3mindre
uten
med
.
Bløtlegging
Forvask
i
.
For å spare energi ved tørkingen: velg så høy sentrifugehastighet som mulig for hvert enkelt vaskeprogram.
15
Slik vasker du riktig
Kortveiledning
Anbefaling: Det er fornuftig å gjøre seg fortrolig
med håndteringen av vaskemaskinen. Les de utførlige avsnittene "Forberedel se", "Programvalg" og "Programslutt" i dette kapitlet.
A Klargjør og sorter tøyet
Programvalg:
B Skru på vaskemaskinen C Åpne maskindøren D Legg inn tøyet E Lukk maskindøren F Velg program G Velg sentrifugehastighet H Velg tilleggsfunksjon(er) I Tilsett vaskemiddel J Start programmet
Hvilke tekstiler som kan vaskes i hvilket program, viser programoversikten på de følgende sidene.
-
Programslutt:
K Åpne maskindøren L Ta ut tøyet M Skru av vaskemaskinen N Lukk maskindøren
16
Slik vasker du riktig
Programoversikt
KOKE-/KULØRTVASK 9ö876
Tekstiltype Tøy av bomull og lin, f.eks. sengetøy, duker, frottéhåndklær,
jeans, T-skjorter, undertøy, spedbarnstøy. Tilleggsfunksjoner Bløtlegging, Forvask, Intensiv, Høyere vannstand Spesielle råd
Vaskemiddel Universal-, kulørt-, flytende vaskemiddel Maks. tøymengde 5 kg Opplysning for prøveinstitutter:
For kontroll etter norm EN 60456 tasten
LETTSTELT 4321
Tekstiltype Tekstiler av syntetfiber, blandingsstoffer eller lettstelt bom-
Tilleggsfunksjoner Bløtlegging, Forvask, Intensiv, Høyere vannstand Spesielle råd
Bruk KOKEVASK bare til meget skittent og bakteriebe
fengt tøy. For tekstiler som er normalt til meget skitne eller har syn
lige flekker: bruk tilleggsfunksjonen For tekstiler med hardnakket og/eller gammelt smuss:
bruk tilleggsfunksjonene For tekstiler med større mengder smuss (f.eks. støv,
sand): bruk tilleggsfunksjonen
– Vask mørke tekstiler med kulørt- eller flytende vaskemid-
del.
ull, f.eks. skjorter, bluser, forklær, duker.
For tekstiler som er normalt til meget skitne eller har syn lige flekker: bruk tilleggsfunksjonen
IntensivogBløtlegging
Intensiv
trykkes.
Intensiv
Forvask
Intensiv
.
.
.
.
-
-
-
Vaskemiddel Universal-, kulørt-, flytende, finvaskmiddel Maks. tøymengde 2,5 kg Opplysning for prøveinstitutter:
For kontroll etter norm EN 60456 tasten
Intensiv
trykkes.
17
Slik vasker du riktig
FINVASK ac
Tekstiltype Tekstiler av syntetfiber, blandingsstoffer, kunstsilke eller lett
stelt bomull, f.eks. skjorter, bluser.
Gardiner som ifølge produsenten tåler maskinvask. Tilleggsfunksjoner Bløtlegging, Forvask, Intensiv Spesielle råd
Vaskemiddel Finvaskmiddel Maks. tøymengde 1 kg
Silke /
Tekstiltype Håndvaskbare plagg av tekstiler som ikke inneholder ull. Tilleggsfunksjon Høyere vannstand Spesielle råd – Liten krølldannelse i dette programmet (strykelett)
Vaskemiddel Finvaskmiddel Maks. tøymengde 1 kg
ULL /
Tekstiltype Tekstiler av håndvaskbar eller maskinvaskbar ull og ullblan
Vaskemiddel Ullvaskemiddel Maks. tøymengde 2 kg
For tekstiler som er normalt til meget skitne eller har syn
lige flekker: bruk tilleggsfunksjonen Liten krølldannelse i dette programmet (strykelett)
Gardiner inneholder ofte mye finstøv og bør vanligvis vas
kes i et program med Reduser sentrifugehastigheten eller velg bort sentrifuger
ingen for gardiner som krøller lett.
Legg tynne strømpebukser og BHer i en vaskepose.
Bruk vaskemiddel for finvask.
dinger.
Forvask
Intensiv
.
.
-
-
-
-
-
18
Slik vasker du riktig
Mini 7
Tekstiltype Lite skitne tekstiler, som kan vaskes i
kulørtvaskprogrammet. Tilleggsfunksjon Høyere vannstand Spesielt råd Vaskemiddel Universal-, kulørt-, flytende vaskemiddel Maks. tøymengde 2,5 kg
Mix-vask 72
Tekstiltype Blanding av tekstiler for programmene KULØRTVASK og
Tilleggsfunksjoner Bløtlegging, Forvask, Intensiv, Høyere vannstand Spesielle råd – For tekstiler som er normalt til meget skitne eller har syn-
Vaskemiddel Universal-, kulørt-, flytende vaskemiddel Maks. tøymengde 3 kg
Stivelse
Tekstiltype Duker, servietter, forklær, arbeidstøy. Spesielle råd – Tøyet bør være nyvasket, men skylt uten tøymykner. Maks. tøymengde 5 kg
Ekstra skylling
Tekstiltype Tekstiler som bare skal skylles og sentrifugeres. Maks. tøymengde 5 kg
Pumpe/Sentrifugering
Spesielle råd Maks. tøymengde 5 kg
Tilsett mindre vaskemiddel (halv tøymengde).
LETTSTELT, sortert etter farger.
lige flekker: bruk tilleggsfunksjonen
Bare pumpe: Innstill hastigheten på
Intensiv
Uten sentrifugering
.
.
19
Slik vasker du riktig
Forberedelse
A Klargjør og sorter tøyet
^ Tøm lommene.
,Fremmedlegemer (f.eks. spiker,
mynter, binders, bh-spiler) kan ska­de tekstiler og maskindeler.
^ Fjern eventuelle flekker på tøyet før
vask; helst mens de er ferske. Tørk flekkene forsiktig av med en klut som ikke farger. Ikke gni!
Spesielle flekker (blod, egg, kaffe, te osv.) kan ofte fjernes med små knep. Ved spesielt vanskelige flekker bør du be om råd i renseriet.
Bruk ikke kjemiske (løsemiddel
,
holdige) rensemidler i maskinen!
Sorter tekstilene etter farger og etter
^
symbolene på vedlikeholdsetiketten (i krage eller sidesøm).
Mørke tekstiler avgir ofte farge ved første vask. Vask lyse og mørke plagg hver for seg, slik at ikke noe blir misfar get.
Gardiner:
Fjern gardinkroker og blybånd eller legg gardinene i en vaskepose.
– BHer:
Sy fast eller ta ut løse bøyler.
– Strikkevarer, jeans, bukser og trikot
(f.eks. T-skjorter): Vreng dem hvis tekstilprodusenten
anbefaler det. – Lukk glidelåser, hekter o.l. før vask. – Lukk dynetrekk og putevar, slik at
ikke småplagg havner inni dem. Ikke vask tekstiler som er merket med
Tåler ikke vask (vedlikeholdssymbol h).
-
-
20
Slik vasker du riktig
Programvalg
B Skru på maskinen
Trykk inn tasten s.
^
C Åpne maskindøren
Trykk tasten
^
D Legg inn tøyet
Brett ut tøyet og legg det løst inn i
^
trommelen. Plagg av forskjellig stør relse forsterker vaskeeffekten og for deler seg bedre under sentrifugering.
Vask helst maksimal tøymengde for hvert enkelt vaskeprogram. Da er energi- og vannforbruket lavest, vaske­tøymengden sett under ett. Vær likevel oppmerksom på at en over­skridelse av maksimal tøymengde fører til redusert vaskeresultat og økt krøll­dannelse.
E Sving døren lett igjen
Pass på at ingen plagg blir klemt fast mellom døren og dørpakningen.
Dør
og åpne døren.
-
F Still programvelgeren på ønsket
program
-
På displayet vises den maksimale vas­ketiden.
G Velg sentrifugehastighet
^
Trykk tasten “Sentrifugering” så mange ganger at kontrollampen for ønsket sentrifugehastighet lyser.
Endring av sentrifugehastigheten er bare mulig innenfor grensene for ved kommende grunnvaskeprogram.
-
21
Slik vasker du riktig
Tilleggsfunksjoner H Velg tilleggsfunksjon(er)
Du kan koble inn tilleggsfunksjoner, hvis det er tillatt av grunnprogrammet.
Med den øvre tasten skjer valget av til leggsfunksjonene i rekkefølgen:
siv
eller
IntensivogForvask
siv
og
Bløtlegging
Bløtlegging
Med den nedre tasten velger eller velger du bort tilleggsfunksjonen
re vannstand
eller
Forvask
eller ikke noe valg.
.
eller
Inten
Inten
eller
Høye
Forvask
For meget skitne tekstiler.
Bløtlegging
-
For ekstra skitne tekstiler og tekstiler
-
med flekker som inneholder eggehvi
-
te (f.eks. blod, fett, kakao).
Bløtleggingstiden kan programmeres
mellom 30 minutter og 2 timer i 30
minutters skritt.
-
Grunninnstillingen er 2 timer.
– Omprogrammeringen til en annen tid er
beskrevet i kapittel "Programmerings­funksjoner", avsnitt "Bløtlegging".
Høyere vannstand
Hvis du vil bruke mer vann til vaskepro­sessen, kan du velge mellom fire vari­anter for tasten antene er forklart i kapittel "Program­meringsfunksjoner", avsnitt "System Høyere vannstand".
Høyere vannstand
-
. Vari-
^
Trykk ønsket tilleggsfunksjonstast. Trykk den øvre tasten så mange gan ger at kontrollampen(e) for ønsket til leggsfunksjon (en eller flere) lyser.
Intensiv
For tekstiler som er normalt til meget skitne eller har synlige flekker.
Tiden for hovedvasken blir forlenget.
22
Ved levering er maskinen innstilt slik at vannstanden blir forhøyet for vask og
­skylling ved at tasten
­trykkes.
Høyere vannstand
I Tilsett vaskemiddel
Riktig dosering er viktig, fordi . . . . . . for lite vaskemiddel medfører:
Tøyet blir ikke rent og blir med tiden
grått og hardt Fettlus på tøyet
Kalkavleiring på varmeelementet
Slik vasker du riktig
. . . for mye vaskemiddel medfører
Sterk skumdannelse, og dermed dår
:
lig vaskemekanikk og dårlig vaske-, skylle- og sentrifugeringsresultat
– Høyere vannforbruk, fordi en ekstra
skylling blir koblet inn automatisk
– Økologisk belastning
-
Trekk ut vaskemiddelbeholderen og
^
fyll vaskemiddelet i kamrene.
i = Vaskemiddel for forvasken
(hvis forvask er valgt,
1
/4av anbefalt total vaskemiddel­mengde)
j = Vaskemiddel for hovedvasken
inklusive bløtlegging
§ = Tøymykner, syntetisk stivelse eller flytende stivelse
^
Lukk vaskemiddelbeholderen.
J Trykk tasten Start
Programmet er startet. På displayet står den maksimale programtiden.
23
Slik vasker du riktig
Programslutt
K Åpne maskindøren
Trykk tasten
^
L Ta ut tøyet
^ Fjern eventuelle fremmedlegemer fra
dørbelgen.
Ikke glem igjen plagg i trommelen! Ved neste vask kan de krympe eller farge over på annet tøy.
Dør
.
M Skru av vaskemaskinen
Trykk tasten s ut og still programvel
^
Stopp
geren på
N Lukk maskindøren
Ellers er det fare for at gjenstander util siktet havner i trommelen. Disse kan komme med i vasken og skade tøyet.
.
-
-
24
Slik vasker du riktig
Etterinnlegging/uttaging av tøy
I disse programmene kan du legge inn/ta ut tøy:
KOKE-/KULØRTVASK
LETTSTELT
Mini
Mix-vask
Stivelse
Trykk tasten
^
ner seg. Legg inn eller ta ut tøy.
^ ^ Lukk døren.
Programmet fortsetter automatisk.
NB:
Etter programstart kan ikke vaskema­skinen fastslå noen forandring av tøy­mengden.
Etter etterinnlegging eller uttaging av tøy går maskinen derfor alltid ut fra maksimal tøymengde.
Dør
til maskindøren åp
-
Døren lar seg ikke åpne hvis:
Temperaturen på vaskevannet er
over 55°C. Vannivået overskrider en bestemt
verdi. Programskrittet
nådd.
Sluttsentrifugering
er
Den viste resttiden kan bli forlenget.
25
Slik vasker du riktig
Pause i programmet
Skru av vaskemaskinen med
^
tasten s.
For å fortsette:
Skru på vaskemaskinen med
^
tasten s.
Forandre valgt program
Maskinen aksepterer følgende endring er etter programstart:
Når som helst
hastigheten innen de tillatte grense ne.
– Inntil 6 minutter etter start
bortvalg av tilleggsfunksjonen
re vannstand
turen for det valgte programmet.
Omvalg til et annet program er ikke len­ger mulig etter programstart.
Kontrollampen hvis programvelgeren blir flyttet. Prog­ramforløpet blir ikke påvirket. Kon trollampen slokner når programvelger en stilles på det tidligere valgte prog rammet.
omvalg av sentrifuge
valg eller
Høye-
og omvalg av tempera-
Antikrøll/Stopp
blinker,
-
-
-
-
Utelate programavsnitt
Still programvelgeren på
^
Så snart kontrollampen for programav snittet som programmet skal fortsette med, blinker på programindikatoren:
Still programvelgeren
^
der
igjen på ønsket program.
Velge et annet program/av
-
innen 4 sekun
bryte programmet
Skru av vaskemaskinen med
^
­tasten s.
^ Still programvelgeren på Vaskeprogrammet er avbrutt. ^ Skru på vaskemaskinen med
tasten s.
^ Velg et nytt program. ^ Trykk tasten
Start
.
Stopp
Stopp
.
-
-
-
.
26
Programforløp
Vaskemaskinen har fullelektronisk styr ing med mengdeautomatikk. Vaskema skinen fastslår selv nødvendig vannfor bruk, avhengig av det innlagte tøyets mengde og sugekraft. Dette fører til for skjellige programforløp og vasketider.
De oppførte programforløpene gjelder alltid grunnprogrammet ved maksimal tøymengde. Det tas ikke hensyn til valg bare tilleggsfunksjoner.
Programindikatoren på vaskemaskinen viser hele tiden under vaskeprogram met hvilket programavsnitt som er nådd.
KOKE-/KULØRTVASK
Hovedvask Vannstand: lav Vaskerytme: normal Skylling Vannstand: middels Skyllinger: 2 eller 3
1)
Sentrifugering Skyllesentrifugering2): ja Sluttsentrifugering: ja
-
Slik vasker du riktig
-
-
Hovedvask
-
Vannstand: lav Vaskerytme: normal
­Skylling
Vannstand: høy Skyllinger: 2 eller 3 Sentrifugering
­Skyllesentrifugering2): ja
Sluttsentrifugering: ja
Hovedvask Vannstand: høy Vaskerytme: skånegang Skylling Vannstand: høy Skyllinger: 3 Sentrifugering Skyllesentrifugering: nei Sluttsentrifugering: ja
Hovedvask Vannstand: middels Vaskerytme: silke Skylling Vannstand: middels Skyllinger: 2 Sentrifugering Skyllesentrifugering: nei Sluttsentrifugering: ja
LETTSTELT
3)
FINVASK
Silke /
27
Slik vasker du riktig
ULL /
Hovedvask Vannstand: middels Vaskerytme: ull Skylling Vannstand: middels Skyllinger: 2 Sentrifugering Skyllesentrifugering2): ja Sluttsentrifugering: ja
Mini
Hovedvask Vannstand: lav Vaskerytme: normal Skylling Vannstand: middels Skyllinger: 2 Sentrifugering Skyllesentrifugering2): ja Sluttsentrifugering: ja
Stivelse
Vannstand: lav Vaskerytme: normal Sluttsentrifugering: ja
Ekstra skylling
Vannstand: høy Skyllinger: 2 Sluttsentrifugering: ja
Særtrekk i programforløpet:
Antikrøll: I alle programmer unntatt ULL er Anti-
krøll innkoblet maks. 30 minutter etter programslutt. Maskinen kan åpnes når som helst.
1)
en 3. skylling følger ved: – for mye skum i trommelen – en sluttsentrifugeringshastighet
mindre enn 700 o/min
Mix-vask
Hovedvask Vannstand: lav Vaskerytme: normal Skylling Vannstand: høy Skyllinger: 2 Sentrifugering Skyllesentrifugering2): ja Sluttsentrifugering: ja
28
valg av
2)
Skyllesentrifugering:
Uten sentrifugering
Tekstilene blir sentrifugert mellom de enkelte skyllingene.
3)
en 3. skylling følger ved: –
valg av
Uten sentrifugering
Bortvalg av skyllesentrifugeringen: Velg innstillingen
Uten sentrifugering
sentrifugehastighet.
for
Vaskemiddel
Du kan bruke alle moderne vaskemidler som er egnet for vaskemaskiner, også flytende, kompakte (konsentrerte) vas
-
kemidler, og tabletter. Tekstiler av ull eller ullblandinger bør
vaskes med et ullvaskemiddel. Bruks- og doseringsveiledning for full
tøymengde står på vaskemiddelpak
-
ken.
Doseringen er avhengig av:
Hvor skittent tøyet er
Lite skittent Ingen synlige tilsmussinger og flek­ker. Plaggene har f.eks. opptatt kroppslukt.
Normalt skittent Tilsmussinger og/eller noen få, lette flekker kan ses.
Meget skittent Tilsmussinger og/eller flekker helt ty­delige.
Vannets hardhet Hvis du ikke kjenner vannets hard hetsgrad, kontakt det lokale vann
-
-
verket.
Vannmengden
Vannets hardhetsgrad
Hardhets
område
I bløtt 0 - 1,3 0 - 7
II middels 1,3 - 2,5 7 - 14
III hardt til
Vannets
­beskaffen
het
meget
hardt
Total hard
het i
­mmol/l
over 2,5 over 14
­(deutsche
Härte)
°d
Avkalkingsmiddel
I hardhetsområdene II og III kan du til sette et avkalkingsmiddel, for å spare vaskemiddel. Riktig dosering står på pakken. Tilsett først vaskemiddel, så avkalkingsmiddel.
Da kan vaskemiddelet doseres som for hardhetsområde I.
Komponenter - vaskemiddel
Hvis du vasker med flere komponenter, fyll midlene sammen i kammer j i denne rekkefølgen:
1. Vaskemiddel
2. Avkalkingsmiddel
3. Flekkfjerner Da blir midlene best spylt inn.
-
29
Vaskemiddel
Tøymykner, syntetisk stivelse, stivelse i pulverform eller flyt
-
ende
Tøymyknere gjør tøyet mykt og redu serer statisk ladning ved maskintørking.
Syntetiske stivelsesmidler gir bedre hold i tekstilene.
Stivelse gjør tøyet stivt og fyldig.
Doser etter produsentens anvisning.
^
Automatisk tilsetting av tøymykner, syntetisk stivelse eller flytende sti velse
-
-
Separat tilsetting av tøymykner eller syntetisk stivelse
Fyll tøymykner eller stivelse i kammer
^
§. Still programvelgeren på
^
Velg sentrifugehastighet.
^
Start
Start
.
.
Trykk tasten
^
Separat tilsetting av stivelse
Doser og klargjør stivelsen som angitt
^
på pakken. Fyll stivelsen i kammer i.
^ ^ Still programvelgeren på ^ Velg sentrifugehastighet. ^ Trykk tasten
Stivelse
Stivelse
.
.
Avfarging/farging
^ Bruk ikke
maskinen.
avfargingsmidler i vaske-
^
Fyll på tøymykner, syntetisk stivelse eller flytende stivelse i kammer §.
Ikke fyll over maks.-merket.
I siste skylling blir tøymykneren eller sti velsen spylt inn. Ved slutten av vaske programmet står det litt vann i kammer
§.
Rengjør vaskemiddelbeholderen, spesielt sugeheverten, etter flere omganger med automatisk stiving.
30
^
Vaskemaskinen bør ikke brukes ofte til farging. Saltet som brukes ved farging, kan ved stadig bruk angripe stålet. Overhold fargemiddelprodu sentens angivelser nøye.
-
-
-
Ta ut støpselet før rengjøring og
,
stell.
Rengjøring av vaskemaskinen
Rengjør vaskemaskinen med et mildt
^
rengjøringsmiddel eller såpevann. Tørk med en myk klut.
Rengjør vasketrommelen med et
^
egnet pussemiddel for rustfritt stål.
Rengjøring og stell
Rengjør vaskemiddelbeholderen med
^
varmt vann.
Rengjøring av vaskemiddelbehol deren
Fjern eventuelle vaskemiddelrester re­gelmessig.
^
Trekk ut vaskemiddelbeholderen til den stopper, trykk på utløseren og ta ut beholderen.
-
^ Rengjør sugeheverten.
1. Trekk sugeheverten ut av kammer § og rengjør den under rennende, varmt vann. Rengjør også røret som sugeheverten settes over.
2. Sett sugeheverten inn igjen.
,
Bruk ikke løsemiddelholdige ren­gjøringsmidler, skuremidler, glass­eller universalrengjøringsmidler! Slike midler kan skade kunststoff overflater og andre deler. Vaskemaskinen må ikke spyles med vannslange.
-
31
Rengjøring og stell
Rengjøring av vanninntakssil
-
ene
Vaskemaskinen har to siler som be skytter vanninntaksventilene. Disse sil ene bør kontrolleres ca. hver 6. måned. Ved hyppige brudd i vannledningen bør de kontrolleres oftere.
Rengjøring av silen i inntaksslangen
Skru igjen vannkranen og skru av inn
^
taksslangen.
-
-
Rengjøring av silen i tilkoblings stussen for vanninntaksventilen
Løsne den riflete kunststoffmutteren
^
forsiktig fra tilkoblingsstussen med en tang og skru av mutteren.
-
^ Ta tak i kunststoffsilen med f.eks. en
nebbtang, trekk silen ut og rengjør den.
^ Sett delene inn igjen i omvendt rekke-
følge.
-
^
Trekk gummipakningen 1 ut av for skruningen.
^
Ta tak i kunststoffsilen 2 med en kombi- eller nebbtang, trekk silen ut og rengjør den.
^
Sett delene inn igjen i omvendt rekke følge.
32
-
De to silene settes inn igjen etter rengjøringen.
-
Feilretting
Hva skal du gjøre hvis . . .
De fleste feil som oppstår ved daglig bruk, kan du rette på selv. I mange tilfeller kan du spare tid og kostnader, siden du slipper å tilkalle service.
De følgende tabellene skal hjelpe til å finne årsakene til en feil og til å rette på fei len. Vær imidlertid oppmerksom på dette:
Reparasjoner på elektroapparater må bare utføres av autoriserte fagfolk. På
,
grunn av ukyndig utførte reparasjoner kan det oppstå betydelig fare for bru keren.
For å gjøre det mulig å finne en feil raskere, er tabellene delt inn i følgende kapit ler:
Programmet starter ikke.
– – Vaskeprogrammet er blitt avbrutt, og en feilmelding kommer. – Vaskeprogrammet forløper som vanlig, likevel kommer en feilmelding. – Generelle feil eller ikke tilfredsstillende vaskeresultat. – Maskindøren lar seg ikke åpne med tasten Dør.
-
Programmet starter ikke.
Feilmelding Mulig årsak Retting
Kontrollampen Anti krøll/Stopp lyser ikke, eller tasten Start blinker ikke.
Ved valg av programmet
Pumpe/Sentrifugering
skjer ingen program start.
-
Maskinen har ikke strøm.
Maskinen er ikke gjort klar til bruk.
-
Kontroller om
støpselet sitter på plass.
sikringen er i orden.
Klargjør maskinen som be skrevet i kapittel "Første igangsetting".
-
-
-
33
Feilretting
Vaskeprogrammet er blitt avbrutt, og en feilmelding kommer.
Feilmelding Mulig årsak Retting A
Feilkontrollampen Kontroller avløp blin ker og på displayet vises "– – –".
Feilkontrollampen
Kontroller inntak
blinker og på display­et vises "– – –".
På programindikator­en blinker kon­trollampen Bløtlegg-
ing/Forvask eller Skylling og på dis-
playet vises "– – –".
Vannavløpet er blokkert. Rengjør lofilteret og avløps
-
Avløpsslangen ligger for høyt.
Vanninntaket er stengt. Åpne vannkranen. Silen i inntaksslangen er
tilstoppet.
Det foreligger en feil. Start programmet en gang til.
pumpen som beskrevet i ka pittel "Feilretting" avsnitt "Åp ning av maskindøren ved til stoppet avløp og/eller strøm brudd".
Maksimal pumpehøyde er 1 m.
Rengjør silen.
Hvis feilmeldingen vises på nytt, tilkall service.
-
-
-
-
-
A For å koble ut feilmeldingen: Skru av maskinen med tasten s og still program
Stopp
velgeren på
34
.
-
Feilretting
Vaskeprogrammet forløper som vanlig, likevel kommer en feilmelding.
Feilmelding Mulig årsak Retting A
Feilkontrollampen
Kontroller avløp
blinker.
Feilkontrollampen
Kontroller inntak
blinker.
Servicekontrollam­pen Kontroller do- sering lyser.
På programindika­toren blinker kon­trollampen Vask.
På programindika toren blinker kon trollampen Anti krøll/Stopp.
Vannavløpet er hindret.
Vanninntaket er hindret.
Silen i inntaksslan­gen er skitten.
Det har dannet seg for mye skum under vaskingen.
Det foreligger en feil.
-
Programvelgerens stilling er blitt forandret etter program
-
start. Drei programvelgeren til den opprinnelige stillingen.
-
Rengjør lofilteret og avløpspumpen som beskrevet i kapittel "Feilretting" avsnitt "Åpning av maskindøren ved tilstoppet avløp og/eller strømbrudd".
Kontroller om
vannkranen er åpnet nok.
det er knekk på inntaksslangen.
Rengjør silen.
Tilsett mindre vaskemiddel ved nes­te vaskeomgang og følg doserings­veiledningen på vaskemiddelpak­ken.
Start programmet en gang til. Hvis feilmeldingen vises på nytt, til­kall service.
-
A For å koble ut feilmeldingen: Skru av maskinen med tasten s og still program
Stopp
velgeren på
.
-
35
Feilretting
Generelle feil eller ikke tilfredsstillende vaskeresultat
Feil Mulig årsak Retting
Maskinen står ikke stille under sentrifu gering.
Tøyet blir ikke sent rifugert som vanlig.
Uvanlig støy fra pumpen.
Mye vaskemiddel blir liggende igjen i vaskemiddelbehol­deren.
Mykemiddelet blir ikke fullstendig spylt inn, eller det blir stående for mye vann i kammer §.
Maskinføttene står ikke likt og er ikke låst.
-
Innstilt sentrifugehastig
-
het var for lav. Ingen feil! Slurpelyder ved begynnelsen og slutten av ut
pumpingen er normalt. Vannets flytetrykk er ikke
tilstrekkelig.
Rett opp maskinen så den står støtt, og lås maskinføtte ne.
Velg høyere sentrifugehastig
­het neste gang.
– Rengjør silen i vanninntak-
et.
– Trykk eventuelt tasten
ere vannstand
Pulvervaskemidler i for­bindelse med avkalkings­midler har tendens til å klebe.
Sugeheverten sitter ikke riktig eller den er tett.
Tilsett først vaskemiddel og deretter avkalkingsmiddel i vaskemiddelbeholderen.
Rengjør sugeheverten, se ka­pittel "Rengjøring og stell", av­snitt "Rengjøring av vaskemid delbeholderen".
-
-
-
Høy-
.
-
36
Feil Mulig årsak Retting
Tøyet blir ikke rent med flytende vaske middel.
På det vaskete tøyet er det grå elastiske partikler (fettlus).
På de vaskete teks­tilene er det hvite, vaskemiddellignen­de partikler.
Flytende vaskemidler inneholder ikke bleke
-
midler. Flekker av frukt, kaffe eller te blir ikke fjernet.
For lite vaskemiddel (tøyet har vært sterkt til sølt med fett (oljer, sal ver)).
Vaskemiddelet innehol­der bestanddeler (zeo­litter) for vannavkalking, som ikke løses opp i vann. De har satt seg fast på tekstilene.
Feilretting
Bruk pulvervaskemiddel med
blekemiddel.
­Fyll flekkfjerner i kammer j
og det flytende vaskemiddel et i en vaskeball.
Tilsett aldri flytende vaske
middel og flekkfjerner sam men i vaskemiddelbehol deren.
Tilsett mer vaskemiddel til
slikt tøy, eller bruk flytende
­vaskemiddel.
­– La programmet KOKE-/KU-
LØRTVASK 60°C gå uten tøy med flytende vaskemiddel før neste vask.
– Prøv å fjerne partiklene med
en børste når tekstilene er tørre.
– Vask mørke tekstiler med et
flytende vaskemiddel for fremtiden. Slike vaskemidler inneholder ingen zeolitter.
-
-
-
-
37
Feilretting
Maskindøren lar seg ikke åpne med tasten Dør.
Mulig årsak Retting
Maskinen er ikke elektrisk tilkoblet.
Maskinen er ikke skrudd på.
Strømbrudd Åpne maskindøren som beskrevet i kapittel "Feilret
Døren var ikke korrekt festet.
Det er fremdeles vann i trommelen, og maskinen kan ikke pumpe det ut.
Som beskyttelse mot forbrenninger kan ikke maskindøren åpnes hvis tempera­turen på vaskevannet er over 55°C.
Sett støpselet i stikkontakten.
Skru på maskinen med tasten s.
ting", avsnitt "Åpning av maskindøren ved strøm brudd".
Trykk hardt mot låsesiden på maskindøren, trykk
Dør
deretter tasten Rengjør lofilter og avløpspumpe.
.
-
-
38
Feilretting
Åpning av maskindøren ved tilstoppet avløp og/eller strøm brudd
Skru av maskinen.
^
På innsiden av panelet for vaskemid delbeholderen er det en gul åpner for dekselet til lofilteret.
^ Ta ut åpneren.
-
Tilstoppet avløp
-
Hvis avløpet er tilstoppet, kan det være en større mengde vann (maks. 25 l) i maskinen.
Forsiktig: Hvis det nettopp har
,
vært vasket ved høy temperatur, er det fare for forbrenning!
Tømmeprosess
Sett et kar under dekselet.
^
Ikke skru lofilteret helt ut.
^
Åpne dekselet.
^
Løsne lofilteret til vannet renner ut.
For å avbryte vannavløpet:
^
Skru til lofilteret igjen.
Når det ikke renner ut mer vann:
^
Skru lofilteret helt ut.
39
Feilretting
Rengjør lofilteret grundig.
^
^ Prøv om pumpepropellen kan dreies
lett, fjern eventuelle fremmedlegemer (knapper, mynter osv.) og rengjør innerrommet.
Hvis lofilteret ikke blir satt inn
,
igjen og skrudd fast, renner det vann ut av vaskemaskinen.
Åpning av døren
Vær sikker på at trommelen står
,
stille før du tar ut tøyet. Hvis du stikker hånden inn i en trommel som går rundt, er det betydelig fare for skade.
^
Sett inn lofilteret igjen og skru det fast.
40
^
Trekk i nødåpneren. Døren åpner seg.
Feilretting
Service
Hvis maskinen må repareres, kontakt
Miele-forhandleren eller
Mieles serviceavdeling.
Telefon: 67 17 33 30
Oppgi maskinens modell og nummer. Opplysningene finner du på typeskiltet over vinduet på åpen maskindør.
Garantibetingelser og garantitid
Garantitiden for vaskemaskinen er 2 år. Nærmere opplysninger om garantibe
tingelsene finner du i leveringsbetingel sene.
Ekstrautstyr
For denne vaskemaskinen kan ekstraut styr kjøpes hos Miele-forhandleren eller i Mieles deleavdeling.
-
-
-
41
Oppstilling og tilkobling
Front
a Inntaksslange (trykkfast inntil
7.000 kPa)
b Elektrotilkobling c - f Avløpsslange (med dreibar og
avtagbar U-bøy) med mulighetene for vannavløpsføring
g Betjeningspanel
42
h Vaskemiddelbeholder i Maskindør j Deksel for lofilter, avløpspumpe og
nødåpner
k Gripespor for transporten l Fire høydejusterbare føtter
Bakside
Oppstilling og tilkobling
a Dekselfremspring med gripemulighe
ter for transporten
b Elektrotilkobling c Inntaksslange (trykkfast inntil
7.000 kPa)
d Avløpsslange
-
e Dreiesikring med transportstenger f Holder for:
Inntaksslange
Avløpsslange
Tilkoblingskabel
Uttatte transportstenger
43
Oppstilling og tilkobling
Underlaget
Et betonggulv egner seg best som un derlag. Det vibrerer sjelden under sent rifugering - i motsetning til tregulv eller gulv med "myke" egenskaper.
Viktig:
Still maskinen loddrett og støtt.
^
Ikke still maskinen på myke gulvbe
^
legg, så unngås at maskinen vibrerer under sentrifugering.
Ved oppstilling på tregulv:
Sett maskinen må en plate av kryssfi
^
ner (minst 59x52x3 cm). Platen bør skrus fast til flest mulig gulvbjelker, ikke bare til gulvplankene.
Sett helst maskinen i et hjørne av rom­met. Der er gulvet mest stabilt.
,
Ved oppstilling på en sokkel som finnes på stedet (av betong eller mur) maskinen sikres ved hjelp av braketter (kan kjøpes hos en Miele-forhandler eller i Mieles dele avdeling). Ellers er det fare for at maskinen faller ned fra sokkelen un der sentrifugering.
-
Oppstilling av maskinen
For transport av vaskemaskinen, fra
­emballasjebunnen til oppstillingsstedet:
­bruk gripesporene foran og dekselfrem springet bak.
Viktig:
Ikke ta tak i døren for å løfte maskin
^
-
en.
Maskinføttene og underlaget må
,
være tørre, slik at maskinen ikke kan gli under sentrifugering.
-
Fjerning av transportsikringen
-
-
-
44
^
Ta av venstre og høyre dreiesikring.
1. Løsne dreiesikringen med en skru
trekker.
2. Ta av dreiesikringen.
-
Oppstilling og tilkobling
Drei venstre transportstang 90° med
^
den vedlagte skrunøkkelen og
^
trekk ut transportstangen.
Drei høyre transportstang 90° og
^
^
trekk ut transportstangen.
45
Oppstilling og tilkobling
Tett hullene med dreiesikringene og
^
pluggene som er festet på dem.
Montering av transportsik
-
ringen
Montering av transportsikringen foretas i motsatt rekkefølge.
Maskinen må ikke transporteres
,
uten transportsikring. Oppbevar transportsikringen. Den må monteres igjen før transport av maskinen (f.eks. ved flytting).
^
Fest transportstengene på baksiden av maskinen. Pass på at boringene b festes på tappene a.
46
Oppretting
Maskinen må stå loddrett og likt på alle fire føttene for at den skal virke prob lemfritt.
Hvis maskinen ikke stilles opp forskrifts­messig, øker vann- og energiforbruket, og maskinen kan flytte seg.
Utskruing og låsing av føttene
-
Oppstilling og tilkobling
Løsne låsemutteren 2 mot høyre med
^
den vedlagte skrunøkkelen. Skru ut låsemutteren 2 sammen med foten 1.
^ Kontroller med vaterpass om maskin-
en står loddrett.
^ Hold foten 1 fast med en vannpum-
petang. Skru fast låsemutteren 2 igjen med skrunøkkelen mot kabinett­et.
Maskinen justeres med de fire skruføtte­ne. Ved levering er alle føttene skrudd inn.
,
Alle fire låsemutterne må være skrudd fast mot kabinettet. Kontroller også de føttene som ikke ble skrudd ut under justeringen. Ellers er det fare for at maskinen flytter seg.
47
Oppstilling og tilkobling
Oppstilling under benkeplate
Et innbyggingssett
Topplaten må erstattes av en dekk
plate som følger med innbyggings settet. For den elektriske sikkerhet ens skyld er det absolutt nødvendig å montere dekkplaten.
Ved benkehøyde 900/910 mm kreves
en justeringsramme*. Vanninntak og -avløp samt elektrotil
kobling bør installeres og være til gjengelig i nærheten av maskinen.
En monteringsveiledning er vedlagt inn­byggingssettet.
Monteringen av innbyggingssettet og mellomsatsen må utføres av en fagmann.
* er nødvendig.
-
-
-
-
-
Vask-tørk-søyle
Maskinen kan settes sammen med en Miele tørketrommel til en vask-tørk-søyle. Til dette behøves en mellomsats* (WTV).
Viktig
Deler merket med * kan leveres av en Miele-forhandler eller Mieles deleavdel ing.
48
a Sikkerhetsavstand til veggen:
minst 2 cm
­b Høyde:
Mellomsats med arbeidsplate: ca. 169 cm Mellomsats uten arbeidsplate: ca. 170 cm
Montering av topplaten igjen
Hvis du har demontert topplaten for vask-tørk-søylen eller for oppstilling un der en benkeplate, må du passe på når du monterer topplaten igjen at den sit ter fast på de bakre holderne. Bare da er sikker transport av vaskemaskinen garantert.
-
-
Oppstilling og tilkobling
Montering
Maskiner med slangeforbindelse tillates normalt oppsatt i rom med godkjent gulvsluk.
Ved vanntrykk større enn 60 N/cm reduksjonsventil innsettes.
Maskiner med slangeforbindelse, som ønskes anbrakt i rom uten sluk, kan til lates når huseierens tillatelse foreligger.
Enkelte vannverk har tilleggsbestem melser.
For maskiner som ikke har brutt forbin delse i vanntilførselen, skal røravbryter innsettes.
Eventuelt rørleggerarbeide skal utføres av autorisert rørleggermester og anmel­des til vannverket.
2
skal
-
-
-
Miele vannsikringssystem
Miele vannsikringssystem sikrer en omfattende beskyttelse mot vannskader på grunn av vaskemaskinen.
2) Elektronikken og kabinettet
Overløpssikringen
Den forhindrer overløp fra vaskema skinen på grunn av ukontrollert vann inntak. Stiger vannstanden over et bestemt nivå, blir avløpspumpen koblet inn og vannet pumpet ut kon trollert.
Vanninntakskontroll
Elektronikken overvåker vanninntakstidene for vaskemaskin en. Hvis en passende vannstand ikke nås i maskinen etter en bestemt tid, avbryter elektronikken vaskingen. Vanninntaksventilene blir lukket og vannet i maskinen blir pumpet ut.
3) Avløpsslangen
Avløpsslangen er sikret med et ventilasjonssystem som forhindrer at maskinen blir sugd tom.
-
-
-
-
Systemet består hovedsakelig av tre bestanddeler:
1) inntaksslangen
2) elektronikken og kabinettet
3) avløpsslangen
1) Inntaksslangen
Beskyttelse mot at slangen sprekker Inntaksslangen tåler et trykk på over
7.000 kPa.
49
Oppstilling og tilkobling
Vanninntak
Maskinen kan kobles til drikkevannsled ningen uten tilbakeslagsventil.
Flytetrykket må være minst 100 kPa og maks. 1.000 kPa overtrykk. Hvis det er høyere enn 1.000 kPa overtrykk, må det monteres en reduksjonsventil.
For tilkobling trengs en vannkran med
3
/4" forskruning. Hvis det ikke finnes vannkran, må maskinen kobles til vann ledningen av en autorisert installatør.
Tilkoblingsslangen står under
,
trykk. Kontroller derfor om tilkobling­en er tett ved å åpne vannkranen langsomt. Korriger eventuelt pak­ningen og forskruningen.
Vaskemaskinen er ikke egnet for til­kobling til varmtvann.
Vedlikehold
Hvis slangen skiftes ut, bruk bare en
­Miele originalslange som tåler et trykk på over 7.000 kPa.
De to silene - en i den frie enden på inntaksslangen og en i tilkoblings stussen på vanninntaksventilen - må ikke fjernes. De beskytter vanninn taksventilen.
-
Tilbehør - slangeforlengelse
Som tilbehør kan slanger på 2,5 eller 4,0 m kjøpes hos en Miele-forhandler eller i Mieles deleavdeling.
-
-
50
Oppstilling og tilkobling
Vannavløp
Vaskevannet pumpes ut ved hjelp av en avløpspumpe med løftehøyde 1 m. For at vannavløpet ikke skal hindres, må avløpsslangen legges uten bøy. Den dreibare U-bøyen i slangeenden kan eventuelt tas av.
Muligheter for vannavløp:
1. Slangen henges på vaskekum eller
utslagsvask.
Viktig:
Sikre slangen så den ikke glir ned!
Hvis vannet pumpes ut i en vaske
kum, må det renne unna raskt nok. Ellers kan vannet renne over, eller en del av det utpumpete vannet kan suges tilbake til maskinen.
2. Tilkobling til et kunststoff-avløpsrør
med gummimuffe (vannlås ikke ab solutt påkrevet).
3. Tilkobling til en vaskekum med kunst-
stoffnippel.
4. Avløp til sluk i gulvet. Om nødvendig kan slangen forlenges til
5 m. Tilbehør kan kjøpes hos en Miele­forhandler eller i Mieles deleavdeling.
For avløpshøyder over 1 m (maks. 1,8 m løftehøyde) kan Miele levere en ekstra avløpspumpe - duo-drift - med nødvendig innbyggingssett.
-
-
51
Oppstilling og tilkobling
Elektrotilkobling
Vaskemaskinen er utstyrt med kabel og jordet støpsel for vekselstrøm ~230 V 50 Hz.
For å utelukke en mulig farekilde (brannfare), bør maskinen ikke kobles til skjøtekabler, f.eks. flerveisstikkontakt e.l.
For å øke sikkerheten anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til maskinen.
Tilkoblingsverdi og sikring: se typeskilt et. Kontroller at opplysningene stemmer med dataene for el-nettet.
-
52
Forbruksdata
Tøymeng
de
­Strøm Vann Varighet
Forbruksdata
i kWh i l normal intensiv
KOKE-/KULØRTVASK
95°C 5,0 kg 1,70 45 1 h 32 min 1 h 47 min 60°C
1)
5,0 kg 0,95 45
1 h 56 min 60°C 5,0 kg 0,95 45 1 h 26 min 1 h 56 min 40°C
1)
5,0 kg 0,50 45 1 h 56 min
40°C 5,0 kg 0,50 45 1 h 26 min 1 h 56 min
LETTSTELT
40°C
1)
2,5 kg 0,45 49 1 h 16 min
40°C 2,5 kg 0,45 49 1 h 01 min 1 h 16 min
FINVASK
30°C 1,0 kg 0,35 65 49 min 59 min
Silke /
30°C 1,0 kg 0,24 39 37 min
ULL /
30°C 2,0 kg 0,23 35 40 min
1)
1)
1)
1)
Prøveprogram etter EN 60456
Opplysninger for sammenligningstester:
For prøveprogrammer etter EN 60456 må
tasten
Intensiv
trykkes.
Forbruksdataene kan avvike fra de oppgitte verdier - avhengig av vanntrykk, vannets hardhet, temperatur på inntaksvannet, romtemperatur, tøytype, tøy mengde, variasjoner i nettspenningen samt valgte tilleggsfunksjoner.
-
53
Tekniske data
Høyde 85,0 cm Bredde 59,5 cm Dybde 58,0 cm Dybde med åpen dør 94,5 cm Vekt 93 kg Maks. gulvbelastning 1600 Newton (ca. 160 kg) Kapasitet 5 kg tørt tøy Tilkoblingsspenning Se typeskiltet Tilkoblingsverdi Se typeskiltet Sikring Se typeskiltet Forbruksdata Se "Forbruksdata" Vanntrykk min. 100 kPa (1 bar) Vanntrykk maks. 1.000 kPa (10 bar) Lengde inntaksslange 1,60 m Lengde avløpsslange 1,50 m Lengde tilkoblingskabel 1,60 m Pumpehøyde maks. 1,00 m Pumpelengde maks. 5,00 m Godkjenninger Radiostøybeskyttelse, VDE
54
Programmeringsfunksjoner for endringen av standardverdier
Programmeringsfunksjoner
Med programmeringsfunksjonene kan du tilpasse vaskemaskinen til dine indi viduelle behov.
System Høyere vannstand
Systemet Høyere vannstand virker via tilleggsfunksjonen på vanntilførselen i programmene som er nevnt nedenfor.
Systemet gjør ekstra vanntilførsel mulig i programavsnittene vask og skylling, og programmene KOKE-/KULØRTVASK og LETTSTELT kan utvides med en skylling.
Systemet Høyere vannstand har fire for­skjellige innstillinger.
Den programmerte innstillingen kan ha innflytelse på vanntilførselen i program­mene:
– KOKE-/KULØRTVASK – LETTSTELT
Høyere vannstand
Innkoblingen av tilleggsfunksjonen
-
Høyere vannstand bevirker ved:
Innstilling 1: mer vann i skyllingen i de nevnte prog rammene.
Innstilling 2: mer vann i vasken og i skyllingen i de nevnte programmene (fabrikkinnstill ing).
Innstilling 3: en ekstra skylling i programmene KOKE-/KULØRTVASK og LETTSTELT.
Innstilling 4: mer vann i vasken og i skyllingen i de nevnte programmene og skylling for programmene KOKE-/KU­LØRTVASK og LETTSTELT.
For programmering og lagring av en innstilling: utfør skrittene A til G på neste side.
en ekstra
-
-
Mini
Mix-vask
Silke
Den programmerte innstillingen blir deretter aktivert via innkobling av til leggsfunksjonen
56
Høyere vannstand
­.
Programmeringsfunksjoner
Programmeringen og lagringen skjer i skrittene A til G:
Programmeringsfunksjonene blir ak tivert ved hjelp av tasten ramvelgeren. Tasten velgeren har en funksjon nummer to, som ikke ses på panelet.
Forutsetning:
Vaskemaskinen er skrudd av.
Maskinen er lukket.
Programvelgeren står på
A Trykk tasten
under skrittene B til C.
B Skru på vaskemaskinen med tasten
s.
C Vent til kontrollampen for tasten
lyser . . .
D . . . og slipp deretter tasten
Start
Start
Start
og program
Stopp
og hold den inne
-
og prog
.
Start
Start
.
E Still programvelgeren på KOKE-/KU
LØRTVASK 75°C:
På displayet blinker nå en P vekselvis med tallet 1, 2, 3 eller 4.
-
­F Med hvert trykk på
velger du en annen innstilling.
På displayet blinker vekselvis med P tallet
1 = Innstilling 1
(mer vann i skyllingen)
2 = Innstilling 2
(mer vann i hovedvasken og i skyllingen (fabrikkinnstilling))
3 = Innstilling 3
(ekstra skylling i programmene KOKE-/KULØRTVASK og LETT­STELT)
4 = Innstilling 4
(mer vann i vasken og i skyllingen og en ekstra skylling for program­mene KOKE-/KULØRTVASK og LETTSTELT)
tasten Start
er valgt
er valgt
er valgt
er valgt
-
G Skru av vaskemaskinen med tasten
s.
Tasten med den valgte innstillingen. Denne for blir lagret til en annen innstilling blir pro grammert.
Høyere vannstand
er nå belagt
-
-
57
Programmeringsfunksjoner
Skånegang
For skånsom vask av lite skitne tekstiler. Trommelbevegelsen blir re dusert.
Skånegangen kan brukes i programme ne KOKE-/KULØRTVASK, og
Mix-vask
Når skånegangen er programmert, blir det i hver vaskeomgang i disse prog rammene vasket med skånegangsryt me.
Skånegangen er utkoblet når maskinen leveres.
Programmeringen og lagringen skjer i skrittene A til G:
Programmeringsfunksjonene aktiveres ved hjelp av tasten velgeren. Tasten geren har her en funksjon nummer to, som ikke ses på panelet.
Forutsetning: –
Vaskemaskinen er skrudd av.
.
Start
Start
Mini,Stivelse
og program-
og programvel-
-
-
-
Start
A Trykk tasten
under skrittene B til C.
B Skru på vaskemaskinen med tasten
s.
C Vent til kontrollampen for tasten
-
lyser . . .
D . . . og slipp deretter tasten E Still programvelgeren på KOKE-/KU
LØRTVASK 60°C:
På displayet blinker nå en P vekselvis med tallet 0 eller 1.
0 = skånegang er utkoblet
eller: 1 = skånegang er innkoblet F Ved trykk på tasten
en på displayet koblet om fra 0 til 1
eller fra 1 til 0. G Skru av maskinen med tasten s. Den valgte innstillingen av program-
meringsfunksjonen er nå lagret og blir beholdt til den blir endret igjen.
og hold den inne
Start
blir visning-
Start
Start
.
-
Maskinen er lukket.
Programvelgeren står på
58
Stopp
.
Programmeringsfunksjoner
Vannavkjøling for KOKE-/KULØRTVASK
Ved slutten av hovedvasken renner ekstra vann inn i trommelen for å av kjøle vaskevannet.
Vannavkjølingen skjer ved valg av tem peraturene 95°C og 75°C.
Vannavkjølingen bør aktiveres:
når avløpsslangen henges i en vas
kekum eller utslagsvask, for å fore bygge forbrenningsfare.
– for bygninger der avløpsrørene ikke
er i samsvar med DIN 1986.
Vannavkjølingen for KOKE-/KULØRT­VASK er utkoblet ved levering.
Programmeringen og lagringen skjer i skrittene A til G:
Programmeringsfunksjonene aktiveres ved hjelp av tasten velgeren. Tasten geren har her en funksjon nummer to, som ikke ses på panelet.
Start
og program-
Start
og programvel-
-
-
-
A Trykk tasten
under skrittene B til C. B Skru på vaskemaskinen med tasten
s. C Vent til kontrollampen for tasten
lyser . . .
-
D . . . og slipp deretter tasten E Still programvelgeren på KOKE-/KU
LØRTVASK 40°C: På displayet blinker nå en P vekselvis
med tallet 0 eller 1. 0 = vannavkjøling er utkoblet
eller: 1 = vannavkjøling er innkoblet F Ved trykk på tasten
en på displayet koblet om fra 0 til 1
eller fra 1 til 0. G Skru av maskinen med tasten s. Den valgte innstillingen er nå lagret og
blir beholdt til den blir endret igjen.
Start
og hold den inne
Start
blir visning-
Start
Start
.
-
Forutsetning: –
Vaskemaskinen er skrudd av.
Maskinen er lukket.
Programvelgeren står på
Stopp
.
59
Programmeringsfunksjoner
Memory-funksjon
Hvis en tilleggsfunksjon blir valgt til et program og/eller sentrifugehastighet en blir endret, lagrer vaskemaskinen disse innstillingene ved programstart.
Ved nytt valg av grunnvaskeprogram met viser maskinen disse lagrete til leggsfunksjonene og/eller sentrifuge hastigheten.
Memory-funksjonen er utkoblet når ma skinen leveres.
Programmeringen og lagringen skjer i skrittene A til G:
Programmeringsfunksjonene aktiveres ved hjelp av tasten velgeren. Tasten geren har her en funksjon nummer to, som ikke kan ses på panelet.
Forutsetning: – Vaskemaskinen er skrudd av.
Start
og program-
Start
og programvel-
-
-
-
Start
A Trykk tasten
under skrittene B til C. B Skru på maskinen med tasten s.
­C Vent til kontrollampen for tasten
lyser . . .
D . . . og slipp deretter tasten E Still programvelgeren på KOKE-/KU
LØRTVASK 30°C:
På displayet blinker nå en P vekselvis
-
med tallet 0 eller 1. 0 = Memory-funksjonen er utkoblet
eller: 1 = Memory-funksjonen er innkoblet F Ved trykk på tasten
en på displayet koblet om fra 0 til 1
eller fra 1 til 0. G Skru av maskinen med tasten s. Den valgte innstillingen er nå lagret og
blir beholdt til den blir endret igjen.
og hold den inne
Start
Start
Start
.
blir visning-
-
Maskinen er lukket.
Programvelgeren står på
60
Stopp
.
Programmeringsfunksjoner
Bløtleggingstid
Du kan belegge tasten en bløtleggingstid - valgbar mellom 30 minutter og 2 timer (i 30 minutter-skritt).
Ved valg av tilleggsfunksjonen
blir den valgte bløtleggingstiden
ging
stilt foran det egentlige vaskeprogram met.
Når maskinen leveres, er tasten
ging
belagt med en bløtleggingstid på
2 timer.
Programmeringen og lagringen skjer i skrittene A til G:
Programmeringsfunksjonene aktiveres ved hjelp av tasten velgeren. Tasten geren har her en funksjon nummer to, som ikke ses på panelet.
Forutsetning: – Vaskemaskinen er skrudd av. – Maskinen er lukket. –
Programvelgeren står på
Bløtlegging
Start
og program-
Start
og programvel-
Bløtleg
Stopp
med
Bløtleg
.
A Trykk tasten
under skrittene B til C. B Skru på vaskemaskinen med tasten
s. C Vent til kontrollampen for tasten
-
lyser . . .
-
D . . . og slipp deretter tasten E Still programvelgeren på LETTSTELT
-
60°C: På displayet blinker nå en P avvekslen
de med tallet 1, 2, 3 eller 4. F Med hvert trykk på tasten
velger du en annen innstilling. På displayet blinker avvekslende med P
tallet
1 = 2 h bløtleggingstid 2 = 1 h 30 min bløtleggingstid 3 = 1 h bløtleggingstid 4 = 30 min bløtleggingstid
G Skru av maskinen med tasten s. Tasten
den valgte bløtleggingstiden. Denne forblir lagret til en annen bløtleggingstid blir programmert.
Bløtlegging
Start
og hold den inne
er nå belagt med
Start
Start
Start
.
-
616263
Rett til endringer forbeholdes/2603
Dette papiret består av 100% klorfritt bleket cellestoff og er derfor miljøvennlig.
M.-Nr. 06 007 440 / 00
Loading...
