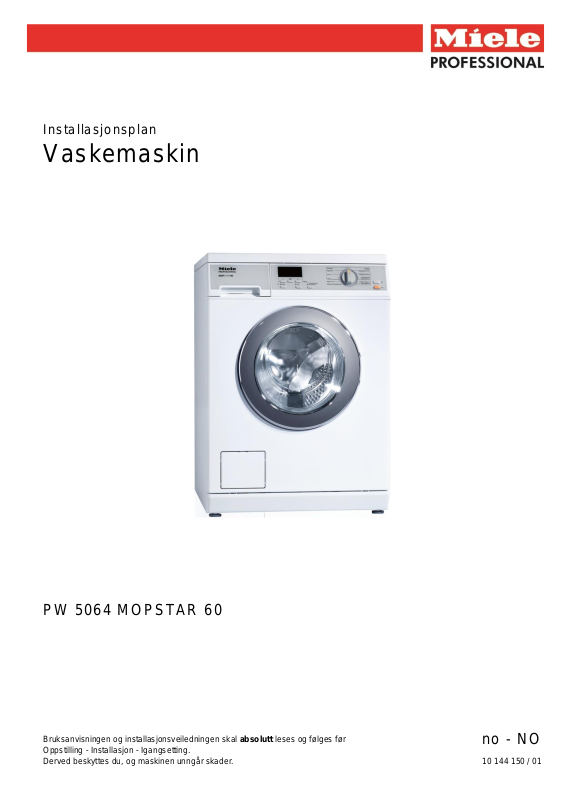

Page 1
Installasjonsplan
Vaskemaskin
PW 5064 MOPSTAR 60
Bruksanvisningen og installasjonsveiledningen skal absolutt leses og følges før
Oppstilling - Installasjon - Igangsetting.
Derved beskyttes du, og maskinen unngår skader.
no - NO
10 144 150 / 01
Page 2
Legende:
Tilkobling påkrevd
Tilkobling valgfri eller påkrevd
avhengig av modell
AV
Avløpsventil
KW
Kaldtvannstilkobling
AW
Avløpsvanntilkobling
LP
Avløpspumpe
B
Feste av maskinen
PA
Potensialutjevning
BW
Grovvannstilkobling
SLA
Toppbelastningstilkobling
DOS
Doseringsapparattilkobling
UG
Sokkel lukket
EL
Elektrotilkobling
UO
Sokkel åpen
F
Oppstillingsføtter, regulerbare
WTV
Vask-tørk-forbindelse
KG
Betalingsautomat
WW
Varmtvannstilkobling
KGA
Betalingsautomattilkobling
XKM
Kommunikasjonsmodul
Det tas forbehold om tekniske endringer og feil. 05/15/223
2 10 144 150 / 01
Page 3
PW 5064 no -
Maskinmål
10 144 150 / 01 3
Page 4
no - NO PW 5064
Installasjon
4 10 144 150 / 01
Page 5
PW 5064 no -
Installasjon med FFK 01
10 144 150 / 01 5
Page 6
no - NO PW 5064
Oppstilling
6 10 144 150 / 01
Page 7
PW 5064 no -
Oppstilling
10 144 150 / 01 7
Page 8
no - NO PW 5064
Tekniske data
PW 5064 AV
Trommelvolum
l
59
Tøymengde
kg
6,5 Ileggsåpning, diameter
mm
282 Sentrifugehastighet maks.
o/min
1400 g-faktor
526 Restfuktighet (standard tøymengde ifølge DIN EN 60456)
%
<25
Elektrotilkobling (EL)
Standardspenning
2N AC 400 V
Frekvens
Hz
50 Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
2 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
4 x 1,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
1800
Alternativspenning (kan stilles om av service)
1N AC 230 V
Totaltilkobling
kW
2,5 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 1,5
AVVIK FRA DETTE I FØLGENDE LAND:
Standardspenning 13A (kun for GB)
1N AC 230 V
Frekvens
Hz
50 Totaltilkobling
kW
2,5 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 13
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 1,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
2000
Alternativspenning (kan stilles om)
2N AC 400 V
Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
2 x 13
Tilkoblingsledning - minste tverrsnitt
mm²
4 x 1,5
Standardspenning 25A (kun for GB)
1N AC 220-240 V
Frekvens
Hz
50 Totaltilkobling
kW
4,4 - 5,2
Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 25
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 2,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
2000
Standardspenning (kun for DK, S)
3N AC 400 V
Frekvens
Hz
50 Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
3 x 10
Tilkoblingsledning - minste tverrsnitt
mm²
5 x 1,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
2000
Standardspenning (kun for DK)
1N AC 220-240 V
Frekvens
Hz
50 Totaltilkobling
kW
2,1 - 2,4
Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 10
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 1,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
2000
= seriemessig, = opsjonal, + = kun på forespørsel, - ikke tilgjengelig
8 10 144 150 / 01
Page 9
PW 5064 no -
Tekniske data
PW 5064 AV
Standardspenning (kun for B)
3 AC 230 V
Frekvens
Hz
50 Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
3 x 20
Tilkoblingsledning - minste tverrsnitt
mm²
4 x 2,5
Tilkoblingsledning uten plugg for fast tilkobling
Tilkoblingsledning - lengde
mm
1.800
Alternativspenning (kan stilles om)
2N AC 400 V
Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
2 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
4 x 1,5
Alternativspenning (kan stilles om)
1N AC 230 V
Totaltilkobling
kW
2,5 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 1,5
Standardspenning (kun for N)
1N AC 220-240 V
Frekvens
Hz
50 Totaltilkobling
kW
2,95 - 3,45
Sikring (utløserkarakteristikk B ifølge EN 60898)
A
1 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
3 x 1,5
Tilkoblingsledning med plugg
Tilkoblingsledning - lengde
mm
2000
Alternativspenning (kan stilles om)
2N AC 400 V
Totaltilkobling
kW
4,8 Sikring (utløserkarakteristikk B ifølge EN 60898)
A
2 x 16
Tilkoblingsledning - minste tverrsnitt
mm²
4 x 1,5
Standardspenning (kun for USA)
2 AC 208-240 V
Frekvens
Hz
60 Totaltilkobling
kW
4,0 - 5,2
Sikring
A
2 x 30
Tilkoblingsledning - minste tverrsnitt
mm²
3 x AWG10
Tilkoblingsledning med plugg
Tilkoblingsledning - lengde
mm
2000
Kaldtvann (KW)
Vannflytetrykk tillatt
kPa
100 - 1000
Gjennomstrømningsmengde påkrevd (kun kaldtvannstilkobling)
l/min
11 Gjennomstrømningsmengde påkrevd (ved ekstra varmtvann)
l/min
10 Vannbehov gjennomsnittlig (60 °C standardprogram)
l/h
36 Tilkobling på oppstillingsstedet utvendig gjenge ifølge DIN 44991
tomme
¾“
Tilkoblingsslange ½“ med tilkoblingsstuss ¾“
Tilkoblingsslange - lengde
mm
1550
Varmtvann (WW)
Inntakstemperatur maks.
°C
70 Vannflytetrykk tillatt
kPa
100 - 1000
Gjennomstrømningsmengde påkrevd
l/min
11 Vannbehov gjennomsnittlig (60 °C standardprogram)
l/h
13 Tilkobling på oppstillingsstedet utvendig gjenge ifølge DIN 44991
tomme
¾“
Tilkoblingsslange ½“ med tilkoblingsstuss ¾“
Tilkoblingsslange - lengde
mm
1550
Avløpsventil (AV)
Tilkoblingsstuss (utvendig diameter)
mm
75 (DN70)
Temperatur på avløpsvannet maks.
°C
90 Gjennomstrømningsmengde kortvarig maks.
l/min
62
= seriemessig, = opsjonal, + = kun på forespørsel, - ikke tilgjengelig
10 144 150 / 01 9
Page 10
no - NO PW 5064
Tekniske data
PW 5064 AV
Potensialutjevning (PA)
Maskintilkobling (med monteringssett)
Toppbelastning / Energistyring (SLA)
Maskintilkobling (med monteringssett)
Tilkoblingsspenning i styringskontaktene
AC 230 V
Kommunikasjonsmodul (XKM)
Grensesnitt RS 232 (XKM-modul - ettermonteringssett)
Flytende dosering (DOS)
Tilkobling for flytende doseringsmiddel
Antall doseringspumper maks.
6 stk.
Oppstilling på føtter (F)
Antall føtter
antall 4
Føtter, høydejusterbare med gjenge
mm
±4 Diameter på føtter
mm
40
Feste (B)
Gulvfeste standard
Festesett (til 2 føtter) ved hjelp av festebøyle
Treskrue ifølge DIN 571
mm
6 x 50
Plugg (diameter x lengde)
mm
8 x 40
Gulvfeste sokkel Miele
Tilbehør sokkel Miele (festemateriell medfølger)
Nødvendige festepunkter
antall 4
Treskrue ifølge DIN 571
mm
8 x 65
Plugg (diameter x lengde)
mm
12 x 60
Gulvfeste sokkel (på oppstillingsstedet)
Maskinoppstilling på oppstillingsstedets sokkel (betong eller murverk)
Oppstillingsplass sokkel min. (B/D)
mm
600/650
Treskrue ifølge DIN 571
mm
6 x 50
Plugg (diameter x lengde)
mm
8 x 40
Maskindata
Maskinmål totalt (H/B/D)
mm
850/600/725
Kabinettmål (H/B/D)
mm
850/595/665
Transportmål (H/B)
Transportåpning min. (uten emballasje)
mm
900/600
Oppstillingsmål
Maskinavstand til siden min.
mm
20
Maskinavstand til siden for vask-tørk-søyle - anbefalt
mm
>300 Veggavstand fra fremre maskinfront min.
mm
900 Veggavstand fra fremre maskinfront - anbefalt
mm
1100
Vekt og belastninger
Maskinvekt (nettovekt)
kg
105 Maks. gulvbelastning under drift
N
2820
Gulvbelastning statisk maks.
N
1380 Gulvbelastning dynamisk maks.
N
1365 Dreiefrekvens for vasketrommel maks.
Hz
22
Effektavgivelse
Støynivå på arbeidsplassen (ifølge EN ISO 11203/11204)
dB(A)
<70
Varmeavgivelse til oppstillingsrommet
W
250
= seriemessig, = opsjonal, + = kun på forespørsel, - ikke tilgjengelig
10 10 144 150 / 01
Page 11
PW 5064 no -
Opsjoner / Tilbehør
Utstyrskjennetegn
Sokkel lukket (UG)
Sokkel lukket, H 300 mm (UG 5005)
Sokkel galvanisert, sidebekledning edelstål
Sokkel lukket, H 470 mm (UG 5005-47)
Sokkel galvanisert, sidebekledning brennlakkert octoblå
Sokkel lukket, H 750 mm (UG 5005-75)
Sokkel galvanisert, sidebekledning brennlakkert octoblå
Sokkel åpen (UO)
Sokkel åpen, H 300 mm (UO 5005)
Sokkel galvanisert, overflate brennlakkert octoblå
Sokkel åpen, H 470 mm (UO 5005-47)
Sokkel galvanisert, overflate brennlakkert octoblå
Vask-tørk-forbindelse (WTV)
Byggesett edelstål (WTV 5062)
Byggesett til forbindelsen mellom vaskemaskin og tørketrommel
Byggesett lotushvit (WTV 5061)
Byggesett til forbindelsen mellom vaskemaskin og tørketrommel
Lofilterkasse (FFK)
Lofilterkasse (FFK 5005)
Lofilterkasse til ettermontering i UG 5005-75 eller UO 5005
Lofilterkasse inkl. sokkel UG 5005-75 (FFK 5005)
Lofilterkasse integrert i sokkelen
Lofilterkasse - frittstående (FFK 01)
Lofilterkasse edelstål
Betalingsautomater (KG)
Enkel betalingsautomat (C 4060)
Betalingsautomat for polletter, kun i programdrift
Enkel betalingsautomat (C 4065)
Betalingsautomat, i tids- og programdrift
Enkel betalingsautomat (C 4070)
Betalingsautomat for polletter og EUR-mynter, i tids- og programdrift
Fler-betalingsautomat (C 5200 BT)
Basisapparat kontantkort-betalingsenhet (for maks. 8 terminaler)
Sett med kontrollenheter (ABT 5220)
Terminalovervåkning med Bluetooth-kommunikasjon (én for hver maskin påkrevd)
Tilbehør
Tilkobling toppbelastning / energistyring (BSS)
Tilkobling for toppbelastning- og energistyringsfunksjoner
Monteringssett for potensialutjevning
Monteringssett (M.-nr. 09439350) skaffes gjennom Service
Kommunikasjonsmodul XKM (XKM RS 232-10)
Ettermonteringssett XKM-modul med RS 232 inkl. monteringssett
Tilkoblingsboks for doseringspumper (ASK)
Tilkoblingsboks for doseringspumper og tom-registrering
= seriemessig, = opsjonal, + = kun på forespørsel, - ikke tilgjengelig
10 144 150 / 01 11
Page 12
no - NO PW 5064
Installasjons- og planleggingsråd
Installasjonsforutsetninger
Tilkobling av maskinen skal kun skje i anlegg som er utført i samsvar
med nasjonale lover, forordninger og retningslinjer samt lokale
bestemmelser og forskrifter.
I tillegg skal E-verkets gjeldende regler på oppstillingsstedet,
ulykkesforebyggende forskrifter, forsikringsselskapets instrukser samt
anerkjente regler innenfor teknikk følges.
Transport og innfrakting av maskinen til oppstillingsstedet
Vaskemaskinen skal ikke transporteres uten transportsikring.
Ta vare på transportsikringen. Den må monteres igjen før transport
av vaskemaskinen (f.eks. ved flytting).
Generelle driftsbetingelser
Omgivelsestemperatur i oppstillingsrommet: +2 °C til +35 °C.
Avhengig av oppstillingsstedets kvalitet kan det oppstå lyd- hhv.
svingningsoverføringer i bygningskonstruksjonen.
Ved økte krav til lydisolering anbefales det å la maskinens
oppstillingssted vurderes fagmessig mht. lydisolering.
Elektrotilkobling
Avhengig av modell er maskinen utstyrt med/uten plugg.
Tilkobling skal kun skje til et elektroanlegg som er oppført i henhold til
de nasjonale og lokale bestemmelsene. Tilkoblingen skal kun utføres
av elektrofagmann.
Typeskiltet opplyser om det nominelle strømforbruket og
sikringskapasiteten. Sammenlign spesifikasjonene på typeskiltet med
dataene til strømforsyningen.
Maskinen kan enten kobles til fast tilkobling eller en stikkontakt ifølge
IEC 60309-1. Det anbefales å koble maskinen til en egnet stikkontakt,
slik at det lett kan gjennomføres en elektrisk sikkerhetstest f.eks. ved
reparasjon eller vedlikehold.
I tilfelle det er planlagt å koble maskinen til en fasttilkobling, skal det
på installasjonssiden være en hovedbryter med allpolet deling fra
nettet og mer enn 3 mm kontaktavstand. Hertil hører f.eks. LS-bryter,
sikringer og releer (IEC/EN 60947).
Pluggforbindelsen eller skilleanordningen må til enhver tid være
tilgjengelig. Hvis maskinen gjøres spenningsløs, må
skilleanordningen være låsbar eller skillepunktet til enhver tid
overvåket.
En nyinstallasjon av tilkobling, forandringer / modifikasjoner i anlegget
eller kontroll av jordledning inkludert bestemmelsen av riktig sikring
skal alltid foretas kun av en elektrofagmann med konsesjon eller
anerkjente elektrofagfolk, da disse kjenner vedkommende forskrifter til
de spesielle kravene i det lokale strømforsyningsforetaket.
Hvis maskinen kobles om til en annen spenningstype, skal
omkoblingsveiledningen i koblingsskjemaet følges nøye.
Omkoblingen skal kun gjennomføres av autorisert fagmann eller av
Miele service. I tillegg må innstillingen av varmeelementet
tilpasses.
Varmtvannstilkobling
For varmtvannstilkobling inntil 70 °C gjelder de samme tilkoblingsbetingelser som for kaldtvannstilkobling.
En egnet tilkoblingsslange med tilkoblingsstuss medfølger maskinen.
Tilkobling av maskinen til en varmtvannsledning på 70 °C til maks. 85
°C er mulig. For det er det nødvendig med en spesiell temperaturbestandig inntaksslange.
Denne inntaksslangen kan skaffes gjennom Miele delelager eller
Miele service. I tillegg må maskinen programmeres tilsvarende av
Miele service eller en autorisert fagkyndig.
Tilkobling av maskinen utelukkende til en varmtvannsforsyning er
av funksjonelle grunner ikke mulig.
Hvis det mangler varmtvannsforsyning på oppstillingsstedet skal
varmtvannstilkoblingen fra maskinen tilkobles eksisterende
kaldtvannsforsyning.
Alternativt kan varmtvannstilkoblingen stenges med en vedlagt blindkappe og maskinstyringen stilles om til kaldtvannsinntak.
Det nødvendige varmtvannsbehovet skal da føyes til behovet for
kaldtvann.
Avløpsventil
Tømming av maskinen skjer gjennom en motorstyrt avløpsventil. Ved
hjelp av en standard vinkelstuss kan tilkoblingen skje direkte i
avløpsvannsystemet (uten vannlås) på oppstillingsstedet eller
gjennom en drenering / sluk i gulvet (kloakkavløp med vannlås).
En ventilert ledningsføring er absolutt nødvendig for et støyfritt avløp. I
tilfelle ventileringen er utilstrekkelig, kan et tilsvarende monteringssett
for utluftning (M.-nr. 05 239 540) skaffes gjennom Miele delelager eller
Miele service.
Hvis flere maskiner skal tilkobles én samleledning, så skal denne for
samtidig drift av alle maskinene, dimensjoneres tilsvarende stor.
Potensialutjevning
I samsvar med de stedlige og nasjonale installasjonsbestemmelsene
skal det eventuelt lages en potensialutjevning med god kontaktforbindelse.
Tilkoblingsmateriale til en påkrevd potensialutjevning kan besørges
med et monteringssett som bestilles gjennom Miele service eller
sørges for på oppstillingsstedet.
Toppbelastning / energistyring
Maskinen kan gjennom et valgfritt byggesett tilkobles et
toppbelastnings- eller energistyringssystem.
I maskinen er det da 3 signalkontakter med nettpotensial og
nøytralleder tilgjengelig ved hjelp av en koblingslist. Koblingslisten er
merket med a, b, c og d.
Innretninger, som automatisk kobler ut vaskemaskinen (f.eks.
koblingsur), må ikke installeres.
Spesifikasjonen for ledningstverrsnitt i de tekniske data henviser kun
til den påkrevde tilkoblingskabelen. Til beregning av ytterligere
dimensjoner vises det til vedkommende nasjonale og lokale
bestemmelser.
Kaldtvannstilkobling
Vaskemaskinen kan tilkobles drikkevannsledningen uten
tilbakeslagsventil, da den er konstruert for drikkevannsbeskyttelse
etter de gjeldende normer.
For tilkobling er en stoppekran eller en vannkran med
tilkoblingsgjenge nødvendig. Hvis det mangler en slik, får maskinen
kun monteres til drikkevannsledningen av en autorisert installatør.
En egnet tilkoblingsslange med tilkoblingsstuss medfølger maskinen.
Som tilbehør til slangeforlengelse kan slanger på 2,5 eller 4,0 m
lengde skaffes hos Miele delelager eller Miele service.
.
a - Utgangssignal, driftsstart av maskinene
b - Utgangssignal, oppvarmingskrav til maskinen
c - Inngangssignal toppbelastning, maskinen kobler ut oppvarming
d - Nøytralleder
Ved aktivering av toppbelastningsfunksjonen blir varmeelementet
frakoblet og programstopp utført. Displayet viser så en samsvarende
melding.
Programmet forsettes automatisk når toppbelastningsystemet
gjenoppstarter varmeelementet.
12 10 144 150 / 01
Page 13
PW 5064 no -
Tilkobling av flytende dosering
For dosering av flytende vaskemidler kan eksterne pumper for
flytende dosering med tom-registrering monteres.
For flytende dosering er kun doseringspumper med egen styring
hhv. egen programmeringsmulighet mulig å montere.
Ved anvendelse og kombinasjon av vaskemidler og spesialprodukter
må rådene fra produsenten angående bruken absolutt følges.
Serielt grensesnitt
Det serielle grensesnittet klargjøres gjennom en montert
tilleggsmodul, modul XKM RS323.
Datagrensesnittet ført ut fra XKM RS232-modulen samsvarer med
SELV ifølge EN 60950. Tilkoblede eksterne maskiner må likeledes
samsvare med SELV.
Den pluggbare modulen leveres med en forbindelseskabel og en DSub plugg for videre tilkobling.
Oppstilling og feste
Maskinen må stilles opp på en fullstendig plan, vannrett og fast flate,
som tåler de angitte belastningene.
Gulvbelastningen som oppstår gjennom maskinen virker som
punktbelastning på oppstillingsarealet i området til maskinføttene.
Sikring av maskinens plassering er absolutt nødvendig.
Maskinen skal justeres vannrett i lengde- og tverretningen ved hjelp
av de justerbare føttene.
Med den vedlagte festebøylen festes maskinen over de to fremre
føttene til gulvet. Festematerialet er dimensjonert for pluggfeste i
betonggulv.
Hvis det finnes andre gulvkonstruksjoner, skal festematerialet sørges
for på oppstillingsstedet.
Oppstilling av sokkel
Vaskemaskinen kan installeres på en sokkel (åpen eller lukket
byggemåte) som kan kjøpes i ettertid som Miele-tilbehør eller på en
betongsokkel på oppstillingsstedet.
Betongkvaliteten og dens styrke skal dimensjoneres i samsvar med
maskinbelastningen. Pass på at det er tilstrekkelig feste i
oppstillingsstedets grunn for betongsokkelen.
Ved oppstilling på en allerede eksisterende sokkel på
oppstillingsstedet (betongsokkel eller murt sokkel) må vaskemaskinen
sikres gjennom festebøylen. Ellers er det fare for at maskinen faller
ned fra sokkelen under sentrifugering.
Vask-tørk-søyle
Vaskemaskinen kan stilles opp med en Miele tørketrommel som vasktørk-søyle. Til det trenges en mellomsats (WTV) som kan kjøpes i
ettertid som et tilbehør.
Monteringen av mellomsatsen må gjøres av en Miele-autorisert
fagmann eller av Miele service.
10 144 150 / 01 13
Loading...
