Magellan eXplorist 100

Referenzhandbuch

*** Warnhinweise ***

ZU IHRER SICHERHEIT: VERWENDEN SIE DIESES NAVIGATIONSGERÄT NICHT,

WÄHREND SIE EIN FAHRZEUG STEUERN.

Bitte versuchen Sie nicht, irgendwelche Einstellungen des Magellan® eXplorist™ zu verändern, während Sie fahren. Halten Sie vollständig an oder lassen Sie einen Beifahrer die Veränderungen vornehmen. Es ist gefährlich, Ihren Blick von der Straße abzuwenden und kann zu einem Unfall führen, bei dem Sie oder andere verletzt werden könnten.

VERWENDEN SIE IHR URTEILSVERMÖGEN

Dieses Produkt ist eine hervorragende Navigationshilfe, es ersetzt jedoch nicht die Notwendigkeit sorgfältiger Orientierung und eines guten Urteilsvermögens. Verlassen Sie sich beim Navigieren niemals nur auf ein Gerät.

SEIEN SIE UMSICHTIG

Das Global Positioning System (GPS) wird von der Regierung der Vereinigten Staaten von Amerika betrieben. Diese allein ist verantwortlich für die Genauigkeit und Wartung des GPSNetzwerks. Die Exaktheit von Positionsfixes können von der regelmäßigen Justierung der GPSSatelliten beeinflusst werden, die die US-Regierung vornimmt und ist Veränderungen unterworfen in Zusammenhang mit der Politik des Verteidigungsministeriums bezüglich ziviler GPS-Anwender und dem Federal Radionavigation Plan. Die Genauigkeit kann außerdem durch eine schlechte Satellitengeometrie und Hindernisse wie Gebäude und hohe Bäume beeinträchtigt werden.

VERWENDEN SIE DAS RICHTIGE ZUBEHÖR

Verwenden Sie ausschließlich Kabel und Antennen von Magellan; die Verwendung von Kabeln und Antennen, die nicht von Magellan sind, kann die Leistung des Empfängers stark herabsetzen oder diesen beschädigen und lässt die Garantie verfallen.

LIZENZVEREINBARUNG

Thales Navigation garantiert Ihnen, dem Käufer, das Recht, die Software, die in und mit GPSProdukten von Thales Navigation geliefert wird (die "SOFTWARE"), im Rahmen des normalen Betriebs der Ausrüstung gemäß den Bestimmungen der Endnutzer-Lizenzvereinbarung, die dem Produkt beigefügt ist, zu verwenden.

Die SOFTWARE ist Eigentum von Thales Navigation und/oder seiner Zulieferer und ist durch das Urheberrecht der Vereinigten Staaten sowie Bestimmungen internationaler Vereinbarungen geschützt; daher müssen Sie die SOFTWARE wie jedes andere urheberrechtlich geschützte Werk behandeln.

*** Warnhinweise ***

Sie dürfen diese SOFTWARE weder verwenden, kopieren, verändern, zurückentwickeln noch übertragen, außer wie ausdrücklich in der Lizenz angegeben. Alle Rechte, die nicht ausdrücklich gewährt werden, sind Thales Navigation und/oder seinen Zulieferern vorbehalten.

* * *

Kein Teil dieses Handbuchs darf in irgendeiner Weise oder durch irgendwelche elektronischen oder mechanischen Mittel reproduziert oder übertragen werden, einbegriffen die Erstellung von Fotokopien oder Aufnahmen für andere Zwecke als zum persönlichen Gebrauch ohne das vorherige schriftliche Einverständnis von Thales Navigation.

631204-03 A

Inhalt i

eXplorist 100 GPS-Empfänger 1

Merkmale des Magellan eXplorist GPS-Emfpängers 1 Tastenfunktionen 2 Einlegen der Batterien 4

Verwenden des eXplorist 100 5

Sich zu einem Ziel begeben 5 Ihre Position speichern 6 Ihre Schritte zurückverfolgen 7 Weitere Funktionen 8 Zusammenfassung: 8

Erste Schritte 9

Einschalten des eXplorist 9 Ausschalten des eXplorist 9 Ein- bzw. Ausschalten der Hintergrundbeleuchtung 9 Den eXplorist zum ersten Mal benutzen 10 Abschluss 14

Navigationsbildschirme 15

Aufrufen der Navigationsbildschirme 15 Kartenbildschirm 15

Übersicht Kartenbildschirm 16 Kartenmaßstab ändern 16 Kartenbildschirm-Modi 17 Karteninformationen anzeigen oder ausblenden 18 Angezeigte Karteninformationen anpassen 19 Ändern der Kartenausrichtung 20 Kompassbildschirm 21

Übersicht Kompassbildschirm 21 Informationsfelder anpassen 22 Positionssbildschirm 23

Übersicht Positionsbildschirm 23 Tagesodometer zurücksetzen 24 Satellitenstatusbildschirm 25

Übersicht Satellitenstatusbildschirm 25

Inhalt ii

Sonderziele 26

Ihre Position markieren 26

Schnelles Markieren Ihrer Position 26 Ihre Position markieren (personalisiert) 27 Sonderziele für andere Orte als Ihre aktuelle Position markieren 28

Eine Position durch Eingabe von Koordinaten markieren 28

Eine Position mit dem Cursor markieren 29 Die Sonderziel-Datenbank 30

Ein Sonderziel suchen 30 Ein Sonderziel bearbeiten 31 Ein Sonderziel löschen 32 Ein Sonderziel auf dem Kartenbildschirm anzeigen 33

Routen 34

GOTO-Routen 34 Eine GOTO-Route erstellen 35

Eine GOTO-Route mit dem Kartencursor erstellen 36 Multi-Leg-Routen 37

Eine Multi-Leg-Route erstellen 38

Eine Route aktivieren/deaktivieren 39

Den Zielabschnitt einer aktiven Route ändern 40

Eine gespeicherte Route bearbeiten 41

Eine Route umkehren 42

Eine Route löschen 43

Eine Route kopieren 44

Eine Route auf der Karte anzeigen 45

Track-Protokolle 46

Aufzeichnung des aktiven Tracks anhalten oder fortsetzen 47

Ein neues aktives Track-Protokoll starten 48

Ein aktives Track-Protokoll speichern 49

Eine BackTrack-Route erstellen 50

Den aktiven Track löschen 51

Das Track-Protokoll in eine Route umwandeln 52

Ein Track-Protokoll auf der Karte anzeigen 53 Mit gespeicherten Track-Protokollen arbeiten 54

Gespeicherten Track-Protokollen folgen 54

Ein gespeichertes Track-Protokoll umkehren 54

Inhalt iii

Präferenzen 56

Den GPS neu starten 57 Karteneinheiten einstellen 60

Navigationsmaßeinheiten wählen 60

Nord-Referenz wählen 61

Koordinatensystem wählen 62

Kartendatum wählen 63 Verwenden des Stromsparen-Werkzeugs 64

Power Off Timer einstellen 64

Lichttimer einstellen 65 Den eXplorist personalisieren 66 Sprache wählen 67 Den Speicher löschen 68

Alle Track-Protokolle löschen 68

Alle Sonderziele und Routen löschen 68

Alle Routen löschen 69

Alle Track-Protokolle, Sonderziele und Routen löschen 69

Den eXplorist auf Werkseinstellungen zurücksetzen 69

Zubehör 72

Kontakt zu Magellan 73

Kontakt zu Magellan in Nordamerika 73

Technischer Kundendienst und Garantieleistungen 73

Kontakt zu Magellan in Europa 74

Technischer Kundendienst und Garantieleistungen 74

Merkmale des Magellan eXplorist GPS-Emfpängers

1eXplorist 100 GPS-Empfänger

• Robustes Design, gummigeschützt

• Anspruchsvolle Satellitenverfolgung mit 14 parallelen Kanälen

• Über 14 Stunden Batterielebensdauer mit 2 AA-Batterien

• TrueFix™-GPS-Technologie

Antenne

Hintergrundbeleuchtungstaste

• 3-Meter-Genauigkeit (WAAS/EGNOS)

• Mehrere Track-Protokolle

• Speichert bis zu 500 Sonderziele und 20 Routen

• Passt in jede Tasche und ist wasserfest nach IPX-7

Einschalttaste

Pfeil-Joystick

ZOOM IN

NAV

MARK

ENTER

ZOOM OUT

GOTO

ESC

eXplorist 100 GPS-Empfänger

eXplorist 100 GPS-Empfänger 2

Tastenfunktionen

On/Off Schaltet den eXplorist ein oder aus.

Hintergrundbeleuchtung

Schaltet die Hintergrundbeleuchtung ein. Mögliche Intensitätsstufen: Aus, Niedrig, Hoch.

ENTER Dient dazu, hervorgehobene Optionen aufzurufen oder hervorgehobene

Schaltflächen zu bestätigen.

ESC Bricht die Dateneingabe ab.

Schließt die aufgerufene Funktion und führt zurück zum zuletzt angezeigten Bildschirm. Führt schrittweise zurück durch die Navigationsbildschirme.

ZOOM IN Dient auf dem Kartenbildschirm dazu, die angezeigte Karte zu

vergrößern. Die Kartenanzeige kann bis auf 35 m vergrößert werden.

Wird auch dazu verwendet, bei einer alphabetischen Suche schnell durch die Liste der Sonderziele zu blättern.

ZOOM OUT Dient auf dem Kartenbildschirm dazu, die angezeigte Karte zu

verkleinern. Die Kartenanzeige kann bis zu 2.700 km verkleinert werden.

Wird auch dazu verwendet, bei einer alphabetischen Suche schnell durch die Liste der Sonderziele zu blättern.

MENU Zeigt ein Menü mit den verfügbaren Optionen an. Die Optionen können

mit Hilfe des Pfeil-Joysticks zum Hervorheben der Option und Drücken auf ENTER ausgewählt und aufgerufen werden.

NAV Führt schrittweise durch die Navigationsbildschirme.

(Kartenbildschirm > Kompassbildschirm > Positionsbildschirm > Satellitenstatusbildschirm)

MARK Dient dazu, Ihre aktuelle oder entfernte Position als Sonderziel zu

speichern. Von Ihnen gespeicherte Sonderziele werden in der Datenbank in dem Teil Meine Sonderziele abgespeichert.

GOTO Erstellt eine Route mit einem einzigen Streckenabschnitt von Ihrer

aktuellen Position zu einem aus der Sonderziel-Datenbank gewählten Ziel, oder durch Verwenden des Cursors.

Pfeil-Joystick Bewegt den Cursor über den Kartenbildschirm.

Bewegt die Markierung, um Menüoptionen und Dateneingabefelder auszuwählen.

eXplorist 100 GPS-Empfänger 3

Befestigungsloch für Handgelenkriemen

Batteriefachdeckel

Batterieabdeckungsbefestigung (Schrauben Sie die Batterieabdeckung auf, um die Batterien einzulegen).

eXplorist 100 GPS-Empfänger (Rückseite)

eXplorist 100 GPS-Empfänger 4

Einlegen der Batterien

Der eXplorist 100 benötigt zwei AA-Batterien, die wie im beigefügten Diagramm angegeben eingelegt werden. Achten Sie beim Einlegen der Batterien auf korrekte Polarität.

Unter normalen Betriebsbedingungen können Sie bei neuen Batterien von über 14 Betriebsstunden ausgehen.

Tipps für eine längere Lebensdauer der Batterien:

• Schalten Sie den eXplorist aus, wenn Sie ihn nicht benötigen. Egal, ob Sie in Bewegung sind oder nicht,

der eXplorist berechnet permanent Positionen und konsumiert die hierfür notwendige Energie. Schalten Sie also den eXplorist aus, wenn Sie sich an einer Stelle aufhalten, unabhängig von der Dauer.

• Verwenden Sie den Strom-Timer, um den eXplorist automatisch auszuschalten. Der Strom-Timer erlaubt es Ihnen, eine Zeit einzustellen, nach deren Ablauf der eXplorist sich automatisch ausschaltet, falls keine der Tasten für eine bestimmte Zeit betätigt wurden. Sie können zwischen 5, 10, 30 und 60 Minuten wählen.

• Gehen Sie sparsam mit der Hintergrundbeleuchtung um. Der größte Batterieverbrauch wird von der Hintergrundbeleuchtung verursacht. Sie werden einen drastischen Anstieg des Batterieverbrauchs feststellen, wenn die Hintergrundbeleuchtung permanent eingeschaltet ist. Verwenden Sie den Lichttimer, um ein Zeitintervall einzustellen, nach dem die Hintergrundbeleuchtung sich automatisch ausschaltet, wenn keine der Tasten betätigt wurde.

Strom-Timer einstellen

Drücken Sie von einem beliebigen Nav-Bildschirm aus MENU. Heben Sie Präferenzen hervor und drücken Sie ENTER. Heben Sie Stromsparen hervor und drücken Sie zweimal ENTER. Verwenden Sie den Pfeil-Joystick, um 5 Minuten, 10 Minuten, 30 Minuten, 60 Minuten oder Aus zu wählen. Drücken Sie ENTER. Drücken Sie NAV, um zum zuletzt angezeigten Navigationsbildschirm zurückzugelangen.

Lichttimer einstellen

Drücken Sie von jedem Nav-Bildschirm aus MENU. Heben Sie Präferenzen hervor und drücken Sie ENTER. Heben Sie Stromsparen hervor und drücken Sie ENTER. Bewegen Sie den Pfeil nach unten, um das Feld für den Lichttimer hervorzuheben. Drücken Sie ENTER. Verwenden Sie den Pfeil-Joystick, um 30 Sekunden, 1 Minute, 2 Minuten, 4 Minuten, 10 Minuten oder Timer Aus zu wählen. Drücken Sie ENTER. Drücken Sie NAV, um zum zuletzt angezeigten Navigations- bildschirm zurückzugelangen.

Der eXplorist 100 verwendet Informationen von GPS-Satelliten, die die Erde umkreisen und versorgt Sie so mit detaillierten Informationen über Ihren genauen Standort. Auf dieser Basis liefert der eXplorist Ihnen die notwendigen Informationen, mit denen Sie an Ihr Ziel gelangen.

Sich zu einem Ziel begeben

Am häufigsten werden Sie den eXplorist benutzen, um zu einem Ziel zu navigieren. Die einfachste und am häufigsten verwendete Route ist eine GOTO-Route. Diese wird als gerade Linie zwischen Ihrem Start- und Zielpunkt berechnet.

Schritt Nr. 1: Berechnen der Position

Die Hauptfunktion des eXplorist ist die Verwendung von GPS-Satelliten zur Berechnung Ihrer aktuellen Position. Dies geschieht mit Hilfe der Software im eXplorist. Alles, was Sie tun müssen, ist Ihrem eXplorist eine freie Sicht auf den Himmel zu geben, damit er die Satellitensignale empfangen kann.

Richtig:

5Verwenden des eXplorist 100

• Richten Sie die Antenne gen Himmel.

• Achten Sie auf eine freie Sicht auf den Himmel.

Falsch:

• Abdecken der Antenne mit den Händen oder anderen

Gegenständen.

• Ausrichten der Antenne nach unten.

• Stehen unter Bäumen oder unter dichtem Blattwerk.

• Stehen an einem Ort, an dem die Satellitensignale von großen Hindernissen (z. B. von

Gebäuden oder in einer engen Schlucht usw.) abgefangen werden.

Falls der eXplorist keine Position berechnet, so begeben Sie sich einfach an einen Ort mit einer freieren Sicht auf den Himmel.

Rufen Sie den Satellitenstatusbildschirm auf, wann immer Sie den Status der Satelliten und deren Signalstärke ansehen möchten. Hier werden die Satelliten und ihre relative Signalstärke grafisch dargestellt. Sie benötigen zur Positionsberechnung mindestens drei Satelliten mit guter Signalstärke (durch schwarze Balken dargestellt). Eine mit nur drei Satelliten berechnete Position wird als 2D-Positionsfix bezeichnet. Bei einem 2D-Positionsfix wird keine Höhe berechnet. Um die Höhe zu Ihrem Positionsfix hinzuzufügen, benötigen Sie mindestens vier Satelliten mit guter Signalstärke. Positionen, die vier oder mehr Satelliten verwenden, nennt man 3D-Positionsfix.

Verwenden des eXplorist 100 6

Schritt Nr. 2: Wohin möchten Sie sich begeben?

Jetzt, da der eXplorist weiss, wo Sie sich befinden, müssen Sie ihm mitteilen, wohin Sie gehen möchten. Sie können dies auf vielen verschiedenen Wegen tun; die einfachste und am häufigsten verwendete Methode ist jedoch eine "GOTO"-Route. Dies ist eine Route mit einem einzelnen Streckenabschnitt zwischen dem Ausgangspunkt (an dem Sie sich gerade befinden) und dem Ziel (zu dem Sie hinwollen). Das Ziel wird mit Hilfe der Sonderziel- Datenbank ausgewählt.

Das Erstellen einer GOTO-Route ist sehr einfach: Drücken Sie die Taste GOTO und wählen Sie ein Ziel aus der Sonderziel-Datenbank.

Schritt Nr. 3: Berechnung von Bewegung

Während Sie in Bewegung sind, berechnet Ihr eXplorist permanent neue Positionen und vergleicht diese neuen Positionen mit den vorhergehenden und berechnet Dinge wie z. B. Ihren Kurs und Ihre Geschwindigkeit. Dies alles wird von der Software des eXplorist, die mit den Satelliten kommuniziert, ausgeführt und augenblicklich auf dem Bildschirm angezeigt.

Schritt Nr. 4: Fahrtanweisungen

Ihr eXplorist berechnet permanent eine direkte Verbindungslinie von Ihrer aktuellen Position zu Ihrem Ziel. Davon ausgehend liefert er Ihnen Anweisungen, die Sie entlang dieses direkten Weges führen. Es ist unwahrscheinlich, dass Sie diesen Anweisungen exakt folgen können, es sei denn, Sie befinden sich auf einem großen Gewässer. Um dies zu kompensieren, aktualisiert der eXplorist automatisch die Route und liefert aktuelle Informationen, mit deren Hilfe Sie ans Ziel gelangen.

GOTO-Routen sind die einfachste und am häufigsten verwendete Funktion Ihres eXplorist 100. Der eXplorist stellt einfach über die Taste GOTO diejenigen Werkzeuge zur Verfügung, die Sie benötigen, um an jedes Sonderziel aus der Datenbank zu gelangen.

Ihre Position speichern

Eine weitere, häufig verwendete Funktion des eXplorist ist das Speichern Ihrer Position in der Sonderziel-Datenbank. Zu dieser Funktion gelangen Sie über die Taste MARK. Beim Speichern der Position können Sie dem Sonderziel Attribute wie ein Symbol oder einen Namen zuweisen. Dies wird Ihnen in der Zukunft helfen, diesen Punkt über die SonderzielDatenbank zu finden.

Nehmen wir an, Sie haben Ihr Lager für die Nacht aufgeschlagen. Morgen möchten Sie ein wenig die Natur erkunden und später problemlos zum Zeltlager zurückzufinden. Drücken Sie die Taste MARK und geben Sie als Namen für das Sonderziel "Camp" ein. Verwenden Sie nach Ihrer Wanderung einfach die Taste GOTO und wählen "Camp" Sie aus der Liste Meine Sonderziele. So einfach ist es, Ihren Weg zurück zu finden.

Beim Angeln auf einem See finden Sie eine Stelle, an der Sie Ihren persönlichen Angelrekord aufstellen. Sie möchten nächstes Jahr wieder an genau diese Stelle zurückkehren können.

Verwenden des eXplorist 100 7

Schalten Sie Ihren eXplorist ein und drücken Sie die Taste MARK, wenn er Ihre Position berechnet hat, um diese zu speichern. Sie können z. B. den Namen "Wels1" eingeben und das Sonderziel speichern. Nächstes Jahr können Sie einfach durch Drücken der Taste GOTO wieder an den gleichen Hotspot zurückkehren.

Ein einfacheres Beispiel - und eines, das Sie jederzeit ausprobieren können - ist das Finden Ihres Autos in einem Meer von anderen Autos auf dem Parkplatz eines Einkaufszentrums. Parken Sie einfach, steigen Sie aus und lassen Sie den eXplorist Ihre Position berechnen. (Stellen Sie sicher, dass Sie freie Sicht zum Himmel haben). Speichern Sie diese Position mit der Taste MARK unter dem Namen "Auto". Wenn Sie mit dem Einkaufen fertig sind, verlassen Sie einfach das Einkaufszentrum und erstellen Sie ein GOTO mit dem Ziel "Auto". Egal, wo Sie geparkt haben - Ihr eXplorist führt Sie hin, einfach und bequem.

Ihre Schritte zurückverfolgen

Wanderer, Mountain-Biker und Outdoor-Fans müssen häufig die Möglichkeit haben, den zurückgelegten Weg aufzuzeichnen, um zum Ausgangspunkt zurückzukehren. Der eXplorist hat eine Funktion mit dem Namen BackTrack, die genau dies ermöglicht.

Wir haben bereits erwähnt, dass der eXplorist permanent die aktuelle Position berechnet und dass Sie Ihre Position mit der Taste MARK speichern können. Stellen Sie sich nun vor, der eXplorist würde automatisch Ihre berechneten Positionen speichern, während Sie sich auf Ihrer Strecke fortbewegen. So würde schon bald eine Reihe von gespeicherten Positionen wie Brotkrumen - existieren, die die von Ihnen zurückgelegte Strecke darstellt. Genau dies tut der eXplorist. Er speichert die berechneten Positionen als versteckte Sonderziele und reiht diese zur Darstellung der von Ihnen zurückgelegten Strecken aneinander. Dies ist Ihr Tra ck und die versteckten Sonderziele sind Ihr Track-Protokoll.

Der eXplorist ermöglicht es Ihnen, diesen Track zu verwenden, ihn umzukehren und Sie auf dem gleichen Weg, den Sie genommen haben, zurück zu Ihrem Ziel zu führen.

Sie sind vielleicht auf dem Weg zur Forststation und folgen dem Weg, der Sie zu den Wasserfällen führt, die Sie besichtigen wollen. Sie setzen Ihren Weg mit dem eingeschalteten eXplorist fort, der Ihre Positionsfixes berechnen kann. Der Weg windet sich und hat viele kleine Abzweigungen; im Laufe des Tages kommen Sie am Wasserfall an. Wenn es Zeit ist, zu Ihrem Auto zurückzukehren, rufen Sie Ihre Track-Protokoll-Liste auf und wählen das Activ.

Track-Protokoll. Drücken Sie jetzt auf MENU, markieren Sie BackTrack und drücken Sie ENTER. Ihr eXplorist wird Sie nun nahtlos entlang dieses Wegs führen und Ihre Schritte bis

zu Ihrem Ausgangspunkt zurückverfolgen.

Eine weitere angenehme Funktion des Track-Protokolls, das Sie eventuell hilfreich finden werden, ist das Speichern der Track-Protokolle; Sie können diese so jederzeit wieder aufrufen. Im obigen Beispiel können Sie am Wasserfall Ihre Strecke speichern und jederzeit, wenn Sie dorthin zurückkehren möchten, wieder aufrufen.

Verwenden des eXplorist 100 8

Weitere Funktionen

Ihr Magellan eXplorist bietet all jene Funktionen, die Sie von einem hochwertigen tragbaren Navigationsgerät der Marke Magellan erwarten, sowie viele weitere, die Ihre Erlebnisse in der Natur noch angenehmer gestalten. Sie können die Navigationsbildschirme anpassen und so diejenigen Informationen anzeigen, die für Sie wichtig sind. Der eXplorist verwendet die Kartenbildschirme, damit Sie Ihre Position, die Route, auf der Sie fahren, den Weg, auf dem Sie gewandert sind (Track) sowie die Sonderziel-Symbole grafisch sehen können. Mit dem integrierten Odometer (Tageskilometerzähler) können Sie die Länge Ihres Trips aufzeichnen. Mit Hilfe von Benutzereinstellungen können Sie Ihren eXplorist so einrichten und bedienen, dass er genau Ihren Ansprüchen und Bedürfnissen entspricht. Der eXplorist bietet all dies und noch mehr in einem einfach zu bedienenden,

Magellan eXplorist 100 mit

optionaler Drehhalterung

tragbaren Navigationsgerät mit integrierten Hilfedateien, auf die Sie mitten in der freien Natur zugreifen können.

Zusammenfassung:

Gehen Sie von hier ...

nach dort ...

hiermit.

Erste Schritte 9

Erste Schritte

Einschalten des eXplorist

Drücken Sie rechts oben die Einschalttaste POWER, um den eXplorist einzuschalten. Damit der eXplorist nicht aus Versehen eingeschaltet wird und sich so die Batterien entladen, müssen Sie ENTER drücken, wenn der Startup-Bildschirm angezeigt wird. Sie haben ca. 30 Sekunden Zeit, um nach dem Drücken von POWER die Taste ENTER zu drücken; andernfalls schaltet sich der eXplorist automatisch wieder aus.

Ausschalten des eXplorist

Drücken Sie rechts oben die Taste POWER, um den eXplorist auszuschalten.

Nach dem Drücken der Taste POWER beginnt ein Countdown von 5 Sekunden. Sollten Sie Ihre Meinung ändern und den eXplorist eingeschaltet lassen, drücken Sie einfach auf die Taste ESC. Wenn Sie die Taste POWER während dieses Countdowns drücken, so schaltet sich der eXplorist automatisch aus.

Ein- bzw. Ausschalten der Hintergrundbeleuchtung

Die Hintergrundbeleuchtung hat drei Helligkeitsstufen: aus, niedrig und hoch. Wenn der eXplorist zum ersten Mal eingeschaltet wird, ist die Hintergrundbeleuchtung aus. Drücken Sie oben links die Taste LIGHT, um die Hintergrundbeleuchtung auf niedrig zu stellen. Durch eine zweite Betätigung der Taste LIGHT wird die Hintergrundbeleuchtung auf hoch gestellt. Drücken Sie nochmals die Taste LIGHT, um die Hintergrundbeleuchtung auszuschalten.

Die Intensität der Hintergrund-

beleuchtung ändert sich jedes Mal, wenn Sie auf die Taste

LIGHT drücken.

ACHTUNG:

Die Verwendung der Hintergrundbeleuchtung beansprucht viel Batteriekapazität.

Erste Schritte 10

Den eXplorist zum ersten Mal benutzen

Schalten Sie den eXplorist ein. Drücken Sie POWER. Drücken Sie ENTER, wenn der Startup-Bildschirm angezeigt wird.

Sprache auswählen. Wenn Sie den eXplorist zum ersten Mal einschalten, haben Sie die Möglichkeit, eine von zehn Sprachen auszuwählen.

Sie können die Sprachauswahl jederzeit durch den Aufrufen von Menü > Präferenzen > Sprache ändern.

Tipp: Wenn Sie die Sprache aus Versehen ändern und den Text nicht verstehen und wieder zurück zur ursprünglichen Sprache wechseln möchten, drücken Sie so lange auf die Taste NAV, bis der Satelliten- statusbildschirm angezeigt wird. Drücken Sie MENU. Benutzen Sie den Pfeil-Joystick, um die vierte Zeile hervorzuheben und drücken Sie ENTER. Benutzen Sie den Pfeil-Joystick, um die fünfte Zeile hervorzuheben und drücken Sie ENTER. Nun wird der Sprachauswahl-Bildschirm angezeigt.

Verwenden Sie den

Pfeil-Joystick, um die

Hervorhebung nach oben

und nach unten zu

bewegen. Drücken Sie

ENTER, um Ihre

Auswahl zu bestätigen.

Lesen Sie den Warnhinweis. Wenn Sie mit dem Warnhinweis einverstanden sind, drücken Sie ENTER, um fortzufahren.

Drücken Sie ENTER,

um fortzufahren.

Erste Schritte 11

Ausgangsposition berechnen. Für diesen Vorgang ist es das Beste, wenn Sie sich im Freien befinden und eine freie Sicht ohne Hindernisse auf den Himmel haben. Ohne eine freie Sicht kann dies viel mehr Zeit in Anspruch nehmen und dazu führen, dass der eXplorist die Ausgangsposition nicht automatisch berechnen kann.

Der eXplorist beginnt, Ihre Ausgangsposition zu berechnen. Dies kann einige Minuten dauern, da er einen Kaltstart durchführt.

Normalerweise, wenn Sie den eXplorist zuerst einschalten, berechnet er Ihre Position innerhalb von Sekunden, da er einen Warmstart machen kann. (Eine Erläuterung der Begriffe Kaltstart und Warmstart finden Sie im folgenden Abschnitt).

Der Satellitenstatusbildschirm wird angezeigt, der den Fortschritt der Aufnahme von Satellitendaten anzeigt.

Der Satellitenstatusbildschirm zeigt, wie viele Satelliten verfolgt werden,

sowie die relative Stärke

des Signals.

Der Satellitenstatusbildschirm wird laufend aktualisiert und zeigt eine grafische Darstellung der Leistung des eXplorist.

Wenn der eXplorist über ausreichend Informationen verfügt, um einen Positionsfix zu berechnen, wird der Satellitenstatus- bildschirm durch den Kartenbildschirm ersetzt. Der Pfeilcursor in der Mitte des Kartenbildschirms zeigt Ihre Position an. Wenn Sie in Bewegung sind, zeigt der Pfeil in Ihre Fahrtrichtung.

Tipp: Verwenden Sie die Tasten ZOOM IN und ZOOM OUT, um den Kartenmaßstab zu ändern und Ihre aktuelle Position besser sehen zu können.

Wenn der eXplorist Ihren Ausgangspunkt nicht innerhalb weniger Minuten berechnen kann:

Wenn der eXplorist feststellt, dass er die Satelliten nicht innerhalb von zwei Minuten verfolgen kann, so wird er den folgenden Bildschirm anzeigen, um seinen ungefähren Standort besser feststellen zu können.

Erste Schritte 12

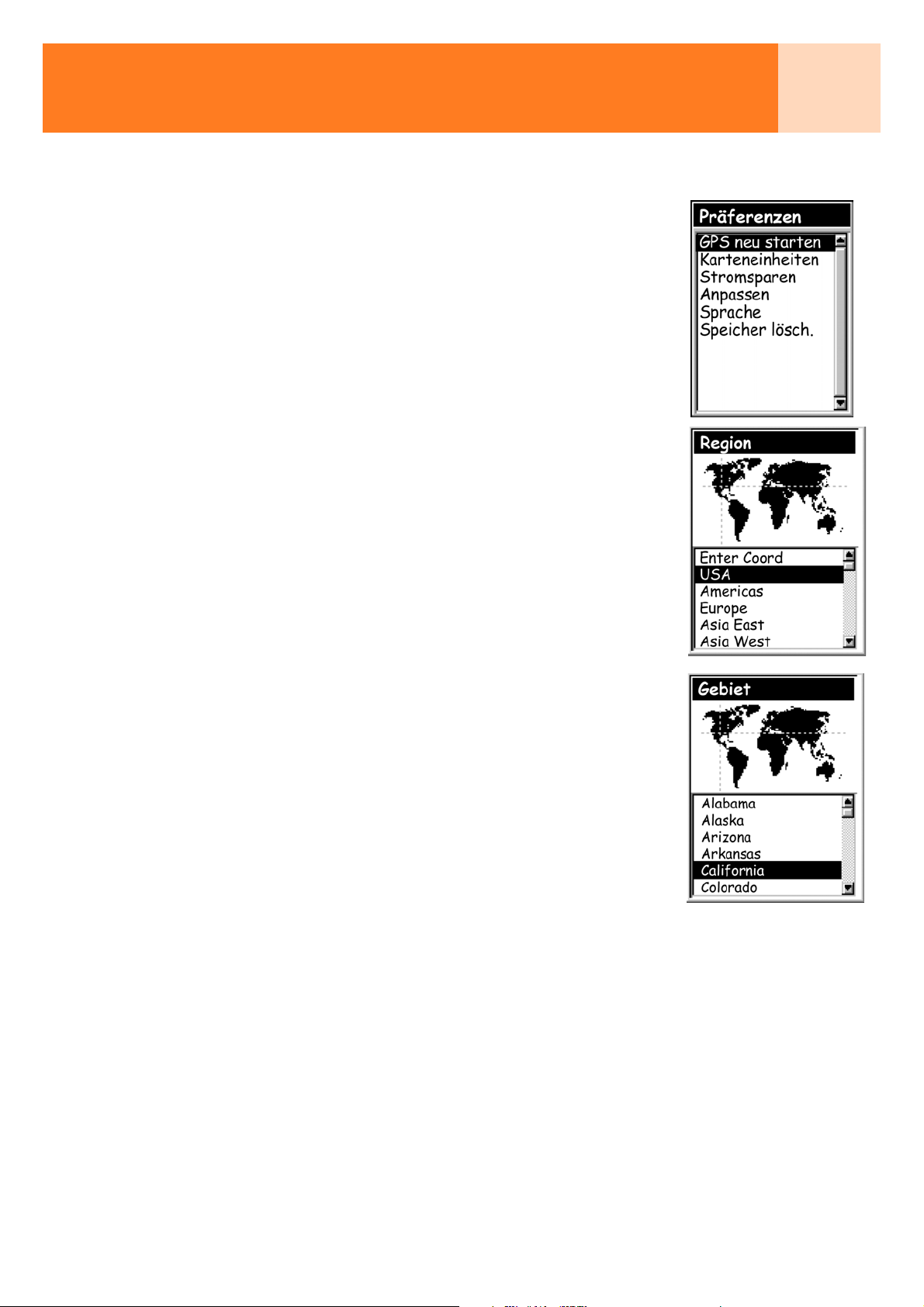

Region auswählen. Verwenden Sie den Pfeil-Joystick, um die

Region hervorzuheben, in der Sie sich befinden. Drücken Sie

ENTER, wenn Sie die Region hervorgehoben haben.

Gebiet auswählen. Dies zeigt eine Liste von Gebieten für die von

Ihnen ausgewählte Region an. Heben Sie mit dem Pfeil-Joystick das gewünschte Gebiet hervor und drücken Sie die Schaltfläche

ENTER.

Geben Sie die aktuelle Uhrzeit ein. Geben Sie die aktuelle Zeit

mit Hilfe des Pfeil-Joysticks ein.

Pfeil-Joystick nach oben: Erhöht die markierte Ziffer Pfeil-Joystick nach unten: Verringert die markierte Ziffer Pfeil-Joystick nach rechts: Bewegt die Hervorhebung um ein Zeichen

nach rechts Pfeil-Joystick nach links: Bewegt die Hervorhebung um ein Zeichen

nach links

Wechseln Sie durch Bewegen des Pfeil-Joysticks nach oben oder unten zwischen AM (morgens) und PM (nachmittags), wenn diese hervorgehoben sind.

Drücken Sie ENTER, wenn Sie die korrekte Uhrzeit eingegeben haben.

Der Längen- und

Breitengrad des

Mittelpunktes des

Gebiets und der Region,

die Sie ausgewählt haben,

wird angezeigt.

Erste Schritte 13

Geben Sie das Datum ein. Verwenden Sie den Pfeil-Joystick, um

das angezeigte Datum einzustellen.

Pfeil-Joystick nach oben: Erhöht die markierte Ziffer Pfeil-Joystick nach unten: Verringert die markierte Ziffer Pfeil-Joystick nach rechts: Bewegt die Hervorhebung um ein Zeichen nach rechts Pfeil-Joystick nach links: Bewegt die Hervorhebung um ein Zeichen nach links

Wenn der Monat hervorgehoben ist, bewgen Sie den Pfeil-Joystick nach oben oder unten, um durch die Liste der Monate zu blättern.

Drücken Sie ENTER, wenn Sie das korrekte Datum eingegeben haben. Angaben bestätigen. Die Taste Fertig ist unten auf dem

Bildschirm hervorgehoben. Überprüfen Sie Ihre Angaben und drücken Sie ENTER, wenn diese korrekt sind.

Tipp: Falls die Uhrzeit oder das Datum falsch sind, können

Sie diese nun korrigieren. Heben Sie das Uhrzeit- oder Datumsfeld, das Sie korrigieren möchten, mit dem PfeilJoystick hervor. Drücken Sie ENTER, wenn das Feld hervorgehoben ist. Sie können die Angaben nun ändern, indem Sie die gleiche Methode wie zuvor anwenden.

Der Satellitenstatusbildschirm wird wieder angezeigt und der eXplorist versucht, Ihre Position mit den soeben von Ihnen gemachten Angaben zu berechnen.

Tipp: Falls Sie bemerken, dass sich die Balken der Satellitensignalstärke immer noch nicht ändern, so versuchen Sie, sich an einen anderen Ort zu begeben, an dem Sie eine bessere Sicht auf den Himmel haben.

Wie zuvor wird, wenn der eXplorist die Ausgangsposition berechnet, der Kartenbildschirm angezeigt, auf dem Ihre berechnete Position durch den Pfeilcursor in der Mitte des Bildschirms angegeben wird.

Kalt- bzw. Warmstart. Wenn der eXplorist eingeschaltet wird, versucht er zuerst herauszufinden, welche Satelliten sich in seiner Nähe befinden, zusammen mit deren relativen Position. Er verwendet hierzu einen integrierten Satelliten-Almanach. Dieser Almanach sagt dem eXplorist, welche Satelliten sich über ihm befinden und deren ungefähre Stellung zueinander, wenn das aktuelle Datum, die Uhrzeit und die ungefähren Position bekannt sind. Jetzt, da der eXplorist Informationen bezüglich der Satellitenverfügbarkeit hat, kann er damit beginnen, seine internen Satellitenkanäle zum Empfang der Satellitenübertragung zu verwenden.

Erste Schritte 14

Kaltstart. Wir sprechen von einem Kaltstart, wenn der eXplorist beim Zugriff auf den

Almanach nicht über eine ungefähre Position verfügt. Dies kann vorkommen, wenn ...

• der eXplorist nach dem Kauf zum ersten Mal eingeschaltet wird. Der Speicher wird vor dem Versand gelöscht, sodass jede Position, die vorher im eXplorist war, auf Null gesetzt wird.

• wenn Sie den Speicher des eXplorist gelöscht haben (in Präferenzen); der gesamte Speicher wird gelöscht und die zuletzt berechnete Position auf Null gesetzt.

• wenn Sie mit dem ausgeschalteten eXplorist gereist sind; die zuletzt gespeicherte Position kann so weit entfernt sein, dass der eXplorist, wenn er nach Satelliten sucht, nicht diejenigen findet, die er erwartet. (Als Faustregel gilt, dass jedes Mal, wenn Sie weiter als 800 km mit dem ausgeschalteten eXplorist reisen, eine hohe Wahrscheinlichkeit besteht, dass er per Kaltstart hochfährt).

Ein Kaltstart nimmt in der Regel nicht mehr als 2-3 Minuten in Anspruch, um den Ausgangspunkt zu berechnen.

Warmstart. Ein Warmstart wird dann durchgeführt, wenn die zuletzt vom eXplorist berechnete Position noch im Speicher verfügbar ist und Sie sich ungefähr an der gleichen Position befinden. Der eXplorist befindet sich meistens im Warmstart-Modus, wenn er eingeschaltet wird. Bei freier Sicht auf den Himmel berechnet der eXplorist seine Position in der Regel innerhalb von Sekunden.

Abschluss

Hiermit ist die erste Inbetriebnahme des Magellan eXplorist 100 abgeschlossen. Wenn der Kartenbildschirm angezeigt wird, dann haben Sie den eXplorist erfolgreich eingerichtet und sind startklar.

Dies ist ein guter Zeitpunkt, um sich (mit Hilfe der Taste NAV) mit den verschiedenen Navigationsbildschirmen vertraut zu machen, und eventuell Einstellungen vorzunehmen, die von den Werkseinstellungen abweichen.

Navigationsbildschirme 15

Navigationsbildschirme

Aufrufen der Navigationsbildschirme

Der eXplorist hat drei Navigationsbildschirme sowie einen Satellitenstatusbildschirm, die über die Taste NAV aufgerufen werden können. Jeder Bildschirm zeigt die gleichen Informationen in einem anderen Format an; so können Sie denjenigen Bildschirm auswählen, der am besten Ihren Bedürfnissen entspricht.

Tipp: Mit der Taste ESC können Sie sich genau wie mit der Taste NAV durch die Navigationsbildschirme bewegen, nur in umgekehrter Richtung.

Kartenbildschirm

Der erste und am häufigsten verwendete Bildschirm ist der Kartenbildschirm. Der Kartenbildschirm zeigt Ihre Position an sowie Sonderziele die Sie für das angezeigte Gebiet gespeichert haben.

Die Highlights des Kartenbildschirms:

• Verändern des Maßstabs über die Tasten Zoom in bzw. Zoom out.

• Der Pfeilcursor in der Mitte des Bildschirms gibt Ihre Position an, und wenn Sie in Bewegung sind, zeigt er in Ihre Fortbewegungsrichtung.

• Drücken Sie MARK, um Ihre Position zu speichern.

• Verwenden Sie den Pfeil-Joystick, um den Cursor zu bewegen. Der Pfeilcursor wird zu einem Fadenkreuzcursor, sobald Informationen bezüglich der Position des Cursors verfügbar sind; diese werden am unteren Bildschirmrand angezeigt. Sie können die Position des Fadenkreuzcursors als Sonderziel speichern, indem Sie die Taste MARK drücken.

Navigationsbildschirme 16

• Drücken Sie ESC, wenn Sie mit dem Bewegen des Fadenkreuzcursors fertig sind, um Ihre aktuelle Position mit dem Pfeilcursor anzuzeigen.

• Drücken Sie MENU und wählen Sie MapInfo anz. oder MapInfo ausbl., um die Informationsfelder am unteren Bildschirmrand ein- bzw. auszublenden.

• Drücken Sie MENU und wählen Sie Seite anpassen, um die am unteren Bildschirmrand angezeigten Informationen zu ändern.

• Drücken Sie MENU und wählen Sie Ausrichtung um die Ausrichtung des Bildschirms zu ändern.

Übersicht Kartenbildschirm

Kartenmaßstab ändern

Drücken Sie die Taste Zoom In oder Zoom Out, um einzustellen, wie groß der angezeigte verwendbare Plotterbereich sein soll. Der Maßstab kann zwischen 2.700 km und 35 m gewählt werden.

Tipp: Drücken und halten Sie die Taste Zoom In oder Zoom Out, um schnell zwischen den Kartenmaßstäben zu wechseln.

Navigationsbildschirme 17

Kartenbildschirm-Modi

Der Kartenbildschirm kann in zwei verschiedenen Modi angezeigt werden; im Positions- oder Cursormodus. Im Positionsmodus zeigt der Kartenbildschirm Ihre Position durch das Pfeilsymbol in der Mitte der Karte an. Der Pfeil zeigt nicht nur Ihre Position an, sondern weist außerdem in Ihre Fahrtrichtung, wenn Sie in Bewegung sind.

Der Positionsmodus ist der Standardmodus des Kartenbildschirms. Immer, wenn Sie den Kartenbildschirm aufrufen, befindet dieser sich im Positionsmodus.

Der Kartenbildschirm

im Positionsmodus.

Im Cursormodus wird ein Pfeilsymbol angezeigt, mit dem Sie über die Karte fahren können. Die am unteren Bildschirmrand angezeigten Informationen geben die Richtung und Entfernung an, in der sich der Cursor zu Ihrer aktuellen Position befindet. Im Cursormodus können Sie ...

• mit dem Cursor über die Karte fahren, um Informationen zu sehen,

die für Bereiche verfügbar sind, die nicht in der Nähe Ihrer aktuellen Position angezeigt werden,

• ein Sonderziel für die vom Cursor angegebene Position erstellen,

• eine GOTO-Route zu der vom Cursor angegebenen Stelle erstellen,

oder

• detaillierte Informationen über Sonderziele oder Elemente der Karte, an denen sich der

Cursor befindet, erhalten.

Diese Optionen werden im Abschnitt über das Erstellen von Sonderzielen und GOTO-Routen dieses Handbuchs erklärt.

Verwenden Sie den Pfeil-Joystick zum Bewegen des Cursors, um zum Cursormodus zu wechseln. Sobald Sie den Joystick bewegt haben, erscheint ein Fadenkreuz und am unteren Bildschirmrand

Der Kartenbildschirm

im Cursormodus.

werden Informationen über die Position des Cursors angezeigt.

Drücken Sie die Taste ESC, um den Cursormodus zu verlassen. Wird die Taste gedrückt, so wechselt der Kartenbildschirm wieder in den Positionsmodus und Ihre aktuelle Position wird in der Mitte des Bildschirms angezeigt.

Navigationsbildschirme 18

Karteninformationen anzeigen oder ausblenden

Sie können die Informationen am unteren Rand des Kartenbildschirms als Hilfe dazu verwenden, um zu Ihrem Ziel zu navigieren. Vielleicht wollen Sie aber auch einen größeren Teil der Karte anzeigen und benötigen diese Informationen nicht. Der eXplorist gibt Ihnen die Möglichkeit, diese Informationen anzuzeigen oder auszublenden.

1. Drücken Sie auf dem Kartenbildschirm MENU.

2. Drücken Sie ENTER, wenn MapInfo ausbl. oder MapInfo anz. hervorgehoben ist.

Der Kartenbildschirm

mit Anzeige von

Karteninformationen.

Der Kartenbildschirm

ohne Anzeige von

Karteninformationen.

Navigationsbildschirme 19

Angezeigte Karteninformationen anpassen

Die Informationen, die am unteren Bildschirmrand angezeigt werden, können angepasst werden; Sie können bestimmen, was in den beiden Karteninformationsfeldern angezeigt wird. Sie können wählen zwischen:

• Peilung

• Entfernung

• Geschwindigkeit [Standard]

•Richtung [Standard]

• ETA (Geschätzte Ankunftszeit)

• ETE (Geschätzte Fahrtzeit)

• Höhe

•Uhrzeit

•Datum

So passen Sie die Karteninformationen an:

1. Drücken Sie vom Kartenbildschirm aus MENU.

2. Heben Sie mit Hilfe des Pfeil-Joysticks Seite anpassen hervor.

3. Drücken Sie ENTER.

4. Die Titelleiste eines der Felder ist hervorgehoben. Heben Sie mit Hilfe des

Pfeil-Joysticks die Titelleiste des Felds hervor, das Sie anpassen möchten.

5. Drücken Sie ENTER.

6. Heben Sie die Informationen der Liste vor, die Sie anzeigen möchten.

7. Drücken Sie ENTER.

8. Die Hervorhebung springt automatisch zum anderen Feld. Gehen Sie zurück zu Schritt Nr. 5, um die in diesem Feld angezeigte Information zu ändern.

9. Wenn Sie die Art der anzuzeigenden Information gewählt haben, drücken Sie ESC, um die Anpassen-Funktion zu verlassen.

Navigationsbildschirme 20

Ändern der Kartenausrichtung

Die Standardausrichtung für den Kartenbildschirm ist Norden nach oben. Dies bedeutet, dass die Oberseite der Anzeige den geographischen Norden anzeigt. Die Ausrichtung kann geändert werden, sodass die Oberseite der Anzeige für Sie nützlicher ist. Sie können wählen zwischen:

• Norden nach oben [Standard]. Dadurch zeigt die Oberseite der Karten den geographischen Norden an.

• Verlauf oben. Bei Verlauf oben zeigt die Oberseite der Karte die Richtung zu Ihrem Ziel an. (Gibt es keine aktive Route, so zeigt die Oberseite der Karte den geographischen Norden an).

• Track oben. Bei Track oben ändert sich die Anzeige der Kartenoberseite, um Ihren Kurs widerzuspiegeln. (Wenn Sie nicht in Bewegung sind, so zeigt die Oberseite der Karte den geographischen Norden an).

Anmerkung: Bei Verlauf oben und Track oben wird in der rechten oberen Ecke des Bildschirms

eine Kompassrose angezeigt. Dieser Pfeil zeigt in die Richtung des geographischen Nordens.

So ändern Sie die Kartenausrichtung:

1. Drücken Sie vom Kartenbildschirm aus MENU.

2. Verwenden Sie den Pfeil-Joystick, um Ausrichtung hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Nord ob, Verlauf ob

oder Track ob hervorzuheben.

5. Drücken Sie ENTER.

6. Drücken Sie NAV, um zum Kartenbildschirm

zurückzukehren.

Navigationsbildschirme 21

Kompassbildschirm

Der Kompassbildschirm bietet einen einfach zu bedienenden, graphischen Kompass, der den meisten GPS-Nutzern vertraut sein sollte.

Die Highlights des Kompassbildschirms:

• Bei einer aktiven Route zeigt der Kompassbildschirm oben den Namen des Ziels an.

• Drücken Sie MENU und wählen Sie Seite anpassen, um die oben auf dem Bildschirm angezeigten Informationen zu ändern.

• Gibt es keine aktive Route, so arbeitet der graphische Kompass wie ein normaler Kompass, d. h. er zeigt Ihre Kursrichtung in Bezug auf den geographischen Norden an. (Anmerkung: Sie müssen sich mindestens mit einer Geschwindigkeit von 0,8 km/h fortbewegen, damit der Kompass die Kursinformation anzeigt).

• Bei einer aktiven Route zeigt der Kompass ein Symbol an, das Ihr Ziel darstellt. Der Kompass zeigt mit einem Pfeil die Richtung an, in die Sie sich bewegen.

Übersicht Kompassbildschirm

Bis: VIEW

Ziel

Datenfeld 1

VIEW

Geschw.

2.8

Entfern.

0.84

Datenfeld 2

Zielsymbol

Symbol Ortsangabe Sonne

Symbol Ortsangabe Mond

Oben auf dem Bildschirm (in der Kopfleiste) wird bei einer aktiven Route der Name des Ziels angezeigt. Ohne aktive Route ist das Feld für den Zielnamen leer.

Es werden außerdem zwei (anpassbare) Felder mit Navigationsinformationen angezeigt.

Wenn es keine aktive Route gibt, dann gibt der graphische Kompass Ihren Kurs an. (Wenn Sie nicht in Bewegung sind, zeigt der Kompass den zuletzt berechneten Kurs an.) Wenn es eine aktive Route gibt, stellt ein Symbol das Ziel außerhalb der Kompassrose an und der Pfeil zeigt Ihren Kurs an. Wenn der Pfeil des Kompass genau auf das Zielsymbol gerichtet ist, so bewegen Sie sich in die Richtung Ihres Ziels.

Navigationsbildschirme 22

Informationsfelder anpassen

Die oben auf dem Bildschirm angezeigten Felder können so angepasst werden, dass sie für Sie wichtige Informationen anzeigen. Sie können wählen zwischen:

• Peilung

• Entfernung [Standard]

• Geschwindigkeit [Standard]

•Kurs

• ETA (Geschätzte Ankunftszeit)

• ETE (Geschätzte Fahrtzeit)

• Höhe

• Zeit

•Datum

So passen Sie die Karteninformationen an:

1. Drücken Sie von dem Kompassbildschirm aus MENU.

2. Heben Sie mit Hilfe des Pfeil-Joysticks Seite anpassen hervor.

3. Drücken Sie ENTER.

4. Die Titelleiste eines der Felder ist hervorgehoben. Heben Sie mit Hilfe des

Pfeil-Joysticks die Titelleiste des Felds hervor, das Sie anpassen möchten.

5. Drücken Sie ENTER.

6. Heben Sie die Informationen der Liste vor, die Sie anzeigen möchten.

7. Drücken Sie ENTER.

8. Die Hervorhebung springt automatisch zum anderen Feld. Gehen Sie zurück zu Schritt Nr. 5, um die in diesem Feld angezeigte Information zu ändern.

9. Wenn Sie die Art der anzuzeigenden Information gewählt haben, drücken Sie ESC, um die Anpassen-Funktion zu verlassen.

Navigationsbildschirme 23

Positionssbildschirm

Der Positionsbildschirm bietet detaillierte Positionsinformationen in einem Textformat, das erfahrenen Navigatoren vertaut ist.

Die Highlights des Positionsbildschirms:

•Die Position wird unter Verwendung des gewählten Koordinatensystems in Textformat angezeigt. (Im Abschnitt Koordinatensystem einstellen finden Sie Informationen darüber, wie man ein Koordinatensystem auswählt.)

•Höhe wird angezeigt. (Exakt, wenn vier oder mehr Satelliten zur Berechnung der Position verwendet werden.)

•Die berechnete Genauigkeit der bestimmten Position wird angezeigt. Im Genauigkeitsfeld wird auch WAAS angezeigt, wenn der eXplorist WAAS-Informationen verwendet, um die Genauigkeit des Positionsfixes zu verbessern.

•Datum und Uhrzeit werden angezeigt und automatisch durch die Zeitangabe, die die Atomuhren der GPS-Satelliten liefern, angepasst.

•Ein zurücksetzbarer Tageskilometerzähler, um eine Übersicht über die Entfernungen zu behalten, die Sie zurückgelegt haben.

•Eine grafische Batteriestandsanzeige liefert Ihnen Informationen über den aktuellen Ladestatus der Mignonbatterien (Typ AA) des eXplorist.

Übersicht Positionsbildschirm

Ort

Koordinaten der aktuellen Position

Höhe der aktuellen Position

Tagesodometerr

34°06.556N 117°49.563W

Höhe Genauigkeit

1292

Datum/Zeit

01 FEB 04 03:30:36 PM

Tagesodometer

0000.0

Batterie

Genauigkeit des Positionsfixes

Aktuelles Datum und Uhrzeit

Batteriestandsanzeige

Navigationsbildschirme 24

Tagesodometer zurücksetzen

Wann immer Sie eine Reise unternehmen, deren Länge Sie speichern möchten, sollten Sie den Tageskilometerzähler (Odometer) auf Null zurücksetzen.

So setzen Sie das Tagesodometer zurück:

1. Drücken Sie von dem Positionsbildschirm aus MENU.

2. Verwenden Sie den Pfeil-Joystick, um Trip zurücks.

hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Ja hervorzuheben.

3. Drücken Sie ENTER.

Der Warnhinweis gibt

Ihnen die Möglichkeit, Ihre

Meinung zu ändern.

Navigationsbildschirme 25

Satellitenstatusbildschirm

Der Satellitenstatusbildschirm bietet eine komfortable Übersicht darüber, wie gut der eXplorist die Satellitensignale verfolgt und empfängt.

Die Highlights des Satellitenstatusbildschirms:

• Die Art des Positionsfixes sowie die Anzahl der verfolgten Satelliten wird angezeigt. [Ein 2-D-Positionsfix benötigt drei Satelliten; ein 3-D-Positionsfix benötigt vier oder mehr Satelliten.]

• Der Standort der Satelliten sowie deren jeweilige ID-Nummern werden angezeigt.

• Das Balkendiagramm zeigt die Signalstärke für jeden Satelliten an. [Ein hohler Balken gibt an, dass der Satellit verfolgt wird, aber noch nicht erfasst wurde; ein gefüllter Balken gibt an, dass der Satellit erfasst wurde.]

Übersicht Satellitenstatusbildschirm

Status Positionsfix

Satellitensymbol

Balkendiagramm Signalstärke

Satellitenkennung

3D Positionsfix

Tracking 7....

Anzahl der verfolgten Satelliten

Anzeige aktueller Standort

Sonderziele 26

Sonderziele

Egal, ob Sie in Ihrem Auto fahren, auf einem Wanderweg sind oder einen Segelausflug machen Sie werden Orte mit Ihrem eXplorist abspeichern wollen, damit Sie in der Zukunft dorthin zurückkehren können. Dies ist der grundsätzliche Ausgangspunkt für jeden GPS-Anwender.

Das Speichern dieser Orte nennt man "Ihre Position markieren" oder kurz MARK. Die gespeicherten Positionen werden Sonderziele oder kurz POIs (Points of Interest) genannt. (Sie haben vielleicht schon den Begriff "Wegpunkte" für markierte Positionen gehört. Wegpunkte und Sonderziele sind identisch.)

Ihre Position markieren

Der gebräuchlichste Weg, um Sonderziele zur Datenbank hinzuzufügen, ist das Markieren der aktuellen Position. Es gibt zwei Arten, Ihre Position zu markieren. Die zuerst beschriebene ist die schnellere. Mit der zweiten Methode können Sie die Sonderziele, die Sie speichern, anpassen.

Schnelles Markieren Ihrer Position

So wird Ihre aktuelle Position mit den Standardeinstellungen für das Markieren einer Position in der Datenbank gespeichert.

1. Drücken Sie MARK.

2. Drücken Sie ENTER.

Anmerkung: Wenn kein Positionsfix oder nur ein 2-D-Positionsfix

(keine Höheninformationen) berechnet wird, so wird ein Warnhinweis angezeigt, der Sie auffordert, das Speichern dieser Position zu bestätigen.

Wenn Sie einen 2-D-Positonsfix speichern, so werden Sie sehen, dass obwohl keine Höhe

berechnet wurde, trotzdem ein Wert für die Höhe für das Sonderziel gespeichert wurde. Dies ist die Höhe, die der eXplorist zuletzt berechnet hat.

Beispiel

Markierungsbildschirm

Tipp: Später in diesem Handbuch werden Sie sehen, wie man das Symbol, den Namen

und den Kommentar für Positionen ändert, die man auf diesem schnellen Weg markiert hat.

Sonderziele 27

Ihre Position markieren (personalisiert)

Normalerweise ist das Markieren Ihrer Position ein Vorgang von nur zwei Schritten: MARK und ENTER. Vielleicht möchten Sie jedoch hin und wieder ein Sonderziel, das Sie markieren,

anpassen, um es später leichter wiedererkennen zu können. Sie können das Symbol und den Namen ändern und eine Nachricht hinzufügen. (Sie können außerdem die Koordinaten der Position sowie deren Höhe ändern.) Dies ändert die gespeicherte Position und wird in einem der folgenden Abschnitte beschrieben.

1. Drücken Sie MARK.

2. Verwenden Sie den Pfeil-Joystick, um das Feld hervorzuheben,

das Sie ändern möchten.

3. Drücken Sie ENTER. 4a. Wenn das Symbolfeld ausgewählt ist: Verwenden Sie den Pfeil-

Joystick, um das gewünschte Symbol zu wählen und drücken Sie ENTER. Um Ihre Wahl zu vereinfachen, wird die Art des gewählten Symbols im Informationsblock oben auf der Tastatur angezeigt.

4b. Wenn das Namensfeld ausgewählt ist: Verwenden Sie den

Pfeil-Joystick, um den gewünschten Buchstaben zu wählen und drücken Sie ENTER. Wenn Sie einen Fehler gemacht haben, heben Sie Zrck hervor und drücken Sie ENTER. Heben Sie für die Kleinschreibung Shift hervor und drücken Sie ENTER. Heben Sie CLEAR hervor und drücken Sie ENTER, um alles zurückzusetzen und neu zu beginnen. Heben Sie OK hervor und drücken Sie ENTER, wenn Sie mit dem Namen zufrieden sind.

Anmerkung: Benutzerdefinierte Sonderziel-Namen dürfen nicht länger als 8 Zeichen (inklusive Leerzeichen) sein.

4c. Wenn das Nachrichtfeld ausgewählt ist: Verwenden Sie die angezeigte Tastatur wie in

4b beschrieben, um eine Nachricht für dieses Sonderziel einzugeben. Nachrichtfelder können bis zu 30 Zeichen lang sein (inklusive Leerzeichen).

5. Verwenden Sie den Pfeil-Joystick, um Speich hervorzuheben, wenn Sie die Felder

Symbol, Name und Nachricht ausgefüllt haben.

6. Drücken Sie ENTER.

Markieren-Bildschirm mit hervorgehobenem

Namensfeld

Sonderziele 28

Sonderziele für andere Orte als Ihre aktuelle Position markieren

Hin und wieder möchten Sie vielleicht eine Position speichern, die nicht Ihrer aktuellen Position entspricht. Der eXplorist bietet Ihnen zwei Methoden, um dies zu tun. Sie können die Koordinaten Ihrer aktuellen Position ändern oder den Cursormodus des Kartenbildschirms verwenden, um auf den Ort zu zeigen, den Sie markieren möchten.

Eine Position durch Eingabe von Koordinaten markieren

Diese Methode zum Markieren einer Position wird normalerweise angewandt, wenn Sie die Koordinaten der Position von einer Karte erhalten haben. Vielleicht haben Sie die Koordinaten auch von einem Freund erhalten und wollen dieses Sonderziel in der Datenbank Ihres eXplorist abspeichern.

Vergewissern Sie sich zuallererst, dass Ihr eXplorist auf das gleiche Koordinatensystem

eingestellt ist wie die Koordinaten, die Sie eingeben möchten. Ist dies nicht der Fall, so gehen Sie zu Präferenzen und ändern Sie das von Ihrem eXplorist verwendete Koordinatensystem.

1. Drücken Sie MARK.

2. Verwenden Sie den Pfeil-Joystick, um das Feld Ort hervorzuheben.

3. Drücken Sie ENTER.

4. Je nach dem verwendeten Koordinatensystem sind die Informationen unterschiedlich; der Vorgang ist jedoch der gleiche. Bewegen Sie den Pfeil-Joystick vertikal, um den Wert an der Cursorspitze zu erhöhen oder zu verringern. Verwenden Sie den Pfeil-Joystick horizontal, um den Cursor nach links oder rechts zu bewegen.

Geben Sie die Daten in der ersten Zeile des Ortsfeldes ein. Drücken Sie dann ENTER und der Cursor springt in die zweite Zeile. Fahren Sie fort, Daten in die zweite Zeile des Ortsfeldes einzugeben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um Speich hervorzuheben.

7. Drücken Sie ENTER, um das neue Sonderziel zu speichern.

Anmerkung: Auch wenn dies hier nicht beschrieben ist: Sie können

das Symbol, den Namen und die Höhe ändern und eine Nachricht hinzufügen, genau wie es in Ihre Position markieren (personalisiert) beschrieben ist.

koordinaten eingeben.

Neue Positions-

Sonderziele 29

Eine Position mit dem Cursor markieren

Dies gibt Ihnen die Möglichkeit, eine andere als Ihre aktuelle Position zu markieren, indem Sie den Cursor zu einem Ort auf der Karte bewegen, für den Sie ein Sonderziel erstellen möchten.

1. Benutzen Sie von dem Kartenbildschirm aus den Pfeil-Joystick, um den eXplorist auf den Cursormodus einzustellen.

2. Bewegen Sie weiterhin den Fadenkreuzcursor, bis Sie an der Stelle sind, für die Sie ein Sonderziel hinzufügen möchten.

3. Drücken Sie MARK.

4. [Optional] Verwenden Sie den Pfeil-Joystick, um Felder des Sonderziels (Symbol, Name, usw.) hervorzuheben, die Sie bearbeiten möchten. Drücken Sie ENTER, wenn Sie dieses Feld fertig bearbeitet haben.

5. Drücken Sie ENTER, wenn Speich hervorgehoben ist.

6. Drücken Sie ESC, um den Cursormodus zu verlassen und zum Positionsmodus zurückzukehren.

Sonderziele 30

Die Sonderziel-Datenbank

Sämtliche Sonderziele, die Sie gespeichert haben, können über die Sonderziel-Datenbank aufgerufen werden.

Die Highlights der Sonderziel-Datenbank:

• Nach von Ihnen gespeicherten Sonderzielen in Ihrer Nähe oder alphabetisch suchen.

• Die Möglichkeit, von Ihnen gespeicherte Sonderziele zu bearbeiten.

• Die Möglichkeit, von Ihnen gespeicherte Sonderziele zu löschen.

• Funktion zur Anzeige eines Sonderziels auf der Karte.

• Wenn Sie eine Liste von Sonderzielen ansehen, werden die Peilung und die Entfernung zu Ihrer aktuellen Position am unteren Bildschirmrand angezeigt.

Ein Sonderziel suchen

Bei der Suche nach Sonderzielen, die Sie eingegeben haben, können Sie aus zwei Möglichkeiten wählen: Nächstes oder Alphabetisch.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Meine Sonderziele hervorzuheben.

3. Drücken Sie ENTER.

4. Bewegen Sie den Pfeil-Joystick um Nächstes oder Alphabetisch

auszuwählen.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das gewünschte Sonderziel hervorzuheben.

Von hier aus können Sie das hervorgehobene Sonderziel durch Drücken von ENTER bearbeiten, löschen oder auf der Karte anzeigen und die gewünschte Funktion aus dem Menü wählen. Detaillierte Informationen bezüglich dieser Funktionen finden Sie weiter unten in diesem Handbuch.

Sonderziele 31

Ein Sonderziel bearbeiten

Von Ihnen gespeicherte Sonderziele können bearbeitet werden; Sie können das Symbol, den Namen, die Höhe und den Kommentar (im Feld Nachricht) ändern. Sie können außerdem den Ort ändern; bedenken Sie jedoch, dass Sie so ein neues Sonderziel an einem neuen Ort erstellen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Meine Sonderziele hervorzuheben.

3. Drücken Sie ENTER.

4. Bewegen Sie den Pfeil-Joystic um Nächstes oder Alphabetisch

auszuwählen.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie

bearbeiten möchten.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um Sz. bearbeiten hervorzuheben.

9. Drücken Sie ENTER. ANMERKUNG: Wenn das Sonderziel, das Sie bearbeiten möchten, in einer Route verwendet

wird, werden Sie aufgefordert, dessen Bearbeitung zu bestätigen.

10. Verwenden Sie den Pfeil-Joystick, um das Feld hervorzuheben,

das Sie ändern möchten.

11. Drücken Sie ENTER. 12a. Wenn das Symbolfeld ausgewählt ist: Verwenden Sie den Pfeil-

Joystick, um das gewünschte Symbol zu wählen und drücken Sie ENTER. Um Ihre Wahl zu vereinfachen, wird die Art des gewählten Symbols im Informationsblock oben auf der Tastatur angezeigt.

12b. Wenn das Namensfeld ausgewählt ist: Verwenden Sie den

Ein benutzerdefiniertes

Sonderziel bei

hervorgehobenem

Symbolfeld bearbeiten.

Anmerkung: Die Namen benutzerdefinierter Sonderziele dürfen nicht länger als 8 Zeichen (inklusive Leerzeichen) sein.

12c. Wenn das Nachrichtfeld ausgewählt ist: Verwenden Sie die angezeigte Tastatur wie in

12b beschrieben, um eine Nachricht für dieses Sonderziel einzugeben.

13. Verwenden Sie den Pfeil-Joystick, um Speich hervorzuheben, wenn Sie die Felder

Symbol, Name und Nachricht ausgefüllt haben.

14. Drücken Sie ENTER.

Sonderziele 32

Ein Sonderziel löschen

Von Ihnen gespeicherte Sonderziele können mit dieser Aktion gelöscht werden. Sie möchten eventuell ein Sonderziel löschen, wenn Sie viele davon erstellt haben, um die Suche nach anderen Sonderzielen zu vereinfachen.

POIs, die gelöscht wurden, können nicht wiederhergestellt werden. Wenn Sie ein Sonderziel, das Sie gelöscht haben, wieder verwenden möchten, so müssen Sie die Informationen dafür neu eingeben. Um ein versehentliches Löschen zu vermeiden, wird eine Warnung angezeigt, die Sie bestätigen müssen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Meine Sonderziele hervorzuheben.

3. Drücken Sie ENTER.

4. Bewegen Sie den Pfeil-Joystick um Nächstes oder Alphabetisch

auszuwählen.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie löschen

möchten.

7. Drücken Sie ENTER.

Anmerkung: Wenn das Sonderziel in einer Route verwendet wird, werden Sie dazu aufgefordert, das Löschen zu bestätigen.

8. Verwenden Sie den Pfeil-Joystick, um Sz. löschen hervorzuheben.

9. Bestätigen Sie das Löschen durch Hervorheben der Option Ja, oder brechen Sie es ab durch Hervorheben der Option Nein.

10. Drücken Sie ENTER.

Sonderziele 33

Ein Sonderziel auf dem Kartenbildschirm anzeigen

Von Ihnen gespeicherte Sonderziele können auf dem Kartenbildschirm angezeigt werden, damit Sie das Sonderziel leicht finden.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Meine Sonderziele hervorzuheben.

3. Drücken Sie ENTER.

4. Bewegen Sie den Pfeil-Joystick horizontal, um Nächstes oder Alphabetisch auszuwählen.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie anzeigen möchten.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um Auf Karte anz. hervorzuheben.

9. Drücken Sie ENTER.

10. Der Kartenbildschirm wird im Cursormodus angezeigt. Der Cursor befindet sich genau über dem Sonderziel, das Sie gewählt haben. Sie können die Zoom-Tasten verwenden, um den Maßstab der angezeigten Karte zu verändern und wenn sich Ihre Position innerhalb dieses Bereichs befindet, wird sie angezeigt.

11. Drücken Sie ESC, um zu der Liste der Sonderziele zurückzukehren, die bei Schritt Nr. 6 gefunden wurden.

Anmerkung: Vergessen Sie nicht, dass Sie über die Taste NAV zu dem zuletzt angezeigten

Kartenbildschirm zurückkehren. Wenn Sie bei Schritt Nr. 11 fertig mit den Sonderzielen in der Sonderziel-Datenbank sind, können Sie NAV drücken, um die Sonderziel-Datenbank zu schließen und zum zuletzt angezeigten Kartenbildschirm zurückzukehren.

Routen 34

Routen

Das Prinzip von Routen ist zu Beginn nicht sofort ersichtlich, aber es ist eine der wichtigsten Funktionen des GPS-Empfängers. Je besser Sie Routen und deren Verwendung verstehen, desto mehr Freude wird Ihnen die Nutzung des eXplorist machen.

Der einfachste und gebräuchlichste Routentyp ist eine GOTO-Route. Eine GOTO-Route ist eine Route mit nur einem Abschnitt vom Ausgangspunkt (Ihre aktuelle Position) zum Ziel (ein Sonderziel, das Sie auswählen). Diese Route ist nützlich, wenn Sie sich zu einem von Ihnen gespeicherten Sonderziel begeben möchten.

Der nächste Routentyp ist eine Multi-Leg-Route, die mehrere Abschnitte besitzt. Die einfachste Art, eine Multi-Leg-Route zu verstehen, ist es, sich vorzustellen, dass sie aus aneinandergereihten GOTO-Routen besteht. Während eine GOTO-Route von A nach B verläuft, verläuft eine Multi-LegRoute von A nach B, B nach C, C nach D und so weiter. (Der Begriff Multi-Leg ist ein wenig irreführend, da er auch eine Route mit nur einem Abschnitt bezeichnen kann. Dieser Routentyp wird jedoch selten für eine Route mit einem Abschnitt verwendet, da in diesem Fall eine GOTORoute verwendet würde). Ein Vorteil der Multi-Leg-Route ist, dass sie im eXplorist abgespeichert und immer wieder aktiviert und verwendet werden kann.

Ein dritter Routentyp ist die Backtrack-Route. (Die Erstellung von Backtrack-Routen wird in diesem Abschnitt des Handbuchs nicht beschrieben, da sie zu den Track-Protokoll-Funktionen des eXplorist zählen). Während Sie sich fortbewegen, zeichnet der eXplorist Ihre Strecke auf. Beim Erstellen einer Backtrack-Route werden diese Streckeninformationen verwendet und eine MultiLeg-Route in umgekehrter Richtung erstellt, mit Hilfe derer Sie zurück zu Ihrem Ausgangspunkt navigieren können.

GOTO-Routen

GOTO-Routen sind die am häufigsten gebrauchten Routen Ihres eXplorist. Das Erstellen einer GOTO-Route ist ganz einfach: Sie drücken auf die Taste GOTO und suchen in der SonderzielDatenbank nach dem Sonderziel.

Merkmale einer GOTO-Route:

• Eine gerade Linie zwischen Ihrer aktuellen Position zu einem gewählten Sonderziel.

• GOTO-Routen können nicht gespeichert werden.

• GOTO-Routen werden gelöscht, sobald der eXplorist ausgeschaltet wird.

• GOTO-Routen können durch Drücken der Taste GOTO und Auswahl des Sonderziels aus der

Sonderziel-Datenbank erstellt werden.

• GOTO-Routen können auch im Cursormodus des Kartenbildschirms erstellt werden.

Routen 35

Eine GOTO-Route erstellen

Die Anweisungen dieses Handbuchs beschreiben den gebräuchlichsten und einfachsten Weg zur Erstellung einer GOTO-Route.

1. Drücken Sie GOTO.

2. Verwenden Sie den Pfeil-Joystick, um Nächstes oder Alphabetisch zu markieren.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um das Sonderziel zu markieren, zu dem Sie sich begeben möchten.

5. Drücken Sie ENTER.

6. Wenn Ihr GOTO bereits existiert, werden Sie dazu aufgefordert, die Erstellung dieses GOTOs zu bestätigen.

Der Kartenbildschirm

mit aktivem GOTO.

Nachdem Sie ENTER gedrückt haben, wird der zuletzt angezeigte Navigationsbildschirm aufgerufen, der mit den Informationen über die GOTO-Route aktualisiert wurde, die Sie erstellt haben. Auf dem Kartenbildschirm wird eine Linie gezeichnet, die die GOTO-Route darstellt. Der Kompassbildschirm zeigt nun den Namen des als Ziel verwendeten Sonderziels in der Kopfleiste des Bildschirms sowie ein Symbol für das Ziel außerhalb der Kompassrose an.

Auf dem Plotterbildschirm sehen Sie zwei Linien, die in Ihre Richtung weisen. Die dickere davon ist das ursprüngliche GOTO, das von Ihrer Position zum Ziel berechnet wurde. Es ist unwahrscheinlich, dass Sie, während Sie unterwegs sind, auf dieser geraden Linien bleiben können, daher ändert sich der Weg, dem Sie folgen müssen ständig. Die zweite angezeigte Linie ist der Weg, den Sie verfolgen sollten. Sie wird fortlaufend aktualisiert und zeigt stets den kürzesten Weg von Ihrer aktuellen Position zu Ihrem Ziel an.

Routen 36

Eine GOTO-Route mit dem Kartencursor erstellen

Hiermit wird eine GOTO-Route zu einem Punkt auf der Karte erstellt, den Sie durch Bewegen des Fadenkreuzcursors auf dem Kartenbildschirm angegeben haben.

1. Benutzen Sie auf dem Kartenbildschirm den Pfeil-Joystick, um in den Cursormodus zu wechseln.

2. Benutzen Sie weiterhin den Pfeil-Joystick, um den Fadenkreuzcursor zu einem Punkt auf der Karte zu bewegen, an den Sie sich begeben möchten.

3. Drücken Sie GOTO.

4. Wenn ein GOTO aktiv ist, werden Sie aufgefordert, es zu deaktivieren und eine neue GOTO-Route zu erstellen. Heben Sie Ja hervor und drücken Sie ENTER, um das bestehende GOTO zu überschreiben. Sie werden nun gefragt, ob Sie eine neue GOTORoute erstellen wollen. Heben Sie Ja hervor und drücken Sie ENTER.

5. Bestätigen Sie, dass Sie eine GOTO-Route von der aktuellen Cursorposition aus erstellen möchten. Heben Sie Ja hervor.

(Wenn Sie Nein hervorheben und ENTER drücken, geht der eXplorist davon aus, dass Sie noch immer ein GOTO erstellen möchten, lediglich nicht zu der aktuellen Cursorposition. Der Bildschirm der Sonderziel-Datenbank wird angezeigt, damit Sie in der Datenbank nach dem Sonderziel suchen können, das Sie als Ziel verwenden möchten).

6. Drücken Sie ENTER.

Eine GOTO-Route

mit dem Cursor-

Bestätigungsbildschirm

erstellen.

Nachdem Sie ENTER gedrückt haben, wird der zuletzt angezeigte Navigationsbildschirm aufgerufen, der mit den Informationen über die GOTO-Route aktualisiert wurde, die Sie erstellt haben. Auf dem Kartenbildschirm wird eine Linie gezeichnet, die die GOTO-Route darstellt. Der Kompassbildschirm zeigt nun den Namen des Sonderziels an, das in der Kopfleiste des Bildschirms als Ziel verwendet wird, sowie ein Symbol, das das Ziel außerhalb der Kompassrose darstellt.

Routen 37

Multi-Leg-Routen

Multi-Leg-Routen können verwendet werden, um über mehrere Abschnitte zu einem Endziel zu navigieren. Ein Beispiel: Sie verlassen den Hafen, fahren zu Boje 1, dann zum Fischerboot und schließlich zu einem Angel-Hotspot. Diese Route verliefe von Hafen zu Boje 1, von Boje 1 zu Fischer, von Fischer zu Hotspot.

Merkmale einer Multi-Leg-Route:

• Multi-Leg-Routen können abgespeichert werden. (Sie können maximal 20 Routen speichern. Jede gespeicherte Route kann aus bis zu 29 Abschnitten bestehen).

• Multi-Leg-Routen bleiben selbst nach Abschalten des eXplorist aktiv.

• Multi-Leg-Routen können bearbeitet, umgekehrt, gelöscht oder auf der Karte angezeigt werden.

• Wenn eine Multi-Leg-Route aktiv ist, können Sie angeben, welcher Abschnitt als nächster Zielpunkt verwendet wird. In dem obigen Beispiel können Sie den Weg zu Boje 1 auslassen, indem Sie den Fischer-Abschnitt wählen, während die Route aktiv ist.

Routen 38

Eine Multi-Leg-Route erstellen

Der eXplorist zeigte Ihnen eine leere Liste für Ihre Route an, und Sie können die in der Sonderziel-Datenbank gespeicherten Sonderziele zur Erstellung der Route verwenden. Sämtliche Werkzeuge, die Sie zur Erstellung der Route benötigen, werden hier beschrieben.

Schritte zur Erstellung einer Multi-Leg-Route:

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um <Neu> hervorzuheben.

5. Drücken Sie ENTER.

6. <Sz. hinzufügen> ist hervorgehoben. Drücken Sie ENTER.

7. Verwenden Sie den Pfeil-Joystick, um Nächstes oder

Alphabetisch zu markieren. Drücken Sie ENTER. Verwenden Sie den Pfeil-Joystick, um das gewünschte Sonderziel zu markieren und drücken Sie ENTER..

8. Drücken Sie weiterhin ENTER, während <Sz. hinzufügen>

hervorgehoben ist. Wählen Sie das nächste Sonderziel für die Route aus der Sonderziel-Datenbank.

9. [Optional] Beim Anlegen der Route möchten Sie vielleicht die Daten bearbeiten, die Sie bereits eingegeben haben. Sie können ein Sonderziel, das bereits in der Routenliste enthalten ist einfügen, löschen oder ersetzen.

Einfügen: Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, für das Sie zuerst einen neuen Abschnitt eingeben möchten. Drücken Sie MENU, heben Sie Sz. einfügen hervor und drücken Sie ENTER. Suchen Sie in der Sonderziel-Datenbank nach dem neuen Sonderziel. Das neue Sonderziel wird zu der Route, die Sie erstellen, hinzugefügt.

Löschen: Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie aus der Route löschen möchten. Drücken Sie MENU, heben Sie Sz. löschen hervor und drücken Sie ENTER.

Ersetzen: Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie ersetzen möchten. Drücken Sie MENU, heben Sie Sz. ersetzen hervor und drücken Sie ENTER. Suchen Sie in der Sonderziel-Datenbank nach dem neuen Sonderziel. Das Sonderziel, das Sie auswählen, wird das Sonderziel ersetzen, das ursprünglich hervorgehoben war.

"Route anlegen"-

Bildschirm

10. Heben Sie Route Speich mit dem Pfeil-Joystick hervor, wenn Sie alle Abschnitte zu Ihrer Route hinzugefügt haben.

11. Drücken Sie ENTER.

12. Verwenden Sie den Pfeil-Joystick und die Taste ENTER, um einen Namen mit bis zu zehn Zeichen für die Route einzugeben.

13. Heben Sie OK hervor.

14. Drücken Sie ENTER.

Routen 39

Eine Route aktivieren/deaktivieren

Eine aktive Route ist die Route, auf der Sie gerade navigieren. Jedes Mal, wenn Sie eine Route aktivieren, bleibt diese solange die aktive Route, bis Sie diese entweder ausschalten (deaktivieren) oder eine neue Route aktivieren. GOTOs werden automatisch aktiviert, wenn sie erstellt werden; Multi-Leg-Routen müssen von Hand aktiviert werden.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie aktivieren oder deaktivieren möchten. (Aktive Routen erscheinen in der Routenliste fett).

5. Drücken Sie MENU.

6. Heben Sie Route aktiv. oder Route deakt. hervor.

7. Drücken Sie ENTER.

Sie gelangen zu dem zuletzt angezeigten Navigationsbildschirm, auf dem die gewählte Route aktiviert oder deaktiviert ist.

Liste von Routen mit

aktiver Route namens

"Magellan".

Routen 40

Den Zielabschnitt einer aktiven Route ändern

Wenn eine Route erstellt wurde, kann sie über viele verschiedene Abschnitte verfügen, die jeweils andere Ziele haben. Wenn Sie auf Ihrem Trip einige dieser Abschnitte auslassen möchten, so können Sie den Abschnitt auswählen, den Sie als nächstes verfolgen wollen.

Ein Beispiel: Ihre geplante Route beginnt an Ihrem Campingplatz. Der erste Abschnitt führt zur Brücke. Der zweite Abschnitt führt über die Brücke zur Steinmarke. Abschnitt Nr. 3 verlässt die Steinmarke und führt Sie zur Forststation. Der letzte Abschnitt der Route führt von der Forststation zum Schwimmbad. Diese Route wäre folgende: Camping > Brücke > Marke > Förster > Schwimm. Nehmen wir an, dass Sie sich nach dem Überqueren der Brücke nicht zur Steinmarke, sondern direkt zur Forststation begeben möchten. Da die Route aktiv ist (Sie können nur Abschnitte aktiver Routen auswählen), würden Sie die untenstehenden Anweisungen befolgen und dem eXplorist mitteilen, den nächsten Abschnitt zur Forststation anzuzeigen. Die Route würde neu berechnet und die Navigationsanweisungen, die zu der Steinmarke führen, würden entfernt.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um die aktive Route hervorzuheben.

5. Drücken Sie MENU.

6. Heben Sie Abschn. ausw. hervor.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um das nächste Sonderziel aus der Routenliste hervorzuheben, zu dem Sie sich begeben möchten. In dem obigen Beispiel wäre dies Förster.

9. Drücken Sie ENTER.

10. Bestätigen Sie dies, indem Sie mit dem Pfeil-Joystick Ja hervorheben.

11. Drücken Sie ENTER.

12. Drücken Sie NAV, um zum zuletzt angezeigten Navigationsbildschirm zurückzugelangen.

Routenabschnittsliste;

ausgewählte Option:

"Förster". "Marke" ist in

diesem Fall fett, da dies

dem gerade aktiven

Abschnitt entspricht.

Routen 41

Eine gespeicherte Route bearbeiten

Gespeicherte Routen können bearbeitet werden, um am Ende der Route einen neuen Abschnitt hinzuzufügen (Sz. hinzufügen), einen Abschnitt zu entfernen (Sz. löschen), einen neuen Abschnitt einzufügen (Sz. einfügen) oder dem Ziel ein neues Sonderziel zuzuweisen (Sz. ersetzen).

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie bearbeiten möchten.

5. Drücken Sie ENTER.

6. Einen Abschnitt hinzufügen: Verwenden Sie den PfeilJoystick, um <Sz. hinzuf.> hervorzuheben. Drücken Sie ENTER. Suchen Sie in der Sonderziel-Datenbank nach dem neuen Sonderziel. Das neue Sonderziel wird am Ende der Route eingefügt.

Löschen: Verwenden Sie den Pfeil-Joystick, um das Sonderziel hervorzuheben, das Sie aus der Route löschen möchten. Drücken Sie MENU, heben Sie Sz. löschen hervor und drücken Sie ENTER.

10. Verwenden Sie den Pfeil-Joystick, um Route speich hervorzuheben, wenn die Route bearbeitet wurde.

11. Drücken Sie ENTER.

12. [Optional] Verwenden Sie den Pfeil-Joystick und die Schaltfläche ENTER, um einen Namen mit bis zu zehn Zeichen für die Route einzugeben.

13. Heben Sie OK hervor.

14. Drücken Sie ENTER.

Routen 42

Eine Route umkehren

Beim Umkehren einer Route wird eine gespeicherte Route in umgekehrter Richtung neu erstellt. Die oben beschriebene Beispielroute Camping > Brücke > Marke > Förster > Schwimm. wäre jetzt Schwimm. > Förster > Marke > Brücke > Camping.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie umkehren möchten.

5. Drücken Sie MENU.

6. Heben Sie Route umkehren hervor.

7. Drücken Sie ENTER.

Routen 43

Eine Route löschen

Der eXplorist kann bis zu 20 verschiedene Routen speichern. Wenn Sie 20 Routen gespeichert haben, müssen Sie eine davon löschen, bevor Sie eine neue Route erstellen können.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie löschen möchten.

5. Drücken Sie MENU.

6. Heben Sie Route löschen hervor.

7. Drücken Sie ENTER.

8. Heben Sie Ja hervor, um das Löschen zu bestätigen oder Nein, um das Löschen abzubrechen.

9. Drücken Sie ENTER.

Routen 44

Eine Route kopieren

Das Kopieren einer Route erstellt eine exakte Kopie dieser Route, die dann bearbeitet werden kann. So sparen Sie bei dem Erstellen einer Route, die einer bereits existierenden ähnelt, Zeit. Eine andere Anwendung wäre das Kopieren und Umkehren einer existierenden Route.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie kopieren möchten.

5. Drücken Sie ENTER.

6. Drücken Sie MENU.

7. Verwenden Sie den Pfeil-Joystick, um Strecke bearb. hervorzuheben.

8. Drücken Sie ENTER.

9. Verwenden Sie den Pfeil-Joystick, um RouteSpeich hervorzuheben.

10. Drücken Sie ENTER.

11. Verwenden Sie den Pfeil-Joystick und die Taste ENTER, um einen neuen Namen mit bis zu zehn Zeichen für die Route einzugeben.

12. Heben Sie OK hervor.

13. Drücken Sie ENTER.

Routen 45

Eine Route auf der Karte anzeigen

Das Anzeigen der Route auf der Karte gibt Ihnen eine grafische Ansicht der Routenabschnitte, so wie sie auf der Karte erscheinen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um den Namen der Route hervorzuheben, die Sie anzeigen möchten.

5. Drücken Sie ENTER.

6. Drücken Sie MENU.

7. Verwenden Sie den Pfeil-Joystick, um Auf Karte anz. hervorzuheben.

8. Drücken Sie ENTER. Der Maßstab der Karte wird so eingestellt, dass die angezeigte Route komplett sichtbar

ist. Sie können die Tasten Zoom In und Zoom Out verwenden, um den Maßstab zu verändern und den Pfeil-Joystick, um die Karte zu verschieben.

9. Wenn Sie die Route fertig angesehen haben, drücken Sie ESC, um zum dem Bildschirm Routenliste zurückzukehren.

Track-Protokolle 46

Track-Protokolle

Während Sie sich fortbewegen, zeichnet der eXplorist fortlaufend Ihre Strecke auf. So ähnlich, wie Sie in der Realität Brotkrumen auf dem Weg hinterlassen können, um später Ihren Weg zurück zu finden, hinterlässt der eXplorist "elektronische Brotkrumen" auf der Karte. Der Vorteil hierbei ist, dass Sie keine Sorgen darum machen müssen, dass Tiere vorbeikommen und Ihre Streckenmarkierungen auffressen.

So liefert der eXplorist Ihnen ein weiteres wertvolles Werkzeug für Ihre Trips zu Land oder auf dem Wasser. Sie können Ihren aktiven Track als Track-Protokoll oder als Multi-Leg-Route, die Sie immer wieder verwenden können, abspeichern. Sie können außerdem eine Backtrack-Route erstellen, die Sie auf dem Weg, den Sie gerade zurückgelegt haben, zurück zum Ausgangspunkt führen wird. Sie werden sehen, dass es noch viele weitere Anwendungsmöglichkeiten für Track-Protokolle gibt, sobald Sie sich mit diesen vertraut gemacht haben.

Track-Protokolle

Wie oben erwähnt, sind Track-Protokolle Aufzeichnungen Ihrer Trips, die elektronische Brotkrumen verwenden, um aufzuzeichnen, wo Sie waren. Track-Protokolle können eine Trackaufzeichnung sein, die Sie gespeichert haben oder der aktive Track, den der eXplorist gerade aufzeichnet.

Merkmale von Track-Protokollen:

• Aktiver Track zeichnet Ihre Trips auf, wann immer Sie in Bewegung sind, es sei denn, Sie haben Ihn absichtlich ausgeschaltet.

• Es können bis zu 3 Track-Protokolle gespeichert und zu einem späteren Zeitpunkt aufgerufen werden.

• Aktive Tracks können gelöscht, angehalten und fortgesetzt werden, was Ihnen Flexibilität bei der Aufzeichnung von Tracks garantiert.

• Aktive Tracks können in eine gespeicherte Multi-Leg-Route umgewandelt werden, was ein schneller und einfacher Weg ist, um Routen zu erstellen, die zukünftig verwendet werden können.

• BackTrack, eine Funktion von Track-Protokollen, ist ein einfacher und schneller Weg, um eine Route zu aktivieren, die Sie an Ihren Ausgangspunkt zurück führt.

Track-Protokolle 47

Aufzeichnung des aktiven Tracks anhalten oder fortsetzen

Dies ermöglicht es Ihnen, die Aufzeichnung des aktiven Tracks anzuhalten und später neu zu starten.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll

hervorzuheben.

3. Drücken Sie ENTER.

4. Drücken Sie MENU, wenn Activ. Track hervorgehoben ist.

5. Heben Sie Protokoll beenden oder Prot. forts. hervor. Anmerkung: Protokoll beenden wird nur dann angezeigt, wenn

der aktive Track aufgezeichnet wird; Prot. forts. wird nur dann angezeigt, wenn der aktive Track nicht aufgezeichnet wird.

6. Drücken Sie ENTER. Anmerkung: Der eXplorist zeichnet eine direkte Linie zwischen

dem Punkt, an dem die Protokollaufzeichnung angehalten wurde und dem Punkt, an dem sie fortgesetzt wurde. Dies gilt nur, wenn nicht mehr als vier Stunden zwischen dem Anhalten und dem Fortsetzen der Aufzeichnung vergangen sind. In diesem Fall zeichnet der eXplorist keine direkte Linie zwischen dem Anhalte- und Fortsetzungspunkt des Tracks.

Liste der Track-

Protokolle mit

Informationen im

unteren Teil über die

Anzahl der Abschnitte

und die Entfernung des

hervorgehobenen Track-Protokolls.

Track-Protokolle 48

Ein neues aktives Track-Protokoll starten

Bevor Sie ein neues Track-Protokoll beginnen können, müssen Sie dasjenige beenden, das gerade aufgezeichnet wird.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Protokoll beenden hervor. (Wird Prot. forts. angezeigt, so ist das Track-Protokoll bereits angehalten worden. Gehen Sie zu Schritt Nr. 10.)

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um Activ. Track hervorzuheben.

9 Drücken Sie MENU.

10. Heben Sie Neuer Track hervor.

11. Drücken Sie ENTER.

Menü Aktive Route

mit "Activ. Track"

hervorgehoben.

Track-Protokolle 49

Ein aktives Track-Protokoll speichern

So wird Ihr aktives Track-Protokoll unter einem von Ihnen gewählten Namen gespeichert und Sie können es in der Zukunft wieder verwenden. Dies löscht nicht Ihre gerade aktive Route, sondern speichert lediglich den gerade aktiven Track und fügt ihn zu der Liste der verfügbaren TrackProtokolle hinzu. Es können bis zu 3 Track-Protokolle gespeichert werden, deren Namen jeweils nicht länger als sieben Zeichen lang sein dürfen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Speich hervor.

7. Drücken Sie ENTER.

8. Gibt es nicht genügend Trackpunkte zum Speichern, so wird ein Warnhinweis angezeigt und der Speichervorgang abgebrochen.

9. Verwenden Sie den Pfeil-Joystick und die Taste ENTER, um dem Track-Protokoll einen Namen zuzuweisen. Die Namen von Track-Protokollen dürfen bis zu sieben Zeichen lang sein.

10. Verwenden Sie den Pfeil-Joystick, um OK hervorzuheben, wenn der Name eingegeben wurde.

11. Drücken Sie ENTER.

Track-Protokolle 50

Eine BackTrack-Route erstellen

BackTrack-Routen verwenden den aktiven Track, um eine Route zurück zum Ausgangspunkt zu erstellen, indem sie umkehren und den elektronischen Brotkrumen folgen, die der eXplorist ausgestreut hat.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track

hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie BackTrack hervor.

7. Drücken Sie ENTER.

8. [Warnhinweis, dass die Trackaufzeichnung ausgeschaltet ist.] Drücken Sie ENTER.

Nachdem BackTrack aktiviert wurde, wird der zuletzt angezeigte Navigationsbildschirm angezeigt. Der eXplorist beginnt nun, die Navigationsinformationen zu berechnen, die benötigt werden, um Sie zurück zu Ihrem Ausgangspunkt zu führen.

ANMERKUNG: Wenn Sie eine aktive BackTrack-Route haben, zeichnet der eXplorist keine Trackinformationen auf. Die zuvor erwähnten Optionen Protokoll beenden, Protokoll fortsetzen und Neuer Track sind nicht verfügbar. Der eXplorist beginnt automatisch mit der Aufzeichnung Ihres Tracks, wenn ...

• Sie an Ihrem Ziel angekommen sind.

• Sie eine neue Route aktivieren (GOTO oder über das Route-Menü).

• Sie BackTrack deaktiviert haben. So deaktivieren Sie einen BackTrack:

Drücken Sie MENU

Heben Sie Track-Protokoll hervor und drücken Sie ENTER

Heben Sie Activ. Track hervor und drücken Sie MENU

Heben Sie Deaktivieren hervor und drücken Sie ENTER

Drücken Sie ENTER.

Track-Protokolle 51

Den aktiven Track löschen

Der aktive Track kann sehr umfangreich werden, insbesondere wenn Sie ihn eine Zeit lang nicht gelöscht haben. Es wird empfohlen, den aktiven Track vor einem Trip zu löschen, wenn Sie vorhaben, BackTrack zu verwenden oder das bevorstehende Track-Protokoll zu speichern. Wenn Sie dies nicht tun, so funktionieren die anderen Optionen zwar noch, aber Sie werden möglicherweise viel mehr Track-Protokoll-Informationen haben, als Sie benötigen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Track löschen hervor.

7. Drücken Sie ENTER.

Der aktive Track wird gelöscht und Sie gelangen zurück zum Track- Protokoll-Bildschirm.

Track-Protokolle 52

Das Track-Protokoll in eine Route umwandeln

Mit dieser Funktion wird das Track-Protokoll in eine Multi-Leg-Route verwandelt, die in Ihrer Routenliste abgespeichert wird. Von hier aus kann die Route falls nötig bearbeitet werden.

Anmerkung: Zu Route umwandeln steht sowohl für aktive als auch für gespeicherte TrackProtokolle zur Verfügung.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track oder ein beliebiges anderes TrackProtokoll hervorzuheben, das Sie zuvor gespeichert haben.

5 Drücken Sie MENU.

6. Heben Sie Zu Route umw. hervor.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick und die Taste ENTER, um der Route einen Namen zuzuweisen. Namen von Routen können bis zu zehn Zeichen lang sein.

9. Verwenden Sie den Pfeil-Joystick, um OK hervorzuheben, wenn der Name eingegeben wurde.

10. Drücken Sie ENTER.

Die Route wird mit dem von Ihnen zugewiesenen Namen erstellt und

Sie gelangen zurück zum Track-Protokoll-Bildschirm.

Track-Protokolle 53

Ein Track-Protokoll auf der Karte anzeigen

Die Auswahl von Auf Karte anz. zeigt das gewählte Track-Protokoll an und zeichnet es auf dem Kartenbildschirm. So können Sie die grafische Darstellung des Track-Protokolls sehen.

Anmerkung: Auf Karte anz. steht sowohl für aktive als auch für von Ihnen gespeicherte TrackProtokolle zur Verfügung.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Activ. Track oder ein beliebiges anderes TrackProtokoll hervorzuheben, das Sie zuvor gespeichert haben.

5 Drücken Sie MENU.

6. Heben Sie Auf Karte anz. hervor.

7. Drücken Sie ENTER.

Der Kartenbildschirm wird im Cursormodus mit dem gewählten Track-Protokoll angezeigt. Die Tasten Zoom In und Zoom Out können verwendet werden, um den Kartenmaßstab zu ändern und der Cursor kann mit dem Pfeil-Joystick bewegt werden.

Drücken Sie ESC, um zum Track-Protokoll-Bildschirm zurückzukehren, wenn Sie den Track fertig angesehen haben.

Track-Protokolle 54

Mit gespeicherten Track-Protokollen arbeiten

Es wurde bereits erwähnt, dass Sie gespeicherte Track-Protokolle in eine Route umwandeln und auf der Karte ansehen können. Es gibt drei Funktionen, die nur für gespeicherte Track-Protokolle zur Verfügung stehen: den Track verfolgen, umkehren oder löschen.

Gespeicherten Track-Protokollen folgen

Diese Funktion erlaubt Ihnen, einen gespeicherten Track als Multi-Leg-Route zu verwenden. Wurde diese Funktion aktiviert, so führt der eXplorist Sie entlang Ihres gespeicherten Tracks.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um eines Ihrer zuvor gespeicherten Track-Protokolle hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Track folgen hervor.

7. Drücken Sie ENTER.

8. [Warnhinweis, dass Trackaufzeichnung ausgeschaltet wird.] Drücken Sie ENTER.

Der zuletzt aufgerufene Navigationsbildschirm wird angezeigt, und das ausgewählte TrackProtokoll als aktive Route verwendet.

Ein gespeichertes Track-Protokoll umkehren

Das Umkehren eines gespeicherten Track-Protokolls ist das Gleiche wie das Verfolgen eines gespeicherten Track-Protokolls, mit dem Unterschied, dass die erstellte Route die Umkehrung des ursprünglichen Track-Protokolls ist.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um eines Ihrer zuvor gespeicherten Track-Protokolle hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Track umkehren hervor.

7. Drücken Sie ENTER.

8. [Warnhinweis, dass Trackaufzeichnung ausgeschaltet wird.] Drücken Sie ENTER.

Der zuletzt aufgerufene Navigationsbildschirm wird angezeigt und das ausgewählte umgekehrte Track-Protokoll wird als aktive Route verwendet.

Track-Protokolle 55

Ein gespeichertes Track-Protokoll löschen

Verwenden Sie diese Funktion, um Track-Protokolle zu entfernen, die zuvor gespeichert wurden und nun nicht mehr gebraucht werden.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Track-Protokoll hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um eines Ihrer zuvor gespeicherten Track-Protokolle hervorzuheben.

5 Drücken Sie MENU.

6. Heben Sie Track löschen hervor.

7. Drücken Sie ENTER.

Das gespeicherte Track-Protokoll wird gelöscht und Sie gelangen zurück zum Track-Protokoll- Bildschirm.

Präferenzen 56

Präferenzen

Die Persönlichen Einstellungen des eXplorist liefern Ihnen die Werkzeuge, um das Gerät Ihrem Verwendungszweck und Ihren Bedürfnissen anzupassen. Die Werkzeuge bieten Ihnen vollständige Flexibilität in seiner Verwendung sowie bei der Verwaltung des internen Speichers, falls dies nötig sein sollte.

Funktionen in den Persönlichen Einstellungen:

• Neustart des GPS (Initialisierung), damit der eXplorist seinen ungefähren Standort finden kann, wenn eine große Entfernung in ausgeschaltetem Zustand zurückgelegt wurde.

• Einstellen der Maßeinheiten für die angezeigten Daten.

• Gibt die Möglichkeit, die Nord-Referenz entweder auf magnetischen Norden oder geographischen Norden einzustellen.

• Das Koordinatensystem zur Positionsangabe sowie das zur Berechnung der Koordinaten verwendete Kartenbezugssystem (auch Kartendatum genannt) können ausgewählt werden.

• Vollständige Kontrolle über die integrierten Energiespar-Werkzeuge zur Verlängerung der Batterielebensdauer.

• Personalisieren Ihres eXplorist.

• Wählen Sie eine von zehn verschiedenen Sprachen für die Benutzeroberfläche Ihres eXplorist.

• Zugang zu den Werkzeugen, die Ihnen erlauben, den internen Speicher ganz oder teilweise zu löschen.

Präferenzen 57

Den GPS neu starten

Ein Neustart des GPS ist ein Weg, um dem eXplorist Informationen über seine ungefähre Position zu liefern; erfahrene Benutzer von GPS-Empfängern kennen diese Aktion unter dem Namen Initialisierung. Die folgende, kurze Erklärung zur Funktionsweise des eXplorist hilft Ihnen beim besseren Verständnis dieser Aktion.

Die GPS-Konstellation besteht aus 24 aktiven Satelliten und drei Ersatzsatelliten, die die Erde umkreisen. Zu jeder beliebigen Tageszeit befindet sich andere Satelliten über Ihnen. Um den Überblick darüber zu behalten, welche Satelliten in Sicht sind, verfügt der eXplorist über einen integrierten Almanach, der das aktuelle Datum und die aktuelle Uhrzeit zusammen mit seiner ungefähren Position verwendet, um "nachzuschlagen", welche Satelliten in Sicht sein sollten. Jedes Mal, wenn Sie den eXplorist ausschalten, speichert er an einer bestimmten Stelle seines Speichers den zuletzt berechneten Positionsfix. Wird er dann neu eingeschaltet, geht er davon aus, sich noch an ungefähr dem gleichen Standort zu befinden und verwendet diesen letzten Positionsfix beim "Nachschlagen" im Almanach.

Wenn Sie nun Ihren eXplorist ausschalten und durch die Lande reisen, so geht er beim nächsten Einschalten davon aus, dass er sich noch an dem Standpunkt befindet, an dem er ausgeschaltet wurde, und sucht nach Satelliten, die er über sich vermutet. Wenn der eXplorist die Satelliten nicht findet, so beginnt er damit, den Himmel "abzusuchen" und versucht herauszufinden, welche Satelliten in Sicht sind. Dieser Prozess kann einige Zeit in Anspruch nehmen und den Eindruck erwecken, als funktioniere der GPS-Teil des eXplorist nicht. Unter normalen Bedingungen wird der eXplorist weiterhin in der Lage sein, Ihre Position zu berechnen, dies kann jedoch länger als gewöhnlich dauern.

Die Funktion GPS neu starten gibt Ihnen die Möglichkeit, dem eXplorist seinen ungefähren Standort anzugeben und so die Ermittlung seines ersten Fixes zu beschleunigen. Viele eXploristBenutzer werden die Option GPS neu starten niemals in Anspruch nehmen; sie steht Ihnen jedoch für alle Fälle zur Verfügung.

Wann verwenden Sie GPS neu starten?

• Wenn der eXplorist in ausgeschaltetem Zustand mehr als 800 km bewegt wurde.

• Wenn der eXplorist nur langsam arbeitet nach dem Einschalten mehrere Minuten benötigt, um seinen ersten Positionsfix zu berechnen. (Sie brauchen sich über diese Funktion keinerlei Gedanken zu machen. Der eXplorist verfügt über eine integrierte Funktion, die Sie automatisch auffordert, die ungefähre Position anzugeben, wenn das Gerät Schwierigkeiten hat, seinen ersten Positionsfix zu berechnen.)

Präferenzen 58

GPS neu starten:

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen

hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um GPS neu starten

hervorzuheben.

5. Drücken Sie ENTER.

6. Region. Verwenden Sie den Pfeil-Joystick, um die Region Ihres

aktuellen Standorts hervorzuheben. Wenn Sie die Koordinaten Ihrer aktuellen Position kennen,

können Sie diese auch eingeben, indem Sie Enter Coord (Koord eing) hervorheben. Dies wird selten verwendet und ist in dem vorliegenden Handbuch nicht beschrieben.

7. Drücken Sie ENTER.

8. Gebiet. Verwenden Sie den Pfeil-Joystick, um das Gebiet Ihres

Standorts hervorzuheben. Die Liste der Gebiete ist für jeden in Schritt Nr. 6 gewählten Bereich eine andere.

9. Drücken Sie ENTER.

10. Uhrzeit. Geben Sie die aktuelle Uhrzeit mit Hilfe des Pfeil-Joysticks ein. Bewegen Sie den Pfeil-Joystick nach oben oder unten, um den Wert zu ändern und nach links oder rechts, um den Cursor zu bewegen.

Anmerkung: Die Uhrzeit ist eine der ersten Informationen, die von den Satelliten übertragen wird. Die angezeigte Uhrzeit kann selbst ohne ausreichende Satelliteninformationen zur Berechnung des Positionsfixes bereits korrigiert worden sein.

11. Drücken Sie ENTER.

12. Datum. Verwenden Sie den Pfeil-Joystick, um das aktuelle Datum einzugeben. Bewegen Sie den Pfeil-Joystick nach oben oder unten, um den Wert zu ändern und nach links oder rechts, um den Cursor zu bewegen.

Anmerkung: Das Datum wird ebenfalls von den Satelliten gesendet und kann auch bereits korrekt sein.

Präferenzen 59

13. Drücken Sie ENTER.

14. Verwenden Sie den Pfeil-Joystick, um Fertig hervorzuheben.

15. Drücken Sie ENTER.

16. Der zuletzt angezeigte Navigationsbildschirm wird angezeigt und der eXplorist beginnt mit dem Verfolgen der Satelliten.

Präferenzen 60

Karteneinheiten einstellen

In der Option Karteneinheiten des Menüs Präferenzen können Sie auswählen, welche Maßeinheiten für die Navigationsdaten, die Nord-Referenz, das Koordinatensystem und das Kartendatum vom eXplorist verwendet werden sollen.

Navigationsmaßeinheiten wählen

Der eXplorist kann Navigationsdaten in Mi/Yd/MPS (Meilen, Yards, Meilen pro Stunde), Mi/Ft/MPS (Meilen, Fuß, Meilen pro Stunde), NM/Ft/Knoten, NM/M/Knoten (Seemeilen, Fuß

bzw. Meter, Knoten) oder KM/Kmh (Kilometer, Stundenkilometer) anzeigen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Karteneinheiten hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Nav Einheit hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um die gewünschte Navigationsmaßeinheit hervorzuheben.

9. Drücken Sie ENTER.

Der Karteneinheiten-Bildschirm wird mit den neuen Nav-Einheiten angezeigt. Sie können weitere Einstellungen ändern oder ESC drücken, um zum Menü Präferenzen zurückzukehren.

Präferenzen 61

Nord-Referenz wählen

Sie können die vom eXplorist verwendete Nord-Referenz entweder auf magnetischen Norden oder geographischen Norden einstellen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Karteneinheiten hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für NordReferenz hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um Magnetisch oder Exakt (wahre Nordrichtung) hervorzuheben.

9. Drücken Sie ENTER.

Der Karteneinheiten-Bildschirm wird mit der neuen Nord-Referenz angezeigt. Sie können weitere Einstellungen ändern oder ESC drücken, um zum Menü Präferenzen zurückzukehren.

Präferenzen 62

Koordinatensystem wählen

Die Positionsdaten werden in dem Koordinatensystem angezeigt, das in Karteneinheiten ausgewählt wurde. Das Standardsystem ist Länge/Breite (Lat/Lon) und sollte für die meisten Benutzer das passende sein. Erfahrene GPS-Benutzer werden lieber ein Koordinatensystem wählen, das zu den von ihnen verwendeten Karten passt. Folgende Koordinatensysteme können ausgewählt werden:

• Lat/Lon (geographische Breite & Länge) • UTM

• OSGB (Britisches Gitter) • Irisch

• Schweiz. • Schwed.

• Finnisch • GaußKrüger

•Franz. • USNG

• MGRS • Anw.-Gitt.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Karteneinheiten hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Koord Syst. hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um das gewünschte Koordinatensystem hervorzuheben.

Haben Sie Anwender-Gitter ausgewählt, so werden Zusatzinformationen benötigt. Diese Option wird nur von erfahrenen Benutzern verwendet und wird in diesem Handbuch nicht beschrieben.

9. Drücken Sie ENTER.

Der Karteneinheiten-Bildschirm wird mit dem neuen Koord Syst. angezeigt. Sie können weitere Einstellungen ändern oder ESC drücken, um zum Menü Präferenzen zurückzukehren.

Präferenzen 63

Kartendatum wählen

Wenn Sie den eXplorist zusammen mit einer Karte verwenden, so sollten Sie sicherstellen, dass das Kartendatum des eXplorist mit dem der verwendeten Karte übereinstimmt. Dieses befindet sich in der Regel in der Legende der Karte. Das Standardkartendatum des eXplorist ist WGS84; es sollte im Zweifelsfall verwendet werden.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Karteneinheiten hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Kartendatum hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um das gewünschte Kartendatum hervorzuheben.

9. Drücken Sie ENTER.

Der Karteneinheiten-Bildschirm wird mit dem neuen Kartendatum angezeigt. Sie können weitere Einstellungen ändern oder ESC drücken, um zum Menü Präferenzen zurückzukehren.

Präferenzen 64

Verwenden des Stromsparen-Werkzeugs

Wenn Sie sich im Feld oder auf dem Wasser befinden, so sollten Sie stets den sparsamen Umgang mit der Lebensdauer Ihrer Batterie im Auge behalten. Es gibt zwei Dinge, mit denen Sie die Lebensdauer der Batterie verlängern können: Ausschalten des eXplorist, wenn Sie ihn nicht verwenden und Einstellen der Dauer für die Hintergrundbeleuchtung.

Power Off Timer einstellen

Der eXplorist verfügt über einen Power Off Timer, der den eXplorist nach einem bestimmten Zeitraum abschaltet, wenn keine Tasten betätigt wurden oder wenn Sie nicht in Bewegung sind. So können sich die Batterien nicht entladen, wenn Sie den eXplorist aus Versehen eingeschaltet lassen.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Stromsparen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Power Off Timer hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um das gewünschte Zeitintervall hervorzuheben oder auf Aus zu stellen.

9. Drücken Sie ENTER.

Anmerkung: Beim Verwenden einer GOTO-Route sollten Sie bedenken, dass diese Route gelöscht wird, wenn der eXplorist sich ausschaltet. Wenn Sie eine GOTO-Route aktiviert haben und befürchten, der Power Timer könnte ablaufen und den eXplorist ausschalten, so können Sie den Power Off Timer auf Aus stellen. Dies gilt nicht für Multi-Leg-Routen und BackTrack-Routen.

Präferenzen 65

Lichttimer einstellen

Wie bereits zuvor erwähnt, erleichtert die Hintergrundbeleuchtung das Ablesen der Anzeige bei schlechten Lichtverhältnissen. Sie verursacht jedoch gleichzeitig den größten Batterieverbrauch.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Stromsparen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Beleuchtung hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick, um das gewünschte Zeitintervall hervorzuheben oder auf Timer Aus zu stellen.

9. Drücken Sie ENTER.

Präferenzen 66

Den eXplorist personalisieren

Mit dieser Funktion können Sie Informationen über sich selbst eingeben, die verwendet werden können, um den eXplorist an Sie zurückzusenden, falls Sie ihn verlieren sollten. Der Name, den Sie im Feld Name eingeben, wird auf dem Über-Bildschirm angezeigt.

Schritte zur Personalisierung Ihres eXplorist.

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Anpassen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um das Feld für Name hervorzuheben.

7. Drücken Sie ENTER.

8. Verwenden Sie den Pfeil-Joystick und die Taste ENTER, um Ihren Namen einzugeben.

9. Verwenden Sie den Pfeil-Joystick, um OK hervorzuheben, wenn der Name eingegeben wurde.

10. Drücken Sie ENTER.

11. [Optional] Verwenden Sie den Pfeil-Joystick, um das Feld für Adresse hervorzuheben. Wiederholen Sie Schritte Nr. 7 bis 10 für die Eingabe Ihrer Adresse.

12. [Optional] Verwenden Sie den Pfeil-Joystick, um das Feld für Stadt, Land, PLZ hervorzuheben. Wiederholen Sie Schritte Nr. 7 bis 10 für die Eingabe Ihrer Stadt, Ihres Lands und Ihrer Postleitzahl.

13. [Optional] Verwenden Sie den Pfeil-Joystick, um das Feld für Telefonnr. hervorzuheben. Wiederholen Sie Schritte Nr. 7 bis 10 für die Eingabe Ihrer Telefonnummer.

14. Drücken Sie ESC, um zur Anpassen-Funktion zurückzukehren.

Präferenzen 67

Sprache wählen

Sie können eine von zehn verschiedenen Sprachen wählen, in der der eXplorist Informationen anzeigen soll. Sie können wählen zwischen Deutsch, English (Englisch), Français (Französisch), Nederlands (Holländisch), Suomi (Finnisch), Español (Spanisch), Italiano (Italienisch), Português (Portugiesisch), Svenska (Schwedisch) und Norsk (Norwegisch).

Eine Sprache für Ihren eXplorist wählen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Sprache hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um die gewünschte Sprache zu wählen.

7. Drücken Sie ENTER.

Präferenzen 68

Den Speicher löschen

Die Funktion Speicher löschen in Präferenzen können Sie zum Löschen folgender Elemente verwenden:

• sämtliche Track-Protokolle [Alle Track-Prt.],

• sämtliche Sonderziele und Routen [POIs/Routen],

• sämtliche Multi-Leg-Routen [Routen], oder

• sämtliche Track-Protokolle, Sonderziele und Routen [Alle].

Mit Speicher löschen können Sie außerdem alle Einstellungen des eXplorist auf die Werkseinstellungen zurücksetzen.

Alle Track-Protokolle löschen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Speicher löschen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um Alle Track-Prt. hervorzuheben.

7. Bestätigen Sie. Verwenden Sie den Pfeil-Joystick, um Ja zum Bestätigen oder Nein zum Abbrechen hervorzuheben.

8. Drücken Sie ENTER.

Alle Sonderziele und Routen löschen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Speicher löschen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um POIs/Routen hervorzuheben.

7. Bestätigen Sie. Verwenden Sie den Pfeil-Joystick, um Ja zum Bestätigen oder Nein zum Abbrechen hervorzuheben.

8. Drücken Sie ENTER.

Präferenzen 69

Alle Routen löschen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Speicher löschen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um Routen hervorzuheben.

7. Bestätigen Sie. Verwenden Sie den Pfeil-Joystick, um Ja zum Bestätigen oder Nein zum Abbrechen hervorzuheben.

8. Drücken Sie ENTER.

Alle Track-Protokolle, Sonderziele und Routen löschen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Speicher löschen hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um Alle hervorzuheben.

7. Bestätigen Sie. Verwenden Sie den Pfeil-Joystick, um Ja zum Bestätigen oder Nein zum Abbrechen hervorzuheben.

8. Drücken Sie ENTER.

9. Der eXplorist schaltet sich automatisch aus.

Den eXplorist auf Werkseinstellungen zurücksetzen

1. Drücken Sie MENU.

2. Verwenden Sie den Pfeil-Joystick, um Präferenzen hervorzuheben.

3. Drücken Sie ENTER.

4. Verwenden Sie den Pfeil-Joystick, um Zur. zu Standard hervorzuheben.

5. Drücken Sie ENTER.

6. Verwenden Sie den Pfeil-Joystick, um Alle hervorzuheben.

7. Bestätigen Sie. Verwenden Sie den Pfeil-Joystick, um Ja zum Bestätigen oder Nein zum

Abbrechen hervorzuheben.

8. Drücken Sie ENTER.

Spezifikationen 70

Leistung

Empfänger 14-Parallel-Kanal Technologie, verfolgt bis zu

14 Satelliten zum Berechnen und Aktualisieren von Informationen.

Antenne Patch

Akquisitionszeiten (unter optimalen Bedingungen)

Warm unter 1 Minute

Kalt unter 2 Minuten

Aktualisierungsrate 1 Sekunde durchgehend

Genauigkeit

Position < 7 Meter, 95% 2D RMS

Mit WAAS/EGNOS <3 Meter, 95% 2D RMS

Geschwindigkeit 0,1 Knoten RMS bei konstanter Geschwindigkeit

Grenzen

Geschwindigkeit 1.530 kmh

Höhe 18.600 m

Maße und Gewichte

Größe 11,7 cm x 5,3 cm x 1,3 cm

[L] x [B] x [H] Gewicht 110 g, mit 2 AA-Batterien Anzeige 4,6 cm x 3,6 cm

[L] x [B]

Hochkontrast-LCD Display mit Hintergrundbeleuchtung und vier Graustufen Gehäuse Wetterbeständige Ausführung, Schutzbeschichtung aus Gummi Temperaturspannen

Betriebstemperatur: 10°C bis 60°C

Spannung

Quelle 2 AA Alkaline-Batterien Batterielebensdauer

über 14 Std. bei ausgeschalteter Hintergrundbeleuchtung

Spezifikationen 71

Koordinatensysteme

Verfügbar 11 plus 1 Anwendergitter.

Lat/Lon, UTM, OSGB, Irisch, Schweizerisch, Schwedisch, Finnisch,

GaußKrüger, Französisch, USNG und MGRS

Routen

Gesamt Bis zu 20 gespeicherte Routen

GOTO-Route

BackTrack-Route Länge der Namen 10 Zeichen (inklusive Leerzeichen)

Track-Protokolle

Gesamt Bis zu 3 gespeicherte Track-Protokolle plus aktives Track-Protokoll Länge der Namen 7 Zeichen (inklusive Leerzeichen)

Sonderziele

Gesamt Bis zu 500 gespeicherte Sonderziele Länge der Namen

8 Zeichen (inklusive Leerzeichen)

Navigationsbildschirme

Karte Zeigt Positionsplotter und 2 Datenfelder (anpassbar)) Kompass Enthält graphischen Kompass und 2 Datenfelder (anpassbar) Position Enthält Position, Höhe, Genauigkeit, Datum und Uhrzeit, Tagesodometer und

Batteriestatus

Alarme

XTE-Alarm Gibt bei Abweichung von über 76 m rechts oder links der berechneten Route

ein Warnsignal. Ankunftsalarm Gibt in einer Nähe von ungefähr 76 m zum Ziel ein Warnsignal

Zubehör

Erweitern Sie die Anwendungsmöglichkeiten Ihres Magellan eXplorist mit dem Zubehör aus dem Magellan Online-Shop für alle Ihre Abenteuer.

Transporttasche Diese robuste schwarze Transporttasche aus

Segeltuch wurde eigens für Ihren Magellan eXplorist konzipiert und kann bequem an unserem Gürtel- oder Tragegurt befestigt werden. Sie hat praktische Taschen für zusätzliche Batterien. Schützen Sie Ihren Magellan eXplorist unterwegs und zu Hause.

Artikelnummer: 980773

Drehhalterung Befestigen Sie Ihren Magellan eXplorist bequem im

Auto, LKW, Boot oder jedem anderen Fahrzeug. Diese einfach zu installierende Gerätehalterung hält Ihren Empfänger in einer stabilen Position - für eine optimale Sicht auf oder abseits der Straße oder zu

Wasser, wo immer Ihr Abenteuer Sie hinführt.

Artikelnummer: 702209

Fahrradhalterung Befestigen Sie Ihren Magellan eXplorist für einen

komfortablen Betrieb und optimale Sicht an Ihrem Fahrrad, Motorschlitten oder Motorrad. Die einfach anzubringende Halterung hält Ihren Empfänger genau im richtigen Winkel, während Sie auf Waldwegen, Neben- oder Stadtstraßen fahren, oder wo immer Ihr Abenteuer Sie hinführt.

Artikelnummer: 702211

KfZ-Halterung Starke Saugnäpfe befestigen Ihren Magellan eXplorist

sicher an der Windschutzscheibe Ihres Autos, LKW oder Wohnmobils. Volle Kipp- und Schwenkbarkeit garantieren optimale Sicht auf Ihren Empfänger, wann immer Sie die Abenteuerlust packt.

Artikelnummer: 702210

Zubehör können Sie im Magellan Online-Shop bestellen:

www.magellangps.com/en/store/

Unter dieser Adresse finden Sie eine vollständige Liste des o. g. Zubehörs sowie weiteres Zubehör

für Ihren Magellan eXplorist.

Kontakt zu Magellan

Wenn Sie Support für Ihren Magellan eXplorist benötigen oder Fragen und Anmerkungen haben, wenden Sie sich an folgende Ansprechpartner bei Thales Navigation.

Kontakt zu Magellan in Nordamerika

Technischer Kundendienst

Falls Sie technische Unterstützung benötigen, Hilfestellung bei der Anwendung oder eine technische Frage bezüglich der Funktionsweise Ihres Magellan-Produktes haben, kontaktieren Sie uns bitte im Internet unter www.magellangps.com; Sie können außerdem technischen Support per Fax oder Telefon erfragen.

Unser Team vom Technischen Kundendienst ist Montags bis Freitags von 6-17 Uhr (PST/PDT) erreichbar. Wenn Sie außerhalb dieser Zeiten eine präzise Nachricht hinterlassen, wird diese im

Laufe des folgenden Werktags beantwortet.

Telefon: 800-707-9971 oder +1 909-394-5000 (Außerhalb von Nordamerika).

Sie können den Technischen Kundendienst auch per Fax erreichen: +1 909-394-7050 [z. Hdn. von: Technischer Kundendienst].

E-Mail: magellansupport@thalesnavigation.com

Garantieleistungen

Um Garantieleistungen für Ihr Gerät zu erhalten, muss der Käufer vor dem Versenden des Produktes erst eine Rückgabegenehmigung bei uns einholen. Die Annahme von Paketen, die ohne eine solche Genehmigung (RMA) bei uns eingehen, kann verweigert werden. Um eine RMA zu erhalten, kontaktieren Sie unser Team vom Technischen Kundendienst unter:

Tel.: 800-707-9971 or +1 909-394-5000

Fax: +1 909-394-7050 [Z. Hdn. von: Technischer Kundendienst]

E-Mail: magellansupport@thalesnavigation.com

Kontakt zu Magellan

Kontakt zu Magellan in Europa

Technischer Kundendienst und Garantieleistungen

Um Informationen bezüglich des Produktes oder Garantieleistungen auf Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Holländisch, Norwegisch, Finnisch oder Dänisch zu erhalten, wählen Sie bitte FREE PHONE:

00800MAGELLAN* (00800 62435526)

von 9-18 Uhr GMT & GMT+1, oder senden Sie eine E-Mail auf Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Holländisch, Norwegisch, Finnisch oder Dänisch an: magellansupportfr@thalesnavigation.com

* gebührenfreier Telefondienst verfügbar in Irland, Großbritannien, Portugal, Spanien, Frankreich, Belgien, den Niederlanden,

Deutschland, Österreich, der Schweiz, Norwegen, Schweden, Dänemark und Finnland

Für telefonischen Produktsupport von Magellan auf Englisch, Französisch oder Deutsch von anderen Orten in Europa, dem Nahen Osten oder Afrika wählen Sie bitte:

+33 2 28 09 38 00*

oder schicken Sie eine E-Mail an: magellansupportfr@thalesnavigation.com

* internationale Telefongebühren hängen von der jeweiligen Telefongesellschaft ab.

Für Magellan Produktsupport in anderen europäischen, nahöstlichen oder afrikanischen Sprachen kontaktieren Sie bitte die in unserer Händlersuche auf www.magellangps.com verzeichneten Händler oder senden Sie eine E-Mail an: magellansupportfr@thalesnavigation.com

Magellan EXPLORIST 100 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
