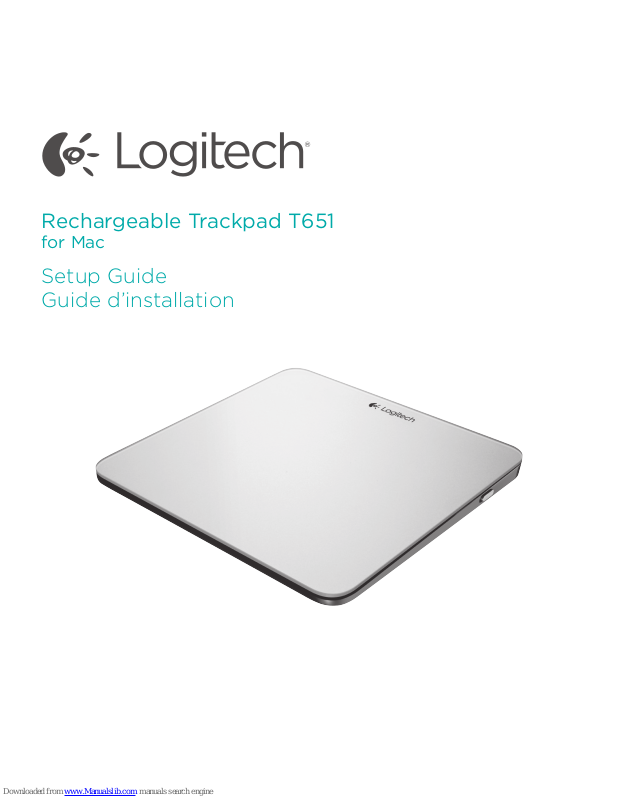

Rechargeable Trackpad T651
for Mac
Setup Guide Guide d’installation
Logitech Rechargeable Trackpad T651
2
English. . . . . . . . . . . . . . . . . . 3
Français . . . . . . . . . . . . . . . . 10
Español . . . . . . . . . . . . . . . . 17
www.logitech.com/support  . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Logitech Rechargeable Trackpad T651
English  3
Know your product
1. Trackpad
2. Status light
3. On/O switch
4. Bluetooth® connect button
5. Micro-USB port
6. Micro-USB charging cable
2 61 3 4 5
Logitech Rechargeable Trackpad T651
4  English
Set up your product
1. Turn on the trackpad. The status
light blinks blue, and the trackpad is discoverable. If the status light blinks red, charge the battery. For information about charging, see “Charge the battery.”
2. Complete Bluetooth pairing on your Mac: a. Go to System Preferences > Bluetooth. b. Click the “Setup new device” (+)
button, and follow the on-screen instructions.
c. Choose “Logitech T651” from
the device list.
d. Click “Continue.”
3. Download and install the Logitech
software for your Mac to get all the trackpad gestures and features. Go to
www.logitech.com/download/t651
www
Logitech Rechargeable Trackpad T651
English  5
Charge the battery
A three-hour charge provides up to a month of battery power if you use the trackpad about two hours a day. You can use the trackpad while it charges.
To check battery power, turn on the trackpad:
• A green status light indicates an adequate charge.
• A blinking red status light indicates a recharge is needed.
To charge the trackpad:
• Connect the trackpad to your Mac using the Micro-USB charging cable. The Battery Status light will pulse green.
• Charge for 1 to 3 hours, or until the status light turns o.
USB
Logitech Rechargeable Trackpad T651
6  English
Visit Product Central
There’s more information and support online for your product. Take a moment to visit Product Central to learn more about your new trackpad.
Browse online articles for setup help, usage tips, or information about additional features. If your trackpad has optional software, learn about its benefits and how it can help you customize your product.
Connect with other users in our Community Forums to get advice, ask questions, and share solutions.
At Product Central, you’ll find a wide selection of content:
• Tutorials
• Troubleshooting
• Support community
• Software downloads
• Online documentation
• Warranty information
• Spare parts (when available)
Go to www.logitech.com/support/t651
Logitech Rechargeable Trackpad T651
English  7
Product features
Trackpad gestures
1. One-finger click: Press down on
the trackpad surface (right-click by tapping with two fingers)
2. Two-finger scroll: Up, down, or sideways
To get the following gestures and more, install the Logitech software*:
3. Two-finger pinch: zoom in or out
4. Three-finger swipe:
• Swipe up for Mission Control
• Swipe left or right to cycle through
full-screen applications
*For all Mac trackpad gestures, smooth scrolling, and trackpad customizing, download and install software for your Mac at www.logitech.com/ download/t651.
1
2
3 4
Logitech Rechargeable Trackpad T651
8  English
Troubleshooting
Trackpad not working
• Restart the trackpad by turning it o and then back on.
• If the status light blinks red, recharge the battery. For more information, see “Charge the battery.”
• Make sure Bluetooth is enabled on your Mac.
• You may need to re-establish the Bluetooth pairing:
1. On your Mac, remove the trackpad
from the Bluetooth device list. For help, refer to your Mac documentation.
2. Press the Bluetooth connect
button on the trackpad to make it discoverable. The status light blinks blue.
3. Complete Bluetooth pairing
on your Mac. Go to step 2 in “Setup your product.”
What do you think?
Please take a minute to tell us. Thank you for purchasing our product.
www.logitech.com/ithink
Logitech Rechargeable Trackpad T651
English  9
Battery disposal at product end of life
1. Remove plastic label
on trackpad bottom.
2. Remove 4 screws.
3. Remove bottom case.
4. Unplug battery and remove it.
5. Dispose battery and product
according to local laws.
1
2
3
4 5
Logitech Rechargeable Trackpad T651
10  Français
Présentation du produit
1. Trackpad
2. Témoin d'état
3. Commutateur Marche/Arrêt
4. Bouton de connexion Bluetooth®
5. Port micro-USB
6. Câble de charge micro-USB
2 61 3 4 5
Logitech Rechargeable Trackpad T651
Français  11
Configuration du produit
1. Mettez le trackpad sous tension.
Le témoin d'état clignote en bleu et le trackpad passe en mode de détection. Si le témoin d'état clignote en rouge, vous devez recharger la batterie. Pour plus d'informations concernant le chargement, reportez-vous à la section Charge de la batterie.
2. Configurez le couplage Bluetooth
sur votre Mac:
a. Accédez à Préférences système >
Bluetooth.
b. Cliquez sur le bouton Configurer
un nouveau dispositif (+) et suivez les instructions qui s'achent à l'écran.
c. Sélectionnez Logitech T651 dans
la liste des dispositifs.
d. Cliquez sur Continuer.
3. Téléchargez et installez le logiciel
Logitech pour Mac pour profiter de l'ensemble des fonctionnalités et gestes de contrôle du trackpad. Accédez au site
www.logitech.com/download/t651.
www
Logitech Rechargeable Trackpad T651
12  Français
Charge de la batterie
Une charge de trois heures vous assure jusqu'à un mois d'autonomie pour une utilisation moyenne de deux heures par jour. Vous pouvez utiliser le trackpad pendant qu'il est en charge.
Pour vérifier le niveau de charge de la batterie, mettez le trackpad sous tension:
• Un témoin d'état vert indique que la batterie est chargée.
• Un témoin d'état rouge clignotant indique que la batterie doit être rechargée.
Pour charger le trackpad:
• Branchez le trackpad sur votre Mac en utilisant le câble de charge micro-USB fourni. Le témoin de charge clignote en vert.
• Rechargez le trackpad pendant 1 à 3 heures ou jusqu'à ce que le témoin d'état s'éteigne.
USB
Logitech Rechargeable Trackpad T651
Français  13
Pages Produits
Des informations et une assistance supplémentaires sont disponibles en ligne pour votre produit. Prenez le temps de visiter les pages Produits pour en savoir plus sur votre nouveau trackpad.
Parcourez les articles en ligne pour obtenir de l'aide en matière de configuration, des conseils d'utilisation ou des informations sur les fonctions supplémentaires. Si le trackpad dispose d'un logiciel en option, prenez le temps de découvrir les avantages et possibilités que celui-ci vous ore pour personnaliser votre produit.
Connectez-vous avec d'autres utilisateurs sur nos forums communautaires pour demander des conseils, poser des questions et partager des solutions.
Dans les pages Produits, vous trouverez un large éventail de contenu:
• Didacticiels
• Dépannage
• Communauté d'entraide
• Logiciels à télécharger
• Documentation en ligne
• Informations sur la garantie
• Pièces de rechange (si disponibles)
Accédez au site www.logitech.com/ support/t651.
Logitech Rechargeable Trackpad T651
14  Français
Caractéristiques du produit
Gestes de contrôle du trackpad 1. Clic d'un doigt: appuyez sur la surface
du trackpad (pour utiliser le clic droit, tapez avec deux doigts).
2. Balayage à deux doigts: vers le haut,
vers le bas ou sur les côtés.
Pour pouvoir utiliser des gestes de contrôle supplémentaires, notamment les gestes suivants, installez le logiciel Logitech*:
3. Pincement à deux doigts: zoom avant
ou arrière.
4. Glissement à trois doigts:
• vers le haut pour Mission Control;
• vers la gauche ou la droite pour faire
défiler les applications en plein écran.
* Pour pouvoir utiliser tous les gestes pris en charge sur le trackpad pour Mac, profiter d'un défilement fluide et personnaliser votre trackpad, téléchargez et installez le logiciel pour Mac à partir du site www.logitech.com/download/t651.
1
2
3 4
Logitech Rechargeable Trackpad T651
Français  15
Dépannage
Le trackpad ne fonctionne pas
• Redémarrez le trackpad en le mettant hors tension puis sous tension.
• Si le témoin d'état clignote en rouge, vous devez recharger la batterie. Pour plus d'informations, reportez-vous à la section Charge de la batterie.
• Assurez-vous que le Bluetooth est activé sur votre Mac.
• Vous devrez peut-être rétablir le couplage Bluetooth:
1. Sur votre Mac, retirez le trackpad
de la liste de dispositifs Bluetooth. Reportez-vous à la documentation de votre Mac pour obtenir de l'aide.
2. Appuyez sur le bouton de connexion
Bluetooth situé sur le trackpad pour permettre sa détection. Le témoin d'état clignote en bleu.
3. Terminez le couplage Bluetooth
sur votre Mac. Passez à l'étape 2 de la section Configuration du produit.
Qu'en pensez-vous?
Veuillez prendre quelques minutes pour nous faire part de vos commentaires. Nous vous remercions d'avoir acheté notre produit.
www.logitech.com/ithink
Logitech Rechargeable Trackpad T651
16  Français
Recyclage de la batterie à la fin du cycle de vie du produit
1. Retirez l'étiquette plastifiée située
sous le trackpad.
2. Retirez les 4 vis.
3. Retirez la partie inférieure du boîtier
de protection.
4. Débranchez la batterie et retirez-la.
5. Mettez la batterie au rebut
conformément aux directives locales.
1
2
3
4 5
Logitech Rechargeable Trackpad T651
Español  17
Componentes del producto
1. Trackpad
2. Diodo de estado
3. Conmutador de encendido/apagado
4. Botón de conexión Bluetooth®
5. Puerto micro USB
6. Cable de carga micro USB
2 61 3 4 5
Logitech Rechargeable Trackpad T651
18  Español
Configuración del producto
1. Enciende el trackpad. El diodo de estado
emite destellos azules y el trackpad es detectable. Si el diodo de estado emite destellos rojos, carga la batería. Si deseas información sobre la carga, consulta “Carga de la batería”.
2. Completa el emparejamiento Bluetooth
en el Mac:
a. Ve a Preferencias del sistema >
Bluetooth.
b. Haz click en el botón “Configurar
nuevo dispositivo” (+) y sigue las instrucciones en pantalla.
c. Elige “Logitech T651” en la lista
de dispositivos.
d. Haz click en “Continuar”.
3. Descarga e instala el software Logitech
para Mac para obtener todas las funciones y gestos del trackpad. Ve a www.logitech.com/download/t651
www
Logitech Rechargeable Trackpad T651
Español  19
Carga la batería
Una carga de tres horas proporciona hasta un mes de energía de batería si usas el trackpad unas dos horas al día. Puedes usar el trackpad mientras se carga.
Para comprobar la carga de la batería, enciende el trackpad:
• Un diodo de estado verde indica una carga adecuada.
• Un diodo de estado que emite destellos rojos indica que es necesario recargar.
Para cargar el trackpad:
• Conecta el trackpad al Mac mediante el cable de carga micro USB. El diodo de estado de batería emitirá impulsos verdes.
• Carga de una a tres horas, o hasta que el diodo de estado de batería se apague.
USB
Logitech Rechargeable Trackpad T651
20  Español
Visita a Central de productos
Encontrarás más información y asistencia en línea para tu producto. Dedica un momento a visitar Central de productos para averiguar más sobre tu nuevo trackpad.
Lee artículos en línea y encuentra información y ayuda sobre configuración, consejos de uso y funciones adicionales. Si tu trackpad tiene software opcional, descubre sus ventajas y cómo puede ayudarte a personalizar tu producto.
Ponte en contacto con otros usuarios en nuestros Foros de comunidad para obtener consejos, realizar preguntas y compartir soluciones.
En Central de productos, encontrarás una amplia selección de contenido:
• Ejercicios de aprendizaje
• Resolución de problemas
• Comunidad de asistencia
• Descargas de software
• Documentación en línea
• Información de garantía
• Piezas de repuesto (cuando estén
disponibles)
Ve a www.logitech.com/support/t651
Logitech Rechargeable Trackpad T651
Español  21
Características del producto
Gestos del trackpad 1. Click con un dedo: Presiona la superficie
del trackpad (click con botón derecho mediante punteo con dos dedos)
2. Desplazamiento con dos dedos:
Arriba, abajo o de lado
Para obtener estos gestos y otros más, instala el software Logitech*:
3. Pellizco con dos dedos: zoom para
ampliar o reducir
4. Pase con tres dedos:
• Pase hacia arriba para Mission Control
• Pasa hacia la derecha o la izquierda
para recorrer aplicaciones a pantalla completa
*Para todos los gestos de trackpad de Mac, desplazamiento uniforme y personalización del trackpad, descarga e instala el software para Mac desde www.logitech.com/download/t651.
1
2
3 4
Logitech Rechargeable Trackpad T651
22  Español
Resolución de problemas
El trackpad no funciona
• Reinicia el trackpad. Para ello, apágalo y vuelve a encenderlo.
• Si el diodo de estado emite destellos rojos, recarga la batería. Si deseas más información, consulta "Carga de la batería".
• Asegúrate de que Bluetooth esté activado en el Mac.
• Puede que tengas que restablecer el emparejamiento Bluetooth:
1. En el Mac, quita el trackpad
de la lista de dispositivos Bluetooth. Para obtener ayuda, consulta la documentación del dispositivo.
2. Pulsa el botón de conexión Bluetooth
del trackpad para que sea detectable. El diodo de estado emite destellos azules.
3. Completa el emparejamiento
Bluetooth en el Mac. Ve al paso 2 de "Configuración del producto".
¿Cuál es tu opinión?
Nos gustaría conocerla, si puedes dedicarnos un minuto. Te agradecemos la adquisición de nuestro producto.
www.logitech.com/ithink
Logitech Rechargeable Trackpad T651
Español  23
Desechar la batería al final de la vida útil del producto
1. Quita la etiqueta de plástico de la parte
inferior del trackpad.
2. Quita cuatro tornillos.
3. Quita la tapa inferior.
4. Desconecta la batería y retírala.
5. Deshazte de la batería y del producto
teniendo en cuenta las leyes locales.
1
2
3
4 5
Logitech Rechargeable Trackpad T651
24  Português
Conhecer o produto
1. Trackpad
2. Luz de status
3. Interruptor de ligar/desligar
4. Botão da conexão Bluetooth®
5. Porta micro-USB
6. Cabo de carregamento micro-USB
2 61 3 4 5
Logitech Rechargeable Trackpad T651
Português  25
Configurar o produto
1. Ligue o trackpad. A luz de status pisca
em azul e o trackpad está disponível. Se a luz de status picar em vermelho, carregue a bateria. Para obter mais informações sobre como fazer o carregamento, consulte “Carregar a bateria”.
2. Conclua o emparelhamento de Bluetooth
no Mac:
a. Vá para Preferências do sistema >
Bluetooth.
b. Clique no botão “Configurar novo
dispositivo” (+) e siga as instruções na tela.
c. Selecione “Logitech T651” na lista
de dispositivos.
d. Clique em “Continuar”.
3. Faça o download e instale o software
da Logitech no Mac para obter todos os recursos e gestos do trackpad. Visite www.logitech.com/download/
t651
www
Logitech Rechargeable Trackpad T651
26  Português
Carregar a bateria
Um carregamento de três a quatro horas proporciona até um mês de energia para a bateria caso você utilize o trackpad aproximadamente duas horas por dia. É possível utilizar o trackpad enquanto está sendo carregado.
Para verificar a energia da bateria, ligue o trackpad:
• A luz de status verde indica que a carga é satisfatória.
• A luz de status piscando em vermelho indica que é necessário recarregar.
Para carregar o trackpad:
• Conecte o trackpad ao Mac usando o cabo micro USB de carga. A luz de status da bateria piscará em verde.
• Carregue de 1 a 3 horas, ou até que a luz de status se apague.
USB
Logitech Rechargeable Trackpad T651
Português  27
Visitar a Central de Produtos
Mais informações e suporte estão disponíveis on-line para o produto. Reserve um momento para visitar a Central de Produtos para saber mais sobre o novo trackpad.
Procure artigos on-line para obter ajuda de configuração, dicas de uso ou informações sobre recursos adicionais. Se o trackpad tiver software opcional, saiba quais são seus benefícios e como ele pode ajudar você a personalizar o produto.
Comunique-se com outros usuários em nossos fóruns da comunidade para obter conselhos, fazer perguntas e compartilhar soluções.
Na Central de Produtos, você irá encontrar uma variada seleção de conteúdo:
• Tutoriais
• Solução de problemas
• Comunidade de suporte
• Downloads de software
• Documentação on-line
• Informações sobre garantia
• Peças de reposição (quando disponíveis)
Visite www.logitech.com/support/t651
Logitech Rechargeable Trackpad T651
28  Português
Recursos do produto
Gestos do trackpad 1. Clique com um dedo: pressione
a superfície do trackpad (clique direito tocando a superfície com dois dedos)
2. Rolagem com dois dedos: para cima,
para baixo ou para os lados
Para obter estes e outros gestos, instale o software da Logitech*:
3. Pinça com dois dedos: mais ou menos
zoom
4. Deslizamento com três dedos:
• Deslizar no Mission Control
• Deslizar para a esquerda ou para
a direita para navegar em tela inteira pelos aplicativos
*Para obter todos os gestos do trackpad do Mac, a rolagem suave e a personalização do trackpad, faça download e instale o software para Mac em www.logitech.com/download/t651.
1
2
3 4
Logitech Rechargeable Trackpad T651
Português  29
Solução de problemas
O trackpad não funciona
• Reinicie o trackpad desligando e ligando-o novamente.
• Se a luz de status piscar em vermelho, recarregue a bateria. Para obter mais informações, consulte “Carregar a bateria”.
• Certifique-se de que o Bluetooth esteja ativado no seu Mac.
• Pode ser necessário restabelecer o emparelhamento de Bluetooth:
1. No Mac, remova o trackpad
da lista de dispositivos Bluetooth. Para obter ajuda, consulte a documentação do Mac.
2. Pressione o botão de conexão
Bluetooth no trackpad para que possa ser detectado. A luz de status pisca em azul.
3. Conclua o emparelhamento
de Bluetooth no Mac: Passe para a etapa 2 em “Configurar o produto”.
O que acha?
Reserve um momento para nos informar. Obrigado por adquirir nosso produto.
www.logitech.com/ithink
Logitech Rechargeable Trackpad T651
30  Português
Descarte da bateria no fim da vida útil do produto
1. Remova a etiqueta plástica na parte
inferior do trackpad.
2. Remova os quatro parafusos.
3. Remova a tampa traseira.
4. Desconecte e remova a bateria.
5. Descarte a bateria e o produto
de acordo com a legislação local.
1
2
3
4 5
Logitech Rechargeable Trackpad T651
31
www.logitech.com/support/t651
Argentina +00800-555-3284
Brasil +0 800-891-4173
Canada +1 866-934-5644
Chile 1230 020 5484
Colombia 01-800-913-6668
Latin America +1 800-578-9619
Mexico 01.800.800.4500
United States +1 646-454-3200
www.logitech.com
© 2012 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech and may be registered. Apple, Mac, and the Mac logo are trademarks of Apple Inc., registered in the U.S. and other countries. Bluetooth is a registered trademark of Bluetooth SIG, Inc. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual. Information contained herein is subject tochange without notice.
© 2012 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété exclusivede Logitech et sont susceptibles d’être déposés. Apple, Mac et le logo Mac sont des marques déposées d’Apple,Inc., enregistrées aux Etats-Unis et dans d’autres pays. Bluetooth est une marque déposée de Bluetooth SIG, Inc. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs. Logitech décline toute responsabilité en cas d’erreurs dans ce manuel. Les informations énoncées dans ce document peuvent faire l’objet demodifications sans avis préalable.
620-004027.003
Loading...
