Line 6 Sonic Port VX User Manual [fr]
SONIC PORT™ VX
Le système d’enregistrement mobile tout-en-un par excellence
MANUEL DE PILOTAGE
Le manuel de pilotage est aussi disponible sur www.line6.com/manuals |
©2014 Line 6, Inc. |
CONNEXIONS
Utilisez le câble micro USB fourni pour brancher le Sonic Port VX à votre Mac ou PC. Vous pouvez aussi le brancher à un adaptateur d’alimentation USB pour charger votre dispositif iOS.
Sources stéréo de niveau ligne (clavier, processeur de guitare ou table de mixage)
Guitare ou basse
INPUTS
AUX
OUTPUTS
L
R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Utilisez le câble Lightning fourni avec connecteur |
Branchez les sorties symétriques 6,35mm du Sonic |
|
AVERTISSEMENT! Ne branchez |
||||||
14 broches pour brancher votre dispositif iOS au |
Port VX à des enceintes de studio, des enceintes FRFR ou une |
|
jamais de casque quand vous le |
||||||
Sonic Port VX. |
table de mixage. La sortie L additionne les signaux gauche et |
|
portez! Vous risquez d’endommager |
||||||
|
droit si aucune fiche n’est branchée à la sortie R. |
|
votre ouïe. |
||||||
Micro mono |
Micros stéréo |
|||
Le micro cardioïde central orienté vers le haut |
|
|
Les deux micros cardioïdes latéraux sont orientés selon une configuration AB stéréo. |
|
peut être utilisé en même temps que la guitare. |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sélecteur d’entrée |
|
MIC GAIN |
|
|
|||
Actionnez ce sélecteur pour choisir l’entrée active du Sonic Port VX:
Entrée de guitare
Micros stéréo
Micro mono + guitare (dans le logiciel, le micro correspond à l’entrée 1/L et la guitare à l’entrée 2/R)
Remarque: La connexion d’un câble à l’entrée AUX désactive les autres entrées.
Tournez cette molette pour régler le gain des trois micros du Sonic Port VX
Commutateur d’écoute directe
Eloignez le commutateur de la grille de micros (PLAYBACK) pour écouter le signal du Mac, PC ou dispositif iOS.
Approchez le commutateur de la grille de micros (INPUTS) pour écouter les signaux d’entrée du Sonic Port VX. Utilisez ce réglage en cas de latence (retard) durant l’enregistrement.
Embase de montage (non illustrée)

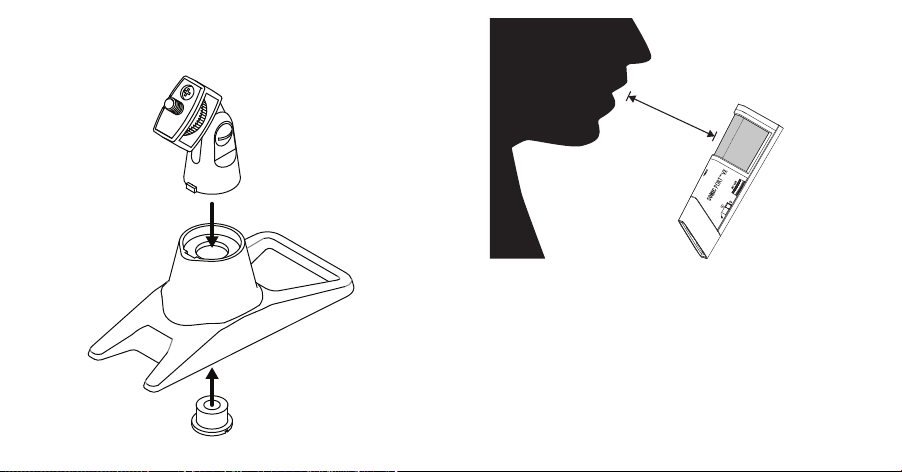

La face inférieure du Sonic Port VX dispose d’une embase filetée standard de 6,35mm pour le montage sur un trépied ou sur le pied de table fourni. Pour le montage sur un pied de micro, utilisez l’adaptateur amovible du pied de table.
PRÉSENTATION
Merci d’avoir choisi le Sonic Port™ VX de Line 6, la nouvelle interface audio 24 bits/48kHz pour Mac, PC et dispositifs iOS. Le Sonic Port VX propose trois micros, une palette d’entrées et sorties audio, une conversion analogique/numérique d’excellente qualité et une grande simplicité d’utilisation – un outil idéal pour faire de la musique en studio ou au vol.
COMPATIBILITÉ
•Le Sonic Port VX est conçu pour iPhone 5s, iPhone 5c, iPhone 5, iPad Air, iPad (4e génération), iPad mini, iPad mini avec écran Retina et iPod touch (5e génération). Il est compatible avec n’importe quelle application utilisant Core Audio pour l’échange de données audio mono/stéréo avec les dispositifs Apple mentionnés ci-dessus.
•Le Sonic Port VX est compatible avec n’importe quel logiciel Mac (OS X 10.9 et plus récent) utilisant Core Audio. Aucune installation de pilote n’est requise: branchez et jouez.
•Le Sonic Port VX est compatible avec n’importe quel logiciel Windows 7 ou 8 utilisant des pilotes ASIO/WDM. Avant de brancher le Sonic Port VX, téléchargez et installez le pilote disponible sur le site http://line6.com/software/.
