Systemvorstellung

• Makellose Audioqualität dank folgender Features:

• Unkomprimierte digitale Signalübertragung (24 Bit/48kHz).

• Hochwertige A/D- und D/A-Wandler mit wenig Eigenrauschen und einem Dynamikumfang von über 120dB.

• Minimale Latenz (<1,5ms zwischen analogem Ein- und Ausgang) – nahezu direkte Ansprache.

• Fortschrittliche Funktechnologie: Dies ist bereits die 5. Generation der von Line 6 erfundenen digitalen Funktechnologie.

• Vier interne, kalibrierte Antennen mit Doppel-Empfangstopologie.

• 6,35mm-Buchse mit Schraubhalterung auf dem Bodypack für das beiliegende oder ein beliebiges 6,35mm-Gitarrenkabel.

• Die Empfänger eignen sich für mehrere Sender und erlauben die Umschaltung mit einem Fuß- (G70) oder einem frontseitigen Taster (G75).

Anmerkung: Der G75 erlaubt die Arbeit mit einem optionalen Fußtaster.

• Empfänger wahlweise im Pedalgehäuse oder im Gehäuse, das auf eine Verstärker passt.

• Zwei wählbare 6,35mm-Gitarrenausgänge mit Parametern zum Ein-/Ausschalten, für den Pegel und den “Kabel-Sound”. Außerdem

Einstellungsspeicher.

• Zusätzliche 6,35mm-Buchse für ein externes Stimmgerät (diese Buchse ist immer aktiv).

• Kongurierbarer XLR-Direktausgang mit einem Dynamikumfang von >120dB und einer Auösung von 24 Bit im Funkbetrieb.

• 6,35mm AUX-Eingang, an den man eine Gitarre per Kabel anschließen kann – macht das System noch exibler.

• Verwendung von Alkali- (im Lieferumfang) oder auadbaren AA-Batterien.

• Sender- und Empfängergehäuse aus robustem Metall.

• Unter http://line6.com/support/manuals/ nden Sie eine ausführliche Bedienungsanleitung.

Lieferumfang:

• Relay TB516G Gitarrenfunksender

• Gehäuse in Pedalform (nur Relay G70)

• Gehäuse passt auf Verstärker (nur Relay G75)

• 60cm langes Gitarrenkabel (6,35mm–6,35mm), TS, mit

Schraubhalterung

• USB-A–Mikro-USB-Kabel

• USB-Universalstromversorgung (5V/1A) mit internationalem Netzteil

• Geliefert mit 6 Schrauben in unterschiedlichen Farben (grün,

blau, orange, lila, aqua, weiß) für leichtere Sender-ID

• 2x AA-Batterien

• Schnellstart-Handbuch, Garantie und Lizenzvereinbarung

Empfohlenes Sonderzubehör:

• Weitere Relay TB516G Sender für zusätzliche Gitarren

• L-Gitarrenkabel mit Schraubklemme

• Reserve-Gitarrenkabel mit Schraubklemme

• Line 6-Tasche für den Sendertransport

• Reserve-Gürtelclips

• Reserve-Bolzen für die farbliche Sendermarkierung

Anschlussdiagramm

Relay G70

Out A

Relay G75

P

U

SELECT / MUTE

NAV EDIT

S

H

O

T

Verstärker

Amp

5V USB

T

E

S

–ODER–

OR

Schraub-

Locking

halterung

Collar

Transmitter

Sender

Gitarre

Guitar

Sender

8

1 2

1. Batteriestatusanzeige – Die Diode leuchtet grün, wenn der Sender an
ist und wenn die Batterielaufzeit noch >1 Stunde beträgt. Er blinkt
gelb bei einer Batterielaufzeit von <1 und rot, wenn die Batterielauf­zeit weniger als 30 Minuten beträgt.

3

4

5

6

Anmerkung: Die Laufzeitanzeige wurde für Alkalibatterien (2x AA)
kalibriert und ist für andere Batterietypen nicht unbedingt zuverlässig..

2. Gitarreneingang – Hier kann das beiliegende Gitarrenkabel angeschlos-

sen werden. Das Kabel kann man mit der Schraubhalterung arretie­ren, um zu verhindern, dass es sich löst. Drehen Sie die Schraube

NIE ZU FEST. Um die Verbindung zu lösen, müssen Sie zuerst die

Schraube losdrehen.

Anmerkung: Es darf auch ein herkömmliches 6,35mm-Gitarrenkabel
benutzt werden.

10

11

7

Entfernen Sie die vorhandene schwarze Mutter und installieren Sie

eine der 5 farbigen Muttern.

3. Netzschalter – Schaltet das Gerät ein, wenn es funktionstüchtige Bat-
terien enthält. Der Sender baut innerhalb 1 Sekunde eine Verbindung
mit dem Empfänger auf.

4. Antenne – Die kalibrierte interne Antenne kann bei normalem Betrieb

nicht verbogen bzw. beschädigt werden. Im Sinne einer optimalen
Reichweite darf sie nie mit Metallgegenständen bedeckt werden und

sollte den Körper möglichst nicht berühren.

5. Batteriefachdeckel – Drücken Sie an beiden Seiten des Sender, um das

Batteriefach zu önen. Siehe auch (11).

6. Kanal-Display – Nach Drücken eines Kanalwahltasters (7) wird die
aktuelle Kanalnummer angezeigt (1~16).

9

7. Kanalwahltaster – Drücken Sie s oder t neben dem Kanal-Display
ein Mal, um die aktuelle Kanalnummer anzuzeigen. Wählen Sie mit s
oder t einen anderen Kanal. Die neu gewählte Kanalnummer blinkt

2 Sekunden im Display.
Anmerkung: Während der Anwahl eines anderen Kanals verwendet

der Sender vorerst weiterhin den bis dahin aktiven Kanal, um
Konikte mit anderen Sendern zu vermeiden.

8. Schlummerschalter – Schieben Sie den Schalter in die “ ”-Position, um
diese Funktion zu aktivieren. Das bedeutet, dass der Sender nach

zwei Minuten automatisch einschlummert, wenn keine Bewegung/
kein Audiosignal registriert wird. Vergessen Sie jedoch nicht, den
Volumenregler der Gitarre auf den Mindestwert zu und das Instru-

ment auf ein erschütterungsfestes Stativ zu stellen.

9. Mikro-USB – Dieser USB-Port wird eventuell erst für zukünftige
Updates benötigt. Siehe http://line6.com/software/.

10. Batteriefach – Es werden zwei AA-Batterien benötigt.

11. Batteriefachdeckel – 2 Rastpositionen zum Önen: In der ersten Posi-

tion haben Sie Zugri auf die Kanalwahltaster und den Schlummer­schalter, in der zweiten können die Batterien ausgewechselt werden.

Empfänger

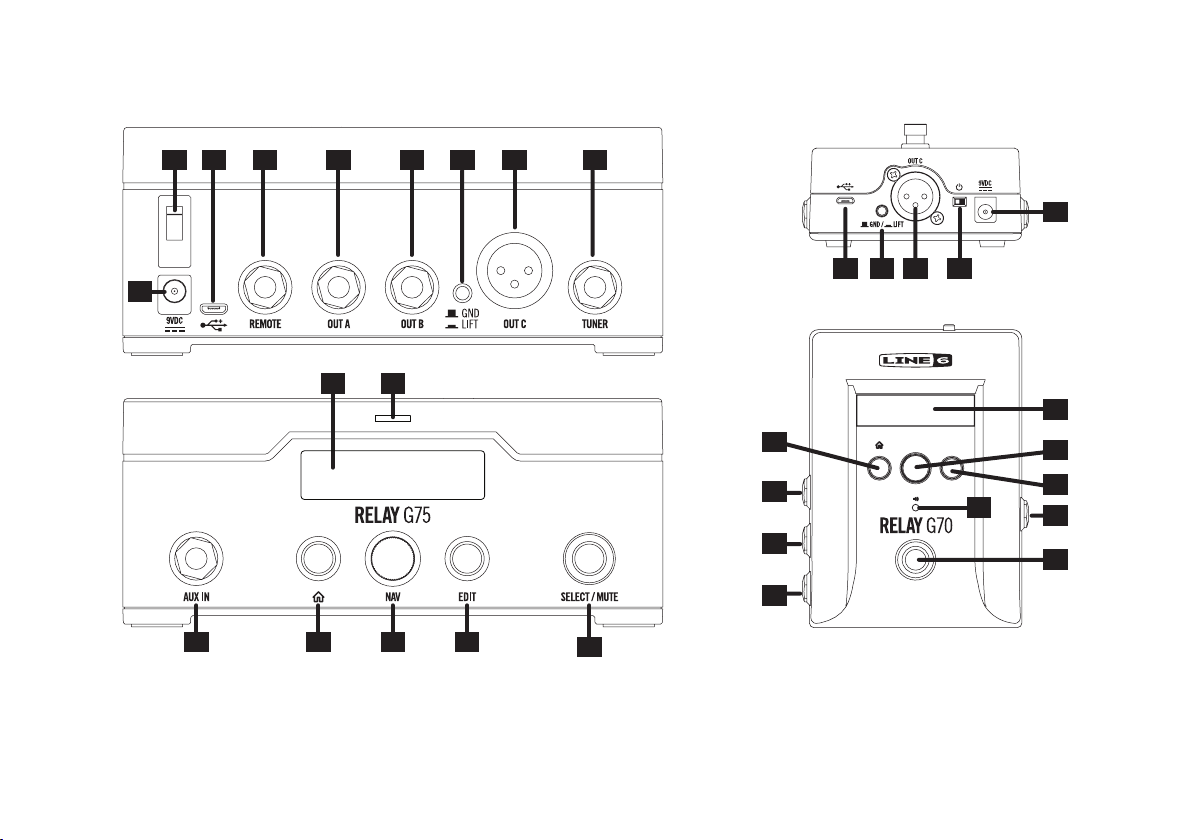

12

1 2 73 4 6

16

14

13

15

8 109 11

5

14

12 65

13

9

7

NAVEDIT

P

U

S

H

O

T

10

T

E

S

15

11

8

4

12

3

SELECT / MUTE

1. Netzschalter – Hiermit schalten Sie den Empfänger ein und aus.

2. Mikro-USB-Port – Fungiert als primäre Stromquelle (5VDC/1A) und

erlaubt Firmware-Updates.

3. OUT A – Unsymmetrischer 6,35mm-Ausgang für die Verbindung
mit einem Gitarren-/Bassverstärker, einem Eektpedal oder einer

Bodenleiste.

4. OUT B – Wie OUT A. Für die Verbindung mit einem zweiten Verstärker
oder einem alternativen Signalweg (z.B. Bodenleiste).

5. GND LIFT – Legt den Massestift (1) von OUT C (XLR) hoch.

6. OUT C – Symmetrischer XLR-Ausgang mit hochlegbarer Masse. Für

die Verbindung mit der Beschallungsanlage oder einem anderen

XLR-Eingang.

7. TUNER – 6,35mm-Ausgang mit Gitarrenpegel. Dieser Ausgang ist
immer aktiv und kann nicht stummgeschaltet werden.

8. AUX IN – Zusatzeingang für eine Kabelverbindung. Wenn Sie “AUX In”
auf “Always On” stellen, wird der AUX-Eingang beim Aufrufen einer
Szene aktiviert, welcher der zugeordnete Sender ausgeschaltet ist
oder außerhalb der Reichweite liegt. Im “New Scene”-Menü kann
der AUX-Eingang außerdem bewusst für eine Szene aktiviert wer-

den.

9. Zurück-Taster – Hiermit kehren Sie zurück zur Ausgangsseite des Dis-

plays.

10. NAV-Regler – Dieser Regler dient für die Navigation. Drehen Sie daran,

um Ihre Wahl zu treen und drücken Sie ihn, um die Wahl zu bestä­tigen.

11. EDIT-Taster – Drücken Sie ihn, um den Editierbetrieb zu aktivieren.

12. SELECT/MUTE-Fußtaster bzw. Taster - Hiermit werden die vorhande-

nen Szenen der Reihe nach aufgerufen.Halten Sie ihn 2 Sekunden
gedrückt, um alle Ausgänge stummzuschalten und/oder die interne
Stimmfunktion zu aktivieren.

Anmerkung: Die Stimmfunktion ist nur belegt, wenn nichts an die
TUNER-Buchse angeschlossen ist.

13. LC-Display - Dieses einfarbige LC-Display zeigt die Szenenparameter
an: Gewählter Übertragungskanal/Eingang, aktives Routing, Batte­rielaufzeit. Außerdem werden die “Cable Tone”-, Pegel- und weitere

Einstellungen angezeigt.

14. 9VDC-Eingang - Für ein optionales 9VDC/500mA-Netzteil.

15. Audio-Diode - Leuchtet grün, wenn ein Signal empfangen wird. Leuch-

tet rot, wenn das Signal übersteuert.

16. REMOTE-Buchse (nur beim G75) – Hier kann ein nicht rastender Fuß-

taster für die Szenenspeicherwahl angeschlossen werden (wie beim

G70).

Hinzufügen eines weiteres Senders mit ‘Auto Scan’

Die G70/75 Empfänger erlauben die Anwahl anderer Sender auf
Knopfdruck. Das erlaubt die Verwendung unterschiedlicher Instrumente,
ohne je Sender ein- und auszuschalten. Nachstehend zeigen wir Ihnen,
wie man mit der “AUTO”-Funktion weitere Sender anmeldet:

• Wählen Sie im “Edit”-Menü “ADD SCENE” und drücken Sie den

Regler.

• Wählen Sie mit dem Regler “AUTO” und drücken Sie den Regler.

• Das Display bittet Sie, den Sender kurz auszuschalten.

• Wählen Sie nach Ausschalten des Senders “Next” und drücken Sie

den Regler.

• Der Empfänger tastet das gesamte Spektrum ab, empehlt einen

“sauberen” Kanal und fordert Sie auf, den Sender einzuschalten und
die Kanalnummer einzustellen.

• Tun Sie das und wählen Sie dann “Next” und “OK”, um das Menü zu
verlassen. Man kann auch Kanäle wählen, ohne erst das Spektrum
abzutasten (siehe “Neuen Sender von Hand hinzufügen”, S. 0•10).

Entdecktes RF-Signal

Kanal

16

Aktive Ausgänge

Szenenname

Restlaufzeit der Batterie

Neuen Sender von Hand hinzufügen

Die Empfänger G70 und G75 erlauben die Anwahl anderer Sender auf
Knopfdruck. Das erlaubt die Verwendung unterschiedlicher Instrumente,
ohne je Sender ein- und auszuschalten. Achten Sie jedoch darauf,
dass alle Sender unterschiedliche Kanäle verwenden. Nachstehend
wird gezeigt, wie man von Hand einen weiteren Sender anmeldet (ohne

vorherige Abtastung des Spektrums):

• Wählen Sie im “Edit”-Menü “Add Scene?” und drücken Sie den Regler.

• Wählen Sie mit dem Regler den gewünschten Kanal.

• Drücken Sie den Regler, um einen neuen Sender hinzuzufügen und

dafür eine Szene anzulegen.

Neue Szenen für einen Sender anlegen

Die Bedienphilosophie des G70 und G75 beruht auf schnellen Ein- und
Ausgangsänderungen auf Knopfdruck oder mit einem Regler. Jeder
Szenenspeicher enthält eine Kombination von Eingangsquellen (Sender

1~X und eventuell AUX In) und Ausgangszielen (Output A, B, C bzw.

beliebige Kombination von A, B und C). Siehe “Neuen Sender von Hand
hinzufügen” zum Anlegen eines neuen Szenenspeichers. Wählen Sie für

jeden Szenenspeicher denselben Kanal. Rufen Sie das “EDIT”-Menü

auf und stellen Sie den Pegel, “Cable Tone” und das Ausgangs-Routing

für die neue Szene ein. Bei Bedarf kann jeder Szenenspeicher benannt
werden.

Um zu sicherzugehen, dass bei Verwendung anderer Funkgeräte von
Line 6 noch Kanäle verfügbar sind, sollten Sie folgende Einstellungen

ausprobieren:

Kanäle des Relay

G70/75

1 2, 3, 5, 7, 10, 13, 14

1, 2 6, 7, 10, 13, 14

1, 2, 3 6, 7, 10, 13, 14

Reichweite >70m bei ‘Blickkontakt’ im Freien*

Latenz <1,5ms

Übertragungsbereich 10-20kHz, +1dB / -3dB

Fremdspannungsabstand <0,05% (1kHz @ –10dBFS)

Dynamikumfang >120dB (A-gewichtet)

Frequenzband ISM, 2.4GHz (weltweit verfügbar)

Betriebstemperatur –10°C~50°C

Anmerkung: Die Reichweite richtet sich nach dem Umfeld, d.h. den
Reexionen, Interferenzen und der Absorption am Einsatzort.

Unter http://line6.com/support/manuals/ nden Sie eine ausführliche

Relay G30/50/55/90 & XD-V 30/35/55/70/75

Verfügbare Kanäle

Technische Daten

Bedienungsanleitung.

Detailliertes Anschlussbeispiel für den G70 – 2 Signalausgänge und Direktausgabe an Beschallung

AMP / FX (A) AMP / FX (B) FRONT OF HOUSE

Verstärker/Effekt (A)

Verstärker/Effekt (B)

Stimmgerät

TUNER

Beschallungsanlage

Tuner

Out B

Out A

OUT C

P

U

S

SELECT / MUTE

NAVEDIT

T

E

S

H

O

T

5V USB

oder

OR

Scene 1

Szene 1

Szene 2

Scene 2

Szene 3

Scene 3

IC- 6768A-TB516
Canada 310

N222

Line 6, Inc.:

26580 Agoura Road,
Calabasas, CA 91302-1921 USA

The POD, Clifton House, Butler’s Leap
Rugby, Warwickshire, United Kingdom, CV 21 3RQ
