POD

PRO GUITAR TONE ON THE FLOOR

XT

LIVE

Pilotenhandboek

Een grondige verkenning van de revolutionaire technologie en
de sensuele soundgeneugten van de PODXT Live.

Beperkte elektrofone uitgave. Tevens beschikbaar op www.line6.com. Uitgave A.

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Het serienummer bevindt zich aan de onderkant van je PODXT Live c.q. op het ach­terpaneel van je PODXT Live Pro. Meer bepaald gaat het om het getal dat begint met
“(21)”. Noteer het hier, omdat je het later eventueel nog eens nodig hebt:

SERIENR.: ___________________________

WAARSCHUWING

op brand en elektrocutie te beperken mag je dit
product niet blootstellen aan regen of vochtigheid.

VOORZICHTIG

van de Amerikaanse FCC Rules, beantwoordt aan de vereisten voor “Class B”-apparaten. Meer bepaald moet
het product aan de volgende eisen voldoen: (1) Het mag geen schadelijke interferenties veroorzaken en (2) het
moet bestand zijn tegen eventueel ontvangen interferenties die de werking op een onvoorspelbare manier
zouden kunnen beïnvloeden.

De bliksemschicht in een driehoek slaat op
elektrische waarschuwingen. Meer bepaald
maakt het symbool je attent op de
aanwezigheid van instructies i.v.m. het
voltage en mogelijke elektrocutie.

L

EES DE VOLGENDE BELANGRIJKE VEILIGHEIDSINSTRUCTIES DOOR

B

Alvorens met de PODXT Live aan de slag te gaan moet je het volgende doornemen en alle punten en suggesties
behartigen:

1. Volg alle waarschuwingen op de PODXT Live zelf en in dit Pilotenhandboek op.

2. Plaats het product nooit in de buurt van warmtebronnen, zoals radiatoren, stoven of andere apparaten die tijdens
het gebruik heet worden.

3. Zorg dat er geen vloeistoffen of kleine voorwerpen in dit product terechtkomen.

4a. POD

4b. POD

5. Ga nooit op het netsnoer staan. Zet geen zware voorwerpen op het netsnoer om te voorkomen dat het gekneusd

6. Verbreek de aansluiting van de PODXT Live op het lichtnet, als je hem langere tijd niet wilt gebruiken.

7. Voer enkel de in dit PODXT Live-Pilotenhandboek uitdrukkelijk vermelde handelingen uit. In de volgende

8. Het luisteren op een pittig volume kan leiden tot gehoorverlies – en zoiets is onomkeerbaar. Zet het volume dus

XT

Live: Sluit de adapter enkel aan op een stopcontact met een netspanning van 100~120V of 230V

47~63Hz (zie het merkplaatje op de adapter voor de benodigde netspanning).

Live Pro: Sluit het netsnoer aan op een stopcontact met een netspanning van 100~120V of 220~240V

XT

47~63Hz (zie het merkplaatje op het apparaat).

of beschadigd wordt. Wees vooral voorzichtig in de buurt van de aansluiting op de PODXT Live.

gevallen moet het apparaat door een erkende herstellingsdienst worden nagekeken:

• als vloeistoffen in het inwendige beland zijn

• als een voorwerp in het inwendige is terechtgekomen

• als dit product niet meer naar behoren lijkt te werken

• als het product gevallen is of wanneer de ombouw beschadigd is

nooit overdreven hard.

: Om het risico

: Dit product werd uitvoerig getest. Daarbij is gebleken dat het, volgens “Part 15”

VOORZICHTIG

elektrocutie te beperken mag je nooit de schroeven
verwijderen. Dit product bevat geen onderdelen die door
de gebruiker hersteld mogen worden. Laat dit werk over
aan een erkende technische dienst.

Het uitroepteken in een driehoek
betekent “voorzichtig”. Lees altijd
alle dingen door die met dit symbool
zijn aangeduid.

: Om het risico op brand en

.

EWAAR DEZE INSTRUCTIES OP EEN VEILIGE PLAATS

.

PODXT Live Pilotenhandboek © 2004, Line 6, Inc.

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

Let op:

Line 6, POD, PODXT, PODXT Live, PODXT Pro, Vetta, FBV,
FBV Shortboard, FBV4, Amp Farm, GuitarPort, Line 6 Mon­key, Line 6 Edit en Custom Tone zijn handelsmerken van Line
6, Inc. Alle andere productnamen, handelsmerken en namen
van artiesten zijn eigendom van de betreffende bedrijven en
personen, die op geen enkele manier aan Line 6 verbonden
zijn. De productnamen, afbeeldingen en artiestennamen
worden enkel gehanteerd als verwijzing naar de producten
wier geluiden Line 6 tijdens de ontwikkeling van de modellen
in dit product bestudeerd heeft. Het gebruik van product­namen, handelsmerken, afbeeldingen en namen van arties­ten impliceert geen medewerking of ondersteuning.

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

Meteen aan de slag ................................................................................ 1 • 1

Eerst registreren!...................................................................................................................................1 • 2

Ga online voor nog meer handige dingen!............................................................................1 • 2

Vooraf .........................................................................................................................................................1 • 3

Welkom bij de POD

Wie is Line 6? .................................................................................................................................... 1 • 3

Modeling...............................................................................................................................................1 • 4

Amp-, speaker- en effectmodellen........................................................................................ 1 • 5

De A.I.R. van erkenning................................................................................................................1 • 5

Genoeg gezeurd….............................................................................................................................. 1 • 7

Bedieningsorganen & aansluitingen..................................................... 2 • 1

En dan nu… muziek ..............................................................................3 • 1

De basisbeginselen ..............................................................................................................................3 • 1

Variax...........................................................................................................................................................3 • 1

Live on stage ...........................................................................................................................................3 • 2

De slimste aanpak ........................................................................................................................... 3 • 2

Waar moet het signaal naartoe?............................................................................................. 3 • 2

De juiste sound voor de juiste versterker......................................................................... 3 • 4

Externe effectpedalen en de POD

In de studio .............................................................................................................................................. 3 • 5

Waar moet het signaal naartoe?............................................................................................. 3 • 5

Het fijne over een goed geluid................................................................................................3 • 6

Niveau-instellingen.......................................................................................................................... 3 • 6

Stralingsgevaar ................................................................................................................................... 3 • 6

MIDI-rockjes ....................................................................................................................................... 3 • 7

Programmeren en opslaan van sounds ............................................... 4 • 1

Geheugens oproepen........................................................................................................................4 • 1

Werkwijze voor het “editen”........................................................................................................ 4 • 1

xt

Live ........................................................................................................ 1 • 3

xt

Live........................................................................... 3 • 5

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Edit-menu..................................................................................................................................................4 • 2

Amp Model-parameters..............................................................................................................4 • 2

CHAN VOL-waarde bij uitgeschakeld AMP-blok........................................................ 4 • 3

Speaker- en microfooninstellingen (de A.I.R. van erkenning!) ............................... 4 • 3

Comp/Gate-parameters.............................................................................................................. 4 • 3

EQ-parameters .................................................................................................................................4 • 4

Instellen van de pedaaleffecten (Stomp)............................................................................4 • 5

MOD- en DELAY-instellingen ................................................................................................. 4 • 5

Config.....................................................................................................................................................4 • 6

Instellen van het effecttempo................................................................................................... 4 • 7

Reverb-instellingen (galm).......................................................................................................... 4 • 7

Wah- en Volume-parameters..................................................................................................4 • 8

Effect Tweak-regelaarfunctie en tempotoewijzing ....................................................... 4 • 9

Variax......................................................................................................................................................4 • 9

Instellingen opslaan........................................................................................................................... 4 • 11

Instellingen in een geheugen opslaan................................................................................ 4 • 11

Opslag van je eigen Amp-voorkeuren ............................................................................. 4 • 12

MIDI Dump...................................................................................................................................... 4 • 13

De versterker- en speakermodellen.................................................... 5 • 1

Van welke versterkers en speakers hebben we modellen gemaakt? ..................... 5 • 1

Algemene opmerkingen over de modellen ..................................................................... 5 • 1

Line 6-originelen...............................................................................................................................5 • 2

Speakermodellen............................................................................................................................... 5 • 29

Over de effectmodellen ........................................................................ 6 • 1

Comp .......................................................................................................................................................... 6 • 1

Gate .............................................................................................................................................................6 • 2

Stompeffecten (pedaaltjes): Fuzz, Distortion, Overdrive.............................................. 6 • 3

Stompeffecten: compressors ......................................................................................................... 6 • 8

Stompeffecten (pedaaltjes): synthesizers en filters......................................................... 6 • 14

Modulatie-effecten............................................................................................................................ 6 • 17

Delay-effecten ..................................................................................................................................... 6 • 28

Reverb (galm)...................................................................................................................................... 6 • 37

Galmveren (Springs)................................................................................................................... 6 • 37

Kamers (Rooms)........................................................................................................................... 6 • 38

Zalen (Halls).................................................................................................................................... 6 • 38

Galmkamers (Chambers)......................................................................................................... 6 • 39

Plaatgalm (Plates).......................................................................................................................... 6 • 39

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

MIDI ........................................................................................................ 7 • 1

Basisbeginselen van MIDI................................................................................................................. 7 • 1

Wat is MIDI?....................................................................................................................................... 7 • 1

In- en uitgangen (IN/OUT)........................................................................................................ 7 • 1

MIDI-kanaal ......................................................................................................................................... 7 • 1

MIDI-commando’s .......................................................................................................................... 7 • 3

Archiveren van de POD

Andere dingen die je via MIDI kunt doen.............................................................................. 7 • 6

Geheugens selecteren met programmakeuze-commando’s.................................. 7 • 6

Wijzigen van de POD

Complete MIDI-automatisering van de POD

MIDI-problemen verhelpen............................................................................................................ 7 • 7

Appendix A: Versterkermodellen....................................................... A • 1

Appendix B: MIDI-programmanummers........................................... A • 2

Appendix C: Controlecommando’s van de POD

Appendix D: Variax-data van de POD

Appendix E: Contact opnemen met Line 6 ..................................... A • 10

Appendix F: Garantiebepalingen ...................................................... A • 11

xt

Live-data met een ander apparaat.................................... 7 • 4

xt

Live-instellingen met controlecommando’s ................. 7 • 6

xt

Live .................................................... 7 • 6

xt

Live .................... A • 3

xt

Live...................................... A • 9

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

M

ETEEN AAN DE SLAG

Meteen aan de slag

1• 1

oftewel:

“Handleiding? Ik hoef geen

1.

Draai de kleine
schakelaar op “AMP” (als je een versterker gebruikt) of in de “LINE”-stand (als je
met een recorder, mengpaneel of hoofdtelefoon werkt).

2.

Sluit de
opnameapparaat of mengpaneel c.q. verbind LEFT OUTPUT met je gitaarversterker.
Je zou ook een hoofdtelefoon op de
kunnen aansluiten.

3.

Verbind de bijgeleverde adapter met je PODXT Live en sluit het andere eind aan op
een stopcontact.

4.

Sluit je gitaar aan op de
schakelaars op

5.

Bezit je tevens een Variax-gitaar? Dan moet je die op de VARIAX-connector van de
POD
Zie “Variax” op blz. 3•1.

6.

Druk op de

7.

Druk op de
(Destination) en kies met de
POD
met een hoofdtelefoon werkt, dus hoef je dan niets speciaals te doen om toch over
een overtuigend geluid te beschikken.

8.

Zet de
ingang van het apparaat, waarop je de POD
overstuurt.

9.

Kies met de
4 geheugens (A, B, C, D). De banken 1~8 zijn vooral bedoeld voor het werken met
een hoofdtelefoon, mengpaneel of multitrack. De banken 9~16 zijn voor het werken
met een versterker bedoeld. In de banken 17~32 kun je je eigen creaties en/of sounds
opslaan, die je van de Line 6-website downloadt. Druk op de uiterst linkse knop
onder het display, als de
te kiezen. Dan komt het geluid precies overeen met de standen van de regelaars.

LEFT

XT

Live aansluiten. Gebruik daarvoor uitsluitend een Variax-kabel van Line 6.

XT

Live hebt aangesloten. Deze instelling wordt niet gehanteerd, wanneer je

OUTPUT LEVEL

OUTPUT LEVEL

- en

RIGHT OUTPUT

INPUT

NORM

POWER
OUTPUT MODE/SYSTEM

SELECT

(normale gitaar) of

-knop op het achterpaneel om je juweeltje in te schakelen.

EFFECT TWEAK

-regelaar op het achterpaneel op een waarde waarbij de

-regelaar de gewenste sounds. Die bevinden zich in 32 banken à

EDIT

-knop NIET oplicht om de “

saaie handleiding

-regelaar op het achterpaneel op nul, zet de

-connectors aan op de ingangen van je

PHONES

-connector van de PODXT Live. Zet de bijbehorende

-connector van de PODXT Live

PAD

(gitaar met hoog uitgangsniveau).

-knop. Druk op de knop onder

-regelaar het apparaat waarop je de

XT

Live hebt aangesloten, net niet

!”

Manual

DEST

Override”-mode

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Meteen aan de slag

10.

1• 2

Trap op
schakelen. Gebruik de regelaars om de sound wat bij te regelen. Met

AMP, STOMP, MOD

kun je het volume van de momenteel gekozen sound t.o.v. de overige geheugens
instellen.

11.

Alvorens nu alles rondom je te vergeten, willen we je toch vragen nog even het
volgende door te nemen…

Eerst registreren!

Deze handleiding bevat een kaart die je moet invullen en terugsturen. Je hoeft er zelfs geen
postzegel op te plakken. Het is
Als je niet zo happig bent op een wandeling naar de brievenbus, kun je je ook via het inter­net laten registreren (www.line6.com). Enkel geregistreerde gebruikers hebben namelijk
recht op garantie (zie ook de bepalingen aan het einde van deze handleiding). Bovendien
houden we je dan op de hoogte van nieuwe softwareversies en andere te gekke verbeterin­gen.

Ga online voor nog meer handige dingen!

Wij van Line 6 vinden dat we je creativiteit telkens weer moeten aansporen door met nieu­we vondsten voor de dag te komen. Het is dan ook maar normaal dat wij gebruik maken van
het internet om dergelijke creaties zo snel mogelijk bij de eindgebruiker te krijgen. De Line
6-website is gewoon een must voor POD

Ga vandaag nog kijken op
inhoudt. Het is een waanzinnig omvangrijke online-bibliotheek van Line 6 met sounds van
de grootste gitaristen, groepen, songs en apparaten. Ze werkt trouwens samen met de gratis
editor (
en op je computer te archiveren. Onze website is tevens de ‘place to be’ om ons

Port

POD
breiden. (Zie
computerspullen zonder hoofdpijn up-to-date te houden heb je verder het programma Line
6 Monkey nodig. Dat is niet alleen gratis – het downloadt ook automatisch de laatste nieu­we versies van alles wat er op je computer aanwezig is! Stapels tips & tricks, echte weetjes
voor de uitoefening van je beroep of hobby en tal van POD-genoten… ook dat vind je bij
ons. Ook dit is een onmisbare schakel voor je POD
tevens antwoorden op je technische vragen en een link naar de mensen van de support.

Line 6 Edit

-programma en de USB-driver (beide natuurlijk gratis) voor het werken met je

XT Live te downloaden. Je kunt het aantal modellen van je PODXT Live tevens uit-

www.line6.com/modelpacks voor meer details.) Om al die te gekke

of

DELAY

van groot belang

XT

www.line6.com

om die soundblokken in of uit te

dat je die kaart invult – en wel

Live-gebruikers.

om te weten te komen wat

CHAN VOL

nu meteen

Custom Tone

). Die laat je toe de sounds van de PODXT Live naar je hand te zetten

Guitar-

XT Live. Op de Support-pagina’s vind je

.

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

Verder vind je daar de elektronische versie van dit boek en talrijke andere documenten,
informatie over wat je favoriete artiesten net met hun Line 6-apparaten aan het doen zijn
en natuurlijk nieuws over nieuwe producten.

Heb je nog geen internetaansluiting? Geef toe: dit is een goede reden om eindelijk de grote
stap te zetten. Doe het voor jezelf – en natuurlijk voor je POD

Vooraf

Welkom bij de PODXT Live

Bedankt om een PODXT Live in je leven te hebben gelaten. Of je hem nu als multi-effect-
pedaal, als wondermiddel voor directopnamen, als superieure voorversterker, voor het
instuderen van nieuwe loopjes of als digitale processor gebruikt – alles kan (desnoods ook
alles tegelijk). We zijn er dan ook zeker van dat jij de POD
belangrijke mijlpaal in de gitaargeschiedenis vindt als de voorstelling van de gitaarverster­ker. Dankzij de “Point-to-Point”-modelingtechnologie van Line 6 (die ook in onze verster­kers van de Vetta II wordt gehanteerd) brengt de POD
Die power en flexibiliteit bevinden zich nu in een POD-behuizing. Deze laatste geldt al
jaren als standaard voor de opname van gitaarsignalen. Je beschikt, met andere woorden,
over de hoogtepunten van de gitaarversterkers en effectpedalen, plus een sound voor opna­men direct in de tafel om “u” tegen te zeggen.

Meteen aan de slag Vooraf

1• 3

XT Live.

XT Live binnenkort een even

XT Live ongelooflijke geluiden voort.

Wie is Line 6?

Misschien weet je dat Line 6 enkele jaren geleden met een nieuw soort versterker voor de
dag is gekomen en dat wij de eersten waren die de digitale modelingtechnologie op een
gitaarcombo hebben toegepast. Natuurlijk wisten we toen al dat gitaristen ook in de studio
over een perfect geluid moeten beschikken, terwijl meestal de ruimte ontbreekt waar je een
grote buizenjongen voluit kunt laten gaan. Om maar te zwijgen van de technicus die één en
ander vakkundig op band of harde schijf moet krijgen. Dus hebben we onze gepatenteerde
modelingtechnologie samengeperst en in een klein, rood, boonvormig apparaatje gestopt
dat naar de naam POD luisterde – en op die manier een revolutie ontketend.

Zelfs toen bleek dat onze modelingversterkers en PODs voltreffers waren, bleven we echter
niet bij de pakken zitten, maar sleutelden gewoon verder. Tenslotte wil je de kick van het
bereiken van de eerste piek meteen overdoen en een nóg hogere berg beklimmen, nietwaar?
Dus kochten we massa’s Pepsi en sloten onze ingenieurs op in een geheim laboratorium…
we schakelden onze uitgebreide versterker- en pedalenverzameling in… en we verwerkten
al die waanzinnige geluiden tot een nieuwe –nóg krachtigere– modelingtechnologie die we
“Point-to-Point-modeling” noemden. Die technologie werd voor het eerst in de onvolpre­zen Vetta-versterker gebruikt. Zijn onderscheidingen voor de perfecte modellen van alle

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

Meteen aan de slag

grote versterkers, speakerkasten en effecten kun je al lang niet meer tellen. Dat geheime

1• 4

brouwsel goten we dan in een POD en… de POD
in de oorspronkelijke boonvorm, in een rackbehuizing en als pedalenbak beschikbaar.

Hoe helpt de POD
Simpel! Dat doen we met…

Modeling

Modeling: wat is het en waarom is het zo belangrijk?

Om die vraag te beantwoorden moeten we even blijven stilstaan bij de buis (of “lamp”).
Iedereen is het erover eens dat buizen zowat het hart en de ziel van elke gegeerde gitaarver­sterker vormen. Tenslotte zorgen zij voor dat warme geluid met veel boventonen. Solidsta­teversterkers (met transistors) werken op een compleet andere manier en hebben in de regel
geen “warm” geluid. “Hybride” versterkers –met veel transistors en ergens wel een buis– vor­men in de regel een mislukte poging om een transistorgeluid wat warmer te maken. Zet je
ze namelijk naast een 100% buizenversterker, dan wordt het verschil meteen duidelijk. Dus
moeten het wel buizen en anders niets zijn, zal je nu denken. Niet noodzakelijk.

Tenslotte lopen bij Line 6 een aantal breinen rond die, niet toevallig, ook gitaristen zijn en
alles weten wat er over een buizenversterker te kennen valt. Ze kunnen je zelfs vertellen
welke buis in een bepaalde situatie op welke manier reageert, wanneer je ze in een bepaald
versterkercircuit integreert. De buizen beïnvloeden het ingangssignaal, ze geven er een
eigen wending (signaalbewerking) aan, en vanaf een bepaald niveau beginnen ze het geluid
te vervormen – en nog wel op een specifieke manier. Ook de overige componenten drukken
hun stempel op het geluid. Hoewel dit een erg complexe materie is, kun je ze beheersen,
meten en in formules gieten. Tenslotte genereert een gitaarelement een elektronisch sig­naal, terwijl de buizen en de overige schakelingen in wezen maar erg complexe signaalpro­cessors zijn.

De Line 6-ingenieurs hebben dat allemaal achterhaald en hun bevindingen in software ver­taald, die het gedrag van de buizen en overige componenten nauwkeurig simuleert, terwijl
zich alles in het digitale domein afspeelt. Applaus! En omdat de cafeïne nog aan het nazin­deren was, hebben de Line 6-ingenieurs ook maar meteen achterhaald welke invloed de
speakers op het geluid hebben. Daarna was er zelfs nog tijd over om ook de effectpedalen en
rackeffecten voor gitaar te analyseren. Dit alles werd in een programma gegoten en in een
DSP (digitale signaalbewerker) geïmplanteerd. We kunnen dus zonder te overdrijven stel­len dat je POD
geschiedenis niet alleen te bewonderen zijn, maar ook op je zitten te wachten.

XT Live een siliconemuseum vormt waarin alle grote namen van de gitaar-

XT Live was een feit. Vanaf heden is hij

XT Live je bij het verkrijgen van een gitaargeluid dat de verbeelding tart?

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

Amp-, speaker- en effectmodellen

De Line 6-vakkennis m.b.t. sound en technologie wordt je aangeboden in de vorm van ver­sterker-, speaker- en effectmodellen van apparaten die iedere gitarist waar dan ook ter wereld

als “klassiekers” beschouwt. Die modellen werden tijdens uitvoerige A/B-vergelijkingen zo
lang bijgewerkt tot we vonden dat ze qua geluid helemaal op de grote voorbeelden leken.
Daarbij hebben we trouwens ook gelet op de invloed van het ingestelde volume en de toon­regeling. De kenmerken van het niveau versus de toonregeling van de gemodelleerde appa­raten werden zorgvuldig gemeten om er helemaal zeker van te zijn dat onze modellen op elk
moment griezelig dicht bij de originelen komen. Zelfs schijnbaar onbenullige details hebben
we bestudeerd. De kantelfrequenties van de toonregelaars, het bereik waarbinnen de fre­quenties kunnen worden opgehaald of afgezwakt en nog een hele reeks andere unieke fac­toren… niets is ons ontgaan. Omdat de circuits van de meeste versterkers en effecten elkaar
bovendien “interactief” beïnvloeden, hebben we zelfs achterhaald welke invloed de stand
van één regelaar op de andere regelaars heeft enz. Wij namen immers enkel genoegen met
voorbeeldige modellen van de bestudeerde apparaten. Alles moest kloppen. Die versterker-,
speaker- en effectmodellen vormen het hart van je POD

Laten we nog even op twee belangrijke dingen wijzen:

1. Het modelingprocédé van Line 6 is gepatenteerd, het berust voor de volle
100% op digitale softwaretechnologie en het wordt alleen door Line 6
gebruikt.

2. De modeling van Line 6 heeft niets met samples te maken en is allerminst
“solidstate”. Verder heb je geen speciaal element/gitaar, noch speciale
kabels nodig.

Meteen aan de slag Vooraf

1• 5

XT Live.

De A.I.R. van erkenning

Voor opnamen en een directe verbinding met de PA c.q. het werken met een hoofdtelefoon
biedt de POD
verbinding met opnameapparaten toelaat. De A.I.R.-technologie (“Acoustically Integrated
Recording”) is het resultaat van nauwgezet onderzoek naar de klankmatige kenmerken en
de wisselwerking tussen de versterker, de speakers, de microfoons en de opnameruimte tij­dens de opname.

Talrijke versterkers en DI-boxes bieden vandaag de dag een soort speakersimulatie of -emu­latie. Systemen, die meer doen dan alleen het hoog wat af te zwakken, bieden weinig of geen
controlemogelijkheden. Algemene speakersimulaties houden geen rekening met de duide­lijke verschillen i.v.m. de keuze van de luidsprekers, het hout en andere kenmerken van een

XT Live nog een andere leuke voorziening: het A.I.R.-procédé dat een directe

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

Meteen aan de slag

echte speakerkast. Verder negeren die systemen de invloed van de tijdens de opname

1• 6

gebruikte microfoon of diens opstelling. En van de invloed van de akoestiek op het geluid
hebben ze nog nooit gehoord.

Dus kun je met dergelijke producten niet echt tevreden zijn: zelfs degene, die het geluid min
of meer voor elkaar hebben, blijven steriel klinken en missen duidelijk “leven”. Het gevolg
daarvan is dat je je spel gaat aanpassen en je dus minder vrij voelt, wat er dan weer voor
zorgt dat je de indruk hebt op een wat onwennige gitaar te spelen. Zoiets werkt niet echt
inspirerend.

De combinatie van versterkermodellen met de A.I.R.-technologie zorgt er bij de
POD

XT Live voor dat de voortgebrachte geluiden rekening houden met alle elementen die

hun steentje bijdragen tot een verantwoord gitaargeluid, zodat je over dezelfde feel beschikt
als bij de gemodelleerde amp en speakerkast:

• De kenmerken van het versterkercircuit worden door het gekozen versterkermodel (AMP
MODEL) gesimuleerd. Elk “model” berust op een diepgaande analyse van een “klassieke”
versterker waar veel mensen veel geld voor neertellen.

• Het uitgangssignaal van een gitaarversterker wordt naar een speakerkast uitgestuurd en
door deze laatste eveneens bewerkt. De constructie van de kast, het hout, het aantal luid­sprekers, om welke typen het gaat en hoe ze op elkaar aangesloten zijn – dit alles heeft een
grote op het geluid. Een Marshall-top met één 12”-luidspreker (open kast) klinkt hele­maal anders dan wanneer je diezelfde top op een gesloten 4x12-kast aansluit. Line 6 heeft
de nodige aandacht besteed aan de ontwikkeling van haar virtuele speakerkasten om ook
op dat vlak met geluiden voor de dag te komen waar het realisme van afdruipt.

• De door de speakerkast voortgebrachte geluidsgolven worden in een studio door een mi­crofoon opgevangen. Ook die heeft een belangrijke invloed op het geluid. Om een be­paald geluid te bereiken moet je de microfoons zorgvuldig kiezen en ze op (een)
welbepaalde plaats(en) zetten. Een microfoon, die vlak vóór de luidspreker staat, levert
een ander geluid op dan bij een zijdelingse opstelling (“off-axis”). Line 6 heeft ook de
“kleuring” van de microfoons en de invloed van hun opstelling bestudeerd. Zelfs daarvoor
bevat de POD

XT Live modellen die je zelf kunt kiezen.

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

• Een gitaarversterker, speakerkast en microfoon bevinden zich altijd in een ruimte. De
akoestiek daarvan verandert ook weer iets aan het geluid. Met een galmeffect kun je de
reflecties van de vloer, de wanden enz. tot op zekere hoogte simuleren. Maar zo’n effect
kan je niet de “spreiding” van het geluid tussen de speakerkast en de microfoon geven.
Precies dit laatste zorgt er echter voor dat de luisteraar “weet” waar hij zich ten opzichte
van de gitaarversterker bevindt. Tussen hem en de versterker zit er namelijk heel wat
lucht.

Meteen aan de slag Genoeg gezeurd…

1• 7

De POD

XT Live houdt rekening met al deze belangrijke aspecten. Trap de AMP-voetscha-

kelaar in om de versterkeremulatie te activeren. Druk op de tweede knop onder het display
van de POD
POD

XT Live laadt automatisch een passende speaker- en microfoonemulatie, zodat je over

XT Live, terwijl de EDIT-knop NIET oplicht en kies een versterkermodel. De

een sound beschikt, die echt “leeft” en “ademt”. Zo ben je klaar om te spelen of op te nemen
met een sound waar zelfs geen microfoon aan te pas komt! Druk op de benodigde knoppen
en draai wat aan de regelaars – en je kunt andere speaker- en microfoonmodellen kiezen,
plus bepalen hoe sterk het geluid in de virtuele ruimte wordt gereflecteerd.

Het A.I.R.-procédé vind je alleen op Line 6-apparaten. In combinatie met de versterker-,
speaker- en effectmodellen zorgt ze voor een geluid dat alleen de POD

XT Live in huis heeft.

Genoeg gezeurd…

Nu je weet wat er allemaal in je PODXT Live zit, gaan we je tonen hoe je het eruit krijgt.
Pak dus je favoriete gitaar vast, sluit ze aan en zie “Meteen aan de slag” aan het begin van
dit hoofdstuk, als je die punten nog niet hebt doorgenomen. Klap dan de laatste pagina van
deze handleiding uit en volg ons doorheen een diepgaande verkenning van je
POD

XT Live…

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

Meteen aan de slag

1• 8

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

BEDIENINGSORGANEN &

Bedieningsorganen & aansluitingen

AANSLUITINGEN

De laatste pagina van deze handleiding kun je uitklappen. En dat heeft verschillende voor­delen. Mooie prentjes bijvoorbeeld! Die komen altijd van pas tijdens het lezen van de hand­leiding. Bovendien vind je daar alles wat je moet weten om snel met je POD
slag te kunnen. De omkaderde cijfers in deze handleiding verwijzen naar de legenden van
die bewuste laatste pagina. Aan de achterkant van die pagina staan de functies van de peda­len uitgelegd. Bovendien vind je er een schematekening van de signalen en tips voor ver­schillende soorten effectverbindingen.

1 POWER-schakelaar—Hiermee schakel je de PODXT Live in en uit. Gebruik uit-

sluitend de bijgeleverde PX-2 adapter om naar behoren met de POD

werken.

2 USB—De USB-poort van de PODXT Live laat toe om de PODXT Live direct met je

computer te verbinden en hem samen met alle populaire opnameprogramma’s te gebruiken.
De POD
band met GuitarPort (Windows), het Line 6 Edit-programma (MacOS X & Windows) en
de on-line “Custom Tone”-bibliotheek. Vergeet niet de driver te downloaden. Die software
–evenals de instructies voor de installatie en het gebruik ervan– kun je gratis downloaden
van www.line6.com.

XT Live wordt geleverd met een USB-kabel voor een optimaal samenwerkingsver-

3 VARIAX—Sluit hier een Variax-gitaar van Line 6 aan om over nóg meer sounds en

een nog verder doorgedreven controle te beschikken. Naast de directe audioverbinding tus­sen de gitaar en de POD
andere sound kiest, wanneer je op de POD
regelaar) een ander geheugen oproept. Op de Line 6-website komt je het fijne te weten over
de Variax-familie – een hele gitaarcollectie in één instrument. Verwijder de rubberen

kap alleen, wanneer je hier daadwerkelijk een Variax aansluit. Zo is het name­lijk uitgesloten dat je bij vergissing een 1/4”-jack in deze connector probeert te
duwen. Als je echt voor een Variax gaat, dan moet je die via een speciale Vari­ax-kabel van Line 6 aansluiten. Gebruik GEEN gewone ethernetkabel om de
connector niet te beschadigen.

XT Live wordt langs deze weg gezorgd dat de Variax telkens een

XT Live (via diens voetschakelaars of SELECT-

XT Live aan de

XT Live te kunnen

2• 1

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Bedieningsorganen & aansluitingen

4 MIDI IN & OUT—Je kunt de PODXT Live op een MIDI-apparaat aansluiten en met

dit laatste geheugens selecteren (programmakeuze) of de POD
den (controle- en/of SysEx-commando’s). Het gratis Line 6 Edit-programma (zie

www.line6.com) kun je via MIDI of USB aanspreken. De MIDI OUT-connector van de

2• 2

POD

XT Live moet op de MIDI IN-connector van het externe apparaat worden aangeslo-

ten. De MIDI OUT-connector van dat apparaat moet je op de MIDI IN-connector aan­sluiten. In hoofdstuk 7, “MIDI”, wordt haarfijn uitgelegd hoe de POD
MIDI-apparaten kan worden gebruikt en wat je via MIDI allemaal kunt doen.

5 PHONES—Als je een hoofdtelefoon wilt gebruiken, moet je die hier aansluiten. Het

volume stel je in met de 6 OUTPUT TO AMP/LINE-regelaar. Let er tijdens het gebruik van een hoofdtelefoon op het volume zo in te stellen dat je niet al na twee seconden doof bent. Zet de regelaar op een betrekkelijk kleine waarde, zet de hoofdtelefoon op en verhoog het volume geleidelijk aan.

Om er zeker van te zijn dat je ook een gelikt geluid hoort, kiest de POD
ten van een hoofdtelefoon automatisch de “Studio”-mode (meer details daarover vind je
onder “Waar moet het signaal naartoe?” op blz. 3•5).

XT Live-parameters beïnvloe-

XT Live met andere

XT Live bij aanslui-

6 OUTPUT TO AMP/LINE—De asymmetrische 1/4”-connectors zijn voor een

verbinding van de POD
bedoeld. Zet de schakelaar aan de achterkant op AMP, wanneer de POD
ingang van een gitaarversterker is aangesloten. In alle andere gevallen moet je LINE kie­zen. Met LEVEL op het achterpaneel stel –juist!– het niveau in. De stand van de

OUTPUT-regelaar heeft geen invloed op de klankkleur. Je beschikt dus altijd over een

geluid dat staat als een huis. De instelling van deze regelaar wordt niet in de geheugens van
de POD

XT Live opgeslagen.

Zorg altijd dat je versterker een voldoende krachtig signaal ontvangt, maar voorkom over­sturing. Kies dus geen overdreven LEVEL-instelling. Zorg dat de versterker het binnenko­mende geluid niet vervormt. Vergelijk de zo verkregen PODXT Live-sound met wat je in de
hoofdtelefoon hoort. De amp mag niet beginnen scheuren, dus moet het niveau van de
POD

XT draaglijk blijven. Natuurlijk zullen er verschillen tussen de sound in de hoofdtele-

foon en de versterker zijn, omdat de versterker het geluid nu eenmaal “kleurt”. Maar zoiets
moet je tot een minimum beperken – en vervorming van de versterker is al helemaal uit den
boze. Laat het “maken” van de sound maar aan de POD

Als je apparaten met Line-niveau gebruikt, is de signaal/ruis-verhouding van de

XT Live optimaal, wanneer je de OUTPUT-regelaar op de maximumwaarde zet. Kies

POD
dus geen te lage

OUTPUT-instelling, omdat je anders eventueel ook betrekkelijk veel ruis

XT Live met een gitaarversterker, mengpaneel, recorder of PA

XT Live op de

XT Live over.

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

naar buiten stuurt, terwijl je niveau zo laag is dat de man/vrouw achter het mengpaneel ook
de ruis mee opkrikt. Om de
mengtafel of andere studioapparaten zo hoog mogelijk in te stellen moet je de uitgangen

van de POD

XT Live aansluiten op de Line-ingangen van dat apparaat. Kies dus nooit een

gitaar- of microfooningang. Externe Line-ingangen vragen er in de regel om dat je de scha­kelaar van de POD

XT Live’s op LINE zet en de OUTPUT-regelaar van de PODXT hele-

maal (of bijna) opendraait. Moet je de POD
Line-ingangen, dan zet je de betreffende Gain-regelaars het best eerst op nul. Zet

OUTPUT vervolgens op de maximumwaarde en stel daarna de gepaste ingangsgevoelig-

heid in.

7 AUX INPUT—Hier kun je een CD- of MP3-speler c.q. een drumcomputer e.d. aan-

sluiten. De POD
uitgangen. Handig om in stilte te jammen! Het niveau van het externe apparaat moet je
met diens volumeregelaar instellen.

Het via AUX INPUT ontvangen signaal wordt NIET via de USB-poort (dus niet in het digitale
domein) doorgeseind.

XT Live stuurt het geluid ervan naar de hoofdtelefoon- en de AMP/LINE-

Bedieningsorganen & aansluitingen

OUTPUT-regelaar voor gebruik met opnameapparatuur, een

2• 3

XT Live aansluiten op gecombineerde MIC/

8 INPUT—Hier moet je de gitaar aansluiten. (Voor techneuten: dit is een asymmetri-

sche mono-ingang.) Voor de meeste gitaren moet je de schakelaar op “NORM” zetten.
“PAD” moet je kiezen voor een gitaar met een bijzonder hoog uitgangsniveau. Zo voorkom
je oversturing in de conversietrap van de POD

XT Live, die nooit leuk klinkt.

9 PEDAL 2—Sluit hier een zwelpedaal aan (bv. een EX-1 van Line 6) aan om het als

volumepedaal of voor de afstandsbediening van de 12 EFFECT TWEAK-regelaar te gebrui­ken. Zie blz. 4•9 voor meer details.

10 SELECT—De PODXT Live biedt 128 geheugens. Die zijn verdeeld over 32 banken

à 4 geheugens. (De geheugenplaatsen worden met A, B, C en D aangeduid.) Elke bank zou
je kunnen beschouwen als een vierkanaals gitaarversterker.Elke bank zou je kunnen
beschouwen als een vierkanaals gitaarversterker.

De eerste 32 geheugens (de banken 1~8) bevatten bij levering al waanzinnig goede amp­annex-effect-instellingen (dankuwel, Line 6). Ze zijn bedoeld voor het werken met opna­meapparatuur, een mengpaneel, PA of hoofdtelefoon. De volgende 32 geheugens (9~16)
zijn voor het werken met een gitaarversterker bedoeld. In de resterende 64 geheugens
(17~32) kun je je eigen creaties of sounds opslaan, die je van www.customtone.com
downloadt en naar je POD
Port” nodig. Beide programma’s zijn gratis en te vinden op de website van Line 6.

XT Live overhevelt. Hiervoor heb je “Line 6 Edit” of “Guitar-

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

Bedieningsorganen & aansluitingen

Om een geheugen van de PODXT Live te kiezen moet je aan de SELECT-regelaar draaien
(of BASS UP/DOWN en A, B, C, D intrappen). Zie ook verderop. Zo zou
de minimumwaarde kunnen staan, terwijl de basparameter van het gekozen geheugen de
maximumwaarde hanteert. Om de

2• 4

hoef je echter maar aan de betreffende regelaar te draaien.
Om de geheugenwereld te verlaten en in de Manual-mode te werken moet je 21 A, B, C of

D 2 seconden intrappen. In het display verschijnt dan de boodschap “Manual Mode” om
duidelijk te maken dat de standen van de AMP TONE CONTROLS 13- en
CHANNEL VOLUME 14-regelaar nu de sound bepalen.

Als EDIT, SAVE of OUTPUT MODE/SYSTEM oplicht, dient de SELECT-regelaar
voor het kiezen van displaypagina’s. Druk je op EDIT, dan kun je de pagina’s met de ver­sterker-, effect- en geheugenparameters instellen. Met OUTPUT MODE/SYSTEM heb
je toegang tot de tuner- en systeemparameters. Als
dellen “customizen” en gebruik maken van MIDI-functies zoals “Dump”. Aan de verticale
“scrollbalk” links in het display kun je aflezen welke pagina momenteel geselecteerd is.

11 Display—Het linker display beeldt altijd het nummer van de gekozen bank en de let-

ter van het actieve geheugen af. Het rechter display van de POD
het “venster” met zicht op alle beschikbare parameters. Ziehier hoe je via dat display werkt:

1. Als de knoppen SAVE, EDIT en OUTPUT MODE/SYSTEM NIET oplichten,

beeldt het display de naam van het actieve geheugen en van het gehanteerde
versterkermodel af. (Dan kun je ook met de softknoppen 17 werken.)

2. Wanneer SAVE, EDIT of OUTPUT MODE/SYSTEM WEL oplicht, toont een

“scrollbalk” links in het PODxt-display waar de momenteel gekozen pagina zich
binnen het “geheel” bevindt. Druk even op één van die knoppen om te achterhalen
hoe die balk er uitziet. Elk puntje vertegenwoordigt een displaypagina. Met de

SELECT-regelaar kies je andere pagina’s – en de rechthoek springt naar de

overeenkomstige plaats. Kies je de eerste pagina, dan bevindt de rechthoek zich
helemaal bovenaan. Roep je de laatste pagina op, dan verschijnt de rechthoek
helemaal onderaan de balk. Op en neer. Op en neer. En toch hebben we het hier niet
over geslachtsgemeenschap!

3. Onderaan elke displaypagina zie je telkens een aantal woorden. Die
vertegenwoordigen de dingen die je kunt instellen. Druk op de knop eronder en kies
met de

EFFECT TWEAK-regelaar de gewenste instelling. Ziehier meer details:

BASS bv. op

BASS-instelling (of een andere waarde) te veranderen

SAVE oplicht, kun je de versterkermo-

XT Live (LCD) is a.h.w.

12 EFFECT TWEAK—Als EDIT, OUTPUT MODE/SYSTEM en SAVE NIET

oplichten, dient deze regelaar voor het beïnvloeden van een effectparameter. Draai hem
naar rechts om het effect harder, dieper, sneller enz. te maken. Je weet altijd precies wat je

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

aan het wijzigen bent, omdat er bij het draaien aan de regelaar een venstertje in het display
van de POD

XT Live verschijnt. (De vertragingstijd van de delay kun je het snelst met de

TAP-knop instellen.) Meer details over de parametertoewijzing aan de EFFECT
TWEAK-regelaar vind je op blz. 4•9. Als het effect, waaraan EFFECT TWEAK is toe-

gewezen, uit staat, doet EFFECT TWEAK helemaal niks.
Als EDIT, OUTPUT MODE/SYSTEM of SAVE WEL oplicht, dient EFFECT

TWEAK voor het instellen van parameterwaarden.

13 Toonregelaars —DRIVE, BASS, MIDDLE, TREBLE, PRESENCE. Hiermee

kun je de klankkleur van het gekozen model instellen. (Met de AMP-voetschakelaar kun
je de versterkersimulatie in- en uitschakelen. Als ze uit is, hoor je bij het draaien aan deze
regelaars geen verschil.) Met DRIVE bepaal je hoe sterk het niveau vóór het gekozen ver­sterkermodel wordt opgehaald. Net zoals op een gitaarversterker zonder Master Volume­regelaar bepaal je hiermee het “scheurgehalte” van het geluid. Deze regelaars werken zoals
op een gitaarversterker. Hun respons en wisselwerking wordt echter bepaald door de Amp
Model-keuze. Daarom komt hun werking altijd overeen met de toonregeling van de gemo­delleerde versterker. Meer details over de versterkermodellen vind je in hoofdstuk 5

Bedieningsorganen & aansluitingen

2• 5

14 CHAN VOL—Met deze regelaar bepaal je het volume van het gekozen geheugen

(“kanaal”) – vandaar de benaming
alle opgeslagen POD

XT Live-sounds precies het gewenste volume hebben (bv. het geschik-

te verschil tussen ritme- en sologeluiden). Stel CHAN VOL altijd zo hoog mogelijk in om een optimale signaal/ruis-afstand te bereiken. Als het display van de POD boodschap CLIP afbeeldt, moet je het volume wat terugdraaien. Ziehier een handige tip voor het experimenteren met de CHAN VOL-instellingen:

Waarschijnlijk wil je dat al je favoriete sounds lekker hard staan, terwijl de verschillen tus­sen cleane en scheurgeluiden niet oorverdovend groot mogen zijn. Juist? Om zo’n harmo­nisch geheel te bereiken, moet je beginnen met je favoriete “clean”-sounds. Stel hun
CHAN VOL-waarde zo hoog in dat de CLIP-indicator in het display van de PODxt Live
net niet verschijnt, ook al trek je bijzonder hard aan de snaren. Kies vervolgens de scheur­geluiden en vergelijk het volume ervan met dat van de “nette sounds”. Vervolgens kun je
dan het volume van de “smerige” geluiden instellen. Dat moet je vergelijken met het volu­me van de “cleane” sounds en eventueel aanpassen. In de regel moet je voor scheurgeluiden
een lagere CHAN VOL-waarde kiezen. Daarna kun je je dan beperken tot het oproepen
van de benodigde PODxt Live-geheugens en eventueel de OUTPUT-waarde wat bijsturen.
De onderlinge balans van de verschillende sounds zal echter perfect zijn.

CHANNEL VOLUME. Hiermee kun je zorgen dat

XT Live echter de

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

Bedieningsorganen & aansluitingen

Ander volumineus detail: in tegenstelling tot de 13 TOONREGELAARS blijft deze regelaar
actief, wanneer je de versterkersimulatie uitschakelt. De POD
kens twee verschillende volumewaarden op: één voor de actieve Amp 19 en één voor het
werken zónder Amp. Zo kun je (indien nodig) het gewenste volumeverschil tussen die twee

2• 6

instellen en op voorhand de balans van de gebruikte geheugens –mét en zónder Amp– bepa­len.

15 SAVE—Om je eigen sounds in de interne geheugens van de PODXT Live op te slaan

moet je op deze knop drukken. Hoe het allemaal in z’n werk gaat, vind je in hoofdstuk 4,
“Programmeren en opslaan van sounds”. Als je niet zo lang kunt wachten, vind je hier
alvast de basiswerkwijze:

Zolang je met een opgeslagen geluid van de PODXT Live werkt, verschijnen in het lin­ker display 11 het banknummer, de geheugenletter en de naam van die instellingen.

je ook maar aan één regelaar draait of een parameterinstelling op een EDIT-pagina wijzigt,
verschijnt er naast de geheugennaam een sterretje. Zo weet je dat de huidige instellingen
niet meer met de opgeslagen versie overeenkomen. Die moet je dus opslaan, als de
POD

XT Live ze moet onthouden.

Om de wijzigingen op te slaan moet je op de
wens te knipperen. Druk nog een keer op
de oorspronkelijke instellingen (en dus onder dezelfde naam) op te slaan. Wil je vóór het
opslaan ook de naam wijzigen, dan moet je met de twee middelste softknoppen de gewenste
tekenpositie kiezen, vervolgens op de rechter softknop drukken en met de

TWEAK
EFFECT TWEAK-regelaar een geheugen (A, B, C en D van één van de zestien banken)

en druk nog een keer op
data vastgelegd worden en de sound belandt in het gekozen geheugen. De instellingen, die
zich daarvóór in dat geheugen bevonden, worden overschreven.

Eens je een sound hebt opgeslagen, kun je hem weer oproepen door aan de SELECT-rege-
laar te draaien of de voetschakelaars van de POD
het geheugen gebruiken.

Zelfs als je momenteel niet met de instellingen van een POD
omdat de Manual-mode actief is– kun je de instellingen opslaan. Druk op SAVE, daarna
op DEST, kies met de EFFECT TWEAK-regelaar het geheugen van bestemming en druk
tenslotte nog eens op SAVE.

-regelaar het teken instellen. Druk op de softknop onder DEST, kies met de

XT Live slaat trouwens tel-

Als

SAVE-knop drukken. Die knop begint trou-

SAVE om de nieuwe versie in het geheugen van

EFFECT

SAVE. Deze knop stopt met knipperen, een balkje toont dat de

XT Live voor het kiezen van de bank en

XT Live-geheugen werkt –

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

Wil je de instellingen toch niet opslaan, dan moet je op eender welke andere knop drukken.
(De Save-functie wordt tevens uitgeschakeld, als je niet binnen de 15 seconden na het
drukken op SAVE een geheugen kiest.) En geen nood, als je tijdens het opslaan een geheu­gen met een fabrieksgeluid hebt gekozen dat je eigenlijk wilde bewaren. Na op SAVE
gedrukt te hebben kun je namelijk ook een pagina kiezen waar je de fabrieksgeluiden weer
kunt oproepen. Meer details hierover vind je in hoofdstuk 4.

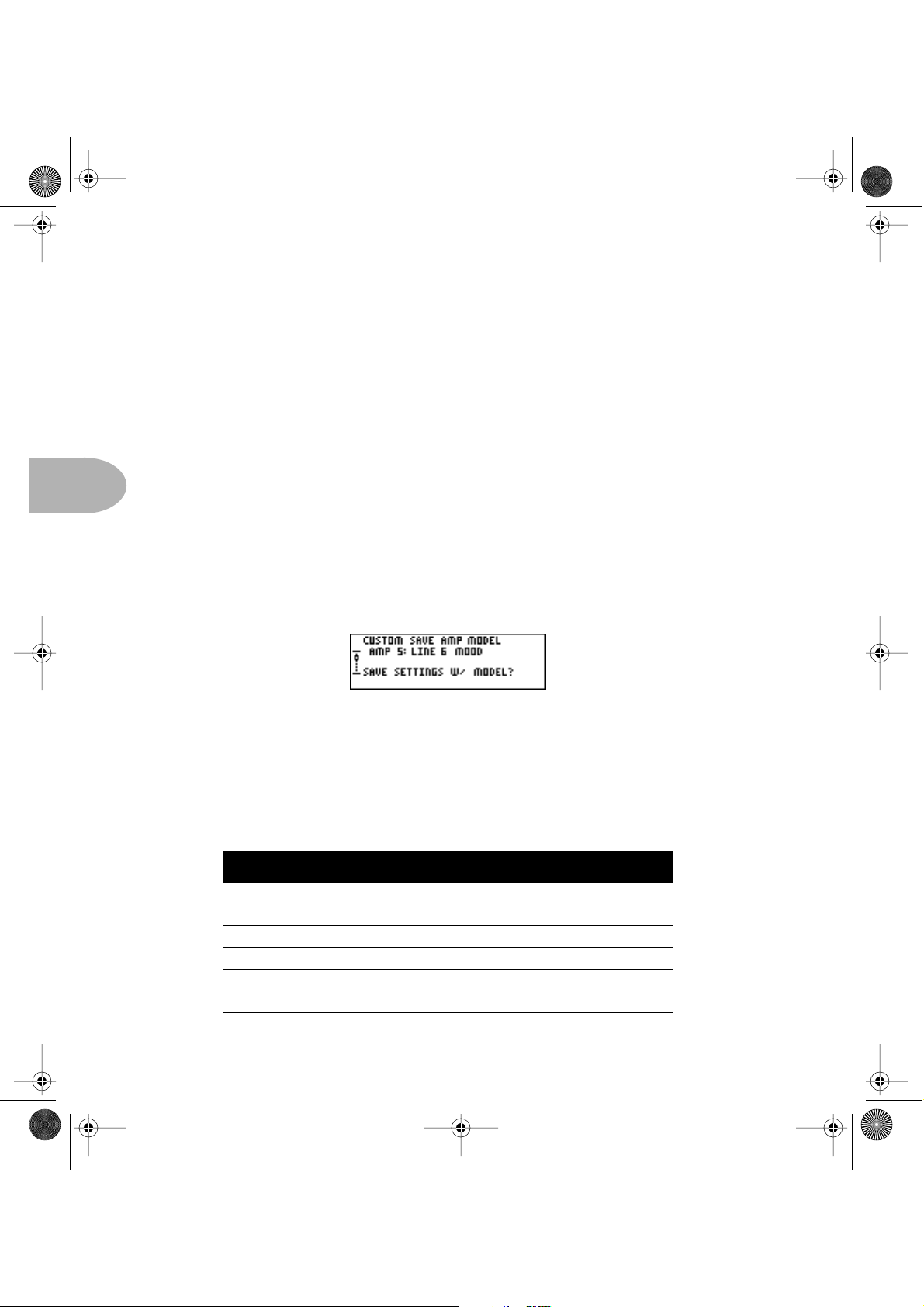

Via de SAVE-knop kun je bovendien de versterkermodellen naar je hand zetten, zodat die
bij het draaien aan AMP MODEL meteen paraat staan. Zie blz. 4•12 voor meer details.

16 EDIT—Druk op de EDIT-knop om toegang te hebben tot nog meer parameters. Als

de EDIT-knop oplicht, dient SELECT voor het selecteren van displaypagina’s met alle
parameters die in de geheugens kunnen worden opgeslagen. Op die pagina’s kun je de effect­parameters instellen, een speaker- en microfoonmodel kiezen en een parameter aan de

EFFECT TWEAK-regelaar toewijzen. Meer details over het editen vind je in hoofdstuk 4.

17 Softknoppen—De functies van deze knoppen verschillen naar gelang wat je net

aan het doen bent. Omdat de functie ervan afhangt van de momenteel gekozen displaypa­gina, noemen we ze “Soft”-knoppen.

Als de EDIT-knop NIET oplicht, ziet het display van de PODXT Live er waarschijnlijk
zo uit:

Bedieningsorganen & aansluitingen

2• 7

Druk op een softknop onder het display om de daaraan toegewezen parameter in of uit te
schakelen. In het voorbeeld hierboven worden de blokken COMP, AMP en GATE niet,
maar EQ wel gebruikt. Dubbelkik op een softknop om de instellingen van die parameter op
te roepen. Als je alles naar wens hebt ingesteld, druk je nog een keer op EDIT.

Als de EDIT-knop WEL oplicht, kun je via de softknoppen de parameters kiezen wiens
instelling je wilt wijzigen. Zie hoofdstuk 4 voor meer details.

18 OUTPUT MODE/SYSTEM —Met deze knop ga je naar een pagina waar je de

POD

XT Live kunt vertellen waarop je hem hebt aangesloten om te zorgen dat hij naar

behoren klinkt. Tevens vind je hier andere pagina’s (die je met de 10 SELECT-regelaar
kiest) waarmee je de POD
deze pagina worden NIET voor elk geheugen apart opgeslagen. Ze hebben namelijk betrek­king op de POD

XT Live in z’n geheel.

XT Live eveneens naar wens kunt afregelen. De instellingen op

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

Bedieningsorganen & aansluitingen

19 AMP, STOMP, MOD, DELAY—Met deze voetschakelaar bepaal je welke

“blokken” je voor je sound nodig hebt. Licht de indicator op, dan is het betreffende blok
actief. Licht hij niet op, dan wordt het blok niet aangesproken. Trap een voetschakelaar in
om het blok in/uit te schakelen. In hoofdstuk 4 kom je het fijne over AMP, STOMP,

2• 8

MOD en DELAY te weten. Hoofdstuk 5 bevat details over de versterkermodellen van de
POD

XT Live. In hoofdstuk 6 tenslotte komen de effecten (STOMP, MOD en DELAY)

aan de orde.

20 BANK UP/DOWN—Met deze voetschakelaars kun je de 36 geheugenbanken

van de POD
van een bank met de voet kun je een lettervoetschakelaar (A, B, C of D) intrappen om een
geheugen van die bank te kiezen. (Dit systeem hebben we gekozen om te voorkomen dat
het publiek telkens van het doorlopen van toch niet gebruikte geheugens meegeniet.)

XT Live oproepen (wat ook met de 10 SELECT-regelaar kan). Na het kiezen

21 A, B, C, D —De indicators van deze voetschakelaars geven aan welk geheugen

momenteel actief is. Trap de gewenste voetschakelaar in om een geheugen te kiezen (met
de 10 SELECT-regelaar lukt dit ook). Door een voetschakelaar minstens twee seconden
ingedrukt te houden activeer je de Manual-mode. In het display verschijnt dan de bood­schap “Manual Mode” om duidelijk te maken dat de standen van de 13 T
en 14 CHAN VOL-regelaar nu de sound bepalen.

OONREGELAARS

22 TAP (Hold/Tuner)—De PODXT Live laat toe om de tijd of snelheid van de effec-

ten in te stellen door gewoon een aantal keren op deze knop te drukken. Om het tempo in
te stellen hoef je TAP maar in de maat van het gewenste tempo in te drukken. De effecten
hanteren dan het nieuwe tempo. Op één van de laatste EDIT-pagina’s vindt je nog een
Tempo-parameter die de “getapte” waarde afbeeldt. Die parameter helpt je bovendien bij
het instellen van precies de juiste tempowaarde, wat met TAP niet altijd even eenvoudig
is. In hoofdstuk 4 kom je te weten hoe je ervoor zorgt dat de effecten de ingestelde tempo­waarde hanteren.

En dat is nog maar het begin! Houd de voetschakelaar 2 seconden ingedrukt om de digitale
chromatische tuner te activeren. Sla een snaar aan. Het display van de POD
nu de herkende noot af. Alle noten worden als mollen afgebeeld. In plaats van “G#” zie je
dus bv. “Ab”. Sla de snaar nog eens aan en draai aan de mechaniek. Het balletje in het dis­play verschuift nu eveneens: naar rechts als de snaar te hoog gestemd staat, naar links als ze
te laag is. Als het balletje zich precies in het midden bevindt, is de snaar helemaal juist
gestemd. Druk nog een keer op de TUNE/SYSTEM-knop van de POD
behorende displaypagina weer te doen verdwijnen.

XT Live beeldt

XT Live om de bij-

PODxt Live.NL Page 9 Friday, July 23, 2004 1:58 PM

TUNER BYPASS/VOLUME—In de regel hoor je de gespeelde noten tijdens het stemmen

niet. Als je dat echter prettiger vindt werken, moet je op de knop met de Mute-functie druk­ken en met EFFECT TWEAK “Bypass” selecteren.

TUNER REFERENCE—Heb je een andere referentiefrequentie nodig dan A= 440Hz?
Zolang de Tuner-mode actief is, kun je op de knop “440Hz” drukken en met de EFFECT
TWEAK-regelaar een andere frequentie voor de POD

luidt 430~450Hz. Deze keuze wordt automatisch opgeslagen. Na inschakelen van de
POD

XT Live hoef je ze dus niet telkens opnieuw in te stellen, als je de “ongewone” frequen-

tie wilt aanhouden (bv. omdat de akoestische piano die hanteert).

23 Ingebouwd pedaal—De indicators links van dit pedaal geven aan of het dienst

doet als Wah-, dan wel Volume-pedaal. Als beide indicators oplichten, dient het voor het
beïnvloeden van TWEAK (d.w.z. van de aan de EFFECT TWEAK 12-regelaar toegewe­zen parameter). Als je de Wah-functie gebruikt, kun je het pedaal –na plankgas– nog iets
verder intrappen om de Wah-functie uit te schakelen. Op blz. 4•9 kom je te weten hoe je
de functie van het pedaal bepaalt.

Bedieningsorganen & aansluitingen

2• 9

XT Live kiezen. Het instelbereik

PODxt Live.NL Page 10 Friday, July 23, 2004 1:58 PM

Bedieningsorganen & aansluitingen

2• 10

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

EN DAN NU… MUZIEK

De cijfers in de zwarte vakjes verwijzen naar de legenden op de uitvouwbare laatste pagina.

En dan nu… muziek De basisbeginselen

De POD
hem aansluit. Hij staat op het podium net zo zijn mannetje als in de nabijheid van de meest
onbetaalbare studioapparatuur. (Dit laatste vinden we allemaal leuk, nietwaar?)

XT Live zorgt altijd voor een dijk van een geluid – het maakt dus niet uit waarop je

echter wel een aantal dingen instellen, en dat gaan we onder “Live on stage” op blz. 3•2
en “In de studio” op blz. 3•5 uit de doeken doen. Maar eerst zijn er nog…

De basisbeginselen

1. Sluit het netsnoer (van de bijgeleverde adapter) aan op een stopcontact en

vervolgens op de POD

2. Sluit je gitaar aan op de 8 INPUT-connector van de POD

3. Sluit de uitgangen van de POD

naartoe moet sturen.

XT Live.

XT Live.

XT Live aan op het apparaat waar hij zijn signalen

Variax

De Variax-serie maakt gebruik van het modelingvernuft van Line 6 voor gitaar. Elk instru­ment bevat dan ook een hele collectie gitaren. (Meer details hierover vind je op de website
van Line 6.)

Als jij zo’n Variax bezit, moet je die op de 3 VARIAX-connector achterop de PODXT Live
aansluiten. Gebruik daarvoor uitsluitend een Variax-kabel van Line 6. Eens je dat gedaan
hebt, moet je op de OUTPUT MODE/SYSTEM-knop 18 drukken en met de EFFECT
TWEAK-regelaar de volgende pagina kiezen:

3• 1

Je moet

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

En dan nu… muziek

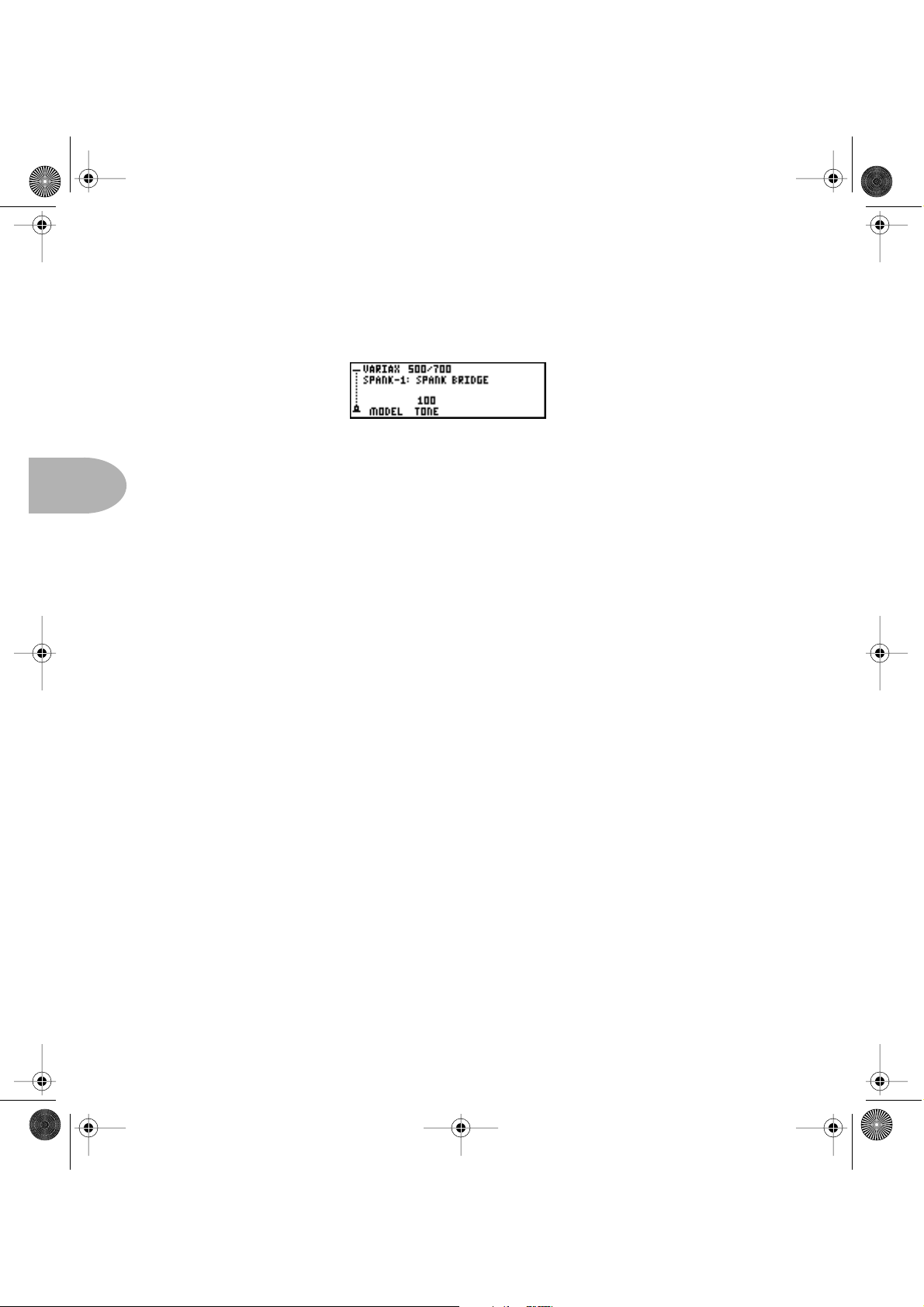

Druk op de softknop onder VARIAX en kies met de EFFECT TWEAK-regelaar ON of
OFF. Hiermee vertel je de POD

trole actief, dan zorgt de POD
andere sound (lees: geheugen) kiest. Zie ook blz. 4•9.

Daarnaast kun je tevens een “gewone” gitaar op de POD
horen. Als je maar één van beide nodig hebt, moet je het volume van niet gebruikte gitaar

3• 2

op de minimumwaarde zetten.

Live on stage

De slimste aanpak

Voor het livegebruik biedt de PODXT Live verschillende opties. Je kunt je gitaar op de
POD

XT Live en diens uitgang op de ingang van een gitaarversterker aansluiten. De

POD

XT Live doet dan dienst als veelzijdig effectapparaat. Je kunt de uitgangen van de

POD

XT Live ook rechtstreeks op de PA of zanginstallatie aansluiten. Het voordeel daarvan

is dat je sound staat als een huis, terwijl je niet met versterkers of microfoons hoeft te rot­zooien. Een andere mogelijkheid is het aansluiten van de POD
speakerkasten. Welke optie je ook kiest: je moet altijd zorgen dat de POD
je van plan bent. Dat gaan we zo meteen uit de doeken doen.

XT Live of je de Variax al dan niet wilt aansturen. Is de con-

XT Live ervoor dat de Variax samen met de PODXT Live een

XT Live aansluiten – je zal beide

XT Live op een eindtrap met

XT Live weet wat

Waar moet het signaal naartoe?

Die (virtuele) vraag van de PODXT Live kun je op drie manieren beantwoorden. Kies altijd
het juiste antwoord om te zorgen dat je kleine vriend precies doet wat je ervan verwacht.
Het gesprek komt op gang, zodra je op de 18 OUTPUT MODE/SYSTEM-knop drukt.
Dan verschijnt de vraag:

STUDIO DIRECT—Wanneer je de PODXT Live direct op de PA aansluit of een In-

ear-systeem mag gebruiken, moet je op de softknop onder DEST drukken en met de
EFFECT TWEAK-regelaar 12 “Studio: Direct” kiezen. Het geluid is dan altijd “fen-

taaastisch”. In deze mode is de unieke A.I.R.-signaalbewerking van Line 6 actief, zodat
je naast opperbeste versterkers ook op een virtuele speaker en een microfoon getrakteerd
wordt. Eén en ander klinkt zo goed dat je misschien nooit meer met een versterker wilt
werken. Plus: nu kun je net zo hard gaan als de PA zelf – en je weet zeker dat het publiek
je ook hoort!

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

2X12 FRONT, 2X12 PWRAMP, 4X12 FRONT & 4X12 PWRAMP—Kies één van

deze modes, als je de POD
rende speakers hebt aangesloten. Als je de versterkersimulatie van de POD
activeerd hebt, worden de microfoon- en “ambience”-bewerkingen van het A.I.R.­systeem niet gebruikt, terwijl de speakermodellen speciaal voor je externe versterker
worden “omgevormd”. Plus you’ve got… De “Pwramp”-variaties moet je kiezen, als je
met een eindtrap en bijbehorende speakers werkt of de effectenlus van een gitaarverster­ker gebruikt en diens voorversterker dus laat voor wat ie is. In dat geval gaat het
POD

XT Live-signaal direct naar de eindtrap van die versterker. Kies een “Front”-optie,

als je op de ingang van een combo of top aansluit en ook de voorversterker van die amp
wilt gebruiken. De twee “Front”-modes bieden tevens “Tone Correction”-regelaars:

De bedoeling van die “Tone Correction”-regelaars is het optimeren van de algemene

XT Live-sound om de voorversterker van de amp zo efficiënt mogelijk aan te spre-

POD
ken. Wij hebben gemerkt dat je vaak wat bas uit het POD
om een aanvaardbaar geluid te verkrijgen. Vandaar dus deze regelaars. Druk op de soft­knop 17 onder LOWS of HIGHS en bepaal met de EFFECT TWEAK 12 regelaar de
hoeveelheid hoog of laag van het POD
denbereik kiezen dat moet worden bewerkt.

Opmerking: Wanneer je de POD
studiomonitors of hoofdtelefoon gebruikt), moet je goed in de gaten houden dat de ge­kozen versterker-/speakercombinatie een grote invloed op het geluid heeft. Zowel de
LIVE- als de VIBE-instelling zijn enkel aanbevelingen. Probeer dus ook andere dingen
uit tot je precies “de” sound gevonden hebt.

En dan nu… muziek Live on stage

XT Live op een gitaarversterker of een eindtrap met bijbeho-

XT Live ge-

3• 3

XT Live-signaal moet halen

XT Live-signaal. Met FOCUS kun je het mid-

XT Live op een gitaarversterker aansluit (en dus geen

BOSE PS1—Kies deze instelling, wanneer je een PS1 Cylindrical Radiator™-systeem

van Bose gebruikt. Deze mode is speciaal afgestemd op dat innovatieve geluidssysteem.
Nieuwsgierig geworden? Zie dan www.bose.com.

De POD

XT Live onthoudt de “What are you connected to?”-instelling. Je hoeft ze dus maar

één keer uit te voeren. Vergeet echter niet om weer je “gewone” instelling te kiezen, als je
op zekere dag tijdelijk met een andere instelling moet werken.

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

En dan nu… muziek

De juiste sound voor de juiste versterker

Alvorens de PODXT Live op een versterker aan te sluiten moet je er even bij stilstaan wat
je eigenlijk wilt bereiken. Als je de sound van de versterker wilt benutten, terwijl de
POD

XT Live de effecten, plus hier en daar wat vervorming voor zijn rekening neemt, is het

vaak verstandig om AMP 19 (op de POD
het toevoegen van vervorming te gebruiken. De sounds in de banken 9~16 zijn al zo inge-

3• 4

steld en lijken dan ook geschikt voor het werken met een versterker. Sluit je bakkie aan op
de gitaaringang van de versterker en kies de juiste signaalinstelling (2X12 FRONT of
4X12 FRONT op de “What are you connecting to?”-pagina, zie blz. 3•2).

Wil je de ampmodeling van de POD
versterker te beïnvloeden, dan moet je AMP 19 activeren (wat voor de banken 1~8 al
gebeurd is). Als je versterker over een Effect Send/Return-lus beschikt, kun je de
POD

XT Live het best eerst daarop aansluiten. Als de sound je bevalt (omdat de voorverster-

ker van de amp niet wordt gebruikt), ben je al klaar. Kies dan op de “What are you con­necting to?”-pagina 2X12 PWRAMP of 4X12 PWRAMP (zie blz. 3•2). Ga je toch via
de gitaaringang van de versterker, probeer dan eens “What are you connecting to?”= 2X12
FRONT of 4X12 FRONT.

Je moet wel realistisch blijven i.v.m. wat je kunt bereiken… de PODXT Live mag dan
wel een fantastisch apparaat zijn, maar van een 100 euro-combo’tje kan ook hij geen
dure stack maken.

het best eerst “neutraal”. Maar wat is “neutraal”? Als je versterker over één volumeregelaar
beschikt, moet je die zo instellen dat het geluid “clean” blijft. Dan heeft de versterker name­lijk de minste invloed op het POD
Master Volume-regelaar, dan moet je de twee regelaars zo instellen dat het Master Volume
niet vervormt (het geluid moet “clean” blijven). Hoe je de regelaars moet instellen, ver­schilt naar gelang de gebruikte versterker. In de regel moet het ingangsvolume echter zach­ter staan dan het Master Volume. Als de toonregeling van de amp “passief” uitgevoerd is,
moet je de MIDDLE-regelaar op de maximale waarde en TREBLE en BASS op nul zetten
(op de meeste gitaarversterkers heeft de toonregeling dan geen invloed meer op het geluid).
In het geval van een actieve toonregeling moet je eventueel anders te werk gaan. Ook in
dat geval is het van groot belang dat de versterker niet vervormt en het POD
zo weinig mogelijk beïnvloedt. Eens je dit hebt ingesteld, kun je het geluid eventueel nog
wat bijkleuren. Zet de OUTPUT-regelaar van de POD
ingang van de versterker net niet overstuurt.

XT Live) uit te schakelen en STOMP 19 voor

XT Live wél gebruiken, bv. om de basissound van de

Als je hem op een combo aansluit, zet je de toonregeling van deze laatste

XT Live-geluid. Beschikt je versterker tevens over een

XT Live-signaal

XT Live op een waarde waarbij de

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

Externe effectpedalen en de PODXT Live

Je speelt misschien al even gitaar en je bezit dus het één of andere pedaal dat je niet meer
wilt missen. En misschien verander je ook na het horen van de perfecte effecten van de
POD

XT Live niet meteen van mening. No problem! Als je dergelijke pedalen op de ingang

van de POD

XT Live aansluit, moet je echter goed onthouden dat het resulterende geluid

sterk afhangt van het versterkermodel dat je op de POD
verschillende combinaties soms voor drastisch verschillende resultaten. Maar dat wist je
natuurlijk al! Sommige scheurpedalen zouden voor een iets te fel geluid kunnen zorgen,
wanneer je ze op een hoog volume de POD
volume van het vervormertje te verminderen. De POD
regelaar waarmee je de gain kunt opvoeren. Bovendien bevat hij natuurlijk ook zelf
STOMP-effecten. Bovendien zou je de INPUT-schakelaar 6 op het achterpaneel op
“PAD” kunnen zetten om het “hete” signaal van het pedaal wat af te zwakken.

In de studio

Voor het werken met de USB-poort heb je de USB-driver voor de PODxt-familie nodig
(www.line6.com). Pas dan kun je met Line 6 Edit Mac/Windows of GuitarPort (Windows) wer­ken.

En dan nu… muziek In de studio

XT Live kiest. Meer bepaald zorgen

3• 5

XT Live in stuurt. Probeer dan eerst het uitgangs-

XT Live bezit immers een DRIVE-

Waar moet het signaal naartoe?

De PODXT Live moet weten waar zijn uitgangssignaal naartoe gaat om het optimaal te kun­nen voorbereiden. Druk op de 18 OUTPUT MODE/SYSTEM-knop om te zorgen dat de
vraag “What are you connecting to?” verschijnt.

Druk op de softknop onder DEST en kies met de 12 EFFECT TWEAK-regelaar de “Stu-
dio: Direct”-mode. In deze mode is de unieke A.I.R. II-DSP van Line 6 actief, zodat je naast
opperbeste versterkers ook op een virtuele speaker en een microfoon getrakteerd wordt. Eén
en ander klinkt zo goed dat je misschien nooit meer met een versterker wilt werken.

De DEST-instelling wordt opgeslagen, zodat je de POD
kens opnieuw hoeft in te stellen. Vergeet echter niet om weer je “gewone” instelling te kie­zen, als je op zekere dag tijdelijk met een andere instelling moet werken. Sluit je een
hoofdtelefoon aan op de POD

XT Live, dan wordt DEST automatisch op “Studio: Direct”

gezet. Op die manier klinkt de handel zelfs in je hoofdtelefoon te gek.

XT Live na het inschakelen niet tel-

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

En dan nu… muziek

Het fijne over een goed geluid

Als je de PODXT Live op een multitrack, mengpaneel of ander apparaat aansluit, moet je
altijd diens Line-ingangen kiezen – dus nooit de MIC- of gitaaringang. Enkel dan is sig­naal/ruis-verhouding (veel signaal en weinig ruis) van de POD
Sommige apparaten zijn met gecombineerde MIC/Line-ingangen en een Gain/Trim-rege­laar uitgerust. Met deze laatste stel je de ingangsgevoeligheid in. Als je de POD
dergelijke ingangen aansluit, moet je de Gain-regelaar op de minimumwaarde en de

3• 6

6 OUTPUT TO AMP/LINE- en 14 CHAN VOL-regelaars van de POD
maximumwaarde zetten. Als het externe apparaat nog twee vrije line-ingangen heeft, moet
je die gebruiken, omdat het geluid dan waarschijnlijk beter is dan bij gebruik van de trim­regelaar e.d.

Niveau-instellingen

Eerst en vooral moet je op de PODXT Live de benodigde sound kiezen, heel luid spelen en
14 CHAN VOL zo ver opendraaien tot de CLIP-indicator net niet in het display van de
POD

XT Live verschijnt. Speel nu met de OUTPUT-regelaar van de PODXT Live en de

betreffende niveauregelaar op het externe apparaat om te zorgen dat de POD
maximaal mogelijke volume hanteert, maar geen ongewenste vervorming veroorzaakt –
voor vervorming heb je geen externe hulp nodig.

Ziehier een handige tip: Waarschijnlijk wil je dat al je favoriete sounds lekker hard staan,
terwijl de verschillen tussen cleane en scheurgeluiden niet oorverdovend groot mogen zijn.
Juist? Om zo’n harmonisch geheel te bereiken, moet je beginnen met je favoriete “clean”­sounds. Stel hun CHAN VOL-waarde zo hoog in dat de CLIP-indicator net niet in het dis­play van de PODxt Live verschijnt, ook al trek je bijzonder hard aan de snaren. Kies ver­volgens de scheurgeluiden en vergelijk het volume ervan met dat van de “nette sounds”.
Daarna kun je dan het volume van de “smerige” geluiden instellen. Dat moet je vergelijken
met het volume van de “cleane” sounds en eventueel aanpassen. In de regel moet je voor
scheurgeluiden een lagere CHAN VOL-waarde kiezen. Daarna kun je je dan beperken tot
het oproepen van de benodigde PODxt Live-geheugens en eventueel de OUTPUT-waarde
wat bijsturen. De onderlinge balans van de verschillende sounds zal echter perfect zijn.

XT Live namelijk optimaal.

XT Live op

XT Live op de

XT Live het

Stralingsgevaar

Je zal er snel achter komen dat er –met name bij gebruik van singlecoil-elementen– ruis of
brom kan optreden, wanneer je in de buurt van een computerscherm met beeldbuis (CRT)
staat te spelen. Dergelijke schermen bevatten tenslotte speciale straalpistolen die de hele
dag fotonen op je zitten af te vuren. Gitaarelementen ontvangen en versterken de elektro­magnetische velden van dat soort schermen en “vertalen” die in onprettige ruis-met-brom.
Zoiets kun je trouwens heel gemakkelijk voorkomen door iets verder van de CRT-monitor

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

vandaan te gaan staan of je gitaar gewoon een andere kant uit te draaien. Zit je in een piep­kleine studio te werken, dan is dat misschien niet mogelijk. Doe dan gewoon het volgende:
stel alles in voor de opname, spoel eventueel terug en schakel het scherm uit. Start de opna­me, doe je ding en stop de opname weer. Schakel het scherm weer in en luister naar je brom­vrije gitaarpartij. Zo kun je de brom namelijk niet opnemen. Tussen haakjes: flatscreen
LCD-schermen hebben niet zo snel de neiging om de rust te verstoren. En als je nog steeds
een valabel excuus zoekt om eindelijk voor de bijl te gaan… Een Variax-gitaar van Line 6
heeft geen problemen met dergelijke interferenties. Ze bevat namelijk geen magnetische
pickups.

MIDI-rockjes

Als je op zoek bent naar een omvattende controle van je geluid (en wie is dat niet?), moet
je ook de MIDI-functies van de POD
de POD
seren van de POD
ons een warm applaus… Hoe dit allemaal in z’n werk gaat doen we in het “MIDI”-hoofd-
stuk, uit de doeken

XT Live kiezen en parameters in realtime beïnvloeden (handig voor het automati-

XT Live). Zoals je zal zien, ontgaat je dan hoegenaamd niets meer. Geef

En dan nu… muziek In de studio

3• 7

XT Live gebruiken. Via MIDI kun je de geheugens van

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

En dan nu… muziek

3• 8

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

PROGRAMMEREN EN OPSLAAN VAN

SOUNDS

In dit hoofdstuk kom je het fijne te weten over het editen van de PODXT Live. Alles komt
aan bod: het laden en wijzigen van sounds en zelfs het aanpassen van de versterker- en
effectmodellen in de POD
der lezen, omdat hier ook belangrijke tips en trucs aan bod komen – tenslotte willen we alle­maal zo snel mogelijk puike resultaten boeken, nietwaar? Daarnaast kun je met het Line 6
Edit-programma editen (zie www.line6.com) en je POD
schijf van je computer archiveren.

Geheugens oproepen

Als je de PODXT Live voor het eerst inschakelt, ziet het display er ongeveer als volgt uit:

Programmeren en opslaan van sounds Geheugens oproepen

XT Live. Zelfs doorwinterde programmeurs moeten nu even ver-

XT Live-instellingen op de harde

4• 1

Kies met de SELECT-regelaar het benodigde geheugen. De geheugens bevinden zich in 16
banken à 4 geheugenplaatsen: A, B, C & D. Je kunt dit ook met de voetschakelaars BANK
UP/DOWN 20 evenals A, B, C en D 21 doen.

Draai zo lang aan de 10 SELECT-regelaar tot je de benodigde sound vindt. Een beetje wei­nig bas of scheur? Geen probleem! Draai gewoon aan de betreffende regelaar om dat te ver­helpen. Naast de 13 T
aan/uit-knoppen van de effecten 19 gebruiken. En met de EFFECT TWEAK-regelaar 12
kun je de instelling van de op dat moment belangrijkste effectparameter wijzigen.

OONREGELAARS en de 14 CHAN VOL-regelaar kun je ook de

Werkwijze voor het “editen”

Hier kom je te weten hoe je zorgt dat de PODXT Live precies doet wat je ervan verwacht.
De regelaars, knoppen en het display van de POD
Je hebt dus geen editor-annex-computer meer nodig (wat op de originele POD wel nog het
geval was).

Elk editingavontuur begint met het drukken op de EDIT-knop (indicator moet oplichten).
Draai vervolgens aan de SELECT-regelaar. Alles, wat je ooit aan je POD
anderen, bevindt zich hier. Om de waarde van een afgebeelde parameter te wijzigen, moet

XT Live bieden toegang tot alle functies.

XT Live wilde ver-

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

je op de softknop 17 eronder drukken en aan de EFFECT TWEAK-regelaar draaien. Om
de doorgevoerde wijzigingen in een geheugen op te slaan moet je op de SAVE-knop druk­ken.

Edit-menu

Als de EDIT-knop oplicht, verschijnt er links in het display van de PODXT Live een gra­fische voorstelling van het EDIT-menu. Draai even aan de SELECT-regelaar. Je zal mer­ken dat het balletje links op de EDIT-pagina’s op en neer gaat. Dankzij deze “scrollbalk”
weet je op elk moment waar de gekozen EDIT-pagina zich bevindt.

4• 2

Amp Model-parameters

Zorg dat de EDIT-knop NIET oplicht en druk twee keer snel op de softknop onder AMP
om de versterkermodelparameters op te roepen. Je geraakt hier ook, als de EDIT-knop WEL
oplicht door de SELECT-regelaar zo ver naar links te draaien tot de eerste EDIT-pagina in
het display verschijnt. Als AMP 19 actief is, ziet het display er als volgt uit:

Met de EFFECT TWEAK-regelaar kun je het benodigde versterkermodel selecteren. (Als
AMP 19 momenteel uit is, moet je dat blok inschakelen alvorens een ander versterkermo­del te kunnen kiezen.) Tijdens het laden van een ander versterkermodel zal je zien dat de
instelling van de toonregeling verandert. Die instellingen vertegenwoordigen de keuze die
de vlijtige Line 6-programmeurs voor dat model zouden maken (en hebben gemaakt). Op
blz. 4•12 kom je te weten hoe je die instellingen kunt wijzigen en voor-programmeren.

Kijk nog eens naar het display… zie je de “punten” naast de regelaars? Die verwijzen naar
de opgeslagen instellingen. Draai bv. eens aan de DRIVE-regelaar. Je zal zien dat het rege­laaricoontje beweegt. Applaus! Het puntje bevindt zich echter nog steeds op dezelfde plaats.
Zo weet je altijd in welk opzicht de momenteel gehanteerde instellingen en de opgeslagen
versie van elkaar verschillen. Echt handig, toch?

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

CHAN VOL-waarde bij uitgeschakeld AMP-blok

Als AMP 19 uitgeschakeld is, ziet het display er als volgt uit:

CDit is het volume dat het geheugen hanteert, wanneer je AMP 19 uitschakelt. Die instel­ling heeft geen invloed op het volume van het actieve AMP-blok.

Programmeren en opslaan van sounds Edit-menu

Speaker- en microfooninstellingen (de A.I.R. van erkenning!)

Draai de SELECT-regelaar op de “Amp Bypass Channel Volume”-pagina één klik naar
rechts. Het display ziet er nu ongeveer als volgt uit:

Hier vind je alle geavanceerde A.I.R.-parameters die je toelaten om een ander speakermo­del voor de geselecteerde amp te kiezen. Bovendien kun je hier een andere microfoon en ­opstelling selecteren.

Druk op de knop onder CAB en selecteer met de EFFECT TWEAK-regelaar een ander
speakermodel. Je zou ook voor een ander microfoonmodel kunnen gaan en het volume van
de “akoestiek” kunnen veranderen. Druk op de knop onder MIC en selecteer met de
EFFECT TWEAK-regelaar een ander microfoonmodel. Druk op de knop onder ROOM
en verander de “akoestiek”.

Via deze parameters kun je dus je complete “rig” veranderen zonder ook maar iets te sjou­wen. Dit is te danken aan onze A.I.R.-technologie.

Comp/Gate-parameters

Selecteer de “A.I.R.”-pagina en draai SELECT één klik verder naar rechts. (De betreffende
pagina bereik je tevens door op de softknop 17 onder “COMP” of “GATE” te dubbelklik­ken, als de EDIT-knop niet oplicht.) Het display ziet er nu ongeveer als volgt uit:

4• 3

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Net zoals op de andere editpagina’s kun je een softknop indrukken en vervolgens met de
EFFECT TWEAK-regelaar de waarde van de gekozen parameter wijzigen. In

hoofdstuk 6 vind je het fijne over de Comp- en Gate-effecten.

EQ-parameters

Selecteer de pagina met de Comp/Gate-instellingen en draai de SELECT-regelaar één klik
naar rechts. (De betreffende pagina bereik je ook door op de softknop 17 onder EQ te dub­belklikken, als de EDIT-knop niet oplicht.) Welkom op de EQ-editpagina.

4• 4

De 4 fadericoontjes links tonen de volume-instelling van de 4 frequentiebanden van de
semi-parametrische EQ binnenin de POD
quenties, de regelaars rechts daarentegen op de hogere frequenties. Voor elke band kun je
de kantelfrequentie en het volume instellen. De band helemaal links is een shelvingfilter
voor de bas, die alle frequenties onder de gekozen waarde beïnvloedt. De band helemaal
rechts is een shelvingfilter voor de hoge tonen, die alle frequenties boven de gekozen waarde
beïnvloedt. De middelste twee regelaars zijn bandpasfilters, die enkel de frequentie rond de
centrale waarde beïnvloeden. De momenteel geselecteerde band wordt iets vetter afgebeeld
(zie bv. de vierde band in de illustratie). Druk op één van de vier softknoppen links om de
band te kiezen (SELECT) die je wilt instellen.

Als je die twee softknoppen 17 samen indrukt en minstens een halve seconde ingedrukt
houdt, wordt de EQ weer “flat” ingesteld. Daarmee bedoelen wat dat het volume van alle
banden op “0” wordt gezet, terwijl elke band weer de voorgeprogrammeerde kantelfrequen­tie hanteert. Druk op de derde softknop van links en stel met de EFFECT TWEAK-rege-
laar de GAIN-waarde van de gekozen band in. Druk op de softknop helemaal rechts en stel
met de EFFECT TWEAK-regelaar de FREQ-waarde (kantelfrequentie) van de gekozen
band in. Terwijl je dit doet, kun je de twee rechtse softknoppen indrukken om het geluid
afwisselend mét en zónder EQ (zie de “EQ Bypassed”-boodschap in het display) te beluiste­ren. Zo weet je meteen of de sound inderdaad beter aan het worden is.

XT Live. De banden links slaan op de lagere fre-

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

Instellen van de pedaaleffecten (Stomp)

Als de EQ-pagina nog steeds wordt afgebeeld, hoef je de SELECT-regelaar maar één stap
verder naar rechts te draaien (of twee keer op de STOMP-knop te drukken). Nu zie je de
Stompbox EDIT-pagina, die er ongeveer als volgt uitziet:

Net zoals bij alle andere effectblokken moet je op de knop helemaal links onder het display
drukken om een ander effectmodel te selecteren. Je zal ook zien dat het “Vetta Comp”­model twee “regelaars” heeft: SENSITIVITY en LEVEL. Druk op de knop onder SENS en
wijzig de waarde met de EFFECT TWEAK-regelaar.

Voor bepaalde pedaaleffecten is er een tweede pagina, die je met de SELECT-regelaar
moet kiezen. In hoofdstuk 6 komen de verschillende Stomp-effecten uitvoerig aan bod.

MOD- en DELAY-instellingen

Draai de SELECT-regelaar naar rechts, als momenteel een STOMP-pagina wordt afge­beeld om naar de MOD-editpagina te gaan. Door nog een aantal keren aan SELECT te
draaien of op de DELAY-knop te dubbelklikken ga je naar de DELAY-pagina’s. In wezen
komt de werking van deze pagina’s overeen met die van de overige effecten (en meer details
over het MOD- en DELAY-effect vind je in hoofdstuk 6). De betreffende pagina’s zien er
ongeveer als volgt uit:

Programmeren en opslaan van sounds Edit-menu

4• 5

Delay Edit-pagina 1

Delay Edit-pagina 2

AMP/CABMODULATION DELAY

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Config

Met de CONFIG-parameter op deze pagina bepaal je of de processor zich vóór (PRE) of
achter (POST) het versterkermodel moet bevinden.

Ziehier een typische “routing” met een
MOD-effect in PRE- en een DELAY­effect in POST-positie:

4• 6

Ziehier een ander voorbeeld met een MOD- en
DELAY-effect in PRE-positie:

Het signaalpad in de POD

XT Live ziet er als volgt uit (MOD, DELAY en volumepedaal,

“Pre”- en “Post”-instelling):

GATE

VOLUME

WAH STOMP DELAYMODULATION

MODULATION DELAY

VOLUMEEQ

AMP/CAB – A.I.R. II DELAYMODULATION

AMP/CAB + A.I.R. II

REVERBCOMP

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

Instellen van het effecttempo

De Mod SPEED- en Delay TIME-parameter kun je ook op basis van een nootwaarde en het
tempo instellen:

1. Druk op de knop onder Delay TIME of MOD SPEED om de betreffende parameter

te selecteren.

2. Draai de EFFECT TWEAK-regelaar zo ver naar links tot je noten te zien krijgt
i.p.v. ms- of Hz-waarden. Kies de nootwaarde waarmee de TIME- of SPEED­instelling moet overeenkomen.

3. Druk minstens twee keer op de TAP-knop om het tempo in te stellen. Het DELAY-
en/of MOD-effect lopen nu sneller of trager.

Als je voor het DELAY-blok bv. gepunte achtste noten kiest, verandert de TIME-waarde
als volgt:

Reverb-instellingen (galm)

Onze volgende halte op de speurtocht doorheen EDIT-land leidt ons naar de Reverb-pagi­na’s. Om hier te belanden moet je de SELECT-regelaar op de laatste DELAY EDIT-pagina
één click naar rechts draaien:

Programmeren en opslaan van sounds Edit-menu

4• 7

Op deze twee pagina’s kun je een galmmodel kiezen (waarvan de POD
bevat) en de bijbehorende parameters instellen.

XT Live er een hoop

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Wah- en Volume-parameters

Als de laatste Reverb Edit-pagina wordt afgebeeld, hoef je de SELECT-regelaar maar één
klik naar rechts te draaien om te zorgen dat de Wah- en Volume-parameters in het display
verschijnen. Het display ziet er nu ongeveer als volgt uit:

Laten we beginnen met de WahWah. De aan/uit-stand van de Wah wordt voor elk geheu-

4• 8

gen apart opgeslagen. Indien nodig, staat de WahWah dus bij laden van een dergelijk
geheugen meteen klaar. We doen er zelfs nog een schep bovenop: je kunt namelijk ook
bepalen in welke stand het WahWah-pedaal zich aanvankelijk moet bevinden: druk op de
knop onder POSI en draai gewoon aan de EFFECT TWEAK-regelaar.

En rechts op de Wah/Volume-pagina… Hier kun je bepalen waar het volumepedaal zich in
het signaalpad bevindt: PRE (vóór het versterkermodel) of POST (erachter). De MIN-
parameter slaat op het volume dat wordt gehanteerd, wanneer het volumepedaal zich in de
hoogste stand bevindt. Kies “0%”, als je niets meer wilt horen, wanneer het pedaal opge­klapt is.

PODxt Live.NL Page 9 Friday, July 23, 2004 1:58 PM

Effect Tweak-regelaarfunctie en tempotoewijzing

Activeer de EDIT-kop en draai de SELECT-regelaar zo ver naar rechts tot je de volgende
pagina ziet:

Druk op de softknop 17 onder “ASSIGN” en stel de functie voor het ingebouwde pedaal
evenals het optionele “Pedal 2” in. Ziehier de mogelijkheden:

Programmeren en opslaan van sounds Edit-menu

Instelling Intern pedaal Pedaal 2

W/V

1­2-TWEAK

1-TWEAK
2-VOL

1-W/OFF
2-VOL

Wah/Volume Tweak

Tweak Volume

Wah/Off Volume

Druk op de softknop onder TWEAK om de functie van de EFFECT TWEAK-regelaar te
kiezen (zolang de EDIT-knop niet oplicht). Die toewijzing geldt tevens voor de TWEAK­functie van het pedaal.

Helemaal rechts in het display zie je de tempowaarde die door dit geheugen wordt gehan­teerd. Die tempowaarde vormt de basis voor de berekening van de TIME- en/of SPEED­snelheid (DELAY- en MOD-blok). Het tempo kun je instellen door de TAP-knop min­stens twee keer in te drukken. Je zou echter ook op de knop onder TEMPO kunnen druk­ken en zo lang aan de EFFECT TWEAK-regelaar kunnen draaien tot het tempo
synchroon loopt met het bonzen van je hart (of zoiets)!

Variax

De Variax-serie maakt gebruik van het modelingvernuft van Line 6 voor gitaar. Elk instru­ment bevat dan ook een hele gitaarcollectie. (Meer details hierover vind je op de website
van Line 6.) Sluit zo’n gitaar op de POD
ten als je gitaar met de voeten te bedienen.

XT Live aan (zie blz. 3•1) om zowel je sound/effec-

4• 9

PODxt Live.NL Page 10 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Op de laatste EDIT-pagina kun je voor elk geheugen bepalen wat de Variax moet doen,
wanneer je op de POD

XT Live een ander geheugen kiest. Activeer de EDIT-knop en kies

met de EFFECT TWEAK-regelaar de volgende pagina:

4• 10

Druk op de softknop 17 onder MODEL om “Don’t Change” (de POD

XT Live verandert

niets aan de Variax-instellingen, wanneer je een ander geheugen kiest) of het gitaarmodel
te kiezen dat de Variax moet oproepen, wanneer je het betreffende POD

XT Live-geheugen

laadt. Met één voetschakelaar verander je de sound dan van A tot Z!

Met de andere softknop heb je toegang tot de overige Variax-parameters, die eveneens in
de PODXT Live-geheugens kunnen worden opgeslagen en dus samen met de overige instel­lingen worden opgeroepen.

Als je de modellen van de Variax kiest door op de linker softknop te drukken en aan de
EFFECT TWEAK-regelaar te draaien, zal je merken dat er, naast de Custom-modellen
van de Variax ook modelbenamingen met “F-” of “U-” ervóór zijn. De “U-”-modellen zijn
degene die je met de regelaar van de Variax zelf kunt kiezen. Die modellen kun je met
behulp van “Variax Workbench” (hardware/software) editen. Zie ook de website van Line

6). De “F-”-modellen zijn “Factory”-kopieën van diezelfde modellen, die je echter niet kunt
editen. De reden voor deze indeling is dat POD

XT Live-programmeurs altijd over een

bekend geheel van Variax-modellen kunnen beschikken, zelfs al zijn die met “Variax
Workbench” compleet veranderd. Alle door Line 6 voorbereide sounds berusten trouwens
op de “Factory”-versies van de Variax-modellen. Als je de instellingen van je POD

XT Live

+ Variax ook met andere Variax-gebruikers wilt uitwisselen en een voorspelbaar resultaat
wilt boeken, mag je enkel met die modellen werken. Wil je bewust een ander model hante­ren, kun je er op deze EDIT-pagina één kiezen. De POD
model af. Sla je die instelling daarna in de POD

XT Live beeldt dan de naam van dat

XT Live op, dan roept dat geheugen altijd

het hier gekozen Variax-model op.

Nog iets: elk POD

XT Live-geheugen kan instellingen voor verschillende Variax-typen

bevatten. Op die manier kun je met eenzelfde geheugen model “X” op een Variax “x” oproe­pen, model “Y” op een Variax van het type “y” enz. Voorbeeld: een “klassieke” rocksolo
vraagt om het LESTER-model van een elektrische Variax, terwijl het niets aan de instel­lingen van een akoestische Variax verandert. Dat hebben we gedaan om te zorgen dat de
Line 6-presets van de POD

XT Live voor elk beschikbaar Variax-instrument “werkt” en dus

PODxt Live.NL Page 11 Friday, July 23, 2004 1:58 PM

rekening houdt met het type. Momenteel bestaan er twee Variax-typen: de elektrische
Variax 500/700 (alle gitaren van deze serie hanteren dezelfde modellen) en de akoestische
Variax.

Instellingen opslaan

De PODXT Live biedt 128 geheugens voor de opslag van je eigenste sounds. Zelf als je onze
sounds al het einde vindt, kun je je eigen schepsels in die geheugens wegzetten. Alvorens
dat te doen zou je echter eerst alle fabrieksgeluiden moeten uitproberen. Noteer daarbij de
adressen van de geheugens die mogen worden overschreven. Geen nood trouwens: als je
ooit een fabrieksgeheugen overschrijft dat je eigenlijk nog wilde gebruiken, bestaat er een
manier om die instellingen weer te laden. Nog meer geluiden vind je trouwens in onze
www.customtone.com-databank. Je kunt de aldaar beschikbare sounds downloaden en
je eigen creaties voor andere gebruikers beschikbaar maken.

Instellingen in een geheugen opslaan

De simpelste manier om met de PODXT Live eigen sounds te programmeren is het laden
van een geheugen waar je vervolgens aan sleutelt om ze tenslotte weer in hetzelfde geheu­gen op te slaan. Om het oorspronkelijke geheugen te overschrijven druk je op SAVE en
daarna nog eens op SAVE. Punt uit.

Misschien wil je de nieuwe versie echter naar een ander geheugen wegschrijven of er op z’n
minst een andere naam aan geven. Ook dat kan zonder meer op de POD

Programmeren en opslaan van sounds Instellingen opslaan

4• 11

XT Live.

Instellingen in een ander geheugen opslaan—Stel alles naar wens in en druk op

SAVE. Het display ziet er nu ongeveer als volgt uit:

Druk op de softknop onder DEST (“Destination”= bestemming) en kies met de
EFFECT TWEAK-regelaar het gewenste geheugen. Druk nog een keer op SAVE om
je beslissing kracht bij te zetten en de instellingen in het geheugen van bestemming te
overschrijven.

PODxt Live.NL Page 12 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Geef je sound een naam—Stel alles naar wens in en druk op SAVE. Het display ziet

er nu weer uit zoals hierboven getoond. Kies met de knoppen C
waar je een ander teken aan wilt toewijzen. Druk op de knop onder CHAR (teken) en
selecteer met de EFFECT TWEAK-regelaar een teken voor die positie. Als je klaar
bent, druk je op SAVE om de handel weg te schrijven. Zie je wel, moeilijk is anders.

Opslag van je eigen Amp-voorkeuren

Met deze krachtige functie kun je zorgen dat de PODXT Live al meteen met de instellingen
begint die alleen jouw programmeurbrein kon bedenken. Die karaktertrekjes worden

4• 12

gehanteerd, zodra je het betreffende versterkermodel selecteert. Hierbij horen het speaker­en microfoonmodel evenals je EQ-instellingen en je “eigen akoestiek” (Room). Selecteer
je dan het Plexi-45 model, dan hoor je meteen “jouw” Plexi-45: alle regelaars zijn van meet
af aan ingesteld zoals jij ze altijd pleegt te gebruiken. Ziehier hoe dit in z’n werk gaat:

Kies een versterkermodel en de speakerkast, stel de ROOM-parameter in en selecteer
eventueel een andere microfoon… Druk op de SAVE-knop en draai de SELECT-rege-
laar één klik naar rechts. Het display ziet er nu als volgt uit:

URSOR < en > de positie

Welkom in C

USTOM SAVE-land. Om te zorgen dat de zonet gewijzigde instellingen sa-

men met het betreffende versterkermodel worden geladen moet je nog een keer op
SAVE drukken.

De POD

XT Live onthoudt de volgende instellingen voor de versterkermodellen en han-

teert ze bij gebruik van de AMP MODELS-regelaar:

Parameters die je kunt “customizen”

AMP MODEL

CABINET MODEL

Microfoonmodel en “akoestiekaandeel”

Instellingen van de regelaars DRIVE, BASS, MIDDLE, TREBLE en PRESENCE

CHANNEL VOLUME

EQ-parameters

PODxt Live.NL Page 13 Friday, July 23, 2004 1:58 PM

MIDI Dump

De instellingen van je PODXT Live kun je heel snel naar een andere PODXT Live doorsei­nen. Of van je POD
computer, sequencer enz.). Sluit de MIDI OUT-connector van de POD
MIDI IN-connector van de ontvanger. Als je met een computer werkt, kun je er de USB­driver voor de POD
om de USB-poort voor het versassen van MIDI-data te gebruiken.

Nu kun je de volgende dingen doorseinen:

• Alle geheugens

• Het geselecteerde geheugen

• De Effect Setups

• De Amp Setups (met je eigen voorkeuren)

Alle geheugens archiveren—Met deze functie stuur je de instellingen van alle 128

POD

XT Live-geheugens naar een ander apparaat.

Druk op de SAVE-knop en kies met SELECT-regelaar de pagina die er ongeveer als
volgt uitziet:

XT Live naar een MIDI apparaat (datarecorder, sequencer, workstation,

XT-familie op installeren (gratis te downloaden van www.line6.com)

Programmeren en opslaan van sounds Instellingen opslaan

XT Live aan op de

4• 13

Druk op de knop onder SELECT. Draai de EFFECT TWEAK-regelaar zo ver naar
links tot het display er als volgt uitziet:

Druk nog een keer op SAVE om de inhoud van de 128 POD
MIDI OUT-connector te sturen. Heb je daar een andere POD

XT Live-geheugens naar de

XT Live op aangesloten,

dan wordt diens geheugen nu gekloond en bevat het dezelfde instellingen als je eigenste
POD

XT Live! Zie je wel dat klonen ook nuttig kan zijn?

Alleen bepaalde geheugens doorseinen—Om maar bepaalde geheugens c.q. de Ef-

fect Setups of Amp Models naar een andere POD

XT Live door te seinen moet je als volgt

te werk gaan:

PODxt Live.NL Page 14 Friday, July 23, 2004 1:58 PM

Programmeren en opslaan van sounds

Druk op de SAVE-knop en ga met SELECT naar een pagina die er ongeveer als volgt
uitziet:

4• 14

Kies met de EFFECT TWEAK-regelaar de data die de POD

Eén geheugen:

Alle geheugens:

Alle versterkermodellen:

Alle Effect Setups:

XT Live moet doorseinen:

Druk nog een keer op SAVE om de gekozen MIDI-data naar de externe PODXT Live,
computer of een ander MIDI-apparaat te zenden.

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

DE VERSTERKER- EN SPEAKER-

MODELLEN

De PODXT, PODXT Pro of PODXT Live bevat 36 versterker- en 24 speakermodellen. Door
op de pagina met de versterkerregelaars (blz. 4•2) aan de EFFECT TWEAK-regelaar te
draaien kies je telkens een versterker-/speakermodelcombinatie. Indien nodig, kun je daar­na een en ander speakermodel voor die versterker kiezen (blz. 4•3). In hoofdstuk 4 kom
je te weten hoe je op de POD
sterker-/speakercombinatie kiest (blz. 4•12). Wil je meer weten over de versterkermodellen
van de POD

XT? Hier gaan we…

XT Live zorgt dat hij telkens de volgens jou meest ideale ver-

Van welke versterkers en speakers hebben we modellen gemaakt?

Algemene opmerkingen over de modellen

Je hebt waarschijnlijk al begrepen dat bij Line 6 alles rond de sound draait. Als we eenmaal
beslist hebben om van een bepaalde versterker een model te maken, deinzen we er zelfs niet
voor terug om daar overal ter wereld achter te zoeken, omdat wij alleen genoegen nemen
met de beste vertegenwoordiger van het betreffende type – die ene magische amp. Natuur­lijk weten we ook dat de modelbenamingen vaak niet veranderen, terwijl dat voor de cir­cuits en componenten net wél het geval is. Iedereen weet dat versterkers van 1957, ‘62, ‘65,
‘67, ‘75 of 2001 weliswaar dezelfde typebenaming kunnen hebben, maar compleet verschil­lende interne schakelingen. Vaak zien de versterkers er bovendien verschillend uit. En zelfs
al vertonen twee versterkers dezelfde kenmerken, dan nog kan er sprake zijn van duidelijke
klankmatige verschillen, wat verband houdt met de tolerantie van de onderdelen, de
afscherming van de bedrading enz. Daar komt dan nog bij dat elke versterker op zijn eigen
manier “settled”. En sommigen gaan door de jaren heen alsmaar beter klinken. Precies daar­om besteden we zoveel tijd en aandacht aan het zoeken naar het perfecte exemplaar dat het
verdient om als model in de POD
omschrijving van onze modellen steeds een prentje plaatsen van de betreffende versterker
– we willen er zeker van zijn dat je precies weet over welke versterker we het hebben.

Laten we dus kijken naar de versterkermodellen van je PODXT Live en de originele appa­raten die één en ander pas mogelijk hebben gemaakt.

XT te zitten. Dat verklaart meteen waarom we bij de

5• 1

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Line 6-originelen

Laten we de voorstelling van de versterkermodellen inluiden met creaties van Line 6, die
nog een stap verder gaan dan wat je met vintageapparaten kunt doen:

Line 6 Clean

Voor dit model hebben we de voorversterker en de toonregeling van een JC-120 (de popu­laire “Jazz Chorus” solidstate van Roland) in de eindtrap en de transformator van een klas­sieke Marshall JTM-45 buizentop geïmplanteerd. Eén en ander zorgt voor het sprankelende
en “cleane” geluid van een solidstate met een bitsig randje, dat alleen een buizenjongen je
kan bieden, wanneer je hem opendraait.

Line 6 JTS-45

Omdat de eerste Marshalls sowieso op de circuits van de Fender Tweed Bassman berustten,

5• 2

hebben we ons afgevraagd wat er zou gebeuren, als je de voorversterker en toonregeling van
onze JTM 45 op de eindtrap en transformator van onze ‘58 Tweed Bassman zou aansluiten.
Het resultaat mag er zijn, zoals je bij deze JTS-45 kunt horen. Een lekker vet kantje en heel
veel punch. Zowat een sound voor het hele gezin.

Line 6 Class A

Eén van de meest bevredigende ervaringen van een gitarist is het spelen op een versterker
wiens eindtrap net begint te oversturen, maar nog niet voluit scheurt. Talrijke gitaristen
beschouwen dit als de “sweet spot” waar iedereen naar op zoek is. Omdat wij gelukkig niet
worden beperkt door de realiteit (onze versterkers bestaan alleen in het virtuele domein),
hebben we gepoogd een model te ontwikkelen dat de hele tijd door “sweet spot” zou zijn.
Een niet onaardig nevenverschijnsel van deze aanpak is dat je dit model heel gemakkelijk
kunt laten rondzingen.

Line 6 Mood

Dit is een “fantasiegeluid” dat op onze herinneringen aan de grunge berust. Daar waren we
toen helemaal verlekkerd op.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Line 6 Spinal Puppet

Misschien ken je dat ook: je zit te headbangen en het publiek schudt fanatiek met het
hoofd. Dat zijn je marionetten met ruggengraat. Weet je nu welke sound we bedoelen?

Line 6 Chemical X

Net zoals de geheime ingrediënten die je soms in waspoeders aantreft (wast nog witter dank­zij X-27!) hebben we nooit kunnen achterhalen wát onze Line 6-ingenieurs precies aan dit
model hebben toegevoegd (ze hebben zich tot op heden niet laten omkopen). Laten we dus
gewoon stellen dat het hier om een geluid met veel “punch” en een flink pak niveauverster­king gaat. Door het gitaarvolume wat terug te draaien maak je het geluid echter lekker
clean.

Line 6 Insane

Ooit waren we op zoek naar een sound met zo veel scheur dat het bakkie net niet wegsmelt,
wanneer je de eerste akkoorden op je gitaar hamert. Hier krijg je heel veel buizendrive voor
je geld – zo veel dat elke andere versterker daarbij in het niet valt (zeg maar een Dual Rec­tifier op “10” als voorversterker en een Soldano als eindtrap). En toch blijven de definitie
en het karakter van je gitaar overeind. Het laag is bijzonder krachtig, terwijl je het geluid
nog naar smaak kunt bijkleuren. Zet DRIVE op de maximumwaarde en scheur tot je erbij
neervalt!

5• 3

Line 6 Piezacoustic 2

Dit model werkt bijzonder goed met het piëzo-element van sommige elektrische gitaren
(meestal zit het in de brug en wordt er gewezen op het “akoestische” karakter ervan). Aan­gezien je bij dergelijke gitaren niet hoeft te vrezen dat de body zich helemaal te pletter beeft
van al dat rondzingen, hebben we meer laag midden en meer laag in dit model gestopt.

Line 6 Agro

Een highgain-versterker die één en al agressie is en een unieke MID-regeling heeft waarmee
je alle benodigde klankkleuren kunt instellen. Hoe we dat gedaan hebben? Bij dit model
bepaalt de MID-regelaar de klankkleur van de vervorming. Zet je hem op de minimumwaar­de, dan heeft de vervorming heel wat weg van een fuzzpedaaltje. In het midden zorgt de
MID-regelaar voor een smeuïg, modern scheurgeluid à la Soldano. En als je MID op de
maximale waarde zet, lijkt het net een Class A Vox-sound. En tussen deze drie uitersten is
het geluid natuurlijk eveneens zeer de moeite…

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Line 6 Lunatic

Highgain met veel hoge middentonen, maar zonder “modder”. Prachtig in combinatie met
een tweede versterkermodel. Hiermee zorg je voor het felle kantje in de hoge tonen.
Gebruik de TREBLE- en PRESENCE-regelaar om het geluid zo bitsig te maken als je wilt
(maar wees wel voorzichtig dat je je trommelvliezen niet doorsnijdt).

Line 6 Treadplate

De originele POD en POD 2.0 bevatten een bijzonder populair versterkermodel dat zowat
onze beste poging tot ode aan de versterkers van de Mesa Boogie Rectifier-serie was. Naast
de Boogie-vibe bood dat model echter een aantal unieke trekjes waarop we hier de nadruk
leggen. Heel wat gitaristen wilden die sound namelijk ook in hun POD
“Treadplate” is in wezen het eerste model van een model dat we ooit voor een ander Line
6-product ontwikkeld hebben! In de handleiding van de POD werd dit model als volgt

5• 4

omschreven: “…gebaseerd op een Mesa Boogie Dual Rectifier Tremoverb uit 1994. Kies dit
model, als je een agressief “High Gain”-geluid zoekt met de power van Dream Theater en Metal­lica.”

Line 6 Variax Acoustic

Eén van de troeven van onze digitale modelinggitaar Variax is dat er bijzonder goede akoes­tische modellen inzitten. Dergelijke geluiden klinken echter alleen overtuigend, wanneer
je ze via een fullrange-systeem (bv. de PA) uitversterkt, omdat er veel hoge frequenties
inzitten. Dit model hebben we ontwikkeld voor situaties waarin je weliswaar een akoestisch
model van de Variax gebruikt, maar wel met een gitaarversterker moet werken. Op die
manier klinkt het betreffende akoestische model van de Variax zelfs op zo’n momenten
goed. Omdat de hoge tonen hier danig worden opgefokt (als compensatie voor het iets “ron­dere” hoog van de gitaarluidsprekers) en omdat vervorming waarschijnlijk uit den boze is
(zoiets heb je bijna nooit nodig voor een akoestische gitaar), is dit model wat stiller dan zijn
collega’s. Desondanks kun je met de DRIVE-regelaar wat meer gain toevoegen.

XT Live. Vandaar…

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Zen Master

Dit model hebben we te danken aan een Budda Twinmaster 2x12-combo. De Budda schit­tert met een warm “Class A/B”-geluid. De Budda-filosofie heeft alles te maken met de over­sturing van de buis in de eindtrap. Eenvoud is hier troef. Omwille van het betrekkelijk lage
niveau van de voorversterker, de actieve toonregeling en een “put”, die door de buizenge­lijkrichter wordt veroorzaakt, levert deze versterker een opgefokt geluid af – perfect voor
optredens in kleinere gelegenheden (uiteindelijk praten we hier maar over 18W). Omdat
de originele Twinmaster geen Mid-regelaar had, hebben we ons model van een bonus voor­zien in de vorm van een MIDDLE-regelaar achter het versterkermodel van de
POD

XT Live. Net zoals alle “bonusregelaars” van de PODXT Live moet je hem op “12 uur”

zetten, als je met het onvervalste Budda-geluid wilt werken.

Wij hebben Input 2 van de Twinmaster voor ons model gebruikt.

5• 5

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Small Tweed

5• 6

Dit model berust op een “Wide Panel” Fender Tweed Deluxe van 1953 en heeft echt alles
van de originele amp. Deze versterker had maar één toonregelaar waarmee je de hoge tonen
kon ophalen of afzwakken. De TREBLE-regelaar neemt die taak over en dient dus voorna­melijk om het geluid doffer te maken. Dus hebben we de BASS- en MIDDLE-regelaar
maar achter het versterkermodel geplaatst, zodat ze in wezen dienst doen als een EQ – onge­veer zoals de toonregeling van een mengtafel. Voor de klassieke Tweed-sound moet je de
BASS- en MIDDLE-regelaar in het midden zetten (“neutraal”). Zet PRESENCE boven­dien op “0” en TREBLE ergens halverwege.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Tweed B-Man

De Fender Bassman 4x10-combo uit 1958 bracht de bal aan het rollen: de Rock’n’Roll­sound was een feit. Hij was weliswaar bedoeld als basversterker, maar dat belette geenszins
dat ook bluesgitaristen erop speelden. Het geluid bevat veel laag, wat voor een basversterker
normaal is, maar die typische Fender-“tsjoink” is wel nadrukkelijk aanwezig. Toen Jim Mar­shall, samen met Ken Bran, zijn eerste versterker bouwde, liet hij zich duidelijk leiden door
de opbouw van deze Bassman. Een interessant detail van de Bassman is de wisselwerking
tussen de MIDDLE- en TREBLE-regelaar. De MIDDLE-regelaar is namelijk geen band­pasfilter, zoals op de meeste andere versterkers. Het is veeleer een tweede Treble-regelaar.
Die twee werken “additief”, wat dus betekent dat je de neiging hebt om de TREBLE-rege-
laar van de POD
den zet. Anders is het geluid gewoon te helder. Draai je de MIDDLE-regelaar ver naar links,
dan moet je de TREBLE-regelaar waarschijnlijk meer naar rechts draaien, omdat het geluid
anders te dof is. Net zoals talrijke andere voor de POD
had de Bassman geen Master Volume-regelaar. Om dus die prachtige sound te verkrijgen,
die de Bassman alleen prijsgeeft, wanneer je hem voluit laat gaan, moest je hem zo hard
mogelijk zetten, wat niet door iedereen in dank werd afgenomen. Dankzij de POD
beschik je nu zelfs op slaapkamerniveau over dat weergaloze geluid – zelfs wanneer je met
een hoofdtelefoon werkt! Zet de DRIVE-regelaar op “4” of “5” en je begint haast automa­tisch je beste R&B-licks te spelen.

XT Live wat terug te draaien eens je de MIDDLE-regelaar voorbij het mid-

5• 7

XT Live gemodelleerde versterkers

XT Live

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Tiny Tweed

5• 8

Dit model berust op een Tweed Champ uit 1961 en klinkt lekker vet, als je de DRIVE-rege­laar op de maximumwaarde zet (maar ook clean is dit geluid zeer de moeite). Eigenlijk ging
het hier om een instapversterker. Desondanks ontdekten de rock’n’rollers al snel het voor­deel van deze amp om op een betrekkelijk laag volume al behoorlijk te kunnen scheuren.
In de jaren ‘50 was de Champ gewoon dé versterker voor de opname van solopartijen. De
Champ had geen toonregeling, alleen een volumeregelaar. Op je POD
sieke Champ-geluid een koud kunstje. Zet de BASS-, MIDDLE- en TREBLE-regelaars op
“12 uur” (neutraal) als ze het geluid niet mogen beïnvloeden. Zet PRESENCE op “0” om
enkel het onvervalste Champ-geluid te horen. Eens je daarvan genoten hebt, kun je met de
toonregeling rotzooien om nieuwe mogelijkheden te verkennen.

XT Live is het klas-

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 9 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Blackface Lux

De “Blackface” Fender Deluxe Reverb geldt sinds jaar en dag als de Heilige Graal voor
blues-, country- en “roots”-muzikanten. Na een aantal kandidaten beluisterd te hebben –
tenslotte wilden we voor onze Flextone en POD het absoluut beste exemplaar modelleren–
liepen we deze te gekke Deluxe uit 1964 tegen het lijf. Sindsdien hebben we nog geen betere
gevonden.

De meeste gitaristen zetten de Deluxe automatisch op “7” voor dat tikkeltje scheur, dat ech­ter wegvalt, wanneer je het volume van je gitaar licht vermindert. Luister ook eens naar hoe
de toonregeling verandert, wanneer je de DRIVE-instelling van dit model wijzigt: kies je
een “clean” geluid, dan beschik je over een (sorry) knapperige, directe sound, terwijl iets
meer oversturing het geluid meteen wat doffer maakt. Zo werkt dit ook op de Deluxe zelf.
De Deluxe bood alleen een BASS- en TREBLE-regelaar, zodat er weer twee regelaars over­bleven die theoretisch stonden te schilderen. Maar op de POD
neus: de MIDDLE-regelaar bevindt zich achter het versterkermodel en kan, door het bij­kleuren van het middengebied, voor extra flexibiliteit zorgen. De PRESENCE-regelaar
kun je daarentegen gebruiken voor het toevoegen van… wel, Presence. Zet de MIDDLE-
regelaar op “12 uur” en PRESENCE op “0”, als je alleen genoegen neemt met het echte
Deluxe-geluid. Draai je de regelaar helemaal naar rechts, dan begint je gitaar prachtig te zin­gen en snijdt ze door merg en been. Wij hebben onze gitaar op Input 1 van het Vibrato­kanaal aangesloten en dan de geheimen van deze amp voor je POD

5• 9

XT Live eet niemand uit z’n

XT Live gemeten.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 10 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Double Verb

5• 10

De “Blackface” Fender Twin (in dit geval een Twin uit 1965) was een echt werkpaard.
Iedereen speelde erop: jazz- en countrymensen, zelfs echte rockers. Ik herinner me nog hoe
Johnny Winter en Rick Derringer voor een optreden een heuse Twin-piramide hadden
opgesteld (lijk ik nu een oude zak?). Ieder zijn eigen piramide van zes versterkers, wel te ver­staan. Ik zat op het tweede balkon en zelfs daar was het nog LOEIHARD. De toonregeling
van de Twin was bijzonder veelzijdig, en net dat maakte hem geschikt voor de meest uit­eenlopende toepassingen. Hij gaat nooit voluit scheuren en klinkt nooit “vuil”, maar wel
harder – een flink pak harder zelfs. Dit model moet je gewoon eens uitproberen voor een
surfnummer. Selecteer de veergalm, activeer de tremolo, draai het volume open en begin
maar al te kijken of je ergens bikini’s ziet.

Net zoals de meeste bezitters hebben wij voor onze metingen Input 1 van het Normal­kanaal gebruikt.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 11 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Two-Tone

5• 11

De Gretsch 6156 werd door Valco/Supro gemaakt. Eén van de opmerkelijke dingen was dat
de uitgangstransformator zich op de 10”-luidspreker bevond i.p.v. op het versterkerchassis.
Bovendien zorgde de grilldoek alom voor een futuristisch tintje (of wat daar in de jaren ‘50
voor moest doorgaan).

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 12 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Hiway 100

5• 12

Dit model berust op een Hiwatt DR-103 en het heeft diezelfde punch en dito grootse sound,
die door merg en been snijdt. Maar zelfs zwaar overstuurd heeft het geluid nog voldoende
definitie. Dat was precies waar de ontwerper Dave Reeves naar op zoek was, toen hij de
Sound City-afdeling van Dallas Arbiter in 1966 verliet om HyLight Electronics op te rich­ten. Hoewel zijn eerste versterkers veel weg hadden van de Vox- en Selmer-versterkers,
begon Reeves al snel versterkers te bouwen die in de jaren 1960 door alle bekende Britse
rockmuzikanten werden gebruikt. Qua constructie deed deze versterker denken aan een
tank (wat voor een deel te danken was aan de bedradingsspecialist Harry Joyce, die ooit
voor het leger had gewerkt), en zo verbaast het niet dat Pete Townshend er jarenlang mee
optrok. Bovendien was Townshend lang niet de enige Hiwatt-gebruiker. De meeste beken­de Britse rockers, zoals Pink Floyd, The Moody Blues, Manfred Mann en Jethro Tull, waren
in die periode Hiwatt-endorsers. Zet hem loeihard en kijk dan even of je inderdaad “for
miles, and miles, and miles” kunt zien.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 13 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Plexi 45

5• 13

Dit versterkermodel berust op een “Block Logo” (dat vóór het “golvende” logo werd
gebruikt) JTM-45-top uit 1965 met het vergulde frontpaneel van plexiglas. Toen onze Brit­se spionnen deze versterker in Engeland ontdekten, waren ze meteen verkocht. Dat model
bevatte zelfs nog de originele KT-66 buizen – en die werken nog steeds voortreffelijk! Dit is
één van de mooiste JTM-45s die we ooit hebben gehoord. Tussen haakje: op vrijdagavond
zitten de Line 6-medewerkers te vechten om hem een weekendje mee naar huis te mogen
nemen.

Als je ook het hoe en waarom van deze sound wilt weten, kunnen we je vertellen dat de
JTM-45 Marshalls overstap van een iets wolliger Fender-geluid naar de heldere en “bitsige”
klank van de daarna gebouwde Marshalls betekende.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 14 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Plexi Lead 100

Dit model berust op de onvolprezen Marshall Plexi uit ‘68 –
nog steeds een juweeltje volgens gitaristen die het kunnen
weten. Voor deze versterker hebben we letterlijk de hele
wereld afgeschuimd om uiteindelijk in Nederland een
droom van een Super Lead tegen het lijf te lopen (die stond
daar gewoon op ons te wachten).Rond 1968 had Marshall
de constructie van zijn versterkers compleet veranderd en
de Fender 6L6 eindtrapbuis vaarwel gezegd. In plaats daar­van werd een EL34 buis gebruikt. Een ander belangrijk ken­merk van deze onmiskenbare sound houdt verband met de
noodzakelijke aanpassingen van de uitgangs- en voedings-

5• 14

transformatoren. Al die wijzigingen hebben uiteindelijk
geleid tot de sound die de wereld vandaag de dag met een
rockgitaar associeert. In die tijd hadden de versterkers nog
geen Master Volume-regelaar, zodat je de Super Lead echt
helemaal open moest draaien om de sound te verkrijgen –
en dus het risico liep om met de buren in de clinch te gaan! Hendrix speelde ooit op Mar­shalls uit die periode; 10 jaar later zou Van Halen met de “brown sound” van de eerste twee
albums en zijn 100W Plexi eveneens voor sensatie zorgen. (Onze Super Lead bevat trou­wens die “plat” gelegde transformator die enkel in 1968 werd gebruikt – dat was ook bij de
versterkers van Hendrix en Van Halen het geval.)Die onvervalste “Crunch” hoor (?) je pas
als je het ingangsvolume en alle toonregelaars op de maximumwaarde (toen nog “10”!) zet.
Omdat wij nu eenmaal “zo dicht mogelijk bij de realiteit willen aanleunen”, moet je die
techniek ook voor het model van de POD
hoort.

XT Live toepassen – en dan weet je niet wat je

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 15 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Plexi Jump Lead

Gitaar spelen heeft alles te maken met experimenteren, akkoord? Dat is één ding. Het ande­re is de zoektocht naar alsmaar meer vervorming.

Een leuk aspect van de Plexi was dat je, via een korte gitaarkabel, kanaal I naar kanaal II
(zoals ze vaak genummerd zijn) kon doorlussen om net nog wat meer scheur te verkrijgen.
Sommige gitaristen vonden dat geluid zó goed dat ze de twee kanalen maar meteen intern
aan elkaar soldeerden.

Als ziekelijk bezeten soundfreaks vonden we dat een model van zoiets niet in onze collectie
mocht ontbreken.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

5• 15

PODxt Live.NL Page 16 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Plexi Variac

5• 16

Ahhh, hier komt een legende. Hier en daar hoor je wel eens dat een deel van de magie ach­ter Edward Van Halen’s “brown sound” verband hield met een Marshall 100W Super Lead
die opzettelijk met een hogere netspanning werd gevoed. Daarvoor werd een variabele wis­selstroomtransformator (“Variac”) gebruikt.

Hoewel we in de regel geen voorstanders zijn van het knoeien met voltages (daar zijn al
teveel versterkers bij gesneuveld), wilden we toch nagaan of in dat verhaal een grond van
waarheid zat. Dus zetten we de Variac op 140V en begonnen we met de ‘68 Super Lead te
stoeien. (Geen nood: hij heeft het overleeft en werkt nog steeds prima.) We menen dan ook
te mogen stellen dat het verhaal niet uit de lucht gegrepen is.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 17 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Brit J-800

5• 17

Kies dit model, als je op zoek bent naar het geluid van de nog steeds unieke JCM 800, één
van de meest populaire Marshall-versterkers van nieuwere makelij. Deze verbeterde versie
van de Plexi zette de typische Marshall-traditie voort met extra gain en nog meer agressie
voor een nieuwe generatie rockgitaristen. Eén belangrijk verschil t.o.v. zijn voorgangers was
het feit dat de toonregeling zich achter de buizen van de voorversterker bevond.

Bij bepaalde JCM 800s beruste de vervorming trouwens op een diode die overstuurd werd.
Het door ons gemodelleerde exemplaar hanteert daarvoor echter een buis.

De JCM 800 is natuurlijk de versterker bij uitstek voor het legendarische Metal-geluid van
Marshall. Hoewel de meeste gitaristen het nooit in hun hoofd zouden halen om een Mar­shall “clean” te spelen, willen we toch even opperen dat hij ook dan nog klinkt als een huis.
Kies dus voor de verandering eens een kleine DRIVE-waarde. En daarna mag je dan weer
lekker scheuren…

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 18 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Brit JM Pre

Marshall’s eerste poging tot voorversterker in een 19”-behuizing luisterde naar de naam

5• 18

JMP-1 en werd op gejuich onthaald door de Metal-gitaristen “met lang haar” en muzikan­ten, die een “tight” en lekker vervormd geluid zochten zonder de compressie van de eindtrap
erbij te nemen. Bovendien was het één van de eerste voorversterkers met MIDI-functies.

De oversturing van de JMP heeft ergens wel iets weg van de “Boogie”, zodat de JMP niet
helemaal onterecht als Marshall’s antwoord op de ADA MP-1 en de voorversterkers van
Mesa Boogie werd beschouwd. De JMP werd begin de jaren ‘90 voorgesteld en was meteen
een succes onder nieuwe Metal-bands die een agressief, maar gericht scheurgeluid zochten
dat nooit over de schreef ging. Je 7-snarige gitaar zal zingen als een nachtegaal met dit model
van de JMP-1.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 19 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Match Chief

Dit model is het resultaat van onze analyse van een Matchless Chieftain. De Matchless han­teert een moderne “Class A”-design met EL34-buizen – en dat levert een uniek geluid op
(wat voor een groot deel te danken is aan een uiterst complex toonregelingscircuit).

De Chieftain was een ontwikkeling van Mark Sampson van de firma Matchless. Mark wilde
een Fender/Marshall-achtige voorversterker combineren met dat typische “spons”-gevoel
van een “Class A”-eindtrap.

Met meer Gain dan de DC-30 (zie het volgende model) is de Chieftain de geknipte kandi­daat voor “roots”-muziek. Even opmerkelijk was het oplichtende logo dat weliswaar geen
invloed had op het geluid, maar tenslotte wil het oog ook wat!

Toen Matchless jammer maar helaas uit roulatie ging, veranderden de Chieftain en de DC­30 op slag in versterkers die iedereen wilde hebben. Daarom kosten ze tweedehands meer
dan wat het bedrijf er zelf ooit voor had gevraagd. Uiteraard zijn we blij dat we met ons
model in de POD
geten.

XT Live voor een deel kunnen zorgen dat niemand Matchless ooit zal ver-

5• 19

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 20 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Match D-30

5• 20

Ziehier een model van een Matchless DC-30.

Met de komst van de DC-30 werd Matchless eindelijk au sérieux genomen. Mark Sampson,
het brein achter deze versterker (die ons het relaas over deze versterker trouwens zelf heeft
gedaan) wilde met dit model een “Class A”-versterker bouwen die bestand was tegen het
leven on the road en voor verschillende doeleinden kon worden gebruikt.

Hij zag eruit als een tank (en woog ook bijna hetzelfde). Bovendien was de DC-30 zowat
een hommage aan de vroege Vox-versterkers. Als je dus van de Vox AC-30 (of het daarop
gebaseerde POD
DC-30 beluisteren.

XT Live-model) houdt, moet je ook eens het PODXT Live-model van de

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 21 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Treadplate Dual

5• 21

Dit versterkermodel berust op een 3-kanaals Mesa Boogie Dual Rectifier Solo-top uit 2001.

De Dual Rectifier hoort thuis in het rijtje Boogie-versterkers met een massieve niveauver­sterking, die vooral door de “mensen met lang haar” gesmaakt worden. In tegenstelling tot
de eerste Boogies heeft de toonregeling van de Dual Rectifier een nadrukkelijke invloed op
het geluid, wanneer je de Gain wat verder open draait. Dan moet je eventueel het midden­gebied wat afzwakken en het laag een flink pak ophalen.

Voor dit model hebben we Channel 3 met de Modern-instelling gekozen en de schakelaars
op het achterpaneel op “Bold” en “Tube Rectifier” gezet.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 22 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Cali Crunch

5• 22

Dit model berust op een diepgaande studie van een Mesa Boogie Mark IIc+.

Mesa Engineering begon ooit als een bedrijfje waar Randall Smith oude Fender Princeton­versterkers voor gitaristen uit de baai van San Francisco modificeerde. In de loop der jaren
veranderden de versterkers steeds nadrukkelijker en werden ze voorzien van een effectenlus,
omschakelbare kanalen en de Simul-Class design van Randall (twee uitgangsbuizen in
“Class AB”-configuratie en een tweede paar in “Class A”).De Boogies waren in wezen de
eerste moderne gitaarversterkers en ze werden meteen geadopteerd door gitaristen die meer
“oempf” uit een kleine ombouw wilden halen.Voor ons model zijn we vertrokken van het
Drive-kanaal.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 23 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Jazz Clean

Dit model berust op een klassieker van een heel ander type: de Roland JC-120.

Die transistorversterker stond bekend omwille van zijn helder, clean geluid en de ingebouw­de stereochorus. Om een echt sprankelend geluid uit dit JC-120-model te halen moet je de
JC-120-regelaar op de maximumwaarde zetten. Dat geluid blijft in elke mix overeind. Deze
versterker leek in de jaren ‘80 geknipt voor het “New Wave”-geluid (tenslotte was het de
favoriete versterker van Andy Summers die toen bij The Police speelde).

Zet alle toonregelaars op “12 uur” voor een ronder jazzy geluid. Dan beschik je namelijk over
een “neutraal” geluid dat gewoon geknipt is voor alle registers en zowel jazz- als enkelstem­mige solo’s alle eer zal aandoen.

5• 23

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 24 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Solo 100

5• 24

Dit model hebben we te danken aan een Soldano SLO-100-top.

Mike Soldano verwierf bekendheid als iemand, die te gekke dingen met een Marshall kon
uitspoken. Het duurde echter niet lang vóór hij zijn eigen “gloeiend hete” versterkers zou
bouwen. De transformatoren en het chassis waren trouwens verchroomd – iets mag het heb­ben. Bovendien staan Mikes versterkers bekend omwille van hun bomvaste constructie, een
bedrading en componenten waar zelfs het leger jaloers op is.

Hoewel de SLO-100 vooral voor een gespierde krachtpatser doorgaat, klinkt hij ook “clean”
om over naar huis te schrijven. Eric Clapton plaatste Soldano in de kijker door voor een
optreden in de uitzending “Saturday Night Live” een Soldano SLO-100 te gebruiken.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 25 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Super O

En nog zo’n legende… Jimmy Page had het er ooit over dat hij de eerste twee Led Zeppelin­albums met een ‘58 Tele en een Supro-versterker had opgenomen. Het enige probleem is
dat hij nooit verteld heeft om welk Supro-model het precies ging, omdat het feit dat hij de
naam “Supro” had laten vallen al een ware raid op alle pandjeshuizen had uitgelokt, zodat
hij er niet in slaagde het model op de kop te tikken dat hij toen had gebruikt.

Dus hebben we gepoogd die informatie bij vrienden te achterhalen, die tijdens de opnamen
van “Led Zeppelin II” aanwezig waren. Tenslotte had het gekund dat zij wél wisten om welk
model het ging. Ook zij konden ons echter niet verder helpen. Maar ze herinnerden zich
wel nog dat het “een klein grijs kassie” was. Andere bronnen hebben het dan weer over een
1x12”-versie. Zolang Page de mond niet opendoet zullen we het nooit weten. Wat de waar­heid over die Zep-sessies dan ook geweest mag zijn – wat ons betreft kom je met dit model
van een Supro S6616 gegarandeerd in de ‘Houses of the Holy’.

Nog even dit: deze versterker bevatte 6 x 9”-luidsprekers (die dus net zo groot zijn als de
luidsprekers van een autoradio. Moet kunnen…

5• 25

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 26 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Class A-15

5• 26

Ook deze sound hebben we aan Vox te danken. Dit model is gebaseerd op kanaal 1 van een
prachtige AC 15 uit 1960. Qua sound lijkt hij op de Vox AC 30, maar hij is natuurlijk wel
kleiner (één 12”-luidspreker i.p.v. twee) en heeft bovendien een iets warmere, houtachtige
sound.

Ook dit origineel had maar één toonregelaar waarmee je het hoog kon afzwakken. Die wordt
hier bijzonder realistisch gesimuleerd, terwijl de BASS- en MID-regelaar achter het verster­kermodel werden geplaatst en dus voor het “bijkleuren” kunnen worden gebruikt. Zet

BASS en MIDDLE op “12 uur” (midden), PRESENCE op “0” en speel alleen met de
TREBLE-regelaar om te klinken zoals de Britse bands die toen in de VS furore maakten.

Voor dit model hebben we Input 2 gebruikt, die iets ronder klinkt dan Input 1. Zodoende
levert dit model dat “klassieke” warme geluid waar het bij de AC 15 allemaal om draaide.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 27 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen Van welke versterkers en speakers hebben we modellen gemaakt?

Class A-30 TB

Begin de jaren ‘60 veranderde de muziek en begon­nen gitaristen te vragen naar een helderder geluid en
meer “tsjoink”. Daarom besloot men bij Jennings
Company, de fabrikant van de Vox-versterkers, om
een Treble- en Bass-regelaar (plus een bijkomende
12AX7-schakeling om het niveau wat op te halen)
aan de Treble Cut-regelaar van de oorspronkelijke
versterker toe te voegen (die regelaar deed eerder
dienst als bandpasfilter en leek bovendien in de ver­keerde richting te werken). En omdat het kindje een
naam moest hebben, werd het uiteindelijk “Top
Boost”.

De AC 30 met Top Boost was dé versterker van de Britse bands die even later de Verenigde
Staten in lichterlaaie zouden zetten. Het unieke klankkarakter van de Vox-sound kan wor­den toegeschreven aan het feit dat een “Class A”-versterker nu eenmaal op een heel andere
manier overstuurt dan een “Class AB”. Brian May (Queen), Mike Campbell (Tom Petty &
Heartbreakers) en The Edge (U2) zijn allemaal bekend geworden met een klassieke AC 30.
Hoewel hij in de regel eerder voor het “cleane” werk werd gebruikt, kon de AC 30 ook
prachtig scheuren. Luister maar eens naar de gitaarsolo’s van Brian May op de eerste Queen­albums.

Bij dit versterkermodel neemt de MIDDLE-regelaar van de POD
Cut-regelaar op de AC 30 over.

Wij hebben onze gitaar op de Hi-ingang van het Brilliant-kanaal aangesloten. Tevens heb­ben we de BASS- en TREBLE-regelaar omgedraaid, omdat dat ook bij de Top Boost zo was:
je moest de betreffende regelaar dus helemaal naar links draaien om de betreffende frequen­tieband maximaal op te halen. Moet kunnen…

5• 27

XT Live de functie van de

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 28 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

Tube Preamp

Door dit model is zelfs geen versterker doorgevlogen. Toch bleven we er maar aan sleutelen.
Onze overweging was namelijk: “Misschien willen de trotse eigenaars hun POD
voor andere dingen gebruiken: het ‘opwarmen’ van toetsen, een bitsig randje voor de drums,
een wat ruiger zanggeluid enz. We mogen ze niet teleur stellen!” Dus zijn we in actie gescho­ten. Het Tube Preamp-model moet je gebruiken, wanneer je eender welk binnenkomend
signaal van een “buizig” tintje wilt voorzien. Talrijke producers en geluidsmensen hanteren
deze truc al jaren en gebruiken daarvoor apparatuur met buizen. Om de zang wat “ruiger” te
maken moet je het betreffende spoor gewoon eens op de POD
werkt ook perfect voor synthesizerbas. Dan kun je tevens met de DRIVE-regelaar en de
toonregeling van de POD
gitaarversterker is, loont het bovendien de moeite om er ook eens je gitaar door te sturen.

5• 28

Als DI-box voor basgitaren is dit model eveneens geschikt. Als je dit model voor die toe­passingen gebruikt, moet je de DRIVE-regelaar als mixregelaar gebruiken om te bepalen
hoe sterk het binnenkomende geluid wordt bewerkt. Het droge signaal (dat de POD
niet passeert) voeg je het best niet toe aan het door de POD
de signaalbron dus aan op de POD
de POD

XT Live. Zolang de toonregelaars zich in de “12 uur”-positie bevinden, is de EQ

“neutraal”.

XT Live ook

XT Live aansluiten. Dit model

XT Live experimenteren. Hoewel dit niet echt een model van een

XT Live

XT Live bewerkte signaal. Sluit

XT Live en werk uitsluitend met het uitgangssignaal van

PODxt Live.NL Page 29 Friday, July 23, 2004 1:58 PM

Speakermodellen

Je PODXT Live bevat de hieronder opgesomde speakermodellen. Het model selecteer je
door op de CAB/A.I.R.-knop te drukken en vervolgens aan de EFFECT TWEAK-rege-
laar te draaien.

Speakermodel

1x6 Super O

1x8 Tweed

1x10 Gibtone

1x10 G-Brand

1x12 Line 6

1x12 Tweed

1x12 Blackface

1x12 Class A

2x2 Mini T

2x12 Line 6

2x12 Blackface

2x12 Match

2x12 Jazz

2x12 Class A

4x10 Line 6

4x10 Tweed

4x12 Line 6

4x12 Green 20’s

4x12 Green 25’s

4x12 Celest T-75

4x12 Celest V-30

4x12 Treadplate

1x15 Thunder

2x12 Wishbook

No Cab

Berust op…

6x9 Supro S6616

Fender Tweed Champ uit 1961

1x10 Gibson

Gretsch 6156

Line 6 1x12

Fender Tweed Deluxe van 1953

Fender Blackface Deluxe van 1964

Vox AC-15 van 1960

2x2” Fender Mini Twin

Line 6 2x12

Fender Blackface Twin van 1965

Matchless Chieftain van 1995

Roland JC-120

Vox AC-30 van 1967

Line 6 4x10

Fender Bassman van 1959

Line 6 4x12

Marshall Basketweave met Greenbacks van 1967

Marshall Basketweave met Greenbacks van 1968

Marshall met standaard 70s van 1978

Marshall met standaard 30s van 1996

4x12 Mesa Boogie

1x15 Supro Thunderbolt van ‘62

2x12 Silvertone Twin Twelve van ‘67

Dit “model” moet je kiezen, als je het Tube Preamp-model voor het bewerken van
andere signalen dan gitaar gebruikt. Daarom wordt dit speakermodel automatisch
geselecteerd, wanneer je het Tube Preamp-model kiest.

De versterker- en speakermodellen Speakermodellen

5• 29

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 30 Friday, July 23, 2004 1:58 PM

De versterker- en speakermodellen

5• 30

PODxt Live.NL Page 1 Friday, July 23, 2004 1:58 PM

OVER DE EFFECTMODELLEN

Dit symbool slaat op modellen van het “FX Junkie Pack” dat standaard bij de
POD

XT Live wordt bijgeleverd. Onder www.line6.com/modelpacks vind je meer

details over de “Model Packs”.

Welke gitarist gebruikt geen effectpedalen of effecten? Je POD
reeks modellen van bekende effectpedalen die afkomstig zijn van de DM4 Distortion Mode­ler, MM4 Modulation Modeler en DL4 Delay Modeler van Line 6. Verder zijn er een aantal,
die we direct uit onze grootste versterker, de Vetta, hebben overgenomen. Natuurlijk zijn
ook onze oude gloriën (Ping Pong en Stereo Delay) van de partij, terwijl je tevens over een
compressor en een gate beschikt. Dat zou moeten volstaan voor een verantwoord potje spe­len…

In dit hoofdstuk kom je te weten welke pedaal- en rackeffectmodellen er zijn en hoe je er
het slimst mee werkt. Zet dus maar je integraalhelm op en doe de gordel om. Hier gaan we.

Over de effectmodellen Comp

XT Live bevat alvast een hele

6• 1

Comp

Het compressoreffect, dat je via de COMP-knop oproept, berust op een model van de bui­zencompressor LA-2A, zowat de standaard in elke studio. Hij werkt zoals een compressor in
een opnamestudio en dient dus vooral voor het voorkomen van volumepieken. Met de
THRES-regelaar (Threshold) bepaal je hoe sterk de dynamiek van het gitaarsignaal wordt
bewerkt. Hoe kleiner de gekozen waarde, hoe actiever de compressor volumeverschillen
aanpakt. “–32dB” is dan ook agressiever dan bv. “–16dB”. De compressor biedt een automa­tische niveaucompensatie, zodat je POD
heeft, wanneer het signaal zo plat is als een postzegel.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

XT Live zelfs dan nog voldoende volume in huis

PODxt Live.NL Page 2 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Gate

Met de gate zorg je dat er geen ruis of brom hoorbaar is, wanneer je niet speelt – handig
vooral bij scheurgeluiden met een hoge DRIVE-waarde. Net zoals bij een poort van een
gebouw worden sommige signalen doorgelaten, terwijl andere buiten blijven. Zet de
THRESH-parameter op de minimumwaarde om de gate uit te schakelen (i.p.v. een waarde
wordt er voor THRESH dan OFF afgebeeld, zie hierboven). Met de THRESH-regelaar
bepaal je het volume dat een signaal moet hebben om binnengelaten te worden. Hoe groter
de negatieve waarde (wanneer het regelaaricoontje zich betrekkelijk ver links bevindt), hoe
minder krachtig het signaal moet zijn. Een kleine negatieve waarde (icoontje betrekkelijk
ver rechts) betekent daarentegen dat alleen krachtige signalen worden doorgelaten. Met de
DECAY-regelaar bepaal je hoe snel de poort weer dichtgaat.

En net zoals in het leven zorgt een snel dichtvallende poort soms dat je voet e.d. wordt
gekneusd. Vertaald naar signalen betekent zoiets dat niet alle noten natuurlijk uitsterven.
Een grote DECAY-waarde kan er daarentegen voor zorgen dat je na een uitgestorven noot

6• 2

nog ruis of brom hoort – en dat wilde je toch net voorkomen. Je zal een beetje met de
DECAY-waarde moeten experimenteren om de waarde te vinden die het best bij jouw
manier van spelen en je instrument-annex-soundinstellingen past.

PODxt Live.NL Page 3 Friday, July 23, 2004 1:58 PM

Over de effectmodellen Stompeffecten (pedaaltjes): Fuzz, Distortion, Overdrive

Stompeffecten (pedaaltjes): Fuzz, Distortion, Overdrive

Vóór de komst van fuzz-, distortion- en overdrivepedalen plachten gitaristen de luidsprekers
met scheermesjes kapot te snijden om een ruig, vervormd en vaak ook mooi geluid te ver­krijgen (denk maar aan het “gegrom” van Link Wray). Dat klonk weliswaar overtuigend,
maar dergelijke ingrepen konden niet zomaar worden teruggedraaid, zodat ballades met die
versterkers wat te ruig klonken. Dan kwam iemand op het lumineuze “fuzzbox”-idee.

Facial Fuzz

6• 3

Ergens einde 1966 stak een rond effectpedaal in het Londense circuit de kop op. Ontworpen
en gebouwd door Arbiter Music, zou de Fuzz Face al gauw zijn beroemde samenwerking
beginnen met de gitaarlegende Jimi Hendrix.

Zoals alle effectpedalen uit die periode heeft de Fuzz Face talrijke wijzigingen en zelfs her­uitgaven ondergaan. Ons model berust op het hierboven getoonde kleinood met een ger­maniumdiode: een originele, vroege “grijs-met-zwarte” Arbiter Fuzz Face. Roep het ‘Facial
Fuzz’-model van de POD

XT Live op en trakteer jezelf op een fuzzfestival in F groot. Gooi de

DRIVE-parameter open en je ziet meteen wat “Purple Haze” precies inhoudt.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 4 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Fuzz Pi

6• 4

De Amerikanen wilden natuurlijk niet onderdoen voor de Britten en kwamen dus snel met
hun eigen fuzzversies op de proppen. Mike Mathews en zijn kornuiten van Electro-Harmo­nix hadden al een lange reeks uitgekiende effecten op hun actief, toen ze gefascineerd raak­ten door het fenomeen distortion/fuzz. Hun meest bekende was de Electro-Harmonix Big
Muff Pi, die zijn succes vooral te danken had aan zijn prachtige sustain dan aan zijn geronk.

Electro-Harmonix was berucht, omdat vooral overschotmateriaal werd gebruikt, zodat de
circuits en de specificaties voortdurend veranderden. Zoals je op de foto van onze Big Muffs
ziet, zagen de pedalen er ook telkens anders uit, wat verband hield met de onderdelen die
Mike op de kop wist te tikken. Het schatje van het stel –althans wat ons betreft– is het mid­delste pedaal met de “knoppendriehoek”. Hiermee zal je beslist nooit de Pi-neut zijn.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 5 Friday, July 23, 2004 1:58 PM

Over de effectmodellen Stompeffecten (pedaaltjes): Fuzz, Distortion, Overdrive

Screamer

6• 5

Van Stevie Ray Vaughan tot Michael Landau: de eenvoudige Ibanez Tube Screamer is
gewoon de overdrive die je overal terug hoort komen. Dit medium-gain pedaal werd begin
de jaren ‘80 voorgesteld, en in vele blueskringen mag je pas een solo spelen, als je zo’n ding
hebt.

Door de jaren heen heeft Ibanez verschillende versies van de dierbare Tube Screamer uit­gebracht, maar geen enkele heeft ooit de fabelachtige status van de TS-808 bereikt. Wij
bezitten verschillende 808en en hebben heel wat tijd gestoken in het kiezen van het exem­plaar dat we zouden modelleren. We denken dat dit model van de groene edelsteen een
waardevolle toevoeging is voor de POD

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

XT Live.

PODxt Live.NL Page 6 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Classic Distortion

De ProCo Rat, die eind de jaren ‘70 werd voorgesteld, vormde het begin van een nieuwe
generatie distortionpedaaltjes. Zijn sound was bitsiger en agressiever dan een fuzz. De Rat

6• 6

zorgde dan ook voor de snijtanden van een nieuwe Metal-generatie die boven begon te drij­ven.

De Rat heeft verschillende veranderingen ondergaan, en de met eenparigheid van stemmen
verkozen favorieten zijn hier afgebeeld. Deze twee Rats bevatten dezelfde print en circuits.
(Als je het echt wilt weten: wij hebben de kleinere gemodelleerd.)

De TONE-parameter van het Rat-model in je POD
“Filter”-regelaar van de Rat: het geluid wordt helderder naarmate je hem verder dicht
draait, en doffer, wanneer je hem naar rechts draait. Als je eenmaal de smaak te pakken
hebt, weet je waarom dit een sound met tanden is!

XT Live heeft dezelfde functie als de

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 7 Friday, July 23, 2004 1:58 PM

Over de effectmodellen Stompeffecten (pedaaltjes): Fuzz, Distortion, Overdrive

Octave Fuzz

Jongens, wat was dat? Als je de indruk had een spookgitaar te horen die bezeten was door
de geest van de grote gitaristenlegenden, dan zat de Tycobrahe Octavia er meestal voor iets
tussen.

De Octavia is een schoolvoorbeeld van een fuzz+octave-effect. Een pionier in het gebruik
van dit effect was wederom Jimi Hendrix. De Tycobrahe Octavia werd echter ook door Jeff
Beck gebruikt en is nog steeds een belangrijk onderdeel van Michael Landaus soundwoor­denschat.

De Octavia hanteert een audio-uitgangstransformator en twee germaniumdiodes voor het
gelijkrichten (een mooier woord voor verkrachten) van het gitaarsignaal. En dat zorgt pre­cies voor dat hogere octaafje. Voor ons model hebben we het hier getoonde exemplaar
bestudeerd. Toen alle gitaristen in het gebouw kwamen vragen of ze hem eens voor wat “stu­diewerk” mee naar huis mochten nemen, wisten we dat we raak hadden geschoten.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

6• 7

PODxt Live.NL Page 8 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Stompeffecten: compressors

Een compressor zorgt voor een gelijkvormiger volume door stille signalen op te halen en lui­de signalen af te zwakken. Een nevenverschijnsel van dat principe is dat het gitaarsignaal
bij het uitsterven van de noten steeds harder wordt gezet. En dat fenomeen staat bij gitaris­ten bekend onder de naam “sustain”. Logisch dus dat veel muzikanten een compressorpe­daaltje kopen om de sustain van hun instrument te verbeteren! Bovendien zwakt een
dergelijke compressor ook de aanslag (“attack”) af, wat dan weer toelaat om het volume nog
een tikkeltje harder te zetten zonder de versterker te oversturen. De POD
modellen van verschillende compressorpedalen. Je kunt je signaal dus zo plat maken dat je
het –bij wijze van spreken– onder de deur kunt doorschuiven.

Blue Comp

6• 8

XT Live bevat

Roland/Boss deed met de CS-1 Compression Sustainer een duit in het zakje van de com­pressorwereld. Hij heeft een vaste Ratio, dus het model in de POD

XT Live heeft alleen een

SUSTAIN-regelaar waarmee de drempel van het compressorcircuit kan worden gewijzigd.
LEVEL doet precies wat je ervan verwacht.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 9 Friday, July 23, 2004 1:58 PM

Red Comp

Over de effectmodellen Stompeffecten: compressors

De MXR Dynacomp is waarschijnlijk het vaakst gesignaleerde compressorpedaal en meteen
de toetssteen voor alle andere concullega’s. Hij had een vaste Ratio, terwijl de drempel
(Threshold) en de Gain kunnen worden ingesteld. Bij het MXR-model van de POD

XT Live

is dat niet anders.
Met de SUSTAIN-parameter bepaal je de drempelwaarde, terwijl LEVEL voor het instel-

len van het… (jawel) niveau dient.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

6• 9

PODxt Live.NL Page 10 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Vetta Comp

Een Line 6-origineel. De Vetta Comp heeft een vast ingestelde Ratio (2.35:1 voor de
nieuwsgierigen), terwijl de drempelwaarde (SENS-parameter) tussen –9dB en –56dB kan
worden ingesteld. Het niveau (LEVEL-parameter) kan tot 12dB worden opgehaald. Kies
dus met SENS precies de gewenste signaalcompressie en zorg daarna met LEVEL dat je dat
fantastische geluid ook hoort.

Auto Swell

Dit effect is een “envelope-generator” in de trant van de Boss SG-1 Slow Gear en vergelijk­bare pedalen. Elke noot en elk akkoord die/dat je speelt zwelt telkens aan. De zwelsnelheid
is instelbaar, zodat je precies het gewenste “strijkeffect” bereikt zonder met je pink aan de
volumeregelaar van je gitaar te komen. Een lange zweltijd is met name interessant, wanneer
je er een flinke portie delay en/of galm aan toevoegt. Met dat effect ben je uren zoet. Dit

6• 10

werkt bovendien prima met dromerige akkoordenreeksen. Met RAMP bepaal je de duur
van het aanzwellen. Met DEPTH stel je in hoe sterk je aanslag wordt afgezwakt.

PODxt Live.NL Page 11 Friday, July 23, 2004 1:58 PM

Auto Wah

Over de effectmodellen Stompeffecten: compressors

Welke filterjunkie zou het ooit in z’n hoofd halen om zonder zijn Mu-Tron III Envelope Fol­lower het huis uit te gaan? Het was deels Auto-Wah, deels een stuurbaar filter: hier draaide
alles rond het begrip “bizar”. Dit Mu-Tron III-model is echt een unicum. Dus: knoop je
hemd open, doe die kousenbroek en dat hoofddoek aan en laat je eens lekker gaan!

Met de SENS-parameter bepaal je de respons van het filter op je manier van spelen, terwijl
Q voor het kiezen van de bewerkte frequentieband dient.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

6• 11

PODxt Live.NL Page 12 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Killer Z

Sinds 1989 gaat de BOSS MT-2 Metal Zone door voor de standaard van alles wat ook
maar iets met Heavy Metal te maken heeft. Dankzij een dubbel gaincircuit zorgt de MT-2
voor pakken sustain, een overduidelijk middengebied en een krachtig laag. De sound lijkt
gewoon op een stack van overstuurde versterkers. Voor dit ‘Killer Z’-model van de
POD

XT Live hebben we de toonregeling wat vereenvoudigd. Desondanks zou het vinden

van de typische MT-2-sound een koud kunstje moeten zijn.

Tube Drive

6• 12

Ons model van deze klassieker levert een mooie sound op, waarbij BASS en TREBLE de
Hi en Lo EQ van het origineel emuleren. Om je mogelijkheden wat uit te breiden, hebben
we er een MID-regelaar aan toegevoegd, zodat je ook dat gedeelte van het frequentiespec­trum kunt aanpassen. In het midden (12 uur) heeft de MID-regelaar geen effect.

De eerste Chandler Tube Driver, die ontworpen werd door toet­senist Brent Butler, was bedoeld om zijn sound wat ruiger te
maken. Brent is ook de vader van één van de meest zeldzame
overdrivepedalen, de MINI Matrix (oftewel Mini Boogie). Wij
zijn vooral weg van zijn Tube Driver.

Met zijn enkele 12AX7 voorversterkerbuis levert de originele
Chandler Tube Driver de heerlijke sustain waar gitaristen over
de hele wereld naar op zoek zijn. Sinds halverwege de jaren ‘80
is de Tube Driver kind aan huis in Eric Johnson’s systeem.

Vetta Juice

Weer een Line 6-ontwerp dat we voor onze Vetta II ontwikkeld hebben. De “Juice” in
“Vetta Juice” staat voor de 30dB-gain van de LEVEL-regelaar. Goeie genade, dit ding laat
scheten! Het heeft een vaste Threshold van –40dB en een Ratio, die varieert tussen 1.5:1
en 20:1 (wat belachelijk veel is) en die je met de SENS-knop kunt instellen. Met dit ont­werp kun je het niveau enorm verhogen – of je kunt het verlagen om een mooie gladde
sustain te krijgen. Rommel er gewoon wat mee. Je vindt beslist een ijzersterke sound.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen

enkele manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en

foto’s worden enkel gehanteerd als verwijzingen naar de producten wier geluiden

Line 6 tijdens de ontwikkeling van de modellen bestudeerd heeft.

PODxt Live.NL Page 13 Friday, July 23, 2004 1:58 PM

Boost+EQ

De naam spreekt eigenlijk al boekdelen. Dit is een model van een compressorpedaaltje
met aanvullende EQ-regelaar voor meer mogelijkheden. Omdat de EQ zich vóór de verster­keremulatie bevindt, verkrijg je er een volkomen andere sound mee – met name dan bij
keuze van een scheurend versterkermodel. Met de gewone toonregeling van de
POD

XT Live kun je die sounds niet bereiken. Tal van gitaristen gebruiken dit soort EQ-

pedaaltjes trouwens om een nog uniekere sound naar hun versterker te sturen.

Blue Comp: Gebaseerd op een Boss CS-1 Compression

Sustainer

Roland/Boss deed met dit pedaaltje een duit in het zakje van de compres­sorwereld. Hij heeft een vaste Ratio, dus het model in de POD
heeft alleen een SUSTAIN-regelaar waarmee de drempel van het com­pressorcircuit kan worden gewijzigd. LEVEL doet precies wat je ervan
verwacht. Als je even de foto bekijkt, zie je dat het Boss-pedaal ook een
TREBLE BOOST-schakelaar had. We zetten dat ettertje aan, activeer­den de modelleerapparatuur voor compressors – en tadaa…

Over de effectmodellen Stompeffecten: compressors

XT Live

6• 13

PODxt Live.NL Page 14 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Stompeffecten (pedaaltjes): synthesizers en filters

De overige pedaaleffecten zijn synthesizers en filters. Alle Synth/Filter-effecten, die over
een WAVE-parameter beschikken, bieden een keuze uit 8 golfvormen. Deze laatste zijn in
wezen 8 verschillende presets van de vermelde synthesizerbenamingen. De MIX-regelaar
heeft dezelfde functie als bij alle andere effecten en dient dus voor het instellen van de
balans tussen het droge en het effectsignaal.

FILTER slaat op een hoog-af filter (LPF). Alle frequenties boven de ingestelde kantelfre­quentie worden dus onderdrukt. Met de FILTER-regelaar wijzig je de kantelfrequentie
(drempel) van de LPF. Draai de regelaar naar links om de frequentie te verlagen en het
geluid doffer te maken. Draai de regelaar naar rechts om meer hoge tonen door te laten en
het geluid dus helderder te maken.

Het instelbereik van de ATTACK-parameter bedraagt 10ms~300ms. Hoe kleiner de waar­de, hoe sneller (plotser) de noten opkomen. Met grotere waarden verkrijg je een soort zwel­effect. Kies de minimumwaarde om snelle loopjes te kunnen spelen.

6• 14

Dingo-Tron

Dit geluid leunt aan bij de Mutron III, ditmaal (op de PODXT Live) met actieve “Down”­schakelaar. Het lijkt wel een Auto Wah die achterstevoren loopt. Hier moet je hard aan­slaan om een maximaal effect te verkrijgen.

Clean Sweep

Ziehier een bijzonder breed “waaiend” filter dat betrekkelijk traag uitsterft. Dat is ook
weer een soort Auto Wah, hoewel hier een bandpasfilter wordt gebruikt. Zet DECAY op
de maximale waarde, SENSITIVITY in het midden en Q op de minimale waarde – en luis­ter.

Seismik Synth

Dit effect berust op een oscillator die de toonhoogte van je gitaar volgt. Ook hier staan 8
verschillende golfvormen ter beschikking, die dus verschillende geluiden opleveren. Alle
golfvormen bevinden zich één of zelfs twee octaven onder de originele toonhoogte. ZO
BLAAS JE GEGARANDEERD ELKE SUBWOOFER OP!!

PODxt Live.NL Page 15 Friday, July 23, 2004 1:58 PM

Double Bass

Dit effect hanteert twee oscillatoren, die beide de toonhoogte van je gitaar volgen. De
blokgolf is één octaaf lager dan de gitaar, en de zaagtand is twee octaven lager. Met de para­meters op pagina 2 kun je het volume van de twee oscillatoren instellen.

Buzz Wave

Dit zijn te gekke combinaties van zaagtand- en blokgolven met een snel vibrato. Met de
8 WAVE-standen kies je verschillende snelheden en toonhoogtes.

Rez Synth

Ziehier twee “sweepende” hoog-af filters (LPF) met een behoorlijk nadrukkelijke reso­nantie. “Resonance” is overigens een parameter waarmee je de frequenties rond de filter­drempel extra luid kunt zetten.

Over de effectmodellen Stompeffecten (pedaaltjes): synthesizers en filters

Saturn 5 Ring M

Ringmodulatoren werken met twee signalen (te weten het gitaarsignaal en een tweede
signaal dat door het effect wordt gegenereerd), waarbij vergelijkbare frequenties worden
opgeteld of weggehaald. Electro Harmonix bouwt een ringmodulator-pedaal met de naam
“Frequency Analyzer”, dat nog steeds erg in trek is. De enige beperking bij dat bakkie is ech­ter dat de toonhoogte van het effectsignaal niet verandert. Je zit dus vast aan één toonaard,
als je muzikaal zinvolle dingen wilt voortbrengen. “Saturn 5 RM” volgt echter de toonhoog­te van het gitaarsignaal. En zodoende kun je eindelijk in EENDER WELKE toonaard spe­len. Dat is zomaar eventjes een revolutie in ringmodulatorland! Met de RM/AM-parameter
op pagina 2 bepaal je de intensiteit van de ringmodulatie.

Synth Analog

Ziehier wat je voor funky synthgitaarpartijen (of bas) nodig hebt! Het zijn met name
sounds waar je vroeger een Moog of ARP voor kocht.

Synth FX

Muzikaal kun je er niet zoveel mee doen, maar het zijn wel lekkere “geluidseffecten”. Ze
komen dus met name van pas voor soundtracks e.d.

6• 15

PODxt Live.NL Page 16 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Synth Harmony

Als je in de jaren ‘70 weg was van die bombastische synthesizersolo’s, dan moet je dit

effect eens testen. Hier worden twee golfvormen gebruikt. De eerste twee parameters laten
toe om het interval (transpositie) t.o.v. de binnenkomende noten in te stellen. De WAVE-
parameter werkt hier iets anders dan bij de overige synths. Hier stel je met WAVE namelijk
het volume van de zaagtand in, terwijl het volume van de blokgolf niet verandert.

Synth Lead

Deze effecten leunen aan bij de grote monofone solosynthesizers met dat vette geluid à la

Moog, ARP en Sequential Circuits.

Synth String

Ziehier de “klassieke” analoge stringsgeluiden van grootmeesters zoals het ARP Solina

String Ensemble en de Elka Synthex. Hoe harder je aanslaat/trekt, hoe feller het geluid

6• 16

wordt.

PODxt Live.NL Page 17 Friday, July 23, 2004 1:58 PM

Modulatie-effecten

Modulatie-effecten zorgen voor het rollen, pulseren en sissen van het geluid. Namen zoals
phaseshifter, flanger en chorus spreken in dat verband boekdelen. Waarom heten ze über­haupt “modulatie-effecten”? Als we even in een woordenboek kijken, vinden we daar onder
“moduleren”: (in de elektronica) het wijzigen van de amplitude of frequentie van een golf­vorm d.m.v. een golfvorm met een lagere frequentie (vrije vertaling van The Oxford Ency-
clopedic English Dictionary, Third Edition, bedankt mensen). Die modulerende golfvorm zorgt
precies voor het pulseren, golven en wat dies meer zij.

Bij modulatie-effecten hebben altijd een SPEED- en een DEPTH-parameter. Met
SPEED bepaal je de snelheid van de golvende beweging. Met DEPTH stel je in hoe sterk
het golven te horen is (de “effectdiepte” dus). Er is altijd een MIX-regelaar en soms zijn er
nog wat andere regelaars.

Over de effectmodellen Modulatie-effecten

Sine Chorus

Een “doodgewone” digitale chorus (in tegenstelling tot het analoog klinkende CE-1 cho­rusmodel) met een sinusgolf voor de modulatie. Dit effect gaat erin als koek. Indien nodig,
kun je het geluid met de BASS- en TREBLE-regelaar nog wat bijkleuren.

Line 6 Flanger

Ziehier een recept uit de Line 6-laboratoria dat bijzonder lekker werkt, wanneer je
CONFIG op POST zet om die prachtige stereosweep ook echt te laten schitteren.

Opto Trem

Ziehier een model van een optisch tremolocircuit van de Fender “Blackface”-versterkers
(aanwezig op bv. de ‘64 Deluxe en ‘65 Twin Reverb). In wezen ging het om een gloeilamp
en een optische weerstand: hoe lichter de lamp, hoe luider de tremolo. Het is een zachte,
regelmatige tremolo en dus een logische keuze, wanneer je een model van een Fender-ver­sterker gebruikt.

6• 17

PODxt Live.NL Page 18 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Bias Trem

Eén van onze favorieten van “Rube Goldberg”-ontwerpen is de oude Vox-tremolo (en een
vergelijkbaar circuit in bepaalde blonde en bruine versterkers van Fender): de puls beruste
op een variatie van de bias in de eindtrapbuizen. Hoewel het de levensduur van de buizen
niet ten goede kwam, leverde dit een schitterend “vloeiend”, onregelmatig en “honkerig”
geluid op dat ergens wel aan de Uni-Vibe en andere phaseshifters doet denken (wat te dan­ken was aan de faseverschuivingen van de buizen).

6• 18

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 19 Friday, July 23, 2004 1:58 PM

Analog Chorus

Zonder een hommage aan het allereerste choruspedaal, de CE-1 Chorus Ensemble van Boss,
zou de POD
met zijn grootse, warme en groovy chorusgeluiden. Hij vond snel zijn weg naar de pedalen­bak van Andy Summers en van daaruit naar onze HiFi-ketens – via de klassieke albums van
de Police. De CE-1 bood een SPEED- en DEPTH-regelaar plus een schakelaar om te kie­zen tussen chorus en vibrato (zie verderop). De CE-1 is uitgesproken ruimtelijk en gewoon
perfect, wanneer je hem aansluit op een overstuurde versterker.

Het CE-1-model van de POD
schilder je prachtige klanklandschappen.

“Hé, wacht even!”, zul je misschien denken. “De originele CE-1 had ook een mooie toon­hoogtevibrato. Hoe zit het daarmee?” Ook daarvoor hebben we gezorgd. Een chorus is
eigenlijk maar een vibrato van de toonhoogte dat weer bij het originele signaal wordt
gevoegd. De vibratoschakelaar van de CE-1 diende dan ook louter voor het uitschakelen
van het droge signaal. Om dat effect te bereiken hoef je de MIX-parameter maar op 100%
te zetten (maximum dus) om alleen nog vibrato te horen. Met de DEPTH-parameter kun
je bepalen hoe zeeziek je vandaag wilt worden.

XT Live niet compleet zijn. De CE-1 werd in 1977 voorgesteld en maakte golven

Over de effectmodellen Modulatie-effecten

6• 19

XT Live is net zo warm en stroperig als het origineel. Hiermee

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 20 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

Jet Flanger

Ziehier ons model van de “studiostille” A/DA Flanger. Dit pedaal werd in 1977 voorgesteld
en heeft een sweepbereik van 35:1 plus een ingebouwde compressor, die samen met de toon-

6• 20

regeling voor dat unieke “overvliegende straaljagergeluid” van de A/DA zorgt. Het geheel
kan bijzonder dramatisch klinken, wat te danken is aan een unieke golfvorm en de moge­lijkheid om met extreme instellingen bijna ringmodulatorachtige geluiden te plegen.

Met DEPTH bepaal je het sweepbereik van het A/DA-flangermodel in je POD
FDBK dient voor het instellen van de terugkoppeling (d.w.z. hoeveel van het effectsignaal
nog eens naar de ingang van het effect wordt gestuurd), terwijl je met MANUAL de duur
van een bijzonder korte vertraging instelt, die op de sweep wordt toegepast om het flanger­effect überhaupt van de grond te krijgen.

Sluit dus je instrument aan, stel de diepte en de vertraging in en bereid je voor op het opstij­gen!

XT Live.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

PODxt Live.NL Page 21 Friday, July 23, 2004 1:58 PM

Phaser

Over de effectmodellen Modulatie-effecten

Het hier getoonde pretentieloze metalen doosje is de phaser, die de wereld veranderde – de
MXR Phase 90. De Phase 90 is betrekkelijk subtiel vergeleken met andere phasers. Hij is
eerder bestanddeel van de algehele sound dan wel een opvallend effect. Zijn weelderige,
organische en groovy “swirl” was overal te horen: van de eerste twee Van Halen-albums tot
de gitaarpartijen van Jimmy Page op Physical Graffiti.

De Phase 90 werkt met vier fasen. Er is maar één regelaar waarmee je de snelheid bepaalt.
Het phasermodel van de POD

XT Live is in dat opzicht wat veelzijdiger, omdat je de hoe-

veelheid effect hier met MIX en FEEDBACK kunt doseren.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.

6• 21

PODxt Live.NL Page 22 Friday, July 23, 2004 1:58 PM

Over de effectmodellen

U-Vibe

6• 22

De inmiddels legendarische Uni-Vibe werd in 1969 door Jimi Hendrix onder de aandacht
gebracht. In principe was het maar een phaser met vier trappen, maar hij stond wel bekend
omwille van zijn waterige karakter en zijn zwoele sounds. Je hoeft maar één keer naar
“Machine Gun” te luisteren om te beseffen wat we precies bedoelen.

Net zoals de “verborgen” vibratomode van de CE-1 kun je ook bij dit model gebruik maken
van de vibratoschakelaar van de Uni-Vibe door MIX-parameter op 100% te zetten. (Daar
diende de schakelaar op het origineel namelijk voor.) De DEPTH-parameter neemt hier
de rol over van de “Intensity”-regelaar op de Uni-Vibe.

Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden enkel

gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling

van de modellen bestudeerd heeft.
