MANUAL DEL PROPIETARIO

LAVADORA

Lea atentamente este manual antes de

utilizar su lavadora y consérvelo para futuras consultas.

WD-14130GD

P/No.: MFL66899712

www.lg.com

Í ndice
Índice.........................................	2
Características del producto...	3
Advertencias
Instrucciones de seguridad
importantes ...........................................	4
Guarde estas instrucciones ..................	4
Especificaciones ......................	5
Instalación
Retirar el envase...................................	6
Desmontaje de los tornillos de
transporte..............................................	6
Requisitos del lugar de instalación .......	7
Conexión de la manguera de
suministro de agua................................	9
Instalación del desagüe ......................	11
Ajuste de nivel.....................................	12

Gracias por comprar la lavadora totalmnte automática LG.

Lea detenidamente el manual del propietario. Proporciona instrucciones sobre la instalación, el uso y mantenimiento seguros.

Consérvelo para referencia futura. Anote el modelo y los números de serie de su lavadora.

Modelo Nº

Serie Nº

Fecha de compra

Cómo utilizar la lavadora
Funcionamiento de la lavadora...........	14
Cuidados antes del lavado..................	15
Tabla del programa de lavado ............	16
Opción adicional .................................	17
Datos operativos .................................	18
Panel de control ..................................	19
Programas adicionales .......................	20
- Tiempo Diferido ................................	20
- Antiarrugas .......................................	20
- Favorito.............................................	20
- Pre-Lavado .......................................	20
Opciones.............................................	21
- Opción ..............................................	21
- Aclarado ...........................................	21
- Temperatura del agua .....................	21
Otras funciones...................................	21
- Aclarado+Centrifugado .....................	21
- Sólo centrifugado..............................	21

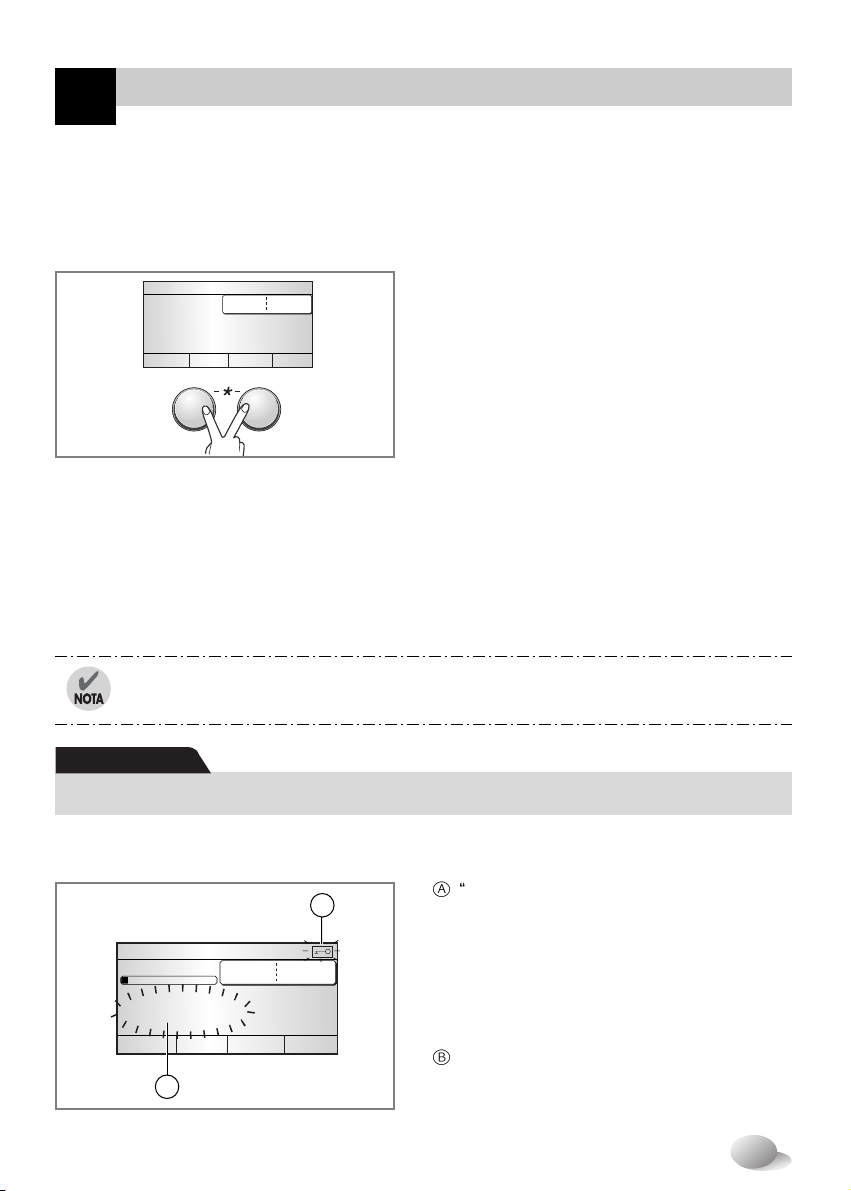

Bloqueo infantil ...................................	22
Aviso on/off .........................................	22
Limpieza de la cuba ............................	23
Bloqueo de la puerta y Detectando.....	23

Cómo añadir detergente
Cómo añadir detergente y suavizante
para tejidos .........................................	24
Mantenimiento
El filtro de entrada del agua ................	26
El filtro de la bomba de drenaje ..........	27

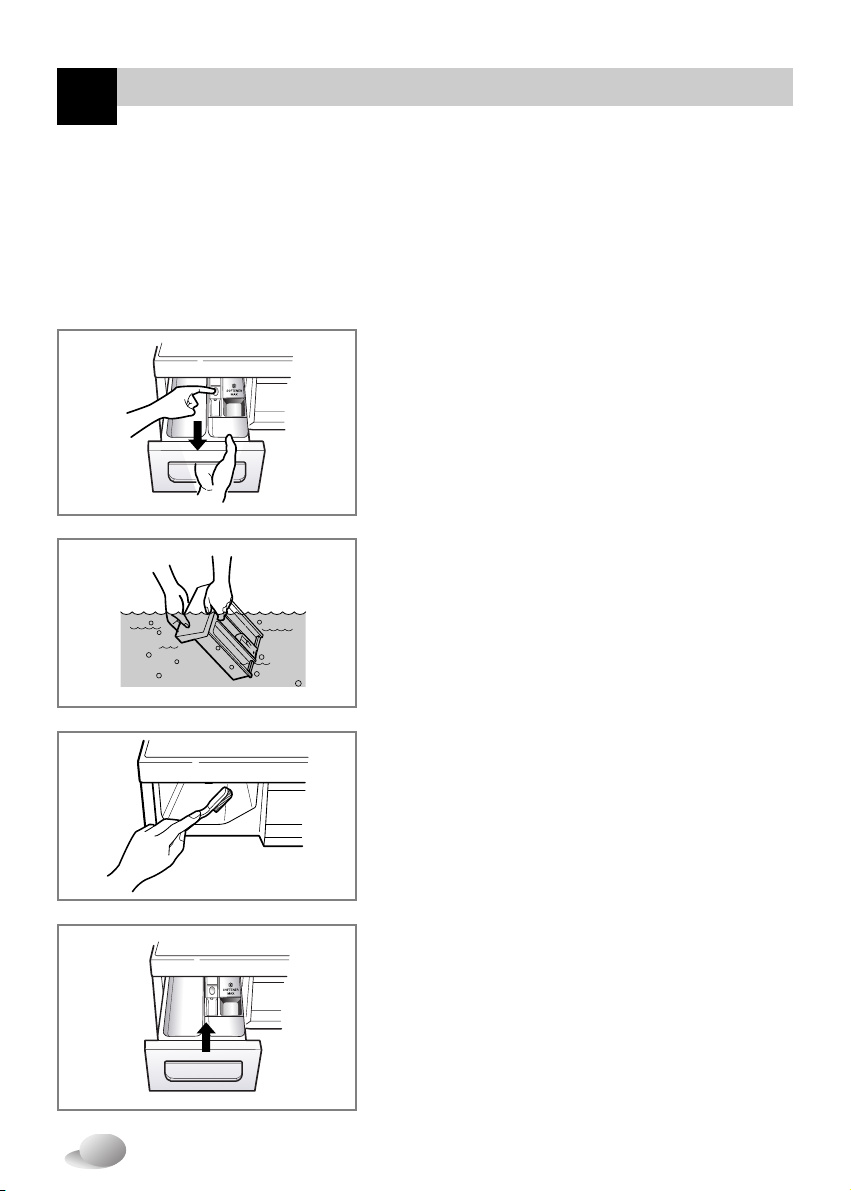

Cajón distribuidor de detergente.........	28
El Tambor de lavado...........................	29
Limpieza de su lavadora .....................	29
Instrucciones de protección para el
invierno ...............................................	29
Guía para la resolución de
problemas
Diagnóstico de problema.......................	30
Mensaje de error....................................	32
Cómo Utilizar SmartDiagnosis™ ...........	33
Términos de la garantía.........	34

2

C aracterísticas del producto

Sistema de Protección Antiarrugas

El movimiento rotatorio del tambor reduce los enredos de ropa y mejora la potencia del lavado.

Calentador Integrado

El calentador interno calienta automáticamente el agua para que alcance la temperatura óptima según el ciclo seleccionado.

Más económica mediante un Sistema de Lavado Inteligente

El Sistema de Lavado Inteligente detecta la cantidad de carga y la temperatura del agua y a continuación determina el nivel óptimo del agua y el tiempo de lavado para reducir al mínimo el consumo de energía y agua.

Bloqueo para niños

El sistema de bloqueo para niños se debe utilizar para impedir que los niños pulsen cualquier botón que podría cambiar el programa durante el funcionamiento.

Sistema de control de velocidad de bajo ruido

Mediante la detección de la cantidad de carga y equilibrio, distribuye de manera uniforme la carga para reducir al mínimo el nivel de ruido del centrifugado.

Sistema de Transmisión Directa

El avanzado motor de DC sin escobillas hace girar el tambor directamente, sin correa ni polea.

6 Movimiento

La lavadora puede realizar varias acciones con el tambor o una combinación de diferentes acciones, dependiendo del programa de lavado seleccionado.

Combinado con una velocidad de centrifugado controlada y la capacidad del tambor de girar a izquierda y derecha, se mejora el rendimiento del lavado, para lograr unos resultados perfectos cada vez.

3

A dvertencias

LEA TODAS LAS INSTRUCIONES Y EXPLICACIONES DE INSTALACION, ANTES DE USAR

Por su seguridad, siga la información de este manual para minimizar el riesgo de ADVERTENCIA provocar un incendio, una explosión, o una descarga eléctrica, y para evitar que se

dañe el electrodoméstico, que alguien resulte herido, o que alguien pierda la vida.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

•Instálelo o guárdelo donde no quede expuesto a temperaturas bajo cero o a la intemperie.

•Es peligroso modificar las especificaciones de este aparato de cualquier manera.

•No debe intentar reparar la máquina usted mismo. Las reparaciones efectuadas por personas inexpertas o no cualificadas pueden provocar lesiones y/o averías más graves en la máquina.

•Mantenga la zona de debajo y de alrededor de sus electrodomésticos libre de materiales inflamables tales como hilachas, papeles, trapos, productos químicos, etc.

•El dispositivo no está destinado para ser usado por niños pequeños o personas enfermas sin supervisión. Evite que los niños jueguen en, con o en el interior de este o cualquier otro dispositivo.

•Es necesaria una estrecha vigilancia en caso de que este electrodoméstico sea utilizado por niños o éstos anden cerca.

•No permita que los niños jueguen sobre, con o dentro de este electrodoméstico ni de ninguno otro.

•No deje la puerta de la lavadora abierta.

•Una puerta abierta puede atraer a los niños para que se cuelguen de la misma o para que se arrastren hacia su interior.

•Nunca intente meter nada dentro de la lavadora mientras

ésta se encuentra en movimiento. Espere hasta que el tambor se haya detenido por completo.

•El proceso del lavado puede producir el desgaste interno de los tejidos.

•No lave o seque artículos que hayan sido limpiados, lavados, puestos en remojo o manchados con sustancias inflamables o explosivas (tales como cera, aceite, pintura, gasolina, desengasantes, disolventes de limpieza en seco, keroseno, etc.) que pueden prenderse o explotar.

El aceite puede permanecer en el tambor tras un ciclo completo, conllevando un riesgo de incendio durante el secado. Por lo tanto, no cargue la lavadora con prendas manchadas de aceite.

•Para evitar dicho resultado, siga detenidamente las instrucciones de lavado de la prenda del fabricante.

•No cierre la puerta de la lavadora de un portazo o intente forzar la puerta para abrirla, cuando ésta se encuentra bloqueada. Esto podría causar daños a la lavadora.

•Para minimizar la posibilidad de sufrir una descarga eléctrica, desenchufe el electrodoméstico del suministro de corriente o desconecte la lavadora en el cuadro eléctrico de la casa o retirando el fusible o desconectando el interruptor antes de intentar cualquier tipo de operación de mantenimiento o limpieza.

•No intente nunca hacer funcionar este electrodoméstico si está estropeado, funciona mal, está parcialmente desmontado o tiene piezas perdidas o rotas, entre las que se incluye el cable o enchufe dañados.

•Por favor, llame al Centro de atención al cliente si su producto ha sido accidentalmente sumergido en agua. Riesgo de descarga eléctrica e incendio.

•Conecte el dispositivo al suministro principal de agua usando nuevas mangueras, las viejas no deben reutilizarse.

•Para reducir el riesgo de daños personales, siga todos procedimientos de seguridad recomendados por la industria incluyendo la utilización de guantes de caña alta y gafas de seguridad.

•Si ignora las advertencias de seguridad de este manual, podrían causarse daños materiales, personales o la muerte.

•No empuje la puerta con fuerza excesiva, cuando esté abierta. Podría hacer que vuelque la lavadora.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. Si se produce un fallo de funcionamiento o una avería, la conexión a tierra reducirá el riesgo de descargas eléctricas, proporcionando una ruta de menos resistencia para la corriente eléctrica. El aparato dispone de un cable con conductor de conexión a tierra del equipo y un enchufe con toma de tierra. El enchufe debe conectarse a una toma correctamente instalada y conectada a tierra que cumpla los códigos y ordenanzas locales.

•No utilice un adaptador porque anulará el cable con conexión a tierra.

•Si no dispone de una toma adecuada, póngase en contacto con un electricista.

ADVERTENCIA : Una conexión incorrecta del conductor del equipo a tierra puede dar como resultado el riesgo de descargas eléctricas. En caso de duda sobre la correcta conexión a tierra del aparato, consulte con un electricista o especialista cualificado. No modifique el enchufe que incluye el aparato; si no encaja en la toma eléctrica, solicite a un electricista la instalación de una toma adecuada.

4

E specificaciones

Tornillos de transporte

Cajón

(Para el detergente y el suavizante para tejidos)

Desagüe

Puerta

Patas de nivelación

■Nombre

■Fuente de alimentación

■Tamaño

■Peso

■Máx. de vatios

■Capacidad de lavado

■Consumo de agua

■Presión admisible del aguae

Enchufe de toma de corriente

• Si el cable de alimentación se daña, debe ser sustituido por el fabricante o sus representantes de servicio o por una persona igualmente calificada, con el fin de evitar cualquier peligro.

1:15

Washing

Panel de control

Tambor

Filtro de la bomba de drenaje

Tapón de drenaje

Tapón de la cubierta inferior

:Lavadora de carga frontal

:220 - 240 V~, 50 Hz

: 600 mm(An)640 mm(P)850 mm(Al)

:70 kg

:2200W

:11 kg

:77 l (7 l / kg)

:100 ~ 1000 kPa (1.0 ~ 10.0 kgf / cm2)

El aspecto y las especificaciones pueden variar sin previo aviso para aumentar la calidad de las unidades.

■ Accessories

Manguera de entrada (1EA)	Llave de tuercas

5

I nstalación

■ Retirar el envase

Lavadora

Embalaje de la base

Llave de tuercas

ADVERTENCIA

1. Retire la caja de cartón y el embalaje de poliestireno expandido.

2. Levante la lavadora y retire el embalaje de la base.

3. Retire la cinta que fija el cable de alimentación y la manguera de drenaje.

4. Retire la manguera de entrada del tambor.

Conserve la llave incluida para usos futuros.

El material de embalaje (por ejemplo, películas, Styrofoam) puede resultar peligroso para los niños. Se corre el peligro de que se asfixien. Mantenga todos estos materiales de embalaje lejos del alcance de los niños.

■ Desmontaje de los tornillos de transporte

Para impedir los daños internos durante el transporte, los 3 tornillos especiales estarán bloqueados. Antes de hacer funcionar la lavadora, quite los tornillos junto con los tapones de caucho. Si no se quitan, se puede provocar una fuerte vibración, ruido y un funcionamiento defectuoso.

1. Desatornille los 3 tornillos con la llave suministrada.

2. Quite los 3 tornillos junto con los tapones de caucho retorciendo ligeramente el tapón.

Conserve los 3 tornillos de tuercas para uso futuro.

3. Cierre los agujeros con los tapones suministrados.

Tornillos de transporte

6

I nstalación

■ Requisitos del lugar de instalación

Lavadora	Manguera de drenaje
	Tubo de
	lavado
	aprox.
	2 cm

Ubicación

•Nivel del suelo :

La pendiente admisible debajo de la lavadora es de 1°

•Toma de corriente:

Debe estar dentro de 1.5 metros de cada lado de la ubicación de la lavadora. No sobrecargue la toma con más de un aparato.

•Espacio libre adicional:

Se requiere para los modelos de pared, puerta y ventana. (10 cm: parte posterior / 2 cm: lados derecho e izquierdo)

No coloque ni almacene productos de lavandería en las. Parte superior de la lavadora en ningún momento. Pueden dañar el acabado o los controles.

Colocación

•Instale la lavadora sobre un suelo duro y plano.

•Compruebe que la circulación del aire no se ve interrumpida por alfombras, esterillas, etc.

•No intente nunca corregir las irregularidades del suelo colocando trozos de madera, cartón o materiales similares debajo de la lavadora.

•Si es imposible evitar colocar la lavadora junto a una cocina de gas o una cocina de carbón, entre los dos aparatos se debe insertar un aislante (85 x 60 cm), cubierto con hoja de aluminio en la cara orientada hacia la cocina de gas o de carbón.

•No se debe instalar la lavadora en lugares en los que la temperatura pueda descender por debajo de 0 °C.

•Cuando se haya instalado la lavadora, compruebe que es fácilmente accesible para un técnico en caso de avería.

•Una vez instalada la lavadora, ajuste las cuatro patas utilizando la llave para tornillos de transporte suministrados, asegurándose de que el electrodoméstico es estable y queda una separación de 20mm aproximadamente entre la parte superior de la lavadora y la parte inferior de la encimera.

•Este equipo no ha sido diseñado para utilizarlo en el mar ni para utilizarlo en instalaciones móviles tales como caravanas, aviones, etc.

Conexión eléctrica

•No utilice un cable alargador o un adaptador doble.

•Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o sus representantes de servicio o una persona igualmente calificada con el fin de evitar cualquier peligro.

•Desenchufe siempre la máquina y cierre el suministro de agua después del uso.

•Conecte la máquina a un enchufe con puesta a tierra según las normativas de cableado actuales.

•El aparato se debe colocar de forma que el enchufe sea fácilmente accesible.

•Los servicios de reparación de las lavadoras sólo podrán ser llevados a cabo por personal autorizado. Las reparaciones que realizara cualquier persona no cualificado podrían provocar graves lesiones o mal funcionamientos. Póngase en contacto con su centro de servicio de atención.

•No instale su lavadora en habitaciones en las que se pudieran registrar temperaturas muy bajas. Las mangueras heladas pueden llegar a estallar si se les somete a una gran presión. La fiabilidad de la unidad de control puede verse dañada si se somete a temperaturas por debajo del punto de congelación.

•Si la entrega de un electrodoméstico se realiza en los meses de invierno y en condiciones de temperaturas bajo cero: Guarde la lavadora a temperatura ambiente unas cuantas horas antes de

ponerla en funcionamiento.	7

I nstalación

PRECAUCIÓN

Precauciones de los cables de Enchufes

En la mayoría de los electrodomésticos se recomienda que sean puestos en un circuito que sea dedicado sólo para ellos; esto significa, un solo circuito de salida el cual sólo le da energía a ese electrodoméstico y no tiene salidas adicionales o sucursal de circuitos (otras sucursales de circuitos). Chequear la página de las especificaciones en este manual de usuario para estar seguro.

No se debe sobre cargar la pared de las salidas de energía. Sobrecargar la pared de salida de energía es peligroso, también lo es tener la pared de salida de energía suelta o dañada, cordones de extensión, cables deshilachados, o el aislamiento de cordones dañados o rajados. Cualquiera de estas condiciones pueden resultar en un corto circuito o un incendio. Periódicamente examine los cordones de sus electrodomésticos, y si parece que están dañados o deteriorados, desconéctelos, deje de usar el electrodoméstico, y reemplace el cordón con otro cordón de la mismas características de un servidor autorizado.

PRECAUCIÓN

Proteger el enchufe y cables de maltratos físicos o mecánicos, tales como ser doblados, retorcidos, pellizcados, dañados con la puerta al cerrarla, o caminar por encima de los mismos. Prestarle una atención particular a los

8

Tomillo de fijación

Empaguetadura de goma

Conector superior

I nstalación

■ Conexión de la manguera de suministro de agua

•La presión del suministro de agua debe estar entre 100 ~ 1000 kPa (1.0 ~ 10.0 kgf / cm2)

•No desforre ni cruce al conectar la manguera de entrada a la válvula

•Si la presión del suministro del agua es mayor de 1000 kPa se debe instalar un dispositivo de descompresión.

•Compruebe periódicamente el estado de la manguera y sustitúyala si es necesario.

Paso 1: Compruebe que la goma sella perfectamente la entrada de la manguera

Protector de la manguera

Cierre de caucho

•Se suministran dos anillos con la manguera de entrada de agua en el conector de la válvula con el fin de evitar fugas de agua.

Se utilizan para evitar fugas de agua. Asegúrese de apretar con fuerza la conexión a los grifos.

Paso 2: Conecte la manguera a la conexión de agua

Tipo A: Conexión de la manguera de tipo de tornillo a un grifo con rosca

• Atornille el conector de la manguera en el grifo de suministro de agua.

Tipo B: Conexión de la manguera de tipo de tornillo a un grifo sin rosca

1. Retire los tornillos de la placa adaptadora de la junta y los 4 tornillos de sujeción del adaptador.

2. Empuje el adaptador contra el extremo del grifo, de forma que la junta de caucho forme una conexión estanca.Apriete la placa adaptadora de la junta y los 4 tornillos.

	Placa	3. Empuje la tubería de suministro de agua
		verticalmente hacia arriba de forma que
	Manguera de	el anillo de caucho del interior de la
	suministro	tubería se pueda adherir completamente
	de agua	al grifo, y posteriormente, apriételo
		atornillando hacia la derecha.	9

I nstalación

Tipo C: Conexión de la manguera de tipo de un toque a un grifo sin rosca

		1. Retire los tornillos de la placa
		adaptadora de la junta y los 4 tornillos
		de sujeción del adaptador.
	Tornillo de fijación	2. Si el grifo es demasiado grande para
		que el adaptador se ajuste bien, retire
	Placa guía	la placa guía.
		3. Empuje el adaptador contra el extremo
		del grifo, de forma que la junta de
		caucho forme una conexión estanca.
		Apriete la placa adaptadora de la junta
		y los 4 tornillos.
		4. Deslice hacia abajo la placa pestillo del
		conector, empuje la tubería interna
		contra el adaptador, y libere la placa
		pestillo del conector. Asegúrese de que
		el adaptador encaja en su lugar.
		Después de conectar la manguera
		a la conexión de agua, abra los
	Placa de pasador	grifos para eliminar posibles
		substancias en las mangueras.
		Elimine la suciedad, arena y polvo
		en los grifos o en las mangueras de
		agua, permita que el agua se
		desagüe en un cubo y compruebe
		la temperatura del agua.

Paso 3: Conecte la manguera a la lavadora

• Asegúrese de que no hay retorcimiento en la manguera y de que no está aplastada.

Si tras fi nalizar la conexión hay un escape de agua del tubo, repita de nuevo los mismos pasos. Utilice el tipo de grifo más convencional para el suministro de agua. En el caso de que el grifo sea cuadrado o demasiado grande, retire el anillo espaciador antes de insertar el grifo en el adaptador.

	Utilice el grifo horizontal
Grifo horizontal	Grifo de	Grifo en
	extensión	escuadra

10

	I	nstalación
	Instalación del desagüe
		Aprox. 100 cm
		Aprox. 145 cm
	100 cm	Aprox. 105 cm
	max.

•La manguera de desagüe no debería estar a mas de 1 m de altura del suelo.

•Afianzando la instalación, el tubo de desagüe protegerá el suelo de dañarlo a causa de escapes de agua..

•Cuando el tubo de la manguera es muy largo, por favor no llene la lavadora, podria causar un ruido extraño.

• Cuando instale la manguera de desagüe, asegúrela firmemente, procurando que no se mueva atándola con una cuerda.

• Asegurando la instalación, el tubo del desagüe protegerá el suelo de derrames de agua.

Tubo de lavado
	Manguera
	Retenedor
	max.100cm
	Atadura
max.100cm	Correa

11

I nstalación

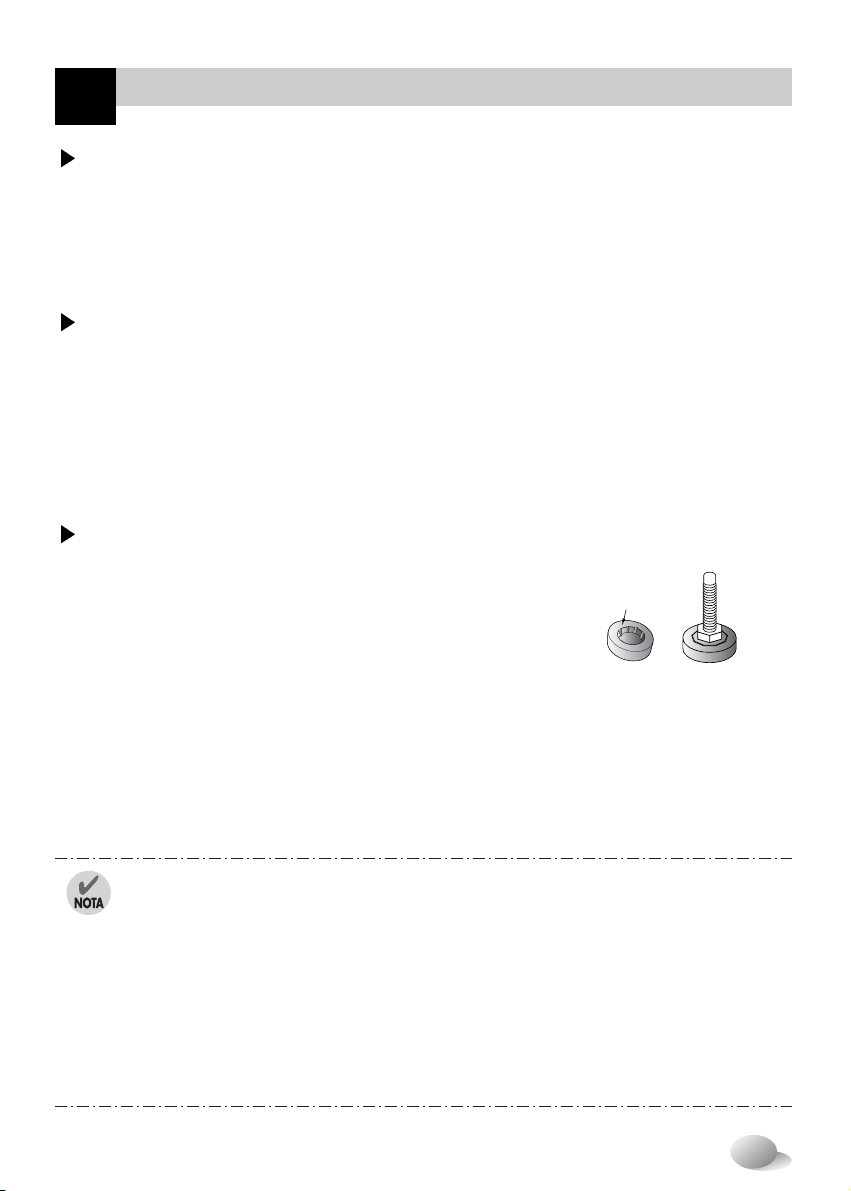

■ Ajuste de nivel

1. La nivelación correcta de una lavadora impide el ruido y la vibración excesivos. Instale el aparato sobre una superficie de suelo sólida y nivelada, preferiblemente en la esquina de una habitación.

Los suelos inestables (parquet, tarimas etc..) pueden contribuir a vibraciones excesivas o errores de equilibrio en la carga.

Levántela	Bájela
Contrat
uerca
	Apriete firmemente las
	4 tuercas de bloqueo

2.Si el suelo no está nivelado, ajuste los pies de nivelación según sea necesario (no introduzca trozos de madera, etc. debajo de los pies).

Asegúrese de que los cuatro pies son estables y descansan sobre el suelo y, a continuación, compruebe que el electrodoméstico está perfectamente nivelado (utilice un nivel de burbuja de aire).

•Después de ajustar las patas, apriete la contratuerca girándola en sentido contrario a las agujas del reloj.

•Comprobación en diagonal

Al empujar hacia abajo y en diagonal los bordes de la placa superior de la lavadora, la máquina no se debe mover un centímetro arriba o abajo en absoluto.

(Compruebe esto en dos direcciones)

Si la máquina cabecea al empujar la placa superior de la máquina en diagonal, ajuste de nuevo las patas.

Si la lavadora se instala en una plataforma elevada, deberá sujetarse de forma segura para eliminar el riesgo de caídas.

12
