Ob nakupu naprave KORG vam se iskreno zahvaljujemo za vaše zaupanje v naše podjetje, ter

v izdelek KORG PA1X PRO, PA1X katerega lastnik ste postali.

KORG je instrument kateri nudi veliko več kot iste naprave drugih proizvajalcev, saj je uporabljena najsodobnejša tehnologija, katero vam zagotavlja samo

KORG.

OPOZORILO !

Bodite prav posebej pozorni,da ne bo KORG PA1X ali PA1XPRO izpostavljen:

-VISOKIM ali NIZKIM TEMPERATURAM; prehod iz hladnega v toplo območje-kondenz.

-SONČNIM ŽARKOM -VLAGI

-PRAHU

Instrument KORG PA1X PRO, PA1X čistite le z mehko suho krpo,s stikali pa ravnajte nežno.

Upoštevajte znake OPOZORILO.

GLASBENI CENTER

Za dodatno tehnično podporo se lahko obrnete na številko:02/22 81 600 na

http://bortchy.mojforum.si/bortchy

[e-mail]

e mail: [e-mail]

Vabimo vas tudi, da obiščete našo spletno stran:www.glasbeni-center.com

POMEMBNO OPOZORILO !

SIMBOLI !

V navodilih so opisani simboli kateri so odtisnjeni na klaviaturi da bi zagotovili varno uporabo instrumenta PA1X in PA1X PRO ,ter morebitno poškodbo instrumenta.

Ne odpiraj aparata med tem, ko je priključen na električno omrežje. Če grmi ali bliska je priporočljivo, da napravo izklopite iz električnega omrežja.

Območje katero je označeno s takim simbolom je lahko pod napetostjo, zato ne posegajte vanj.To lahko počne le oseba katera je strokovno usposobljena za popravilo aparata.

http://bortchy.mojforum.si/bortchy

[e-mail]

Za poseg v območje označeno s tem znakom vedno preberite strokovno literaturo pridano napravi,vendar naj to počno le osebe, ki so strokovno usposobljene .

Spoštovani!

Za popolno razumevanje delovanja naprave vas prosimo,da preberete celotna navodila. Izrazi na vseh kontrolerjih so opisani in razloženi tako, da je vpogled v funkcije katero predstavlja posamezni parameter ali pa se nanaša na posamezno funkcijsko tipko oziroma potenciometer.

1.PRIKLOPNIK ZA NA ELEKTRIČNO OMREŽJE – to je priklopnik kamor se priklopi kabel za na električno omrežje AC 220V

2.STIKALO ON/OFF – stikalo s katerim se PA1X zažene.

3.VIDEO OUT (nadgradna opcija ) – z dodatkom vgradn ega dodatka VIF3 se lahko predvajajo karaoke,tako da se priklopi na omenjeni priklopnik TV ali video monitor in že je pripravljena stvar za predvajanje karaok.

http://bortchy.mojforum.si/bortchy

[e-mail]

4.LCD CONTRAST – vrtljivi gumb za nastavitev kontrast a na ekranu.

5.DIGITAL OUTPUT – pomeni digitalni izhod S/PDIF pov eže na kako drugo

napravo in sicer na digital S/PDIF input.to je lahko DAT, samostojni CD snemalnik ,zvočno kartico z tovrstnimi priklopniki itd…

6.USB – to je USB tip B slave – primarni kar pomeni d a bo v tem primeru dobil pri komunikaciji z računalnikom vodilno vlogo pri operiranju z programsko opremo katera bo v tem primeru SLAVE sekundarni člen.Gre predvsem za komuniciranje z medijem kot je hard disc-trdi disk na računalniku ali z kako drugo napravo katera vsebuje vse naštete elemente.

7	MIDI INTERFACE – je priklopnik kateri dovoljuj e PA1X MIDI povezavo z
drugo	MIDI napravo kot na primer harmonika z vgrajenim midi vmesnikom ,kitara z

midi pick up-om z modulom računalnikom itd … Priklopniki so porazdeljeni v dva seta A in B MIDI INTERFACE – so midi priklopniki za komunikacij o med podobnimi MIDI napravami.Omogoča povezavo ,na primer z ; raznimi MIDI kontrolerji,MASTER klaviaturami, MIDI kitarami,MIDI harmonikami itd.. Za več informacij se obrnite na E.mail: [e-mail]

http://bortchy.mojforum.si/bortchy

[e-mail]

IN – pomeni MIDI vhod OUT - pomeni MIDI izhod

THRU - pomeni MIDI pot skozi napravo v drugo napravo brez bilo kakšne komunikacije z napravo skozi kat ero tečejo podatki.

IN A/B – se priklopi na drugi midi napravi na out . Lahko se priklopi na računalnik ,razne kontrolne naprave itd …

OUT A/B - se priklopi na drugi midi napravi na in ali THRU – v tem primeru bodo ukazi potovali skozi napravo PA1X brez da se v PA1X izvrš ijo.

8 EC5 MULTISWICH – priklop za ve č funkcijski pedal EC5

9 ASSIGN.PEDAL - določljiv izhod za kanal ,kjer se lahko nastavijo funkcije pedala čisto poljubno po želji,kateri koli kontroler.Najbol j primerni pedali so EXP2 ali

XVP 10

EXP2

XVP 10

10 DAMPER PEDAL - je priklop za sustain pedal najbolj primerni so naslednji modeli : PS1 , DS1H

PS1

DS1H

http://bortchy.mojforum.si/bortchy

[e-mail]

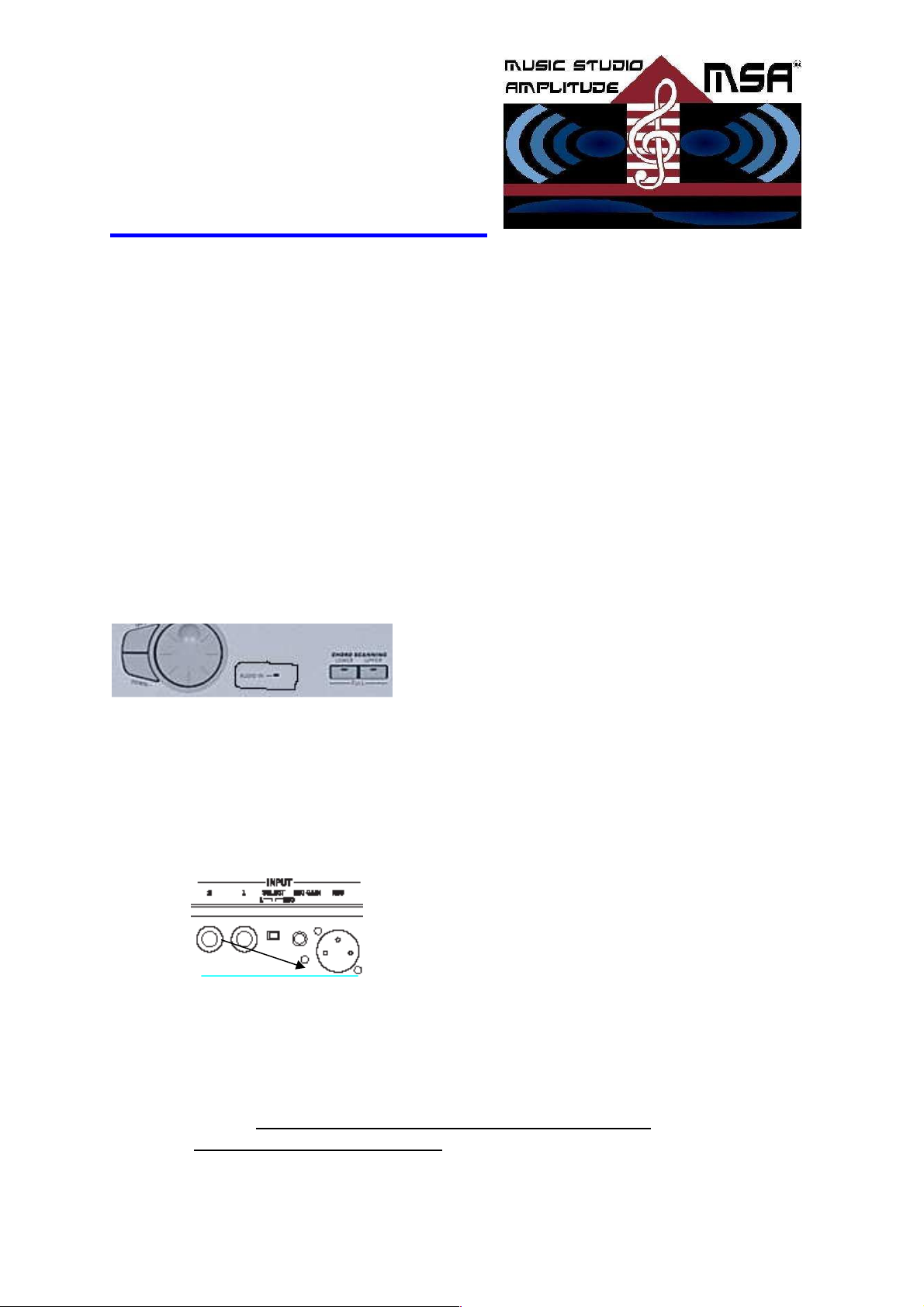

11OUTPUT – audio izhodi ,iz teh izhodov se poveže n a kako drugo mešalno oziroma na ozvočevalno napravo.Izhodi LEFT/MONO, RIGHT če se poveže iz izhoda

LEFT/MONO bo izhod mono če se poveže samo na RIGHT bo se slišala samo desn a stran,če pa se povežeta obe strani bo pa zvo čna slika stereo .

1 , 2 - so dodatni izhodi za boljšo nastavitev zvo čne slike,saj se ob izpeljavi želenih trakov na ta dava izhoda lahko doseže ve čja natančnost pri nastavitvi celotne zunanje zvočne slike instrumenta.Kako nastaviti izhode 1 ,2 , je opisano natančneje v nadaljevanju besedila,zato preberi vse in to zelo natančno.

7.INPUT – vhodi so namenjeni za priklju čitev raznih instrumentov n.p.r.:CD ,kitara mikrofon,itd…

1 , 2 – so asimetri čni vhodi namenjeni linijskim instrumentom.Deluje le ko je stikalo nastavljeno na 1.

1/MIC – je stikalo za preklop med vhodi 1 , 2 če je stikalo preklopljeno na to stran če pa je na MIC pa bo deloval samo ta vhod.

GAIN – je vrtljivi gumb za nastavitev dinami čnega nivoja občutljivosti mikrofona če je le ta izbran z stikalom 1/MIC.Dinamični razpon sega od 20dB do 55dB .

MIC – za aktivacijo simetri čnega mikrofonskega vhoda je potrebno nastaviti stikalo

1/MIC na MIC za uporabo kondenzatorskega mikrofona je potrebna zunanja naprava za napajanje +48V.Za ta namen je zelo priporočljiv BEHRINGER TUBE ULTRAGAIN

http://bortchy.mojforum.si/bortchy

[e-mail]

MIC 100 ALI MIC 200.Ko se nastavlja občutljivost je priporočeno da se ogleda stanje na VU metru kateri se nahaja v kontrolni ploš či instrumenta AUDIO IN LED kot bo opisano v nadaljevanju, zato preberi vse in to zelo natančno.

1JOYSTICK – modulacijska palica.Pomik palice v levo bo ton zniž al,pomik palice v desno,pa bo ton povišal .Odvisno od nastavitve v ka kšnem intervalskem obmo čju velja Ta nastavitev.

2MASTER VOLUME – glavni drsni gumb za nastavitev gla snosti na izhodu instrumenta

3ACC/SEQ VOLUME – nastavitev razmerja glasnosti med :

a)ACC-modusom –nastavitev razmerja glasnosti med tem , kar igra avtomatska spremljava in tem kar se zaigra v živo (desna roka) .

b.) SEQ-modusom - nastavitev razmerja glasnosti med tem kar igra play back (sekvencer) in tem, kar se zaigra v živo.

4 NASTAVLJIVI DRSNIKI – so drsniki katere se lahk o uporablja v različne namene ; namen se izbere z stikalom

http://bortchy.mojforum.si/bortchy

[e-mail]

5SLIDER MODE

∙VOLUMEN -za določanje razmerja glasnosti

∙DRAWBARS – klasi čni orgelski drsniki kateri so značilni za klasične orgle HAMOND , kateri so namenjeni izbiri raznih piš čali in nastavitev njih konfiguracije zračnih zapor pri cerkvenih orglah.

∙ASSIGN. A – nastavljivi kontrolerji A - digitalni p renos kontrolnih ukazov A

∙ASSIGN. B – nastavljivi kontrolerji B digitalni pre nos kontrolnih ukazov B

6MODE SECTION – izbira modelov operacijskega sistema , kar pomeni, da je s temi stikali omogočen dostop do raznih aplikacij instrumenta.

KADAR SE PRITISNE STIKALO POD NAPISOM ! :

STYLE PLAYse vstopi v sistem za delo z syles-i (ritmi)

SONG PLAYse vstopi v sistem za delo z songi. To pomeni, da je odprt modus, kjer se lahko predvaja datoteka z končnico : *.SNG, *.SMF in možnost nadgradnje, kar je seveda opcija za predvajanje glasbenih datotek kot so ; *. MP3,WAV oziroma standardnega audio CD zapisa.PA1X je opremljen z dvema sekvencerjema in z D.J. drsnim izenačevalnikom,tako da lahko med drugim služi tudi kot o dlično DJ orodje.

SEQUENCER - aplikacija za,obdelavo,predvajanje ter snemanje skladb,katere se lahko ustvarjajo z pomočjo style-ritem zrakov (BACKING SEQUENCE) nato pa se shranijo kot SFM - Standard Midi File

e.) SOUND – se lahko igra na posamezni zvok - instrument katerega se izbere iz banke zvokov, ter se obdeluje;spreminjanje ovojnice časovna zakasnitev urejanje frekvenc itd..

DEMO : ob pritisku na STYLE PLAY in SONG PLAY se bo aktiviral modus za predvajanje DEMO –predstavitvenih skladb raznih stilov oziroma žanrov za demonstracijo sposobnosti instrumenta PA1X.

8.GLOBAL - odprejo se meniji za nastavitev instrumenta, za delo v različnih okoljih.Za izhod iz tega okolja se pritisne stikalo (33) EXIT na sliki.

http://bortchy.mojforum.si/bortchy

[e-mail]

9.MEMORY - aktivira akord-(»tepih«), torej če je vklopljen bo akord igral tudi potem,ko roka ne bo na tastaturi(v style modusu).

ON - vklopljen

OFF - izklopljen

http://bortchy.mojforum.si/bortchy

[e-mail]

10.BASS INVERSION - – bo bass (na vseh tovrstnih napravah se nahaja na drugem traku kar pomeni da je že standard da je t o tudi drugi MIDI kanal) ko igramo style -avtomatsko spremljavo igral vedno najnižji ton akorda katerega se prime.V praksi je to dobrodošel pripomoček saj pri uporabi

raznih obratov akordov	(dekadence) pričara PA1X občutek kot da igra
basist v živo.
ON	OFF

11.MANUAL BASS-omogoča igranje bass-a v živo seveda na levi roki.

12.FADE IN/OUT – ob pritisku omenjenega stikala na startu ritma bo efekt sledeči; glasnost celotnega instrumenta bo začela proporcionalno naraščati do točke katero imamo nastavljeno na drsnem gumbu št. 2.).

če pa pritisnemo omenjeno stikalo na točki na primer ko želimo igranje dolo čene skladbe zaključiti bo efekt sledeči; glasnost celotnega instrumenta bo začela proporcionalno padati dokler ne bo postal instrument popolnoma tiho.

13.SINGLE TOUCH – stikalo za aktiviranje funkcije SINGLE TOUCH kar pomeni izbiro že prej pripravljenih nastavitev kat era vključujejo: izbiro zvoka,glasnosti nastavitev efektov,itd…

14.STYLE – stikalo za izbiro ritmov-avtomatskih spremljav,prav tako pa za direkten dostop ritmov iz HD-hard diska.Na tem delu plošče so razvrščene

klasifikacije ritmov, tako da se nadaljna izbira posameznih ritmov iz določene banke katere so podeljene po raznih zvrsteh glasbe izbira z stikali katera so opisana na ekrančku,tako da se nežno dotakne okvir čka na katerem je želeni ritem .

-ko gori gornja lučka pomeni izbor ritmov kateri se nahajajo na zgornji strani tipk, stikal ko pa spodnja pa pomeni izbor ritmov kateri se nahajajo na spodnji strani tipk.

15.INTRO 1-3 - pritisk tega stikala sproži patern na katerem je programiran uvod skladbe – INTRODUKCIJA.

16.ENDING 1-2 - uporablja se običajno za igranje konca skladbe,tako da ob pritisku na koncu skladbe se ritem ustavi popolnoma sam,z tem da odigra takte kateri

so v tem modusu programirani bodisi tovarniško bodisi da so plod lastne ustvarjalnosti kar je shranjeno pod user styles.

17.VARIATION 1-4 – pritisk tega stikala bo spremenil variacijo ritma na tisto katera se izbere .Npr. če se izbere variacija 2 bo igrala variacija 2.

http://bortchy.mojforum.si/bortchy

[e-mail]

18.FILL 1-3 BREAK – so prehodi na voljo sta 2 prehoda in sicer FILL1 in

FILL 2. ter BREAK kar pomeni pavza.

19.TAP TEMPO/RESET - Stikalo za zaklepanje o.z.odklepanje hitrosti styles-a TEMPO-hitrost .ko je ta funkcija aktivirana se TEMPO zaklene to pomeni da pri izbiri drugega styles-a ali

performance-a ostane tempo enak kot je bil izbran pri zadnjem izboru styles-a ali performance-a.

Originalni tempo nastavitev katere so bile shranjene pod styles ali

Performance,bodo priklicane šele po izklopu te funkcije.

TAP TEMPO – z udarci v želenih časovnih intervalih se določi hitrost ritma ali skladbe v realnem času brez ročnega nastavljanja VALUE.

RESET – pritisk tega stikala bo povrnil vse vrednosti v prvotno stanje tovarniških nastavitev

20.SYNHRO START/STOP –ko gori lučka pod START bo ob prijetju akorda na levi strani tastature ,kjer je razervirano območje (SPLIT POINT) se bo

avtomatska spremljava samodejno zagnala.

V primeru da pa gori lučka pod napisom STOP pa bo učinek obraten od napIsanega pod START to pomeni da ob spustu akorda se spremljava avtomatično ustavi.

Ta funkcija je zelo primerna na naglašanje akcentov na začetku ritmičnega stavka

21.START STOP – stikalo za zagon ali pa za zaustavitev avtomatske spremljave.

22..RECORD – stikalo za vklop snemanja določenega instrumenta ,

( odvisno od tekoče operacije katera se predhodno izbere oziroma od okolja katerega se izbere )
