Kia Picanto 2014 Owner's Manual
1
Forma de usar este manual / 1-2
Combustible correcto / 1-2
Rodaje del vehículo / 1-5
Símbolos indicadores del cuadro de instrumentos / 1-6
Introducción
Introducción
21
Queremos ayudarle a que conducir su
vehículo le proporcione el máximo
placer. Este Manual del propietario
puede ayudarle de muchas formas. Le
recomendamos encarecidamente que lo
lea en su totalidad. Para minimizar el
riesgo de lesiones o de muerte, debe
leer todos los apartados encabezados
por los títulos ADVERTENCIA y
PRECAUCIÓN que encontrará
repartidos a lo largo del manual.
Las ilustraciones complementan el texto
para que entienda mejor la forma de
disfrutar del vehículo. Leyendo este
manual aprenderá las características, las
normas de seguridad importantes y
consejos para conducir en distintas
situaciones.
La disposición general del manual se
refleja en el índice. El índice alfabético es
un buen punto de partida; recoge la
información del manual ordenada
alfabéticamente.
Capítulos: este manual tiene ocho
capítulos y un índice. Cada capítulo está
encabezado por un índice breve que le
ayudará a determinar su contenido de
una ojeada.
A lo largo del manual encontrará
numerosas notas de ADVERTENCIA,
PRECAUCIÓN y ATENCIÓN. Todas
contribuyen a su seguridad personal.
Lea con atención TODAS las
recomendaciones contenidas en las
mencionadas notas de ADVERTENCIA,
PRECAUCIÓN y ATENCIÓN.
✽✽
ATENC IÓ N
ATEN CIÓN ind ica info rmació n
interesante o útil.
Motor de gasolina
Sin plomo
Para Europa
Para obtener un rendimiento óptimo del
vehículo le recomendamos que utilice
gasolina sin plomo que cumpla con la
normativa EN 228 y sea de 95 octanos
(RON) / AKI 91 o superior.
Puede utilizarse gasolina sin plomo de
91~94 octanos (RON) / AKI 87~90, si
bien ello podría reducir ligeramente el
rendimiento del vehículo.
Excepto Europa
Su nuevo vehículo Kia está diseñado
para consumir gasolina sin plomo de 91
octanos RON (número de octano de
investigación) o de 87 AKI (índice
antidetonante) o más.
El COMBUSTIBLE SIN PLOMO permite
sacar el máximo partido del motor y
minimiza las emisiones de escape y los
depósitos de hollín en las bujías.
FORMA DE USAR ESTE MANUAL COMBUSTIBLE CORRECTO
ADVERTENCIA
ADVERTENCIA indica una situación
en la que se pueden producir daños,
lesiones graves o mortales si no se
presta atención a lo advertido.
PRECAUCIÓN
PRECAUCIÓN indica una situación
en la que el vehículo puede sufrir
daños si la precaución no se respeta.
13
Introducción
Con plomo (opcional)
En algunos países, el vehículo estará
preparado para usar gasolina con plomo.
Si va a usar gasolina con plomo,
pregunte un concesionario oficial Kia si
su vehículo es compatible con este tipo
de gasolina.
El índice de octanos de la gasolina con
plomo es el mismo que el de la sin
plomo.
Gasolinas con alcohol y metanol
Además de las gasolinas con plomo o
sin plomo o en lugar de éstas se
comercializan gasohol, una mezcla de
gasolina y etanol (alcohol de beber), y
gasolina o gasohol con metanol (alcohol
de quemar).
No utilice gasohol con más de un 10%
de etanol, y no use ninguna clase de
gasolina ni de gasohol que contenga
metanol. Cualquiera de estos
combustibles podrían alterar el
funcionamiento del motor y estropear el
circuito de combustible.
Si observa que el motor funciona mal,
deje de utilizar gasohol, sea del tipo que
sea.
Los daños y el mal funcionamiento del
vehículo podrían no estar cubiertos por
la garantía del fabricante si son
consecuencia del uso de los siguientes
combustibles:
1. Gasohol con más de un 10% de
etanol.
2. Gasolina o gasohol con metanol.
3. Gasolina o gasohol con plomo.
PRECAUCIÓN
NO USE JAMÁS COMBUSTIBLE
CON PLOMO. El combustible con
plomo es perjudicial para el
convertidor catalítico, estropeará el
sensor de oxígeno del sistema de
control del motor y afectará al
control de emisiones.
No añada nunca al depósito
productos limpiadores distintos de
los especificados. (Consulte los
detalles en un concesionario oficial
de Kia.)
ADVERTENCIA
•No se empeñe en llenar el
depósito hasta el borde cuando
la manguera se haya cerrado
automáticamente.
•Asegúrese siempre de que el
tapón del depósito queda bien
sujeto, para evitar que se
derrame combustible en caso de
accidente.
PRECAUCIÓN
No use nunca gasohol con metanol.
Deje de usar cualquier tipo de
gasohol si comprueba que el coche
es más difícil de conducir.
Introducción
41
Vehículo de combustible Flex (Sólo
Paraguay)
•El motor del vehículo con combustible
Flex ha sido desarrollado para usar
gasolina y alcohol en cualquier
proporción.
•Si su vehículo está equipado con el
sistema flex, debería usar alcohol y
gasolina (aprobados legalmente)
vendidos en las gasolineras Paraguay
que pertenecen a la red de distribución
que tiene el sistema para especificar la
calidad del combustible.
•Debe llenar la reserva de gasolina en
el compartimento del motor sólo con
gasolina.
Uso de MTBE
Recomendamos no utilizar en este
vehículo combustibles que contengan
más de un 15,0% en volumen (2,7% de
oxígeno en peso) de MTBE (metil terbutil
éter).
Los combustibles que contengan más de
un 15,0% en volumen de MTBE (2,7%
de oxígeno en peso) pueden degradar
las prestaciones del vehículo y causar
dificultades de arranque debido a la
percolación.
ADVERTENCIA
El alcohol (combustible de etanol)
para los vehículos con sistemas de
combustible no es comestible
como el vino o la cerveza que son
destilados de forma natural. El
combustible de alcohol contiene
gasolina u otros adictivos.
PRECAUCIÓN
La garantía limitada de su vehículo
podría no cubrir los daños del
sistema de combustible y la pérdida
de rendimiento causados por el uso
de combustibles con metanol o con
más de 15% en volumen de MTBE
(metil terbutil éter) (2,7% de
oxígeno en peso).
PRECAUCIÓN
Nunca utilice alcohol o gasolina
que no hayan sido legalmente
aprobados. La garantía del
fabricante no cubrirá los cambios o
reparaciones de componentes
desgastados o dañados debido al
uso de combustibles no
homologados.
15
Introducción
No utilice metanol.
No utilice en su vehículo combustibles
que contengan metanol (alcohol de
quemar). Estos combustibles degradan
las prestaciones y dañan los
componentes del sistema de
alimentación.
Aditivos de combustible
Kia recomienda utilizar gasolina de
buena calidad que cumpla la normativa
europea para combustibles (EN228) o
equivalente.
Para los clientes que no utilicen
habitualmente gasolina de buena calidad
que incluya aditivos de combustible y
tengan problemas al arrancar el vehículo
o el motor no funcione con suavidad, se
recomienda verter una botella de aditivo
en el depósito del combustible cada
15.000 km (para Europa)/5.000 km
(excepto Europa). Los aditivos y la
información sobre su uso están
disponibles en su distribuidor Kia
autorizado. No mezcle otros aditivos.
Funcionamiento en otros países
Si conduce su vehículo en otro país,
asegúrese de lo siguiente:
•Respete todas las normas de registro y
seguro.
•Averigüe si en el país de destino se
comercializan combustibles aceptables.
No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km,
mejorará el rendimiento, la economía y la
vida de su vehículo.
•No fuerce el motor.
•Mientras conduce, mantenga el
régimen del motor entre 2.000 y
4.000 rpm (revoluciones por minuto).
•No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
•Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
•No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).
RODAJE DEL VEHICULO
SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS*
Luz de aviso del freno de
estacionamiento y
del líquido de frenos
Aviso de la presión del aceite del
motor
Indicador del ESP*
Indicador ESP OFF*
Indicador de funcionamiento
defectuoso
Aviso de airbag*
Indicador del inmovilizador
Piloto indicador de reserva de
combustible
* : opcional
❈ Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Aviso del sistema de carga de
la batería
Luz de advertencia de exceso
de velocidad*
120
km/h
Indicador de la luz del portón
trasero
Te st ig o d e a dv e r te nc i a de l a
abierta de tapa del portón
trasero
Indicador de la luz antiniebla
delantera*
Te st ig o d e a dv e r te nc i a de l
sistema eléctrico de dirección
asistida (EPS)*
Indicador de batería baja de la
llave*
Indicador de la luz antiniebla
trasera*
Luz de alarma de puertas
abiertas
Indicadores del patrón de
cambios*
Indicador del patrón de cambio
de la transmisión manual*
Indicador de sacar la llave*
KEY
OUT
Indicador ECO
ECO
PA R AD A AU T OM Á T I C A p a r a el
indicador del sistema ISG*
Indicador de luces cortas*
Indicador de temperatura del
motor
Indicador de combustible
gasolina*
16
Introducción
2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-3
Compartimento del motor / 2-4
Su vehículo de un vistazo
Su vehículo de un vistazo
22
DISPOSICIÓN DEL INTERIOR
OTA0100 01L

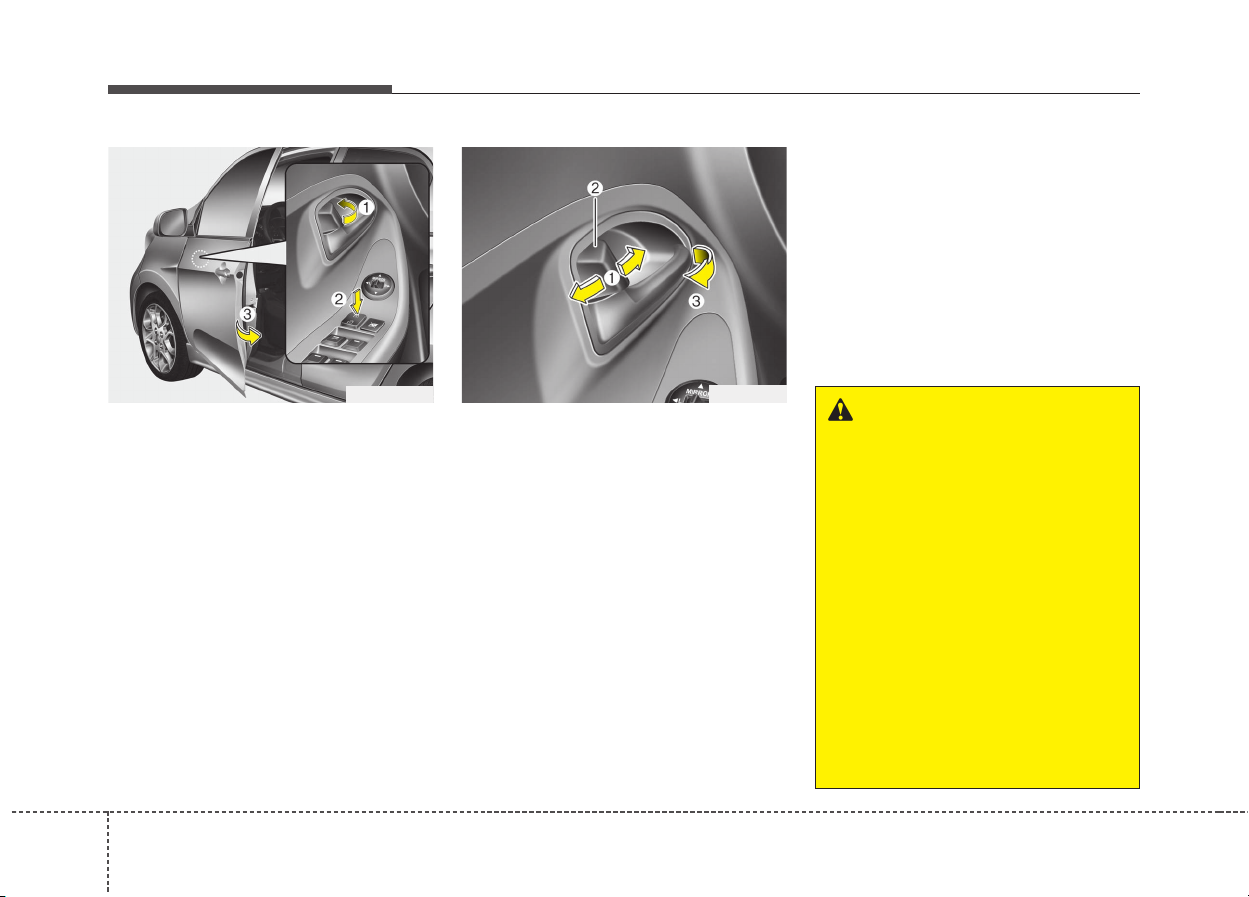

1. Mando de bloqueo/desbloqueo de la
puerta ..............................................4-16
2. Mando del cierre centralizado de las
puertas* ............................................4-17
3. Mandos de los elevalunas*...............4-21
4. Mando de bloqueo de los elevalunas*
..........................................................4-24
5. Mando del retrovisor exterior*...........4-42
6. Botón de plegado del retrovisor exterior*
..........................................................4-42
7. Palanca de apertura del capó...........4-26
8. Palanca de desbloqueo de la
tapa de la boca de llenado de
combustible.......................................4-28
9. Volante ..............................................4-37
10. Palanca de ajuste de la inclinación
del volante* .....................................4-38
11. Dispositivo de nivelación de los faros*
..........................................................4-81
12. Botón OFF ISG*..............................5-13
13. Interruptor modo Gasolina ..............5-12
14. Pulsador de desconexión del
ESP* ...............................................5-40
15. Interruptor del volante
calefaccionado*..............................4-38
16. Caja de fusibles ..............................7-60
17. Pedal del freno................................5-35
18. Pedal del acelerador.........................5-5
* : opcional
23
Su vehículo de un vistazo
VISTA DEL PANEL DE INSTRUMENTOS
OTA0100 02
1. Panel de instrumentos .....................4-44
2. Bocina ..............................................4-39
3. Airbag del conductor*.......................3-49
4. Mando de luces/intermitentes ..........4-75
5. Limpia/lavaparabrisas ......................4-82
6. Contacto o botón de inicio/parada del
motor* ..........................................5-5/5-7
7. Intermitentes de emergencia .....4-73/6-2
8. Mandos del equipo de sonido* .....4-118
9. Control de climatización* .........4-90/4-99
10. Palanca de cambio de marchas*
................................................5-25/5-29
11. Mando de audio de volante* ........4-119
12. Airbag del acompañante* ..............3-50
13. Guantera ......................................4-109
14. Pedal del freno de
estacionamiento .............................5-36
15. Toma de corriente* .......................4-114
16. Encendedor* ................................4-111
17. Calefacción del asiento*...................3-8
18. Airbag de rodilla del conductor* .....3-51
* : opcional
Su vehículo de un vistazo
42
COMPARTIMENTO DEL MOTOR
OTA0100 04L /OTA010 003L
1. Depósito de refrigerante del motor .........................7-27
2. Tapón del radiador ..................................................7-29
3. Depósito de líquido de freno ...................................7-31
4. Filtro de aire ............................................................7-35
5. Varilla de nivel del aceite del motor ........................7-25
6. Tapa de la boca de llenado de aceite del motor .....7-25
7. Depósito de líquido del lavaparabrisas ...................7-34
8. Caja de fusibles.......................................................7-60
9. Terminal positivo de la batería ................................7-41
10. Terminal negativo de la batería .............................7-41
11. Varilla de nivel del líquido del cambio automático*..7-32
* : opcional
❈ El compartimento del motor actual en el vehículo puede
ser diferente al de la ilustración.
■■
1,25 Gasolina
■■
1,0 Gasolina
25
Su vehículo de un vistazo
OTA0100 05L /OTA010 003B
1. Depósito de refrigerante del motor .........................7-27
2. Tapón del radiador ..................................................7-29
3. Depósito de líquido de freno ...................................7-31
4. Filtro de aire ............................................................7-35
5. Varilla de nivel del aceite del motor ........................7-25
6. Tapa de la boca de llenado de aceite del motor .....7-25
7. Depósito de líquido del lavaparabrisas ...................7-34
8. Caja de fusibles.......................................................7-60
9. Terminal positivo de la batería ................................7-41
10. Terminal negativo de la batería .............................7-41
11. Varilla de nivel del líquido del cambio automático*..7-32
12. Depósito de gasolina ............................................4-29
* : opcional
❈ El compartimento del motor actual en el vehículo puede
ser diferente al de la ilustración.
■■
1,0 GLP
■■
Combustible Flex 1,0
3
Asientos / 3-2
Cinturones de seguridad / 3-17
Sistema de sujeción para niños / 3-31
Airbag - sistema de sujeción complementario
(SRS) / 3-43
Sistema de seguridad del vehículo
Sistema de seguridad del vehículo
23
Asiento del conductor
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento*
(4) Calefacción del asiento*
(5) Reposacabezas
Asiento del acompañante
delantero
(6) Ajuste hacia adelante y hacia atrás
(7) Ángulo de inclinación
(8) Calefacción del asiento*
(9) Asiento desplazable (sólo vehículos
3 puertas)
(10) Reposacabezas
Asiento trasero
(11) Reposacabezas*
(12) Palanca de plegado del asiento*
* : opcional
ASIENTOS
OTA032001L
33
Sistema de seguridad del vehículo
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA
No utilice ningún cojín del asiento
que reduzca la fricción entre el
asiento y el pasajero. En caso de
accidente o frenada brusca, la
cadera del pasajero podría
deslizarse por debajo de la banda
inferior del cinturón de seguridad.
Ello produciría lesiones internas
graves o mortales, ya que el
cinturón de seguridad no podría
funcionar correctamente.
ADVERTENCIA - Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA -
Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
Sistema de seguridad del vehículo
43
(continúa)
•Para evitar posibles quemaduras,
no retire la moqueta de la zona de
carga. Los dispositivos de
control del escape que se
encuentran por debajo del piso
producen temperaturas elevadas.
ADVERTENCIA
- Respaldo trasero
•El respaldo trasero debe estar
perfectamente asegurado. Si no,
los pasajeros y los objetos
podrían salir disparados hacia
delante y sufrir lesiones graves o
mortales en caso de parada
brusca o colisión.
•El equipaje y cualquier carga que
se lleve deben colocarse
tumbados en la zona de carga. Si
los objetos son de gran tamaño,
pesados o hay que apilarlos,
deben sujetarse adecuadamente.
En ningún caso debe apilarse la
carga por encima de la altura del
respaldo. Si no se observan estas
advertencias, se pueden producir
lesiones graves o mortales en
caso de parada brusca, colisión o
vuelco.
•Los pasajeros no deben viajar en
la zona de carga, ni apoyarse en
los respaldos plegados mientras
se mueve el vehículo.
•Cuando vuelva a colocar el
respaldo en la posición erguida,
asegúrese de que queda
correctamente enclavado tirando
de él hacia adelante y hacia atrás.
(continúa)
ADVERTENCIA - Asiento
del conductor
•No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
•No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
• Tanto si conduce como si va de
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
•Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
35
Sistema de seguridad del vehículo
Ajuste del asiento delantero
- manual
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento y
sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3.
Suelte la palanca y asegúrese de que el
asiento queda inmovilizado en su sitio.
Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo.
2. Échese hacia atrás en el asiento con
cuidado.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).
ADVERTENCIA - Asiento
en posición vertical
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA
•Extreme las precauciones para
evitar engancharse las manos u
otros objetos en los mecanimos
del asiento cuando este se
mueva.
•No deje el mechero en el suelo ni
sobre un asiento. Al accionar el
asiento podría salir gas del
mechero y provocar un incendio.
OTA030002L
OTA030003L
Sistema de seguridad del vehículo
63
Altura del asiento (para el asiento del
conductor) (opcional)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
•Para bajar el asiento, empuje la
palanca hacia abajo varias veces.
•Para subir el asiento, tire varias veces
hacia arriba de la palanca.
Ajuste del reposacabezas
Los asientos del conductor y del
acompañante se equipa con
reposacabezas para la comodidad y la
seguridad de los ocupantes.
El reposacabezas no sólo proporciona
comodidad al conductor y a los
ocupantes, sino que también ayuda a
proteger la cabeza y el cuello en caso de
colisión.
ADVERTENCIA
•Para conseguir la máxima
efectividad en caso de accidente,
ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar un
cojín que mantenga el cuerpo
separado del respaldo.
•No conduzca sin el
reposacabezas, porque los
ocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones en el cuello cuando
están ajustados correctamente.
•No ajuste la posición del
reposacabezas del asiento del
conductor mientras el vehículo
está en movimiento.
OPA039052
OTA030004L
37
Sistema de seguridad del vehículo
Ajuste de la altura hacia arriba y abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte del
reposacabezas y baje éste hasta la
posición deseada (3).
Extracción y montaje
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2).
Para volver a montar el reposacabezas,
coloque los polos (3) en los orificios
mientras pulsa el botón de liberación (1).
Después ajuste la altura adecuadamente.
Reposacabezas activo (opcional)
El reposacabezas activo se ha diseñado
para moverse hacia adelante y hacia
arriba en caso de colisión por detrás.
Esto impide que la cabeza del conductor
y del acompañante se desplace hacia
atrás y que se produzcan lesiones de
cuello.
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado en
su posición después de ajustarlo
adecuadamente para proteger
correctamente a los ocupantes.
ADVERTENCIA
Una brecha entre el asiento y el
botón de liberación del
reposacabezas puede aparecer al
sentarse en el asiento o al empujar
o tirar de la silla. Tenga cuidado de
no atraparse los dedos en la
brecha.
HNF2041-1
OTA030006LOTA030005L
Sistema de seguridad del vehículo
83
Calefacción del asiento (opcional)
El sistema de calefacción de los asientos
calienta los delanteros cuando hace frío.
Con el contacto en la posición ON, pulse
uno de los interruptores para calentar el
asiento del conductor o el del
acompañante.
Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
•Cada vez que se pulse el botón, el
ajuste de la temperatura del asiento
cambia como sigue:
•La calefacción del asiento (con
ventilación de aire) está en posición
OFF por defecto siempre que la llave
de encendido se gire a la posición ON.
✽✽
ATENC IÓ N
Cuando el interruptor de la calefacción
del asiento está en la posición ON, la
calefacción del asiento se apaga o se
enciende automáticamente según la
temperatura de éste.
PRECAUCIÓN
•Al limpiar los asientos,no utilice
disolventes orgánicos, como
benceno, alcohol o gasolina. De
hacerlo, podría dañar la
superficie del calentador o del
asiento.
•Para evitar el sobrecalentamiento
de la calefacción de los asientos,
no coloque nada sobre los
asientos que aisle contra el calor
como por ejemplo mantas, cojines
o fundas mientras la calefacción
del asiento está funcionando.
•No coloque objetos pesados o
afilados en los asientos que
dispongan de calefacción. Podrían
dañarse sus componentes.
OTA030008
OFF → ALTO( ) → BAJO( )
→
39
Sistema de seguridad del vehículo
Entrada del asiento trasero
(sólo vehículos 3 puertas)
El respaldo del acompañante debe estar
inclinado para entrar en el asiento
trasero.
Al tirar de la palanca del dispositivo de
entrada (2) en la parte trasera dek
respaldo del acompañante delantero, el
respaldo se inclinará hacia delante.
Después empuje del asiento hacia
delante para dejar que los
acompañantes entren.
Tirando del respaldo del asiento, el
respaldo del asiento se reclina y vuelve a
la posición original.
ADVERTENCIA
Nunca intente ajustar el asiento
con el vehículo en marcha o si el
asiento del copiloto está ocupado,
ya que el asiento podría moverse
de forma repentina y causar
lesiones al pasajero.
OTA032052L
ADVERTENCIA
- El calentador del asiento
quema
Los ocupantes deben tener mucho
cuidado al utilizar la calefacción para
no recibir un exceso de calor que
podría incluso provocar quemaduras.
La calefacción del asiento puede
causar quemaduras incluso a bajas
temperaturas, especialmente si se
utiliza durante largos periodos de
tiempo. En especial, el conductor
debe extremar el cuidado con los
siguientes tipos de pasajeros:
1. Bebés, niños, ancianos o
inválidos, o enfermos conduci
-
dos al hospital
2. Personas de piel sensible o que
sufren quemaduras fácilmente
3. Personas cansadas
4. Personas en estado de
embriaguez
5. Personas tratadas con medica
-
mentos que provoquen somno-
lencia o sopor (somníferos,
antigripales, etc.)
Sistema de seguridad del vehículo
103
Bolsa en el respaldo (opcional)
En la parte trasera de los respaldos de
los asientos del conductor y el
acompañante se han dispuesto sendas
bolsas.
Asiento del acompañante y bandeja
(opcional)
Para abrir la bandeja, tire de la palanca
hacia arriba y hacia fuera de la bandeja.
ADVERTENCIA - Bolsas
de respaldo
No coloque objetos pesados o
punzantes en las bolsas del
respaldo. En caso de accidente,
podrían soltarse de la bolsa y
lesionar a los ocupantes del
vehículo.
OTA030009
OTA030010
ADVERTENCIA -
Materiales inflamables
No guarde mecheros, cilindros de
propano u otros materiales
inflamables o explosivos en la
bandeja. Estos elementos podrían
producir fuego y/o explotar si el
vehículo se expone a altas
temperaturas durante largos
periodos de tiempo.
ADVERTENCIA
•Los objetos almacenados
podrían moverse durante la
conducción, asegúrelos en la
bandeja para que no hagan
ruidos o puedan causar algún
peligro en la seguridad mientras
se está moviendo el vehículo.
•Mantenga siempre la bandeja
cerrada mientras conduce. No
intente colocar muchos
elementos en la bandeja que no
le permita cerrar la bandeja de
forma segura.
PRECAUCIÓN
Para evitar posibles robos, no deje
objetos de valor en la bandeja.
La bandeja pueden utilizarse para
almacenar pequeños elementos
que necesitan el conductor o el
acompañante.
311
Sistema de seguridad del vehículo
Ajuste del asiento trasero
Reposacabezas (opcional)
El (Los) asiento(s) traseros están
equipados con reposacabezas para
mayor comodidad y seguridad de los
ocupantes.
El reposacabezas no sólo proporciona
comodidad a los ocupantes, sino que
también ayuda a proteger la cabeza y el
cuello en caso de colisión.
Ajuste de la altura hacia arriba y abajo
(opcional)
Para elevar el reposacabzeas, tire hacia
arriba a la posición más alta (1). Para
bajar el reposacabezas, tire y mantenga
pulsado el botón de desbloqueo (2) en el
soporte del reposacabezas y para
bajarlo a la posición más baja (3).
OPA039053
ADVERTENCIA
•Para conseguir la máxima
efectividad en caso de accidente,
ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar un
cojín que mantenga el cuerpo
separado del respaldo.
•No conduzca sin el
reposacabezas, porque los
ocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones graves en el cuello
cuando están ajustados
correctamente.
OTA030011
Sistema de seguridad del vehículo
123
Extracción (opcional)
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2).
Para volver a montar el reposacabezas,
coloque los polos (3) en los orificios
mientras pulsa el botón de liberación (1).
Después ajuste la altura
adecuadamente.
Plegado del asiento trasero
(opcional)
El respaldo (o el asiento) de las plazas
traseras se puede plegar para facilitar el
transporte de objetos largos o aumentar
la capacidad del maletero del vehículo.
Para plegar el asiento y el respaldo
trasero:
El respaldo del asiento trasero se pliega
hacia adelante para agrandar el espacio
de carga y para dar acceso al maletero.
•Para poner derecho el respaldo,
levántelo y empújelo firmemente hasta
que encaje en su sitio con un
chasquido.
•Cuando devuelva el respaldo a su
posición vertical, vuelva a colocar los
cinturones de seguridad traseros de
forma que puedan ser utilizados por
los pasajeros.
OTA030012
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado en
su posición después de ajustarlo
adecuadamente para proteger
correctamente a los ocupantes.
ADVERTENCIA
Los respaldos (o los asientos) de
las plazas traseras se pliegan para
facilitar el transporte de objetos
más largos que de otra forma no
cabrían.
No permita nunca que los
pasajeros se sienten encima del
respaldo plegado del asiento con el
coche en movimiento, porque éste
no es un lugar adecuado para
sentarse y no dispone de
cinturones de seguridad. Esto
podría causar lesiones graves o
mortales en caso de accidente o de
parada brusca. Los objetos
depositados en el respaldo
plegado del asiento no deben
elevarse por encima de la parte
superior de los asientos
delanteros. Así se evita que la
carga pueda desplazarse hacia
delante y causar lesiones o daños
al frenar bruscamente.
ADVERTENCIA
No pliegue el asiento trasero, si la
posición del conductor no está
correctamente ajustada de acuerdo
con la figura del conductor
después de plegar el asiento
trasero. Una frenada repentina o
una colisión podrían provocar
lesiones.
313
Sistema de seguridad del vehículo
1.Lleve el respaldo delantero a la
posición vertical y, deslice el asiento
delantero hacia adelante.
2.Introduzca la lengüeta metálica del
cinturón de seguridad trasero en la
hebilla para evitar que el cinturón de
seguridad sufra desperfectos.
3. Levante la parte delantera del asiento
(1).
OTA030013
PRECAUCIÓN
•Al plegar o desplegar el asiento
trasero, no olvide nunca mover el
delantero hacia el frente hasta el
tope. Si no hay sitio sufiente para
plegarlo, no lo fuerce nunca, pues
podría dañar el reposacabezas u
otros elementos del asiento.
•Antes de utilizar el cinturón de
seguridad, asegúrese de retirarlo
del soporte.
Si tira del cinturón de seguridad
mientras todavía está en el
soporte, podría dañar el cinturón
o el soporte.
•Utilice el soporte sólo cuando no
haya pasajeron en el asiento
trasero o cuando necesite plegar
el asiento trasero
OSA037009
OSA037036
■ Tipo A
■ Tipo B
Sistema de seguridad del vehículo
143
4. Levante la parte trasera del asiento
(2).
5. Mueva el asiento firmemente (3).
6. Baje el reposacabezas tan abajo
como le sea posible (4).
OSA037010
OSA037037
■ Tipo A
■ Tipo B
OSA037012
■ Tipo A
OSA037011
OSA037038
■ Tipo A
■ Tipo B
315
Sistema de seguridad del vehículo
7. Tire de la palanca de liberación (4).
8. Pliegue el respaldo firmemente hacia
delante y hacia abajo (5), (6).
Para enderezar el asiento trasero:
1. Levante y empuje el respaldo hacia
atrás firmemente hasta que encaje en
su sitio con un chasquido.
2. Mueva y empuje firmemente hacia
abajo el asiento hasta llegar a la
posición adecuada.
3. Vuelva a colocar el cinturón de
seguridad del asiento trasero en la
posición correcta.
OSA037019
OSA037014
OSA037039
■ Tipo A
■ Tipo B
ADVERTENCIA
Después de plegar el asiento
trasero, ajuste la posición del
asiento del conductor a su tamaño;
no hacerlo así puede ser causa de
lesiones en caso de frenazo brusco
o colisión.
Sistema de seguridad del vehículo
163
PRECAUCIÓN - Protección
de las hebillas de los
cinturones de seguridad
traseros
Cuando pliegue el respaldo del
asiento trasero o coloque equipaje
en él, introduzca la hebilla entre el
respaldo y el asiento. De esa forma
se evitan los daños en la hebilla
que puedan causar el respaldo.
PRECAUCIÓN -
Cinturones de seguridad
traseros
Cuando devuelva los respaldos del
asiento trasero a la vertical,
recuerde volver a colocar los
cinturones en su posición correcta.
ADVERTENCIA - Carga
La carga debe sujetarse siempre
para evitar que, en caso de
colisión, salga despedida y lesione
a los ocupantes del vehículo. Se
debe tener especial precaución con
los objetos situados en los
asientos traseros, ya que podrían
golpear a los ocupantes de los
asientos delanteros en caso de
colisión frontal.
ADVERTENCIA - Carga de
objetos
Asegúrese de que el motor esté
parado, el cambio automático se
encuentre en P (estacionamiento) o
el cambio manual en 1a, y que el
freno de estacionamiento esté
firmemente accionado durante la
carga o descarga. Si no siguiese
estas indicaciones, podría moverse
el vehículo si por un descuido se
moviese la palanca de cambios a
otra posición.
ADVERTENCIA
Cuando devuelva el respaldo a su
posición vertical, después de estar
plegado:
Tenga cuidado para no dañar el
tejido o la hebilla del cinturón de
seguridad. No deje que se
enganchen en el asiento trasero.
Asegúrese de que el respaldo
queda completamente bloqueado
en posición vertical empujando la
parte superior. En caso contrario,
en un accidente o una parada
brusca, el asiento podría doblarse y
permitir que la carga entre en el
habitáculo, con el consiguiente
riesgo de lesiones graves o
mortales.
317
Sistema de seguridad del vehículo
Sistema de sujeción del cinturón
de seguridad
CINTURONES DE SEGURIDAD
ADVERTENCIA
•Para obtener una protección
máxima del sistema de sujeción,
hay que llevar los cinturones de
seguridad abrochados siempre
que el coche esté en movimiento.
•Los cinturones son más eficaces
cuando los respaldos están en
posición vertical.
•Los niños de 12 años o menos
siempre deben ir bien sujetos en
el asiento trasero. No deje jamás
que los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón de
seguridad ajustado
correctamente y el asiento debe
desplazarse hacia atrás lo
máximo posible.
(continúa)
(continúa)
•No lleve jamás la bandolera por
debajo del brazo o detrás de la
espalda. Un cinturón de
bandolera mal colocado puede
producir lesiones graves en caso
de accidente. El cinturón de
bandolera debe colocarse
centrado sobre el hombro y
cruzando la clavícula.
•No lleve el cinturón retorcido.Un
cinturón retorcido no puede
funcionar correctamente. En
caso de colisión, podría incluso
producir un corte. Asegúrese de
que la banda está derecha, no
retorcida.
•Tenga cuidado para no dañar el
tejido o los elementos de fijación
del cinturón de seguridad. Si se
dañan, cámbielos.
ADVERTENCIA
El cinturón está diseñado para
sujetar la estructura ósea del
cuerpo, por lo que debe colocarse
en posición baja, a la altura de la
pelvis o de la pelvis, el tórax y los
hombros, según el modelo; evítese
colocar la parte transversal sobre
la región abdominal.
El cinturón debe apretarse todo lo
posible sin renunciar a la
comodidad, pues así es como
proporciona la máxima protección.
Un cinturón flojo ofrece una
protección mucho menor.
Evítese manchar la tela del
cinturón con limpiadores, aceites y
compuestos químicos, y en
particular con ácido de batería.
Puede limpiarse con agua y un
jabón suave. Cambie el cinturón si
la tela está deshilachada, sucia o
dañada.
(continúa)
Sistema de seguridad del vehículo
183
Aviso de cinturón no abrochado
Tipo A
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva el
contacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha el
cinturón en este momento, el sonido se
interrumpirá inmediatamente. (opcional)
1GQA2083
(continúa)
Es imprescindible cambiar todo el
mecanismo si se ha puesto a
prueba en un impacto fuerte,
aunque no presente daños visibles.
El cinturón no debe llevarse con la
tela retorcida. Cada cinturón está
pensado para un solo ocupante; es
peligroso colocarlo sobre un niño
sentado en el regazo del ocupante
del asiento
ADVERTENCIA
•El usuario no debe llevar a cabo
modificaciones o añadidos pues
impedirá a los dispositivos de
ajuste del cinturón funcionar
para eliminar la holgura o
impedirá al conjunto del cinturón
ser ajustado para impedir la
holgura.
•Al abrochar el cinturón de
seguridad, tenga cuidado de no
acoplar el cinturón en las hebillas
de otros asientos. Es muy
peligroso y podría no quedar
correctamente protegido por el
cinturón de seguridad.
(continúa)
(continúa)
•No desabroche el cinturón de
seguridad y no lo abroche y
desabroche repetidamente
durante la conducción. Podría
causar la pérdida de control y
provocar un accidente con
resultado de lesión, muerte o
daños materiales.
•Al abrochar el cinturón de
seguridad, asegúrese de que no
pase sobre objetos duros o que
puedan romperse fácilmente.
•Asegúrese de que no haya nada
en la hebilla. De lo contrario, el
cinturón no podría abrocharse
correctamente.
319
Sistema de seguridad del vehículo
Tipo B
Delantero
Como recordatorio para el conductor y el
pasajero, los pilotos de advertencia del
cinturón de seguridad de ambos se
iluminan durante aproximadamente 6
segundos cada vez que coloca el
interruptor de encendido a ON,
independientemente de si el cinturón
está o no abrochado.
Si el cinturón de seguridad del conductor
o del pasajero sigue desabrochado
después de girar el interruptor de
encendido a ON, o si está desconectado
con el interruptor de encendido en ON, el
piloto de advertencia del cinturón se
iluminará hasta que el cinturón esté
abrochado.
Si el cinturón continúa desabrochado y la
velocidad del vehículo es superior a 9
km/h, el piloto de advertencia empezará
a parpadear o iluminar hasta que se
conduzca a una velocidad inferior a 6
km/h.
Si el cinturón continúa desabrochado y la
velocidad del vehículo es superior a 20
km/h, la señal acústica sonará durante
100 segundos y el piloto de advertencia
correspondiente parpadeará.
✽✽
ATENC IÓ N
• El piloto de advertencia del cinturón
de seguridad del pasajero delantero se
encuentra en el centro de la consola
delantera.
•Aunque el asiento del pasajero
delantero no esté ocupado, el piloto de
advertencia del cinturón de seguridad
se encenderá durante 6 segundos.
• La señal de advertencia del cinturón
de seguridad del pasajero delantero
podría activarse si se coloca equipaje
en el asiento.
OTA030050L
ADVERTENCIA
Conducir en una posición
incorrecta afecta negativamente el
sistema de advertencia del
cinturón de seguridad del
acompañante Es importante que el
conductor explique al
acompañante cómo sentarse
correctamente según lo expuesto
en este manual.
Loading...
