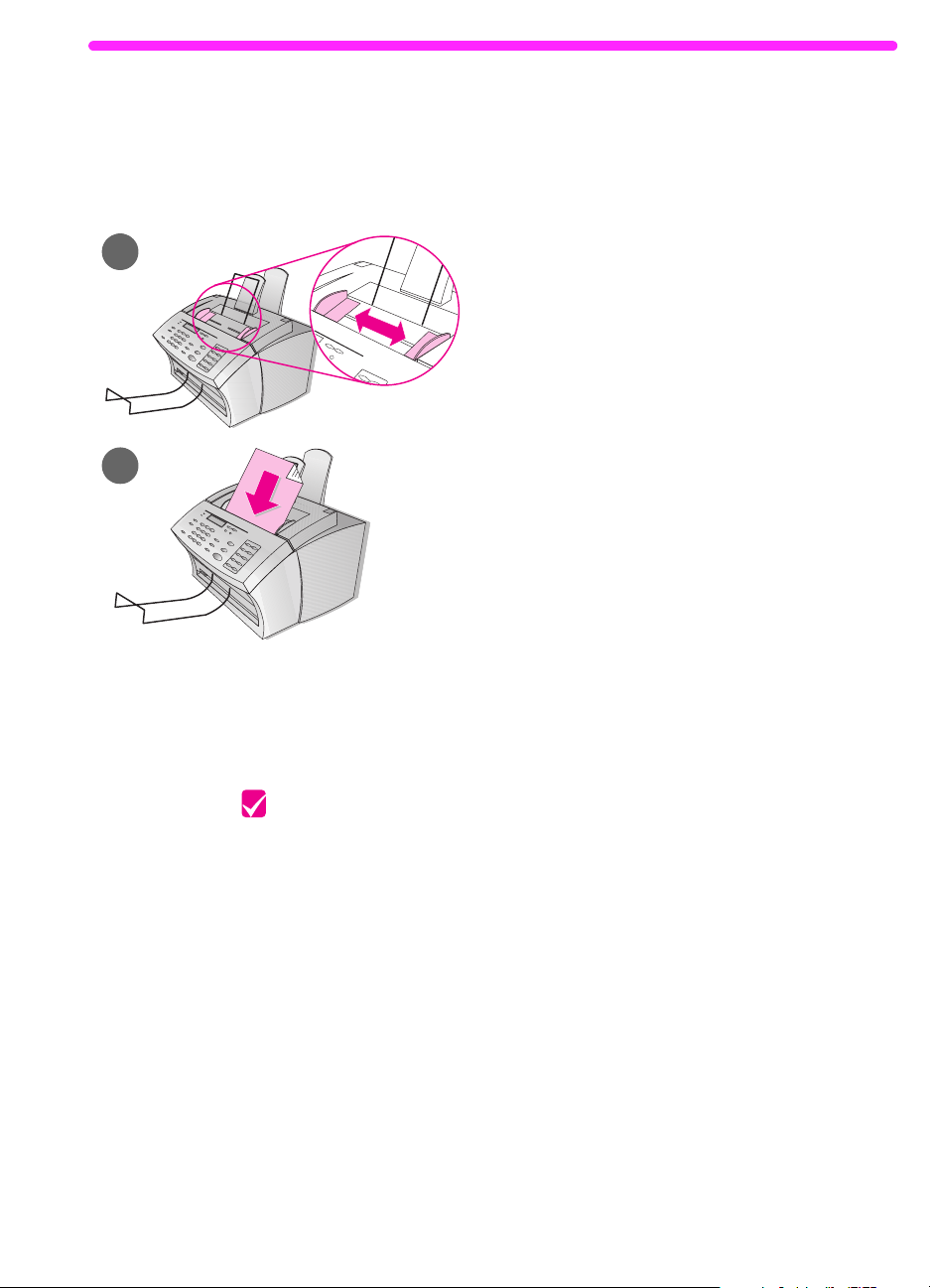

Retirez le papier du bac d’alimentation avant de charger plus de papier afin d’en assurer une alimentation correcte. Pour vous souvenir de ces instructions, collez cette étiquette sur le périphérique.

Périphérique HP LaserJet 3150

Guide de démarrage

Informations sur le copyright

Tous droits réservés. Toute opération de reproduction, d’adaptation ou de traduction est interdite sans autorisation écrite préalable, à l'exception d e celles autorisées par les lois sur les droits d'auteur.

Numéro de référence : C425690924

Première édition, février 2000

Garantie

Les informations fournies dans cette documentation sont susceptibles d’être modifiées sans préavis.

Hewlett-Packard ne fournit aucune garantie relative à ces informations. HEWLETTPACKARD EXCLUT TOUTE GARANTIE IMPLICITE D'APTITUDE A LA COMMERCIALISATION OU A UNE UTILISATION PARTICULIERE.

Hewlett-Packard ne saurait être tenu pour responsable des dommages directs, indirects, fortuits ou consécutifs, ou de tout autre dommage pouvant résulter des informations fournies ou de leur utilisation.

NOTICE RESERVEE AU GOUVERNEMENT AMERICAIN : DROITS LIMITES RELATIFS AUX LOGICIELS INFORMATIQUES A USAGE COMMERCIAL : l'utilisation, la copie ou la publication par le gouvernement sont soumises aux restrictions définies à l'alinéa (c)(1)(ii) de la clause Rights in Technical Data (DFARS 52.227-7013).

Les documents numérisés à l'aide de ce produit peuvent être protégés par les lois gouvernementales et par d'autres lois, telles que les lois sur les droits d'auteur. L'utilisateur est l'unique responsable du respect de ces lois et règlements.

Marques et marques déposées

JetSuite est une marque d'eFax.com, Inc. Microsoft, Windows et MS-DOS sont des marques déposées de Microsoft Corporation, aux Etats-Unis.

NERGY STAR est une marque de service déposée des organismes de protection de l’environnement américains (EPA), aux Etats-Unis. CompuServe est une marque de CompuServe, Inc. Tous les autres produits cités dans cette documentation sont des marques de leur propriétaire respectif.

L'utilisation de ce produit est autorisée dans les pays suivants uniquement :

Belgique et France.

Les lois nationales peuvent interdire l'utilisation de ce produit hors des pays indiqués. Dans la plupart des pays, il est strictement interdit de connecter des équipements de télécommunication non homologués (télécopieurs) aux réseaux téléphoniques publics.

Informations relatives à la sécurité

AVERTISSEMENT Risques d'électrocution

Pour réduire les risques de blessures liées au feu ou à une décharge électrique, respectez toujours les règles de sécurité de base lors de l'utilisation du produit.

1 Lisez attentivement toutes

les instructions contenues dans le guide de l'utilisateur.

2 Tenez compte de toutes

les instructions et de tous les avertissements indiqués sur le produit.

3 Lorsque vous connectez le

périphérique HP LaserJet 3150 à une source d'alimentation, utilisez impérativement une prise reliée à la terre. Si vous n e savez pas si votre prise est reliée à la terre, demandez l'aide d'un électricien.

4 Ne touchez pas les

contacts situés à l'extrémité du câble téléphonique, ni les connecteurs du périphérique HP LaserJet

3150. Remplacez immédiatement tout câble endommagé.

5 N'installez jamais les fils

téléphoniques lors d'un orage.

6 Avant de nettoyer le

périphérique, débranchezle de toutes les prises murales et téléphoniques.

7 N'installez pas ce produit

près d'une source d'eau, et ne l'utilisez pas non plus si vous avez été en contact avec de l’eau.

8 Installez le périphérique

sur une surface stable.

9 Installez le périphérique

dans un emplacement sûr afin d'éviter qu'une personne marche ou trébuche sur le cordon, et l’endommage.

10 Si le périphérique présente

des dysfonctionnements, reportez-vous au chapitre 8 du

guide de l'utilisateur

11 Pour toute question

relative à la maintenance, consultez le personnel qualifié.

Des informations relatives aux exigences FCC pour les appareils de classe B, sections 15 et 68 sont fournies dans l'annexe A du

l'utilisateur

guide de

Hewlett-Packard Company 11311 Chinden Boulevard Boise, Idaho 83714 Etats-Unis

Table des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vérification du contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Enregistrement des informations importantes . . . . . . . . . . . . . . 9

Choix de l’installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vérification de la ligne téléphonique et de l’ordinateur . . . . . . . . . . 11

1 Installation du matériel

Identification des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installation de la cartouche de toner . . . . . . . . . . . . . . . . . . . . . . . . 19

Mise en place des supports. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mise en place de l'étiquette de chargement de papier . . . . . . . . . . 22

Chargement du papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Connexion du produit à la ligne téléphonique. . . . . . . . . . . . . . . . . 24

Connexion d'autres appareils à la ligne téléphonique. . . . . . . . . . . 25

Choix des appareils à connecter . . . . . . . . . . . . . . . . . . . . . . . 25

Connexion d'autres appareils, présentation . . . . . . . . . . . . . . . 27

Connexion du cordon d'alimentation du périphérique. . . . . . . . . . . 31

Test du matériel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2 Finalisation de l'installation

Option A : connexion directe à un ordinateur . . . . . . . . . . . . . . . . . 35

Connexion à un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Préparation de l'installation du logiciel . . . . . . . . . . . . . . . . . . . 37

a. Installation du logiciel sur un ordinateur connecté

directement au périphérique. . . . . . . . . . . . . . . . . . . . . . . . . . . 39

b. Impression d'un document de test . . . . . . . . . . . . . . . . . . . . 40

Partage du périphérique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Option B : connexion à un réseau. . . . . . . . . . . . . . . . . . . . . . . . . . 42

Préparation de l'installation du logiciel . . . . . . . . . . . . . . . . . . . 44

a. Installation du logiciel pour les ordinateurs en réseau . . . . . 45

b. Impression d'un document de test . . . . . . . . . . . . . . . . . . . . 46

Option C : installation autonome. . . . . . . . . . . . . . . . . . . . . . . . . . . 47

a. Paramétrage de la date et de l'heure . . . . . . . . . . . . . . . . . . 48

b. Paramétrage de l'en-tête de télécopie . . . . . . . . . . . . . . . . . 49

c. Paramétrage du mode de réponse et du nombre

de sonneries avant la réponse . . . . . . . . . . . . . . . . . . . . . . . . . 51

d. Impression d'un rapport d'auto-test . . . . . . . . . . . . . . . . . . . 53

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Service Clientèle HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

3 Utilisation du périphérique et du logiciel

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Utilisation du périphérique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Chargement des éléments à télécopier, à copier

ou à numériser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Envoi d'une télécopie via le panneau de commandes . . . . . . . 62

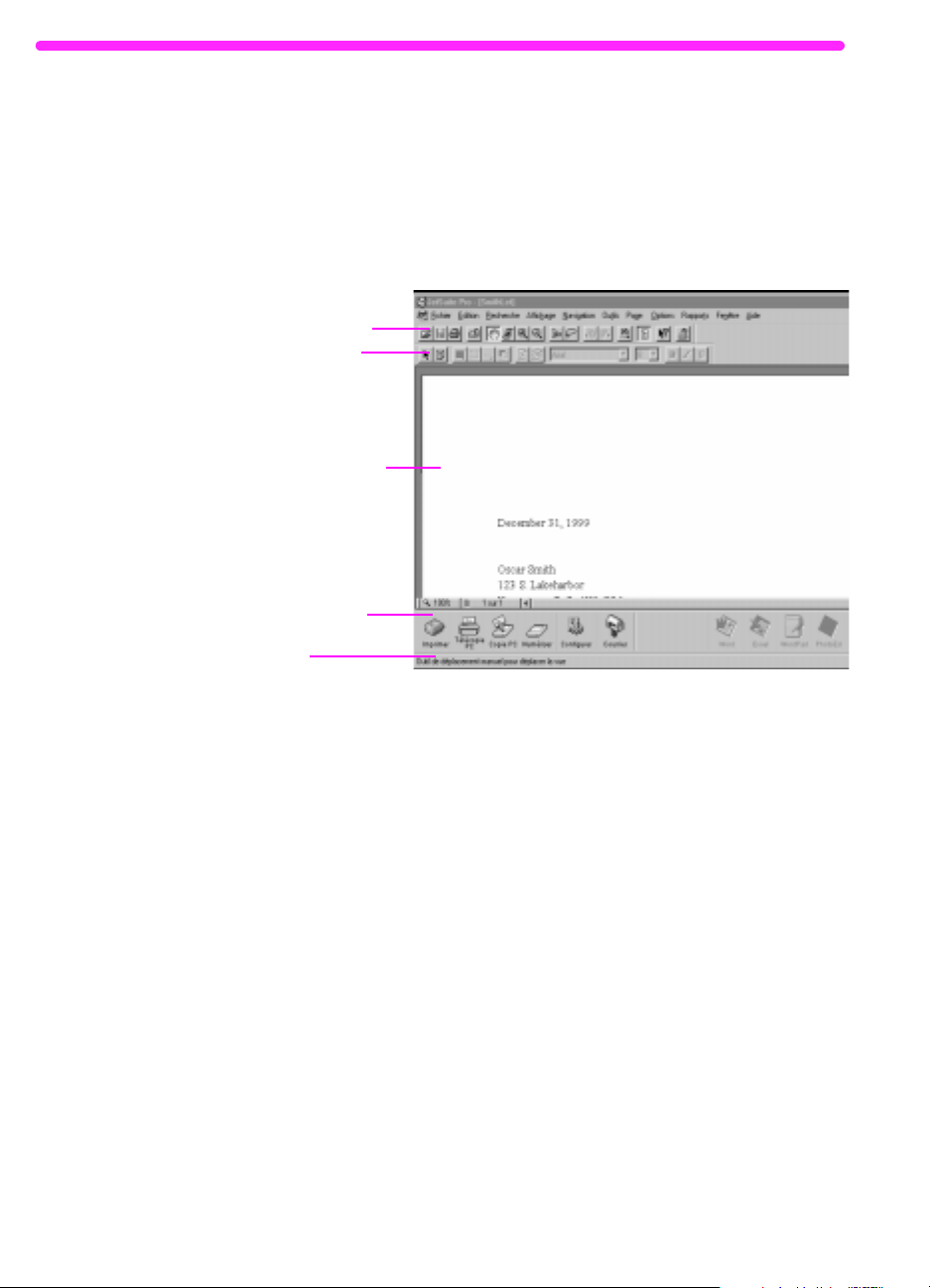

Utilisation du logiciel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

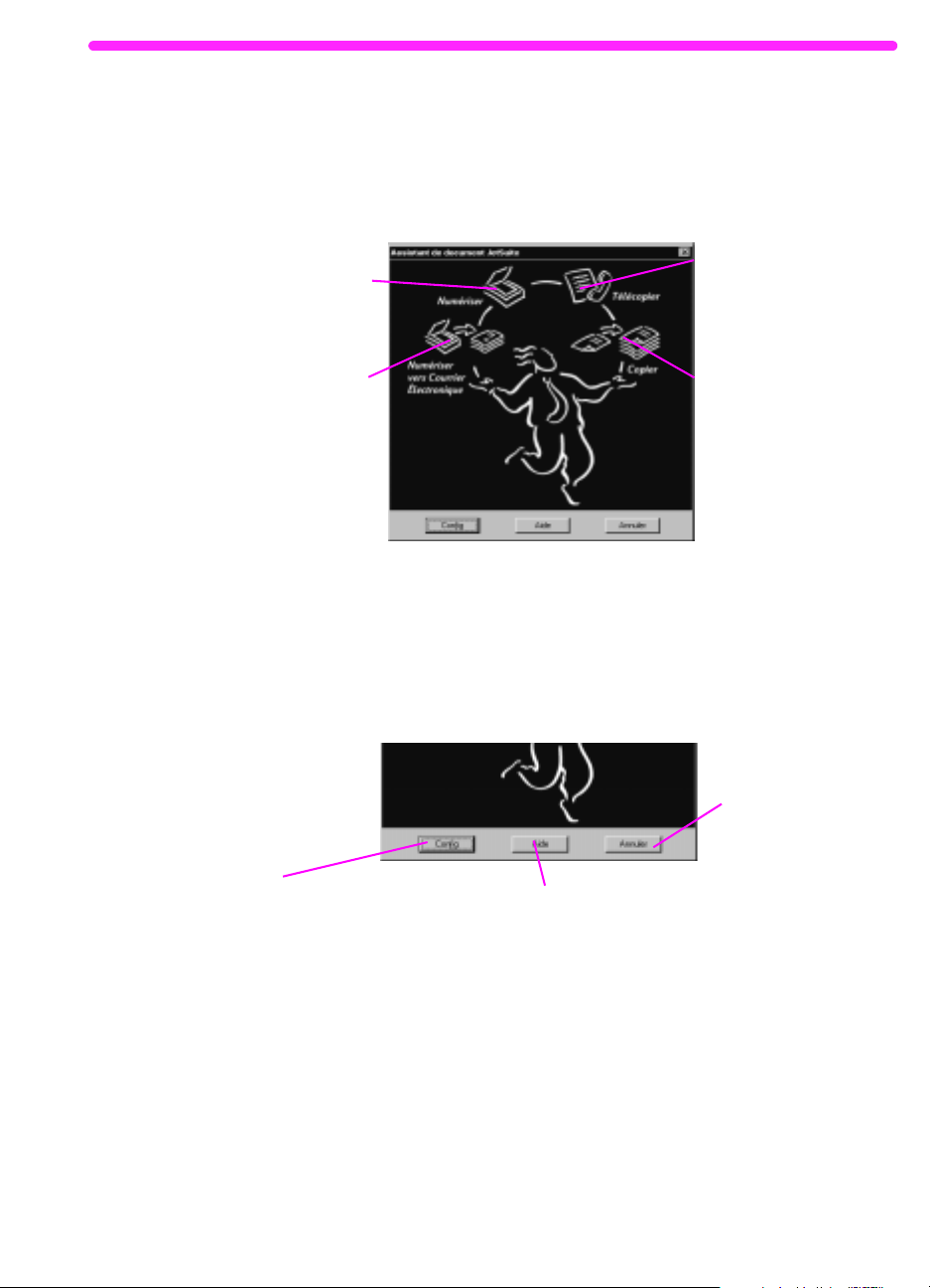

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

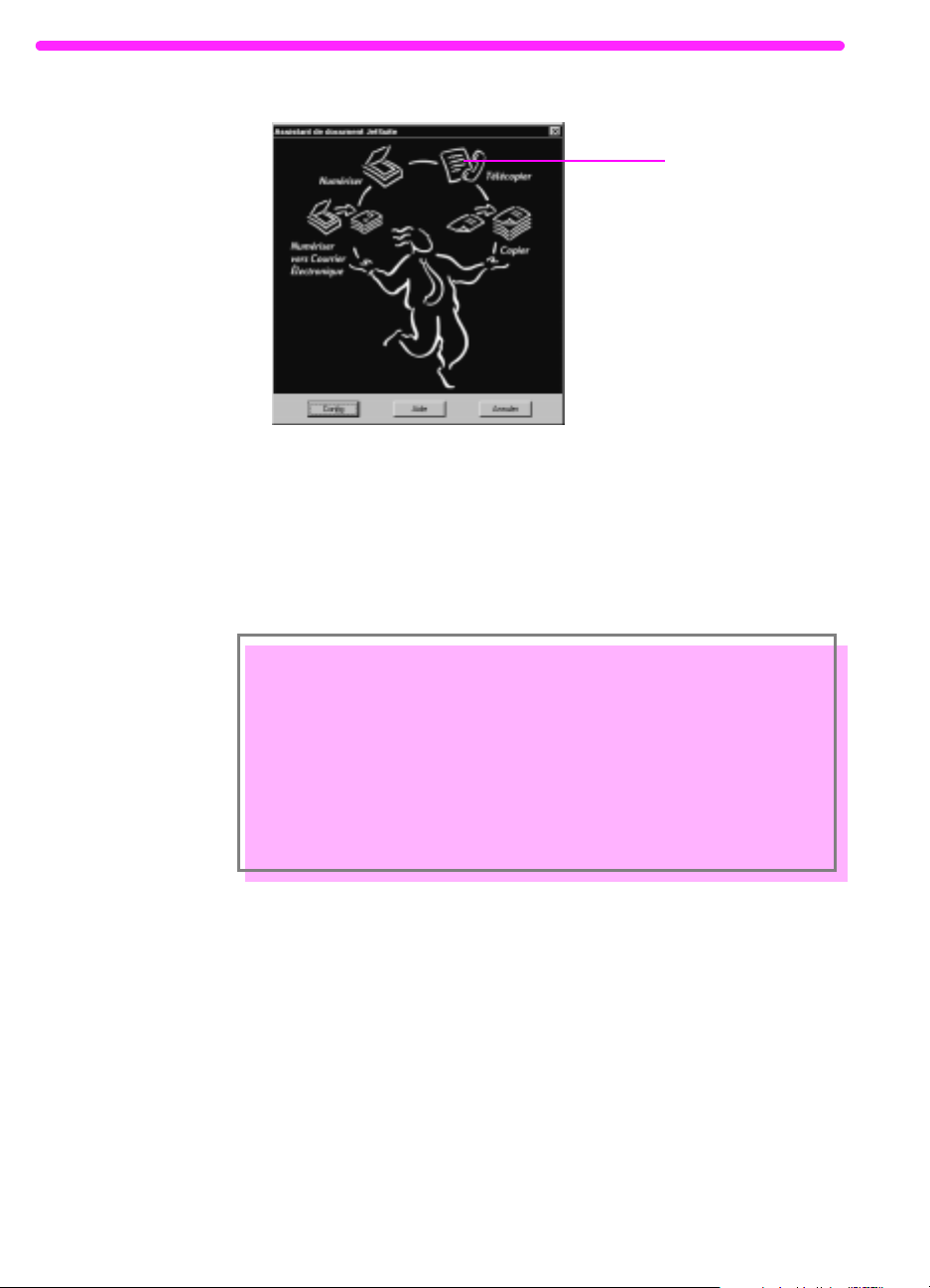

Envoi d'une télécopie via l'Assistant de document . . . . . . . . . . 69

Copie via l'Assistant de document . . . . . . . . . . . . . . . . . . . . . . 71

Numérisation d'un élément. . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Numérisation sous forme de texte via le logiciel d’OCR. . . . . . 74

Etape suivante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

4 Garantie

Informations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Certificat de garantie limitée de Hewlett-Packard. . . . . . . . . . . 76

Garantie An 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Index

Guide de démarrage

Introduction

Vous venez d'acquérir le périphérique HP LaserJet 3150 et nous vous remercions de votre confiance. Ce périphérique est un outil bureautique puissant qui comprend les fonctionnalités d'une gamme complète d'équipements de bureau : imprimante, télécopieur , copieur et scanner. Optimisez votre productivité en réalisant simultanément plusieurs tâches. Vous pouvez envoyer une télécopie tandis que le périphérique HP LaserJet 3150 effectue une copie, ou procéder à la numérisation de documents pendant qu’une impression est en cours.

En vous basant sur ce guide, vo us allez vérifier le contenu du produit, et vous assurer que les exigences relativ es à la ligne téléphonique et à l’ordinateur sont satisfaites. Ce guide vous explique également la manière d’installer le périphérique et présente les tâches élémentaires dans trois sections très simples :

Installation du matériel.

notamment des câbles et des supports.

Finalisation de l’installation.

à un ordinateur via un câble parallèle, connexion du produit au réseau via un serveur d’impression HP JetDirect ou aucune connexion du périphérique (autonome). HP vous recommande vivement de connecter le périphérique à un ordinateur ou à un réseau, puis d’installer le logiciel. Vous pouvez alors profiter de l’intégralité des fonctions du périphérique.

Utilisation du périphérique et du logiciel.

tâches élémentaires, et prise en main et utilisation rapide du

périphérique HP LaserJet 3150.

Mise en place des différentes pièces,

Connexion du produit directement

Réalisation des

La section suivante apparaît à la fin de chaque procédure décrite dans ce guide.

Vérification

Vous pouvez, grâce à cette section, vous assurer que vous avez terminé correctement une procédure ou en rechercher une autre.

Introduction

Vérification du contenu de la boîte

Ouvrez la boîte et vérifiez qu’elle contient les accessoires suivants :

Périphérique HP LaserJet 3150

Logiciel sur CD-ROM

Support de sortie papier

Support d'alimentation papier

Support d'alimentation de document

Support de sortie de document

Documentation (Guide de l’utilisateur et le présent Guide de démarrage)

Câble parallèle compatible a v ec l a norme IEEE-1284 (équipé d’un connecteur de type C)

Cordon d'alimentation

Câble téléphonique

Conservez la boîte ainsi que les différents emballages car ils peuvent vous être utiles si vous devez déplacer ou retourner le périphérique HP LaserJet 3150.

Etiquette de chargement de papier

Formulaire d’enregistrement du périphérique

Cartouche de toner HP LaserJet

Cache plastique pour le panneau de commandes (Belgique uniquement) (L’installation d’un cache plastique est facultative. Le panneau de commandes affiche toutes les informations dans la langue par défaut. P our obtenir des instructions sur le changement de langue, reportez-vous au chapitre 7 du

l’utilisateur

guide de

Vérification

La boîte contient-elle tous les accessoires ?

Reportez-vous à la section “Enregistrement des informations

Oui.

❏

importantes” ci-après.

Procédez de l’une des manières suivantes :

Non.

❏

• Contactez votre fournisseur pour sav oir comment obtenir le ou les accessoires manquants.

• Si le logiciel ne se trouve pas dans la boîte et que vous ayez accès à Internet, visitez le site Web à l’adresse www.hp.com/go/support/lj3150, et téléchargez le logiciel.

• Notez les informations suivantes : les numéros de série et de modèle du périphérique (inscrits au dos), les accessoires manquants et la date d’acquisition. Contactez ensuite le service client HP au :

+32 (0)2 626 8807 (Belgique) +33 (0)1 43-62-34-34 (France)

Reportez-vous ensuite à la section “Enregistrement des informations importantes” ci-dessous.

Enregistrement des informations importantes

Lorsque vous contactez le service client HP, vous devez vous munir des numéros de modèle et de série du périphérique, qui sont inscrits au dos du périphérique HP LaserJet 3150. Prenez le temps de noter dès maintenant ces informations à l’intérieur de la couverture de ce guide. Vous devrez également indiquer la date d’acquisition : conservez votre ticket de caisse ou v otre preuve d’achat dans la poche située à l’intérieur de la couverture arrière du guide.

Vérification

Reportez-vous à la section “Choix de l’installation”, page 10.

Vérification du contenu de la boîte

Choix de l’installation

Le périphérique HP LaserJet 3150 fonctionne sous trois types d’installation : en tant que télécopieur et copieur autonomes non connectés à un ordinateur, connecté à un réseau via le serveur d’impression HP JetDirect ou connecté directement à un ordinateur. S’il est connecté à un ordinateur sur le réseau local (LAN), vous pouvez le partager avec d’autres utilisateurs du réseau.

Le périphérique fonctionne sous toutes ces installations, mais les fonctions disponibles varient. Ce tableau répertorie les fonctions disponibles selon le type de connexion du périphérique.

Caractéristique ou fonction : Connexion

Télécopie (envoi et réception) via le périphérique HP LaserJet 3150 (autonome)

Copie depuis le périphérique HP LaserJet 3150 (autonome)

Accès (via le Panneau de commandes) aux options de configuration du périphérique HP LaserJet 3150, aux options de télécopie, de copie, de définition des touches de numérotation rapide et des codes de liste de numérotation (autonome)

Impression de documents sur le périphérique HP LaserJet 3150 depuis votre ordinateur

Accès aux annuaires de télécopie PC Numérisation de documents avec le

périphérique HP LaserJet 3150 et transfert vers votre ordinateur

Envoi par télécopie de documents électroniques depuis votre ordinateur (télécopie PC)

Logiciel de reconnaissance de texte (OCR) pour convertir les images numérisées en documents éditables

Réception de télécopies sur votre ordinateur (télécopie PC)

Accès aux fonctions spéciales de copie, telles que les copies de 2 ou 4 exemplaires par page et l'assemblage de documents volumineux

Accès rapide (via le logiciel) aux options de configuration du périphérique HP LaserJet 3150, aux options de télécopie, de copie, de définition des touches de numérotation rapide et des codes de numérotation de liste

* Disponible pour l’utilisateur de l’ordinateur qui est connecté directement au périphérique ** Disponible pour les autres utilisateurs du réseau lorsque le partage Windows est activé sur l’ordinateur connecté

directement au périphérique

directe à un ordinateur (utilisateur local*)

✓✓✓✓ ✓✓✓✓ ✓✓✓✓

✓✓✓ ✓✓

✓✓ ✓✓ ✓✓ ✓

✓ ✓

Connexion directe à un ordinateur (partagé), autres utilisateurs**

Connexion au réseau via le serveur d’impression HP JetDirect

Télécopieur et copieur autonomes, aucun logiciel

Vérification de la ligne téléphonique et de l’ordinateur

Avant de connecter le matériel, assurez-vous que votre ligne de téléphone répond aux exigences d’installation. Si vous installez le logiciel, assurez-vous également que votre ordinateur ou v otre réseau répond aux exigences d’installation.

Vérification des exigences relatives à la ligne téléphonique

V ous pouvez connecter le périphérique HP LaserJet 3150 à une ligne téléphonique réservée aux appels de télécopie (ligne dédiée) ou à une ligne téléphonique permettant également de recevoir des appels téléphoniques (ligne partagée). Dans la plupart des cas, ces deux types de connexion sont disponibles. Toutefois, le périphérique HP LaserJet 3150 est incompatible avec les lignes téléphoniques numériques (il ne fonctionne qu’av ec les lignes analogiques). Il risque de ne pas fonctionner si vous utilisez une ligne partagée avec certaines fonctions téléphoniques, notamment les répondeurs automatiques fréquemment utilisés dans les grandes sociétés, les services de courrier électronique vocal, la mise en attente des appels, ainsi que d’autres fonctions av ancées proposées par v otre société de télécommunications locale.

●

Important :

appels de télécopie et des appels téléphoniques (ligne partagée) et que vous disposiez des fonctions téléphoniques précitées, faites installer une seconde ligne téléphonique dédiée aux appels de télécopie.

●

Attention :

électriques sont fréquentes, utilisez un protecteur de surtension pour la ligne téléphonique. Les surtensions et les interruptions risquent d'endommager le périphérique HP LaserJet 3150.

si vous reliez le périphérique à une ligne qui reçoit des

si vous vivez dans une zone où les perturbations

Vérification

Avez-vous décidé d’installer un protecteur de surtension sur votre ligne téléphonique ou une seconde ligne ?

❏

Si vous souhaitez installer le logiciel, reportez-vous à la

Non.

section “Vérification des exigences relatives à l’ordinateur et au réseau”, page 12. Dans le cas contraire, reportez-vous à la section “Installation du matériel”, page 15.

Vérification de la ligne téléphonique et de l’ordinateur

Oui. Pour f aire installer une seconde ligne téléphonique, contactez

❏

votre société de télécommunications locale. Pour faire installer un protecteur de surtension sur votre ligne téléphonique, rendez-vous chez votre revendeur d’ordinateurs ou de matériel électronique local.

Une fois ces problèmes résolus, reportez-vous à la section “Vérification des exigences relatives à l’ordinateur et au réseau”, page 12 si vous souhaitez installer le logiciel. Dans le cas contraire, reportez-vous à la section “Installation du matériel”, page 15.

Vérification des exigences relatives à l’ordinateur et au réseau

Si vous installez le logiciel, votre ordinateur ou votre réseau doit répondre aux exigences minimales suivantes :

Connexion directe à l'ordinateur via un câble parallèle

Si vous connectez directement le périphérique à un ordinateur par l’intermédiaire d’un câble parallèle, votre ordinateur doit répondre aux exigences suivantes :

Il doit s’agir d’un ordinateur IBM (ou compatible à 100 %) doté

●

d’un processeur 486 cadencé à 33 MHz ou supérieur (processeur Pentium Windows NT 4.0 ou NT 2000).

Il doit exécuter Windows 3.1x, Windows 9x, Windows NT 4.0 ou

●

Windows NT 2000. Il doit disposer d’un minimum de 16 méga-octets (Mo) de

●

mémoire vive (RAM) sous Windows 3.1 minimum de 32 Mo sous Windows NT 4.0 ou NT 2000.

Il doit disposer d’un minimum de 65 Mo d’espace libre sur le

●

disque dur. Il doit disposer d’un port parallèle dédié bidirectionnel IEEE-1284

●

ou compatible ECP pour la connexion directe du périphérique HP LaserJet 3150. Si un périphérique tel qu'un disque dur externe ou un commutateur est déjà relié au port parallèle, vous devez le débrancher pour utiliser le périphérique HP LaserJet 3150 ou utiliser un autre port parallèle sur votre ordinateur.

cadencé à 90 MHz ou plus pour Microsoft

ou Windows 9x, et d’un

Connexion à un réseau via le serveur d’impression HP JetDirect

Les ordinateurs qui vont utiliser le logiciel du périphérique doivent répondre aux exigences suivantes :

Il doit s'agir d'ordinateurs IBM (ou compatibles à 100 %) dotés

●

d'un processeur 486 cadencé à 33 MHz ou supérieur (processeur Pentium cadencé à 90 MHz ou plus pour Microsoft Windows NT

4.0 ou NT 2000).

Ils doivent disposer d’un minimum de 16 méga-octets de RAM

●

sous Windows 9x, et d’un minimum de 32 Mo sous Windows NT

4.0 ou NT 2000.

Ils doivent exécuter Windows 9x, Windows NT 4.0 ou Windows

●

NT 2000. Ils doivent disposer d’un minimum de 65 Mo d’espace libre sur le

●

disque dur.

Le réseau doit répondre aux exigences suivantes :

Le réseau installé doit utiliser l’un des protocoles TCP/IP ou

●

IPX/SPX. Encerclez le réseau dont vous disposez. Si vous ignorez cette information, renseignez-vous auprès de l’installateur du réseau. (Si vous utilisez le protocole réseau IPX/SPX, vous de vez configurer le serveur d’impression HP JetDirect en mode direct, et

en mode de serveur de file d’attente. En outre, les serveurs

non

Novell ne sont V ous devez utiliser un câble adapté au type de connexion réseau

●

pris en charge.)

pas

utilisé (non fourni). Ce câble relie le serveur d’impression à une prise réseau. Si vous ne connaissez pas le type de câble nécessaire, renseignez-vous auprès de l’installateur du réseau.

Vous devez disposer d’un serveur d’impression HP JetDirect pris

●

en charge (non fourni). Le serveur utilisé dépend du type de connexion réseau et du nombre de périphériques à connecter au serveur d’impression.

•

HP JetDirect 170X (J3258 charge).

Utilisez ce modèle si vous disposez d’une connexion

— J3258A n’est

pas

pris en

réseau 10Base-T et que vous vouliez connecter uniquement le périphérique à ce serveur d’impression.

•

HP JetDirect 300X (J3263) avec une révision de microgiciel H.08.00 ou supérieure*.

Utilisez ce modèle si vous disposez d’une connexion réseau 10Base-T ou 10/100Base-TX et que vous vouliez connecter uniquement le périphérique au serveur d’impression.

Vérification de la ligne téléphonique et de l’ordinateur

• HP JetDirect 500X (J3265) avec une révision de microgiciel J.08.00 ou supérieure*. Utilisez ce modèle si vous disposez

d’une connexion réseau BNC, 10Base-T ou 10/100Base-TX, et que vous vouliez connecter le produit et jusqu’à deux autres périphériques au serveur d’impression.

• HP JetDirect 500X (J3264) avec une révision de microgiciel J.08.00 ou supérieure*. Utilisez ce modèle si vous disposez d'une connexion à un réseau à jeton. V ous pouvez connecter le produit et jusqu’à deux autres périphériques à ce serveur d’impression.

Encerclez le type de réseau que vous utilisez ou celui que vous avez acheté.

* Pour vérifier le numéro de révision du microgiciel, imprimez la page

de configuration du serveur d’impression. Les instructions relatives à l’impression de la page de configuration, et à la vérification et la mise à niveau du microgiciel apparaissent ultérieurement dans le processus de configuration, à la section “Option B : connexion à un réseau”.

Vérification

Votre ordinateur ou votre réseau répond-il aux exigences de connexion ?

Oui. Vous pouvez maintenant commencer. Reportez-vous à la

❏

section “Installation du matériel”, page 15.

Non. Vous ne pourrez pas installer le logiciel ou ce dernier ne

❏

fonctionnera pas correctement. Tentez l'une des solutions suivantes :

• Installez le logiciel sur un ordinateur qui répond aux exigences indiquées. Utilisez le logiciel et le périphérique sur cet ordinateur.

• Utilisez le périphérique HP LaserJet 3150 sans installer le logiciel. Les fonctionnalités de télécopie et de copie resteront disponibles.

• Mettez à niveau votre ordinateur , v otre réseau ou votre serveur d’impression HP JetDirect pour qu’il réponde aux exigences de connexion. Si vous souhaitez utiliser un serveur d’impression, reportez-vous à la page 13 pour obtenir la liste des serveurs d’impression HP JetDirect pris en charge.

Une fois ces problèmes résolus, reportez-vous à la section “Installation du matériel”, page 15.

Installation du matériel

Cette section explique la manière de connecter ou d’installer les différents accessoires, notamment les câbles et la cartouche de toner.

Avant de commencer, placez le périphérique sur une surface plane et stable, dans une zone bien aérée.

Identification des pièces

Avant de configurer le périphérique HP LaserJet 3150, soyez sûr d'avoir identifié correctement les pièces nécessaires aux chemins d'impression et de numérisation.

Identification des pièces nécessaires au chemin de numérisation

Les documents devant être télécopiés, copiés ou numérisés empruntent le chemin de numérisation, qui comporte :

Bac d'alimentation de document

Panneau de dégagement de document/ Panneau de commandes

Fente de sortie de document

Manette pour support spécial (située sur le bord supérieur du panneau de dégagement de document)

Identification des pièces

Identification des pièces nécessaires au chemin

Capot de l’imprimante

Sortie avant du papier

Loquets du capot de l'imprimante

Manette de sélection du chemin du papier

Fente d'alimentation feuille à feuille

Bac d'alimentation papier

Bac de sortie papier

d'impression

Le papier servant à l’impression, à la réception de télécopies et à la sortie de copies suit le chemin d’impression. Ce chemin comporte les pièces suivantes :

16 1 Installation du matériel

Identification des fonctions du panneau de commandes

Q P

Identifiez les touches et boutons suivants sur le panneau de commandes. Ils permettent de télécopier des documents papier, d’effectuer des copies et d’ajuster les paramètres du périphérique HP LaserJet 3150.

A Voyant Prêt : lorsque ce voyant est allumé,

le périphérique HP LaserJet 3150 est prêt et ne présente aucune erreur.

B Voyant Erreur : lorsque ce voyant est allumé,

le périphérique HP LaserJet 3150 présente une erreur.

C Ecran digital du panneau de commandes :

ce dispositif affiche des messages ou le menu de paramétrage.

D Touche Entrer/Menu : permet d'accéder au

menu, d'enregistrer une sélection ou de descendre d'un niveau dans le menu de paramétrage.

E Touche Retour arrière : appuyez sur cette

touche pour remonter d'un niveau dans le men u de paramétrage ou pour revenir en arrière lorsque vous saisissez du texte.

F Touche Flèche gauche (<) : permet de revenir

sur des options du même niveau du menu de paramétrage ou sur du texte.

G Touche Flèche droite (>) : permet d’atteindre

des options du même niveau du menu de paramétrage. Cette touche permet également d’insérer un espace lors de la saisie de texte.

H Touche Arrêt/Effacer : cette touche permet

I Touche Copie : lance la copie.

J Touches de numérotation rapide : stockent les

K Touche Envoi : lance l’envoi des télécopies

L Touche Numérotation manuelle : permet de

M Touche Numérotation rapide : appuyez sur

N Touche Rappel/Pause : appuyez sur cette

d'arrêter ou de supprimer toute opération en cours ou de quitter le menu de paramétrage.

numéros de télécopie fréquemment composés.

papier. Lance également les numérisations en mode réseau.

composer un numéro chiffre par chiffre. Elle est souvent utilisée avec les cartes d'appel ou pour les appels internationaux.

cette touche et entrez un code à un, deux ou trois chiffres pour envoyer des messages électroniques ou des télécopies à des adresses électroniques ou des numéros de télécopie stockés.

touche pour répéter le dernier numéro de télécopie composé ou pour insérer une pause dans un numéro de télécopie.

Identification des pièces

Touches numéros de télécopie. Elles permettent également d'ajouter des caractères alphabétiques lors de l'entrée d'un nom dans l'en-tête de télécopie ou pour la numérotation rapide.

Touche sons de connexion pour les télécopies reçues et émises.

numériques

Volume

: permettent d’entrer les

: permet de régler le volume des

Vérification

Reportez-vous à la section “Installation de la cartouche de toner”, page 19.

Résolution

Touche résolution, ou précision, du travail de télécopie ou de copie en cours.

Contraste

Touche contraste, c’est-à-dire la différence entre les zones claires et sombres, du travail de télécopie ou de copie en cours.

: permet de régler la

: permet de régler le

18 1 Installation du matériel









Installation de la cartouche de toner

Utilisez de préférence des cartouches de toner HP LaserJet (une cartouche est incluse dans la boîte). Le périphérique HP LaserJet 3150 et les cartouches de toner HP ont été conçus pour vous offrir une qualité d'image optimale et une fiabilité exceptionnelle.

ATTENTION

Afin d'éviter toute dégradation, n'exposez pas la cartouche de toner à la lumière plus de quelques minutes.

Pour installer la cartouche de toner

Appuyez sur les loquets du capot de

l'imprimante pour ouvrir celui-ci. Secouez plusieurs fois la cartouche

de toner de gauche à droite pour répartir régulièrement la poudre (le toner).

Saisissez l'extrémité de la bande

plastique située sur le côté de la cartouche, puis tirez-la fermement pour retirer la bande de la cartouche (elle est environ deux fois plus longue que la cartouche).

En maintenant la cartouche par la

poignée (les flèches pointant vers le périphérique HP LaserJet 3150), faites glisser la cartouche dans les rainures noires. Enclenchez la cartouche dans son logement et fermez le capot de l'imprimante.

Remarque

Si du toner venait à tacher vos vêtements, enlevez-le à l’aide d’un chiffon sec et nettoyez les vêtements avec de l'eau froide. L'eau chaude (ou la chaleur d'un sèche-linge) fixeraient le toner sur les vêtements.

Installation de la cartouche de toner

Vérification

Avez-v ous retiré la bande plastique et le capot de l’imprimante s’est-il enclenché correctement ?

Oui. Reportez-vous à la section “Mise en place des supports”,

❏

page 21.

Non. Procédez comme suit :

❏

• Retirez la bande plastique.

• Ouvrez le capot de l’imprimante, puis refermez-le. S’il ne s’enclenche toujours pas, il se peut que la cartouche de toner soit mal installée. Retirez la cartouche de toner de son logement, puis insérez-la de nouveau.

Recyclage des cartouches de toner

Pour réduire la quantité de déchets ensevelis, HP a adopté un programme de recyclage des cartouches de toner. Lorsque vous remplacez une cartouche de toner HP LaserJet vide, suivez les instructions figurant sur l’emballage de la nouvelle cartouche pour recycler la cartouche vide. Vous pouvez renvoyer cette cartouche gratuitement en utilisant l’enveloppe affranchie fournie dans l’emballage de la nouvelle cartouche.

Depuis 1990, le programme de recyclage des cartouches de toner HP LaserJet a permis de récupérer plus de 25 millions de cartouches HP LaserJet usagées qui risquaient d’augmenter la quantité de déchets ensevelis dans le monde.

20 1 Installation du matériel

Mise en place des supports

Vous devez installer quatre supports différents pour guider les documents ou le papier dans le périphérique HP LaserJet 3150 et à l’extérieur de ce dernier.

Pour mettre les supports en

place

Repérez les supports suivants :

Support d'alimentation du papier (a)

●

Support de sortie papier (b)

●

Support d’alimentation de

●

document (c) Support de sortie de document (d)

●

Alignez le support d'alimentation du

papier (a) avec les rainures du bac d'alimentation papier, puis mettez-le en place.

Placez le support de sortie papier

(b) dans les rainures du bac de sortie papier.

Placez le support d'alimentation de

document (c) dans les rainures situées à l'arrière du bac d'alimentation de document.

Serrez les extrémités du support de

sortie de document (d), placez-les en face des trous prévus à cet effet vers la fente de sortie de document, puis relâchez-les.

Vérification

Une fois les supports mis en place, reportez-vous à la section “Mise en place de l'étiquette de chargement de papier”, page 22.

Mise en place des supports





Mise en place de l'étiquette de chargement de papier

Positionnez l'étiquette intitulée “Retirez le papier avant le chargement” sur le périphérique HP LaserJet 3150.

Pour mettre l'étiquette en place

1 Repérez au début de ce guide

l’étiquette fournie.

2 Retirez doucement la feuille de

protection de l’étiquette.

3 Placez l’étiquette sur le

périphérique HP LaserJet 3150, près du bac d'alimentation papier.

Comme l’indique l'étiquette, retirez toujours le papier restant dans le bac d'alimentation avant d'ajouter d'autres feuilles. Cela permet de réduire les risques de bourrage papier et l'entraînement simultané de plusieurs feuilles.

22 1 Installation du matériel

Vérification

Une fois l’étiquette mise en place, reportez-vous à la section “Chargement du papier”, page 23.





Chargement du papier

V ous pouvez charger jusqu'à 100 f euilles de papier à 75 g/m2 dans le bac d'alimentation papier. Le périphérique HP LaserJet 3150 utilise le papier de ce bac d'alimentation (ou de la fente d'alimentation feuille à feuille) pour imprimer et copier des documents, ainsi que pour imprimer les télécopies reçues.

Pour charger le papier dans le bac d'alimentation

Ajustez les guides du bac

d'alimentation papier au format du papier chargé.

Placez le papier dans le bac

(100 feuilles au maximum). Veillez à ne pas trop remplir le bac.



Remarque

Lorsque vous voulez ajouter du papier à celui déjà présent dans le bac d'alimentation papier, retirez toujours préalablement le papier présent, puis alignez les feuilles avec celles à ajouter avant de les placer à nouveau dans le bac. Vous évitez ainsi les bourrages papier et l'entraînement simultané de plusieurs feuilles.

Réajustez les guides pour qu'ils

s'adaptent aux bords de la pile de papier.

Vérification

Une fois le papier chargé, reportez-vous à la section “Connexion du produit à la ligne téléphonique”, page 24.

Chargement du papier

Connexion du produit à la ligne téléphonique

Pour que l’option de télécopie du périphérique HP LaserJet 3150 fonctionne correctement, vous devez en premier lieu connecter ce périphérique à la prise murale.







Pour connecter le périphérique HP LaserJet 3150

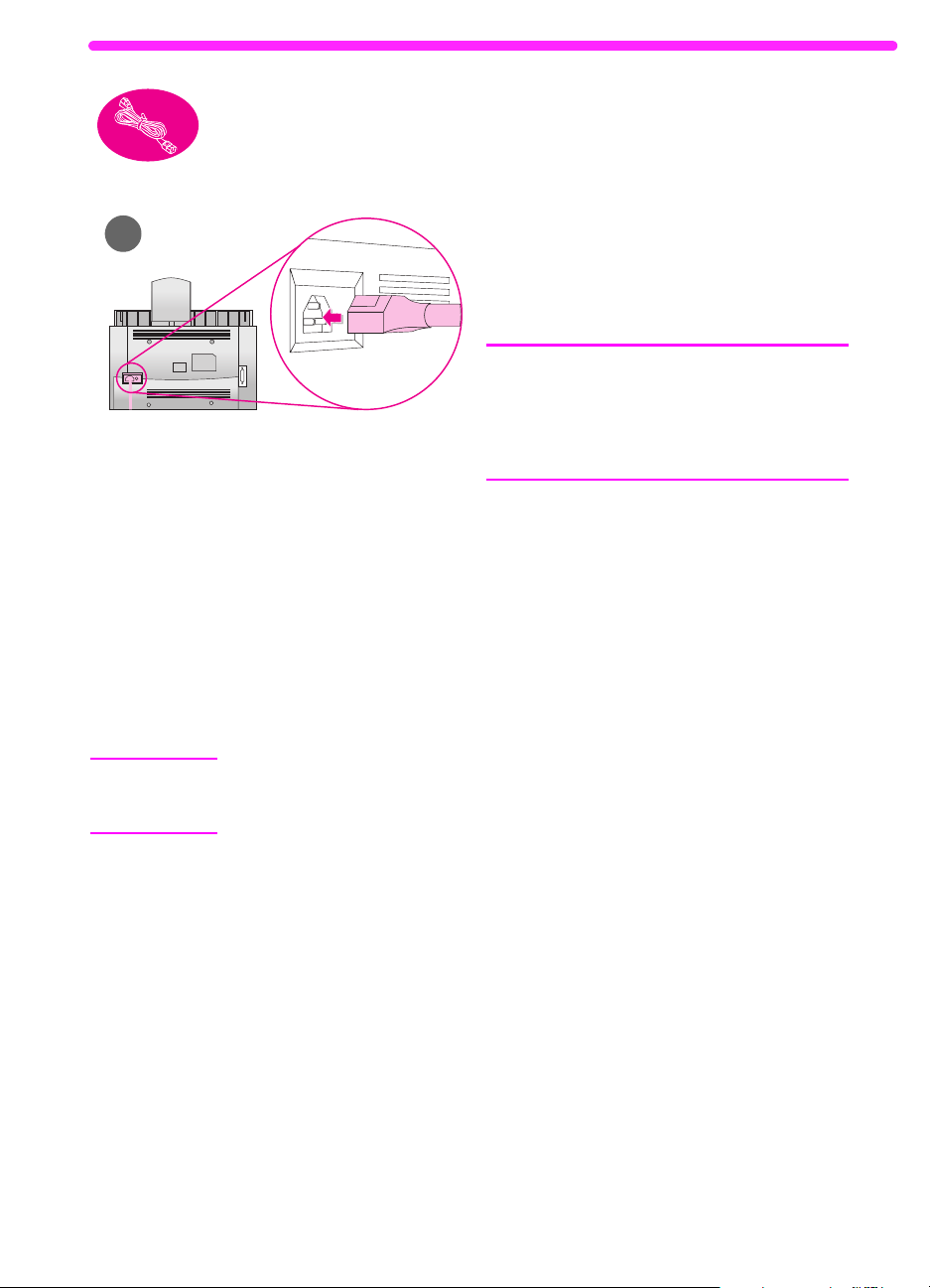

1 Branchez le câble téléphonique

fourni sur le connecteur situé à l'arrière du périphérique HP LaserJet 3150.

2 Si un câble téléphonique est

connecté à la prise murale, débranchez-le et mettez-le de côté.

3 Branchez l'autre extrémité du câble

du périphérique HP LaserJet 3150 sur la prise murale.

Vérification

Tentez l'une des solutions suivantes :

●

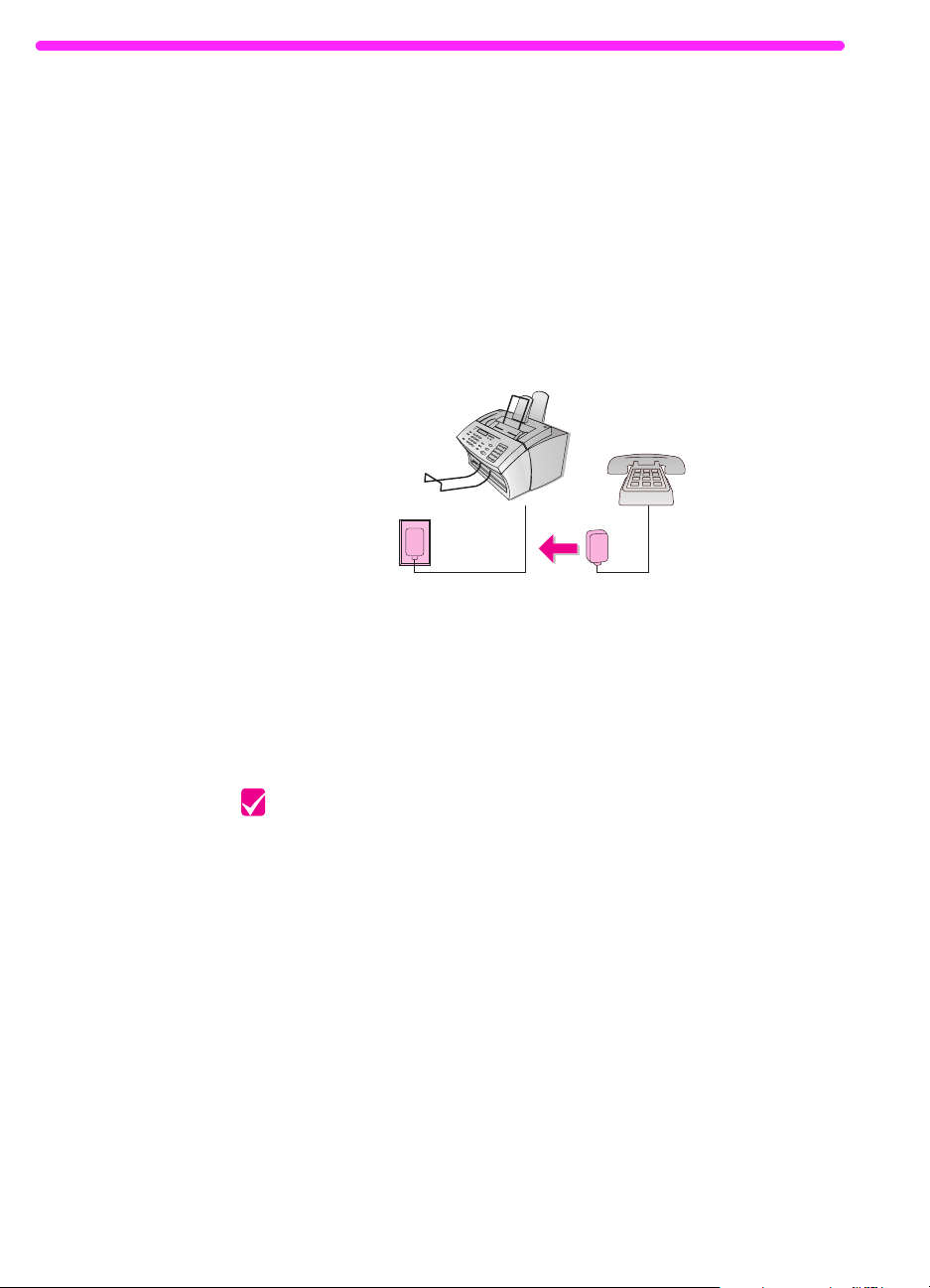

Pour connecter d'autres appareils, par

exemple un téléphone , sur cette ligne téléphonique, reportez-vous à la section “Connexion d'autres appareils à la ligne téléphonique”, page 25.

24 1 Installation du matériel

●

Si vous ne connectez aucun autre

appareil, reportez-vous à la section “Connexion du cordon d'alimentation du périphérique”, page 31.

Connexion d'autres appareils à la ligne

Si vous possédez un modem intégré

Si vous disposez d'un modem interne ou externe, vous

pouvez pas

utiliser le périphérique HP LaserJet 3150 comme modem pour communiquer avec d'autres ordinateurs, pour envoyer et recevoir du courrier électronique, ni pour vous connecter à Internet. Pour effectuer ces opérations, le modem de l'ordinateur doit rester connecté à une ligne téléphonique.

téléphonique

Cette section vous permet de choisir, le cas échéant, les appareils à connecter à la même ligne téléphonique que le périphérique HP LaserJet 3150, puis de les brancher.

Choix des appareils à connecter

A l'étape précédente, vous av ez connecté le périphérique HP LaserJet 3150 à la prise murale de cette ligne téléphonique. En principe, vous ne souhaitez ou devez connecter que trois appareils supplémentaires à cette même ligne :

Un téléphone

●

Un répondeur

●

Un modem externe ou un ordinateur doté d'un modem interne

●

Les appareils connectés à cette ligne téléphonique varient selon votre situation, qui doit correspondre à l'une des suivantes :

Connexion d'autres appareils à la ligne téléphonique

+ 61 hidden pages
