hp LaserJet 5100

hp LaserJet 5100-, 5100tnog 5100dtn-serien

brukerhåndbok

Opphavsrett og lisens

Med enerett. Reproduksjon, tilpasning eller oversettelse uten skriftlig tillatelse på forhånd er forbudt, med unntak av det som er tillatt i henhold til lovgivning om opphavsrett eller i dette dokumentet.

En bruker av Hewlett-Packard-skriveren som denne brukerhåndboken gjelder for , er tildelt lisens for å: a) skrive ut papirkopier av denne brukerhåndboken for PERSONLIG, INTERN eller JOBBRELATERT bruk, underlagt bestemmelser om ikke å selge, videreselge eller på annen måte distribuere papirkopiene, og b)legge ut en elektronisk kopi av denne brukerhåndboken på en nettverksserver, forutsatt at tilgang til den elektroniske kopien er begrenset til PERSONLIG eller INTERN bruk av Hewlett-Packard-skriveren som denne brukerhåndboken gjelder for.

Garanti

Informasjonen i dette dokumentet kan endres uten forvarsel.

Hewlett-Packard gir ingen garanti med hensyn til denne informasjonen. HEWLETT-PACKARD FRASKRIVER SEG SPESIFIKT DE IMPLISITTE GARANTIENE FOR SALGBARHET OG EGNETHET FOR ET BESTEMT FORMÅL.

Hewlett-Packard skal ikke holdes ansvarlig for direkte, indirekte og tilfeldige skader eller føl geskader, eller andre skader som oppstår i forbindelse med anskaffelse eller bruk av denne informasjonen.

Varemerker

PostScript er et varemerke for Adobe Systems Incorporated.

Arial er et registrert varemerke i USA for Monotype Corporation.

Microsoft, Windows og Windows NT er registrerte varemerker for Microsoft Corporation i USA.

HP-UX® versjon 10.20 og nyere, og versjon 11.00 og nyere (både i 32- og 64-biters konfigurasjoner) på alle HP 9000-maskiner er Open Group UNIX 95-merkede produkter.

NERGY STAR

E servicemerke i USA for det amerikanske miljøvernbyrået EPA.

er et registrert

Publikasjonsnummer Q1860-elektronisk

Edition 2, 6/2002

Hewlett-Packard Company 11311 Chinden Boulevard Boise, Idaho 83714

Inhold

1 Grunnleggende om skriveren

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Skriverens funksjoner og fordeler . . . . . . . . . . . . . . . . . . . . . . . .2

Skriverinformasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Skriverens komponenter og deres plassering . . . . . . . . . . . . 6

Ekstrautstyr og rekvisita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anbefalt ekstrautstyr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Bestillingsinformasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Kontrollpaneloppsett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Kontrollpanel-lamper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Kontrollpanel-knapper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kontrollpanel-menyer . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Konfigurere språket i vinduet på kontrollpanelet

(valgfritt) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Skriverprogramvare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Skriverdrivere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Programvare for Windows . . . . . . . . . . . . . . . . . . . . . . . . . .18

Programvare for Macintosh-maskiner . . . . . . . . . . . . . . . . .20

Programvare for Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

NOWW

2 Utskriftsoppgaver

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Velge utskuff . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Skrive ut til den øvre utskuffen . . . . . . . . . . . . . . . . . . . . . .25

Skrive ut til den bakre utskuffen . . . . . . . . . . . . . . . . . . . . . 2 6

Legge i skuff 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Legge i skuff 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Legge i 500-arks papirskuff (ekstrautstyr) . . . . . . . . . . . . . . . . .31

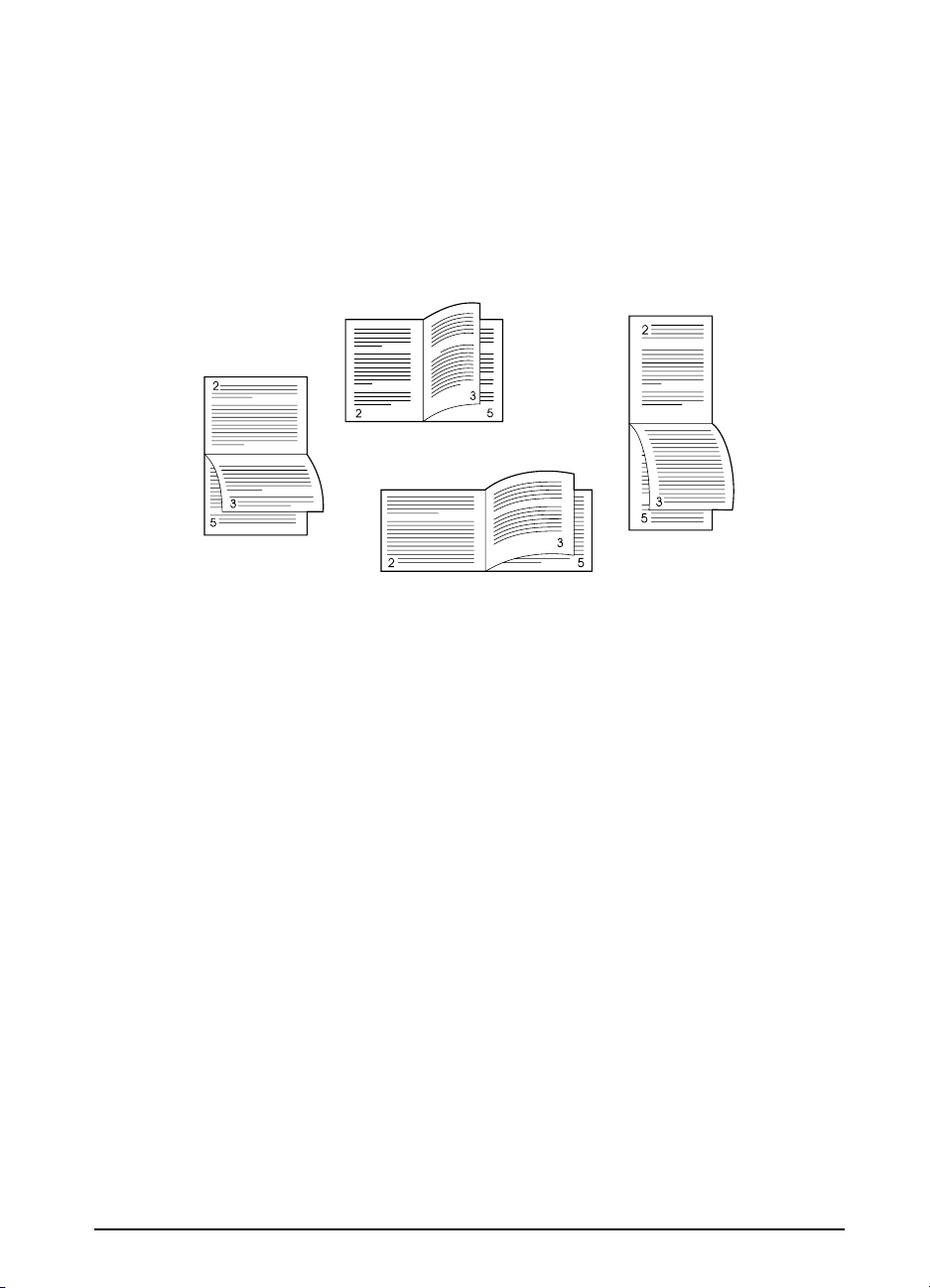

Skrive ut på begge sider av arket (tosidigenhet, ekstrautstyr) . .33

Skrive ut på spesialpapir . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Skrive ut på brevhodepapir, hullark eller ferdigtrykt papir . . 38

Skrive ut på konvolutter . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Skrive ut på etiketter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Skrive ut på transparenter . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Skrive ut på rotert papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Skrive ut på heldekkende bilder . . . . . . . . . . . . . . . . . . . . .46

Skrive ut på kort, egendefinert papirstørrelse

og tungt papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Skrive ut på pergamentpapir (vellum) . . . . . . . . . . . . . . . . . 52

iii

Avanserte utskriftsoppgaver . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Bruke funksjoner i skriverdriveren . . . . . . . . . . . . . . . . . . . . 53

Tilpasse bruken av skuff 1 . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Skrive ut etter papirtype og -størrelse . . . . . . . . . . . . . . . . .57

Jobboppbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Skrive ut prøveeksemplar og holde en jobb . . . . . . . . . . . . 61

Skrive ut en privat jobb . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

Lagre en utskriftsjobb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

3 Vedlikehold av skriveren

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Rutinemessig vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Håndtering av skriverkassetten . . . . . . . . . . . . . . . . . . . . . . . . .69

HPs retningslinjer for skriverkassetter som ikke

er produsert av HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Oppbevaring av skriverkassett . . . . . . . . . . . . . . . . . . . . . .69

Forventet levetid for skriverkassetter . . . . . . . . . . . . . . . . . 69

Fortsette utskriften med lite toner . . . . . . . . . . . . . . . . . . . . 70

Rense skriveren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

4 Problemløsing

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Fjerne fastkjørt papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Fjerne fastkjørt papir fra området ved innskuffene . . . . . . .77

Fjerne fastkjøring fra området ved det øvre dekselet . . . . . 78

Fjerne fastkjørt papir fra utmatingsområdene . . . . . . . . . . .79

Fjerne fastkjørt papir i tosidigenheten (ekstrautstyr) . . . . . . 80

Løse gjentatt fastkjøring av papir . . . . . . . . . . . . . . . . . . . .82

Tolke skrivermeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Løse problemer med utskriftskvaliteten . . . . . . . . . . . . . . . . . . . 93

Fastslå skriverproblemer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Flytdiagram for feilsøking . . . . . . . . . . . . . . . . . . . . . . . . . . 9 5

Flytdiagram for feilsøking

for Macintosh-brukere . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Feilsøking for Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Sjekke skriverkonfigurasjonen . . . . . . . . . . . . . . . . . . . . . . . . .105

Menyoversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Konfigurasjonsside . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

PCL- eller PS-skriftliste . . . . . . . . . . . . . . . . . . . . . . . . . .108

NOWW

A Spesifikasjoner

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Papirspesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Polyestermateriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-3

Støttede størrelser og vekter for Papir . . . . . . . . . . . . . . . A-4

Papirtyper som støttes . . . . . . . . . . . . . . . . . . . . . . . . . . . A-7

Etiketter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-10

Transparenter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-10

Pergamentpapir (vellum) . . . . . . . . . . . . . . . . . . . . . . . . . A-11

Konvolutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-11

Kort og tungt papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-13

Skriverspesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-15

Fysiske dimensjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-15

Miljøspesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-18

B Kontrollpanelmenyer

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Menyen Private/lagrede jobber . . . . . . . . . . . . . . . . . . . . . . . . B-2

Informasjonsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3

Papirhåndteringsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-4

Utskriftskvalitetsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-7

Utskriftsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-9

Konfigurasjonsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-13

I/U-menyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-18

EIO-menyen (5100tn/5100dtn) . . . . . . . . . . . . . . . . . . . . . . . B-20

Tilbakestillingsmenyen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-22

NOWW

C Skriverminne og minneutvidelse

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1

Installere en DIMM-modul . . . . . . . . . . . . . . . . . . . . . . . . . C-2

Kontrollere minneinstallering . . . . . . . . . . . . . . . . . . . . . . . C-5

Justere minneinnstillinger . . . . . . . . . . . . . . . . . . . . . . . . . C-6

Installere EIO-kort/masselager . . . . . . . . . . . . . . . . . . . . . . . . C-8

D Skriverkommandoer

Oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-1

Forstå syntaksen til en PCL-skriverkommando . . . . . . . . . . . . D-2

Slå sammen escape-sekvenser . . . . . . . . . . . . . . . . . . . . D-3

Velge PCL-skrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-4

Vanlige PCL-skriverkommandoer . . . . . . . . . . . . . . . . . . . . . . D-5

E Innebygd Web-server

Slik får du tilgang til den innebygde Web-serveren: . . . . . E-1

Hjemmesider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E-2

Enhetssider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E-3

Nettverkssider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E-4

Ordliste Stikkordregister

NOWW

Grunnleggende om skriveren

Oversikt

Gratulerer med din nye skriver i HP LaserJet 5100-serien. Hvis du ikke allerede har gjort det, kan du finne installeringssinstruksjoner i starthåndboken som fulgte med skriveren.

Nå som skriveren er installert og klar til bruk, er det lurt å bruke noen minutter til å bli kjent med skriveren. Dette kapitlet beskriver følgende:

Skriverens funksjoner og fordeler.

•

Viktige skriverkomponenter og plasseringen av disse.

•

Ekstrautstyr og rekvisita som er tilgjengelig for skriveren.

•

NOWW

Utforming og grunnleggende bruk av skriverens kontrollpanel.

•

Nyttig skriverprogramvare for økt utskriftsfleksibilitet.

•

Kapittel 1: Grunnleggende om skriveren 1

Skriverens funksjoner og fordeler

Mange av skriverens funksjoner og fordeler er beskrev et nedenfor. Bestemte kapitler inneholder mer informasjon om hver funksjon. Se stikkordregisteret eller innholdfortegnelsen for å finne denne informasjonen.

Utskrift i bredt format

Økt kapasitet for laserskriveren:

Skriver ut på papirstørrelser på opptil 312 x 470 mm

•

(12,28 x 18,5 tommer). Skriver ut heldekkende bilder (opptil A3-størrelse og

•

279 x 432 mm [11 x 17 tommer]) ved å skrive ut bilder på større papir som kan kuttes i kantene.

Høy utskriftskvalitet

Profesjonelle resultater som oppfyller kravene til komplekse dokumenter:

ProRes 1200 (sann 1200 dpi) for grafikkutskrift av høyeste

•

kvalitet. FastRes 1200 for raske bildeutskrifter av høy kvalitet.

•

HP UltraPrecise-toner for utskrifter av høy kvalitet.

•

Høy ytelse

Raskere utskrift gir forbedret produktivitet:

Skriver ut 22 sider per minutt (A4) eller 21 sider per minutt (Letter).

•

300 MHz RISC-mikroprosessor.

•

Skriver ut den første siden på mindre enn 13 sekunder.

•

Tilkobling/brukervennlighet

Lett å bruke og administrere i et delt miljø:

Tilgjengelige EIO-kort for HP Jetdirect-utskriftsservere med støtte

•

for alle ledende nettverksoperativsystem. Nyttig skriverprogramvare på CD.

•

2 Kapittel 1: Grunnleggende om skriveren

NOWW

Utvidelsesmuligheter

Mulighet til å vokse med arbeidsgruppers utskriftsbehov:

3 innebygde DIMM-spor for minneutvidelse.

•

Tilgjengelige flash- og minne-DIMM-kort.

•

Opptil 192 MB maksimal minnekapasitet på HP LaserJet 5100,

•

192 MB maksimal minnekapasitet på HP LaserJet 5100tn og HP LaserJet 5100dtn.

2 EIO-grensesnittspor.

•

Tilgjengelig EIO-kort for harddisk for lagring av flere skrifter og

•

skjemaer.

Papirhåndtering

Allsidig for å dekke ulike brukerbehov:

100-arks flerfunksjonsskuff.

•

250-arks papirskuff.

•

500-arks universalpapirmater (standard på HP LaserJet 5100tn-

•

og 5100dtn-modeller). Opptil 4 papirskuffer kan installeres.

•

Ekstrautstyr for tosidig utskrift til å skrive ut på begge sider

•

(standard på HP LaserJet 5100dtn-modellen).

Mest valuta for pengene

Markedsledende når det gjelder valuta for pengene:

PostScript 3-emuleringsstandard.

•

10 000 siders skriverkassett.

•

Eurotegnet (€)

Gjør kundene i stand til å møte et verdensmarked i forandring:

Denne skriveren er kan nå skrive ut det helt nye eurotegnet.

•

HP ønsker å bidra til maksimal overførbarhet for dokumenter ved å støtte og fremme eurosymbolstandarder.

Du kan finne ut mer om utskrift med eurotegnet på HPs

•

Web-område for euro på http://www.hp.com/go/laserjeteuro.

Miljøfunksjoner

EconoMode bruker omtrent 50 % mindre toner, noe som forlenger

•

varigheten til skriverkassetten (HP anbefaler ikke at EconoMode alltid er på).

PowerSave-innstillingen sparer energi (oppfyller retningslinjene

•

til E

NERGY STAR

NOWW

Kapittel 1: Grunnleggende om skriveren 3

Skriverinformasjon

Ve lkommen som bruker av en skriver i HP LaserJet 5100-serien. Skriveren finnes i tre konfigurasjoner, se beskrivelsene nedenfor.

HP LaserJet 5100-skriver

Laserskriveren HP LaserJet 5100 (produktnummer: Q1860A) skriver ut 22 sider per minutt (spm) og lev eres med følgende utstyr som standard: én 100-arks flerfunksjonsskuff (skuff 1), én 250-arks skuff 2 og 16 MB minne. Den er designet for arbeidsgrupper og kan skrive ut på papirstørrelser opptil A3 og 11 x 17 tommer (279 x 432 mm).

HP LaserJet 5100tn-skriver

Laserskriveren HP LaserJet 5100tn (produktnummer: Q1861A) skriver ut 22 sider per minutt og leveres med følgende utstyr som standard: én 100-arks flerfunksjonsskuff (skuff 1), én 250-arks skuff 2, én 500-arks skuff 3, 32 MB minne og én HP Jetdirect-utskriftsserver for tilkobling til et raskt Ethernet-nettverk (10/100Base-TX). Den er designet for nettverksbrukere og kan skrive ut på papirstørrelser opptil A3 og 11 x 17 tommer (279 x 432 mm).

HP LaserJet 5100dtn-skriver

Laserskriveren HP LaserJet 5100dtn (produktnummer: Q1862A) skriver ut 22 sider per minutt og lev eres med følgende utstyr som standard: én 100-arks flerfunksjonsskuff (skuff 1), én 250-arks skuff 2, én 500-arks skuff 3, 32 MB minne, én HP Jetdirect-utskriftsserver for tilkobling til et raskt Ethernet-nettverk (10/100Base-TX), én innebygd Web-server-DIMM f or ekstern styring av skriver og ekstrautstyr f or tosidig utskrift. Skriveren er designet for nettverksbrukere og kan skrive ut på papirstørrelser opptil A3 og 11 x 17 tommer (279 x 432 mm).

Illustrasjonene i denne håndboken er basert på HP LaserJet 5100-skriveren hvis ikke noe annet er oppgitt.

4 Kapittel 1: Grunnleggende om skriveren

NOWW

En rekke konfigurasjoner er mulig med ekstra skuffer:

Merk

Figur 1 Konfigurasjoner med ekstra skuffer

En tosidigenhet kan legges til alle disse konfigurasjonene, og plasseres under skuff 2.

NOWW

Kapittel 1: Grunnleggende om skriveren 5

Skriverens komponenter og deres plassering

Øvre utskuff

Kontrollpan

el og vindu

Skuff 2

(250 ark)

Utløsermekanismer (for å åpne det bakre dekselet)

Strøm-

bryter

Papirstørrelsesindikator

(angis ved hjelp av skive inne i skuffen)

Papirstopp

Øvre deksel

Produkt- og

serienumre

(plassert på undersiden av

det øvre

dekselet)

Skuff 1

(100 ark)

Papirnivåindikator

Bakre deksel

(tilgang til fastkjørt papir)

Bakre utskuff (rett

gjennomgående

papirbane)

Strøm-

tilkobling

Nettverk, I/U-spor eller ekstra

harddisk (EIO-spor)

Figur 2 Skriverdeler (sett forfra og bakfra)

Parallellgrensesnittil-

kobling

6 Kapittel 1: Grunnleggende om skriveren

NOWW

Ekstrautstyr og rekvisita

Du kan øke kapasiteten til skriveren med ekstrautstyr og rekvisita.

Merk

Ekstrautstyr for

tosidig utskrift

(eller

tosidigenhet, for

dobbeltsidig

utskrift)

Bruk ekstrautstyr og rekvisita som er spesielt beregnet på skriveren, for å oppnå optimal ytelse.

Denne skriveren er utstyrt med to utvidede inn/ut-kortspor (EIO). Annet ekstrautstyr og andre alternativer er tilgjengelige. For bestillingsinformasjon se neste side.

Anbefalt ekstrautstyr

HP Jetdirect

EIO-kort for

utskriftsserver

Ekstra

harddisk

EIO-kort

Minne- eller

flash-DIMM

250-arks

mater og skuff

500-arks

mater og skuff

Figur 3 Ekstrautstyr

NOWW

Kapittel 1: Grunnleggende om skriveren 7

Bestillingsinformasjon

Bruk bare ekstrautstyr som er spesielt beregnet på denne skriveren. Ta kontakt med en HP-autorisert servicerepresentant for å bestille ekstrautstyr. (Se brosjyren for telefonstøtte som fulgte med skriveren.)

Bestillingsinformasjon

Funksjon Beskrivelse eller bruk Delenummer

500-arks papirmater og

-skuff 250-arks papirmater og

-skuff Ekstrautstyr for tosidig

utskrift (tosidigenhet) 250-arks papirskuff

Papirhåndtering

(ekstrautstyr) 500-arks papirskuff

(ekstrautstyr) HP MultiPurpose Paper HP-papir til forskjellig bruk (1 eske

HP LaserJet Paper Premium HP-papir til

HP LaserJet Recycled

Utskriftsrekvisita

Paper

Papirmater og én 500-arks papirskuff.

Papirmater og én 250-arks papirskuff.

Gir mulighet til automatisk utskrift på begge sider av arket.

Reserveskuff eller ekstra papirskuff.

med 10 ris, 500 ark i hver). Ring 1-800-471-4701 (USA) for å bestille en prøve.

HP LaserJet-skrivere (1 eske med 10 ris, 500 ark i hver). Ring 1-800-471-4701 (USA) for å bestille en prøve.

Resirkulert papir fra HP for ulike typer bruk. 500 ark. Ring 1-800-471-4701 (USA) for å bestille en prøve.

Q1866A

Q1865A

Q1864A

RG5-7081-000 CN

HPM1120

HPJ1124

E1120

Skriverkassett (10 000 sider)

Ekstra HP UltraPrecise-skriverkassett.

C4129J

8 Kapittel 1: Grunnleggende om skriveren

NOWW

Bestillingsinformasjon (forts.)

Funksjon Beskrivelse eller bruk Delenummer

DIMM-modul (Dual In-line Memory Module)

Forbedrer skriverens evne til å håndtere store utskriftsjobber (maksimalt 192 MB med DIMM-moduler fra HP):

SDRAM DIMM-moduler 16 MB

32 MB 64 MB

Flash-DIMM-moduler Permanent lager for skrifter og

skjemaer: 2 MB

4 MB

DIMM-modul for innebygd Web-server (EWS)

Minne, skrifter og masselager

Brukes for å aktivere EWS for ekstern styring av skriver.

Ekstra harddisk Permanent lager for skrifter og

skjemaer. Brukes også for å aktivere HP Transmit Once-teknologi.

Parallellkabler 2 m lang IEEE-1284-kabel

3 m lang IEEE-1284-kabel

Utvidet I/U-kort Ethernet RJ-45 og BNC,

LocalTalk Token Ring RJ-45 og DB-9 Bare for 10/100 Base-TX RJ-45

(ekstrautstyr)

C7843A C7845A C9680A

C4286A C4287A

C9129B

J6054A

C2950A C2951A

J3111A J4167A

J6057A

NOWW

Kabler og grensesnitt

HP LaserJet Printer Family Print Media Guide (papirspesifikasjoner for HP LaserJet-skrivere)

PCL 5/PJL Technical Reference Documentation CD

Dokumentasjon

Starthåndbok for HP LaserJet 5100, 5100tn og 5100dtn

En veiledning i bruk av papir og

5963-7863 annet utskriftsmateriale med HP LaserJet-skrivere.

En håndbok for bruk av

5961-0976 skriverkommandoer med HP LaserJet-skrivere.

Et ekstra eksemplar av starthåndboken.

Q1860-90901

(engelsk)

Kapittel 1: Grunnleggende om skriveren 9

Bestillingsinformasjon (forts.)

Funksjon Beskrivelse eller bruk Delenummer

Vedlikeholdssett for skriver Inneholder deler som brukeren kan

Vedlikehold

skifte, og instruksjoner for rutinemessig vedlikehold av skriveren.

Skriver (110 V):

ny innbytte

Skriver (220 V):

ny innbytte

Q1860-67902 Q1860-69002

Q1860-67903 Q1860-69003

10 Kapittel 1: Grunnleggende om skriveren

NOWW

Kontrollpaneloppsett

Skriverens kontrollpanel består av følgende:

KLAR

Vindu med to

linjer

Figur 4 Kontrollpaneloppsett

Klar Data Obs!

Start

Avbryt

jobb

Kontrollpanel-lamper

Meny

Funksjon

- Verdi +

Velg

NOWW

Lampe Betydning

Klar Skriveren er klar til å skrive ut. Data Skriveren behandler informasjon. Obs! En handling må utføres. Se i vinduet på kontrollpanelet.

Kapittel 1: Grunnleggende om skriveren 11

Kontrollpanel-knapper

Knapp Funksjon [Start] • Aktiverer eller deaktiverer skriveren.

• Skriver ut eventuelle data i skriverens buffer.

• Gjør at skriveren kan f ortsette utskriften etter å ha vært deaktivert. Sletter de fleste skrivermeldinger og aktiverer skriveren igjen.

• Gjør at skriveren kan å fortsette utskriften med en feilmelding, for eksempel

PAPIRSTØRRELSE

• Bekrefter en forespørsel om manuell mating hvis skuff 1 er full, og

SKUFF 1-MODUS=KASSETT

skriverens kontrollpanel.

• Overstyrer en forespørsel om manuell mating fra skuff 1 ved å velge papir fra den neste tilgjengelige skuffen.

• Avslutter menyene på kontrollpanelet. (Hvis du vil lagre en valgt innstilling på kontrollpanelet, trykker du først på [Velg].)

[Avbryt jobb] Avbryter utskriftsjobben som skriveren behandler. Hvor lang tid det tar å

avbryte jobben, er avhengig av størrelsen på utskriftsjobben. (T rykk bare én gang på knappen.)

[Meny] Blar gjennom menyene på kontrollpanelet. Trykk på høyre side av knappen

for å bla forover , eller på venstre side for å bla bakover.

[Funksjon] Blar gjennom funksjonene på den valgte menyen. Trykk på høyre side av

knappen for å bla forover, eller på venstre side for å bla bakover.

SKUFF x LEGG I [TYPE] [STØRRELSE]

er innstilt via Papirhåndtering-menyen på

eller

UVENTET

[- Ver di +] Blar gjennom verdiene til den valgte m enyfunksjonen. T rykk på [+] for å flytte

fremover eller [-] for å flytte bakover.

[Velg] • Lagrer de valgte verdiene f or den aktuelle funksjonen. En stjerne (*) vises

ved siden av valget og angir at dette er den nye standardverdien. Standardinnstillinger forblir i skriveren når den blir slått a v eller tilbakestilt (med mindre du tilbakestiller alle standardverdiene fra Tilbakestilling-menyen).

• Skriver ut én av skriverens informasjonssider fra kontrollpanelet.

12 Kapittel 1: Grunnleggende om skriveren

NOWW

Kontrollpanel-menyer

Hvis du vil se en fullstendig liste over funksjonene på kontrollpanelet og mulige verdier, se side B-1.

Trykk på [Meny] for å få tilgang til alle menyene på kontrollpanelet. Når ekstra skuffer eller annet ekstrautstyr er installert på skriveren, kommer nye menyfunksjoner fram automatisk.

Slik endrer du en innstilling på kontrollpanelet:

1 Trykk på [Meny] til den aktuelle menyen vises. 2 Trykk på [Funksjon] til den aktuelle funksjonen vises. 3 Trykk på [- Verdi +] til den aktuelle innstillingen vises. 4 Trykk på [Velg] for å lagre valget. En stjerne (*) vises ved siden

av valget i vinduet, og angir at dette nå er standardverdien.

5 Trykk på [Start] for å gå ut av menyen.

Merk

Innstillinger i skriverdriveren og programmet ov erstyrer innstillinger fra kontrollpanelet. (Innstillinger gjennom programmer overstyrer innstillinger i skriverdriveren.)

Hvis du ikke får tilgang til en meny eller en funksjon, er det enten fordi denne ikke er tilgjengelig på skriveren, eller fordi systemansvarlig har låst funksjonen. (INGEN ADGANG MENYENE ER LÅST vises på kontrollpanelet.) Forhør deg med systemansvarlig.

Slik skriver du ut en menyoversikt menu for kontrollpanelet:

Du kan vise gjeldende innstillinger for alle meny ene og funksjonene som er tilgjengelige på kontrollpanelet ved å skrive ut en menyoversikt for kontrollpanelet.

1 Trykk på [Meny] INFORMASJONSMENY vises. 2 Trykk på [Funksjon] til SKRIV UT MENYOVERSIKT vises. 3 Trykk på [Velg] for å skrive ut menyoversikten.

Det kan være lurt å oppbevare menyoversikten nær skriveren til referanseformål. Innholdet av menyoversikten kan variere, avhengig av hvilket ekstrautstyr som er montert på skriveren.

NOWW

Kapittel 1: Grunnleggende om skriveren 13

Konfigurere språket i vinduet på kontrollpanelet (valgfritt)

Som standard viser kontrollpanelet på skriveren meldinger på engelsk. Hvis det er nødvendig, kan du angi at skriveren skal vise meldinger og skrive ut konfigurasjonssider på et annet støttet språk.

1 Slå av skriveren. 2 Hold nede [Velg] mens du slår på skriveren. 3 Når SELECT LANGUAGE vises i LED-vind uet, slipp[Velg]. 4 Når skriveren er blitt klargjort, vises LANGUAGE = ENGLISH i

LED-vinduet.

5 Når LANGUAGE = ENGLISH vises i vinduet, trykk på [- VERDI +] for

å bla gjennom de tilgjengelige språkene.

6 Trykk på [Velg] for å lagre ønsket språk som ny standard. 7 Trykk på [Start] for å gå tilbake til KLAR. 8 Du aktiverer det nye språkval ge t ved å slå av skriveren, og

deretter slå den på igjen.

9 Teksten i LED-vinduet skal nå vises på det valgte språket.

Merk

For japansk, tyrkisk, tsjekkisk, russisk, ungarsk og polsk vil språkvalget endre standard symbolsett for det bestemte språket. For alle andre språk vil standard symbolsett være PC-8.

14 Kapittel 1: Grunnleggende om skriveren

NOWW

Skriverprogramvare

Skriveren leveres med nyttig programvare på en CD. I starthåndboken finner du instruksjoner for installeringen.

Merk

Åpne Viktig-filen på CD-platen, som inneholder ytterligere programvare og språk som støttes.

Windows-

klient

Windowsprogramvare

Drivere

Figur 5 Skriverprogramvare

Skriverdri verne på CD-platen må installeres for at du skal kunne utnytte skriverens funksjoner fullt ut. Vi anbefaler at du installerer de andre programmene også, men de er ikke nødvendige for å kunne bruke skriveren. Se Viktig-filen hvis du ønsker mer informasjon.

Macintosh-klient

Macintosh-programvare

PPD-filer Verktøy for HP LaserJet

NOWW

Nye drivere, tilleggsdrivere og annen programv are kan skaffes fra Internett. Installeringsprogrammet f or skriverprogramvaren sjekker automatisk om datamaskinen har tilgang til Internett for å få tak i den nyeste programvaren. Dette er avhengig a v konfigurasjonen av datamaskiner som kjøres under Windows. Hvis du ikke har tilgang til Internett, kan du se brosjyren for telefonstøtte som fulgte med skriveren, for å finne ut hvor du får tak i den nyeste programvaren.

Kapittel 1: Grunnleggende om skriveren 15

Skriverdrivere

Skriverdrivere gir tilgang til skriverfunksjonene og gjør det mulig for datamaskinen å kommunisere med skriveren (med et skriverspråk).

Merk

Åpne Viktig-filen på CD-platen, som inneholder ytterligere programvare og språk som støttes.

Noen skriverfunksjoner er bare tilgjengelige via PCL 6-driveren. Slå opp i hjelpefunksjonen for skriverprogramvaren hvis du vil vite hvilke funksjoner som er tilgjengelige.

Drivere som følger med skriveren

Følgende skriverdrivere følger med skriveren: De nyeste driverne kan lastes ned via Internett. Installeringsprogrammet for skriverprogramvaren sjekker automatisk om datamaskinen har Internett-tilgang for å få tak i de nyeste driverne. Dette er avhengig av konfigurasjonen til datamaskiner som kjører Windows.

Windows 95 Windows 98 Windows Me Windows NT® 4.0 Windows 2000

PCL 5e PCL 6 PS

✓✓✓ ✓✓✓ ✓✓✓ ✓✓✓ ✓✓✓

Windows XP Macintosh-maskiner PPD-filer er inkludert (side 20).

1.PostScript-skriverdriver (PS)

2.Microsoft® Windows® Millennium Edition

✓✓✓

I installeringsprogrammet til datamaskinen velger du Vanlig installasjon for å installere PCL 5e-, PCL 6- og PS-drivere. Velg Tilpasset installasjon hvis du bare vil installere den programvaren

du vil ha, eller hvis du er systemansvarlig. Velg Minimumsinstallasjon hvis du bare vil installere PCL 6-driveren for grunnleggende utskrift.

16 Kapittel 1: Grunnleggende om skriveren

NOWW

Andre drivere

Du kan skaffe følgende skriverdrivere ved å laste dem ned via Internett eller spørre etter dem hos en HP-autorisert servicerepresentant. (Se brosjyren f or telefonstøtte som fulgte med skriveren.)

OS/2 PCL/PCL 6-skriverdriver*

•

OS/2 PS-skriverdriver*

•

AutoCAD™ (Windows-kompatibel Rev. 15-skriverdriver er

•

tilgjengelig på CDen. Rev. 14-skriverdriver er tilgjengelig med HP LaserJet 5100-skriverdrivere(http://www.hp.com/lj5100).)

*OS/2-drivere er også tilgjengelige fra IBM, og leveres med OS/2.

Merk

Hvis skriverdriveren du vil ha, verken finnes på CD-platen eller er oppført her, kan du sjekke programmets installeringsdiskett eller Viktig-filene for å finne ut om den støtter skriveren. Hvis ikke, kan du ta kontakt med programvareprodusenten eller -distributøren og be om en driver til skriveren.

NOWW

Kapittel 1: Grunnleggende om skriveren 17

Programvare for Windows

Bruk Vanlig installasjon eller Tilpasset installasjon for å installere HP-programvare. (Dette omf atter flere skriverdrivere. Hvis du vil vite mer, se side 16.)

Merk

Systemansvarlige: Hvis skriveren er koblet til et nettverk, må skriveren være konfigurert for det aktuelle nettverket med HP Web Jetadmin eller lignende nettverksprogramvare før du kan begynne å skrive ut. (Se starthåndboken.)

Tilgang til Windows-skriverdriveren

Når du skal konfigurere driveren, får du tilgang til denne på følgende måter:

Endre innstillingene

Operativsystem

Windows 95, Windows 98 og Windows Me

Windows NT 4.0 På Fil-men yen klikker du på Skriv

Windows 2000 På Fil-menyen klikker du på Skriv

midlertidig (fra et program)

På Fil-menyen klikker du på Skriv ut, og deretter klikker du på Oppsett eller Egenskaper. (De

faktiske trinnene kan variere, men dette er den vanligste metoden.)

ut, og deretter klikker du på Oppsett eller Egenskaper. (De

faktiske trinnene kan variere, men dette er den vanligste metoden.)

ut, og deretter klikker du på Oppsett eller Egenskaper. (De

faktiske trinnene kan variere, men dette er den vanligste metoden.)

Endre standardinnstillinger (på tvers av alle programmer)

Klikk på Start, pek på Innstillinger, og klikk deretter på Skrivere. Høyreklikk på

skriverikonet og velg Egenskaper.

Klikk på Start, pek på

Innstillinger, og klikk deretter på Skrivere. Høyreklikk på

skriverikonet og velg

Dokumentstandarder eller Egenskaper.

Klikk på Start, pek på Innstillinger, og klikk deretter på Skrivere. Høyreklikk på

skriverikonet og velg

Utskriftsinnstillinger eller Egenskaper.

Windows XP På Fil-menyen klikker du på Skriv

ut, og deretter klikker du på Oppsett eller Egenskaper. (De

faktiske trinnene kan variere, men dette er den vanligste metoden.)

Merk

Innstillinger i skriverdriveren og programmet ov erstyrer innstillinger

Klikk på Start, pek på Skrivere og telefakser. Høyreklikk på skriverikonet og velg Egenskaper.

fra kontrollpanelet. (Innstillinger gjennom programmer overstyrer innstillinger i skriverdriveren.)

18 Kapittel 1: Grunnleggende om skriveren

NOWW

Velge riktig driver for dine utskriftsbehov

Velg skriverdriver ut i fra hvordan du bruker skriveren.

Bruk PCL 6-driveren for å få fullt utbytte av skriverens funksjoner.

•

Vi anbefaler at du bruker PCL 6-driveren med mindre det er nødvendig med kompatibilitet med eldre PCL-drivere eller skrivere.

Bruk PCL 5e-driveren hvis utskriftsresultatet skal være

•

sammenlignbart med det fra eldre skrivere. Visse funksjoner er ikke tilgjengelige i denne driveren. (PCL 5e-driveren som følger med denne skriveren må ikke brukes med eldre skrivere.)

Bruk PS-driveren for å oppnå kompatibilitet med

•

utskriftsbehovene som PostScript 3 dekker. Visse funksjoner er ikke tilgjengelige i denne driveren.

Skriveren veksler automatisk mellom PS- og PCL-skriverspråk.

Hjelp for skriverdriveren

Alle skriverdriverne har hjelpeskjer mer som kan aktiveres med Hjelp-knappen, F1-tasten eller et spørsmålstegnsymbol øverst ihøyre hjørne i skriverdriveren (avhengig av hvilket Windowsoperativsystem som brukes). Disse hjelpeskjermbildene gir detaljert informasjon om den aktuelle driveren. Hjelpefunksjonen i skriverdriveren er forskjellig fra hjelpefunksjonen i programmet.

NOWW

Kapittel 1: Grunnleggende om skriveren 19

Programvare for Macintosh-maskiner

PPD-filer (PostScript-skriverbeskrivelsefiler)

PPD-filer, sammen med LaserWriter-driveren, gir tilgang til skriverens funksjoner og gjør at datamaskinen kan kommunisere med skriveren. Det følger med et installeringsprogram for PPD-filer og annen programvare på CDe n. Bru k La serW rite r-sk riv erd riv ere n som fulgte med datamaskinen. (LaserWriter-dr i veren er også tilgjengelig fra Apple.)

Print Dialog Extensions (PDE-filer) (bare Mac OS X)

PDE-filer er kode-plugins som gir tilgang til skriverfunksjoner, for eksempel antall eksemplarer, tosidig utskrift og innstillinger for utskriftskvalitet. Det følger med et installeringsprogram for PDE-filer på CDen.

Verktøy for HP LaserJet

Med Ve rktøy for HP LaserJet kan du styre funksjoner som ikke er tilgjengelige i driveren. De illustrerte skjermbildene gjør det lettere enn noen gang å velge skriverfunksjoner fra Macintosh-maskinen. Bruk Verktøy for HP LaserJet til følgende:

Tilpass meldinger på skriverens kontrollpanel.

•

Gi navn til skriveren, tilordne den en sone i nettverket, last ned

•

filer og skrifter, samt endre de fleste skriverinnstillingene. Angi et passord for skriveren.

•

Lås funksjoner på skriverens kontrollpanel fra datamaskinen for

•

å forhindre uautorisert tilgang. (Se hjelpefunksjonen for skriverprogramvaren.)

20 Kapittel 1: Grunnleggende om skriveren

NOWW

HP Web Jetadmin

Last ned HP Web Jetadmin fra HPs Web-område (http://www.hp.com/cposupport/software.html). Denne Web-baserte programvaren for driver administrasjon bør installeres på en server. Følgende systemer støttes:

Windows 95

•

Windows 98

•

Windows Me

•

Windows NT

•

Windows 2000

•

Windows XP

•

HP-UX*

•

OS/2*

•

*Programvaren f or disse systemene finnes ikk e på CD-platen som leveres sammen med skriveren, men den kan lastes ned via Internett. Hvis du ikke har tilgang til Internett, kan du se brosjyren for telef onstøtte som fulgte med skriveren, f or å finne ut hv or du får tak i denne programvaren.

Programvare for Linux

Hvis du vil vite mer om Linux-støtte for skriveren, se hjemmesiden for HP Linux-støtte: http://hp.sourceforge.net/.

NOWW

Kapittel 1: Grunnleggende om skriveren 21

22 Kapittel 1: Grunnleggende om skriveren

NOWW

+ 158 hidden pages
