HP Designjet L28500 User's Guide [id]

DESIGNJET L28500 printer series

Panduan pengguna

Informasi hukum

Informasi yang terdapat dalam dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Satu-satunya jaminan untuk Produk dan layanan HP tercantum dalam pernyataan jaminan tersurat yang diberikan bersama produk dan layanan tersebut. Tidak ada pernyataan apapun dalam dokumen ini yang dapat dianggap sebagai jaminan tambahan. HP tidak bertanggung jawab atas kesalahan teknis maupun editorial, atau kekurangan yang terdapat dalam dokumen ini.

Merek dagang

Microsoft® dan Windows® adalah merek dagang terdaftar di AS dari Microsoft Corporation.

Isi

1 Pendahuluan ................................................................................................................................................. 1

Tindakan pencegahan untuk keselamatan ........................................................................................................... 1

Fitur utama printer ................................................................................................................................................ 4

Komponen utama printer ...................................................................................................................................... 5

Embedded Web Server ........................................................................................................................................ 10

Menghidupkan dan mematikan printer .............................................................................................................. 11

Menghidupkan ulang printer ............................................................................................................................... 12

2 Petunjuk konektivitas dan perangkat lunak .................................................................................................. 13

Metode sambungan ............................................................................................................................................. 13

Menyambung ke jaringan .................................................................................................................................... 13

3 Pilihan konfigurasi dasar ............................................................................................................................. 15

Pilihan konfigurasi printer ................................................................................................................................... 15

Pilihan pengaturan awal Embedded Web Server ................................................................................................ 17

4 Menangani media ........................................................................................................................................ 21

Ikhtisar ................................................................................................................................................................. 21

Media yang mudah menyerap ............................................................................................................................. 24

Memasukkan gulungan media ke penggulung ................................................................................................... 25

Memasukkan gulungan media ke printer (secara otomatis) .............................................................................. 28

Memasukkan gulungan media ke printer (secara manual) ................................................................................ 31

Memasukkan potongan lembar media ke printer .............................................................................................. 34

Mengeluarkan gulungan media dari printer ....................................................................................................... 35

Rel pengambil ...................................................................................................................................................... 35

Penahan tepi ........................................................................................................................................................ 45

Aksesori pengisian ............................................................................................................................................... 46

Pencetakan dua sisi ............................................................................................................................................. 50

Melihat informasi tentang media ........................................................................................................................ 52

Pelacakan panjang media ................................................................................................................................... 52

ambil dan potong media ...................................................................................................................................... 54

Menyimpan media ............................................................................................................................................... 54

IDWW iii

5 Pengaturan media ....................................................................................................................................... 55

Men-download pengaturan awal media ............................................................................................................. 55

Menambah media baru ........................................................................................................................................ 55

Pencetakan lebih cepat ....................................................................................................................................... 67

Kalibrasi warna .................................................................................................................................................... 67

Profil warna ......................................................................................................................................................... 68

Trik reproduksi warna ......................................................................................................................................... 68

6 Mengambil informasi penggunaan ................................................................................................................ 71

Memperoleh informasi penghitungan ................................................................................................................ 72

Memeriksa statistik penggunaan ........................................................................................................................ 73

Memeriksa statistik penggunaan untuk tugas tertentu ..................................................................................... 74

Meminta data penghitungan melalui E-mail ...................................................................................................... 74

7 Sistem tinta ................................................................................................................................................ 77

Komponen sistem tinta ....................................................................................................................................... 77

Memesan persediaan tinta .................................................................................................................................. 81

8 Pilihan pencetakan ...................................................................................................................................... 83

Status printer ....................................................................................................................................................... 83

Mengubah margin ................................................................................................................................................ 83

Meminta pola internal printer ............................................................................................................................. 84

9 Aksesori ...................................................................................................................................................... 85

Memesan aksesori ............................................................................................................................................... 85

10 Status printer ............................................................................................................................................ 87

Memeriksa status printer .................................................................................................................................... 87

Memeriksa status sistem tinta ............................................................................................................................ 87

Memeriksa status kartrid tinta ............................................................................................................................ 87

Memeriksa status printhead ............................................................................................................................... 88

Memeriksa sistem file ......................................................................................................................................... 88

Peringatan printer ............................................................................................................................................... 89

11 Pembaruan firmware ................................................................................................................................. 91

12 Pemeliharaan perangkat keras ................................................................................................................... 93

Tips tentang sistem tinta .................................................................................................................................... 93

Menyelaraskan printhead .................................................................................................................................... 93

Membersihkan dan melumasi rel media printhead ............................................................................................ 94

Membersihkan bidang kontak listrik pada printhead ......................................................................................... 96

Membersihkan bagian luar printer .................................................................................................................... 100

Membersihkan pelat .......................................................................................................................................... 101

iv IDWW

Membersihkan (memulihkan) printhead .......................................................................................................... 103

Membersihkan jendela sensor gerak maju media ............................................................................................ 104

Memelihara kartrid tinta ................................................................................................................................... 105

Memindahkan atau menyimpan printer ........................................................................................................... 105

Mengganti kartrid tinta ..................................................................................................................................... 105

Mengganti kit pemeliharaan tinta ..................................................................................................................... 110

Mengganti printhead ......................................................................................................................................... 115

Mengganti kit pembersihan printhead ............................................................................................................. 120

Servis pemeliharaan .......................................................................................................................................... 126

13 Mengatasi masalah kualitas cetak ............................................................................................................ 127

Saran pencetakan umum .................................................................................................................................. 127

Menggunakan plot status printhead ................................................................................................................ 127

Berbintik ............................................................................................................................................................ 128

Garis melintang horizontal ................................................................................................................................ 129

Garis melintang vertikal .................................................................................................................................... 131

Hasil cetak melengkung .................................................................................................................................... 132

Warna tidak selaras ........................................................................................................................................... 132

Intensitas warna bervariasi ............................................................................................................................... 133

Kurangnya ketajaman ....................................................................................................................................... 133

Area hitam terlihat pudar .................................................................................................................................. 134

Tinta menyebar ................................................................................................................................................. 134

Noda halus atau tampilan tidak merata ........................................................................................................... 134

Tinta tercoreng bila disentuh atau tampilan terlihat berminyak ..................................................................... 135

Dimensi hasil cetak salah .................................................................................................................................. 135

Masalah susunan beberapa kotak .................................................................................................................... 135

14 Mengatasi masalah media ........................................................................................................................ 137

Media tidak berhasil dimasukkan ..................................................................................................................... 137

Posisi media salah ............................................................................................................................................. 138

Media macet ...................................................................................................................................................... 138

Media berubah bentuk atau berkerut ............................................................................................................... 141

Media menyusut atau mengembang ................................................................................................................ 141

Media mengalami perubahan bentuk lengkung ............................................................................................... 142

Pemotong otomatis tidak berfungsi ................................................................................................................. 143

Kemacetan media rel pengambil ...................................................................................................................... 143

Rel pengambil tidak berputar ........................................................................................................................... 143

15 Mengatasi masalah pada sistem tinta ........................................................................................................ 145

Kit pemeliharaan tinta harus dipasang ............................................................................................................. 145

Tidak dapat memasukkan kartrid tinta ............................................................................................................ 145

Tidak dapat memasukkan printhead ................................................................................................................ 145

Tidak dapat memasang kartrid pembersihan printhead .................................................................................. 145

IDWW v

Panel depan menyarankan pemasangan kembali atau penggantian printhead ............................................. 145

Membersihkan printhead .................................................................................................................................. 146

Menyelaraskan printhead ................................................................................................................................. 146

16 Mengatasi masalah lainnya ...................................................................................................................... 149

Printer tidak dapat memperoleh alamat IP ...................................................................................................... 149

Tidak dapat mengakses Embedded Web Server .............................................................................................. 149

Printer tidak mencetak ...................................................................................................................................... 150

Program perangkat lunak berjalan lambat atau terhenti sewaktu menjalankan tugas cetak ....................... 150

Printer bekerja dengan lambat ......................................................................................................................... 150

Kegagalan komunikasi antara komputer dan printer ...................................................................................... 150

Rol pelat berdecit .............................................................................................................................................. 151

17 Pesan kesalahan di panel depan ................................................................................................................ 153

Log printer ......................................................................................................................................................... 156

18 Sumber bantuan ...................................................................................................................................... 157

Pendahuluan ...................................................................................................................................................... 157

Dokumentasi ..................................................................................................................................................... 157

Perbaikan yang Dilakukan Pelanggan .............................................................................................................. 157

HP Customer Care Center .................................................................................................................................. 158

Informasi layanan .............................................................................................................................................. 158

19 Spesifikasi printer ................................................................................................................................... 159

Spesifikasi fungsi ............................................................................................................................................... 159

Spesifikasi fisik .................................................................................................................................................. 161

Spesifikasi memori ............................................................................................................................................ 161

Spesifikasi daya ................................................................................................................................................. 161

Spesifikasi lingkungan ...................................................................................................................................... 161

Spesifikasi akustik ............................................................................................................................................. 162

Apendiks A Ringkasan masalah umum pencetakan ......................................................................................... 163

Daftar Istilah ................................................................................................................................................ 165

Indeks .......................................................................................................................................................... 169

vi IDWW

1 Pendahuluan

Tindakan pencegahan untuk keselamatan

Sebelum menggunakan printer, baca tindakan pencegahan untuk keselamatan berikut untuk memastikan Anda menggunakan peralatan dengan aman.

Anda diharapkan mengikuti pelatihan teknis yang sesuai serta memiliki pengalaman yang diperlukan untuk tetap waspada terhadap bahaya yang mungkin muncul saat menjalankan tugas, dan untuk melakukan tindakan yang tepat dalam mengurangi risiko bagi Anda dan orang lain.

Panduan keselamatan umum

●

Tidak ada komponen internal printer yang dapat diperbaiki operator kecuali yang tercakup dalam program Perbaikan yang Dilakukan Pelanggan dari HP (kunjungi Biarkan perbaikan komponen lainnya dilakukan oleh staf servis resmi.

http://www.hp.com/go/selfrepair/).

●

Matikan printer, lalu hubungi staf perwakilan layanan Anda jika terjadi hal berikut ini.

◦

Kabel atau konektor daya rusak.

◦

Cairan masuk ke dalam printer.

◦

Muncul asap atau bau yang tidak biasa dari printer.

◦

Printer terjatuh atau modul pengeringan maupun proses curing rusak.

◦

Pemutus Sirkuit Arus Residu (Ground Fault Circuit Interrupter) internal printer jatuh hingga beberapa kali.

◦

Printer tidak beroperasi secara normal.

●

Matikan printer dalam kondisi berikut ini.

◦

Sewaktu terjadi badai

◦

Sewaktu listrik mati

Bahaya sengatan listrik

PERINGATAN! Modul pengeringan dan proses curing beroperasi pada tegangan listrik berbahaya dan dapat

menyebabkan kematian atau cedera parah.

Pastikan sambungan daya telah diputus dari pemutus sirkuit cabang pada PDU dan tombol daya utama printer telah dinonaktifkan sebelum memperbaiki printer.

Untuk menghindari risiko sengatan listrik:

●

Jangan coba bongkar modul pengeringan dan proses curing atau tempat kontrol listrik.

●

Jangan lepaskan konektor atau jangan buka penutup sistem lain yang tertutup.

IDWW Tindakan pencegahan untuk keselamatan 1

●

Jangan masukkan benda melalui slot di printer.

●

Uji fungsi RCCB (Pemutus Sirkuit Arus Residu) setiap 6 bulan.

Bahaya panas

Subsistem pengeringan dan proses curing pada printer beroperasi pada suhu tinggi dan dapat menyebabkan luka bakar jika disentuh. Untuk menghindari cedera, lakukan tindakan pencegahan berikut.

●

Jangan sentuh enklosur internal modul pengeringan dan proses curing printer. Bahkan setelah kait jendela yang melepaskan sambungan daya pengeringan dan proses curing dibuka, permukaan internal dapat panas.

●

Hati-hati saat mengakses jalur media.

Bahaya api

Subsistem pengeringan dan proses curing pada printer beroperasi pada suhu tinggi. Hubungi staf servis resmi jika Pemutus Sirkuit Arus Residu (Ground Fault Circuit Interrupter) internal printer jatuh hingga beberapa kali.

Untuk menghindari bahaya api, lakukan tindakan pencegahan berikut.

●

Gunakan tegangan catu daya sesuai dengan yang tertera pada pelat nama.

●

Seorang teknisi listrik diperlukan untuk mengatur serta mengkonfigurasi sistem listrik bangunan yang digunakan untuk mengalirkan daya ke printer dan untuk pemasangan printer. Pastikan teknisi listrik tersebut memiliki keahlian yang tepat sesuai dengan peraturan setempat dan mengetahui semua informasi tentang konfigurasi listrik.

●

Teknisi listrik harus menyambungkan kabel daya seperti dijelaskan dalam Panduan persiapan lokasi dan Petunjuk pemasangan. Diperlukan jalur tiga fase yang masing-masing dilindungi oleh pemutus sirkuit cabang. Kabel daya tidak disertakan dengan printer.

●

Jangan masukkan benda melalui slot di printer.

●

Pastikan tidak ada cairan yang tumpah ke printer.

●

Jangan gunakan produk aerosol yang mengandung gas mudah terbakar di dalam atau sekitar printer.

●

Jangan halangi atau tutup celah pada badan printer yang tersedia sebagai ventilasi.

●

Jangan coba bongkar modul pengeringan atau proses curing maupun tempat kontrol listrik.

●

Pastikan suhu pengoperasian media tidak melampaui suhu yang disarankan produsen. Jika informasi ini tidak disediakan oleh produsen, pastikan Anda hanya menggunakan media yang sesuai untuk suhu pengoperasian 125°C (257°F) atau yang lebih tinggi.

●

Jangan masukkan media dengan suhu yang mudah terbakar di bawah 250°C. Lihat catatan di bawah ini.

CATATAN: Metode pengujian berdasarkan pada EN ISO 6942:2002; Evaluasi materi dan perakitan materi

bila dipaparkan pada sumber panas yang memancar, metode B. Kondisi pengujian, untuk menentukan suhu saat media mulai terbakar (baik berupa nyala api maupun percikan api) adalah: Kepadatan fluks panas: 30 kW/m², kalorimeter tembaga, termokopel jenis K.

Bahaya mekanis

Printer memiliki komponen bergerak yang dapat menyebabkan cedera. Untuk menghindari cedera, lakukan tindakan pencegahan berikut saat berada di dekat printer.

●

Jauhkan pakaian dan semua anggota tubuh dari komponen printer yang bergerak.

●

Jangan kenakan kalung, gelang, atau benda lain yang menggantung.

2 Bab 1 Pendahuluan IDWW

●

Jika rambut Anda panjang, coba ikat agar tidak tersangkut ke printer.

●

Pastikan lengan pakaian atau sarung tangan tidak tersangkut di komponen printer yang bergerak.

●

Jangan berdiri di dekat kipas karena dapat menyebabkan cedera dan mempengaruhi kualitas cetak (karena menghalangi aliran udara).

●

Jangan sentuh roda gigi atau gulungan yang bergerak selama pencetakan berlangsung.

Bahaya media berat

Tindakan khusus harus dilakukan untuk menghindari cedera saat menangani media berat.

●

Gulungan media yang berat mungkin harus ditangani oleh lebih dari satu orang. Lakukan dengan hatihati agar tidak terjadi cedera atau ketegangan pada punggung.

●

Coba gunakan forklift, truk pengangkut, atau alat pembawa lainnya.

●

Gunakan alat pelindung diri, termasuk sepatu bot dan sarung tangan, bila menangani gulungan media yang berat.

Menangani tinta

Printer ini tidak menggunakan tinta cair dan tidak akan mengalami masalah umum yang terkait dengan penggunaan tinta cair. Namun, HP menyarankan agar Anda mengenakan sarung tangan saat menangani komponen sistem tinta.

Peringatan dan perhatian

Berikut adalah simbol yang digunakan dalam panduan pengguna ini untuk memastikan penggunaan printer yang tepat dan mencegah kerusakan printer. Patuhi petunjuk yang ditandai dengan simbol berikut.

PERINGATAN! Kelalaian mematuhi panduan yang ditandai dengan simbol ini dapat mengakibatkan cedera

parah atau kematian.

PERHATIAN: Kelalaian mematuhi panduan yang ditandai dengan simbol ini dapat mengakibatkan cedera

ringan atau kerusakan produk.

Label peringatan

Label Penjelasan

Risiko terbakar. Jangan sentuh enklosur internal modul pengeringan dan proses curing pada printer.

Risiko terbakar. Jangan sentuh enklosur pengeringan pada printer. Permukaan internal mungkin tetap terasa panas meskipun kait jendela yang melepaskan sambungan daya pengeringan dan proses curing telah dibuka.

Bahaya sengatan listrik. Tidak ada komponen internal printer yang dapat diperbaiki operator. Minta staf servis resmi melakukan perbaikan.

IDWW Tindakan pencegahan untuk keselamatan 3

Label Penjelasan

Sebelum menyambung ke persediaan, baca petunjuk pemasangan. Pastikan tegangan input telah berada dalam rentang arus tegangan printer, lalu pilih konfigurasi 3 fase printer yang tepat.

Risiko tangan tersangkut.

Risiko jari terjepit. Jangan sentuh roda gigi penggulung bila bergerak.

Jangan letakkan benda apapun di atas printer. Jangan halangi kipas atas.

Fitur utama printer

Ini adalah printer inkjet berwarna yang dirancang untuk mencetak gambar berkualitas tinggi pada media fleksibel dengan lebar mulai dari 0,584 m hingga 2,64 m. Beberapa fitur utama printer ditampilkan di bawah ini:

●

Kecepatan cetak dalam mode konsep hingga 70 m²/jam.

●

Tinta lateks berbasis air yang ramah lingkungan dan tidak berbau, serta tersedia dalam enam warna

●

Tidak memerlukan ventilasi khusus, tidak menghasilkan limbah berbahaya

●

Kartrid tinta 775 ml

●

Mencetak pada berbagai macam media, termasuk media termurah, tanpa lapisan, dan kompatibel dengan minyak

Sebaiknya kenakan sarung tangan saat menangani kartrid tinta, kartrid pembersihan printhead, dan tempat pembersihan printhead.

●

Tersedia rangkaian media HP yang dapat didaur ulang

●

Hasil cetak tahan lama dengan daya tahan tampilan di luar ruangan hingga tiga tahun tanpa dilaminasi dan lima tahun bila dilaminasi

●

Reproduksi warna yang akurat dan konsisten dengan kalibrasi warna otomatis (spektrofotometer internal) untuk sebagian besar media

4 Bab 1 Pendahuluan IDWW

Untuk mengirim tugas cetak ke printer, Anda memerlukan perangkat lunak RIP (Raster Image Processor), yang harus dijalankan pada komputer lain. Perangkat lunak RIP tersedia dari berbagai perusahaan yang berbeda; perangkat tersebut tidak disertakan dengan printer.

Komponen utama printer

Berikut adalah tampilan printer yang menggambarkan komponen utamanya.

Tampilan depan

1. Kartrid tinta

2. Pelat logam

3. Printhead

4. Media printhead

5. Corong tinta dan unit tabung tinta

6. Panel depan

7. Kartrid pembersihan printhead

8. Tuas pengatur media

9. Mesin rel pengambil

10. Palang penegang

11. Penggulung

12. Rel pengambil

13. Kunci penahan penggulung

14. Tuas kunci penggulung

IDWW Komponen utama printer 5

15. Modul proses curing

16. Modul pengeringan

Tampilan belakang

1. Wadah pembersihan printhead

2. Soket untuk kabel komunikasi dan aksesori opsional

3. Sakelar daya dan soket daya

4. Pemutus sirkuit arus residu untuk komponen pemanasan

5. Filter tinta

6 Bab 1 Pendahuluan IDWW

Wadah penahan tepi

Wadah ini biasanya terdapat di bagian belakang printer dan berisi dua penahan tepi bila tidak sedang digunakan.

Enklosur pengeringan

IDWW Komponen utama printer 7

Mesin rel pengambil

1. Tuas rel pengambil

2. Tombol arah putaran

3. Tombol putaran manual

Aksesori pengisian

Aksesori pengisian membantu Anda memasukkan media tertentu yang sulit dimasukkan jika tanpa aksesori tersebut. Lihat

Panel depan

Panel depan printer terdapat di bagian kanan depan printer. Berikut adalah beberapa fungsi penting panel depan:

●

Memandu Anda dalam mengatasi masalah

●

Bermanfaat saat Anda menjalankan pengoperasian fisik tertentu, misalnya mengeluarkan media dan memelihara printer

Aksesori pengisian pada hal. 46.

●

Menampilkan informasi ringkas tentang status printer

●

Menampilkan peringatan dan pesan kesalahan, bila sesuai, beserta peringatan audio untuk meminta perhatian Anda terhadap peringatan atau pesan tersebut

8 Bab 1 Pendahuluan IDWW

Panel depan dilengkapi area tampilan yang lebar untuk menampilkan ikon dan informasi dinamis. Di sebelah kiri dan kanan, Anda dapat melihat hingga enam ikon tetap di waktu yang berbeda. Biasanya, semua ikon tersebut tidak ditampilkan secara bersamaan.

Ikon tetap kiri dan kanan

●

Tekan

●

Tekan

●

Tekan

●

Tekan

●

Tekan yang dibuat di layar aktif.

●

Tekan

Ikon dinamis di layar awal

Item berikut hanya ditampilkan di layar awal.

●

Tekan melakukan tindakan seperti memasukkan kertas maupun mengganti persediaan tinta. Ikon peringatan

yang lebih kecil akan muncul jika ada tindakan yang harus dilakukan.

●

Di samping kanan tombol atas adalah pesan yang menunjukkan status printer atau peringatan aktif yang paling penting. Tekan pesan ini untuk melihat daftar semua peringatan aktif dengan ikon yang menunjukkan tingkat kepentingan masing-masing peringatan.

untuk kembali ke layar awal.

untuk menampilkan Panduan pengguna ini di panel depan.

untuk membuka item sebelumnya.

untuk membuka item berikutnya.

untuk kembali ke layar sebelumnya. Tindakan ini tidak akan mengganti perubahan apapun

untuk membatalkan proses yang sedang berlangsung.

untuk melihat informasi tentang status printer, mengubah pengaturan printer, atau

●

Tekan

●

Sebagian besar bagian tengah layar terbagi menjadi empat bidang yang masing-masing menunjukkan status kartrid tinta, media, printhead dan kit pembersihan printhead, serta jaringan. Untuk informasi lebih lanjut tentang setiap bidang tersebut, tekan bidang yang terkait di layar.

Jika dibiarkan dalam kondisi siaga selama beberapa waktu, printer akan beralih ke mode tidur dan layar panel depan akan dinonaktifkan. Untuk mengubah waktu yang akan dilalui sebelum beralih ke mode tidur,

tekan mode wait time (Waktu tunggu mode tidur). Anda dapat menetapkan waktu antara 1 dan 240 menit.

Printer akan beralih dari mode tidur dan layar panel depan diaktifkan bila terjadi interaksi eksternal dengan printer.

Informasi tentang penggunaan khusus panel depan dapat dilihat dalam panduan ini.

IDWW Komponen utama printer 9

untuk menampilkan informasi tentang tugas yang saat ini dicetak.

, tekan , lalu tekan Setup (Pengaturan) > Front panel options (Pilihan panel depan) > Sleep

Embedded Web Server

Embedded Web Server adalah server Web yang berjalan secara internal di printer. Anda dapat menggunakannya untuk memperoleh informasi printer, mengelola pengaturan dan pengaturan awal, menyelaraskan printhead, meng-upload firmware baru, dan mengatasi masalah. Teknisi servis dapat menggunakannya untuk mengambil informasi internal yang akan membantu mendiagnosis masalah printer.

Anda dapat mengakses Embedded Web Server dari jauh menggunakan browser Web biasa yang berjalan di komputer manapun. Lihat

Jendela Embedded Web Server menampilkan tiga tab yang terpisah. Sejumlah tombol di dekat bagian atas setiap halaman memberikan akses ke bantuan online dan cara pemesanan ulang persediaan.

Mengakses Embedded Web Server pada hal. 17.

Tab Main (Utama)

Tab Main (Utama) memberikan informasi tentang beberapa item berikut.

●

Media, tinta, printhead, dan status pemeliharaan

●

Suhu modul pengeringan dan proses curing

●

Penggunaan serta penghitungan media dan tinta

Tab Setup (Pengaturan awal)

Tab Setup (Pengaturan awal) memungkinkan Anda menyelesaikan tugas berikut.

●

Menentukan pengaturan printer misalnya unit pengukuran dan tanggal refresh

●

Menentukan pengaturan jaringan dan keamanan

●

Menetapkan tanggal dan waktu

●

Memperbarui firmware

●

Menyelaraskan printhead

●

Meng-upload pengaturan awal media

●

10 Bab 1 Pendahuluan IDWW

Tab Support (Dukungan)

Tab Support (Dukungan) menawarkan beragam bantuan terkait dengan printer.

●

Menelusuri informasi bermanfaat dari berbagai sumber

●

Mengatasi masalah

●

Mengakses link HP Designjet untuk dukungan teknis terkait dengan printer dan aksesori

●

Mengakses halaman dukungan layanan yang menunjukkan data saat ini dan data historis tentang penggunaan printer

Menghidupkan dan mematikan printer

Untuk menghidupkan printer, pastikan pemutus sirkuit arus residu telah berada di posisi atas dan tombol daya di bagian belakang printer diaktifkan. Jika printer tidak hidup secara otomatis, tekan tombol Power (Daya) di panel depan.

Anda dapat meninggalkan printer dalam keadaan hidup tanpa membuang energi. Meninggalkan printer dalam keadaan hidup akan meningkatkan waktu respons. Bila printer tidak digunakan selama beberapa waktu tertentu, printer akan menghemat daya dengan beralih ke mode tidur. Interaksi apapun dengan printer akan mengembalikannya ke mode aktif, lalu printer dapat segera melanjutkan pencetakan.

Jika Anda ingin menghidupkan atau mematikan printer, cara yang umum dan disarankan adalah menggunakan tombol Power (Daya) di panel depan.

Bila Anda mematikan printer dengan cara ini, printhead akan disimpan secara otomatis dengan kartrid pembersihan printhead agar tidak mengering.

Namun, jika Anda berencana meninggalkan printer dalam keadaan mati untuk jangka waktu yang lama, sebaiknya matikan printer menggunakan tombol Power (Daya), lalu nonaktifkan juga tombol daya di bagian belakang printer.

Untuk menghidupkannya kembali nanti, gunakan tombol daya di bagian belakang printer. Jika printer tidak hidup secara otomatis, tekan tombol Power (Daya) di panel depan.

IDWW Menghidupkan dan mematikan printer 11

Bila dihidupkan, printer akan memerlukan waktu sekitar 5 menit untuk menginisialisasi.

Menghidupkan ulang printer

Dalam kondisi tertentu, Anda disarankan untuk menghidupkan ulang printer. Untuk melakukannya, tekan tombol Power (Daya) di panel depan untuk mematikan printer. Tunggu beberapa saat, lalu tekan kembali tombol Power (Daya). Printer akan dihidupkan ulang.

Jika printer tidak dapat dihidupkan ulang, coba alternatif prosedur berikut.

1. Matikan printer menggunakan tombol daya di bagian belakang printer. Pastikan pemutus sirkuit arus

residu telah berada di posisi atas.

2. Tunggu selama 10 detik.

3. Hidupkan printer menggunakan tombol daya.

4. Pastikan lampu Power (Daya) di panel depan telah menyala. Jika tidak, gunakan tombol Power (Daya)

untuk menghidupkan printer.

12 Bab 1 Pendahuluan IDWW

2 Petunjuk konektivitas dan perangkat lunak

Metode sambungan

Printer dapat tersambung dengan cara sebagai berikut.

Jenis sambungan Tinggi Panjang kabel maksimum Faktor lainnya

Ethernet Gigabit Cepat; bervariasi menurut lalu

lintas jaringan

CATATAN: Kecepatan setiap sambungan jaringan tergantung pada semua komponen yang digunakan

dalam jaringan tersebut, yang dapat mencakup kartu interface jaringan, hub, router, switch, dan kabel. Jika salah satu komponen tersebut tidak mendukung pengoperasian berkecepatan tinggi, maka kecepatan sambungan akan menjadi rendah. Kecepatan sambungan jaringan juga dapat dipengaruhi oleh jumlah total lalu lintas dari perangkat lain di jaringan.

Menyambung ke jaringan

Sebelum memulai penyambungan, periksa peralatan Anda:

●

Printer harus dikonfigurasi dan dihidupkan.

●

Switch Gigabit atau router harus diaktifkan dan berfungsi dengan benar.

●

Semua komputer di jaringan telah dihidupkan dan tersambung ke jaringan.

●

Printer harus tersambung ke switch.

Bila printer telah tersambung ke jaringan dan dihidupkan, alamat IP printer akan ditampilkan di panel depan (misalnya, 12.34.12.34). Catat alamat IP tersebut: Anda dapat menggunakannya di lain waktu untuk mengakses Embedded Web Server.

Panjang (100 m=328 kaki) Memerlukan peralatan

tambahan (switch).

Jika layar ini tidak menampilkan alamat IP, printer mungkin tidak berhasil tersambung ke jaringan atau jaringan tidak memiliki server DHCP. Jika jaringan tidak memiliki server DHCP, Anda harus menentukan alamat IP secara manual: lihat

IDWW Metode sambungan 13

Printer tidak dapat memperoleh alamat IP pada hal. 149.

Untuk menginstal perangkat lunak RIP, lihat petunjuk RIP (tidak disediakan oleh HP).

14 Bab 2 Petunjuk konektivitas dan perangkat lunak IDWW

3 Pilihan konfigurasi dasar

Pilihan konfigurasi printer

Mengubah bahasa panel depan

Berikut adalah dua cara yang tersedia untuk mengubah bahasa yang digunakan pada menu dan pesan di panel depan.

●

Jika Anda memahami bahasa panel depan saat ini, buka panel depan, lalu tekan (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Language (Bahasa).

●

Jika Anda tidak memahami bahasa panel depan saat ini, matikan printer terlebih dulu. Hidupkan printer. Bila ikon ditampilkan di panel depan, tekan

Metode apapun yang digunakan, menu pilihan bahasa kini akan ditampilkan di panel depan.

Sorot bahasa yang diinginkan, lalu tekan tombol OK.

Melihat atau menetapkan tanggal dan waktu

Untuk melihat atau menetapkan tanggal dan waktu printer, buka panel depan, lalu tekan , , dan Setup (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Date and time options (Pilihan

tanggal dan waktu).

, , dan Setup

, lalu tekan . Panel depan akan berkedip sebentar.

Mengatur ketinggian

Jika printer dioperasikan pada ketinggian yang signifikan di atas permukaan laut, buka panel depan, lalu tekan

printer tentang nilai ketinggian pengoperasiannya.

, , dan Setup (Pengaturan awal) > Select altitude (Pilih ketinggian) untuk memberitahukan

Meminta pemberitahuan e-mail tentang kondisi kesalahan spesifik

1. Di Embedded Web Server (lihat Mengakses Embedded Web Server pada hal. 17), buka halaman server

E-mail pada tab Setup (Pengaturan awal), lalu pastikan kolom berikut diisi dengan benar:

IDWW Pilihan konfigurasi printer 15

●

SMTP server (Server SMTP). Ini adalah alamat IP server e-mail keluar (Simple Mail Transfer Protocol [SMTP]) yang memproses semua pesan e-mail dari printer. Jika server e-mail memerlukan otentikasi, pemberitahuan e-mail tidak akan berfungsi.

●

Printer e-mail address (Alamat e-mail printer). Setiap pesan e-mail yang dikirim oleh printer harus menyertakan alamat pengembalian. Alamat ini tidak harus merupakan alamat e-mail fungsional yang sebenarnya, namun harus unik agar penerima pesan dapat mengidentifikasi printer yang mengirim pesan tersebut.

2. Buka halaman Notification (Pemberitahuan), yang juga terdapat pada tab Setup (Pengaturan awal).

3. Klik ikon New (Baru) untuk meminta pemberitahuan baru, atau klik ikon Edit untuk mengedit

pemberitahuan yang telah dibuat. Selanjutnya, tentukan alamat e-mail untuk mengirimkan pemberitahuan, lalu pilih kondisi yang akan menampilkan pesan pemberitahuan.

Mengubah durasi pemanasan

Bila tidak ada lagi tugas untuk dicetak, atau Anda ingin menyesuaikan suhu panas printer terlebih dulu (pilihan Prepare printing (Siapkan pencetakan) dalam RIP), unit pemanas pengeringan dan proses curing pada printer akan tetap aktif sesuai waktu dan suhu yang telah ditetapkan sebagai upaya persiapan dalam menerima tugas berikutnya atau menghindari masalah kualitas cetak akibat suhu yang tidak sesuai dalam zona cetak. Untuk memilih suhu dan durasi yang diperlukan agar unit pemanas tetap berfungsi dalam kondisi

tersebut, buka panel depan, lalu tekan (Pilihan penanganan media) > Warming temperature [45–55] ºC (Suhu pemanasan [45–55]ºC) dan/atau

Warm-up duration [5–120] min (Durasi pemanasan [5–120] menit).

, , dan Substrate (Media) > Substrate handling options

Mengubah pengaturan mode tidur

Jika printer dihidupkan, namun tidak digunakan dalam waktu tertentu, printer akan secara otomatis beralih ke mode tidur untuk menghemat daya. Jangka waktu tunggu default adalah 30 menit. Untuk mengubah

waktu tunggu printer sebelum beralih ke mode tidur, buka panel depan, lalu tekan (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Sleep mode wait time (Waktu tunggu

mode tidur). Masukkan jumlah menit waktu tunggu yang diinginkan, lalu tekan OK.

Mengaktifkan atau menonaktifkan peringatan audio

Untuk mengaktifkan atau menonaktifkan peringatan audio pada printer, buka panel depan, lalu tekan ,

, dan Setup (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Enable audio alert

(Aktifkan peringatan audio) atau Disable audio alert (Nonaktifkan peringatan audio). Secara default, peringatan audio diaktifkan.

Mengubah kecerahan layar panel depan

Untuk mengubah kecerahan layar panel depan, tekan , , dan Setup (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Display brightness (Kecerahan layar), lalu pilih nilai dengan

menggerakkan panel gulir. Tekan OK untuk menyimpan nilai tersebut.

Mengubah unit pengukuran

, , dan Setup

Untuk mengubah unit pengukuran yang muncul di panel depan, tekan , , dan Setup (Pengaturan awal) > Front panel options (Pilihan di panel depan) > Unit selection (Pilihan unit), lalu pilih English (Inggris)

atau Metric (Metrik).

Unit pengukuran juga dapat diubah di Embedded Web Server.

16 Bab 3 Pilihan konfigurasi dasar IDWW

Mengembalikan pengaturan pabrik

Untuk mengembalikan pengaturan printer ke nilai awal yang ditetapkan di pabrik, buka panel depan, lalu tekan

(Kembalikan pengaturan pabrik). Pilihan ini akan mengembalikan semua pengaturan printer, kecuali pengaturan Gigabit Ethernet (Ethernet Gigabit).

, , dan Setup (Pengaturan awal) > Resets (Atur ulang) > Restore factory settings

Pilihan pengaturan awal Embedded Web Server

Mengakses Embedded Web Server

Gunakan Embedded Web Server untuk melihat informasi printer dari jauh melalui browser Web biasa yang berjalan di komputer manapun.

Berikut adalah browser yang diketahui kompatibel dengan Embedded Web Server:

●

Internet Explorer 6 dan versi yang lebih baru untuk Windows

●

Safari 2 dan versi yang lebih baru untuk Mac OS X

●

Mozilla Firefox 2 dan versi yang lebih baru

●

Google Chrome 7

Untuk menggunakan Embedded Web Server di komputer manapun, buka browser Web, lalu masukkan alamat IP printer ke dalam kolom alamat browser. Alamat IP printer akan ditampilkan di layar awal panel depan (misalnya, 12.34.12.34):

Jika Anda telah mengikuti petunjuk ini, namun tidak dapat membuka Embedded Web Server, lihat Tidak

dapat mengakses Embedded Web Server pada hal. 149.

Mengubah bahasa Embedded Web Server

Embedded Web Server berfungsi dalam bahasa berikut: Inggris, Portugis, Spanyol, Catalan, Prancis, Italia, Jerman, Cina Modern, Cina Tradisional, Korea, dan Jepang. Embedded Web Server menggunakan bahasa yang ditetapkan dalam pilihan browser Web. Jika Anda menentukan bahasa yang tidak didukung, Embedded Web Server akan berfungsi dalam bahasa Inggris.

Untuk mengubah bahasa, ubah pengaturan bahasa pada browser Web Anda. Misalnya, di Internet Explorer versi 6, buka menu Tools (Alat bantu), lalu pilih Internet Options (Pilihan Internet) > Languages (Bahasa). Pastikan bahasa yang diinginkan berada di bagian atas daftar dalam kotak dialog.

Untuk menyelesaikan perubahan, tutup dan buka kembali browser Web.

IDWW Pilihan pengaturan awal Embedded Web Server 17

Membatasi akses ke printer

Dari Embedded Web Server, Anda dapat memilih Setup (Pengaturan awal) > Security (Keamanan) untuk membuat sandi administrator. Setelah dibuat, sandi harus dimasukkan terlebih dulu agar Anda dapat menjalankan fungsi printer berikut.

●

Mengubah pengaturan printer.

●

Memperbarui firmware.

●

Mengubah tanggal dan waktu printer.

●

Menghapus informasi penghitungan.

Untuk informasi lebih lanjut, lihat bantuan online Embedded Web Server.

Jika lupa sandi administrator, Anda dapat menghapus sandi saat ini dari panel depan: tekan

Setup (Pengaturan awal) > Connectivity (Konektivitas) > Advanced (Lanjutan) > Embedded Web Server > Reset EWS password (Buat ulang sandi EWS).

Bergabung dengan Customer Involvement Program

Bergabunglah dengan CIP (Customer Involvement Program) dan bantu kami membuat produk yang lebih baik lagi untuk Anda. Data penggunaan printer yang dikumpulkan akan membantu kami mengetahui cara Anda menggunakan printer dan jenis fitur produk yang paling penting menurut Anda. Semua data dikumpulkan dan digunakan sesuai dengan Kebijakan Privasi HP. Tidak diperlukan survei tetap atau email sebagai tindakan lebih lanjut. Tidak ada informasi kontak bersifat pribadi yang dikumpulkan. Anda dapat setiap saat berhenti berpartisipasi.

Partisipasi Customer Involvement Program dikonfigurasi dengan Embedded Web Server, khususnya melalui halaman AutoSend pada tab Setup (Pengaturan awal), yang terlihat seperti berikut ini.

, , dan

Untuk sign up ke CIP, berikut adalah langkah-langkah konfigurasi yang harus dilakukan.

1. Periksa kotak Enable AutoSend (Aktifkan AutoSend). Ini merupakan kontrol utama program CIP. Jika

dicentang, Anda mungkin dapat berpartisipasi, tergantung pada konfigurasi lainnya. Jika tidak dicentang, Anda tidak dapat berpartisipasi.

18 Bab 3 Pilihan konfigurasi dasar IDWW

2. Klik tombol Test and Apply (Uji dan Terapkan) di sudut kanan bawah layar. Setelah beberapa saat, Anda

akan melihat hasil pengujian dalam jendela seperti berikut ini:

3. Jika pesan pertama dalam jendela Result of AutoSend Settings (Hasil Pengaturan AutoSend) adalah

Success (Berhasil) dan semua item memiliki tanda centang hijau seperti ditampilkan di atas, berarti

konfigurasi telah selesai. Pada tahap ini, Anda dapat menelusuri tab lainnya di Embedded Web Server atau menutup jendela browser.

Jika terdapat pesan lainnya, misalnya Partial Success (Berhasil Sebagian), dan tanda silang merah di depan item tertentu, Anda mungkin harus mengkonfigurasi server proxy: komputer ‘perantara’ yang berada di antara printer dan Internet, serta mampu ‘berkomunikasi’ dengan keduanya. Hasil yang ditampilkan dalam jendela akan terlihat sebagai berikut.

Kembali ke halaman AutoSend, lalu lakukan langkah-langkah berikut ini:

a. Aktifkan (centang kotak) Enable Proxy Server (Aktifkan Server Proxy) di bagian bawah jendela.

b. Jika Anda mengetahui URL server proxy (misalnya, http://proxy.mycompany.com; tanyakan

administrator jaringan atau staf TI Anda), pilih tombol URL Address (Alamat URL), lalu masukkan URL tersebut ke dalam kotak yang sesuai. Jika Anda mengetahui alamat IP server proxy (misalnya,

192.0.0.1), pilih tombol IP address (Alamat IP), lalu masukkan alamat tersebut ke dalam kotak yang sesuai.

c. Masukkan port proxy ke dalam kotak Port; nilai port tergantung pada situs, namun biasanya

adalah port 80.

d. Beberapa server proxy mungkin meminta nama pengguna dan sandi; jika demikian, masukkan

nama pengguna dan sandi ke dalam kotak yang sesuai. Jika tidak yakin, biarkan kolom ini kosong.

Misalnya, halaman tab AutoSend sekarang mungkin terlihat sebagai berikut.

IDWW Pilihan pengaturan awal Embedded Web Server 19

4. Klik tombol Test and Apply (Uji dan Terapkan) di sudut kanan bawah layar. Jika pesan pertama dalam

jendela Result of AutoSend Settings (Hasil Pengaturan AutoSend) adalah Success (Berhasil) dan semua item memiliki tanda centang hijau, berarti konfigurasi telah selesai. Pada tahap ini, Anda dapat menelusuri tab lainnya di Embedded Web Server atau menutup jendela browser. Jika item tertentu memiliki tanda silang merah di depannya, Anda mungkin harus memeriksa dan memperbaiki pengaturan proxy seperti di atas.

20 Bab 3 Pilihan konfigurasi dasar IDWW

4Menangani media

Ikhtisar

Anda dapat mencetak pada berbagai jenis materi pencetakan yang secara keseluruhan disebut sebagai media dalam panduan ini.

Tips media

Memilih media yang sesuai dengan kebutuhan Anda adalah langkah penting untuk memastikan kualitas cetak yang baik.

Berikut adalah sejumlah tips tentang penggunaan media.

●

Biarkan semua media beradaptasi dengan kondisi ruangan di luar kemasan selama 24 jam sebelum digunakan untuk mencetak.

●

Pegang media film dan foto di bagian tepi atau kenakan sarung tangan katun. Minyak pada kulit dapat berpindah ke media dan meninggalkan sidik jari.

●

Pastikan media selalu tergulung dengan kencang pada gulungan selama prosedur pengisian dan pengosongan berlangsung. Untuk memastikan gulungan tetap tergulung dengan kencang, coba gunakan perekat untuk menempelkan tepi utama gulungan ke inti sebelum melepas gulungan dari printer. Anda dapat membiarkan gulungan tersebut menempel pada inti selama penyimpanan. Jika gulungan mulai terlepas, kondisinya dapat menjadi sulit ditangani.

CATATAN: Penggunaan perekat untuk menempelkan tepi utama gulungan ke inti penting sekali

diterapkan pada media tebal, karena sifat kekakuan media tersebut dapat menyebabkan gulungan longgar dan terlepas dari inti.

●

Menggunakan rel pengambil dengan media tertentu, misalnya tekstil, dapat memungkinkan printer mengontrol media dengan lebih baik dan cenderung meningkatkan kualitas cetak.

●

Kualitas cetak mungkin berkurang jika Anda menggunakan media yang tidak sesuai untuk gambar.

●

Pastikan pengaturan kualitas cetak yang tepat telah dipilih dalam RIP.

●

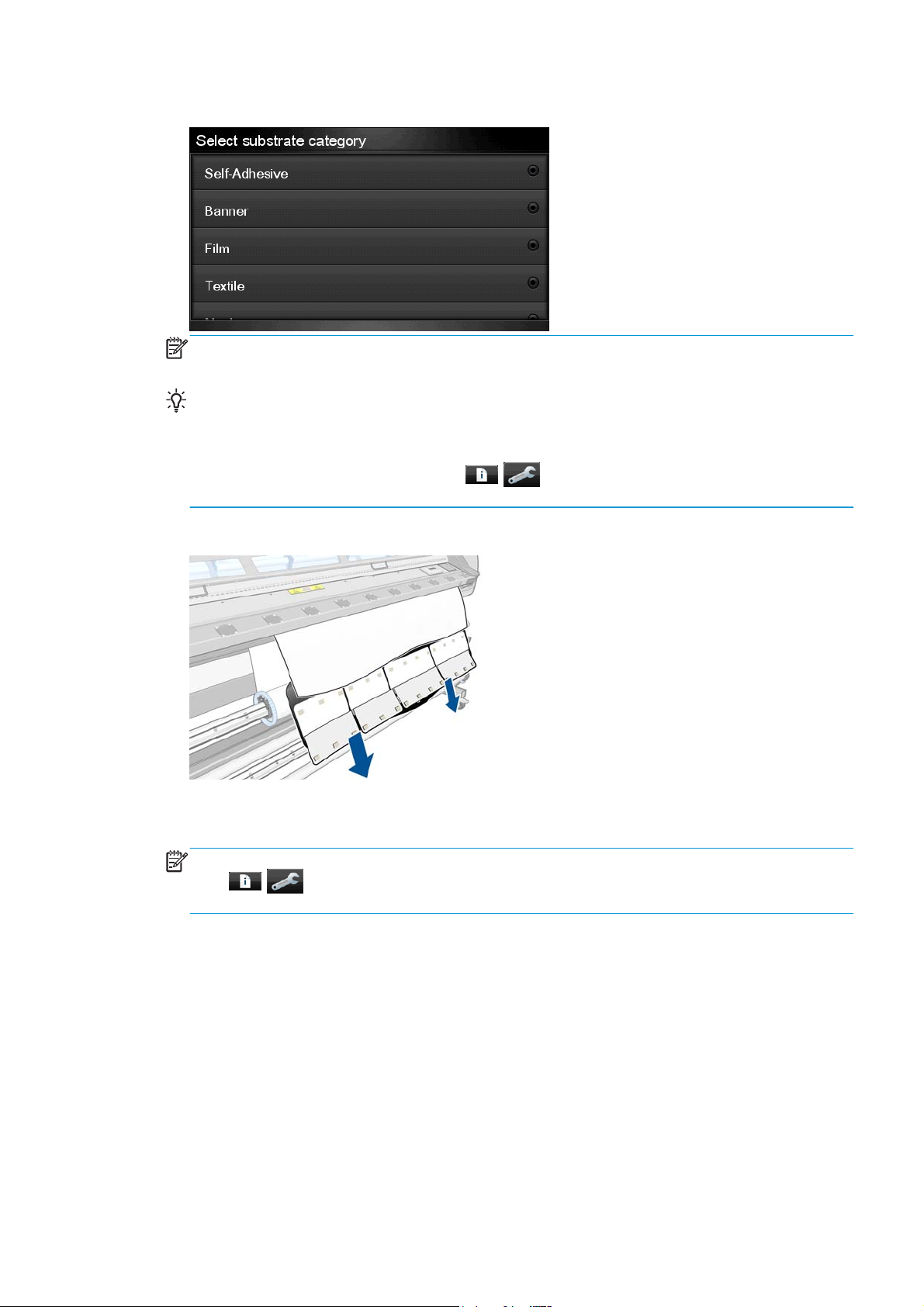

Bila Anda memasukkan gulungan, panel depan akan meminta Anda menetapkan kelompok media yang dimasukkan tersebut. Untuk kualitas cetak yang bagus, sebaiknya tetapkan kelompok media dengan benar. Pastikan media termasuk dalam kelompok yang tercantum di panel depan, dan pastikan juga media telah cocok dengan profil media dalam RIP.

●

Jika kelompok media yang tercantum di panel depan tidak sesuai dengan media yang dimasukkan, lakukan salah satu tindakan berikut:

◦

Masukkan ulang gulungan ke printer, lalu pilih kelompok media yang benar. Lihat

gulungan media dari printer pada hal. 35 dan Memasukkan gulungan media ke printer (secara otomatis) pada hal. 28.

◦

Di panel depan printer, tekan (Ubah media yang dimasukkan).

IDWW Ikhtisar 21

, , dan Substrate (Media) > Change loaded substrate

Mengeluarkan

CATATAN: Kalibrasi gerak maju media tidak dijalankan secara otomatis bila kelompok media

diubah dari panel depan. Untuk meminta kalibrasi secara manual, lihat

Menyesuaikan gerak maju

media pada hal. 130.

●

Untuk tips lainnya tentang media, lihat

pada hal. 28 dan Memasukkan gulungan media ke printer (secara manual) pada hal. 31.

PERHATIAN: Melepas media dari printer secara manual tanpa menggunakan panel depan dapat merusak

printer. Lakukan tindakan ini hanya bila diperlukan untuk mengatasi kemacetan media.

Kelompok media yang didukung

Kelompok media Keterangan

Berperekat Film PVC dengan perekat pada satu sisi dan lapisan yang dapat dilepas. Berikut adalah dua jenis utama

Banner Biasanya berupa jala poliester yang dilapisi PVC. Versi yang dapat didaur ulang juga tersedia untuk

Tekstil Tekstil biasanya terbuat dari poliester atau benang katun. Sejumlah tekstil terbuka dilengkapi lapisan

yang dikelompokkan menurut tujuan penerapan: dilicinkan (untuk permukaan rata) dan dicetak (untuk kurva 3D kompleks). Film mungkin memiliki lapisan penutup yang berbeda: putih, transparan, mengkilap, atau berlubang.

Misalnya: HP Air Release Adhesive Gloss Cast Vinyl, Avery MPI3000 (dilicinkan), Avery MPI1005 (dicetak), 3M IJ-380 (dicetak)

mendukung penerapan yang sama (banner ramah lingkungan). Banner memiliki berbagai ukuran grammage serta dapat dikelompokkan ke dalam kategori cahaya depan, cahaya latar, dan tanpa cahaya.

Misalnya: HP Durable Frontlit Scrim Banner, Ultraflex Normandy Pro, banner Verseidag

yang dapat dilepas agar tinta tidak meresap melalui media. Tekstil yang sangat kaku (seperti kanvas) sebaiknya dikategorikan sebagai media “Low temp (incl. HP Photoreal)" (Suhu rendah (termasuk HP Photoreal)). Penggunaan media yang mudah menyerap tanpa lapisan dalam tidak disarankan.

Memasukkan gulungan media ke printer (secara otomatis)

Film Biasanya berupa film poliester, meskipun tersedia materi lainnya. Pilih pengaturan kelompok ini untuk

media yang tahan terhadap suhu di atas 95°C (200°F), jika tidak, kategorikan media tersebut sebagai media "Low temp (incl. HP Photoreal)" (Suhu rendah (termasuk HP Photoreal)).

Misalnya: Intelicoat SBL-7 Polyester Backlit Film

Kertas Sintetis Media yang diproduksi menggunakan damar sintetis, sebagian besar dihasilkan dari polipropilena (PP).

Media ini memiliki karakteristik sama seperti film plastik, namun tampilan dan propertinya menyerupai kertas biasa yang terbuat dari kayu.

Misalnya: Ilford Omnijet Dry Glossy Portable Display Film

Kertas Berbasis Air Media berbasis kertas tipis (selulosa) dengan lapisan yang kompatibel dengan tinta berbahan dasar air,

Kertas Berbasis Minyak Media berbasis kertas (selulosa) dengan lapisan atas yang kompatibel dengan tinta berbasis minyak. Berat

Media bersuhu rendah (termasuk HP Photoreal)

Jala Media poliester berbentuk jala yang terbuka, tahan lama, serta dilapisi PVC, dan terutama digunakan

atau kertas offset. Media ini tidak kompatibel dengan tinta berbasis minyak. Berat media biasanya sekitar 100 g/m².

media biasanya antara 120 dan 200 g/m².

Misalnya: HP Blue Back Billboard Paper, Intelicoat GPIOF140, media biru hitam

Media peka terhadap suhu tinggi (film tipis PET, HDPE, PP), dan media berbasis kertas (selulosa) dengan lapisan atas yang memiliki tingkat kekakuan dan grammage tinggi (200 g/m² atau lebih tinggi).

Misalnya: HP Photorealistic Poster Paper

untuk aplikasi pelapis dinding bangunan. Media ini dilengkapi lapisan yang dapat dilepas agar tinta tidak meresap melalui media.

Misalnya: Ultraflex Stripmesh

HP Media Finder adalah alat untuk membantu Anda mencari media (HP dan pihak ketiga) yang telah teruji dan terbukti kompatibel dengan printer. Alat bantu ini melakukan pencarian menurut merek produsen, jenis

22 Bab 4 Menangani media IDWW

media, aplikasi, atau ketersediaan secara geografis. Anda dapat menemukannya di http://www.hp.com/go/

latexmediafinder/.

Media HP yang didukung

Media Daur Ulang Pengembali

Banner

HP HDPE Reinforced Banner

HP Double-sided HDPE Reinforced Banner

HP Durable Frontlit Scrim Banner

Materi berperekat

HP Air Release Adhesive Gloss Cast Vinyl

HP One-view Perforated Adhesive Window Vinyl

HP Permanent Gloss Adhesive Vinyl

HP Permanent Matte Adhesive Vinyl

Film

HP Backlit Polyester Film

Kain

HP Heavy Textile Banner

HP Light Textile Display Banner

FSC Oeko

Kertas

HP PVC-free Wall Paper (Greenguard, AgBB)

HP White Satin Poster Paper

HP Photo-realistic Poster Paper

HP Blue Back Billboard Paper

Materi khusus

HP DuPont Tyvek Banner

HP Satin Canvas

Keterangan

Daur Ulang: Media yang dapat didaur ulang melalui program daur ulang yang tersedia secara umum.

Pengembalian: HP menawarkan program HP Large-format Media TakeBack di kawasan Amerika Utara dan Eropa untuk memfasilitasi pengembalian sebagian besar media HP yang dapat didaur ulang, dengan ketersediaan beragam. Untuk informasi rinci, kunjungi

http://www.hp.com/recycle/. Selain program ini, kesempatan daur ulang untuk produk

tersebut saat ini hanya tersedia di wilayah tertentu. Untuk cara mendaur ulang produk, pelanggan sebaiknya menghubungi pusat daur ulang setempat.

IDWW Ikhtisar 23

Kertas bersertifikasi FSC memiliki label Forest Stewardship Council (FSC) Mixed Sources, yang menandakan bahwa media terkait turut mendukung pengembangan pengelolaan hutan secara bertanggung jawab di seluruh dunia. Kayu berasal dari hutan yang dikelola dengan baik serta bersertifikasi FSC, sumber yang dikontrol perusahaan, dan/atau materi daur ulang.

HP Heavy Textile Banner, HP Light Textile Display Banner, dan HP Wrinkle-free Flag with Liner yang belum digunakan memiliki sertifikat Oeko-Tex sesuai dengan Oeko-Tex Standard 100, yakni sistem pengujian serta sertifikasi setara secara global untuk bahan baku, produk setengah jadi, dan produk jadi tekstil pada semua tahap produksi. Telah teruji untuk emisi bahan kimia seperti pestisida, materi celup yang memicu alergi, atau senyawa organik timah.

Greenguard HP PVC-free Wall Paper yang dicetak menggunakan HP Latex Inks tercantum dalam daftar

produk dengan emisi rendah dari GREENGUARD dan diuji sesuai standar GREENGUARD Children & Schools. Hasil cetak tidak memiliki Sertifikat GREENGUARD maupun GREENGUARD Children & Schools. GREENGUARD Environmental Institute adalah pengembang standar resmi ANSI (American National Standards Institute) yang menentukan standar udara dalam ruangan yang dapat diterima untuk produk, lingkungan, dan bangunan tertutup. Lihat http://www.greenguard.org/.

AgBB Committee for Health-related Evaluation of Building Products, AgBB, menetapkan dasar

penilaian bahan bangunan terkait dengan kesehatan yang setara serta dapat diproduksi ulang di Jerman, termasuk kriteria program evaluasi dan pengujian untuk evaluasi terkait kesehatan pada emisi VOC (senyawa organik yang mudah menguap) dari bahan bangunan yang digunakan untuk aplikasi dalam ruangan.

Media yang mudah menyerap

Media yang memiliki daya serap terbatas dapat digunakan dengan printer ini, namun media yang memiliki daya serap tinggi dapat merusak printer.

Untuk memeriksa daya serap media, lakukan langkah-langkah berikut ini.

1. Keluarkan media yang terdapat pada printer jika ada.

2. Potong bahan vinil putih mengkilap berperekat dengan ukuran 15 × 50 mm.

3. Tempelkan pada pelat seperti yang ditampilkan.

4. Masukkan media yang akan diperiksa.

5. Buka perangkat lunak RIP.

6. Download file pengujian dari printer: http://printerIP/hp/device/webAccess/images/

Ink_trespassing_check.pdf, dengan printerIP adalah alamat IP printer Anda.

24 Bab 4 Menangani media IDWW

7. Cetak file pengujian menggunakan jumlah gerakan printhead dan pengaturan awal media yang

nantinya akan digunakan dengan media ini (atau profil serupa yang terkait dengan batas tinta).

8. Keluarkan media.

9. Lepas setrip vinil berperekat dari pelat.

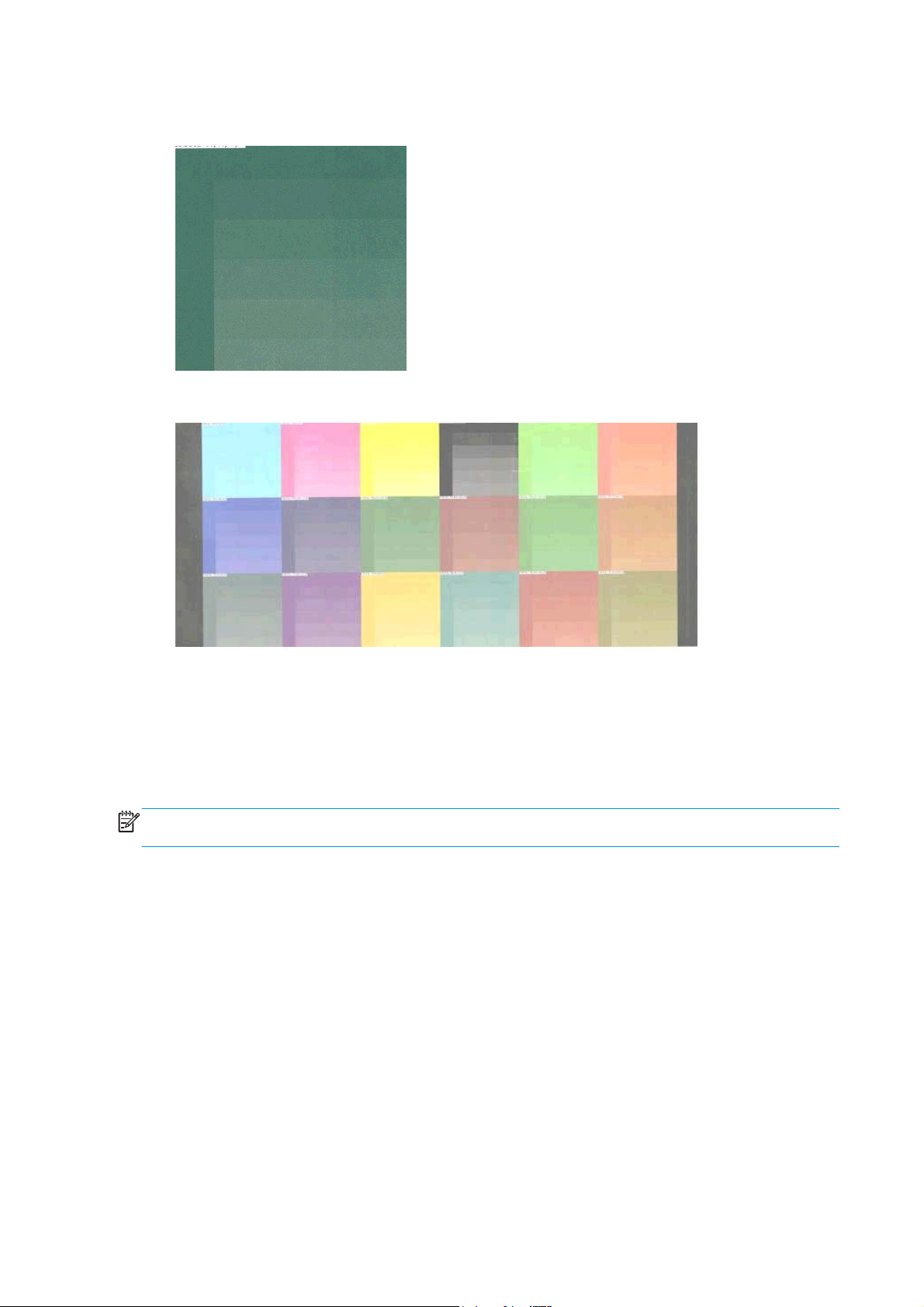

10. Perhatikan bahan vinil berperekat tersebut.

●

Jika setrip benar-benar putih (tidak terkena tinta), berarti media uji tidak mudah menyerap dan dapat digunakan untuk mencetak seperti dijelaskan dalam panduan ini.

●

Jika setrip benar-benar tidak berwarna putih (seperti contoh di atas), berarti media uji mudah menyerap dan sebaiknya tidak digunakan dengan printer ini.

●

Jika setrip berwarna lebih terang daripada PANTONE 427C, berarti media uji dapat digunakan untuk pencetakan cepat.

CATATAN: Mencetak pada media yang mudah menyerap dapat menurunkan kualitas cetak, bahkan

memerlukan perbaikan yang tidak tercakup dalam jaminan.

11. Bersihkan pelat: lihat Membersihkan pelat pada hal. 101.

Memasukkan gulungan media ke penggulung

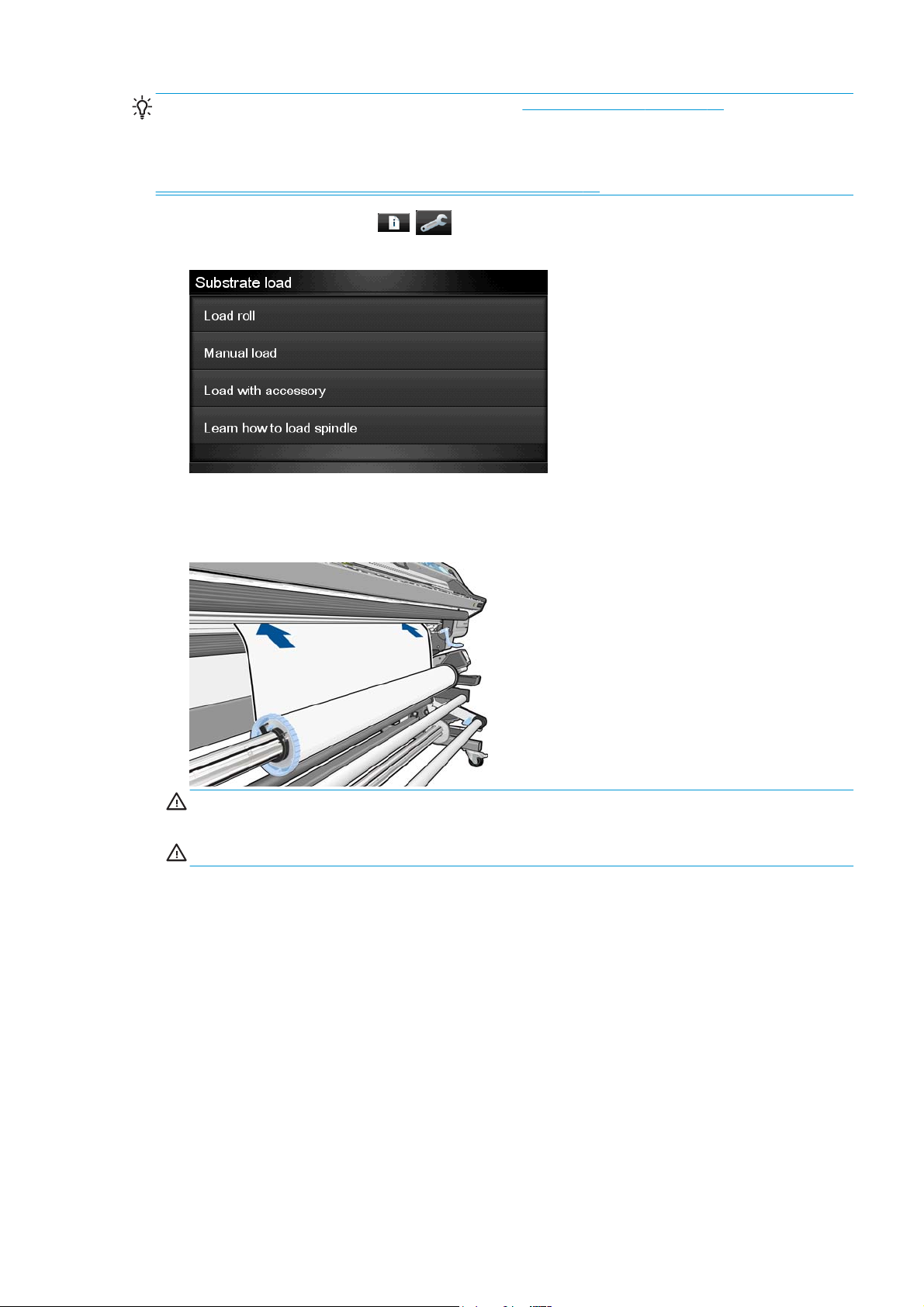

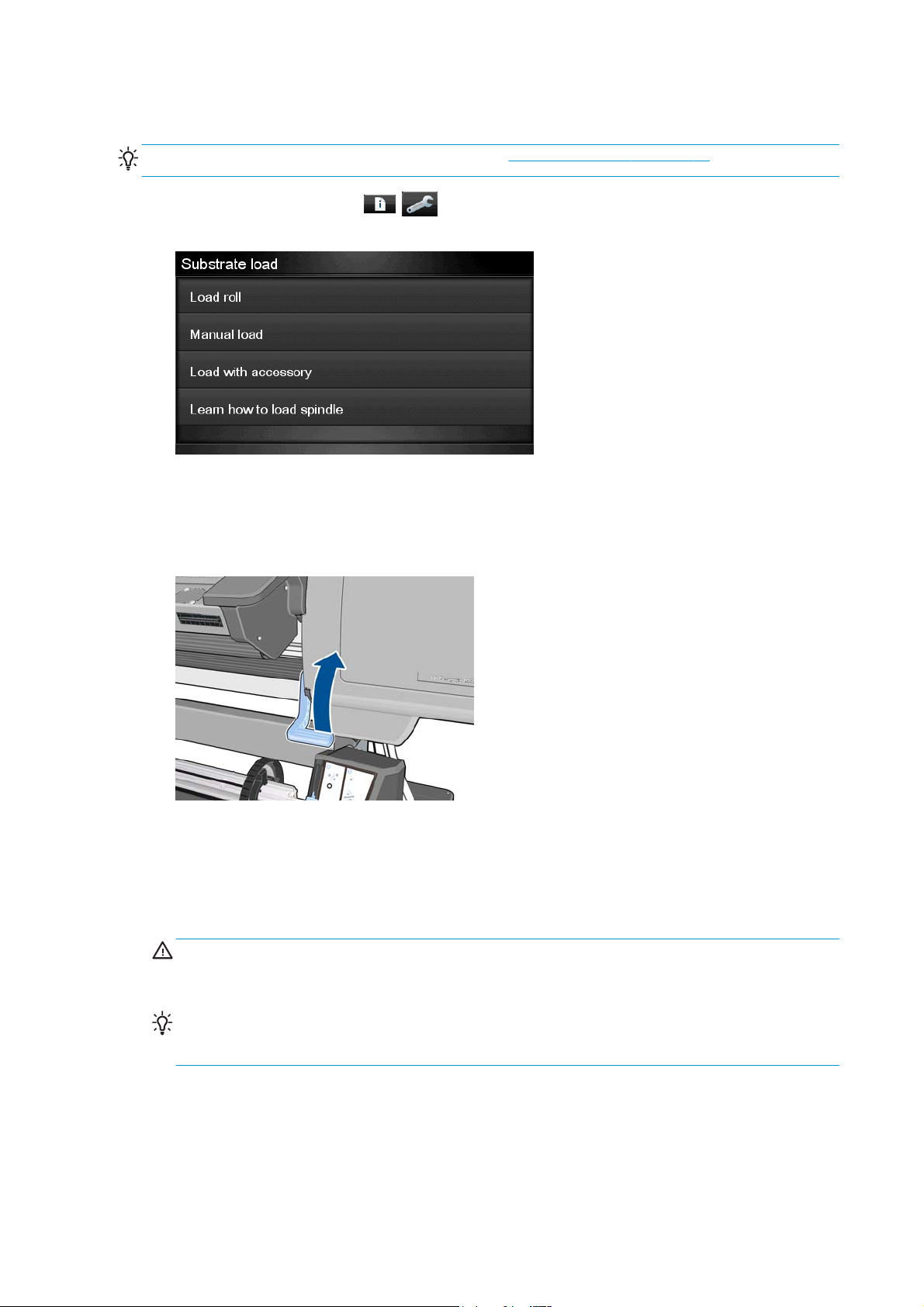

TIPS: Selain penjelasan pada bagian ini, Anda dapat melihat animasi proses ini di panel depan: tekan ,

, dan Substrate (Media) > Substrate load (Pengisian media) > Learn how to load spindle (Pelajari cara

memasukkan media).

1. Pastikan roda printer telah terkunci (tuas rem ditekan ke bawah) agar printer tidak bergerak.

2. Jika palang penegang berada di posisi atas, turunkan palang dengan mengangkat tuas.

IDWW Memasukkan gulungan media ke penggulung 25

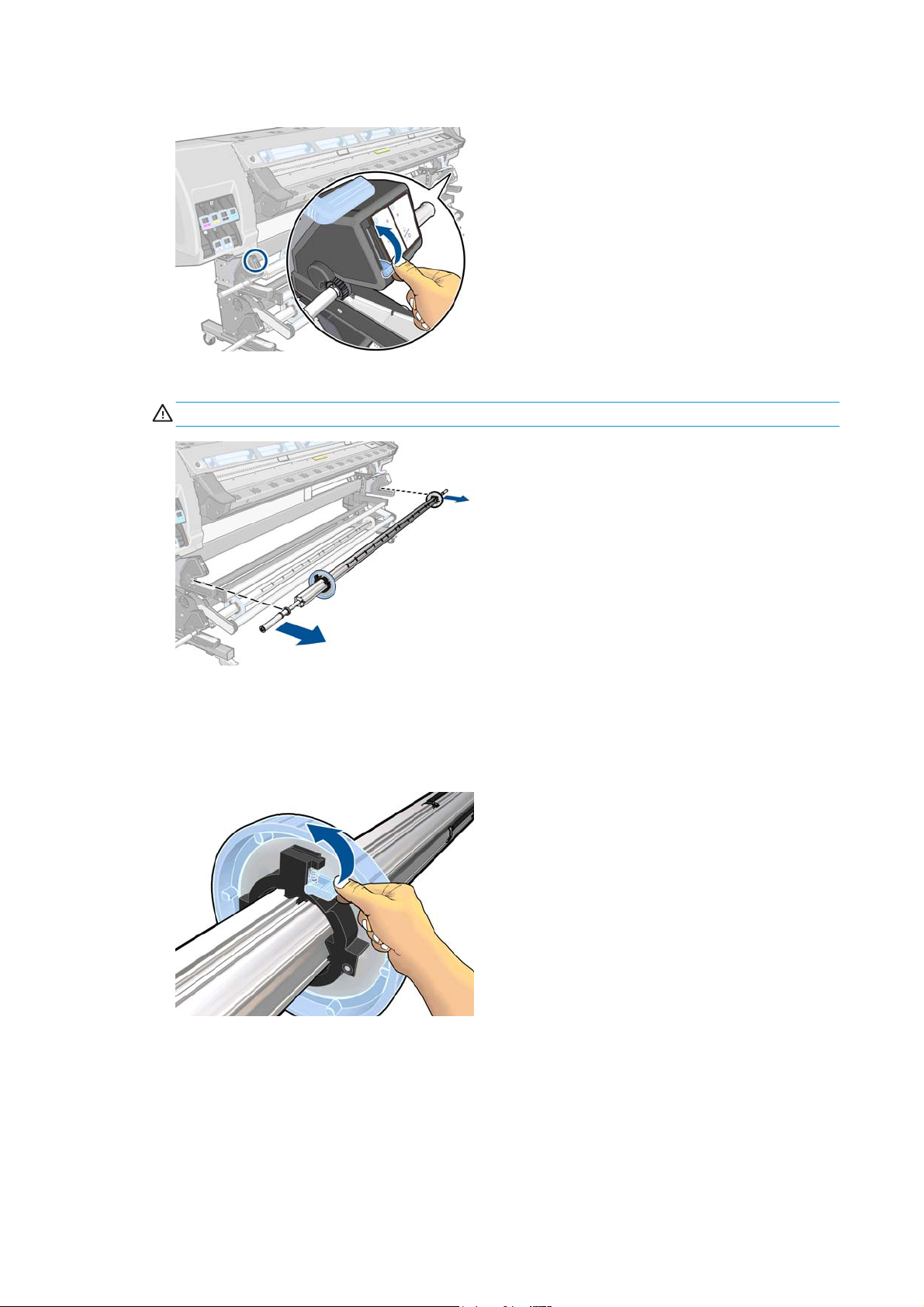

3. Angkat tuas kunci penggulung untuk mengeluarkan penggulung.

4. Lepaskan penggulung dari printer.

PERHATIAN: Jangan masukkan jari ke penyangga penggulung.

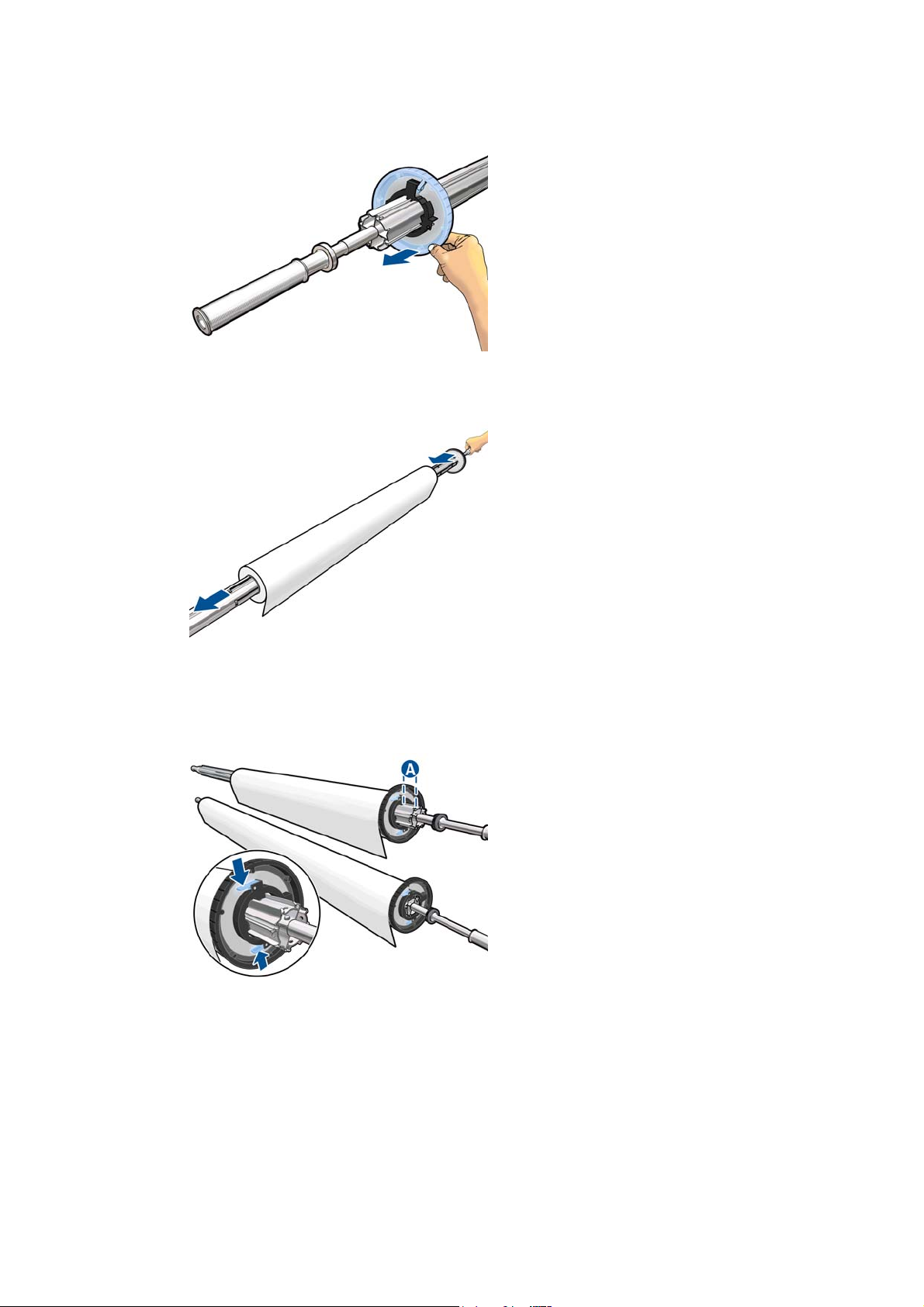

Penggulung memiliki kunci penahan di setiap ujungnya untuk menjaga gulungan media tetap berada pada posisinya. Lepas kunci penahan biru di ujung kiri untuk memasang gulungan media baru (kunci penahan di ujung lain juga dapat dilepas jika diinginkan). Kunci penahan bergeser di sepanjang penggulung untuk menahan gulungan dengan lebar yang berbeda.

5. Buka kunci penahan biru.

26 Bab 4 Menangani media IDWW

6. Lepas kunci penahan dari ujung kiri penggulung.

7. Dorong penggulung ke dalam gulungan. Jika gulungan media panjang dan berat, mungkin diperlukan

dua orang untuk menanganinya.

8. Kunci penahan di ujung kanan penggulung memiliki dua posisi: satu posisi untuk gulungan dengan lebar

maksimum printer dan posisi lainnya untuk gulungan yang lebih sempit. Jangan lupa gunakan posisi kedua untuk gulungan yang lebih sempit agar dapat meningkatkan proses pengeringan dan menambah kecepatan cetak.

IDWW Memasukkan gulungan media ke penggulung 27

9. Pasang kunci penahan biru di ujung atas penggulung, lalu dorong ke arah ujung gulungan media.

10. Aktifkan kunci penahan biru bila kunci telah menyentuh media.

11. Pasang penggulung ke printer secara perlahan.

Jika Anda sering menggunakan media yang berbeda, Anda dapat mengganti gulungan dengan lebih cepat jika gulungan media lain yang akan digunakan telah dimasukkan terlebih dulu ke penggulung lain. Penggulung ekstra dijual terpisah.

Memasukkan gulungan media ke printer (secara otomatis)

Untuk memulai prosedur ini, Anda harus menyediakan gulungan media yang telah dimasukkan ke penggulung. Lihat

Memasukkan gulungan media ke penggulung pada hal. 25.

Lebar minimum media biasanya 584 mm (23 inci). Untuk memasukkan media dengan lebar minimum 254 mm (10 inci), buka panel depan, lalu tekan

(Pilihan penanganan media) > Enable narrow substrate (Bolehkan media sempit). Dengan pilihan ini, kualitas cetak tidak dijamin.

28 Bab 4 Menangani media IDWW

, , dan Substrate (Media) > Substrate handling options

TIPS: Untuk memasukkan gulungan media tekstil, lihat Aksesori pengisian pada hal. 46.

TIPS: Saat memasukkan media yang sangat tipis atau tebal, maupun media yang cenderung menggulung,

patuhi prosedur pengisian manual untuk mengurangi risiko kemacetan media atau printhead terbentur; lihat

Memasukkan gulungan media ke printer (secara manual) pada hal. 31.

Di panel depan printer, tekan

Load roll (Masukkan gulungan media).

2. Sisipkan secara perlahan tepi utama media ke bagian atas rol hitam dan pastikan media tetap kaku saat

proses berlangsung. Jangan putar ulang media secara manual, kecuali jika printer meminta Anda melakukannya.

, , dan Substrate (Media) > Substrate load (Pengisian media) >

PERINGATAN! Lakukan dengan hati-hati agar tidak menyentuh roda karet pada pelat sewaktu

memasukkan media. Roda ini dapat berputar dan menjepit kulit, rambut, atau pakaian.

PERINGATAN! Pastikan jari Anda tidak masuk ke dalam jalur media pada printer.

Printer akan berbunyi bip bila telah mendeteksi dan menerima tepi utama media.

3. Panel depan mungkin meminta Anda melepas penahan tepi dari pelat jika printer menganggapnya ada

(printer mungkin salah: printer tidak memiliki sensor untuk mendeteksinya).

IDWW Memasukkan gulungan media ke printer (secara otomatis) 29

4. Pilih jenis media yang akan dimasukkan.

CATATAN: Anda sebaiknya memilih nama media tertentu yang akan digunakan di perangkat lunak

RIP, bukan di panel depan.

CATATAN: Pengaturan media RIP akan menimpa pengaturan panel depan.

5. Anda dapat memilih untuk memasukkan panjang media gulungan. Jika melakukannya, jumlah media

yang digunakan secara berurutan akan dilacak. Lihat

Pelacakan panjang media pada hal. 52.

6. Printer memeriksa media dengan berbagai cara dan dapat meminta Anda mengatasi masalah

kemiringan atau kekakuan media.

CATATAN: Anda dapat menetapkan jumlah kemiringan maksimum yang dibolehkan di panel depan:

tekan

, , dan Substrate (Media) > Substrate handling options (Pilihan penanganan media) >

Max skew setting (Pengaturan kemiringan maksimum).

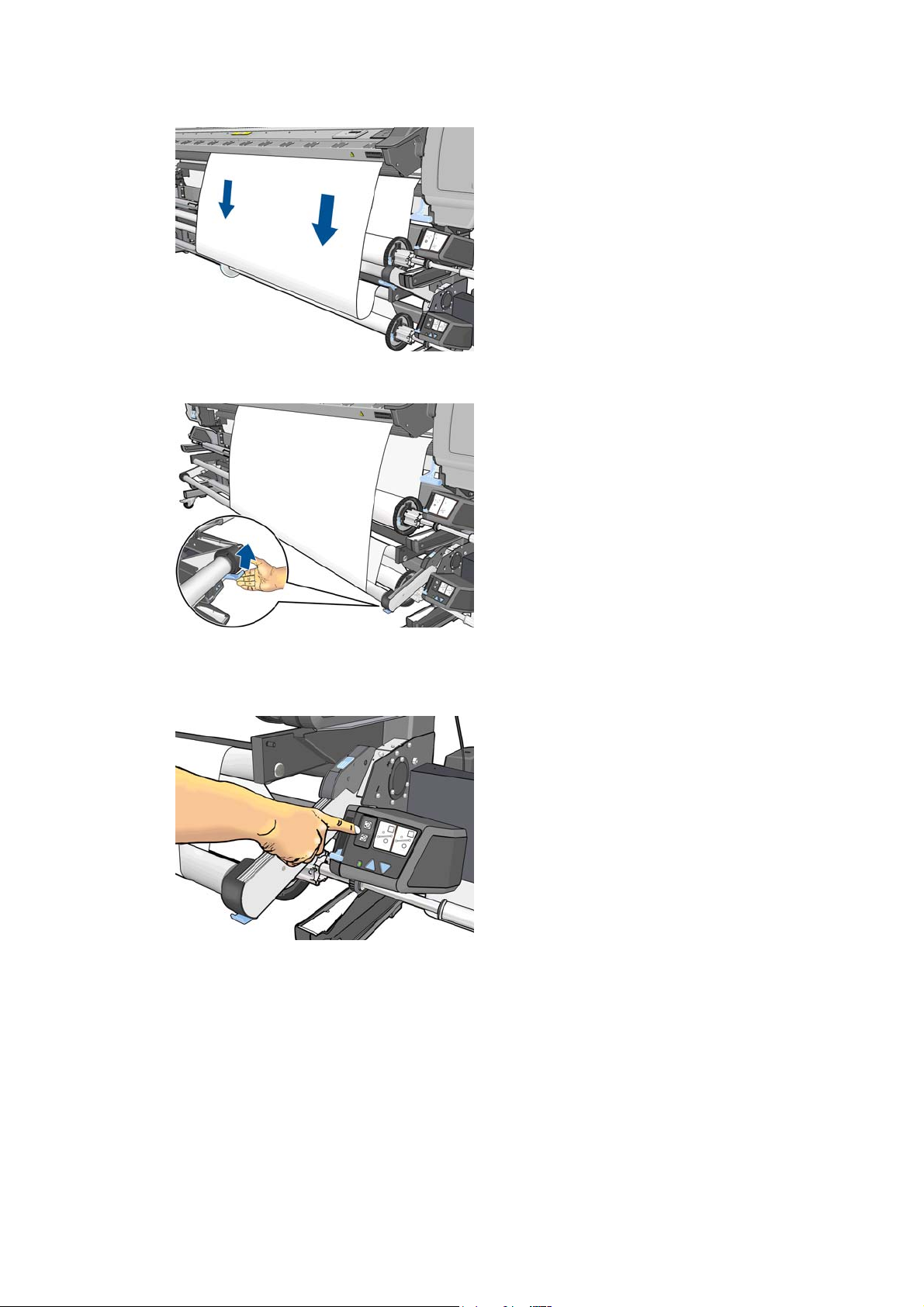

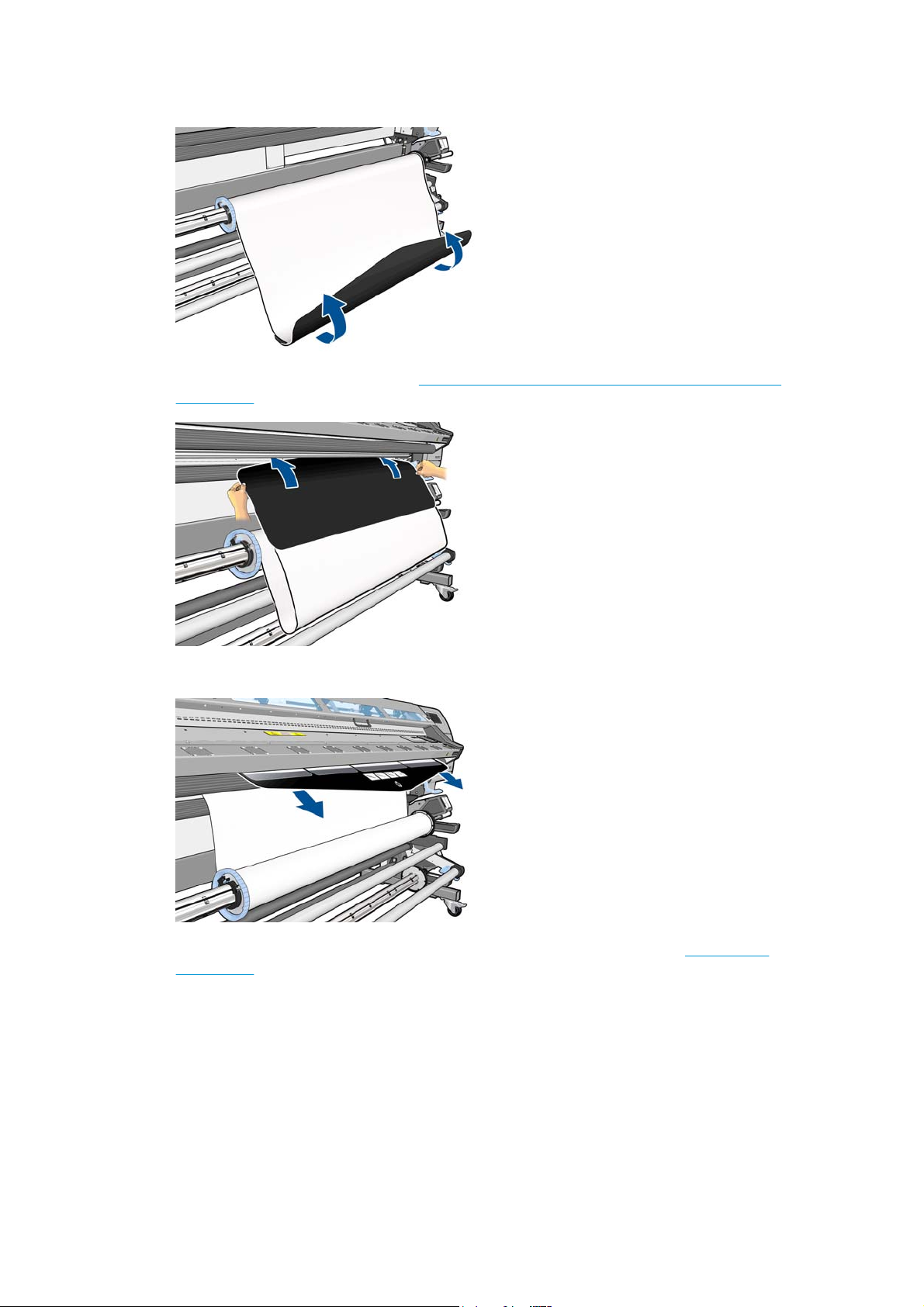

7. Tunggu hingga media keluar dari printer seperti ditunjukkan di bawah ini.

CATATAN: Jika Anda mengalami masalah yang tidak terduga sewaktu memasukkan media, lihat

Media tidak berhasil dimasukkan pada hal. 137.

30 Bab 4 Menangani media IDWW

8. Jika Anda memasukkan media transparan tanpa batas tepi yang pekat, Anda akan diminta memasukkan

lebar media dan jarak tepi kanan dari sisi pelat printer (seperti ditunjukkan pengukur di bagian depan modul proses curing).

9. Jika Anda telah memilih pencetakan dua sisi, maka panel depan akan menampilkan pertanyaan tentang

hal tersebut pada tahap ini.

10. Printer mengkalibrasi gerak maju media.

11. Printer menyatakan siap menjalankan pencetakan.

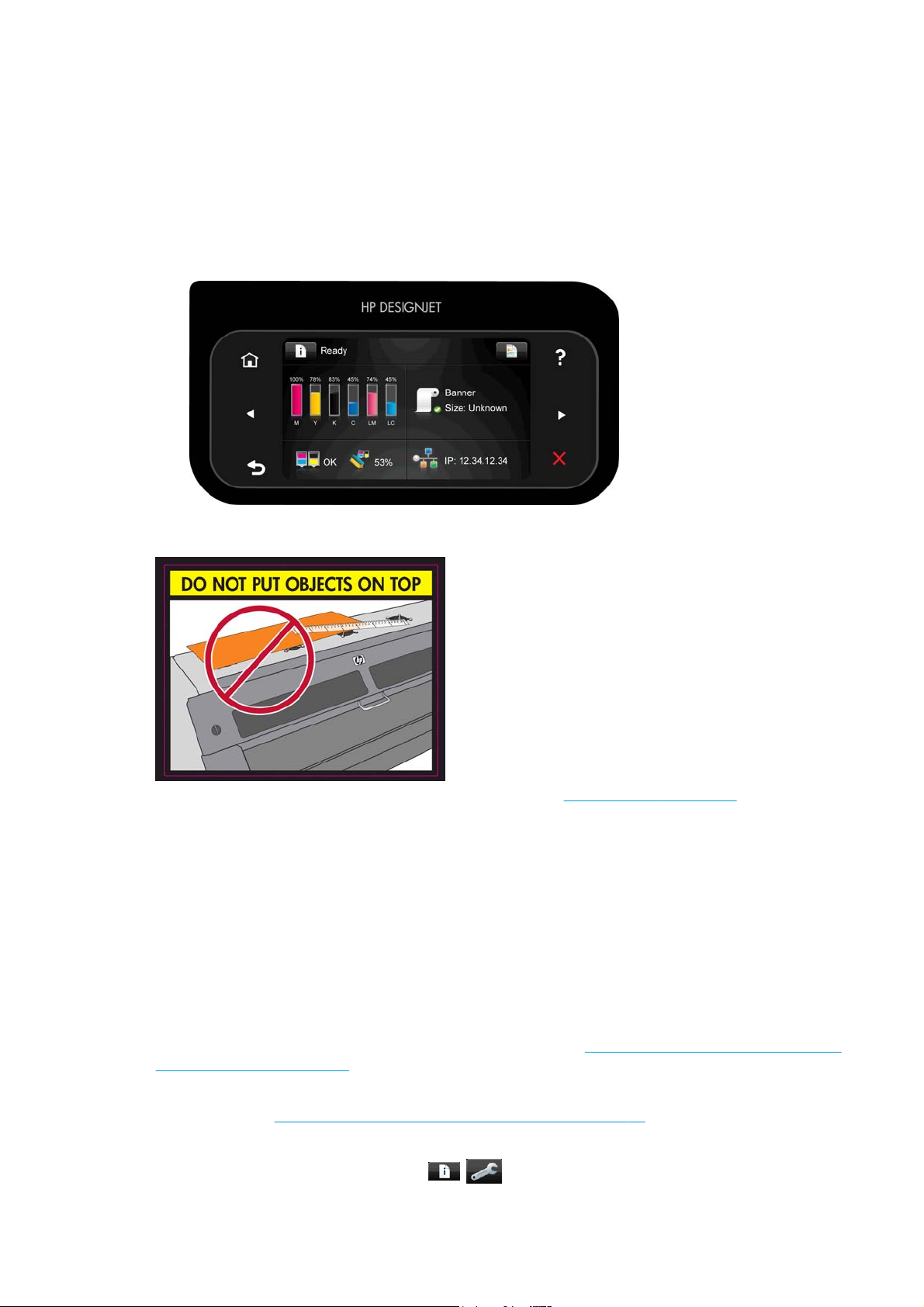

Pastikan kipas atas tidak tertutup.

Untuk petunjuk tentang cara menggunakan rel pengambil, lihat Rel pengambil pada hal. 35.

Memasukkan gulungan media ke printer (secara manual)

Proses pengisian manual harus digunakan dalam kondisi berikut:

●

Ukuran tipis atau tebal media tidak seperti biasanya.

●

Bagian tepi media tidak rata.

●

Bagian tepi media cenderung menggulung.

●

Sisi cetak media menghadap ke bagian luar.

Dalam kondisi lainnya, proses pengisian otomatis disarankan: lihat

(secara otomatis) pada hal. 28.

Untuk memulai prosedur ini, Anda harus menyediakan gulungan media yang telah dimasukkan ke penggulung. Lihat

Lebar minimum media biasanya 584 mm (23 inci). Untuk memasukkan media dengan lebar minimum 254 mm (10 inci), buka panel depan, lalu tekan

IDWW Memasukkan gulungan media ke printer (secara manual) 31

Memasukkan gulungan media ke penggulung pada hal. 25.

, , dan Substrate (Media) > Substrate handling options

Memasukkan gulungan media ke printer

(Pilihan penanganan media) > Enable narrow substrate (Bolehkan media sempit). Dengan pilihan ini, kualitas cetak tidak dijamin.

TIPS: Untuk memasukkan gulungan media tekstil, lihat Aksesori pengisian pada hal. 46.

Di panel depan printer, tekan

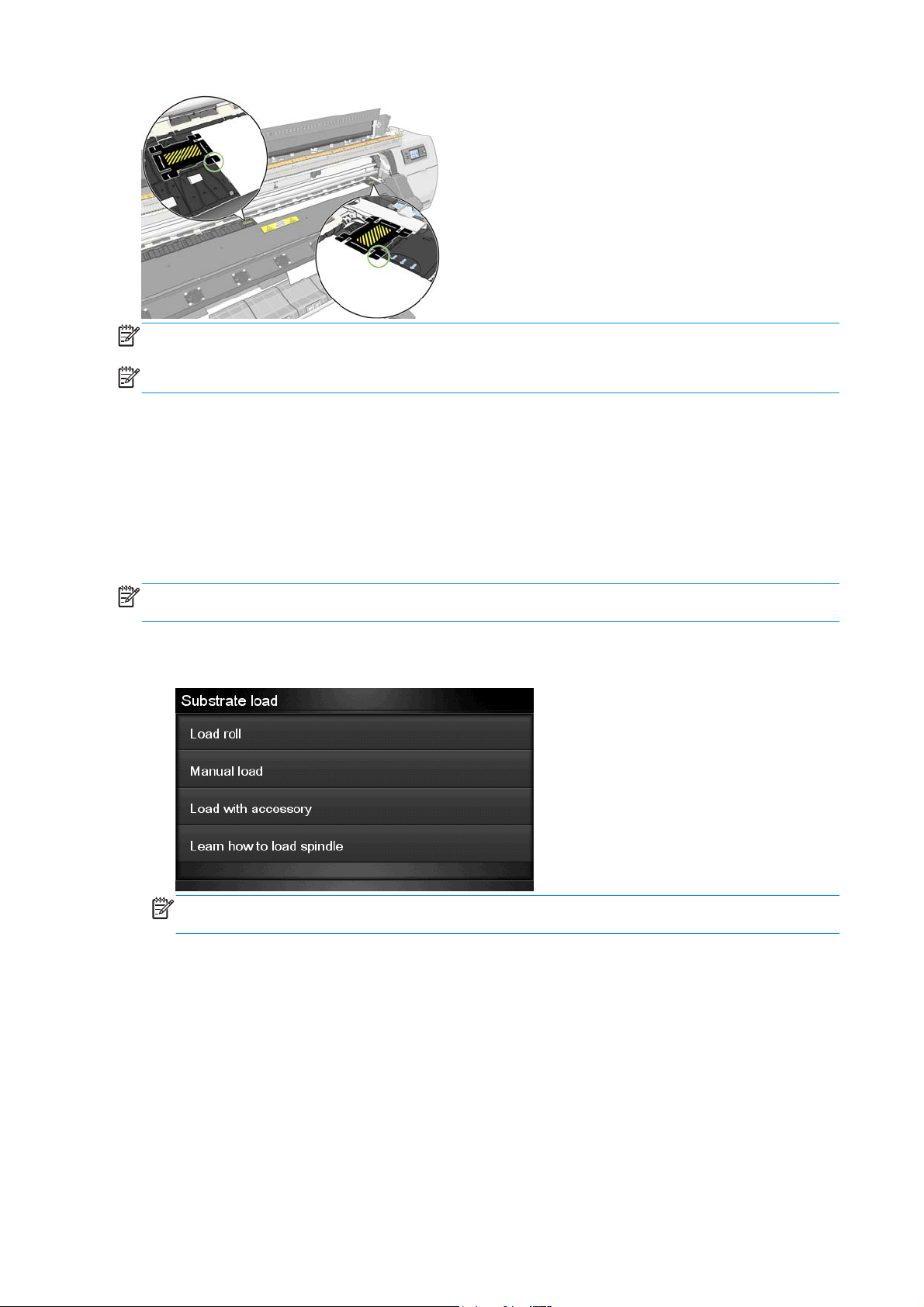

, , dan Substrate (Media) > Substrate load (Pengisian media) >

Manual load (Pengisian manual).

Langkah ini bersifat opsional: Anda dapat memilih untuk memulai pada langkah 2.

Panel depan mungkin meminta Anda melepas penahan tepi dari pelat jika printer menganggapnya ada (printer mungkin salah: printer tidak memiliki sensor untuk mendeteksinya).

2. Angkat tuas pengatur media sejauh mungkin.

3. Sisipkan secara perlahan tepi utama media ke bagian atas rol hitam dan pastikan media tetap kaku saat

proses berlangsung. Jangan putar ulang media secara manual, kecuali jika printer meminta Anda melakukannya.

4. Lanjutkan penyisipan media hingga media mencapai pelat pencetakan. Buka jendela untuk membantu

menarik media.

PERINGATAN! Jangan sentuh enklosur pengeringan pada printer. Permukaan internal tetap dapat

terasa panas meskipun kait jendela yang melepaskan sambungan daya modul pengeringan dan proses curing telah dibuka.

TIPS: Jika media yang digunakan cenderung menggulung, tetap sisipkan media hingga bagian tepinya

keluar dari printer. Anda juga disarankan menggunakan rel pengambil, atau menonaktifkan pemotong dari panel depan jika rel pengambil tidak digunakan.

32 Bab 4 Menangani media IDWW

5. Tarik tuas pengatur media ke bawah sejauh mungkin.

6. Pilih jenis media yang akan dimasukkan.

CATATAN: Anda sebaiknya memilih nama media tertentu yang akan digunakan di perangkat lunak

RIP, bukan di panel depan.

TIPS: Sewaktu memasukkan media yang sangat tipis, selalu pilih jenis media sebagai Banner untuk

meminimalkan tekanan vakum yang diterapkan saat pengisian berlangsung; sewaktu memasukkan media yang sangat tebal, selalu pilih jenis media sebagai HP Photorealistic untuk memaksimalkan tekanan vakum. Setelah memasukkan dan sebelum mencetak, buka panel depan, lalu ubah ke jenis

media yang benar yang dimasukkan: tekan

, , dan Substrate (Media) > Change loaded

substrate (Ubah media yang dimasukkan).

TIPS: Sewaktu memasukkan media tekstil secara manual untuk digunakan dengan rel pengambil,

sebelum memilih jenis media, sebaiknya tekan tombol Move substrate (Gerakkan media) di panel depan, lalu gunakan panel depan untuk menggerakkan maju media melewati titik tempat terjadinya kemacetan pada printer. Tindakan tersebut akan mencegah kemungkinan kemacetan media pada tahap ini dan sejumlah masalah media lainnya; serta memungkinkan Anda mengabaikan pemeriksaan kemiringan biasa.

7. Printer memeriksa media dengan berbagai cara dan dapat meminta Anda mengatasi masalah

kemiringan atau kekakuan media.

CATATAN: Anda dapat menetapkan jumlah kemiringan maksimum yang dibolehkan di panel depan:

tekan

, , dan Substrate (Media) > Substrate handling options (Pilihan penanganan media) >

Max skew setting (Pengaturan kemiringan maksimum).

8. Jika Anda memasukkan media transparan tanpa batas tepi yang pekat, Anda akan diminta memasukkan

lebar media dan jarak tepi kanan dari sisi pelat printer (seperti ditunjukkan pengukur di bagian depan modul proses curing).

9. Jika Anda telah memilih pencetakan dua sisi, maka panel depan akan menampilkan pertanyaan tentang

hal tersebut pada tahap ini.

10. Printer mengkalibrasi gerak maju media.

IDWW Memasukkan gulungan media ke printer (secara manual) 33

11. Printer menyatakan siap menjalankan pencetakan.

Pastikan kipas atas tidak tertutup.

Memasukkan potongan lembar media ke printer

Printer dirancang untuk digunakan dengan gulungan media. Potongan lembar media mungkin dapat dimasukkan ke printer, namun kualitas cetak tidak dijamin, dan Anda mungkin akan mengalami kesulitan dalam mencegah masalah kemiringan.

●

Panjang lembar media minimal 1.067 mm.

●

Masukkan lembar media dengan mengikuti petunjuk proses pengisian gulungan secara normal (otomatis atau manual, tergantung pada jenis media).

●

Saat proses pengisian berlangsung, printer mencoba mendeteksi arah putaran gulungan dengan membalik penggulung ke kedua arah. Bila media tidak terpasang ke penggulung, pesan berikut akan ditampilkan.

●

Potongan lembar media kemungkinan dimasukkan dengan kemiringan yang berlebihan, dan printer tidak dapat mengatasinya secara otomatis. Jika kemiringan yang diperkirakan printer lebih dari 3 mm/

34 Bab 4 Menangani media IDWW

m, sebaiknya hentikan pengisian, lalu coba kembali. Namun, jika kemiringan masih dapat diterima, Anda dapat mengabaikan perbaikan kemiringan otomatis. Untuk melakukannya, bila diminta, pilih

Lanjutkan dengan kemiringan saat ini.

Mengeluarkan gulungan media dari printer

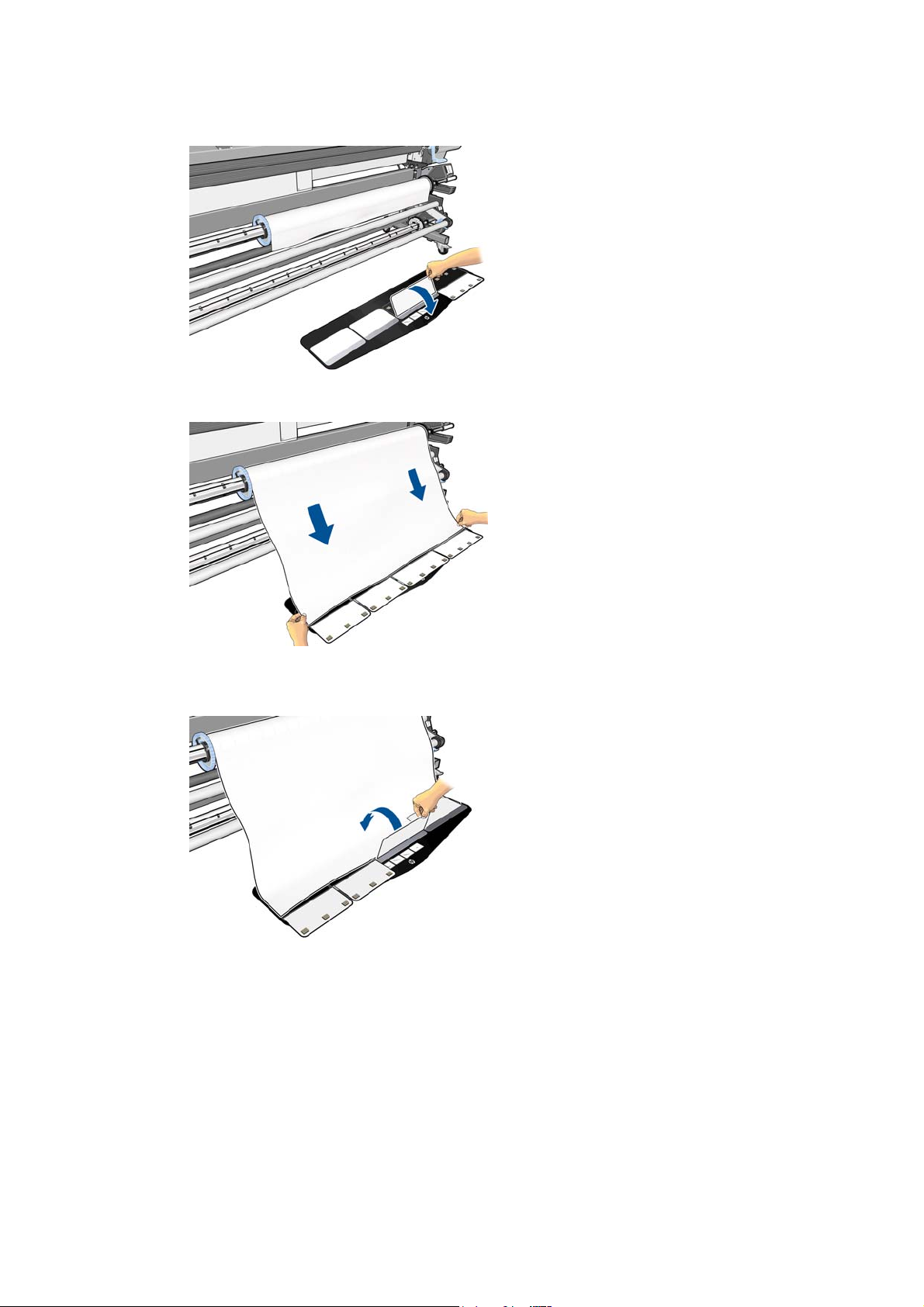

1. Jika Anda menggunakan rel pengambil saat pencetakan berlangsung, keluarkan gulungan yang

tercetak dari rel pengambil. Lihat

Mengeluarkan gulungan media dari rel pengambil pada hal. 43.

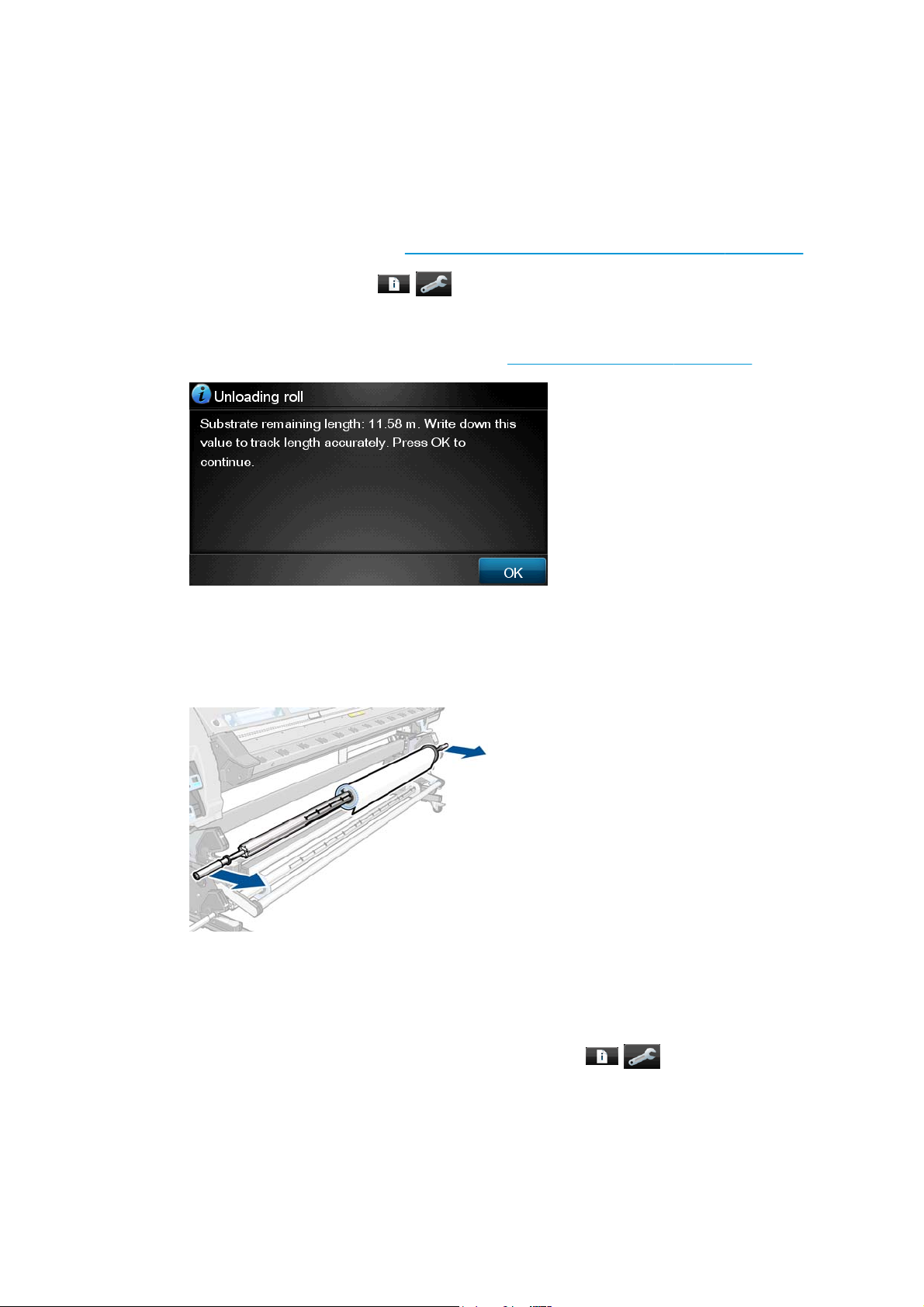

Di panel depan printer, tekan media) > Unload roll (Keluarkan gulungan media).

3. Jika printer telah melacak panjang media, panel depan akan menampilkan panjang media yang tersisa

sebagai referensi Anda di masa mendatang. Lihat

Tekan OK untuk melanjutkan.

4. Bila printer telah memutar kembali gulungan, angkat tuas kunci penggulung.

5. Keluarkan gulungan dari printer, dengan terlebih dulu menarik keluar ujung kanan di sisi kanan printer.

Jangan masukkan jari Anda ke dalam penyangga penggulung sewaktu mengeluarkannya.

, , dan Substrate (Media) > Substrate unload (Pengosongan

Pelacakan panjang media pada hal. 52.

Rel pengambil

Rel pengambil harus diaktifkan dan dioperasikan dari panel depan. Bila rel pengambil diaktifkan, pesan Take-up reel enabled (Rel pengambil aktif) ditampilkan di tab Substrate (Media) di panel depan. Jika rel

pengambil tidak diaktifkan dan Anda ingin mengaktifkannya, tekan Enable take-up reel (Aktifkan rel pengambil). Tekan Yes (Ya) untuk mengkonfirmasi, lalu ikuti petunjuk di

panel depan.

Palang penegang

Saat digunakan, rel pengambil memerlukan cincin untai pada media yang diberi beban palang penegang.

IDWW Mengeluarkan gulungan media dari printer 35

, , dan Substrate (Media) >

Palang penegang dilengkapi beban pengimbang untuk menambah kekakuan keluaran, yang dapat diatur ke salah satu dari dua posisi (dalam atau luar), tergantung pada jenis media.

Hanya untuk pengaturan media tekstil, palang harus berada di depan.

Memasukkan gulungan media ke rel pengambil

Di panel depan printer, tekan pengambil).

36 Bab 4 Menangani media IDWW

, , dan Substrate (Media) > Enable take-up reel (Aktifkan rel

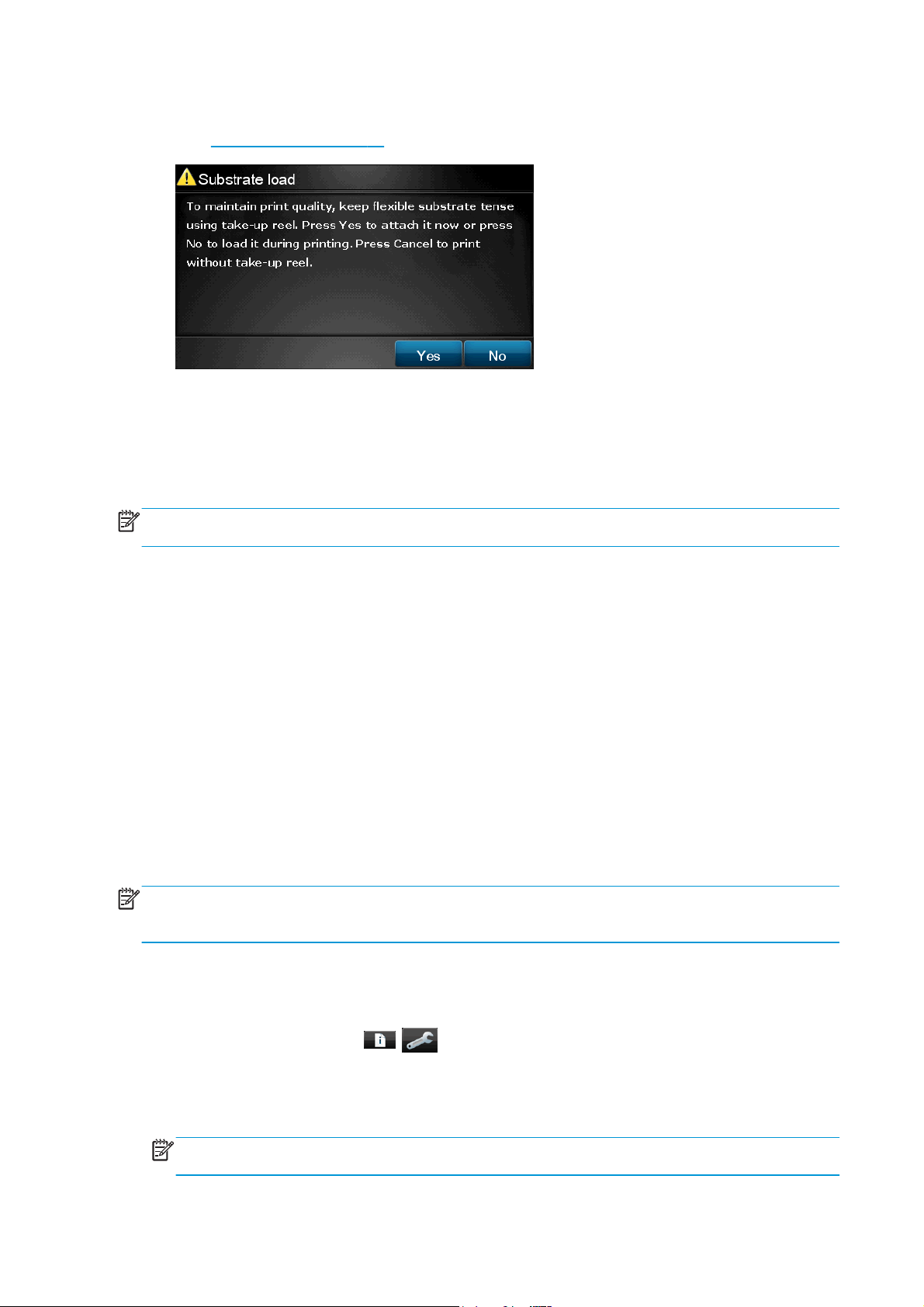

2. Panel depan memberikan Anda pilihan untuk memasukkan rel pengambil secepatnya, atau saat

pencetakan berlangsung.

Jika Anda memilih memasukkan rel pengambil saat pencetakan berlangsung, kenali langkah-langkah untuk melakukannya. Memasukkan rel pengambil saat pencetakan berlangsung mengharuskan Anda menyelesaikan prosedur pada saat printer mengambil dan mencetak media. Memasukkan rel pengambil saat pencetakan berlangsung akan menghemat media sekitar 1,5 m.

TIPS: Jika rel pengambil telah dimasukkan, namun printer tidak dapat mengenalinya, Anda dapat

menghemat waktu dengan memilih Load it during printing (Masukkan saat pencetakan berlangsung).

TIPS: Sebaiknya biarkan tombol arah putaran rel pengambil dinonaktifkan (lihat Mengeluarkan

gulungan media dari rel pengambil pada hal. 43) agar tidak terjadi pergerakan yang tidak terduga bila

memasukkan rel pengambil saat pencetakan berlangsung. Setelah tepi utama media terpasang ke inti dan media rata, putar tombol arah putaran ke posisi 1 atau 2 sesuai keinginan. Menetapkan ke 1 akan memutar media sehingga gambar tercetak menghadap ke dalam. Menetapkan ke 2 akan memutar media sehingga gambar tercetak menghadap ke luar.

Langkah-langkah berikut digunakan bila Anda memilih memasukkan rel pengambil secepatnya. Jika memilih memasukkan di lain waktu, saat pencetakan berlangsung, Anda harus menyelesaikan pengoperasian yang sama tanpa panduan dari panel depan.

3. Pastikan palang penegang berada pada posisi terangkat (atas).

IDWW Rel pengambil 37

4. Buka kunci rel pengambil dengan mengangkat kedua tuas.

5. Lepas rel pengambil.

6. Buka kunci penahan biru.

7. Lepas kunci penahan dari ujung kiri penggulung.

38 Bab 4 Menangani media IDWW

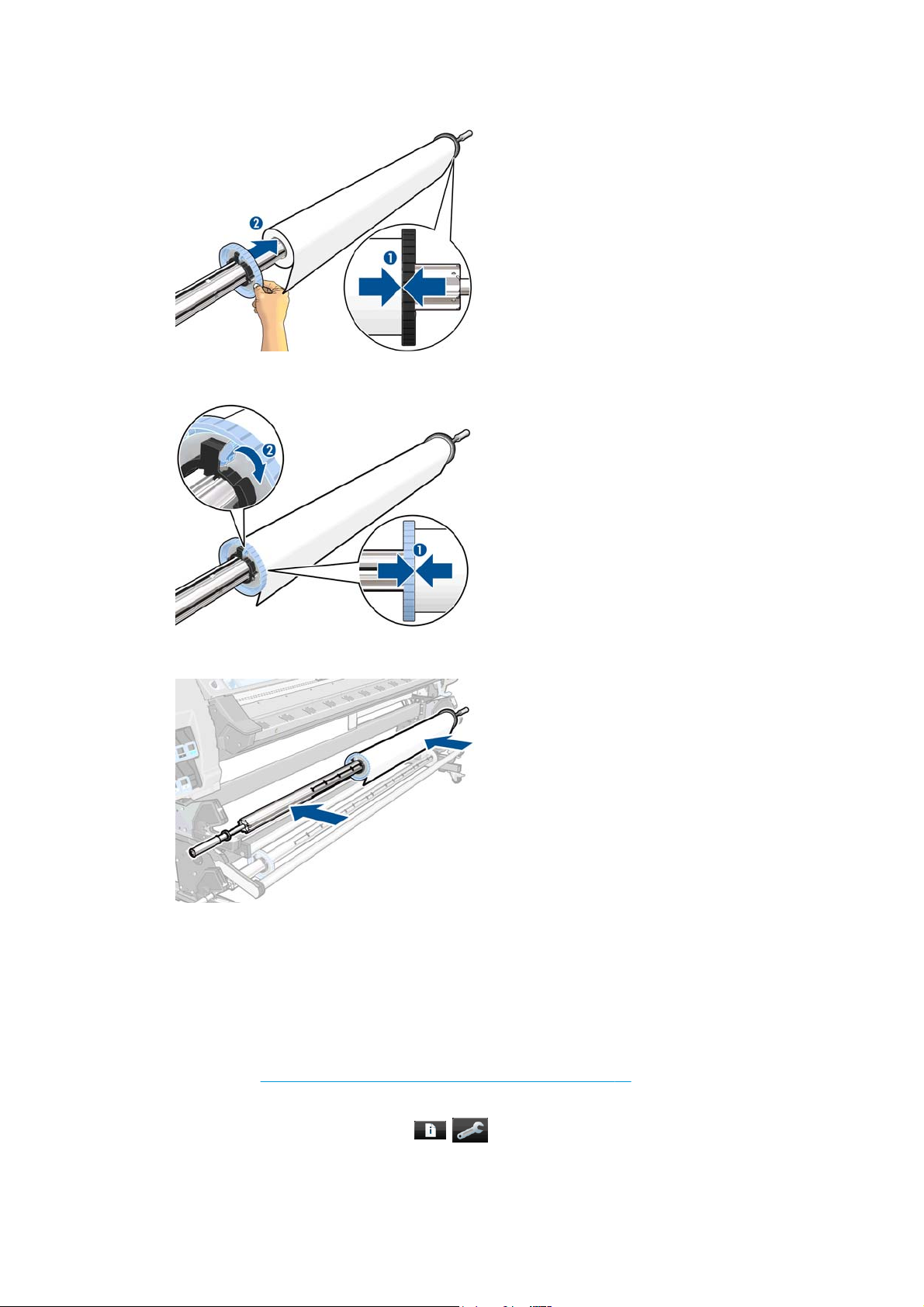

8. Masukkan inti ke rel pengambil. Inti harus memiliki lebar minimal sama seperti media.

9. Pasang kembali kunci penahan biru ke rel pengambil. Geser hingga menyentuh inti, lalu aktifkan kunci

tersebut.

10. Masukkan rel pengambil ke printer dengan menekan kuat kedua ujungnya.

IDWW Rel pengambil 39

11. Gunakan pilihan Move substrate (Gerakkan Media) dalam menu Substrate (Media) di panel depan untuk

menggerakkan maju media. Terus gerakkan maju media hingga mencapai penggulung.

12. Gerakkan media antara palang pengalih dan palang penegang.

13. Tarik bagian tengah tepi utama media untuk meratakan media. Jangan coba tarik media lebih panjang

keluar dari printer.

CATATAN: Jika Anda memasukkan rel pengambil saat pencetakan berlangsung, jangan tarik media

dengan kuat. Rekatkan media ke inti penggulung bila panjang media yang memadai sudah disisipkan keluar dari printer setelah pencetakan dimulai.

40 Bab 4 Menangani media IDWW

14. Pastikan tepi kanan media telah berada sejajar dengan kunci penahan kanan pada rel pengambil.

15. Rekatkan tepi utama media ke inti di bagian tengah, lalu di setiap sisinya. Pastikan media telah rata.

16. Gunakan tombol gerak maju pada mesin rel pengambil untuk menggerakkan maju rel pengambil satu

putaran, sehingga media dipastikan terpasang dengan benar ke inti.

IDWW Rel pengambil 41

17. Tekan tombol OK di panel depan. Printer akan menggerakkan maju media.

18. Angkat tuas untuk menurunkan posisi palang penegang.

19. Gunakan tombol arah putaran pada mesin rel pengambil untuk memilih arah putaran. Menetapkan ke 1

akan memutar media sehingga gambar tercetak menghadap ke dalam. Menetapkan ke 2 akan memutar media sehingga gambar tercetak menghadap ke luar.

20. Tekan tombol OK di panel depan. Pesan Take-up reel has been successfully installed (Rel pengambil

telah berhasil dipasang) ditampilkan.

42 Bab 4 Menangani media IDWW

21. Gambar berikut menunjukkan tampilan printer saat beroperasi. Saat media disisipkan keluar dari

printer, media akan bergerak ke bawah menuju palang penegang, melewati palang pengalih, lalu bergerak kembali menuju rel pengambil.

CATATAN: Pemotong dinonaktifkan bila rel pengambil digunakan.

Mengeluarkan gulungan media dari rel pengambil

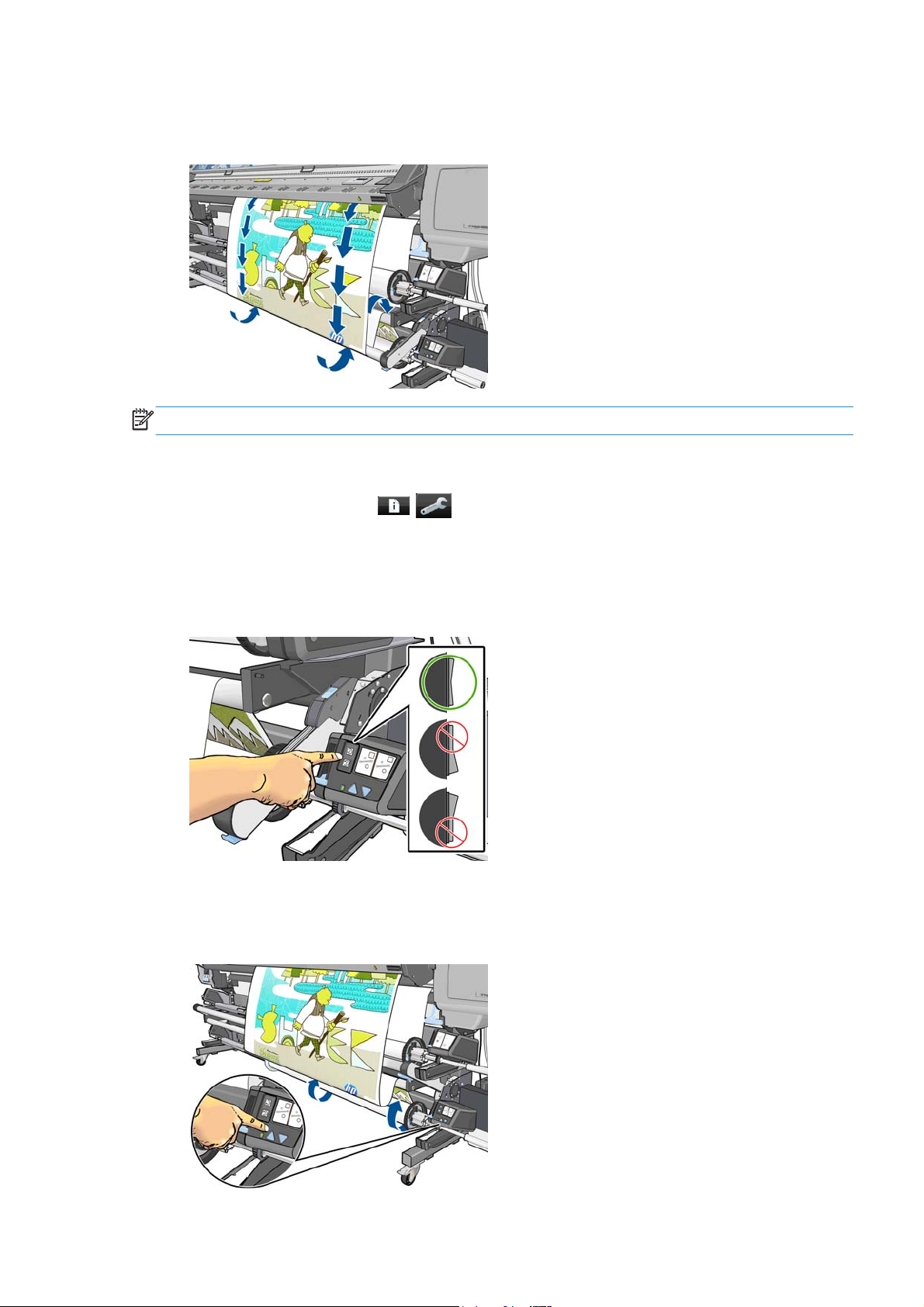

Di panel depan printer, tekan rel pengambil).

Printer akan menggerakkan maju media untuk pemotongan.

2. Alihkan tombol arah putaran ke posisi tidak aktif. Tombol tidak aktif bila berada di posisi tengah

(dengan kata lain, tombol tidak berada di posisi 1 maupun posisi 2).

3. Angkat palang penegang ke posisi atas.

4. Gunakan tombol gerak maju pada mesin rel pengambil untuk memutar media yang berlebih di sekitar

rel pengambil.

, , dan Substrate (Media) > Disable take-up reel (Nonaktifkan

IDWW Rel pengambil 43

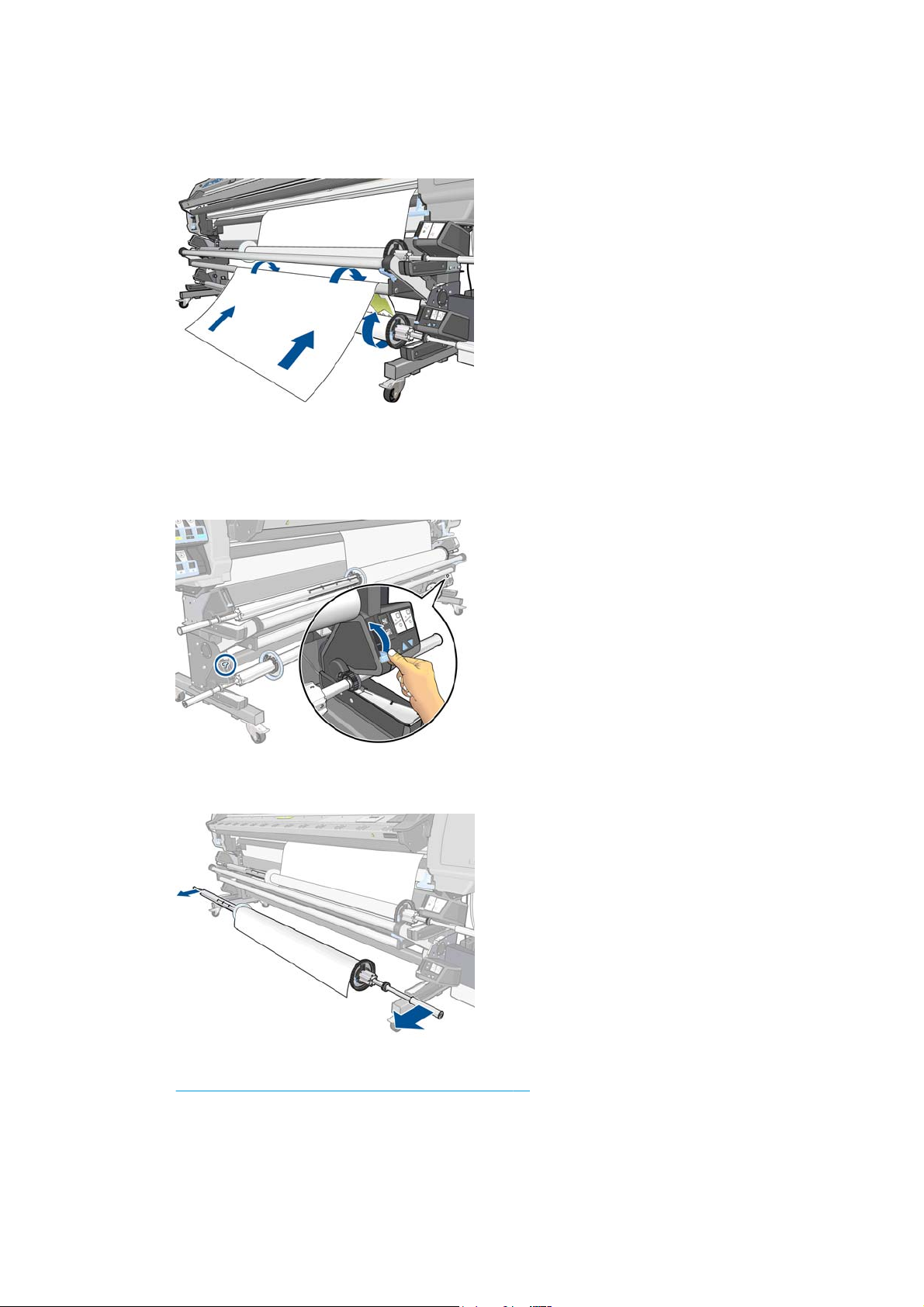

5. Tekan tombol OK di panel depan. Printer akan meminta Anda memotong media secara manual.

6. Gunakan tombol gerak maju pada mesin rel pengambil untuk memutar media yang tersisa di sekitar rel

pengambil.

7. Tekan tombol OK di panel depan.

Panel depan akan menampilkan jumlah media tercetak yang terdapat pada rel pengambil.

8. Buka kunci rel pengambil dengan mengangkat kedua tuas.

9. Keluarkan gulungan dari printer, dengan terlebih dulu menarik keluar ujung kanan printer. Jangan

masukkan jari Anda ke dalam penyangga penggulung sewaktu mengeluarkannya.

10. Untuk mengeluarkan gulungan dari printer setelah Anda mengeluarkan rel pengambil, lihat

Mengeluarkan gulungan media dari printer pada hal. 35.

44 Bab 4 Menangani media IDWW

Penahan tepi

Penahan tepi dirancang untuk mencegah bagian tepi media terangkat saat pencetakan berlangsung. Penahan tersebut sebaiknya digunakan untuk pencetakan tekstil dan dua sisi (meskipun panel depan tidak menyarankannya), dan biasanya tidak diperlukan dalam kondisi lainnya. Bila tidak digunakan, penahan dapat disimpan pada tempatnya di bagian belakang printer.

Jika memilih menggunakannya, Anda harus meletakkan penahan pada pelat bila diminta oleh panel depan (perintah ini muncul bila menggunakan aksesori pengisian). Buka jendela, letakkan penahan tepi, lalu tutup jendela.

PERINGATAN! Jangan sentuh enklosur pengeringan pada printer. Permukaan internal tetap dapat terasa

panas meskipun kait jendela yang melepaskan sambungan daya modul pengeringan dan proses curing telah dibuka.

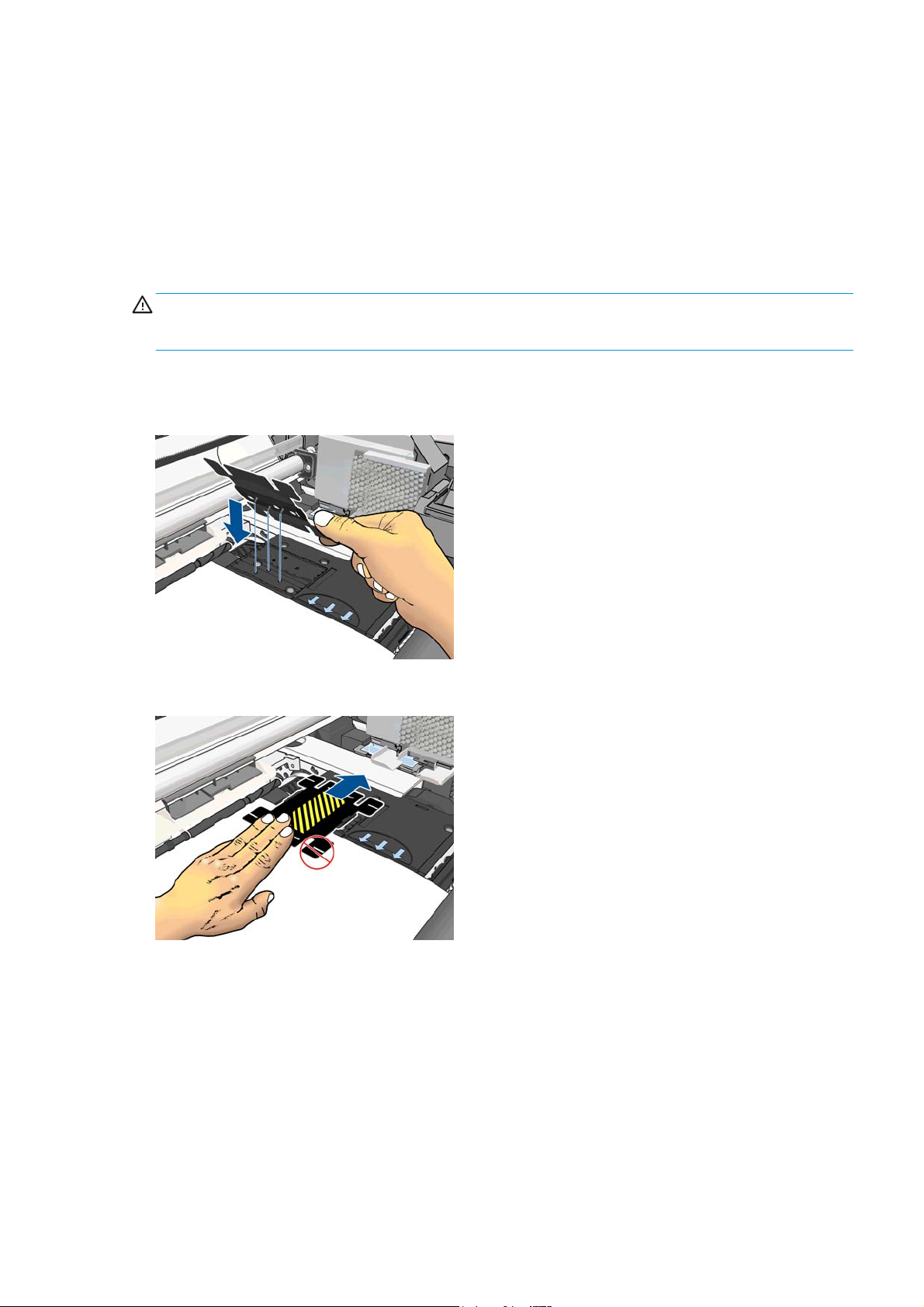

Penahan tepi harus diletakkan pada pelat agar sedikit menimpa tepi kiri dan kanan media. Penahan tepi terpasang dengan benar di lubang pada pelat, dan memiliki sifat magnet yang akan membantunya melekat pada tempatnya.

Geser penahan tepi ke kiri atau kanan dengan jari agar Anda dapat melihat tepi media di kedua lubang persegi pada sisi penahan tepi.

Gambar berikut menunjukkan penahan tepi yang dipasang dengan benar.

IDWW Penahan tepi 45

CATATAN: Bila Anda menggunakan penahan tepi, hasil cetak harus memiliki margin minimal 10 mm.

CATATAN: Lepas penahan tepi bila pesan yang menyatakan bahwa gulungan hampir habis muncul.

Aksesori pengisian

Aksesori pengisian dirancang untuk membantu pengisian media banner/tekstil/jala. Aksesori disarankan untuk digunakan pada pengisian jenis media tersebut, bukan merupakan kewajiban.

Printer dilengkapi dua aksesori pengisian: satu untuk gulungan media dengan lebar hingga 1,55 m dan satu untuk gulungan media dengan lebar hingga 2,64 m. Aksesori pengisian yang lebih kecil juga dapat digunakan untuk gulungan media lebar jika Anda menginginkannya.

CATATAN: Penahan tepi dapat digunakan tanpa mempertimbangkan apakah Anda memilih tidak

menggunakan aksesori pengisian.

1. Pilih Load with accessory (Masukkan dengan aksesori) dari menu Substrate Load (Pengisian Media) di

panel depan.

CATATAN: Jika memilih Load with accessory (Masukkan dengan aksesori), pesan yang menanyakan

apakah Anda ingin menggunakan penahan tepi akan ditampilkan.

46 Bab 4 Menangani media IDWW

2. Letakkan aksesori pengisian tekstil di lantai, lalu balikkan sirip putih ke arah depan untuk

menyesuaikan dengan lebar media.

3. Tarik sebagian media dari gulungan, lalu letakkan tepi utama pada aksesori pengisian.

4. Balikkan kembali sirip putih untuk menutupi tepi utama media. Potongan pola hitam memiliki sifat

magnet dan melekat erat pada media.

IDWW Aksesori pengisian 47

5. Angkat aksesori pengisian dan tepi utama media secara bersamaan.

6. Masukkan media secara manual, lihat Memasukkan gulungan media ke printer (secara manual)

pada hal. 31.

7. Aksesori pengisian melewati jalur media pada printer bersamaan dengan media tersebut.

8. Panel depan menanyakan apakah Anda ingin menggunakan penahan tepi. Lihat Penahan tepi

pada hal. 45.

48 Bab 4 Menangani media IDWW

9. Pilih jenis media yang akan dimasukkan.

CATATAN: Anda sebaiknya memilih nama media tertentu yang akan digunakan di perangkat lunak

RIP, bukan di panel depan.

TIPS: Sewaktu memasukkan media yang sangat tipis, selalu pilih jenis media sebagai Banner untuk

media yang benar yang dimasukkan: tekan

, , dan Substrate (Media) > Change loaded

substrate (Ubah media yang dimasukkan).

10. Setelah melewati printer, aksesori pengisian dapat dilepas menggunakan tangan.

11. Printer memeriksa media dengan berbagai cara dan dapat meminta Anda mengatasi masalah

kemiringan atau kekakuan media.

CATATAN: Anda dapat menetapkan jumlah kemiringan maksimum yang dibolehkan di panel depan:

tekan

, , dan Substrate (Media) > Substrate handling options (Pilihan penanganan media) >

Max skew setting (Pengaturan kemiringan maksimum).

12. Jika Anda memasukkan media transparan tanpa batas tepi yang pekat, Anda akan diminta memasukkan

lebar media dan jarak tepi kanan dari sisi pelat printer (seperti ditunjukkan pengukur di bagian depan modul proses curing).

13. Jika Anda telah memilih pencetakan dua sisi, maka panel depan akan menampilkan pertanyaan tentang

hal tersebut pada tahap ini.

14. Printer mengkalibrasi gerak maju media.

IDWW Aksesori pengisian 49

15. Panel depan menyarankan menggunakan rel pengambil. Anda dapat memilih memasukkan rel

pengambil sekarang atau nanti saat pencetakan berlangsung; atau tidak menggunakannya sama sekali.

Rel pengambil pada hal. 35.

Lihat

16. Selesaikan proses pengisian seperti biasa, lalu atur kemiringan jika diperlukan.

Pencetakan dua sisi

Printer dapat digunakan untuk mencetak pada kedua sisi media dengan cara sebagai berikut.

CATATAN: Hasil cetak harus memiliki lebar minimal 28 cm, jika tidak, printer tidak akan dapat menemukan

garis acuan sewaktu mencetak sisi kedua.

Uraian singkat

1. Pilih pengaturan printer untuk mencetak pada kedua sisi.

2. Printer mencetak konten yang Anda inginkan muncul pada sisi pertama. Setelah setiap tugas, printer

mencetak garis acuan hitam yang digunakan untuk menyelaraskan tugas serupa pada sisi kedua.

3. Potong dan keluarkan media.

4. Masukkan kembali potongan media secara terbalik dimulai dari bagian akhir. Garis acuan yang

menandakan bagian akhir sisi pertama harus menghadap ke bawah mendekati tepi utama.

5. Printer menemukan garis acuan dan menggunakannya untuk mulai mencetak sisi kedua di bidang yang

tepat.

Pencetakan dua sisi dapat dipilih dalam perangkat lunak RIP atau di panel depan printer. Pengaturan RIP akan diutamakan: jika pencetakan dua sisi secara tegas diaktifkan atau dinonaktifkan dalam perangkat lunak RIP, maka pengaturan panel depan diabaikan.

CATATAN: Jika Anda mencoba menggerakkan media sewaktu mencetak pada salah satu sisi, panel depan

akan meminta konfirmasi karena gerakan tersebut dapat mencegah penyelarasan yang tepat di antara kedua sisi.

Rincian pencetakan dua sisi

1. Masukkan media seperti biasa saat Anda memasukkan media yang digunakan.

Di panel depan printer, tekan dua sisi) > Side A (Sisi A). Kembali ke layar awal, lalu pastikan status printer ditampilkan sebagai Ready

to print side A (Siap mencetak pada sisi A).

Cara lainnya, pilih pencetakan dua sisi dalam perangkat lunak RIP.

CATATAN: Pemotong otomatis dan margin bawah ekstra telah dinonaktifkan saat pencetakan dua sisi

berlangsung.

50 Bab 4 Menangani media IDWW

, , dan Substrate (Media) > Double-sided printing (Pencetakan

3. Kirim satu atau beberapa tugas untuk dicetak pada sisi pertama. Sebelum mencetak tugas pertama,

printer dapat menggerakkan maju media sekitar 0,5 m agar sisi kedua dapat diperbaiki sepenuhnya. Setelah setiap tugas, printer mencetak garis acuan hitam yang digunakan untuk menyelaraskan tugas serupa pada sisi kedua.

CATATAN: Kemungkinan kesalahan penyelarasan yang terlihat di antara kedua sisi semakin

bertambah terkait dengan panjang tugas. Dengan demikian, dalam pencetakan dua sisi, sebaiknya Anda tidak mencetak satu tugas apapun yang lebih panjang dari 3 m.

Potong media, baik secara manual atau dengan membuka panel depan, lalu menekan Substrate (Media) > Form feed and cut (Ambil dan potong media).

●

Jika Anda berencana melampirkan media ke rel pengambil sebelum mencetak pada sisi kedua, gerakkan maju media secara memadai untuk melakukannya.

●

Jika Anda berencana melampirkan media ke rel pengambil sewaktu mencetak sisi kedua, gerakkan maju media sekitar 10 cm.

Potong media, baik secara manual atau dengan membuka panel depan, lalu menekan Substrate (Media) > Form feed and cut (Ambil dan potong media). Sebelum memotong, pastikan

panjang total media yang dipotong lebih dari 2 m, jika tidak, Anda mungkin tidak akan berhasil memasukkannya.

CATATAN: Perintah Form feed and cut (Ambil dan potong media) tidak akan berfungsi jika media

tidak dapat dipotong oleh pemotong.

Tekan

7. Masukkan kembali media dengan sisi cetak pertama menghadap ke atas saat dimasukkan ke printer,

dan dengan garis acuan berada di dekat tepi utama. Masukkan kembali jika perlu hingga printer menemukan kemiringan kurang dari 1 mm/m.

TIPS: Meskipun tidak terlalu diperlukan, Anda dapat lebih cepat menggunakan prosedur pengisian

manual sebagai perkiraan awal, lalu membolehkan printer menemukan garis acuan secara lebih akurat. Lihat menggunakan prosedur pengisian otomatis, printer mungkin memerlukan waktu yang lama untuk menemukan garis acuan.

, , dan Substrate (Media) > Substrate unload (Pengosongan media).

Memasukkan gulungan media ke printer (secara manual) pada hal. 31. Jika Anda hanya

, , dan

TIPS: Anda disarankan menggunakan penahan tepi sewaktu mencetak sisi kedua, yang berarti

menggunakan prosedur pengisian manual.

TIPS: Jika Anda memilih tidak memasang media ke penggulung, dan panel depan melaporkan bahwa

media mungkin terlepas dari inti, atau arah penyisipan tidak terdeteksi, Anda dapat mengabaikan pesan tersebut dan melanjutkan ke langkah berikutnya.

8. Panel depan menanyakan, Would you like to load substrate for printing as side B? (Anda ingin

memasukkan media untuk dicetak sebagai sisi B?). Pilih Yes (Ya).

9. Printer mencari garis acuan pada media. Jika tidak dapat menemukannya, panel depan akan meminta

Anda menggerakkan media menggunakan tombol Up (Atas) dan Down (Bawah) hingga garis acuan disejajarkan dengan garis permanen pada pelat. Menandai lokasi garis acuan pada sisi lain media mungkin dapat membantu Anda melakukannya.

IDWW Pencetakan dua sisi 51

CATATAN: Jika Anda mengetahui bahwa pencarian garis acuan secara otomatis tidak berfungsi

(mungkin karena sensor gerak maju media kotor), Anda dapat menonaktifkannya: tekan dan Substrate (Media) > Substrate handling options (Pilihan penanganan media) > Enable auto line

detection (Aktifkan deteksi garis otomatis) > Off (Tidak aktif).

10. Kirim satu atau beberapa tugas untuk dicetak pada sisi kedua. Jika Anda mengirim lebih dari satu tugas,

tugas tersebut harus dikirim dalam urutan terbalik, karena pencetakan dimulai di bagian akhir sisi kedua dan berlanjut ke bagian awal.

CATATAN: Tugas yang dicetak pada sisi kedua mungkin harus diputar 180 derajat, dan ukurannya

sedikit diperkecil untuk mengimbangi penyusutan media setelah satu kali melewati printer. Lihat

menyusut atau mengembang pada hal. 141.

Melihat informasi tentang media

Di layar awal panel depan, tekan (Media).

Berikut adalah informasi yang muncul di panel depan:

●

Status gulungan

●

Kelompok media yang dipilih

●

Lebar media dalam satuan milimeter (diukur oleh printer)

, ,

Media

Jika tidak ada media yang dimasukkan, pesan Out of substrate (Media tidak ada) akan ditampilkan di layar.

Informasi yang sama akan muncul pada halaman Supplies (Persediaan) dalam Embedded Web Server.

Pelacakan panjang media

Fitur pelacakan panjang media memungkinkan Anda melacak jumlah media yang telah digunakan dan yang tersisa pada gulungan.

1. Bila gulungan media dimasukkan ke printer untuk pertama kalinya, Anda dapat memasukkan panjang

media gulungan tersebut. Selanjutnya, jumlah media yang digunakan secara berurutan akan dilacak.

52 Bab 4 Menangani media IDWW

2. Bila media dikeluarkan, panel depan akan menampilkan jumlah media yang tersisa agar Anda dapat

menggunakannya sebagai referensi di lain waktu.

3. Saat berikutnya media dimasukkan, Anda dapat memasukkan panjang media yang tersisa, lalu printer

akan melacak kembali media yang digunakan. Jika media tidak benar-benar dikeluarkan sesuai prosedur, misalnya jika terjadi kemacetan sehingga media dikeluarkan dan printer dimatikan, lalu dihidupkan, dan Anda memilih Last known length (Panjang yang terakhir diketahui), maka printer akan menampilkan nilai yang diperoleh saat kemacetan terjadi (jika fitur pelacakan diaktifkan).

Panjang media yang tersisa selalu ditampilkan dalam bidang Substrate (Media) di panel depan. Informasi ini juga dapat ditampilkan dalam RIP.

Mengaktifkan/menonaktifkan fitur pelacakan panjang media

Fitur pelacakan panjang media dapat dinonaktifkan atau diaktifkan dari panel depan. Tekan

, dan Substrate (Media) > Substrate handling options (Pilihan penanganan media) > Substrate

length tracking (Pelacakan panjang media).

2. Pilih On (Aktif) atau Off (Tidak aktif).

IDWW Pelacakan panjang media 53

ambil dan potong media

Pilihan Form feed and cut (Ambil dan potong media) tersedia di panel depan printer. Jika Anda menekan

, , dan Substrate (Media) > Form feed and cut (Ambil dan potong media), printer akan

menggerakkan maju dan memotong media secara normal. Berikut adalah daftar fungsi lainnya untuk tombol ini:

●

Jika printer menunggu halaman berikutnya dikumpulkan, tombol ini akan membatalkan waktu tunggu dan mencetak halaman yang tersedia dengan cepat.

●

Jika printer mengeringkan tinta setelah pencetakan, tombol ini akan membatalkan waktu tunggu dan mengeluarkan halaman dengan cepat.

●

Jika rel pengambil aktif, maka tombol ini akan menggerakkan kertas maju sepanjang 10 cm (3,9 inci), namun tidak memotong kertas.

CATATAN: Pemotong akan dinonaktifkan saat rel pengambil digunakan dan bila media banner atau tekstil

dimuat.

Menyimpan media

Berikut adalah sejumlah tips untuk menyimpan media:

●

Selalu simpan gulungan yang tidak dipakai dalam kemasan plastik untuk mencegah perubahan warna dan penumpukan debu. Bungkus ulang sisa gulungan yang tidak dipakai.

●

Jangan tumpuk gulungan.

●

Biarkan semua media beradaptasi dengan kondisi ruangan di luar kemasan selama 24 jam sebelum dicetak.

●

Pegang media film dan mengkilap di bagian tepi atau kenakan sarung tangan katun. Minyak pada kulit dapat berpindah ke media dan meninggalkan sidik jari.

●

Pastikan media selalu tergulung dengan kencang pada gulungan selama prosedur pengisian dan pengosongan berlangsung. Jika gulungan mulai terlepas, kondisinya dapat menjadi sulit ditangani.

54 Bab 4 Menangani media IDWW

5Pengaturan media

Men-download pengaturan awal media

Setiap media yang didukung memiliki karakteristik khusus. Printer akan mengubah cara mencetak pada setiap media yang berbeda. RIP memerlukan keterangan persyaratan untuk masing-masing media. Keterangan ini disebut “pengaturan awal media”.

Pengaturan awal media berisi profil warna ICC yang menjelaskan karakteristik warna media. Pengaturan awal media juga berisi informasi tentang karakteristik lain (pengaturan RIP dan printer, seperti suhu pengeringan dan proses curing, tekanan vakum, dan kompensasi gerak maju media) dan persyaratan media yang tidak terkait secara langsung dengan warna. Pengaturan awal media pada printer Anda diinstal di RIP.

RIP hanya berisi pengaturan awal untuk media yang paling umum digunakan. Jika Anda membeli media yang tidak memiliki pengaturan awal pada RIP, dapatkan pengaturan awal untuk media baru dengan cara sebagai berikut:

●

Coba download pengaturan awal media dari situs Web produsen media tersebut.

●

Jika tidak tersedia, coba download dari situs Web perusahaan RIP.

●

Jika tidak tersedia, periksa ketersediaan menggunakan aplikasi pencarian HP Media Finder yang terdapat di

●

Jika Anda tidak dapat menemukannya di manapun, buat pengaturan awal media baru dalam RIP, atau salin pengaturan awal media sejenis yang ada, lalu buat perubahan. Lihat

pada hal. 55.

●

Informasi lebih lanjut tersedia di

http://www.hp.com/go/latexmediafinder/

Menambah media baru

Bagian ini dapat digunakan jika Anda memutuskan untuk membuat pengaturan awal media sendiri. Biasanya hal ini tidak perlu dilakukan jika Anda dapat menemukan pengaturan awal yang telah tersedia untuk semua media yang digunakan.

Menambah media baru

http://www.hp.com/go/L28500/solutions/.

IDWW Men-download pengaturan awal media 55

Ringkasan

Memilih pengaturan printer dan profil warna

Pengaturan printer yang tepat untuk media mungkin disediakan oleh vendor RIP atau media. Jika tidak, Anda dapat mulai dengan menyalin pengaturan printer dari media serupa dalam kelompok yang sama. Lihat

Kelompok media yang didukung pada hal. 22.

Jika media serupa tidak dapat ditemukan, berikut adalah beberapa pengaturan default yang disarankan untuk setiap kelompok media.

56 Bab 5 Pengaturan media IDWW

Kelompok media Suhu

pengering

Berperekat 55 105 30 Ya Ya 0 15 25

Banner 50 100 45 Ya Tidak 0 15 5

Tekstil 55 100 45 Ya Tidak 0 15 20

Film 55 95 30 Ya Ya 0 15 25

Kertas Sintetis 50 80 30 Ya Ya 0 15 40

Kertas Berbasis Air 45 70 30 Ya Ya 0 15 20

Kertas Berbasis Minyak 50 90 30 Ya Ya 0 15 25

Suhu proses curing

Aliran udara

pemanasa

Pelacakan

otomatis

(OMAS)

Pemotong Kompensa

si gerak

maju

media

Tegangan

masukan

Vakum

Media bersuhu rendah (termasuk HP Photoreal)

Jala 50 95 30 Ya Ya 0 15 30

50 80 30 Ya Ya 0 15 40

Berikut adalah penjelasan berbagai pengaturan yang disebutkan di atas.

Pengaturan Keterangan Jika terlalu rendah Jika terlalu tinggi

Gerakan printhead Jumlah gerakan printhead

menunjukkan jumlah pencetakan yang akan dilakukan printhead di bidang yang sama pada media tertentu.

Suhu pengeringan Panas yang diterapkan dalam

zona cetak akan mengeringkan air dan menyatukan gambar pada media.

Jumlah tinta yang ditembakkan per unit waktu lebih banyak dan tinta lebih cepat mengering pada media. Hal ini dapat menyebabkan adanya penyatuan tinta dan garis melintang. Batas di antara gerakan printhead mungkin lebih jelas terlihat. Namun, kecepatan cetak relatif tinggi.

Dapat terjadi cacat pada kualitas cetak, misalnya garis melintang, rembesan tinta, dan penyatuan tinta.

Warna terlihat hidup, kualitas cetak tinggi. Namun, kecepatan cetak relatif rendah. Diperlukan suhu proses curing yang lebih rendah, jika tidak, media dapat berubah bentuk.

Tanda termal mungkin terlihat pada media; tanda tersebut dapat muncul sebagai garis vertikal dalam warna tertentu. Media mungkin berkerut pada pelat sehingga menyebabkan munculnya garis melintang vertikal, tinta menyebar, atau kemacetan media.

Suhu proses curing Proses curing diperlukan untuk

Aliran udara pemanasan

menyatukan lateks dengan membuat film polimer yang berfungsi sebagai lapisan pelindung, sekaligus membersihkan sisa pelarut dari hasil cetak. Proses curing sangat penting untuk memastikan daya tahan gambar yang dicetak.

Aliran udara membantu mengeringkan uap air dari zona cetak sehingga memungkinkan pengeringan yang lebih efisien.

Hasil cetak mungkin tidak sepenuhnya mengalami polimerisasi sehingga tinta menyebar saat tersentuh. Hasil cetak dapat terlihat basah setelah pencetakan atau beberapa saat kemudian. Anda mungkin harus menambah jumlah gerakan printhead untuk mencapai proses curing yang memadai.

Secara umum, gunakan nilai default kelompok media.

Media dapat berkerut dalam modul proses curing sehingga menimbulkan cacat seperti terbakar atau lapisan dalam terlepas. Kerutan media juga dapat menyebabkan garis melintang vertikal atau tinta menyebar di bagian awal plot berikutnya.

IDWW Menambah media baru 57

Pengaturan Keterangan Jika terlalu rendah Jika terlalu tinggi

Kompensasi gerak maju media

Tegangan masukan Tegangan diterapkan pada media

Vakum Vakum yang diterapkan ke media

Printer ini dikalibrasi di pabrik untuk memastikan media bergerak maju secara akurat bila menggunakan media yang didukung pada kondisi lingkungan normal. Meskipun demikian, Anda akan merasakan manfaatnya bila menyesuaikan gerak maju media saat mencetak pada tingkat kelembaban atau suhu yang tidak biasa, namun stabil, atau jika sensor gerak maju media tidak berfungsi.

dari penggulung masukan. Tingkat tegangan harus sama di sepanjang lebar media, karenanya memasukkan media adalah operasi yang sangat penting.

dalam zona pencetakan akan membantu menahan media pada pelat cetak, sehingga jarak ke printhead tidak berubah.

Anda mungkin melihat bintik atau garis melintang horizontal.

Media menjadi miring dan kerutan semakin bertambah pada zona cetak. Selain itu, gerak maju media menjadi tidak teratur sehingga muncul garis melintang horizontal.

Media dapat terangkat dari pelat dan menyentuh printhead. Hal ini dapat membuat tinta pada gambar yang dicetak menyebar, menimbulkan garis melintang vertikal, menyebabkan kemacetan media, atau bahkan merusak printhead.

Anda mungkin melihat bintik atau garis melintang horizontal.

Media dapat rusak atau berubah bentuk secara permanen. Masalah gerak maju media dapat muncul dalam kondisi yang ekstrem.

Untuk media yang lengket, tingkat gesekan sangat tinggi dan gerak maju media tidak teratur sehingga muncul garis melintang horizontal atau bidang berbintik yang tidak beraturan.

Bidirectional (Dua arah)

Tingkat tinta tinggi Tinta dengan jumlah maksimum

Menentukan apakah printhead mencetak dalam dua arah, yakni bila bergerak dari kiri ke kanan dan sebaliknya.

akan digunakan pada media (pilihan High ink level (Tingkat tinta tinggi) hanya tersedia bila jumlah gerakan printhead 10 atau lebih). Jumlah tinta dapat dikurangi berdasarkan profil warna RIP.

Jika Bidirectional (Dua arah) dipilih, jumlah tinta yang ditembakkan dalam waktu tertentu lebih besar, sehingga kemungkinan muncul cacat pada kualitas cetak, misalnya penyatuan tinta dan garis melintang, terutama di setiap sisi plot. Namun, kecepatan cetak tinggi.

Jika tidak dipilih, warna akan terlihat gagal.

Jika Bidirectional (Dua arah) tidak dipilih, maka pencetakan tidak dilakukan dalam dua arah dan kecepatannya relatif rendah.

TIPS: Sebaiknya selalu pilih

Bidirectional (Dua arah) dalam setiap kondisi dan jika perlu, tambah jumlah gerakan printhead agar tidak muncul penyatuan tinta dan garis melintang.

Jika dipilih, jumlah tinta mungkin akan berlebih dan muncul beberapa masalah terkait dengan pengeringan dan proses curing yang buruk.

TIPS: Pilih High ink level

(Tingkat tinta tinggi) untuk aplikasi bercahaya latar dan tekstil tertentu, atau jika Anda menginginkan saturasi warna yang tinggi.

58 Bab 5 Pengaturan media IDWW

Pengaturan Keterangan Jika terlalu rendah Jika terlalu tinggi

Pemotong Pemotong internal pada printer

dapat memotong media secara otomatis di antara setiap pencetakan.

Pelacakan otomatis (OMAS)

Sensor gerak maju media, disebut juga OMAS (Optical Media Advance Sensor), terdapat di bawah pelat cetak; sensor ini dapat melacak gerak maju media secara otomatis.

Nonaktifkan pemotong dalam kondisi berikut ini:

●

Anda ingin menambah kecepatan cetak.

●

Anda ingin menggunakan rel pengambil.

●

Anda ingin memotong media secara manual.

●

Tepi depan media cenderung menggulung dan menyebabkan kemacetan media.

Dalam kondisi tertentu, pemotong dinonaktifkan secara otomatis.

Nonaktifkan sensor dalam kondisi berikut ini:

●

Media membolehkan tinta mencapai pelat. Bersihkan sensor setelah menggunakan media ini.

●

Anda diminta melakukannya berdasarkan pesan pada panel depan karena sensor kotor atau tidak dapat melacak media khusus ini.

Memasukkan media dan mencetak plot diagnosis

1. Masukkan media secara normal dengan memperhatikan hal-hal berikut ini.

●

Penahan di ujung kanan penggulung memiliki dua kemungkinan posisi pada penggulung. Selalu gunakan posisi paling kiri jika mungkin. Gunakan posisi paling kanan hanya jika gulungan media memerlukan keseluruhan lebar penggulung.

●

Nonaktifkan OMAS (sensor gerak maju media) pada RIP jika media bersifat tembus cahaya atau memiliki bagian bawah berwarna gelap, atau jika printer menyarankan Anda melakukannya.

●

Selaraskan printhead.

2. Buka bagan diagnosis HP dalam RIP. Bagan tersebut disimpan pada printer, di http://ip-addr/hp/

device/webAccess/images/new.tif, dengan ip-addr sebagai alamat IP printer.

3. Pilih jumlah gerakan printhead yang sesuai untuk kelompok media tersebut. Lihat

Memilih jumlah

gerakan printhead pada hal. 62.

4. Atur ulang mode cetak ke nilai kategori default untuk mode cetak tersebut.

5. Cetak plot.

IDWW Menambah media baru 59

Mengubah pengaturan saat pencetakan berlangsung

Anda dapat menggunakan panel depan untuk mengubah pengaturan berikut saat pencetakan berlangsung.

●

Untuk mengubah pengaturan suhu, vakum, dan waktu pengeringan di antara setiap gerakan saat pencetakan berlangsung: tekan

akan disesuaikan. Anda dapat menggunakan tombol panah untuk menyesuaikan suhu proses curing, suhu pengeringan, tekanan vakum, atau waktu pengeringan (penundaan) di antara setiap gerakan. Perubahan yang dilakukan akan segera berlaku, namun tidak disimpan: tugas berikutnya seperti biasa akan menggunakan pengaturan dalam pengaturan awal media. Jika Anda ingin mengubah pengaturan secara permanen, ubah pengaturan tersebut dalam pengaturan awal media di RIP.

●

Untuk mengubah kalibrasi gerak maju media saat pencetakan berlangsung (jika muncul garis melintang): tekan

, lalu tekan Adjustments (Penyesuaian) > Adjust substrate advance (Sesuaikan

gerak maju media). Anda dapat menggunakan tombol panah untuk menyesuaikan gerak maju media. Perubahan yang dilakukan akan segera berlaku, namun tidak disimpan untuk tugas berikutnya. Lihat

Penyesuaian gerak maju media saat pencetakan berlangsung pada hal. 131.

juga

●

Untuk mengaktifkan atau menonaktifkan pembersihan printhead ekstra saat pencetakan berlangsung: tekan

, , dan Ink (Tinta) > Image-quality maintenance (Pemeliharaan kualitas gambar) >

Extra PH cleaning (Pembersihan PH ekstra). Dalam kasus ini, perubahan pengaturan akan disimpan untuk tugas berikutnya.

CATATAN: Pembersihan printhead ekstra mempersingkat masa pakai kartrid pembersihan printhead.

, tekan Adjustments (Penyesuaian), lalu pilih pengaturan yang

Pengaturan lanjutan

Berikut adalah beberapa pengaturan lebih lanjut yang sebaiknya tidak diubah, kecuali jika Anda mengalami masalah yang tidak dapat diatasi dengan cara apapun.

Suhu pengeringan dan proses curing yang digunakan printer ditentukan dengan menambah suhu offset ke suhu dasar. Suhu dasar yang tercantum pada tabel adalah nilai default untuk setiap kelompok media, namun dapat diubah oleh printer berdasarkan pengaturan printer yang digunakan. Anda tidak dapat mengubah sendiri suhu dasar, namun dapat mengubah suhu offset. Suhu pengeringan pemanasan dasar ditentukan oleh RIP.

RIP memiliki pilihan untuk mengembalikan semua pengaturan ke nilai default.

Kelompok media

Berperekat59508009500,70

Banner 5 95 0 80 0 90 0 0,7 0

Tekstil 5 85 0 80 0 90 0 0,7 0

Warm-up

drying

temperatu

re offset

(Suhu

pengering

pemanasa

n offset)

Warm-up

curing

temperatu

re (Suhu

proses curing

pemanasa

Warm-up

curing

temperatu

re offset

(Suhu proses curing

pemanasa

n offset)

Cool-down

drying

temperatu

re (Suhu

pengering

pendingin

an)

Cool-down

drying

temperatu

re offset

(Suhu

pengering

an pendingin an offset)

Cool-down

curing

temperatu

re (Suhu

proses curing

pendingin

an)

Cool-down

curing

temperatu

re offset

(Suhu proses curing

pendingin an offset)

Minimum

drying power

(Daya

pengering

minimum)

Inter-pass

drying

time

(Waktu

pengering

an di antara setiap

gerakan)

Film 5 85 0 80 0 100 0 0,7 0

Kertas Sintetis

Kertas Berbasis Air

5800750850 0 0

5600750850 0 0

60 Bab 5 Pengaturan media IDWW

Kelompok media

Warm-up

drying

temperatu

re offset

(Suhu

pengering

pemanasa

n offset)

Warm-up

curing

temperatu

re (Suhu

proses curing

pemanasa

Warm-up

curing

temperatu

re offset

(Suhu proses curing

pemanasa

n offset)

Cool-down

drying

temperatu

re (Suhu

pengering

pendingin

an)

Cool-down

drying

temperatu

re offset

(Suhu

pengering

pendingin

an offset)

Cool-down

curing

temperatu

re (Suhu

proses curing

pendingin

an)

Cool-down

curing

temperatu

re offset

(Suhu

proses

curing pendingin an offset)

Minimum

drying

power

(Daya

pengering

minimum)

Inter-pass

drying

time

(Waktu

pengering

an di

antara

setiap

gerakan)

Kertas Berbasis Minyak

Media bersuhu rendah (termasuk HP Photoreal)

Jala 58508009500,70

57507509000,70

5800750850 0 0

Berikut adalah penjelasan berbagai pengaturan yang disebutkan di atas.

Pengaturan Keterangan Jika terlalu rendah Jika terlalu tinggi

Warm-up drying temperature (Suhu pengeringan pemanasan)

Warm-up drying temperature offset (Suhu pengeringan pemanasan offset)

Suhu dasar yang harus dicapai media dalam zona pencetakan sebelum pencetakan dimulai.

Suhu offset ini ditambahkan ke suhu pengeringan pemanasan dasar, dan totalnya ditampilkan di panel depan saat printer siap mencetak.

Pengaturan ini ditentukan oleh RIP. Anda tidak dapat mengubahnya.

Rembesan atau penyatuan tinta dapat muncul di bagian awal hasil cetak, yakni di sepanjang 200-300 mm.

Diperlukan waktu lebih lama untuk mulai mencetak. Garis melintang vertikal atau tinta menyebar dapat terjadi.

Warm-up curing temperature (Suhu proses curing pemanasan)

Warm-up curing temperature offset (Suhu proses curing pemanasan offset)

Cool-down drying temperature (Suhu pengeringan pendinginan)

Cool-down drying temperature offset (Suhu pengeringan pendinginan offset)

Cool-down curing temperature (Suhu proses curing pendinginan)

Suhu dasar yang harus dicapai media dalam zona proses curing sebelum pencetakan dimulai.

Suhu offset ini ditambahkan ke suhu proses curing pemanasan dasar, dan totalnya ditampilkan di panel depan saat printer siap mencetak.

Suhu dasar yang memungkinkan media berada dalam modul pengeringan tanpa mengalami kerusakan. Di bagian akhir tugas, media tidak akan berhenti hingga suhu tersebut tercapai.

Suhu offset ini ditambahkan ke suhu pengeringan pendinginan dasar.

Suhu dasar yang memungkinkan media berada dalam modul proses curing tanpa mengalami kerusakan. Di bagian akhir tugas, media tidak akan berhenti hingga suhu tersebut tercapai.

Pengaturan ini ditentukan oleh printer. Anda tidak dapat mengubahnya.

Bagian awal hasil cetak tidak kering sepenuhnya atau terlihat berminyak.

Pengaturan ini ditentukan oleh printer. Anda tidak dapat mengubahnya.

Diperlukan waktu yang lama untuk menyelesaikan pencetakan.

Pengaturan ini ditentukan oleh printer. Anda tidak dapat mengubahnya.

Degradasi media (melepuh, perekat terlepas) di bagian awal hasil cetak.

Bagian awal media pada pencetakan berikutnya mungkin rusak karena telah berhenti pada suhu yang terlalu tinggi. Kasus ini jarang terjadi.

IDWW Menambah media baru 61

Pengaturan Keterangan Jika terlalu rendah Jika terlalu tinggi

Cool-down curing temperature offset (Suhu proses curing pendinginan offset)

Minimum drying power (Daya pengeringan minimum)

Inter-pass drying time (Waktu pengeringan di antara setiap gerakan)

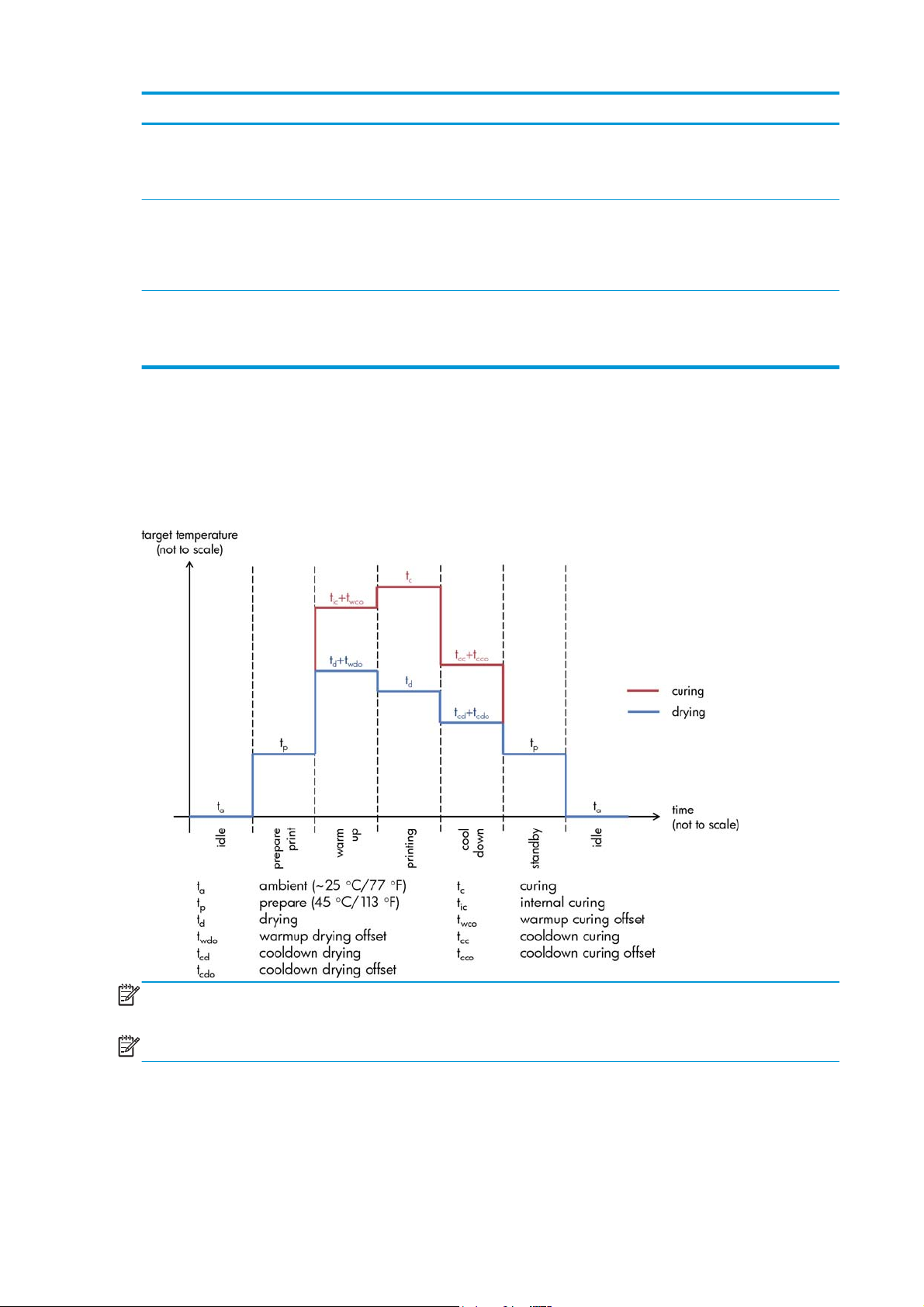

Profil suhu

Sebagian besar pengaturan media utama dan lanjutan terkait dengan kontrol suhu karena suhu merupakan faktor penting untuk mendapatkan hasil cetak terbaik dengan tinta lateks pada berbagai jenis media. Diagram di bawah ini menunjukkan perubahan suhu pengeringan dan proses curing dalam berbagai tahap pencetakan.

Suhu offset ini ditambahkan ke suhu proses curing pendinginan dasar.

Daya minimum yang diterapkan dalam modul pengeringan saat pencetakan berlangsung, sehingga media tidak terlalu dingin di area dengan sedikit tinta.

Penundaan di antara gerakan printhead yang berurutan pada media.

Diperlukan waktu yang lama untuk menyelesaikan pencetakan.

Area dengan banyak tinta yang muncul setelah area dengan sedikit tinta akan mengalami cacat seperti rembesan atau penyatuan tinta.

Pengeringan dan/atau proses curing mungkin tidak mencukupi dalam kondisi tertentu.

Bagian akhir hasil cetak mungkin rusak jika pemotong dinonaktifkan.

Media mengalami kerusakan di area hasil cetak yang kosong atau memiliki sedikit tinta, terutama dengan jumlah gerakan printhead yang banyak.

Pencetakan berjalan lebih lambat.

CATATAN: Waktu dan suhu target tidak diskalakan. Untuk nilai tertentu yang digunakan pada jenis

(kelompok) media khusus, lihat tabel pengaturan utama dan lanjutan di atas.

CATATAN: Waktu tp dapat diubah melalui panel depan printer.

Memilih jumlah gerakan printhead

Menambah jumlah gerakan printhead cenderung akan meningkatkan kualitas cetak, namun mengurangi kecepatan cetak.

62 Bab 5 Pengaturan media IDWW

CATATAN: Tabel berikut hanya untuk pencetakan dua arah dengan batas tinta normal, kecuali jika

ditetapkan sebaliknya.

Gerakan printhea

Kecepata

n media

printhea

2 Tinggi X X X X X Tinta

2 Std X X X X X Tinta

4 Tinggi Tidak Mungkin Tidak Tidak Tidak Mungkin Mungkin Mungkin Tidak

4 Std Tidak Mungkin Tidak Tidak Tidak Mungkin Mungkin Mungkin Tidak

6 Tinggi Mungkin Lebar Tidak Tidak Tidak Lebar Lebar Lebar Mungkin

6 Std Mungkin Ya Tidak Tidak Tidak Ya Ya Ya Mungkin

8 Tinggi Lebar Ya Mungkin Mungkin Tidak Ya Ya Ya Ya

8 Std Ya Ya Mungkin Mungkin Mungkin Ya Ya Ya Ya

10 Tinggi Ya Ya

10 Std Ya Ya Mungkin Mungkin Mungkin Ya Ya Ya Ya

12 Tinggi Ya Ya Ya Ya Ya Ya Ya Ya Ya

12StdYaYaYaYaYaYaYaYaYa

BerperekatBanner

Tekstil

Film

Mungkin Mungkin Ya Ya Ya Ya

Kertas

Sintetis

Kertas

Berbasis

Air

rendah

Kertas

Berbasis

Minyak

Tinta

rendah

Tinta

rendah

Media

bersuhu

rendah

Tinta

rendah

Tinta

rendah

Jala

Keterangan

16 Tinggi Ya Ya Ya Ya Ya Ya Ya Ya Ya

16StdYaYaYaYaYaYaYaYaYa

18 satu

arah

20–28 Std Ya Ya Ya Ya Ya Ya Ya Ya Ya

Batas tinta normal atau tinggi mungkin digunakan

Batas tinta tinggi harus digunakan

Disarankan dengan batas tinta normal; dapat dicoba dengan batas tinta tinggi

●

X: Jangan gunakan

●

Tidak: Kualitas cetak mungkin rendah

●

Tinta rendah: Dapat dicoba untuk kecepatan ekstra, namun dengan batas tinta yang hampir habis

●

Mungkin: Dapat dicoba untuk kecepatan ekstra

●

Lebar: Disarankan hanya untuk gambar yang dicetak lebih lebar dari 236 mm.

●

Ya: Disarankan

●

Satu arah: Hanya untuk pencetakan satu arah

StdYaYaYaYaYaYaYaYaYa

CATATAN: Pengaturan khusus lainnya untuk berbagai media dari vendor yang berbeda tersedia dalam HP

Media Finder di

http://www.hp.com/go/latexmediafinder/.

CATATAN: Setelah memilih jumlah gerakan media printhead, pastikan Anda telah mengatur ulang mode

cetak ke nilai kategori default untuk mode cetak tersebut.

IDWW Menambah media baru 63

Tips

●

4 hingga 16 gerakan printhead dapat mencukupi sebagian besar kebutuhan pencetakan.

●

2 hingga 6 gerakan printhead memberikan kualitas cetak yang lebih rendah. Selain itu, gamut warna akan sedikit berkurang karena tinta total untuk menjalankan pengeringan dan proses curing terbatas.

●

Untuk aplikasi yang tergantung pada waktu, 2 hingga 16 gerakan printhead pada kecepatan media printhead lebih tinggi (1,5 m/d dibandingkan dengan kecepatan standar 1 m/d) dapat dipilih dari RIP.

◦

Kecepatan media printhead yang lebih tinggi dapat memberikan peningkatan sekitar 15 hingga 30% pada hasil penyelesaian (m²/jam).

◦

Perubahan warna mungkin akan sedikit terlihat jika Anda menggunakan kembali pengaturan awal yang diperoleh dengan kecepatan media printhead standar. Anda dapat membuat pengaturan awal baru untuk kecepatan media printhead yang lebih tinggi.

●

Untuk aplikasi dengan tingkat tinta tinggi, sebaiknya gunakan minimal 8 gerakan printhead, tergantung pada kelompok media. Mode cetak dengan 20 gerakan printhead bahkan lebih telah disertakan untuk memastikan pengeringan dan proses curing yang tepat dalam kondisi tertentu.

●

Resolusi cetak 1.200 dpi hanya tersedia dalam mode cetak 18 gerakan printhead. Pastikan Anda menggunakan pengaturan awal media khusus untuk mode cetak ini, karena menggunakan kembali pengaturan awal media lainnya mungkin tidak akan menghasilkan kualitas cetak yang diinginkan.

●

Untuk pengujian tata letak yang cepat pada media murah, mode cetak dengan 2 gerakan printhead dan tinta rendah telah diaktifkan pada media berbasis kertas. Mode ini tidak ditujukan untuk penggunaan pada kelompok media berkualitas lebih tinggi, karena pengeringan dan proses curing tidak akan berjalan dengan benar. Mode ini tidak dirancang sebagai mode cetak produksi, namun untuk penggunaan berkala, karena pencetakan dengan 2 gerakan printhead secara terus-menerus dapat merusak printhead.

Memeriksa jumlah tinta pada media

Pastikan jumlah tinta dalam pengaturan awal media telah memadai. Lihat pola warna dalam bagan diagnosis HP dan pastikan pola tersebut memiliki jumlah tinta yang tepat menggunakan panduan di bawah ini:

1. Terlalu banyak tinta: Masalah ini memiliki beberapa kemungkinan gejala.

●

Dua atau tiga skala terakhir pada bagan terlihat sama.

64 Bab 5 Pengaturan media IDWW

●

Garis melintang vertikal.

●

Garis melintang horizontal.

●

Penyatuan tinta, berbintik (dapat disebabkan oleh tinta terang yang berlebihan).

Coba kurangi jumlah tinta dalam perangkat lunak RIP, lalu cetak ulang bagan dan periksa kembali.

Anda mungkin telah memilih pengaturan awal media yang menggunakan lebih banyak tinta dibandingkan dengan jumlah yang dibolehkan media. Untuk memastikan Anda menerapkan pengaturan awal media yang tepat dan mengetahui cara mengurangi batas total tinta pada pengaturan awal media, lihat dokumen RIP. Untuk solusi ringkas, Anda dapat beralih ke pengaturan awal media lainnya yang menggunakan lebih sedikit tinta: misalnya, pengaturan awal paper-aqueous menggunakan lebih sedikit tinta dibandingkan dengan pengaturan awal berperekat.

IDWW Menambah media baru 65

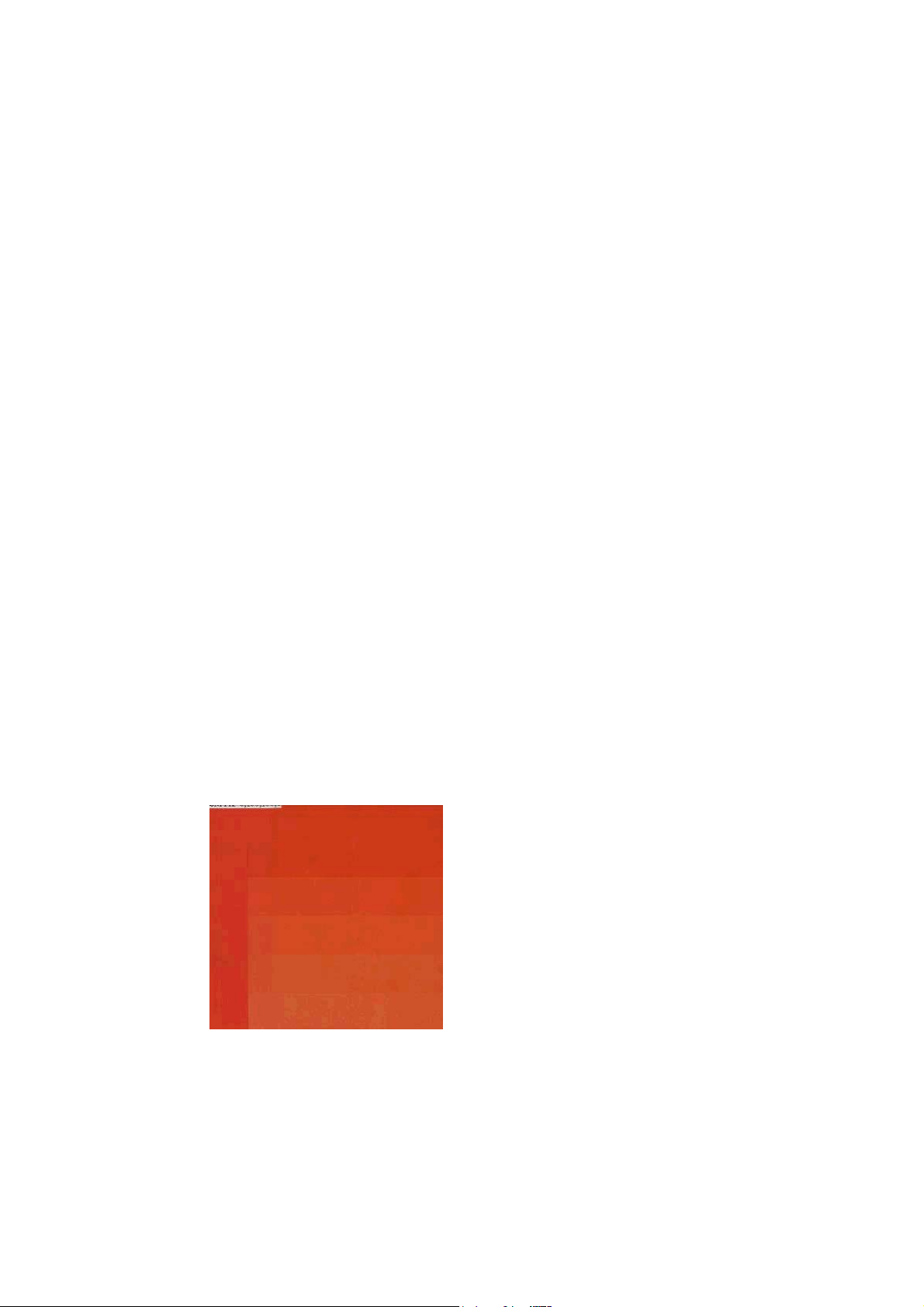

2. Jumlah tinta tepat: Tingkat atas setiap pola menunjukkan gradien halus, tidak ada cacat terlihat, dan

menambah jumlah tinta juga akan menambah kepekatan warna.

3. Terlalu sedikit tinta: Keseluruhan bagan akan terlihat gagal.

Coba tambah jumlah tinta dalam perangkat lunak RIP, lalu cetak ulang bagan dan periksa kembali.

Anda mungkin telah memilih pengaturan awal media yang menggunakan lebih sedikit tinta dibandingkan dengan jumlah yang dibolehkan media. Untuk memastikan Anda menerapkan pengaturan awal media yang tepat dan mengetahui cara menambah batas total tinta pada pengaturan awal media, lihat dokumen RIP. Untuk solusi ringkas, Anda dapat beralih ke pengaturan awal media lainnya yang menggunakan lebih banyak tinta: misalnya, pengaturan awal media berperekat menggunakan lebih banyak tinta dibandingkan dengan pengaturan awal media kertas berbasis air.

CATATAN: Media bercahaya latar dan media tekstil tertentu biasanya harus digunakan dengan

mengaktifkan pilihan “High Ink Limit” (Batas Tinta Tinggi) pada RIP.

66 Bab 5 Pengaturan media IDWW

Pencetakan lebih cepat

Cara efektif untuk menambah kecepatan adalah dengan mengurangi jumlah gerakan printhead dan/atau menambah kecepatan media printhead ke 1,5 m/d, meskipun tindakan tersebut cenderung akan menurunkan kualitas cetak. Perhatikan hal-hal berikut ini.

●

Dengan kurang dari 10 jumlah gerakan printhead, efek bintik akan bertambah.

●

Dengan kurang dari 8 jumlah gerakan printhead, printer akan mudah mengalami masalah gerak maju media.

●

Dengan kurang dari 8 jumlah gerakan printhead, Anda perlu mengurangi jumlah tinta untuk meningkatkan kualitas cetak.

●

Dengan kecepatan media printhead sebesar 1,5 m/d, Anda mungkin memerlukan waktu pengeringan lebih lama di antara setiap gerakan atau jumlah tinta yang lebih sedikit untuk pengeringan yang tepat.

●

Jika ingin menggunakan pilihan tingkat tinta tinggi, tetapkan minimal 10 jumlah gerakan printhead.

●

Bila jumlah gerakan printhead dikurangi, suhu proses curing yang paling tepat mungkin sulit tercapai, dan akan lebih peka terhadap suhu serta kelembaban di sekitar.

Berikut adalah beberapa saran lainnya untuk menambah kecepatan cetak.

●

Penggabungan beberapa tugas cetak akan menghemat waktu karena satu tugas cetak dapat dikirim saat tugas lainnya sedang dicetak.

●

Nonaktifkan pemotong: tekan (Pilihan penanganan media) > Cutter (Pemotong) > Off (Tidak aktif). Pada sebagian besar media,

tindakan ini akan menghemat waktu di akhir proses pencetakan.

●

Tambah suhu proses curing pendinginan. Tindakan ini juga akan menghemat waktu di akhir proses pencetakan, namun dapat menyebabkan sedikit perubahan bentuk media, tergantung pada jenis media.

CATATAN: Mencetak secara terus-menerus selama lebih dari 2 jam dapat mengurangi masa pakai

printhead. Jeda singkat sesekali dapat memungkinkan printer memperbaiki printhead.

Lihat juga Printer bekerja dengan lambat pada hal. 150.

Kalibrasi warna

Kalibrasi warna bertujuan untuk menghasilkan warna yang konsisten dengan printhead, tinta, dan media khusus yang digunakan, serta dalam kondisi lingkungan tertentu. Setelah mengkalibrasi warna, Anda dapat memperoleh hasil cetak yang sama dari printer dalam sesi yang berbeda.

Kalibrasi warna dapat dijalankan dari perangkat lunak RIP; untuk informasi rinci, lihat dokumen RIP Anda.

Secara singkat, proses ini terdiri dari tahap-tahap sebagai berikut.

1. Bagan pengujian kalibrasi dicetak.

2. HP Embedded Spectrophotometer (atau jika ingin, spektrofotometer lain) akan memindai dan

mengukur bagan pengujian.

, , dan Substrate (Media) > Substrate handling options

3. RIP akan menggunakan pengukuran tersebut untuk menghitung faktor koreksi yang diperlukan agar

pencetakan warna menjadi konsisten pada jenis media tersebut.

Kalibrasi warna dengan Embedded Spectrophotometer tidak disarankan untuk jenis media berikut ini. Media berikut mungkin dapat dikalibrasi menggunakan perangkat pengukuran warna eksternal.

IDWW Pencetakan lebih cepat 67

●

Media tembus cahaya seperti film bening, media bercahaya latar, dan media tekstil tertentu.

●

Media dengan permukaan kasar seperti vinil berlubang atau media yang memiliki jendela berlubang.

●

Media yang mengalami perubahan bentuk setelah pengeringan dan proses curing, misalnya media yang terbuat dari kertas.

●

Media yang sangat elastis, misalnya media tekstil tertentu tanpa lapisan dalam.

Media yang sesuai untuk kalibrasi warna mencakup vinil berperekat dengan permukaan rata (bukan berlubang), banner PVC, serta media tekstil tertentu yang kaku dan tidak tembus cahaya.

Media tekstil tertentu memerlukan rel pengambil agar pencetakan berhasil. Namun, rel pengambil terkadang gagal mengatasi gerak mundur media antara fase pencetakan dan pemindaian kalibrasi warna. Untuk mengatasinya, lakukan langkah-langkah berikut.

1. Pastikan rel pengambil telah diaktifkan.

2. Lakukan gerak maju media hingga palang penegang mencapai posisi terendahnya.

3. Putar kembali rel pengambil secara manual menggunakan tombol pada mesin rel pengambil untuk

mengumpulkan media dan mengangkat palang penegang hingga hampir menyentuh rel pengambil.

4. Atur arah putaran rel pengambil ke netral.

5. Jalankan kalibrasi warna dari RIP.

6. Setelah kalibrasi warna selesai, Anda dapat mengaktifkan ulang rel pengambil.

Profil warna

Kalibrasi warna menghasilkan warna yang konsisten, meskipun tidak selalu akurat. Misalnya, jika printer Anda mencetak semua warna menjadi hitam, warna tersebut mungkin akan konsisten, namun tidak akurat.

Untuk mencetak warna yang akurat, Anda harus mengkonversi nilai warna pada file ke nilai warna yang akan menghasilkan warna yang benar dari printer, tinta, dan media. Profil warna merupakan keterangan tentang kombinasi printer, tinta, dan media yang berisi semua informasi yang diperlukan untuk konversi warna tersebut.

CATATAN: Meskipun profil warna pada mode cetak tertentu dapat digunakan kembali untuk pencetakan

dengan mode lainnya, reproduksi warna yang paling akurat hanya dapat diperoleh jika profil dibuat dengan mode cetak sama persis seperti mode yang digunakan untuk pencetakan. Misalnya, jika Anda menggunakan profil warna yang dihasilkan dengan mode cetak STANDAR 10 gerakan printhead, perbedaan warna tertentu akan terlihat bila profil tersebut digunakan untuk mencetak dengan mode cetak TINGGI 8 gerakan printhead.

Konversi warna ini dilakukan oleh RIP (Raster Image Processor), bukan printer. Untuk informasi lebih lanjut tentang penggunaan profil warna, lihat dokumen untuk perangkat lunak aplikasi dan RIP Anda.

Selain profil warna yang digunakan untuk mencetak, Anda juga dapat mengkalibrasi dan membuat profil monitor (perangkat layar), sehingga warna yang muncul di layar lebih menyerupai warna pada hasil cetak.

Trik reproduksi warna

Tinta lateks adalah teknologi baru. Untuk membantu mengoptimalkan hasil cetak printer terkait dengan gamut warna, penggunaan tinta, dan kualitas cetak, terdapat sejumlah panduan penting tentang cara melakukan pemisahan warna (misalnya saat membuat atau mengubah pengaturan awal media baru dalam RIP). Panduan tersebut antara lain:

68 Bab 5 Pengaturan media IDWW

●

Untuk mendapatkan warna gelap terbaik pada media vinil mengkilap dan media lainnya, gunakan tinta hitam sebanyak mungkin dan CMY (komposit) sesedikit mungkin sewaktu membuat profil ICC.

●

Hindari penggunaan tinta terang sejauh mungkin dalam warna dengan kepekatan tinggi, seperti warna sekunder dan tersier (merah tua, biru, hijau, ...).

●

Batasi penggunaan tinta terang dalam warna dengan kepekatan terendah dan coba mulai gunakan tinta gelap secepat mungkin. Biasanya, warna dengan kepekatan lebih besar dari 50% tidak memiliki tinta terang.

●

Gunakan tinta terang pada tingkat maksimal 50% dari jumlah maksimum. Jumlah tinta terang yang berlebihan dapat menimbulkan area kilap khusus pada media vinil mengkilap.

●

Pada aplikasi susunan beberapa kotak, menggunakan RIP untuk menambah waktu penundaan singkat 0,5 ke 1 detik akan menghasilkan kecocokan warna yang lebih baik dari kiri ke kanan.

Untuk informasi rinci tentang cara membuat atau mengubah pengaturan awal media, lihat dokumen RIP Anda.

Pengaturan awal untuk media bermerek HP telah dibuat sesuai dengan rekomendasi di atas untuk mengoptimalkan warna hitam dan gelap. Pengaturan awal media HP untuk kelompok media Anda dapat ditemukan di

http://www.hp.com/go/latexmediafinder/.

IDWW Trik reproduksi warna 69

70 Bab 5 Pengaturan media IDWW

6 Mengambil informasi penggunaan

●

Memperoleh informasi penghitungan

●

Memeriksa statistik penggunaan

●

Memeriksa statistik penggunaan untuk tugas tertentu

●

Meminta data penghitungan melalui E-mail

IDWW 71

Memperoleh informasi penghitungan

Berikut adalah beberapa cara untuk memperoleh informasi penghitungan dari produk.

●

Melihat statistik penggunaan produk untuk keseluruhan masa pakai produk. Lihat

penggunaan pada hal. 73.

●

Meminta data penghitungan melalui E-mail. Produk mengirim data dalam format XML secara rutin ke alamat E-mail yang ditetapkan; data ini mungkin diinterpretasikan dan dirangkum oleh aplikasi pihak ketiga, atau ditampilkan sebagai spreadsheet dalam Excel. Lihat

mail pada hal. 74.

●

Menggunakan aplikasi pihak ketiga untuk meminta data status produk, penggunaan produk, atau penghitungan tugas dari produk melalui Internet. Produk menyediakan data dalam format XML ke aplikasi bila diminta. HP menyediakan Kit Pengembangan Perangkat Lunak untuk memfasilitasi pengembangan aplikasi tersebut.

Memeriksa statistik

Meminta data penghitungan melalui E-

72 Bab 6 Mengambil informasi penggunaan IDWW

Memeriksa statistik penggunaan

Berikut adalah dua cara memeriksa statistik penggunaan produk.

CATATAN: Keakuratan statistik penggunaan tidak dijamin.

●

Dari Embedded Web Server, buka tab Main (Utama), lalu pilih History (Riwayat) > Usage (Penggunaan).

●

Dari panel depan, tekan User information prints (Pola informasi pengguna) > Print usage report (Cetak laporan penggunaan).

, , dan Setup (Pengaturan awal) > Internal prints (Pola internal) >

IDWW Memeriksa statistik penggunaan 73

Memeriksa statistik penggunaan untuk tugas tertentu

Anda dapat menggunakan Embedded Web Server untuk memeriksa statistik penggunaan pada tugas tertentu: buka tab Main (Utama), lalu pilih History (Riwayat) > Accounting (Penghitungan).

CATATAN: Keakuratan statistik penggunaan tidak dijamin.

Meminta data penghitungan melalui E-mail

1. Dapatkan alamat IP server email keluar (SMTP) dari divisi TI Anda; alamat ini diperlukan untuk mengirim

pesan e-mail.

2. Pastikan server e-mail keluar telah dikonfigurasi untuk mendukung relai pesan e-mail yang akan

dikirim produk.

3. Buka browser Web, lalu sambungkan ke Embedded Web Server pada produk.

4. Pilih tab Setup (Pengaturan awal).

5. Dari menu Configuration (Konfigurasi) dalam kolom di sebelah kiri, pilih Date & Time (Tanggal &

Waktu).

6. Pastikan tanggal dan waktu produk telah ditetapkan dengan benar.

7. Dari menu Configuration (Konfigurasi), pilih E-mail server (Server e-mail).

8. Masukkan alamat IP server e-mail keluar (SMTP).

9. Tetapkan alamat e-mail untuk produk. Alamat yang terakhir ini tidak harus merupakan alamat e-mail

valid, karena produk tidak akan menerima pesan; namun, alamat tersebut harus memiliki format alamat e-mail. Hal ini berfungsi untuk mengidentifikasi produk bila produk mengirim pesan e-mail.

10. Dari menu Configuration (Konfigurasi), pilih Printer settings (Pengaturan printer).

11. Dalam bagian Accounting (Penghitungan), jika Anda menetapkan Require account ID (Memerlukan ID

account) ke On (Aktif), maka seseorang harus menyediakan account ID setiap kali akan mengirim tugas cetak ke produk: misalnya, ID yang terkait dengan divisinya atau dengan proyek maupun klien tertentu. Jika seseorang mengirim tugas tanpa menyediakan ID account, produk akan menangguhkan tugas yang tidak teridentifikasi tersebut dalam antrean tanpa mencetaknya hingga ID account tersedia.

Jika Anda menetapkan Require account ID (Memerlukan ID account) ke Off (Tidak aktif), maka produk akan mencetak semua tugas tanpa mempertimbangkan apakah seseorang memiliki ID account atau tidak.

12. Tetapkan Send accounting files (Kirim file penghitungan) ke Enabled (Diaktifkan).

13. Tetapkan Send accounting files to (Kirim file penghitungan ke) satu atau beberapa alamat e-mail yang

diinginkan sebagai tujuan pengiriman informasi penghitungan. Alamat ini mungkin merupakan alamat yang telah Anda buat khusus untuk menerima pesan otomatis dari produk.

14. Tetapkan Send accounting files every (Kirim file penghitungan setiap) ke frekuensi pengiriman

informasi yang diinginkan dengan memilih jumlah hari atau pola tertentu.

15. Anda mungkin ingin menetapkan Exclude personal information from accounting e-mail (Kecualikan

informasi pribadi dari e-mail penghitungan) ke On (Aktif), agar pesan penghitungan tidak akan menyertakan informasi pribadi. Jika pilihan ini ditetapkan ke Off (Tidak aktif), informasi seperti nama pengguna, nama tugas, dan ID account akan disertakan.

Setelah Anda menyelesaikan langkah-langkah di atas, produk akan mengirim data penghitungan melalui Email sesuai dengan frekuensi yang telah ditetapkan. Data ini diberikan dalam format XML dan dapat diinterpretasikan dengan mudah oleh program pihak ketiga. Data yang tersedia pada setiap tugas cetak

74 Bab 6 Mengambil informasi penggunaan IDWW

mencakup waktu pengiriman tugas, waktu pencetakan tugas, durasi pencetakan, jenis gambar, jumlah halaman, jumlah salinan, ukuran dan jenis kertas, jumlah setiap warna tinta yang digunakan, dan berbagai atribut tugas lainnya. Data penghitungan juga tersedia pada tugas pindai dan salin.

Anda dapat men-download template Excel dari situs Web HP (

http://www.hp.com/go/designjet/accounting/)

untuk memungkinkan Anda menampilkan data XML dalam format spreadsheet yang lebih mudah dibaca.

Analisis data penghitungan akan memungkinkan Anda membebankan tagihan secara tepat dan fleksibel kepada pelanggan atas penggunaan produk. Misalnya, Anda dapat:

●

Membebankan tagihan kepada setiap pelanggan untuk jumlah total tinta dan kertas yang digunakan pelanggan tersebut dalam waktu tertentu.

●

Membebankan tagihan kepada setiap pelanggan secara terpisah untuk setiap tugas.

●

Membebankan tagihan kepada setiap pelanggan secara terpisah untuk setiap proyek yang dirinci menurut tugas.

IDWW Meminta data penghitungan melalui E-mail 75

76 Bab 6 Mengambil informasi penggunaan IDWW

7 Sistem tinta

Komponen sistem tinta

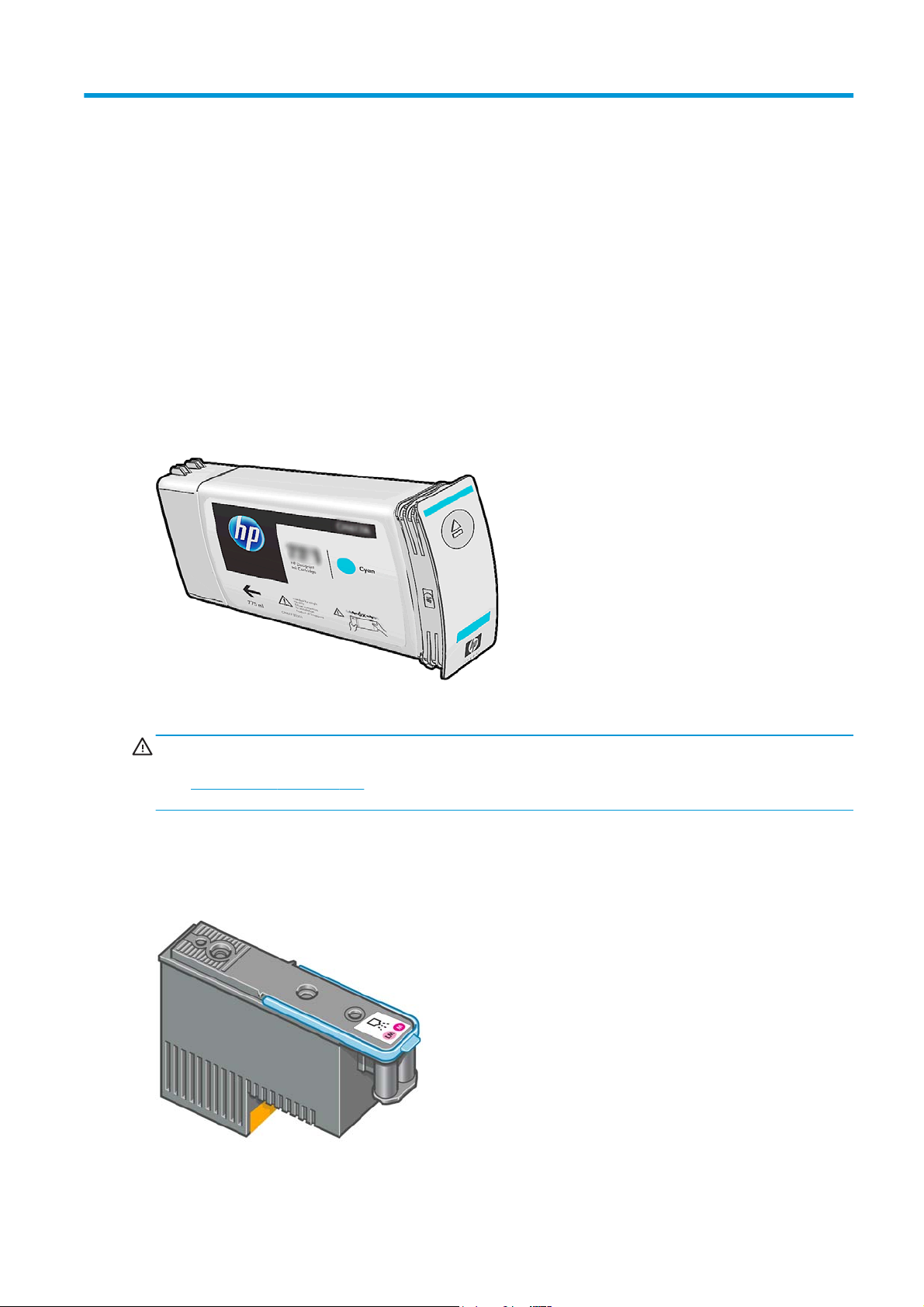

Kartrid tinta

Keenam kartrid tinta pada printer menyediakan tinta magenta, magenta muda, hitam, kuning, cyan muda, dan cyan ke printhead. Setiap kartrid memiliki kapasitas 775 ml.

Kartrid tinta tidak memerlukan pemeliharaan atau pembersihan, namun harus dikocok sebelum dipasang. Hasil cetak berkualitas tinggi akan tetap diperoleh meskipun tingkat tinta semakin rendah.

PERHATIAN: Jangan sentuh pin, pemandu, dan sirkuit saat menangani kartrid tinta karena elemen tersebut

peka terhadap pelepasan muatan listrik statis. Perangkat ini disebut perangkat yang peka terhadap ESD. Lihat produk elektronik. Jenis risiko ini dapat mengurangi perkiraan masa pakai perangkat.

Printhead

Printhead menyalurkan tinta ke media. Setiap printhead tersambung ke dua kartrid tinta. Misalnya, printhead yang ditampilkan di bawah ini mengambil tinta dari kartrid magenta muda dan magenta.

Daftar Istilah pada hal. 165. Pelepasan muatan listrik statis adalah salah satu risiko utama pada

Printhead sangat tahan lama dan tidak perlu diganti setiap kali kartrid tinta diganti. Printhead memberikan hasil sempurna meskipun kartrid tinta memiliki tingkat tinta yang rendah.

IDWW Komponen sistem tinta 77

Untuk mempertahankan kualitas cetak yang optimal, printhead akan diuji secara rutin dan otomatis, bahkan diperbaiki jika perlu. Proses ini memerlukan sedikit waktu dan terkadang dapat menunda pencetakan.

Bila pada akhirnya printhead perlu diganti, pesan penggantian akan ditampilkan di panel depan.

PERHATIAN: Jangan sentuh pin, pemandu, dan sirkuit saat menangani printhead karena elemen tersebut

peka terhadap pelepasan muatan listrik statis. Perangkat ini disebut perangkat yang peka terhadap ESD.

Daftar Istilah pada hal. 165. Pelepasan muatan listrik statis adalah salah satu risiko utama pada

Lihat produk elektronik. Jenis risiko ini dapat mengurangi perkiraan masa pakai perangkat.

Kit pembersihan printhead

Kit pembersihan printhead dilengkapi kartrid pembersihan printhead, corong tinta, dan filter tinta.

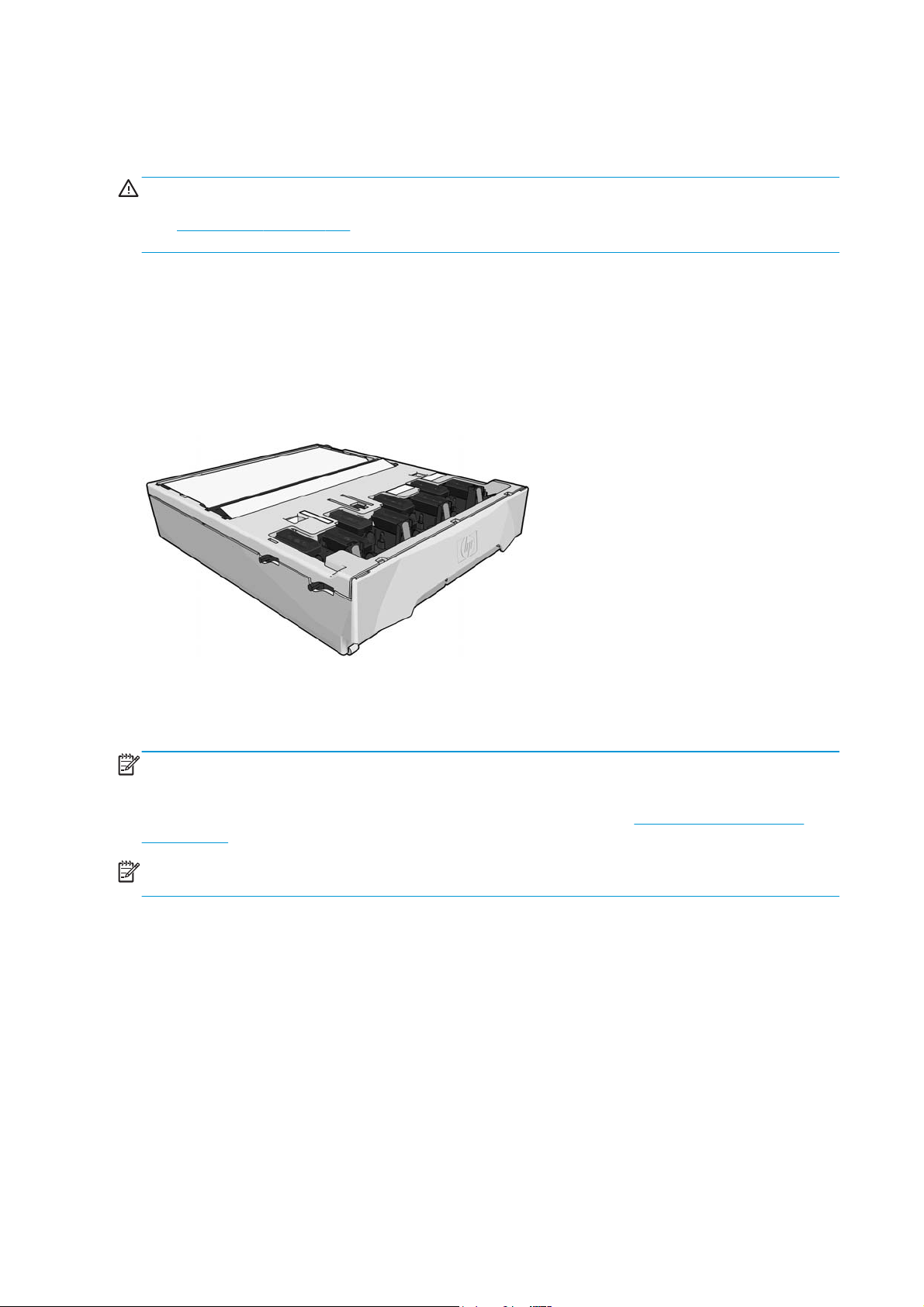

Kartrid pembersihan printhead

Kartrid pembersihan printhead membersihkan serta memelihara printhead, dan mengunci printhead bila tidak digunakan agar printhead tidak kering.

Kartrid memiliki gulungan kain yang digunakan untuk membersihkan printhead. Anda akan menerima pemberitahuan bila 92% bagian gulungan telah digunakan, yang berarti bahwa kartrid masih akan berfungsi untuk bidang cetak seluas sekitar 140 m². Gulungan yang baru dapat digunakan untuk bidang cetak seluas sekitar 1.850 m².

CATATAN: Angka tersebut dapat berubah secara drastis tergantung pada kepekatan gambar, mode cetak,

dan suhu lingkungan. Kain akan lebih cepat habis terpakai dengan hasil cetak kepekatan tinggi, jumlah gerakan printhead yang banyak, lingkungan panas, dan digunakannya pilihan Extra PH cleaning (Pembersihan PH ekstra) di panel depan karena masalah kualitas cetak (lihat

pada hal. 129). Jangan lupa nonaktifkan pilihan ini bila Anda tidak lagi memerlukannya.

CATATAN: Kartrid pembersihan printhead harus dipastikan dapat mendeteksi gulungan yang akan habis

saat printer dihidupkan dan di akhir setiap tugas cetak.

Tugas cetak tidak akan dijalankan jika printer mendeteksi bahwa gulungan pembersihan akan habis. Anda harus segera mengganti kartrid pembersihan printhead.

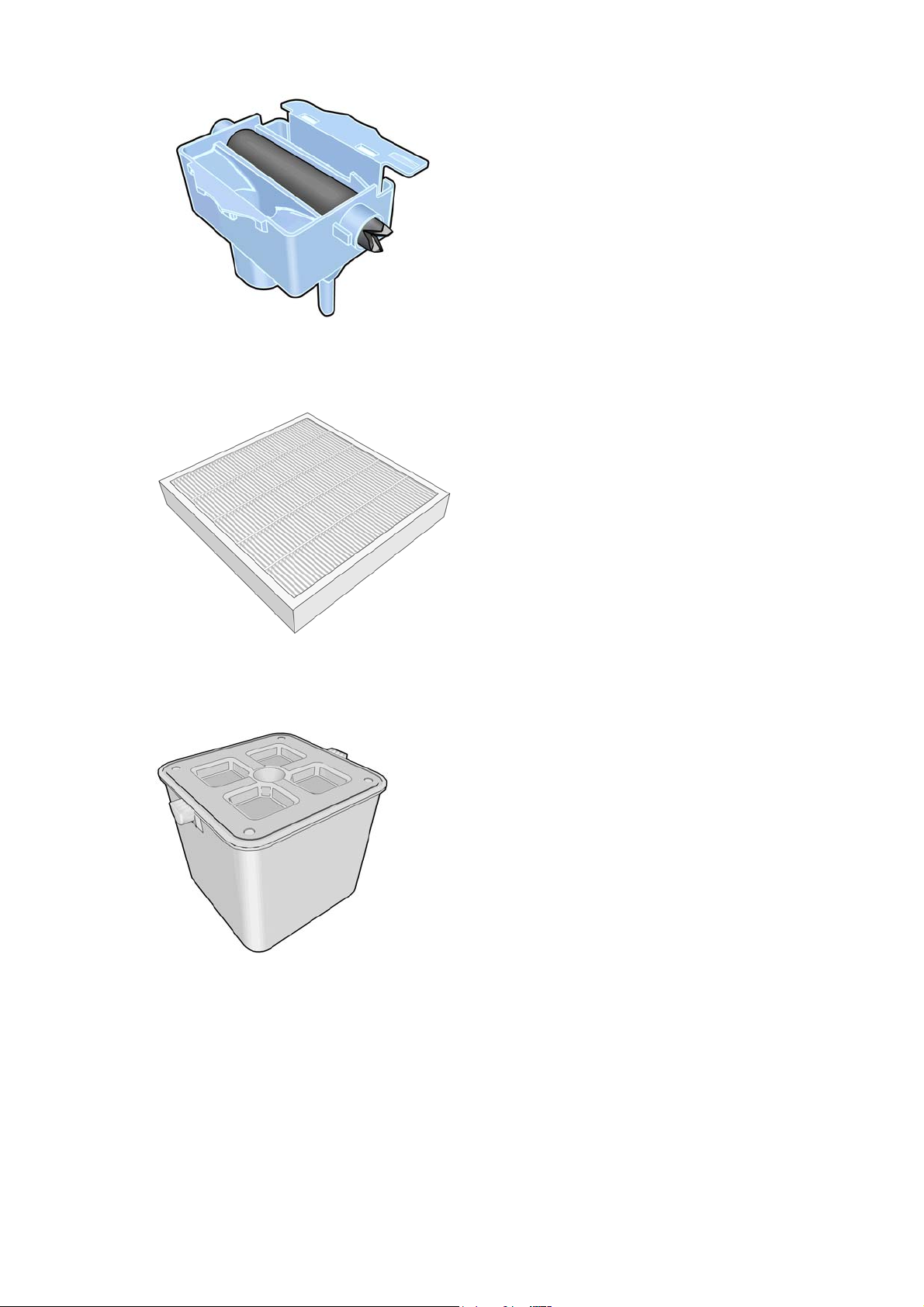

Corong tinta

Corong tinta mengumpulkan buangan tinta yang dihasilkan saat proses perbaikan printhead berlangsung. Sebaiknya pasang corong ini agar tidak terjadi penumpukan tinta dalam jumlah besar pada komponen printer lainnya.

Dari corong tinta, buangan tinta akan mengalir melalui unit tabung tinta ke wadah pembersihan printhead.

Garis melintang horizontal

78 Bab 7 Sistem tinta IDWW

Filter tinta

Filter tinta menyaring tetesan kecil buangan tinta sebelum masuk ke dalam wadah pembersihan printhead.

Wadah pembersihan printhead

Wadah pembersihan printhead menyimpan buangan tinta yang dikumpulkan corong tinta.

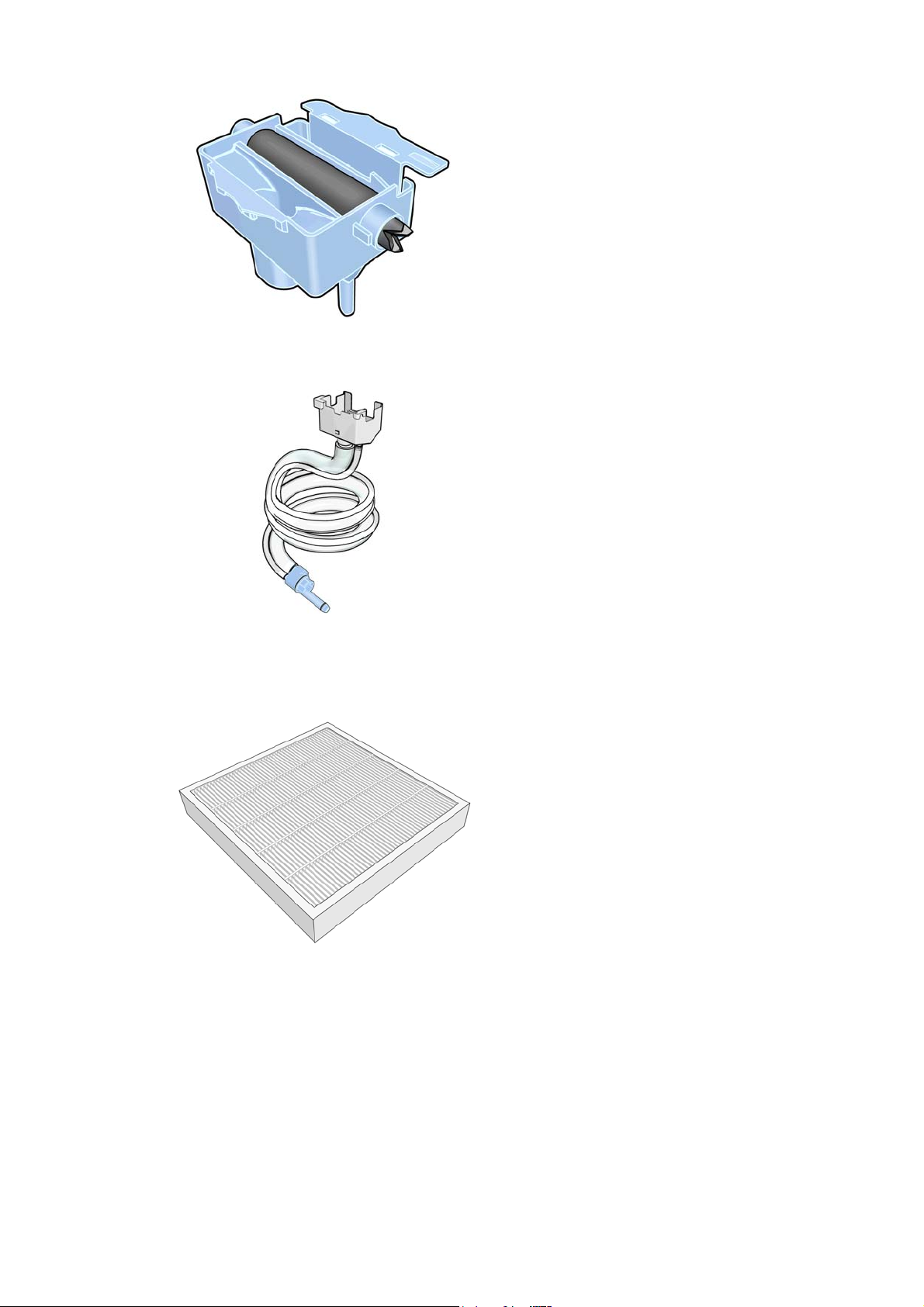

Kit pemeliharaan tinta

Kit pemeliharaan tinta memiliki komponen berikut ini.

●

Corong tinta, mengumpulkan tetesan kecil buangan tinta yang dihasilkan saat proses perbaikan printhead berlangsung.

IDWW Komponen sistem tinta 79

●

Unit tabung tinta, mengalirkan tetesan kecil buangan tinta yang dikumpulkan corong tinta ke dalam wadah pembersihan printhead

Jika printer meminta Anda mengganti unit tabung tinta, sebaiknya ganti corong tinta dan filter tinta secara bersamaan.

●

Filter tinta, menyaring tetesan kecil buangan tinta sebelum masuk ke dalam wadah pembersihan printhead.

Komponen tersebut dirancang agar buangan tinta tidak merusak printer dan mengotori lingkungan.

Untuk menjaga kebersihan printer dan lingkungannya, Anda harus memastikan semua komponen telah dipasang dan dipelihara dengan benar. Berikut adalah beberapa langkah yang perlu dilakukan secara khusus:

1. Menyambung unit tabung tinta.

2. Memasukkan corong tinta.

3. Memasukkan filter tinta dan menutup kotak filter.

4. Memasang wadah pembersihan printhead.

80 Bab 7 Sistem tinta IDWW

Jika printer tetap beroperasi saat komponen tersebut dipasang dan disambungkan dengan cara yang salah, maka HP tidak akan bertanggung jawab atas kerusakan atau biaya pembersihan apapun yang mungkin muncul.

Pesan akan ditampilkan di panel depan jika printer mendeteksi masalah apapun yang terjadi pada komponen tersebut.

Memesan persediaan tinta

Anda dapat memesan persediaan tinta untuk printer berikut ini.

Tabel 7-1 Kartrid tinta

Kartrid Kapasitas (ml) Nomor komponen

HP 792 Black Latex Designjet Ink Cartridge 775 CN705A

HP 792 Cyan Latex Designjet Ink Cartridge 775 CN706A

HP 792 Magenta Latex Designjet Ink Cartridge 775 CN707A

HP 792 Yellow Latex Designjet Ink Cartridge 775 CN708A

HP 792 Light Cyan Latex Designjet Ink Cartridge 775 CN709A

HP 792 Light Magenta Latex Designjet Ink Cartridge 775 CN710A

Tabel 7-2 Printhead

Printhead Nomor komponen

HP 792 Yellow and Black Designjet Printhead CN702A

HP 792 Cyan and Light Cyan Designjet Printhead CN703A

HP 792 Magenta and Light Magenta Designjet Printhead CN704A

Tabel 7-3 Sistem manajemen pembuangan

Kit Nomor komponen

HP 792 Designjet Printhead Cleaning Kit CR278A

HP 792 Designjet Ink Maintenance Kit CR279A

HP 789/792 Designjet Printhead Cleaning Container CH622A

IDWW Memesan persediaan tinta 81

82 Bab 7 Sistem tinta IDWW

8 Pilihan pencetakan

Status printer

Printer mungkin berada dalam salah satu status berikut; beberapa di antaranya memerlukan waktu tunggu.

●

Ready (cold) (Siap (dingin)): Printer telah dihidupkan, namun belum mencetak, dan unit pemanas tidak diaktifkan.

●

Preparing to print (Bersiap untuk mencetak): Printer mengaktifkan unit pemanas dan mempersiapkan printhead untuk mencetak. Proses ini berlangsung selama 1 hingga 8 menit.

●

Ready for substrate (Siap untuk media)

●

Ready for side A/B (Siap untuk sisi A/B)

●

Printing (Pencetakan)

●

Printing side A/B (Mencetak sisi A/B)

●

Curing (Proses curing): Proses ini berlangsung selama 1,5 hingga 5 menit.

●

Finishing (Penyelesaian): Printer menjadi dingin dan siap mengaktifkan mode siaga. Proses ini berlangsung selama 0,5 hingga 5 menit.

Jika tugas dengan mode cetak sama seperti file yang telah dicetak dikirim saat printer berada dalam status Curing (Proses curing) (bila pemotong tidak aktif) atau Finishing (Penyelesaian), maka printer akan beralih ke Preparing to print (Bersiap untuk mencetak).

Untuk menghemat waktu di antara pencetakan, gabungkan tugas dengan mode cetak yang sama (jumlah gerakan printhead sama), lalu nonaktifkan pemotong untuk mengabaikan status Curing (Proses curing) dan Finishing (Penyelesaian). Anda juga dapat menggunakan penyatuan untuk mencetak sejumlah tugas dalam alur kerja yang sama.

Meskipun pemotong diaktifkan atau tugas berurutan menggunakan mode cetak berbeda, sebaiknya cetak semua tugas sekaligus tanpa penundaan untuk meminimalkan waktu yang digunakan dalam Preparing to

print (Bersiap untuk mencetak).

Mengubah margin

Margin printer akan menentukan bidang antara tepi gambar dan tepi media.

Margin untuk tugas cetak tertentu dipilih dalam perangkat lunak RIP; jika tugas melampaui lebar media, maka hasil cetak tugas akan terpotong.

Panel depan memberikan pengaturan tambahan untuk margin bawah: lihat Pengaturan ini hanya berlaku untuk pencetakan tunggal saat pemotong tidak digunakan. Margin bawah tidak berlaku di antara beberapa pencetakan yang dikirim secara bersamaan, maupun saat pencetakan dua sisi berlangsung.

IDWW Status printer 83

Tabel 19-5 Margin pada hal. 160.

Untuk mengatur margin bawah di panel depan, tekan , , dan Substrate (Media) > Substrate

handling options (Pilihan penanganan media) > Extra bottom margin (Margin bawah ekstra).

CATATAN: Margin bawah ekstra yang diatur di panel depan berfungsi sebagai tambahan margin bawah

yang dipilih dalam RIP.

Meminta pola internal printer

Pola internal memberikan berbagai jenis informasi tentang printer. Minta pola tersebut dari panel depan tanpa menggunakan komputer.

Sebelum meminta pola internal, pastikan media telah dimasukkan dan pesan Ready (Siap) muncul di layar panel depan.

Untuk mencetak pola internal, tekan lalu pilih jenis pola internal yang diinginkan.

Berikut adalah pola internal yang tersedia:

●

Usage report (Laporan penggunaan): Menampilkan perkiraan total jumlah hasil cetak, jumlah hasil cetak menurut kelompok media, jumlah hasil cetak menurut pilihan kualitas cetak, dan total jumlah tinta yang digunakan untuk setiap warna. Keakuratan perkiraan ini tidak dijamin.

●

Service information (Informasi layanan): Memberikan informasi yang diperlukan teknisi servis.

, , Setup (Pengaturan awal) > Internal prints (Pola internal),

84 Bab 8 Pilihan pencetakan IDWW

9Aksesori

Memesan aksesori

Berikut adalah aksesori yang dapat dipesan untuk printer Anda.

TIPS: Penggulung cadangan akan memudahkan proses penggantian di antara media yang berbeda.

Nama Nomor produk

HP Designjet Soft Media Loading Accessory 104-in CZ278A

HP Designjet Soft Media Loading Accessory 61-in CR765A

HP Designjet L28500 104-in Printer 3-in Spindle CZ277A

Kit Pemeliharaan Pengguna HP Designjet L2x500 CQ201A

IDWW Memesan aksesori 85

86 Bab 9 Aksesori IDWW

10 Status printer

Memeriksa status printer

Panel depan dan Embedded Web Server akan menampilkan status printer, media yang dimasukkan, dan sistem tinta.

Memeriksa status sistem tinta

1. Akses Embedded Web Server (lihat di atas).

2. Buka halaman Supplies (Persediaan) pada tab Main (Utama).

Halaman Supplies (Persediaan) menunjukkan status media yang dimasukkan, kartrid tinta, printhead, pemanas, kit pembersihan printhead, corong tinta, dan kit pemeliharaan tinta.

Lampu lalu lintas menunjukkan apakah pemeliharaan diperlukan. Untuk informasi lebih lanjut, klik View

details (Lihat rincian).

Memeriksa status kartrid tinta

Anda dapat melihat tingkat tinta dalam kartrid tinta di layar awal panel depan. Untuk informasi lebih rinci tentang kartrid tinta tertentu, tekan Ink information (Informasi tinta), lalu tekan warna kartrid. Informasi berikut ini ditampilkan:

●

Warna

●

Status

●

Tingkat tinta

IDWW Memeriksa status printer 87

●

Kapasitas

●

Nama produk

●

Nomor produk

●

Nomor seri

●

Tanggal kedaluwarsa

●

Status jaminan

●

Produsen

Anda juga dapat melihat status kartrid tinta di Embedded Web Server.

Memeriksa status printhead

Printer akan secara otomatis memeriksa dan memperbaiki printhead setelah setiap pencetakan. Ikuti langkah-langkah berikut untuk mendapatkan informasi lebih lanjut tentang printhead.

1. Di layar awal panel depan, tekan

2. Pilih printhead yang akan dilihat informasinya.

3. Panel depan akan menampilkan informasi berikut:

●

Status

●

Warna

●

Nama produk

●

Nomor produk

●

Nomor seri

●

Tinta yang ditembakkan

●

Status jaminan

Anda juga dapat menggunakan Embedded Web Server untuk memeriksa status printhead dan status jaminan.

CATATAN: Jika status jaminan adalah See warranty note (Lihat catatan jaminan), berarti Anda

menggunakan tinta non-HP. Servis atau perbaikan printer yang harus dilakukan akibat penggunaan tinta "non-HP" tidak tercakup dalam jaminan. Untuk implikasi jaminan secara rinci, lihat dokumen Informasi Hukum.

Memeriksa sistem file

Anda dapat memeriksa integritas sistem file pada hard disk printer dan secara otomatis memperbaiki kesalahan. Sebaiknya lakukan hal ini setiap enam bulan, atau jika terjadi masalah dalam mengakses file di hard disk.

Untuk menjalankan pemeriksaan sistem file, buka panel depan, lalu tekan maint. tasks (Tugas pemeliharaan preventif) > File system check (Pemeriksaan sistem file).

Jika printer mengetahui kerusakan pada sistem file, misalnya setelah masalah perangkat lunak yang parah, printer dapat menjalankan pemeriksaan sistem secara otomatis. Hal ini dapat berlangsung selama sekitar setengah jam.

88 Bab 10 Status printer IDWW

, , dan Preventive

Peringatan printer

Printer dapat menampilkan 2 jenis peringatan:

●

Errors (Kesalahan): Bila printer tidak dapat mencetak.

●

Warnings (Peringatan): Bila printer memerlukan penyesuaian, misalnya kalibrasi, pemeliharaan preventif, atau penggantian kartrid tinta.

Peringatan printer akan ditampilkan pada panel depan dan Embedded Web Server. Dalam kondisi tertentu, printer juga dapat berbunyi bip agar perhatian Anda tertuju pada peringatan tersebut. Jika tidak ingin mendengar bunyi bip, Anda dapat menonaktifkannya dari panel depan.

●

Layar panel depan: Panel depan hanya menampilkan peringatan yang dianggap paling penting satu per satu. Biasanya pengguna harus menekan tombol OK untuk mengkonfirmasi, namun dalam kasus ini, peringatan tersebut akan hilang setelah beberapa saat. Beberapa peringatan akan ditampilkan kembali bila printer dalam kondisi siaga dan tidak terdapat peringatan yang lebih penting untuk dilaporkan.

●

Embedded Web Server: Peringatan yang ditampilkan pada panel depan juga akan muncul di sudut kanan atas jendela Embedded Web Server.

Peringatan mungkin mengharuskan Anda melakukan operasi pemeliharaan; lihat

keras pada hal. 93.

Peringatan berikut memerlukan tindakan dari teknisi servis:

●

Service Maintenance Kit 1 (Kit Servis Pemeliharaan 1)

●

Service Maintenance Kit 2 (Kit Servis Pemeliharaan 2)

●

Service Maintenance Kit 3 (Kit Servis Pemeliharaan 3)

Pemeliharaan perangkat

IDWW Peringatan printer 89

90 Bab 10 Status printer IDWW

11 Pembaruan firmware

Berbagai fungsi pada printer dikontrol oleh perangkat lunak yang terdapat pada printer, disebut juga firmware.

Pembaruan firmware akan selalu tersedia dari Hewlett-Packard. Pembaruan ini akan meningkatkan fungsi printer dan menyempurnakan fiturnya.

Sewaktu menginstal printer untuk pertama kalinya, Anda mungkin diminta memperbarui firmware. Untuk itu, Anda memerlukan drive flash USB dengan spesifikasi berikut:

●

Kompatibel dengan USB 2.0

●

Berkapasitas 2 GB

●

Preformat FAT

●

Tanpa enkripsi perangkat keras

Pembaruan firmware menggunakan drive flash USB

1. Download pembaruan firmware dari

flash USB.

PENTING: Drive flash USB harus berisi hanya satu file firmware (.fmw) dalam folder akar drive, tanpa

file lainnya.

2. Sambungkan drive flash USB ke soket USB di bagian belakang printer, lalu ikuti petunjuk di panel depan.

Pembaruan firmware secara berurutan dapat diinstal di printer dengan cara yang sama, atau menggunakan Embedded Web Server pada printer.

Pembaruan firmware menggunakan Embedded Web Server

1. Untuk mengakses Embedded Web Server dari komputer manapun, lihat

pada hal. 87.

2. Pada Embedded Web Server, pilih tab Setup (Pengaturan awal), lalu pilih Firmware update (Pembaruan

firmware).

3. Ikuti petunjuk di layar untuk men-download file firmware, lalu simpan di hard disk Anda. Selanjutnya,

pilih file .fmw yang di-download tersebut, lalu klik Update (Perbarui).

Jika mengalami progres yang sangat lambat sewaktu meng-upload file firmware ke printer, mungkin dikarenakan Anda menggunakan server proxy. Dalam kondisi ini, coba hindari penggunaan server proxy dan akses Embedded Web Server secara langsung.

http://www.hp.com/go/L28500/support/, lalu simpan di drive

Memeriksa status printer

●

Pada Internet Explorer 6 untuk Windows, buka Tools > Internet Options > Connections > LAN Settings, lalu centang kotak Bypass proxy server for local addresses. Cara lainnya, untuk kontrol

IDWW 91

yang lebih tepat, klik tombol Advanced, lalu tambahkan alamat IP printer ke daftar pengecualian untuk tidak menggunakan server proxy.

●

Pada Firefox 3.0 untuk Windows, buka Tools > Options > Network > Connection > Settings, lalu centang kotak Direct connection to the Internet. Cara lainnya, bila kotak Manual proxy configuration dicentang, tambahkan alamat IP printer ke daftar pengecualian untuk tidak menggunakan server proxy.

●

Pada Firefox 2.0 untuk Linux, buka Edit > Preferences > Network > Connection > Settings, lalu centang kotak Direct connection to the Internet. Cara lainnya, bila kotak Manual proxy configuration dicentang, tambahkan alamat IP printer ke daftar pengecualian untuk tidak menggunakan server proxy.

92 Bab 11 Pembaruan firmware IDWW

12 Pemeliharaan perangkat keras

Untuk tugas dalam bab ini, Anda mungkin memerlukan Kit Pemeliharaan Pengguna yang diberikan bersama printer.

Tips tentang sistem tinta

Untuk hasil maksimal, selalu ikuti panduan berikut:

●

Ikuti petunjuk di panel depan selama pemasangan.

●

Biarkan printer dan kartrid pembersihan printhead membersihkan printhead secara otomatis.

●

Jangan lepaskan kartrid tinta dan printhead jika tidak diperlukan.

●

Kartrid tinta tidak boleh dilepaskan sewaktu printer sedang mencetak. Kartrid hanya boleh dilepaskan setelah printer siap. Panel depan akan memandu Anda menjalankan prosedur penggantian.

●

Pastikan Anda telah mematuhi semua undang-undang dan peraturan yang berlaku saat membuang sistem tinta yang telah digunakan.

CATATAN: Kocok kartrid tinta dan printhead dengan kuat sebelum memasangnya.

Menyelaraskan printhead

Printer akan melakukan penyelarasan printhead setiap kali printhead diganti. Jika tidak ada media yang dimasukkan saat printhead diganti, maka printer akan melakukan penyelarasan pada saat berikutnya Anda memasukkan media.

Sebaiknya selaraskan juga printhead untuk mengatasi masalah kualitas cetak.

Penyelarasan otomatis

Pastikan terlebih dulu bahwa Anda memiliki gulungan media putih susu yang dimasukkan ke printer. Media berwarna, kanvas mengkilap, tekstil kasar, serta materi transparan seperti bond tembus cahaya, film bening, media kalkir, dan vellum tidak cocok untuk penyelarasan printhead secara otomatis. Untuk media ini, Anda harus menyelaraskan printhead secara manual (lihat penyelarasan otomatis pada media yang didukung terlebih dulu, lalu mengganti ke media khusus. Pengaturan penyelarasan disimpan selama penggantian media hingga penyelarasan printhead yang baru dijalankan.

Untuk meminta penyelarasan printhead dari panel depan (jika penyelarasan tidak dilakukan secara otomatis), tekan

> Align printheads (Selaraskan printhead) > Auto PH alignment (Penyelarasan PH otomatis).

, , dan Ink (Tinta) > Image-quality maintenance (Pemeliharaan kualitas gambar)

Penyelarasan manual pada hal. 94) atau menjalankan

Untuk meminta penyelarasan printhead dari Embedded Web Server, pilih tab Setup (Konfigurasi), lalu pilih Printhead alignment (Penyelarasan printhead) > Automatic printhead alignment (Penyelarasan printhead otomatis) > Print (Cetak).

IDWW Tips tentang sistem tinta 93

Proses ini berlangsung sekitar 10 menit dan akan segera dimulai, kecuali jika gambar sedang dicetak. Jika tugas cetak sedang diproses, penyelarasan akan segera selesai saat tugas cetak yang berlangsung selesai.

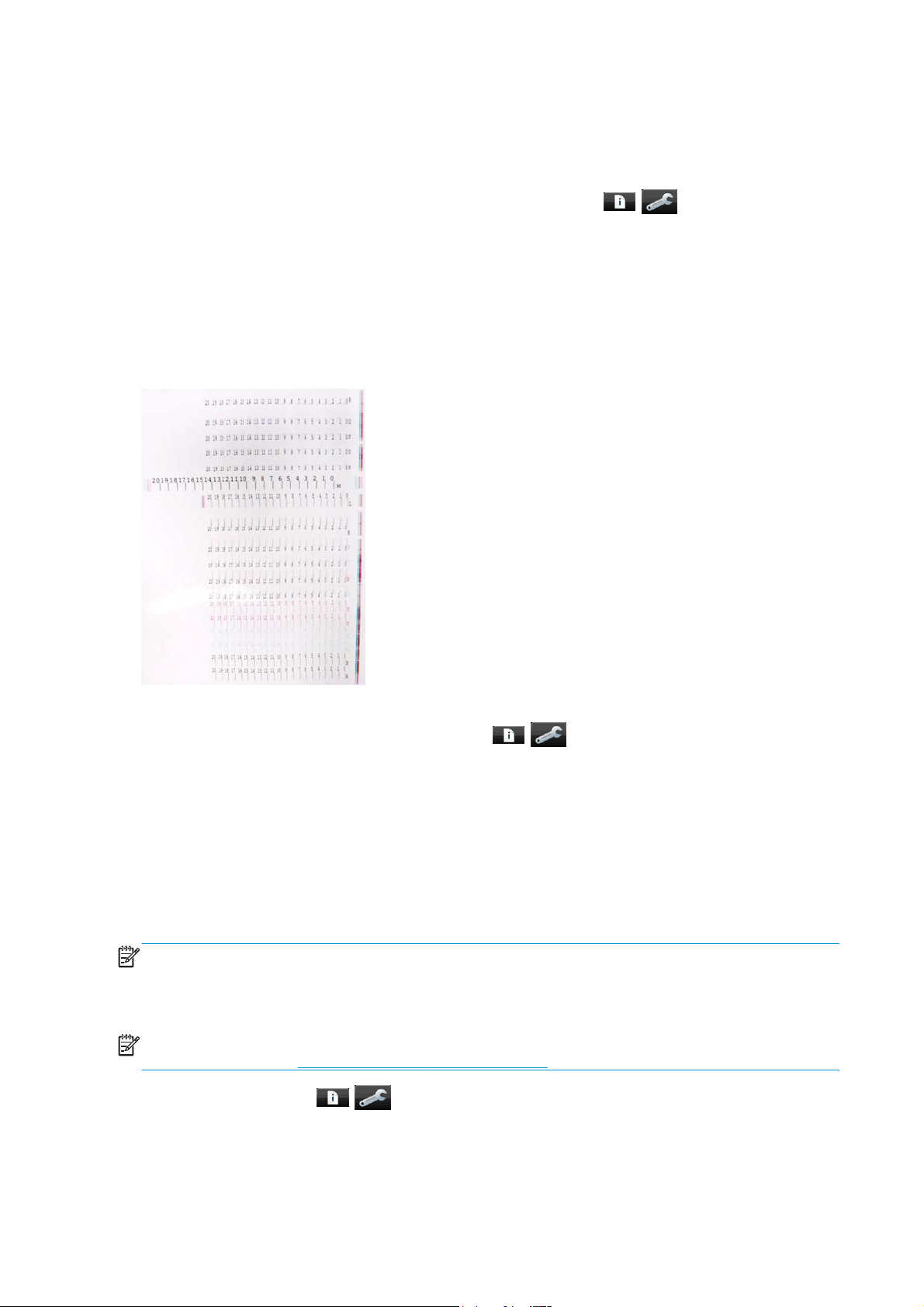

Penyelarasan manual

Untuk meminta penyelarasan printhead manual dari panel depan, tekan , , dan Ink (Tinta) > Image-quality maintenance (Pemeliharaan kualitas gambar) > Align printheads (Selaraskan printhead) >

Manual PH alignment (Penyelarasan PH manual) > Print alignment pattern (Cetak pola penyelarasan).

Untuk meminta penyelarasan printhead manual dari Embedded Web Server, pilih tab Setup (Pengaturan awal), lalu pilih Printhead alignment (Penyelarasan printhead) > Manual printhead alignment (Penyelarasan printhead manual) > Print (Cetak).

Printer akan mencetak 18 baris berlabel dari A ke R. Periksa hasil cetak dan catat angka garis yang paling lurus di setiap baris (misalnya, A:9).

Setelah selesai, masukkan nilai koreksi ke panel depan atau Embedded Web Server.

Untuk memasukkan nilai koreksi di panel depan, tekan

maintenance (Pemeliharaan kualitas gambar) > Align printheads (Selaraskan printhead) > Manual PH alignment (Penyelarasan PH manual) > Enter correction values (Masukkan nilai koreksi). Masukkan setiap

nilai ke jendela berlabel huruf yang sama dengan pola terkait.

Untuk memasukkan nilai koreksi pada Embedded Web Server, pilih tab Setup (Konfigurasi), pilih Printhead alignment (Penyelarasan printhead) > Manual printhead alignment (Penyelarasan printhead manual), lalu masukkan setiap nilai ke jendela berlabel huruf yang sama dengan pola terkait.

, , dan Ink (Tinta) > Image-quality

Membersihkan dan melumasi rel media printhead

CATATAN: Dalam alur kerja tertentu atau/dan kondisi tempat dengan suhu ruang hangat, yang berada di

atas spesifikasi pengoperasian printer (lebih dari 30ºC (86ºF)), atau jika terdapat banyak debu di sekitar ruangan; pelumasan gagang panel geser dapat berkurang atau terpengaruh, yang selanjutnya dapat mempengaruhi performa printer.

CATATAN: Penjelasan visual tentang prosedur untuk membersihkan dan melumasi rel media printhead

dapat ditemukan di sini:

Di panel depan, tekan and lubricate the carriage rail (Bersihkan dan lumasi rel media printhead).

http://www.hp.com/go/L28500/videos

, , dan Preventive maint. tasks (Tugas pemeliharaan preventif) > Clean

2. Buka kunci dan buka jendela.

94 Bab 12 Pemeliharaan perangkat keras IDWW

HP Designjet L28500 User's Guide [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Pendahuluan

Tindakan pencegahan untuk keselamatan

Panduan keselamatan umum

Bahaya sengatan listrik

Bahaya panas

Bahaya api

Bahaya mekanis

Bahaya media berat

Menangani tinta

Peringatan dan perhatian

Label peringatan

Fitur utama printer

Komponen utama printer

Tampilan depan

Tampilan belakang

Wadah penahan tepi

Enklosur pengeringan

Mesin rel pengambil

Aksesori pengisian

Panel depan

Embedded Web Server

Tab Main (Utama)

Tab Setup (Pengaturan awal)

Tab Support (Dukungan)

Menghidupkan dan mematikan printer

Menghidupkan ulang printer

2 Petunjuk konektivitas dan perangkat lunak

Metode sambungan

Menyambung ke jaringan

3 Pilihan konfigurasi dasar

Pilihan konfigurasi printer

Mengubah bahasa panel depan

Melihat atau menetapkan tanggal dan waktu

Mengatur ketinggian

Meminta pemberitahuan e-mail tentang kondisi kesalahan spesifik

Mengubah durasi pemanasan

Mengubah pengaturan mode tidur

Mengaktifkan atau menonaktifkan peringatan audio

Mengubah kecerahan layar panel depan

Mengubah unit pengukuran

Mengembalikan pengaturan pabrik

Pilihan pengaturan awal Embedded Web Server

Mengakses Embedded Web Server

Mengubah bahasa Embedded Web Server

Membatasi akses ke printer

Bergabung dengan Customer Involvement Program

Ikhtisar

Tips media

Kelompok media yang didukung

Media HP yang didukung

Media yang mudah menyerap

Memasukkan gulungan media ke penggulung

Memasukkan gulungan media ke printer (secara otomatis)

Memasukkan gulungan media ke printer (secara manual)

Memasukkan potongan lembar media ke printer

Mengeluarkan gulungan media dari printer

Rel pengambil

Palang penegang

Memasukkan gulungan media ke rel pengambil

Mengeluarkan gulungan media dari rel pengambil

Penahan tepi

Aksesori pengisian

Pencetakan dua sisi

Melihat informasi tentang media

Pelacakan panjang media

ambil dan potong media

Menyimpan media

Men-download pengaturan awal media

Menambah media baru

Ringkasan

Memilih pengaturan printer dan profil warna

Memasukkan media dan mencetak plot diagnosis

Mengubah pengaturan saat pencetakan berlangsung

Pengaturan lanjutan

Profil suhu

Memilih jumlah gerakan printhead
