DESIGNJET L28500 yazıcı serisi
Kullanım kılavuzu
© 2013 Hewlett-Packard Development
Company, L.P.
Yasal bildirimler
Bu belgede yer alan bilgiler önceden haber
verilmeksizin değiştirilebilir.
HP Ürünleri ve hizmetleri için yalnızca söz
konusu ürün ve hizmetlere eşlik eden açık
garanti belgelerinde belirtilen garantiler
geçerlidir. Burada kullanılan hiçbir ifade ek
garanti olarak yorumlanamaz. HP, bu belgede
yer alan teknik hata veya redaksiyon hatası ve
eksikliklerinden sorumlu tutulamaz.
Ticari Markalar
Microsoft® ve Windows® Microsoft
Corporation'ın tescilli ABD ticari markalarıdır.
İçindekiler
1 Giriş ............................................................................................................................................................. 1
Güvenlik önlemleri ................................................................................................................................................. 1
Yazıcının ana özellikleri ......................................................................................................................................... 4
Yazıcının ana bileşenleri ........................................................................................................................................ 5
Gömülü Web Sunucusu .......................................................................................................................................... 9
Yazıcıyı açma ve kapatma ................................................................................................................................... 10
Yazıcıyı yeniden başlatma ................................................................................................................................... 11
2 Bağlantı ve yazılımla ilgili yönergeler ........................................................................................................... 13
Bağlantı yöntemi ................................................................................................................................................. 13
Ağa bağlanma ...................................................................................................................................................... 13
3 Temel ayar seçenekleri ................................................................................................................................ 15
Yazıcı ayar seçenekleri ........................................................................................................................................ 15
Gömülü Web Sunucusu ayar seçenekleri ............................................................................................................ 17
4 Alt tabaka kullanımı .................................................................................................................................... 21
Genel bakış ........................................................................................................................................................... 21
Gözenekli alt tabakalar ....................................................................................................................................... 24

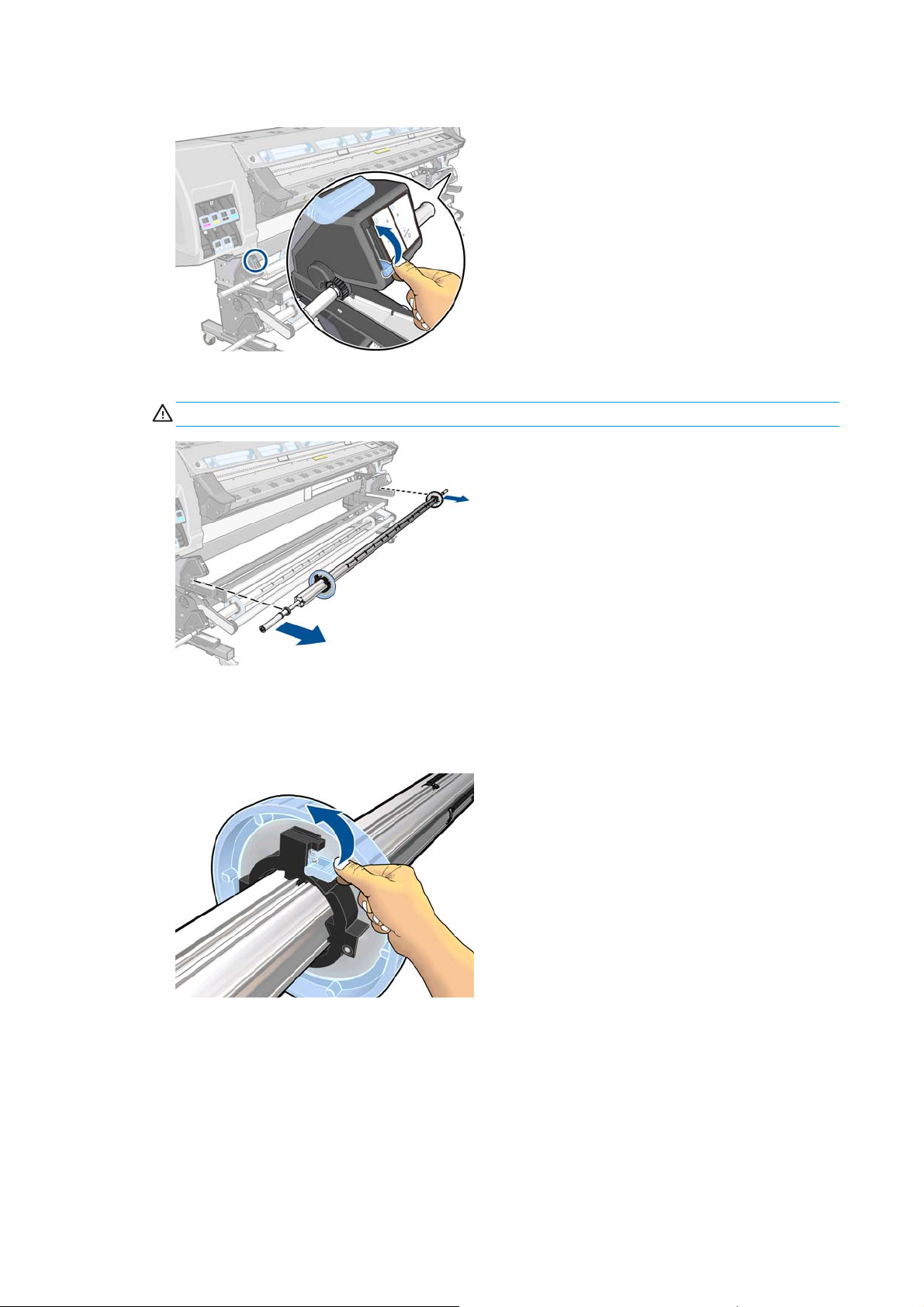

Mile rulo yükleme ................................................................................................................................................ 25
Yazıcıya rulo yükleme (otomatik olarak) ............................................................................................................ 28
Yazıcıya rulo yükleme (elle) ................................................................................................................................ 31
Yazıcıya yaprak yükleme ..................................................................................................................................... 34
Ruloyu yazıcıdan çıkarma .................................................................................................................................... 35
Sarma makarası ................................................................................................................................................... 35
Kenar tutucular .................................................................................................................................................... 44
Yükleme aksesuarı .............................................................................................................................................. 45
Çift taraflı yazdırma ............................................................................................................................................. 49
Alt tabakayla ilgili bilgileri görüntüleme ............................................................................................................ 51
Alt tabaka uzunluğunu izleme ............................................................................................................................ 51
form feed and cut (ilerlet ve kes) ........................................................................................................................ 53
Alt tabakayı saklama ........................................................................................................................................... 53
TRWW iii
5 Alt tabaka ayarları ...................................................................................................................................... 55
Ortam ön ayarlarını indirme ................................................................................................................................ 55
Yeni bir alt tabaka ekleme ................................................................................................................................... 55
Daha hızlı yazdırma ............................................................................................................................................. 66
Renk kalibrasyonu ............................................................................................................................................... 66
Renk profilleri ...................................................................................................................................................... 67
Renk üretme ipuçları ........................................................................................................................................... 67
6 Kullanım bilgilerini alma .............................................................................................................................. 69
Hesaplama bilgilerini alma .................................................................................................................................. 70
Kullanım istatistiklerini kontrol etme ................................................................................................................. 70
Belirli bir işe ait kullanım istatistiklerini kontrol etme ....................................................................................... 70
Hesaplama verilerini e-postayla isteme ............................................................................................................. 70
7 Mürekkep sistemi ........................................................................................................................................ 73
Mürekkep sistemi bileşenleri .............................................................................................................................. 73
Mürekkep sarf malzemeleri sipariş etme ........................................................................................................... 77
8 Yazdırma seçenekleri ................................................................................................................................... 79
Yazıcı durumları ................................................................................................................................................... 79
Kenar boşluklarını değiştirme ............................................................................................................................. 79
Yazıcının dahili baskılarını isteme ....................................................................................................................... 80
9 Aksesuarlar ................................................................................................................................................. 81
Aksesuar sipariş etme ......................................................................................................................................... 81
10 Yazı
11 Ürün yazılımı güncelle ................................................................................................................................ 87
cı durumu ............................................................................................................................................ 83
Yazıcı durumunu kontrol etme ............................................................................................................................ 83
Mürekkep sisteminin durumunu denetleme ....................................................................................................... 83
Mürekkep kartuşlarının durumunu denetleme ................................................................................................... 83
Yazıcı kafasının durumunu kontrol etme ............................................................................................................ 84
Dosya sistemini kontrol etme ............................................................................................................................. 84
Yazıcı uyarıları ...................................................................................................................................................... 85
12 Donanım bakımı ........................................................................................................................................ 89
Mürekkep sistemi ipuçları ................................................................................................................................... 89
Yazıcı kafalarını hizalama .................................................................................................................................... 89
Taşıyıcı rayını temizleme ve yağlama ................................................................................................................. 90
Yazıcı kafasındaki elektrik bağlantılarını temizleme .......................................................................................... 92
Yazıcının dışını temizleme ................................................................................................................................... 96
Baskı plakasını temizleme ................................................................................................................................... 97
iv TRWW
Yazıcı kafalarını temizleme (kurtarma) ............................................................................................................... 99
Alt tabaka ilerleme algılayıcısı penceresini temizleme .................................................................................... 100
Mürekkep kartuşlarının bakımını yapma .......................................................................................................... 101
Yazıcıyı taşıma ya da saklama ........................................................................................................................... 101
Mürekkep kartuşunu değiştirme ....................................................................................................................... 101
Mürekkep bakım kitini değiştirme .................................................................................................................... 106
Yazıcı kafasını değiştirme .................................................................................................................................. 111
Yazıcı kafası temizleme kitini değiştirme ......................................................................................................... 116
Servis bakımı ..................................................................................................................................................... 122
13 Baskı kalitesiyle ilgili sorunları giderme .................................................................................................... 123
Genel yazdırma önerileri ................................................................................................................................... 123
Yazıc
ı kafası durum grafiğini kullanma ............................................................................................................. 123
Noktacıklar ........................................................................................................................................................ 124
Yatay şeritlenme ............................................................................................................................................... 125
Dikey şeritlenme ................................................................................................................................................ 127
Baskı kavisli bir şekilde eğrilmiş ....................................................................................................................... 128
Yanlış hizalanmış renkler .................................................................................................................................. 128
Renk yoğunluğu farklılıkları .............................................................................................................................. 129
Netlik kaybı ........................................................................................................................................................ 129
Siyah alanlar sisli görünüyor ............................................................................................................................. 130
Mürekkep lekeleri .............................................................................................................................................. 130
Hafif lekeler veya pürüzlü görünüm ................................................................................................................. 130
Mürekkebe dokunulduğunda leke oluşuyor veya yağlı gibi görünüyor ........................................................... 131
Baskı boyutları yanlış ........................................................................................................................................ 131
Döşeme sorunları .............................................................................................................................................. 131
14 Alt tabaka sorunlarını giderme ................................................................................................................. 133
Alt tabaka başarıyla yerleştirilemiyor .............................................................................................................. 133
Alt tabaka yanlış konumlanmış ......................................................................................................................... 134
Alt tabaka s
Alt tabaka eğilmiş veya kırışmış ....................................................................................................................... 137
Alt tabaka küçülmüş veya genişlemiş ............................................................................................................... 137
Alt tabaka yay şeklinde deforme olmuş ........................................................................................................... 138
Otomatik kesici çalışmıyor ................................................................................................................................ 139
Sarma makarası alt tabaka sıkışması ............................................................................................................... 139
Sarma makarası sarmıyor ................................................................................................................................. 139
15 Mürekkep sistemiyle ilgili sorunları giderme ............................................................................................. 141
Mürekkep bakım kiti takılması gerekiyor ......................................................................................................... 141
Mürekkep kartuşu takılamıyor .......................................................................................................................... 141
Yazıcı kafası takılamıyor ................................................................................................................................... 141
Yazıcı kafası temizleme kartuşu takılmıyor ...................................................................................................... 141
ıkışmış ............................................................................................................................................ 134
TRWW
v
Ön panel ekranında bir yazıcı kafasının yeniden takılması ya da değiştirilmesi isteniyor .............................. 141
Yazıcı kafalarını temizleme ............................................................................................................................... 142
Yazıcı kafalarını hizalama .................................................................................................................................. 142
16 Diğer sorunları giderme ............................................................................................................................ 145
Yazıcı IP adresi alamadı ..................................................................................................................................... 145
Gömülü Web Sunucusu’na erişilemiyor ............................................................................................................ 145
Yazıcı yazdırmıyor ............................................................................................................................................. 146
Yazılım programı yazdırma işini oluştururken yavaşlıyor veya duruyor ......................................................... 146
Yazıcı yavaş görünüyor ..................................................................................................................................... 146
Bilgisayar ve yazıcı arasındaki iletişim hataları
................................................................................................ 147
Plaka silindirleri ses çıkarıyor ........................................................................................................................... 147
17 Ön panel hata iletileri ............................................................................................................................... 149
Yazıcı kayıtları .................................................................................................................................................... 152
18 Yardıma gerek duyduğunuzda ................................................................................................................... 153
Giriş .................................................................................................................................................................... 153
Belgeler .............................................................................................................................................................. 153
Müşteri Tarafından Onarım ............................................................................................................................... 153
HP Müşteri Destek Merkezleri ........................................................................................................................... 153
Servis bilgileri .................................................................................................................................................... 154
19 Yazıcı belirtimleri .................................................................................................................................... 155
İşlevsel belirtimler ............................................................................................................................................. 155
Fiziksel özellikler ............................................................................................................................................... 157
Bellek belirtimleri .............................................................................................................................................. 157
Güç özellikleri .................................................................................................................................................... 157
Çevresel özellikler ............................................................................................................................................. 157
Akustik özellikler ............................................................................................................................................... 158
Ek A Genel yazdırma sorunları özeti ............................................................................................................... 159
Sözlük .......................................................................................................................................................... 161
Dizin ............................................................................................................................................................ 165
vi TRWW
1Giriş
Güvenlik önlemleri
Donanımı güvenli bir şekilde kullanmak için, yazıcınızı kullanmadan önce aşağıdaki güvenlik önlemlerini
okuyun.
Kullanıcıların, bir işi yaparken maruz kalabilecekleri tehlikelerin farkında olacak ve riskleri en aza indirmek
için gerekli tedbirleri alabilecek kadar yeterli teknik eğitime ve tecrübeye sahip olmaları beklenir.
Genel güvenlik yönergeleri
●
HP'nin Müşteri Tarafından Onarım programında kapsananlar haricinde yazıcının içinde sizin
onarabileceğiniz parça yoktur (Bkz.
için kalifiye servis personelinden yardım alın.
http://www.hp.com/go/selfrepair/). Diğer parçaların servis işlemleri
●
Aşağıdaki durumlarda yazıcıyı kapatın ve yetkili servis temsilcinizi arayın.
◦
Elektrik kablosu veya prizi hasarlıysa.
◦
Yazıcıya sıvı girmiş.
◦
Yazıcıdan duman veya normal olmayan kokular geliyor.
◦
Yazıcı düştüyse veya kurutma ya da sertleştirme modülü hasar gördüyse.
◦
Yazıcıdaki dahili Artık Akım Devre Kesici (Topraklama Arızası Devre Akım Kesicisi) art arda atıyor.
◦
Yazıcı normal bir şekilde çalışmıyor.
●
Aşağıdaki durumlardan herhangi birinde yazı
◦
Gök gürültülü fırtına sırasında
◦
Elektrik kesintisi olduğunda
Elektrik çarpması tehlikesi
UYARI! Kurutma ve sertleştirme modülleri, ölüme veya ciddi yaralanmalara neden olabilecek kadar tehlikeli
düzeyde voltajlarda çalışıyorsa.
Yazıcıyı bakıma almadan önce PDU'nun kol devre kesicisinin gücünün kesildiğinden ve yazıcının ana güç
şalterinin kapalı olduğundan emin olun.
cıyı kapatın.
Elektrik çarpması tehlikesini önlemek için:
●
Kurutma ve sertleştirme modüllerini veya elektrik kontrol kabinini sökmeye çalışmayın.
●
Diğer kapalı sistem kapaklarını açmayın veya fişleri çıkarmayın.
TRWW Güvenlik önlemleri 1
●
Yazıcıdaki yuvalara herhangi bir nesne sokmayın.
●
Artık Akım Devre Kesicisi (AADK) işlevselliğini her 6 ayda bir kontrol edin.
Isı tehlikesi
Yazıcının kurutma ve sertleştirme alt sistemleri yüksek sıcaklıklarda çalışır ve dokunulursa yanıklara neden
olabilir. Yaralanmaların önüne geçmek için aşağıdaki önlemleri alın.
●
Yazıcının kurutma ve sertleştirme modüllerinin dahili parçalarına dokunmayın. Kurutma ve sertleştirme
gücünü kesen pencere mandalı açıldıktan sonra bile dahili yüzeyler sıcak olabilir.
●
Alt tabaka yoluna erişirken özen gösterin.
Yangın tehlikesi
Yazıcının kurutma ve sertleştirme alt sistemleri yüksek sıcaklıklarda çalışır. Yazıcının dahili Artık Akım Devre
Kesicisi'nin (Topraklama Hatalı Devre Akım Kesicisi) dengesi art arda bozulursa yetkili servis temsilcinizi
çağırın.
Yangın tehlikesinden korunmak için aşağıdaki önlemleri alın.
●
Ad plakasında belirtilmiş olan güç kaynağı voltajını kullanın.
●
Yazıcıya elektrik sağlamak için kullanılan elektrik sisteminin kurulması, gerekli düzenlemelerin
yapılması ve yazıcı kurulumu için bir elektrikçi gerekir. Elektrikçinizin yerel yasalara uygun şekilde
gerekli uzmanlığa ve elektrik düzenlemeleriyle ilgili tüm bilgilere sahip olduğundan emin olun.
●
Elektrikçi güç kablosunu Yer hazırlama kılavuzu ve Montaj talimatlar
Her biri kol devre kesici ile korunan üç fazlı hatlar gerekir. Yazıcıyla birlikte güç kablosu verilmez.
●
Yazıcıdaki yuvalara herhangi bir nesne sokmayın.
●
Yazıcının üstüne sıvı dökmemeye dikkat edin.
●
Yanıcı gazlar içeren aerosol ürünleri yazıcının içinde veya etrafında kullanmayın.
●
Yazıcı gövdesi üzerindeki havalandırma amaçlı delikleri tıkamayın veya kapatmayın.
●
Kurutma veya sertleştirme modülünü ya da elektrik kontrol kabinini sökmeye çalışmayın.
●
Üretici tarafından önerilen alt tabaka çalışma sıcaklığının aşılmadığından emin olun. Bu bilgi üreticiden
alınamıyorsa, yalnızca 125°C (257°F) veya üzerindeki çalışma sıcaklıklarına uygun alt tabakalar kullanın.
●
Otomatik ateşleme sıcaklıkları 250°C’nin altında olan alt tabakaları yüklemeyin. Aşağıdaki nota bakın.
NOT: EN ISO 6942:2002’yi temel alan test yöntemi; Işıma ısısı kaynağına maruz kalan malzemelerin ve
malzeme bileşenlerinin değerlendirilmesi, yöntem B. Alt tabakanın ateşlemeyi (alev veya akkor) başlattığı
andaki sıcaklığın belirlendiği test koşulları şöyleydi: Isı akışı yoğunluğu: 30 kW/m2, Bakır kalorimetre, K tipi
termokupl.
Mekanik tehlike
Yazıcının hareketli parçaları yaralanmaya neden olabilir. Yaralanmayı önlemek için, yazıcının yakınında
çalışırken aşağıdaki önlemleri alın.
ında belirtilen şekilde bağlamalıdır.
●
Giysilerinizi ve vücudunuzun tamamını yazıcının hareketli parçalarından uzak tutun.
●
Kolye, bilezik ve sarkan başka aksesuar takmayın.
●
Saçlarınız uzunsa, yazıcının içine girmeyecek şekilde toplayın.
●
Gömlek kollarının ve eldivenlerin yazıcının hareketli parçalarına takılmamasına özen gösterin.
2 Bölüm 1 Giriş TRWW
●
Fanların yakınında durmak yaralanmalara neden olabileceğinden ve baskı kalitesini
etkileyebileceğinden bundan kaçının (hava akışını engelleyerek).
●
Yazdırma işlemi sırasında dişlilere veya hareket eden rulolara dokunmayın.
Ağır alt tabaka tehlikesi
Ağır alt tabakalar taşınırken yaralanmaların önlenmesi için özen gösterilmelidir.
●
Ağır alt tabaka rulolarının taşınması için birden fazla kişi gerekebilir. Sırt incinmesini ve/veya
yaralanmayı önlemek için özen gösterilmelidir.
●
Forklift, transpalet veya başka taşıma ekipmanı kullanabilirsiniz.
●
Ağır alt tabaka rulolarını taşırken botlarınız ve eldivenleriniz de dahil olmak üzere koruyucu
ekipmanınızı giyin.
Mürekkep kullanımı
Yazıcınız çözücü mürekkepler kullanmadığı için bu mürekkeplerden kaynaklanan genel sorunlar yaşanmaz.
Ancak HP, mürekkep sistemi bileşenlerini kullanırken eldiven takmanızı önerir.
Uyarılar ve dikkat edilmesi gereken hususlar
Bu kılavuzda geçen aşağıdaki semboller yazıcının doğru kullanımını sağlamak ve yazıcının hasar görmesini
önlemek üzere kullanılmıştır. Bu sembollerle işaretlenmiş yönergeleri yerine getirin.
UYARI! Bu sembollerle işaretlenmiş yönergelere uyulmaması ciddi yaralanmalarla, veya ölümle
sonuçlanabilir.
DİKKAT: Bu sembollerle işaretlenmiş yönergelere uyulmaması küçük yaralanmalarla veya ürünün hasar
görmesiyle sonuçlanabilir.
Uyarı işaretleri
İşaret Açıklama
Yanık tehlikesi. Yazıcının kurutma ve sertleştirme modüllerinin
dahili parçalarına dokunmayın.
Yanık tehlikesi. Yazıcının kurutma parçasına dokunmayın.
Kurutma ve sertleştirme modüllerinin gücünü kesen pencere
mandalı açıldıktan sonra bile dahili yüzeyler sıcak olabilir.
Elektrik çarpması tehlikesi. Yazıcının içinde sizin onarabileceğiniz
parça yoktur. Servis işlemleri için kalifiye servis personelinden
yardım alın.
Kaynağa bağlamadan önce kurulum yönergelerine bakın. Giriş
voltajının yazıcının nominal voltaj aralığında olduğundan emin
olun ve doğru yazıcı 3 fazlı yapılandırmasını seçin.
TRWW Güvenlik önlemleri 3
İşaret Açıklama
El sıkışması tehlikesi.
Parmak sıkışması tehlikesi. Taşıma sırasında makara mili
dişlilerine dokunmayın.
Yazıcının üzerine herhangi bir nesne koymayın. Fanları
kapatmayın.
Mürekkep kartuşlarına, baskı kafası temizleme kartuşlarına ve
baskı kafası temizleme kabına elle müdahale ettiğinizde eldiven
takmanız önerilir.
Yazıcının ana özellikleri
Yazıcınız, 0,584 m ile 2,64 m arası genişlikte esnek alt tabakalara yüksek kaliteli resim basmak için
tasarlanmış bir renkli inkjet yazıcıdır. Yazıcının bazı temel özellikleri aşağıda gösterilmiştir:
●
Taslak modunda 70 m²/sa'ya varan yazdırma hızları.
●
Altı renkte, çevre dostu, kokusuz, sulu lateks mürekkep
●
Özel havalandırma gerekmez, tehlikeli atık yoktur
●
775 ml mürekkep kartuşları
●
Çok çeşitli alt tabakalara yazdırma—çoğu düşük maliyetli, birinci hamur, çözücü uyumlu alt tabakalar
dahil
●
Bir dizi HP geri dönüştürülebilir alt tabaka mevcuttur
●
Laminatsız olarak üç sene, laminatlı olarak beş sene kadar bina dışında sergilenmeye dayanıklı baskılar
●
Alt tabakaların çoğu için otomatik renk ayarı (yerle
reprodüksiyonu
Yazdırma işlerini yazıcınıza göndermek için, ayrı bir bilgisayardan çalıştırılması gereken Raster Image
Processor (RIP) yazılımına ihtiyacınız olacaktır. RIP yazılımı birçok farklı şirketten temin edilebilir; yazıcıyla
birlikte verilmez.
şik spektrofotometre) ile doğru ve tutarlı renk
4 Bölüm 1 Giriş TRWW
Yazıcının ana bileşenleri
Yazıcının aşağıdaki resimlerinde aygıtın ana bileşenleri gösterilmektedir.
Önden görünüm
1. Mürekkep kartuşu
2. Baskı plakası
3. Yazıcı kafası
4. Yazıcı kafası taşıyıcı
5. Mürekkep hunisi ve mürekkep tüpü aksamı
6. Ön panel
7. Yazıcı kafası temizleme kartuşu
8. Alt tabaka ayarlama kolu
9. Sarma makarası motoru
10. Gergi silindiri
11. Mil
12. Sarma makarası
13. Mil durdurucu
14. Makara mili kilit kolu
15. Sertleştirme modülü
16. Kurutma modülü
TRWW Yazıcının ana bileşenleri 5
Arkadan görünüm
1. Yazıcı kafası temizleme kabı
2. İletişim kabloları ve isteğe bağlı aksesuarlar için soketler
3. Güç anahtarı ve güç soketi
4. Isıtma bileşenleri için artık akım devre kesicileri
5. Mürekkep filtresi
Kenar tutucu çantası
Çanta genellikle yazıcının arkasında takılı olur ve kenar tutucular kullanılmadığında çantada saklanır.
6 Bölüm 1 Giriş TRWW
Kurutma parçası
Sarma makarası motoru
1. Sarma makarası kolu
2. Sarma yönü düğmesi
3. Elle sarma düğmeleri
TRWW Yazıcının ana bileşenleri 7
Yükleme aksesuarı
Yükleme aksesuarı, bu aksesuar kullanılmadan yüklenmesi zor olan bazı alt tabaka türlerinin yüklenmesine
yardımcı olur. Bkz.
Ön panel
Yazıcınızın ön paneli, yazıcının sağ ön kısmında bulunur. Ön panel, aşağıdaki önemli işlevleri yerine getirir:
●
Sorun gidermeyle ilgili size yardımcı olur.
●
Alt tabakanın kaldırılması ve yazıcı bakımı gibi belirli fiziksel işlemler yapılırken kullanılır
Yükleme aksesuarı sayfa 45.
●
Yazıcının durumuna ilişkin özet bilgiler gösterir
●
İlgili durumlarda bir uyarıya veya mesaja dikkat çekmek için sesli alarmlar çıkararak uyarı ve hata
mesajları görüntüler.
Ön panel ekranında dinamik bilgiler ve simgeler görüntüleyen büyük bir merkezi alan vardır. Sağ ve sol
taraflarda farklı zamanlarda altı sabit simge görürsünüz. Normalde bunlar aynı anda görüntülenmez.
Sağ ve soldaki sabit simgeler
●
Giriş ekranına dönmek için
●
Bu Kullanıcı kılavuzu'nu ön panelde görüntülemek için
düğmesine basın.
simgesine basın.
●
Önceki öğeye gitmek için
●
Sonraki öğeye gitmek için
●
Önceki ekrana dönmek için
●
Geçerli işlemi durdurmak için
8 Bölüm 1 Giriş TRWW
düğmesine basın.
düğmesine basın.
düğmesine basın. Bu, geçerli ekranda yapılan değişiklikleri iptal etmez.
düğmesine basın.
Giriş ekranı dinamik simgeleri
Aşağıdaki öğeler yalnızca giriş ekranında görüntülenir.
●
Yazıcı durumu ile ilgili bilgileri görmek, yazıcı ayarlarını değiştirmek veya alt tabaka yükleme ya da
mürekkep sarf malzemelerini değiştirme gibi eylemleri başlatmak için
gereken eylemler varsa daha küçük bir uyarı simgesi görünür.
●
Yukarıdaki düğmenin sağında, yazıcı durumunu veya en önemli geçerli uyarıyı gösteren bir ileti vardır.
Bu iletiye bastığınızda, geçerli uyarıların tümünün listesini görebilirsiniz. Burada her uyarının önem
derecesi bir simgeyle gösterilir.
simgesine basın. Yapılması
●
Yazdırılmakta olan işle ilgili bilgileri görüntülemek için
●
Ekranın ortasının büyük bir kısmı dört bölüme ayrılmıştır. Bu bölümlerde mürekkep kartuşlarının, alt
tabakanın, yazıcı kafalarının ve yazıcı kafası temizleme kitinin ve ağın durumu özetlenir. Bunlardan
herhangi biri hakkında daha fazla bilgi için, ekranın o bölümüne basın.
Yazıcı belirli bir süre kullanılmadan kalırsa, uyku moduna geçer ve ön panel ekranı kapanır. Yazıcının uyku
moduna geçmeden önce bekleyeceği süreyi değiştirmek için
seçenekleri > Uyku modu bekleme süresi seçeneğini belirleyin. 1 ile 240 dakika arasında bir süre
ayarlayabilirsiniz.
Yazıcıya dışarıdan herhangi bir şekilde müdahale edildiğinde, uyku modundan çıkılır ve ön panel açılır.
Ön panelin özel kullanımları hakkındaki bilgileri bu kılavuzda bulabilirsiniz.
Gömülü Web Sunucusu
Gömülü Web Sunucusu, yazıcının içinde çalışan bir Web sunucusudur. Bunu, yazıcı bilgilerini almak, ayarlarla
ön ayarları yönetmek, yazıcı kafalarını hizalamak, yeni ürün bilgisi yüklemek ve sorunları gidermek için
kullanabilirsiniz. Servis mühendisleri bunu, yazıcı sorunlarını teşhis ederken yardımcı olacak dahili bilgileri
elde etmek için kullanabilir.
Bilgisayarlarda her zaman kullanılan Web tarayıcılarından biri ile, Gömülü Web Sunucusu’na uzaktan
erişilebilirsiniz. Bkz.
Gömülü Web Sunucusu’na erişme sayfa 17.
simgesine basın.
, sonra , Ayarlar > Ön panel
Gömülü Web Sunucusu penceresinde üç ayrı sekme görüntülenir. Her sayfada üst tarafa yakın bulunan
düğmeler, çevrimiçi yardıma ve malzeme siparişi işlemlerine erişim sağlar.
TRWW Gömülü Web Sunucusu 9
Main (Ana) sekmesi
Main (Ana) sekmesi aşağıdaki öğelerle ilgili bilgi sağlar.
●
Alt tabaka, mürekkep, yazıcı kafası ve bakım durumu
●
Kurutma ve sertleştirme modüllerinin sıcaklığı
●
Alt tabaka, mürekkep kullanımı ve hesaplama
Setup (Ayarlar) sekmesi
Setup (Ayarlar) sekmesi şu görevleri yapmanıza olanak sağlar.
●
Ölçüm birimleri ve yenileme hızı gibi yazıcı ayarlarını belirtme
●
Ağ ve güvenlik ayarlarını belirtme
●
Tarihi ve saati ayarlama
●
Ürün yazılımını güncelleştirme
●
Yazıcı kafalarını hizalama
●
Ortam önayarlarını karşıya yükleme
●
Müşteri Katılım Programı'na kaydolma ve katılımınızı yapılandırma
Support (Destek) sekmesi
Support (Destek) sekmesi, yazıcınızla ilgili çeşitli yardımlar sunar.
●
Çeşitli kaynaklardaki yararlı bilgilere erişme
●
Sorun giderme
●
Yazıcınızla ve aksesuarlarla ilgili teknik destek için ilgili HP Designjet bağlantılarına erişme
●
Yazıcınızın kullanımı ile ilgili mevcut ve geçmişteki verileri gösteren servis destek sayfalarına erişme
Yazıcıyı açma ve kapatma
Yazıcıyı açmak için, artık akım devre kesicilerin yukarı konumda olmasını ve yazıcının arkasındaki güç
anahtarının açık olmasını sağlayın. Yazıcı otomatik olarak başlamazsa, ön paneldeki Güç düğmesine basın.
Yazıcı enerji israfına neden olmadan açık bırakılabilir. Aygıtın açık bırakılması yanıt süresini iyileştirir. Yazıcı
belirli bir süre kullanılmadığında, uyku moduna geçerek enerji tasarrufu sağlar. Yazıcıda herhangi bir işlem
ldığında etkin moda döner ve hemen yazdırma işlemine kaldığı yerden devam edebilir.
yapı
Yazıcıyı açmak veya kapatmak istediğinizde, normal ve önerilen yöntem ön paneldeki Güç düğmesini
kullanmaktır.
10 Bölüm 1 Giriş TRWW
Yazıcıyı bu şekilde kapattığınızda, yazıcı kafaları otomatik olarak yazıcı kafası temizleme kartuşuyla saklanır,
böylece kurumaları önlenir.
Ancak yazıcıyı uzun bir süre kapalı tutacaksanız, yazıcıyı hem Güç düğmesinden, hem de arka taraftaki güç
anahtarından kapatmanız önerilir.
Yazıcıyı daha sonra tekrar açmak için, arka kısımdaki güç anahtarını kullanın. Yazıcı otomatik olarak
başlamazsa, ön paneldeki Güç düğmesine basın.
Yazıcı açıldıktan sonra, yazıcının kendini çalışmaya hazırlaması yaklaşık 5 dakika sürer.
Yazıcıyı yeniden başlatma
Bazı durumlarda yazıcıyı yeniden başlatmanız istenebilir. Bunu yapmak için, ön paneldeki Güç düğmesine
basarak yazıcıyı kapatın. Biraz bekledikten sonra Güç düğmesine tekrar basın. Bu işlem yazıcıyı tekrar
başlatacaktır.
Yazıcı yeniden başlatılamazsa, aşağıdaki alternatif yöntemi deneyin.
1. Yazıcının arkasındaki güç anahtarını kullanarak yazıcıyı kapatın. Artık akım devre kesicilerinin yukarı
konumda olduğundan emin olun.
2. 10 saniye bekleyin.
3. Güç anahtarını kullanarak yazıcıy
4. Ön paneldeki Güç ışığının yandığından emin olun. Yanmıyorsa, yazıcıyı açmak için Güç düğmesini
kullanın.
TRWW Yazıcıyı yeniden başlatma 11
ı açın.
12 Bölüm 1 Giriş TRWW
2Bağlantı ve yazılımla ilgili yönergeler
Bağlantı yöntemi
Yazıcınız aşağıdaki şekilde bağlanabilir.
Bağlantı türü Hız Maksimum kablo uzunluğuDiğer etkenler
Gigabit Ethernet Hızlı; ağ trafiğine göre değişir Uzun (100 m=328 ft) Ek donanım gerektirir
(anahtarlar)
NOT: Herhangi bir ağ bağlantısının hızı, ağda kullanılan tüm bileşenlere (ağ arabirim kartları, hub'lar,
yönlendiriciler, anahtarlar, kablolar vb.) bağlıdır. Bu bileşenlerden herhangi biri yüksek hızda çalışmazsa,
bağlantınız düşük hızda olacaktır. Ağ bağlantınızın hızı, ağdaki diğer aygıtların neden olduğu toplam trafik
miktarından da etkilenebilir.
Ağa bağlanma
Başlamadan önce donanımınızı kontrol edin:
●
Yazıcının ayarlanmış ve açık durumda olması gerekir.
●
Gigabit anahtarının veya yönlendiricisinin açık olması ve düzgün şekilde çalışması gerekir.
●
Ağdaki tüm bilgisayarların açık ve ağa bağlı olması gerekir.
●
Yazıcının anahtara bağlanmış olması gerekir.
Yazıcı ağa bağlanmış ve açık olduğunda, yazıcının IP adresini ön panelde görebilmeniz gerekir (bu örnekte
12.34.12.34). IP adresini bir yere not edin: Bunu daha sonra Gömülü Web Sunucusu'na erişmek için
kullanabilirsiniz.
Bu ekranı IP adresi olmadan görürseniz, yazıcı ağa başarılı bir şekilde bağlanmamıştır ya da ağınızda DHCP
sunucusu yoktur. İkinci durumda IP adresini elle ayarlamanız gerekecektir: bkz.
sayfa 145.
TRWW Bağlantı yöntemi 13
Yazıcı IP adresi alamadı
RIP yazılımını yüklemek için RIP yönergelerine (HP ile verilmez) bakın.
14 Bölüm 2 Bağlantı ve yazılımla ilgili yönergeler TRWW
3 Temel ayar seçenekleri
Yazıcı ayar seçenekleri
Ön panel dilini değiştirme
Ön panel menülerinin ve mesajlarının dili iki şekilde değiştirilebilir.
●
Mevcut ön panel dilini anlayabiliyorsanız, ön panele gidip önce
simgesine basın ve Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Language (Dil)
seçeneğini belirleyin.
●
Mevcut ön panel dilini anlamıyorsanız, önce yazıcıyı kapatın. Ardından yazıcıyı açın. Ön panelde simgeler
göründüğünde, önce
söner.
Hangi yolu kullanırsanız kullanın, dil seçimi menüsünün artık ön panel ekranında görünüyor olması gerekir.
İstediğiniz dili vurgulayıp Tamam düğmesine basın.
simgesine, ardından da simgesine basın. Ön panel kısa bir süre yanıp
Tarihi ve saati görüntüleme veya ayarlama
simgesine, ardından
Yazıcının tarih ve saatini görüntülemek veya ayarlamak için, ön panele gidip önce simgesine, ardından
simgesine basın ve Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Date and time
options (Tarih ve saat seçenekleri) seçeneğini belirleyin.
Rakımı ayarlama
Yazıcınız deniz seviyesinin epey üzerinde olan bir rakımda çalışıyorsa, ön panele gidip önce simgesine,
ardından
yazıcıya çalıştığı rakımı bildirin.
TRWW Yazıcı ayar seçenekleri 15
simgesine basın ve Setup (Ayarlar) > Select altitude (Rakım seç) seçeneğini belirleyerek
Belirli hata durumlarıyla ilgili e-posta bildirimi isteme
1. Gömülü Web Sunucusu’nda (bkz. Gömülü Web Sunucusu’na erişme sayfa 17), Setup (Ayarlar)
sekmesindeki E-posta sunucusu sayfasına gidin ve aşağıdaki alanların doğru şekilde doldurulduğundan
emin olun:
●
SMTP server (SMTP sunucusu). Bu, yazıcıdan gelen tüm e-posta mesajlarını işleyen giden posta
sunucusunun (Basit Posta Aktarım Protokolü [SMTP]) IP adresidir. Posta sunucusu kimlik
doğrulama gerektiriyorsa, e-posta bildirim işlevi çalışmaz.
●
Printer e-mail address (Yazıcı e-posta adresi). Yazıcının gönderdiği her e-posta mesajında bir geri
iade adresi bulunmalıdır. Bu adresin gerçek, kullanılan bir e-posta adresi olması gerekmez, ancak
benzersiz olmalıdır, böylece mesajı alanlar onu gönderen yazıcıyı tanıyabilirler
2. Notification (Bildirim) sayfasına gidin, bu sayfa Setup (Ayarlar) sekmesinde de bulunur.
3. Yeni bildirimler istemek için New (Yeni) simgesini tıklatı
için Edit (Düzenle) simgesini tıklatın. Sonra bildirimlerin gönderileceği e-posta adreslerini belirtin ve
bildirim mesajlarının gönderileceği durumları seçin.
Isınma süresini değiştirme
Yazdırılacak başka iş olmadığında veya yazıcıyı önceden ısıtmak istediğinizde (RIP'teki Prepare printing
(Yazdırmaya hazırla) seçeneği), yazıcının kurutma ve sertleştirme ısıtıcıları, başka bir iş gelme ihtimaline karşı
veya yazdırma alanındaki yanlış bir sıcaklığın neden olabileceği bir yazdırma kalitesi sorunundan kaçınmanız
gerekmesi ihtimaline karşı, belirtilen süre boyunca ve belirtilen sıcaklık için açık kalır. Sıcaklıkları ve bu
durumda ısı
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt
tabaka kullanma seçenekleri) > Warming temperature [45–55] ºC (Isınma sıcaklığı [45–55] ºC) ve/veya
Warm-up duration [5–120] min (Isınma süresi [5–120] dk) seçeneğini belirleyin.
tıcıların ne kadar süre çalışmaya devam etmesi gerektiğini seçmek için, ön panele gidip önce
Uyku modu ayarını değiştirme
Yazıcı açık bırakılmış, ancak belirli bir süre kullanılmamışsa, enerji tasarrufu yapmak üzere otomatik olarak
uyku moduna geçer. Bu moda geçmek için boşta bekleyeceği varsayılan süre 30 dakikadır. Yazıcının uyku
moduna geçmeden önce bekleyeceği süreyi değiştirmek için, ön panele gidip önce
simgesine basın ve Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Sleep mode wait
time (Uyku modu bekleme süresi) seçeneğini belirleyin. İstediğiniz bekleme süresini girip OK (Tamam)
düğmesine basın.
n, ayarlanmış bildirimlerde değişiklik yapmak
simgesine, ardından
Sesli uyarıları açma veya kapatma
Yazıcının sesli uyarılarını açmak veya kapatmak için, ön panele gidip önce simgesine, ardından
simgesine basın ve Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Enable audio alert (Sesli
uyarıyı etkinleştir) veya Disable audio alert (Sesli uyarıyı devre dışı bırak) seçeneğini belirleyin. Varsayılan
olarak, sesli uyarılar etkindir.
Ön panel ekran parlaklığını değiştirme
Ön panel ekranının parlaklığını değiştirmek için, önce simgesine, ardından simgesine basın ve
Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Display brightness (Ekran parlaklığı)
seçeneğini belirleyip kaydırma çubuğunu hareket ettirerek bir değer seçin. Değeri kaydetmek için OK
(Tamam) düğmesine basın.
16 Bölüm 3 Temel ayar seçenekleri TRWW
Ölçü birimlerini değiştirme
Ön panel ekranında görüntülenen ölçü birimlerini değiştirmek için, önce simgesine, ardından
simgesine basın ve Setup (Ayarlar) > Front panel options (Ön panel seçenekleri) > Unit selection (Birim
seçimi) > English (İngiliz) veya Metric (Metrik) seçeneğini belirleyin.
Ölçü birimleri Gömülü Web Sunucusu’ndan da değiştirilebilir.
Fabrika ayarlarını geri yükleme
Yazıcı ayarlarını fabrikada belirlenen orijinal değerlerine geri döndürmek için, ön panele gidip önce
simgesine, ardından simgesine basın ve Setup (Ayarlar) > Resets (Sıfırlamalar) > Restore factory
settings (Fabrika ayarlarını geri yükle) seçeneğini belirleyin. Bu seçenek, Gigabit Ethernet ayarları dışındaki
yazıcı ayarlarının tümünü geri yükler.
Gömülü Web Sunucusu ayar seçenekleri
Gömülü Web Sunucusu’na erişme
Gömülü Web Sunucusu, bilgisayarınızdaki her zaman kullandığınız Web tarayıcısını kullanarak yazıcı bilgisini
uzaktan görüntülemenize olanak sağlar.
Aşağıdaki tarayıcılar Gömülü Web Sunucusu ile uyumlu olarak bilinir:
●
Windows için Internet Explorer 6 ve sonraki sürümler
●
Mac OS X için Safari 2 ve daha sonraki sürümler
●
Mozilla Firefox 2 ve daha sonraki sürümleri
●
Google Chrome 7
Gömülü Web Sunucusu'nu herhangi bir bilgisayarda kullanmak için, Web tarayıcınızı açın ve yazıcının IP
adresini tarayıcının adres çubuğuna yazın. Yazıcının IP adresi ön panelin giriş ekranında görünür (bu örnekte,
12.34.12.34):
Bu yönergeleri uygulamanıza rağmen Gömülü Web Sunucusu'nu açamadıysanız, bkz. Gömülü Web
Sunucusu’na erişilemiyor sayfa 145.
Gömülü Web Sunucusu’nun dilini değiştirme
Gömülü Web Sunucusu aşağıdaki dillerde çalışabilir: İngilizce, Portekizce, İspanyolca, Katalanca, Fransızca,
İtalyanca, Almanca, Basitleştirilmiş Çince, Geleneksel Çince, Kore dili ve Japonca. Web tarayıcınızın
seçeneklerinde belirttiğiniz dili kullanır. Desteklemediği bir dil belirtmişseniz, İngilizce dilinde çalışacaktır.
TRWW Gömülü Web Sunucusu ayar seçenekleri 17
Dili değiştirmek için Web tarayıcınızın dil ayarını değiştirmeniz gerekir. Örneğin, Internet Explorer sürüm 6'da
Araçlar menüsüne gidin ve Internet Seçenekleri > Diller seçeneğini belirleyin. İstediğiniz dilin iletişim
kutusundaki listenin en üstünde olduğundan emin olun.
Değişikliğin uygulanması için Web tarayıcınızı kapatıp yeniden açın.
Yazıcıya erişimi kısıtlama
Gömülü Web Sunucusu’ndan Setup (Ayarlar) > Security (Güvenlik) seçeneğini belirleyerek bir yönetici
parolası ayarlayabilirsiniz. Bu parola ayarlandıktan sonra, aşağıdakileri yapmak için bu parolanın girilmesi
gerekir.
●
Yazıcı ayarlarını değiştirme.
●
Ürün yazılımını güncelleştirme.
●
Yazıcının tarih ve saatini değiştirme.
●
Hesaplama bilgilerini silme.
Daha fazla bilgi için Gömülü Web Sunucusu’nun çevrimiçi yardımına bakın.
Yönetici parolasını unutursanız, ön panelden geçerli parolayı silebilirsiniz: önce
simgesine basın ve Setup (Ayarlar) > Connectivity (Bağlantı) > Advanced (Gelişmiş) > Embedded Web
Server (Gömülü Web Sunucusu) > Reset EWS password (EWS parolasını sıfırla) seçeneğini belirleyin.
Müşteri Katılım Programı'na katılma
Müşteri Katılım Programı'na (CIP) katılın ve sizin için daha iyi ürünler tasarlamamıza yardımcı olun.
Topladığımız yazıcı kullanım verileri, yazıcınızı nasıl kullandığınızı ve hangi ürün özelliklerinin sizin için en
önemli özellikler olduğunu belirlememize yardımcı olacaktır. Verilerin tümü HP Gizlilik Politikası'na uygun
olarak toplanır ve kullanılır. Zorunlu anketler veya takip eden e-postalar yoktur. Kişisel iletişim bilgileri
toplanmaz. İstediğiniz zaman programa katılmaktan vazgeçebilirsiniz.
Müşteri Katılım Programı'na katılım Gömülü Web Sunucusu ile, özellikle de bu şekilde görünen Setup
(Ayarlar) sekmesinin AutoSend sayfası ile yapıland
simgesine, ardından
ırılır.
Müşteri Katılım Programı'na (CIP) kaydolmak için aşağıdaki yapılandırma adımlarını gerçekleştirin.
1. Enable AutoSend (Otomatik Göndermeyi Etkinleştir) kutusunu işaretleyin. Bu, CIP ile ilgili ana
denetimdir. Bu kutu işaretliyse, yapılandırmanın geri kalan kısmına bağlı olarak, programa
katılabilirsiniz. İşaretli değilse, programa katılmazsınız.
18 Bölüm 3 Temel ayar seçenekleri TRWW
2. Ekranın sağ alt köşesindeki Test and Apply (Test Et ve Uygula) düğmesini tıklatın. Bir süre sonra, testin
sonucunu aşağıdaki gibi bir pencerede görürsünüz:
3. Result of AutoSend Settings (Otomatik Gönderme Ayarlarının Sonucu) penceresindeki ilk mesaj Success
(Başarılı) ise ve tüm öğelerin önünde yeşil bir onay işareti varsa (yukarıda gösterildiği gibi), yapılandırma
tamamlanmıştır. Bu noktada, Gömülü Web Sunucusu'nun başka bir sekmesine gidebilir veya tarayıcı
penceresini kapatabilirsiniz.
Başka bir mesajla karşılaşırsanız (örneğin, Partial Success (Kısmen Başarılı)) ve herhangi bir öğenin
önünde kırmızı çarpı işareti varsa, proxy sunucu yapılandırmanız gerekebilir: yazıcınızla Internet
arasında bulunan ‘aracı’ bir bilgisayar her ikisiyle de ‘konuşabilir’. Sonuçta karşılaşaca
ğınız pencere
şunun gibi görünebilir.
AutoSend sayfasına dönün ve aşağıdaki adımları gerçekleştirin:
a. Pencerenin alt kısmındaki Enable Proxy Server (Proxy Sunucuyu Etkinleştir) kutusunu etkinleştirin
(işaretleyin).
b. Proxy sunucunuzun URL'sini biliyorsanız (örneğin, http://proxy.mycompany.com; ağ yöneticinize
veya BT personeline sorun), URL Address (URL Adresi) düğmesini seçip URL'yi ilgili kutuya girin.
Proxy sunucunuzun IP adresini biliyorsanız (örneğin, 192.0.0.1), IP address (IP adresi) düğmesini
seçin ve bu adresi ilgili kutulara girin.
c. Proxy bağlantı noktasını Port (Bağlantı noktası) kutusuna girin; bu değer siteye özgüdür; ancak
genellikle 80 numaralı bağlantı noktasıdır.
d. Bazı proxy sunucular için kullanıcı adı ve parola gerekebilir; gerekiyorsa, bu bilgileri ilgili kutulara
girin. Emin değilseniz, bu alanlar
ı boş bırakın.
Örneğin, AutoSend sekmesi sayfası artık şöyle görünebilir.
TRWW Gömülü Web Sunucusu ayar seçenekleri 19
4. Ekranın sağ alt köşesindeki Test and Apply (Test Et ve Uygula) düğmesini tıklatın. Result of AutoSend
Settings (Otomatik Gönderme Ayarlarının Sonucu) penceresindeki ilk mesaj Success (Başarılı) ise ve tüm
öğelerin önünde yeşil bir onay işareti varsa, yapılandırma tamamlanmıştır. Bu noktada, Gömülü Web
Sunucusu'nun başka bir sekmesine gidebilir veya tarayıcı penceresini kapatabilirsiniz. Herhangi bir
öğenin önünde kırmızı bir çarpı işareti varsa, proxy ayarlarınızı kontrol edip düzeltmeniz gerekebilir
(yukarıdaki gibi).
20 Bölüm 3 Temel ayar seçenekleri TRWW
4 Alt tabaka kullanımı
Genel bakış
Çok çeşitli yazdırma materyaline yazdırabilirsiniz; bunların tümü bu kılavuzda alt tabakalar olarak
adlandırılır.
Alt tabaka ipuçları
İyi bir baskı kalitesi için, ihtiyacınıza uygun türde alt tabakayı seçmek büyük önem taşır.
Aşağıda, alt tabaka kullanımı konusunda bazı ipuçları verilmiştir.
●
Tüm alt tabakaları yazdırmak üzere kullanmadan önce, paketten çıkarıp oda koşullarına uyum
sağlaması için 24 saat kadar bekletin.
●
Filmleri ve fotoğraf alt tabakalarını kenarlarından tutun veya tutarken pamuklu eldiven giyin. Ciltteki
yağ alt tabakaya geçerek parmak izleri bırakabilir.
●
Alt tabakanın yükleme ve çıkarma işlemleri sırasında rulo üzerine sıkı şekilde sarılmış olmasına dikkat
edin. Rulonun sıkı şekilde sarılı kalması için, ruloyu yaz
kenarını göbeğe sabitlemek için bant kullanabilirsiniz. Ruloyu saklarken, bantlı bırakabilirsiniz. Rulo
sarımı gevşemeye başlarsa, tutulması çok zor olabilir.
NOT: Rulonun ön kenarını masuraya tutturmak için bant kullanmak özellikle ağır alt tabakalarda
önemlidir, çünkü alt tabakanın kendine özgü sertliği gevşemesine ve masuradan boşalmasına neden
olabilir.
●
Sarma makarasını bazı alt tabakalarla (örneğin, tekstiller) kullanmak, yazıcının alt tabakayı daha iyi
kontrol etmesine olanak sağlayabilir ve baskı kalitesini artırabilir.
●
Resminiz için uygun olmayan bir alt tabaka kullanırsanız baskı kalitesi bozulabilir.
●
RIP'de uygun baskı kalitesi ayarının seçildiğinden emin olun.
●
Bir rulo takarken her defasında ön panel yoluyla sizden yüklemekte olduğunuz alt tabaka ailesini
belirtmeniz istenir. İyi bir baskı kalitesi için, bunun doğru şekilde belirtilmesi gerekir. Alt tabakanın ön
panelde adlandırılan aileye ait olduğunu kontrol edin, ayrıca RIP'deki alt tabaka profiline uyduğunu da
kontrol edin.
●
Ön panelde gösterilen alt tabaka ailesi yüklediğiniz alt tabakaya karşılık gelmiyorsa, şunlardan birini
yapın:
◦
Ruloyu yazıcıya tekrar takın ve doğru alt tabaka ailesini seçin. Bkz.
sayfa 35 ve Yazıcıya rulo yükleme (otomatik olarak) sayfa 28.
ıcıdan çıkarmadan hemen önce rulonun ön
Ruloyu yazıcıdan çıkarma
◦
Yazıcının ön panelinde, önce
tabaka) > Change loaded substrate (Yüklenen alt tabakayı değiştir) seçeneğini belirleyin.
TRWW Genel bakış 21
simgesine, ardından simgesine basın ve Substrate (Alt
NOT: Alt tabaka ailesi ön panelden değiştirildiğinde, alt tabaka ilerlemesi kalibrasyonu otomatik
olarak yapılmaz. Kalibrasyonu el ile istemek için, bkz.
Alt tabaka ilerlemesini ayarlama sayfa 126.
●
Alt tabaka konusunda daha fazla ipucu için, bkz.
Yazıcıya rulo yükleme (elle) sayfa 31.
DİKKAT: Alt tabakanın yazıcıdan elle, ön panel kullanılmadan çıkarılması yazıcıya zarar verebilir. Bunu
yalnızca bir alt tabaka sıkışmasını gidermek gerektiğinde yapın.
Desteklenen alt tabaka aileleri
Alt tabaka ailesi Tanım
Yapışkanlı Bir tarafı yapışkanlı olan, çıkarılabilir astarlı PVC filmler. Uygulama amacına göre sınıflandırılmış iki ana tür
Afiş Genellikle PVC ile kaplanmış polyester bir ağ. Ayrıca aynı uygulamaları (yeşil afişler) örtmek için geri
Tekstil Tekstiller genellikle polyester veya pamuk ipliğinden üretilir. Bazı açık tekstiller mürekkebin alt tabakaya
vardır: perdahlı (düz yüzeyler için) ve dökme (karmaşık 3B eğriler için). Film farklı yüzeylere sahip olabilir:
beyaz, saydam, yansıtıcı veya delikli.
Örnekler: HP Hava Giderici Yapışkanlı Parlak Kalıp Vinil, Avery MPI3000 (perdahlı), Avery MPI1005
(dökme), 3M IJ-380 (dökme)
dönüştürülebilir tipleri de vardır. Afişler çok çeşitli gramajlarda bulunur ve üç kategoriye ayrılabilir: önden
rmalı, arkadan ışıklandırmalı ve çift taraflı kullanılabilen ışık geçirmez
ışıklandı
Örnekler: HP Dayanıklı Önden Aydınlatmalı Bez Afiş, Ultraflex Normandy Pro, Verseidag afişler
nüfus etmesini önlemek için çıkarılabilir bir astarla gelir. Çok sert tekstiller (örneğin, kanvaslar) “Low temp
(incl. HP Photoreal)" (Düşük sıcaklıklı (HP Photoreal dahil)) alt tabaka olarak yüklenmesi daha iyi olur.
Astarı olmayan gözenekli alt tabakaların kullanılması önerilmez.
Yazıcıya rulo yükleme (otomatik olarak) sayfa 28 ve
Film Genellikle polyester bir film (başka malzemeler de vardır). Bu aile ayarını 95°C'nin (200°F) üzerindeki
sıcaklıklara dayanan alt tabakalar için seçin, aksi halde bunları "Low temp (incl. HP Photoreal)" (Düşük
sıcaklıklı (HP Photoreal dahil)) alt tabaka olarak yükleyin.
Örnek: Intelicoat SBL-7 Polyester Backlit Film
Sentetik Kağıt Esasen polipropilenden (PP) çıkarı
Kağıt Sıvısı Su bazlı mürekkeplerle uyumlu bir kaplamaya sahip hafif kağıt bazlı (selüloz) alt tabakalar veya ofset
Kağıt Solventi Solvent mürekkeplerle uyumlu bir üst kaplamaya sahip kağıt bazlı (selüloz) alt tabakalar. Ağırlık genellikle
Düşük sıcaklıklı
(HP Photoreal dahil)
Ağ PVC kaplı olan ve esasen bina örtme uygulamaları için kullanılan açık ve dayanıklı bir polyester ağ. Bu alt
karakteristiklerine benzer karakteristiklere sahiptirler; ancak görünümleri ve özellikleri, ağaç hamurundan
üretilmiş normal kağıdınkilere benzerdir.
Örnek: Ilford Omnijet Kuru Parlak Taşınabilir Ekran Filmi
kağıt. Bu alt tabakalar solvent mürekkeplerle uyumlu değildir. Ağırlık genellikle 100 g/m² civarındadır.
120 ila 200 g/m² arasındadır.
Örnekler: HP Mavi Sırtlı Reklam Panosu Kağıdı, Intelicoat GPIOF140, mavi sırtlı alt tabakalar
Yüksek sıcaklıklara hassas alt tabakalar (PP, HDPE, PET ince filmler) ve yüksek sertli
m² veya daha fazla) sahip bir üst kaplaması olan kağıt bazlı (selüloz) alt tabakalar.
Örnek: HP Foto-Gerçekçi Poster Kağıdı
tabakalarda, mürekkebin alt tabakanın içinden geçmesini önlemek için çıkarılabilir bir astar mevcuttur.
Örnek: Ultraflex Stripmesh
lan, sentetik reçine kullanılarak üretilen alt tabakalar. Plastik filmin
ğe ve gramaja (200 g/
HP Media Finder, yazıcınızla uyumluluğu test edilip kanıtlanmış olan alt tabakaları (HP ve üçüncü taraf) arayıp
bulmanıza olanak sağlayan bir araçtır. Bu araç, üretici markasına, alt tabaka türüne, uygulamaya veya coğrafi
mevcudiyet durumuna göre arama yapmaya olanak sağlar. Bu aracı
http://www.hp.com/go/
latexmediafinder/ adresinde bulabilirsiniz.
22 Bölüm 4 Alt tabaka kullanımı TRWW
Desteklenen HP alt tabakalar
Alt tabaka Geri
dönüşüm
Afişler
HP HDPE Güçlendirilmiş Afiş
HP Çift Taraflı HDPE Güçlendirilmiş Afiş
HP Dayanıklı Önden Aydınlatmalı Bez Afiş
Yapışkanlı malzemeler
HP Hava Giderici Yapışkanlı Parlak Kalıp Vinil
HP One-view Delikli Yapışkan Pencere Vinili
HP Kalıcı Parlak Yapışkanlı Vinil
HP Kalıcı Mat Yapışkanlı Vinil
Filmler
HP Arkadan Aydınlatmalı Polyester Film
Kumaşlar
HP Kalın Dokuma Afiş
HP Hafif Dokuma Afiş Bezi
Geri Alma FSC Oeko
Kağıtlar
HP PVC İçermeyen Duvar Kağıdı (Greenguard, AgBB)
HP Beyaz Saten Poster Kağıdı
HP Foto-Gerçekçi Poster Kağıdı
HP Mavi Sırtlı Reklam Panosu Kağıdı
Özel malzemeler
HP DuPont Tyvek Afiş
HP Saten Kanvas
Anahtar
Geri dönüşüm: Yaygın olarak kullanılabilen geri dönüşüm programları aracılığıyla geri
dönüştürülebilen alt tabakalar.
Geri Alma: HP, Kuzey Amerika ve Avrupa'da, HP Büyük Boyutlu Ortam Geri Alma programını
sunmaktadır. Bu program aracılığıyla geri dönüştürülebilir HP alt tabakaların çoğu geri
verilebilir. Programın kullanılabilirliği farklılık gösterir. Ayrıntılı bilgi için, http://www.hp.com/
recycle/ adresini ziyaret edin. Bu programın dışında, bu ürünler için sunulan geri dönüşüm
imkanları şu anda yalnızca belirli bölgelerde mevcuttur. Müşteriler, bu ürünlerin geri
dönüştürülmesi konusunda yerel geri dönüşüm yetkililerine başvurmalıdır.
TRWW Genel bakış 23
FSC onaylı kağıtlarda, Forest Stewardship Council (FSC) Mixed Sources etiketi bulunur ve bu
etiket, bu alt tabakaların tüm dünyada ormanların sorumluluk bilinciyle yönetilmesini
desteklediğini gösterir. Odunlar, FSC onaylı iyi yönetilen ormanlardan, şirket denetimindeki
kaynaklardan ve/veya geri dönüştürülmüş malzemeden temin edilir.
Unprinted HP Heavy Textile Banner, HP Light Textile Display Banner ve HP Wrinkle-free Flag
with Liner, üretimin her aşamasında tekstil ham maddeleri, ara ürünler ve son ürünler için
tüm dünyada aynı şekilde çalışan bir test etme ve onaylama sistemi olan Oeko-Tex Standard
100'e göre Oeko-Tex onayına sahiptir. Böcek ilaçları, alerji yapan boya maddeleri veya tinorganik bileşikler gibi kimyasalların salımı konusunda test edilmiştir.
Greenguard HP Lateks Mürekkeplerle yazdırılan HP PVC İçermeyen Duvar Kağıdı, GREENGUARD'ın düşük
yayımlı ürünler listesinde yer alır ve GREENGUARD Children & Schools standardına göre test
edilmiştir. Yazıcı ne GREENGUARD ne de GREENGUARD Children & Schools Onaylıdır.
GREENGUARD Environmental Institute, American National Standards Institute (ANSI)
tarafından yetkilendirilmiş bir standart geliştirme kurumudur. Bu kurum, iç mekan ürünleri,
ortamlar ve binalar için kabul edilebilir iç mekan hava standartlarını belirler.
Bkz. http://www.greenguard.org/.
AgBB Committee for Health-related Evaluation of Building Products, AgBB, Almanya'daki bina
ürünlerine ilişkin sağlıkla ilgili standart ve tekrarlanabilir bir değerlendirmenin temel
prensiplerini ortaya koyar. Buna, iç mekan uygulamaları için kullanılan bina ürünlerinden
kaynaklanan uçucu organik bileşik (VOC) salımlarının sağlıkla ilgili değerlendirmesine yönelik
test ve değerlendirme şeması ölçütleri dahildir.
Gözenekli alt tabakalar
Sınırlı bir gözenekliliğe sahip alt tabakalar bu yazıcıda kullanılabilir; ancak çok gözenekli alt tabakalar
yazıcıya zarar verebilir.
Alt tabakanızın gözenekliliğini kontrol etmek için aşağıdaki adımları uygulayın.
1. Yazıcıda yüklü bir alt tabaka varsa çıkarın.
2. 15 × 50 mm boyutunda kendinden yapışkanlı beyaz parlak vinil parçası kesin.
3. Parçayı gösterildiği şekilde plakaya yapıştırın.
4. Kontrol etmek istediğiniz alt tabakayı yerleştirin.
5. RIP yazılımınızı açın.
6. Yazıcıdan test dosyasını indirin: http://printerIP/hp/device/webAccess/images/
Ink_trespassing_check.pdf adresindeki printerIP yazan yer yazıcınızın IP adresidir.
24 Bölüm 4 Alt tabaka kullanımı TRWW
7. Geçiş sayısını ve ilerde bu alt tabaka ile kullanmayı düşündüğünüz ortam önayarını (veya mürekkep
limiti açısından benzer bir profili) kullanarak test dosyasını yazdırın.
8. Alt tabakayı çıkarın.
9. Kendinden yapışkanlı vinil şeridini plakadan çıkarın.
10. Plakadan aldığınız yapışkanlı vinile bakın.
●
Şerit tamamen beyazsa (üzerinde mürekkep yoksa), test edilen alt tabaka gözenekli değildir ve bu
kılavuzda belirtilen şekilde yazdırma işlemi için kullanılabilir.
●
Şerit büyük ölçüde beyaz değilse (yukarıdaki örnekte olduğu gibi), test edilen alt tabaka
gözeneklidir ve bu tabakanın bu yazıcıyla kullanılmaması gerekir.
●
Şeridin rengi PANTONE 427C'den açıksa, test edilen alt tabaka kısa süreli yazdırmalarda
kullanılabilir.
NOT: Gözenekli alt tabakalara yazdırmak, baskı kalitesinde, garantinizin kapsamadığı bir servis
onarımı gerektirecek bir düşüşe neden olabilir.
11. Baskı plakasını temizleme: bkz. Baskı plakasını temizleme sayfa 97.
Mile rulo yükleme
İPUCU: Buradaki açıklamaya alternatif olarak, ön panelde bu işlemin animasyonunu görebilirsiniz: önce
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) > Substrate load (Alt tabaka
yükleme) > Learn how to load spindle (Makara milinin nasıl yükleneceğini öğren) seçeneğini belirleyin.
1. Yazıcının hareket etmemesi için yazıcı tekerleklerinin kilitli olduğundan emin olun (fren kolu aşağı
indirilmiş olmalıdır).
2. Gergi çubuğu yukarıdaki konumundaysa, kolu yukarı kaldırarak çubuğu aşağı indirin.
TRWW Mile rulo yükleme 25
3. Makara milini çözmek için makara mili kilitleme kolunu kaldırın.
4. Mili yazıcıdan çıkarın.
DİKKAT: Parmaklarınızı makara mili desteklerinin içine sokmayın.
Ruloyu yerinde tutmak için milin uçlarında birer durdurucu vardır. Yeni ruloya takmak için sol uçtaki
mavi durdurucuyu çıkarın (isterseniz diğer uçtaki durdurucuyu da çıkarabilirsiniz). Durdurucu, makara
milinin farklı genişliklerdeki ruloları tutabilmesi için makara mili üzerinde hareket edebilir.
5. Mavi durdurucunun kilidini açın.
26 Bölüm 4 Alt tabaka kullanımı TRWW
6. Durdurucuyu makara milinin sol ucundan çıkarın.
7. Makara milini ruloya geçirin. Rulo uzun ve ağırsa, iki kişinin tutması gerekebilir.
8. Makara milinin sağ durdurucusunda iki konum vardır: Biri yazıcının maksimum genişliğindeki rulolar için
ve diğeri daha dar rulolar için. Dar rulolar için ikinci konumun kullanılacağını unutmayın; bu, kuruma
sürecini iyileştirir ve daha yüksek yazdırma hızlarına olanak sağlar.
TRWW Mile rulo yükleme 27
9. Mavi durdurucuyu makara milinin üst ucuna koyun ve rulonun ucuna doğru itin.
10. Mavi durdurucu alt tabakaya temas ettiğinde durdurucuyu kilitleyin.
11. Makara milini yazıcıya yerleştirin.
Sürekli farklı alt tabakalar kullanıyorsanız, farklı alt tabaka rulolarını farklı makara millerine önceden takarak
ruloları daha hızlı değiştirebilirsiniz. İhtiyacınız olan ek milleri satın alabilirsiniz.
Yazıcıya rulo yükleme (otomatik olarak)
Bu yordama başlamak için makara miline takılı bir rulonuz olması gerekir. Bkz. Mile rulo yükleme sayfa 25.
Normal minimum alt tabaka genişliği 23 inçtir (584 mm). Genişliği en az 10 inç (254 mm) olan alt tabakaları
yüklemek için, ön panele gidip önce
tabaka) > Substrate handling options (Alt tabaka kullanma seçenekleri) > Enable narrow substrate (Dar alt
tabakayı etkinleştir) seçeneğini belirleyin. Bu seçenek ile baskı kalitesi garanti edilmez.
simgesine, ardından simgesine basın ve Substrate (Alt
İPUCU: Bir tekstil malzeme rulosunu yüklemek için, bkz. Yükleme aksesuarı sayfa 45.
28 Bölüm 4 Alt tabaka kullanımı TRWW
İPUCU: Çok ince veya çok kalın alt tabakaları ya da kıvrılma eğiliminde olan alt tabakaları yüklerken, alt
tabaka sıkışması ve yazıcı kafası çarpması riskini azaltmak için elle yükleme yordamını izlemeniz gerekir; bkz.
Yazıcıya rulo yükleme (elle) sayfa 31.
1.
Yazıcının ön panelinde önce
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
Substrate load (Alt tabaka yükleme) > Load roll (Rulo yükle) seçeneğini belirleyin.
2. Alt tabakanın ön kenarını siyah şeritli ruloya dikkatle sokun, alt tabakanın işlem sırasında gergin
olduğundan emin olun. Yazıcı bunu yapmanızı belirtmedikçe alt tabakayı elle geri sarmaktan kaçının.
UYARI! Alt tabakayı yüklerken baskı plakası üzerindeki kauçuk tekerleklere dokunamamaya dikkat
edin. Bu tekerlekler dönerek deri, saç veya elbiseleri çekebilir.
UYARI! Parmaklarınızı yazıcının alt tabaka yolunun içine sokmamaya dikkat edin.
Yazıcı alt tabakanın ön kenarını algılayıp aldığında bip sinyali verir.
3. Yazıcı, baskı plakasında kenar tutucular olduğunu düşünüyorsa (bu yanlış olabilir: yazıcıda bunları tespit
edecek bir algılayıcı yoktur) ön panelde bunları baskı plakasından çıkarmanız istenebilir.
TRWW Yazıcıya rulo yükleme (otomatik olarak) 29
4. Yüklediğiniz alt tabaka türünü seçin.
NOT: Kullandığınız alt tabakanın adını ön panelde değil RIP yazılımınızda seçmeniz gerekir.
NOT: RIP alt tabaka ayarı, ön panel ayarını geçersiz kılar.
5. Rulodaki alt tabaka uzunluğunu girme seçeneğiniz vardır. Bunu yapmayı seçerseniz, bunun ardından
kullanılan alt tabaka miktarı izlenir. Bkz.
Alt tabaka uzunluğunu izleme sayfa 51.
6. Yazıcı alt tabakayı çeşitli yollarla kontrol eder ve sizden yamulma ya da gerginlik ile ilgili sorunları
gidermenizi isteyebilir.
NOT: Ön panelde izin verilen maksimum yamulma miktarını belirtebilirsiniz: önce simgesine,
ardından
simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt tabaka
kullanma seçenekleri) > Max skew setting (Maks. yamulma ayarı) seçeneğini belirleyin.
7. Alt tabaka aşağıda gösterildiği şekilde yazıcıdan çıkıncaya kadar bekleyin.
NOT: Alt tabaka yükleme işleminin herhangi bir aşamasında beklenmeyen bir sorunla karşılaşırsanız,
Alt tabaka başarıyla yerleştirilemiyor sayfa 133.
bkz.
30 Bölüm 4 Alt tabaka kullanımı TRWW
8. Opak kenarları olmayan saydam bir alt tabaka yüklüyorsanız, alt tabaka genişliğini sağ kenarının yazıcı
yan paneline olan mesafesini girmeniz istenir (sertleştirme modülünün ön tarafındaki cetvel ile
gösterilen şekilde).
9. Çift taraflı yazdırmayı seçtiyseniz, bu aşamada ön panelde bu konu hakkında bir soru sorulabilir.
10. Yazıcı alt tabaka ilerlemesini kalibre eder.
11. Yazıcı yazdırma için hazır olduğunu belirtir.
Üstteki fanları kapatmadığınızdan emin olun.
Sarma makarasının nasıl kullanılacağını öğrenmek için bkz. Sarma makarası sayfa 35.
Yazıcıya rulo yükleme (elle)
Aşağıdaki durumlarda elle yükleme işlemi kullanılmalıdır:
●
Alt tabaka aşırı derecede ince veya aşırı derecede kalın olduğunda.
●
Alt tabakanın kenarları düz olmadığında.
●
Alt tabakanın kenarları kıvrılma eğiliminde olduğunda.
●
Alt tabakanın yazdırma yüzü dışa doğru baktığında.
Diğer durumlarda, otomatik yükleme işlemi önerilir: bkz.
Bu yordama başlamak için makara miline takılı bir rulonuz olması gerekir. Bkz.
Normal minimum alt tabaka genişliği 23 inçtir (584 mm). Genişliği en az 10 inç (254 mm) olan alt tabakaları
yüklemek için, ön panele gidip önce
tabaka) > Substrate handling options (Alt tabaka kullanma seçenekleri) > Enable narrow substrate (Dar alt
tabakayı etkinleştir) seçeneğini belirleyin. Bu seçenek ile baskı kalitesi garanti edilmez.
Yazıcıya rulo yükleme (otomatik olarak) sayfa 28.
Mile rulo yükleme sayfa 25.
simgesine, ardından simgesine basın ve Substrate (Alt
TRWW Yazıcıya rulo yükleme (elle) 31
İPUCU: Bir tekstil malzeme rulosunu yüklemek için bkz. Yükleme aksesuarı sayfa 45.
1.
Yazıcının ön panelinde önce
Substrate load (Alt tabaka yükleme) > Manual load (Elle yükleme) seçeneğini belirleyin.
Bu adım isteğe bağlıdır: 2. adımdan da başlayabilirsiniz.
Yazıcı, baskı plakasında kenar tutucular olduğunu düşünüyorsa (bu yanlış olabilir: yazıcıda bunları tespit
edecek bir algılayıcı yoktur) ön panelde bunları baskı plakasından çıkarmanız istenebilir.
2. Alt tabaka ayarlama kolunu sonuna kadar yukarı kaldırın.
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
3. Alt tabakanın ön kenarını siyah şeritli ruloya dikkatle sokun, alt tabakanın işlem sırasında gergin
olduğundan emin olun. Yazıcı bunu yapmanızı belirtmedikçe alt tabakayı elle geri sarmaktan kaçının.
4. Alt tabaka baskı plakasına ulaşana kadar alt tabakayı beslemeye devam edin. Alt tabakanın içeriye
çekilmesine yardımcı olmak için pencereyi açın.
UYARI! Yazıcının kurutma parçasına dokunmayın. Kurutma ve sertleştirme modüllerinin gücünü kesen
pencere mandalı açıldıktan sonra bile iç yüzeyler sıcak olabilir.
İPUCU: Kullandığınız alt tabaka kıvrılma eğilimi gösteriyorsa, alt tabakanın kenarı yazıcının dışına
çıkana kadar alt tabakayı beslemeye devam edin. Ayrıca, sarma makarasını kullanmanız, veya sarma
makarası kullanılmıyorsa ön panelden kesiciyi devre dışı bırakmanız önerilir.
32 Bölüm 4 Alt tabaka kullanımı TRWW
5. Alt tabaka ayarlama kolunu sonuna kadar aşağıya çekin.
6. Yüklediğiniz alt tabaka türünü seçin.
NOT: Kullandığınız alt tabakanın adını ön panelde değil RIP yazılımınızda seçmeniz gerekir.
İPUCU: Çok ince alt tabakaları yüklerken, yükleme sırasında uygulanan vakum basıncını en aza
indirmek için, alt tabaka türü olarak daima Banner (Afiş) seçeneğini tercih edin; çok kalın alt tabakaları
yüklerken, vakum basıncını en üst düzeye çıkarmak için, alt tabaka türü olarak daima HP Foto-Gerçekçi
seçeneğini tercih edin. Yükledikten sonra ve yazdırmadan önce, ön panele gidin ve yüklediğiniz alt
tabaka için doğru türü seçin: önce
simgesine, ardından simgesine basın ve Substrate (Alt
tabaka) > Change loaded substrate (Yüklenen alt tabakayı değiştir) seçeneğini belirleyin.
İPUCU: Sarma makarasıyla kullanmak istediğiniz tekstil alt tabakaları elle yüklerken, alt tabaka
türünü seçmeden önce, ön paneldeki Alt tabaka taşıma tuşuna basıp ön paneli kullanarak alt tabakayı
tabakanın yazıcı içinde sıkışabileceği noktanın ötesine ilerletmek iyi bir fikirdir. Bu, bu aşamada alt
tabaka sıkışması olasılığını ve ayrıca diğer bazı alt tabaka sorunlarını ortadan kaldırır; ve yamulma için
normal olarak yapılan kontrolü atlamanıza olanak sağlar.
7. Yazıcı alt tabakayı çeşitli yollarla kontrol eder ve sizden yamulma ya da gerginlik ile ilgili sorunları
gidermenizi isteyebilir.
NOT: Ön panelde izin verilen maksimum yamulma miktarını belirtebilirsiniz: önce simgesine,
ardından
simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt tabaka
kullanma seçenekleri) > Max skew setting (Maks. yamulma ayarı) seçeneğini belirleyin.
8. Opak kenarları olmayan saydam bir alt tabaka yüklüyorsanız, alt tabaka genişliğini sağ kenarının yazıcı
yan paneline olan mesafesini girmeniz istenir (sertleştirme modülünün ön tarafındaki cetvel ile
gösterilen şekilde).
9. Çift taraflı yazdırmayı seçtiyseniz, bu aşamada ön panelde bu konu hakkında bir soru sorulabilir.
10. Yazıcı alt tabaka ilerlemesini kalibre eder.
TRWW Yazıcıya rulo yükleme (elle) 33
11. Yazıcı yazdırma için hazır olduğunu belirtir.
Üstteki fanları kapatmadığınızdan emin olun.
Yazıcıya yaprak yükleme
Yazıcı, alt tabaka rulolarıyla kullanılmak üzere tasarlanmıştır. Yazıcıya yaprak yüklemek de mümkündür,
ancak baskı kalitesi garanti edilemez ve yamulmayı önleme konusunda zorluk yaşayabilirsiniz.
●
Yaprak en az 1067 mm uzunluğunda olmalıdır.
●
Yaprağı normal rulo yükleme işlemini (alt tabakaya bağlı olarak otomatik veya elle) kullanarak yükleyin.
●
Yükleme işlemi sırasında, yazıcı makara milini her iki yönde de çevirerek rulonun sarma yönünü
algılamaya çalışır. Alt tabaka makara miline tutturulmadığında, aşağıdaki mesaj görünür.
●
Yaprak yükleme işleminde çok fazla yamulma olması ihtimali yüksektir ve yazıcı bunu otomatik olarak
düzeltemeyebilir. Yazıcı tarafından ölçülen yamulma miktarı 3 mm/m'yi aşarsa, yüklemeyi durdurup
tekrar denemeniz önerilir. Öte yandan, yamulma miktarı makul bir düzeydeyse, otomatik yamulma
düzeltmesini atlayabilirsiniz. Bunun için, komut isteminde, Continue with current skew (Mevcut
yamuklukla devam et) seçeneğini belirleyin.
34 Bölüm 4 Alt tabaka kullanımı TRWW
Ruloyu yazıcıdan çıkarma
1. Yazdırma sırasında sarma makarasını kullandıysanız, yazdırılan ruloyu sarma makarasından çıkarın.
Sarma makarasından rulo çıkarma sayfa 42.
Bkz.
2.
Yazıcının ön panelinde önce
Substrate unload (Alt tabaka çıkarma) > Unload roll (Rulo çıkarma) seçeneğini belirleyin.
3. Yazıcı alt tabakanın uzunluğunu izliyorsa, ön panelde kalan uzunluk görüntülenir; böylece daha sonra
başvurmak üzere bu değeri not edebilirsiniz. Bkz.
Devam etmek için OK (Tamam) düğmesine basın.
4. Yazıcı ruloyu geri sardıktan sonra, makara mili kilidi kolunu yukarı kaldırın.
5. Ruloyu önce yazıcının sağ tarafından sağ ucunu çekerek yazıcıdan çıkartın. Çıkarma işlemi sırasında
parmaklarınızı mil desteklerinin içine sokmayın.
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
Alt tabaka uzunluğunu izleme sayfa 51.
Sarma makarası
Sarma makarası ön panelden etkinleştirilmeli ve çalıştırılmalıdır. Sarma makarası etkinleştirildiğinde, ön
paneldeki Substrate (Alt tabaka) sekmesinde Take-up reel enabled (Sarma makarası etkinleştirildi) mesajı
görünür. Makara etkinleştirilmemişse ve etkinleştirmek istiyorsanız, önce
simgesine basın ve Substrate (Alt tabaka) > Enable take-up reel (Sarma makarasını etkinleştir) seçeneğini
belirleyin. Onaylamak için Yes (Evet) düğmesine basın ve ön paneldeki yönergeleri izleyin.
Gergi çubuğu
Sarma makarası kullanıldığında, gergi çubuğunun ağırlığıyla oluşturduğu bir alt tabaka döngüsü gerekir.
TRWW Ruloyu yazıcıdan çıkarma 35
simgesine, ardından
Gergi çubuğu, çıkış gerginliğini artıran bir denge ağırlığına sahiptir. Alt tabaka türüne bağlı olarak iki
konumdan birine (içeri veya dışarı) yerleştirilebilir.
Yalnızca tekstil alt tabakalarda, bu çubuğun önde olması gerekir.
Makaraya rulo takma
1.
Yazıcının ön panelinde önce
Enable take-up reel (Sarma makarasını etkinleştir) seçeneğini belirleyin.
36 Bölüm 4 Alt tabaka kullanımı TRWW
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
2. Ön panel size sarma makarasını hemen veya yazdırma sırasında yükleme seçeneğini sunar.
Sarma makarasını yazdırma sırasında yüklemeye karar verirseniz, bu yordamdaki adımları öğrenin.
Sarma makarasını yazdırma sırasında yüklemek için yordamı yazıcı alt tabaka beslemesi yaparken ve alt
tabakaya yazdırırken tamamlamanız gerekecektir. Sarma makarasını yazdırma sırasında yüklemek
yaklaşık 1,5 metre alt tabaka tasarrufu sağlar.
İPUCU: Sarma makarası yüklü olduğu halde yazıcı makaranın yüklü olduğunu algılayamıyorsa, Load it
during printing (Yazdırma sırasında yükle) seçeneğini belirleyerek biraz zaman kazanabilirsiniz.
İPUCU: Yazdırma sırasında sarma makarasını yüklerken istenmeyen hareketleri önlemek için, sarma
makarası sarma yönü düğmesini kapalı konumda tutmanız önerilir (bkz.
çıkarma sayfa 42). Alt tabakanın ön kenarını masuraya tutturduktan ve alt tabakanın düz olmasını
sağladıktan sonra, sarma yönü düğmesini isterseniz 1 isterseniz 2 konumuna getirin. Ayar 1 alt tabakayı
yazdırılan resim içeri bakacak şekilde sarar. Ayar 2 alt tabakayı yazdırılan resim dışarı bakacak şekilde
sarar.
Sarma makarasından rulo
Aşağıdaki adımlarda hemen yüklemeye karar verdiğiniz varsayılmıştır. Daha sonra, yazdırma sırasında
yüklemeye karar verirseniz, aynı işlemleri ön panelin rehberliği olmadan gerçekleştirmeniz gerekir.
3. Gergi çubuğunun yukarı kaldırılmış konumunda (yukarıda) olmasını sağlayın.
4. İki kolu yukarı kaldırarak sarma makarasının kilidini açın.
TRWW Sarma makarası 37
5. Sarma makarasını çıkarın.
6. Mavi durdurucunun kilidini açın.
7. Durdurucuyu makara milinin sol ucundan çıkarın.
8. Masurayı sarma makarasına takın. Masura en az alt tabaka kadar geniş olmalıdır.
38 Bölüm 4 Alt tabaka kullanımı TRWW
9. Mavi durdurucuyu sarma makarasına takın. Kaydırarak masuraya temas etmesini sağlayın ve ardından
kilitleyin.
10. Sarma makarasını her iki ucundan sıkıca iterek yazıcıya takın.
11. Alt tabakayı ilerletmek için ön panelin Substrate (Alt tabaka) menüsündeki Move substrate (Alt
tabakayı taşı) seçeneğini kullanın. Mile ulaşana kadar alt tabakayı ilerletmeye devam edin.
TRWW Sarma makarası 39
12. Alt tabakayı yön değiştirici ve gergi çubuğu arasından geçirin.
13. Alt tabakayı düzleştirmek için, alt tabakanın yazıcıya önce giren kenarının ortasını aşağıya doğru çekin.
Yazıcıdan dışarıya daha fazla alt tabaka çekmeye çalışmayın.
NOT: Sarma makarasını yazdırma sırasında yüklüyorsanız, alt tabakayı çekerek germeniz gerekmez.
Yazdırma başladıktan sonra yazıcıdan yeterli uzunlukta alt tabaka çıktığında, alt tabakayı makara mili
masurasına bantlayın.
14. Alt tabakanın sağ kenarının, sarma makarasında sağ tarafta bulunan durdurucuyla aynı hizada olmasını
sağlayın.
40 Bölüm 4 Alt tabaka kullanımı TRWW
15. Alt tabakanın yazıcıya önce giren kenarını ortasından masuraya bantlayın, ardından da yan tarafları
bantlayın. Alt tabakanın düz durduğundan emin olun.
16. Alt tabakanın masuraya sıkıca tutturulduğundan emin olmak için, sarma makarası motorundaki
ilerletme düğmesini kullanarak sarma makarasını bir tur ilerletin.
17. Ön paneldeki OK düğmesine basın. Yazıcı alt tabakayı ilerletir.
TRWW Sarma makarası 41
18. Kolu yukarı kaldırarak gergi çubuğunu indirin.
19. Sarma yönünü seçmek için sarma makarası motorundaki sarma yönü düğmesini kullanın. Ayar 1 alt
tabakayı yazdırılan resim içeri bakacak şekilde sarar. Ayar 2 alt tabakayı yazdırılan resim dışarı bakacak
şekilde sarar.
20. Ön paneldeki OK düğmesine basın. Take-up reel has been successfully installed (Sarma makarası
başarıyla takıldı) mesajı görüntülenir.
21. Aşağıdaki resimde yazıcının çalışırken nasıl göründüğü gösterilmektedir. Alt tabaka yazıcıdan geldikçe,
gergi çubuğuna düşer, yön değiştirici üzerinden geçer, ardından da sarma makarasına iner.
NOT: Sarma makarası kullanımdayken kesici devre dışı bırakılır.
Sarma makarasından rulo çıkarma
1.
Yazıcının ön panelinde önce
Disable take-up reel (Sarma makarasını devre dışı bırak) seçeneğini belirleyin.
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
Yazıcı alt tabakayı kesim için gereken miktarda ilerletir.
42 Bölüm 4 Alt tabaka kullanımı TRWW
2. Sarma yönü düğmesini kapalı konumuna getirin. Düğme ortadayken (başka bir deyişle, konum 1’de de,
konum 2’de de değilken) kapalı konumundadır.
3. Gergi çubuğunu yukarıdaki konumuna kaldırın.
4. Fazla alt tabakayı sarma makarasına sarmak için, sarma makarası motorundaki ilerletme düğmesini
kullanın.
5. Ön paneldeki OK düğmesine basın. Yazıcı alt tabakayı elle kesmenizi ister.
6. Alt tabakanın kalan kısmını sarma makarasına sarmak için, sarma makarası motorundaki ilerletme
düğmesini kullanın.
7. Ön paneldeki OK düğmesine basın.
Ön panelde, sarma makarasında bulunan yazdırılmış alt tabaka miktarı görüntülenir.
TRWW Sarma makarası 43
8. Her iki kolu da yukarı kaldırarak sarma makarasının kilidini açın.
9. Ruloyu önce yazıcının sağ tarafındaki ucunu çekerek yazıcıdan çıkarın. Çıkarma işlemi sırasında
parmaklarınızı mil desteklerinin içine sokmayın.
10. Sarma makarasını çıkardıktan sonra ruloyu yazıcıdan çıkarmak için, bkz. Ruloyu yazıcıdan çıkarma
sayfa 35.
Kenar tutucular
Kenar tutucular, yazdırma sırasında alt tabaka kenarlarının yukarı kalkmasını önlemek için tasarlanmıştır.
Bunlar tekstil ve çift taraflı yazdırma için önerilir (ön panel bunları öne sürmese bile) ve genelde diğer
durumlarda gerekli değildirler. Kullanılmadıklarında, yazıcının arkasındaki çantada saklanabilirler.
Bunları kullanmayı seçerseniz, ön panel istediğinde (bu istem, yükleme aksesuarı kullanıldığında
görüntülenir) bunları baskı plakasının üzerine yerleştirmeniz gerekir. Pencereyi açın, kenar tutucuları
yerleştirin ve ardından pencereyi kapatın.
UYARI! Yazıcının kurutma parçasına dokunmayın. Kurutma ve sertleştirme modüllerinin gücünü kesen
pencere mandalı açıldıktan sonra bile iç yüzeyler sıcak olabilir.
Kenar tutucular baskı plakasına yerleştirilirken, alt tabakanın sağ ve sol kenarlarının biraz üstüne binecek
şekilde yerleştirilmelidir. Kenar tutucular baskı plakasındaki deliklere oturtulur, bunlar manyetiktir ve bu da
yerlerinde kalmalarına yardımcı olur.
44 Bölüm 4 Alt tabaka kullanımı TRWW
Kenar tutucuyu, kenar tutucunun yan tarafındaki iki kare delikten alt tabakanın kenarını görmenizi
sağlayacak şekilde, parmaklarınızla sağa veya sola kaydırın.
Aşağıdaki resimde doğru yerleştirilmiş bir kenar tutucu gösterilmektedir.
NOT: Kenar tutucuları kullandığınızda, baskılarınızda en az 10 mm kenar boşluğu olmalıdır.
NOT: Rulo sonu mesajı göründüğünde kenar tutucuları çıkarın.
Yükleme aksesuarı
Yükleme aksesuarı afiş/tekstil/ağ alt tabakaların yüklenmesine yardımcı olmak için tasarlanmıştır. Bu tür alt
tabakaları yüklerken bu aksesuarın kullanılması önerilir; ancak bu zorunlu değildir.
Yazıcıyla birlikte iki yükleme aksesuarı gelir: biri genişliği en fazla 1,55 m olan rulolar için, diğeri ise genişliği
en fazla 2,64 m olan rulolar içindir. İsterseniz, küçük olan yükleme aksesuarını geniş rulolar için de
kullanabilirsiniz.
NOT: Yükleme aksesuarını kullansanız da kullanmasanız da kenar tutucular kullanılabilir.
TRWW Yükleme aksesuarı 45
1. Ön paneldeki Substrate Load (Alt Tabaka Yükleme) menüsünden Load with accessory (Aksesuarla
yükle) seçeneğini belirleyin.
NOT: Load with accessory (Aksesuarla yükle) seçeneğini belirlerseniz, kenar tutucuları kullanmak
isteyip istemediğinizi soran bir mesaj görüntülenir.
2. Tekstil yükleme aksesuarını yere serin ve beyaz kapağı alt tabakanın genişliğini kaplamaya yetecek
kadar öne doğru çevirin.
3. Rulodan bir miktar alt tabaka çekin ve alt tabakanın yazıcıya önce girecek kenarını yükleme
aksesuarının üzerine koyun.
46 Bölüm 4 Alt tabaka kullanımı TRWW
4. Beyaz kapakları çevirip eski konumlarına getirerek alt tabakanın ön kenarının üzerini kaplayın. Siyah
parçalar manyetiktir ve alt tabakayı tutarlar.
5. Yükleme aksesuarını ve alt tabakanın yazıcıya önce girecek kenarını birlikte yukarı kaldırın.
6. Alt tabakayı elle yükleyin, bkz. Yazıcıya rulo yükleme (elle) sayfa 31.
TRWW Yükleme aksesuarı 47
7. Yükleme aksesuarı alt tabakayla birlikte yazıcının alt tabaka yolunun içinden geçer.
8. Ön panel, kenar tutucuları kullanmak isteyip istemediğinizi sorar. Bkz. Kenar tutucular sayfa 44.
9. Yüklediğiniz alt tabaka türünü seçin.
NOT: Kullandığınız alt tabakanın adını ön panelde değil RIP yazılımınızda seçmeniz gerekir.
İPUCU: Çok ince alt tabakaları yüklerken, yükleme sırasında uygulanan vakum basıncını en aza
indirmek için, alt tabaka türü olarak daima Banner (Afiş) seçeneğini tercih edin; çok kalın alt tabakaları
yüklerken, vakum basıncını en üst düzeye çıkarmak için, alt tabaka türü olarak daima HP Foto-Gerçekçi
seçeneğini tercih edin. Yükledikten sonra ve yazdırmadan önce, ön panele gidin ve yüklediğiniz alt
tabaka için doğru türü seçin: önce
simgesine, ardından simgesine basın ve Substrate (Alt
tabaka) > Change loaded substrate (Yüklenen alt tabakayı değiştir) seçeneğini belirleyin.
10. Yazıcının içinden geçirildikten sonra, yükleme aksesuarı elle çıkarılabilir.
48 Bölüm 4 Alt tabaka kullanımı TRWW
11. Yazıcı alt tabakayı çeşitli yollarla kontrol eder ve sizden yamulma ya da gerginlik ile ilgili sorunları
gidermenizi isteyebilir.
NOT: Ön panelde izin verilen maksimum yamulma miktarını belirtebilirsiniz: önce simgesine,
ardından
kullanma seçenekleri) > Max skew setting (Maks. yamulma ayarı) seçeneğini belirleyin.
12. Opak kenarları olmayan saydam bir alt tabaka yüklüyorsanız, alt tabaka genişliğini sağ kenarının yazıcı
yan paneline olan mesafesini girmeniz istenir (sertleştirme modülünün ön tarafındaki cetvel ile
gösterilen şekilde).
13. Çift taraflı yazdırmayı seçtiyseniz, bu aşamada ön panelde bu konu hakkında bir soru sorulabilir.
14. Yazıcı alt tabaka ilerlemesini kalibre eder.
15. Ön panel, sarma makarasının kullanılmasını önerir. Sarma makarasını hemen yüklemeyi veya daha
sonra yazdırma sırasında yüklemeyi seçebilirsiniz ya da kullanmamayı tercih edebilirsiniz. Bkz.
makarası sayfa 35.
simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt tabaka
Sarma
16. Yükleme işlemini her zamanki gibi yapın ve gerekirse yamulmayı düzeltin.
Çift taraflı yazdırma
Yazıcı, alt tabakanın her iki tarafına da yazdırılacak şekilde kullanılabilir. Bunun için şunları yapmanız gerekir:
NOT: Baskı en az 28 cm genişliğinde olmalıdır; aksi halde yazıcı ikinci tarafı yazdırırken referans çizgisini
bulamaz.
Ana hatlar
1. Yazıcıya her iki tarafa da yazdırmak istediğinizi bildirin.
2. Yazıcı birinci tarafta olmasını istediğiniz içeriği yazdırır. Her işten sonra, yazıcı siyah bir referans çizgisi
yazdırır, bu çizgi ikinci taraftaki eşleşen işi hizalamak için kullanılır.
3. Alt tabakayı kesip çıkarın.
4. Kesilen alt tabakayı ters yüz edin ve sondan başlayarak yeniden yükleyin. Birinci tarafın sonunu
gösteren referans çizgisi aşağıya doğru bakmalı ve yazıcıya önce girecek kenarın yanında olmalıdır.
5. Yazıcı referans çizgisini bulur ve ikinci tarafı yazdırmaya doğru yerden baş
Çift taraflı yazdırma, RIP yazılımınızda veya yazıcının ön panelinde seçilebilir. RIP ayarı önceliklidir: Çift taraflı
yazdırmanın açık veya kapalı olacağı RIP yazılımında açıkça belirtilmişse, ön panel ayarı yoksayılır.
lamak için bu çizgiyi kullanır.
NOT: Herhangi bir tarafa yazdırırken alt tabakayı hareket ettirmeye çalışırsanız, ön panel onay ister; çünkü
böyle bir hareket, iki taraf arasında doğru hizalama olmasını engeller.
TRWW Çift taraflı yazdırma 49
Ayrıntılarıyla çift taraflı yazdırma
1. Kullanacağınız alt tabakayı her zamanki gibi yükleyin.
2.
Yazıcının ön panelinde önce
Double-sided printing (Çift taraflı yazdırma) > Side A (A tarafı) seçeneğini belirleyin. Giriş ekranına
dönün ve yazıcı durumunun Ready to print side A (A tarafını yazdırmaya hazır) olarak gösterildiğinden
emin olun.
Başka bir yöntem de, RIP yazılımınızda çift taraflı yazdırmayı seçmektir.
NOT: Çift taraflı yazdırma sırasında hem otomatik kesici ve hem de ekstra alt kenar boşluğu devre dışı
bırakılır.
3. Birinci tarafa yazdırılacak bir veya daha fazla iş gönderin. Birinci işi yazdırmadan önce, yazıcı alt
tabakayı yaklaşık 0,5 m ilerletebilir; böylece ikinci taraf tamamen sertleştirilebilir. Her işten sonra,
yazıcı siyah bir referans çizgisi yazdırır, bu çizgi ikinci taraftaki eşleşen işi hizalamak için kullanılır.
NOT: İşin uzunluğu arttıkça, iki taraf arasında görülebilir ölçüde hizalama farklılığı olması ihtimali de
artar. Bu nedenle, çift taraflı yazdırma yapacaksanız, 3 m'den uzun olan tek parça işleri yazdırmamanız
önerilir.
4.
Alt tabakayı ya elle kesin ya da ön panele gidip önce
ardından Substrate (Alt tabaka) > Form feed and cut (İlerlet ve kes) seçeneğini belirleyerek kesin.
●
İkinci tarafa yazdırmadan önce alt tabakayı sarma makarasına tutturmayı planlıyorsanız, bunu
yapabilmek için alt tabakayı yeterli ölçüde ilerletin.
●
İkinci tarafa yazdırırken alt tabakayı sarma makarasına tutturmayı planlıyorsanız, alt tabakayı
yaklaşık 10 cm ilerletin.
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) >
simgesine, ardından simgesine basıp
5.
Alt tabakayı ya elle kesin ya da ön panele gidip önce
ardından Substrate (Alt tabaka) > Form feed and cut (İlerlet ve kes) seçeneğini belirleyerek kesin.
Kesmeden önce, kesilen alt tabakanın toplam uzunluğunun 2 m'den fazla olacağından emin olun; aksi
halde alt tabakayı başarılı bir şekilde yükleyemezsiniz.
NOT: Alt tabaka kesiciyle kesilemiyorsa, Form feed and cut (İlerlet ve kes) komutu işe yaramaz.
6.
Önce
tabaka çıkarma) seçeneğini belirleyin.
7. Alt tabakayı, tabaka yazıcıya girerken birinci (yazdırılmış) taraf yukarı bakacak ve referans çizgisi
yazıcıya önce giren kenarın yanında olacak şekilde yeniden yükleyin. Gerekirse, yazıcı 1 mm/m'den az
yamulma bulana kadar yeniden yükleyin.
İPUCU: Mutlaka gerekli olmasa da, başlangıçta elle yükleme yordamını kullanmayı, ve daha sonra
yazıcının referans çizgisini daha doğru bir şekilde bulmasına olanak sağlamayı daha pratik bulabilirsiniz.
Bkz.
referans çizgisini bulması biraz zaman alabilir.
İPUCU: İkinci tarafı yazdırırken kenar tutucuları kullanmanız önerilir ve bu da elle yükleme yordamının
kullanılacağı anlamına gelir.
İPUCU: Alt tabakayı bir makara miline bilerek tutturmadıysanız ve ön panel, alt tabakanın masuradan
ayrılmış olabileceğini veya besleme yönünün algılanmadığını rapor ediyorsa, mesajı yoksayıp devam
edebilirsiniz.
simgesine, ardından simgesine basın ve Substrate (Alt tabaka) > Substrate unload (Alt
Yazıcıya rulo yükleme (elle) sayfa 31. Yalnızca otomatik yükleme yordamını kullanırsanız, yazıcının
simgesine, ardından simgesine basıp
8. Ön panel şu soruyu sorar: Would you like to load substrate for printing as side B? (B tarafı olarak
yazdırmak için alt tabaka yüklemek istiyor musunuz?) Yes (Evet) seçeneğini belirleyin.
50 Bölüm 4 Alt tabaka kullanımı TRWW
9. Yazıcı alt tabakanın üzerinde referans çizgisini arar. Bulamazsa, ön panel sizden, Yukarı ve Aşağı
tuşlarını kullanarak, referans çizgisi baskı plakasındaki sabit çizgiyle aynı hizaya gelene kadar alt
tabakayı hareket ettirmenizi ister. Referans çizgisinin bulunduğu yeri alt tabakanın diğer tarafında
işaretlemek de size kolaylık sağlayabilir.
NOT: Otomatik referans çizgisi aramasının çalışmadığını biliyorsanız (belki bunun nedeni alt tabaka
ilerleme algılayıcısının kirli olmasıdır), bu aramayı kapatabilirsiniz: önce
simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt tabaka kullanma
seçenekleri) > Enable auto line detection (Otomatik çizgi algılamayı etkinleştir) > Off (Kapalı)
seçeneğini belirleyin.
simgesine, ardından
10. İkinci tarafa yazdırılacak bir veya daha fazla iş gönderin. Birden fazla iş gönderecekseniz, bunların ters
sırada gönderilmesi gerekir; çünkü yazdırma ikinci tarafın sonundan başlar ve başlangıca doğru ters
yönde devam eder.
NOT: İkinci tarafa yazdırılan işlerin muhtemelen 180 derece döndürülmesi gerekir, ve yazıcıdan bir
defa geçmiş olan alt tabakada görülen kısalmayı telafi etmek amacıyla bu işlerin boyutunun birazcık
küçültülmesi gerekebilir. Bkz.
Alt tabaka küçülmüş veya genişlemiş sayfa 137.
Alt tabakayla ilgili bilgileri görüntüleme
Ön paneldeki giriş ekranında, simgesine basın.
Ön panelde aşağıdaki bilgiler görüntülenir:
●
Rulo durumu
●
Seçtiğiniz alt tabaka ailesi
●
Alt tabakanın milimetre cinsinden genişliği (yazıcı tarafından tahmini olarak belirlenir)
Yüklü herhangi bir alt tabaka yoksa, Out of substrate (Alt tabaka bitti) mesajı görüntülenir.
Aynı bilgiler Gömülü Web Sunucusu’nun Supplies (Sarf Malzemeleri) sayfasında da görünür.
Alt tabaka uzunluğunu izleme
Alt tabaka uzunluğunu izleme özelliği, ne kadar alt tabaka kullandığınızı ve ruloda ne kadar kaldığını takip
etmenize olanak sağlar.
1. Ruloyu yazıcıya ilk yükleyişinizde, rulodaki alt tabakanın uzunluğunu girme seçeneğiniz olur. Bunun
ardından kullanılan alt tabaka miktarı izlenir.
TRWW Alt tabakayla ilgili bilgileri görüntüleme 51
2. Alt tabaka çıkarıldığında, kalan alt tabaka miktarı ön panelde görüntülenir; böylece gelecekte
başvurmak üzere bu bilgiyi not edebilirsiniz.
3. Bir dahaki sefere alt tabaka yüklendiğinde, kalan uzunluğu girebilirsiniz, bunun ardından yazıcı yine alt
tabaka kullanımını izlemeye devam eder. Aslında alt tabaka hiçbir zaman çıkarılmamışsa (örneğin, alt
tabaka sıkışması olduysa ve alt tabaka çıkarıldıktan sonra yazıcı kapatılıp açıldıysa), Last known length
(Bilinen son uzunluk) seçeneğini belirlerseniz, yazıcı, sıkışmanın olduğu andaki değerleri uygular (izleme
özelliği etkinleştirilmişse).
Kalan alt tabaka uzunluğu, her zaman ön panelin Alt tabaka alanında görüntülenir. Bu bilgiler RIP
yazılımınızda da görüntülenebilir.
Uzunluk izleme özelliğini etkinleştirme/devre dışı bırakma
1.
Uzunluk izleme özelliği ön panelden devre dışı bırakılabilir veya etkinleştirilebilir. önce
ardından
kullanma seçenekleri) > Substrate length tracking (Alt tabaka uzunluğunu izleme) seçeneğini
belirleyin.
2. On (Açık) veya Off (Kapalı) seçeneğini belirleyin.
52 Bölüm 4 Alt tabaka kullanımı TRWW
simgesine basın ve Substrate (Alt tabaka) > Substrate handling options (Alt tabaka
simgesine,
form feed and cut (ilerlet ve kes)
Form feed and cut (İlerlert ve kes) seçeneği yazıcının ön panelinde bulunur. Önce , sonra , sonra
Substrate (Alt tabaka) > Form feed and cut (İlerlet ve kes) seçeneğine basarsanız, yazıcı normal olarak ilerler
ve alt tabakayı keser. Aşağıda diğer işlevlerin listesi verilmiştir:
●
Yazıcı gruplandırılmak üzere daha fazla sayfa bekliyorsa, bu düğme bekleme süresini iptal eder ve
mevcut sayfaları hemen yazdırır.
●
Yazıcı yazdırma işleminden sonra mürekkebi kurutuyorsa, bu düğme bekleme süresini iptal eder ve
sayfayı hemen verir.
●
Makara etkinleştirilmişse, bu düğme kağıdı 10 cm (3,9 inç) ilerletir, ancak kağıdı kesmez.
NOT: Sarma makarası kullanılırken ve bir afiş veya tekstil alt tabakası yüklendiğinde kesici devre dışı
bırakılır.
Alt tabakayı saklama
Aşağıda alt tabakanın nasıl saklanacağına ilişkin ipuçları verilmektedir:
●
Renk bozulması ve toz birikmesi olmaması için, kullanılmayan ruloları her zaman naylona sararak
saklayın. Bir kısmı kullanılmış ruloları bir süre kullanmayacaksanız, onları da yeniden ambalaja sarın.
●
Ruloları üst üste yığmayın.
●
Yazdırmadan önce, tüm alt tabakaları paketten çıkarın ve oda koşullarına uyum sağlamaları için 24 saat
kadar bekletin.
●
Filmleri ve parlak alt tabakaları kenarlarından tutun veya tutarken pamuklu eldiven giyin. Ciltteki yağ alt
tabakaya geçerek parmak izleri bırakabilir.
●
Alt tabakanın yükleme ve çıkarma işlemleri sırasında rulo üzerine sık
edin. Rulo sarımı gevşemeye başlarsa, tutulması çok zor olabilir.
ı şekilde sarılmış olmasına dikkat
TRWW form feed and cut (ilerlet ve kes) 53
54 Bölüm 4 Alt tabaka kullanımı TRWW
5 Alt tabaka ayarları
Ortam ön ayarlarını indirme
Desteklenen her alt tabakanın kendine özgü özellikleri vardır. Yazıcı her farklı alt tabakaya göre yazdırma
yöntemini değiştirir. Bu nedenle RIP her alt tabakanın gereksinimlerini bilmelidir. Bu tanıma “ortam ön ayarı”
denir.
Ortam ön ayarı, alt tabakanın renk özelliklerini tanımlayan ICC renk profilini içerir. Ayrıca diğer özellikler (RIP
ve yazıcı ayarları (kurutma ve sertleştirme sıcaklıkları, vakum basıncı ve alt tabaka ilerleme telafisi gibi)) ve
alt tabakanın doğrudan renkle ilgili olmayan gereksinimleri hakkında da bilgi içerir. Yazıcınız için var olan
ortam ön ayarları RIP'e yüklenmiştir.
RIP yalnızca en sık kullanılan alt tabakanın ortam ön ayarlarını içerir. RIP'nizde ön ayarı bulunmayan bir alt
tabaka satın alırsanız, yeni alt tabaka için bir ön ayarı aşa
●
Ortam ön ayarını alt tabaka üreticisinin web sitesinden indirmeyi deneyin.
ğıdaki yollarla edinebilirsiniz:
●
Orada bulamazsanız, RIP şirketinin Web sitesinden indirmeye çalışın.
●
Orada da yoksa, http://www.hp.com/go/latexmediafinder/ adresinde yer alan HP Media Finder arama
uygulamasını kullanarak bulunabilirliğini kontrol edin.
●
Hiçbir yerde bulamazsanız, RIP'de yeni bir ortam ön ayarı oluşturun veya var olan benzer bir ortam ön
ayarını kopyalayın ve bu ön ayarda değişiklik yapın. Bkz.
●
http://www.hp.com/go/L28500/solutions/ adresinde daha fazla bilgi bulabilirsiniz.
Yeni bir alt tabaka ekleme
Bu bölüm kendi ortam ön ayarınızı oluşturmaya karar vermeniz durumunda sunulmuştur. Normalde
kullandığınız tüm alt tabakalar için hazır yapılmış ön ayarlar bulabilirseniz bunu yapmanıza gerek yoktur.
Yeni bir alt tabaka ekleme sayfa 55.
TRWW Ortam ön ayarlarını indirme 55
Özet
Yazıcı ayarlarını ve renk profilini seçme
Alt tabakanız için doğru yazıcı ayarları RIP sayıcısından ya da alt tabaka satıcısından edinilebilir. Yoksa, yazıcı
ayarlarını aynı ailenin benzer alt tabakasından kopyalayarak başlayabilirsiniz. Bkz.
aileleri sayfa 22.
Bazı nedenlerden dolayı benzer bir alt tabaka bulmazsanız, burada her alt tabaka ailesinin bazı önerilen
varsayılan ayarları verilmiştir.
56 Bölüm 5 Alt tabaka ayarları TRWW
Desteklenen alt tabaka
Alt tabaka ailesi Kuruma
sıcakl.
Yapışkanlı 55 105 30 Evet Evet 0 15 25
Afiş 50 100 45 Evet Hayır0 15 5
Tekstil 55 100 45 Evet Hayır 0 15 20
Film 55 95 30 Evet Evet 0 15 25
Sentetik Kağıt 50 80 30 Evet Evet 0 15 40
Kağıt Sıvısı 45 70 30 Evet Evet 0 15 20
Kağıt Solventi 50 90 30 Evet Evet 0 15 25
Sertleşme
sıcakl.
Isıtma
hava akışı
Otomatik
izleme
(OMAS)
Kesici Alt tabaka
ilerleme
telafisi
Giriş
gerginliği
Vakum
Düşük sıcaklıklı
(HP Photoreal dahil)
Ağ 50 95 30 Evet Evet 0 15 30
50 80 30 Evet Evet 0 15 40
Yukarıda bahsedilen çeşitli ayarlar aşağıda açıklanmıştır.
Ayar TanımÇok düşükse Çok yüksekse
Geçişler Geçiş sayısı, yazıcı kafalarının aynı
Kuruma sıcakl. Baskı
alt tabaka alanı üzerine kaç kez
baskı yapacağını belirler.
bölgesinde uygulanan ısı
suyu ortadan kaldırır ve resmi alt
tabakaya sabitler.
Zaman birimi başına ısıtılan
mürekkep miktarı daha fazla ve
mürekkebin alt tabakada kurumak
için zamanı daha az olur. Bu
birleşmeye veya şeritlenmeye
neden olabilir. Geçişler arasındaki
şeritlenmeler daha belirgin
olabilir. Ancak, yazdırma hızı
nispeten yüksektir.
Şeritlenme, solma ve birleşme gibi
baskı kalitesi sorunları oluşabilir.
Renkler canlı, baskı kalitesi
yüksektir. Ancak, yazdırma hızı
nispeten düşüktür. Daha düşük bir
sertleştirme sıcaklığı gerekir, aksi
takdirde alt tabaka eğilebilir.
Alt tabaka üzerinde ısıdan
kaynaklanan lekeler görülebilir; bu
lekeler bazı renklerde dikey
şeritler şeklinde görünebilir. Alt
tabaka plaka üzerinde kırışarak
yatay şeritlere, mürekkep
lekelerine ya da alt tabakanın
sıkışmasına neden olabilir.
Sertleşme sıcakl. Lateksi birleştirmek için
sertleştirme gereklidir; böylece,
koruyucu bir katman işlevi gören
polimerik bir film oluşur ve aynı
zamanda kalan yardımcı çözücüler
baskıdan kaldırılır. Sertleştirme,
yazdırılan resimlerin kalıcılığını
sağlamak açısından çok önemlidir.
Isıtma hava akışı Hava akış
baskı bölgesinden atılmasına ve
bu sayede daha verimli bir
kurutma sağlamasına yardımcı
olur.
ı buharlaşmış suyun
Baskı tümüyle polimerize olarak
çıkacağından, dokunulduğunda
mürekkep lekeleri oluşabilir.
Yazdırmanın ardından ya da daha
sonra, baskı ıslak görünebilir.
Yeterli sertleştirmeye ulaşmak için
geçiş sayısını artırmanız
gerekebilir.
Genel olarak, alt tabaka ailesi varsayılan değerini kullanın.
Alt tabaka, sertleştirme
modülünde kırışabilir, bu da
kabarcık ya da astar ayrılmaları
gibi kusurlara yol açabilir. Alt
tabaka kırışıklıkları ayrıca izleyen
grafiğin başlangıcında dikey
şeritlenmelere ya da mürekkep
lekelerine neden olabilir.
TRWW Yeni bir alt tabaka ekleme 57
Ayar TanımÇok düşükse Çok yüksekse
Alt tabaka ilerleme
telafisi
Giriş gerginliği Gerginlik alt tabakaya giriş
Vakum Baskı bölgesinde alt tabakaya
İki yönlü Yazıcı kafalarının, soldan sağa ve
Yazıcınız fabrikada, normal ortam
koşullarında desteklenen alt
tabakalar kullanıldığında alt
tabakayı doğru miktarda
ilerletecek şekilde kalibre
edilmiştir. Ayrıca, alışılmışın
dışında ama sabit bir sıcaklık veya
nem seviyesinde yazdırırken veya
alt tabaka ilerleme algılayıcısı
çalışmıyorsa, alt tabaka
ilerleyicisini ayarlamak faydalı
olabilir.
milinden uygulanır. Alt tabakanın
tüm genişliği boyunca sabit olması
gerektiğinden, alt tabaka yükleme
kritik bir işlemdir.
uygulanan vakum, alt tabakanın
baskı plakası üzerinde tutulmasına
yardımcı olur ve böylece yazıcı
kafalarına uzaklık sabit tutulur.
sağdan sola hareket ettirildiğinde,
iki yönde de yazdırıp
yazdırmadığını gösterir.
Yatay şeritlenme veya noktacık
görebilirsiniz.
Alt tabaka yamulur ve yazdırma
bölgesinde giderek kırışabilir.
Ayrıca, alt tabaka ilerlemesi yatay
şeritlere neden olacak şekilde
düzensiz olabilir.
Alt tabaka plakadan yukarı
kalkarak yazıcı kafalarıyla temas
edebilir. Bu durum yazdırılan
resmin lekelenmesine, dikey
şeritlenmeye, alt tabaka
sıkışmasına veya hatta yaz
kafalarının zarar görmesine neden
olabilir.
İki yönlü seçilirse, zaman birimi
başına ısıtılan mürekkep miktarı
daha yüksek olur ve bu nedenle
özellikle grafiğin yan taraflarında
birleşme ve şeritlenme gibi baskı
kalitesi hataları oluşabilir. Bununla
birlikte, yazdırma hızı yüksektir.
ıcı
Yatay şeritlenme veya noktacık
görebilirsiniz.
Alt tabaka kalıcı bir şekilde eğilmiş
veya zarar görmüş olabilir. Aşırı
durumlarda alt tabaka ilerleme
sorunları görülebilir.
Yapışkan alt tabakalar için, düşey
şeritlere veya düzensiz noktacıklı
parçalara neden olacak şekilde,
sürtünme çok fazla ve alt tabaka
ilerlemesi düzensiz olabilir.
İki yönlü seçilmezse, yazdırma
işlemi tek yönlü ve hız daha dü
olur.
İPUCU: Gerekirse birleşme ve
şeritlenme hatalarını önlemek
üzere geçiş sayıları artırılarak, her
durumda İki yönlü seçeneğinin
kullanılması önerilir.
şük
Yüksek mürekkep
seviyesi
Kesici Yazıcının dahili kesicisi her baskı
Otomatik izleme
(OMAS)
Maksimum mürekkep miktarı alt
tabakada dağılır (Yüksek
mürekkep seviyesi seçeneği
yalnızca geçiş sayısı 10 veya daha
fazla olduğunda kullanılabilir).
Mürekkep miktarı, RIP renk profili
tarafından azaltılabilir.
arasında alt tabakayı otomatik
olarak kesebilir.
Alt tabaka ilerleme algılayıcısı
(Optik Medya
OMAS olarak da bilinen) baskı
plakasının altında yer alır; alt
tabaka ilerlemesini otomatik
olarak izleyebilir.
İlerleme Algılayıcısı,
Seçili değilse, renkler soluk
görünebilir.
Aşağıdaki durumlarda kesiciyi devre dışı bırakın:
●
Yazdırma hızını artırmak istediğinizde.
●
Sarma makarasını kullanmak istediğinizde.
●
Alt tabakayı elle kesmek istediğinizde.
●
Alt tabakanın ön ucu kıvrılıp alt tabaka sıkışmalarına neden
oluyorsa.
Bazı durumlarda, kesici otomatik olarak devre dışı kalır.
Aşağıdaki durumlarda algılayıcıyı devre dışı bırakın:
●
Alt tabaka mürekkebin plakaya geçmesine izin veriyorsa. Bu alt
tabakayı kullandıktan sonra algılayıcıyı temizleyin.
●
Buna ilişkin talimat ön panelde, algılayıcının kirli olması ya da bu
özel alt tabakayı izleyememesi nedeniyle belirtilir.
Seçili olması durumunda,
mürekkep fazlalığı ve yetersiz
kurutma ve sertleştirme ile ilgili
bazı sorunlar olabilir.
İPUCU: Arkadan aydınlatmalı ve
bazı kumaş uygulamalar
yüksek doygunlukta renk
istediğinizde Yüksek mürekkep
seviyesini seçin.
ında veya
58 Bölüm 5 Alt tabaka ayarları TRWW
Alt tabakayı yükleme ve tanımlama grafiğini yazdırma
1. Alt tabakanın normal yoldan yüklenmesi aşağıdaki konularda özel dikkat gerektirir.
●
Milin sağ ucunda durdurma işlemi, milin üzerindeki iki konumda yapılabilir. Mümkünse her zaman
en soldaki konumu kullanın. Yalnızca alt tabaka rulosu için milin tamamı gerekiyorsa en sağdaki
konumu kullanın.
●
Alta tabaka saydamsa veya tabakanın alt tarafı koyu ise ya da yazıcı öneriyorsa, RIP'deki alt
tabaka ilerleme algılayıcısını (OMAS) kapatın.
●
Yazıcı kafalarını hizalayın.
2. RIP'teki HP tanılama çizelgesini açın. Çizelge, yazıcınızda saklanır, http://ip-addr/hp/device/
webAccess/images/new.tif adresindeki ip-addr yazan yer yazıcınızın IP adresidir.
3. Alt tabaka ailesi için uygun bir geçiş sayısı
4. O baskı modu için baskı modunuzu varsayılan kategori değerlerine sıfırlayın.
5. Grafiği yazdırın.
seçin. Bkz. Geçiş sayısını seçme sayfa 61.
Yazdırma işlemi sırasında ayarları değiştirme
Yazdırma işlemi sırasında aşağıdaki ayarları değiştirmek için ön paneli kullanabilirsiniz.
●
Yazdırma sırasında sıcaklığı, vakumu ve geçişler arası kuruma süresi ayarlarını değiştirmek için:
simgesine basıp Adjustments (Ayarlamalar) seçeneğini belirleyin ve düzenlemek istediğiniz ayarı seçin.
Sertleştirme sıcaklığını, kurutma sıcaklığını, vakum basıncını veya geçişler arası kuruma süresini
(geçişler arasındaki gecikme) ayarlamak için ok tuşlarını kullanabilirsiniz. Yaptığınız değişiklikler hemen
etkili olur ama kaydedilmez: bir sonraki iş her zamanki gibi ortam ön ayarındaki ayarları kullanır.
Ayarları kalıcı olarak değiştirmek istiyorsanız, bunları RIP'deki ortam ön ayarında değiştirmeniz gerekir.
●
Yazdırma sırasında alt tabaka ilerleme kalibrasyonunu de
simgesine basıp Adjustments (Ayarlamalar) > Adjust substrate advance (Alt tabaka ilerlemesini ayarla)
seçeneğini belirleyin. Alt tabaka ilerlemesini ayarlamak için ok tuşlarını kullanabilirsiniz. Yaptığınız
değişiklikler hemen etkili olur ama bir sonraki iş için kaydedilmez. Ayrıca bkz.
tabaka ilerleme ayarlaması sayfa 127.
●
Yazdırma işlemi sırasında ek yazıcı kafası temizlemesini etkinleştirmek veya devre dışı bırakmak için:
önce
(Resim kalitesi bakımı) > Extra PH cleaning (Ek yazıcı kafası temizliği) seçeneğini belirleyin. Bu
durumda, ayar değişikliği sonraki işler için kaydedilir.
simgesine, ardından simgesine basın ve Ink (Mürekkep) > Image-quality maintenance
ğiştirmek için (şeritlenme durumunda):
Kullanılmakta olan alt
NOT: Ek yazıcı kafası temizlemesi, yazıcı kafası temizleme kartuşunun ömrünü kısaltır.
Gelişmiş ayarlar
Burada bazı daha gelişmiş ayarlar vardır; başka şekilde çözüm bulamadığınız sorunlarınız olmadıkça bunları
değiştirmeniz önerilmez.
Yazıcı tarafından kullanılan kurutma ve sertleştirme sıcaklıkları, temel sıcaklığa ofset eklenmesi ile belirlenir.
Tabloda gösterilen temel sıcaklıklar, her alt tabaka ailesi için varsayılan değerlerdir, ancak kullanılan yazıcı
ayarlarına göre yazıcı tarafından değiştirilebilirler. Temel sıcaklıkları değiştiremezsiniz, ama ofsetleri
değiştirebilirsiniz. Temel kurutma sıcaklığı art
RIP'iniz tüm ayarları varsayılan değerlerine döndürme seçeneği içerebilir.
TRWW Yeni bir alt tabaka ekleme 59
ışı RIP tarafından belirlenir.
Alt tabaka
ailesi
Yapış
kanlı 59508009500,70
Afiş 59508009000,70
Tekstil 5 85 0 80 0 90 0 0,7 0
Film 5 85 0 80 0 100 0 0,7 0
Isınma
kurutma
sıcaklığı
ofseti
Isınma
sertleştir
me
sıcaklığı
Isınma
sertleştir
me
sıcaklığı
ofseti
Soğuma
kurutma
sıcaklığı
Soğuma
kurutma
sıcaklığı
ofseti
Soğuma
sertleştir
me
sıcaklığı
Soğuma
sertleştir
me
sıcaklığı
ofseti
Minimum
kurutma
gücü
Geçişler
arası
kuruma
süresi
Sentetik
Kağıt
Kağıt Sıvısı 5600750850 0 0
Kağıt
Solventi
Düşük
sıcaklıklı
(HP Photor
eal dahil)
Ağ 58508009500,70
5800750850 0 0
57507509000,70
5800750850 0 0
Yukarıda bahsedilen çeşitli ayarlar aşağıda açıklanmıştır.
Ayar TanımÇok düşükse Çok yüksekse
Isınma kurutma
sıcaklığı
Isınma kurutma
sıcaklığı ofseti
Baskı bölgesindeki alt tabakanın
baskı başlamadan önce ulaşması
gereken temel sıcaklık.
Bu ofset, temel ısınma kurutma
sıcaklığına eklenir ve toplam
sıcaklık yazıcı yazdırma işlemine
hazırlanırken ön panelde
görüntülenir.
Bu ayar RIP tarafından belirlenir. Bu ayarı değiştiremezsiniz.
Baskının ilk 200-300 mm'sinde
solma ya da birleşme görülebilir.
Yazdırmayı başlatmak için daha
uzun süre gereklidir. Dikey
şeritlenme ya da mürekkep
lekeleri olu
şabilir.
Isınma sertleştirme
sıcaklığı
Isınma sertleştirme
sıcaklığı ofseti
Soğuma kurutma
sıcaklığı
Soğuma kurutma
sıcaklığı ofseti
Sertleştirme bölgesindeki alt
tabakanın baskı başlamadan önce
ulaşması gereken temel sıcaklık.
Bu ofset temel ısınma sertleştirme
sıcaklığına eklenir ve toplam
sıcaklık yazıcı yazdırma işlemine
hazırlanırken ön panelde
görüntülenir.
Alt tabakanın, kurutma modülü
içinde hasar görmeden
ilerleyebileceği temel sıcaklık. Bir
işin sonunda, alt tabaka bu
sıcaklığa erişene kadar
durdurulmaz.
Bu ofset, temel soğuma kurutma
sıcaklığına eklenir.
Bu ayar yazıcı tarafından belirlenir. Bu ayarı değiştiremezsiniz.
Baskının başlangıcı tam olarak
kuru değil ya da yağlı görünüyor.
Bu ayar yazıcı tarafından belirlenir. Bu ayarı değiştiremezsiniz.
Yazdırmayı tamamlamak için daha
uzun süre gereklidir.
Baskının başlangıcında alt tabaka
bozulması (kabarcıklar, yapışkan
ayrılması).
Çok yüksek bir sıcaklık altında
ilerlemesini durdurduğu için
sonraki baskının başlangıcında alt
tabaka zarar görebilir. Bu yaygın
bir sorundur.
60 Bölüm 5 Alt tabaka ayarları TRWW
Ayar TanımÇok düşükse Çok yüksekse
Soğuma sertleştirme
sıcaklığı
Soğuma sertleştirme
sıcaklığı ofseti
Minimum kurutma
gücü
Geçişler arası kuruma
süresi
Sıcaklık profili
Ana ve gelişmiş alt tabaka ayarlarının birçoğu, geniş bir alt tabaka yelpazesinde lateks mürekkepleriyle doğru
yazdırma sonuçları için önemli bir bölge olması nedeniyle, sıcaklık denetimi ile ilgilidir. Aşağıdaki şema çeşitli
yazdırma aşamaları sırasında kurutma ve sertleştirme sıcaklıklarının değişimini grafiksel olarak gösterir.
Alt tabakanın, sertleştirme
modülü içinde hasar görmeden
ilerleyebileceği temel sıcaklık. Bir
işin sonunda, alt tabaka bu
sıcaklığa erişene kadar
durdurulmaz.
Bu ofset, temel soğuma
sertleştirme sıcaklığına eklenir.
Yazdırma sıras
modülünde, alt tabakanın hafif
mürekkepli alanlarda çok fazla
soğumayacağı kadar uygulanan
minimum güç.
Yazıcı kafası taşıyıcının alt tabaka
üzerinden art arda geçişleri
arasındaki gecikme.
ında kurutma
Bu ayar yazıcı tarafından belirlenir. Bu ayarı değiştiremezsiniz.
Yazdırmayı tamamlamak için daha
uzun süre gereklidir.
Az mürekkepli bir alandan sonra
gelen çok mürekkepli bir alanda
solma ya da birleşme sorunları
olacaktır.
Bazı durumlarda kurutma ve/veya
sertleştirme yeterli olmayabilir.
Kesici devre dışıysa baskının sonu
zarar görebilir.
Alt tabaka boş ya da az
mürekkepli alanlarda, özellikle
yüksek geçiş sayısı varsa zarar
görecektir.
Yazdırma yavaş.
NOT: Hedef sıcaklıklar ve süre ölçeklendirilmez. Belirtilen alt tabaka türüne özel olarak (ailesi) kullanılan
değerler için yukarıdaki ana ve gelişmiş ayarlar tablosuna bakın.
NOT: tp süresi yazıcının ön panelinden değiştirilebilir.
Geçiş sayısını seçme
Geçiş sayısını artırmak baskı kalitesini artıracak ancak yazdırma hızını azaltacaktır.
TRWW Yeni bir alt tabaka ekleme 61
NOT: Aşağıdaki tablo yalnızca iki yönlü yazdırma içindir ve aksi belirtilmedikçe normal mürekkep limiti
geçerlidir.
Geçişler Taşıyıcı
hızı
2HızXXXXXMürekke
2StdXXXXXMürekke
4HızHayır Olabilir HayırHayırHayır Olabilir Olabilir Olabilir Hayır
4StdHayır Olabilir HayırHayırHayır Olabilir Olabilir Olabilir Hayır
6Hız Olabilir Geniş HayırHayırHayırGeniş Geniş Geniş Olabilir
6 Std Olabilir Evet HayırHayırHayır Evet Evet Evet Olabilir
8HızGeniş Evet Olabilir Olabilir Hay
8 Std Evet Evet Olabilir Olabilir Olabilir Evet Evet Evet Evet
10 Hız Evet Evet
10 Std Evet Evet Olabilir Olabilir Olabilir Evet Evet Evet Evet
12 Hız Evet Evet Evet Evet Evet Evet Evet Evet Evet
12 Std Evet Evet Evet Evet Evet Evet Evet Evet Evet
16 Hız Evet Evet Evet Evet Evet Evet Evet Evet Evet
YapışkanlıAfiş
Tekstil
Evet
1
3
2
Film
Olabilir Olabilir Evet Evet Evet Evet
Sente.
Kağıt
Kağıt
Sıvısı
p az
p az
ır Evet Evet Evet Evet
Kağıt
Solventi
Mürekke
p az
Mürekke
p az
Düşük
sıcaklık
Mürekke
p az
Mürekke
p az
Ağ
X
X
Anahtar
16 Std Evet Evet Evet Evet Evet Evet Evet Evet Evet
18 tek Std Evet Evet Evet Evet Evet Evet Evet Evet Evet
20–28 Std Evet Evet Evet Evet Evet Evet Evet Evet Evet
1
Normal veya yüksek mürekkep limiti kullanılabilir
2
Yüksek mürekkep limiti kullanılmalıdır
3
Normal mürekkep limiti ile önerilir; yüksek mürekkep limitiyle denemeye değebilir
●
X: Kullanmayın
●
Hayır: Yazdırma kalitesinin düşük olması beklenir
●
Mürekkep az: Ekstra hız için denemeye değebilir (ancak çok düşük bir mürekkep limitiyle)
●
Olabilir: Ekstra hız için denemeye değebilir
●
Geniş: Yalnızca 60 inç'den geniş yazdırılan resimler için önerilir.
●
Evet: Önerilir
●
Tek: Yalnızca tek yönlü yazdırma
NOT: Farklı satıcıların birçok alt tabaka ile ilgili daha fazla özel ayarlarına http://www.hp.com/go/
latexmediafinder/ adresindeki HP Media Finder'dan ulaşılabilir.
NOT: Geçiş sayısını seçtikten sonra, o baskı modu için baskı modunuzu varsayılan kategori değerlerine
sıfırladığınızdan emin olun.
62 Bölüm 5 Alt tabaka ayarları TRWW
İpuçları
●
4 - 16 geçiş, yazdırma ihtiyaçlarının çoğunu karşılar.
●
2 - 6 geçişte baskı kalitesi düşük olur. Ayrıca, kurutma ve sertleştirmeye olanak sağlamak için toplam
mürekkep sınırlı olduğundan renk gamında küçük bir azalma olur.
●
Sürenin kritik olduğu uygulamalarda, RIP'den, 1 m/s) standart hızına karşı yüksek bir taşıyıcı hızı (1,5 m/
s kullanan 2 - 16 geçiş seçilebilir.
◦
Taşıyıcı hızının artması, üretimin (m²/h) %15 - 30 oranında artmasını sağlar.
◦
Standart taşıyıcı
görülebilir. Yüksek taşıyıcı hızı için yeni bir ön ayar oluşturmak isteyebilirsiniz.
●
Yüksek mürekkep kullanımı içeren uygulamalarda, alt tabaka ailesine bağlı olarak en az 8 geçiş
kullanmanız önerilir. 20 ve daha fazla geçişli yazdırma modları, belirli durumlarda kurutma ve
sertleştirmenin gerektiği gibi olmasını sağlamak için seçenekler arasına dahil edilmiştir.
●
1200 dpi yazdırma çözünürlüğü yalnızca 18 geçişli yazdırma modunda kullanılabilir. Bu yazdırma modu
için belirli bir ortam ön ayarınız olduğundan emin olun; çünkü diğerlerini yeniden kullanmak beklenen
baskı kalitesini vermeyebilir.
●
Ucuz alt tabakalarda hızlı yerleş
geçişli yazdırma modu etkinleştirilir. Kurutma ve sertleştirme gerektiği gibi yapılamayacağı için bu mod
yüksek kaliteli alt tabaka aileleri ile kullanılmak üzere tasarlanmamıştır. Bu mod üretim yazdırma modu
olarak tasarlanmamış, ara sıra kullanılmak üzere tasarlanmıştır; çünkü uzun süreli 2 geçişli yazdırma,
yazıcı kafalarınıza zarar verebilir.
hızıyla elde edilen ön ayarları yeniden kullanırsanız, küçük renk değişimleri
im prova baskısı için, kağıt bazlı alt tabakalarda düşük mürekkepli 2
Alt tabaka üzerindeki mürekkep miktarını kontrol etme
Ortam ön ayarınızdaki mürekkep miktarlarının yeterli olup olmadığını kontrol edin. HP tanılama
çizelgesindeki renk örneklerine bakın ve aşağıdaki yönergeleri kullanarak örneklerin doğru mürekkep
miktarın içerip içermediğini kontrol edin:
1. Çok fazla mürekkep: Bu sorunun çeşitli olası belirtileri vardır.
●
Son iki ya da üç ölçek çizelge aynı görünüyor.
TRWW Yeni bir alt tabaka ekleme 63
●
Dikey bantlar.
●
Yatay bantlar.
●
Birleşme, noktacık (fazla açık mürekkep nedeninden kaynaklanabilir).
RIP yazılımınızda mürekkep miktarını azaltmaya çalışın, ardından çizelgeyi yeniden yazdırıp tekrar
kontrol edin.
Alt tabakanızın izin verdiğinden daha fazla mürekkep kullanan bir ortam ön ayarı seçmiş olabilirsiniz.
Doğru ortam ön ayarını kullandığınızdan emin olmak ve ortam ön ayarının toplam mürekkep limitlerini
nasıl azaltacağınızı öğrenmek için RIP belgenize başvurun. Hızlı bir çözüm için, daha az mürekkep
kullanan farklı bir ortam ön ayarına geçebilirsiniz: örneğin, kağıt sıvısı ön ayarları yapışkanlı ön
ayarlardan daha az mürekkep kullanır.
64 Bölüm 5 Alt tabaka ayarları TRWW
2. Doğru mürekkep miktarı: Her örneğin üst seviyesi hafif bir eğim gösterir, bunlar renk yoğunluğu artışı
ile sonuçlanan görülmeyen hatalar ve mürekkep miktarı artışlarıdır.
3. Çok az mürekkep: Tüm çizelge soluk görünür.
RIP yazılımınızda mürekkep miktarını artırmaya çalışın, ardından çizelgeyi yeniden yazdırıp tekrar
kontrol edin.
Alt tabakanızın izin verdiğinden daha az mürekkep kullanan bir alt tabaka ön ayarı seçmiş olabilirsiniz.
Doğru ortam ön ayarını kullandığınızdan emin olmak ve ortam ön ayarının toplam mürekkep limitlerini
nasıl artıracağınızı öğrenmek için RIP belgenize başvurun. Hızlı bir çözüm için, daha fazla mürekkep
kullanan farklı bir ortam ön ayarına geçebilirsiniz: örneğin, yapışkanlı ön ayarları kağıt sıvısı ön
ayarlarından daha fazla mürekkep kullanı
r.
NOT: Arkadan ışıklandırmalı ve bazı tekstil alt tabaklalar genelde “Yüksek Mürekkep Limiti” seçeneği RIP'te
etkinleştirilmiş haldeyken kullanılmalıdır.
TRWW Yeni bir alt tabaka ekleme 65
Daha hızlı yazdırma
Hızı artırmanın en bariz yolu, yazdırma geçişi sayısını azaltmak ve/veya taşıyıcı hızını 1,5 m/s değerine
yükseltmektir; öte yandan bunlar baskı kalitesinin düşmesine neden olur. Aşağıdaki noktaları unutmayın.
●
10 geçişin altında, noktacıklarda bir artış göreceksiniz.
●
8 geçişten daha azı kullanıldığında yazıcı, alt tabaka ilerleme sorunlarına karşı daha duyarlıdır.
●
8 geçişten daha azı kullanıldığında, mürekkep miktarını azaltmak baskı
●
Taşıyıcı hızı 1,5 m/s iken, kurutmanın gerektiği gibi olması için daha uzun geçişler arası kuruma
sürelerine veya daha düşük mürekkep miktarına ihtiyaç duyabilirsiniz.
●
Yüksek mürekkep seviyesi seçeneğini kullanmak istiyorsanız, en az 10 geçiş kullanmalısınız.
●
Geçiş sayısını azalttıkça, en iyi sertleştirme sıcaklığını bulmak daha zor olabilir, ayrıca ortam sıcaklığına
ve neme daha duyarlı olabilir.
Yazdırmanın hızını artırmaya ilişkin bazı başka öneriler aşağı
●
Baskıları birleştirmek zaman kazandırır, çünkü biri yazdırılırken diğer gönderilebilir.
●
Kesiciyi devre dışı bırakın: önce
tabaka) > Substrate handling options (Alt tabaka kullanma seçenekleri) > Cutter (Kesici) > Off (Kapalı)
seçeneğini belirleyin. Çoğu alt tabakada bu işlem yazdırma işleminin sonunda biraz zaman kazandırır.
●
Soğuma sertleştirme sıcaklıklarını artırın. Bu ayrıca yazdırma işlemi sonunda biraz zaman kazandırır,
ancak alt tabakaya bağlı olarak biraz alt tabaka deformasyonuna neden olabilir.
NOT: Aralıksız olarak 2 saatten fazla yazdırmak, yazıcı kafalarının ömrünü kısaltabilir. Ara sıra kısa bir
duraklama yapmak yazıcının yazıcı kafalarına bakım yapmasına olanak sağlar.
Ayrıca bkz. Yazıcı yavaş görünüyor sayfa 146.
simgesine, ardından simgesine basın ve Substrate (Alt
da verilmiştir.
kalitesini artırabilir.
Renk kalibrasyonu
Renk kalibrasyonunun amacı, kullandığınız belirli yazıcı kafaları, mürekkepler ve alt tabakalar ile ve size özel
ortam koşullarında sabit renkler üretmektir. Renk kalibrasyonundan sonra farklı işlerde yazıcınızdan benzer
baskılar almayı bekleyebilirsiniz.
Renk kalibrasyonu RIP yazılımı tarafından başlatılabilir; ayrıntılar için RIP belgenize bakın.
Kabaca, işlem iki adımdan oluşur.
1. Bir kalibrasyon test çizelgesi yazdırılır.
2. Test tablosu HP Katıştırılmış Spektrofotometre (ya da isterseniz farklı bir spektrofotometre) ile taranır
ve ölçülür.
3. RIP o alt tabakada tutarlı bir renkli baskı için uygulanması gereken düzeltme faktörlerini hesaplamak
için ölçümleri kullanır.
ırılmış Spektrofotometre ile renk kalibrasyonu aşağıdaki alt tabaka türleri için önerilmez. Bu alt
Katışt
tabakaların bazılarını harici renk ölçüm aygıtı kullanarak kalibre etmek mümkün olabilir.
●
Saydam film, arkadan aydınlatmalı alt tabakalar ve bazı bez afişler gibi opak olmayan alt tabakalar.
●
Delikli vinil veya delikli pencereli alt tabakalar gibi pürüzlü yüzeyleri olan alt tabakalar.
●
Kağıt bazlı alt tabakalar gibi kurutma ve sertleştirmeden itibaren eğilmiş olan alt tabakalar.
●
Çok elastik alt tabakalar, örneğin bazı astarsız tekstiller.
66 Bölüm 5 Alt tabaka ayarları TRWW
Renk kalibrasyonuna uygun alt tabakalar yapışkanlı vinil yüzeyli (delikli olmayan), PVC afişler ve bazı opak,
sert tekstilleri içerir.
Bazı tekstillerde yazdırmanın başarılı olması için sarma makarası gerekebilir. Ayrıca, sarma makarası, renk
kalibrasyonunun yazdırma ve tarama aşamaları arasında alt tabakanın geriye doğru hareketiyle baş
edemeyebilir. Bu sorunu gidermek için aşağıda belirtilen adımları uygulayın.
1. Sarma makarasının etkinleştirildiğinden emin olun.
2. Alt tabakayı, gergi çubuğu en düşük konumuna ulaşıncaya kadar ilerletin.
3. Alt tabakayı toplamak ve gergi çubuğunu neredeyse sarma makarasına değecek kadar yukarı kaldırmak
için, sarma makarası motorunun üzerindeki düğmeleri kullanarak sarma makarasın
4. Makaranın sarma yönünü nötr olacak şekilde ayarlayın.
5. Renk kalibrasyonunu RIP'den başlatın.
6. Renk kalibrasyonu bittiğinde sarma makarasını yeniden etkinleştirebilirsiniz.
Renk profilleri
Renk kalibrasyonu renklerin tutarlı olmasını sağlar, ancak tutarlı renkler her zaman doğru olmayabilir.
Örneğin, yazıcınız tüm renkleri siyah bastığında renkler tutarlı olabilir ama doğru değildir.
Renklerin doğru olarak basılabilmesi için, dosyalarınızdaki renk değerlerinin, yazıcınızdan,
mürekkeplerinizden ve alt tabakanızdan doğru renkleri üretecek renk değerlerine dönüştürülmesi gereklidir.
Bir renk profili, bu renk dönüşümü için gerekli olan tüm bilgileri içeren, yazıcı, mürekkep ve alt tabaka
bileşiminin bir tanımıdır.
ı elle geri sarın.
NOT: Her ne kadar belirli bir yazdırma modunda elde edilen renk profilleri diğer yazdırma modlarıyla
yazdırılırken yeniden kullanılabilse de, en doğru renk üretimini elde edebilmek için, profil oluşturmanın,
yazdırma için hangi yazdırma modu kullanılıyorsa tam olarak aynı yazdırma moduyla gerçekleştirilmesi
gerekir. Örneğin, 10 geçişli STANDART bir yazdırma moduyla elde edilmiş bir renk profili kullanıyorsanız,
bunu 8 geçişli bir HIZLI yazdırma modunda kullandığınızda bazı renk farklılıkları görebilirsiniz.
Bu renk dönüşümleri yazıcınız değil Raster Image Processor (RIP) tarafından gerçekleştirilir. Renk profillerinin
kullanımı hakkında daha fazla bilgi edinmek için uygulama yazılımı ve RIP ile birlikte gelen belgelere bakın.
Yazdırma için kullanılan renk profillerine ek olarak ekranınızda gördüğünüz renklerin baskılarınızda
göreceğiniz renklere daha yakın olabilmesi için, monitörünüzü (görüntü aygıtı) kalibre etmek ve profilini
oluşturmak isteyebilirsiniz.
Renk üretme ipuçları
Lateks mürekkepler yeni bir teknolojidir ve renk ayrımı yaparken renk gamı, mürekkep kullanımı ve baskı
kalitesi gibi konularda yazıcı çıkışını optimize etmenize yardımcı olan bazı önemli yönergeler (RIP'den yeni
ortam ön ayarı oluşturma veya değiştirme gibi) içerir. Bunlar aşağıdaki gibidir:
●
Parlak vinil ve diğer alt tabakalarda en iyi koyu renklere ulaşmak için, ICC profilini oluştururken mümkün
olduğu kadar çok siyah ve az karma (CMY) kullanın.
●
İkincil ve üçüncül derecedekiler gibi (koyu kırmızı, mavi, yeşil, ...) yüksek yoğunluklu renklerde mümkün
olduğunca açık mürekkeplerden kaçınmak gerekir.
●
Koyu mürekkeplerin kullanımına mümkün olduğunca erken başlayarak, açık mürekkeplerin düşük
yoğunluklu renklerde kısıtlanması gerekir. Genellikle, %50'den fazla yo
mürekkep içermemesi gerekir.
TRWW Renk profilleri 67
ğunluktaki bir rengin hiç açık
●
Açık mürekkeplerin kullanım oranı maksimum miktarın %50'sini aşmamalıdır. Açık mürekkeplerin
miktarının çok fazla olması, parlak vinil alt tabakalarda parlaklık kusurları oluşturabilir.
●
Döşeme uygulamalarında, 0,5 - 1 saniyelik küçük bir geçişler arası gecikme süresi eklemek için RIP'yi
kullanmak soldan sağa renk eşleşmesinin daha iyi olmasını sağlar.
Ortam ön ayarlarını nasıl oluşturup nasıl değiştireceğiniz hakkında ayrıntılar için lütfen RIP belgenize
başvurun.
HP markalı alt tabakaların ön ayarları siyak ve koyu renkleri optimize etmek üzere yukarıdaki önerilere göre
oluşturulmuştur. Alt tabaka ailenize ait HP ortam ön ayarını
http://www.hp.com/go/latexmediafinder/
adresinde bulabilirsiniz.
68 Bölüm 5 Alt tabaka ayarları TRWW
6 Kullanım bilgilerini alma
●
Hesaplama bilgilerini alma
●
Kullanım istatistiklerini kontrol etme
●
Belirli bir işe ait kullanım istatistiklerini kontrol etme
●
Hesaplama verilerini e-postayla isteme
TRWW 69
Hesaplama bilgilerini alma
Ürününüzden hesaplama bilgisi almanın çeşitli yolları vardır.
●
Ürünün tüm ömrü için yazıcı kullanım istatistiklerini görüntüleyin, bkz.
etme sayfa 70.
●
E-posta ile hesaplama verileri isteyin. Ürün, XML biçimindeki verileri belirtilen bir E-posta adresine
düzenli aralıklarla gönderir; bu veriler üçüncü taraf bir uygulama tarafından yorumlanıp özetlenebilir
veya Excel elektronik tablosu olarak görüntülenebilir. Bkz.
sayfa 70.
●
Yazıcıdan internet üzerinden ürün durumu, ürün kullanımı veya iş hesaplama verisi istemek için bir
üçüncü taraf uygulaması kullanın. Ürün istek üzerine uygulamaya XML biçiminde veri gönderir. HP, bu
tür uygulamaların geliştirilmesine yardımcı olmak için bir Yazılım Geliştirme Kiti sağlar.
Kullanım istatistiklerini kontrol etme
Ürününüzün kullanım istatistiklerini iki şekilde kontrol edebilirsiniz.
NOT: Kullanım istatistiklerinin doğruluğu garanti edilmez.
●
Gömülü Web Sunucusu’nda, Main (Ana) sekmesine gidip History (Geçmiş) > Usage (Kullanım) seçeneğini
belirleyin.
Kullanım istatistiklerini kontrol
Hesaplama verilerini e-postayla isteme
●
Ön panelde önce
(Dahili baskılar) > User information prints (Kullanıcı bilgisi baskıları) > Print usage report (Kullanım
raporunu yazdır) seçeneğini belirleyin.
simgesine, ardından simgesine basıp Setup (Ayarlar) > Internal prints
Belirli bir işe ait kullanım istatistiklerini kontrol etme
Belirli bir işe ait kullanım istatistiklerini kontrol etmek için Gömülü Web Sunucusu'nu kullanabilirsiniz: Main
(Ana) sekmesine gidin ve History (Geçmiş) > Accounting (Hesaplama) seçeneğini belirleyin.
NOT: Kullanım istatistiklerinin doğruluğu garanti edilmez.
Hesaplama verilerini e-postayla isteme
1. Giden posta sunucusunun (SMTP) IP adresini BT departmanınızdan temin edin; bu, e-posta mesajlarını
göndermek için gerekir.
2. Giden e-posta sunucusunun, ürünün göndereceği e-posta iletilerinin geciktirilmesine izin verecek
şekilde yapılandırıldığından emin olun.
3. Web tarayıcınızı açın ve ürünün Gömülü Web Sunucusu’na bağlanın.
4. Ayarlar sekmesini seçin.
5. Soldaki sütunda bulunan Configuration (Yapılandırma) menüsünden Tarih ve Saat öğesini seçin.
6. Ürünün tarih ve saatinin doğru şekilde ayarlandığından emin olun.
7. Configuration (Yapılandırma) menüsünden E-mail server (E-posta sunucusu) öğesini seçin.
8. Giden posta sunucusunun (SMTP) IP adresini girin.
70 Bölüm 6 Kullanım bilgilerini alma TRWW
9. Ürün için bir e-posta adresi belirtin. Bu adresin geçerli bir e-posta adresi olması gerekmez, çünkü ürün
mesaj almayacaktır; ancak bu, bir e-posta adresi biçiminde olmalıdır. Ürün e-posta iletisi gönderdiğinde
ürünü tanımlamaya yarar.
10. Configuration (Yapılandırma) menüsünden, Yazıcı ayarları öğesini seçin.
11. Accounting (Hesaplama) bölümünde, Require account ID (Hesap kimliği iste) ayarını On (Açık)
yaparsanız, bundan sonra ürüne her yazdırma işi gönderildiğinde gönderen kişi ilgili hesap kimliğini de
girmelidir: Örneğin, kişinin departmanıyla ilgili veya belirli bir proje ya da istemciye özgü hesap kimliği.
Bir kişi herhangi bir hesap kimliği girmeden bir iş gönderirse, bir hesap kimliği girilene kadar ürün
tanımsız işi yazdırmadan kuyruğa ekler.
Require account ID (Hesap kimliği iste) ayarı Off (Kapalı) yapıl
işleri yazdırır.
12. Hesaplama dosyalarını gönder ayarını Enabled (Etkin) yapın.
13. Send accounting files to (Hesaplama dosyaları gönder) ayarı için hesaplama bilgilerinin gönderilmesini
istediğiniz e-posta adresini (veya adreslerini) belirtin. Bu, üründen otomatik olarak oluşturulmuş iletileri
almak için özel olarak oluşturduğunuz bir adres olabilir.
14. Hesaplama dosyaları gönderme sıklığı için, belirli bir gün veya baskı sayısı seçerek bilgilerin
gönderilmesini istediğiniz sıklığı ayarlayın.
15. Exclude personal information from accounting e-mail (Hesaplama e-postasına kişisel bilgileri dahil
etme) ayarını On (Açık) yaparsanız, hesaplama mesajlarında kişisel bilgiler bulunmaz. Bu seçenek Kapalı
olursa, kullanıcı ad
Yukarıdaki adımları tamamladığınızda, ürün hesaplama verilerini belirttiğiniz sıklıkta E-posta ile gönderir.
Veriler XML olarak sağlanır ve üçüncü taraf programlarla kolayca yorumlanabilir. Her yazdırma işiyle ilgili
olarak sağlanan bilgiler şunlardır; işin gönderildiği zaman, yazdırıldığı zaman, yazdırma saati, görüntünün
türü, sayfa sayısı, kopya sayısı, kağıt türü ve boyutu, kullanılan her renk mürekkebin miktarı ve işle ilgili diğer
özellikler. Tarama ve kopyalama işlerinde de hesaplama verileri sağlanır.
HP'nin Web sitesinden (
okunabilecek şekilde elektronik tablo olarak görüntülemenize olanak veren bir Excel şablonu indirebilirsiniz.
Hesaplama verilerinin analizi, müşterileriniz için ürününüzün kullanımına ilişkin tam ve esnek şekilde fatura
çıkarmanıza olanak verir. Örneğin, şunları yapabilirsiniz:
ı, iş adı ve hesap kimliği gibi bilgiler eklenmez.
http://www.hp.com/go/designjet/accounting/) XML verilerini daha kolay
ırsa, hesap kimliği olmasa da ürün tüm
●
Her müşteriye belirli bir dönemdeki toplam mürekkep ve kağıt kullanımına ilişkin fatura çıkarma.
●
Müşterilere iş başına fatura çıkarma.
●
Müşterilere işe göre gruplandırılmış olarak her proje için ayrı fatura çıkarma.
TRWW Hesaplama verilerini e-postayla isteme 71
72 Bölüm 6 Kullanım bilgilerini alma TRWW
7 Mürekkep sistemi
Mürekkep sistemi bileşenleri
Mürekkep kartuşları
Yazıcının altı mürekkep kartuşu yazıcı kafalarına macenta, açık macenta, siyah, sarı, açık camgöbeği ve
camgöbeği renkler sağlar. Her bir kartuşun kapasitesi 775 ml’dir.
Mürekkep kartuşları bakım veya temizlik gerektirmezler; ancak takılmadan önce kartuşların çalkalanması
gerekir. Mürekkep seviyesi düştüğünde bile yüksek kaliteli sonuçlar alınmaya devam edilir.
DİKKAT: Mürekkep kartuşlarını tutarken uçlara, iletkenlere ve devrelere dokunmayın, bu parçalar statik
elektrik boşalmasına karşı hassastır. Bu tür aygıtlara ESD'ye karşı hassas aygıtlar denir. Bkz.
sayfa 161. Statik elektrik boşalması, elektronik ürünler için ana tehlikelerden biridir. Bu tür bir hasar aygıtın
kullanım ömrünü kısaltabilir.
Yazıcı kafaları
Yazıcı kafaları alt tabakanın üzerine mürekkep bırakır. Her bir yazıcı kafası iki mürekkep kartuşuna bağlıdır.
Örneğin, aşağıda gösterilen yazıcı kafası, açık macenta ve macenta kartuşlardan mürekkep çeker.
Sözlük
TRWW Mürekkep sistemi bileşenleri 73
Yazıcı kafaları çok uzun süre dayanabilir ve mürekkep kartuşunun her değiştirilişinde yazıcı kafasının
değiştirilmesine gerek yoktur. Mürekkep kartuşlarında az mürekkep kalmış olsa dahi mükemmel sonuçlar
elde edilir.
Baskı kalitesinin en iyi düzeyde olabilmesi için, yazıcı kafaları düzenli aralıklarla otomatik olarak test edilir ve
gerektiğinde otomatik olarak düzeltilir. Bu kısa bir süre alır ve yazdırma işlemini bazen geciktirebilir.
Yazıcı kafalarından birinin artık değiştirilmesi gerektiğinde, ön panelde bir mesaj görüntülenir.
DİKKAT: Yazıcı kafalarını tutarken uçlara, iletkenlere ve devrelere dokunmayın, bu parçalar statik elektrik
boşalmasına karşı hassastır. Bu tür aygıtlara ESD'ye karşı hassas aygıtlar denir. Bkz.
elektrik boşalması, elektronik ürünler için ana tehlikelerden biridir. Bu tür bir hasar aygıtın kullanım ömrünü
kısaltabilir.
Yazıcı kafası temizleme kiti
Yazıcı kafası temizleme kiti, yazıcı temizleme kartuşunu, mürekkep hunisini ve mürekkep filtresini içerir.
Yazıcı kafası temizleme kartuşu
Yazıcı kafası temizleme kartuşu yazıcı kafalarını temizler ve bakımını yapar, ayrıca kullanılmadıklarında
mürekkeplerin kurumaması için yazıcı kafalarını kapalı tutar.
Sözlük sayfa 161. Statik
Kartuşta bir rulo bez vardır ve bu bez, yazıcı kafalarını temizlemek için kullanılır. Rulonun %92'si
kullanıldığında bu durum size bildirilir, bunun ardından kartuş, yaklaşık 140 m² boyutunda bir alanı daha
yazdıracak kadar çalışabilir. Yeni bir rulo yaklaşık 1850 m² yazdırma yapılmasını sağlar.
NOT: Bu rakamlar görüntü yoğunluğuna, yazdırma moduna ve çalışma ortamı sıcaklığına bağlı olarak büyük
ölçüde farklılık gösterebilir. Yüksek yoğunluklu yazdırma, çok sayıda geçiş, çalışma ortamının sıcak olması ve
bir baskı kalitesi sorunu (bkz.
temizliği) seçeneğinin kullanılması, malzemenin çok daha tükenmesine neden olur. İhtiyaç duymadığınızda
bu seçeneği kapatmayı unutmayın.
NOT: Yazıcı açıldığında ve her yazdırma işinin sonunda, rulo sonunun algılanması için yazıcı kafası
temizleme kartuşu kontrol edilir.
Yazıcı temizleme rulosunun bittiğini algılarsa yazdırma işini başlatmayı reddeder. Bu durumda yazı cı kafası
temizleme kartuşunu yenisi ile değiştirmelisiniz.
Mürekkep hunisi
Mürekkep hunisi, yazıcı kafasının servis işlemleri sırasında üretilen atık mürekkebi toplar. Önemli miktarda
mürekkebin diğer yazıcı parçalarında birikmesini önlediği için bu huninin takılmış olması önemlidir.
Atık mürekkep, mürekkep tüpü aksamı aracılığıyla, mürekkep hunisinden yazıcı kafası temizleme kabına
akar.
Yatay şeritlenme sayfa 125) nedeniyle Extra PH cleaning (ek yazıcı kafası
74 Bölüm 7 Mürekkep sistemi TRWW
Mürekkep filtresi
Mürekkep filtresi, çok küçük atık mürekkep damlalarını filtreleyerek bunların yazıcı kafası temizleme kabına
geçmesini engeller.
Yazıcı kafası temizleme kabı
Mürekkep hunisi ile toplanan atık mürekkep, yazıcı kafası temizleme kabında depolanır.
Mürekkep bakım kiti
Mürekkep bakım kiti aşağıdaki bileşenlerden oluşur.
●
Mürekkep hunisi (yazıcı kafası servis işlemleri sırasında üretilen küçük atık mürekkep damlalarını
toplar).
TRWW Mürekkep sistemi bileşenleri 75
●
Mürekkep tüpü aksamı (mürekkep hunisiyle toplanan çok küçük atık mürekkep damlalarının yazıcı
kafası temizleme kabına geçmesini sağlar)
Yazıcı mürekkep tüpü aksamını değiştirmenizi isterse, aynı zamanda, mürekkep hunisiyle mürekkep
filtresini de değiştirmeniz gerekir.
●
Mürekkep filtresi (çok küçük atık mürekkep damlalarını filtreleyerek bunların yazıcı kafası temizleme
kabına geçmesini engeller).
Bu bileşenler, yazıcıdaki atık mürekkebin yazıcıya zarar vermesini ve çevreyi kirletmesini önlemek amacıyla
tasarlanmıştır.
Yazıcıyı ve onun etrafını temiz tutmak için, bu bileşenlerin doğru bir şekilde takılmalarını ve bakımlarının
yapılmasını sağlamalısınız. Özellikle aşağıdaki adımlar önemlidir:
1. Mürekkep tüpü aksamını bağlayın.
2. Mürekkep hunisini takın.
3. Mürekkep filtresini takın ve filtre kutusunu kapatın.
4. Yazıcı kafası temizleme kabı
76 Bölüm 7 Mürekkep sistemi TRWW
nı takın.
Bu bileşenler yanlış takıldığı veya yanlış bağlandığı halde yazıcıyı çalıştırmaya devam ederseniz, HP, bunun
sonucunda meydana gelebilecek hasardan veya temizleme masraflarından sorumlu tutulamaz.
Yazıcı bu bileşenlerle ilgili herhangi bir sorun tespit ederse, ön panelde bununla ilgili bir mesaj görüntülenir.
Mürekkep sarf malzemeleri sipariş etme
Yazıcınız için aşağıdaki mürekkep sarf malzemeleri sipariş edilebilir.
Tablo 7-1 Mürekkep kartuşları
Kartuş Kapasite (ml) Parça numarası
HP 792 Siyah Lateks Designjet Mürekkep Kartuşu 775 CN705A
HP 792 Camgöbeği Lateks Designjet Mürekkep Kartuşu 775 CN706A
HP 792 Macenta Lateks Designjet Mürekkep Kartuşu 775 CN707A
HP 792 Sarı Lateks Designjet Mürekkep Kartuşu 775 CN708A
HP 792 Açık Camgöbeği Lateks Designjet Mürekkep Kartuşu 775 CN709A
HP 792 Açık Macenta Lateks Designjet Mürekkep Kartuşu 775 CN710A
Tablo 7-2 Yazıcı kafaları
Yazıcı kafası Parça numarası
HP 792 Sarı ve Siyah Designjet Yazıcı Kafası CN702A
HP 792 Camgöbeği ve Açık Camgöbeği Designjet Yazıcı Kafası CN703A
HP 792 Macenta ve Macenta Designjet Yazıcı Kafası CN704A
Tablo 7-3 Atık yönetimi sistemi
Kit Parça numarası
HP 792 Designjet Yazıcı Kafası Temizleme Kiti CR278A
HP 792 Designjet Mürekkep Bakım Kiti CR279A
HP 789/792 Designjet Yazıcı Kafası Temizleme Kabı CH622A
TRWW Mürekkep sarf malzemeleri sipariş etme 77
78 Bölüm 7 Mürekkep sistemi TRWW
8Yazdırma seçenekleri
Yazıcı durumları
Yazıcının durumu aşağıdakilerden herhangi biri olabilir; bunlardan bazıları bekleme gerektirir.
●
Ready (cold) (Hazır (soğuk)): Yazıcı açık ama henüz yazdırmamış ve ısıtıcılar açılmamış.
●
Yazdırmaya hazırlanıyor: Yazıcı, ısıtıcıları ısıtıyor ve yazdırma kafalarını yazdırmaya hazırlıyor. Bu işlem
1 - 8 dakika sürer.
●
Ready for substrate (Alt tabaka için hazır)
●
Ready for side A/B (A/B tarafı için hazı
●
Yazdırılıyor
●
Printing side A/B (A/B tarafını yazdırıyor)
●
Curing (Sertleştirme): Bu işlem 1,5 - 5 dakika sürer.
●
Finishing (Son İşlem): Yazıcı soğuyor ve beklemeye hazırlanıyor. Bu işlem 0,5 - 5 dakika sürer.
Yazıcı Curing (Sertleştirme) (kesici etkin değilken) ya da Finishing (Son İşlem) durumundayken zaten
yazdırılmış bir dosya ile aynı yazdırma modunda işler gönderilirse, yazıcı Preparing to print (Yazdırmaya
hazırlanıyor) durumuna geçer.
Baskılar arasında zamandan kazanmak için, aynı yazdırma modundaki (aynı geçiş sayısı
Curing (Sertleştirme) ile Finishing (Son İşlem) durumlarını atlamak için kesiciyi kapatın. Aynı iş akışındaki
birkaç işi yazdırmak için kümelendirmeyi kullanabilirsiniz.
Kesici açık olsa ya da ardışık işler farklı yazdırma modlarını kullansa bile, Preparing to print (Yazdırmaya
hazırlanıyor) durumundayken geçen süreyi en aza indirmek için bunların hepsini gecikmesiz yazdırmak daha
iyidir.
Kenar boşluklarını değiştirme
Resminizin ve alt tabakanın kenarları arasındaki alanı yazıcı kenar boşlukları belirler.
r)
) işleri birleştirin ve
Yazdırma işinin kenar boşlukları RIP yazılımında seçilir; iş alt tabaka genişliğini aşıyorsa, kesilir.
Ön panelde alt kenar boşluğu için başka ayarlar sunulur: bkz.
ayarlar, kesici kullanımda değilken yalnızca tek parça yazdırmalar için geçerli olur. Alt kenar boşluğu aynı
anda veya çift taraflı yazdırma sırasında gönderilen yazdırma işleri arasında uygulanmaz.
Alt kenar boşluğunu ön panelde ayarlamak için, önce
Substrate (Alt tabaka) > Substrate handling options (Alt tabaka kullanma seçenekleri) > Extra bottom
margin (Ekstra alt kenar boşluğu) seçeneğini belirleyin.
NOT: Ön panelde ayarlanan ekstra alt kenar boşluğu, RIP'de seçilen alt kenar boşluğuna ek olarak
uygulanır.
TRWW Yazıcı durumları 79
Tablo 19-5 Kenar boşlukları sayfa 156. Bu
simgesine, ardından simgesine basın ve
Yazıcının dahili baskılarını isteme
Dahili baskı işleri yazıcınız hakkında çeşitli bilgiler verir. Bu baskı işlerini bilgisayar kullanmadan ön panelden
isteyebilirsiniz.
Herhangi bir dahili baskı istemeden önce, alt tabakanın yüklendiğinden ve ön panelde Ready (Hazır) mesajının
görüntülendiğinden emin olun.
Dahili baskı yazdırmak için önce
prints (Dahili baskı işleri) seçeneğini belirleyin ve istediğiniz dahili baskı türünü seçin.
Aşağıdaki dahili baskı işleri yazdırılabilir:
●
Kullanım raporu: Toplam baskı işi sayısına, alt tabaka ailesine göre baskı işlerinin sayısına, baskı kalitesi
seçeneğine göre baskı işlerinin sayısına ve renk başına kullanılan toplam mürekkep miktarına yönelik
tahminleri gösterir. Bu tahminlerin doğruluğu garanti edilmez.
●
Servis bilgileri: Servis teknisyenlerinin ihtiyaç duyduğu bilgileri sağlar
simgesine, ardından simgesine basıp Setup (Ayarlar) > Internal
80 Bölüm 8 Yazdırma seçenekleri TRWW
9 Aksesuarlar
Aksesuar sipariş etme
Yazıcınız için aşağıdaki aksesuarlar sipariş edilebilir.
İPUCU: Yedek makara milleri farklı alt tabakalar arasında geçiş yapmayı kolaylaştırır.
Ad Ürün numarası
HP Designjet Yumuşak Ortam Yükleme Aksesuarı 104 inç CZ278A
HP Designjet Yumuşak Ortam Yükleme Aksesuarı 61 inç CR765A
HP Designjet L28500 104 inç Yazıcı 3 inç Makara Mili CZ277A
HP Designjet L2x500 Kullanıcı Bakım Seti CQ201A
TRWW Aksesuar sipariş etme 81
82 Bölüm 9 Aksesuarlar TRWW
10 Yazıcı durumu
Yazıcı durumunu kontrol etme
Hem ön panel hem de Gömülü Web Sunucusu, yazıcının, yüklenen alt tabakanın ve mürekkep sisteminin
durumunu görüntüler.
Mürekkep sisteminin durumunu denetleme
1. Gömülü Web Sunucusuna erişin (yukarıya bakın).
2. Main (Ana) sekmesindeki Supplies (Sarf Malzemeleri) sayfasına gidin.
Sarf Malzemeleri sayfasında yüklenen alt tabakaların, mürekkep kartuşlarının, yazıcı kafalarının, ısıtıcıların,
yazıcı kafası temizleme kitinin, mürekkep hunisinin ve mürekkep bakım kitinin durumu gösterilir.
Trafik lambası, bakımın gerekli olup olmadığını gösterir. Daha fazla bilgi için View details (Ayrıntıları
görüntüle) öğesini tıklatın.
Mürekkep kartuşlarının durumunu denetleme
Mürekkep kartuşlarınızdaki mürekkep seviyelerini ön panelin giriş ekranında görebilirsiniz. Belirli bir
mürekkep kartuşu hakkında daha ayrıntılı bilgi için, Ink information (Mürekkep bilgileri) düğmesine bastıktan
sonra kartuşun rengine basın. Aşağıdaki bilgiler gösterilir.
●
Renk
●
Durum
●
Mürekkep seviyesi
TRWW Yazıcı durumunu kontrol etme 83
●
Kapasite
●
Ürün adı
●
Ürün numarası
●
Seri numarası
●
Son kullanım tarihi
●
Garanti durumu
●
Üretici
Mürekkep kartuşlarının durumunu, Gömülü Web Sunucusu’ndan da görüntüleyebilirsiniz.
Yazıcı kafasının durumunu kontrol etme
Yazıcı her baskıdan sonra yazıcı kafalarını kontrol eder ve servisini yapar. Yazıcı kafaları hakkında daha fazla
bilgi için aşağıdaki adımları uygulayın.
1. Ön panelin giriş ekranında,
2. Hakkında bilgi almak istediğiniz yazıcı kafasını seçin.
3. Ön panelde aşağıdaki bilgiler görüntülenir:
●
Durum
●
Renk
●
Ürün adı
●
Ürün numarası
●
Seri numarası
●
Ateşlenen mürekkep
●
Garanti durumu
Yazıcı kafası ve garanti durumunu kontrol etmek için, Gömülü Web Sunucusu’nu da kullanabilirsiniz.
NOT: Garanti durumu See warranty note (Garanti notuna bakın) ise, HP ürünü olmayan mürekkep
kullanılmaktadır. "HP ürünü olmayan" mürekkep kullanımı sonucunda gereken yazıcı servisi veya onarımları
garanti kapsamında değildir. Ayrıntılı garanti içeriği için Legal Information (Yasal Bilgiler) belgesine bakın.
simgesine basın.
Dosya sistemini kontrol etme
Yazıcının sabit diskindeki dosya sisteminin bütünlüğünü kontrol edebilir ve tüm hataları otomatik olarak
düzeltebilirsiniz. Bunu her altı ayda bir kez veya sabit diskte herhangi bir sorun olduğunu fark ettiğinizde
gerçekleştirmeniz önerilir.
Dosya sistemi kontrolünü gerçekleştirmek için, ön panele gidin ve önce
simgesine basıp Preventive maint. tasks (Önleyici bakım görevleri) > File system check (Dosya sistemi
kontrolü) seçeneğini belirleyin.
Yazıcı dosya sisteminde hasar olduğunu algılarsa, örneğin ciddi bir yazılım probleminden sonra, otomatik
olarak dosya sistem denetimini başlatabilir. Bu işlem yarım saat sürebilir.
84 Bölüm 10 Yazıcı durumu TRWW
simgesine, ardından
Yazıcı uyarıları
Yazıcı iki çeşit alarm vererek iletişim kurar:
●
Hatalar: Yazıcı yazdırma yapamadığında.
●
Uyarılar: Ayarlama, önleyici bakım ya da mürekkep kartuşu değişimi gibi durumlarda ilgilenilmesi
gerektiğinde.
Ön panelde ve Gömülü Web Sunucusu’nda yazıcı uyarıları görünür. Bazı durumlarda, dikkatinizi uyarıya
çekmek için yazıcı işitilebilecek bir bip sesi de çıkarabilir. Bip seslerini duymak istemiyorsanız ön panelden
devre dışı bırakabilirsiniz.
●
Ön panel ekranı: Ön panelde her seferinde, yalnızca en önemli olduğu düşünülen alarm gösterilir.
Genellikle kullanıcının onay için OK (Tamam) düğmesine basması gerekir, ancak uyarı durumunda bir
süre sonra kaybolur. Bazı alarmlar yazıc
tekrar görünür.
●
Gömülü Web Sunucusu: Ön panelde gösterilen uyarı, Gömülü Web Sunucusu penceresinin sağ üst
köşesinde de görünür.
ı boştayken ve rapor edilecek daha önemli bir şey olmadığında
Herhangi bir uyarı, bakım işlemi gerçekleştirmenizi gerektirebilir; bkz.
Aşağıdaki alarmlar için bir servis teknisyeni gerekmektedir:
●
Servis Bakım Kiti 1
●
Servis Bakım Kiti 2
●
Servis Bakım Kiti 3
Donanım bakımı sayfa 89.
TRWW Yazıcı uyarıları 85
86 Bölüm 10 Yazıcı durumu TRWW
11 Ürün yazılımı güncelle
Yazıcınızın birçok işlevi, ürün yazılımı olarak da bilinen ve yazıcıda bulunan yazılım ile denetlenir.
Ürün yazılımı güncelleştirmeleri zaman zaman Hewlett-Packard'dan edinilebilir. Bu güncellemeler yazıcının
işlevselliğini artırır ve yazıcınızda bulunan özellikleri zenginleştirir.
Yazıcının ilk kurulumu sırasında, ürün yazılımını güncelleştirmeniz istenebilir. Bunun için, aşağıdaki
özelliklere sahip bir USB flash sürücüsü gerekir:
●
USB 2.0 uyumlu
●
2 GB kapasiteli
●
Önceden FAT olarak biçimlendirilmiş
●
Donanım şifrelemesi yok
USB flash sürücüsü kullanarak ürün yazı
1. Ürün yazılımı güncelleştirmesini
USB flash sürücüsünde depolayın.
ÖNEMLİ: USB flash sürücüsü, sürücünün kök klasöründe yalnızca tek bir ürün yazılımı dosyası (.fmw)
içermelidir, başka bir dosya olmamalıdır.
2. USB flash sürücüsünü yazıcının arkasındaki USB konektörüne bağlayın ve ön paneldeki yönergeleri
uygulayın.
Bundan sonraki ürün yazılımı güncelleştirmeleri yazıcınıza aynı şekilde veya yazıcının Gömülü Web Sunucusu
kullanılarak yüklenebilir.
Gömülü Web Sunucusu'nu kullanarak ürün yazılımını güncelleştirme
1. Herhangi bir bilgisayardan Gömülü Web Sunucusu'na erişmek için, bkz.
sayfa 83.
2. Gömülü Web Sunucusu’nda, Setup (Ayarlar) sekmesini ve ardından Firmware update (Ürün yazılımı
güncelleştirmesi) öğesini seçin.
3. Ürün yazılımı dosyasını indirmek ve sabit diskinizde saklamak üzere ekrandaki yönergeleri izleyin.
Ardından, indirilen .fmw dosyasını seçip Update (Güncelleştir) öğesini tıklatın.
Ürün yazılımı dosyasını yazıcıya karşıya yüklerken yavaş bir ilerleme yaşıyorsanız, nedeni bir proxy
sunucusu kullanıyor olmanız olabilir. Bu durumda, proxy sunucusunu atlamayı ve Gömülü Web
Sunucusu’na doğrudan bağlanmayı deneyin.
lımı güncelleştirmesi
http://www.hp.com/go/L28500/support/ adresinden indirin ve bunu
Yazıcı durumunu kontrol etme
●
Windows için Internet Explorer 6'da, Tools (Araçlar) > Internet Options (Internet Seçenekleri) >
Connections (Bağlantı
server for local addresses (Yerel adresler için proxy sunucusunu atla) onay kutusunu seçin.
TRWW 87
lar) > LAN Settings (Yerel Ağ Ayarları) seçeneğine gidin ve Bypass proxy
Ayrıca, daha hassas denetim için, Gelişmiş düğmesini tıklatın ve proxy sunucusunun
kullanılmayacağı durumlar için yazıcının IP adresini istisnalar listesine ekleyin.
●
Windows için Firefox 3.0’da, Tools (Araçlar) > Options (Seçenekler) > Network (Ağ) > Connection
(Bağlantı) > Settings (Ayarlar) öğesine gidin ve Direct connection to the Internet (Internet'e
doğrudan bağlantı) onay kutusunu seçin. Alternatif olarak, Manual proxy configuration (El ile
proxy yapılandırması) onay kutusu seçiliyse, yazıcının IP adresini proxy sunucusunun
kullanılmadığı istisnalar listesine ekleyin.
●
Linux için Firefox 2.0’da, Edit (Düzenle) > Preferences (Tercihler) > Network (Ağ) > Connection
(Bağlantı) > Settings (Ayarlar) öğesine gidin ve Direct connection to the Internet (Internet’e
rudan bağlantı) onay kutusunu seçin. Alternatif olarak, Manual proxy configuration (El ile
doğ
proxy yapılandırması) onay kutusu seçiliyse, yazıcının IP adresini proxy sunucusunun
kullanılmadığı istisnalar listesine ekleyin.
88 Bölüm 11 Ürün yazılımı güncelle TRWW
12 Donanım bakımı
Bu bölümdeki görevler için, yazıcınızla birlikte sağlanan Kullanıcı Bakım Kitine ihtiyacınız olabilir.
Mürekkep sistemi ipuçları
En iyi sonuçları elde etmek için şu yönergeleri her zaman dikkate alın:
●
Takma işlemi sırasında ön paneldeki yönergeleri izleyin.
●
Yazıcının ve yazıcı kafası temizleme kartuşunun yazıcı kafalarını otomatik olarak temizlemesini
bekleyin.
●
Mürekkep kartuşlarını ve yazıcı kafaları gereksiz yere çıkarmayın.
●
Mürekkep kartuşları asla yazıcı yazdırma işlemi yaptığı sırada çıkarılmamalıdır. Sadece yazıcı kartuş
değişimine hazır durumdayken çıkarı
gösterir.
lmalıdırlar. Ön panel size değiştirme yordamı ile ilgili olarak yol
●
Mürekkep sisteminin sarf malzemelerini kullanım ömürleri sonunda atarken geçerli tüm yasa ve
yönetmeliklere uyduğunuzdan emin olun.
NOT: Mürekkep kartuşlarını ve yazıcı kafaları takmadan önce kuvvetli bir şekilde sallayın.
Yazıcı kafalarını hizalama
Yazıcı kafaları değiştirildiğinde yazıcı tarafından yazıcı kafa hizalaması yapılır. Bir yazıcı kafası, yüklü alt
tabaka yokken değiştirilirse, hizalama işlemi yazıcı tarafından bir sonraki alt tabaka yükleyişinizde yapılır.
Baskı kalitesiyle ilgili bir sorunu çözmek için de yazıcı kafalarını hizalamanız önerilebilir.
Otomatik hizalama
Öncelikle, yazıcıya bir rulo opak, beyaz alt tabaka yüklemeniz gerekir. Renkli alt tabakalar, parlak kanvaslar,
kalın tekstiller ve saydam malzemeler (örneğin, yarı şeffaf bond, saydam film, doğal ozalit alt tabakaları ve
parşömen kağıtlar) otomatik yazıcı kafası hizalama işlemi için uygun değildir. Bu alt tabakalar için, yazıcı
kafalarını elle hizalamanız (bkz.
hizalama yapmanız ardından da özel alt tabakayı değiştirmeniz gerekir. Yeni bir yazıcı kafası hizalaması
yapılana kadar, alt tabaka değişikliklerinde hizalama ayarları korunur.
Yazıcı kafası hizalamasını ön panelden istemek için (hizalama otomatik olarak yapılmıyorsa), önce
simgesine, ardından simgesine basın ve Ink (Mürekkep) > Image-quality maintenance (Resim kalitesi
bakımı) > Align printheads (Yazıcı kafalarını hizala) > Auto PH alignment (Otomatik PH hizalaması)
seçeneğini belirleyin.
El ile hizalama sayfa 90) veya önce, desteklenen bir alt tabakada otomatik
Gömülü Web Sunucusu'ndan yazıcı kafası hizalama işleminin yapılmasını sağlamak için, Setup (Ayarlar)
sekmesini, sonra da Printhead alignment (Yazıcı kafası hizalama) > Automatic printhead alignment
(Otomatik yazıcı kafası hizalama) > Print (Yazdır) öğelerini seçin.
TRWW Mürekkep sistemi ipuçları 89
İşlem yaklaşık 10 dakika sürer ve yazdırılmakta olan bir resim yoksa hemen başlar. Devam etmekte olan bir
yazdırma işlemi varsa, hizalama işlemi mevcut yazdırma tamamlandıktan sonra yapılır.
El ile hizalama
Ön panelden el ile yazıcı kafası hizalama işleminin yapılmasını sağlamak için, önce simgesine, ardından
simgesine basın ve Ink (Mürekkep) > Image-quality maintenance (Resim kalitesi bakımı) > Align
printheads (Yazıcı kafalarını hizala) > Manual PH alignment (El ile PH hizalaması) > Print alignment
pattern(Hizalama desenini yazdır) seçeneğini belirleyin.
Gömülü Web Sunucusu'ndan el ile yazıcı kafası hizalama işleminin yapılmasını sağlamak için, Setup (Ayarlar)
sekmesini, sonra da Printhead alignment (Yazıcı kafası hizalama) > Manual printhead alignment (El ile
yazıcı kafası hizalama) > Print (Yazdır) öğelerini seçin.
Yazıcı, A’dan R'ye kadar etiketlendirilen 18 satır yazdırır. Baskıyı kontrol edin ve her satırdaki en düzgün
çizginin numarasını kaydedin (örneğin, A:9).
Bunu gerçekleştirdikten sonra, düzeltme değerlerini ön panele veya Gömülü Web Sunucusu'na girin.
Düzeltme değerlerini ön panele girmek için, önce
(Mürekkep) > Image-quality maintenance (Resim kalitesi bakımı) > Align printheads (Yazıcı kafalarını
hizala) > Manual PH alignment (El ile PH hizalaması) > Enter correction values (Düzeltme değerlerini gir)
seçeneğini belirleyin. Her değeri, desene karşılık gelen harfle etiketlendirilmiş pencereye girin.
Düzeltme değerlerini Gömülü Web Sunucusu’na girmek için, öncelikle Setup (Ayarlar) sekmesini, ardından da
Printhead alignment (Yazıcı kafası hizalama) > Manual printhead alignment (El ile yazıcı kafası hizalaması)
öğelerini seçin ve her değeri desene karşılık gelen harfle etiketlendirilmiş pencereye girin.
simgesine, ardından simgesine basın ve Ink
Taşıyıcı rayını temizleme ve yağlama
NOT: Bazı iş akışları veya/ve yazıcının çalışma özellikleri üzerinde kalan (30ºC (86ºF) üzerinde) yüksek
ortam sıcaklığı gibi tesis koşulları altında ya da ortamda önemli derecede toz olduğunda; kaydırıcı
çubuklarının yağı yazıcının performansını etkileyebilecek derecede azalmış veya etkilenmiş olabilir.
NOT: Taşıyıcı rayının temizlenmesi ve yağlanması ile ilgili yordamın görsel açıklamasına buradan
ulaşılabilir:
1.
http://www.hp.com/go/L28500/videos
Ön panelde, önce
bakım görevleri) > Clean and lubricate the carriage rail (Taşıyıcı rayını temizleme ve yağlama)
seçeneğini belirleyin.
simgesine, ardından simgesine basıp Preventive maint. tasks (Önleyici
2. Kilidini açıp kapağı açın.
90 Bölüm 12 Donanım bakımı TRWW
3. %95 etanol ile nemlendirilmiş, tüy bırakmayan bir bezle taşıyıcı rayını temizleyin. Sol kapağın altındaki
parça dahil, rayın tamamını temizleyin.
NOT: Kullanıcı Bakım Kitinde %95 etanol yoktur.
DİKKAT: Etanol oldukça yanıcı bir maddedir. Üreticinin güvenlik önlemlerini dikkate alın.
DİKKAT: Piyasada satılan temizlik maddelerinden veya aşındırıcı temizleyicilerden kullanmayın.
DİKKAT: Temizleme sırasında, rayın üstünde bulunan metal şeride zarar vermemeye dikkat edin.
4. Rayın kurumasını bekleyin ve bunun ardından kapağı kapatın. Taşıyıcı, rayın sağ kapak altındaki
bölümüne erişebileceğiniz şekilde yazıcının ortasına ilerler.
5. Yazıcı kapağının kilidini açıp kapağı açın.
6. Sağ kapağın altındaki taşıyıcı rayını 3. adımda açıklandığı şekilde temizleyin.
7. Yazıcınızla birlikte gelen Bakım Kitindeki ya
ğ şişesini alın (gerekirse yeni bir kit sipariş edilebilir).
TRWW Taşıyıcı rayını temizleme ve yağlama 91
8. Taşıyıcının her iki tarafında kalan ray üzerine zigzaglar çizerek çok ince bir yağ tabakası sürün. İşlemin
gösterildiği videoyu burada bulabilirsiniz:
NOT: Yağlama sırasında, rayın üstünde bulunan metal şeride yağ dökülmemesine dikkat edin.
9. Alt tabaka sıkışması reflektörünü, saf su ile nemlendirilmiş tüy bırakmayan bir bez parçasıyla
temizleyin. Çıkaramadığınız kuru mürekkep lekeleri varsa, %95 etanol ile nemlendirilmiş tüy
bırakmayan bir bez parçası kullanmayı deneyin.
http://www.hp.com/go/L28500/videos
10. Ön panelde OK (Tamam) düğmesine basın.
11. Kapağı kapatın ve kilitleyin.
12. Taşıyıcı Aksamı ray boyunca ilerleyerek yağı raya yayar.
13. Ön Panel'de yağlama işlemlerinin tamamlandığına dair onay istenir. Onaylamak için OK düğmesine
basın.
Yazıcı kafasındaki elektrik bağlantılarını temizleme
Bir yazıcı kafası takıldıktan sonra yazıcı tarafından tanınmadığı durumlar olabilir. Bu, yazıcı kafası ile yazıcı
kafa taşıyıcısı arasındaki elektrik bağlantıları üzerinde mürekkep biriktiğinde olabilir. Böyle durumlarda, HP
yazıcı kafasındaki elektrik bağlantılarını temizlemenizi önerir. Ancak ortada henüz bir sorun yokken
bağlantıların sık sık temizlenmesi önerilmez.
Yazıcınızla birlikte Kullanıcı Bakım Kitinde bir taşıyıcı ba
ğlantı temizleyicisi verilmiştir.
92 Bölüm 12 Donanım bakımı TRWW
Ön panel ekranında yazıcı kafasının yanında Reseat (Yeniden yerleştir) veya Replace (Değiştir) iletisi
görüntülenmeye devam ederse hem yazıcı kafası taşıyıcısındaki, hem de yazıcı kafasındaki elektrik
bağlantılarını temizlemek için bunu kullanın.
1. Nemli yedek süngerlerden yeni bir tanesini paketinden çıkarın.
Temizleyicinin kutusuna yedek süngerler de konmuştur. Tüm süngerleri kullandıysanız, servis
temsilcinizi arayarak yenilerini edinebilirsiniz.
2. Taşıyıcı bağlantı temizleyicisini açın.
TRWW Yazıcı kafasındaki elektrik bağlantılarını temizleme 93
3. Süngeri, kısa çıkıntılı tarafı yerleştirme yuvasına gelecek şekilde taşıyıcı bağlantı temizleyicisine takın.
4. Süngeri kıstırarak taşıyıcı bağlantı temizleyicisini kapatın.
5. Yazıcı kafası taşıyıcısının mandalını açın ve soruna neden olan yazıcı kafasını ön panelde açıklandığı gibi
çıkarın. Bkz.
Yazıcı kafasını değiştirme sayfa 111.
6. Taşıyıcı bağlantı temizleyicisini arka taraftaki yazıcı kafası yuvasına takın. Aracı yuvanın arkasındaki
elektrik bağlantıları ile çelik yay arasına, sünger size değil elektrik temas noktalarına bakacak şekilde
sokarak temas noktalarını silin. Yuvanın alt yüzeyinde birikmiş olabilecek mürekkeplere bulaşmaktan
kaçının.
DİKKAT: Taşıyıcı yazıcının orta kısmında 7 dakikadan fazla kalırsa, sağ taraftaki normal konumuna
dönmeye çalışır.
94 Bölüm 12 Donanım bakımı TRWW
