HP DESIGNJET 70 User Manual

HP Designjet

70/110plus series

Guide de référence rapide

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment...

Comment charger des feuilles de papier ? (conseils généraux) ..............................3

Comment charger du papier en utilisant le chemin avant ?....................................5

Comment décharger du papier du chemin avant ?...............................................5

Comment charger du papier dans le bac d'entrée ? ............................................6

Comment charger du papier en utilisant le chemin arrière ? ..................................9

Comment imprimer sur de grandes feuilles ? (70)...............................................11

Comment imprimer sur de grandes feuilles ? (imprimante de la série 110plus) ......13

Comment charger un rouleau de papier ? (70)..................................................15

Comment décharger un rouleau de papier ? (70) ..............................................17

Comment charger un rouleau de papier ? (imprimante de la série 110plus)..........18

Comment décharger un rouleau de papier ? (imprimante de la série 110plus) ......21

Comment remplacer les cartouches d'encre ?....................................................22

Comment nettoyer une tête d'impression ? ........................................................23

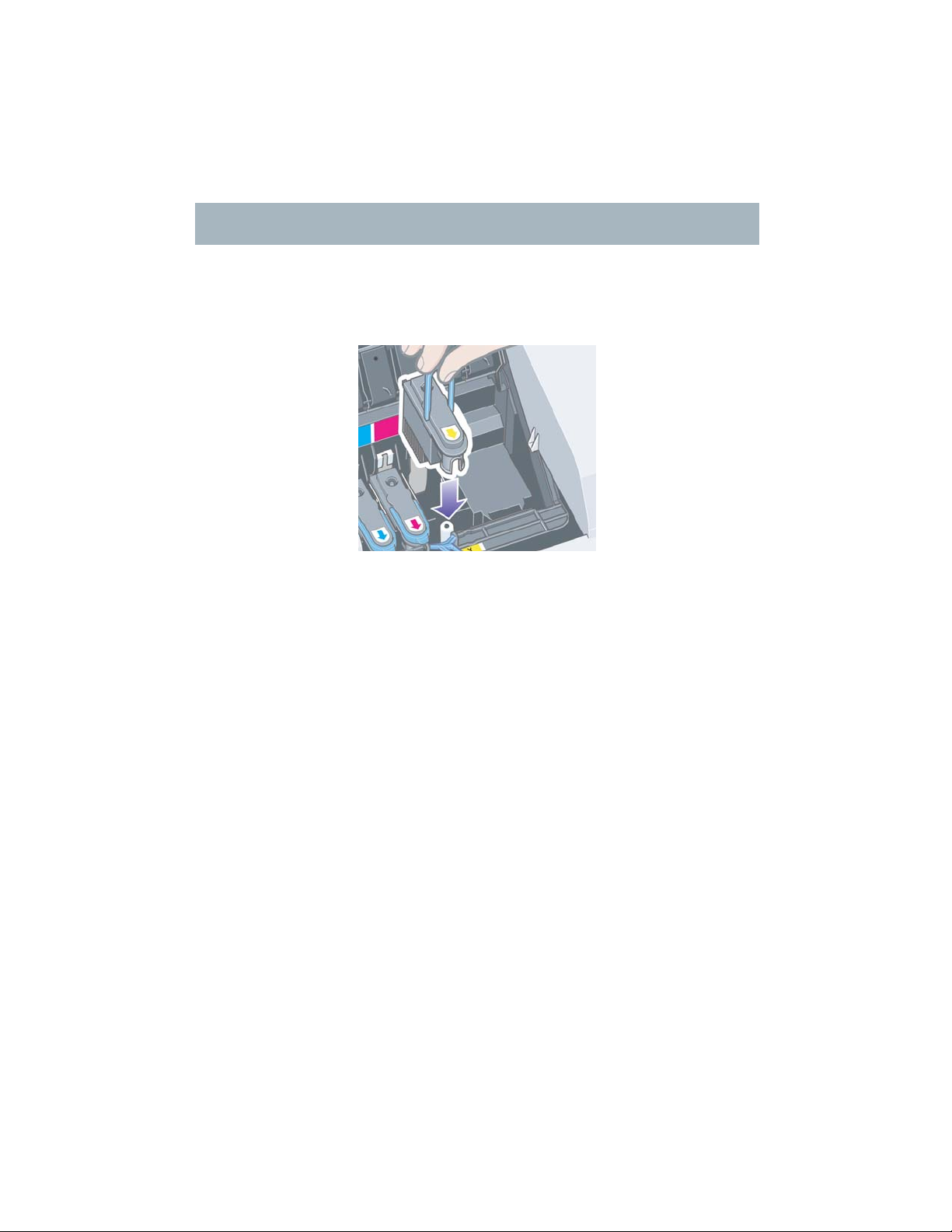

Comment remplacer les têtes d'impression ? .....................................................27

Comment aligner les têtes d'impression ?..........................................................31

Problème :

Problème : bourrage papier............................................................................32

Problème : bourrage d'un rouleau de papier.....................................................33

Problème : le papier n'est pas prélevé dans le bac d'entrée................................34

Problème : l'imprimante rejette le papier du chemin avant ou du bac ...................34

Problème : l'imprimante prend plusieurs feuilles à la fois.....................................35

Problème : l'imprimante s'est arrêtée................................................................ 36

Problème : l'imprimante n'a pas reçu le travail.................................................. 37

Problème : qualité d'impression médiocre.........................................................38

Problème : icône d'outil clignotante sur le panneau avant...................................39

Problème : autre type d'incident......................................................................41

Pour en savoir plus sur…

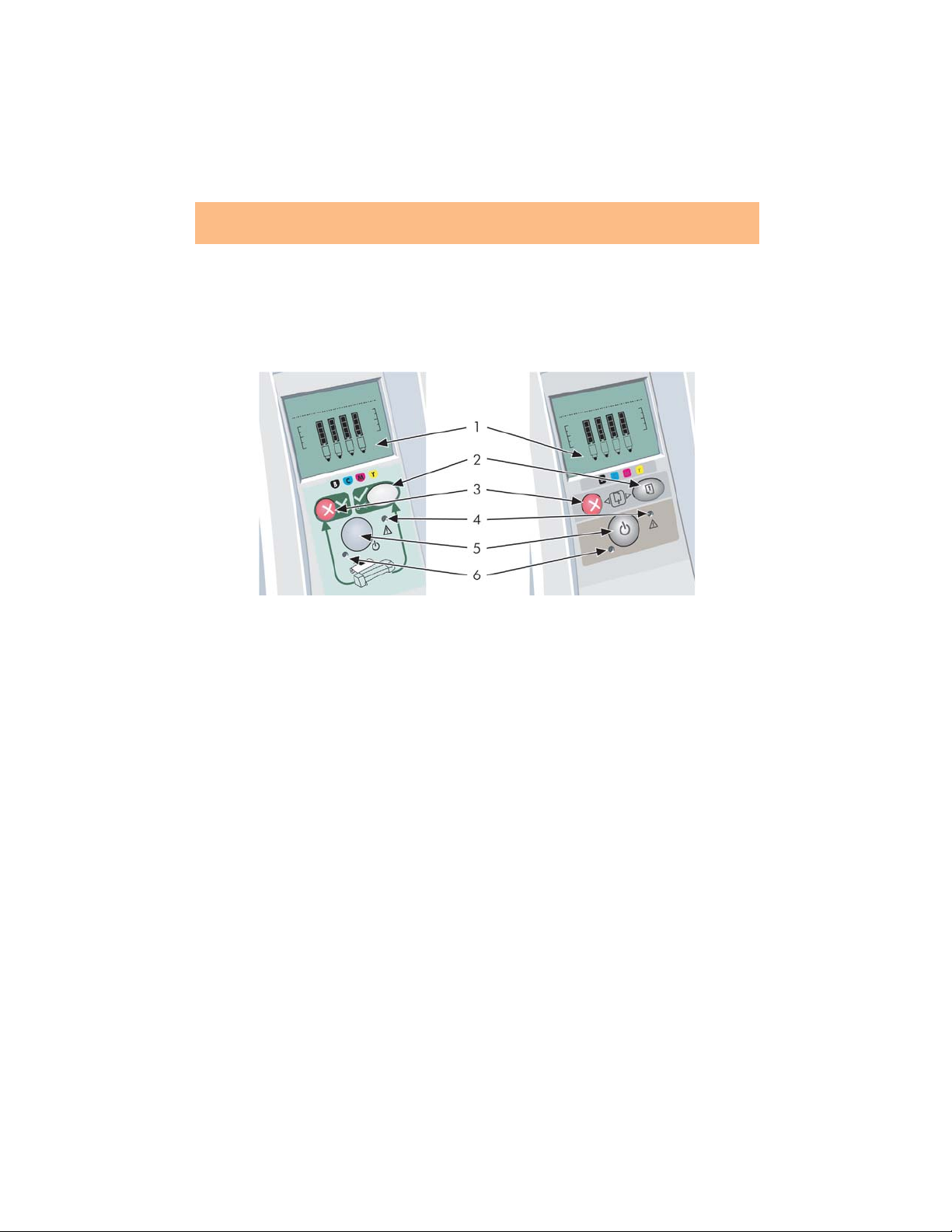

Pour en savoir plus sur le panneau avant ..........................................................42

Pour en savoir plus sur les icônes du panneau avant ..........................................44

Pour en savoir plus sur les combinaisons d'icônes clignotantes.............................45

Pour en savoir plus sur l'utilitaire Maintenance du système HP Designjet ...............46

Pour en savoir plus sur l'imprimante.................................................................47

Informations légales

Déclaration de garantie limitée HP ..................................................................48

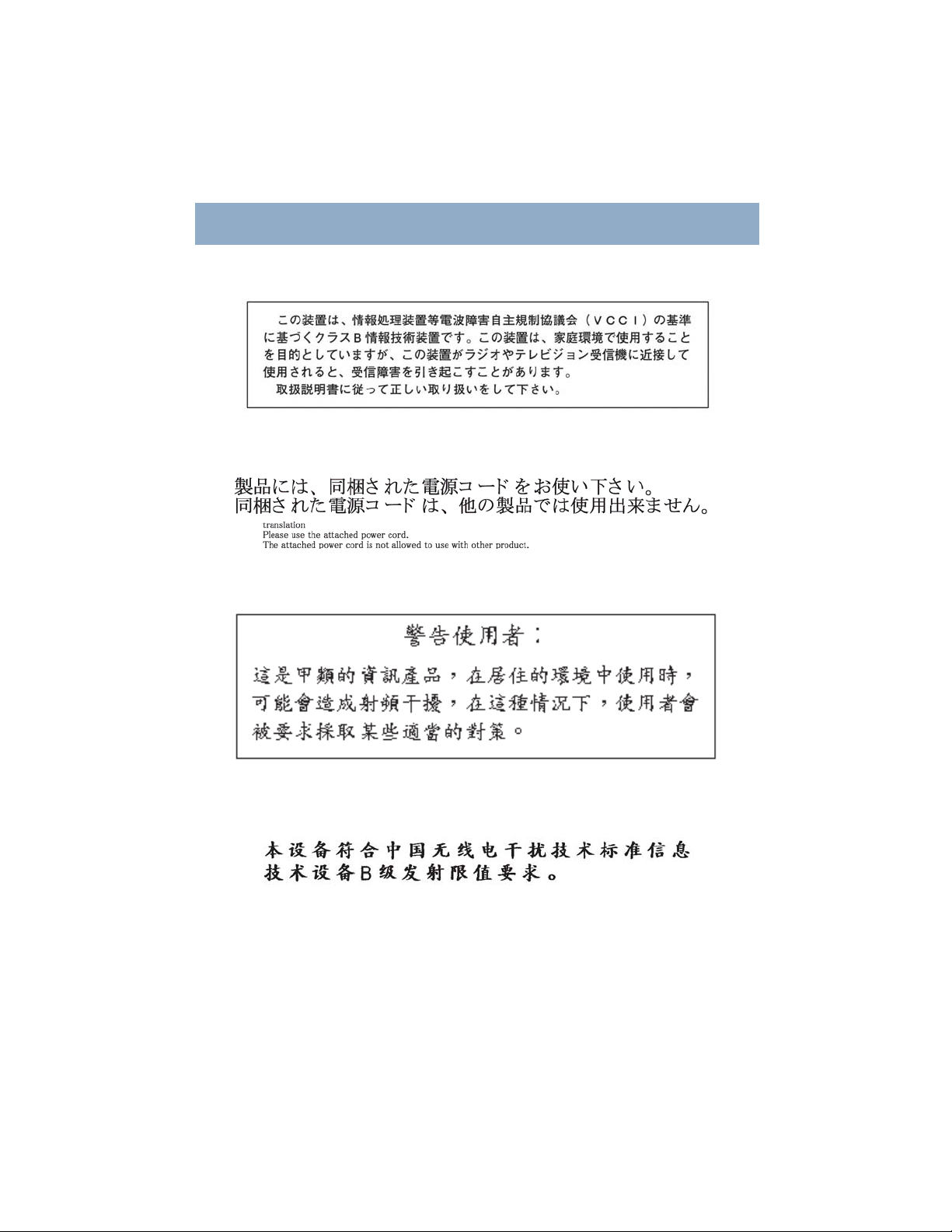

Mentions réglementaires.................................................................................52

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Informations supplémentaires

Pour plus d'informations sur votre imprimante (notamment des informations sur les pilotes Windows et Mac et le fonctionnement de l'imprimante en réseau) et pour savoir comment résoudre les problèmes liés à l'imprimante, reportez-vous au CD-ROM Pilote et documentation HP Designjet. Pour plus d'informations sur le pilote Windows, consultez l'aide en ligne de ce dernier.

Les informations contenues dans ce document peuvent être modifiées sans préavis. Les seules garanties s'appliquant aux services et produits HP sont expressément indiquées dans la documentation accompagnant ces produits et services. Aucun élément du présent document ne doit être considéré comme constituant une extension de garantie ou une garantie supplémentaire. HP ne pourra être tenu responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger des feuilles de papier ? (conseils généraux)

Il y a quatre manières de charger des feuilles de papier dans l'imprimante si celleci est équipée du dispositif d'alimentation en rouleau automatique. Il y en a trois si elle est équipée du dispositif d'alimentation en rouleau manuelle ou si aucun dispositif d'alimentation en rouleau n'est installé :

3. chemin arriè re

4. chemin arrière

extensions

pour supporter

le papier

bac de sortie

1. bac d'entrée

(rouleau auto.)

2. chemin avant

1. Le bac d'entrée à l'avant de l'imprimante pour plusieurs feuilles de papier entre

76×142 mm et 457×610 mm (C+). Des enveloppes peuvent également être chargées dans le bac d'entrée.

(feuille/rouleau manuel)

2. Le chemin avant pour des feuilles de papier individuelles entre :

• 152×229 mm et 458×1625 mm (au-delà du format A2). (imprimante 70)

• 110×205 mm et 625×1625 mm (au-delà du format A1). (imprimantes 110plus/110plus nr)

3. Le chemin arrière (fente supérieure) pour les feuilles individuelles de papier

épais ou autres supports entre :

• 76×205 mm et 458×1625 mm (au-delà du format A2). (imprimante 70)

• 110×205 mm et 625×1625 mm (au-delà du format A1). (imprimantes 110plus/110plus nr)

Le chemin arrière (fente supérieure) est également utilisé pour une entrée en rouleau si un dispositif d'alimentation en rouleau manuelle est installé sur l'imprimante.

4. Le chemin arrière (fente inférieure) est utilisé pour une entrée en rouleau si le

dispositif d'alimentation en rouleau automatique est installé sur l'imprimante (HP Designjet 110plus nr seulement).

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger des feuilles de papier ? (conseils généraux) (suite)

Le dispositif d'alimentation en rouleau permet de charger un rouleau de papier dans le chemin arrière. Lorsqu'un rouleau de papier est chargé dans l'imprimante, il bloque le chemin du papier ; le rouleau de papier doit donc toujours être déchargé avant d'imprimer sur une feuille de papier (voir page 18).

Quelle que soit la façon dont le papier est chargé, il doit toujours être chargé en mode portrait : le bord avant du papier doit être le bord le plus court.

Les extensions peuvent être utilisées pour soutenir les grandes feuilles de papier insérées dans le chemin d'entrée avant et pour soutenir le papier arrivant dans le bac de sortie.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger du papier en utilisant le chemin avant ?

L'illustration ci-dessous présente l'imprimante HP Designjet Series 110plus.

1. Placez une feuille de papier dans le bac de sortie en l'alignant à la droite du

bac de sortie, le côté à imprimer tourné vers le bas. Evitez d'empiler plusieurs

feuilles ici.

2. Poussez le papier le plus loin possible dans l'imprimante en le maintenant bien

aligné à droite. Posez vos mains bien à plat sur le papier, à proximité de la fente afin d'éviter tout froissement du papier. Si l'imprimante ne « prend pas » le papier, recommencez en vous assurant que le bord avant du papier est bien plat.

3. Appuyez sur la touche OK (coin supérieur droit) du panneau avant.

L'imprimante vérifie l'alignement du papier et l'éjecte s'il est mal aligné. Dans ce cas, rechargez le papier.

Comment décharger du papier du chemin avant ?

Si vous souhaitez changer ou enlever le papier que vous avez chargé avant impression, par exemple pour changer de type de papier ou pour utiliser un autre chemin d'entrée :

• Appuyez simultanément sur les touches Annuler et OK pour éjecter le papier.

L'illustration ci-dessous présente l'imprimante HP Designjet Series 110plus.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger du papier dans le bac d'entrée ?

Notez que le bac d'entrée ne doit être déployé que lorsque cela est nécessaire : lors de l'utilisation de formats de papier plus grands que les formats A4 ou Légal.

1. Retirez le bac d'entrée.

2. Soulevez le capot du bac.

3. Si le papier que vous utilisez est plus grand que le format Légal ou A4, déplacez la petite languette du centre vers la gauche afin d'allonger le bac. Relâchez ensuite la languette et tirez l'extension du bac au maximum.

4. Feuilletez la rame de papier sur le bord court. Cela permet d'éviter les problèmes d'adhérence entre les feuilles.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger du papier dans le bac d'entrée ? (suite)

5. Faites glisser le papier dans le bac sous le capot du bac en vous assurant qu'il touche les côtés du bac à droite et du côté de l'imprimante.

6. Poussez contre le papier la petite languette située à droite du bac. Poussez contre le papier la grande languette située du côté gauche du bac.

7. Refermez le capot du bac.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger du papier dans le bac d'entrée ? (suite)

8. Soulevez le bac de sortie et introduisez le bac d'entrée dans l'imprimante en le maintenant droit et en le poussant des deux côtés le plus loin possible vers l'intérieur. Le coin intérieur gauche doit être aligné sur le guide du bac à papier en plastique. Le coin intérieur droit doit être aligné sur l'étiquette du bac d'entrée.

9. Abaissez le bac de sortie en le poussant légèrement vers la gauche. Notez que lorsque le bac d'entrée est déployé, il dépasse le bac de sortie.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger du papier en utilisant le chemin arrière ?

Pour effectuer une impression sur une feuille en utilisant le chemin arrière, vous devez envoyer le travail d'impression à l'imprimante avant de charger le papier.

1. Choisissez Alimentation manuelle arrière comme source de papier. Si la source du papier a pour valeur Sélection automatique (Windows) ou Automatique (Mac OS), les travaux sont automatiquement imprimés sur le type de papier déjà chargé, quel qu'il soit. Si vous choisissez Alimentation manuelle arrière, il n'est pas nécessaire de retirer le papier du bac avant d'utiliser le chemin arrière.

2. Envoyez le travail d'impression, puis attendez que l'icône d'état du papier sur le panneau avant commence à clignoter avant de charger la feuille dans le chemin arrière. Pour plus d'informations sur les icônes du panneau avant, reportez-vous à la page 44. L'icône d'état du papier est illustrée à droite.

• Si le dispositif d'alimentation en rouleau automatique est installé sur

l'imprimante et que le chemin arrière contient un rouleau de papier, ce dernier est automatiquement déchargé lorsque vous envoyez le travail d'impression. L'icône d'état du papier se met à clignoter pour indiquer qu'il n'y a plus de papier dans le chemin arrière. Vous pouvez alors charger votre feuille.

Si d'autres icônes apparaissent, comme l'icône Rouleau avec l'icône

Bourrage papier, ou l'icône Rouleau avec l'icône Papier mal aligné, vous devrez éventuellement décharger le rouleau manuellement avant de charger une feuille.

• Si le dispositif d'alimentation en rouleau manuelle est installé sur

l'imprimante et que le chemin arrière contient un rouleau de papier, vous devez décharger ce dernier manuellement avant d'envoyer un travail d'impression. Reportez-vous à la section « Comment décharger un rouleau de papier ? (70) », page 17.

3. Lorsque vous êtes prêt à charger la feuille, placez le papier dans l'alimentation arrière, du côté gauche vu de l'arrière de l'imprimante, la face à imprimer tournée vers le haut.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger des feuilles de papier en utilisant le chemin arrière ? (suite)

Si l'imprimante comporte deux fentes, vous devez charger la feuille par la fente supérieure (la fente inférieure est réservée au rouleau de papier).

Feuille de papier

Rouleau de papier

4. Alignez le bord gauche du papier sur le repère gauche de l'alimentation arrière. Si vous ne voyez pas de repère, alignez-le sur la butée de papier située à proximité de l'extrême gauche de la bobine du dispositif d'alimentation en rouleau. Assurez-vous que le bord avant de la feuille est parallèle à la fente et qu'il n'est pas de travers.

5. Poussez le papier à fond dans l'imprimante. Pour obtenir de meilleurs résultats, poussez le papier rapidement sans hésitation.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment imprimer sur de grandes feuilles ? (70)

Le système de sortie de l'imprimante comporte plusieurs composants réglables. Lors d'une impression sur de grandes feuilles de papier, il est important d'utiliser la bonne configuration de sortie de l'imprimante. Les éléments réglables du système de sortie de l'imprimante sont présentés dans l'illustration suivante :

Le tableau de la page suivante indique la configuration de sortie requise pour divers formats de papier.

Remarque :

• Lors de l'utilisation du bac d'entrée ou du dispositif d'alimentation en rouleau comme source de papier, effectuez les réglages nécessaires sur le système de sortie pour permettre l'empilage des impressions.

• Si le bac de sortie contient déjà des impressions empilées et que vous voulez imprimer en utilisant le dispositif d'alimentation en rouleau, videz le bac de sortie et effectuez ensuite les réglages nécessaires avant de lancer l'impression.

...voir la page suivante...

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment imprimer sur de grandes feuilles ? (70) (suite)

Support

Source Destination Format Largeur Longueur 1 2 3 4 5 6

JIS B5 182 mm 257 mm

ANSI A 8,5 pouces 11 pouces

Pos itio n

Bac

d'entrée

Chemin

avant

Chemin arrière -

feuille

Chemin arrière -

roul eau

ISO A4 210 mm 297 m m

Format A

Bac de

sortie

Forma t B

Forma t C

Bac de

Format C DIN C2 458 mm 648 mm BAS Fermé

sortie

Format A

Bac de

sortie

Format C DIN C2 458 mm 648 mm BAS Fermé

Bac de

sortie

ARCH A 9 pouces 12 pouces

DIN C4 229 mm 324 mm

ISO B4 250 mm 353 mm

JIS B4 257 mm 364 mm

ISO A3 297 mm 420 mm

ANSI B 11 pouces 17 pouces

ARCH B 12 pouces 18 pouces

ANSI B+ 13 pouces 19 pouces

ISO B3 353 mm 50 0 mm

JIS B3 264 mm 515 mm

ANSI C 17 pouces 22 pouces

ARCH C 18 pouces 24 pouces

ISO A6 105 mm 148 mm

ISO A5 148 mm 210 mm

Personnalisé

Jusqu'à

18 pouces

HAUT

Pos itio n

HAUT

Pos itio n

HAUT

Pos itio n

HAUT

BAS Fe rmé Fe rmé HAU T

BAS Fe rmé Fer mé HAUT

Pos itio n

HAUT

Pos itio n

BAS Fe rmé

Fermé BAS Fer mé S/O

A3, ...

Fermé BAS Fermé S/OLEGAL 8,5 pouces 14 pouces

B4, ...

Posi tio n

A3, ...

Posi tio n

B4, ...

A3, ...

Icône de

position

rouleau

A6,...

Fermé BAS Fer mé S/O

A5,...

Icône de

position

rouleau

Icône de

position

rouleau

BAS Ferm é S /O

BAS Fermé S/ODIN C3 324 mm 458 mm

Posi tion

17x22

Posi tion

A2,...

BAS Ferm é S /O

Ouvert

OuvertISO A2 420 mm 594 m m

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment imprimer sur de grandes feuilles ? (imprimante de la série 110plus)

Le tableau de la page suivante indique la configuration de sortie requise pour divers formats de papier.

Remarque :

• Si le bac de sortie contient déjà des impressions empilées et que vous voulez imprimer en utilisant le dispositif d'alimentation en rouleau, videz le bac de sortie puis effectuez les réglages nécessaires avant de lancer l'impression.

...voir la page suivante...

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment imprimer sur de grandes feuilles ? (imprimante de la série 110plus) (suite)

Support

Source Destination Format Largeur Longueur 1 2 3 4 5 6

JIS B5 182 m m 257 mm

ANSI A 8,5 pouces 11 pouces

Pos itio n

Fermé BAS Fermé S/ O

A3, ...

Pos itio n

Fermé BAS Fe rmé S/OLEGAL 8,5 pouces 14 pouces

B4, ...

Pos itio n

Posi tio n

A3, ...

Pos itio n

Posi tio n

B4, ...

A3, ...

Icône de

position

rouleau

Icône de

position

rouleau

BAS Ferm é S /O

BAS Ferm é S/ODIN C3 324 mm 458 mm

Pos itio n

17x22

Pos itio n

A2, ...

BAS Ferm é S /O

Bac

d'entrée

Chemin

avant / chemin

arrière -

feuille

Chemin arrière -

roul eau

Bac de

sortie

Bac de

sortie

Bac de

sortie

Forma t A

Forma t B

Forma t C

Forma t D

ISO A4 210 mm 297 mm

ARCH A 9 pouces 12 pouces

DIN C4 229 mm 324 mm

ISO B4 250 mm 353 mm

JIS B4 257 mm 364 mm

ISO A3 297 mm 420 mm

ANSI B 11 pouces 17 pouces

ARCH B 12 pou ces 18 pouces

ANSI B+ 13 pouces 19 pouces

ISO B3 353 mm 50 0 mm

JIS B3 264 mm 515 mm

ANSI C 17 pouces 22 pouces

ARCHC 18pouces 24pouces

DIN C2 458 mm 648 mm

ISO B2 500 mm 707 mm

JIS B2 515 mm 728 mm

ISO A1 594 mm 841 mm

ANSID 22pouces 34pouces

ARCHD 24pouces 36pouces

Personnalisé

Jusqu'à

24 p ouce s

HAUT

BAS Fer mé Fermé HAUT

BAS Fer mé

Ouvert

OuvertISO A2 420 mm 594 mm

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger un rouleau de papier ? (70)

Le rouleau de papier ne peut être utilisé que si le dispositif d'alimentation en rouleau est installé.

Notez que l'imprimante ne peut utiliser qu'une seule source de papier à la fois. Ainsi, si un rouleau de papier est chargé dans l'imprimante et que vous souhaitez imprimer sur une feuille, vous devez d'abord décharger le rouleau. Si des travaux demandent par la suite l'utilisation d'un rouleau, celui-ci doit être remis en place avant l'impression.

Vous pouvez couper un rouleau sans le décharger en appuyant sur la touche OK ; le papier avance d'abord d'environ 1 cm.

1. Configurez votre application de telle sorte que le papier soit prélevé à partir de l'alimentation en rouleau.

2. Sélectionnez l'option d'impression dans votre application.

3. Chargez un rouleau du papier requis sur la bobine. Assurez-vous que le rouleau est mis en place dans le bon sens, la face à imprimer tournée vers le haut et le taquet bleu de la bobine appliqué contre le papier.

4. Introduisez la bobine dans ses logements de fixation, le taquet bleu à droite (A) et le taquet noir à gauche (B), vu de l'arrière de l'imprimante.

Lors de l'utilisation de papier brillant, il est recommandé de porter des gants pour éviter de maculer la surface.

5. Assurez-vous que le bord avant du rouleau est droit et perpendiculaire à ses côtés.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment charger un rouleau de papier ? (70) (suite)

6. Rembobinez tout le papier.

7. Introduisez le bord avant du papier dans l'alimentation arrière de l'imprimante jusqu'à ce qu'il rencontre une résistance. Veillez à ce que les bords restent bien enroulés afin que le papier reste bien aligné.

8. Après l'émission d'un « bip », l'imprimante prend le papier.

9. L'imprimante vérifie l'alignement du papier.

Si le rouleau est correctement aligné, l'icône du rouleau apparaît pour indiquer que l'imprimante est prête à imprimer.

Si le rouleau n'est pas correctement aligné, l'imprimante éjecte le papier et les icônes de mauvais alignement et de rouleau s'affichent. Dans ce cas, rechargez le papier.

Imprimante HP Designjet series 70/110plus - Guide de référence rapide

Comment décharger un rouleau de papier ? (70)

Important : Ne tirez pas sur le rouleau une fois qu'il a été accepté par l'imprimante, c'est-à-dire dès que vous sentez une résistance.

1. Appuyez simultanément sur les touches Annuler et OK pour éjecter le rouleau de papier.

2. Tirez le rouleau vers vous et retirez complètement le papier du chemin arrière de l'imprimante. Les icônes ci-dessous clignotent jusqu'à ce que le papier soit entièrement extrait. Si le papier n'est que partiellement retiré, des bourrages papier risquent de se produire. Il peut également arriver que le papier tombe du chemin arrière.

3. Il n'est pas nécessaire de retirer la bobine de l'imprimante.

+ 39 hidden pages
